Скачать ГОСТ Р 54804-2011 Насосы центробежные. Технические требования. Класс IIIДата актуализации: 10.08.2017 ГОСТ Р 54804-2011
Насосы центробежные. Технические требования. Класс IIIОбозначение: | ГОСТ Р 54804-2011 | Обозначение англ: | GOST R 54804-2011 | Статус: | действует | Название рус.: | Насосы центробежные. Технические требования. Класс III | Название англ.: | Centrifugal pumps. Technical specifications. Class III | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.2012 | Область применения: | Национальный стандарт устанавливает требования для одноступенчатых, многоступенчатых, горизонтального или вертикального типа центробежных насосов III класса с любым приводом при различном способе монтажа для общего применения. Стандарт устанавливает технические требования с учетом условий эксплуатации, обслуживания и безопасности насосов и их узлов, включая опорные плиты, муфты и вспомогательные трубопроводы, но исключая привод, если он не является составной частью насоса. Наряду с требованиями стандарта: a) могут быть применены альтернативные варианты исполнения, удовлетворяющие целям стандарта и подтвержденные детальным описанием варианта. b) насосы, не соответствующие всем необходимым требованиям стандарта, могут быть применены, если все отклонения согласованы между потребителем и изготовителем. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Проектирование 4.1 Общие сведения 4.2 Главный привод 4.3 Критическая скорость, балансировка и вибрация 4.4 Детали, работающие под давлением 4.5 Патрубки (насадки) и различные соединения 4.6 Внешние силы и моменты на патрубках (всасывающем и напорном) 4.7 Фланцы и патрубки 4.8 Рабочие колеса 4.9 Действующие зазоры 4.10 Валы и втулки валов 4.11 Подшипники 4.12 Уплотнение вала 4.13 Фирменная табличка 4.14 Направление вращения 4.15 Муфты 4.16 Опорная плита для горизонтальных насосов 5 Материал 6 Заводской контроль и испытания 7 Подготовка к отгрузке Приложение А (рекомендуемое) Техническая спецификация центробежных насосов Приложение В (обязательное) Запрос, предложение, заказ на поставку Приложение С (обязательное) Поставочная документация Приложение D (справочное) Примеры компоновок уплотнений Приложение Е (справочное) Трубопроводная обвязка уплотнения Приложение F (справочное) Проверочный лист Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов региональным и международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография | Разработан: | НП СЦ НАСТХОЛ
| Утверждён: | 13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1168-ст)
| Издан: | Стандартинформ (2012 г. )
| Расположен в: |
| Нормативные ссылки: | |

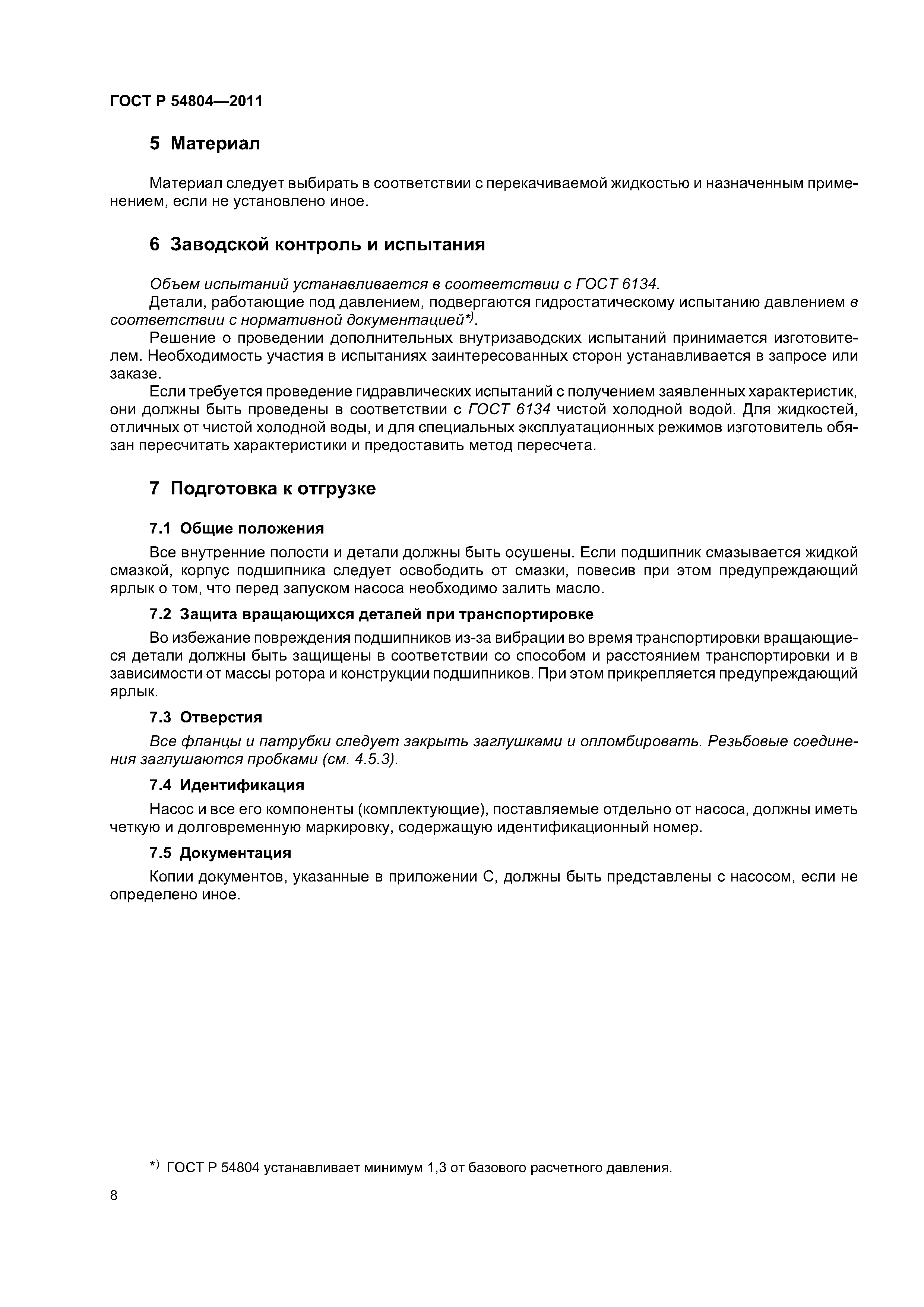

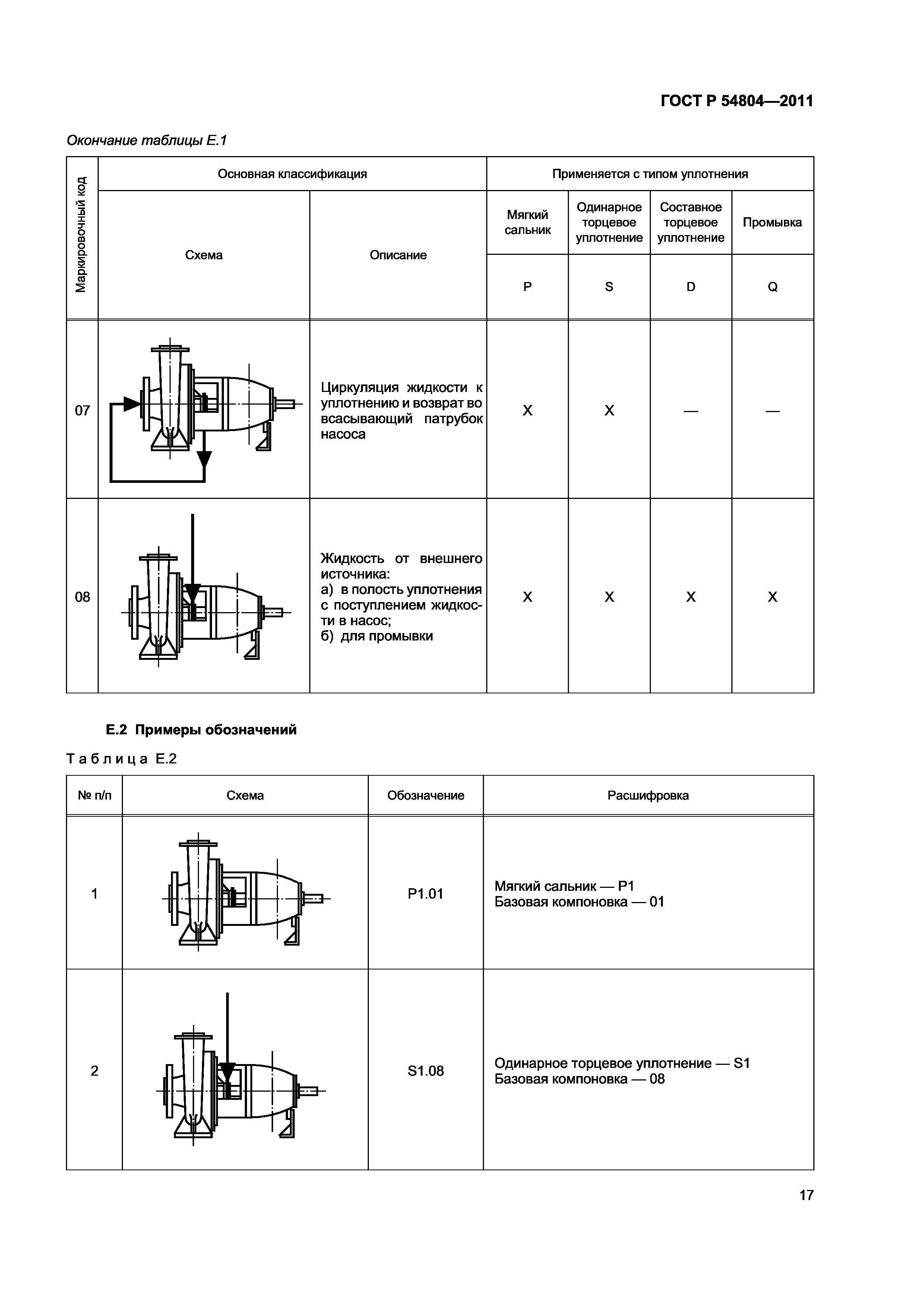

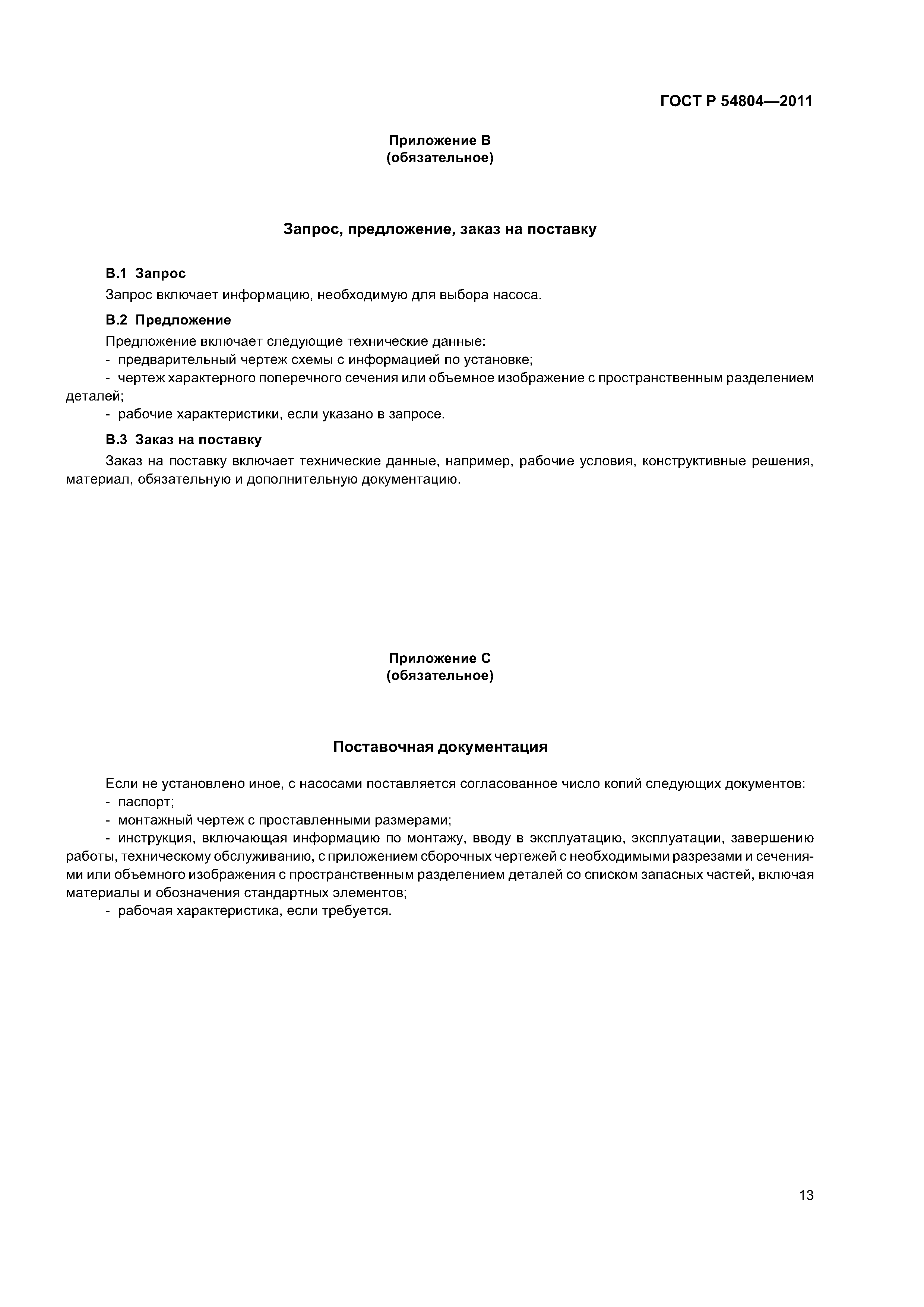

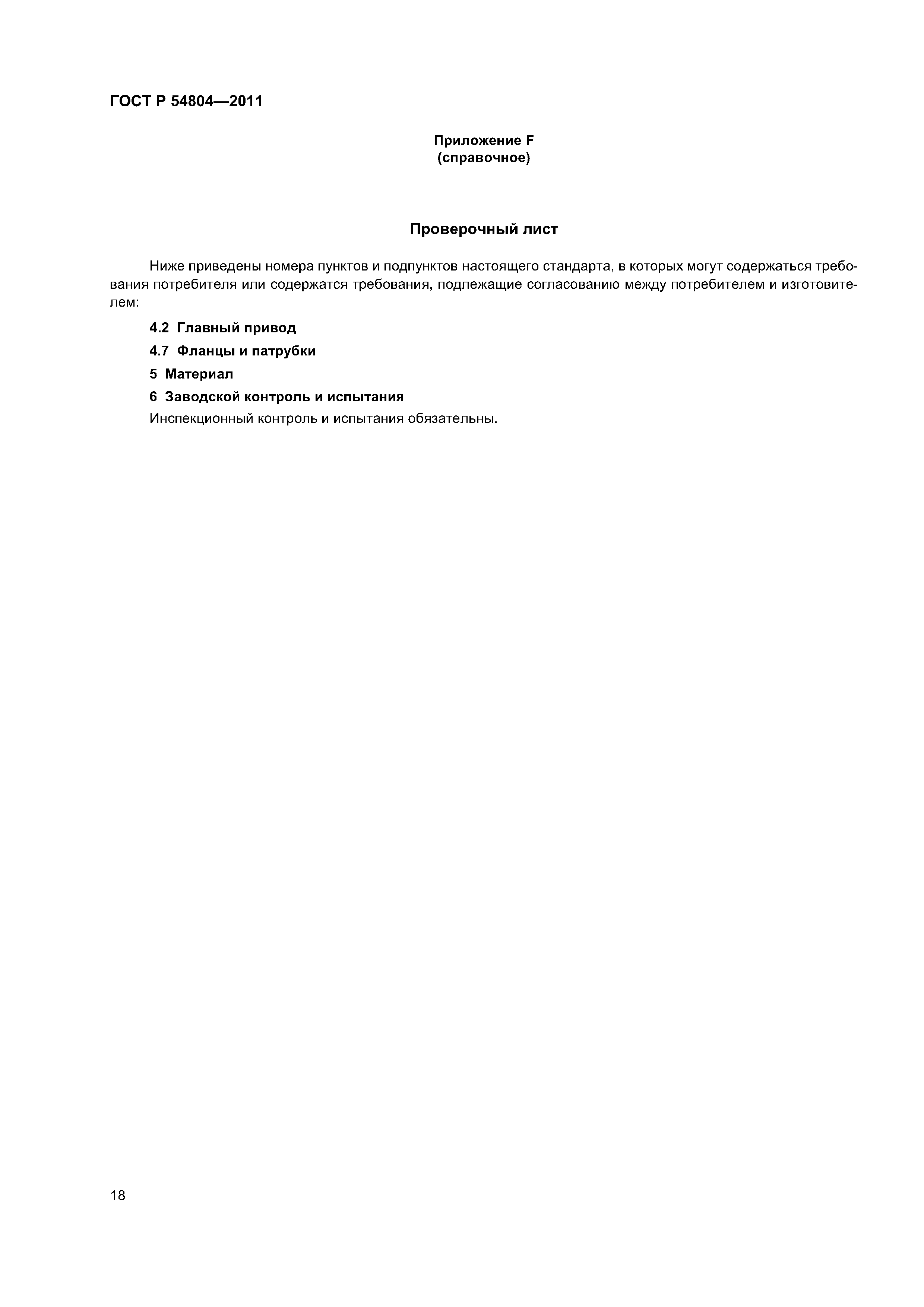

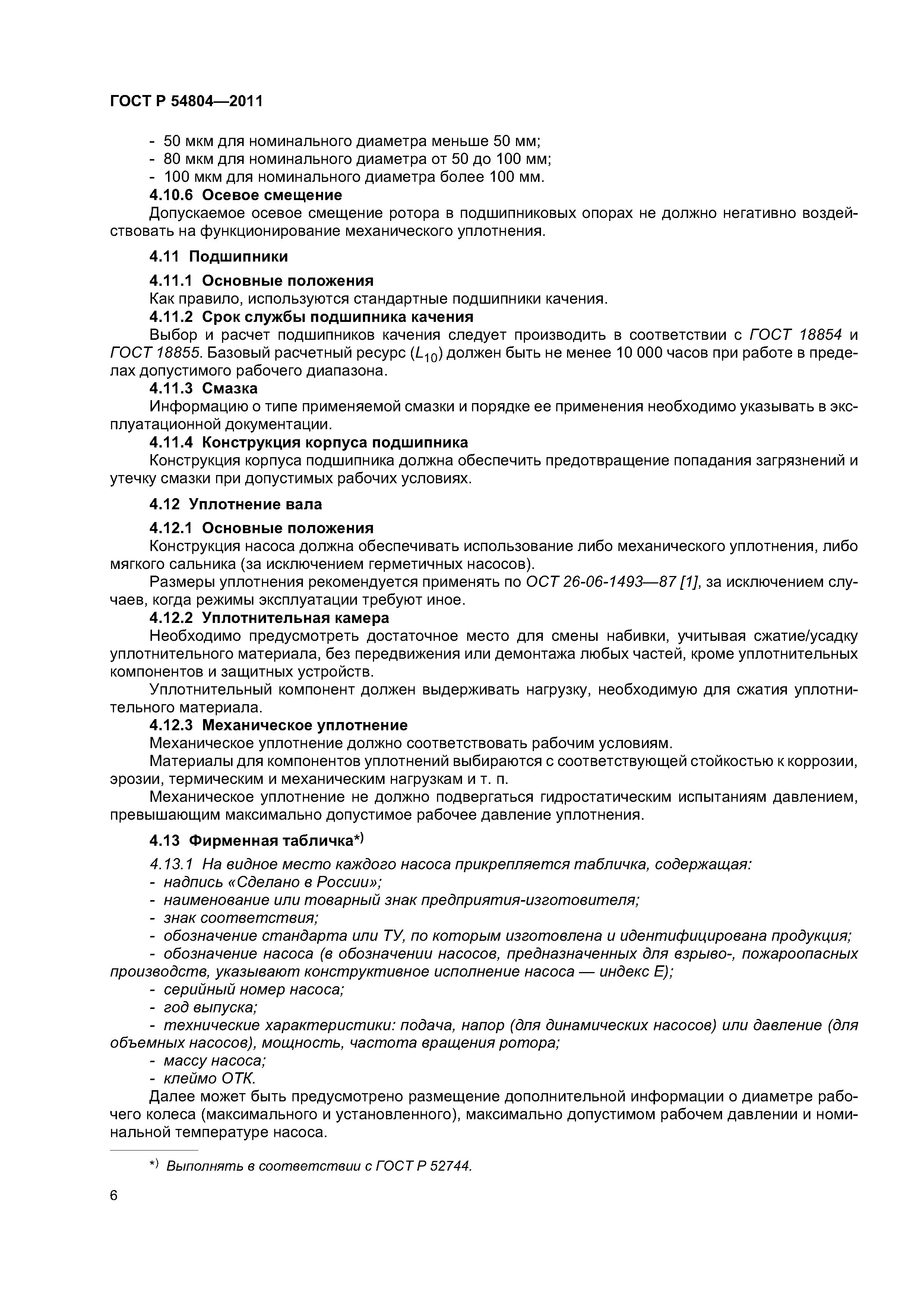

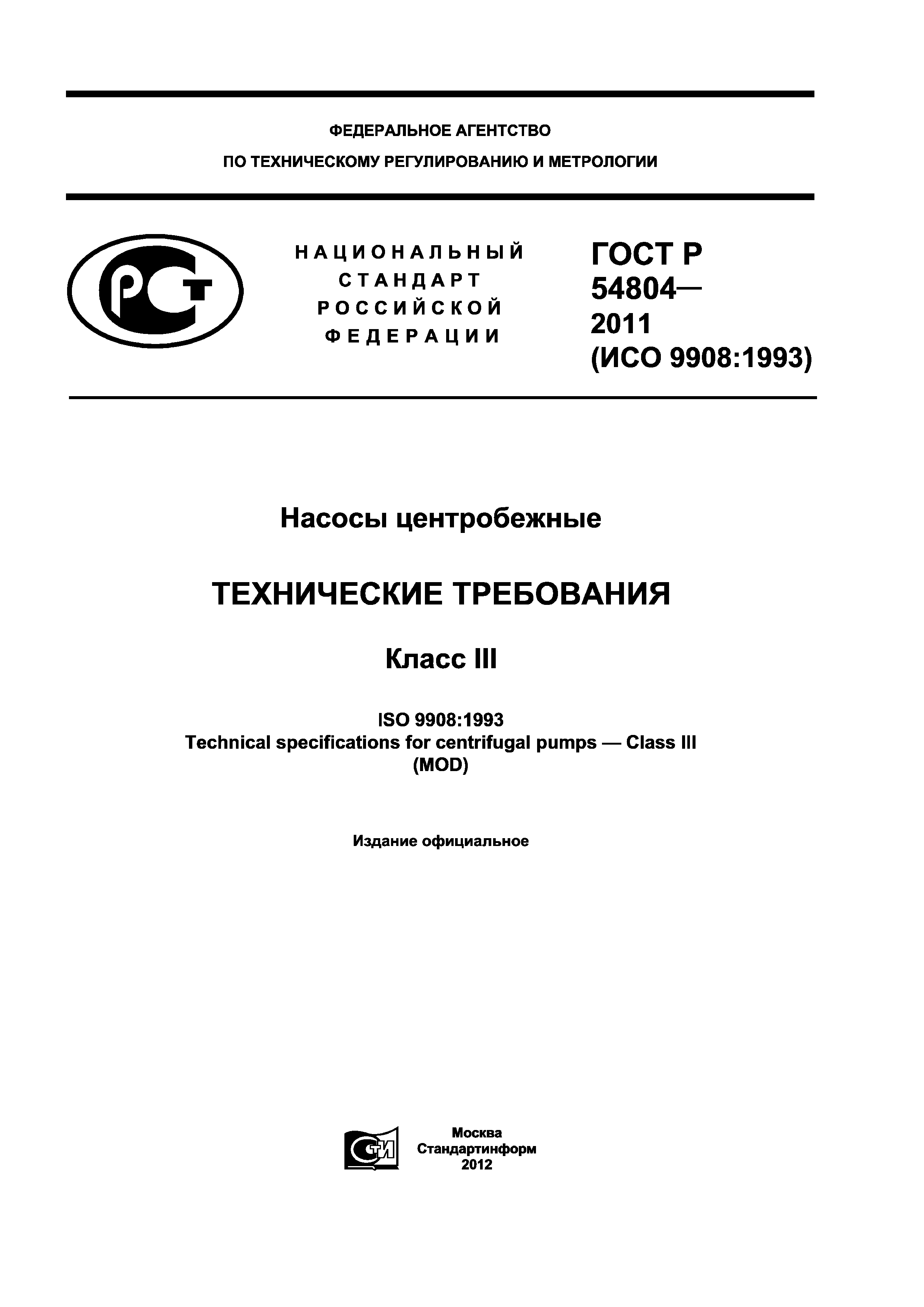

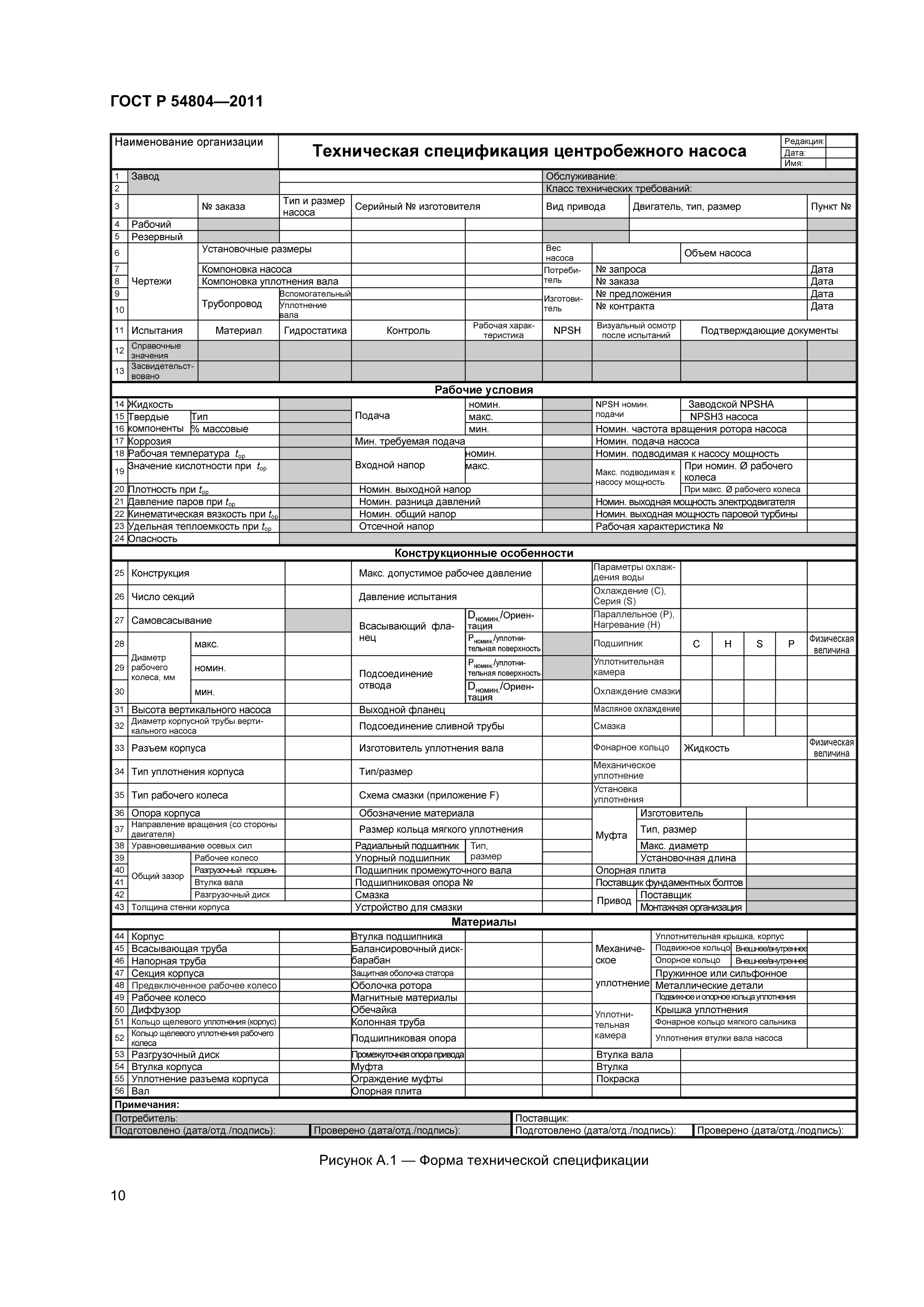

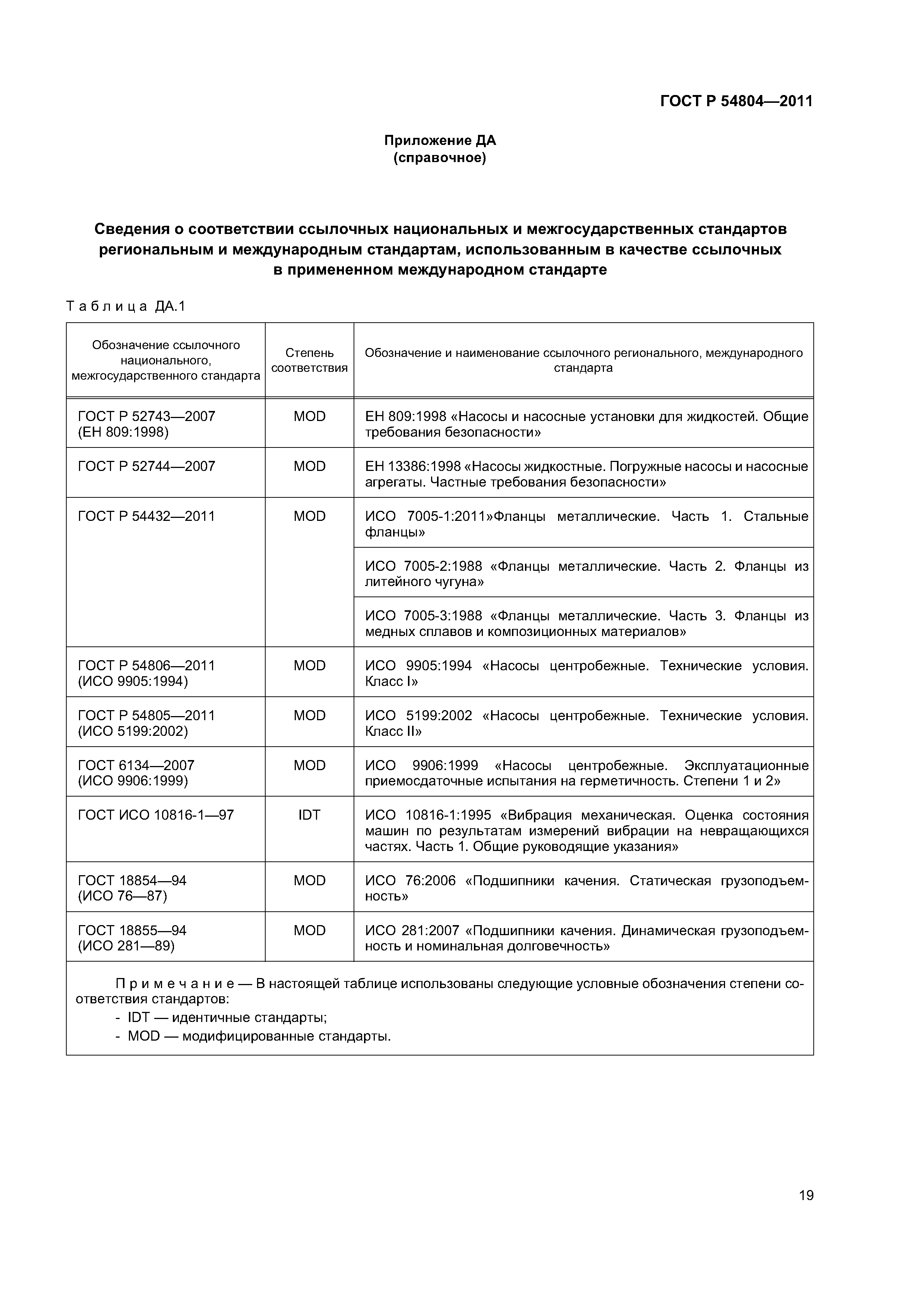

![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/0.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/1.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/2.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/3.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/4.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/5.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/6.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/7.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/8.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/9.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/10.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/11.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/12.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/13.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/14.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/15.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/16.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/17.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/18.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/19.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/20.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/21.gif) ![ГОСТ Р 54804-2011](../../../Data2/1/4293794/4293794778.files/22.gif)
|
