Скачать ГОСТ Р 54806-2011 Насосы центробежные. Технические требования. Класс 1Дата актуализации: 10.08.2017 ГОСТ Р 54806-2011

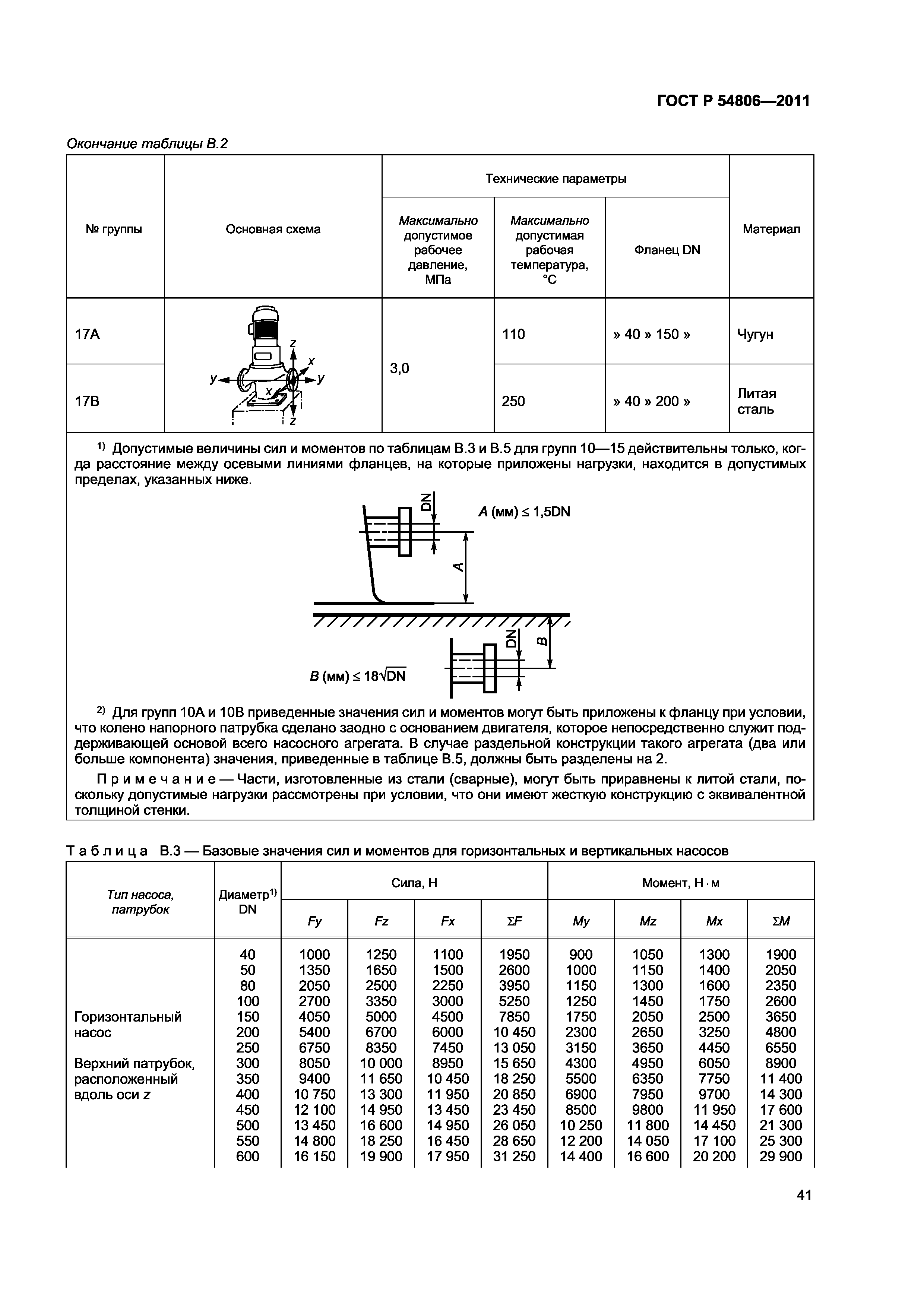

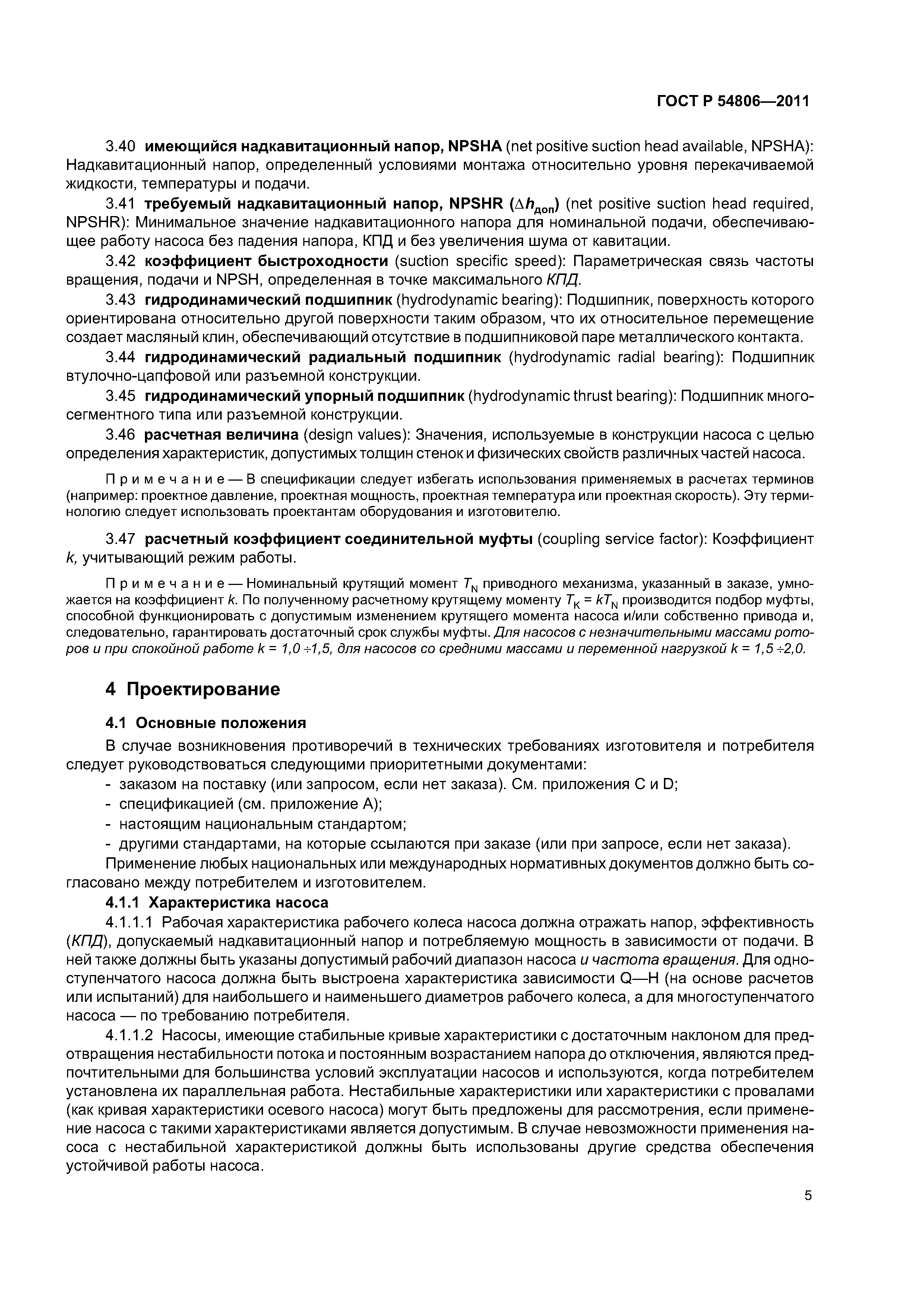

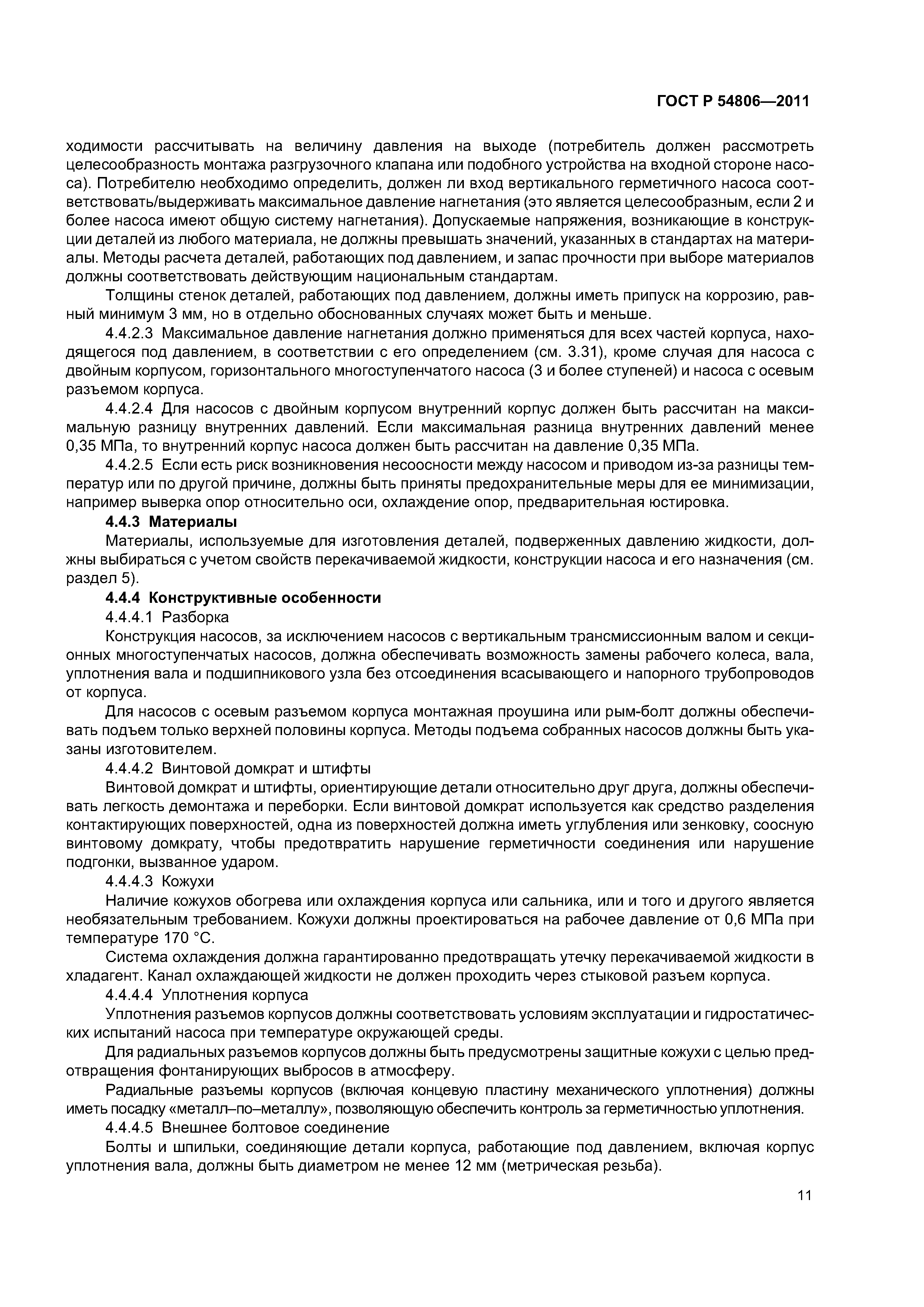

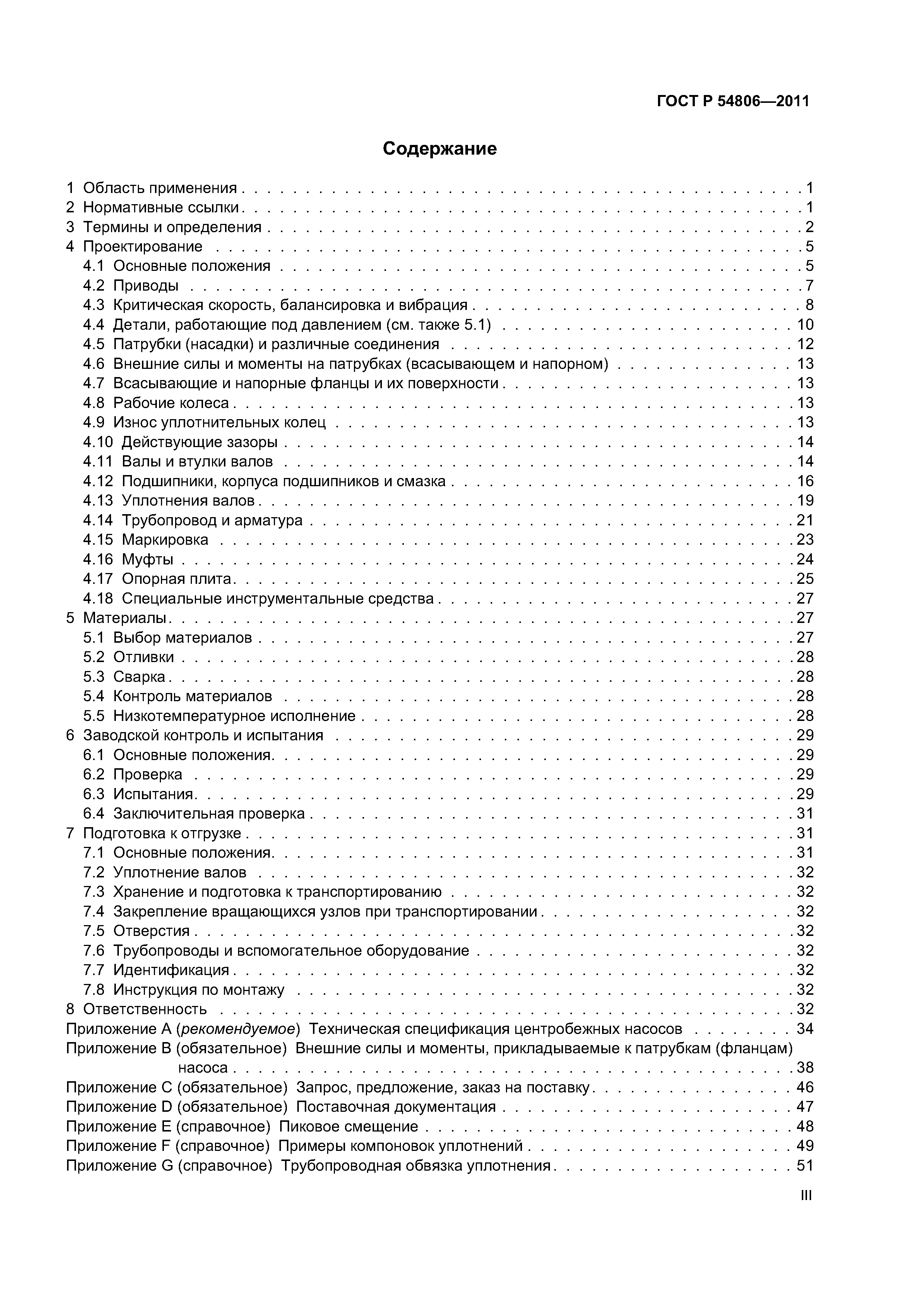

Насосы центробежные. Технические требования. Класс 1Обозначение: | ГОСТ Р 54806-2011 | Обозначение англ: | GOST R 54806-2011 | Статус: | действует | Название рус.: | Насосы центробежные. Технические требования. Класс 1 | Название англ.: | Centrifugal pumps. Technical specifications. Class I | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.2012 | Область применения: | Национальный стандарт устанавливает основные требования (наиболее жесткие) для центробежных насосов I класса, применяемых в различных отраслях промышленности. Технические требования относятся только к насосному агрегату. Стандарт не распространяется на насосы гидроаккумулирующей ГЭС. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Проектирование 4.1 Основные положения 4.2 Приводы 4.3 Критическая скорость, балансировка и вибрация 4.4 Детали, работающие под давлением (см. также 5.1) 4.5 Патрубки (насадки) и различные соединения 4.6 Внешние силы и моменты на патрубках (всасывающем и напорном) 4.7 Всасывающие и напорные фланцы и их поверхности 4.8 Рабочие колеса 4.9 Износ уплотнительных колец 4.10 Действующие зазоры 4.11 Валы и втулки валов 4.12 Подшипники, корпуса подшипников и смазка 4.13 Уплотнения валов 4.14 Трубопровод и арматура 4.15 Маркировка 4.16 Муфты 4.17 Опорная плита 4.18 Специальные инструментальные средства 5 Материалы 5.1 Выбор материалов 5.2 Отливки 5.3 Сварка 5.4 Контроль материалов 5.5 Низкотемпературное исполнение 6 Заводской контроль и испытания 6.1 Основные положения 6.2 Проверка 6.3 Испытания 6.4 Заключительная проверка 7 Подготовка к отгрузке 7.1 Основные положения 7.2 Уплотнение валов 7.3 Хранение и подготовка к транспортированию 7.4 Закрепление вращающихся узлов при транспортировании 7.5 Отверстия 7.6 Трубопроводы и вспомогательное оборудование 7.7 Идентификация 7.8Инструкция по монтажу 8 Ответственность Приложение А (рекомендуемое) Техническая спецификация центробежных насосов Приложение В (обязательное) Внешние силы и моменты, прикладываемые к патрубкам (фланцам) насоса Приложение С (обязательное) Запрос, предложение, заказ на поставку Приложение D (обязательное) Поставочная документация Приложение Е (справочное) Пиковое смещение Приложение F (справочное) Примеры компоновок уплотнений Приложение G (справочное) Трубопроводная обвязка уплотнения Приложение Н (справочное) Кодировка способов обозначения потоков жидкостей Приложение J (справочное) Материалы деталей центробежных насосов и характеристика этих материалов Приложение К (справочное) Проверочный лист Приложение ДА (справочное) Сведения о соответствии ссылочных национальных и межгосударственных стандартов европейским региональным и международным стандартам, использованным в качестве ссылочных в примененном международном стандарте Библиография | Разработан: | НП СЦ НАСТХОЛ
| Утверждён: | 13.12.2011 Федеральное агентство по техническому регулированию и метрологии (1170-ст)
| Издан: | Стандартинформ (2012 г. )
| Расположен в: |

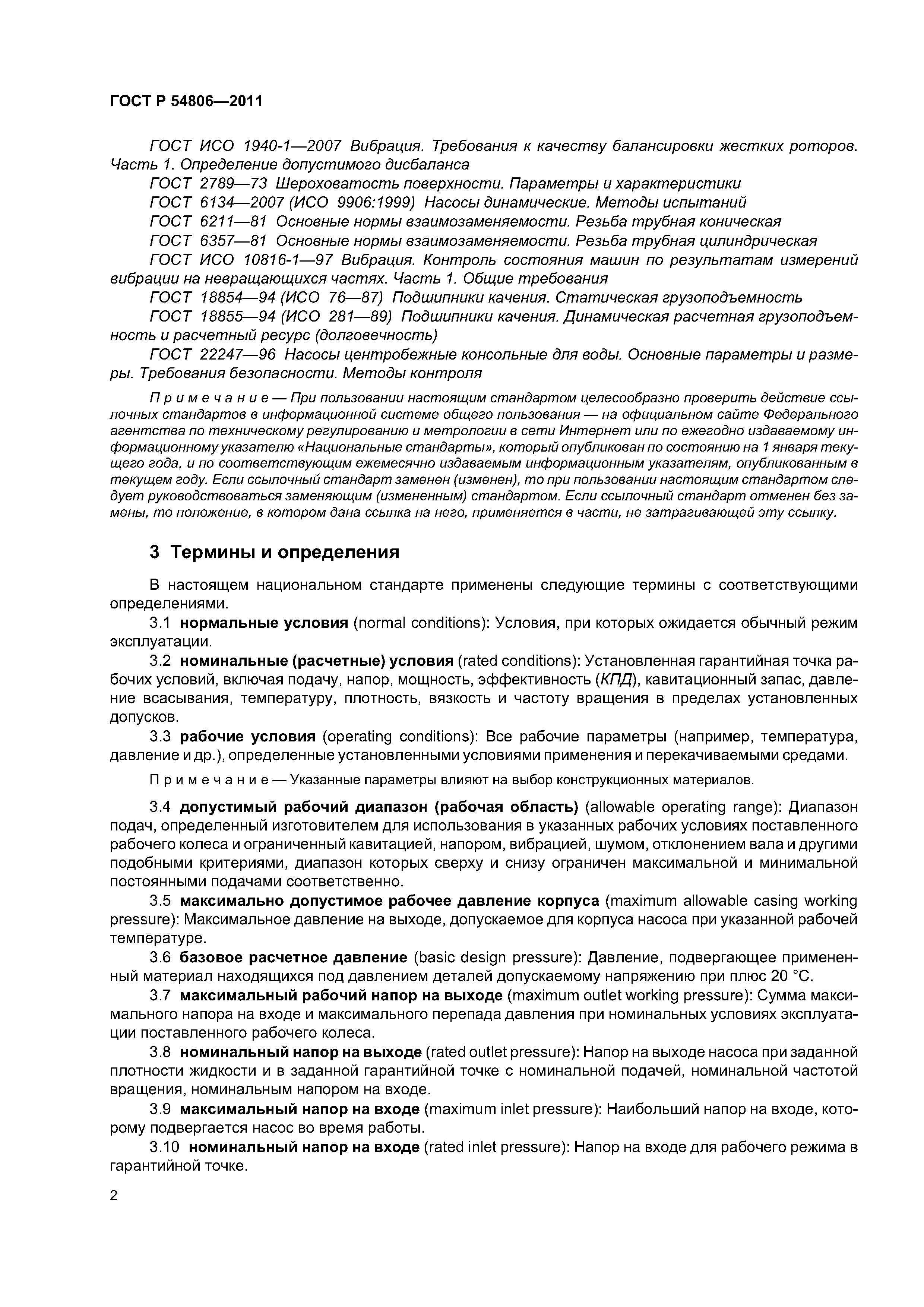

| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 22247-96 «Насосы центробежные консольные для воды. Основные параметры и размеры. Требования безопасности. Методы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18855-94 «Подшипники качения. Динамическая расчетная грузоподъемность и расчетный ресурс (долговечность)»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6211-81 «Основные нормы взаимозаменяемости. Резьба трубная коническая»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6357-81 «Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ ИСО 10816-1-97 «Вибрация. Контроль состояния машин по результатам измерений на невращающихся частях. Часть 1. Общие требования»![](../../../image/file2.gif) ГОСТ Р 50266-92 «Муфты упругие. Сведения, представляемые потребителями и изготовителями»![](../../../image/file2.gif) ГОСТ Р 51401-99 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 6134-2007 «Насосы динамические. Методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52743-2007 «Насосы и агрегаты насосные для перекачки жидкостей. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 52744-2007 «Насосы погружные и агрегаты насосные. Требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ ИСО 1940-1-2007 «Вибрация. Требования к качеству балансировки жестких роторов. Часть 1. Определение допустимого дисбаланса»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 3506-1-2009 «Механические свойства крепежных изделий из коррозионно-стойкой нержавеющей стали. Часть 1. Болты, винты и шпильки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 53689-2009 «Материалы сварочные. Технические условия поставки присадочных материалов. Вид продукции, размеры, допуски и маркировка»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 54432-2011 «Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 12100-1-2007 «Безопасность машин. Основные понятия, общие принципы конструирования. Часть 1. Основные термины, методология»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р ИСО 12100-2-2007 «Безопасность машин. Основные понятия, общие принципы конструирования. Часть 2. Технические принципы»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.7-2008 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила оформления и обозначения при разработке на основе применения международных стандартов»![](../../../image/file2.gif) ГОСТ 12080-66 «Концы валов цилиндрические. Основные размеры, допускаемые крутящие моменты»![](../../../image/file2.gif) ГОСТ 12081-72 «Концы валов конические с конусностью 1:10. Основные размеры. Допускаемые крутящие моменты»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18854-94 «Подшипники качения. Статическая грузоподъемность»![](../../../image/file2.gif) ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки»![](../../../image/file2.gif) ГОСТ Р 51402-99 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Ориентировочный метод с использованием измерительной поверхности над звукоотражающей плоскостью»![](../../../image/file3.gif) ОСТ 26-06-1493-87 «Уплотнения торцевые валов насосов. Типы. Основные параметры и размеры»![](../../../image/file3.gif) Федеральный закон 184-ФЗ «О техническом регулировании»
|

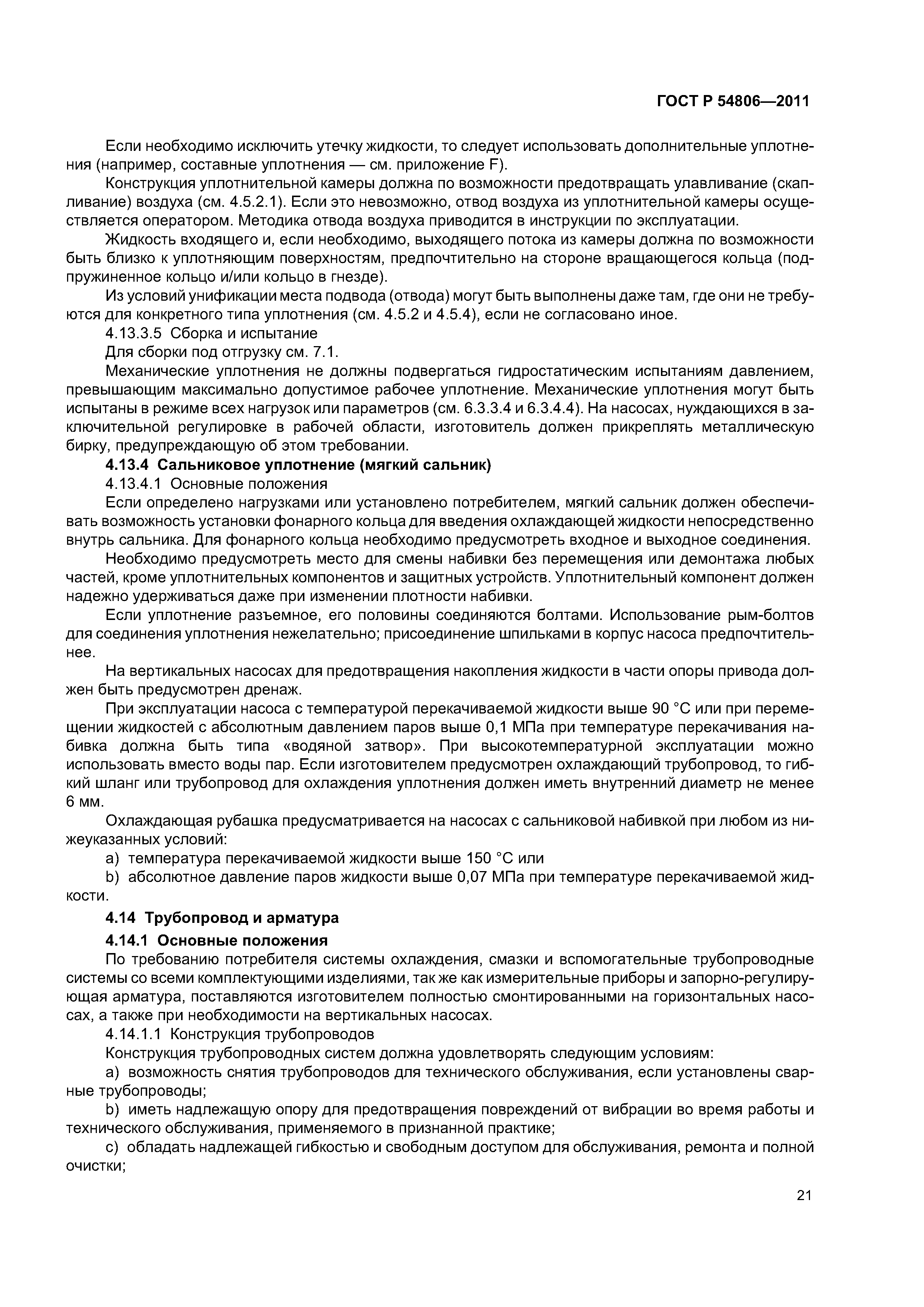

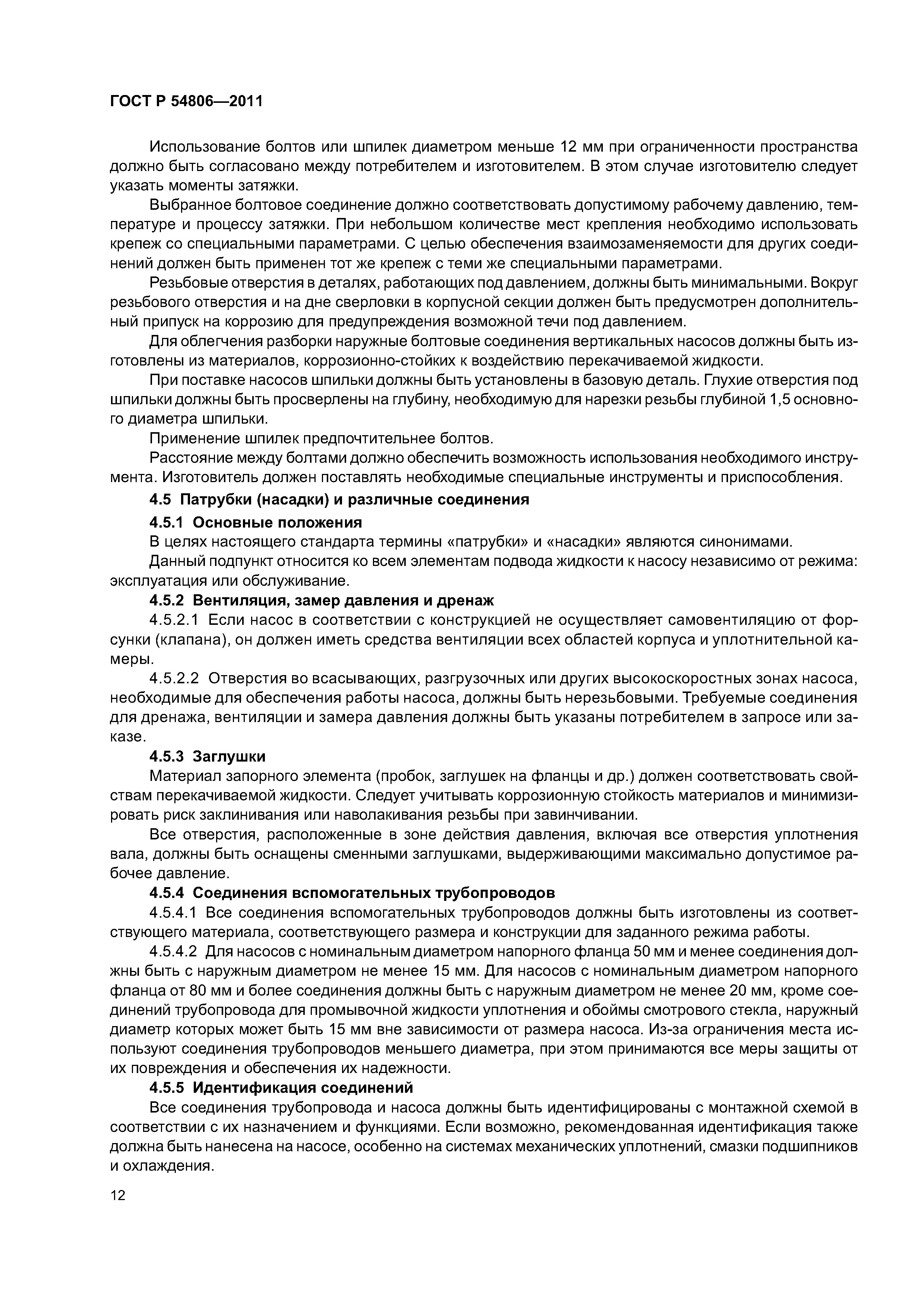

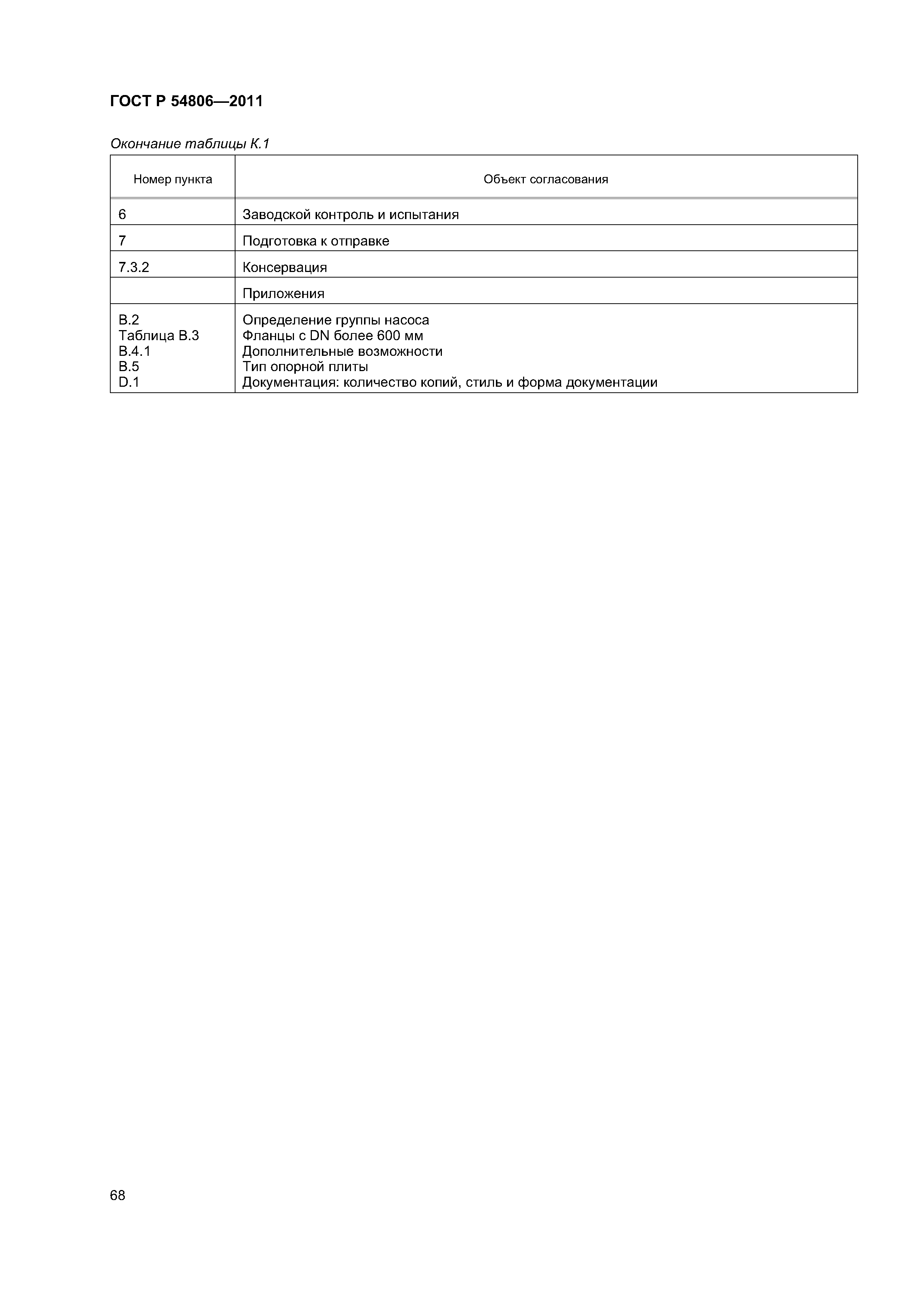

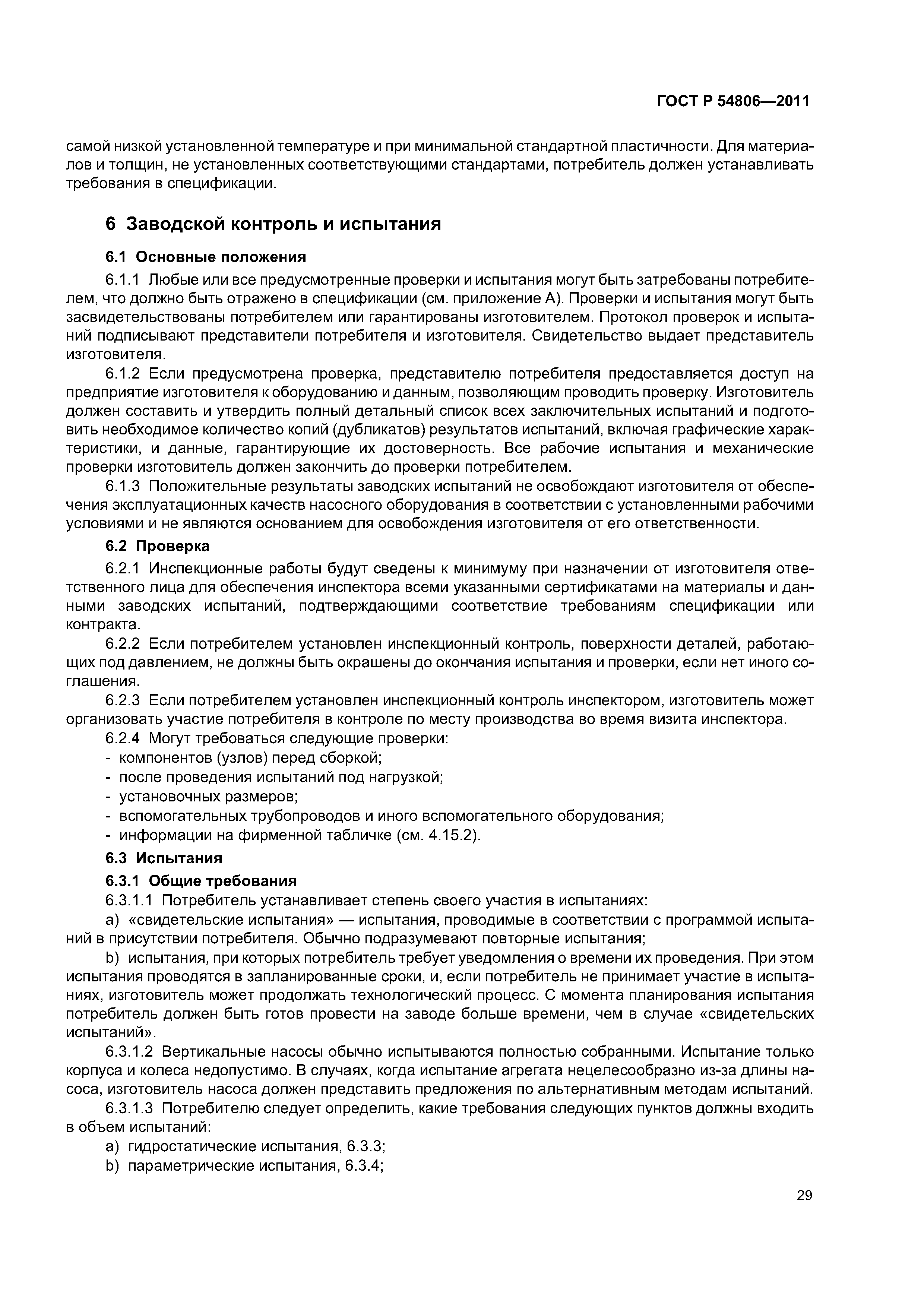

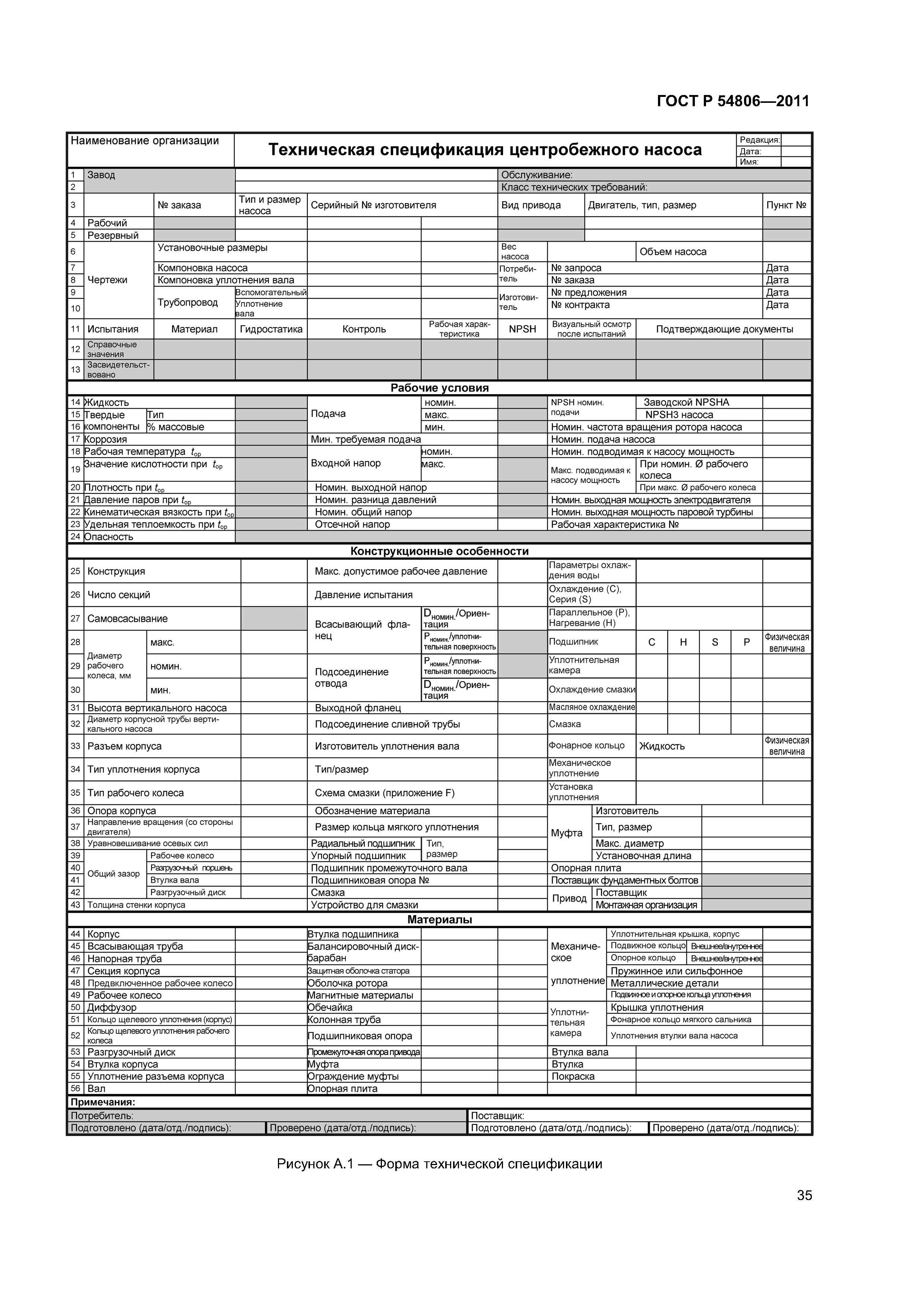

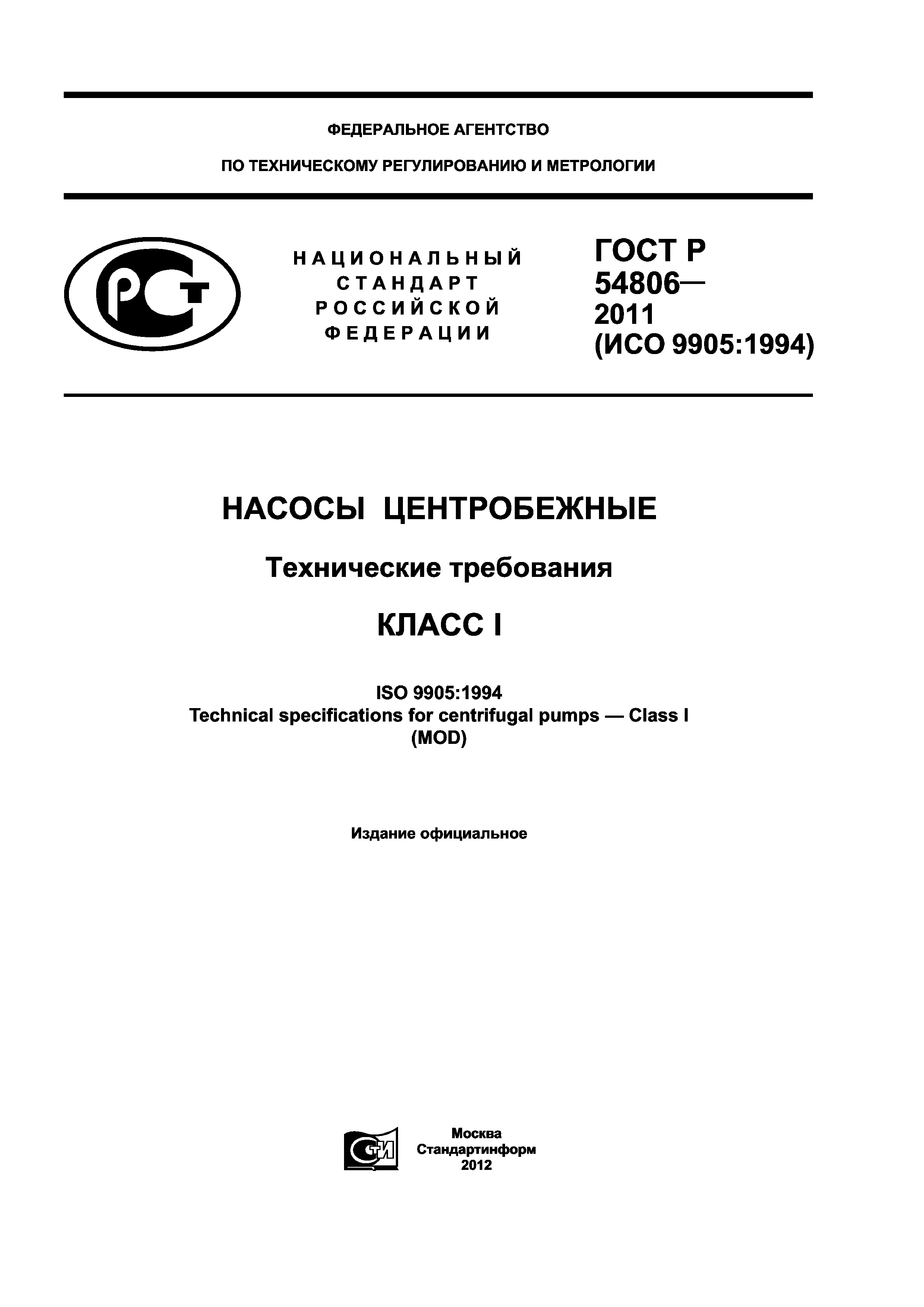

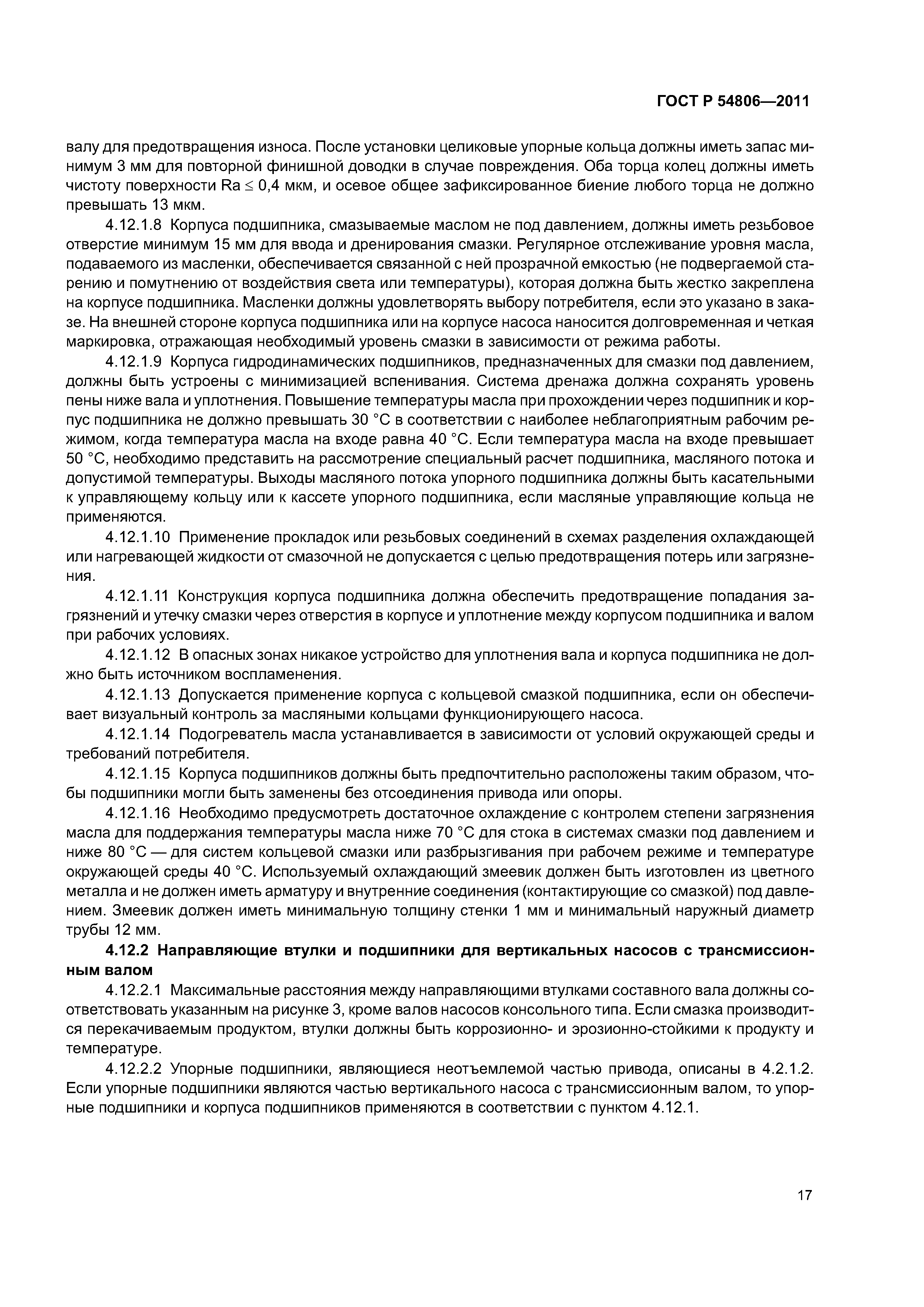

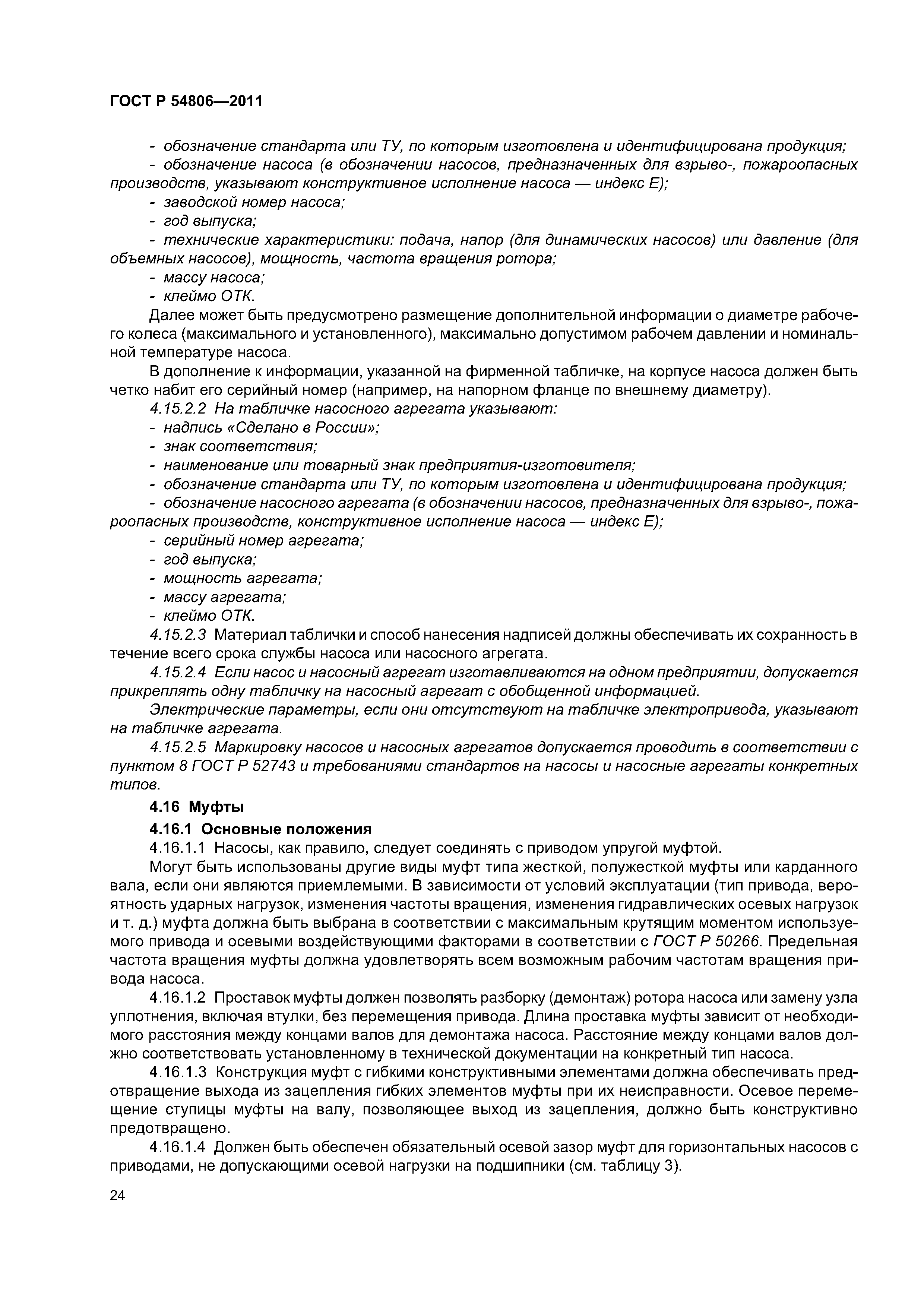

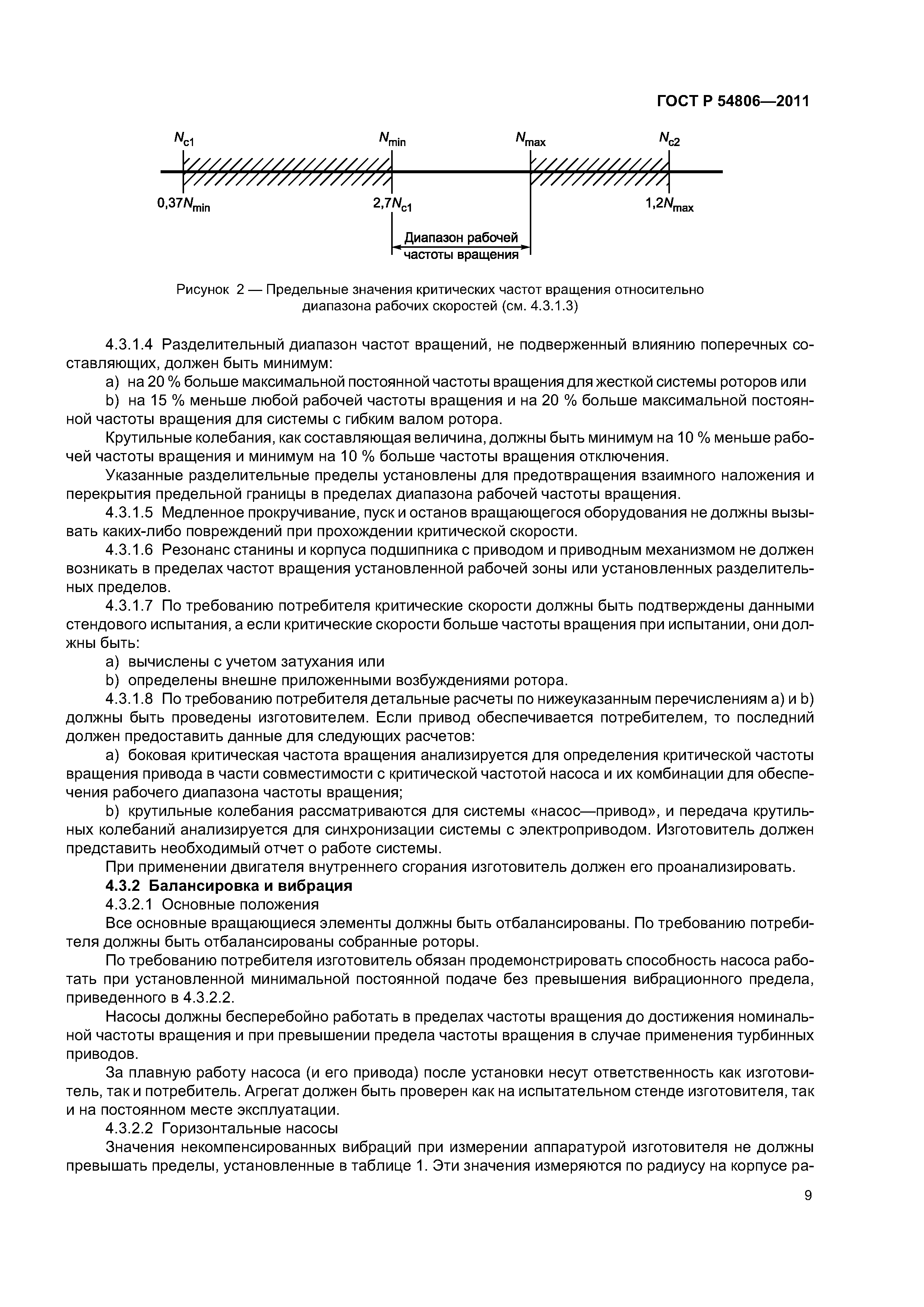

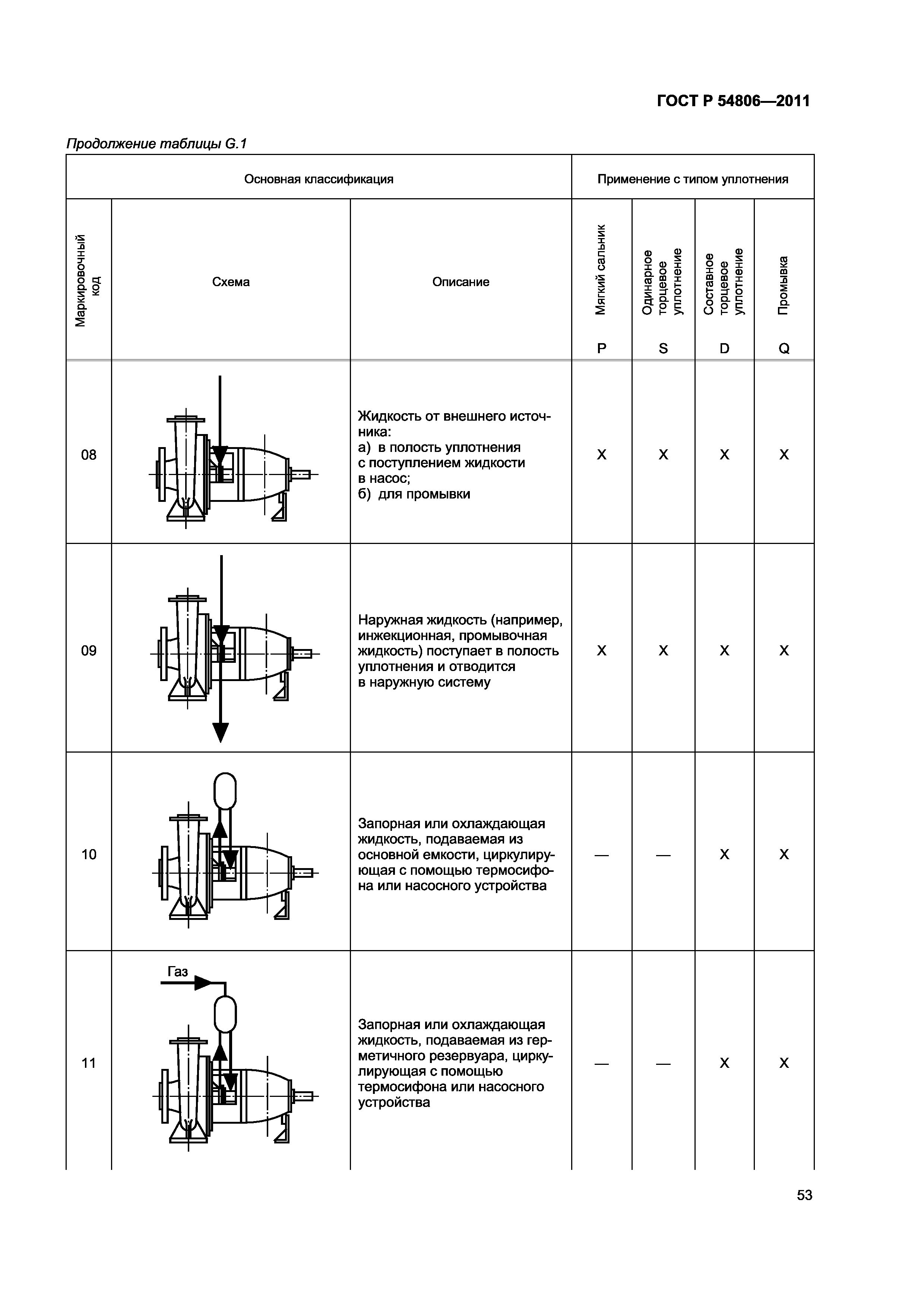

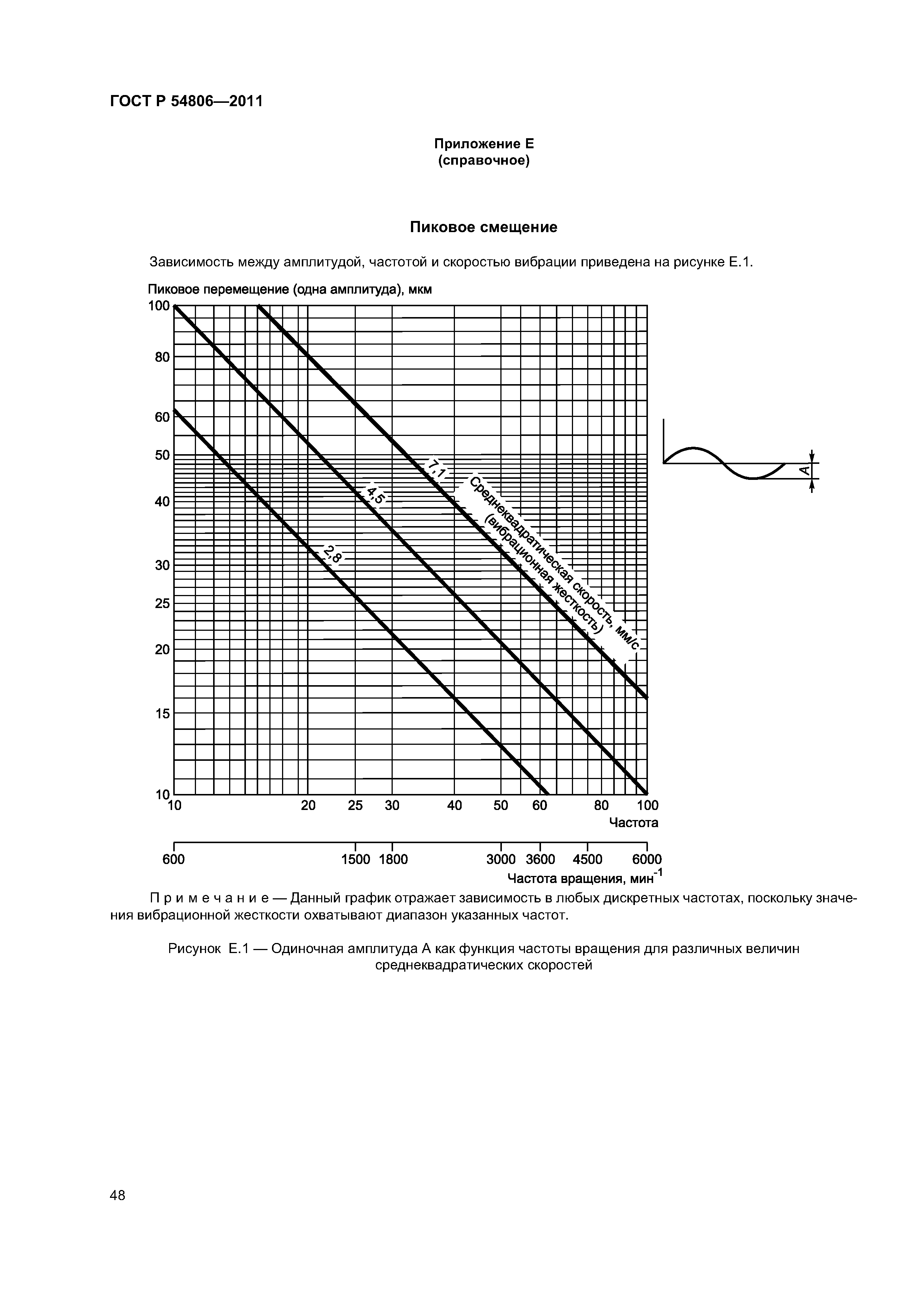

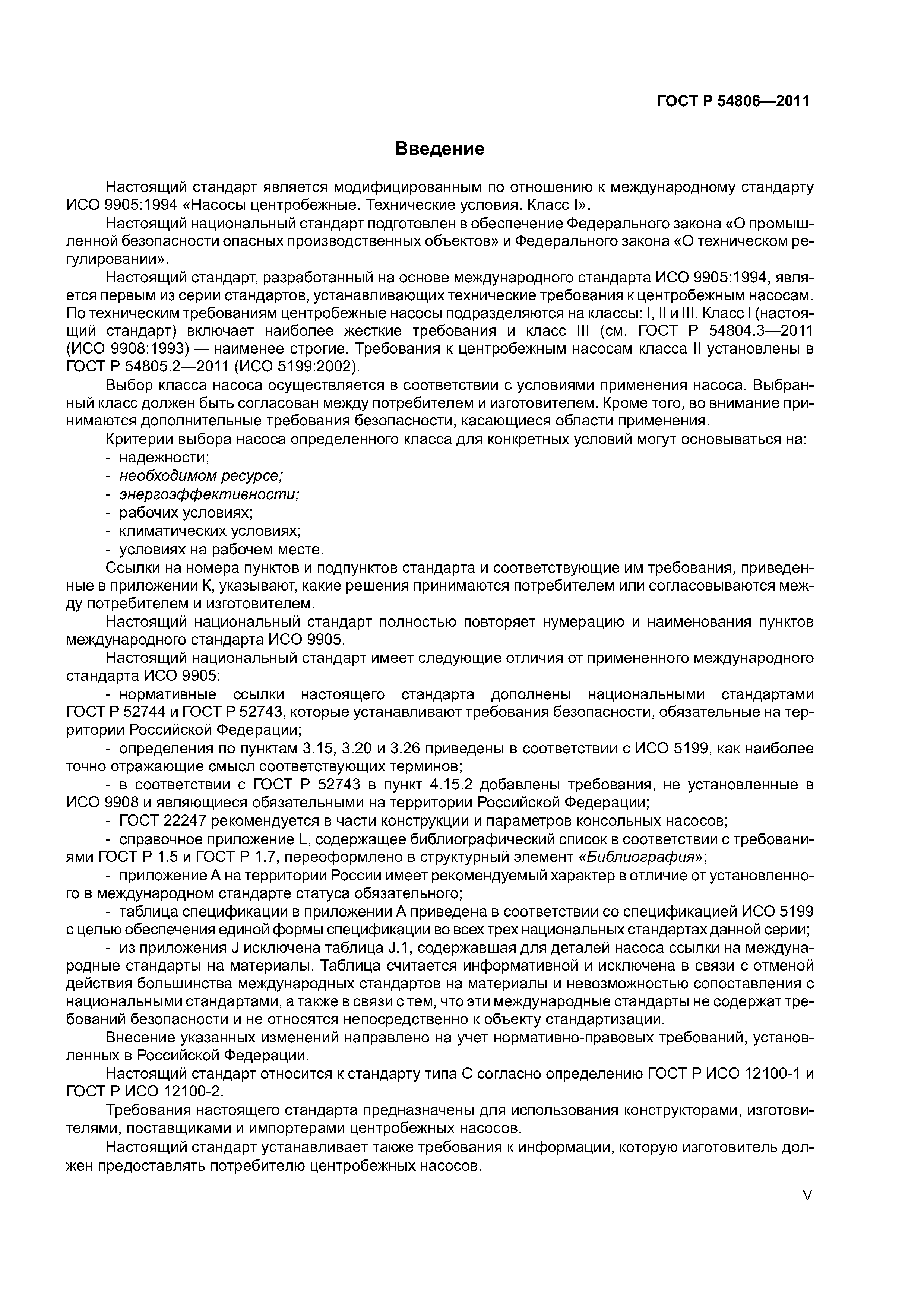

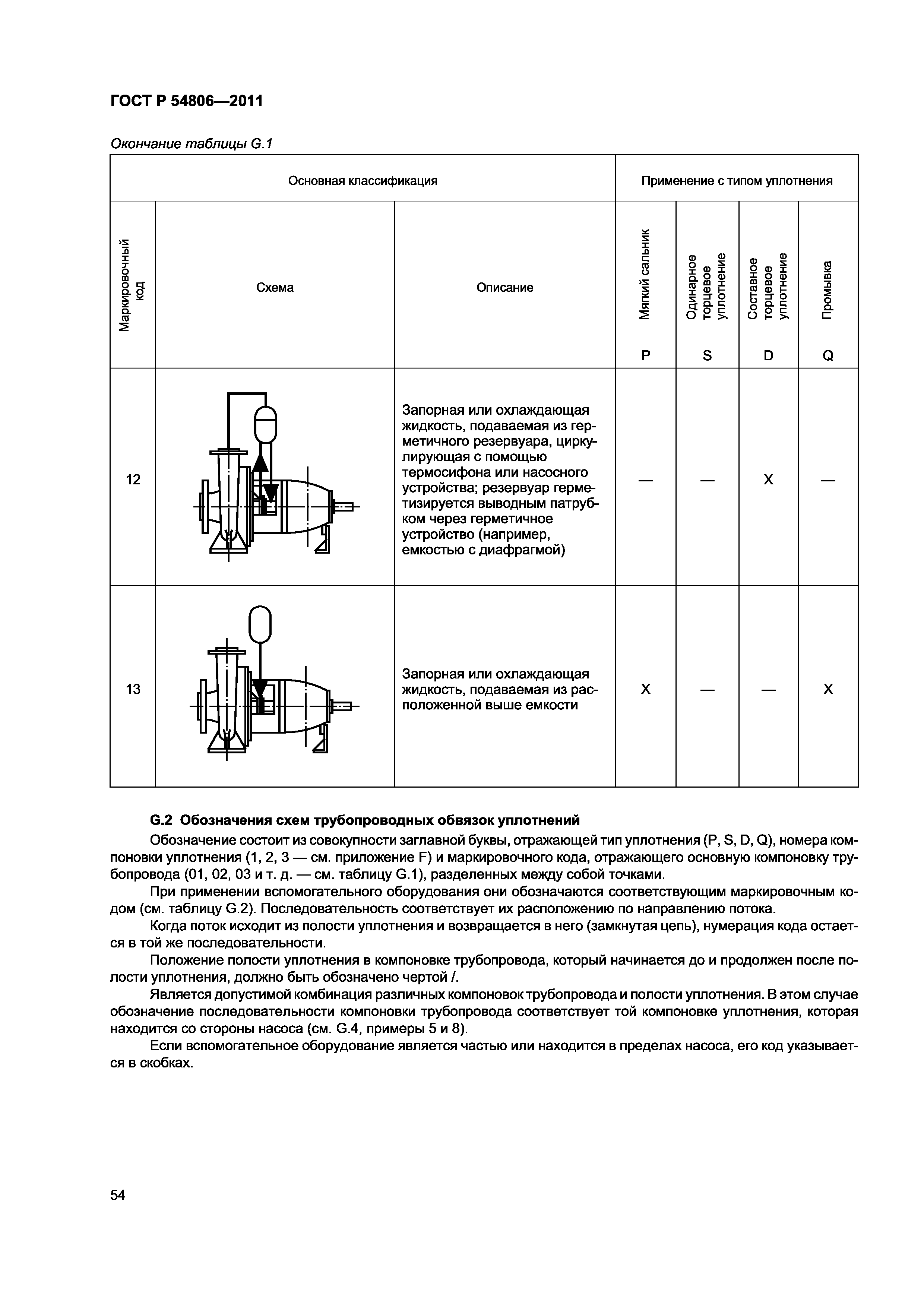

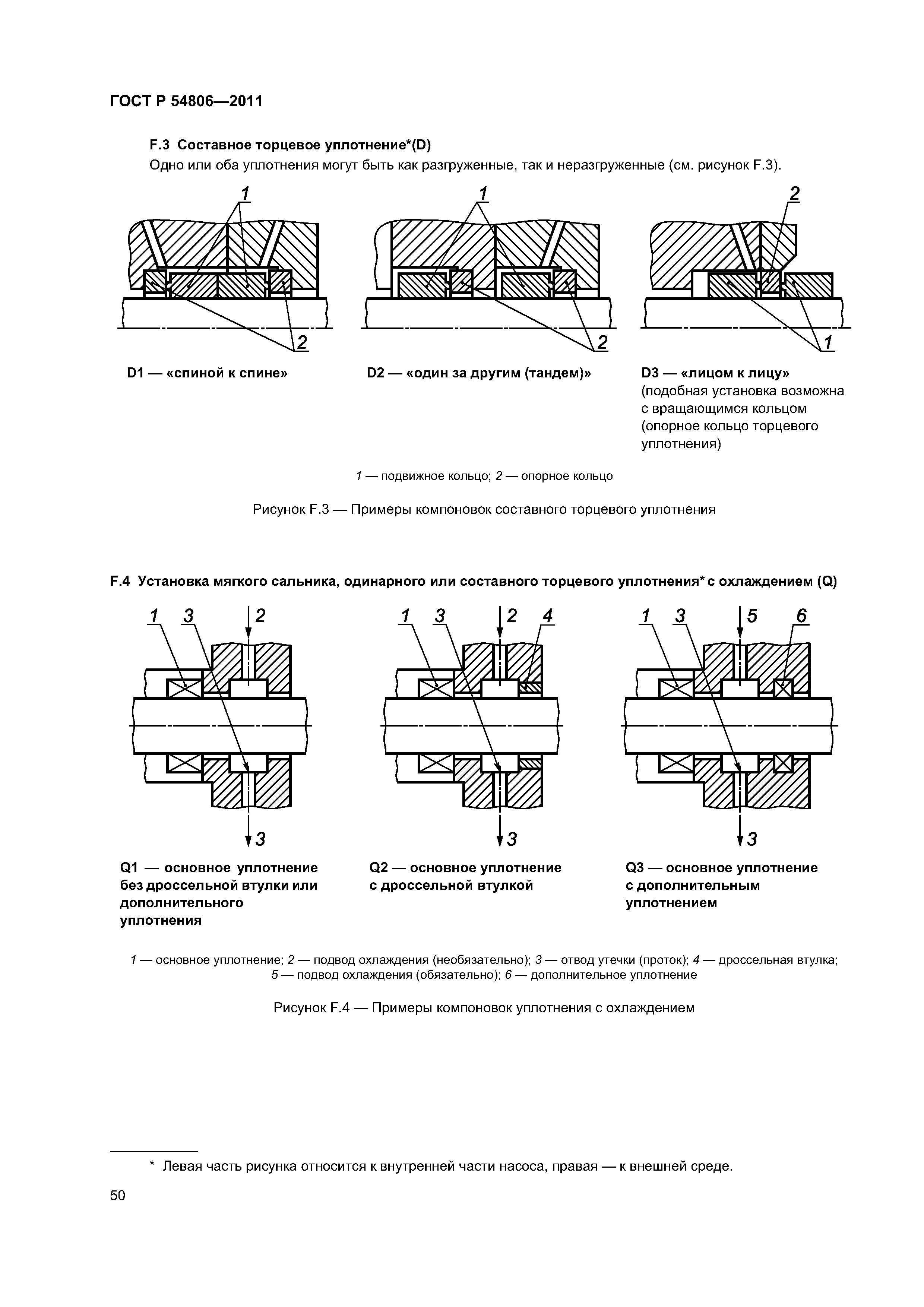

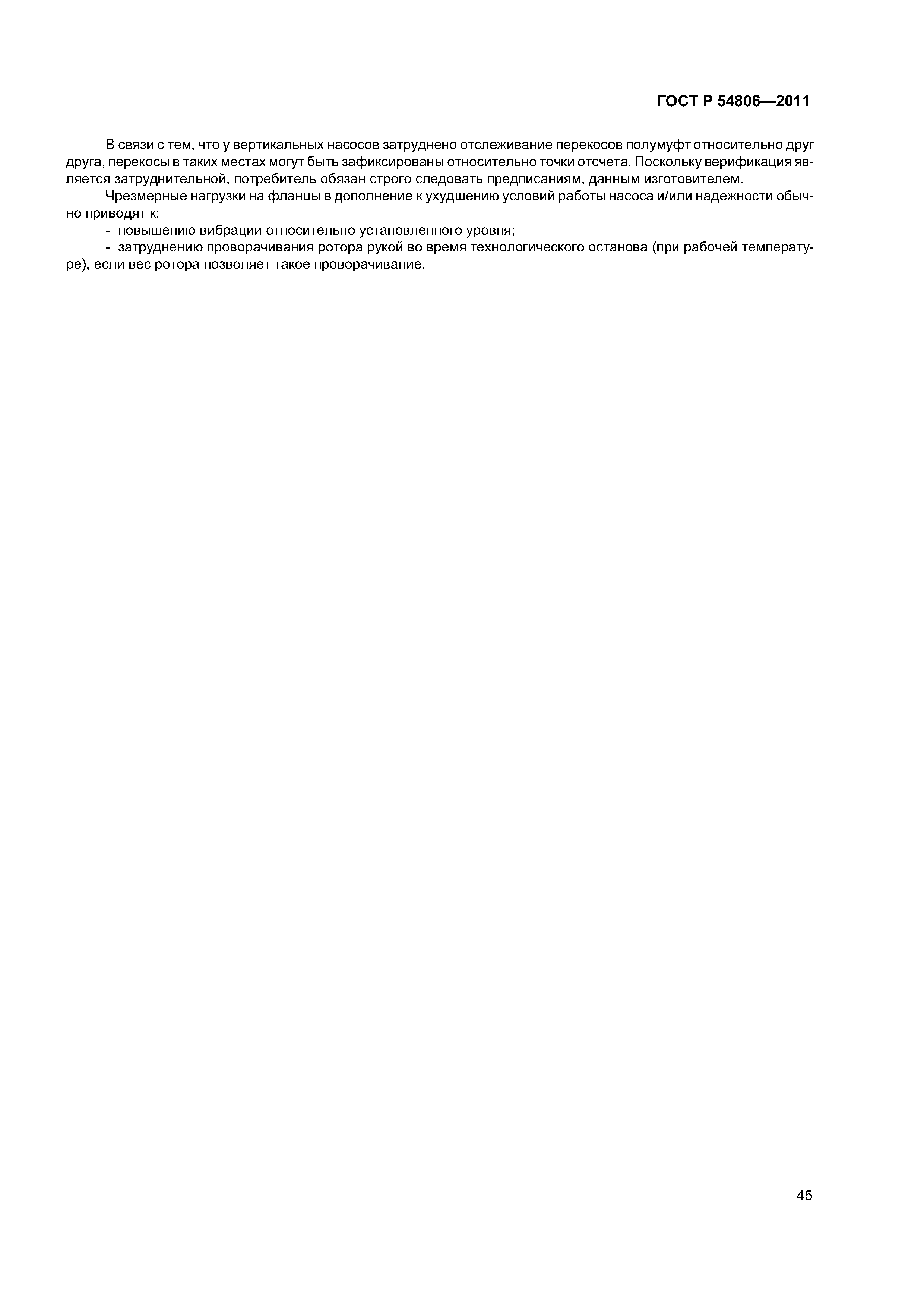

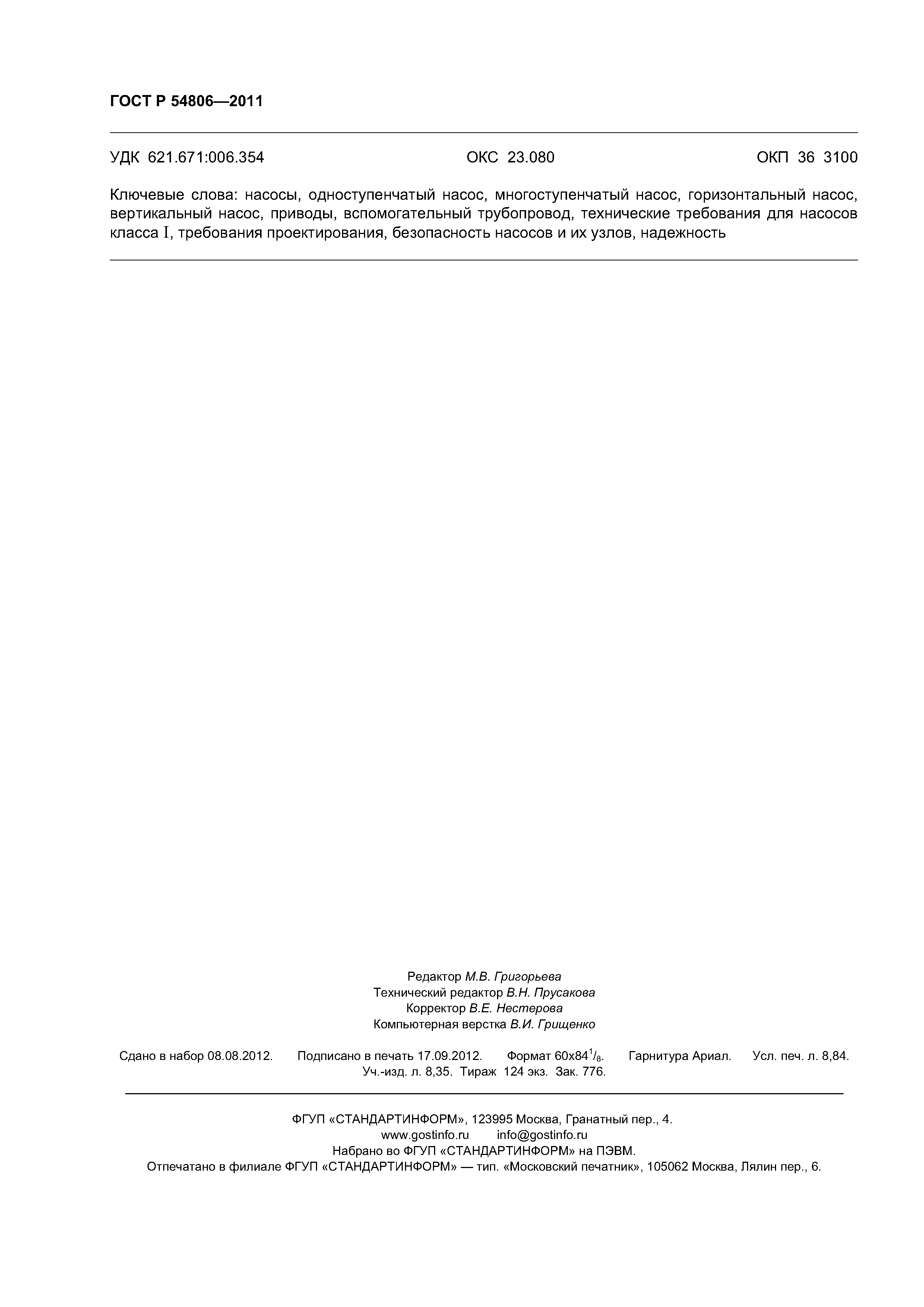

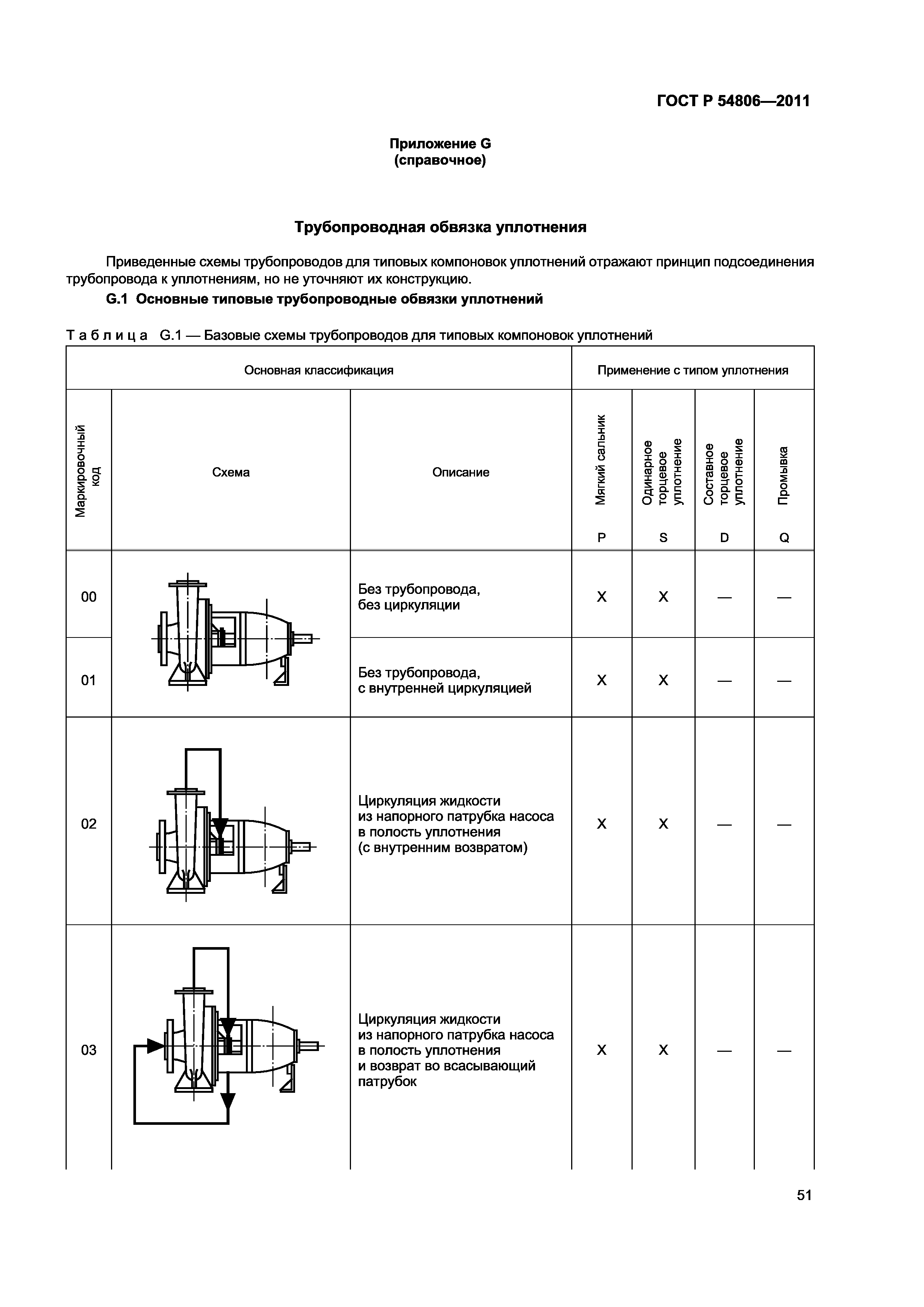

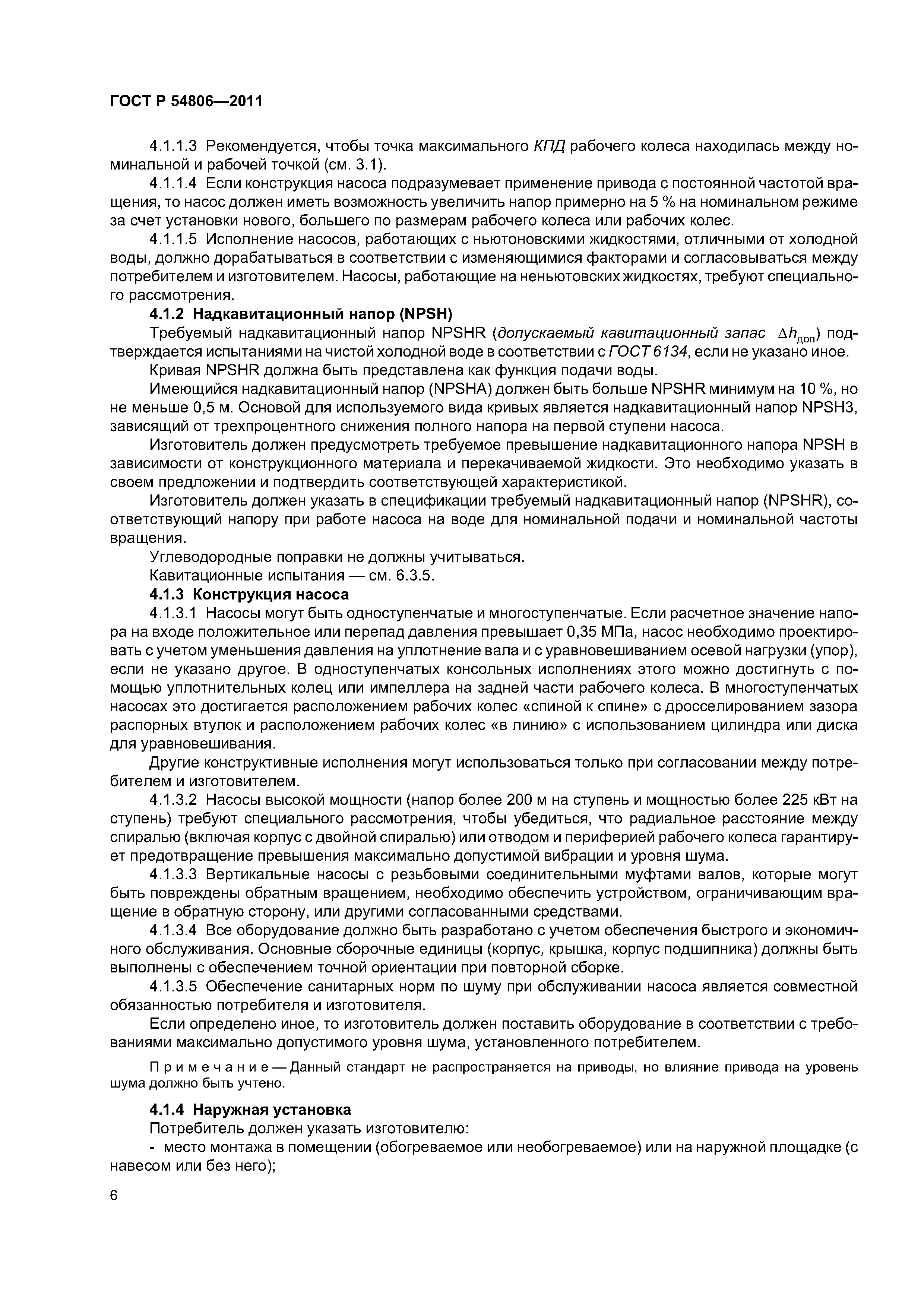

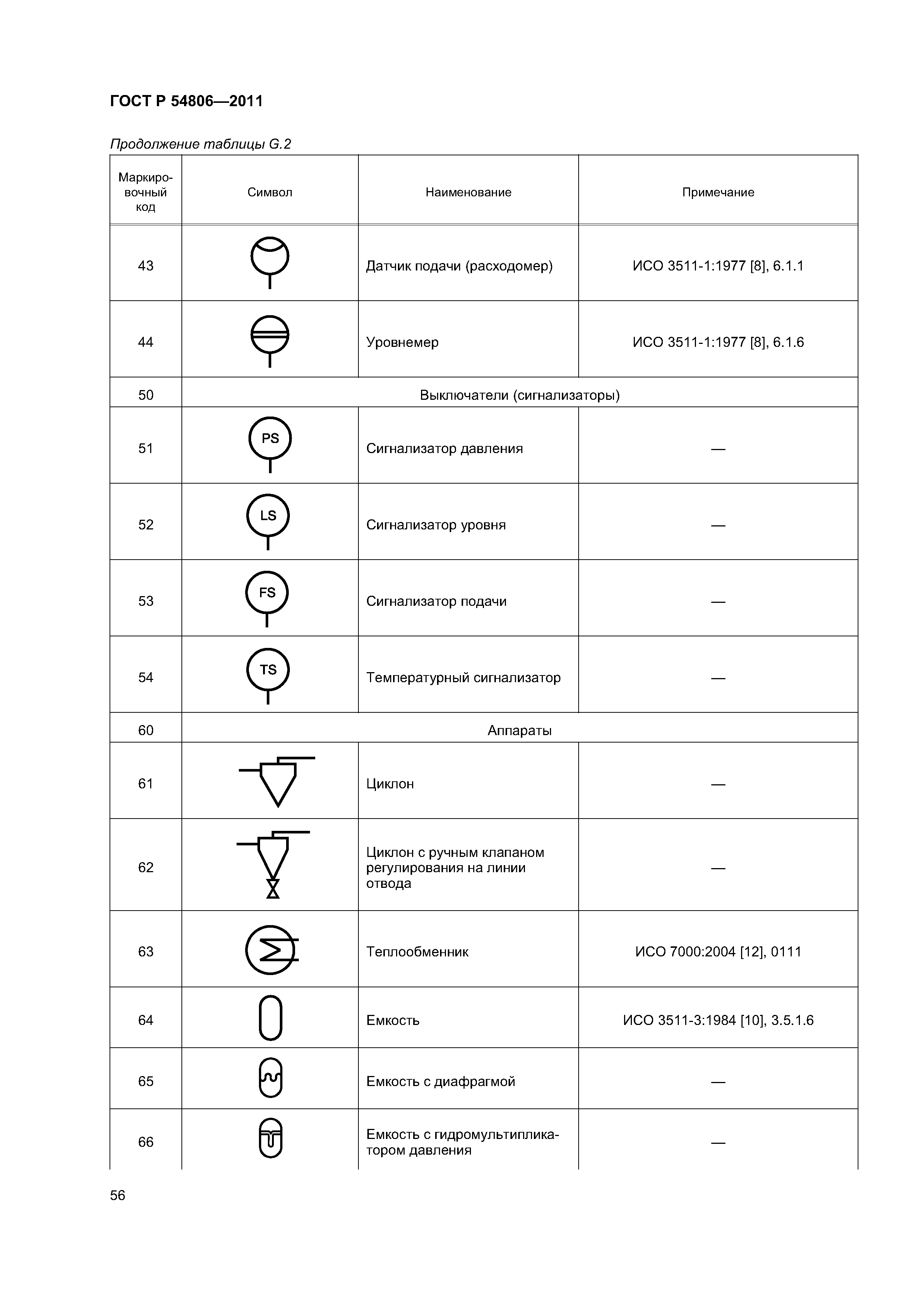

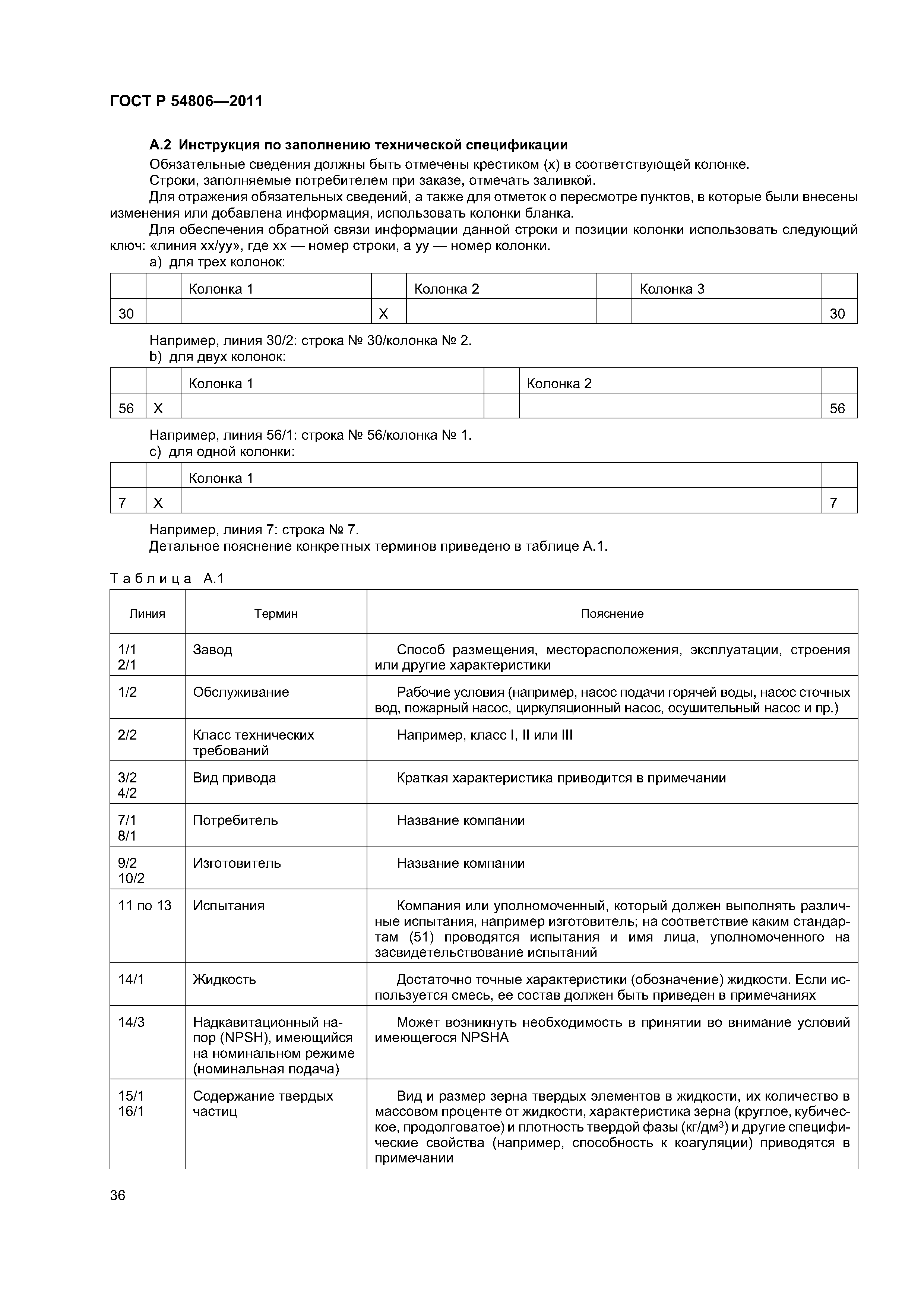

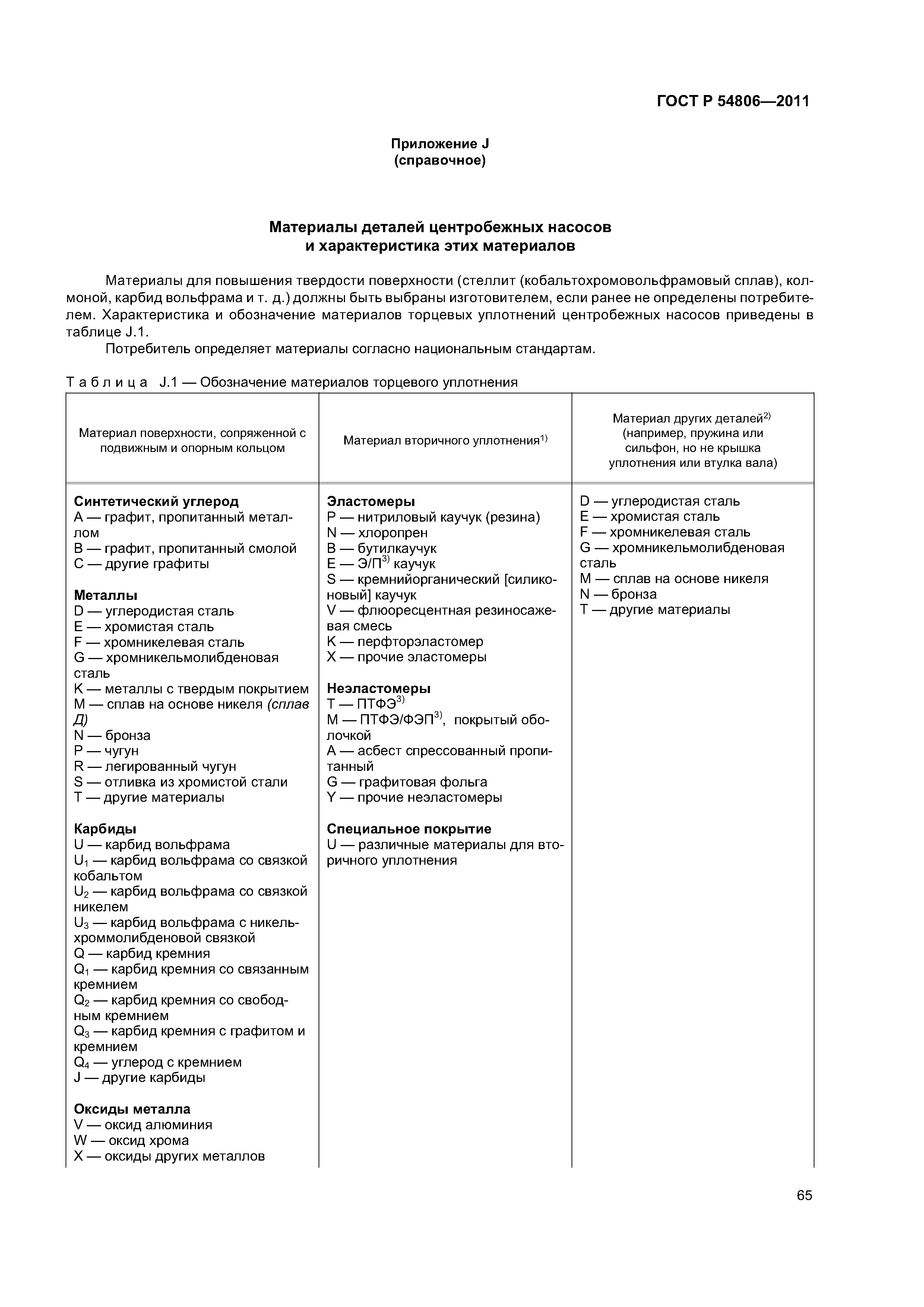

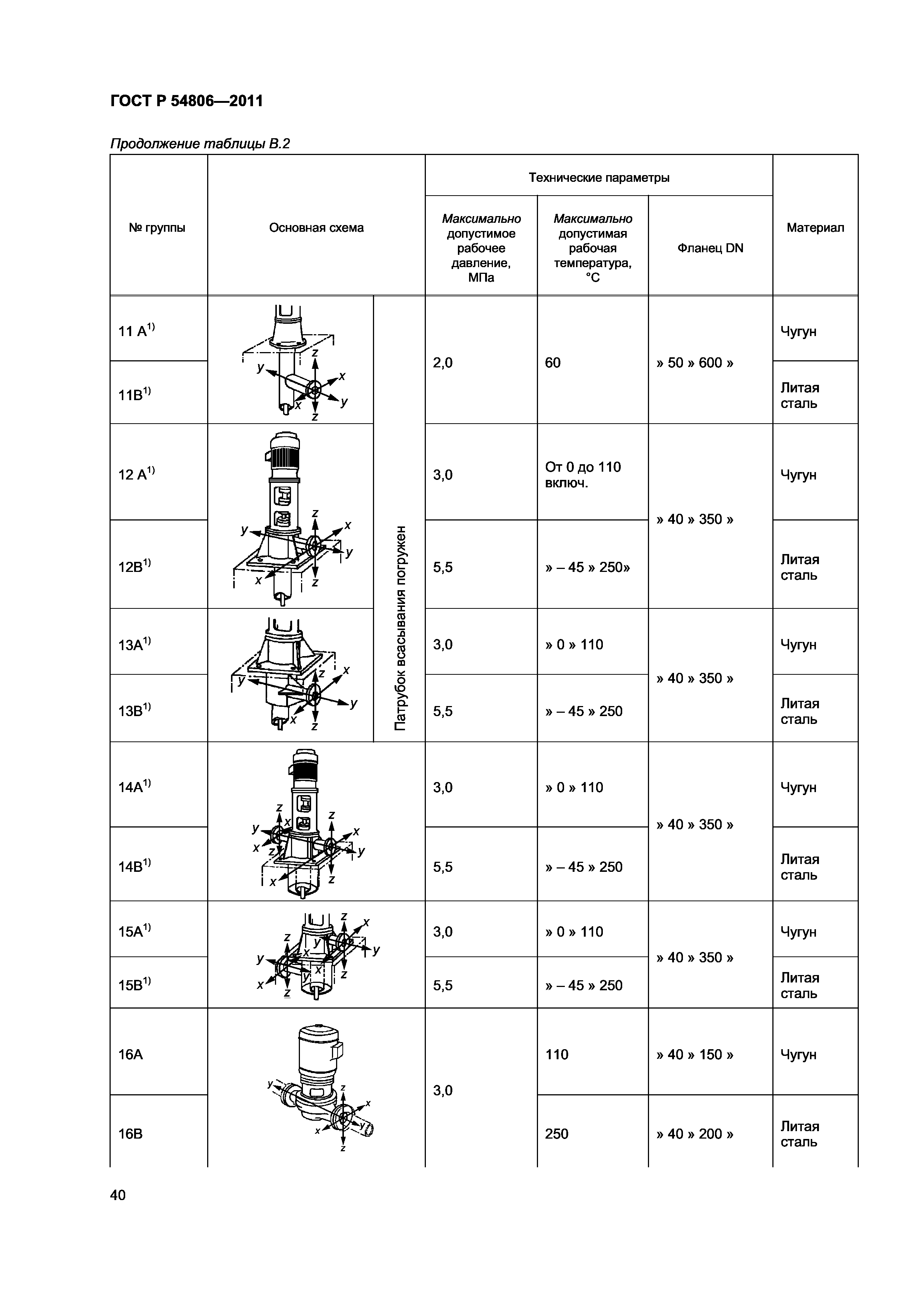

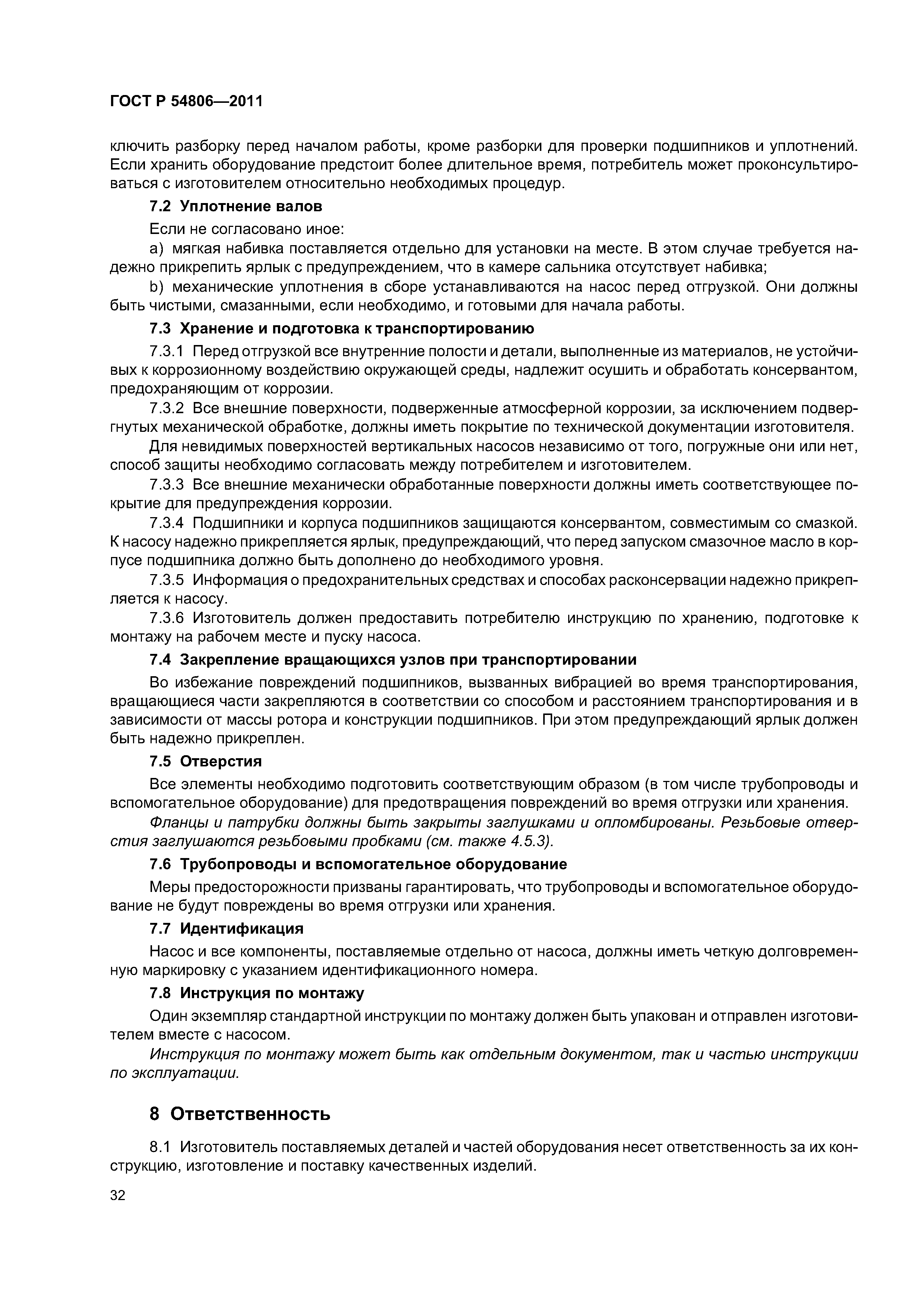

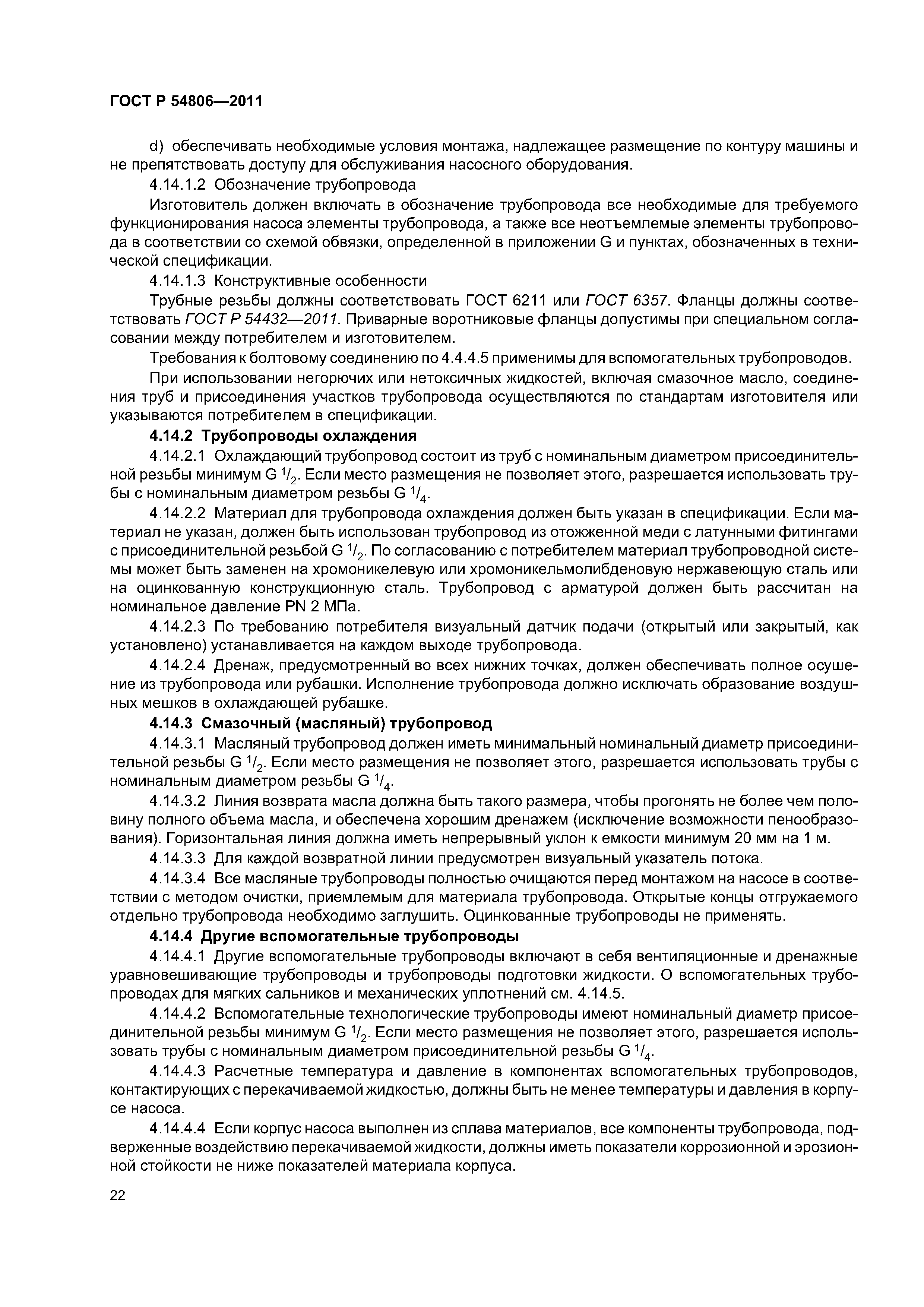

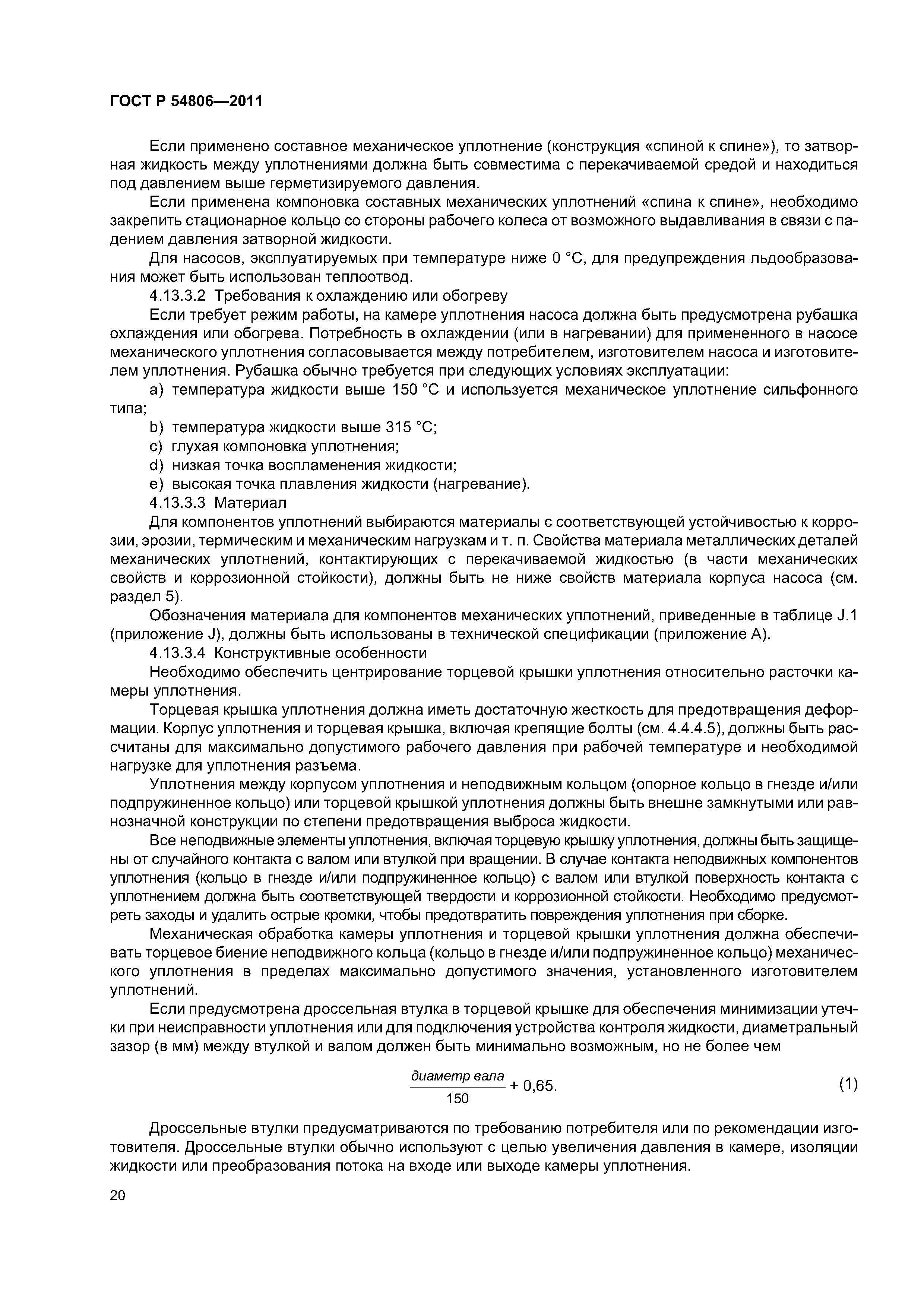

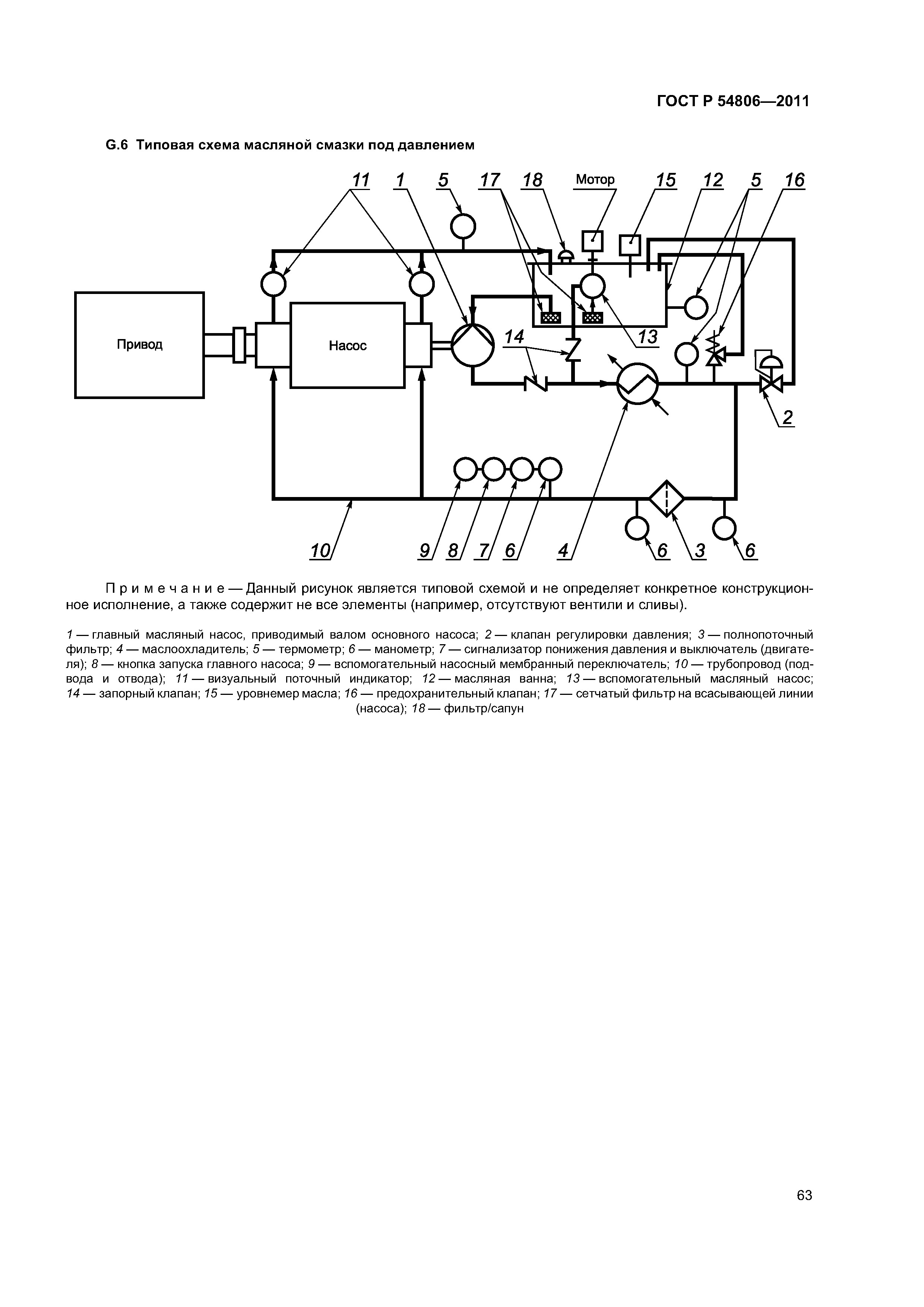

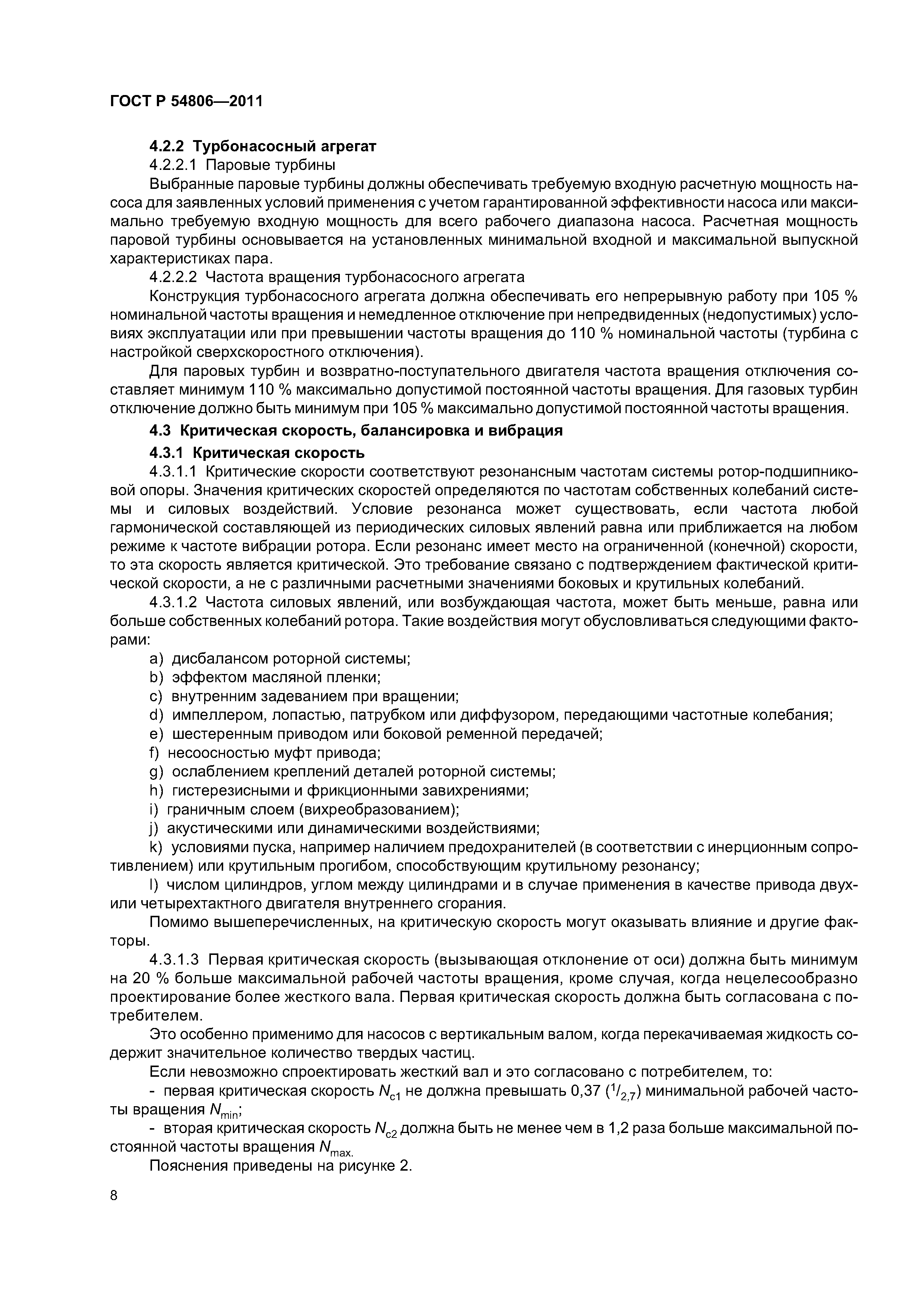

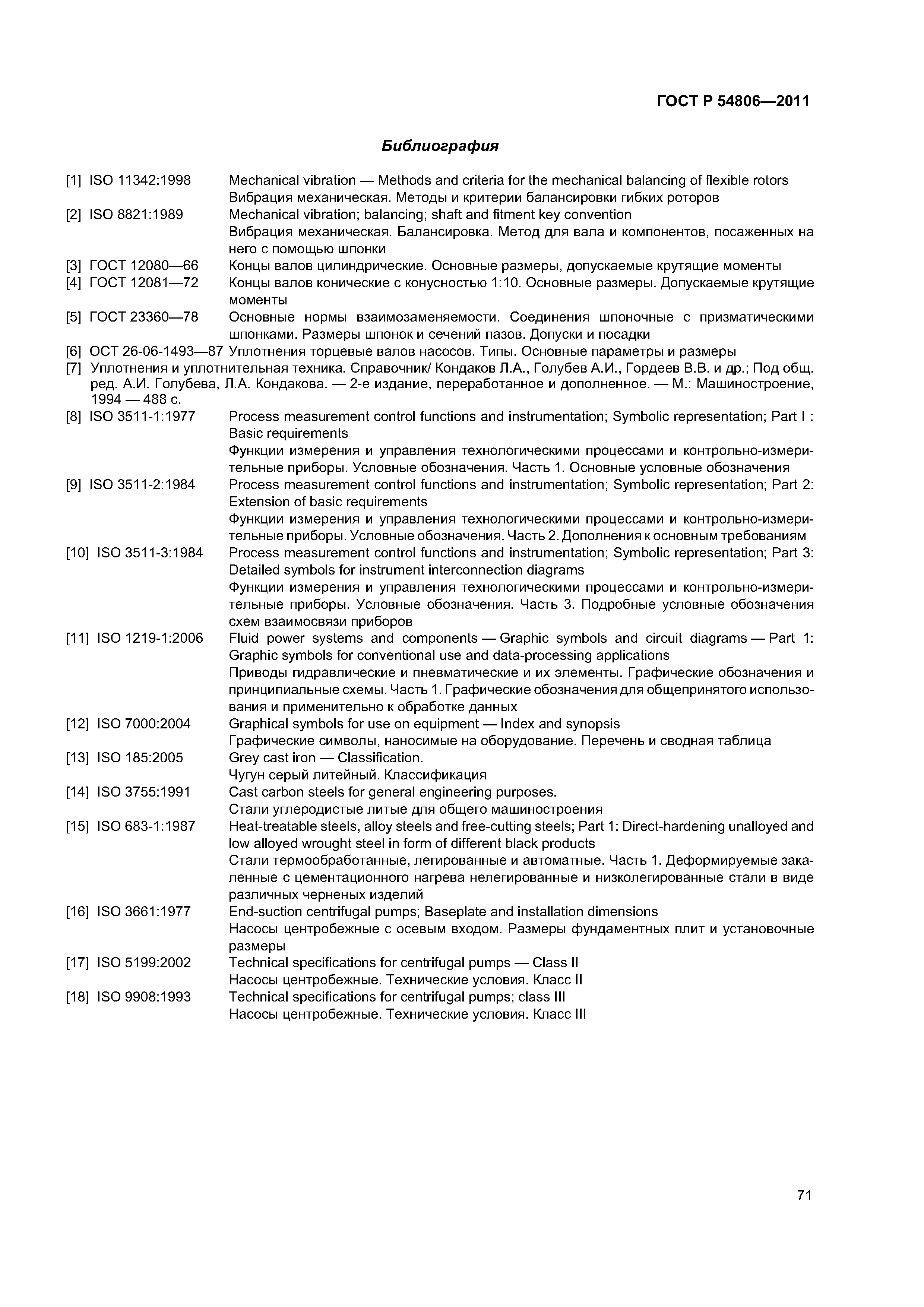

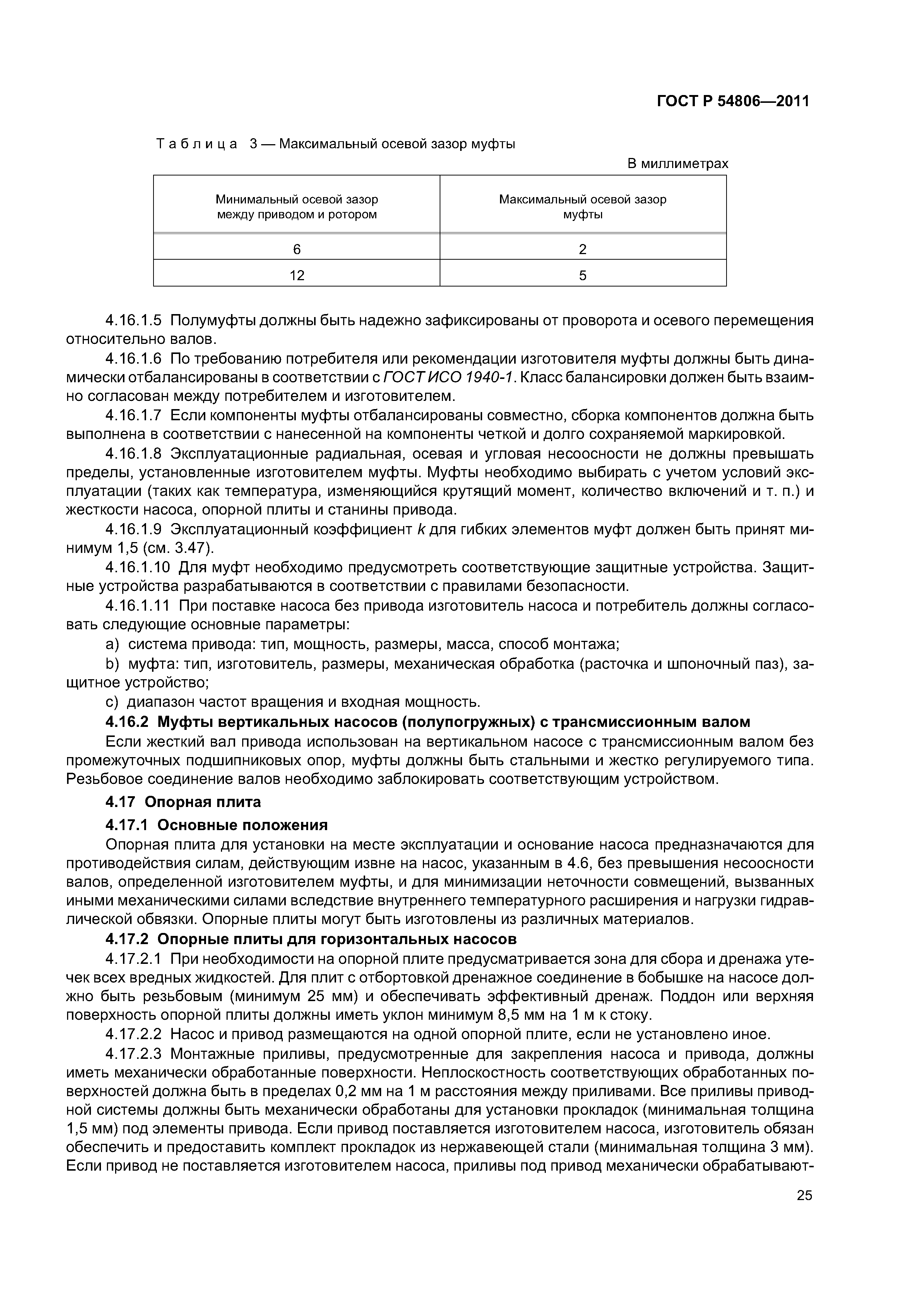

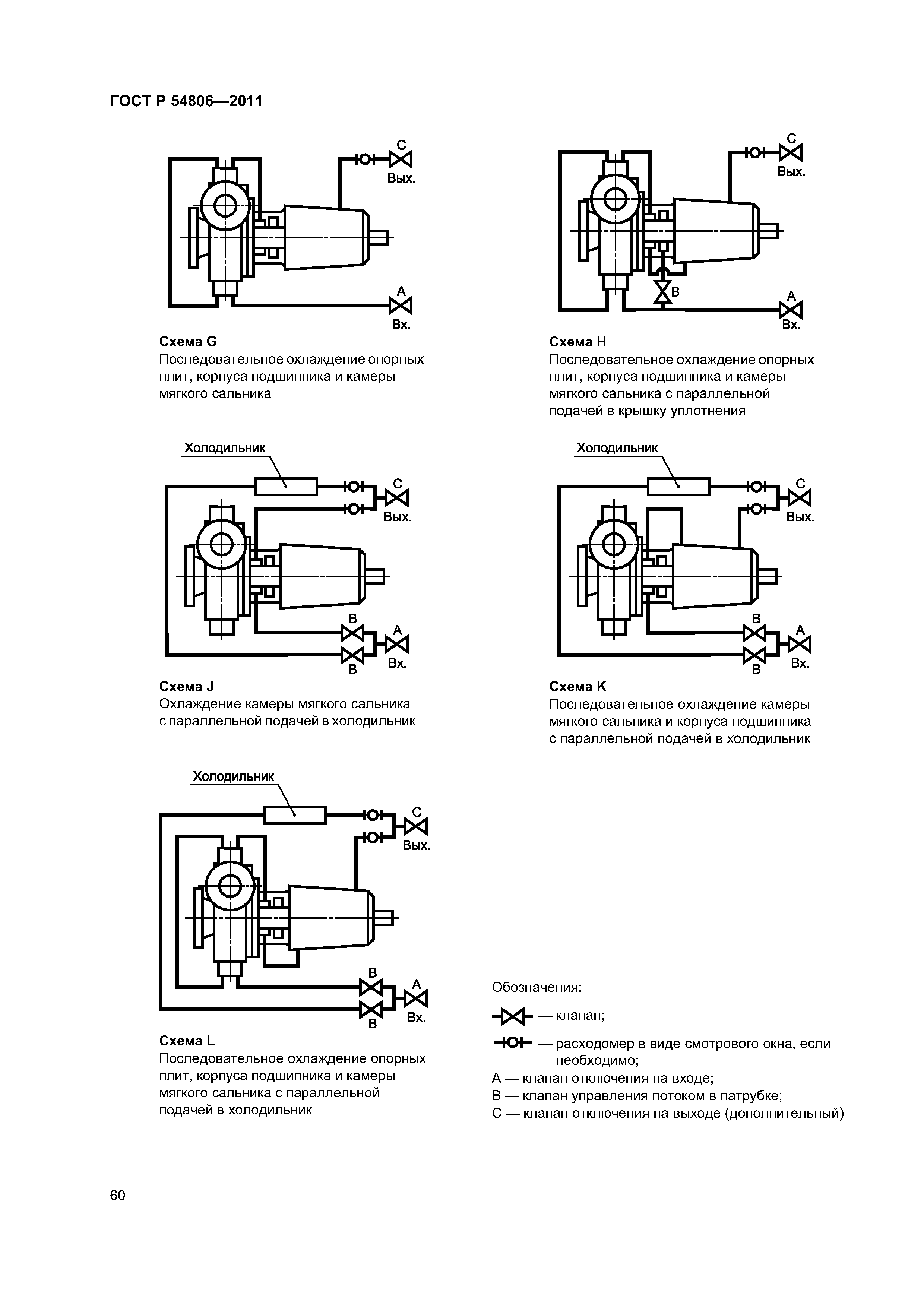

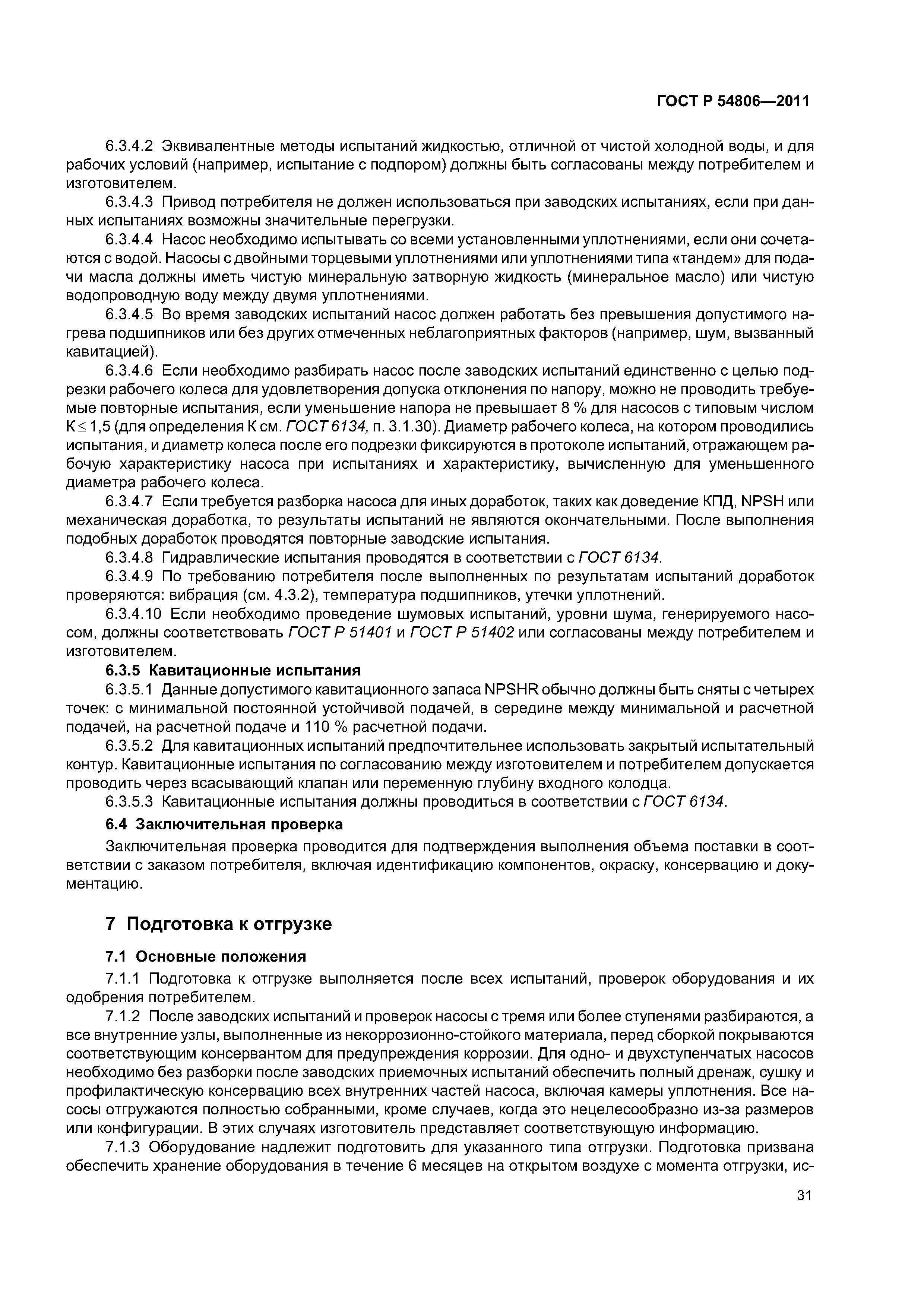

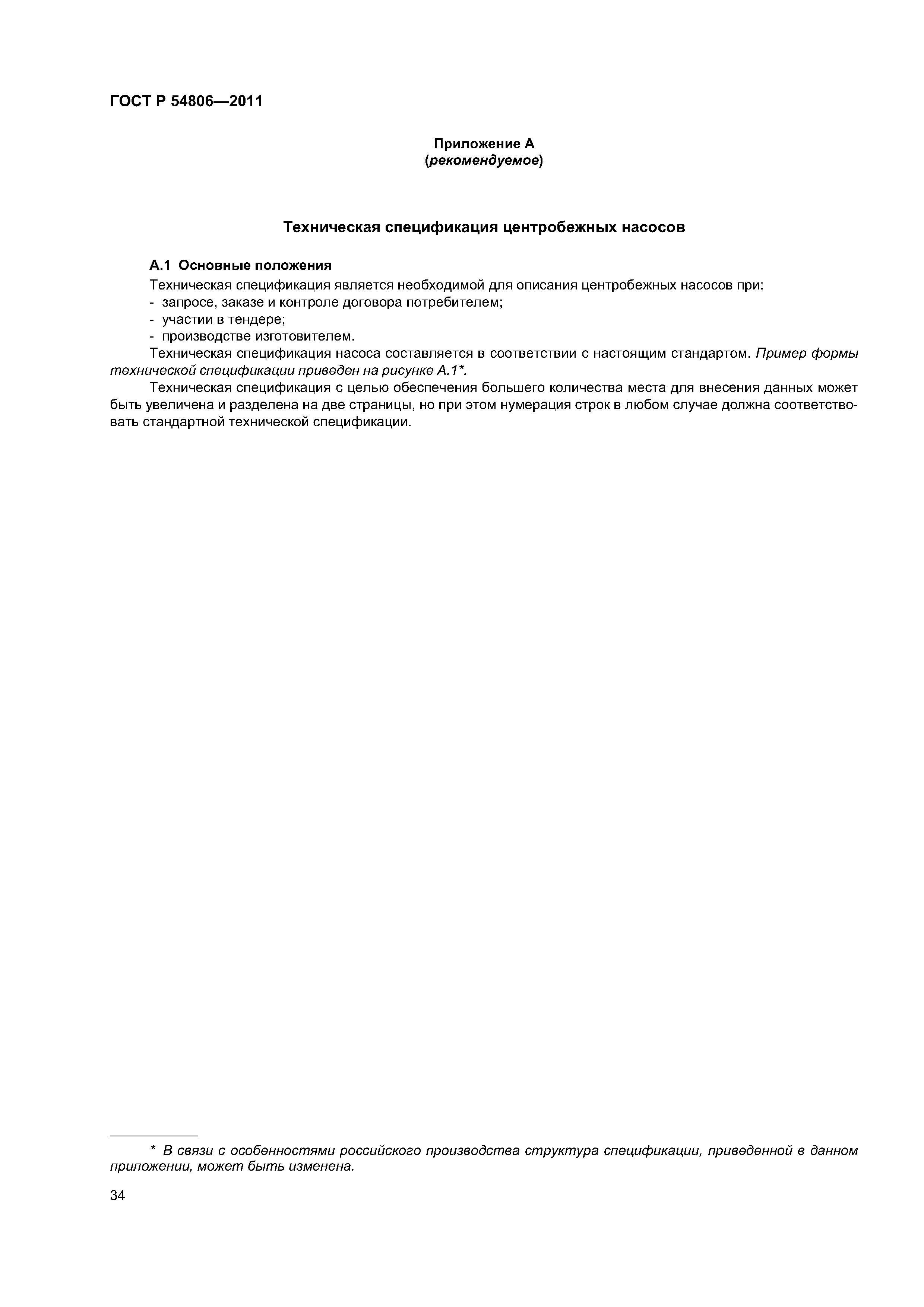

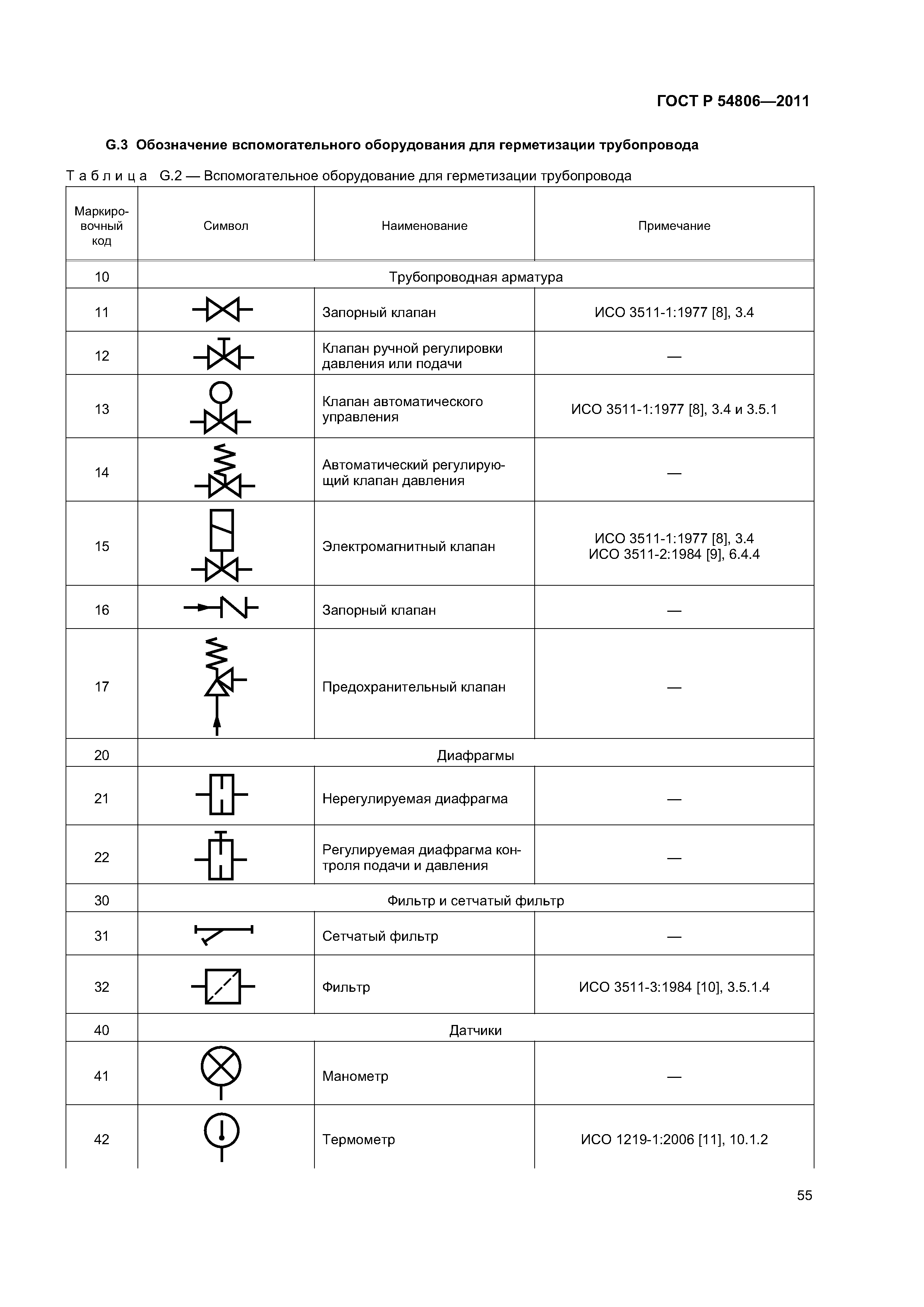

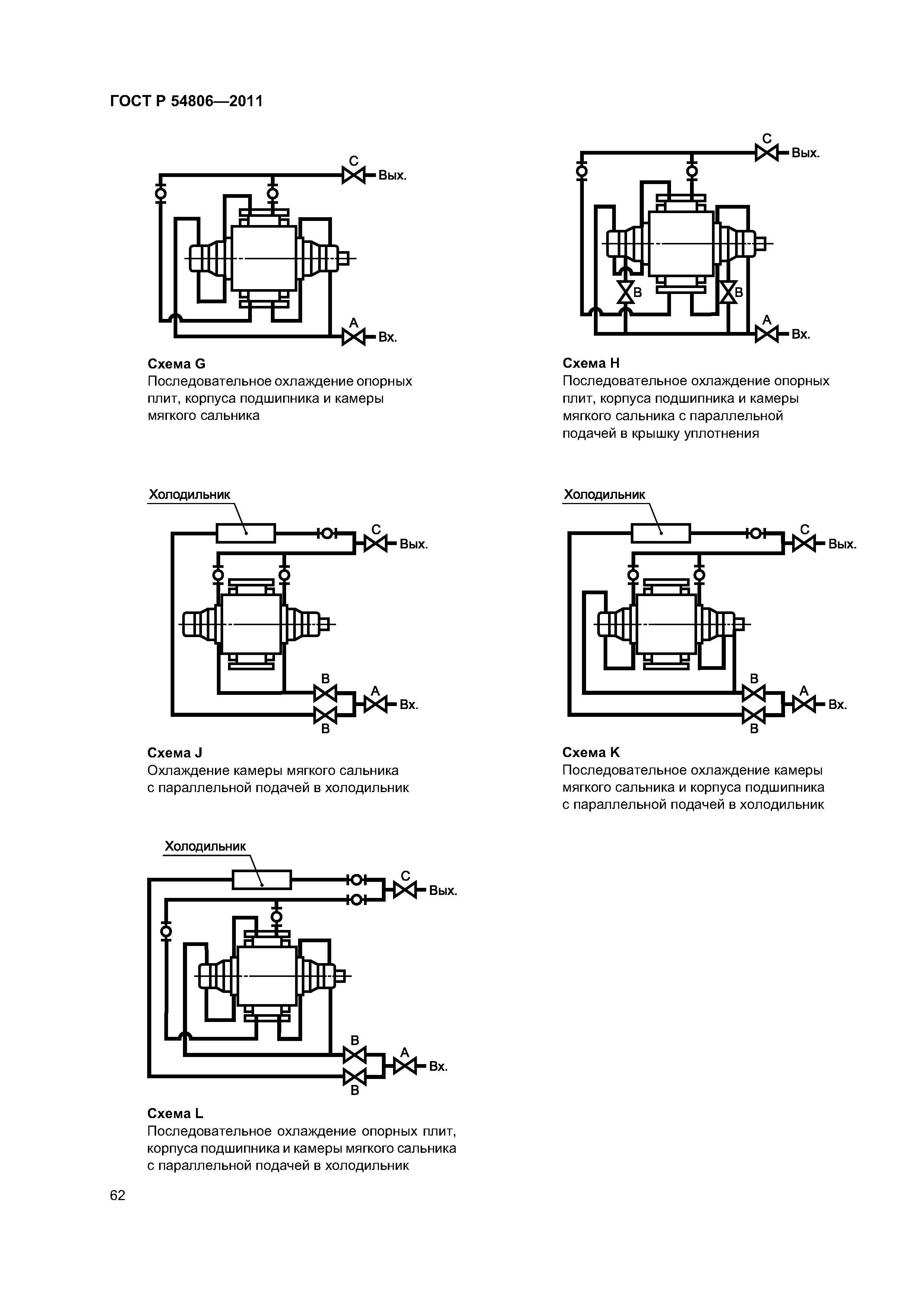

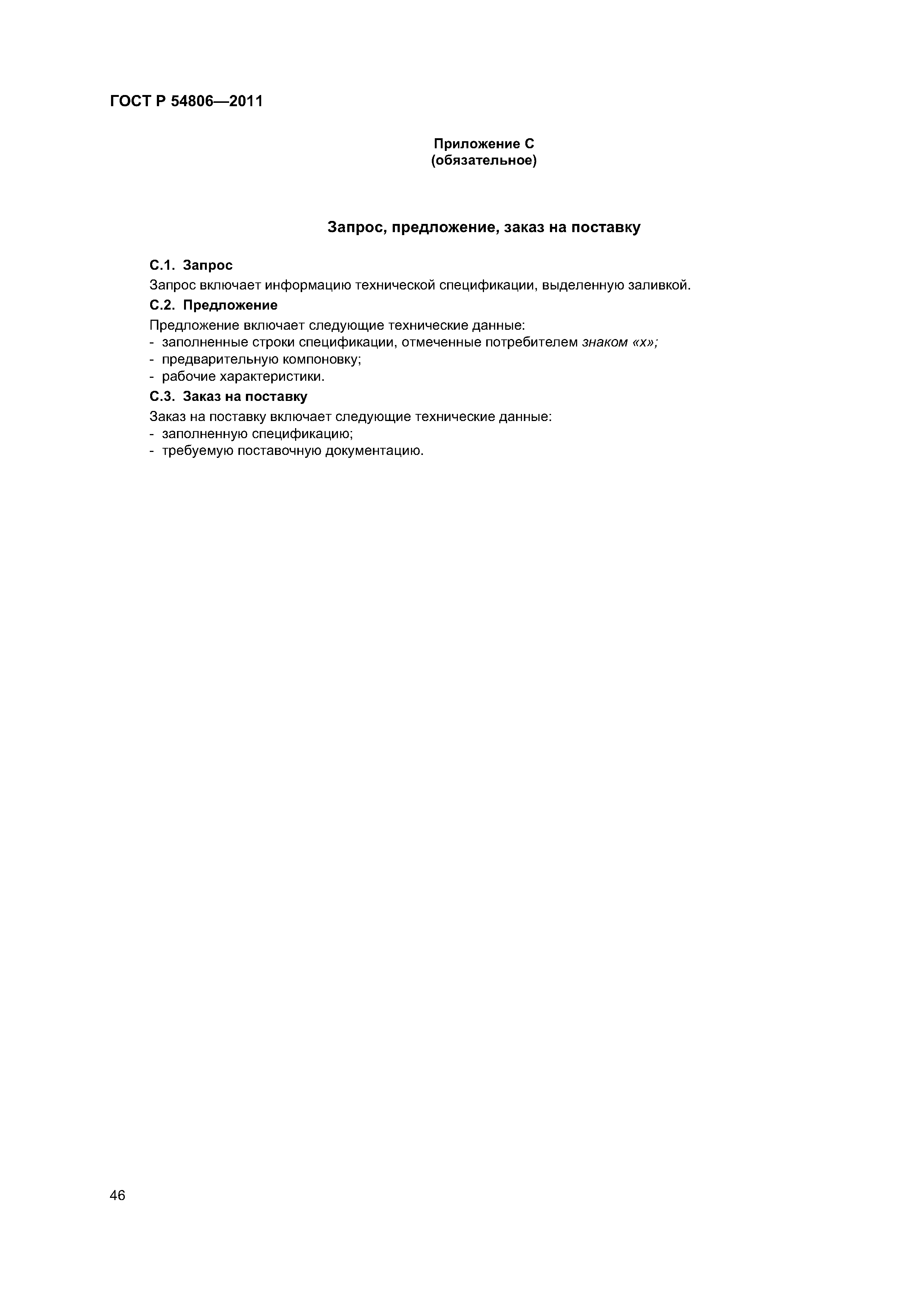

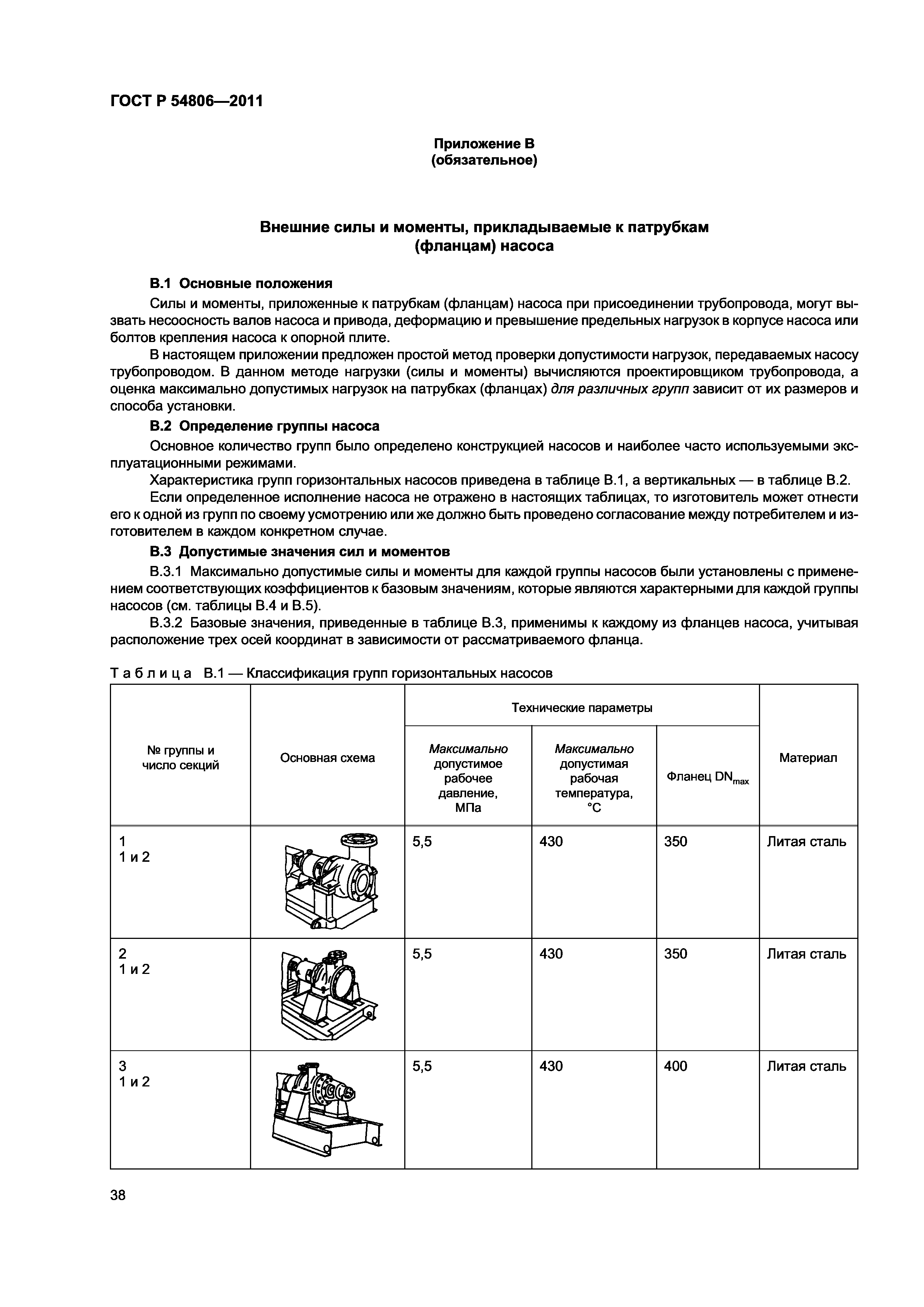

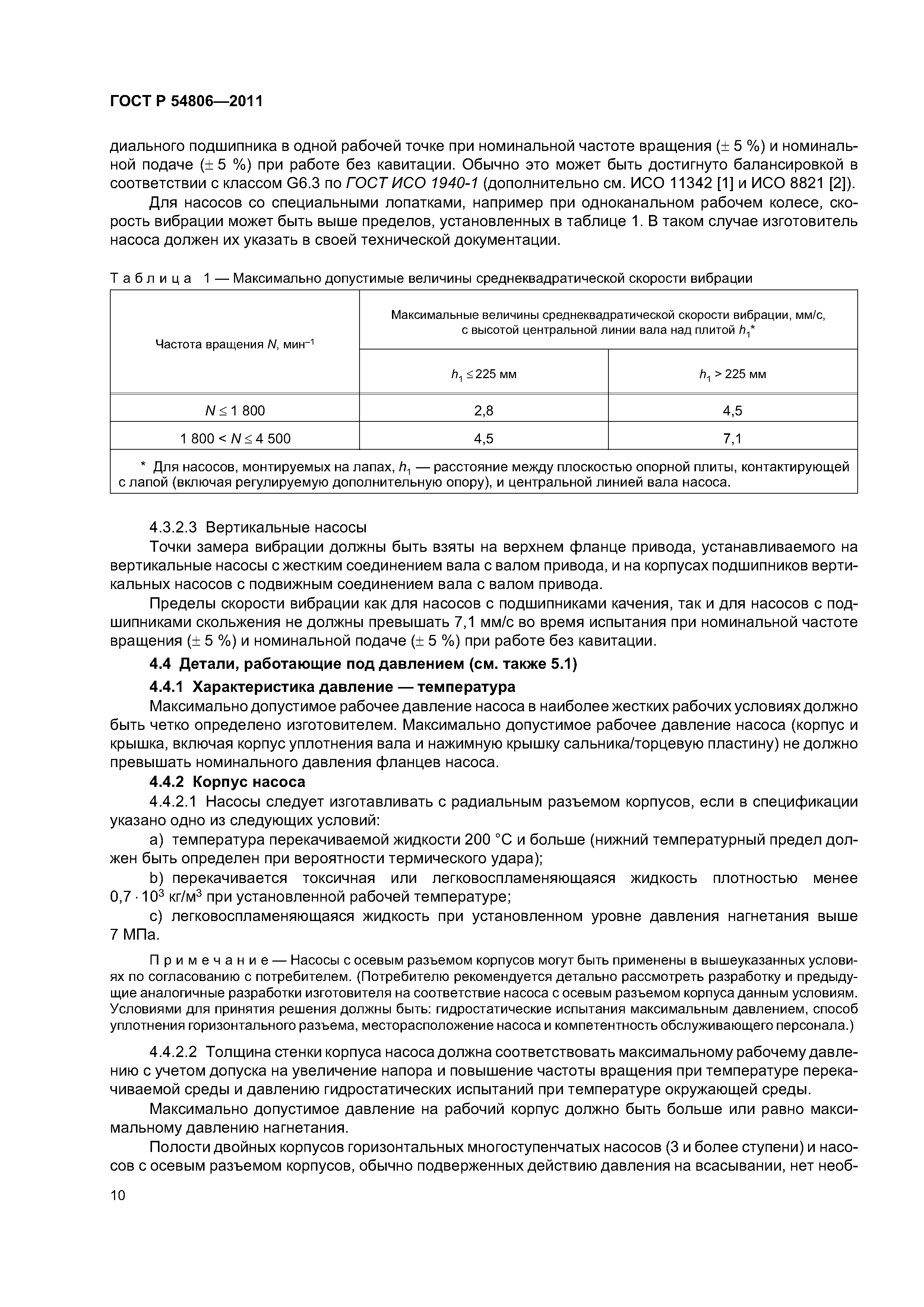

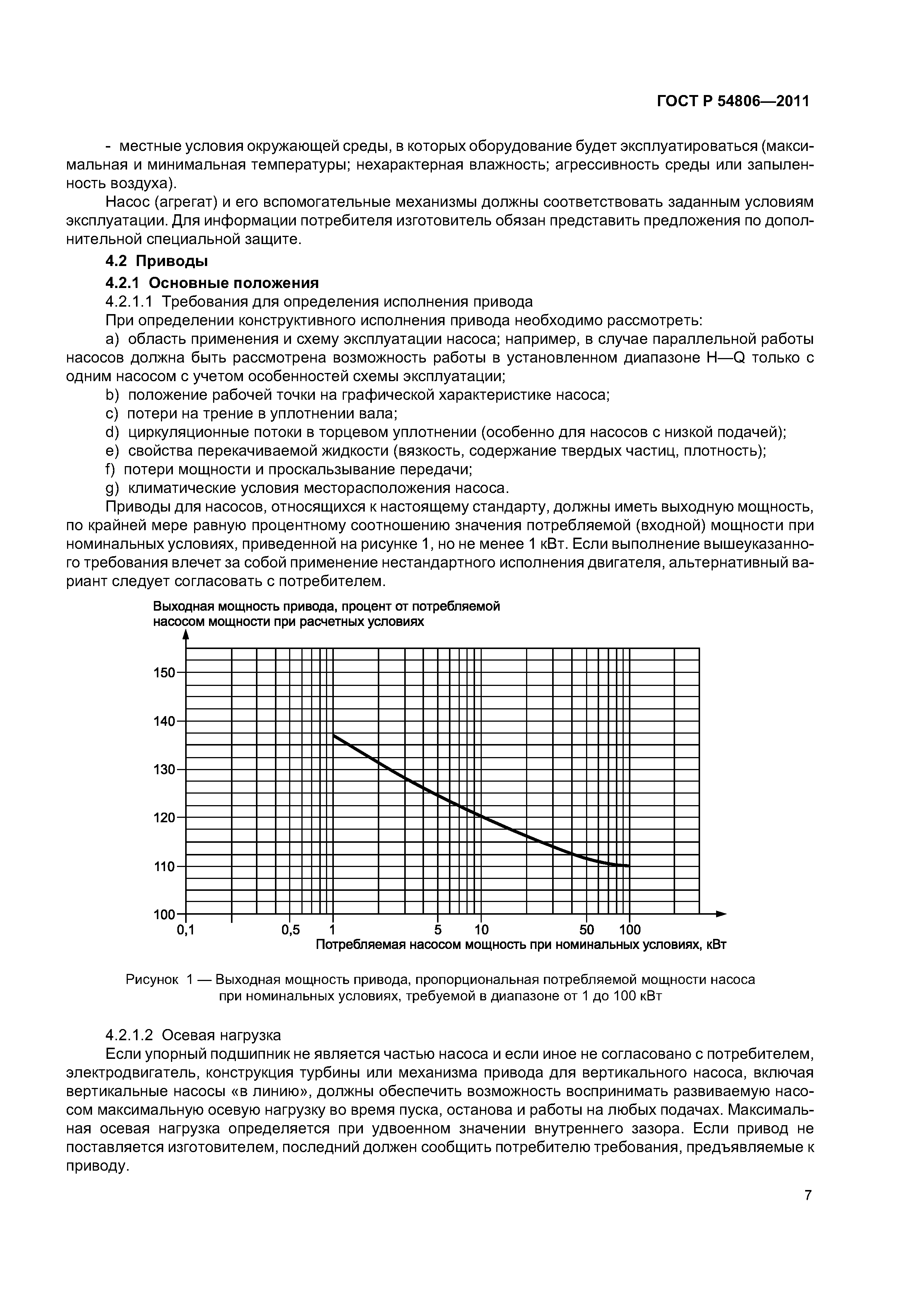

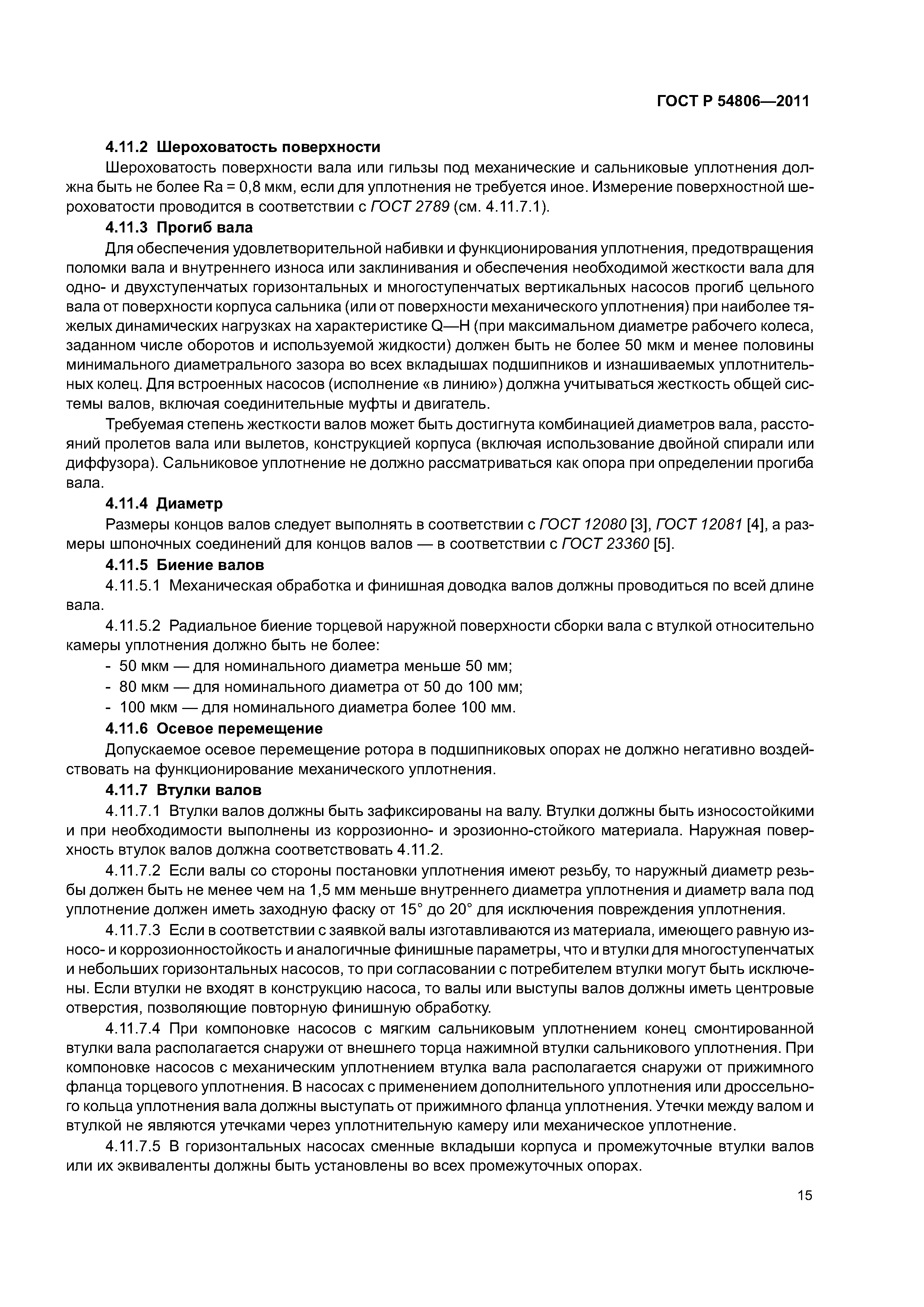

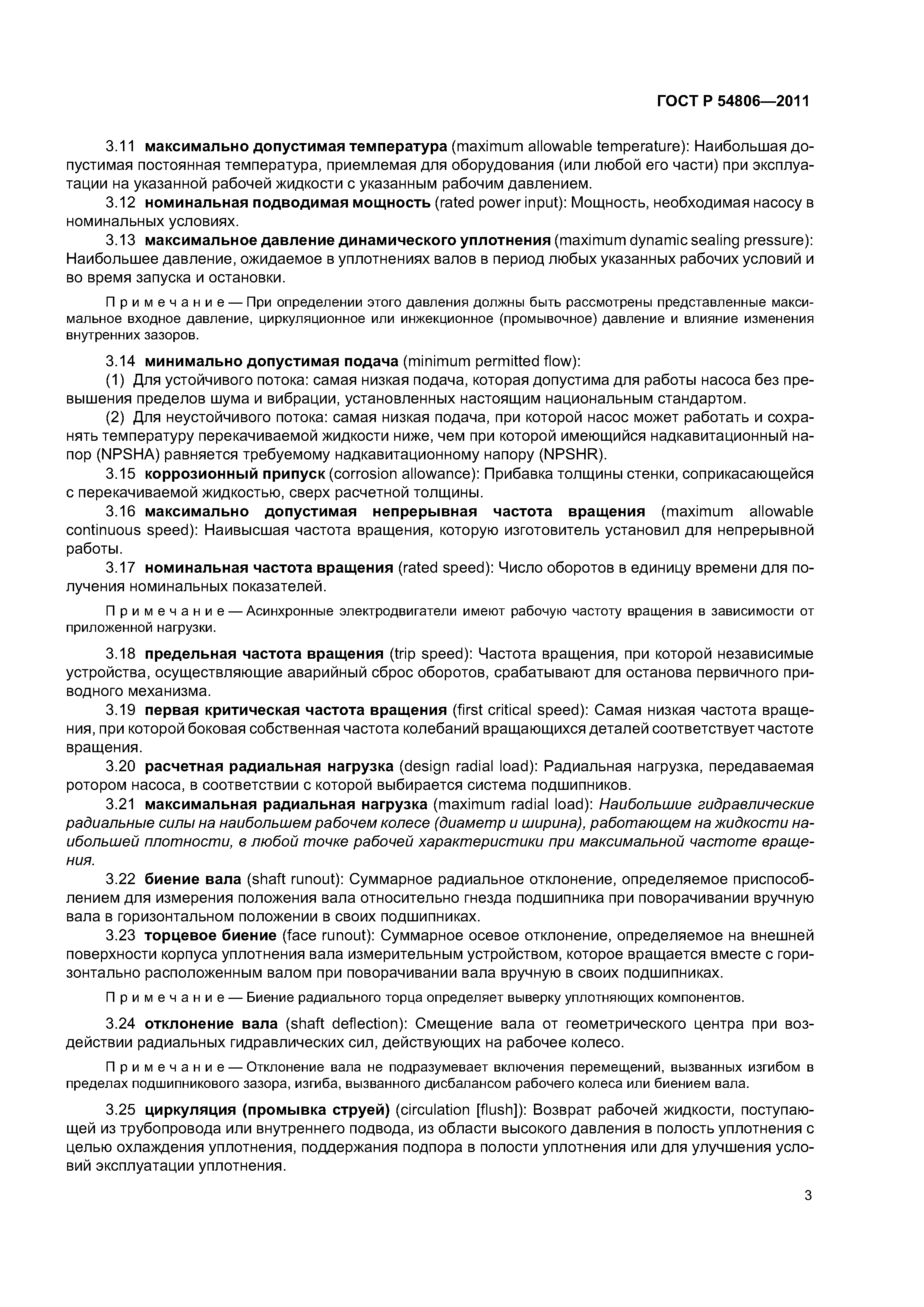

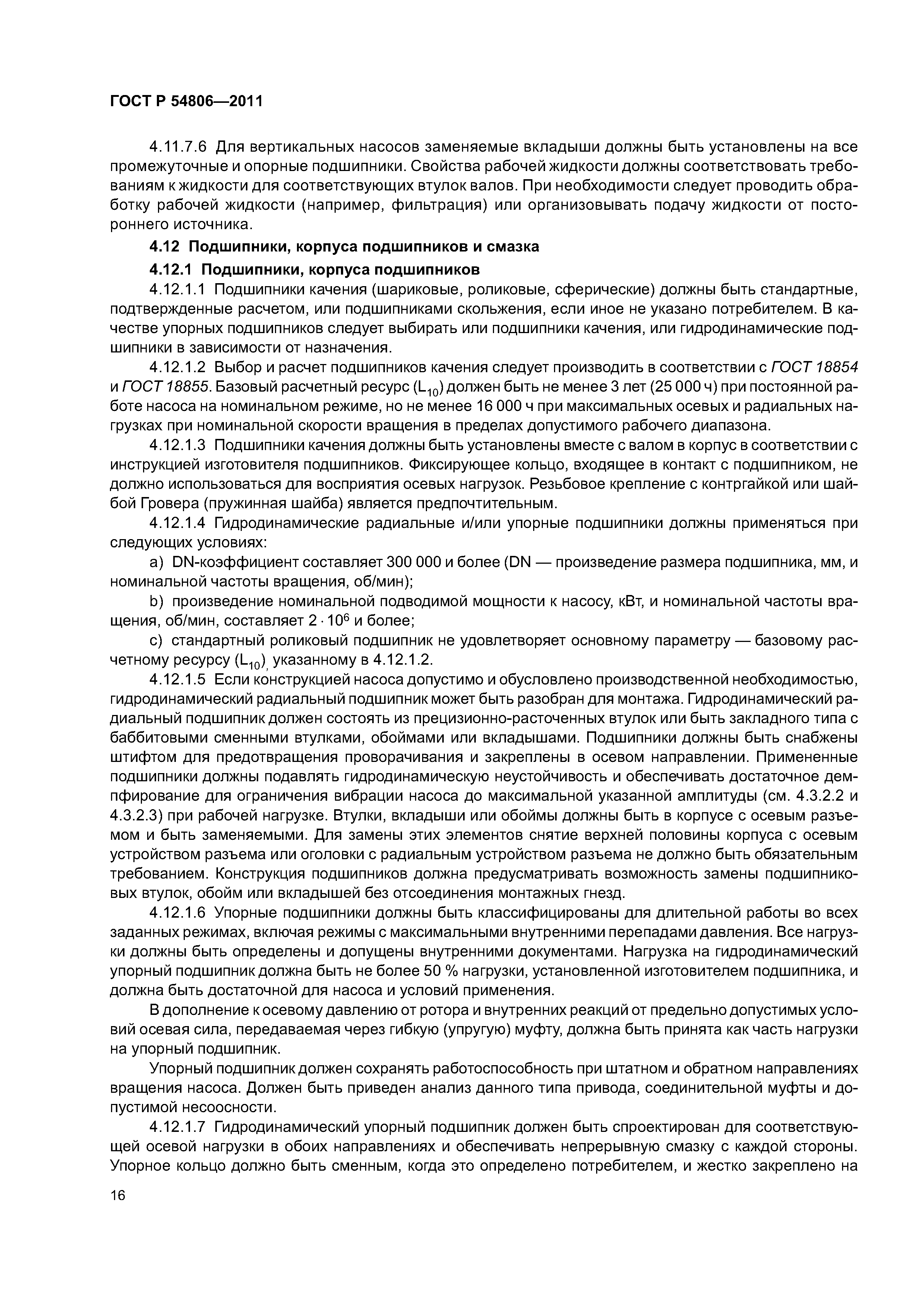

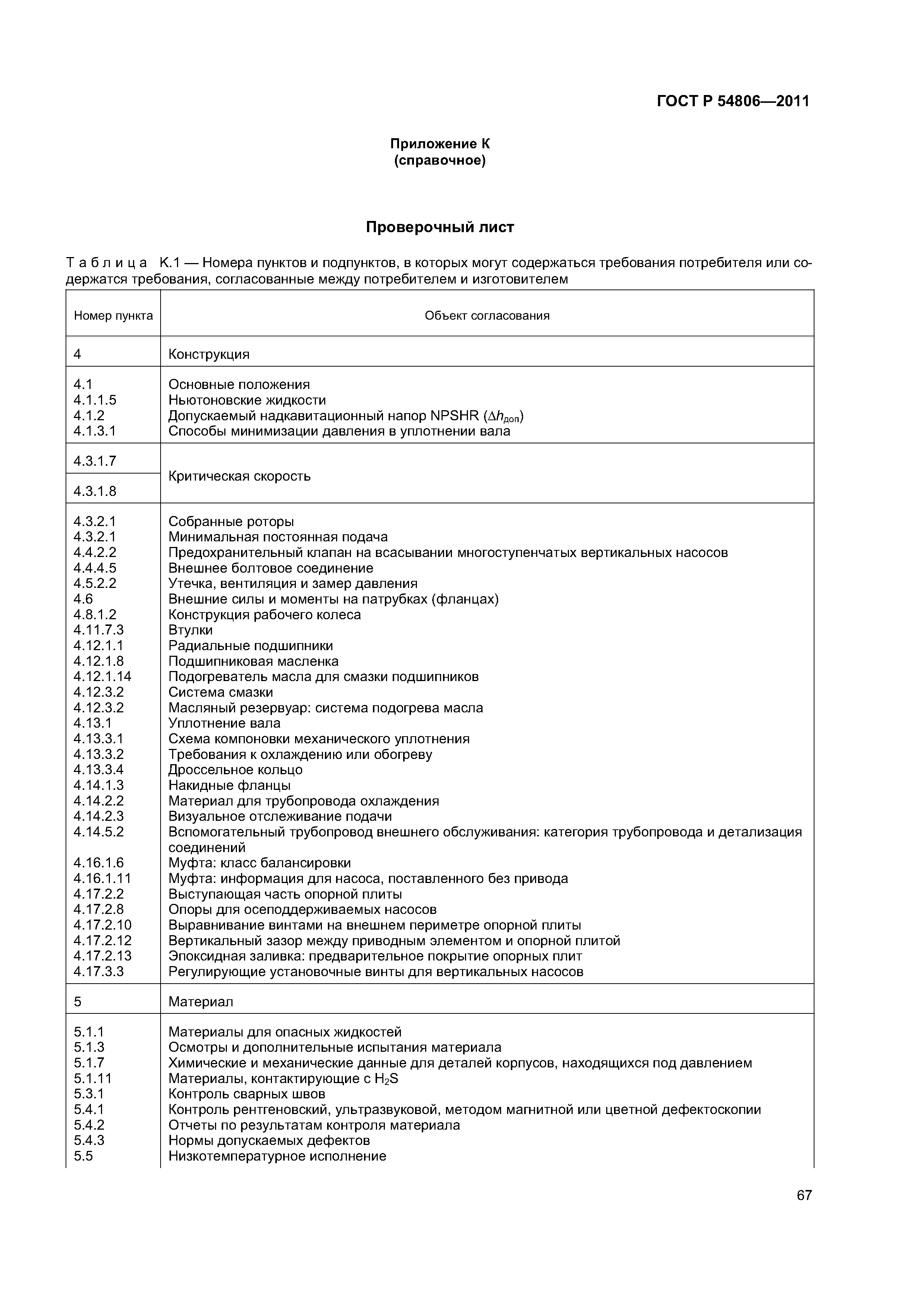

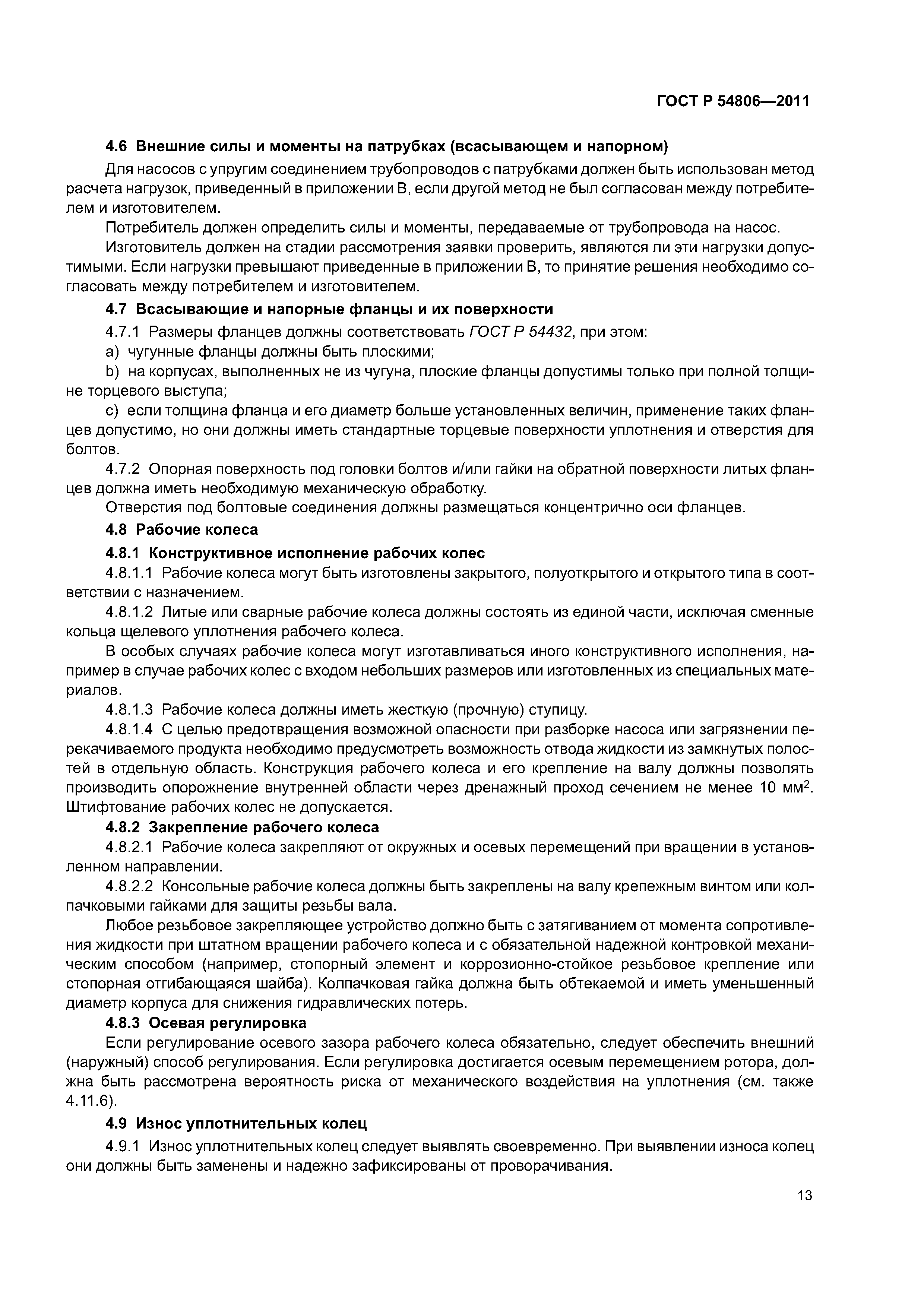

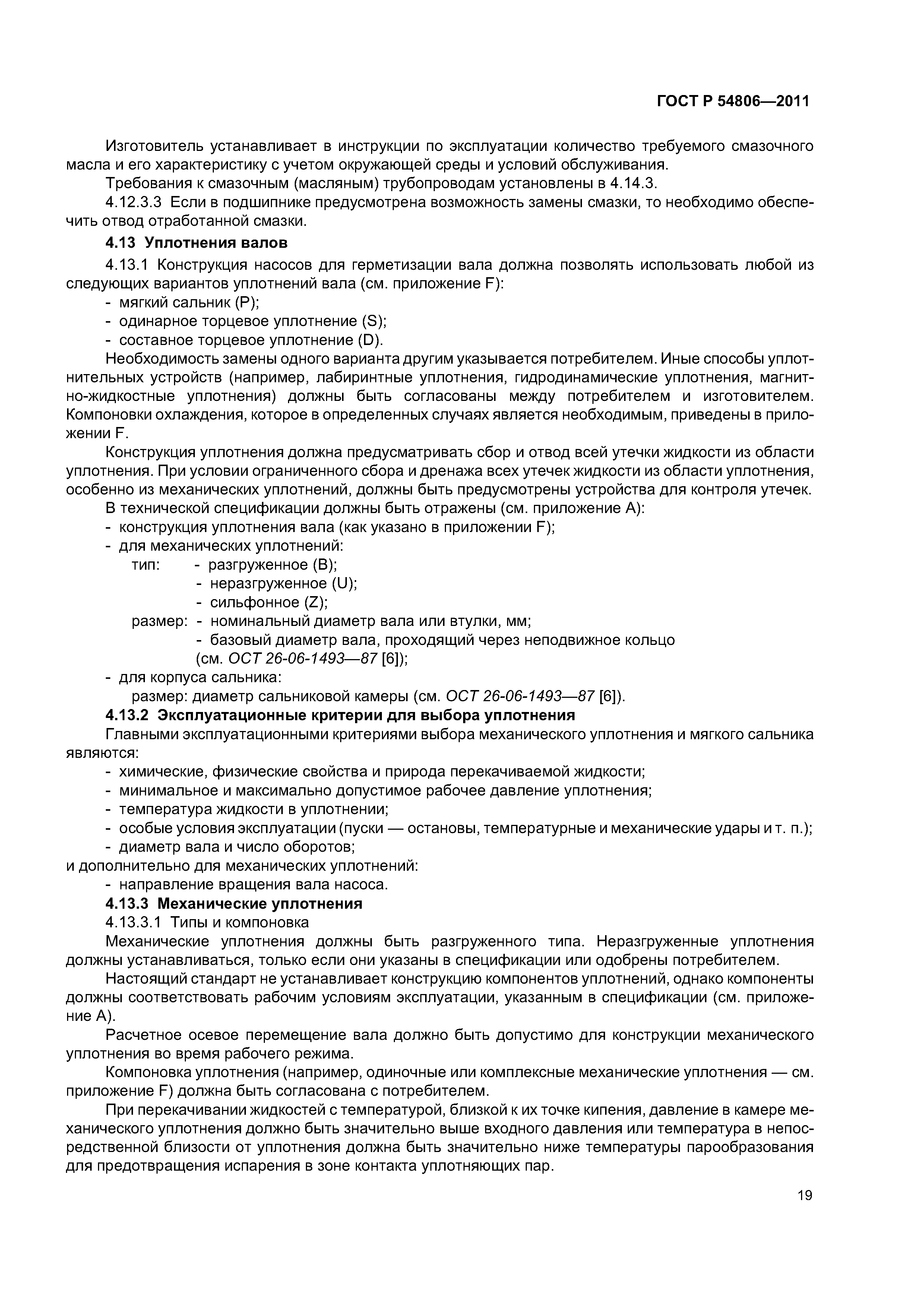

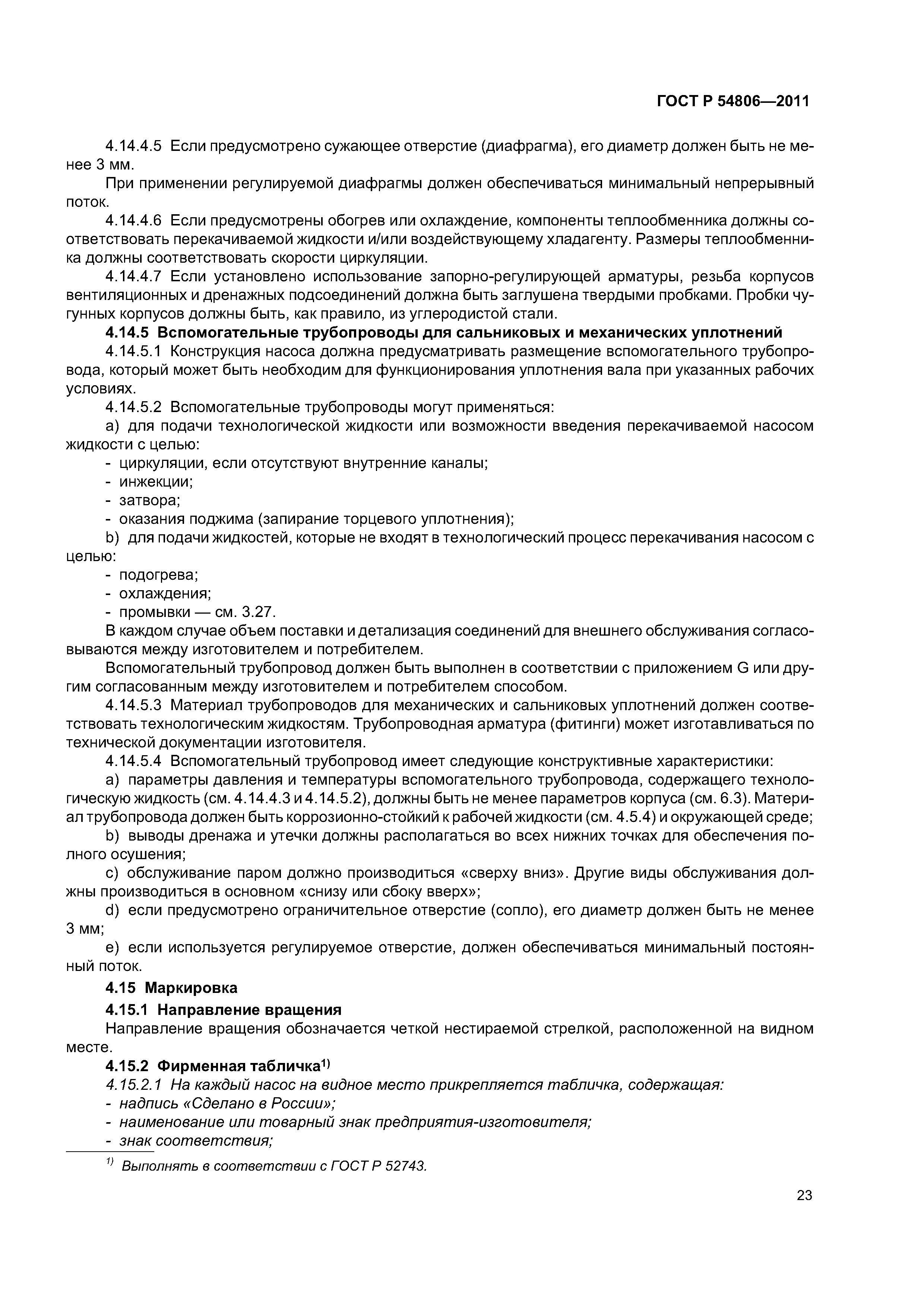

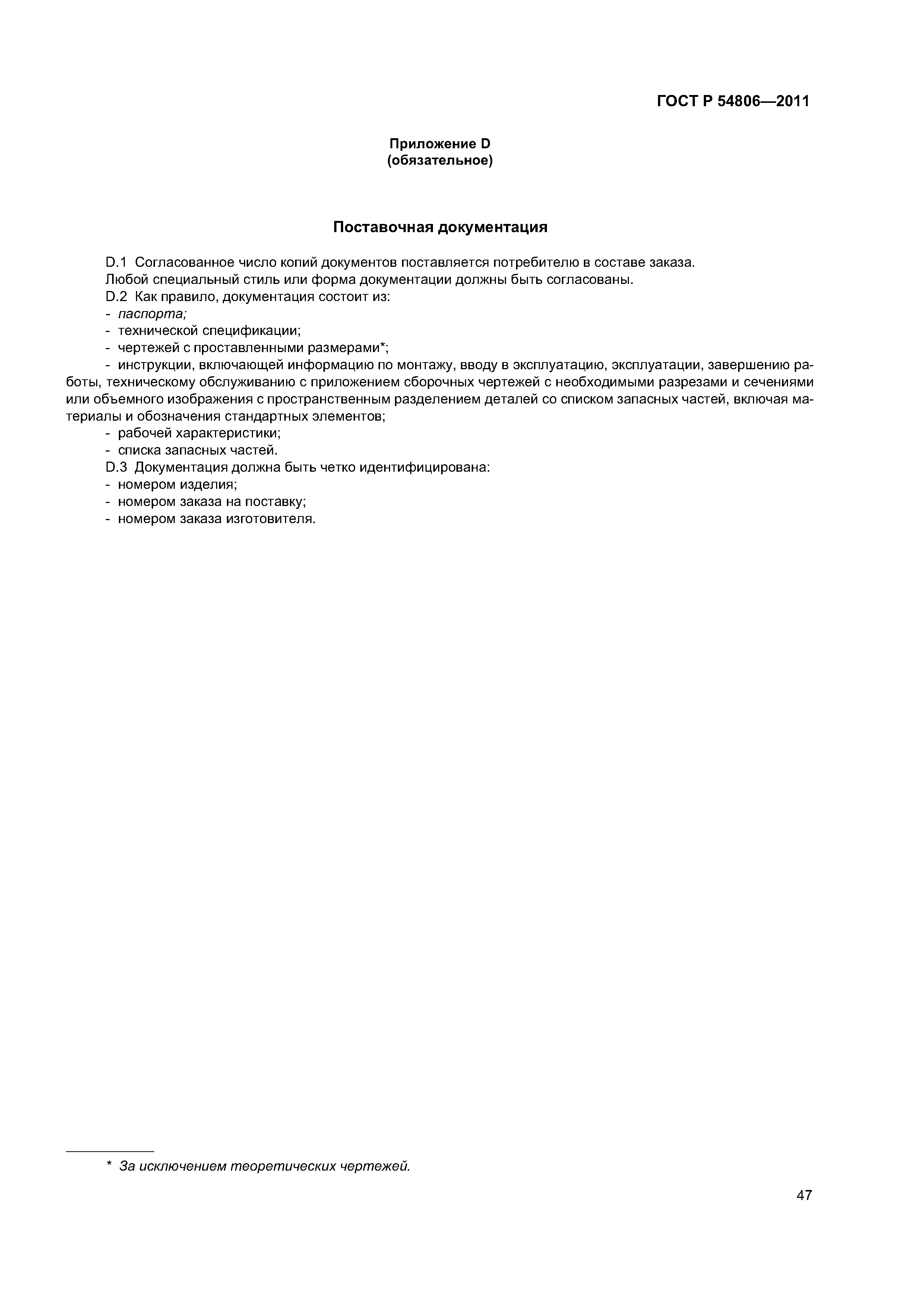

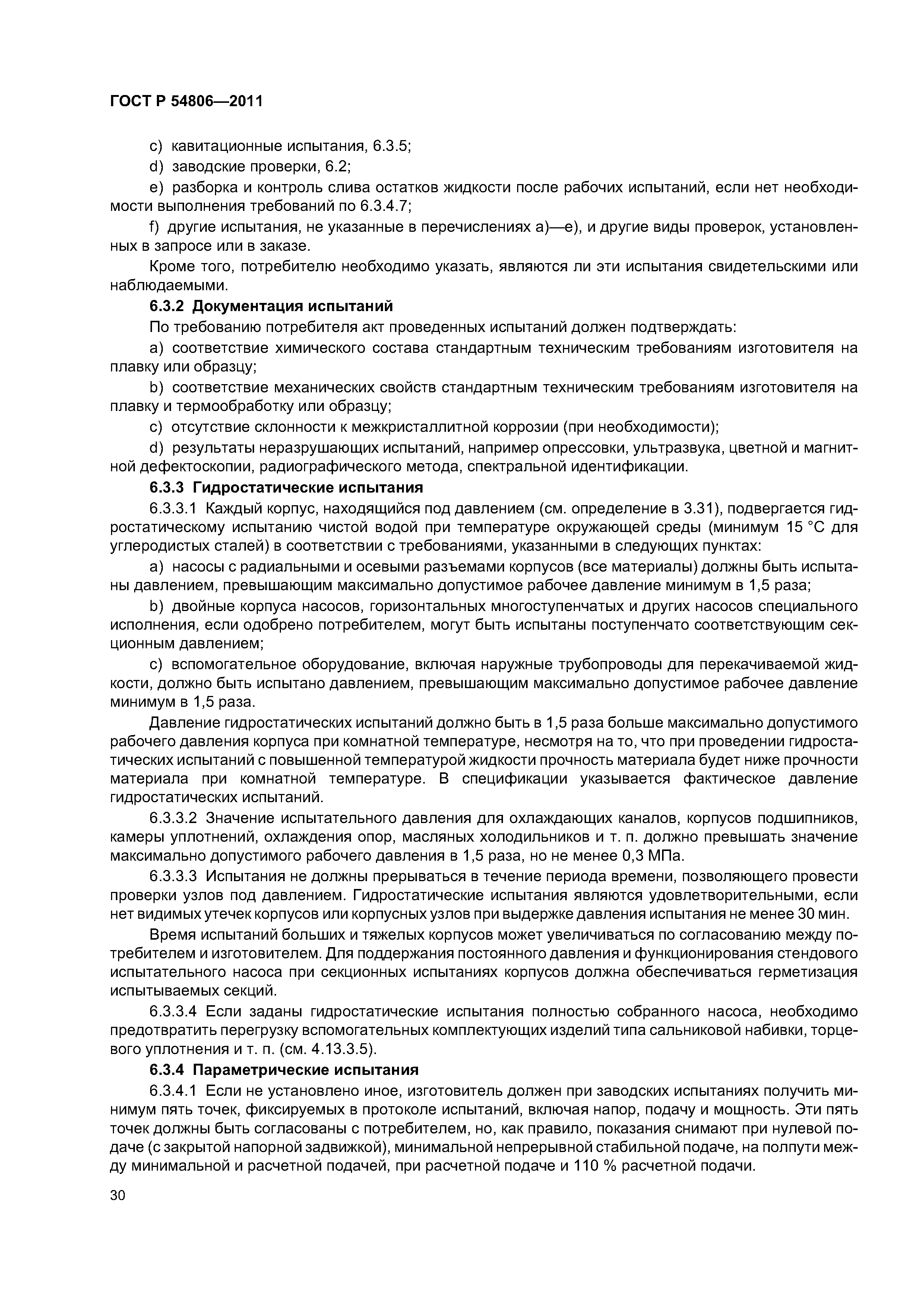

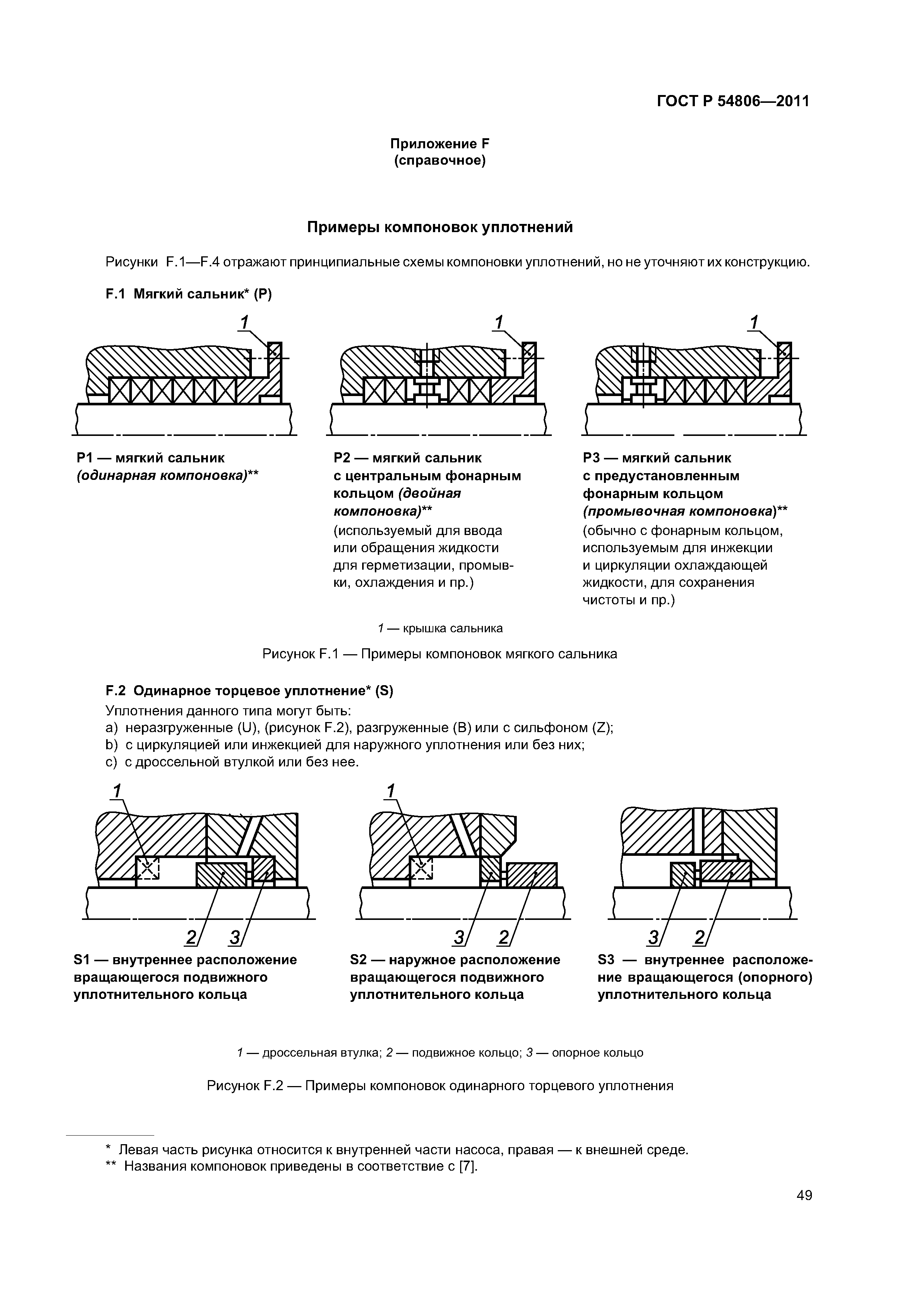

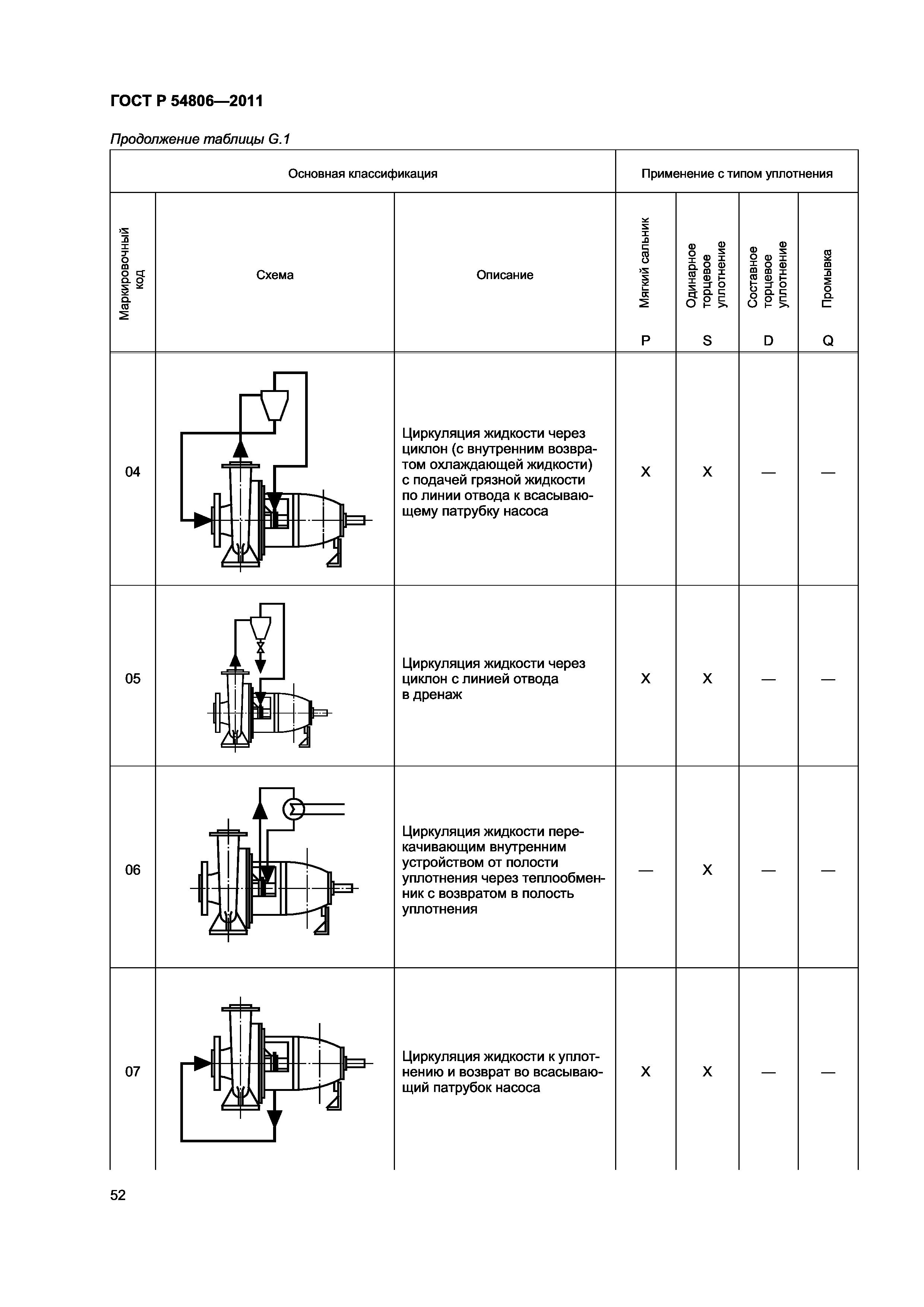

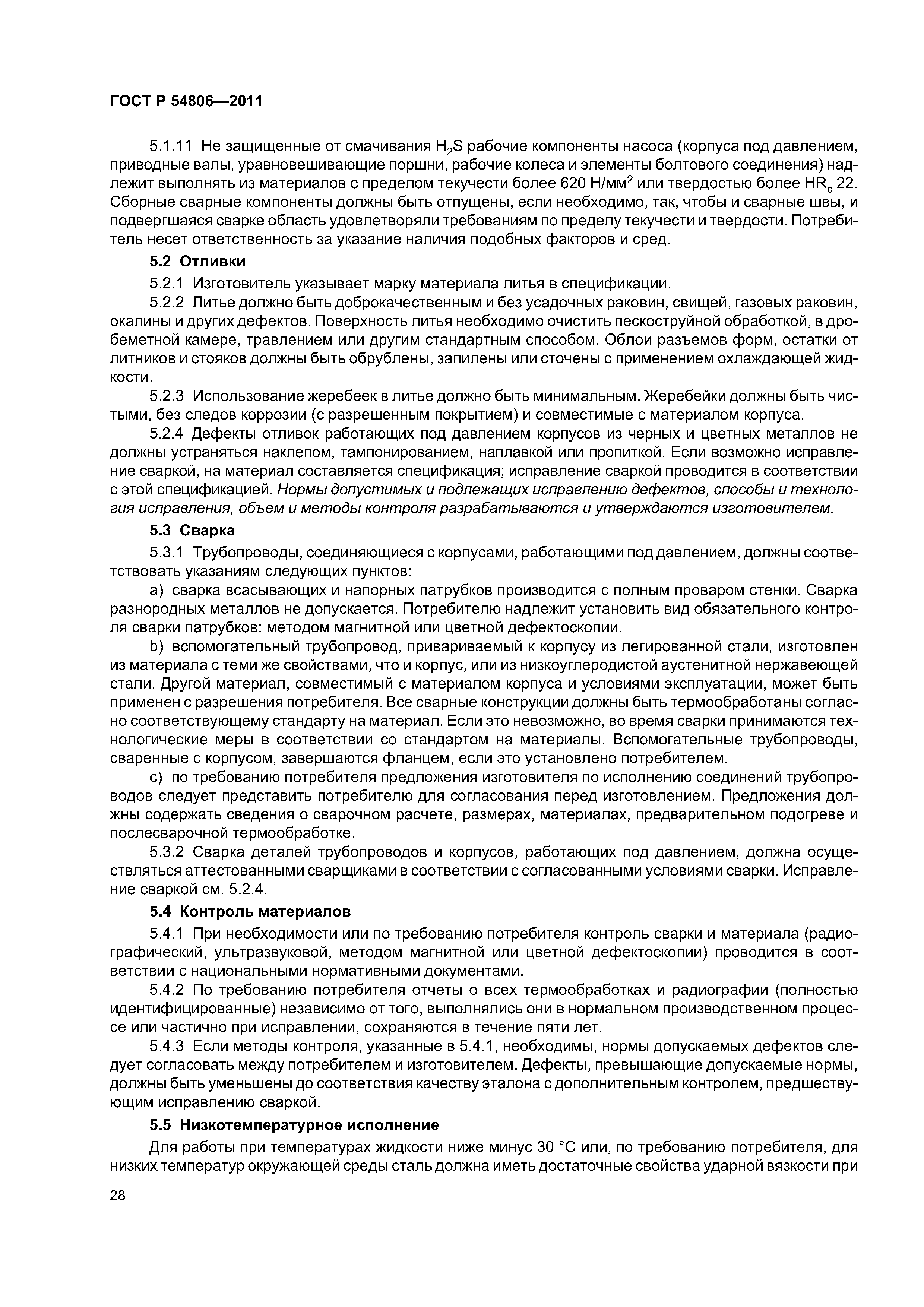

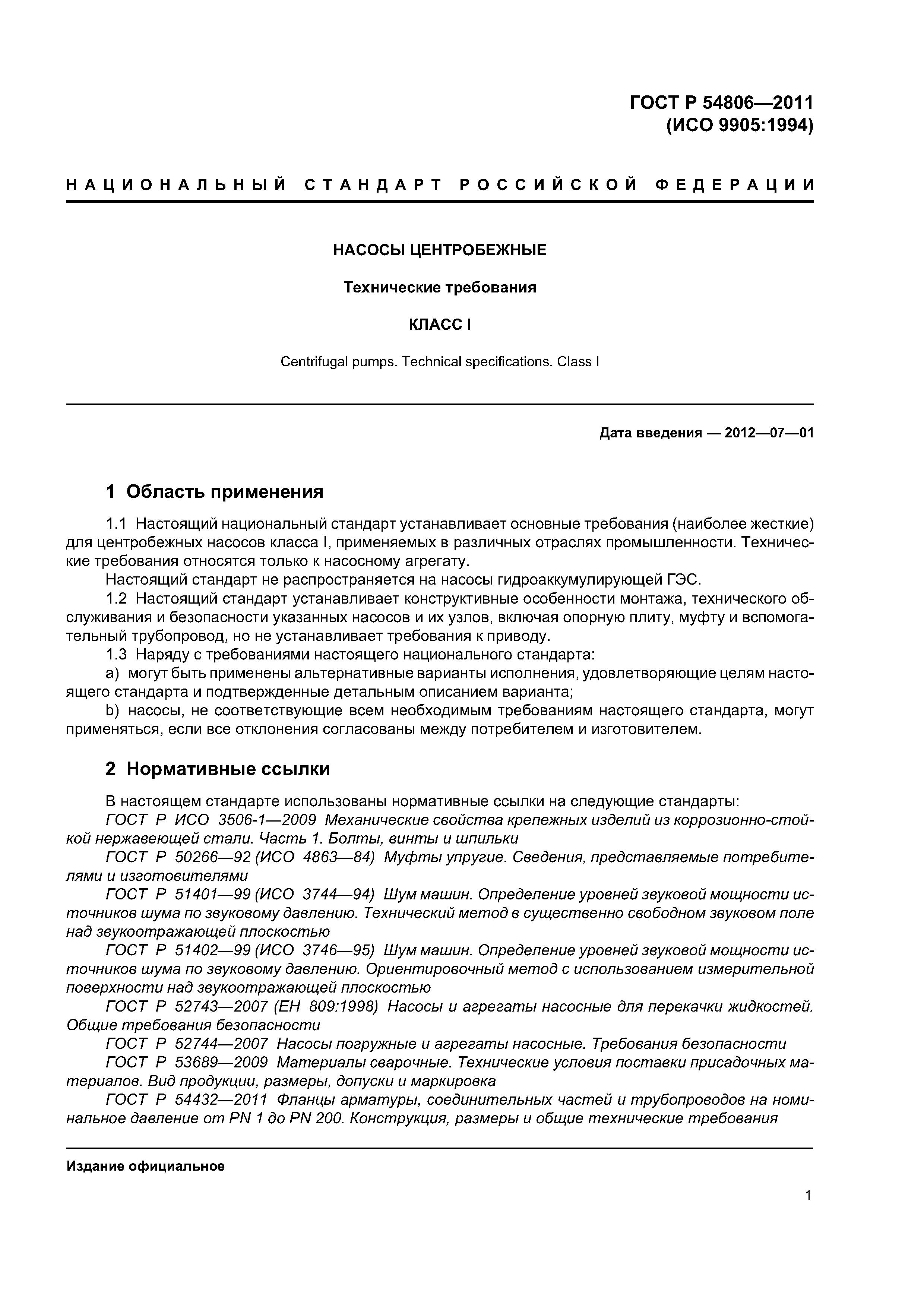

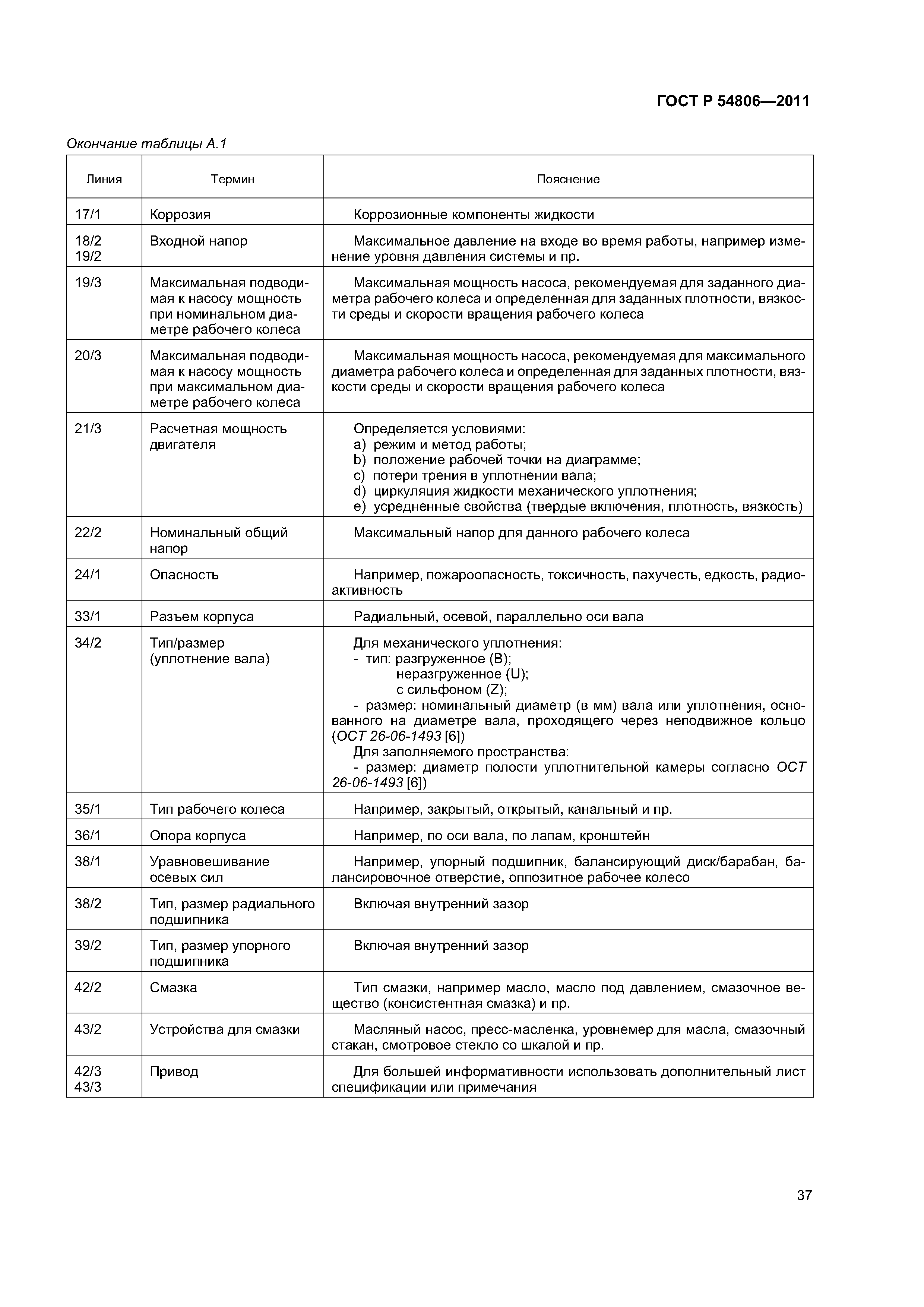

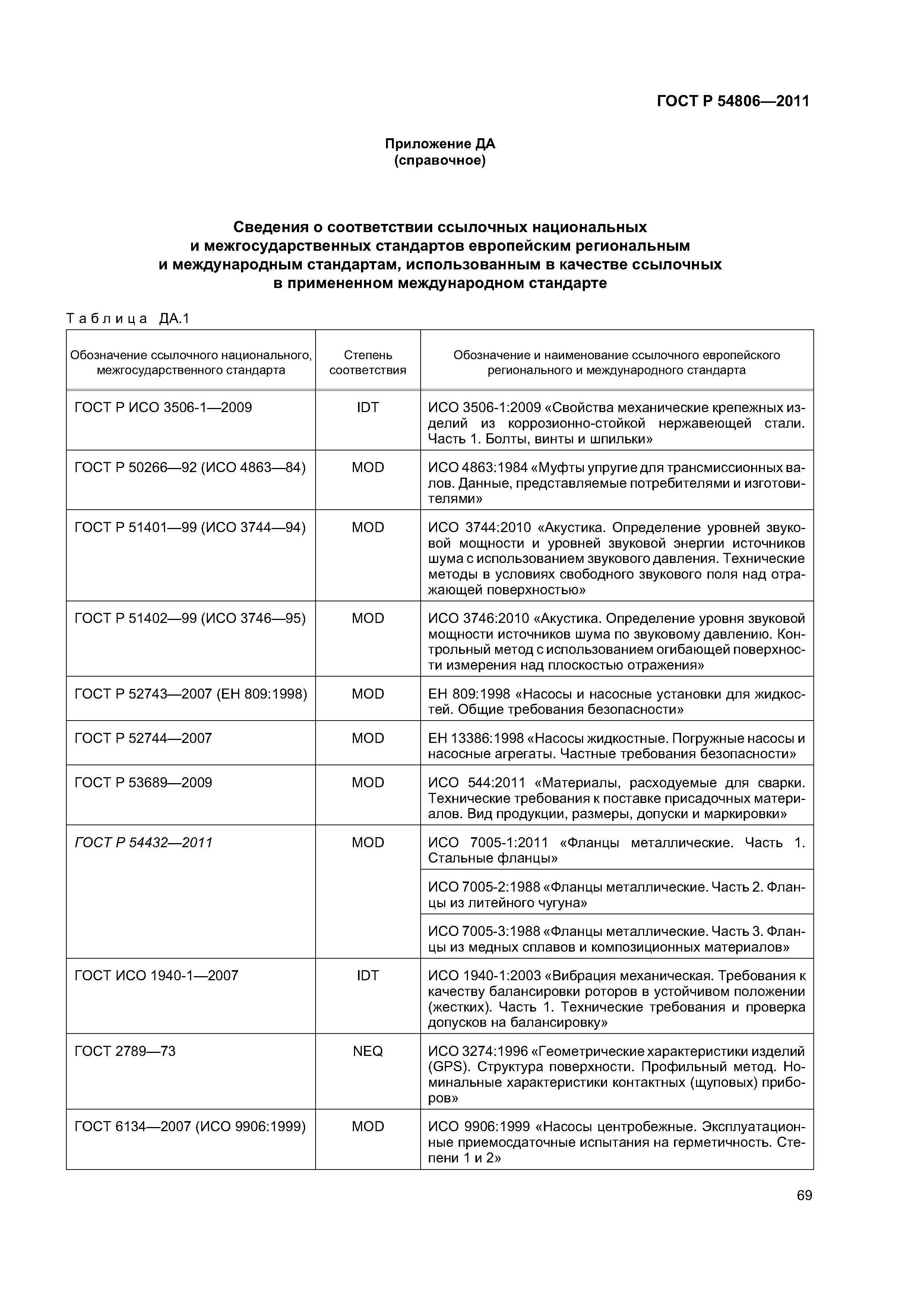

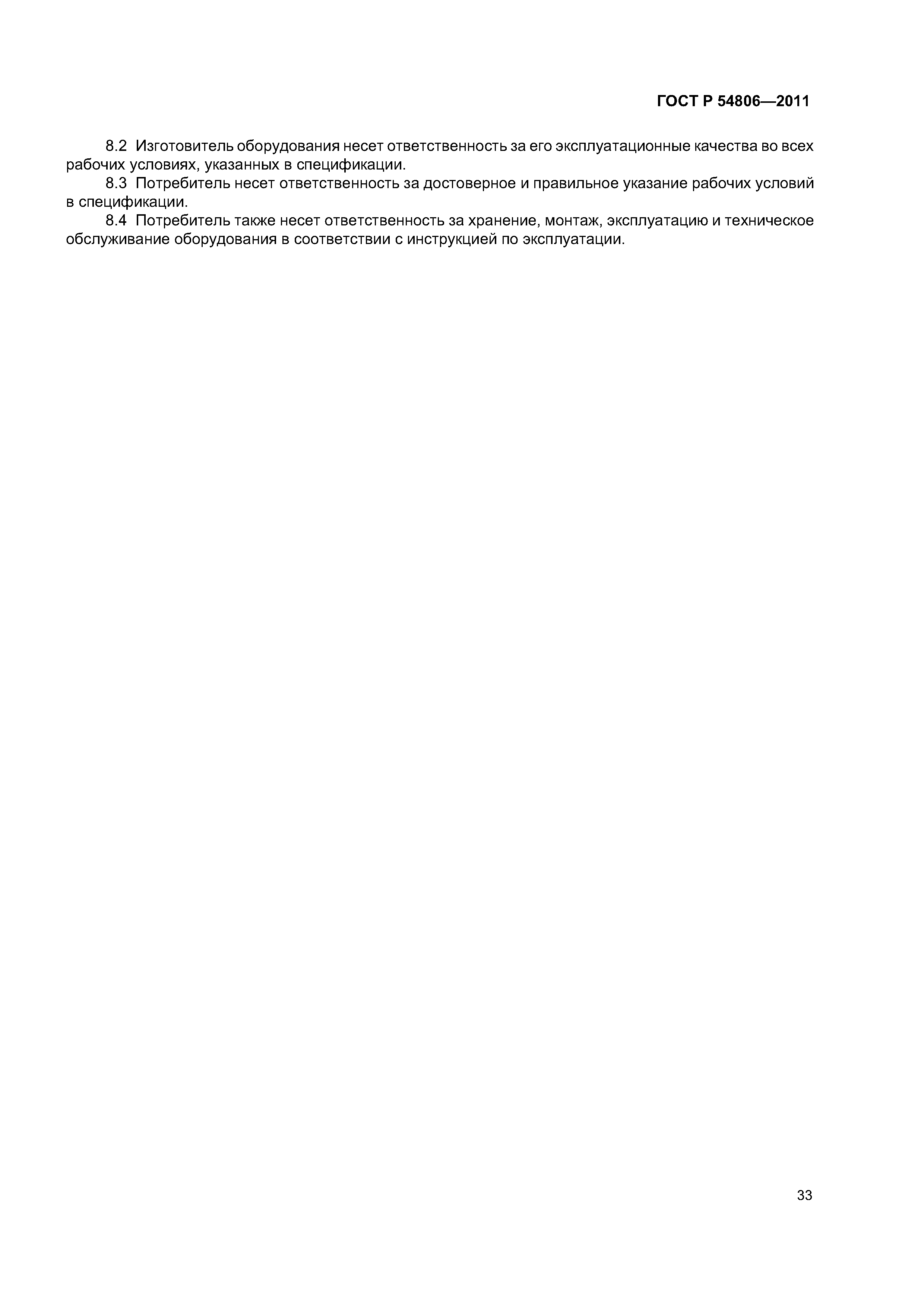

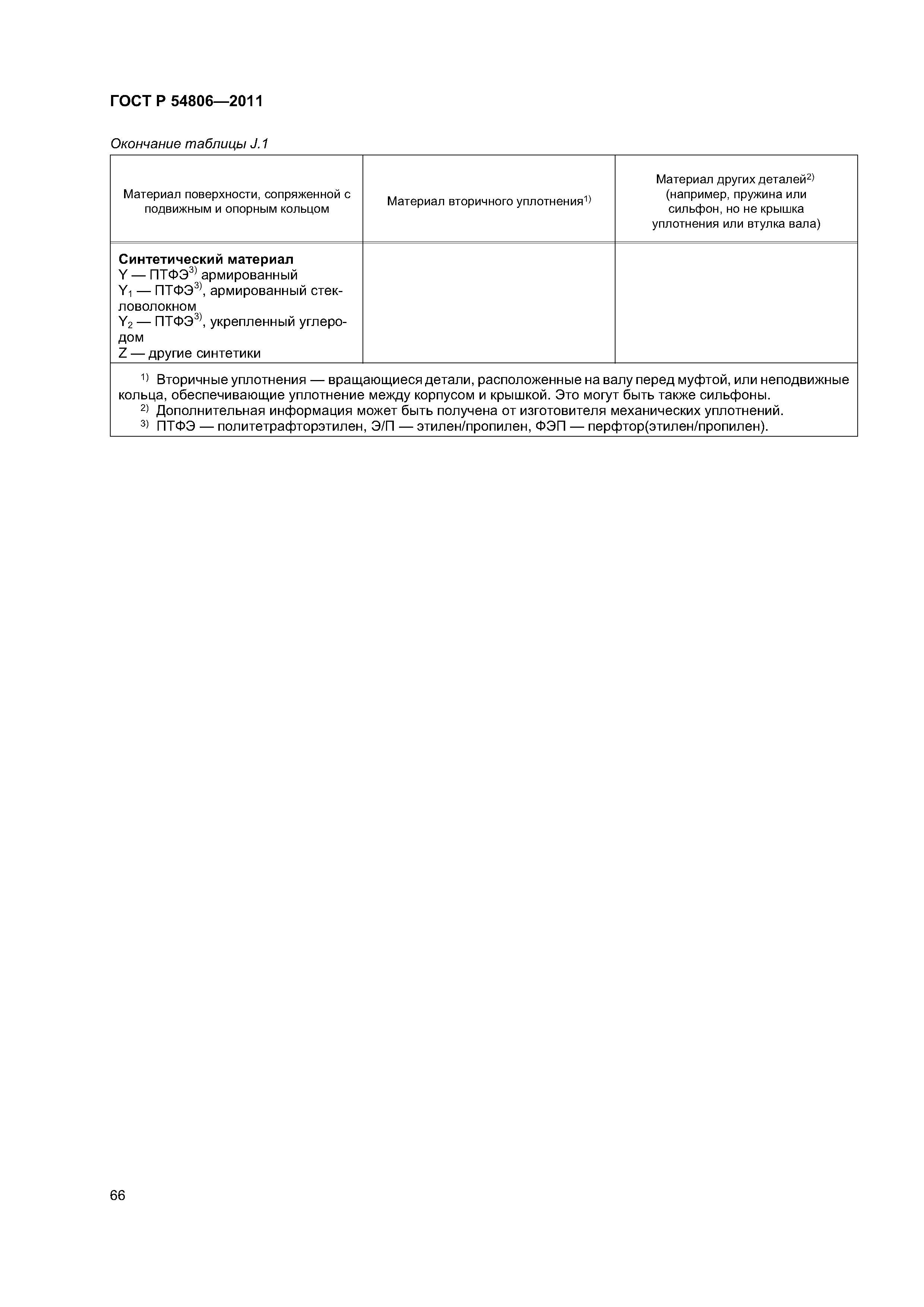

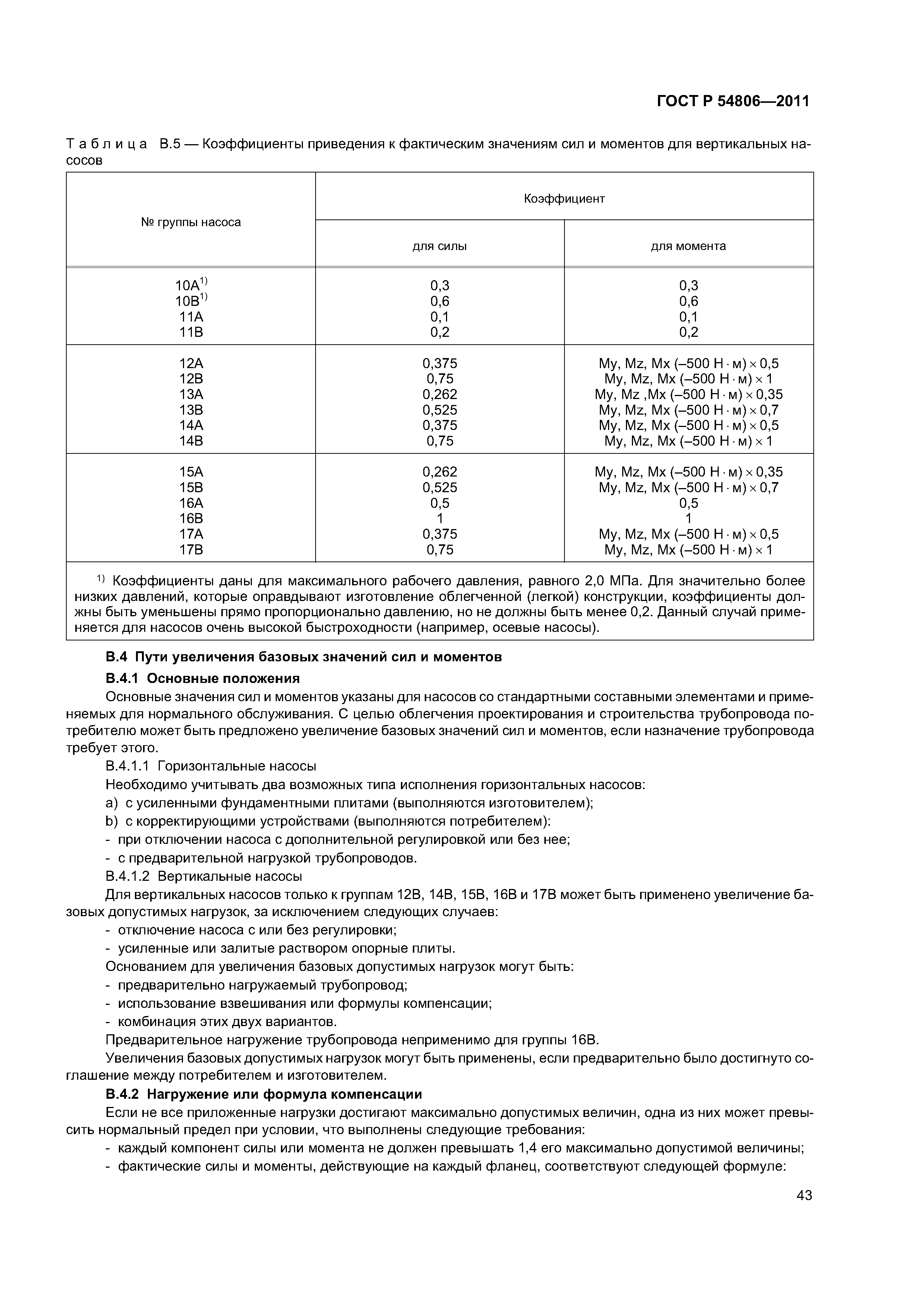

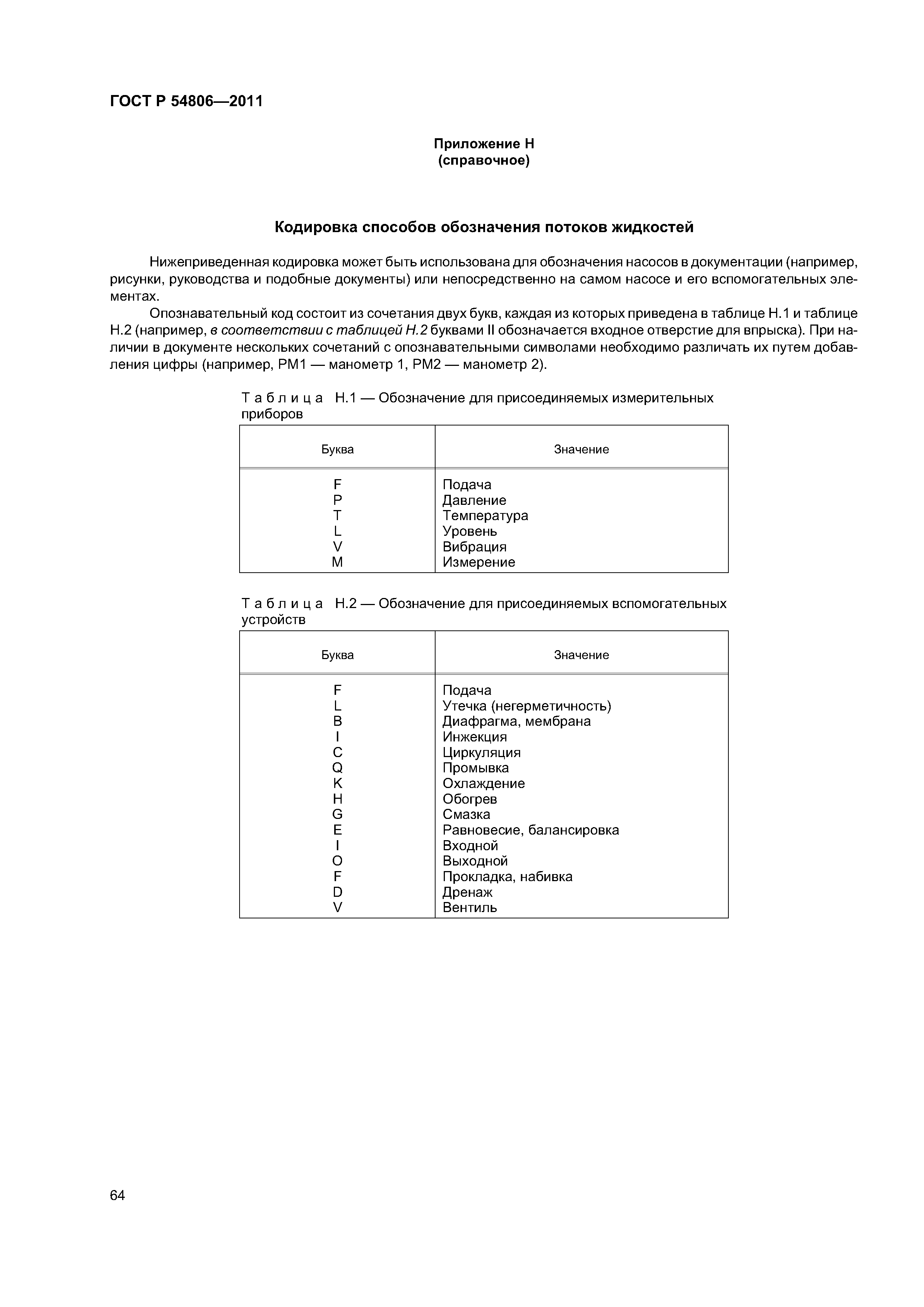

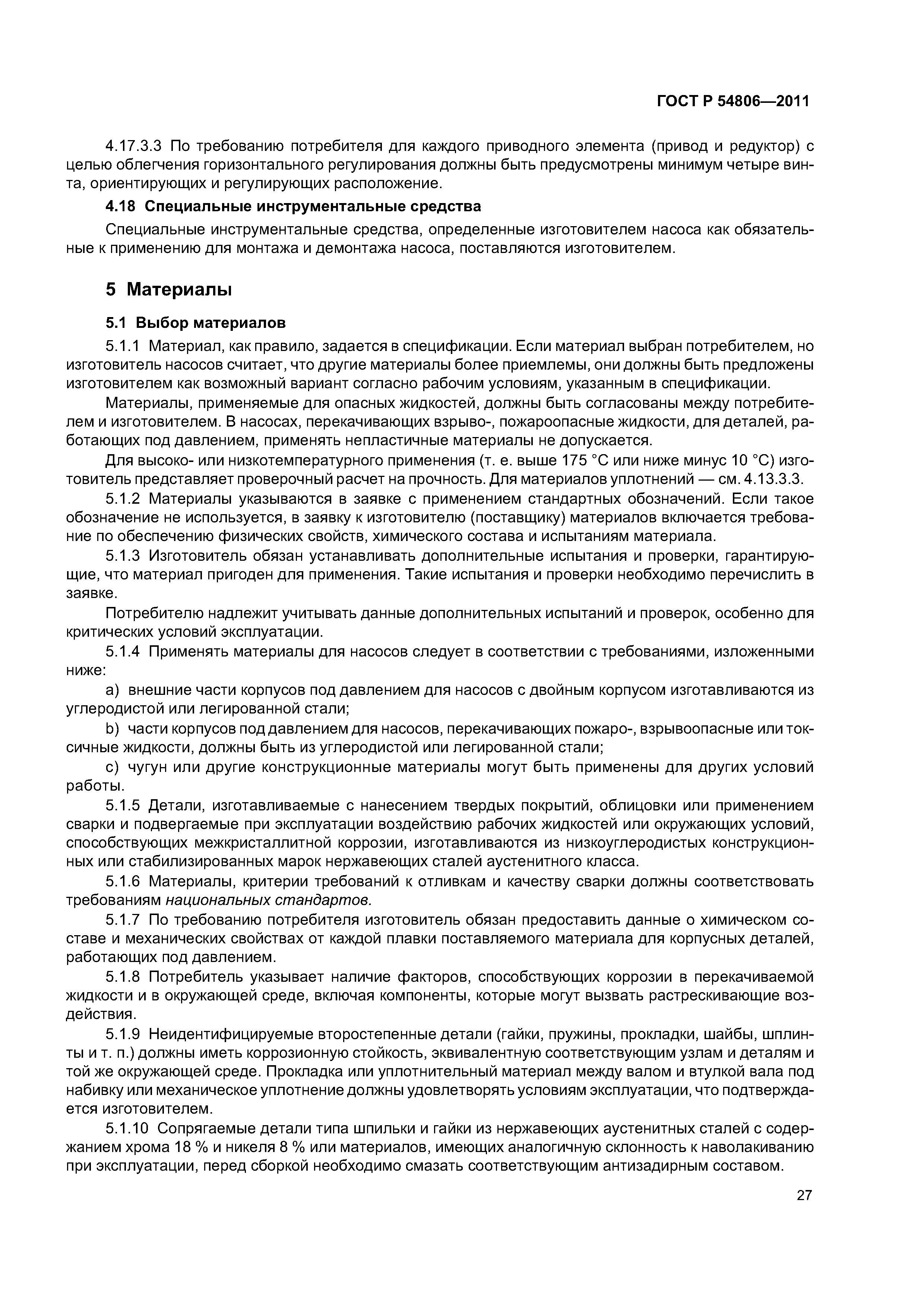

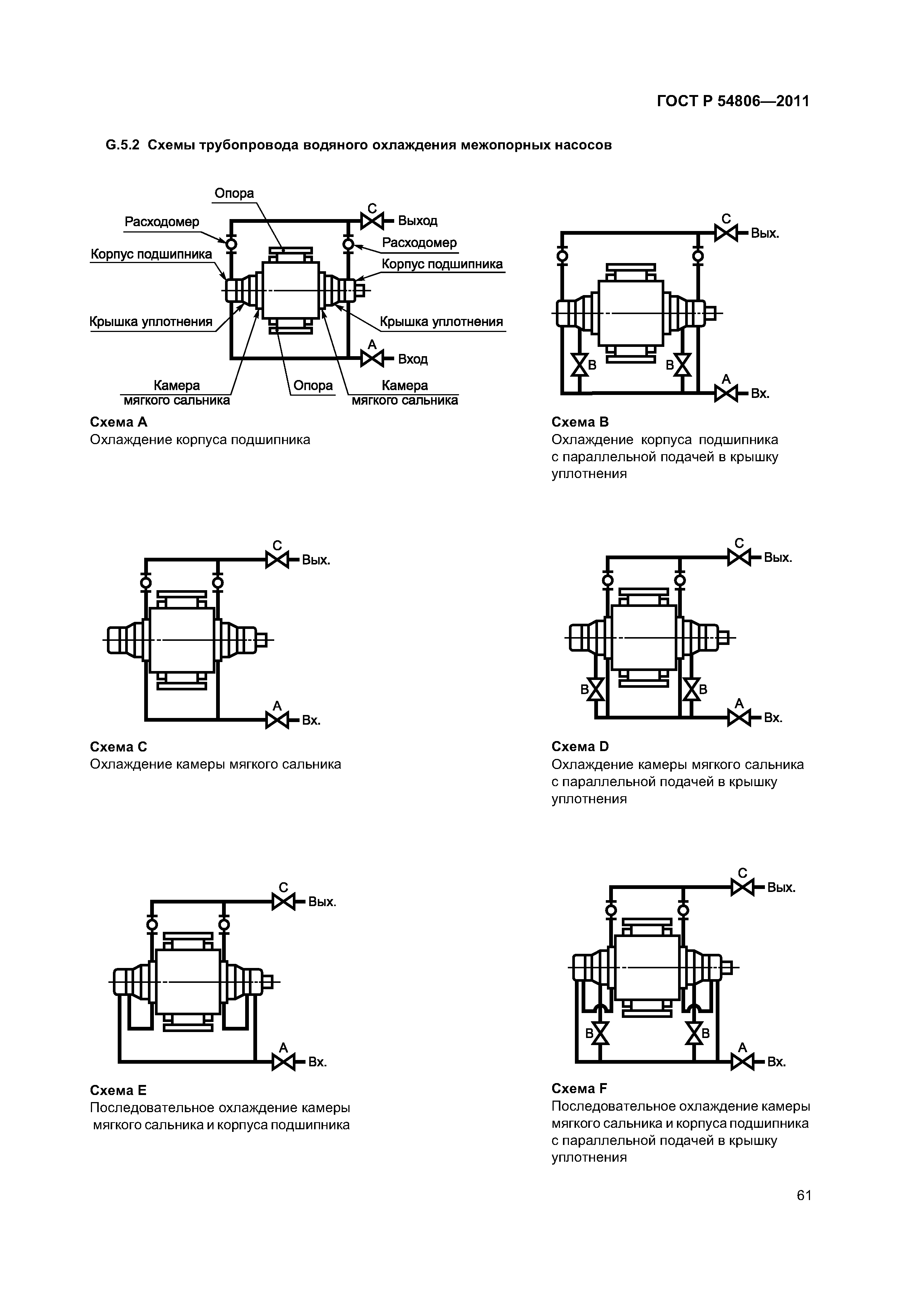

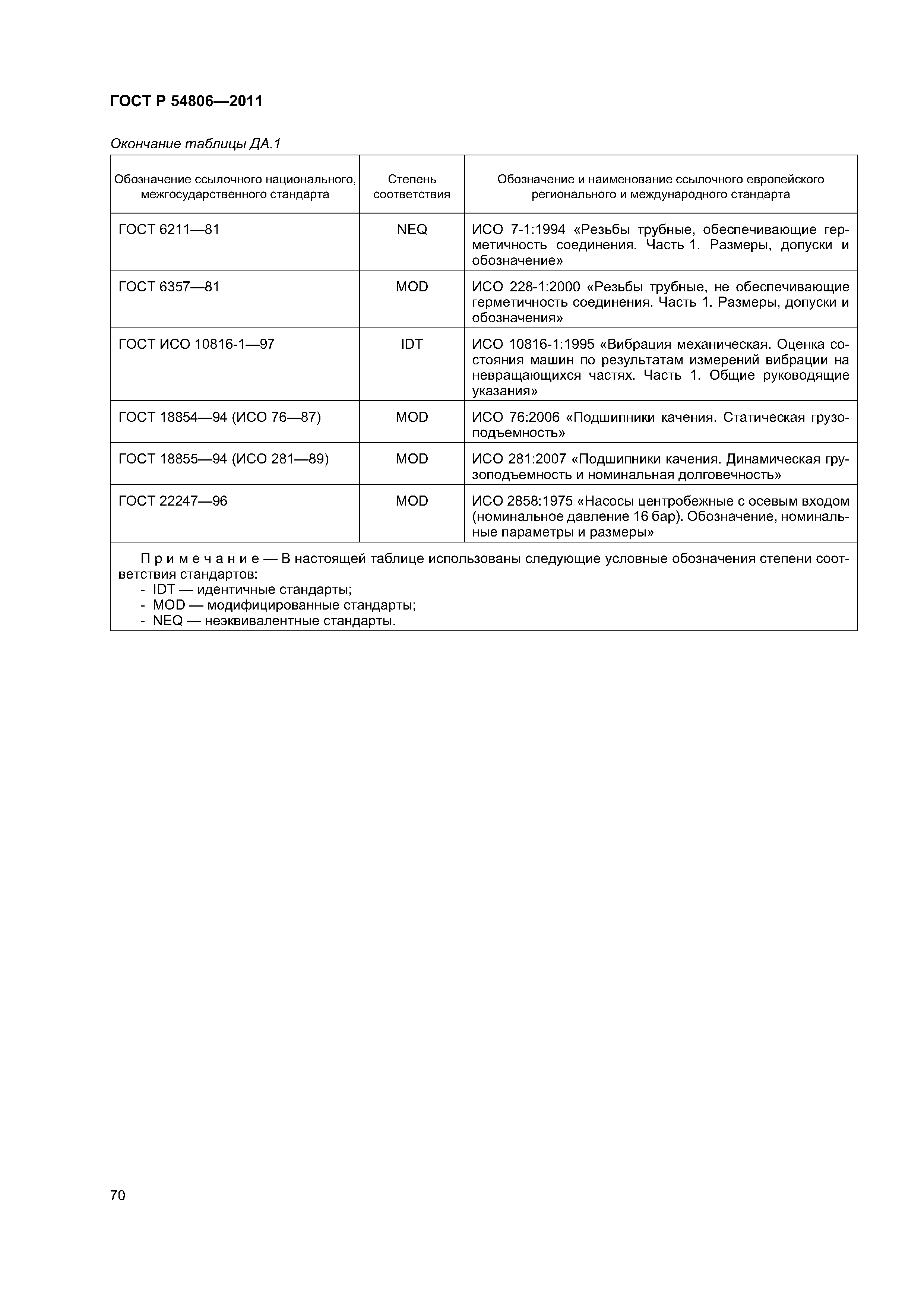

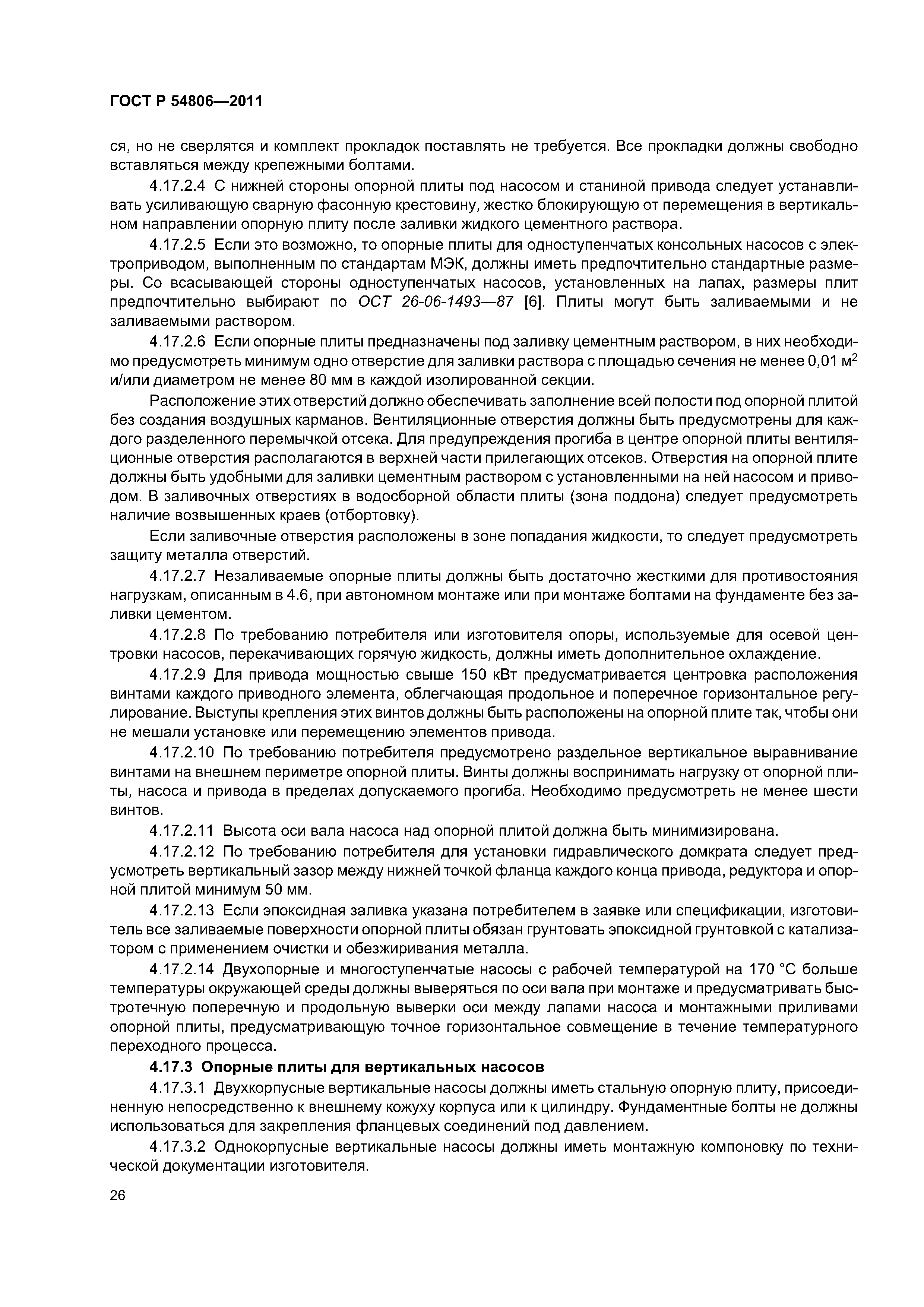

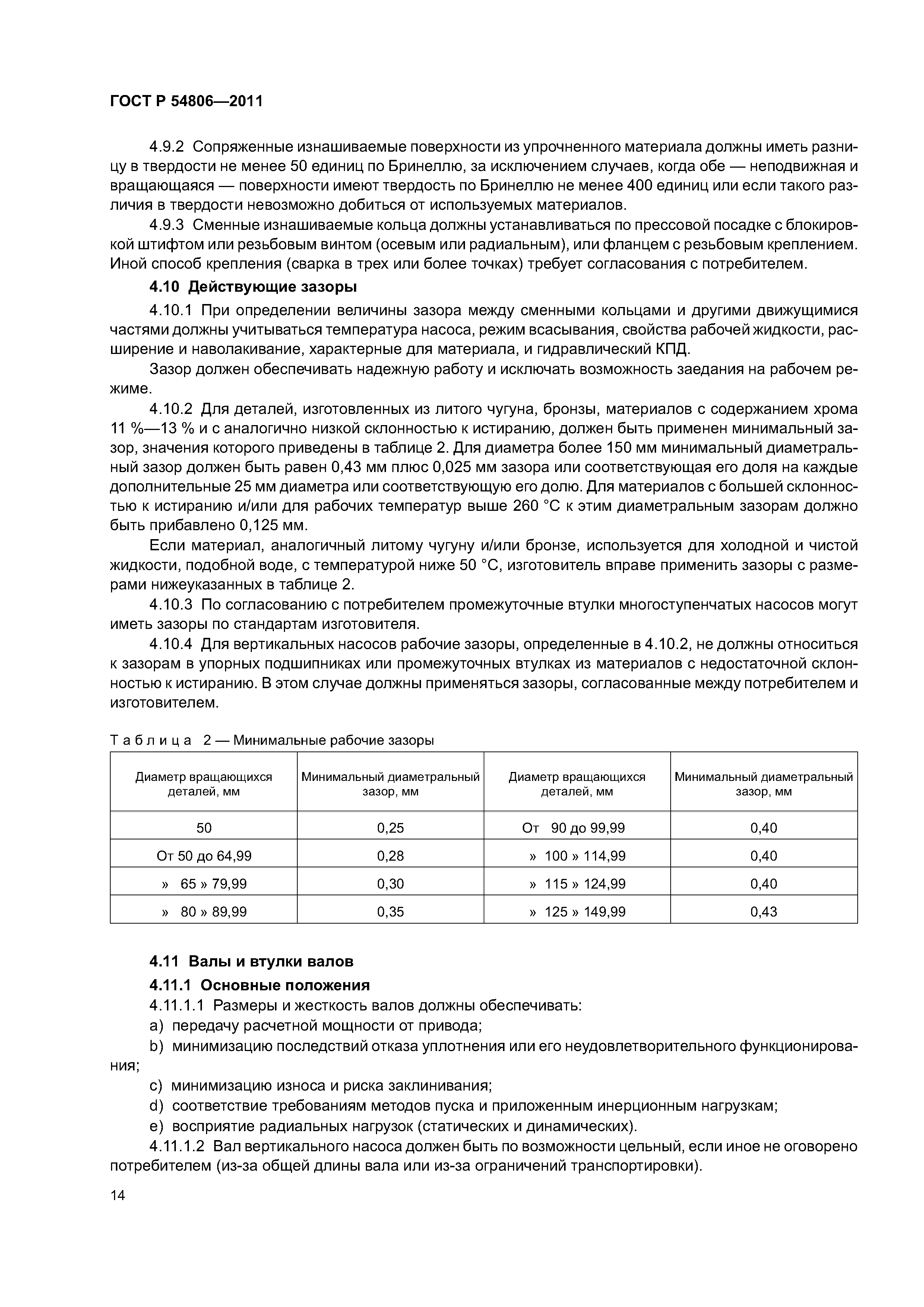

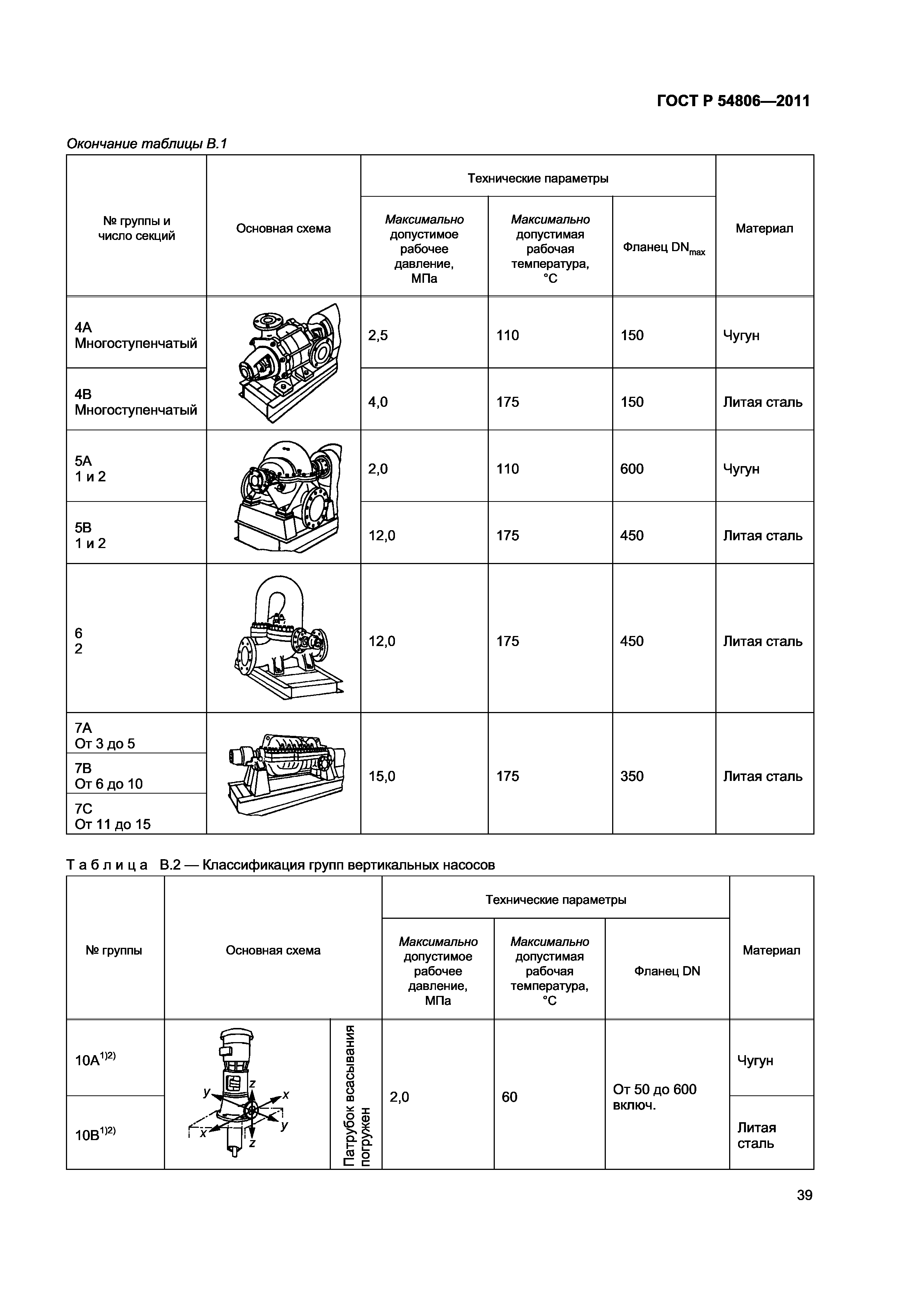

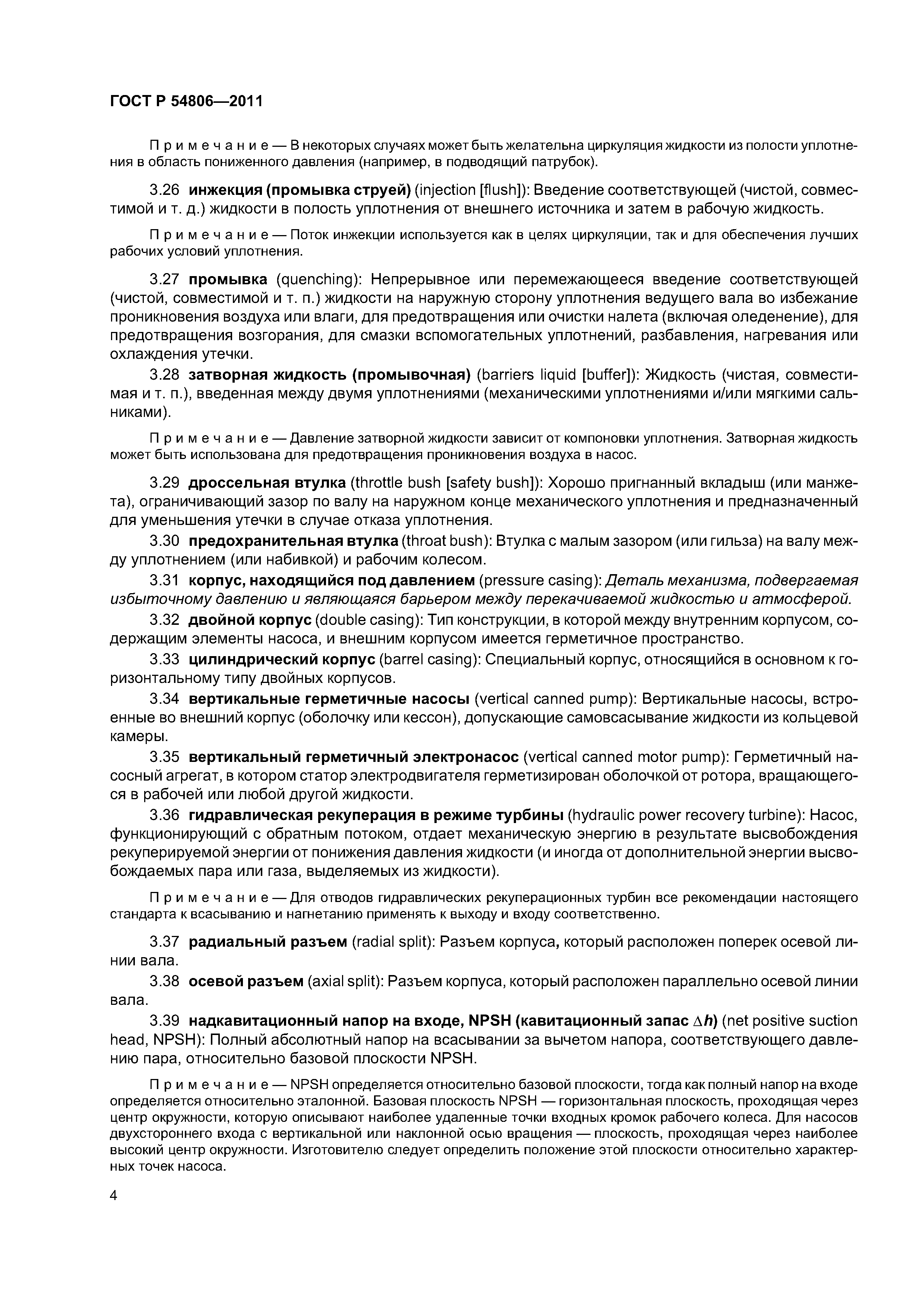

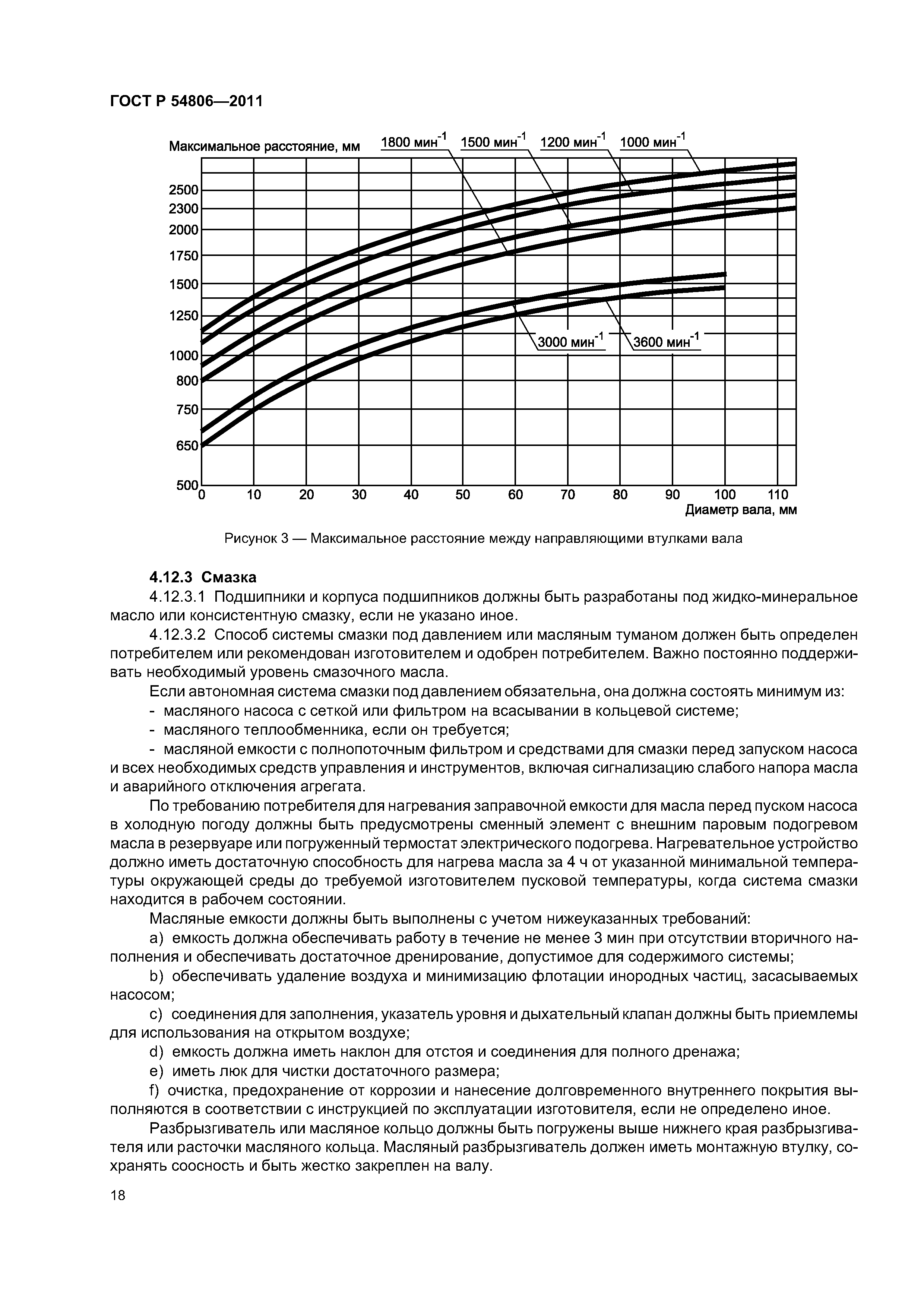

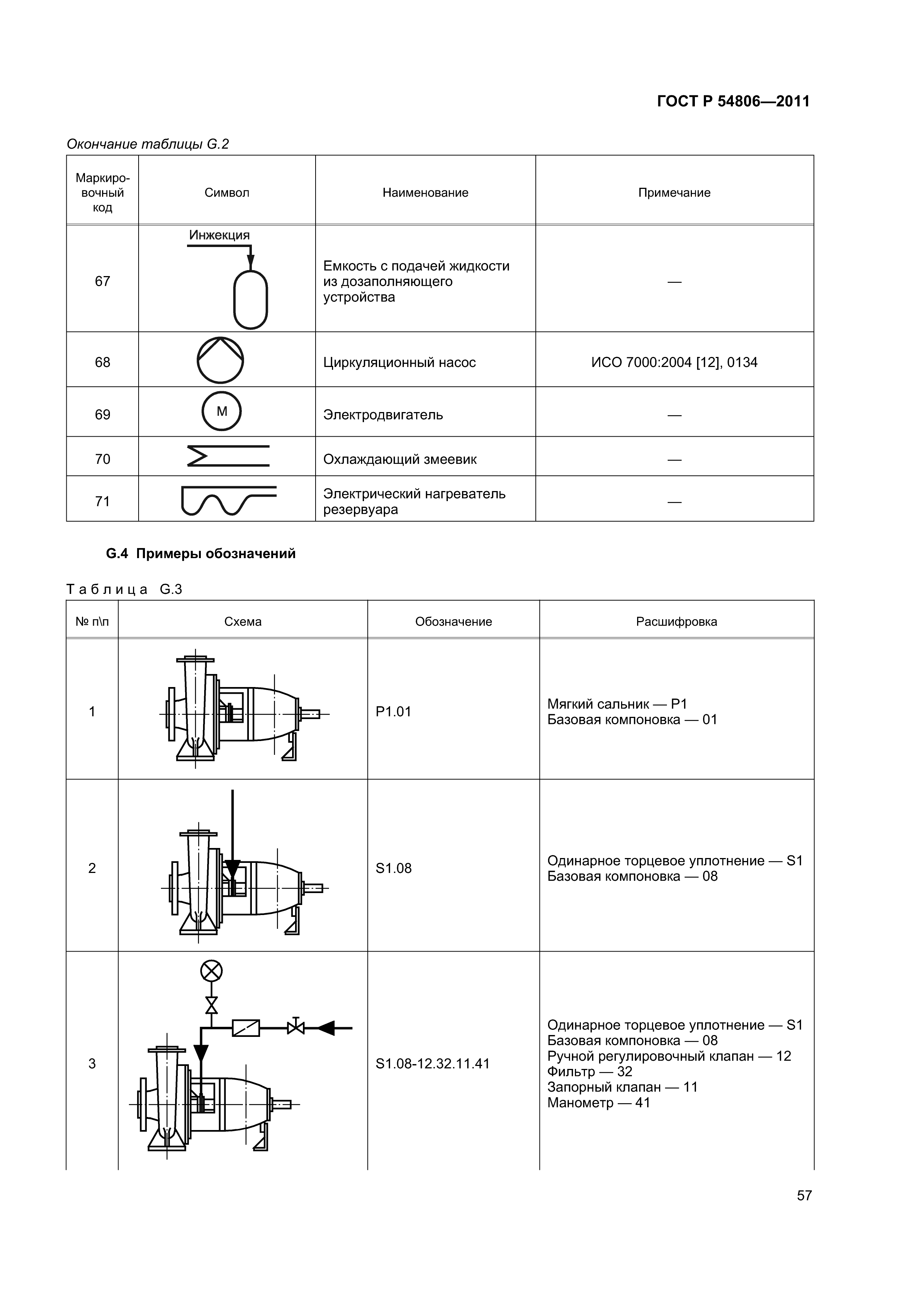

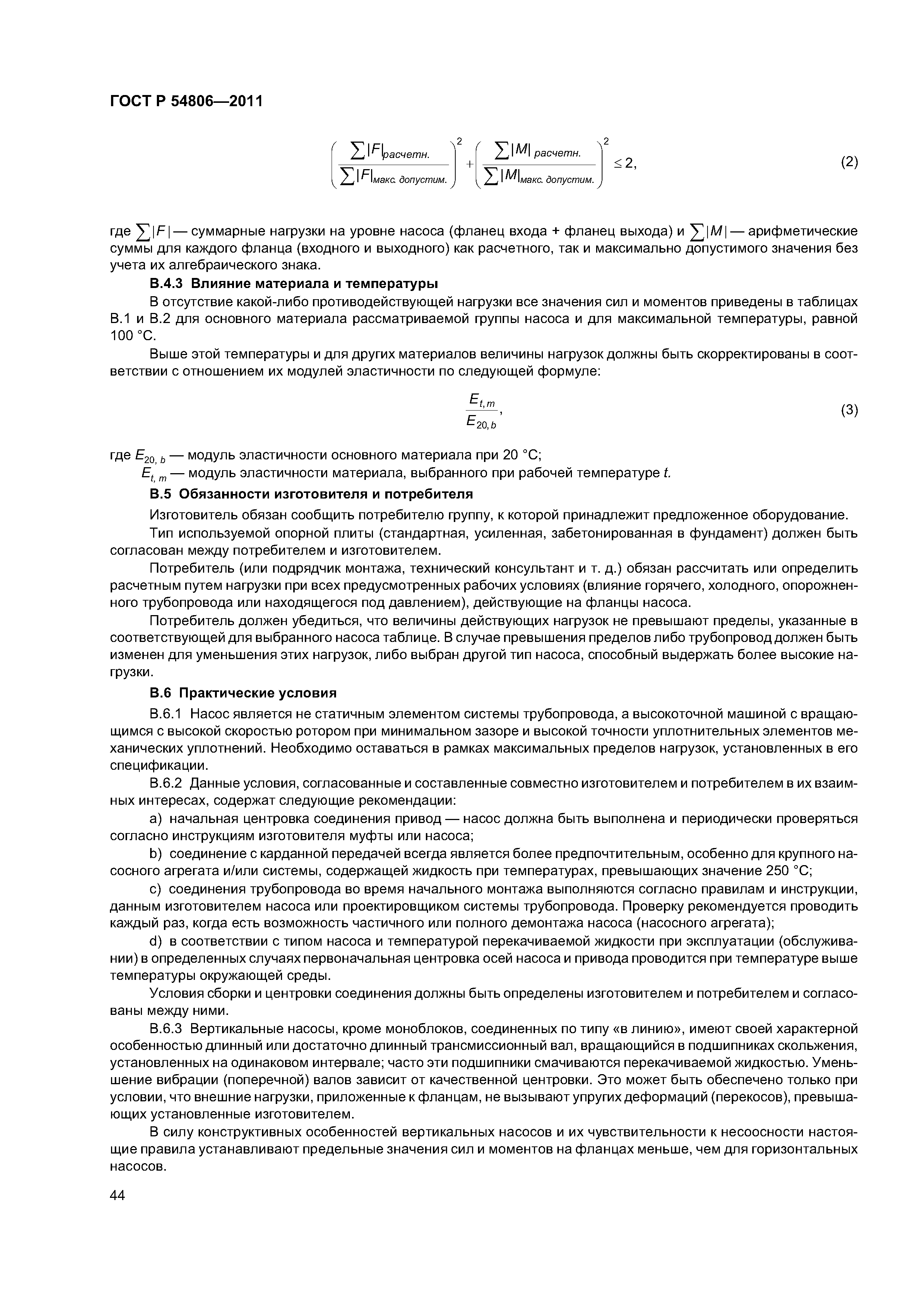

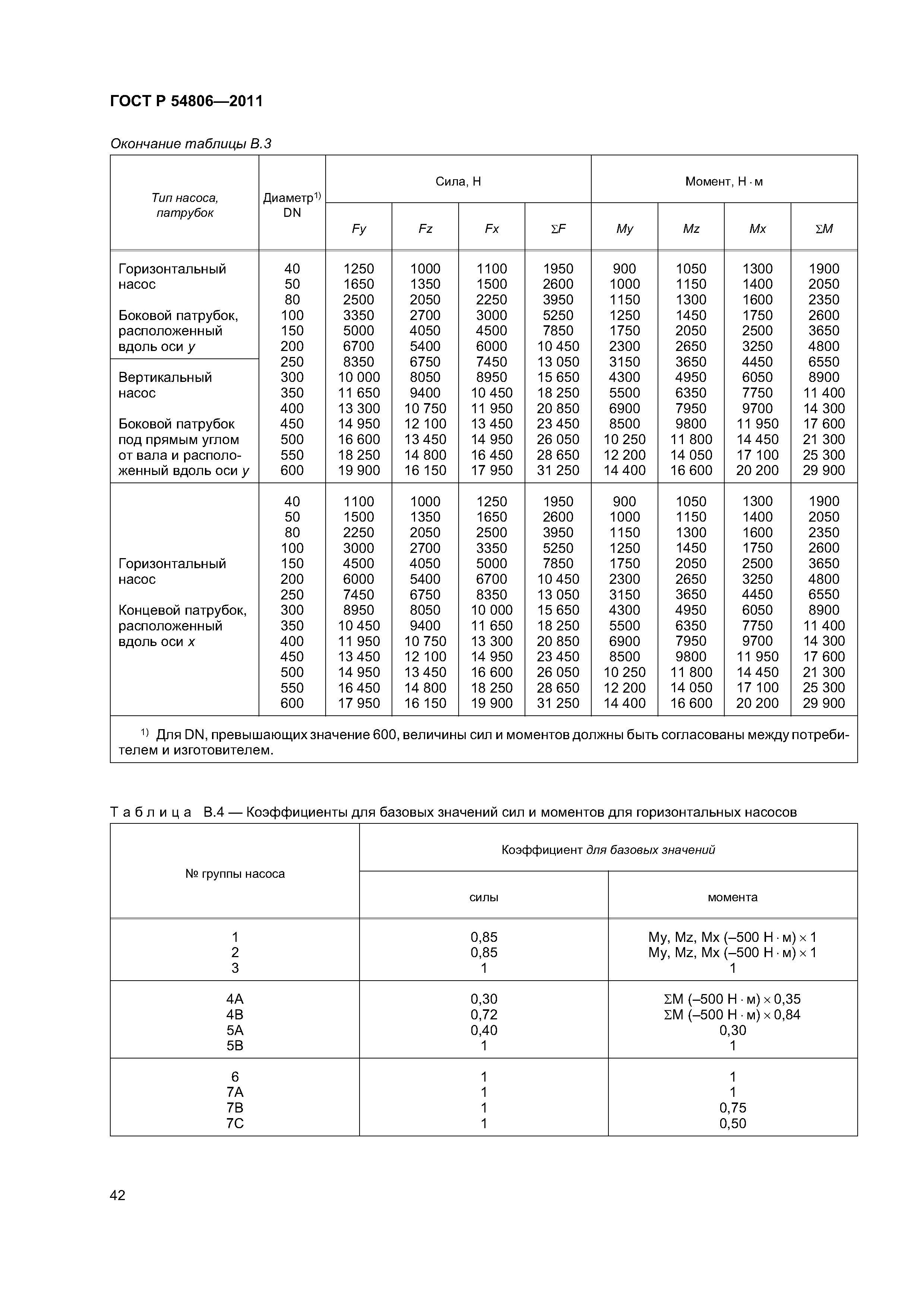

![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/0.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/1.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/2.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/3.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/4.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/5.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/6.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/7.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/8.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/9.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/10.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/11.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/12.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/13.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/14.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/15.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/16.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/17.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/18.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/19.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/20.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/21.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/22.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/23.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/24.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/25.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/26.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/27.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/28.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/29.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/30.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/31.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/32.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/33.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/34.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/35.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/36.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/37.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/38.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/39.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/40.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/41.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/42.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/43.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/44.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/45.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/46.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/47.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/48.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/49.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/50.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/51.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/52.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/53.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/54.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/55.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/56.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/57.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/58.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/59.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/60.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/61.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/62.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/63.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/64.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/65.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/66.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/67.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/68.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/69.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/70.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/71.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/72.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/73.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/74.gif) ![ГОСТ Р 54806-2011](../../../Data2/1/4293795/4293795801.files/75.gif)
|
