Скачать ГОСТ 6134-2007 Насосы динамические. Методы испытаний

Дата актуализации: 10.08.2017

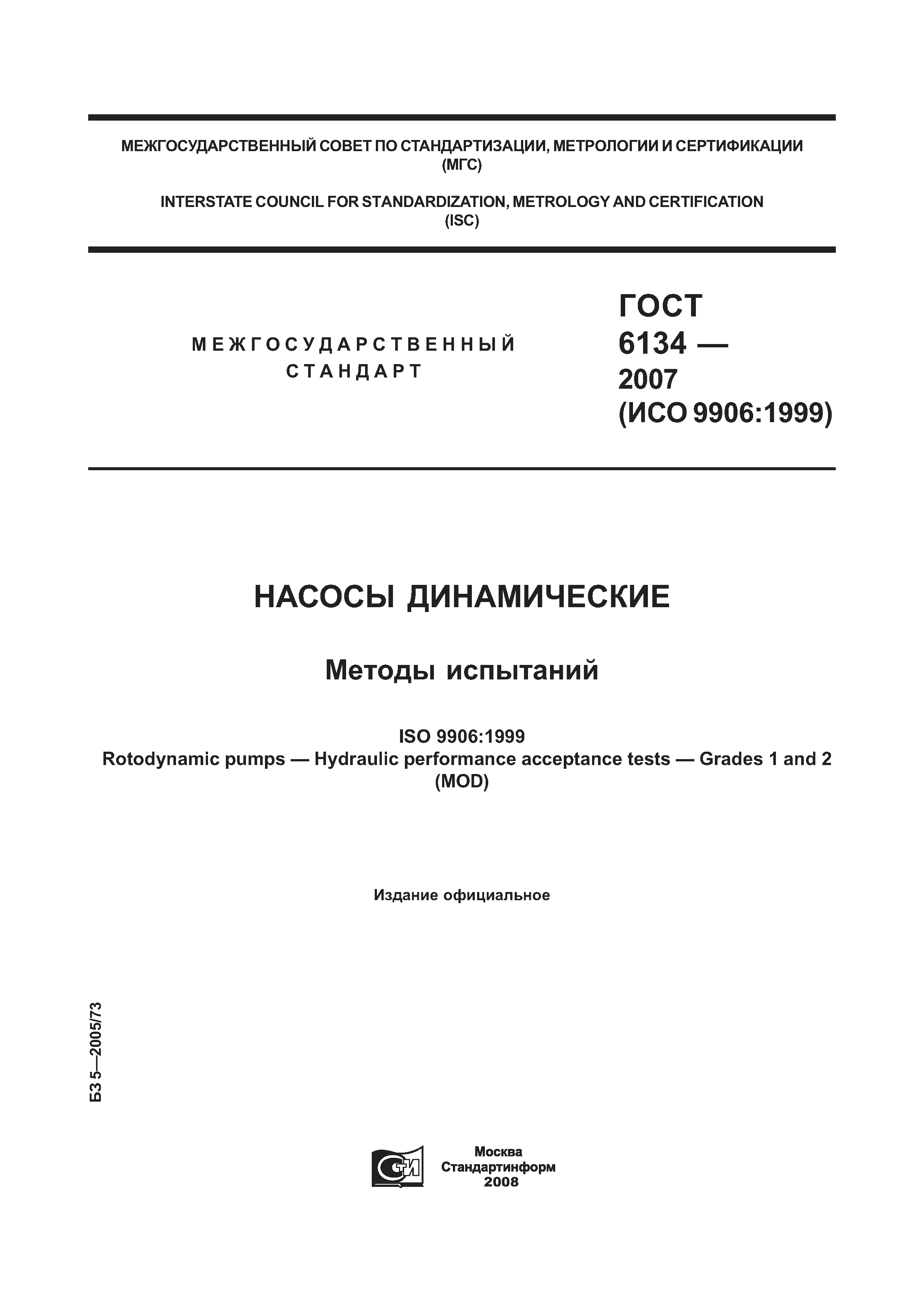

ГОСТ 6134-2007

Насосы динамические. Методы испытаний

Обозначение:	ГОСТ 6134-2007
Обозначение англ:	GOST 6134-2007
Статус:	действует
Название рус.:	Насосы динамические. Методы испытаний
Название англ.:	Rotodynamic pumps. Test methods
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.06.2008

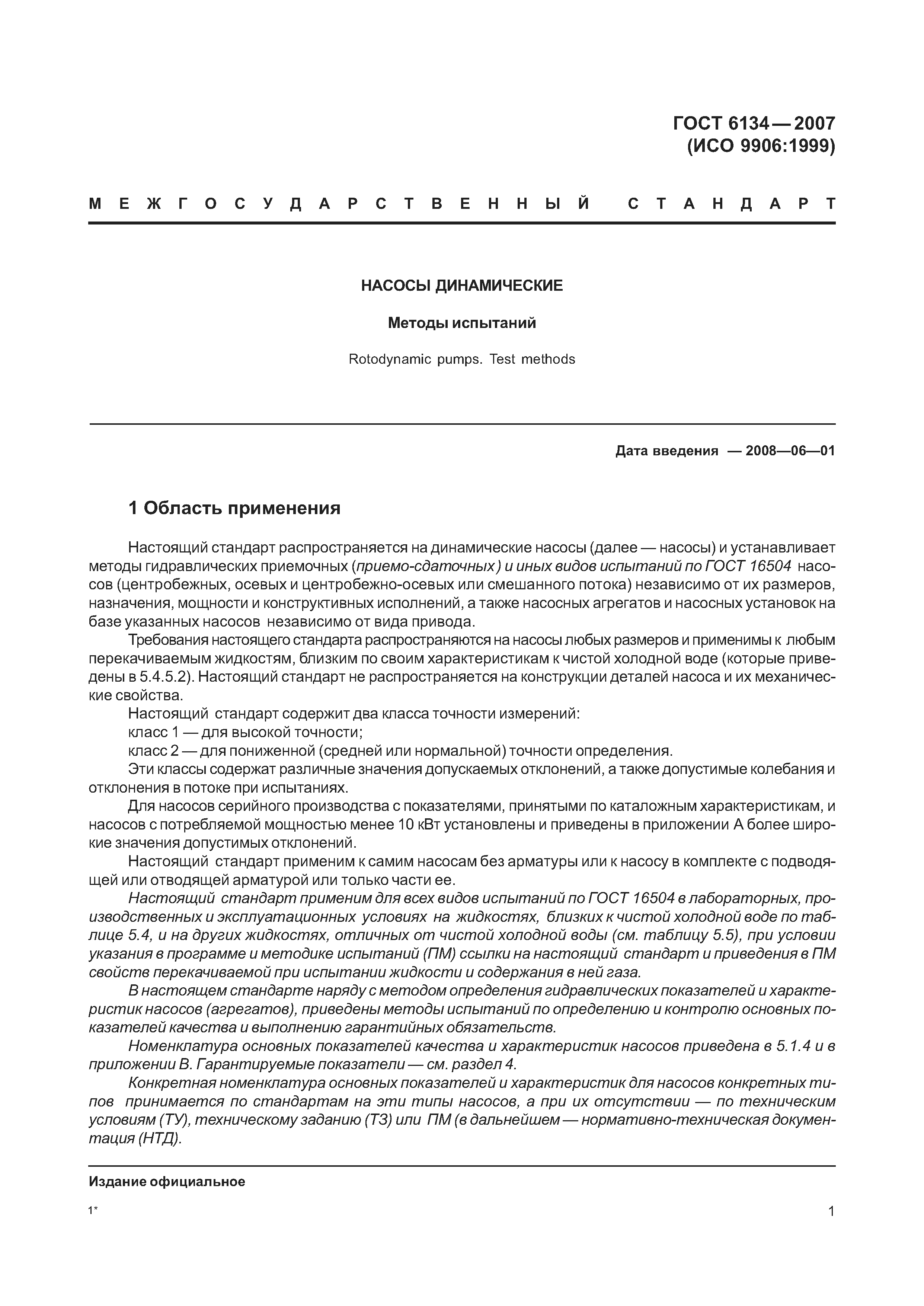

Область применения:	Стандарт распространяется на динамические насосы и устанавливает методы гидравлических приемочных и иных видов испытаний по ГОСТ 16504 насосов (центробежных, осевых и центробежно-осевых или смешанного потока) независимо от их размеров, назначения, мощности и конструктивных исполнений, а также насосных агрегатов и насосных установок на базе указанных насосов независимо от вида привода.

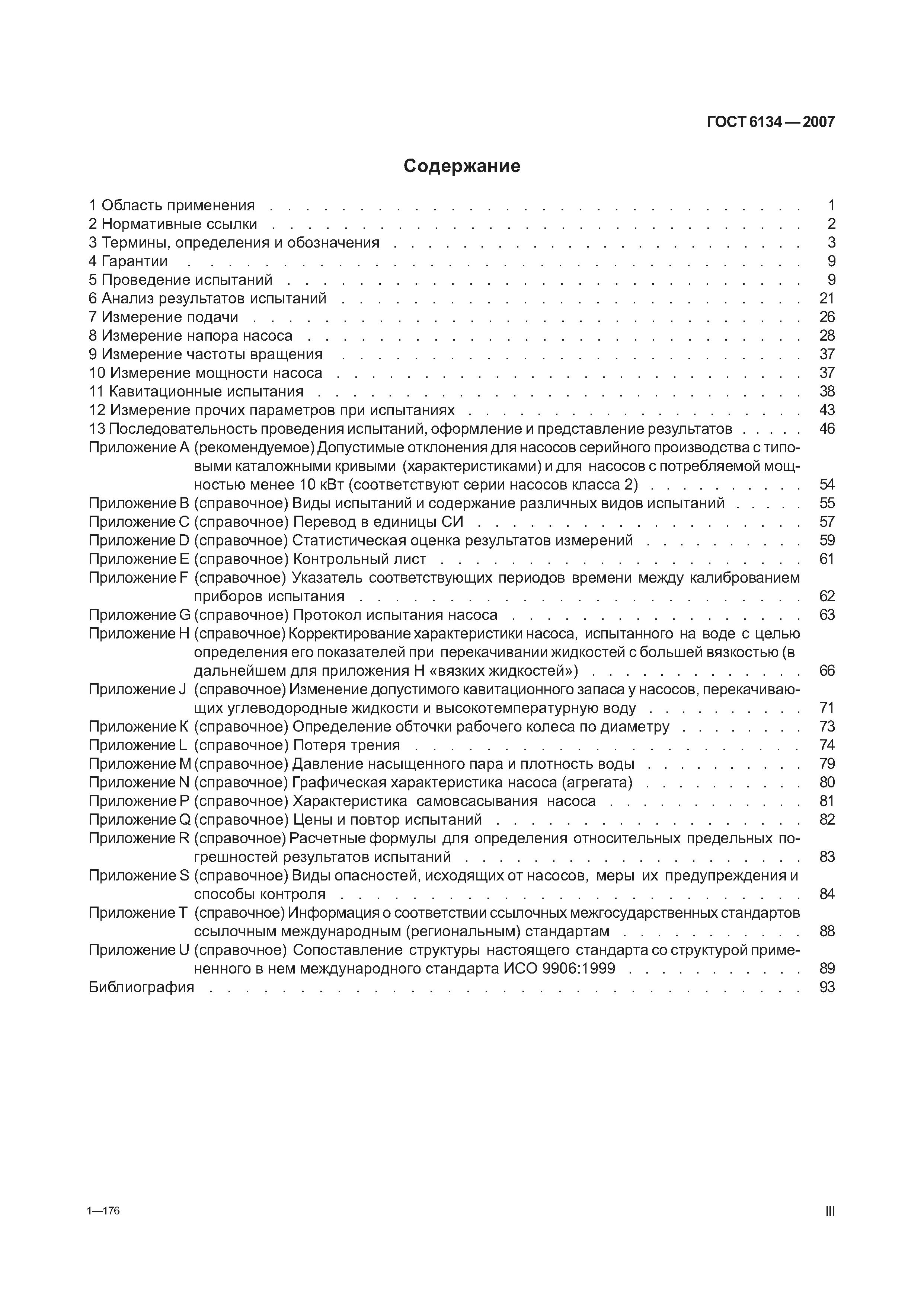

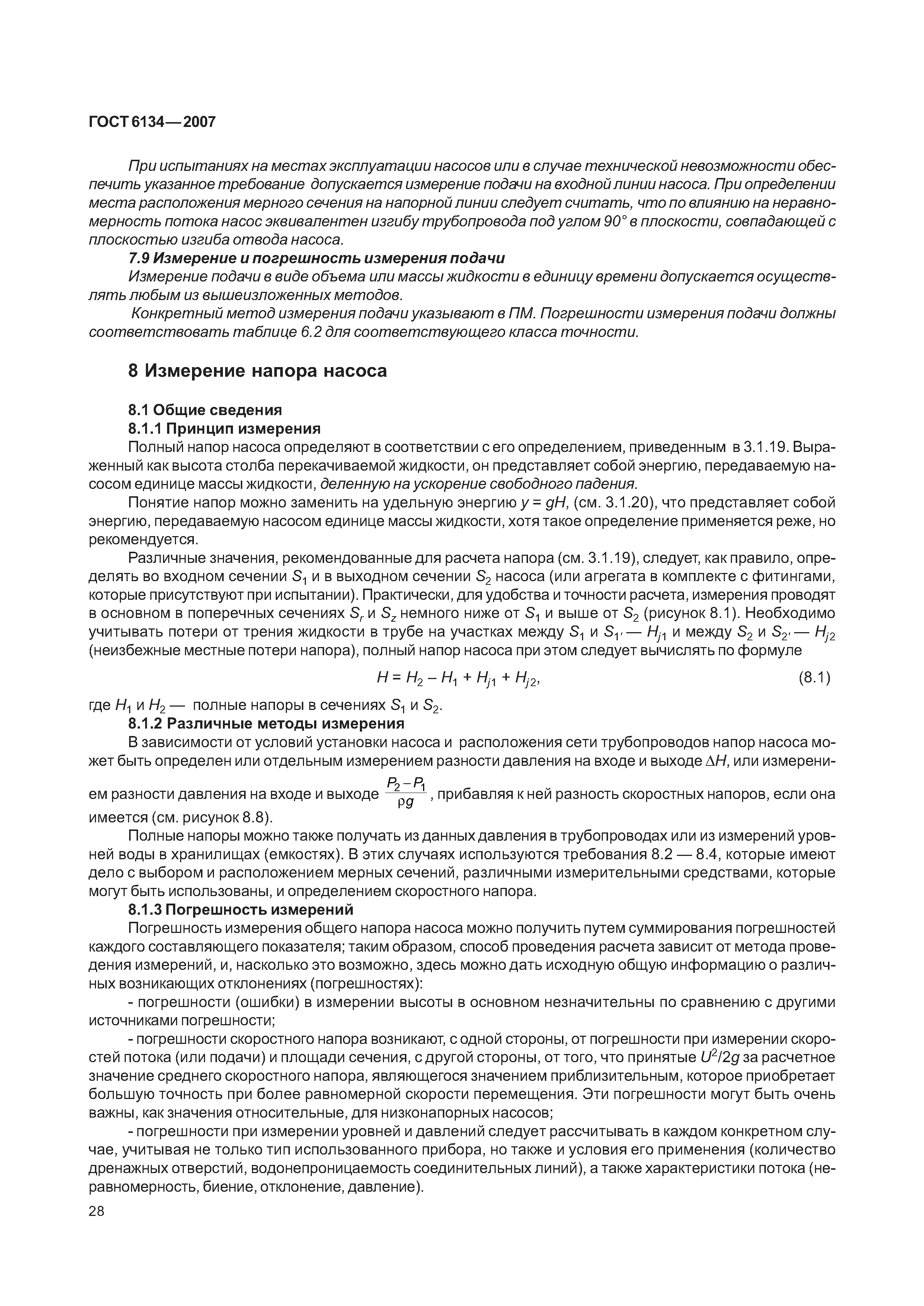

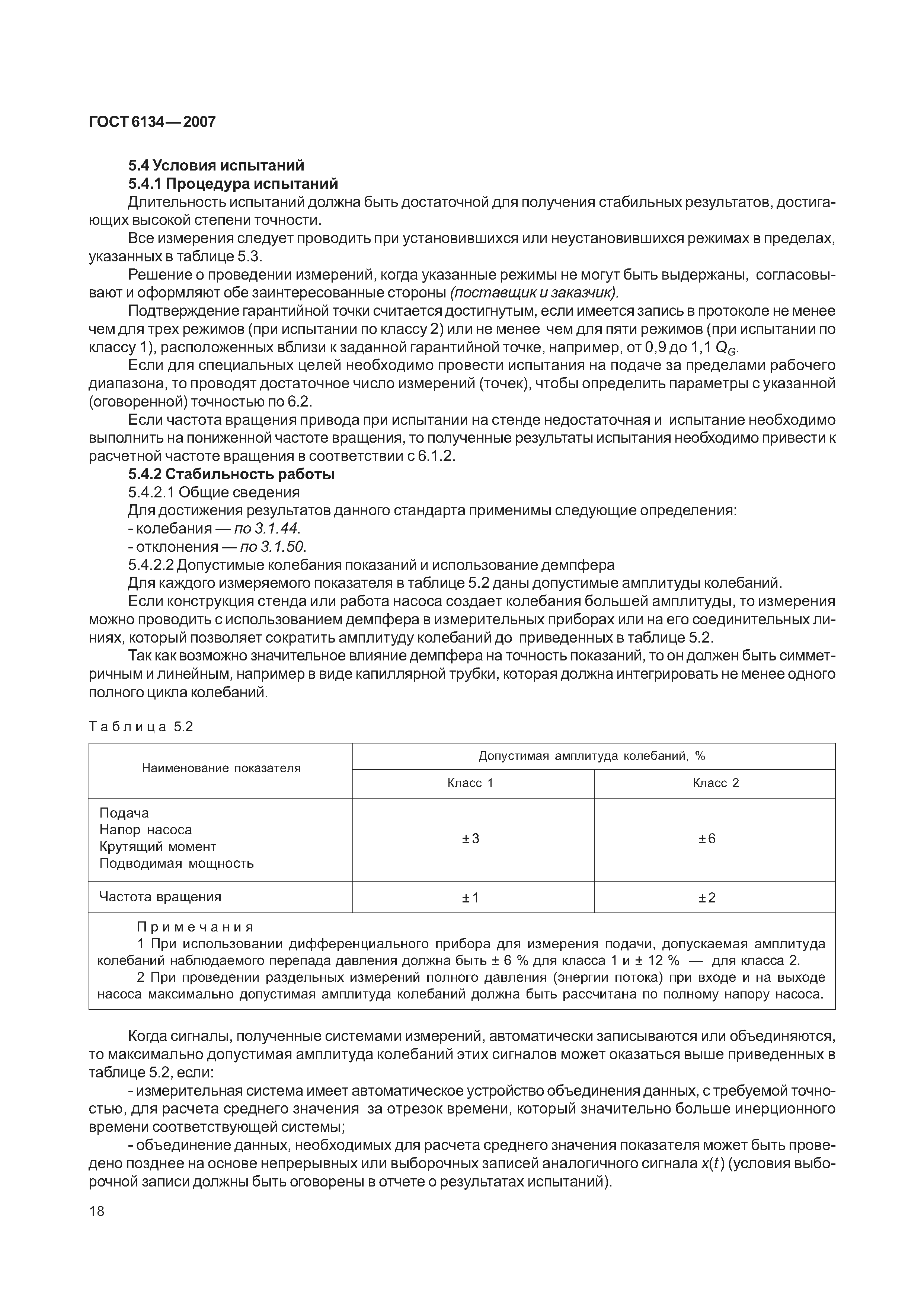

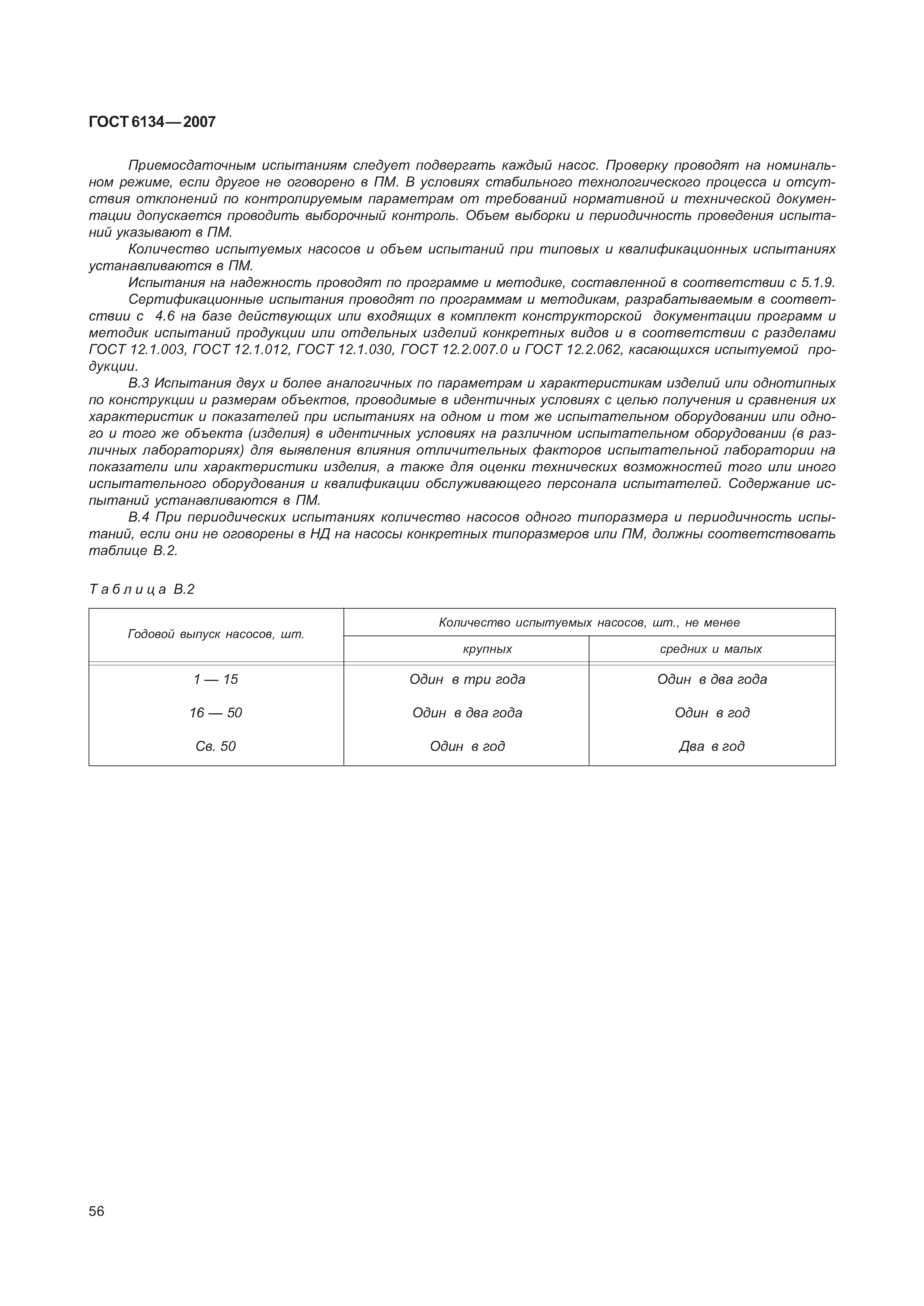

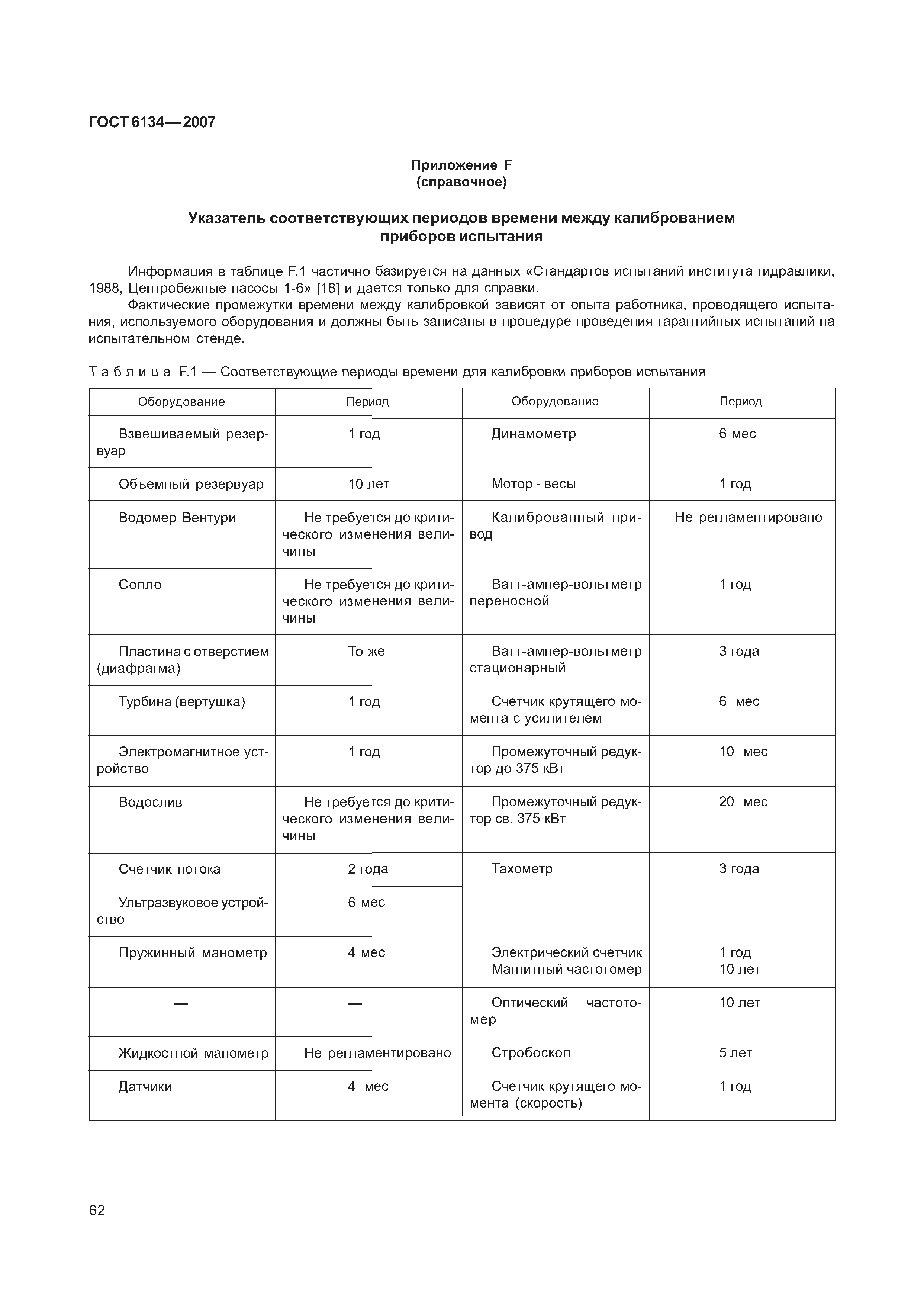

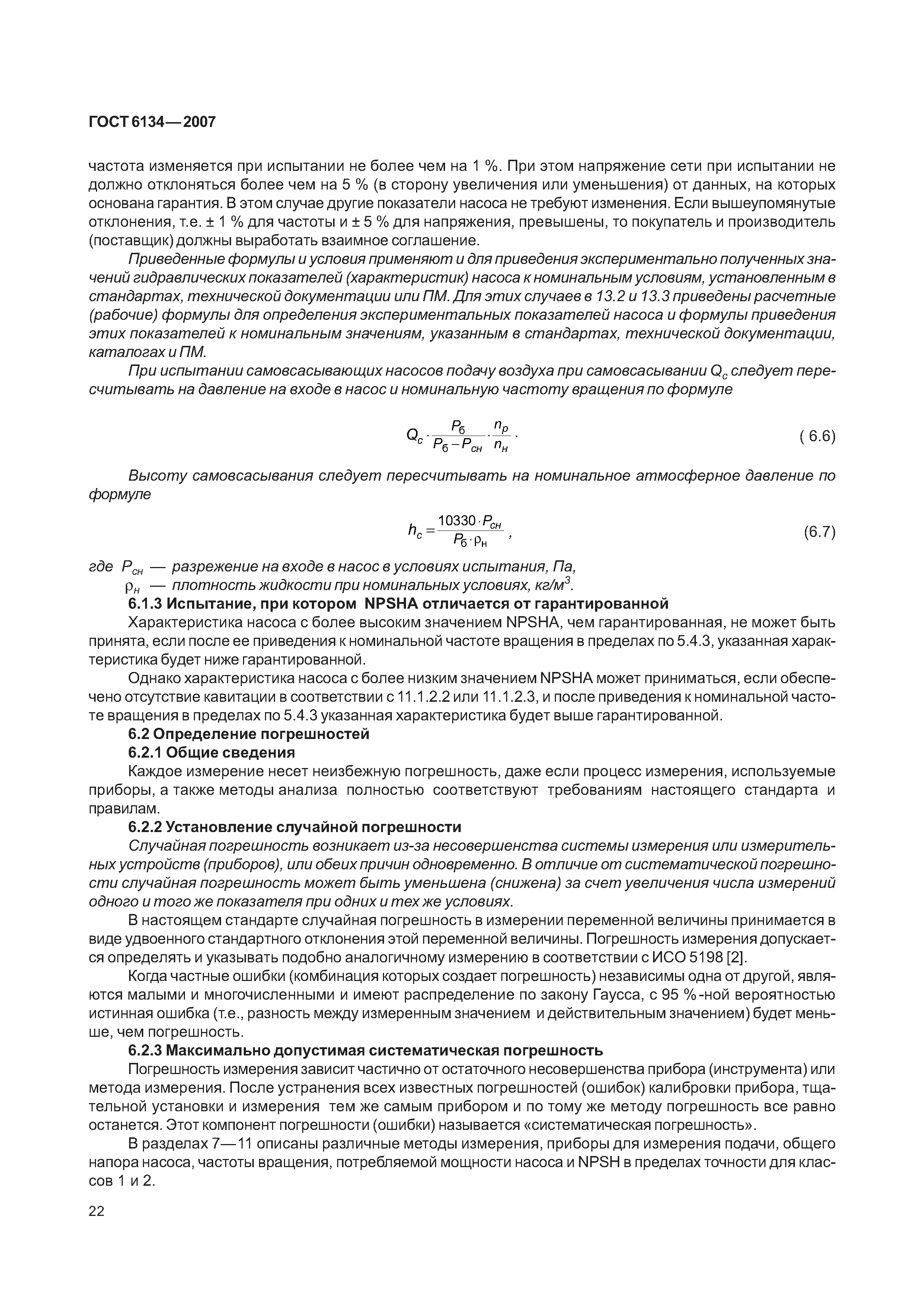

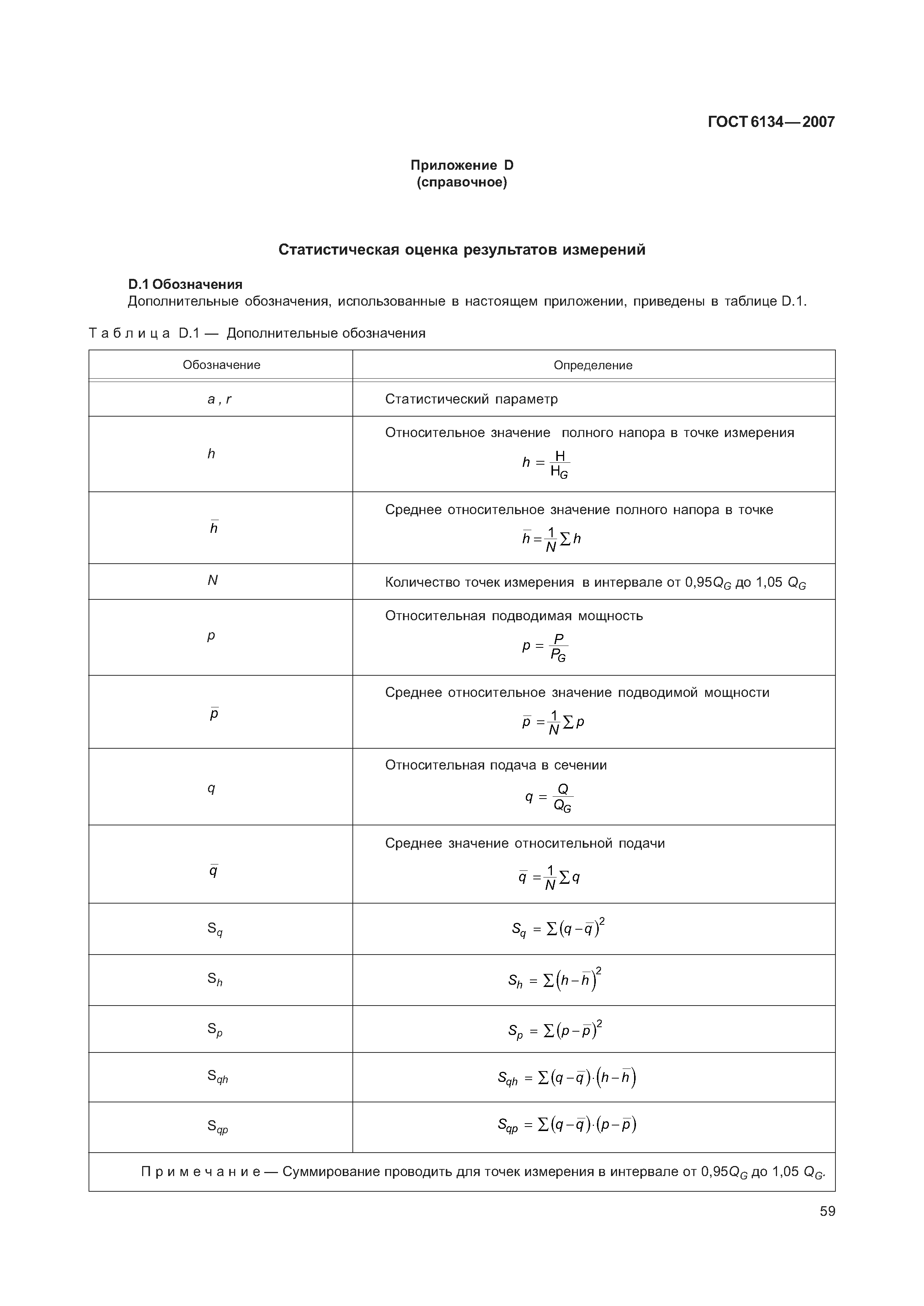

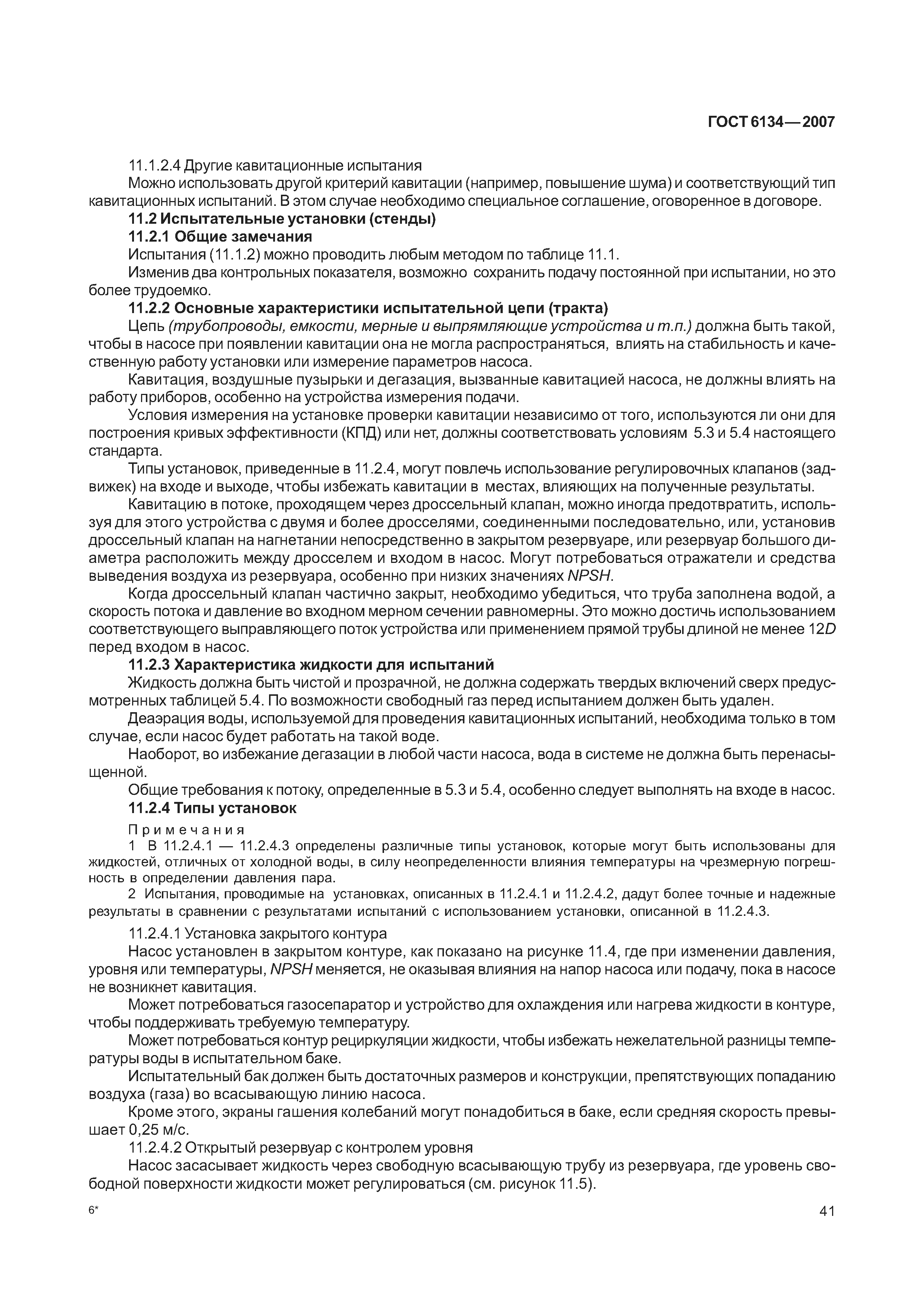

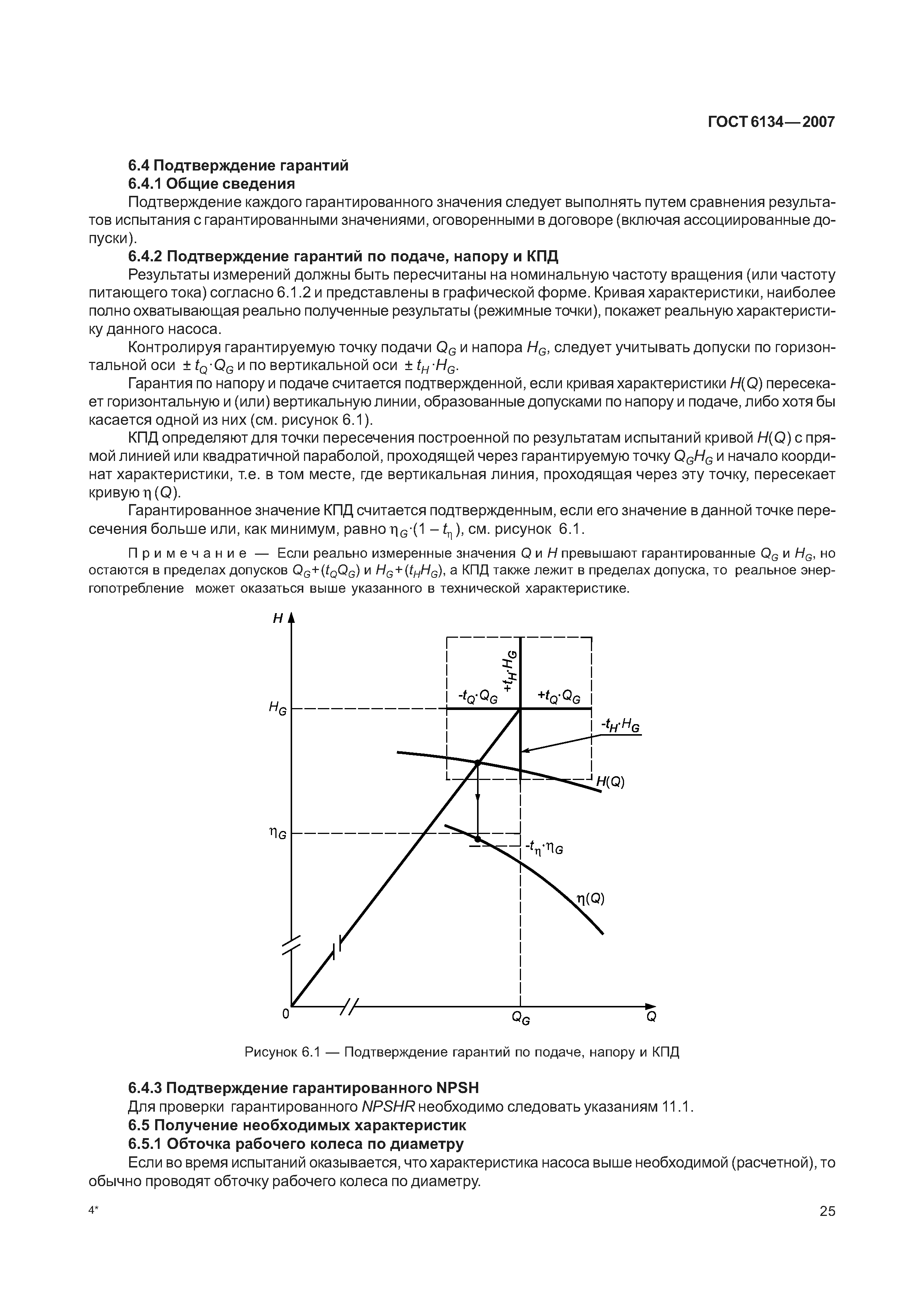

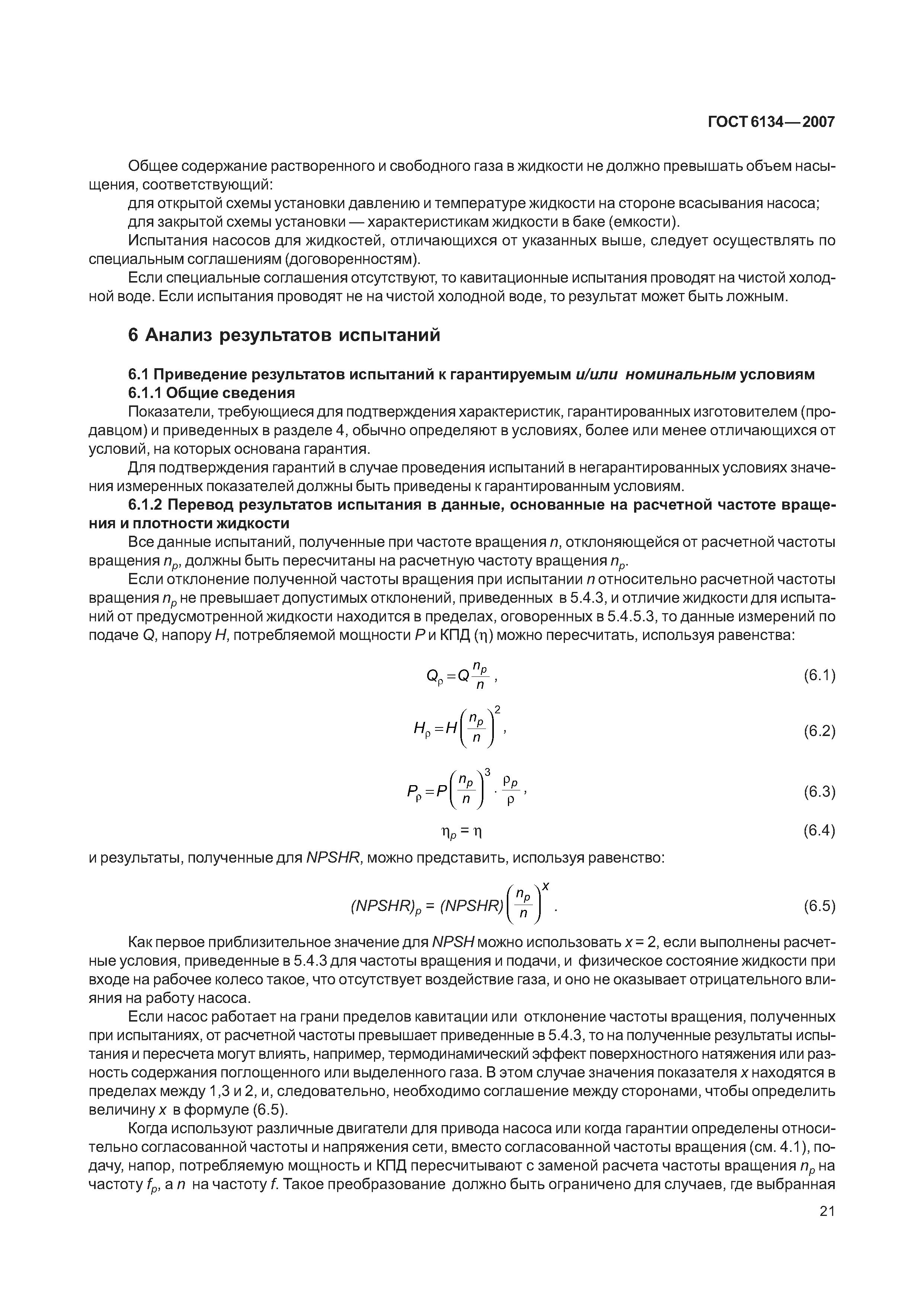

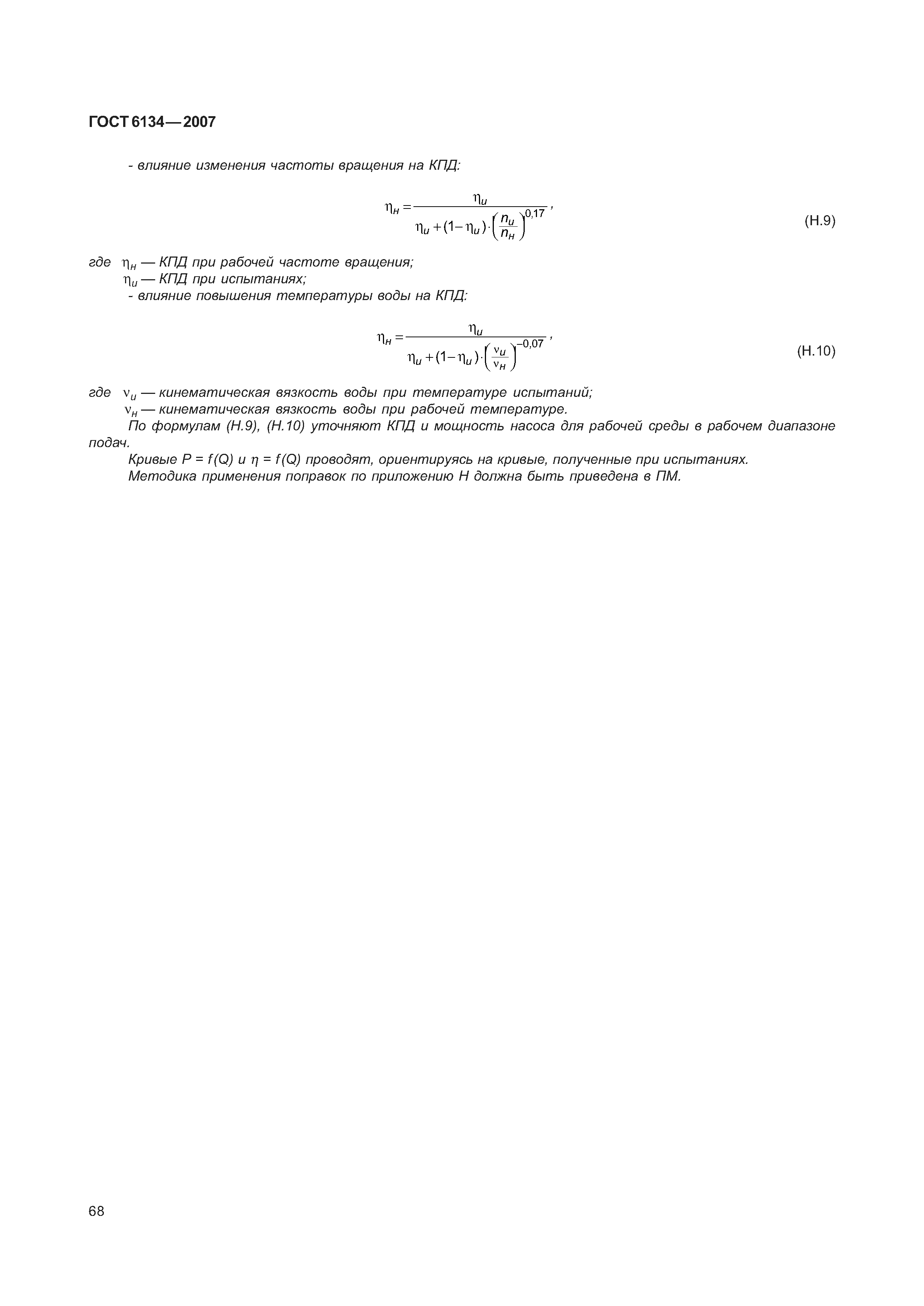

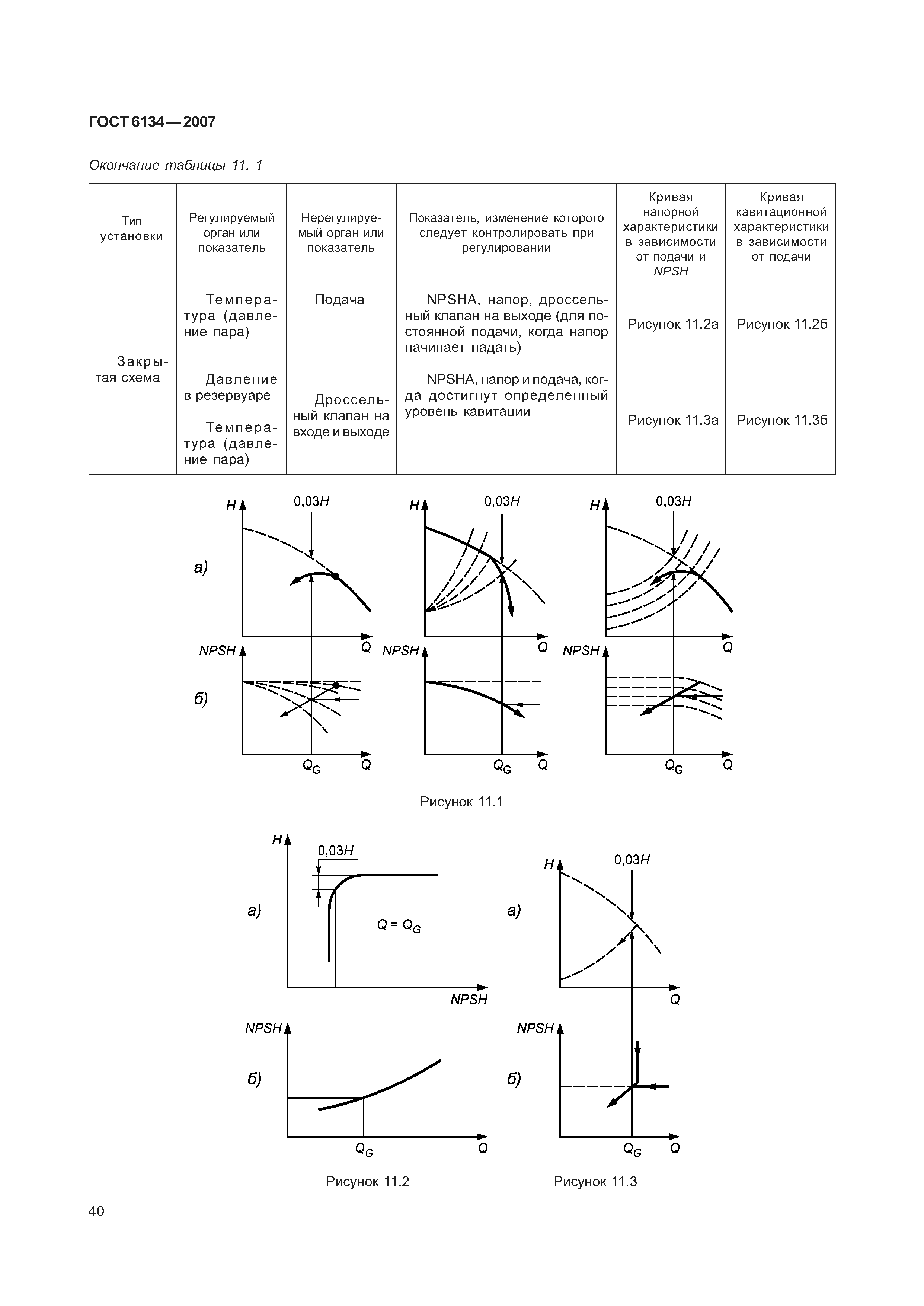

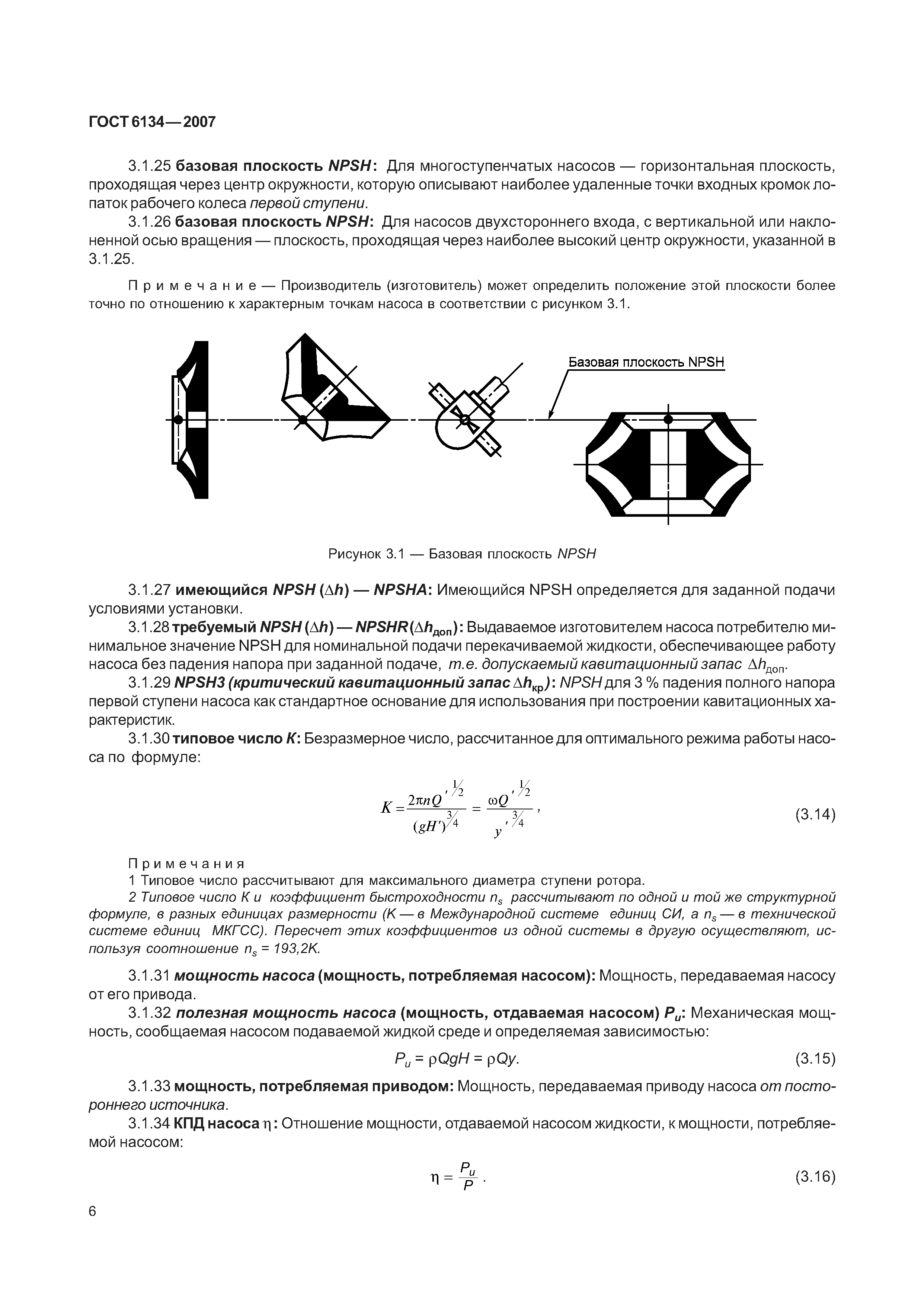

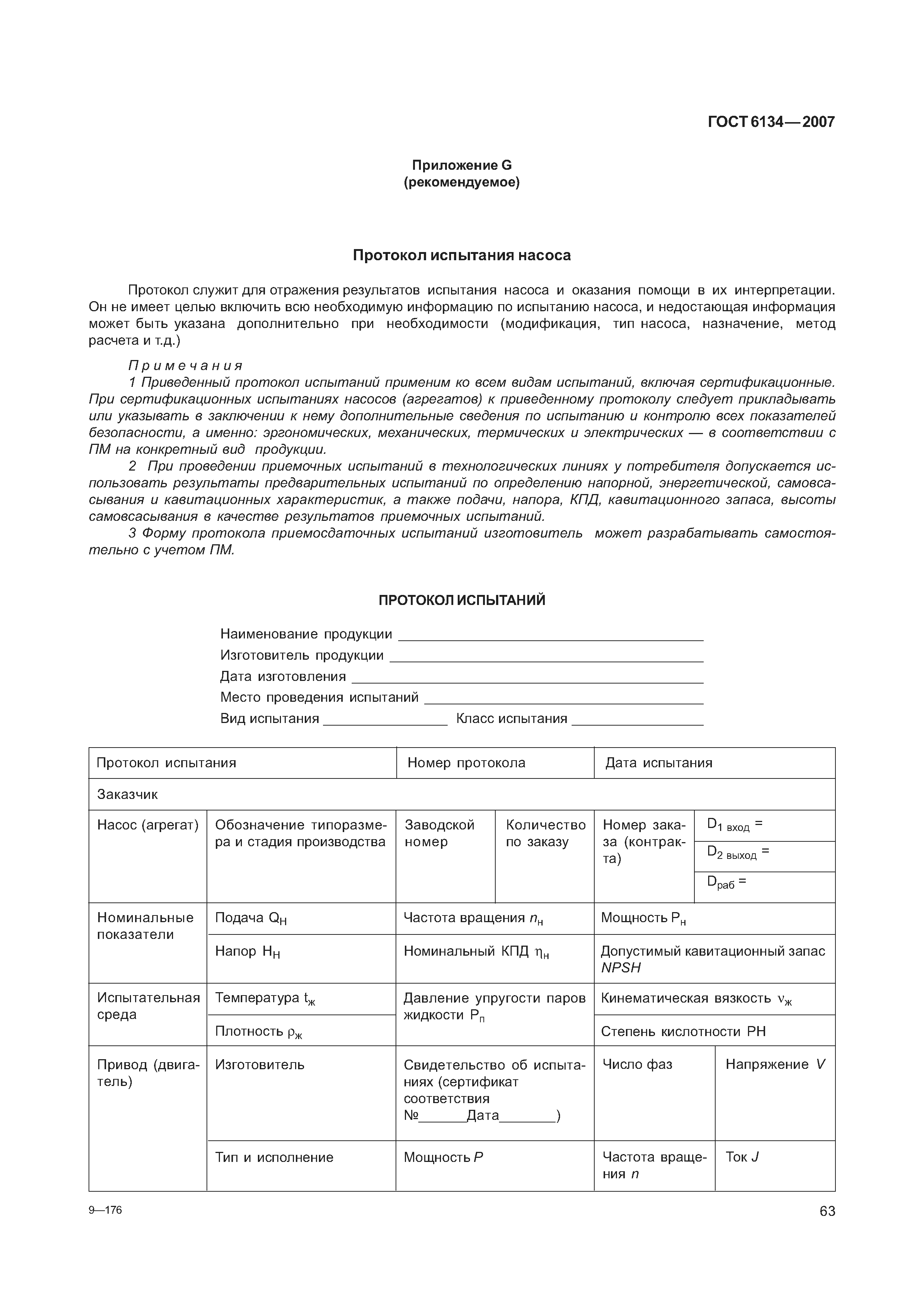

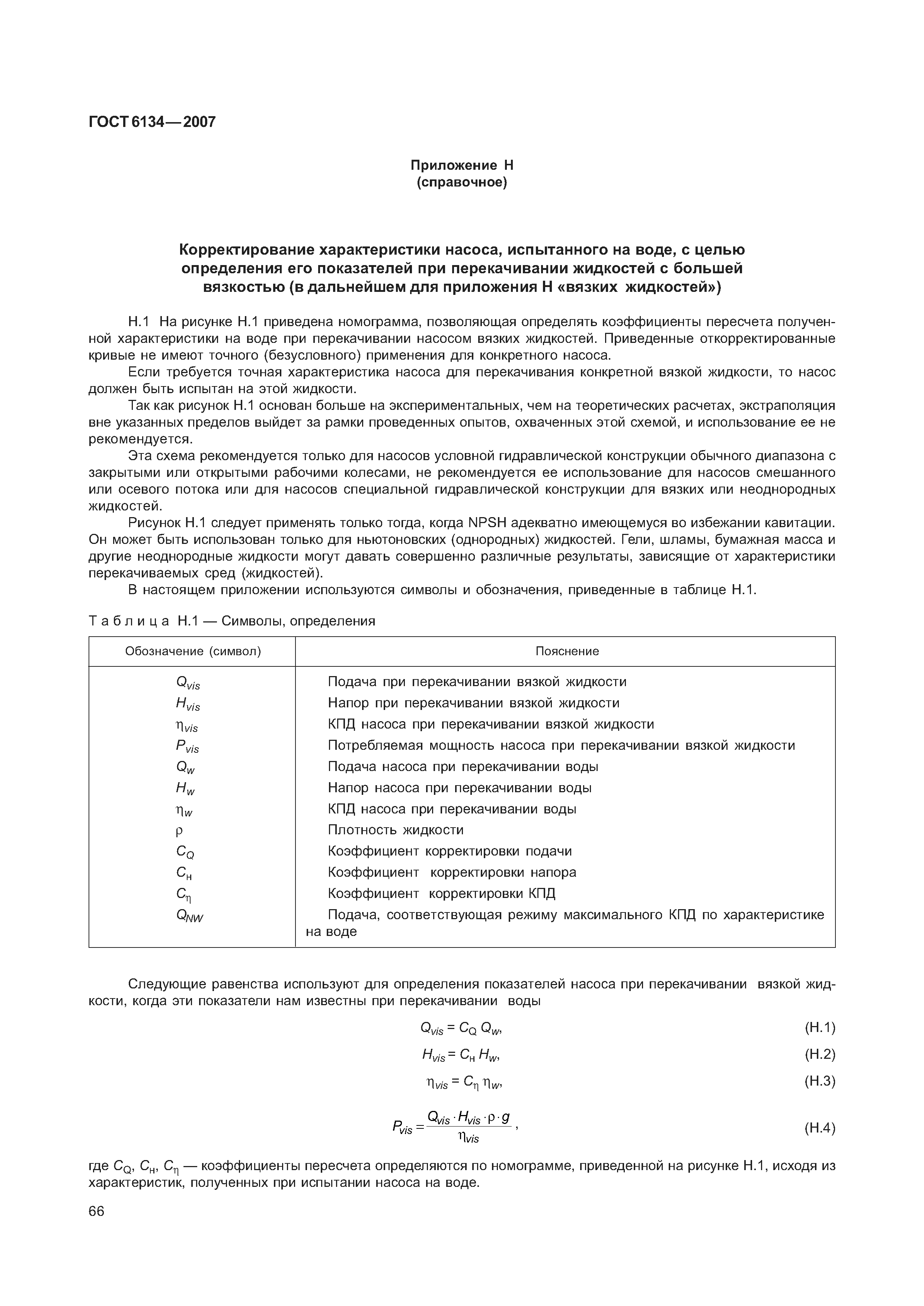

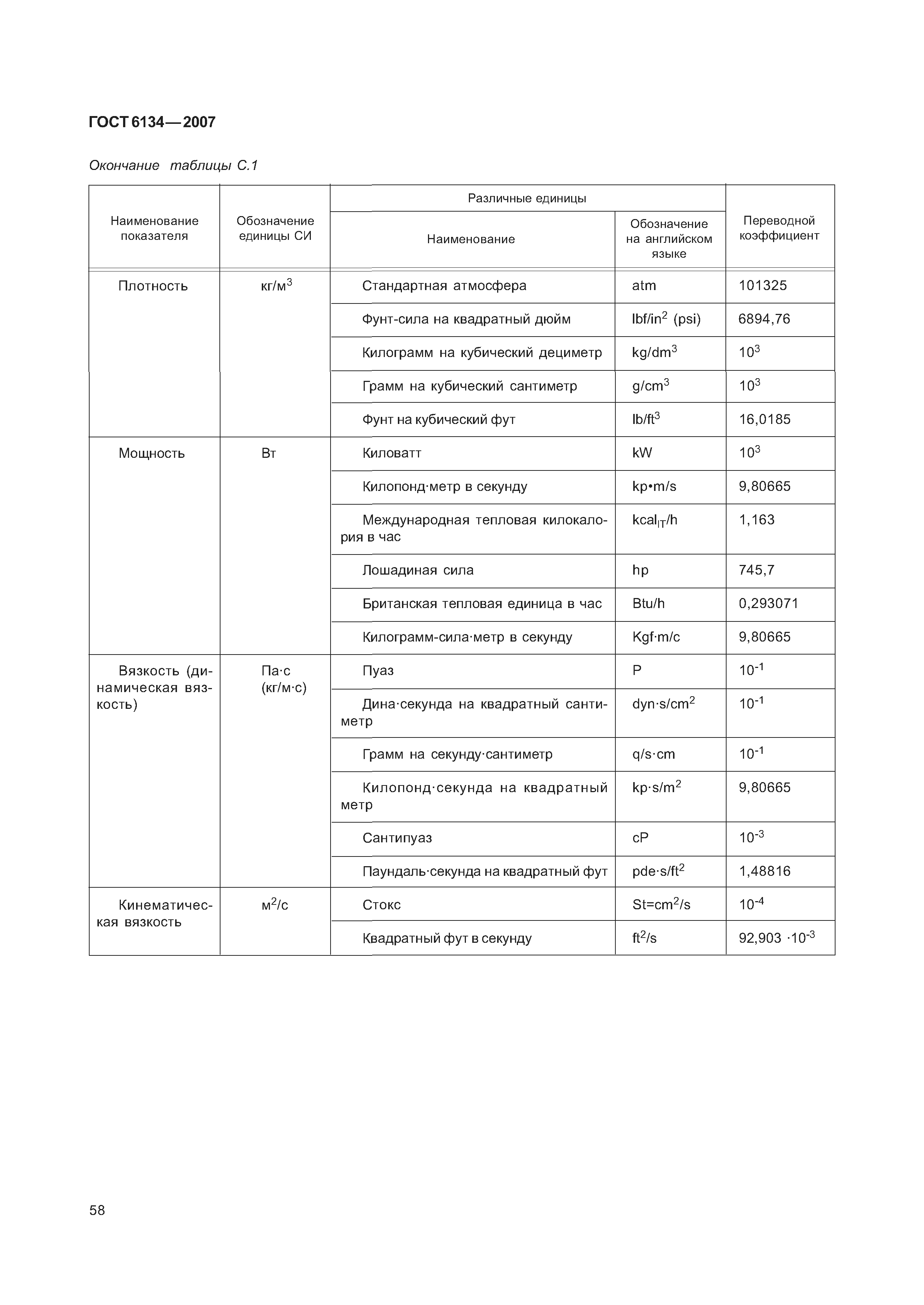

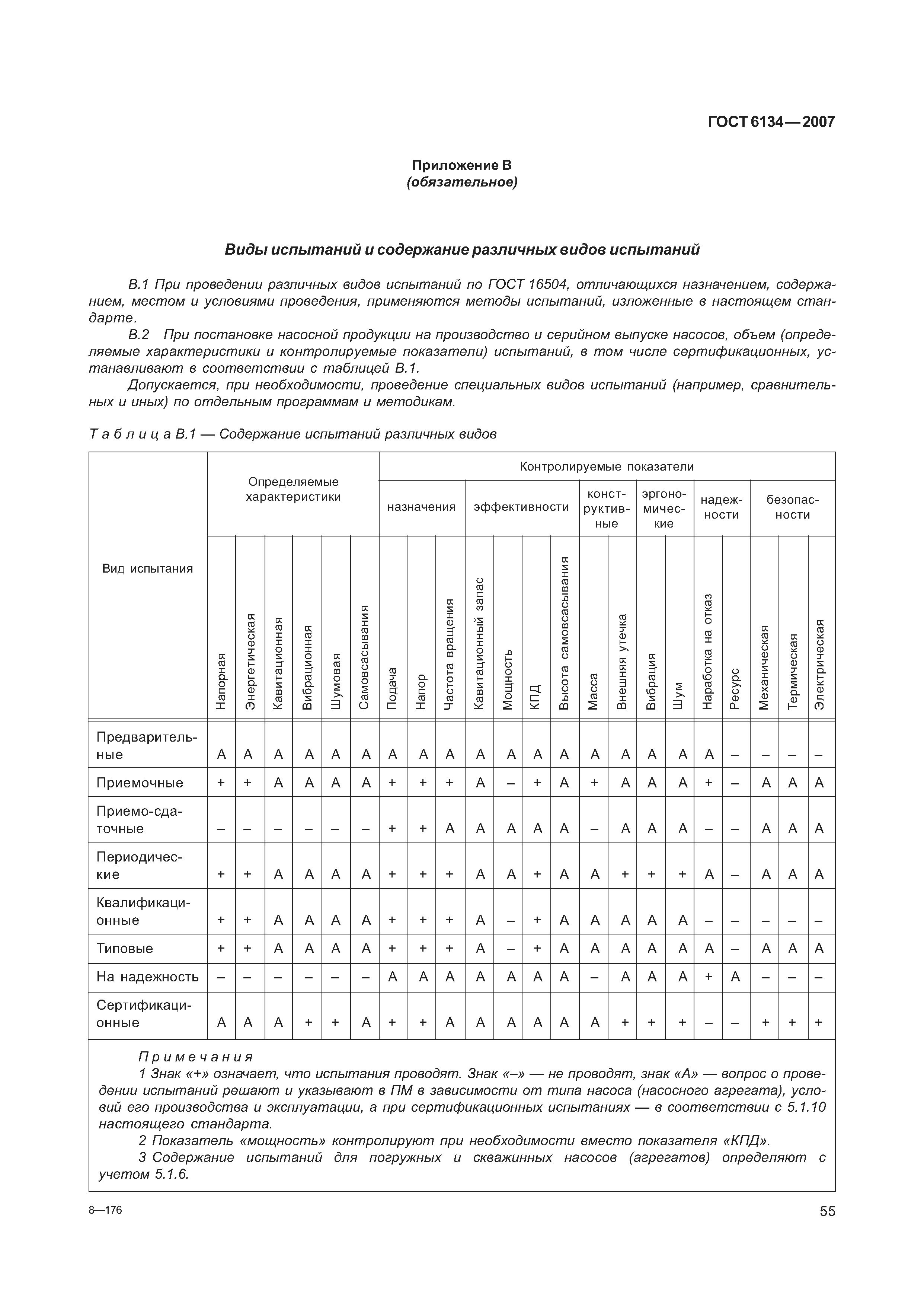

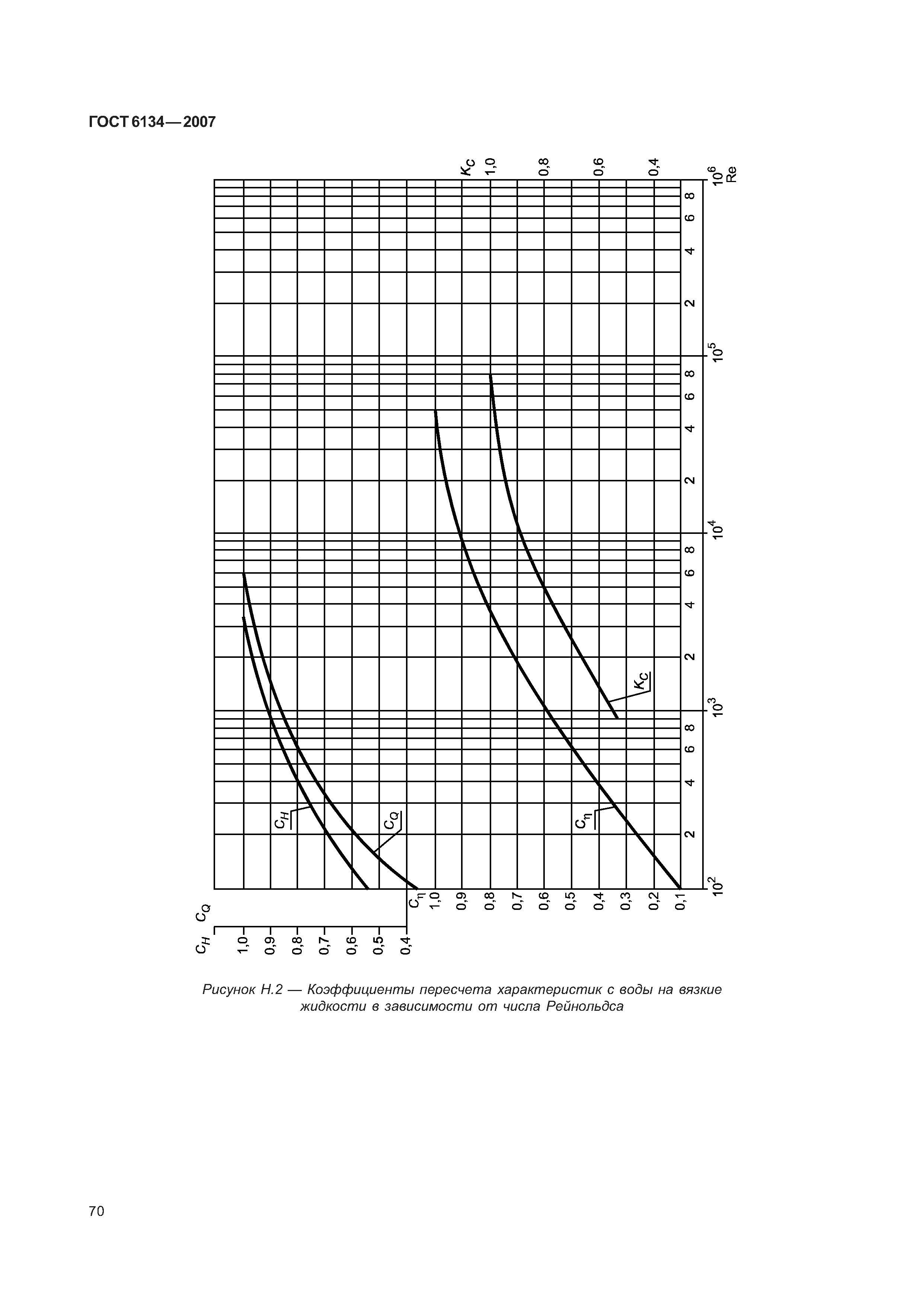

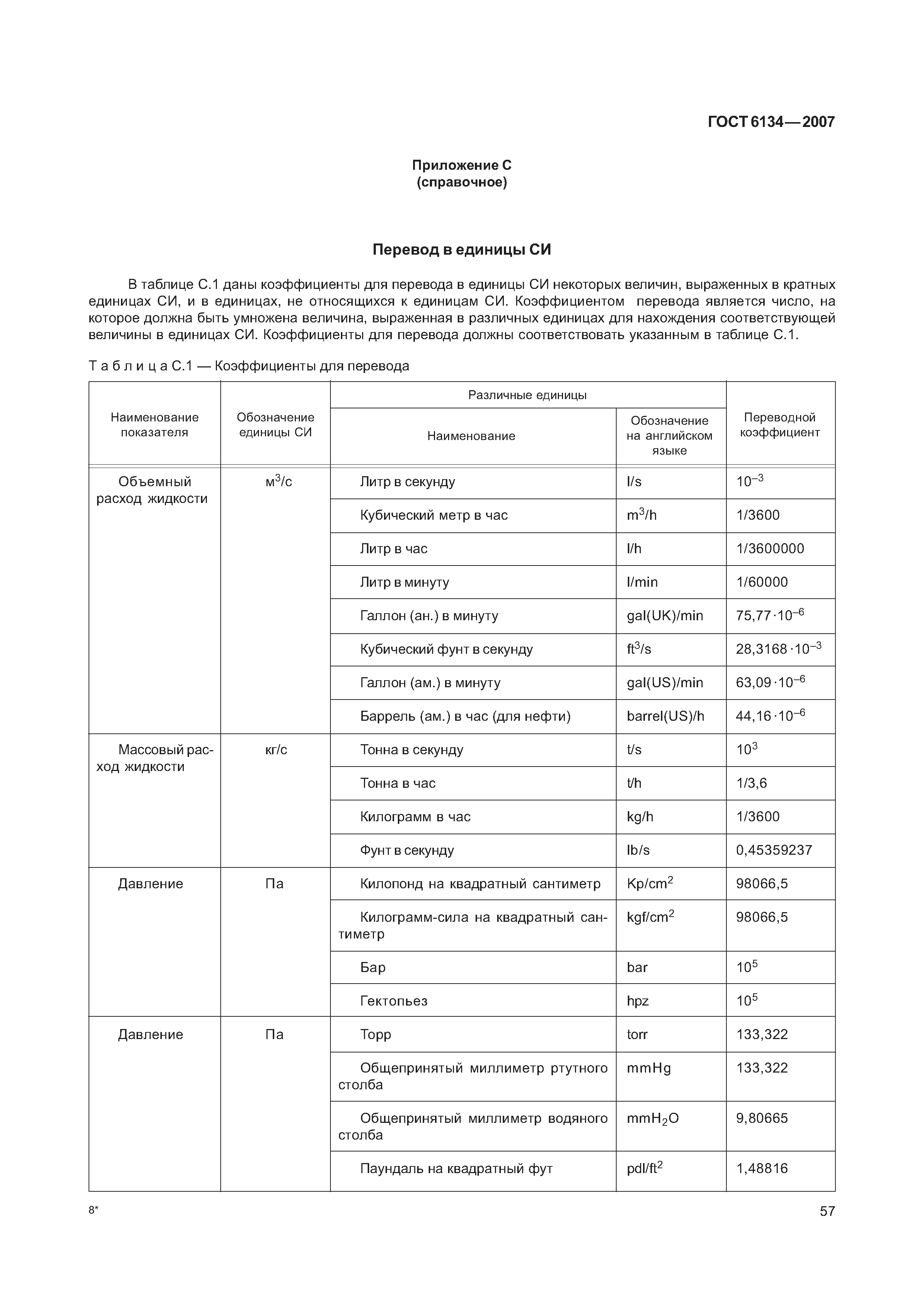

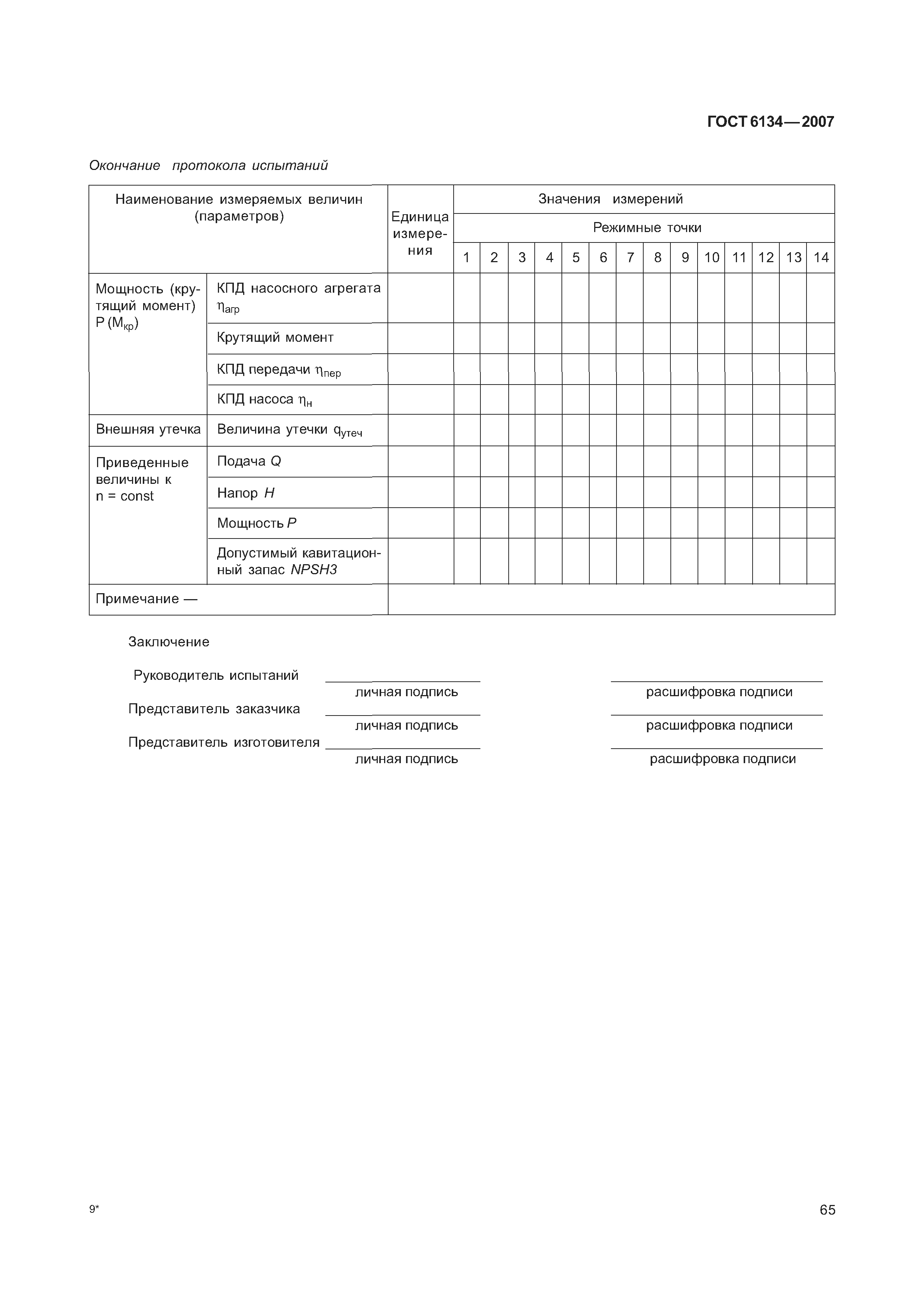

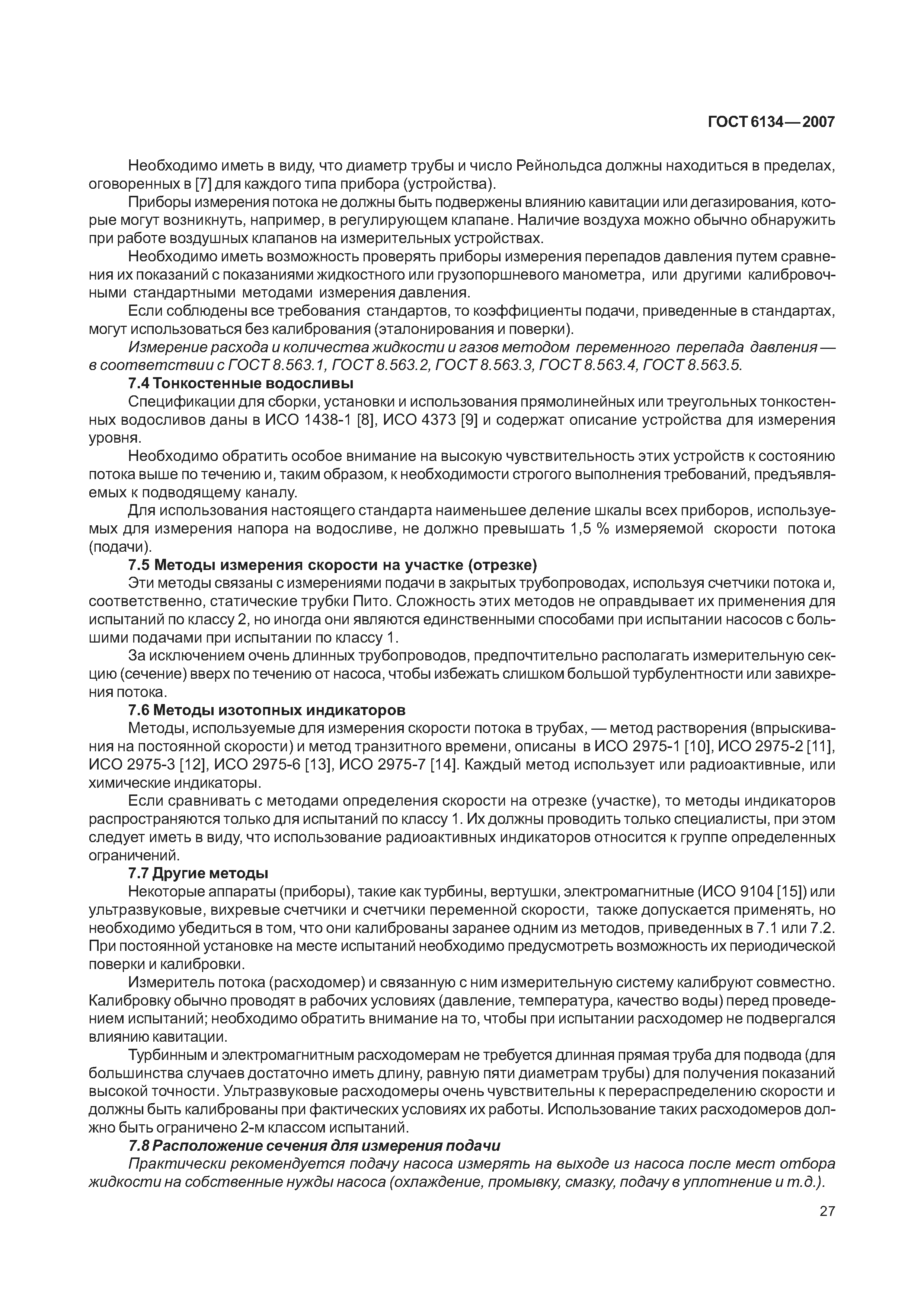

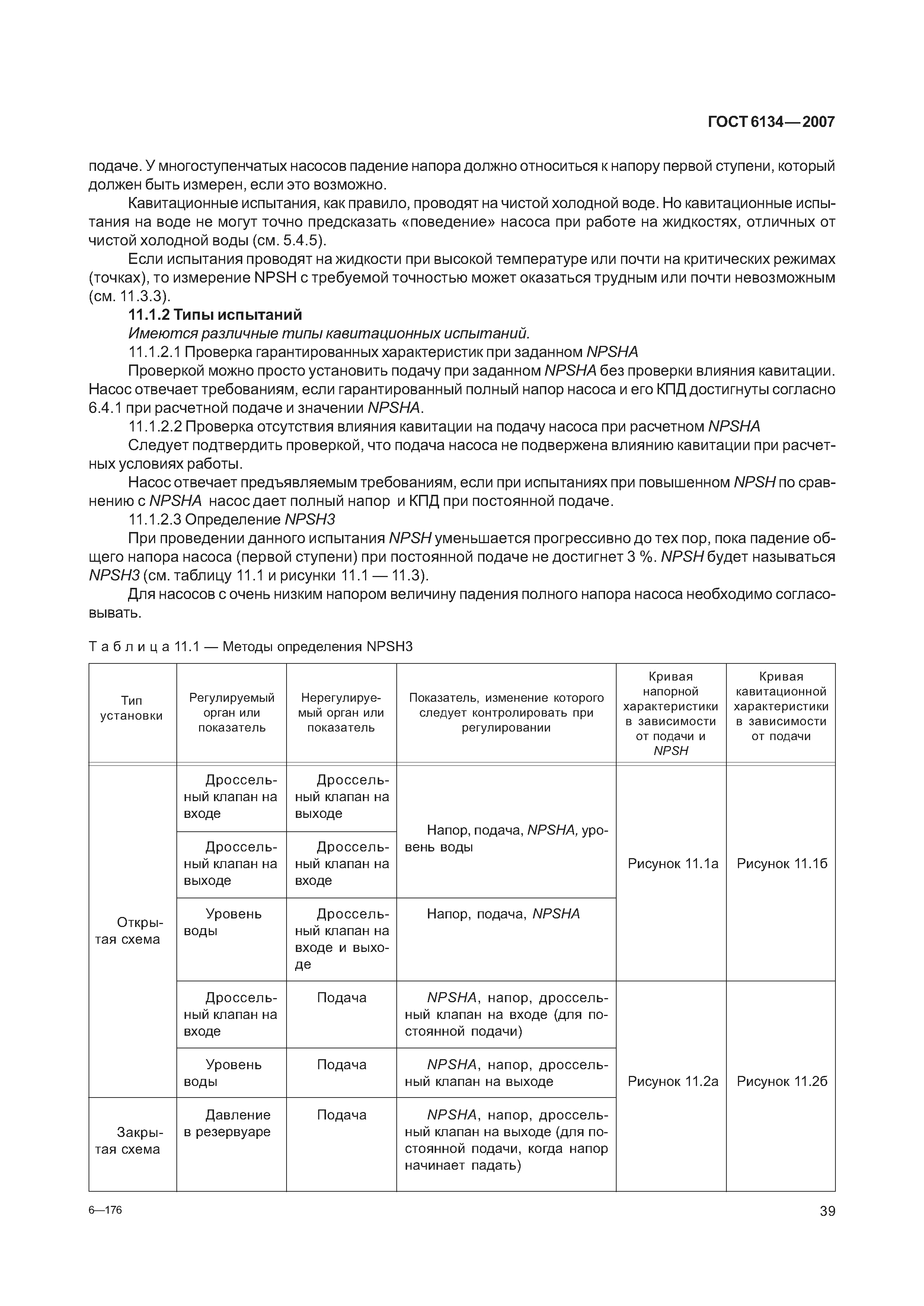

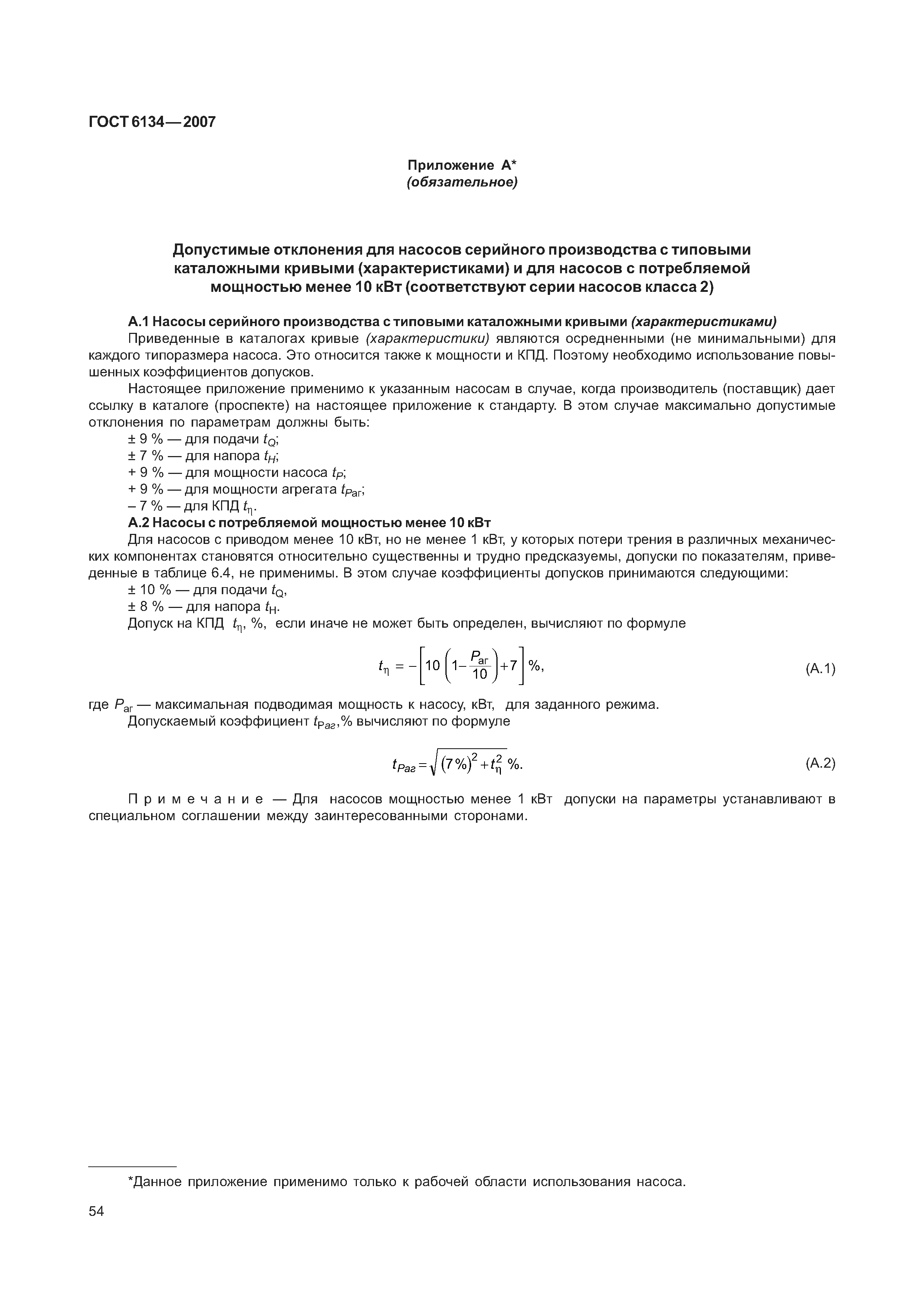

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения и обозначения 4 Гарантии 5 Проведение испытаний 6 Анализ результатов испытаний 7 Измерение подачи 8 Измерение напора насоса 9 Измерение частоты вращения 10 Измерение мощности насоса 11 Кавитационные испытания 12 Измерение прочих параметров при испытаниях 13 Последовательность проведения испытаний, оформление и представление результатов Приложение А (рекомендуемое) Допустимые отклонения для насосов серийного производства с типовыми каталожными кривыми (характеристиками) и для насосов с потребляемой мощностью менее 10 кВт (соответствует серии насосов класса 2) Приложение В (справочное) Виды испытаний и содержание различных видов испытаний Приложение С (справочное) Перевод в единицы СИ Приложение D (справочное) Статистическая оценка результатов измерений Приложение Е (справочное) Контрольный лист Приложение F (справочное) Указатель соответствующих периодов времени между калиброванием приборов испытания Приложение G (справочное) Протокол испытания насоса Приложение Н (справочное) Корректирование характеристики насоса, испытанного на воде с целью определения его показателей при перекачивании жидкостей с большей вязкостью (в дальнейшем для приложения Н "вязких жидкостей") Приложение J (справочное) Изменение допустимого кавитационного запаса у насосов, перекачивающих углеводородные жидкости и высокотемпературную воду Приложение К (справочное) Определение обточки рабочего колеса по диаметру Приложение L (справочное) Потеря трения Приложение М (справочное) Давление насыщенного пара и плотность воды Приложение N (справочное) Графическая характеристика насоса (агрегата) Приложение Р (справочное) Характеристика самовсасывания насоса Приложение Q (справочное) Цены и повтор испытаний Приложение R (справочное) Расчетные формулы для определения относительных предельных погрешностей результатов испытаний Приложение S (справочное) Виды опасностей, исходящих от насосов, меры их предупреждения и способы контроля Приложение Т (справочное) Информация о соответствии ссылочных межгосударственных стандартов ссылочным международным (региональным) стандартам Приложение U (справочное) Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта ИСО 9906:1999 Библиография
Разработан:	ТК 245 Насосы
Утверждён:	08.06.2007 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 31) 05.12.2007 Федеральное агентство по техническому регулированию и метрологии (351-ст)
Издан:	Стандартинформ (2008 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Насосы Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Насосы

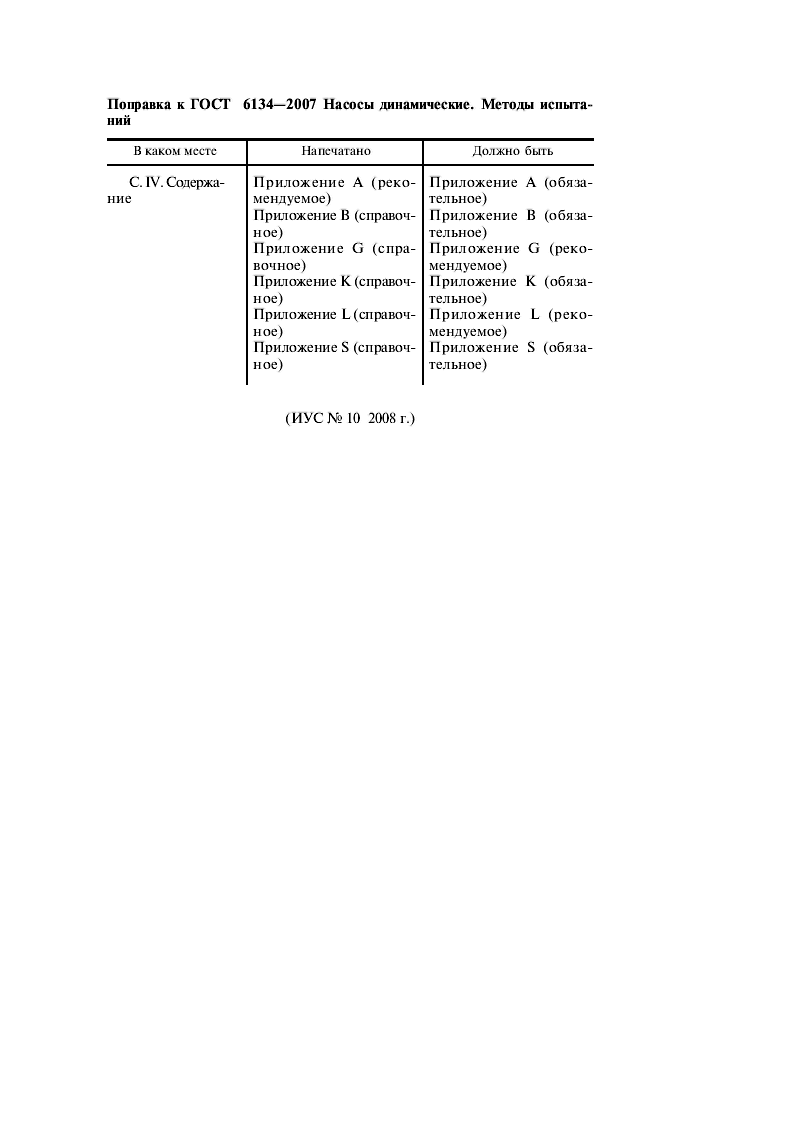

Список изменений:	Поправка от 01.10.2008 (ИУС 10-2008)
Заменяет собой:	ГОСТ 6134-87 «Насосы динамические. Методы испытаний»

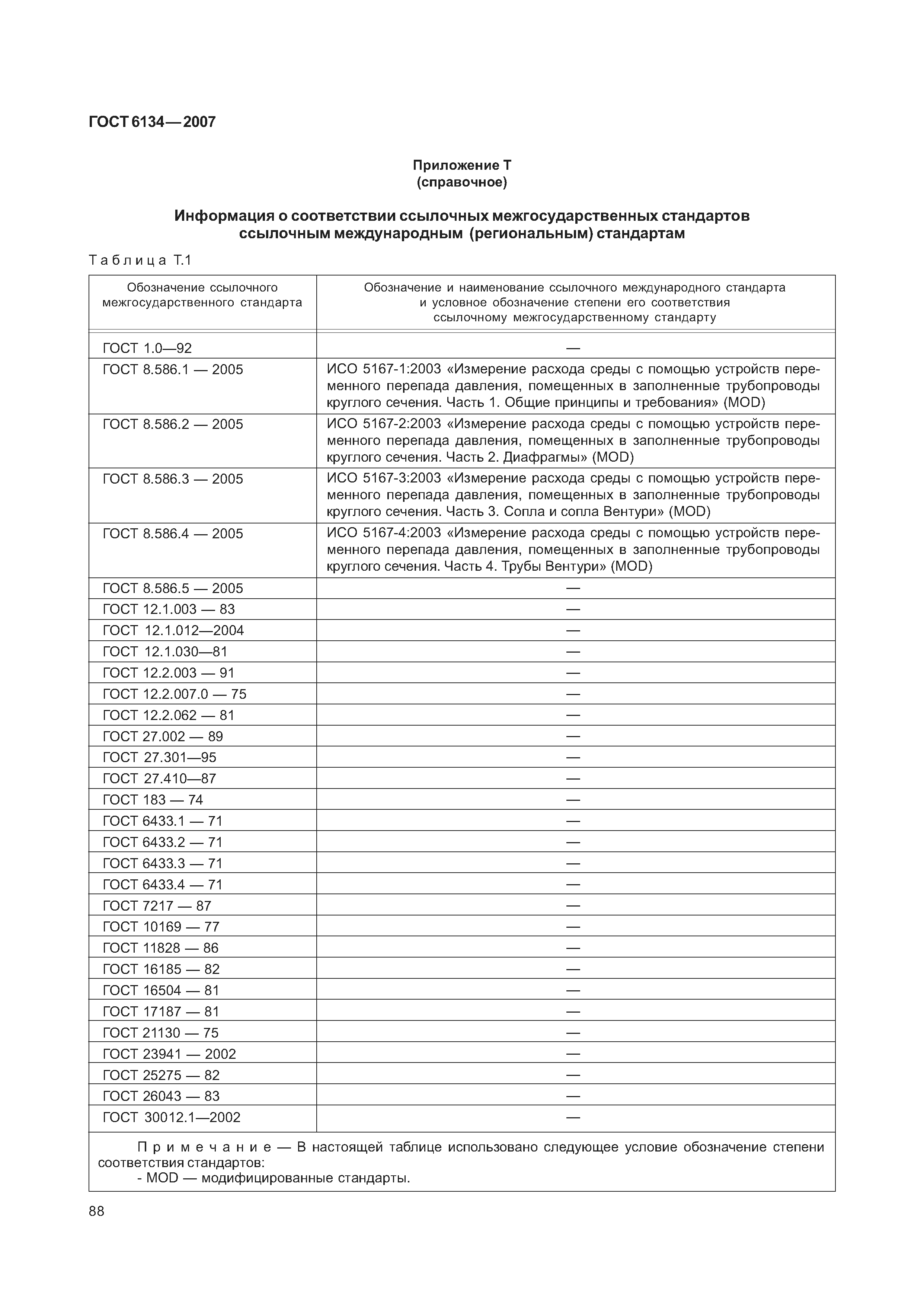

Нормативные ссылки:	ГОСТ 17187-81 «Шумомеры. Общие технические требования и методы испытаний» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 12.1.003-83 «Система стандартов безопасности труда. Шум. Общие требования безопасности» ГОСТ 12.1.030-81 «Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ГОСТ 23941-2002 «Шум машин. Методы определения шумовых характеристик. Общие требования» ГОСТ 10169-77 «Машины электрические трехфазные синхронные. Методы испытаний» ГОСТ 11828-86 «Машины электрические вращающиеся. Общие методы испытаний» ГОСТ 12.2.062-81 «Система стандартов безопасности труда. Оборудование производственное. Ограждения защитные» ГОСТ 16185-82 «Пластмассы. Метод определения электростатических свойств» ГОСТ 183-74 «Машины электрические вращающиеся. Общие технические условия» ГОСТ 21130-75 «Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры» ГОСТ 25275-82 «Система стандартов по вибрации. Приборы для измерения вибрации вращающихся машин. Общие технические требования» ГОСТ 26043-83 «Вибрация. Динамические характеристики стационарных машин. Основные положения» ГОСТ 27.410-87 «Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность» ГОСТ 6433.1-71 «Материалы электроизоляционные твердые. Условия окружающей среды при подготовке образцов и испытаний» ГОСТ 6433.2-71 «Материалы электроизоляционные твердые. Методы определения электрического сопротивления при постоянном напряжении» ГОСТ 6433.3-71 «Материалы электроизоляционные твердые. Методы определения электрической прочности при переменном (частоты 50 Гц) и постоянном напряжении» ГОСТ 6433.4-71 «Материалы электроизоляционные твердые. Методы определения тангенса угла диэлектрических потерь и диэлектрической проницаемости при частоте 50 Гц» ГОСТ 7217-87 «Машины электрические вращающиеся. Двигатели асинхронные. Методы испытаний» ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей» ГОСТ 12.1.012-2004 «Система стандартов безопасности труда. Вибрационная безопасность. Общие требования» ГОСТ 8.586.1-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования» ГОСТ 8.586.2-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования» ГОСТ 8.586.3-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования» ГОСТ 8.586.4-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования» ГОСТ 8.586.5-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений» ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены» ГОСТ 27.301-95 «Надежность в технике. Расчет надежности. Основные положения» ГОСТ 6134-87 «Насосы динамические. Методы испытаний» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 8.563.2-97 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств» ГОСТ 8.563.3-97 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Процедура и модуль расчетов. Программное обеспечение» ГОСТ 8.563.1-97 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия»
