Скачать ГОСТ 8.586.4-2005 Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования

Дата актуализации: 10.08.2017

ГОСТ 8.586.4-2005

Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования

Обозначение:	ГОСТ 8.586.4-2005
Обозначение англ:	GOST 8.586.4-2005
Статус:	действует
Название рус.:	Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
Название англ.:	State system for ensuring the uniformity of measurements. Measurements of liquids and gases flow rate and quantity by means of orifice instruments. Part 4. Venturi tubes. Technical requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2007

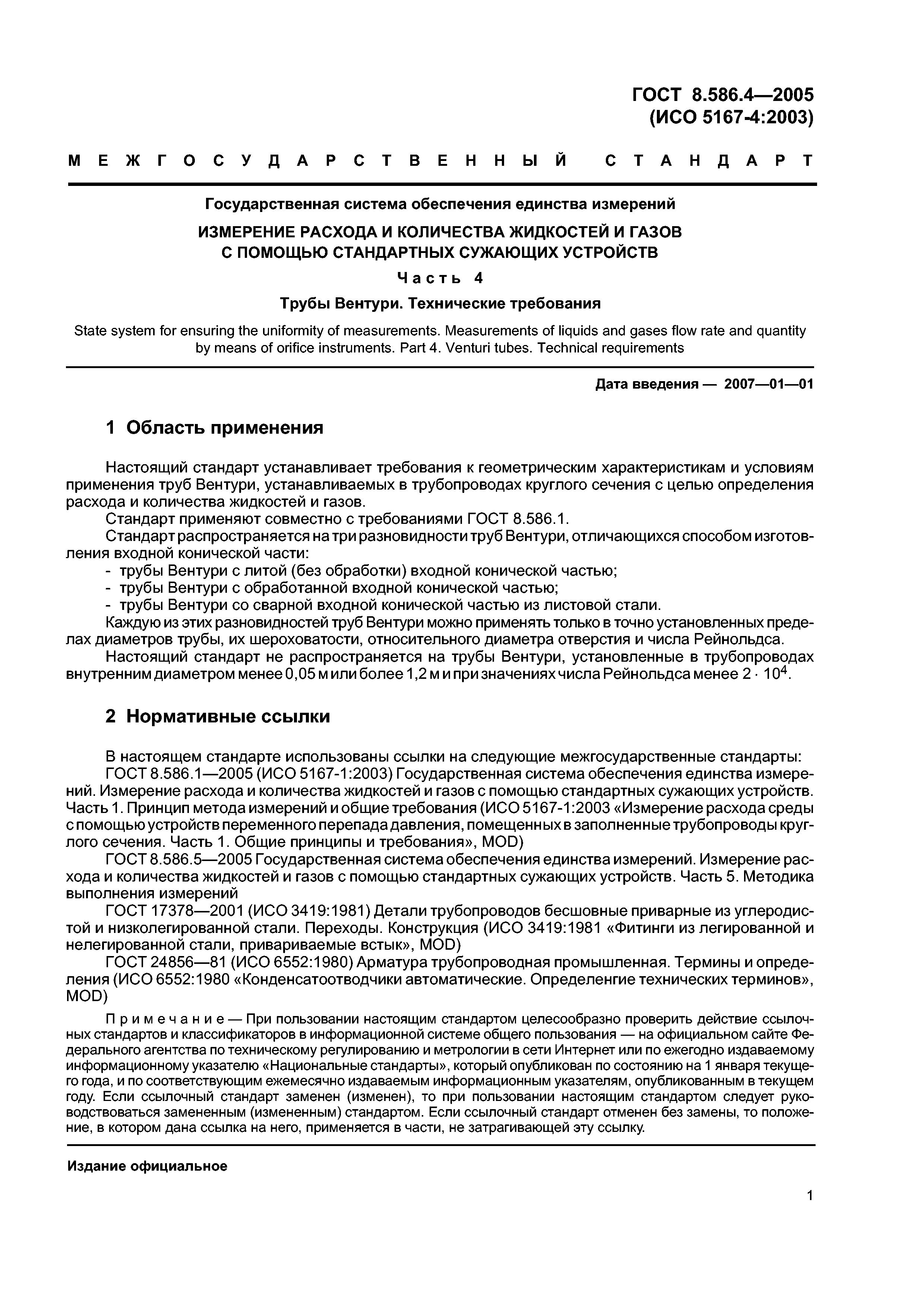

Область применения:	Стандарт устанавливает требования к геометрическим характеристикам и условиям применения труб Вентури, устанавливаемых в трубопроводах круглого сечения с целью определения расхода и количества жидкостей и газов.

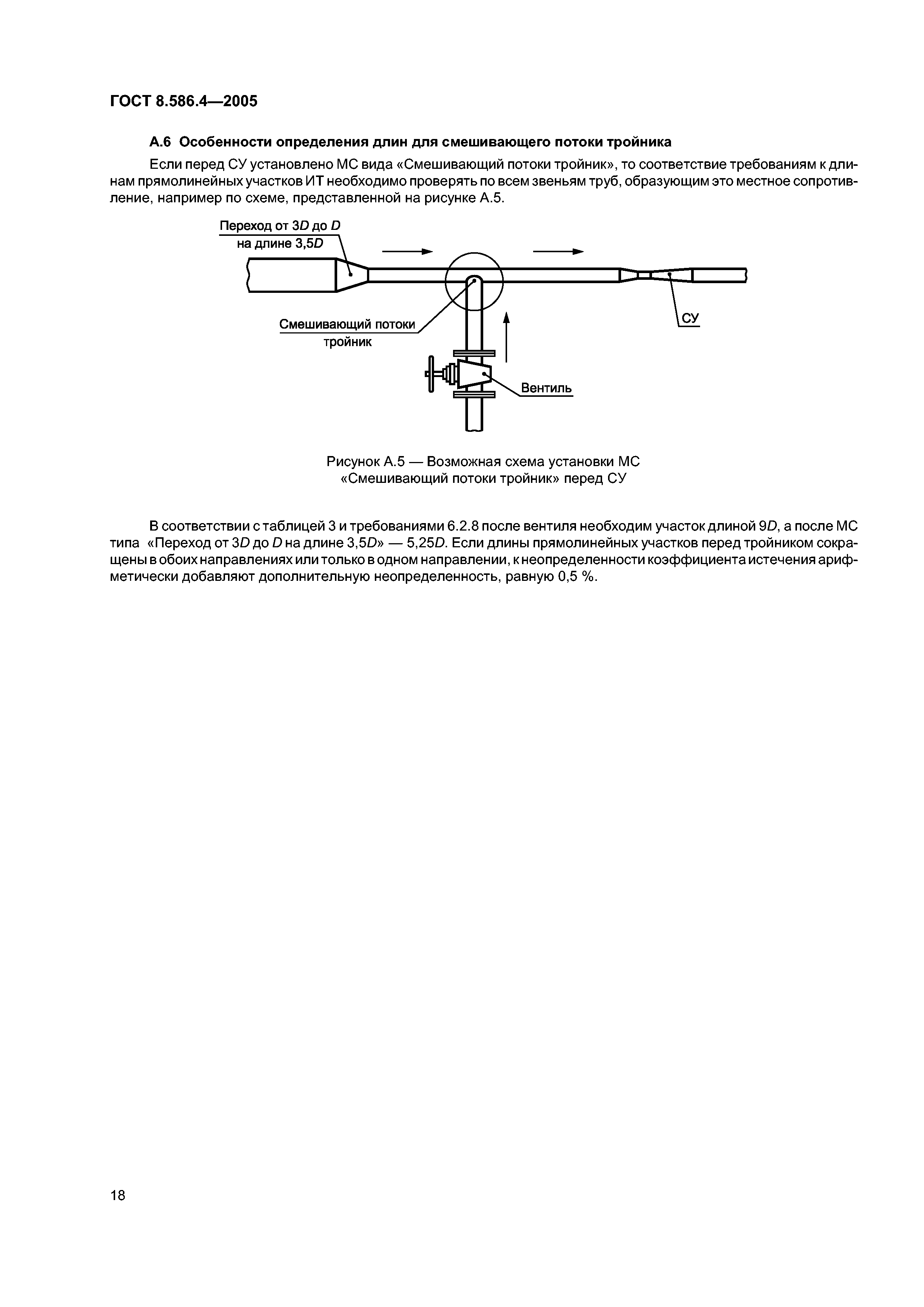

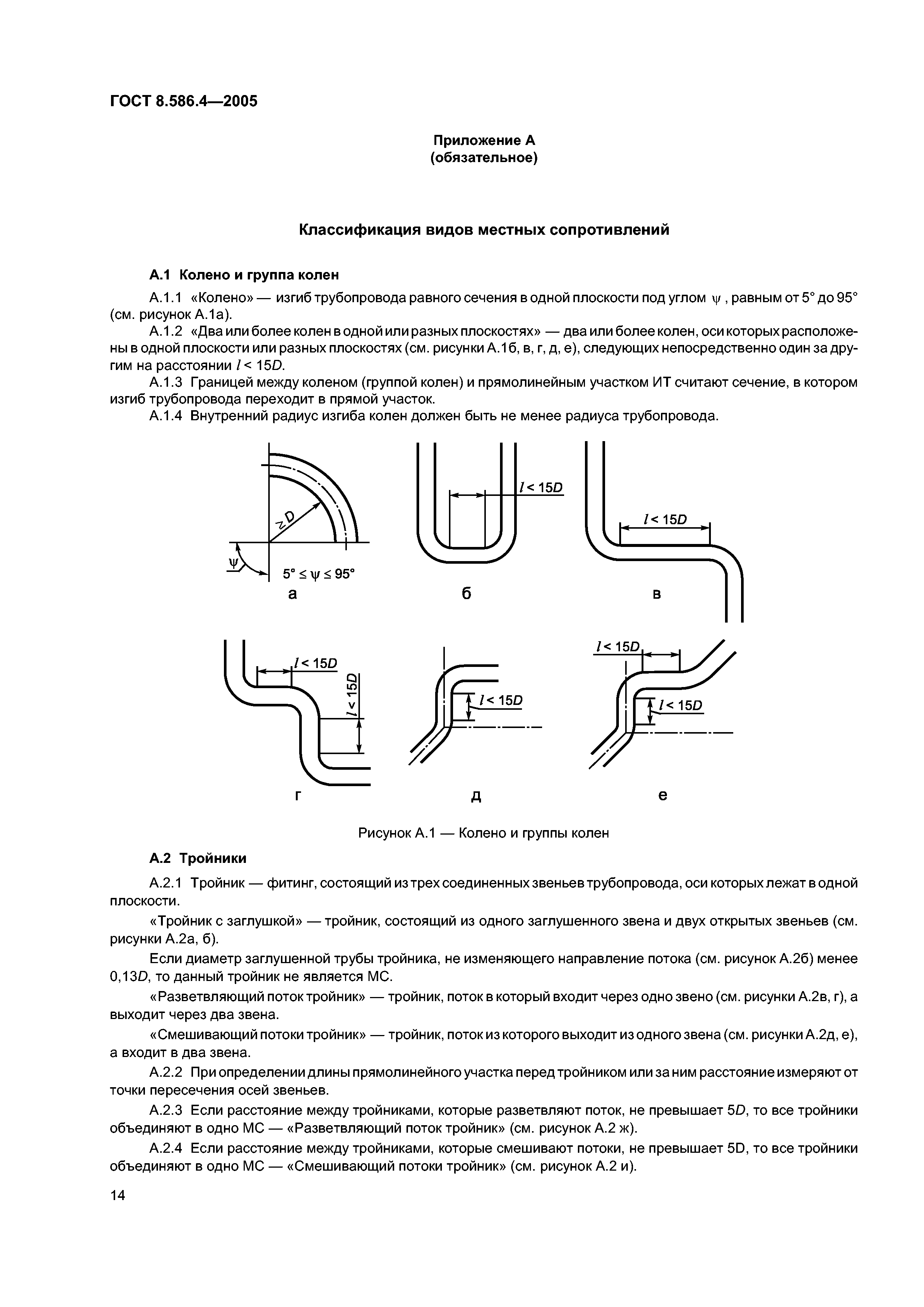

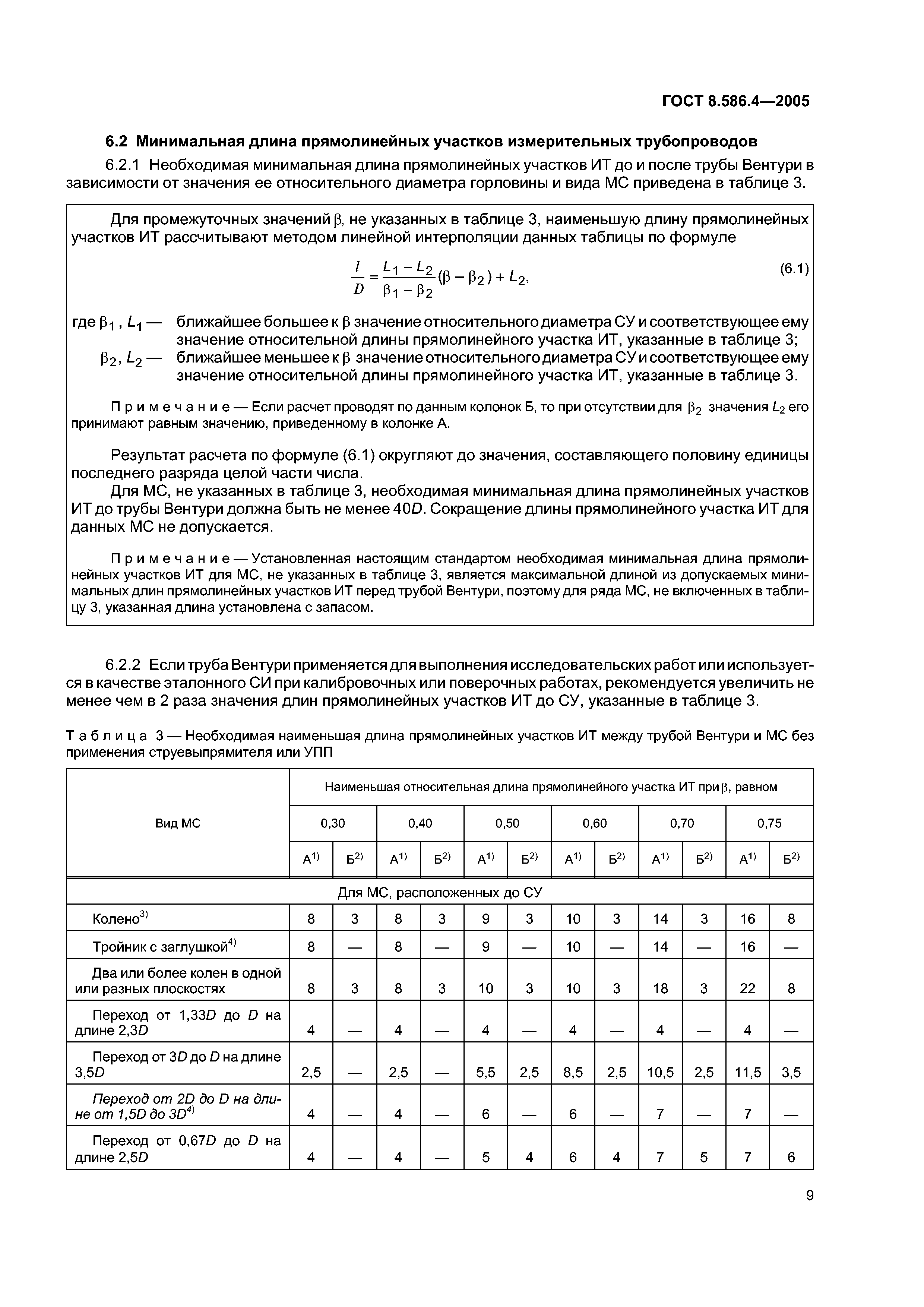

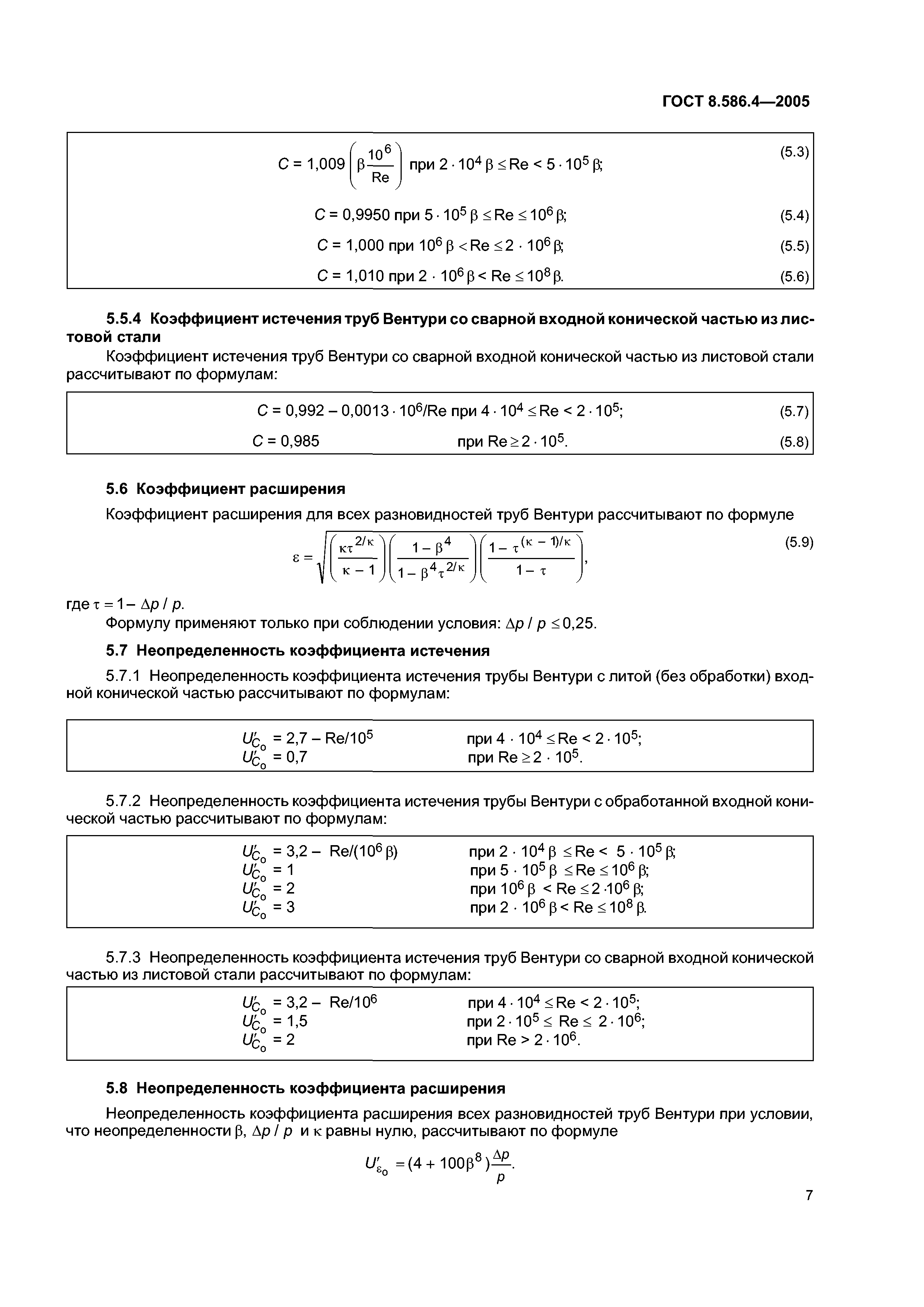

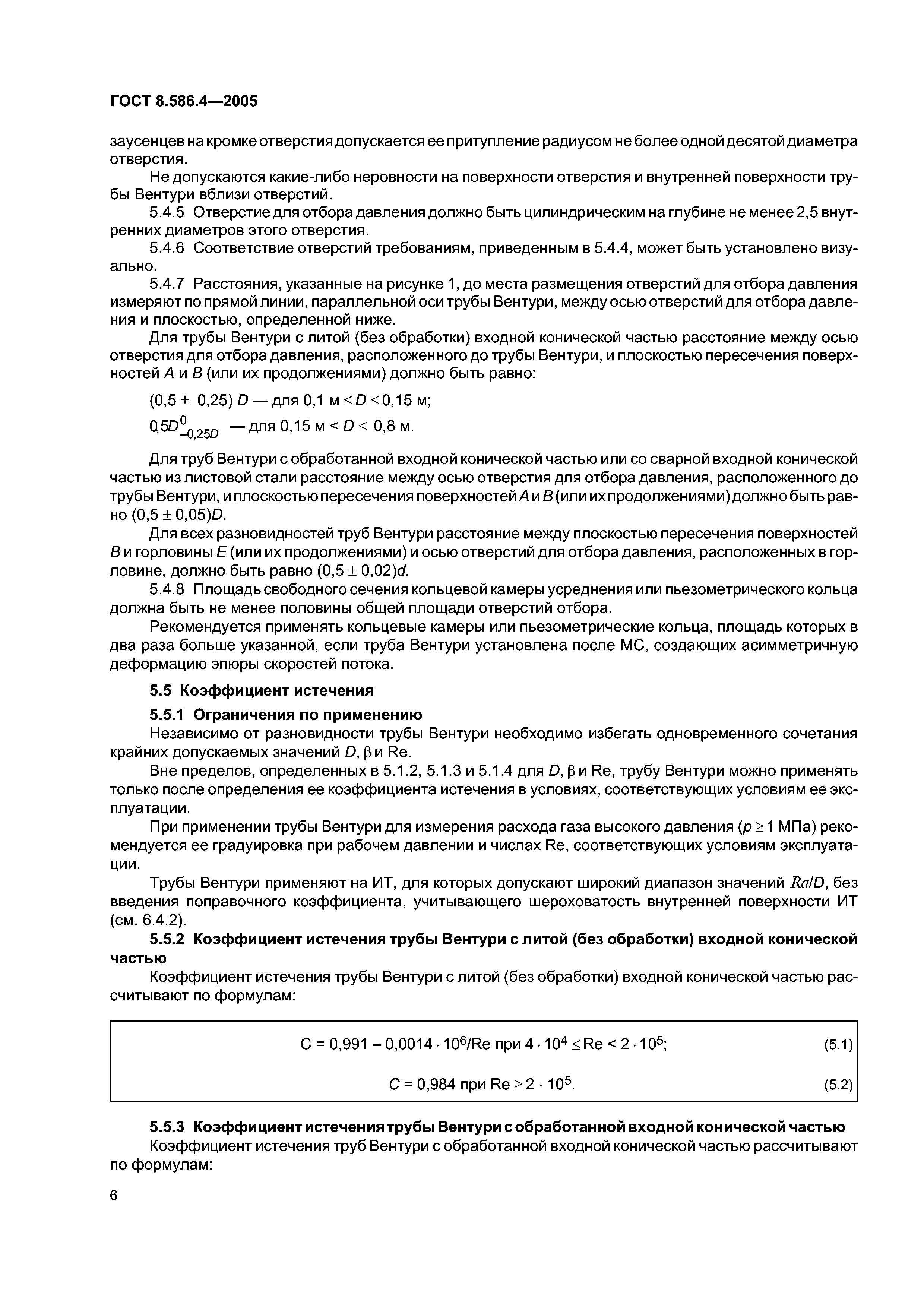

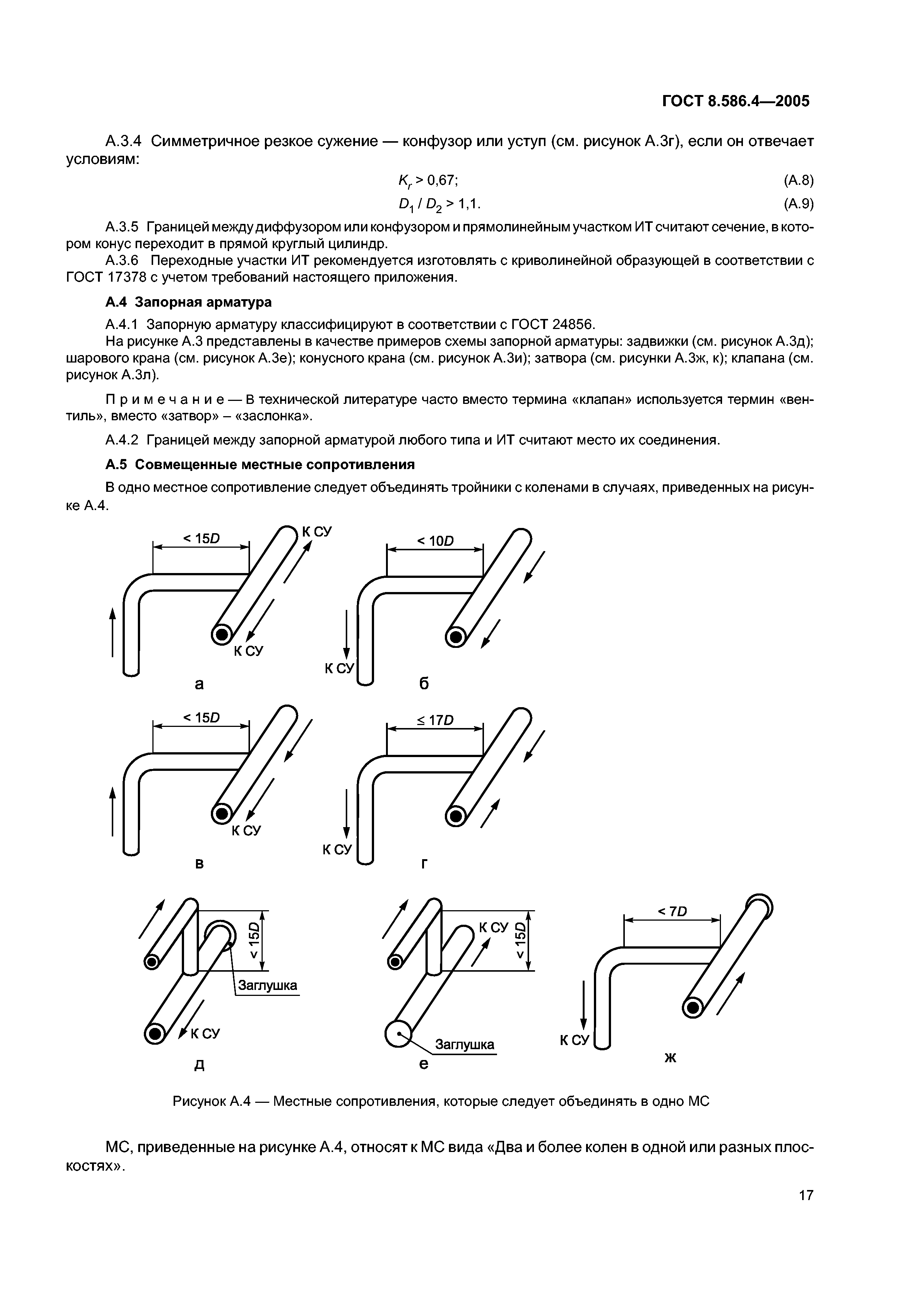

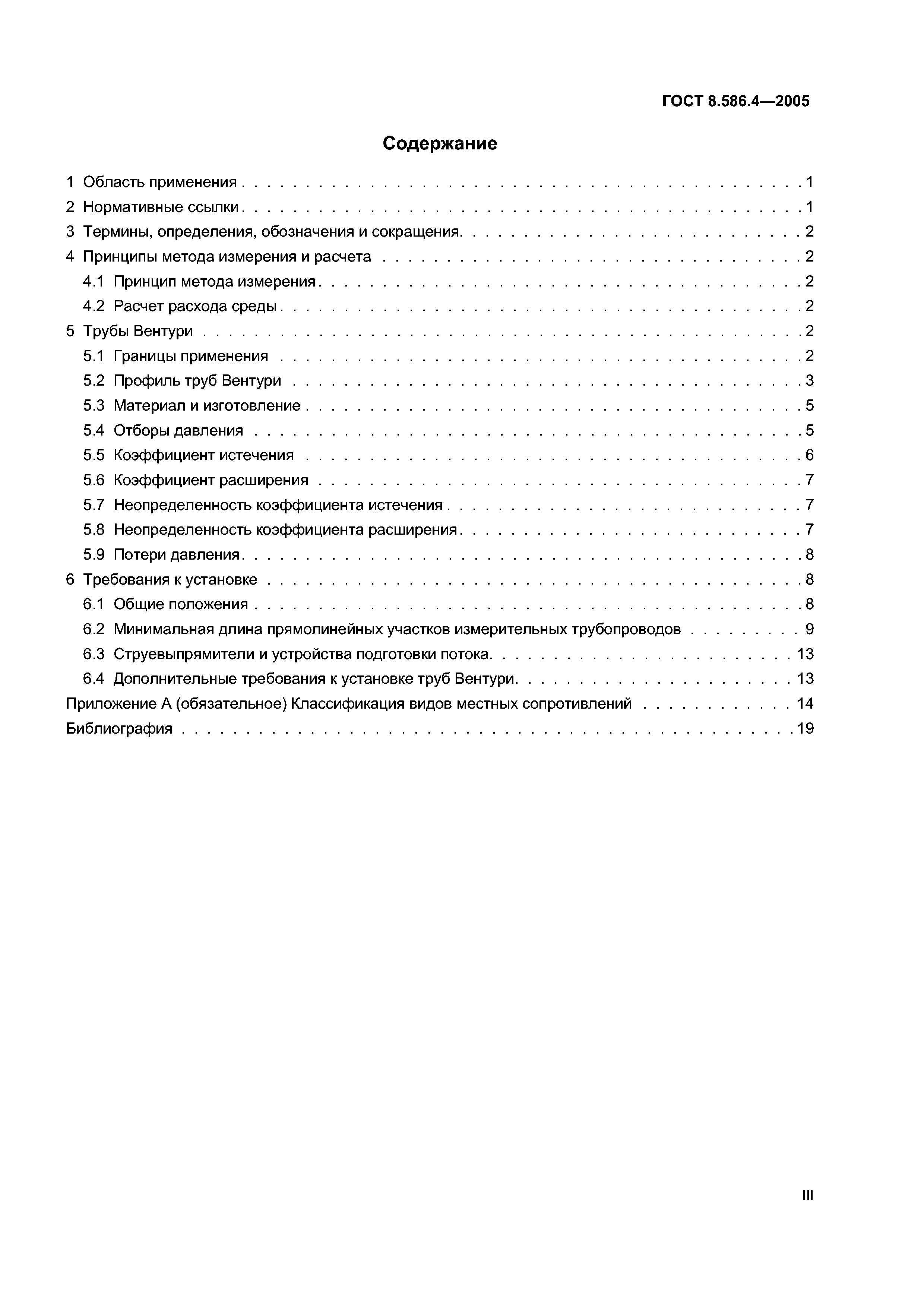

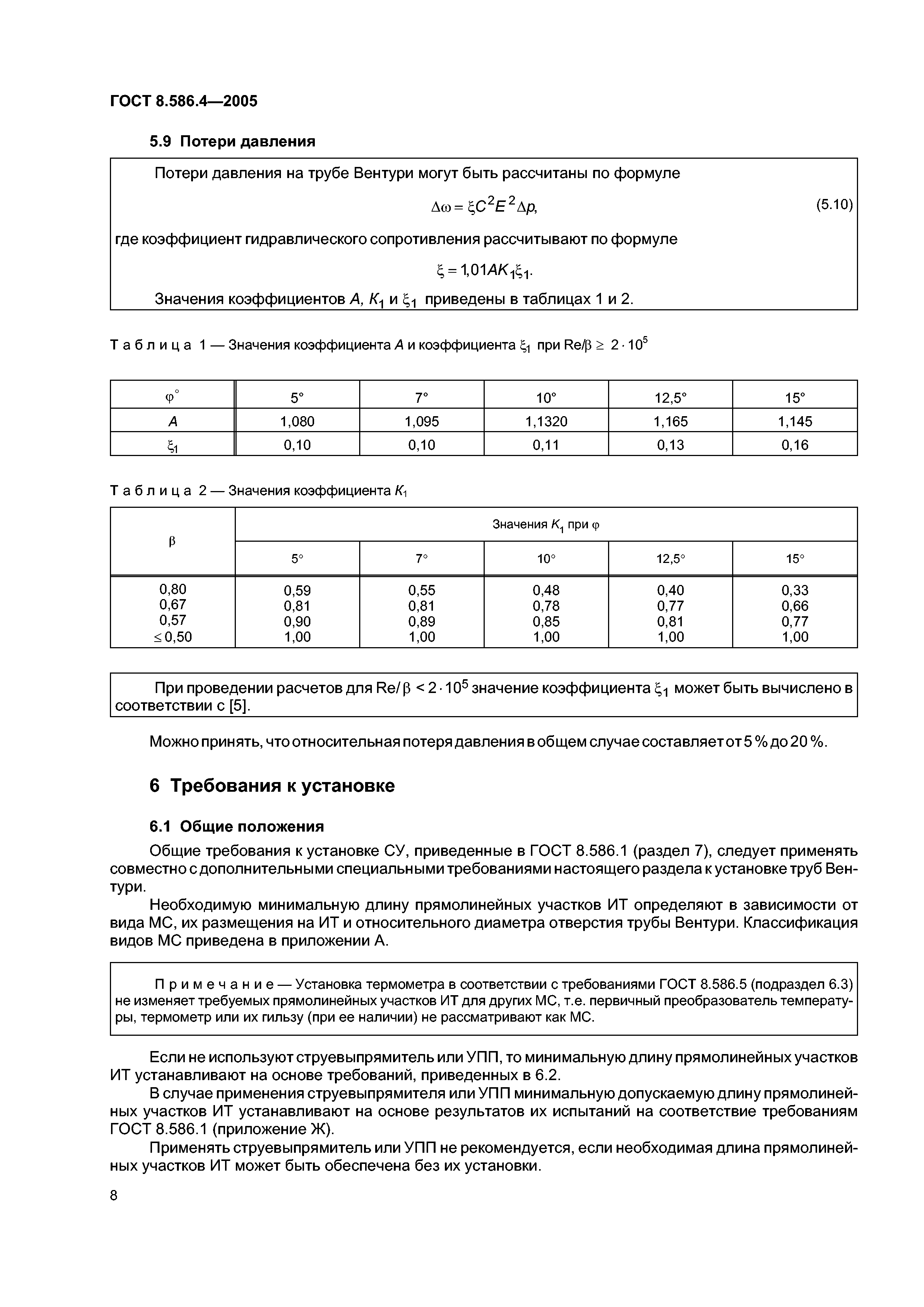

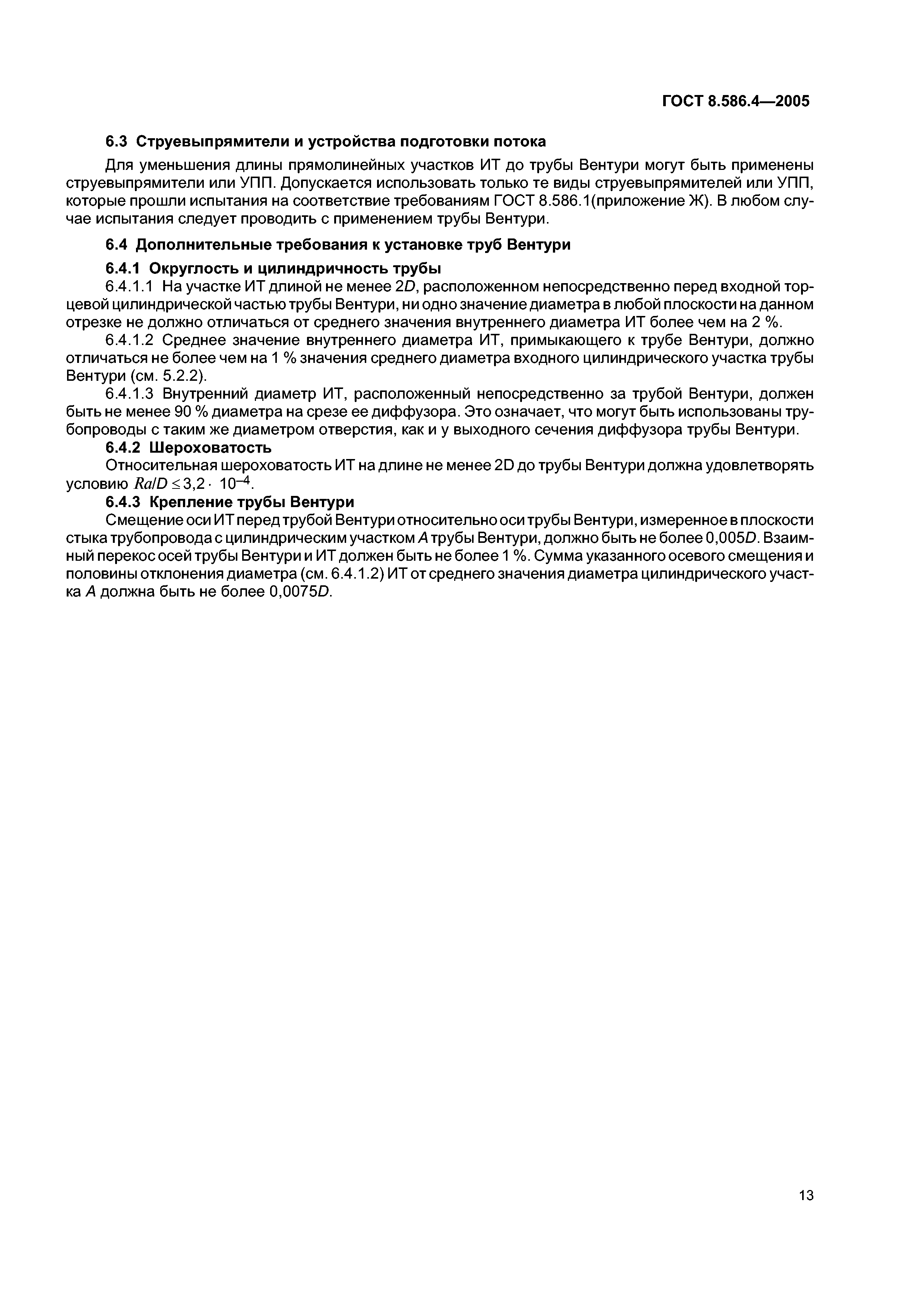

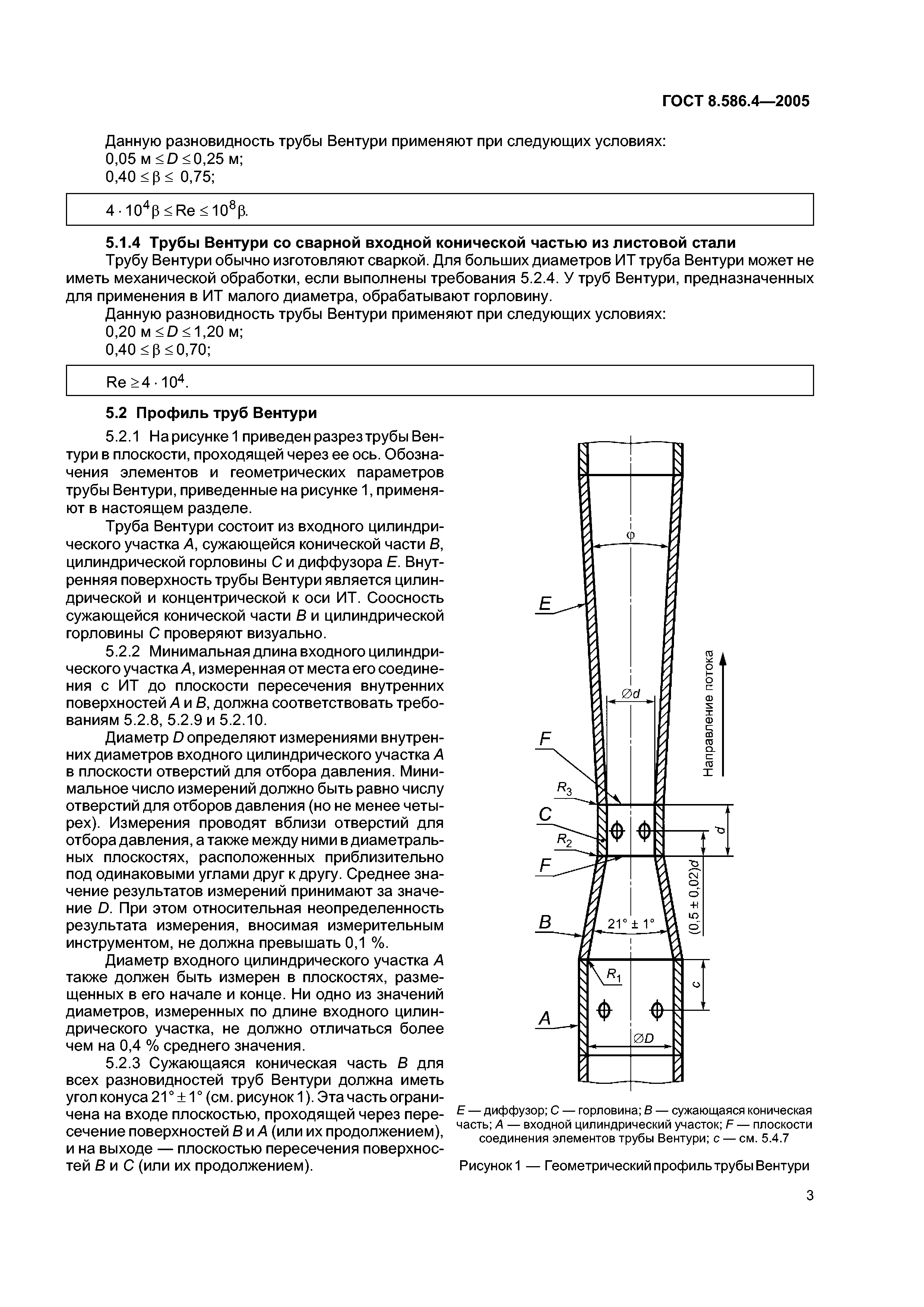

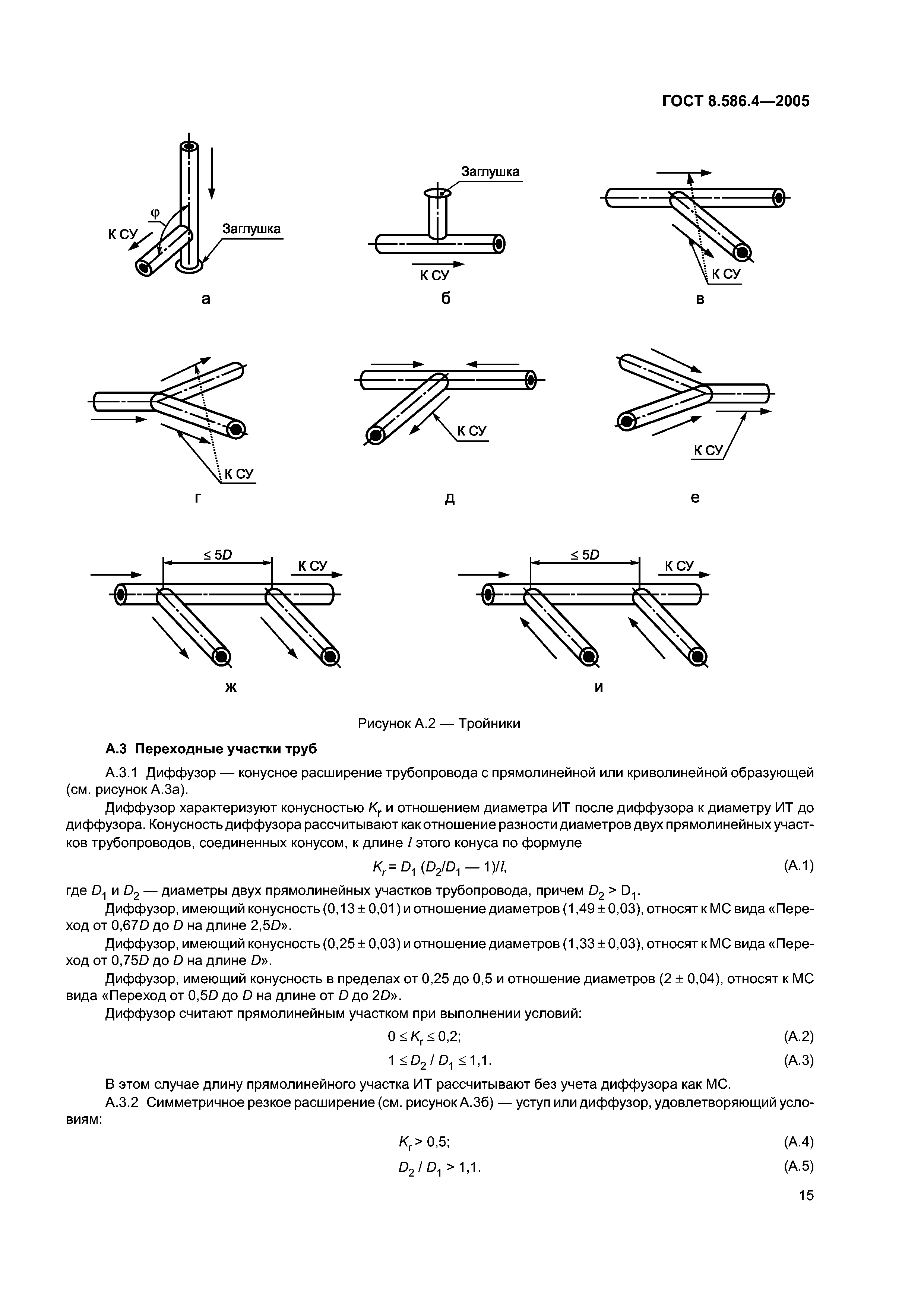

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Принципы метода измерения и расчета    4.1 Принцип метода измерения    4.2 Расчет расхода среды 5 Трубы Вентури    5.1 Границы рпименения    5.2 Профиль труб Вентури    5.3 Материал и изготовление    5.4 Отборы давления    5.5 Коэффициент истечения    5.6 Коэффициент расширения    5.7 Неопределенность коэффициента истечения    5.8 Неопределенность коэффициента расширения    5.9 Потери давления 6 Требования к установке    6.1 Общие положения    6.2 Минимальная длина прямолинейных участков измерительных трубопроводов    6.3 Струевыпрямители и устройства подготовки потока    6.4 Дополнительные требования к установке труб Вентури Приложение А Классификация видов местных сопротивлений Библиография
Разработан:	ФГУП ВНИИР ООО ОМЦ Газметрология Укрметртестстандарт Национальный университет Львовская политехника
Утверждён:	09.12.2005 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 28) 31.10.2006 Федеральное агентство по техническому регулированию и метрологии (237-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Метрология и измерения. Физические явления
Нормативные ссылки:	ГОСТ 17378-2001 «Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция» ГОСТ 24856-81 «Арматура трубопроводная промышленная. Термины и определения» ГОСТ 8.586.1-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования» ГОСТ 8.586.5-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений» ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»
