ГОСТ 8.586.1-2005

Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования

Обозначение:	ГОСТ 8.586.1-2005
Обозначение англ:	GOST 8.586.1-2005
Статус:	действует
Название рус.:	Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования
Название англ.:	State system for ensuring the uniformity of measurements. Measurements of liquids and gases flow rate and quantity by means of orifice instruments. Part 1. Principle of the method of measurements and general requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2007

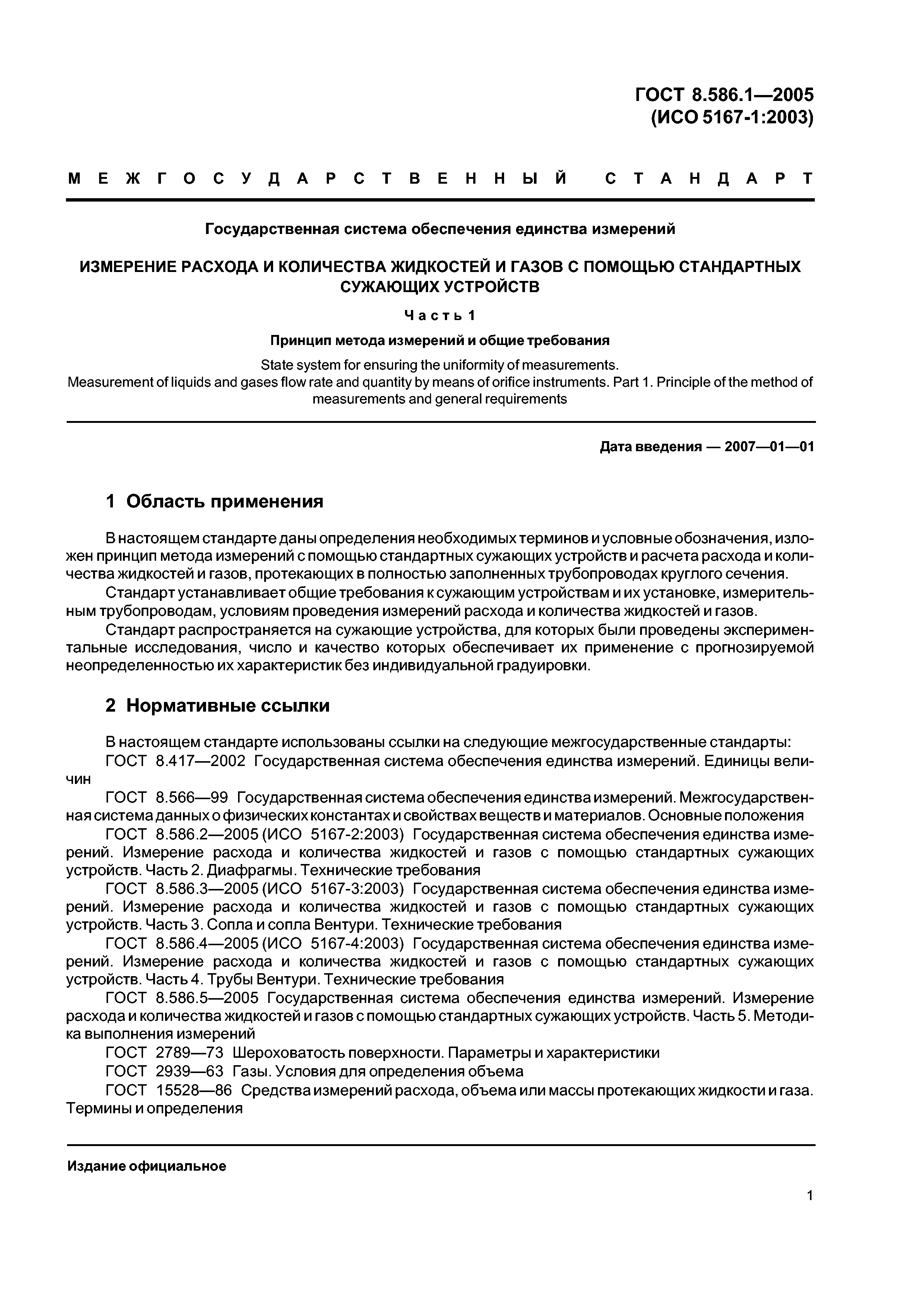

Область применения:	В стандарте даны определения необходимых терминов и условные обозначения, изложен принцип метода измерений с помощью стандартных сужающих устройств и расчета расхода и количества жидкостей и газов, протекающих в полностью заполненных трубопроводах круглого сечения. Стандарт устанавливает общие требования к сужающим устройствам и их установке, измерительным трубопроводам, условиям проведения измерений расхода и количества жидкостей и газов. Стандарт распространяется на сужающие устройства, для которых были проведены экспериментальные исследования, число и качество которых обеспечивает их применение с прогнозируемой неопределенностью их характеристик без индивидуальной градуировки.

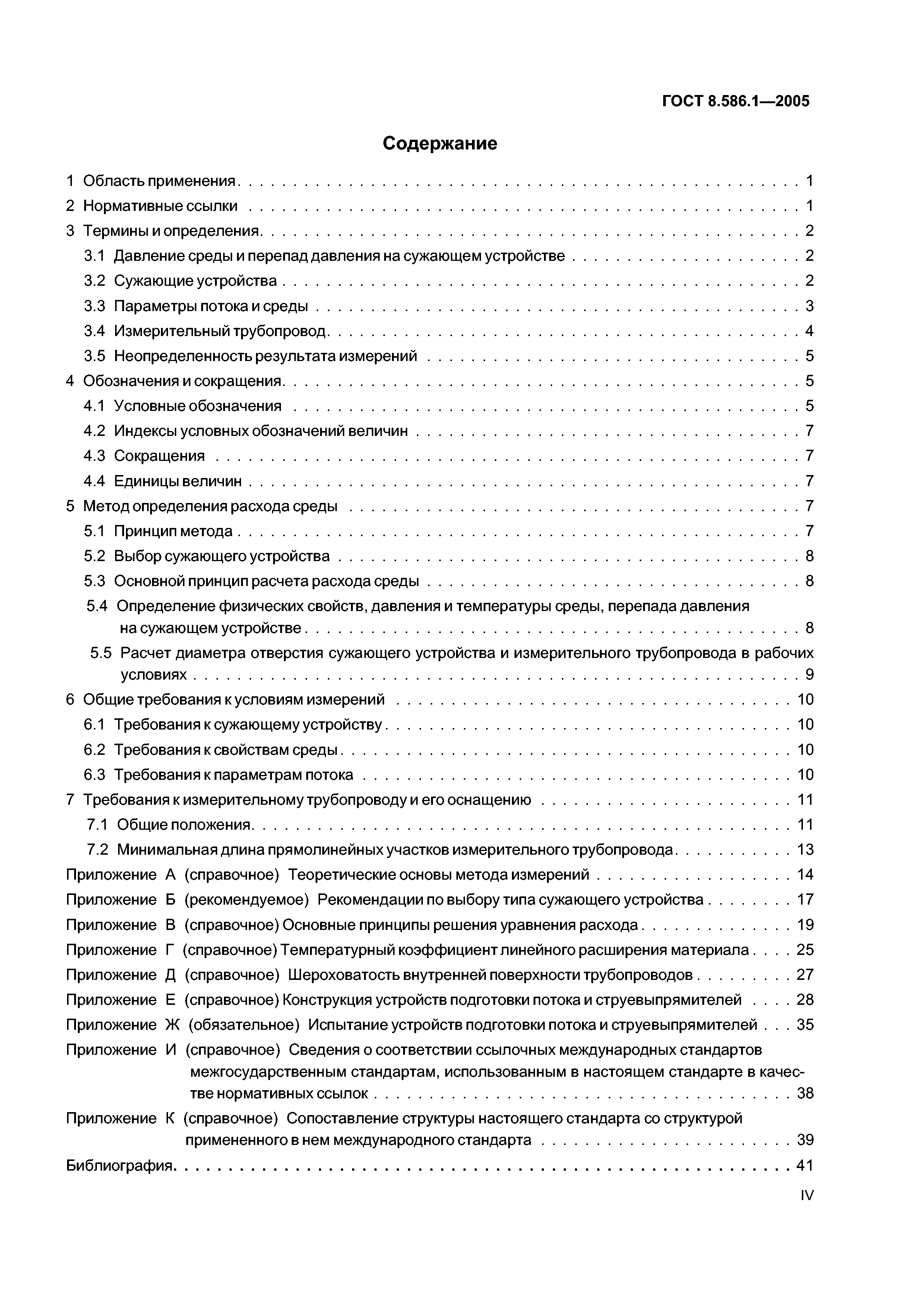

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения    3.1 Давление среды и перепад давления на сужающем устройстве    3.2 Сужающие устройства    3.3 Параметры потока и среды    3.4 Измерительный трубопровод    3.5 Неопределенность результата измерений 4 Обозначения и сокращения    4.1 Условные обозначения    4.2 Индексы условных обозначений величин    4.3 Сокращения    4.4 Единицы величин 5 Метод определения расхода среды    5.1 Принцип метода    5.2 Выбор сужающего устройства    5.3 Основной принцип расчета расхода среды    5.4 Определение физических свойств, давления и температуры среды, перепада давления на сужающем устройстве    5.5 Расчет диаметра отверстия сужающего устройства и измерительного трубопровода в рабочих условиях 6 Общие требования к условиям измерений    6.1 Требования к сужающему устройству    6.2 Требования к свойствам среды    6.3 Требования к параметрам потока 7 Требования к измерительному трубопроводу и его оснащению    7.1 Общие положения    7.2 Минимальная длина прямолинейных участков измерительного трубопровода Приложение А Теоретические основы метода измерений Приложение Б Рекомендации по выбору типа сужающего устройства Приложение В Основные принципы решения уравнения расхода Приложение Г Температурный коэффициент линейного расширения материала Приложение Д Шероховатость внутренней поверхности трубопроводов Приложение Е Конструкция устройств подготовки потока и струевыпрямителей Приложение Ж Испытание устройств подготовки потока и струевыпрямителей Приложение И Сведения о соответствии ссылочных международных стандартов межгосударственным стандартам,использованным в настоящем стандарте в качестве нормативных ссылок Приложение К Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта Библиография
Разработан:	ФГУП ВНИИР ООО ОМЦ Газметрология Укрметртестстандарт Национальный университет Львовская политехника
Утверждён:	09.12.2005 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 28) 31.10.2006 Федеральное агентство по техническому регулированию и метрологии (237-ст)
Издан:	Стандартинформ (2007 г. )
Расположен в:	Техническая документация Электроэнергия МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Метрология и измерения. Физические явления
Нормативные ссылки:	ГОСТ 8.566-99 «Государственная система обеспечения единства измерений. Межгосударственная система данных о физических константах и свойствах веществ и материалов. Основные положения» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 2939-63 «Газы. Условия для определения объема» ГОСТ 8.417-2002 «Государственная система обеспечения единства измерений. Единицы величин» ГОСТ 15528-86 «Средства измерений расхода, объема или массы протекающих жидкости и газа. Термины и определения» ГОСТ 8.586.2-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования» ГОСТ 8.586.3-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования» ГОСТ 8.586.4-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования» ГОСТ 8.586.5-2005 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений» ГОСТ 1.2-97 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены» СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов» ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» РМГ 29-99 «Государственная система обеспечения единства измерений. Метрология. Основные термины и определения» ГОСТ 8.563.1-97 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия» ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»
