Скачать Серия 1.131-15 Выпуск 2. Панели на деревянном каркасе для высоты этажа 2,8 и 3,0 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131-15

Выпуск 2. Панели на деревянном каркасе для высоты этажа 2,8 и 3,0 м. Рабочие чертежи

Обозначение:	Серия 1.131-15
Обозначение англ:	Series 1.131-15
Статус:	заменен
Название рус.:	Выпуск 2. Панели на деревянном каркасе для высоты этажа 2,8 и 3,0 м. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1986
Область применения:	Панельные перегородки на деревянном каркасе с обшивкой из листов сухой гипсовой штукатурки, предназначены для применения в жилых домах, общежитиях и гостиницах с высотой этажа 2,8 м и 3,0 метра (из кирпича, крупных блоков, панелей, из объемных блоков различных конструкций и монолитного железобетона), а также в малоэтажных сельских домах, возводимых во всех климатических районах и подрайонах СССР вне зависимости от физико-геологических условий строительства, в том числе сейсмических районах

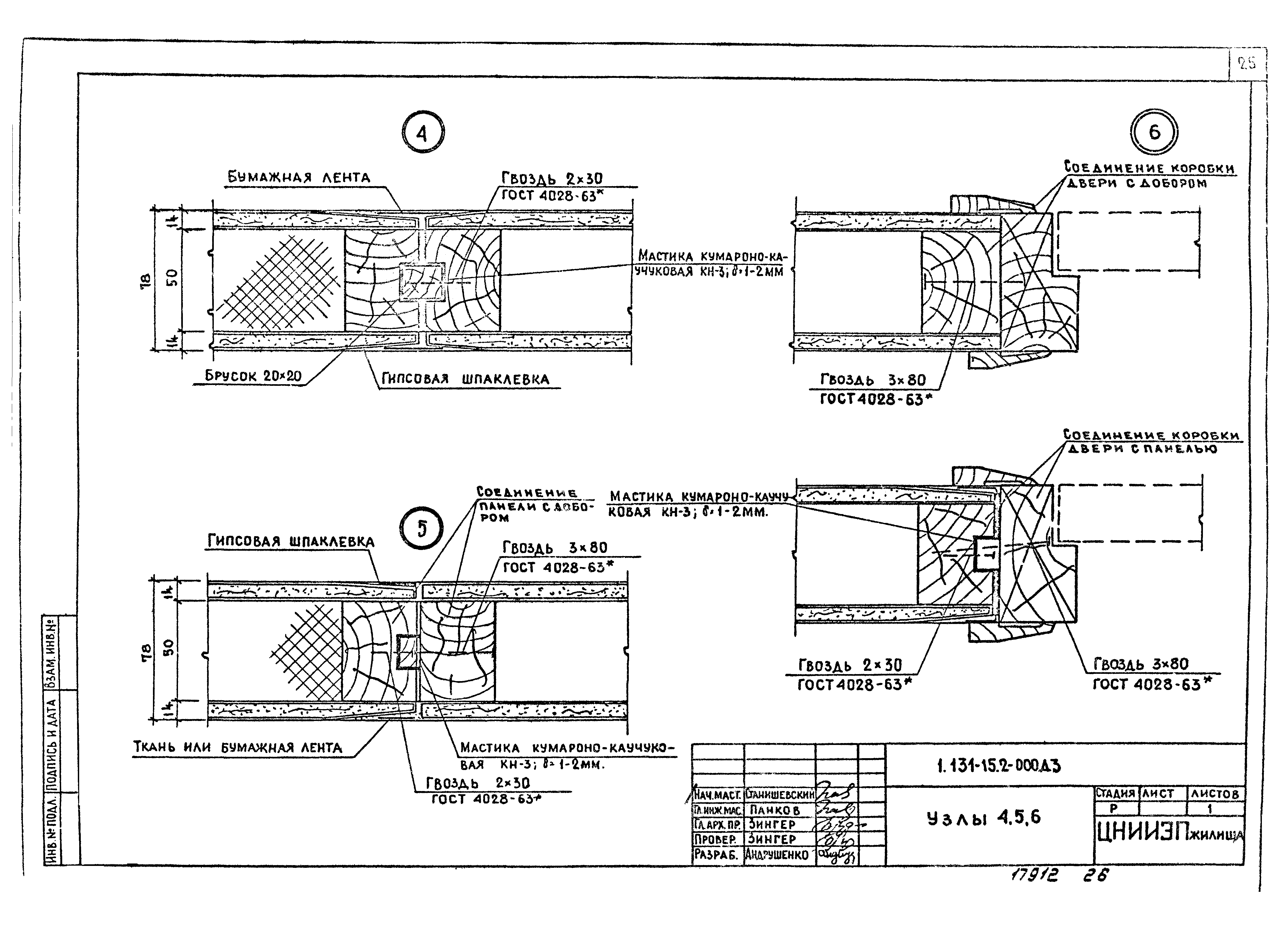

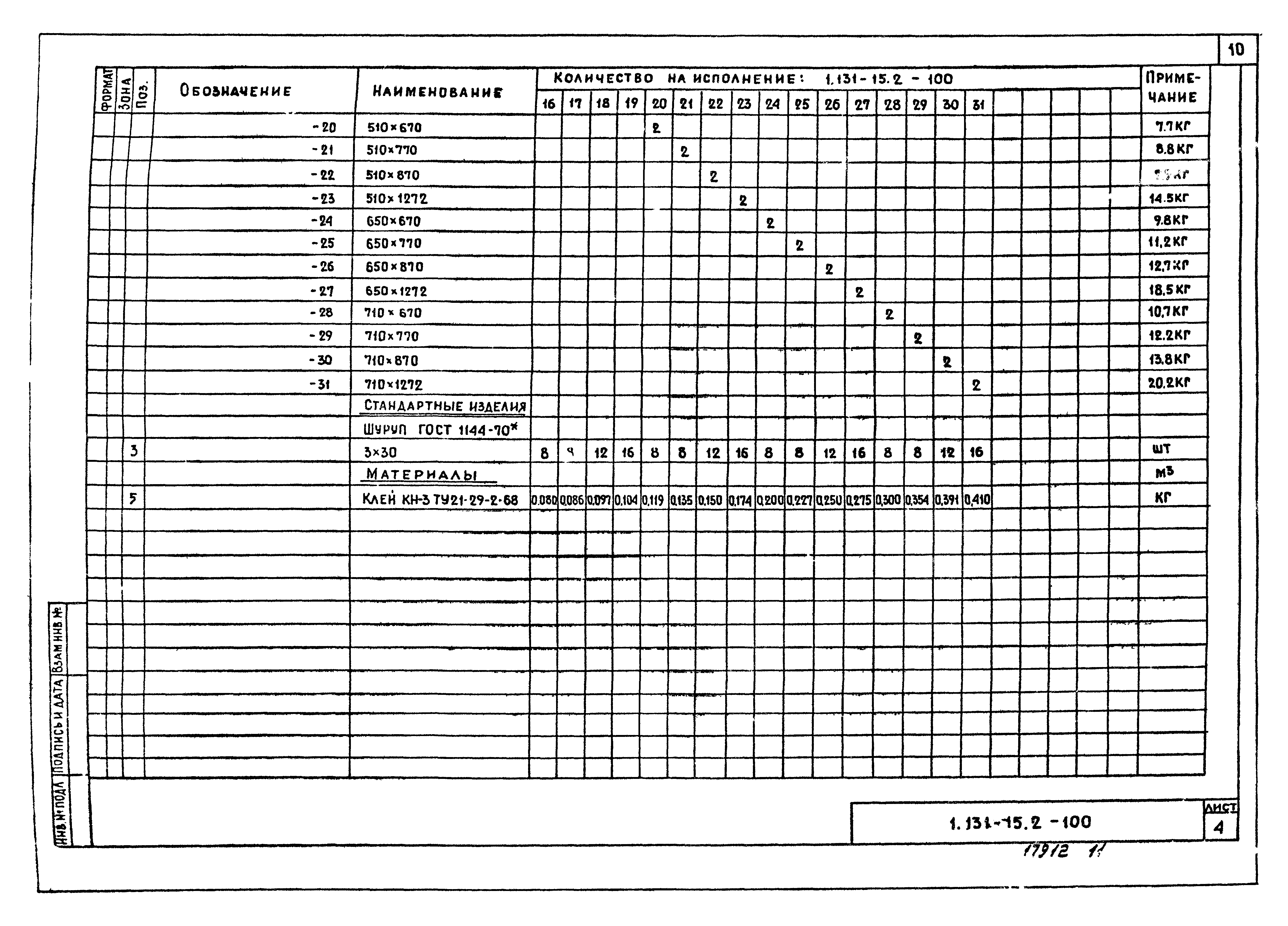

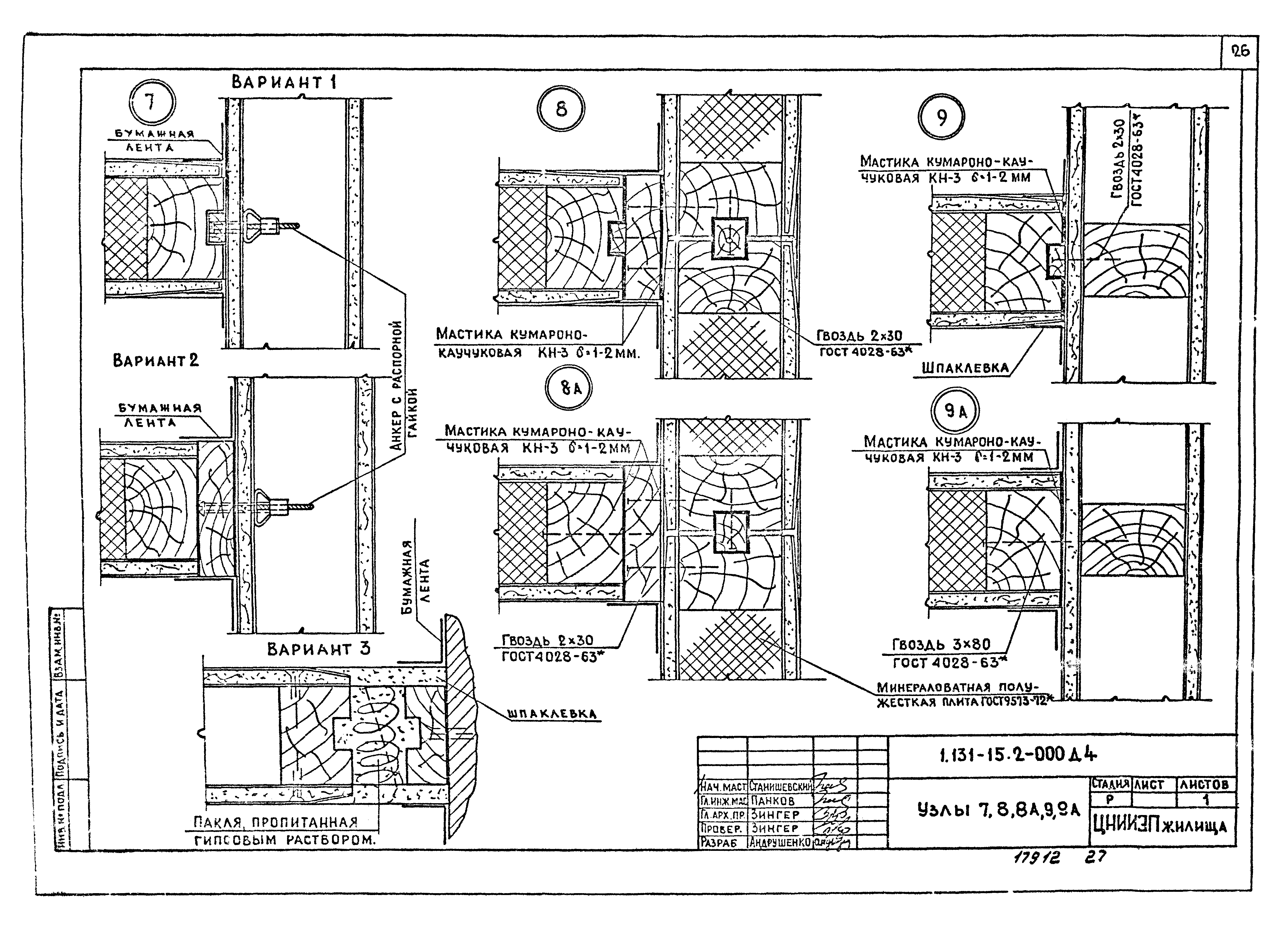

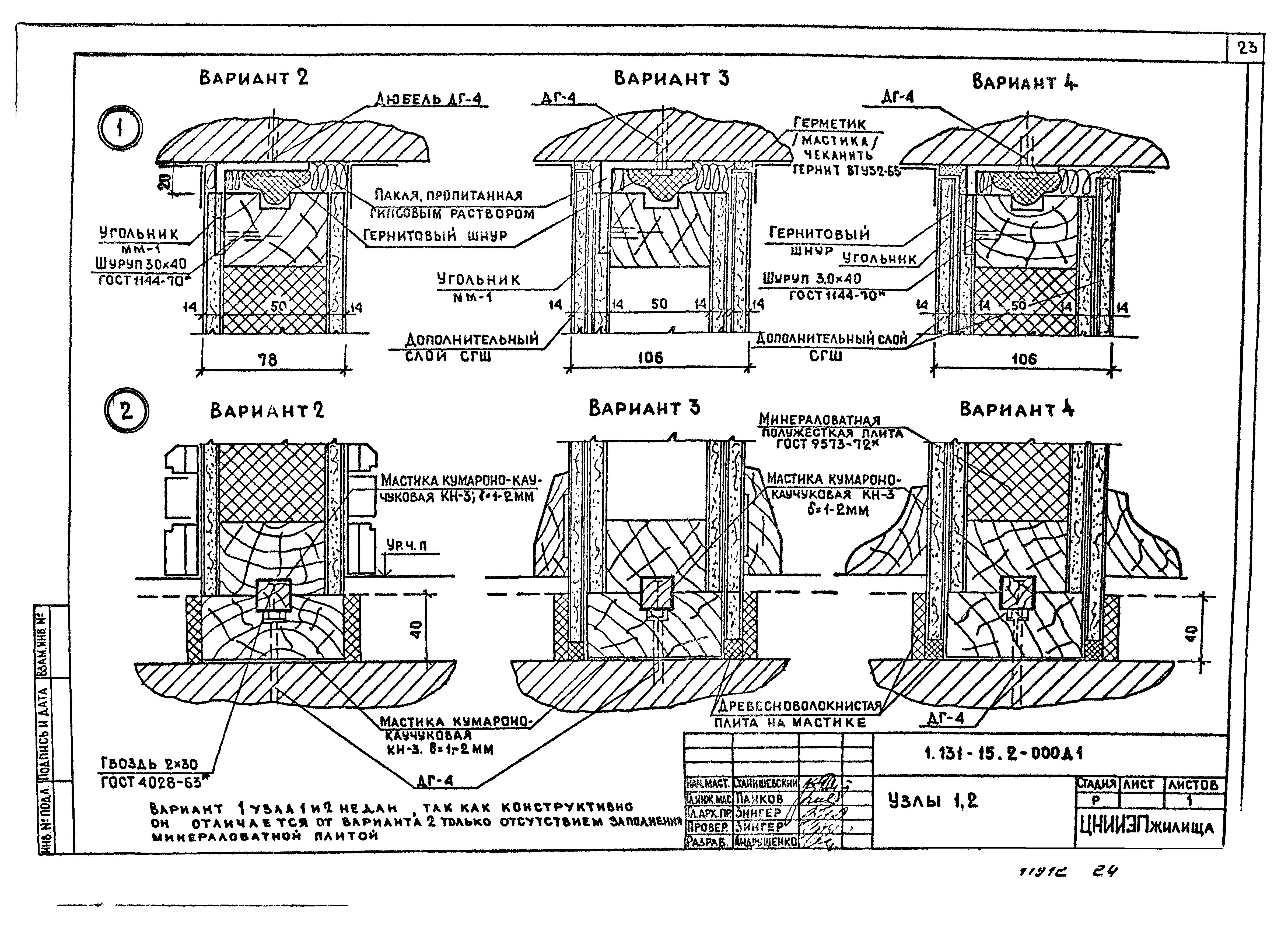

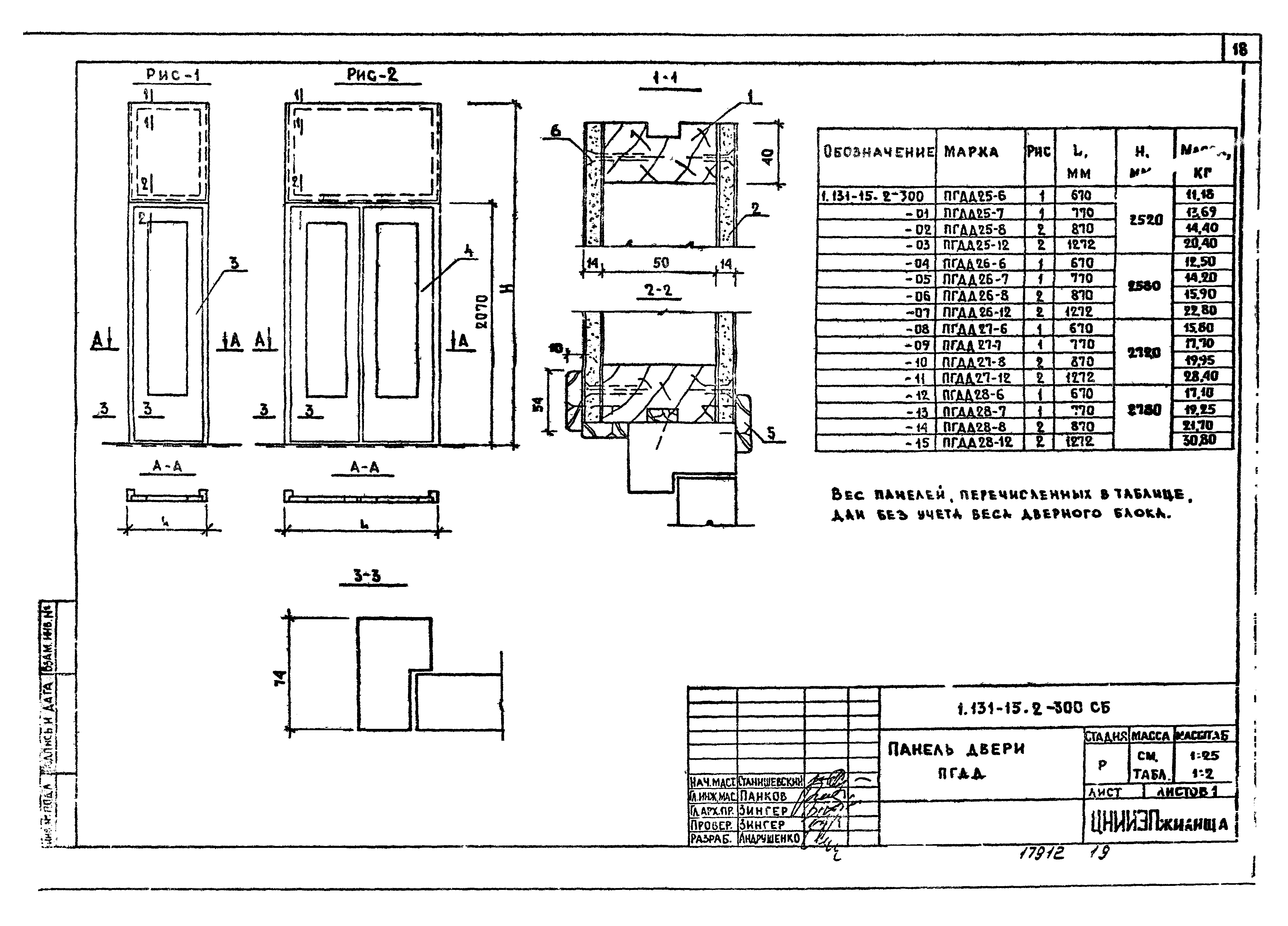

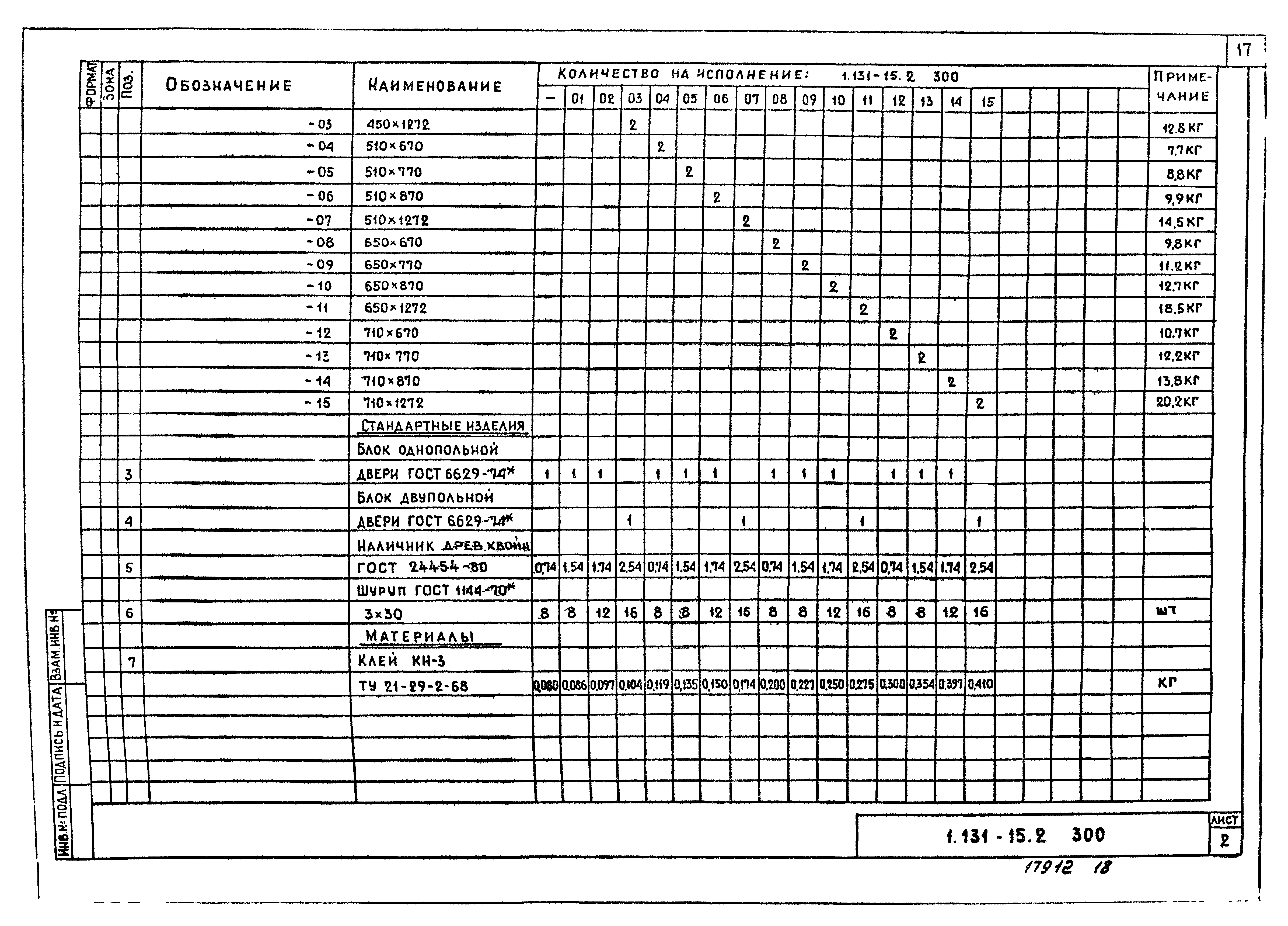

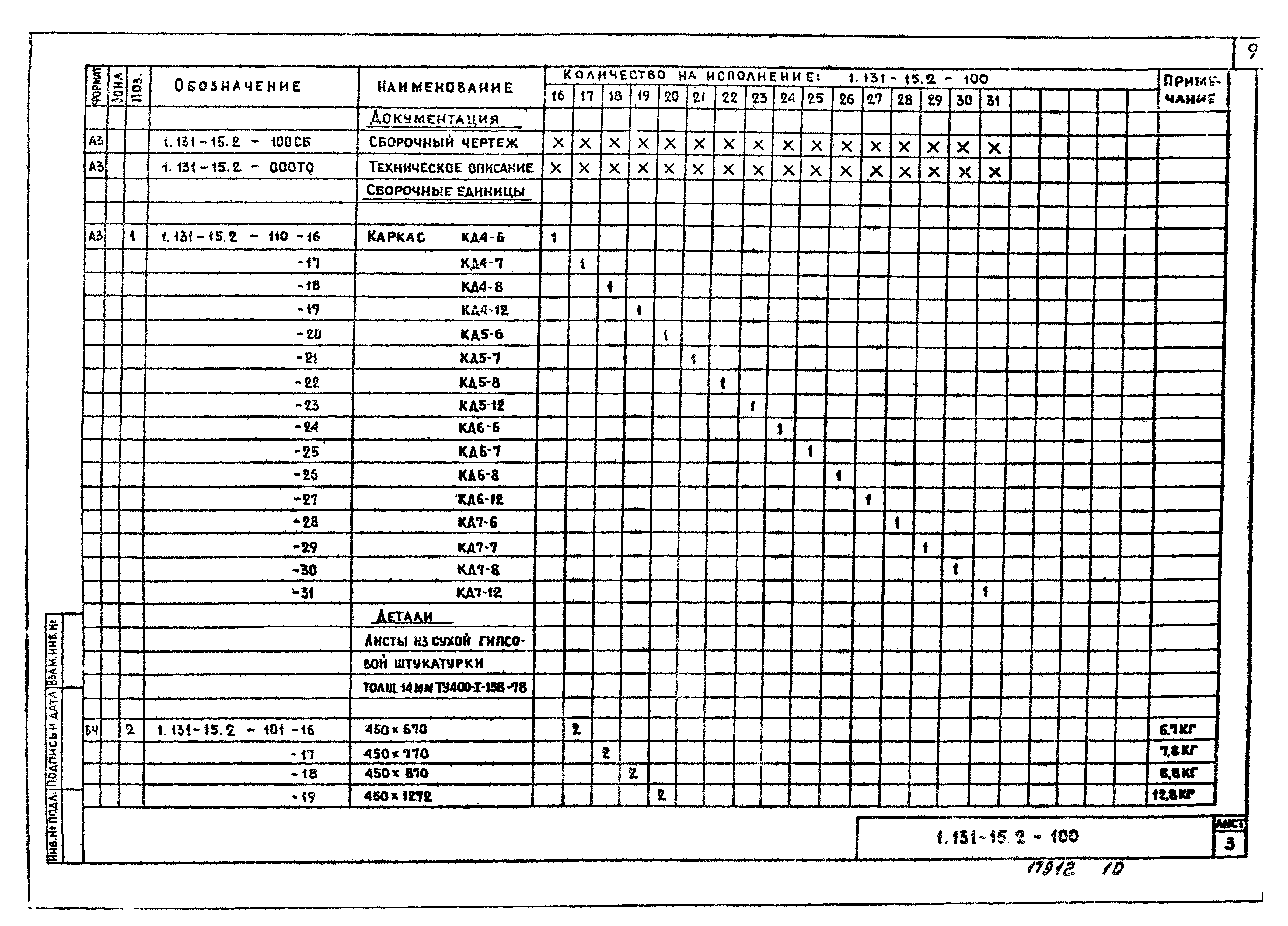

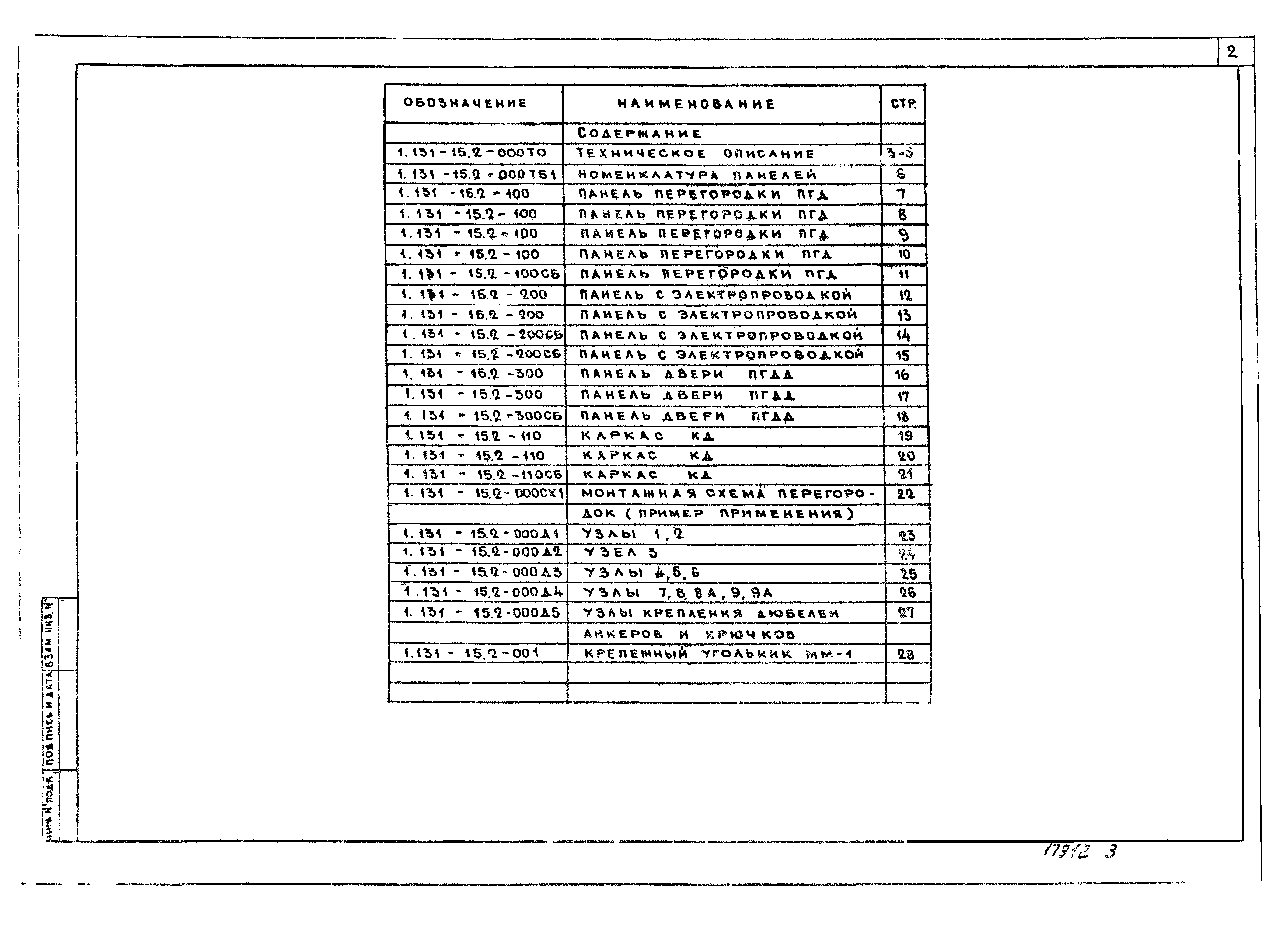

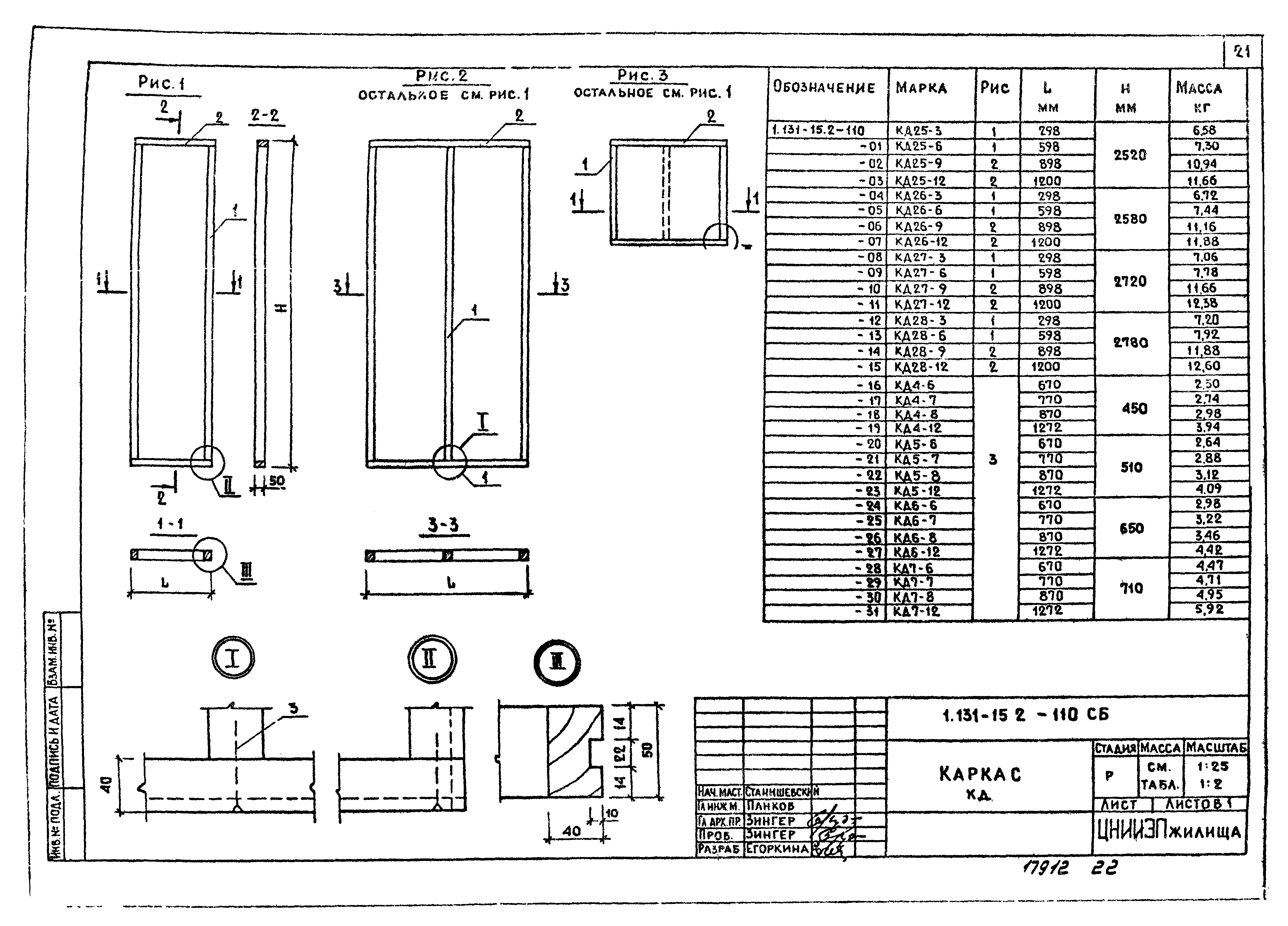

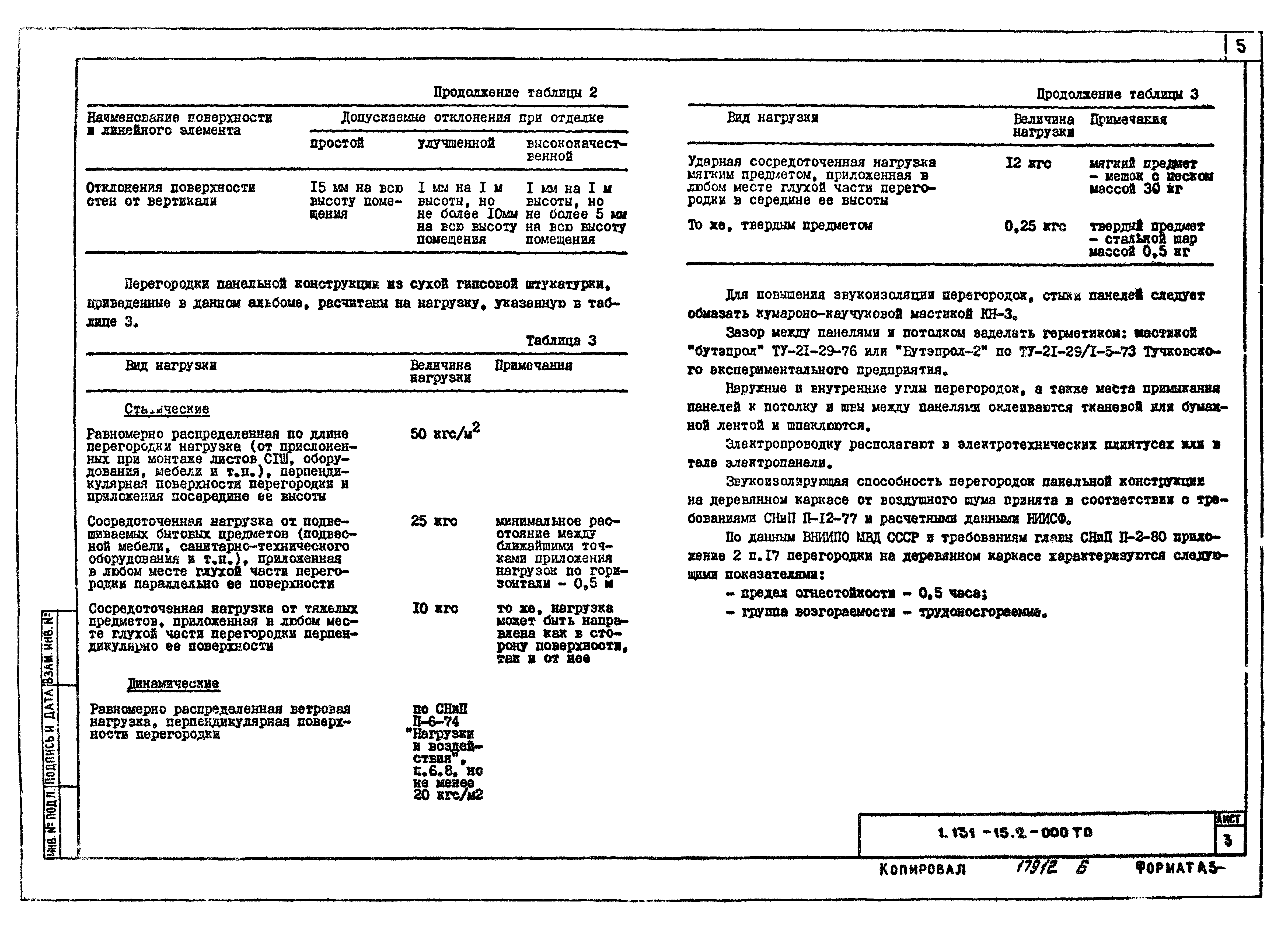

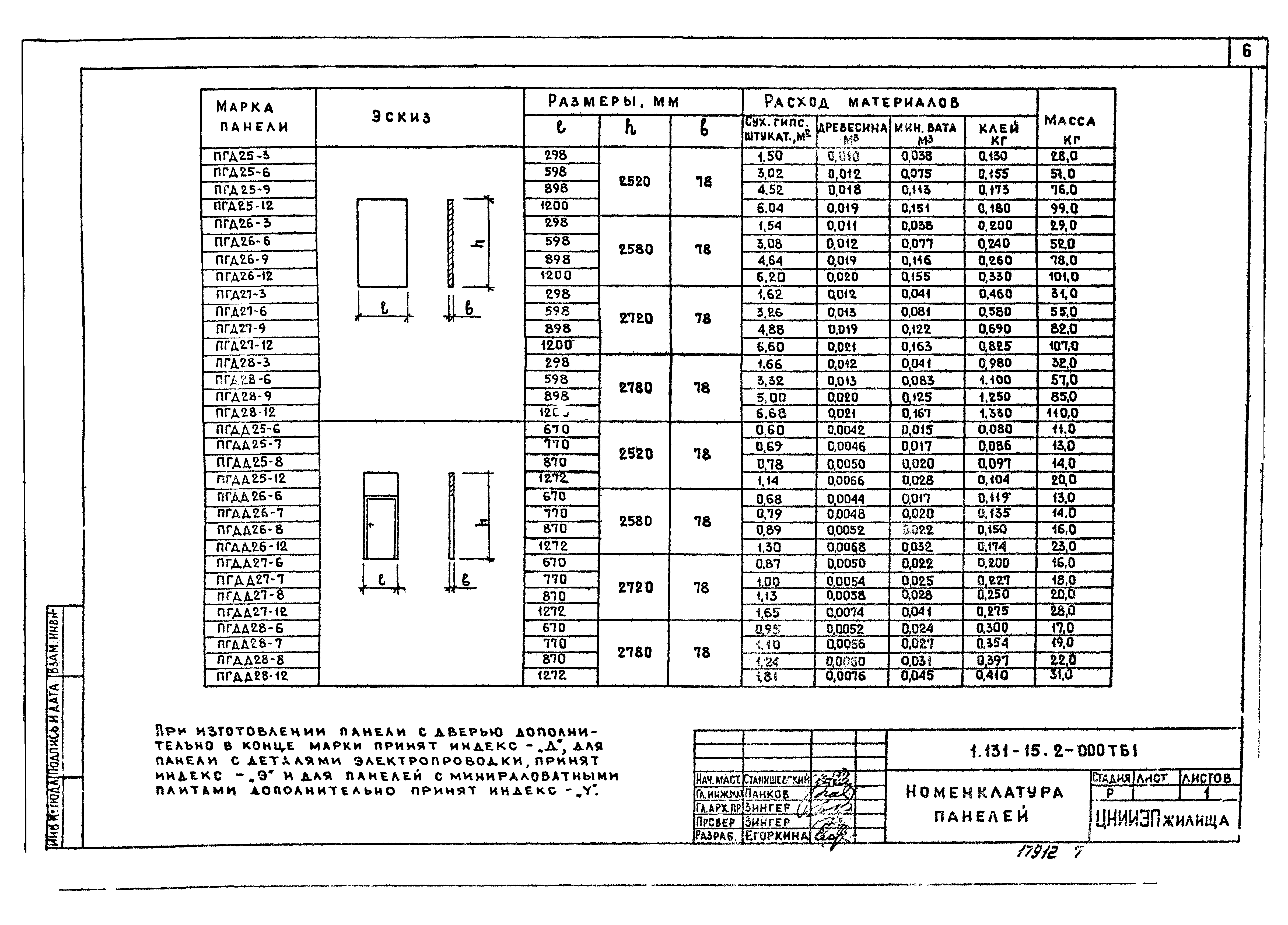

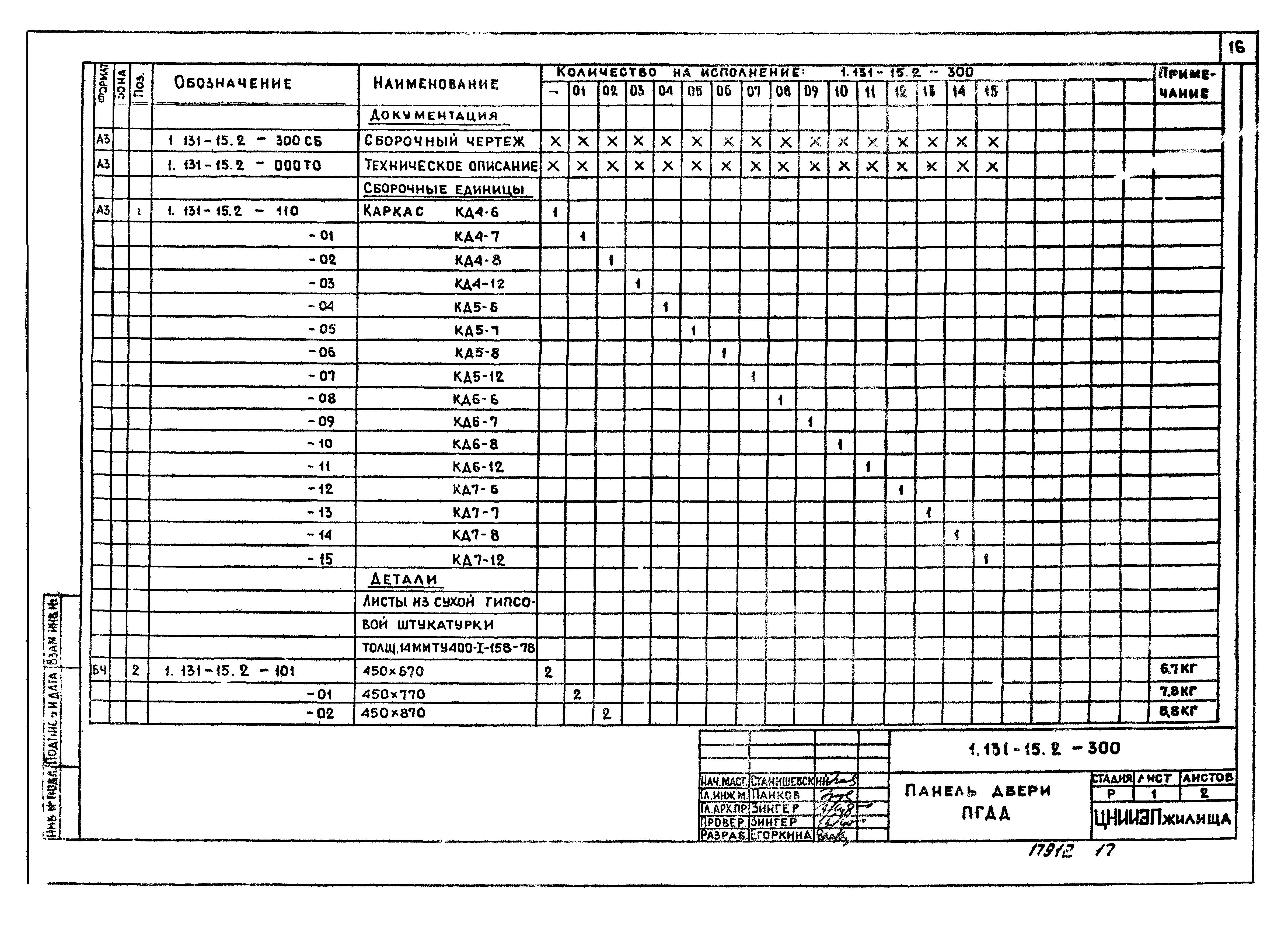

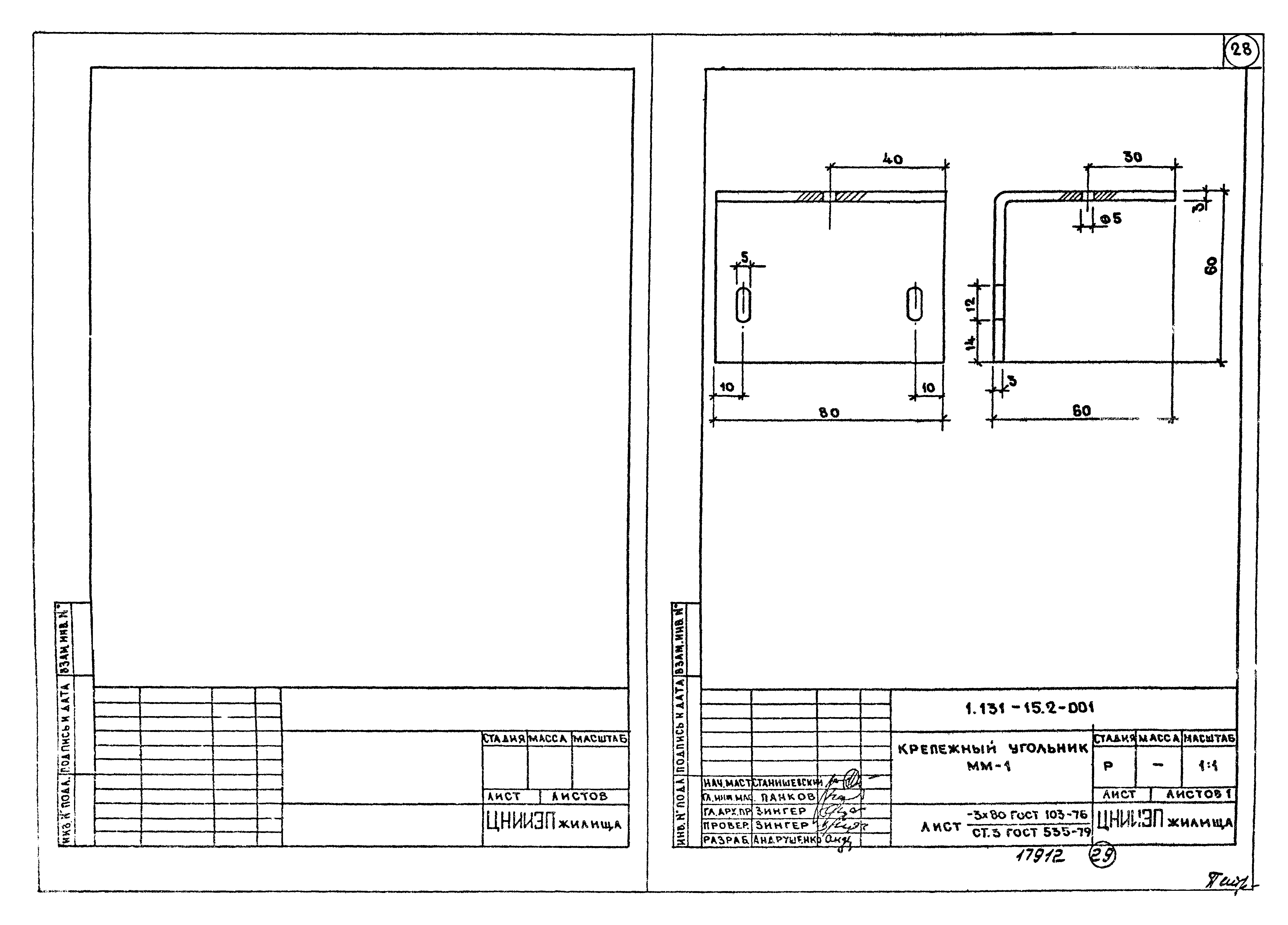

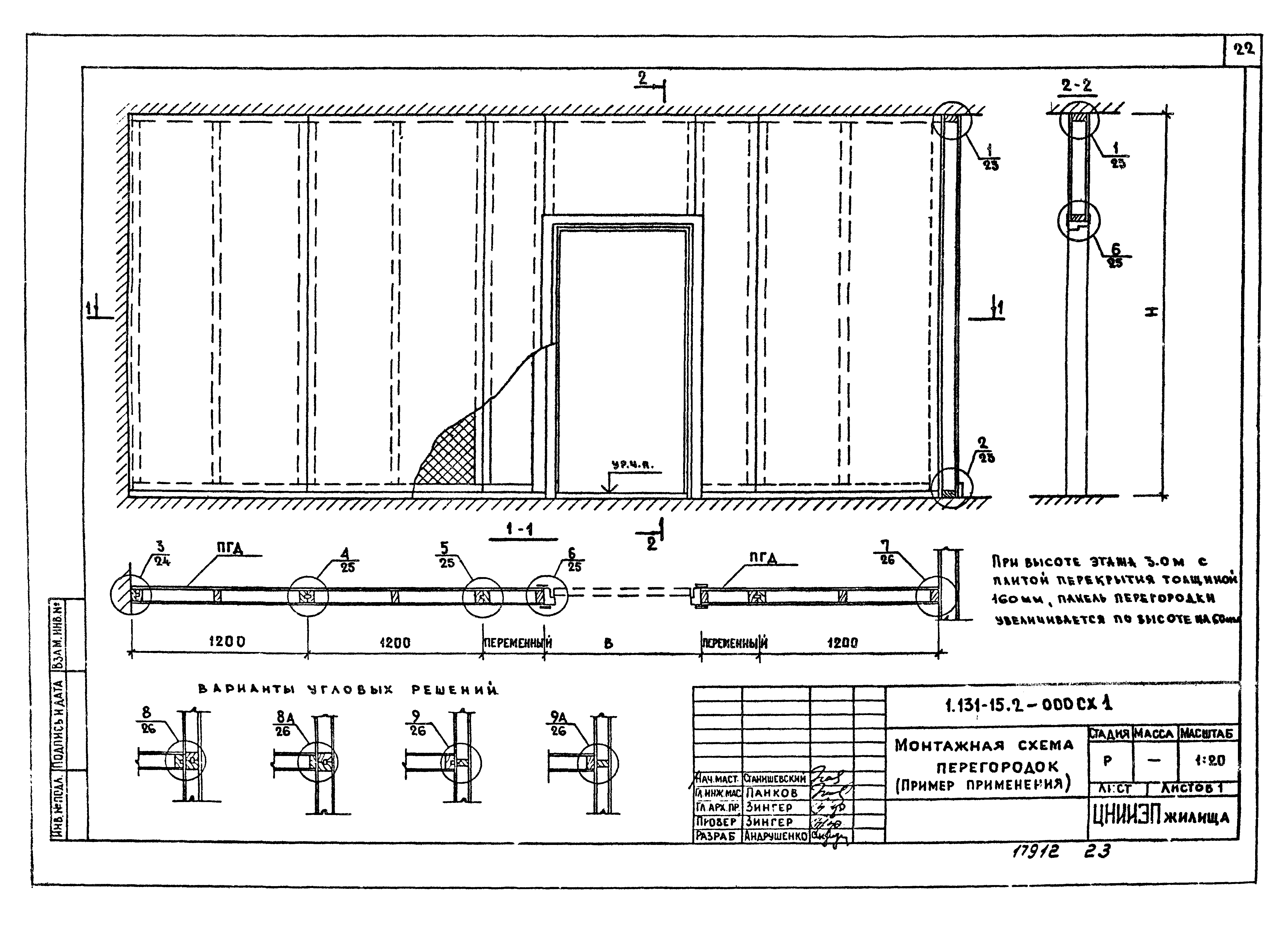

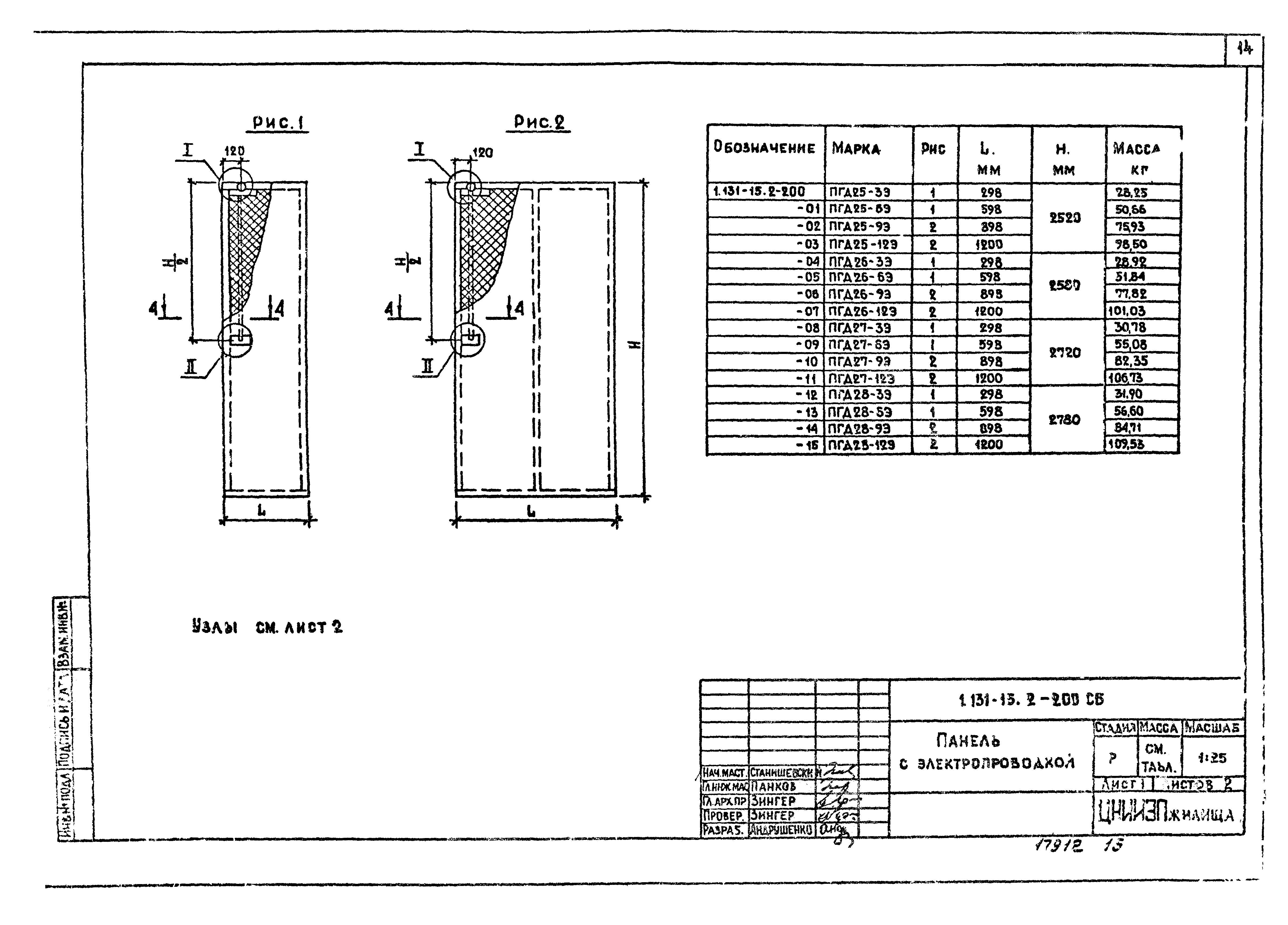

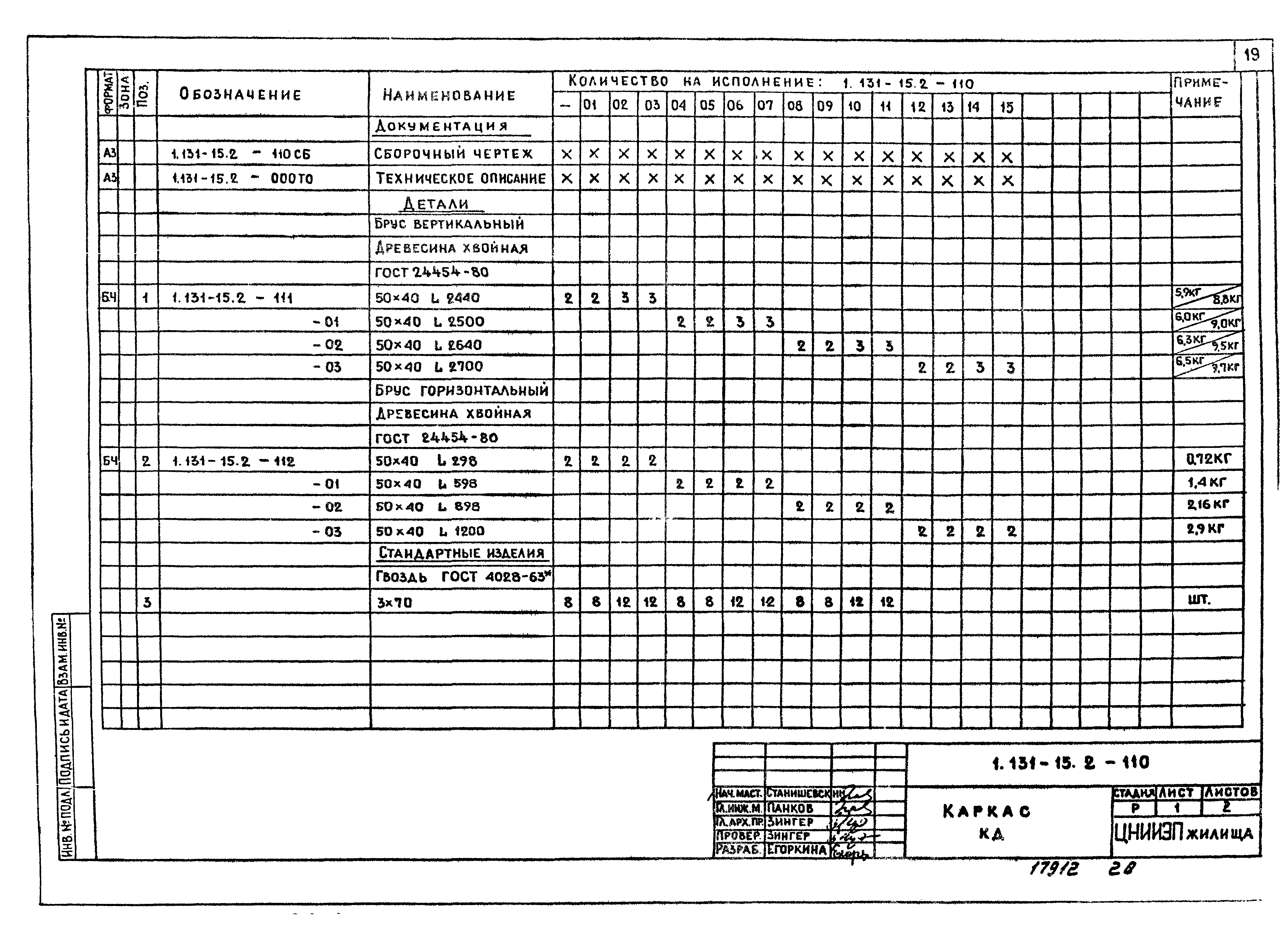

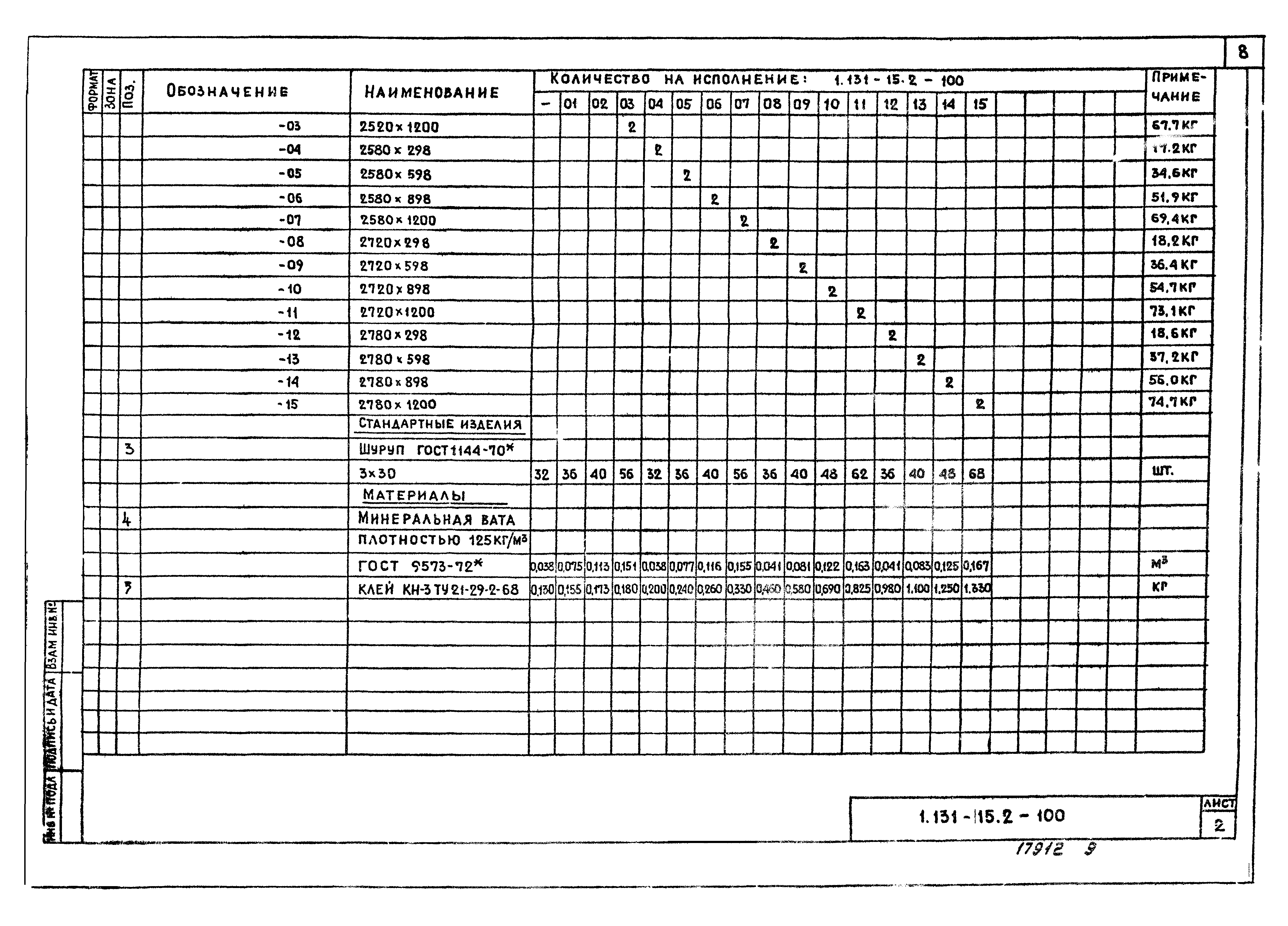

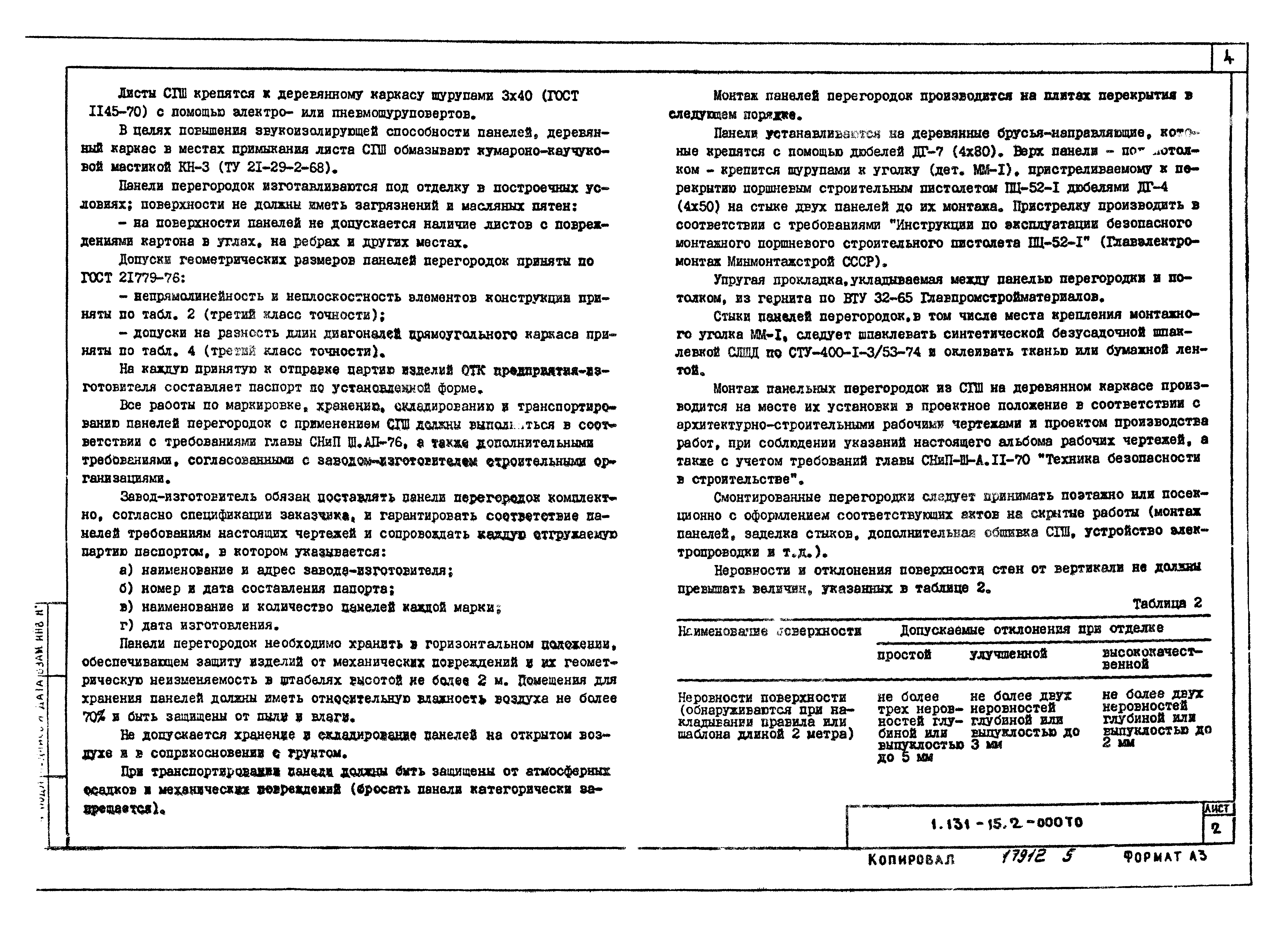

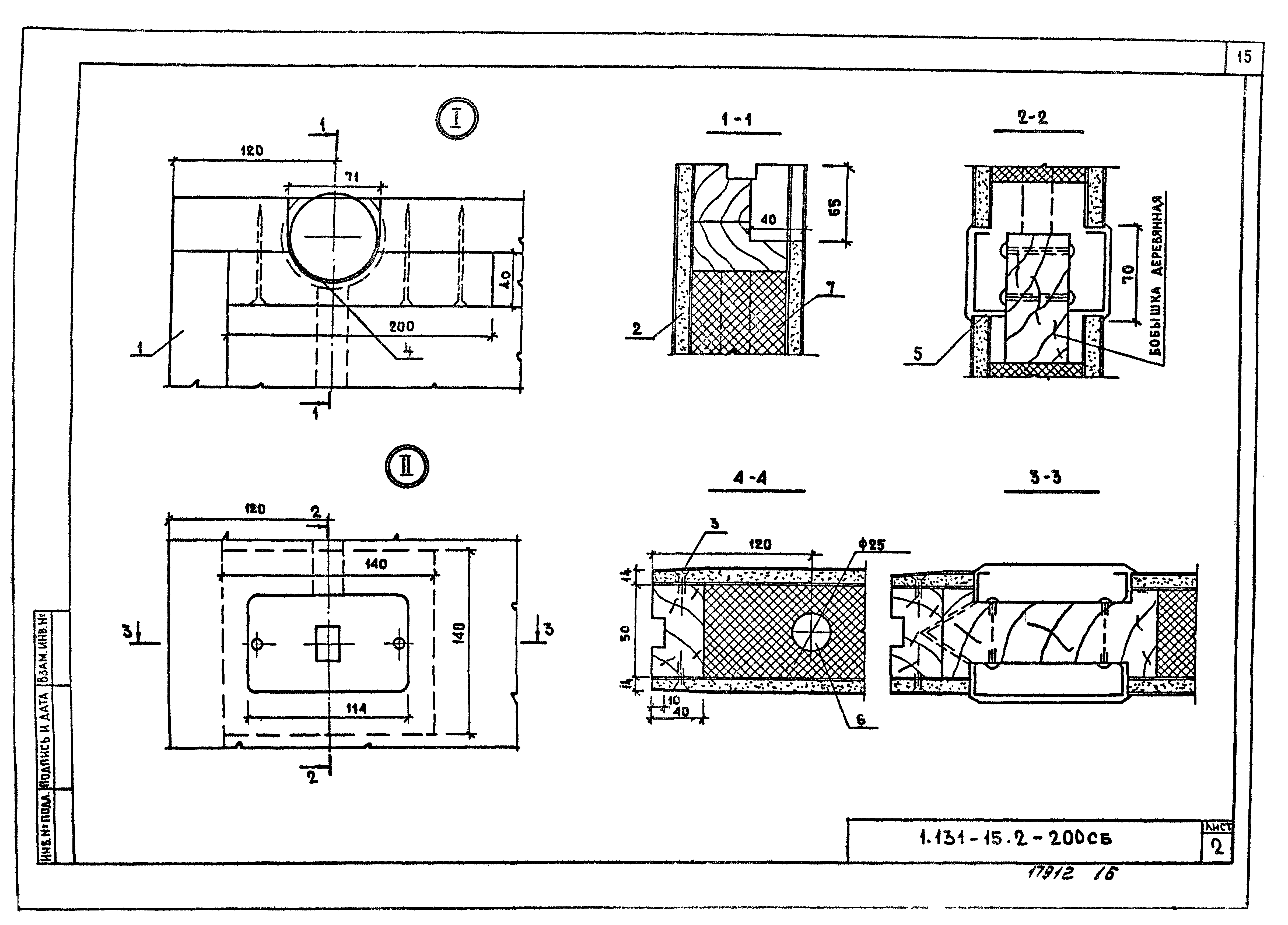

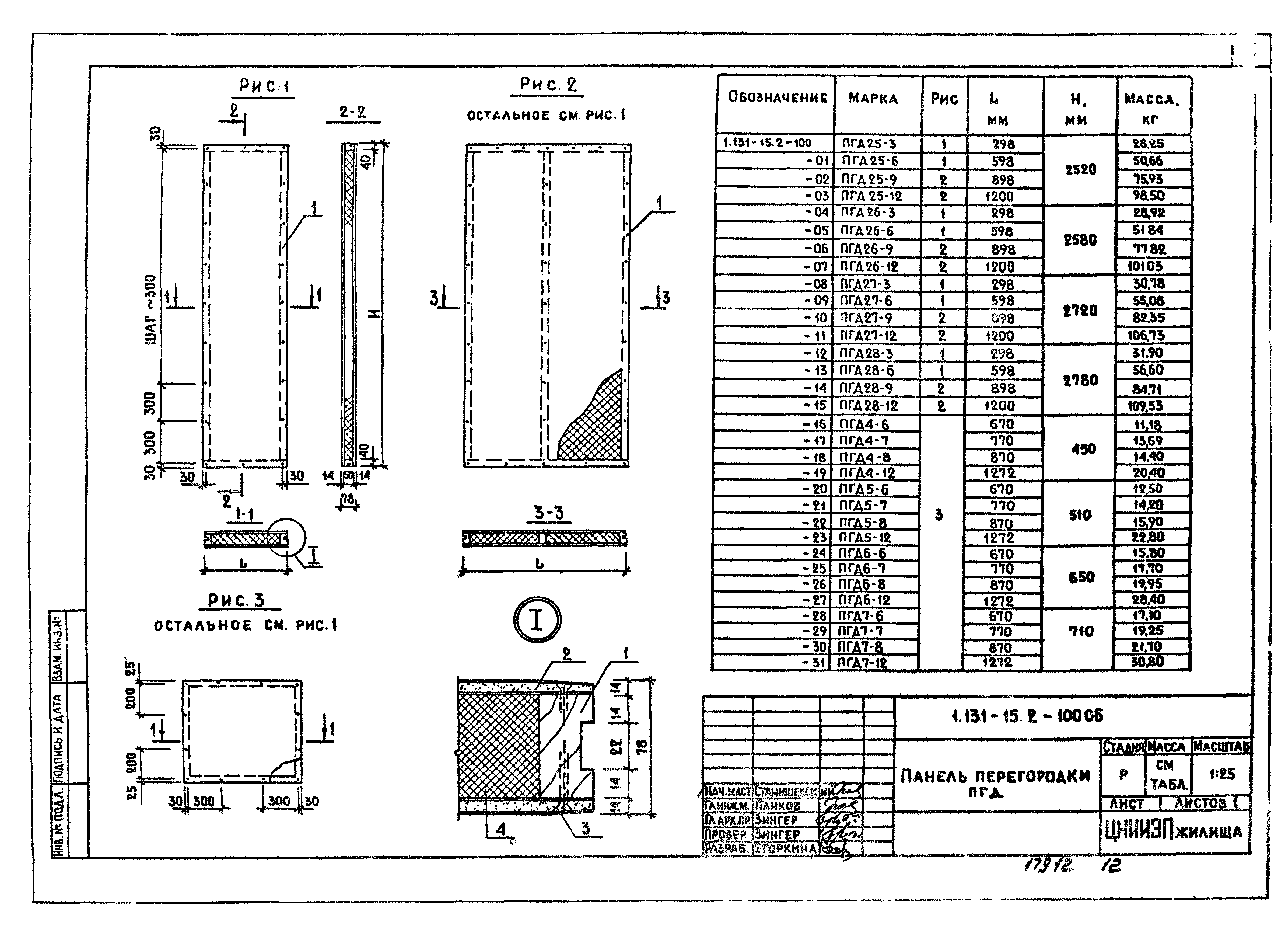

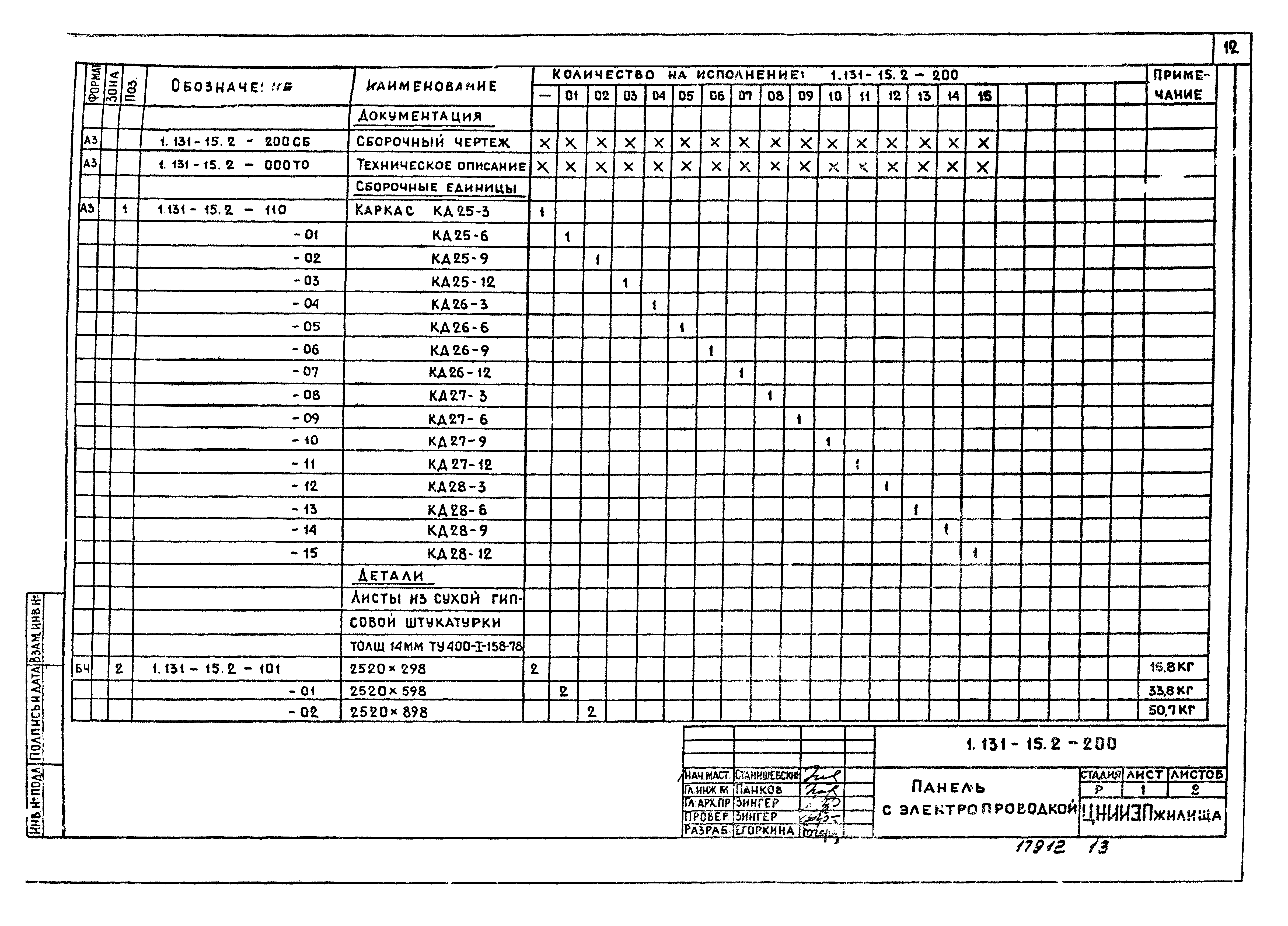

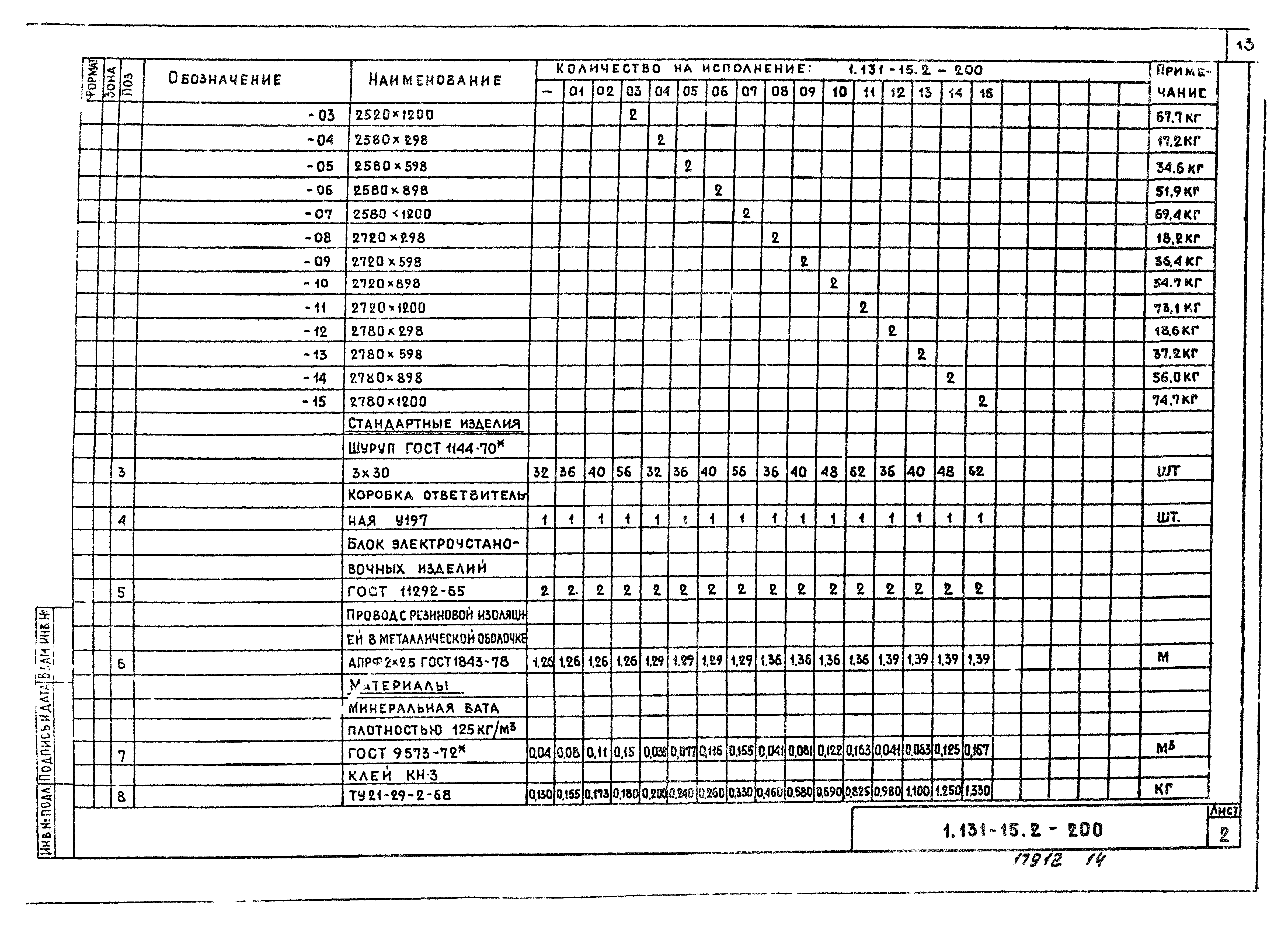

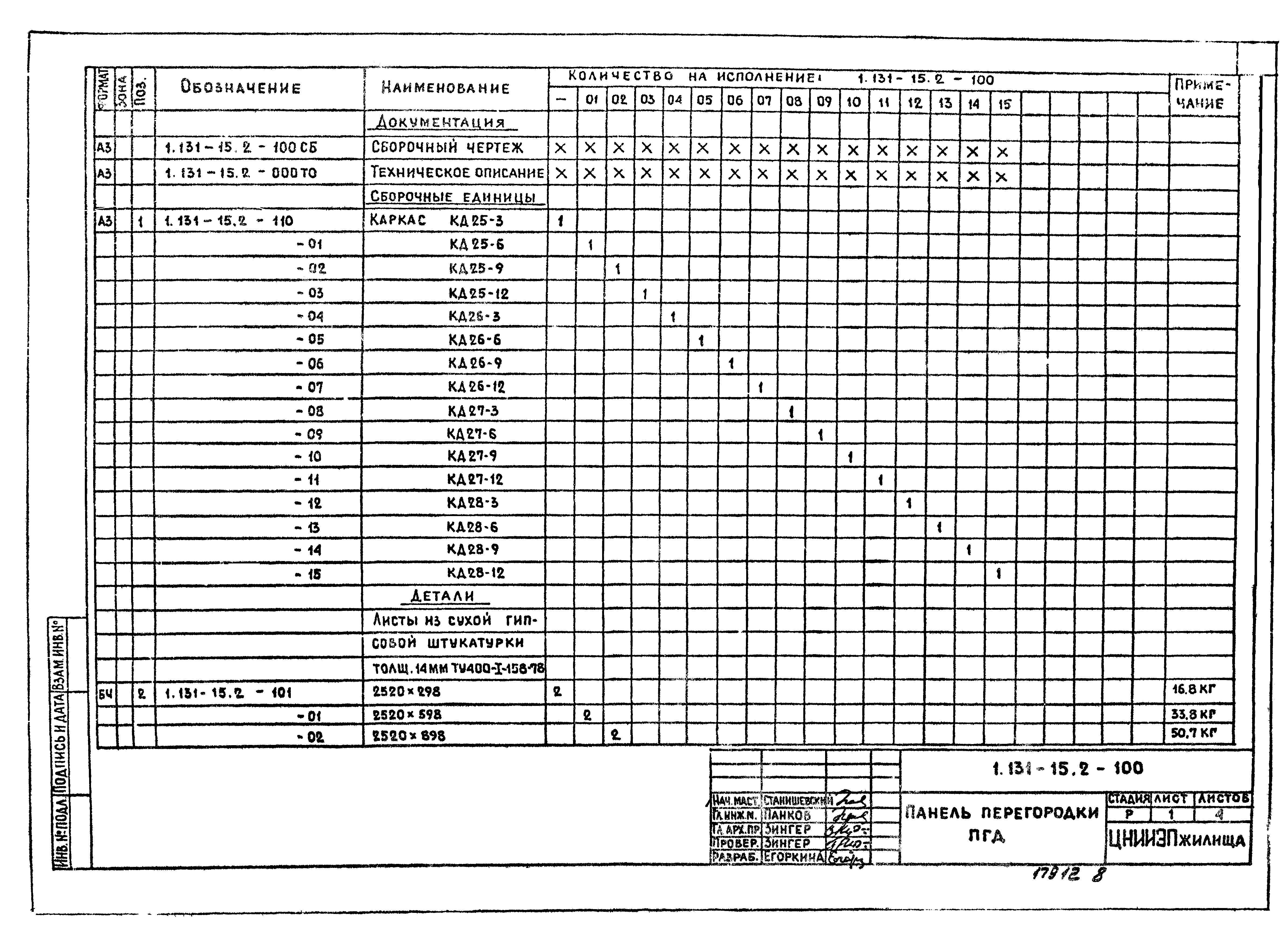

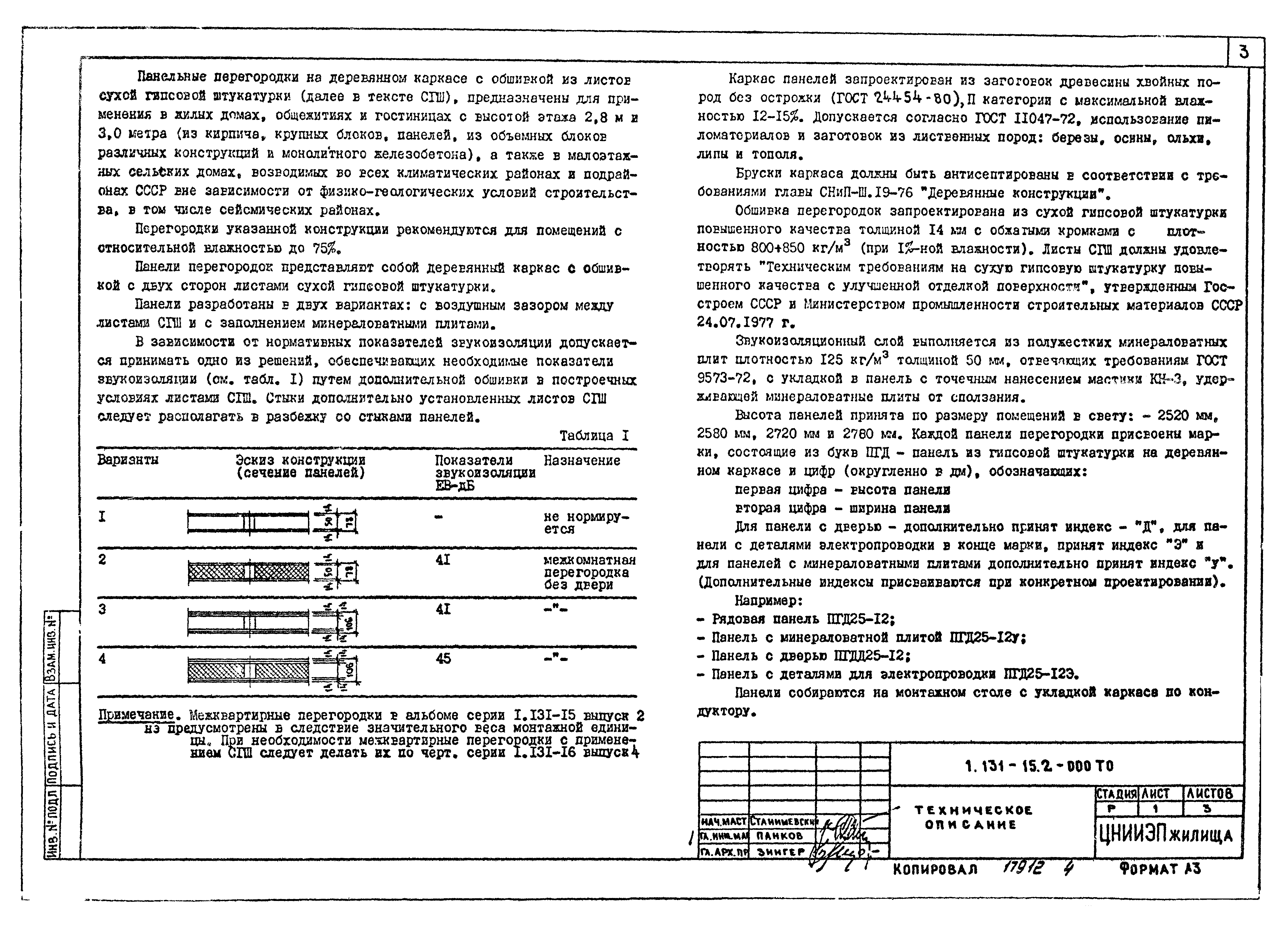

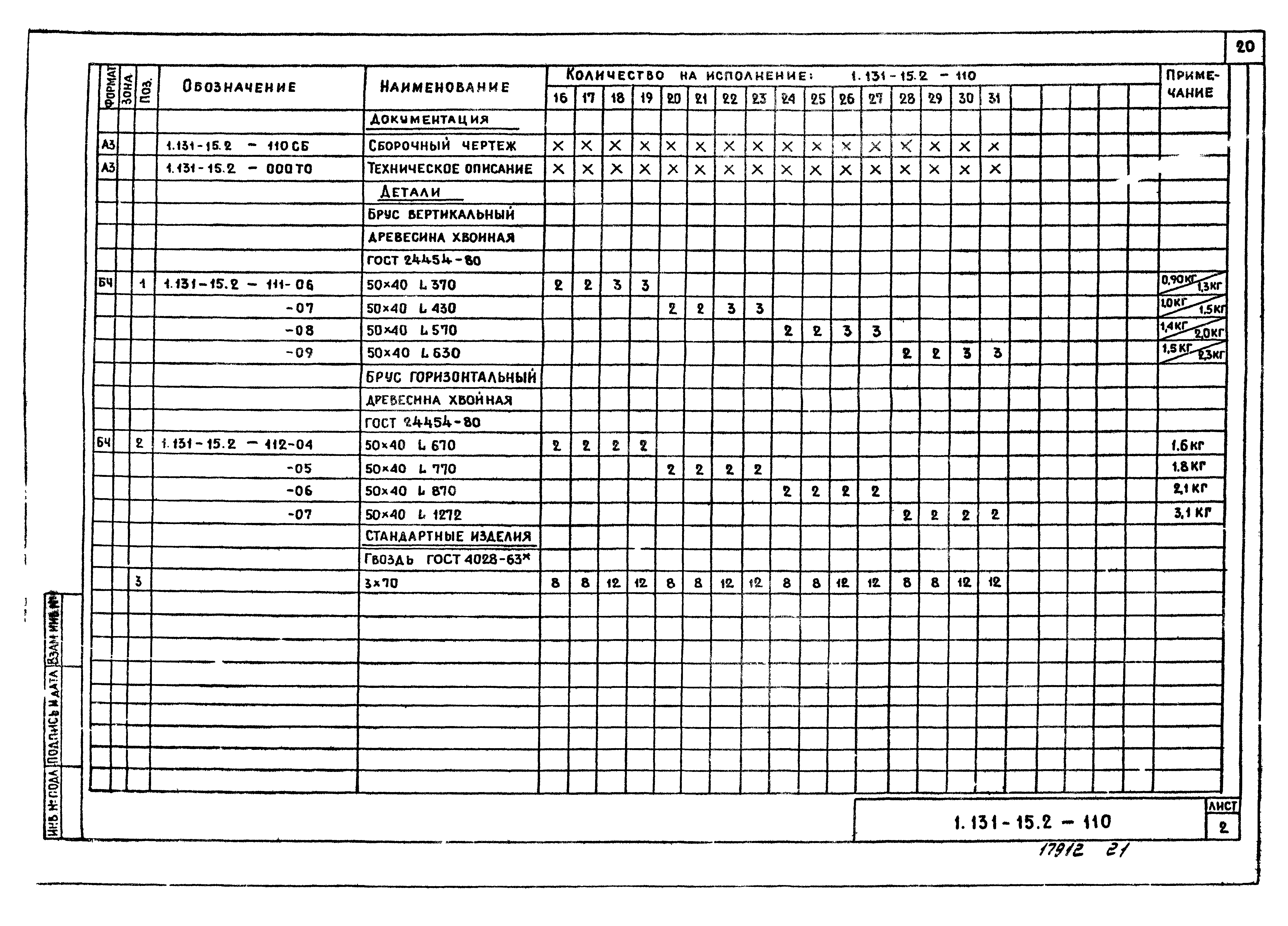

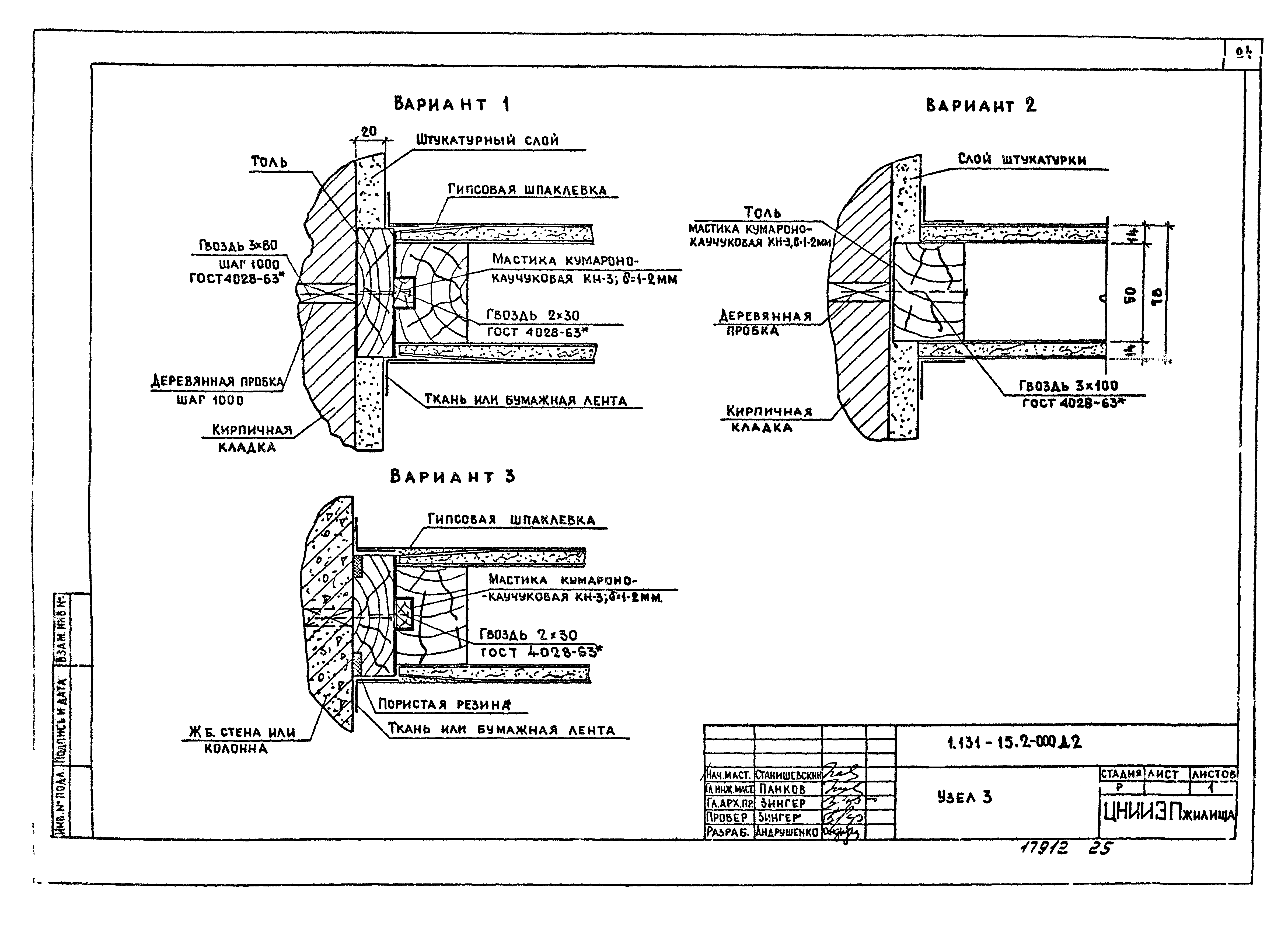

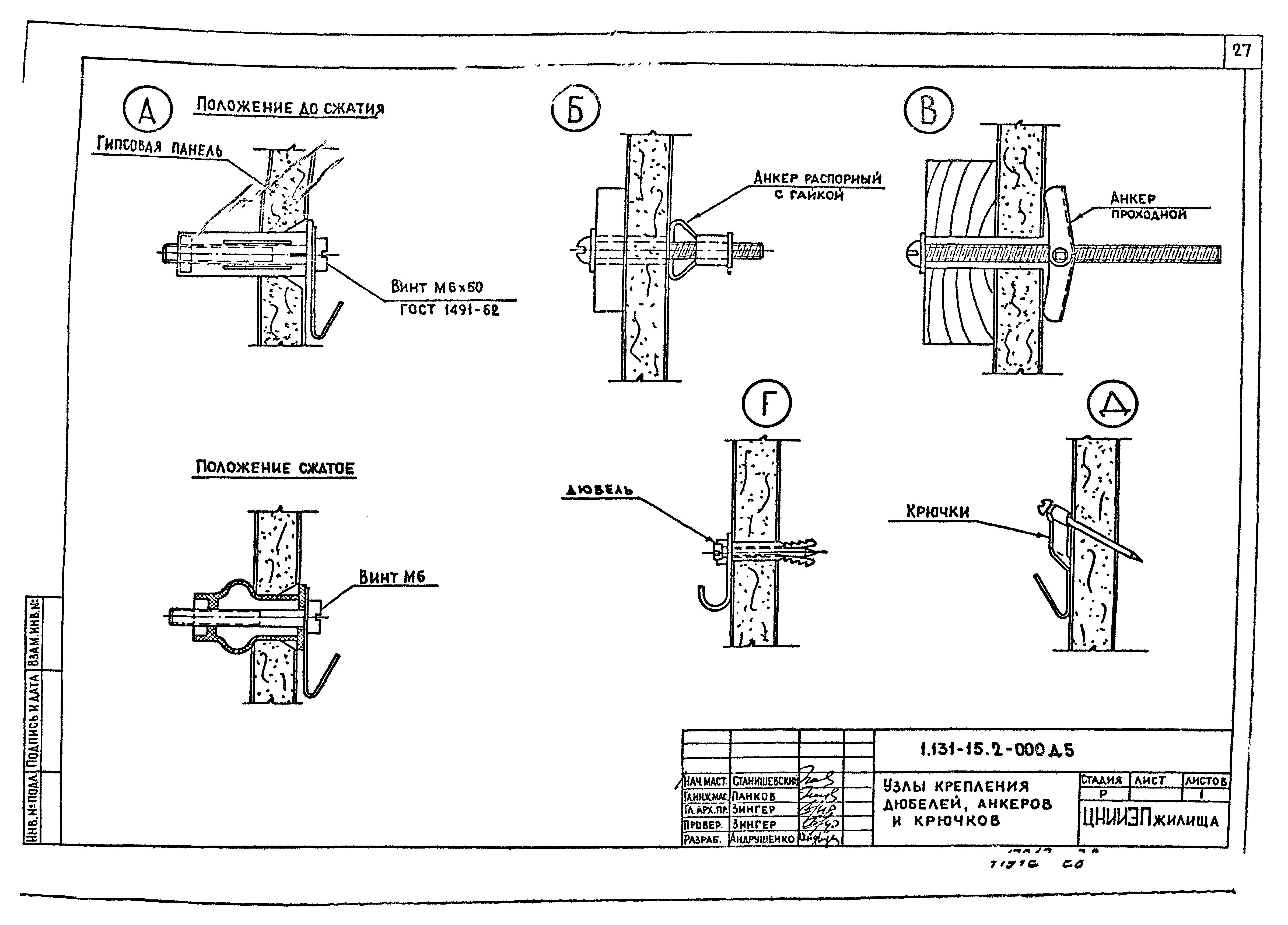

Оглавление:	1.131-15.2-000 ТО Техническое описание 1.131-15.2-000 ТБ1 Номенклатура панелей 1.131-15.2-100 Панель перегородки ПГД 1.131-15.2-100 СБ Панель перегородки ПГД 1.131-15.2-200 Панель с электропроводкой 1.131-15.2-200 СБ Панель с электропроводкой 1.131-15.2-300 Панель двери ПГДД 1.131-15.2-300 СБ Панель двери ПГДД 1.131-15.2-110 Каркас КД 1.131-15.2-110 СБ Каркас КД 1.131-15.2-000 СХ1 Монтажная схема перегородок (пример применения) 1.131-15.2-000 Д1 Узлы 1, 2 1.131-15.2-000 Д2 Узел 3 1.131-15.2-000 Д3 Узлы 4, 5, 6 1.131-15.2-000 Д4 Узлы 7, 8, 8А, 9, 9А 1.131-15.2-000 Д5 Узлы крепления дюбелей анкеров и крючков 1.131-15.2-001 Крепежный угольник ММ-1
Разработан:	ЦНИИЭП жилища
Утверждён:	04.03.1982 Госкомитет по гражданскому строительству и архитектуре при Госстрое СССР (National Committee on Nonindustrial Construction and Architecture, USSR Gosstroy 70)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Заменяет собой:	Серия 1.131-15 «Выпуск 1. Панели на деревянном каркасе высотой 2,5 и 2,6 м. Рабочие чертежи»
Чем заменён:	Серия 1.131.9-24 «Выпуск 1. Перегородки панельные на деревянном каркасе со звукоизоляцией из минеральных плит и минераловатных прошивных матов с деталями прокладки электротехнических коммуникаций. Рабочие чертежи»
Нормативные ссылки:	СНиП II-12-77 «Защита от шума» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры» СНиП II-6-74 «Нагрузки и воздействия» СНиП II-2-80 «Противопожарные нормы проектирования зданий и сооружений» СНиП III-А.11-70 «Техника безопасности в строительстве» Серия 1.131-16 «Перегородки поэлементной сборки из сухой гипсовой штукатурки для жилых зданий» ГОСТ 9573-72 «Плиты и маты теплоизоляционные из минеральной ваты на синтетическом связующем» СНиП III-19-76 «Деревянные конструкции» ГОСТ 11047-72 «Детали и изделия деревянные для малоэтажных жилых и общественных зданий. Технические условия» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
