Скачать Серия 1.131-15 Выпуск 1. Панели на деревянном каркасе высотой 2,5 и 2,6 м. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.131-15

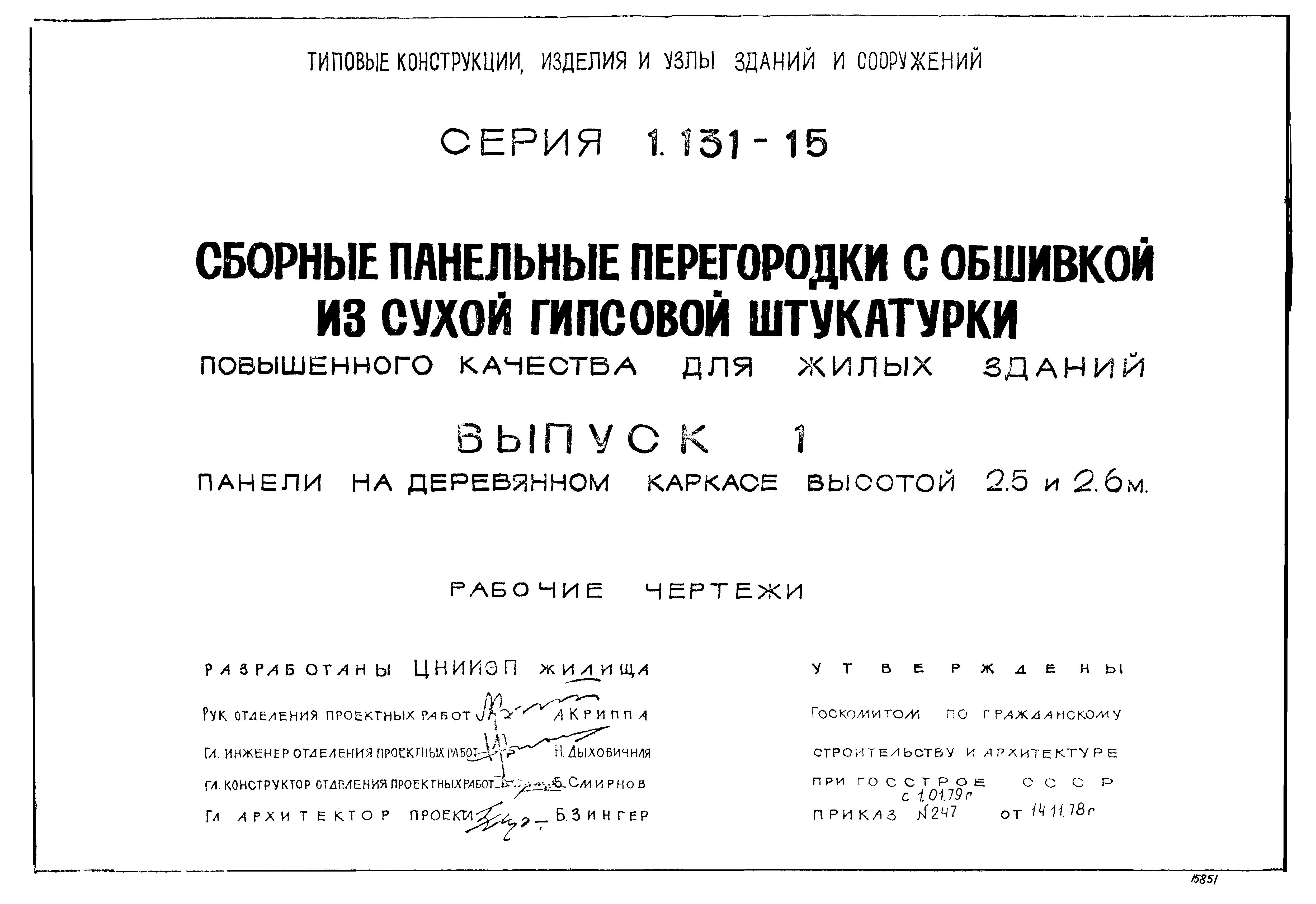

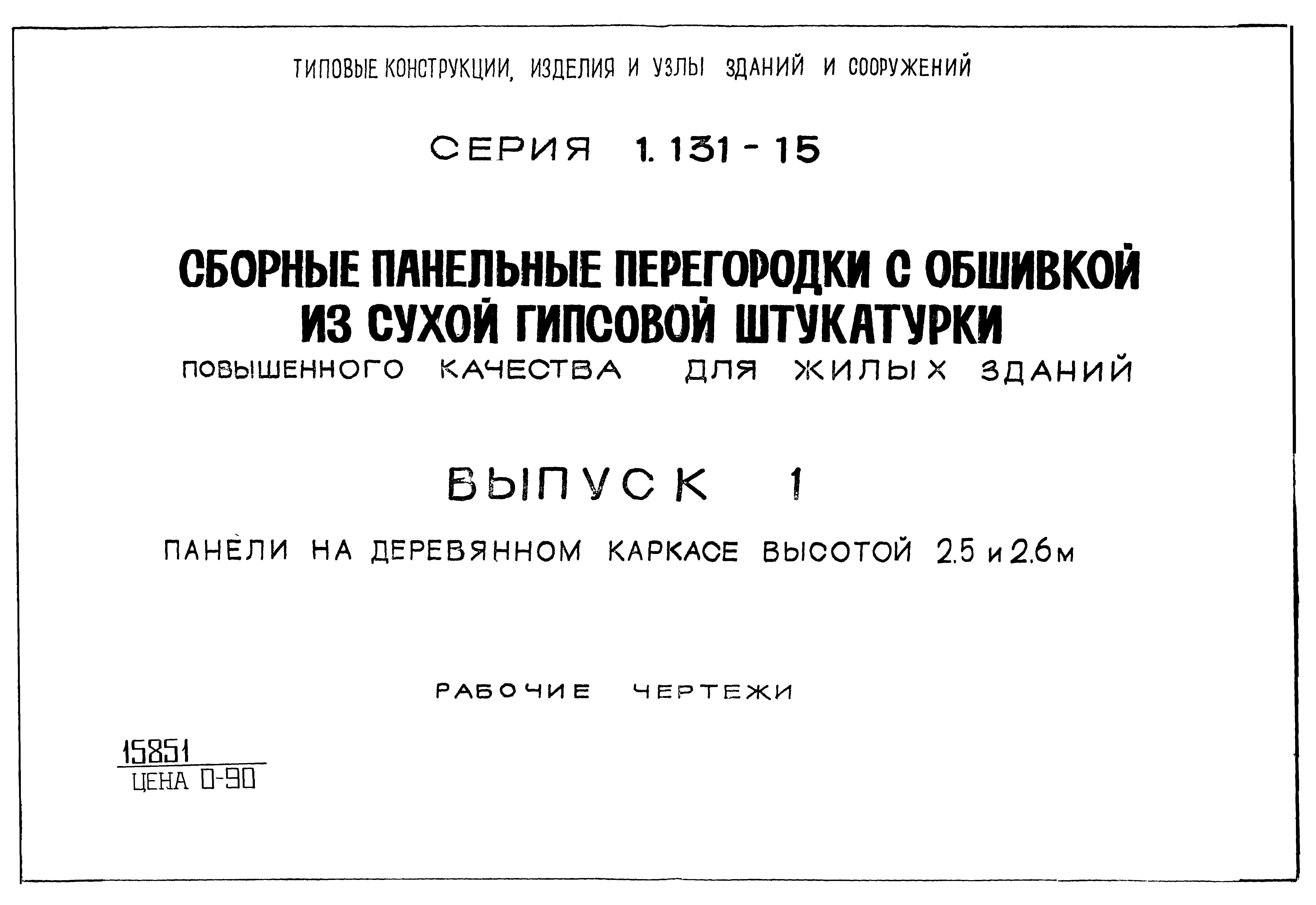

Выпуск 1. Панели на деревянном каркасе высотой 2,5 и 2,6 м. Рабочие чертежи

Обозначение: Серия 1.131-15
Обозначение англ: Series 1.131-15
Статус:заменен
Название рус.:Выпуск 1. Панели на деревянном каркасе высотой 2,5 и 2,6 м. Рабочие чертежи
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.07.1982
Область применения:Панельные перегородки на деревянном каркасе с обшивкой из листов сухой гипсовой штукатурки предназначены для применения во всех типовых сериях жилых домов разной этажности возводимых в обычных условиях строительства

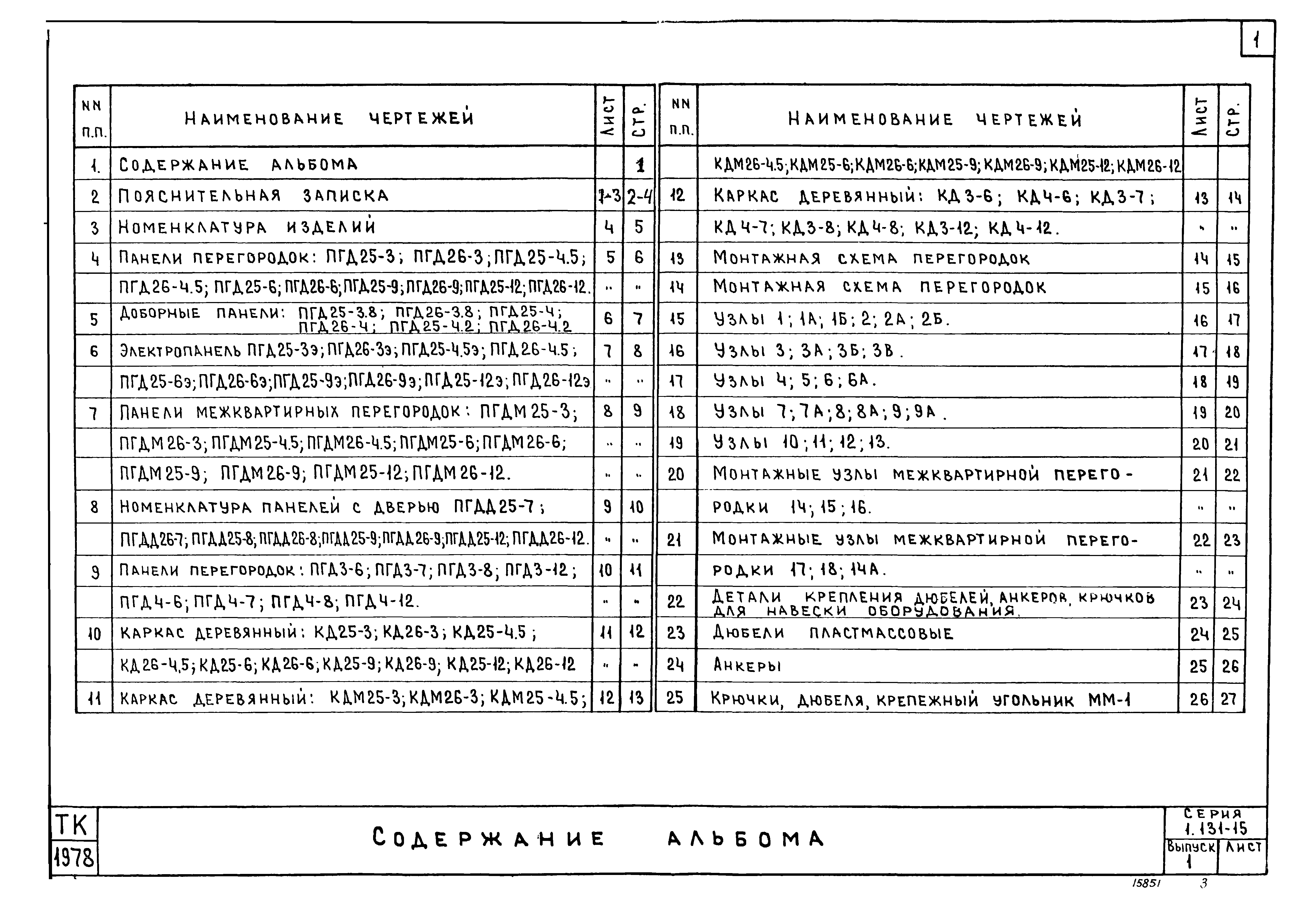

Оглавление:Содержание альбома

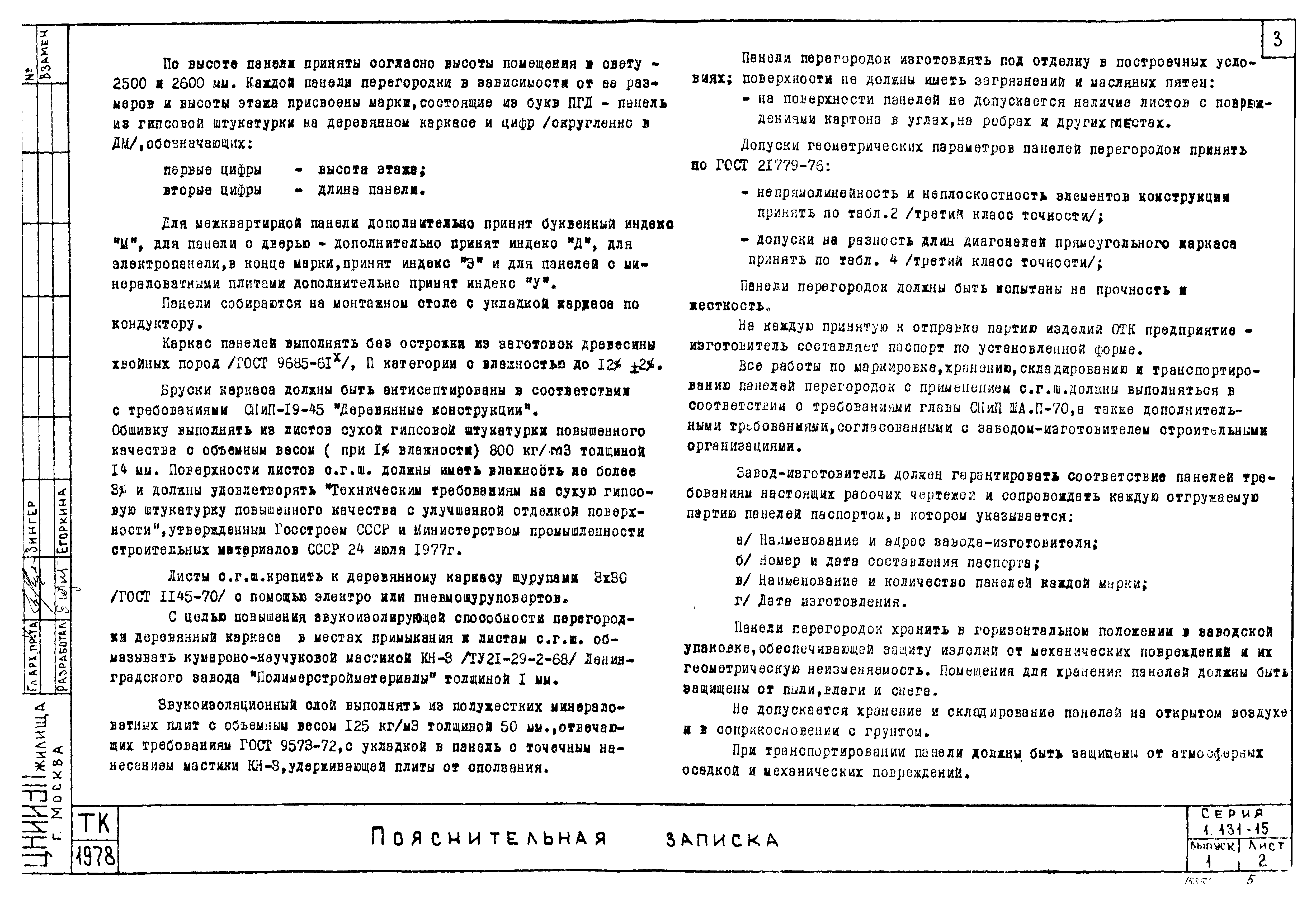

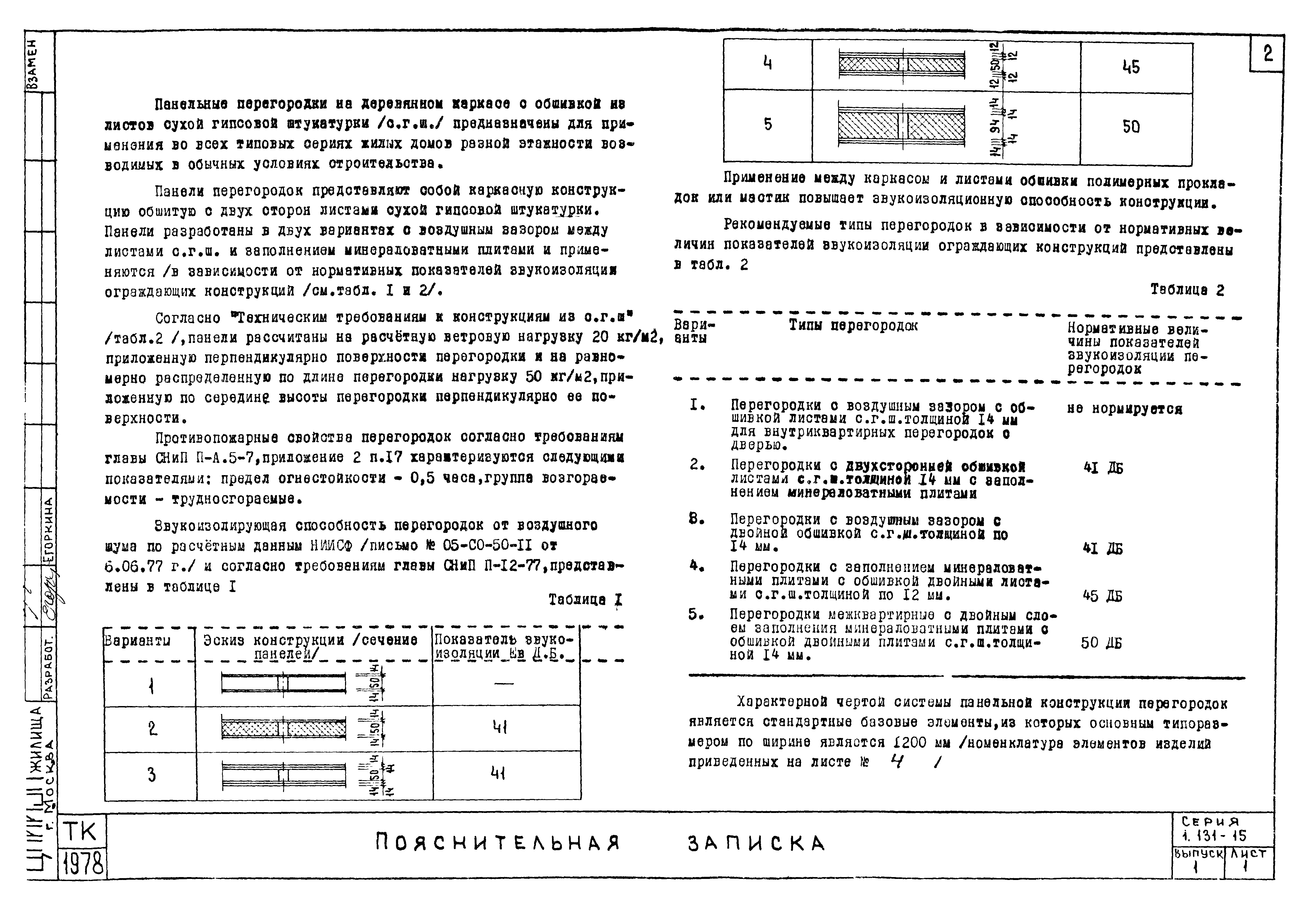

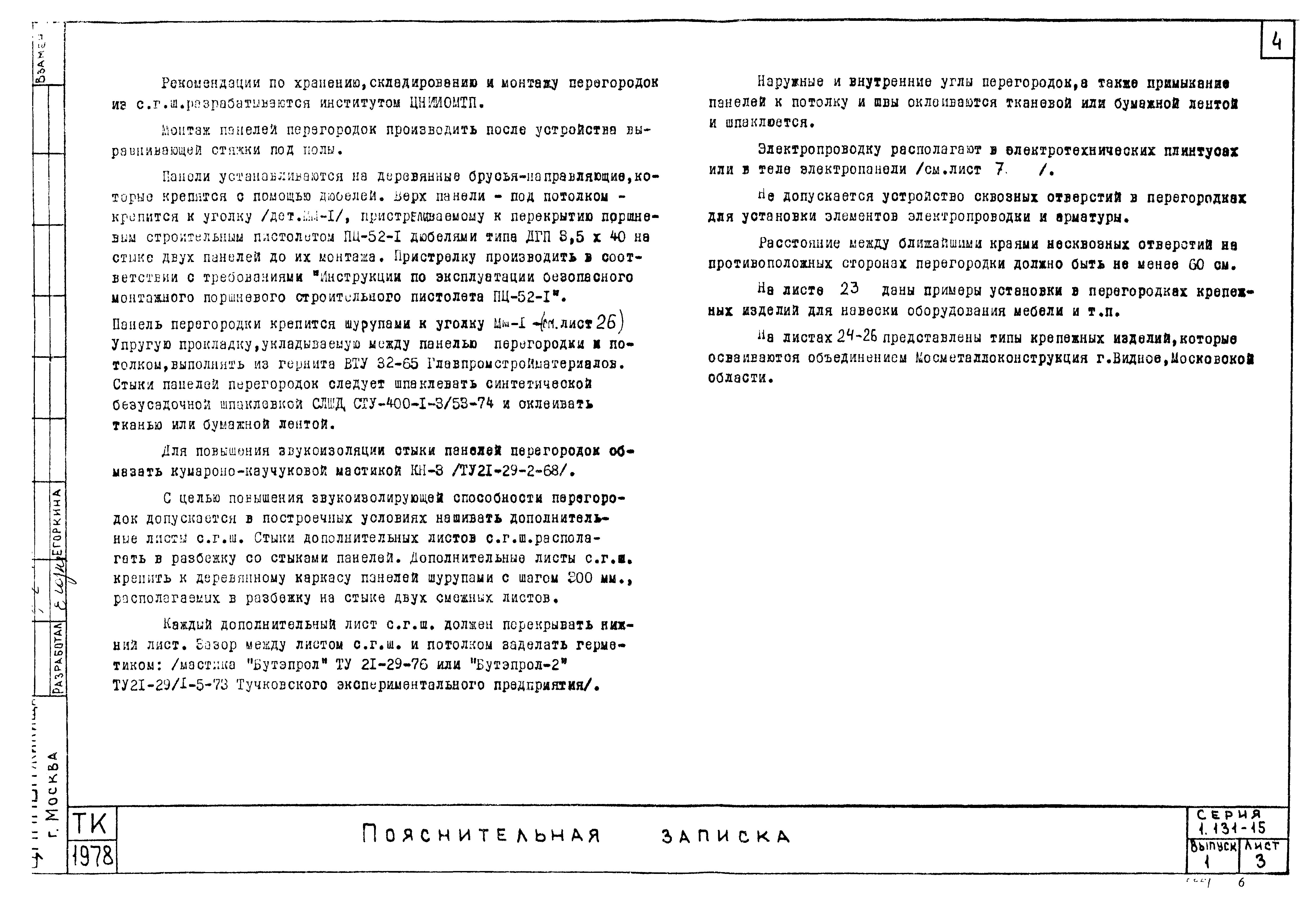

Пояснительная записка

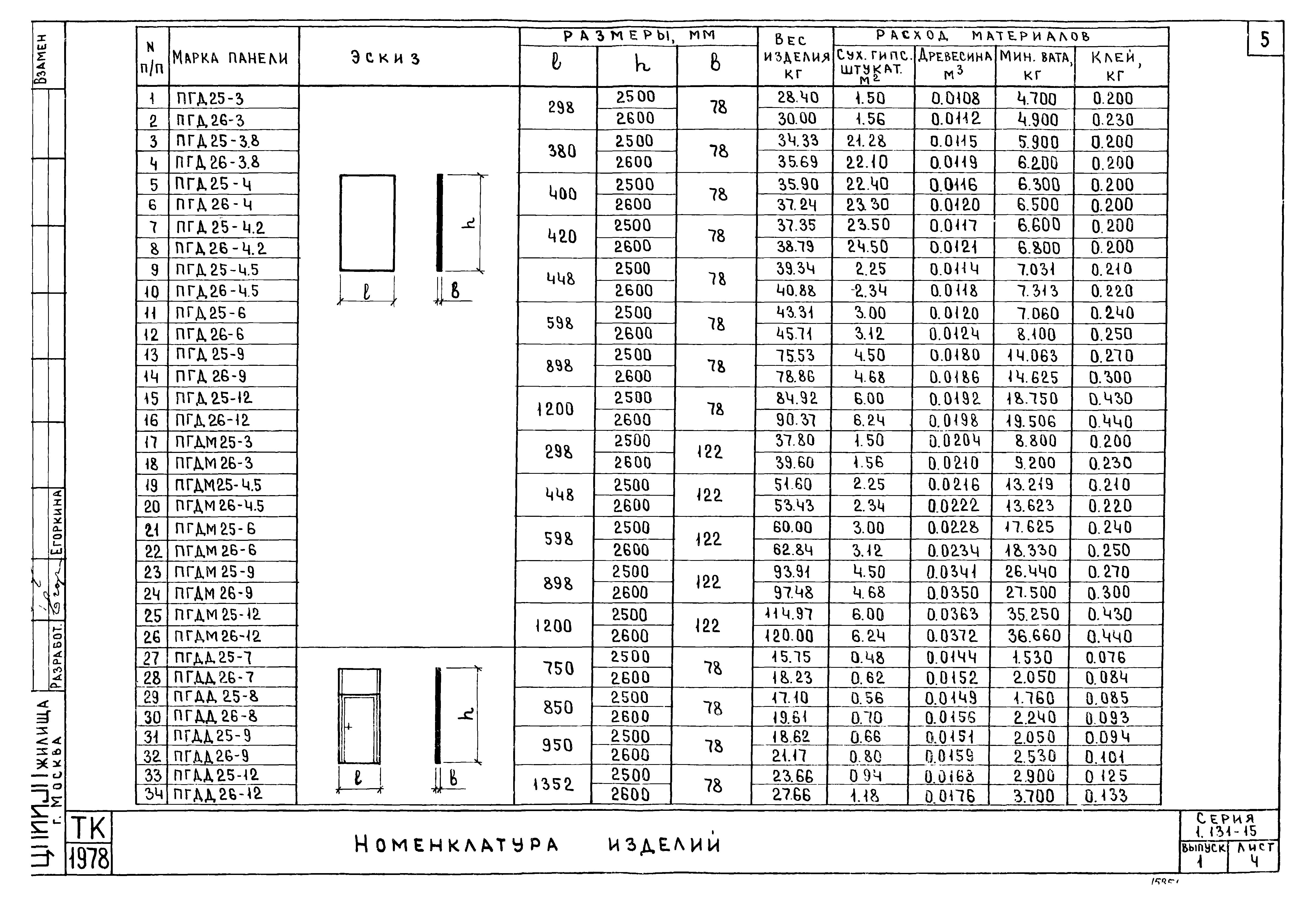

Номенклатура изделий

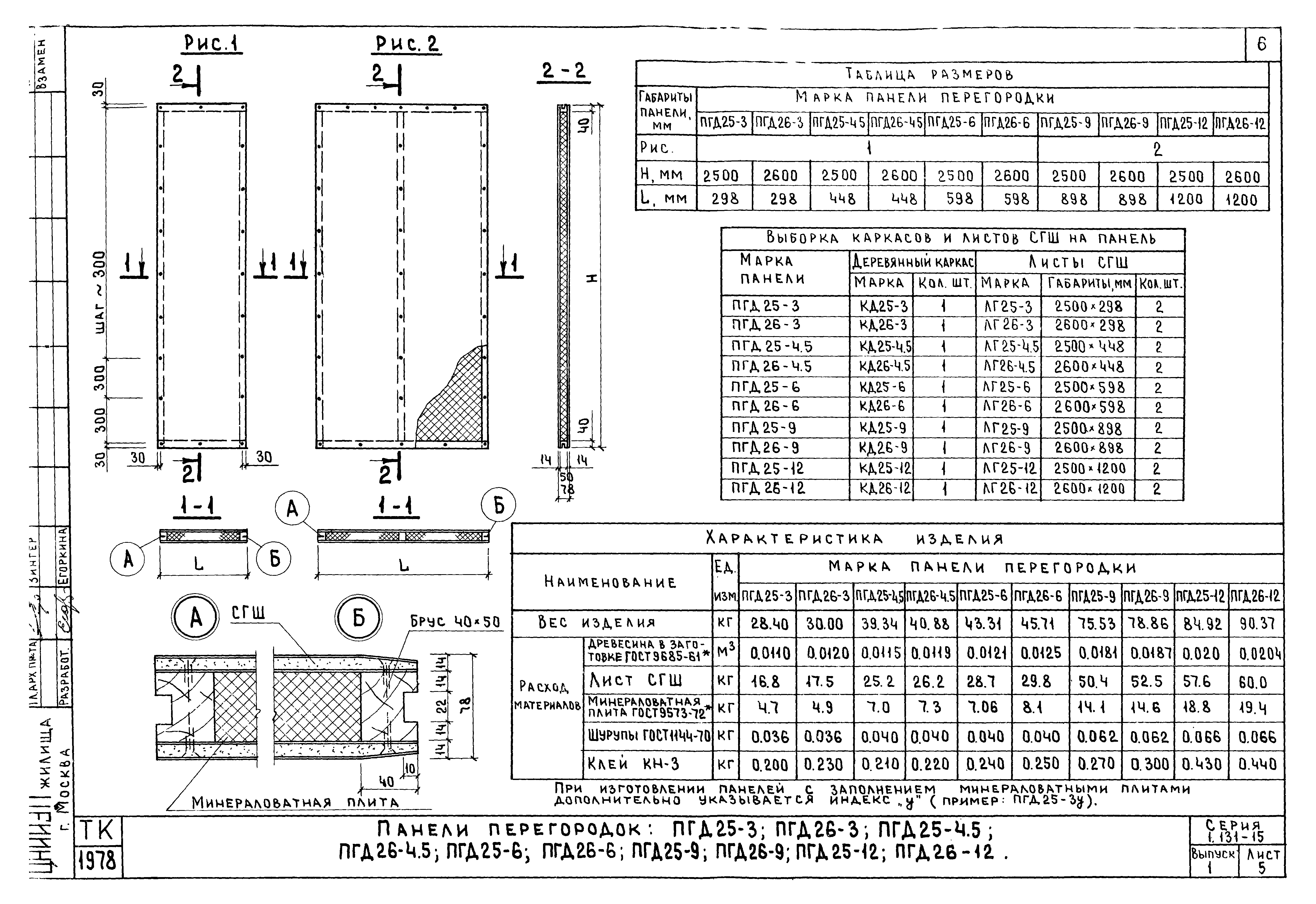

Панели перегородок: ПГД25-3; ПГД26-3; ПГД25-4.5; ПГД26-4.5; ПГД25-6; ПГД25-9; ПГД26-9; ПГД25-12; ПГД26-12

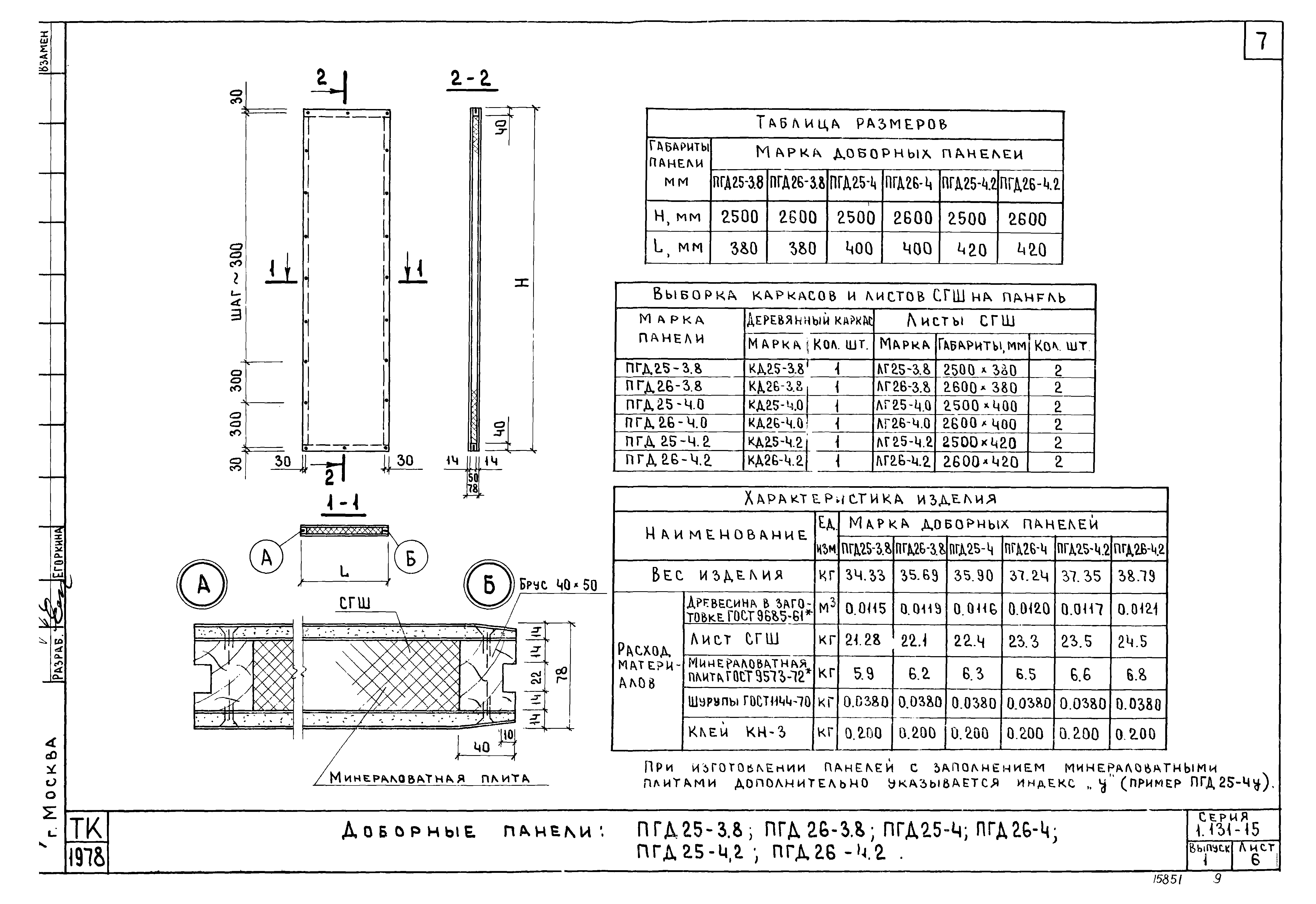

Доборные панели: ПГД25-3.8; ПГД26-3.8; ПГД25-4; ПГД26-4; ПГД25-4.2; ПГД26-4.2

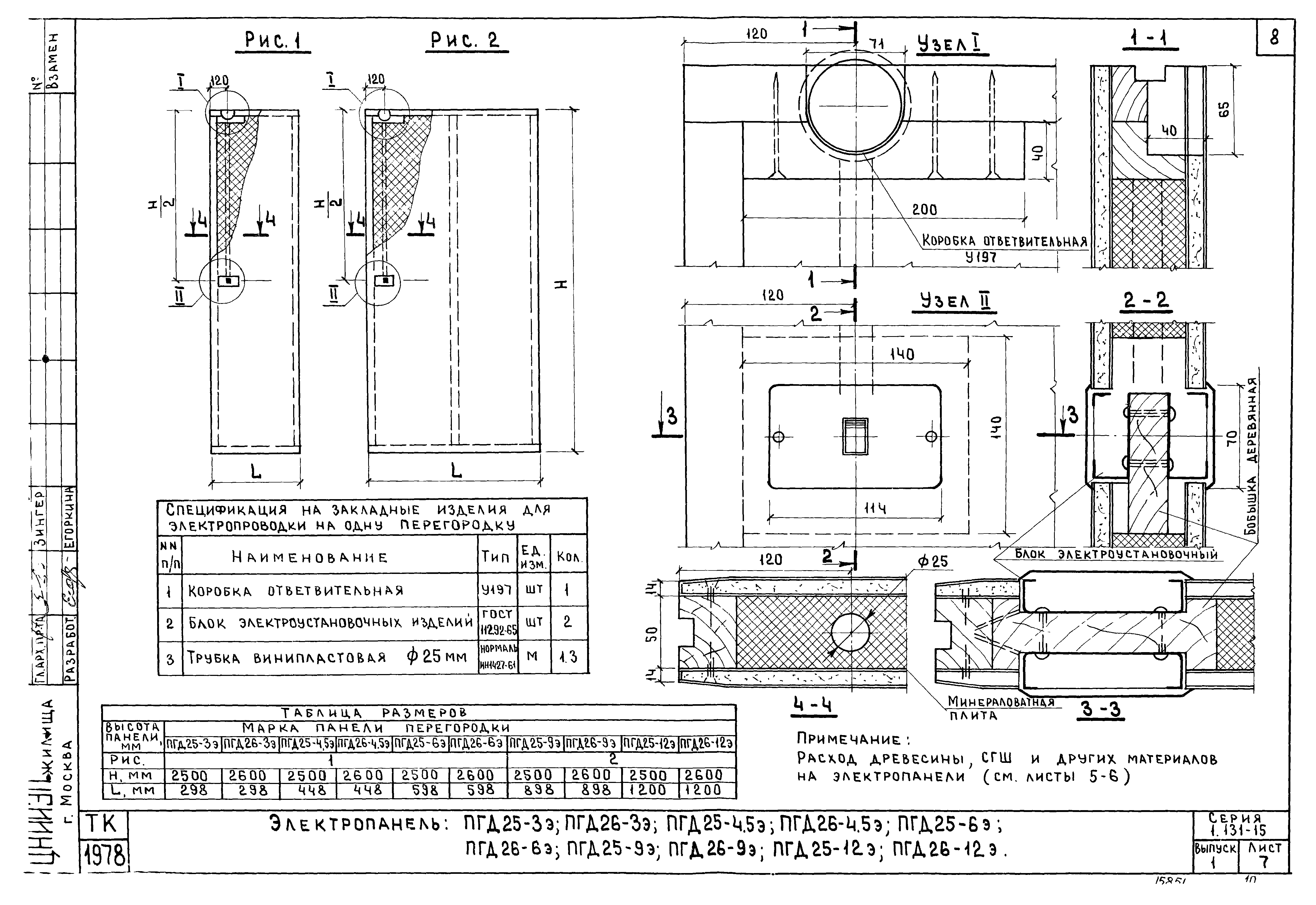

Электропанель ПГД25-3э; ПГД26-3э; ПГД25-4.5э; ПГД26-4.5; ПГД25-6э; ПГД26-6э; ПГД25-9э; ПГД26-9э; ПГД25-12э; ПГД26-12э

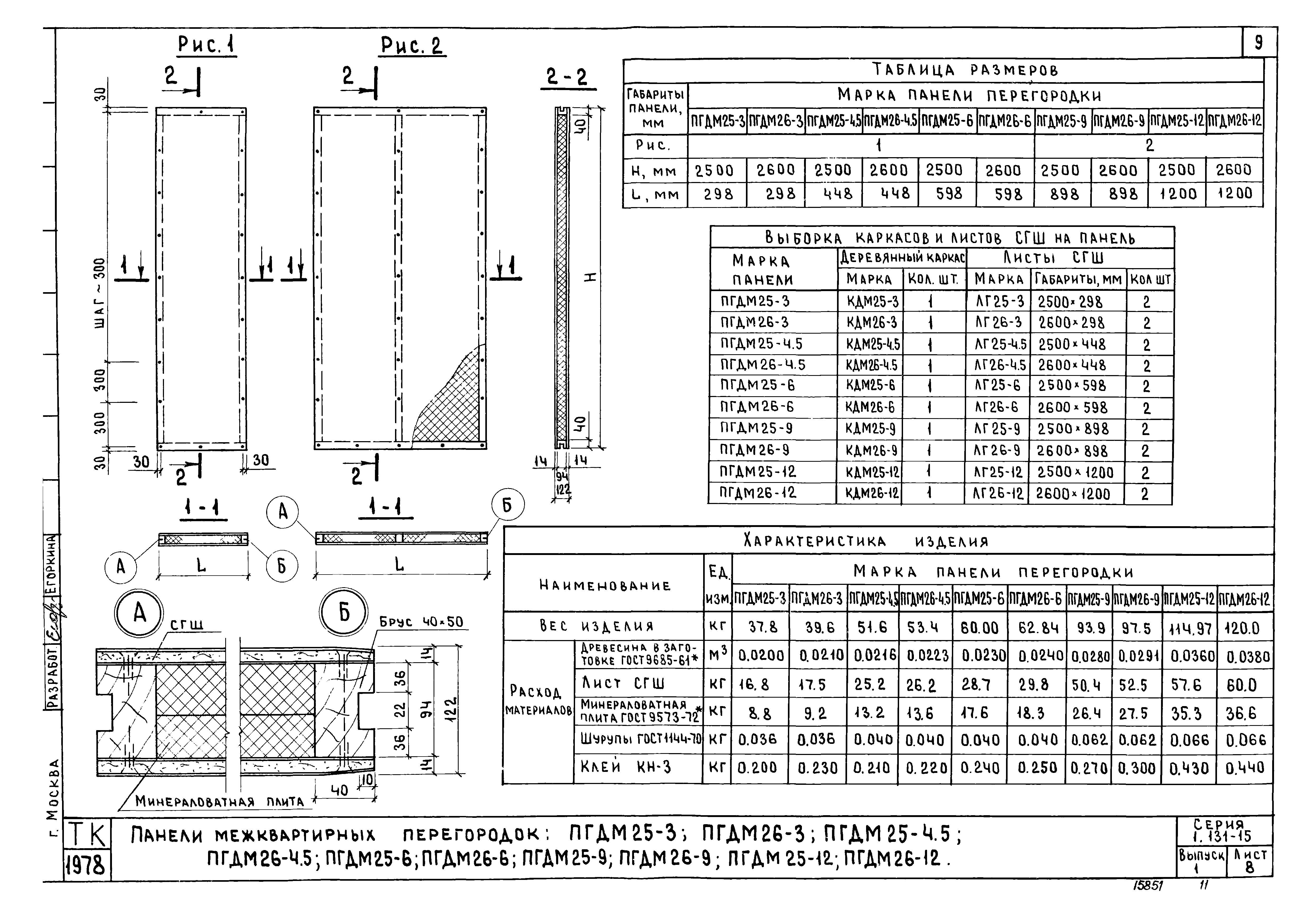

Панели межквартирных перегородок: ПГДМ25-3; ПГДМ26-3; ПГДМ25-4.5; ПГДМ26-4.5; ПГДМ25-6; ПГДМ26-6; ПГДМ25-9; ПГДМ26-9; ПГДМ25-12; ПГДМ26-12

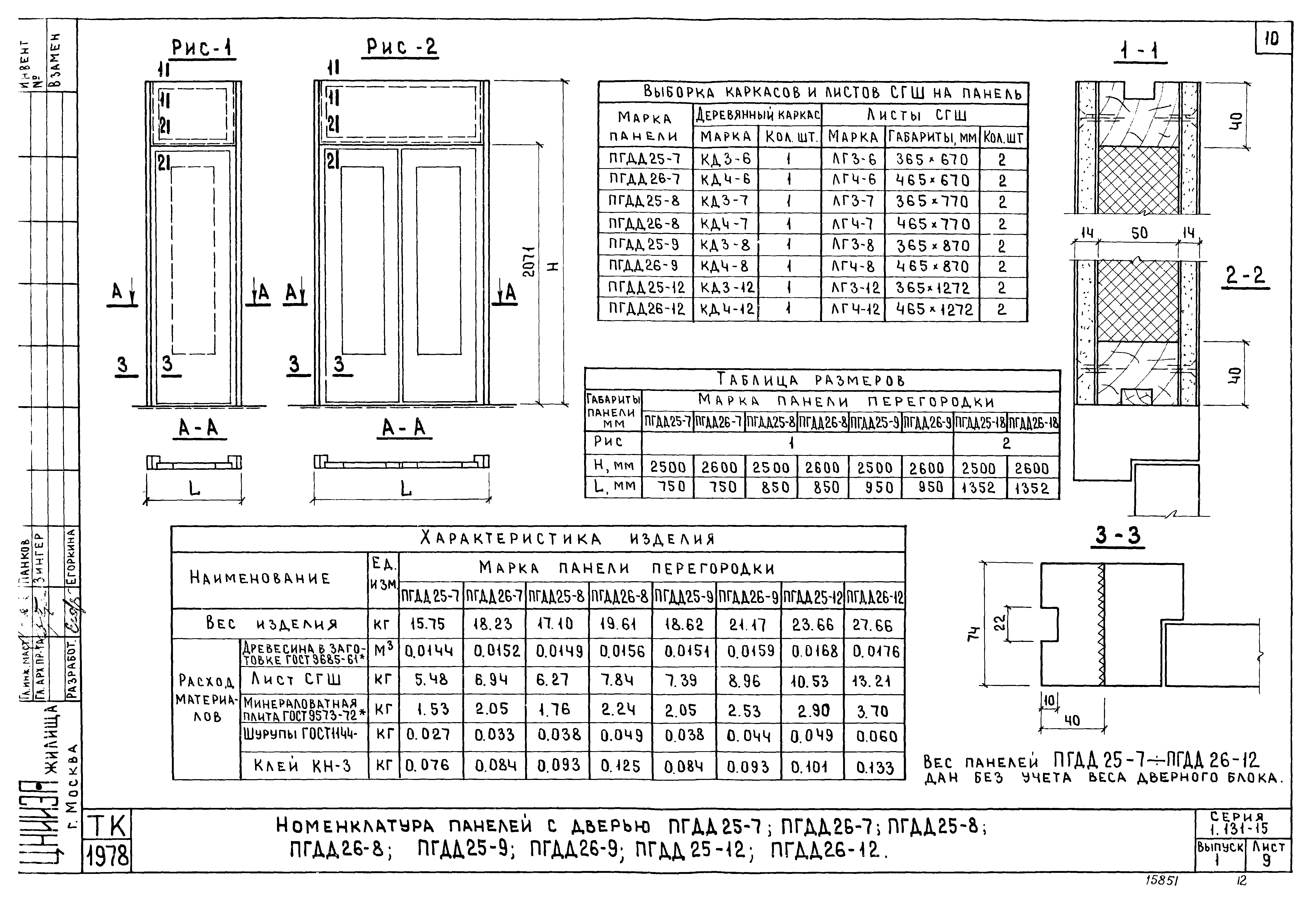

Номенклатура панелей с дверью ПГДД25-7; ПГДД26-7; ПГДД25-8; ПГДД26-8; ПГДД25-9; ПГДД26-9; ПГДД25-12; ПГДД26-12

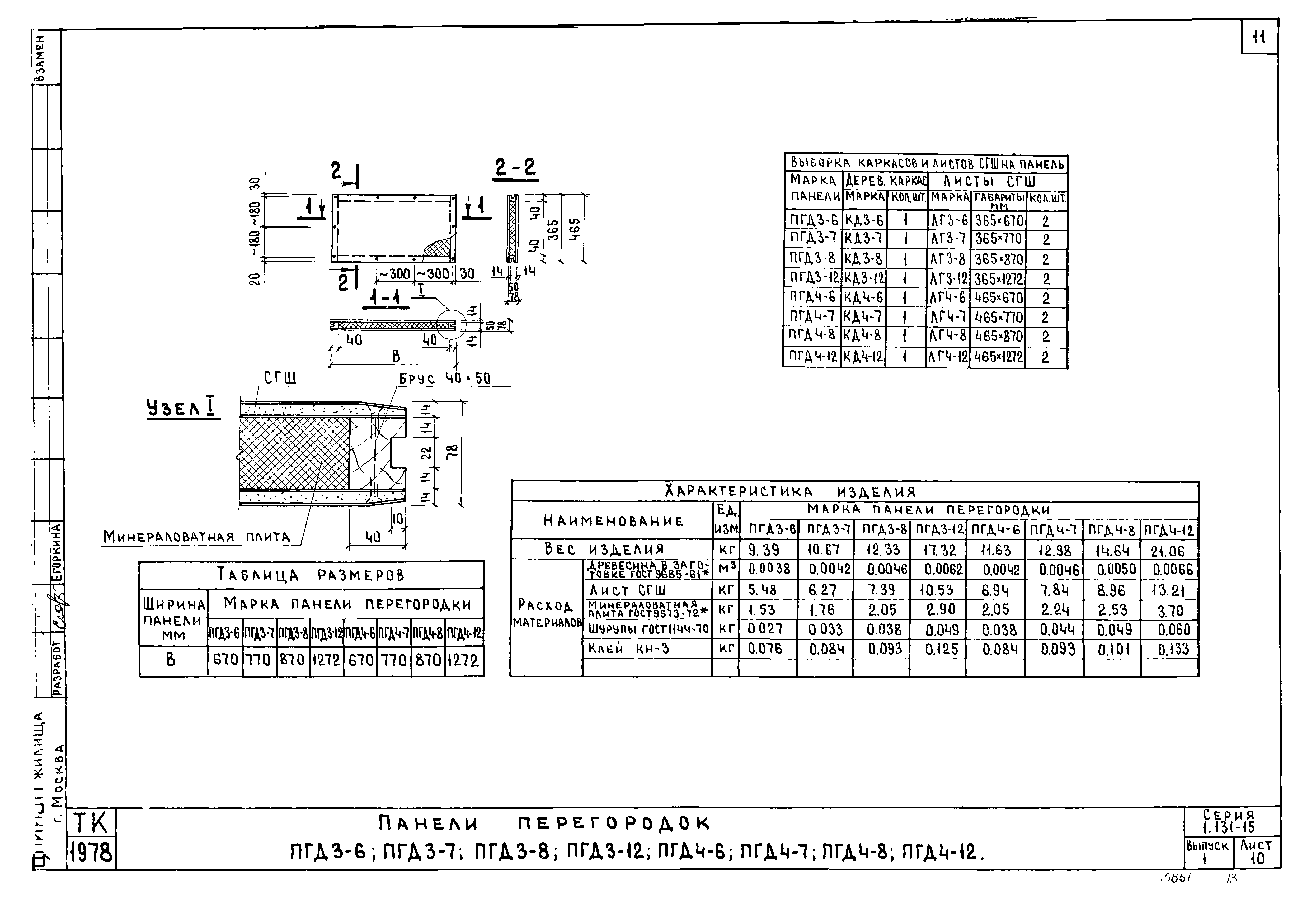

Панели перегородок: ПГД3-6; ПГД3-7; ПГД3-8; ПГД3-12; ПГД4-6; ПГД4-7; ПГД4-8; ПГД4-12

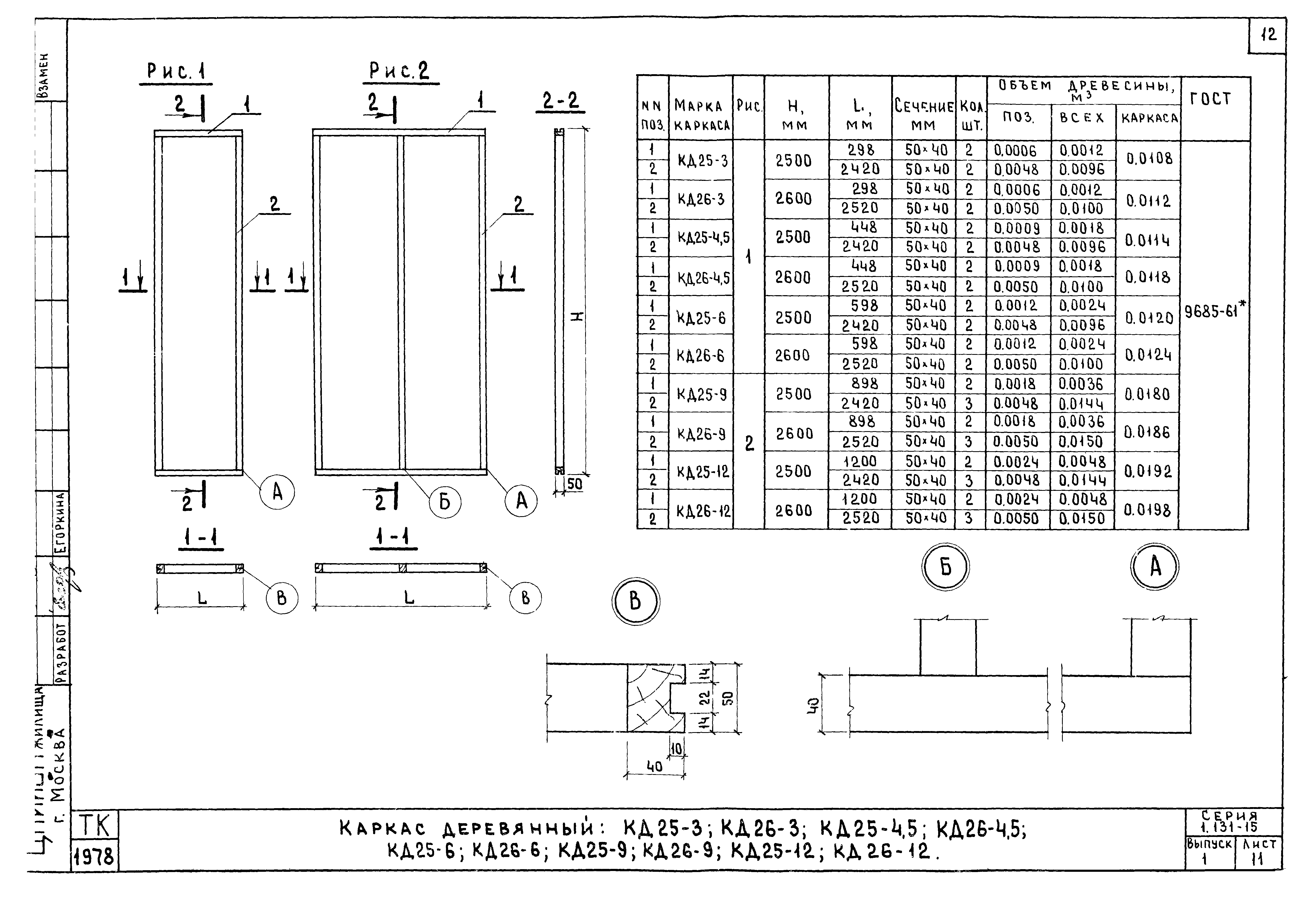

Каркас деревянный: КД25-3; КД26-3; КД25-4.5; КД26-4.5; КД25-6; КД26-6; КД25-9; КД26-9; КД25-12; КД26-12

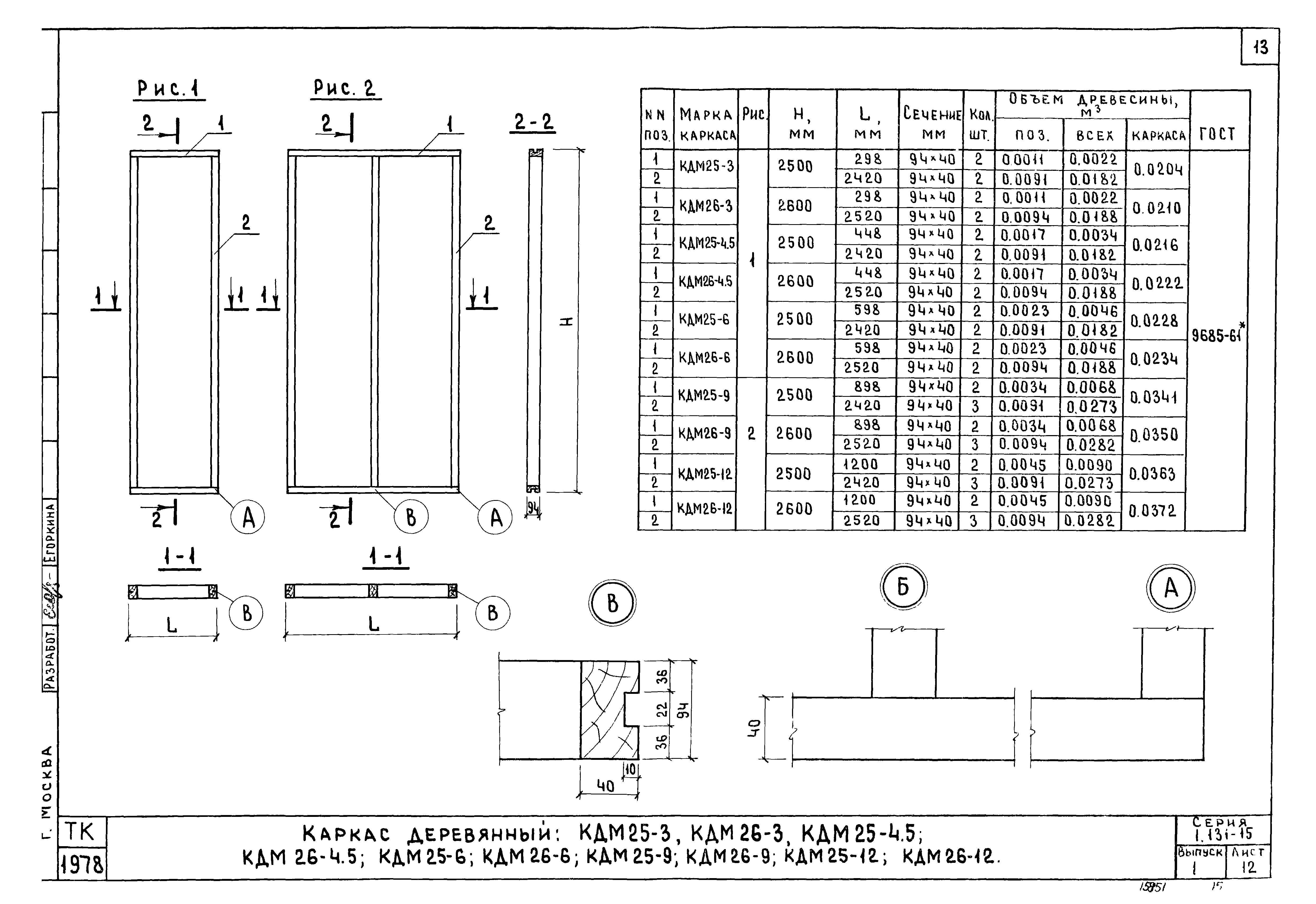

Каркас деревянный: КДМ25-3; КДМ26-3; КДМ25-4.5; КДМ26-4.5; КДМ25-6; КДМ26-6; КДМ25-9; КДМ26-9; КДМ25-12; КДМ26-12

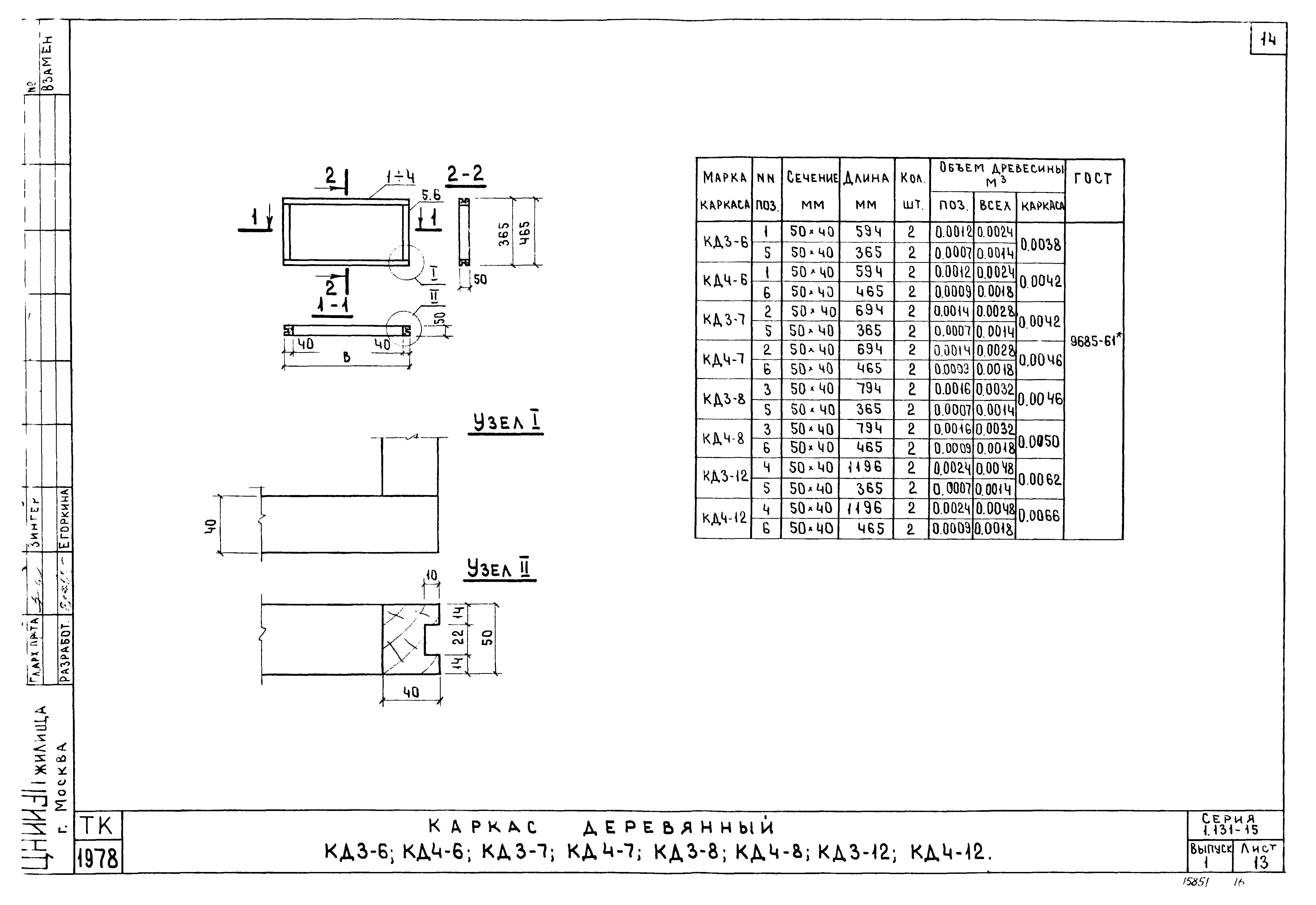

Каркас деревянный: КД3-6; КД4-6; КЖ3-7; КД4-7; КД3-8; КД4-8; КД3-12; КД4-12

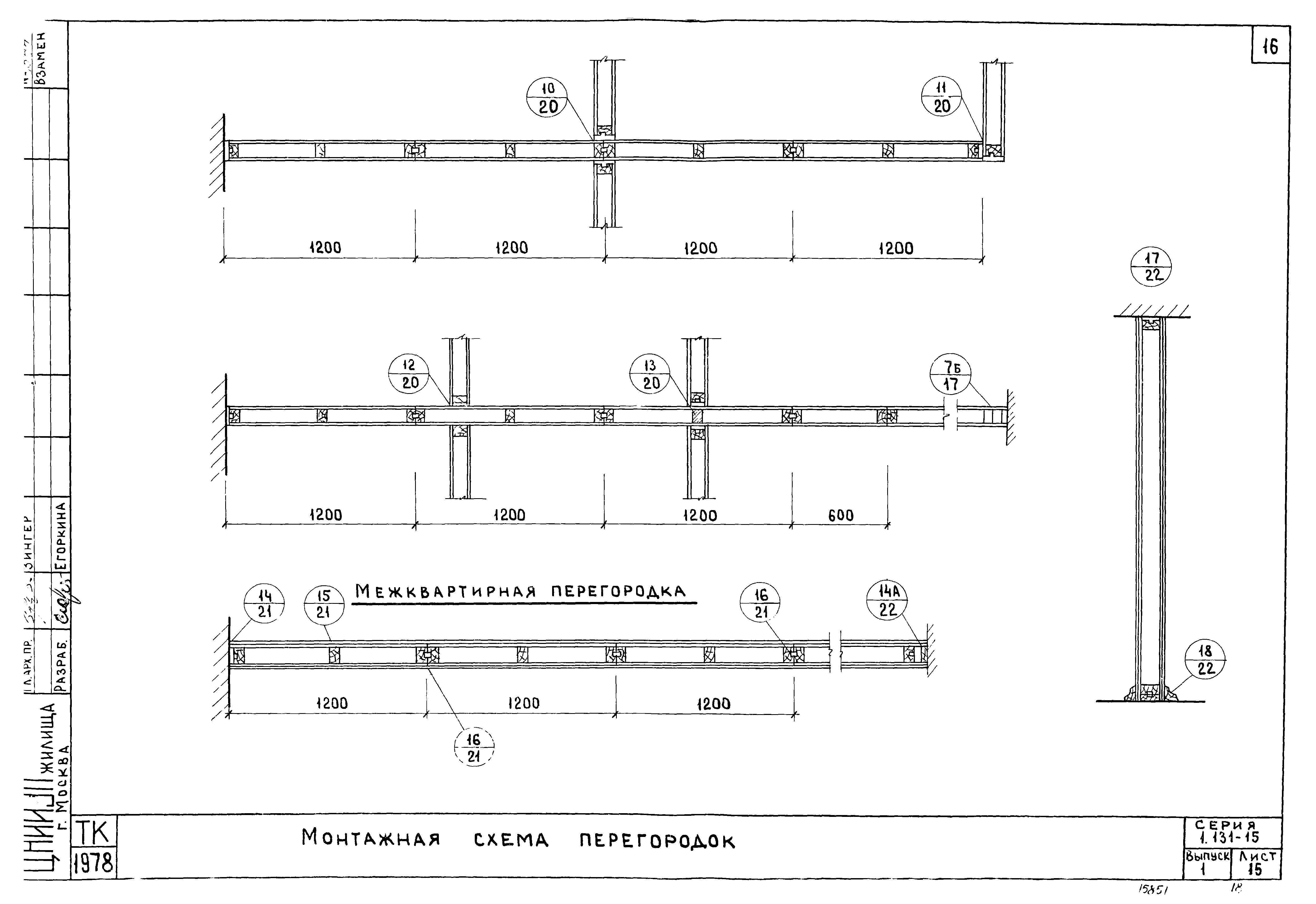

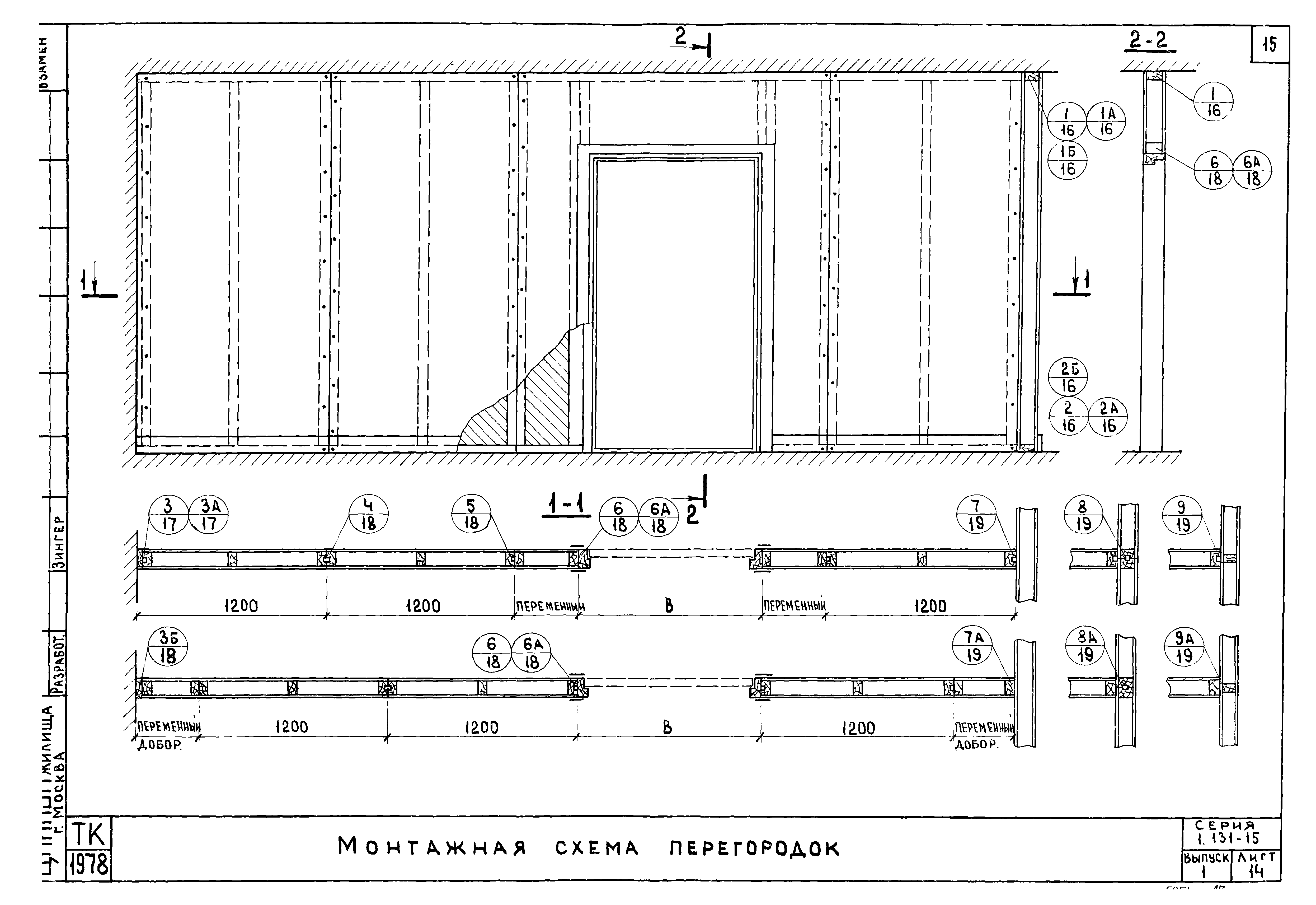

Монтажная схема перегородок

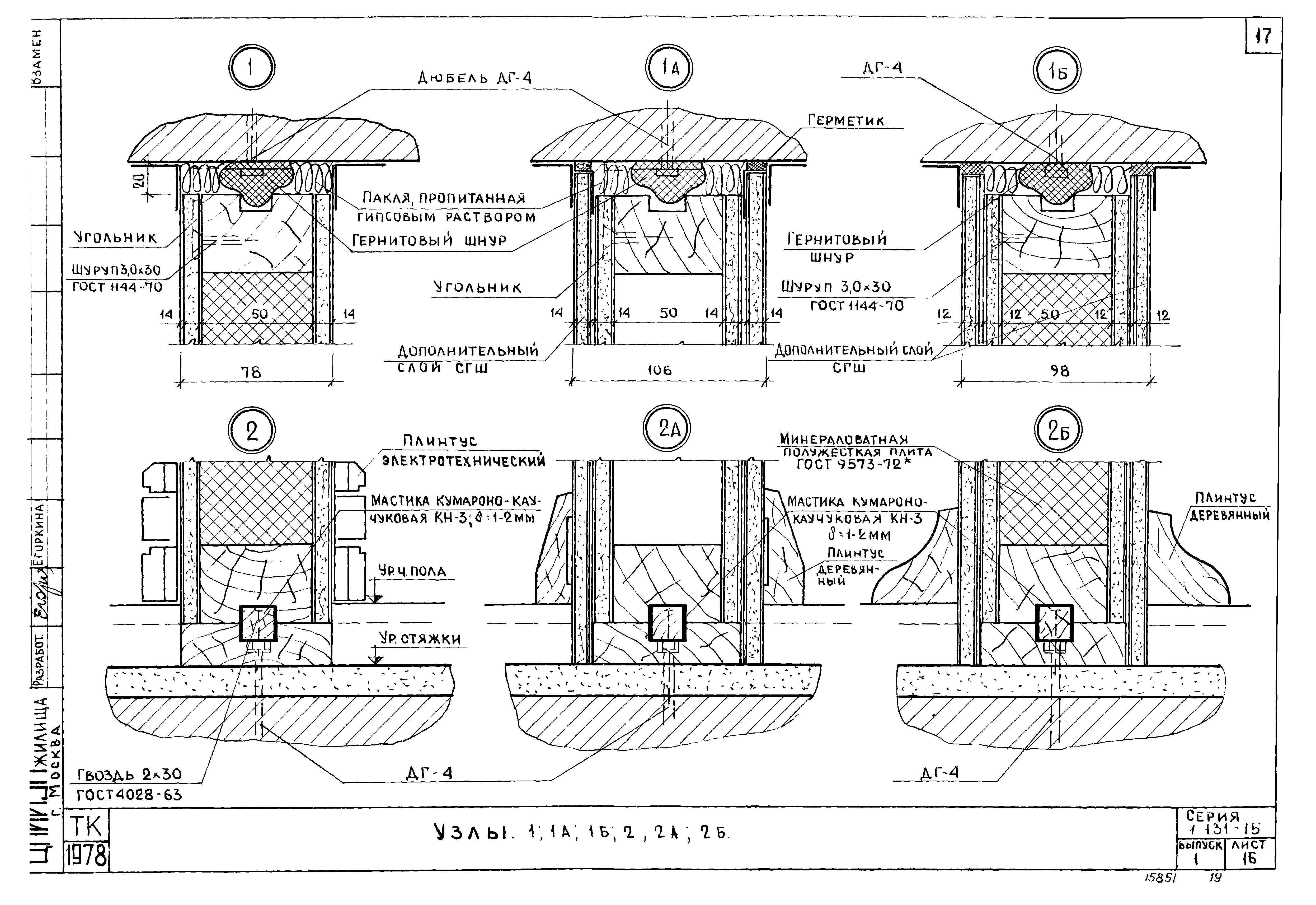

Узлы 1; 1А; 1Б; 2; 2А; 2Б
Узлы 3; 3А; 3Б; 3В

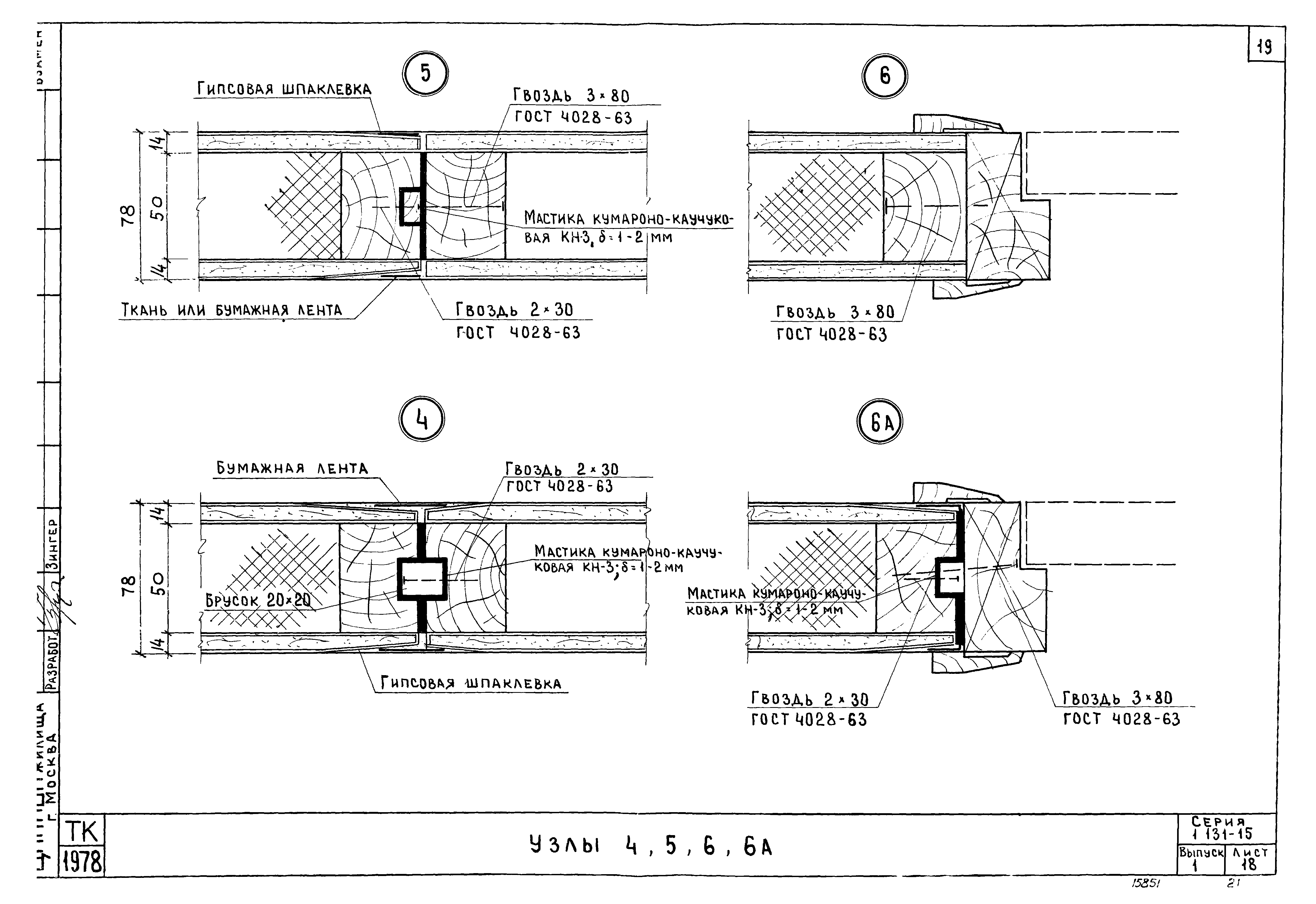

Узлы 4; 5; 6; 6А

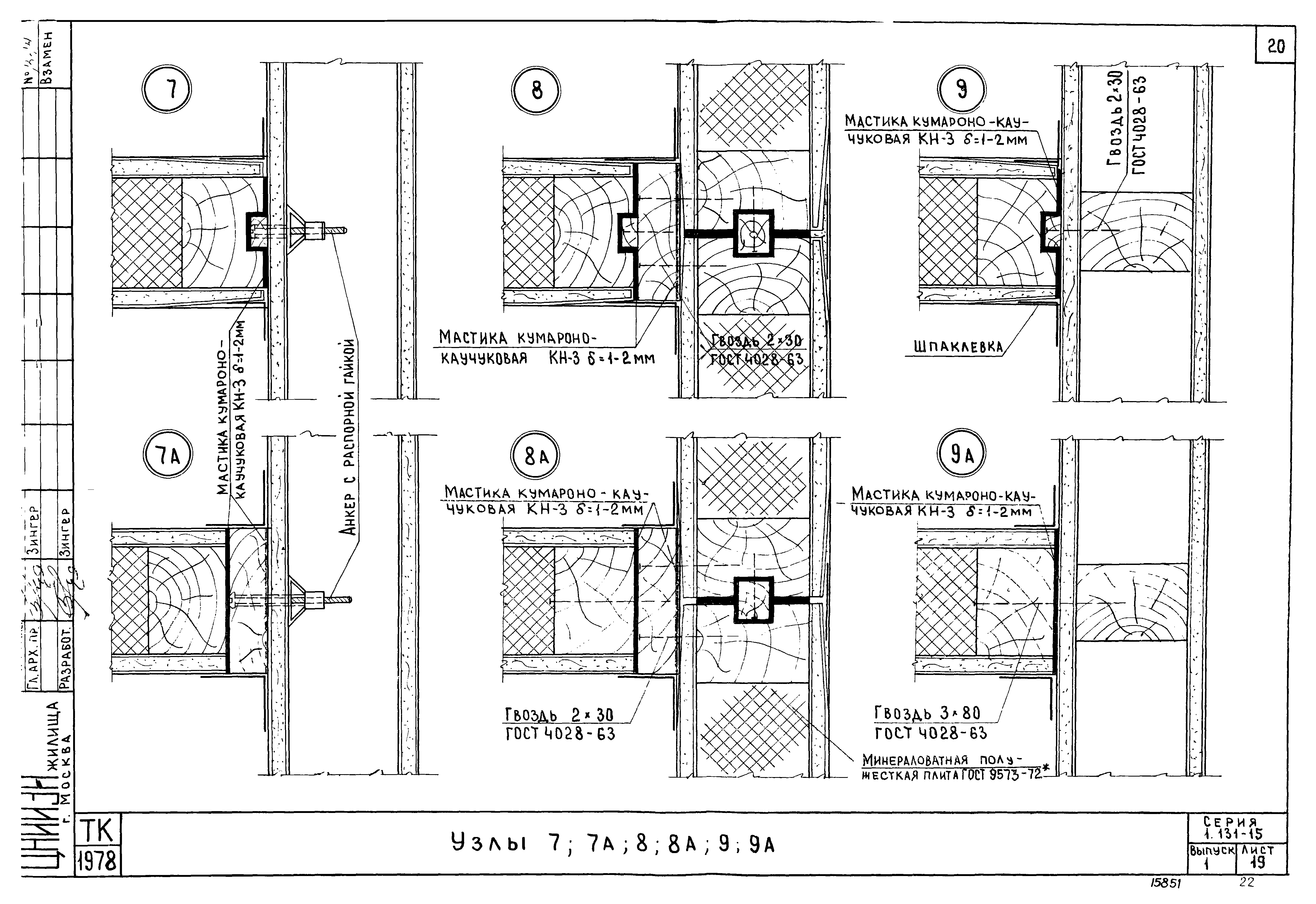

Узлы 7; 7А; 8; 8А; 9; 9А

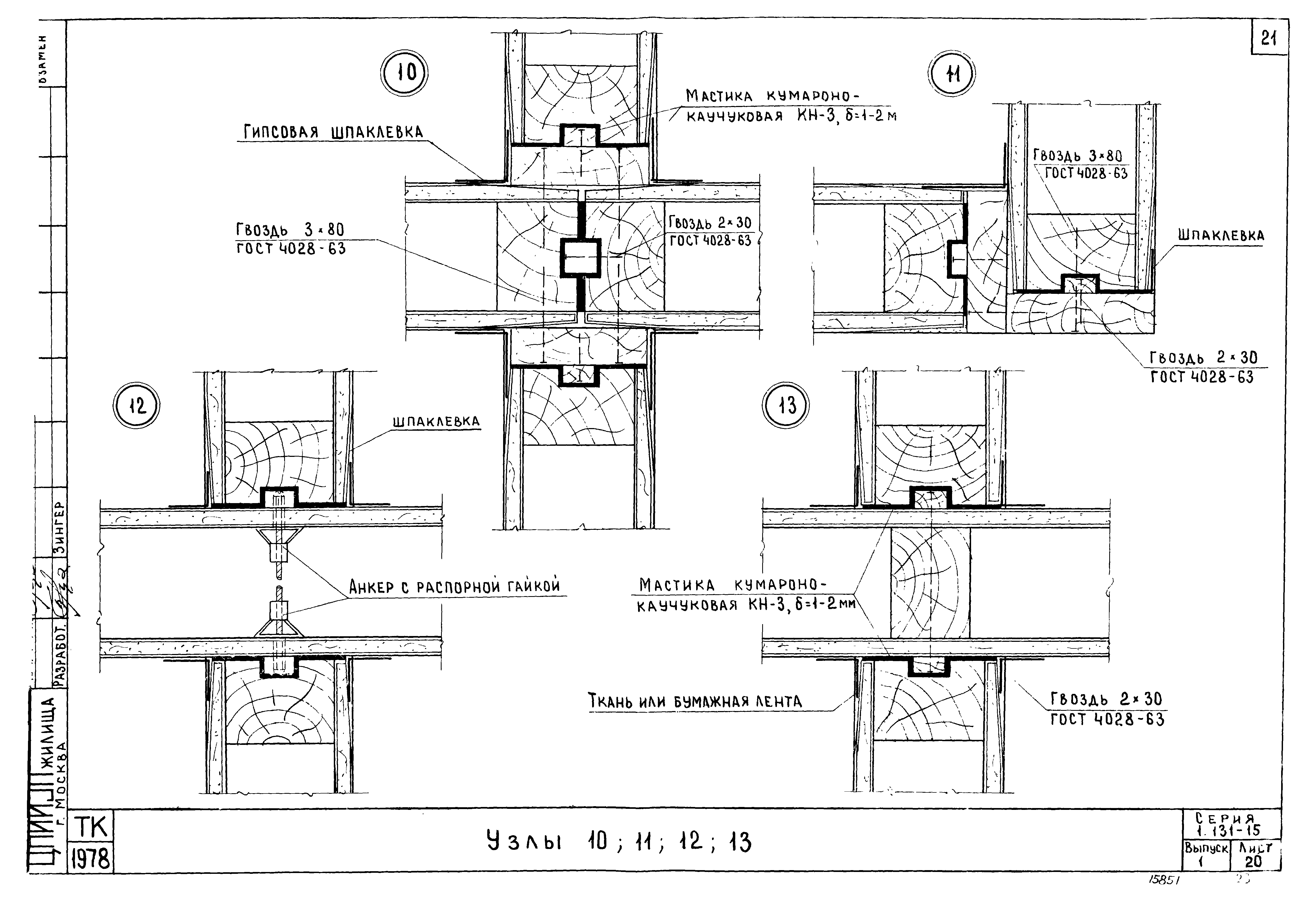

Узлы 10; 11; 12; 13

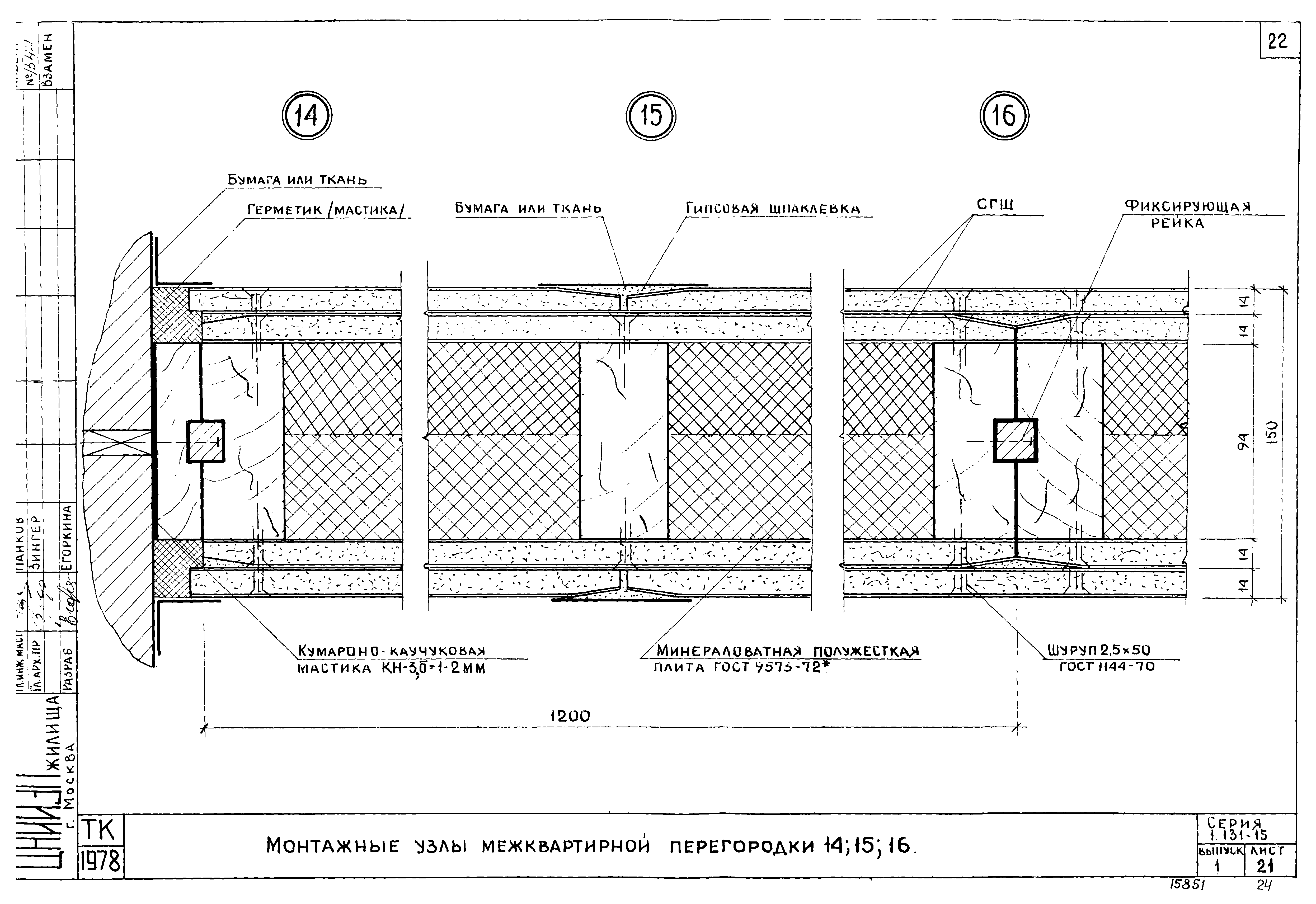

Монтажные узлы межквартирной перегородки 14; 15; 16

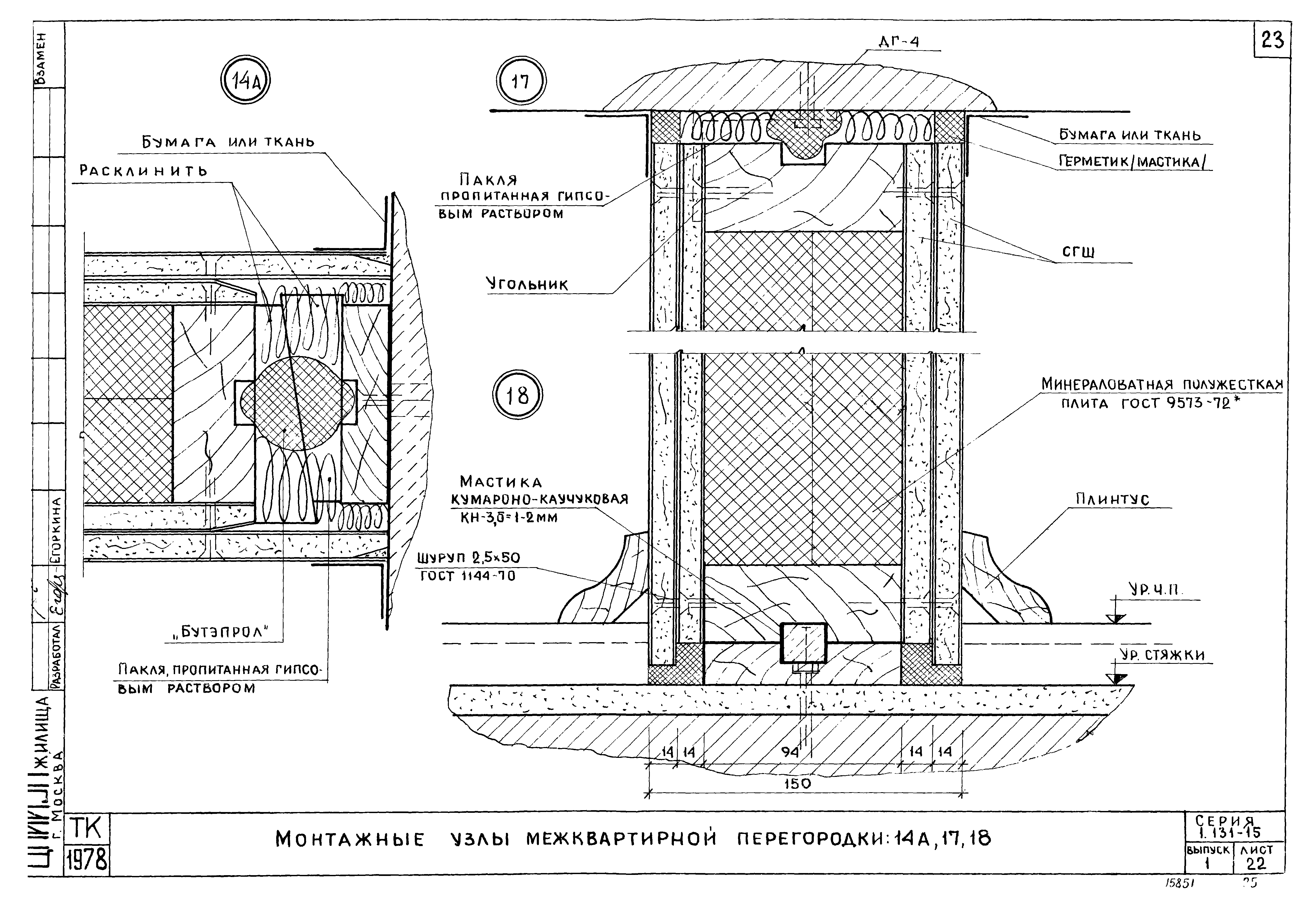

Монтажные узлы межквартирной перегородки 17; 18; 14А

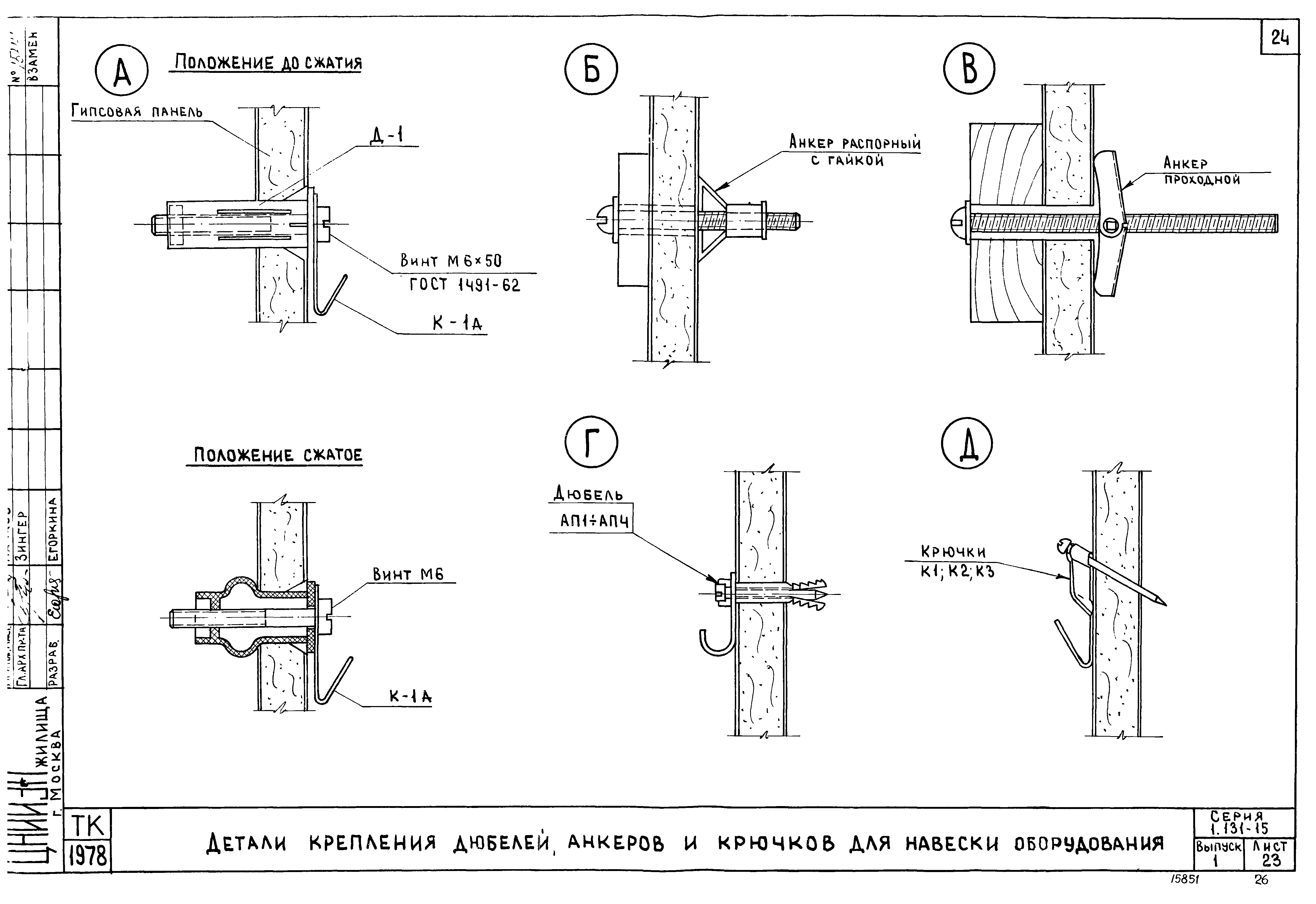

Детали крепления дюбелей, анкеров, крючков для навески оборудования

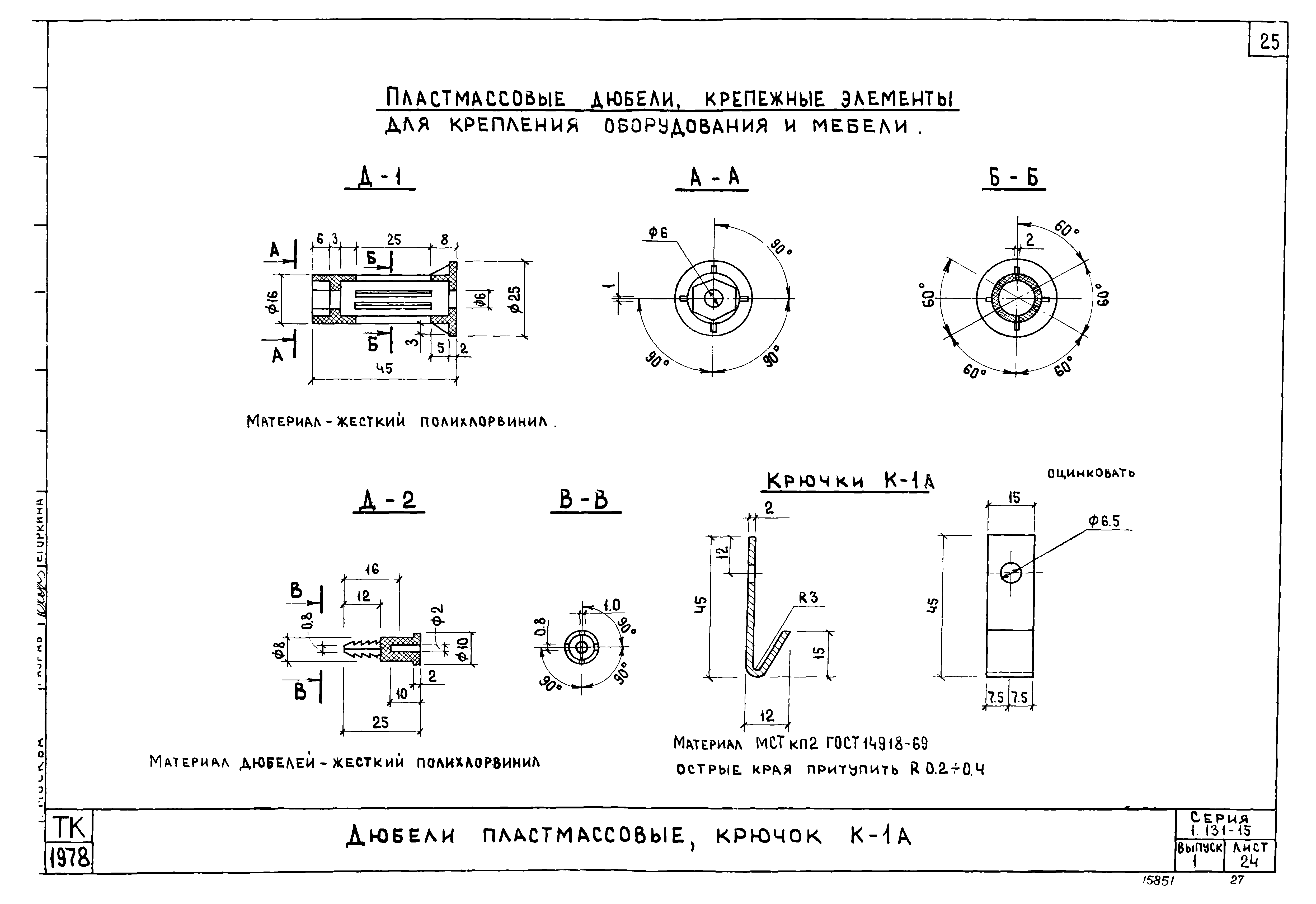

Дюбели пластмассовые

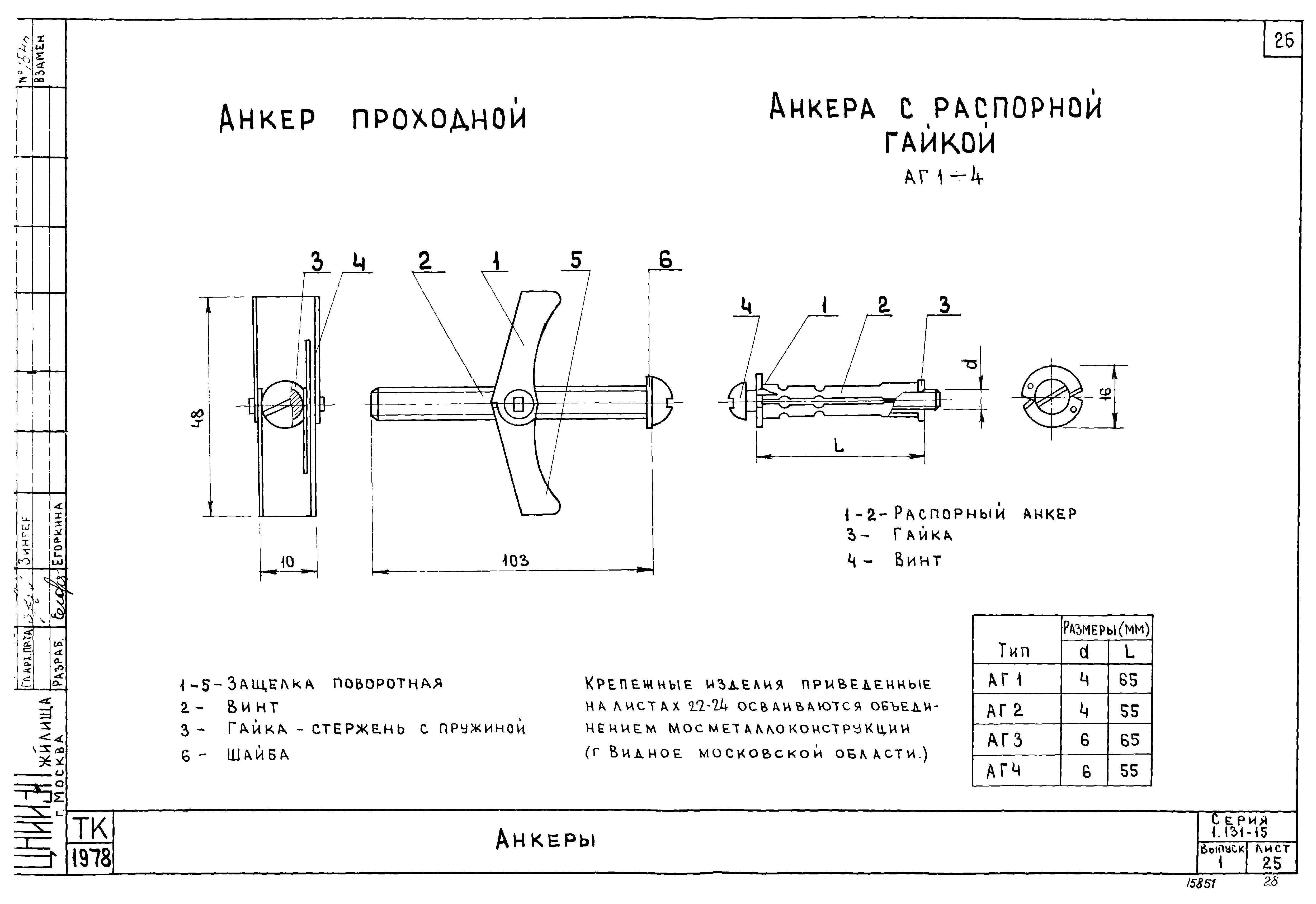

Анкеры

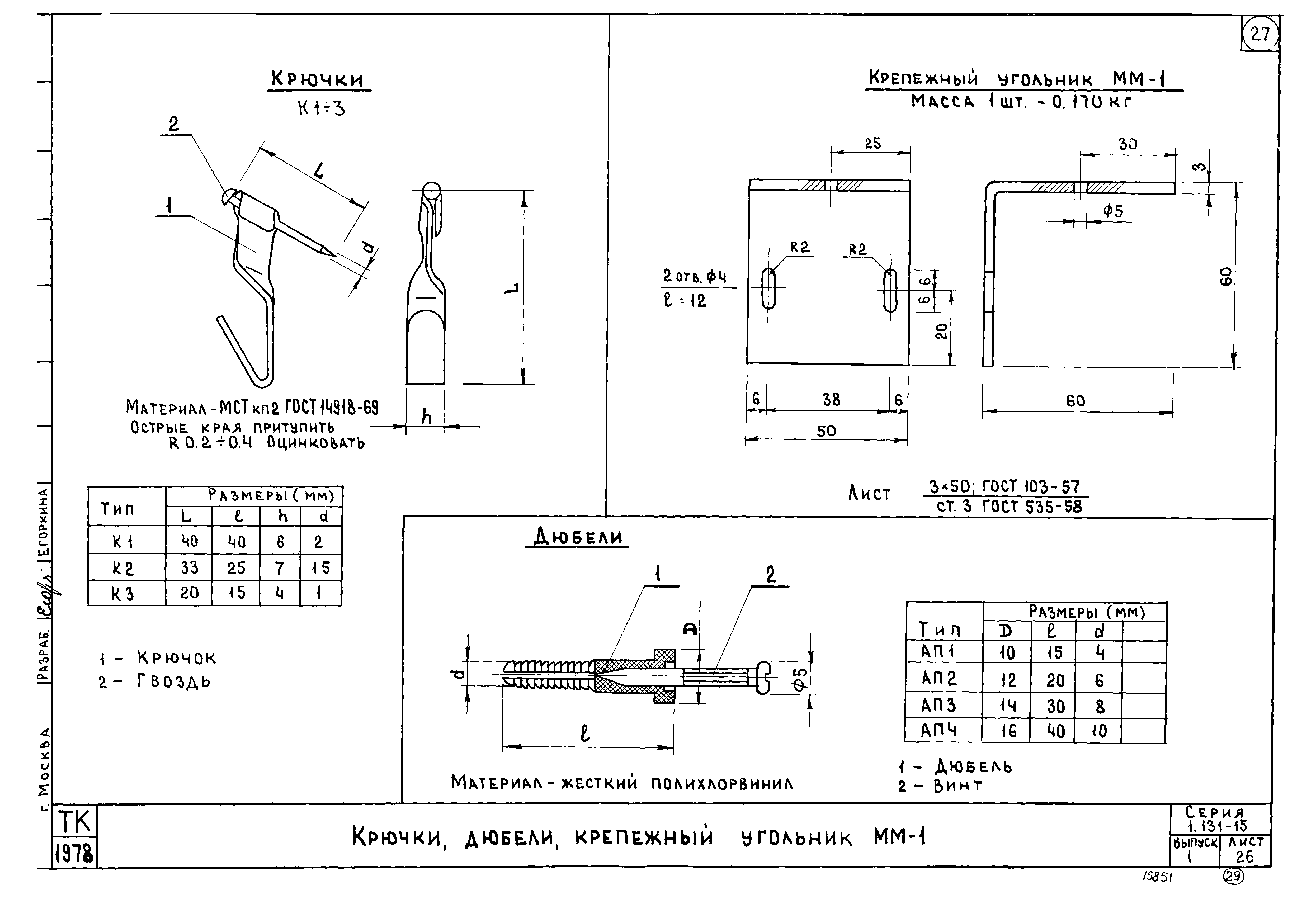

Крючки, дюбеля, крепежный угольник ММ-1
Разработан: ЦНИИЭП жилища
Утверждён:14.11.1978 Госкомитет по гражданскому строительству и архитектуре при Госстрое СССР (National Committee on Nonindustrial Construction and Architecture, USSR Gosstroy 247)
Расположен в:Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Чем заменён:
Нормативные ссылки:
