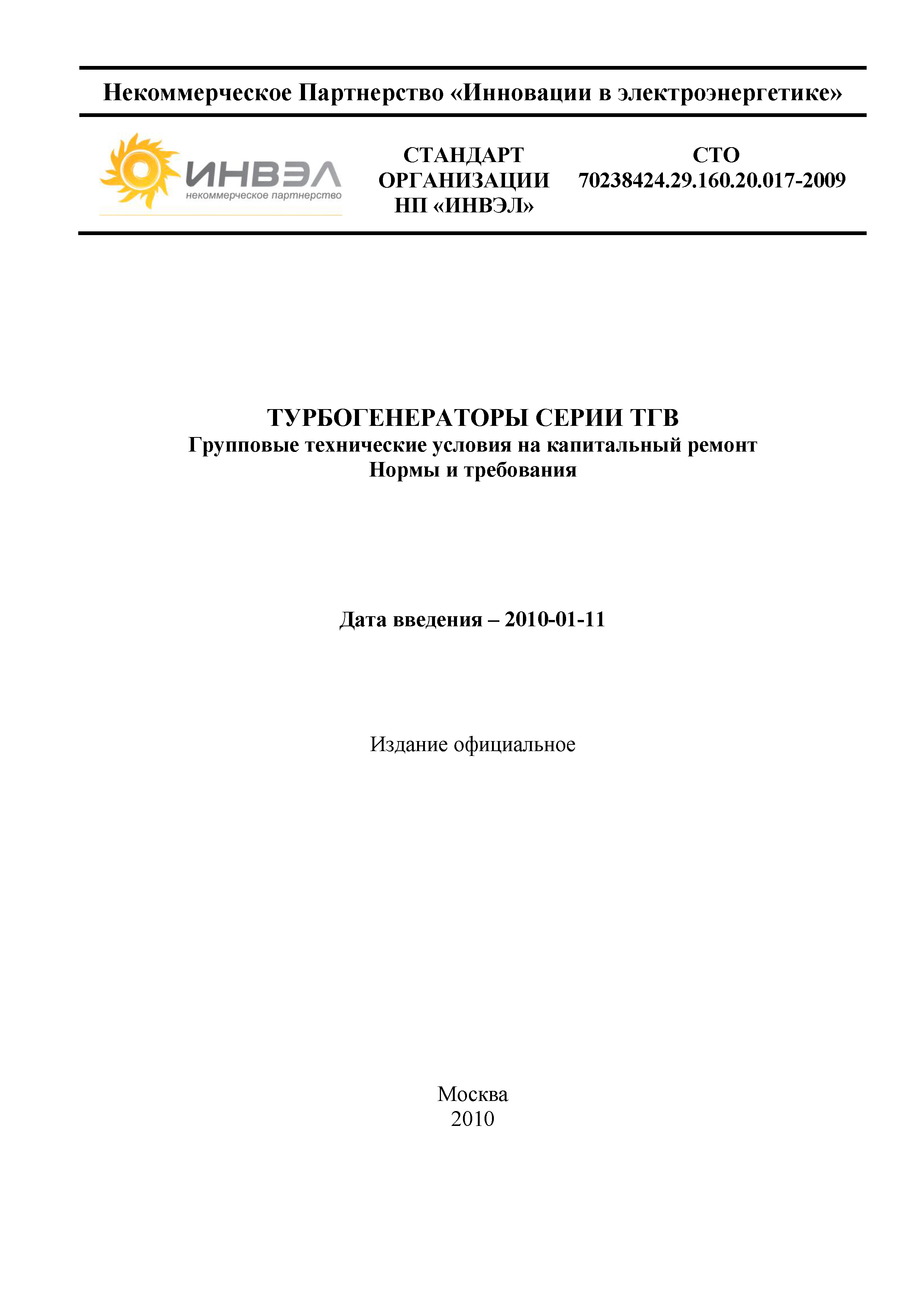

Скачать СТО 70238424.29.160.20.017-2009 Турбогенераторы серии ТГВ. Групповые технические условия на капитальный ремонт. Нормы и требования

Дата актуализации: 10.08.2017

СТО 70238424.29.160.20.017-2009

Турбогенераторы серии ТГВ. Групповые технические условия на капитальный ремонт. Нормы и требования

Обозначение:	СТО 70238424.29.160.20.017-2009
Обозначение англ:	STO 70238424.29.160.20.017-2009
Статус:	организационно-ограниченного применения
Название рус.:	Турбогенераторы серии ТГВ. Групповые технические условия на капитальный ремонт. Нормы и требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	11.01.2010

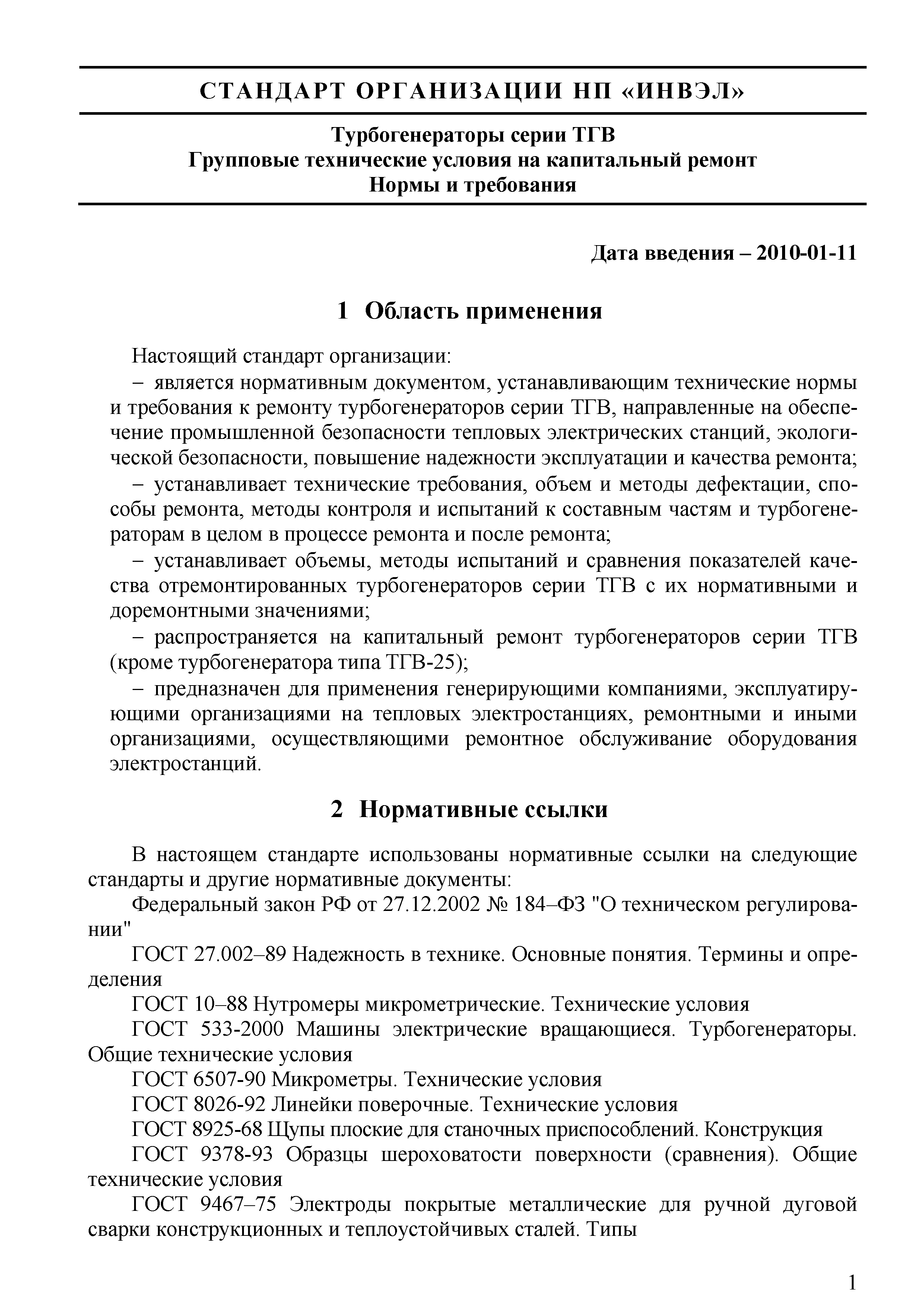

Область применения:	Стандарт организации является нормативным документом, устанавливающим технические нормы и требования к ремонту турбогенераторов серии ТГВ, направленные на обеспечение промышленной безопасности тепловых электрических станций, экологи-ческой безопасности, повышение надежности эксплуатации и качества ремонта; устанавливает технические требования, объем и методы дефектации, способы ремонта, методы контроля и испытаний к составным частям и турбогенераторам в целом в процессе ремонта и после ремонта; устанавливает объемы, методы испытаний и сравнения показателей качества отремонтированных турбогенераторов серии ТГВ с их нормативными и доремонтными значениями; распространяется на капитальный ремонт турбогенераторов серии ТГВ (кроме турбогенератора типа ТГВ-25); предназначен для применения генерирующими компаниями, эксплуатирующими организациями на тепловых электростанциях, ремонтными и иными организациями, осуществляющими ремонтное обслуживание оборудования электростанций

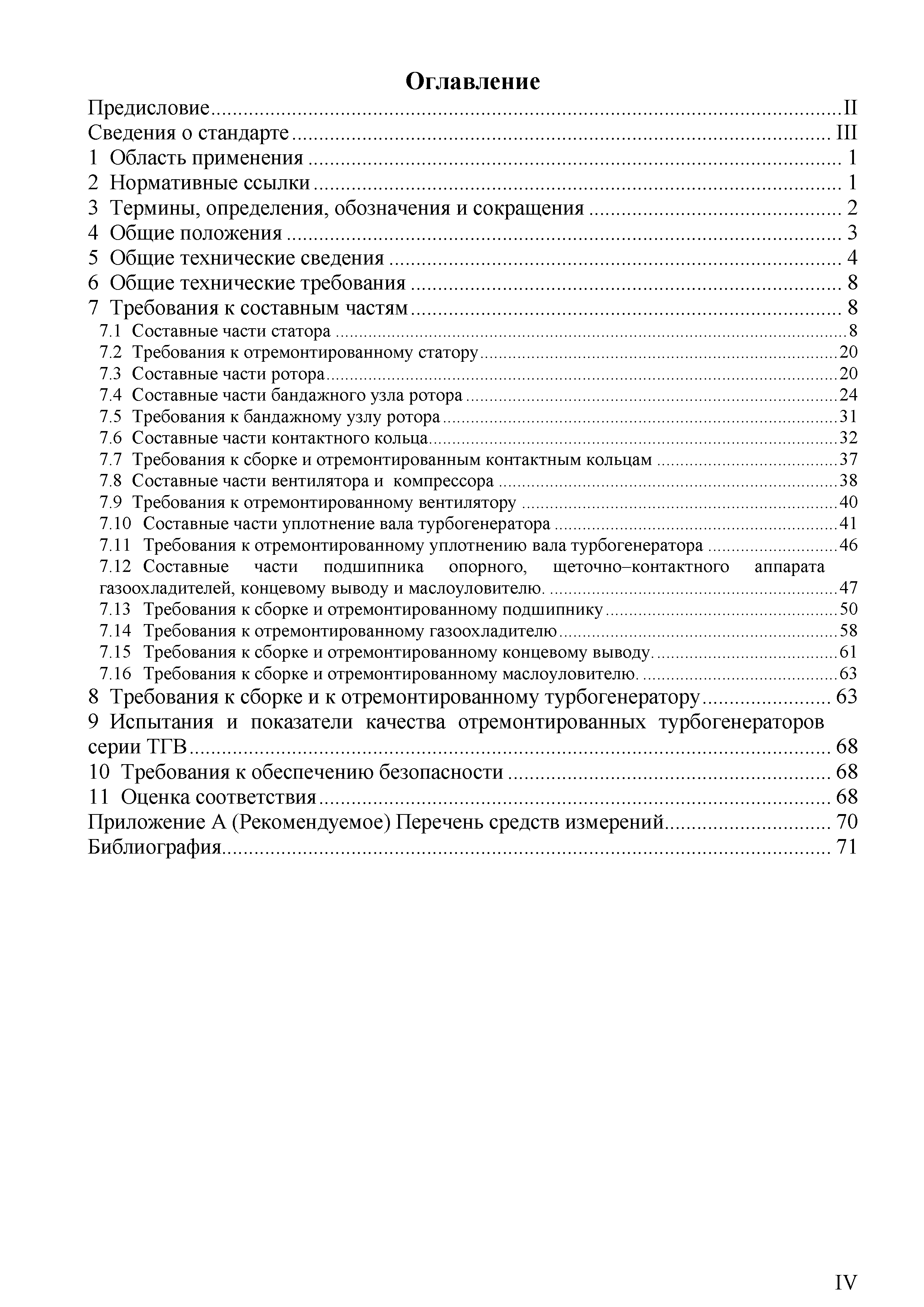

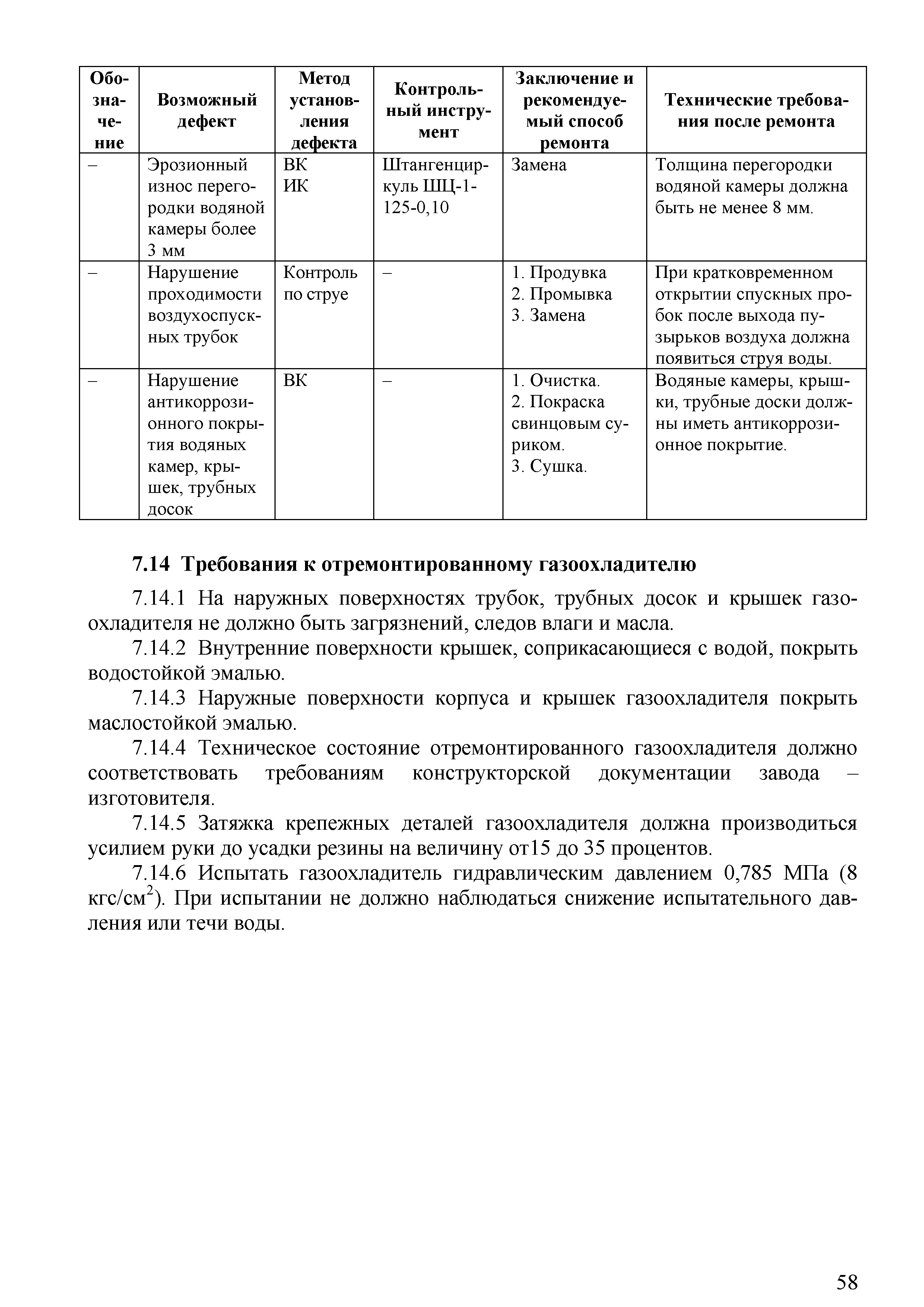

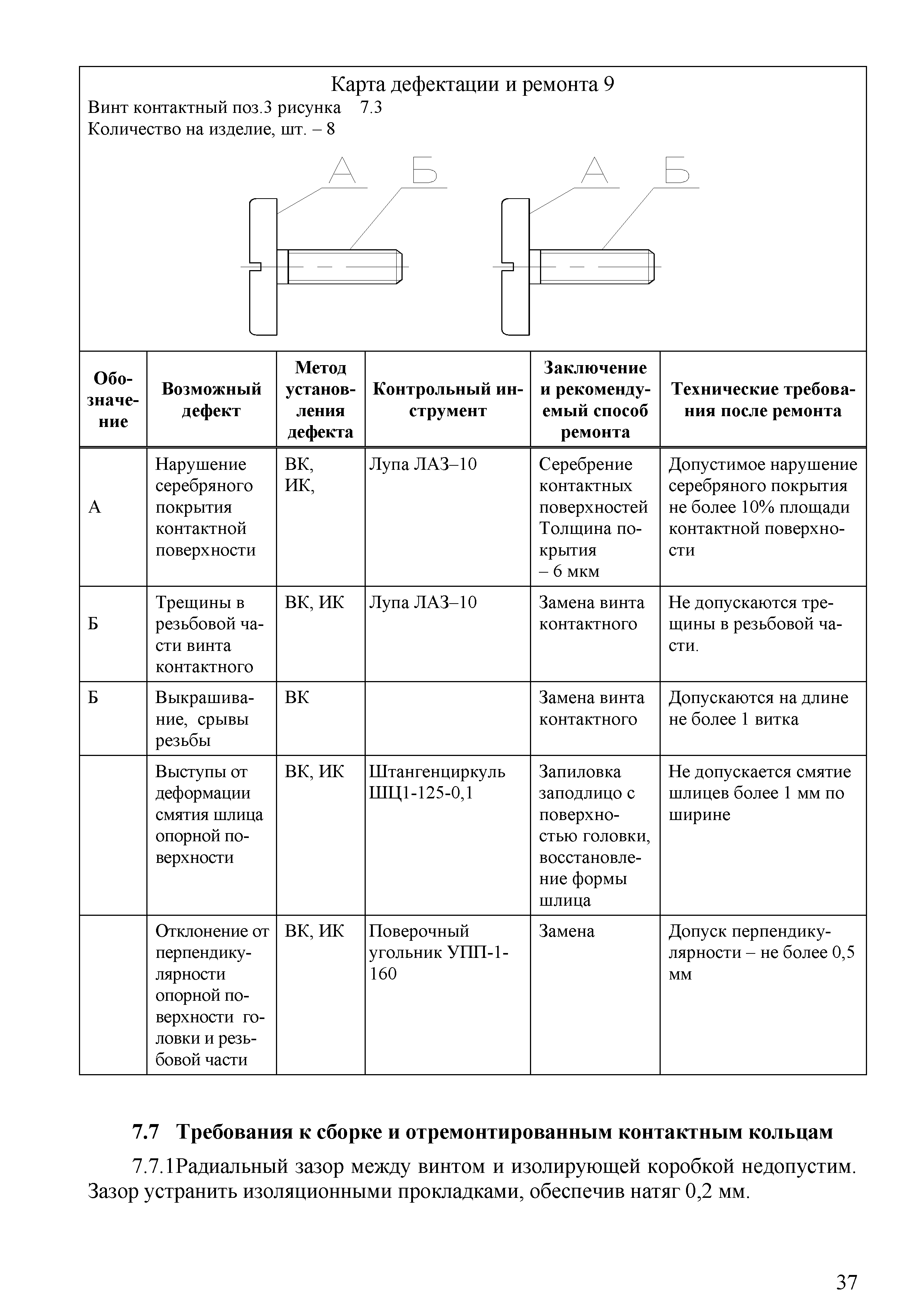

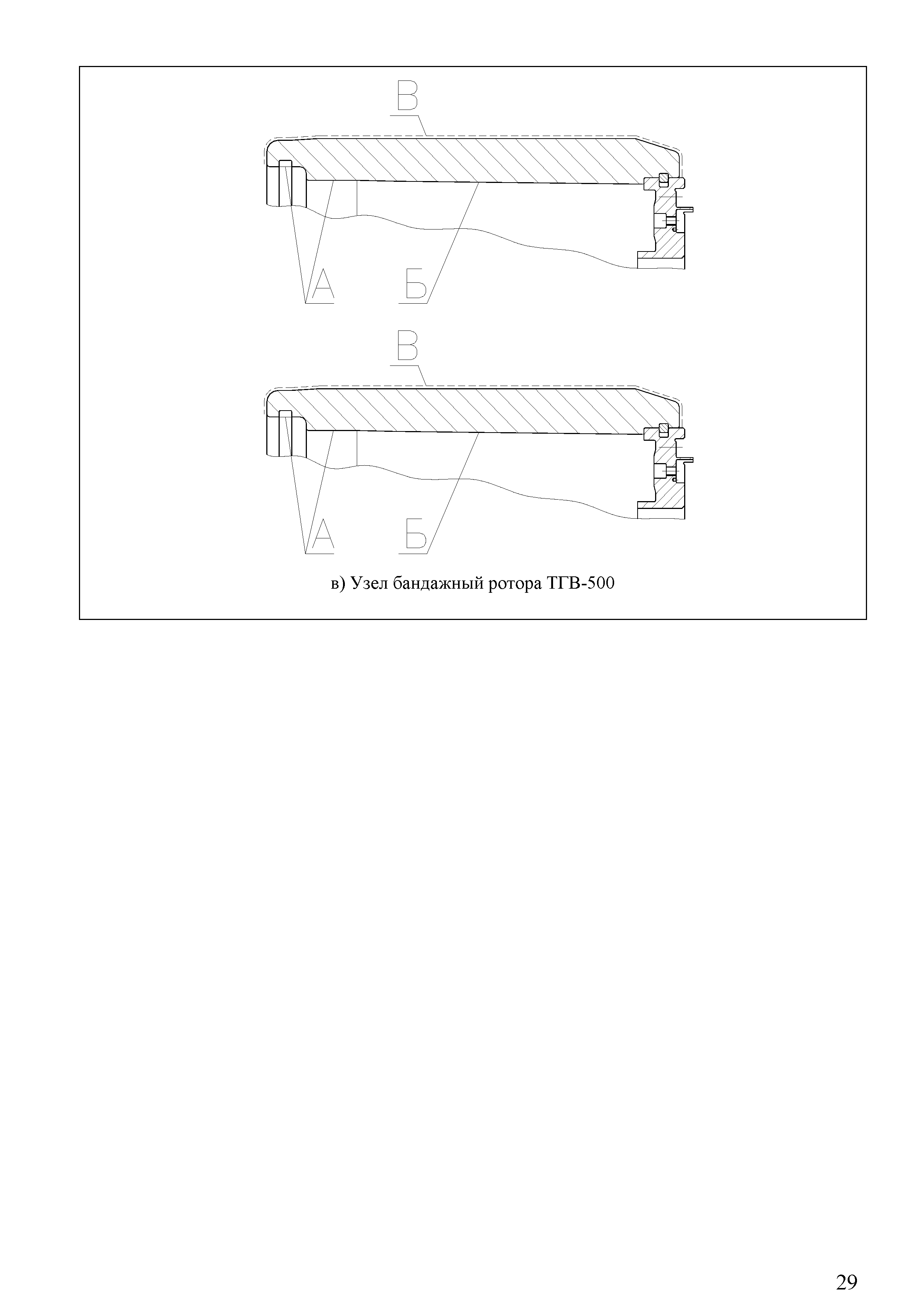

Оглавление:	Предисловие Сведения о стандарте 1 Область применения 2 Нормативные ссылки 3 Термины, определения, обозначения и сокращения 4 Общие положения 5 Общие технические сведения 6 Общие технические требования 7 Требования к составным частям    7.1 Составные части статора    7.2 Требования к отремонтированному статору    7.3 Составные части ротора    7.4 Составные части бандажного узла ротора    7.5 Требования к бандажному узлу ротора    7.6 Составные части контактного кольца    7.7 Требования к сборке и отремонтированным контактным кольцам    7.8 Составные части вентилятора и компрессора    7.9 Требования к отремонтированному вентилятору    7.10 Составные части уплотнение вала турбогенератора    7.11 Требования к отремонтированному уплотнению вала турбогенератора    7.12 Составные части подшипника опорного, щеточно–контактного аппарата газоохладителей, концевому выводу и маслоуловителю. …………………………………………………….. 47    7.13 Требования к сборке и отремонтированному подшипнику    7.14 Требования к отремонтированному газоохладителю    7.15 Требования к сборке и отремонтированному концевому выводу    7.16 Требования к сборке и отремонтированному маслоуловителю 8 Требования к сборке и к отремонтированному турбогенератору 9 Испытания и показатели качества отремонтированных турбогенераторов серии ТГВ 10 Требования к обеспечению безопасности 11 Оценка соответствия Приложение А (рекомендуемое). Перечень средств измерений Библиография
Разработан:	ЗАО ЦКБ Энергоремонт
Утверждён:	17.12.2009 НП ИНВЭЛ (91)
Издан:	НП ИНВЭЛ (2009 г. )
Расположен в:	Техническая документация

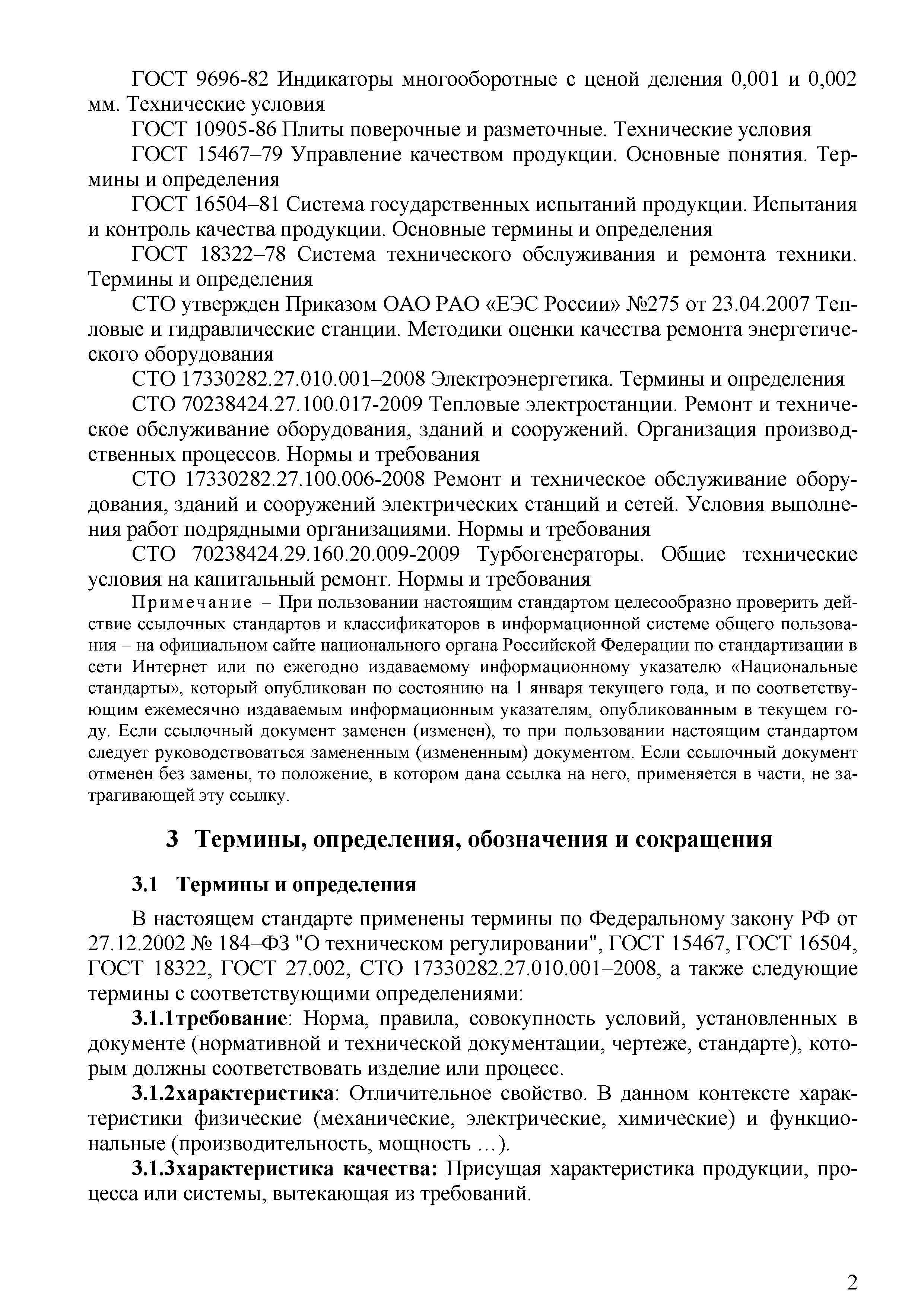

Нормативные ссылки:	ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» ГОСТ 15467-79 «Управление качеством продукции. Основные понятия. Термины и определения» ГОСТ 16504-81 «Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения» ГОСТ 18322-78 «Система технического обслуживания и ремонта техники. Термины и определения» ГОСТ 533-2000 «Машины электрические вращающиеся. Турбогенераторы. Общие технические условия» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 6507-90 «Микрометры. Технические условия» Федеральный закон 184-ФЗ «О техническом регулировании» ГОСТ 10-88 «Нутромеры микрометрические. Технические условия» ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ 8925-68 «Щупы плоские для станочных приспособлений. Конструкция» ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм. Технические условия» СТО 17330282.27.010.001-2008 «Электроэнергетика. Термины и определения» СТО 70238424.29.160.20.009-2009 «Турбогенераторы. Общие технические условия на капитальный ремонт. Нормы и требования» Приказ 91 «Об утверждении и введении в действие стандартов организации НП "ИНВЭЛ"» ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения» СТО «Тепловые и гидравлические станции. Методики оценки качества ремонта энергетического оборудования. Основные положения» СТО 17230282.27.100.006-2008 «Ремонт и техническое обслуживание оборудования, зданий и сооружений электрических станций и сетей. Условия выполнения работ подрядными организациями. Нормы и требования» СТО 70238424.27.100.017-2009 «Тепловые электростанции. Ремонт и техническое обслуживание оборудования, зданий и сооружений. Организация производственных процессов. Нормы и требования» РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 427-75 «Линейки измерительные металлические. Технические условия»
