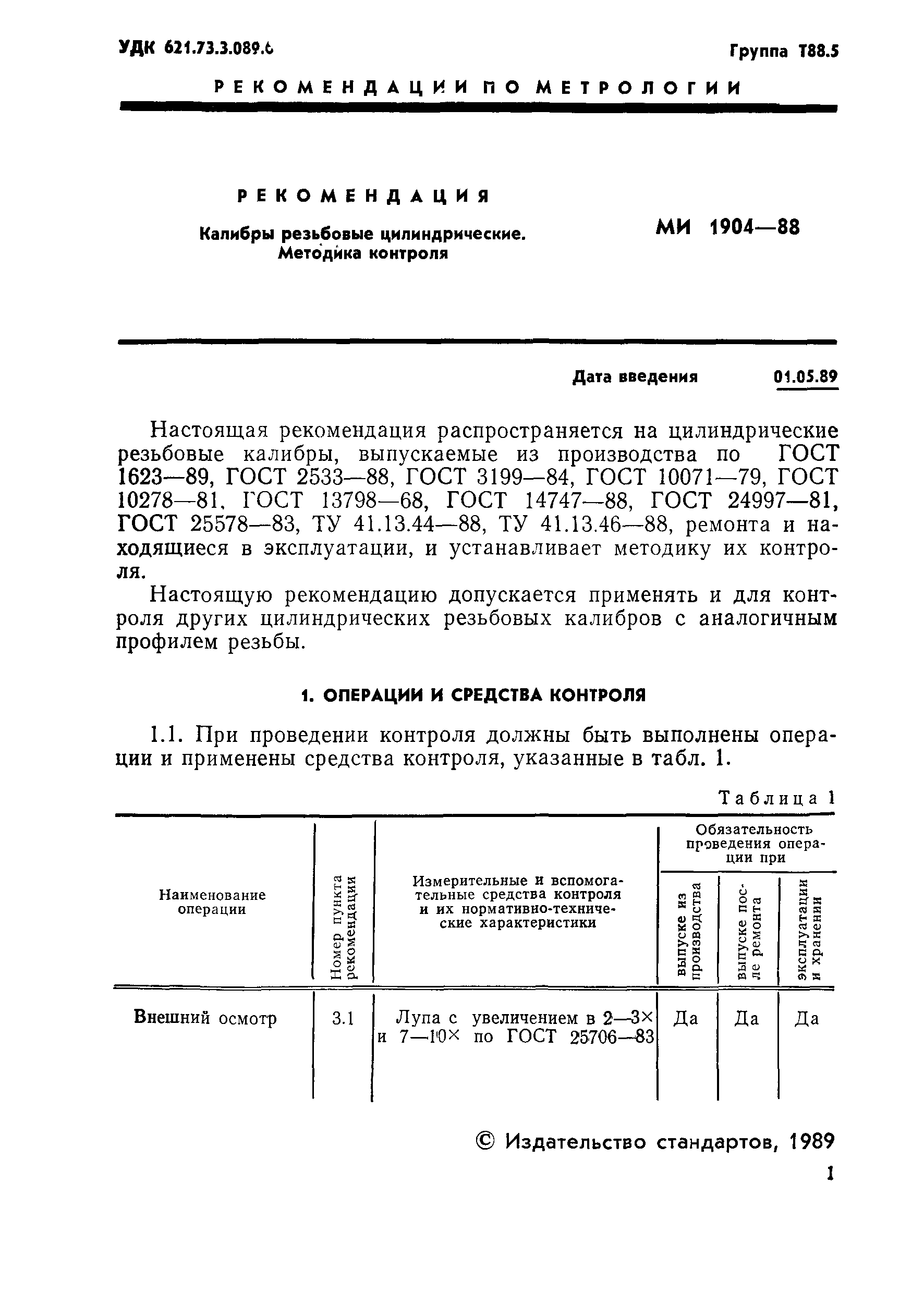

МИ 1904-88

Калибры резьбовые цилиндрические. Методика контроля

Обозначение:	МИ 1904-88
Обозначение англ:	MI 1904-88
Статус:	действует
Название рус.:	Калибры резьбовые цилиндрические. Методика контроля
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.1989
Область применения:	Рекомендация распространяется на цилиндрические резьбовые калибры, выпускаемые из производства по ГОСТ 1623-89, ГОСТ 2533-88, ГОСТ 3199-84, ГОСТ 10071-79, ГОСТ 10278-81, ГОСТ 13798-68, ГОСТ 14747-88, ГОСТ 24997-81, ГОСТ 25578-83, ТУ 41.13.44-88, ТУ 41.13.46-88, ремонта и находящиеся в эксплуатации, и устанавливает методику их контроля. Рекомендацию допускается применять и для контроля других цилиндрических резьбовых калибров с аналогичным профилем резьбы.

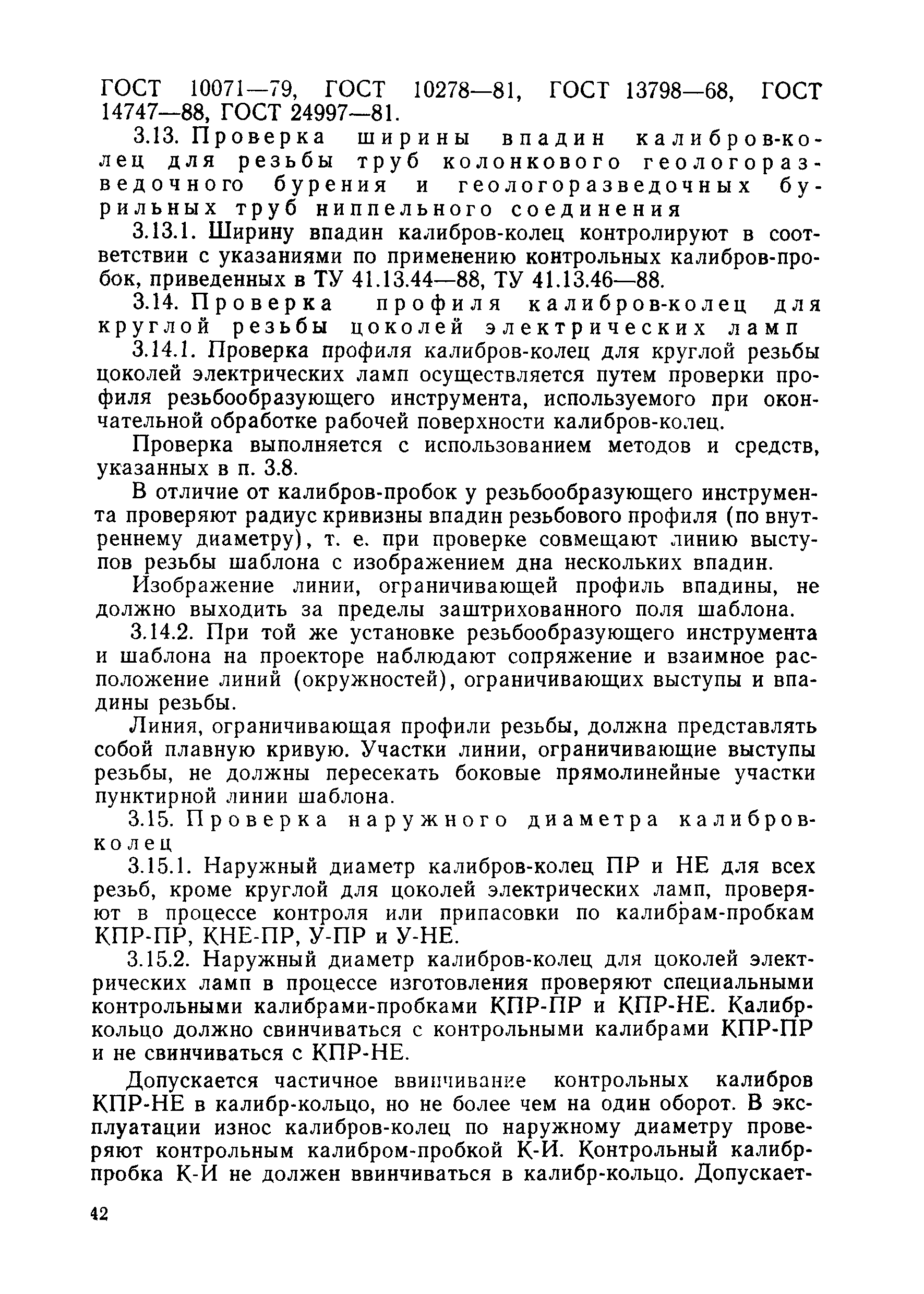

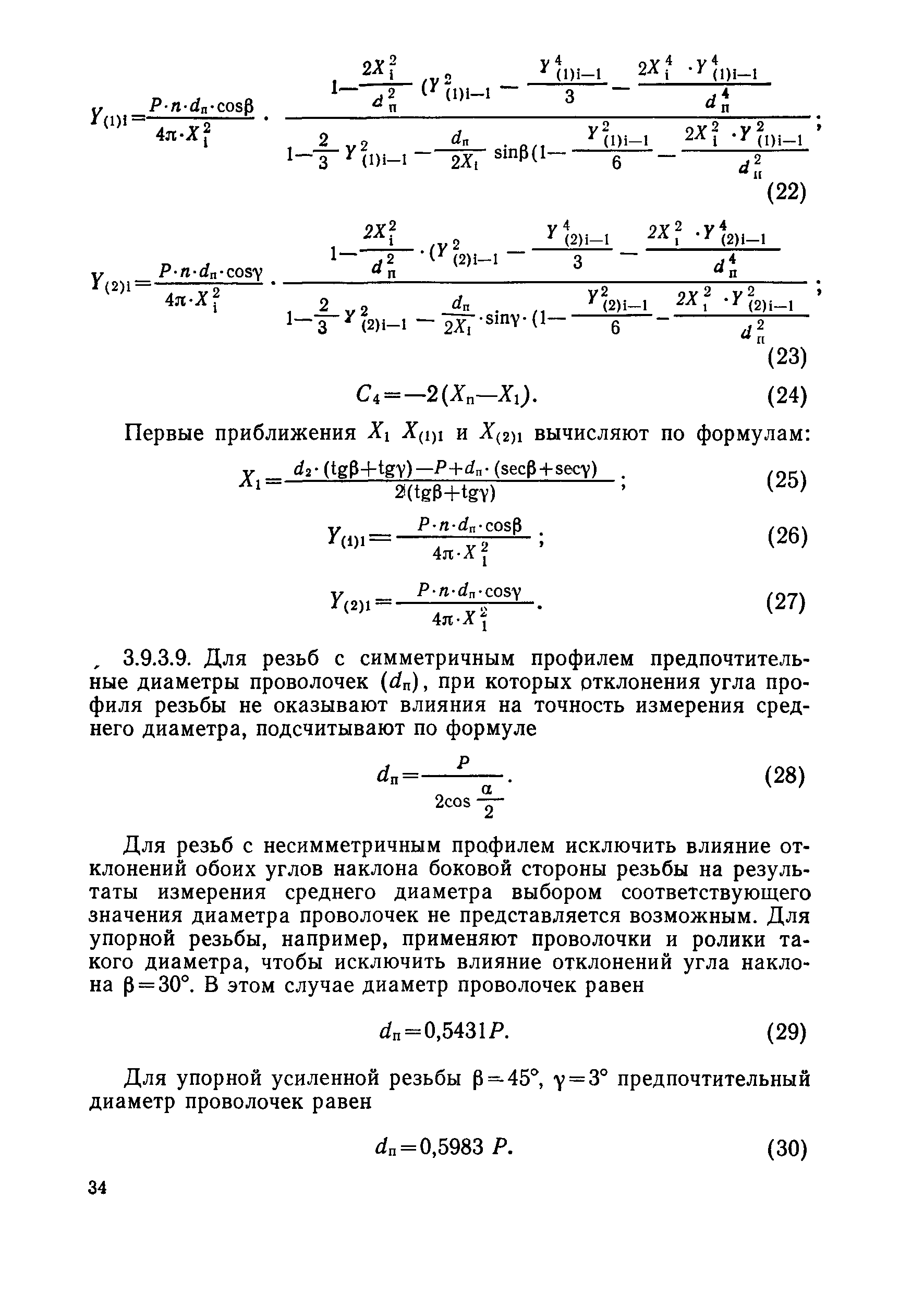

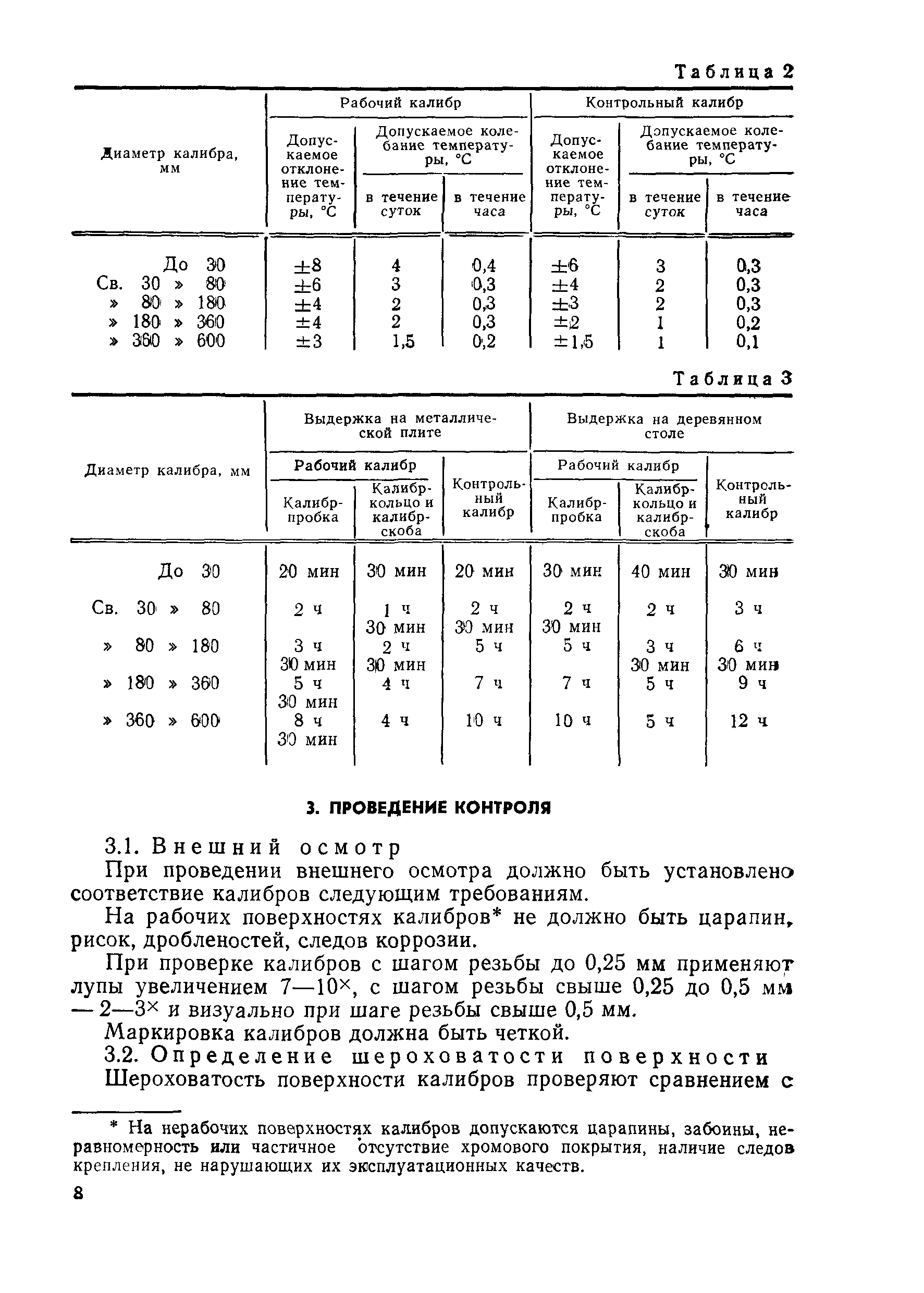

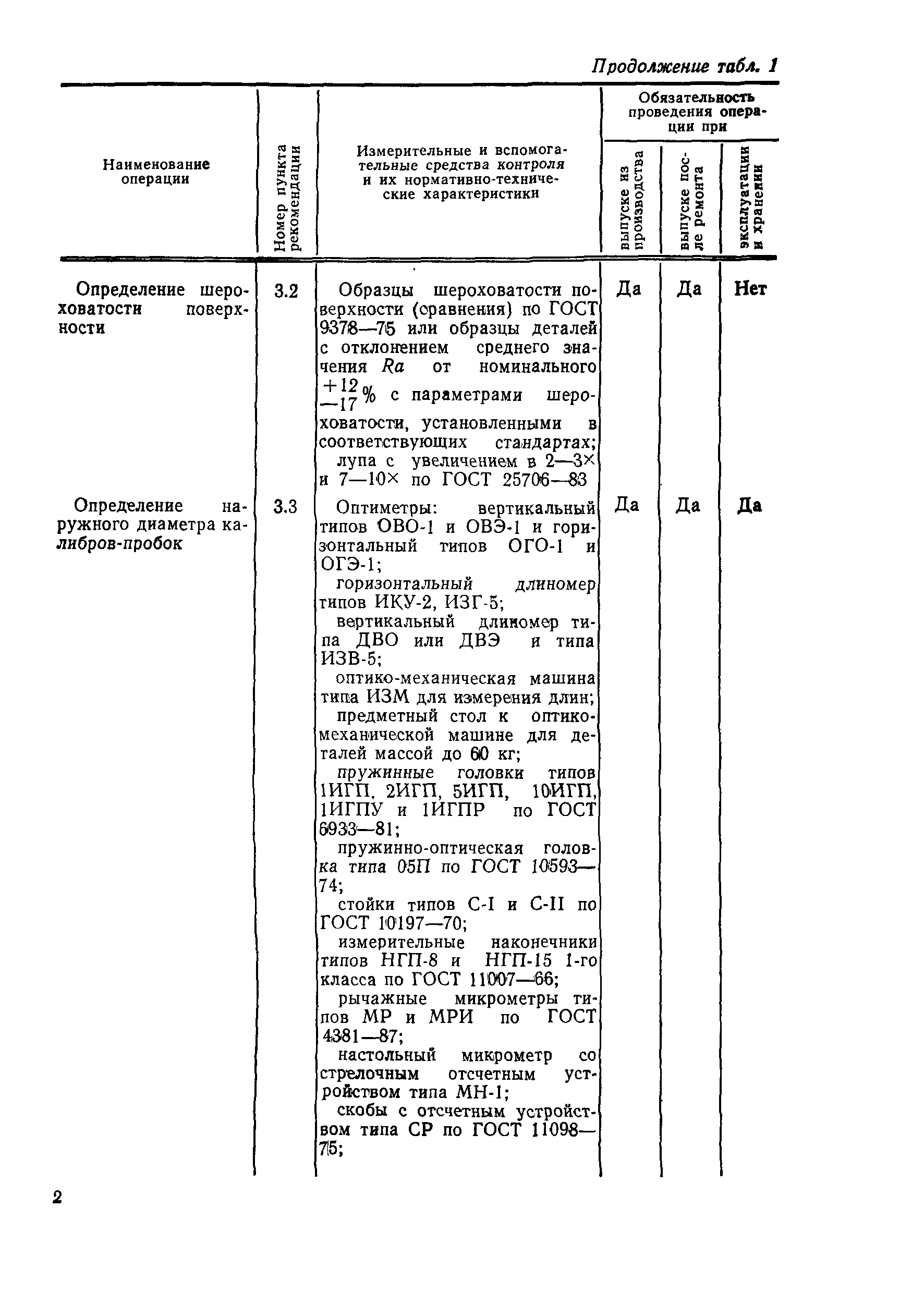

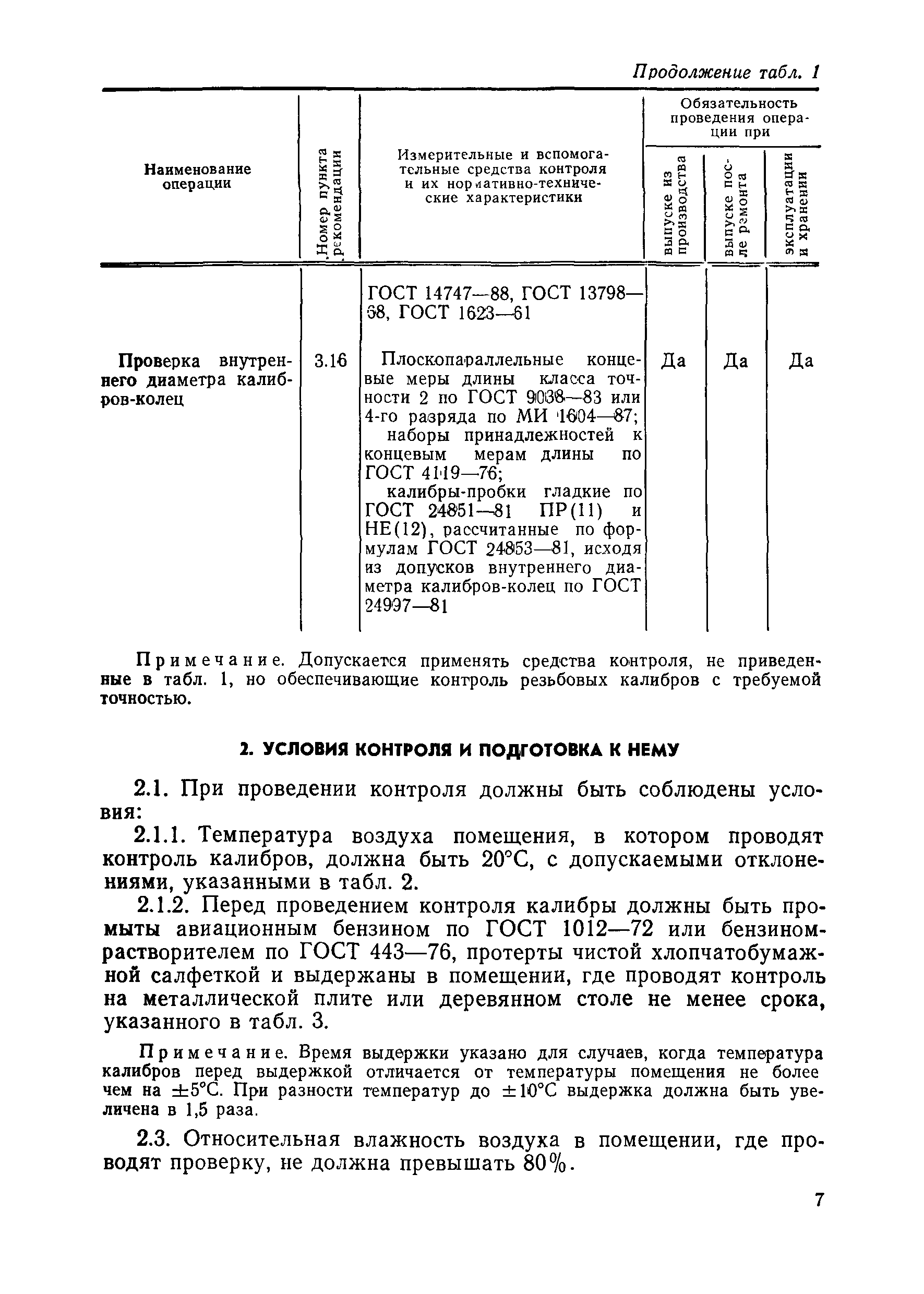

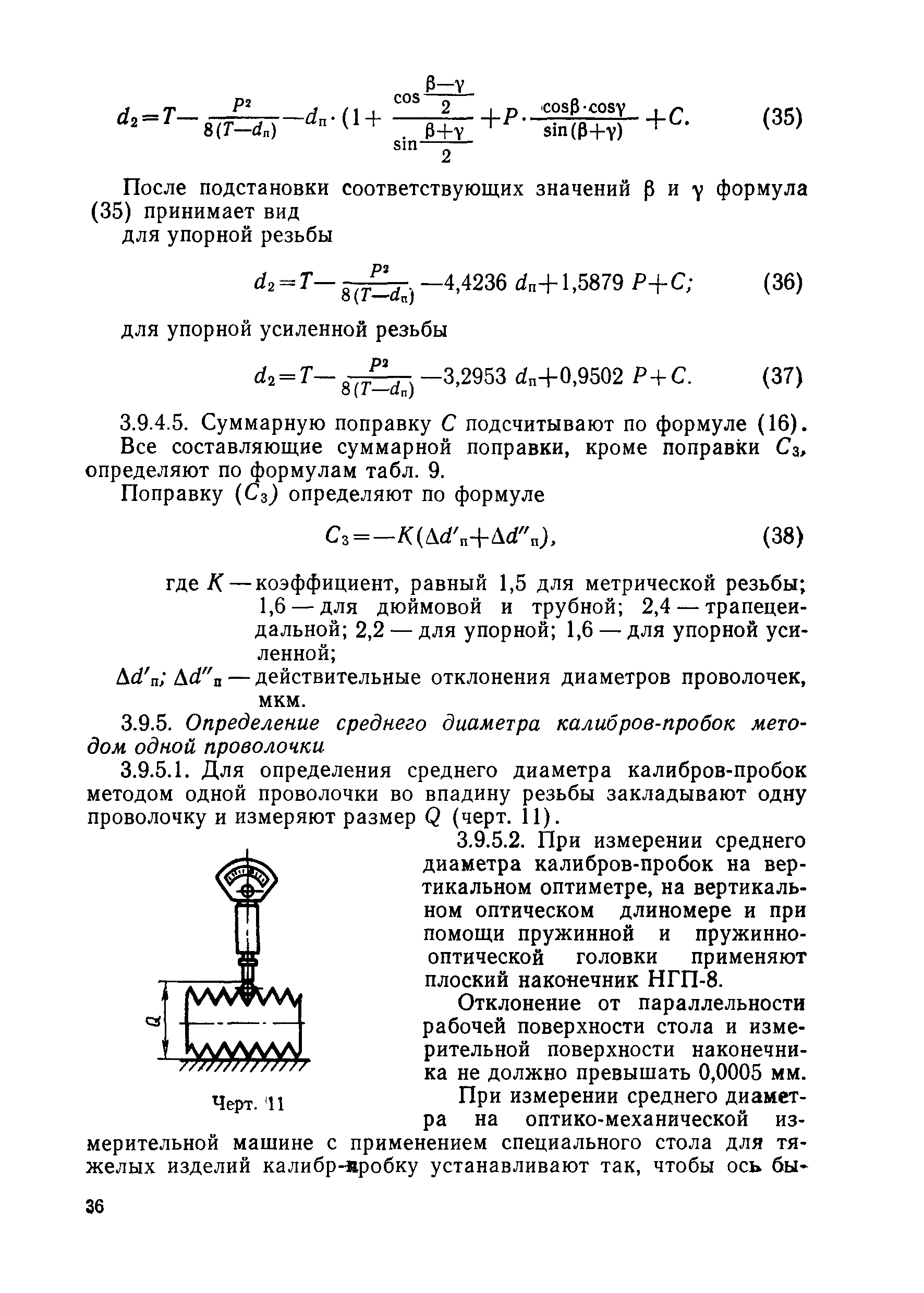

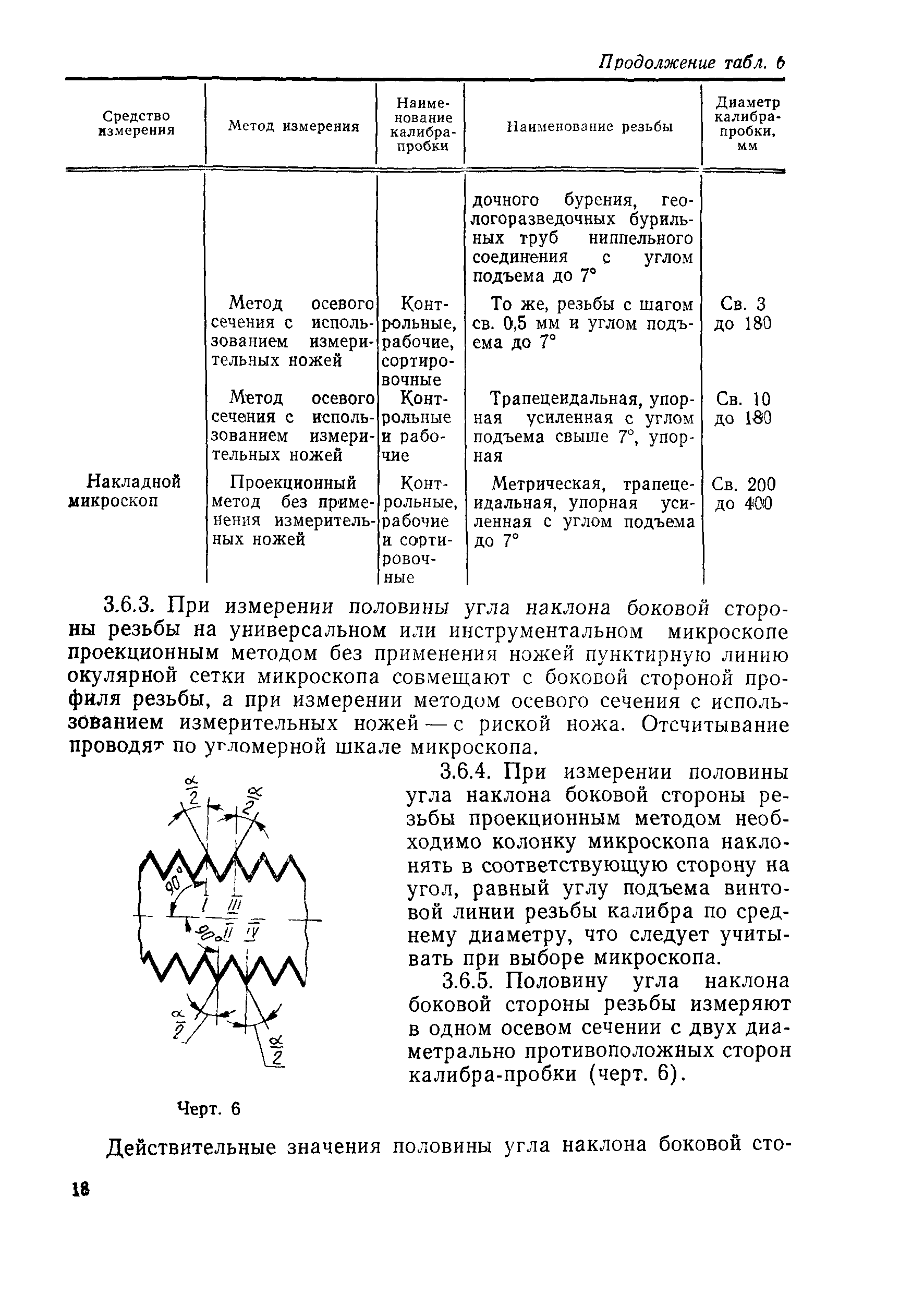

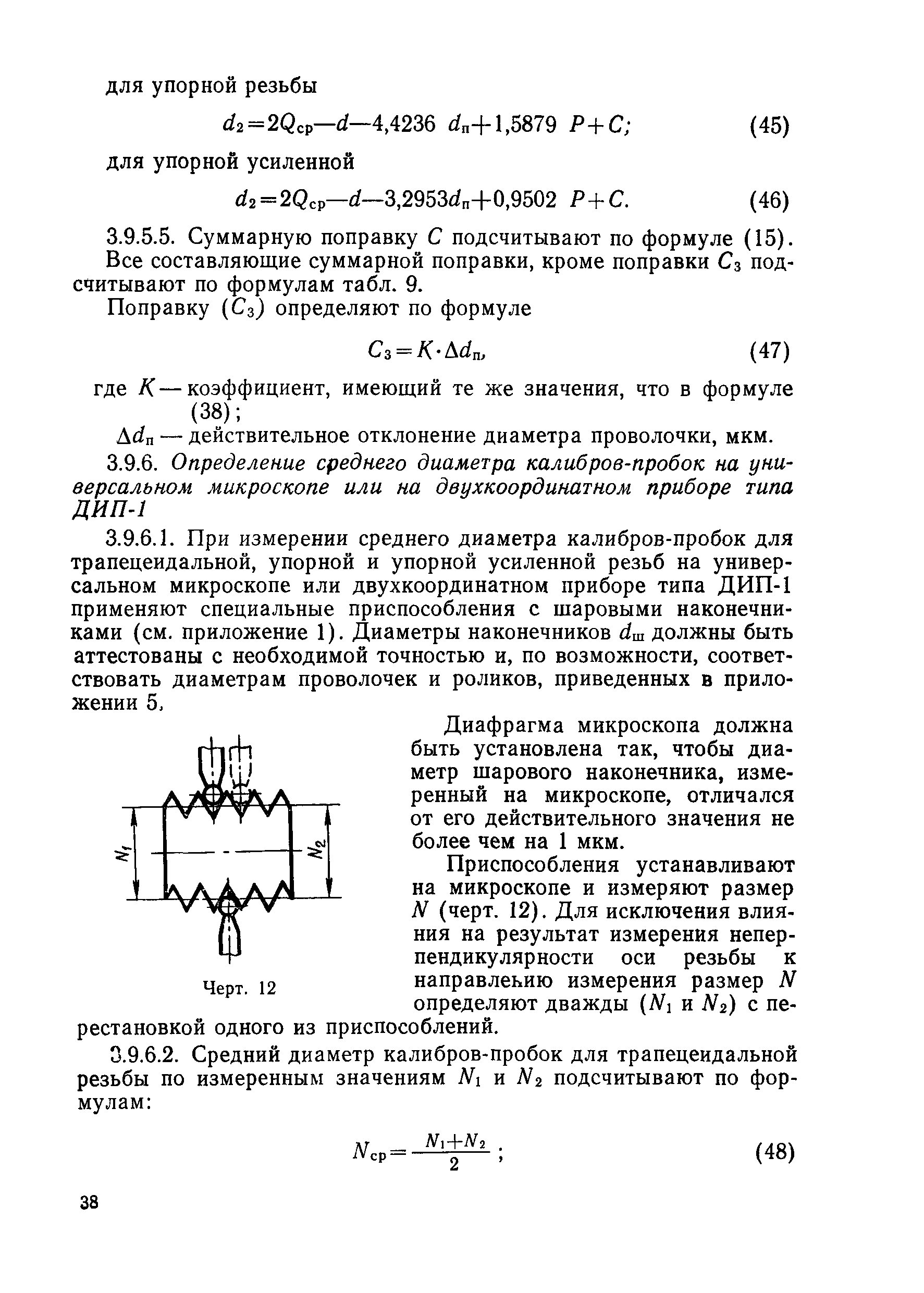

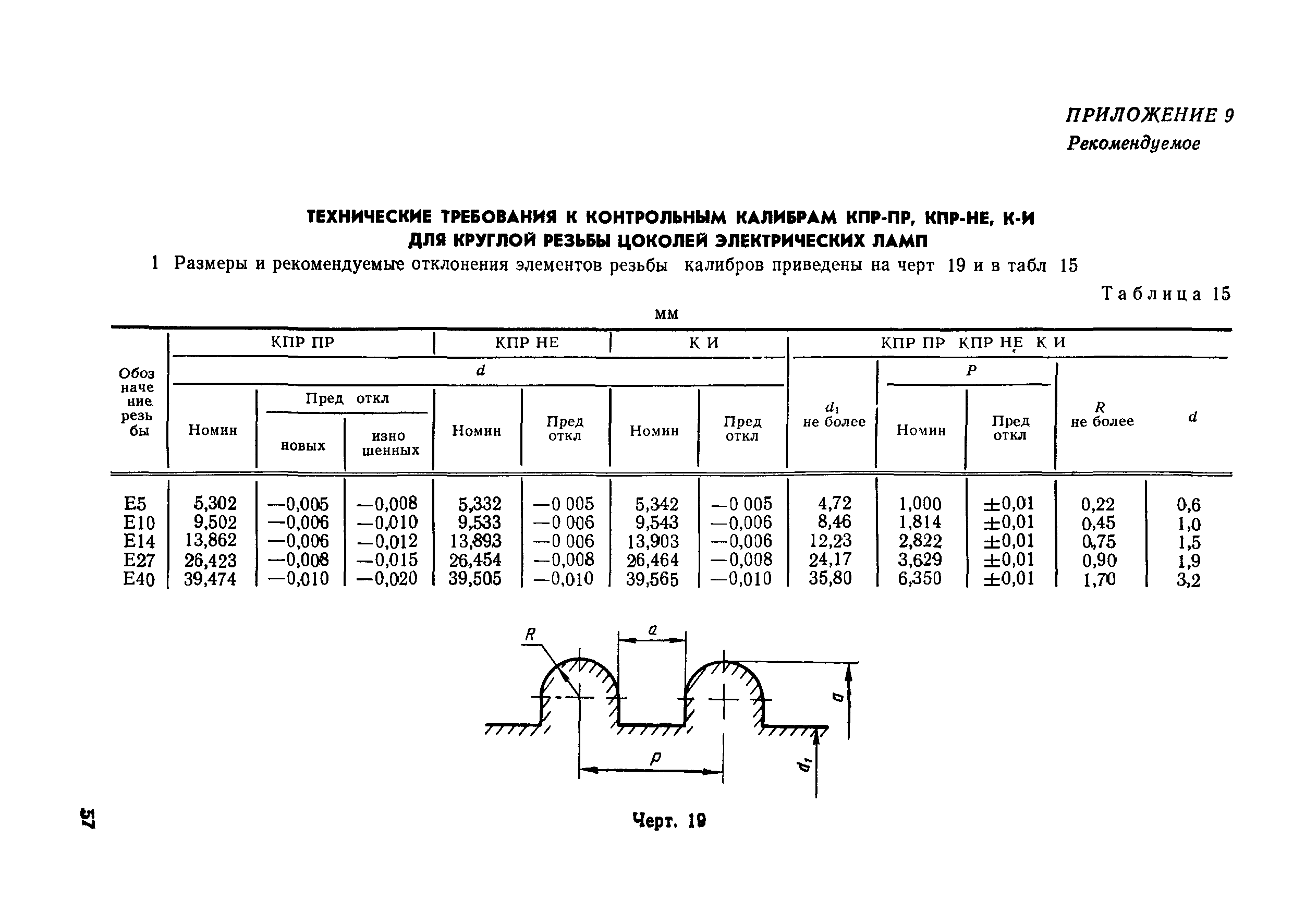

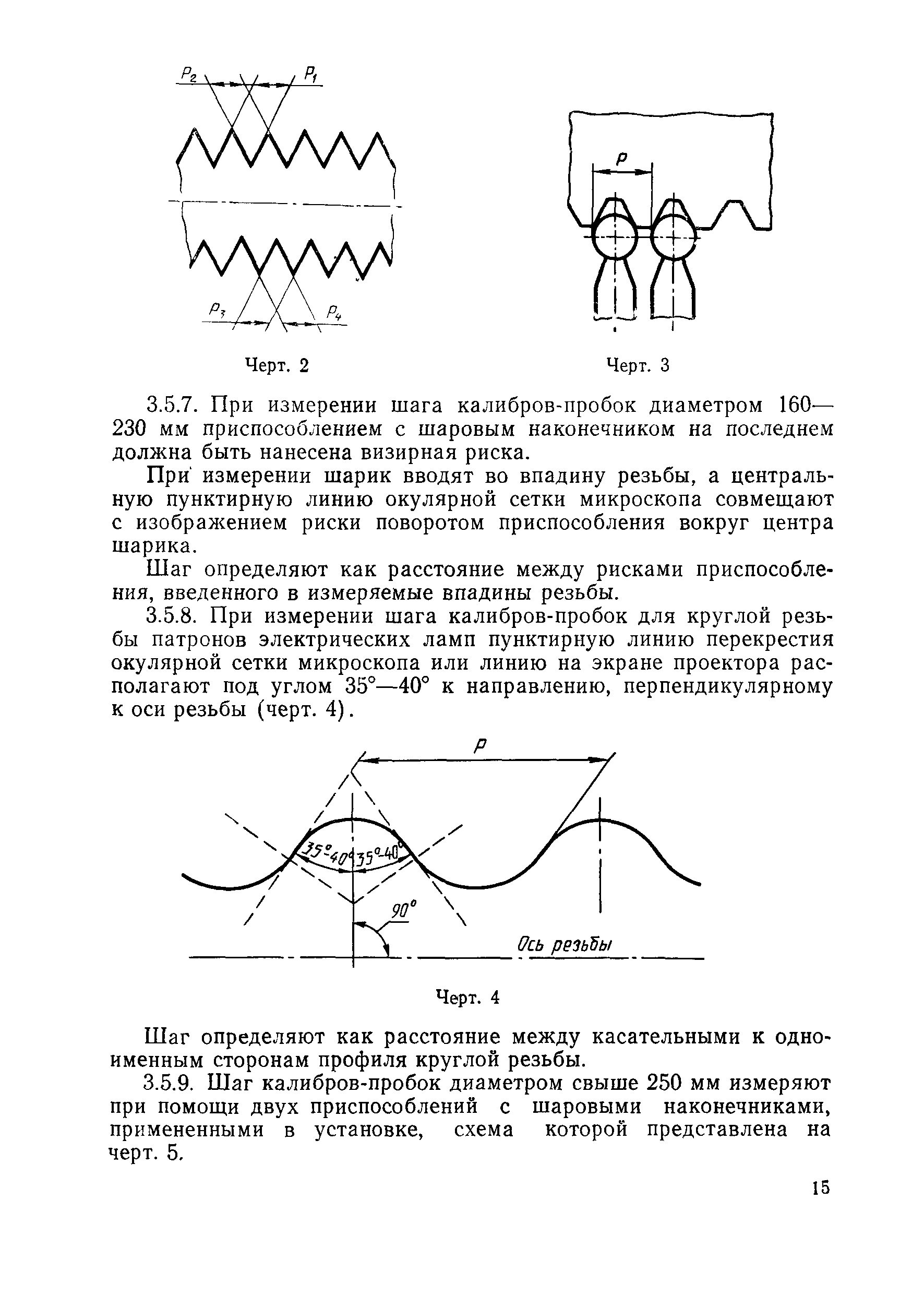

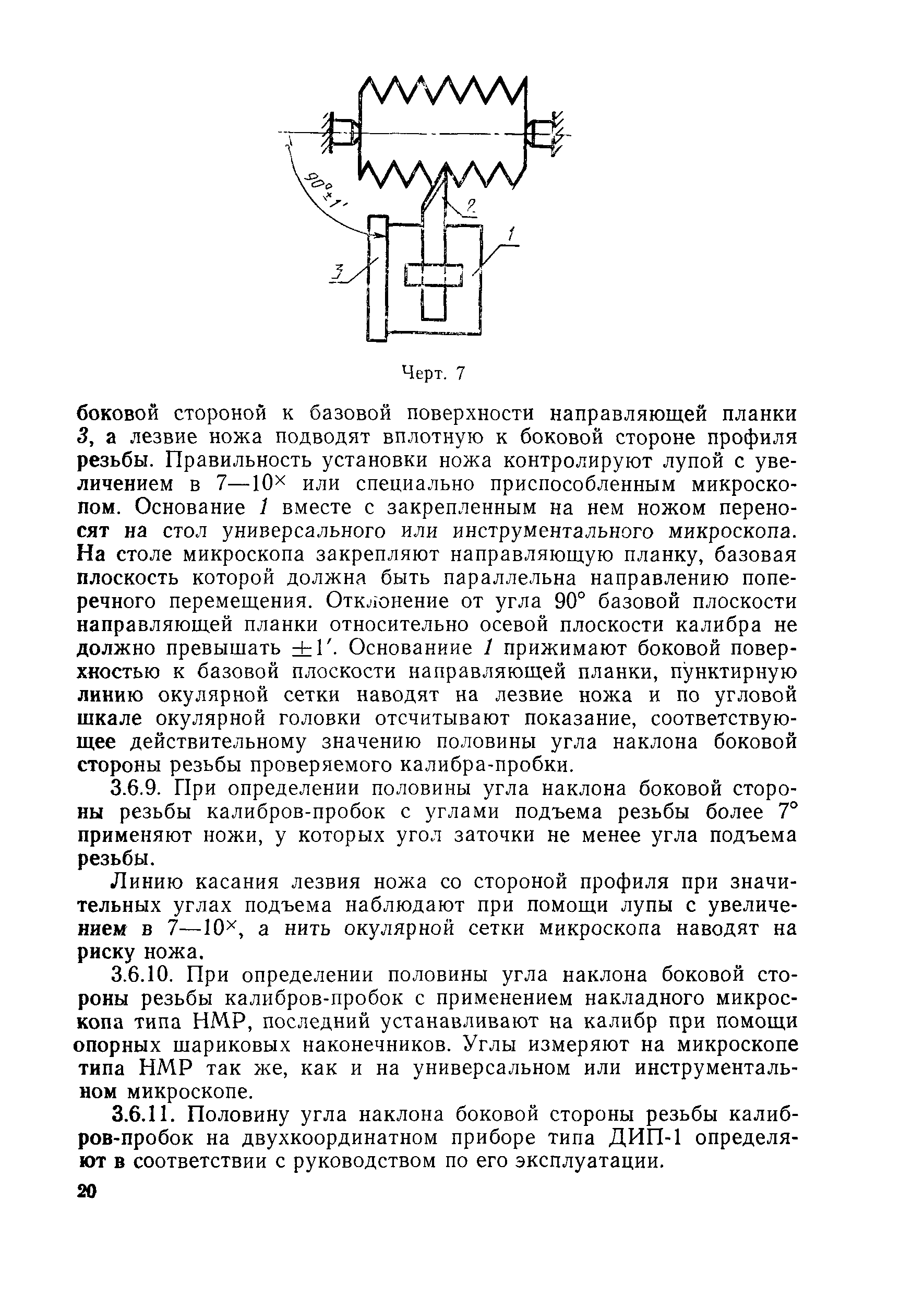

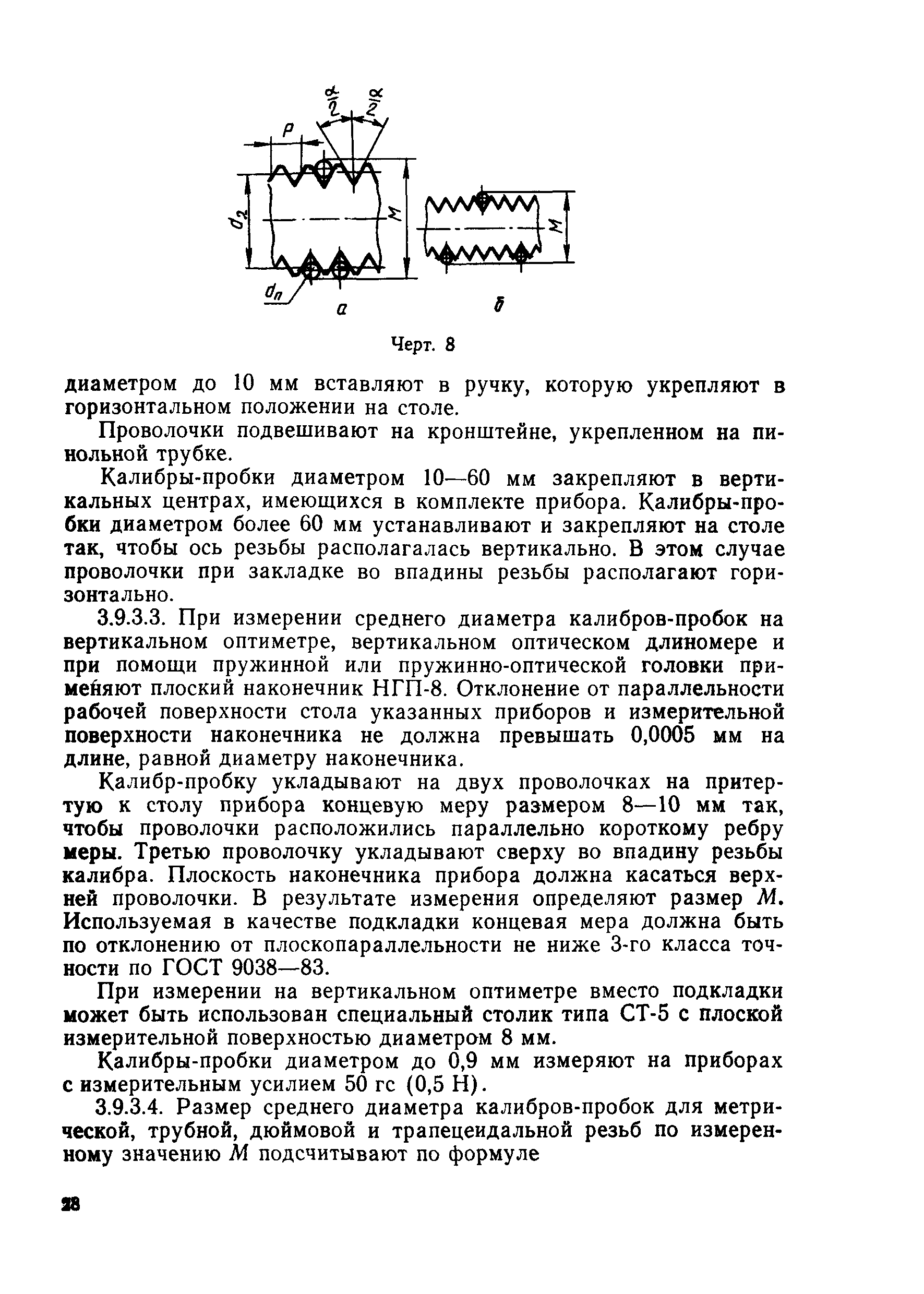

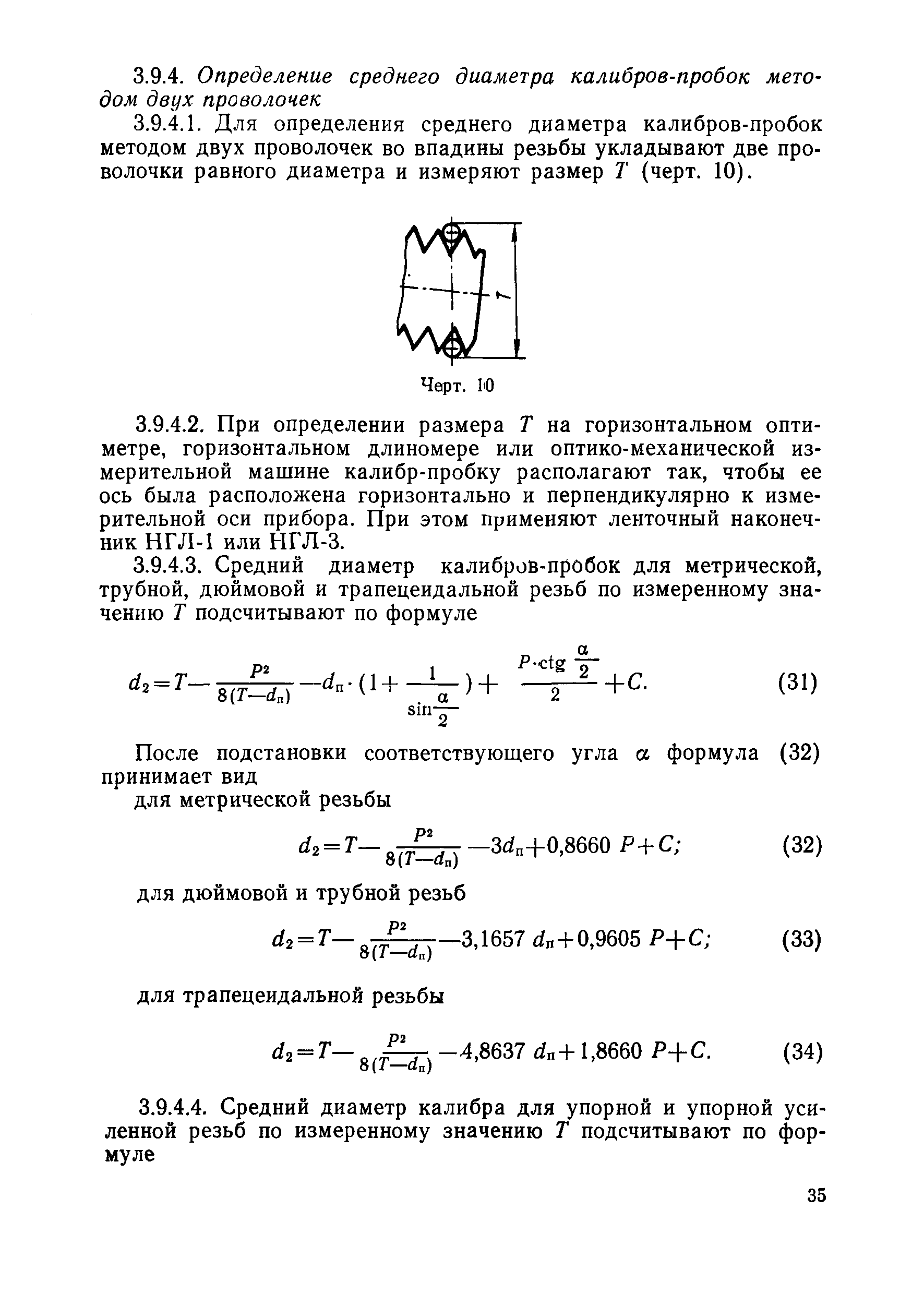

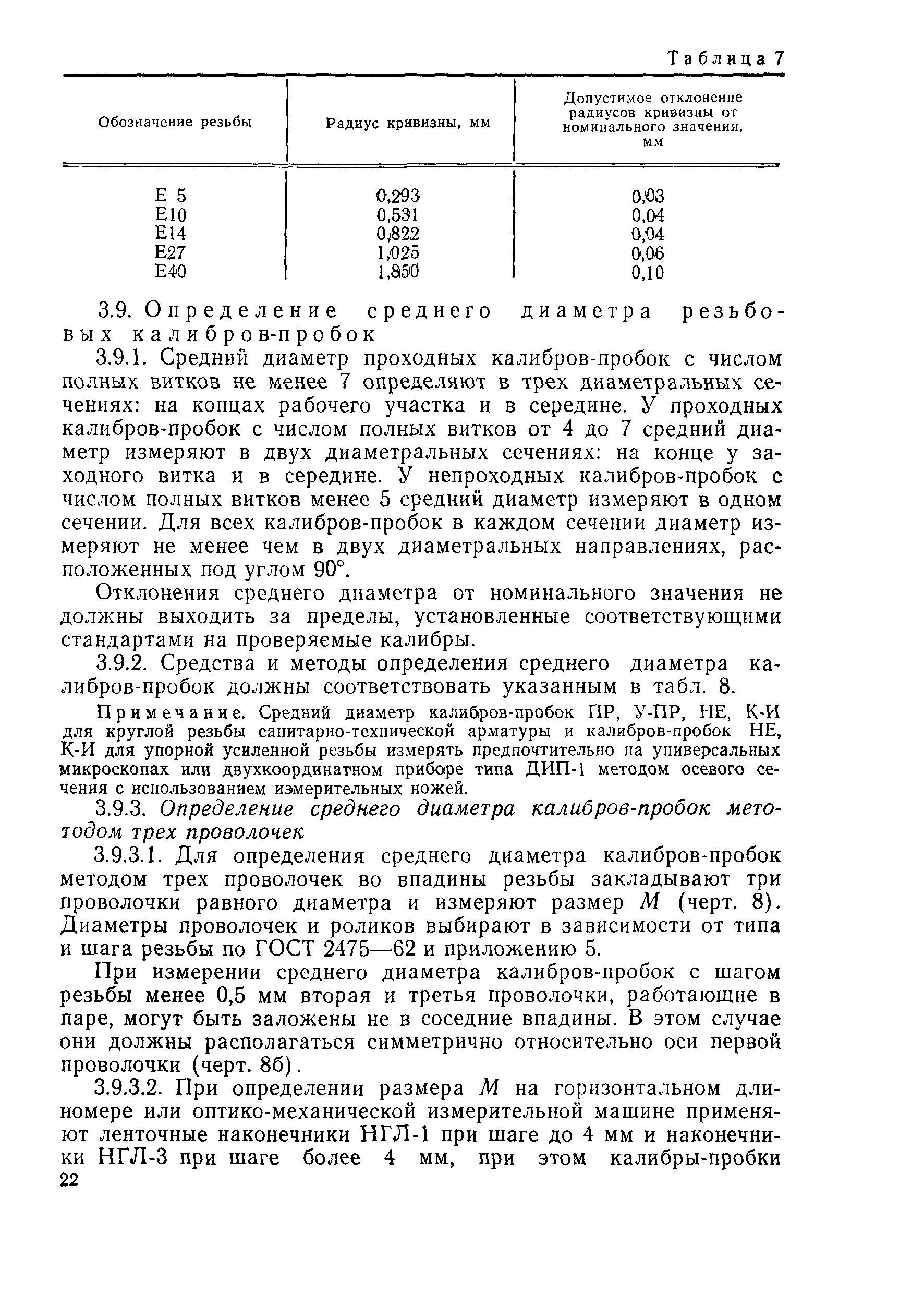

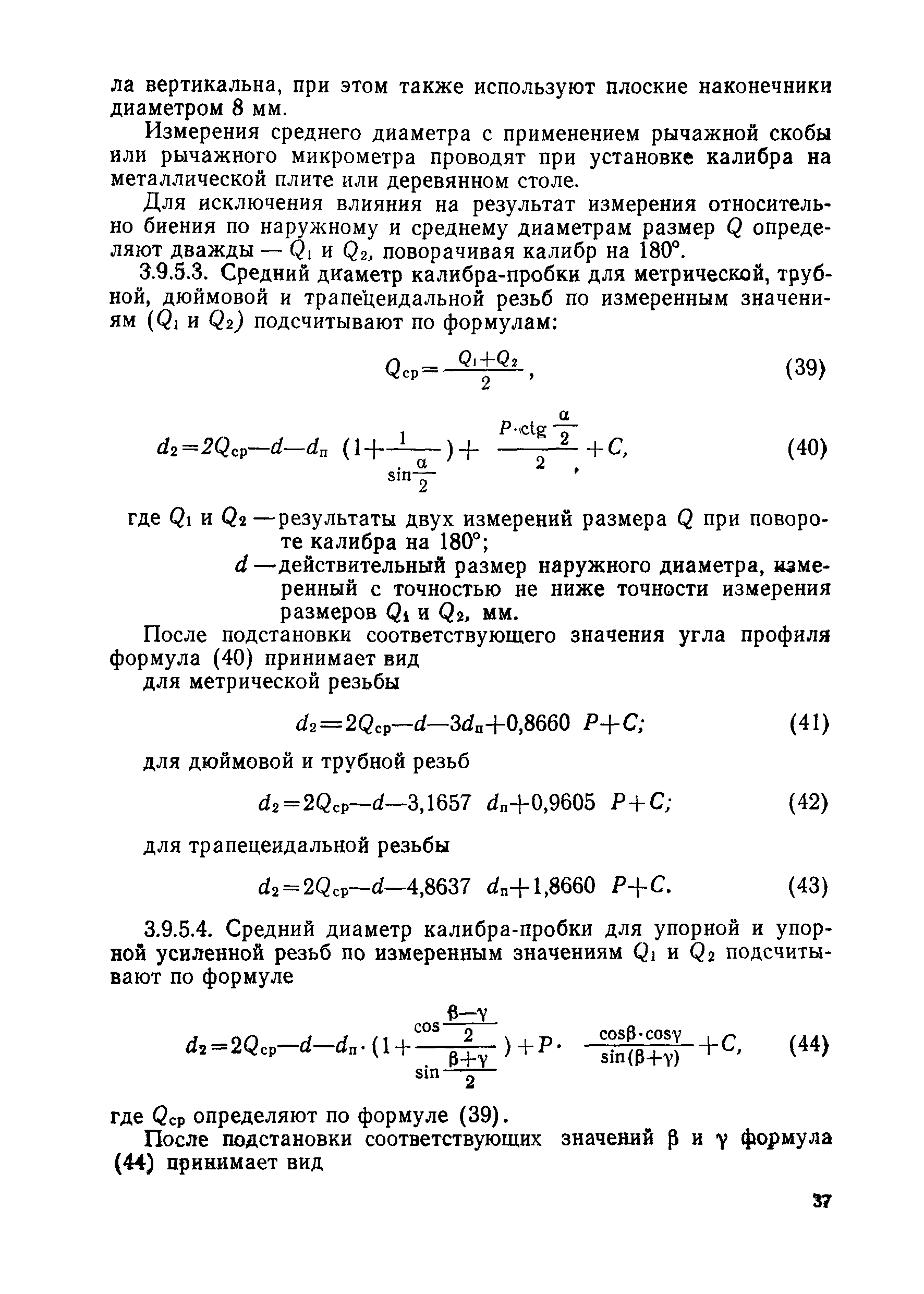

Оглавление:	1. Операции и средства контроля 2. Условия контроля и подготовка к нему 3. Проведение контроля    3.1 Внешний осмотр    3.2 Определение шероховатости поверхности    3.3 Определение наружного диаметра калибров-пробок    3.4 Определение внутреннего диаметра калибров-пробок    3.5 Определение шага резьбы калибров-пробок    3.6 Определение половины угла наклона боковой стороны резьбы калибров-пробок    3.7 Проверка прямолинейности боковых сторон профиля резьбы калибров-пробок    3.8 Проверка профиля калибров-пробок круглой резьбы электрических ламп    3.9 Определение среднего диаметра резьбовых калибров-пробок    3.10 Определение рабочей высоты профиля калибров-пробок    3.11 Определение ширины выступов калибров-пробок для резьбы труб колонкового геологоразведочного бурения и геологоразведочных бурильных труб ниппельного соединения    3.12 Проверка среднего диаметра калибров-колец    3.13 Проверка ширины впадин калибров-колец для резьбы труб колонкового геологоразведочного бурения и геологоразведочных бурильных труб ниппельного соединения    3.14 Проверка профиля калибров-колец для круглой резьбы цоколей электрических ламп    3.15 Проверка наружного диаметра калибров-колец    3.16 Проверка внутреннего диаметра калибров-колец 4. Оформление результатов контроля Приложение 1 (справочное). Приспособление с шаровым наконечником Приложение 2 (справочное). Приспособление с шаровым наконечником и риской Приложение 3 (справочное). Специально заточенный резьбовой нож Приложение 4 (справочное). Шаблон Приложение 5 (обязательное). Назначение проволочек и роликов для контроля дюймовой и упорной усиленной резьбы Приложение 6 (справочное). Поправки к результату измерения Приложение 7 (справочное). Пример расчета поправки Приложение 8 (справочное). Допустимый износ резьбовых калибров-пробок в эксплуатации Приложение 9 (рекомендуемое). Технические требования к контрольным калибрам

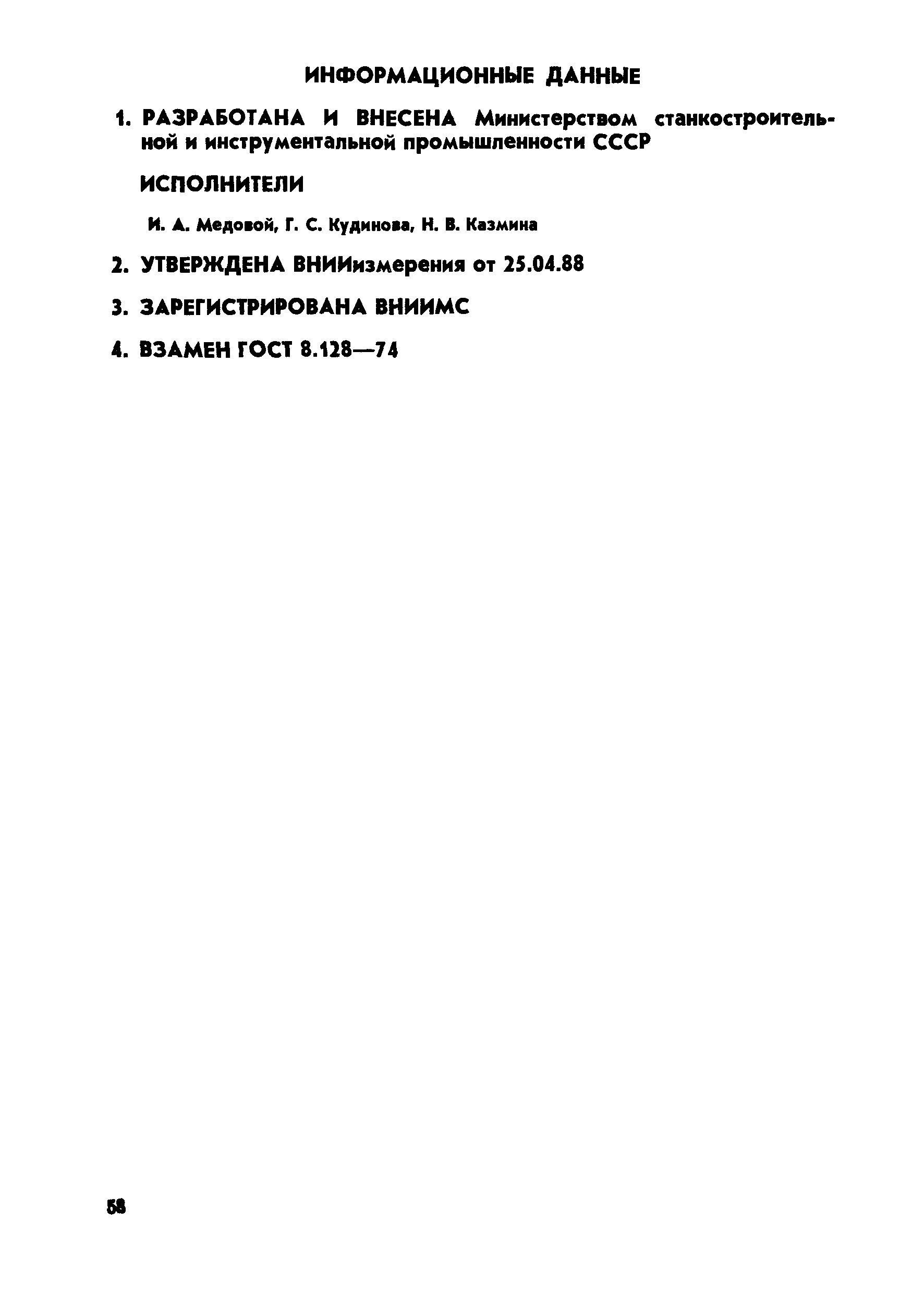

Разработан:	Министерство станкостроительной и инструментальной промышленности
Утверждён:	25.04.1988 ВНИИизмерения
Издан:	Государственный комитет СССР по стандартам (1989 г. )
Расположен в:	Техническая документация Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом
Заменяет собой:	ГОСТ 8.128-74 «ГСИ. Калибры резьбовые цилиндрические. Методы и средства поверки»
Нормативные ссылки:	ГОСТ 6507-90 «Микрометры. Технические условия» ГОСТ 10071-89 «Калибры для однозаходной трапецеидальной резьбы. Допуски» ГОСТ 1012-72 «Бензины авиационные. Технические условия» ГОСТ 10197-70 «Стойки и штативы для измерительных головок. Технические условия» ГОСТ 10278-81 «Калибры для упорной резьбы. Допуски» ГОСТ 11007-66 «Наконечники измерительные к приборам для линейных измерений. Технические условия» ГОСТ 11098-75 «Скобы с отсчетным устройством. Технические условия» ГОСТ 13798-68 «Калибры для круглой резьбы диаметром 12 мм. Основные размеры и допуски» ГОСТ 14747-88 «Калибры для упорной усиленной резьбы. Допуски» ГОСТ 1623-89 «Калибры для дюймовой резьбы с углом профиля 55 град. Допуски» ГОСТ 24997-81 «Калибры для метрической резьбы. Допуски» ГОСТ 2533-88 «Калибры для трубной цилиндрической резьбы. Допуски» ГОСТ 25578-83 «Калибры для резьбы Эдисона круглой. Основные размеры» ГОСТ 25706-83 «Лупы. Типы, основные параметры. Общие технические требования» ГОСТ 3199-84 «Калибры для метрической резьбы диаметром менее 1 мм. Допуски» ГОСТ 4381-87 «Микрометры рычажные. Общие технические условия» ГОСТ 443-76 «Нефрасы С2-80/120 и С3-80/120. Технические условия» ГОСТ 7013-67 «Ножи измерительные» ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия» ГОСТ 2475-88 «Проволочки и ролики. Технические условия» ГОСТ 24851-81 «Калибры гладкие для цилиндрических отверстий и валов. Виды» ГОСТ 24853-81 «Калибры гладкие для размеров до 500 мм. Допуски» ГОСТ 3722-81 «Подшипники качения. Шарики. Технические условия» ГОСТ 4119-76 «Наборы принадлежностей к плоскопараллельным концевым мерам длины. Технические условия»
