АТК 24.202.09-2004

Аппараты теплообменные кожухотрубчатые с плавающей головкой и с U-образными трубами, сдвоенные. Основные размеры

Обозначение:	АТК 24.202.09-2004
Обозначение англ:	ATK 24.202.09-2004
Статус:	действует
Название рус.:	Аппараты теплообменные кожухотрубчатые с плавающей головкой и с U-образными трубами, сдвоенные. Основные размеры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.04.2004
Область применения:	Документ распространяется на сдвоенные кожухотрубчатые теплообменные аппараты с плавающей головкой: теплообменники "Т", холодильники "Х", конденсаторы "К" типа "П" и кожухотрубчатые с У-образными трубами: теплообменники "Т" типа "У" и их модификации.
Разработан:	ОАО ВНИИНЕФТЕМАШ
Утверждён:	05.02.2004 ОАО ВНИИНЕФТЕМАШ
Расположен в:	Техническая документация Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Теплообменники Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Список изменений:	№ 1 от 12.01.2005
Заменяет собой:	АТК 24.202.09-90 «Аппараты теплообменные кожухотрубчатые с плавающей головкой и с U-образными трубами, сдвоенные. Основные размеры»

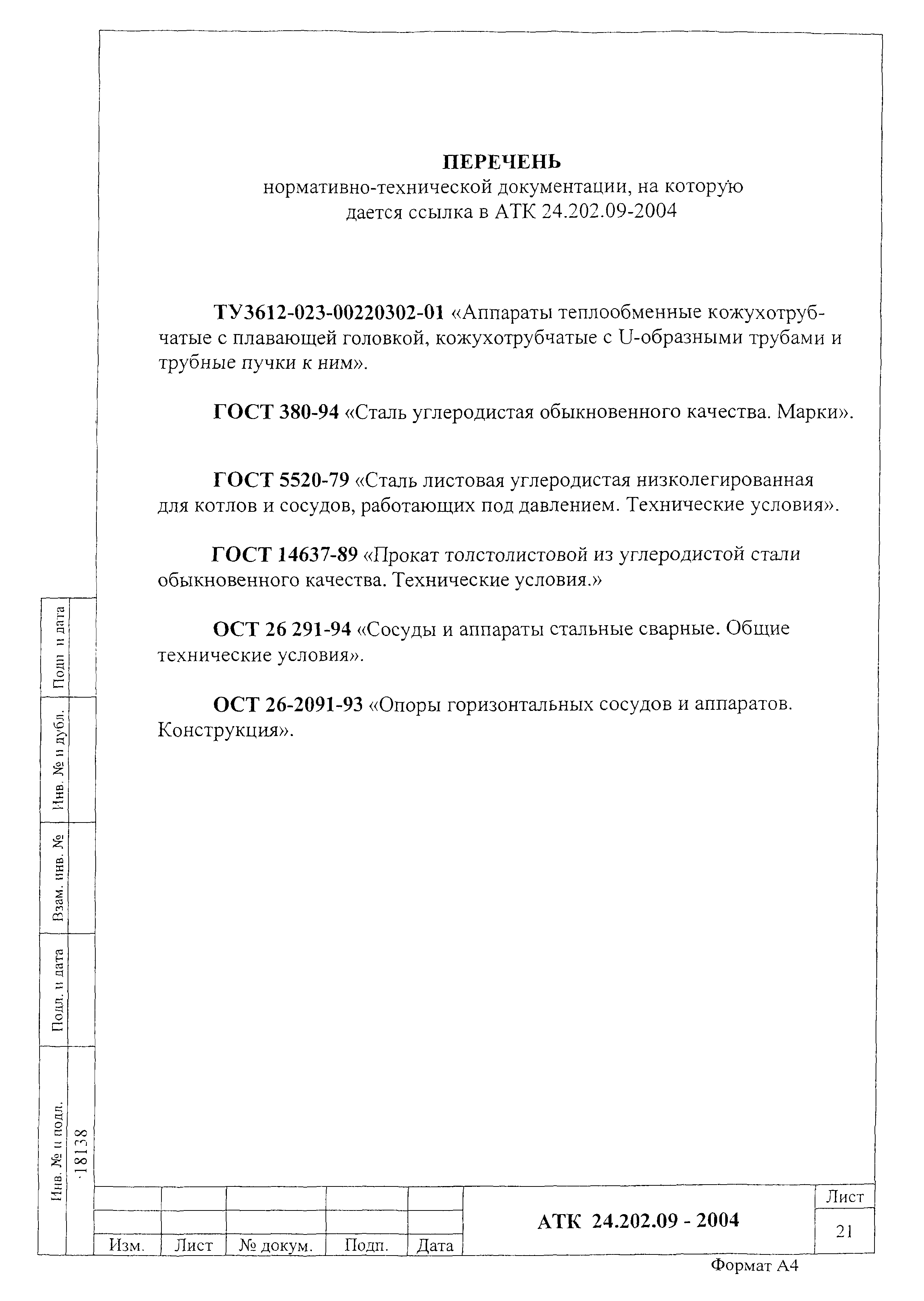

Нормативные ссылки:	ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 14637-89 «Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» ОСТ 26-2091-93 «Опоры горизонтальных сосудов и аппаратов. Конструкция»

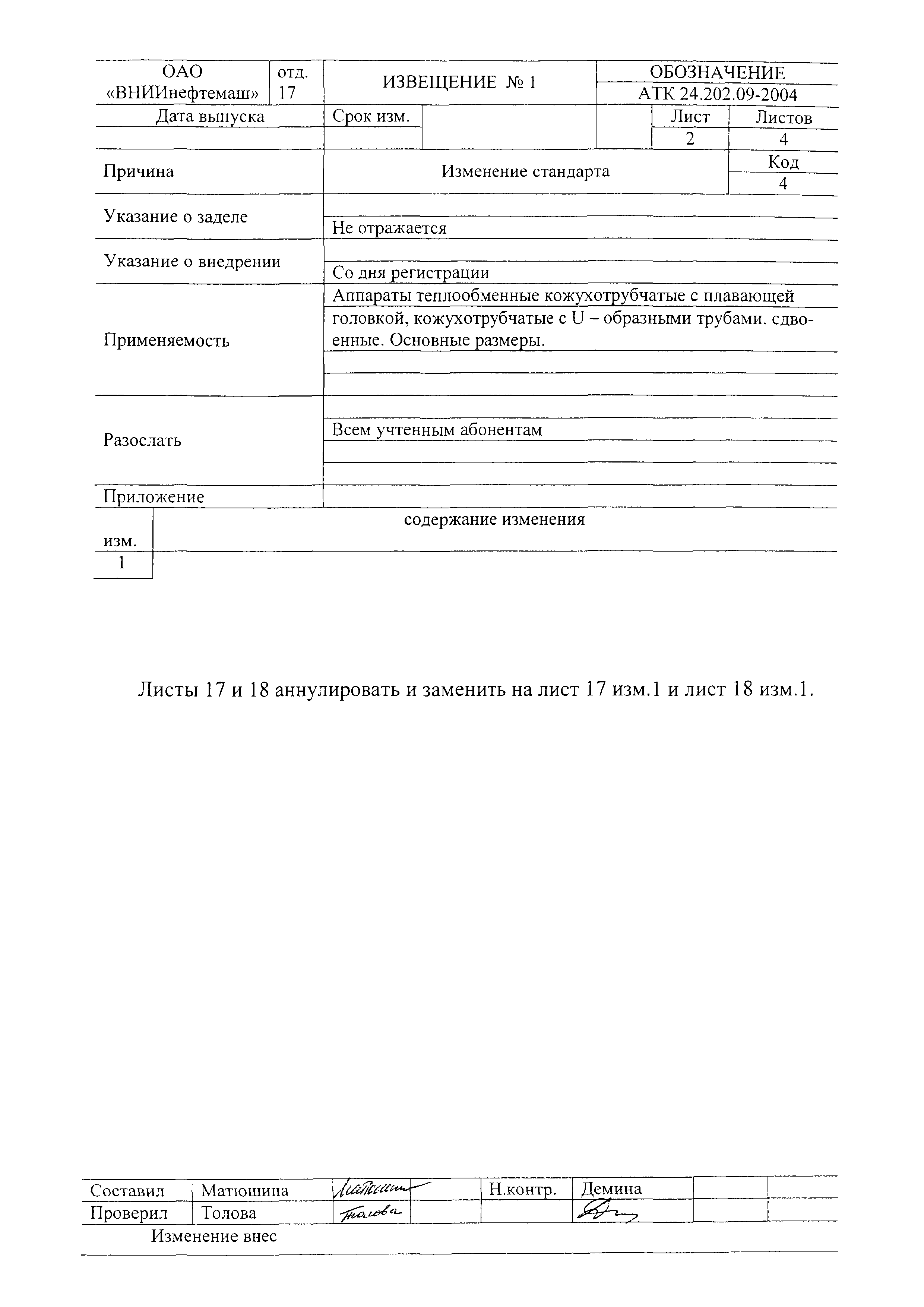

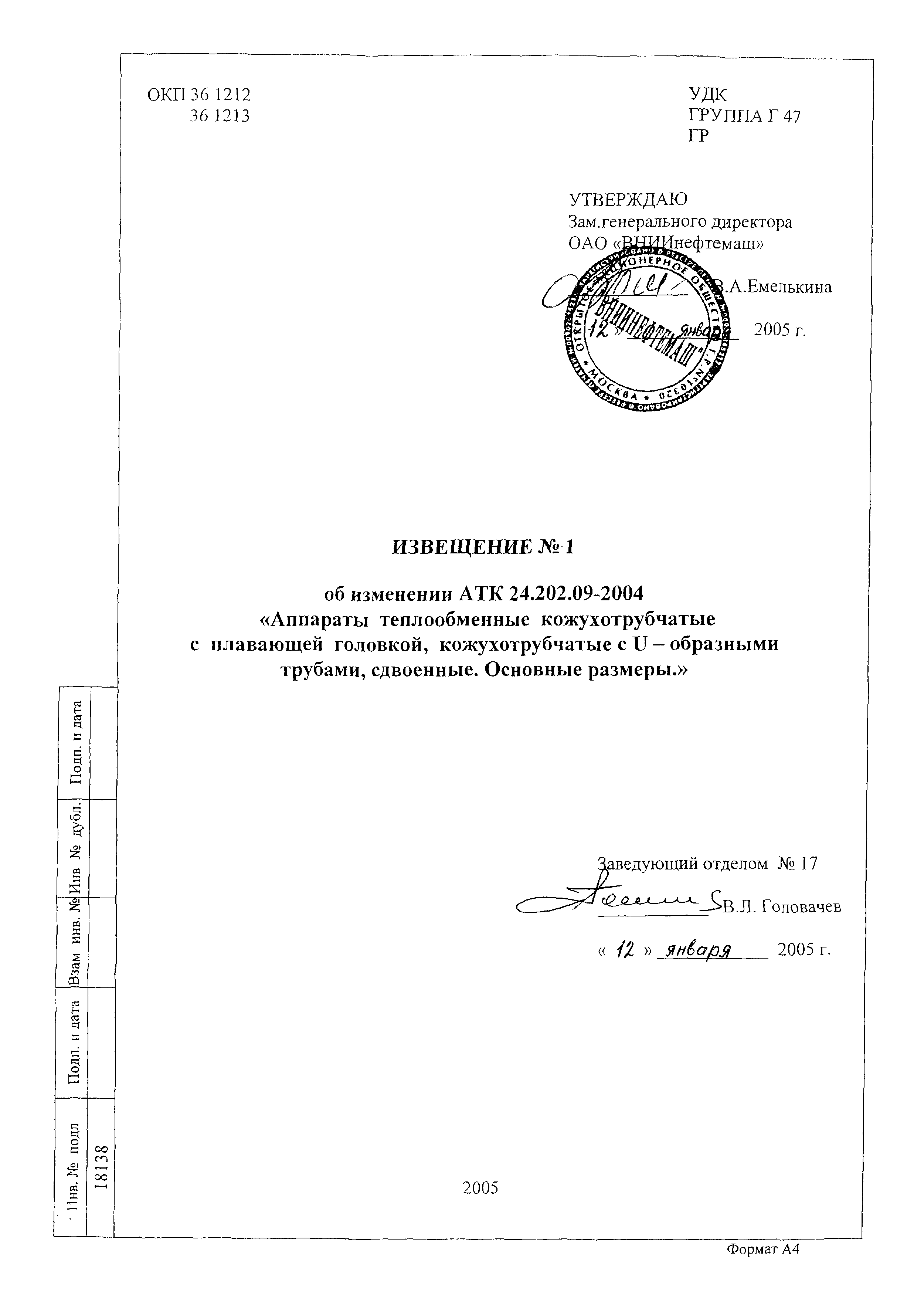

Текстовое изменение № 1 от 12.01.2005
