Скачать СО 34.46.611-2005 Типовая технологическая инструкция. Ремонт высоковольтных вводов классов напряжения 35 кВ и выше

Дата актуализации: 10.08.2017

СО 34.46.611-2005

Типовая технологическая инструкция. Ремонт высоковольтных вводов классов напряжения 35 кВ и выше

Обозначение:	СО 34.46.611-2005
Обозначение англ:	SO 34.46.611-2005
Статус:	действует
Название рус.:	Типовая технологическая инструкция. Ремонт высоковольтных вводов классов напряжения 35 кВ и выше
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.02.2005
Область применения:	Типовая технологическая инструкция рекомендуется к применению для предприятий и организаций, производящих ремонт, принимающих из ремонта и эксплуатирующих отремонтированные трансформаторы, а также для организаций, разрабатывающих техническую документацию на ремонт оборудования.

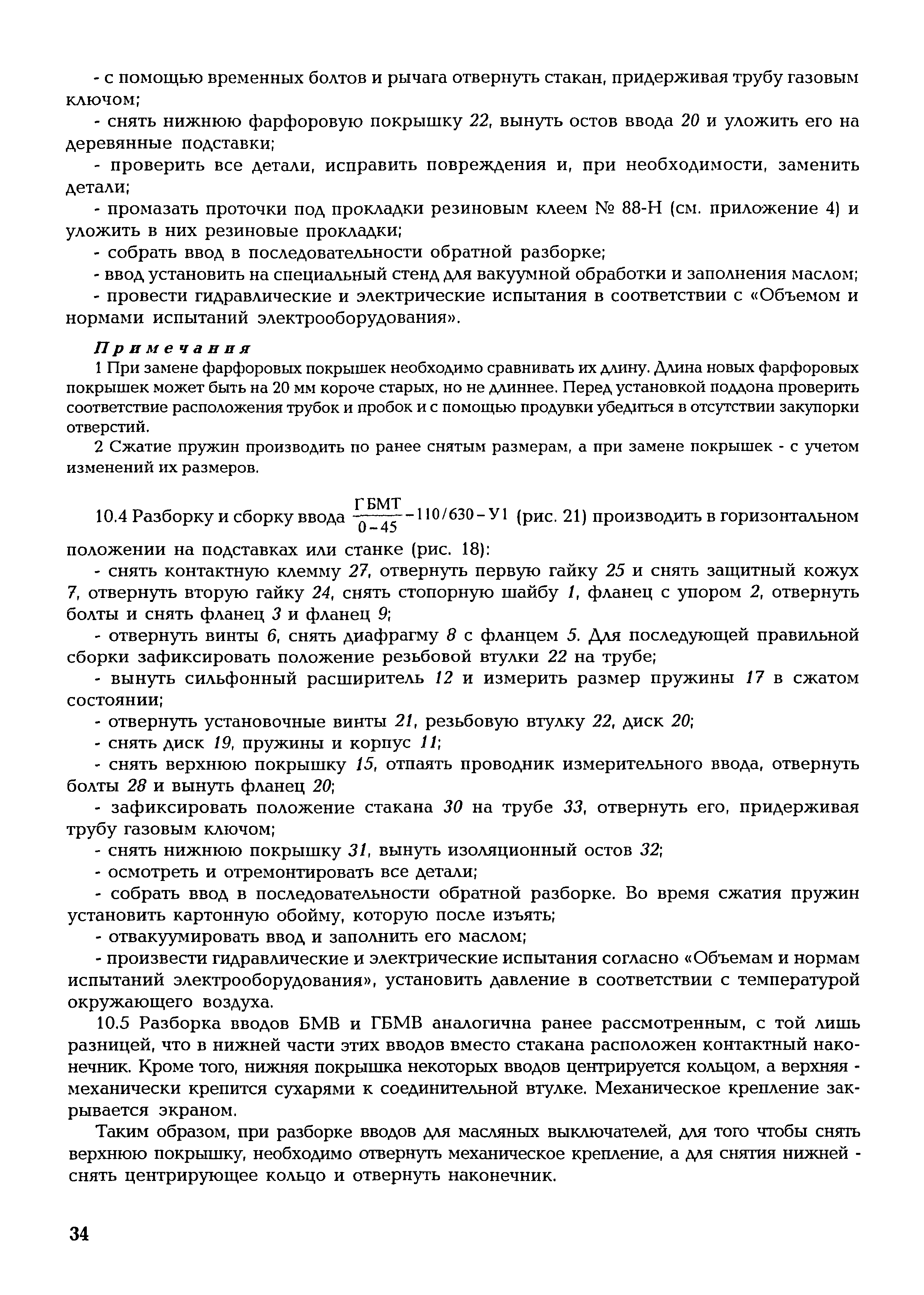

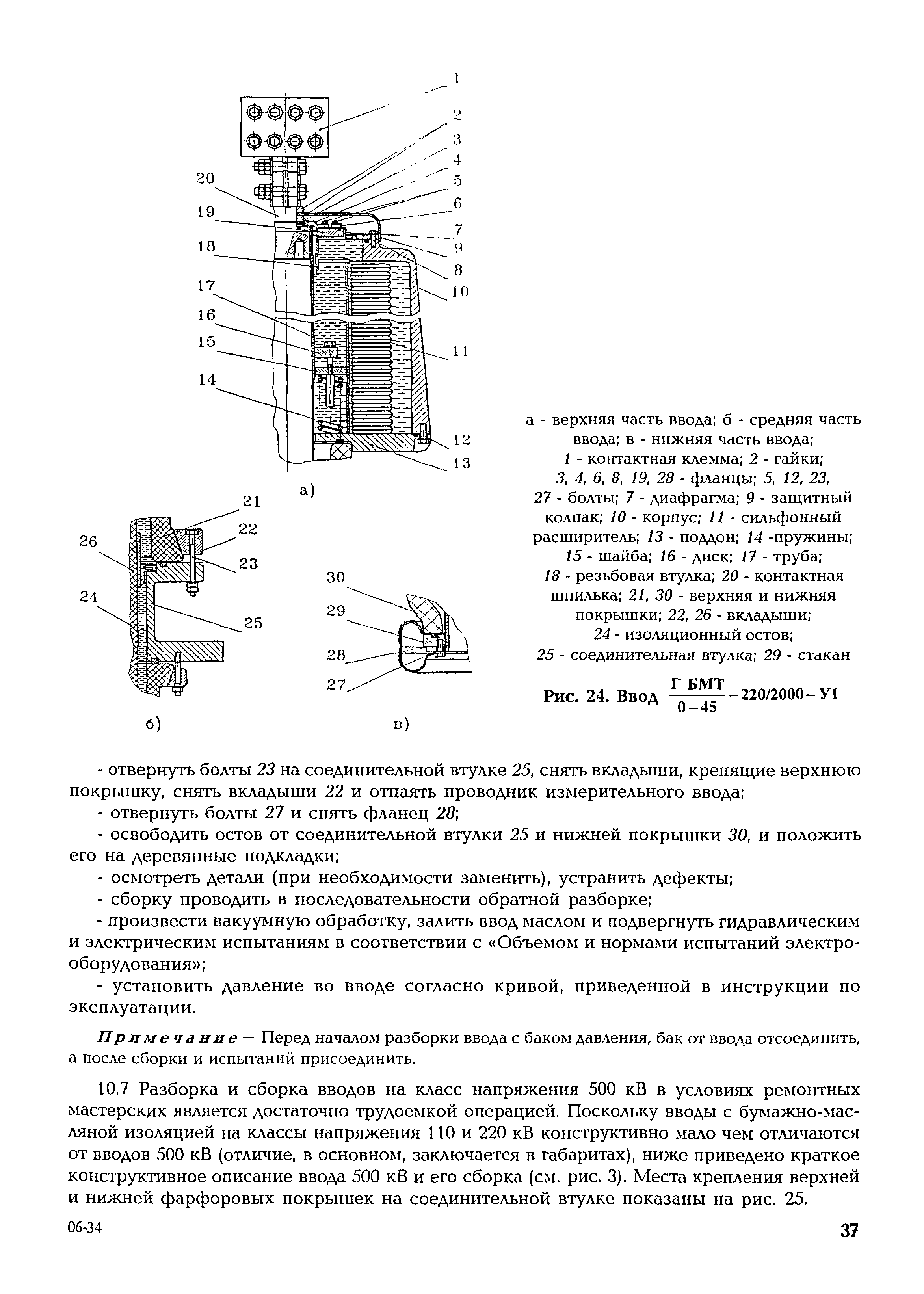

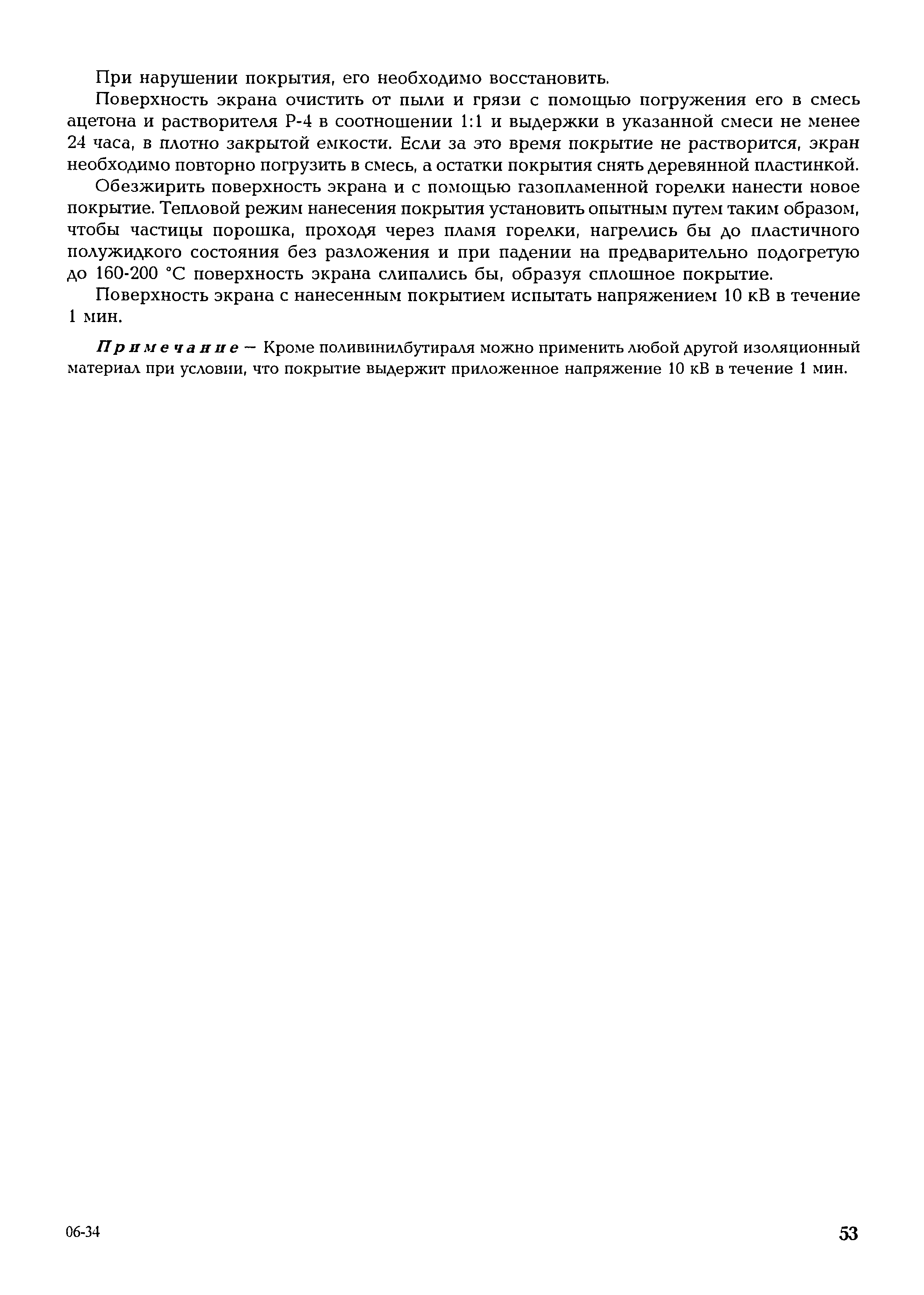

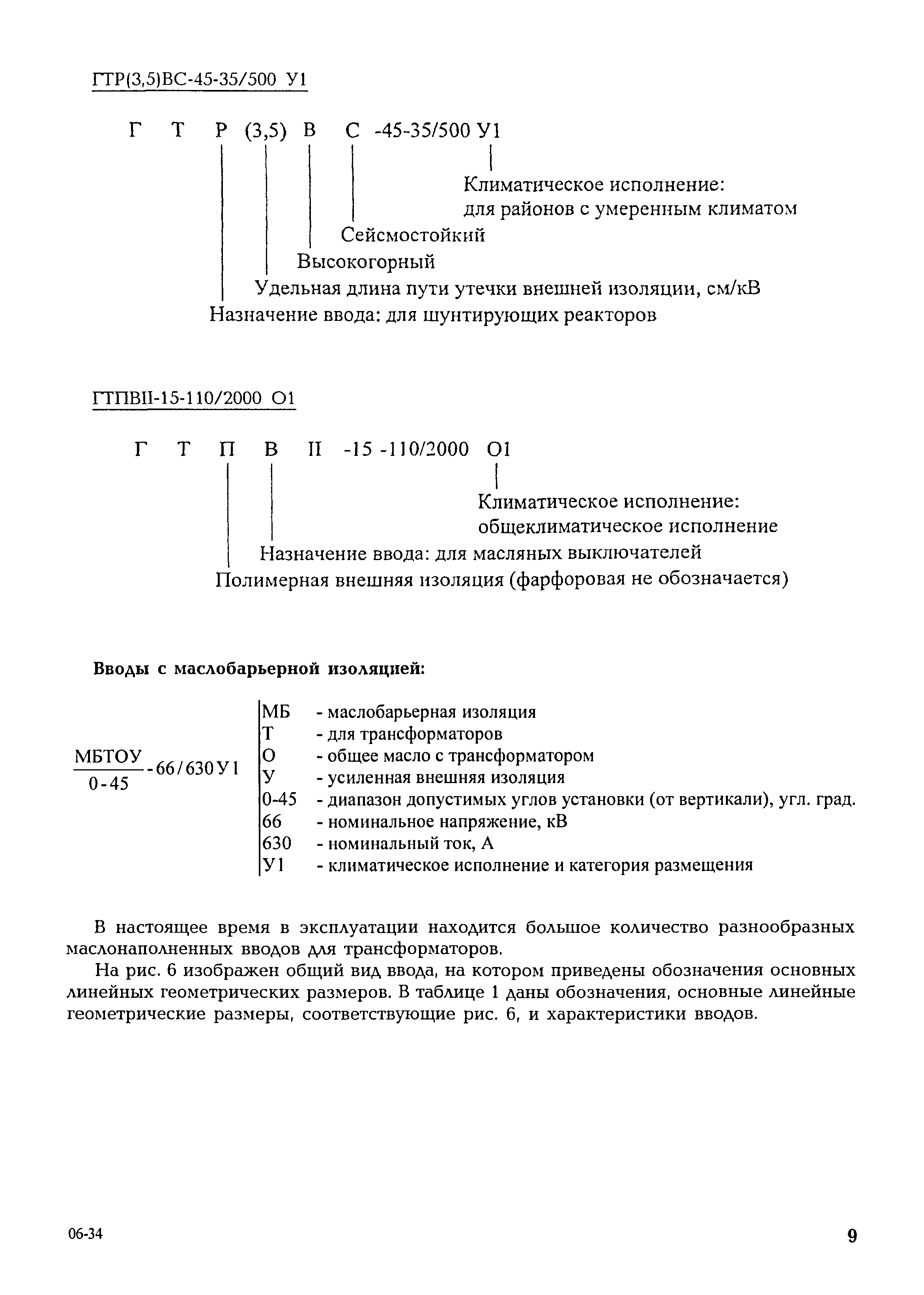

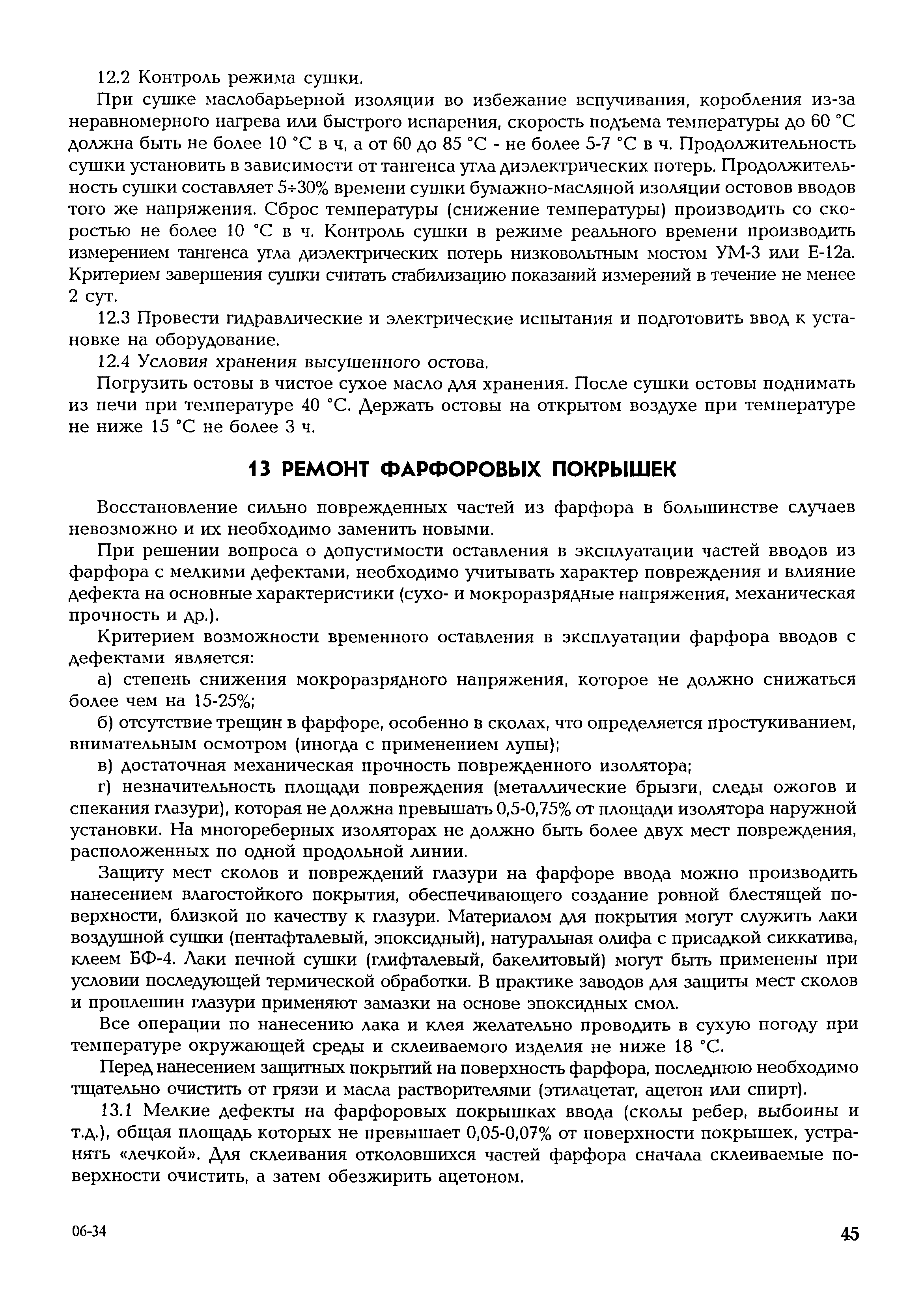

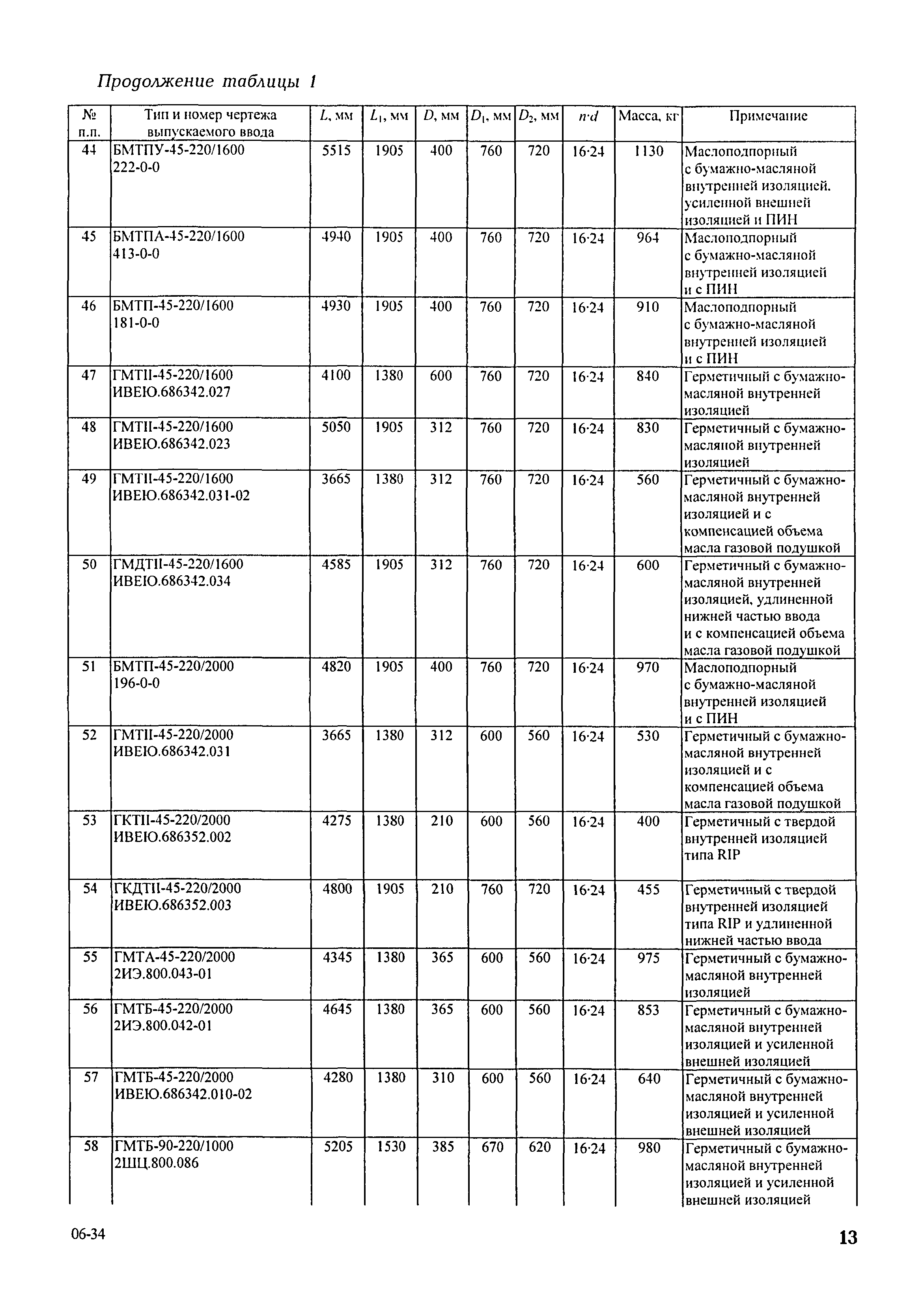

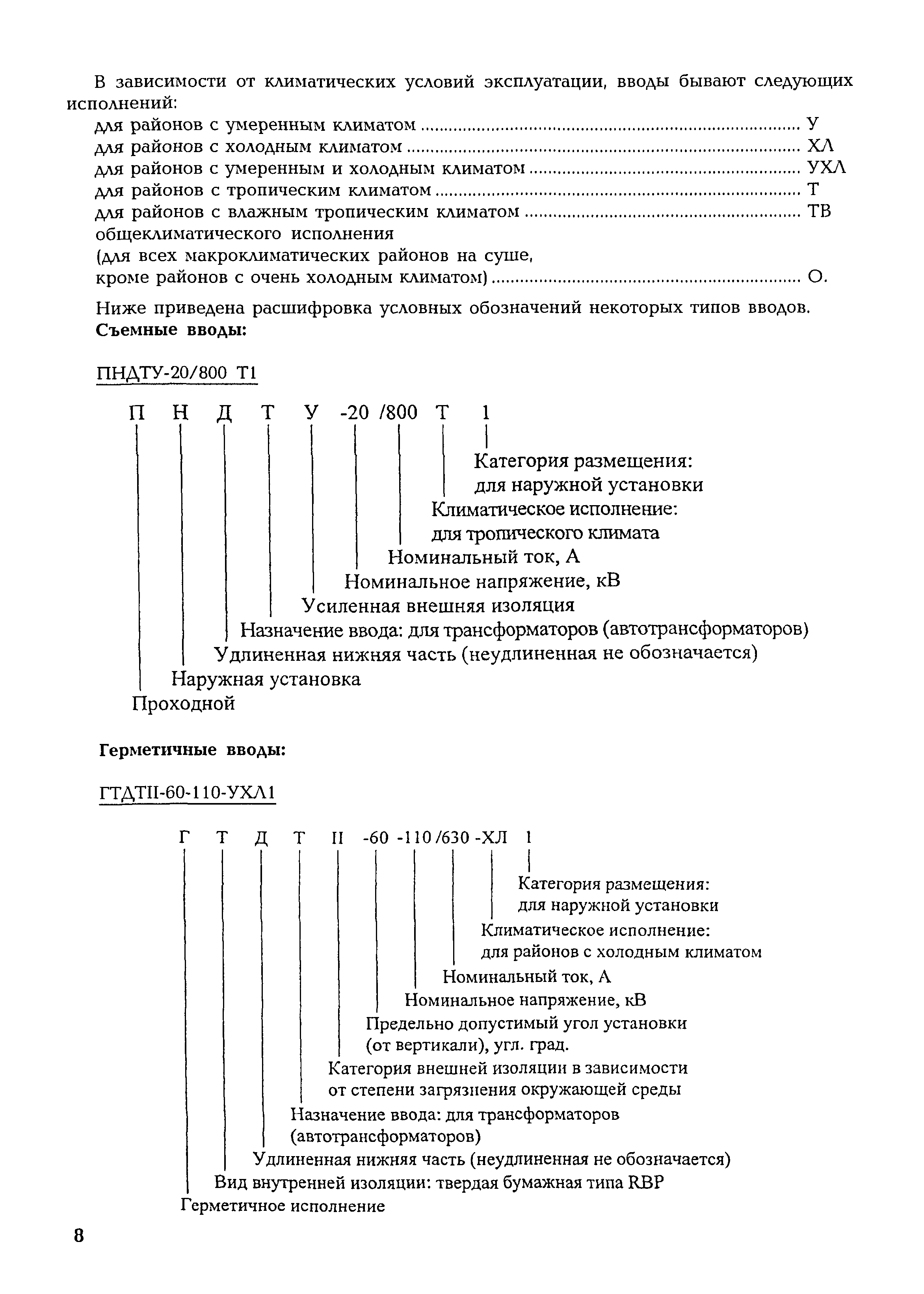

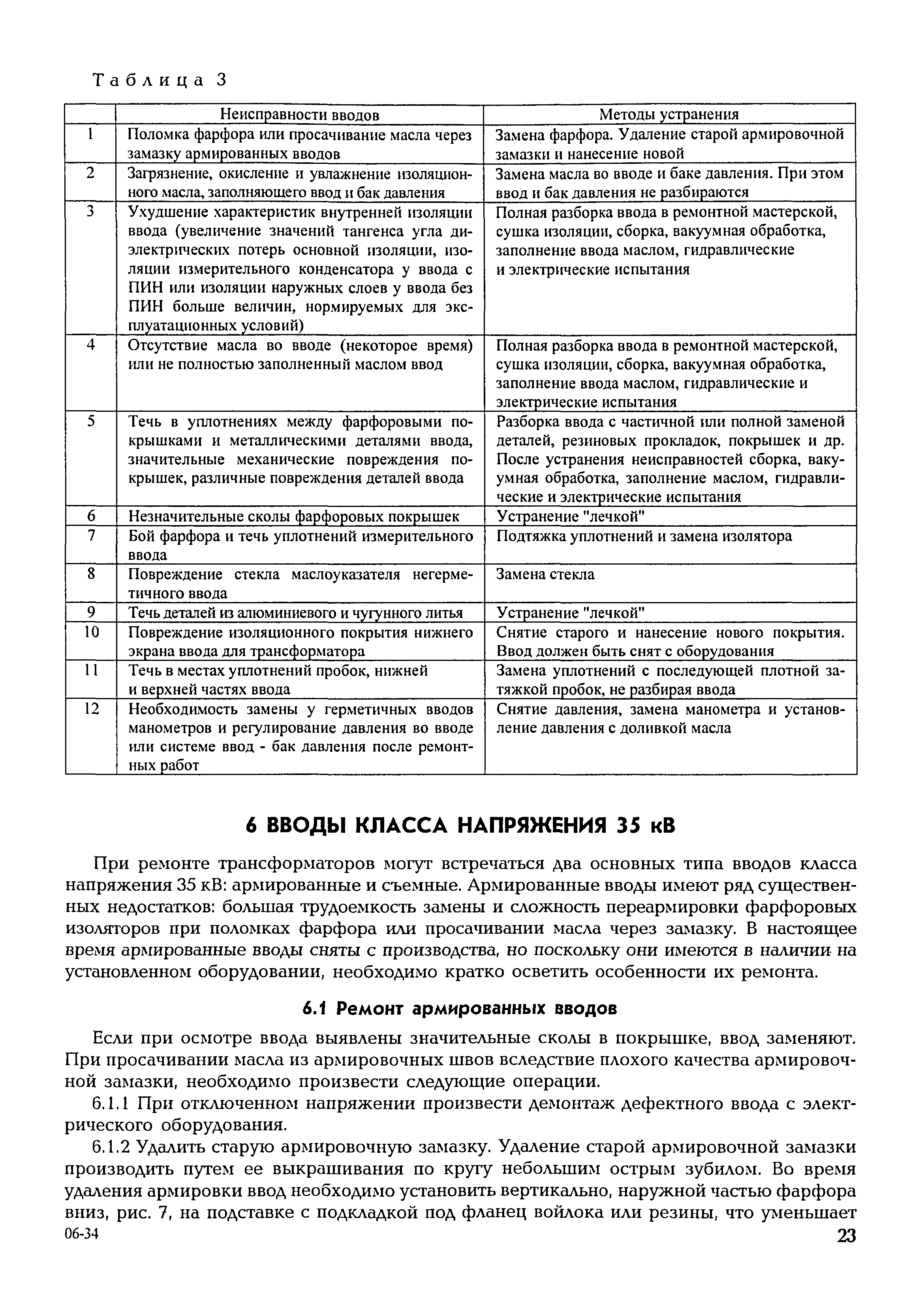

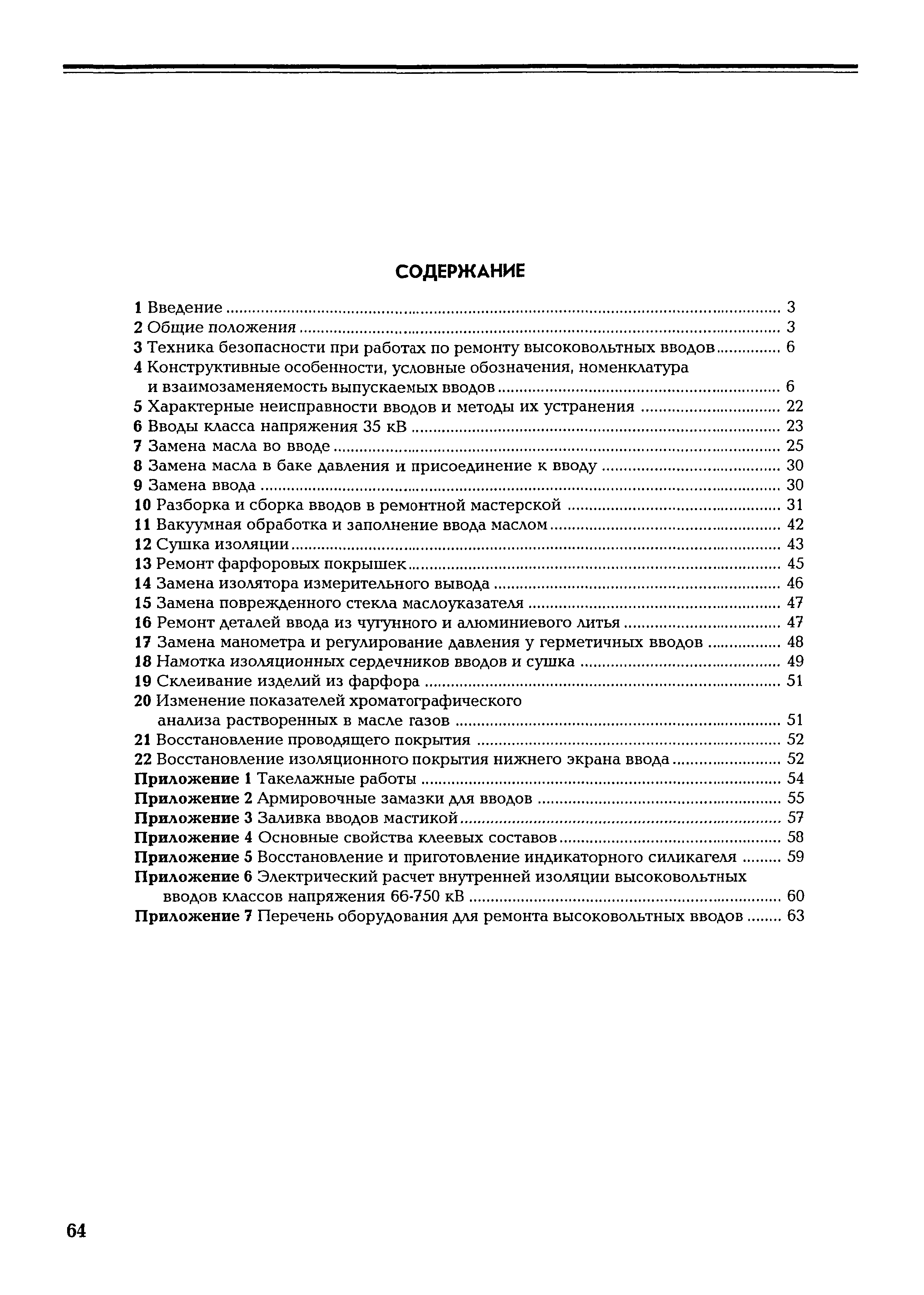

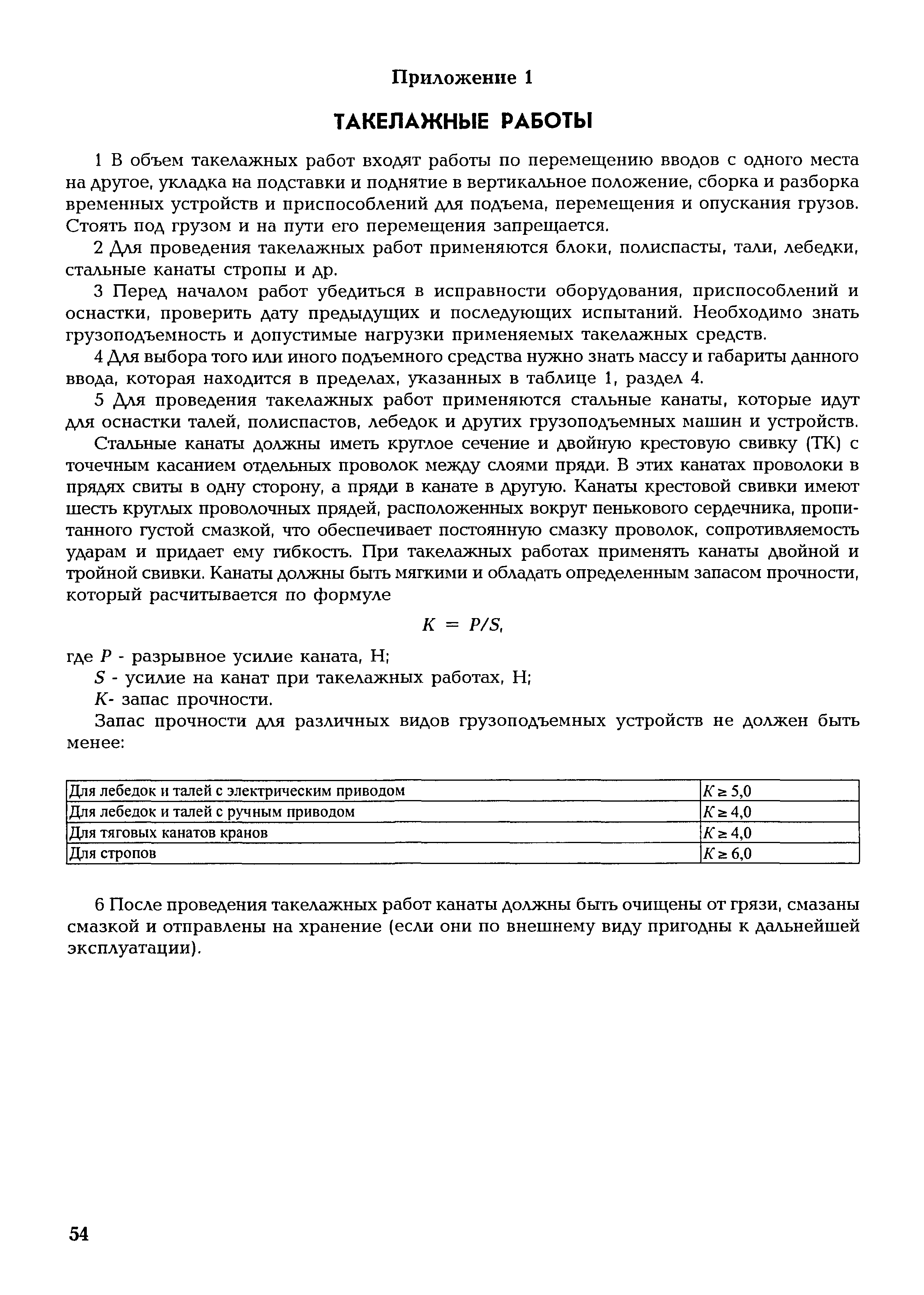

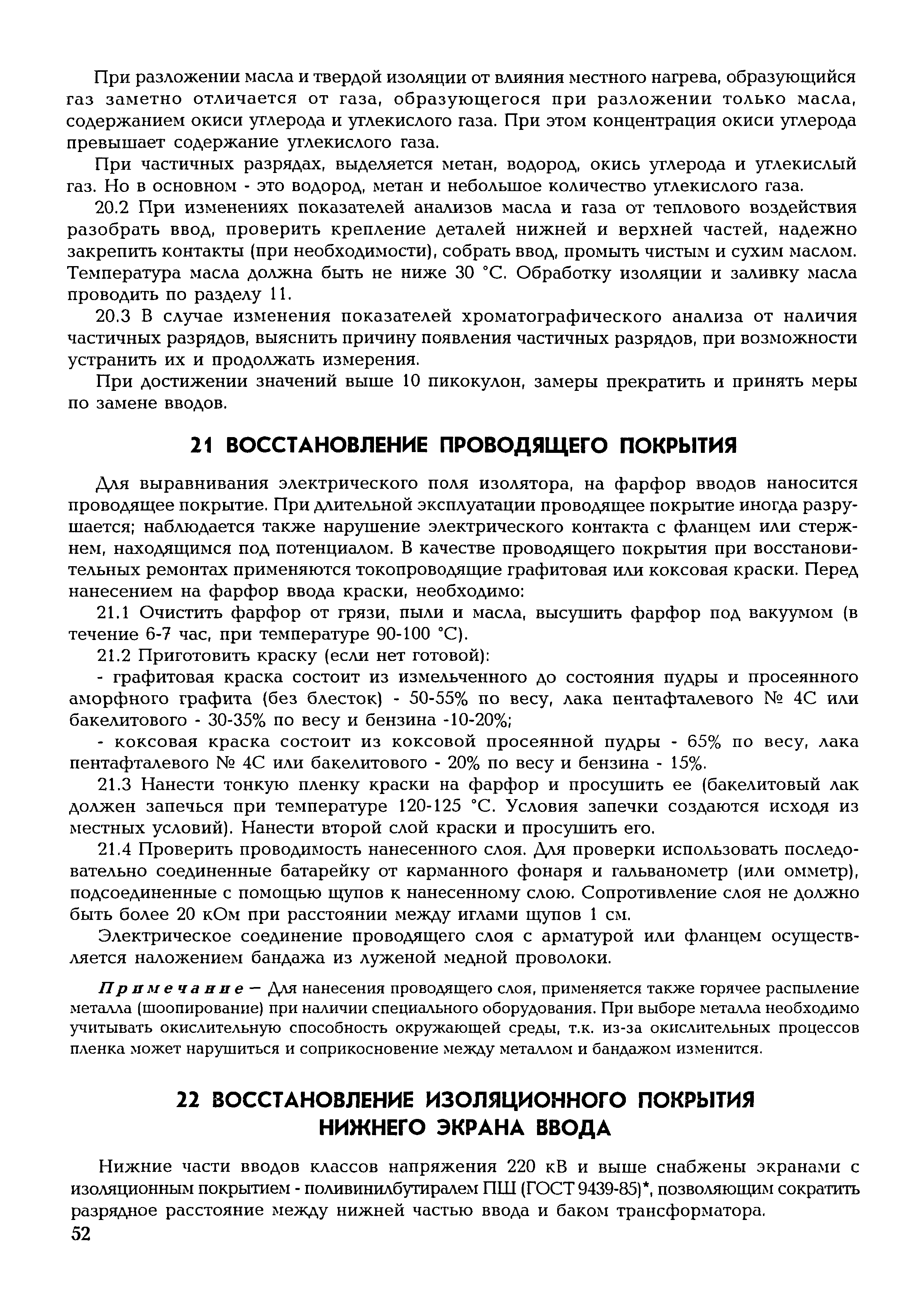

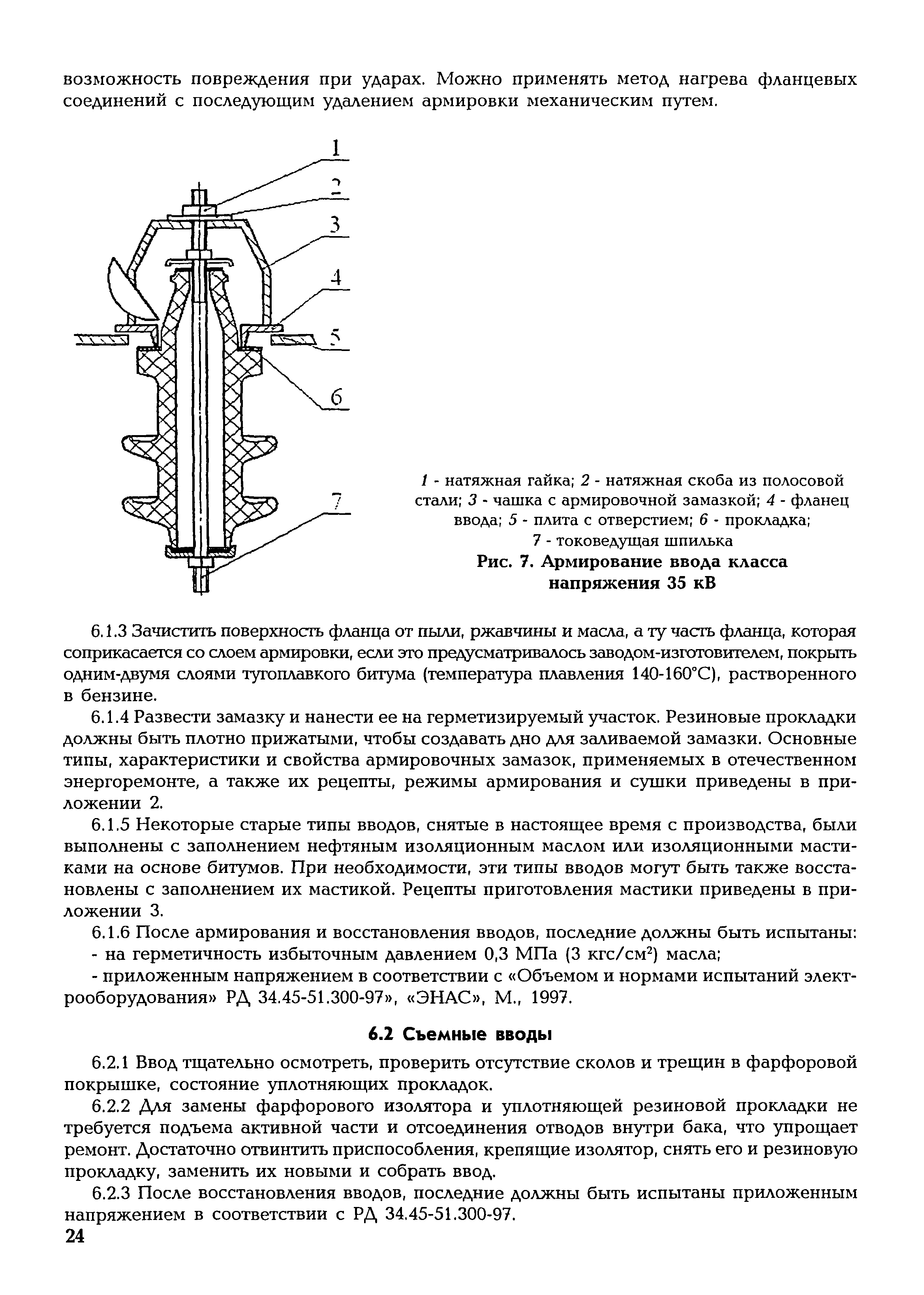

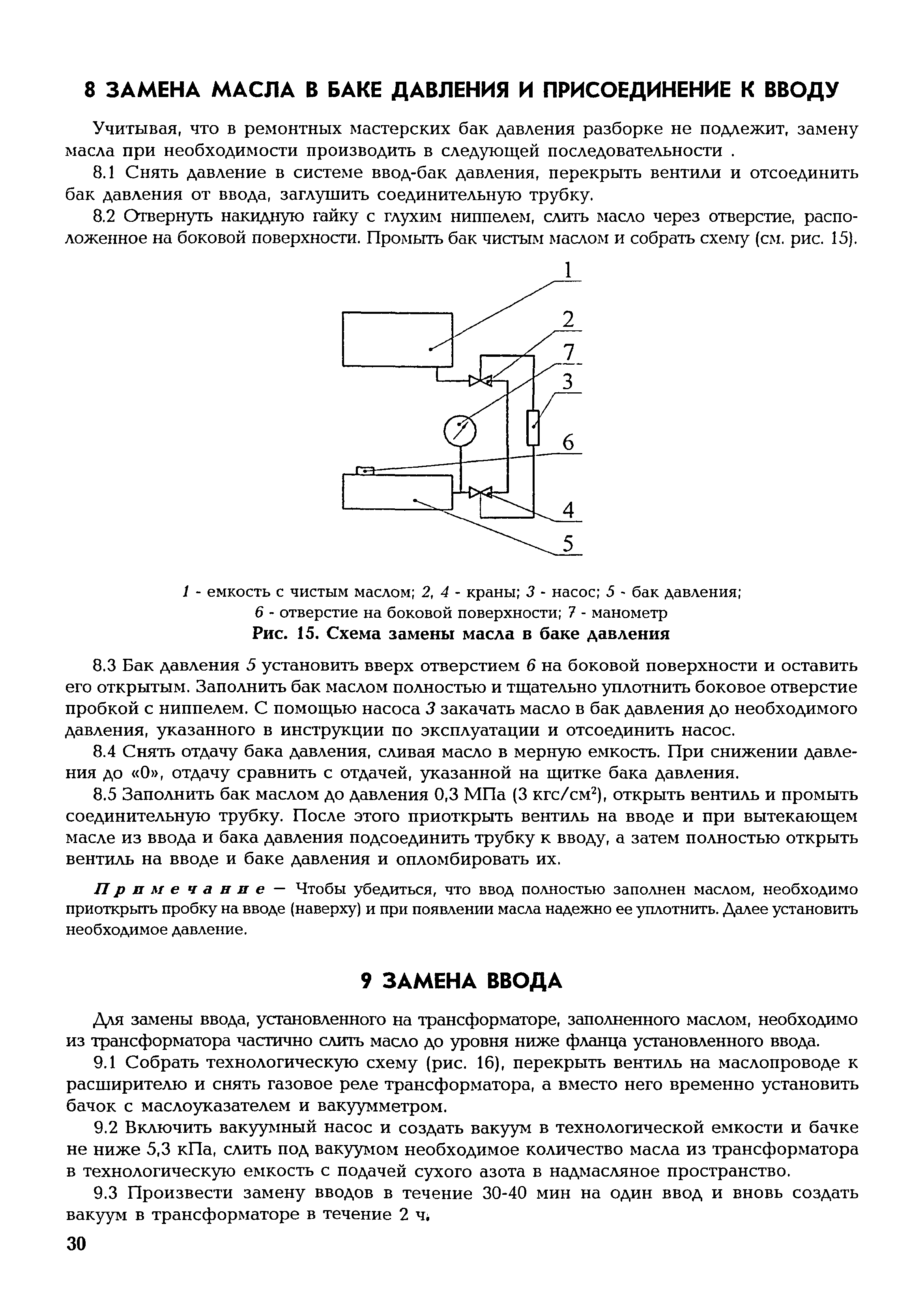

Оглавление:	1 Введение 2 Общие положения 3 Техника безопасности при работах по ремонту высоковольтных вводов 4 Конструктивные особенности, условные обозначения, номенклатура и взаимозаменяемость выпускаемых вводов 5 Характерные неисправности вводов и методы их устранения 6 Вводы класса напряжения 35 кВ 7 Замена масла во вводе 8 Замена масла в баке давления и присоединение к вводу 9 Замена ввода 10 Разборка и сборка вводов в ремонтной мастерской 11 Вакуумная обработка и заполнение ввода маслом 12 Сушка изоляции 13 Ремонт фарфоровых покрышек 14 Замена изолятора измерительного ввода 15 Замена поврежденного стекла маслоуказателя 16 Ремонт деталей ввода из чугунного и алюминиевого литья 17 Замена манометра и регулирование давления у герметичных вводов 18 Намотка изоляционных сердечников вводов и сушка 19 Склеивание изделий из фарфора 20 Изменение показателей хроматографического анализа растворенных в масле газов 21 Восстановление проводящего покрытия 22 Восстановление изоляционного покрытия нижнего экрана ввода Приложение 1 Такелажные работы Приложение 2 Армировочные замазки для вводов Приложение 3 Заливка вводов мастикой Приложение 4 Основные свойства клеевых составов Приложение 5 Восстановление и приготовление индикаторного силикагеля Приложение 6 Электрический расчет внутренней изоляции высоковольтных вводов классов напряжения 66-750 кВ Приложение 7 Перечень оборудования для ремонта высоковольтных вводов
Разработан:	ОАО ЦКБ Энергоремонт
Утверждён:	29.09.2006 ОАО ЦКБ Энергоремонт
Издан:	ЦТПИиТО ОРГРЭС (2006 г. )
Расположен в:	Техническая документация Мостостроение Трансформаторы силовые
Заменяет собой:	«Ремонт вводов напряжением 35 кВ и выше» (ЦКБ Энергоремонт, 1992 год)
Нормативные ссылки:	РД 34.45-51.300-97 «Объем и нормы испытаний электрооборудования» РД 34.43.107-95 «Методические указания по определению содержания воды и воздуха в трансформаторном масле» ГОСТ 11442-90 «Вентиляторы осевые общего назначения. Общие технические условия» ГОСТ 12172-74 «Клеи фенолополивинилацетальные. Технические условия» ГОСТ 1516.1-76 «Электрооборудование переменного тока на напряжения от 3 до 500 кВ. Требования к электрической прочности изоляции» ГОСТ 3956-76 «Силикагель технический. Технические условия» ГОСТ 5539-73 «Глет свинцовый. Технические условия» ГОСТ 8984-75 «Силикагель-индикатор. Технические условия» ГОСТ 9439-85 «Поливинилбутираль. Технические условия» ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции» ПУЭ «Правила устройства электроустановок. Издание 7»
