Скачать СТО 56947007-29.240.10.028-2009 Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35 - 750 кВ (НТП ПС)Дата актуализации: 10.08.2017 СТО 56947007-29.240.10.028-2009
Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35 - 750 кВ (НТП ПС)Обозначение: | СТО 56947007-29.240.10.028-2009 | Обозначение англ: | STO 56947007-29.240.10.028-2009 | Статус: | действует | Название рус.: | Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35 - 750 кВ (НТП ПС) | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 13.04.2009 | Область применения: | Нормы технологического проектирования подстанций (НТП ПС) устанавливают основные требования по проектированию подстанций и переключательных пунктов переменного тока ОАО «ФСК ЕЭС» с высшим напряжением 35 - 750 кВ.
Нормы распространяются на вновь сооружаемые, расширяемые, а также подлежащие техническому перевооружению и реконструкции (ТПВ и РК) подстанции (ПС) и переключательные пункты (ПП) напряжением 35 - 750 кВ.

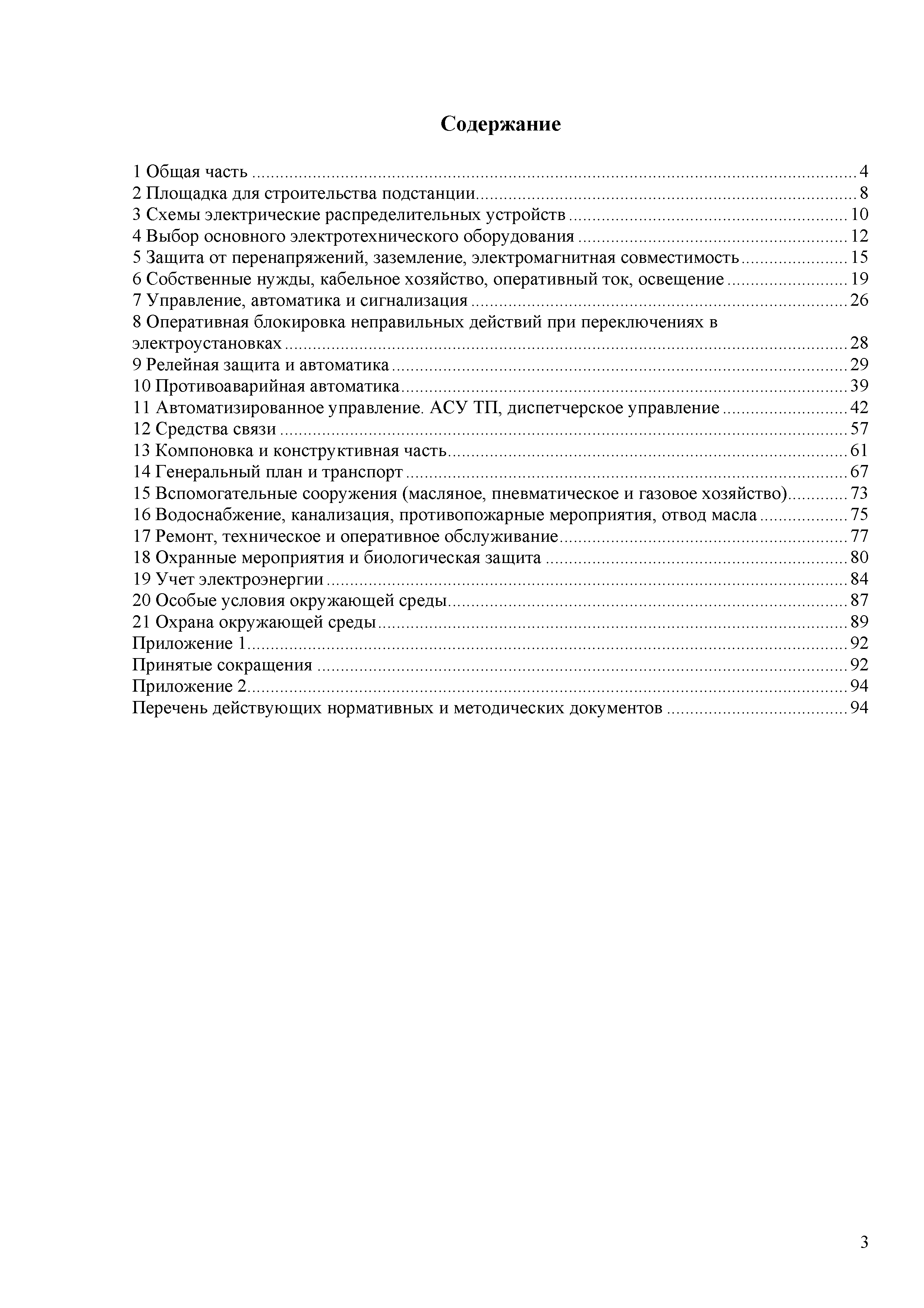

При проектировании расширения, ТПВ и РК ПС с учетом существующих схем РУ, компоновок оборудования, конструкций зданий и вспомогательных сооружений допускаются обоснованные отступления от настоящих норм, согласованные на стадии формирования задания на проектирование с электросетевыми компаниями. Указанное не распространяется на требования, связанные с техникой безопасности, пожаробезопасностью и экологией, отступление от которых согласовывается в установленном порядке. | Оглавление: | 1 Общая часть 2 Площадка для строительства подстанции 3 Схемы электрические распределительных устройств 4 Выбор основного электротехнического оборудования 5 Защита от перенапряжений, заземление, электромагнитная совместимость 6 Собственные нужды, кабельное хозяйство, оперативный ток, освещение 7 Управление, автоматика и сигнализация 8 Оперативная блокировка неправильных действий при переключениях в электроустановках 9 Релейная защита и автоматика 10 Противоаварийная автоматика 11 Автоматизированное управление. АСУ ТП, диспетчерское управление 12 Средства связи 13 Компоновка и конструктивная часть 14 Генеральный план и транспорт 15 Вспомогательные сооружения (масляное, пневматическое и газовое хозяйство) 16 Водоснабжение, канализация, противопожарные мероприятия, отвод масла 17 Ремонт, техническое и оперативное обслуживание 18 Охранные мероприятия и биологическая защита 19 Учет электроэнергии 20 Особые условия окружающей среды 21 Охрана окружающей среды Приложение 1 Принятые сокращения Приложение 2 Перечень действующих нормативных и методических документов | Разработан: | ОАО РОСЭП ОАО ВНИИЭ ОАО Фирма ОРГРЭС ОАО ФСК ЕЭС филиал МЭС центра ОАО Энергосетьпроект Севзапэнергосетьпроект ОАО Институт Нижегородскэнергосетьпроект ОАО Дальэнергосетьпроект ОАО Восточно-Сибирский Энергосетьпроект ФГУП Отделение дальних передач Западсельэнергопроект ОАО Томскэнергосетьпроект

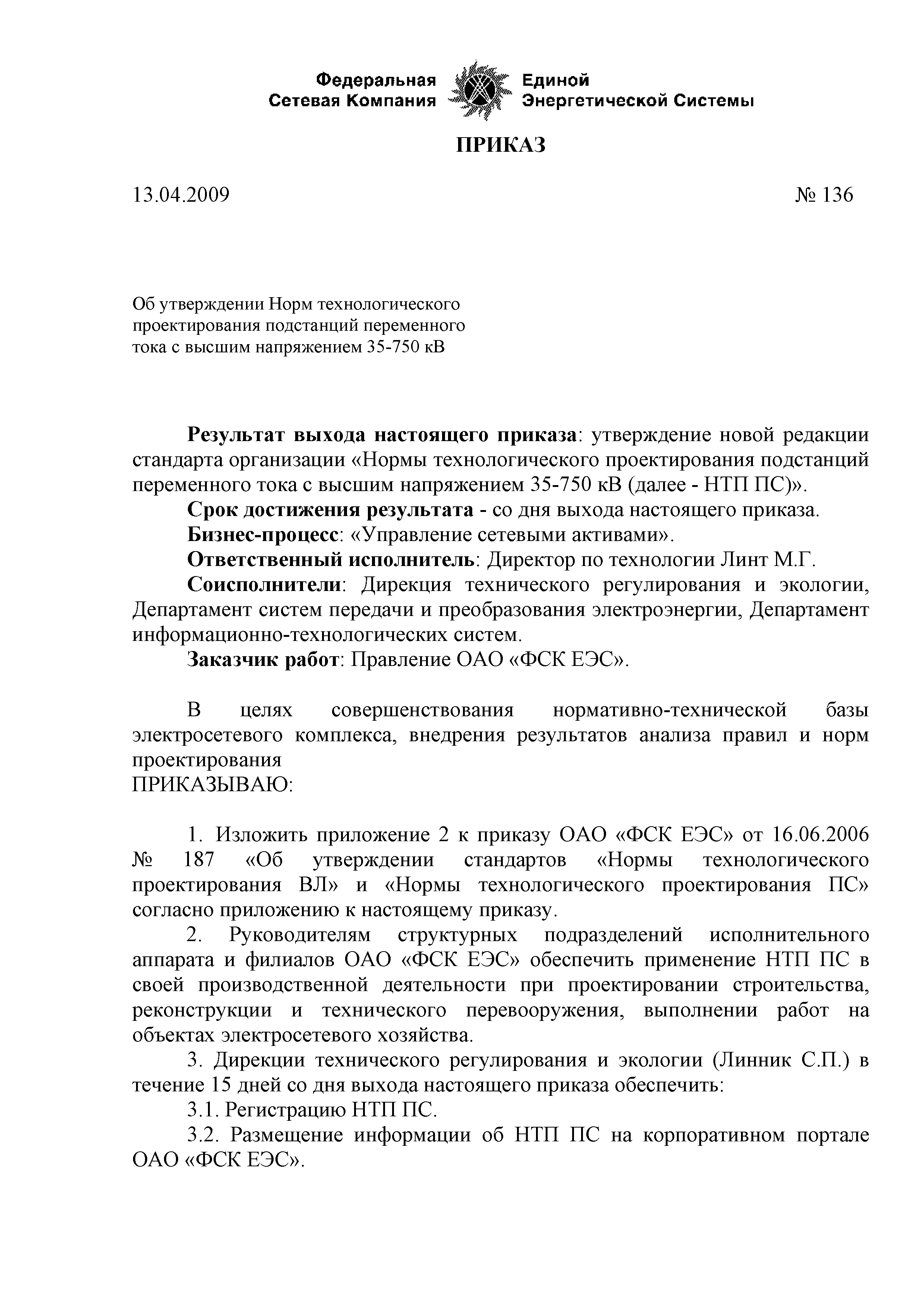

| Утверждён: | 13.04.2009 ОАО ФСК ЕЭС (136)
| Расположен в: |
| Заменяет собой: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 11-01-95 «Инструкция о порядке разработки, согласования, утверждения и составе проектной документации на строительство предприятий, зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения»![](../../../image/file3.gif) СП 11-101-95 «Порядок разработки, согласования, утверждения и состав обоснований инвестиций в строительство предприятий, зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 21-01-97* «Пожарная безопасность зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПУЭ «Правила устройства электроустановок»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.09.101-94 «Типовая инструкция по учету электроэнергии при ее производстве, передаче и распределении»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.1.002-84 «Система стандартов безопасности труда. Электрические поля промышленной частоты. Допустимые уровни напряженности и требования к проведению контроля на рабочих местах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5237-83 «Аппаратура электросвязи. Напряжения питания и методы измерений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПОТ Р М-016-2001 «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 17.0.0.06-2000 «Охрана природы. Экологический паспорт природопользователя. Основные положения. Типовые формы»![](../../../image/file2.gif) ![](../../../image/file3.gif) НПБ 110-03 «Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и автоматической пожарной сигнализацией»![](../../../image/file2.gif) ![](../../../image/file3.gif) НПБ 105-03 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14228-80 «Дизели и газовые двигатели автоматизированные. Классификация по объему автоматизации»![](../../../image/file2.gif) ![](../../../image/file3.gif) ТИ 34-70-070-87 «Типовая инструкция по компенсации емкостного тока замыкания на землю в электрических сетях 6-35 кВ»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.20.401 «Правила приемки в эксплуатацию энергообъектов электростанций, электрических и тепловых сетей после технического перевооружения»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 153-34.0-20.525-00 «Методические указания по контролю состояния заземляющих устройств электроустановок»![](../../../image/file3.gif) СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации»![](../../../image/file2.gif) ![](../../../image/file3.gif) СО 153-34.10.101-2003 «Нормативы комплектования автотранспортными средствами, спецмеханизмами и тракторами производственных подразделений АО-энерго для технического обслуживания и ремонта электрических сетей»![](../../../image/file3.gif) СО 153-34.20.122-2006 «Нормы технологического проектирования подстанций переменного тока с высшим напряжением 35 - 750 кВ»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.4-2004 «Стандартизация в Российской Федерации. Стандарты организаций. Общие положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ Р 1.5-2004 «Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила построения, изложения, оформления и обозначения»![](../../../image/file3.gif) 14278 тм-т1 «Нормы отвода земель для электрических сетей напряжением 0,38 - 750 кВ»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.20.116-93 «Методические указания по защите вторичных цепей электрических станций и подстанций от импульсных помех»![](../../../image/file2.gif) ГОСТ 9920-89 «Электроустановки переменного тока на напряжение от 3 до 750 кВ. Длина пути утечки внешней изоляции»![](../../../image/file3.gif) РД 34.35.113 «Руководящие указания по противоаварийной автоматике энергосистем. Основные положения»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 34.20.405 «Правила приемки в эксплуатацию отдельных пусковых комплексов и законченных строительством электростанций, объектов электрических и тепловых сетей»![](../../../image/file2.gif) РД 34.20.517 «Методические указания по предотвращению феррорезонанса в распределительных устройствах 110 - 500 кВ с электромагнитными трансформаторами напряжения и выключателями, содержащими емкостные делители напряжения»![](../../../image/file3.gif) СН 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки»![](../../../image/file2.gif) ![](../../../image/file3.gif) СО 34.49.101-2003 «Инструкция по проектированию противопожарной защиты энергетических предприятий»![](../../../image/file2.gif) ![](../../../image/file3.gif) СО 153-34.20.118-2003 «Методические рекомендации по проектированию развития энергосистем»![](../../../image/file2.gif) ![](../../../image/file3.gif) СанПиН 2.2.4.723-98 «Переменные магнитные поля промышленной частоты (50 Гц) в производственных условиях»![](../../../image/file2.gif) ![](../../../image/file3.gif) ВППБ 01-02-95 «Правила пожарной безопасности для энергетических предприятий»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 26881-86 «Аккумуляторы свинцовые стационарные. Общие технические условия»![](../../../image/file3.gif) ВНТП 112-92 «Том 1. Городские и сельские телефонные сети»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.03.11-85 «Защита строительных конструкций от коррозии»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП II-7-81* «Строительство в сейсмических районах»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.05.02-85* «Автомобильные дороги»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.02.01-83* «Основания зданий и сооружений»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 1.5-2001 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Общие требования к построению, изложению, оформлению, содержанию и обозначению»![](../../../image/file3.gif) Федеральный закон 184-ФЗ «О техническом регулировании»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 45.120-2000 «Нормы технологического проектирования. Городские и сельские телефонные сети»
|

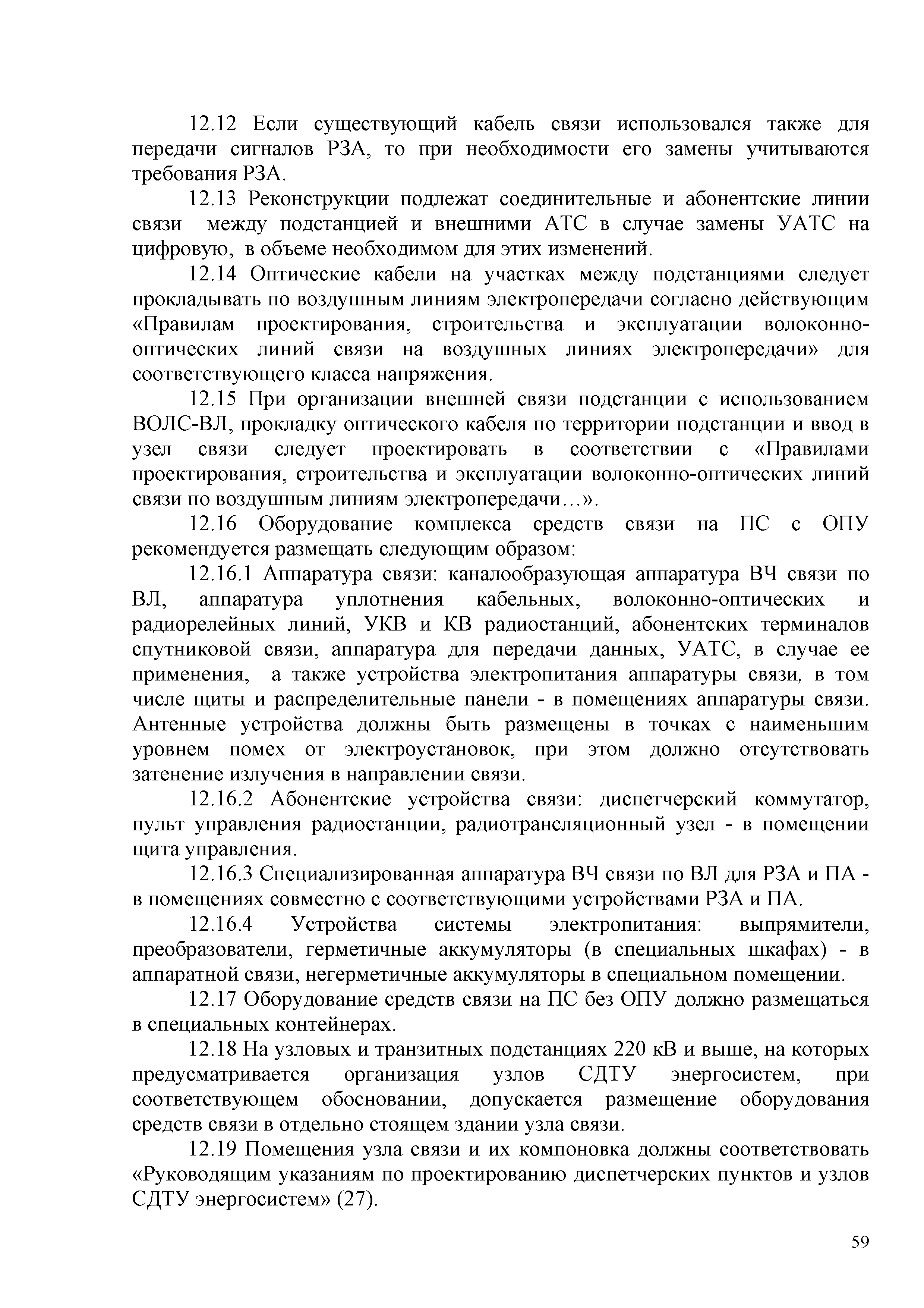

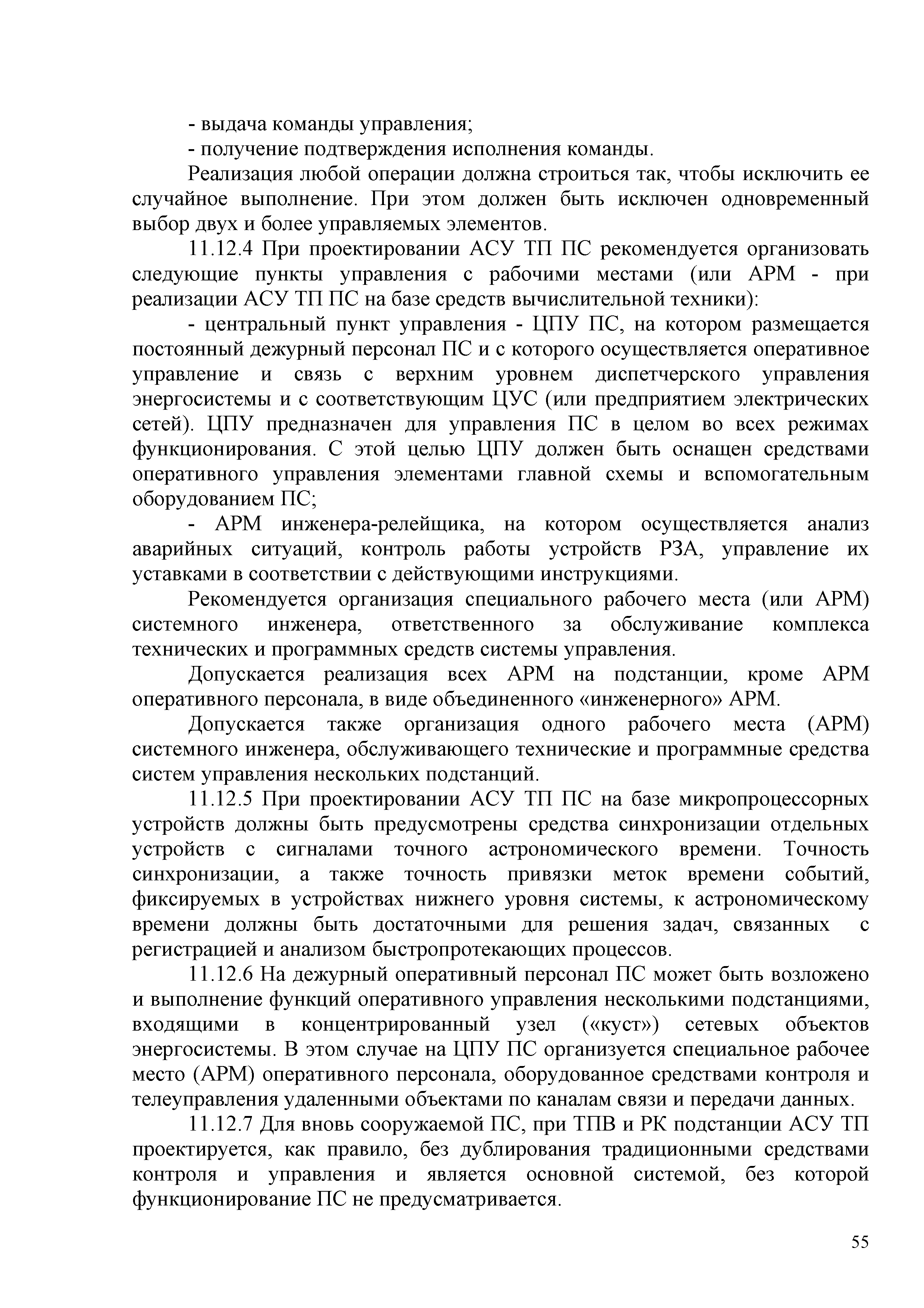

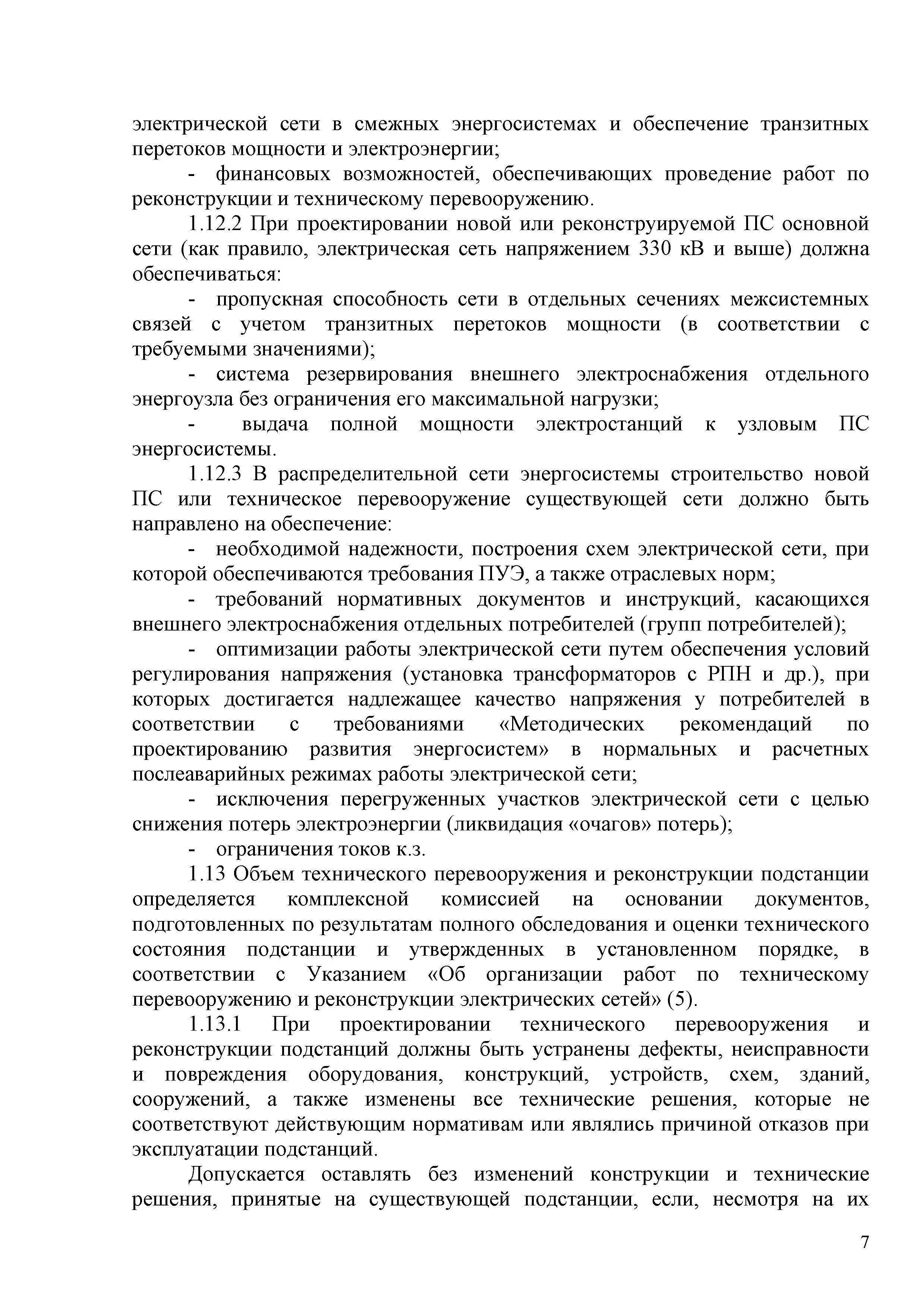

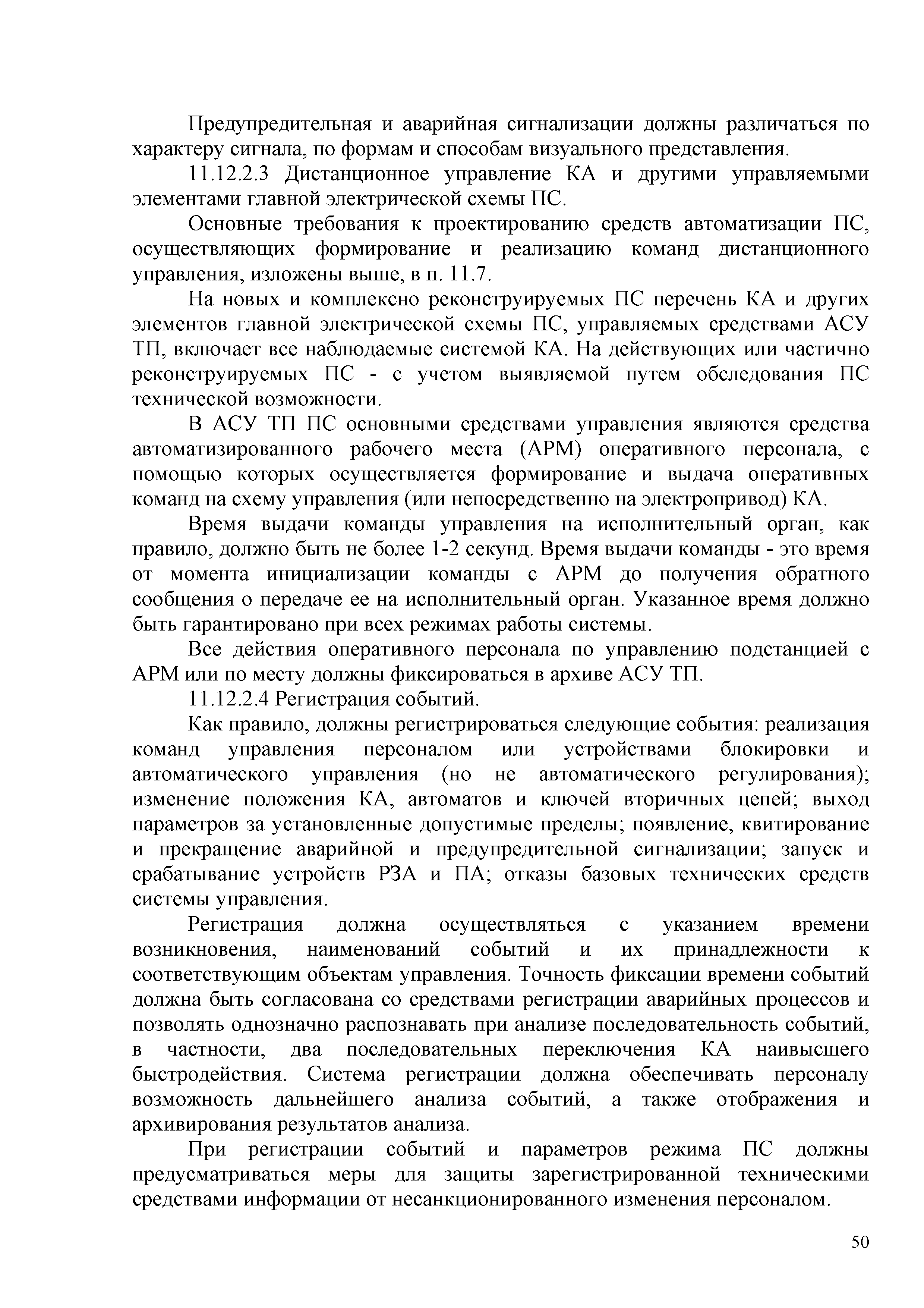

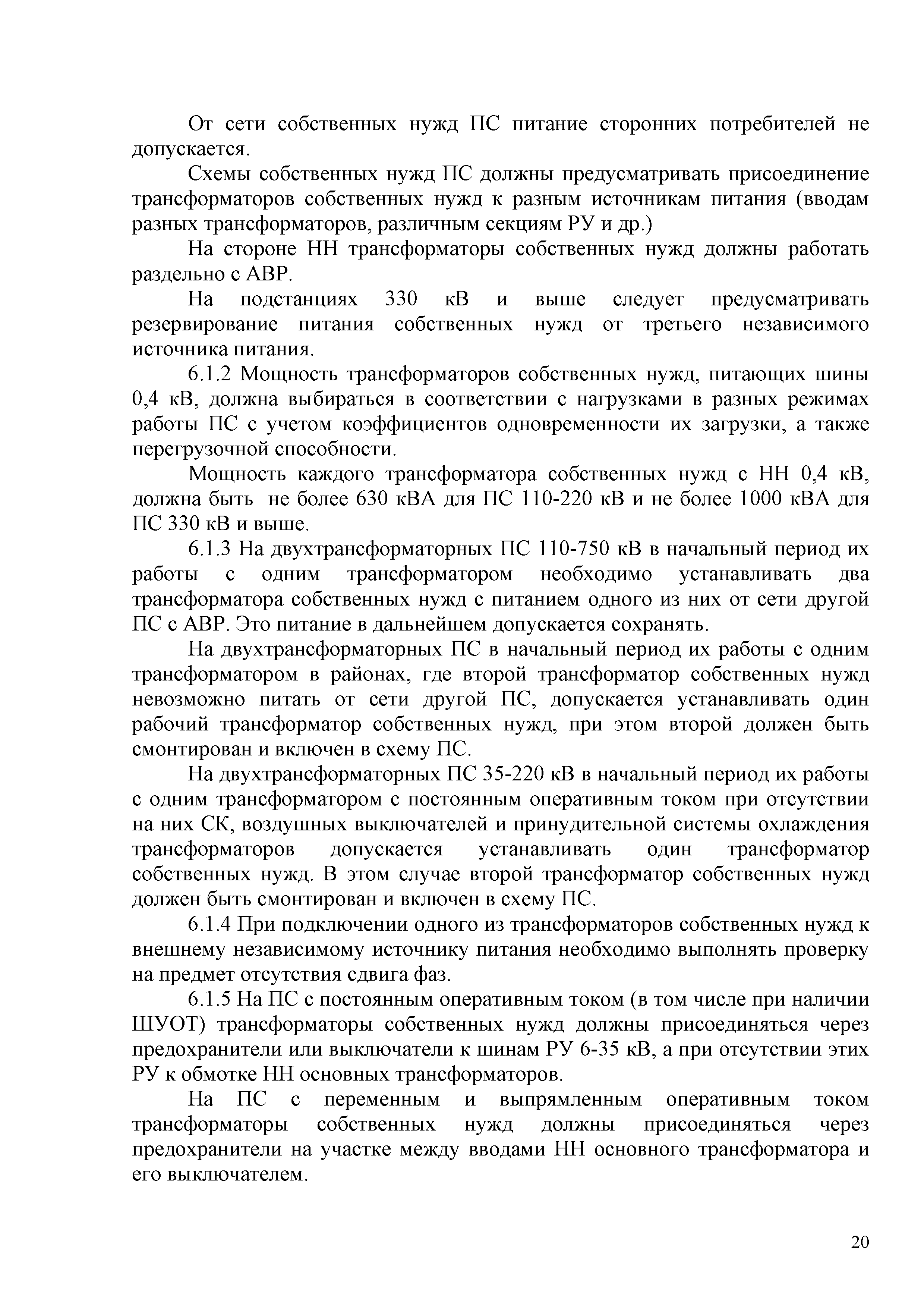

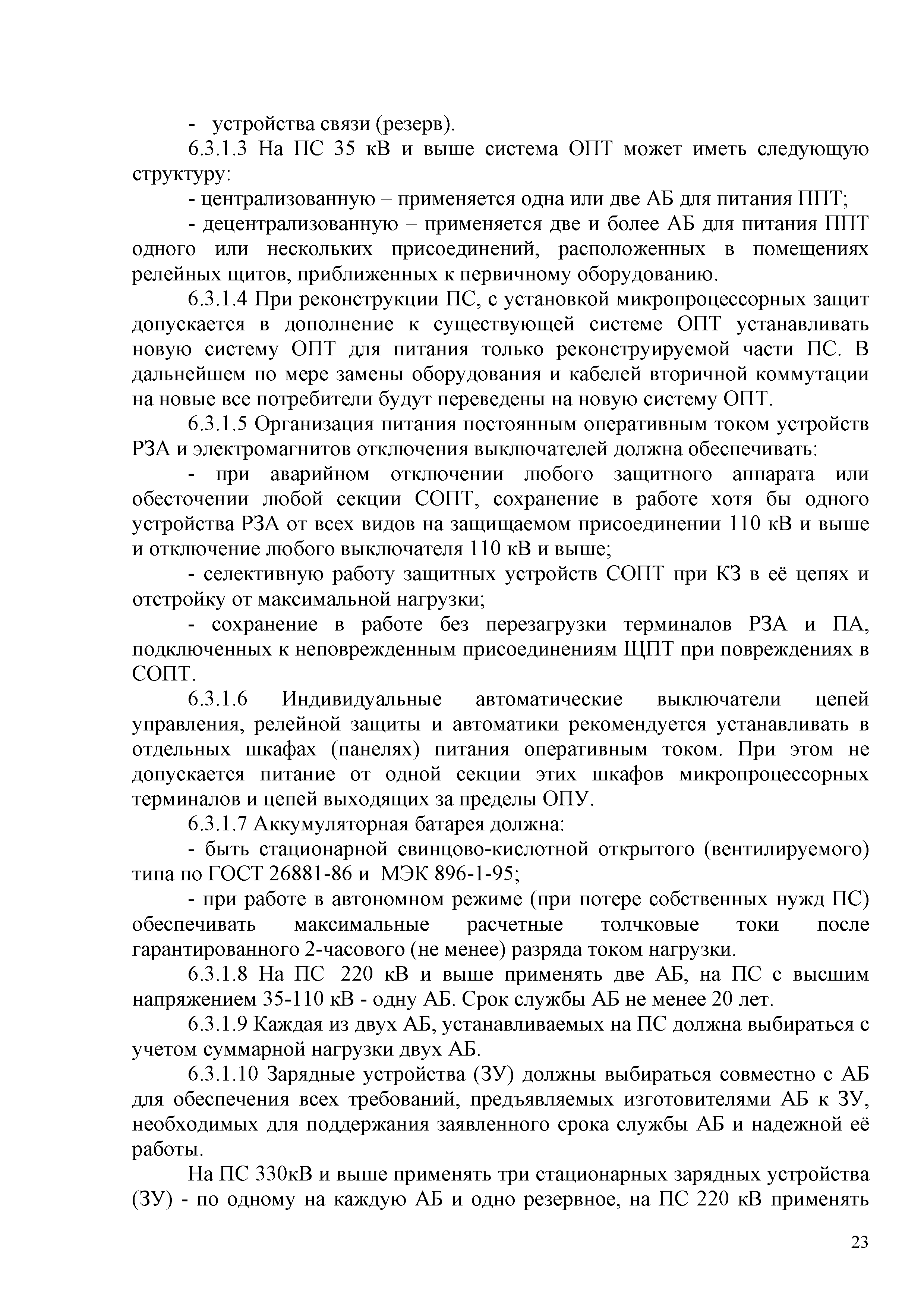

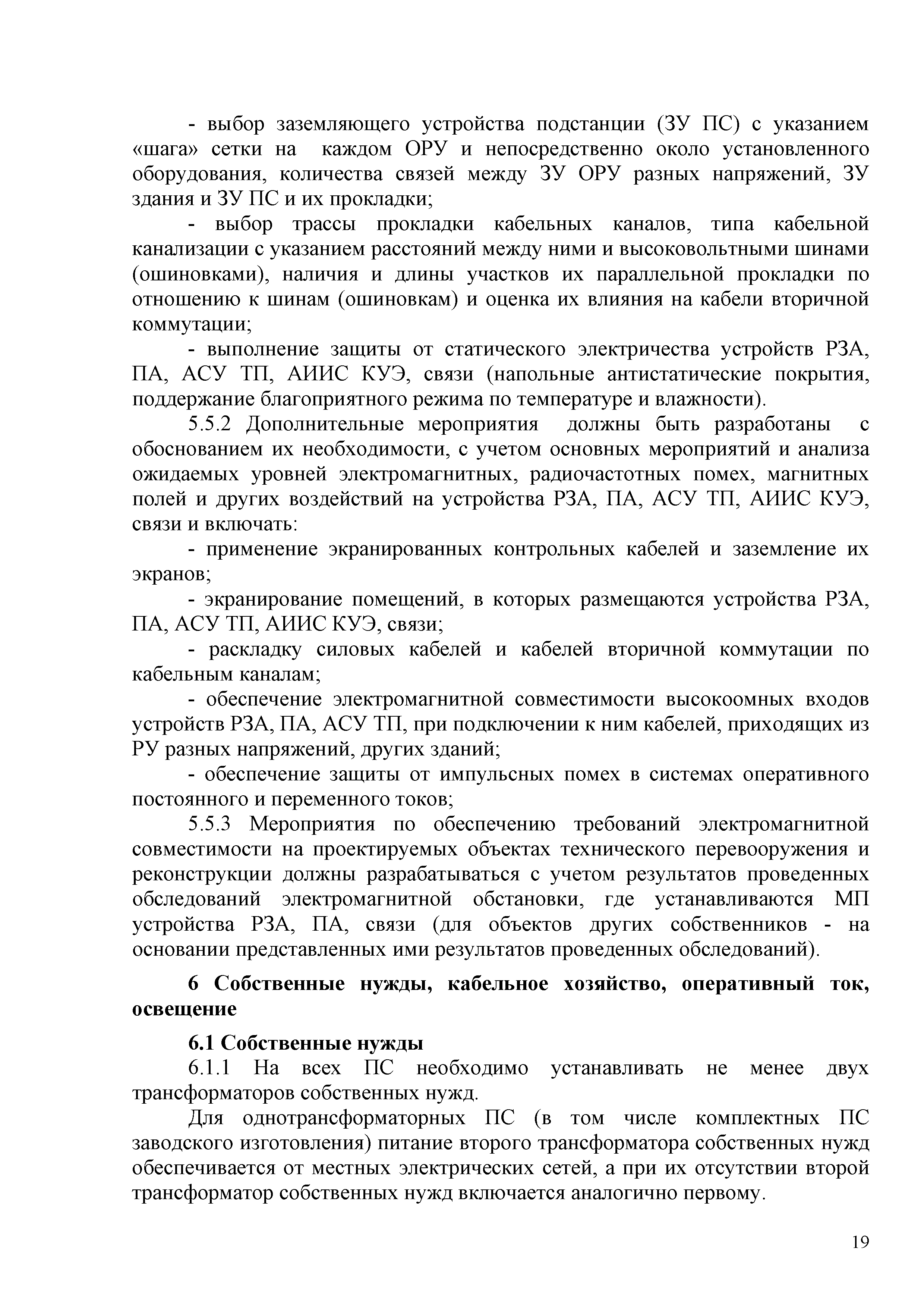

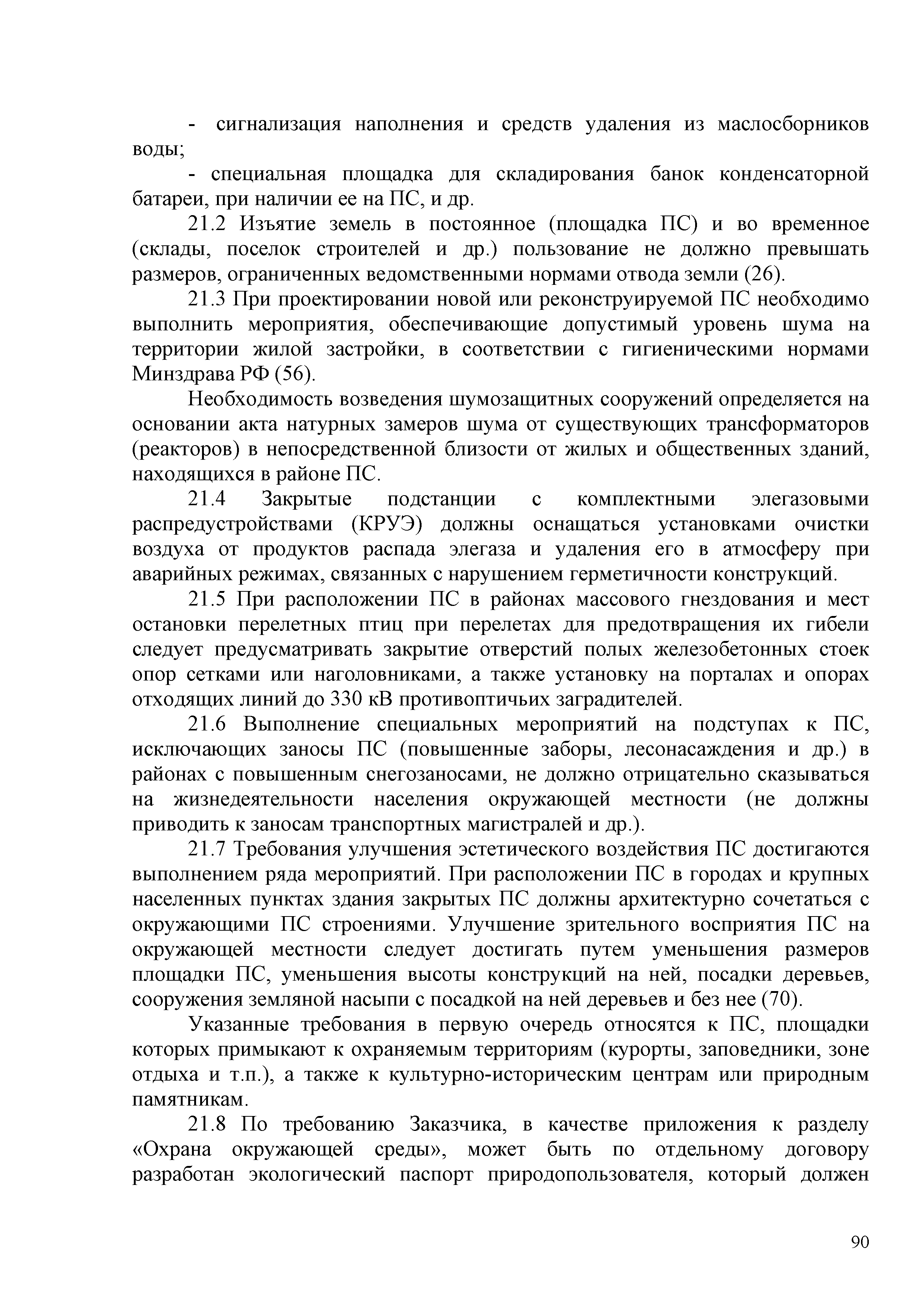

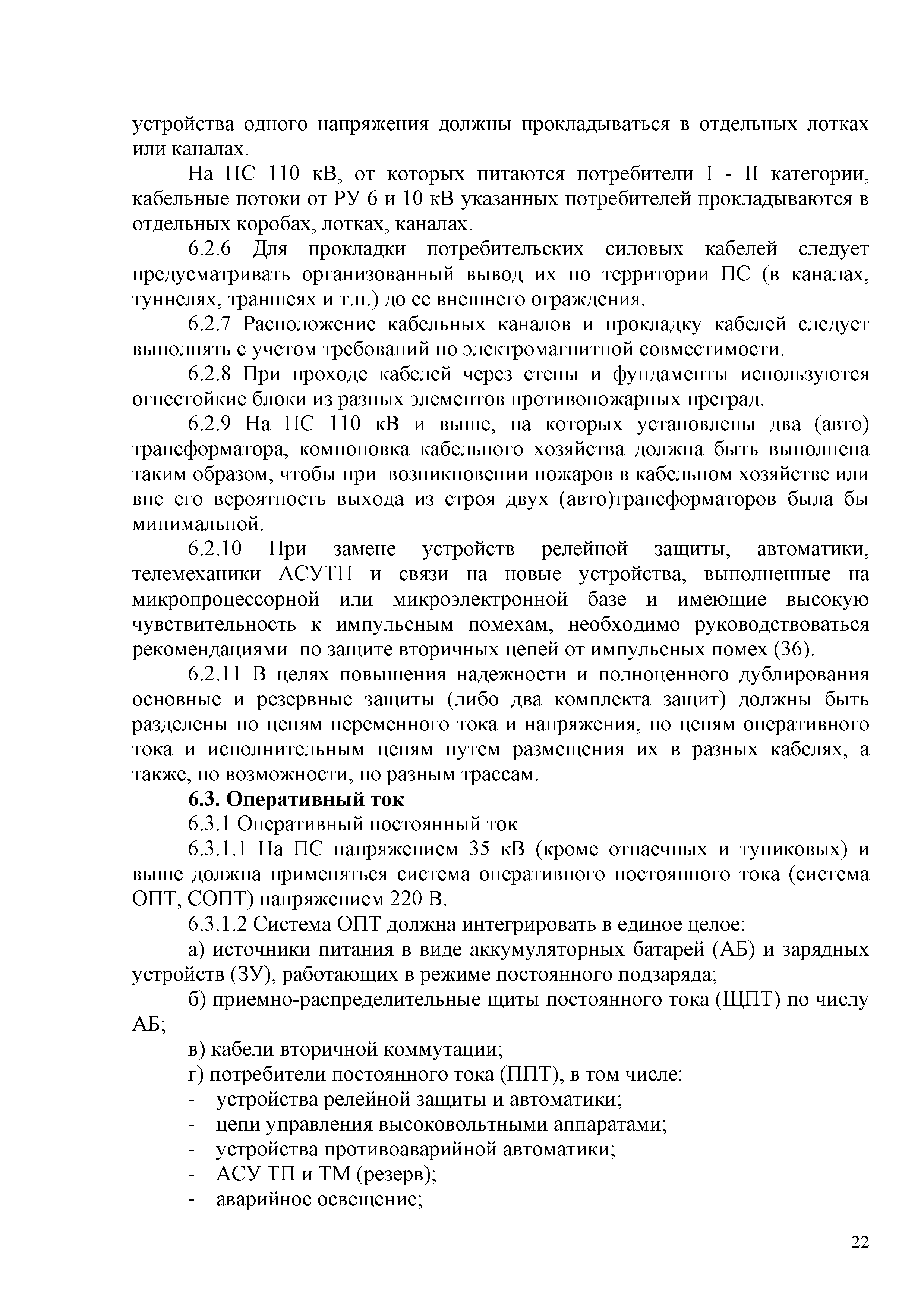

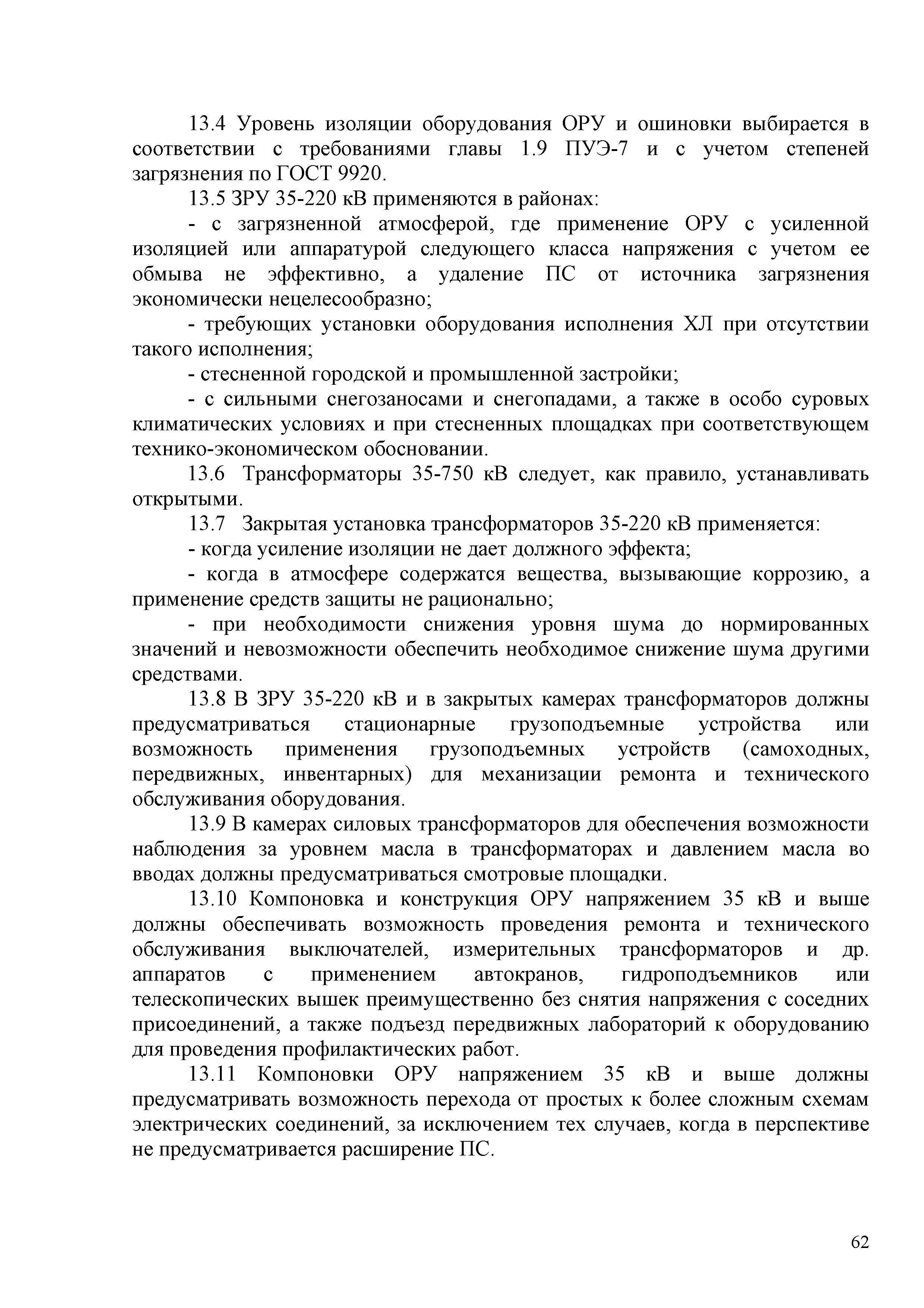

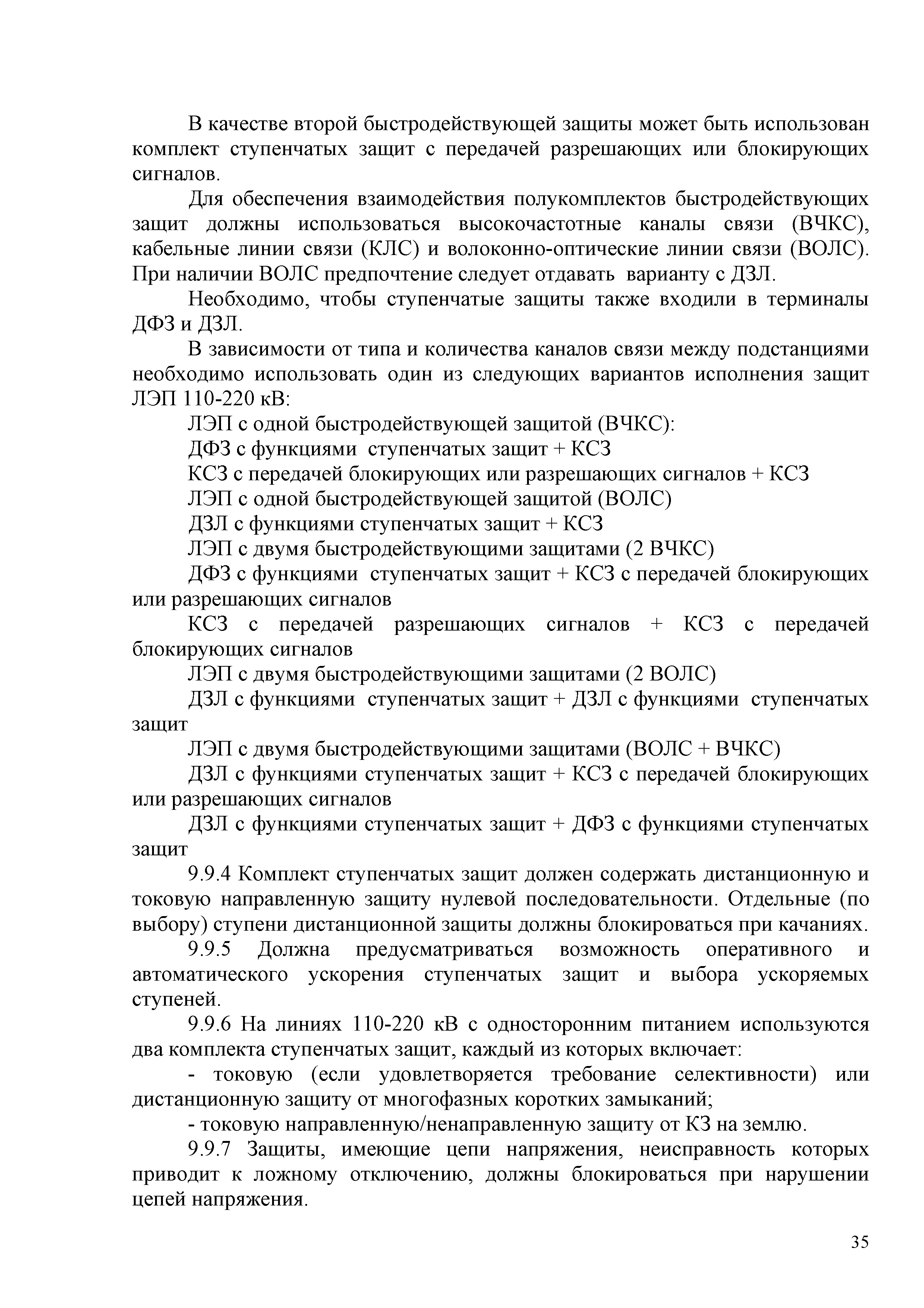

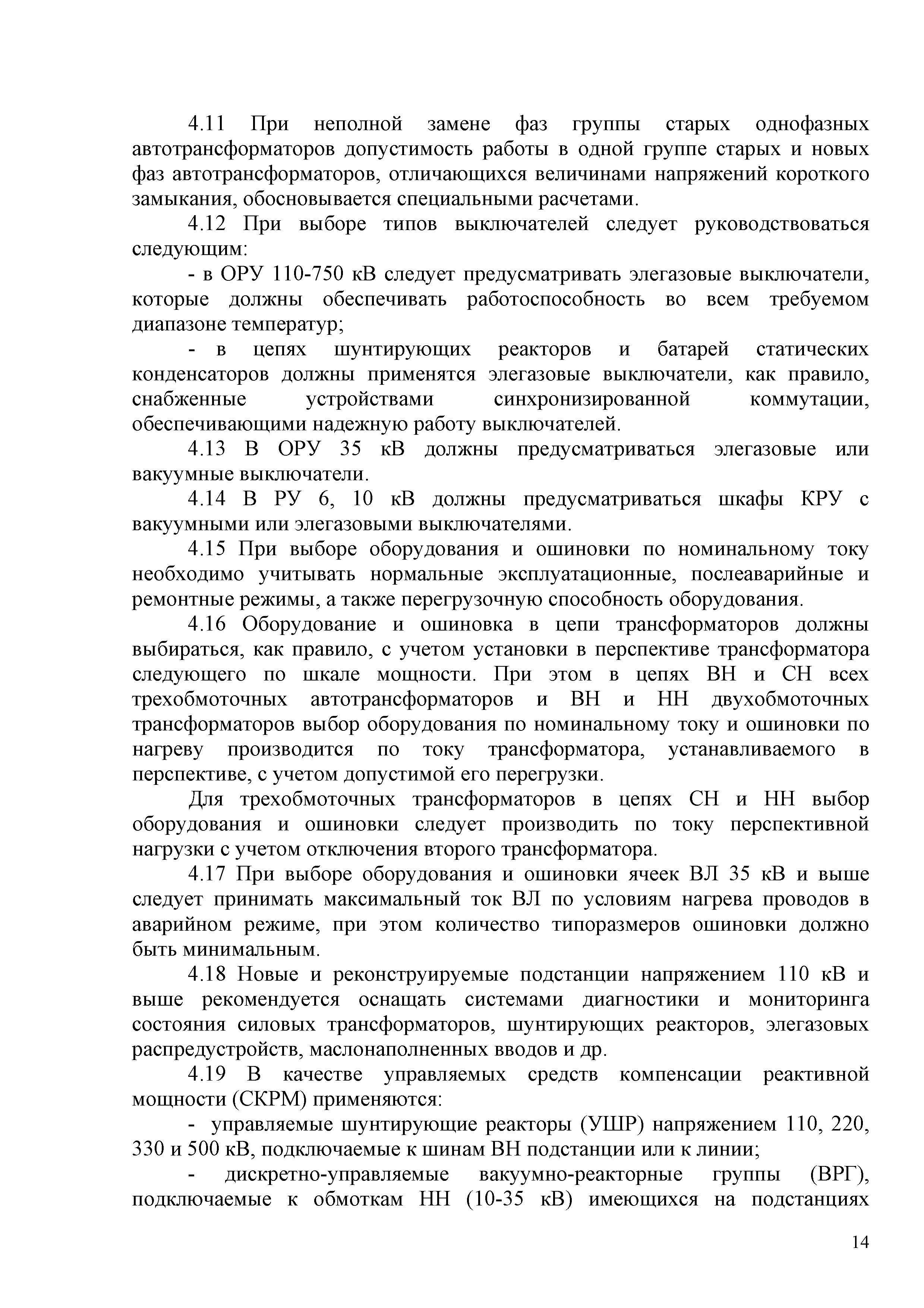

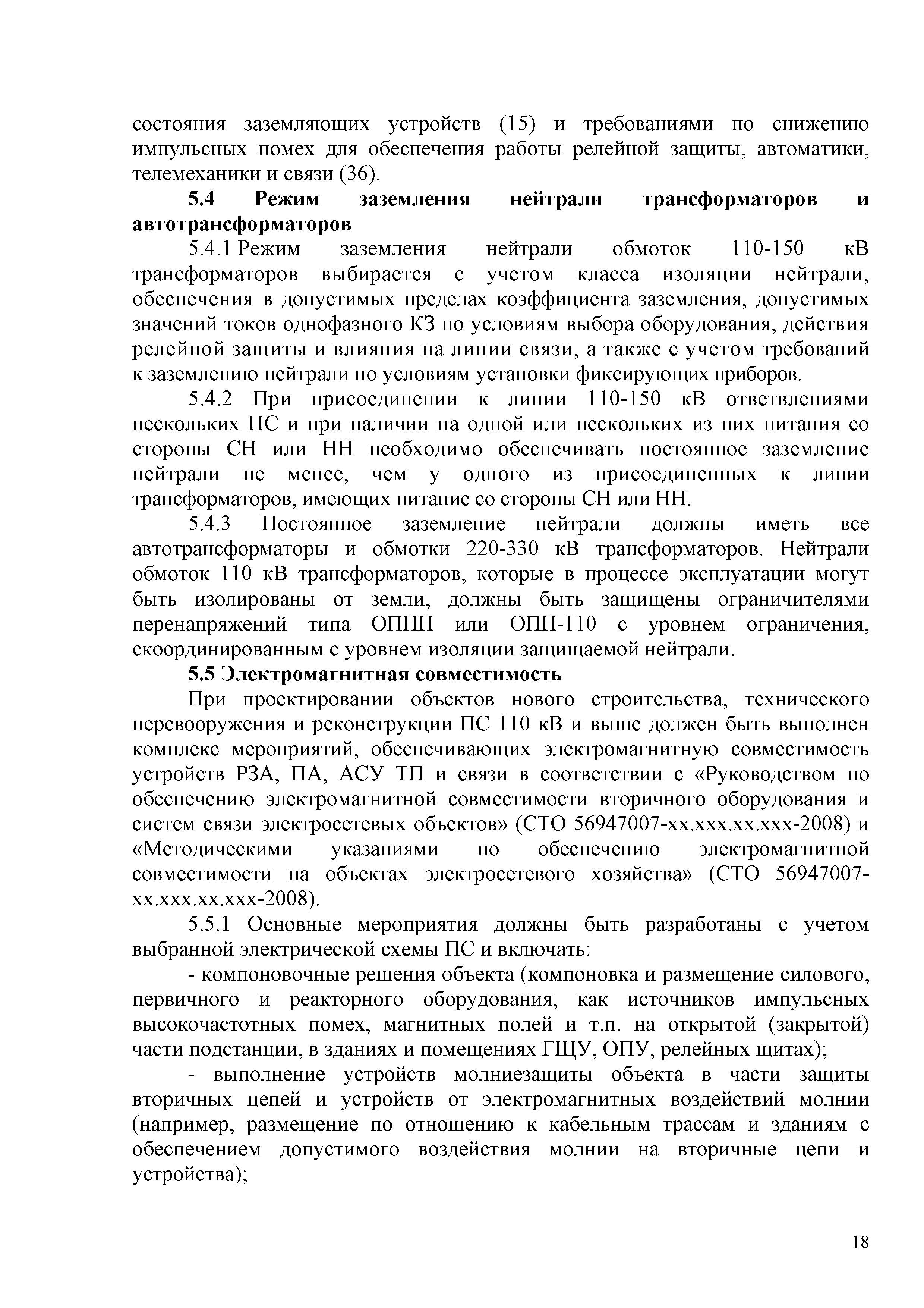

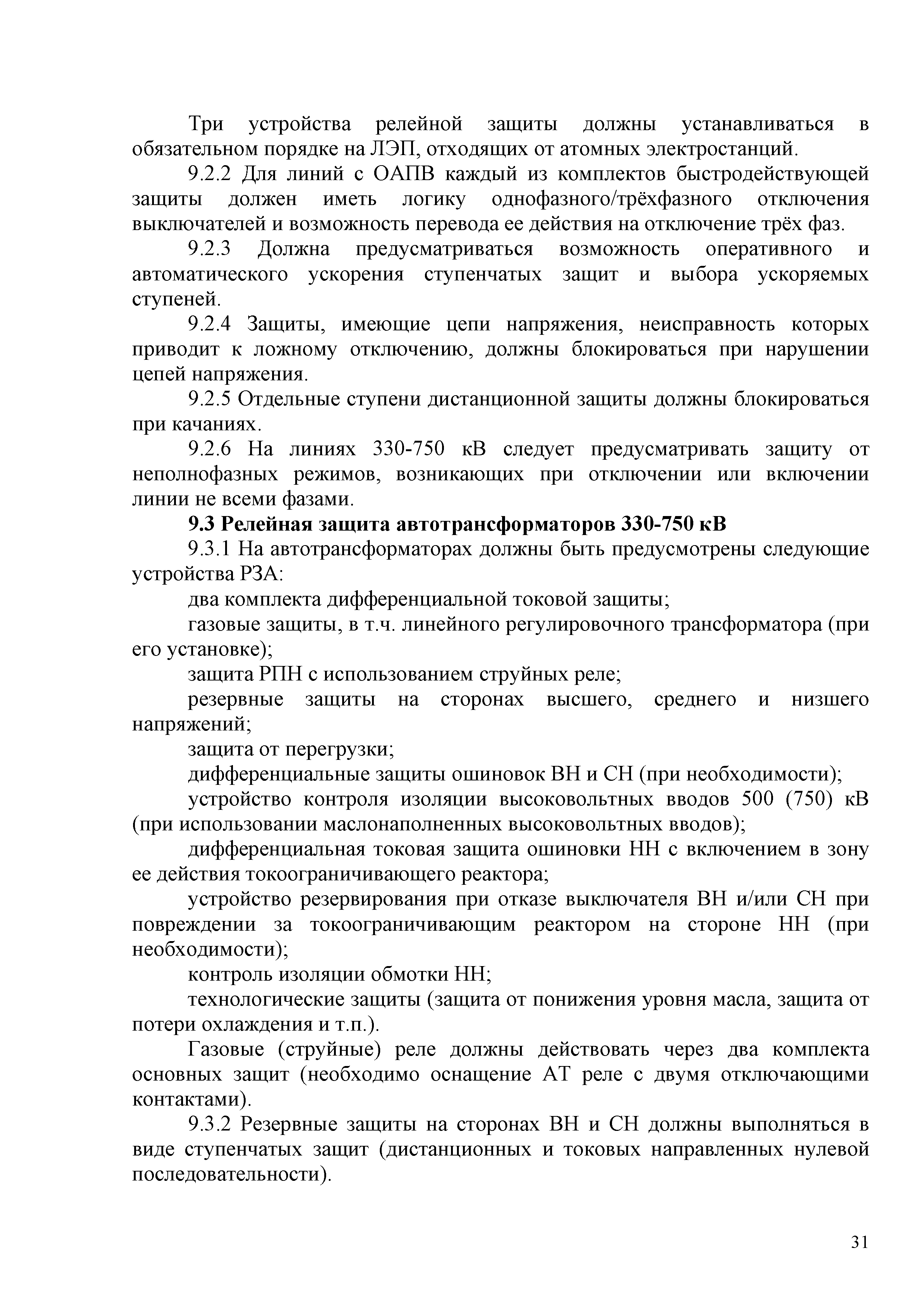

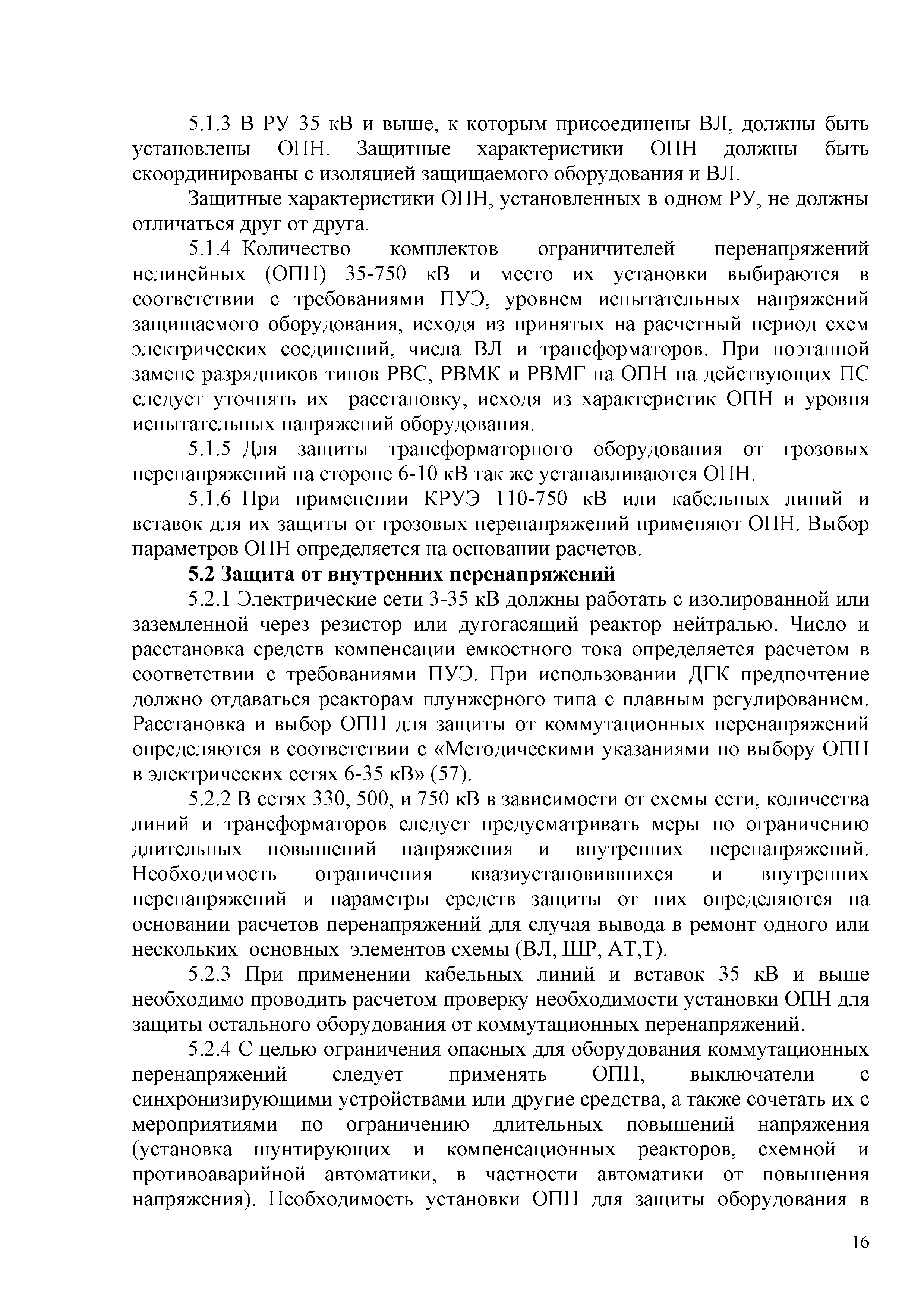

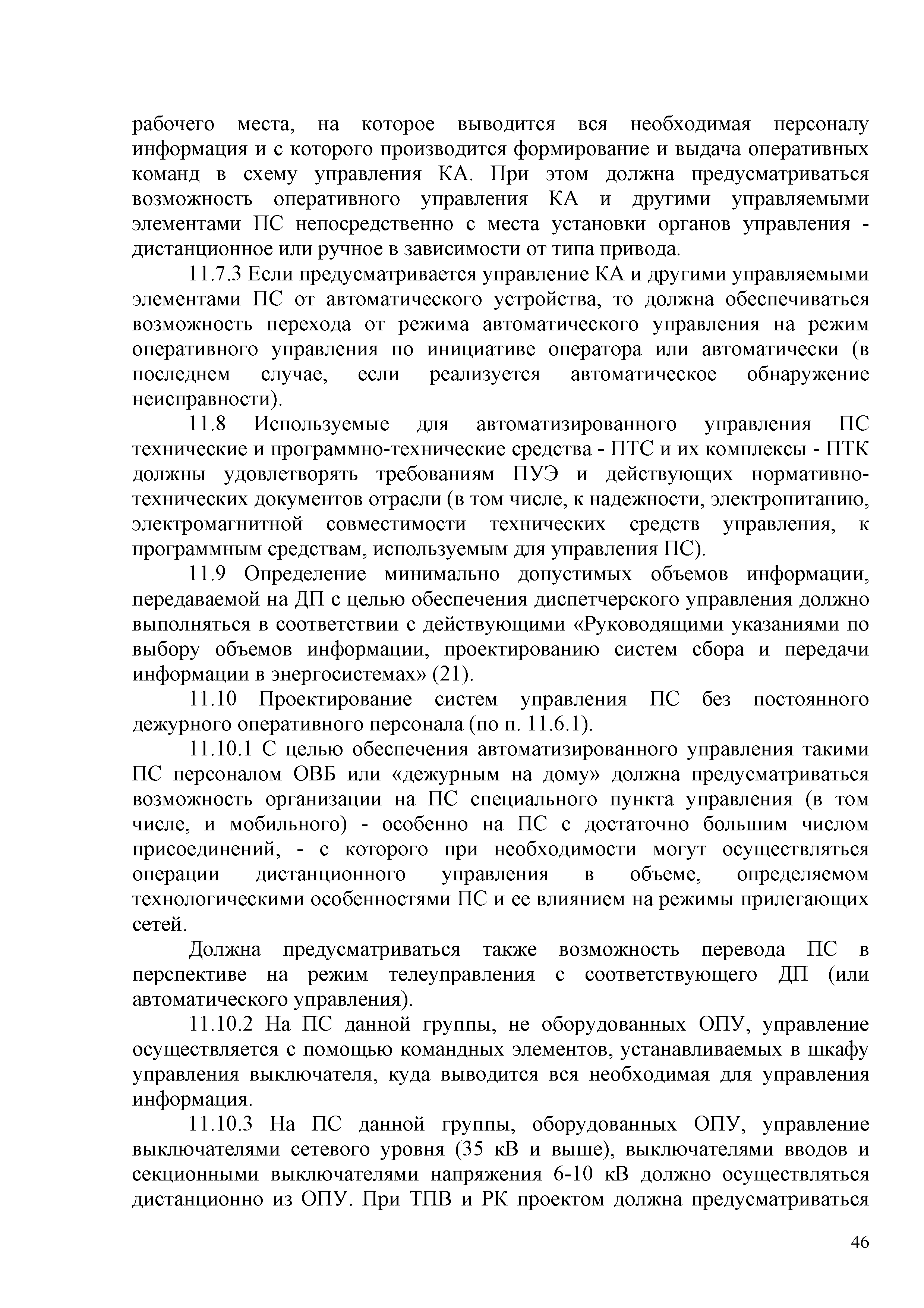

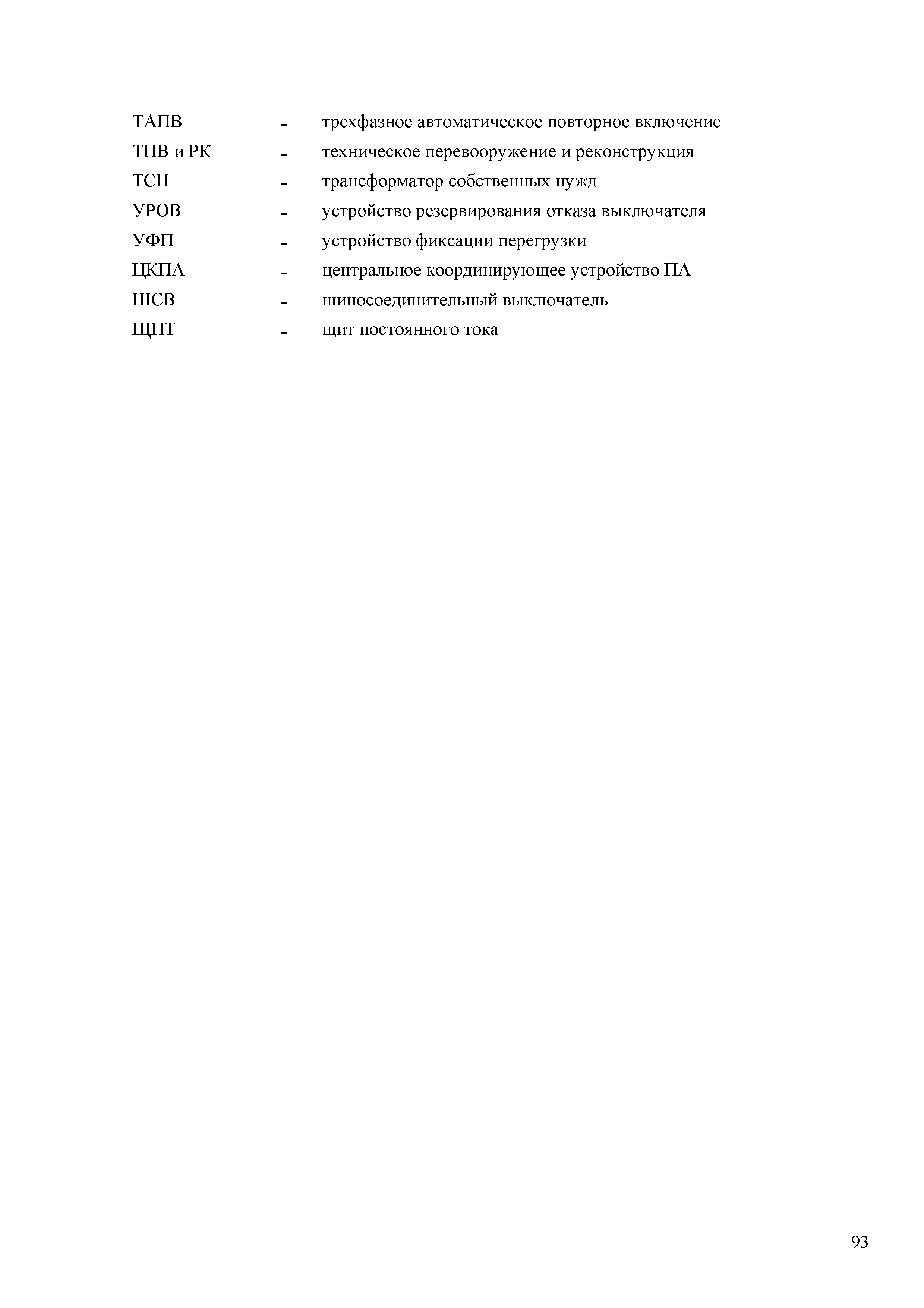

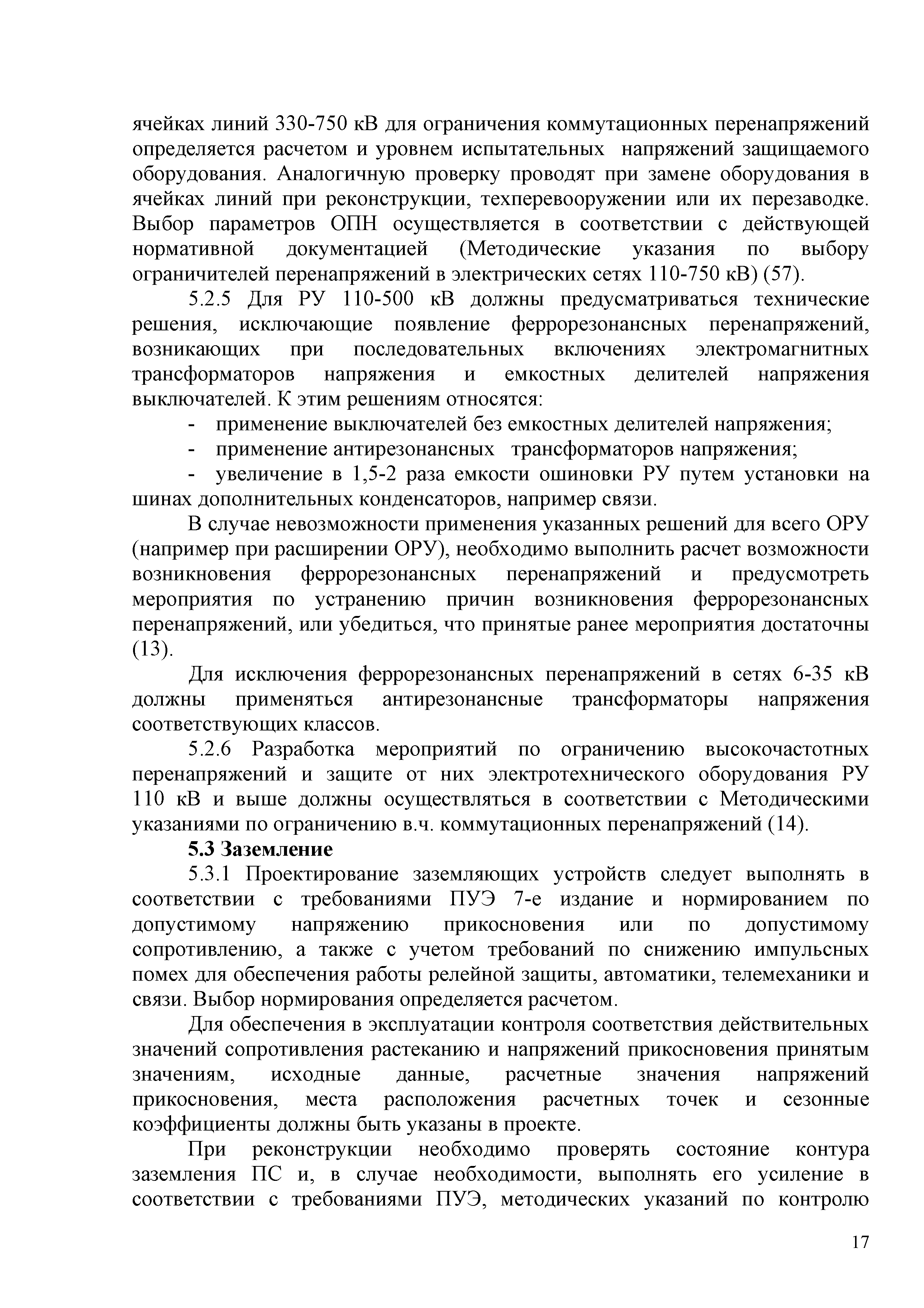

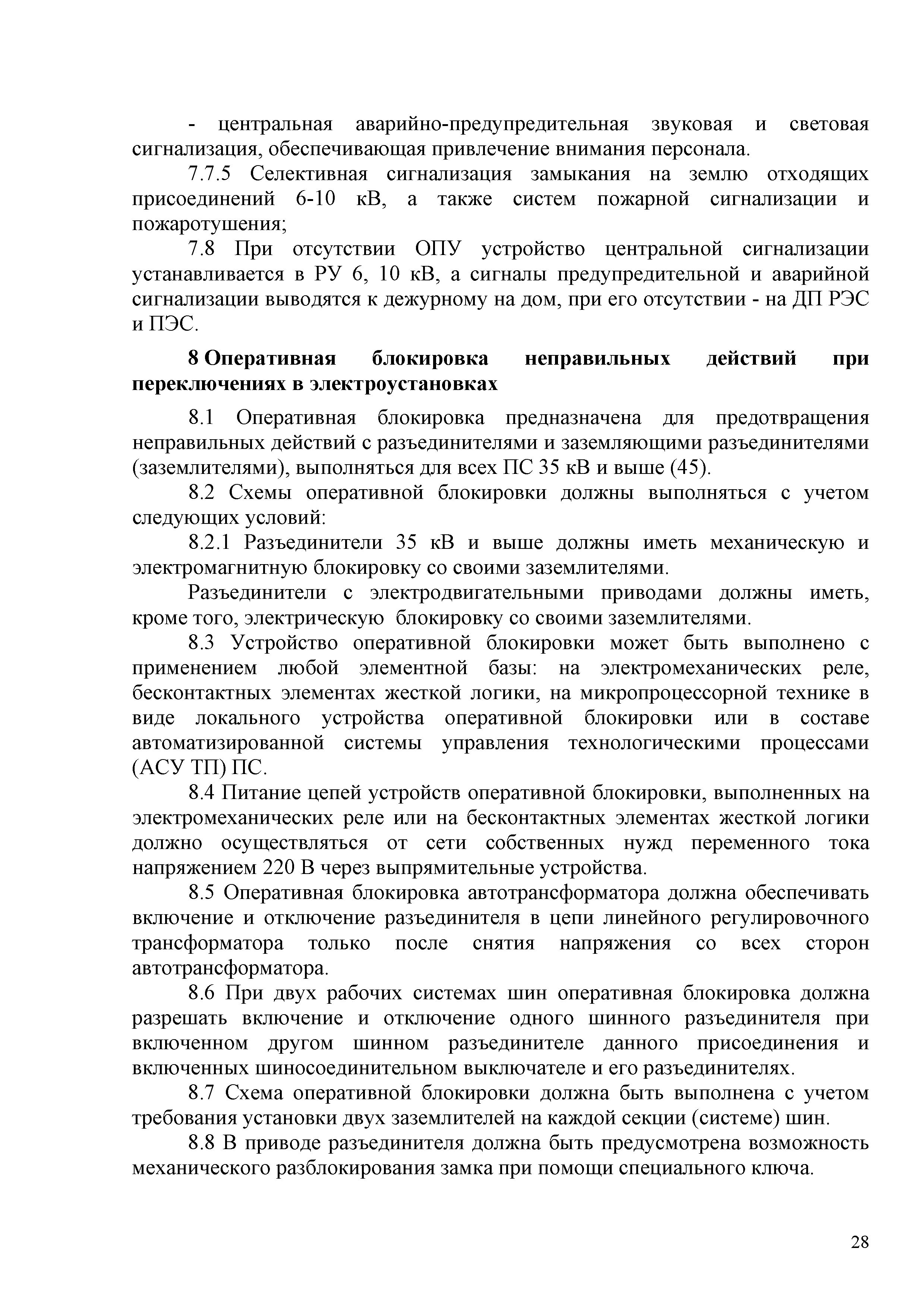

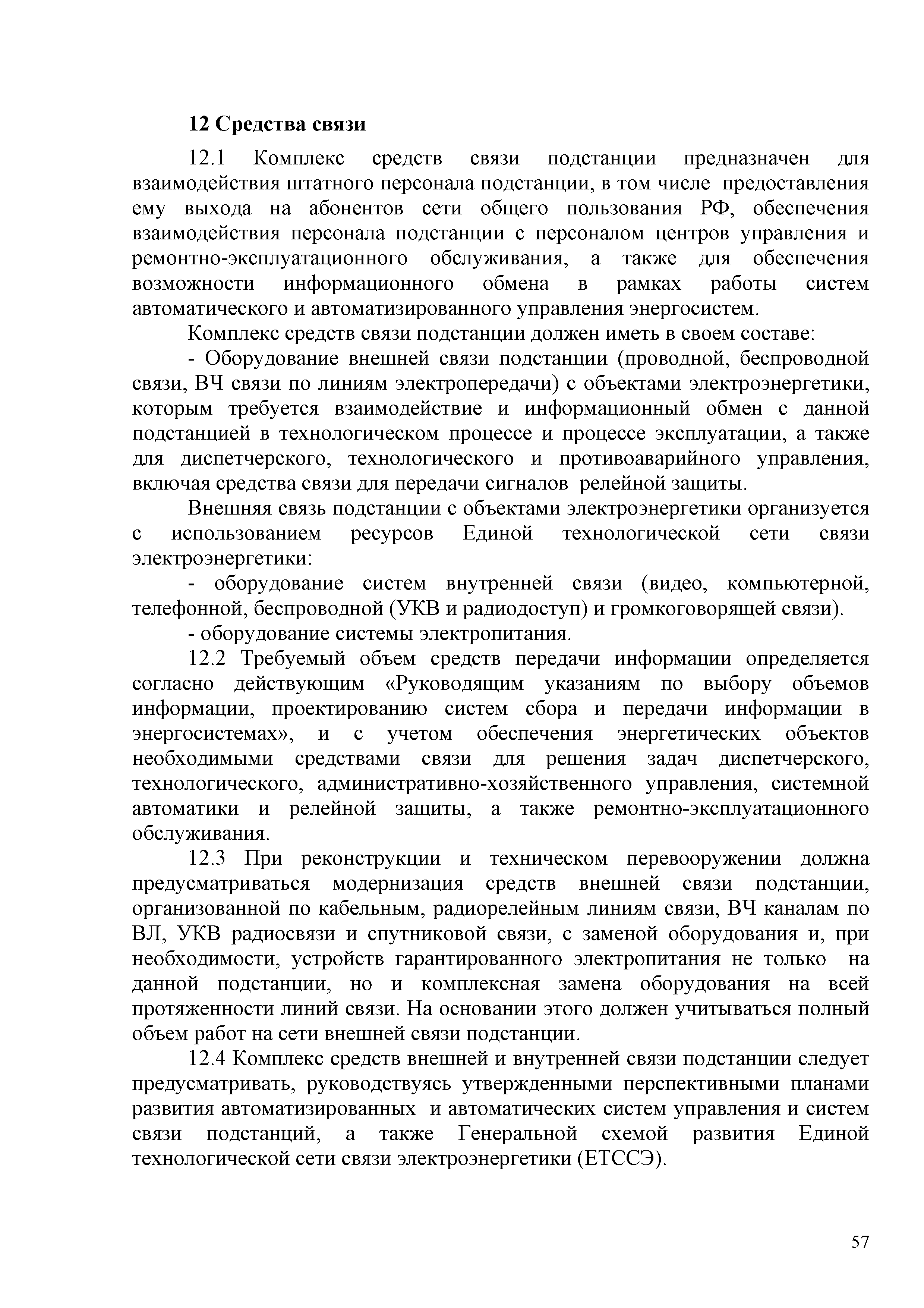

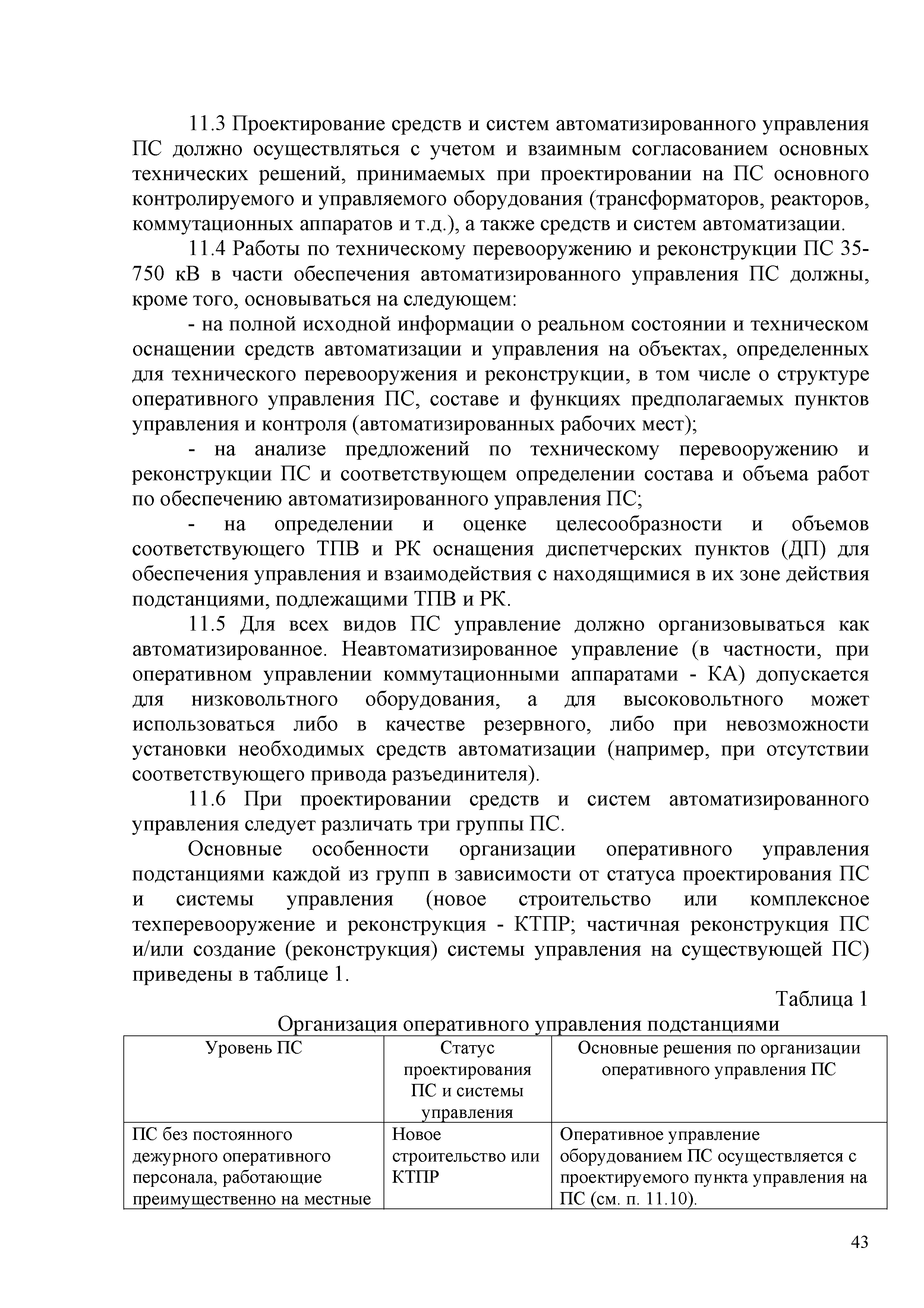

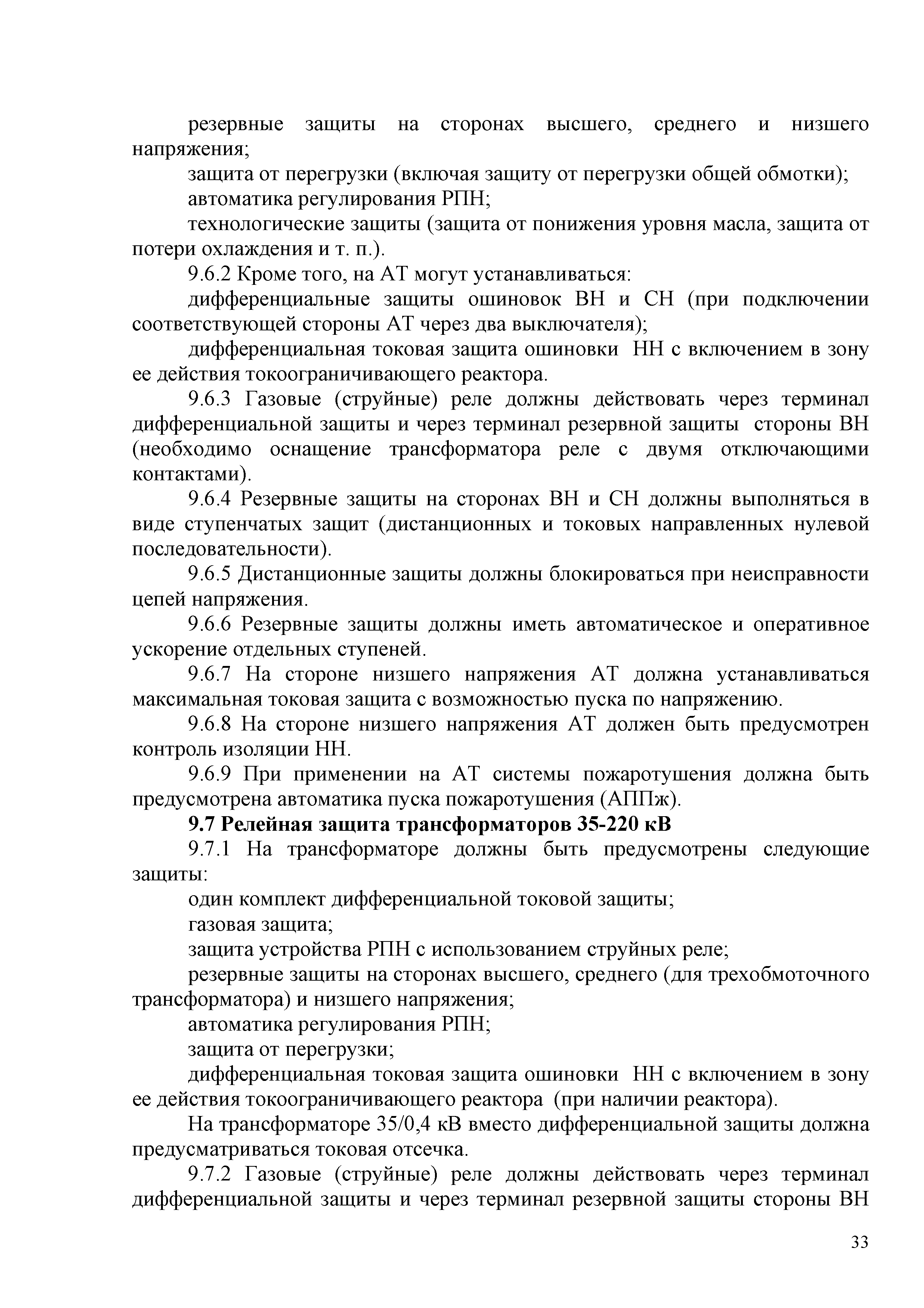

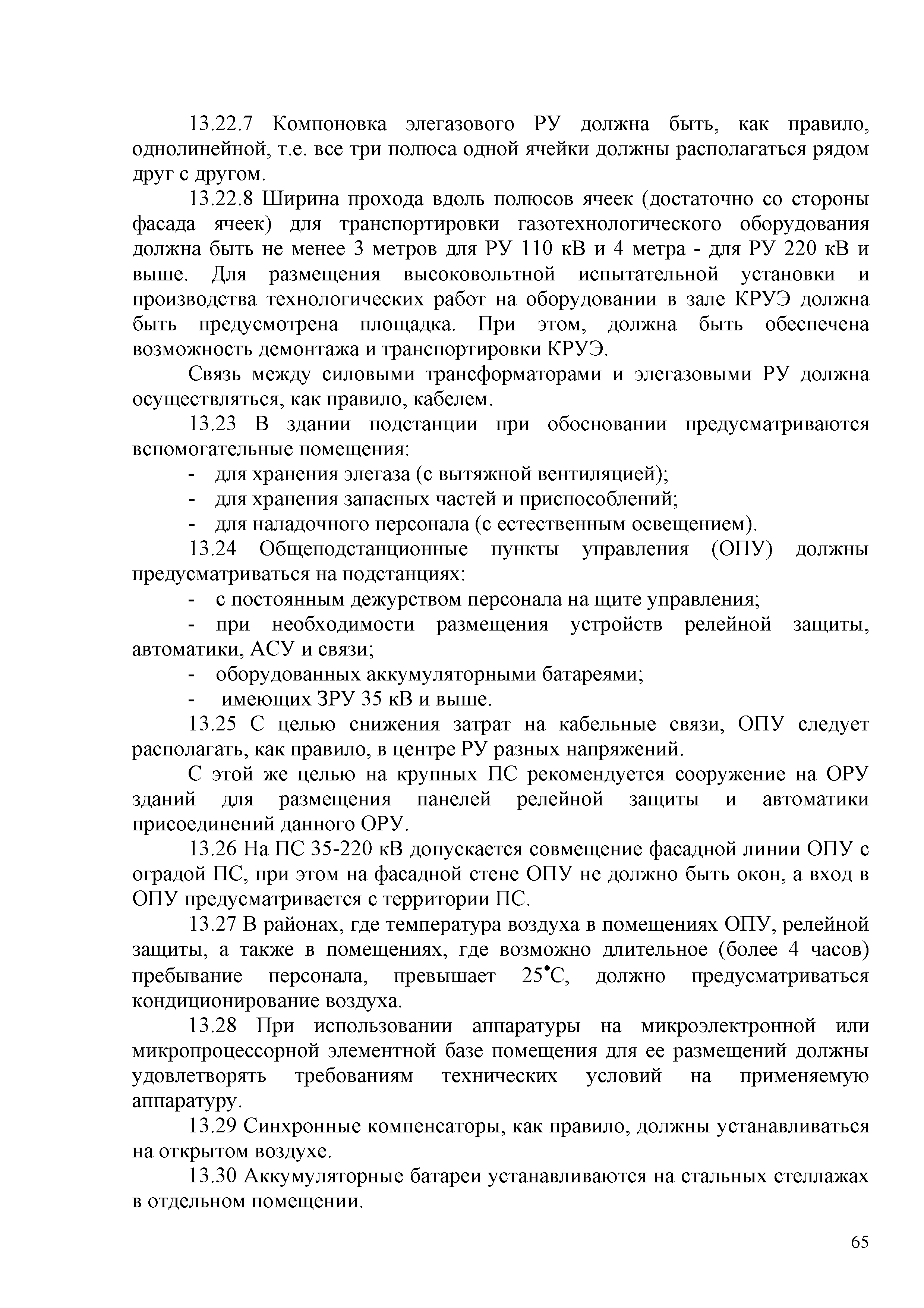

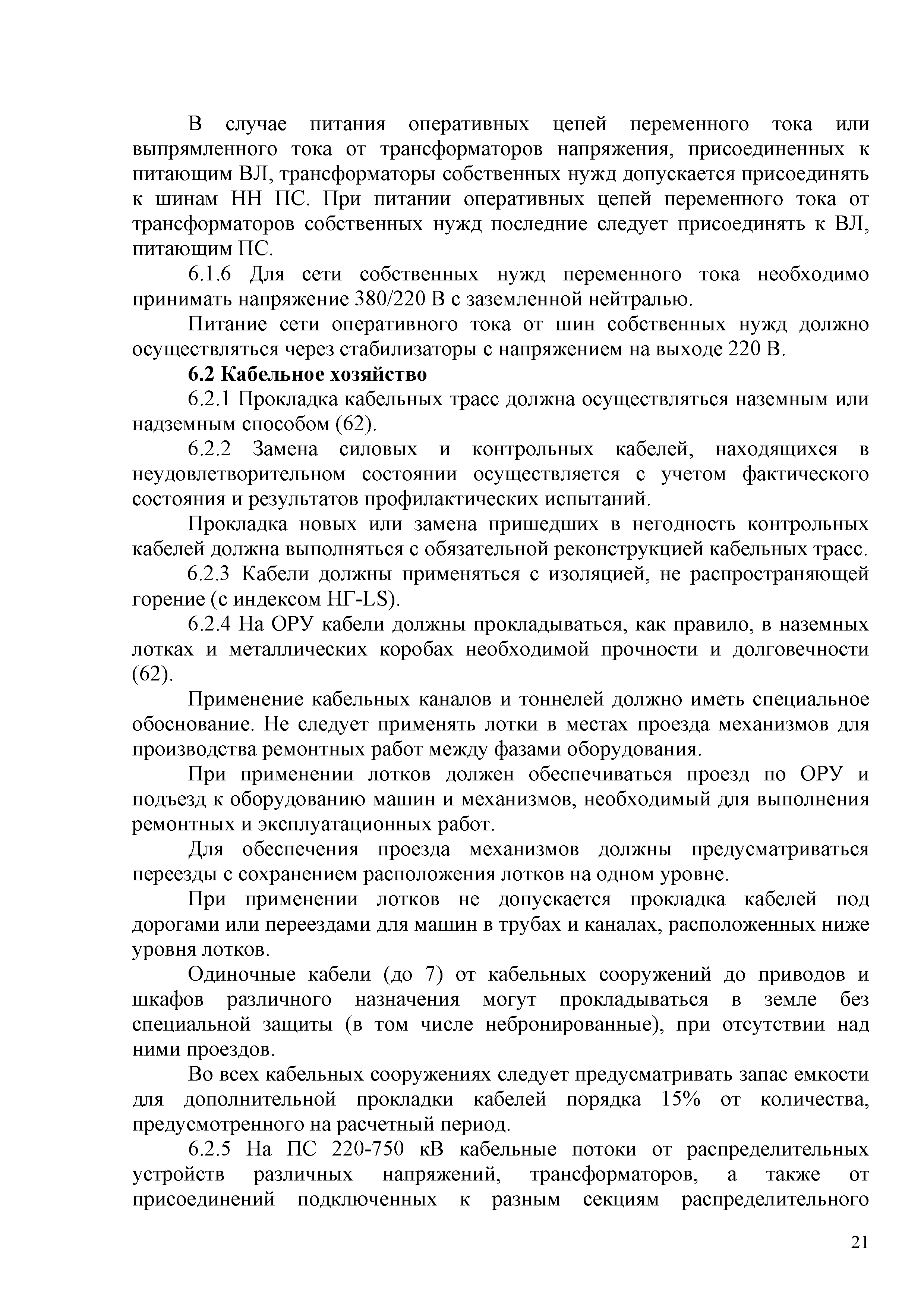

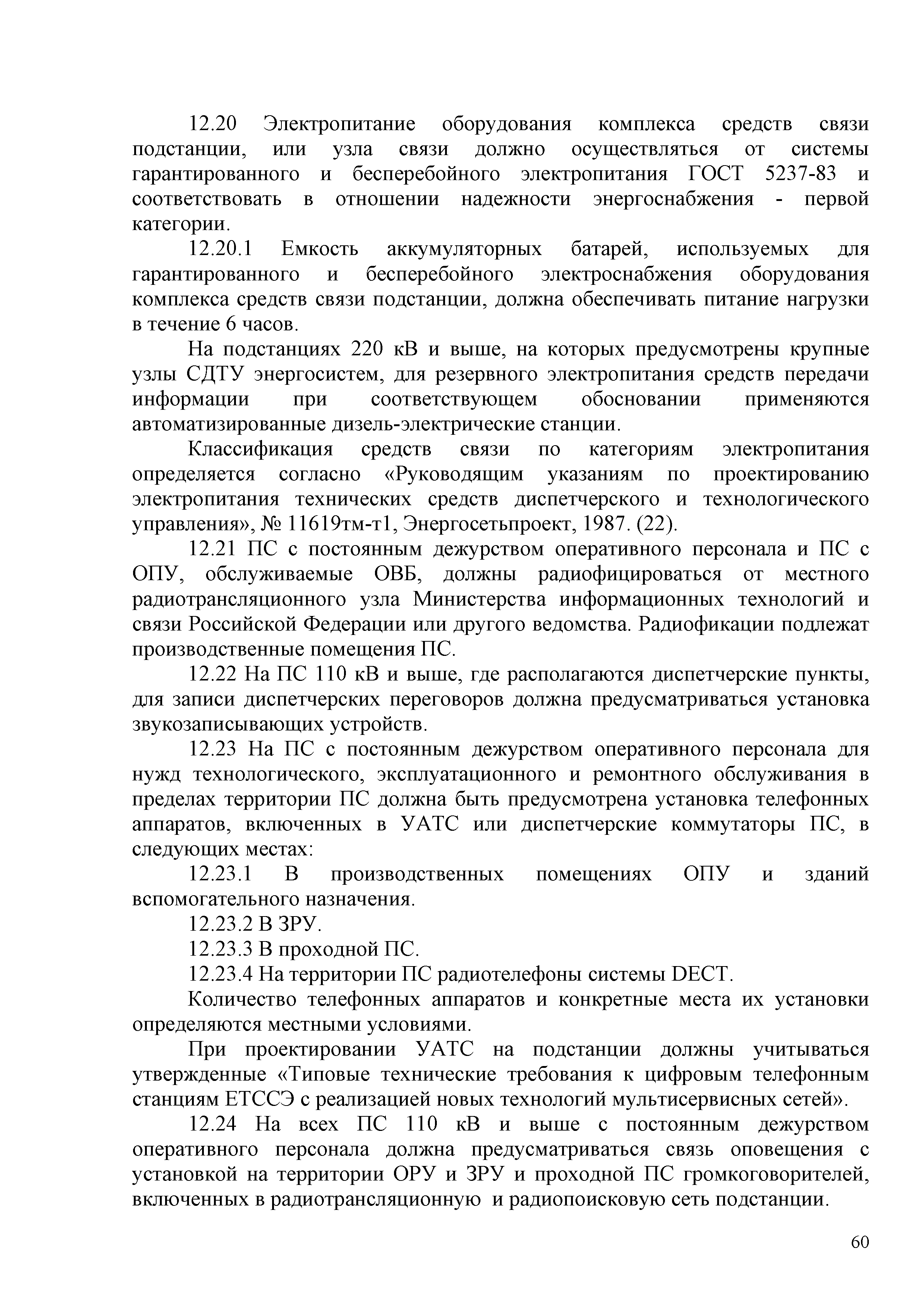

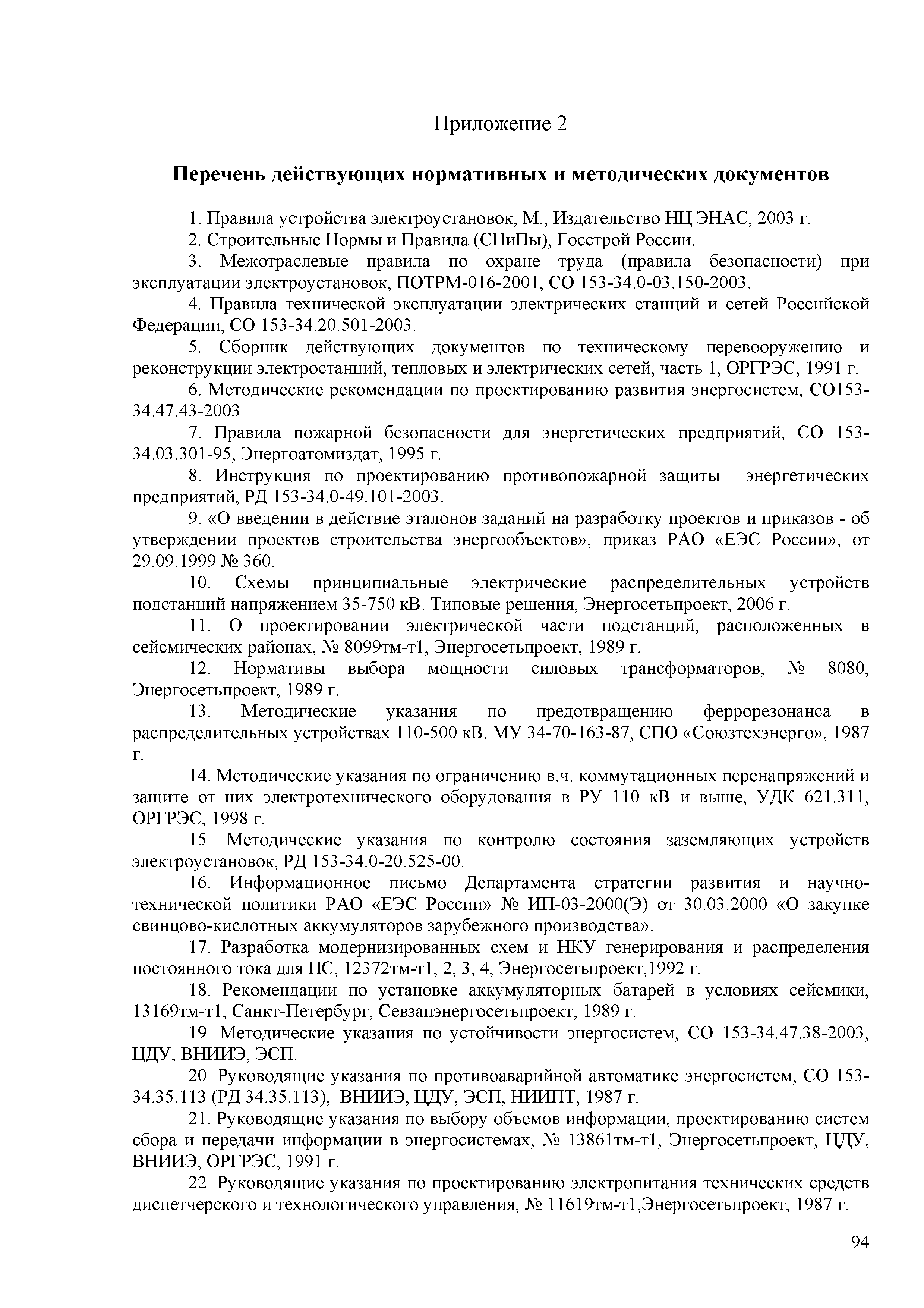

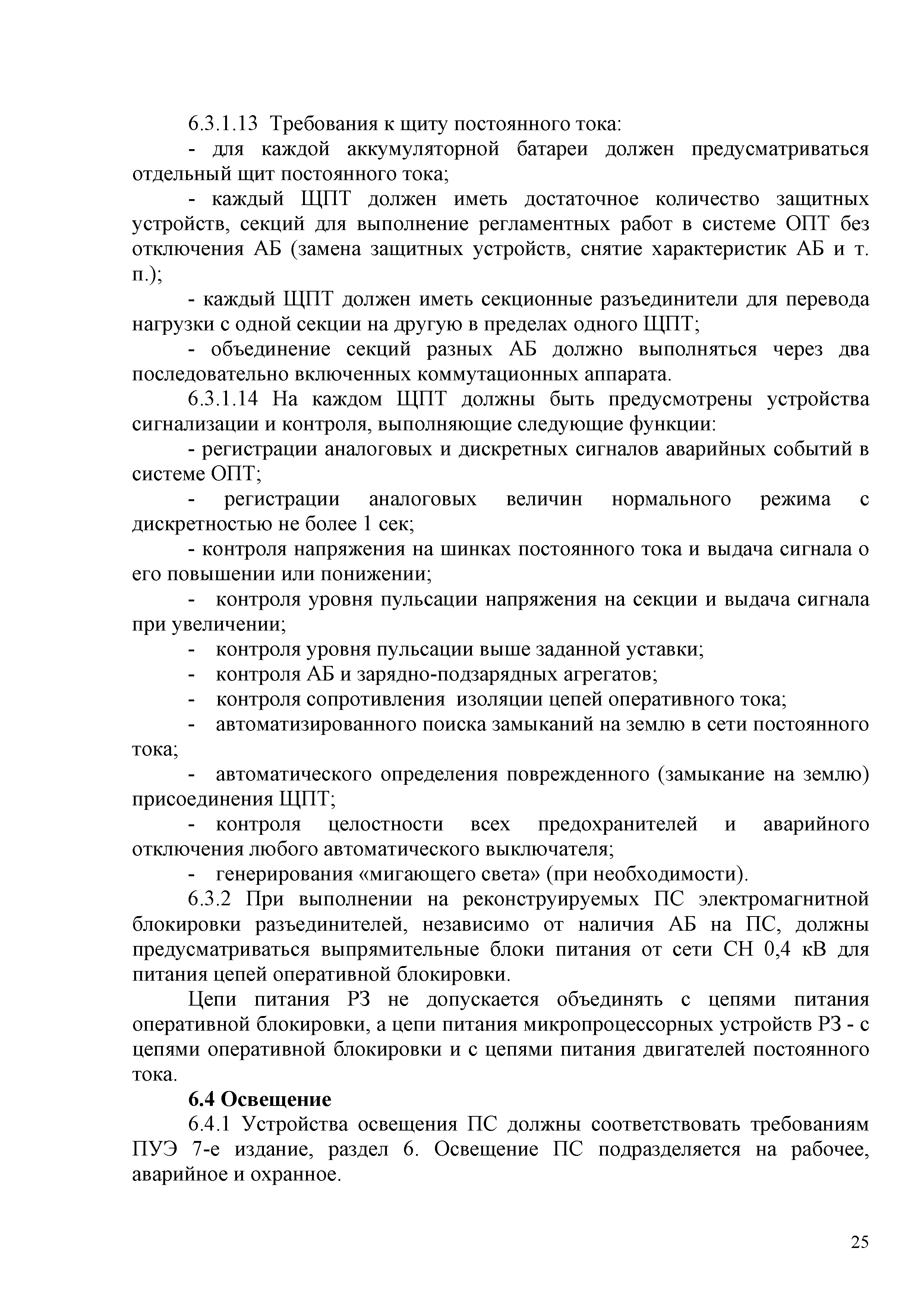

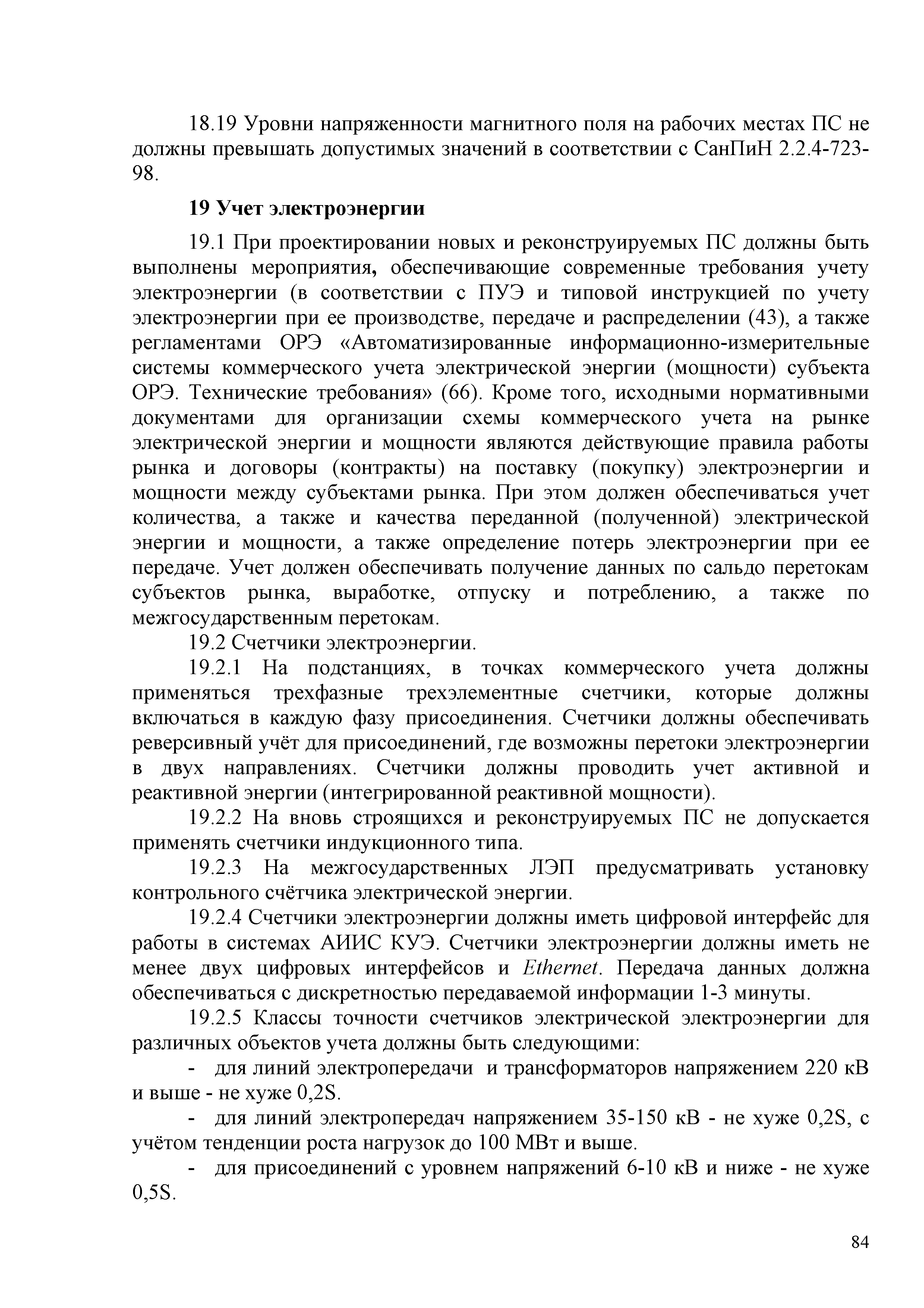

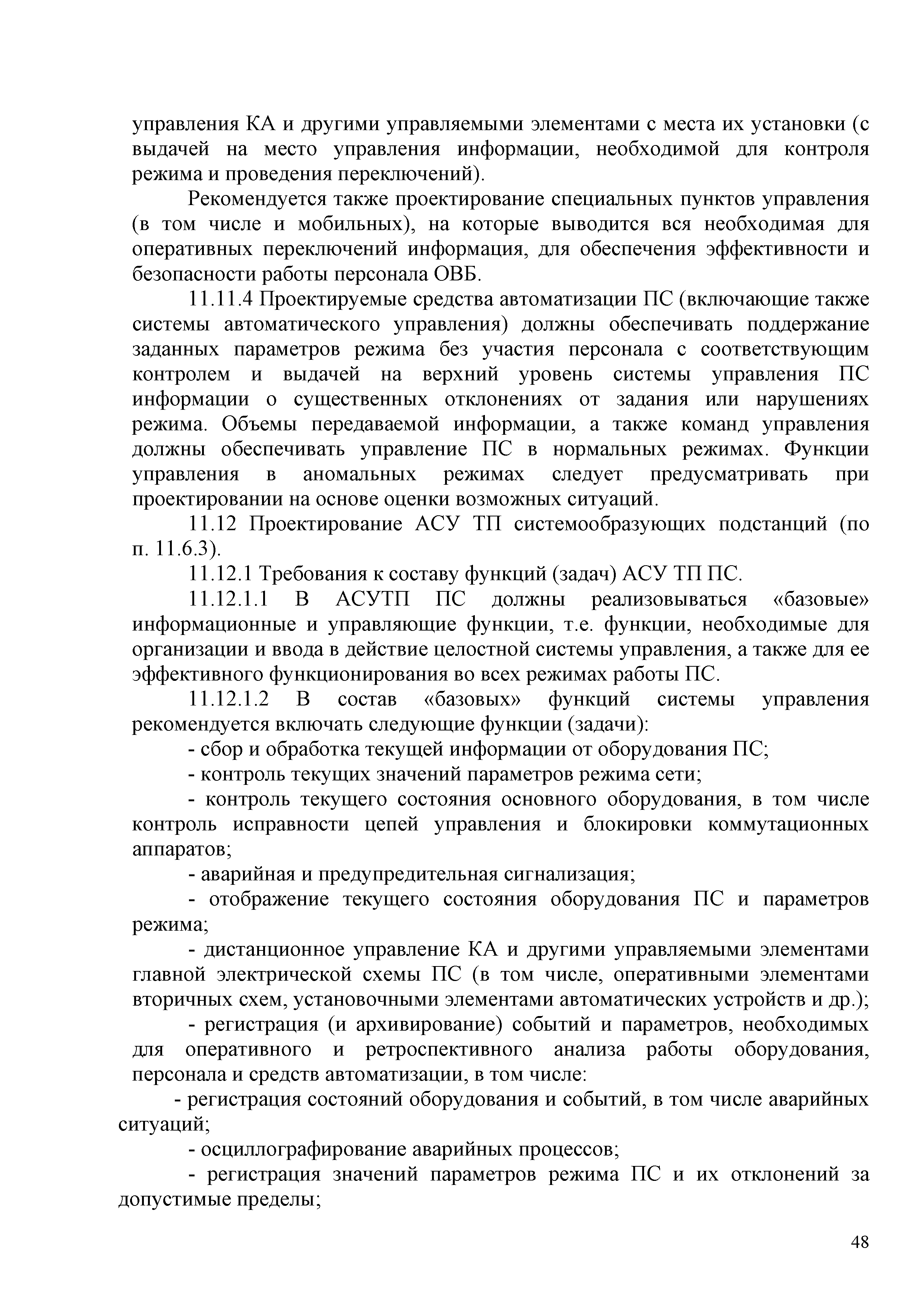

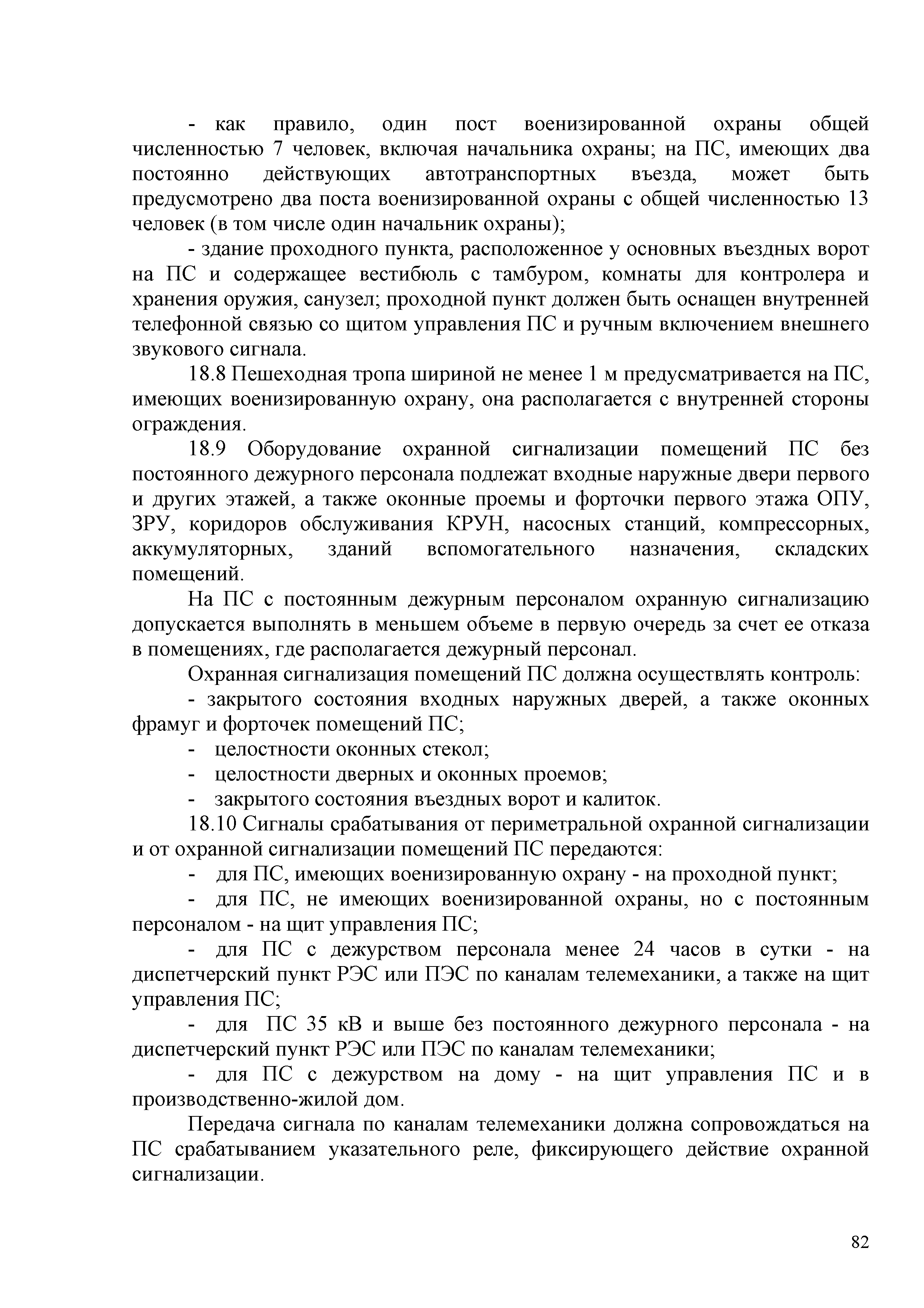

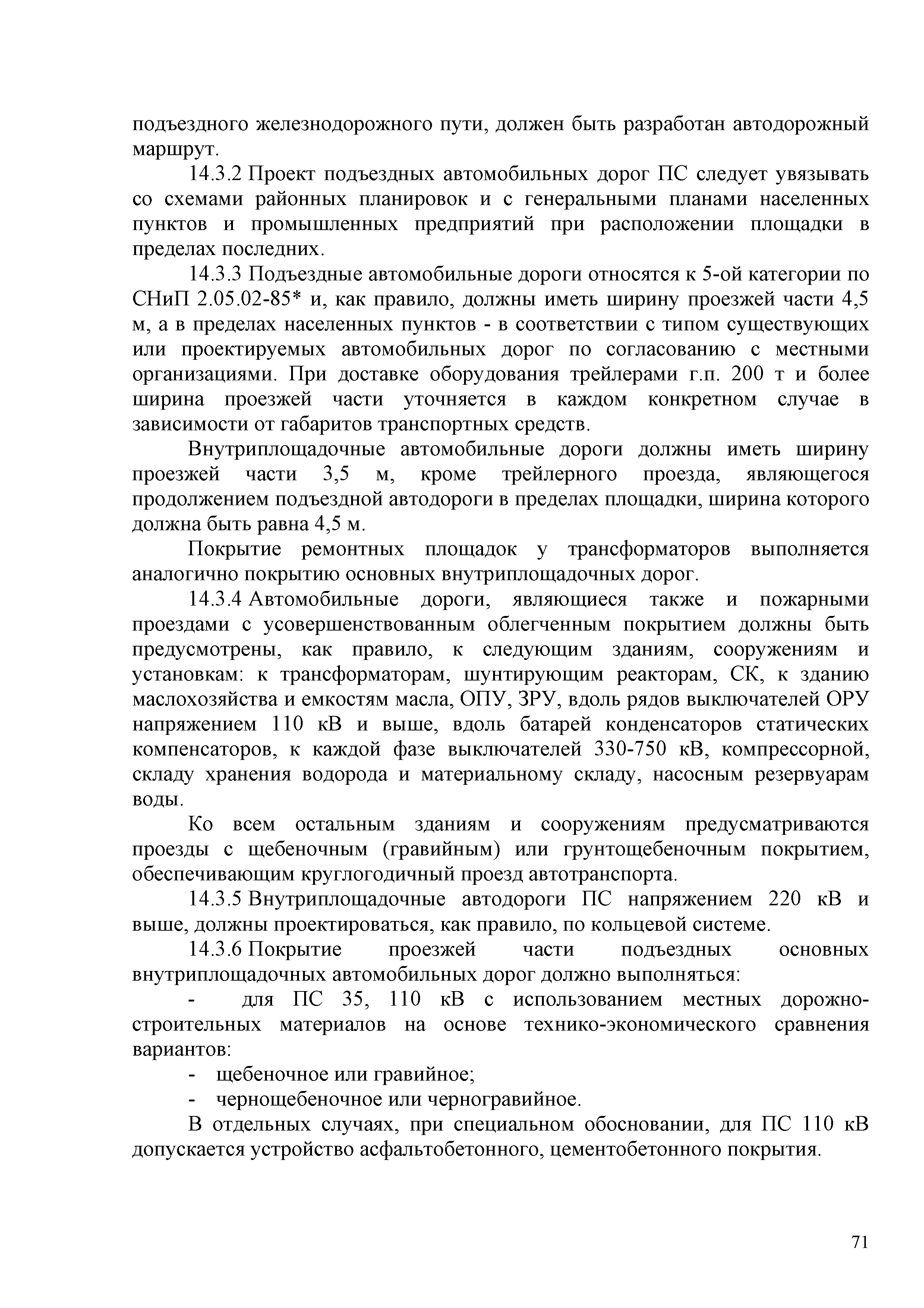

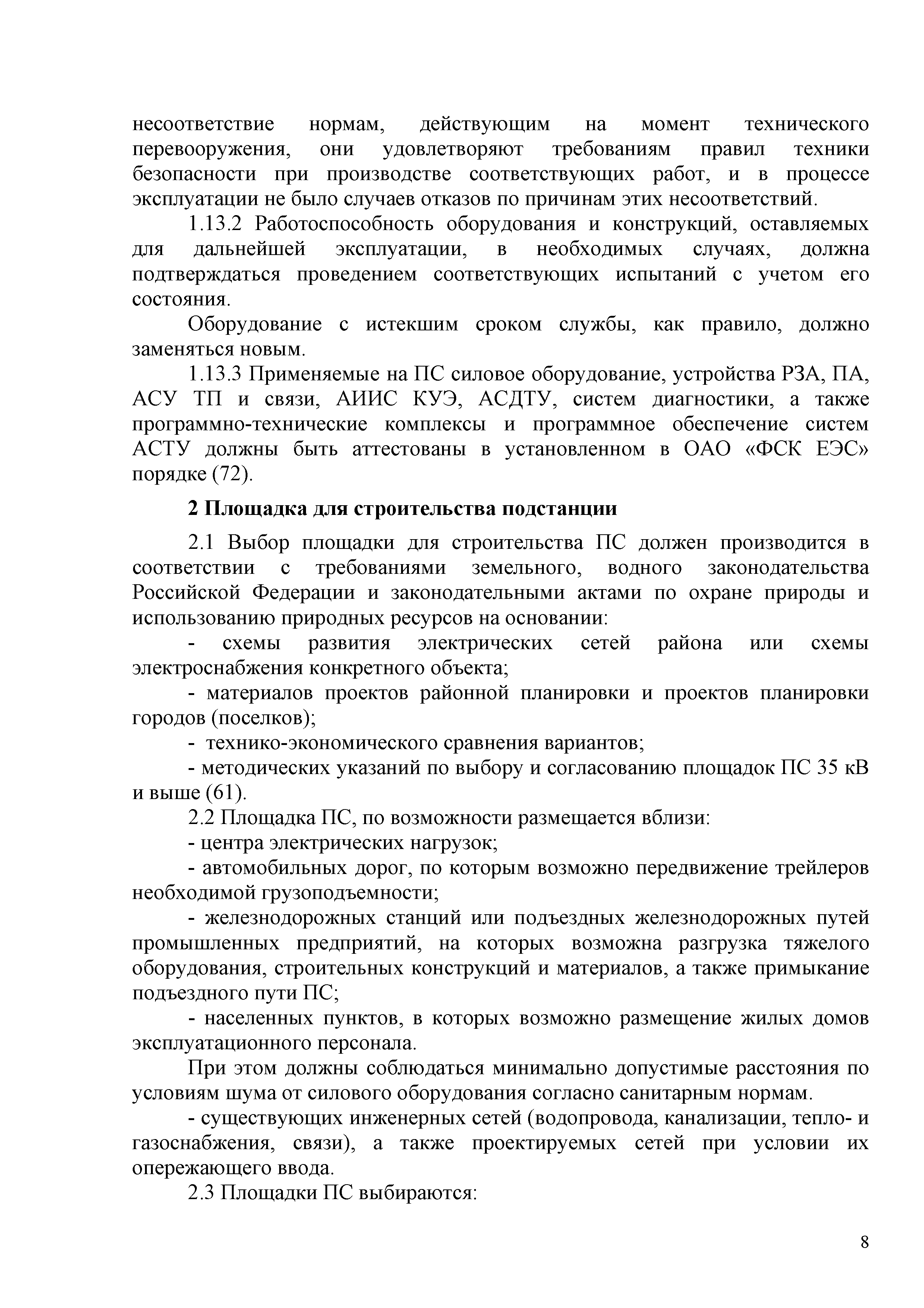

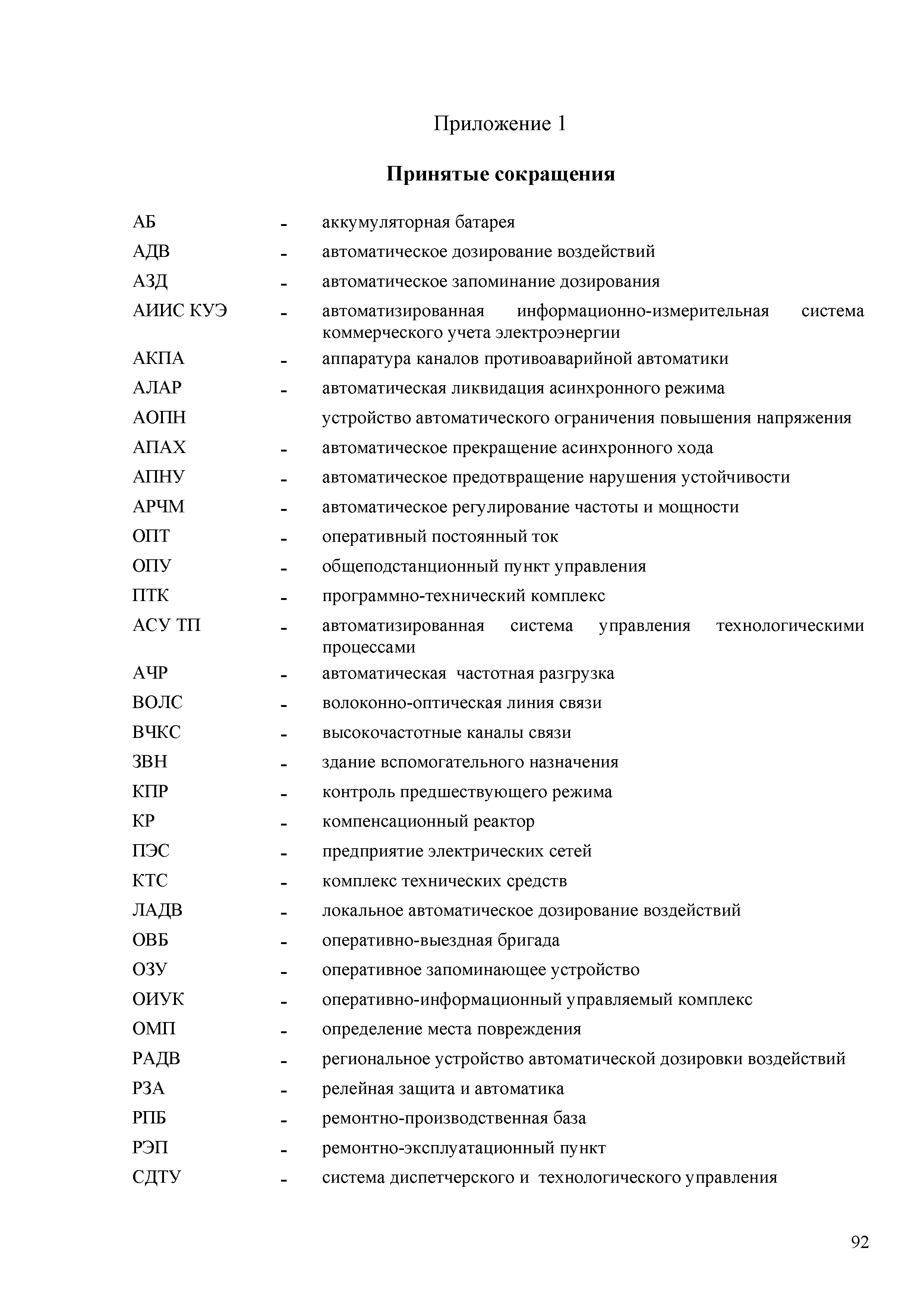

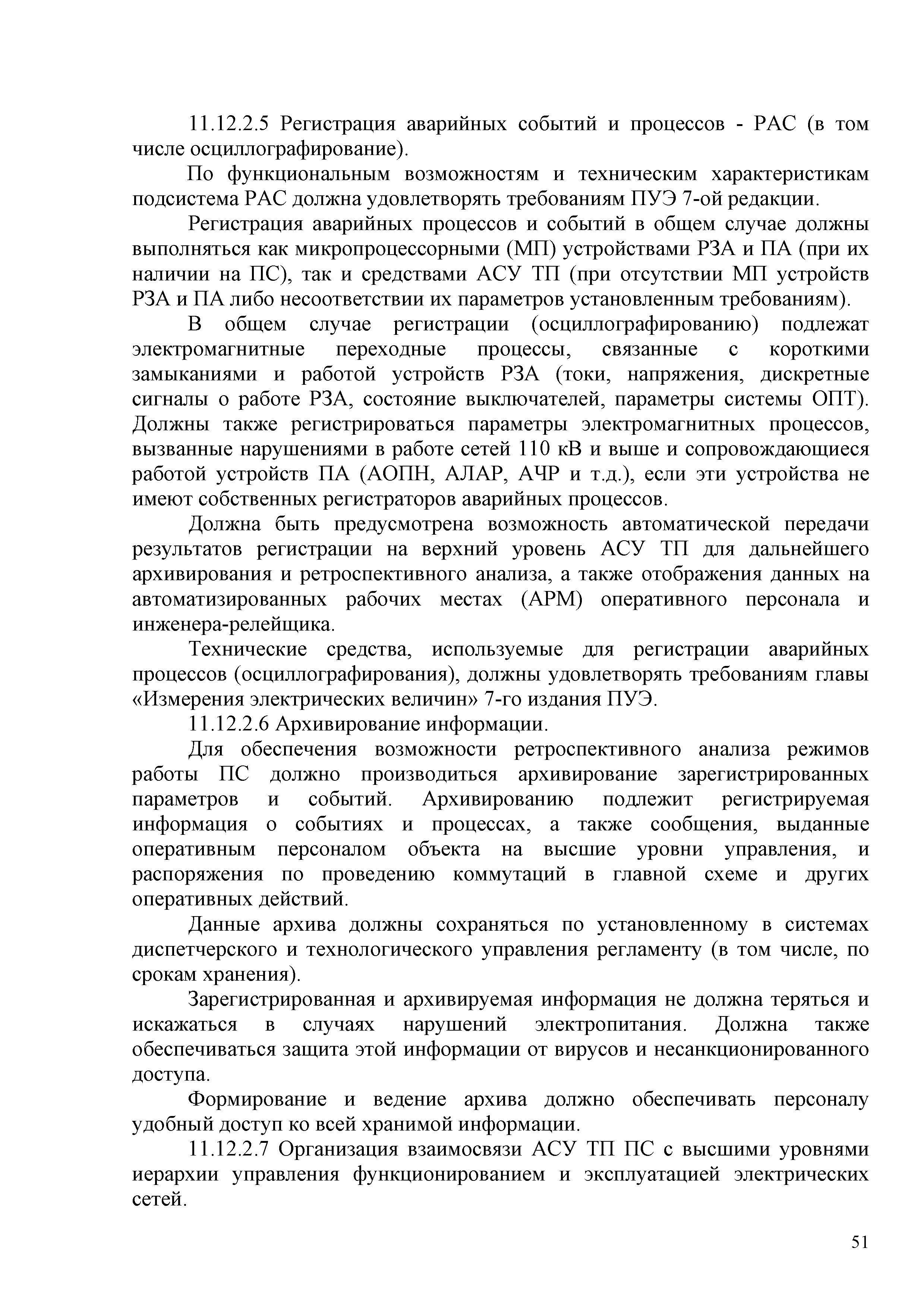

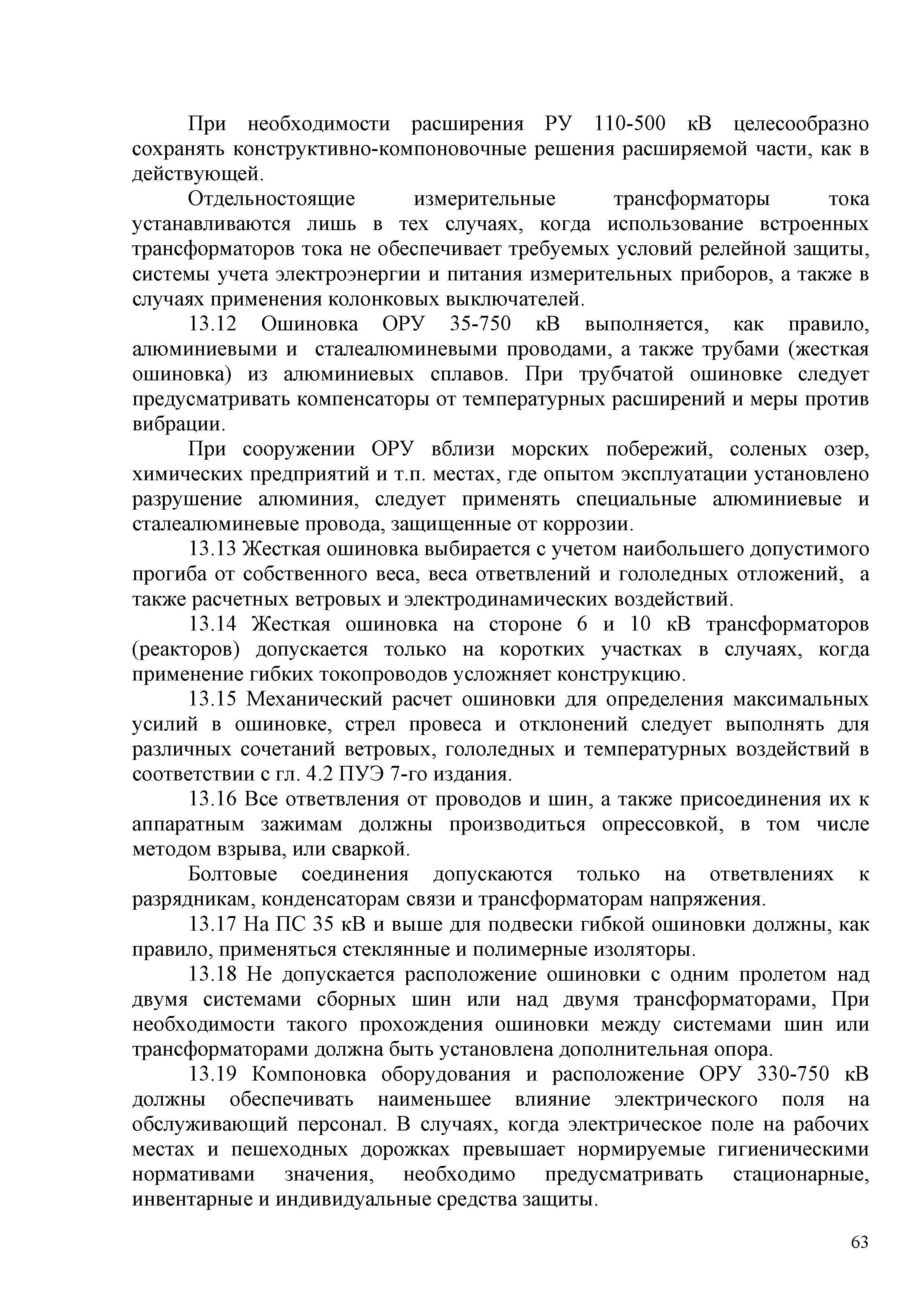

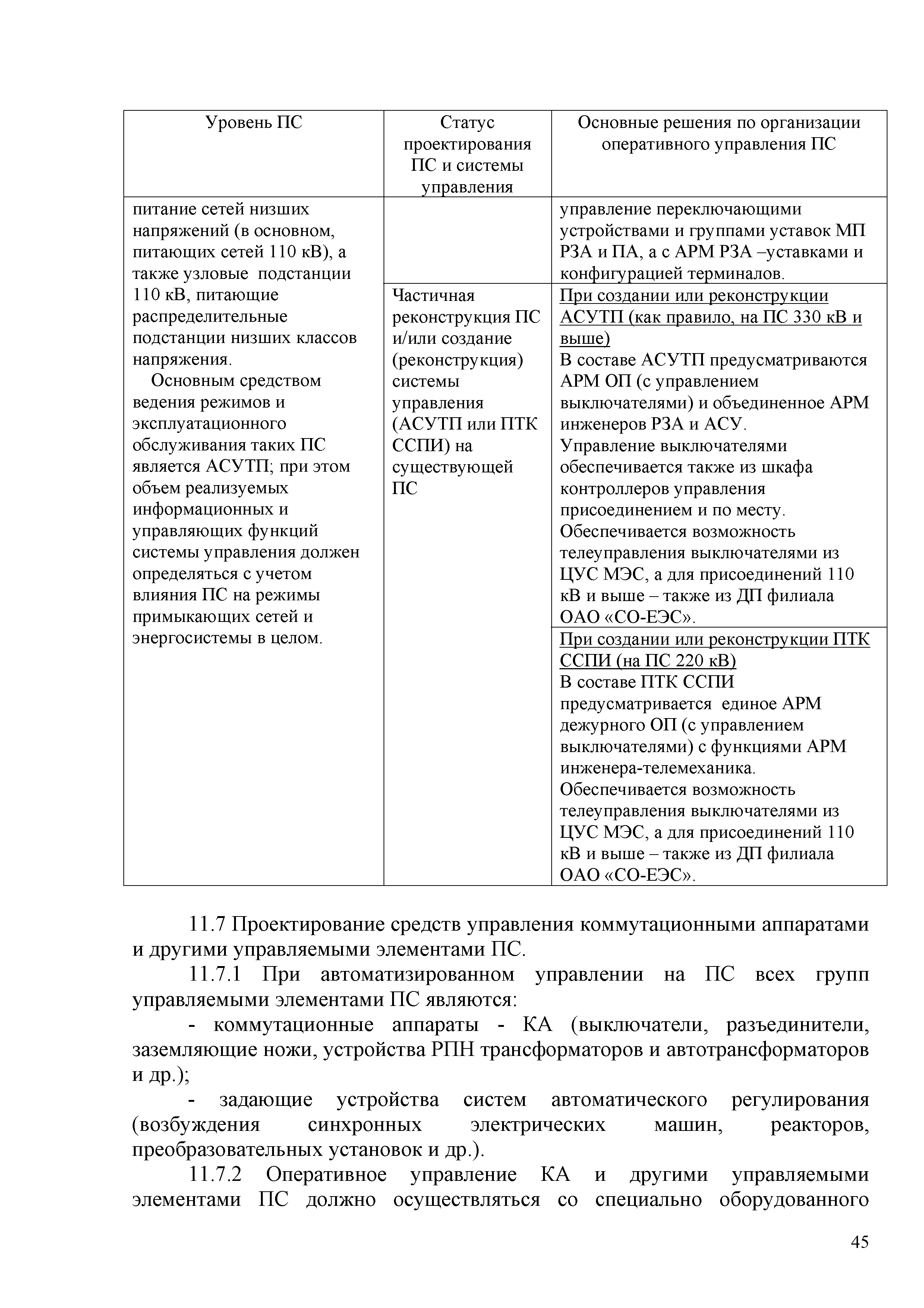

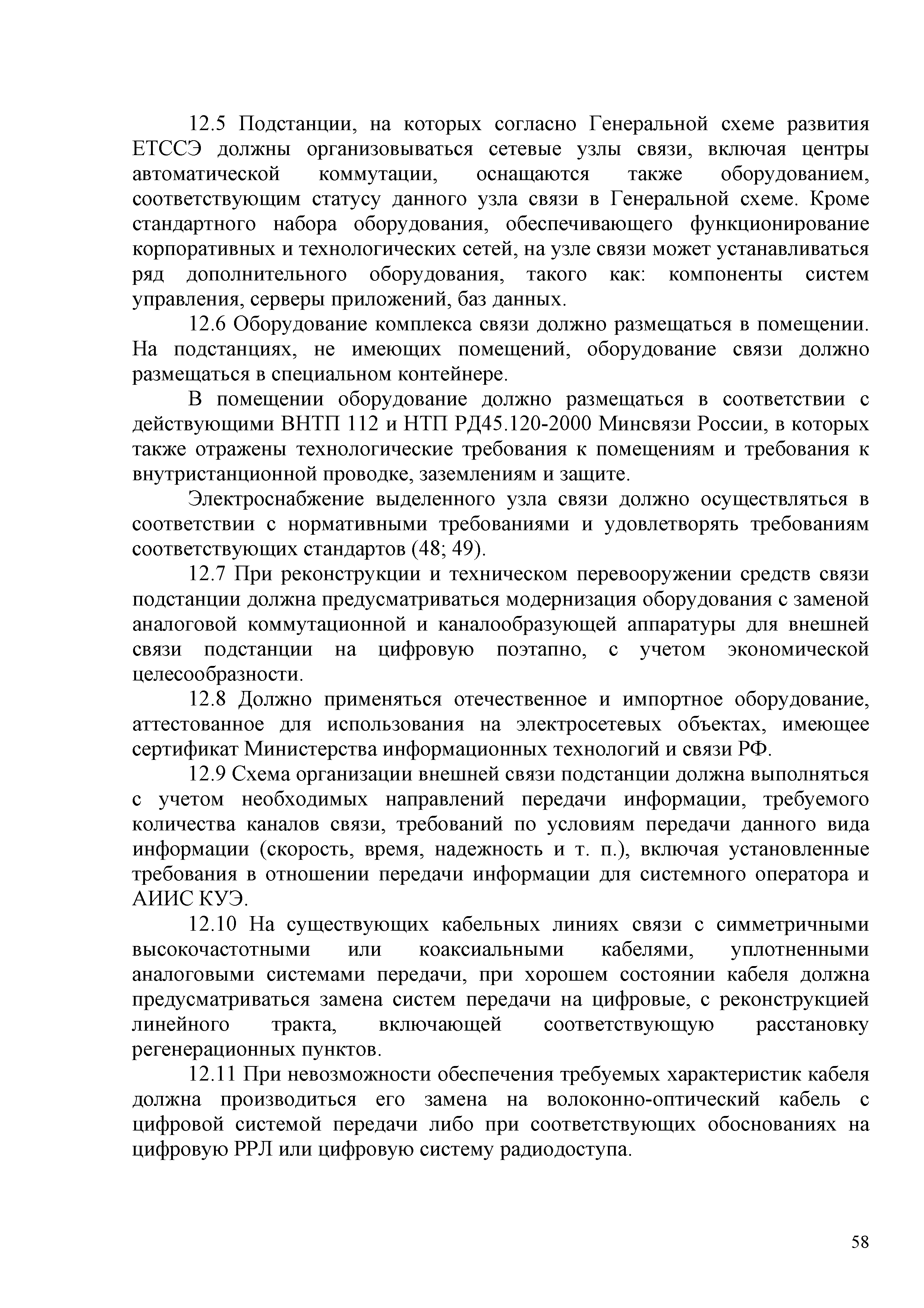

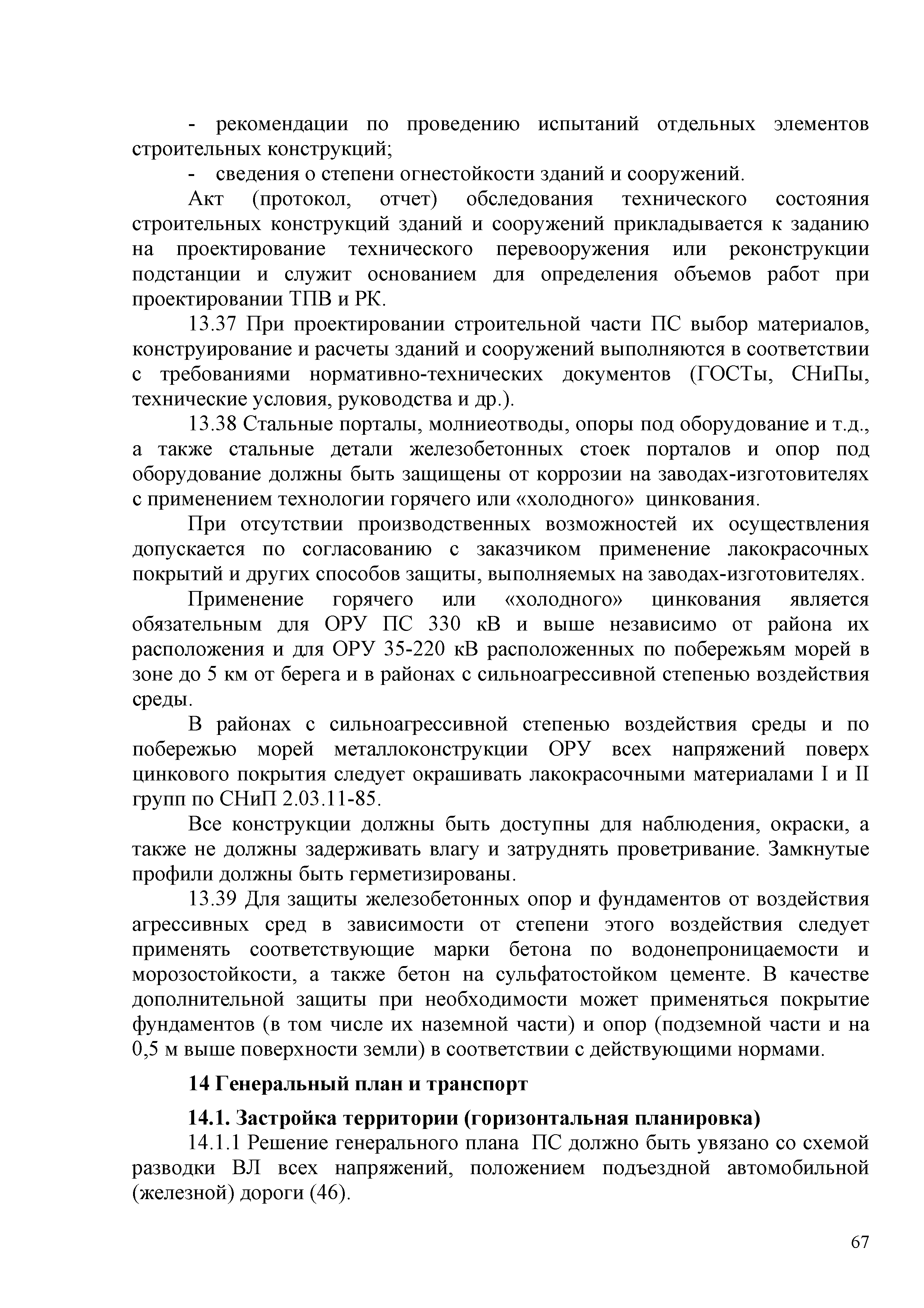

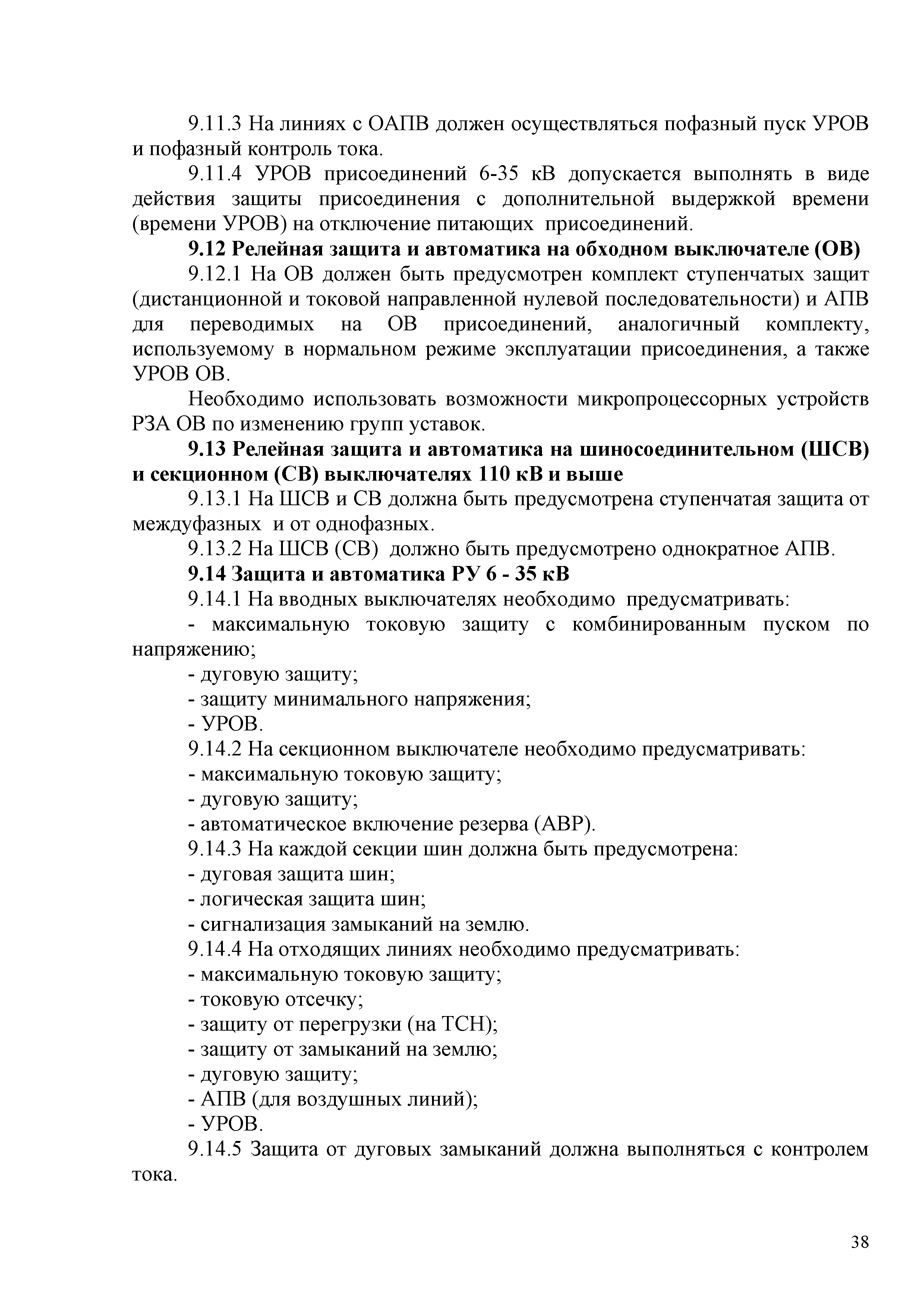

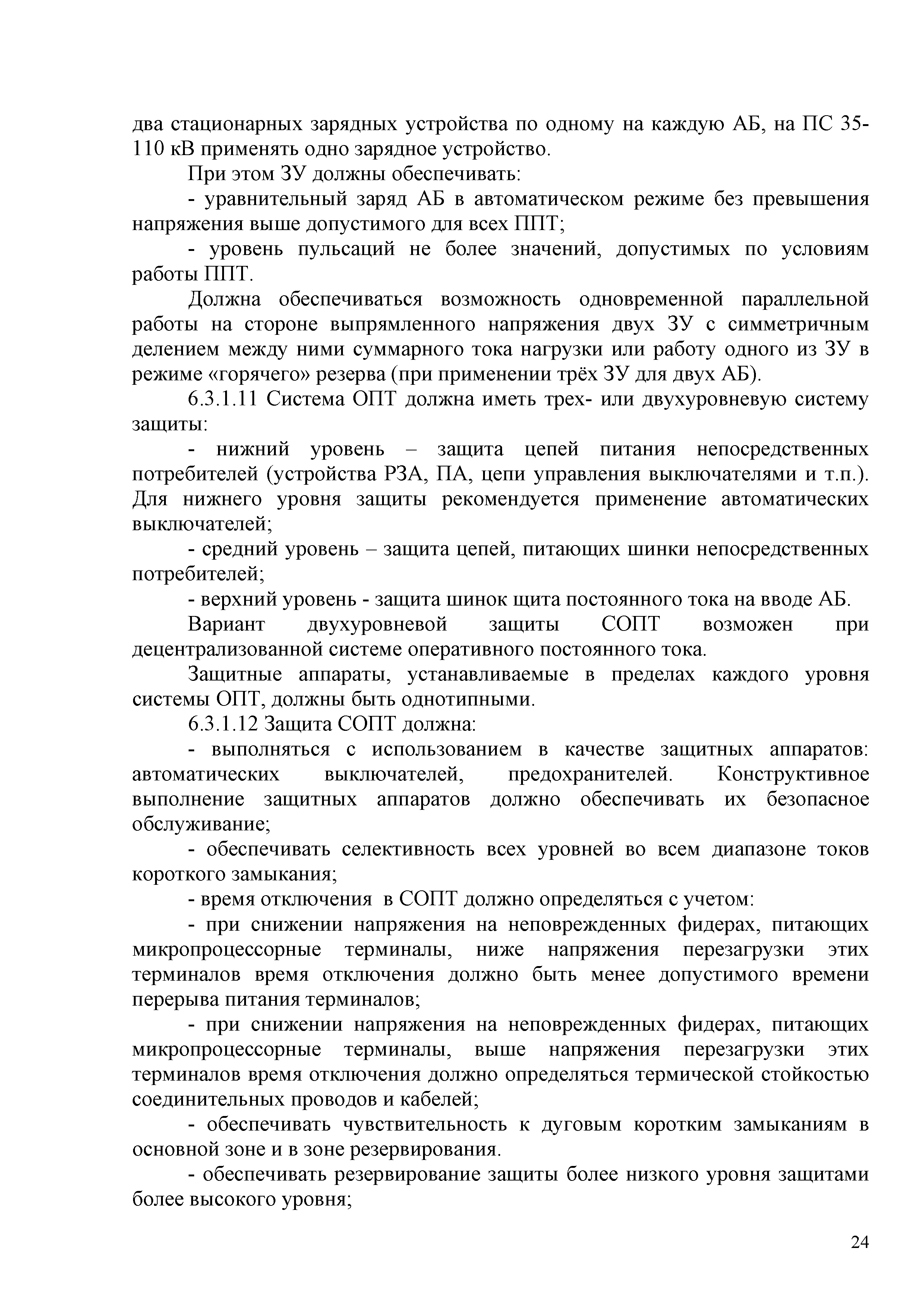

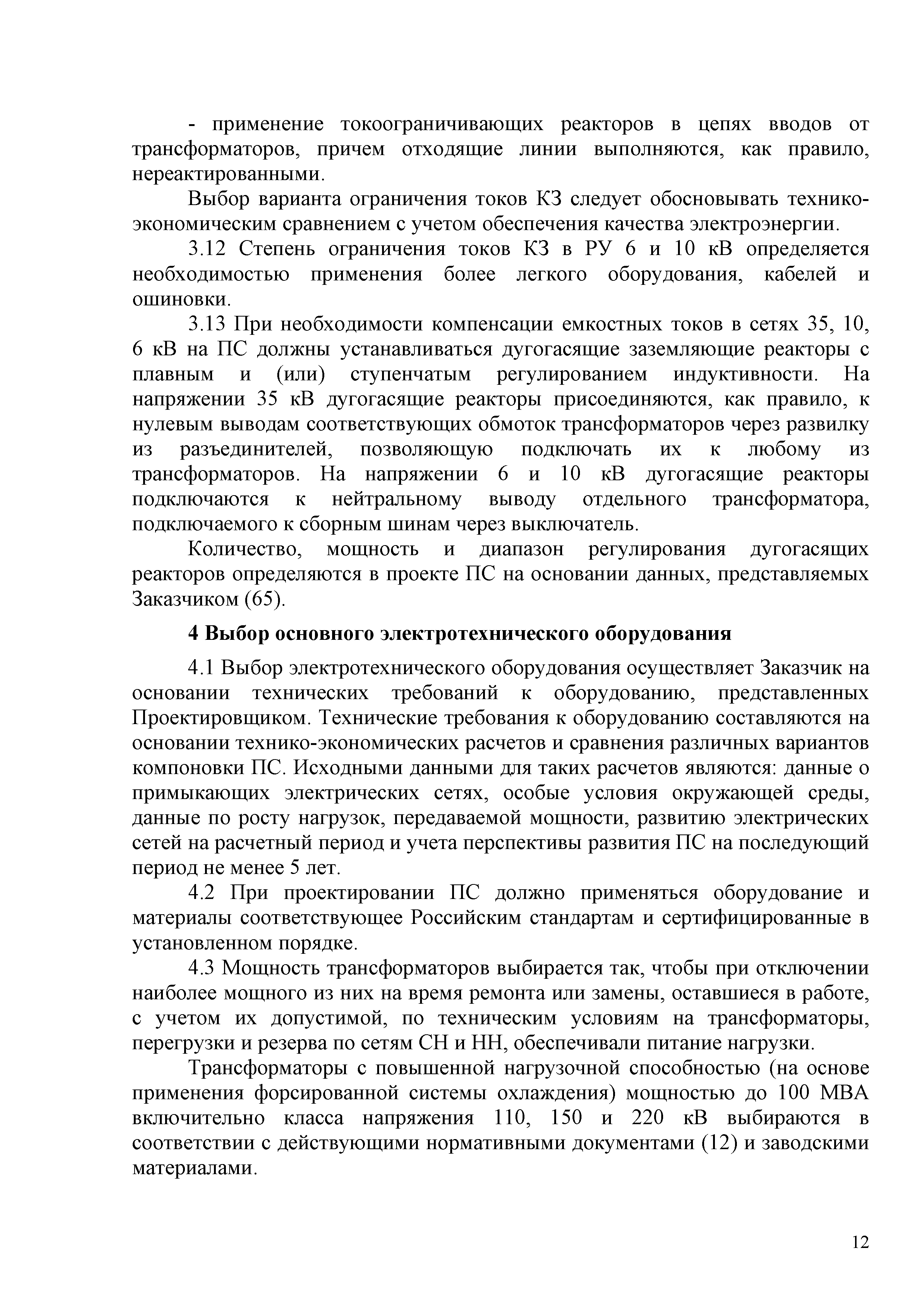

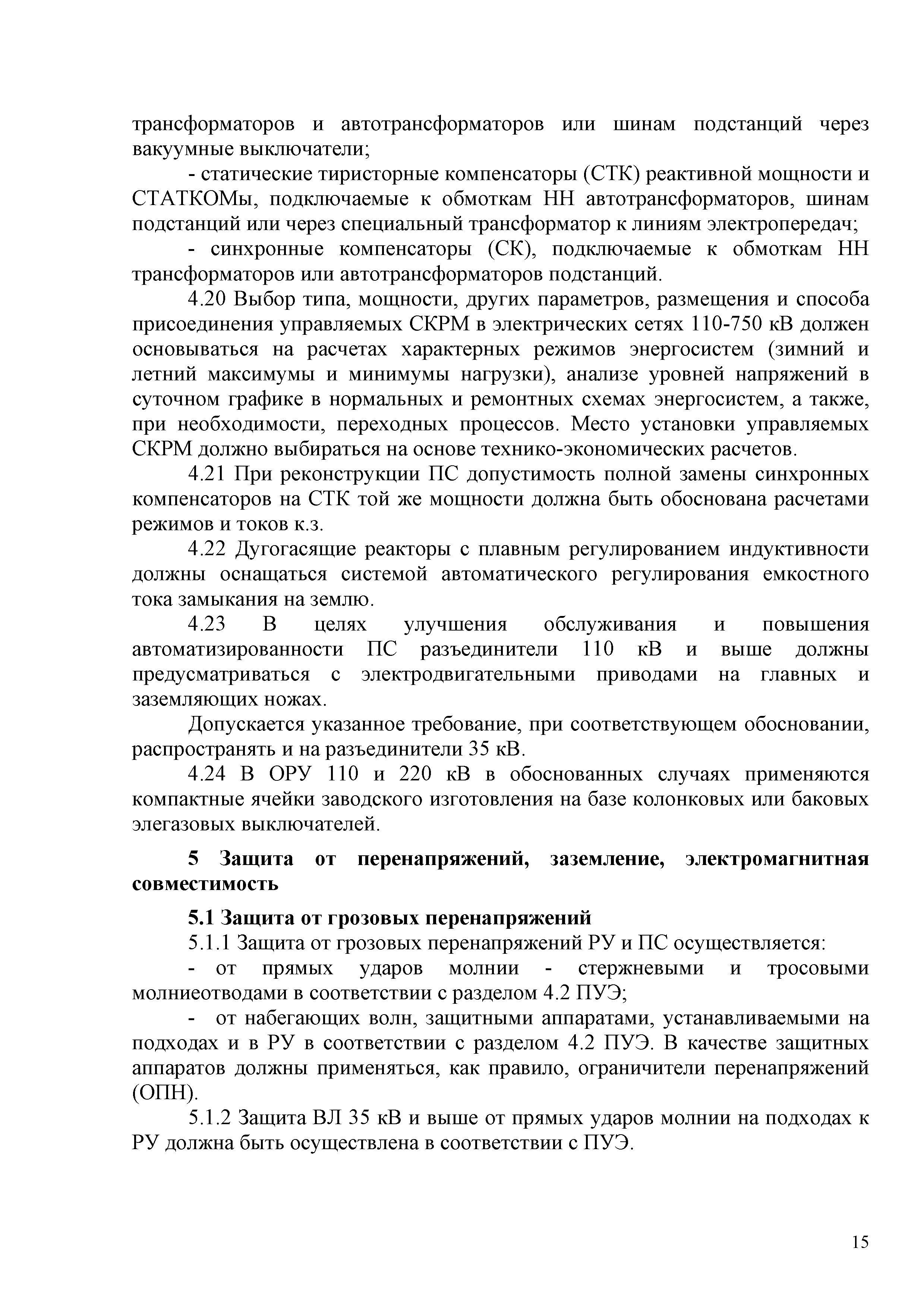

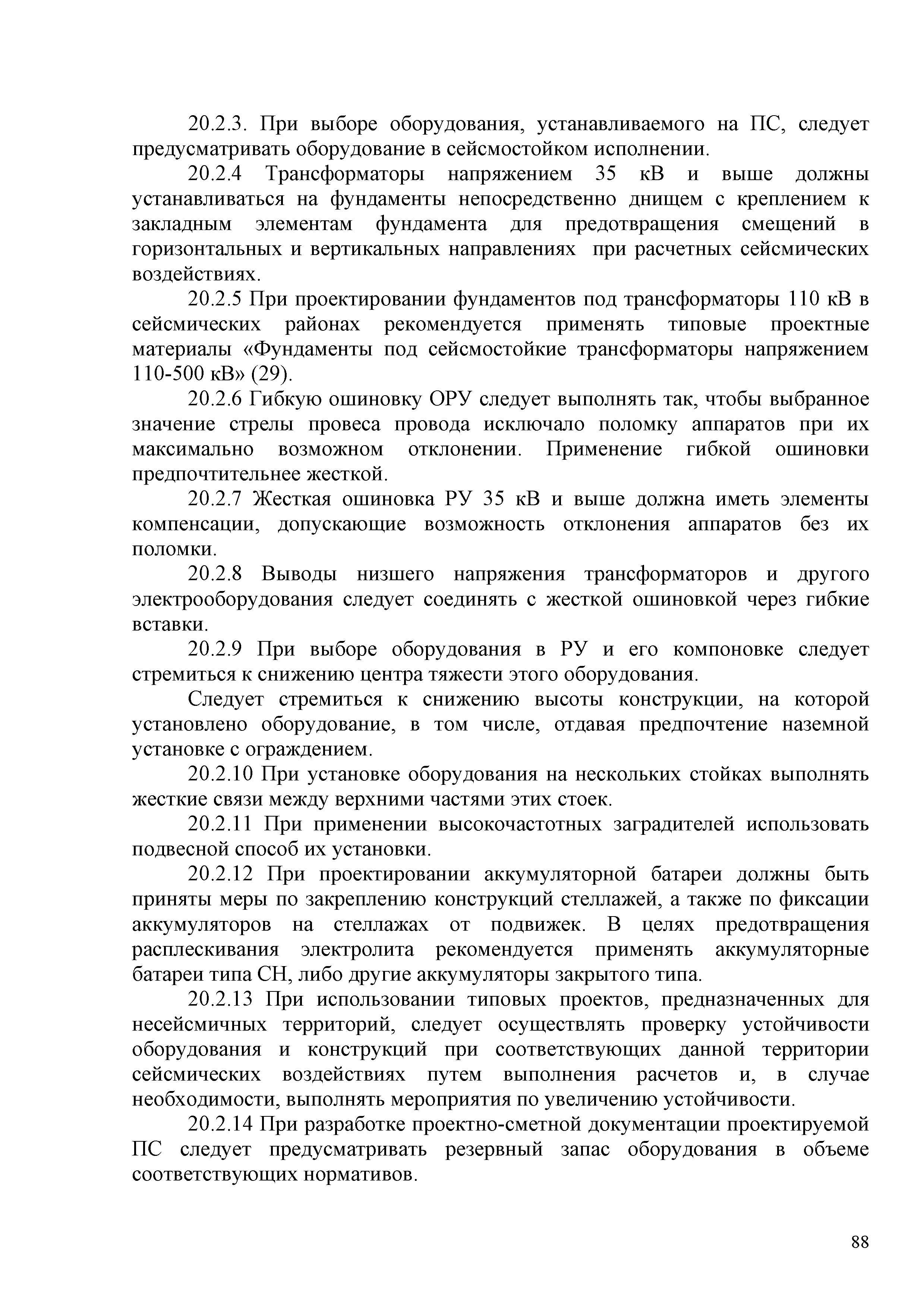

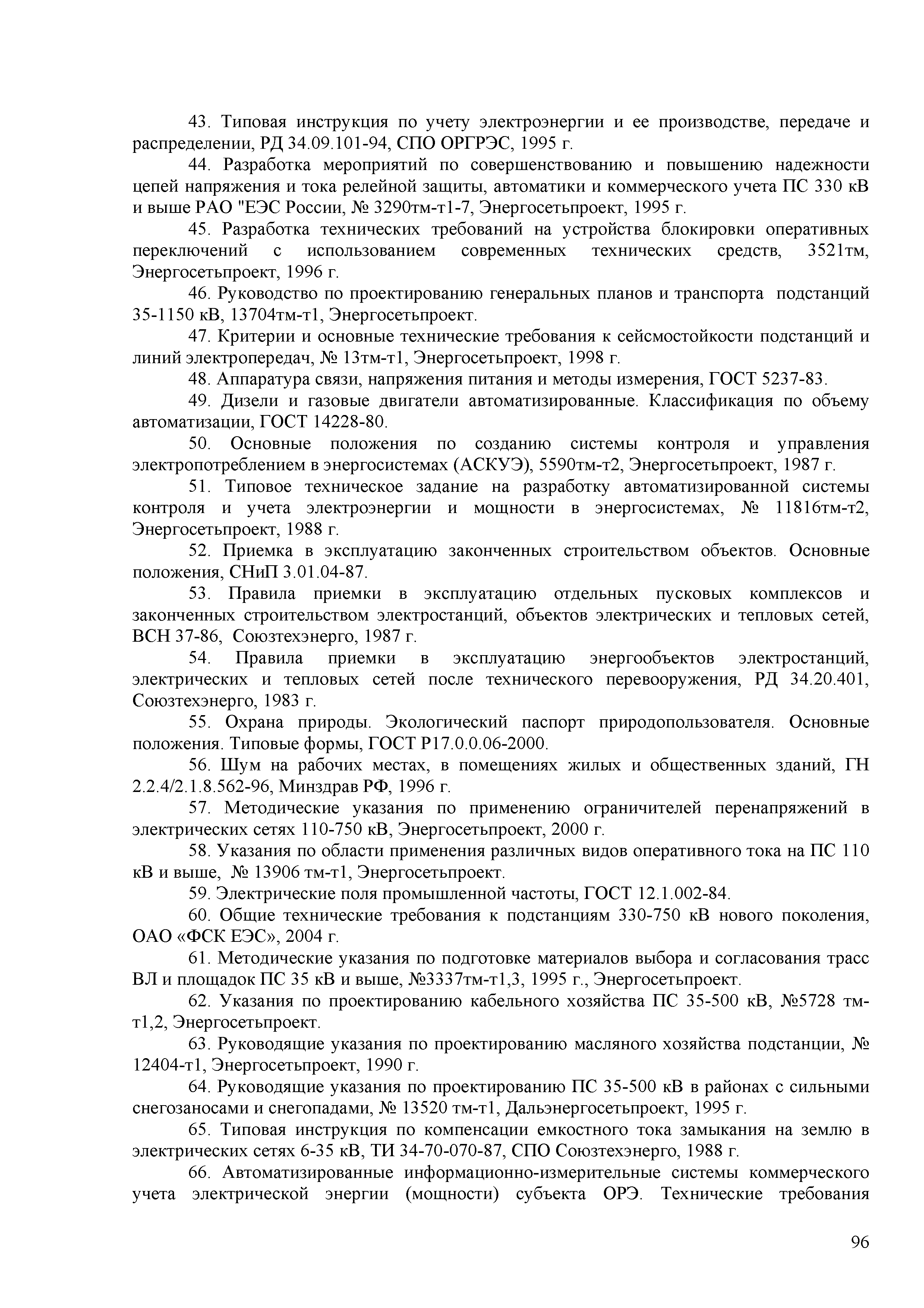

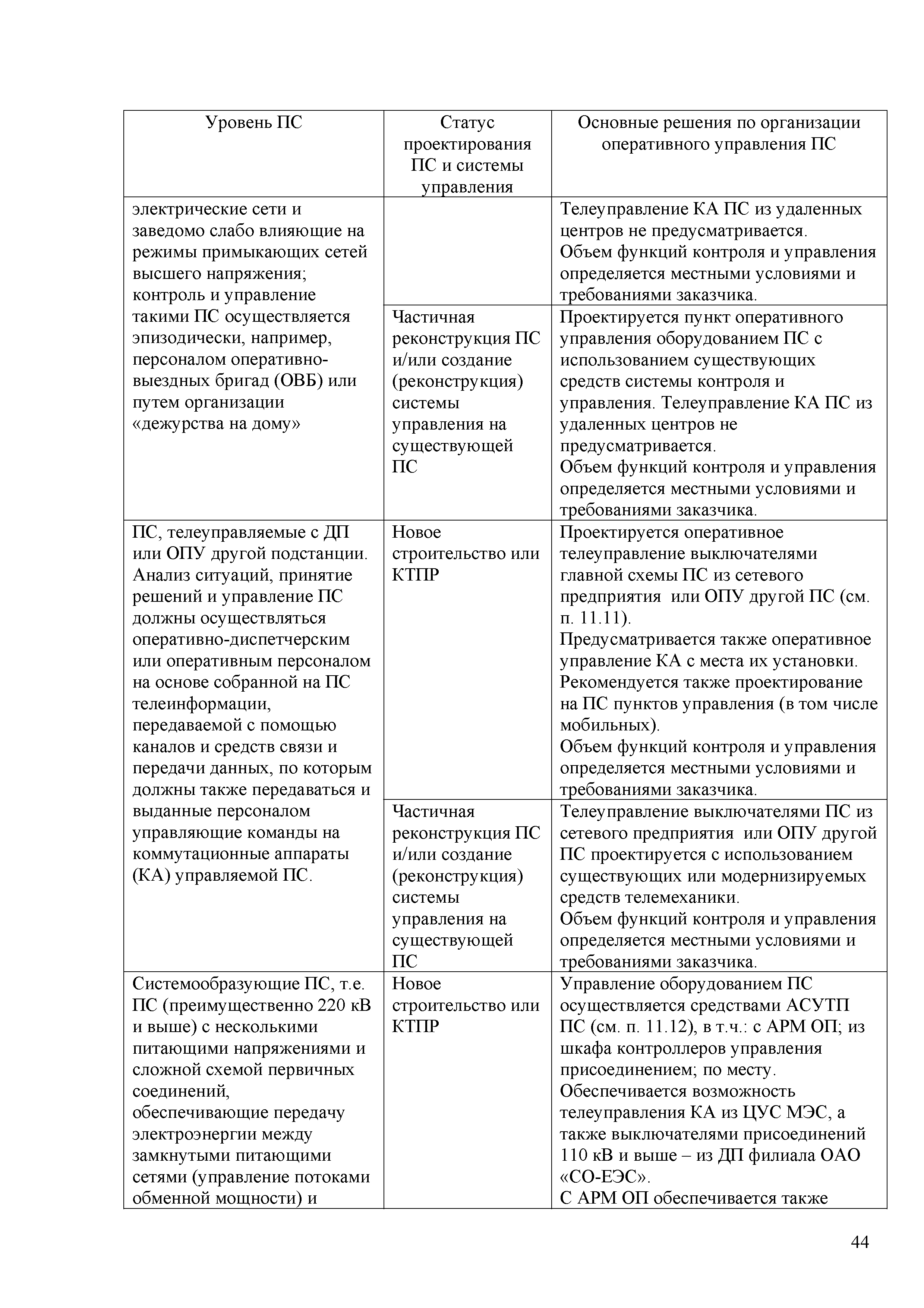

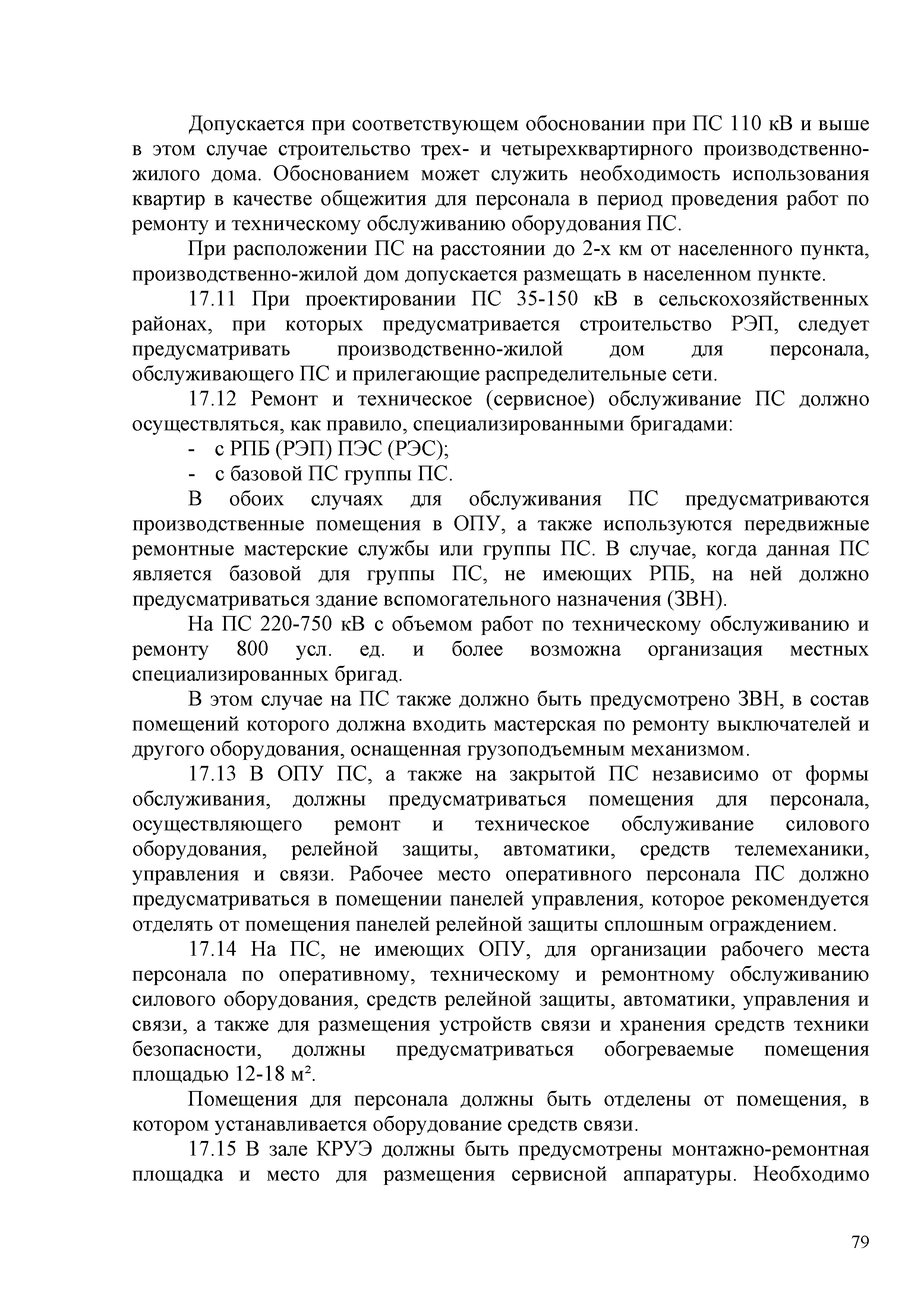

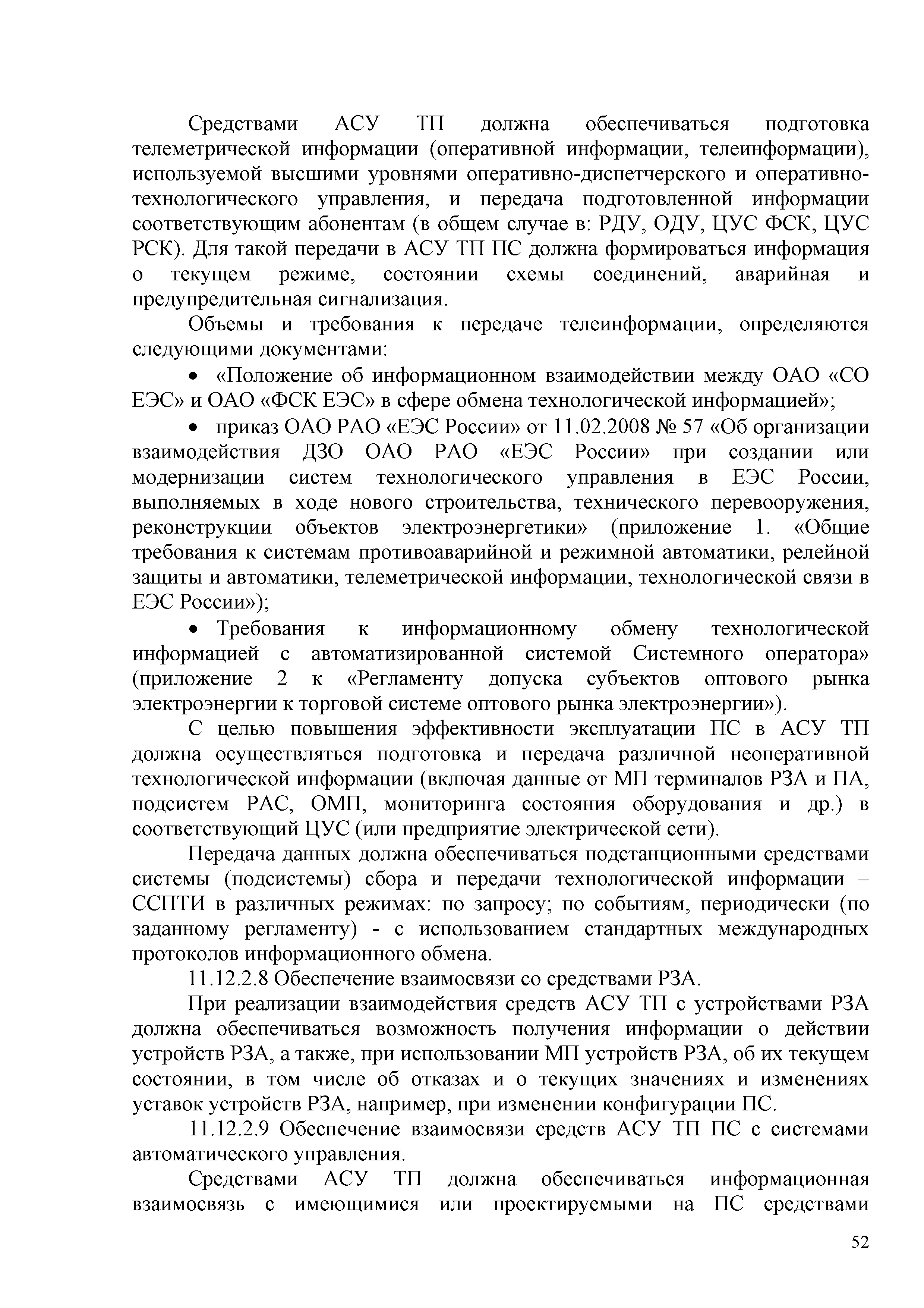

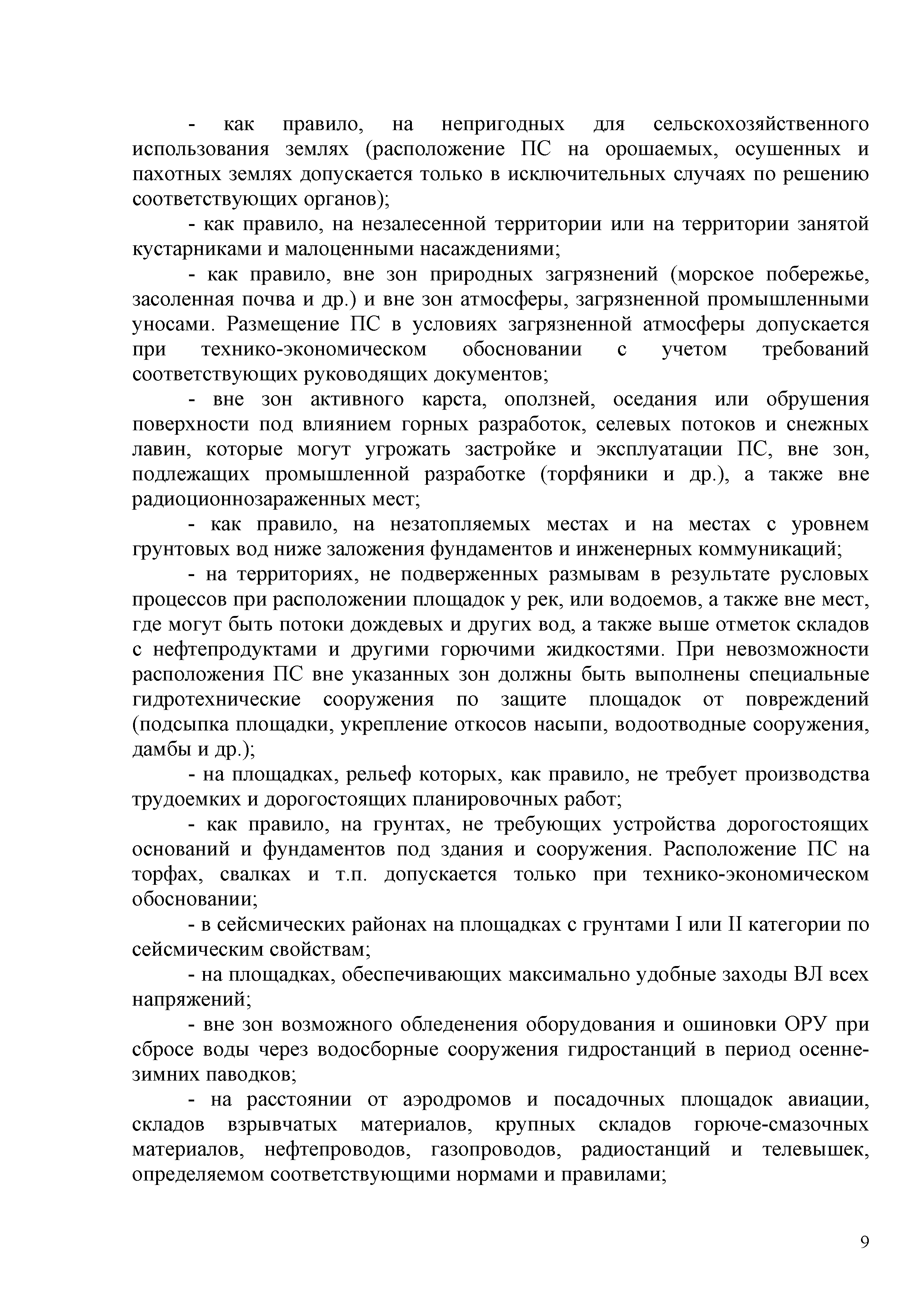

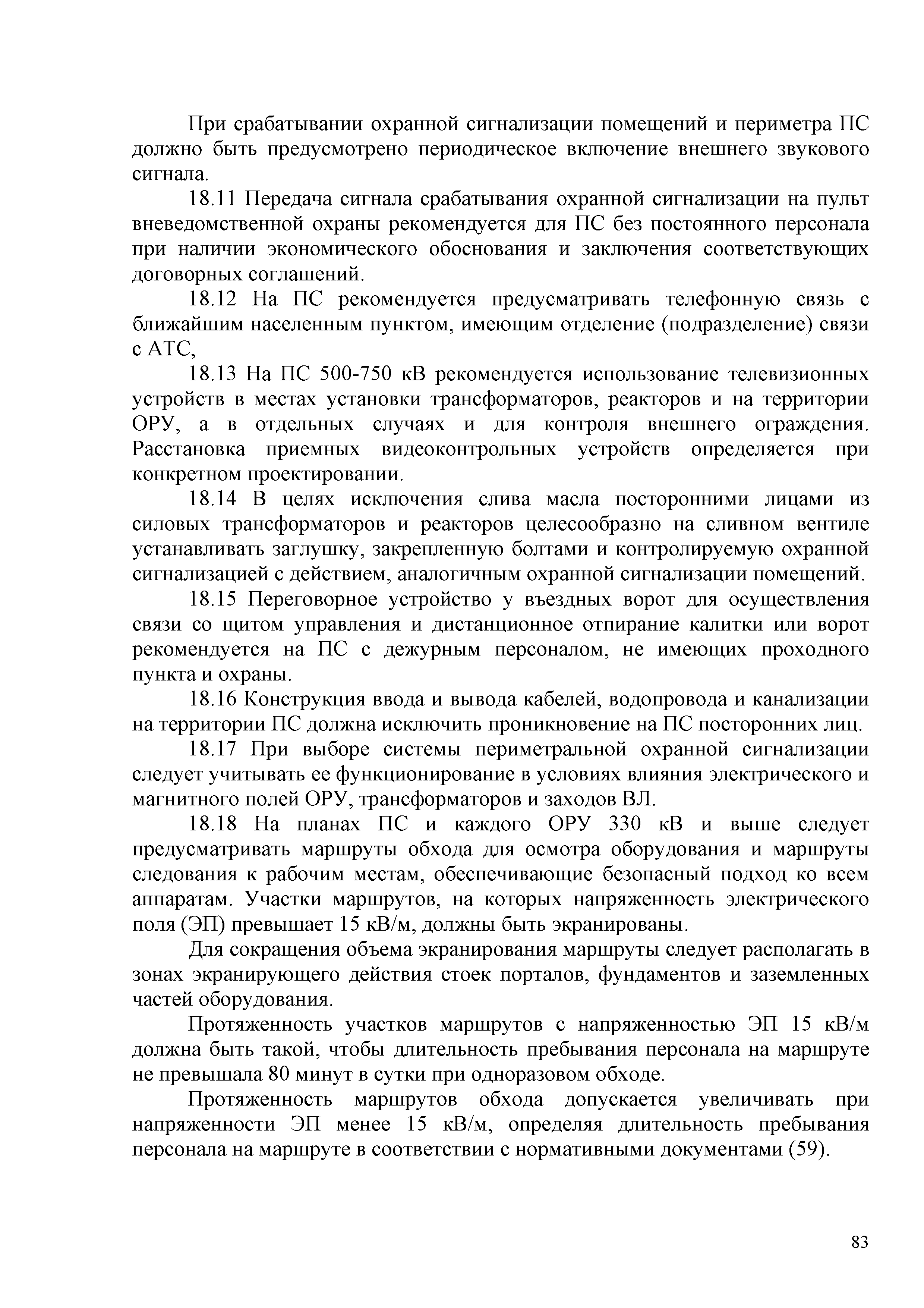

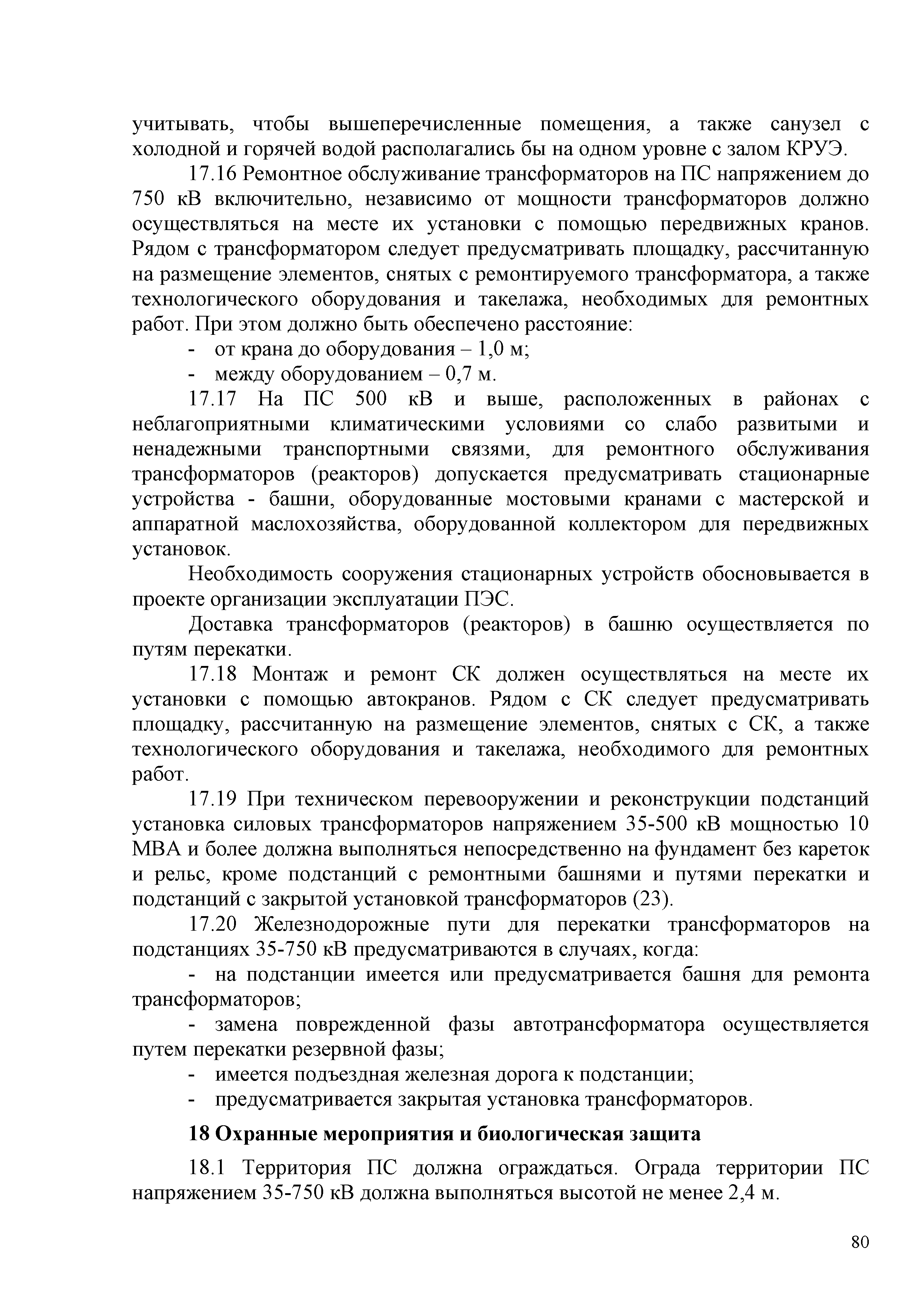

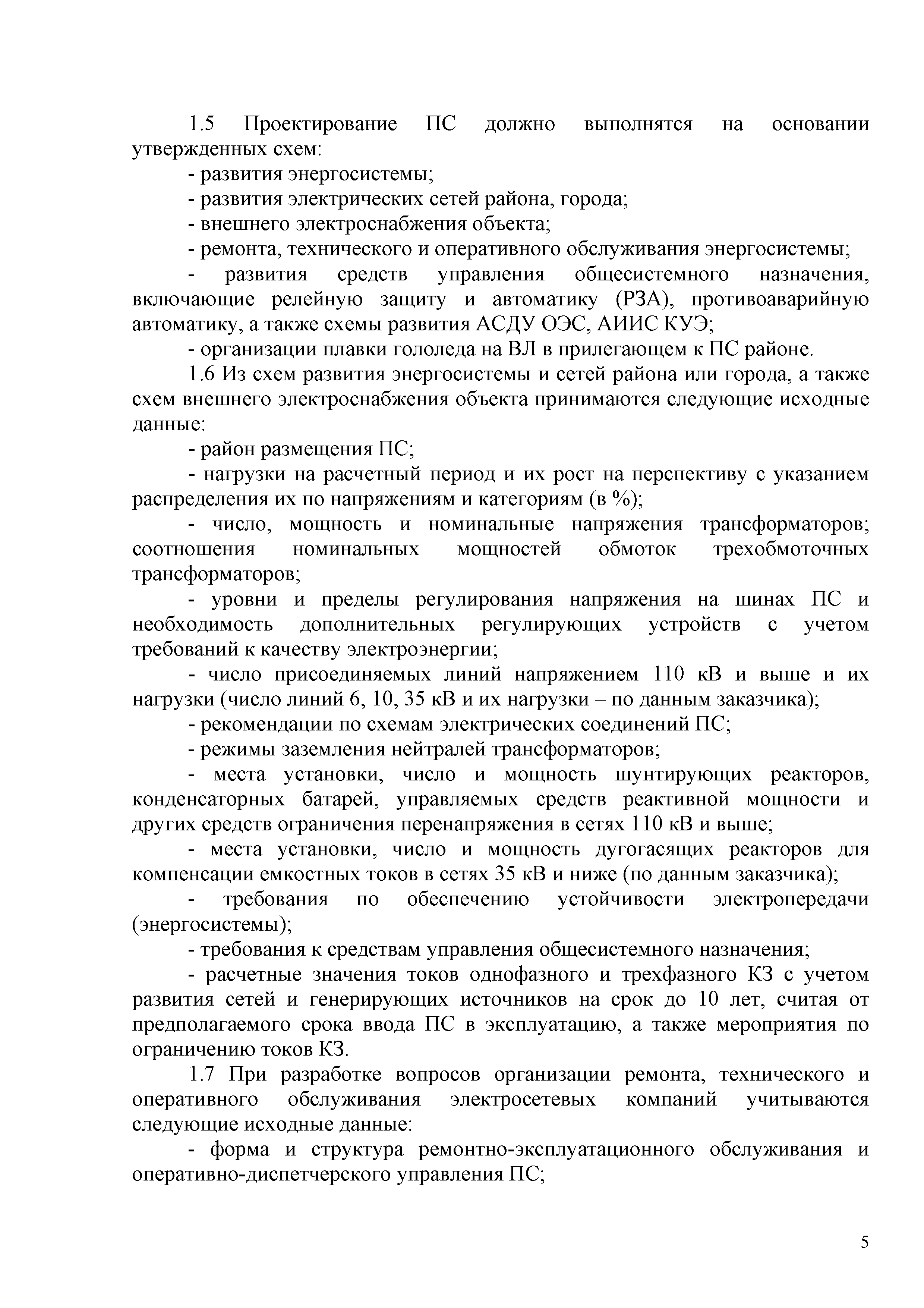

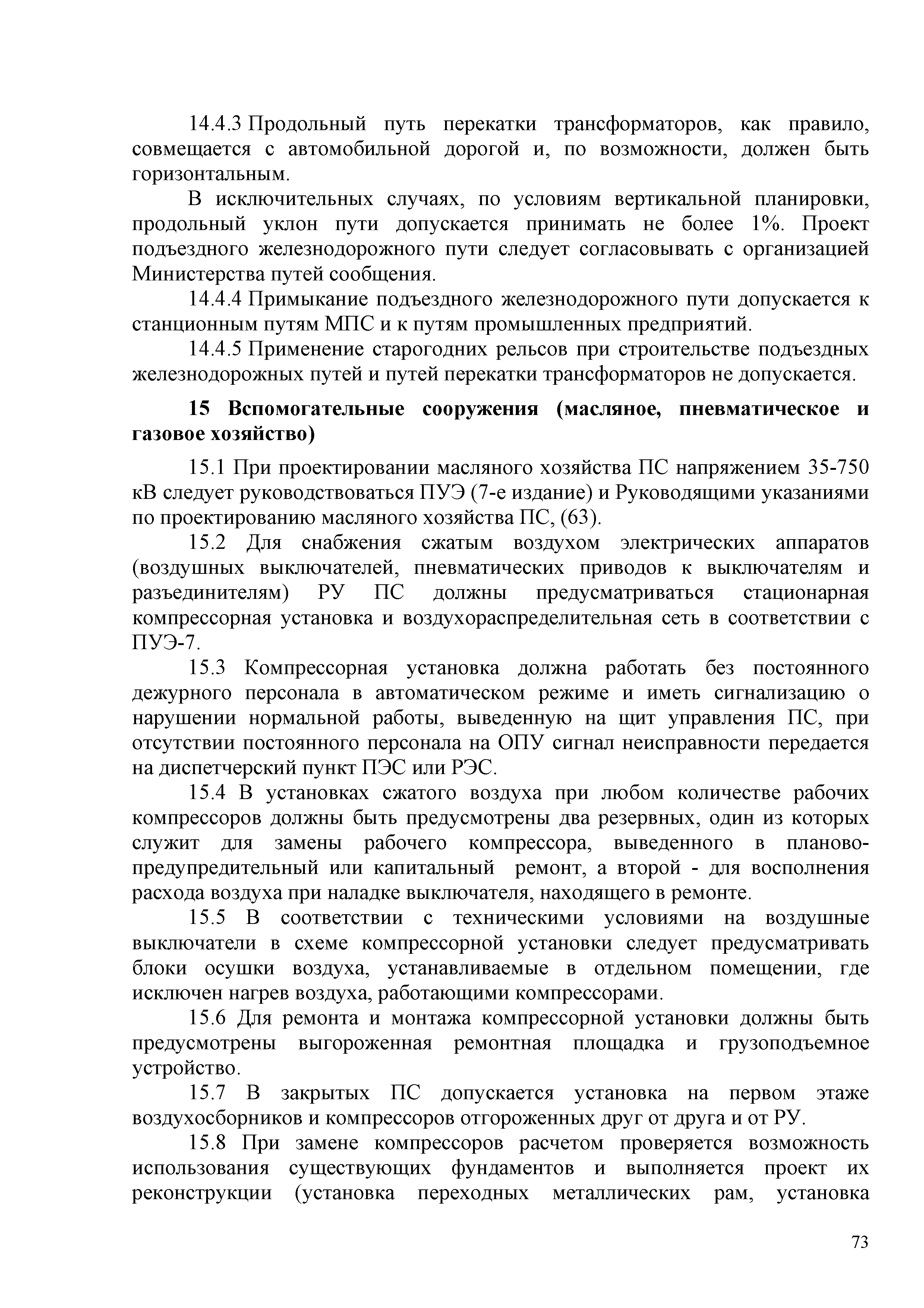

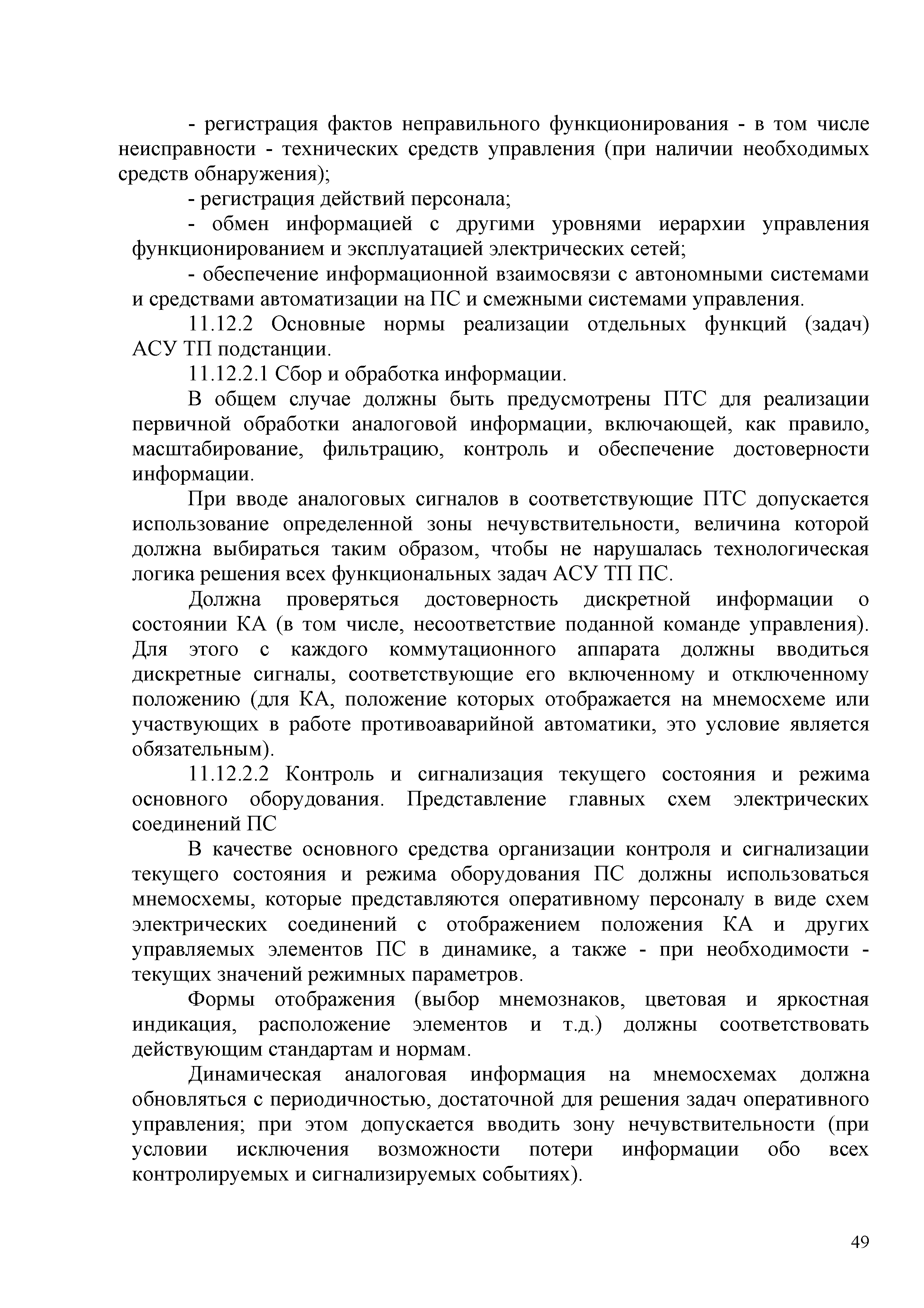

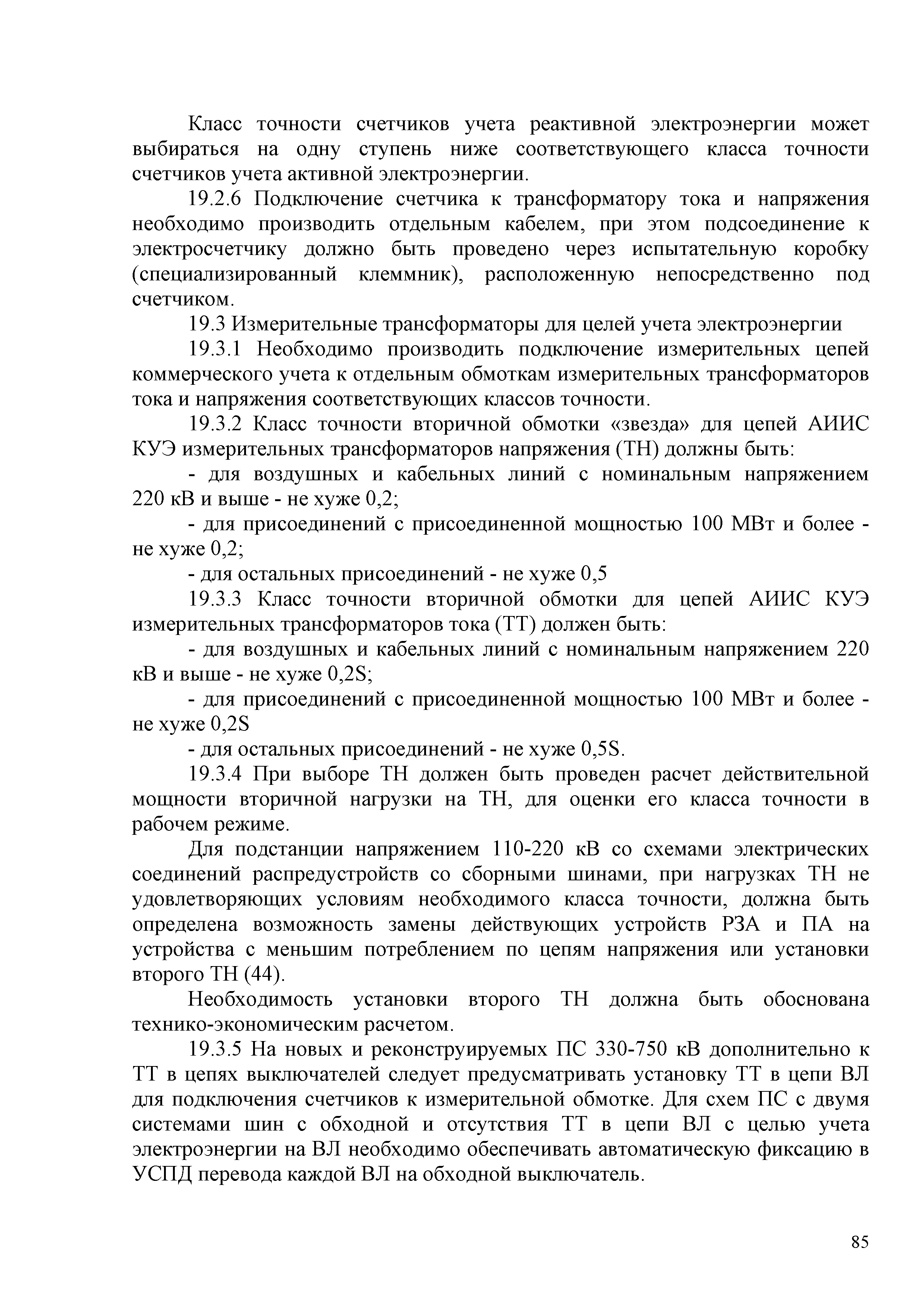

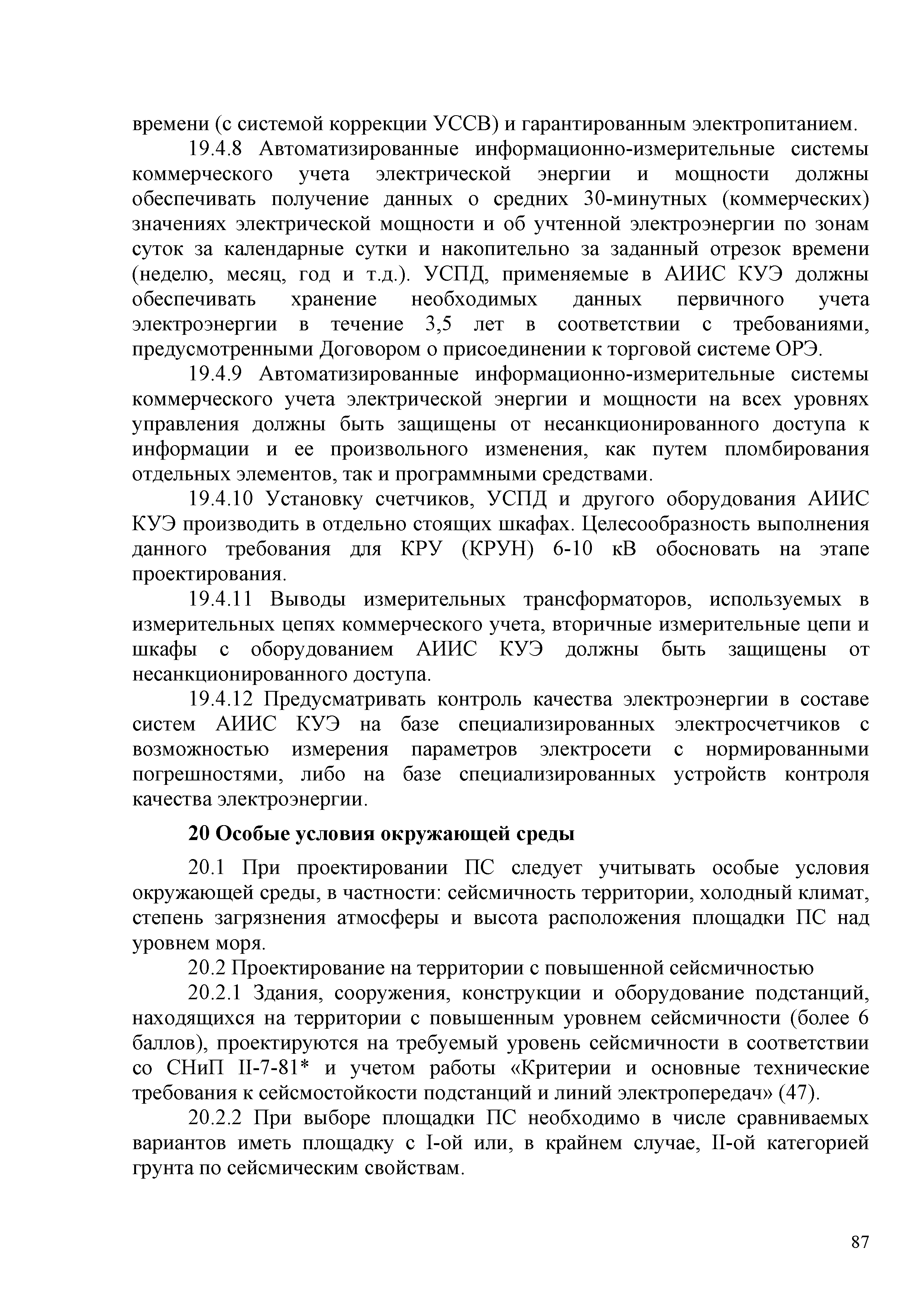

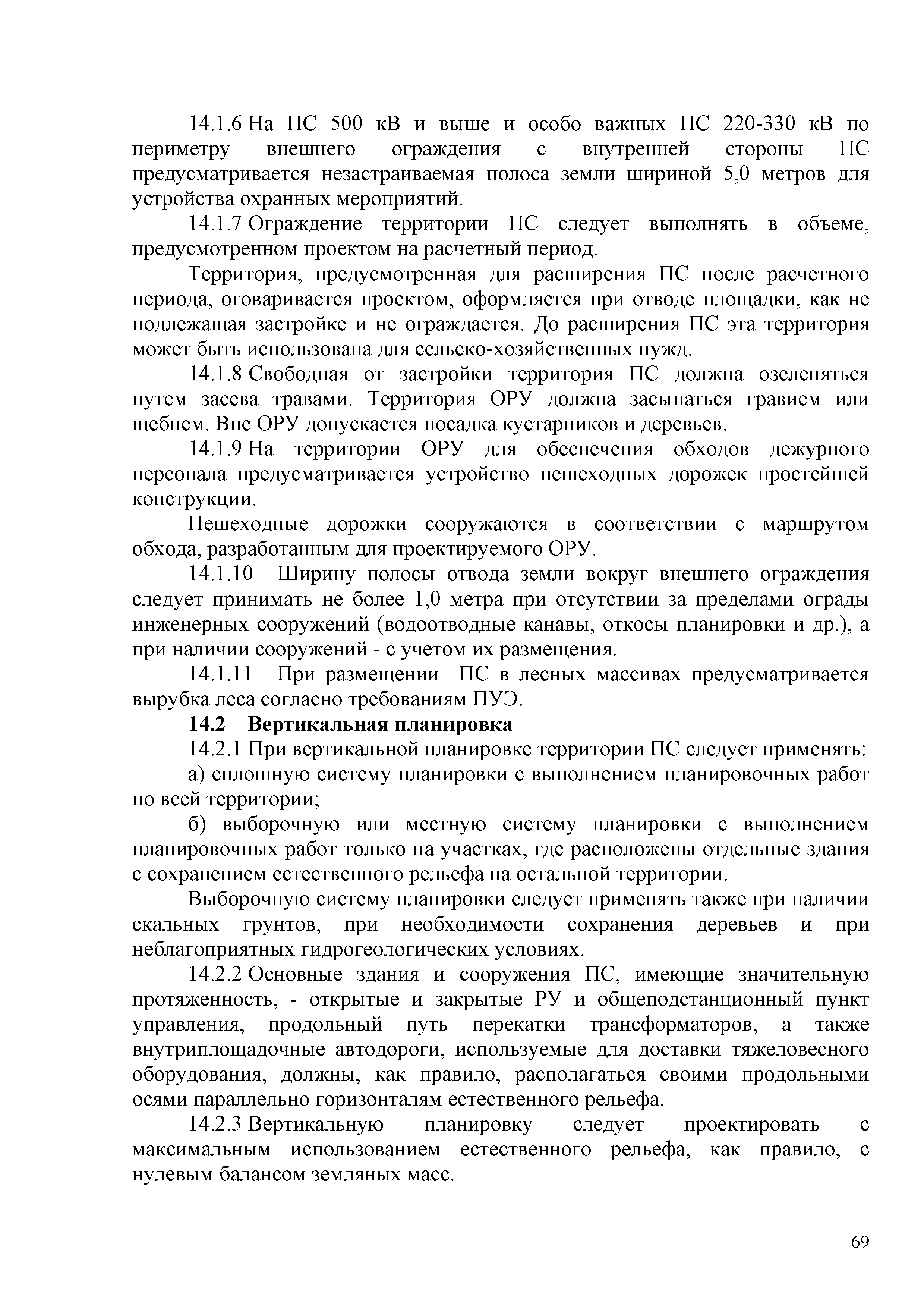

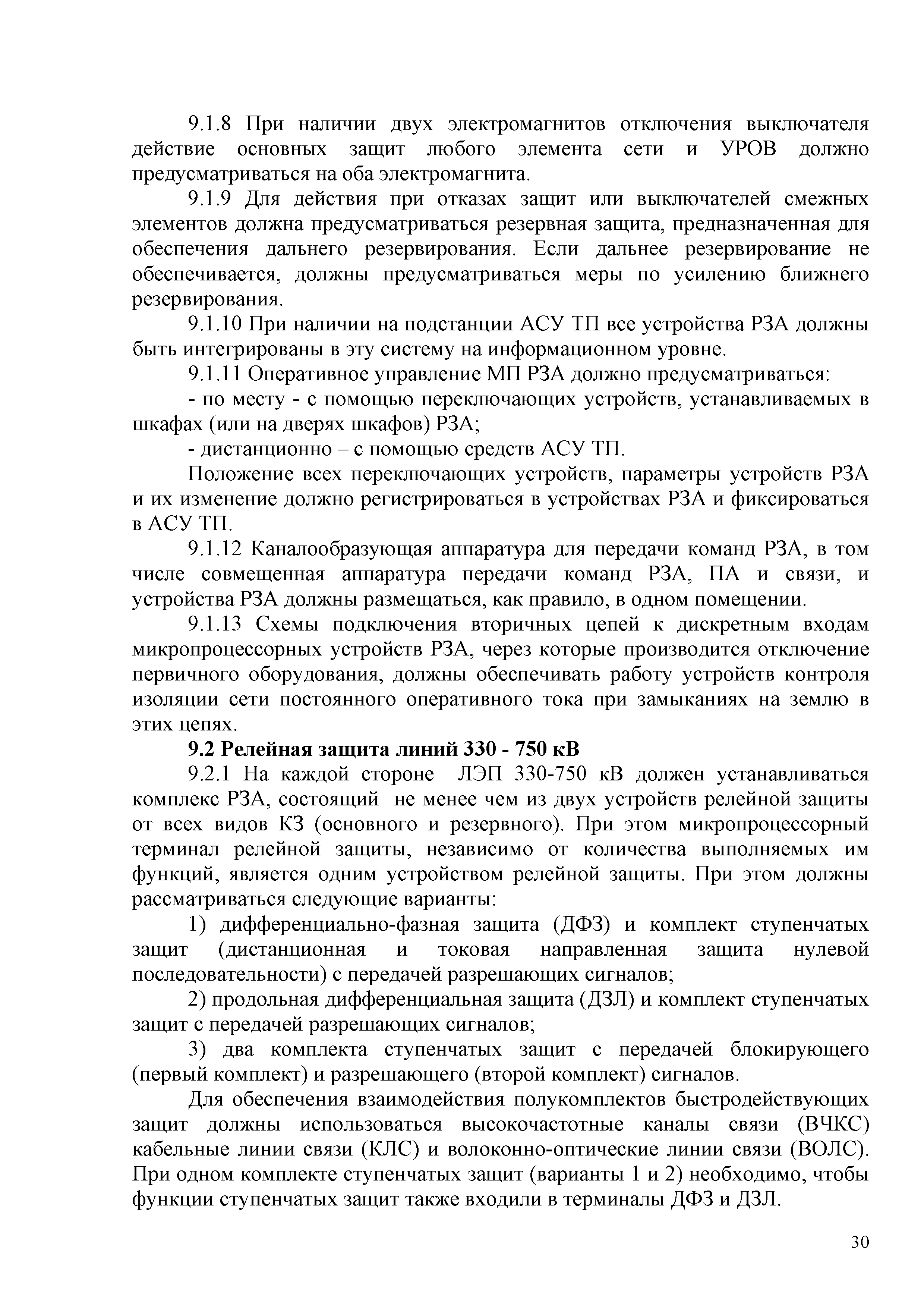

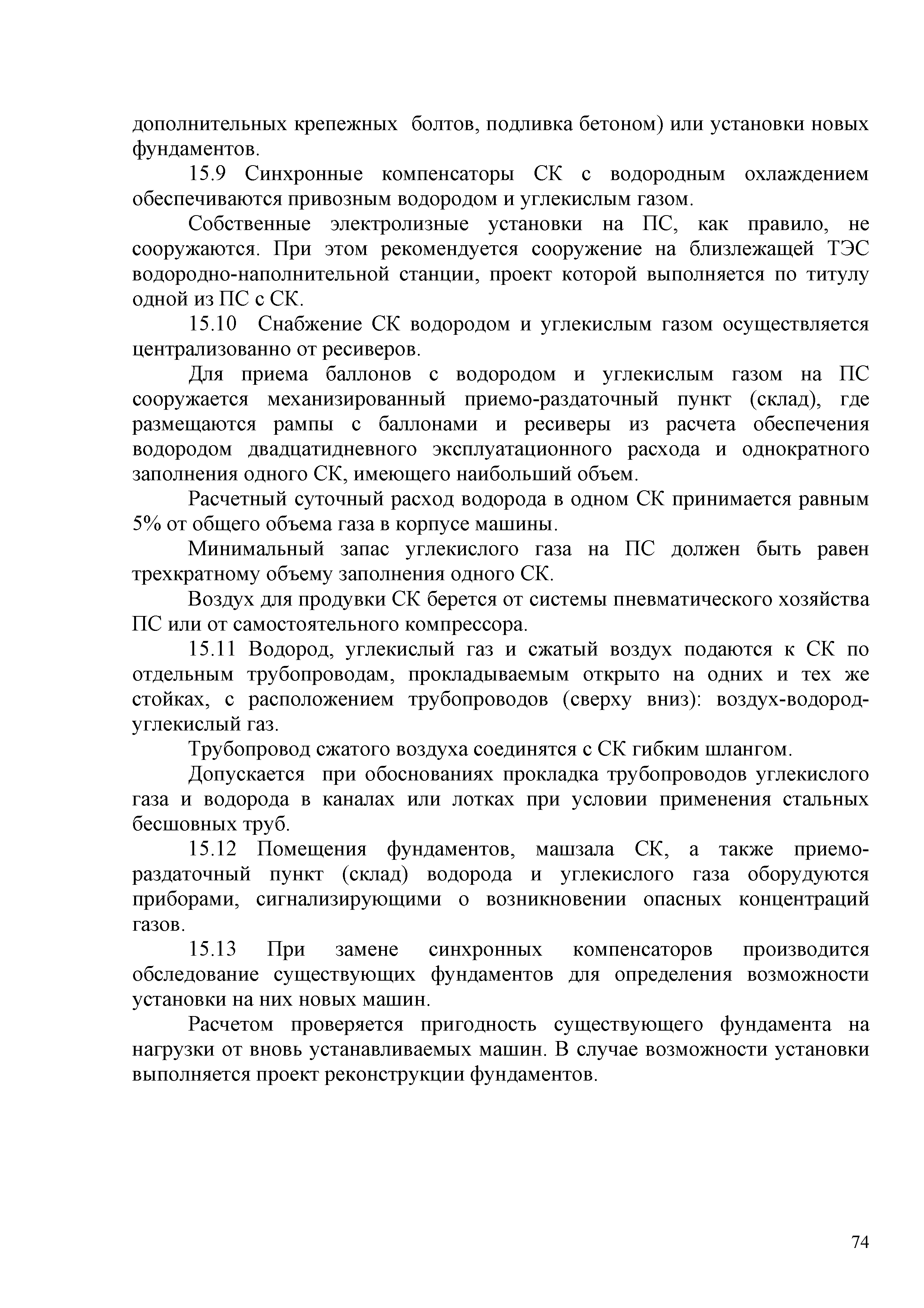

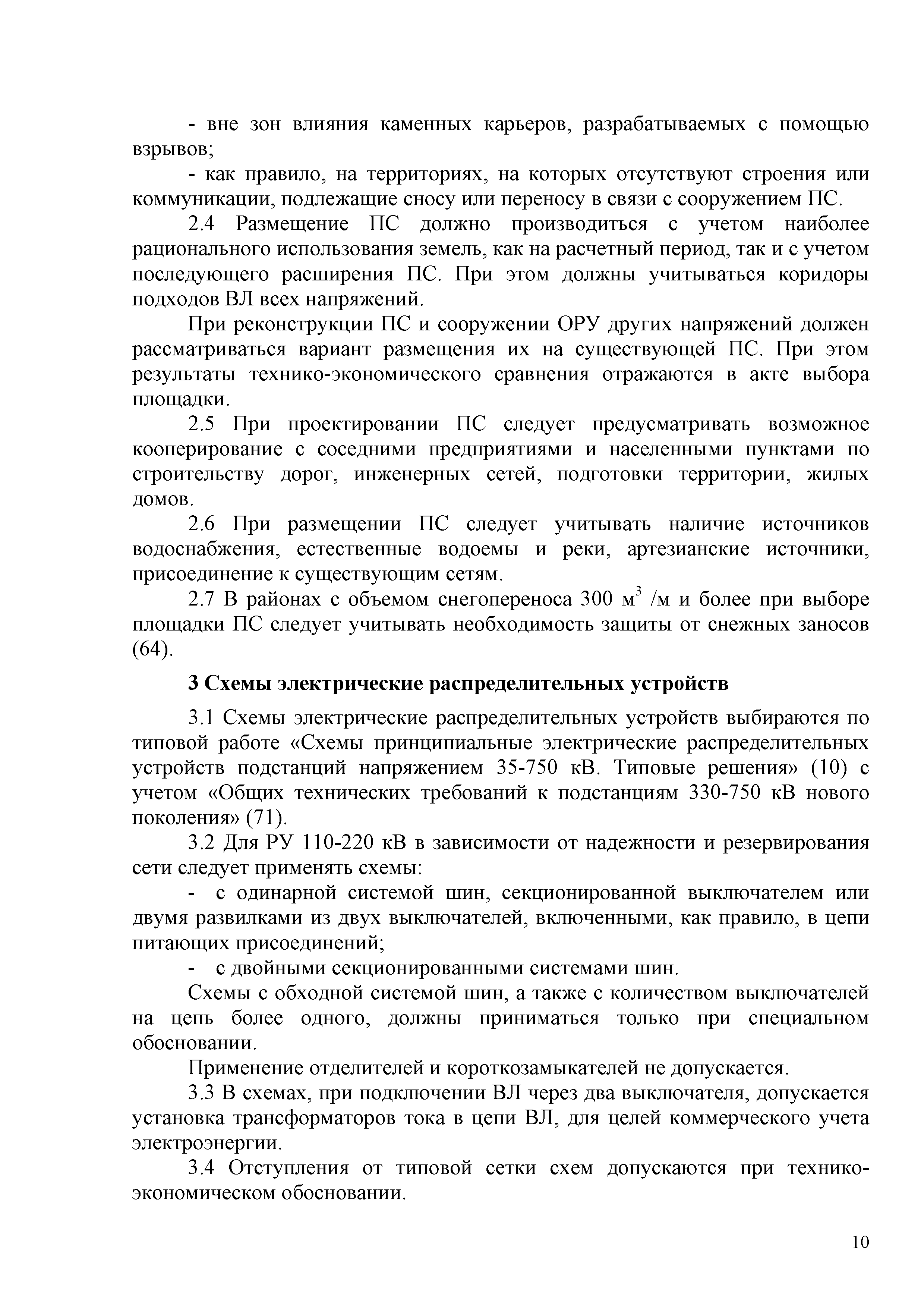

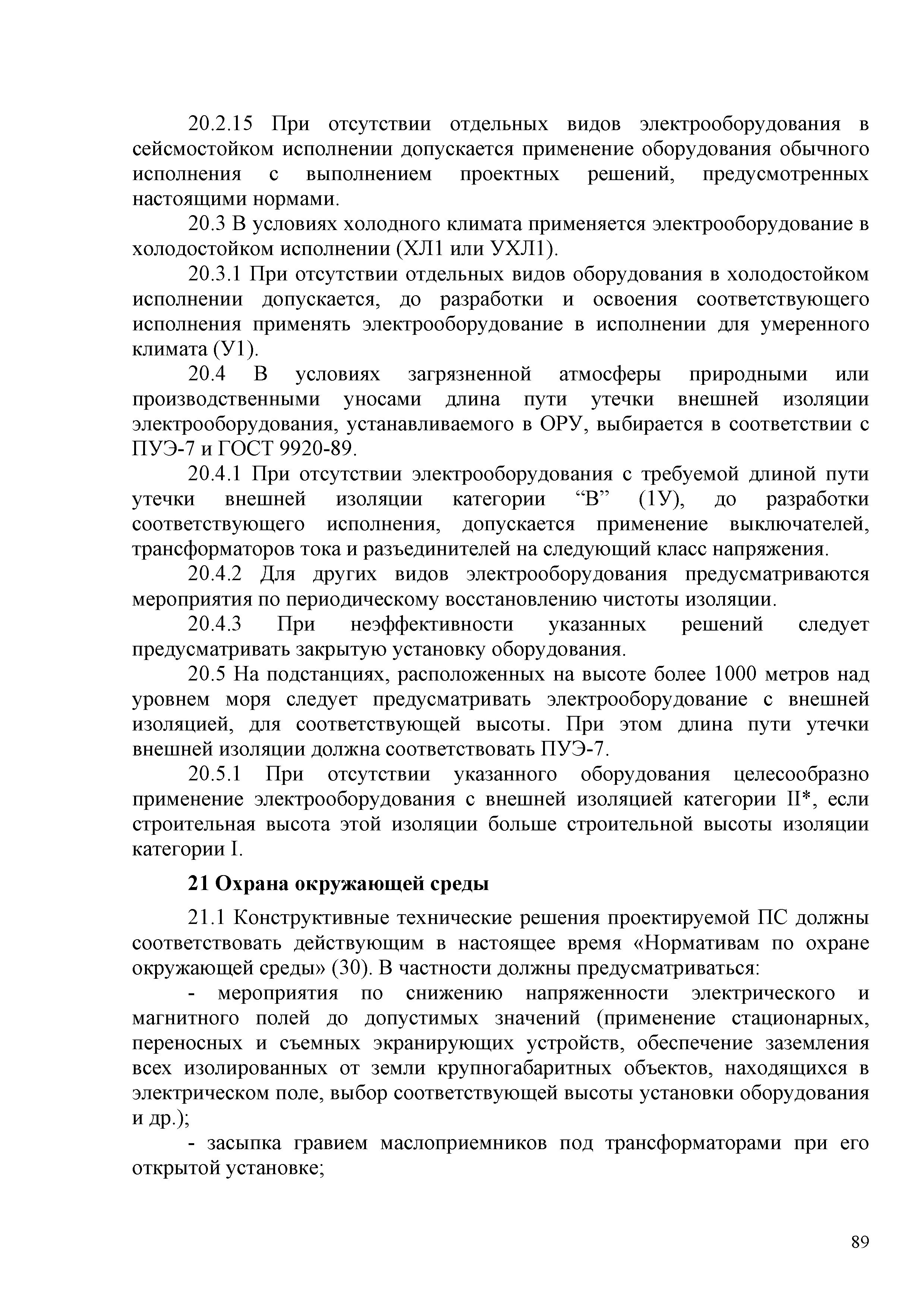

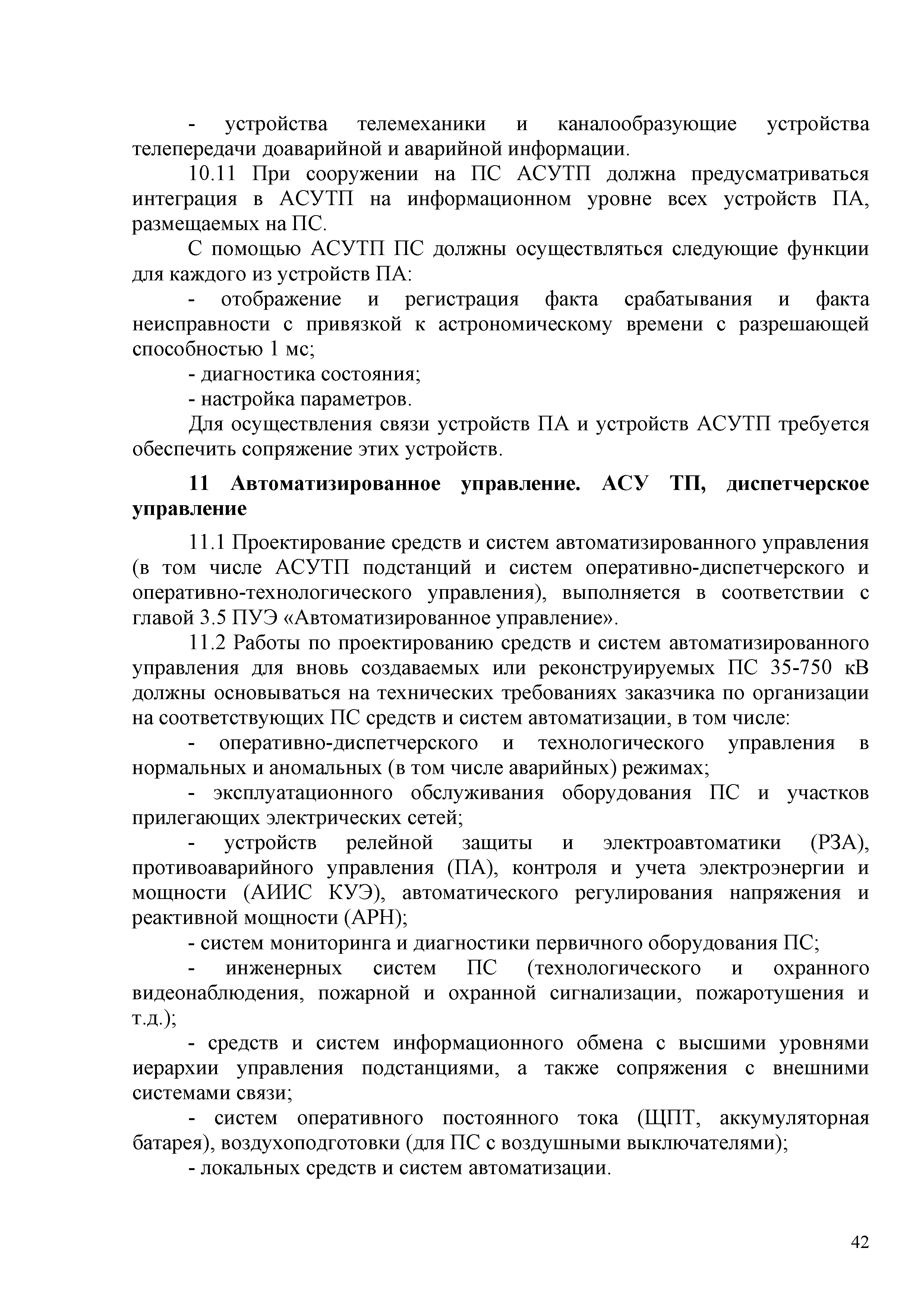

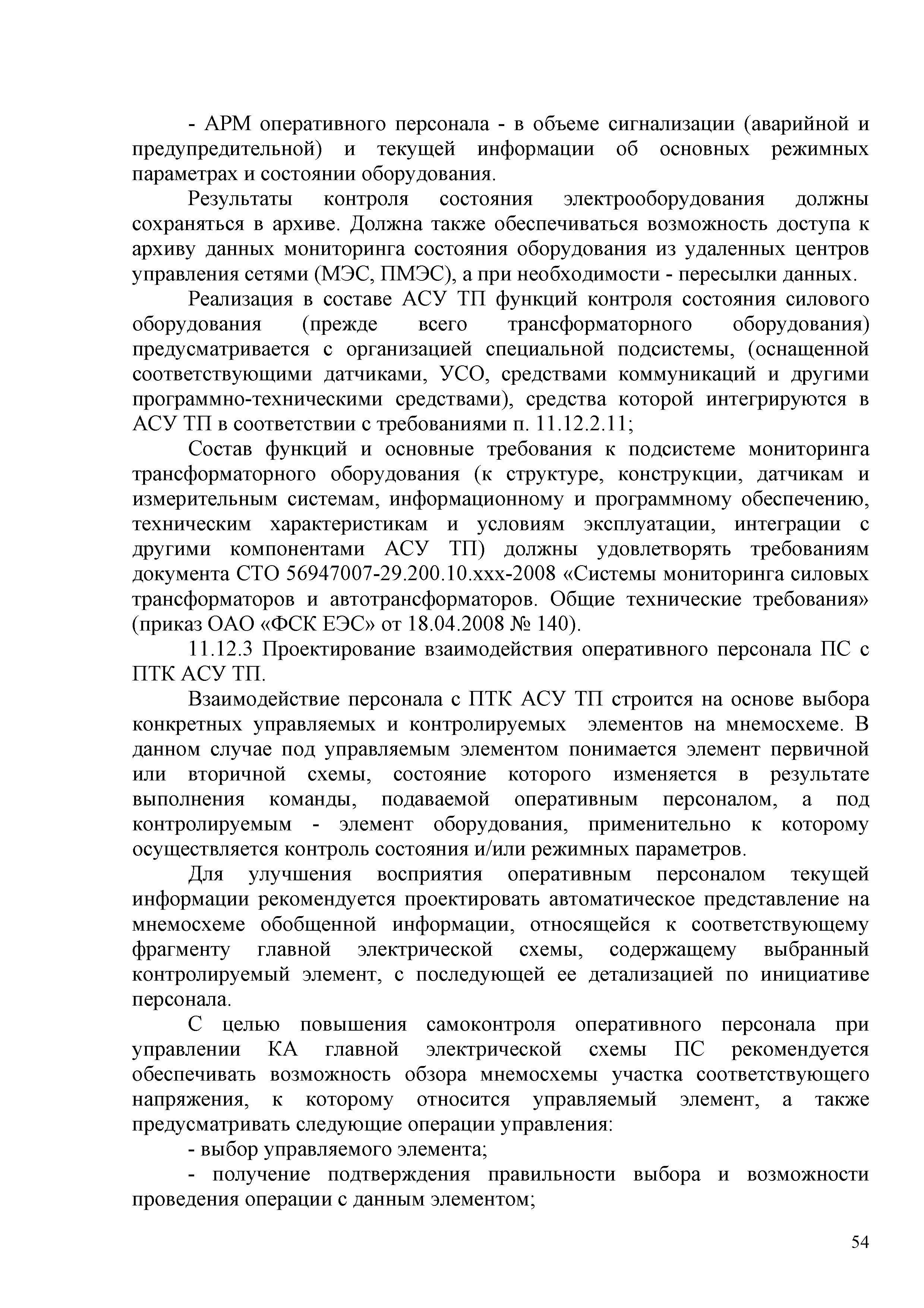

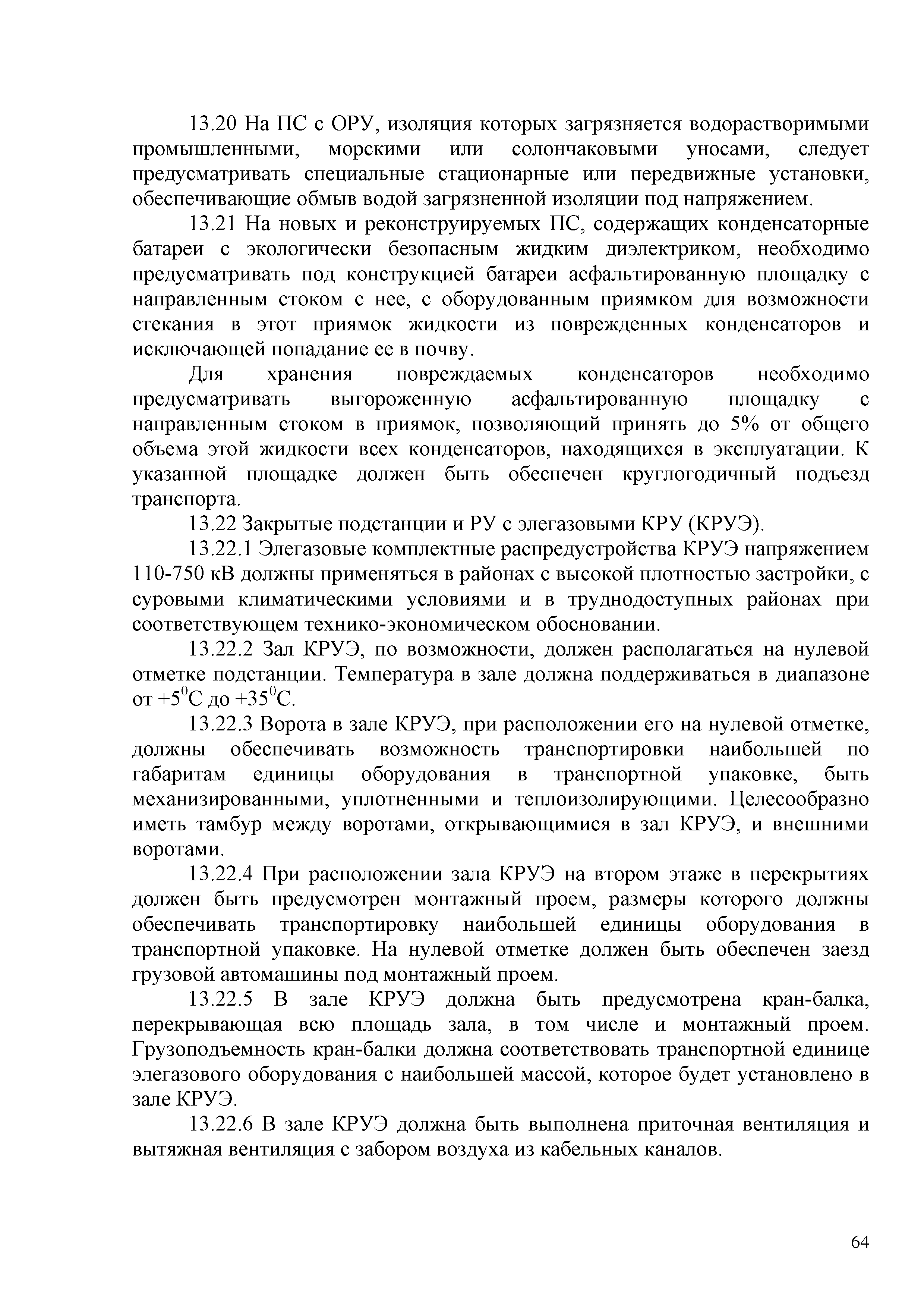

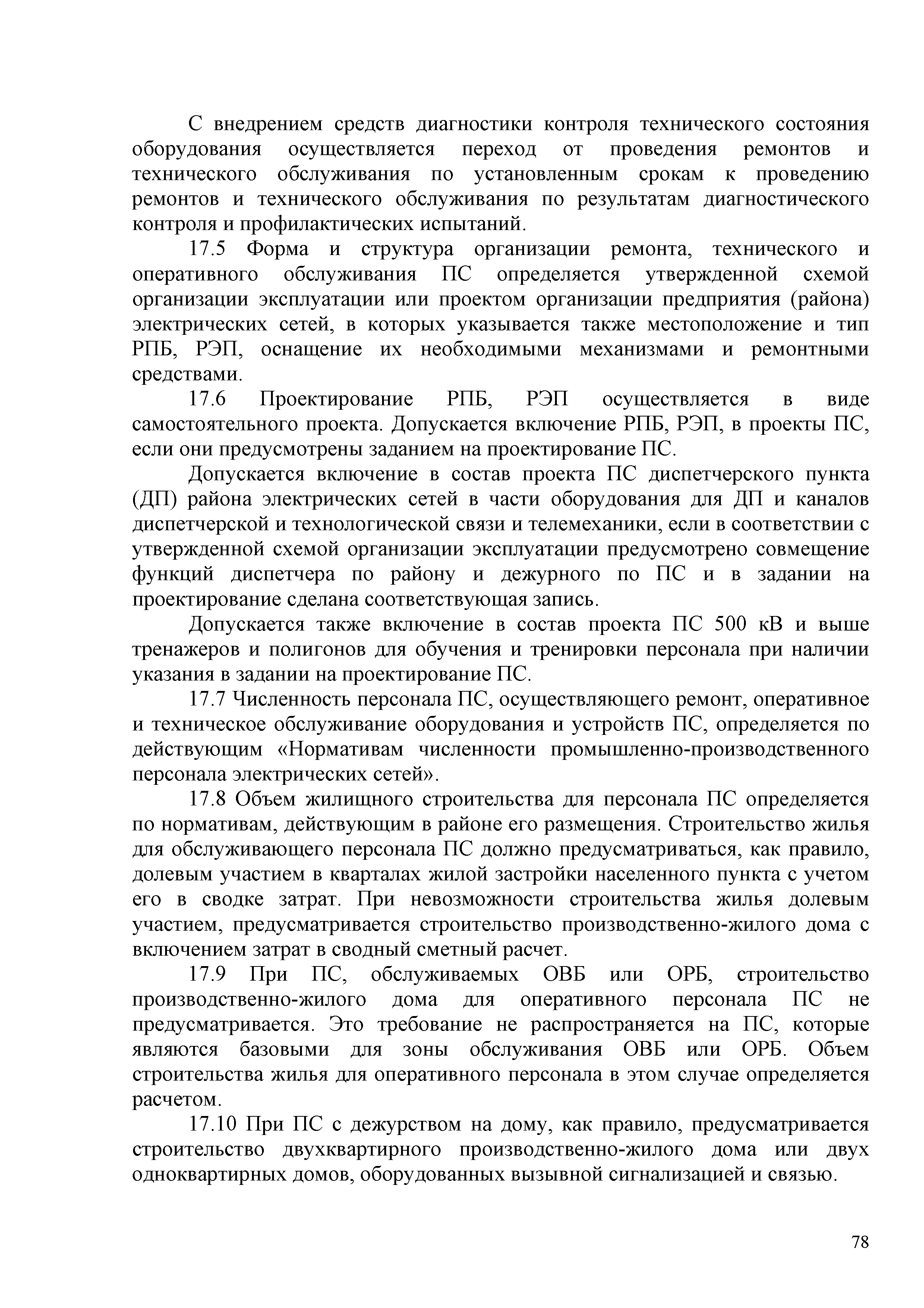

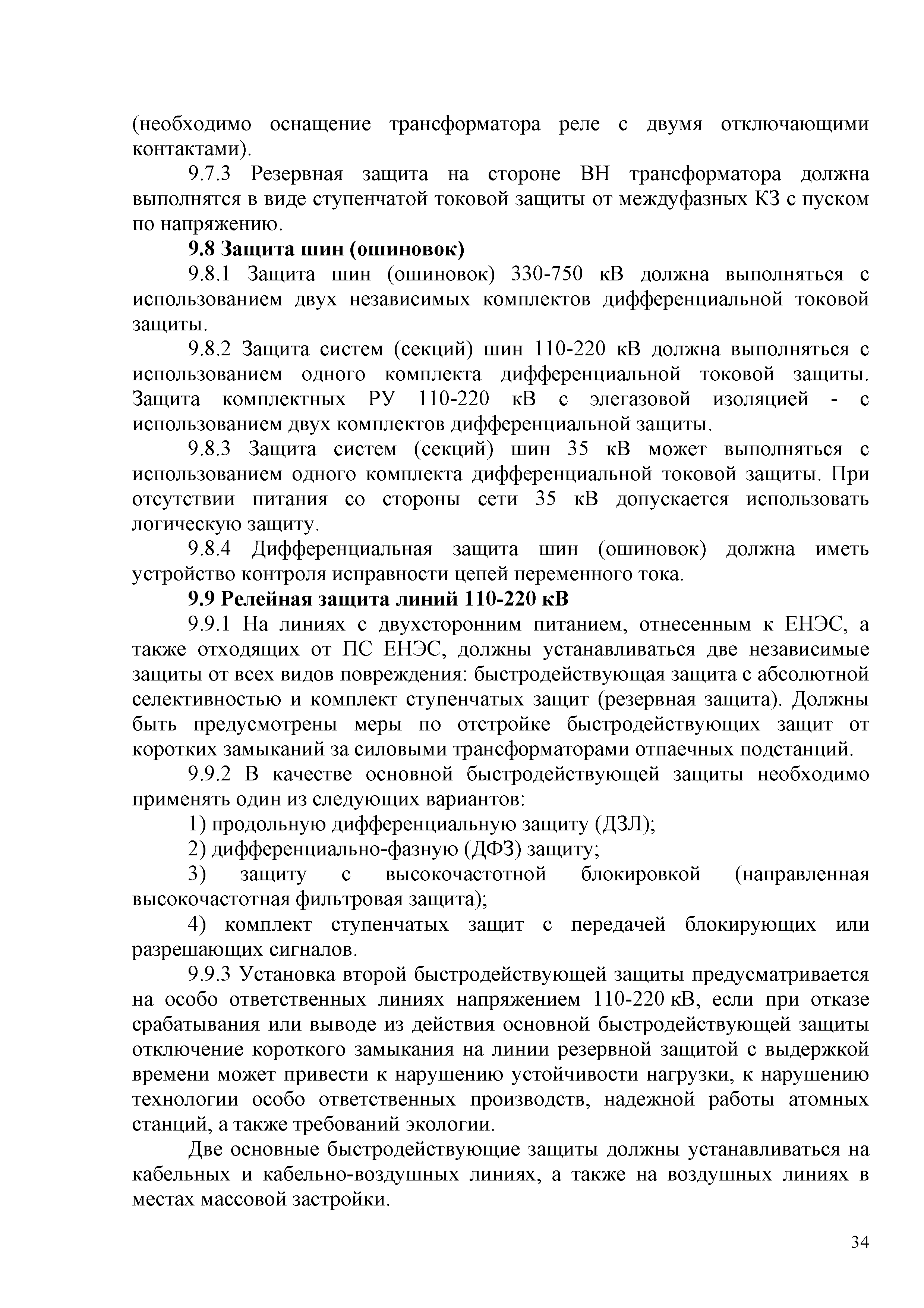

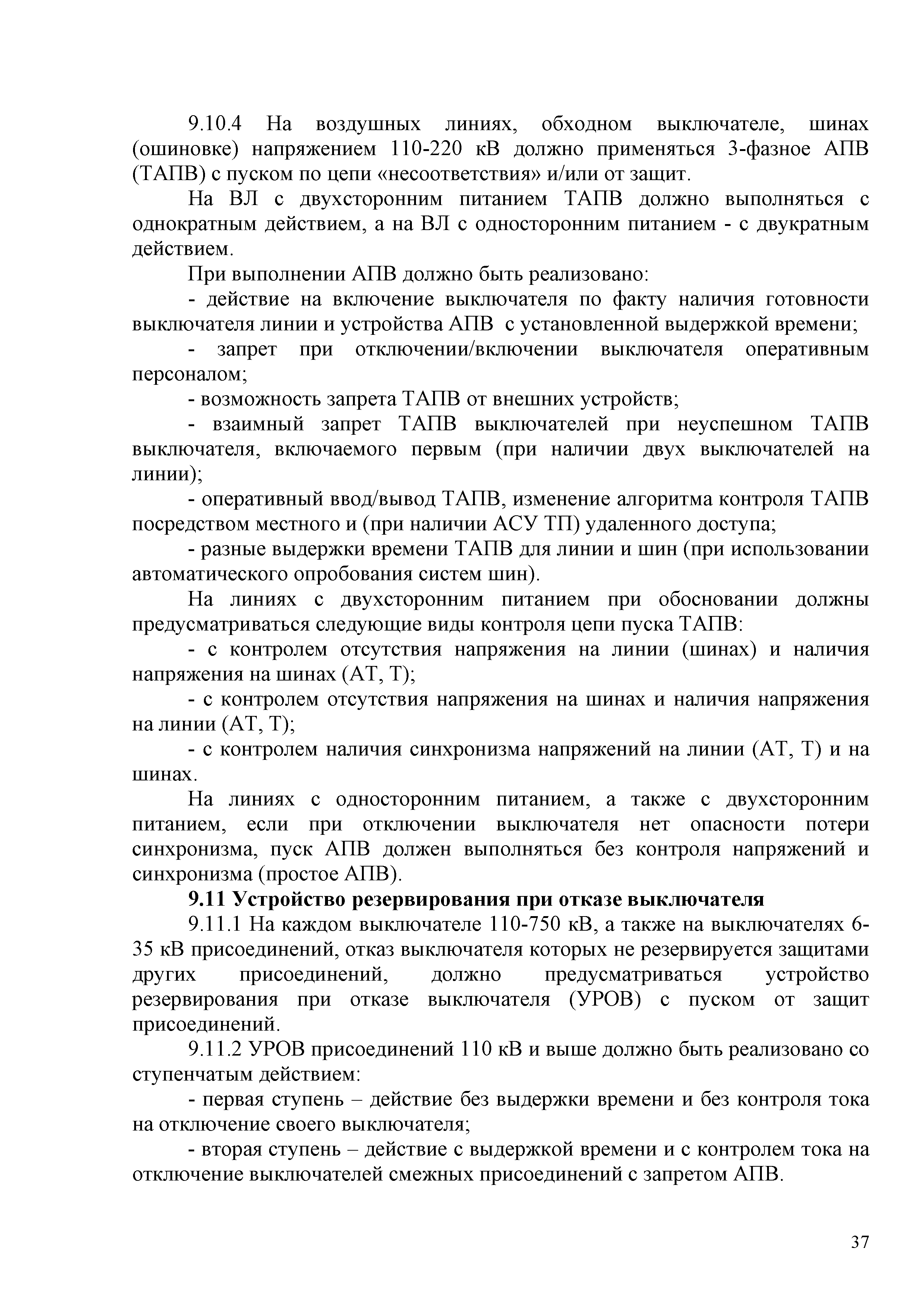

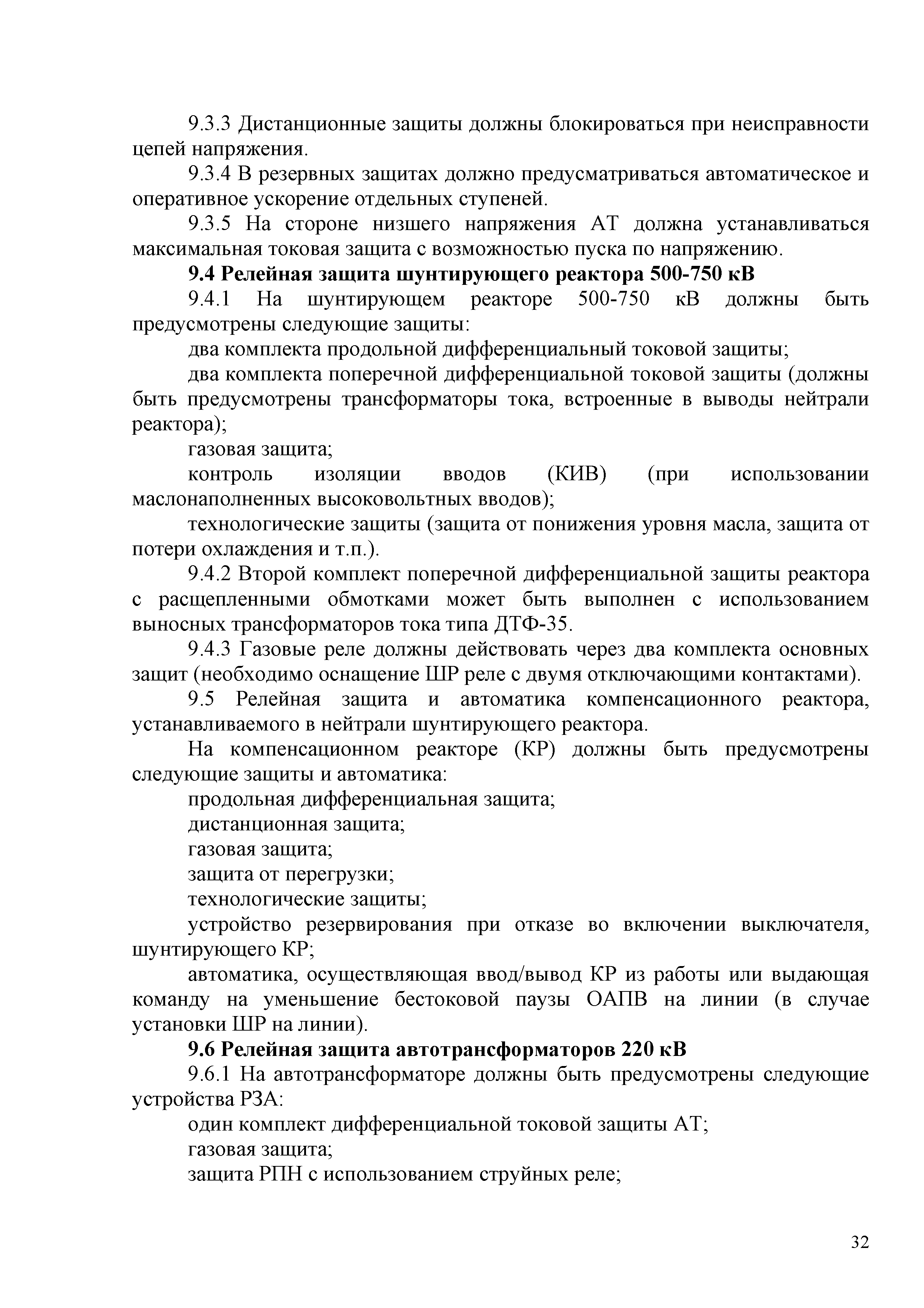

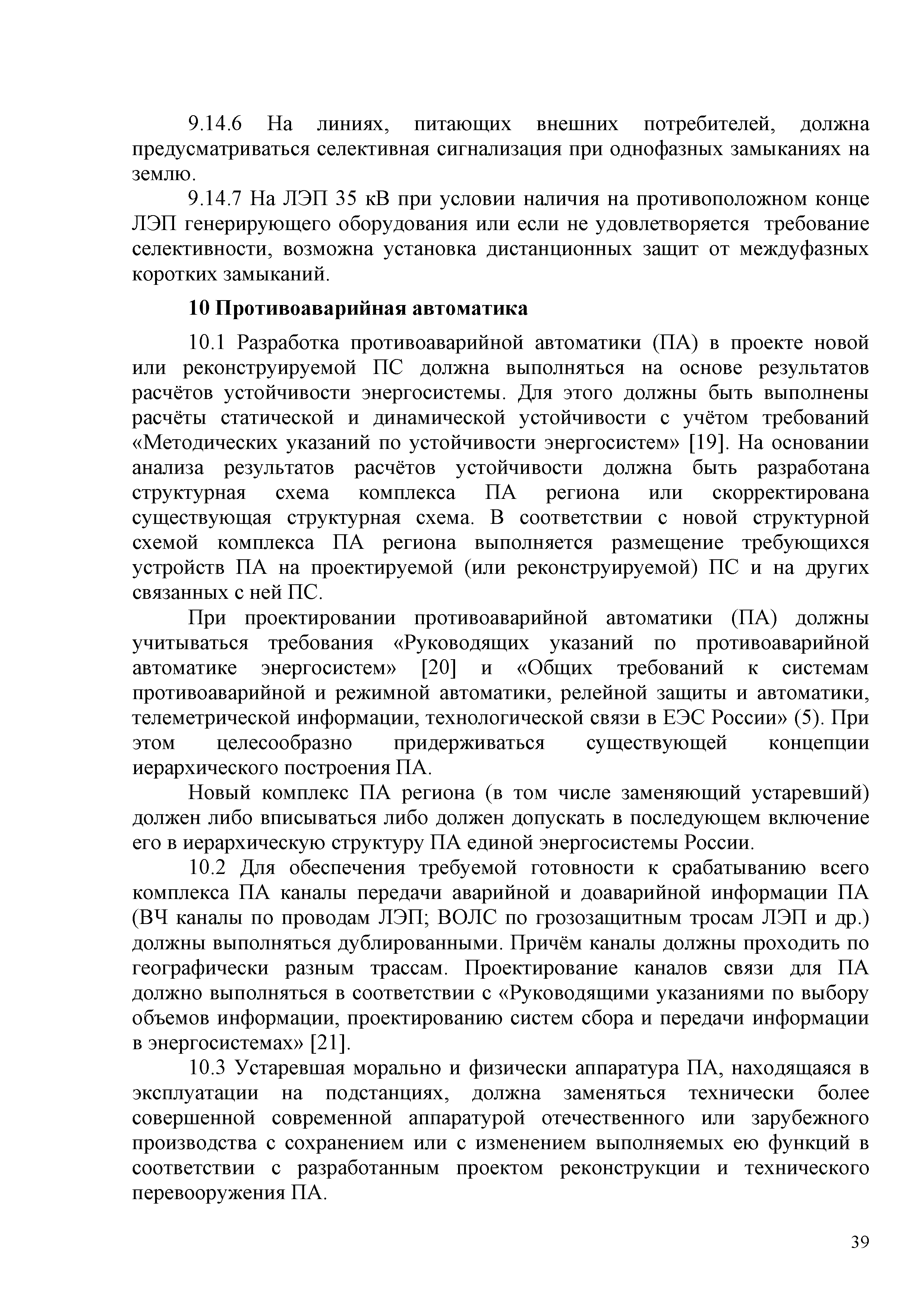

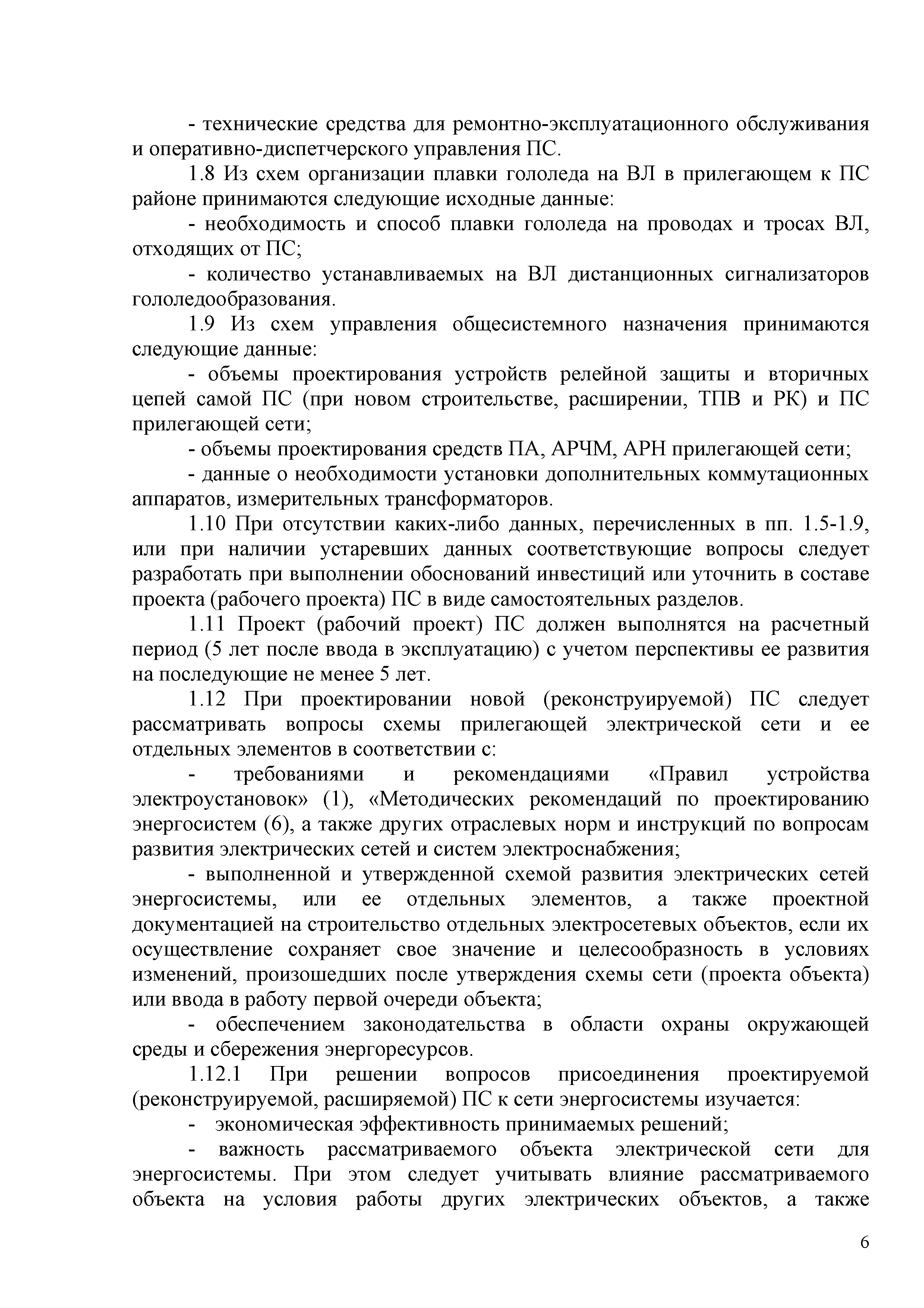

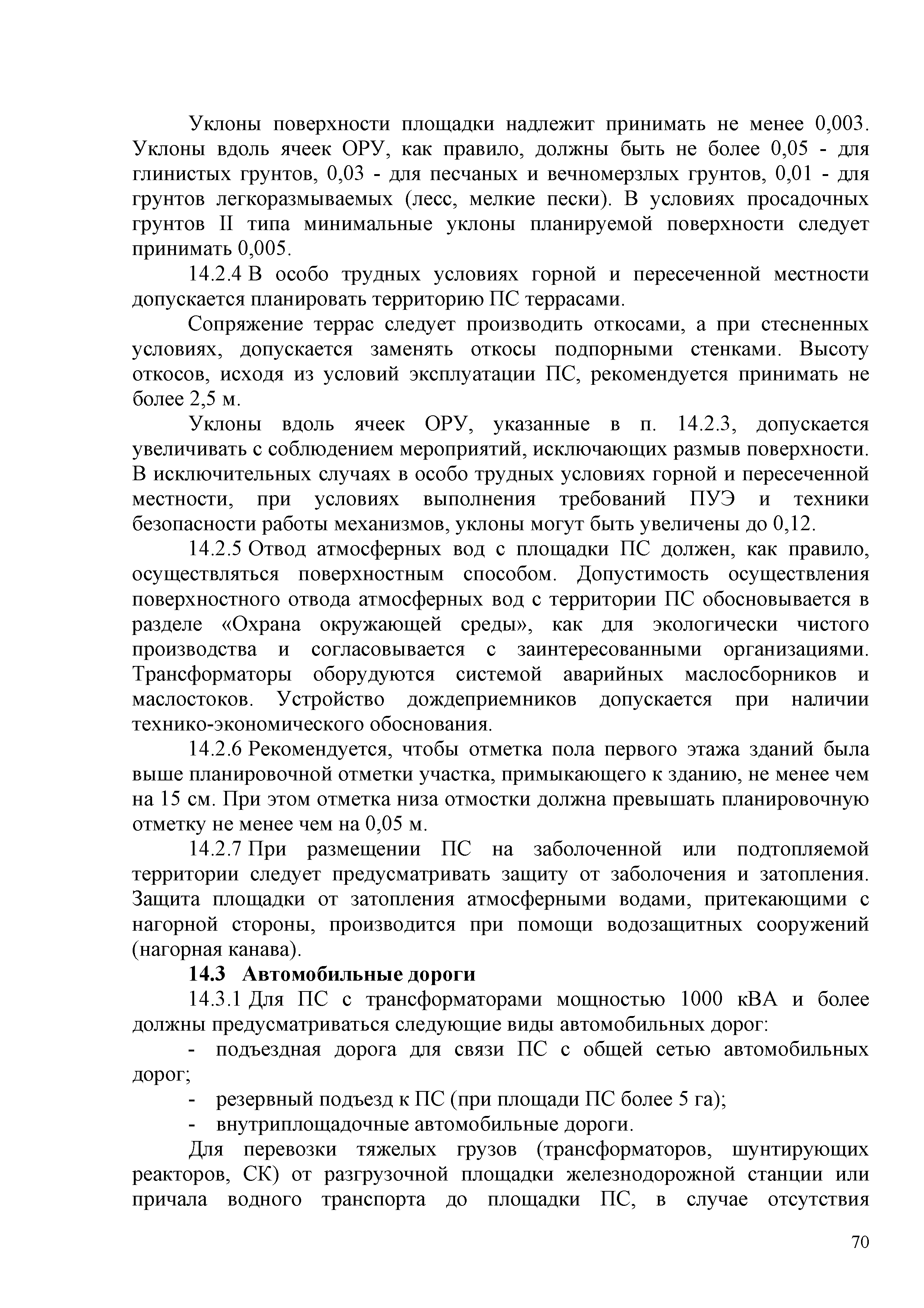

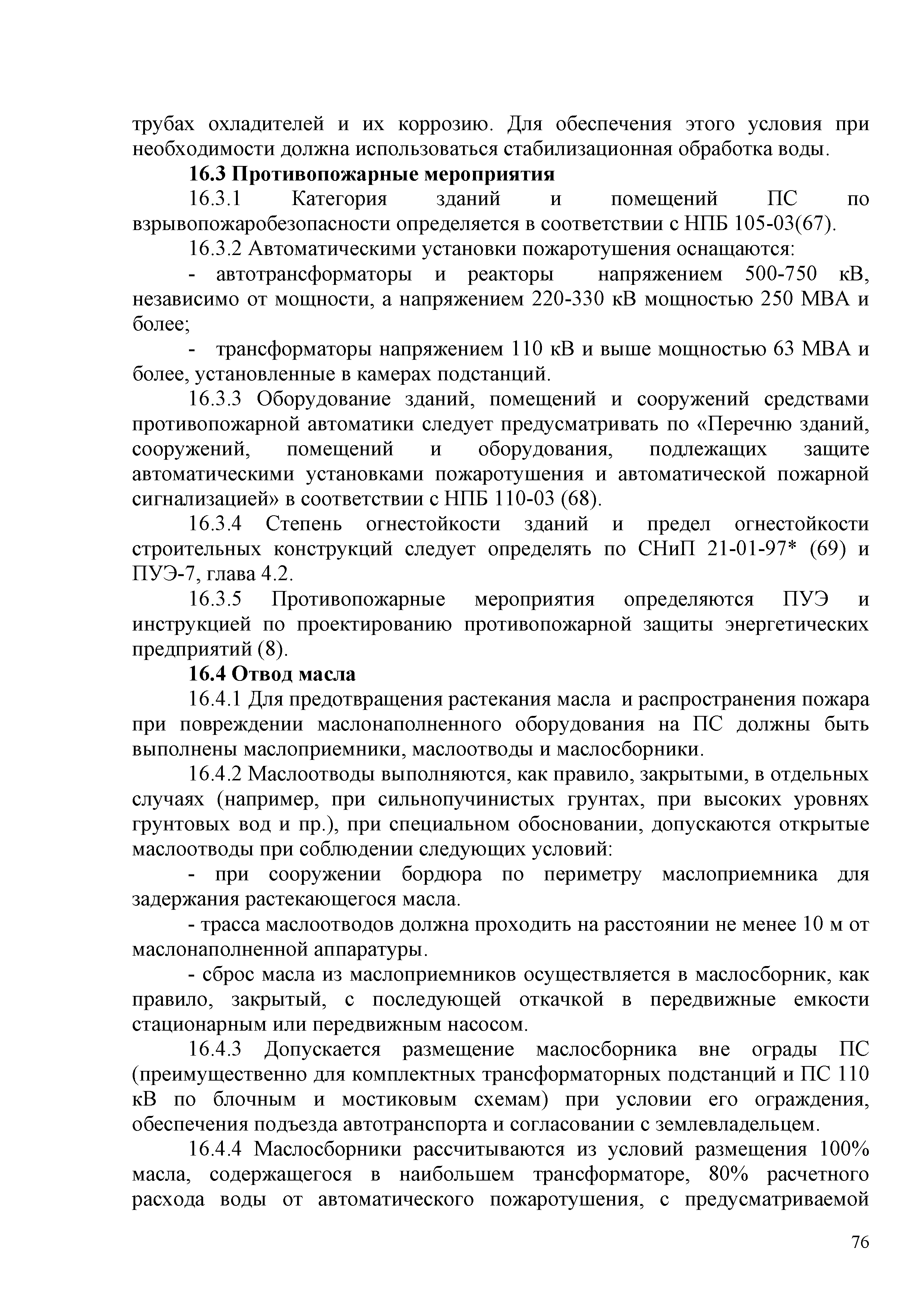

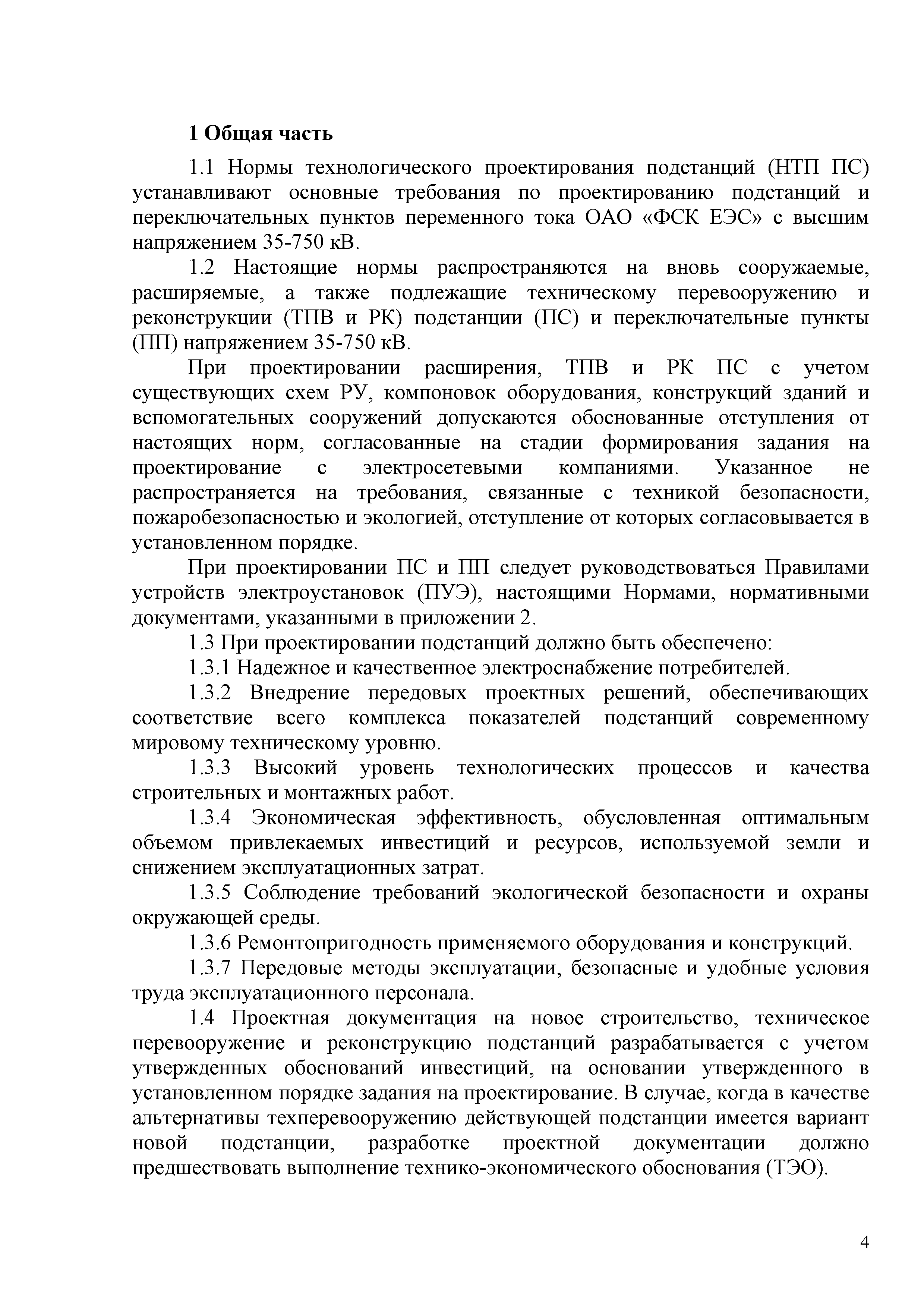

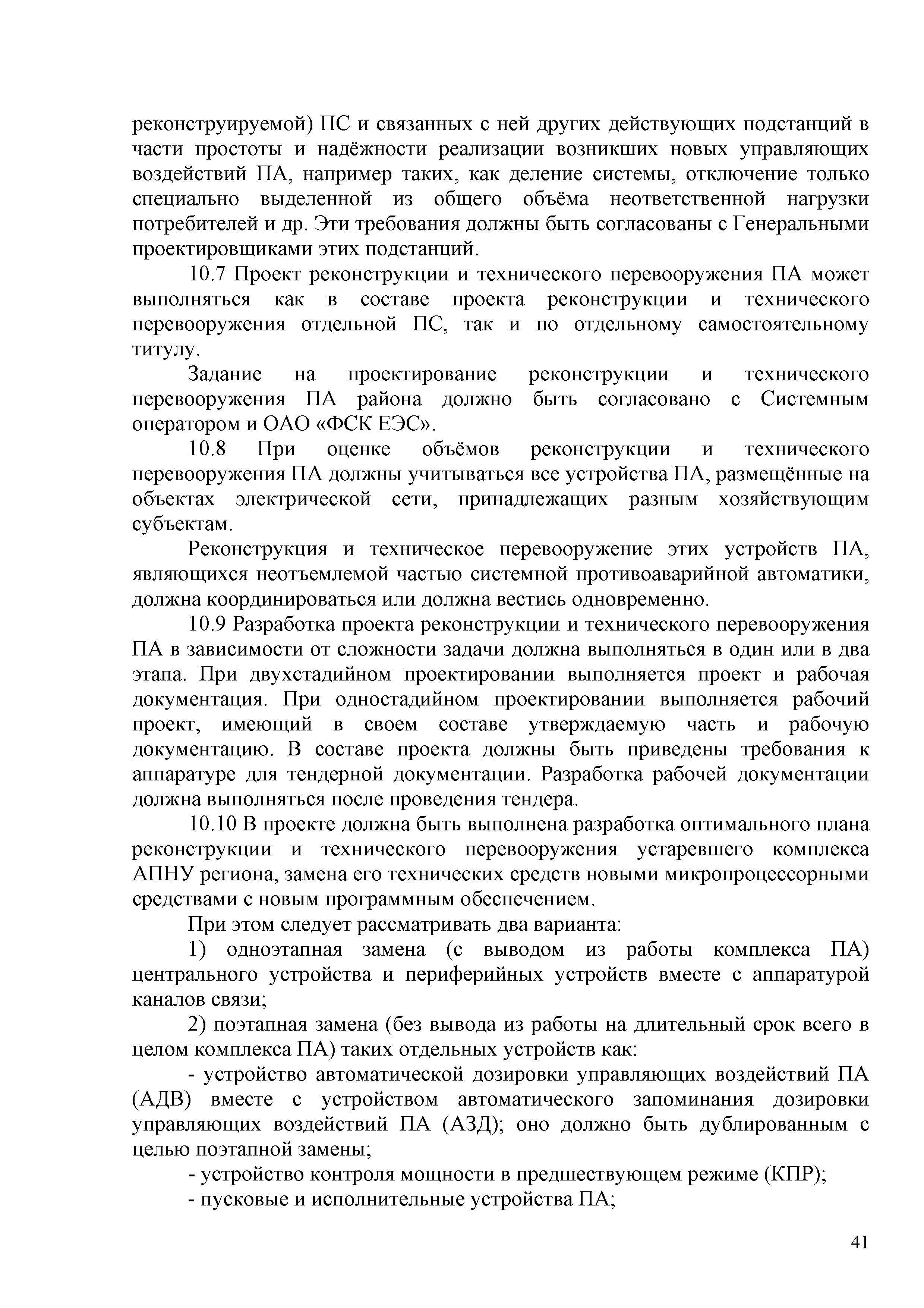

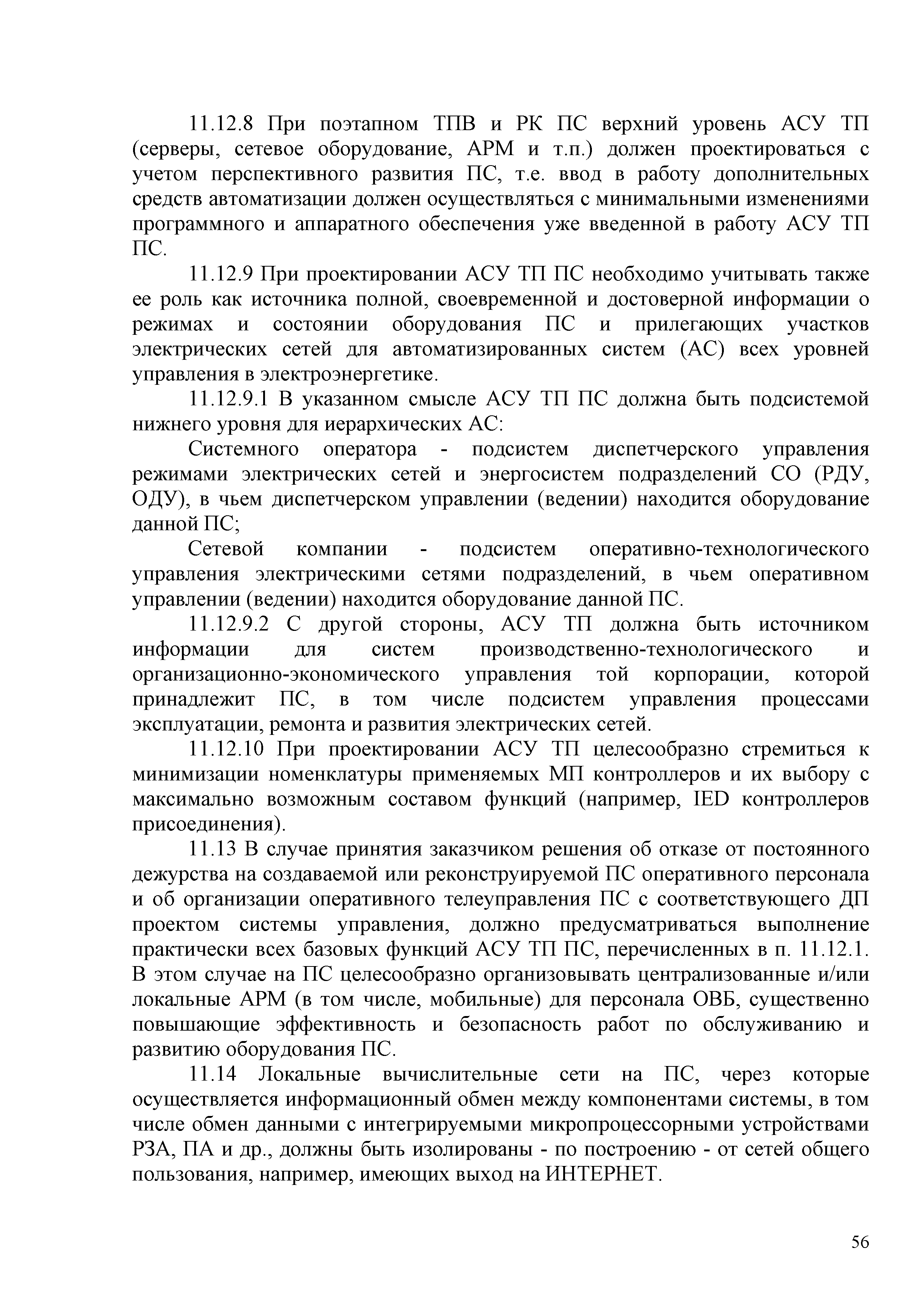

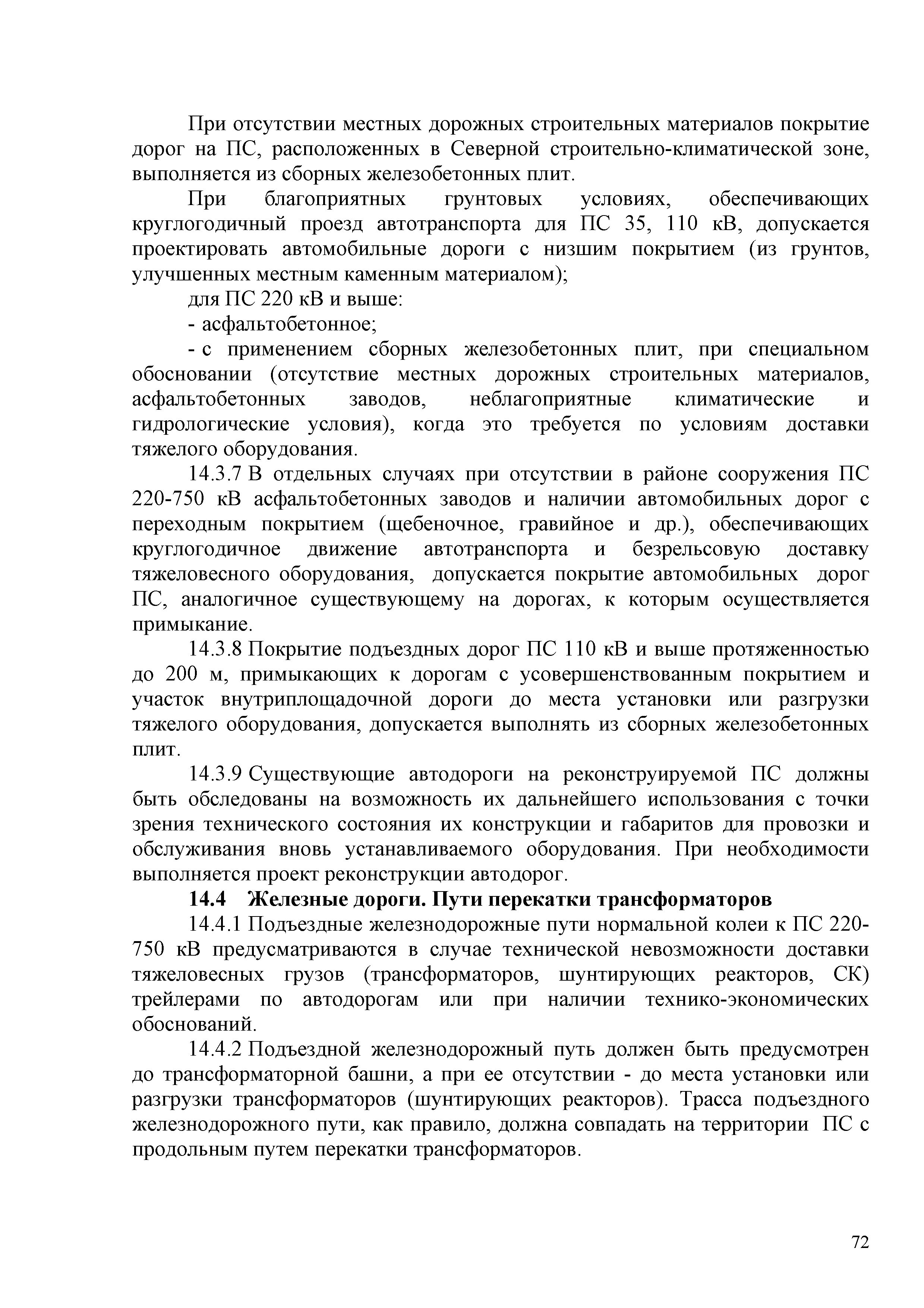

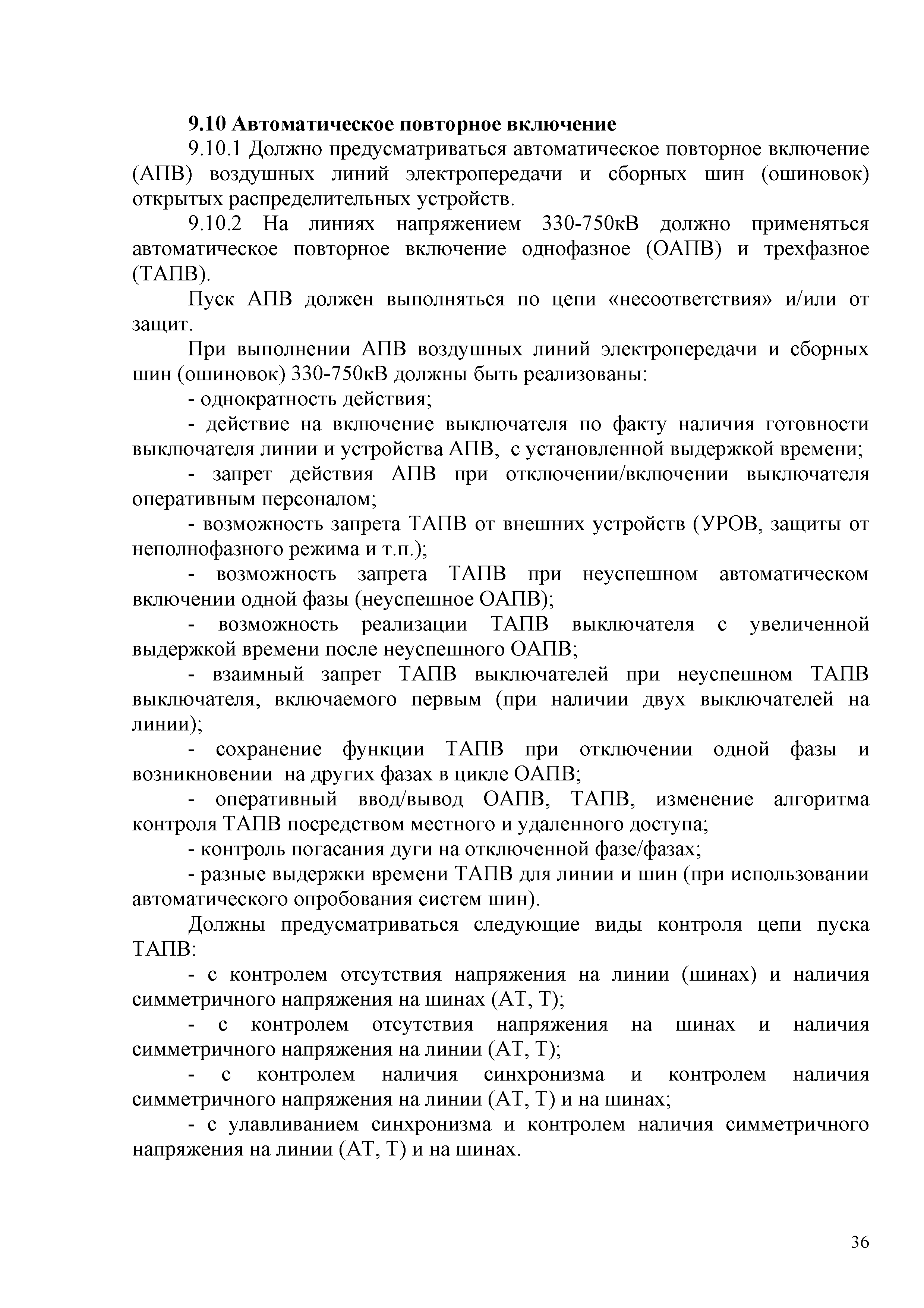

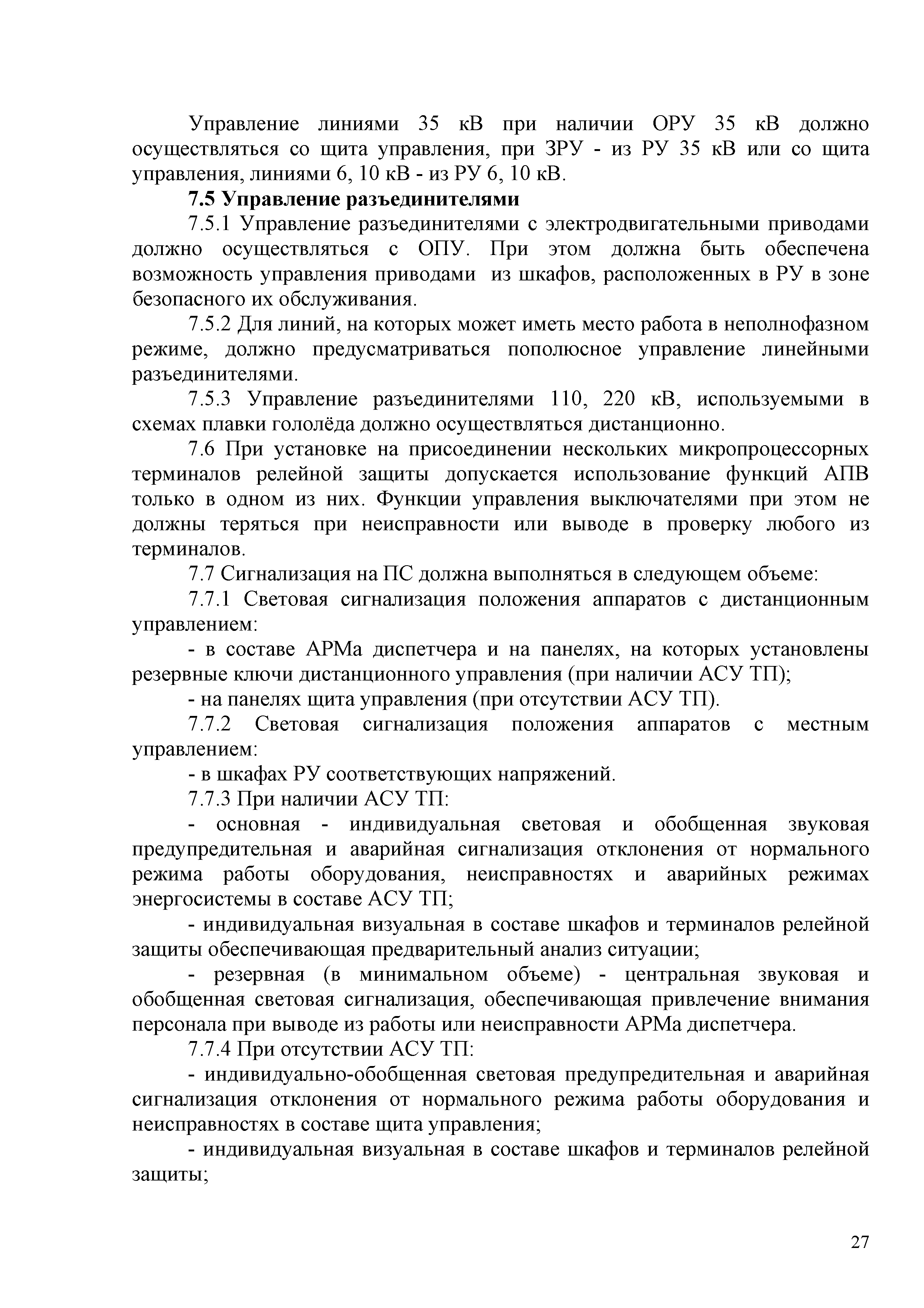

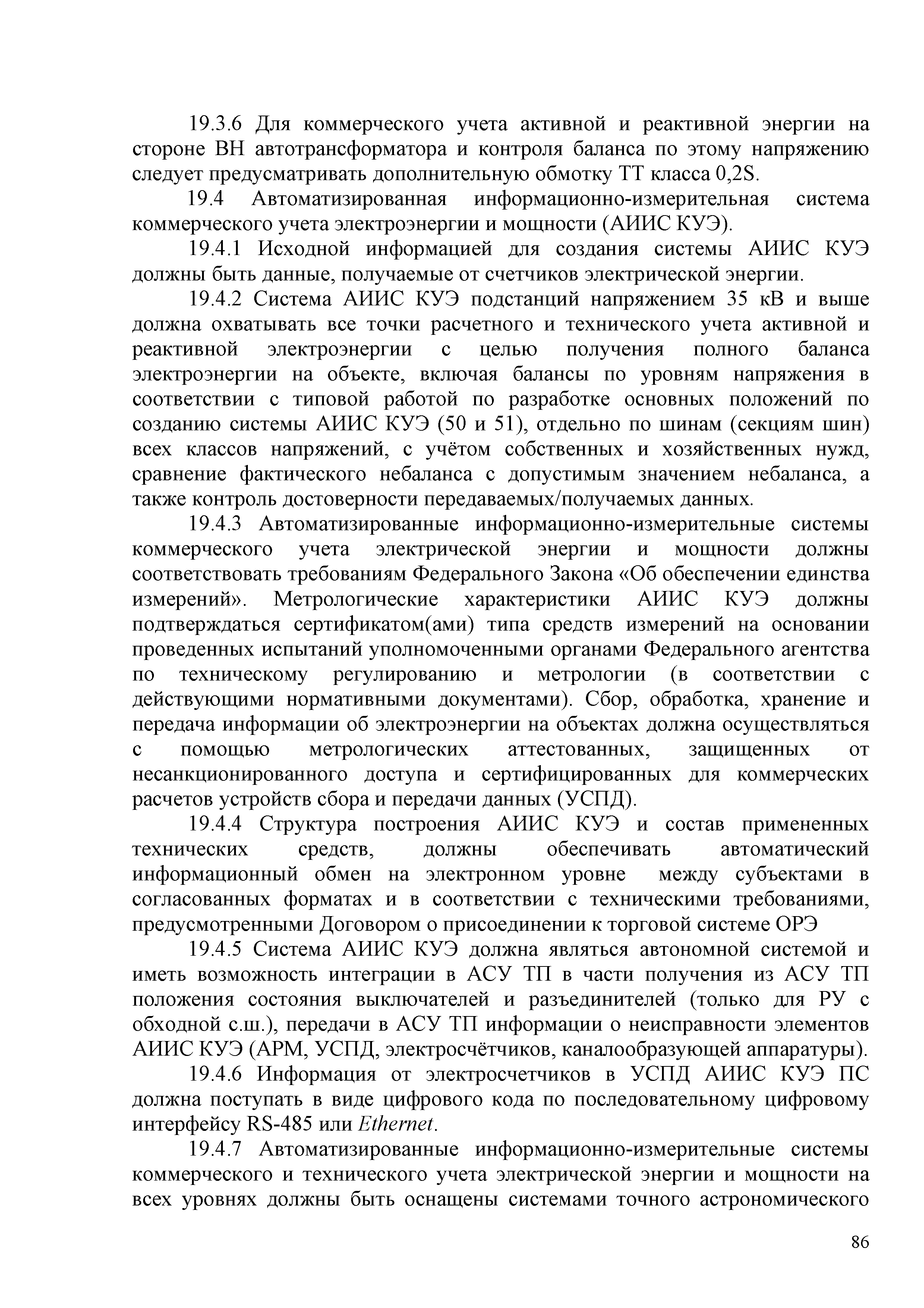

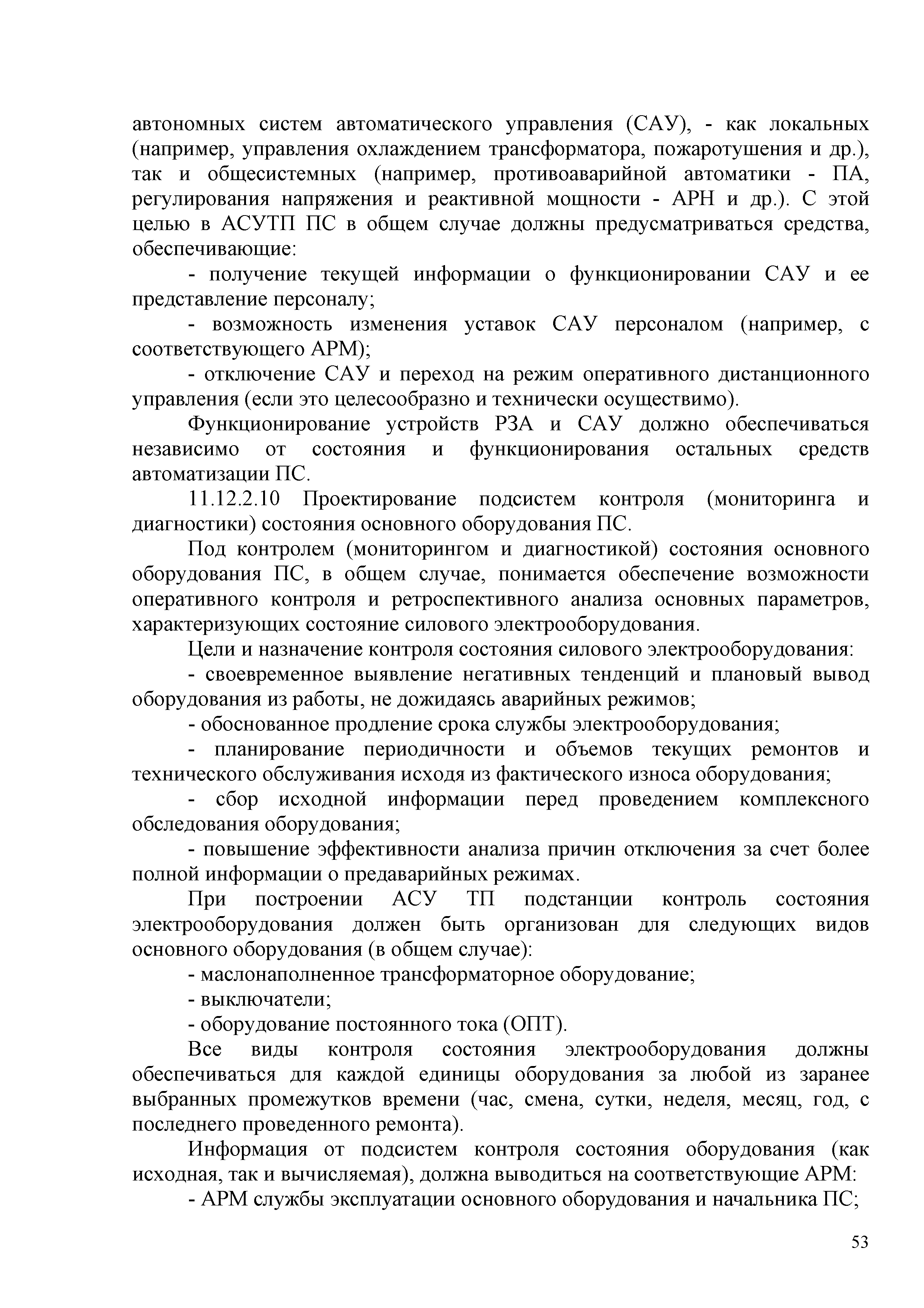

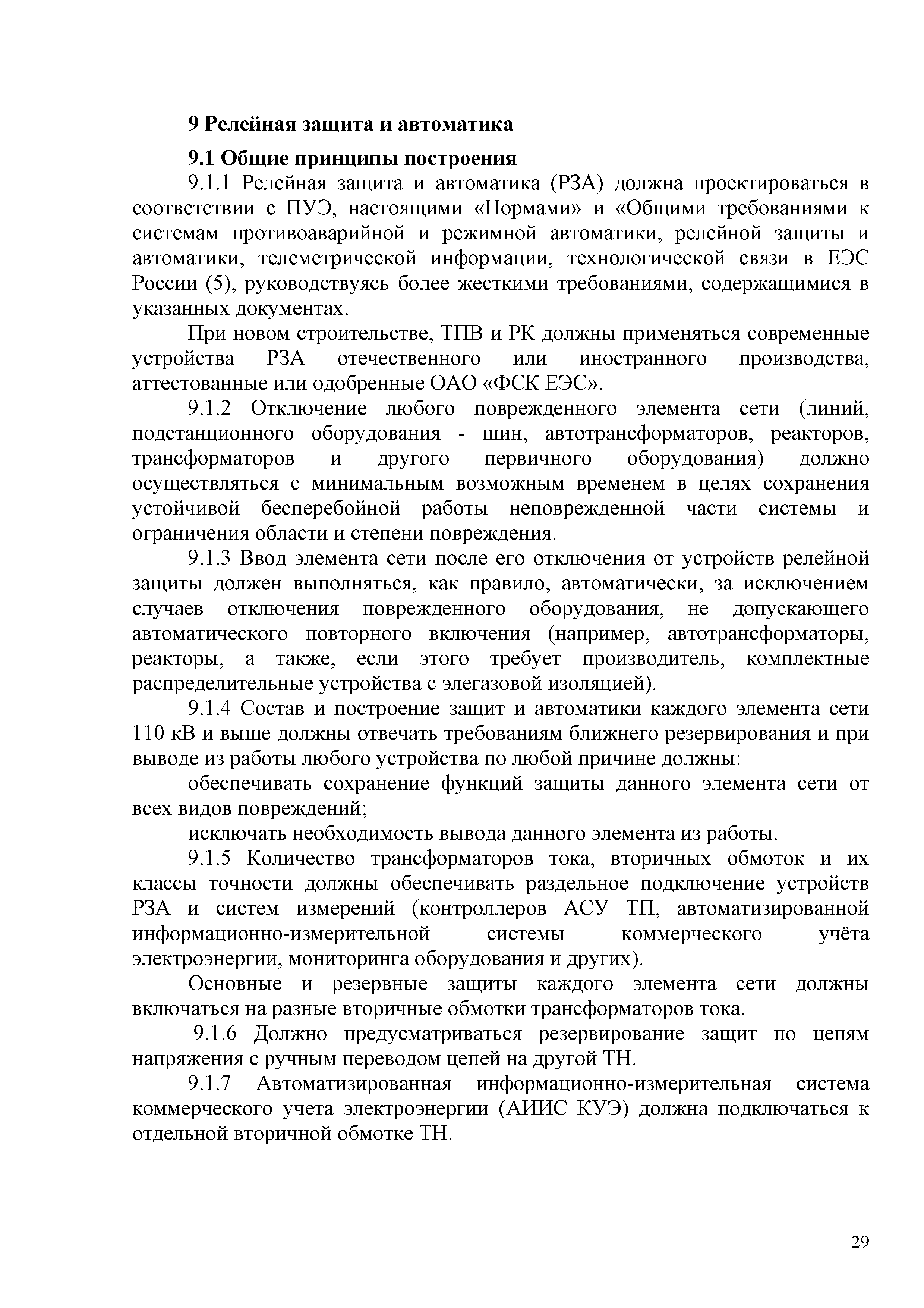

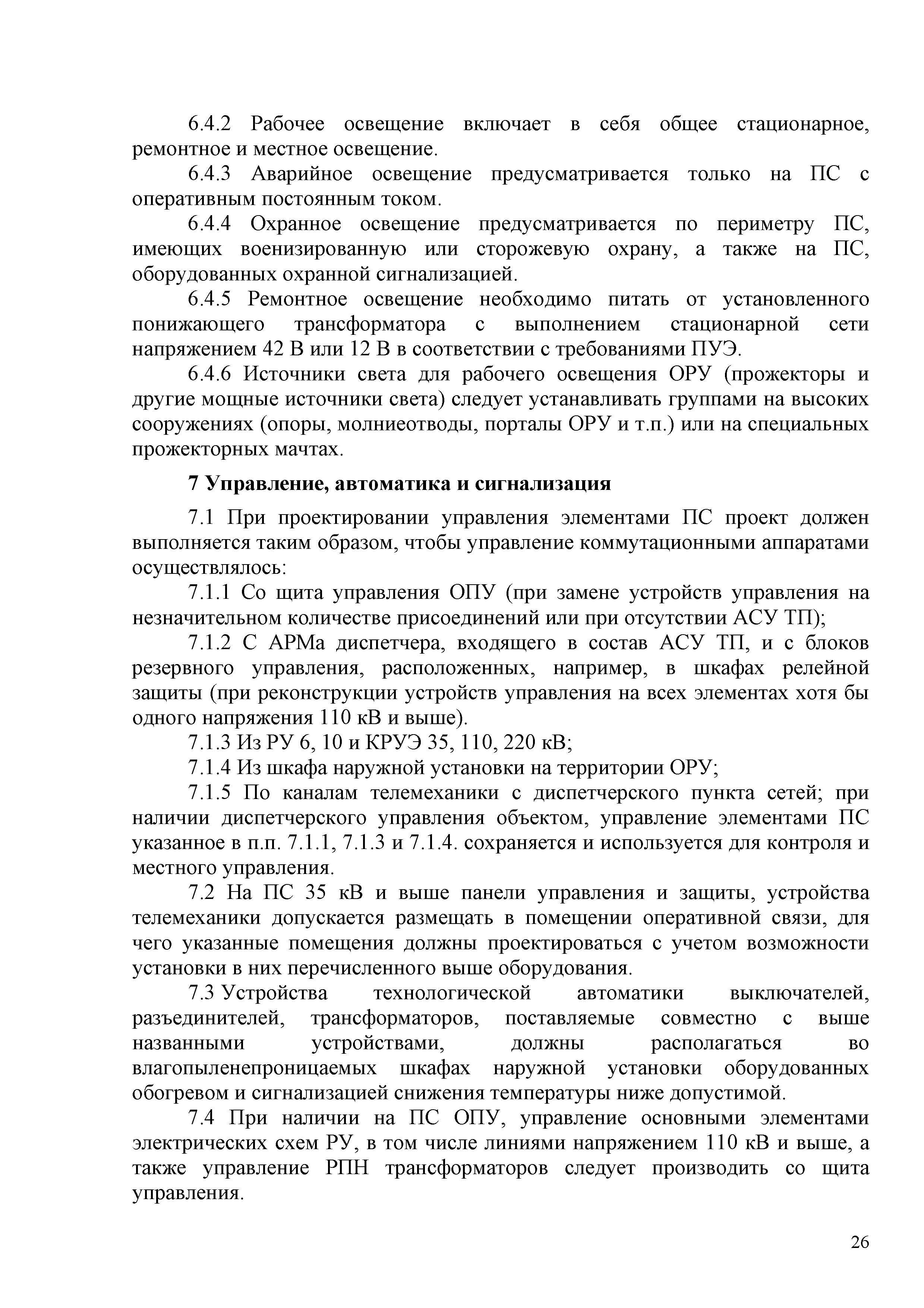

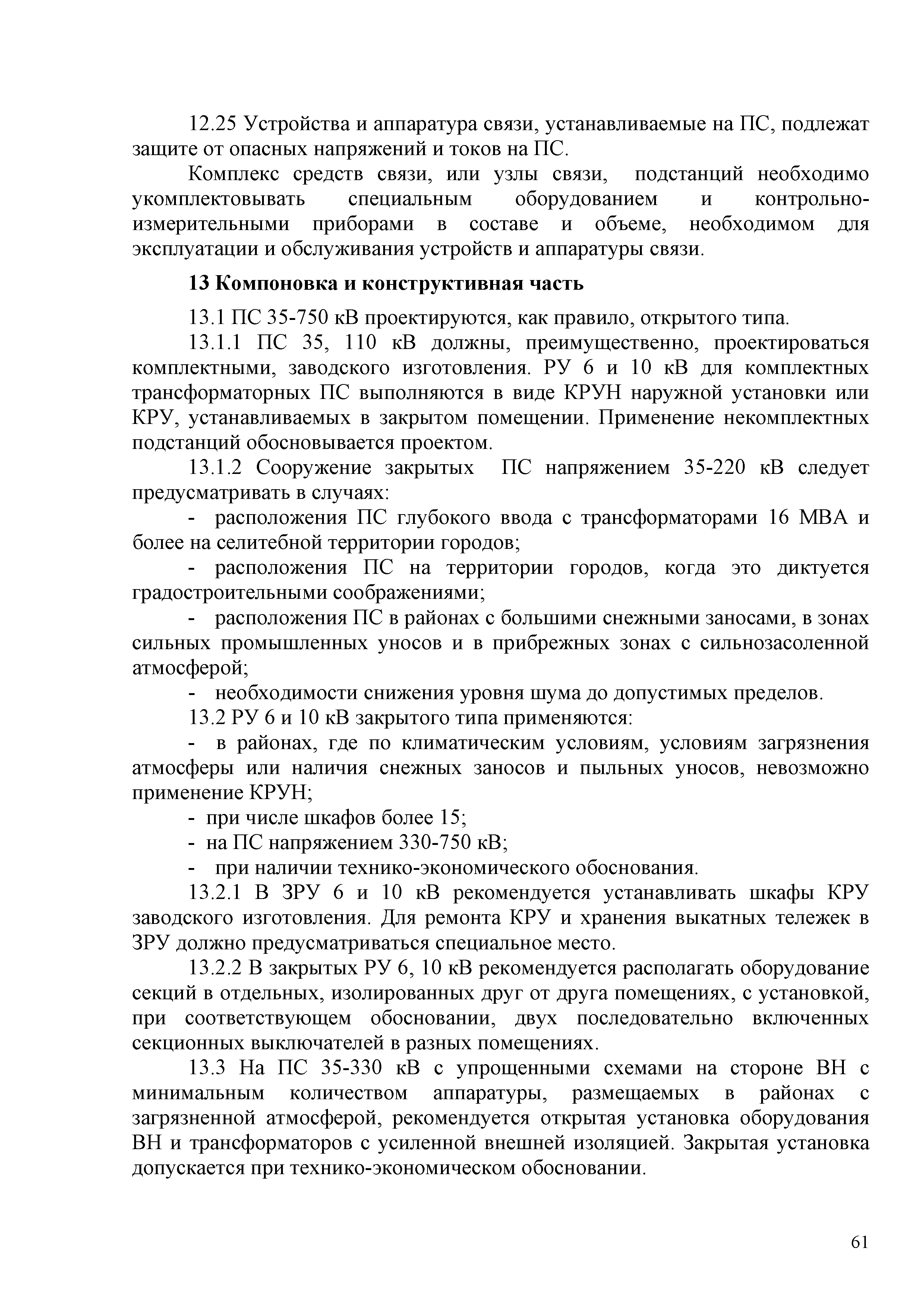

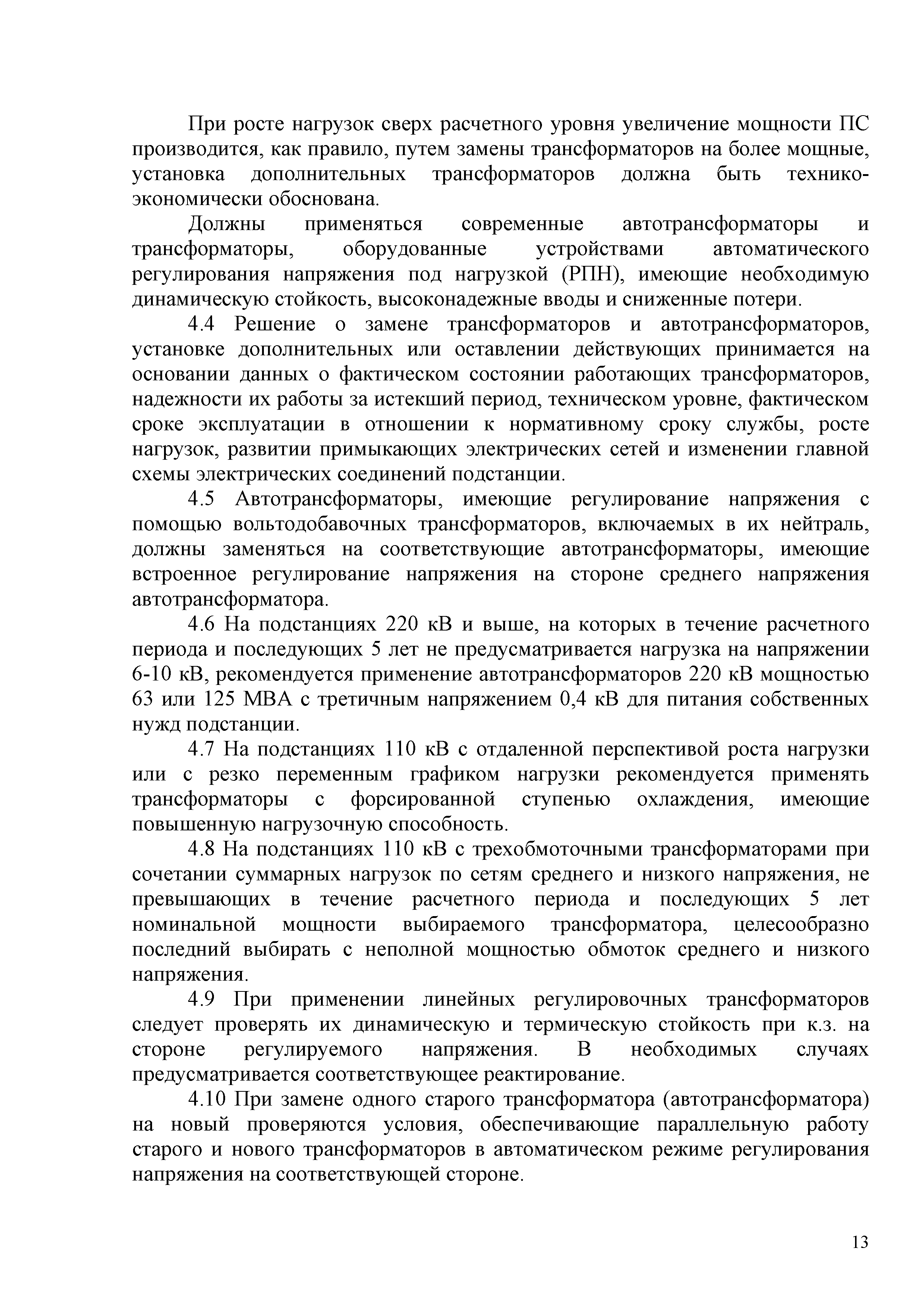

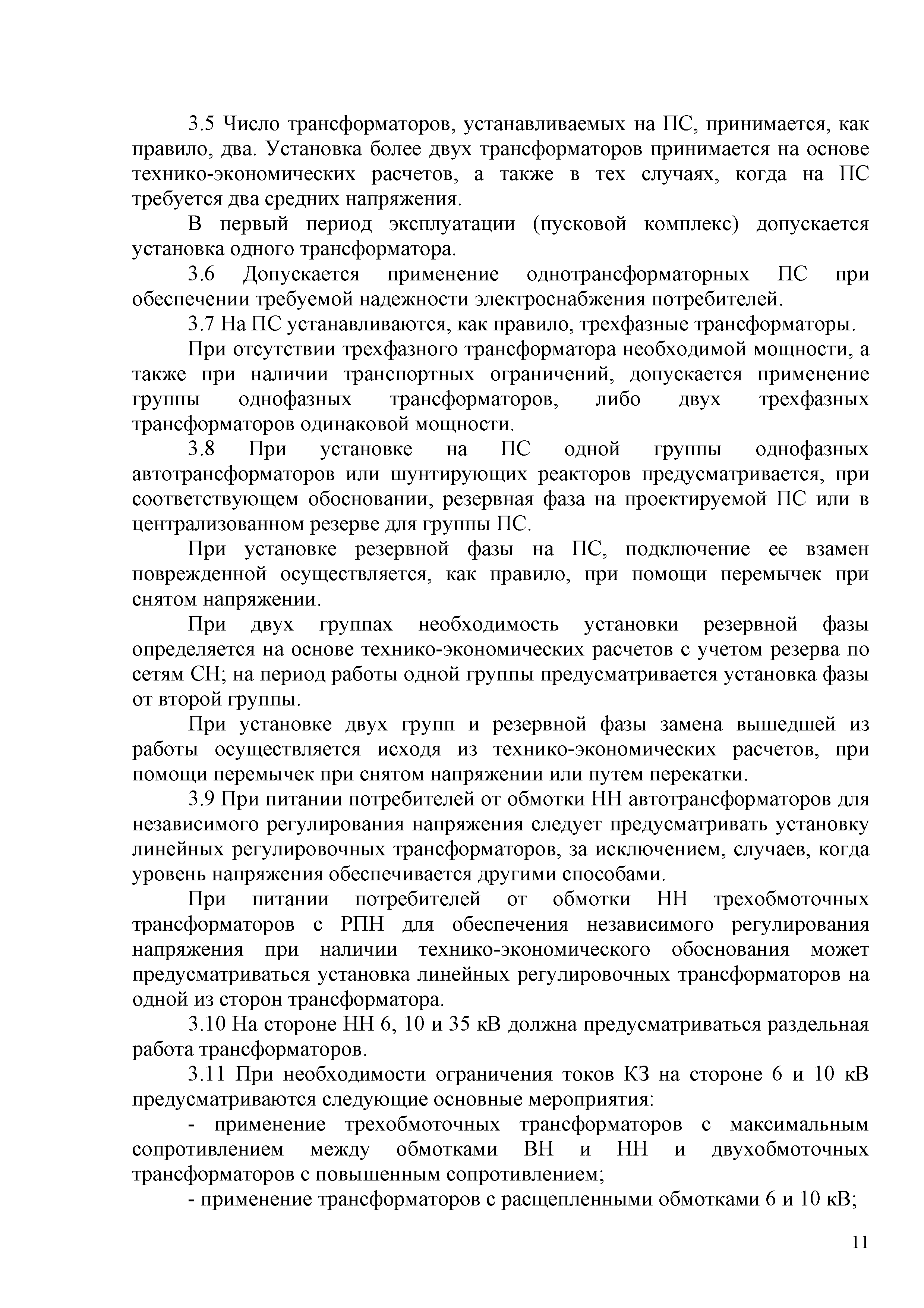

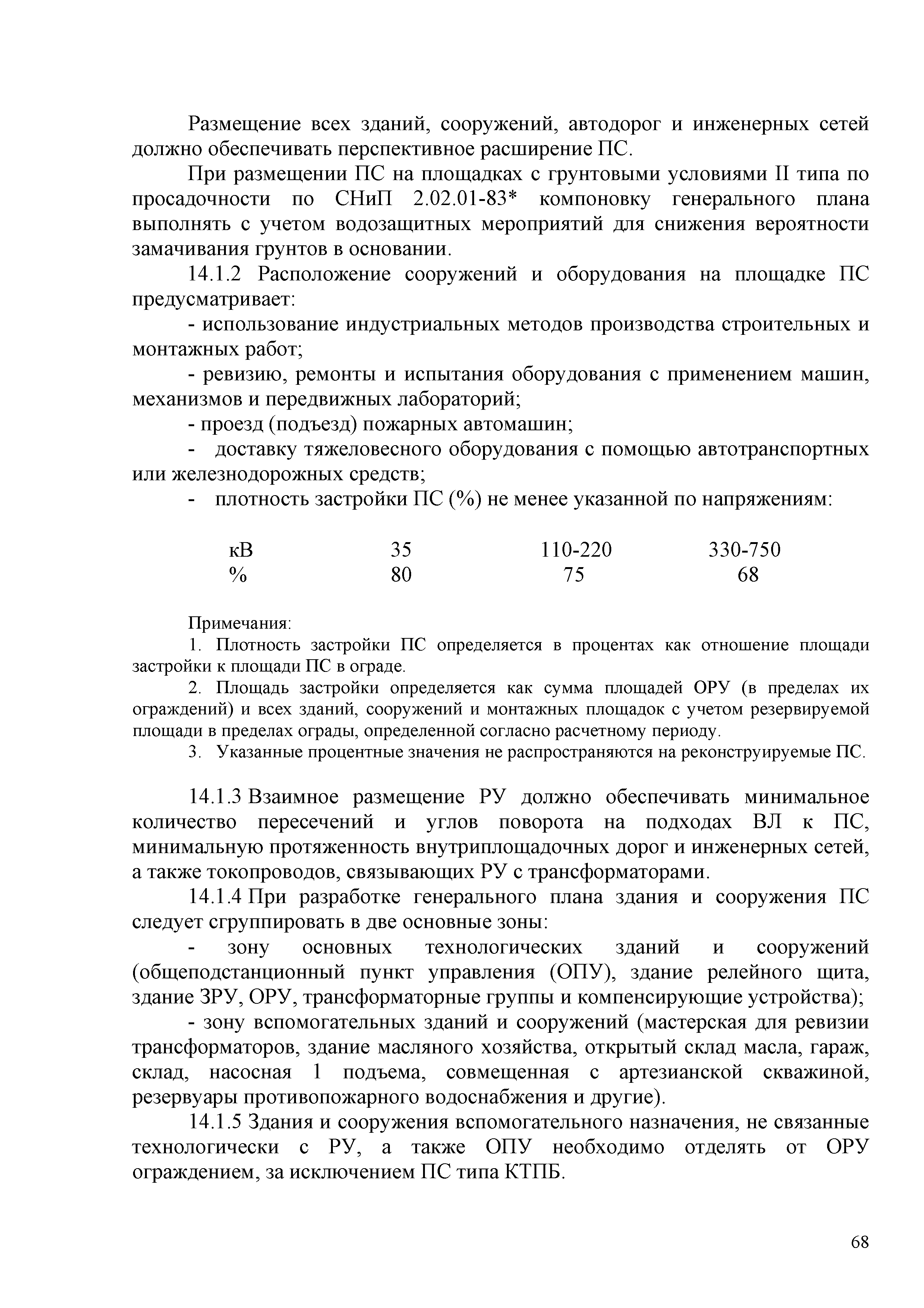

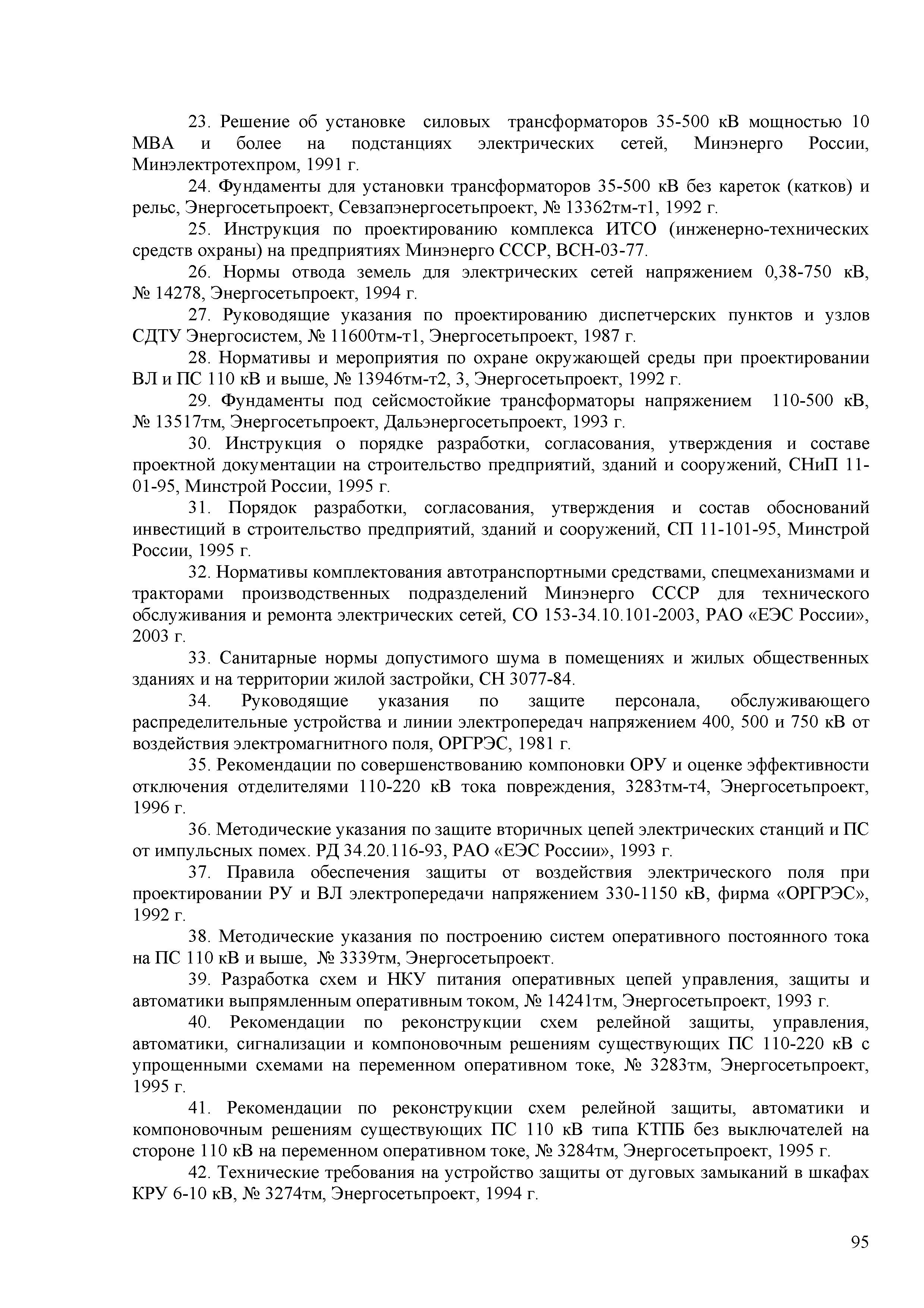

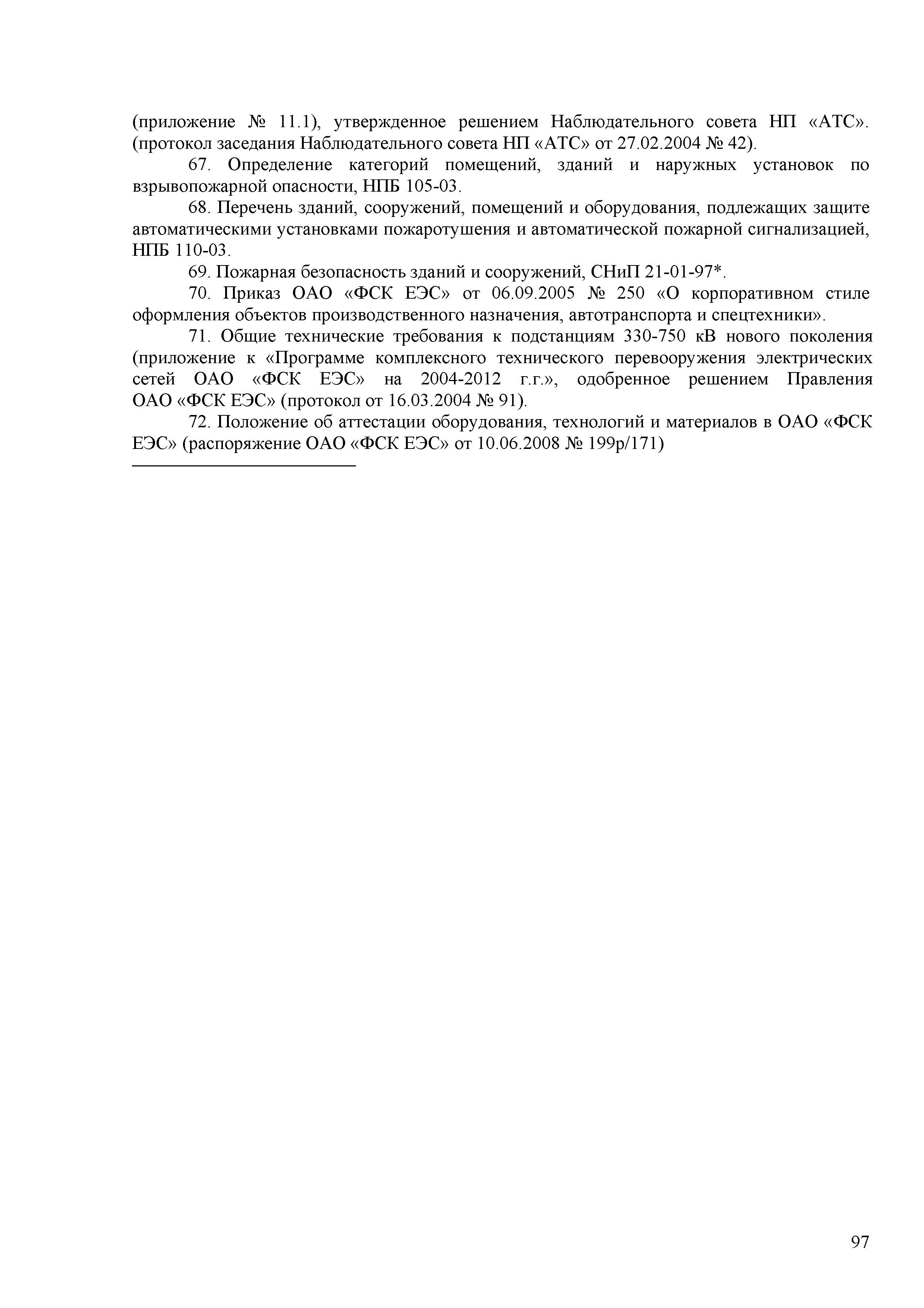

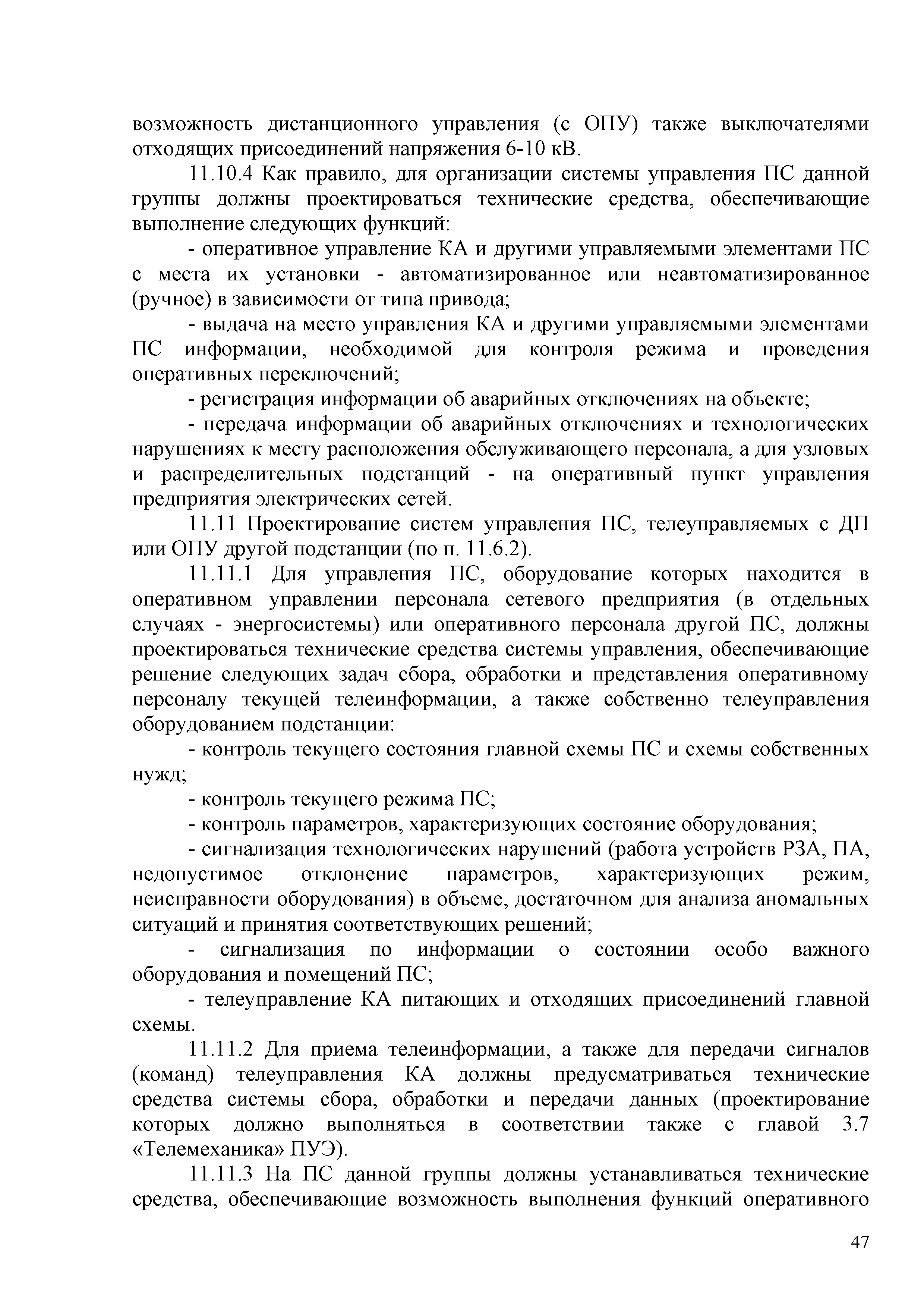

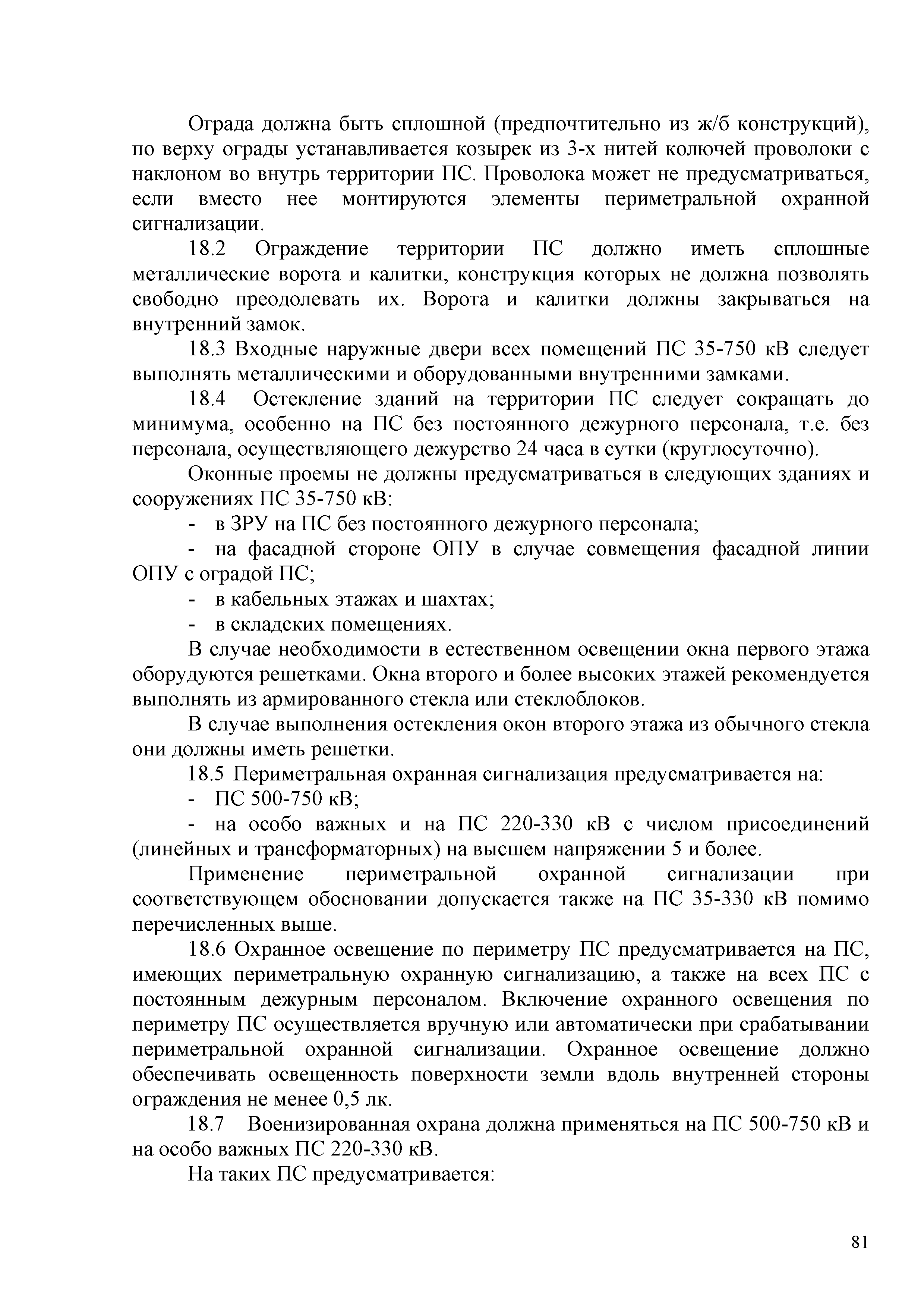

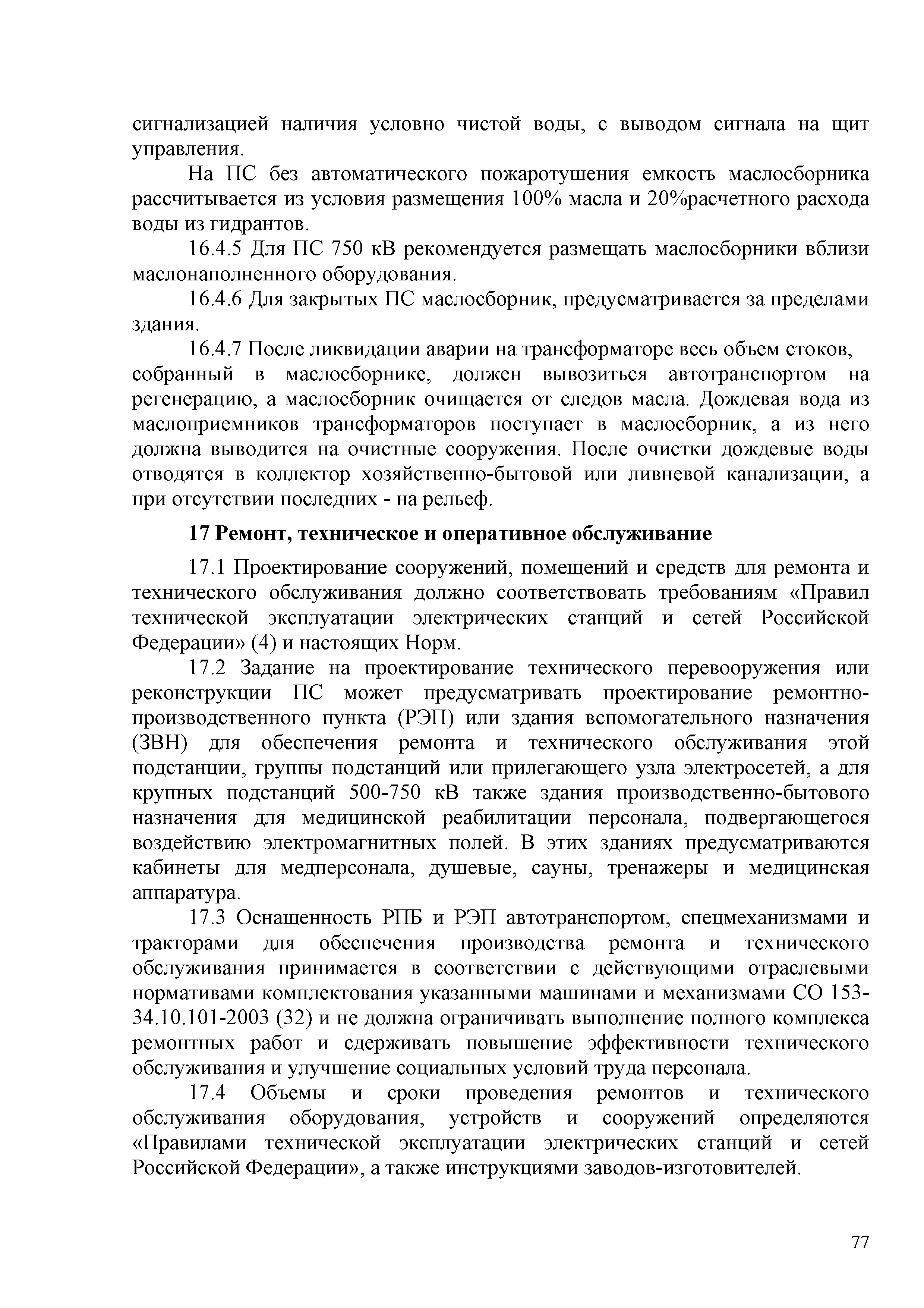

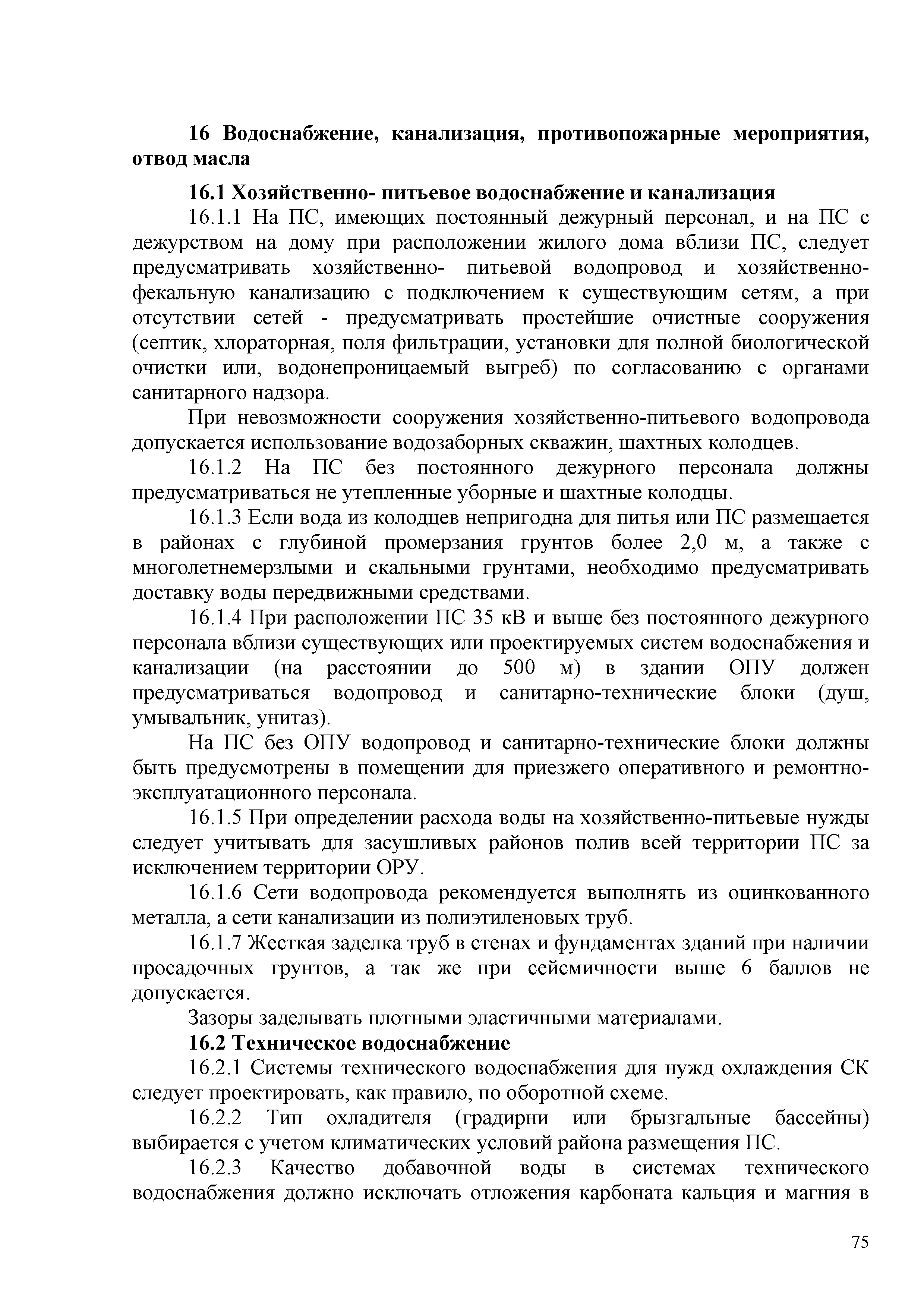

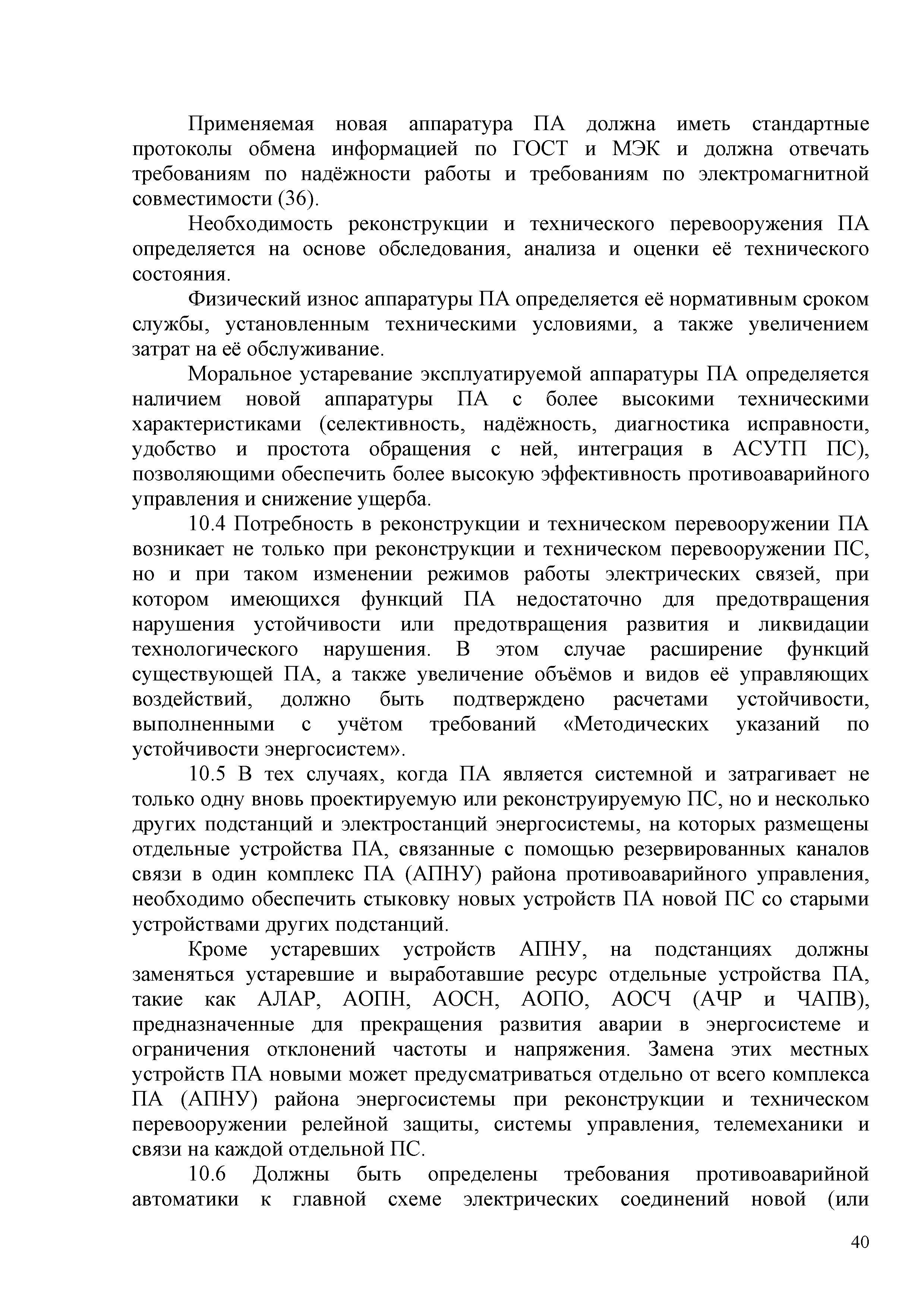

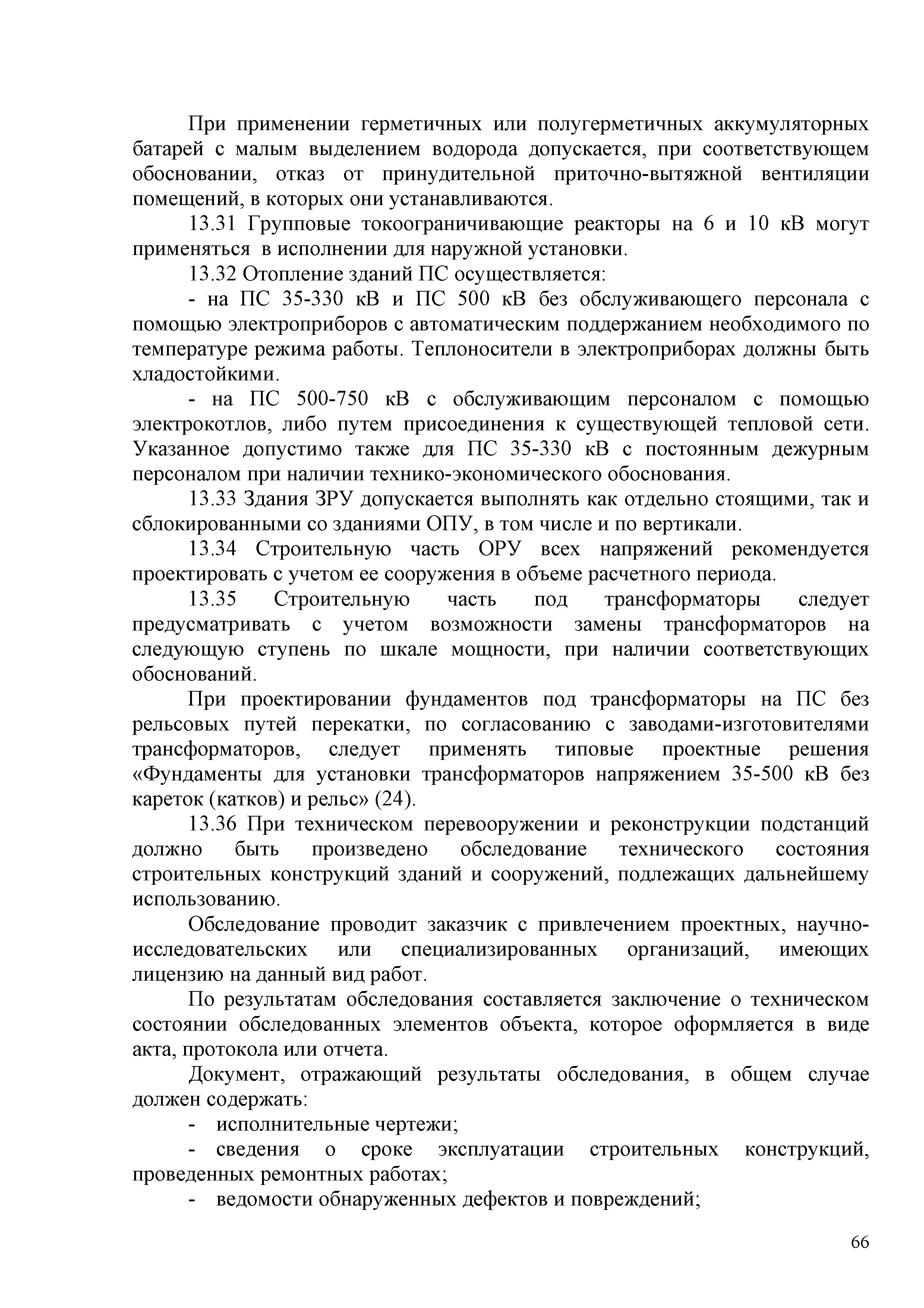

![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/0.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/1.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/2.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/3.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/4.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/5.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/6.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/7.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/8.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/9.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/10.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/11.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/12.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/13.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/14.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/15.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/16.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/17.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/18.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/19.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/20.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/21.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/22.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/23.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/24.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/25.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/26.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/27.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/28.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/29.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/30.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/31.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/32.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/33.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/34.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/35.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/36.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/37.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/38.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/39.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/40.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/41.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/42.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/43.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/44.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/45.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/46.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/47.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/48.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/49.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/50.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/51.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/52.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/53.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/54.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/55.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/56.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/57.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/58.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/59.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/60.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/61.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/62.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/63.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/64.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/65.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/66.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/67.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/68.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/69.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/70.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/71.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/72.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/73.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/74.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/75.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/76.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/77.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/78.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/79.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/80.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/81.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/82.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/83.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/84.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/85.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/86.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/87.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/88.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/89.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/90.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/91.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/92.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/93.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/94.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/95.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/96.gif) ![СТО 56947007-29.240.10.028-2009](../../../Data2/1/4293827/4293827328.files/97.gif)
|
