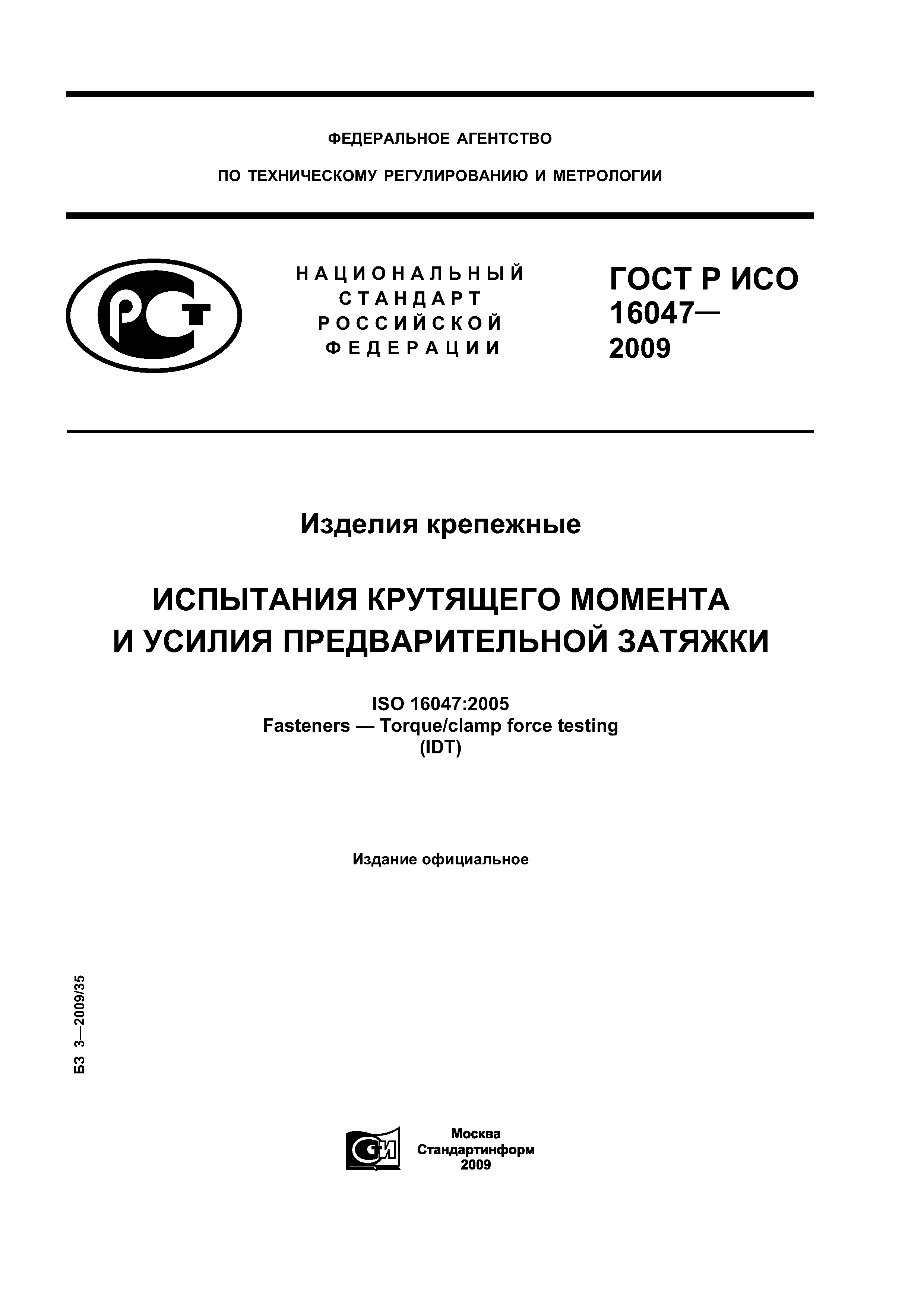

ГОСТ Р ИСО 16047-2009

Изделия крепежные. Испытания крутящего момента и усилия предварительной затяжки

Обозначение:	ГОСТ Р ИСО 16047-2009
Обозначение англ:	GOST R ISO 16047-2009
Статус:	введен впервые
Название рус.:	Изделия крепежные. Испытания крутящего момента и усилия предварительной затяжки
Название англ.:	Fasteners. Torque/clamp force testing
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2010
Дата окончания срока действия:	01.01.2018

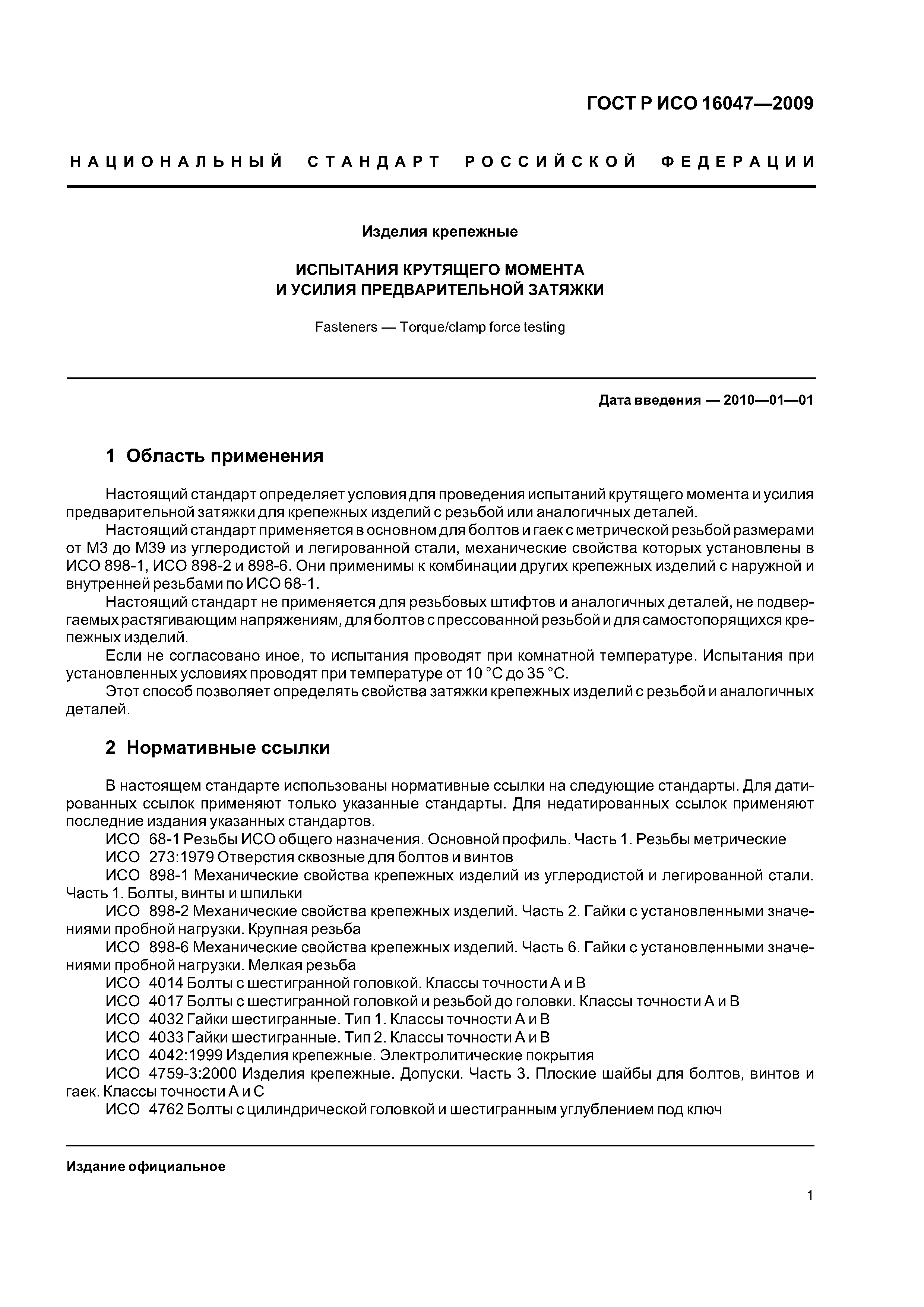

Область применения:	Стандарт определяет условия для проведения испытаний крутящего момента и усилия предварительной затяжки для крепежных изделий с резьбой или аналогичных деталей. Стандарт применяется в основном для болтов и гаек с метрической резьбой размерами от М3 до М39 из углеродистой и легированной стали, механические свойства которых установлены в ИСО 898-1, ИСО 898-2 и ИСО 898-6. Они применимы к комбинации других крепежных изделий с наружной и внутренней резьбами по ИСО 68-1. Стандарт не применяется для резьбовых штифтов и аналогичных деталей, не подвергаемых растягивающим напряжениям, для болтов с прессованной резьбой и для самостопорящихся крепежных изделий. Испытания проводят при комнатной температуре, при установленных условиях - при температуре от 10 °С до 35 °С.

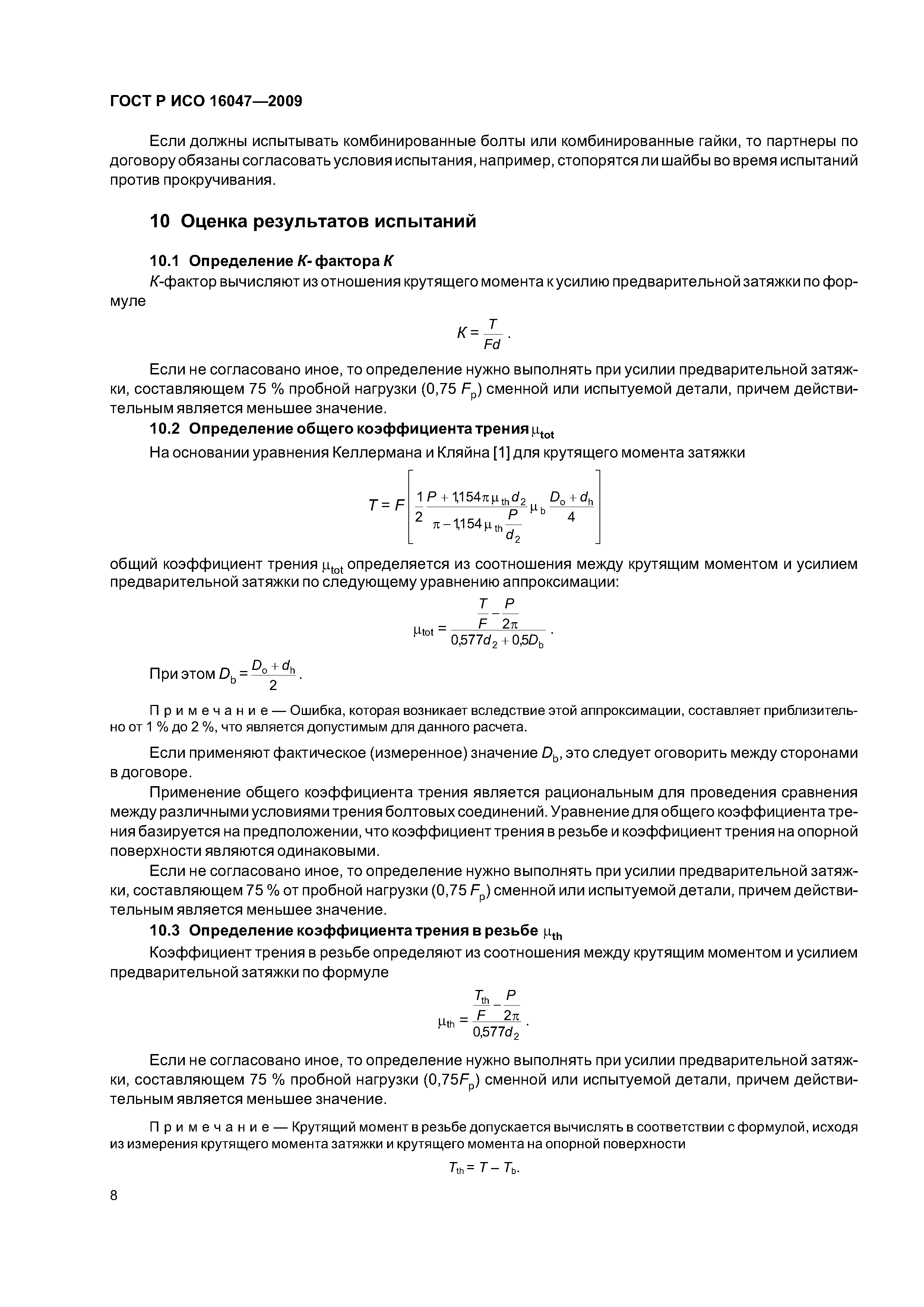

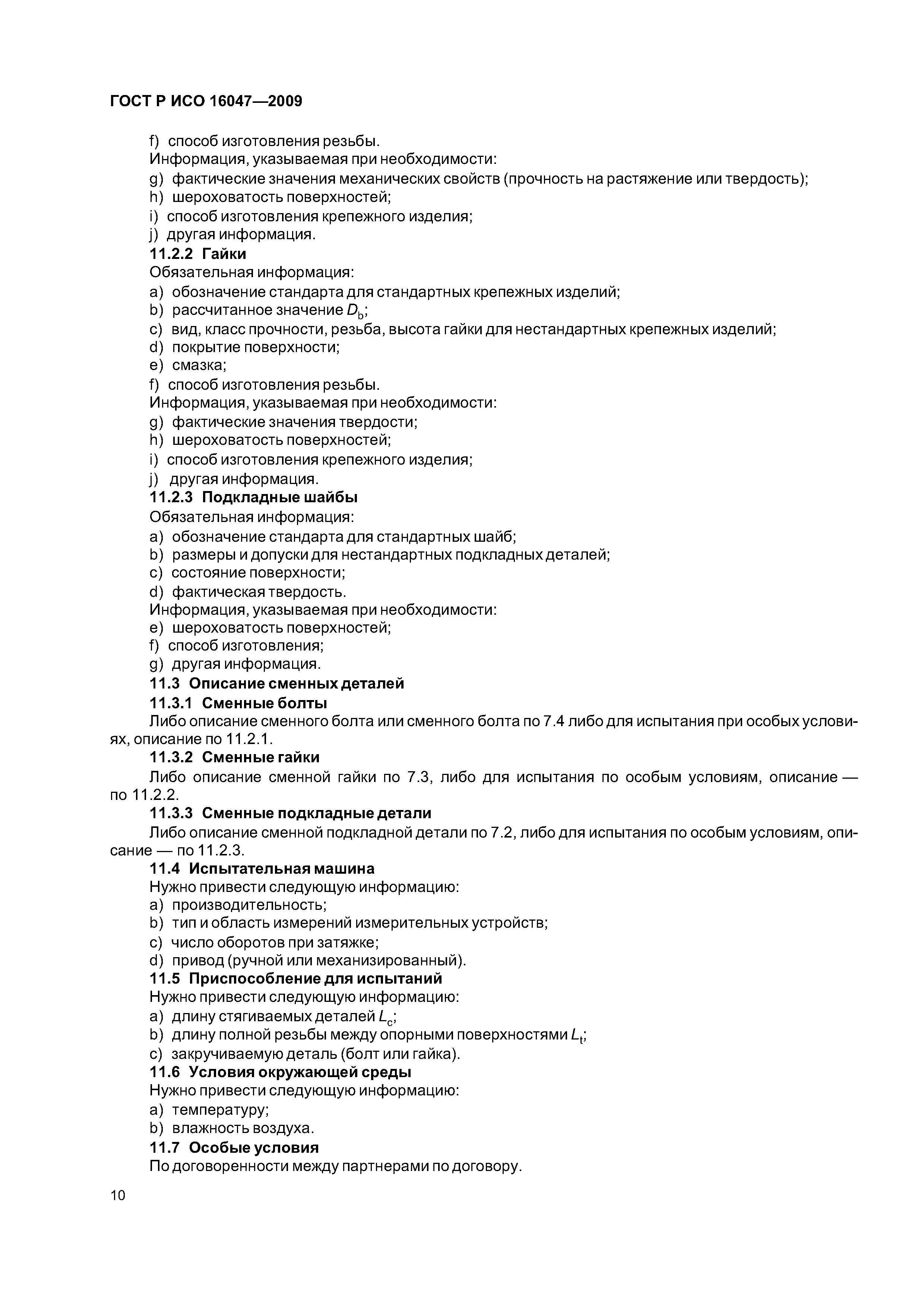

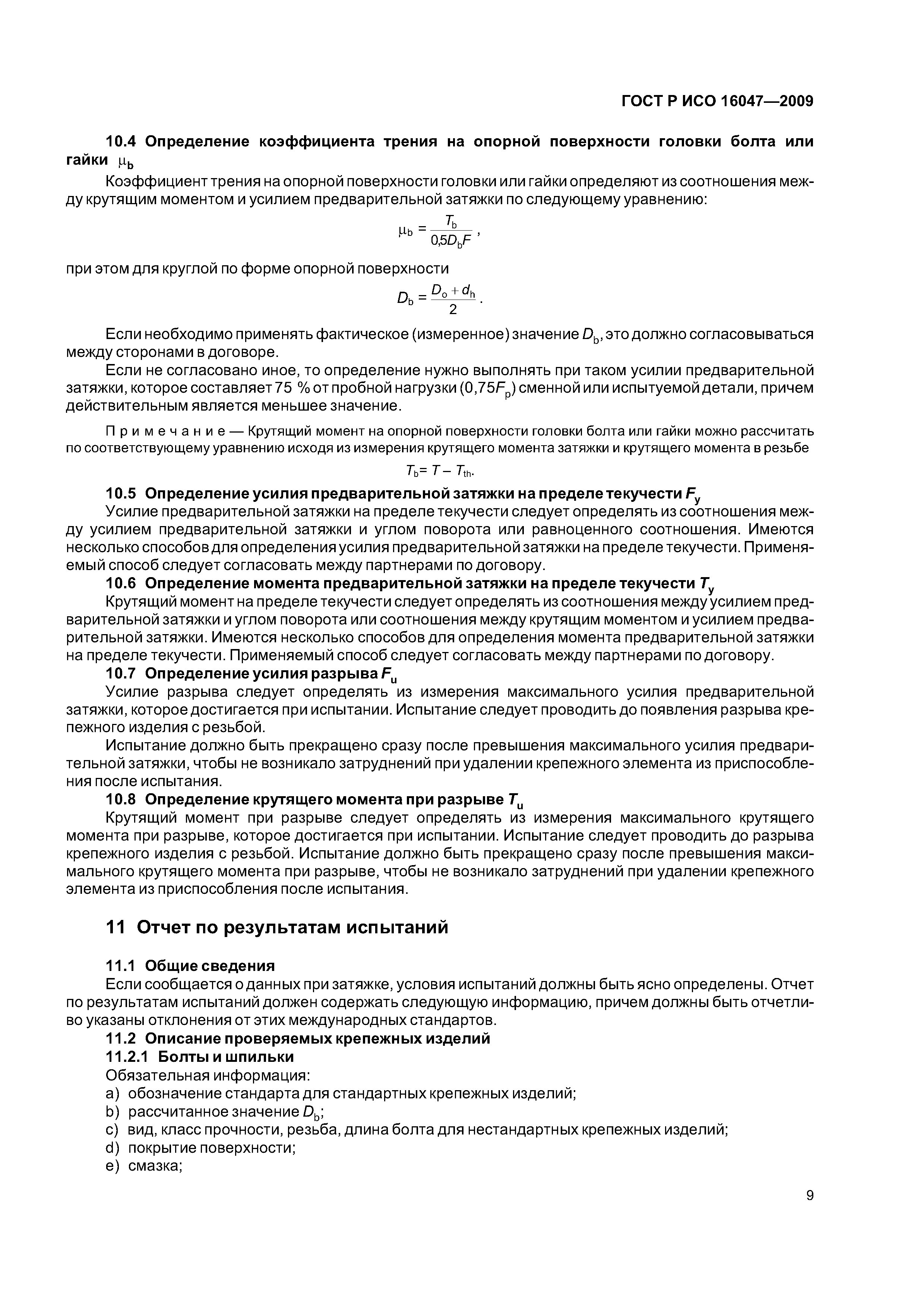

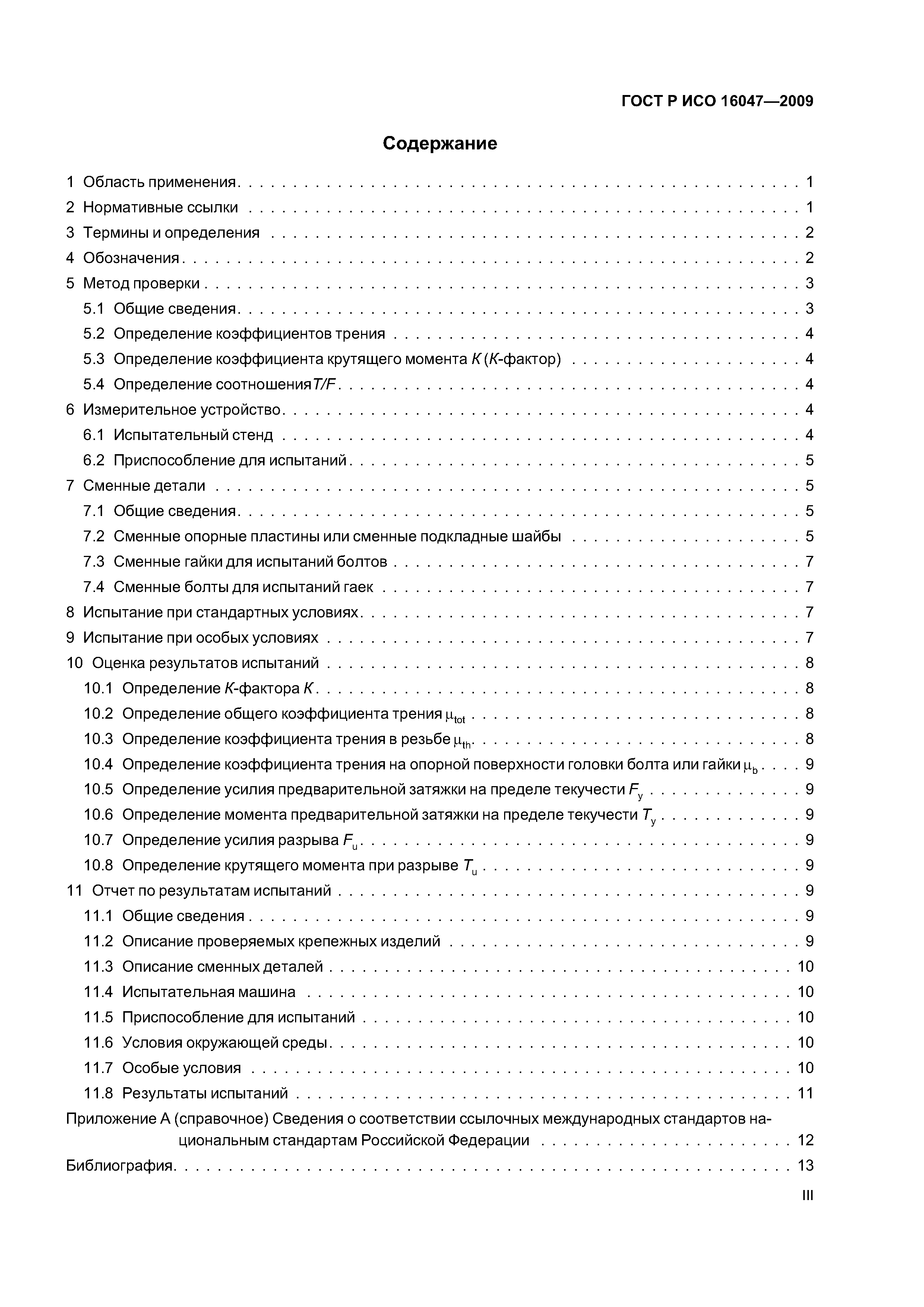

Оглавление:	1 Область применения 2 Нормативные ссылки 3 Термины и определения 4 Обозначения 5 Метод проверки    5.1 Общие сведения    5.2 Определение коэффициентов трения.    5.3 Определение коэффициента крутящего момента К (К-фактор)    5.4 Определение соотношения T/F 6 Измерительное устройство    6.1 Испытательный стенд    6.2 Приспособление для испытаний 7 Сменные детали    7.1 Общие сведения    7.2 Сменные опорные пластины или сменные подкладные шайбы    7.3 Сменные гайки для испытаний болтов    7.4 Сменные болты для испытаний гаек 8 Испытание при стандартных условиях 9 Испытание при особых условиях 10 Оценка результатов испытаний    10.1 Определение К-фактора    10.2 Определение общего коэффициента трения    10.3 Определение коэффициента трения в резьбе    10.4 Определение коэффициента трения на опорной поверхности головки болта или гайки    10.5 Определение усилия предварительной затяжки на пределе текучести    10.6 Определение момента предварительной затяжки на пределе текучести    10.7 Определение усилия разрыва    10.8 Определение крутящего момента при разрыве 11 Отчет по результатам испытаний    11.1 Общие сведения    11.2 Описание проверяемых крепежных изделий    11.3 Описание сменных деталей    11.4 Испытательная машина    11.5 Приспособление для испытаний    11.6 Условия окружающей среды    11.7 Особые условия    11.8 Результаты испытаний Приложение А (справочное) Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации Библиография
Разработан:	ФГУП НАМИ
Утверждён:	18.06.2009 Федеральное агентство по техническому регулированию и метрологии (203-ст)
Издан:	Стандартинформ (2009 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Крепежные изделия Болты, винты, шпильки Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Крепежные изделия Болты, винты, шпильки Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Механические системы и устройства общего назначения

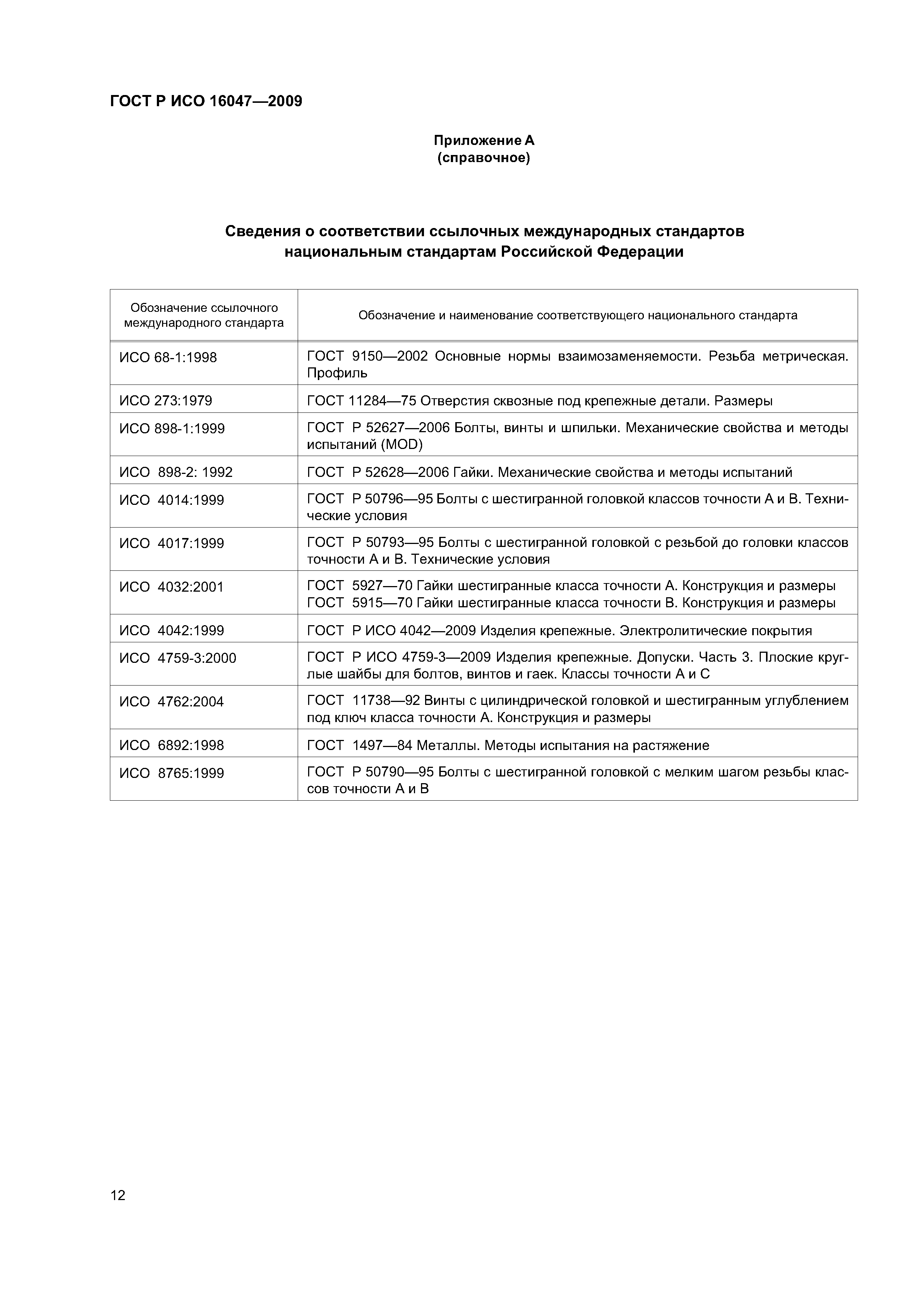

Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 5927-70 «Гайки шестигранные класса точности А. Конструкция и размеры» ГОСТ 11284-75 «Отверстия сквозные под крепежные детали. Размеры» ГОСТ Р 50790-95 «Болты с шестигранной головкой с мелким шагом резьбы классов точности А и В. Технические условия» ГОСТ Р 50793-95 «Болты с шестигранной головкой с резьбой до головки классов точности А и В. Технические условия» ГОСТ Р 50796-95 «Болты с шестигранной головкой классов точности А и В. Технические условия» ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ Р 52627-2006 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ Р 52628-2006 «Гайки. Механические свойства и методы испытаний» ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения» ГОСТ 11738-84 «Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А. Конструкция и размеры» Федеральный закон 184-ФЗ «О техническом регулировании»
