ГОСТ Р 50790-95
(ИСО 8765-88)

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
С МЕЛКИМ ШАГОМ РЕЗЬБЫ
КЛАССОВ ТОЧНОСТИ А и В

Технические условия

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим Комитетом по стандартизации ТК 229 «Крепежные изделия»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 29 июня 1995 № 330

3 Стандарт содержит полный аутентичный текст ИСО 8765-88 «Болты с шестигранной головкой с метрической резьбой мелкого шага. Классы точности А и В» в части болтов из углеродистых сталей с дополнительными требованиями, отражающими потребности народного хозяйства

4 ВВЕДЕН ВПЕРВЫЕ

5 ПЕРЕИЗДАНИЕ

ГОСТ Р 50790-95
(ИСО 8765-88)

БОЛТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
С МЕЛКИМ ШАГОМ РЕЗЬБЫ
КЛАССОВ ТОЧНОСТИ А и В

Технические условия

Дата введения 1996-07-01

1 Область применения

Настоящий стандарт распространяется на болты с шестигранной головкой с диаметрами резьбы от М8 до М64 с мелким шагом резьбы класса точности А (для резьбы до М24 и номинальных длин до 10d, но не более 150 мм) и класса точности В (для резьбы более М24 или для номинальных длин более 10d или более 150 мм).

Стандарт соответствует ИСО 8765 в части болтов из углеродистых сталей.

Требования стандарта являются обязательными.

Дополнительные требования, отражающие потребности народного хозяйства, приведены в приложении А.

2 Нормативные ссылки

ГОСТ 1759.0-87 Болты, винты, шпильки и гайки. Технические условия

ГОСТ 1759.1-82 Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей

ГОСТ 1759.2-82 Болты, винты и шпильки. Дефекты поверхности и методы контроля

ГОСТ 1759.4-87 (ИСО 898-1-98) Болты, винты и шпильки. Механические свойства и методы испытаний

ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги

ГОСТ 12414-94 (ИСО 4753-83) Концы болтов, винтов и шпилек. Размеры

ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998) Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором

ГОСТ 17769-83 (ИСО 3269-88) Изделия крепежные. Правила приемки

ГОСТ 24705-2004 (ИСО 724:1993) Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры

ГОСТ Р 50795-95 (ИСО 8676-88) Болты с шестигранной головкой с мелким шагом резьбы и резьбой до головки классов точности А и В. Технические условия

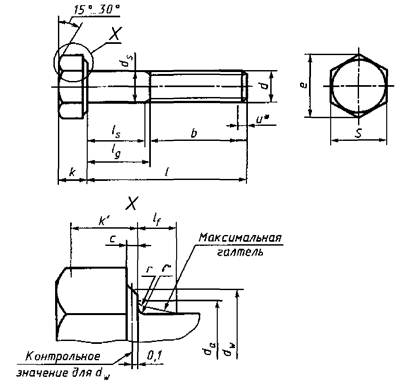

3 Размеры

__________

^* Неполная резьба и £ 2Р.

Примечание - Конец с фаской - по ГОСТ 12414.

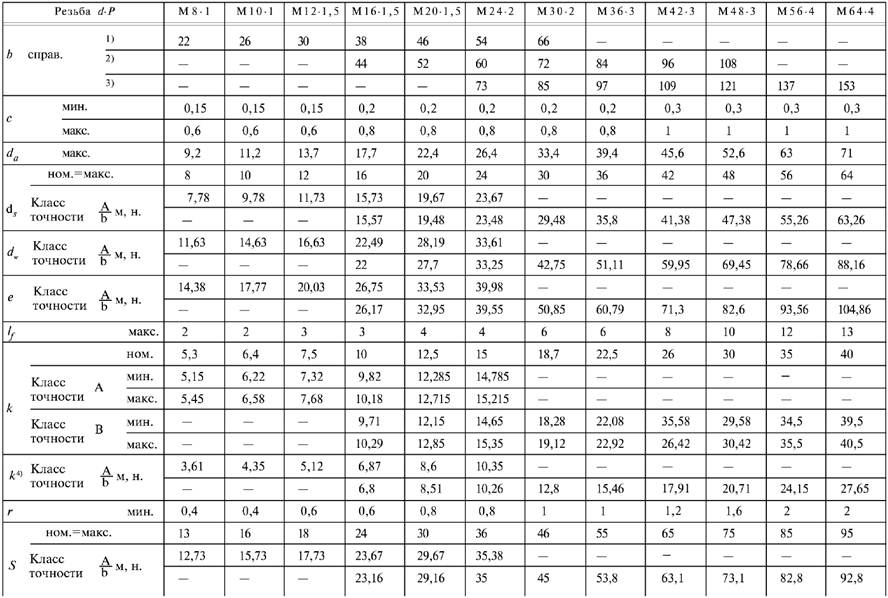

Таблица 1 - Размеры болтов с предпочтительными размерами резьбы

мм

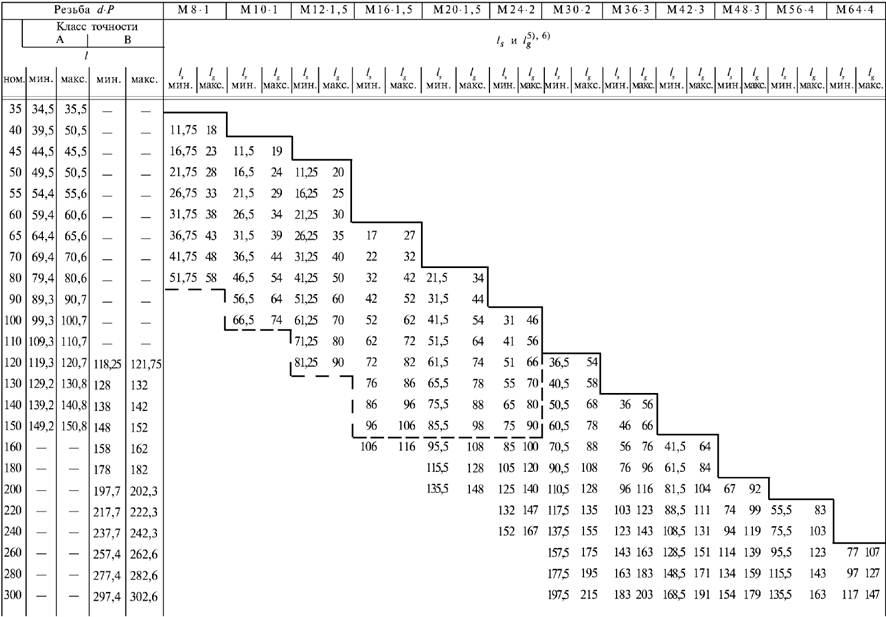

Продолжение таблицы 1

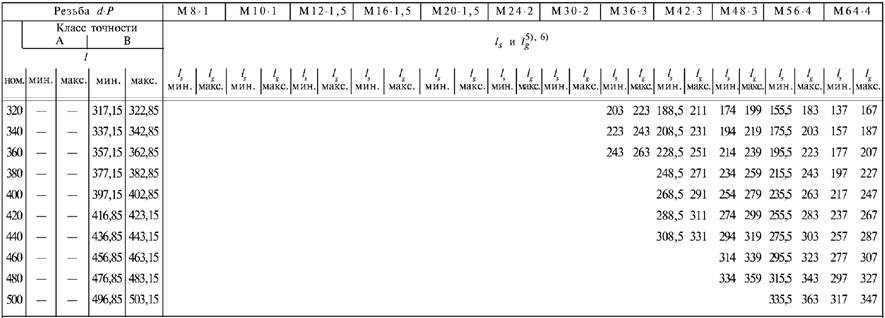

Окончание таблицы 1

¹⁾ Для номинальных длин l_ном £ 125 мм.

²⁾ Для номинальных длин 125 мм < l_ном £ 200 мм.

³⁾ Для номинальных длин l_ном > 200 мм.

⁴⁾ k¢_мин. = 0,7 k_мин., где k¢ - минимальная высота захвата гаечным ключом.

⁵⁾ l_{g макс.} = l_ном. - b.

l_{s мин.} = l_gмакс. - 5P.

Р - крупный шаг резьбы - по ГОСТ 8724.

⁶⁾ l_g - минимальная полезная длина.

Примечания:

1 Наиболее применяемые длины обозначены с указанием длин стержня l_s и l_g:

- для класса точности А выше ступенчатой штриховой линии;

- для класса точности В ниже ступенчатой штриховой линии.

2 Размеры выше сплошной ступенчатой линии - по ГОСТ Р 50795.

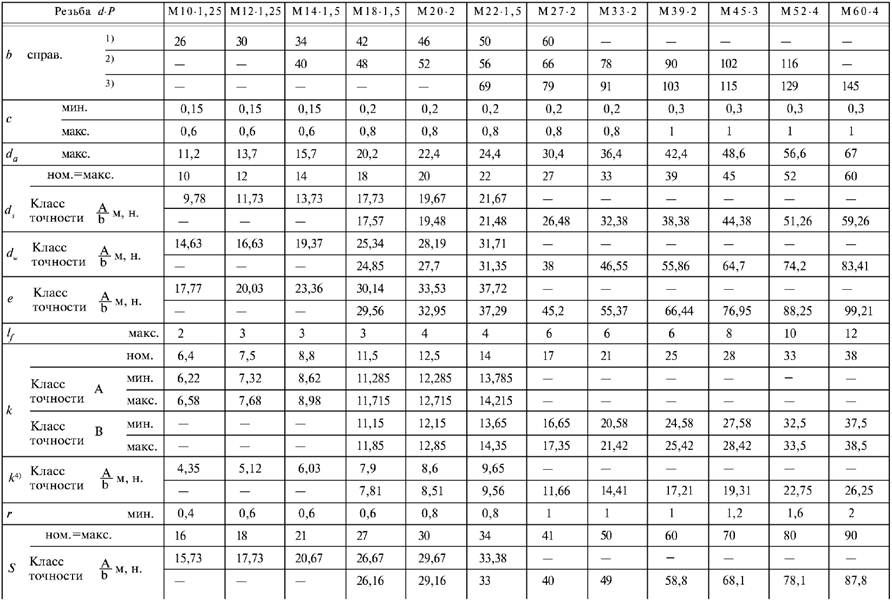

Таблица 2 - Размеры болтов с непредпочтительными размерами резьбы

мм

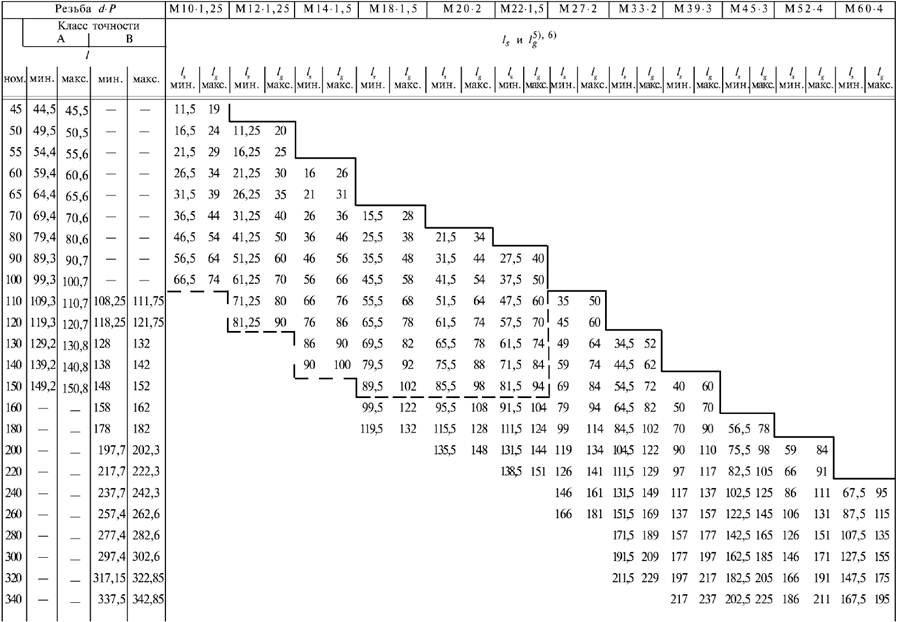

Продолжение таблицы 2

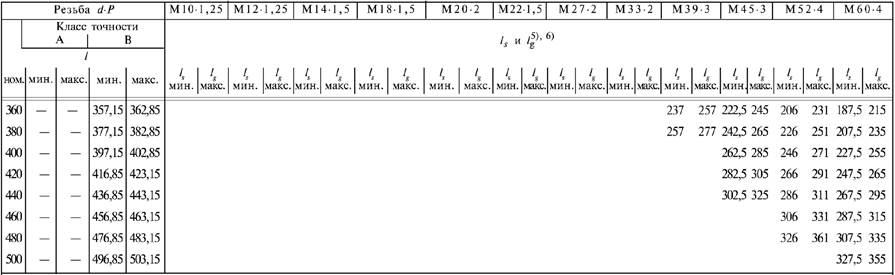

Окончание таблицы 2

¹⁾ Для номинальных длин l_ном. £ 125 мм.

²⁾ Для номинальных длин 125 мм < l_ном. £ 200 мм.

³⁾ Для номинальных длин l_ном. > 200 мм.

⁴⁾ k¢_мин. = 0,7 k_мин., где k¢ - минимальная высота захвата гаечным ключом.

⁵⁾ l_{g макс.} = l_ном. - b.

l_{s мин.} = l_{g макс.} - 5P.

Р - крупный шаг резьбы - по ГОСТ 8724.

⁶⁾ l_g - минимальная полезная длина.

Примечания:

1 Наиболее применяемые длины обозначены с указанием длин стержня l_s и l_g:

- для класса точности А выше ступенчатой штриховой линии;

- для класса точности В ниже ступенчатой штриховой линии.

2 Размеры выше сплошной ступенчатой линии - по ГОСТ Р 50795.

Теоретическая масса болтов указана в приложении Б.

4 Технические требования

Таблица 3

Если в специальных случаях необходимы технические требования, отличающиеся от указанных в настоящем стандарте, они должны быть выбраны из действующих стандартов, указанных в разделе 2.

5 Обозначение

Пример условного обозначения болта с шестигранной головкой с мелким шагом резьбы с резьбой M12∙1,5, номинальной длиной l = 80 мм, класса прочности 8.8, из стали марки 35Х, без покрытия:

Болт М12 ∙1,5 ∙ 80.88.35X ГОСТ Р 50790-95

То же, с цинковым хроматированным покрытием толщиной 6 мкм:

Болт М12 ∙1,5∙80.88.35X.016 ГОСТ Р 50790-95

ПРИЛОЖЕНИЕ А
(рекомендуемое)

Дополнительные требования, отражающие потребности народного хозяйства

А.1. Максимальные значения параметра шероховатости R_a поверхностей болтов должны соответствовать указанным в таблице А.1.

Таблица А.1

А.2. По соглашению между изготовителем и потребителем допускается изготовление болтов классов прочности 6.6, 6.8, 5.8, 4.8 по ГОСТ 1759.4.

ПРИЛОЖЕНИЕ Б
(справочное)

Таблица Б.1
