Скачать СА 03-003-07 Расчеты на прочность и вибрацию стальных технологических трубопроводовДата актуализации: 10.08.2017 СА 03-003-07

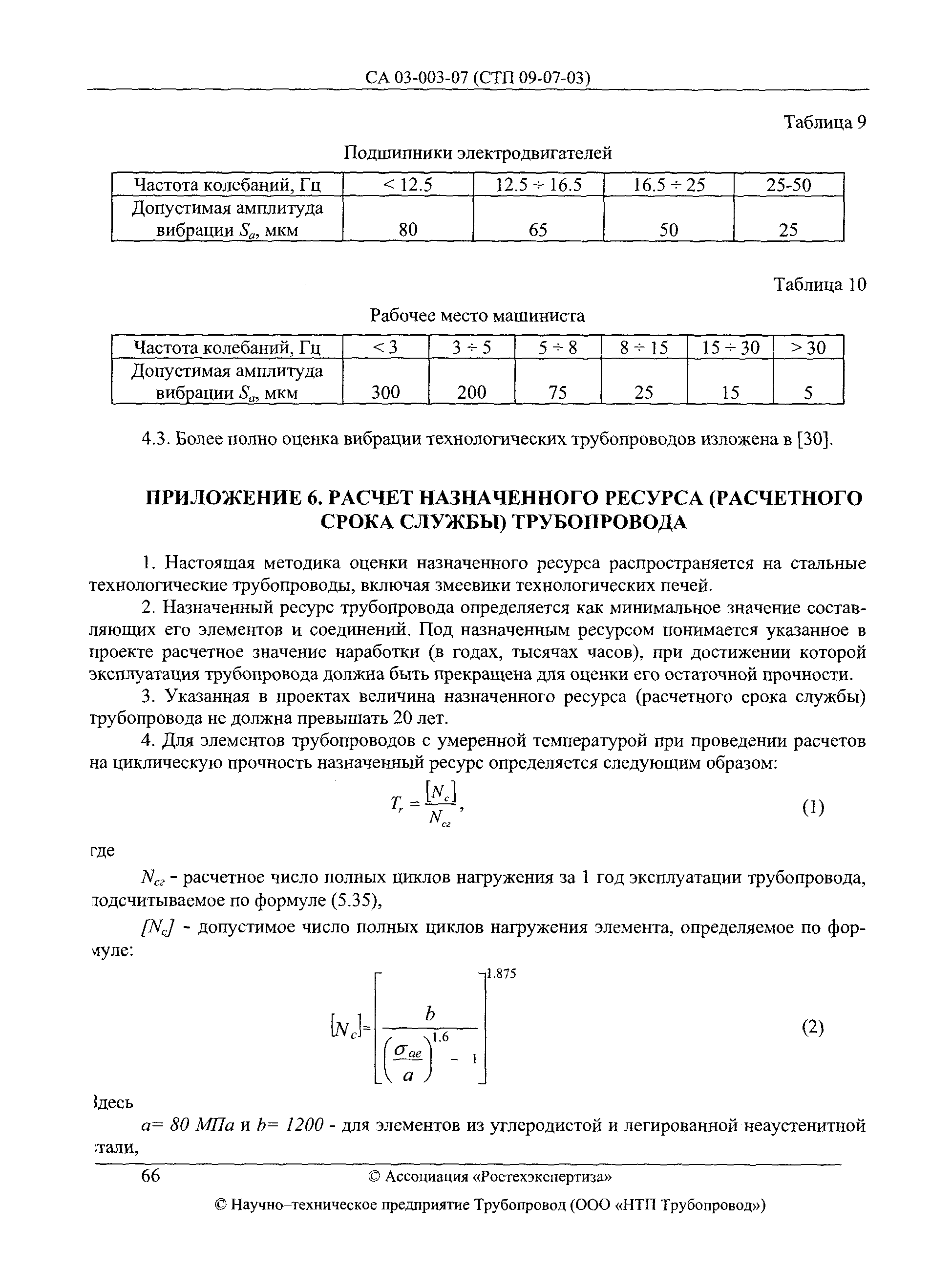

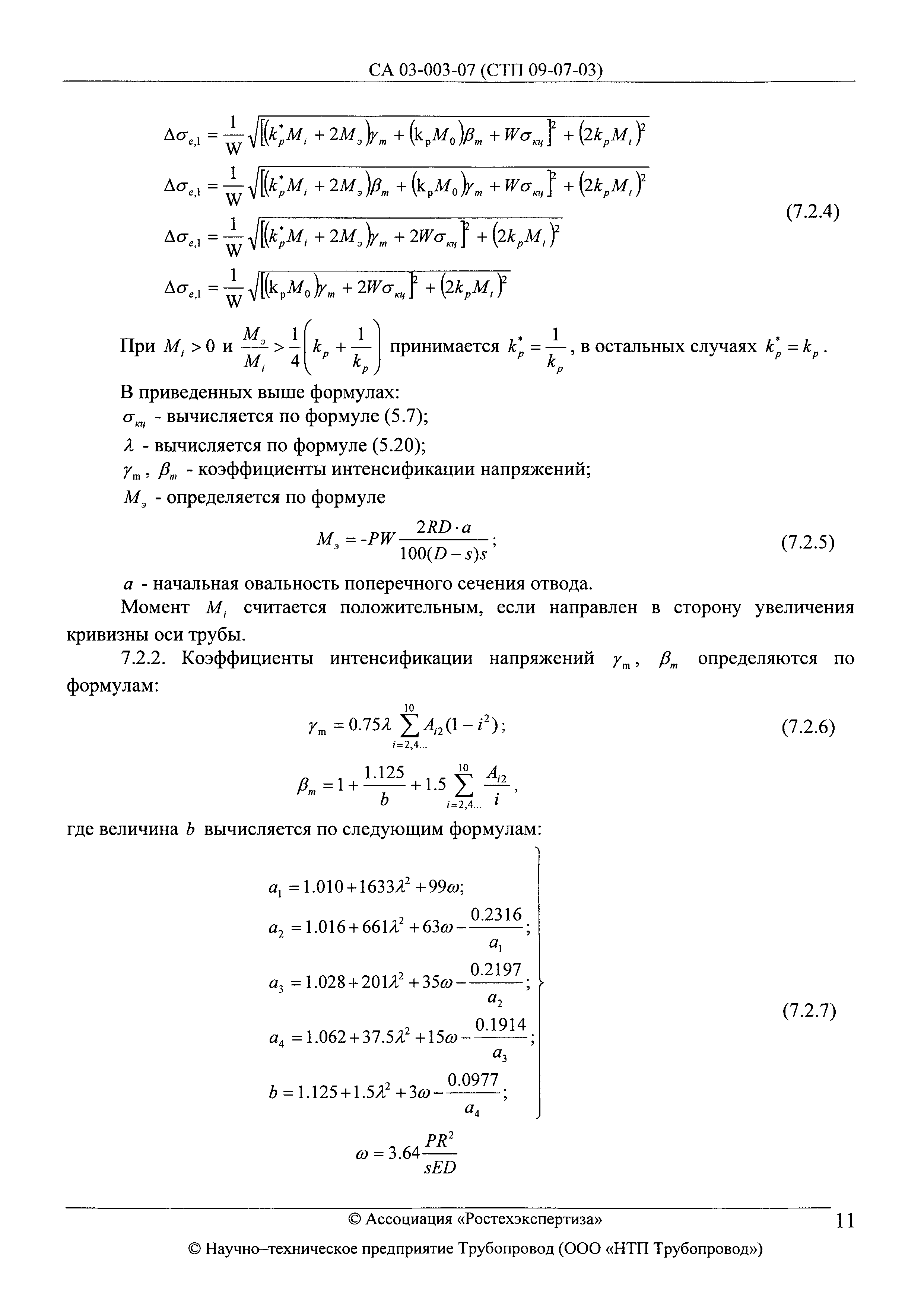

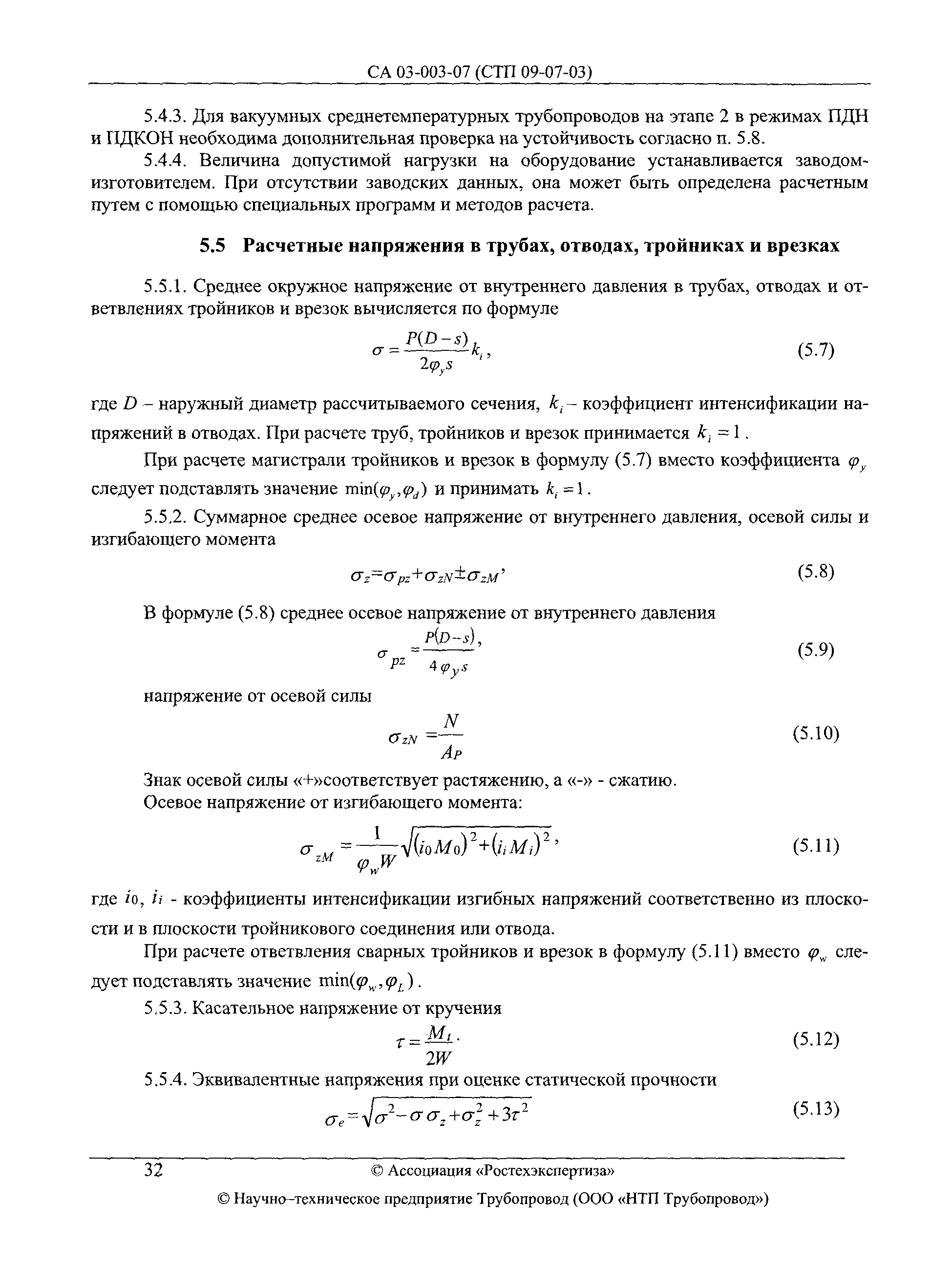

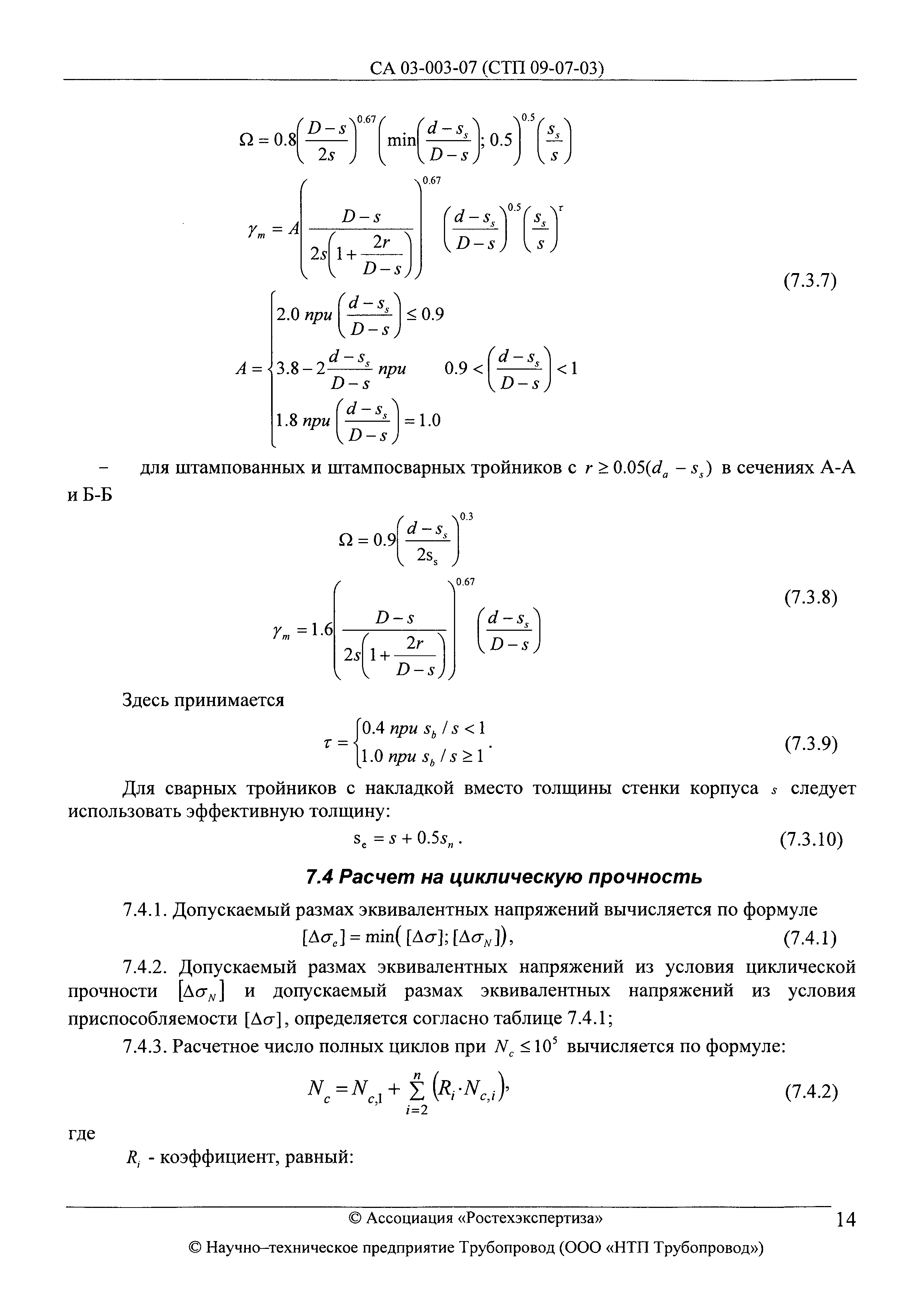

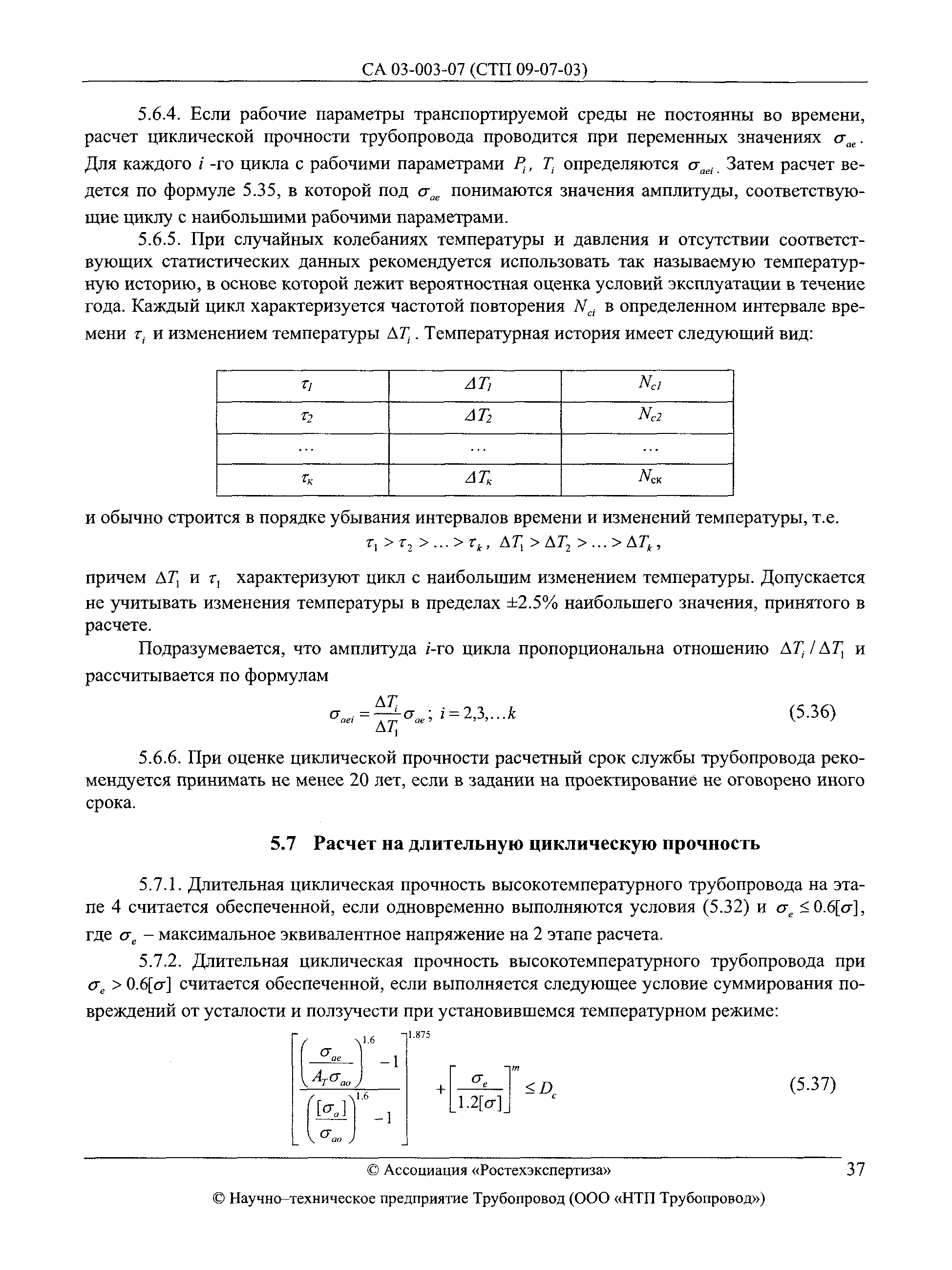

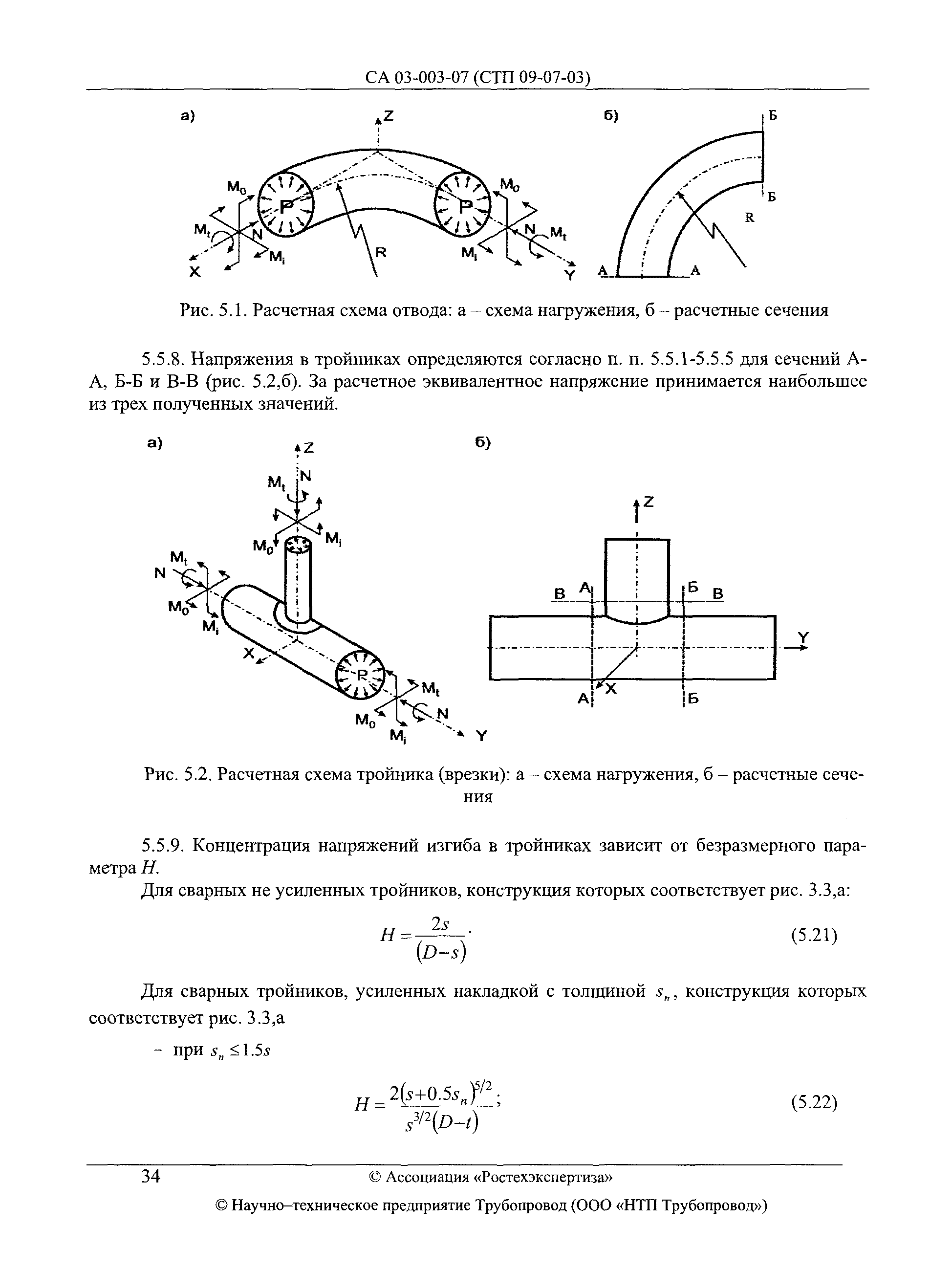

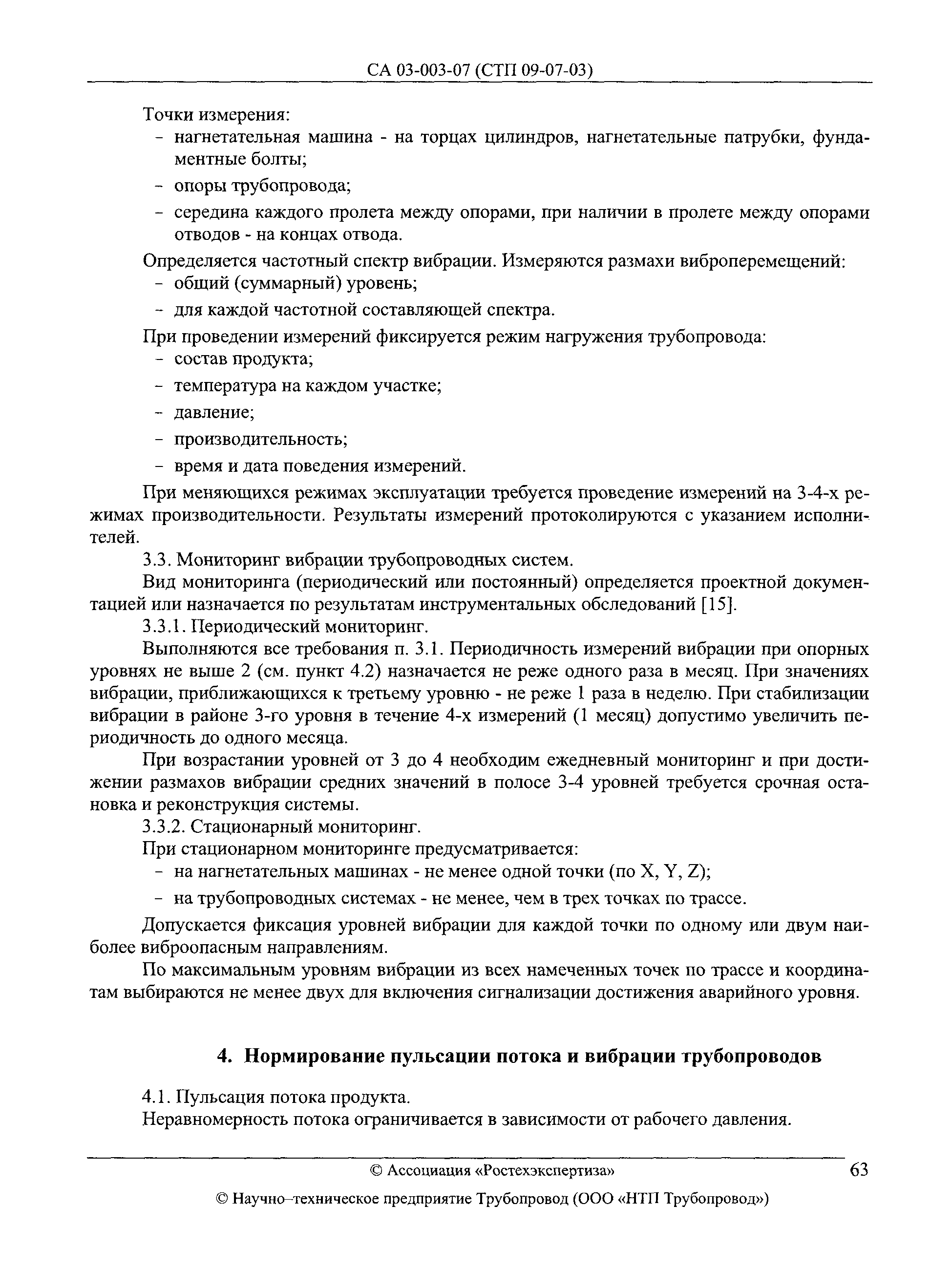

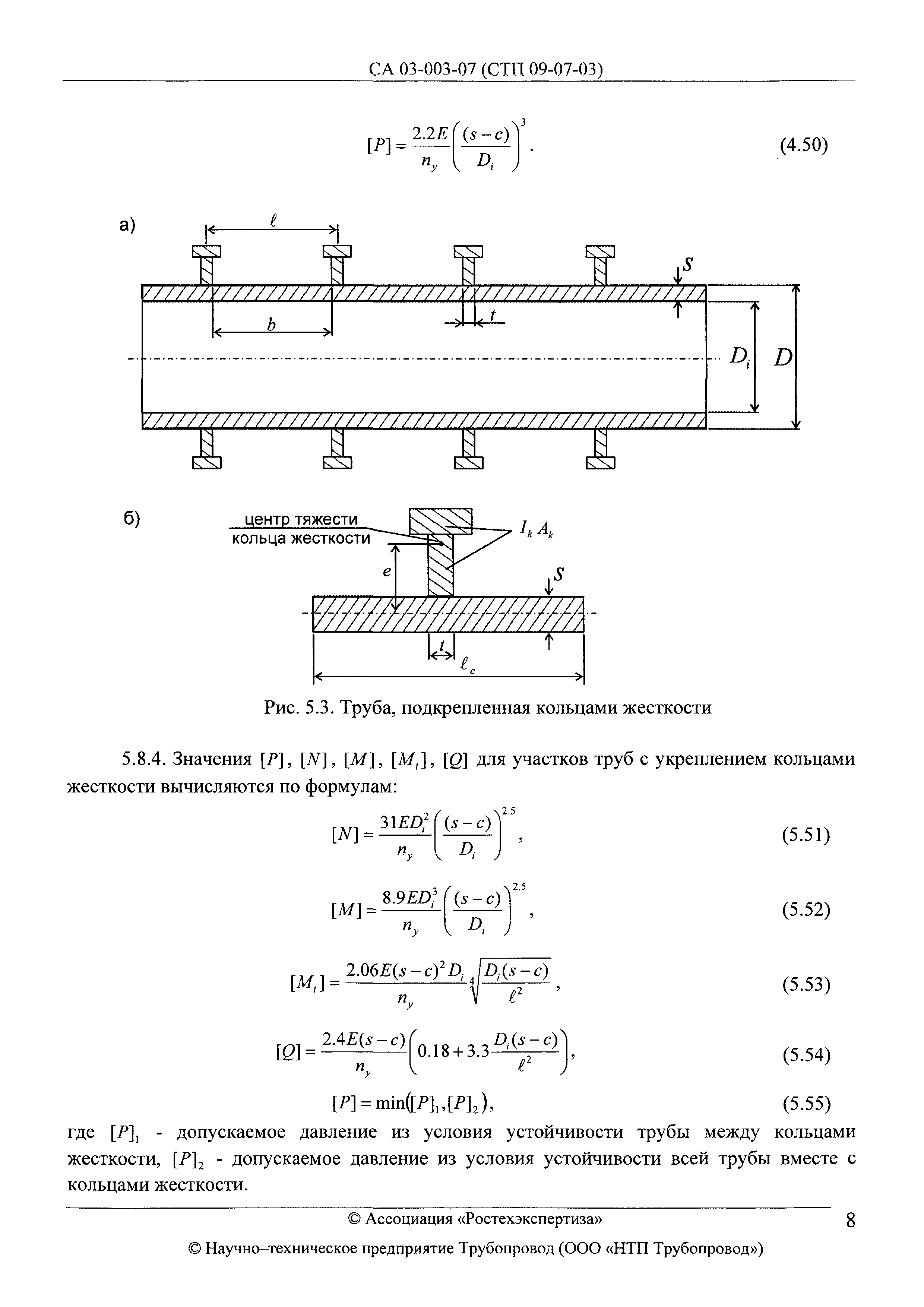

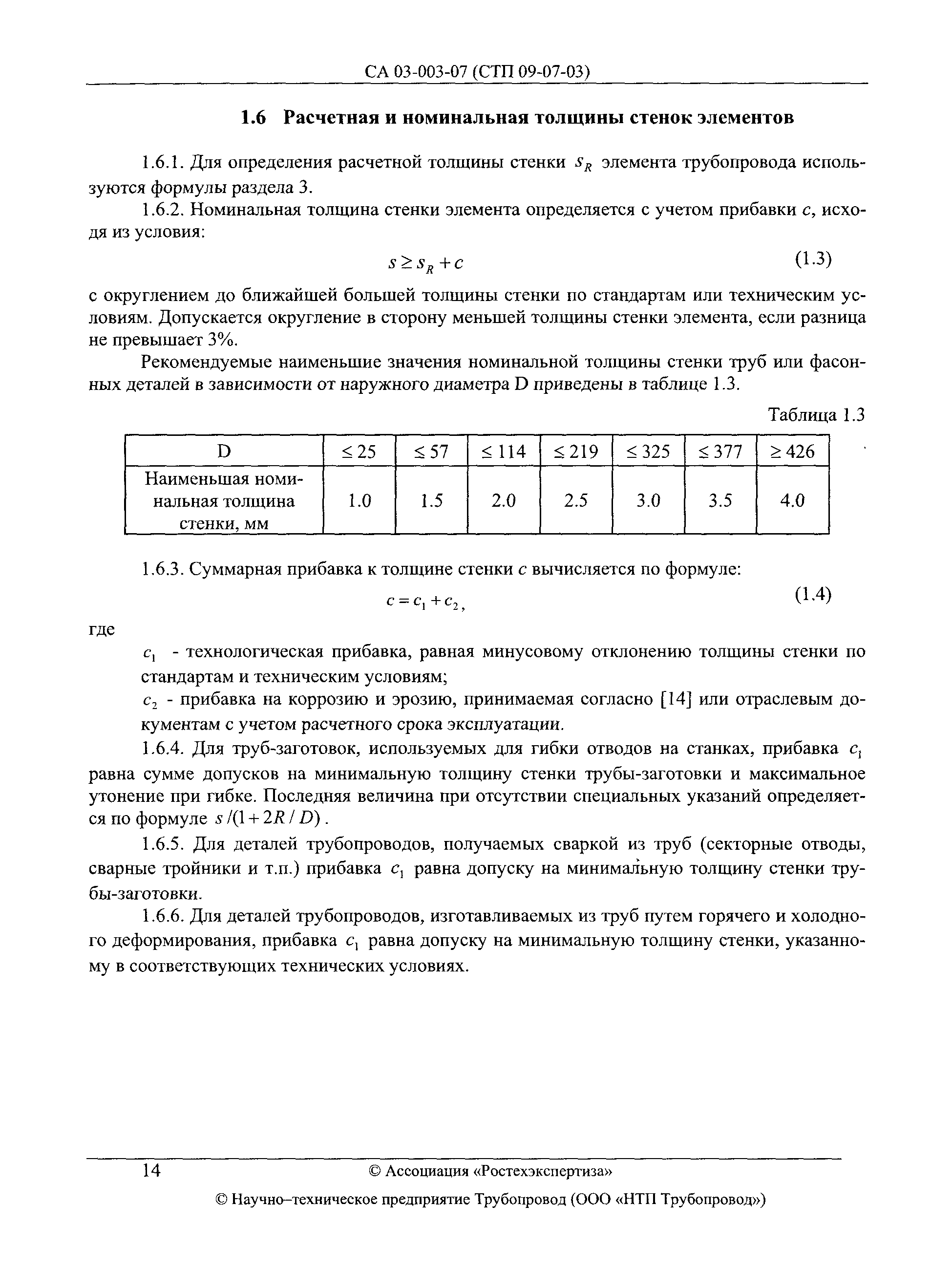

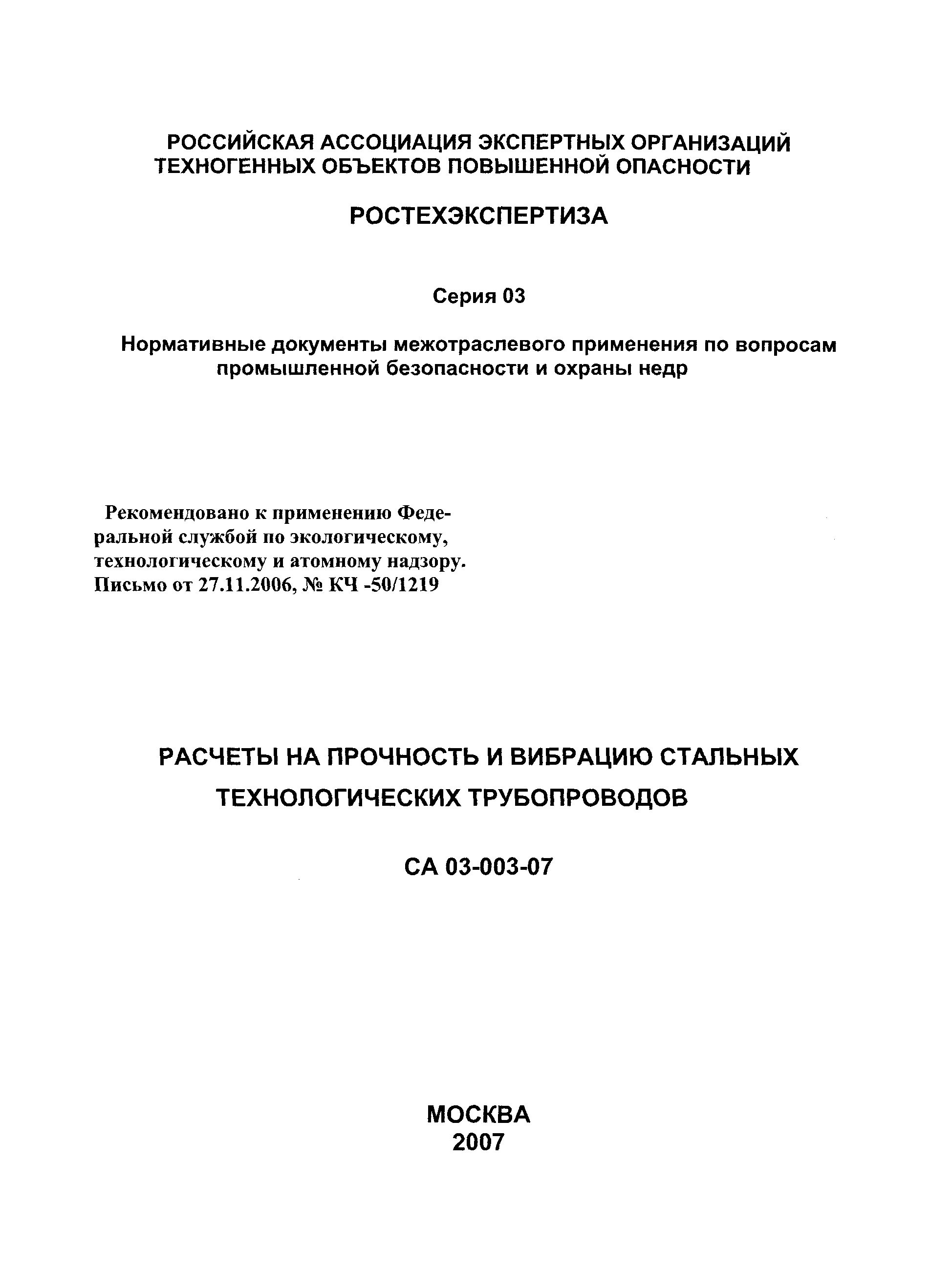

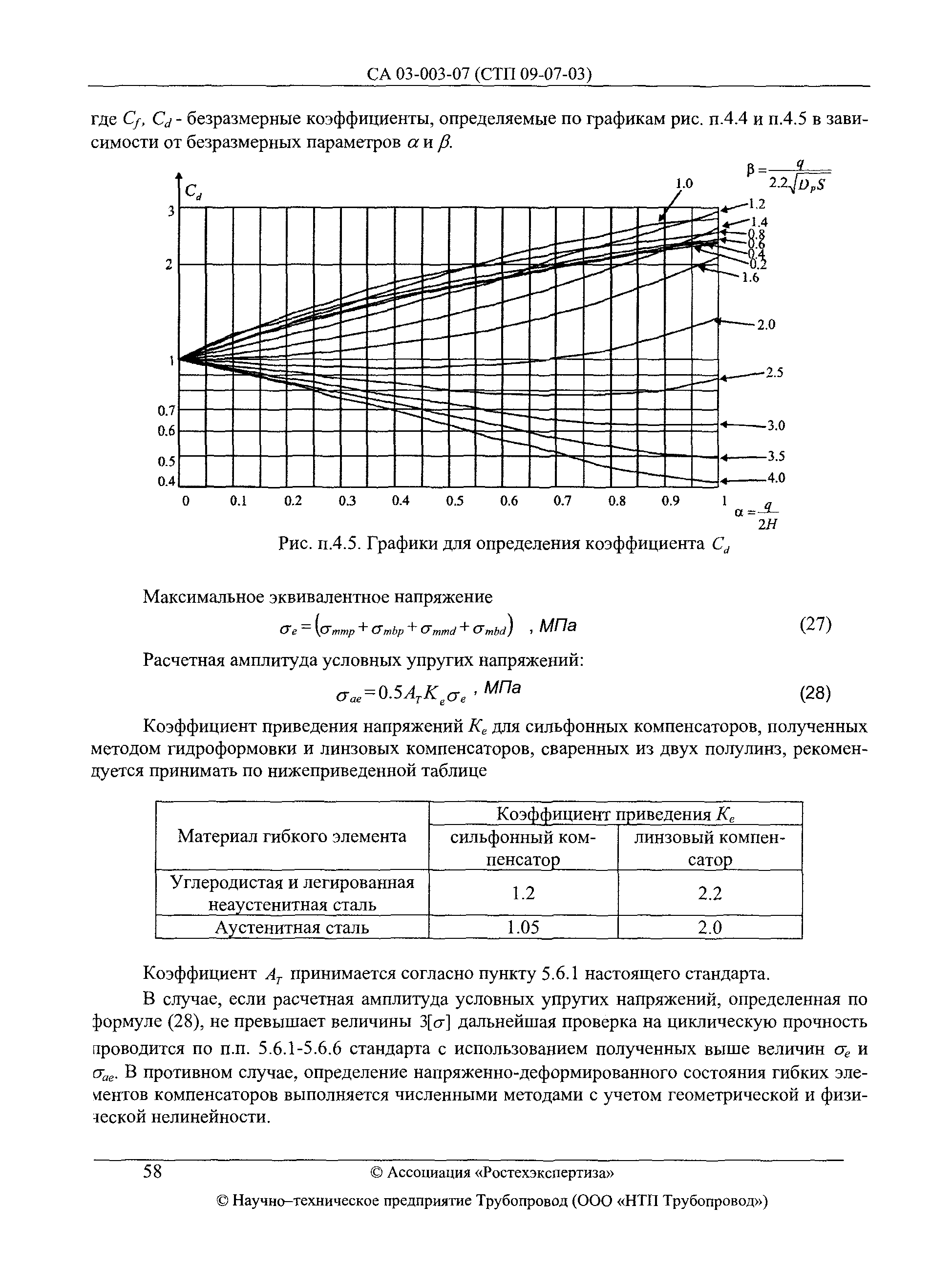

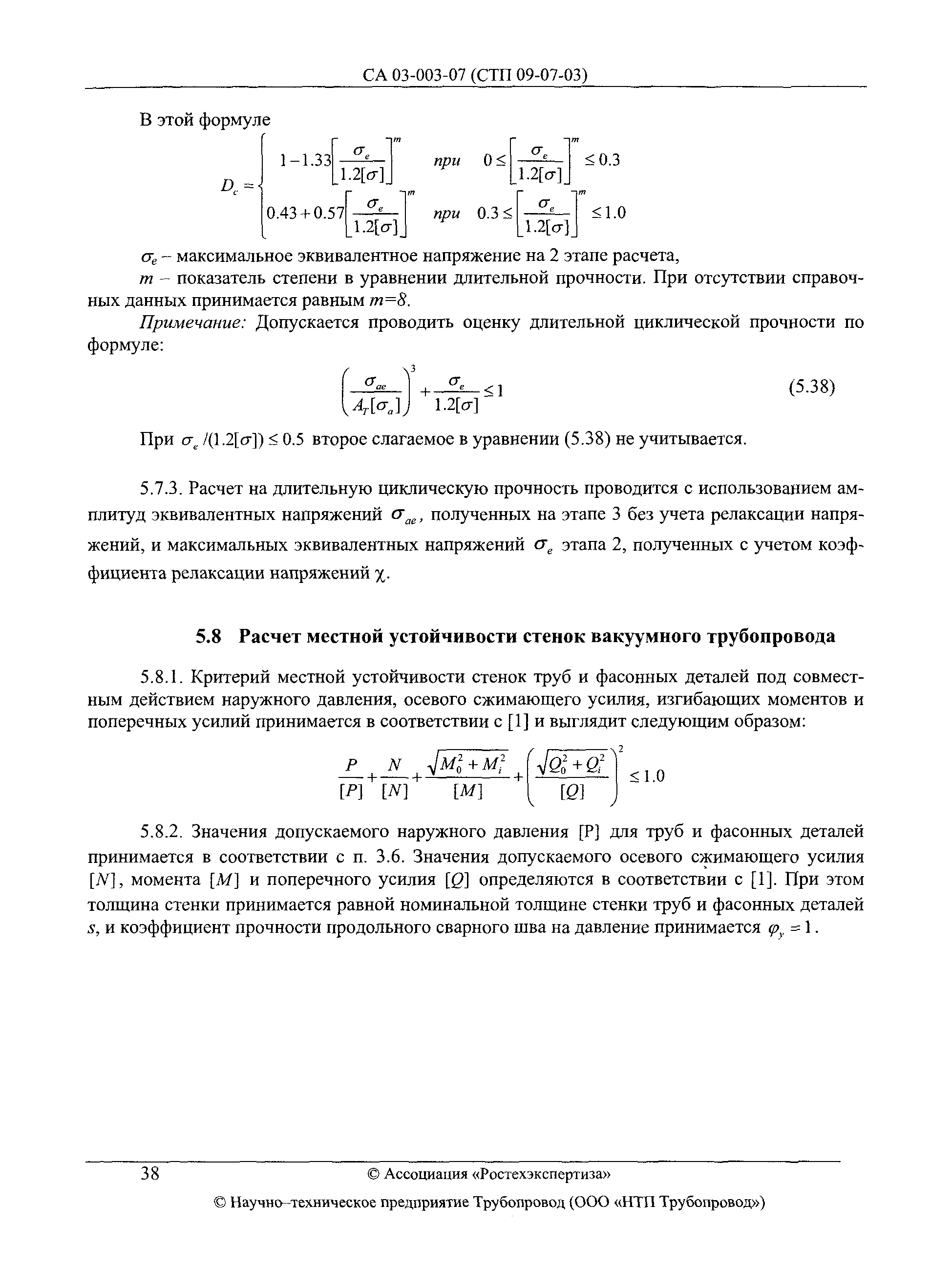

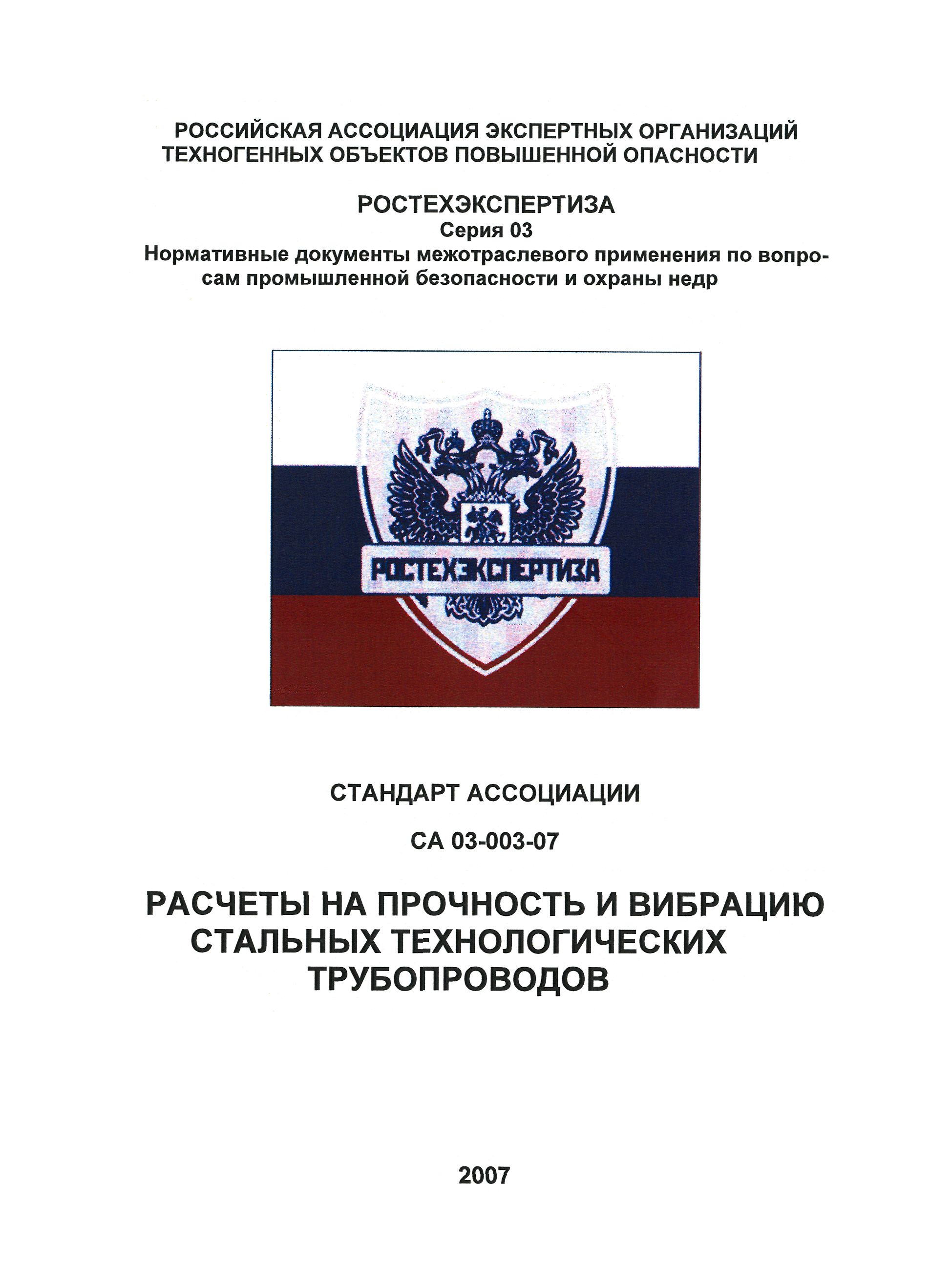

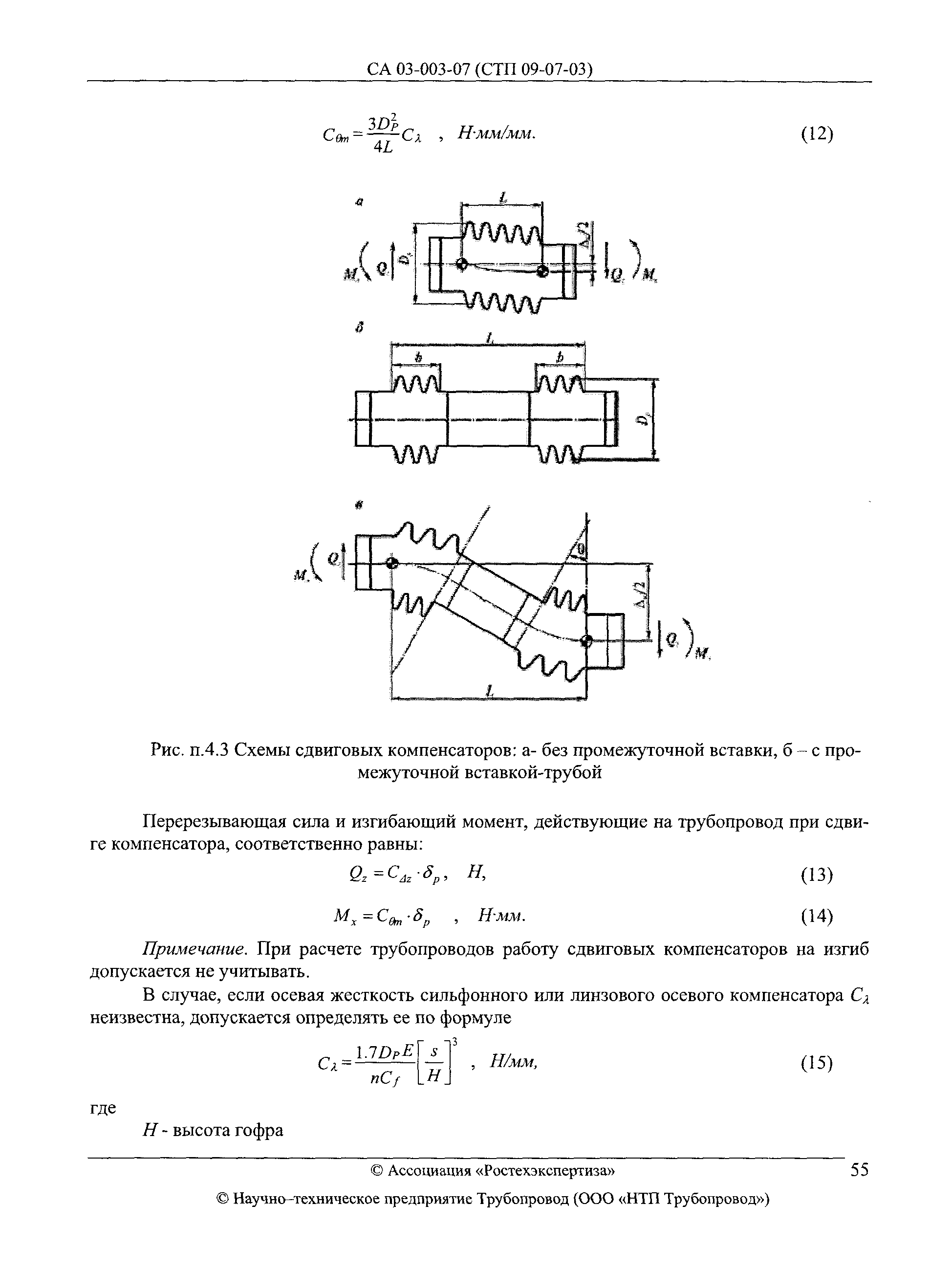

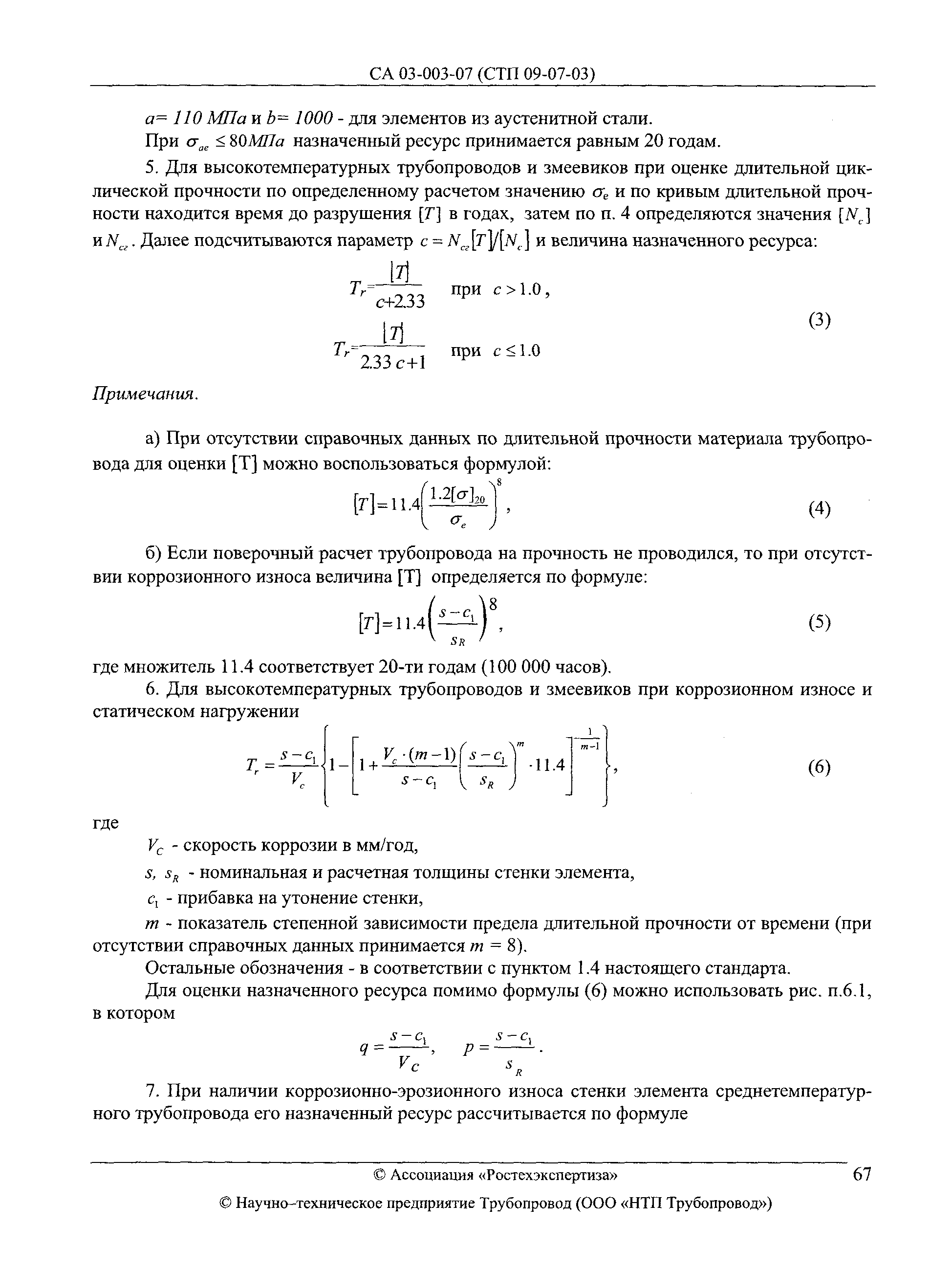

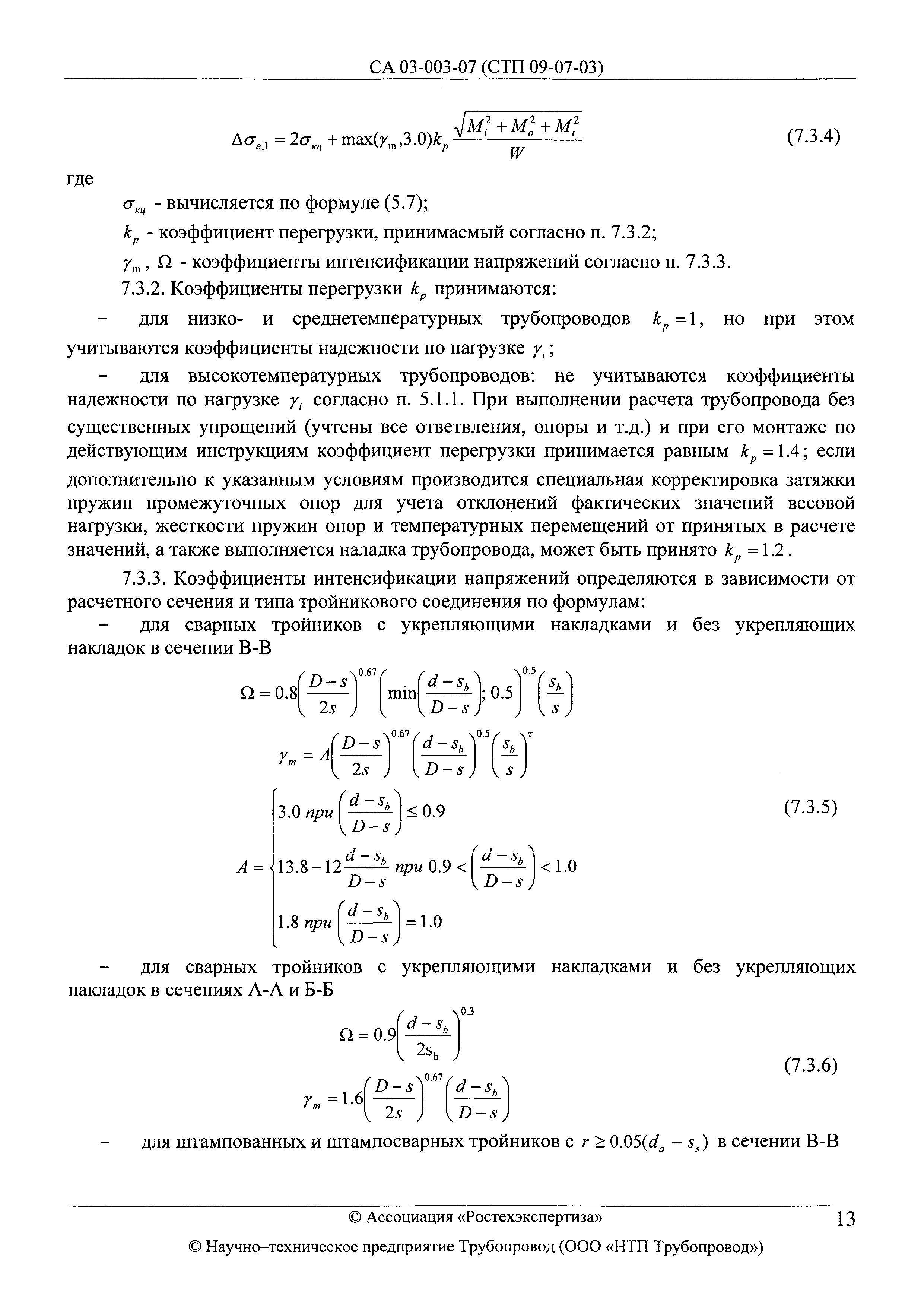

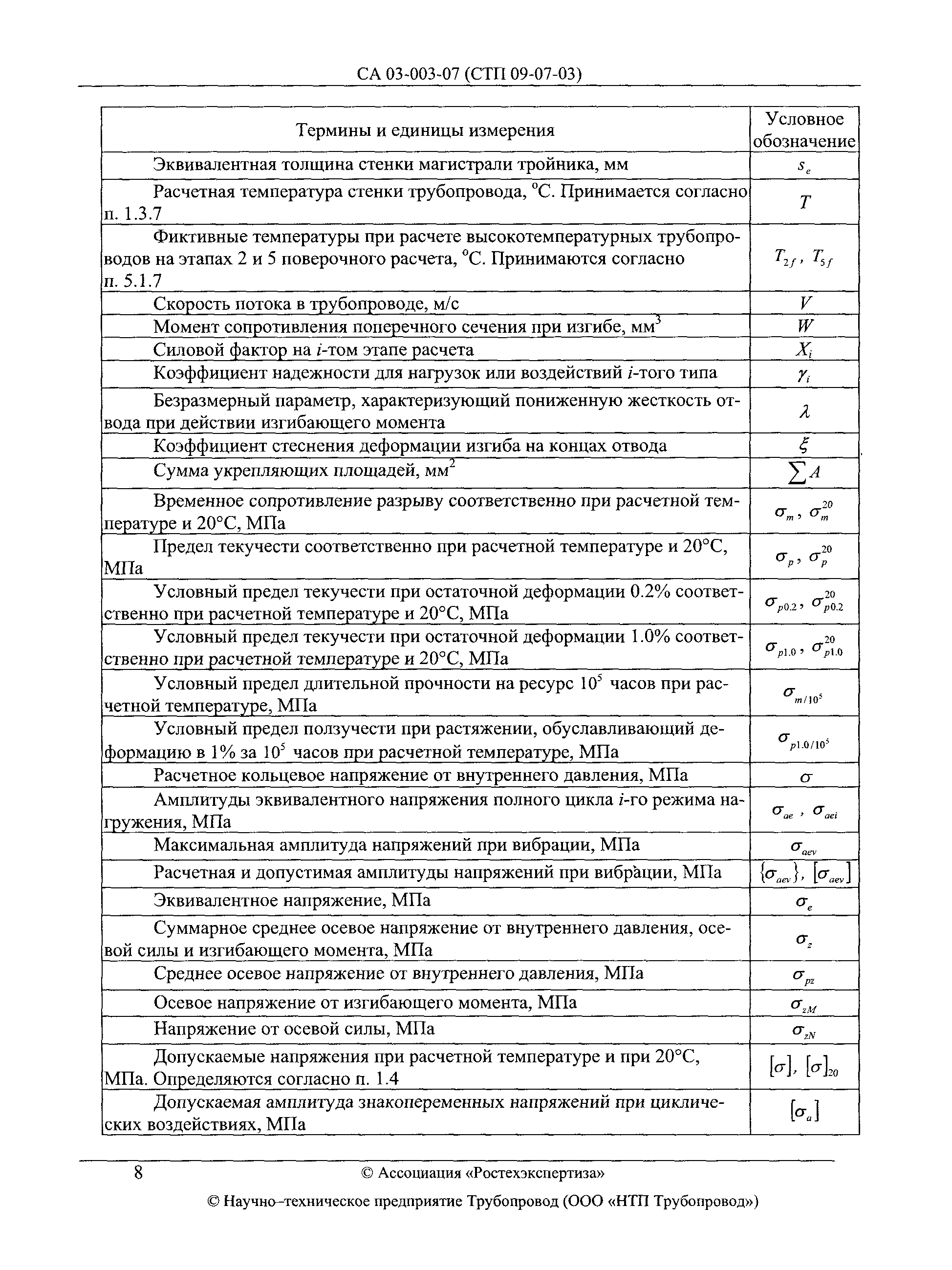

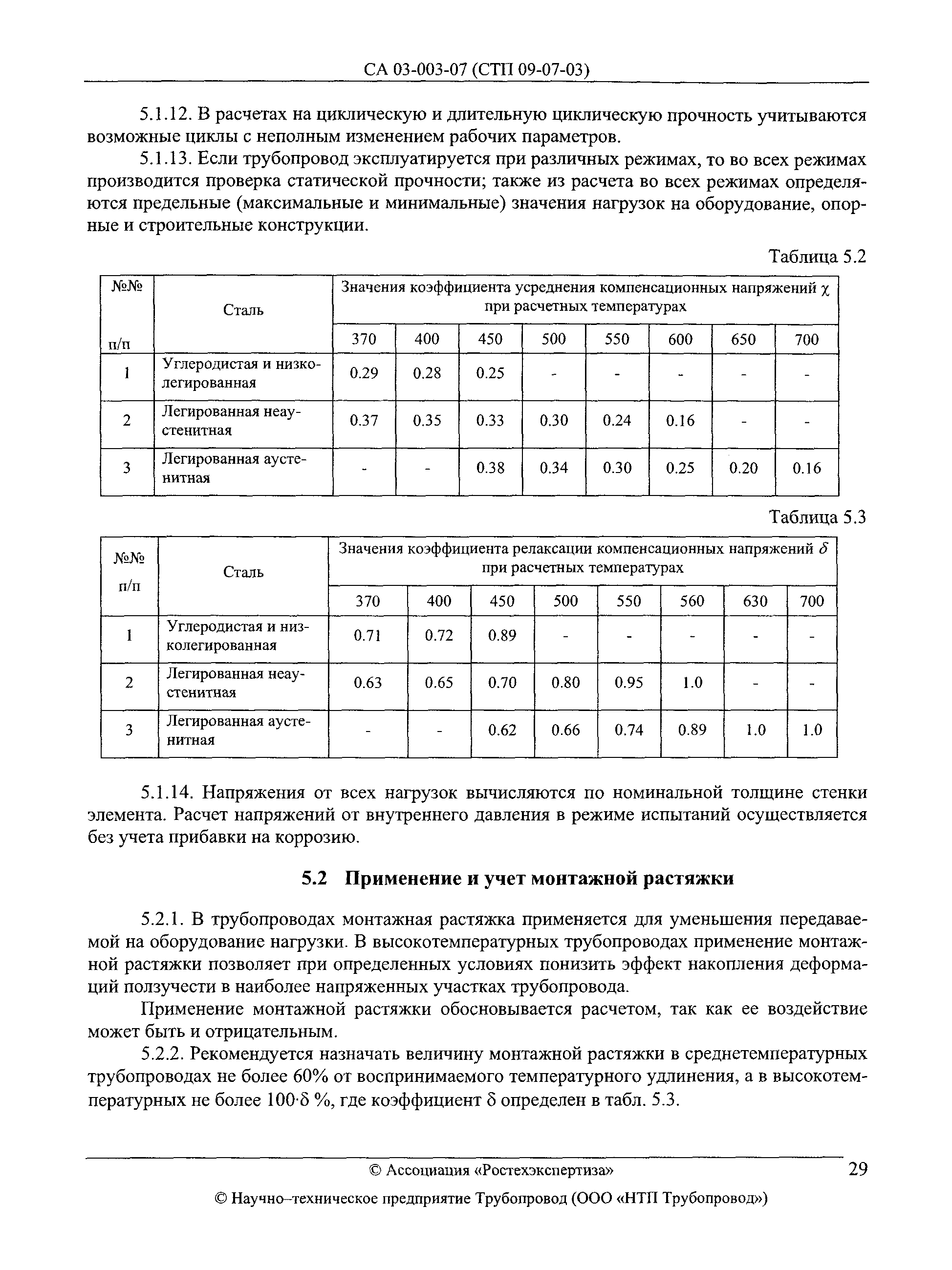

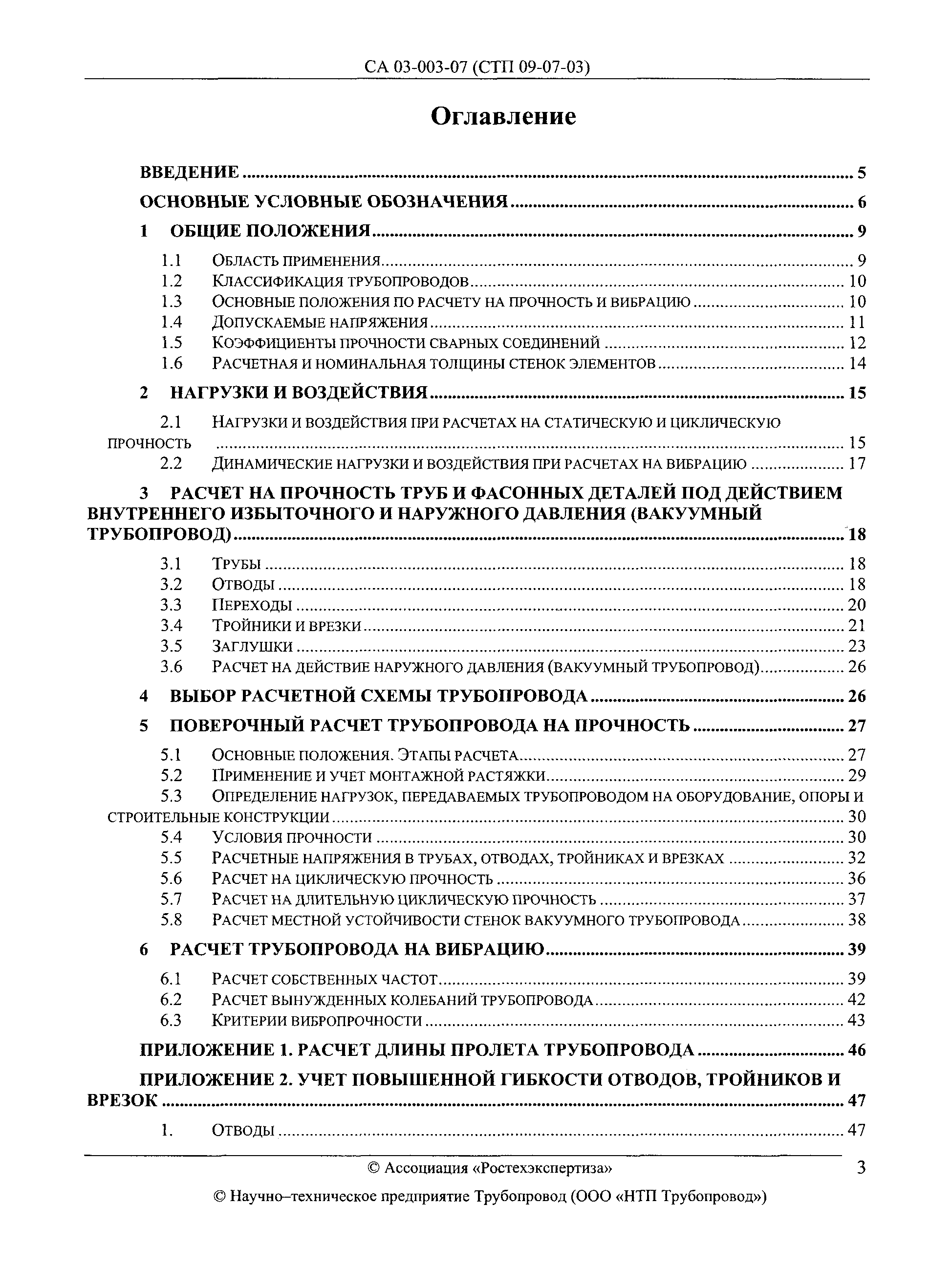

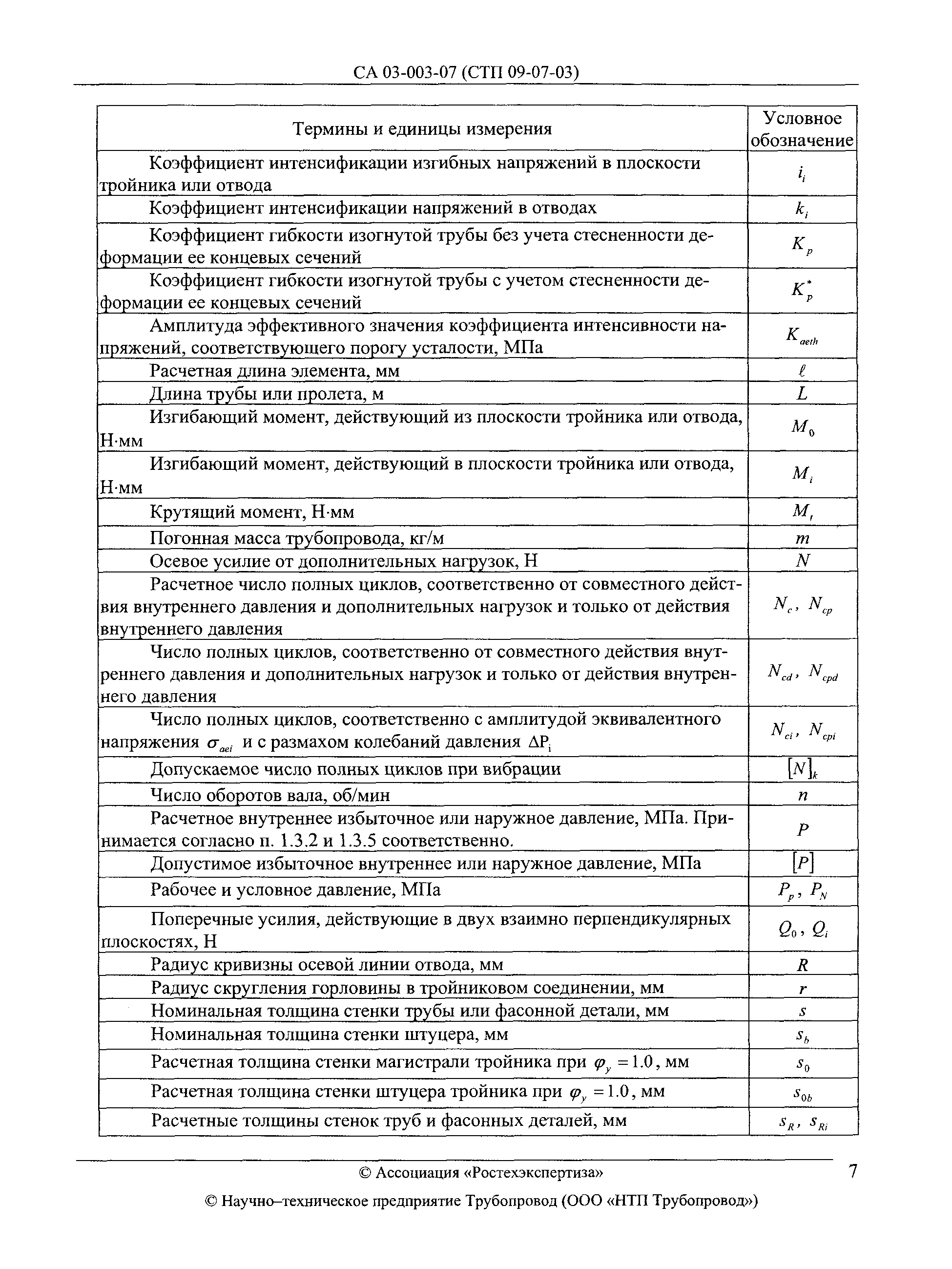

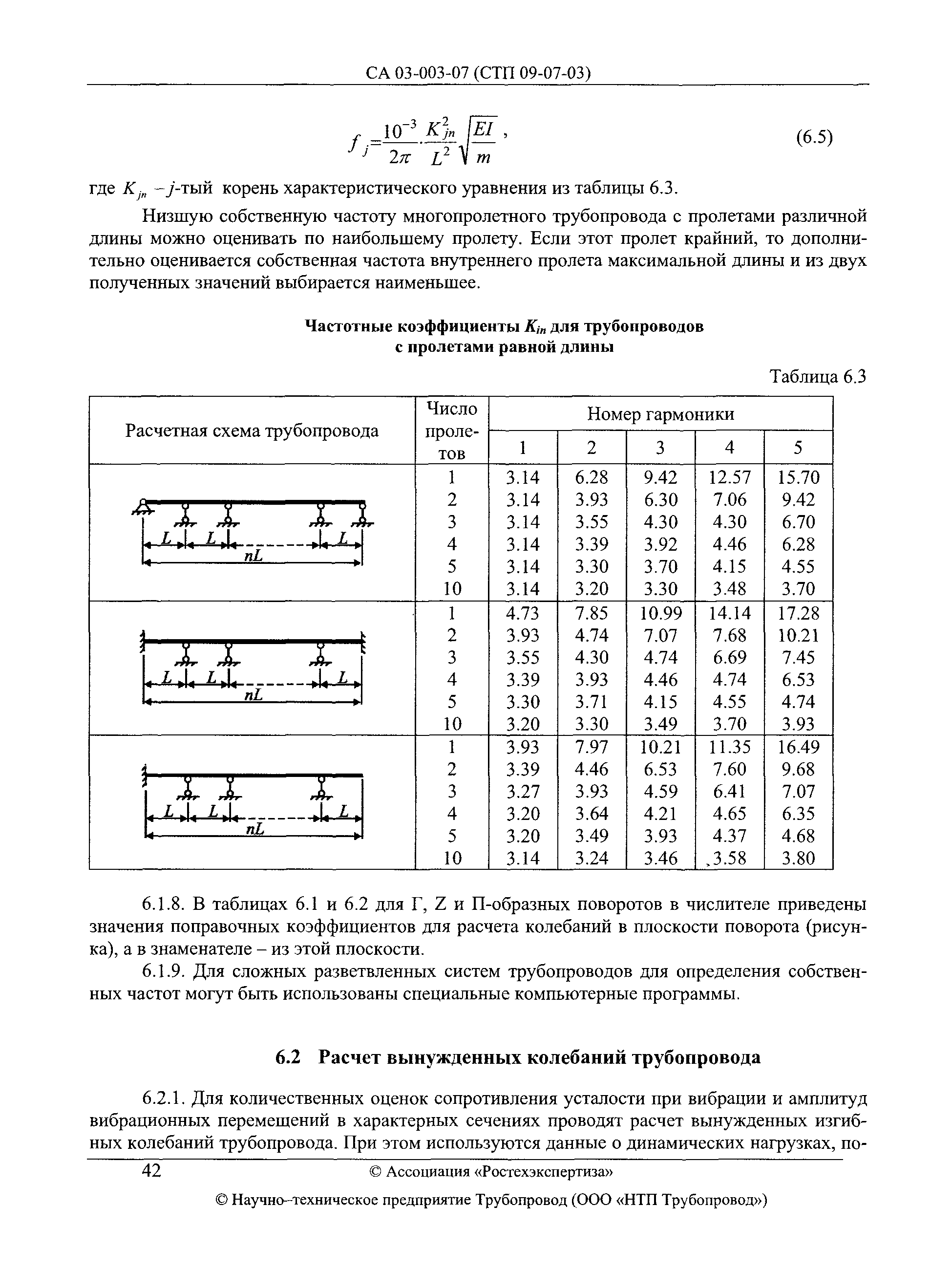

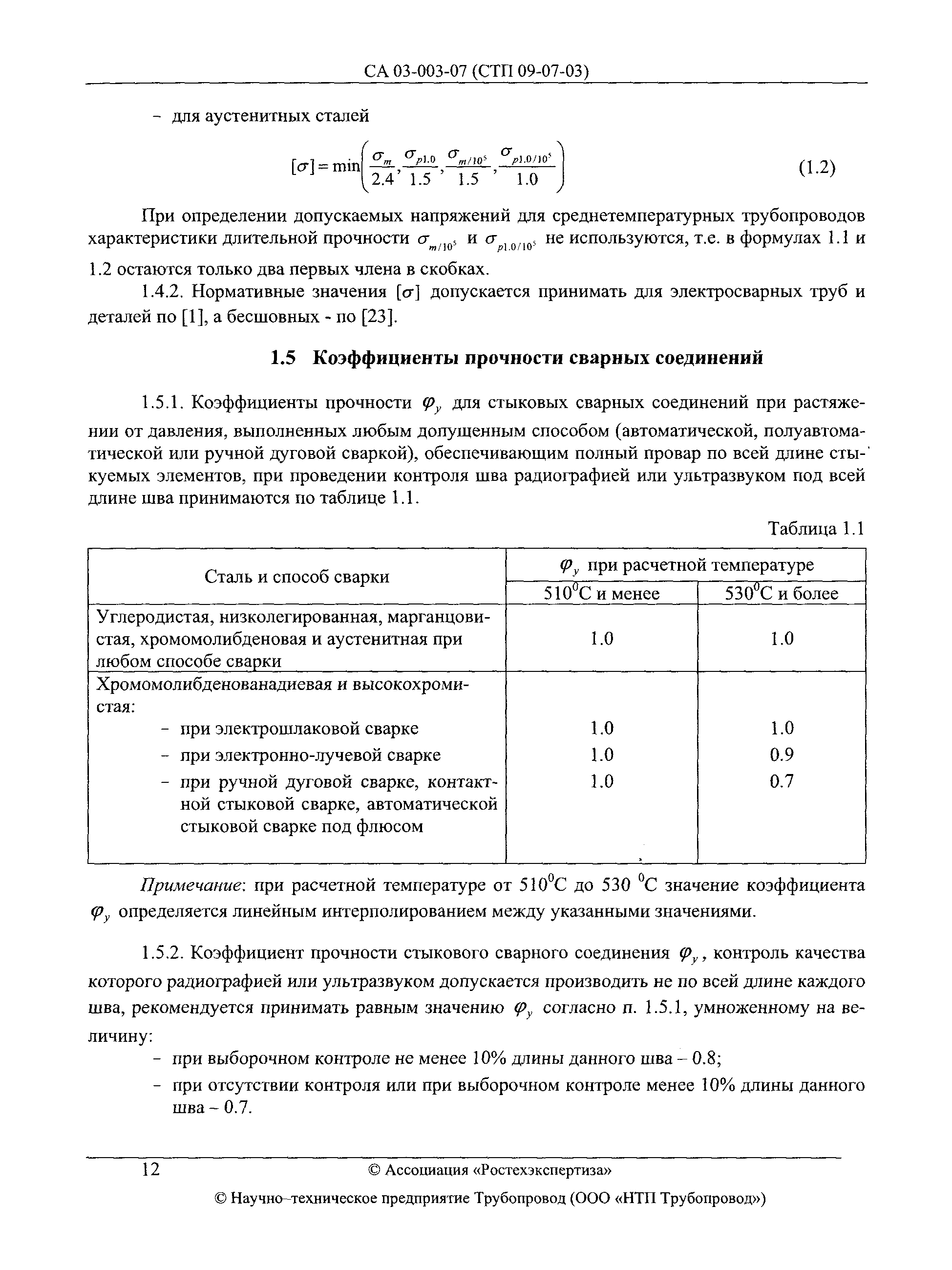

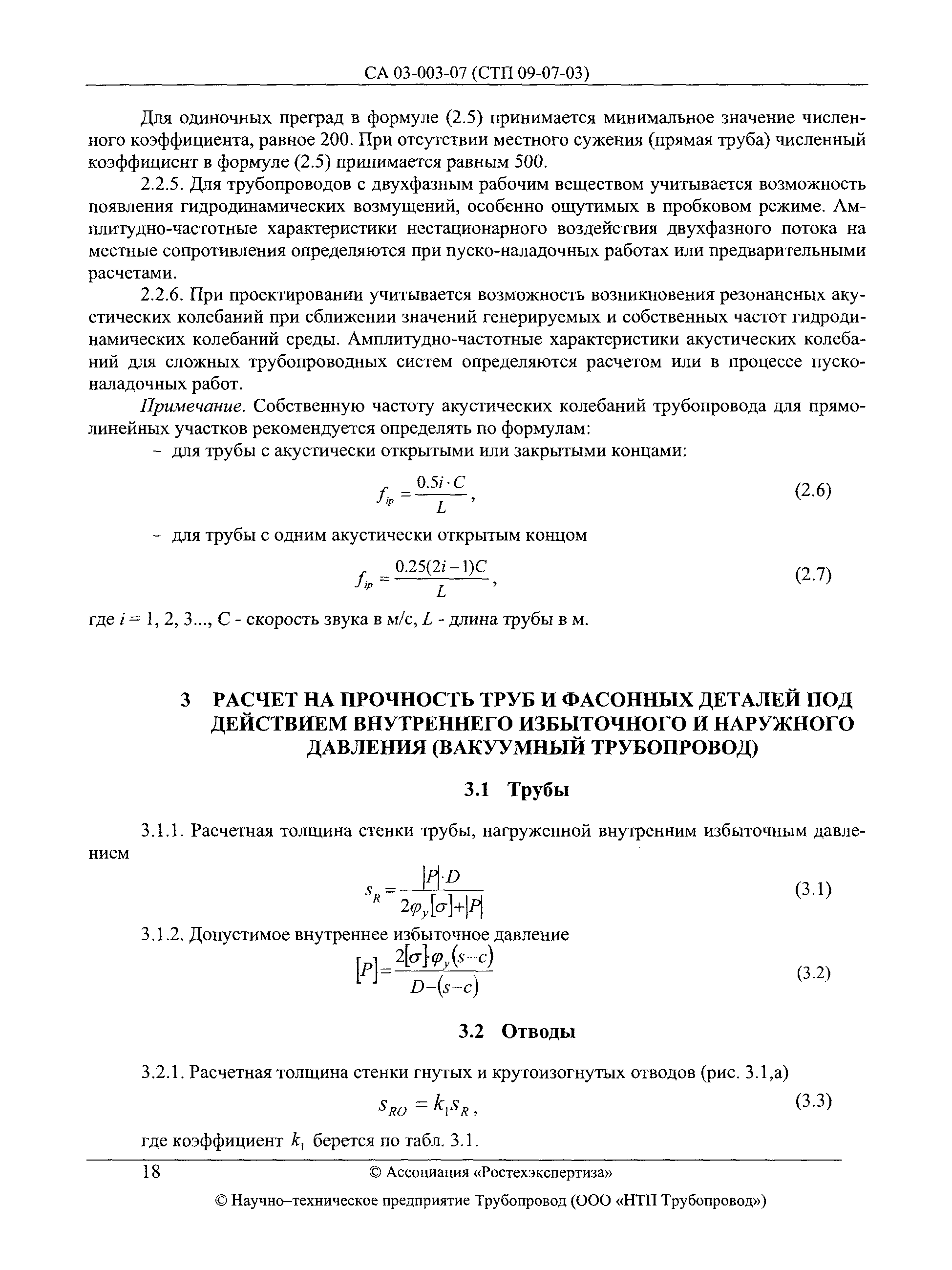

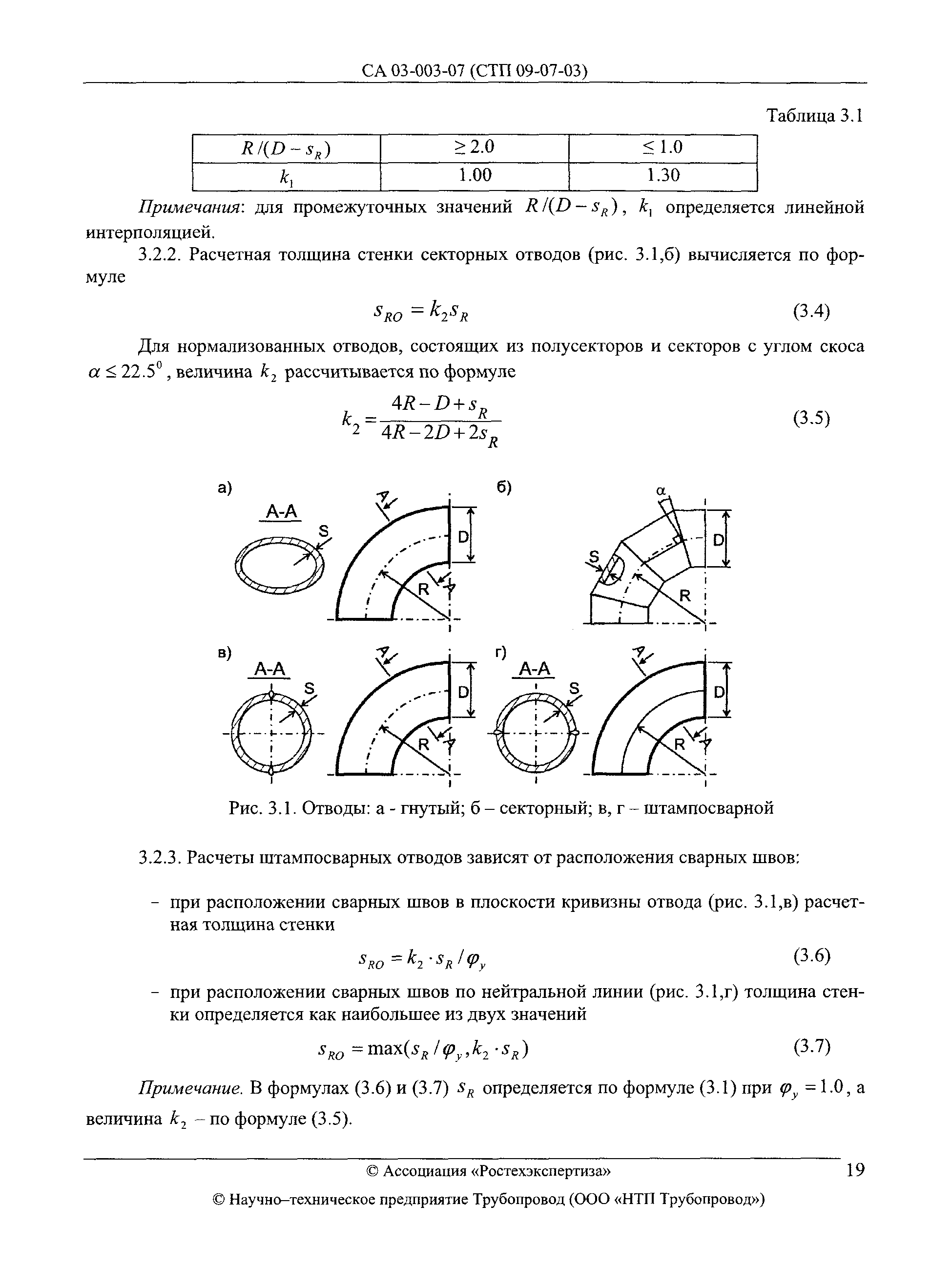

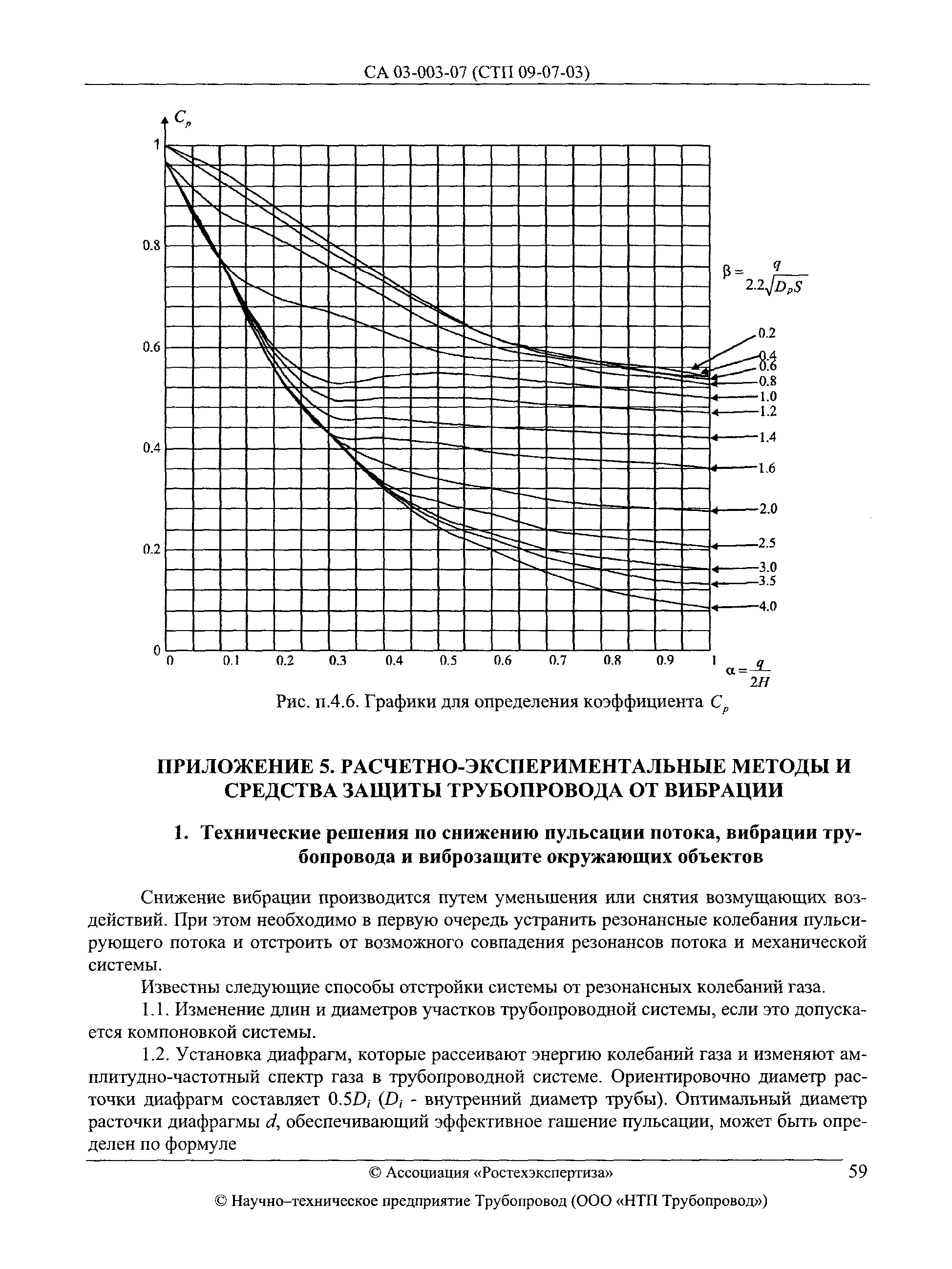

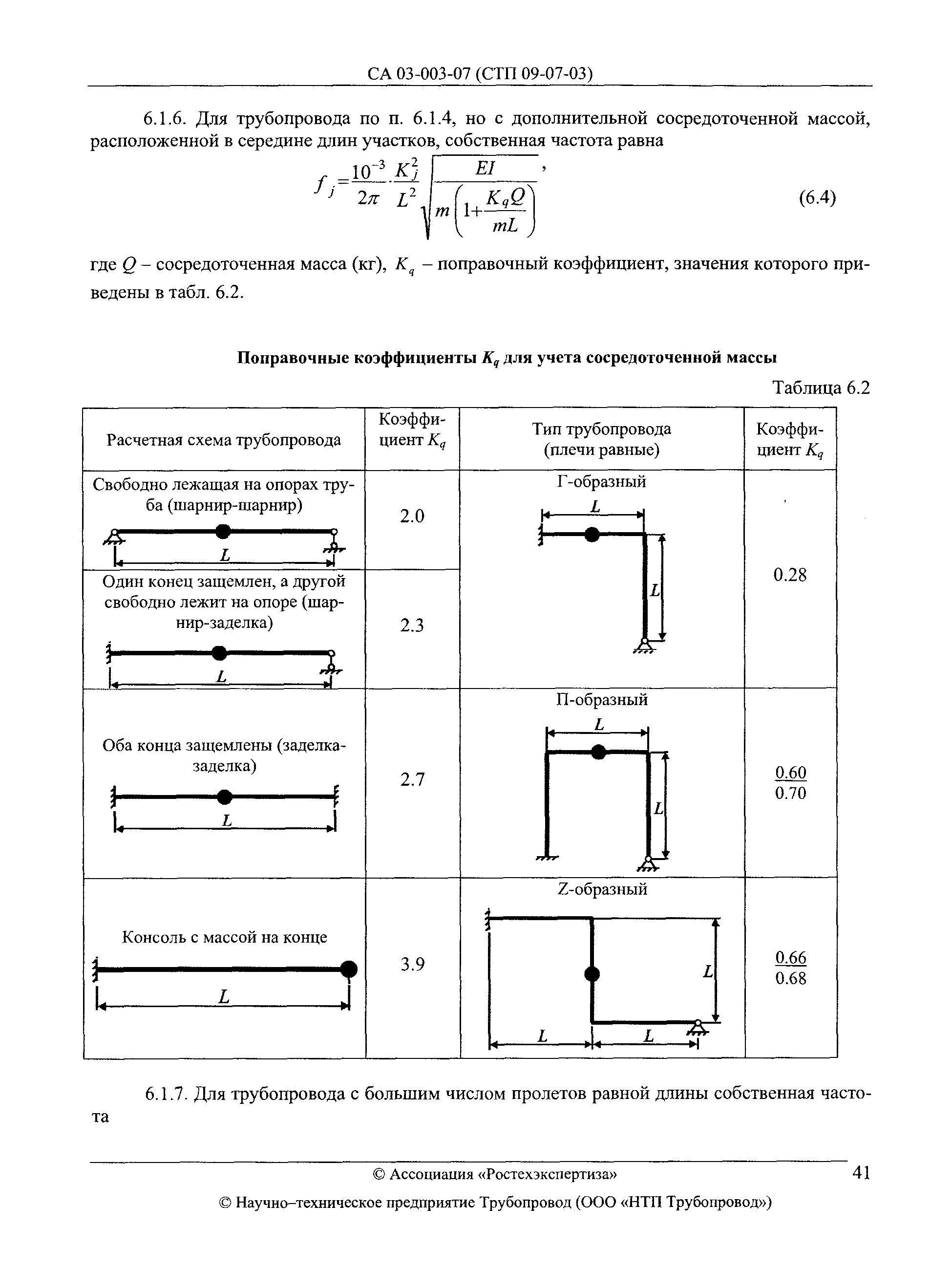

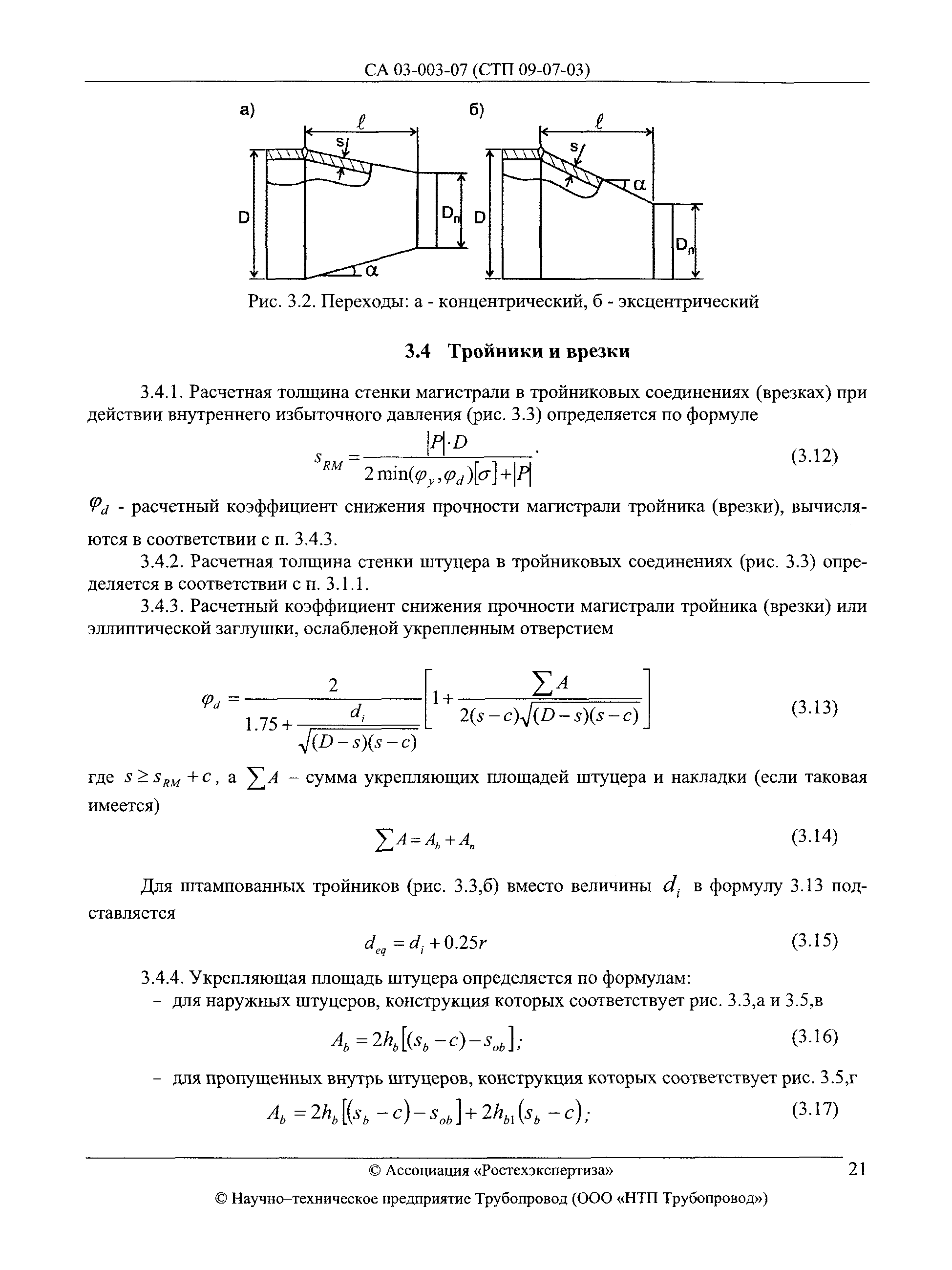

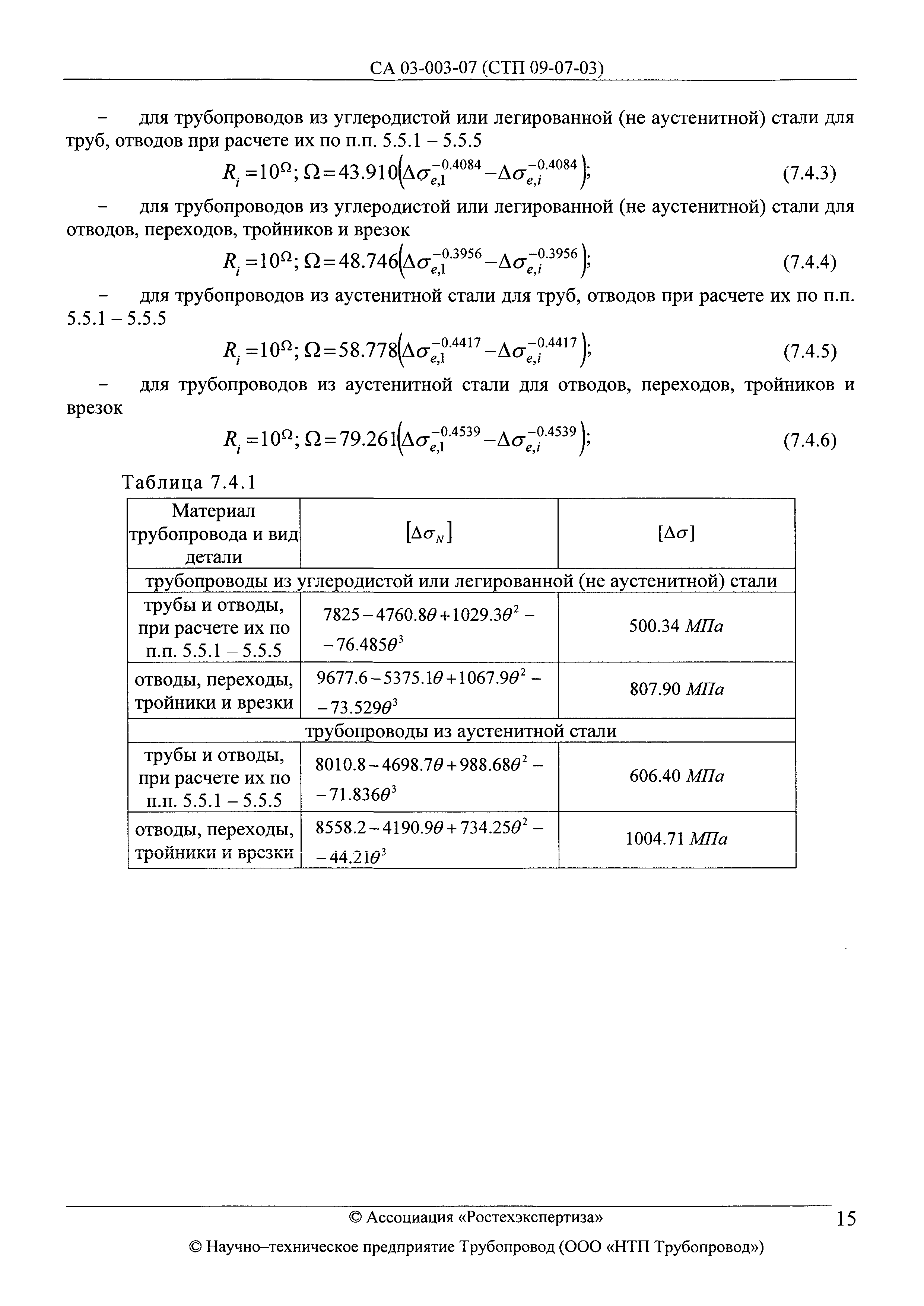

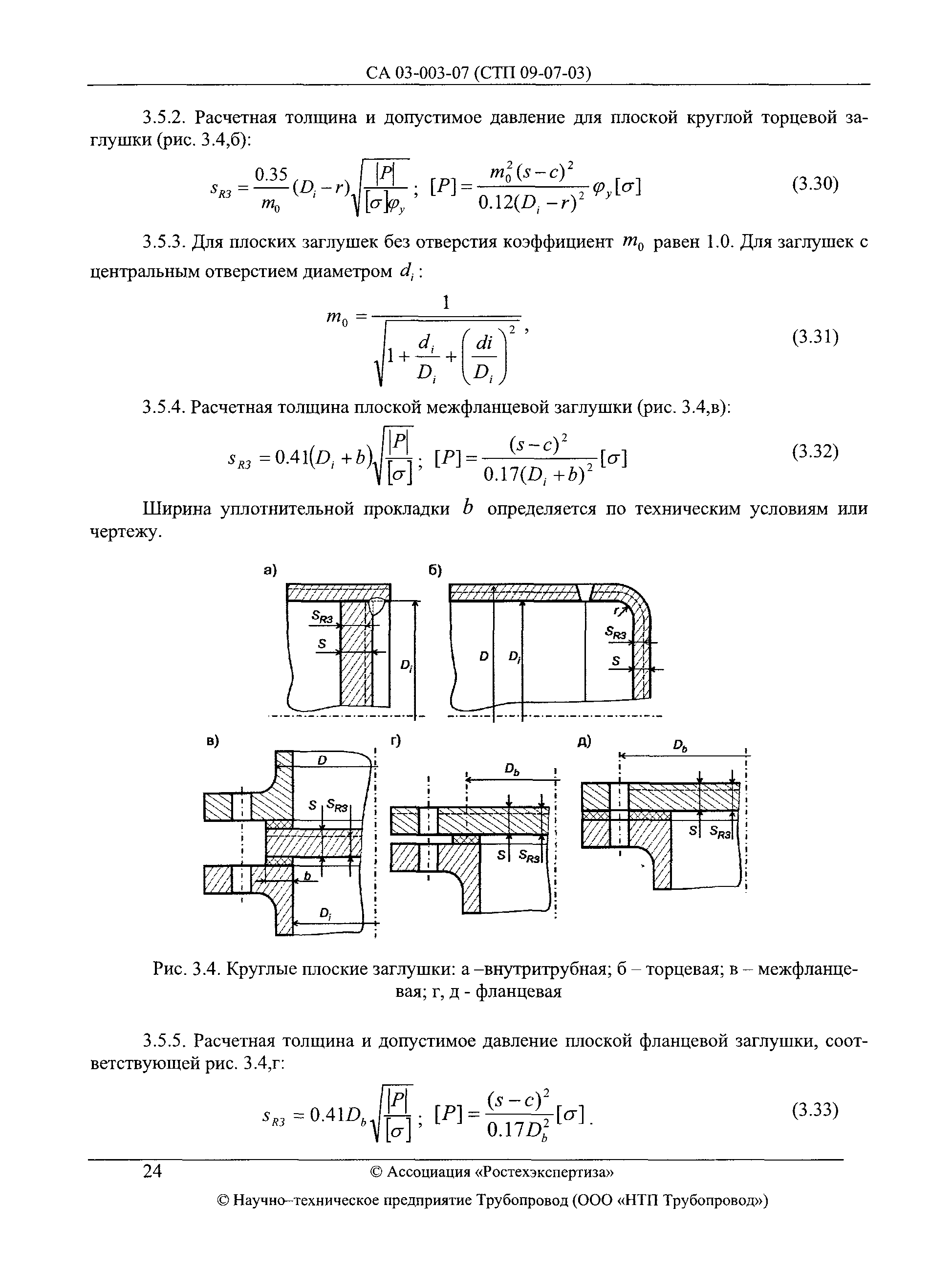

Расчеты на прочность и вибрацию стальных технологических трубопроводовОбозначение: | СА 03-003-07 | Обозначение англ: | 03-003-07 | Статус: | организационно-ограниченного применения | Название рус.: | Расчеты на прочность и вибрацию стальных технологических трубопроводов | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Область применения: | Стандарт устанавливает методы расчета на статическую и циклическую прочность, а также вибрацию технологических стальных трубопроводов, работающих под внутренним избыточным и наружным (вакуумные трубопроводы) давлением, а также под действием дополнительных нагрузок и воздействий | Оглавление: | Введение Основные условные обозначения 1 Общие положения 1.1 Область применения 1.2 Классификация трубопроводов 1.3 Основные положения по расчету на прочность и вибрацию 1.4 Допускаемые напряжения 1.5 Коэффициенты прочности сварных соединений 1.6 Расчетная и номинальная толщины стенок элементов 2 Нагрузки и воздействия 2.1 Нагрузки и воздействия при расчетах на статическую и циклическую прочность 2.2 Динамические нагрузки и воздействия при расчетах на вибрацию 3 Расчет на прочность труб и фасонных деталей под действием внутреннего избыточного и наружного давления (вакуумный трубопровод) 3.1 Трубы 3.2 Отводы 3.3 Переходы 3.4 Тройники и врезки 3.5 Заглушки 3.6 Расчет на действие наружного давления (вакуумныЙ трубопровод) 4 Выбор расчетной схемы трубопровода 5 Поверочный расчет трубопровода на прочность 5.1 Основные положения, этапы расчета 5.2 Применение и учет монтажной растяжки 5.3 Определение нагрузок, передаваемых трубопроводом на оборудование, опоры строительные конструкции 5.4 Условия прочности 5.5 Расчетные напряжения в трубах, отводах, тройниках и врезках 5.6 Расчет на циклическую прочность 5.7 Расчет на длительную циклическую прочность 5.8 Расчет местной устойчивости стенок вакуумного трубопровода 6 Расчет трубопровода на вибрацию 6.1 Расчет собственных частот 6.2 Расчет вынужденных колебаний трубопровода 6.3 Критерии вибропрочности Приложение 1. Расчет длины пролета трубопровода Приложение 2. Учет повышенной гибкости отводов, тройников и врезок Приложение 3. Выбор фланцевых соединений Приложение 4. Выбор сильфонных и линзовых компенсаторов Приложение 5. Расчетно-экспериментальные методы и средства защиты трубопровода от вибрации Приложение 6. Расчет назначенного ресурса (расчетного срока службы) трубопровода Нормативно-технические документы | Разработан: | ООО НТП Трубопровод ЗАО Инженерно-промышленная нефтехимическая компания
| Утверждён: | 11.10.2006 НТС ЗАО ИПН (19) 11.10.2006 ООО НТП Трубопровод (19)

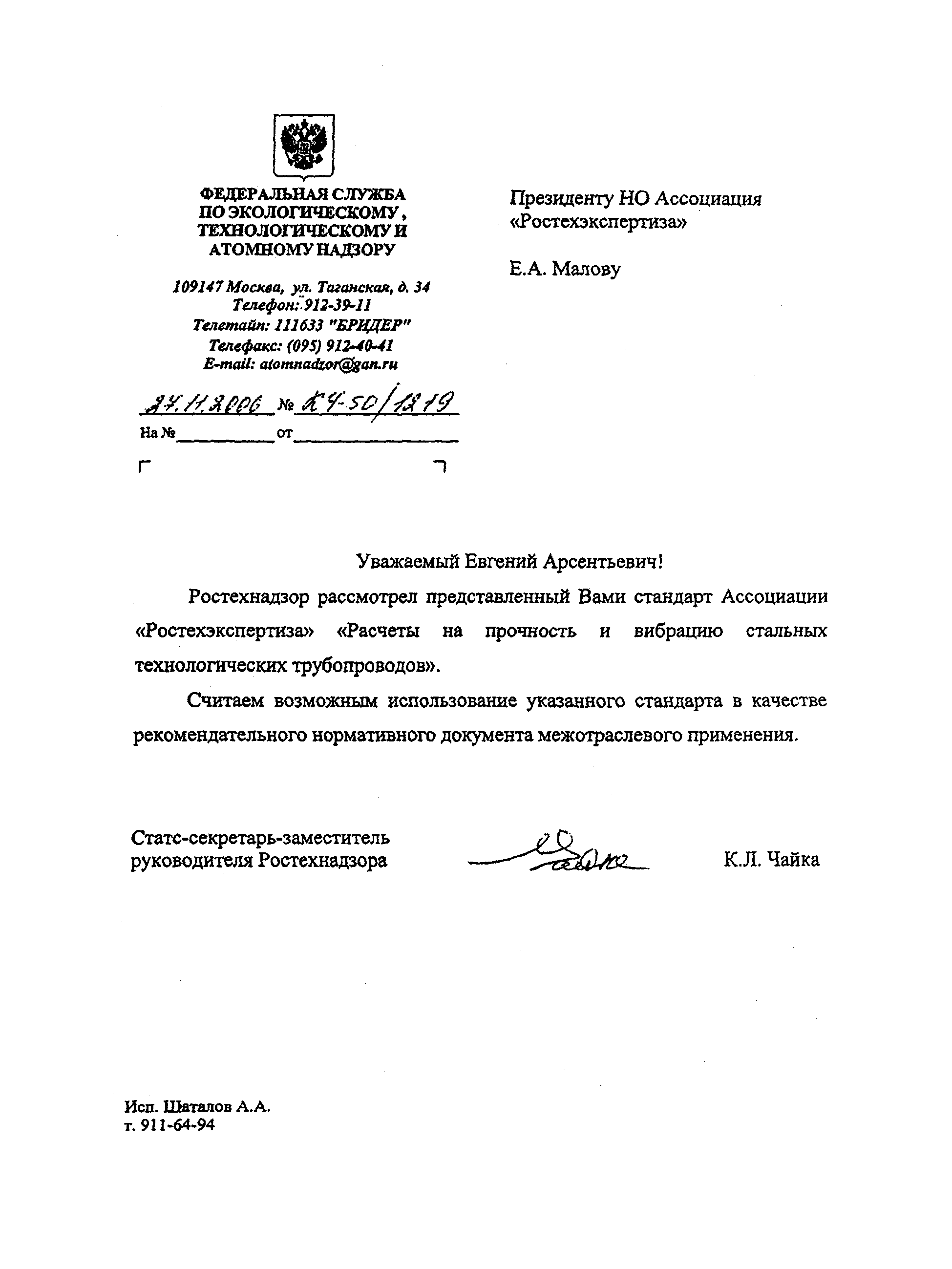

| Принят: | 27.11.2006 Федеральная служба по экологическому, технологическому и атомному надзору (КЧ-50/1219)
| Расположен в: |

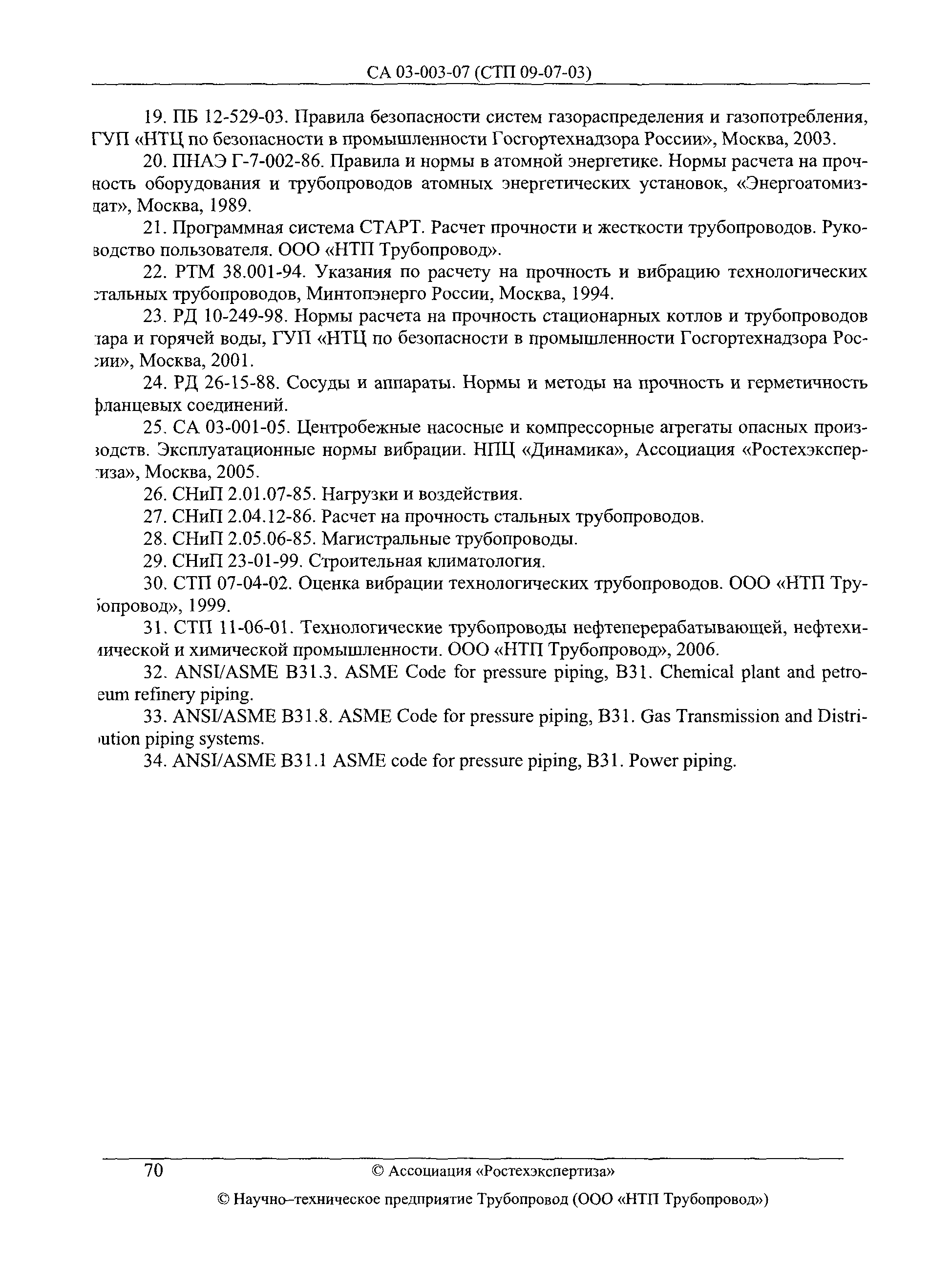

| Список изменений: | | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.01.07-85* «Нагрузки и воздействия»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.04.12-86 «Расчет на прочность стальных трубопроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 2.05.06-85* «Магистральные трубопроводы»![](../../../image/file2.gif) ![](../../../image/file3.gif) СНиП 23-01-99* «Строительная климатология»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 09-297-99 «Правила устройства и безопасной эксплуатации компрессорных установок с поршневыми компрессорами, работающими на взрывоопасных и вредных газах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12816-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12817-80 «Фланцы литые из серого чугуна на Ру от 0,1 до 1,6 МПа (от 1 до 16 кгс/см2). Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12818-80 «Фланцы литые из ковкого чугуна на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2). Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12819-80 «Фланцы литые стальные на Ру от 1,6 до 20,0 МПа (от 16 до 200 кгс/см2). Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 10-249-98 «Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды»![](../../../image/file2.gif) ![](../../../image/file3.gif) РД 26-15-88 «Сосуды и аппараты. Нормы и методы расчета на прочность и герметичность фланцевых соединений»![](../../../image/file2.gif) ![](../../../image/file3.gif) РТМ 38.001-94 «Указания по расчету на прочность и вибрацию технологических стальных трубопроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-582-03 «Правила устройства и безопасной эксплуатации компрессорных установок с поршневыми компрессорами, работающими на взрывоопасных и вредных газах»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 09-540-03 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств»![](../../../image/file2.gif) ГОСТ Р ИСО 10816-3-99 «Вибрация. Контроль состояния машин по результатам измерений вибрации на невращающихся частях. Часть 3. Промышленные машины номинальной мощностью более 15 кВт и номинальной скоростью от 120 до 15000 мин. в степени минус 1»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 03-585-03 «Правила устройства и безопасной эксплуатации технологических трубопроводов»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПБ 08-624-03 «Правила безопасности в нефтяной и газовой промышленности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ПНАЭ Г-7-002-86 «Нормы расчета на прочность оборудования и трубопроводов атомных энергетических установок»![](../../../image/file2.gif) СА 03-005-07 «Технологические трубопроводы нефтеперерабатывающей, нефтехимической и химической промышленности. Требования к устройству и эксплуатации»
|

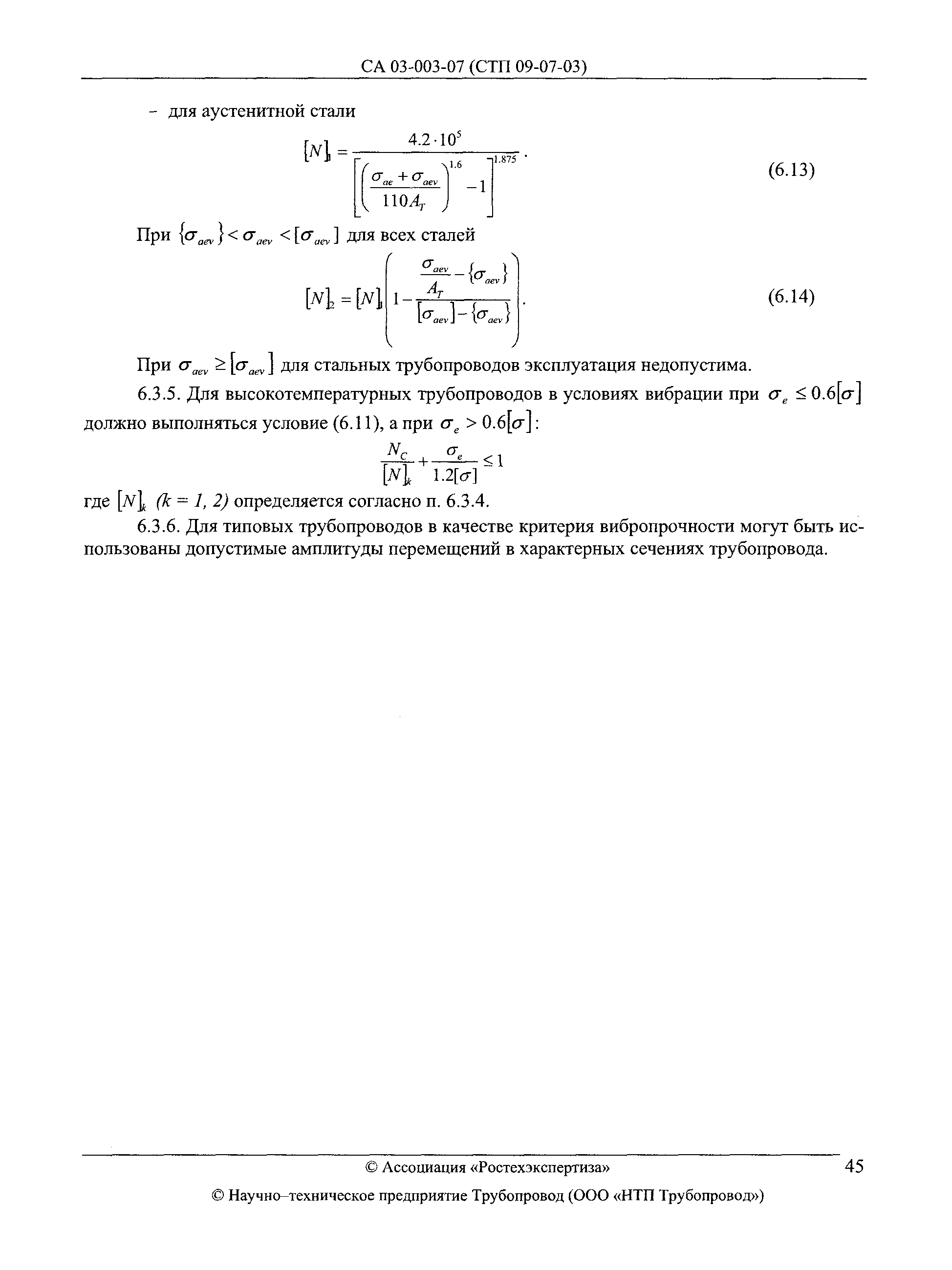

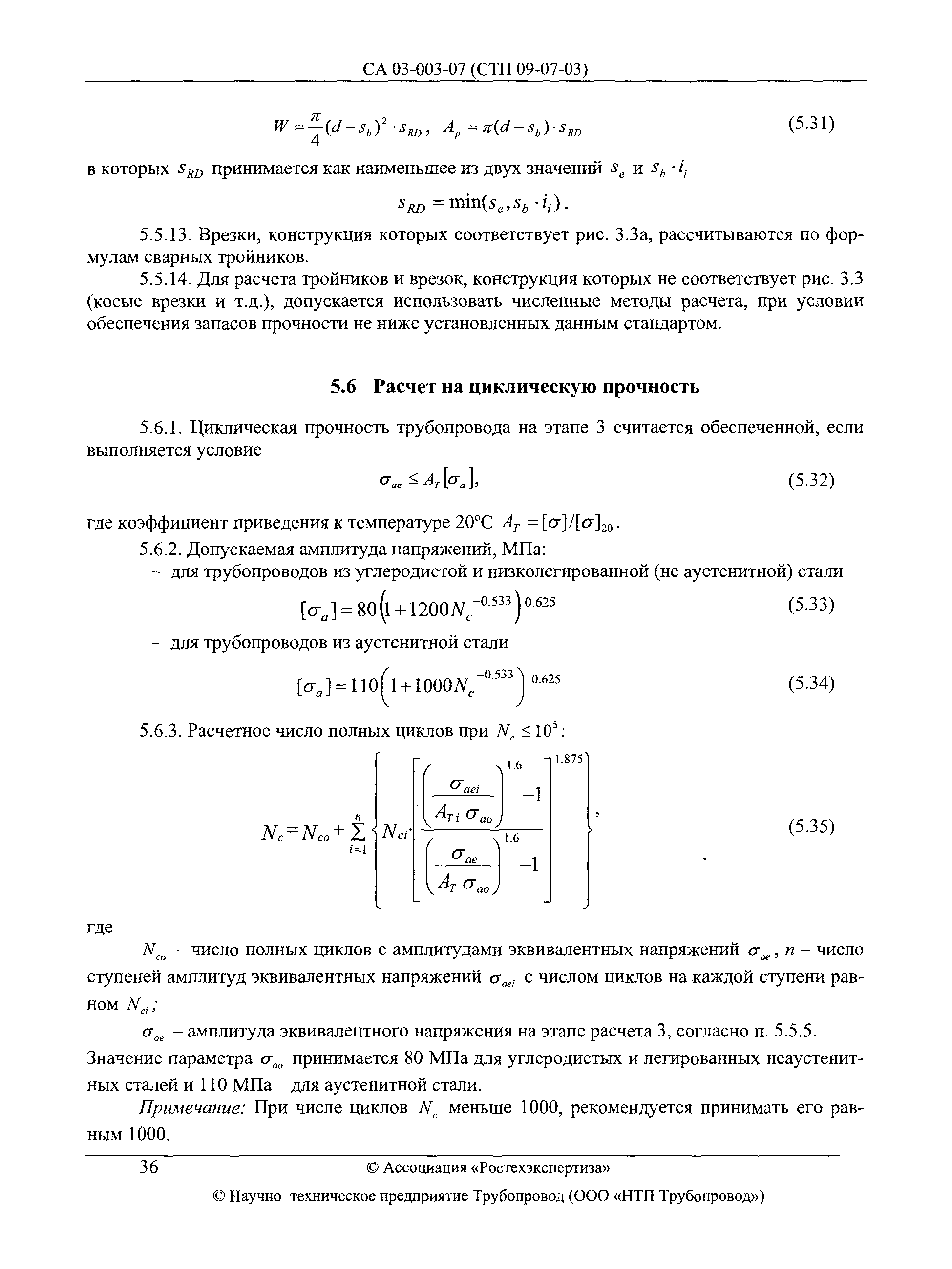

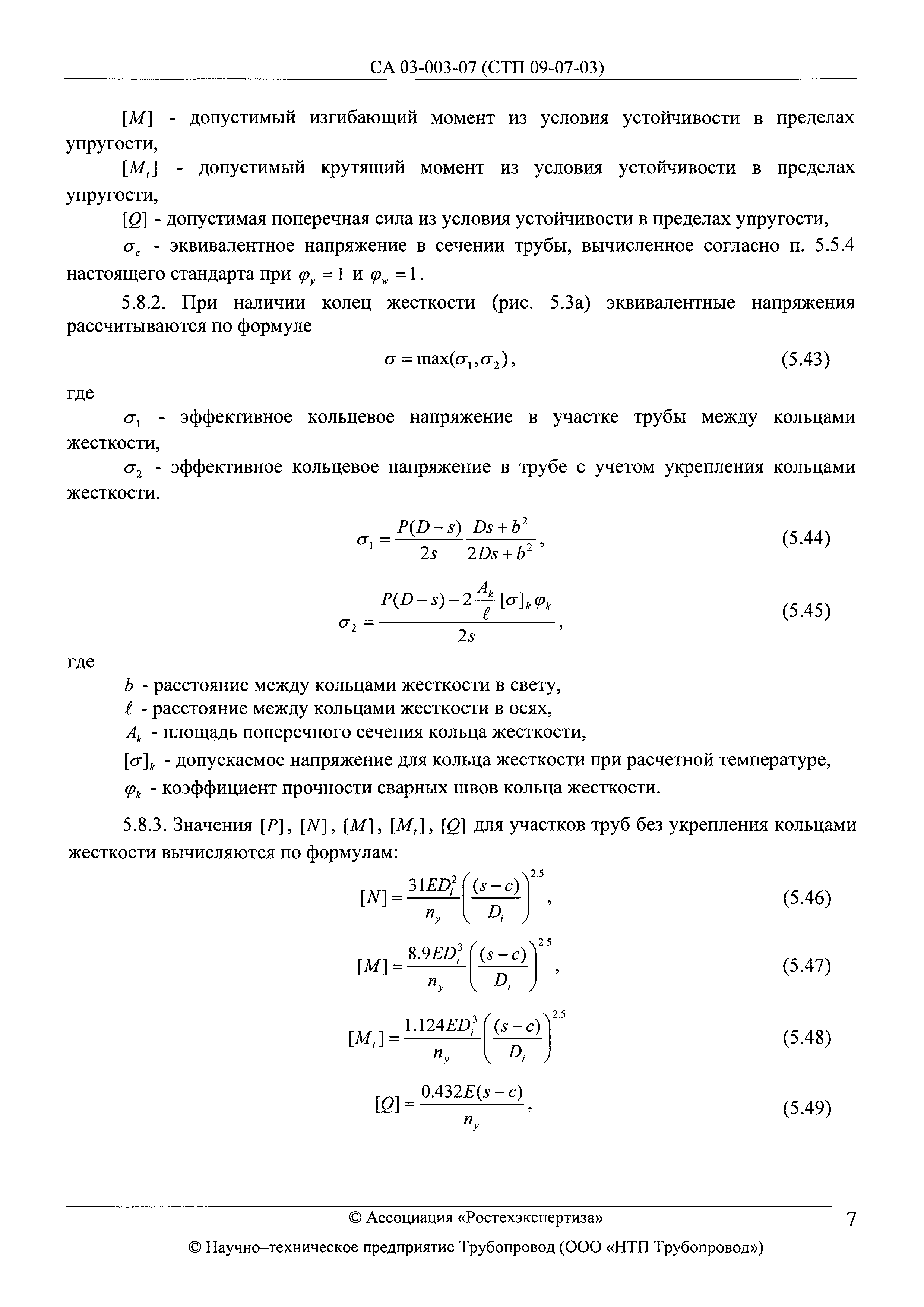

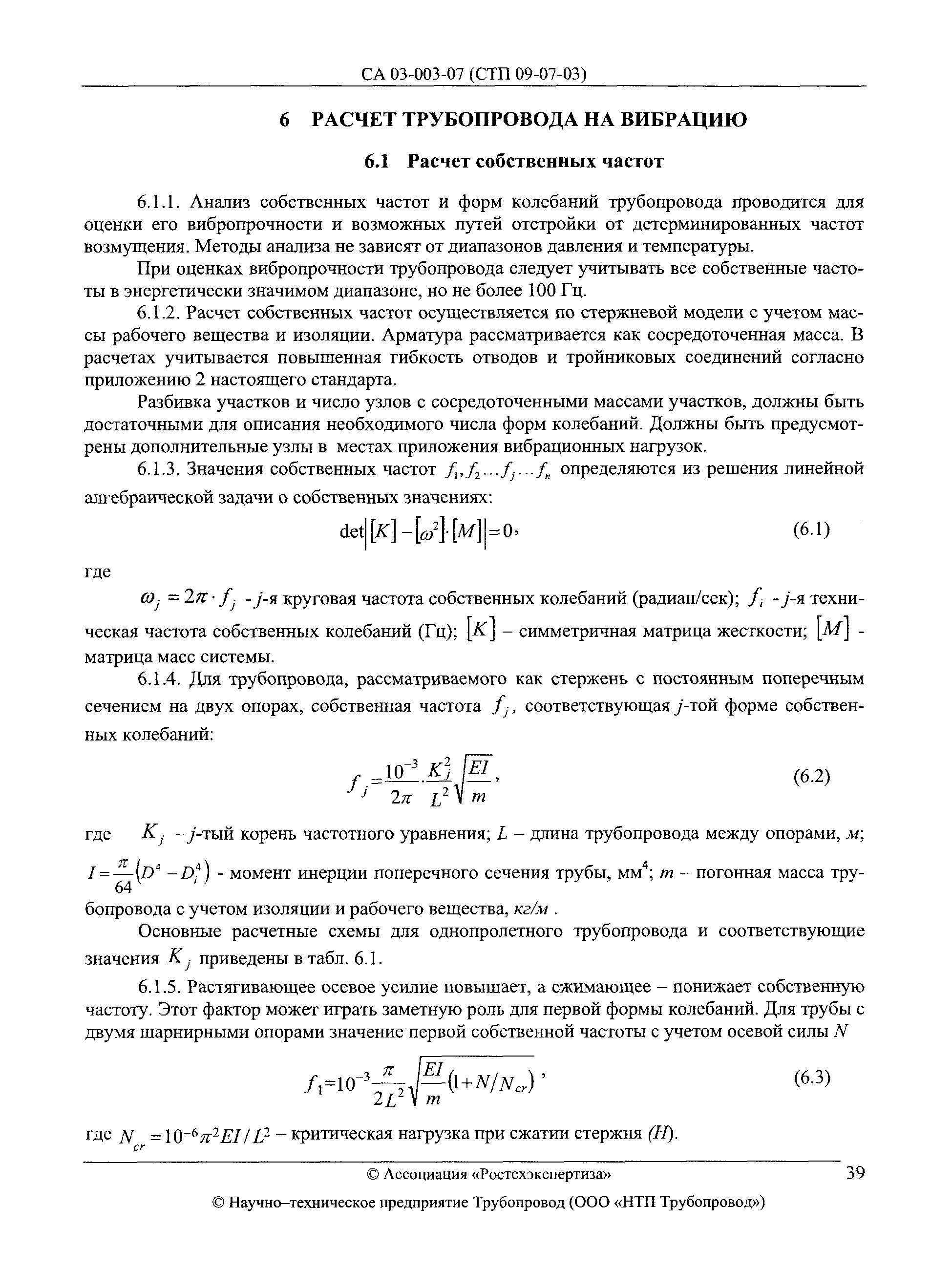

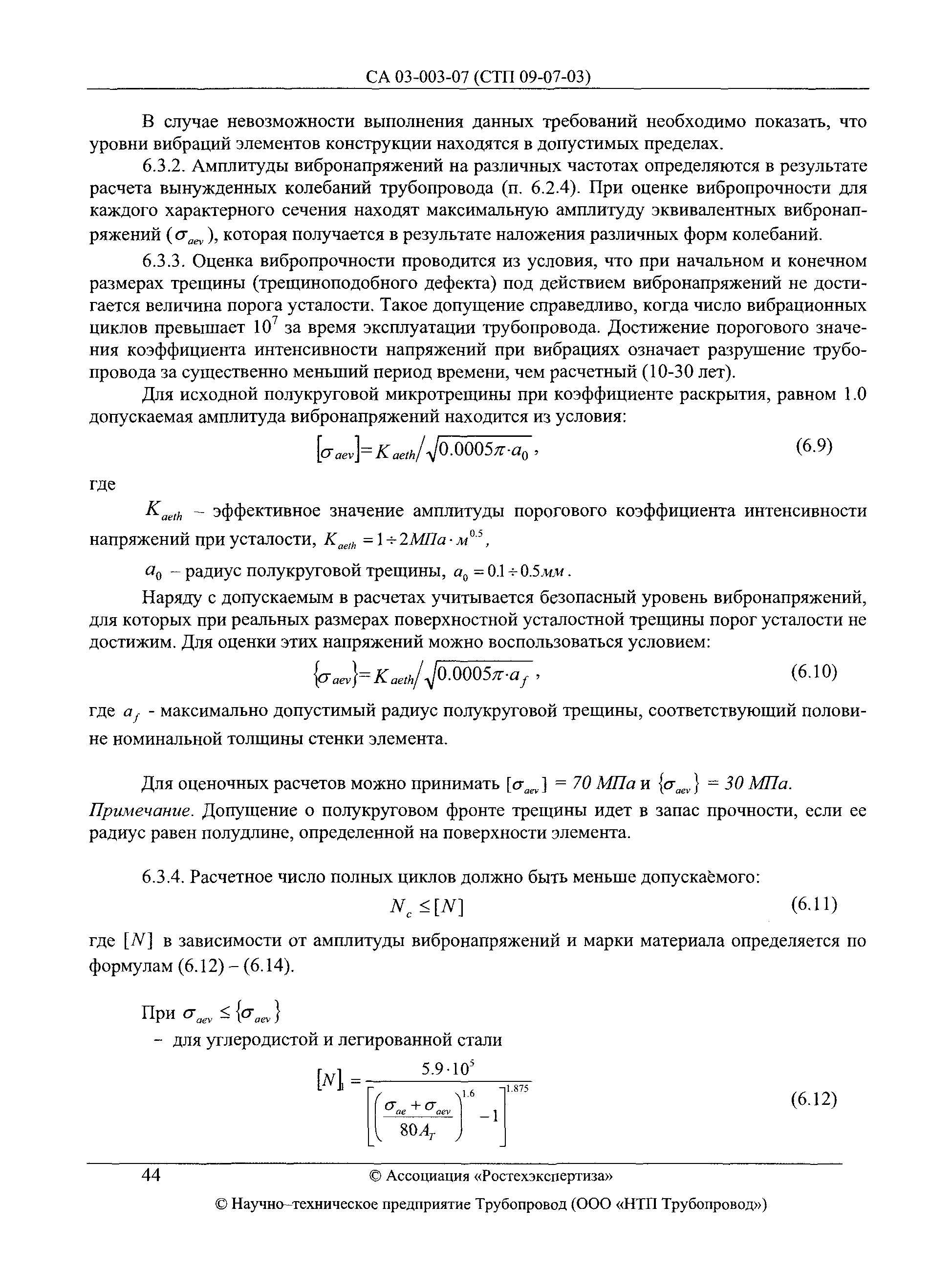

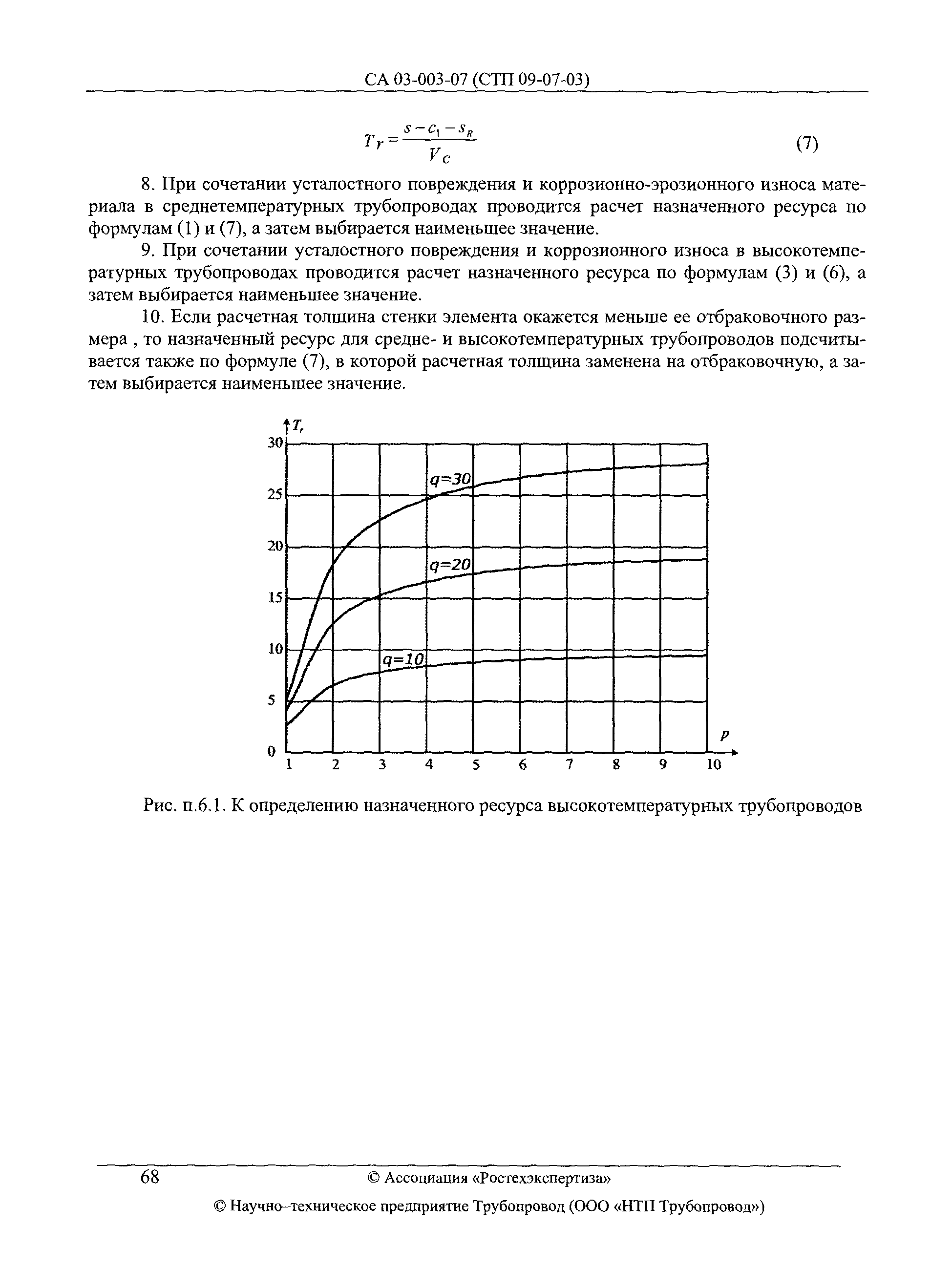

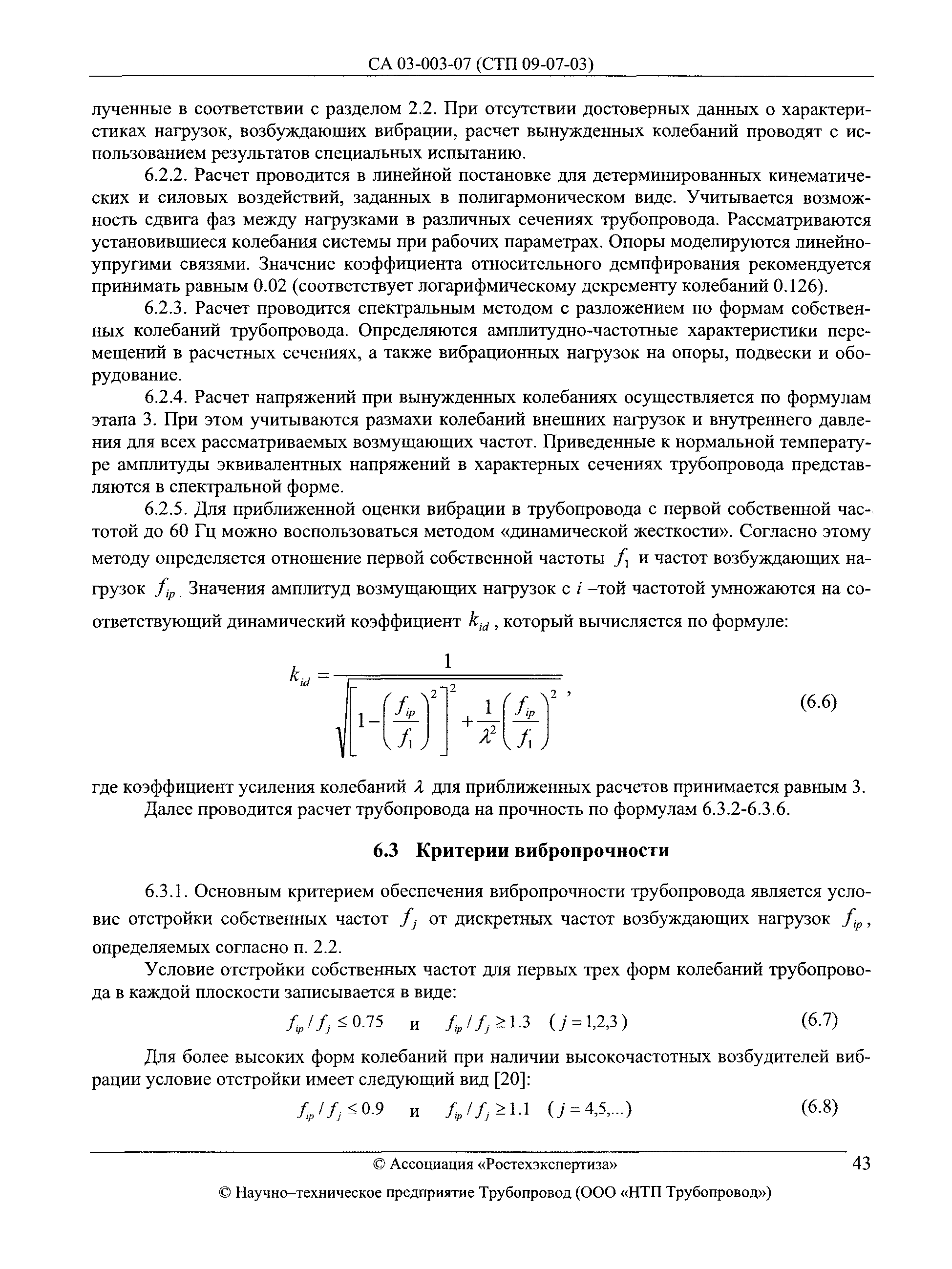

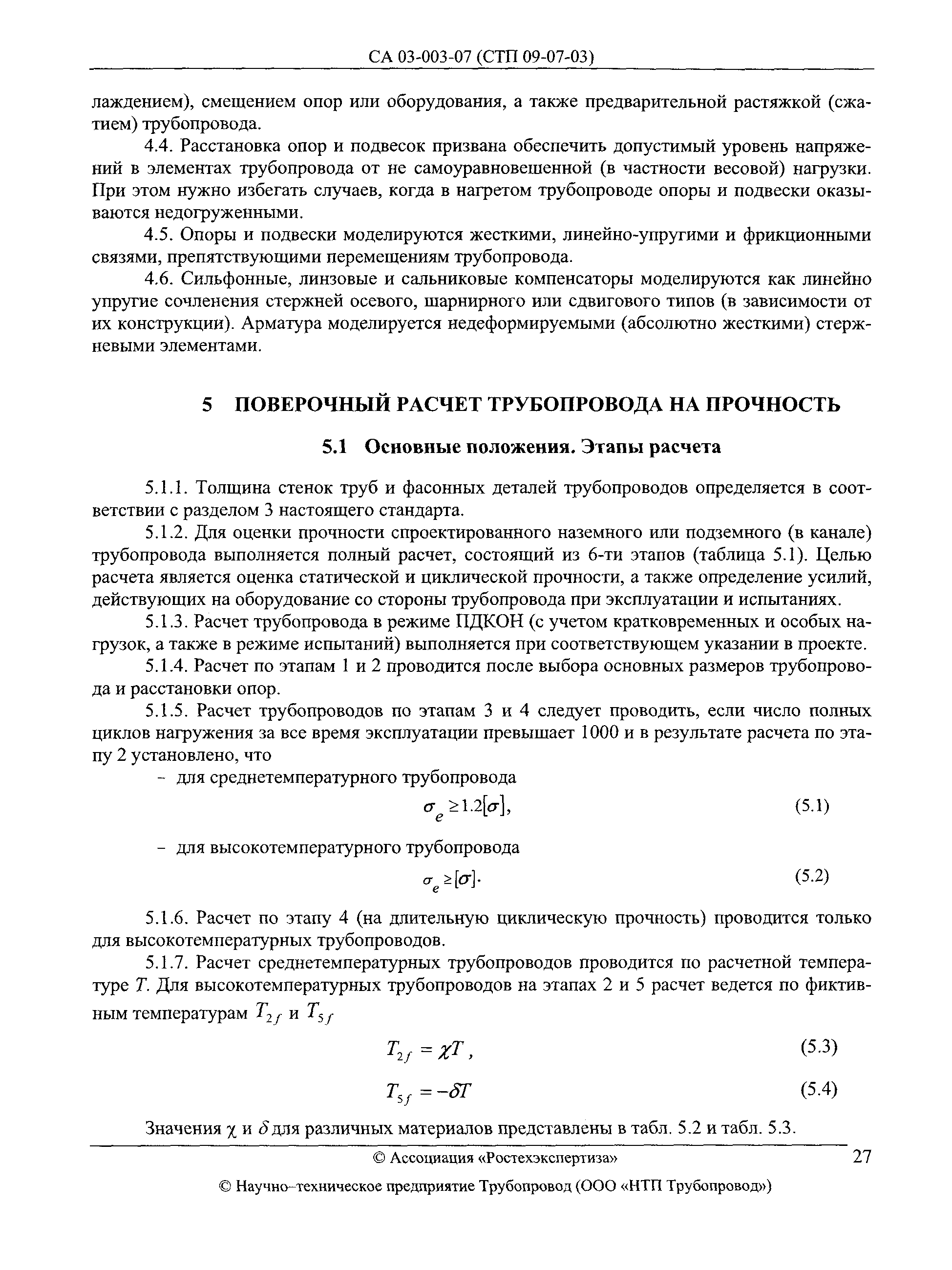

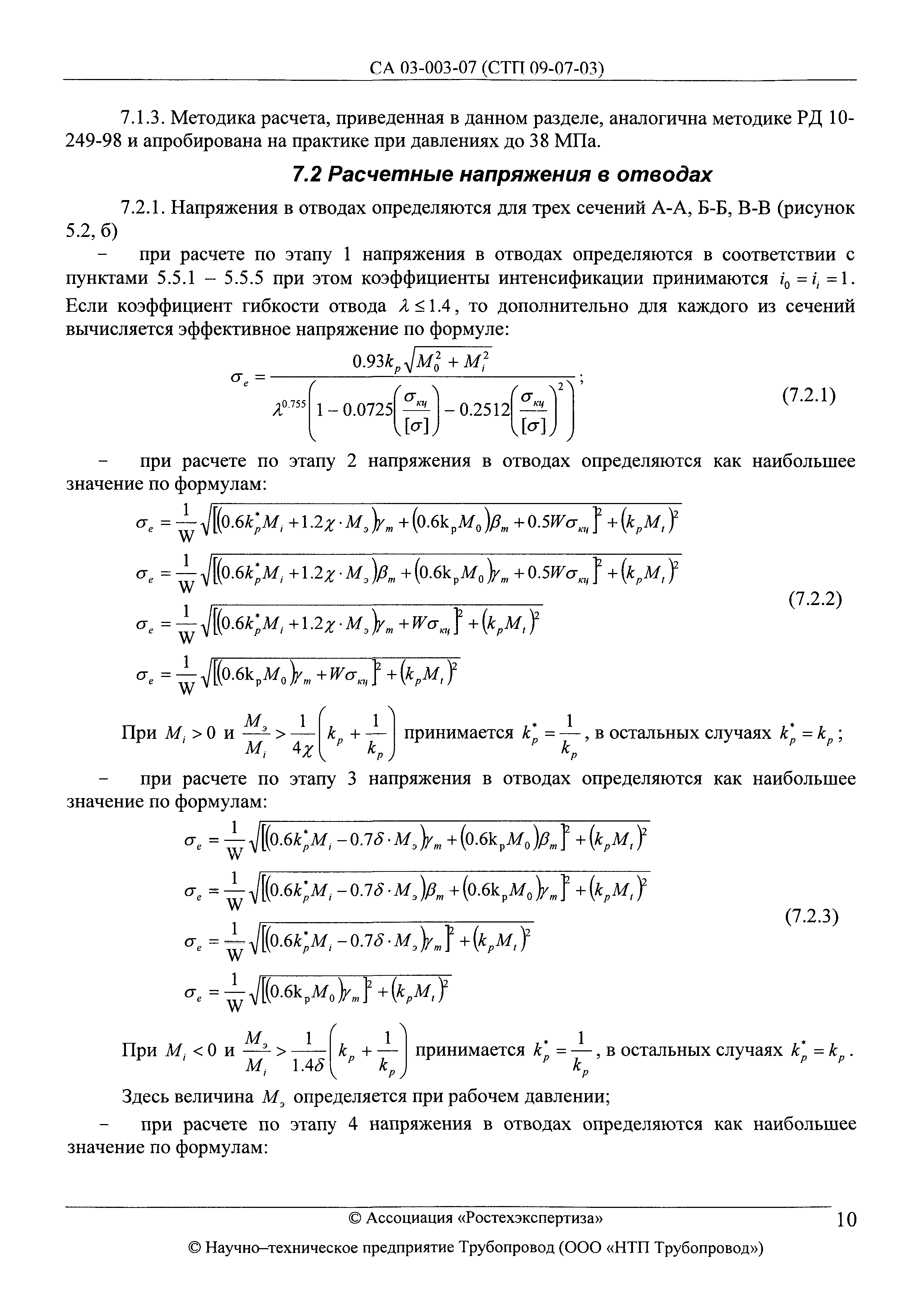

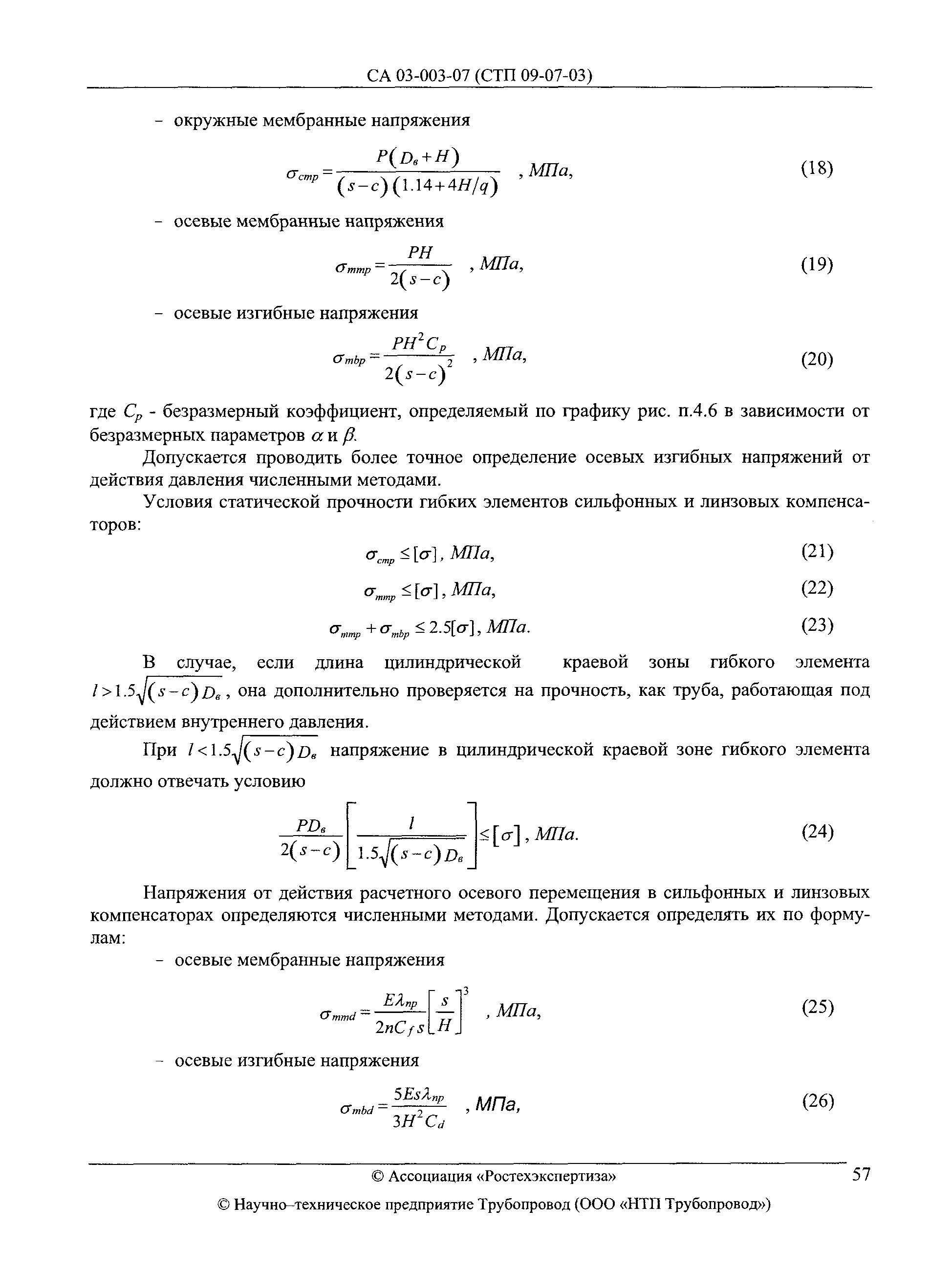

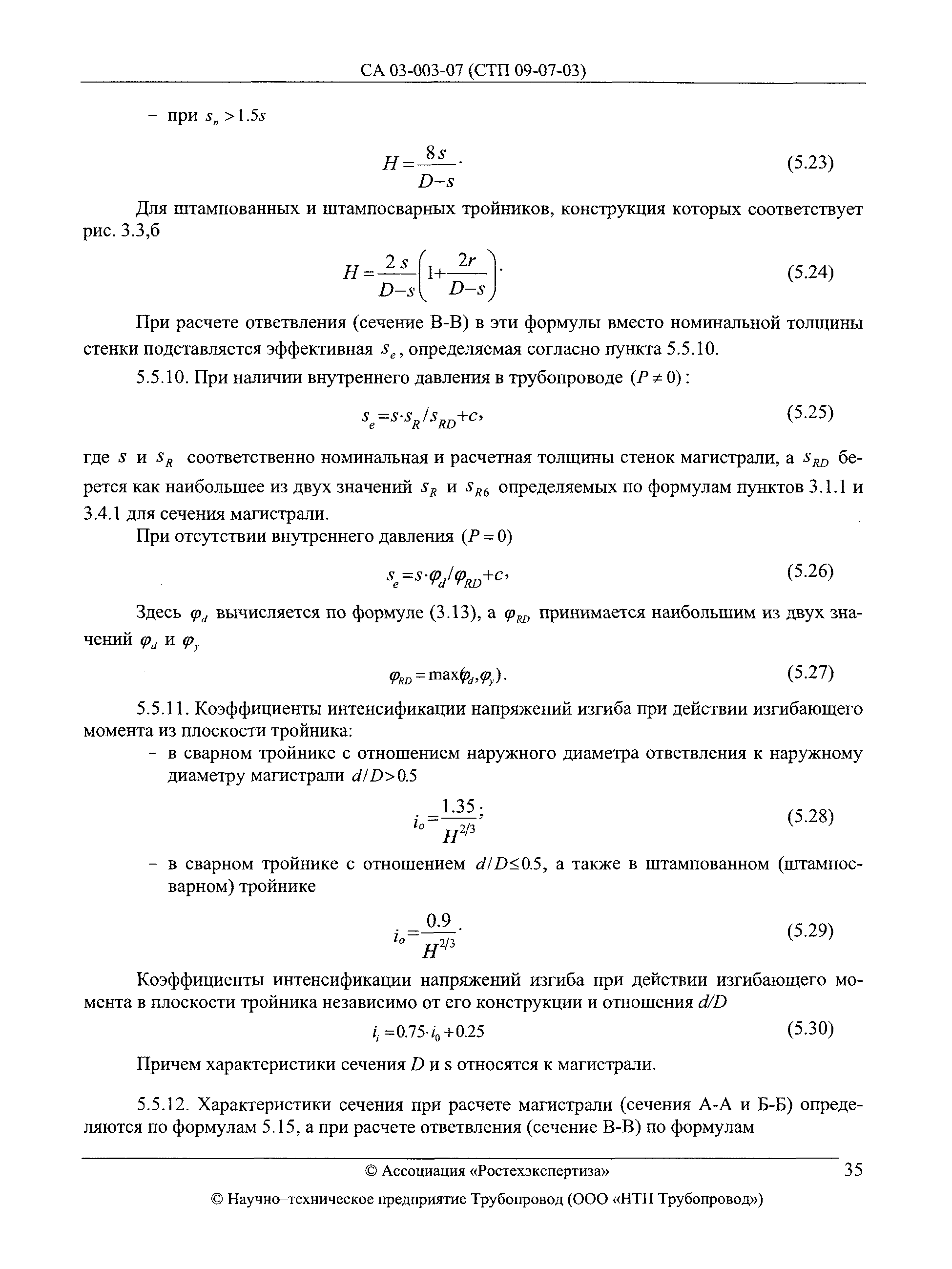

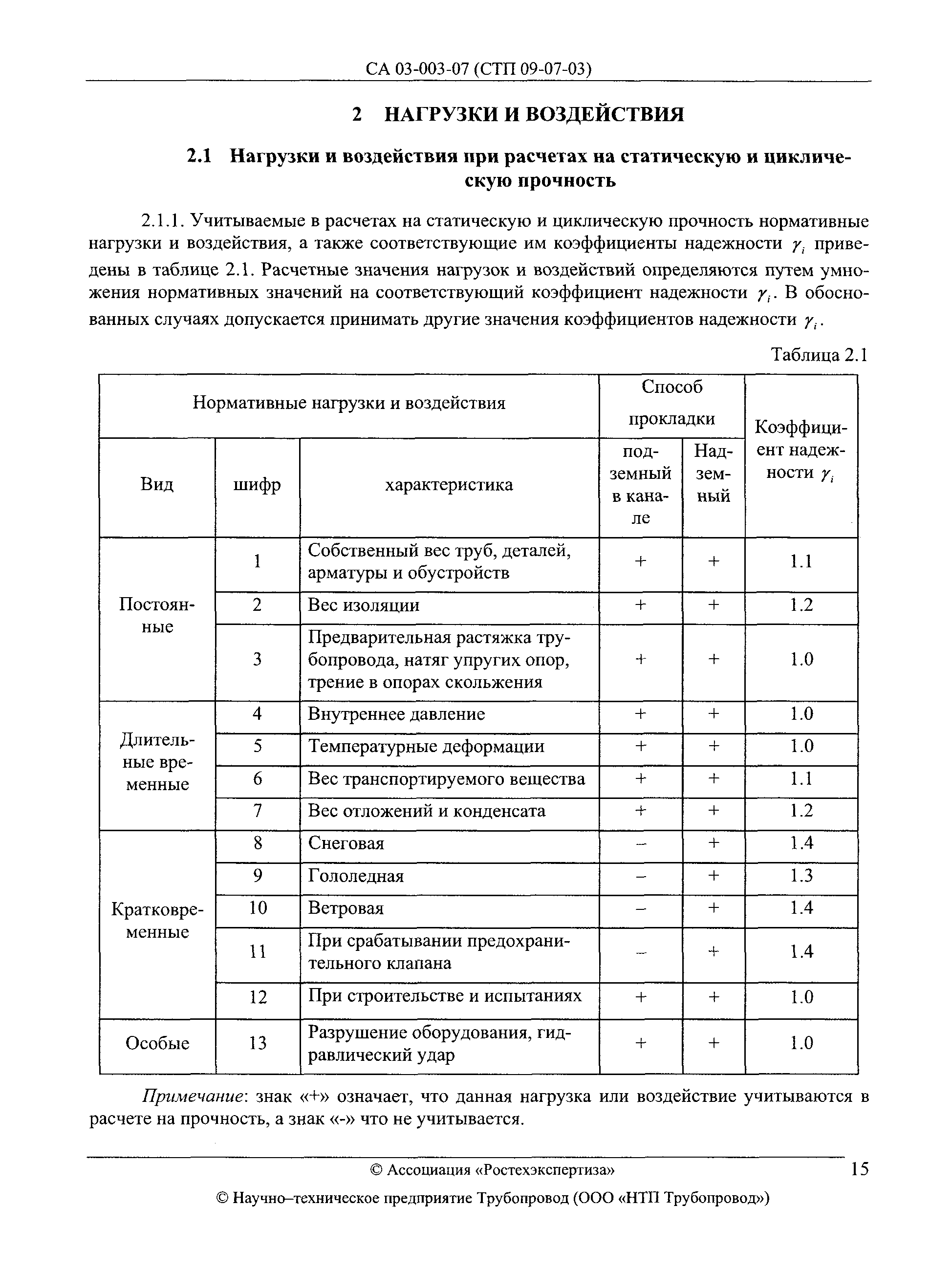

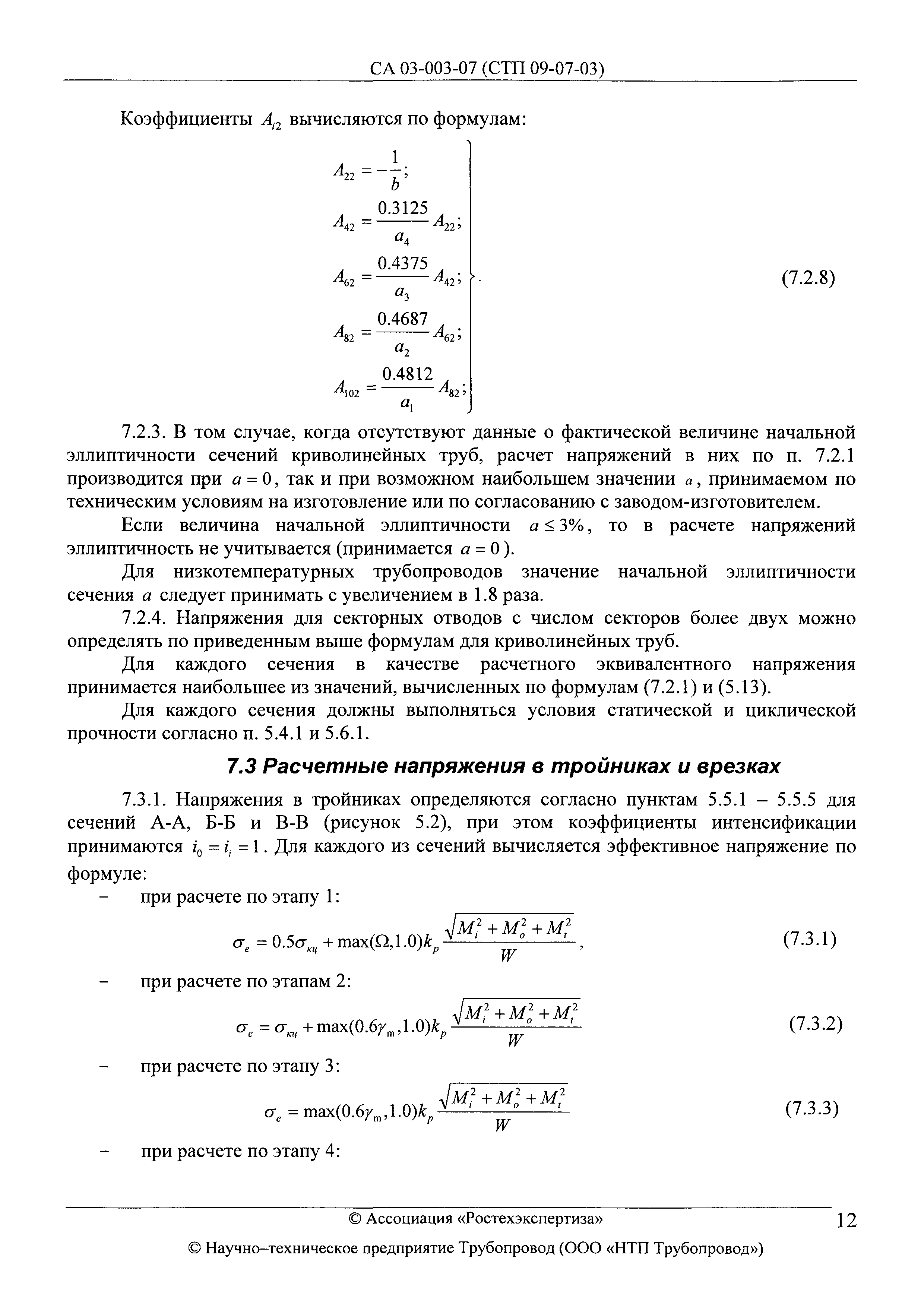

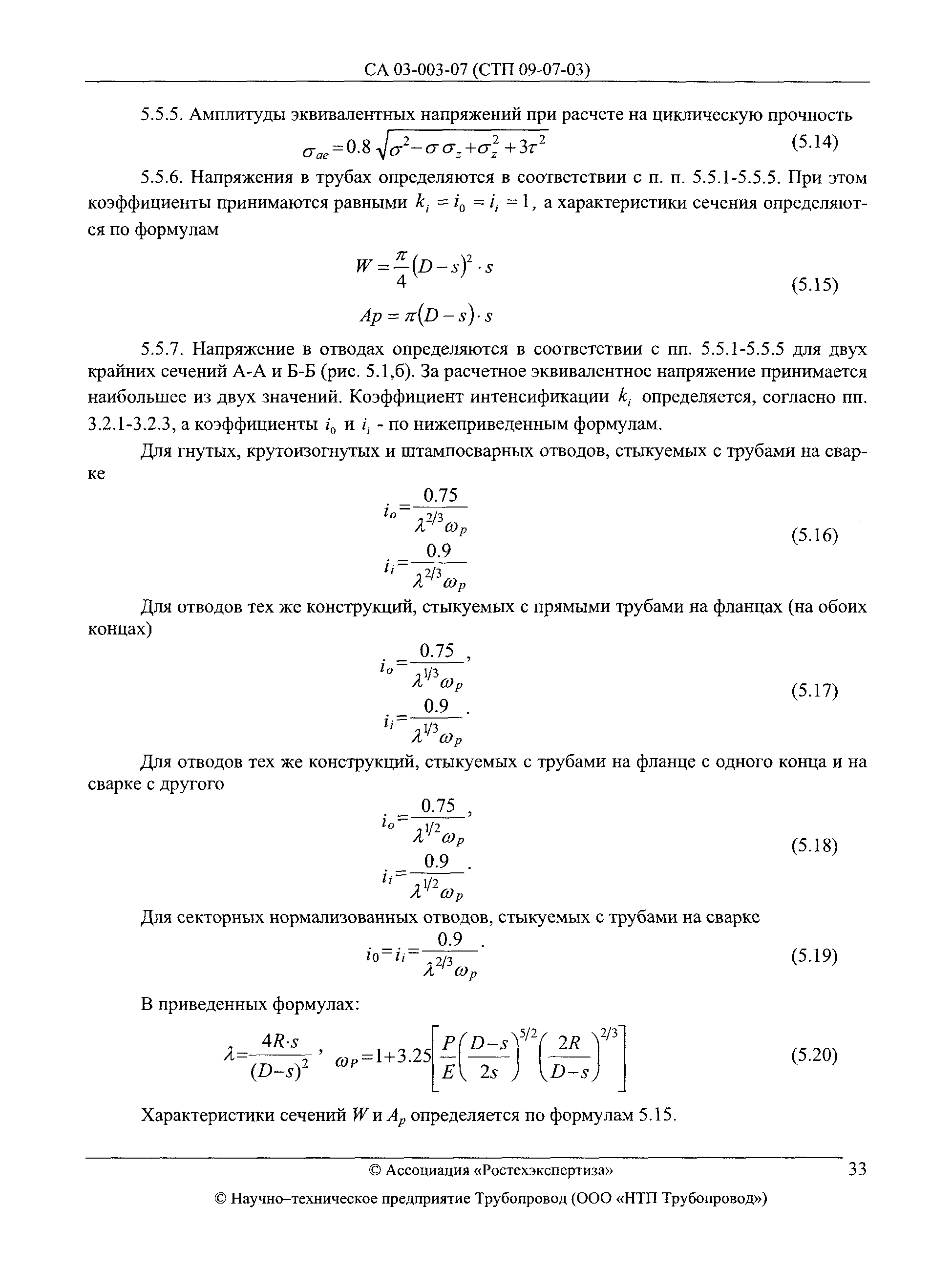

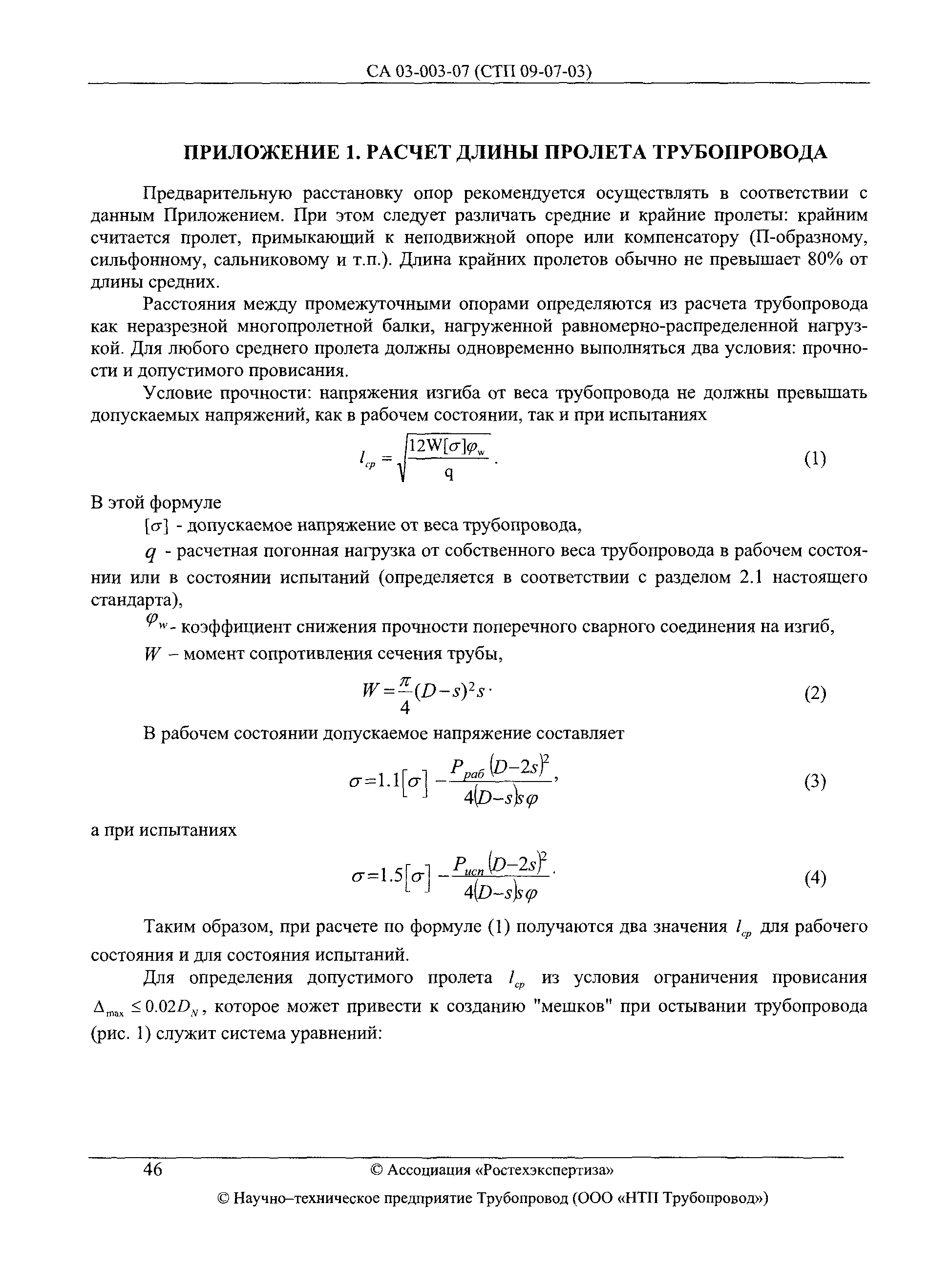

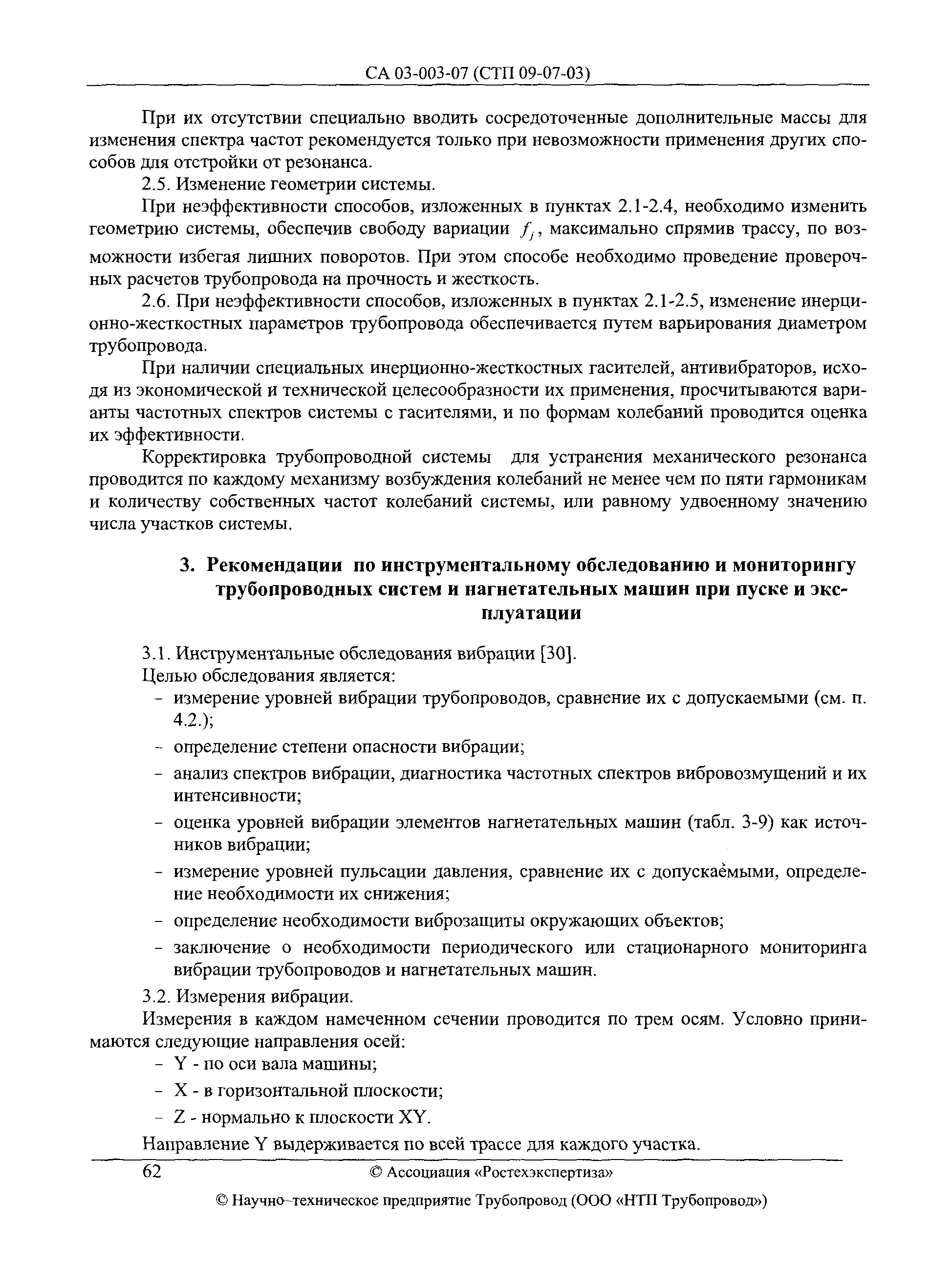

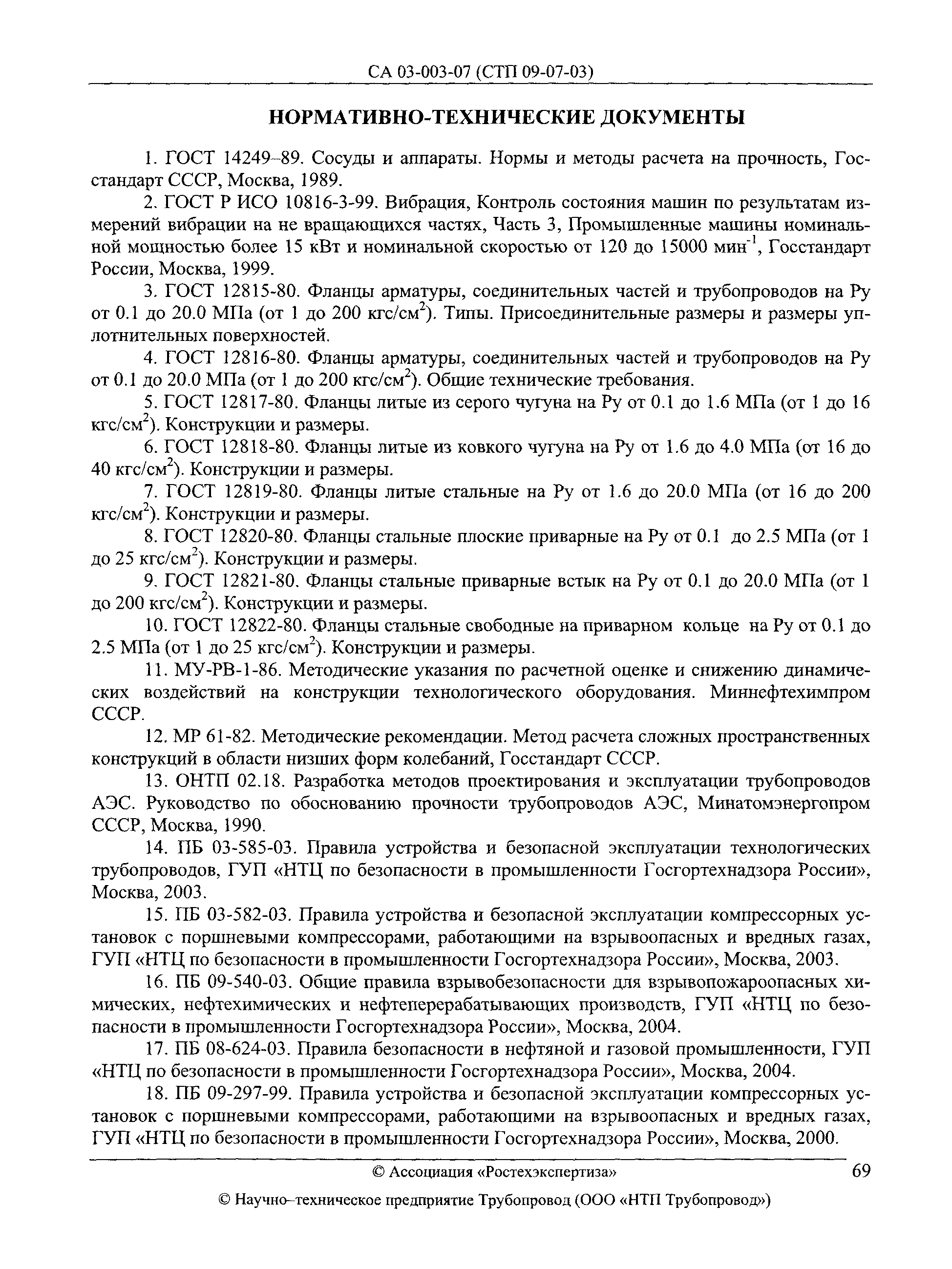

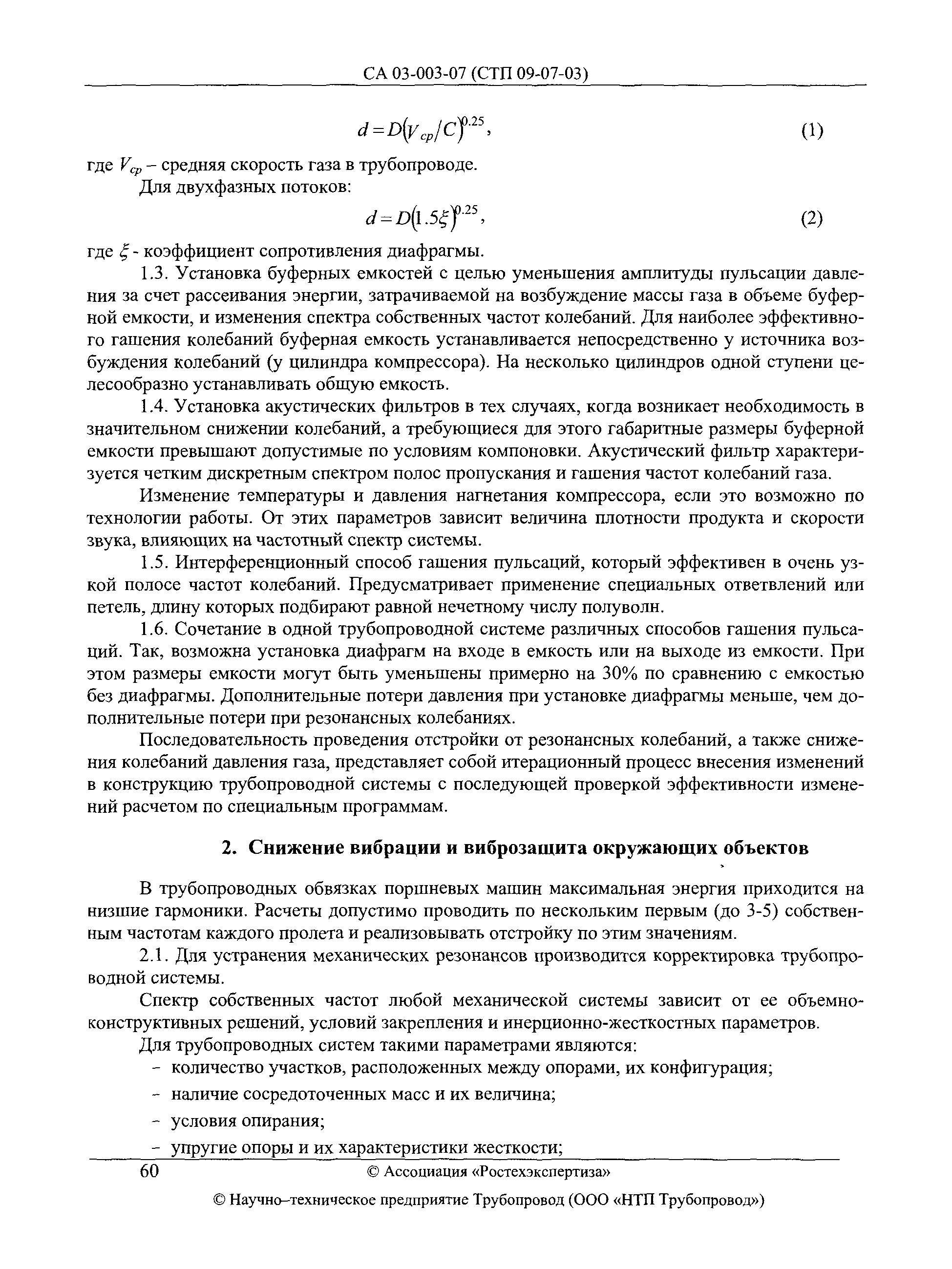

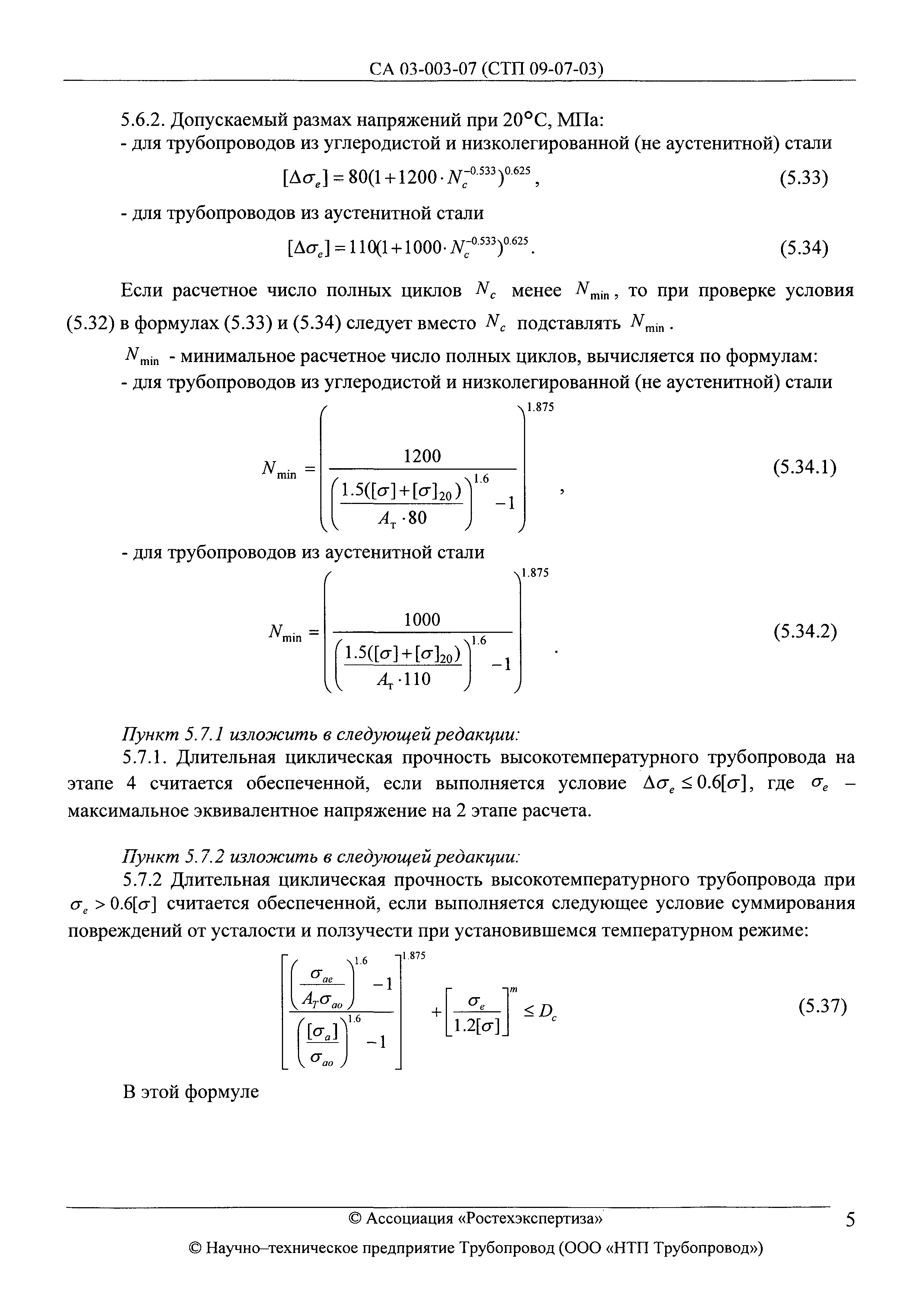

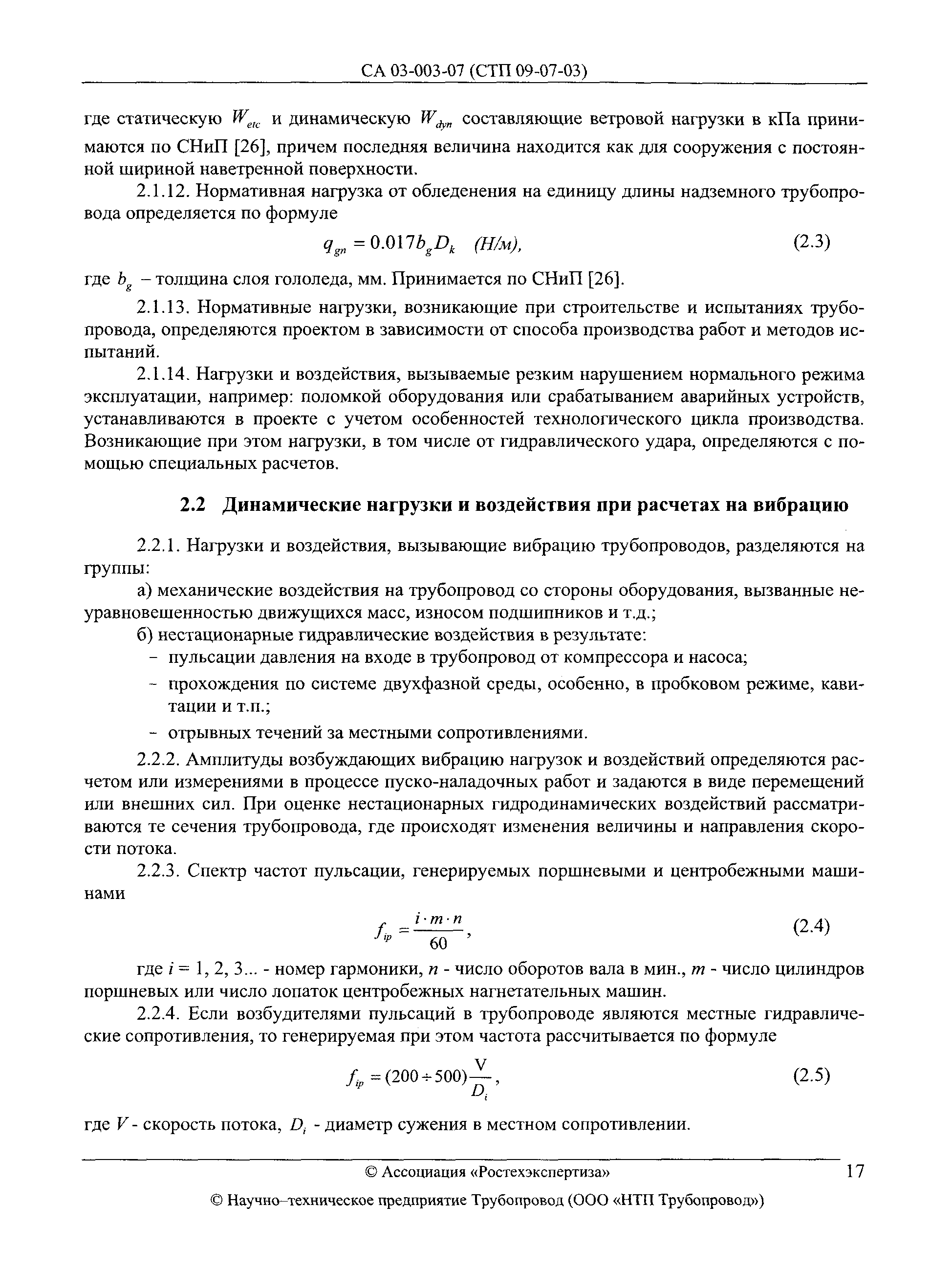

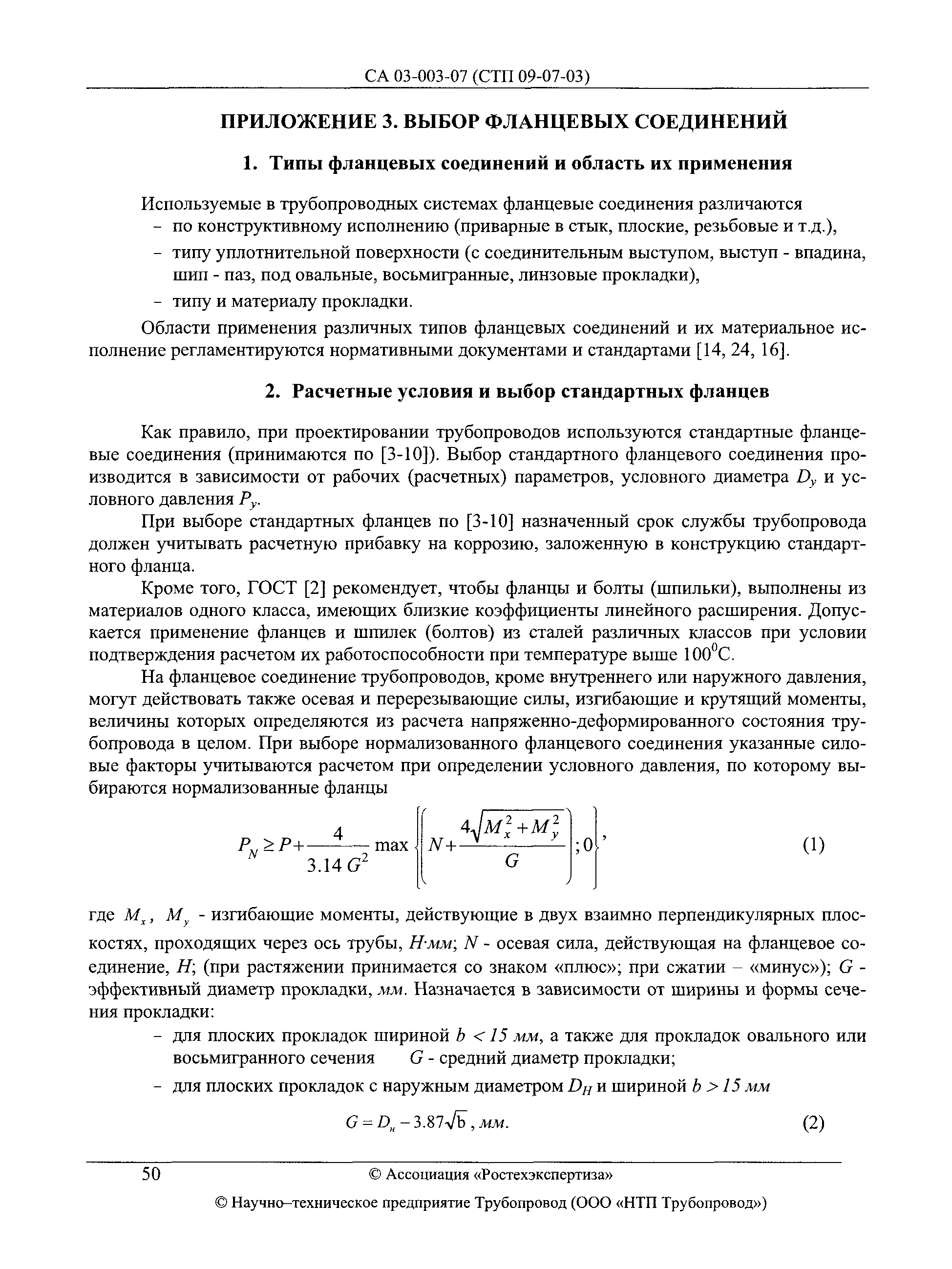

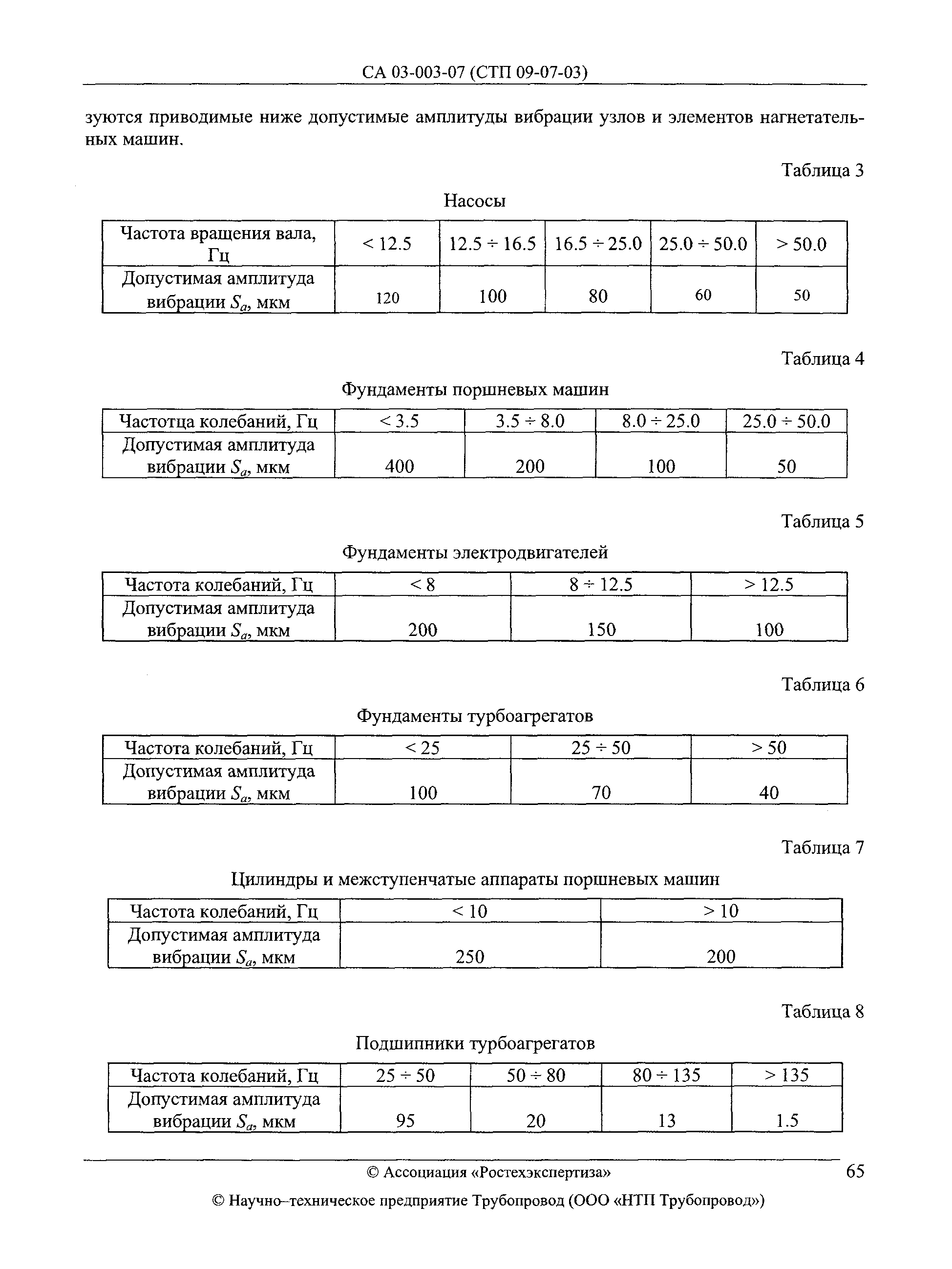

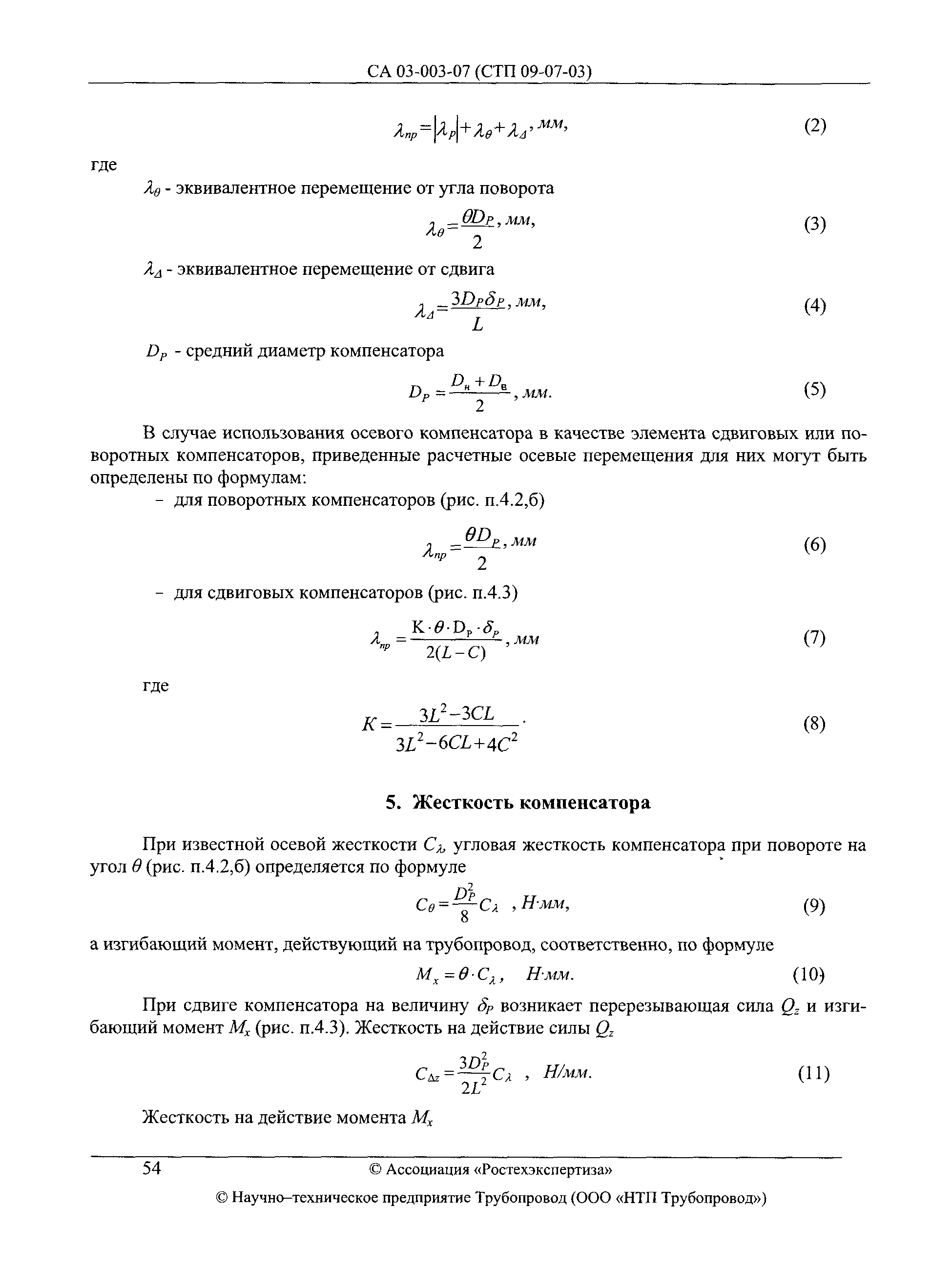

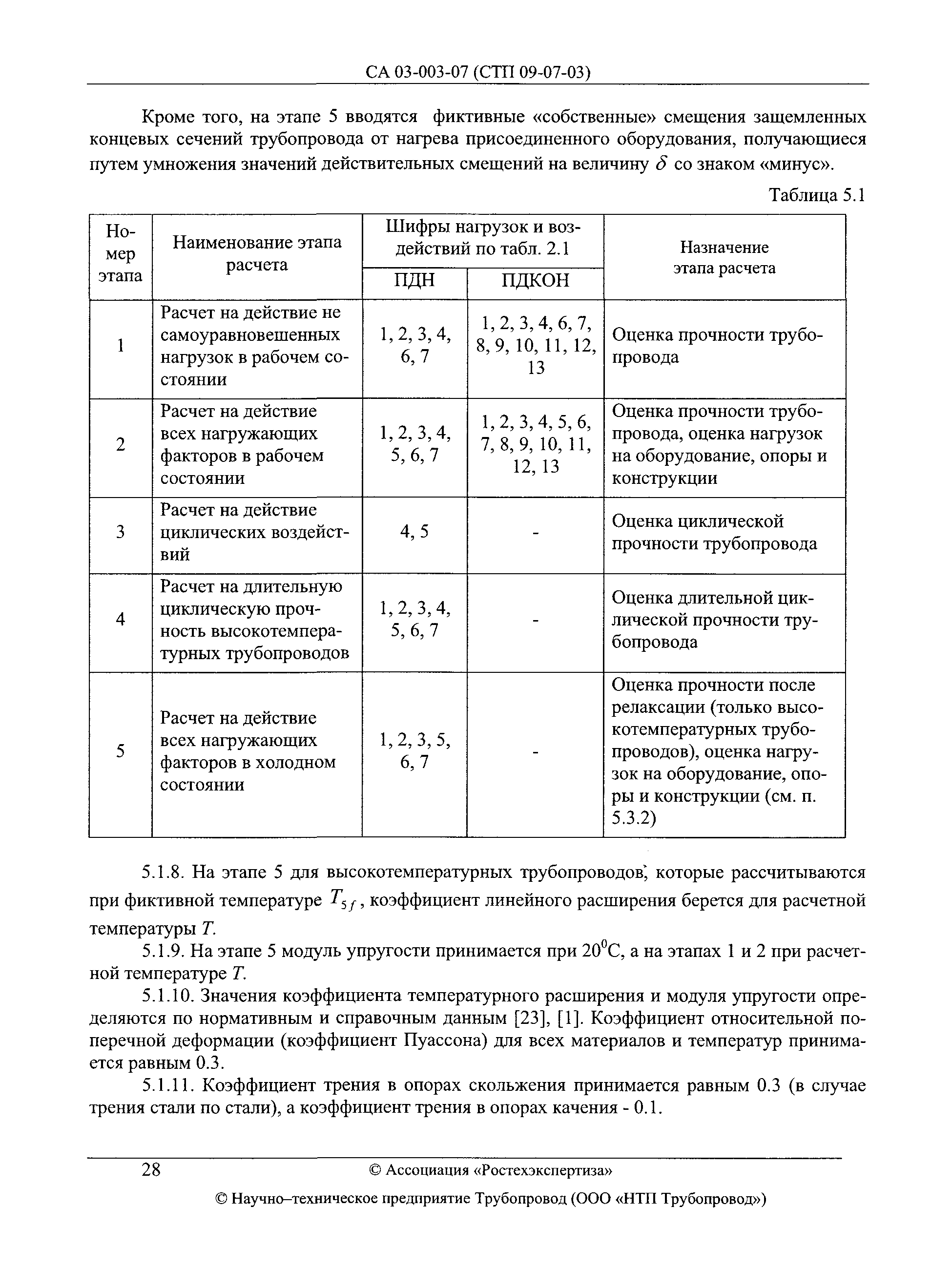

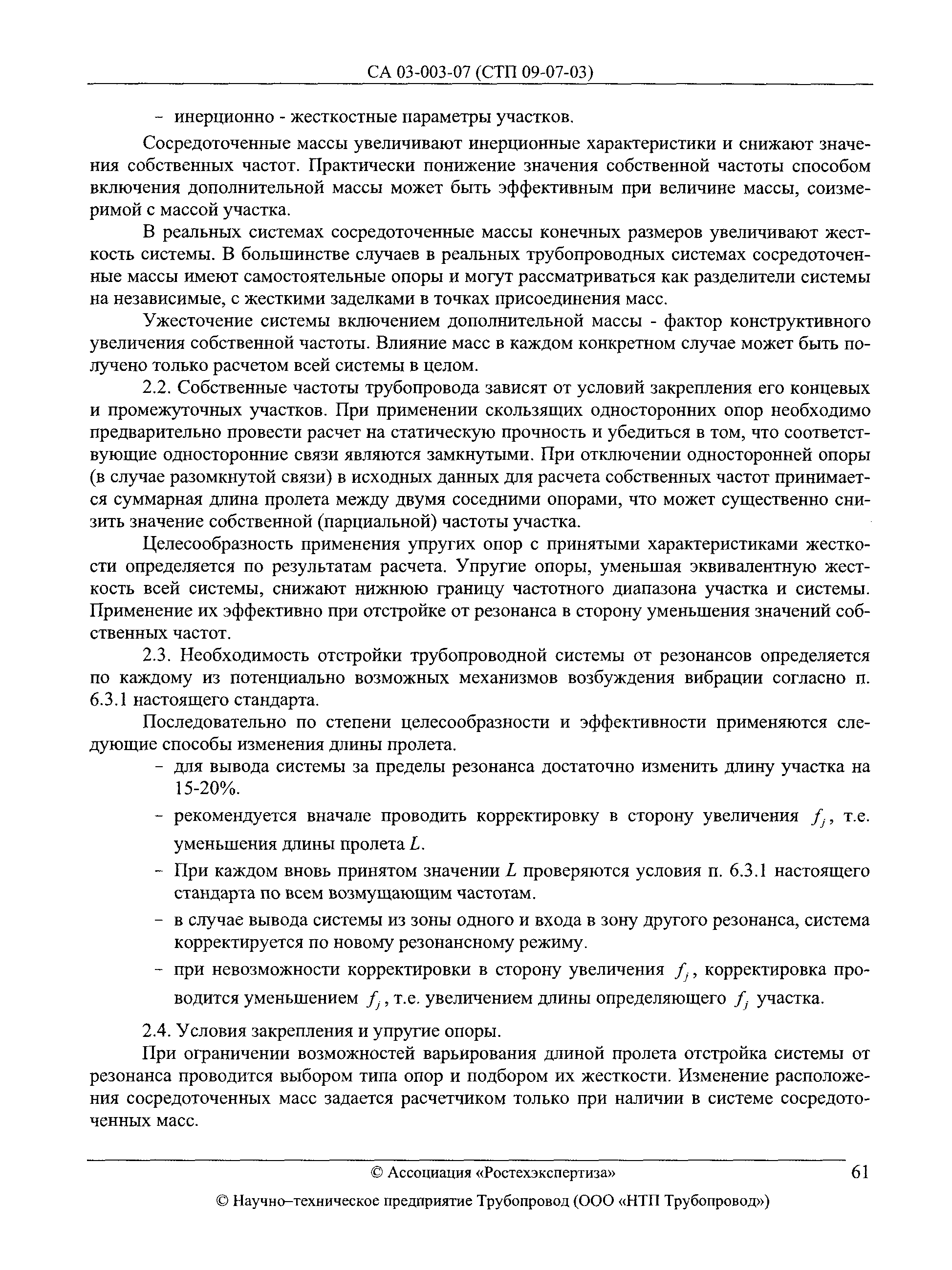

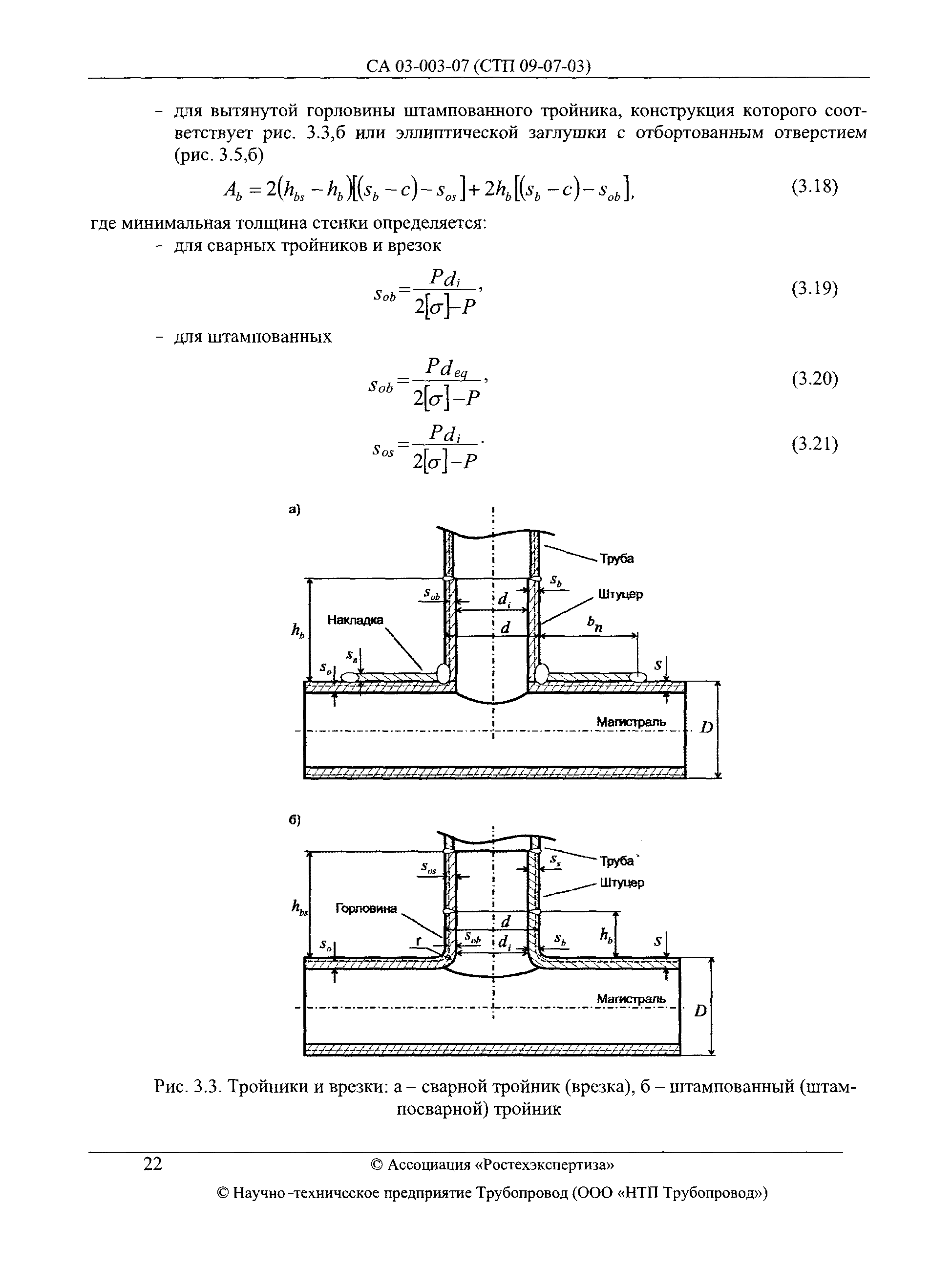

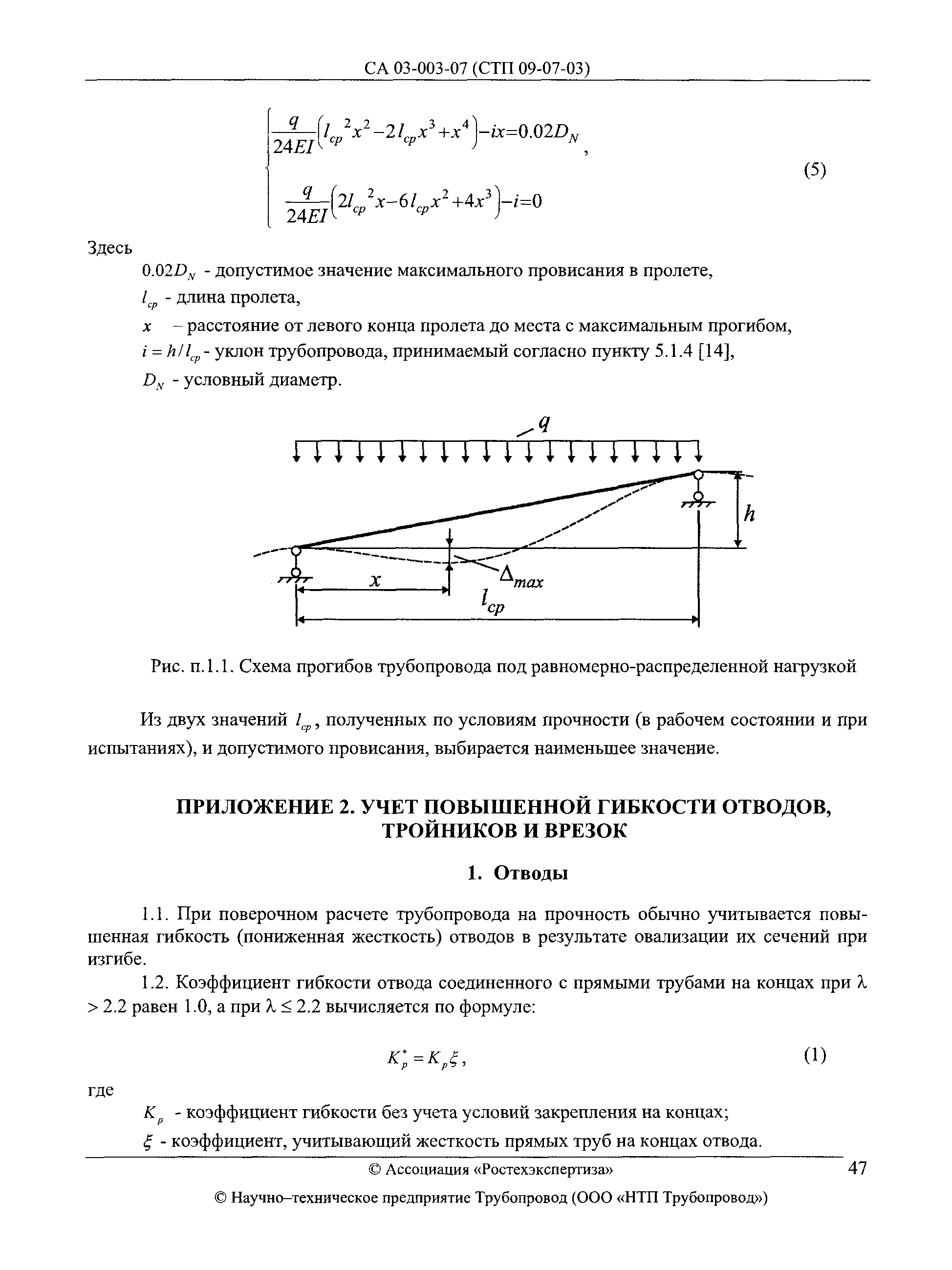

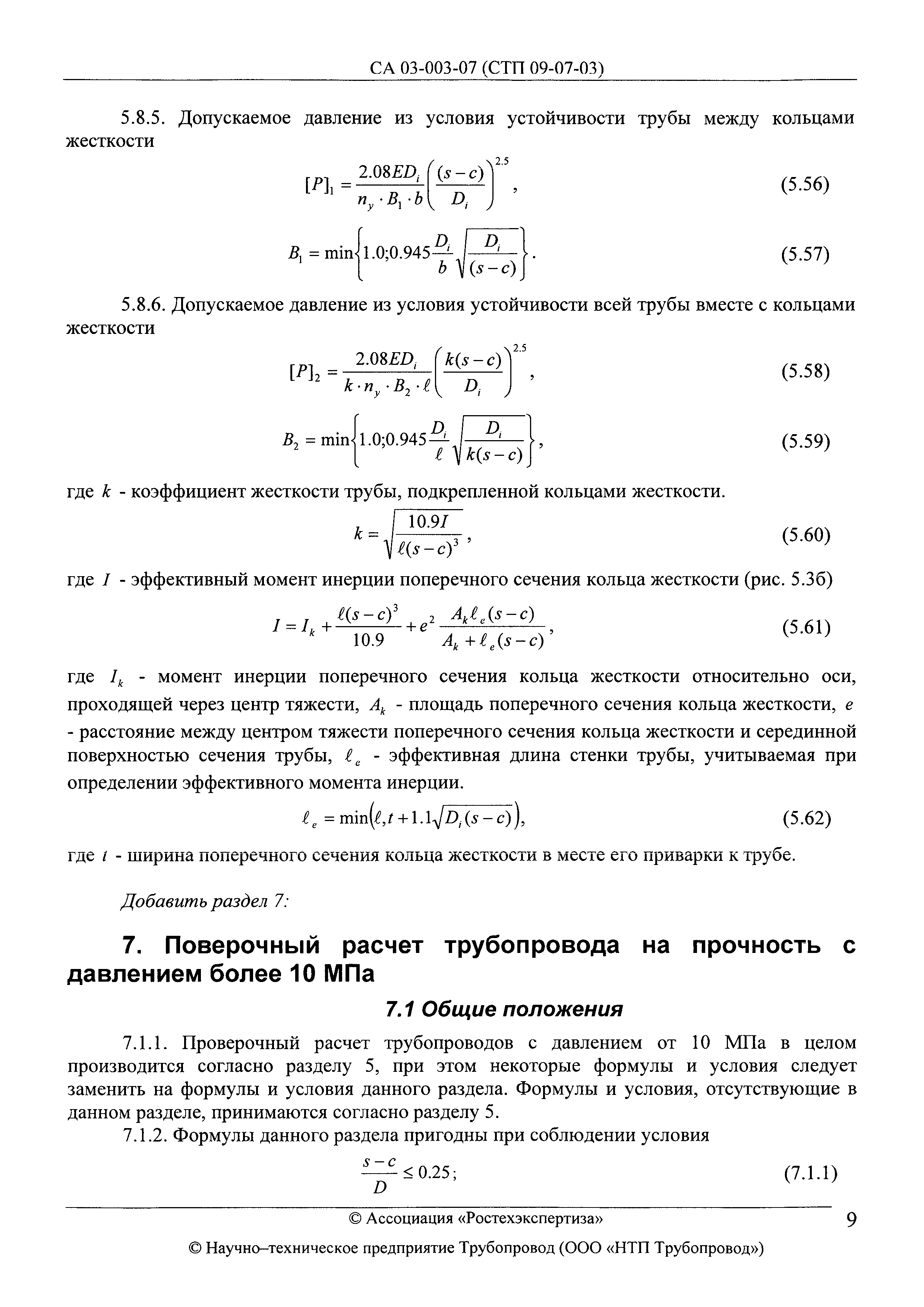

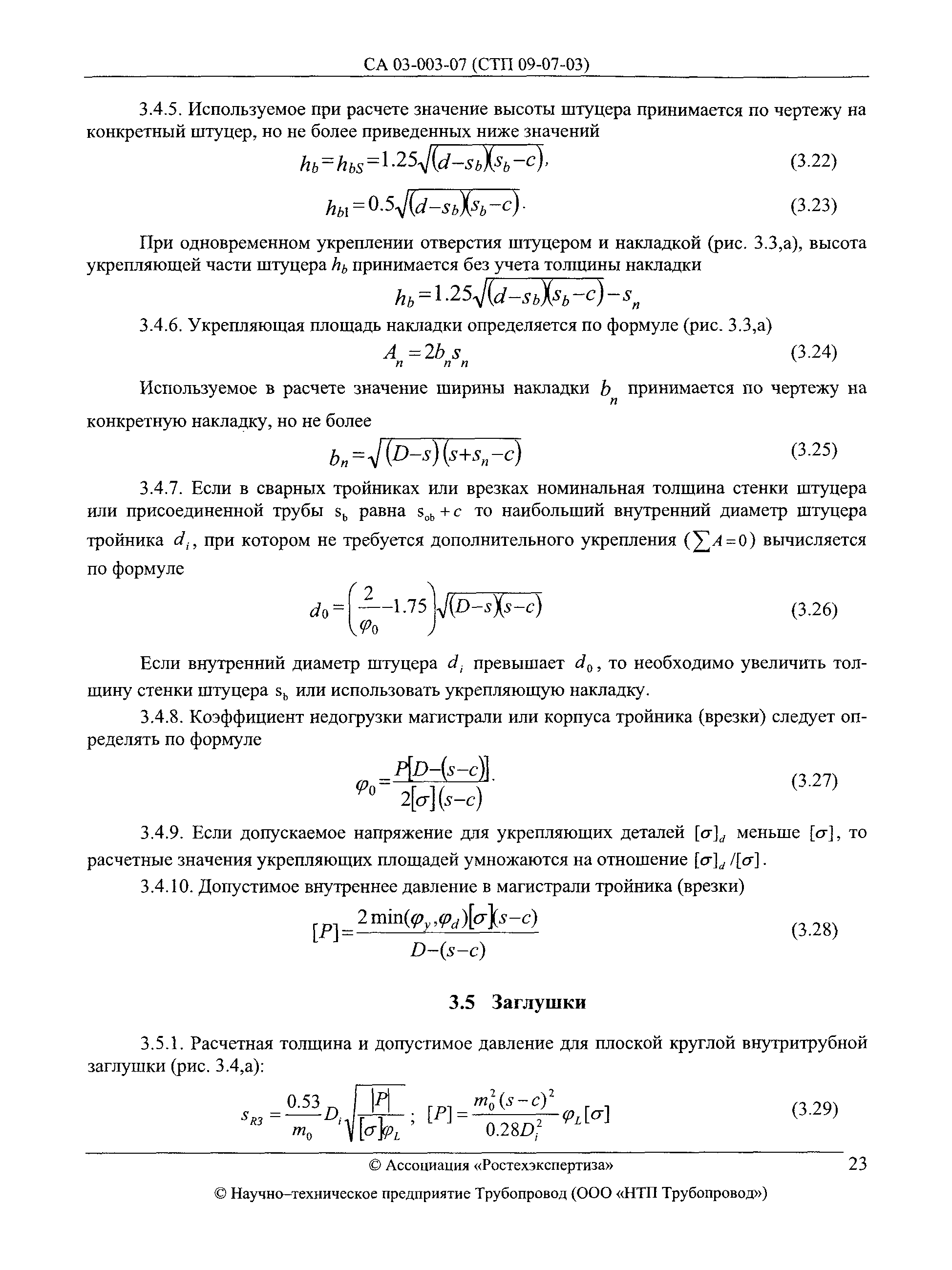

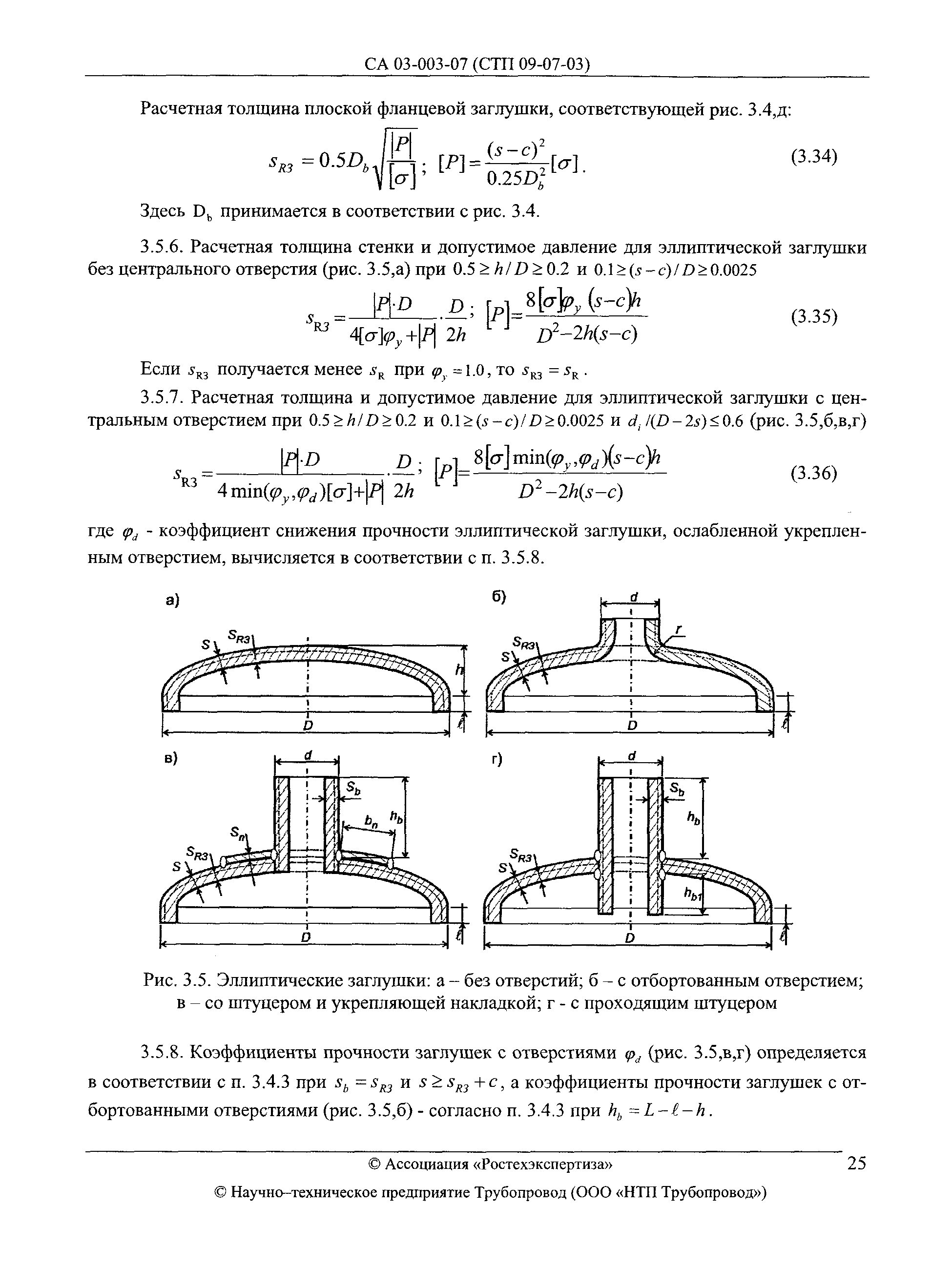

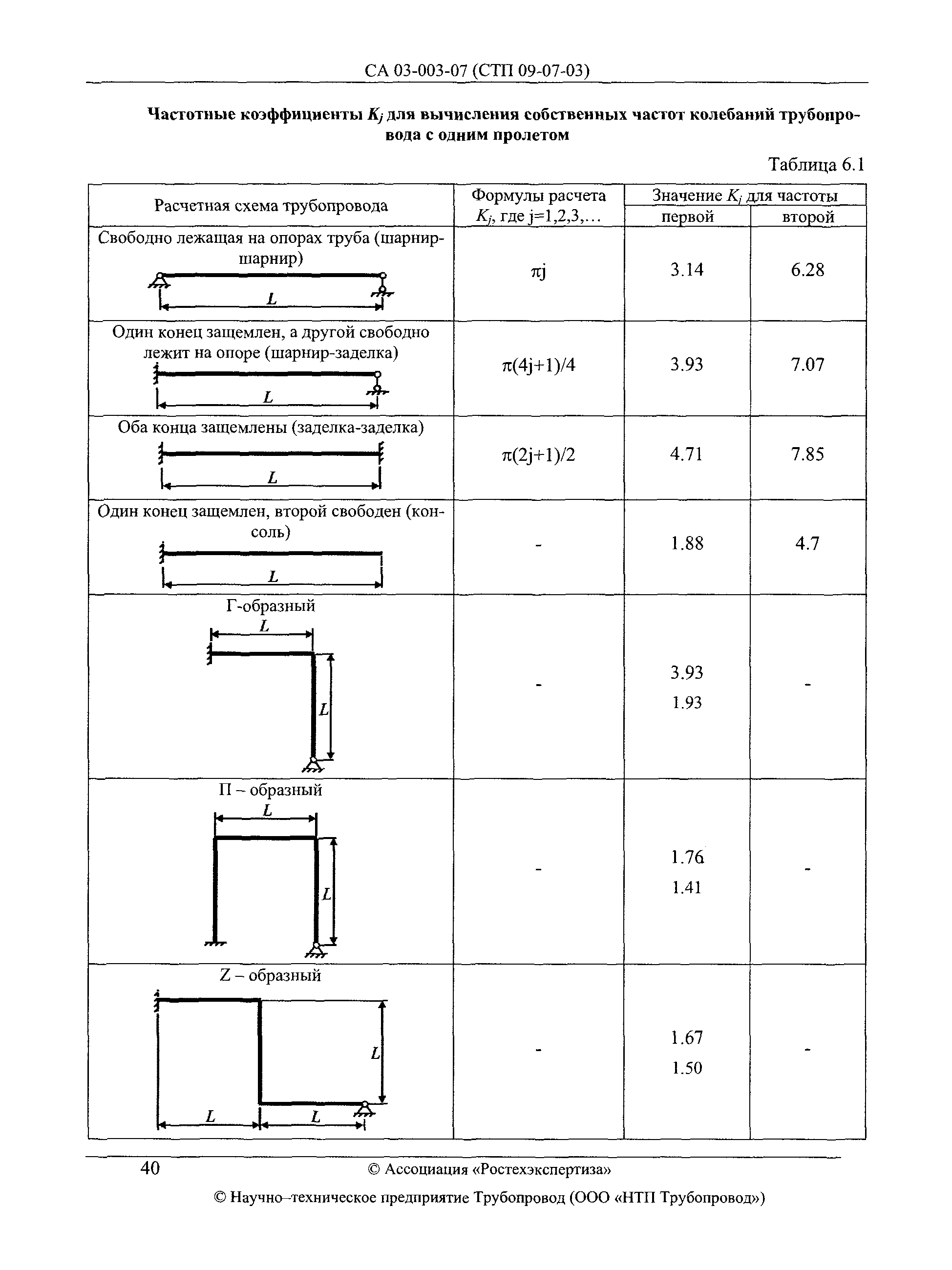

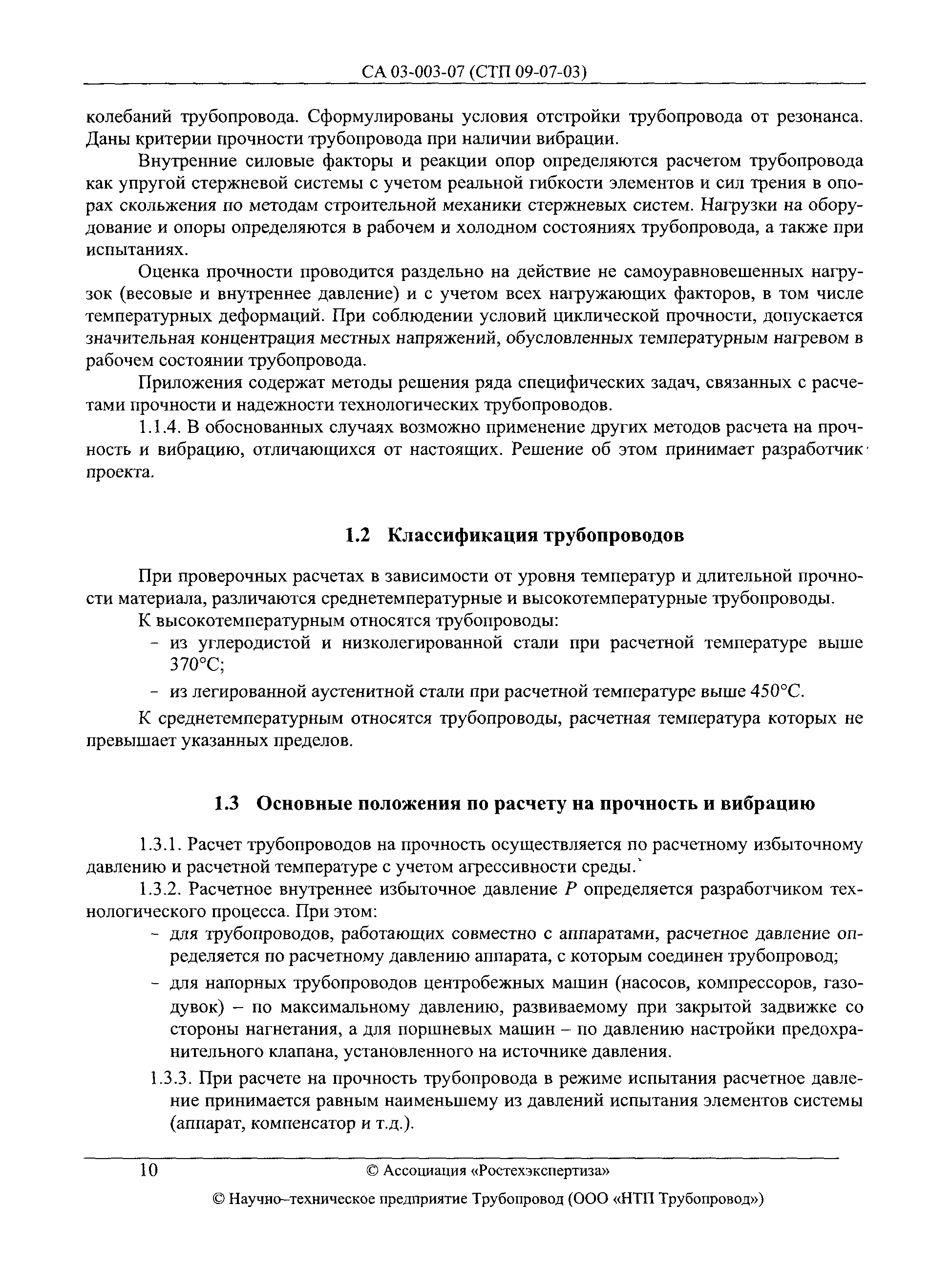

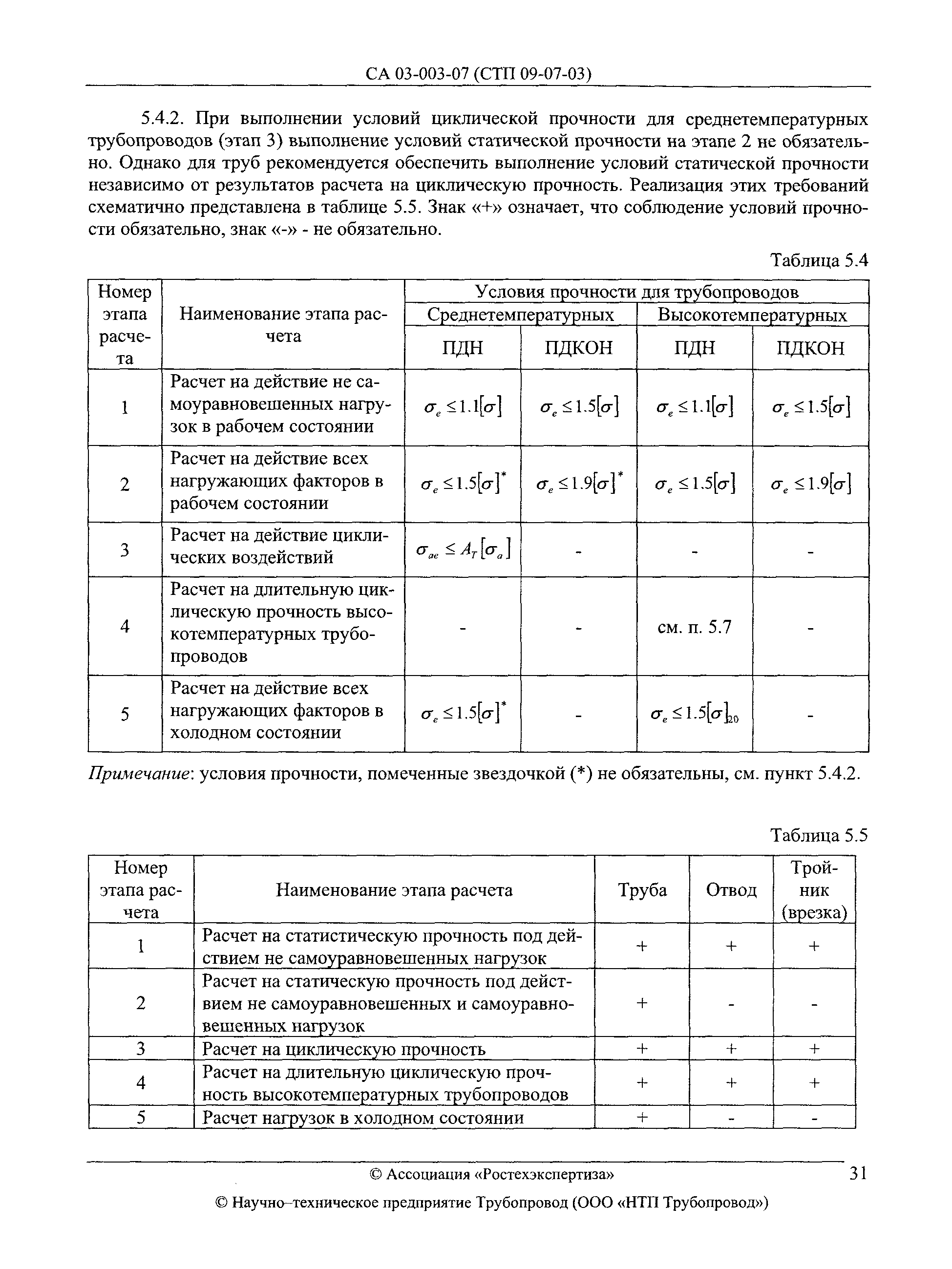

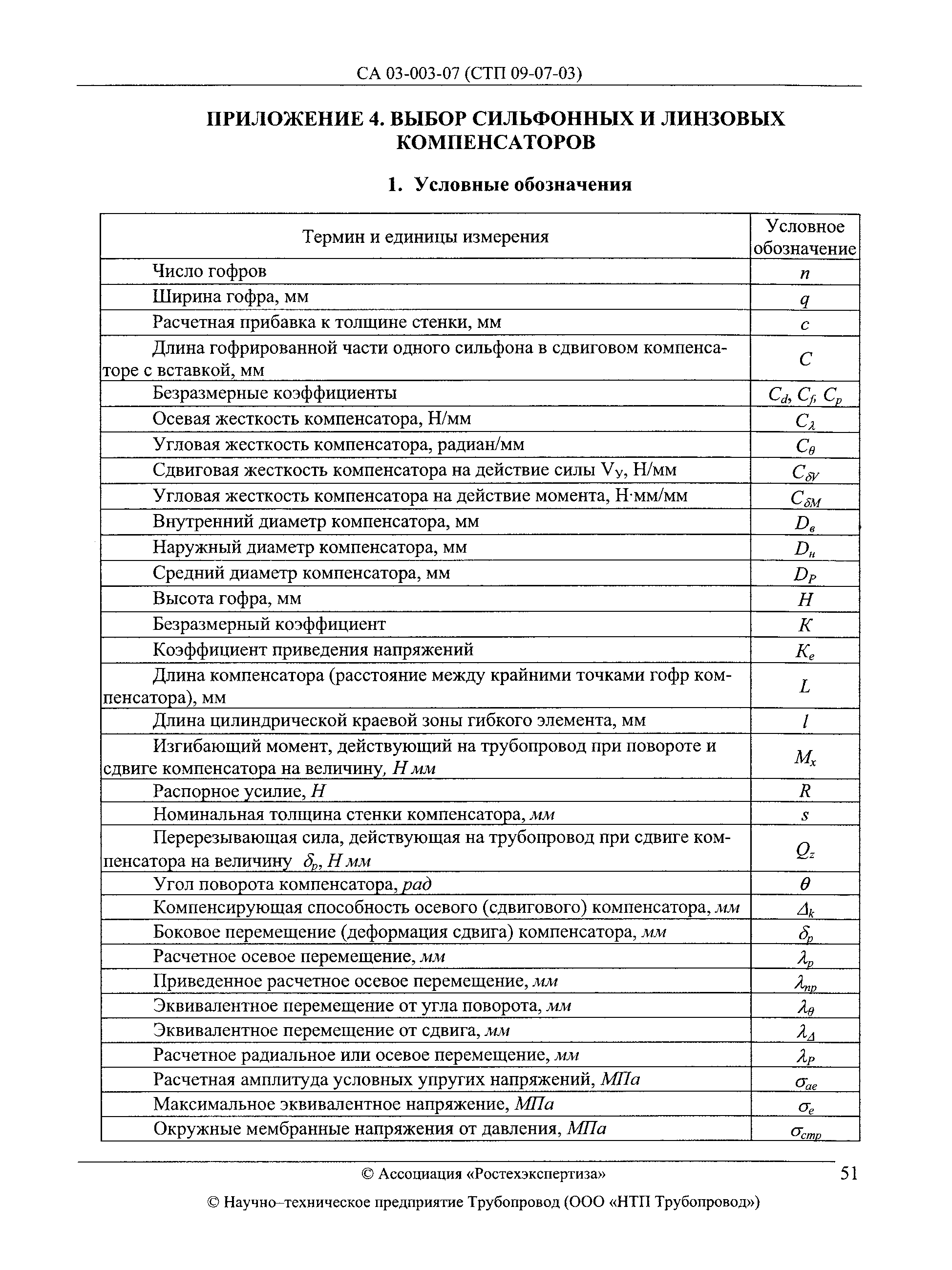

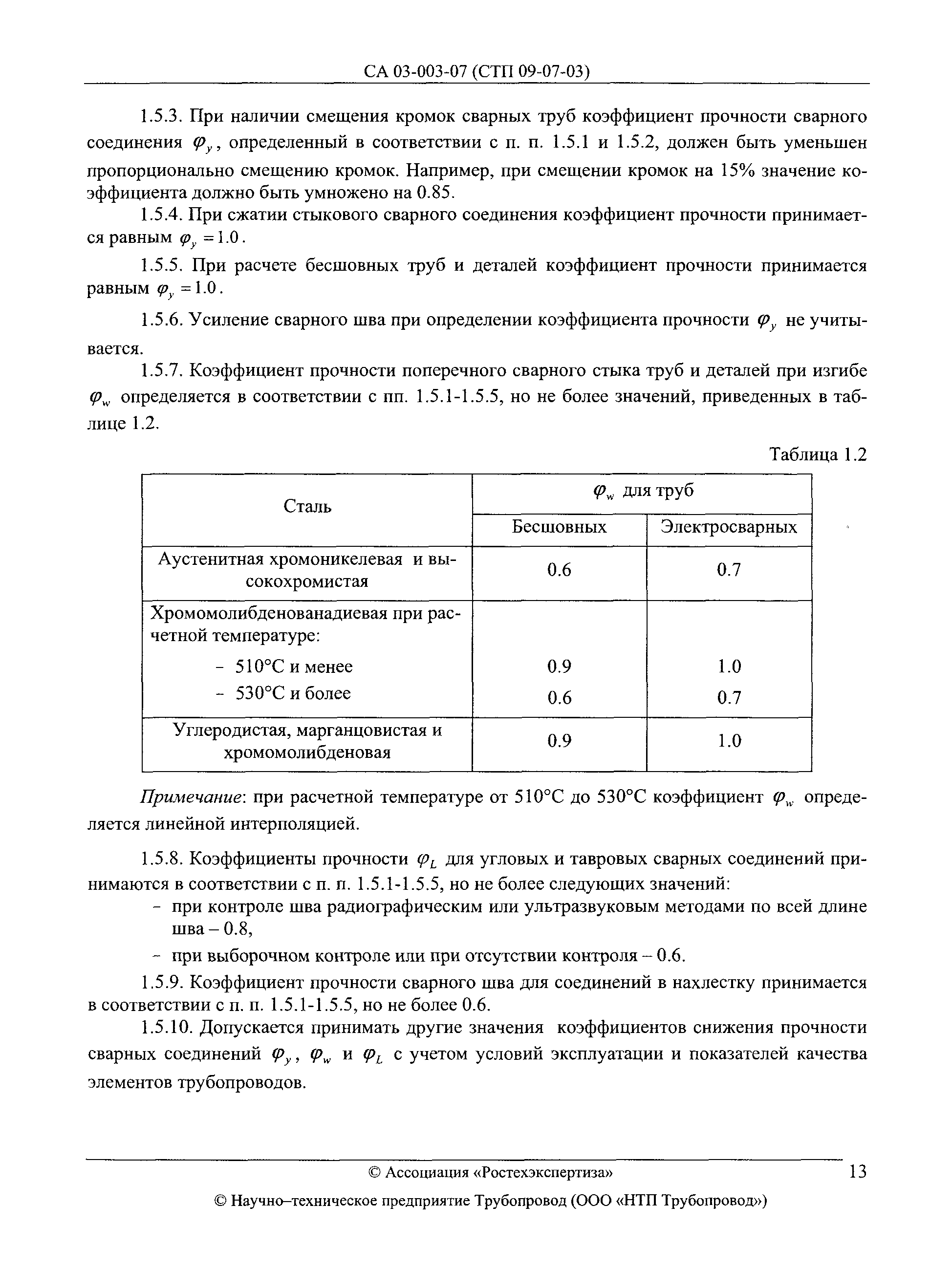

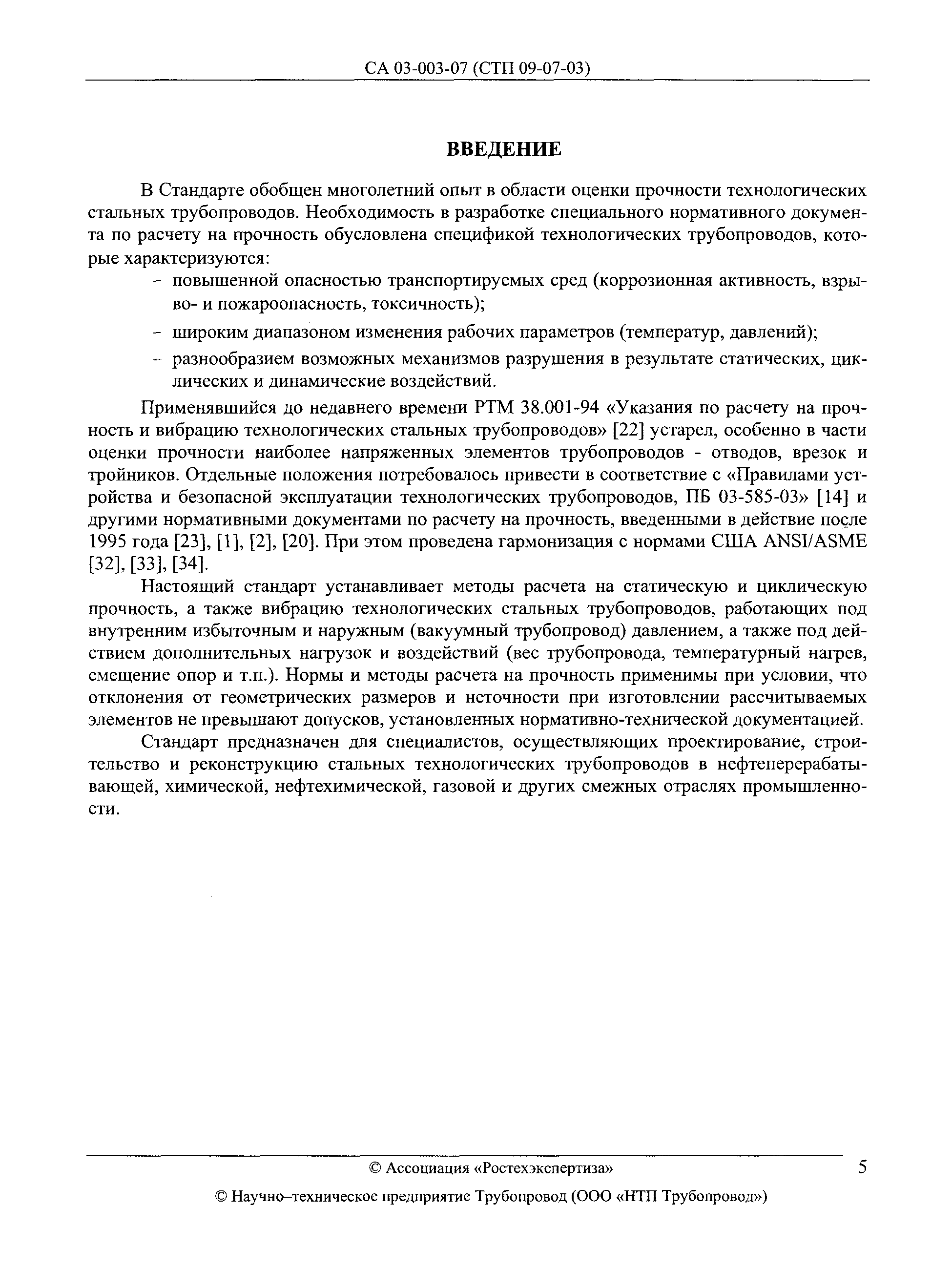

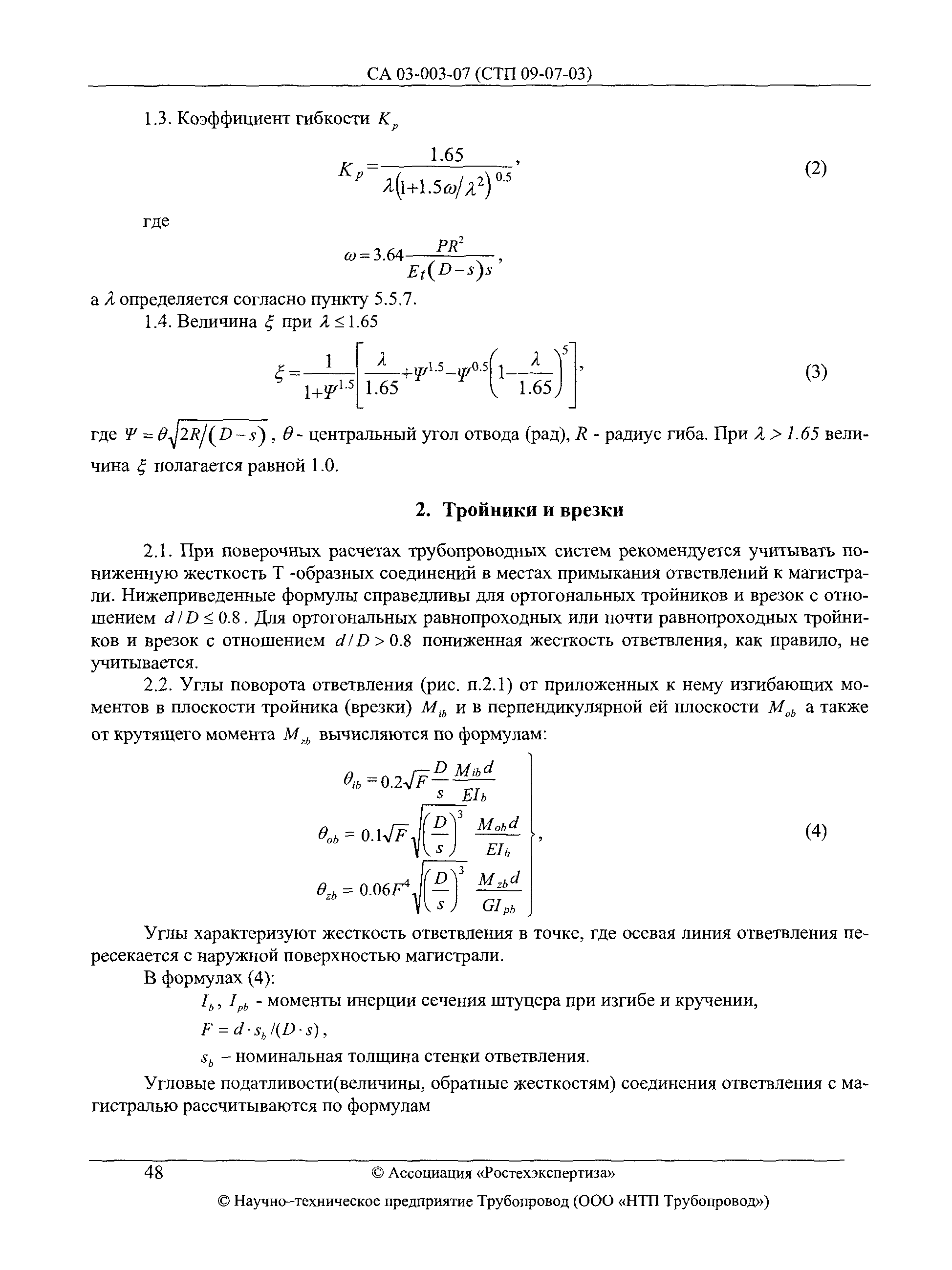

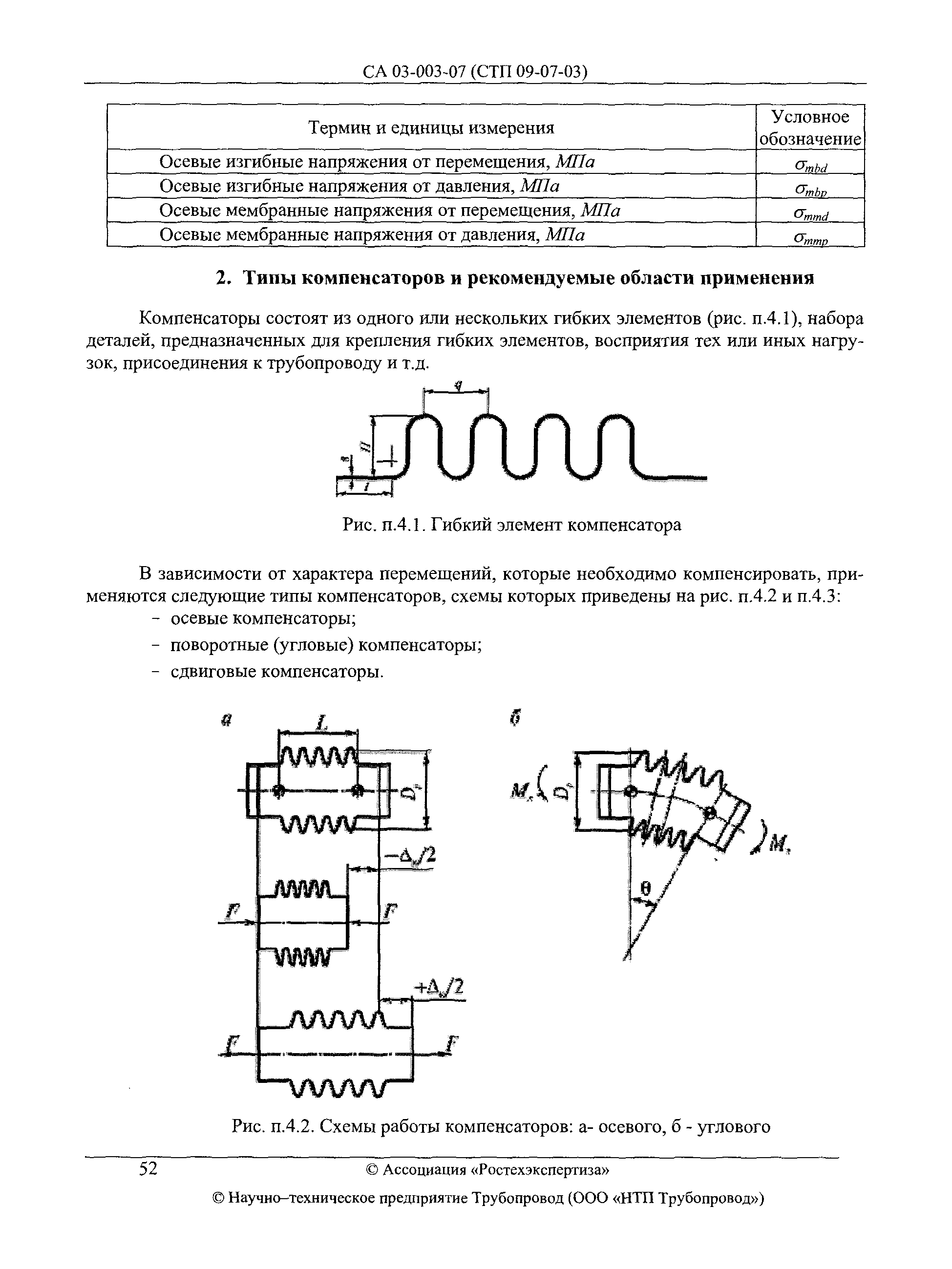

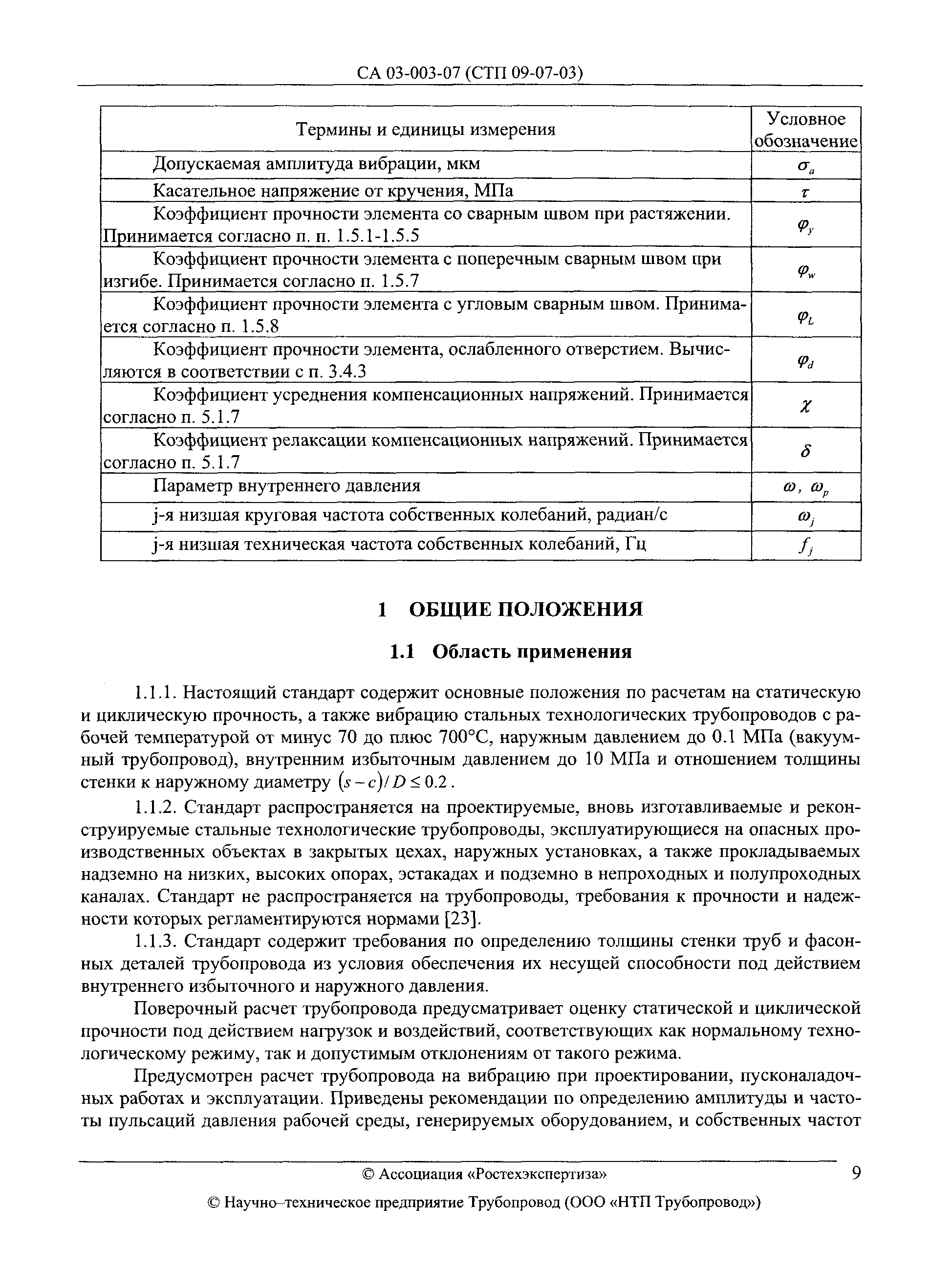

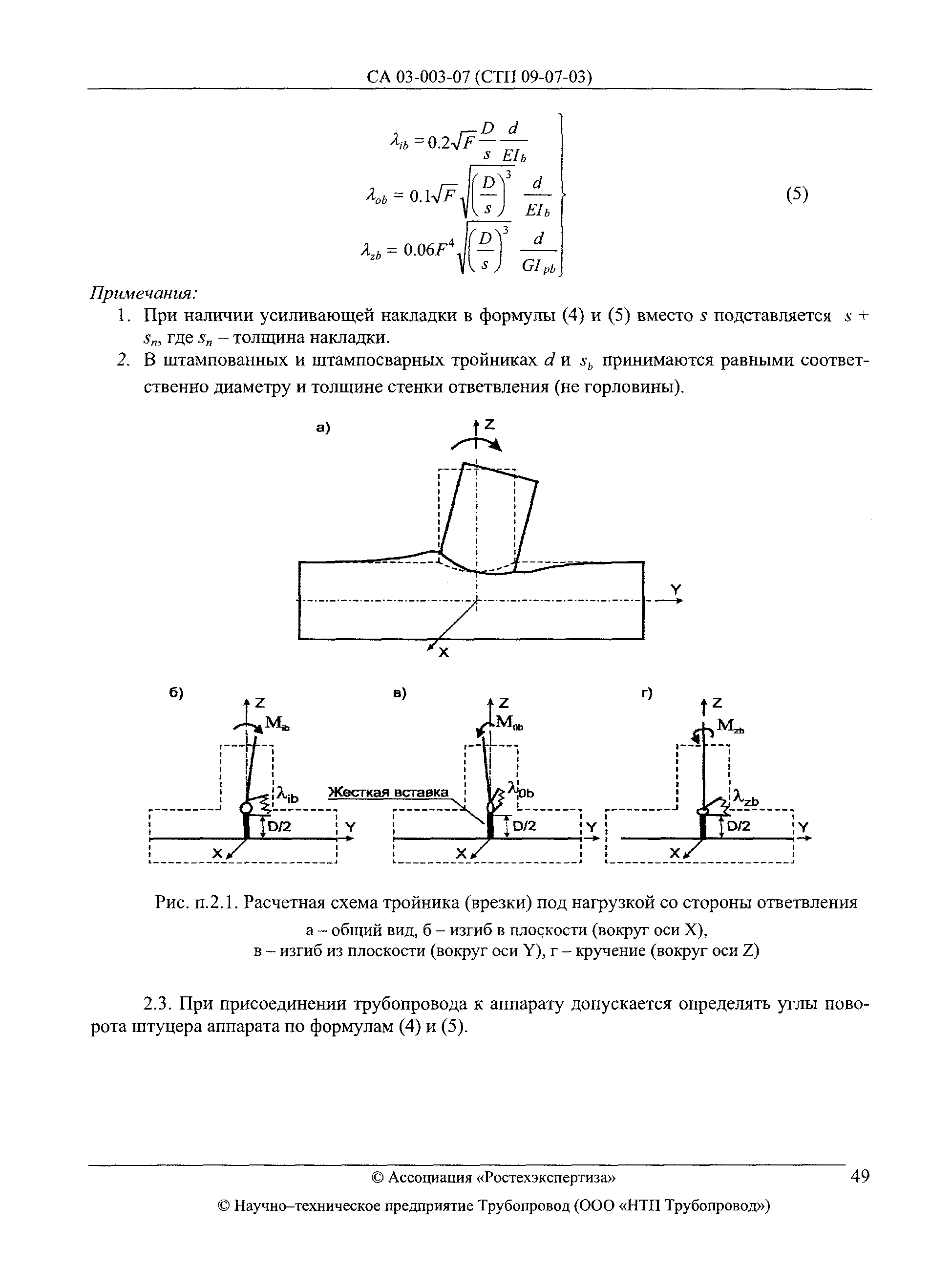

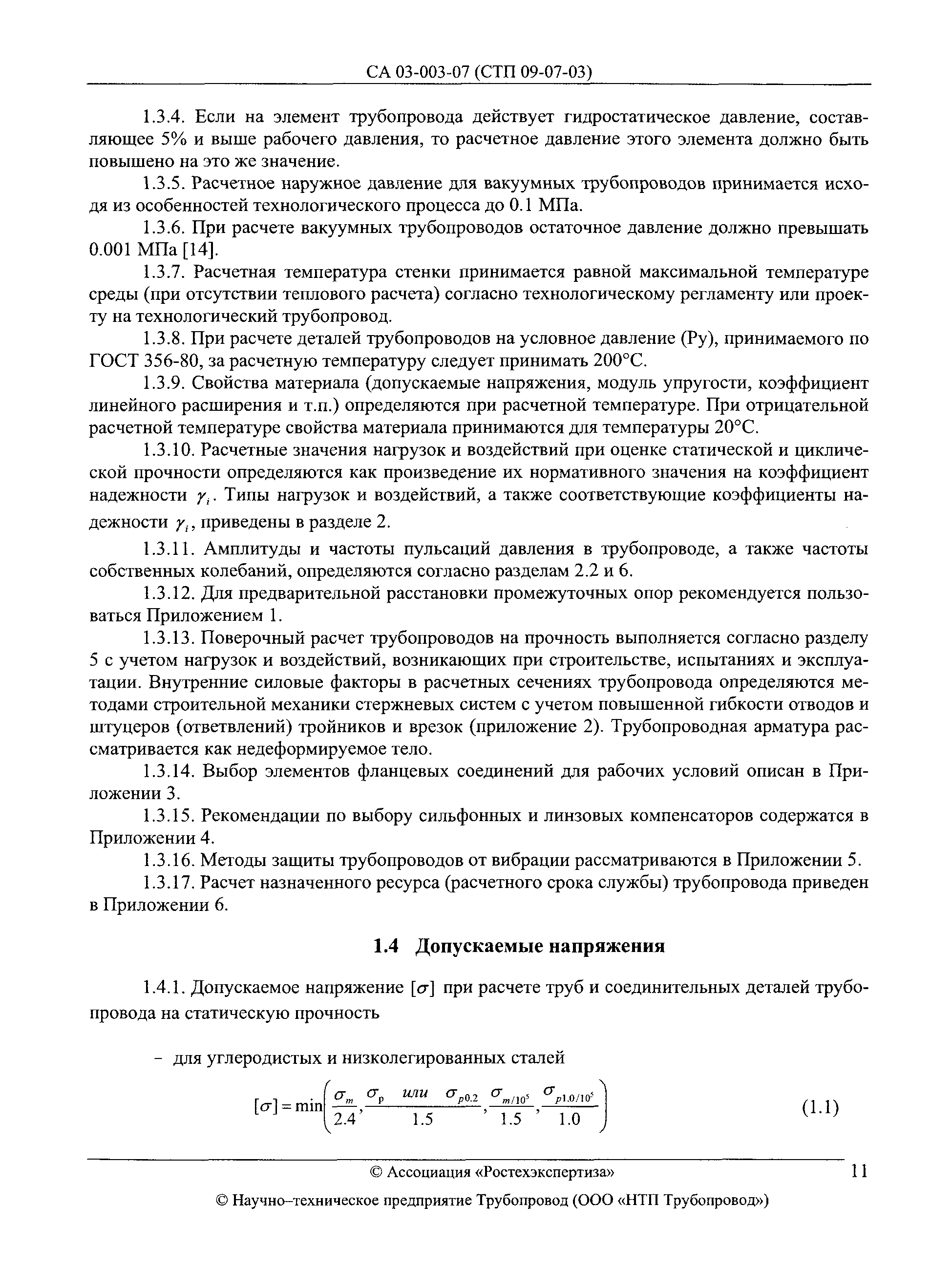

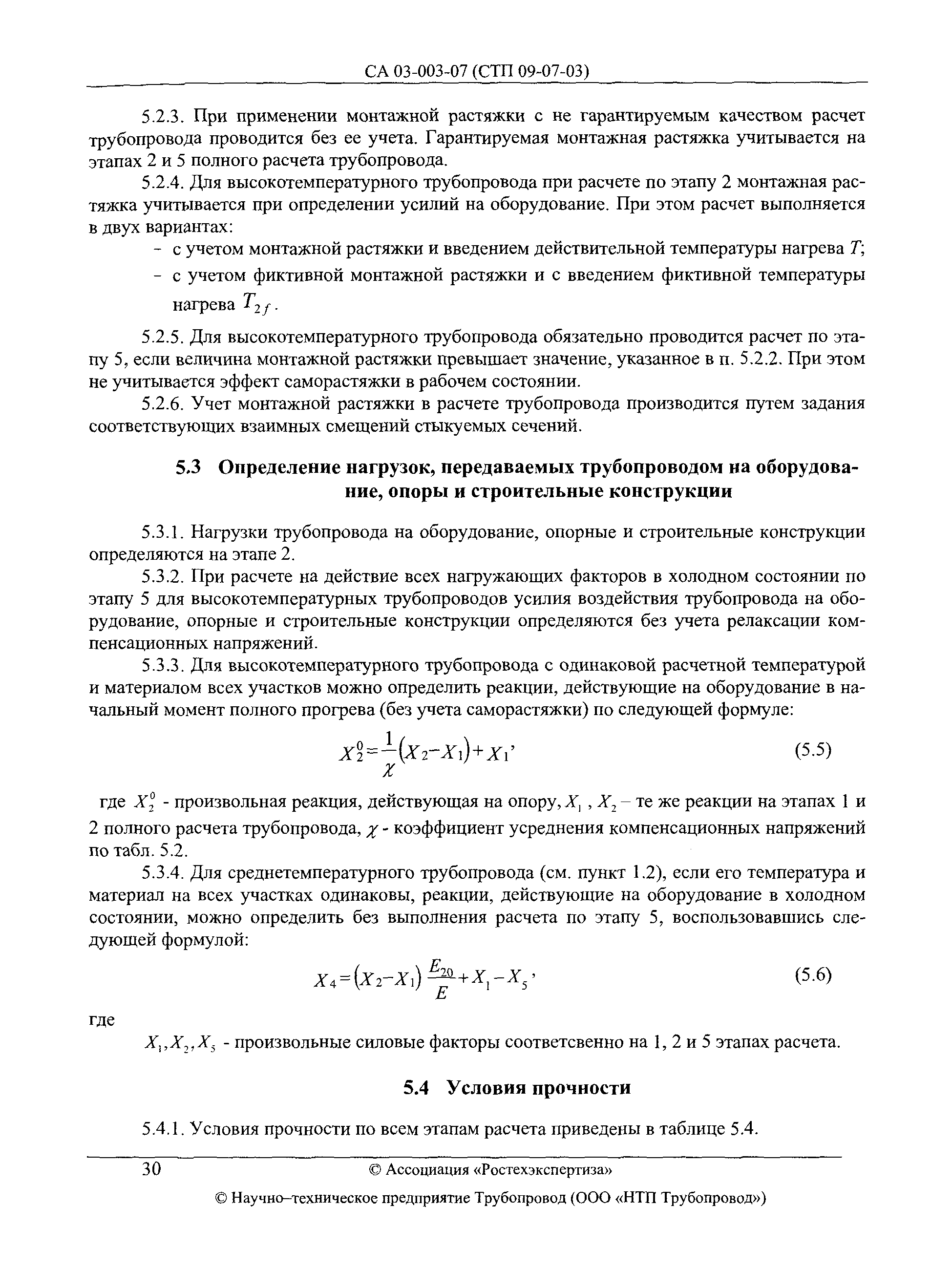

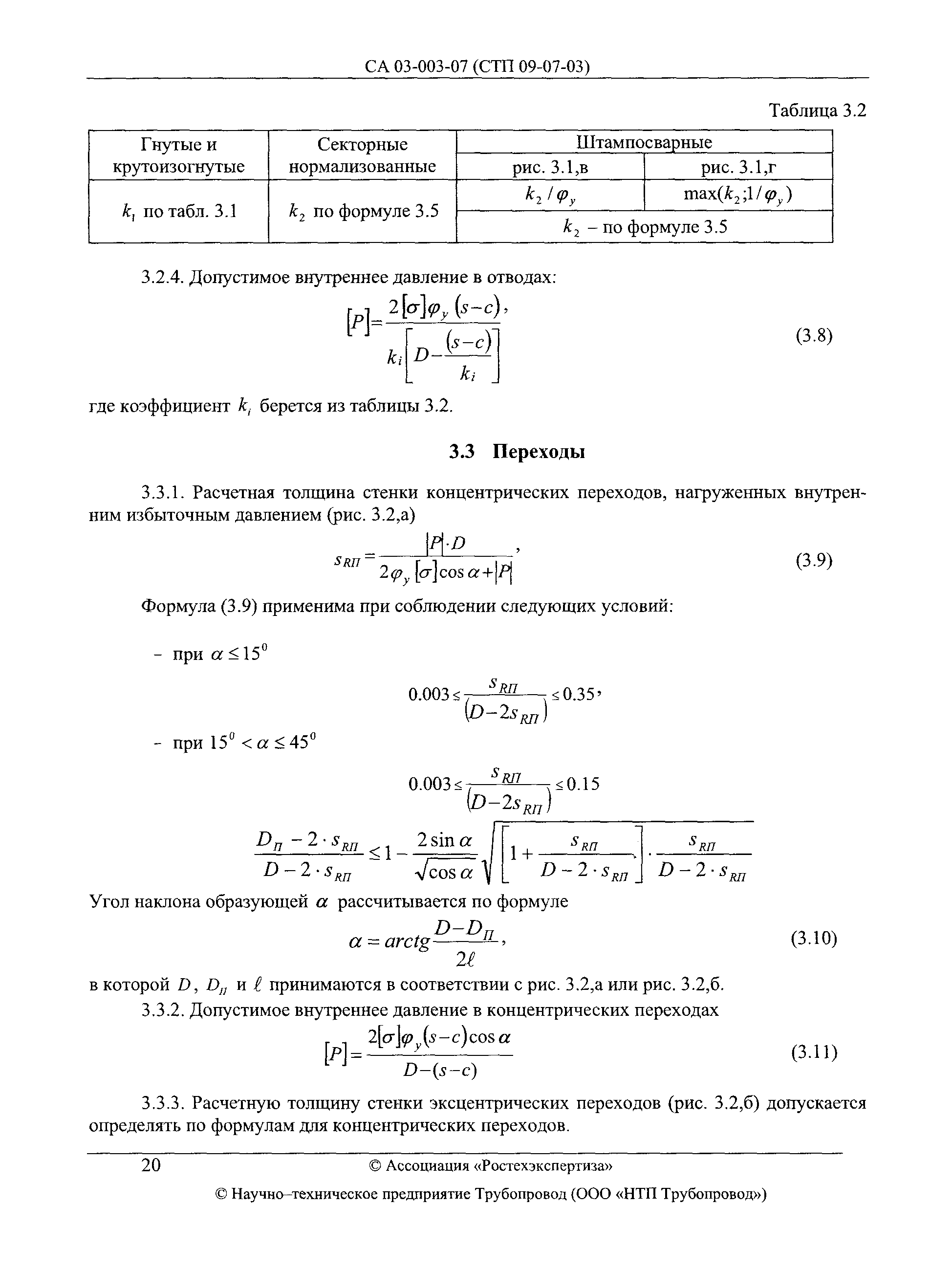

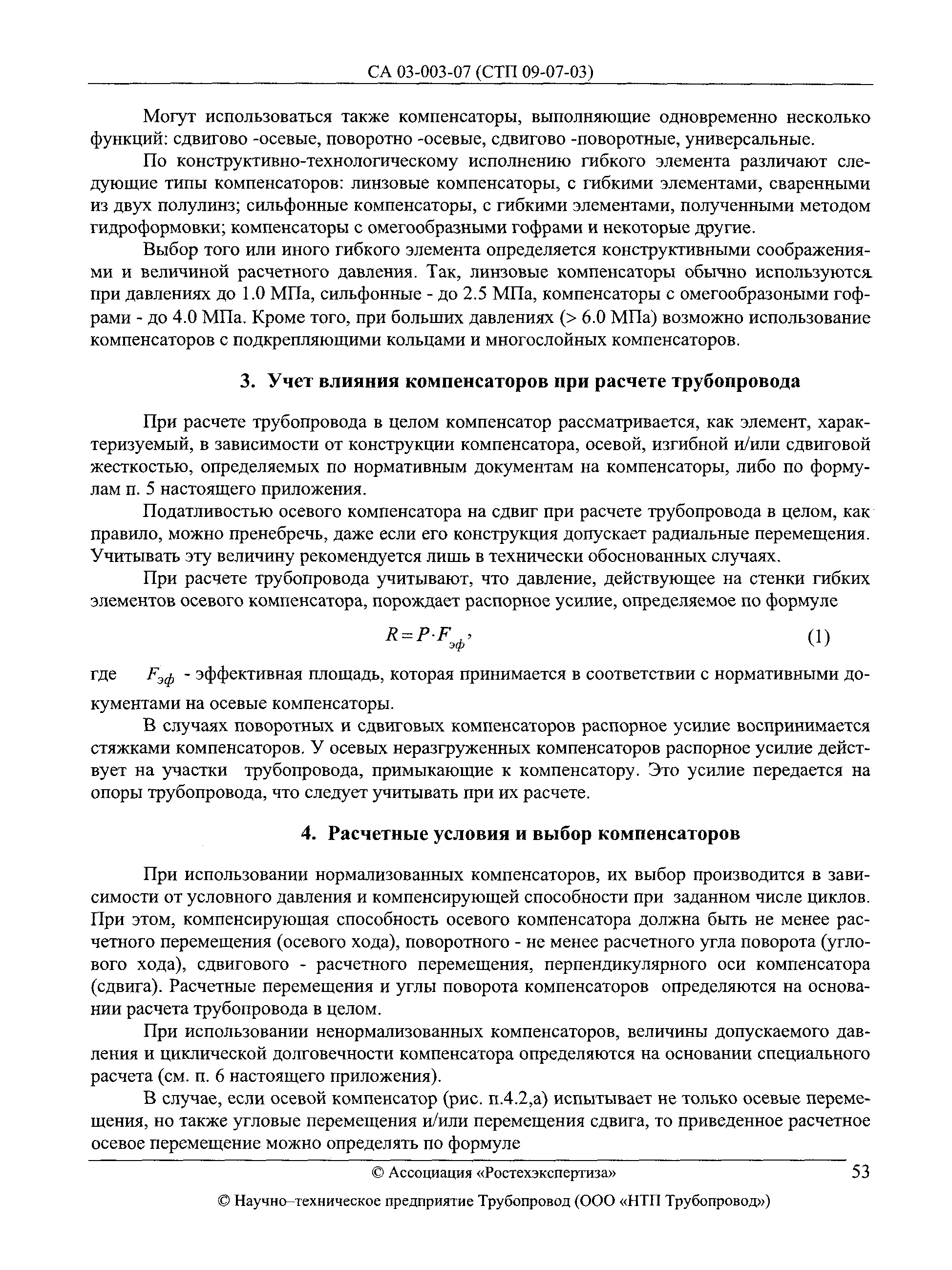

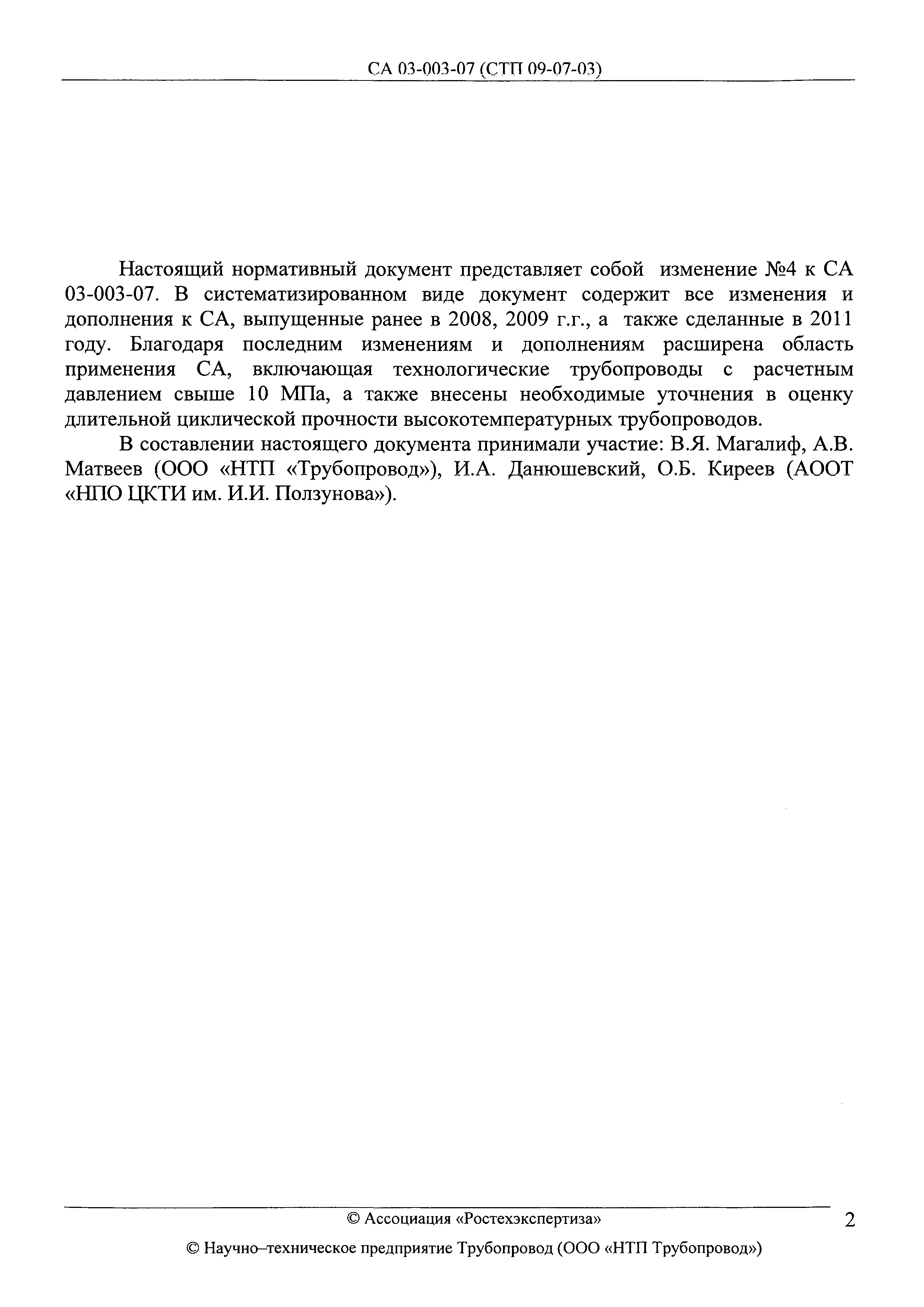

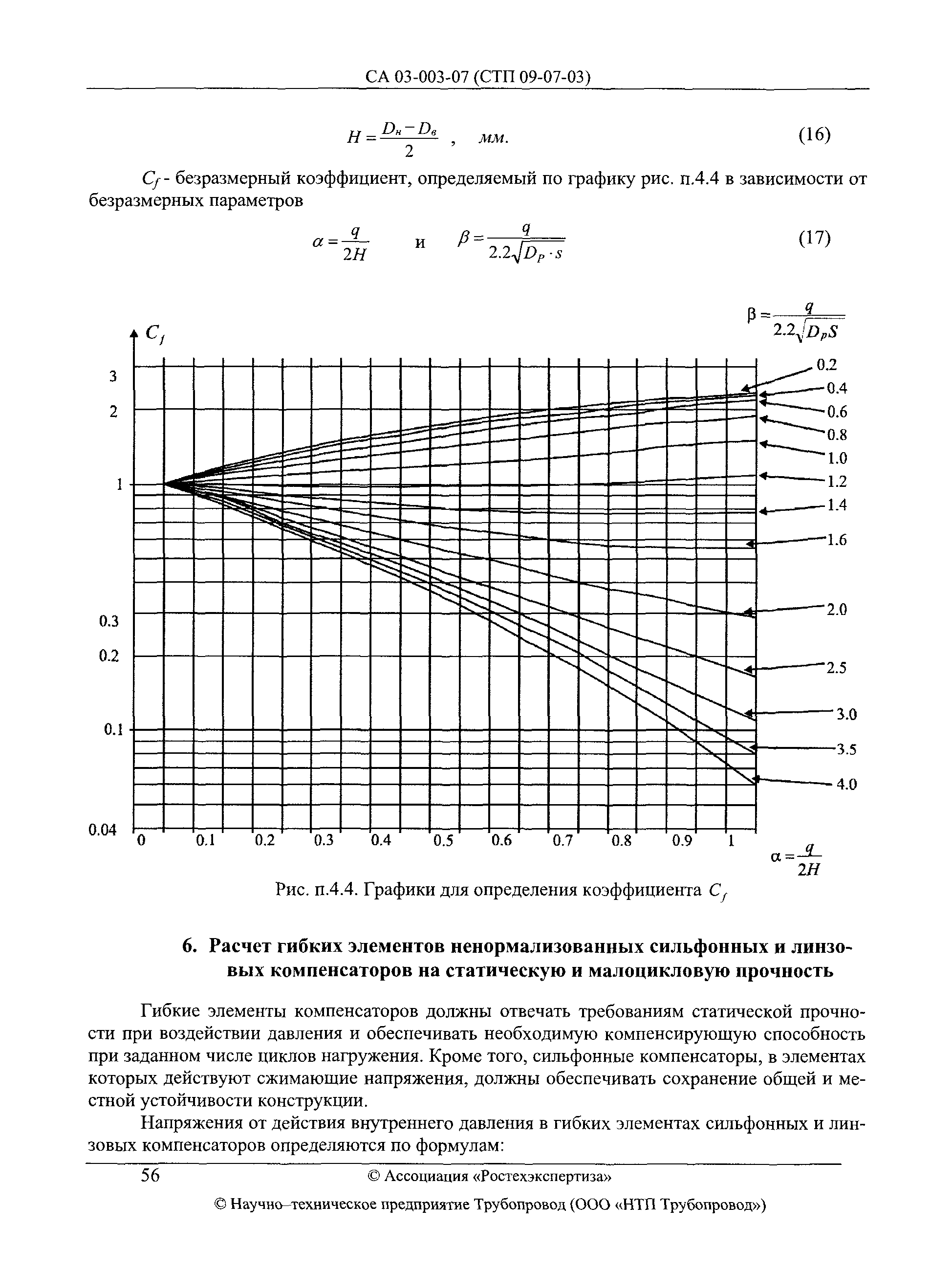

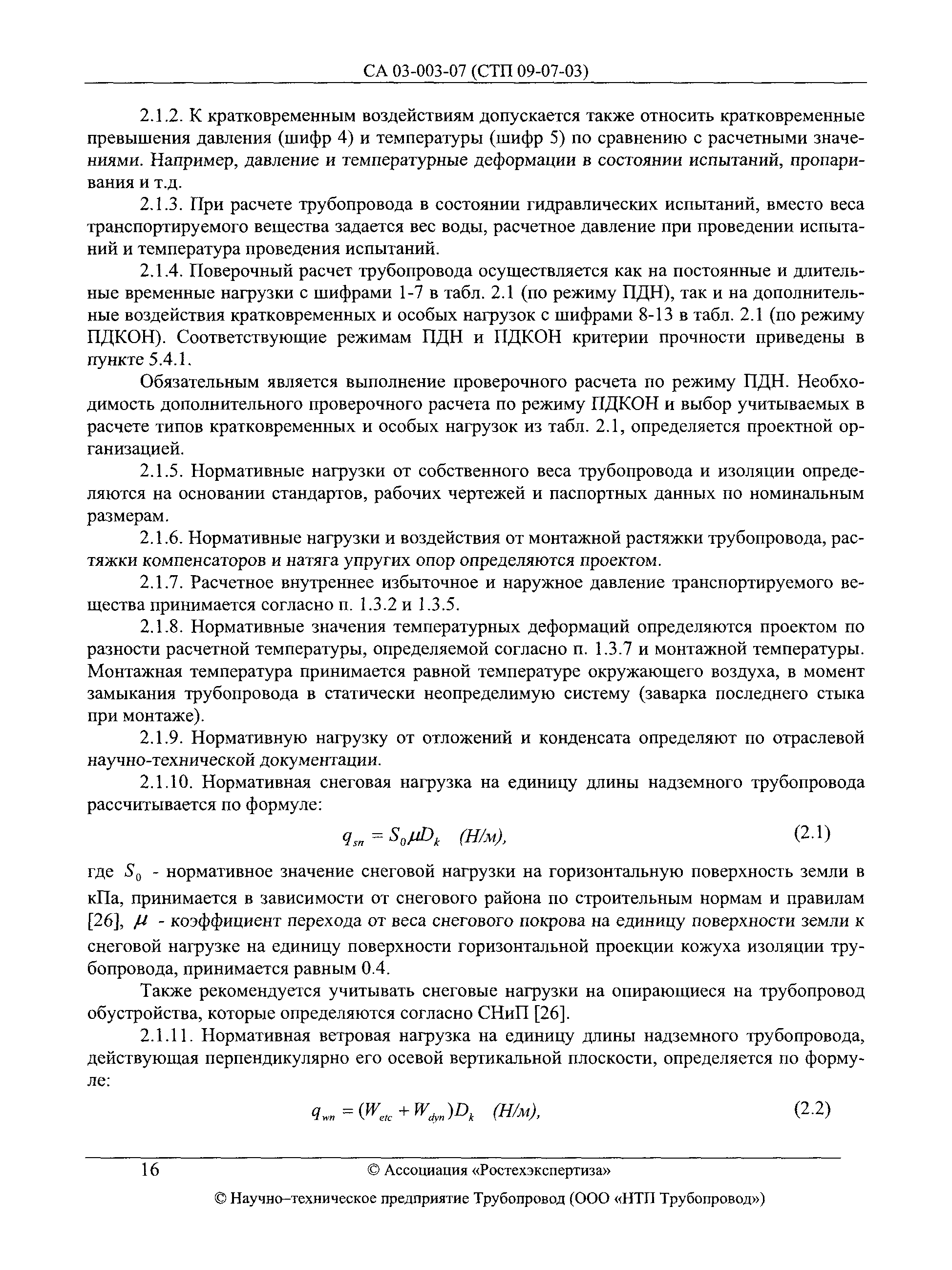

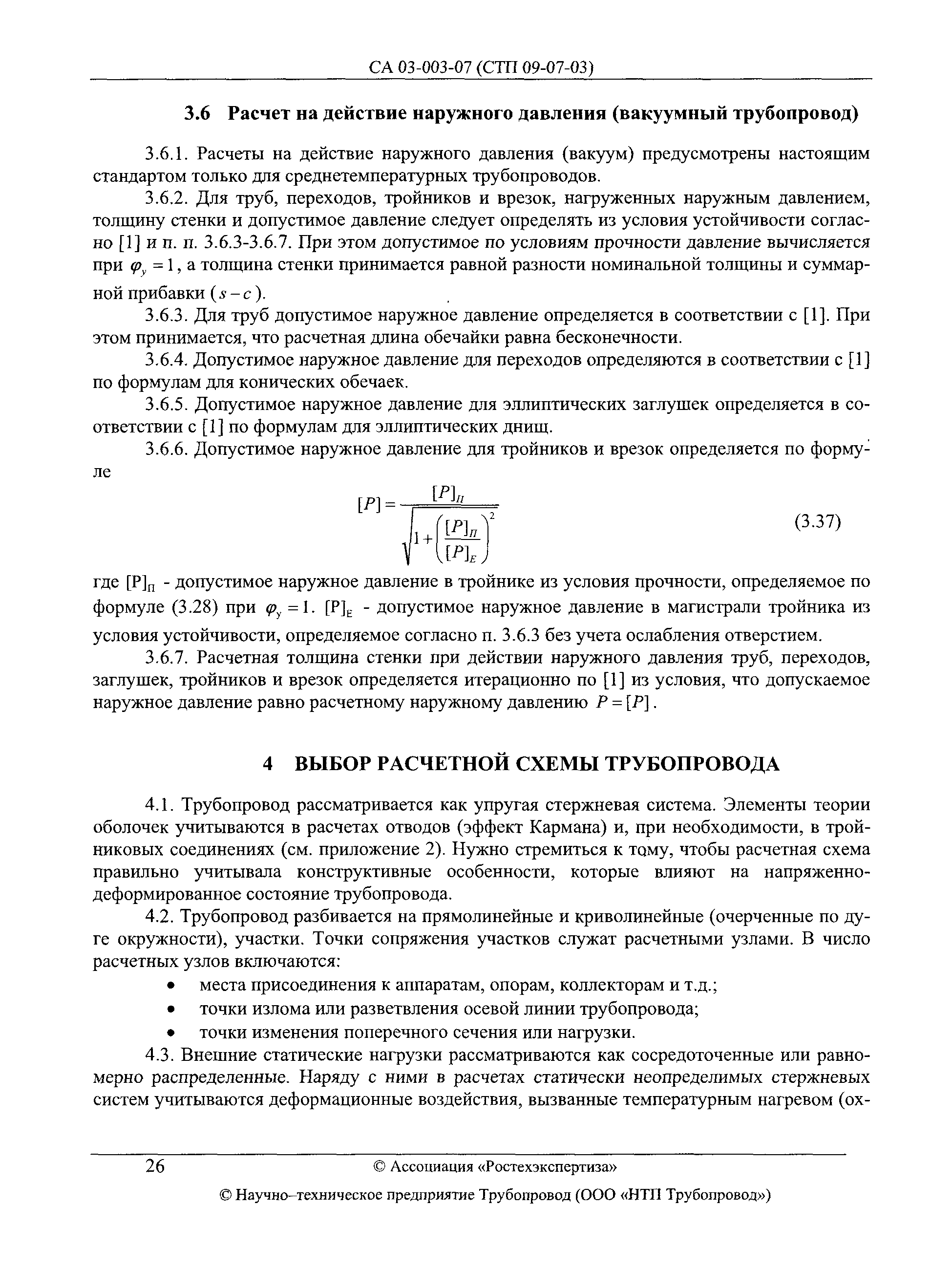

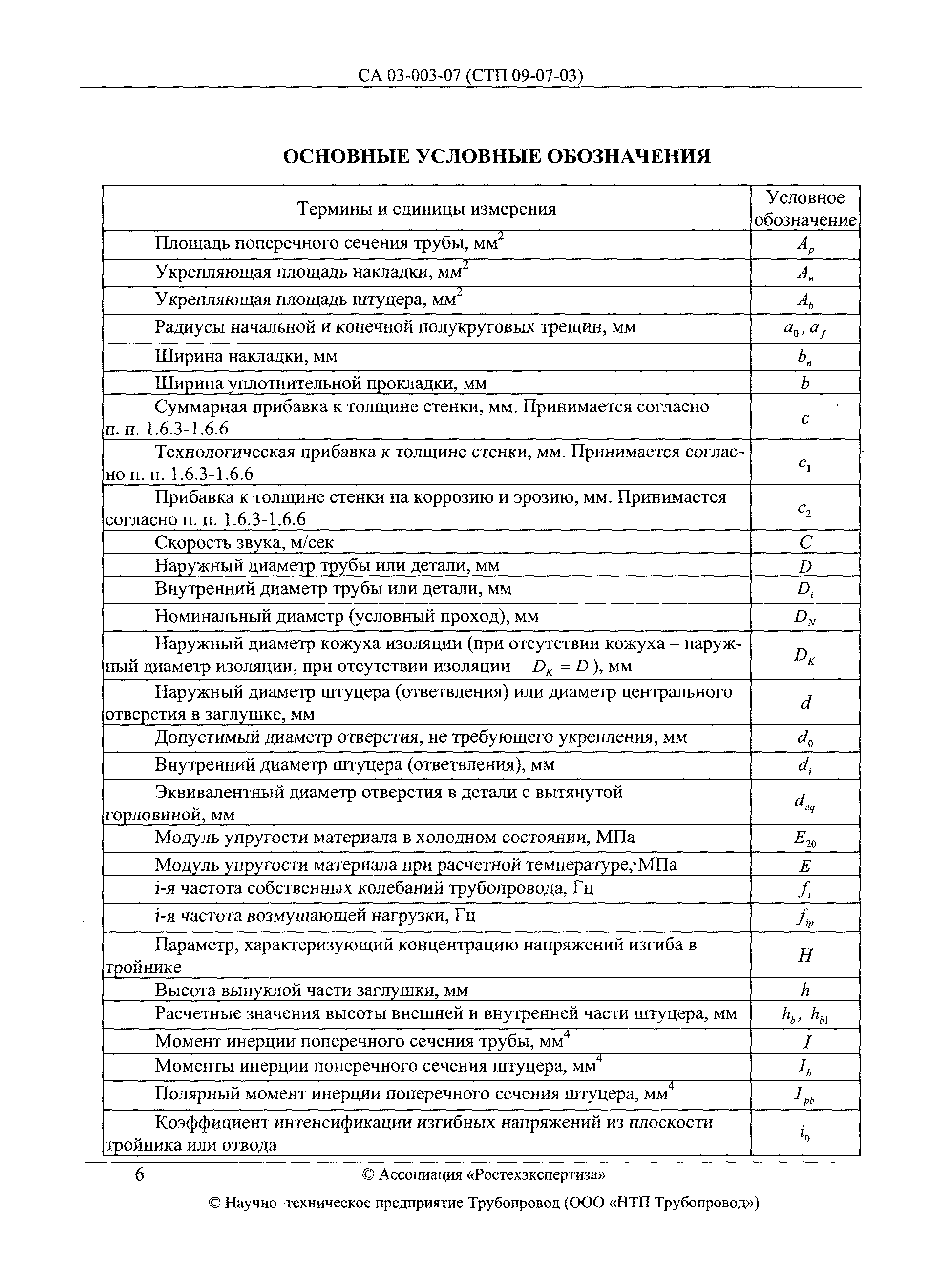

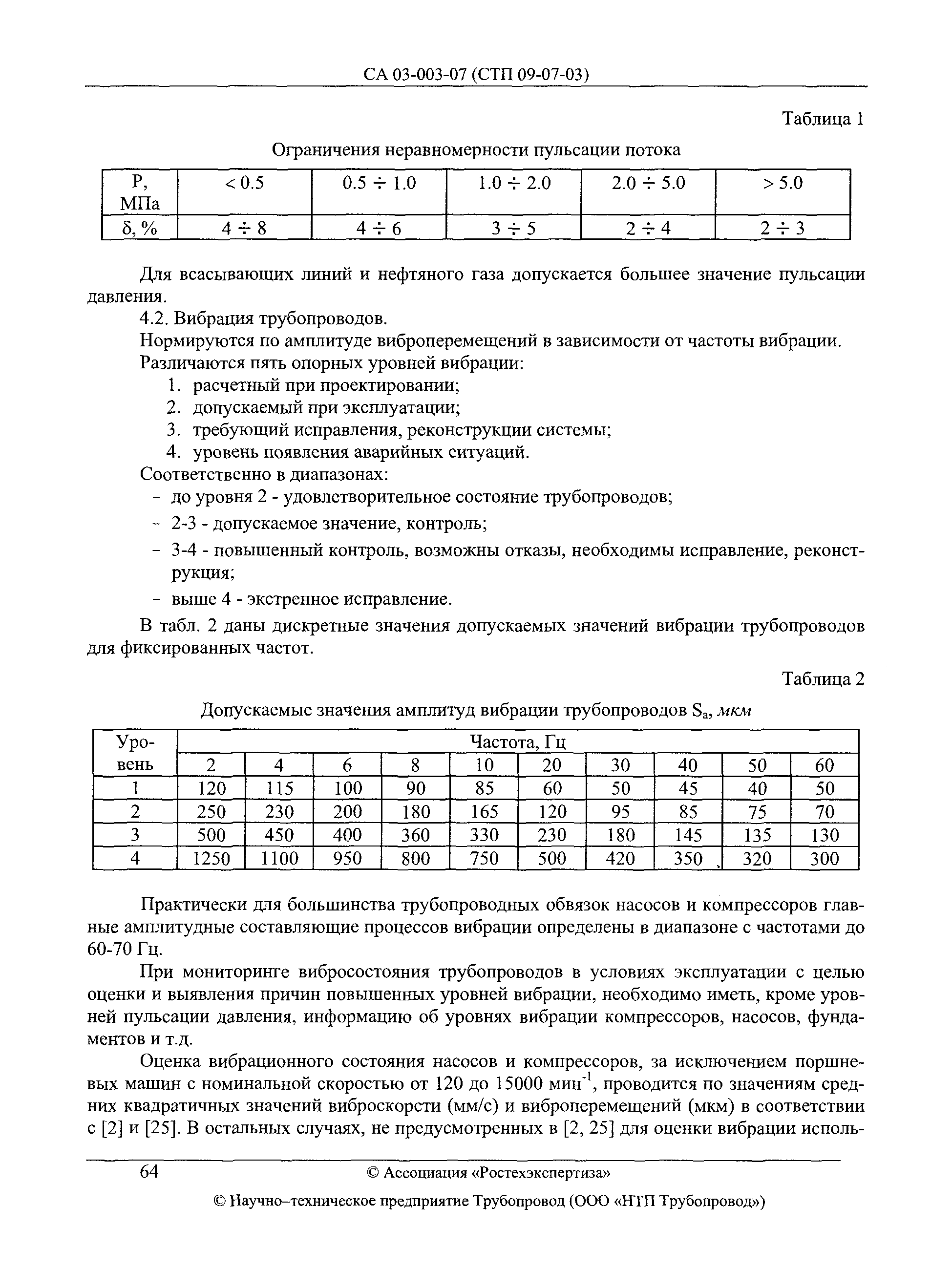

![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/0.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/1.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/2.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/3.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/4.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/5.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/6.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/7.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/8.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/9.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/10.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/11.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/12.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/13.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/14.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/15.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/16.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/17.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/18.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/19.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/20.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/21.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/22.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/23.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/24.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/25.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/26.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/27.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/28.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/29.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/30.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/31.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/32.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/33.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/34.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/35.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/36.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/37.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/38.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/39.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/40.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/41.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/42.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/43.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/44.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/45.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/46.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/47.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/48.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/49.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/50.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/51.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/52.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/53.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/54.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/55.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/56.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/57.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/58.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/59.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/60.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/61.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/62.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/63.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/64.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/65.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/66.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/67.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/68.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/69.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/70.gif) ![СА 03-003-07](../../../Data2/1/4293828/4293828248.files/71.gif)

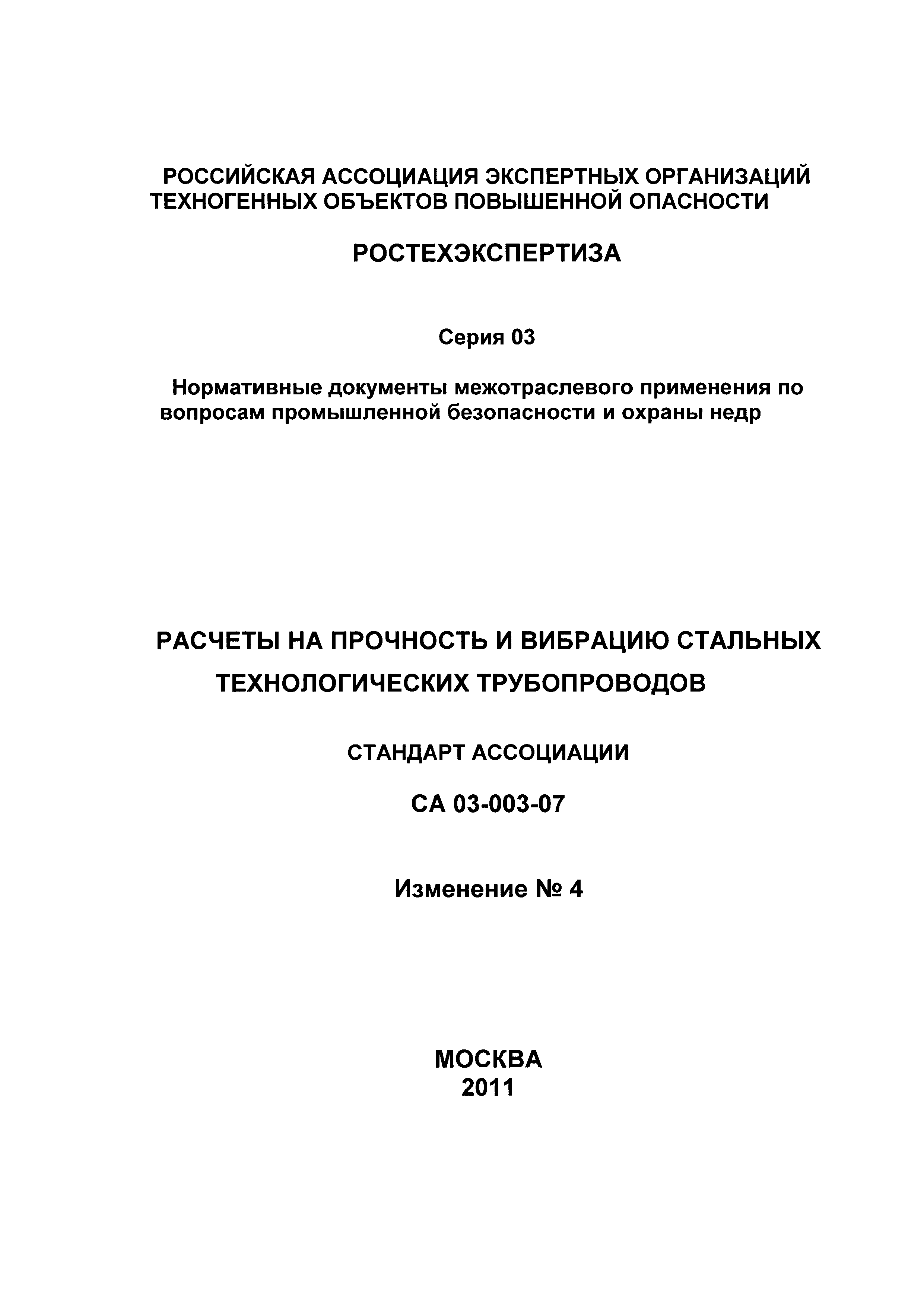

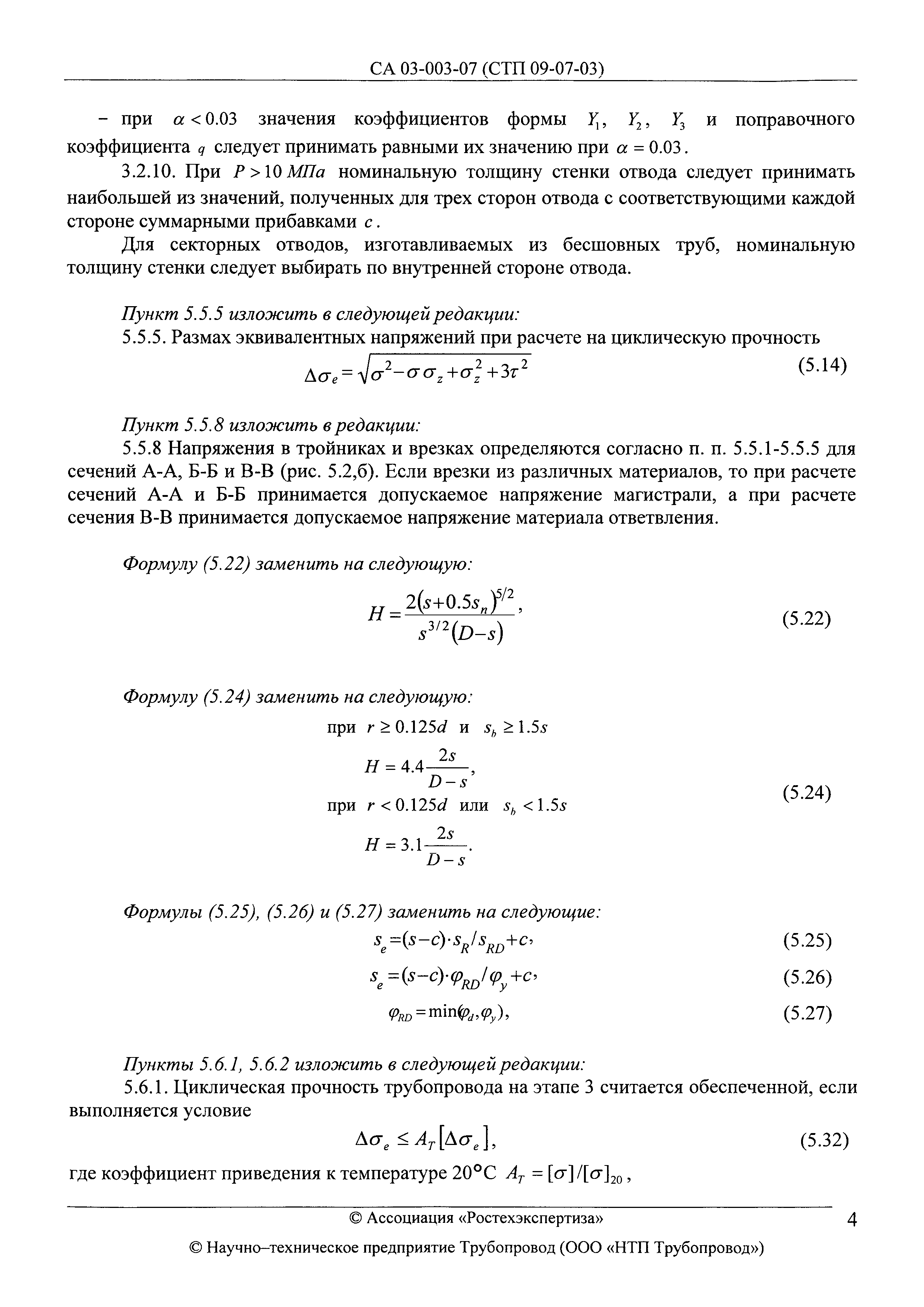

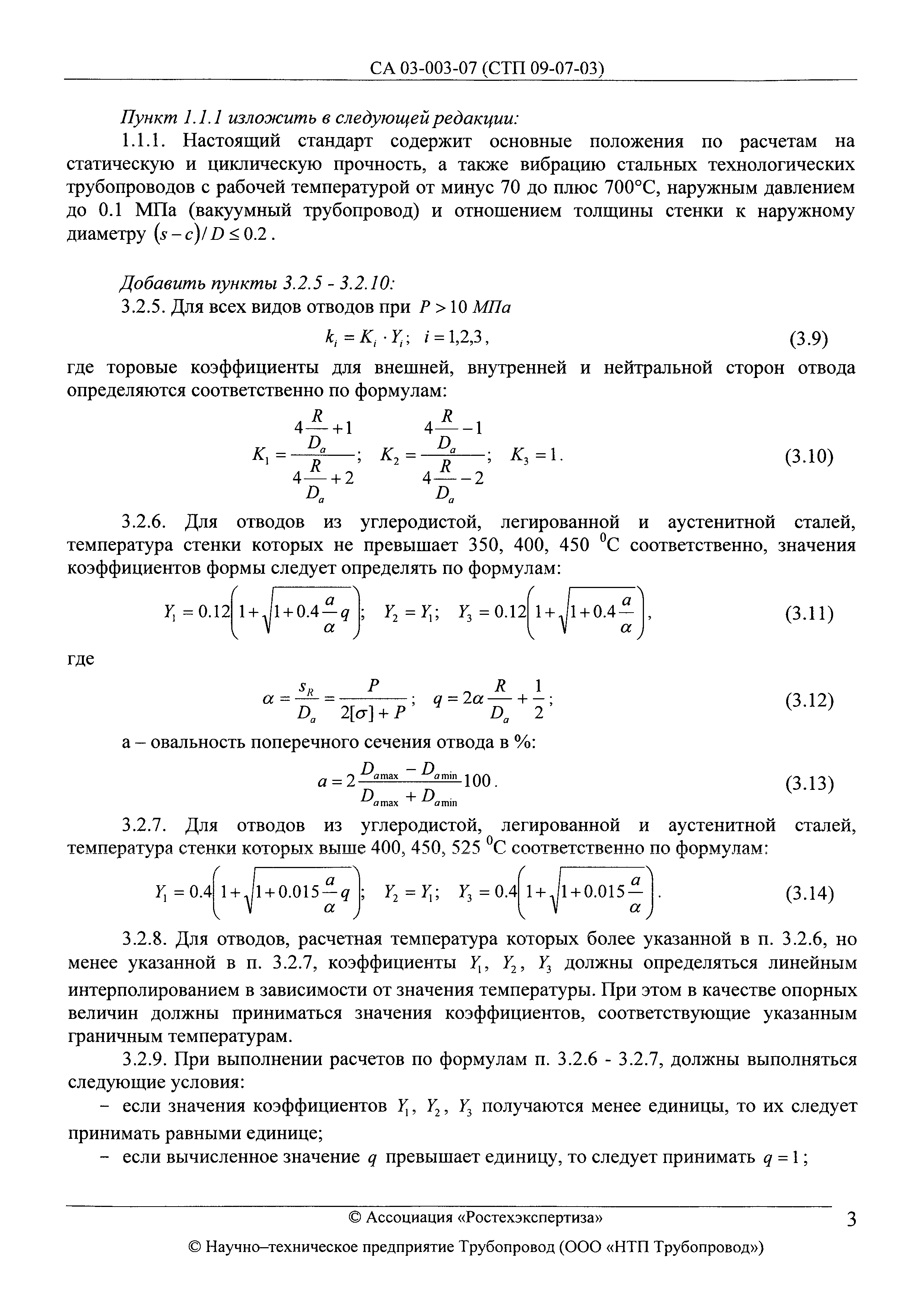

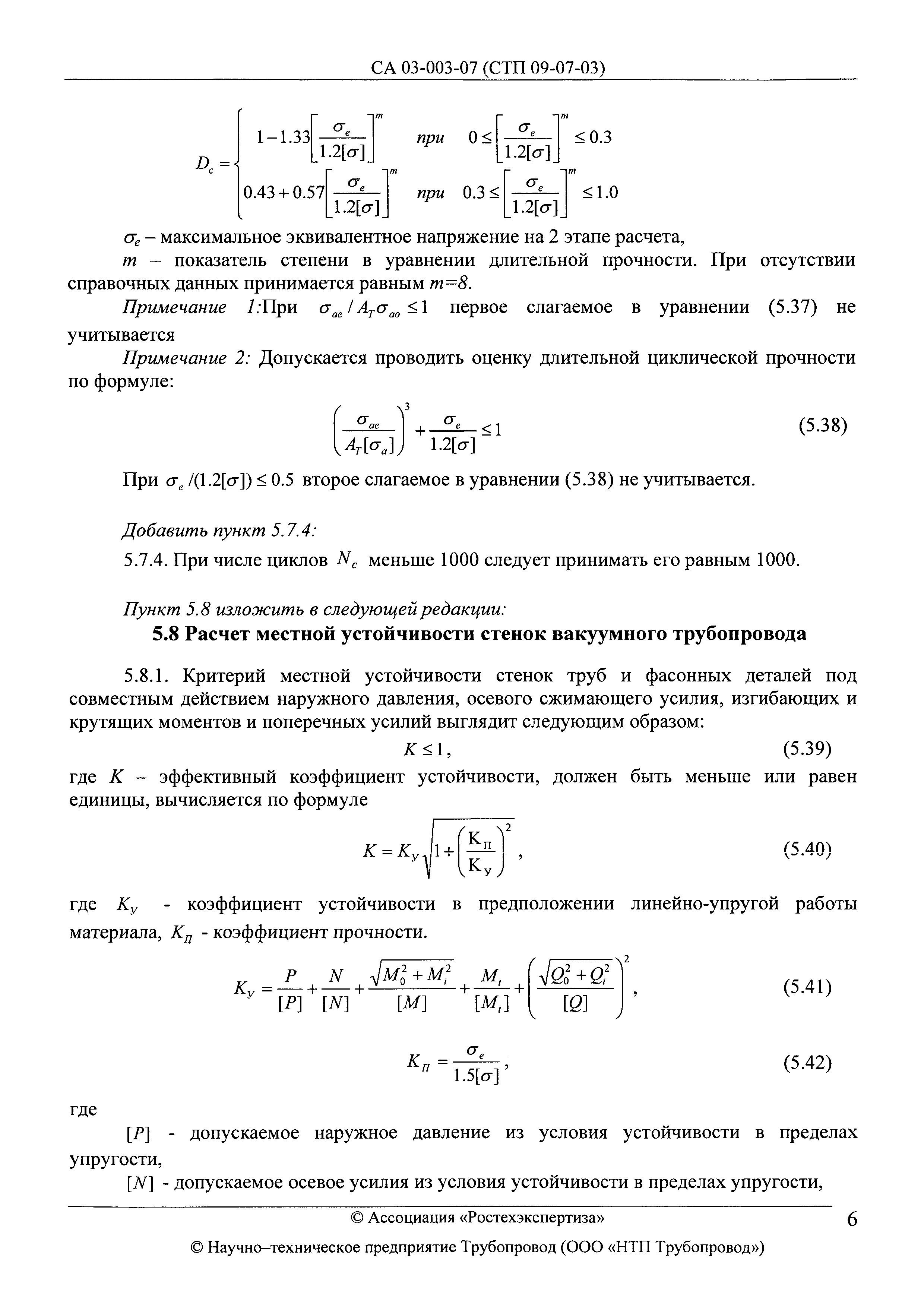

Текстовое изменение № 4
