РД 4-ВЭП

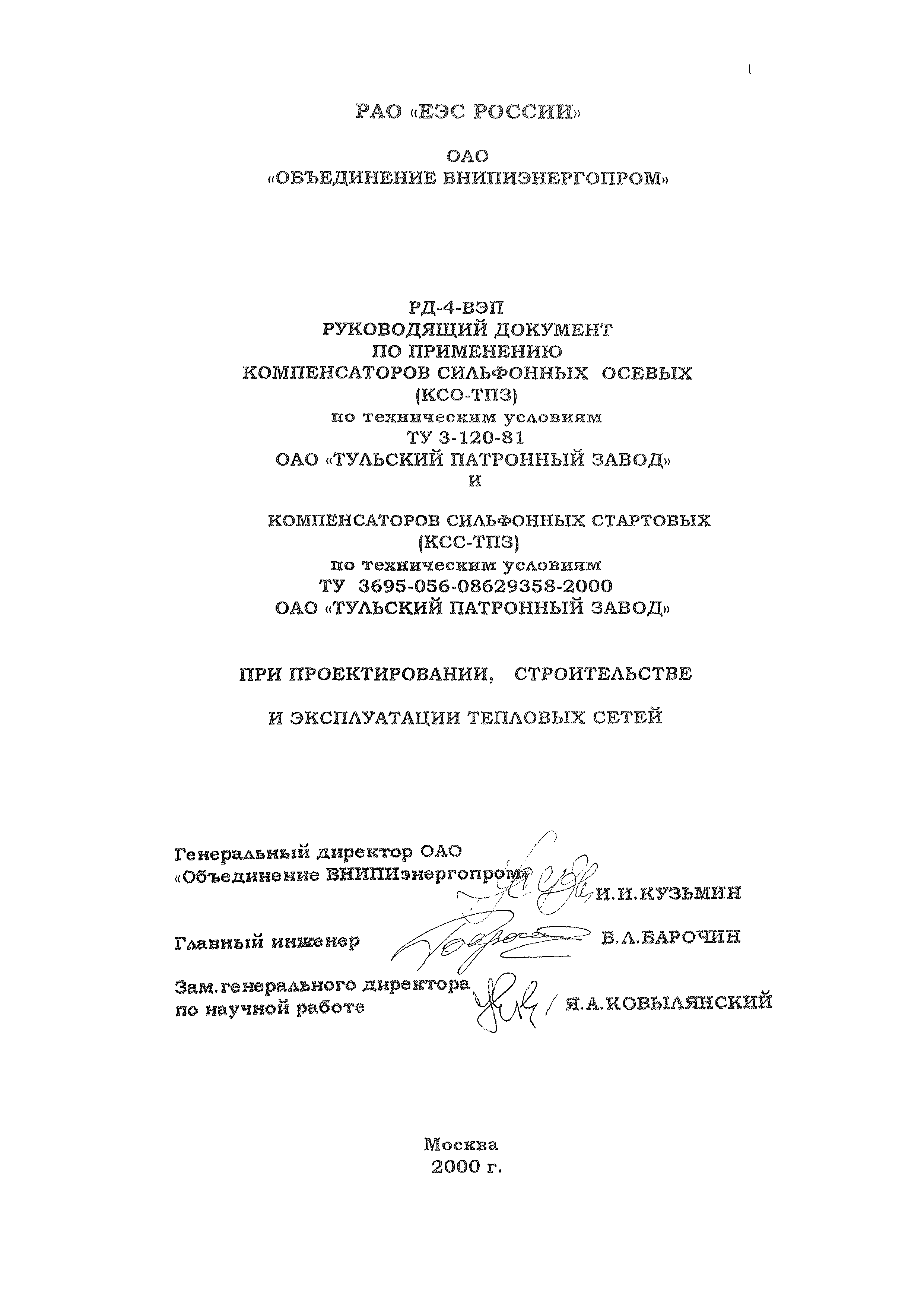

Руководящий документ по применению компенсаторов сильфонных осевых (КСО-ТПЗ) по техническим условиям ТУ 3-120-81 ОАО "Тульский патронный завод" и компенсаторов сильфонных стартовых (КСС-ТПЗ) по техническим условиям ТУ 3695-056-08629358-2000 ОАО "Тульский патронный завод" при проектировании, строительстве и эксплуатации тепловых сетей

Обозначение:	РД 4-ВЭП
Обозначение англ:	RD 4-ВЭП
Статус:	действует
Название рус.:	Руководящий документ по применению компенсаторов сильфонных осевых (КСО-ТПЗ) по техническим условиям ТУ 3-120-81 ОАО "Тульский патронный завод" и компенсаторов сильфонных стартовых (КСС-ТПЗ) по техническим условиям ТУ 3695-056-08629358-2000 ОАО "Тульский патронный завод" при проектировании, строительстве и эксплуатации тепловых сетей
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Документ распространяется на тепловые сети, конструкция и технические данные которых соответствуют нормативным документам РФ, и которые способны обеспечить гарантированную проектом величину тепловых потерь, надежный транспорт и качество теплоносителя в системе теплоснабжения в течение всего заданного срока службы.

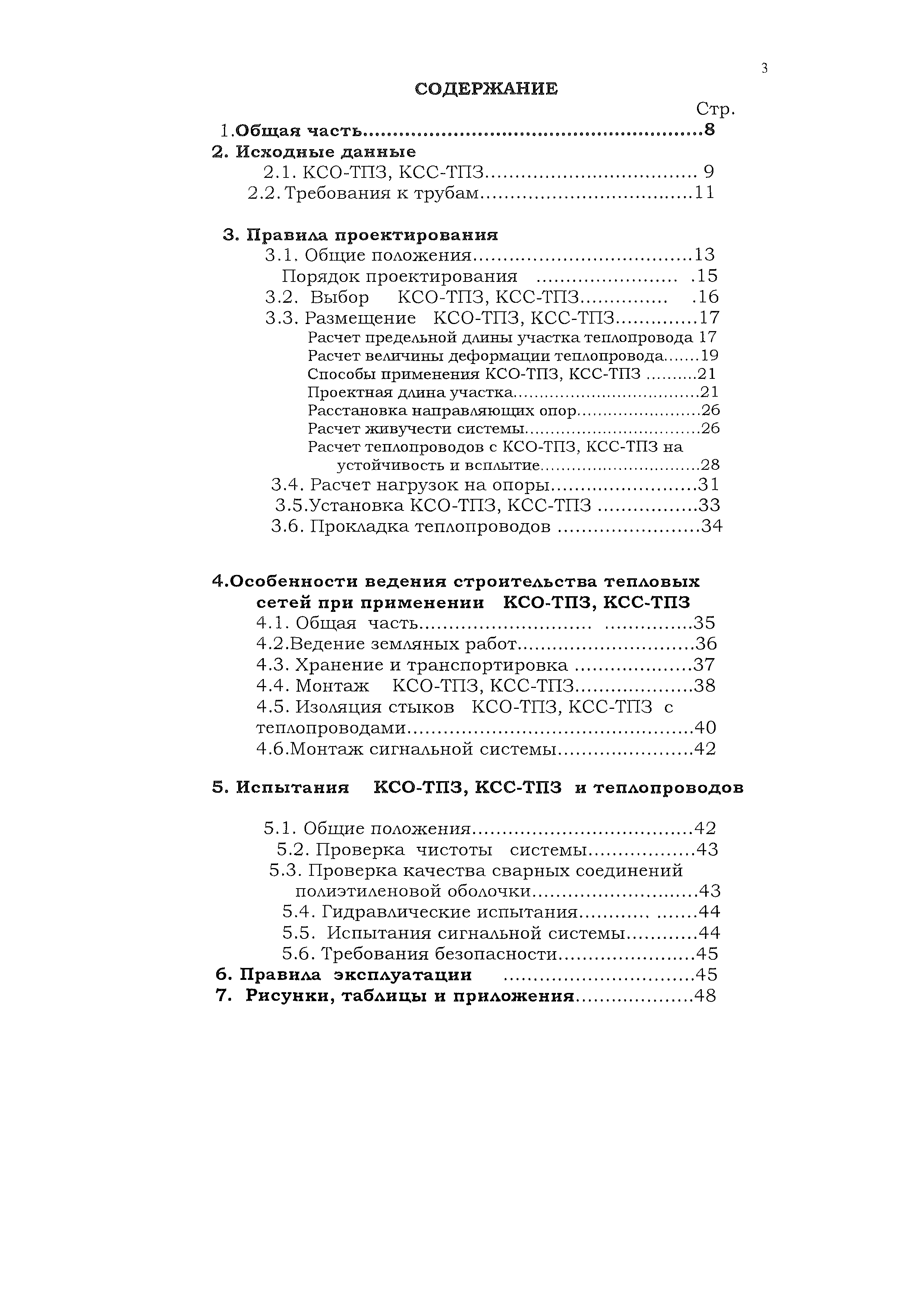

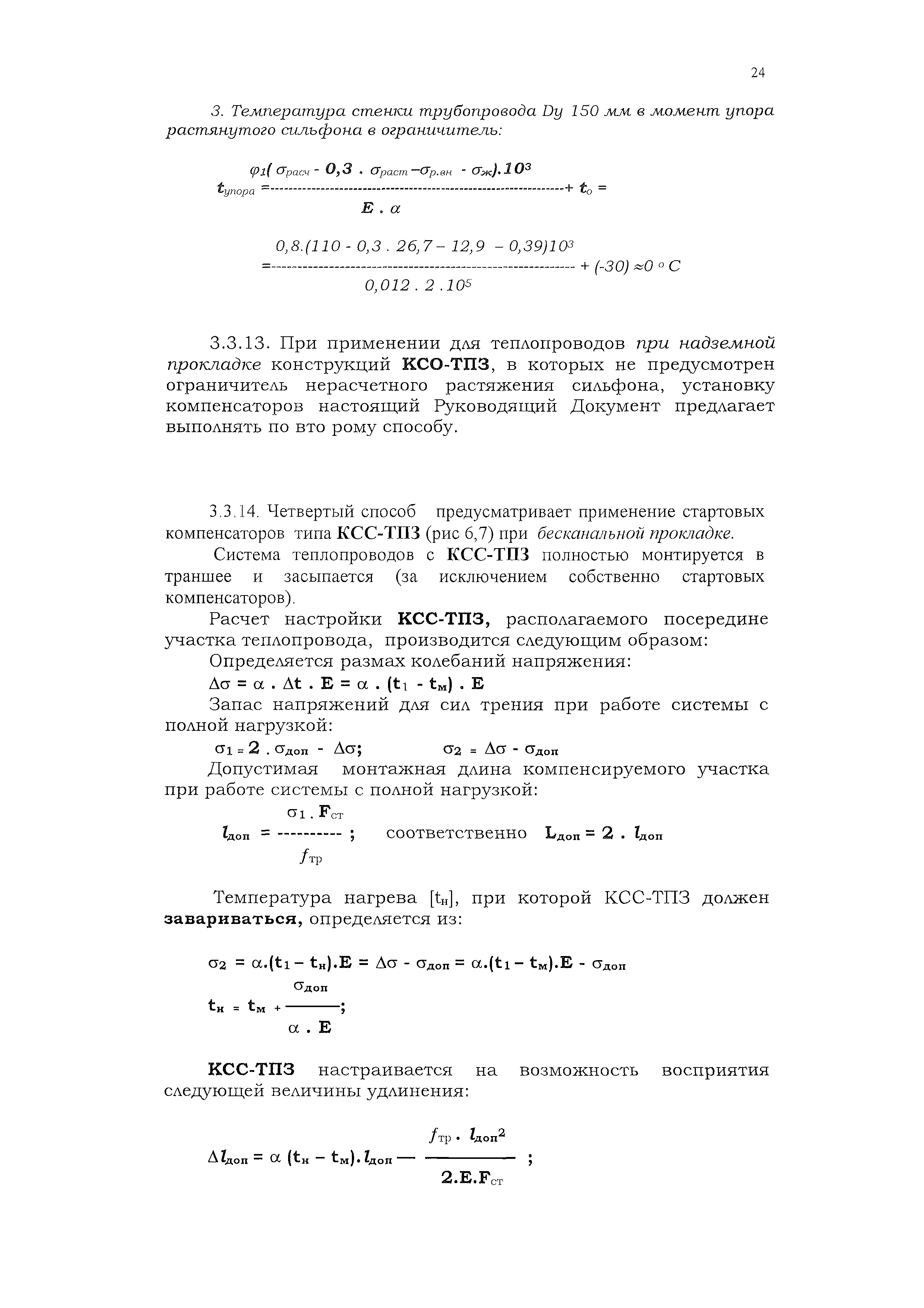

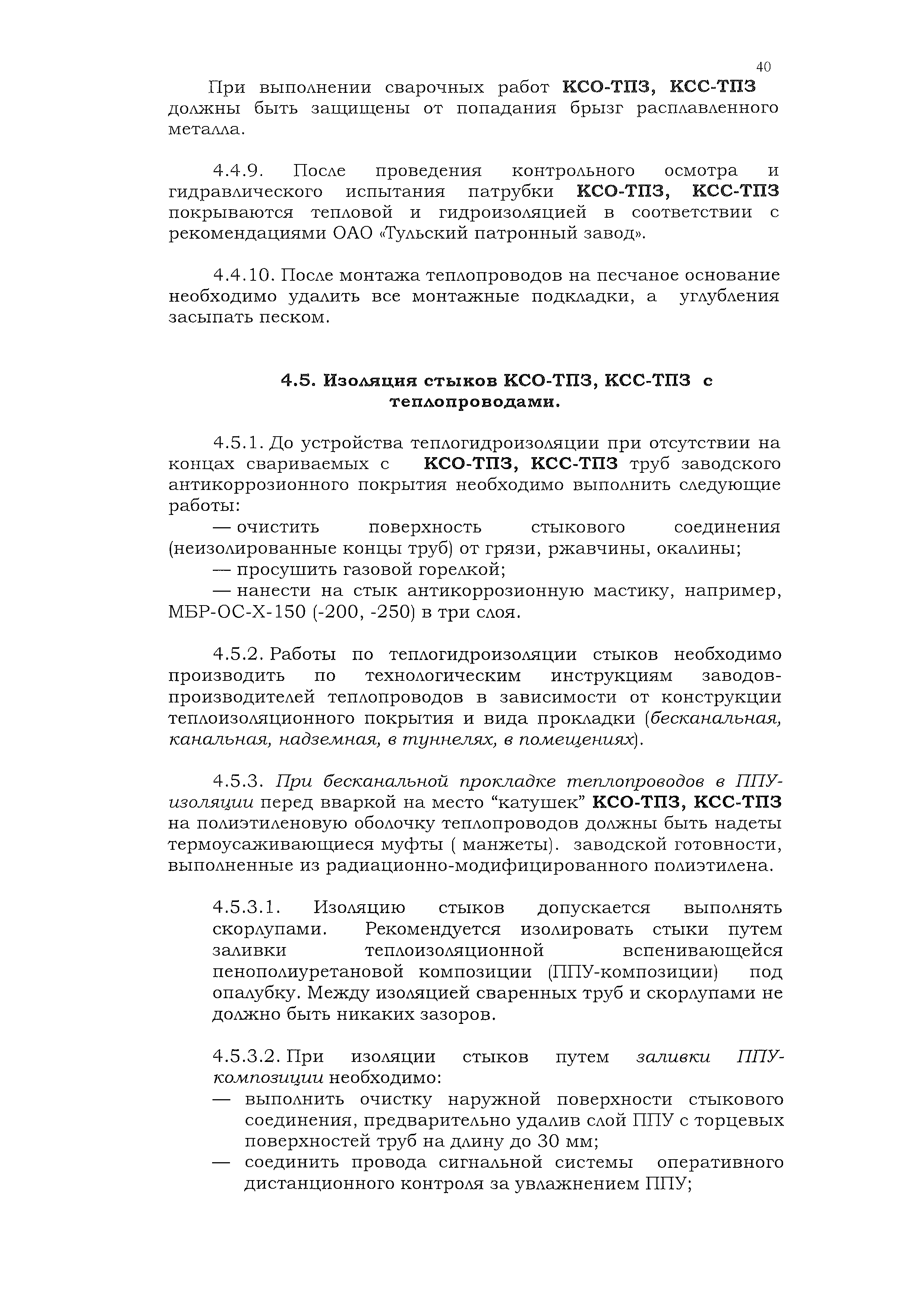

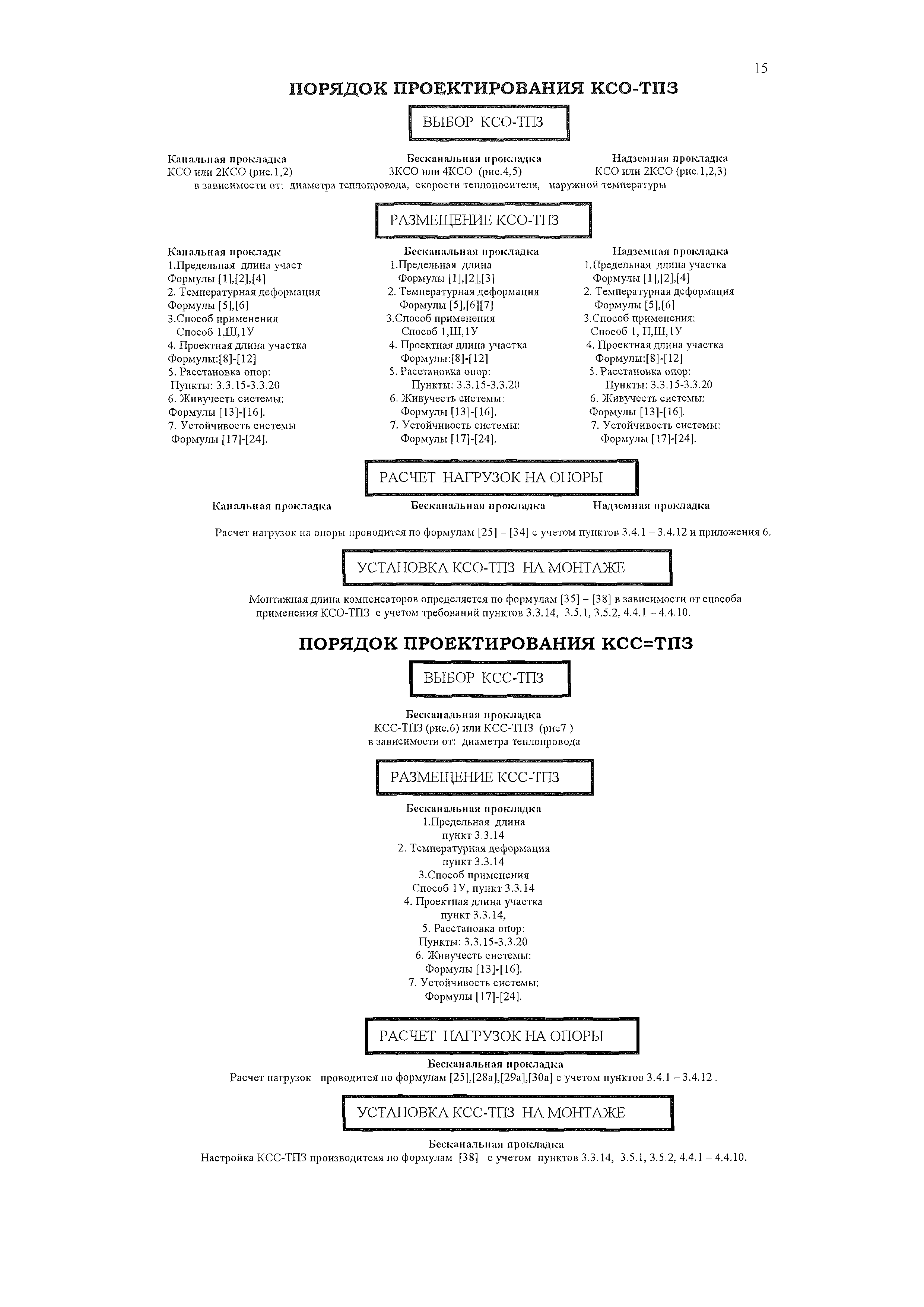

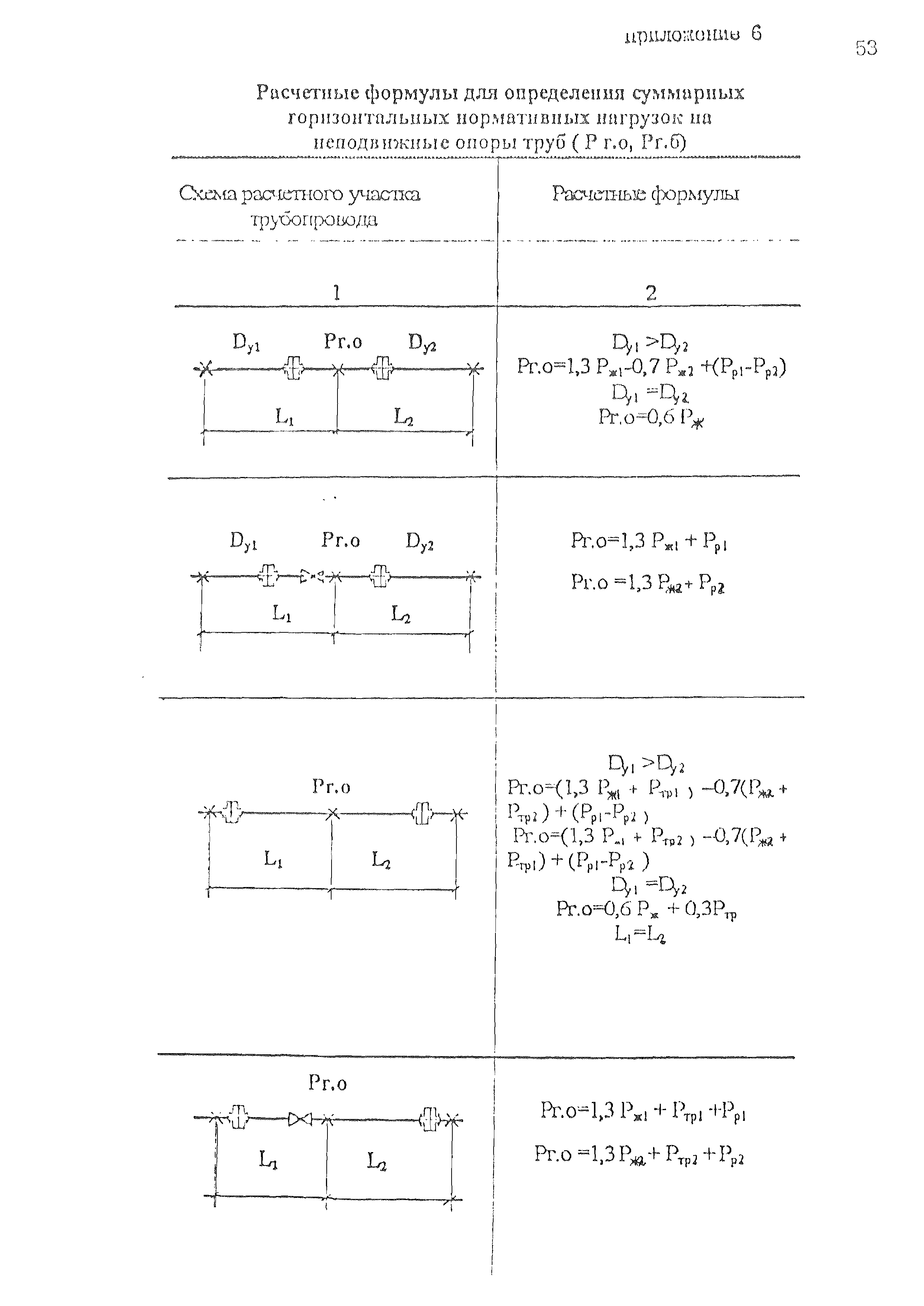

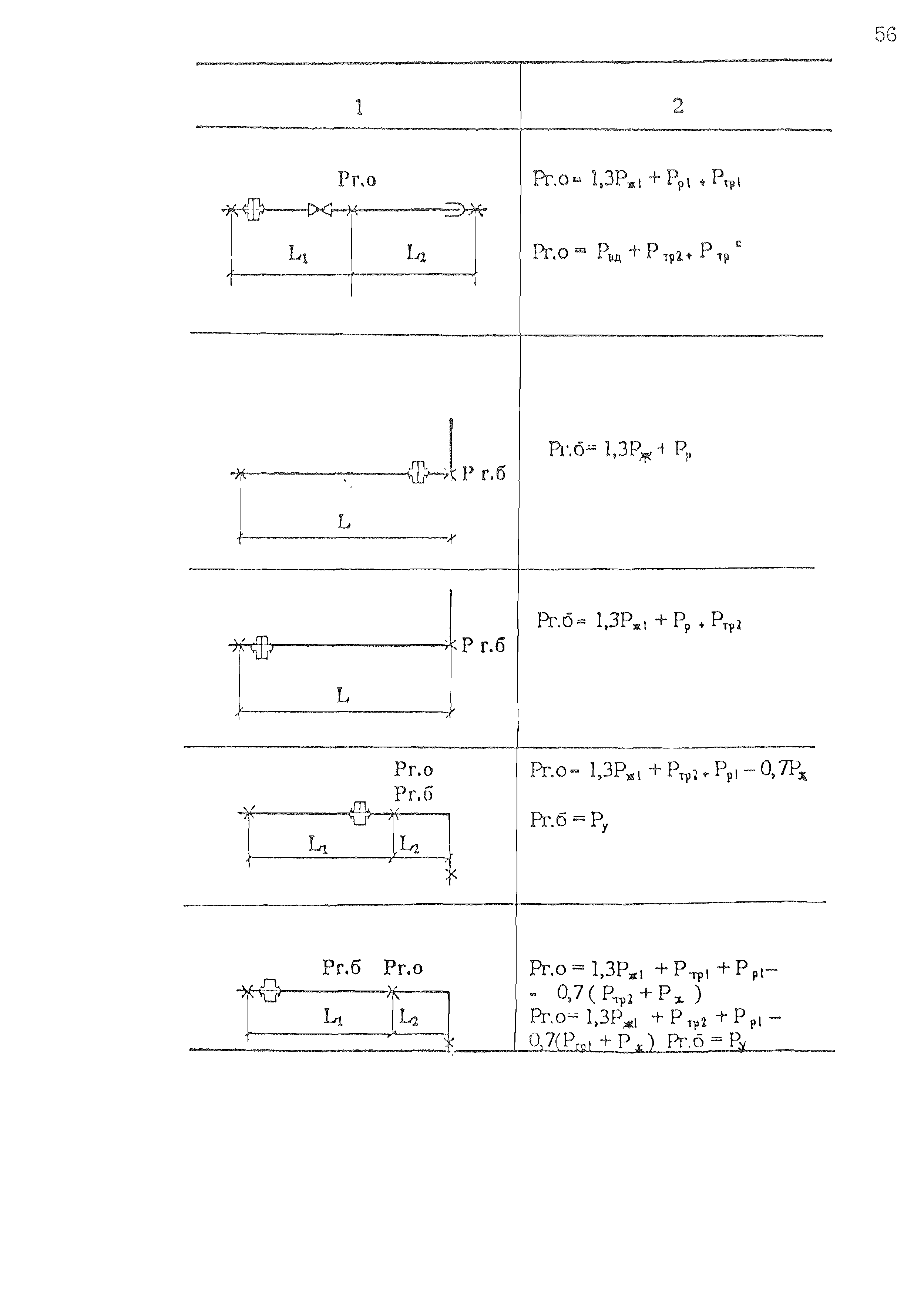

Оглавление:	1. Общая часть 2. Исходные данные    2.1 КСО-ТПЗ, КСС-ТПЗ    2.2 Требования к трубам 3. Правила проектирования    3.1 Общие положения       Порядок проектирования    3.2 Выбор КСО-ТПЗ, КСС-ТПЗ    3.3 Размещение КСО-ТПЗ, КСС-ТПЗ    3.4 Расчёт нагрузок на опоры    3.5 Установка КСО-ТПЗ, КСС-ТПЗ    3.6 Прокладка теплопроводов 4. Особенности ведения строительных тепловых сетей при применении КСО-ТПЗ, КСС-ТПЗ    4.1 Общая часть    4.2 Ведение земляных работ    4.3 Хранение и транспортировка    4.4 Монтаж КСО-ТПЗ, КСС-ТПЗ    4.5 Изоляция стыков КСО-ТПЗ, КСС-ТПЗ с теплопроводами    4.6 Монтаж сигнальной системы 5. Испытания КСО-ТПЗ, КСС-ТПЗ и теплопроводов    5.1 Общие положения    5.2 Проверка чистоты системы    5.3 Проверка качества сварных соединений полиэтиленовой оболочки    5.4 Гидравлические испытания    5.5 Испытания сигнальной системы    5.6 Требования безопасности 6. Правила эксплуатации 7. Рисунки, таблицы, приложения
Разработан:	ОАО Объединение ВНИПИэнергопром
Утверждён:	ОАО Объединение ВНИПИЭНЕРГОПРОМ (VNIPIENERGOPROM Holding OAO )
Расположен в:	Техническая документация Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Государственного энергетического надзора
Нормативные ссылки:	СНиП 2.04.07-86* «Тепловые сети» СНиП 3.05.03-85 «Тепловые сети» СНиП 2.04.14-88* «Тепловая изоляция оборудования и трубопроводов» ГОСТ 27036-86 «Компенсаторы и уплотнения сильфонные металлические. Общие технические условия» ТУ 14-3-1128-2000 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия» Серия 7.903.9-3 «Выпуск 0. Материалы для проектирования» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ТУ 14-3-808-78 «Трубы электросварные спиральношовные из углеродистой стали 20 для трубопроводов атомных электростанций» ТУ 14-3-190-82 «Трубы стальные бесшовные для котельных установок и трубопроводов» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» ПБ 03-75-94 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» ГОСТ 1928-79 «Сольвент каменноугольный. Технические условия» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 12.0.003-74 «Система стандартов безопасности труда. Опасные и вредные производственные факторы. Классификация» ГОСТ 12.1.004-91 «Система стандартов безопасности труда. Пожарная безопасность. Общие требования» ГОСТ 27.002-89 «Надежность в технике. Основные понятия. Термины и определения» РД 153-34.0-20.507-98 «Типовая инструкция по технической эксплуатации систем транспорта и распределения тепловой энергии (тепловых сетей)» РД 34.03.201-97 «Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей» СП 11-110-99 «Авторский надзор за строительством зданий и сооружений» СНиП 23-01-99* «Строительная климатология» СНиП 10-01-94 «Система нормативных документов в строительстве. Основные положения» ГОСТ 23170-78 «Упаковка для изделий машиностроения. Общие требования» СНиП 3.01.01-85* «Организация строительного производства» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» СНиП 3.01.03-84 «Геодезические работы в строительстве» СНиП 3.01.04-87 «Приемка в эксплуатацию законченных строительством объектов. Основные положения» СНиП III-4-80* «Техника безопасности в строительстве» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» РД 10-249-98 «Нормы расчета на прочность стационарных котлов и трубопроводов пара и горячей воды» ОСТ 108.031.08-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Общие положения по обоснованию толщины стенки» ОСТ 108.031.09-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Методы определения толщины стенки» ОСТ 108.031.10-85 «Котлы стационарные и трубопроводы пара и горячей воды. Нормы расчета на прочность. Определение коэффициентов прочности» СНиП III-42-80* «Магистральные трубопроводы» СНиП 2.02.01-83* «Основания зданий и сооружений» СНиП 2.02.04-88 «Основания и фундаменты на вечномерзлых грунтах» СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты» ТУ 3-120-81 «Компенсаторы сильфонные осевые неразгруженные. Технические условия»
