Скачать МИ 2638-2001 ГСОЕИ. Диафрагмы камерные и бескамерные, устанавливаемые во фланцевых соединениях измерительных трубопроводов. Методика контроля размеров при первичной и периодической поверке измерительных комплексов с сужающими устройствами

Дата актуализации: 10.08.2017

МИ 2638-2001

ГСОЕИ. Диафрагмы камерные и бескамерные, устанавливаемые во фланцевых соединениях измерительных трубопроводов. Методика контроля размеров при первичной и периодической поверке измерительных комплексов с сужающими устройствами

Обозначение:	МИ 2638-2001
Обозначение англ:	MI 2638-2001
Статус:	не действует
Название рус.:	ГСОЕИ. Диафрагмы камерные и бескамерные, устанавливаемые во фланцевых соединениях измерительных трубопроводов. Методика контроля размеров при первичной и периодической поверке измерительных комплексов с сужающими устройствами
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Область применения:	Рекомендация распространяется на камерные и бескамерные диафрагмы, устанавливаемые во фланцевых соединениях измерительных трубопроводов жидкостей и газов, и устанавливает методику контроля их размеров при первичной и периодической поверке измерительных комплексов с сужающими устройствами.

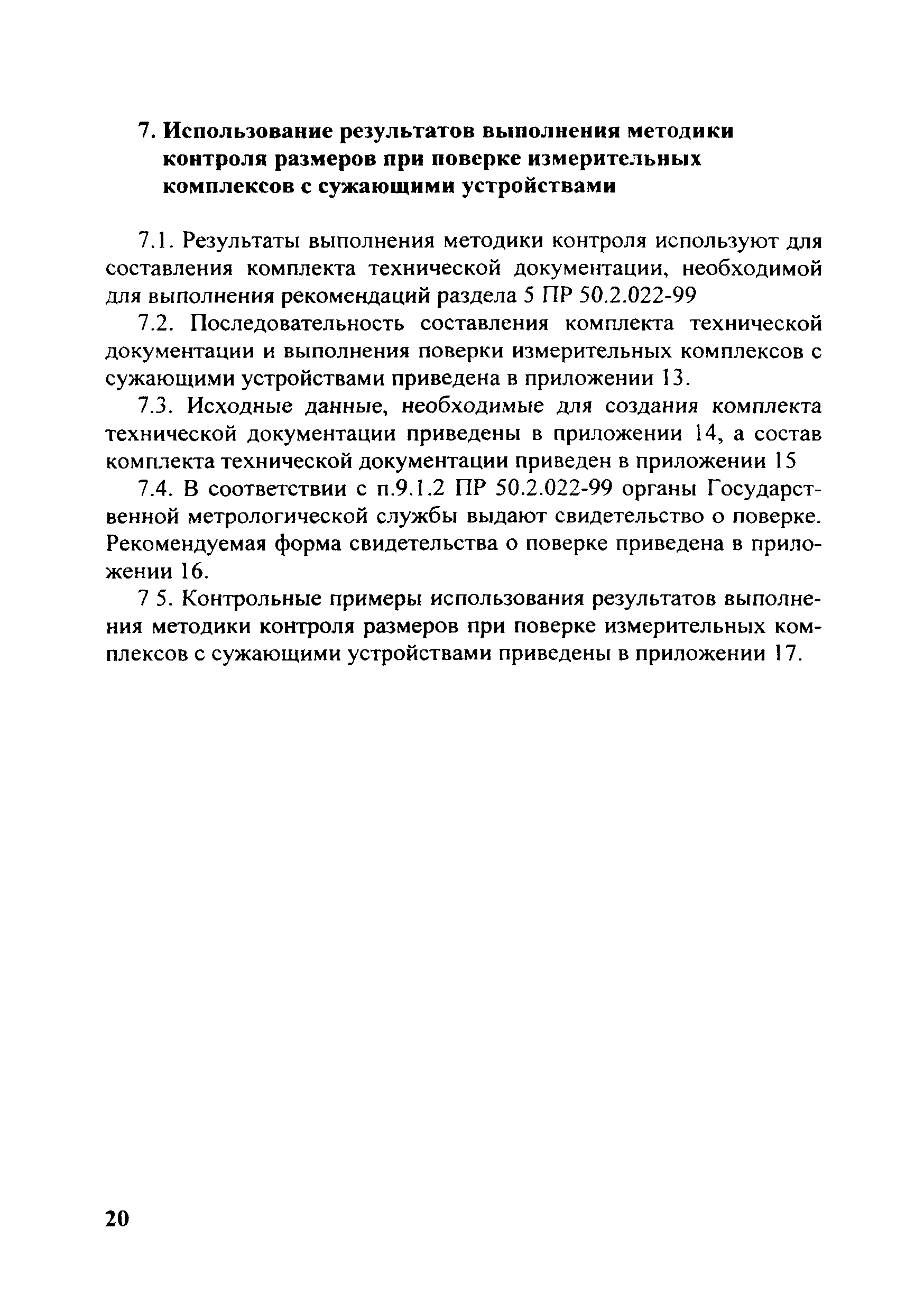

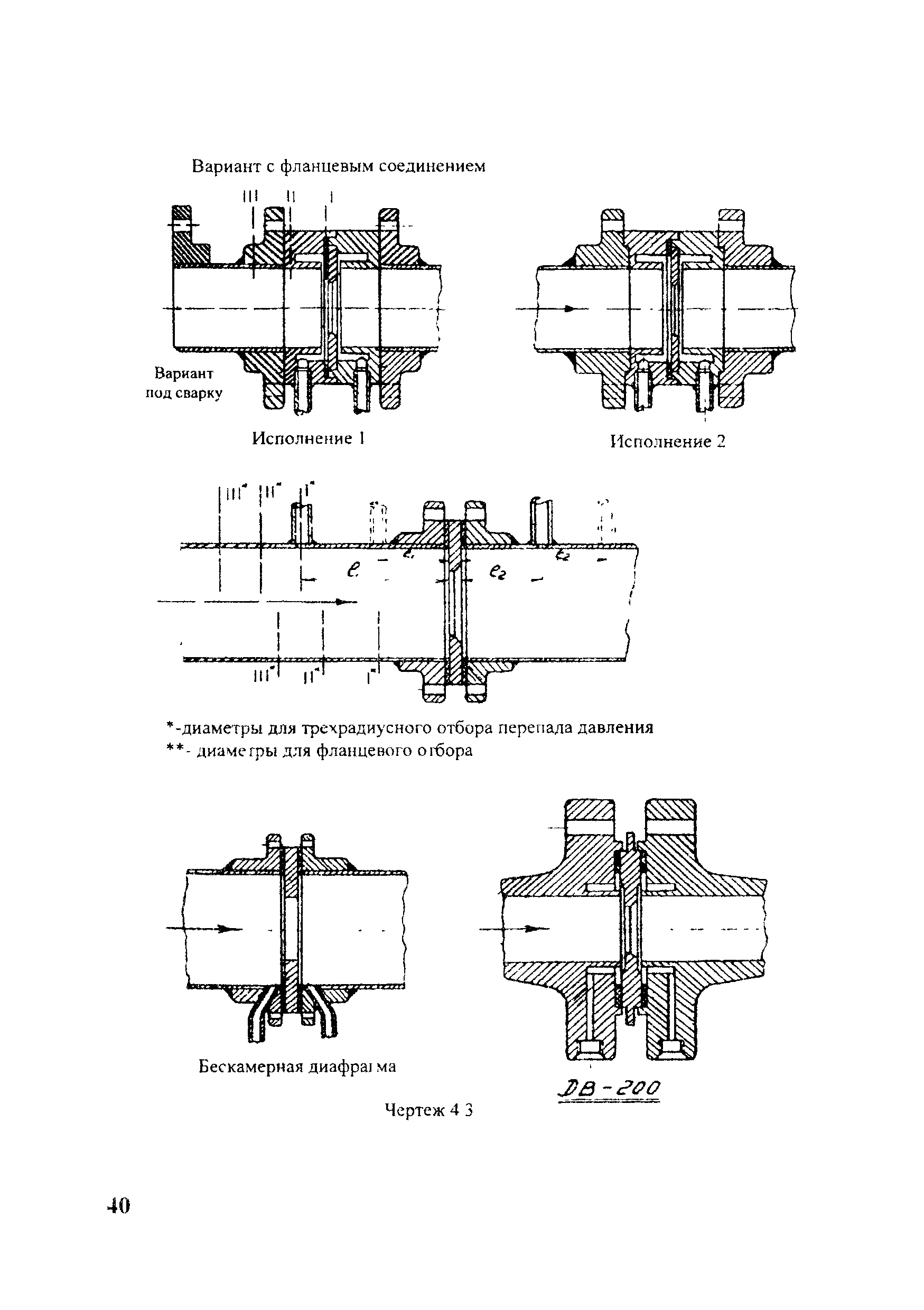

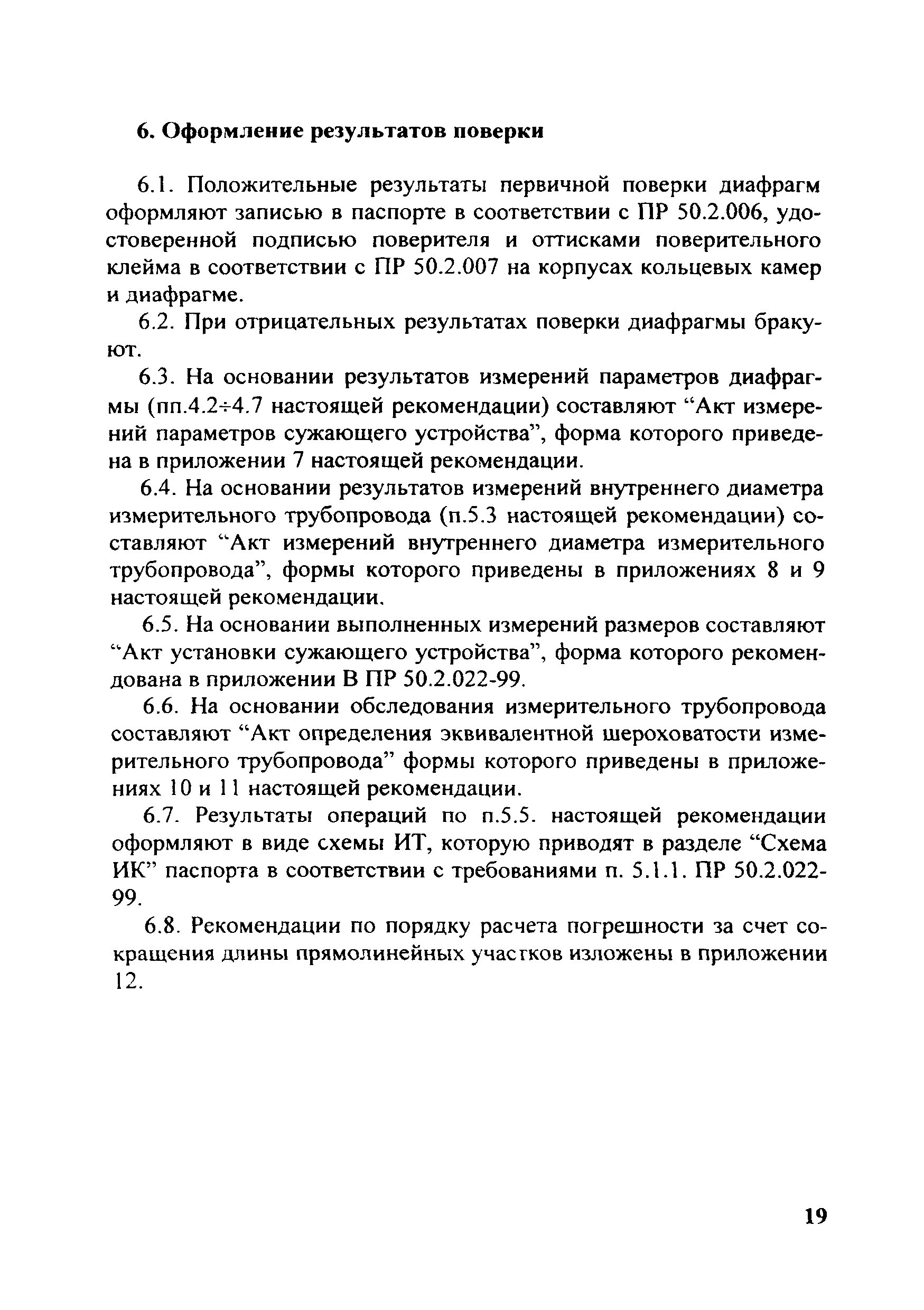

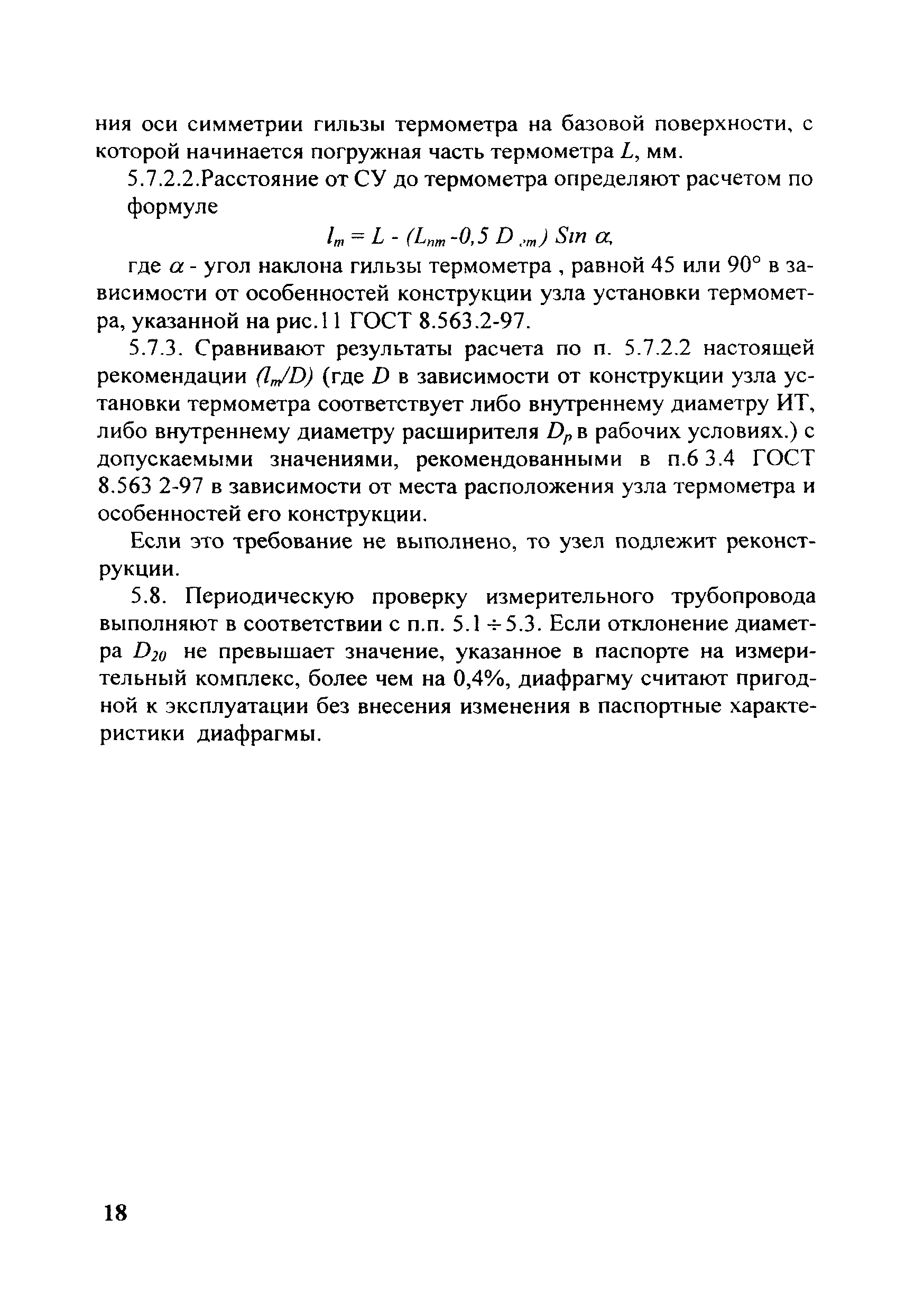

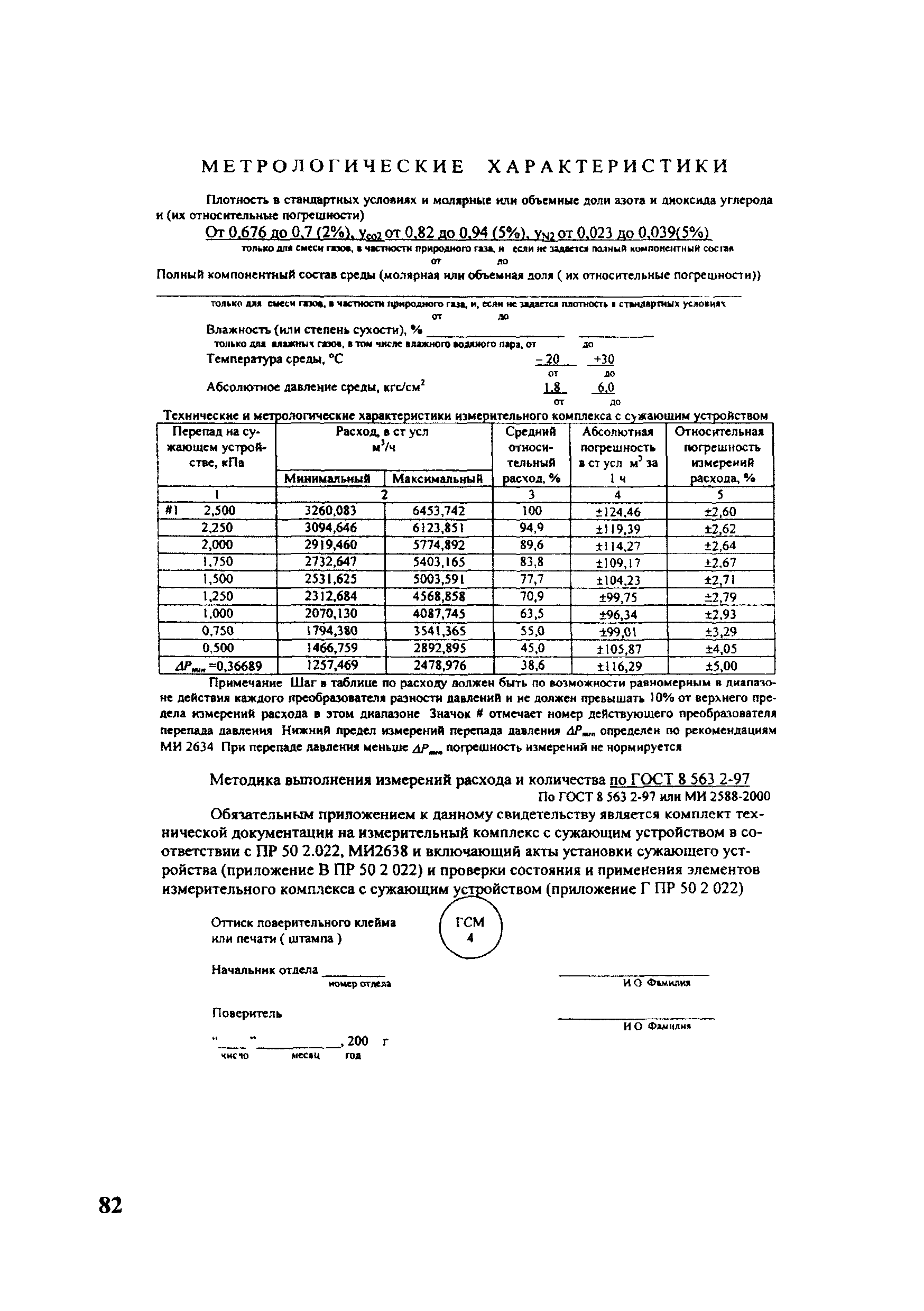

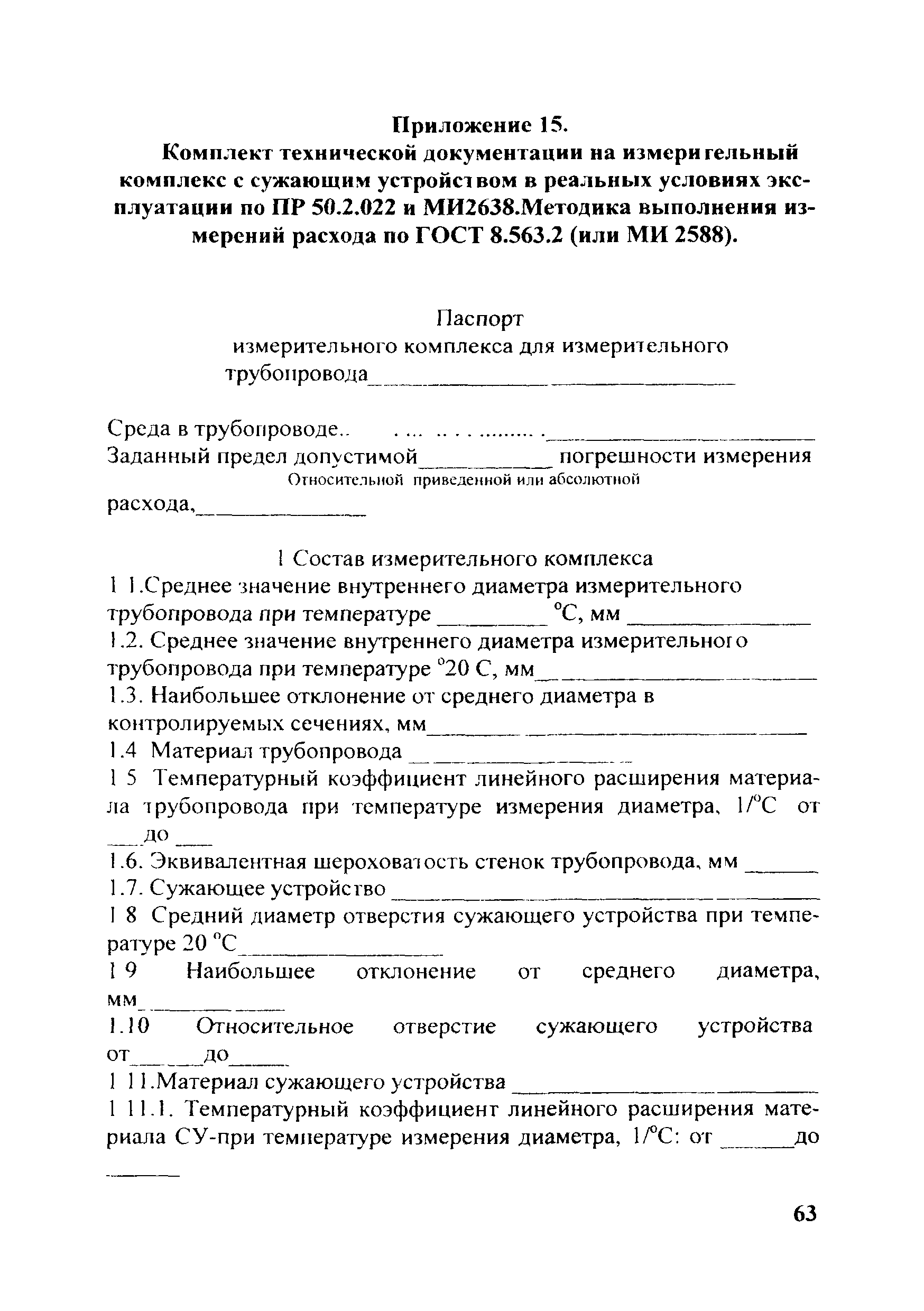

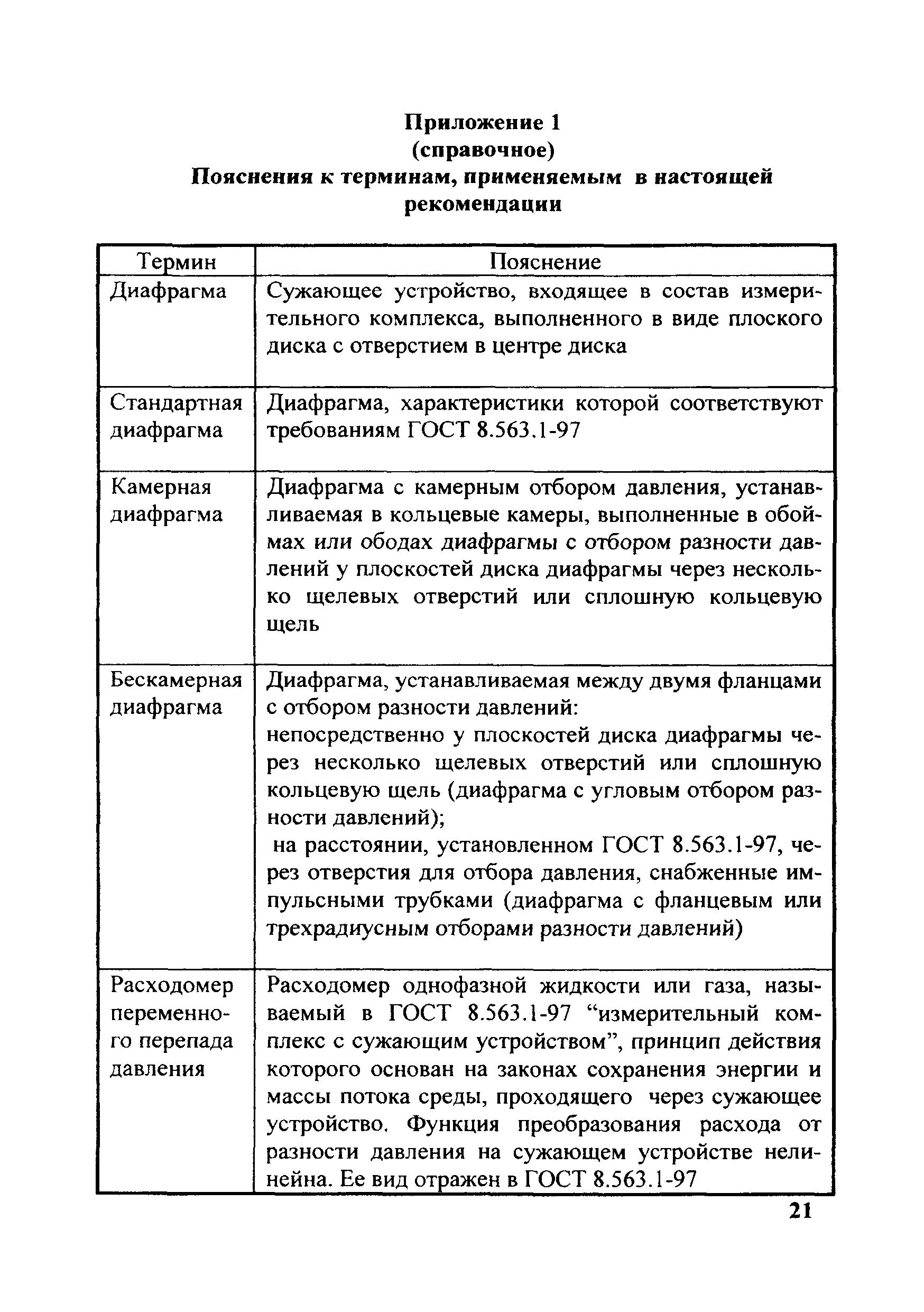

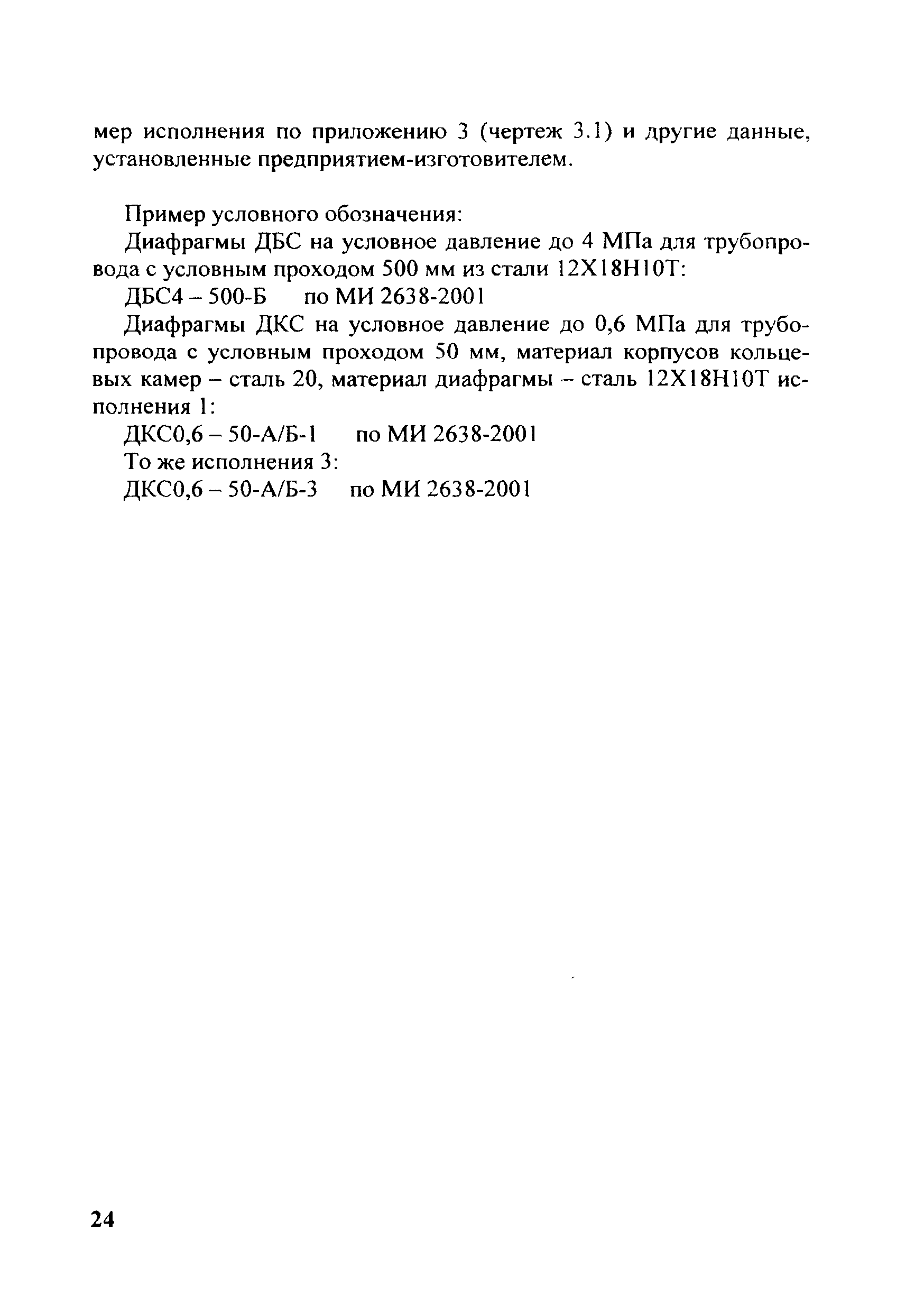

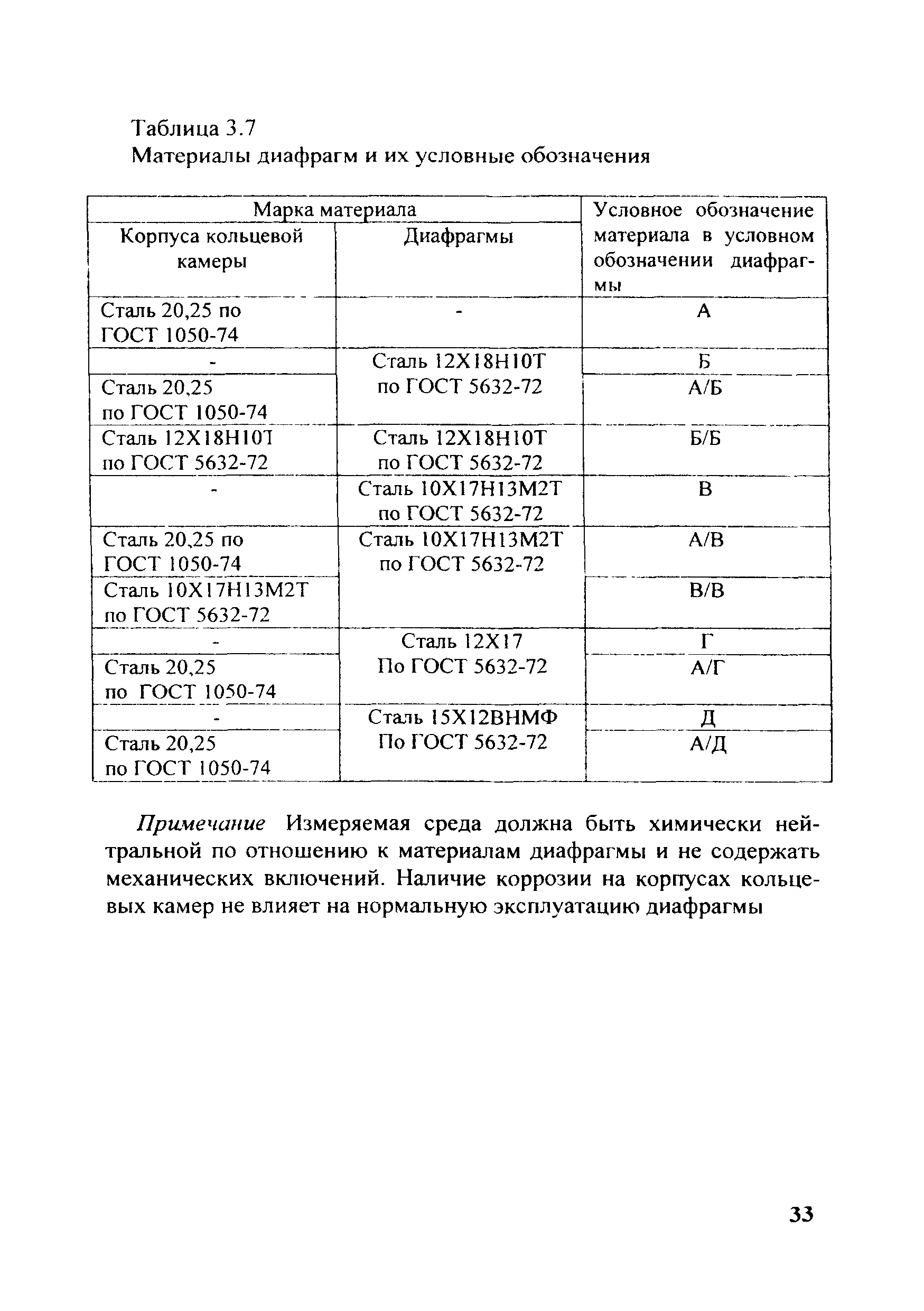

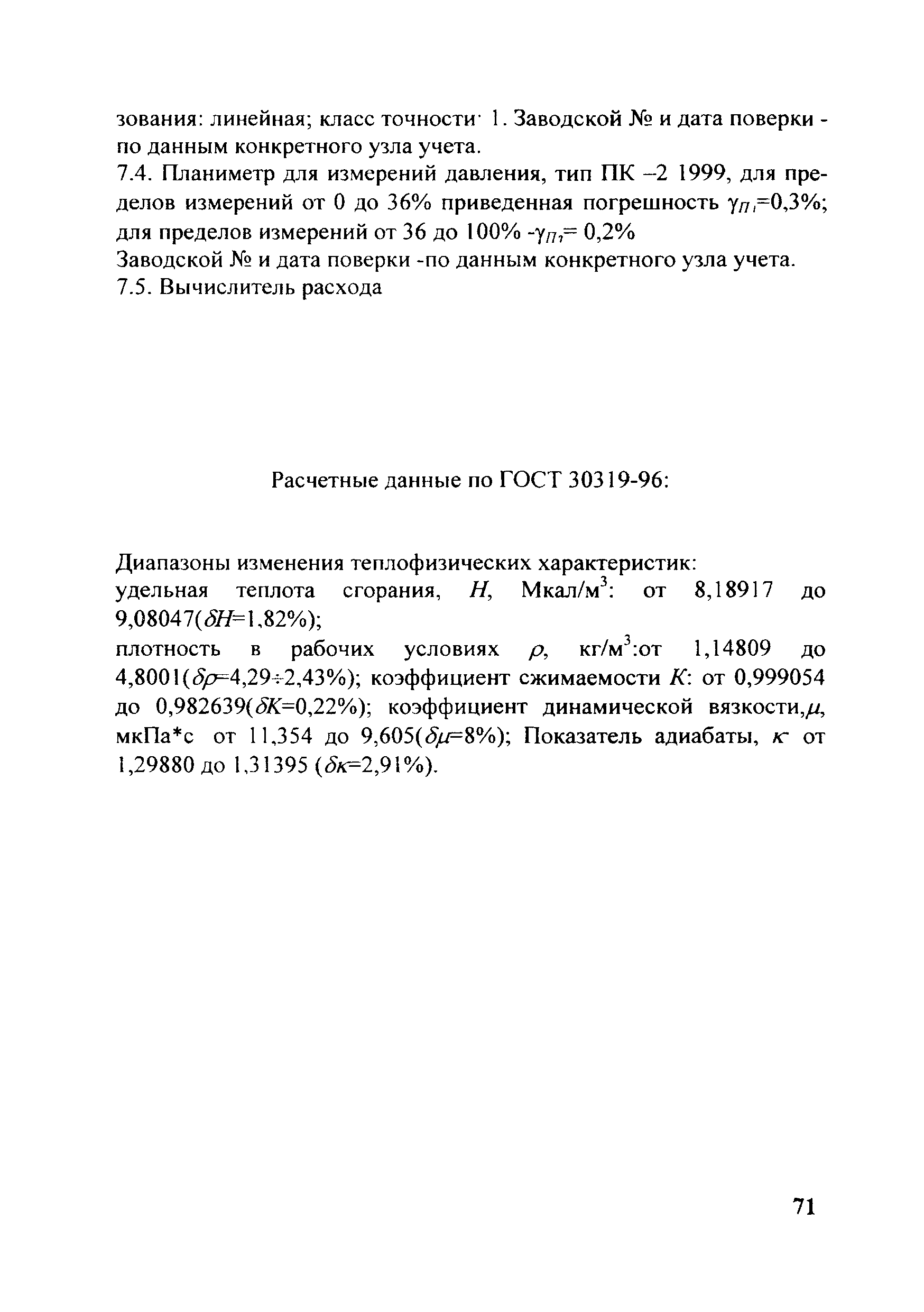

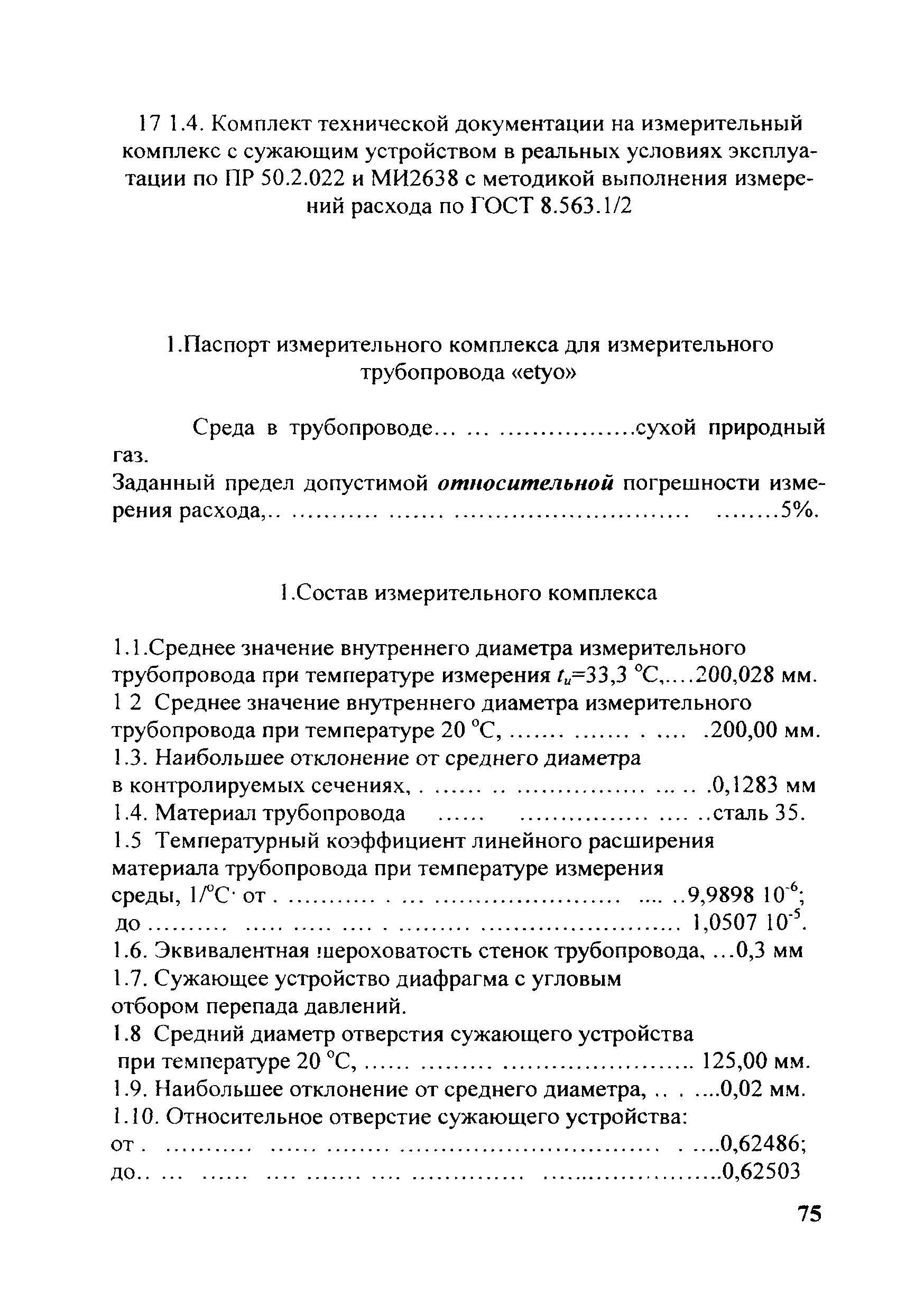

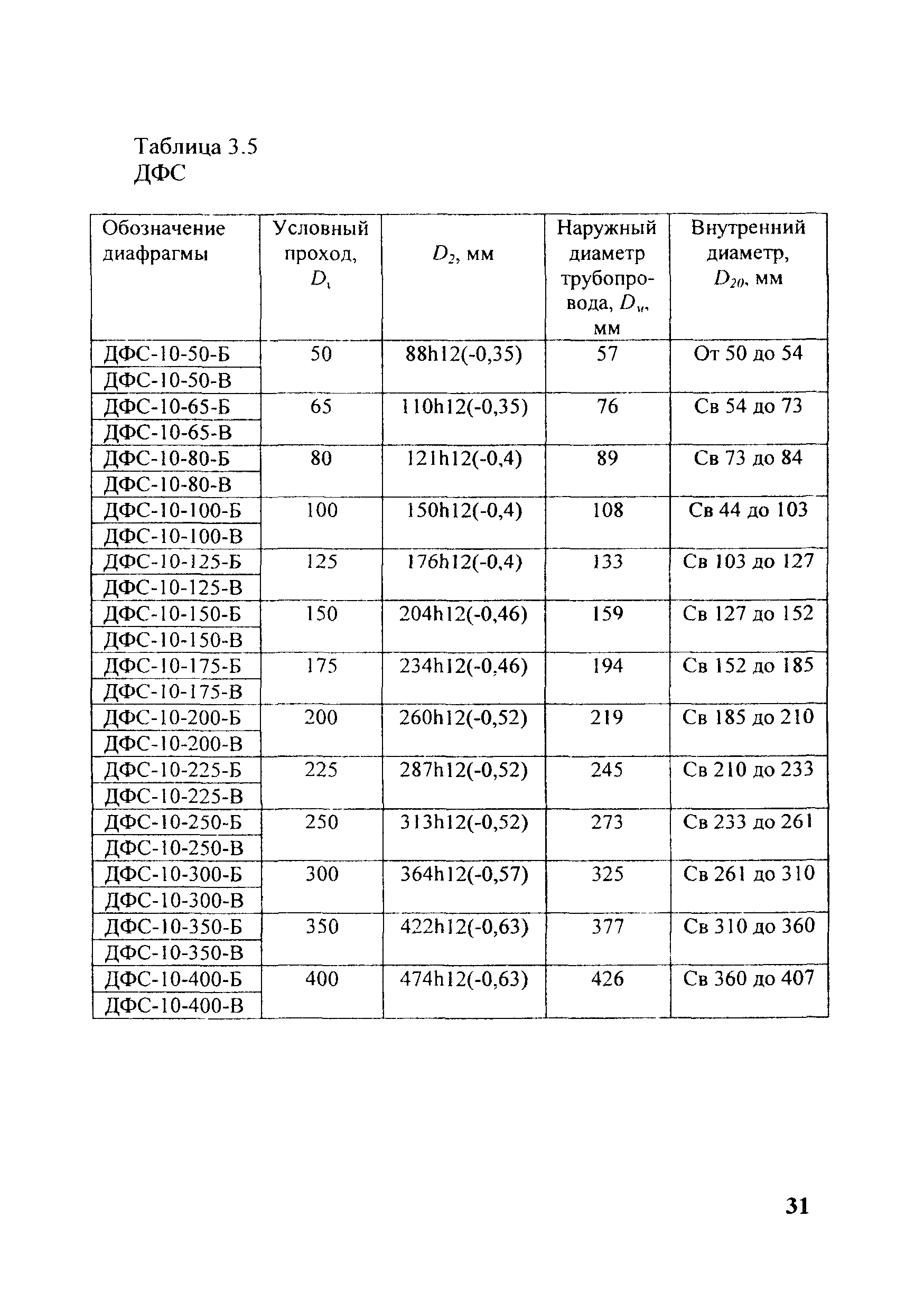

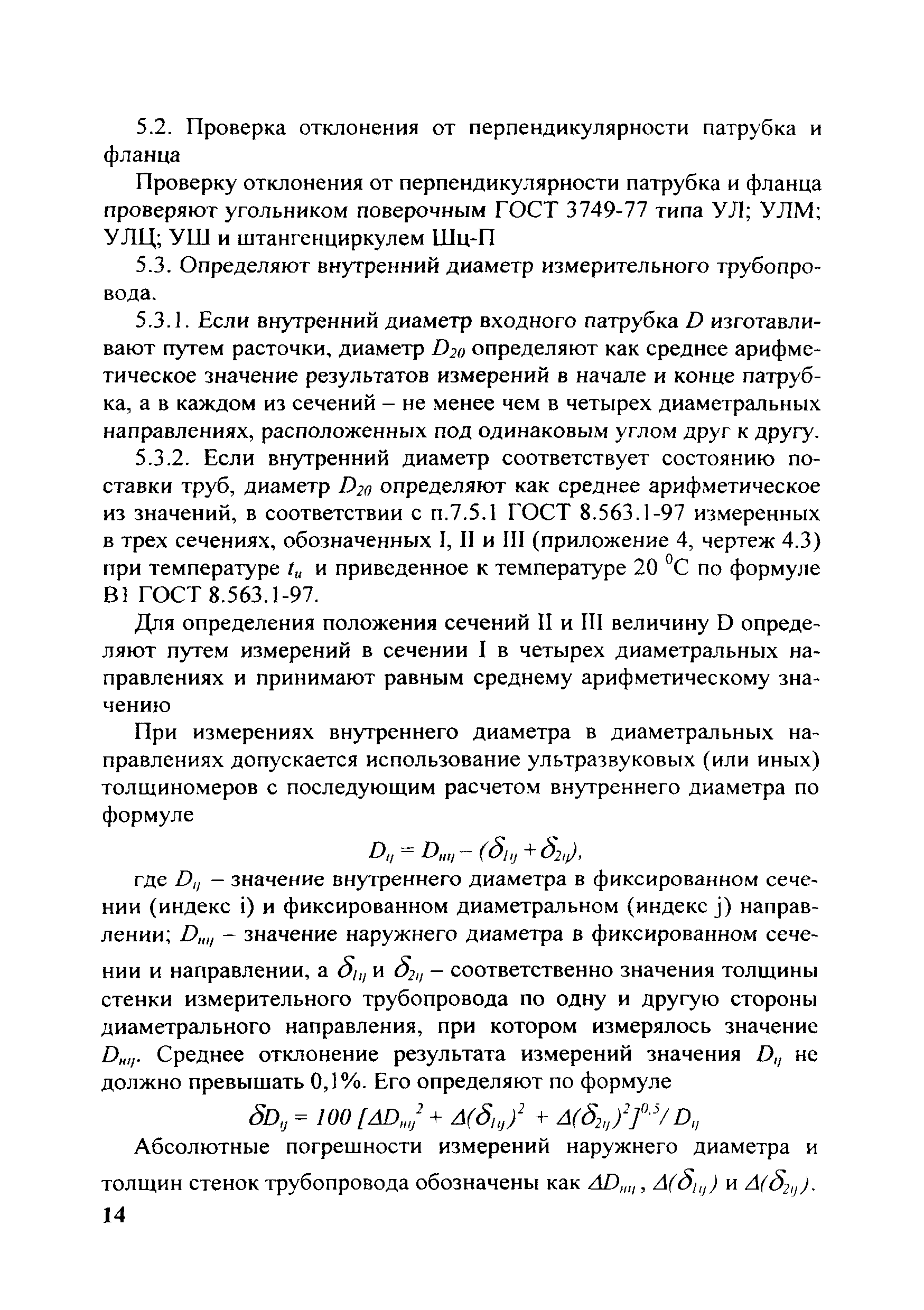

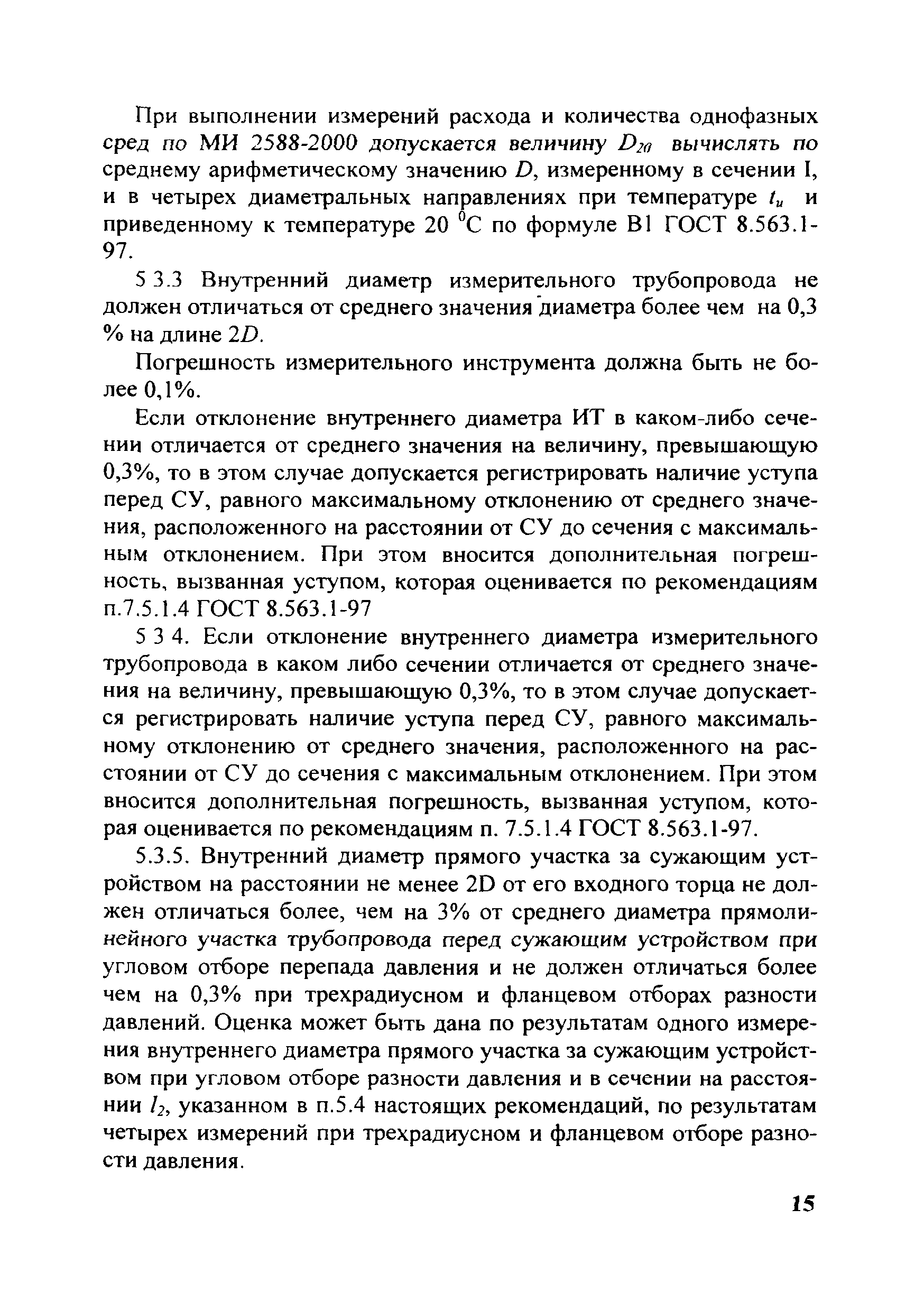

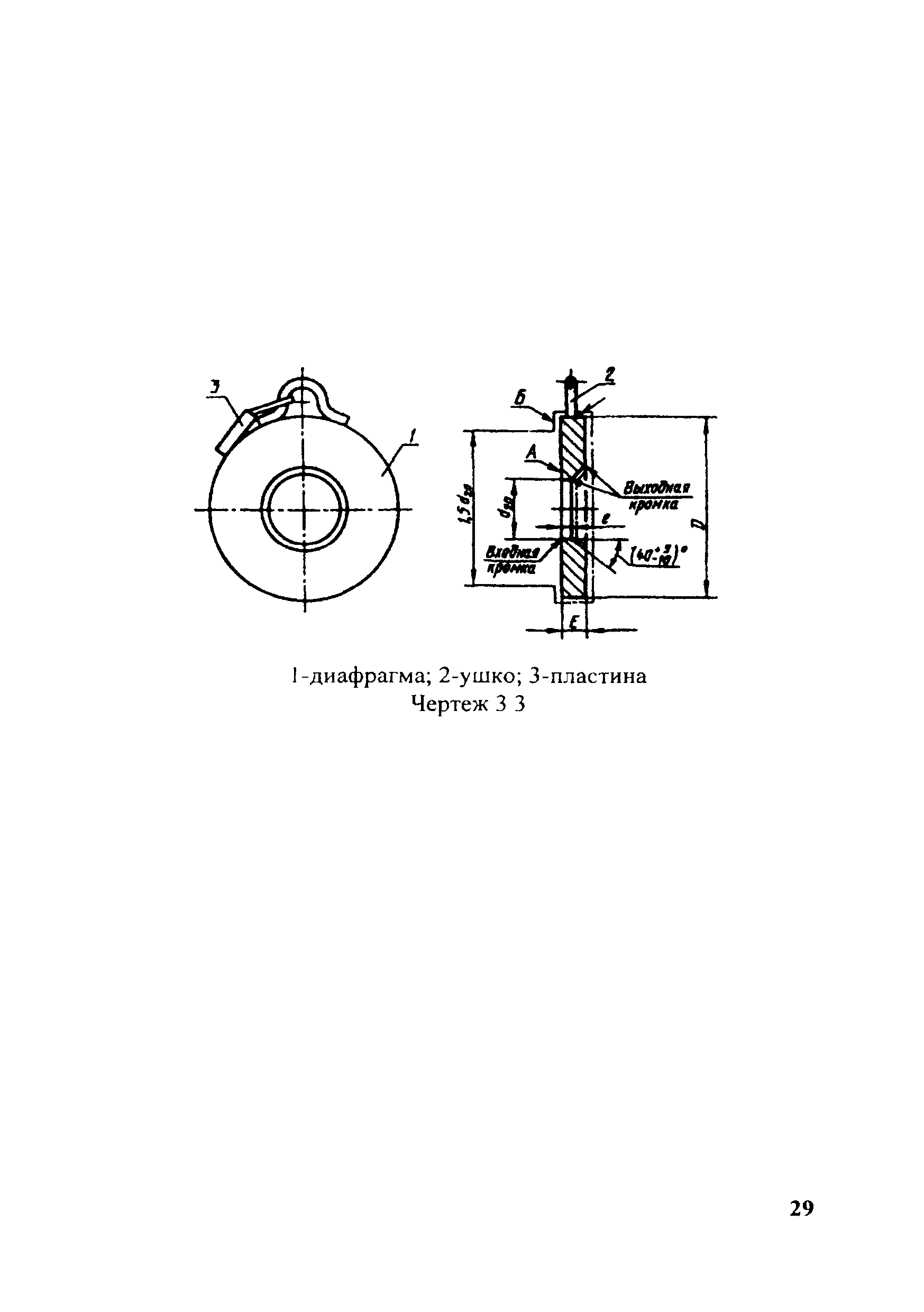

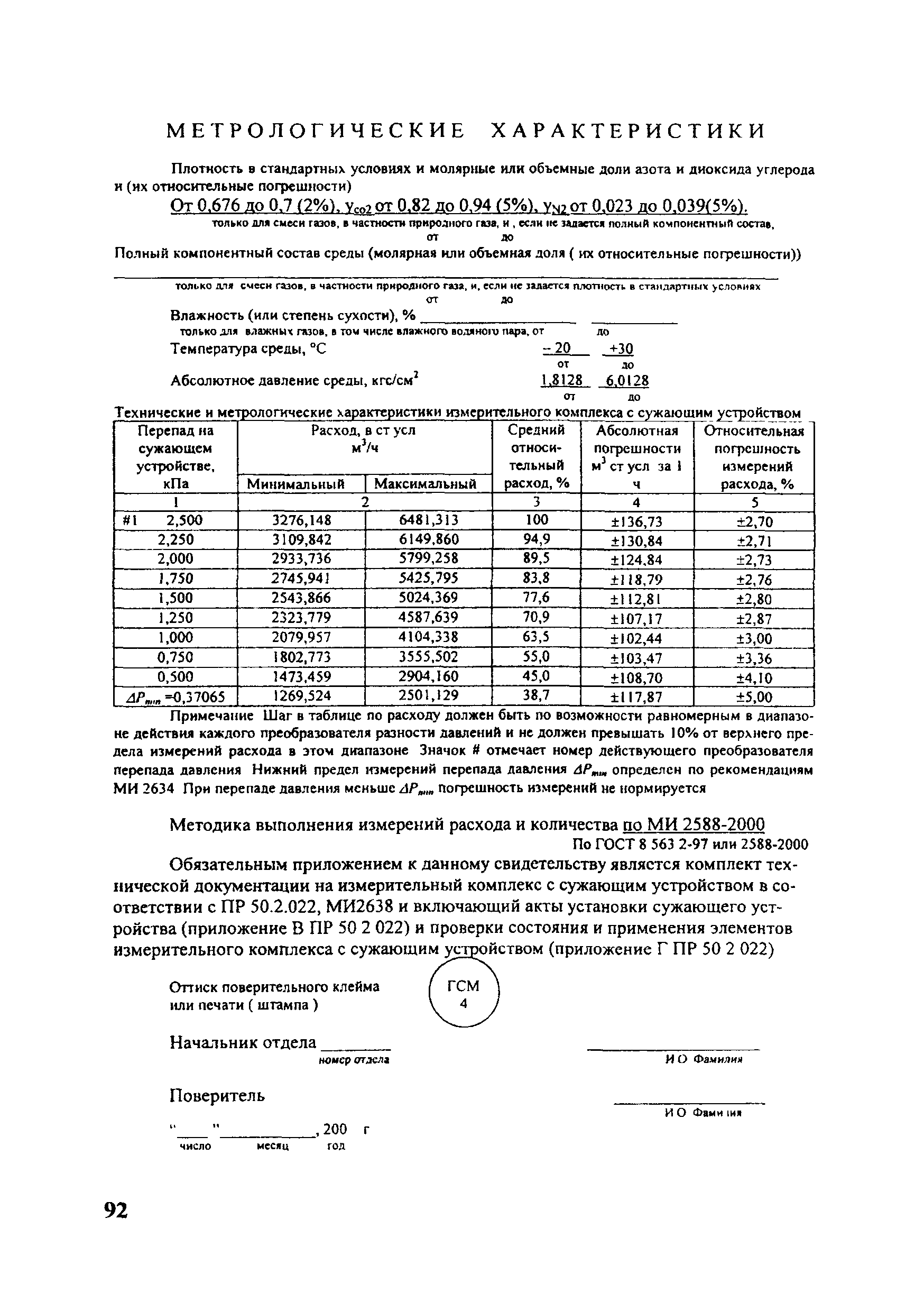

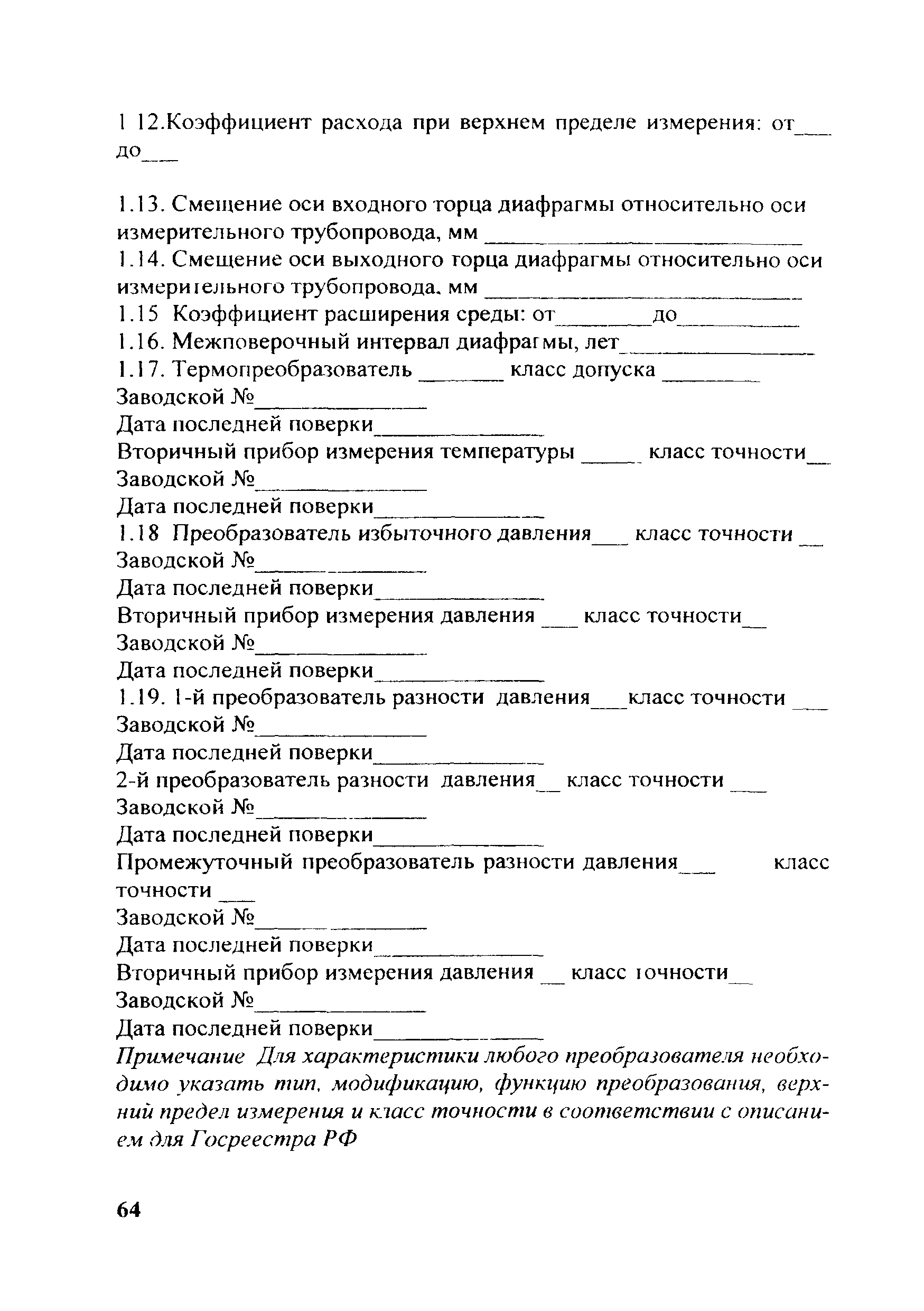

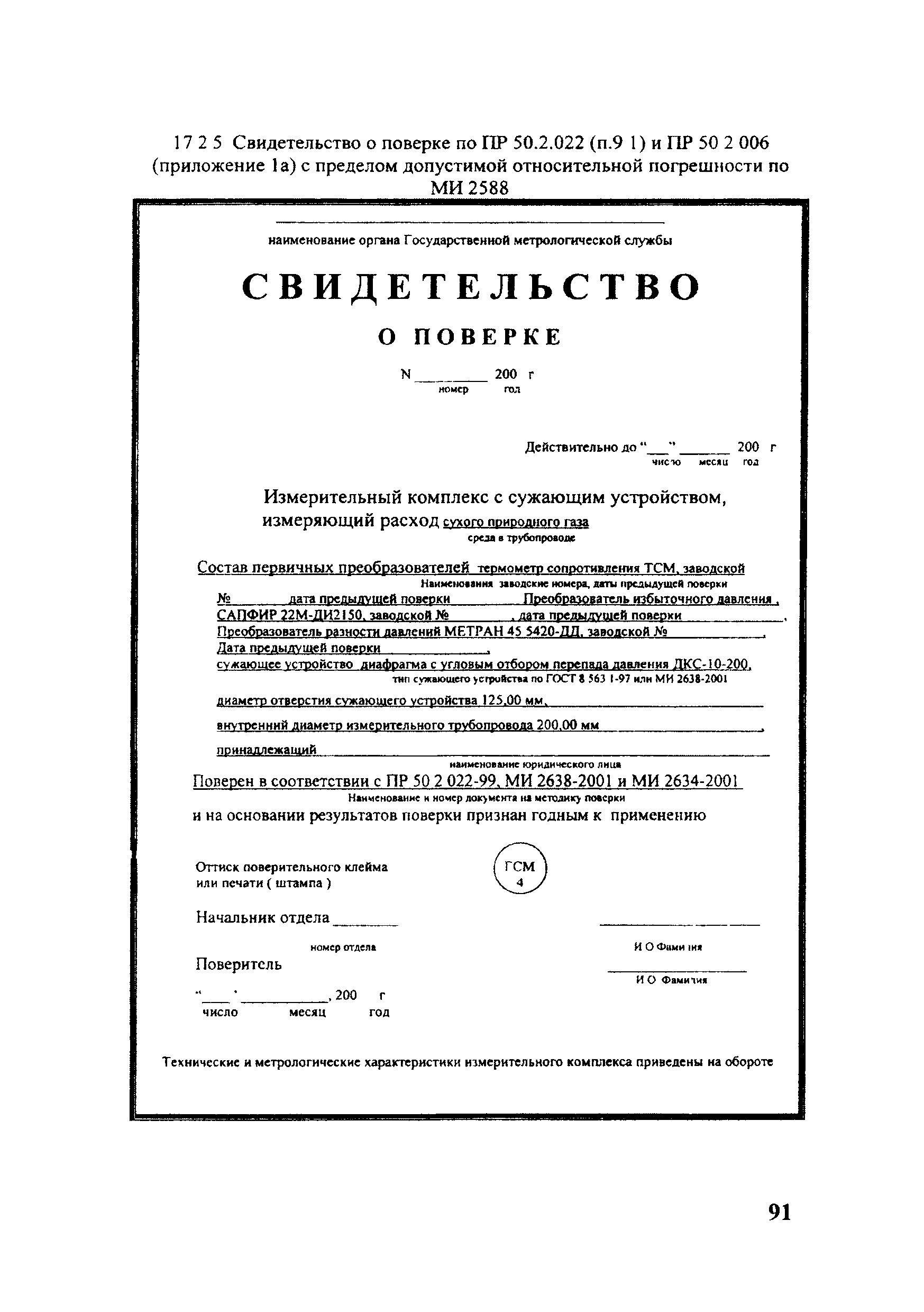

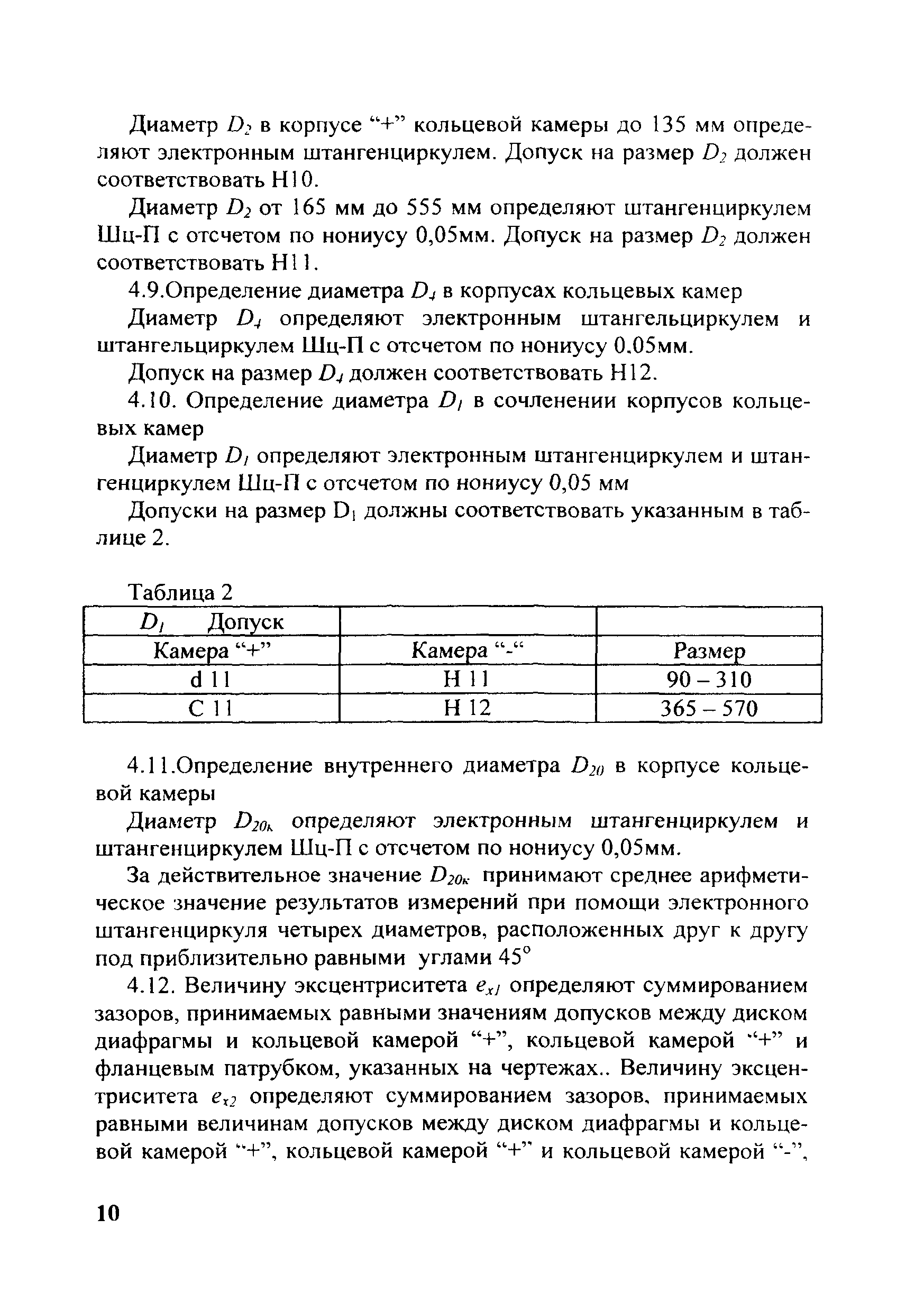

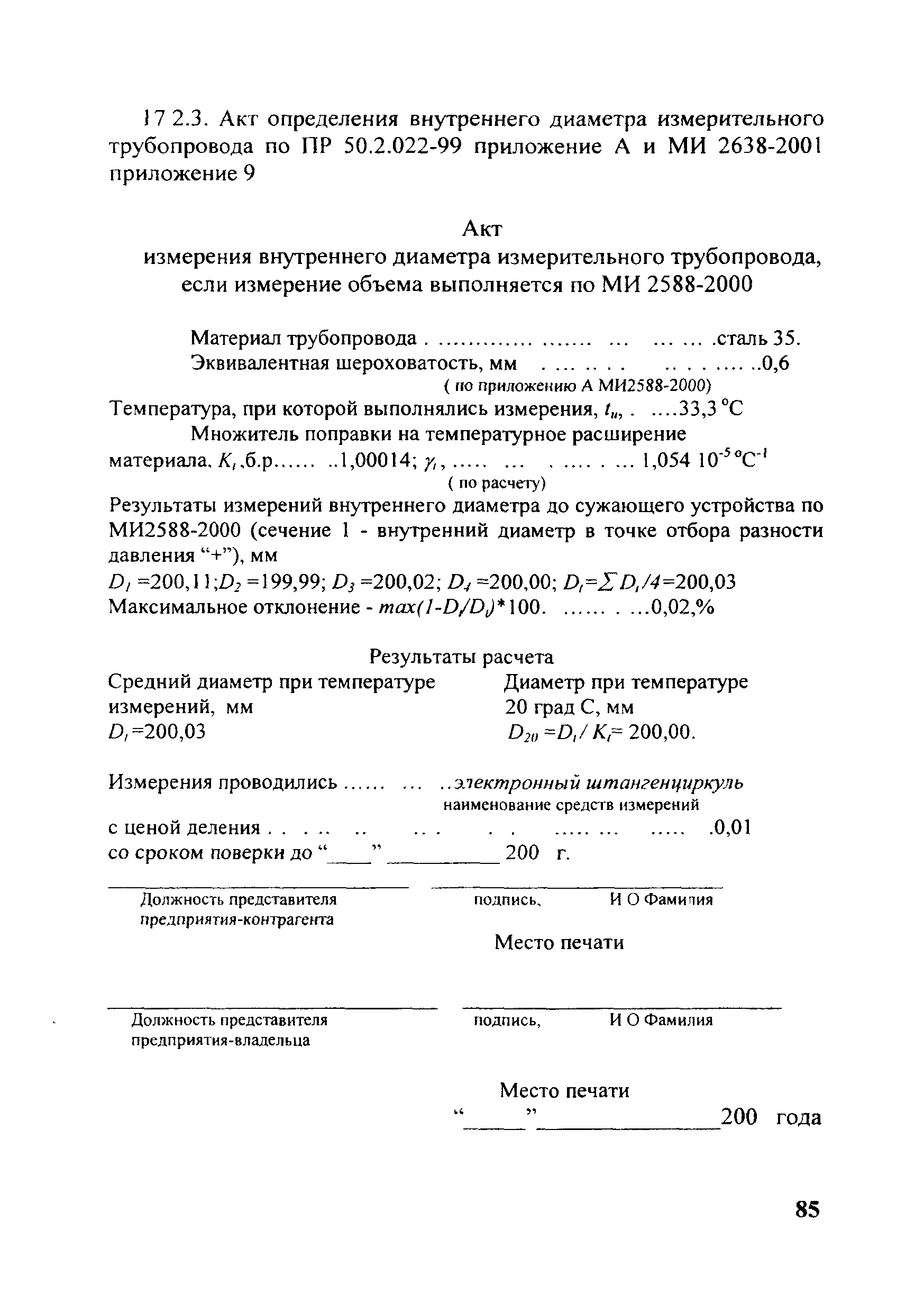

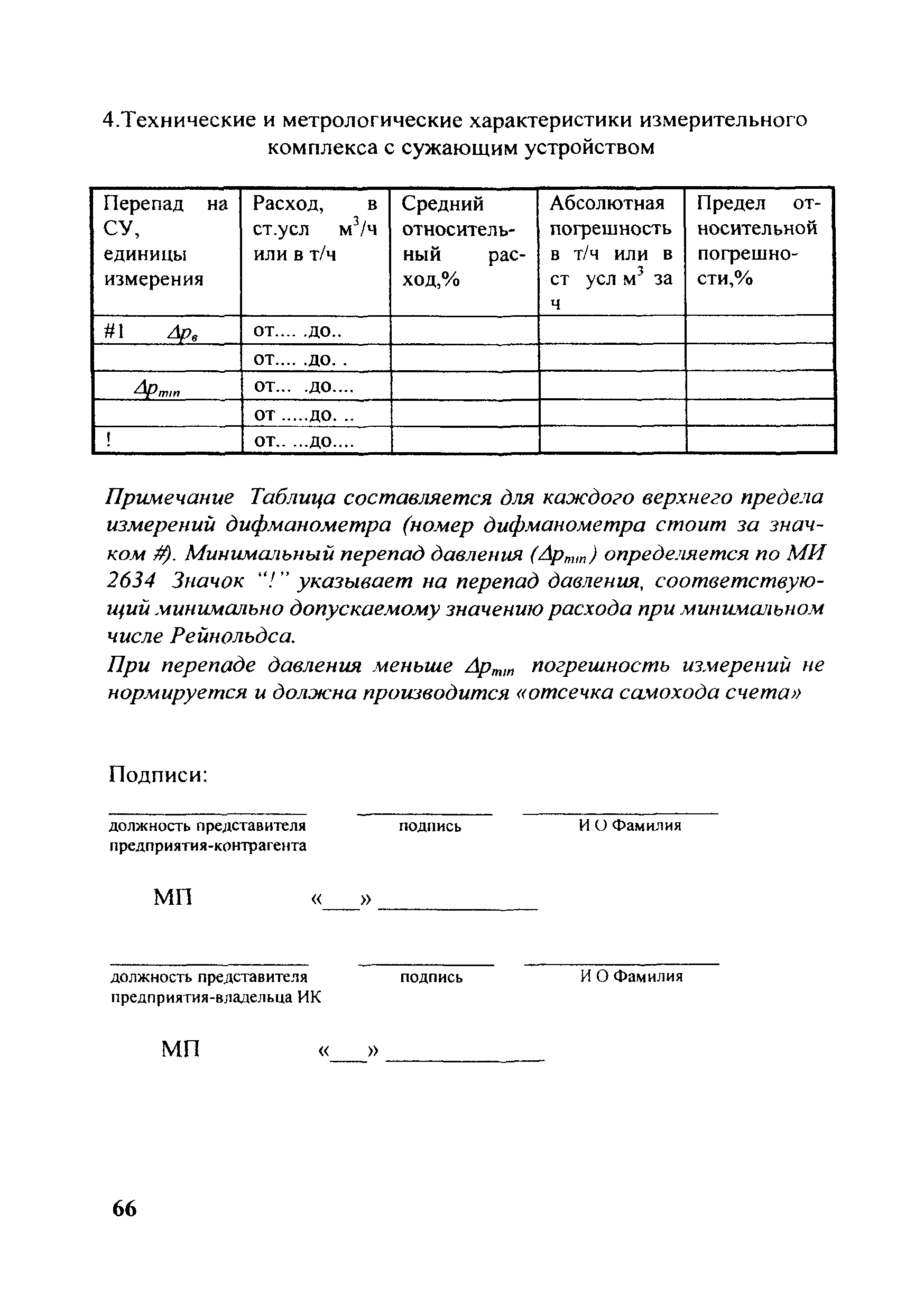

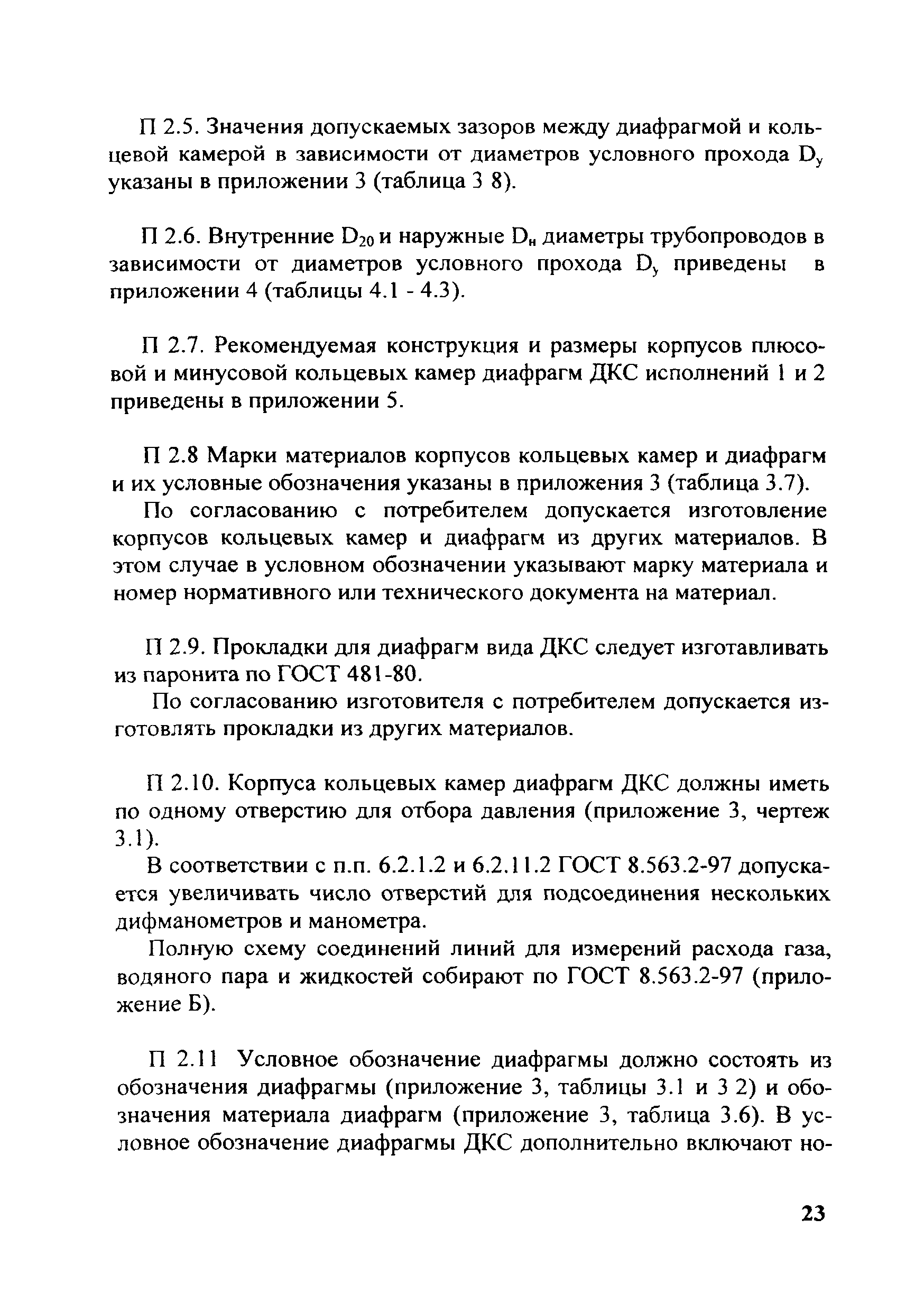

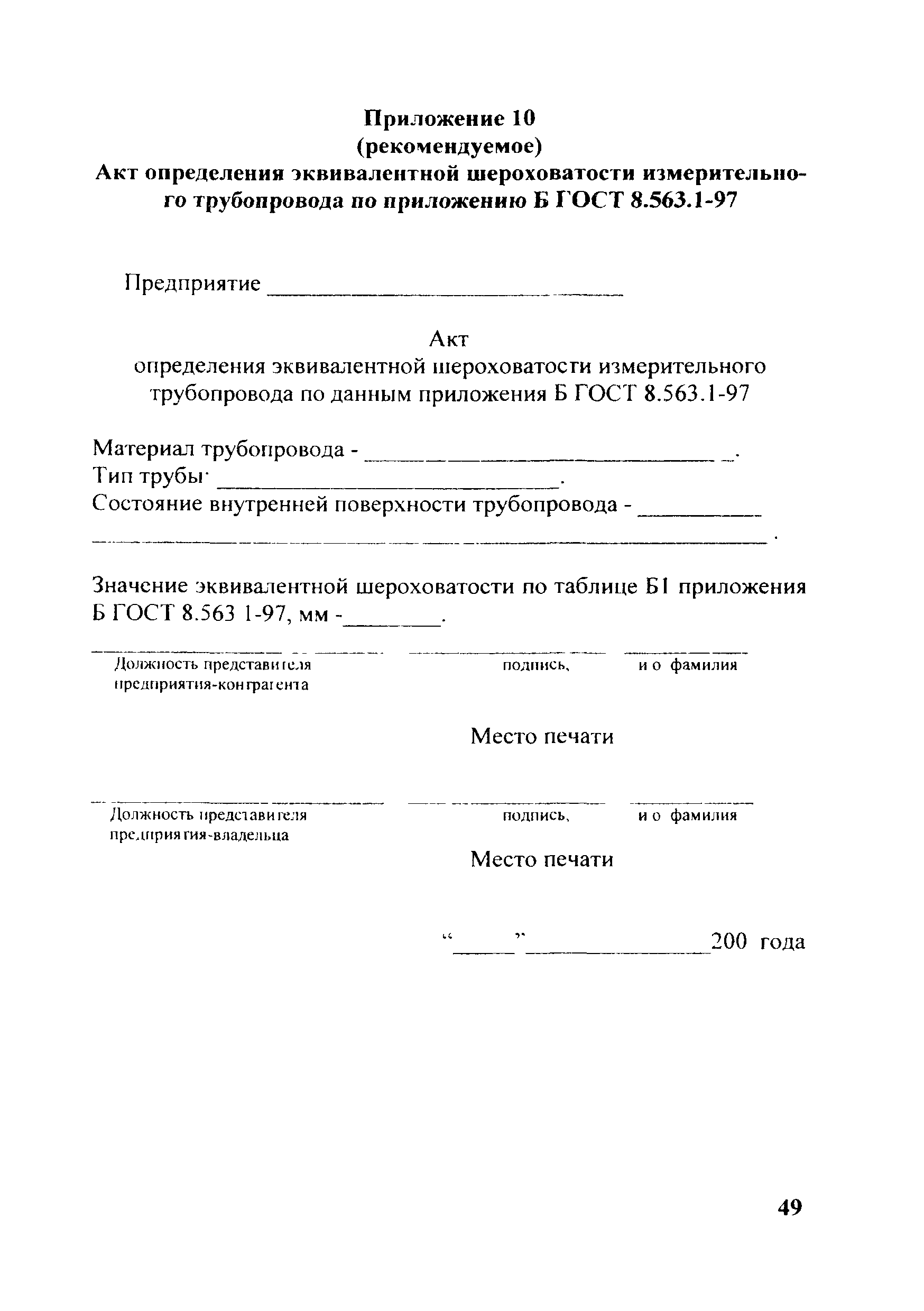

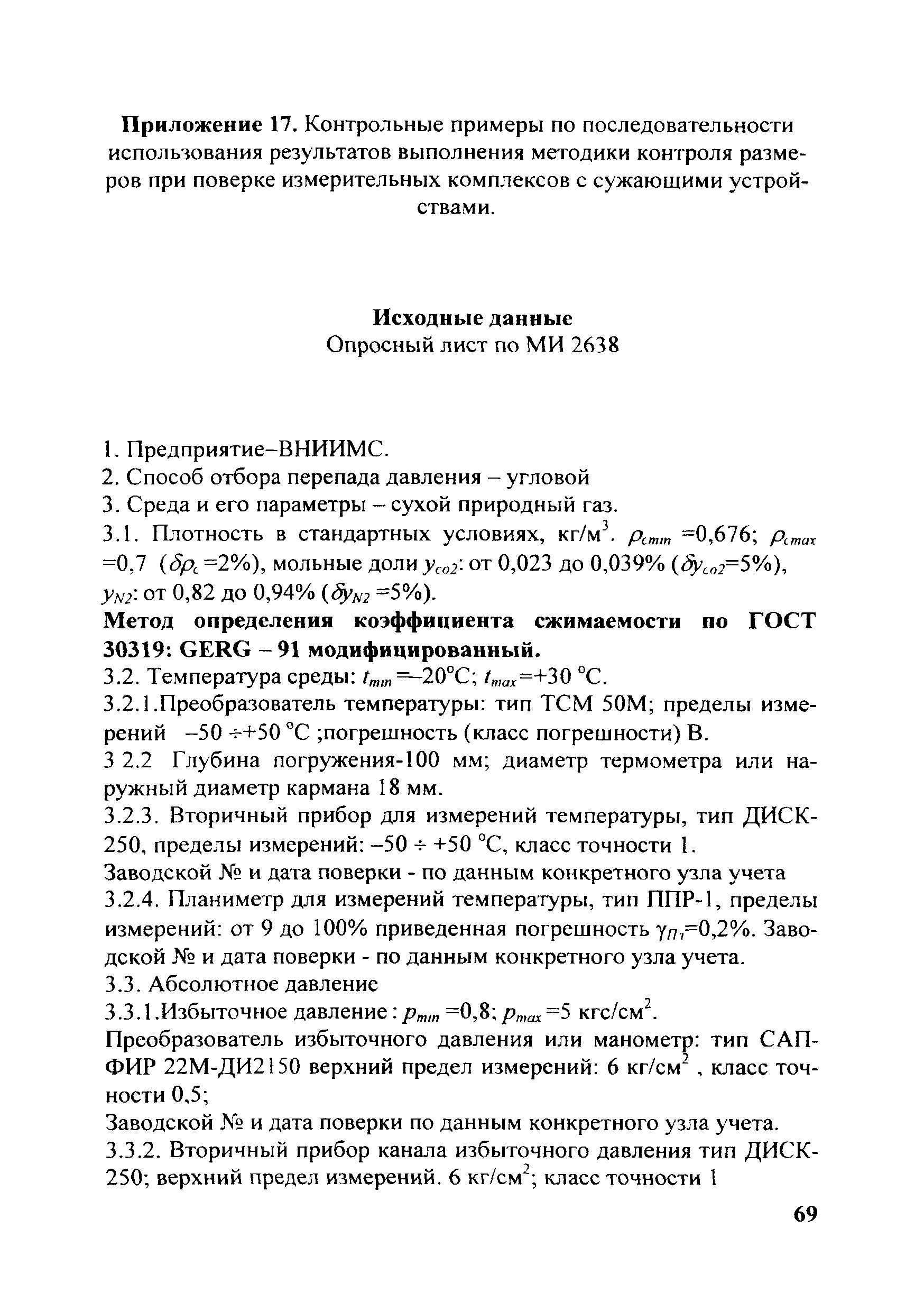

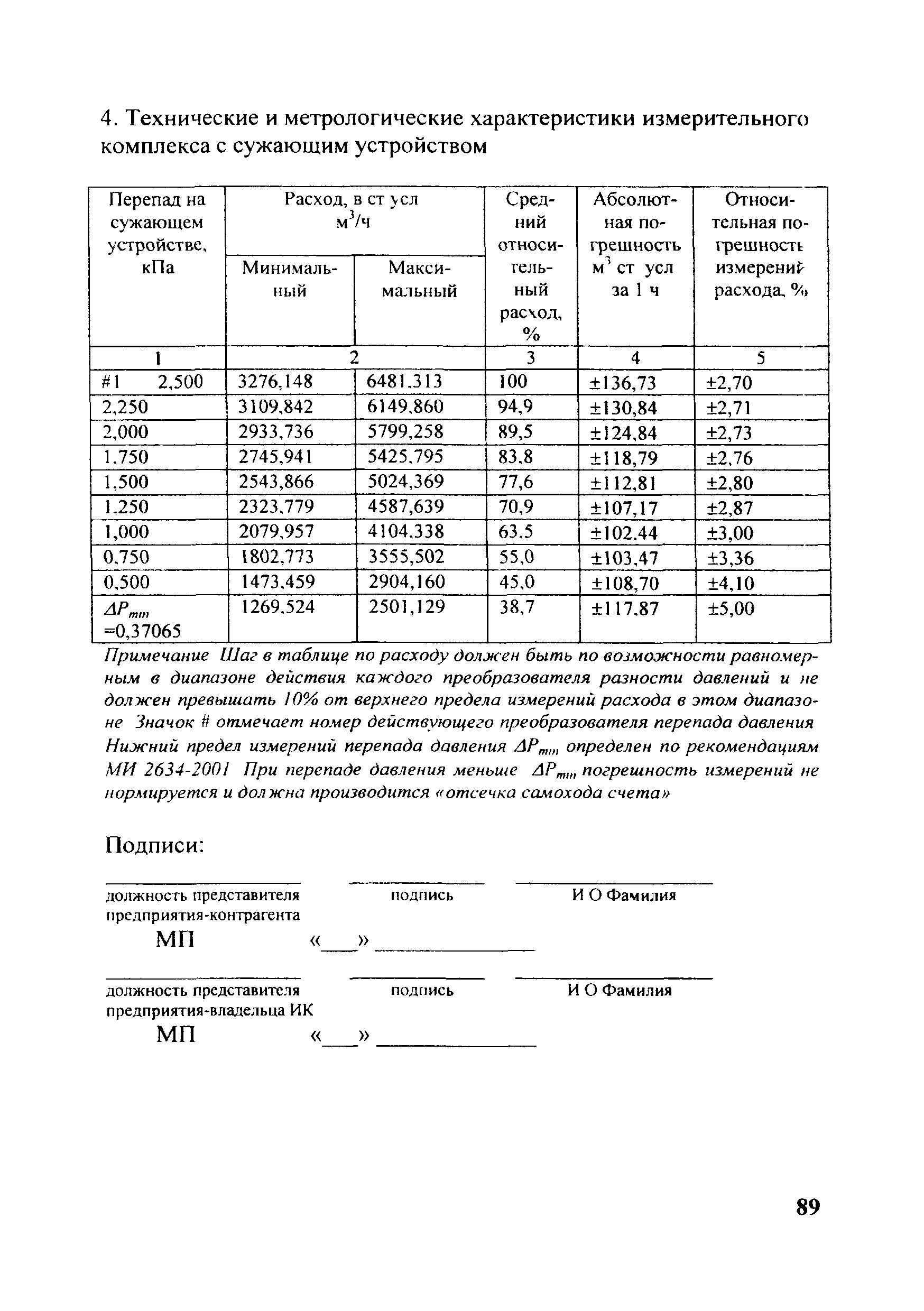

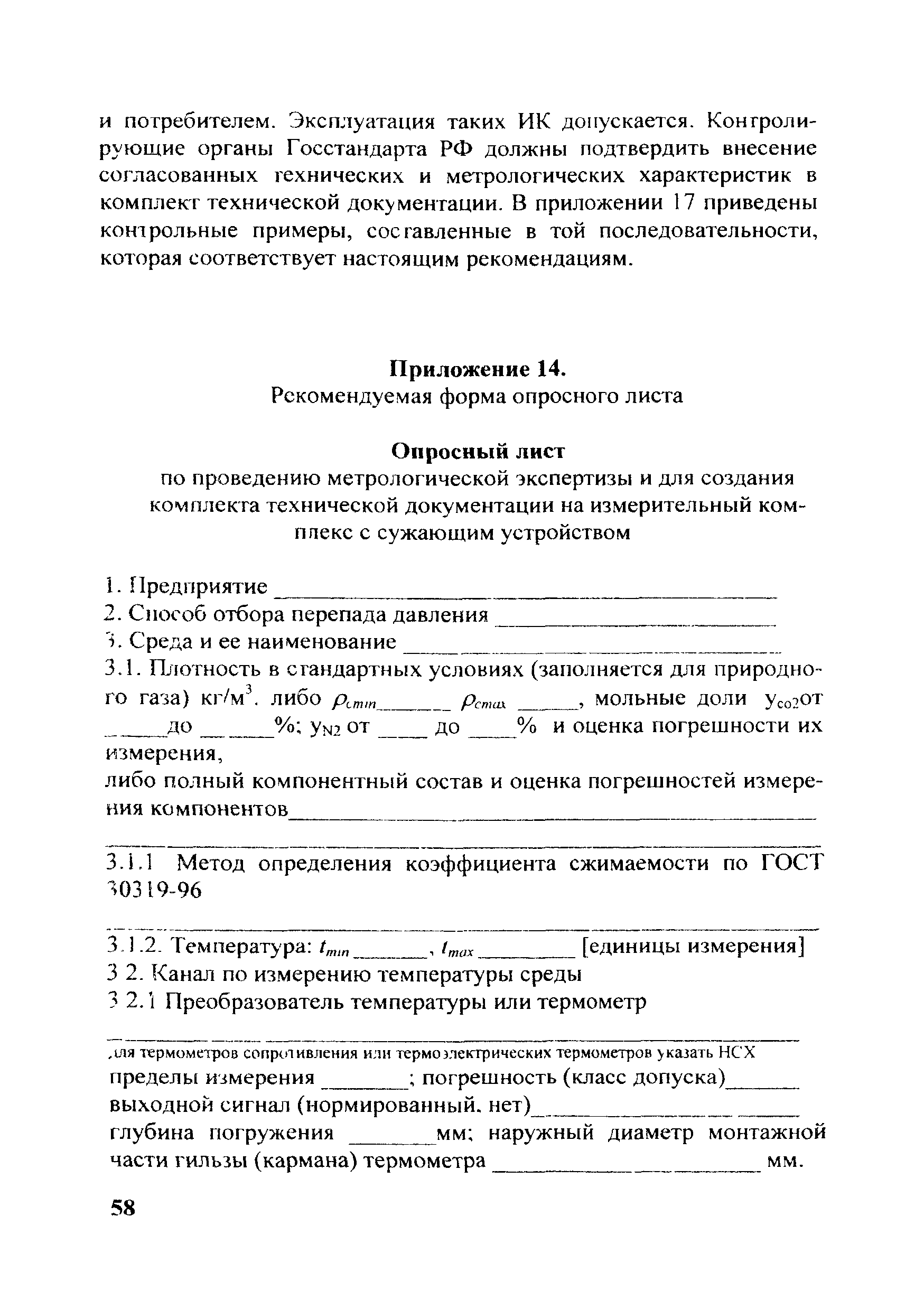

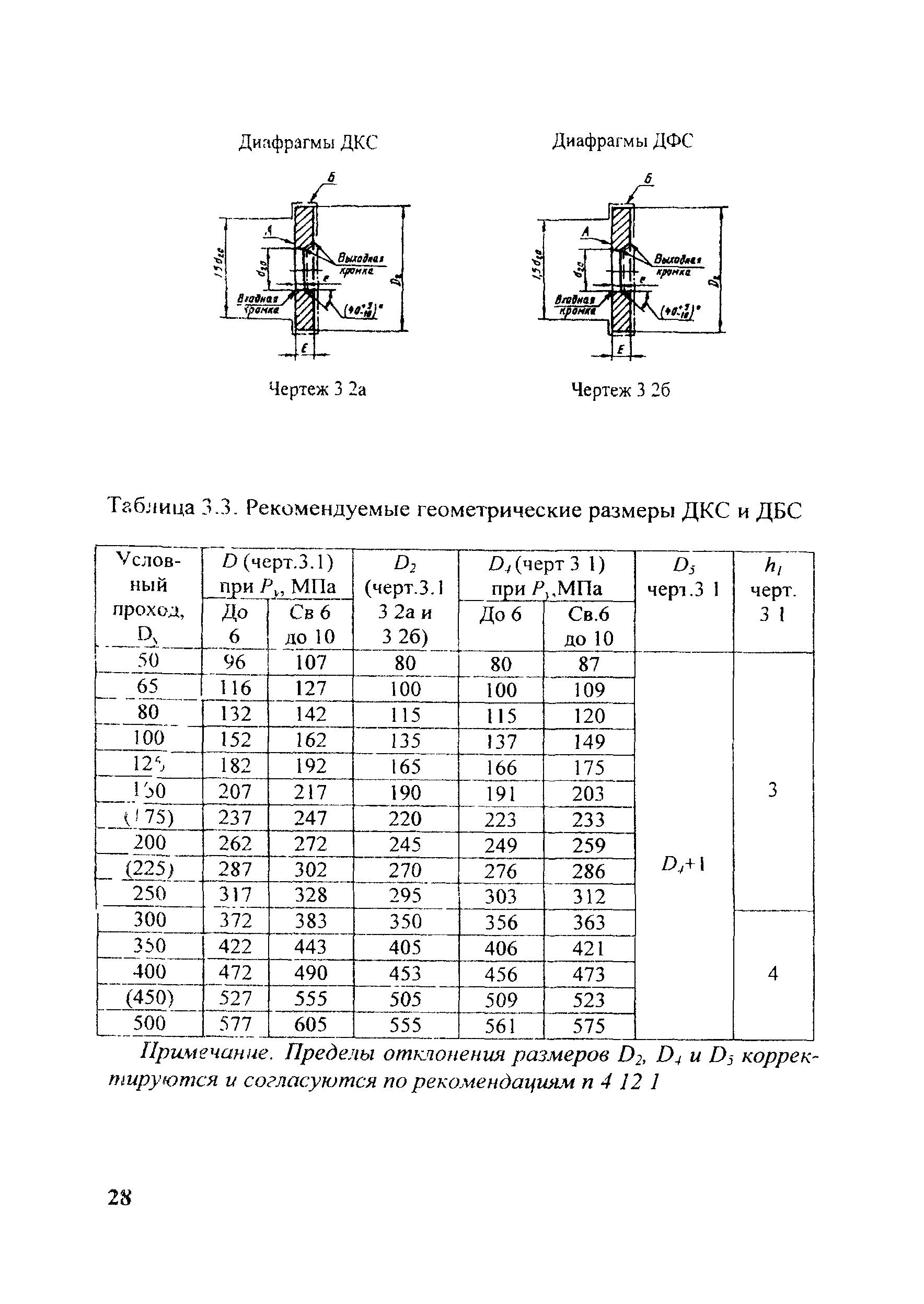

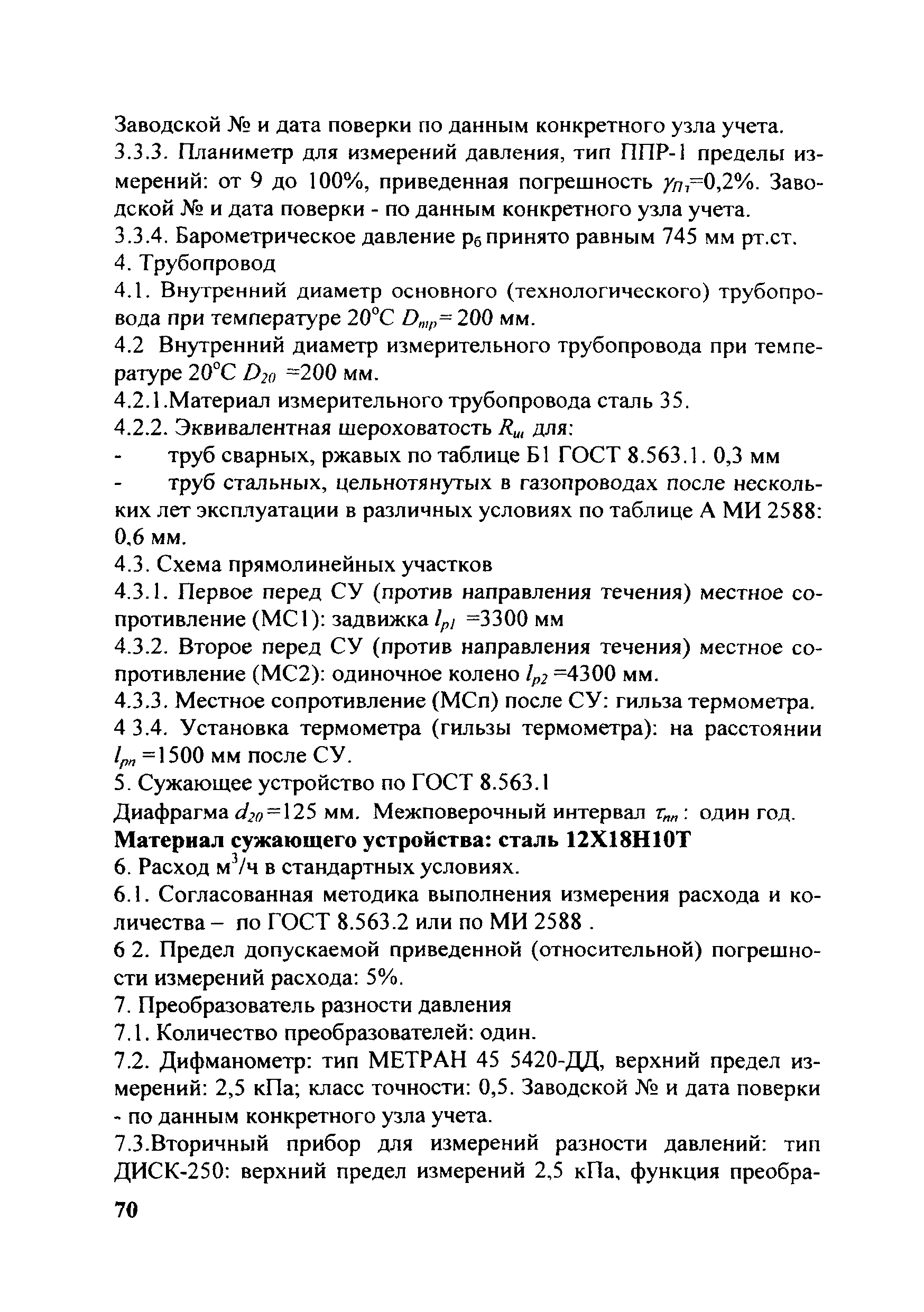

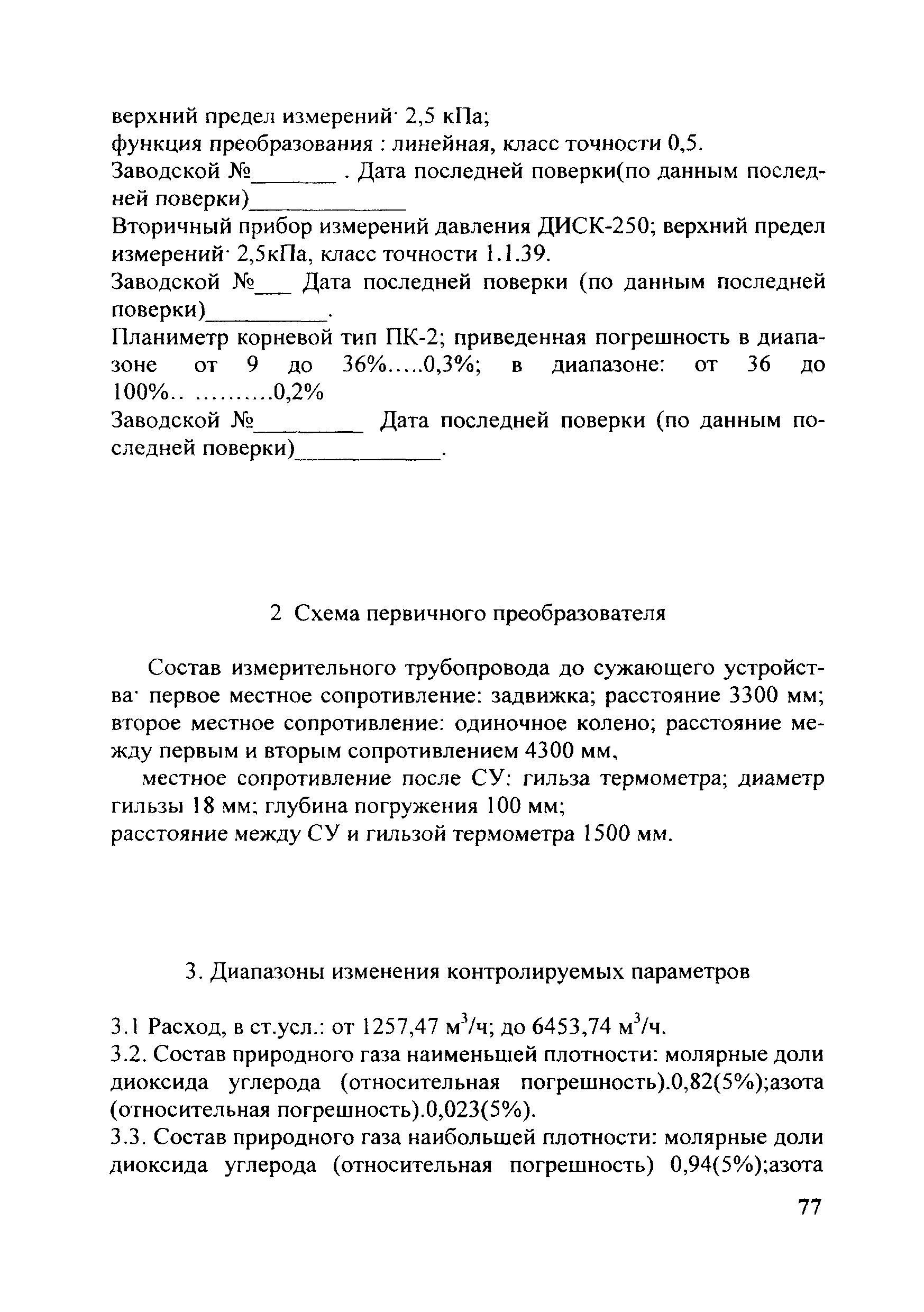

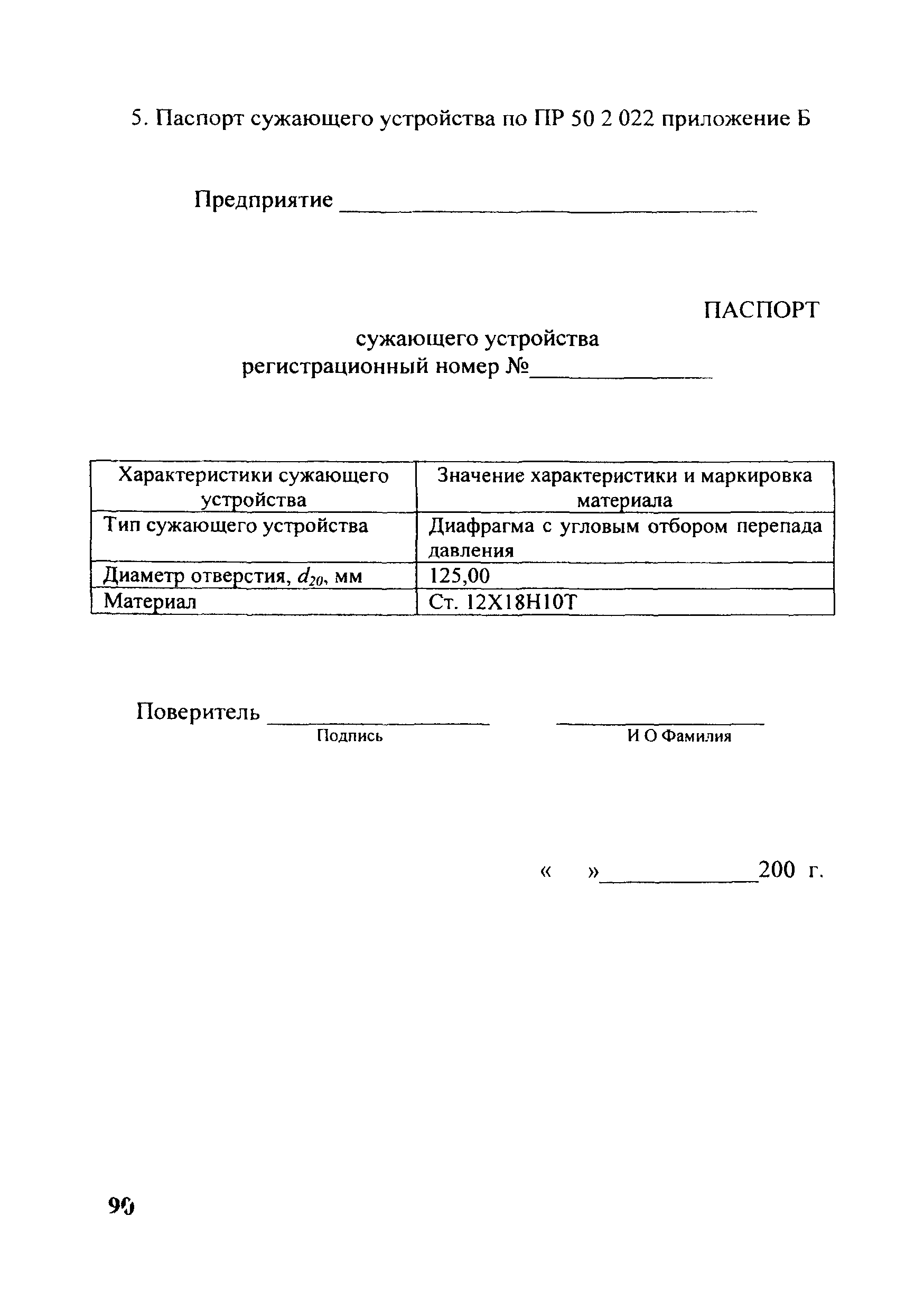

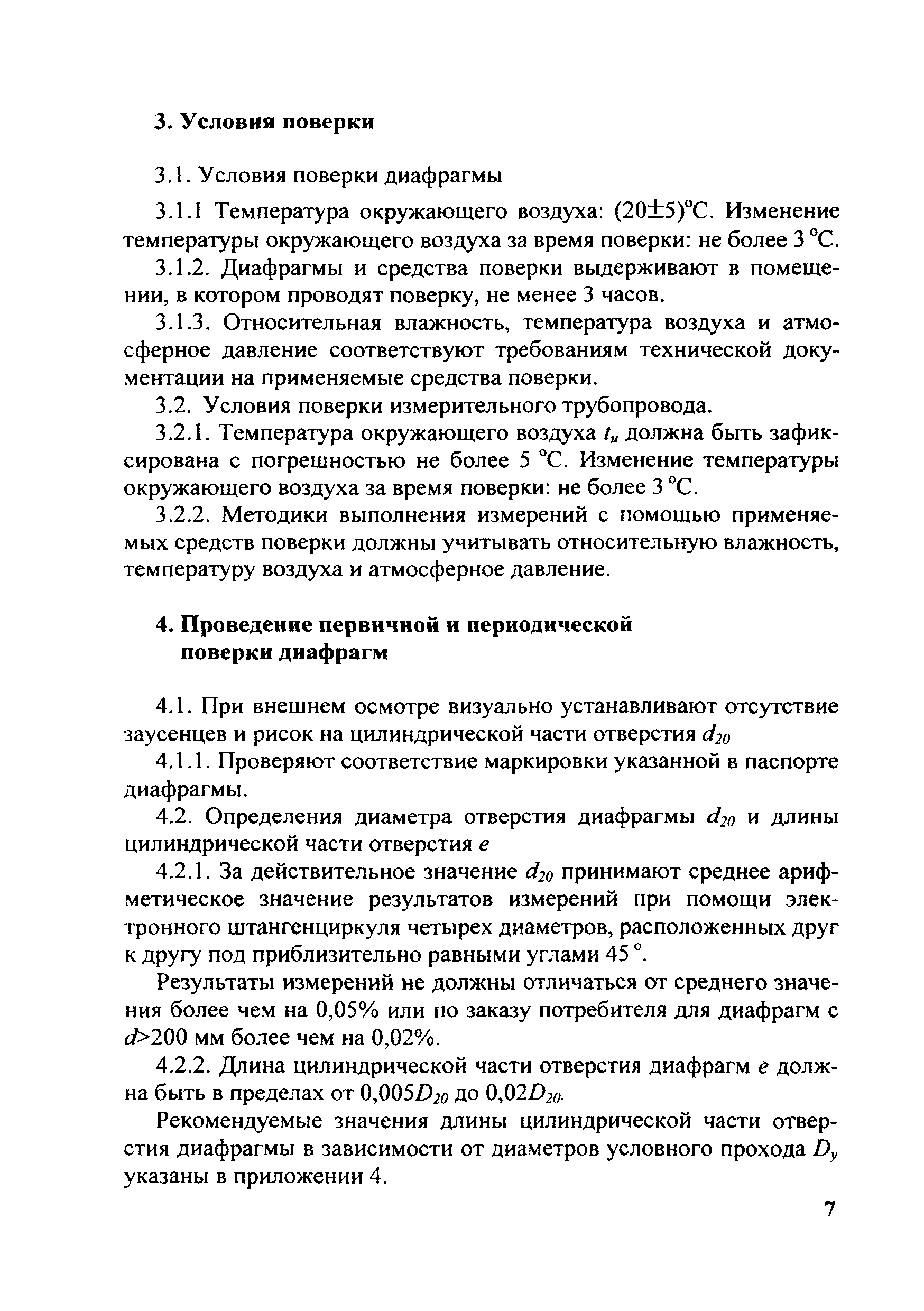

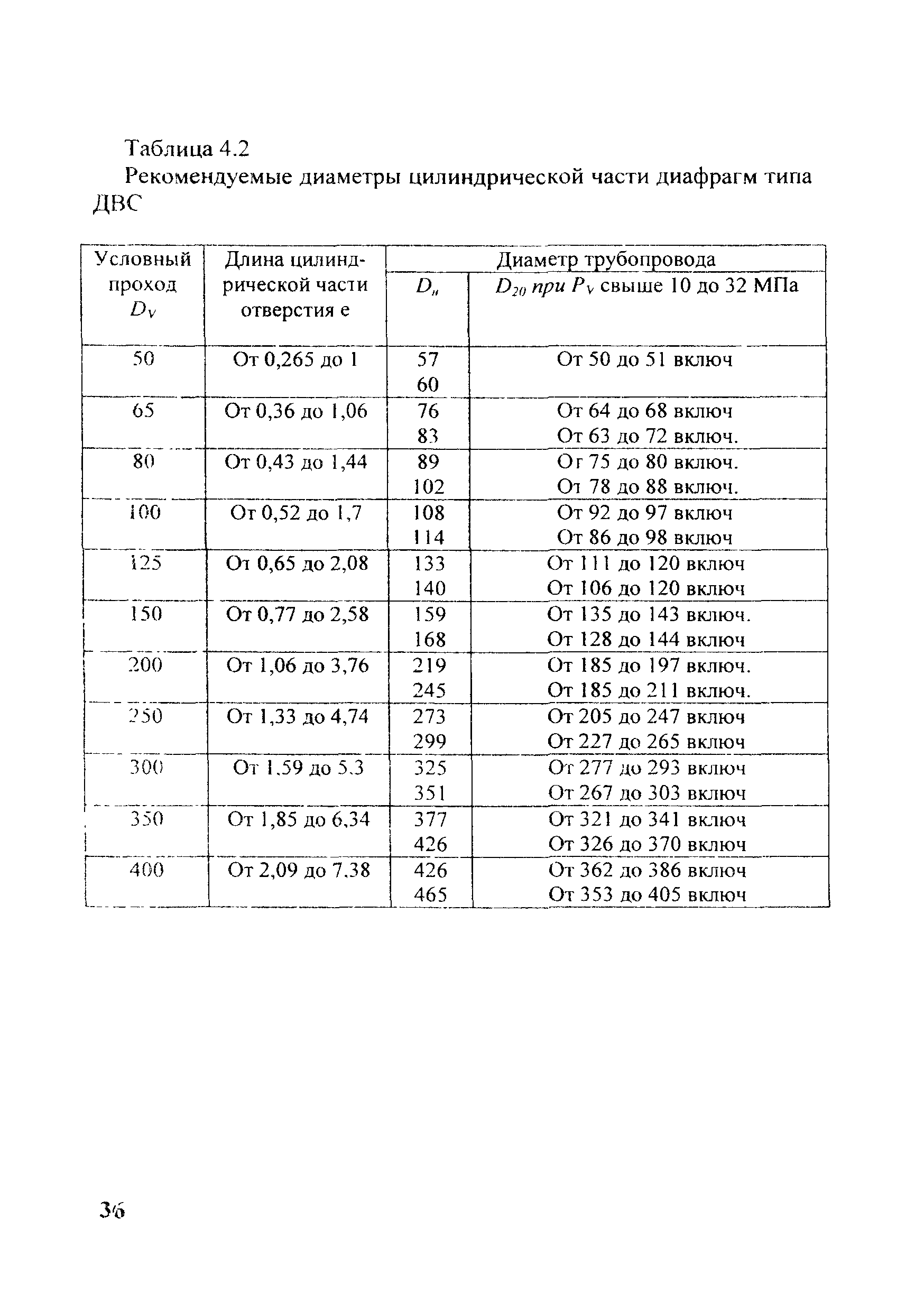

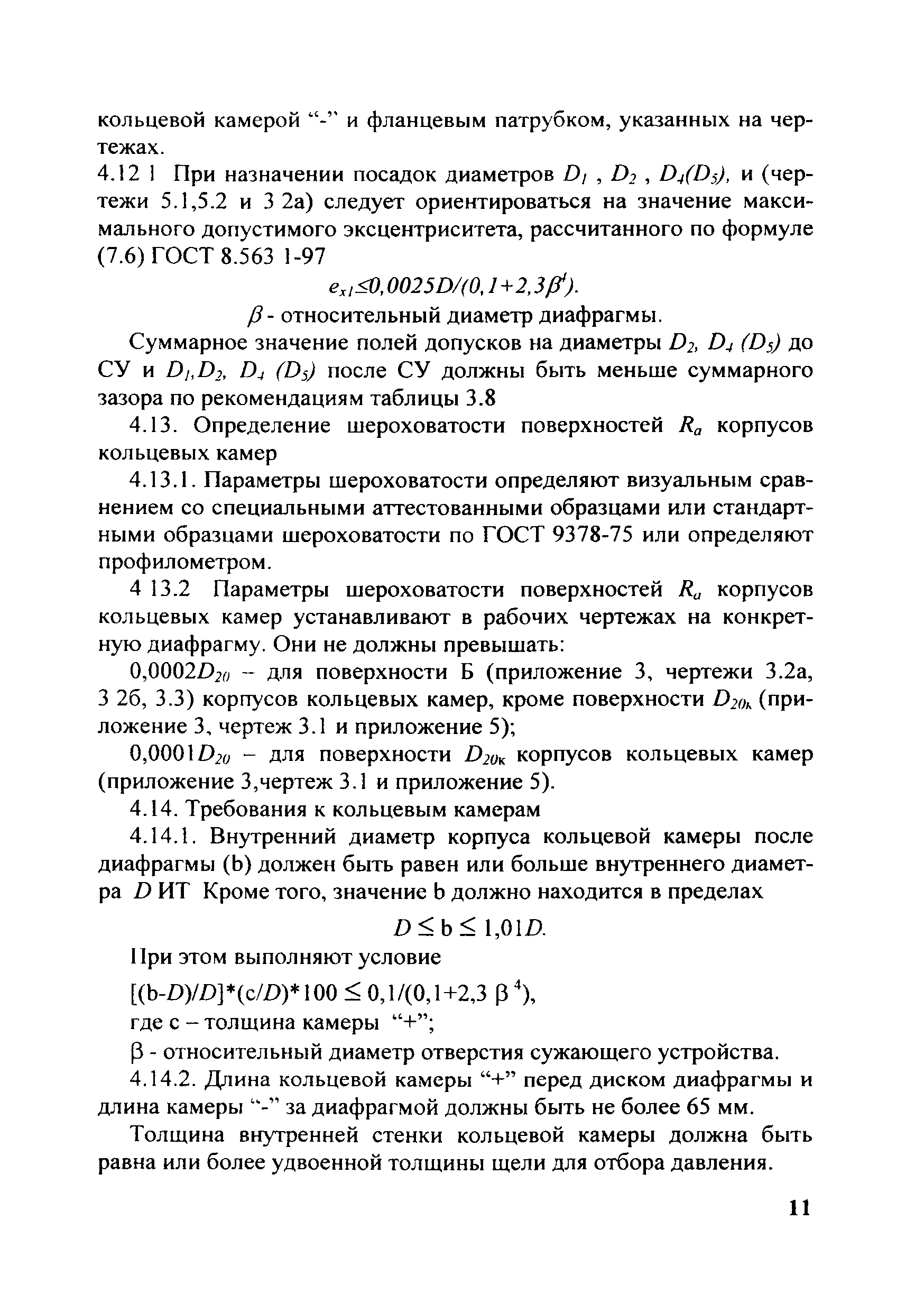

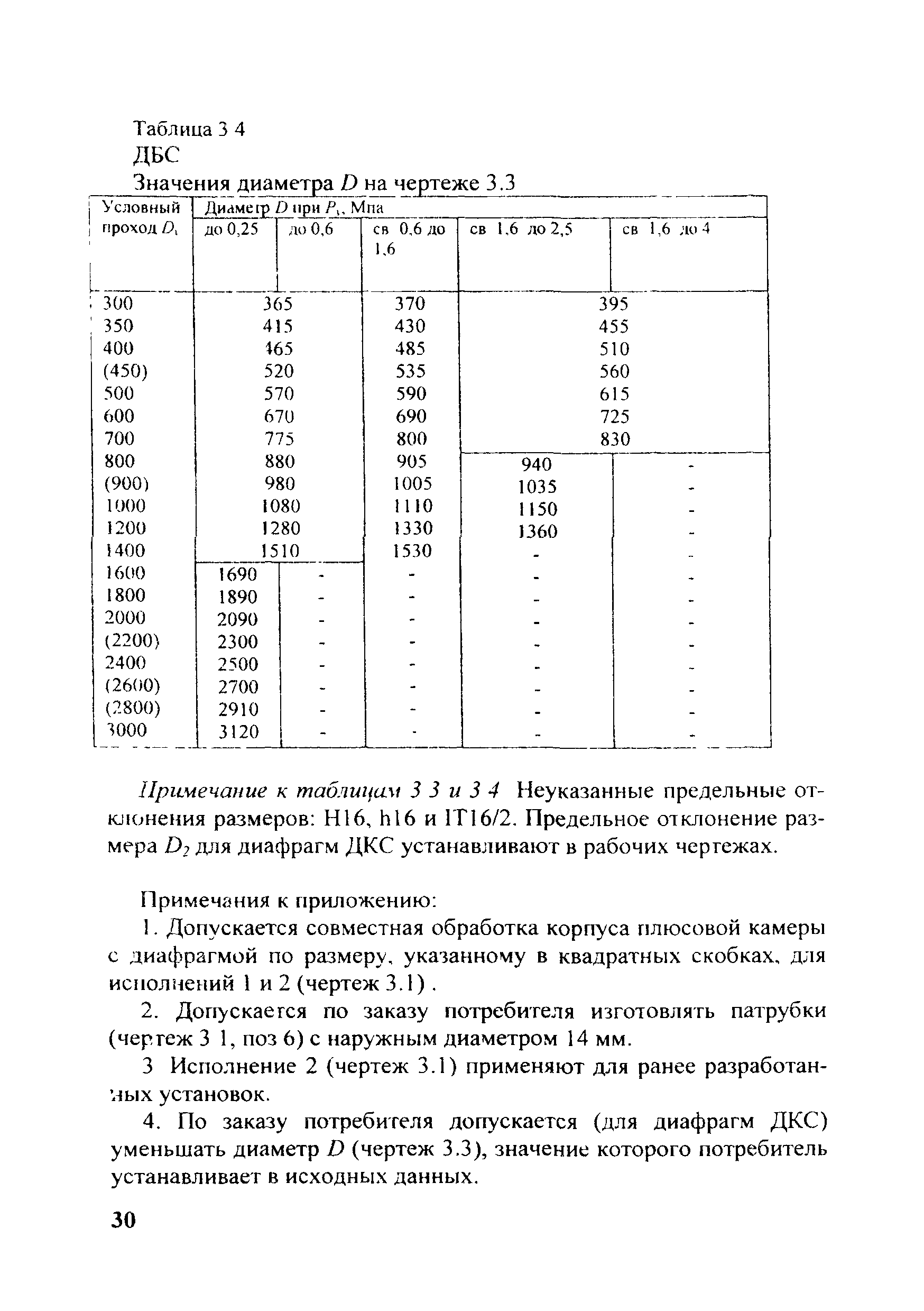

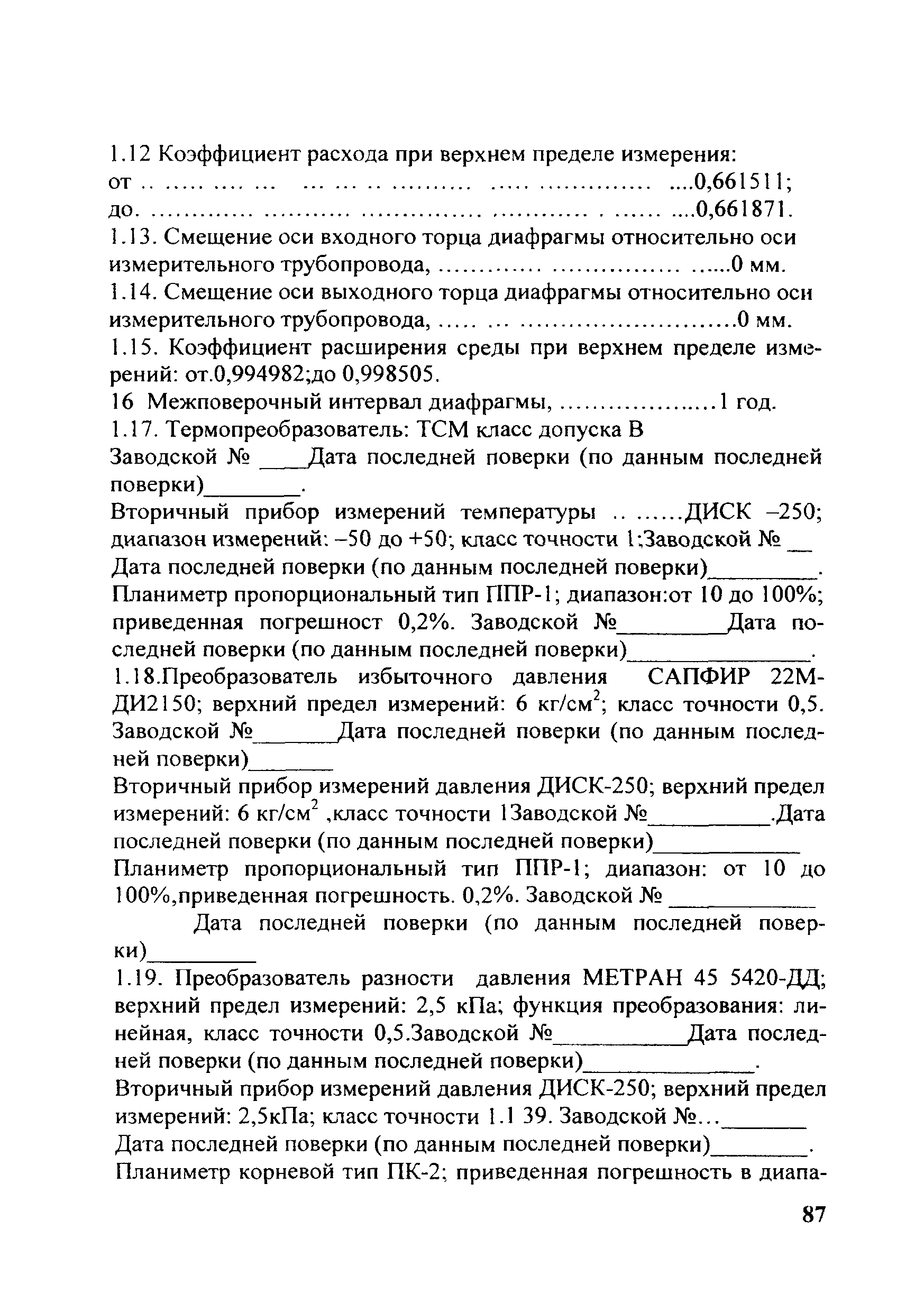

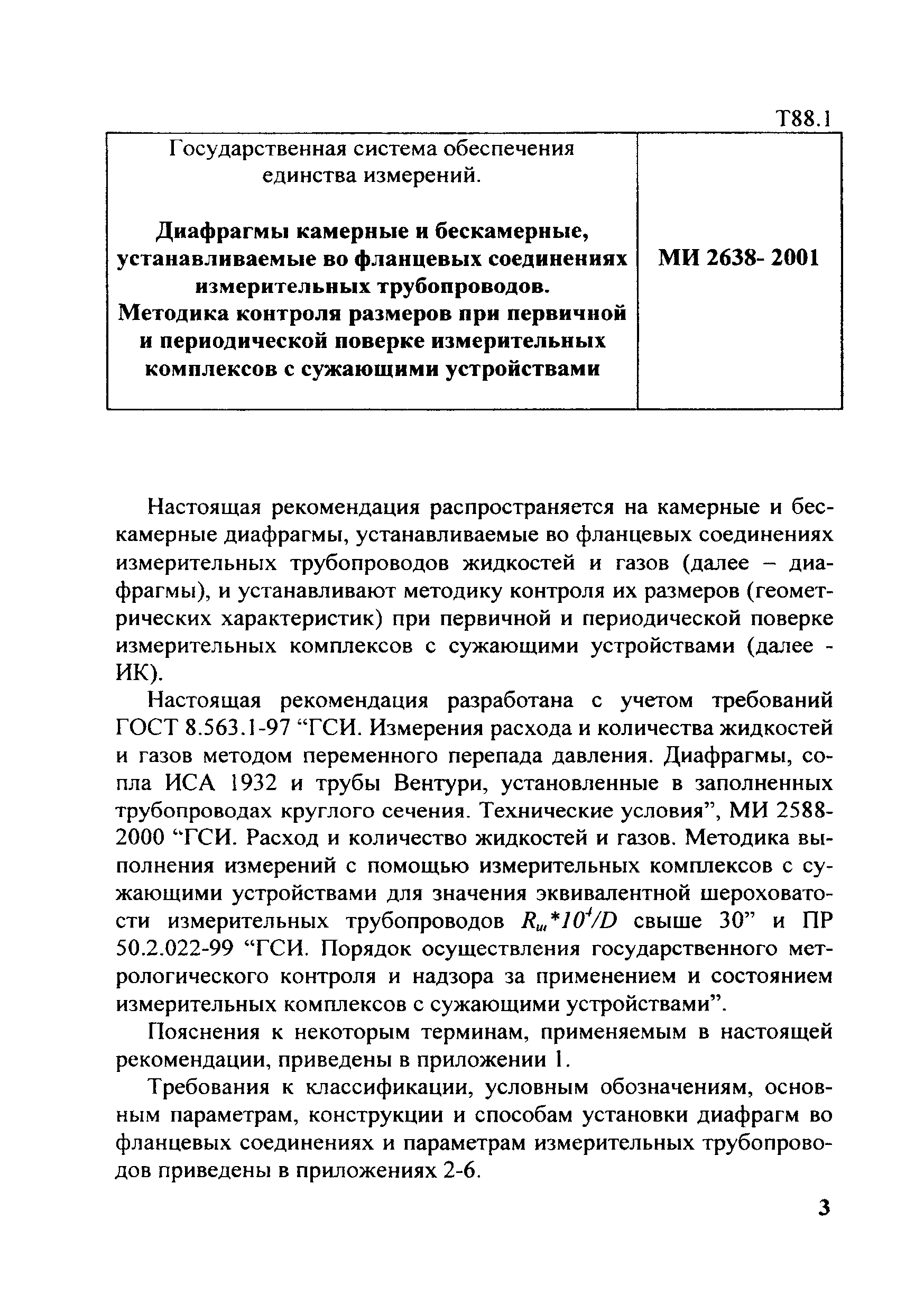

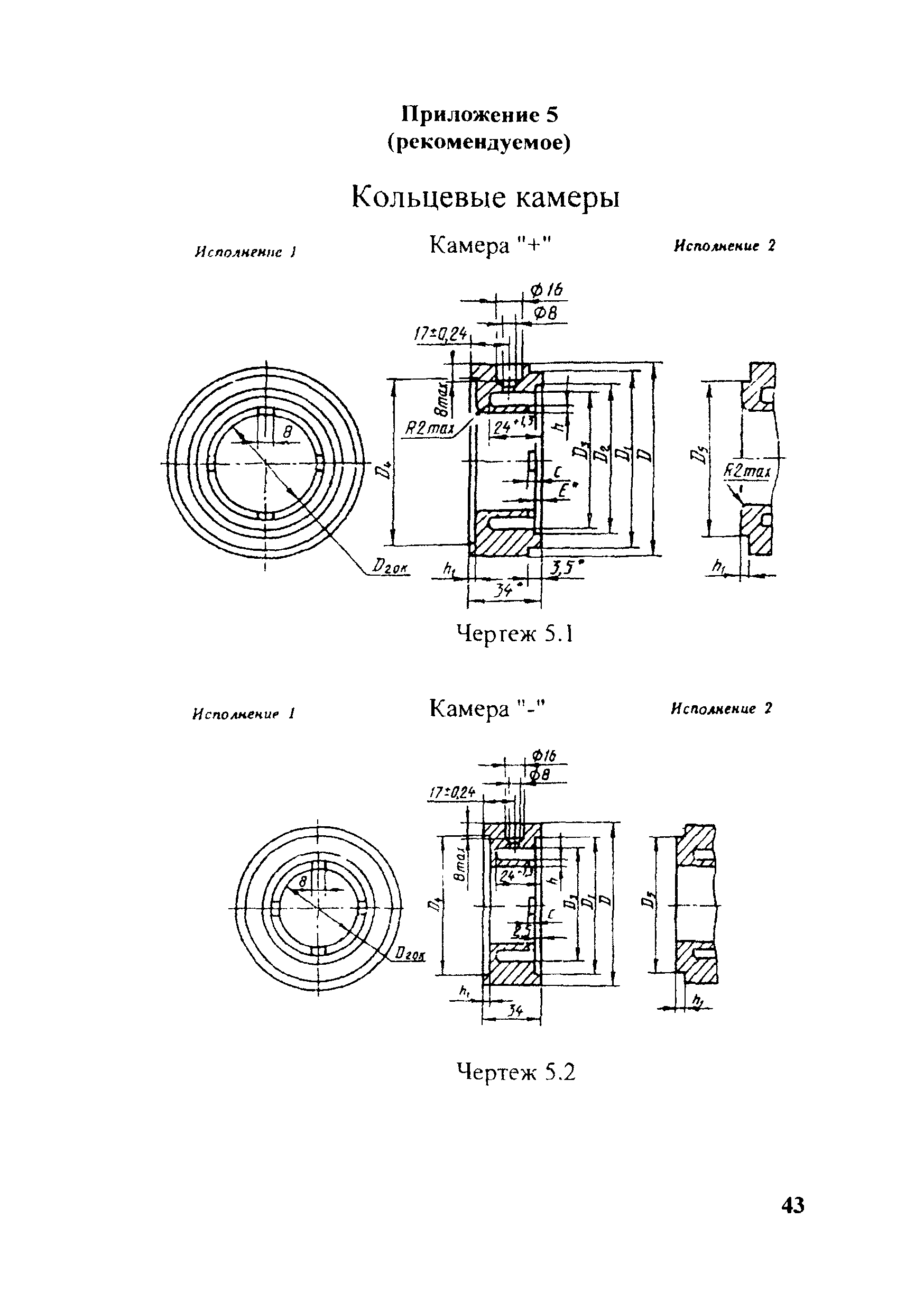

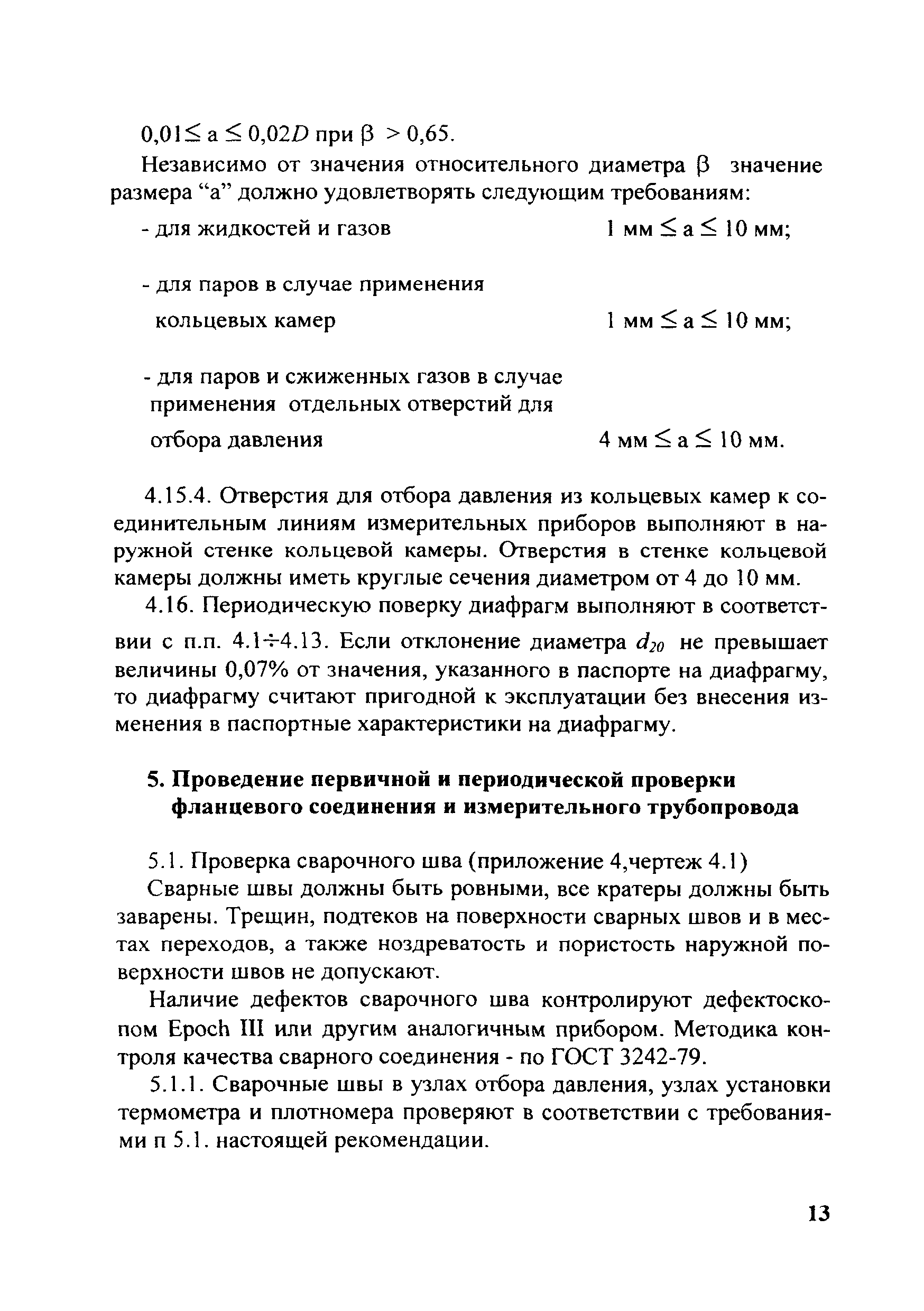

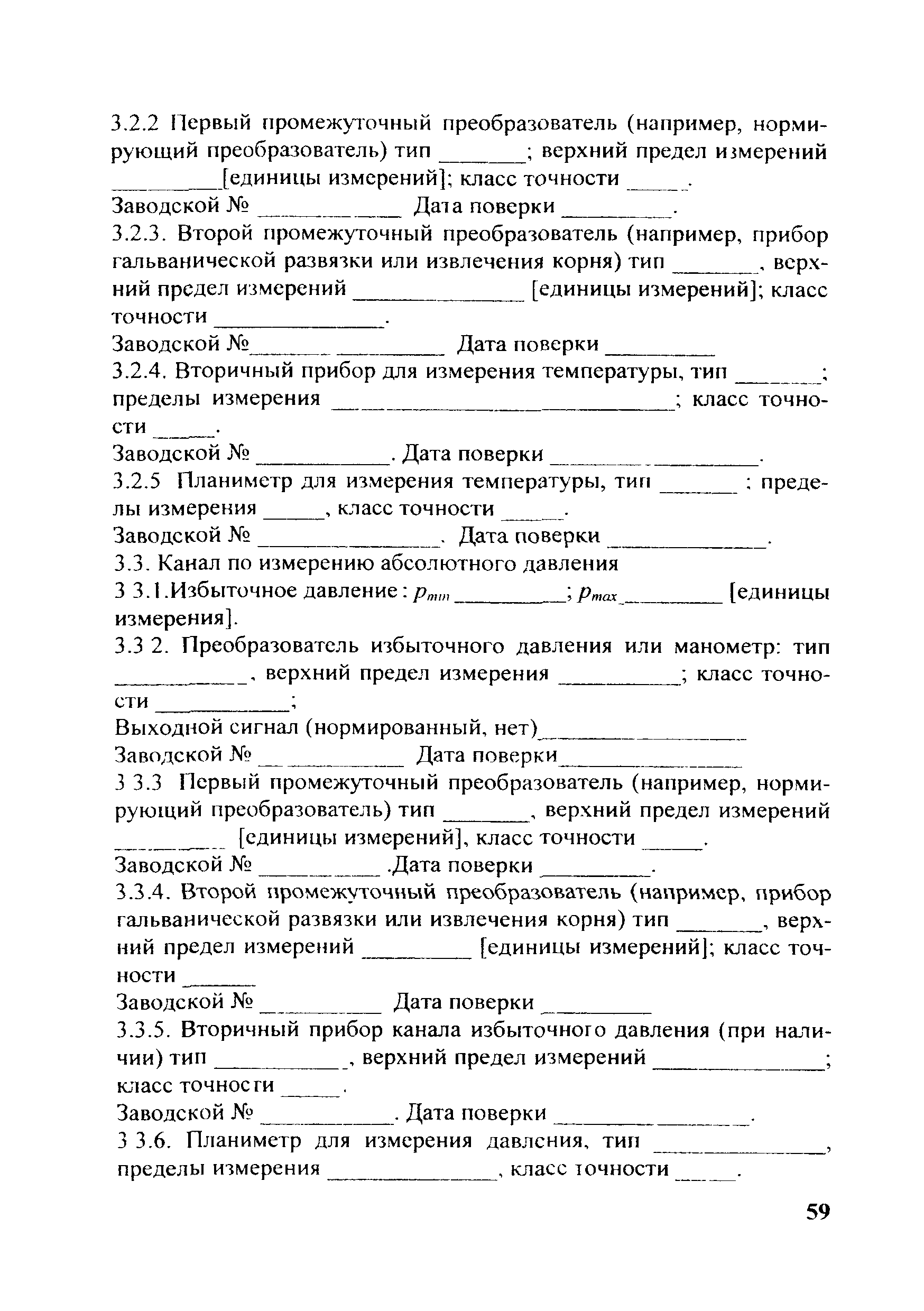

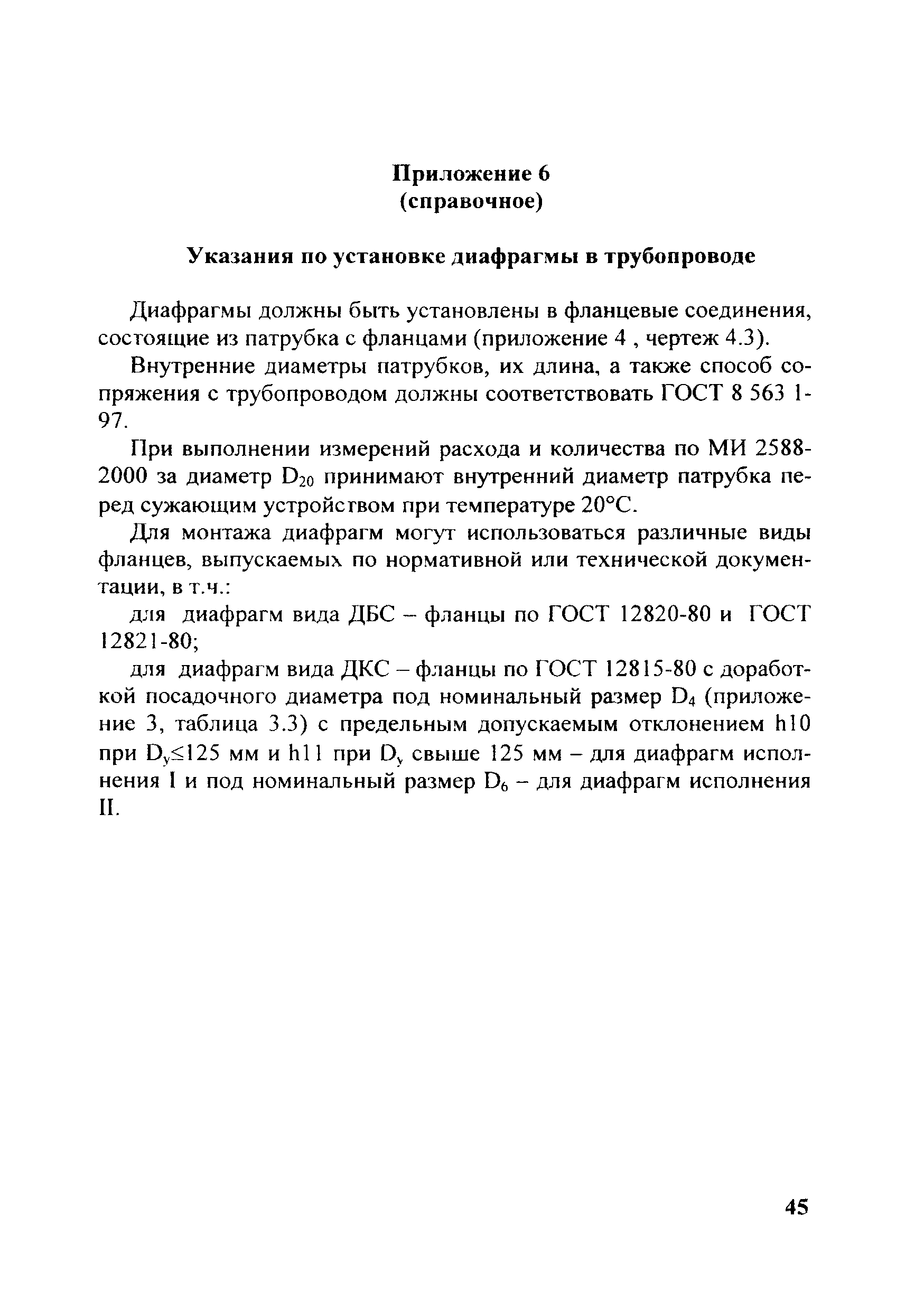

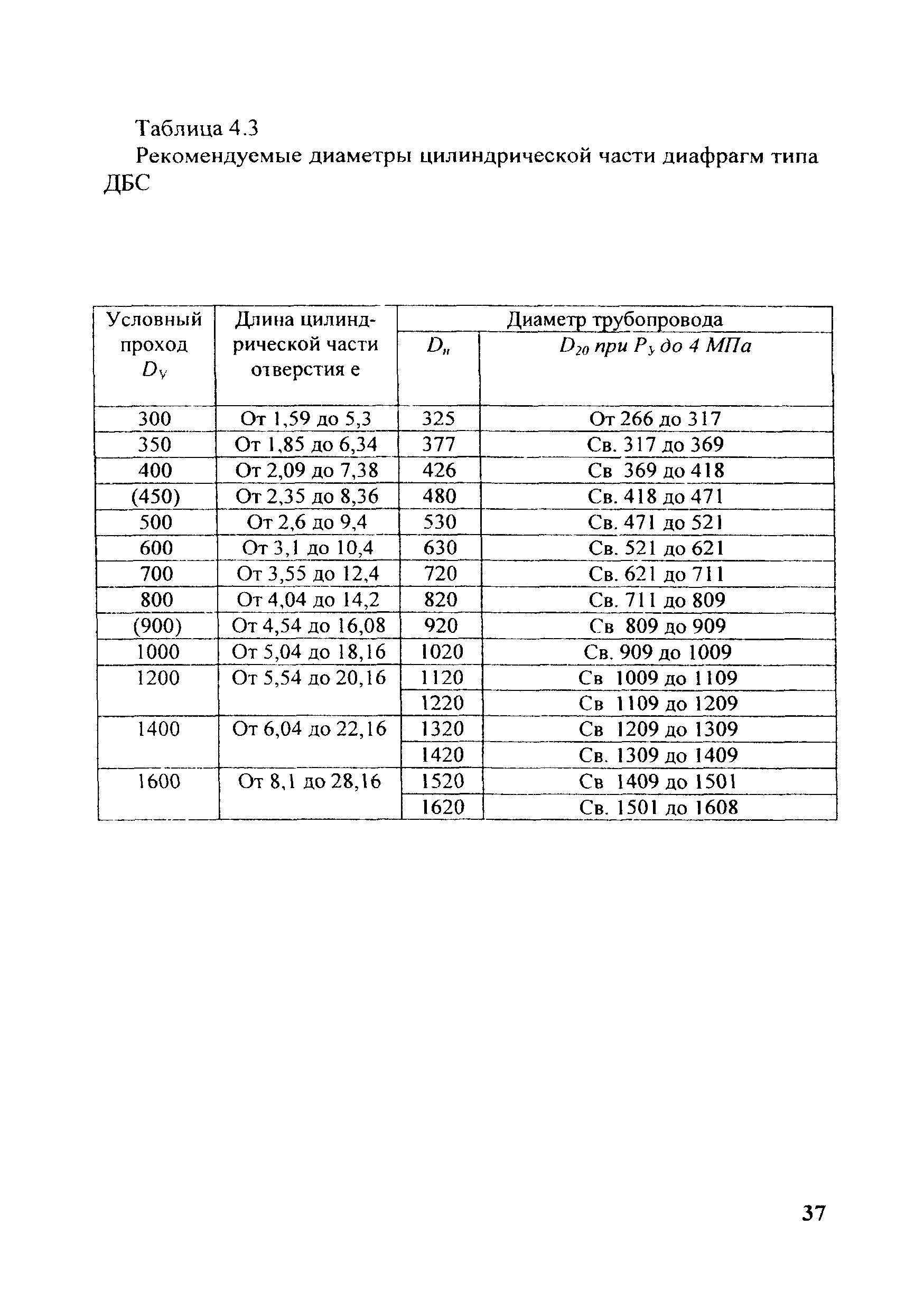

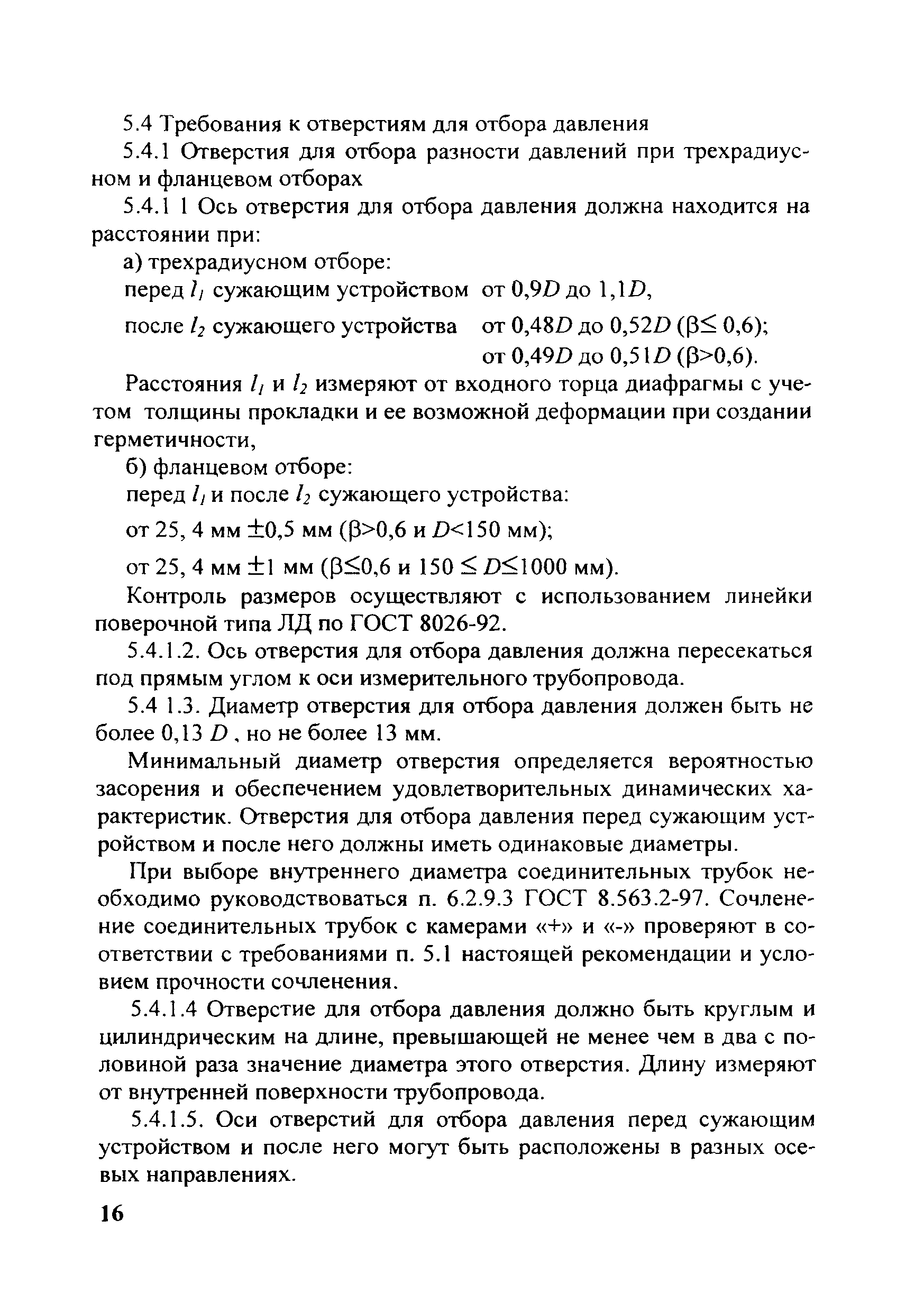

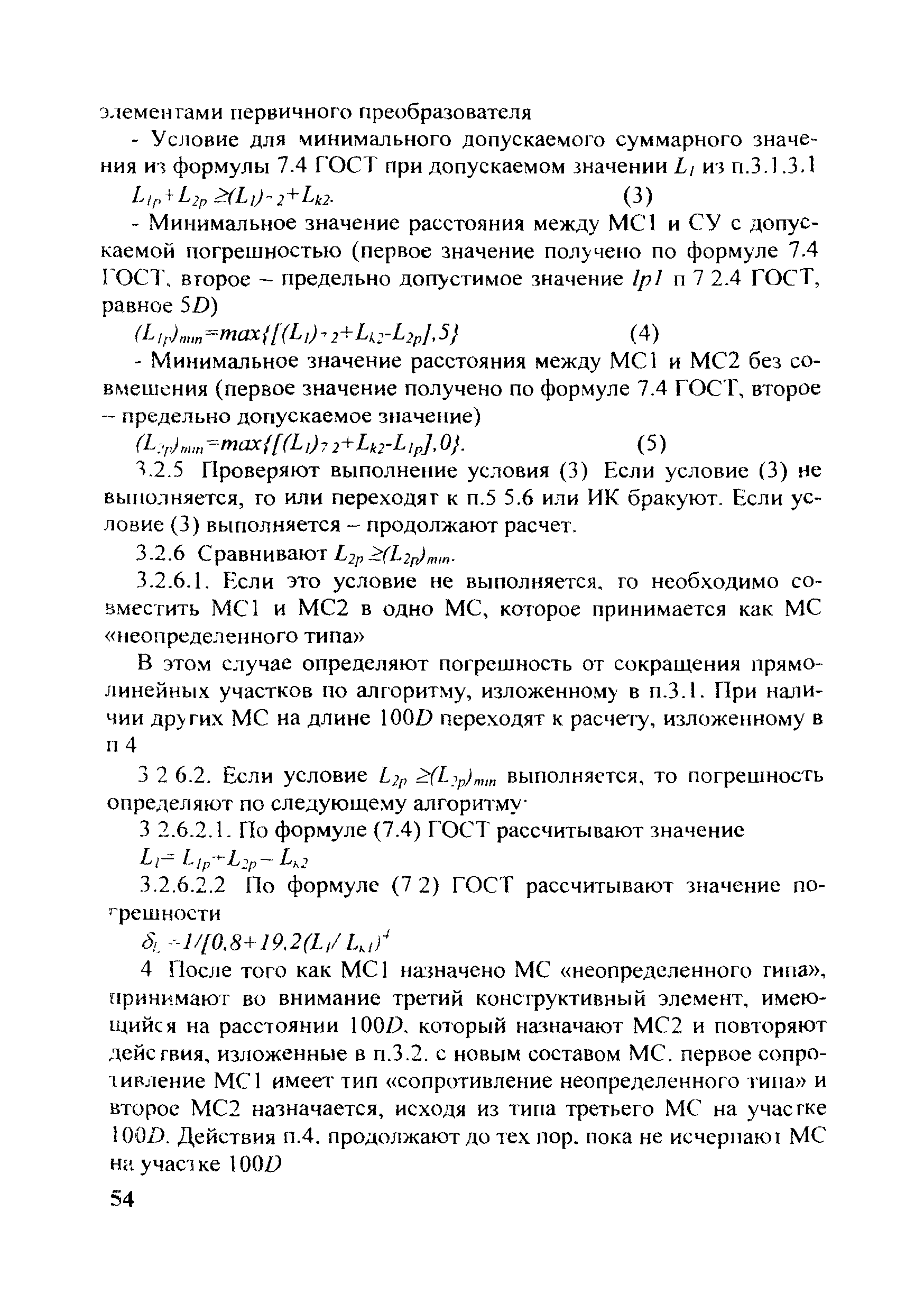

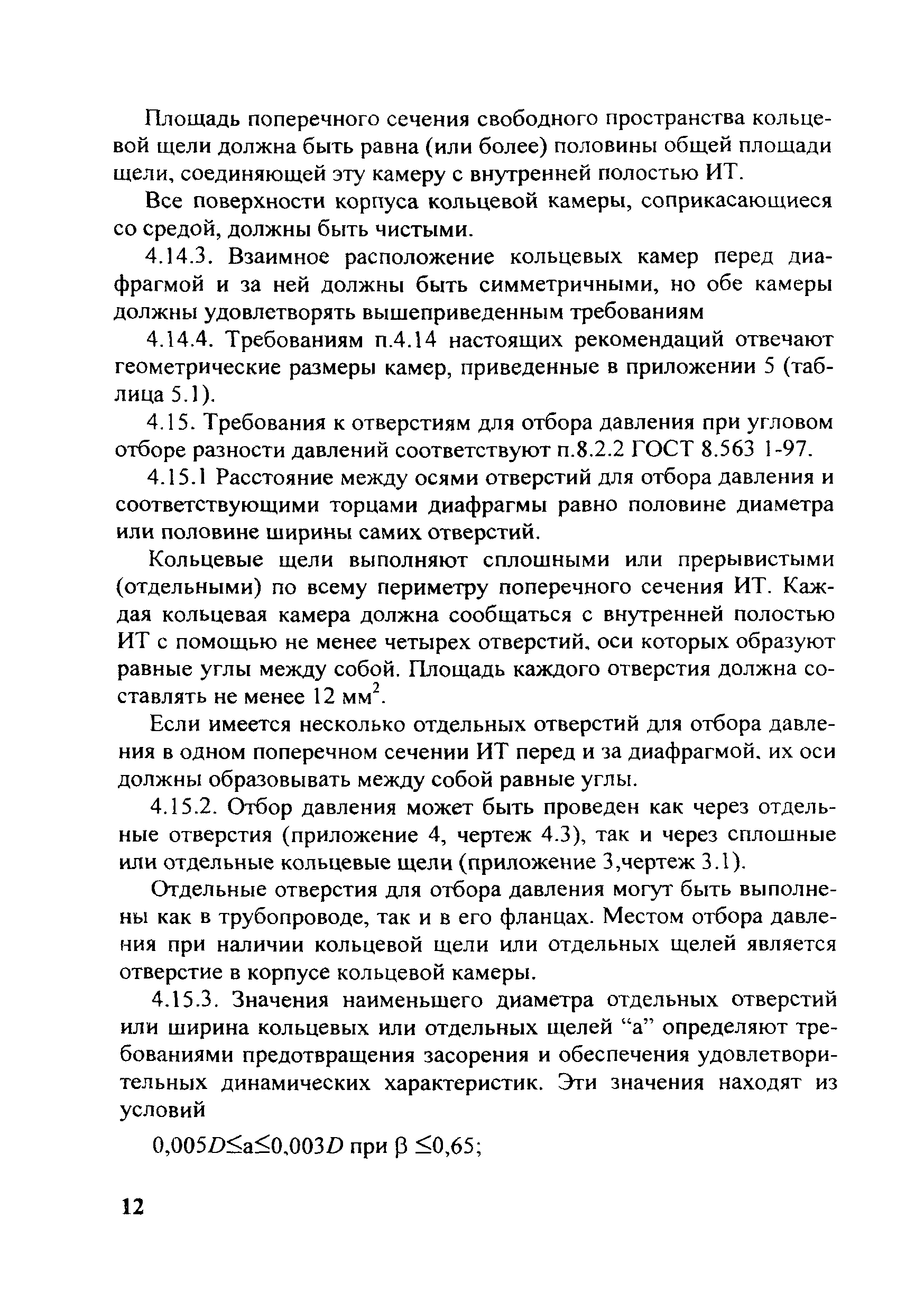

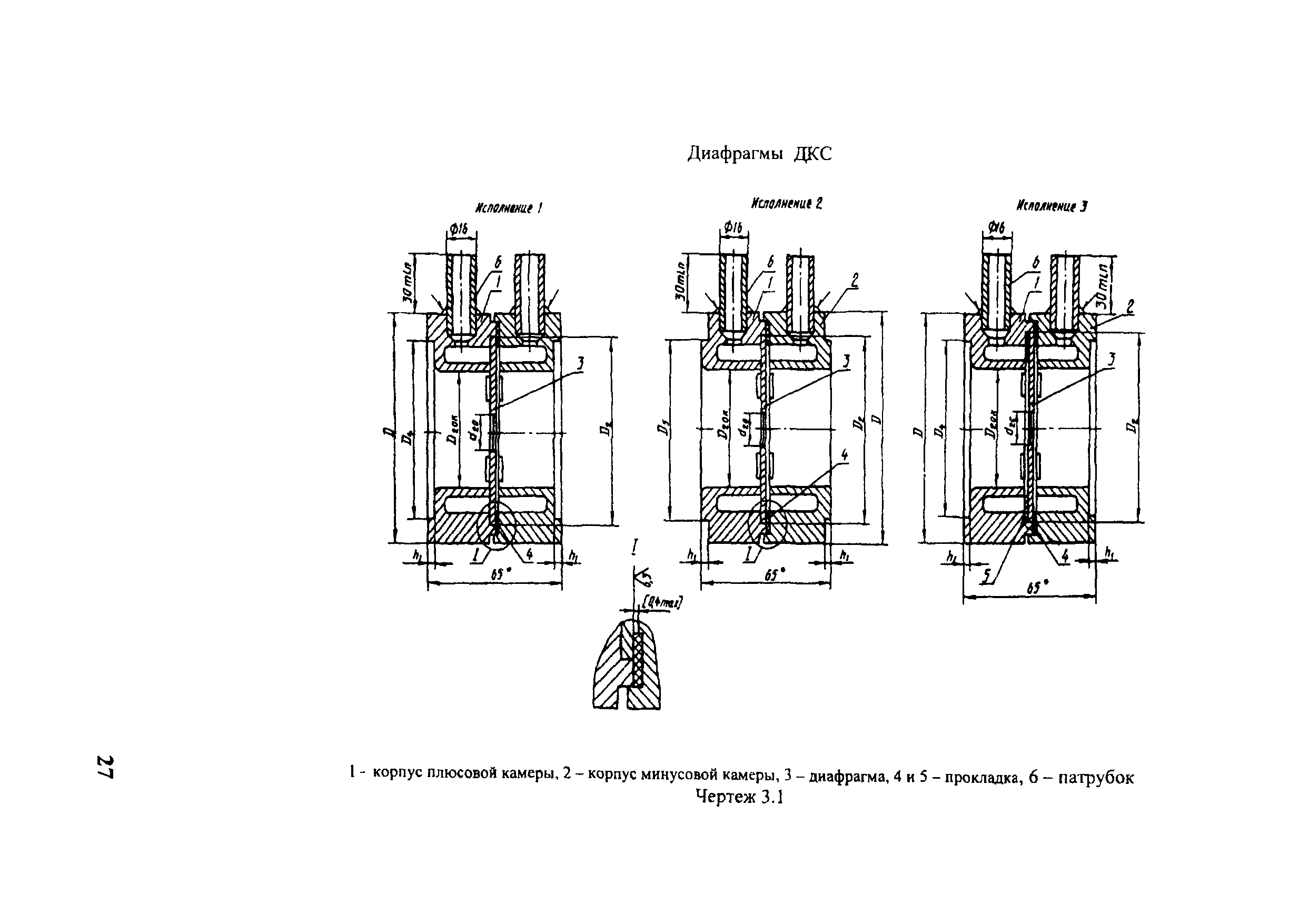

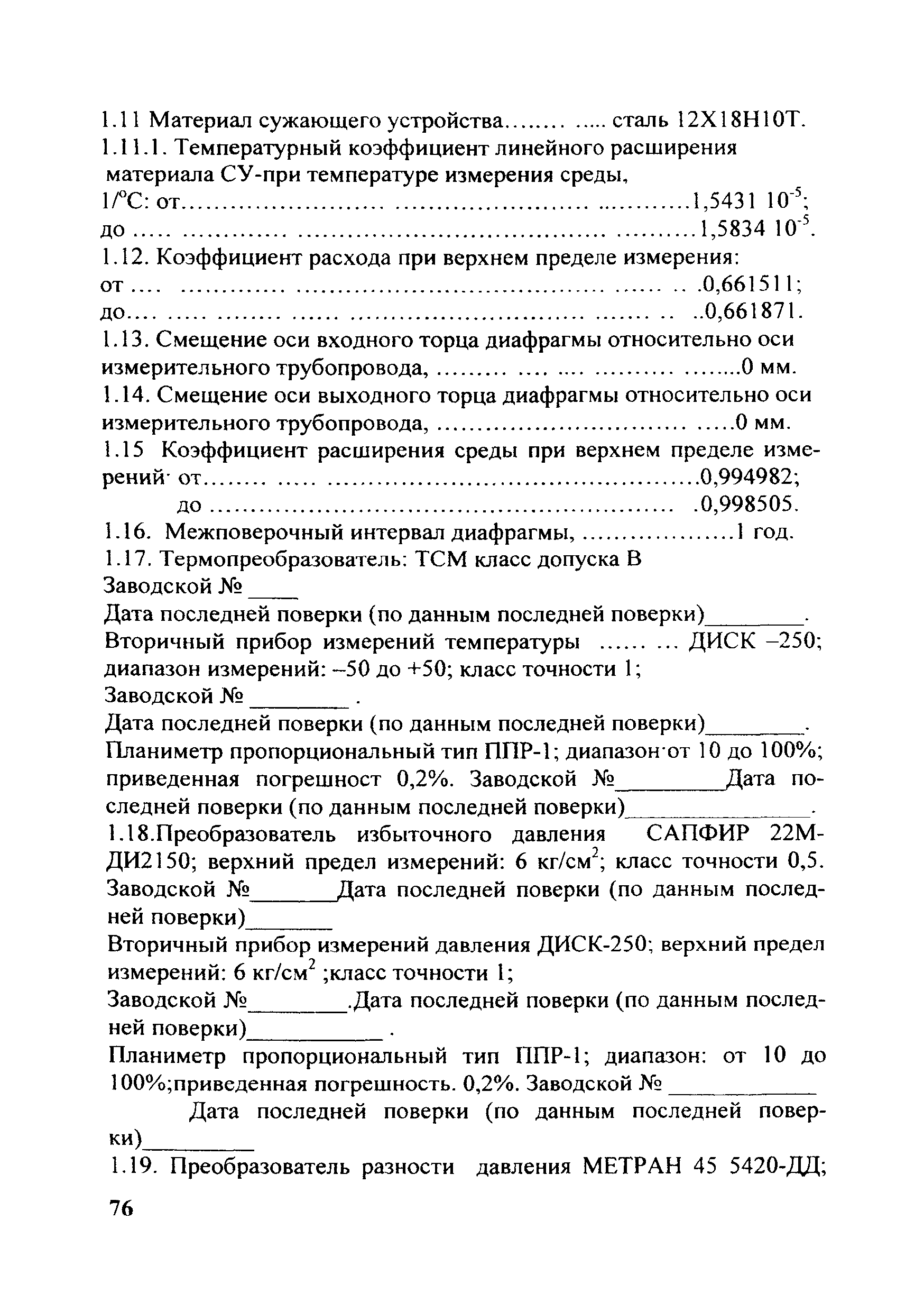

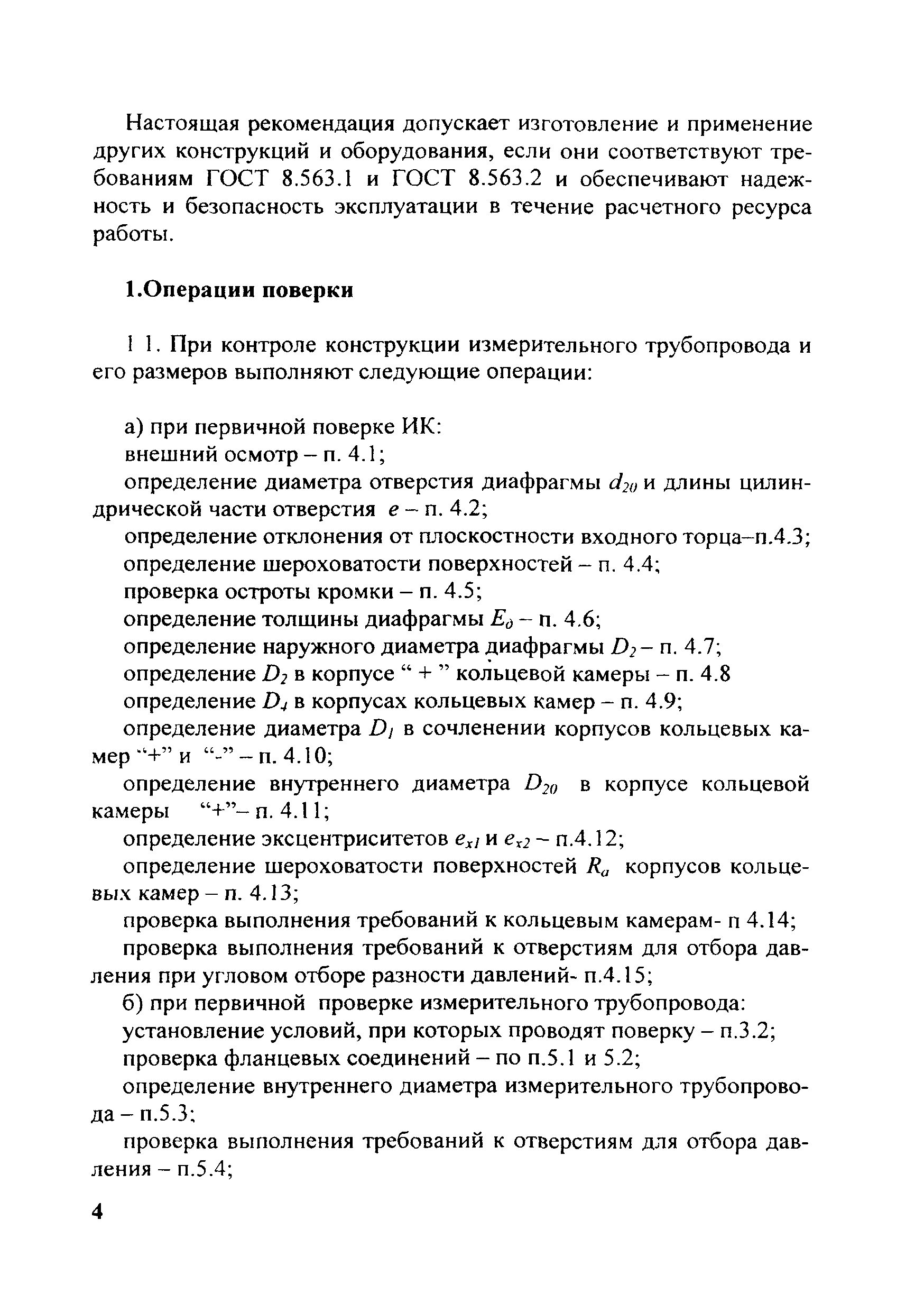

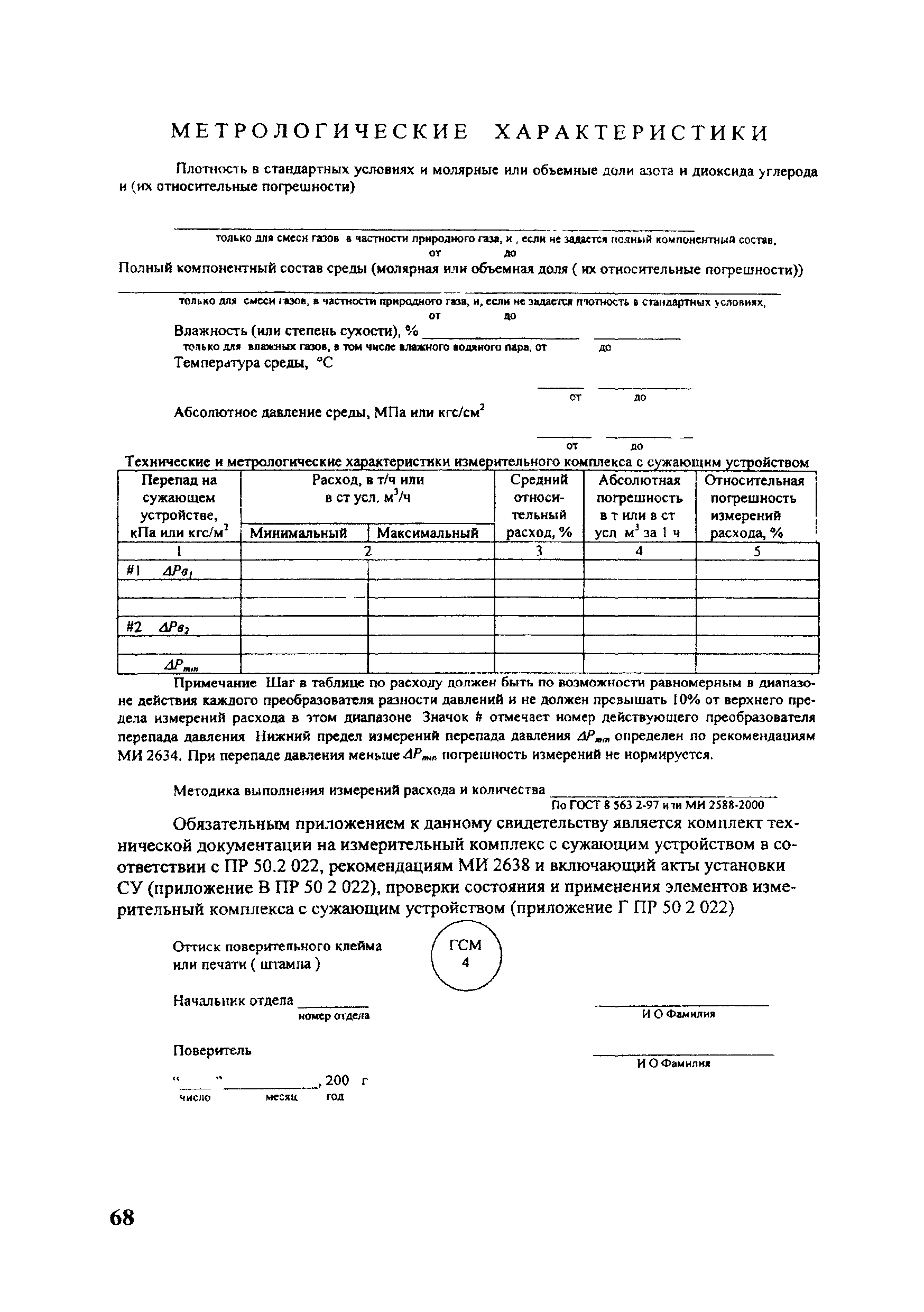

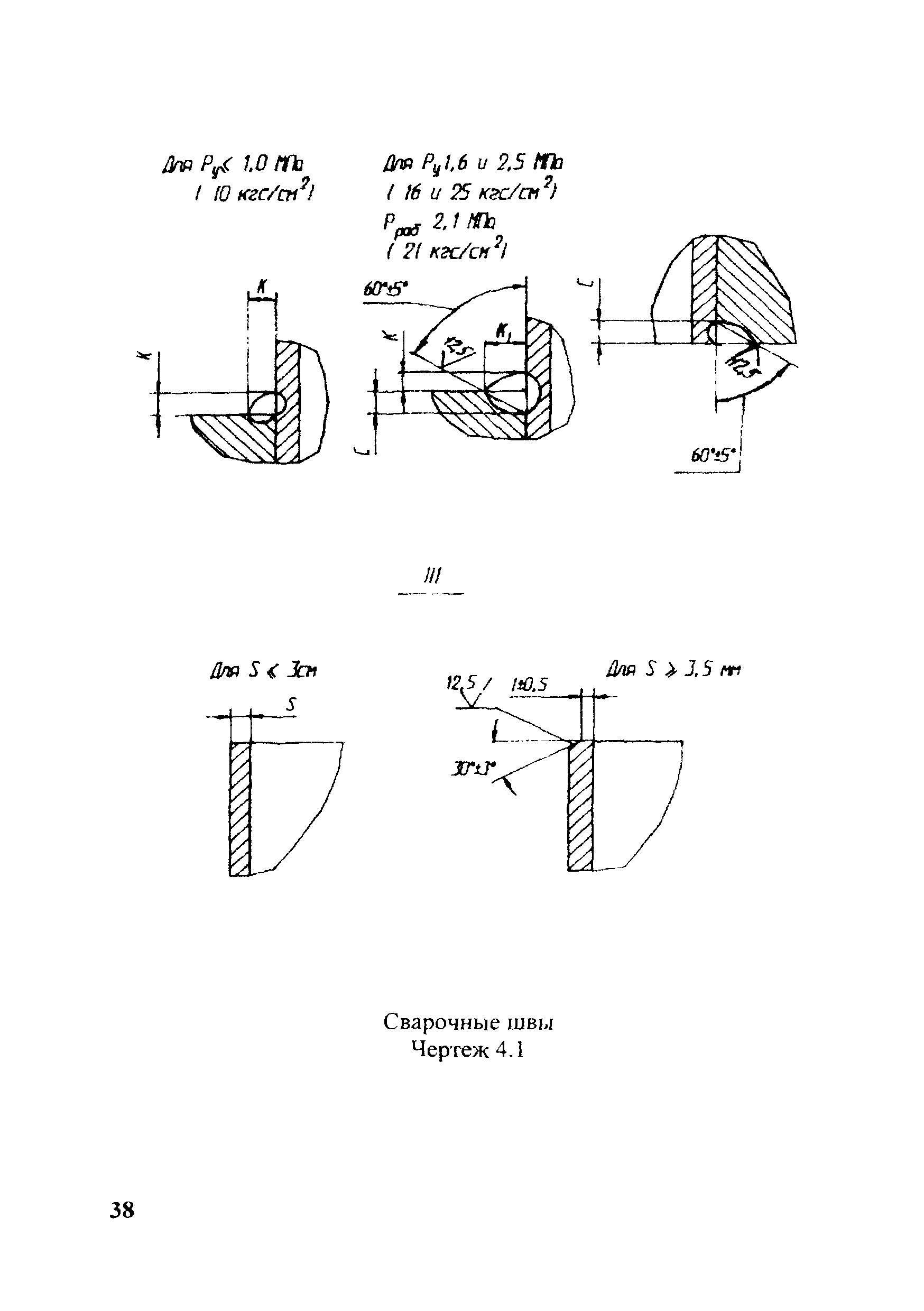

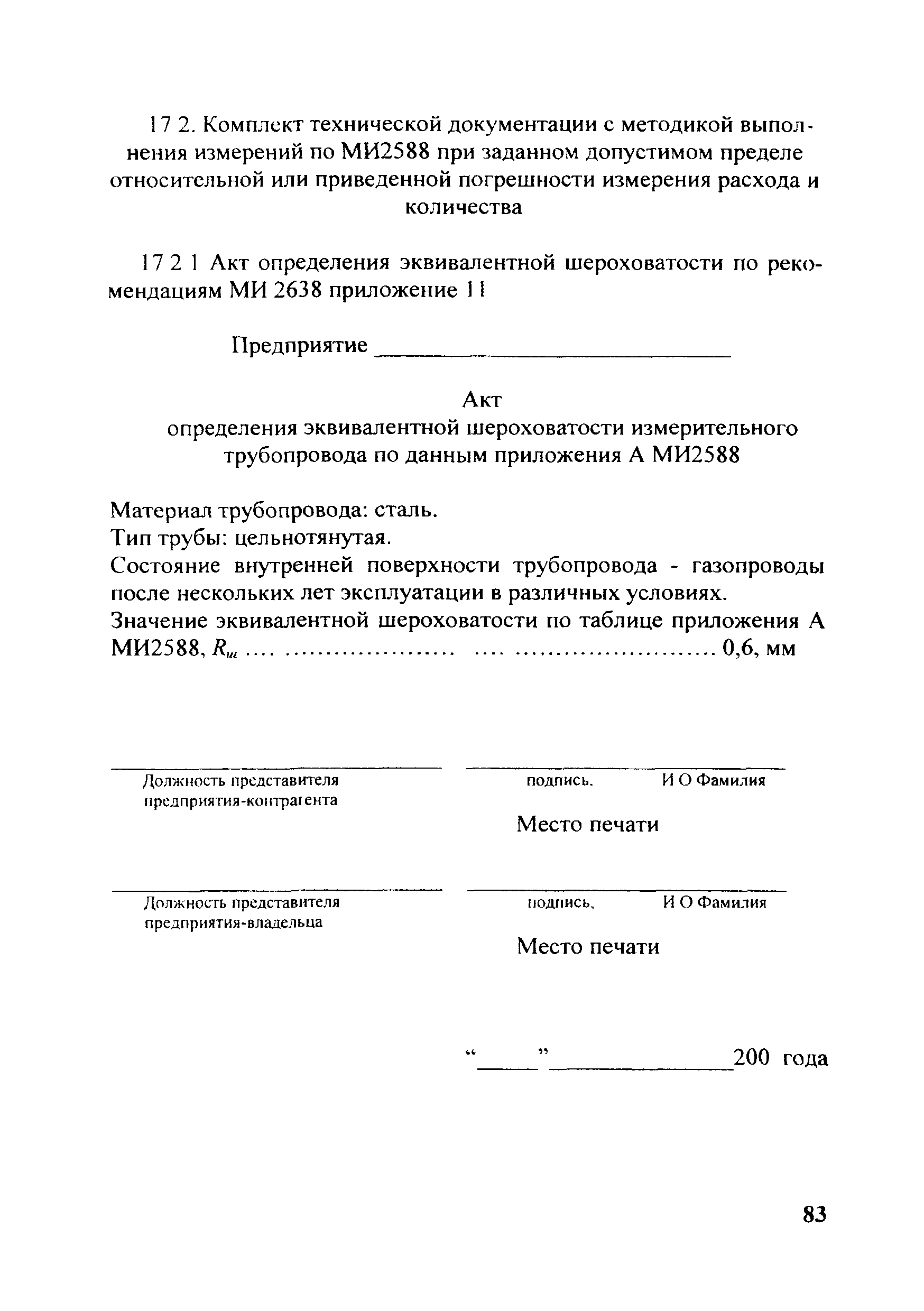

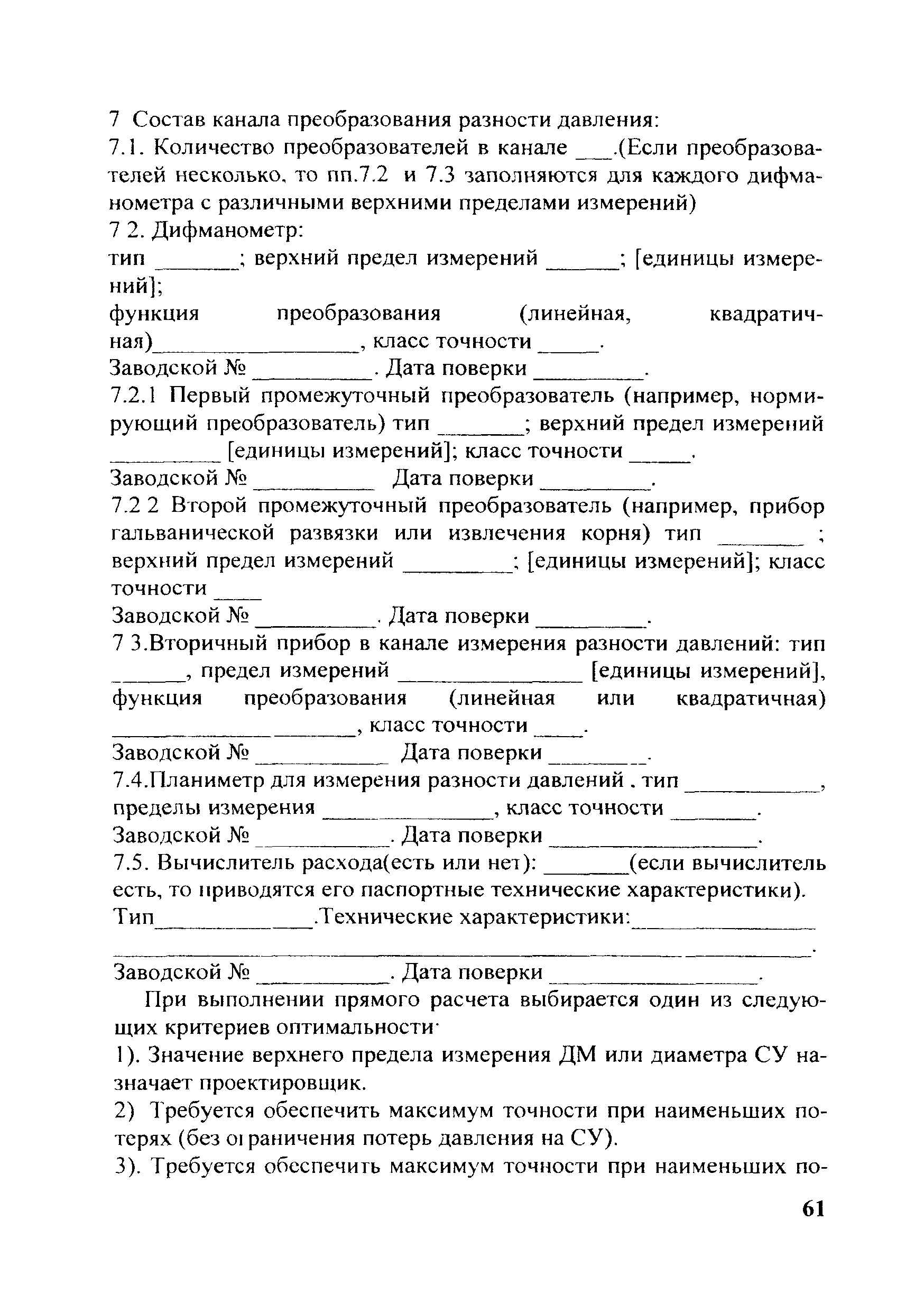

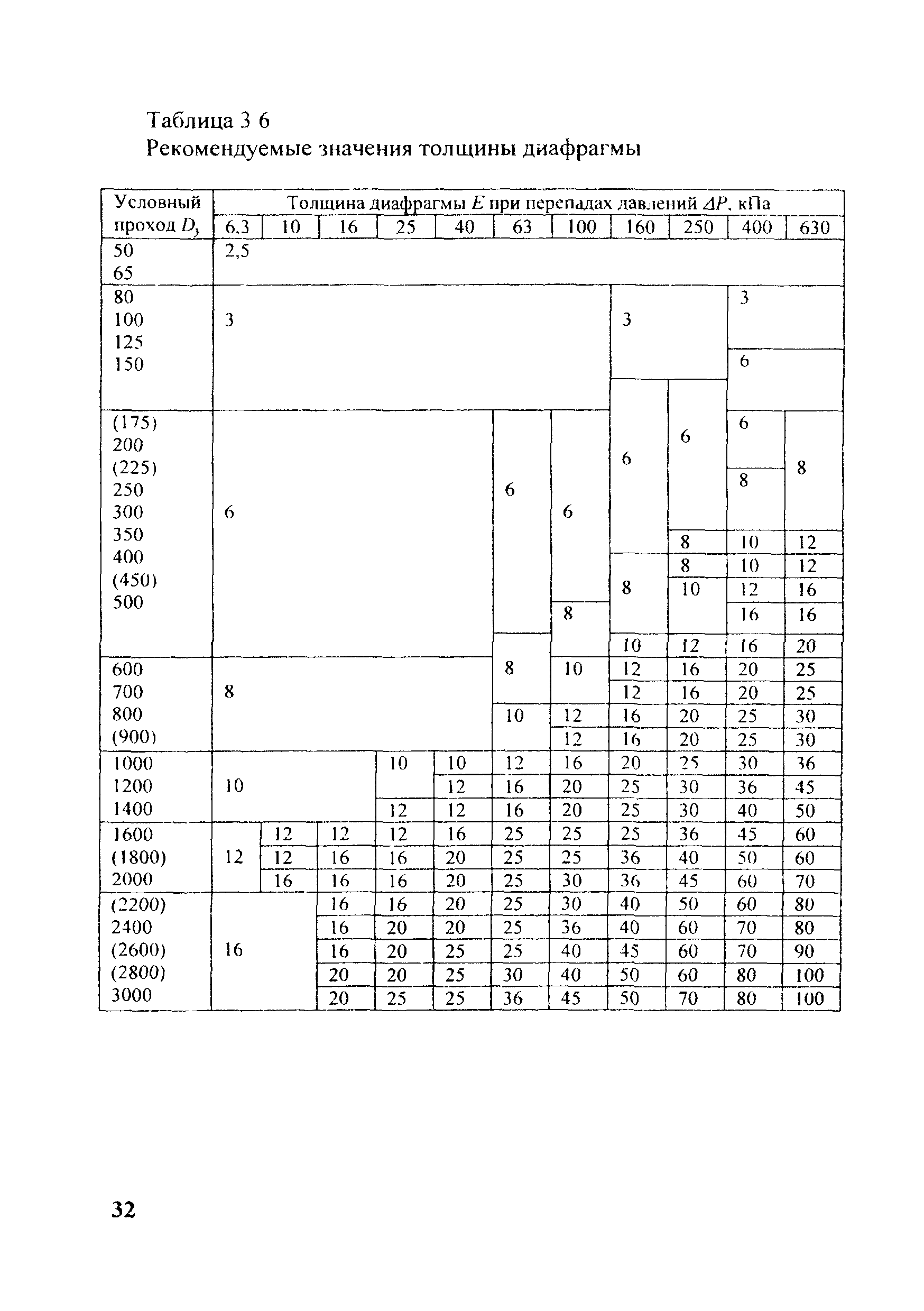

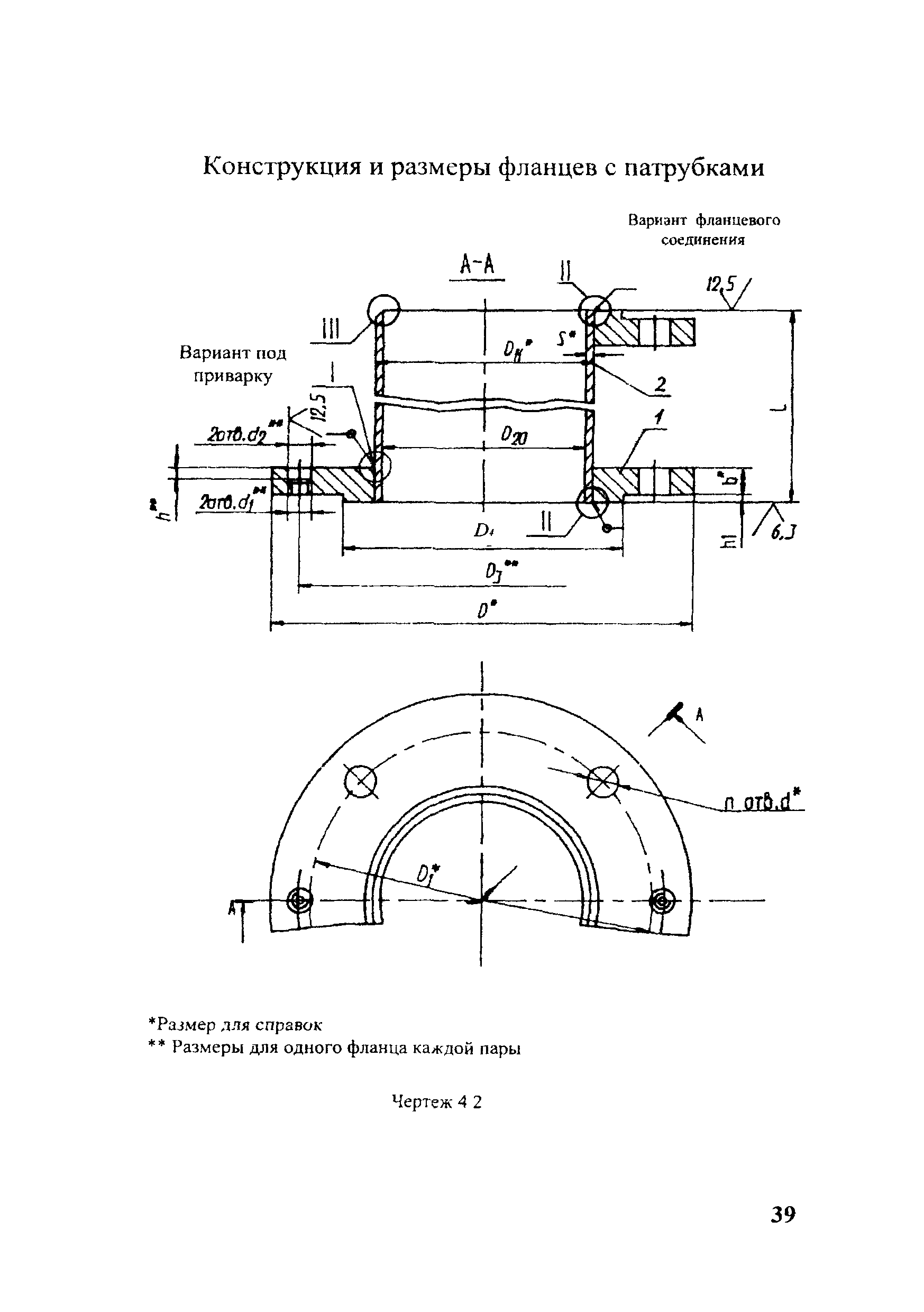

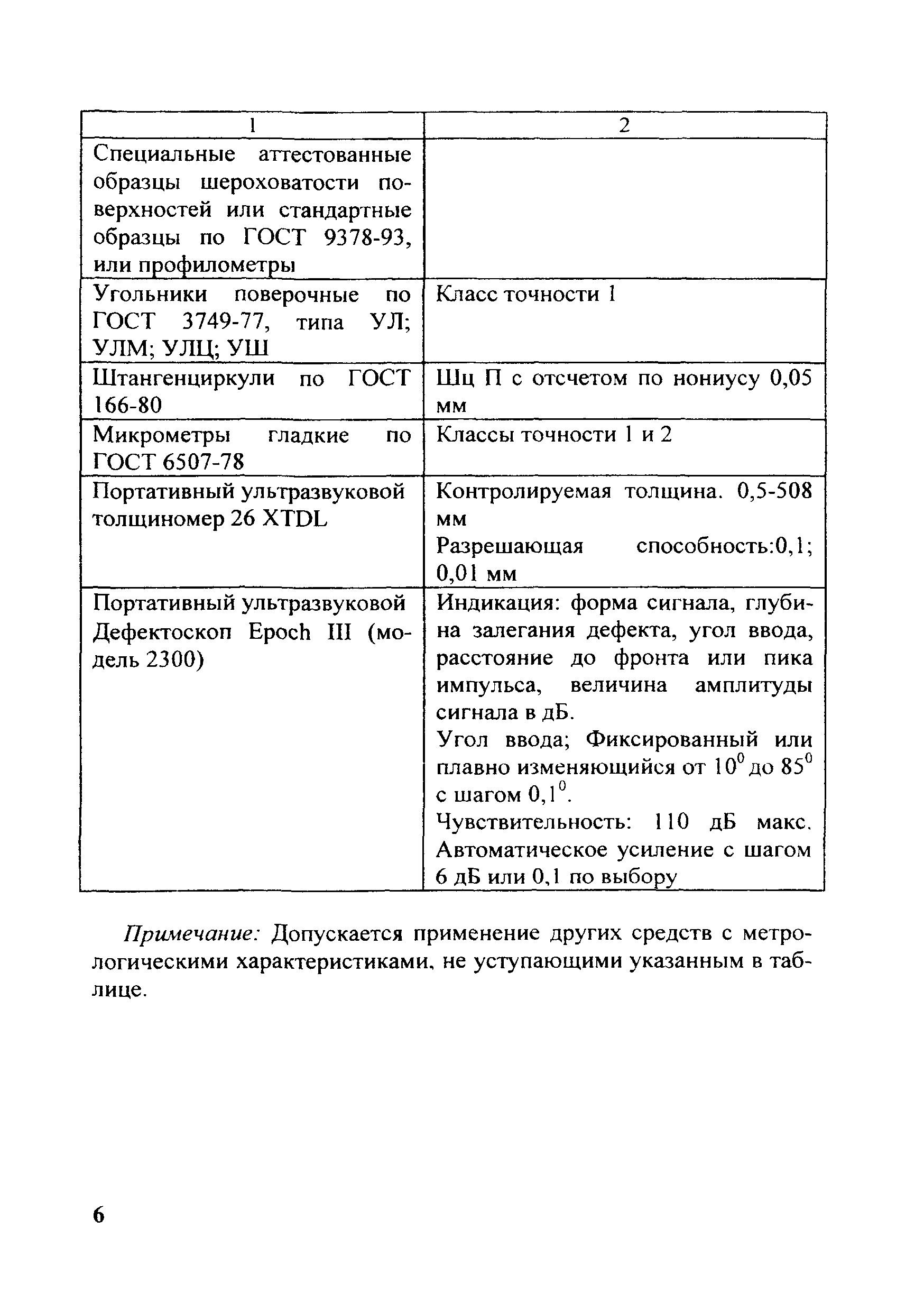

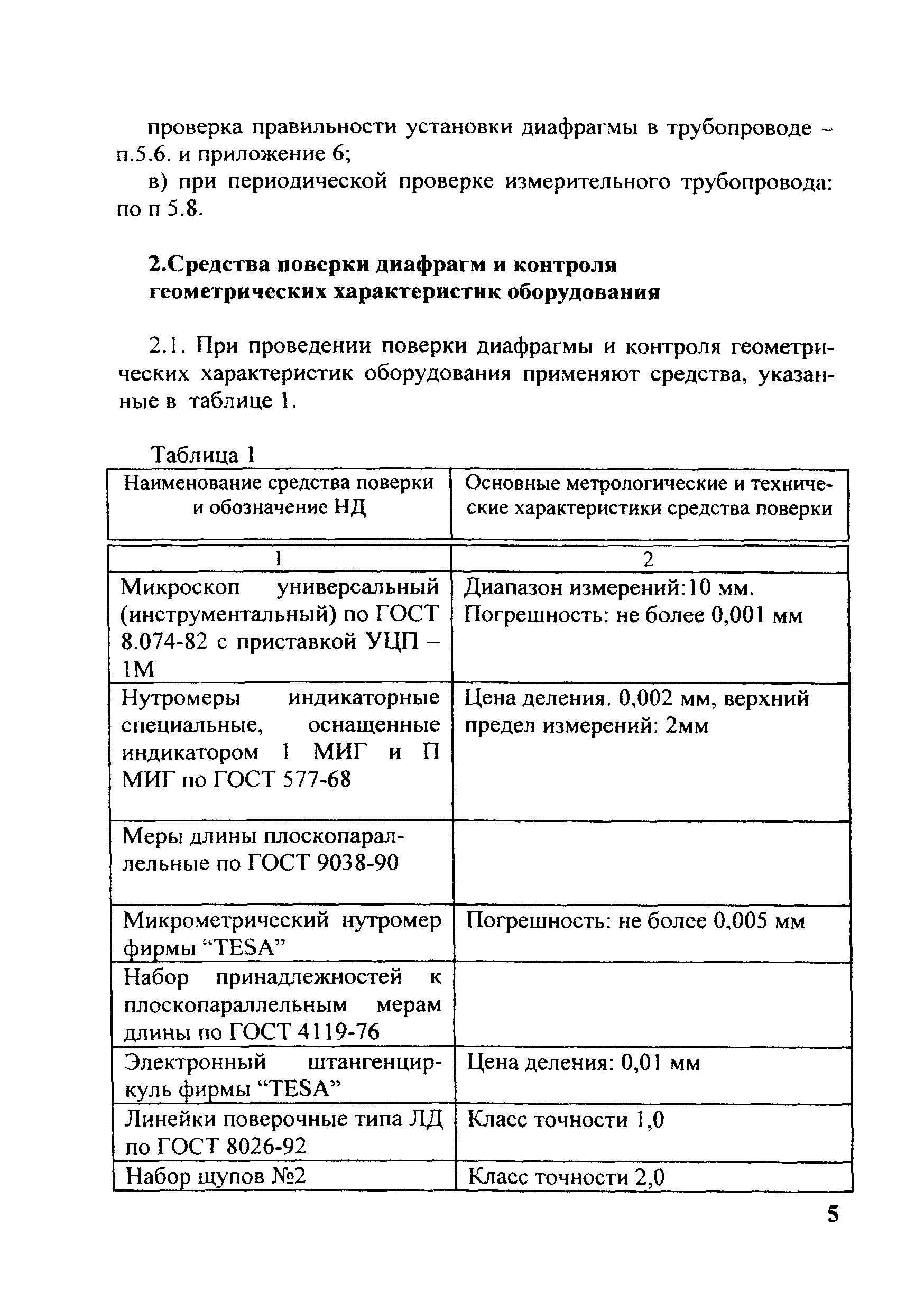

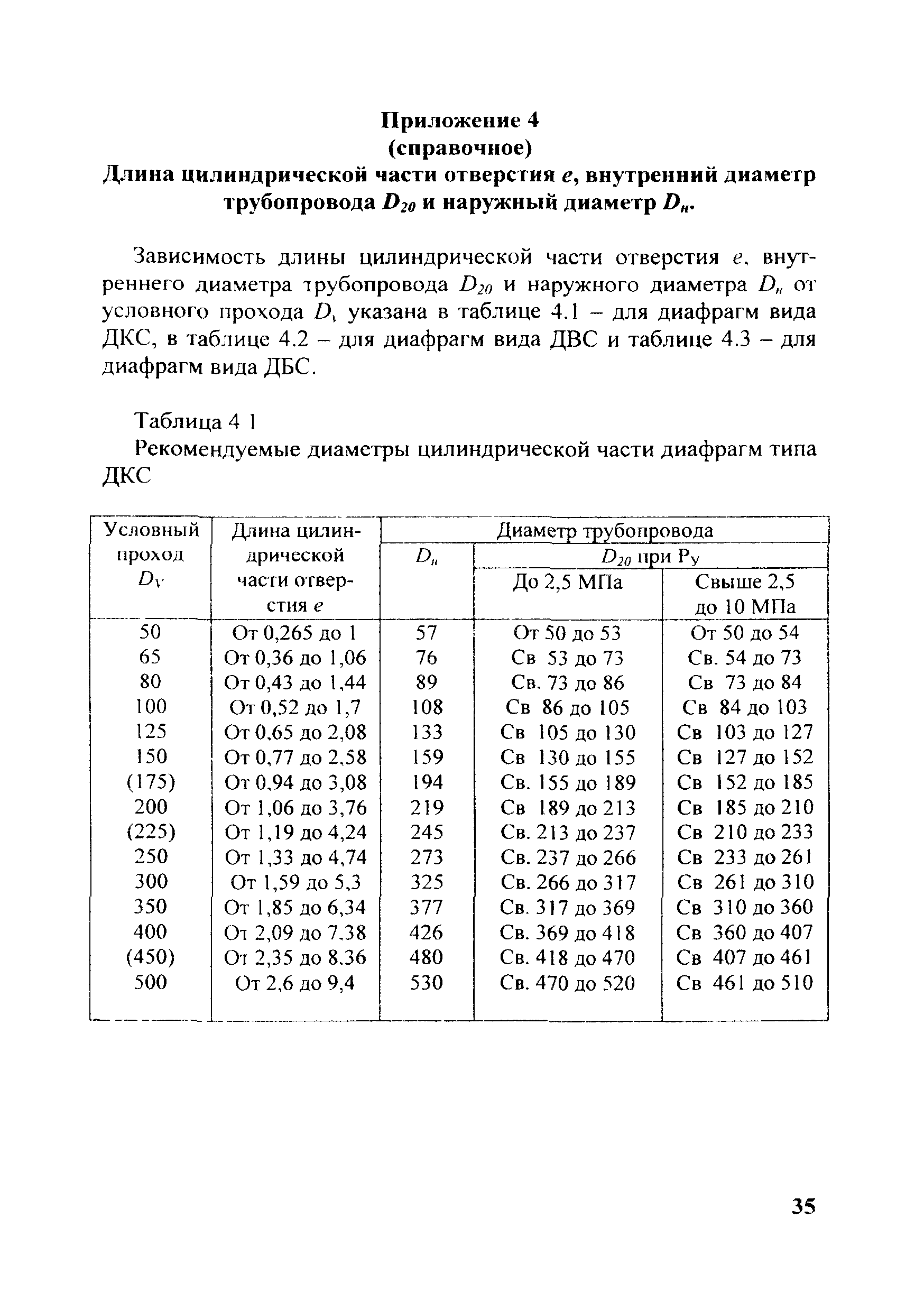

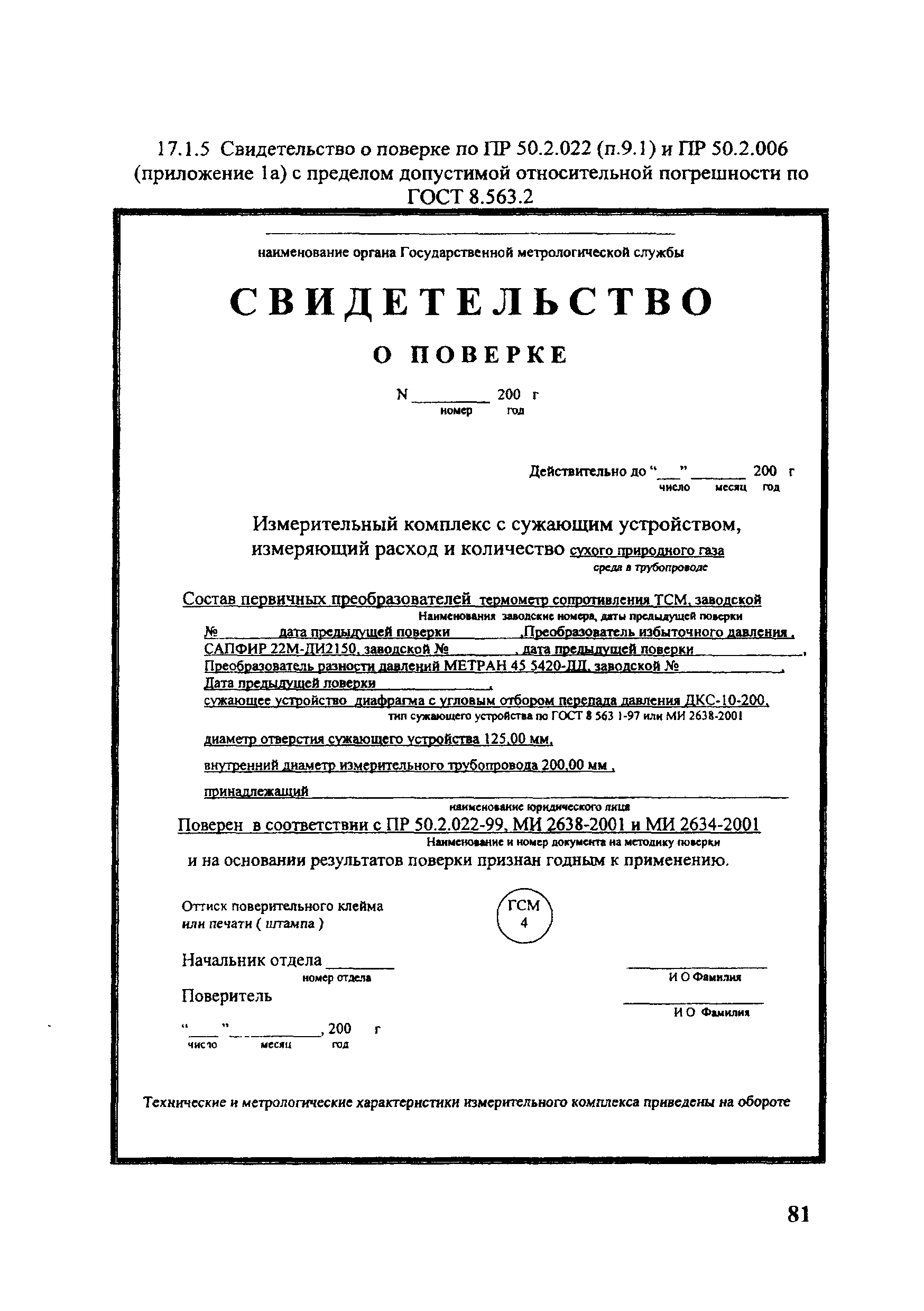

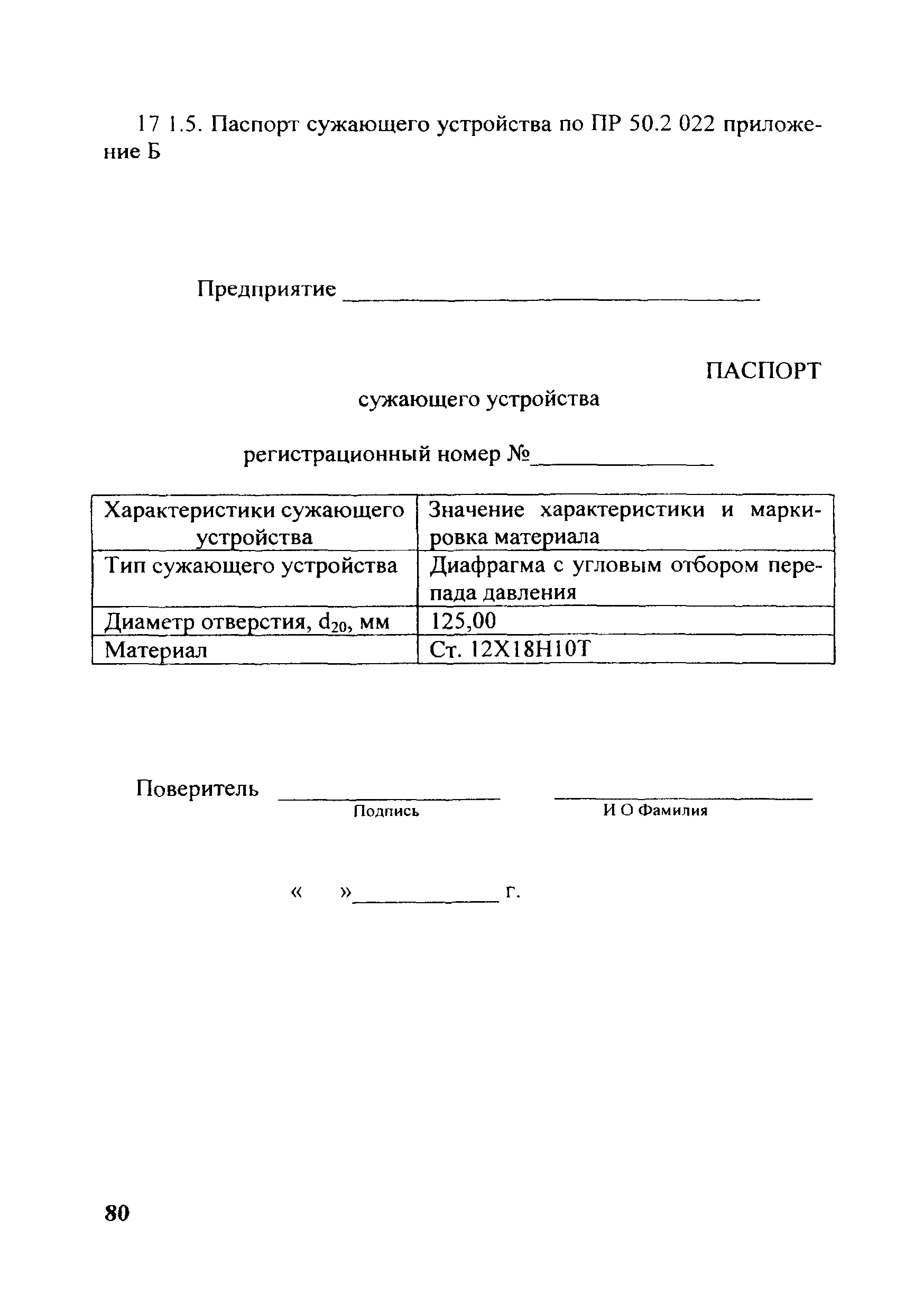

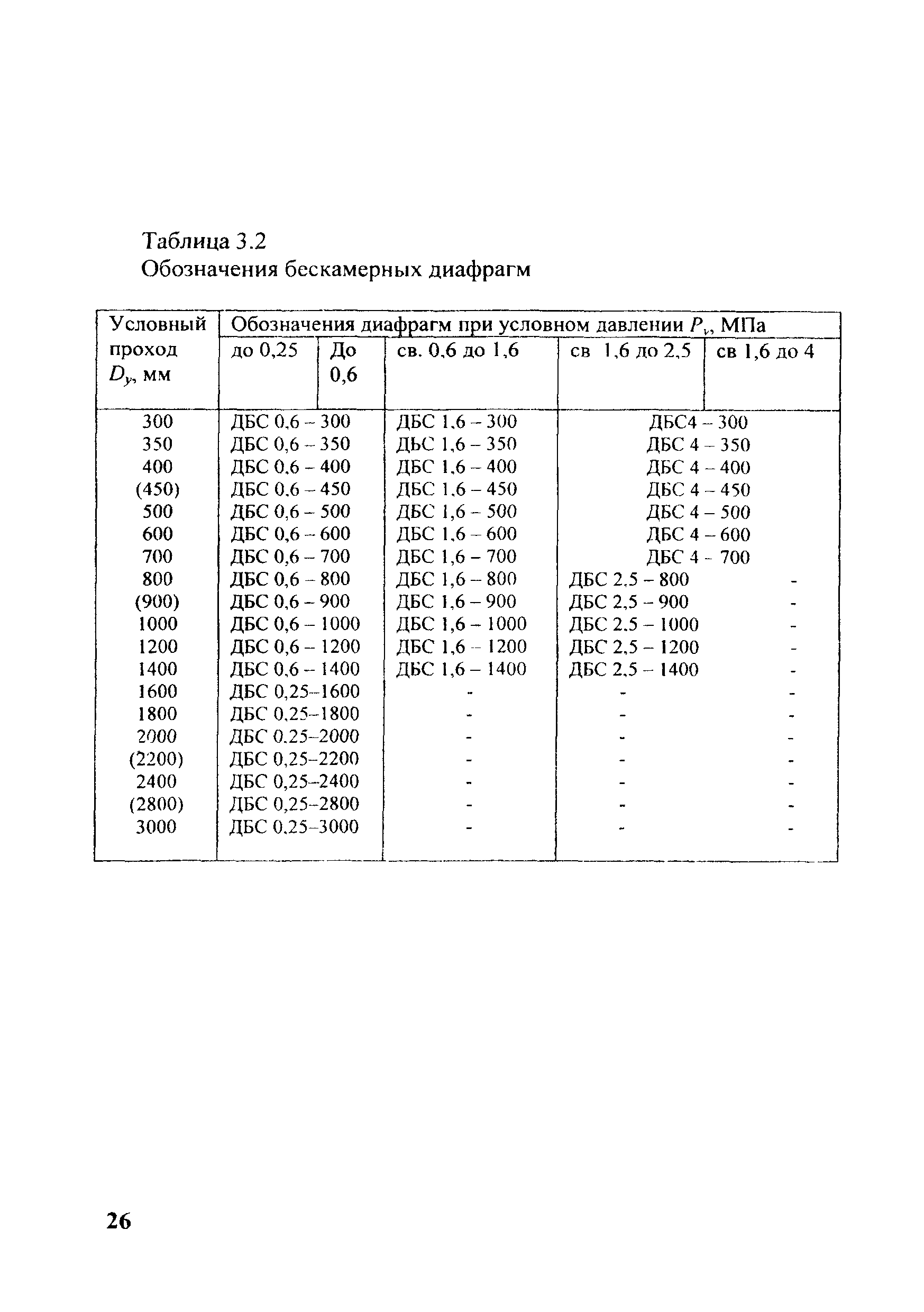

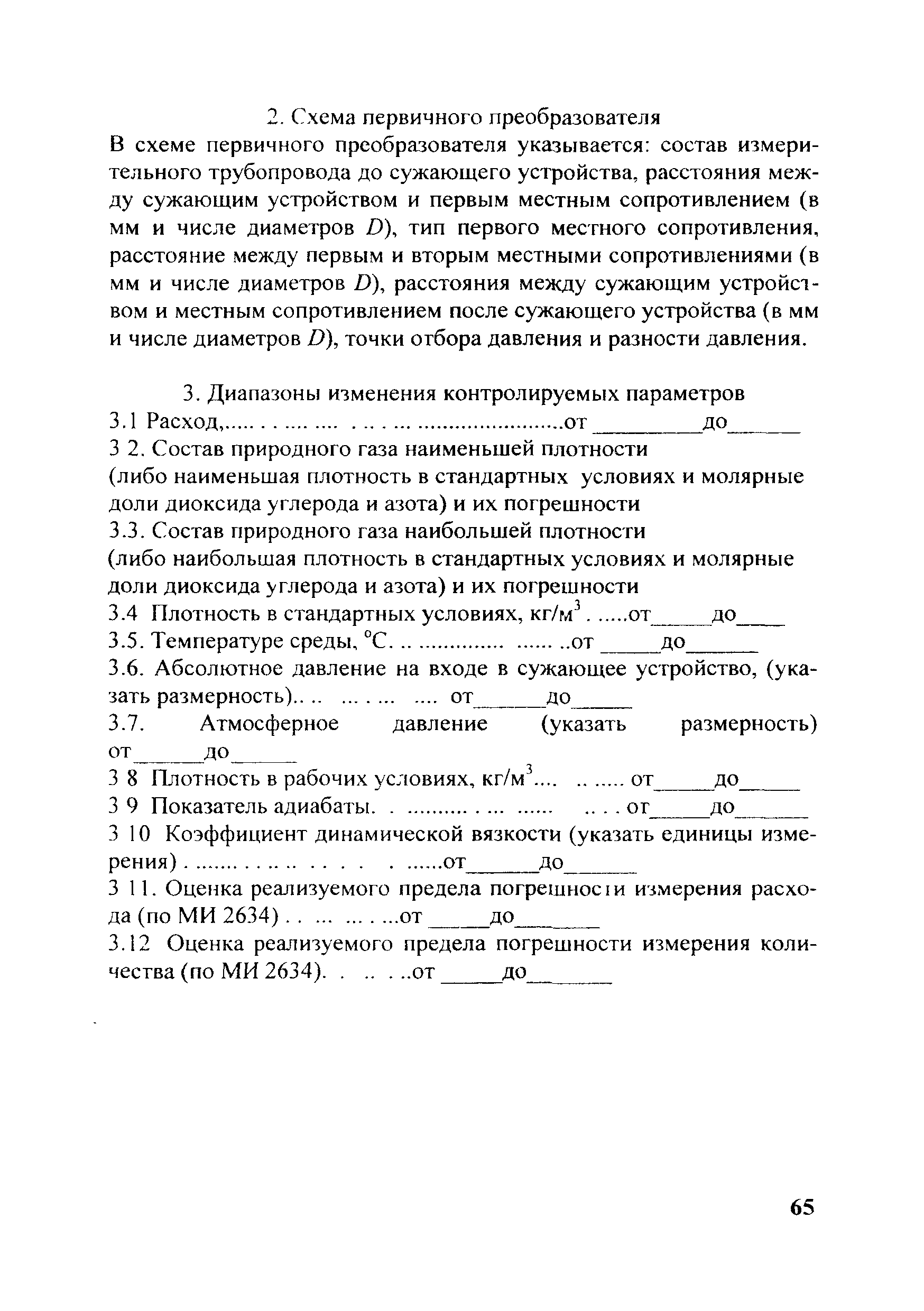

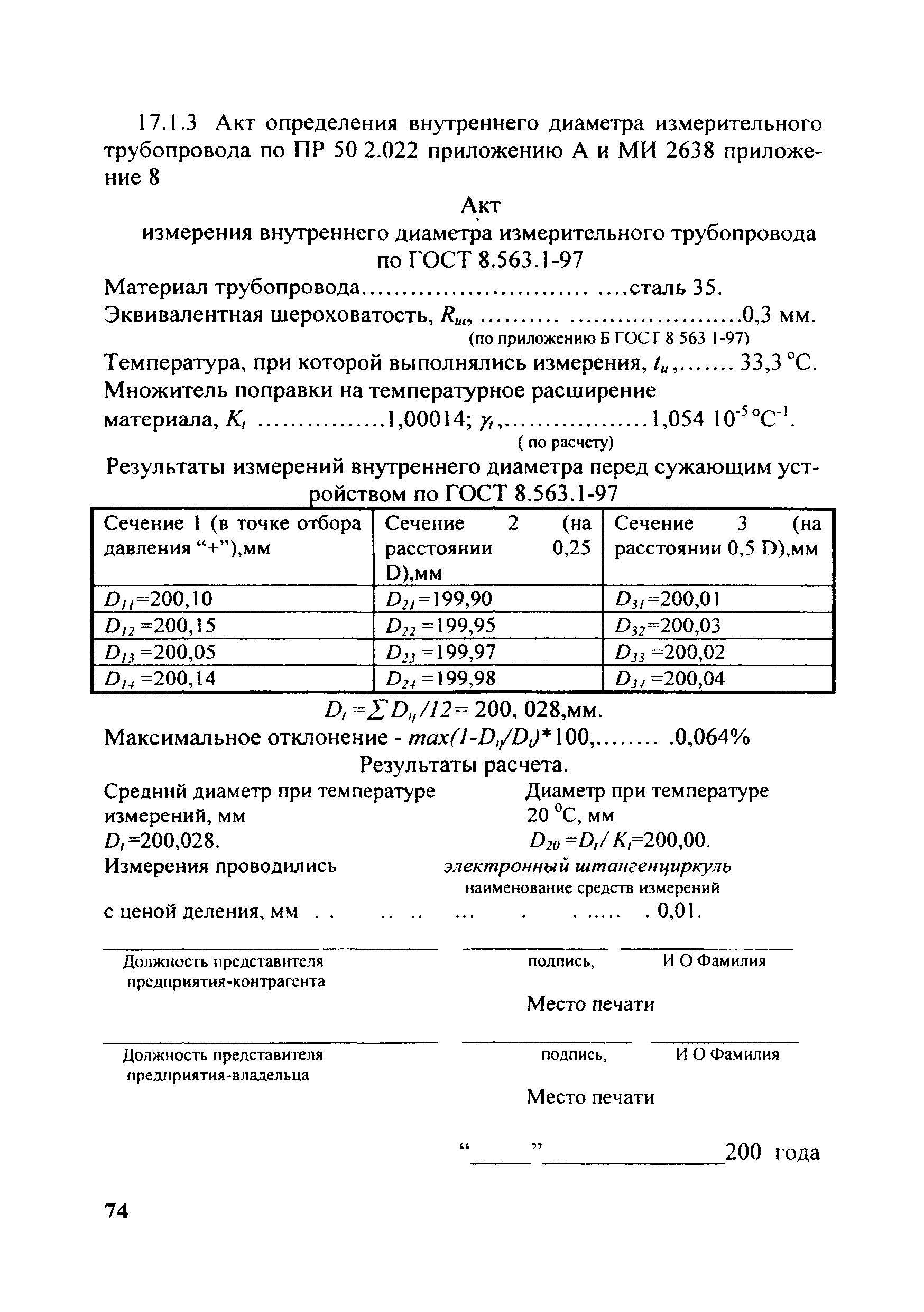

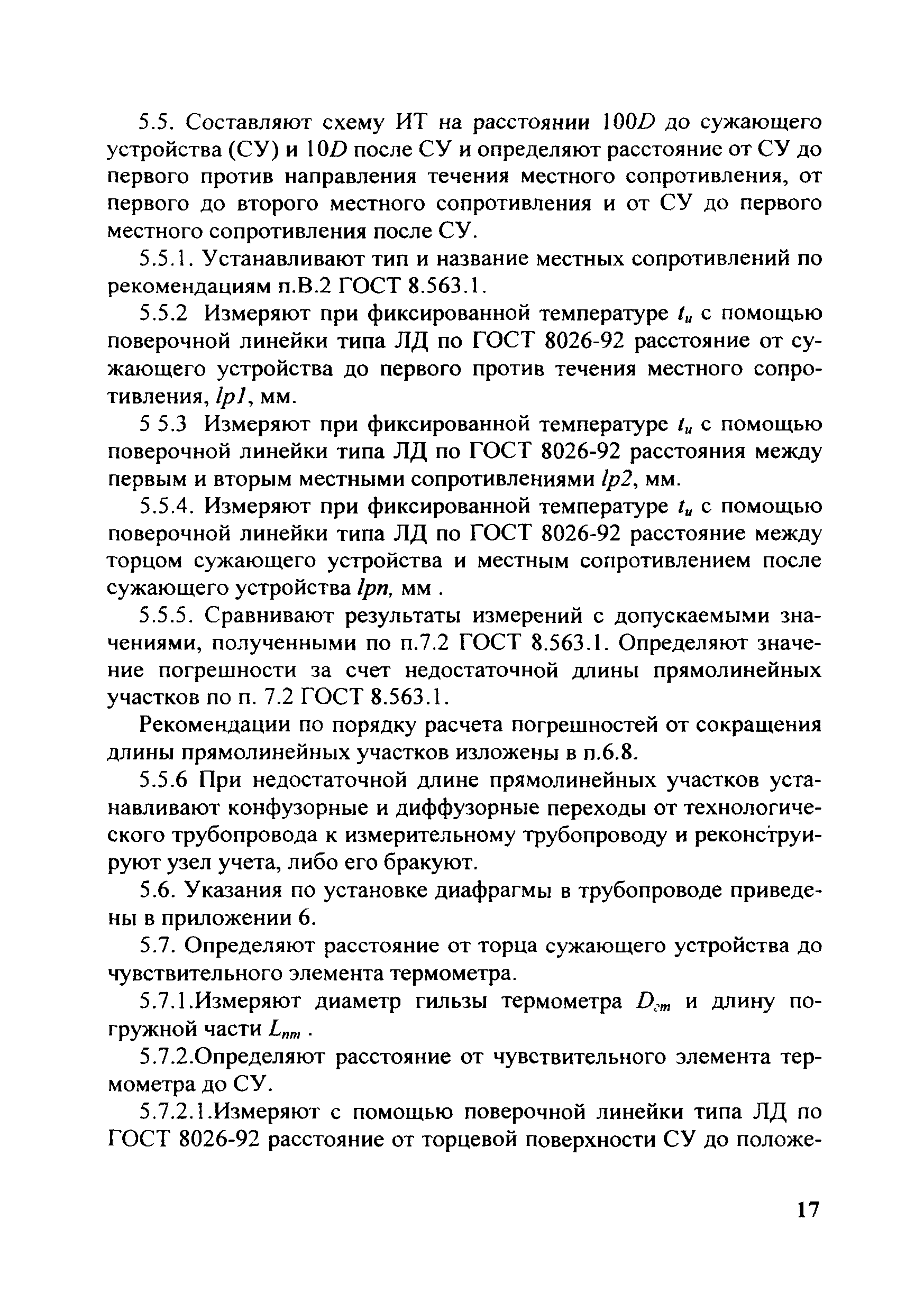

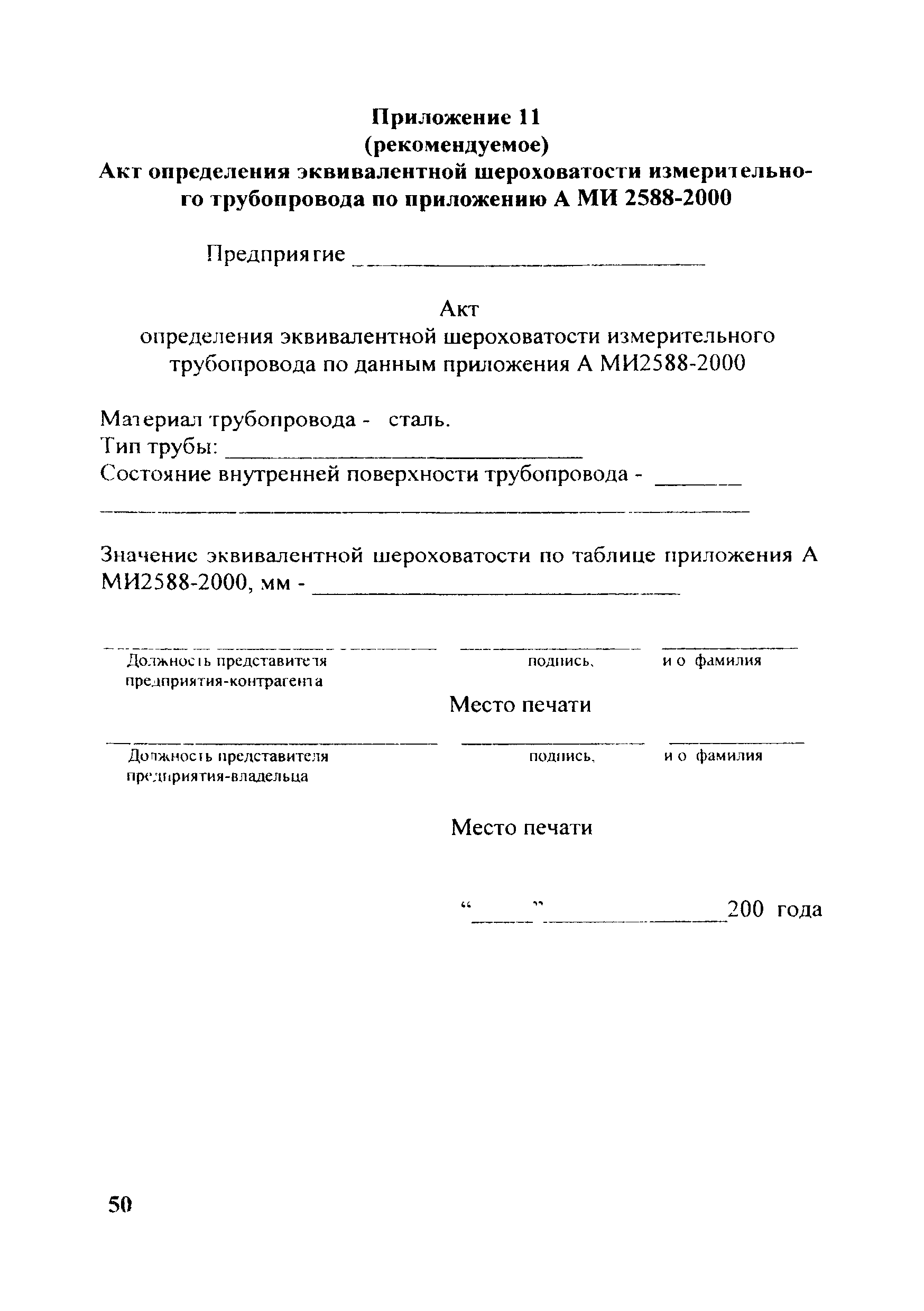

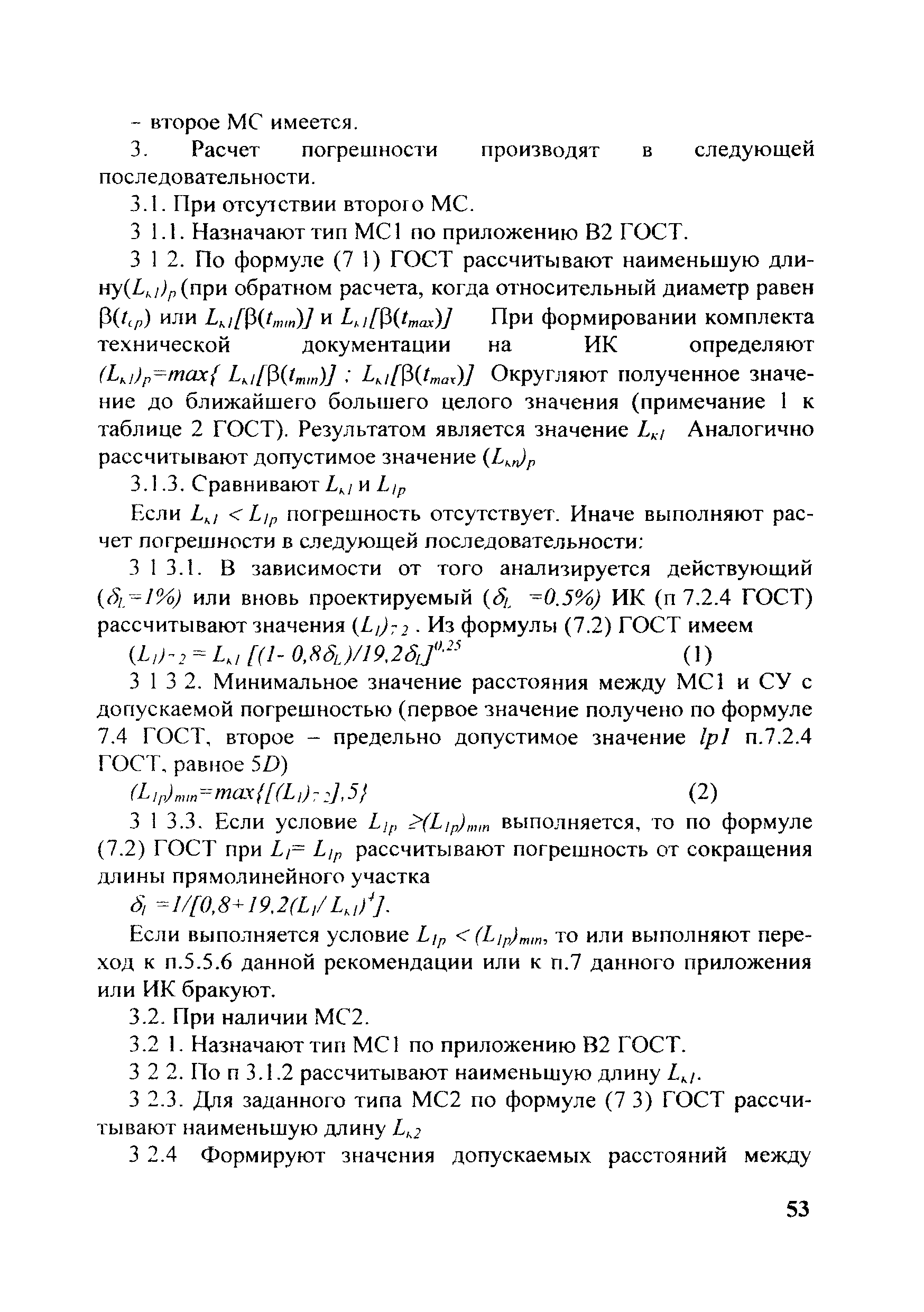

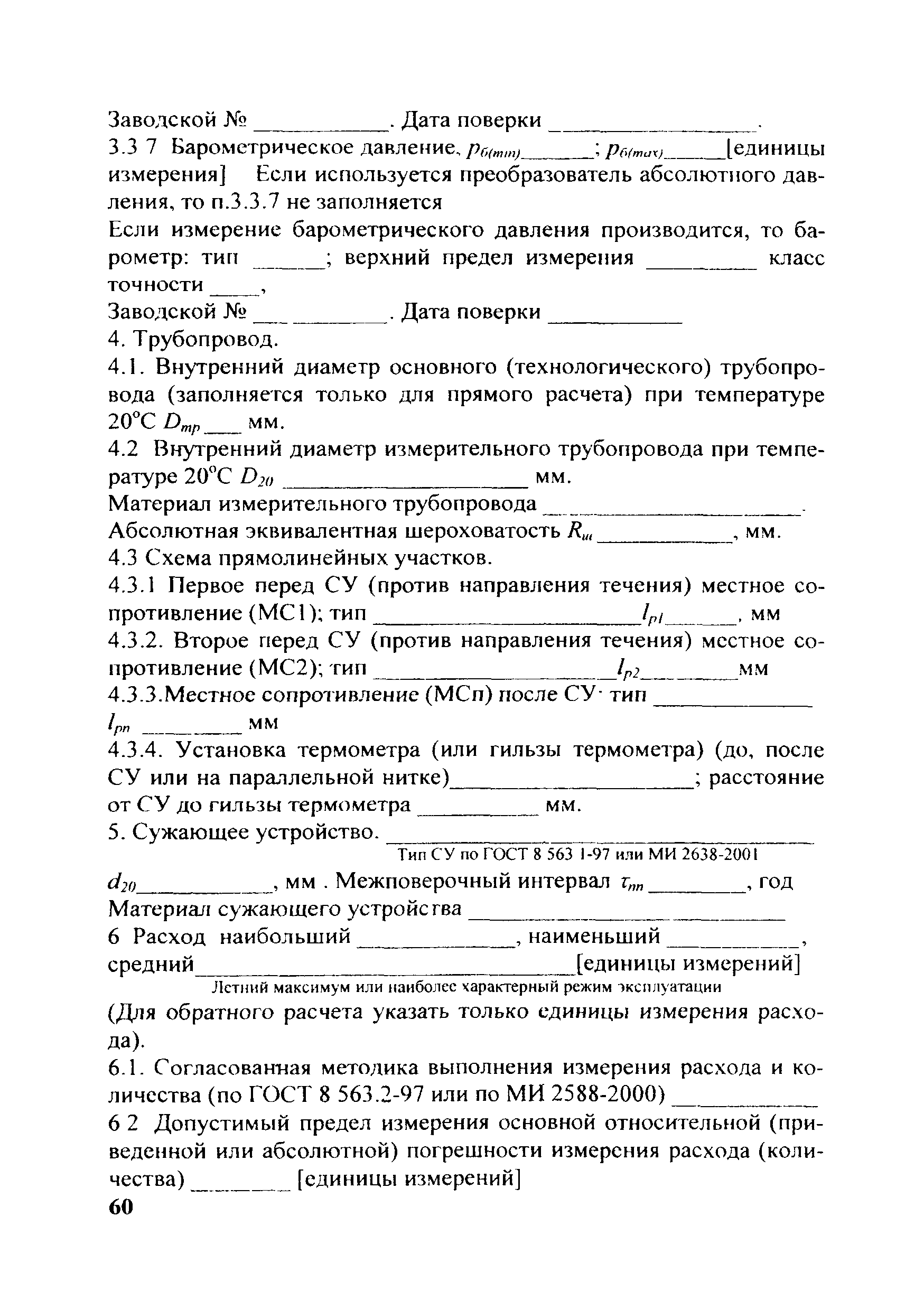

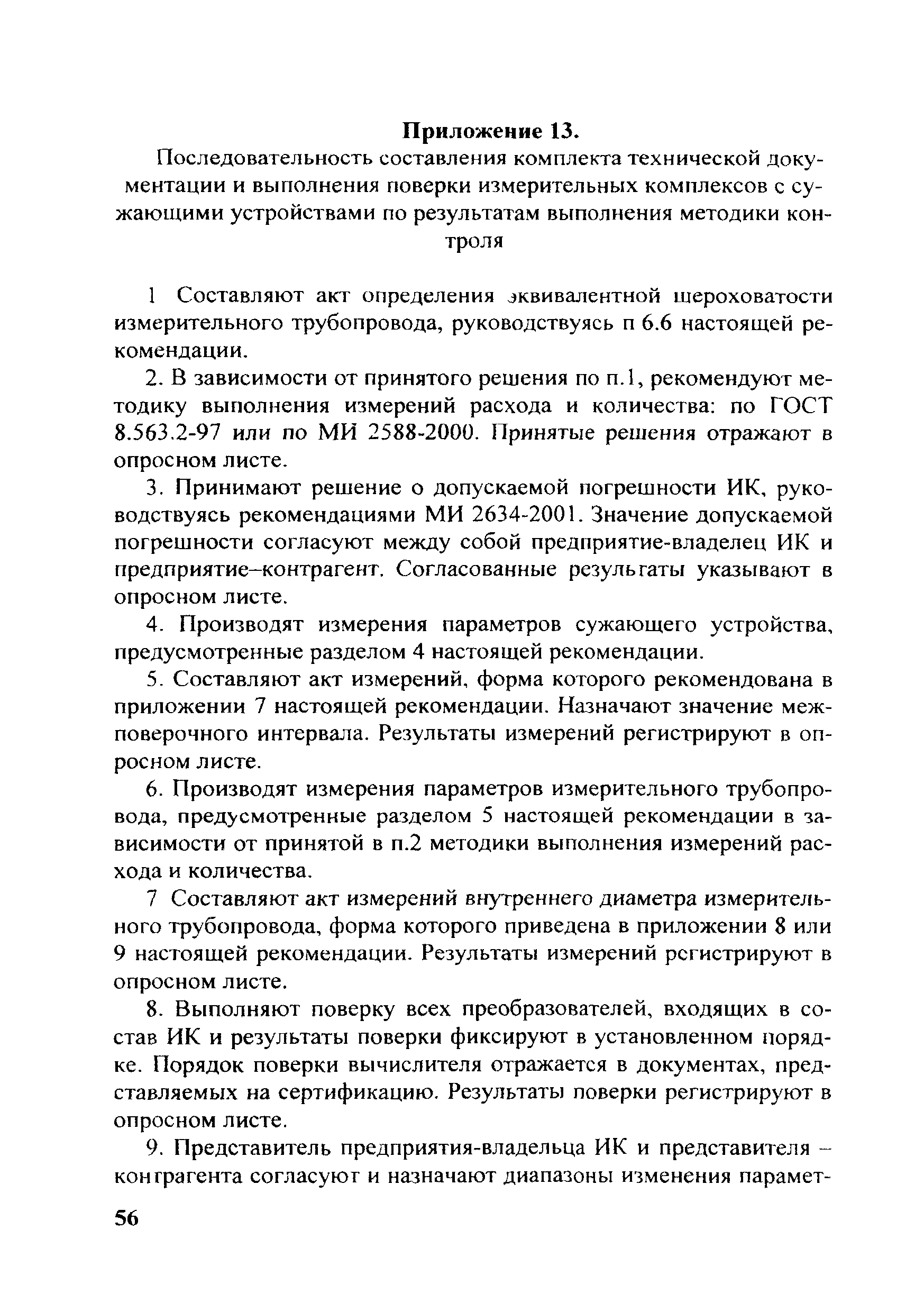

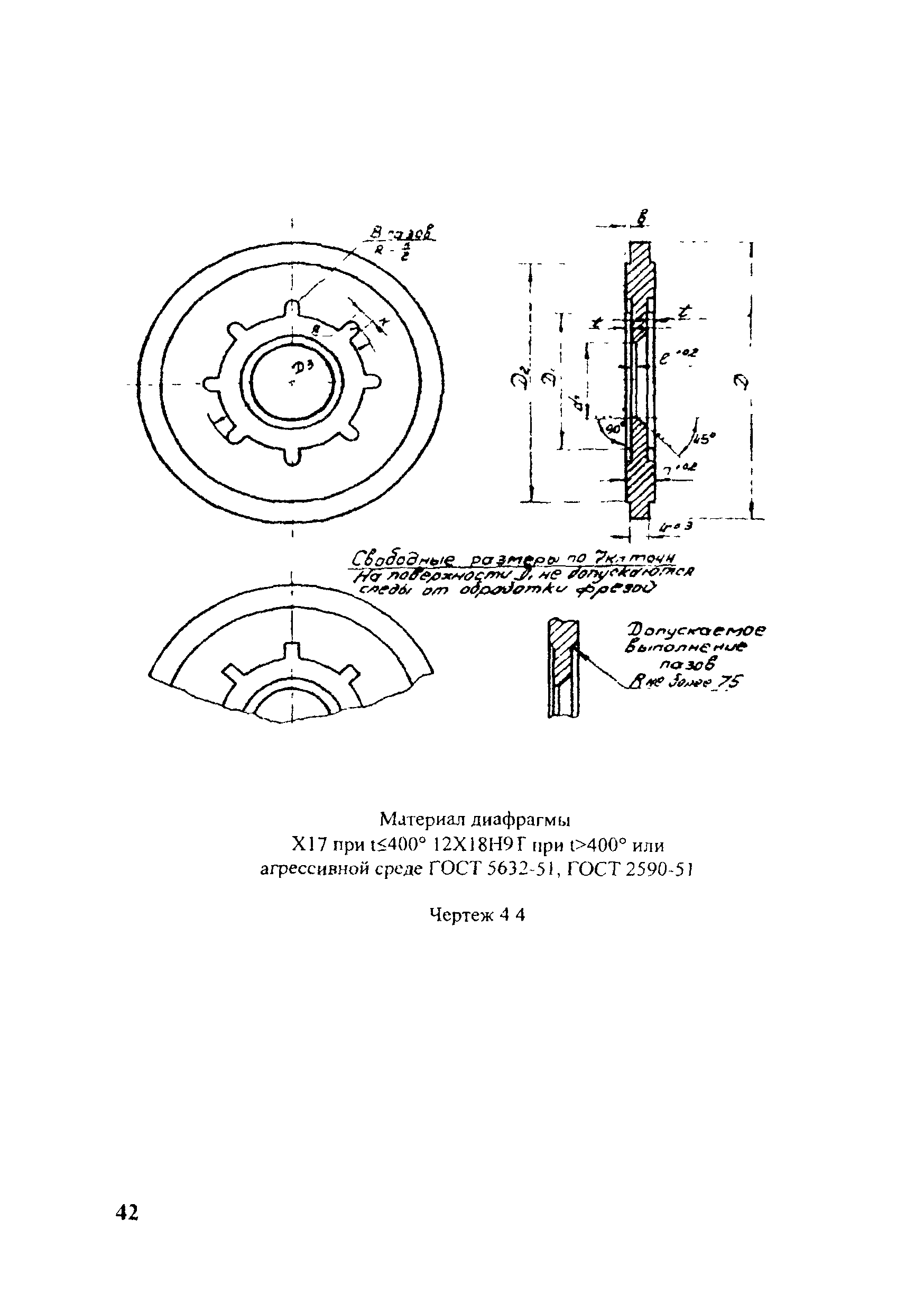

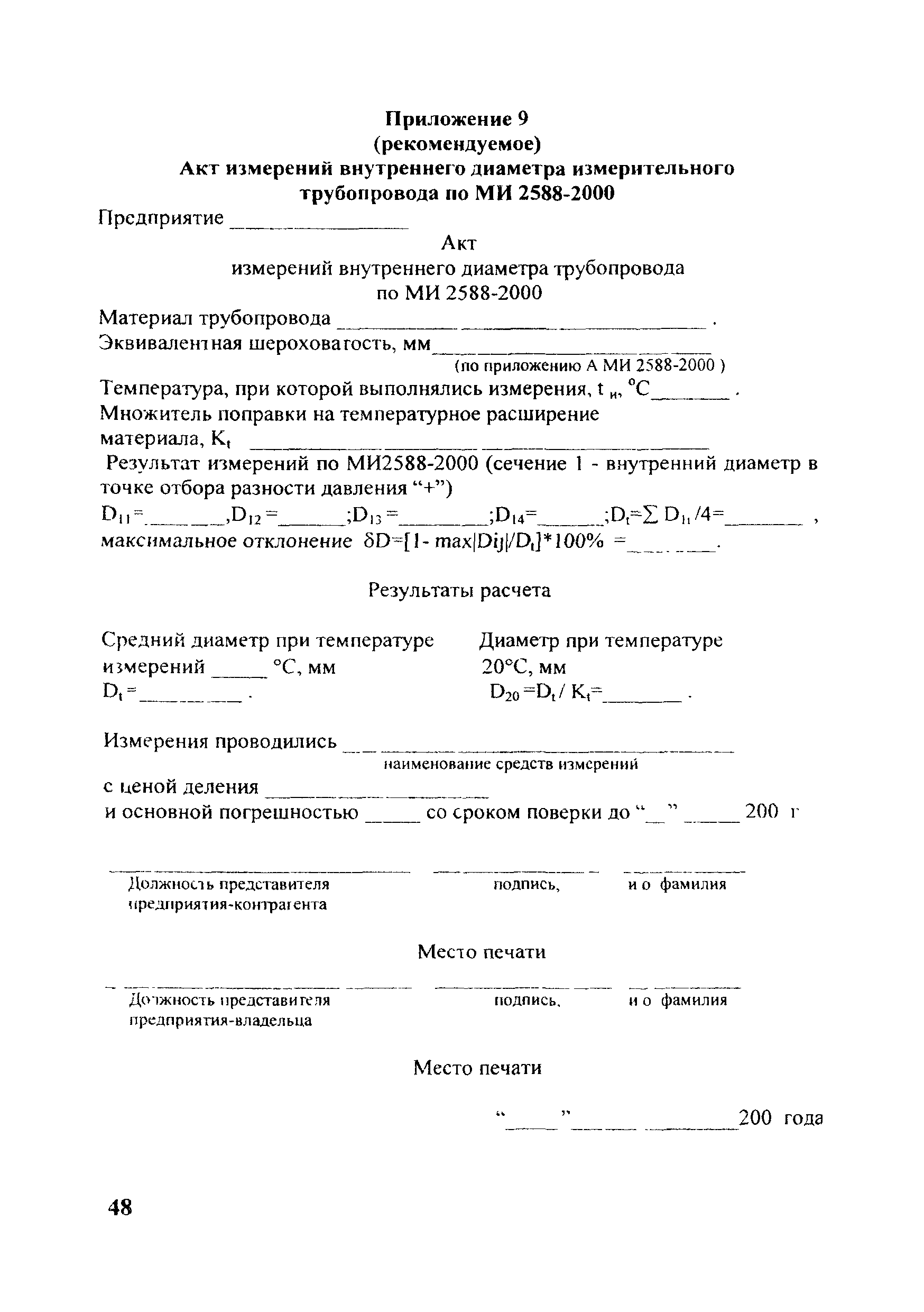

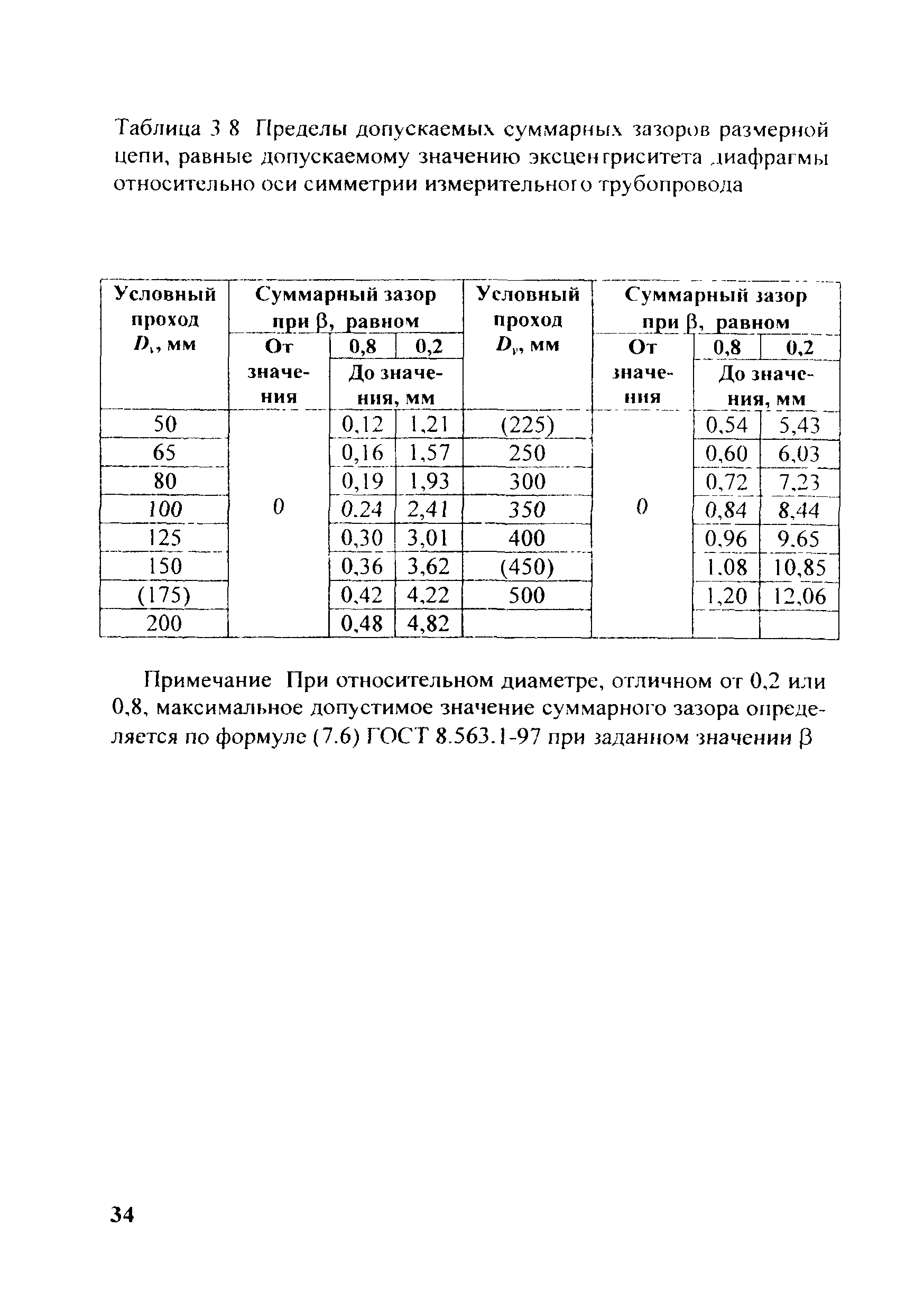

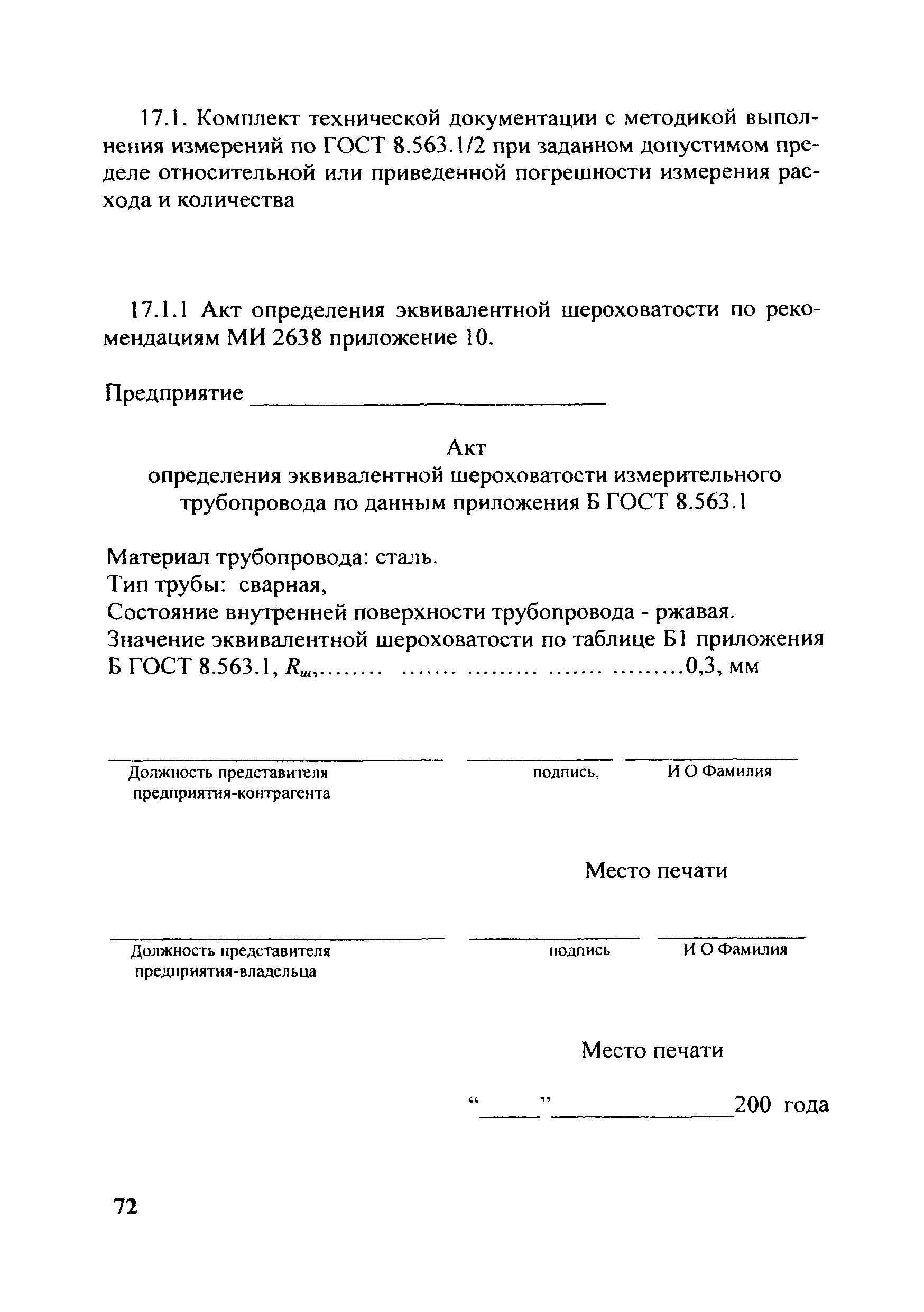

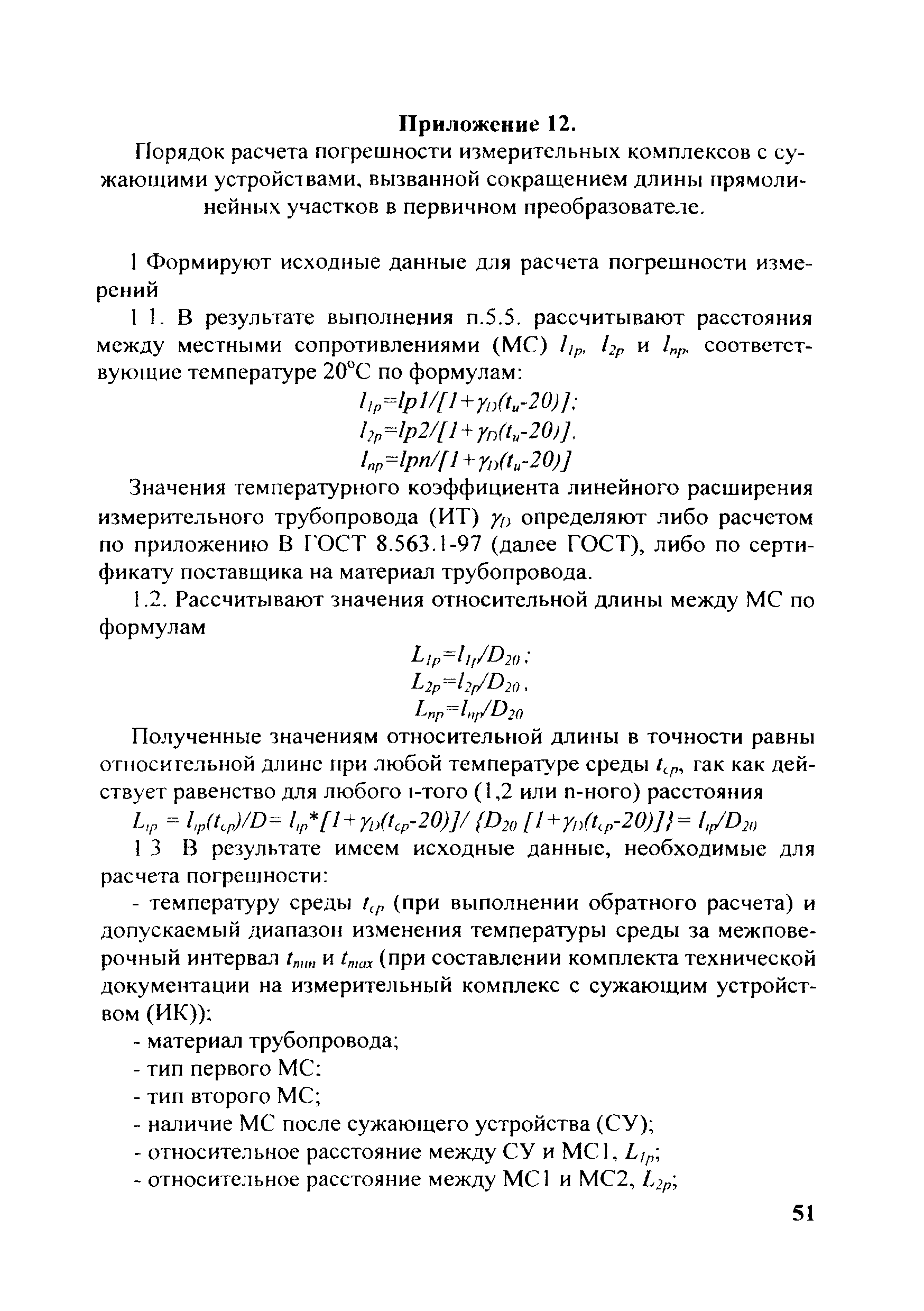

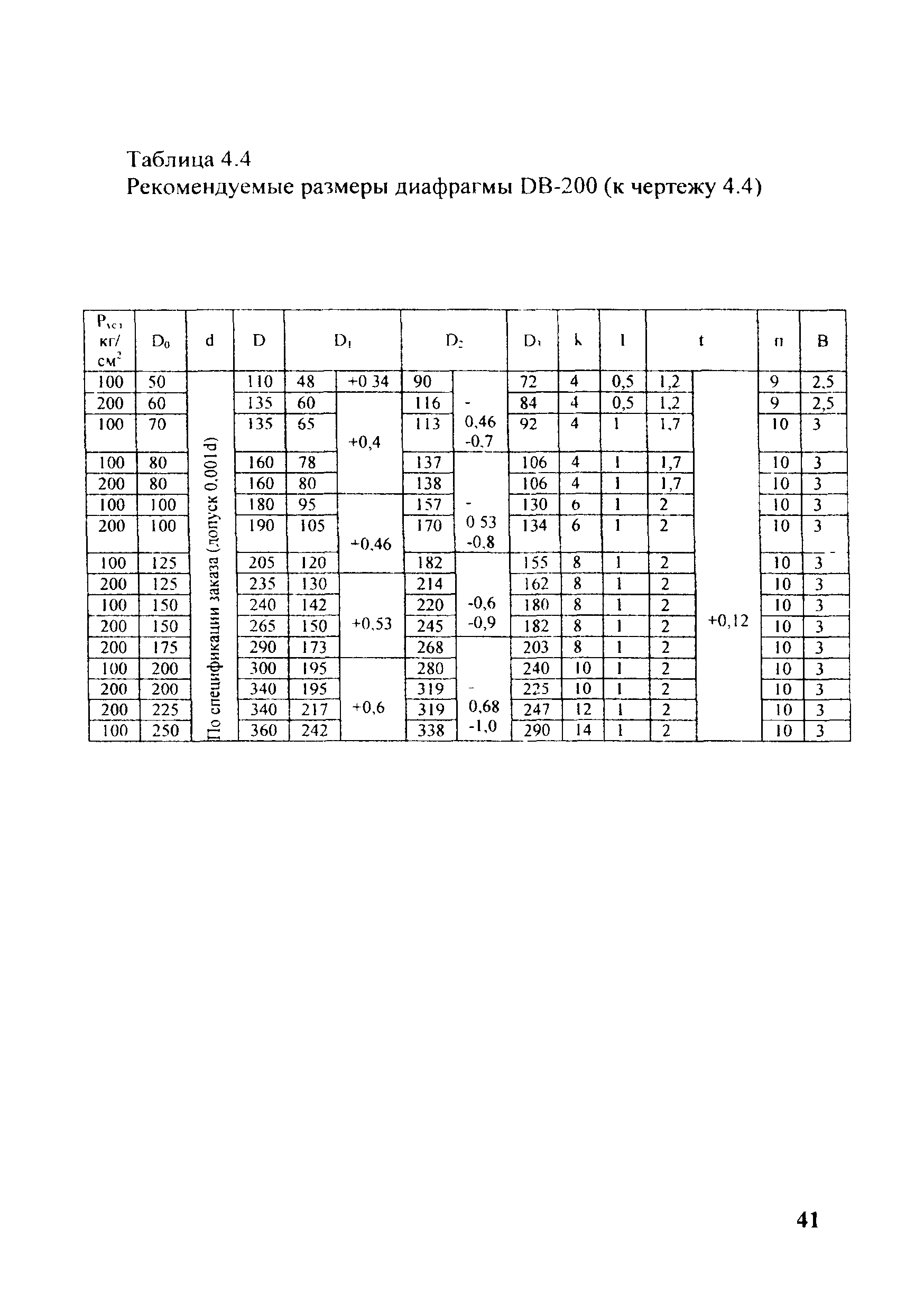

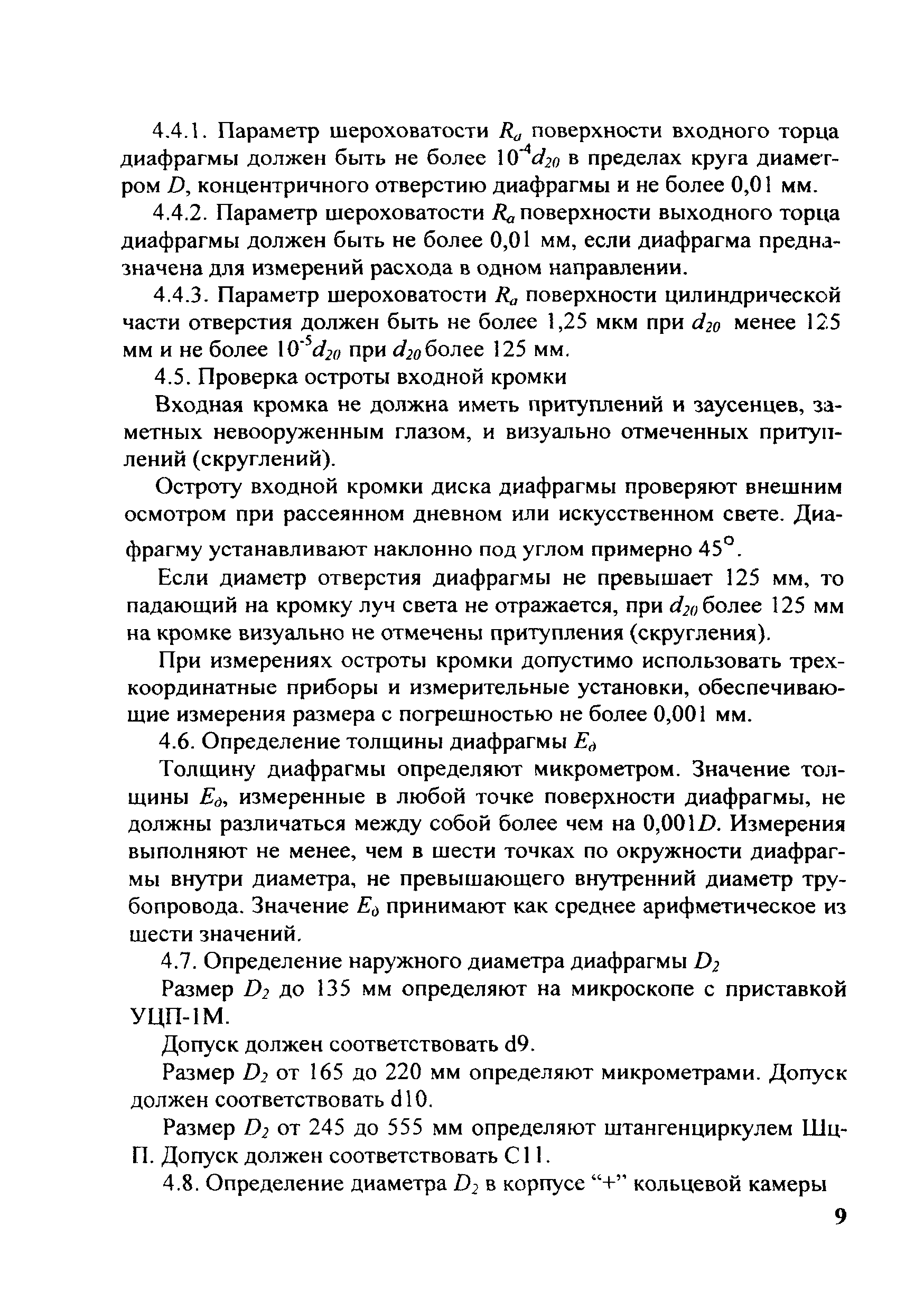

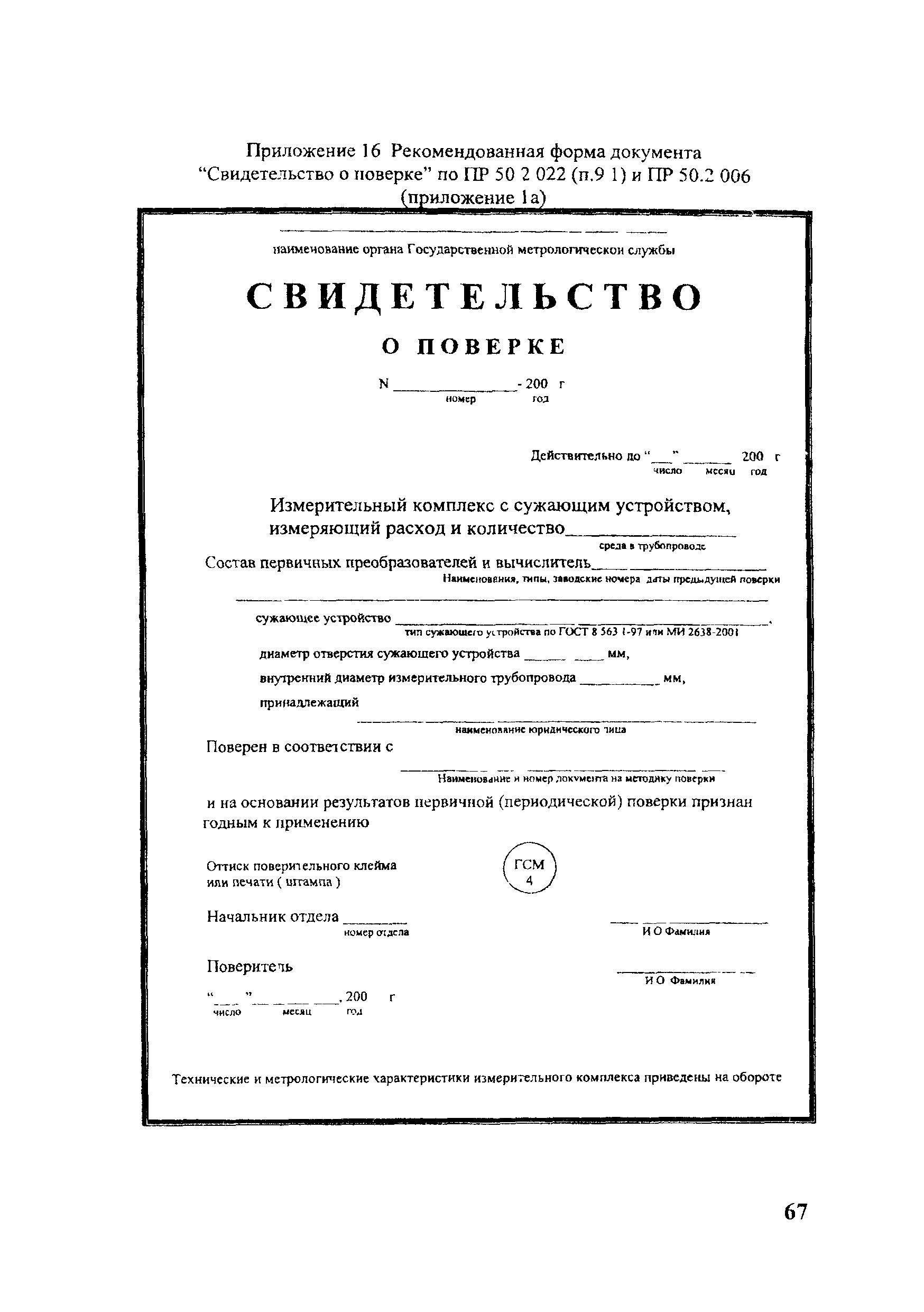

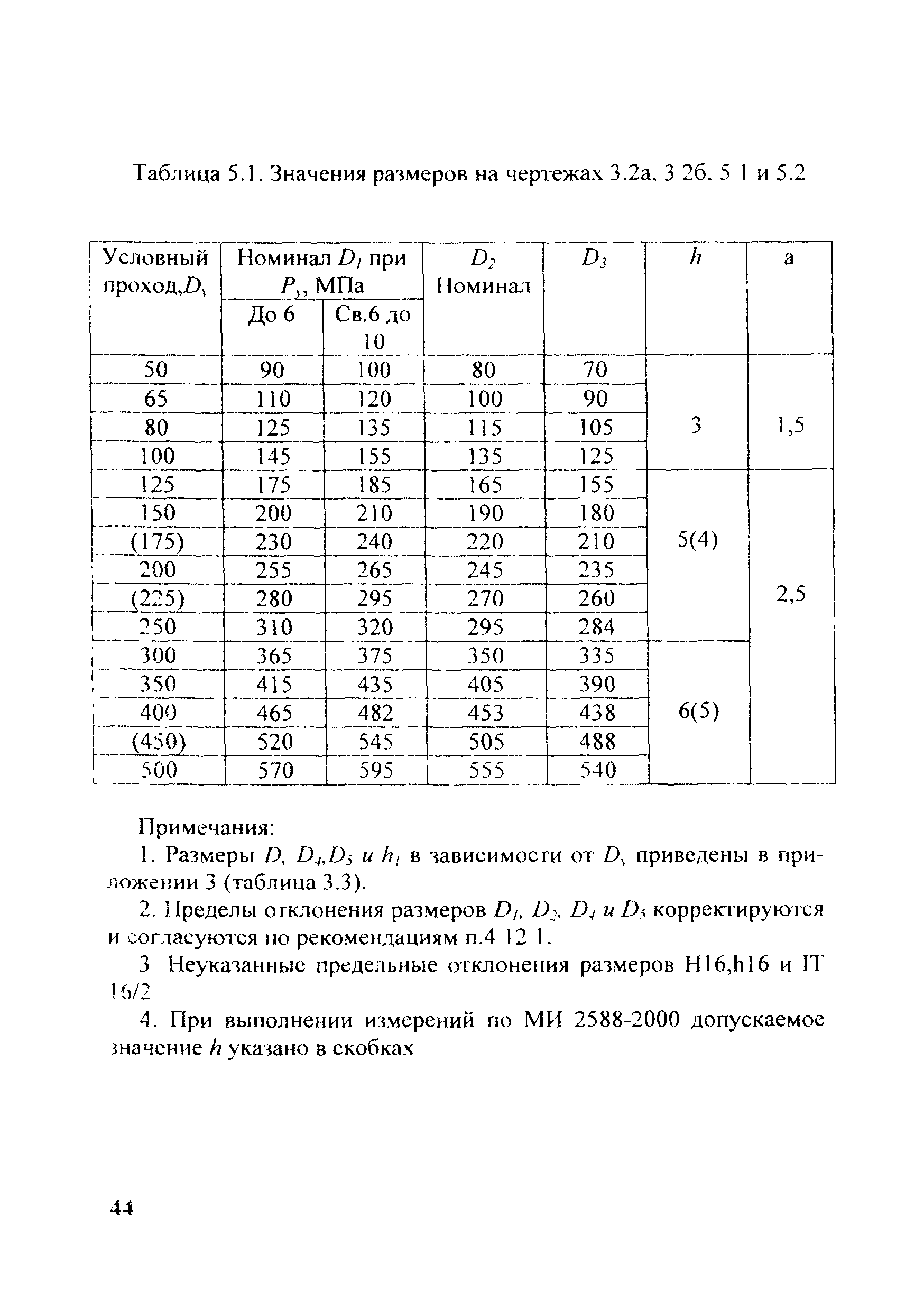

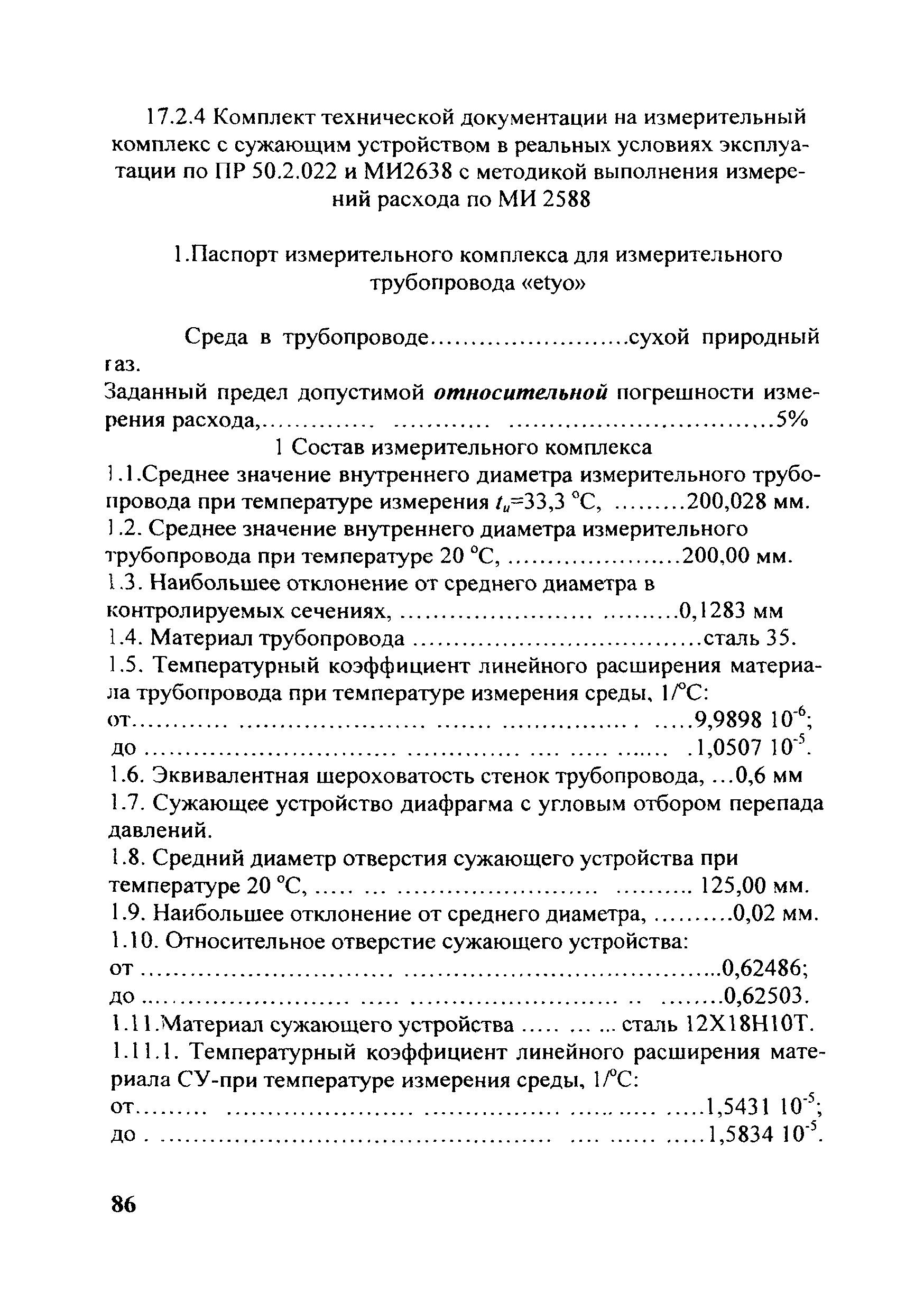

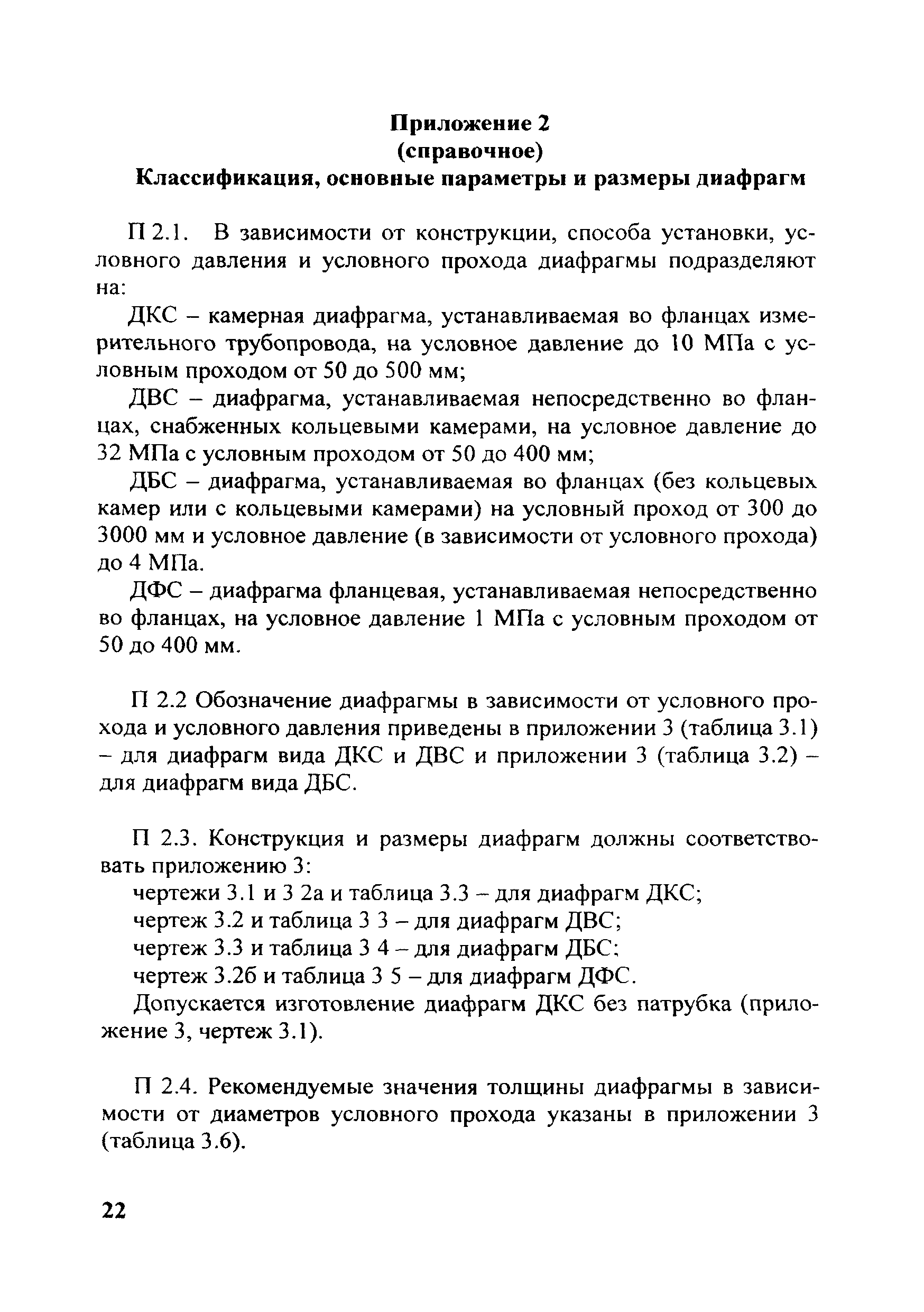

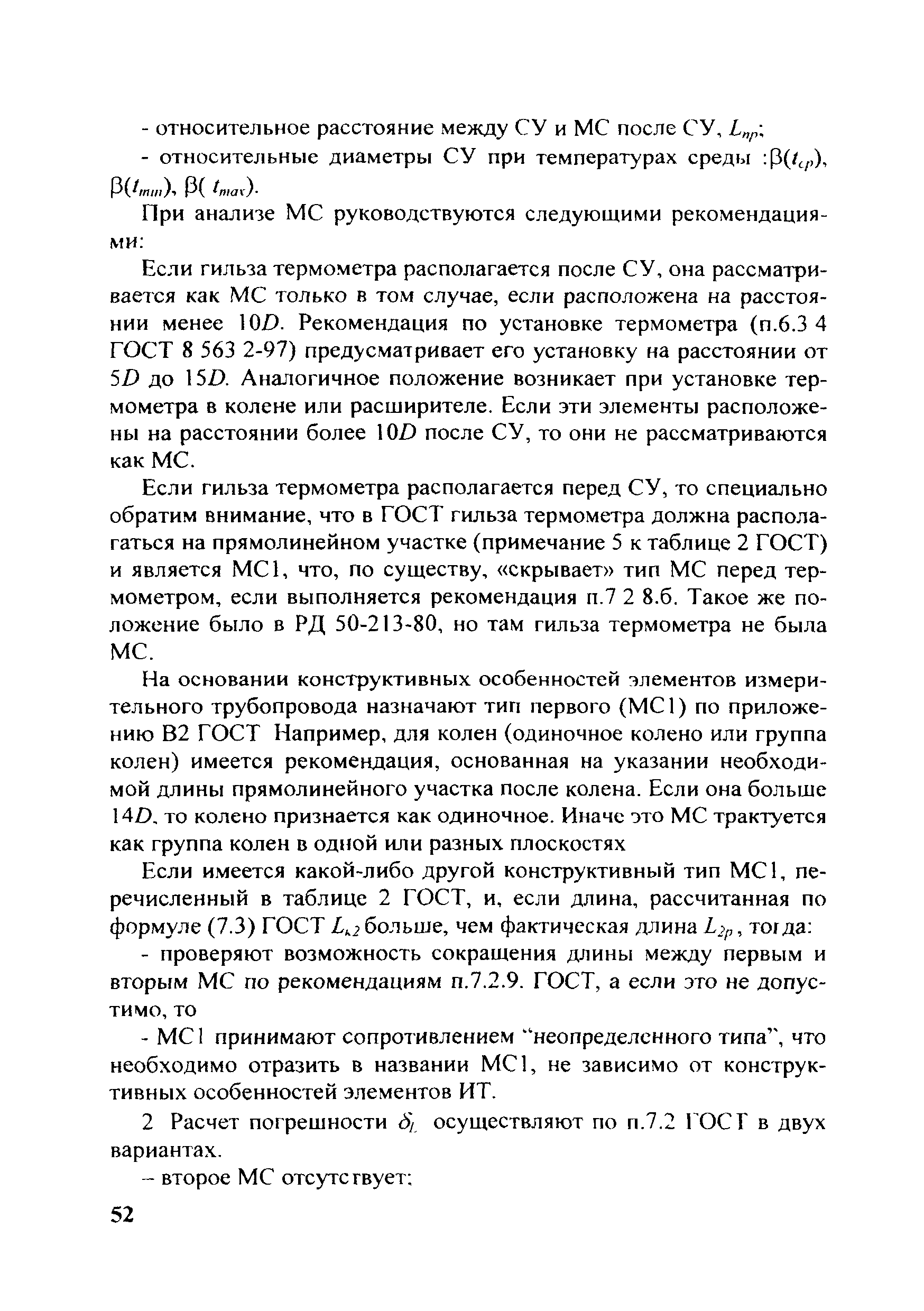

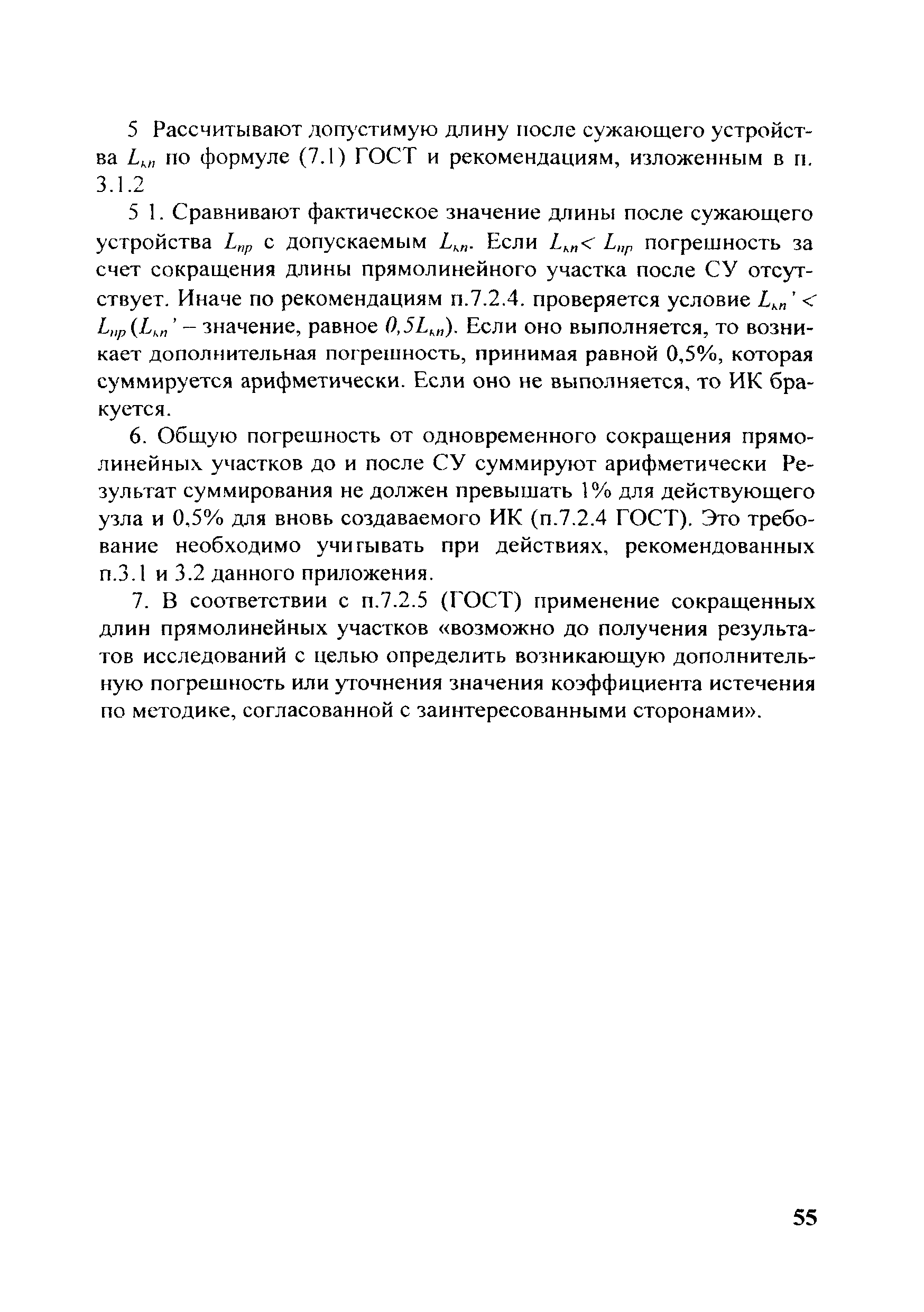

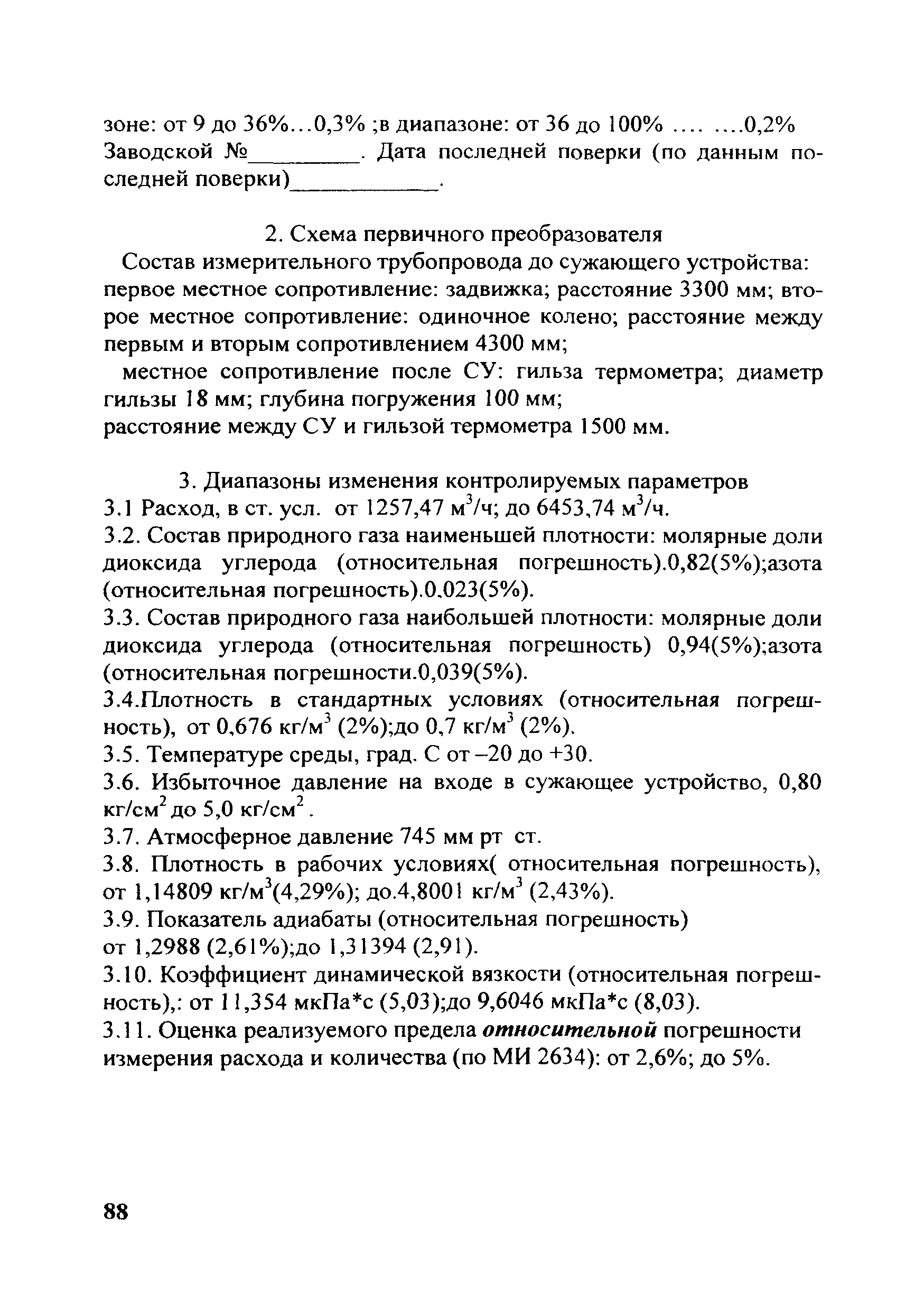

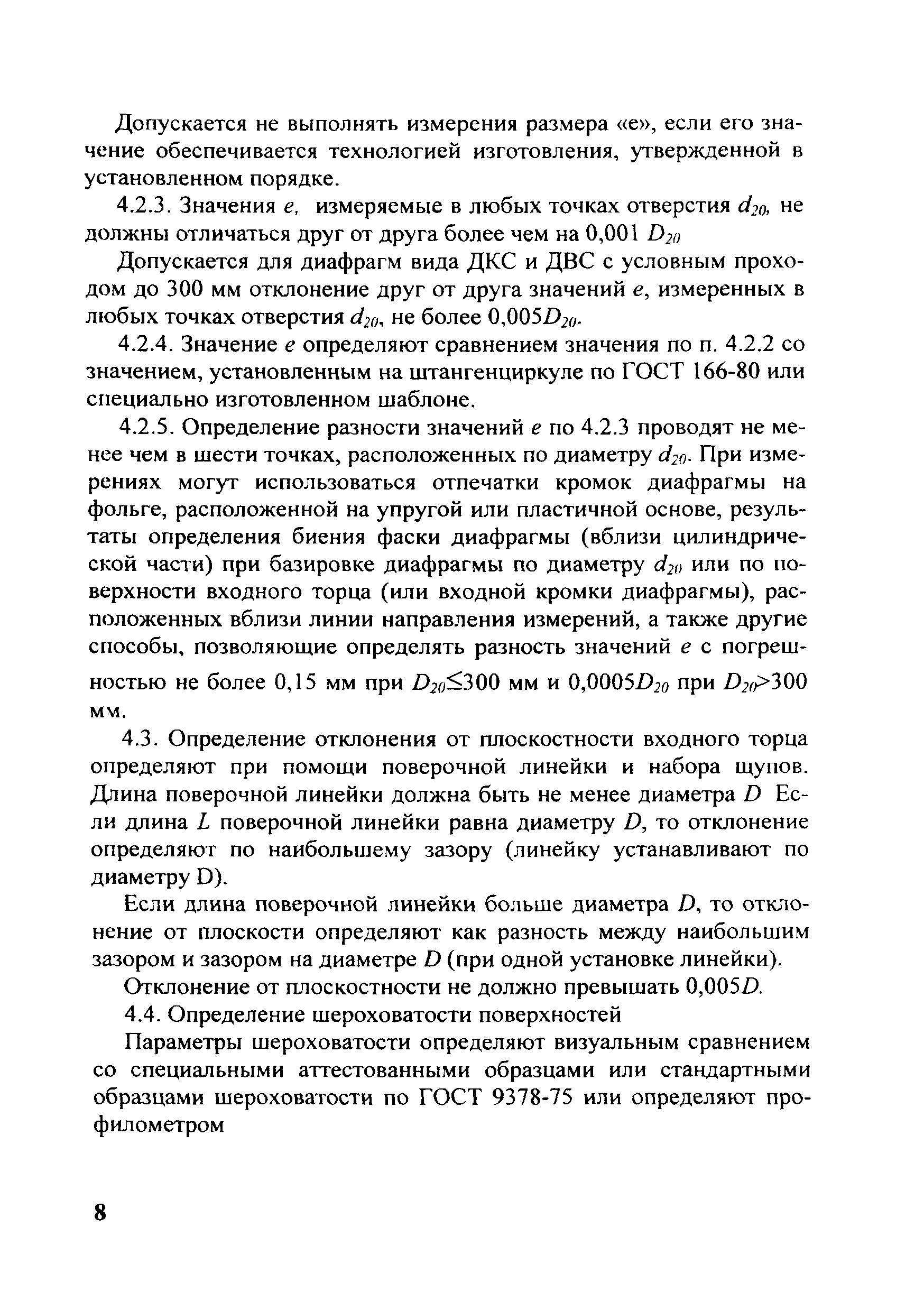

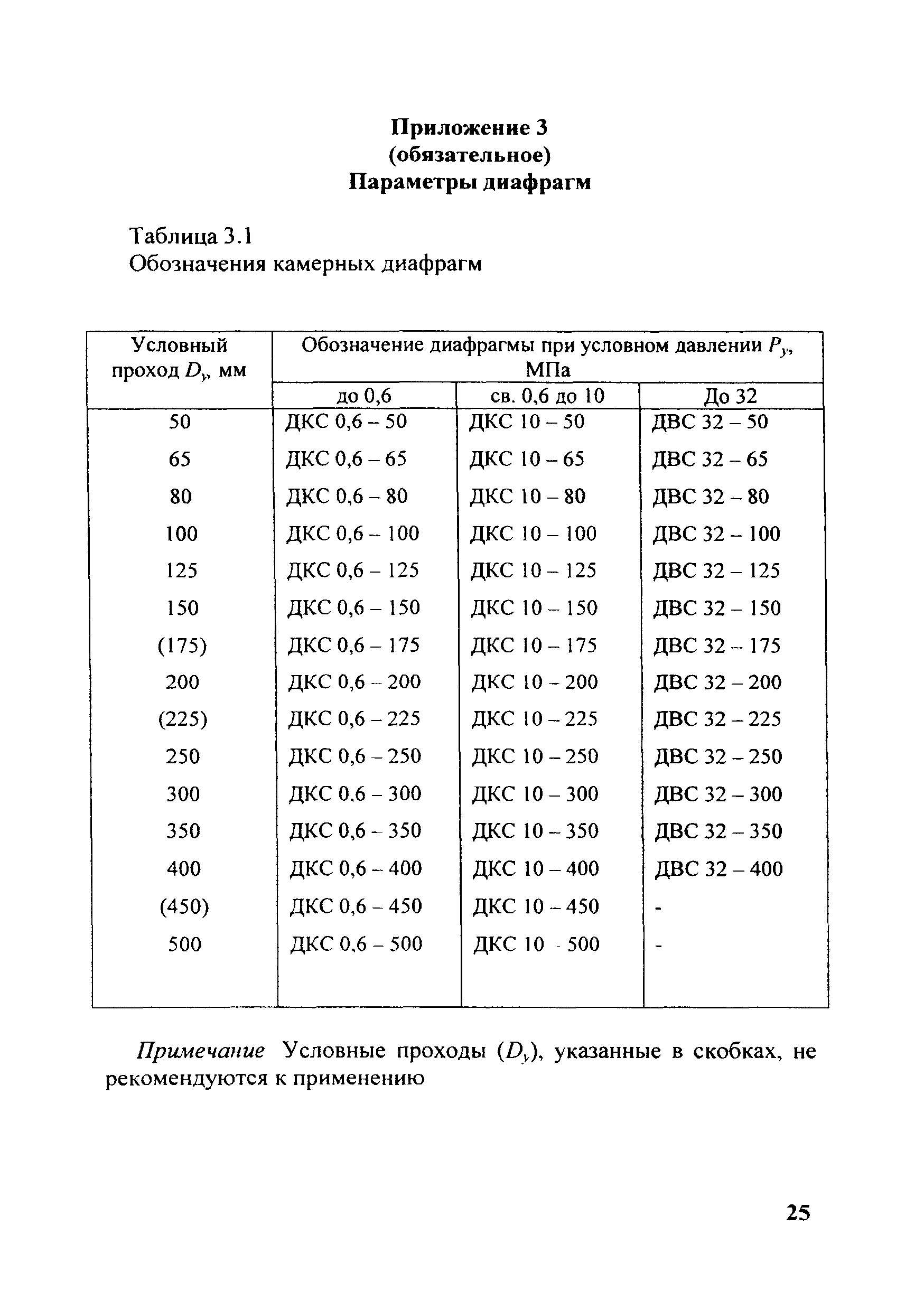

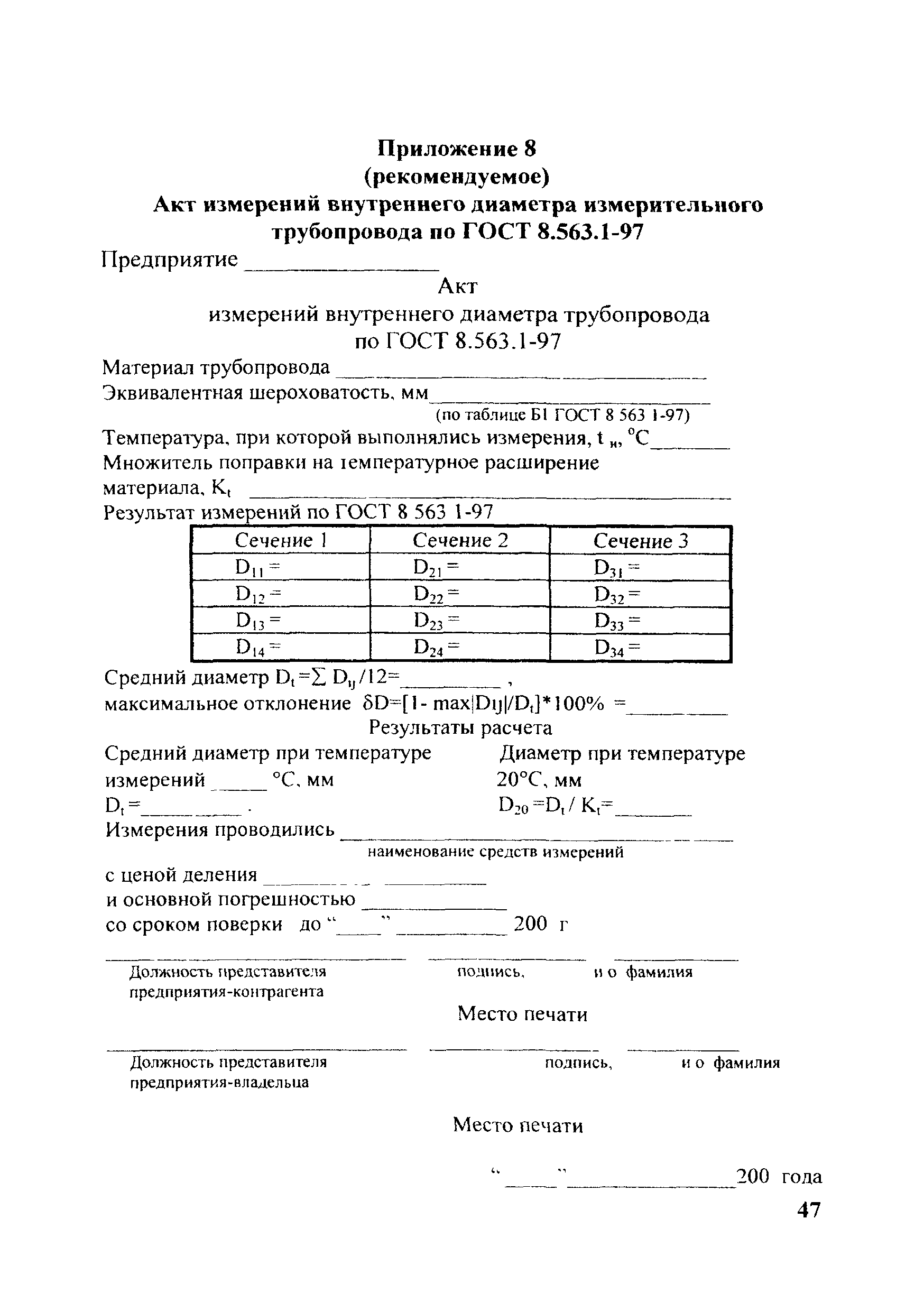

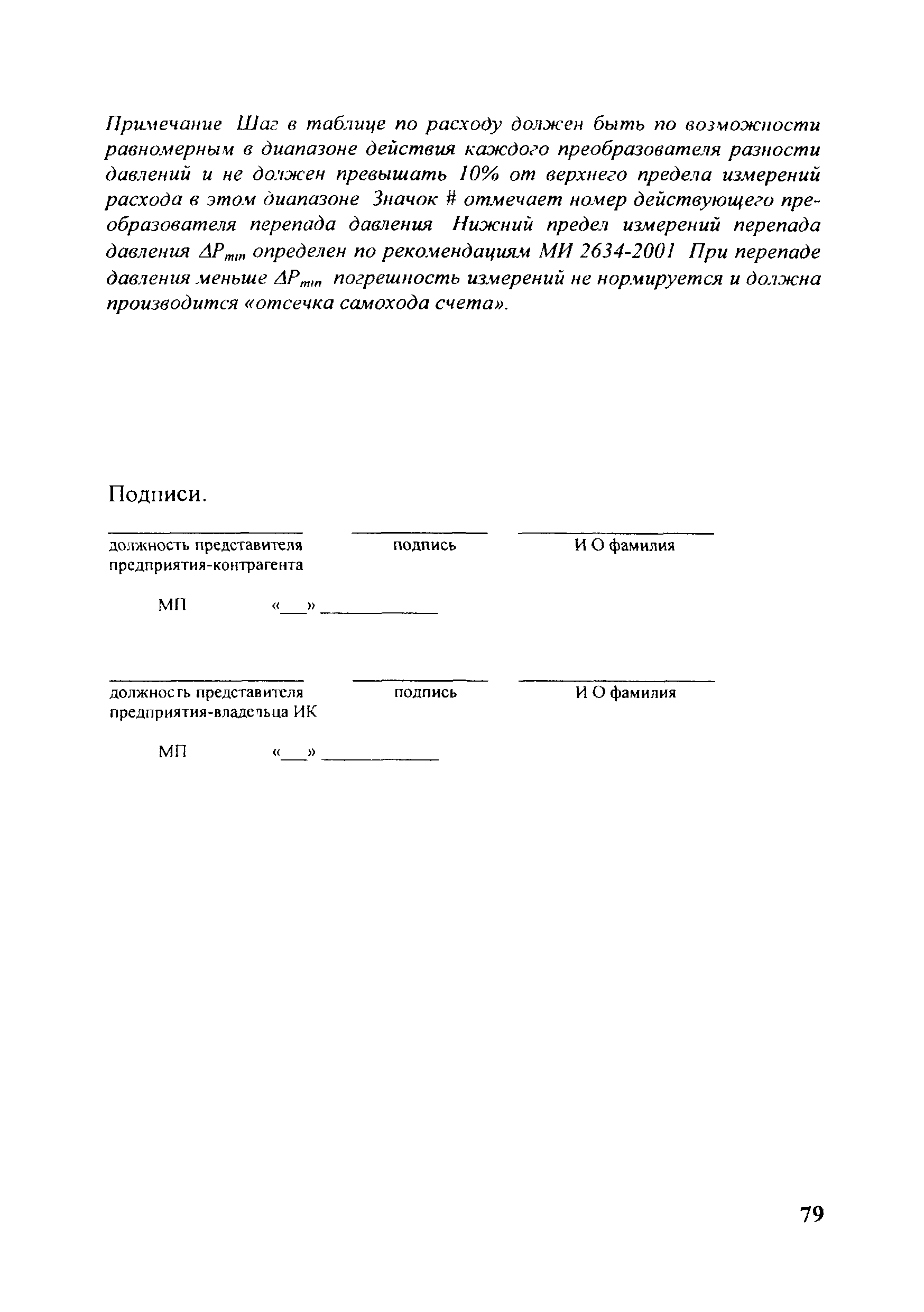

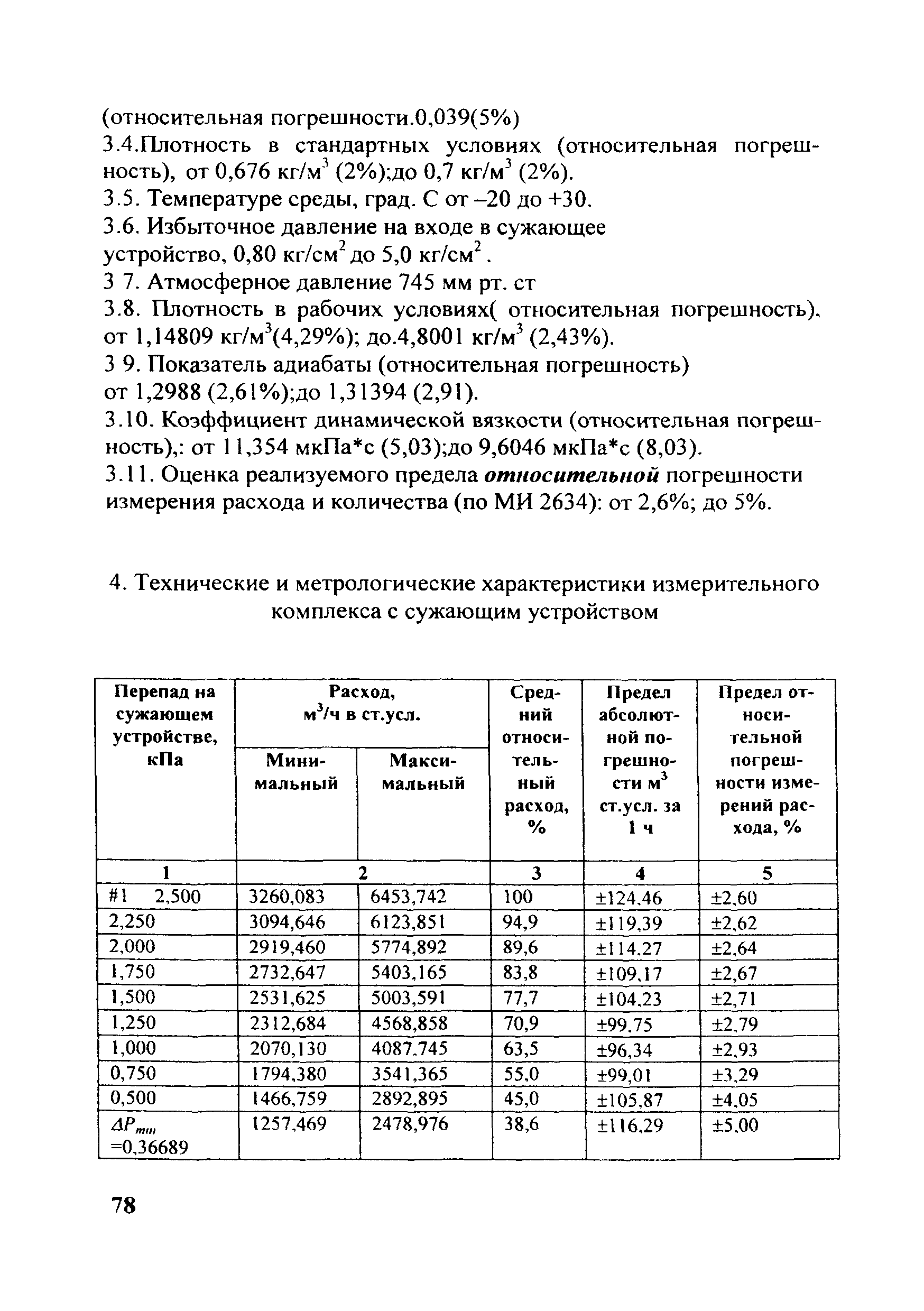

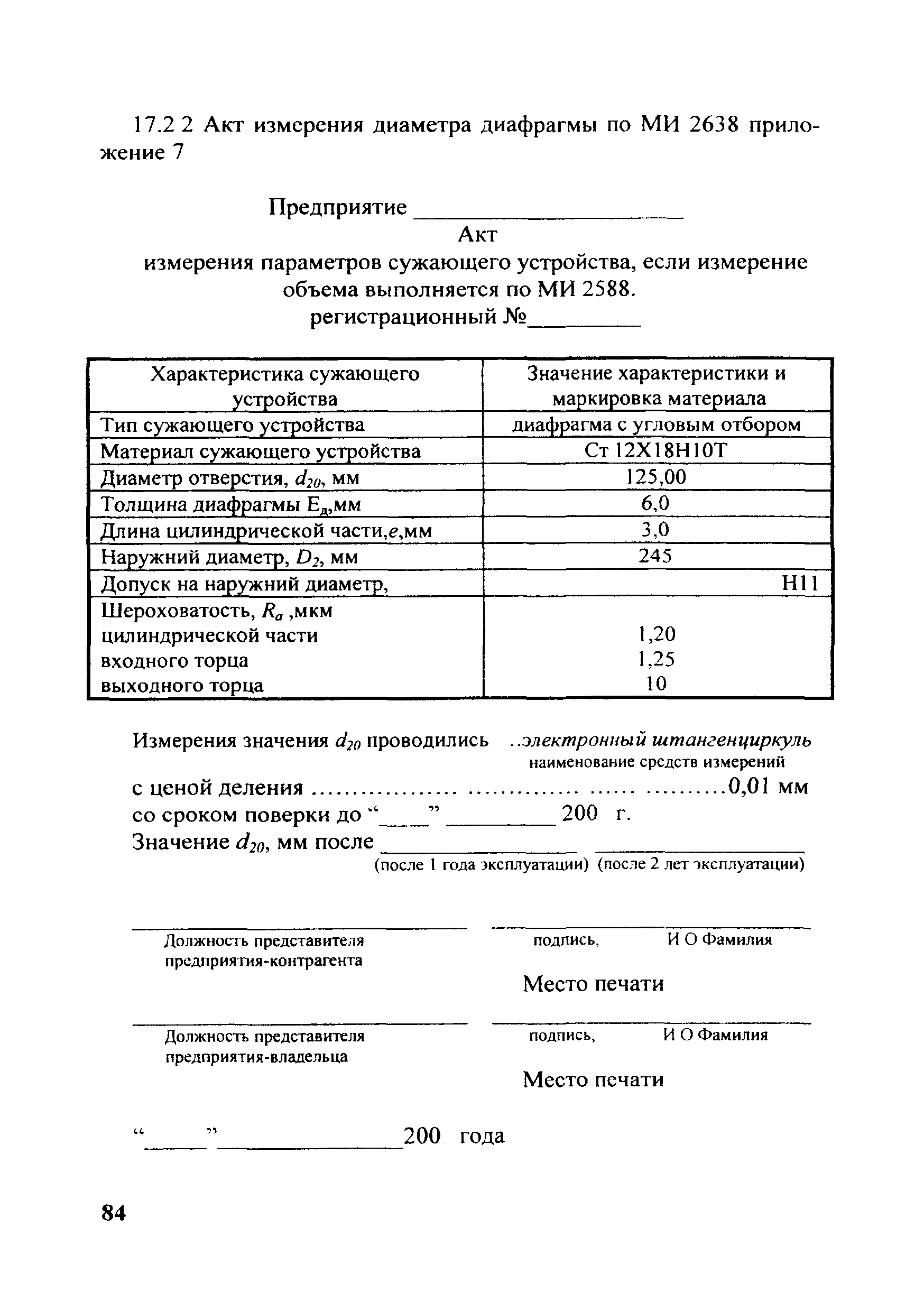

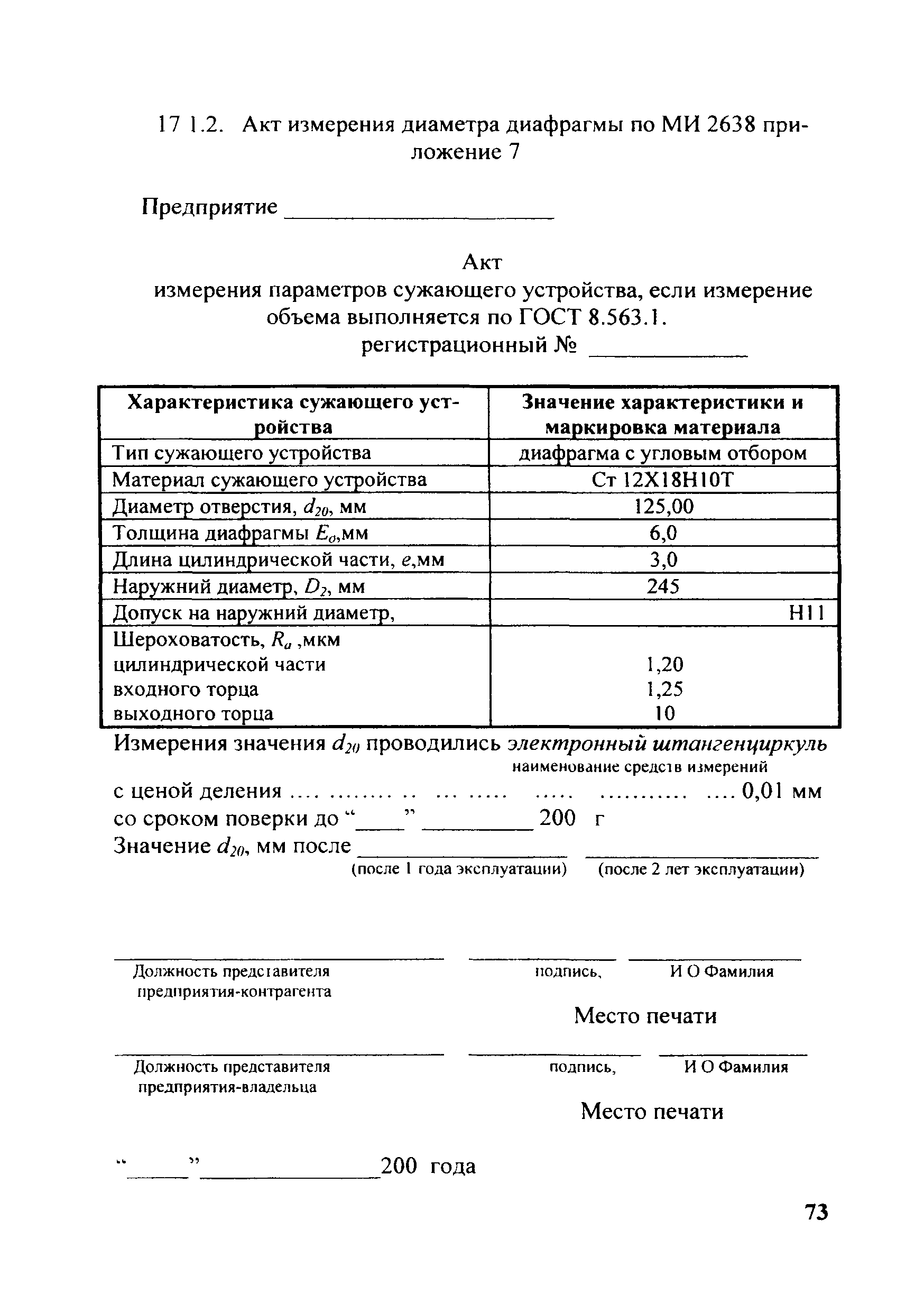

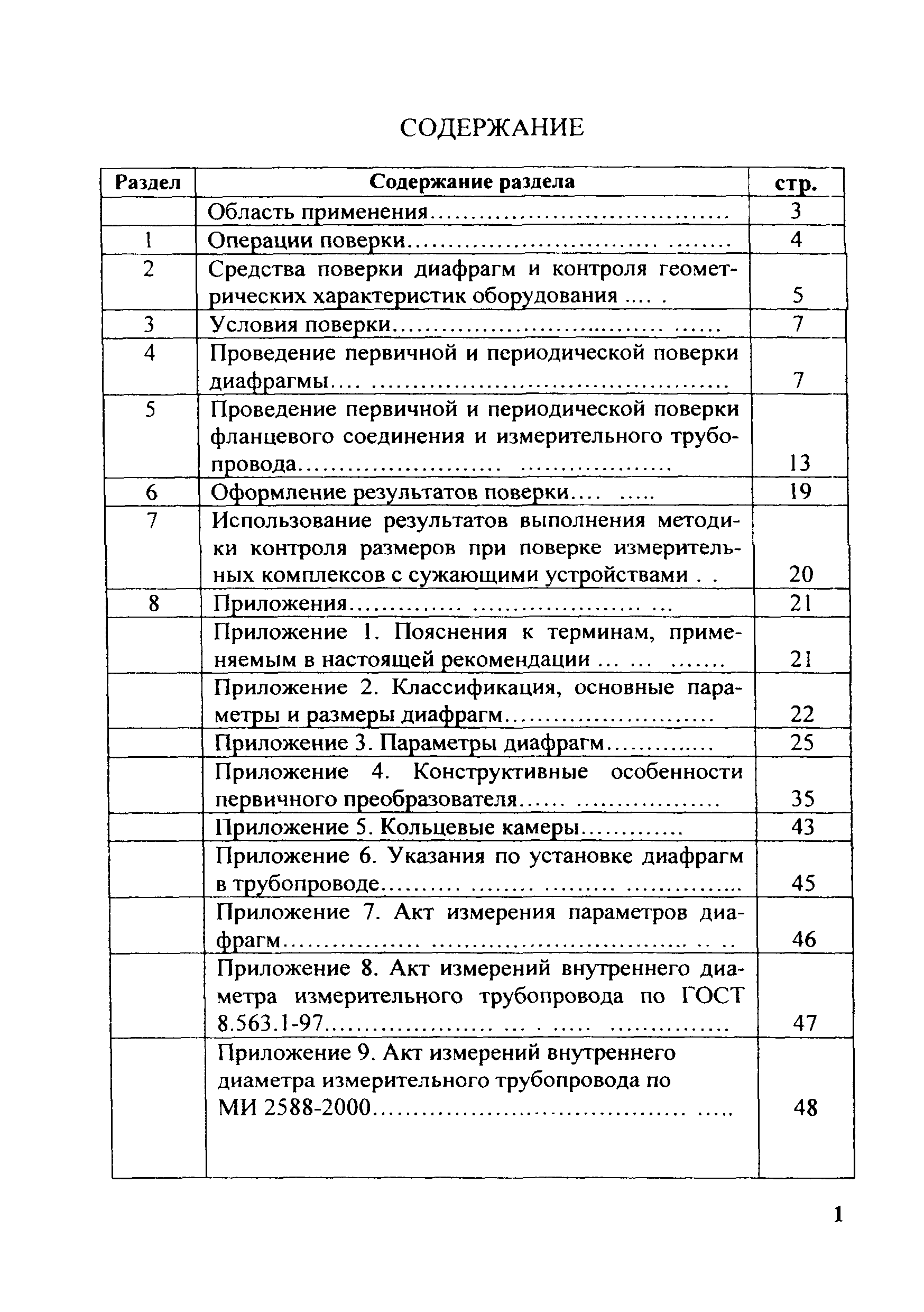

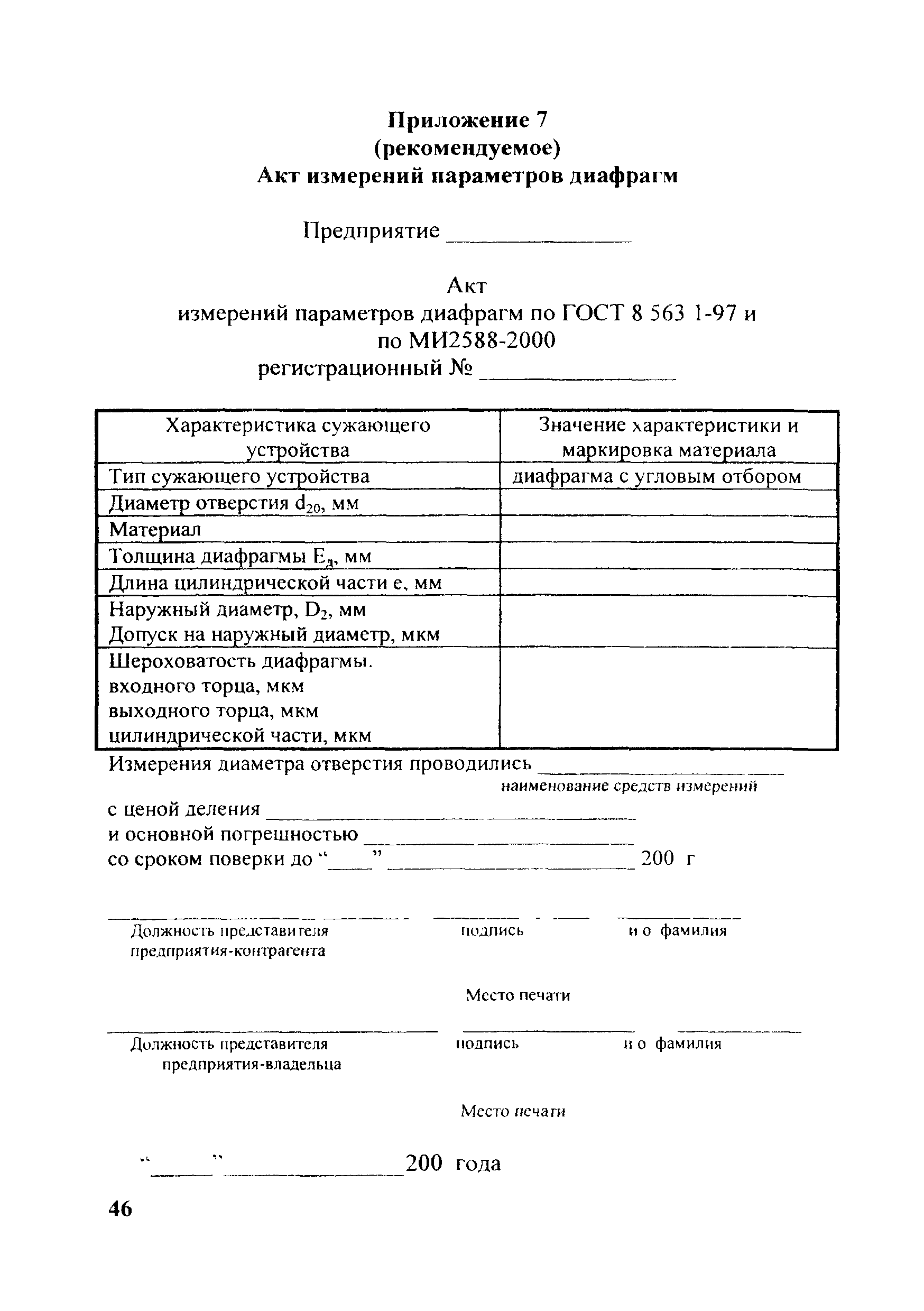

Оглавление:	Область применения 1. Операции поверки 2. Средства поверки диафрагм и контроля геометрических характеристик оборудования 3. Условия поверки 4. Проведение первичной и периодической поверки диафрагмы 5. Проведение первичной и периодической поверки фланцевого соединения и измерительного трубопровода 6. Оформление результатов поверки 7. Использование результатов выполнения методики контроля размеров при поверке измерительных комплексов с сужающими устройствами 8. Приложения    Приложение 1. Пояснения к терминам, применяемым в настоящей рекомендации    Приложение 2. Классификация, основные параметры и размеры диафрагм    Приложение 3. Параметры диафрагм    Приложение 4. Конструктивные особенности первичного преобразователя    Приложение 5. Кольцевые камеры    Приложение 6. Указания по установке диафрагм в трубопроводе    Приложение 7. Акт измерения параметров диафрагм    Приложение 8. Акт измерений внутреннего диаметра измерительного трубопровода по ГОСТ 8.563.1-97    Приложение 9. Акт измерений внутреннего диаметра измерительного трубопровода по МИ 2588-2000    Приложение 10. Акт определения эквивалентной шероховатости измерительного трубопровода по приложению Б ГОСТ 8.563.1-97    Приложение 11. Акт определения эквивалентной шероховатости измерительного трубопровода по приложению А МИ 2588-2000    Приложение 12. Порядок расчета погрешности Икс СУ вызванной сокращением длины прямолинейных участков в ПП    Приложение 13. Последовательность составления комплекта технической документации и выполнения поверки ИК и СУ по результатам выполнения методики контроля    Приложение 14. Рекомендуемая форма опросного листа    Приложение 15. Комплект технической документации ИК с СУ в реальных условиях эксплуатации по ПР 50.2.022-99 и МИ 2638-2001. Методика выполнения измерений расхода по ГОСТ 8.563.2 (или МИ 2588)    Приложение 16. Рекомендуемая форма документа "Свидетельство о поверке" по ПР 50.2.022-99 (п.9.1) и ПР 50.2.006-99 (приложение 1а)    Приложение 17. Контрольные примеры по последовательности использования результатов выполнения методики контроля размеров при поверке ИК с СУ
Разработан:	ВНИИР Госстандарта России ВНИИМС
Утверждён:	01.01.2001 ВНИИМС (VNIIMS )
Расположен в:	Техническая документация Экология МЕТРОЛОГИЯ И ИЗМЕРЕНИЯ. ФИЗИЧЕСКИЕ ЯВЛЕНИЯ Метрология и измерения в целом
Нормативные ссылки:	ПР 50.2.007-2001 «Государственная система обеспечения единства измерений. Поверительные клейма» ПР 50.2.022-99 «ГСОЕИ. Порядок осуществления государственного метрологического контроля и надзора за применением и состоянием измерительных комплексов с сужающими устройствами» МИ 2588-2000 «Рекомендация. Государственная система обеспечения единства измерений. Расход и количество жидкостей и газов. Методика выполнения измерений с помощью измерительных комплексов с сужающими устройствами для значения эквивалентной шероховатости измерительных трубопроводов Rш*10000/D свыше 30» ГОСТ 2590-2006 «Прокат сортовой стальной горячекатаный круглый. Сортамент» МИ 2634-2001 «Государственная система обеспечения единства измерений. Расход и количество жидкостей и газов. Методика определения допускаемого диапазона измерений и метрологических характеристик измерительных комплексов с сужающими устройствами» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 4119-76 «Наборы принадлежностей к плоскопараллельным концевым мерам длины. Технические условия» ГОСТ 8026-92 «Линейки поверочные. Технические условия» ГОСТ 9038-90 «Меры длины концевые плоскопараллельные. Технические условия» ПР 50.2.006-94 «Государственная система обеспечения единства измерений. Порядок проведения поверки средств измерений» РД 50-213-80 «Правила измерения расхода газов и жидкостей стандартными сужающими устройствами» ГОСТ 166-89 «Штангенциркули. Технические условия» ГОСТ 3749-77 «Угольники поверочные 90°. Технические условия» ГОСТ 12815-80 «Фланцы арматуры, соединительных частей и трубопроводов на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см кв.). Типы. Присоединительные размеры и размеры уплотнительных поверхностей» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 577-68 «Индикаторы часового типа с ценой деления 0,01 мм. Технические условия» ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия» ГОСТ 8.563.2-97 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Методика выполнения измерений с помощью сужающих устройств» ГОСТ 8.563.1-97 «Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов методом переменного перепада давления. Диафрагмы, сопла ИСА 1932 и трубы Вентури, установленные в заполненных трубопроводах круглого сечения. Технические условия» ГОСТ 6507-90 «Микрометры. Технические условия»
