Скачать АТК 26-18-14-98 Фланцы сосудов и аппаратов стальные плоские приварные на давление условное ДО Ру 0,1 МПа. Конструкция, размеры и общие технические требования

Дата актуализации: 10.08.2017

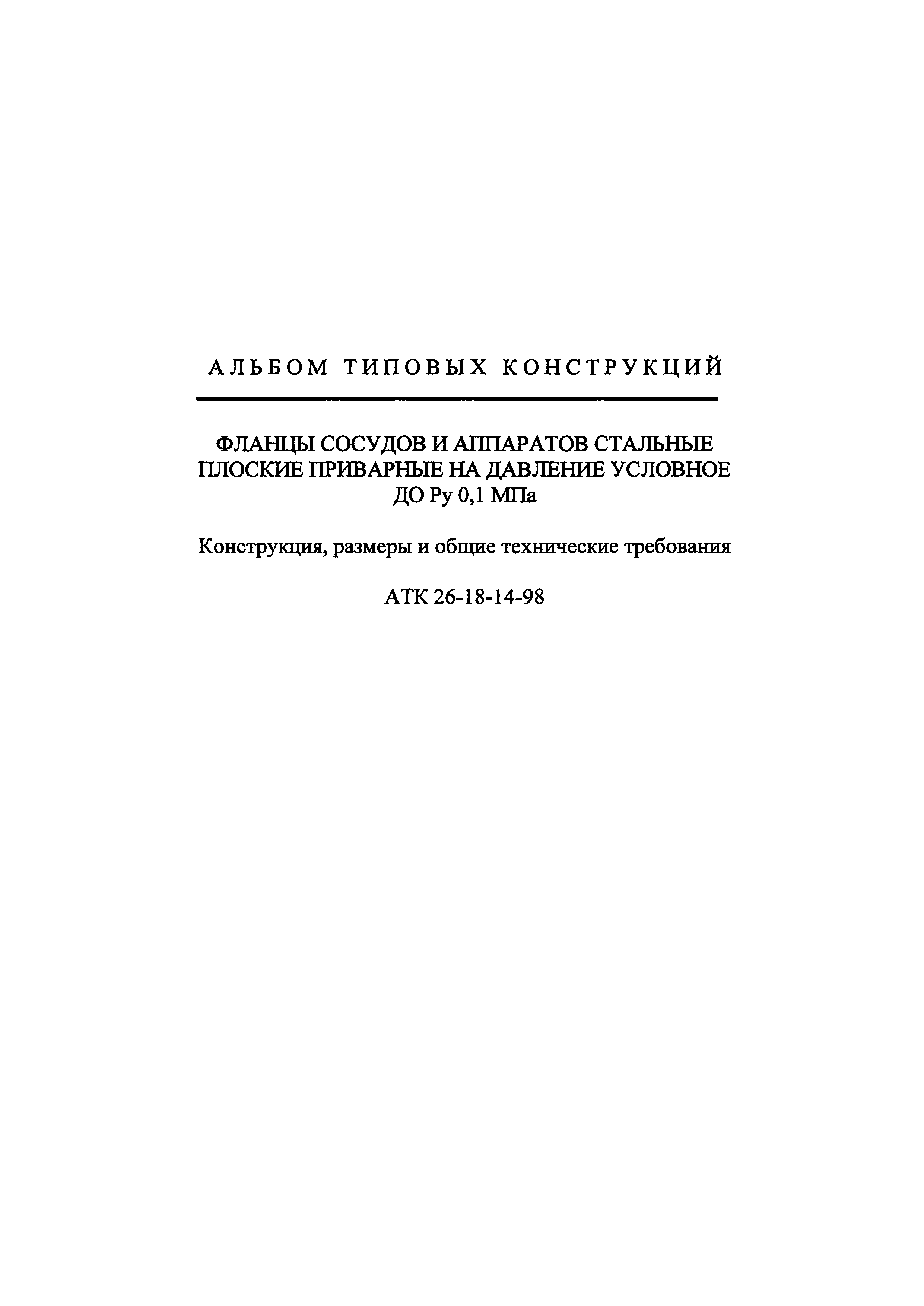

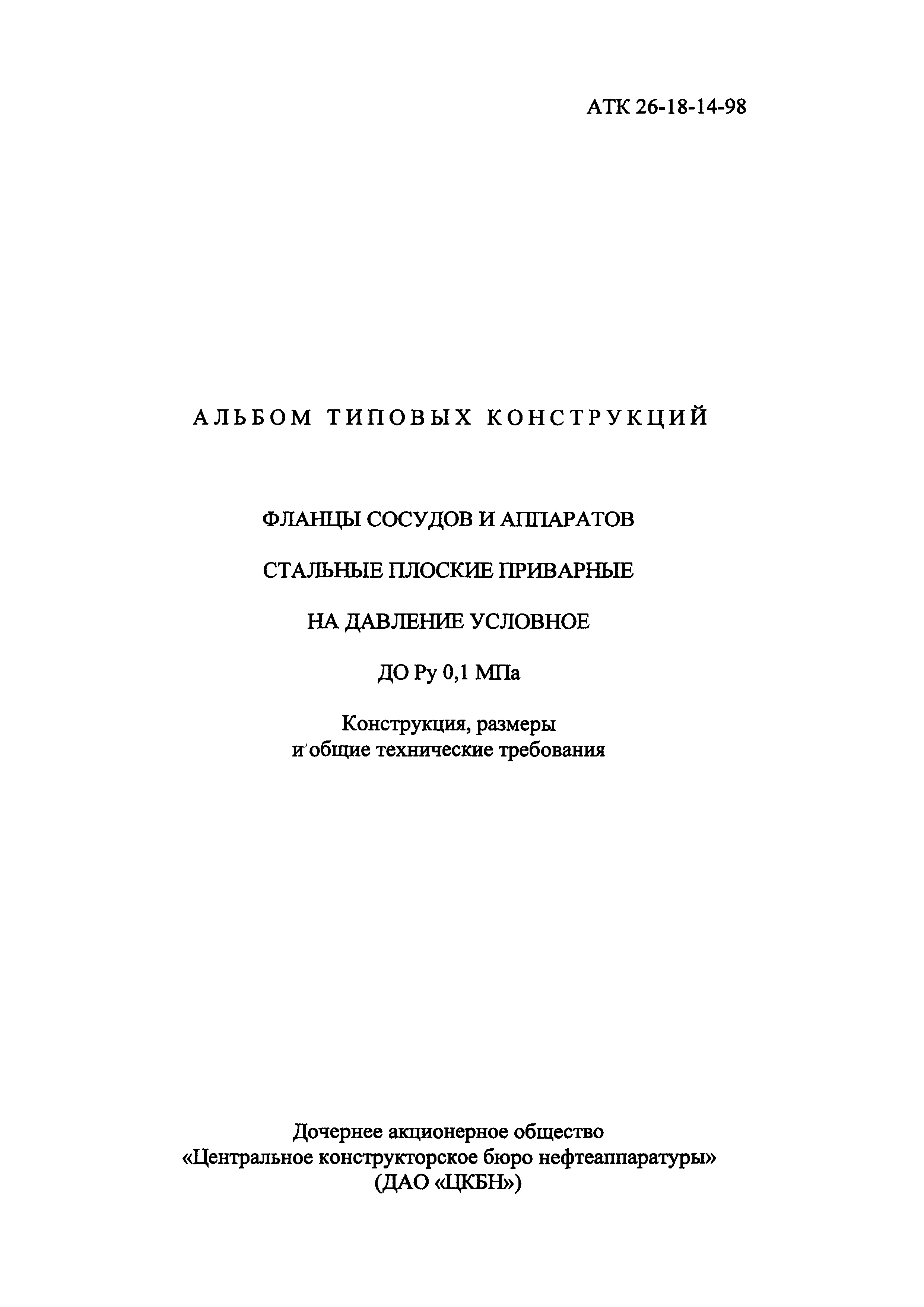

АТК 26-18-14-98

Фланцы сосудов и аппаратов стальные плоские приварные на давление условное ДО Ру 0,1 МПа. Конструкция, размеры и общие технические требования

Обозначение:	АТК 26-18-14-98
Обозначение англ:	ATK 26-18-14-98
Статус:	действует
Название рус.:	Фланцы сосудов и аппаратов стальные плоские приварные на давление условное ДО Ру 0,1 МПа. Конструкция, размеры и общие технические требования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1999

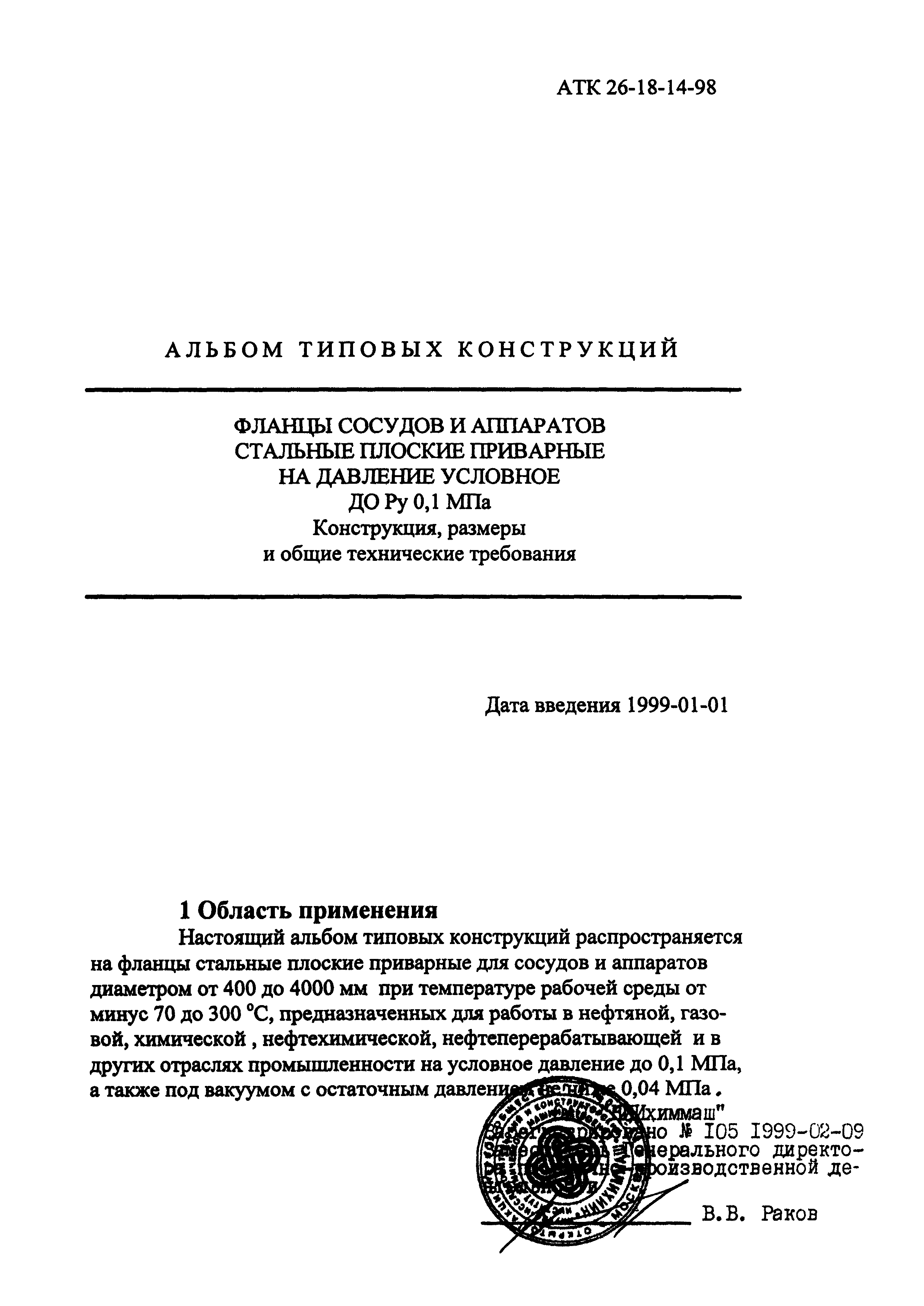

Область применения:	Альбом типовых конструкций распространяется на фланцы стальные плоские приварные для сосудов и аппаратов диаметром от 400 до 4000 мм при температуре рабочей среды от минус 70 до 300 град. С, предназначенных для работы в нефтяной, газовой, химической, нефтехимической, нефтеперерабатывающей и в других отраслях промышленности на условное давление до 0,1 МПа, а также под вакуумом с остаточным давлением не ниже 0,04 МПа

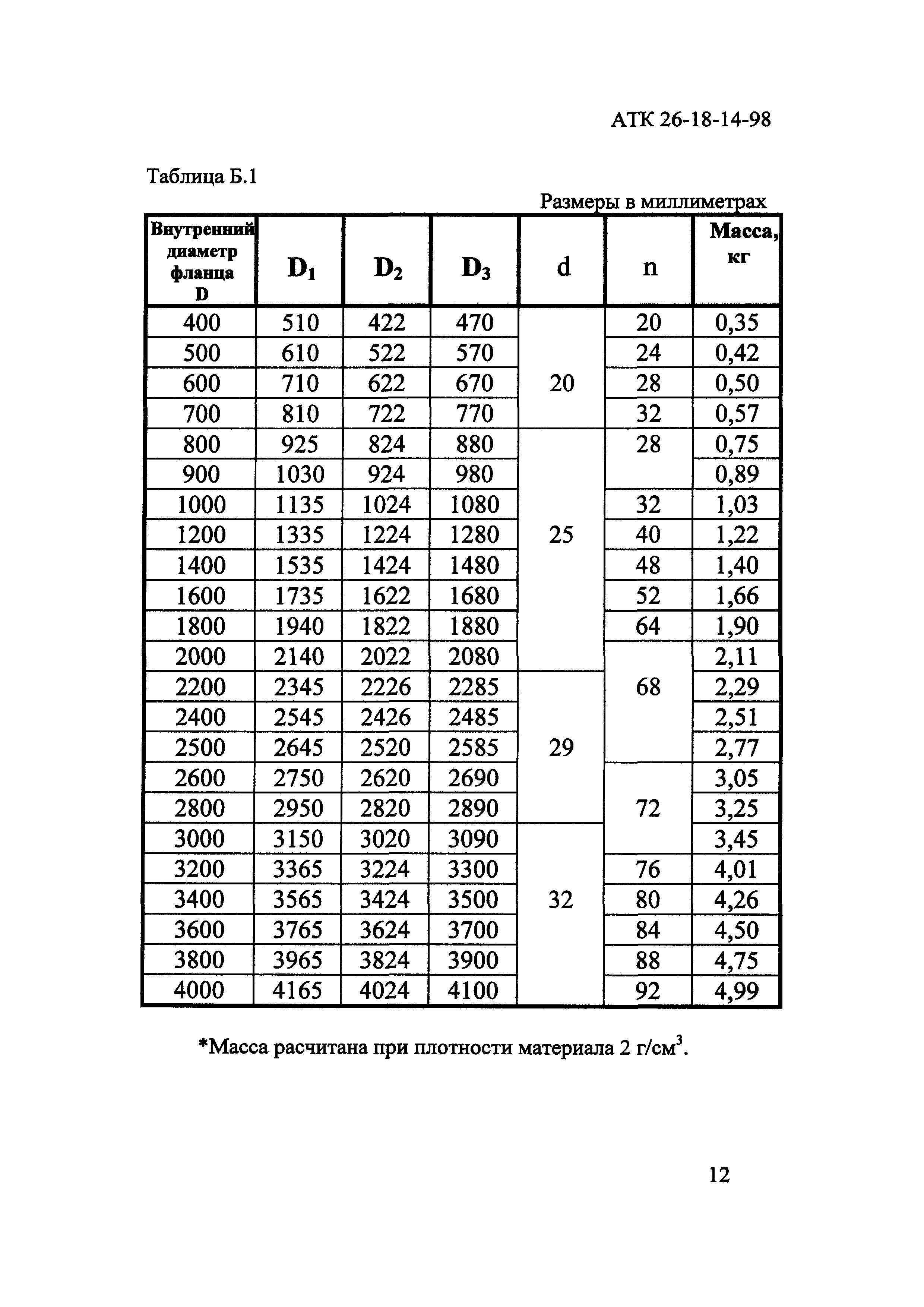

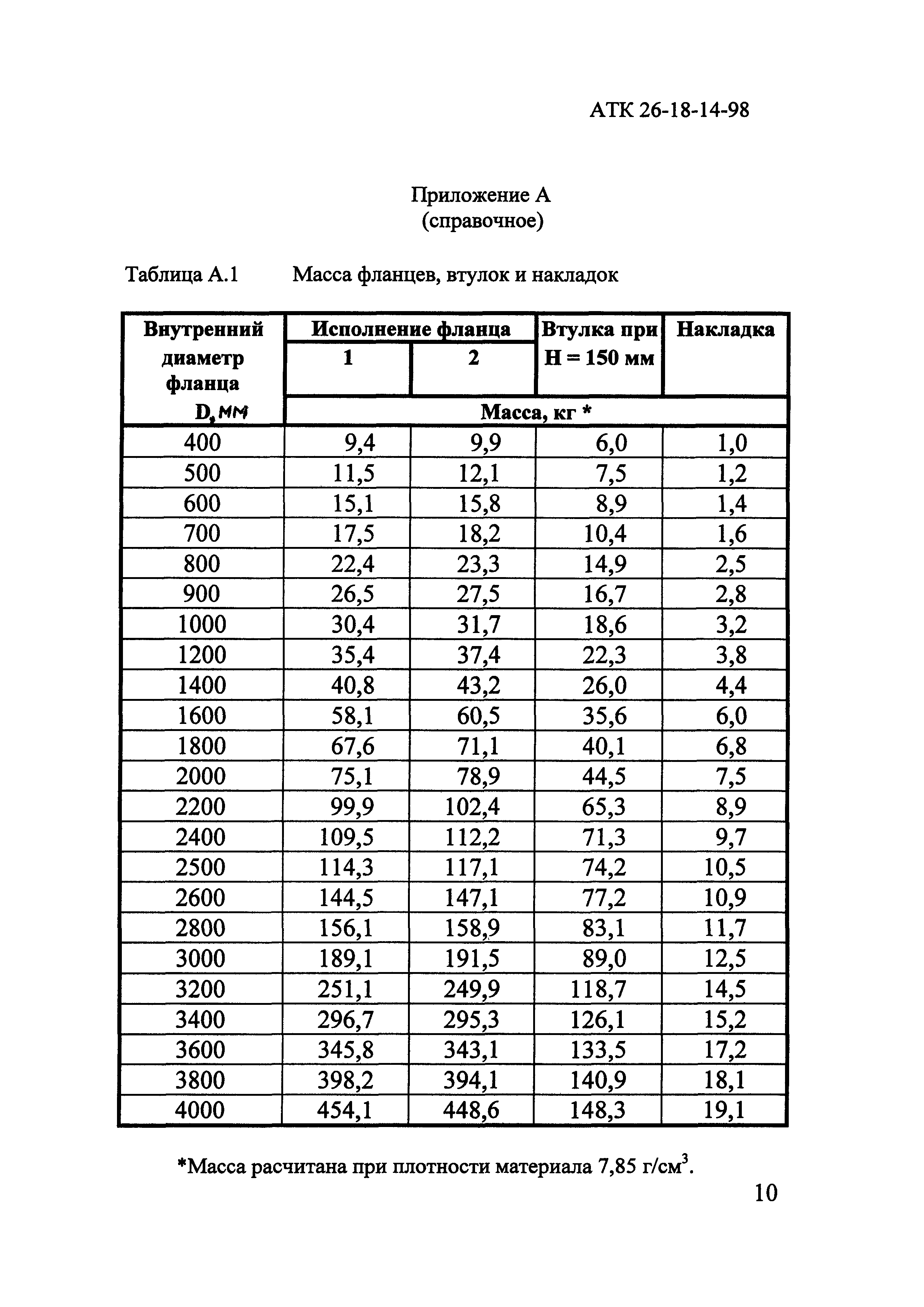

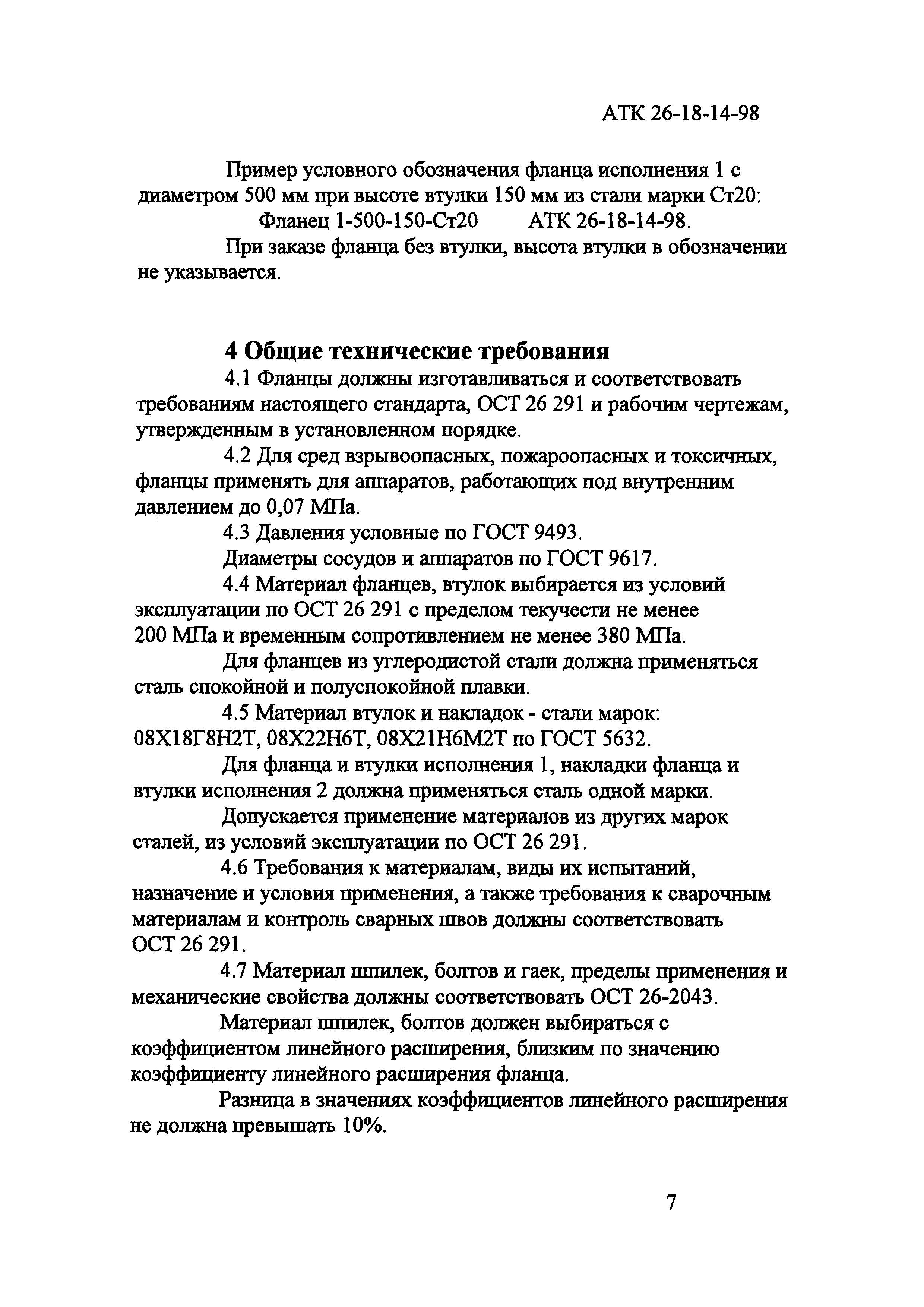

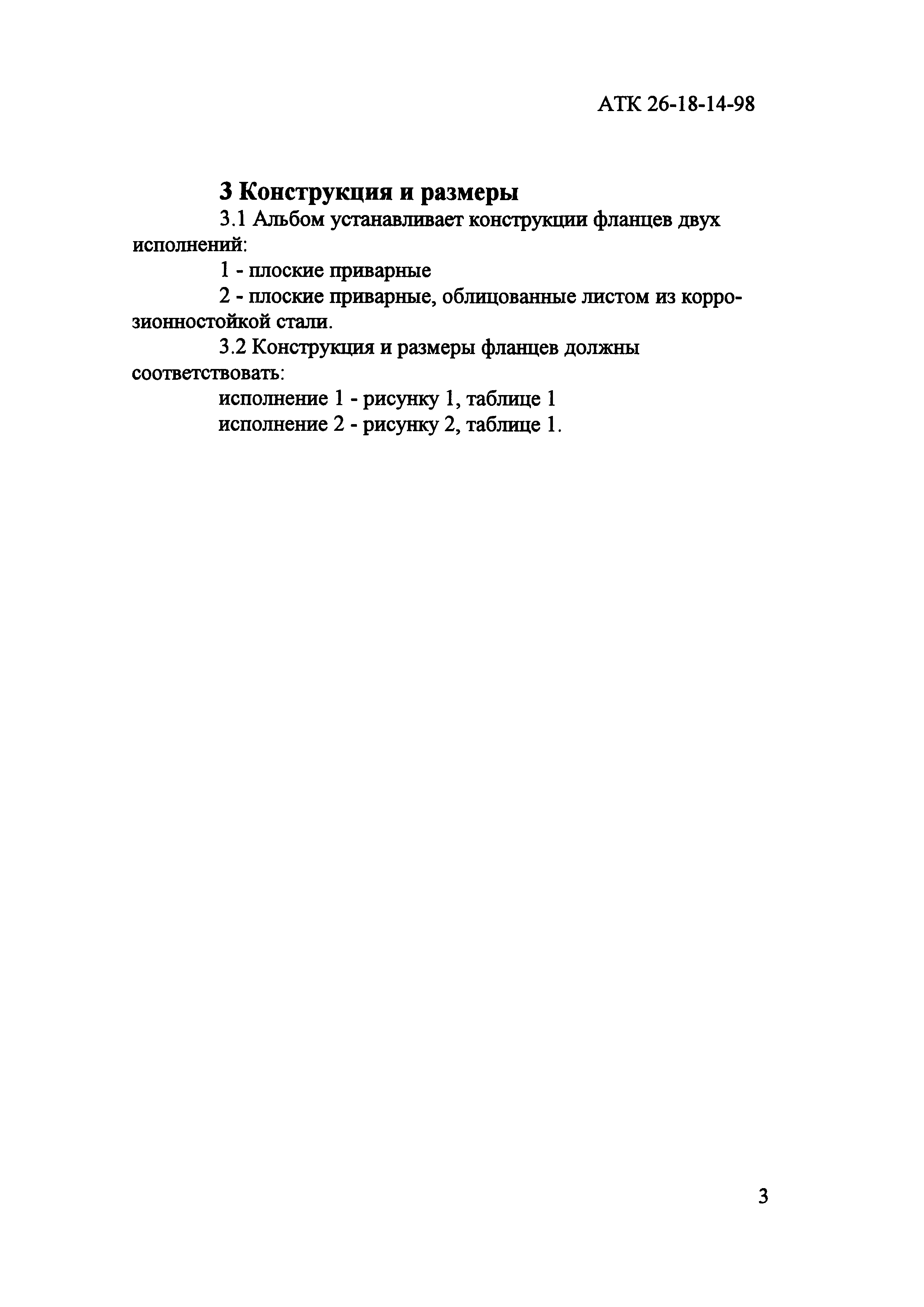

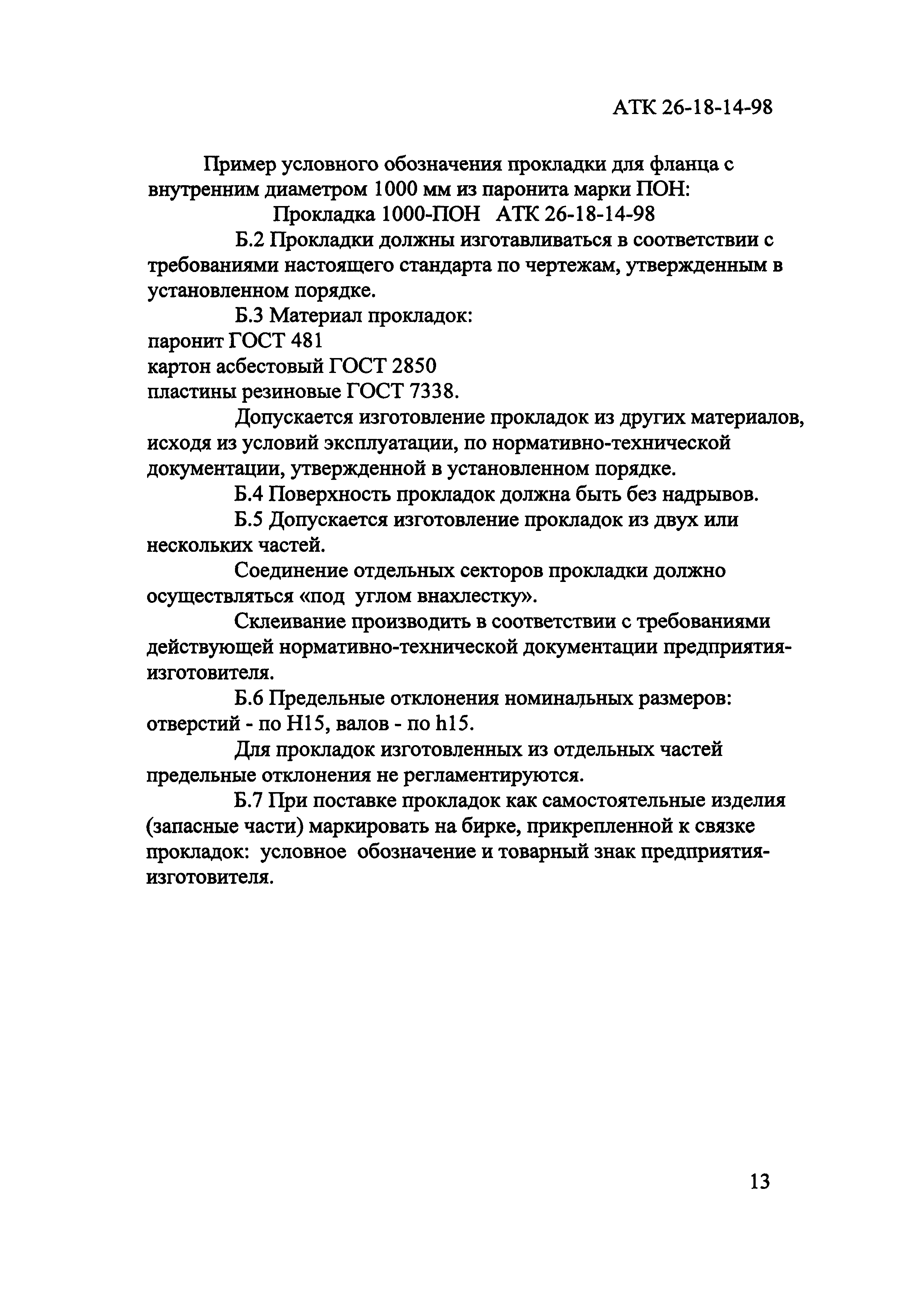

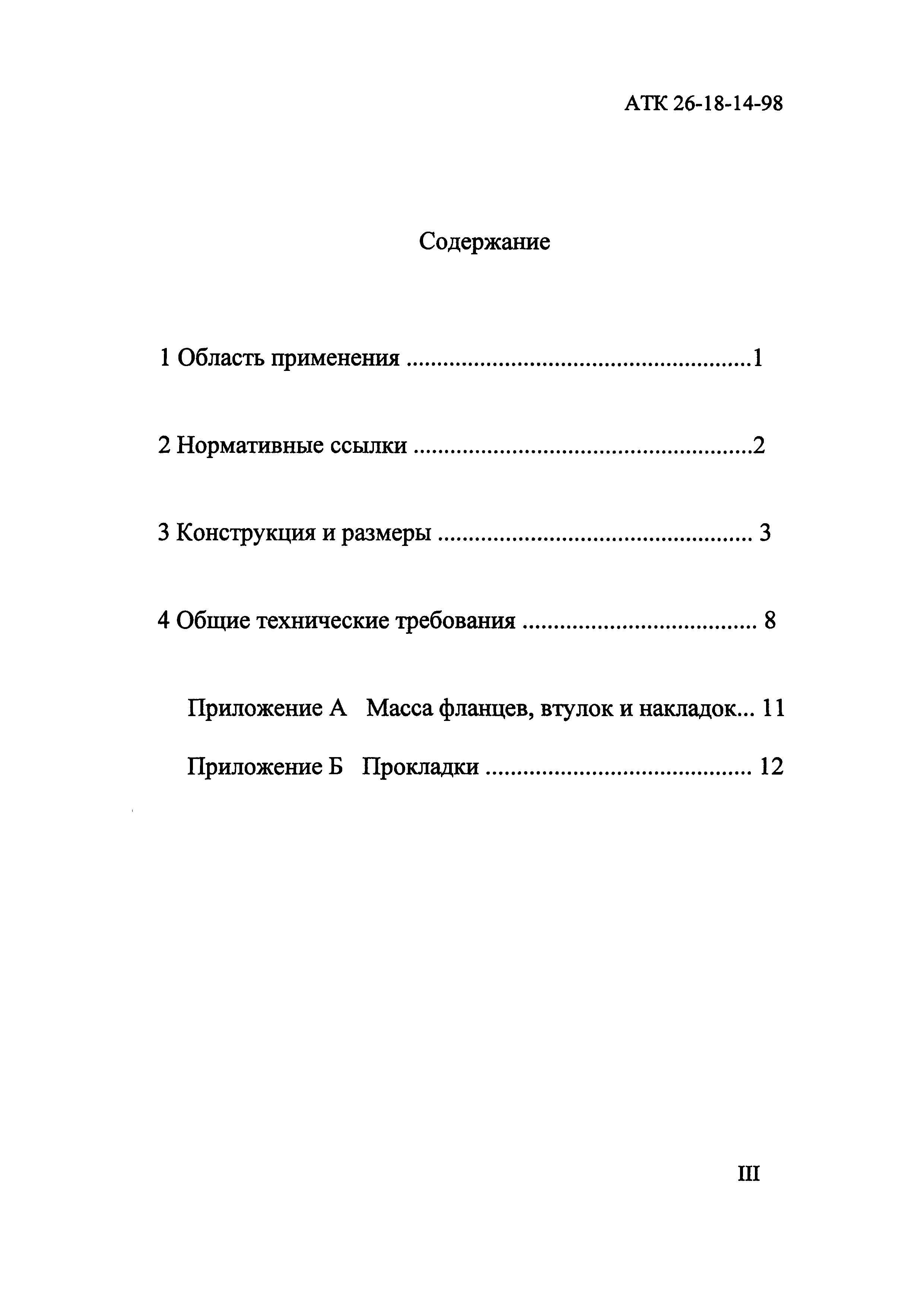

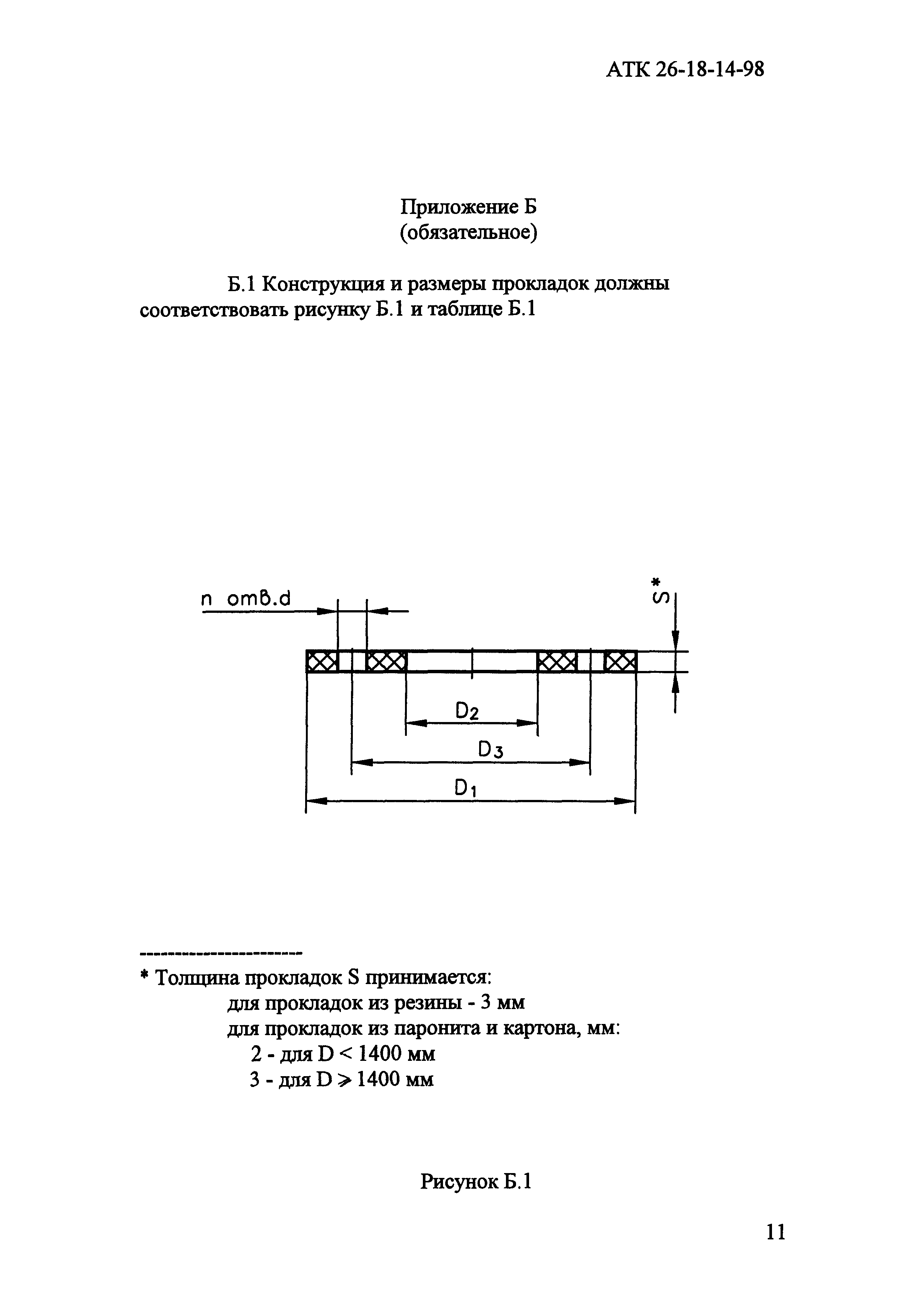

Оглавление:	1. Область применения 2. Нормативные ссылки 3. Конструкция и размеры 4. Общие технические требования Приложение А. Масса фланцев, втулок и накладок Приложение Б. Прокладки

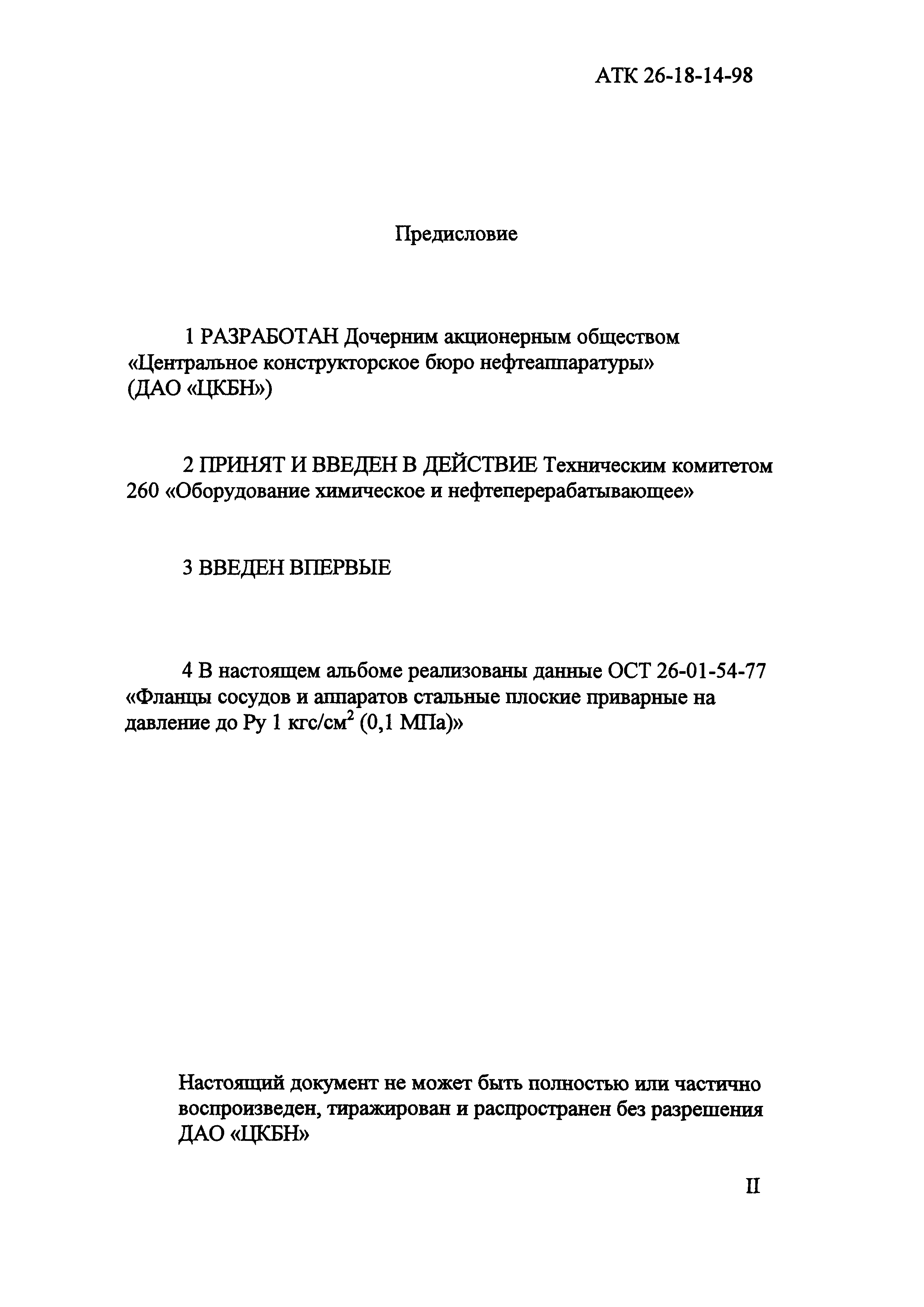

Разработан:	ДАО ЦКБН
Утверждён:	ТК 260 Оборудование химическое и нефтегазоперерабатывающее (Technical Committee 260, Chemical and Petroleum and Gas Refining Equipment )
Издан:	ДАО ЦКБН
Расположен в:	Техническая документация Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности в целом ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Отраслевые стандарты и технические условия Альбомы типовых конструкций и альбомы рабочих чертежей
Заменяет собой:	ОСТ 26-01-54-77 «Фланцы сосудов и аппаратов стальные плоские приварные на давление Ру до 1 кгс/см2 (0,1 МПа). Конструкция и размеры»

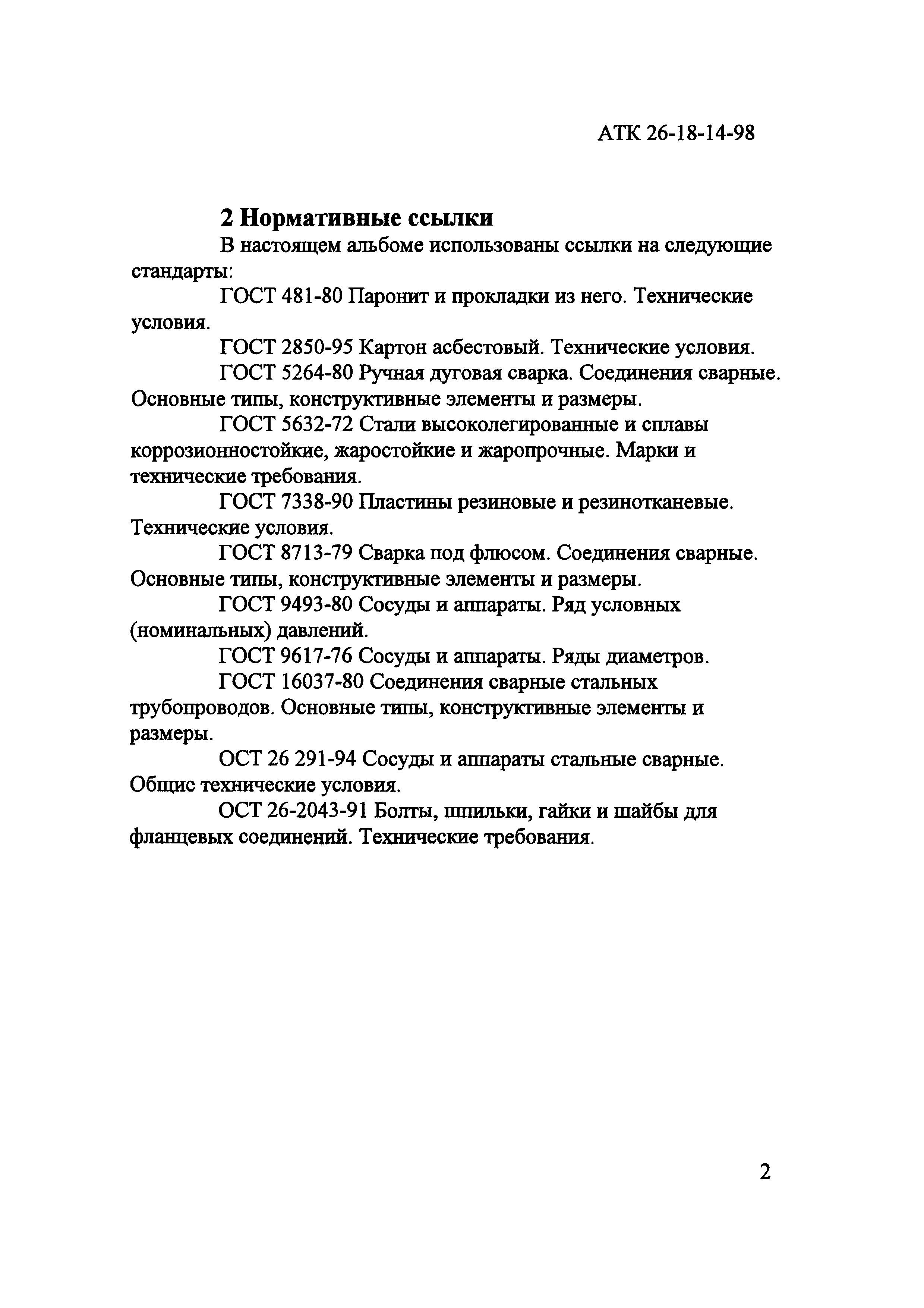

Нормативные ссылки:	ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 8713-79 «Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 16037-80 «Соединения сварные стальных трубопроводов. Основные типы, конструктивные элементы и размеры» ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 9617-76 «Сосуды и аппараты. Ряды диаметров» ГОСТ 9493-80 «Сосуды и аппараты. Ряд условных (номинальных) давлений» ГОСТ 7338-90 «Пластины резиновые и резинотканевые. Технические условия» ОСТ 26.291-87 «Сосуды и аппараты сварные. Общие технические условия» ОСТ 26-2043-91 «Болты, шпильки, гайки и шайбы для фланцевых соединений. Технические требования» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия»
