Скачать РД 26-17-086-88 Соединения сварные. Контроль качества термической обработки аппаратуры

Дата актуализации: 10.08.2017

РД 26-17-086-88

Соединения сварные. Контроль качества термической обработки аппаратуры

Обозначение:	РД 26-17-086-88
Обозначение англ:	RD 26-17-086-88
Статус:	действует
Название рус.:	Соединения сварные. Контроль качества термической обработки аппаратуры
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1989

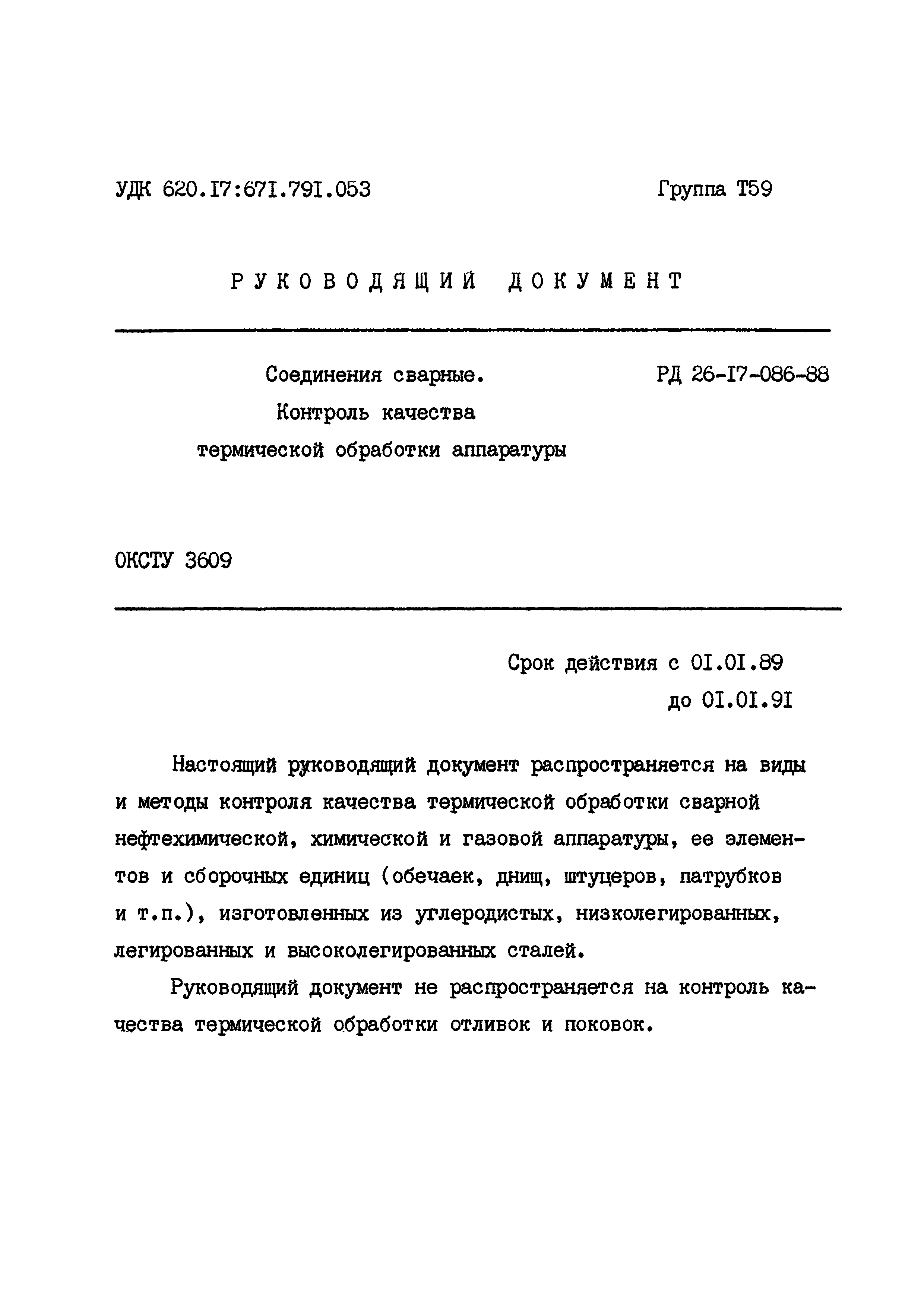

Область применения:	Руководящий документ распространяется на виды и методы контроля качества термической обработки сварной нефтехимической, химической и газовой аппаратуры, ее элементов и сборочных единиц (обечаек, днищ, штуцеров, патрубков и т.п.), изготовленных из углеродистых, низколегированных, легированных и высоколегированных сталей. Руководящий документ не распространяется на контроль качества термической обработки отливок и поковок

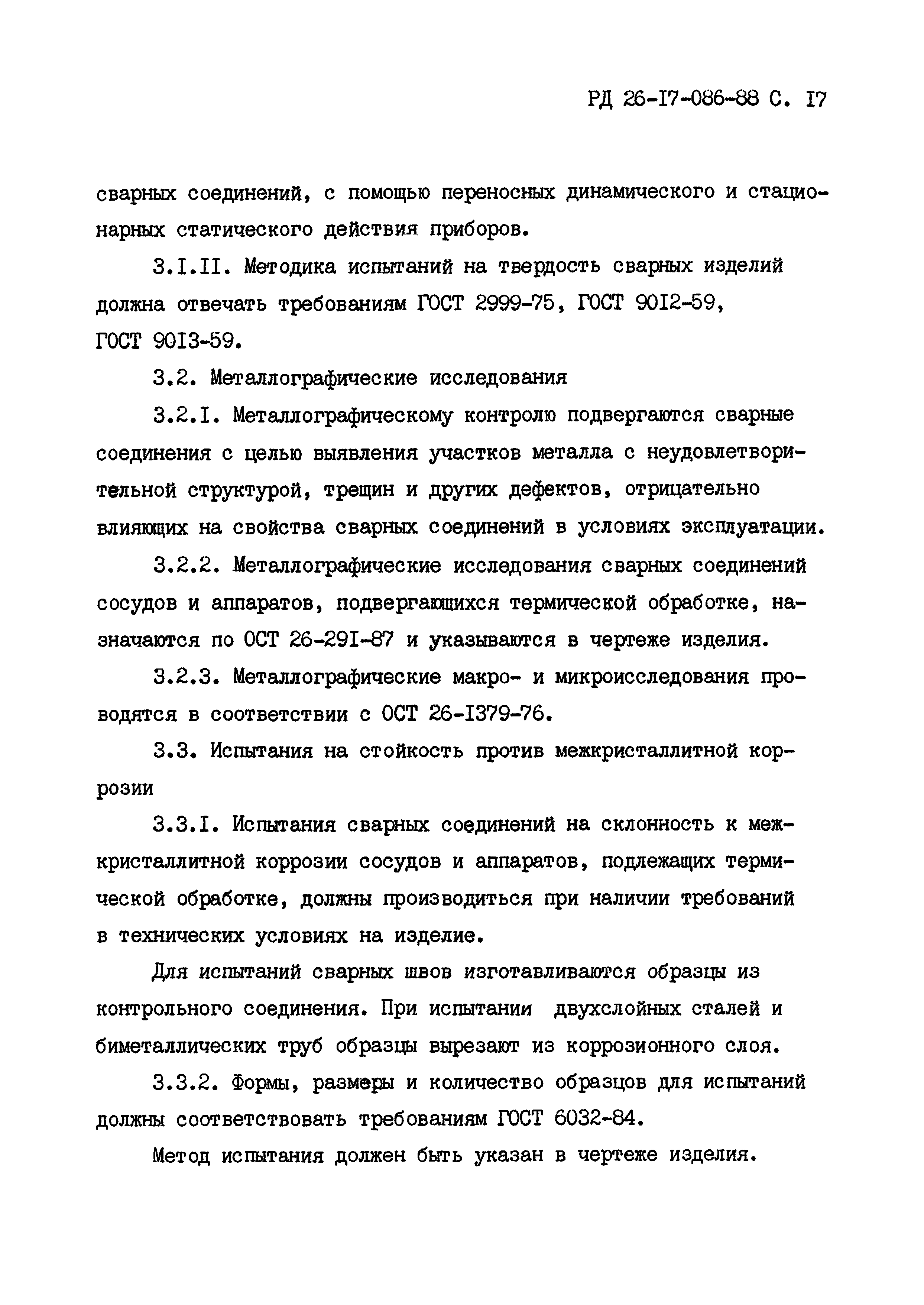

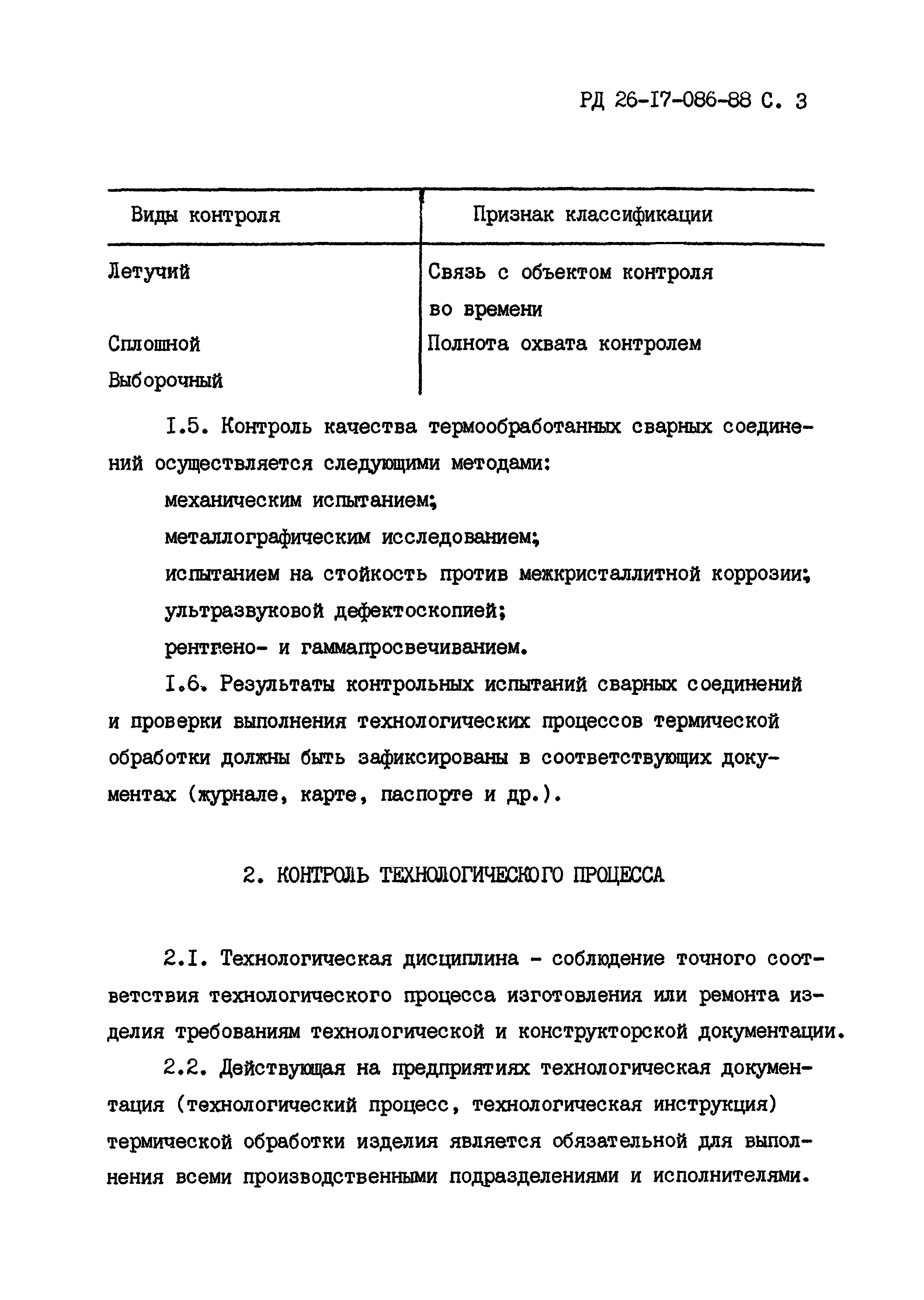

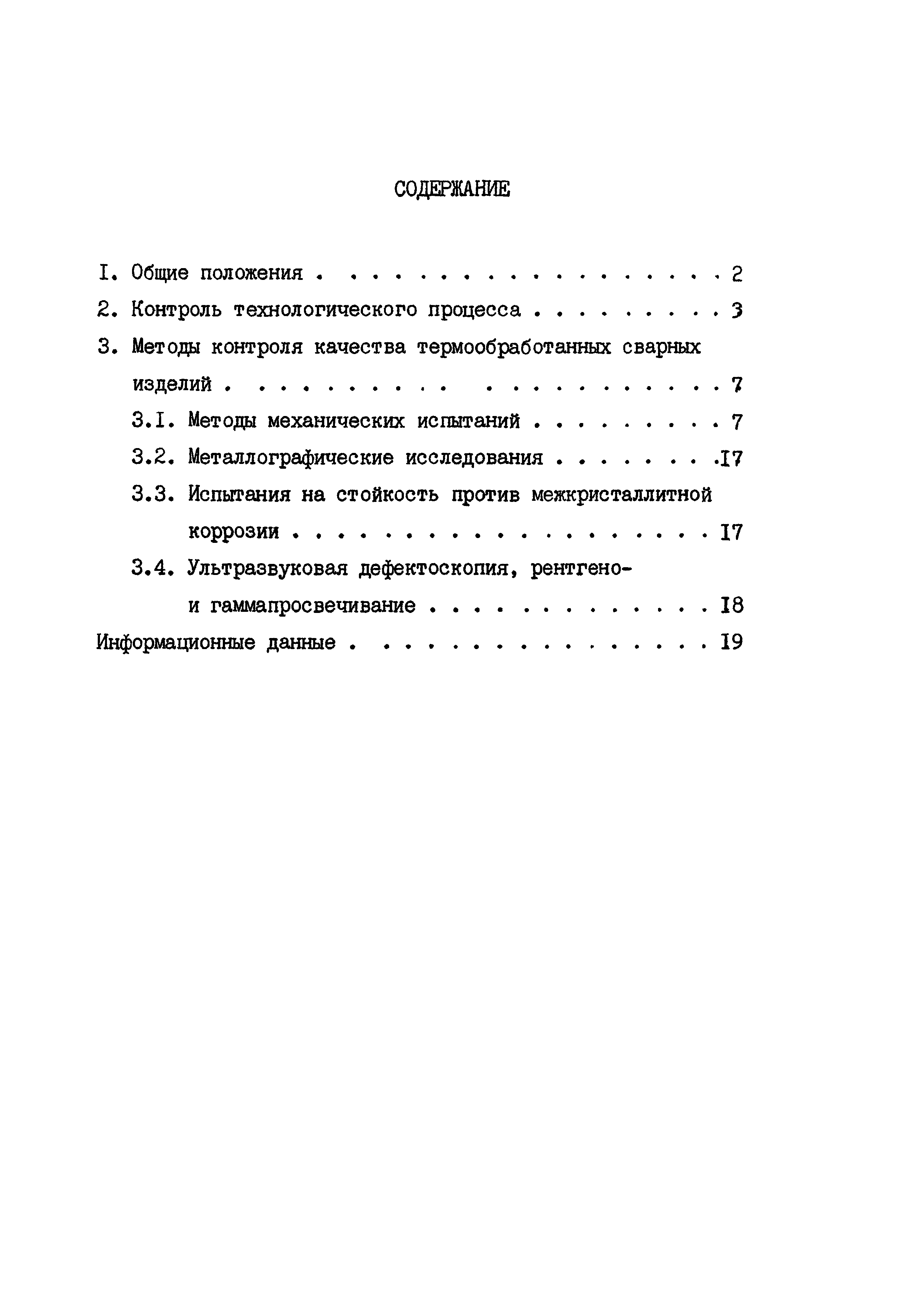

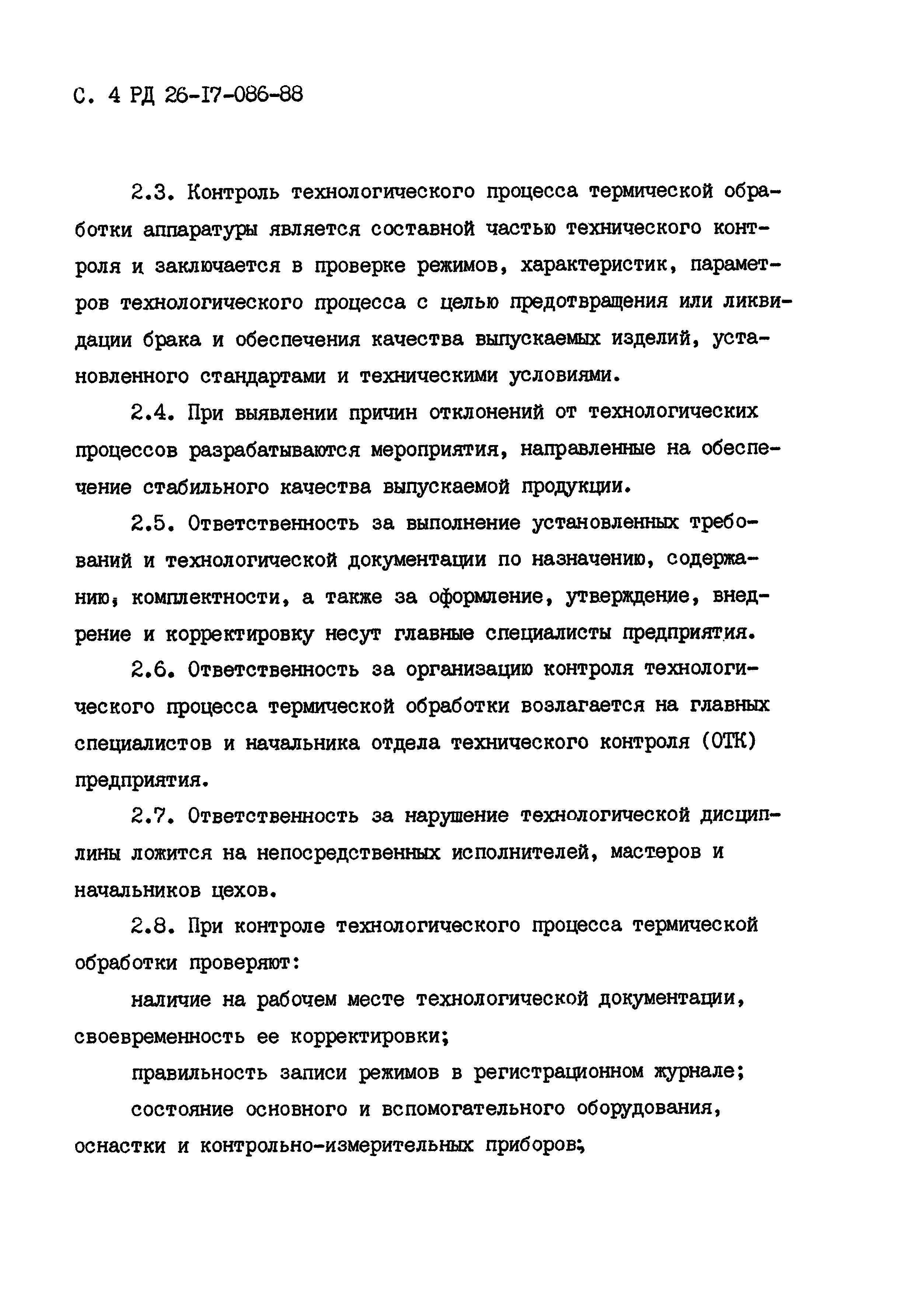

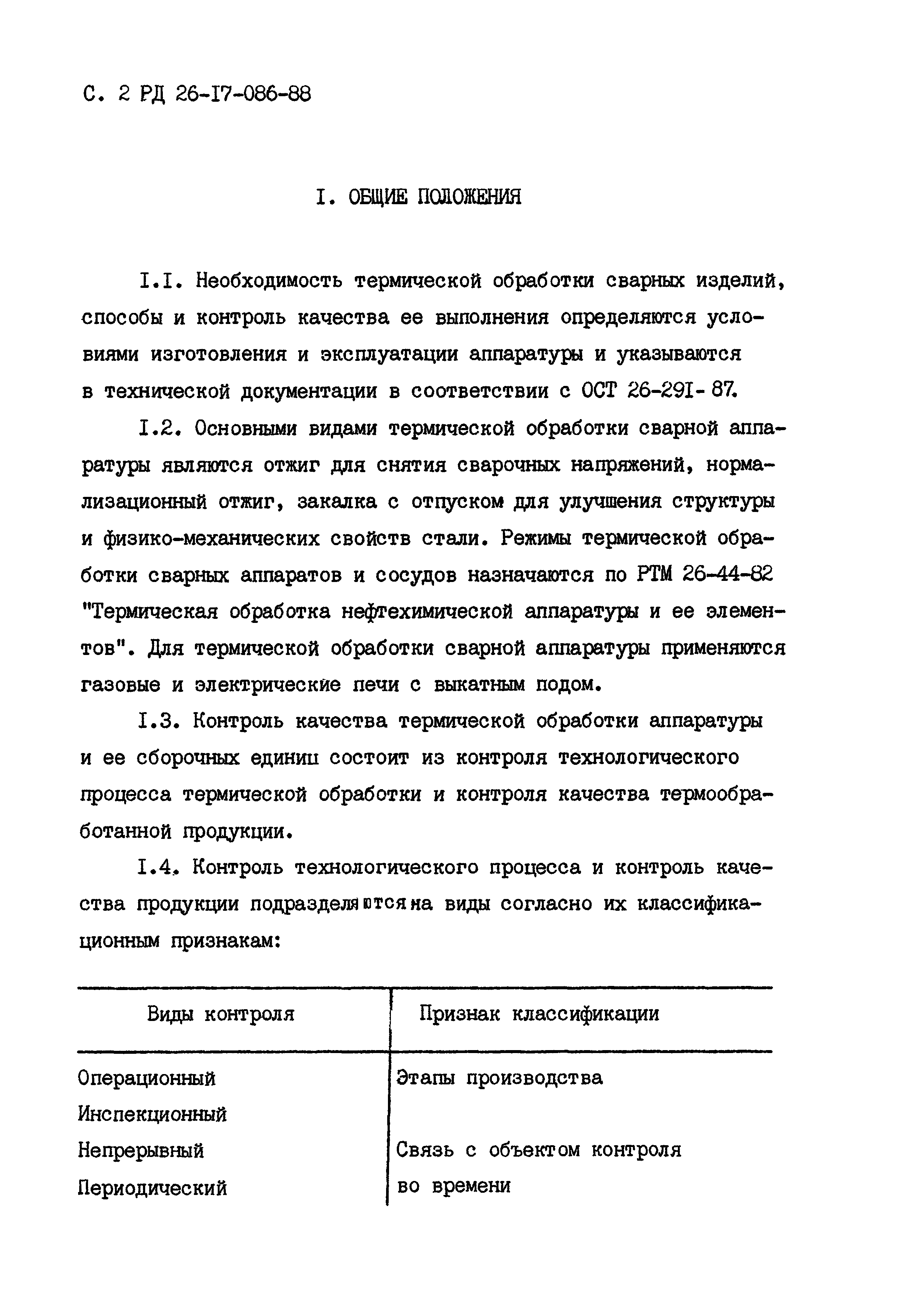

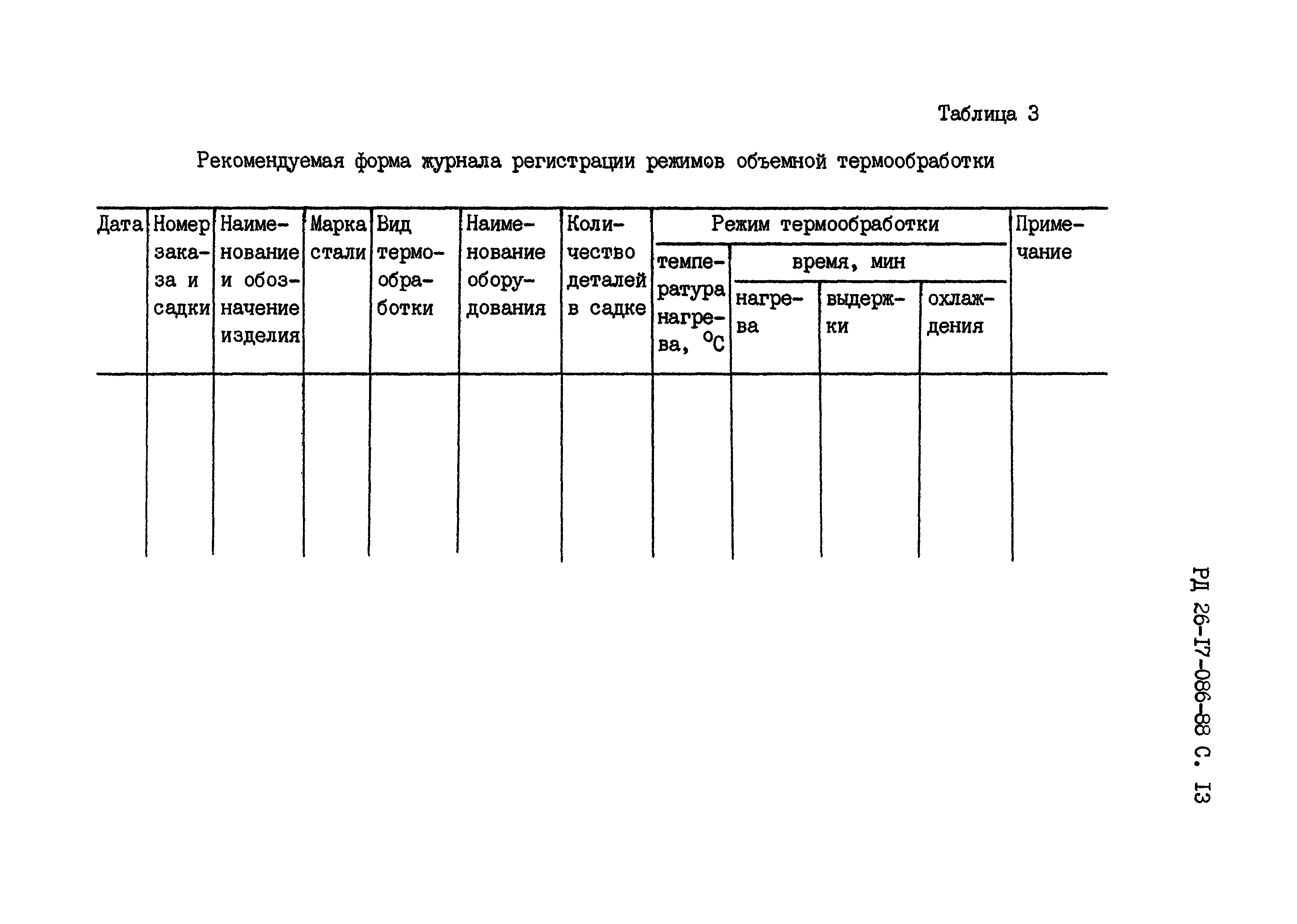

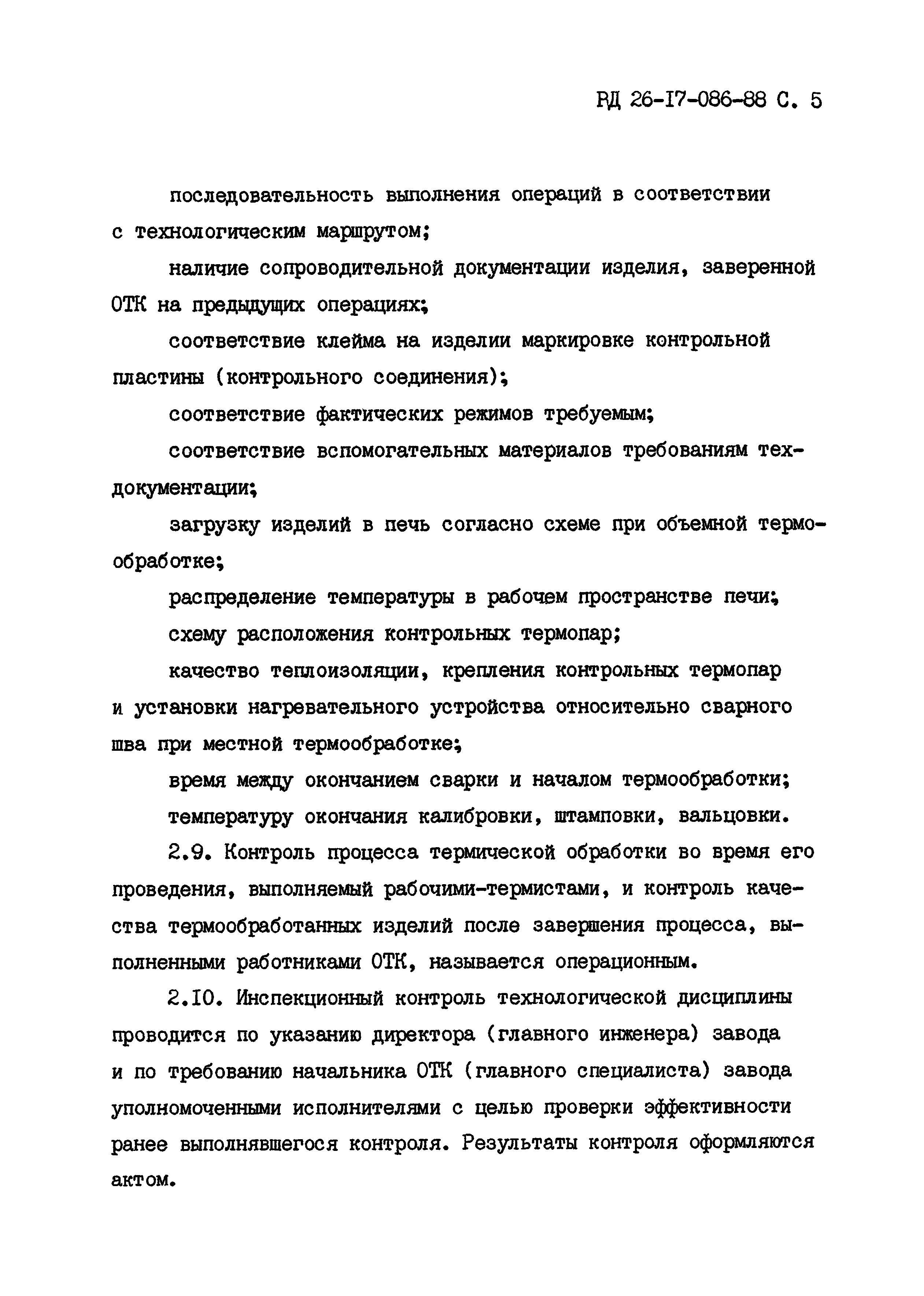

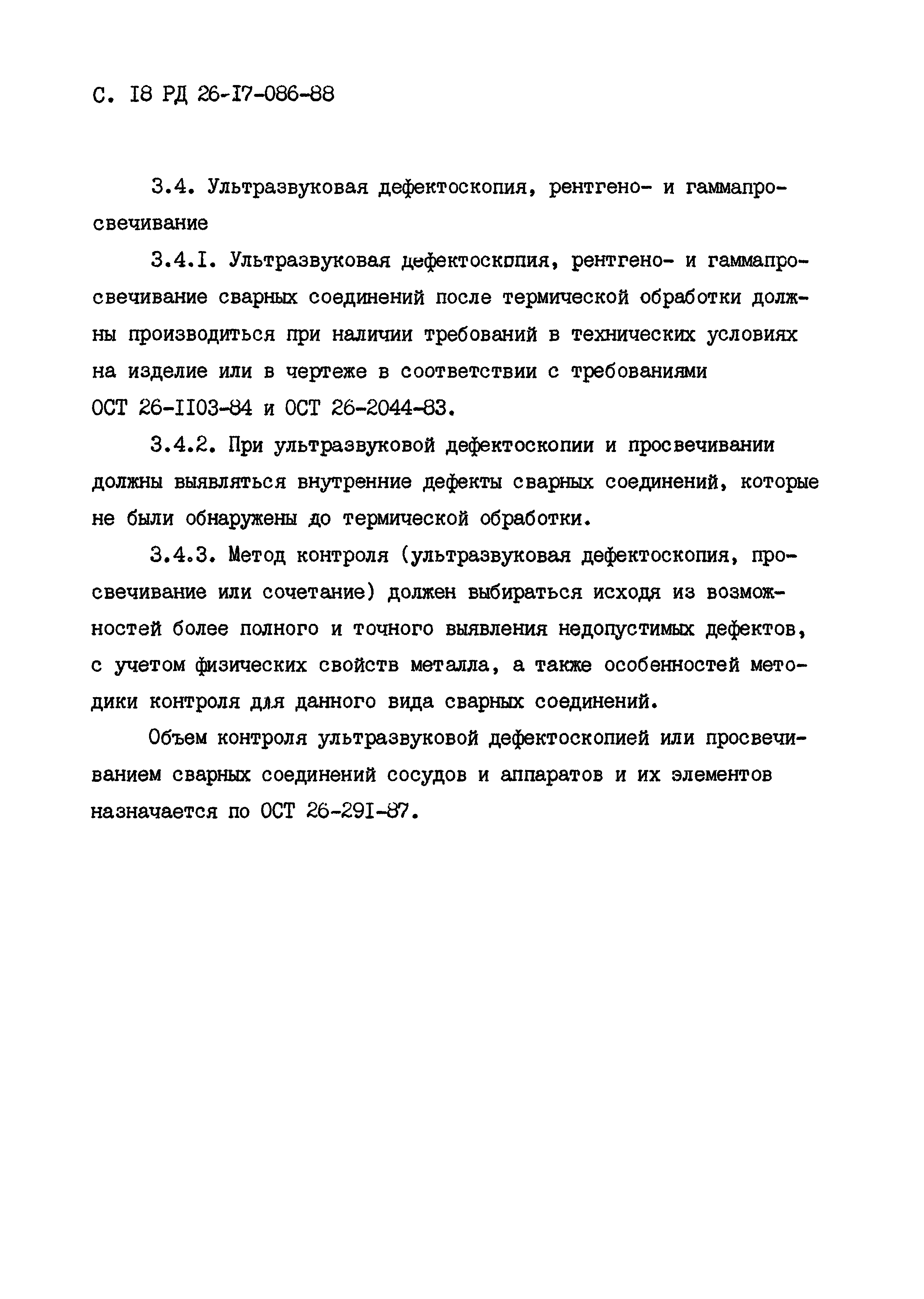

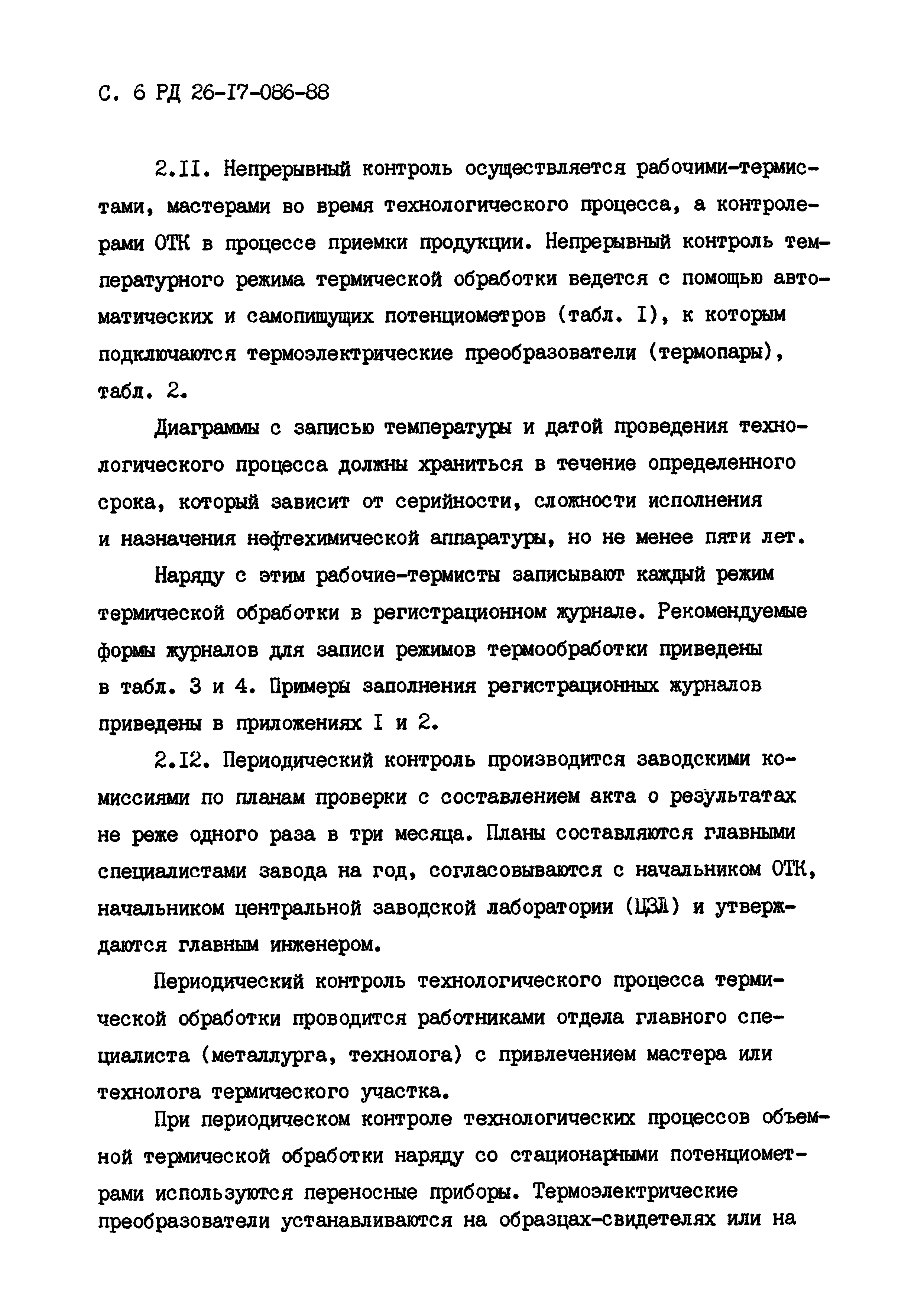

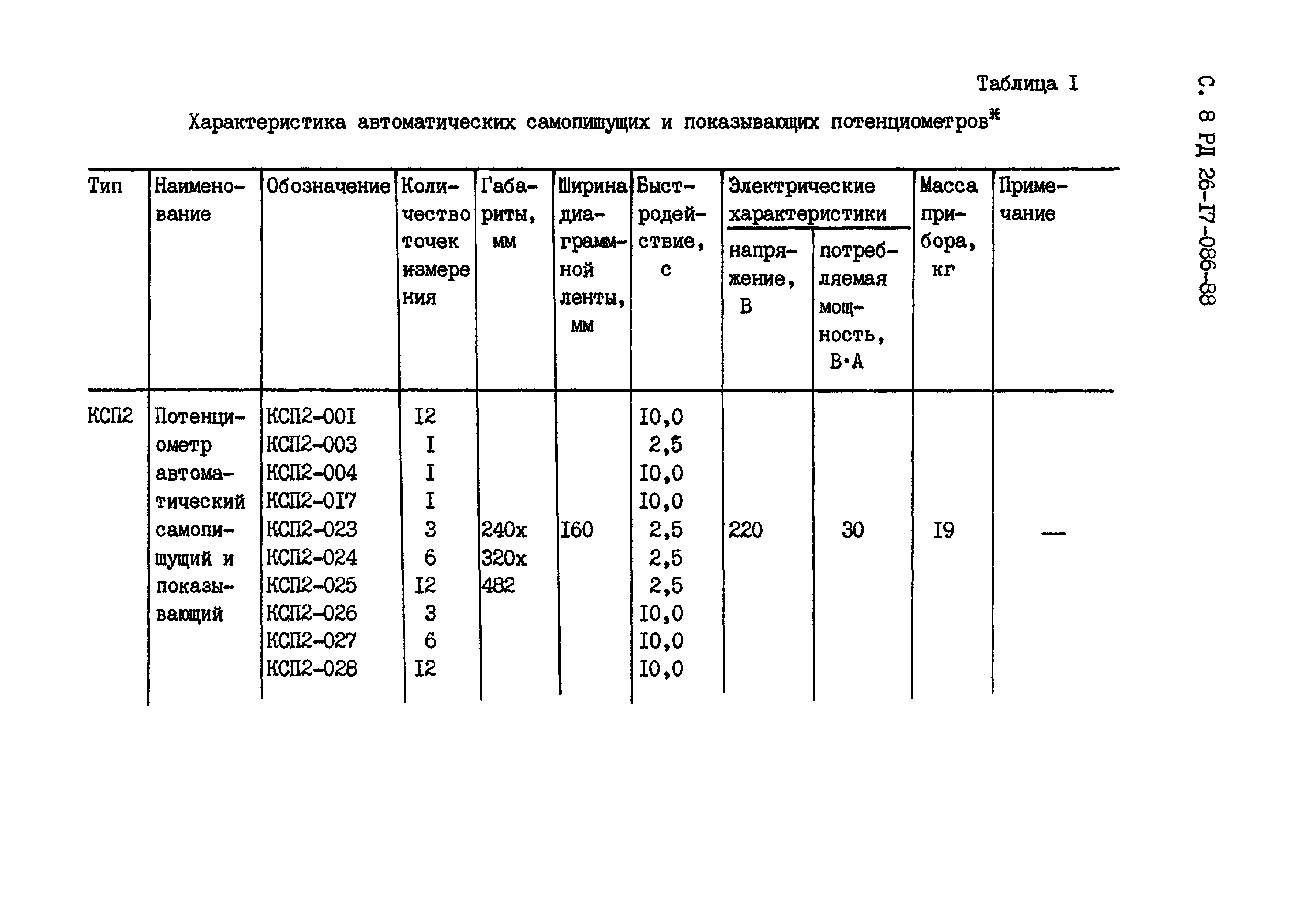

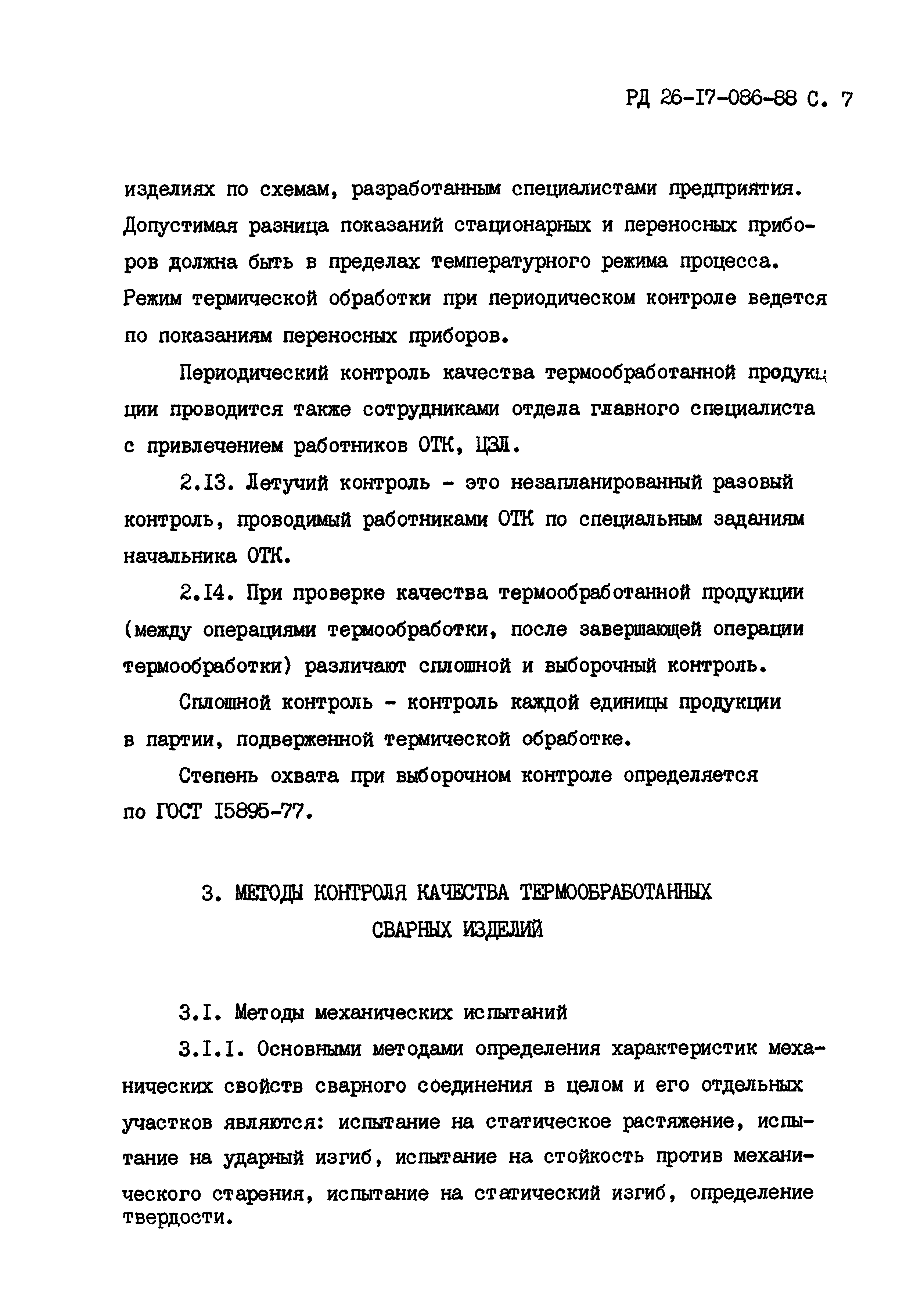

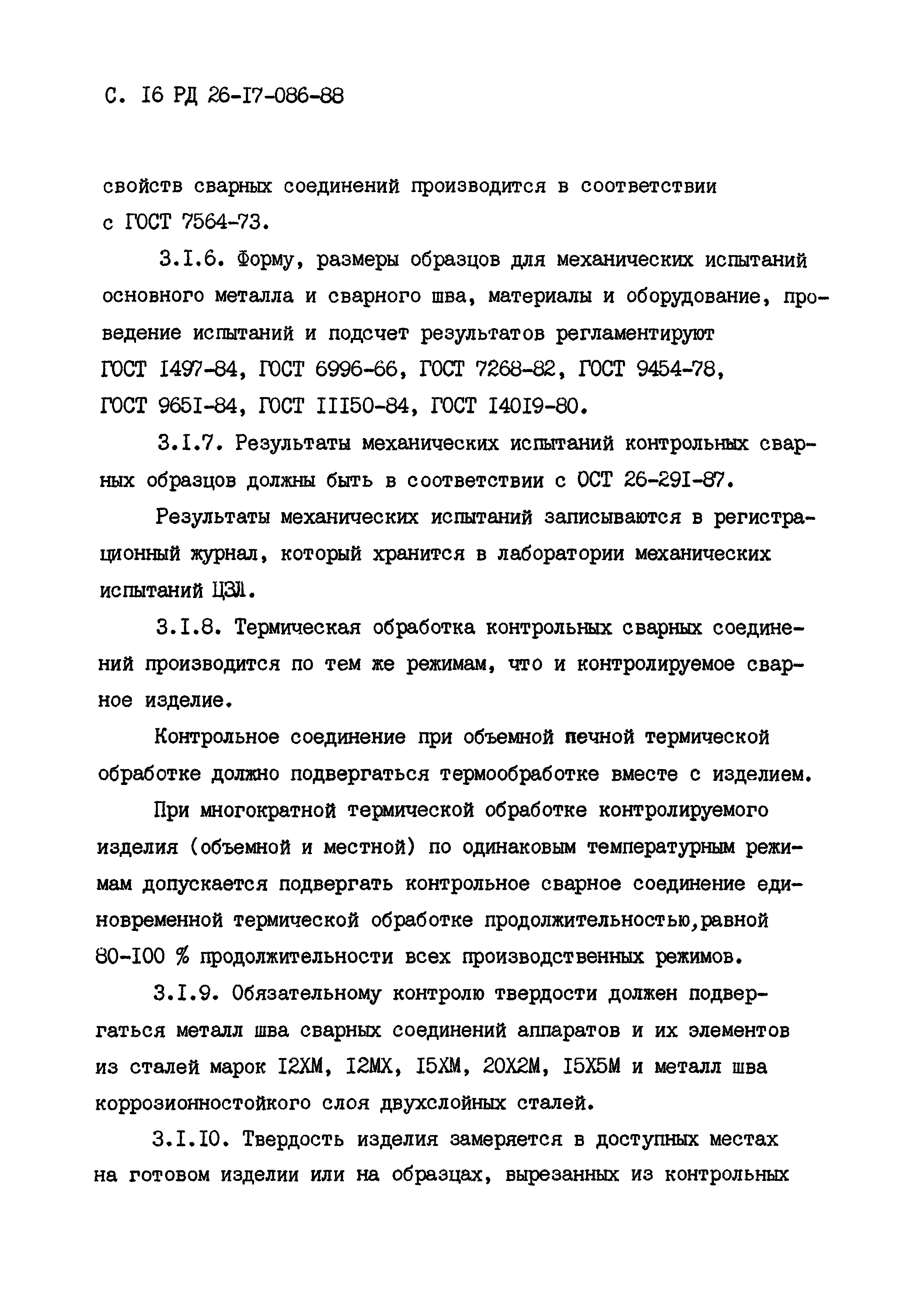

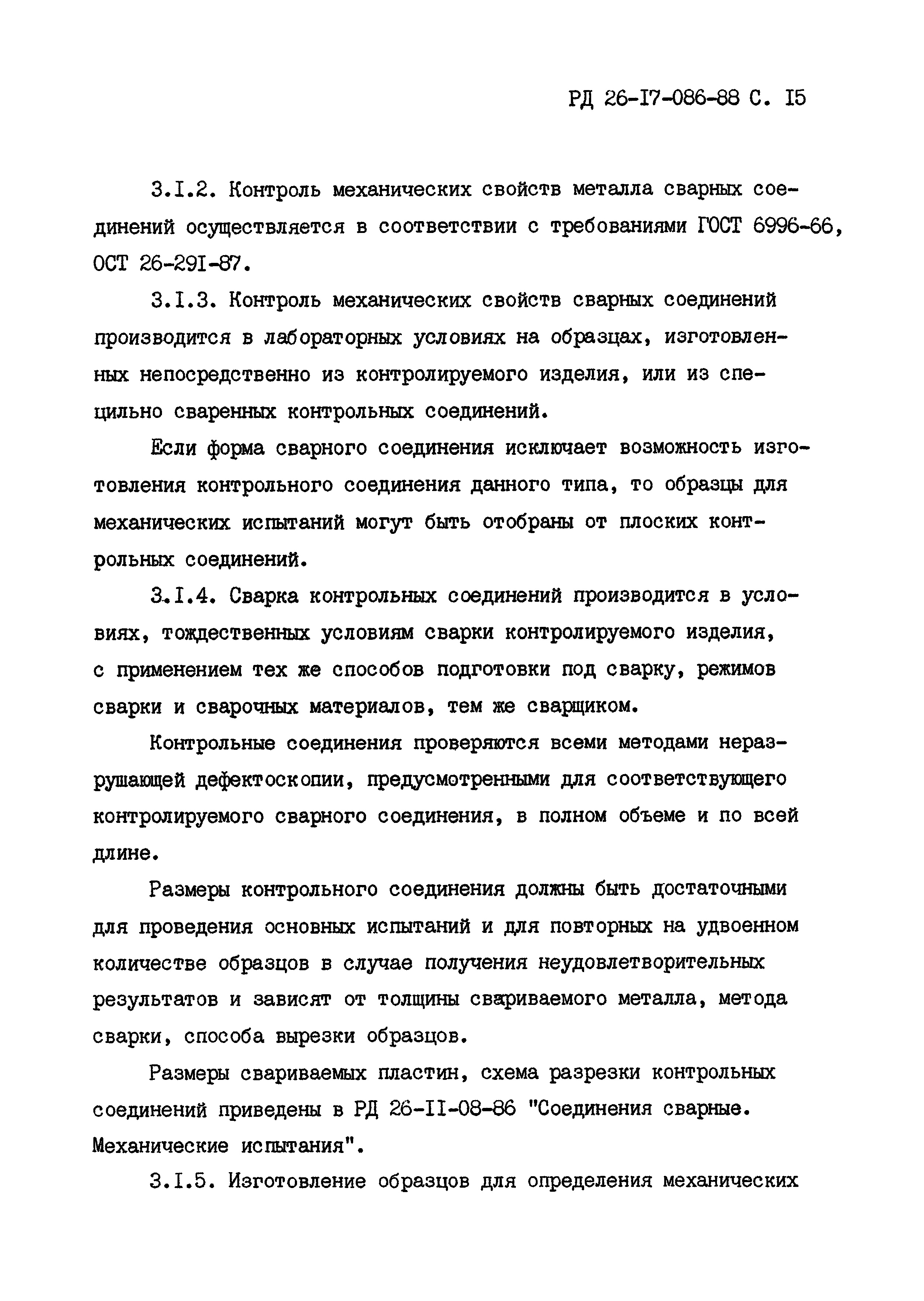

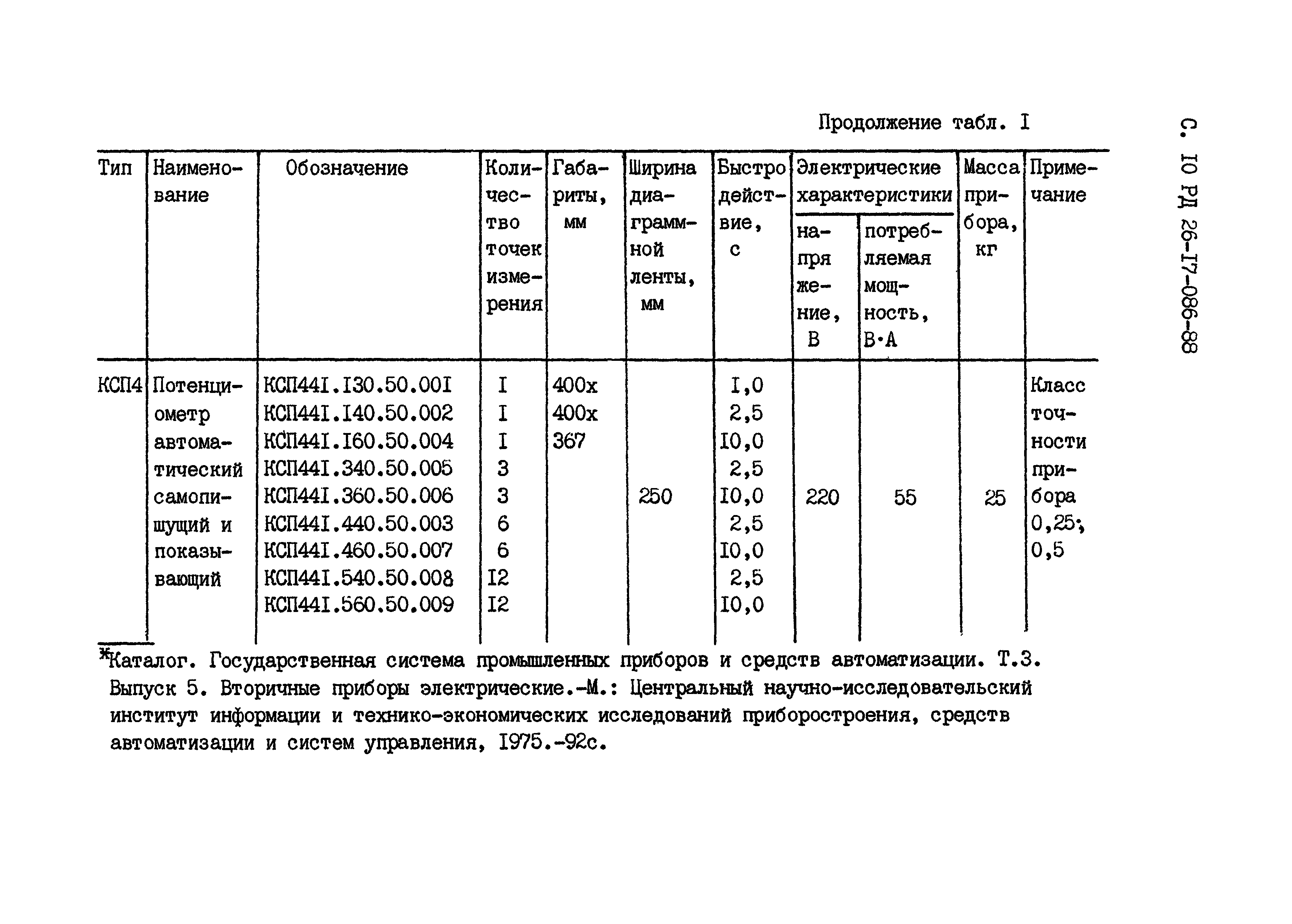

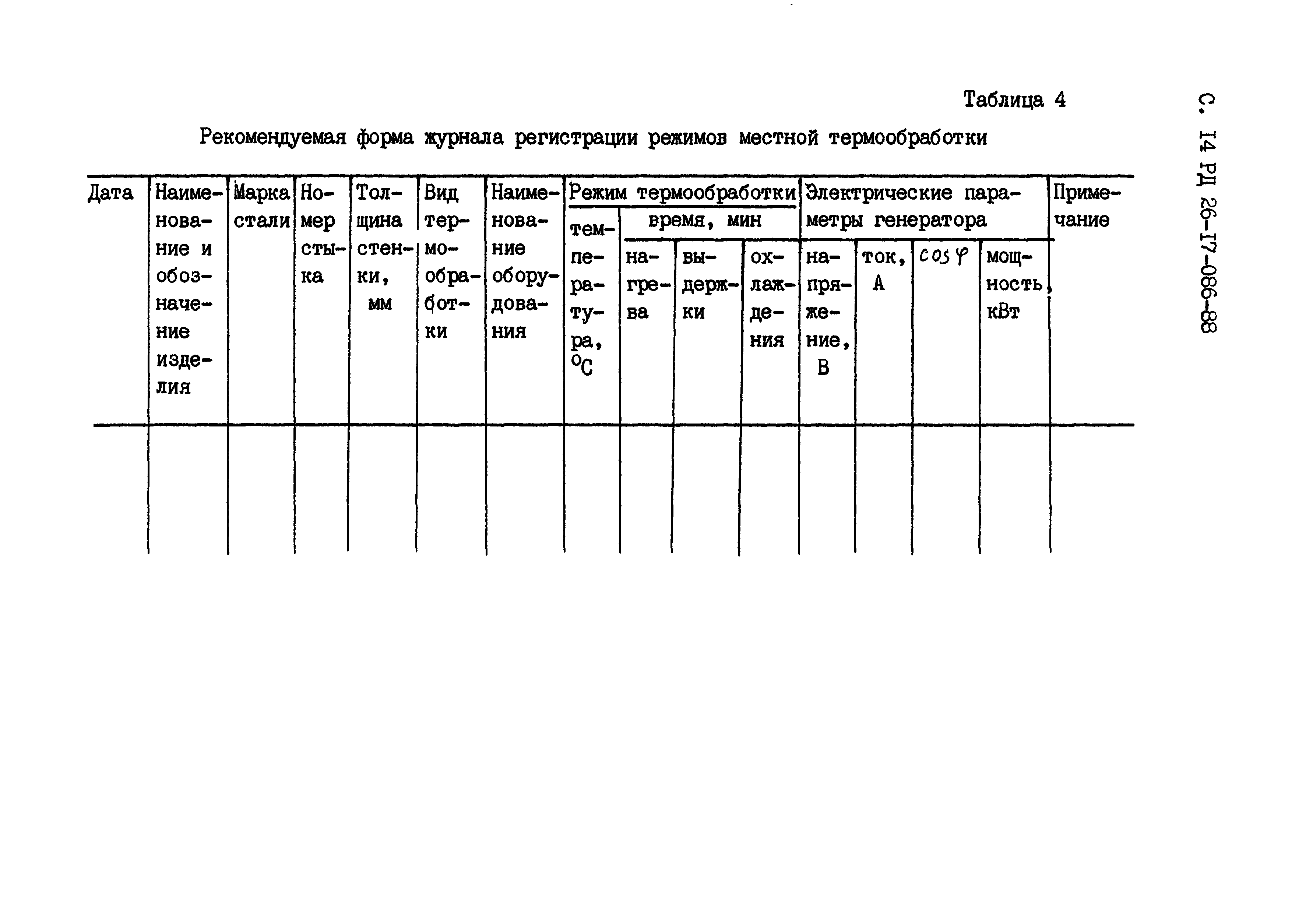

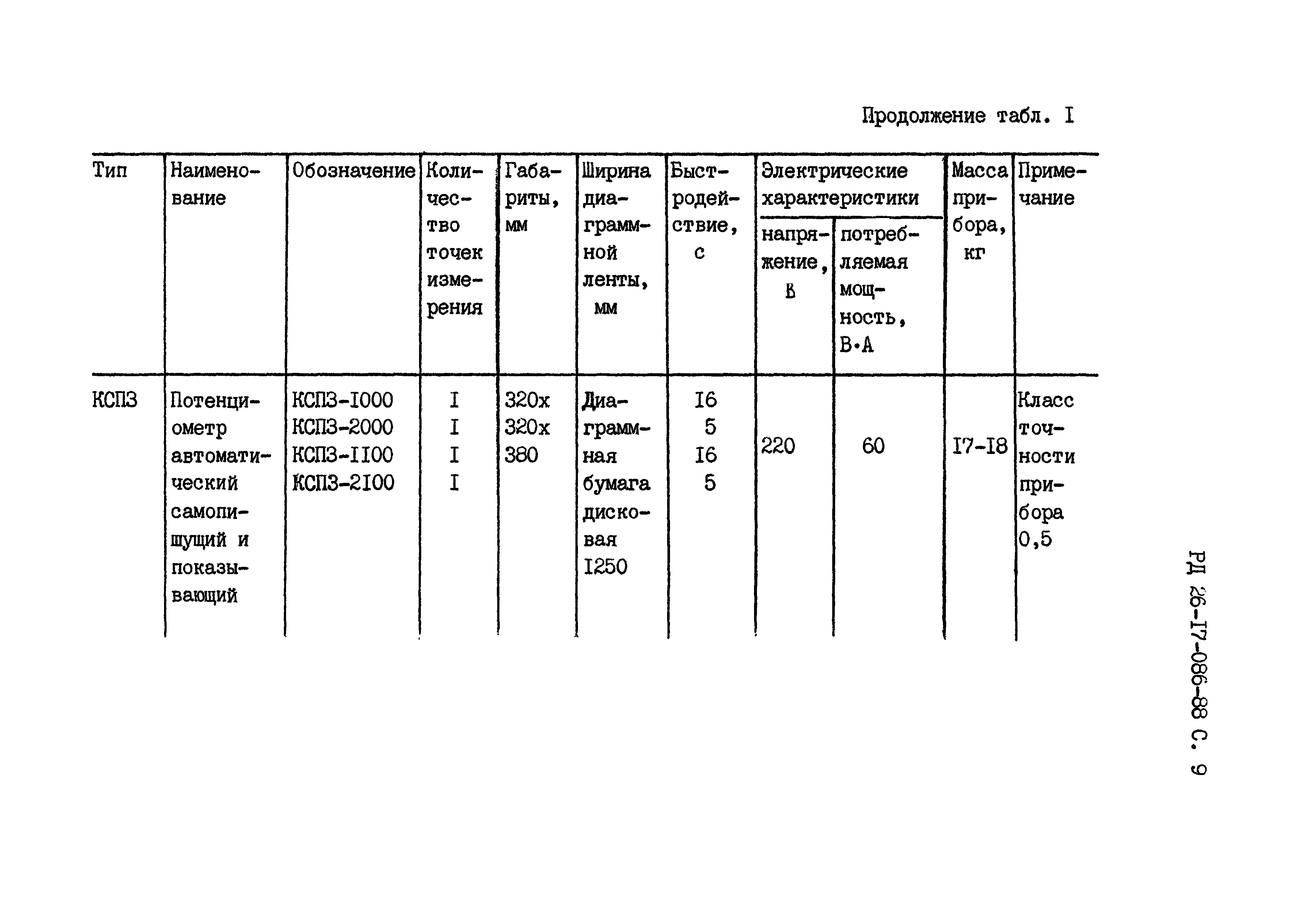

Оглавление:	1. Общие положения 2. Контроль технологического процесса 3. Методы контроля качества термообработанных сварных изделий    3.1. Методы механических испытаний    3.2. Металлографические исследования    3.3. Испытания на стойкость против межкристаллитной коррозии    3.4. Ультразвуковая дефектоскопия, рентгено- и гаммапросвечивание Информационные данные

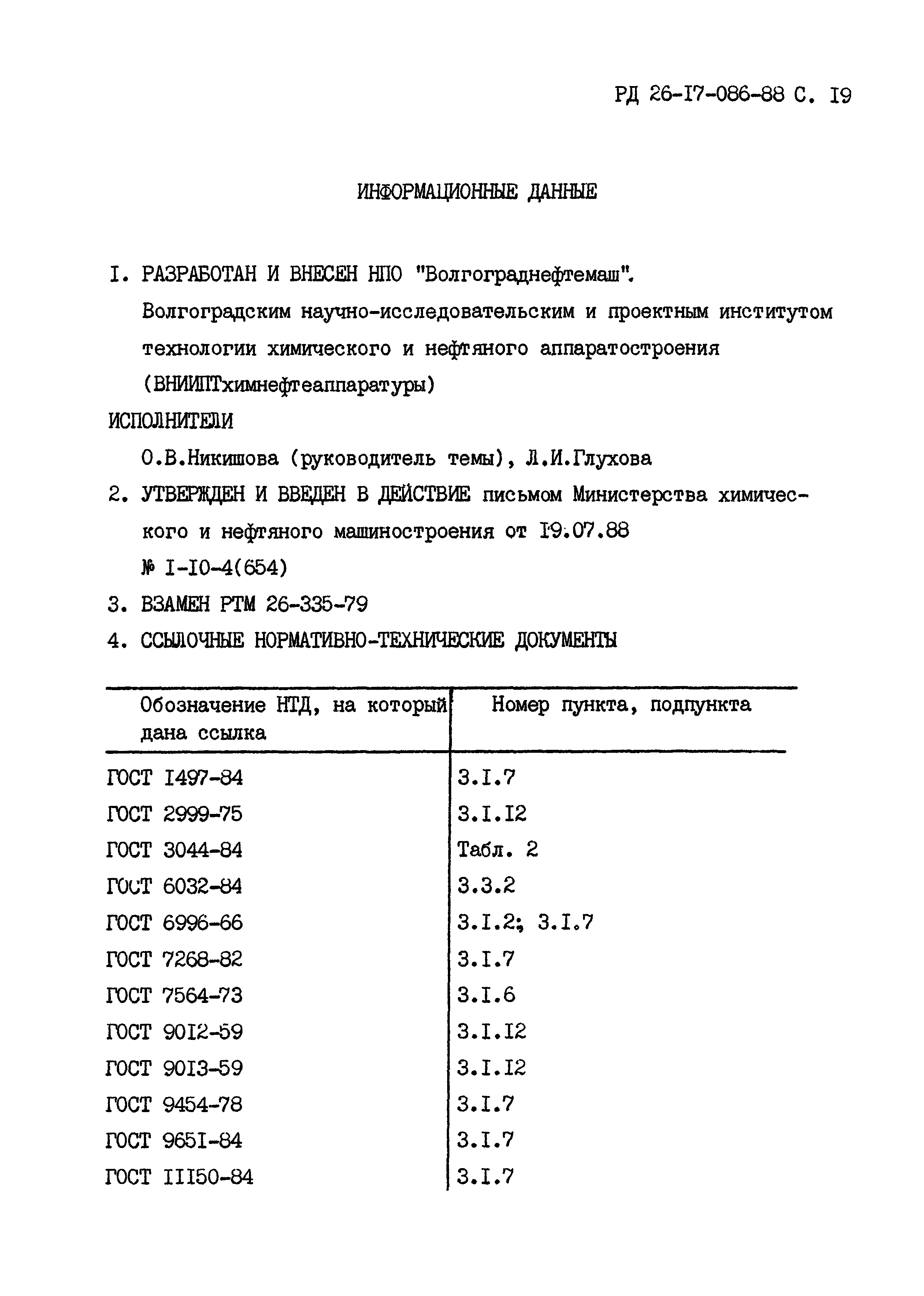

Разработан:	НПО Волгограднефтемаш ВНИИПТхимнефтеаппаратура
Утверждён:	19.07.1988 Минхимнефтемаш СССР (USSR Minkhimneftemash 1-10-4(654))
Расположен в:	Техническая документация Экология МАШИНОСТРОЕНИЕ Сварка, пайка твердым и мягким припоем Сварочные швы и сварка Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов химического комплекса
Заменяет собой:	РТМ 26-335-79

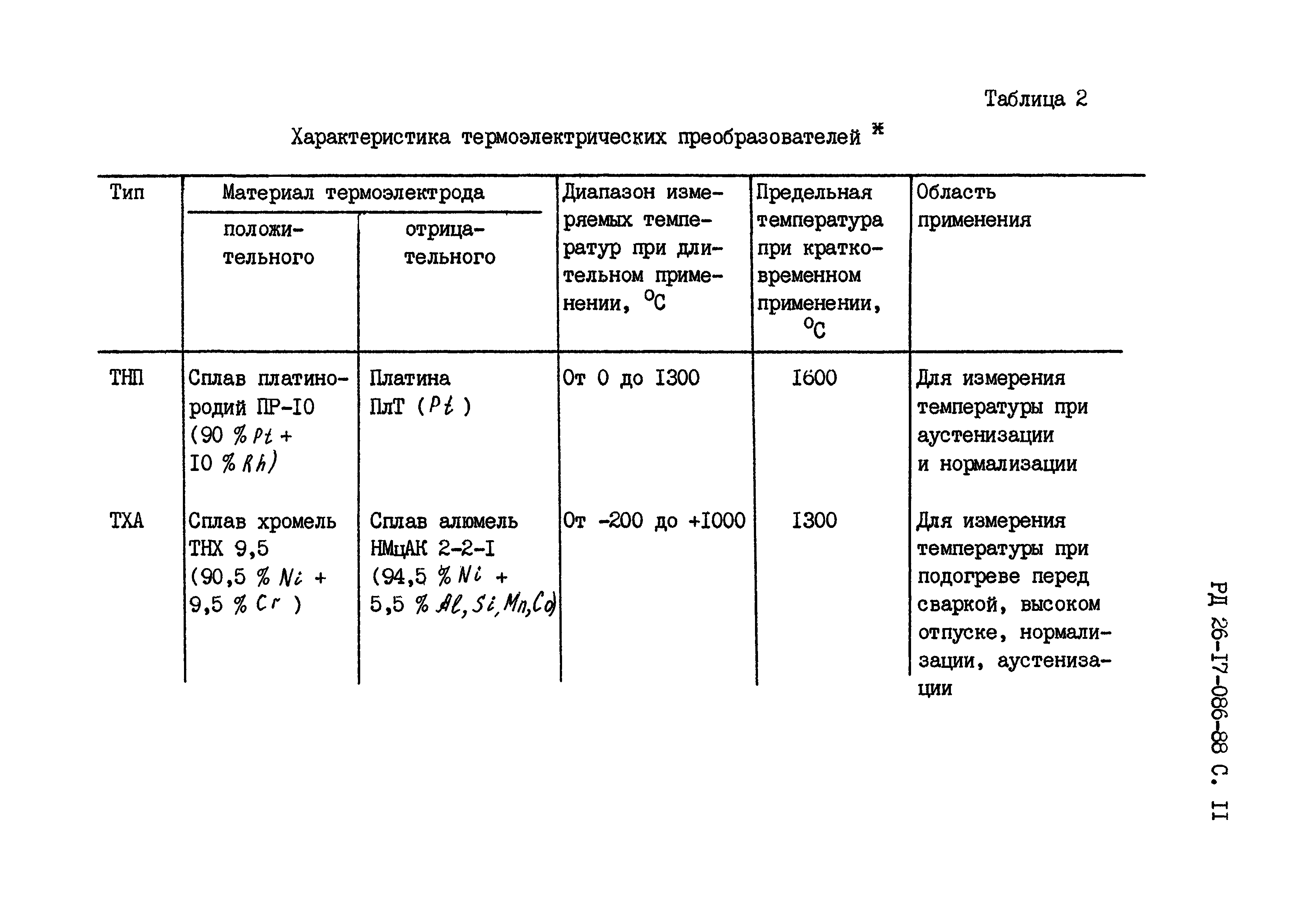

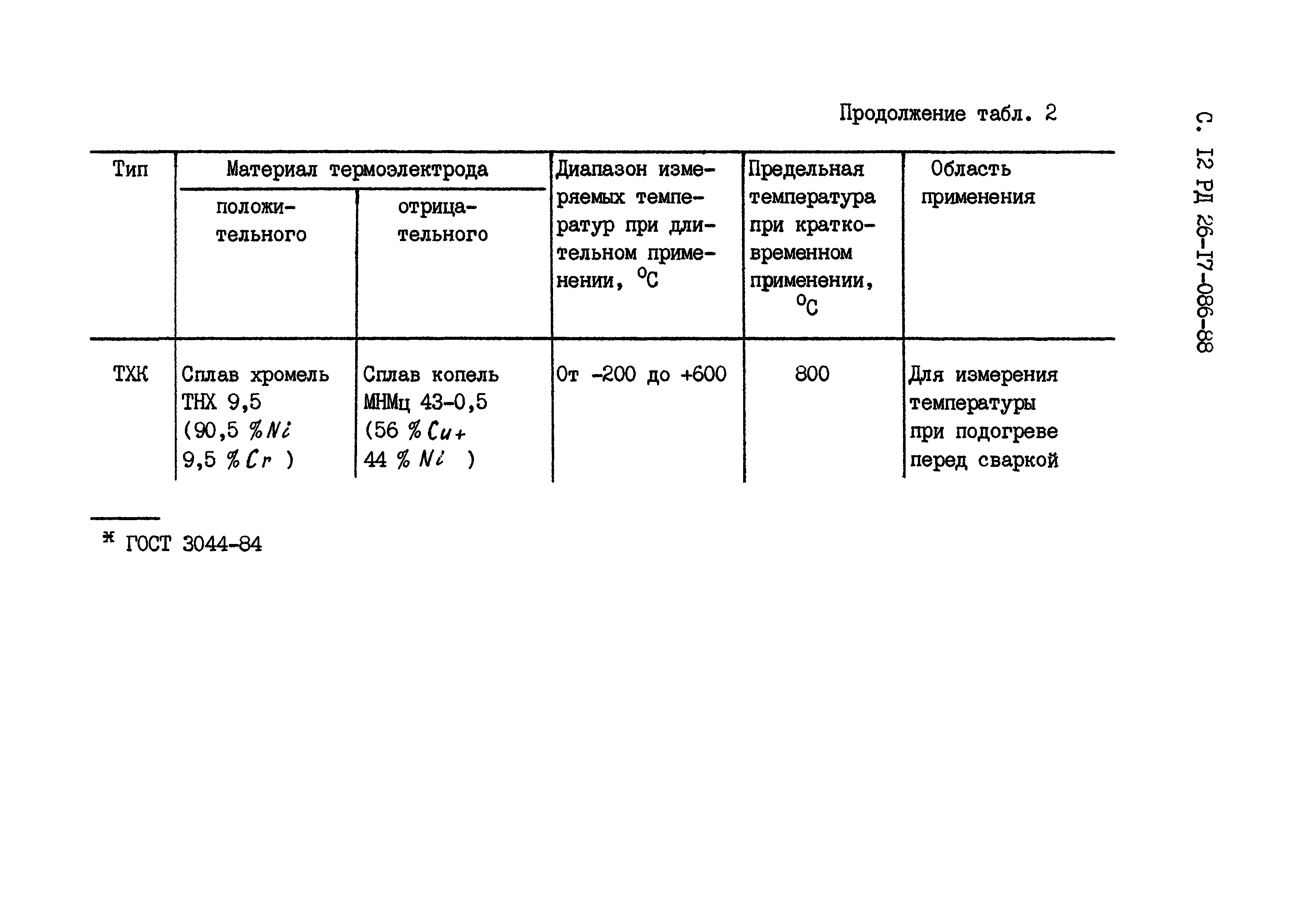

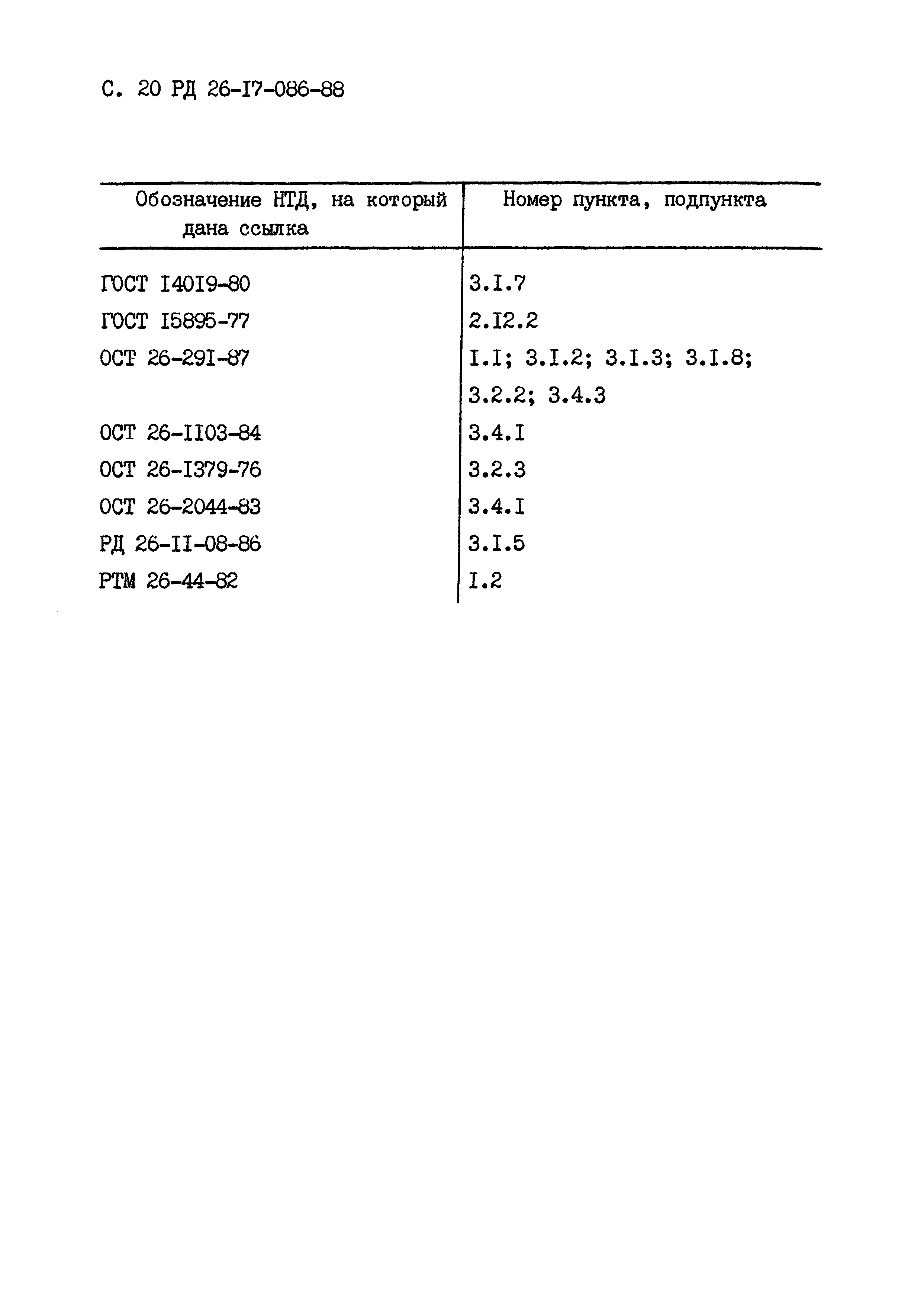

Нормативные ссылки:	ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 9651-84 «Металлы. Методы испытаний на растяжение при повышенных температурах» ГОСТ 11150-84 «Металлы. Методы испытания на растяжение при пониженных температурах» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 3044-84 «Преобразователи термоэлектрические. Номинальные статические характеристики преобразований» ГОСТ 7268-82 «Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» РТМ 26-44-82 «Термическая обработка нефтехимической аппаратуры и ее элементов» ГОСТ 14019-80 «Металлы. Методы испытания на изгиб» ГОСТ 15895-77 «Статистические методы управления качеством продукции. Термины и определения» РД 26-11-08-86 «Соединения сварные. Механические испытания» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия»
