Скачать РМ 4-51-90 Системы автоматизации технологических процессов. Принципы компоновки щитов и пультов управления. Пособие к РМ 4-107-82

Дата актуализации: 10.08.2017

РМ 4-51-90

Системы автоматизации технологических процессов. Принципы компоновки щитов и пультов управления. Пособие к РМ 4-107-82

Обозначение:	РМ 4-51-90
Обозначение англ:	RM 4-51-90
Статус:	действует
Название рус.:	Системы автоматизации технологических процессов. Принципы компоновки щитов и пультов управления. Пособие к РМ 4-107-82
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1990

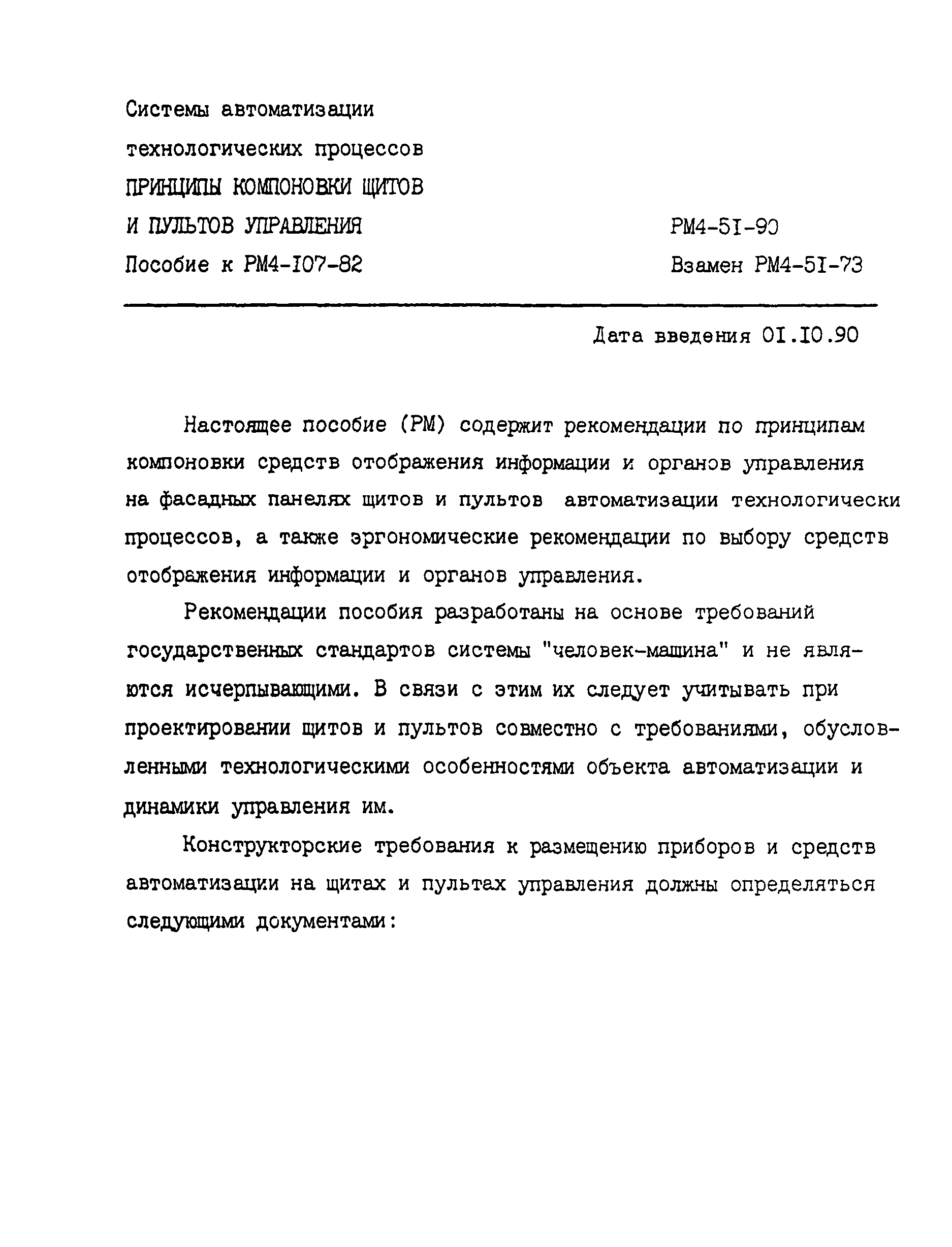

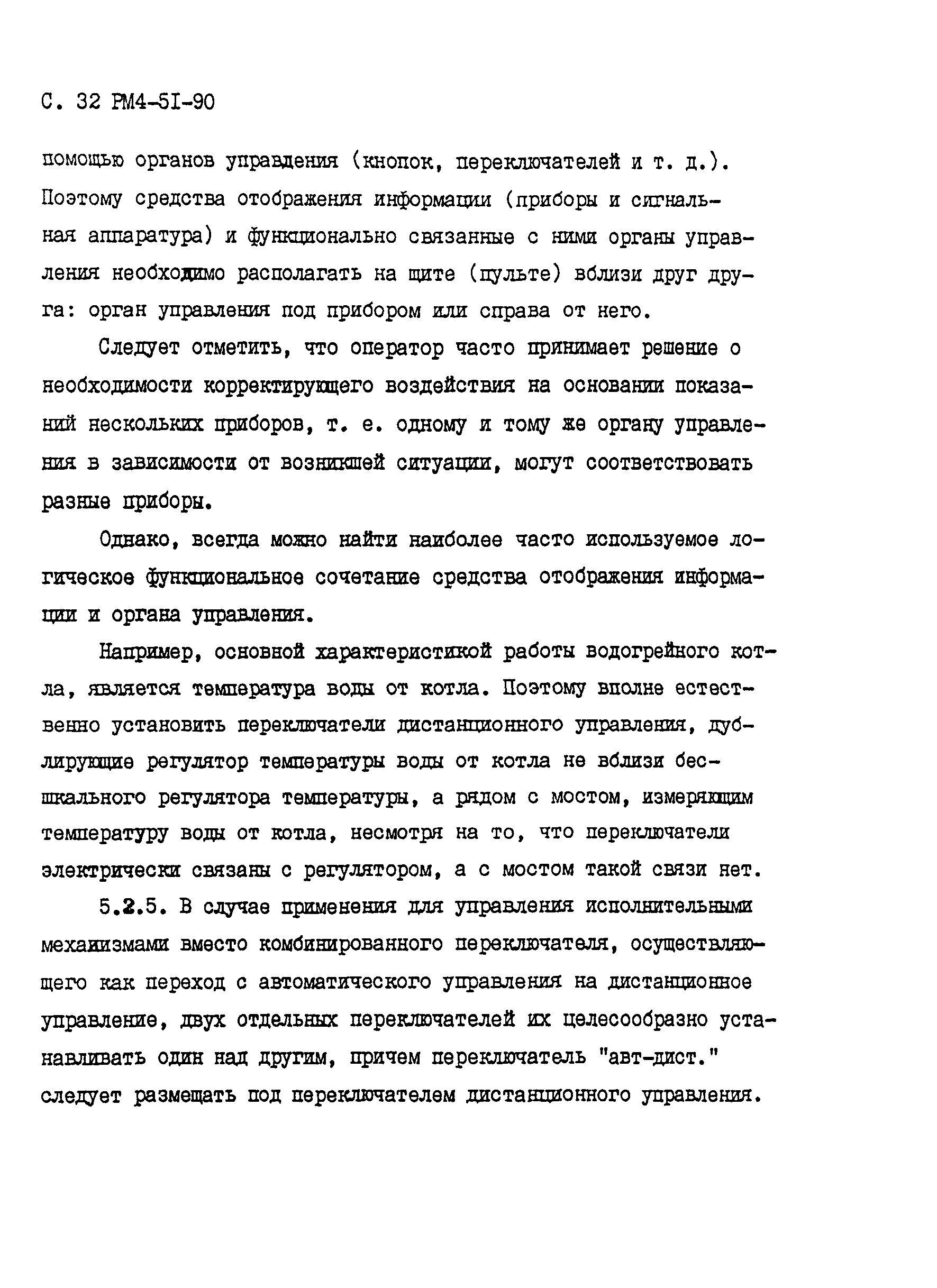

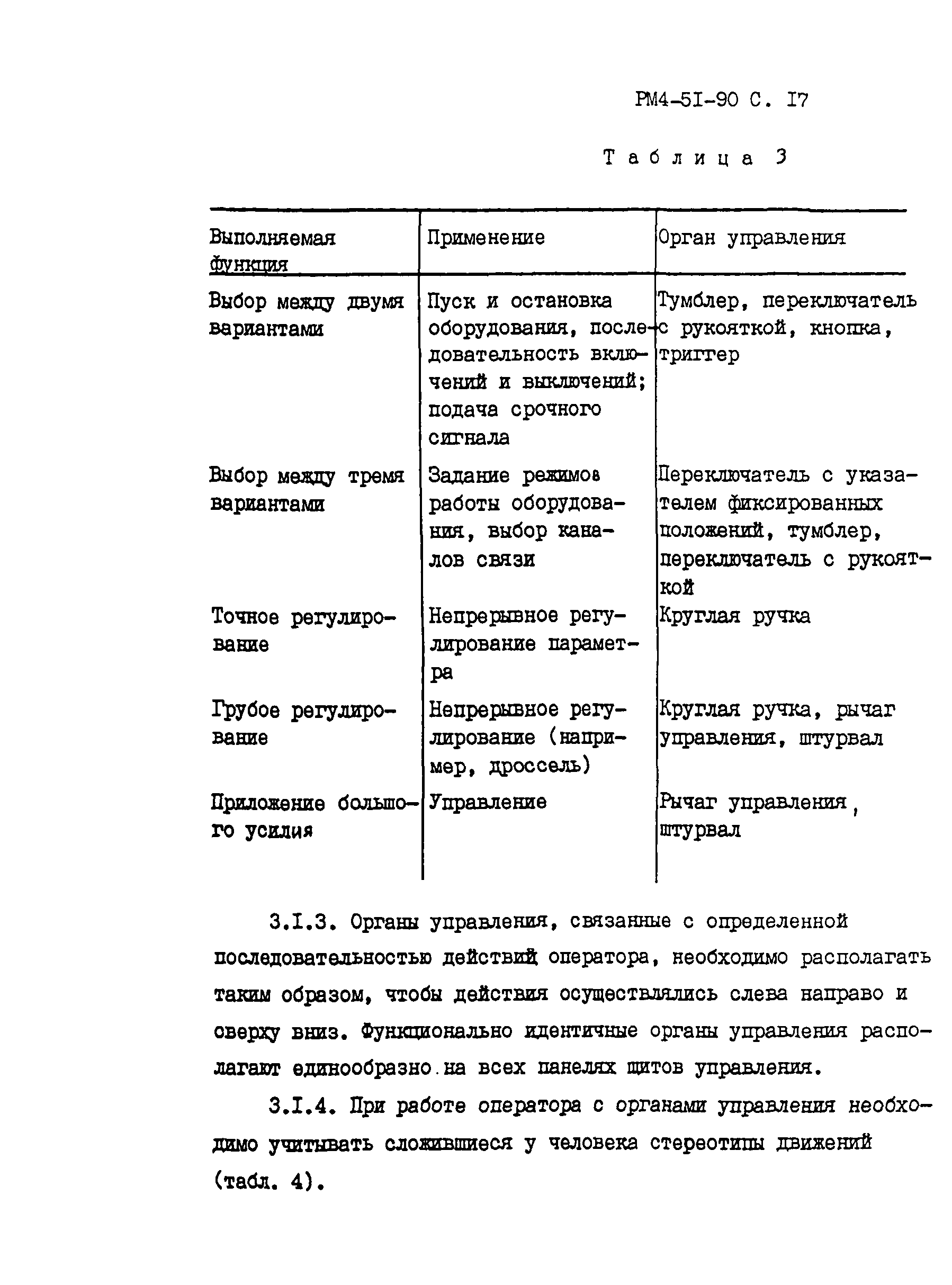

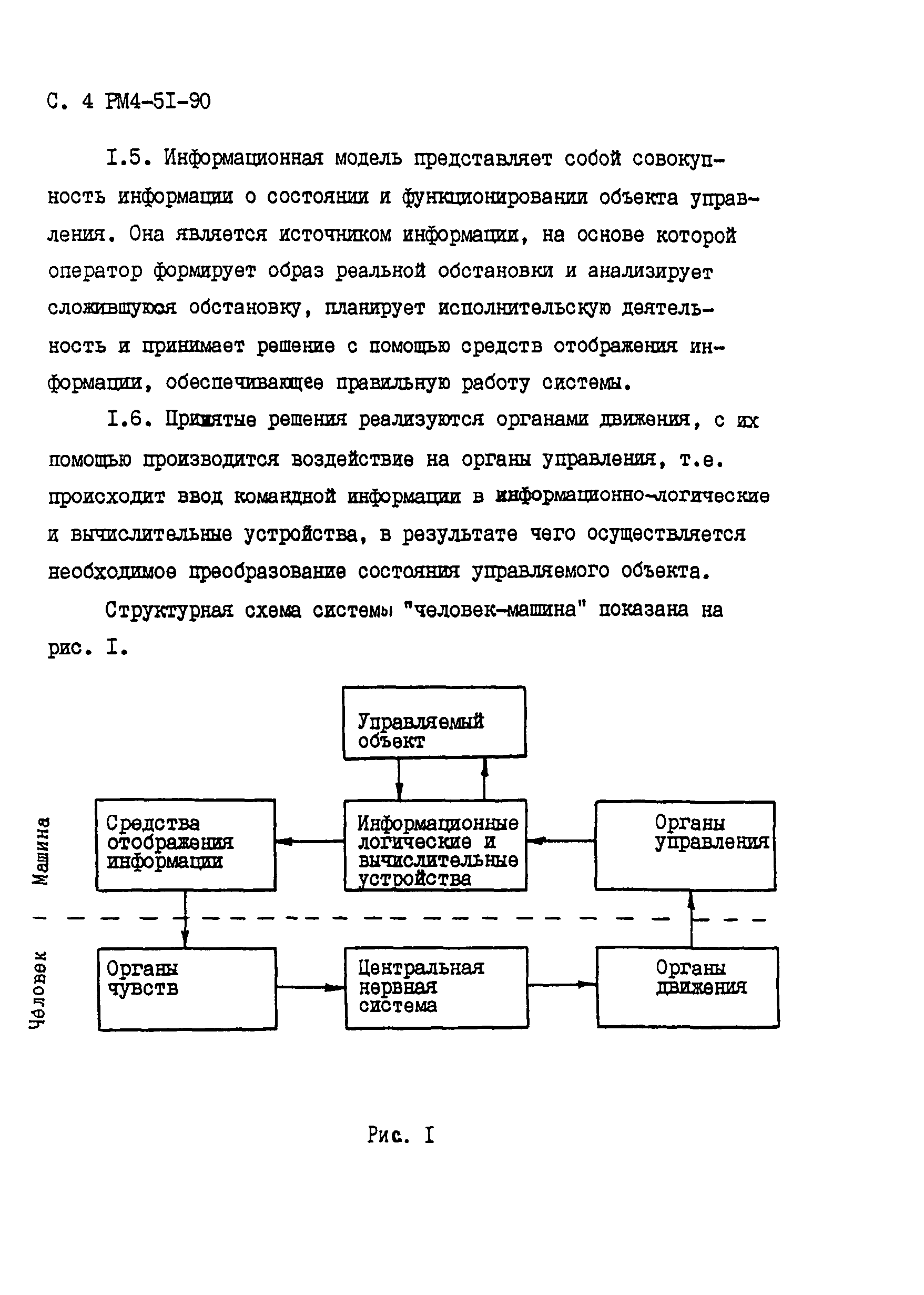

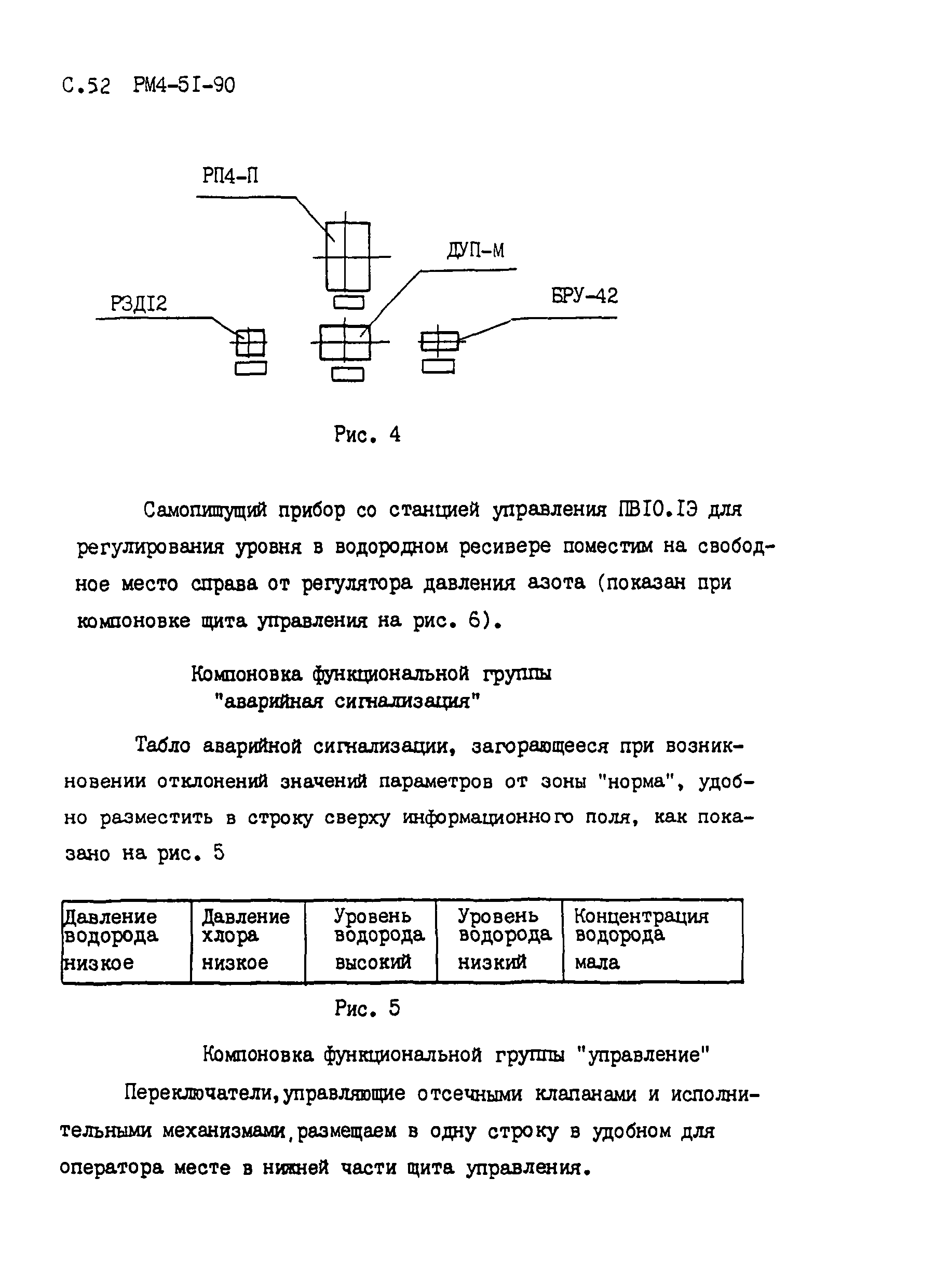

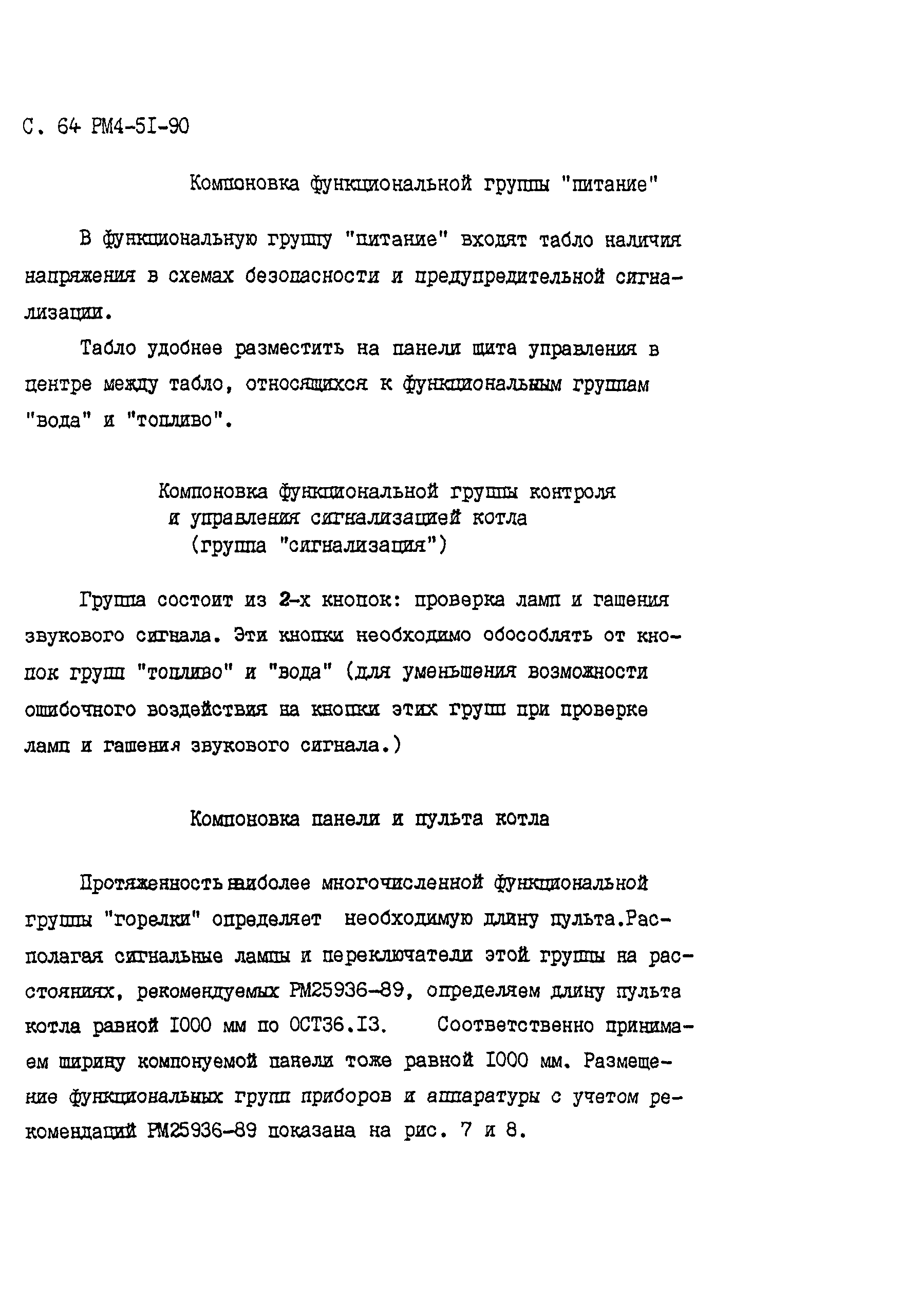

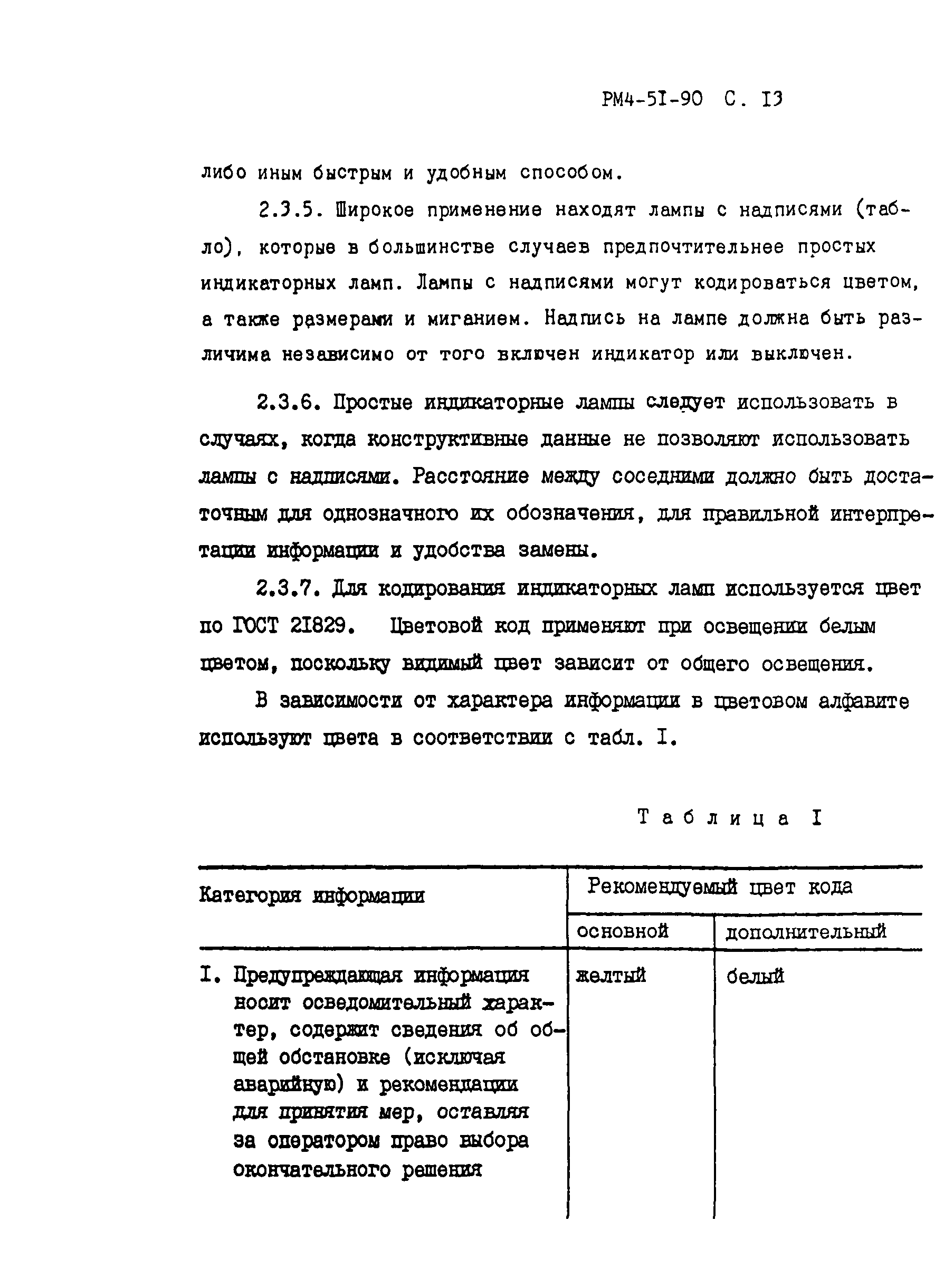

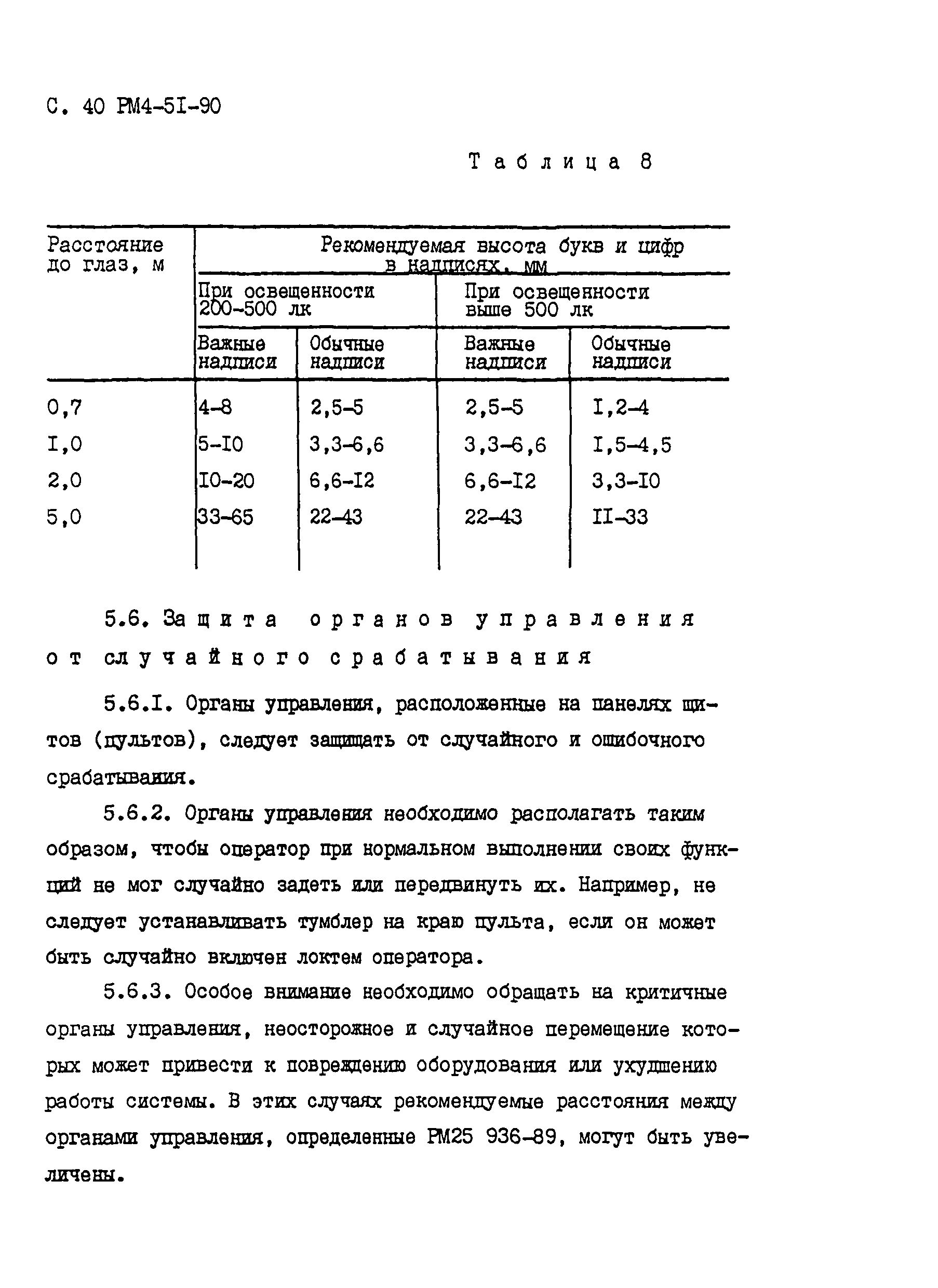

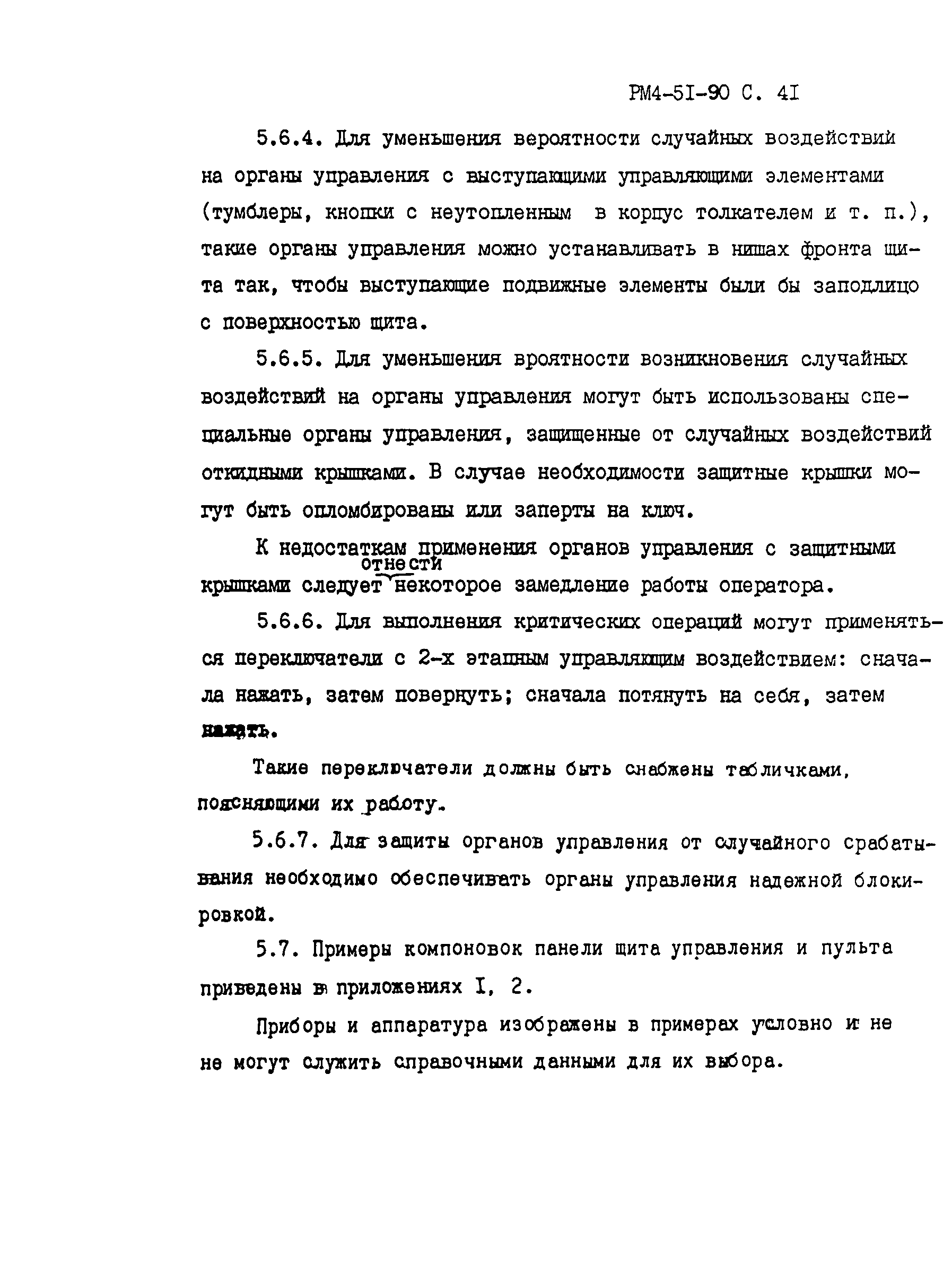

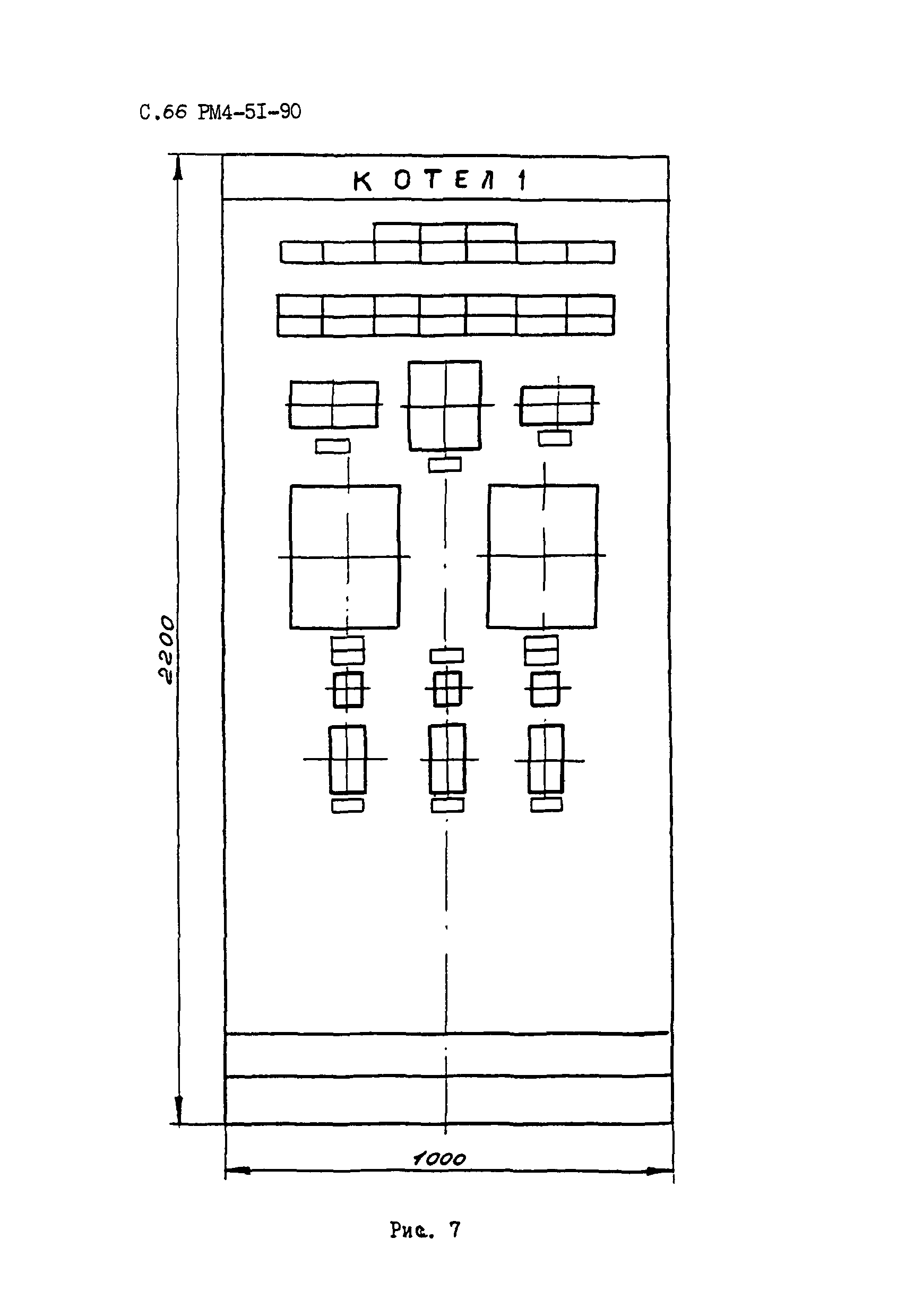

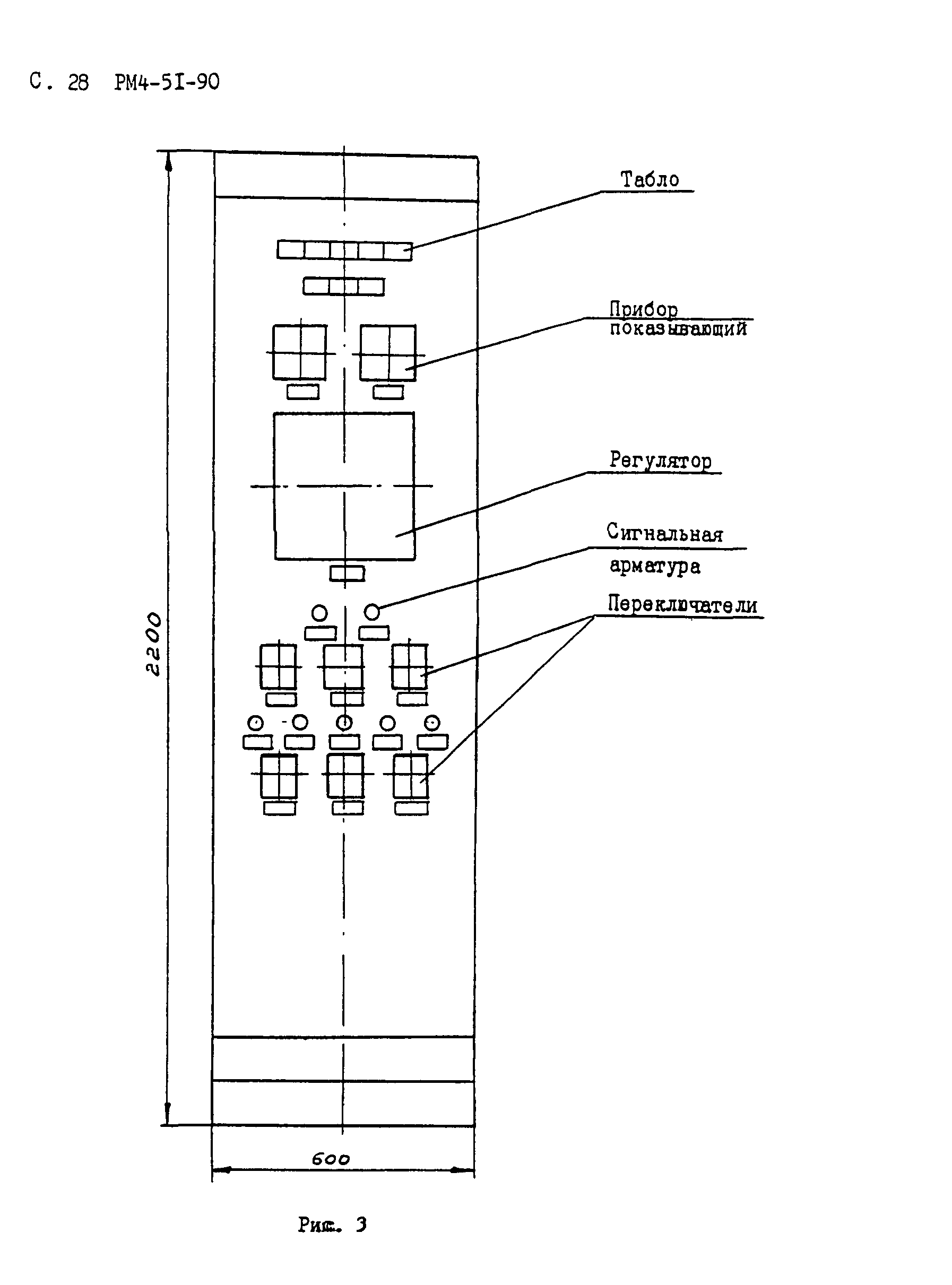

Область применения:	Настоящее пособие (РМ) содержит рекомендации по принципам компоновки средств отображения информации и органов управления на фасадных панелях щитов и пультов автоматизации технологических процессов, а также эргономические рекомендации по выбору средств отображения информации и органов управления

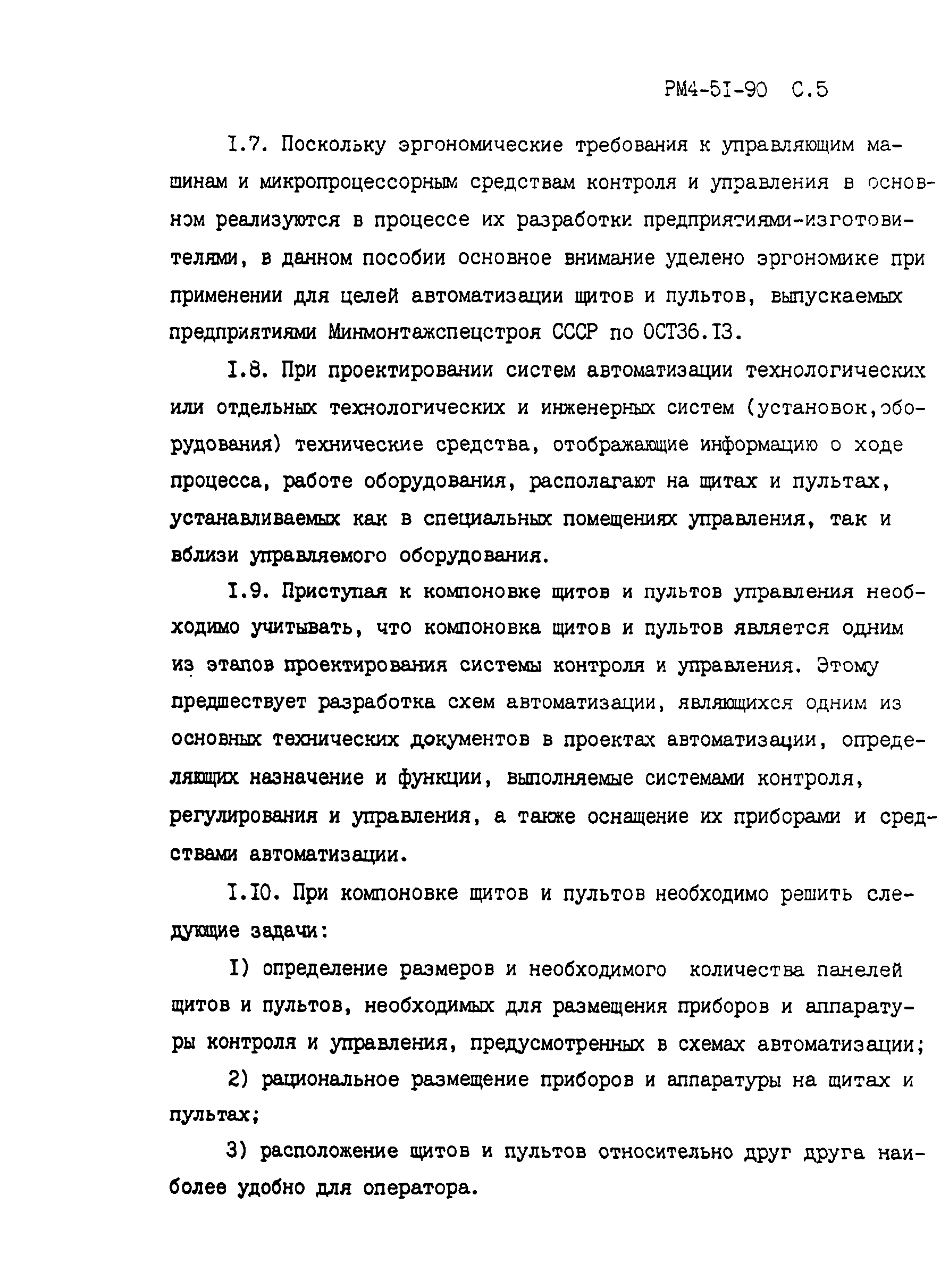

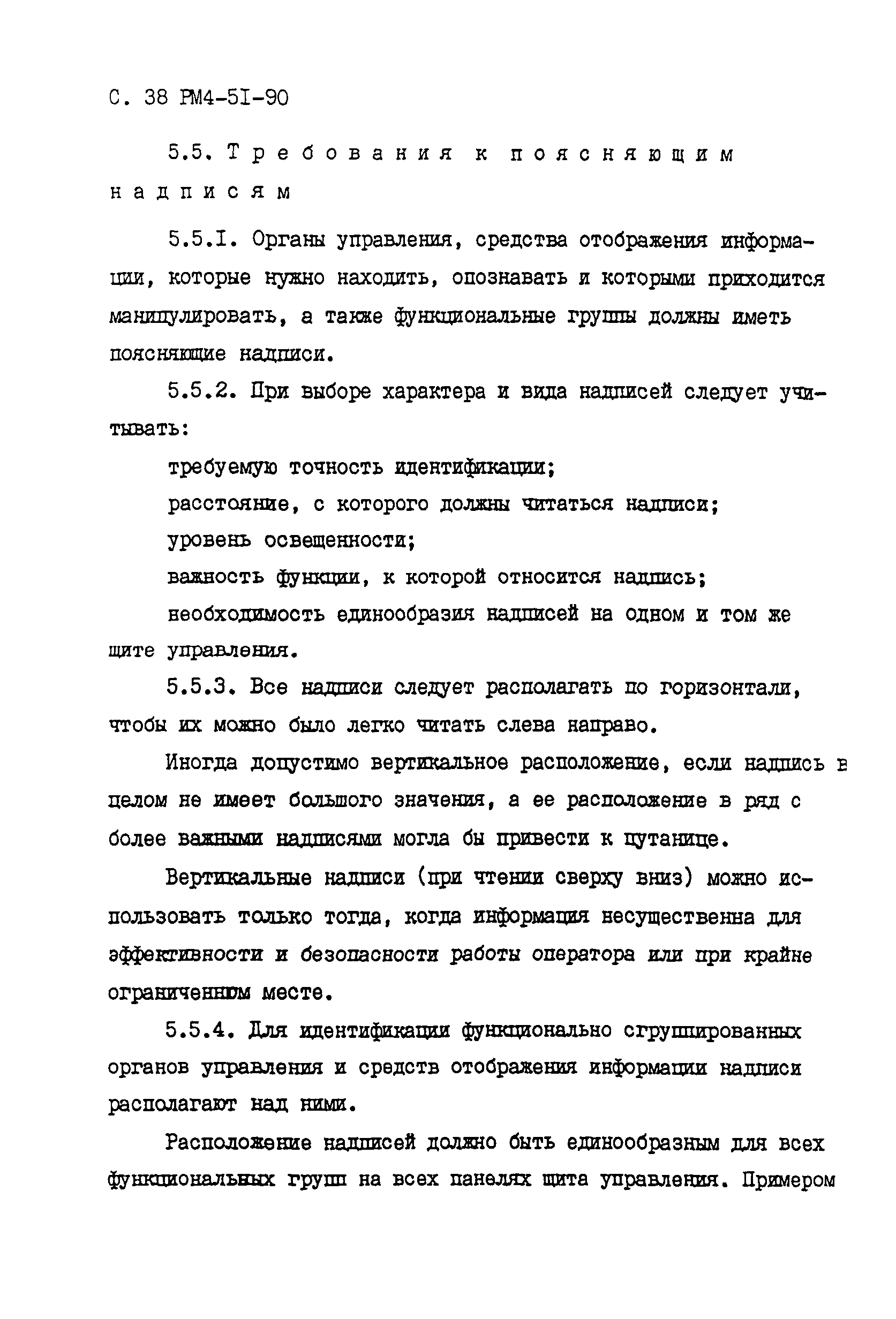

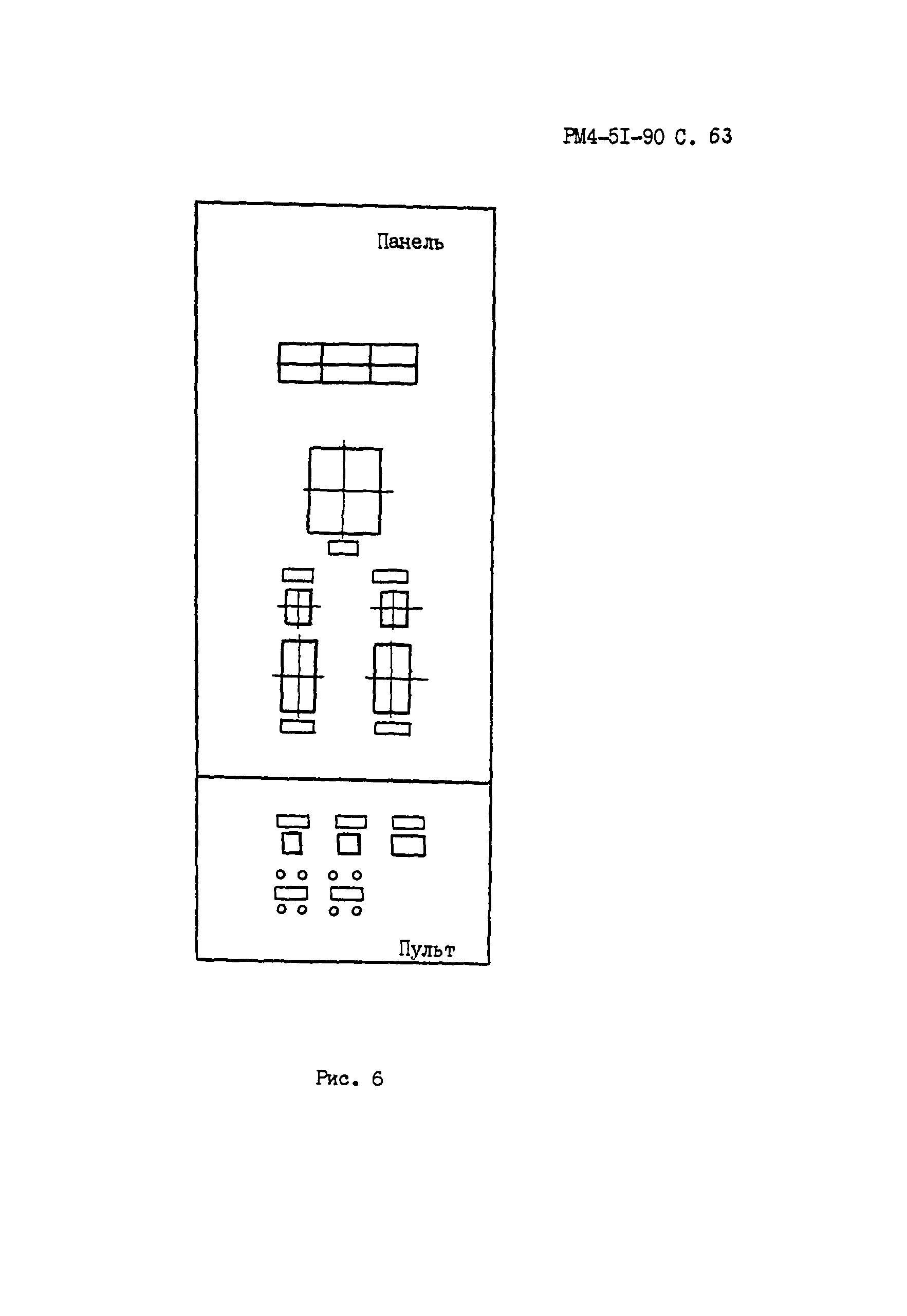

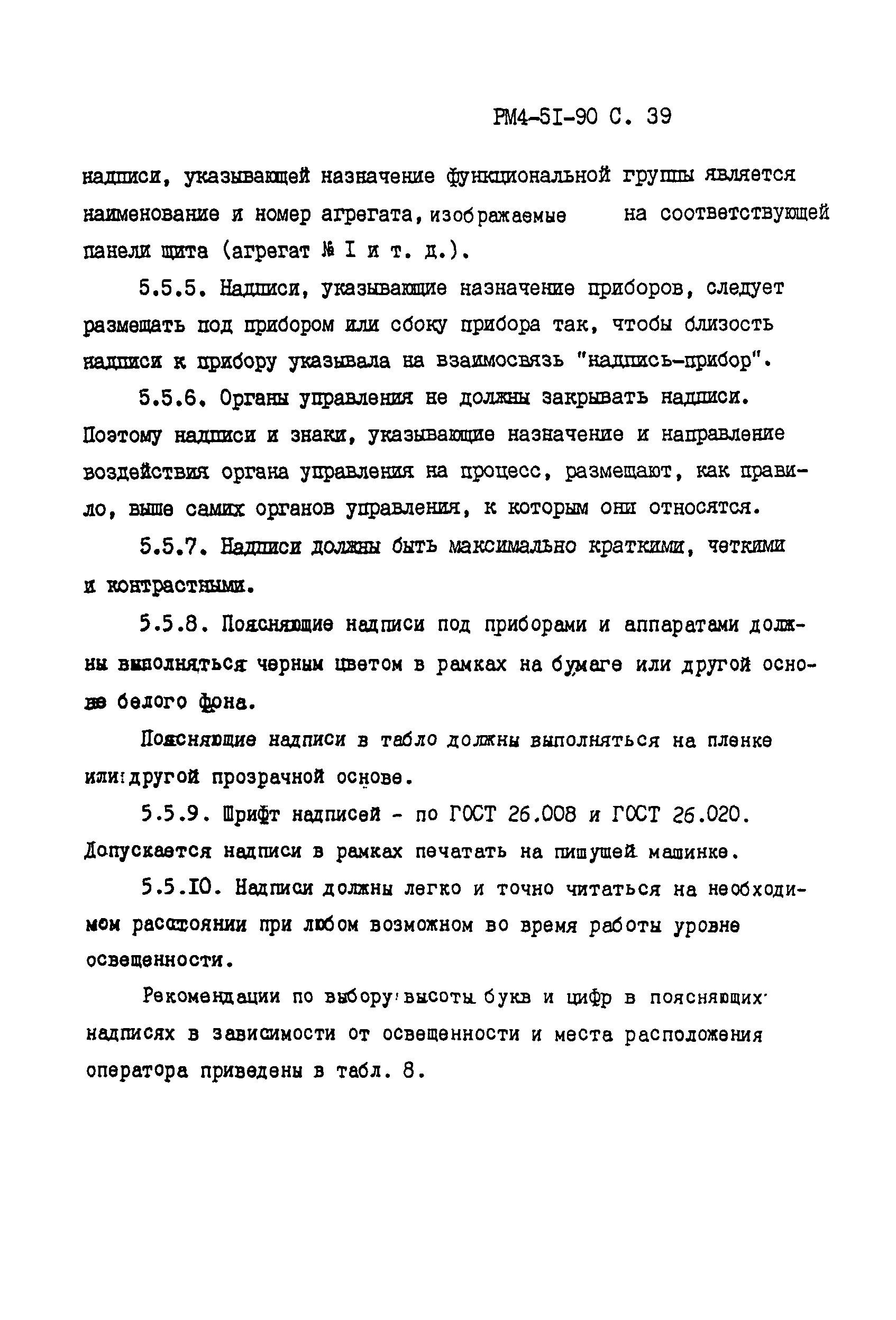

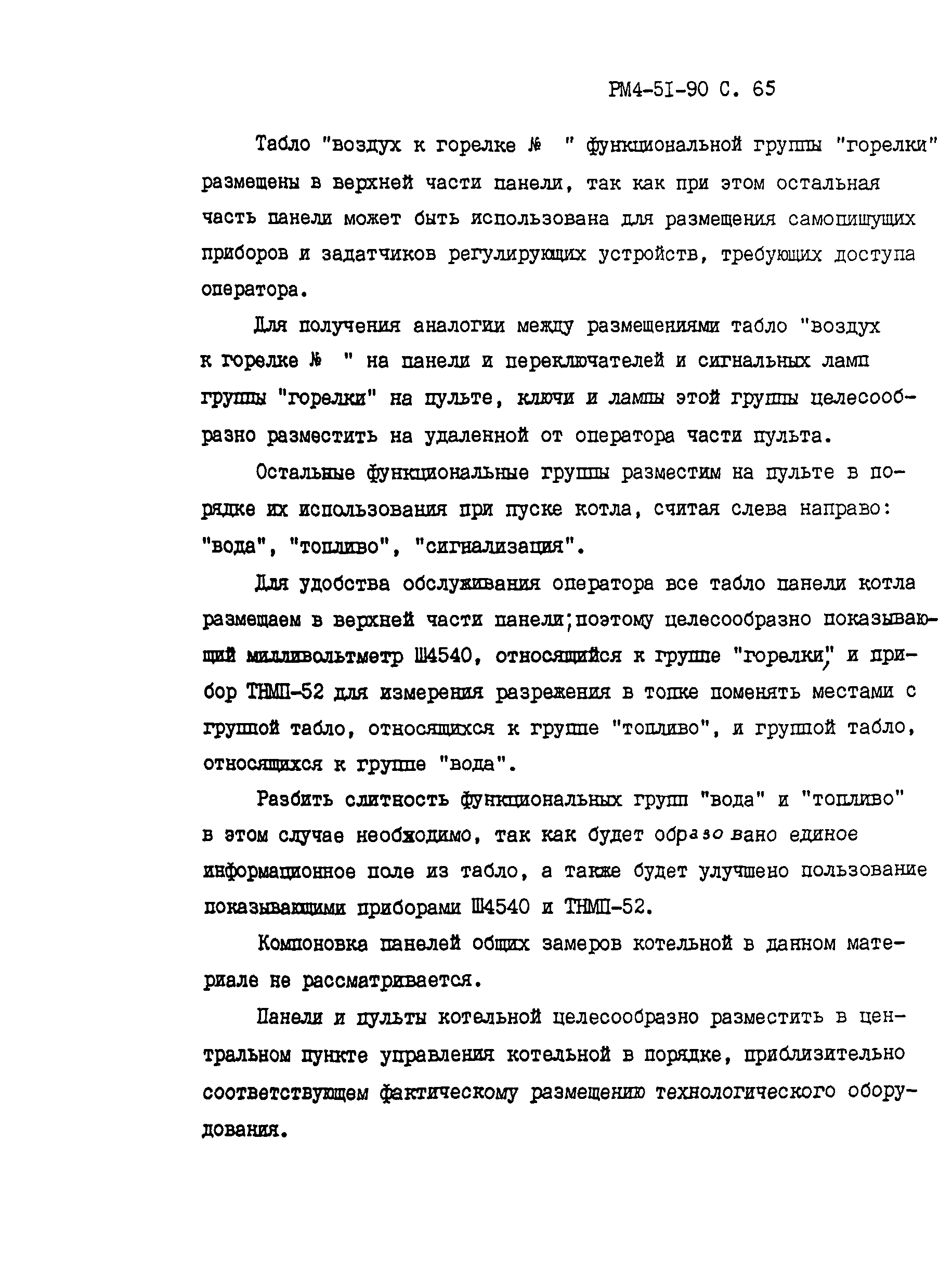

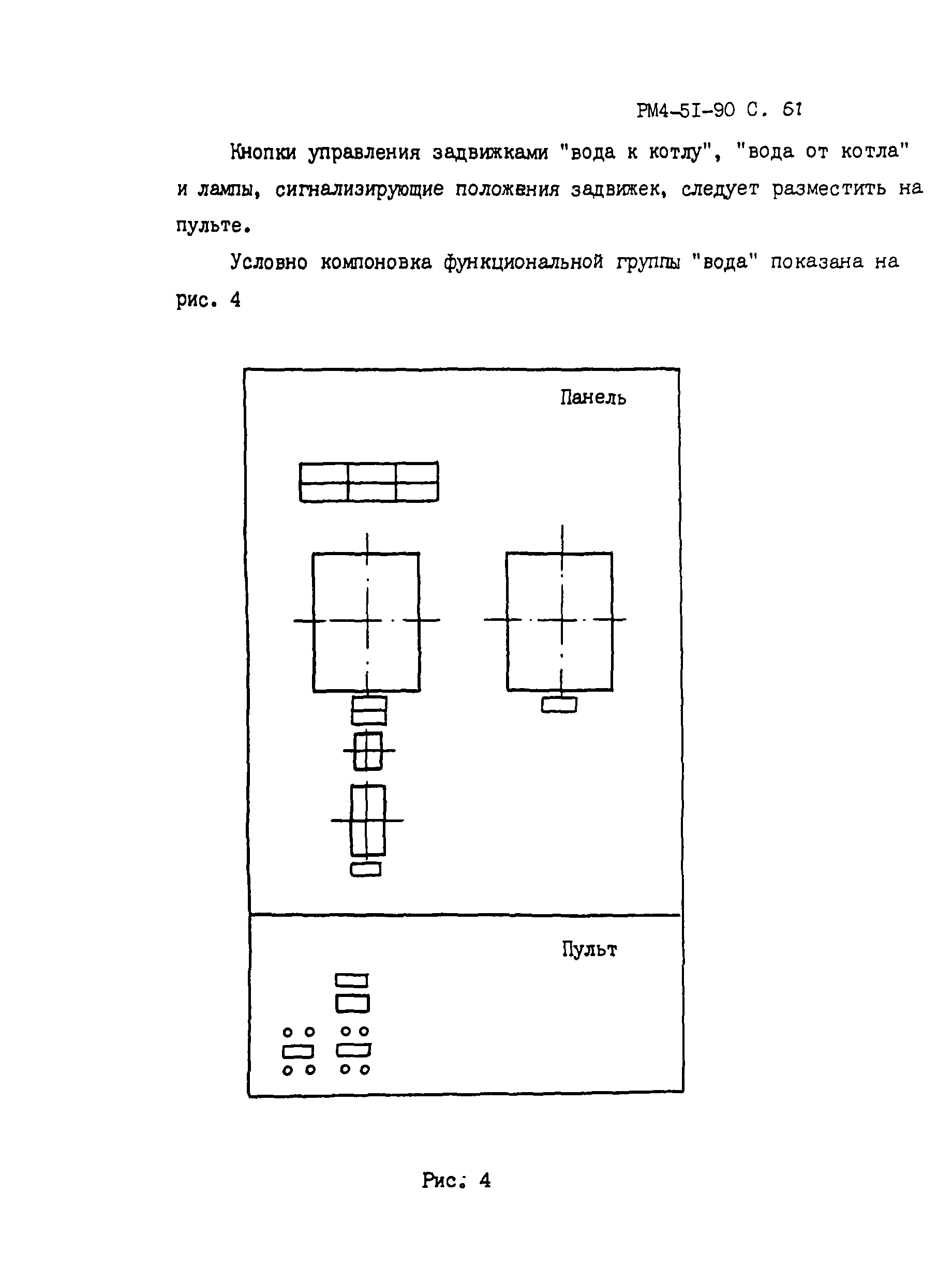

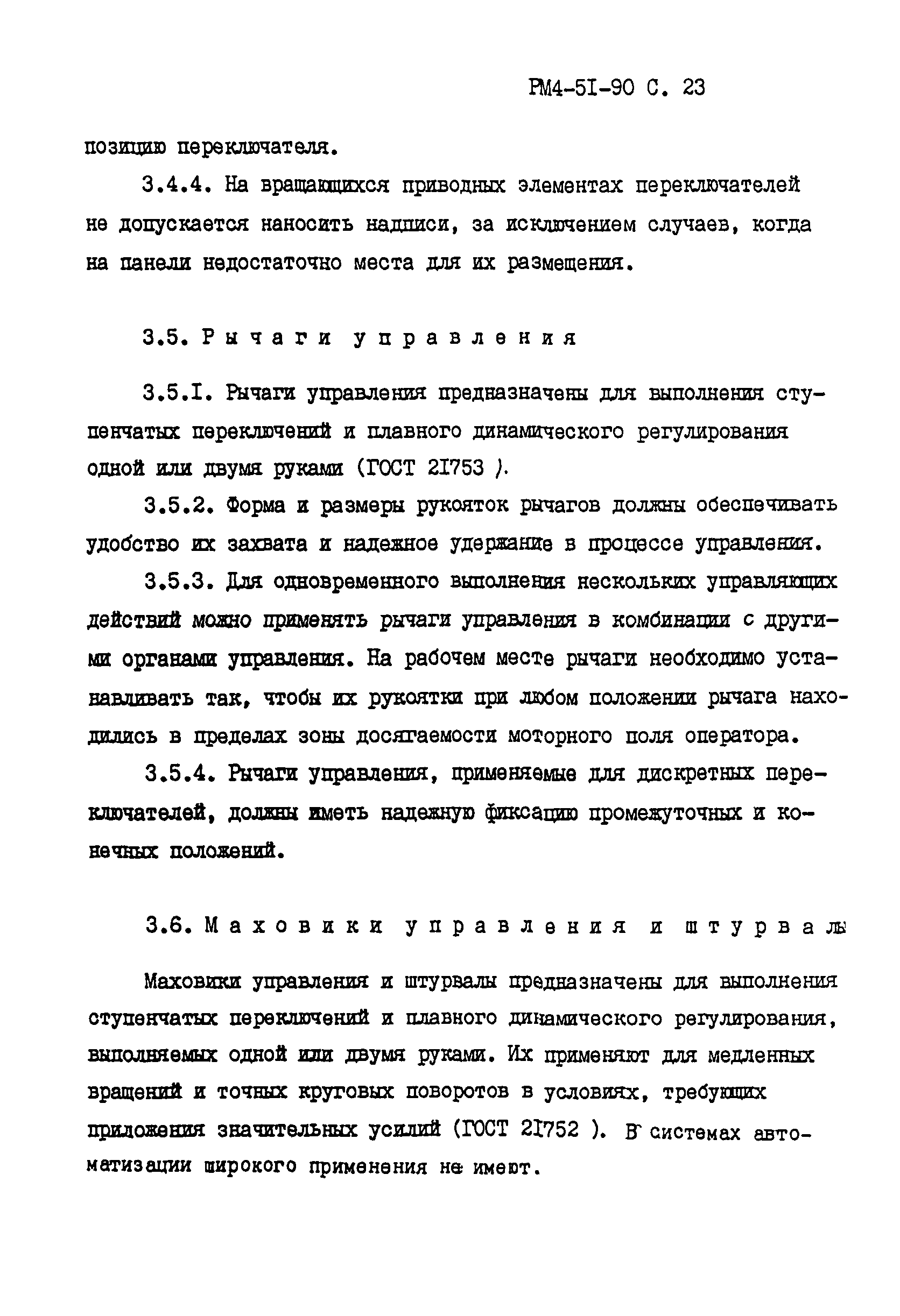

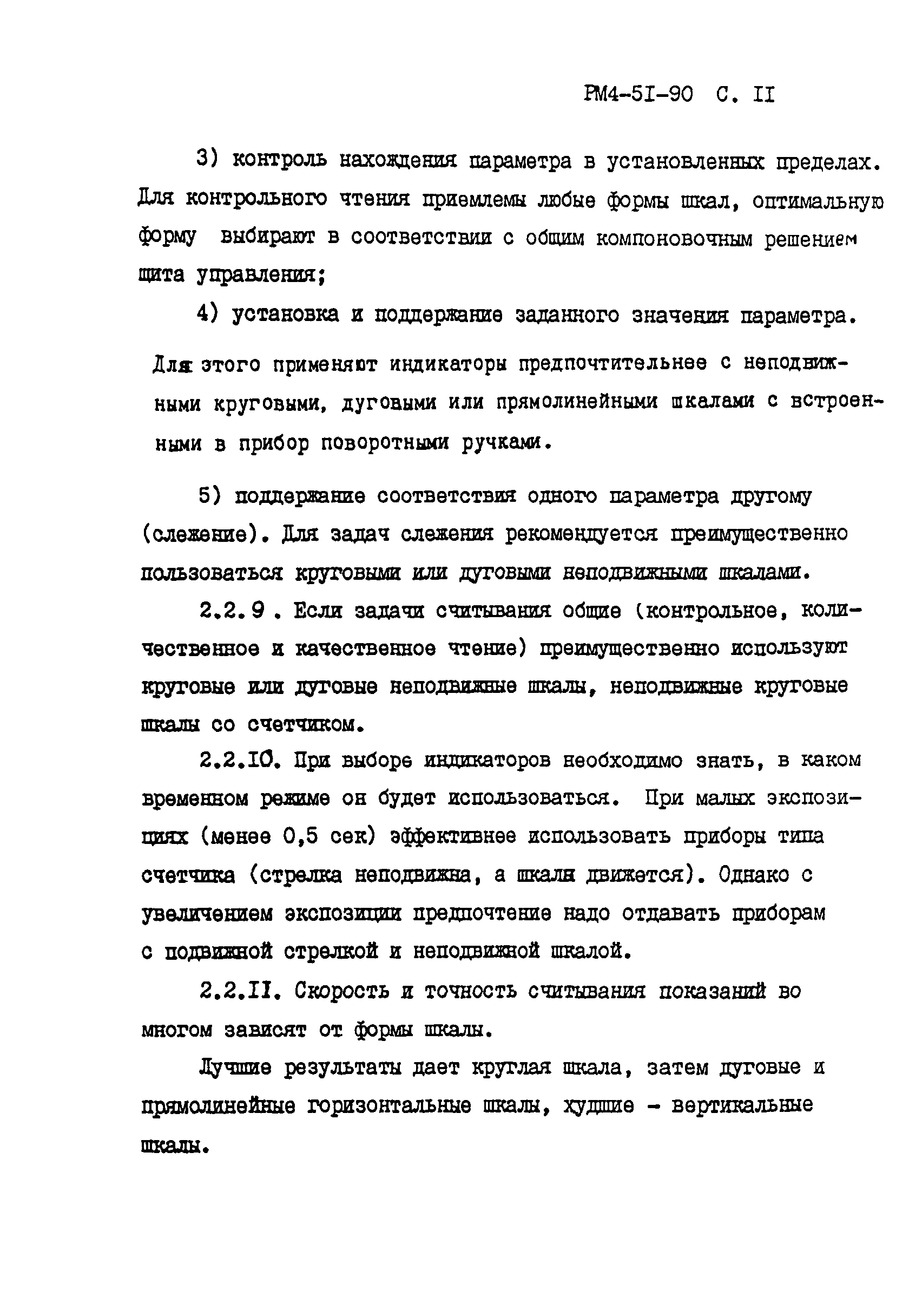

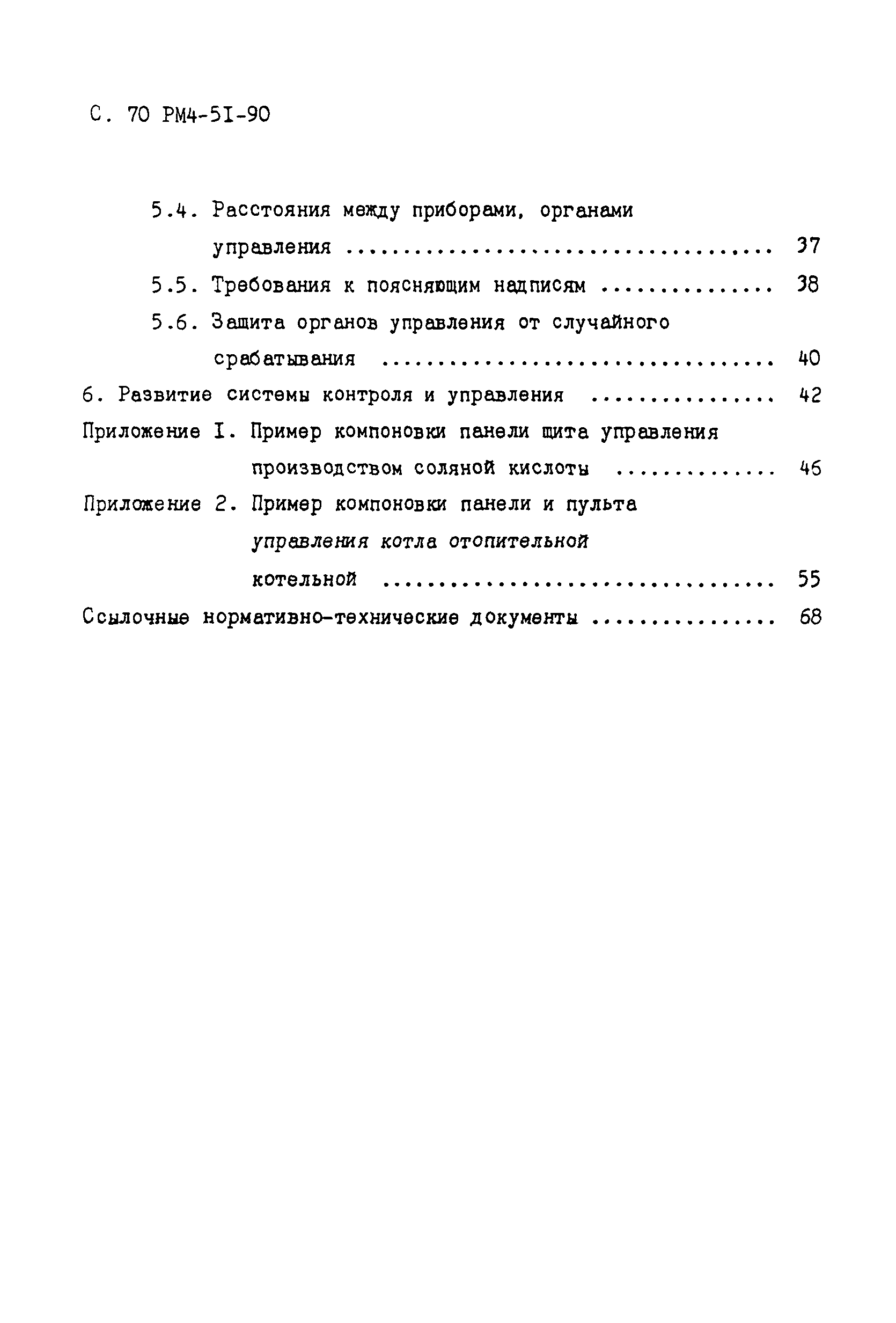

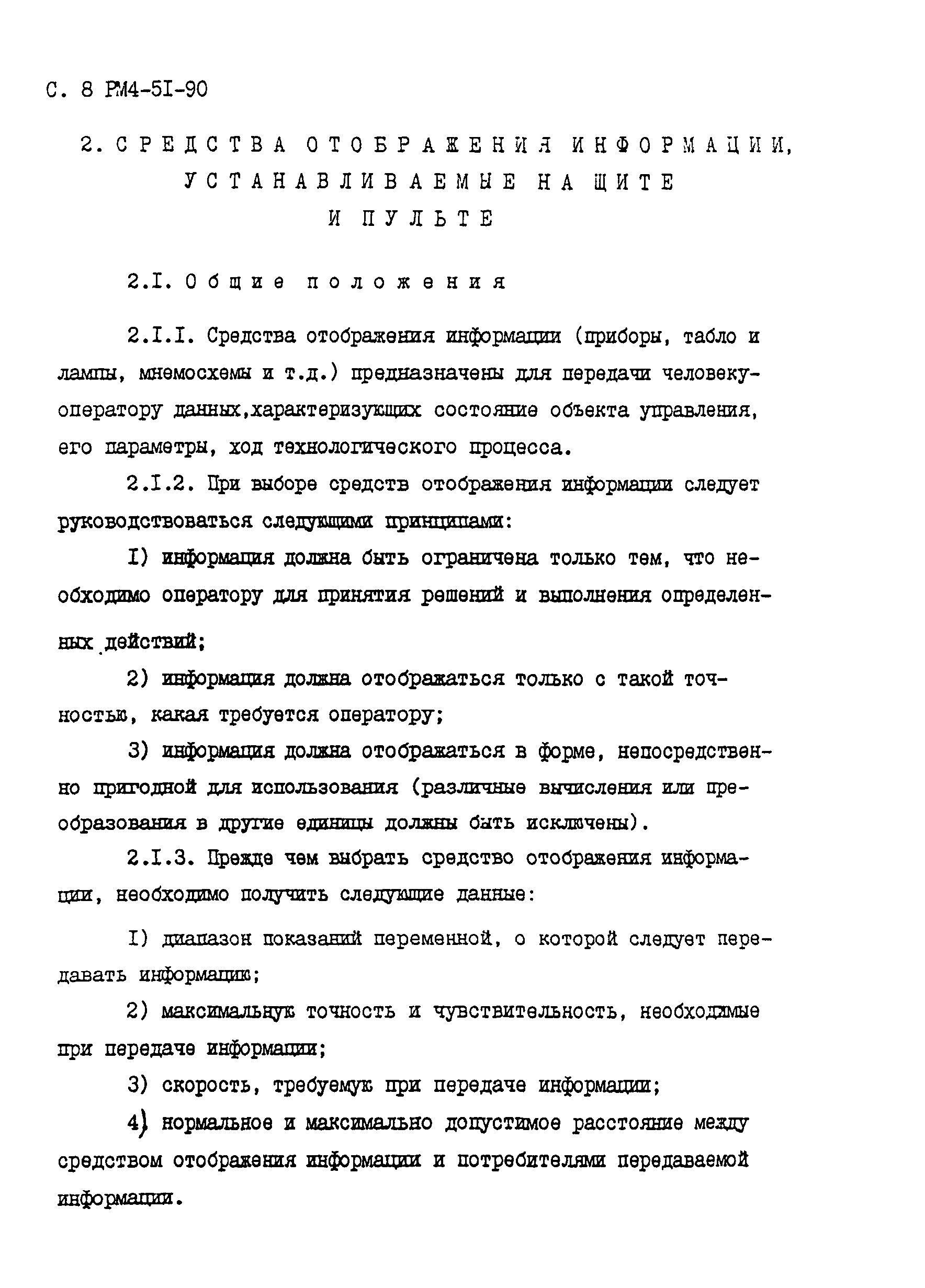

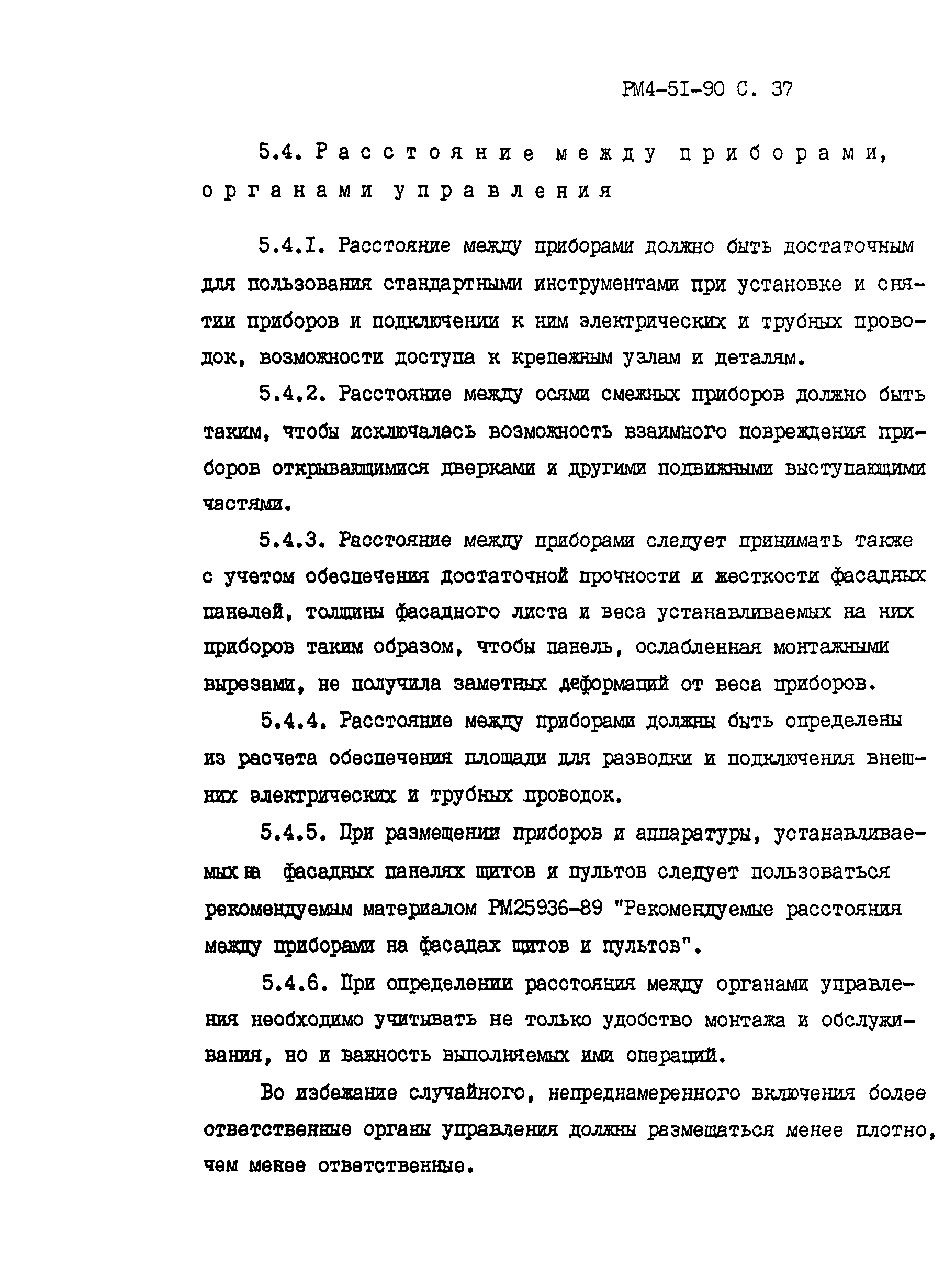

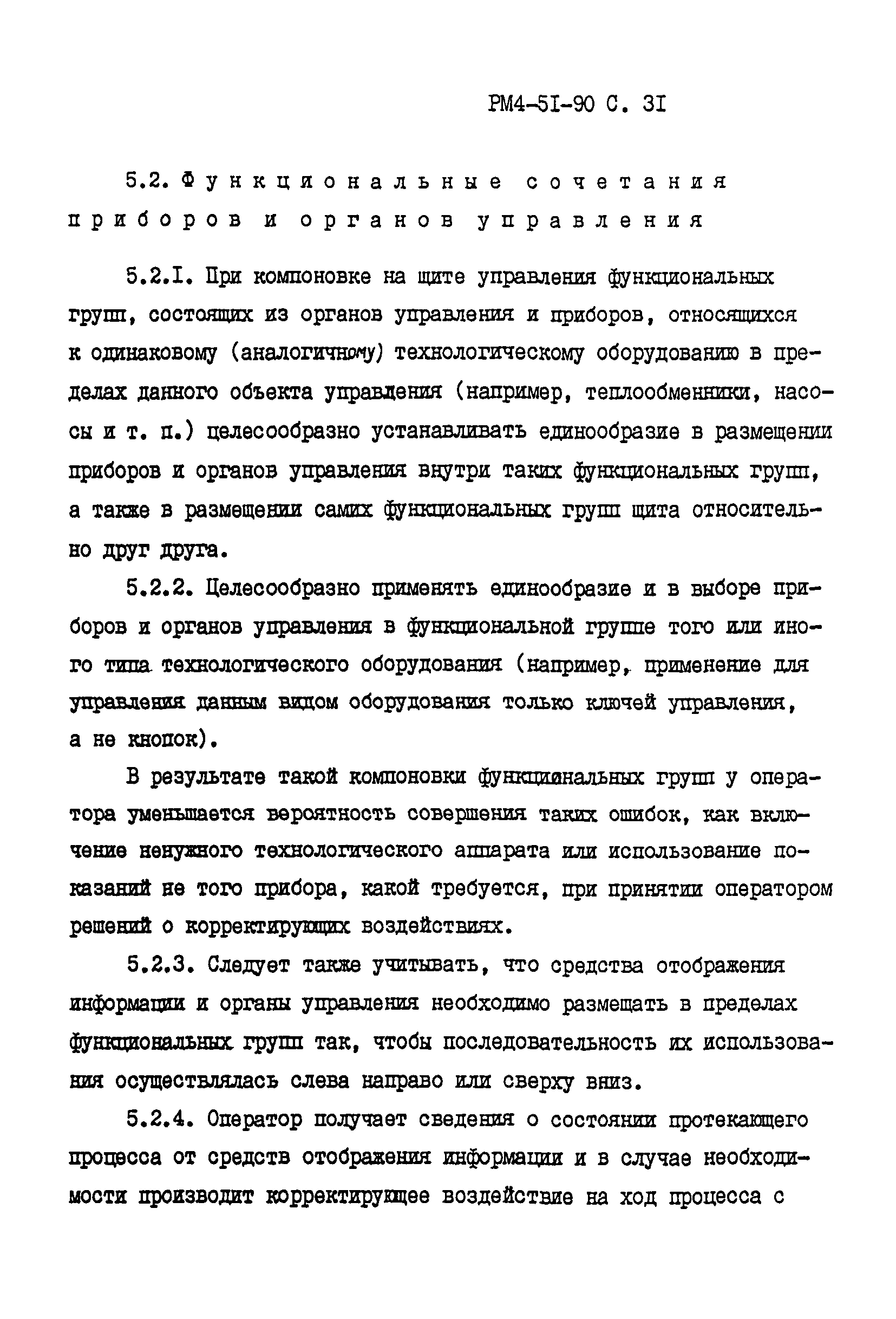

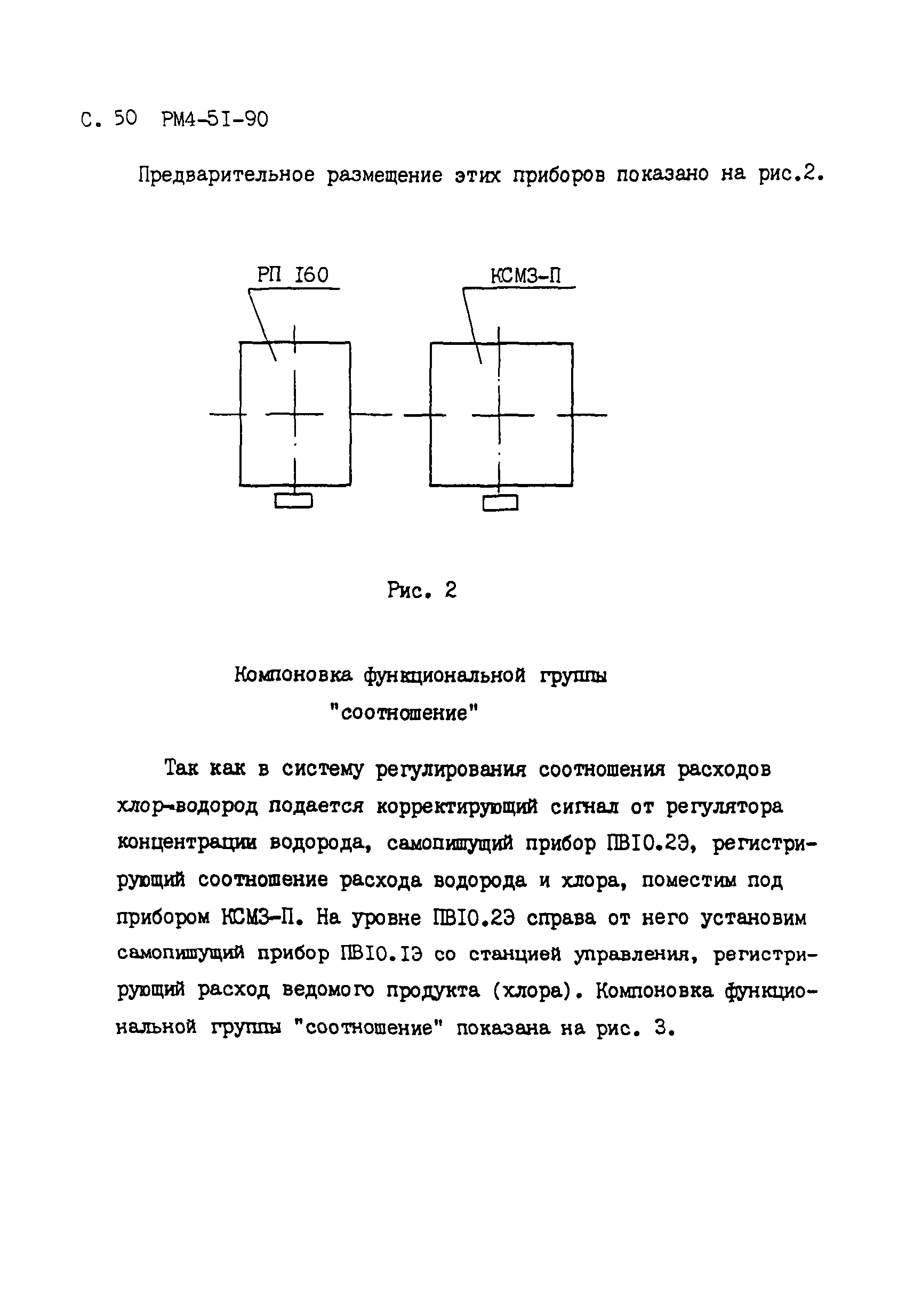

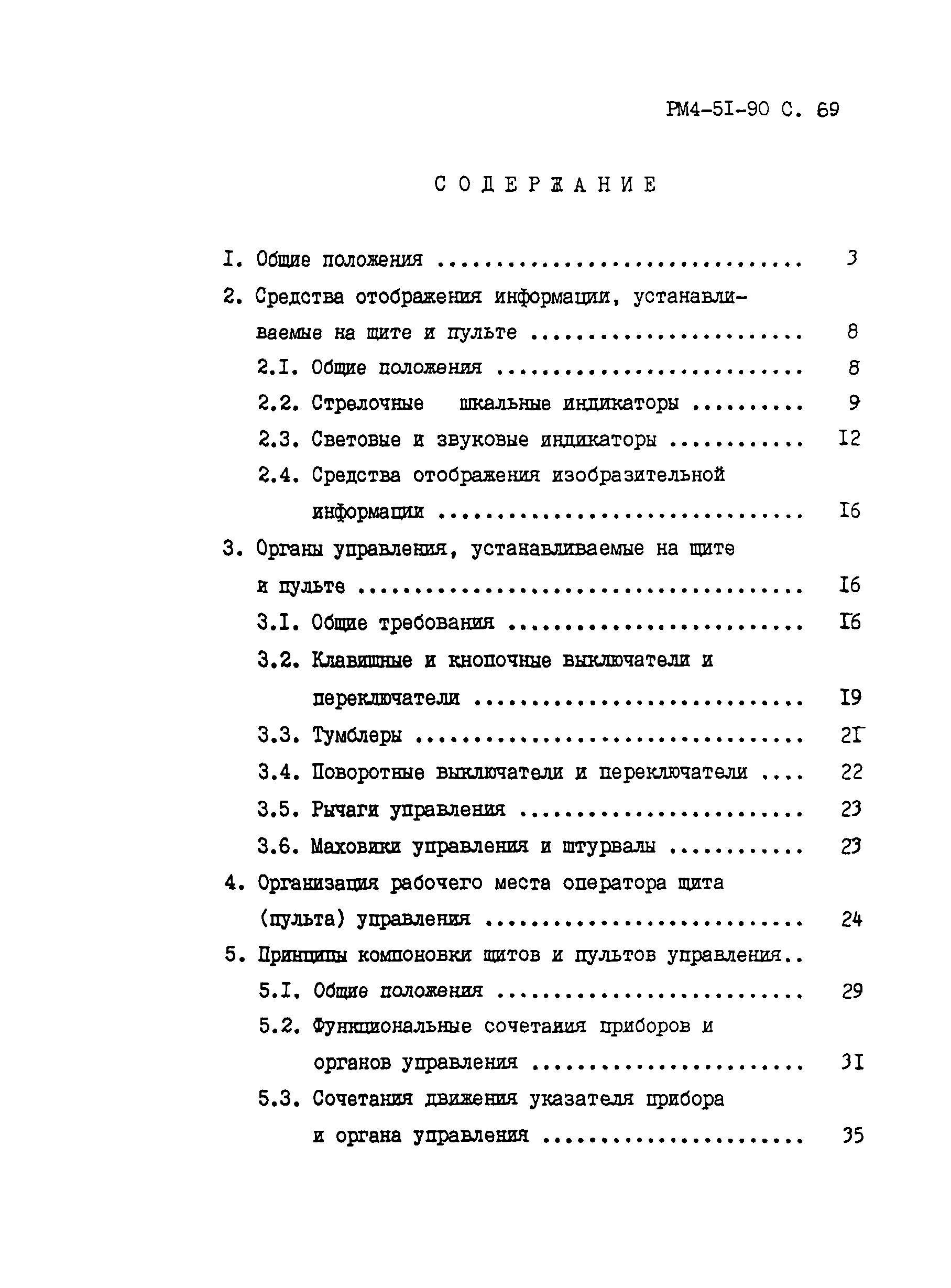

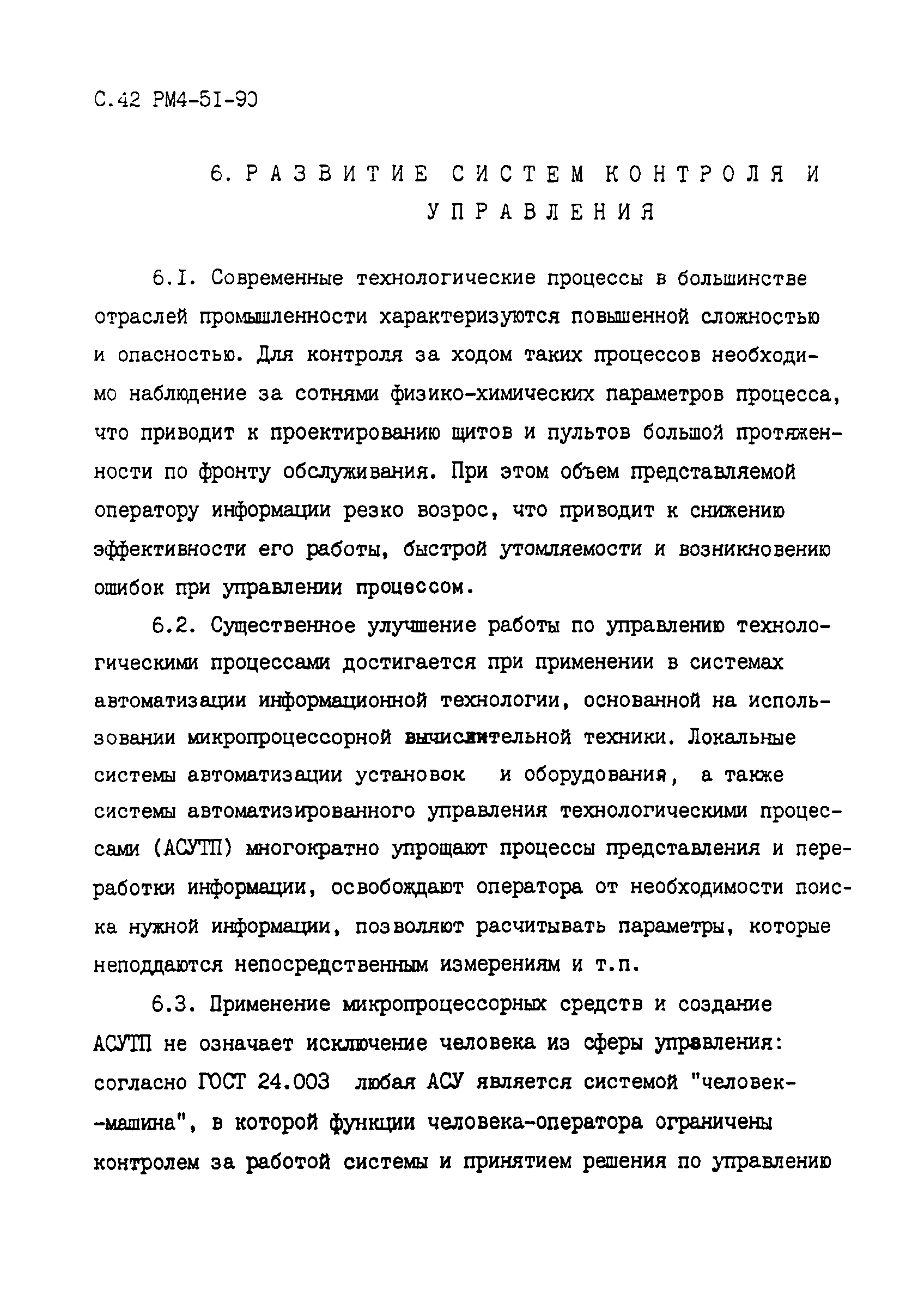

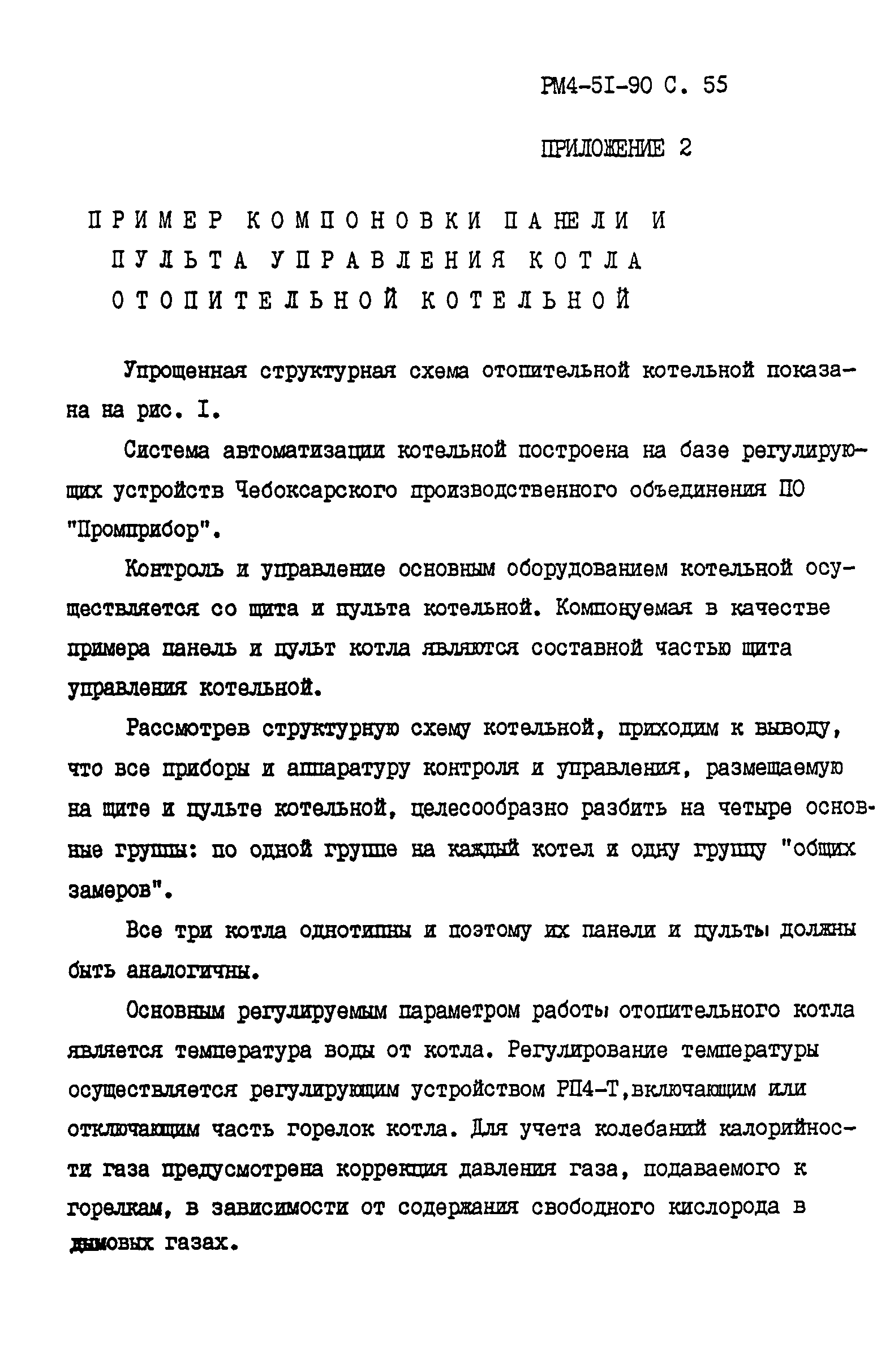

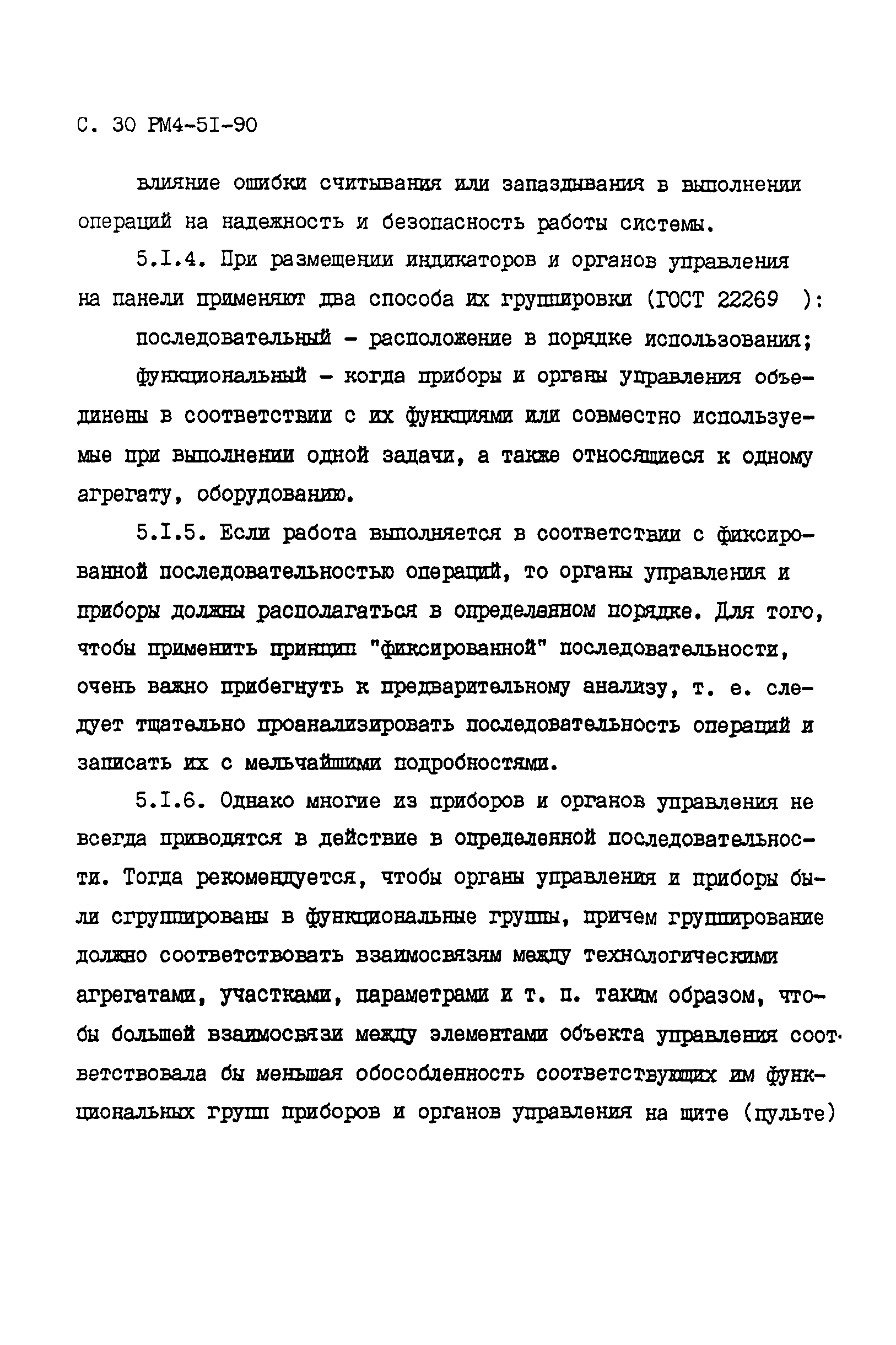

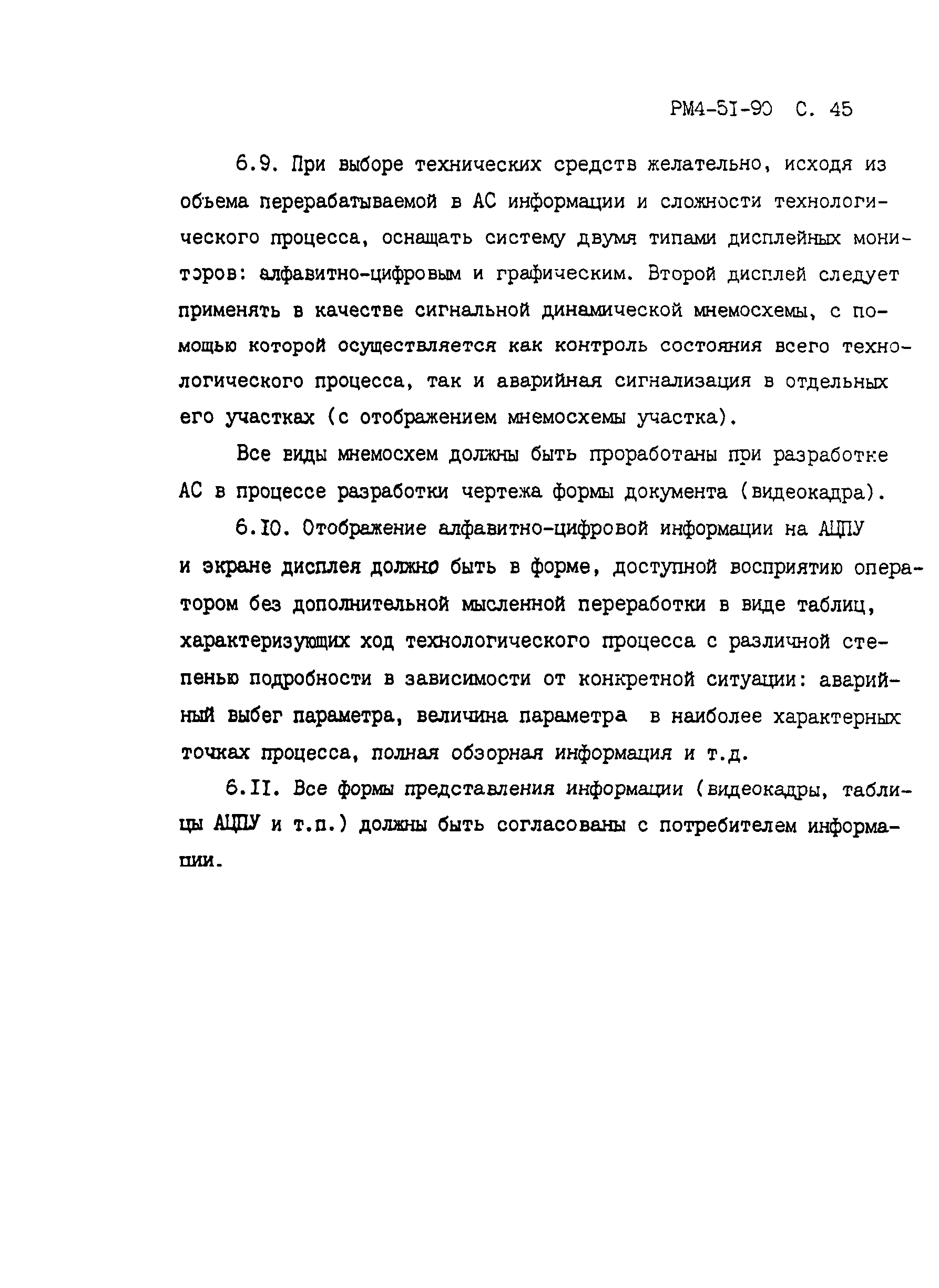

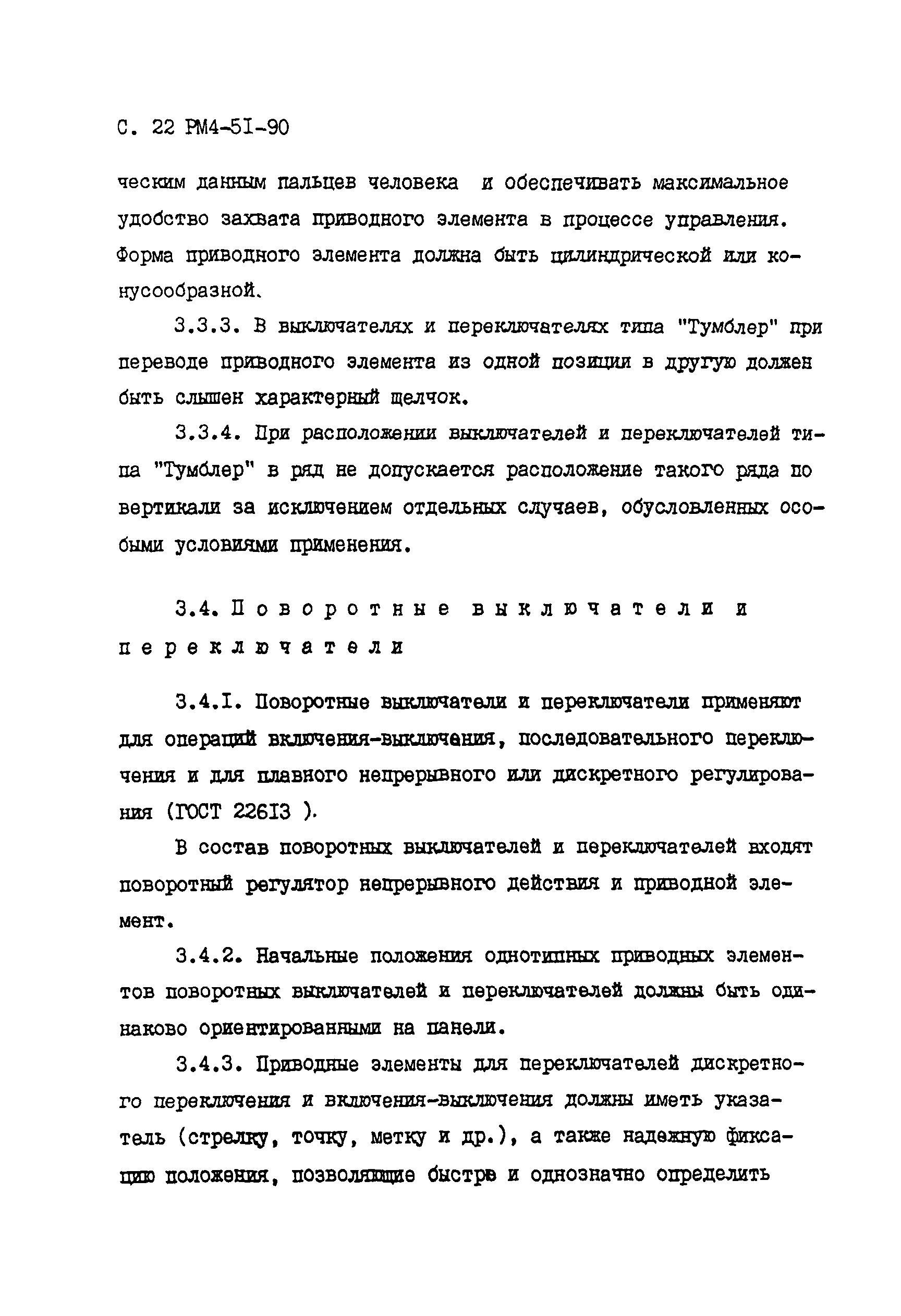

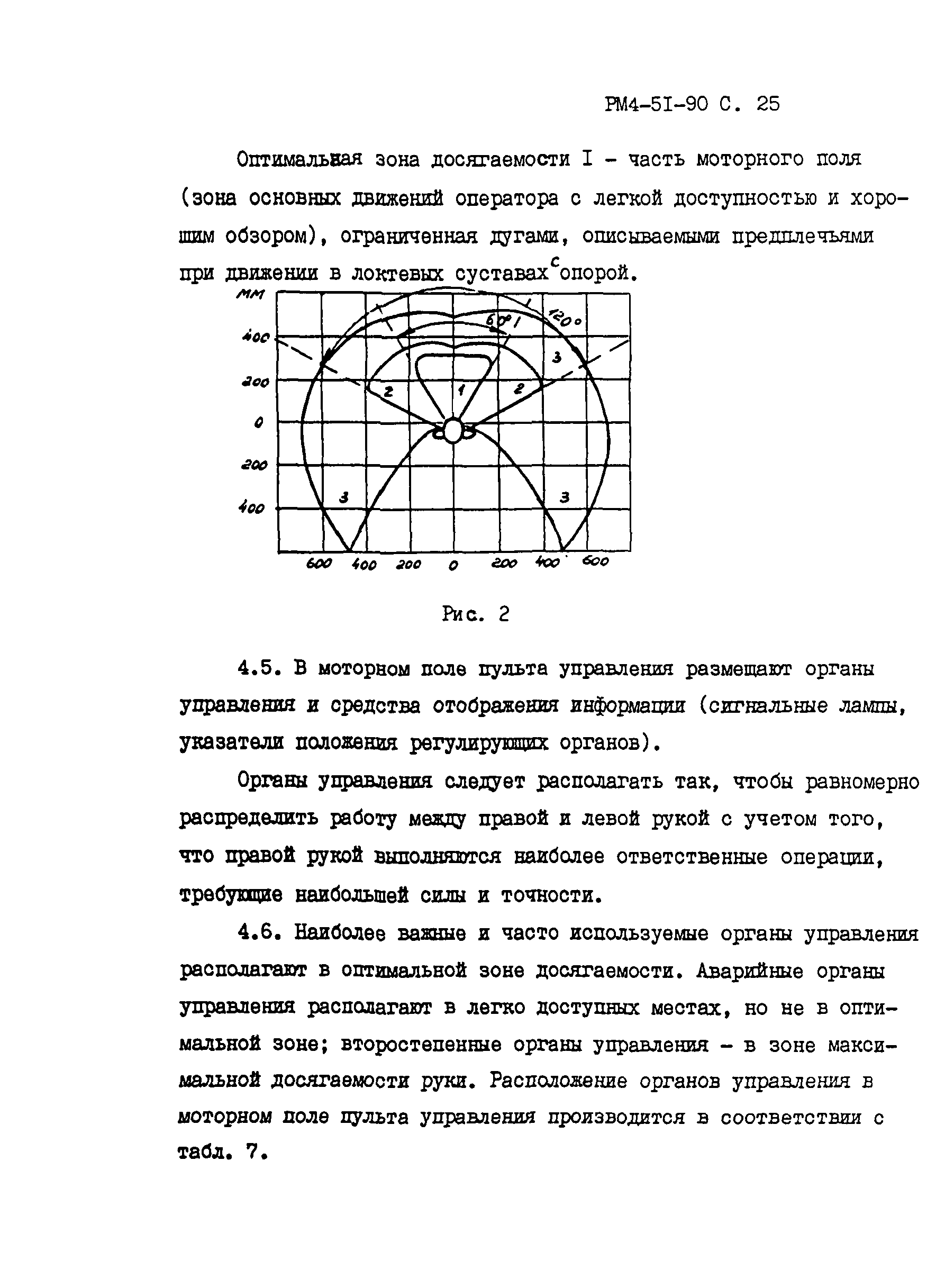

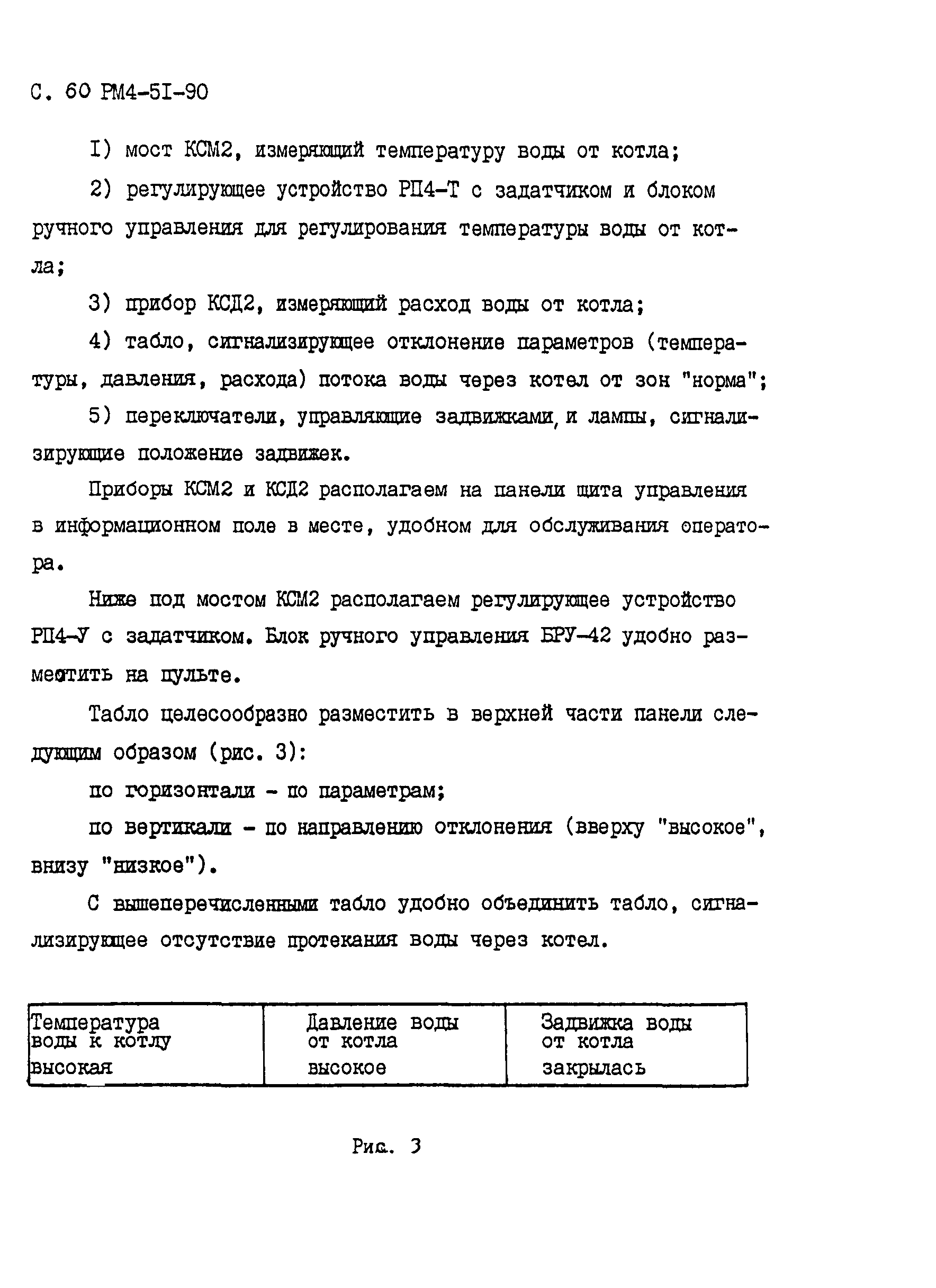

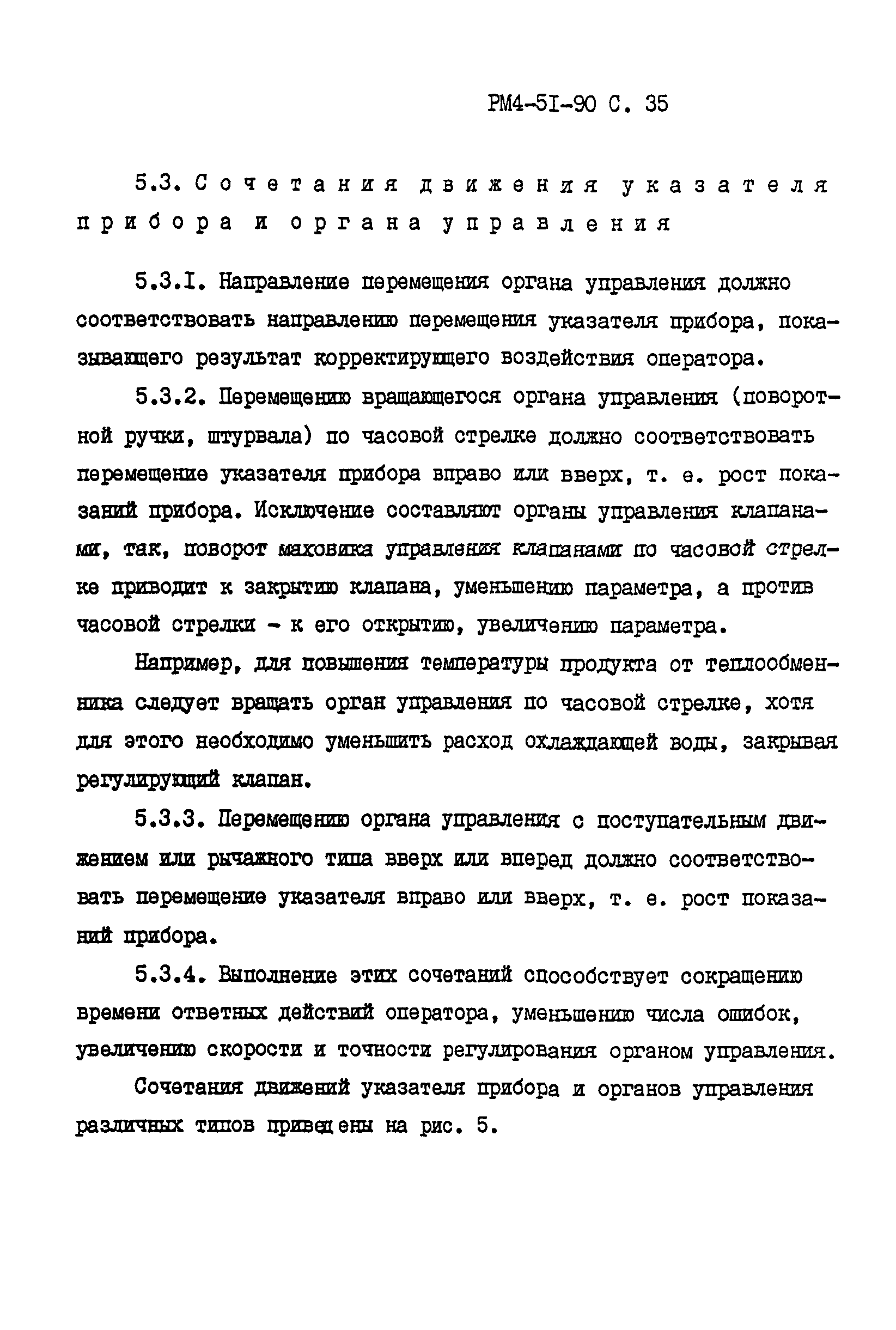

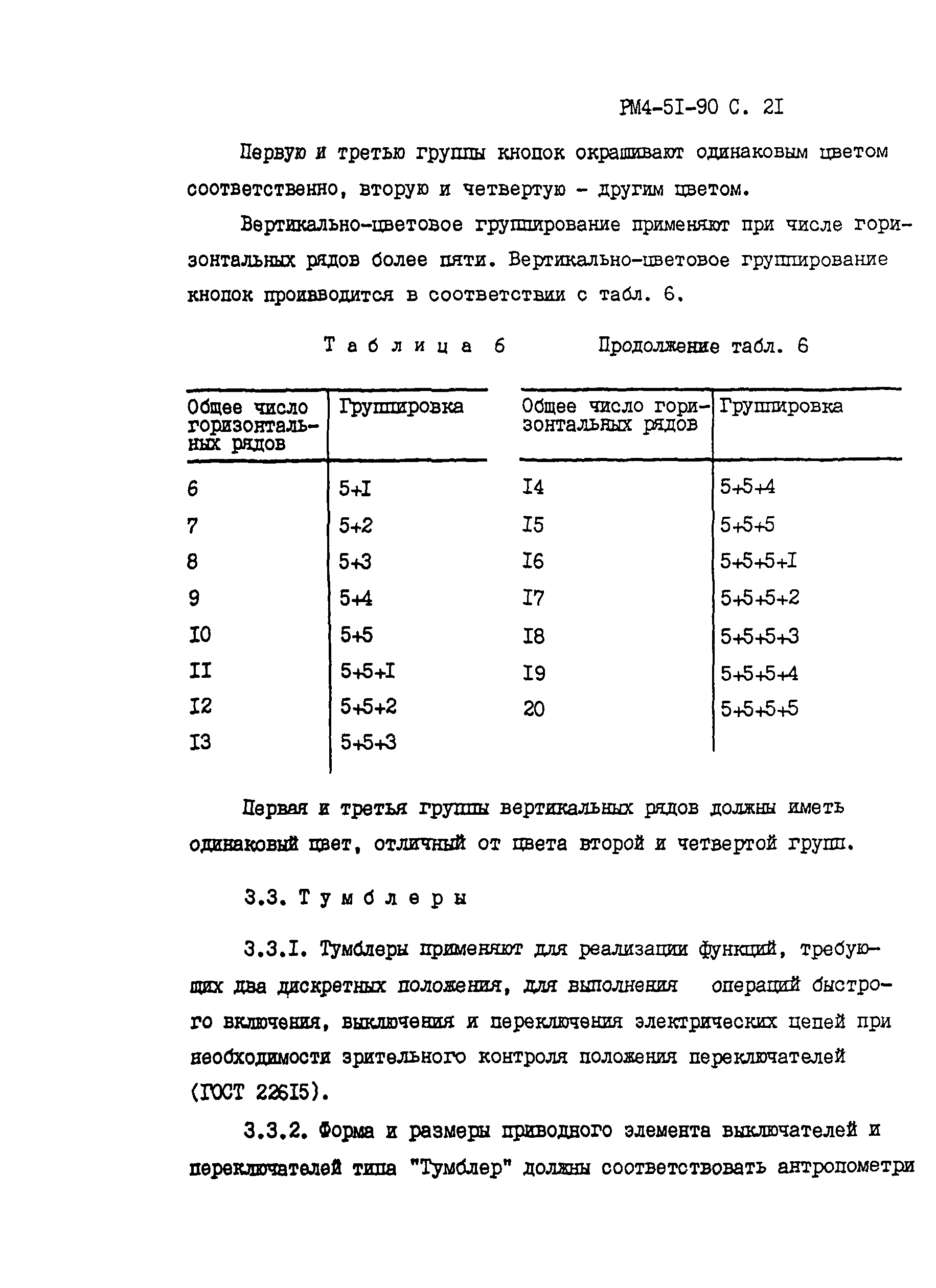

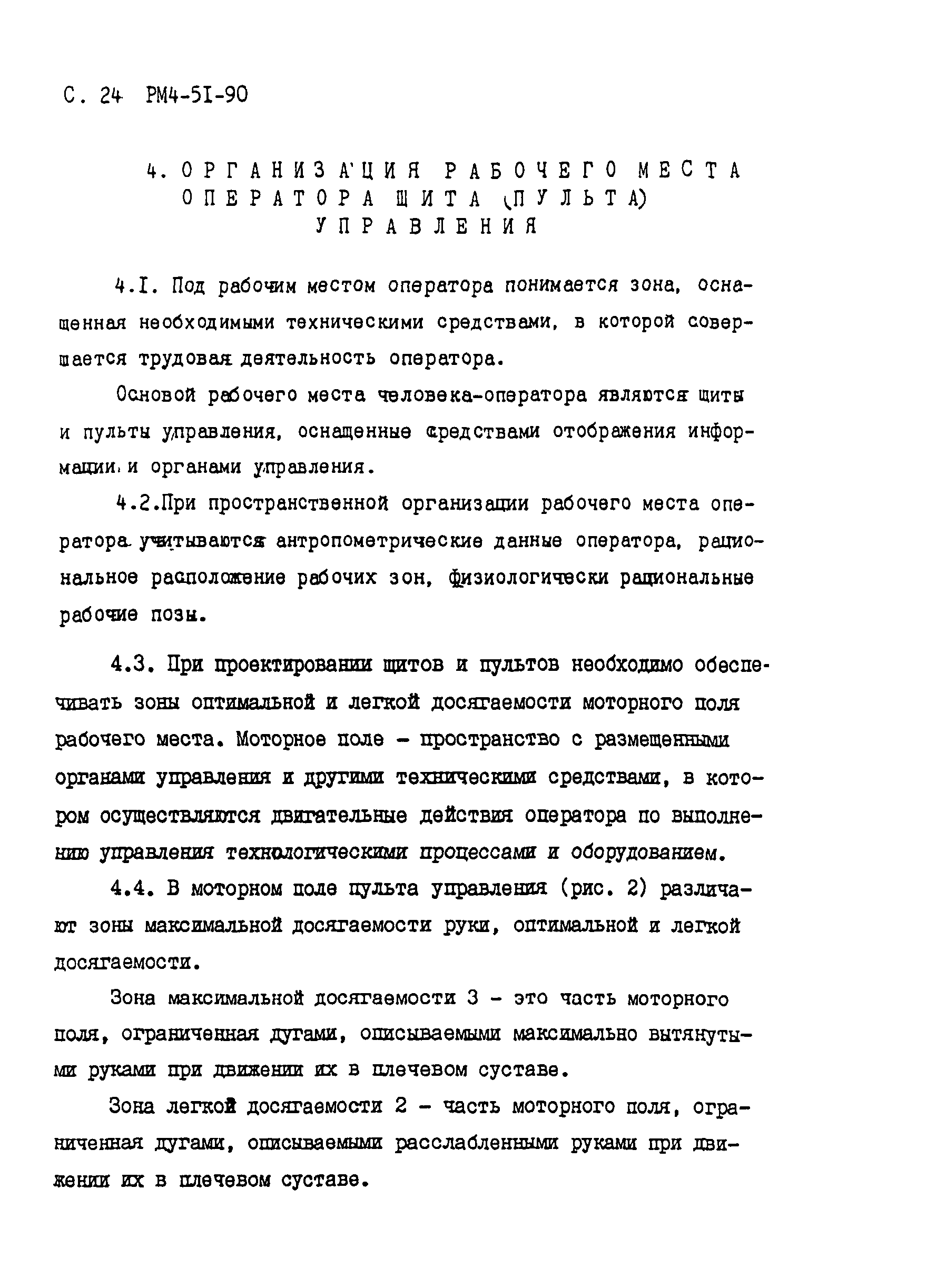

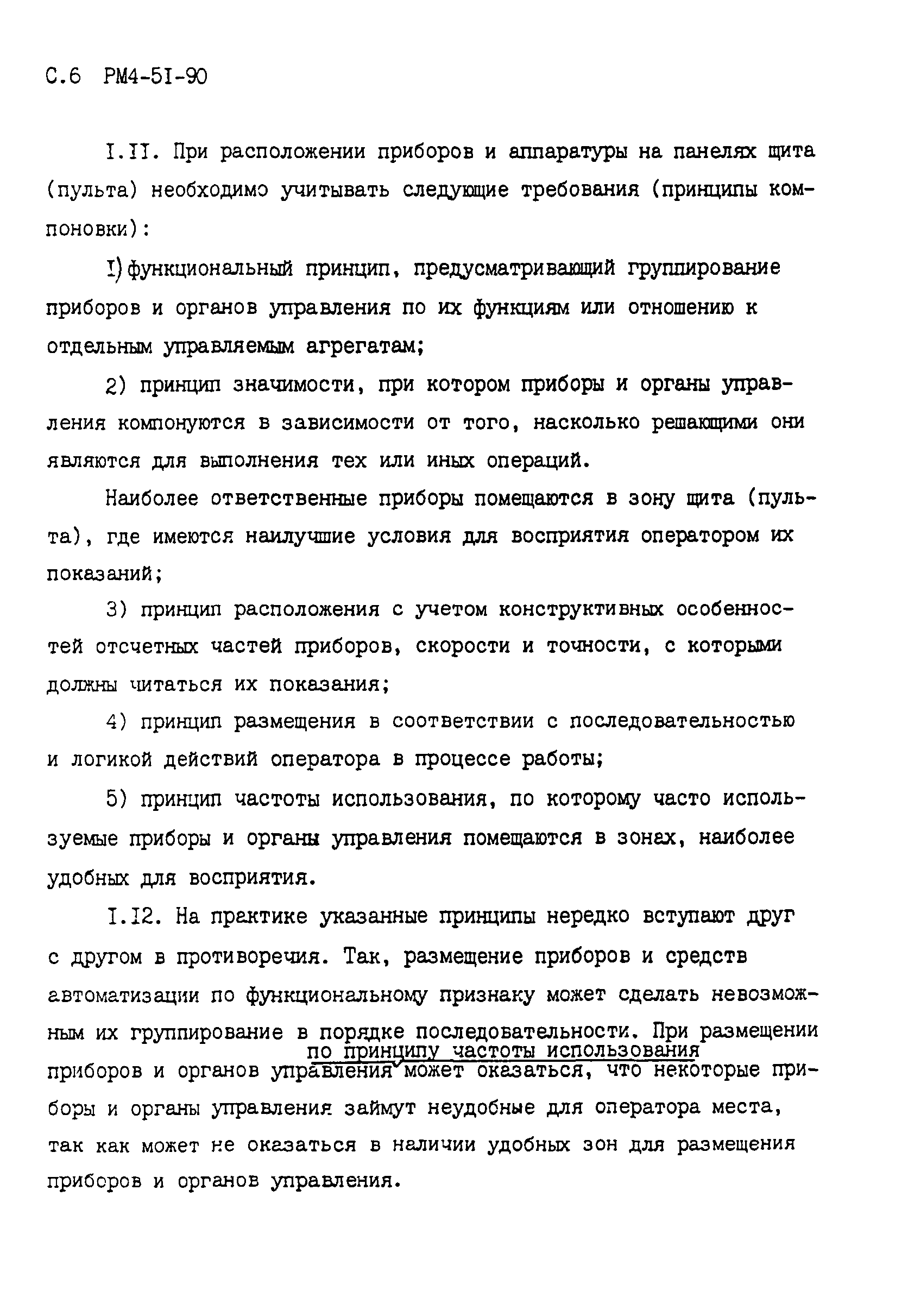

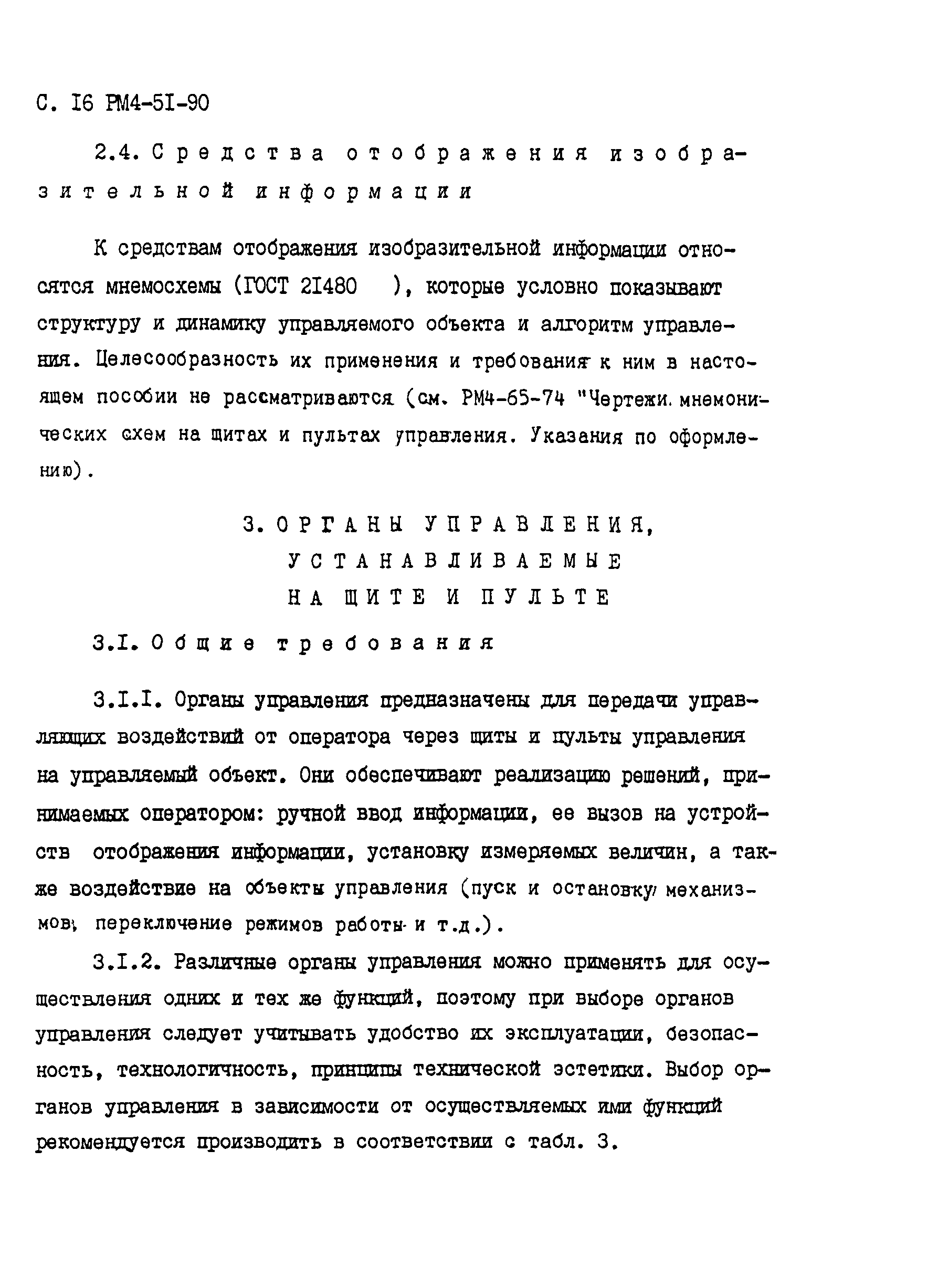

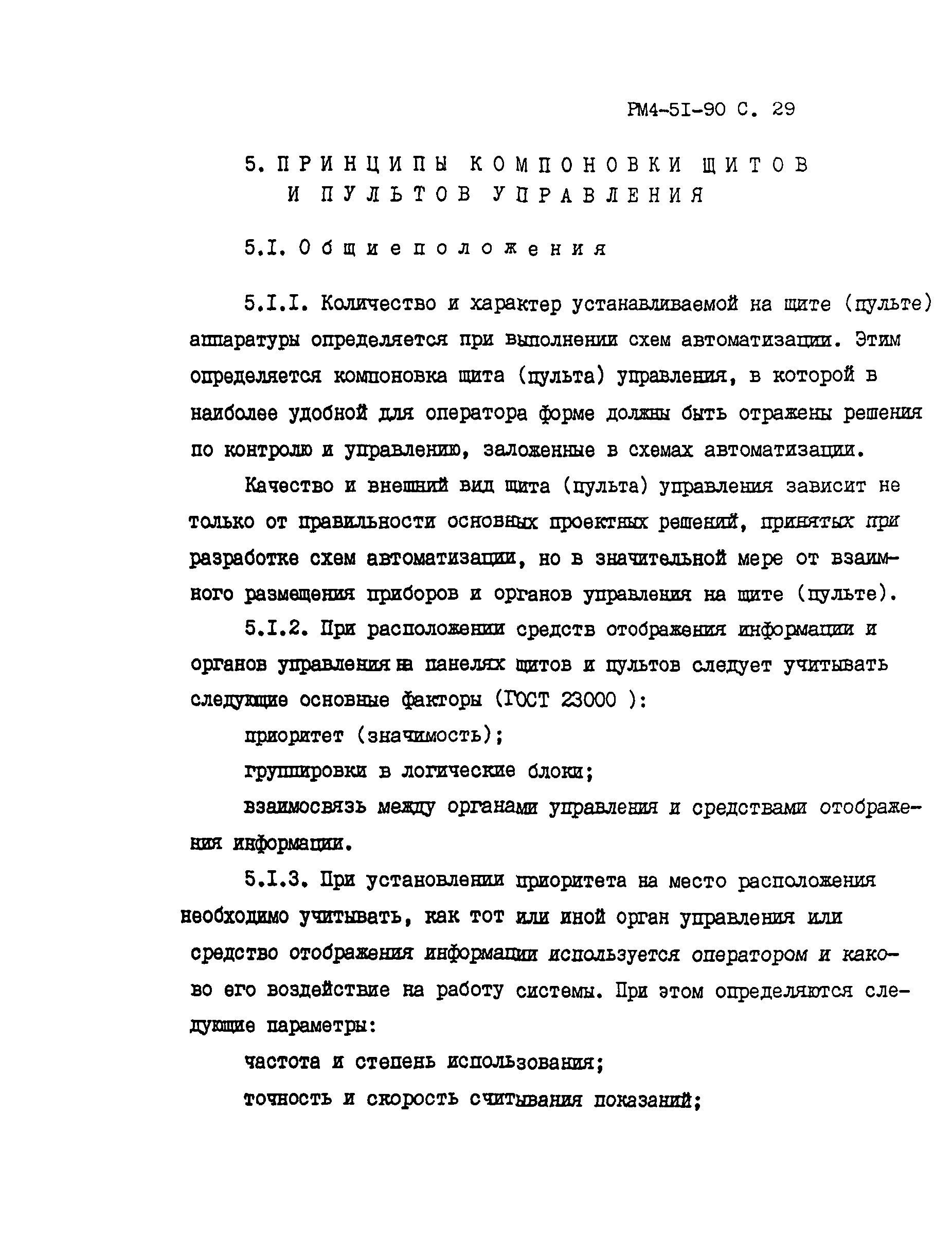

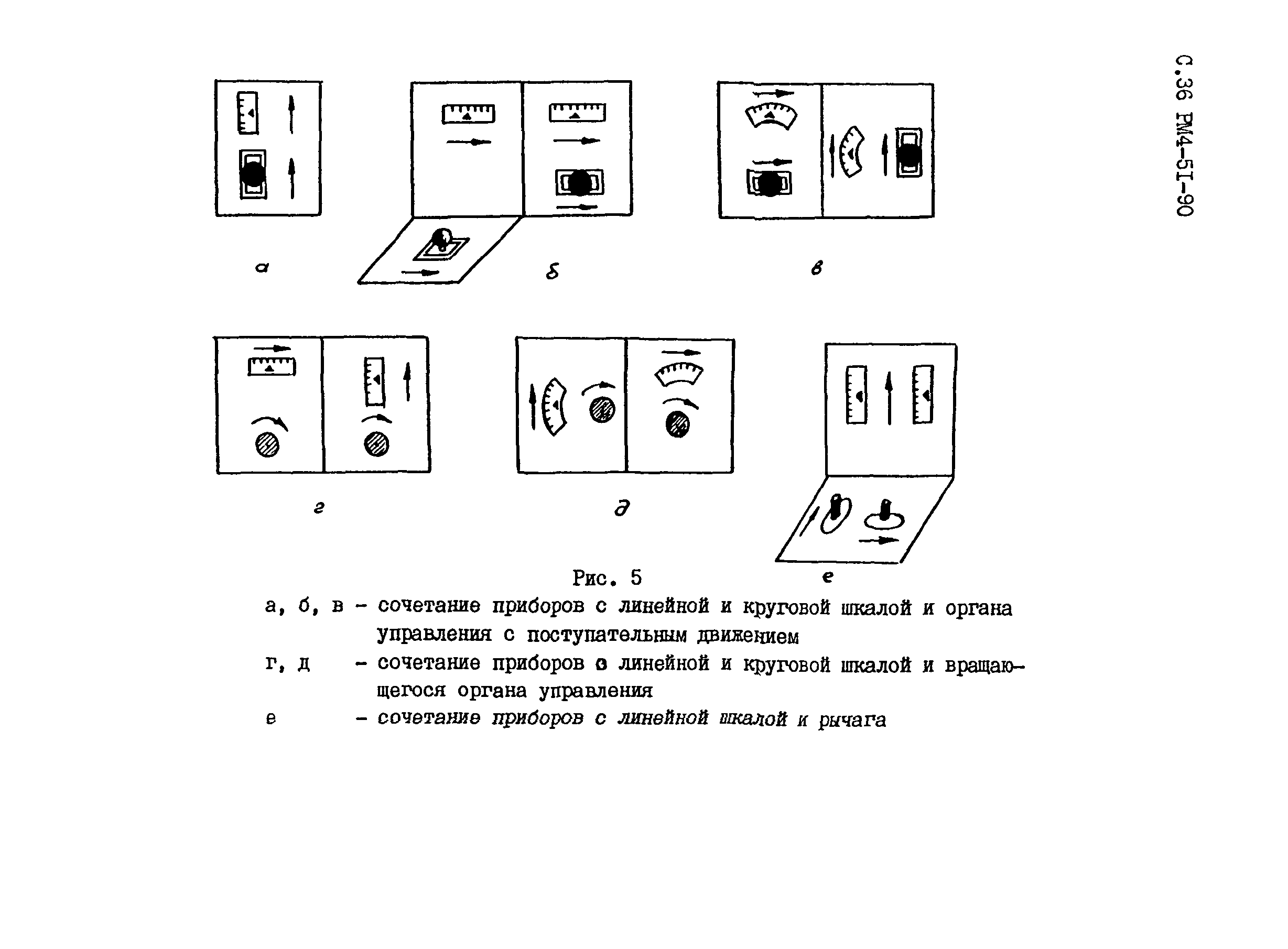

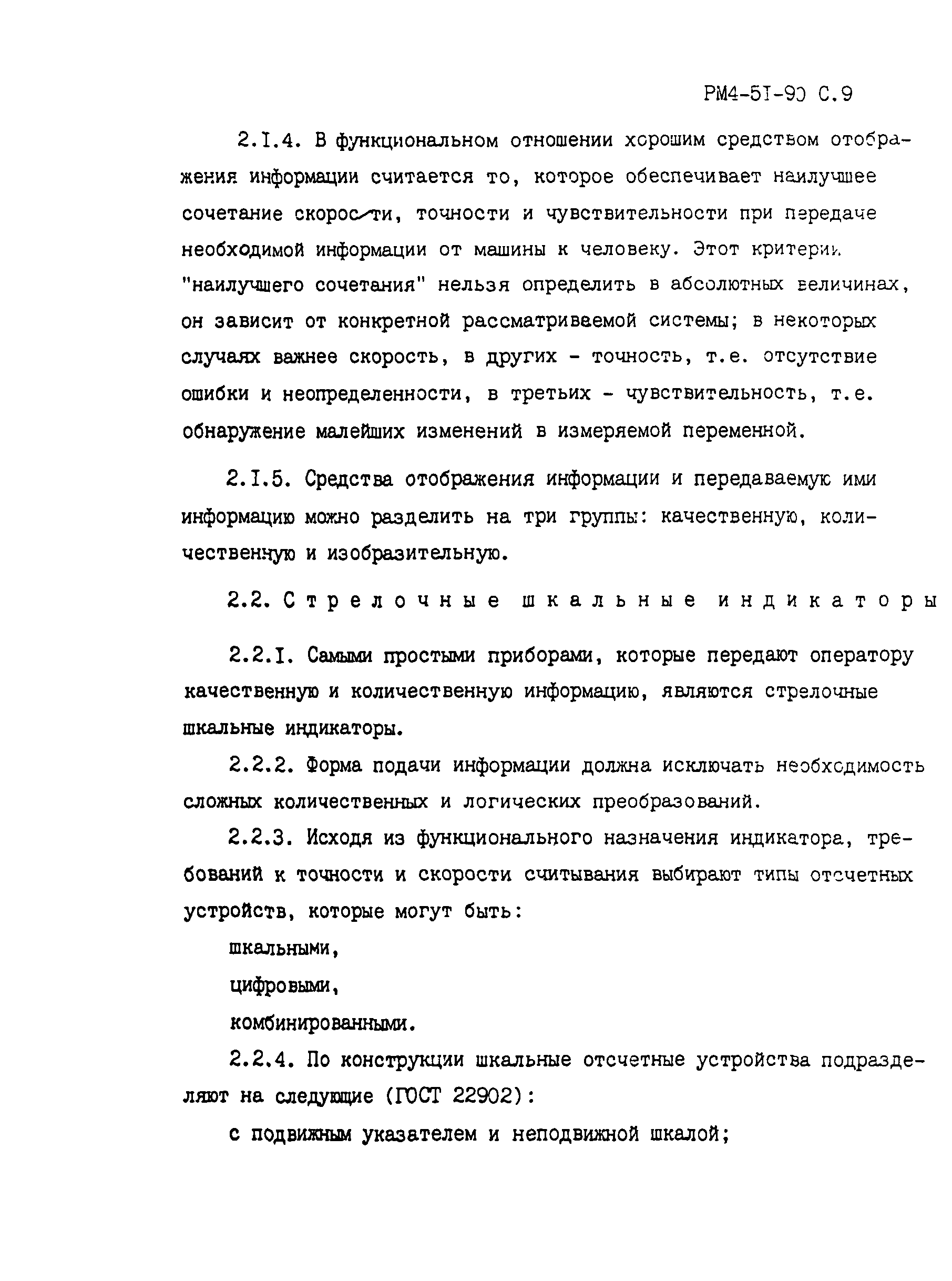

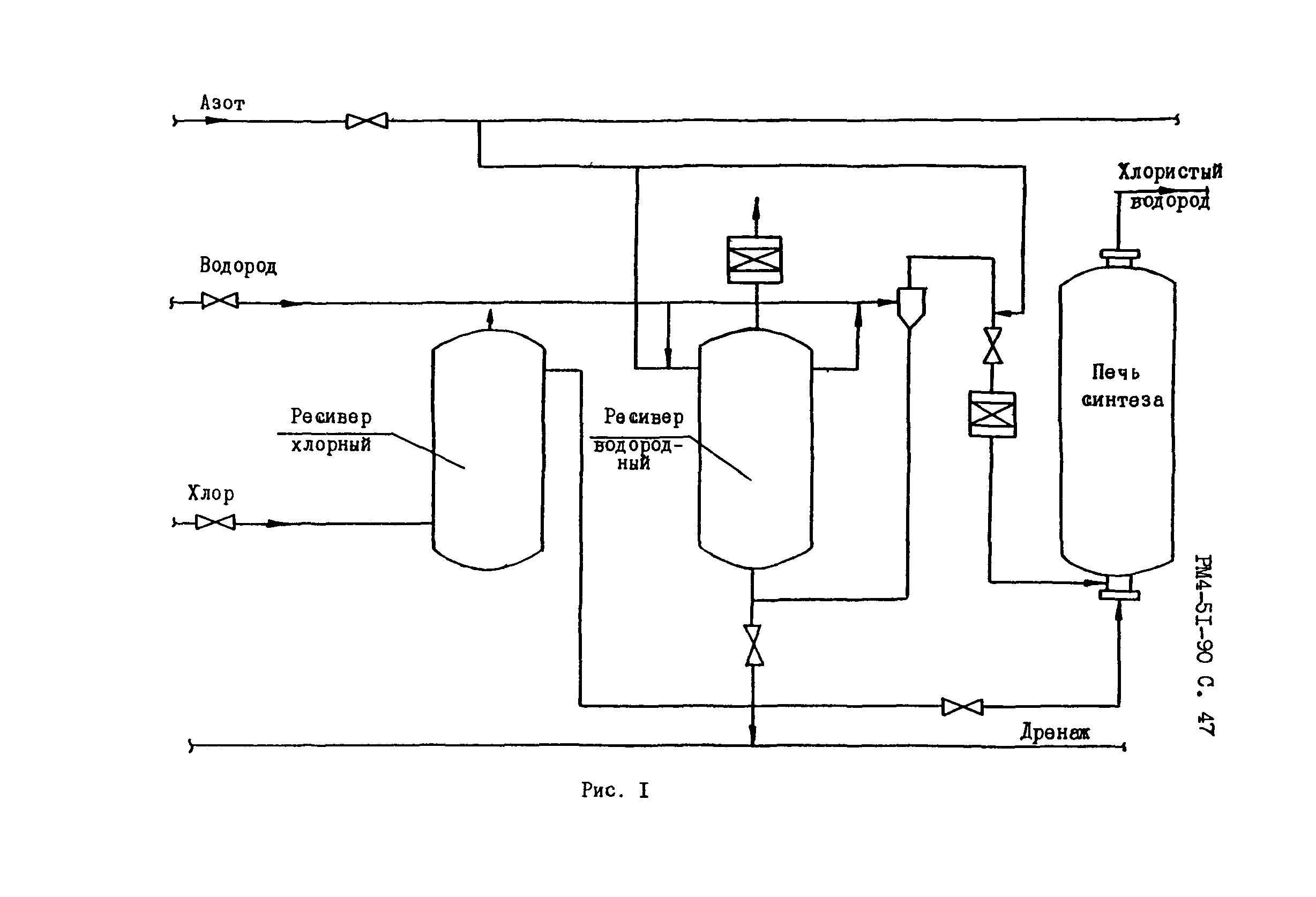

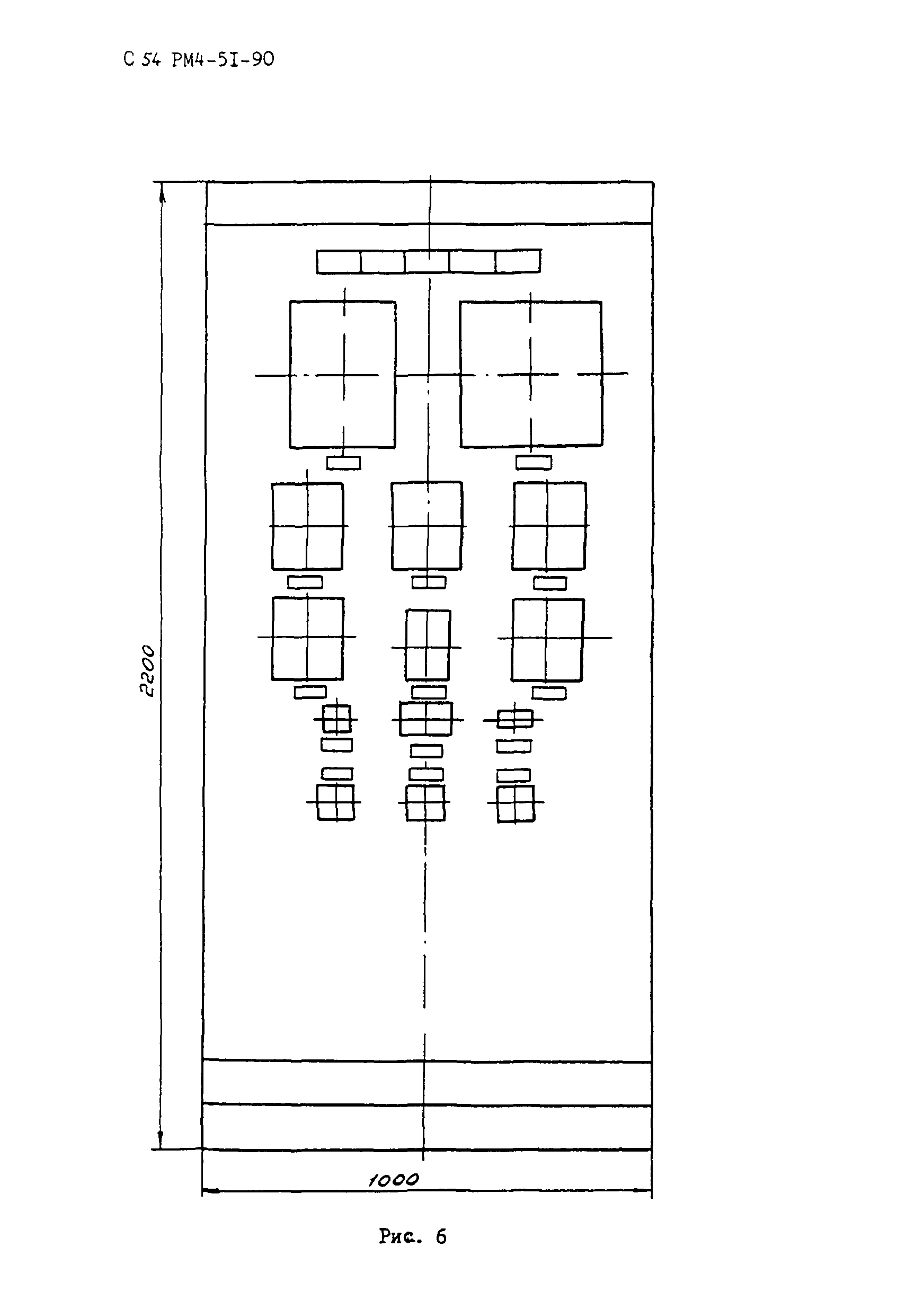

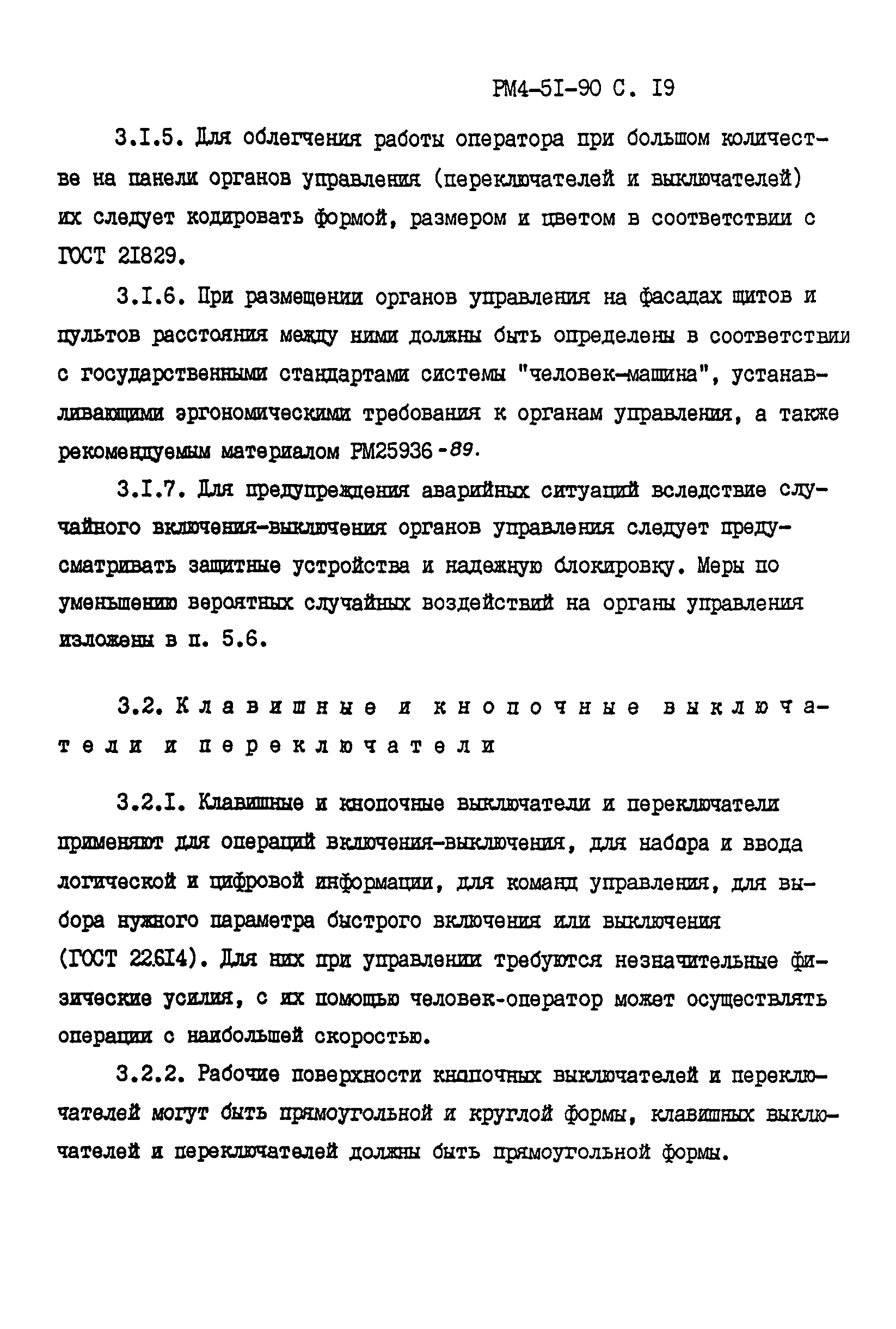

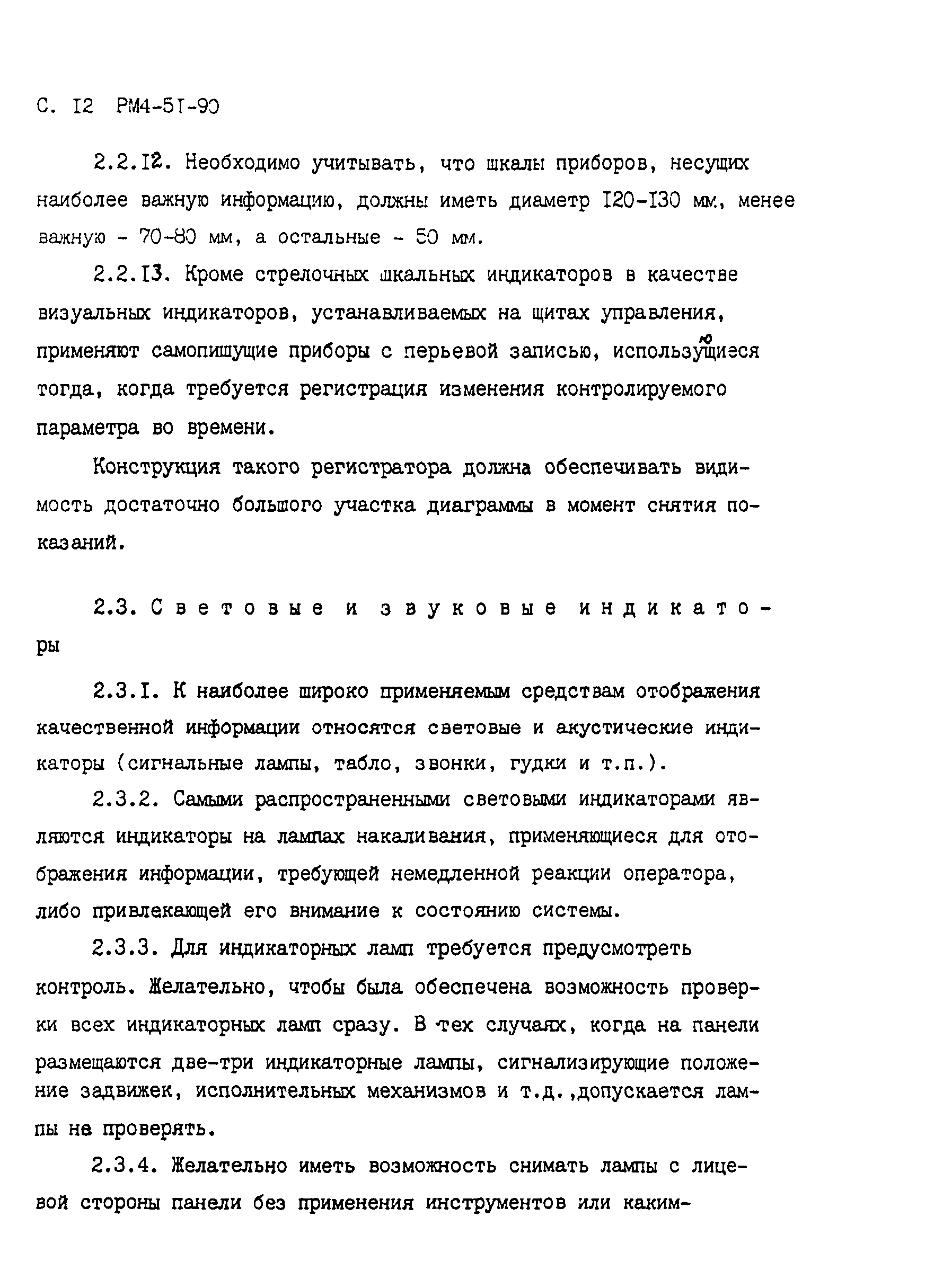

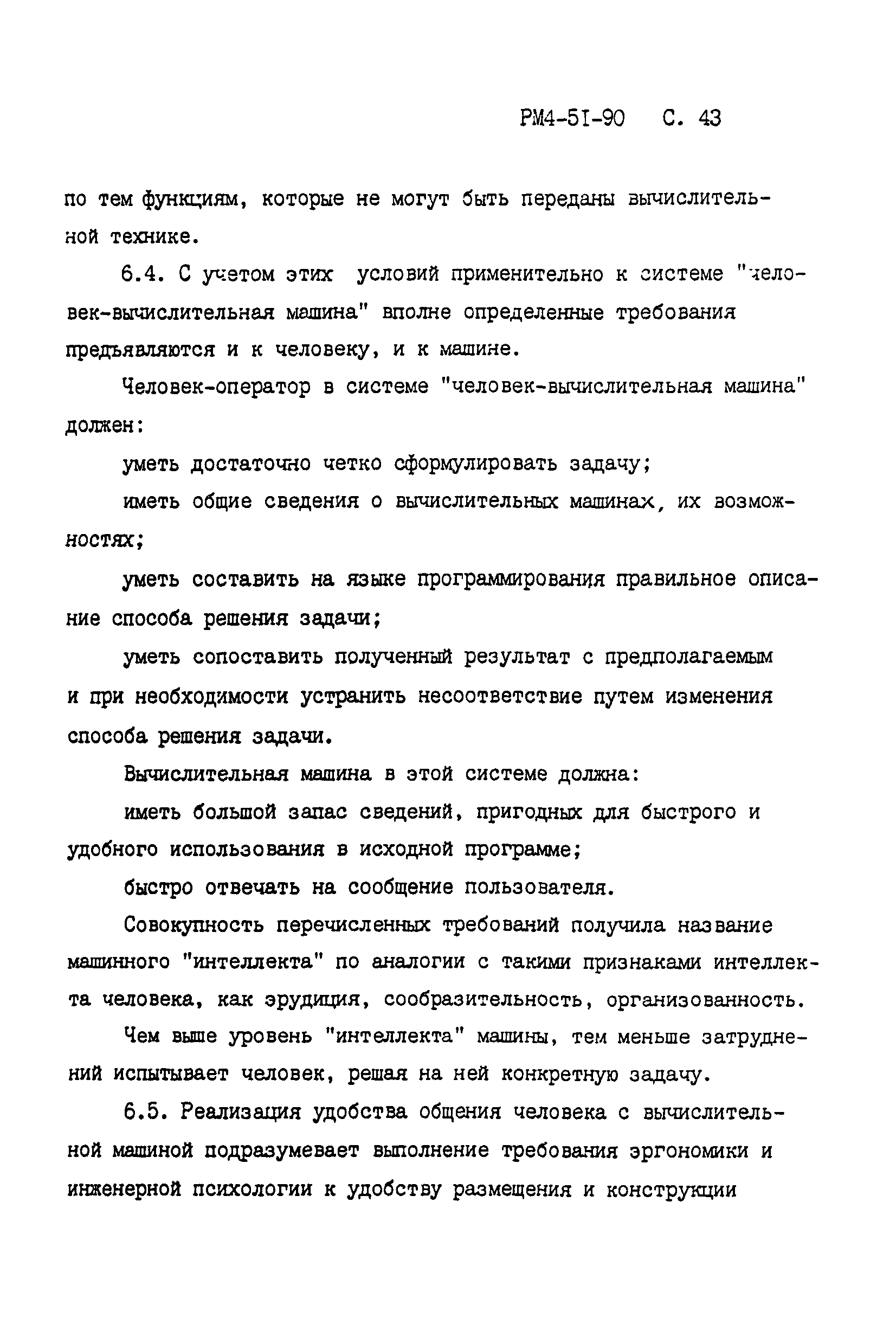

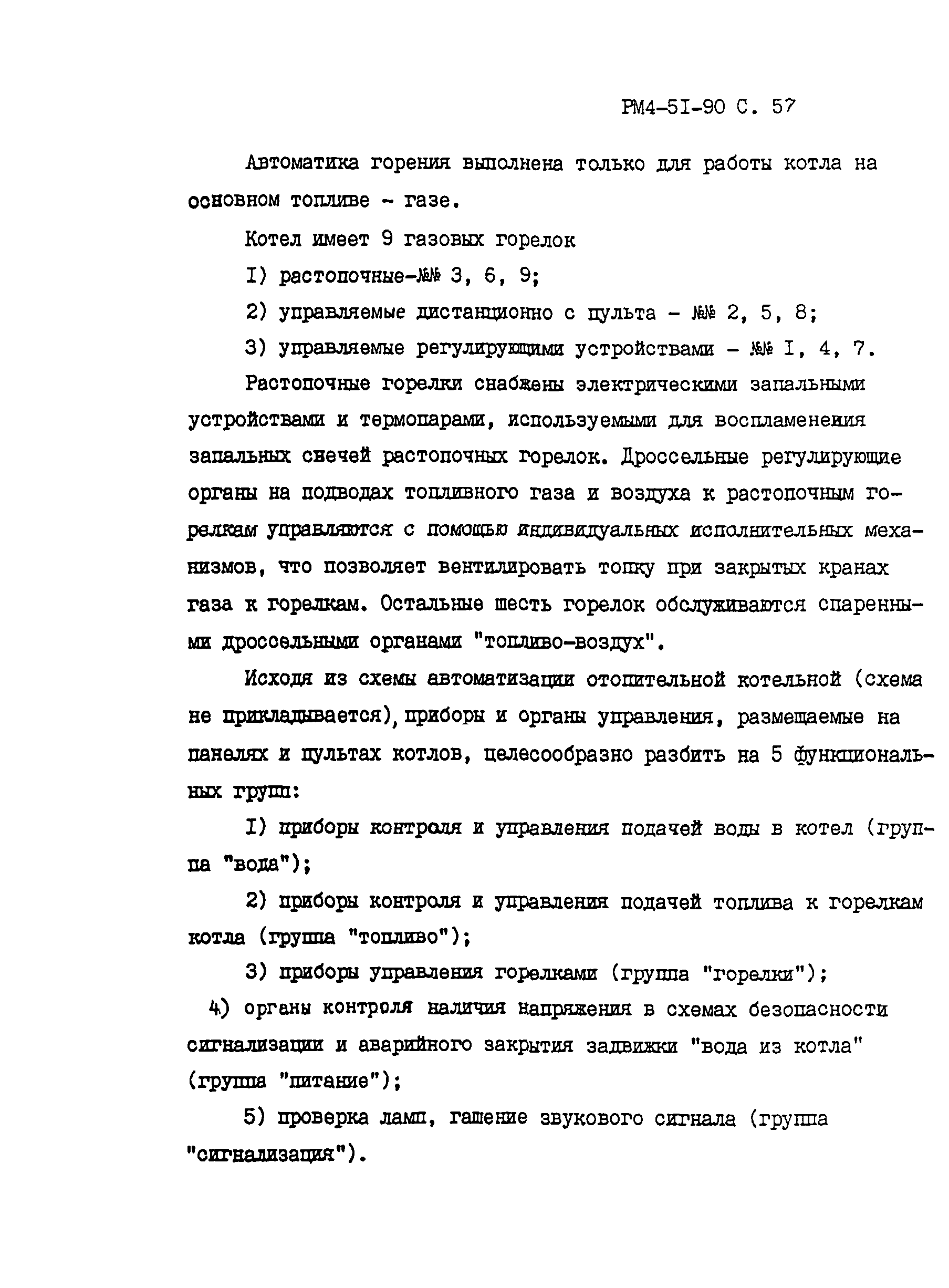

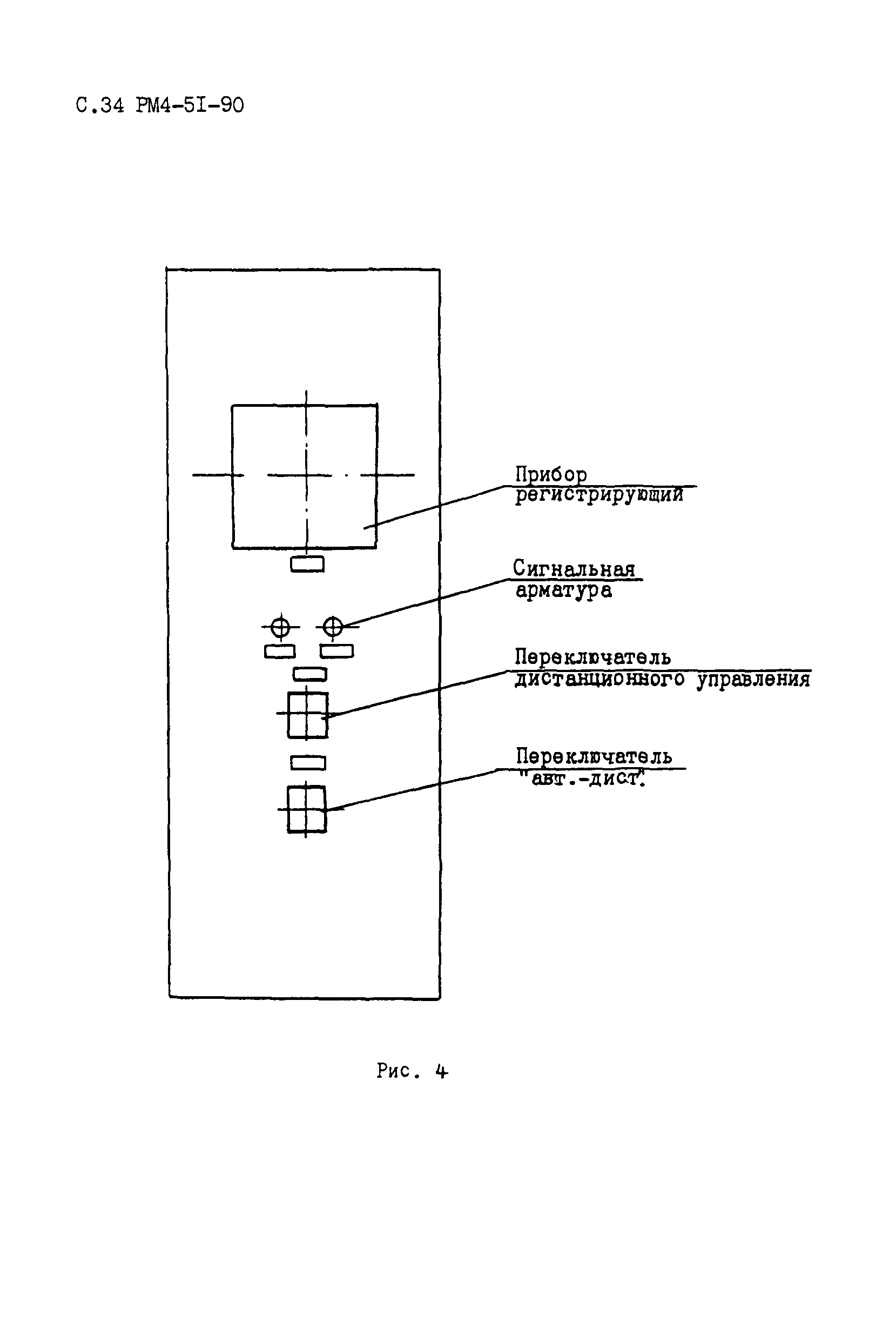

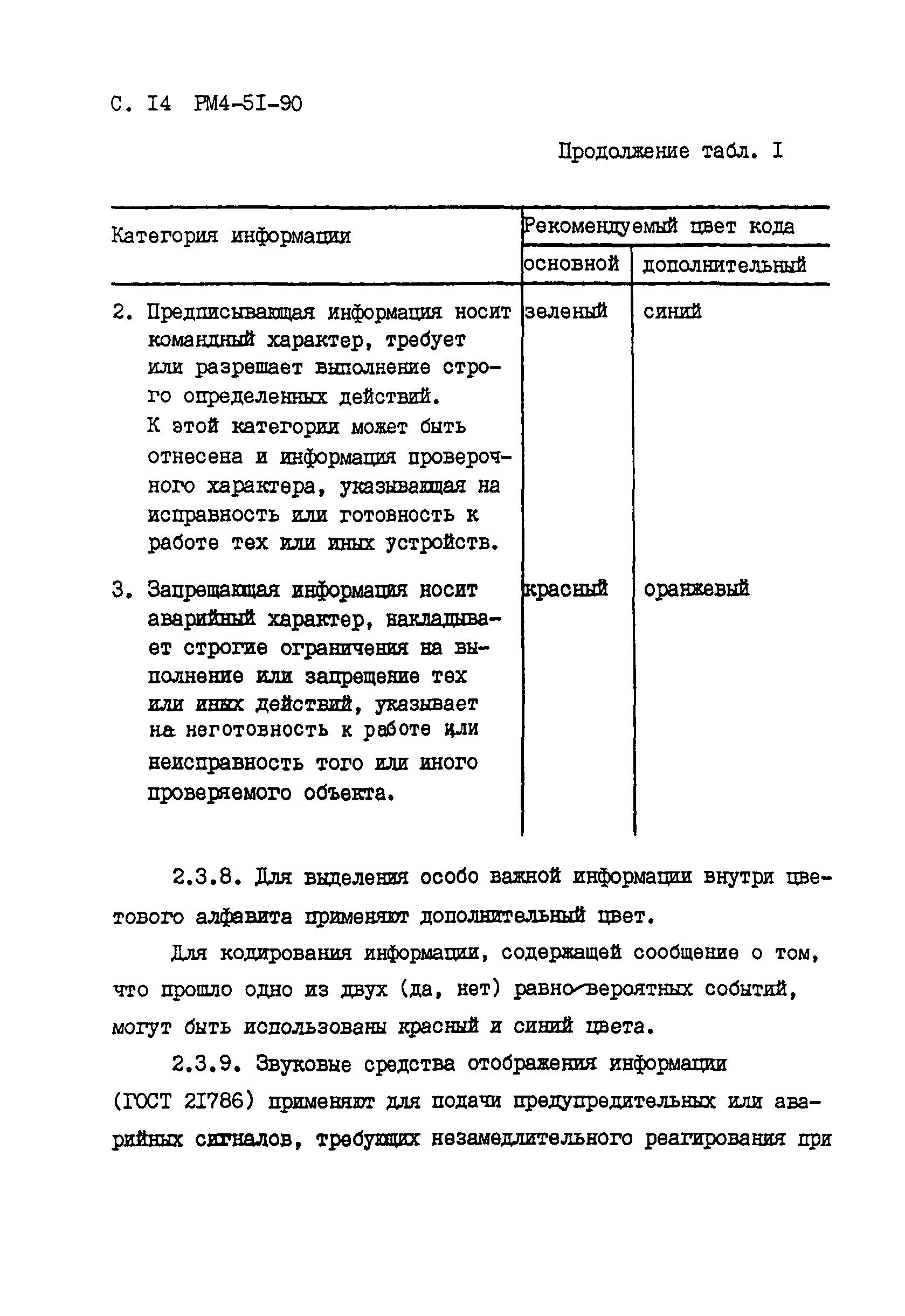

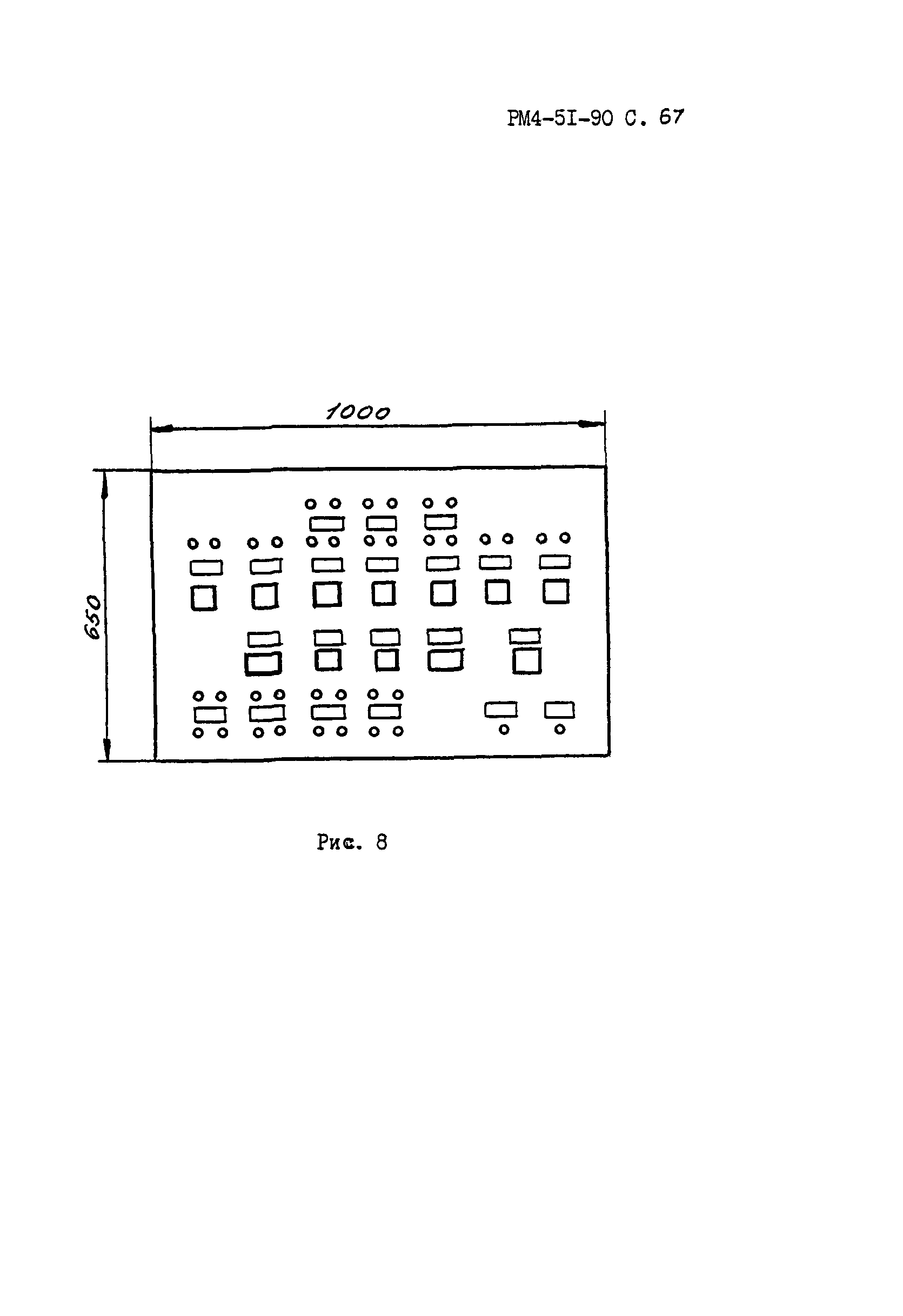

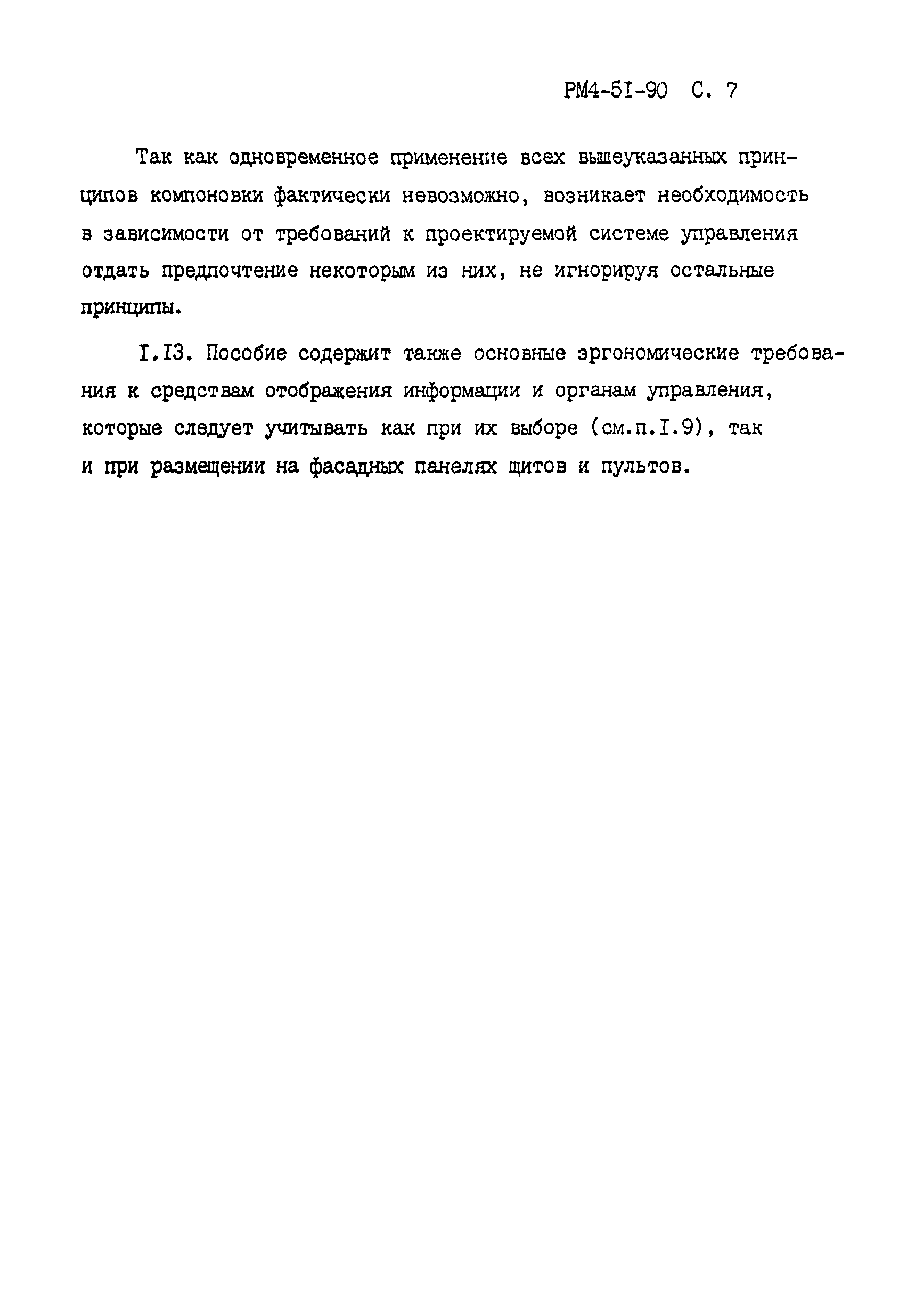

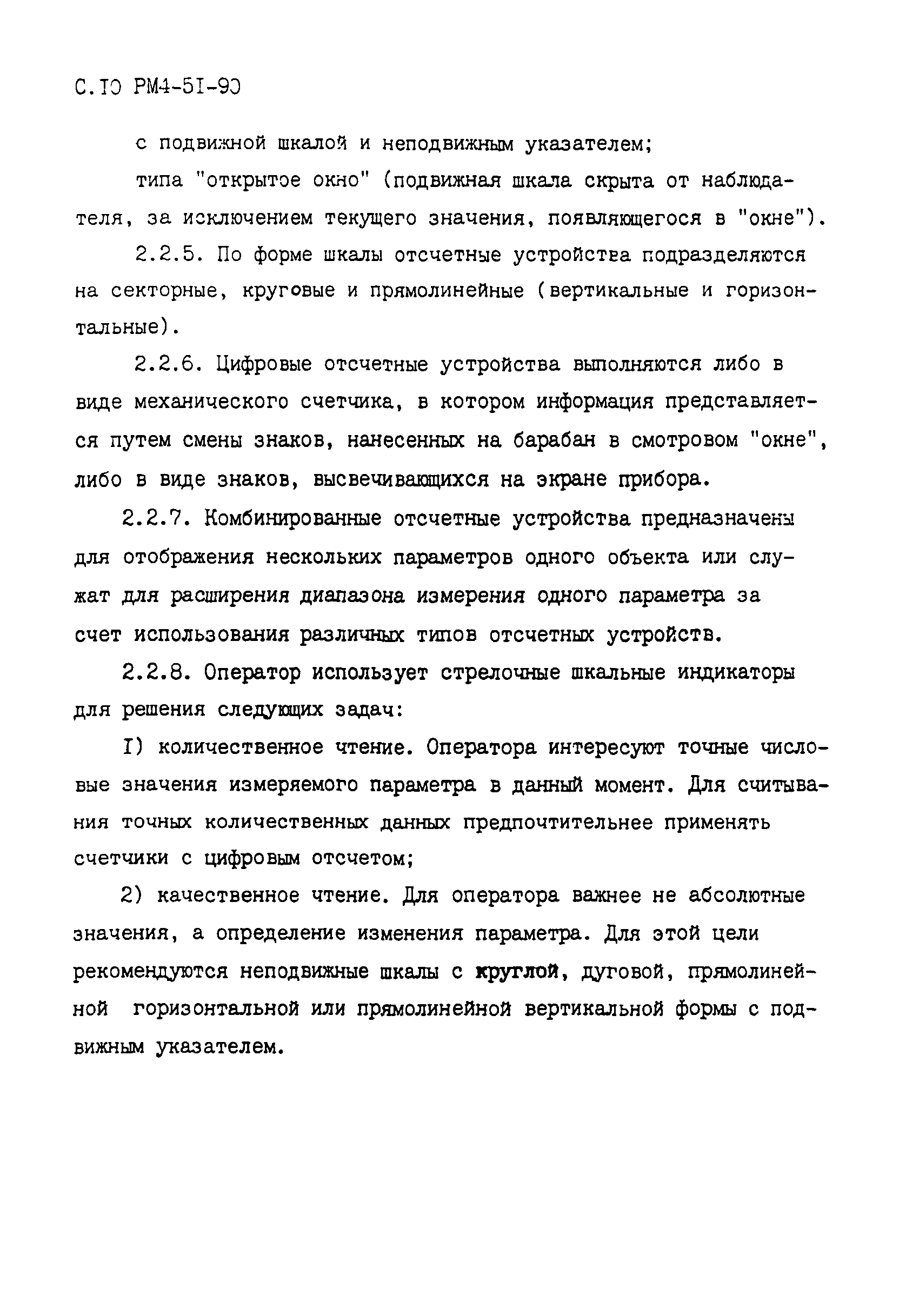

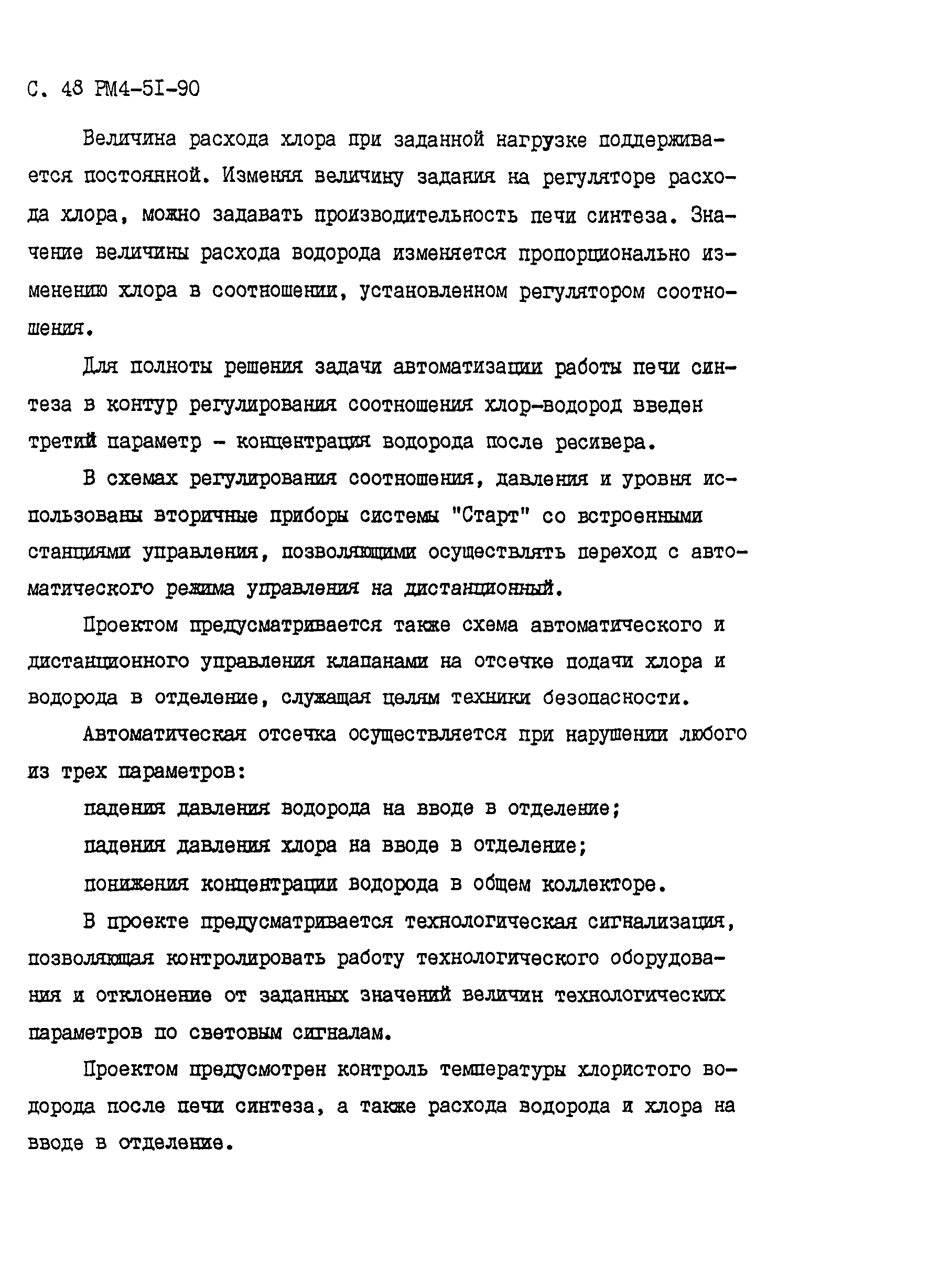

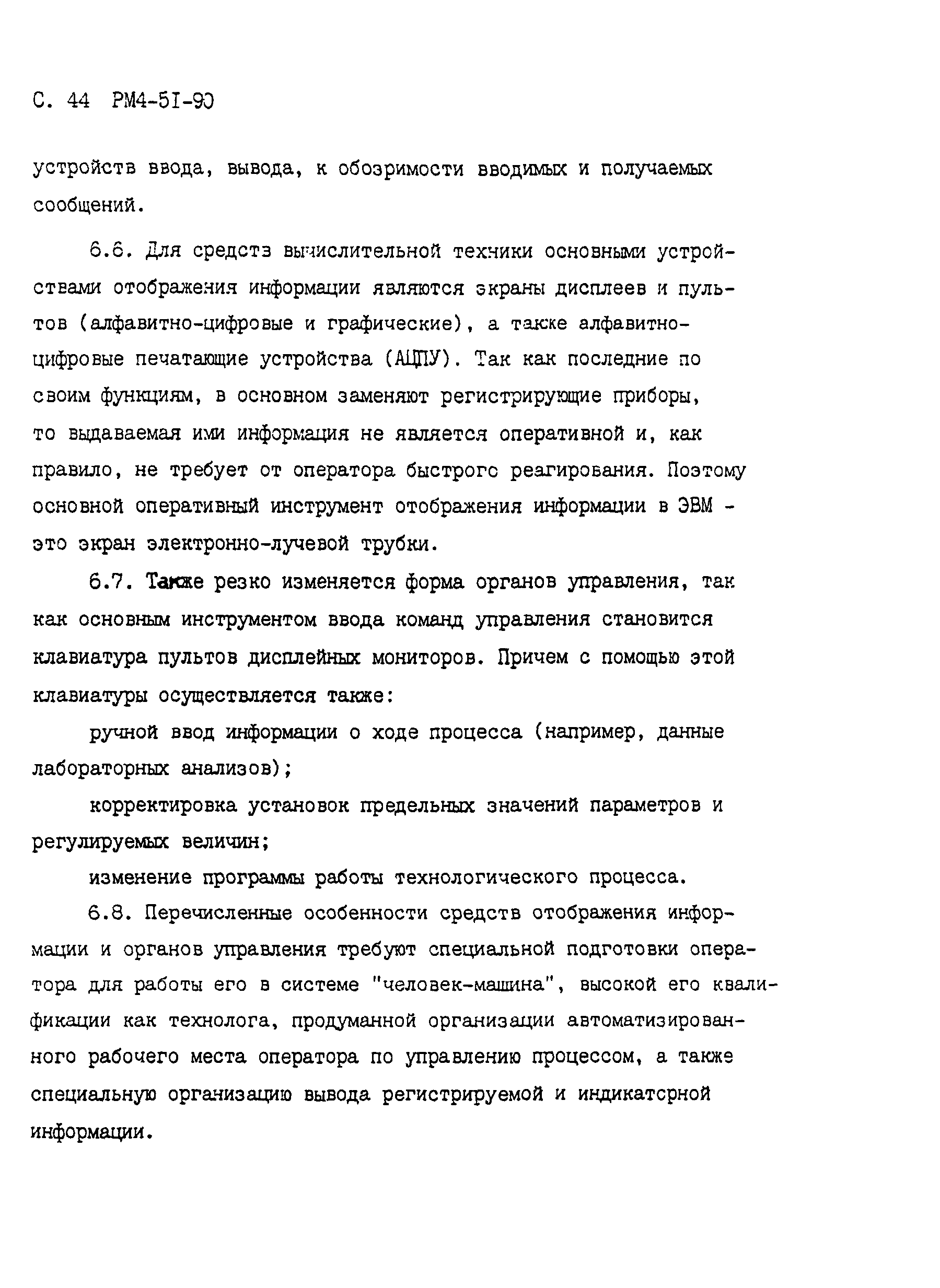

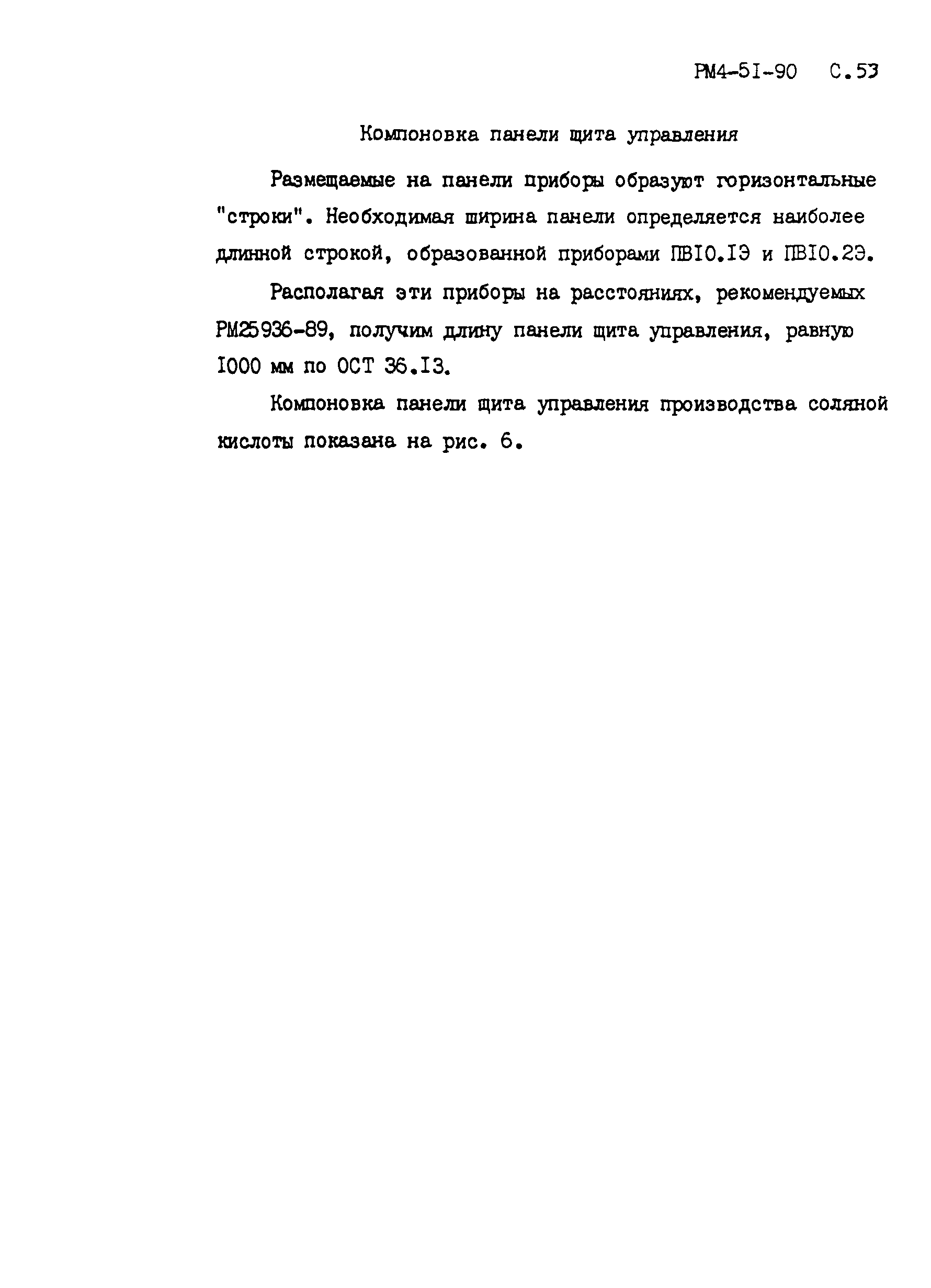

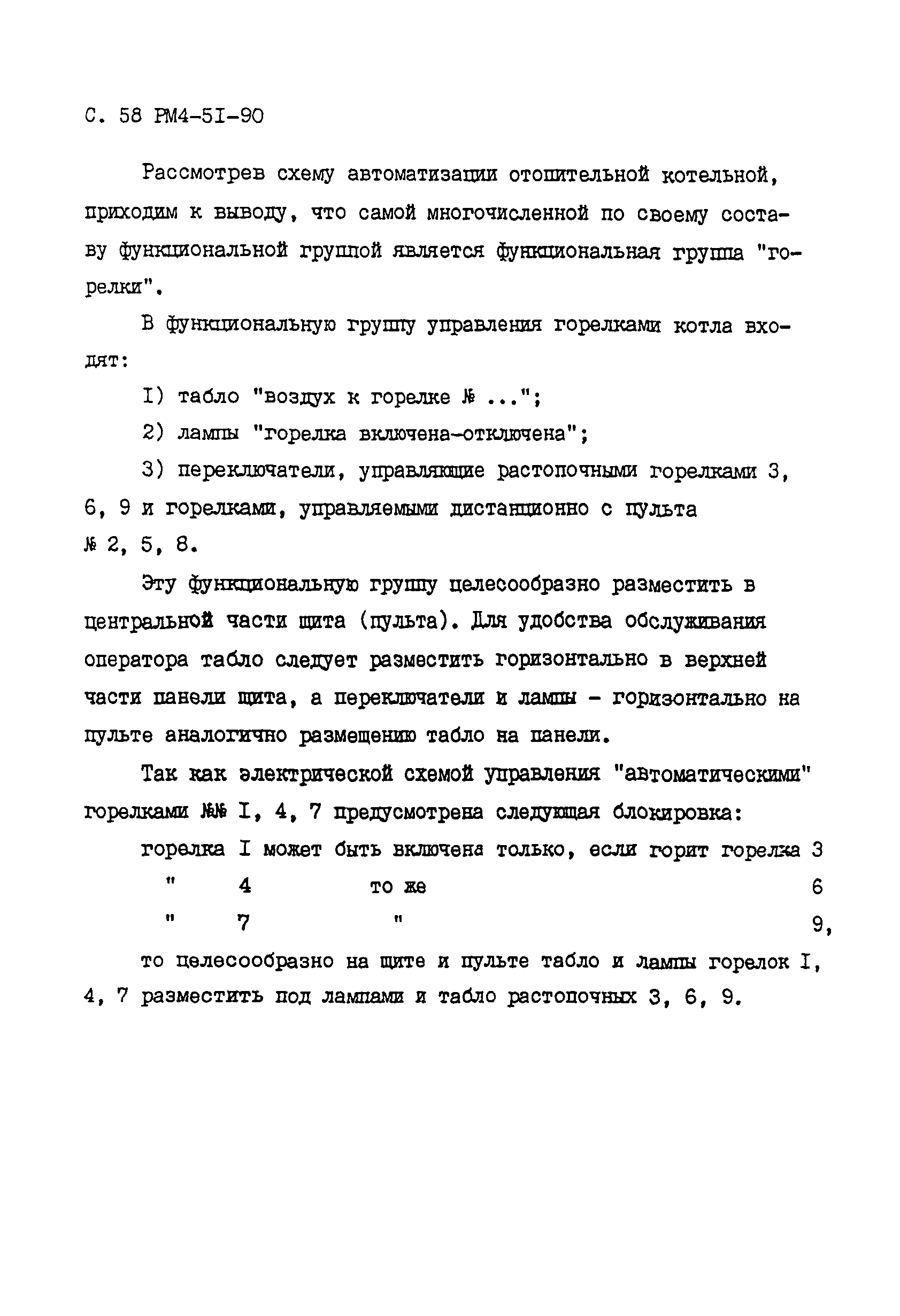

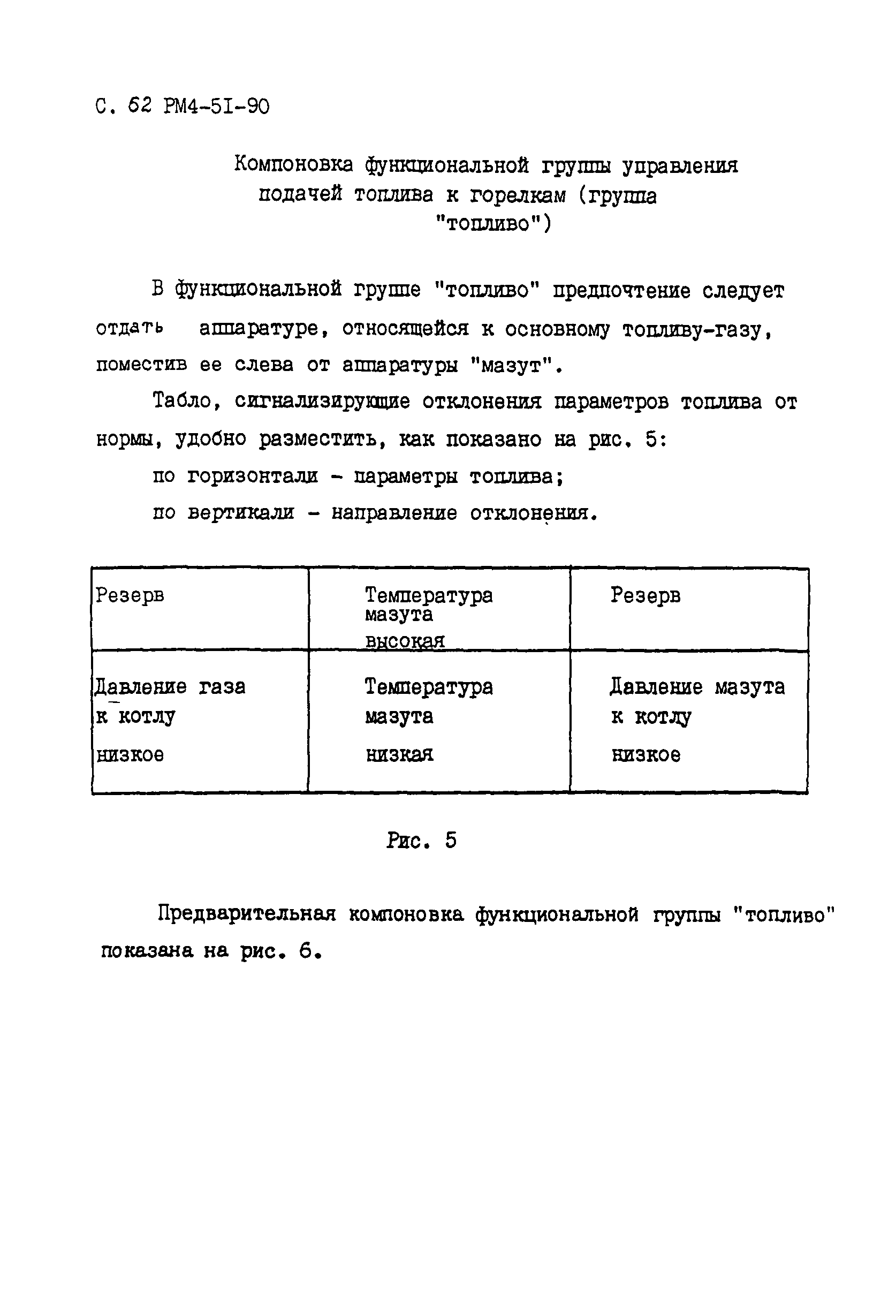

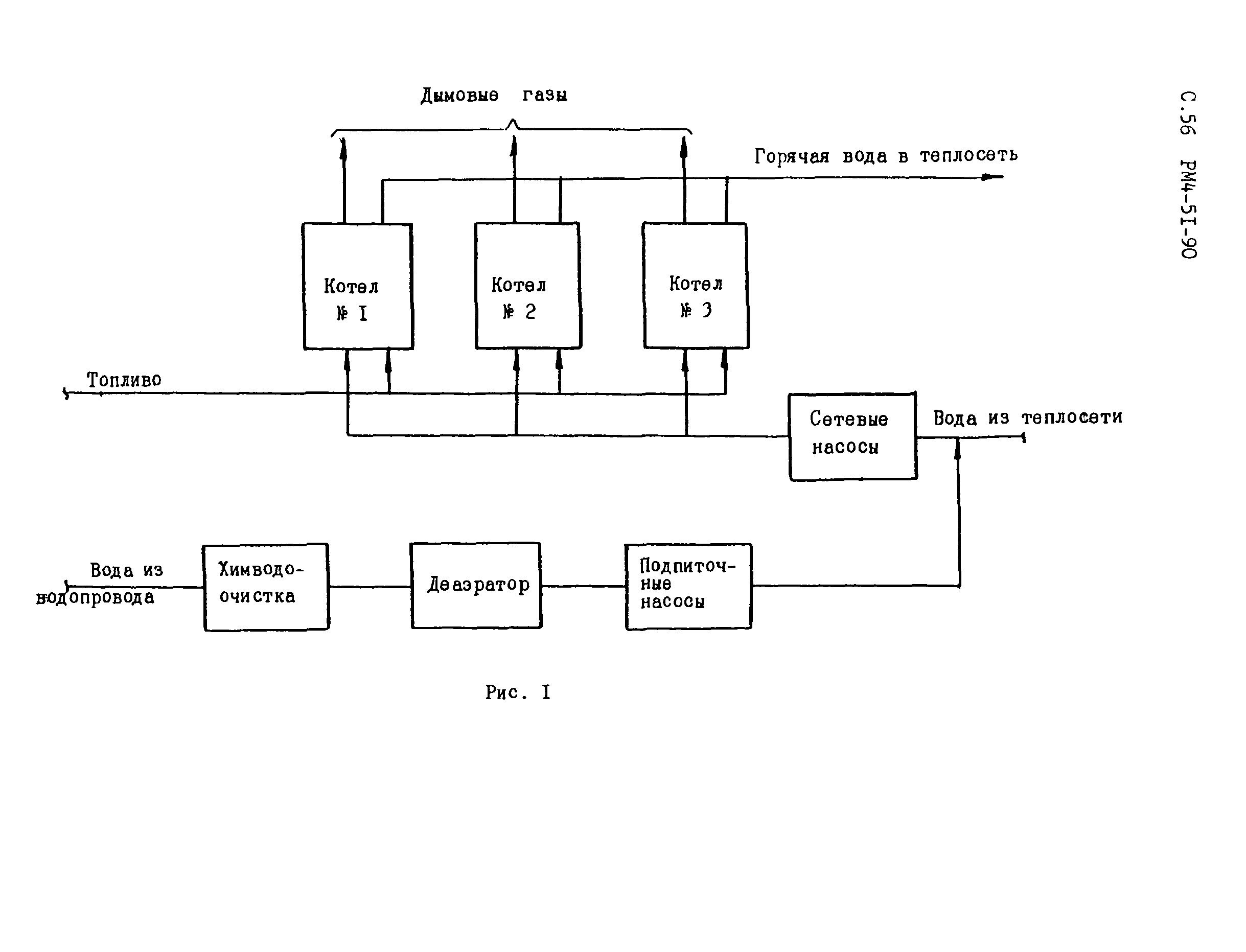

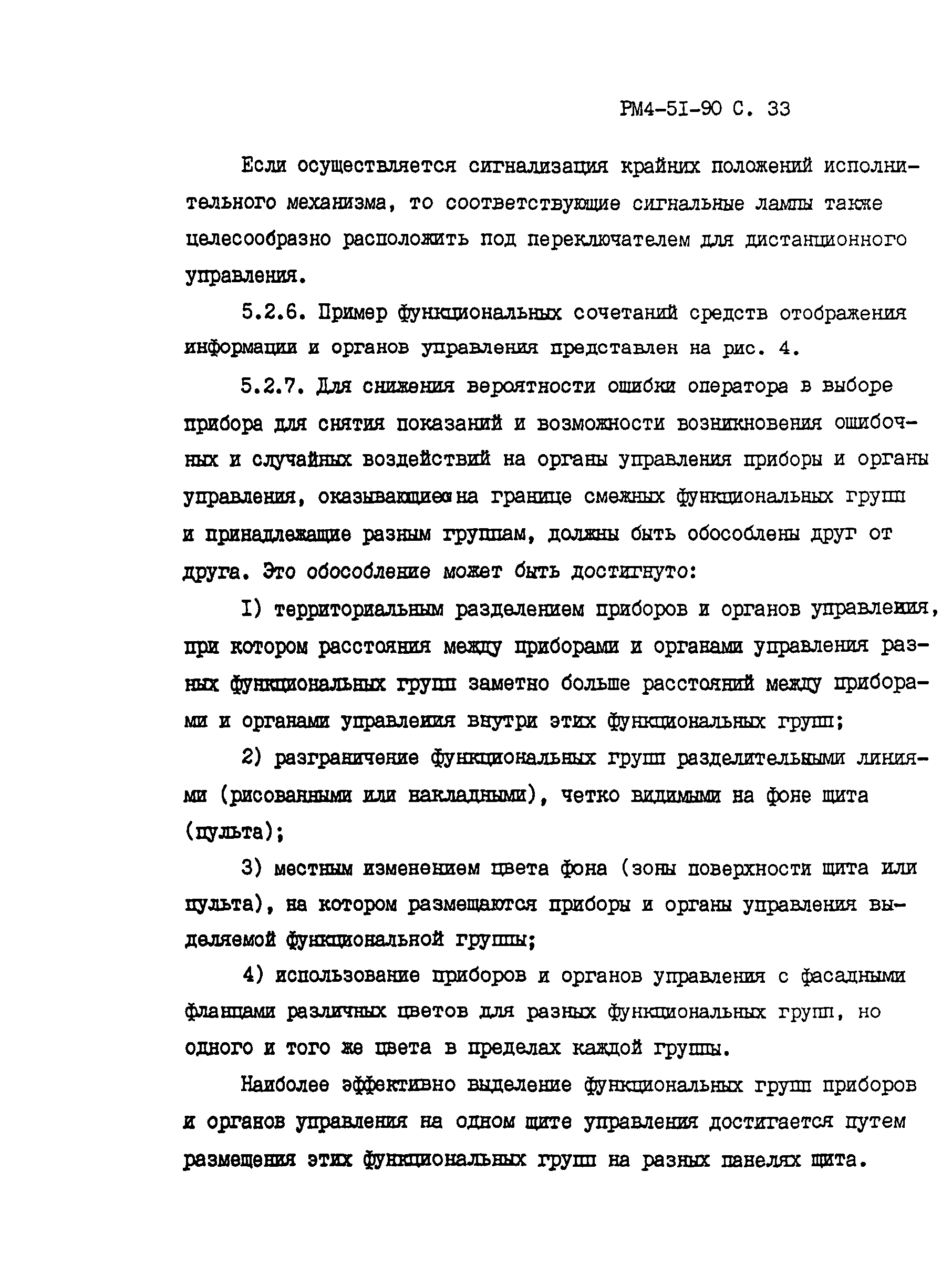

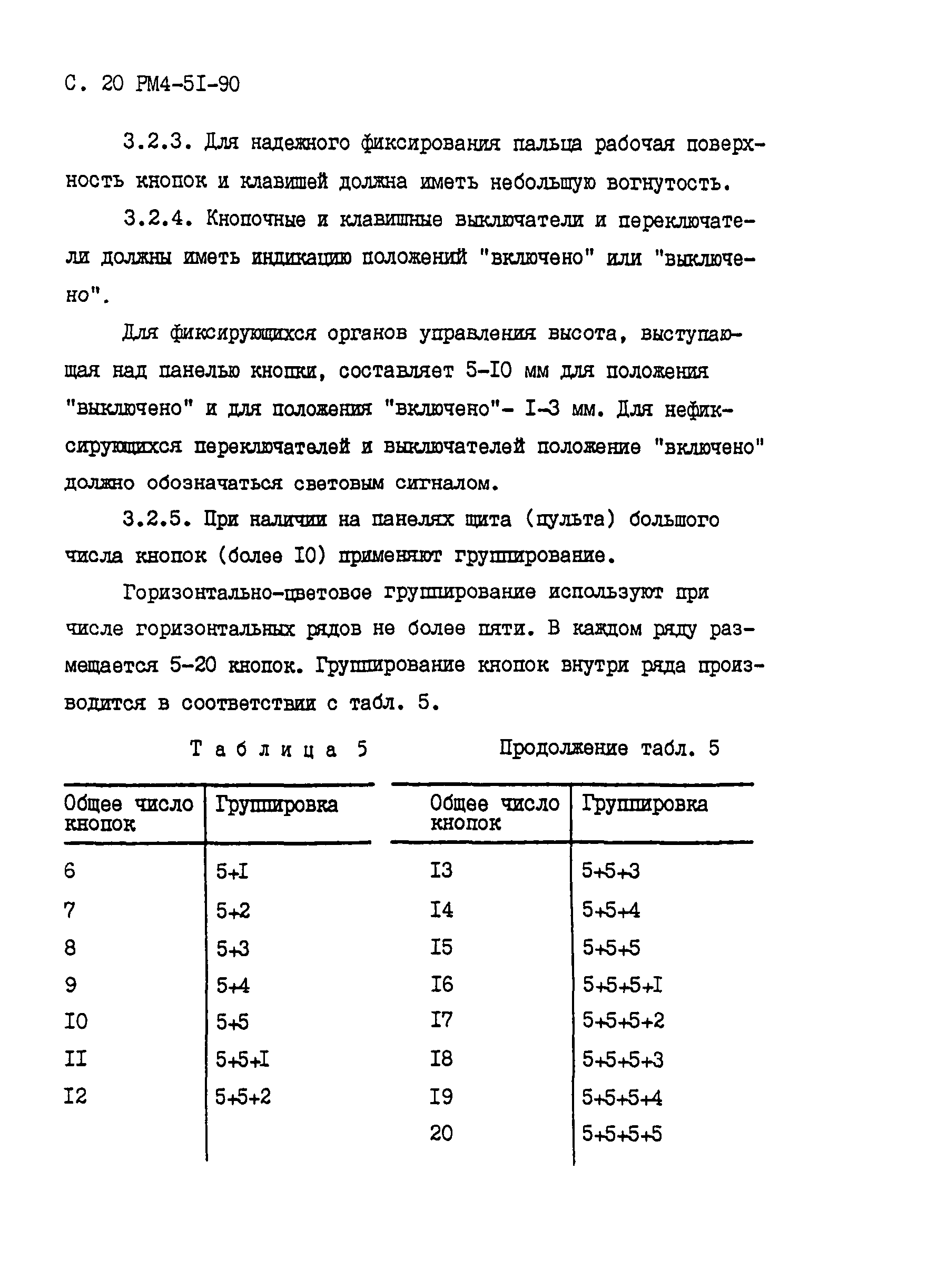

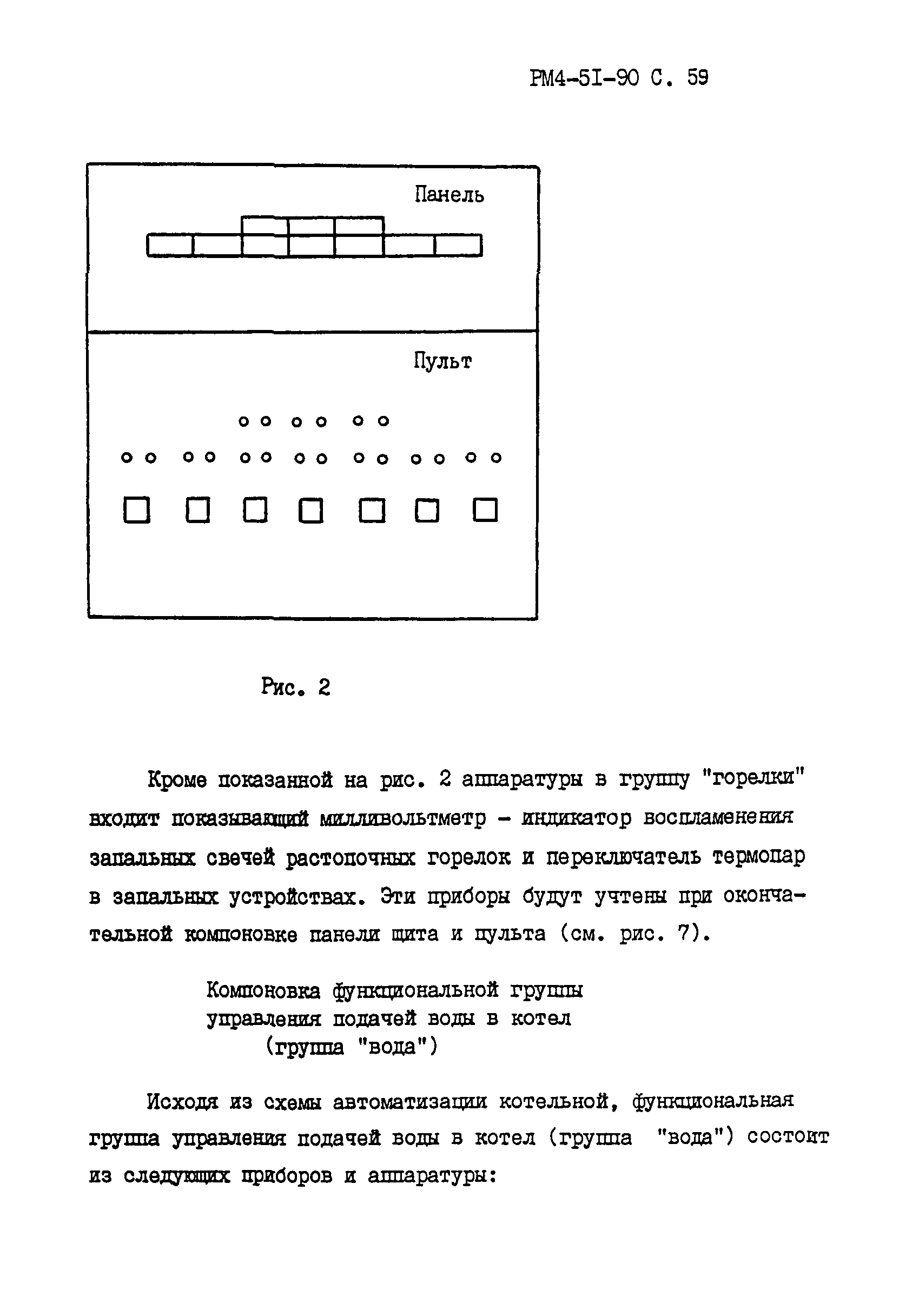

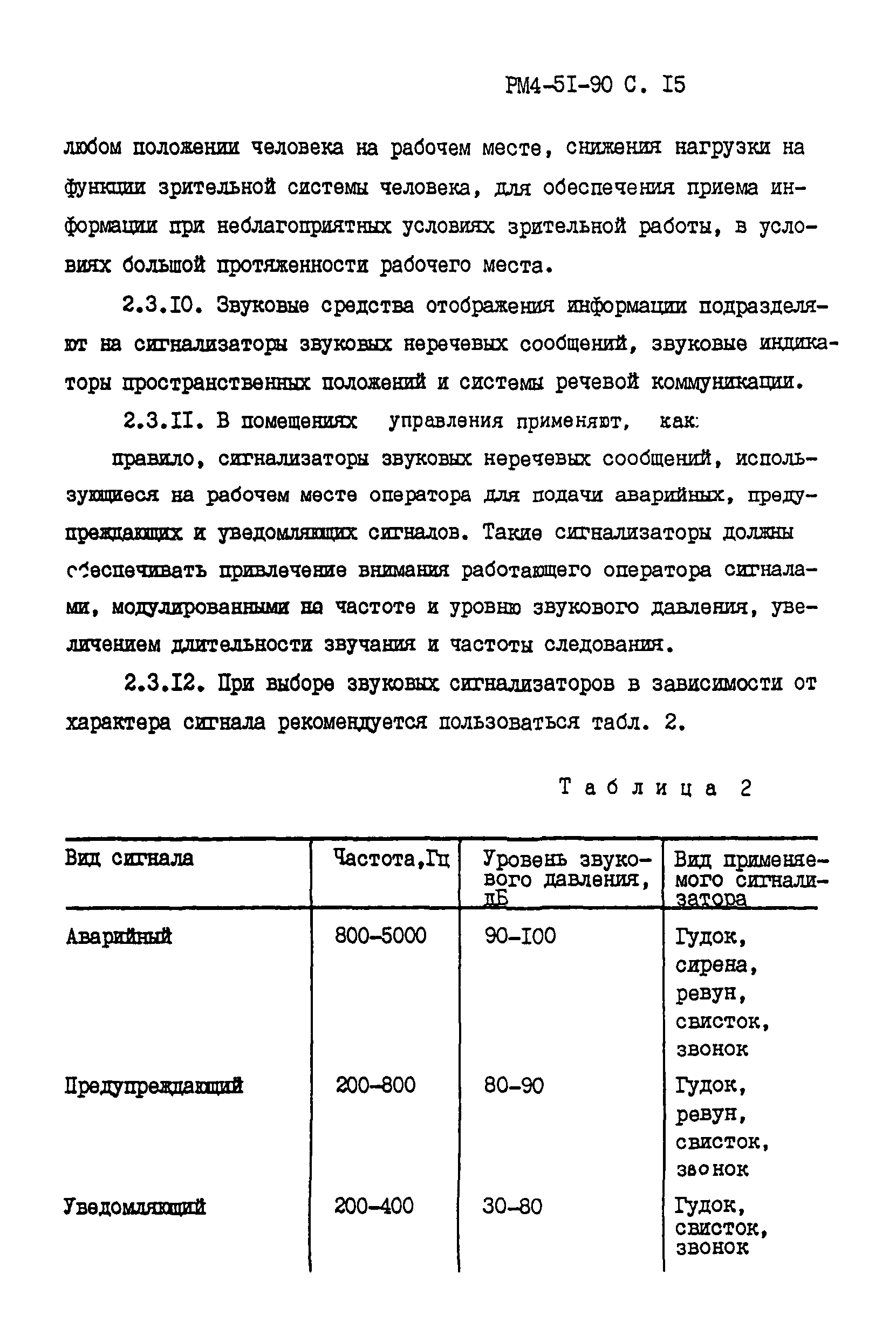

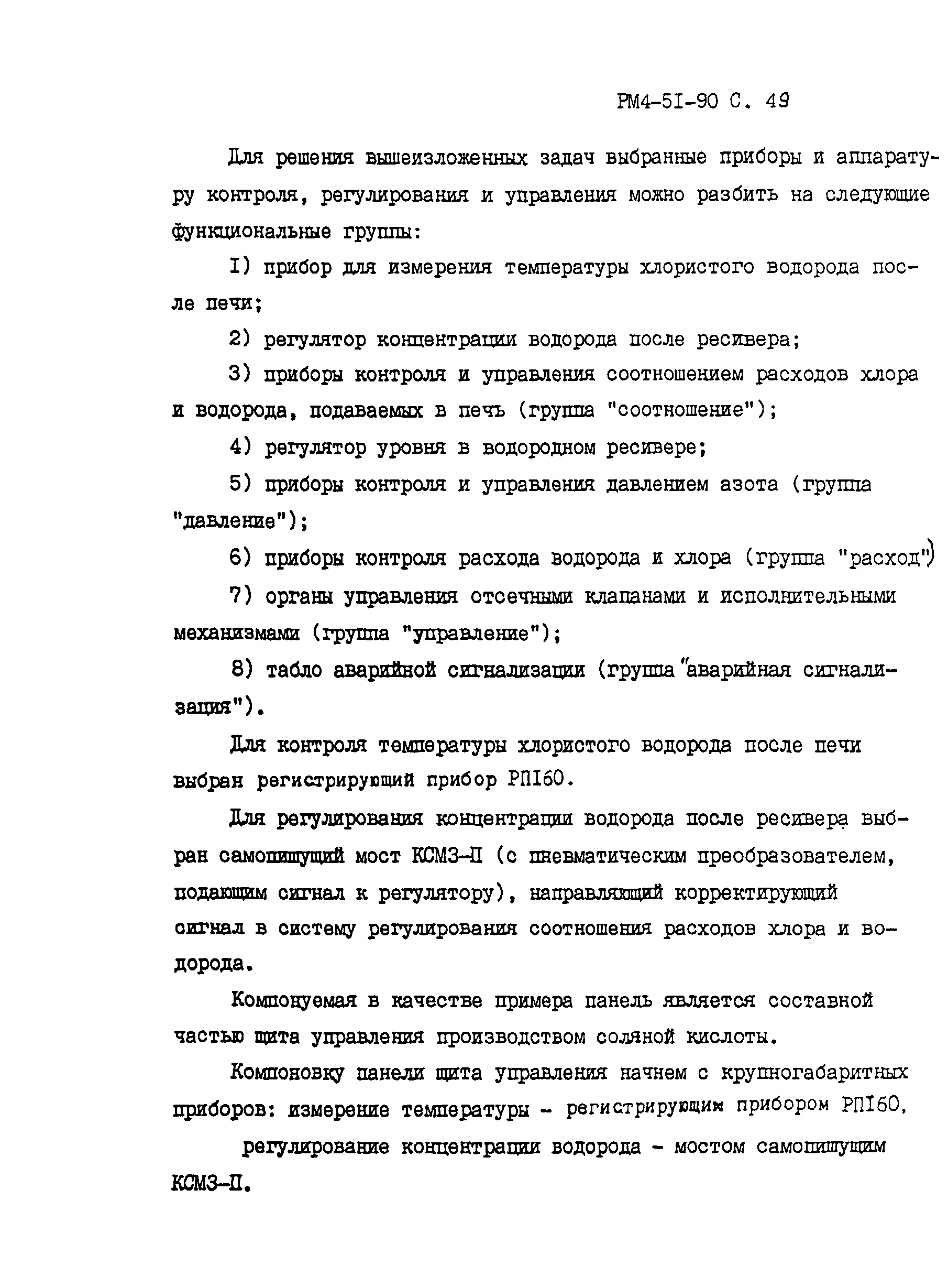

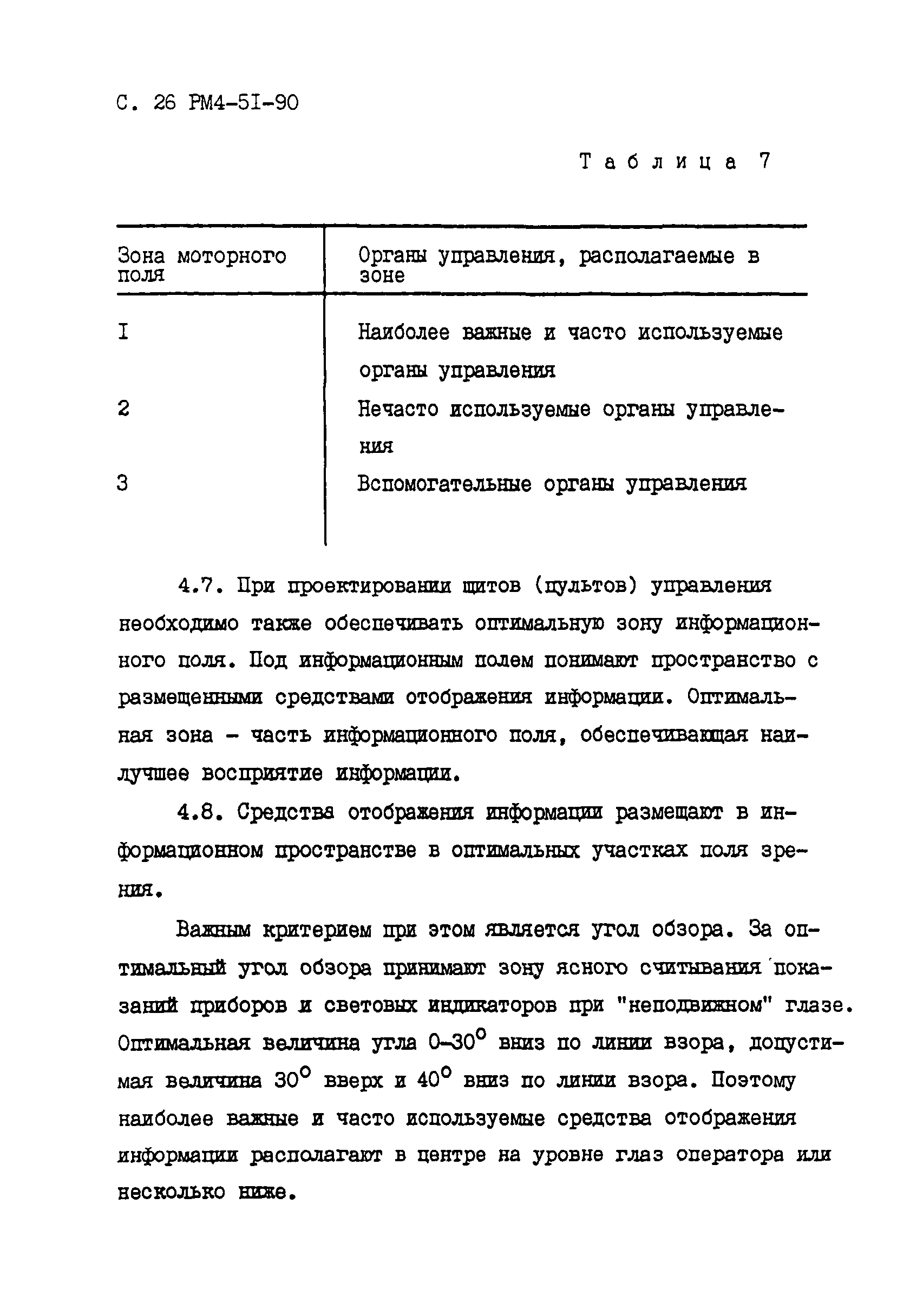

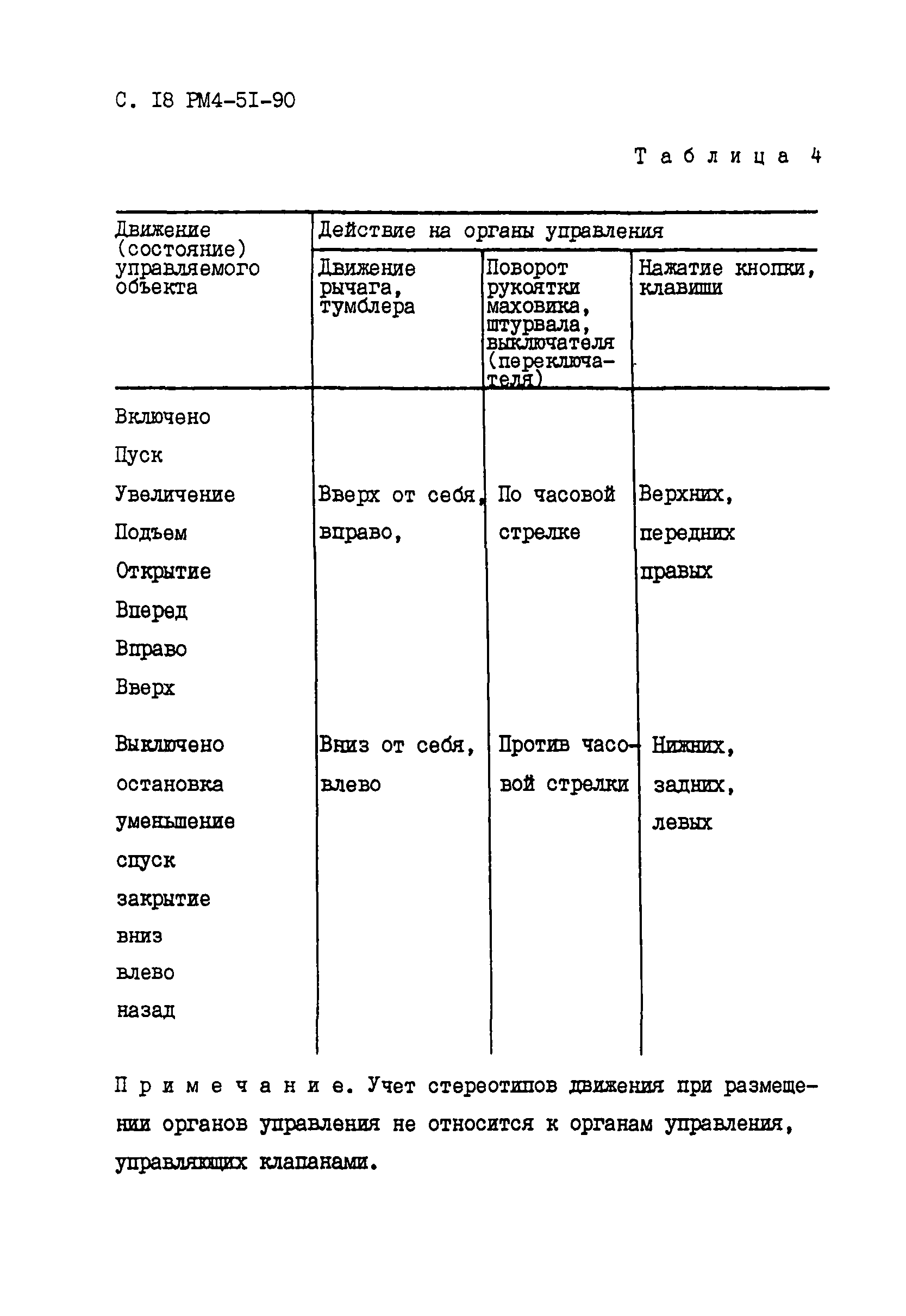

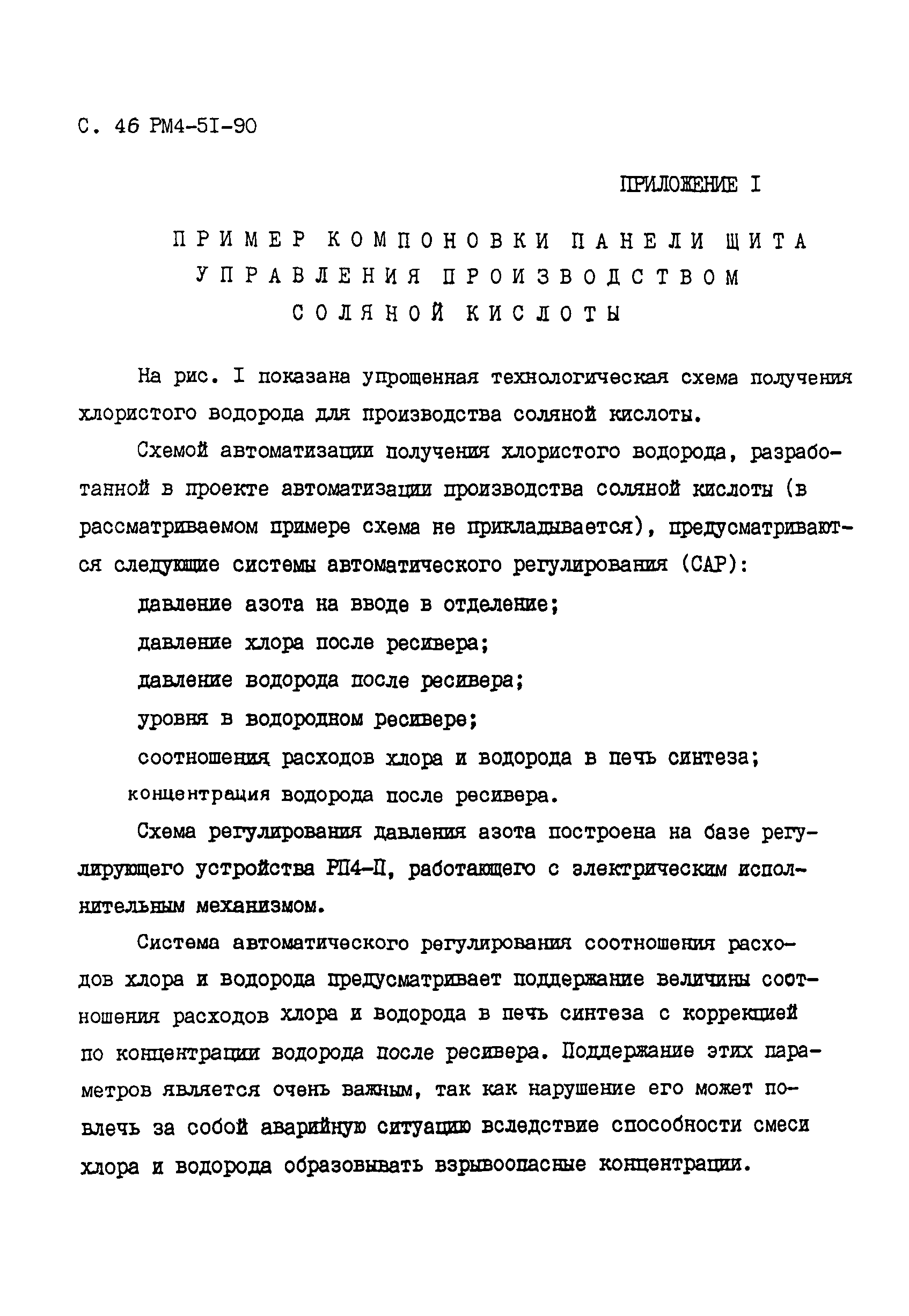

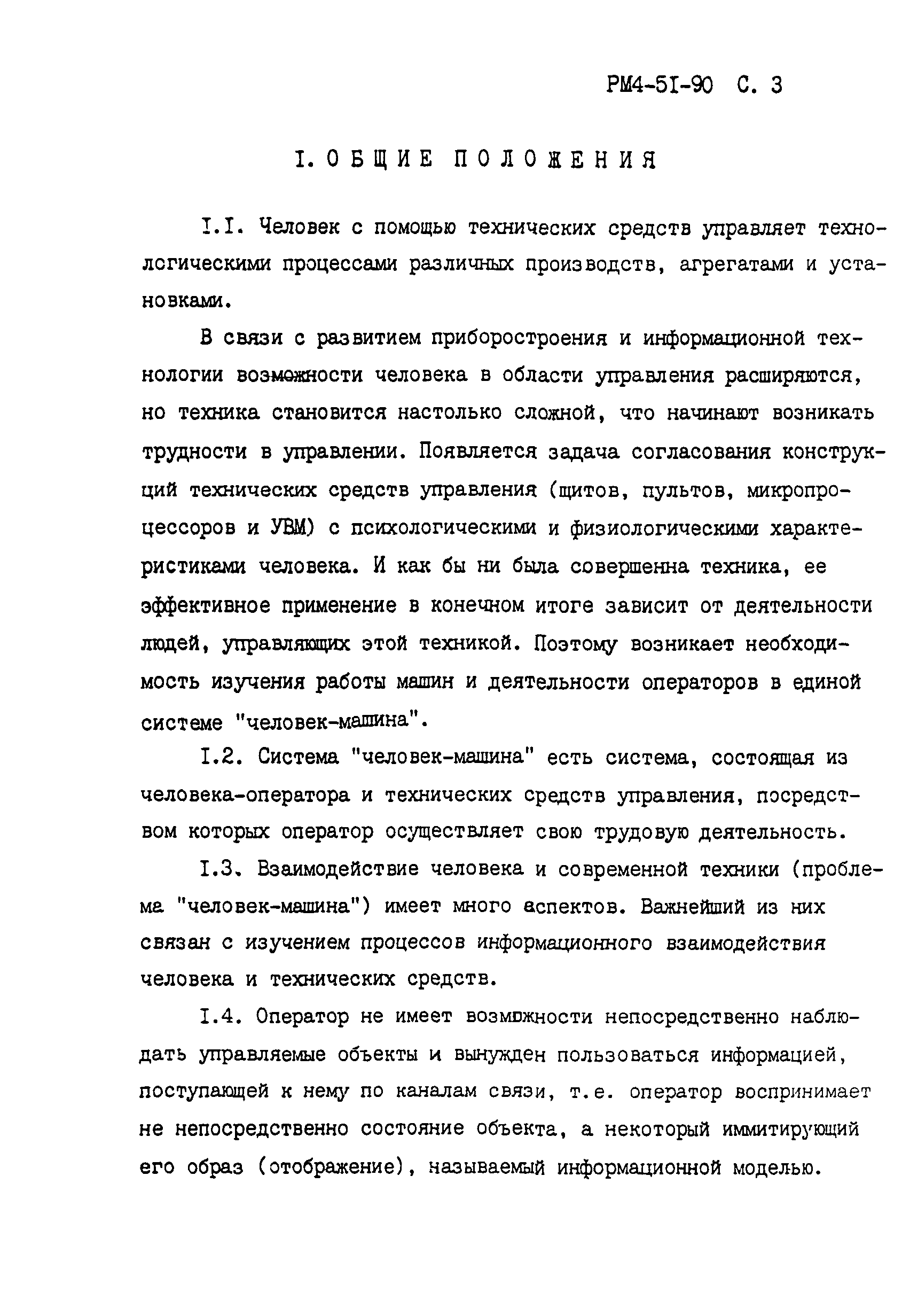

Оглавление:	1.Общие положения 2. Средства отображения информации, устанавливаемые на щите и пульте 3. Органы управления, устанавливаемые на щите и пульте 4. Организация рабочего места оператора щита (пульта) управления 5. Принципы компоновки щитов и пультов управления 6. Развитие системы контроля и управления Приложение1 Приложение 2 Ссылочные нормативно-технические документы
Разработан:	ГПКИ Проектмонтажавтоматика
Издан:	ГПКИ Проектмонтажавтоматика (1990 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Инженерное оборудование зданий в целом ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:	РМ 4-51-73

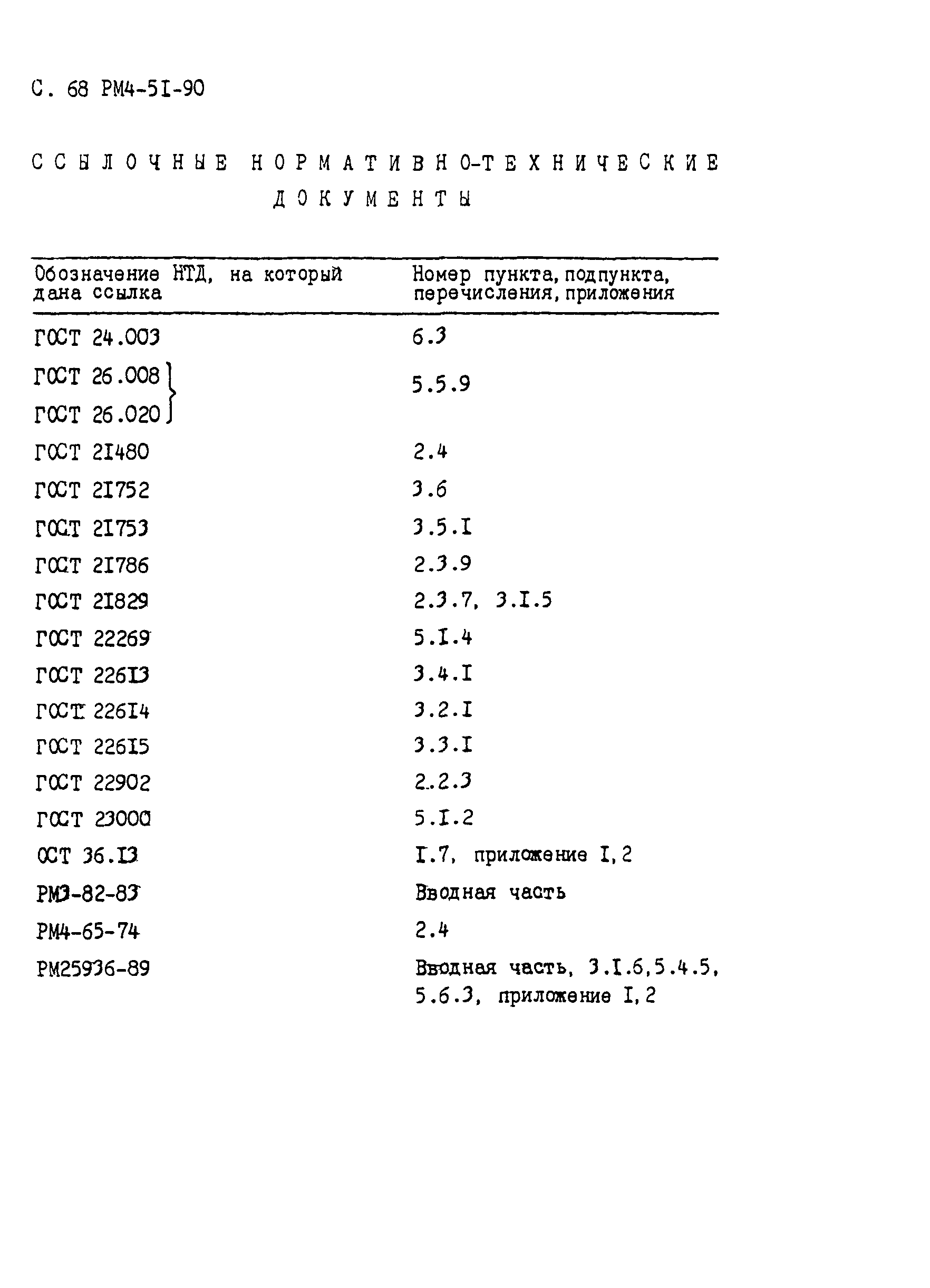

Нормативные ссылки:	ГОСТ 26.020-80 «Шрифты для средств измерений и автоматизации. Начертания и основные размеры» ГОСТ 21480-76 «Система "Человек-машина". Мнемосхемы. Общие эргономические требования» ГОСТ 21752-76 «Система "Человек-машина". Маховики управления и штурвалы. Общие эргономические требования» ГОСТ 21753-76 «Система "человек-машина". Рычаги управления. Общие эргономические требования» ГОСТ 21786-76 «Система "человек-машина". Сигнализаторы звуковые неречевых сообщений. Общие эргономические требования» ГОСТ 21829-76 «Система "человек-машина". Кодирование зрительной информации. Общие эргономические требования» ГОСТ 22269-76 «Система "человек-машина". Рабочее место оператора. Взаимное расположение элементов рабочего места. Общие эргономические требования» ГОСТ 22613-77 «Система "человек-машина". Выключатели и переключатели поворотные. Общие эргономические требования» ГОСТ 22614-77 «Система "человек-машина". Выключатели и переключатели клавишные и кнопочные. Общие эргономические требования» ГОСТ 22615-77 «Система "человек-машина". Выключатели и переключатели типа "Тумблер". Общие эргономические требования» ГОСТ 22902-78 «Система "человек-машина". Отсчетные устройства индикаторов визуальных. Общие эргономические требования» ГОСТ 23000-78 «Система "человек-машина". Пульты управления. Общие эргономические требования» ГОСТ 26.008-85 «Шрифты для надписей, наносимых методом гравирования. Исполнительные размеры» РМ 4-107-82 «Системы автоматизации технологических процессов. Требования к выполнению проектной документации на щиты и пульты» РМ 3-82-90 «Щиты и пульты систем автоматизации технологических процессов. Особенности применения. Пособие к ОСТ 36.13-90» РМ 4-65-74 «Чертежи мнемонических схем на щитах и пультах управления. Указания по оформлению» ОСТ 36-13-90 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия»
