Скачать РМ 4-266-93 Закладные устройства в трубопроводах и оборудовании для установки приборов и средств автоматизации. Пособие по выбору средств укрепления отверстий

Дата актуализации: 10.08.2017

РМ 4-266-93

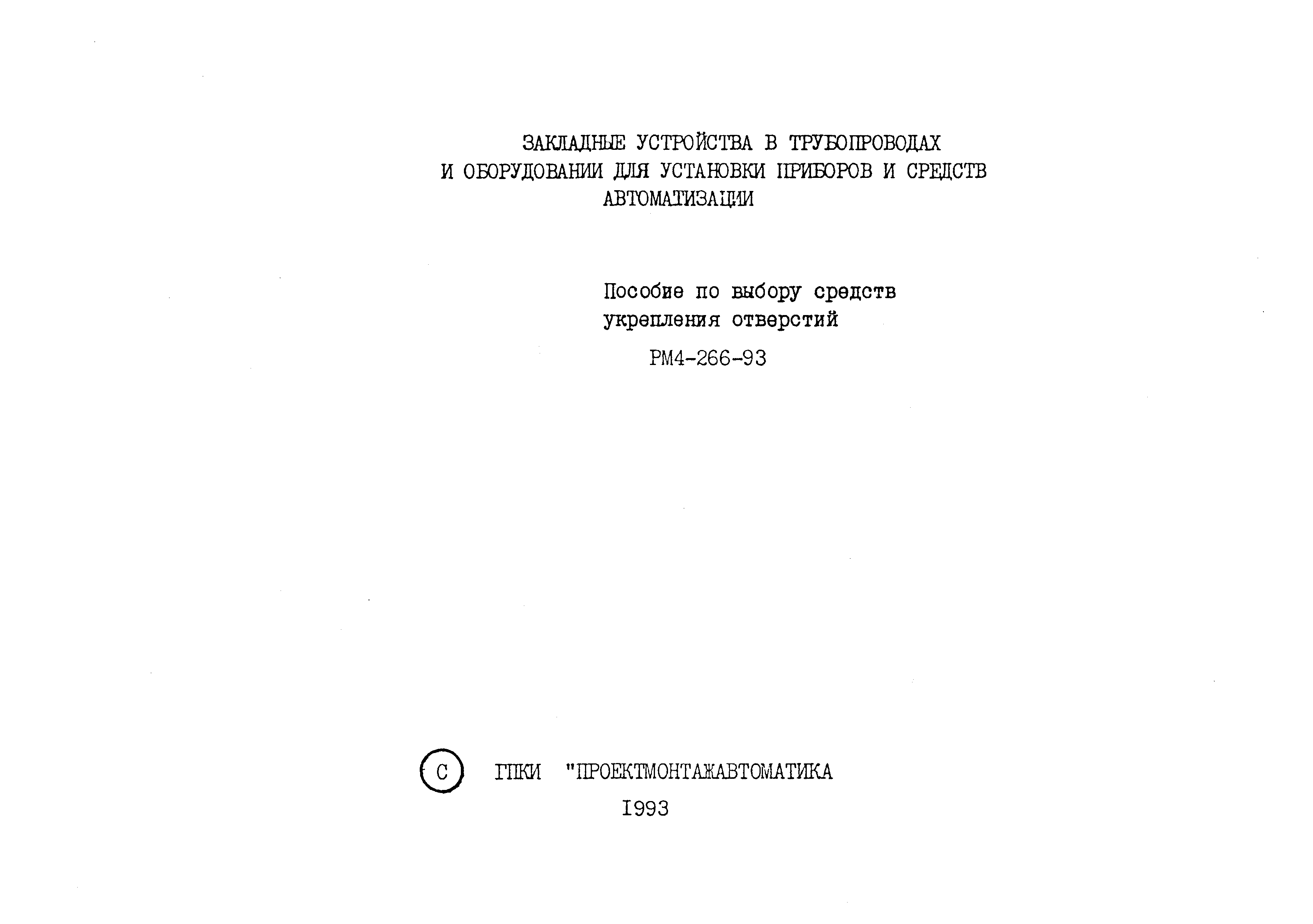

Закладные устройства в трубопроводах и оборудовании для установки приборов и средств автоматизации. Пособие по выбору средств укрепления отверстий

Обозначение:	РМ 4-266-93
Обозначение англ:	RM 4-266-93
Статус:	действует
Название рус.:	Закладные устройства в трубопроводах и оборудовании для установки приборов и средств автоматизации. Пособие по выбору средств укрепления отверстий
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1994

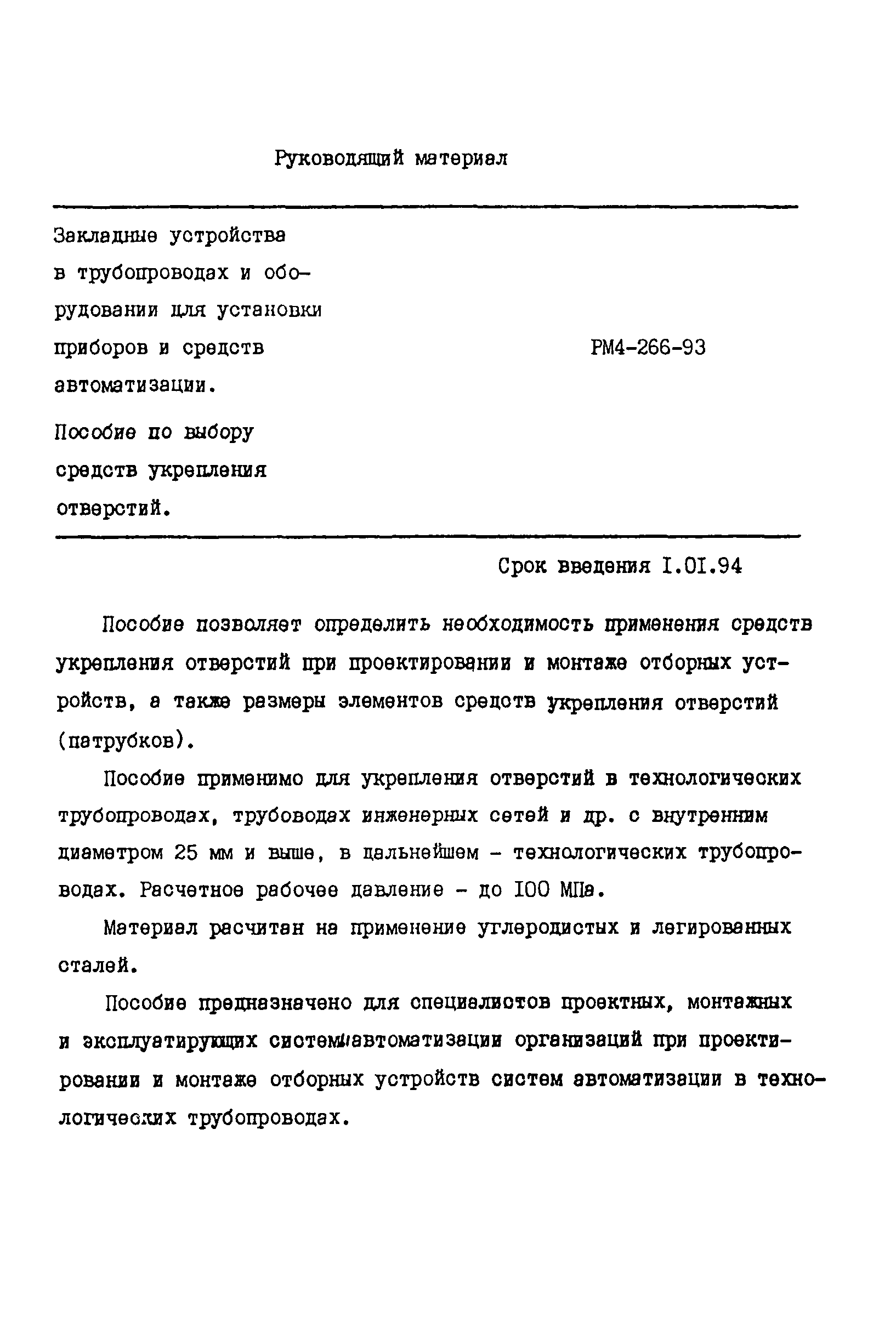

Область применения:	Пособие позволяет определить необходимость применения средств укрепления отверстий при проектировании и монтаже отборных устройств, а также размеры элементов средств укрепления отверстий (патрубков). Пособие применимо для укрепления отверстий в технологических трубопроводах, трубопроводах инженерных сетей и др. с внутренним диаметром 25 мм и выше. Расчетное рабочее давление - до 100 МПа. Материал рассчитан на применение углеродистых и легированных сталей

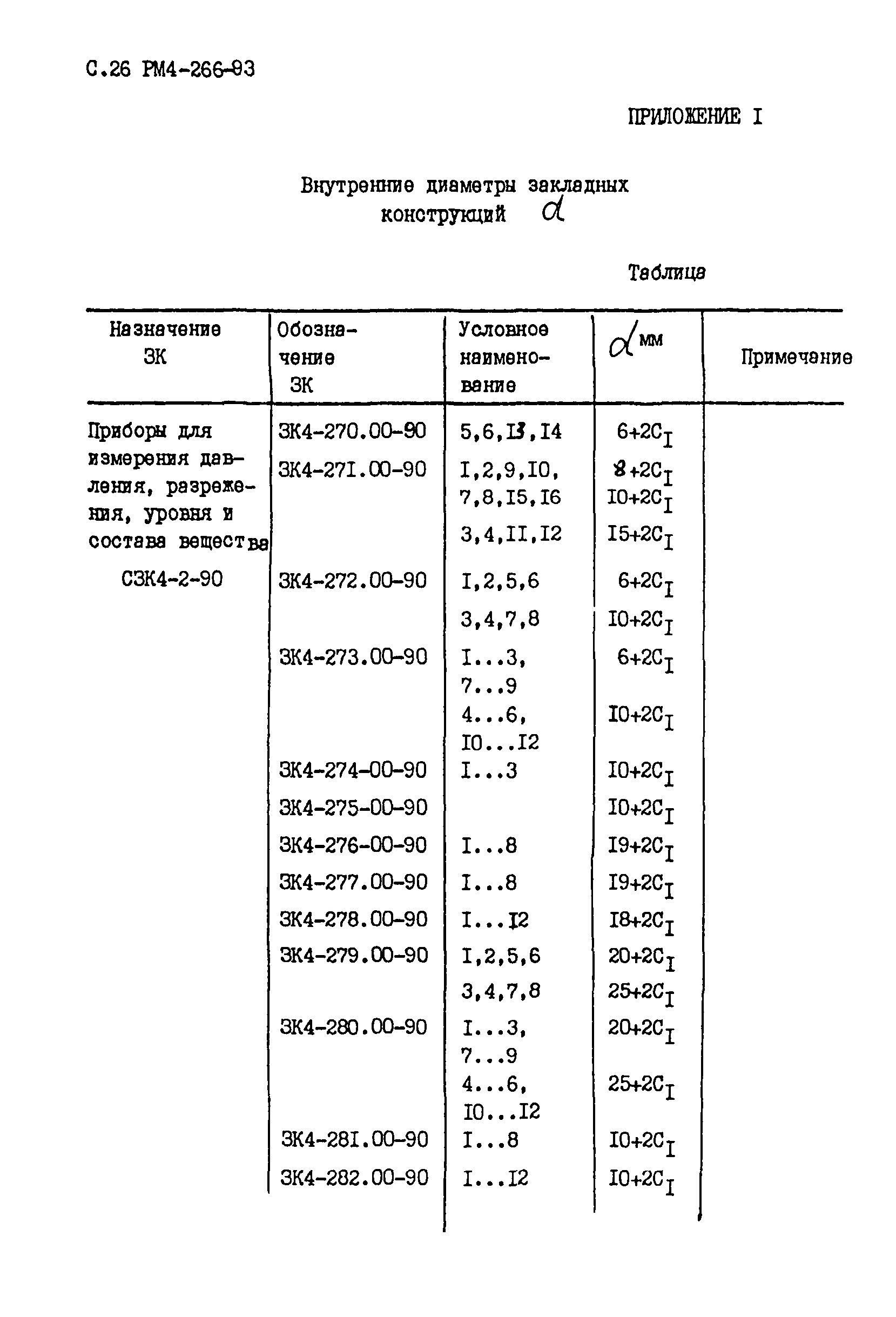

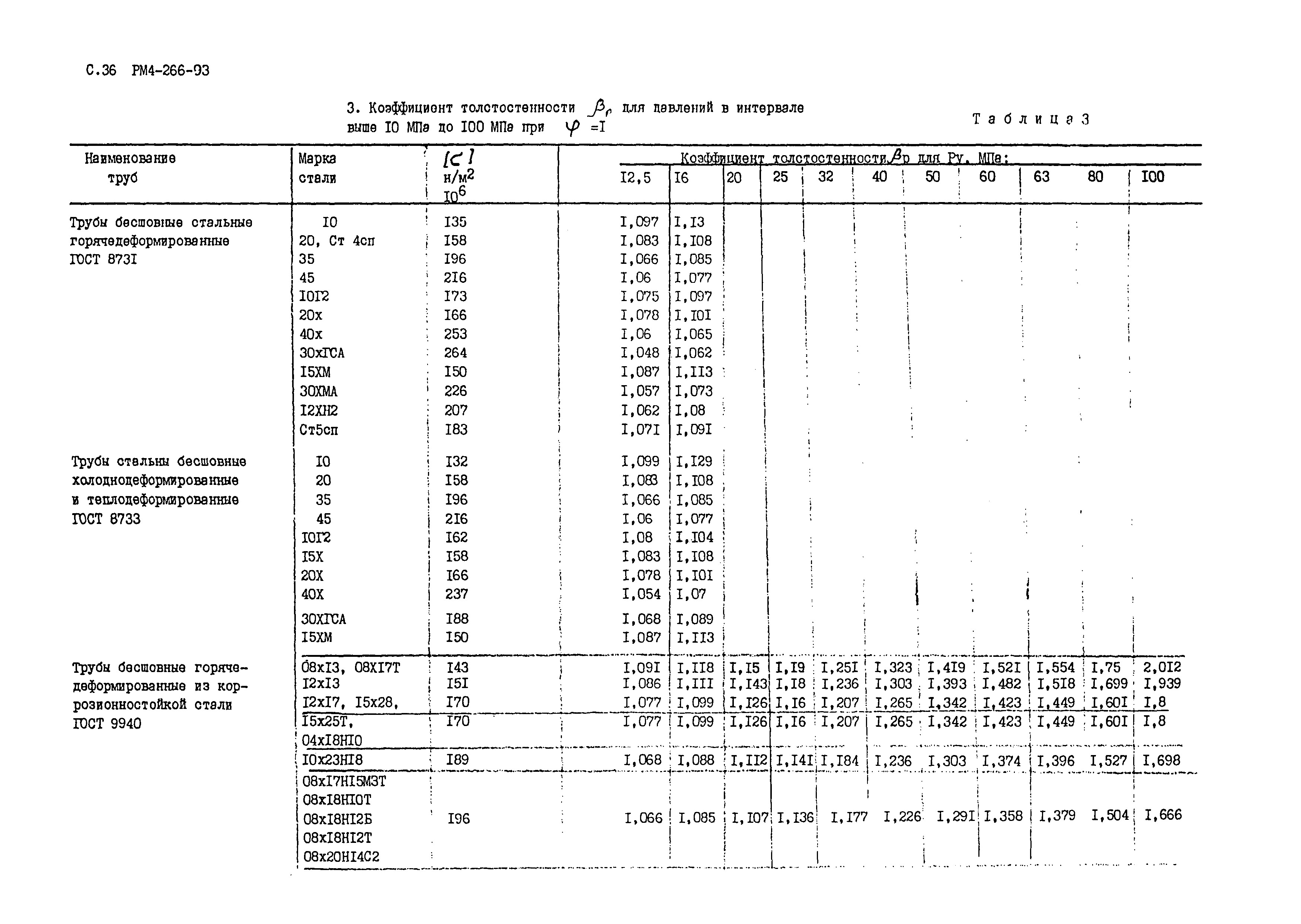

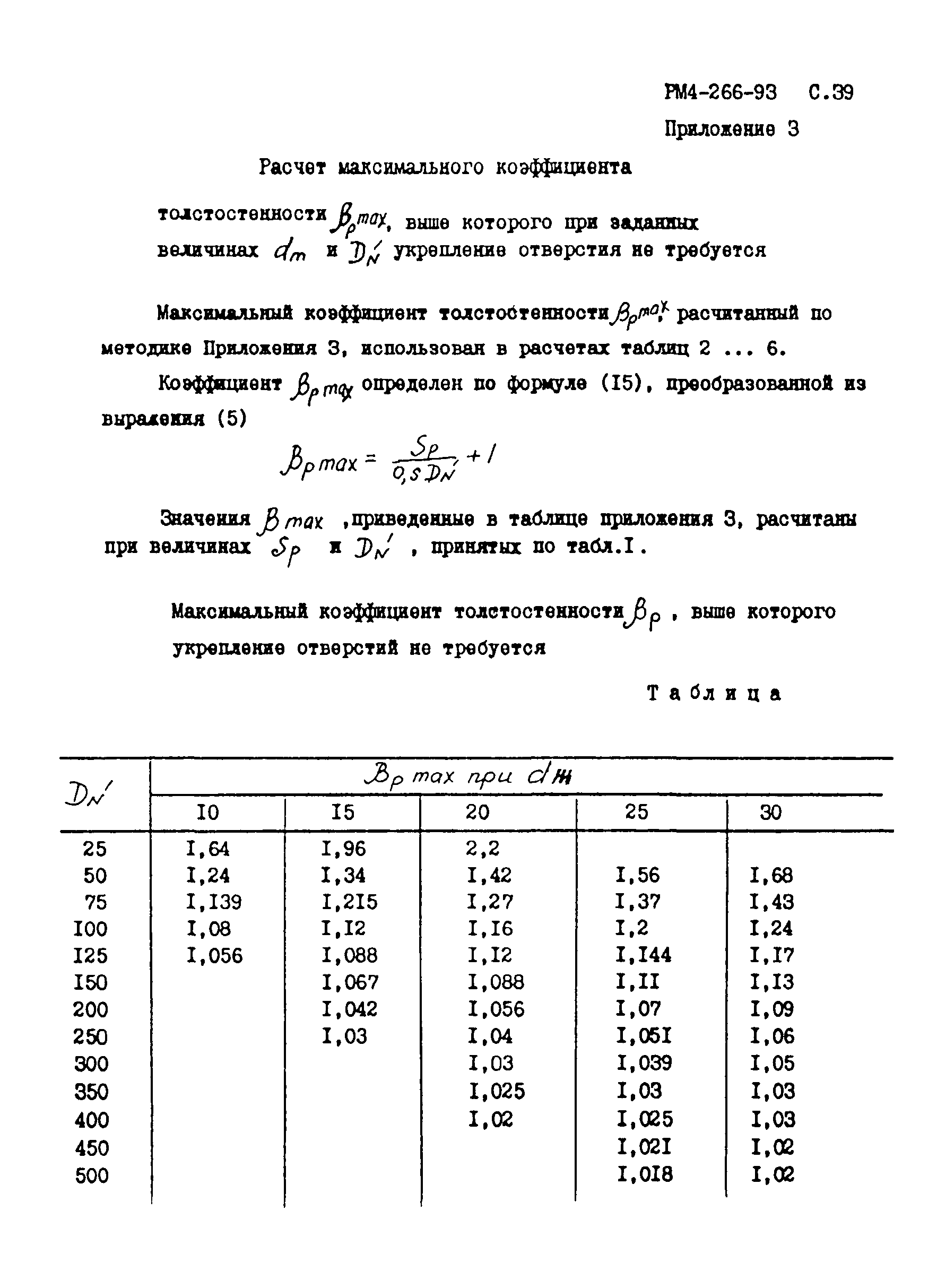

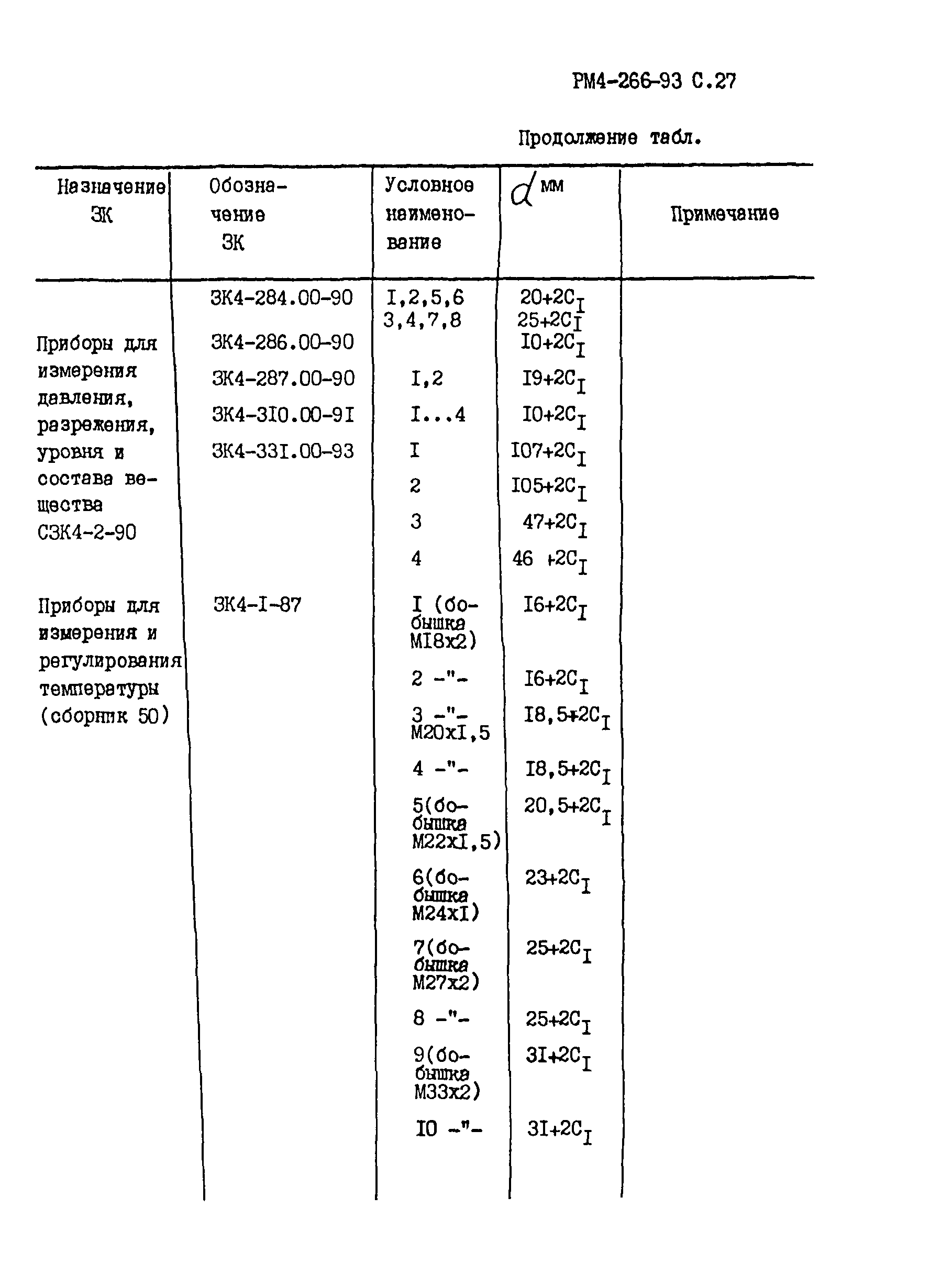

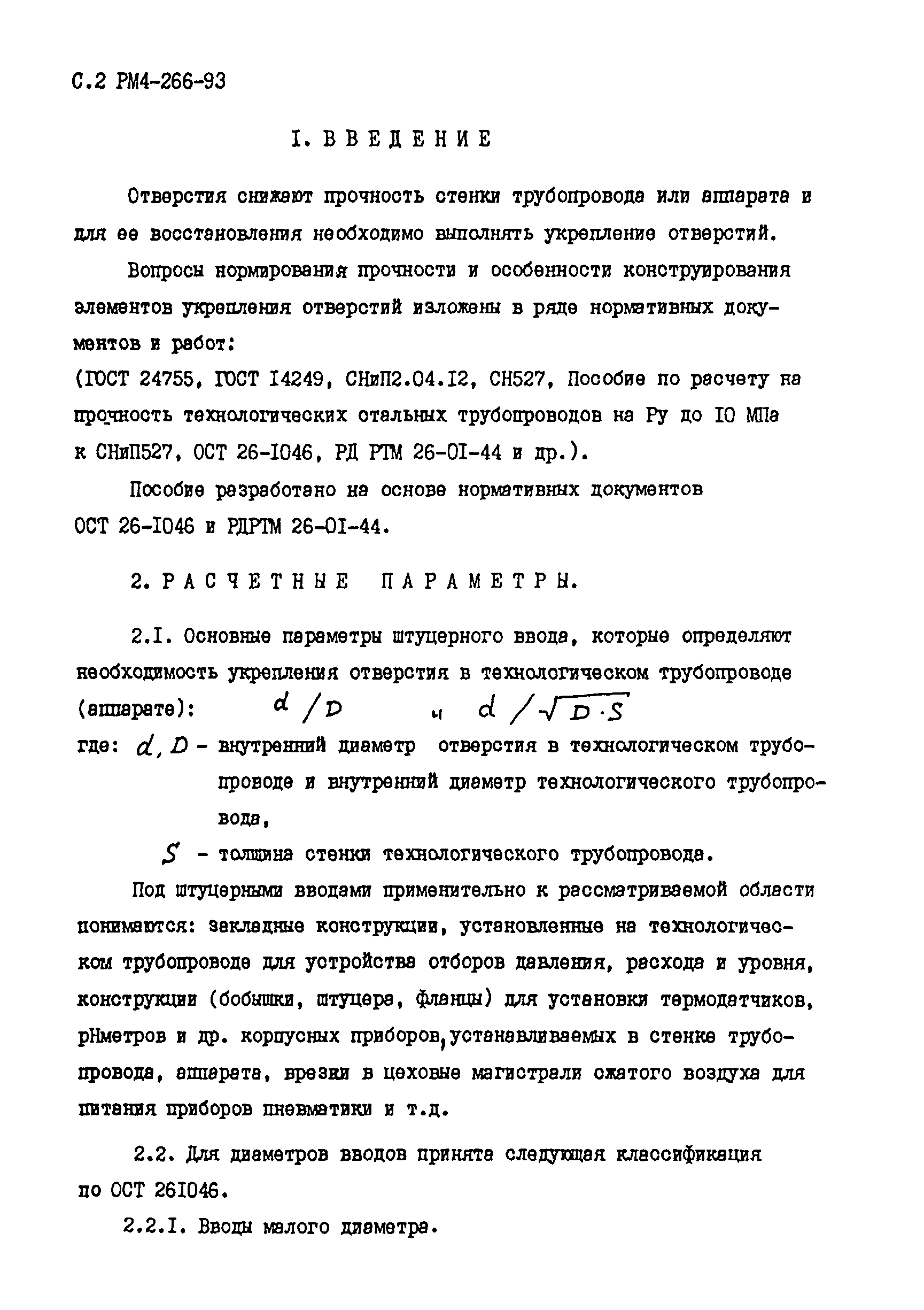

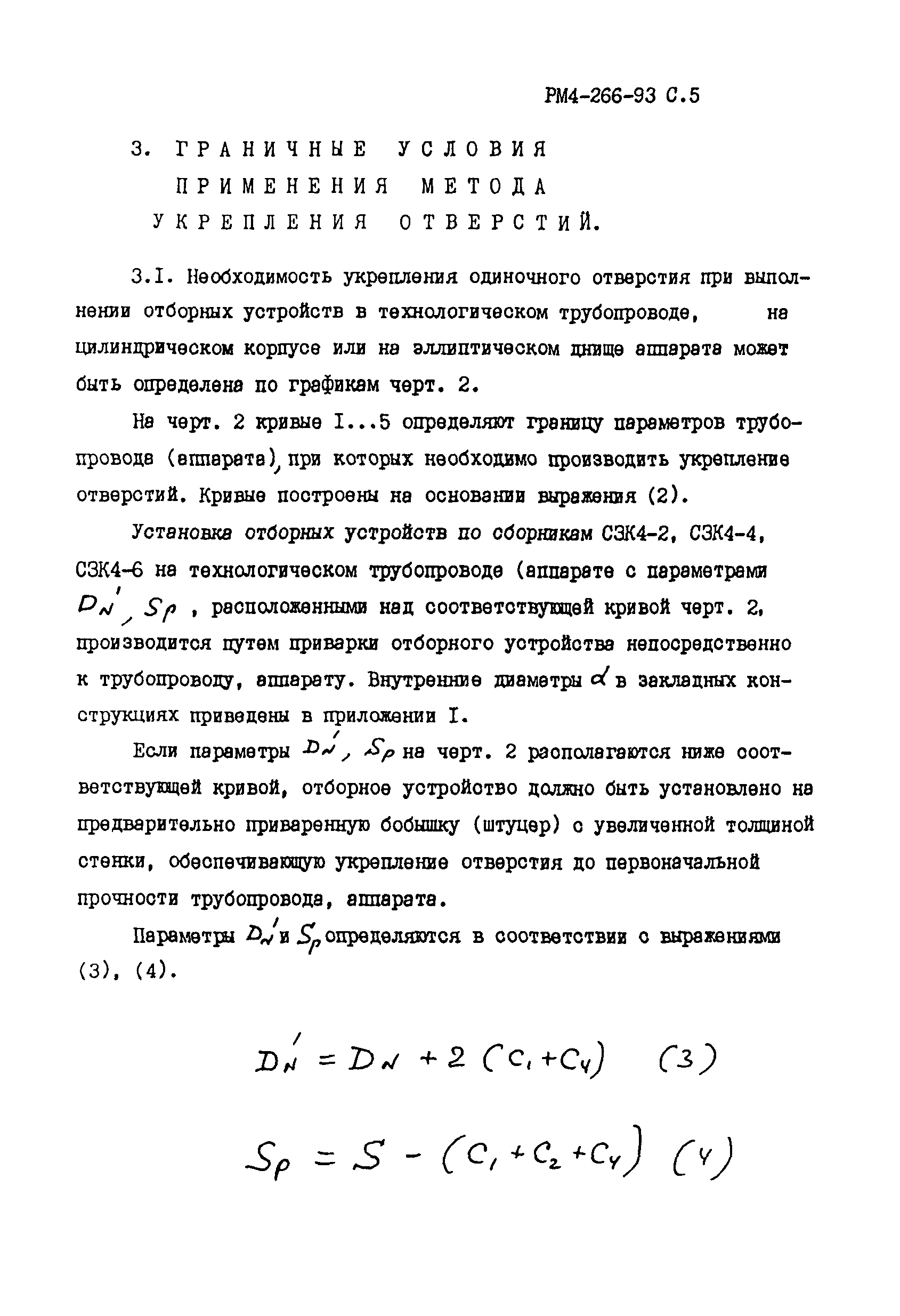

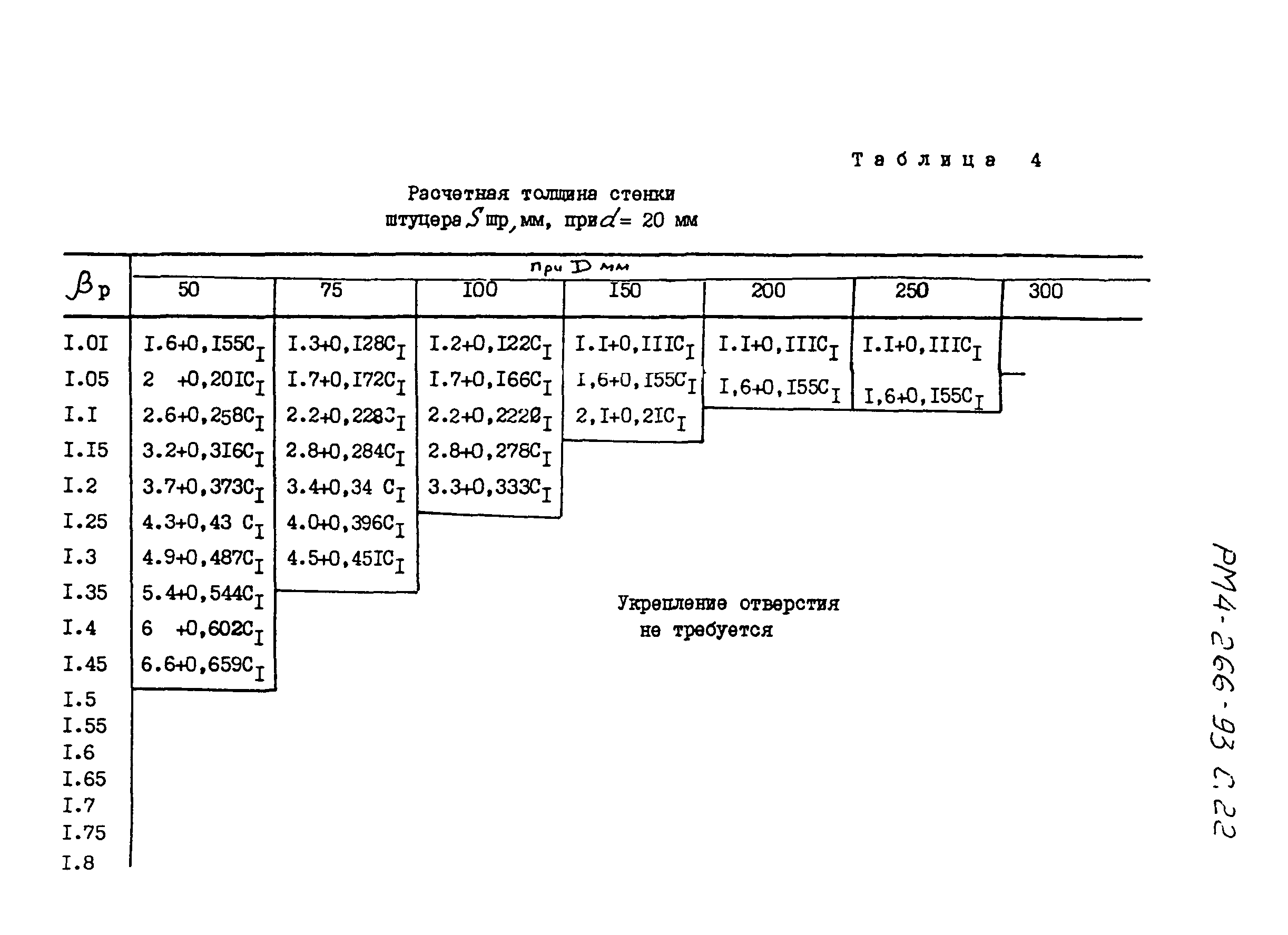

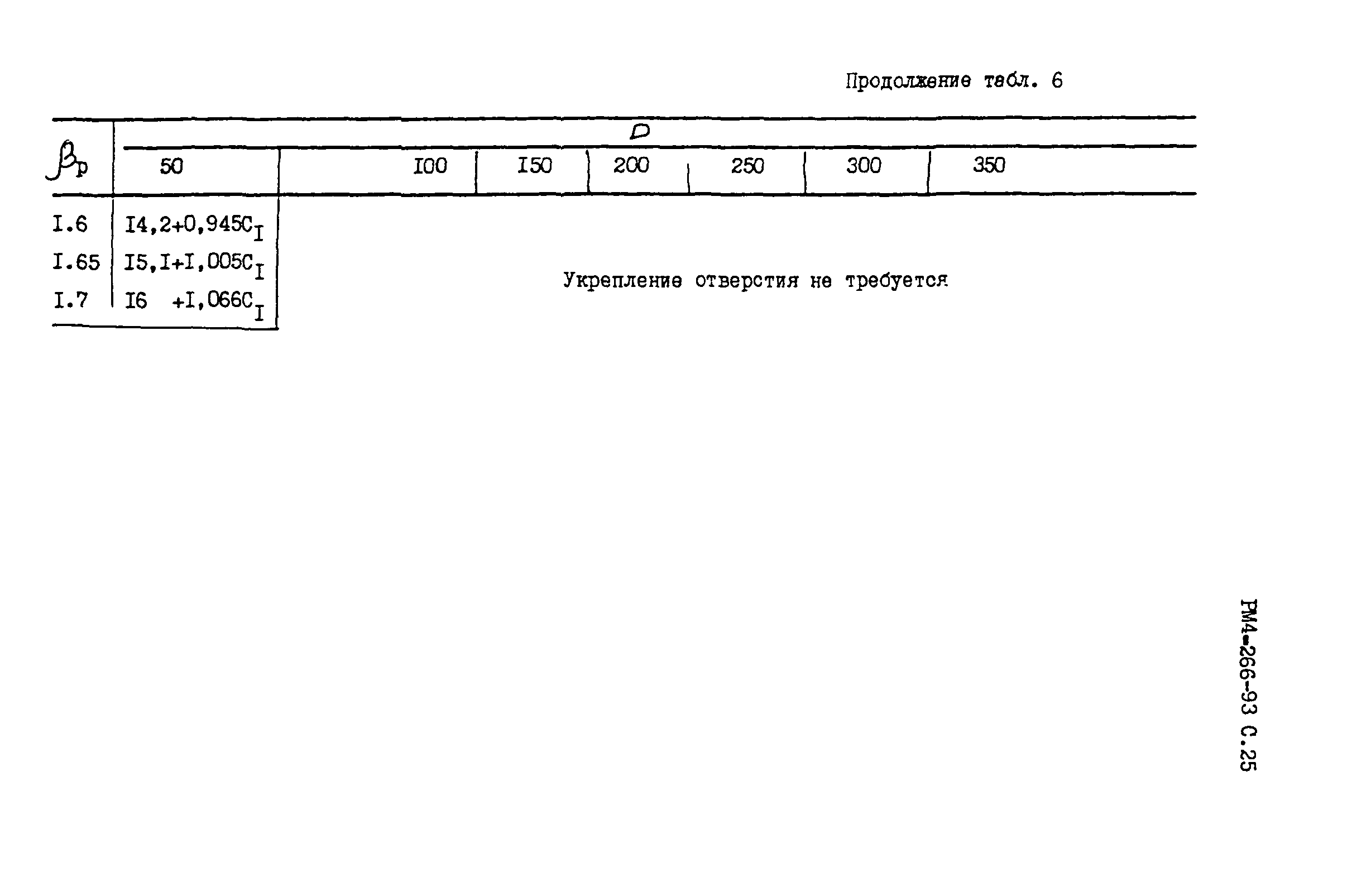

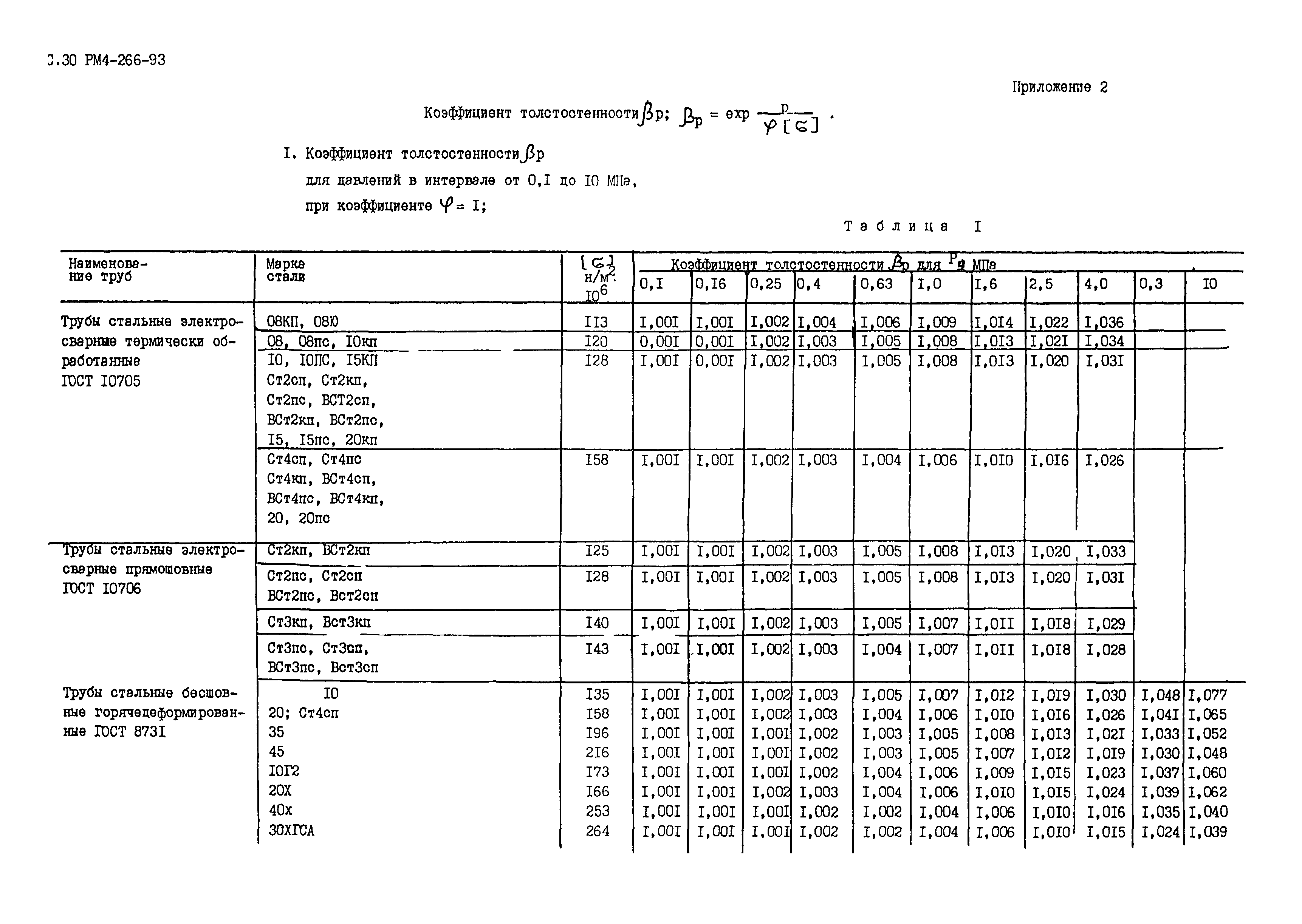

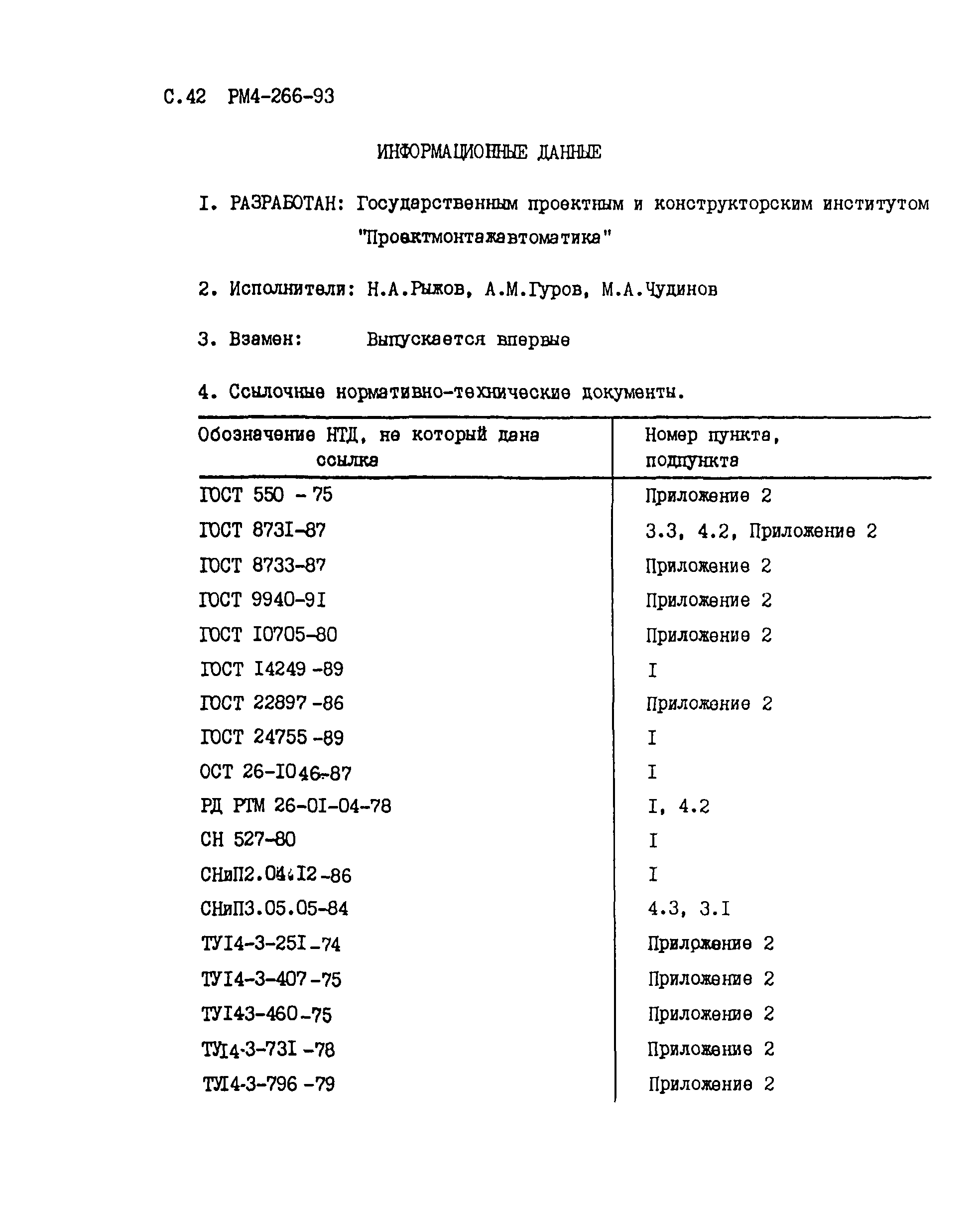

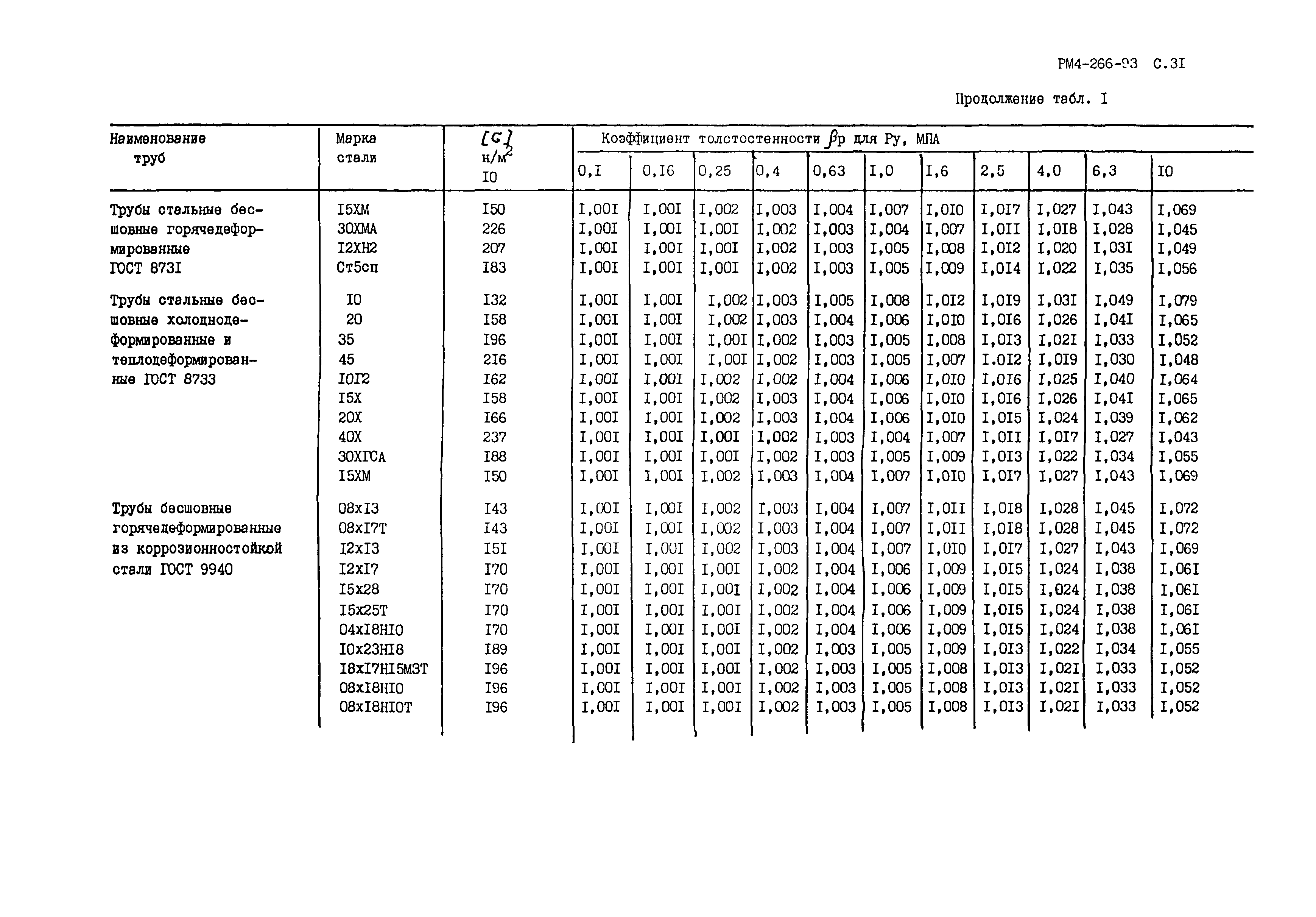

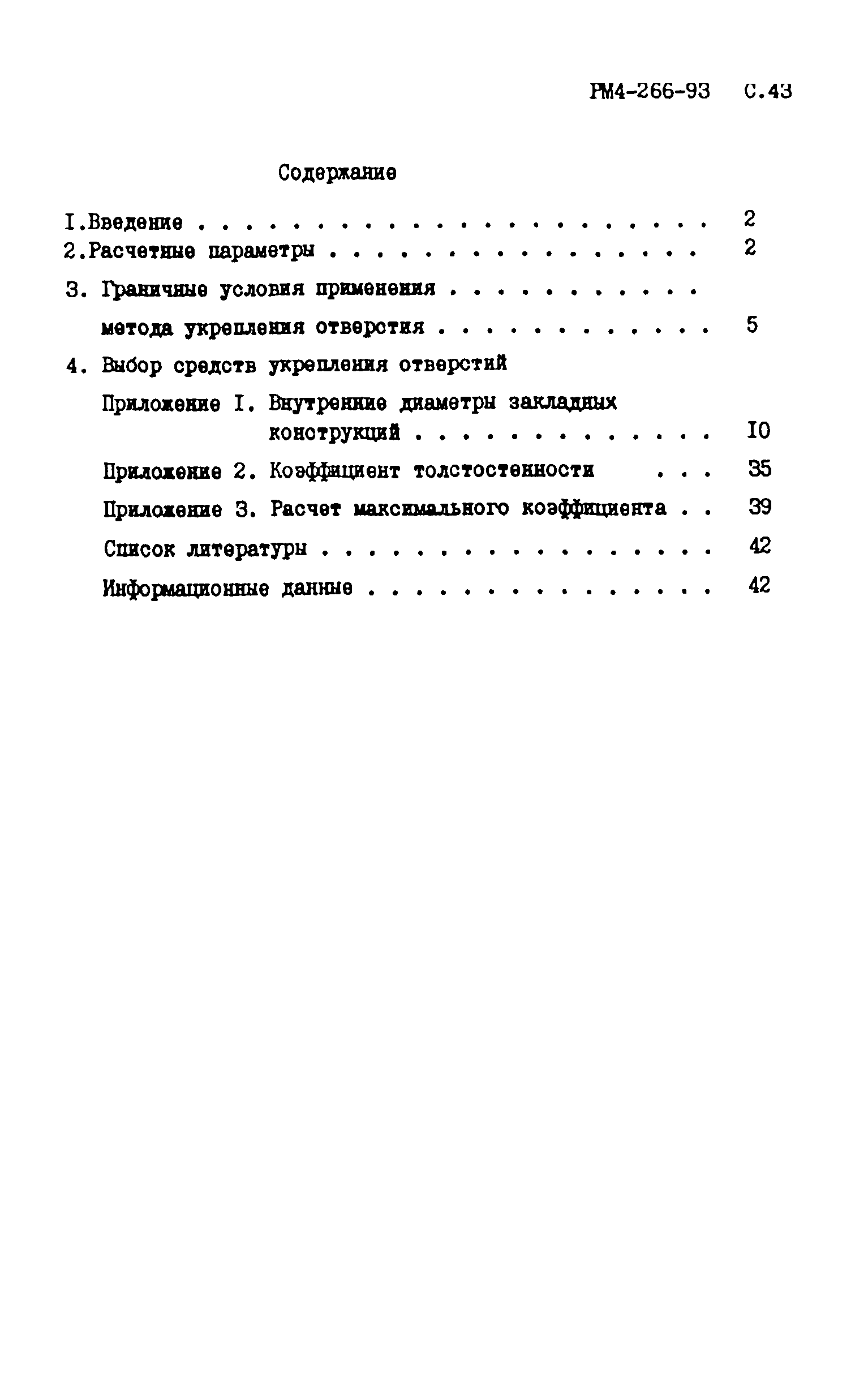

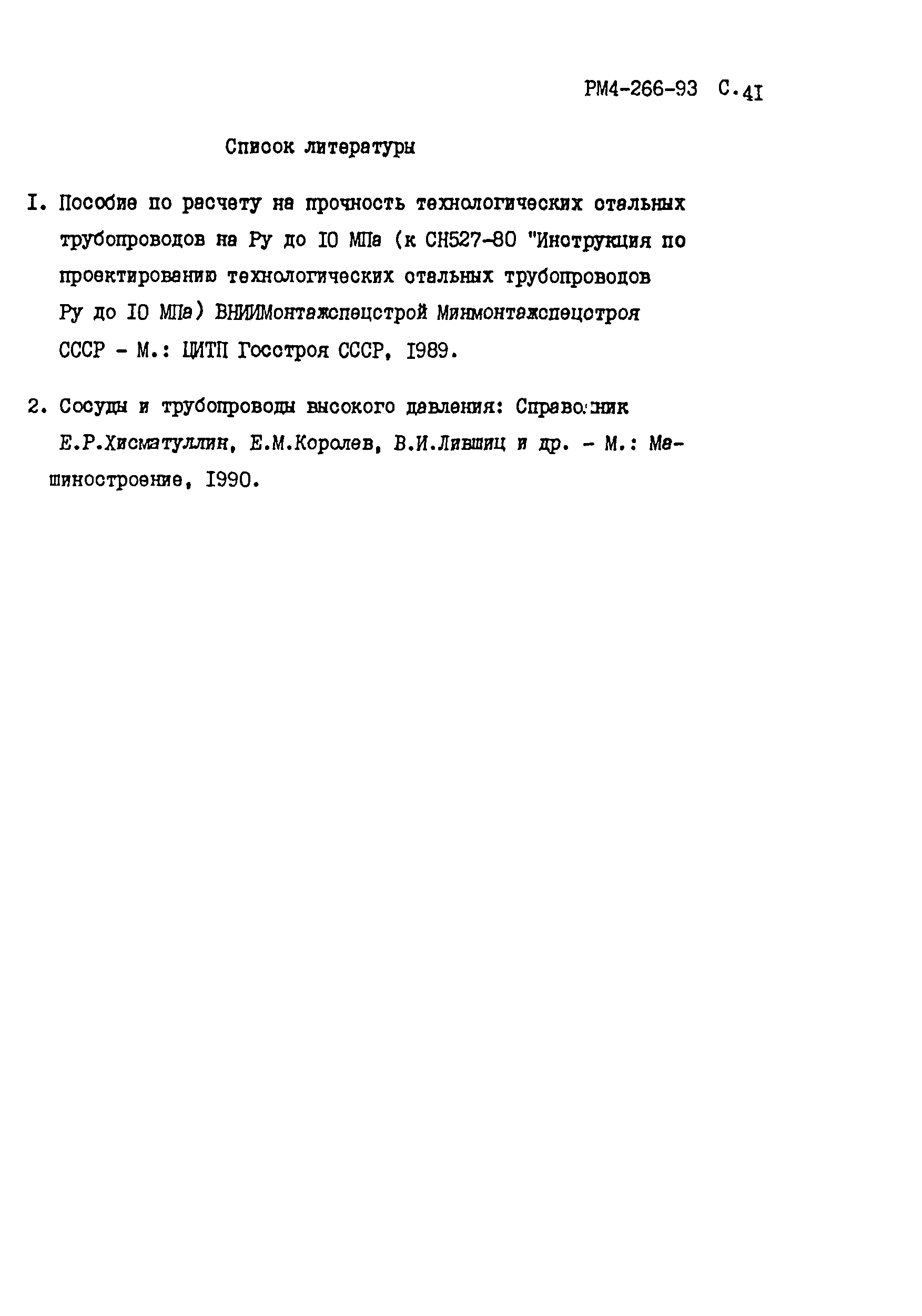

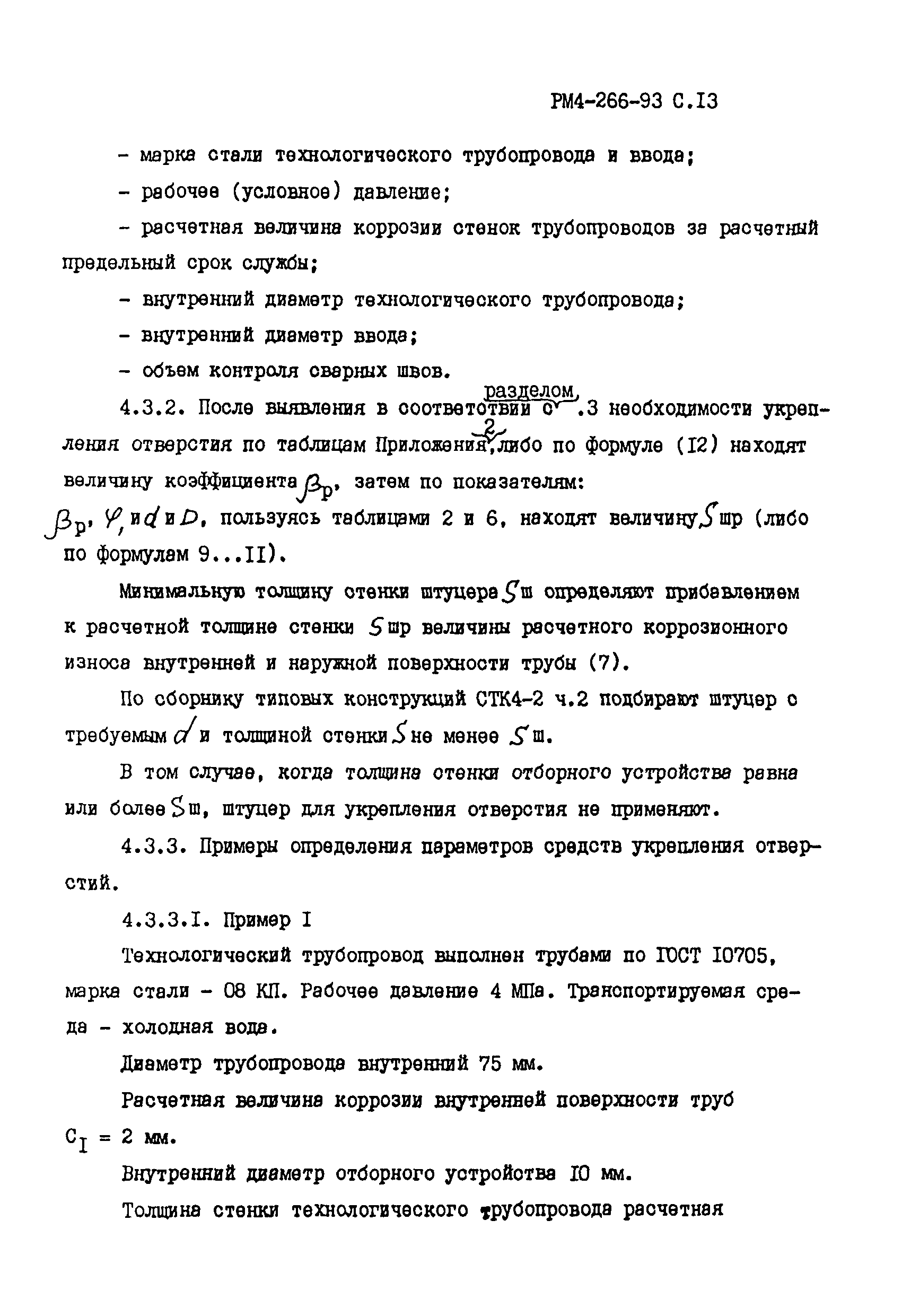

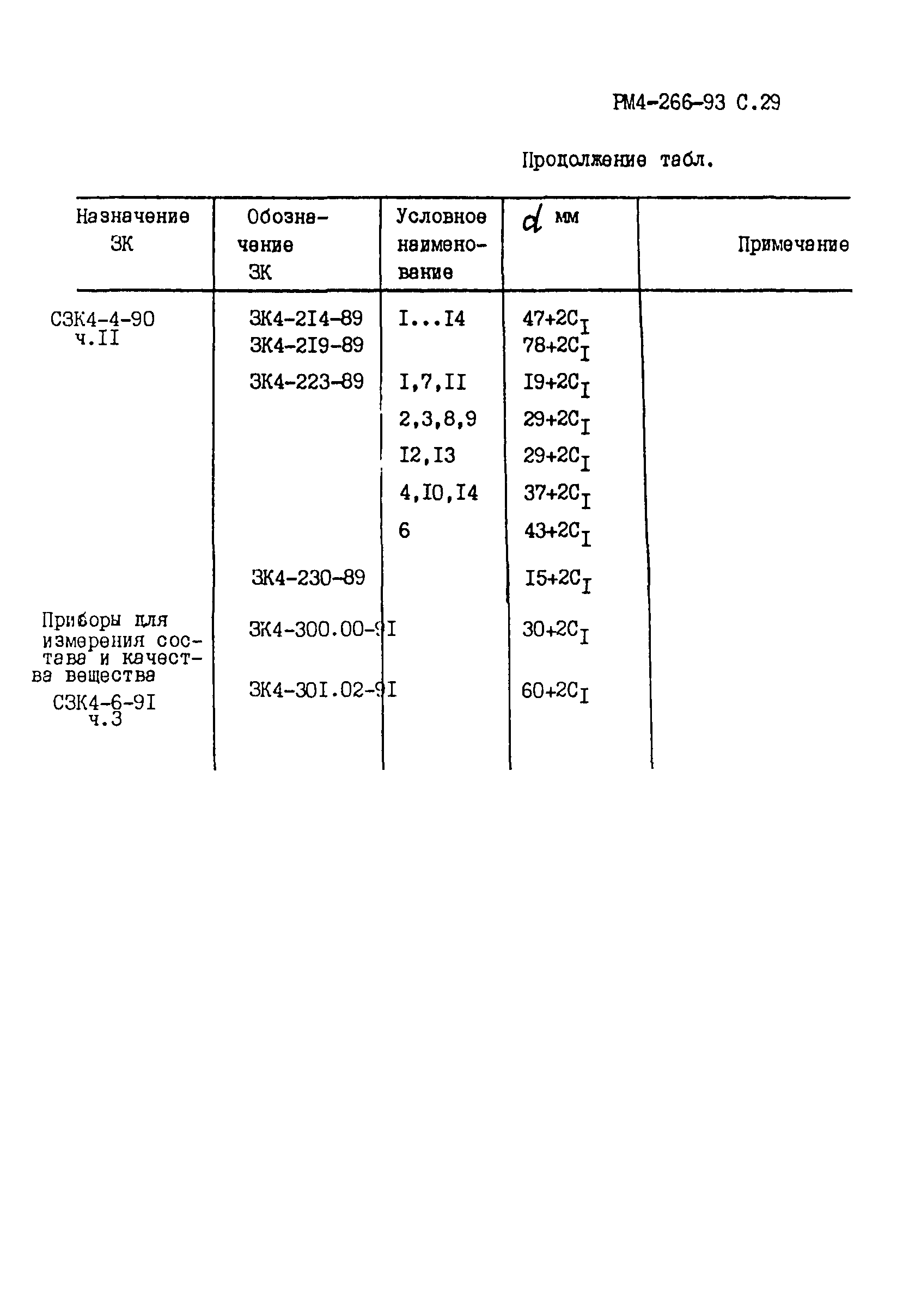

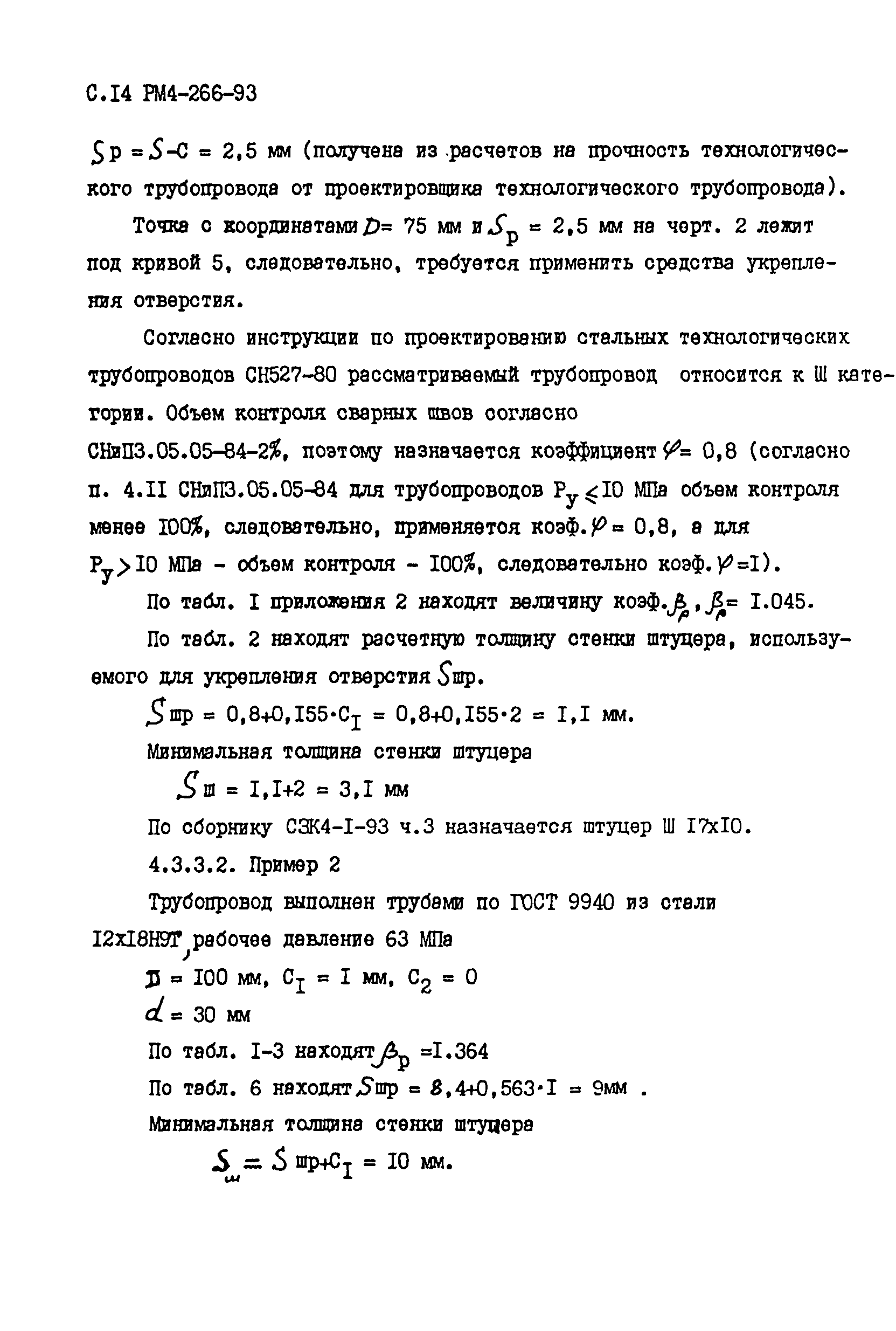

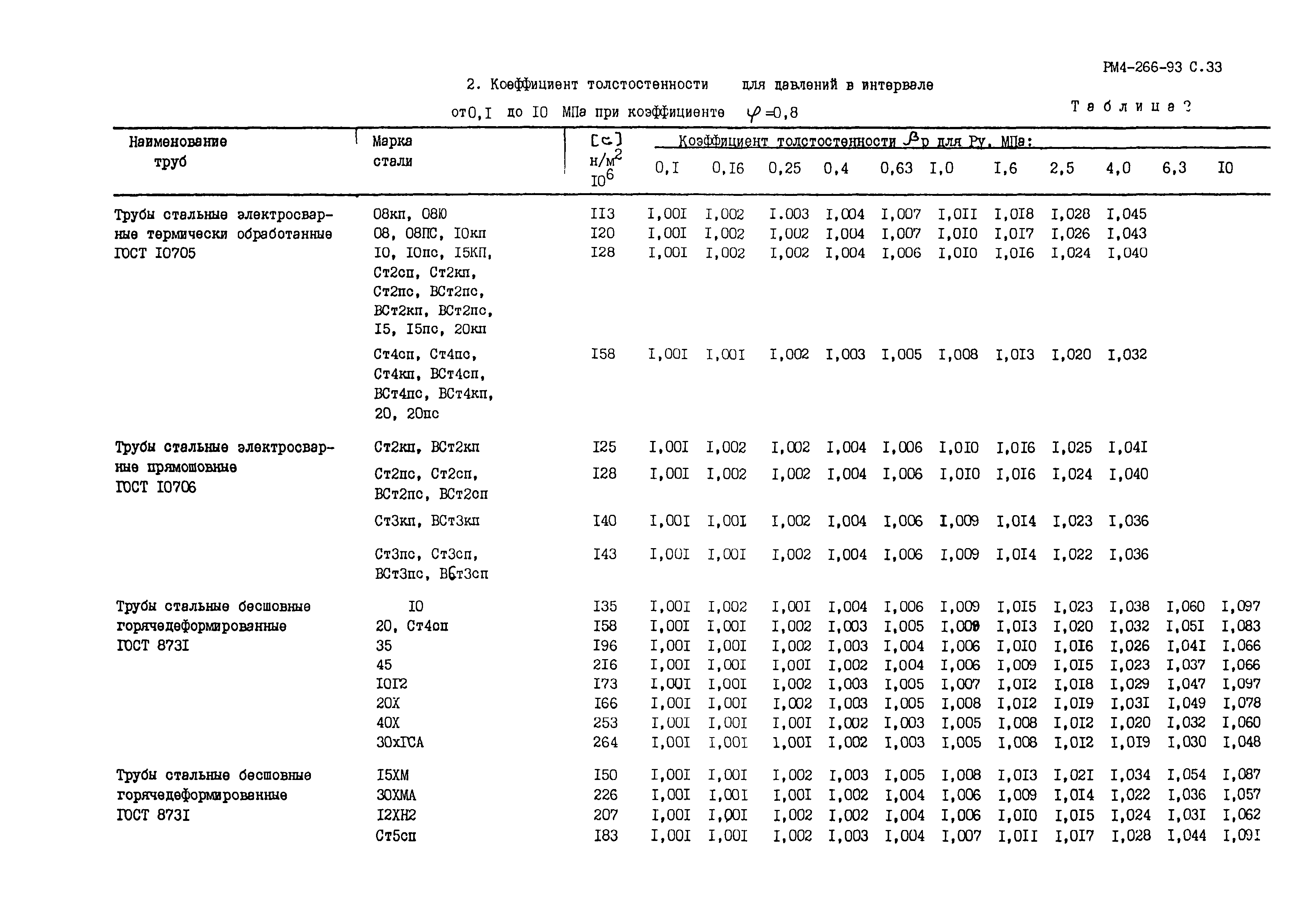

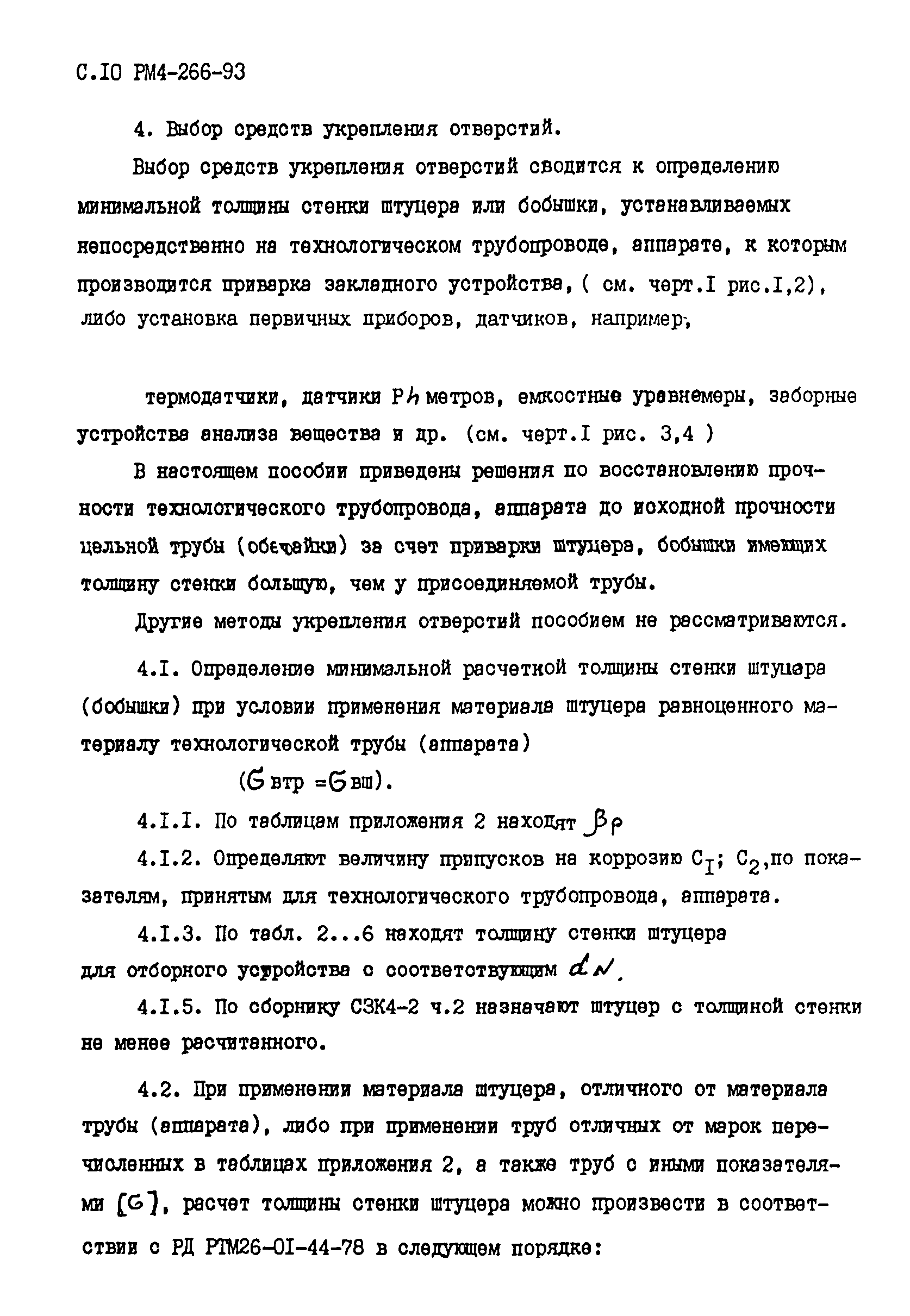

Оглавление:	1. Введение 2. Расчетные параметры 3. Граничные условия применения метода укрепления отверстия 4. Выбор средств укрепления отверстий Приложение 1. Внутренние диаметры закладных конструкций Приложение 2. Коэффициент толстостенности Приложение 3. Расчет максимального коэффициента Список литературы Информационные данные
Разработан:	ГПКИ Проектмонтажавтоматика
Издан:	ГПКИ Проектмонтажавтоматика (1993 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Нормативные ссылки:	СНиП 2.04.12-86 «Расчет на прочность стальных трубопроводов» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 24755-89 «Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 22897-86 «Трубы бесшовные холоднодеформированные из сплавов на основе титана. Технические условия» ТУ 14-3-1128-2000 «Трубы стальные бесшовные горячедеформированные для газопроводов газлифтных систем и обустройства газовых месторождений. Технические условия» СЗК 4-4-92 «Приборы для измерения и регулирования уровня. Установка на резервуаре. Часть 3. Пьезометрические устройства» СЗК 4-4-90 «Приборы для измерения и регулирования уровня. Установка закладных конструкций на резервуарах, узлы и детали. Часть 1» СЗК 4-1-93 «Приборы для измерения и регулирования температуры. Часть 2. Установка на пластмассовых трубопроводах» СЗК 4-2-93 «Приборы для измерения и регулирования давления. Часть 2. Узел укрепления отверстия в технологическом трубопроводе» ОСТ 26-1046-87 «Сосуды и аппараты высокого давления. Нормы и методы расчета на прочность» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» РД РТМ 26-01-44-78 «Детали трубопроводов на давление свыше 10 до 100 МПа. Нормы и методы расчета на прочность»
