РМ 4-206-95

Системы автоматизации. Спецификация оборудования, изделий и материалов. Указания по выполнению. Пособие к ГОСТ 21.110-95

Обозначение:	РМ 4-206-95
Обозначение англ:	RM 4-206-95
Статус:	действует
Название рус.:	Системы автоматизации. Спецификация оборудования, изделий и материалов. Указания по выполнению. Пособие к ГОСТ 21.110-95
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017

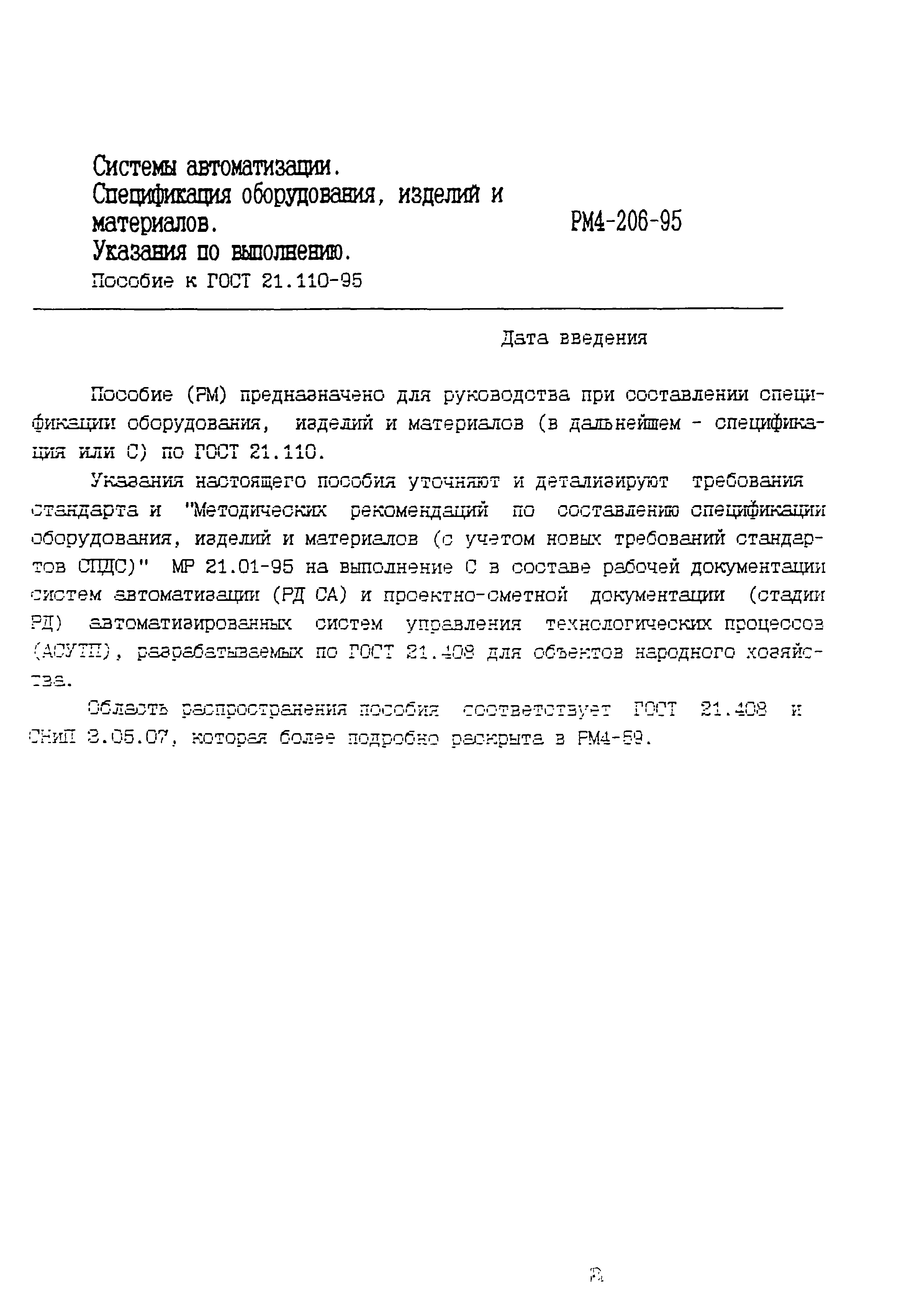

Область применения:	Пособие (РМ) предназначено для руководства при составлении спецификации оборудования, изделий и материалов (в дальнейшем - спецификация или С) по ГОСТ 21.110. Указания настоящего пособия уточняют и детализируют требования стандарта и "Методических рекомендаций по составлению спецификации оборудования, изделий и материалов (с учетом новых требований стандартов СПДС)" МР 21.01-95 на выполнение С в составе рабочей документации систем автоматизации (РД СА) и проектно-сметной документации (стадии РД) автоматизированных систем управления технологических процессов (АСУТП), разрабатываемых по ГОСТ 21.408 для объектов народного хозяйства.

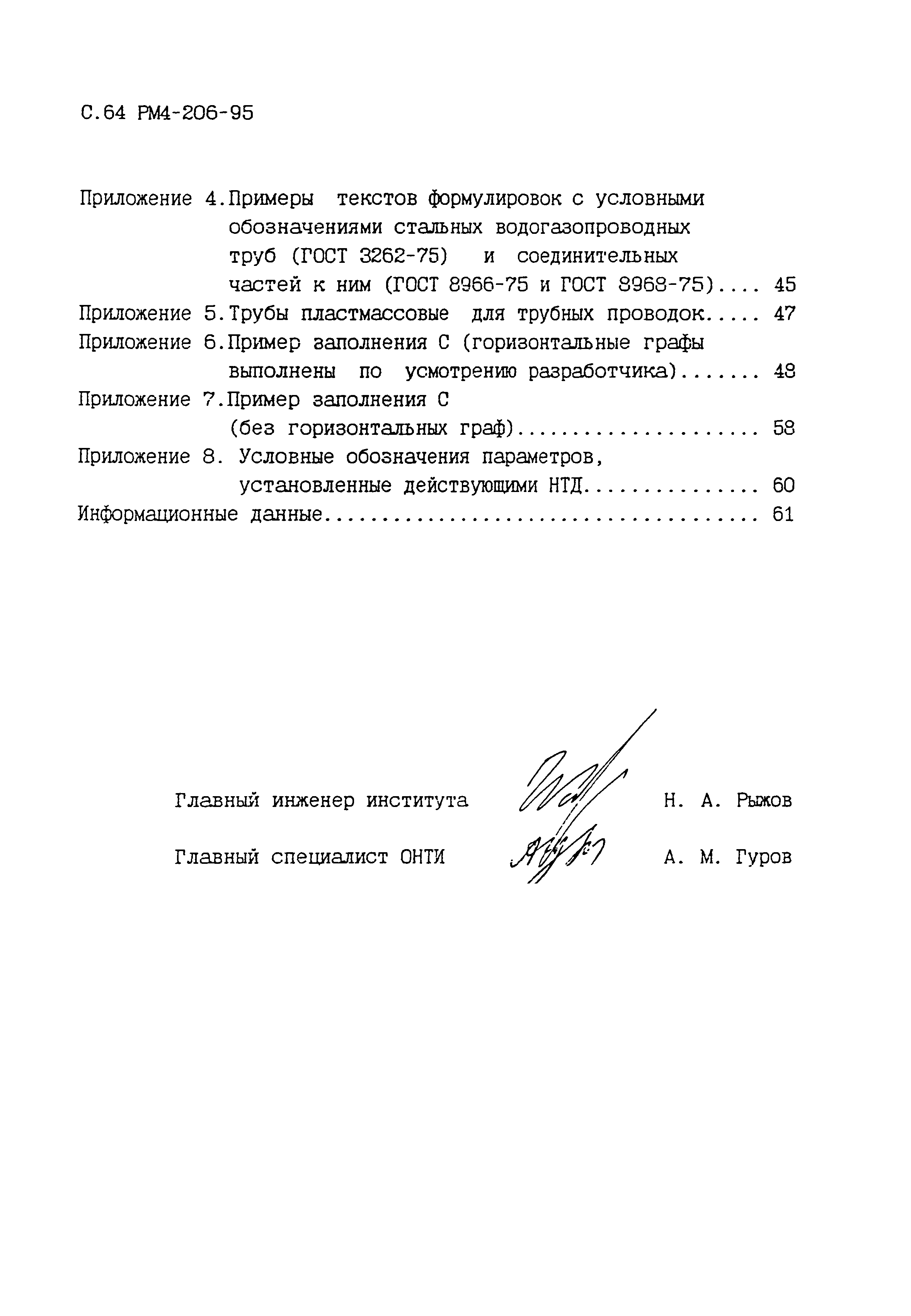

Оглавление:	1. Основные положения 2. Общие указания по составлению спецификации 3. Указания по составлению разделов С(С1) 4. Указания по оформлению С Приложение 1 Приложение 2 Приложение 3 Приложение 4 Приложение 5 Приложение 6 Приложение 7 Приложение 8 Информационные данные
Разработан:	ГПКИ Проектмонтажавтоматика
Издан:	ГПКИ Проектмонтажавтоматика (1995 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Установки в зданиях Системы электроснабжения ЭЛЕКТРОТЕХНИКА Электрические провода и кабели Электрические провода и кабели в целом МАШИНОСТРОЕНИЕ Промышленные автоматизированные системы Промышленные автоматизированные системы в целом Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Производство монтажных и специальных строительных работ
Заменяет собой:	РМ 4-149-87 РМ 4-206-89
Нормативные ссылки:	СНиП 3.05.07-85 «Системы автоматизации» ГОСТ 21.101-93 «Система проектной документации для строительства. Основные требования к рабочей документации» ГОСТ 21.110-95 «Система проектной документации для строительства. Правила выполнения спецификации оборудования, изделий и материалов» ГОСТ 21.408-93 «Система проектной документации для строительства. Правила выполнения рабочей документации автоматизации технологических процессов» ГОСТ 2.004-88 «Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ» ГОСТ 8.417-81 «Государственная система обеспечения единства измерений. Единицы физических величин» ГОСТ 7.12-93 «Система стандартов по информации, библиотечному и издательскому делу. Библиографическая запись. Сокращение слов на русском языке. Общие требования и правила» ГОСТ 6465-76 «Эмали ПФ-115. Технические условия» РТМ 36.22.13-90 «Системы автоматизации. Монтажно-технологические требования к проектированию» ГОСТ 617-2006 «Трубы медные и латунные круглого сечения общего назначения. Технические условия» ОСТ 36-13-90 «Щиты и пульты систем автоматизации технологических процессов. Общие технические условия» ИМ 4-12-95 «Системы автоматизации. Справочник материалов. Часть 1. Основные материалы» ИМ 4-12-95 «Системы автоматизации. Справочник материалов. Часть 2. Специальные материалы» ИМ 3-3-91 «Применение щитов ШУС-01 для автоматизации приточных вентиляционных камер» СТМ 4-7-96 «Приборы измерительные и преобразователи давления и перепада давления. Одиночная установка на полу или стене. Часть 2. Приборы перепада давления» СТМ 4-7-94 «Приборы измерительные и преобразователи давления и перепада давления. Одиночная установка на полу или стене. Часть 1. Приборы давления» СТМ 4-10-92 «Приборы для измерения и регулирования давления, расхода и уровня. Часть 1. Одиночная установка в корпусах утепленных обогреваемых шкафов» СТМ 4-25-91 «Способы установки несущих и опорных конструкций электрических и трубных проводок. Часть 1. Мосты, лотки» СТМ 4-25-92 «Способы установки несущих и опорных конструкций электрических и трубных проводок. Часть 2. Короба» СТМ 14-29-02 «Электрические и трубные проводки систем автоматизации. Проходы проводок через ограждающие строительные конструкции» ГОСТ 8.417-2002 «Государственная система обеспечения единства измерений. Единицы величин» ГОСТ 7313-75 «Эмали ХВ-785 и лак ХВ-784. Технические условия» ГОСТ 9109-81 «Грунтовки ФЛ-03К и ФЛ-03Ж. Технические условия» ГОСТ 10144-89 «Эмали ХВ-124. Технические условия» ГОСТ 10214-78 «Сольвент нефтяной. Технические условия» ГОСТ 13599-78 «Втулки переходные с пазом для крепления инструментов клином. Конструкция и размеры» ГОСТ 16337-77 «Полиэтилен высокого давления. Технические условия» ГОСТ 1923-78 «Консервы молочные. Молоко сгущенное стерилизованное в банках. Технические условия» ГОСТ 19771-74 «Уголки стальные гнутые равнополочные. Сортамент» ГОСТ 21488-76 «Прутки прессованные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 21880-86 «Маты минераловатные прошивные для тепловой изоляции промышленного оборудования. Технические условия» ГОСТ 23208-83 «Цилиндры и полуцилиндры теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 103-76 «Полоса стальная горячекатаная. Сортамент» ГОСТ 2590-88 «Прокат стальной горячекатаный круглый. Сортамент» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 26969-86 «Диафрагмы стандартные для расходомеров. Технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 6009-74 «Лента стальная горячекатаная. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 6323-79 «Провода с поливинилхлоридной изоляцией для электрических установок. Технические условия» ГОСТ 2.321-84 «Единая система конструкторской документации. Обозначения буквенные» ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ Р 1.5-92 «Государственная система стандартизации Российской Федерации. Общие требования к построению, изложению, оформлению и содержанию стандартов» ГОСТ 21.101-97 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации» ГОСТ 8560-78 «Прокат калиброванный шестигранный. Сортамент» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 433-73 «Кабели силовые с резиновой изоляцией. Технические условия» ГОСТ 1508-78 «Кабели контрольные с резиновой и пластмассовой изоляцией. Технические условия» ГОСТ 1779-83 «Шнуры асбестовые. Технические условия» МР 21.01-95 «Методические рекомендации по составлению спецификации оборудования, изделий и материалов (с учетом новых требований стандартов СПДС)» ГОСТ 8966-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р=1,6 МПа. Муфты прямые. Основные размеры» ГОСТ 8968-75 «Части соединительные стальные с цилиндрической резьбой для трубопроводов Р = 1,6 МПа. Контргайки. Основные размеры» ГОСТ 25129-82 «Грунтовка ГФ-021. Технические условия» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия»
