Обозначение: | МИ 263-82 |
Обозначение англ: | MI 263-82 |
Статус: | действует |

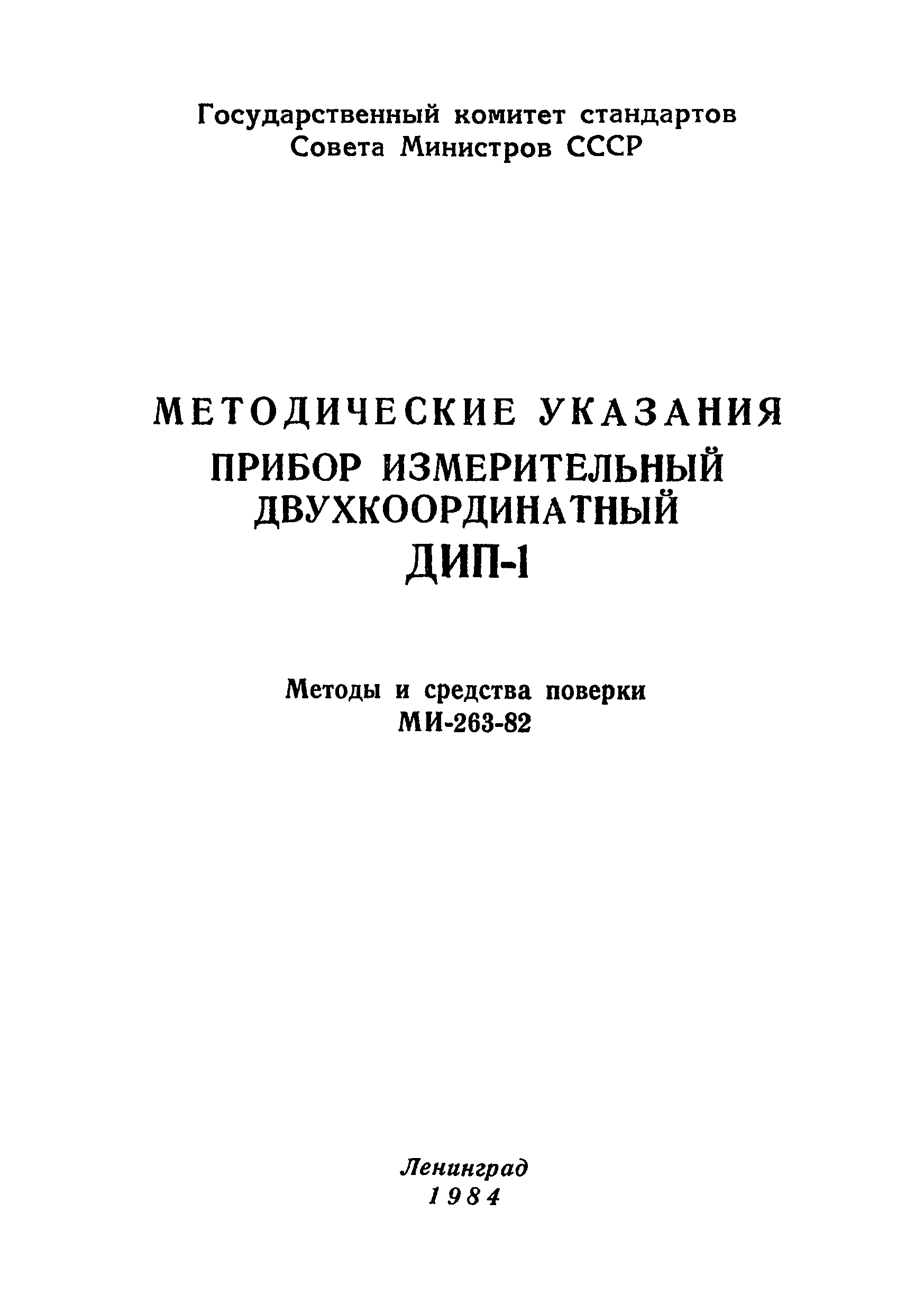

Название рус.: | Методические указания. Прибор измерительный двухкоординатный ДИП-1. Методы и средства поверки |
Дата добавления в базу: | 01.09.2013 |
Дата актуализации: | 05.05.2017 |
Дата введения: | 21.08.1984 |
Область применения: | Методические указания распространяются на двухкоординатные измерительные приборы ДИП-1 и устанавливают методы и средства их первичной и периодической поверки. |

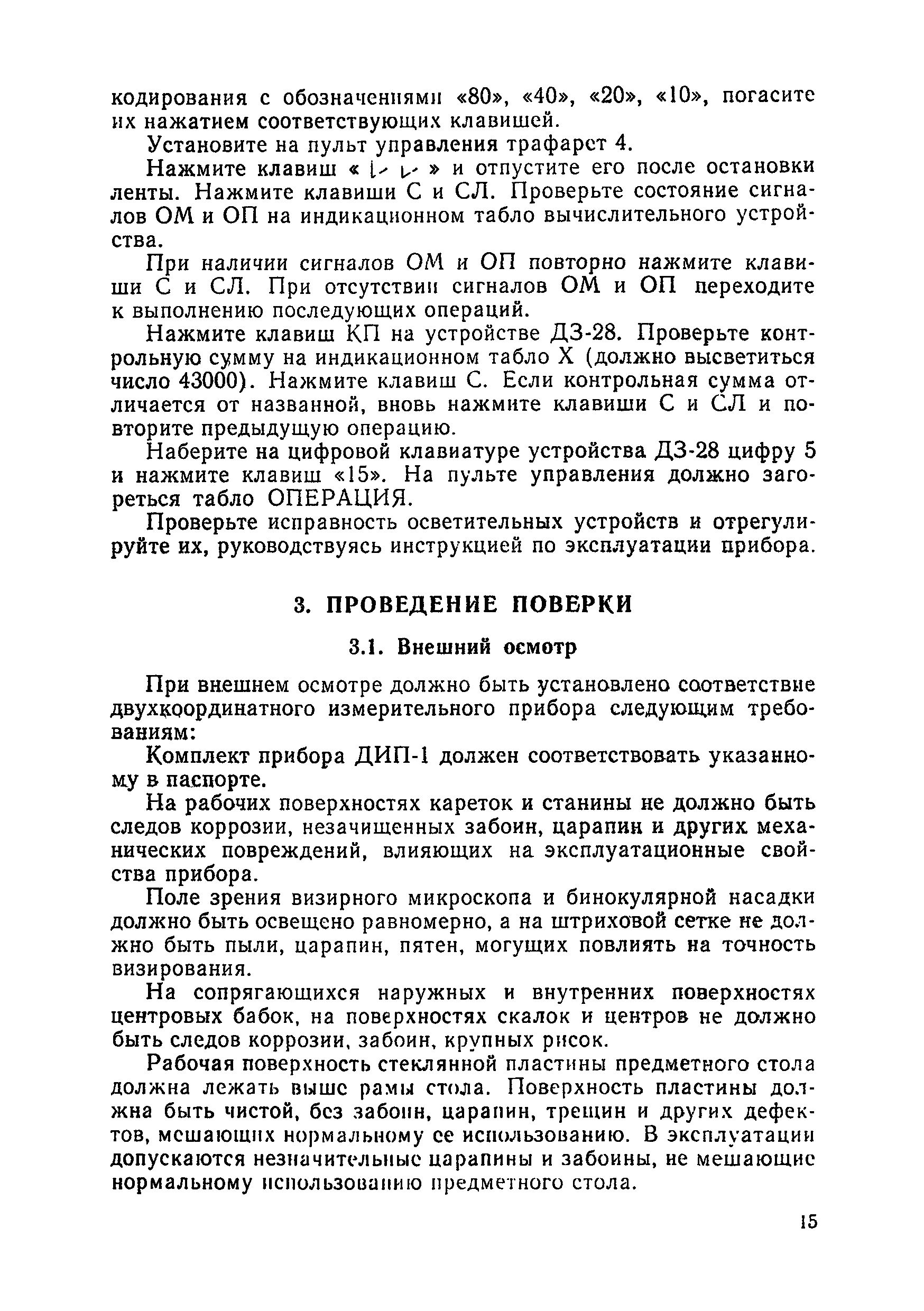

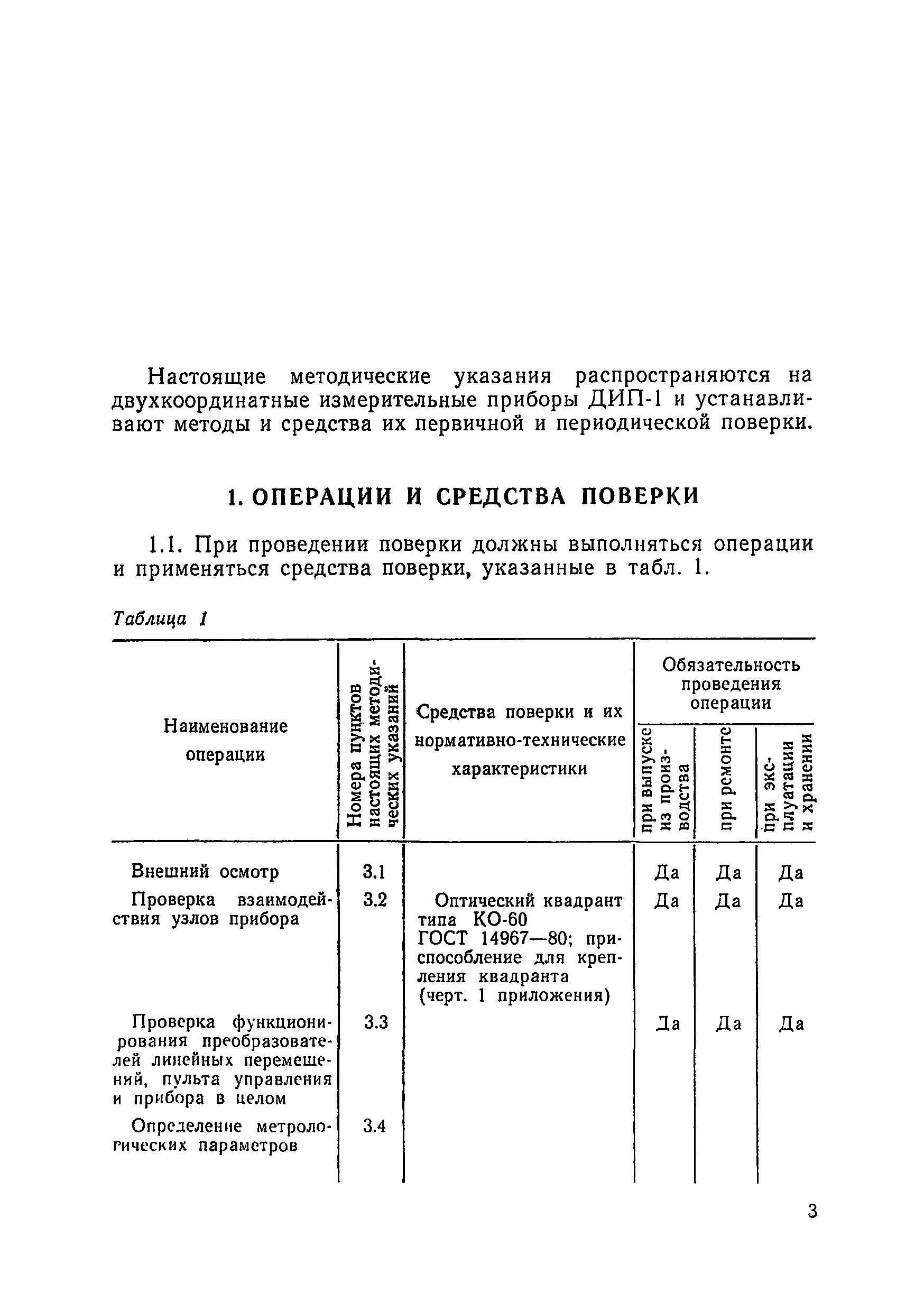

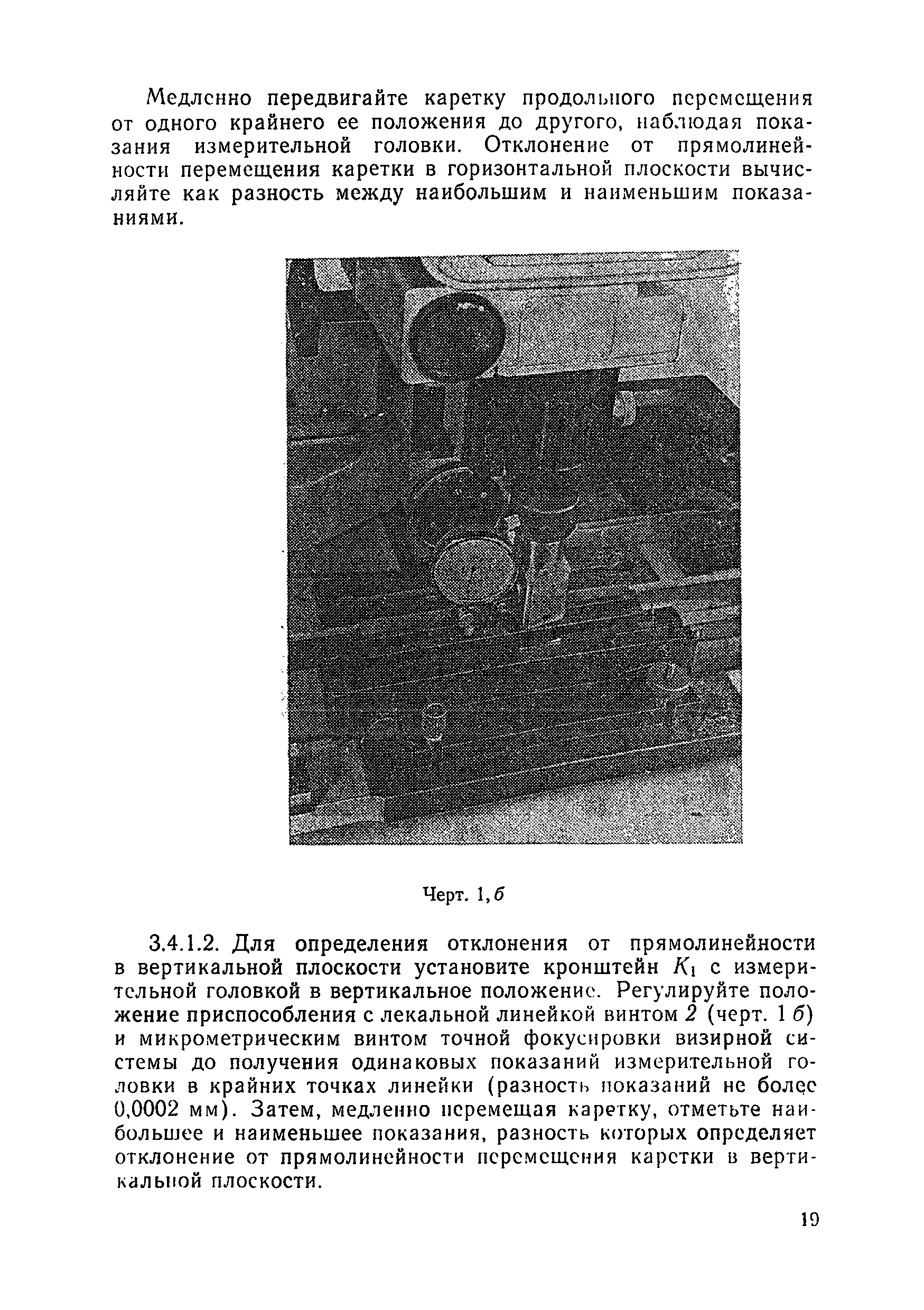

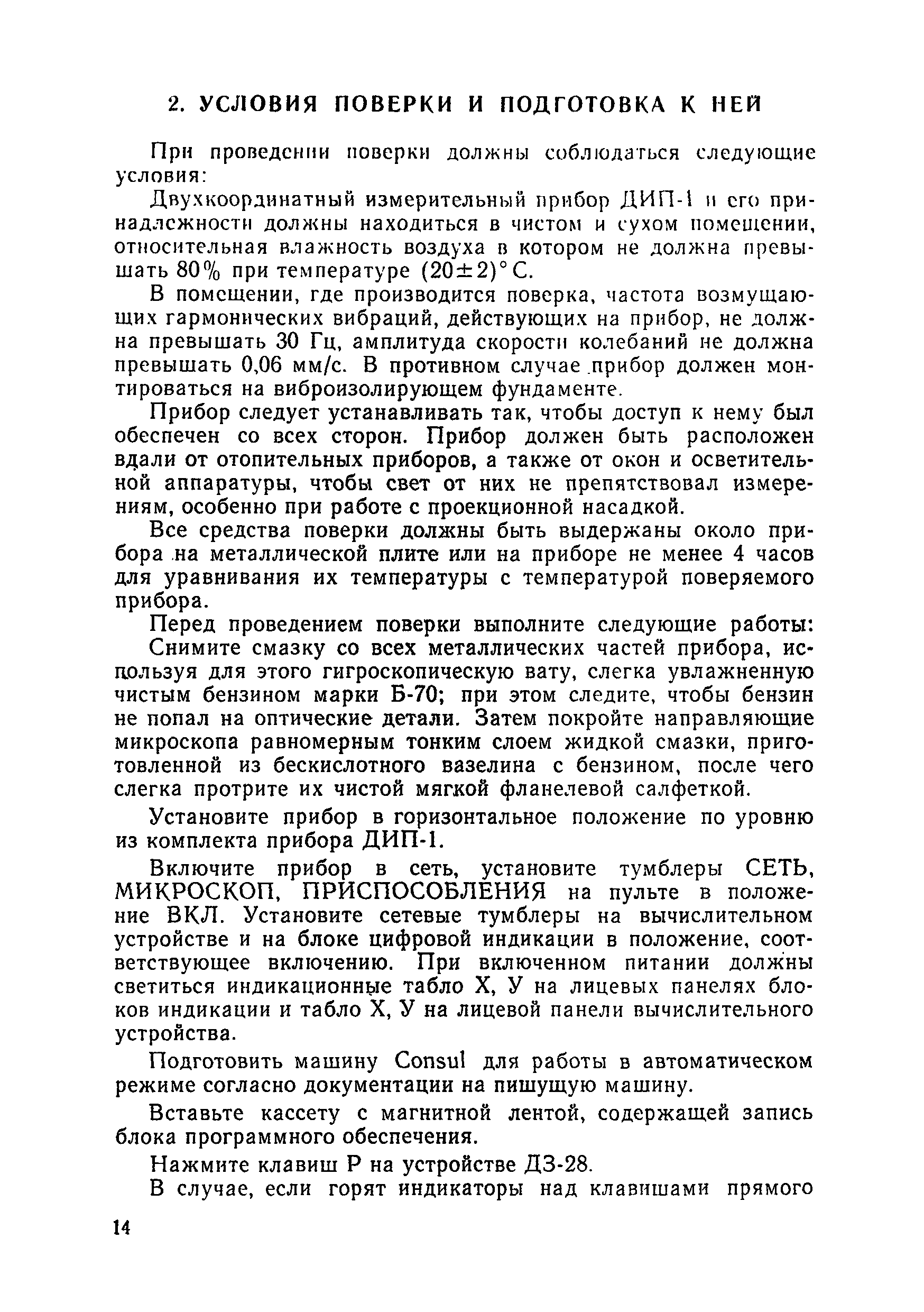

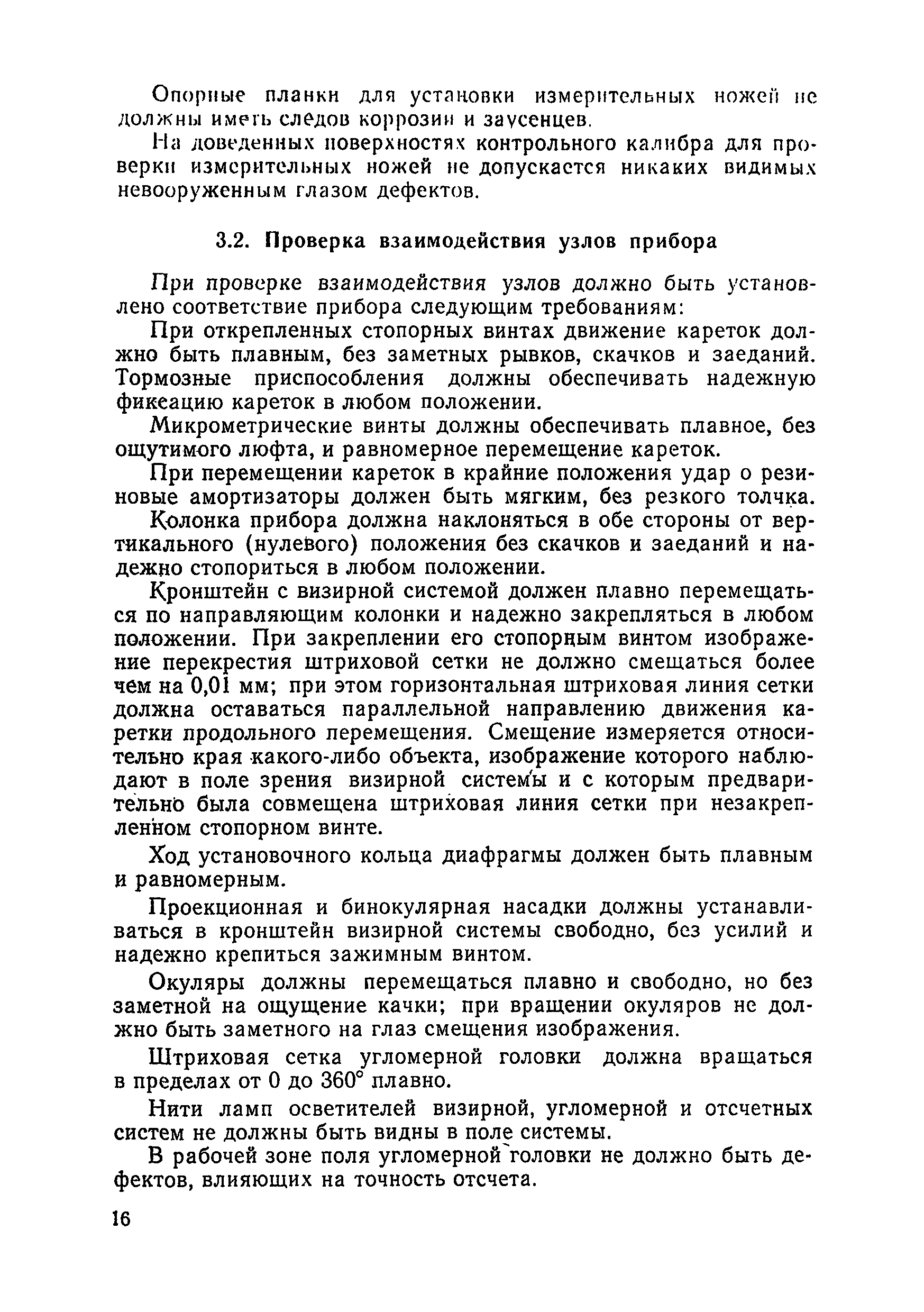

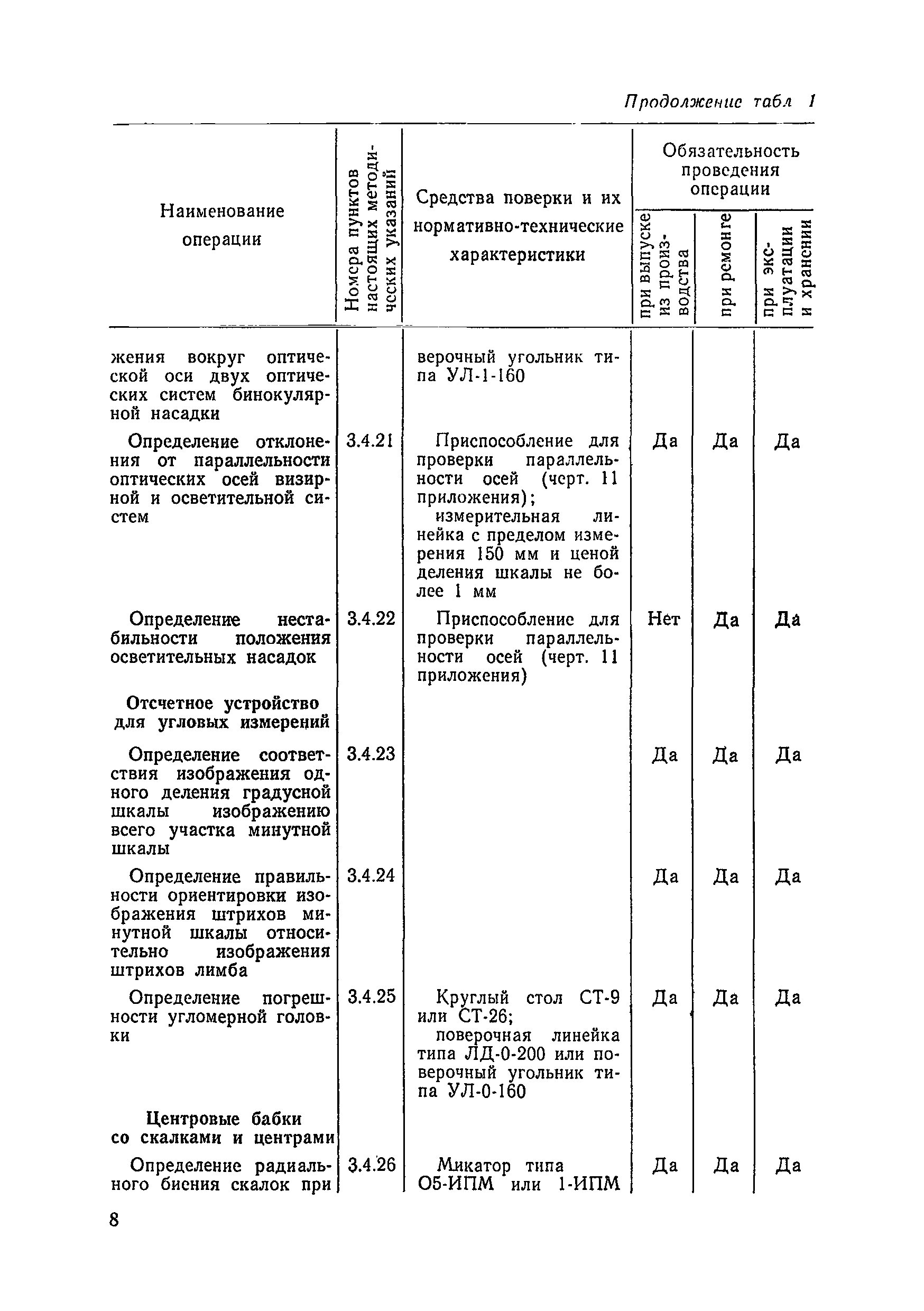

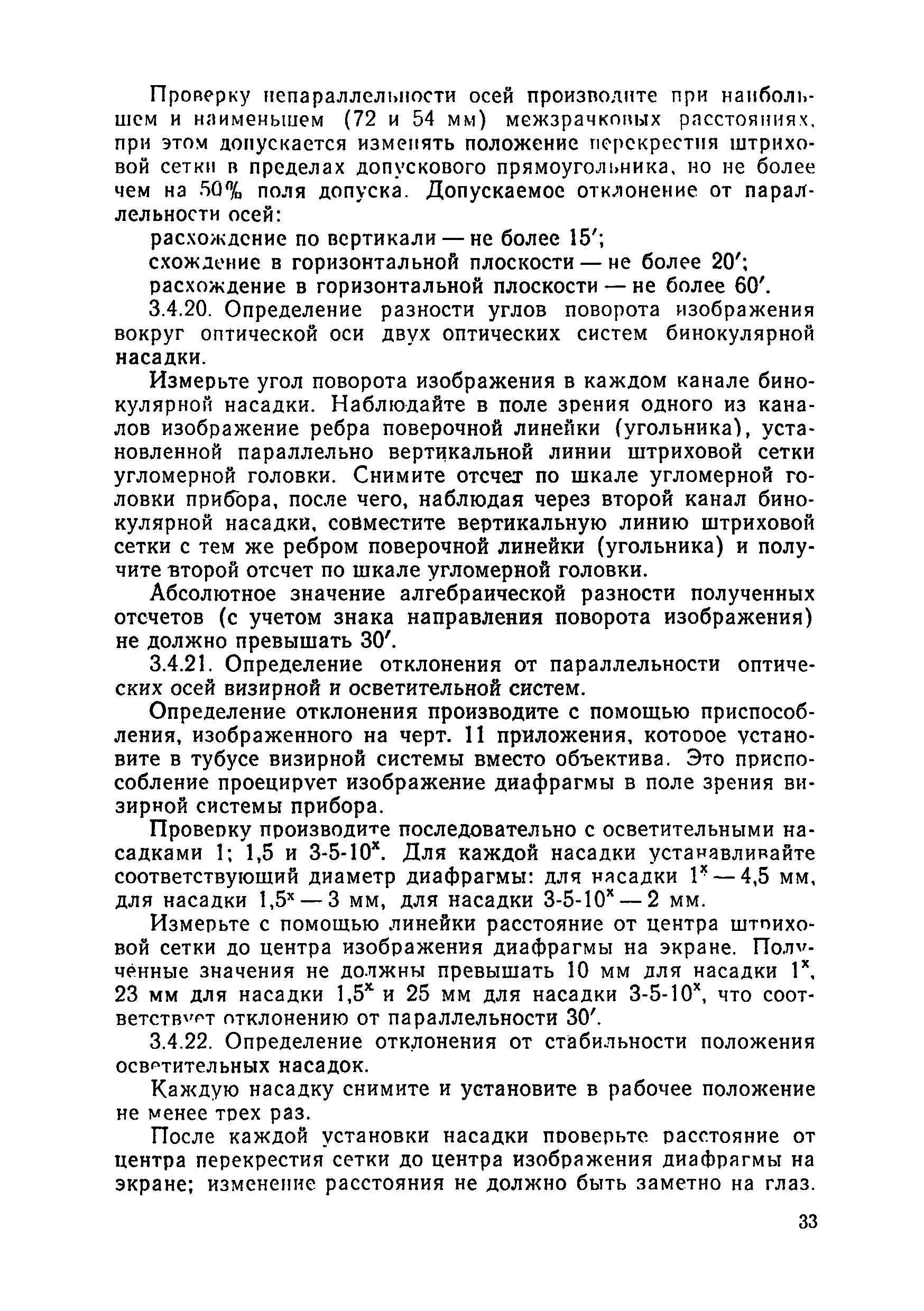

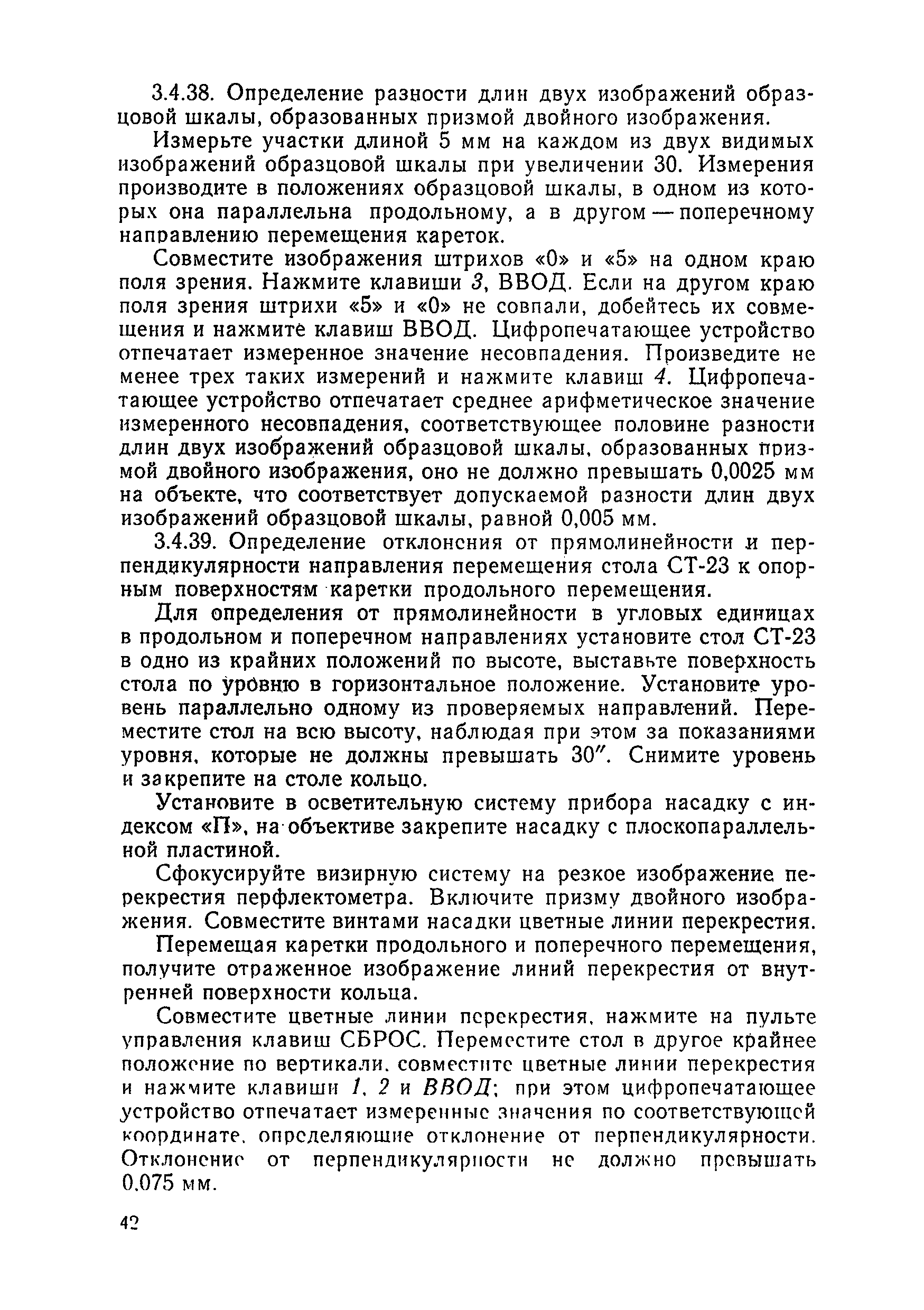

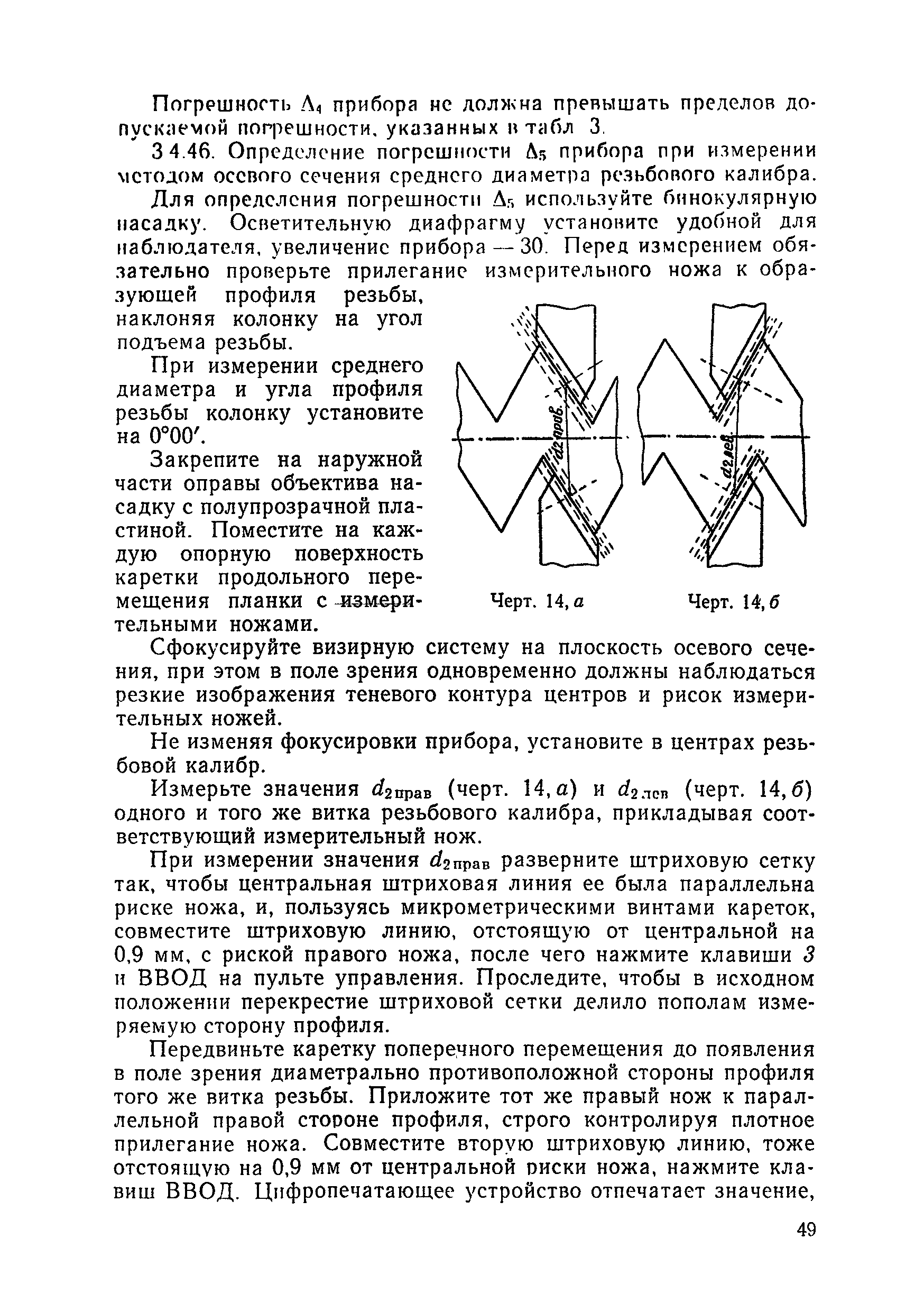

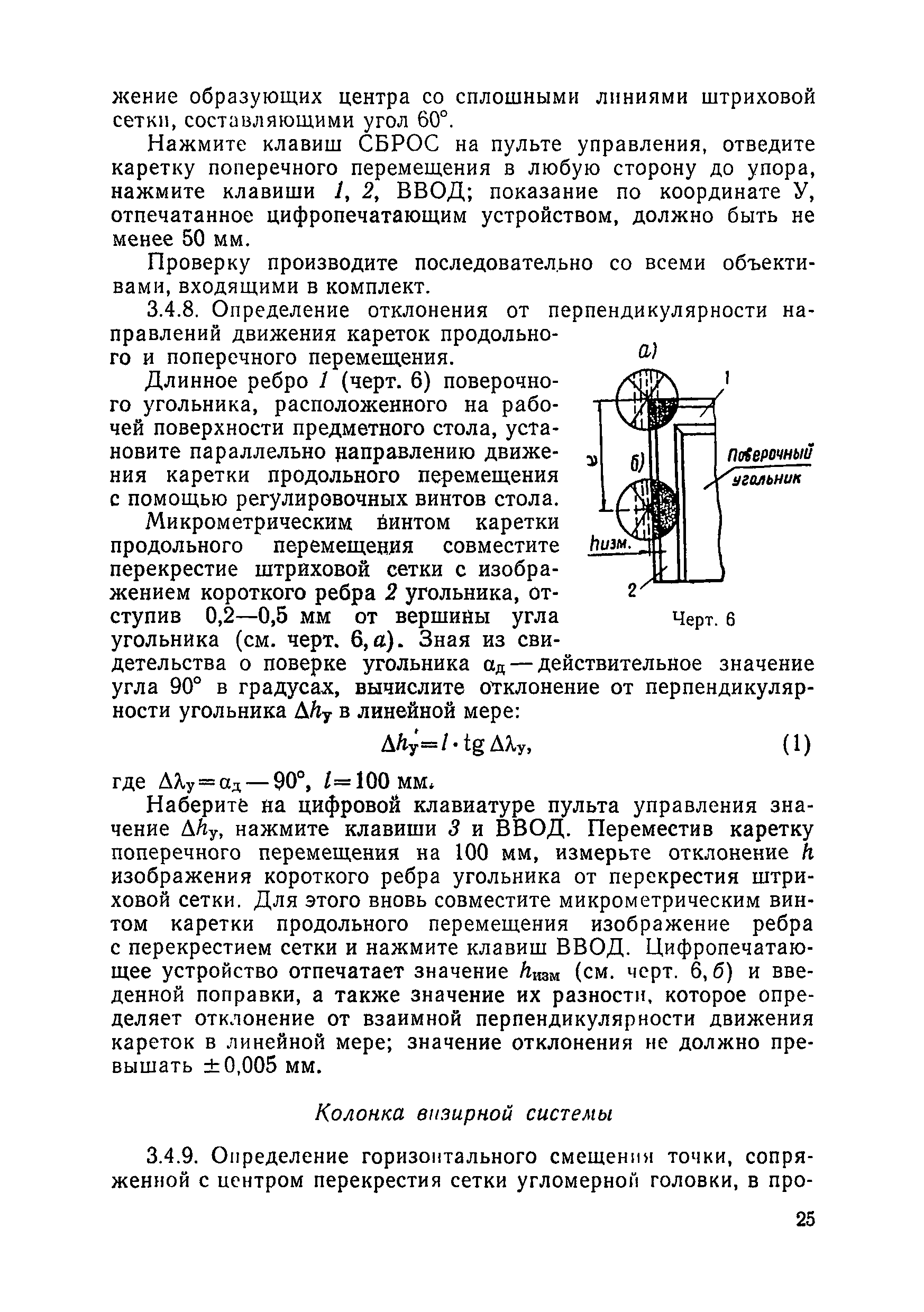

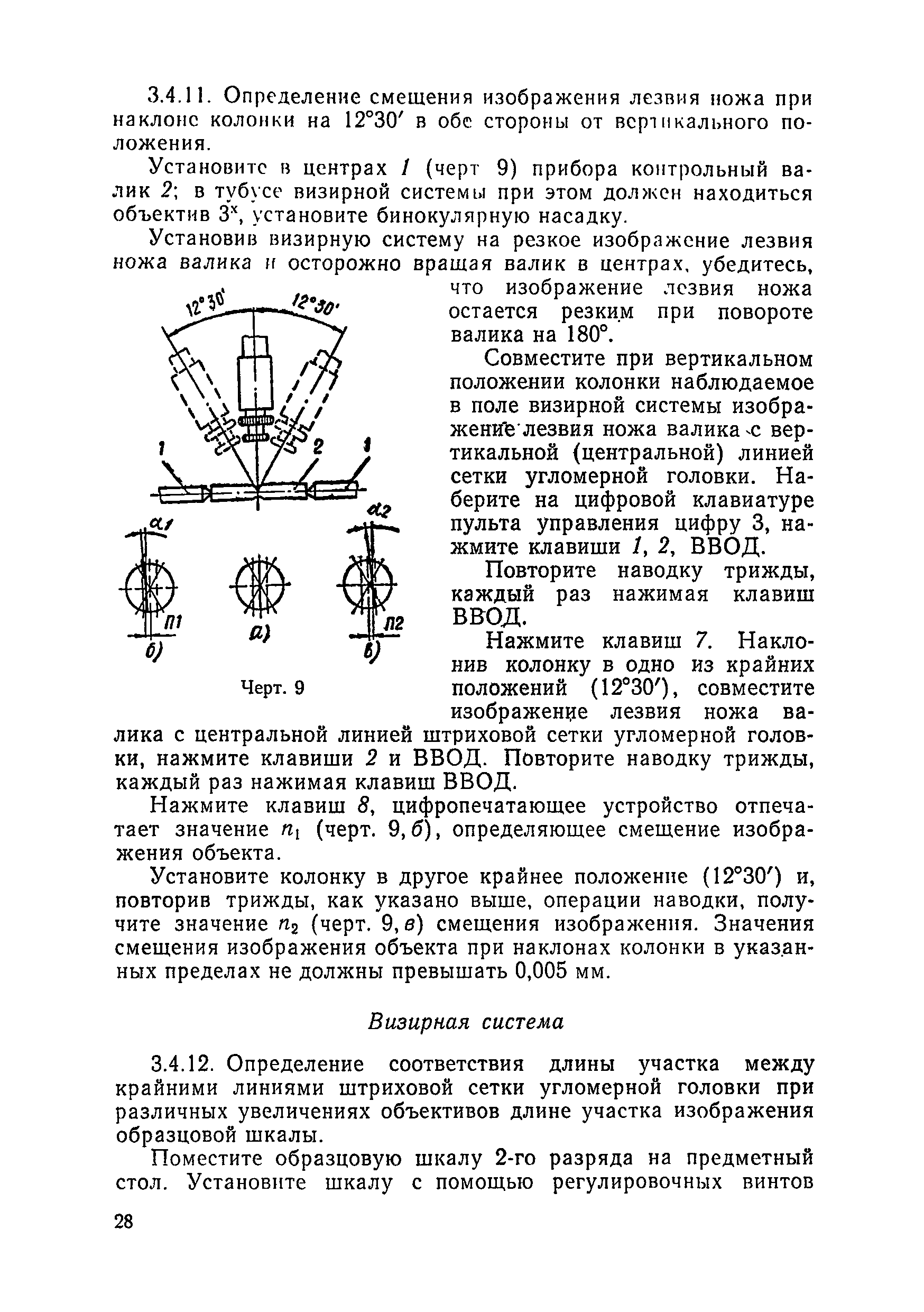

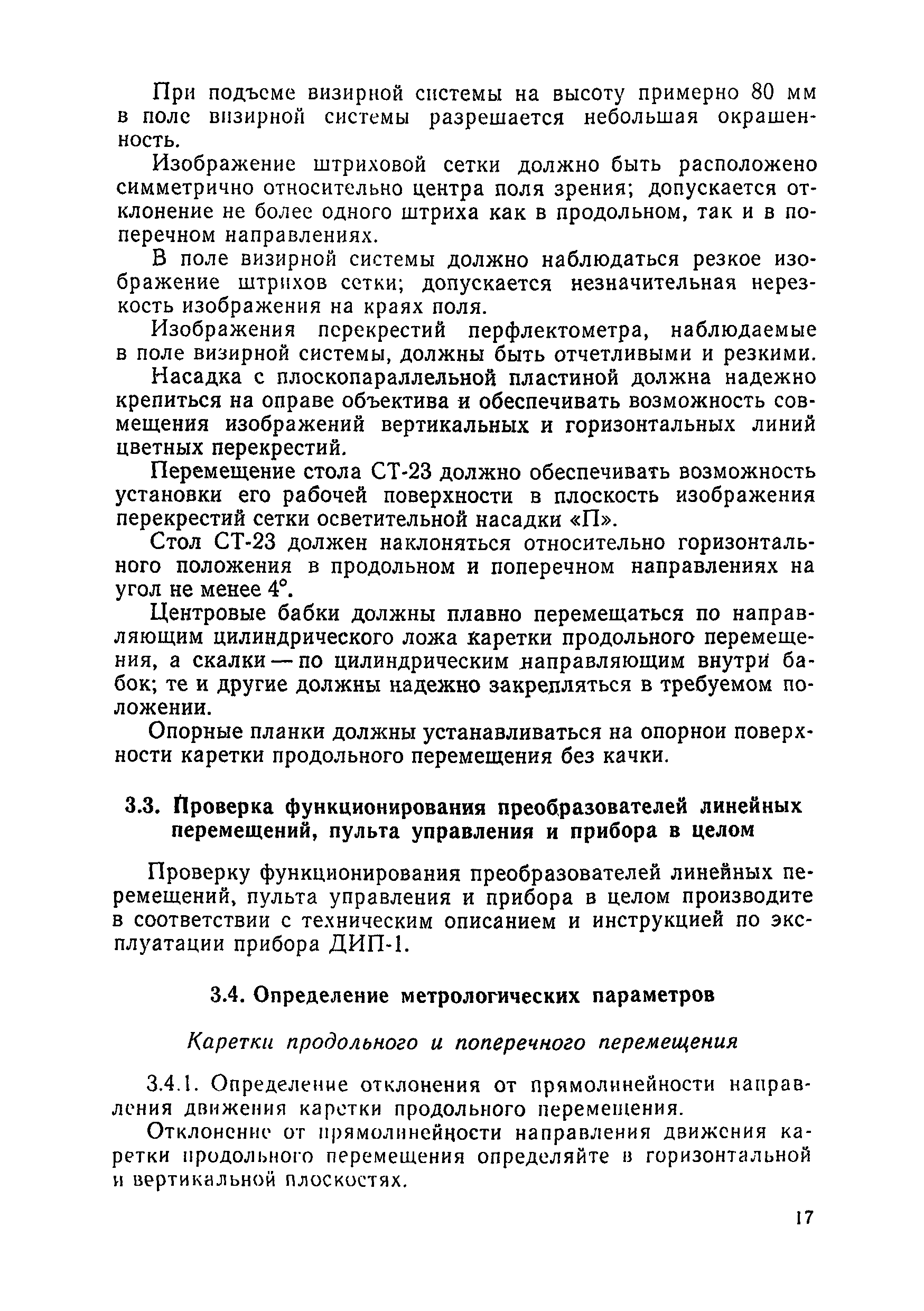

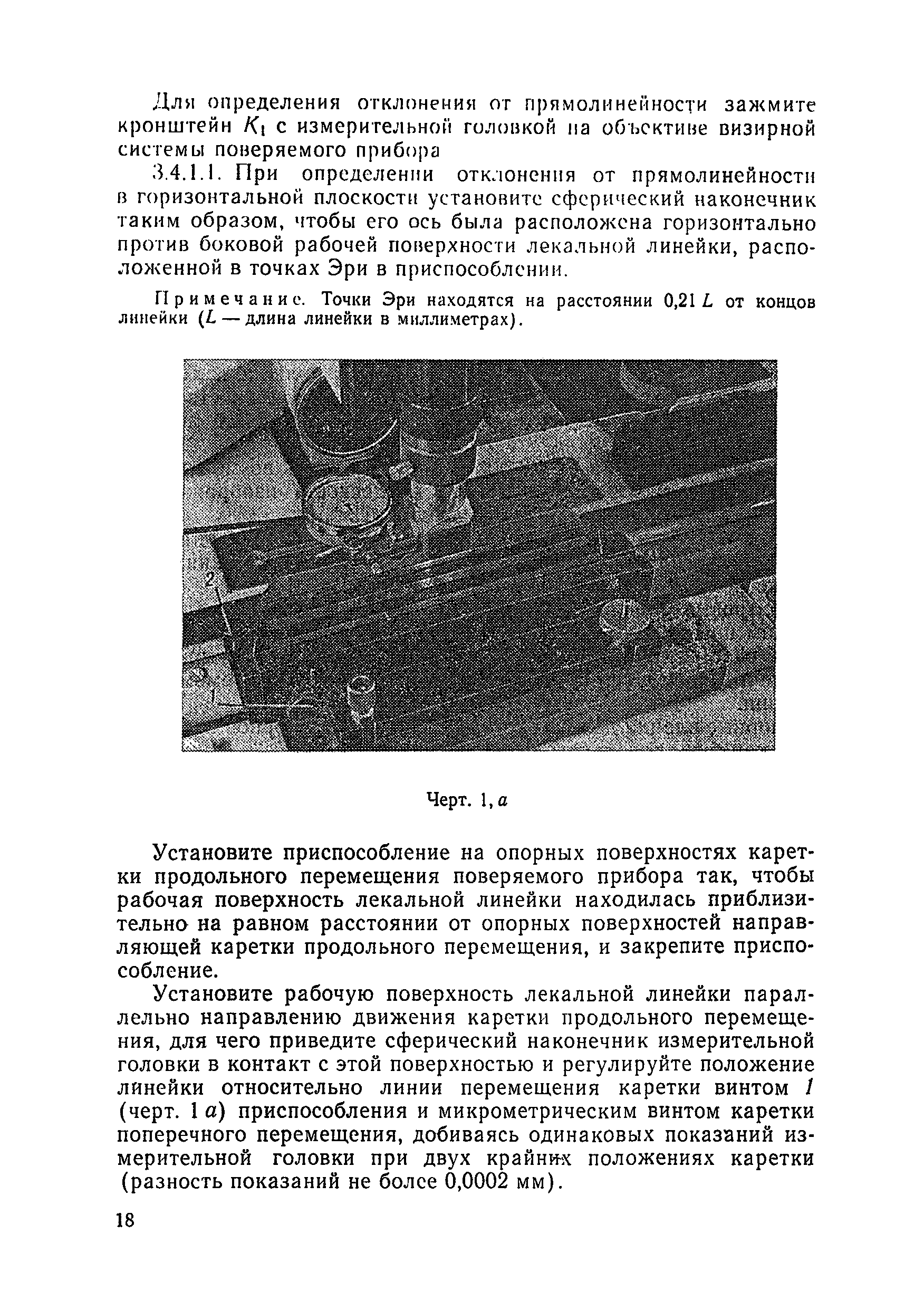

Оглавление: | 1.Операции и средства поверки 2. Условия поверки и подготовка к ней 3. Проведение поверки 3.1. Внешний осмотр 3.2. Проверка взаимодействия узлов прибора 3.3. Проверка функционирования преобразователей линейных перемещений, пульта управления и прибора в целом 3.4. Определение метрологических параметров 3.4 1. Определение отклонения от прямолинейности направления движения каретки продольного перемещения 3.4.2. Определение отклонения от прямолинейности движения каретки поперечного перемещения 3.4.3. Определение отклонения от параллельности каждой опорной поверхности каретки продольного перемещения направлению ее движения, а также отклонения от параллельности опорных поверхностей между собой 3.4.4. Определение отклонения от параллельности направления движения каретки поперечного перемещения опорным поверхностям каретки продольного перемещения 3.4.5. Проверка совпадения плоскостей передней и задней опорных поверхностей каретки продольного перемещения 3.4.6. Определение усилия сдвига кареток 3.4.7. Определение диапазона движения каретки поперечного перемещения из положения пересечения оси центров с оптической осью визирной системы прибора 3.4.8. Определение отклонения от перпендикулярности направлений движения кареток продольного и поперечного перемещения 3 4.9. Определение горизонтального смещения точки, сопряженной с титром перекрестия сетки угломерной головки, в продольном и поперечном направлениях при вертикальном перемещении визирного микроскопа. 3.4.10. Определение соответствия показаний шкалы колонки действительным значениям углов ее наклона. 3.4.11. Определение смещения изображения лезвия ножа при наклоне колонки на 12°30' в обе стороны oт вертикального положения. 3.4.12. Определение соответствия длины участка между крайними линиями штриховой сетки угломерной головки при различных увеличениях объективов длине участка изображения образцовой шкалы. 3.4.13. Определение отклонения от параллельности горизонтальной линии штриховой сетки угломерной головки визирной системы направлению движения каретки продольного перемещения. 3.4.14. Определение несовпадения точки пересечения штриховых линии сетки угломерной головки с осью ее вращения. 3.4.15. Определение освещенности экранов визирной и угломерной систем. 3.4.16. Проверка соответствия диаметров отверстий диафрагмы осветительной системы показаниям шкалы на регулировочном кольце. 3.4.17. Определение качества изображения в поле бинокулярной насадки. 3.4.18. Определение разности увеличений правого и левого микроскопов бинокулярной насадки 3.4.19. Определение отклонения от параллельности осей окуляров бинокулярной насадки. 3.4.20. Определение разности углов поворота изображения вокруг оптической оси двух оптических систем бинокулярной насадки 3.4.21. Определение отклонения от параллельности оптических осей визирной и осветительной систем 3.4.22. Определение отклонения от стабильности положения осветительных насадок 3.4.23. Определение соответствия изображения одного деления градусной шкалы изображению всего участка минутной шкалы. 3.4.24. Определение правильности ориентировки изображения штрихов минутной шкалы относительно изображения штрихов лимба 3.4.25. Определение погрешности угломерной головки 3.4.26. Определение радиального биения скалок при любом их вылете относительно бабок 3.4.27. Определение износа прямых центров 3.4.28. Определение радиального биения центров при вращении скалок 3.4.29. Определение отклонения от параллельности линии центров направлению движения каретки продольного перемещения. 3.4.30. Определение разности толщин опорных планок для установки измерительных ножей 3.4.31. Определение несовпадения линии центров с рабочими плоскостями измерительных ножей, располагаемых на опорных поверхностях каретки продольного перемещения. 3.4.32. Определение отклонения от параллельности линии обратных центров направлению движения каретки продольного перемещения 3.4.33. Определение несовпадения двух цветных изображений перекрестия при установке сменной насадки "П" в осветительную систему. 3.4.34. Проверка возможности расположения перекрестия сетки перфлектометра в плоскости оси центров. 3.4.35. Определение отклонения от параллельности изображения объекта горизонтальной линии штриховой сетки угломерной головки при включении призмы двойного изображения 3.4.36. Определение отклонения от параллельности изображения горизонтальной линии совмещенного перекрестия направлению движения каретки продольного перемещения 3.4.37. Определение отклонения от центра поля зрения двух совмещенных изображений объекта, образованных призмой двойного изображения 3.4.38. Определение разности длин двух изображений образцовой шкалы, образованных призмой двойного изображения 3.4.39. Определение отклонения от прямолинейности и перпендикулярности направления перемещения стола СТ-23 к опорным поверхностям каретки продольного перемещения. 3.4.40. Определение отклонения от плоской параллельности рабочей поверхности стеклянной пластины предметного стола 3.4.41. Определение отклонения от параллельности поверхности стеклянной пластины предметного стола направлению движения кареток 3.4.42. Определение отклонения от прямолинейности образующих контрольного калибра 3.4.43. Определение радиального биения центров контрольного калибра 3.4.44. Определение диаметров рабочих поясков контрольного калибра 3.4.45. Определение погрешностей прибора при измерениях проекционным методом 3.4.46. Определение погрешности прибора при измерении методом осевого сечения среднего диаметра резьбового калибра 3.4.47. Определение погрешностей прибора при измерении диаметра сквозного отверстия с применением перфлектометра 4. Оформление результатов поверки Приложение |

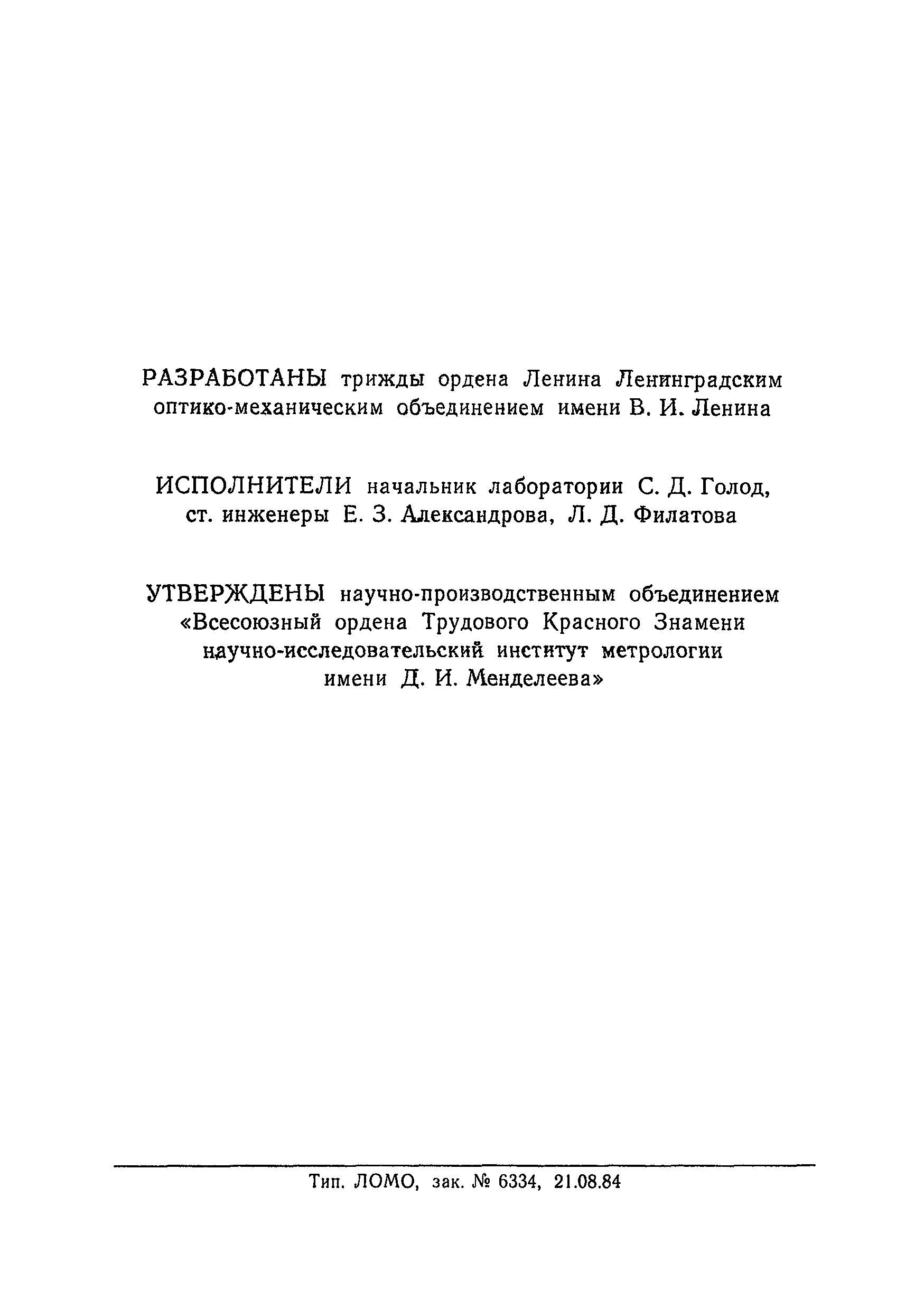

Разработан: | Ленинградское оптико-механическое объединение имени В.И. Ленина
|
Утверждён: | 21.08.1984 ВНИИМ им. Д.И. Менделеева (D. I. Mendeleyev VNIIM )
|
Издан: | Типография ЛОМО (1984 г. )
|
Расположен в: |
|
Нормативные ссылки: | |
