Серия 1.431.4-23

Выпуск 2. Приборы механические для дверей. Рабочие чертежи

Обозначение:	Серия 1.431.4-23
Обозначение англ:	Series 1.431.4-23
Статус:	не определен законодательством
Название рус.:	Выпуск 2. Приборы механические для дверей. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	22.07.1985
Область применения:	Настоящий выпуск содержит рабочие чертежи механических приборов для однопольных и двупольных дверей перегородок из алюминиевых сплавов

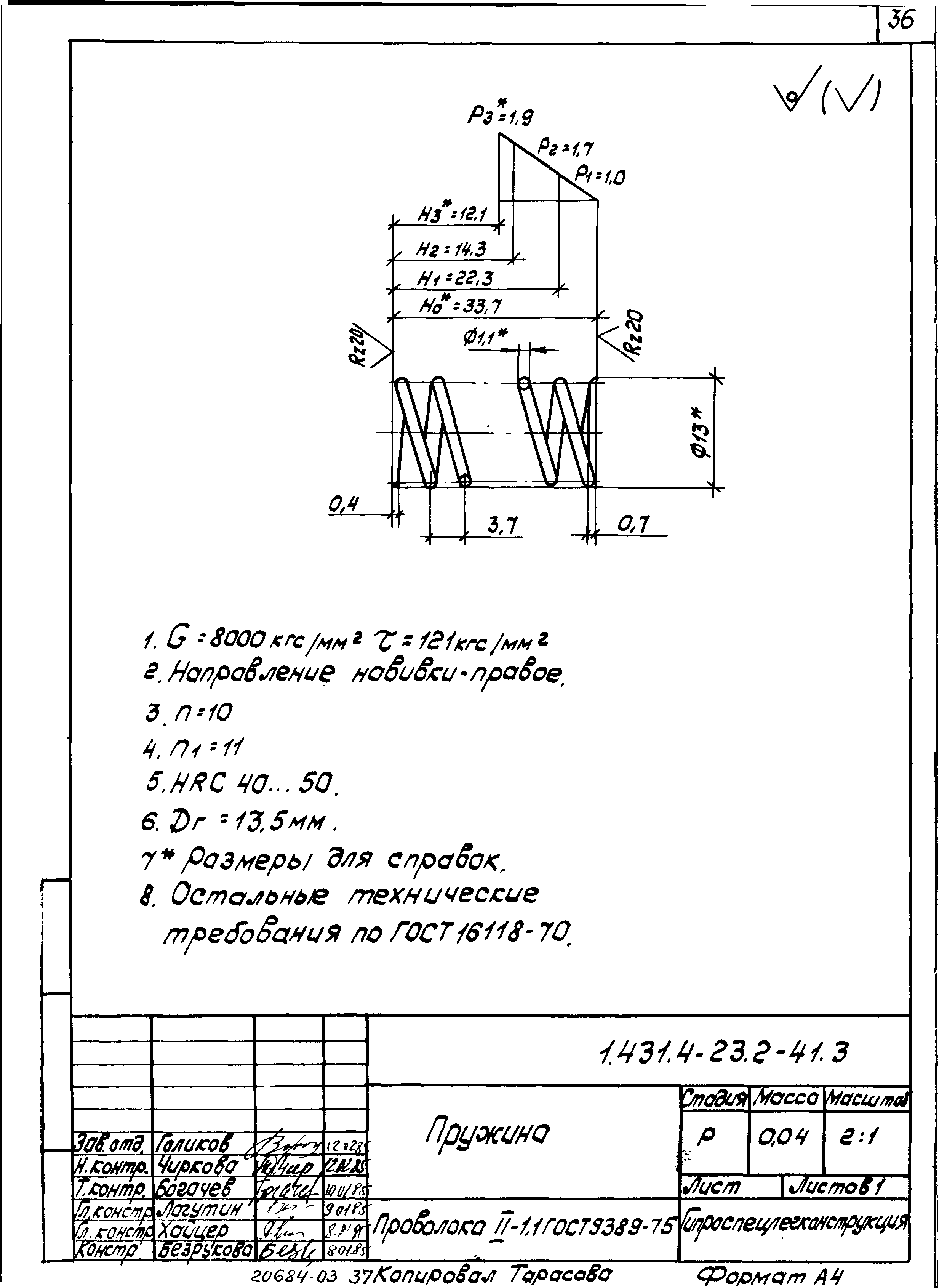

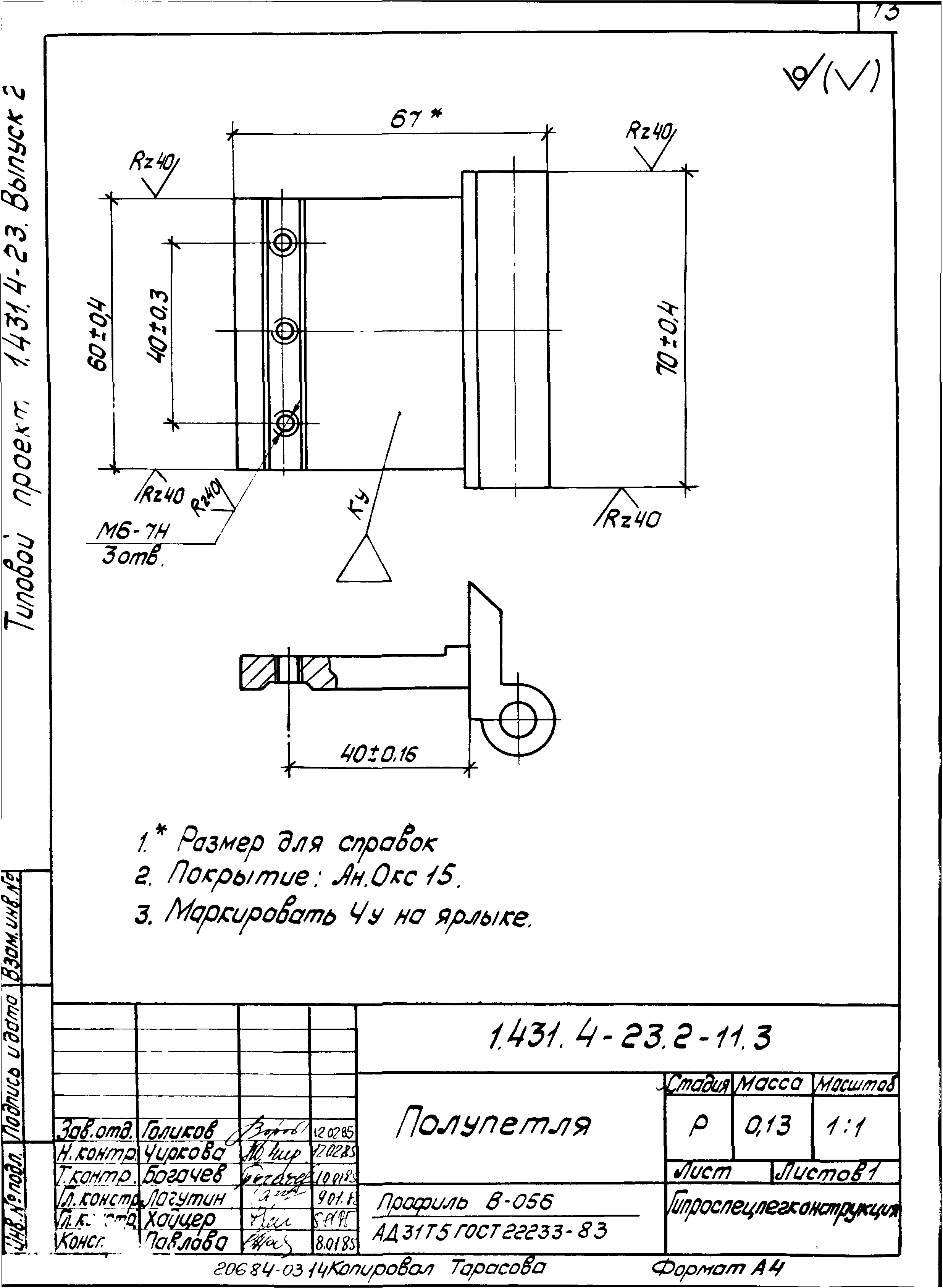

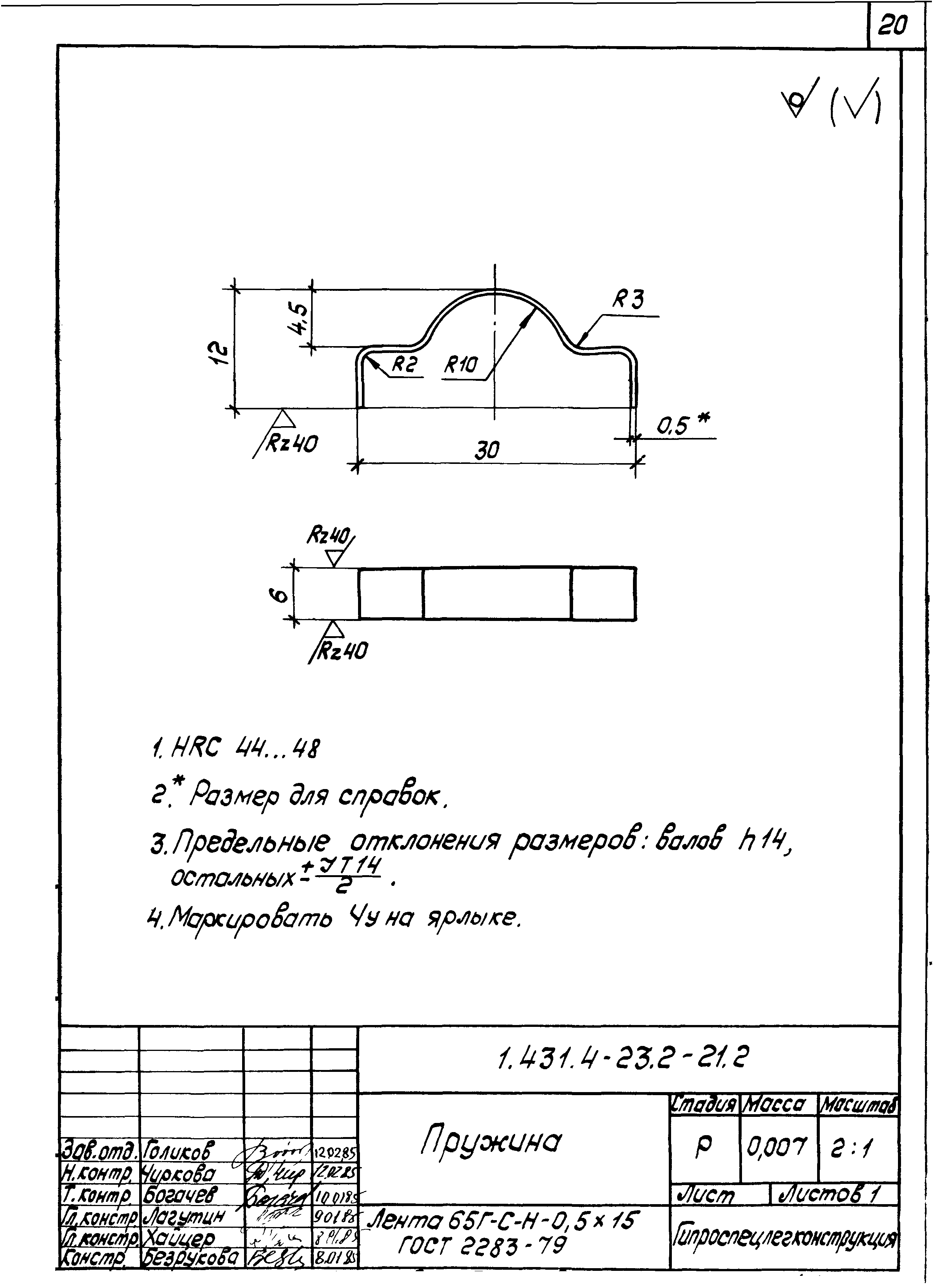

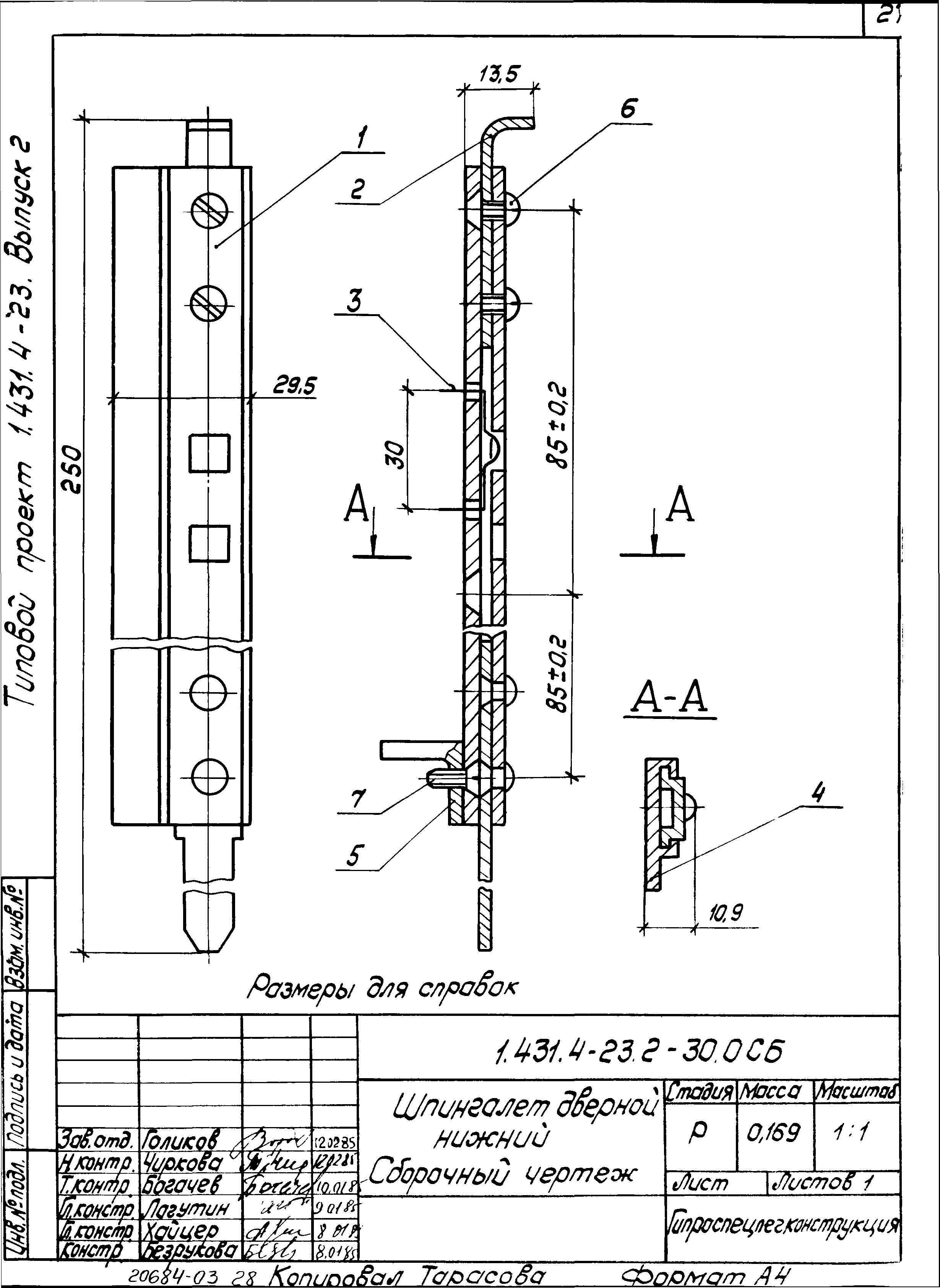

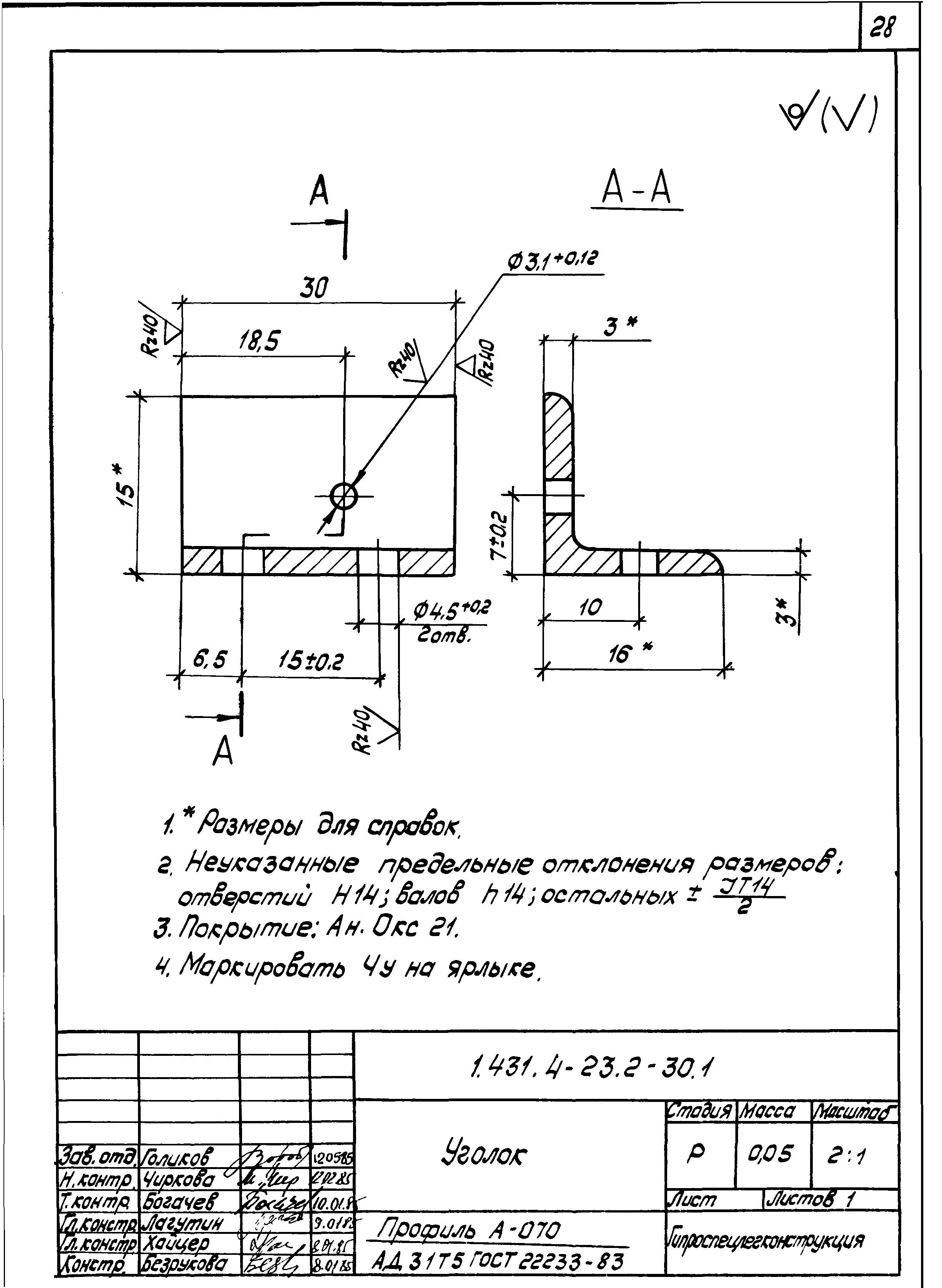

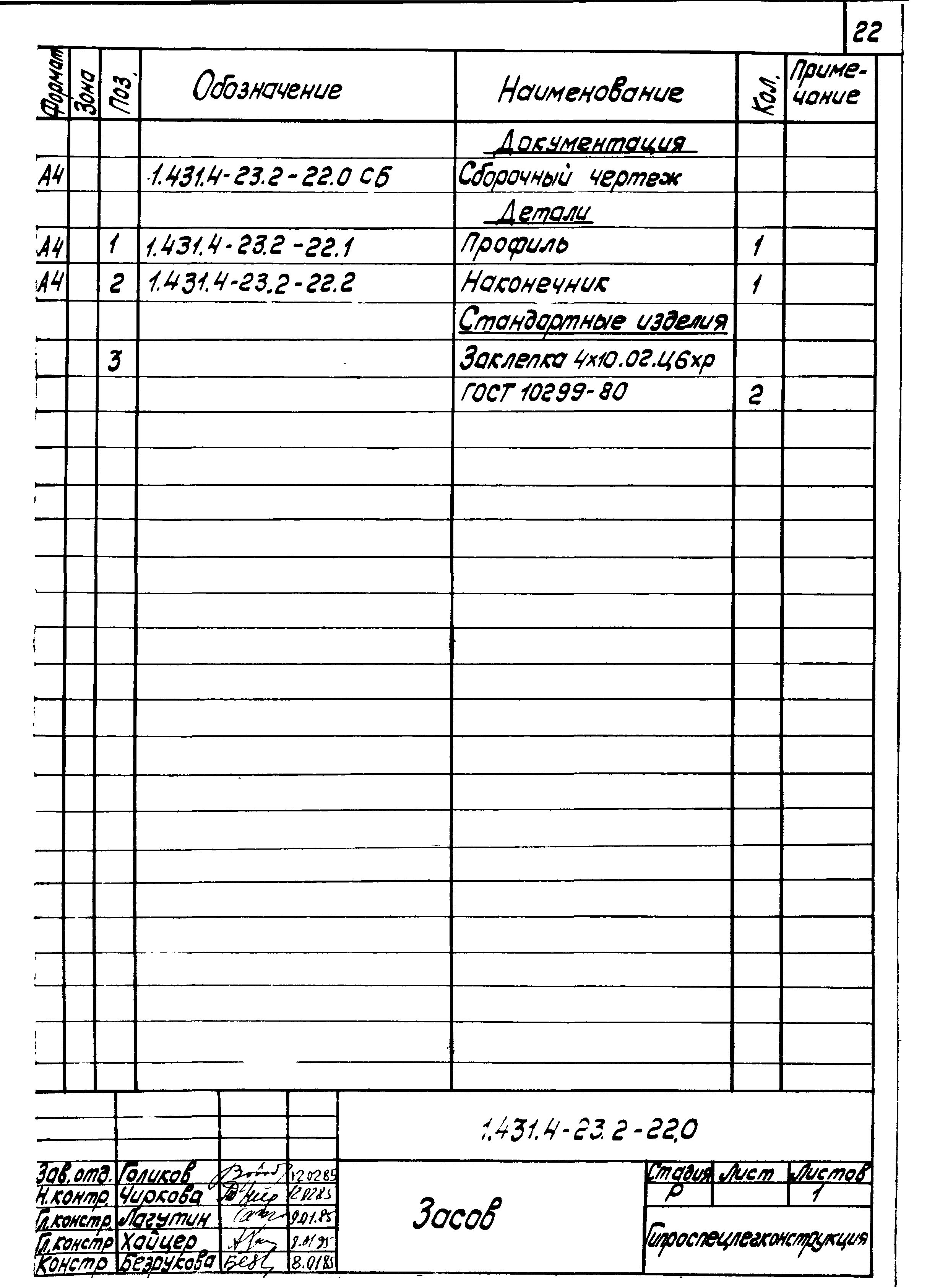

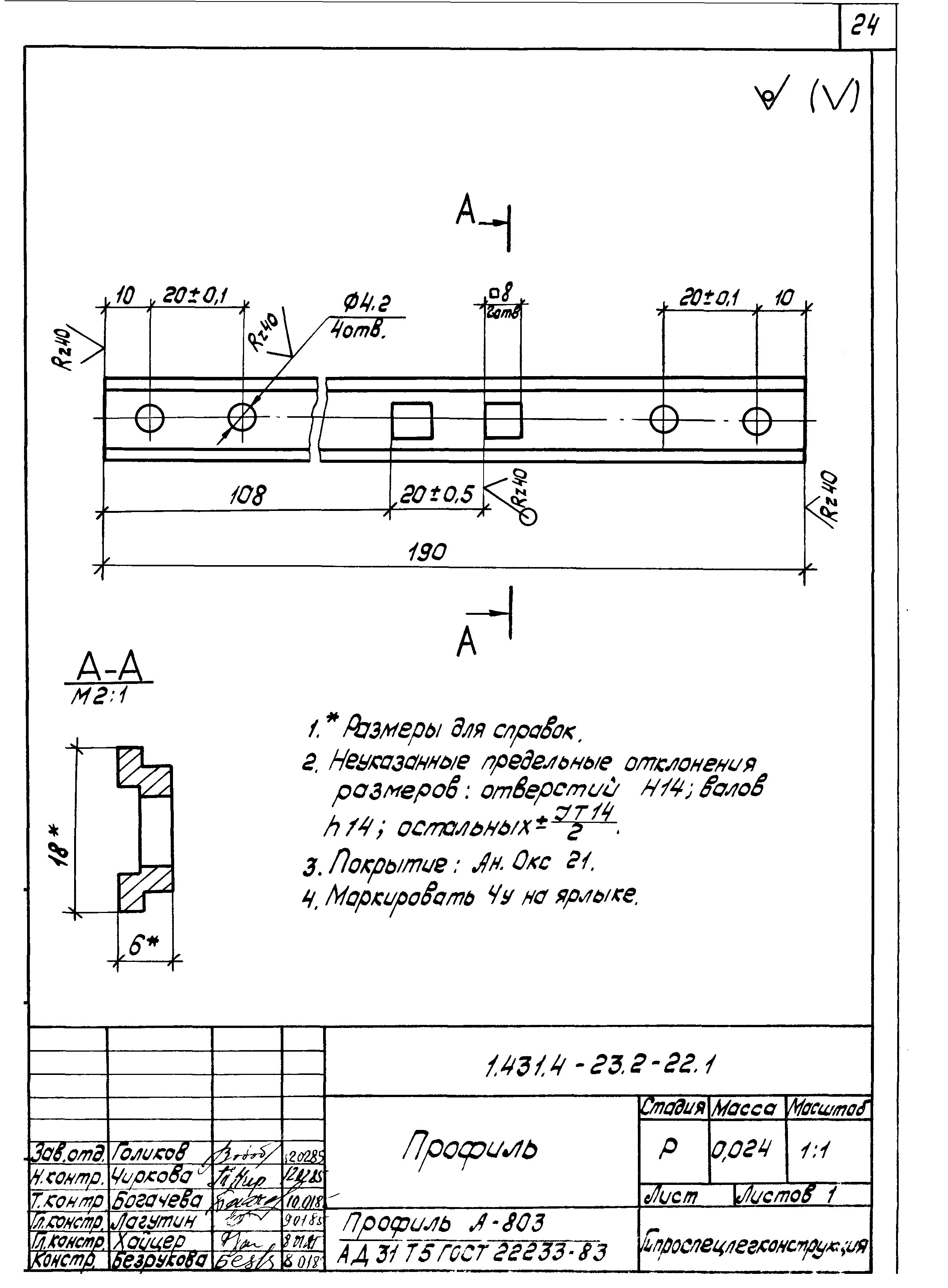

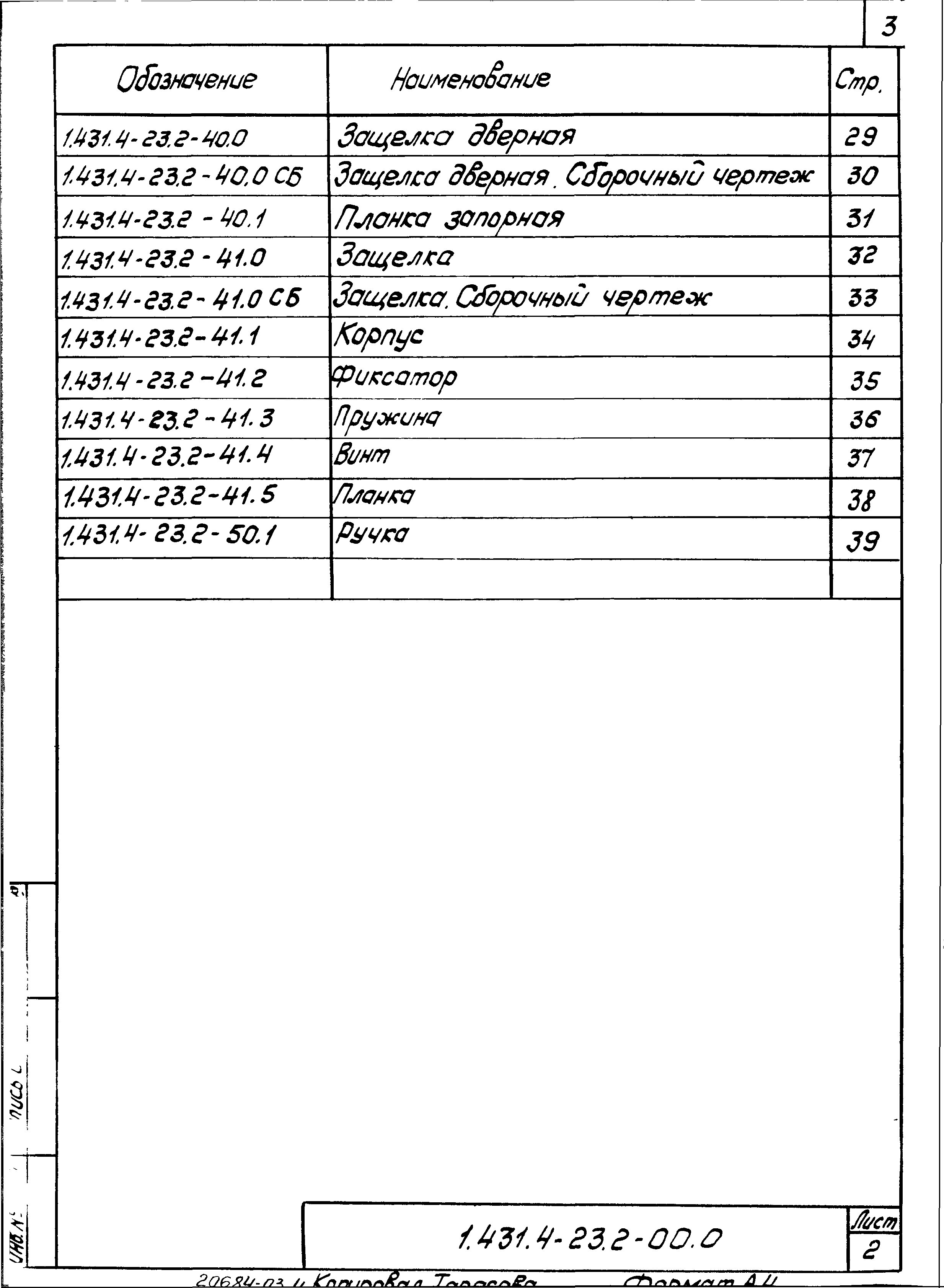

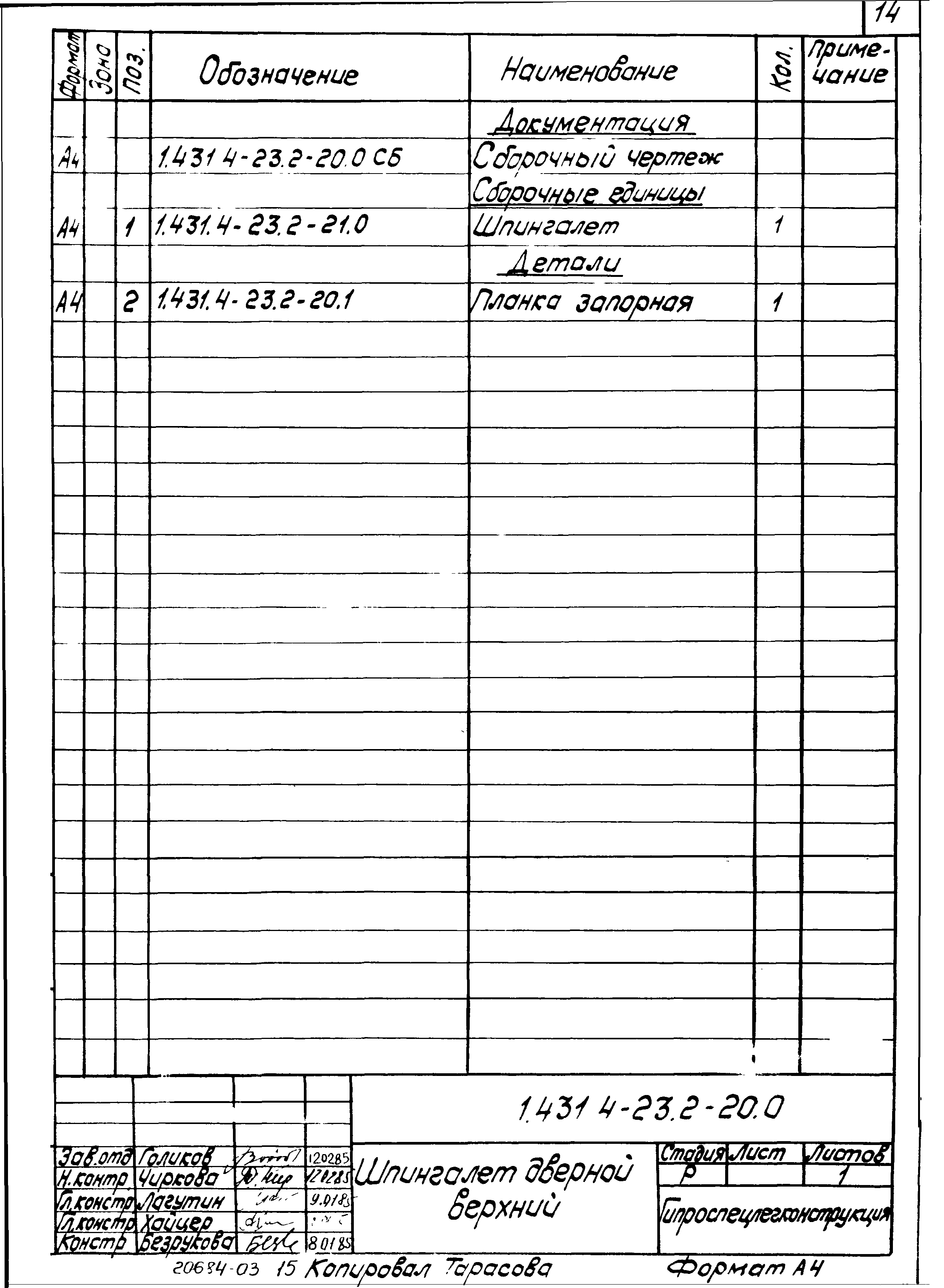

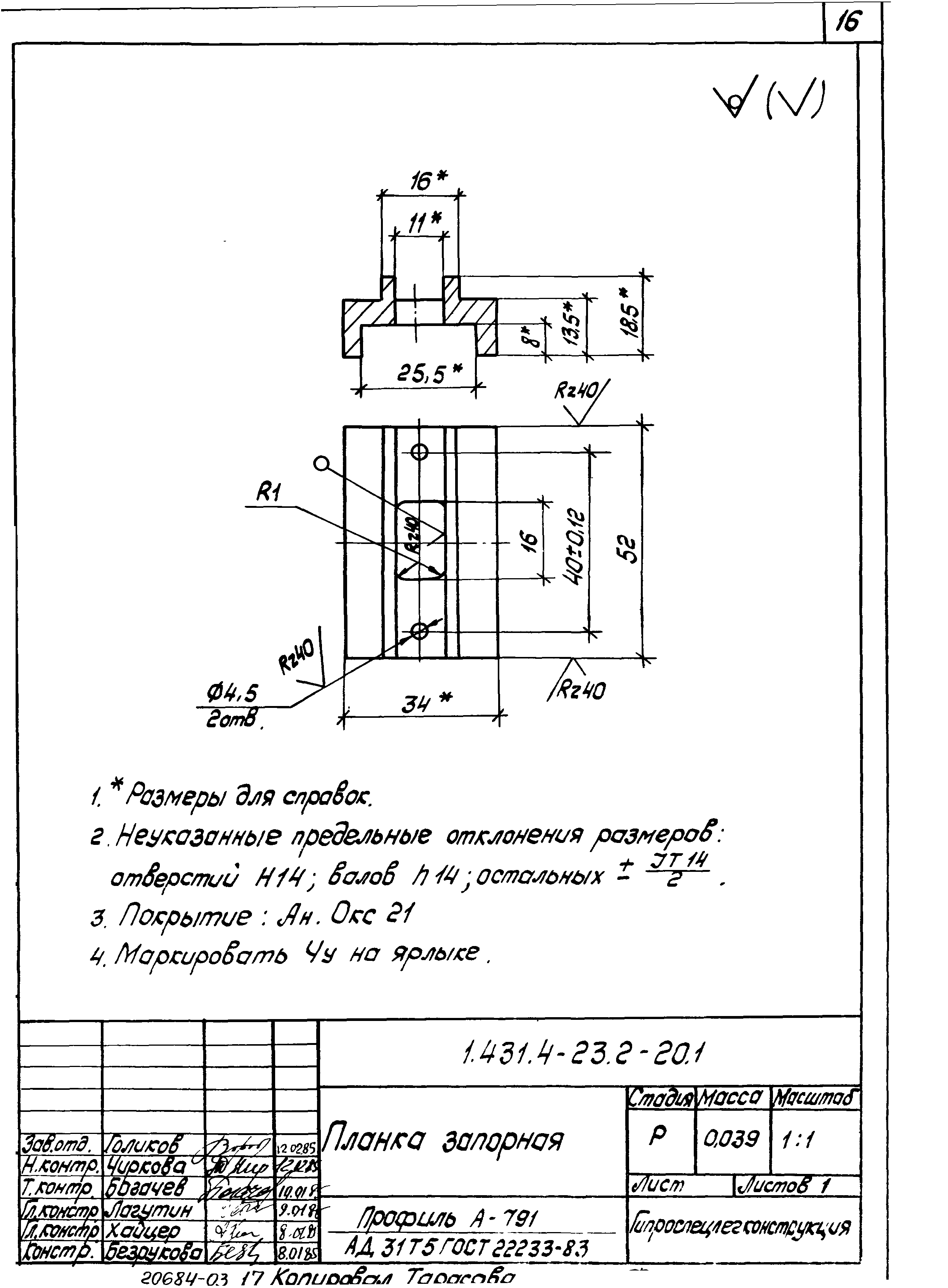

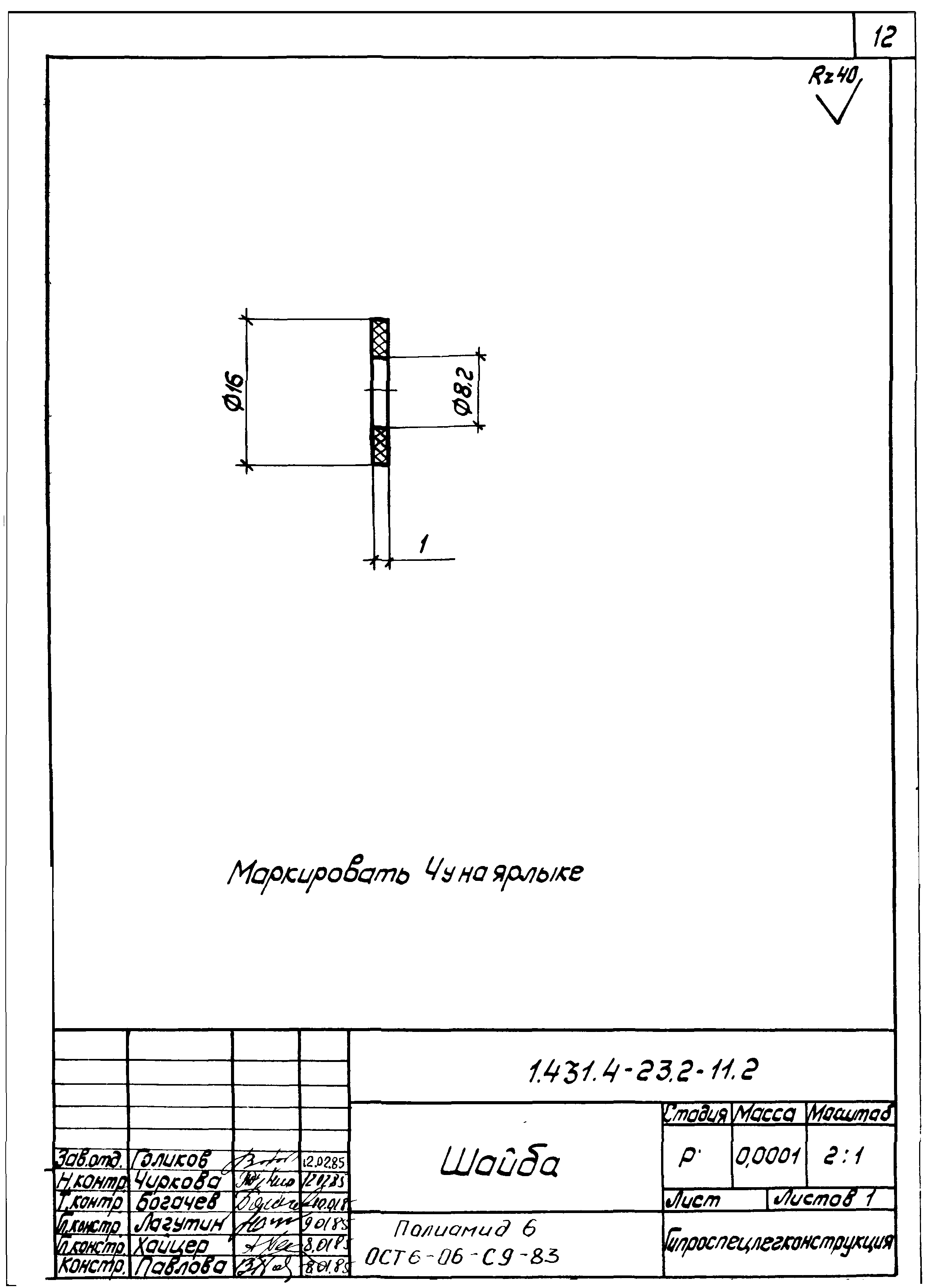

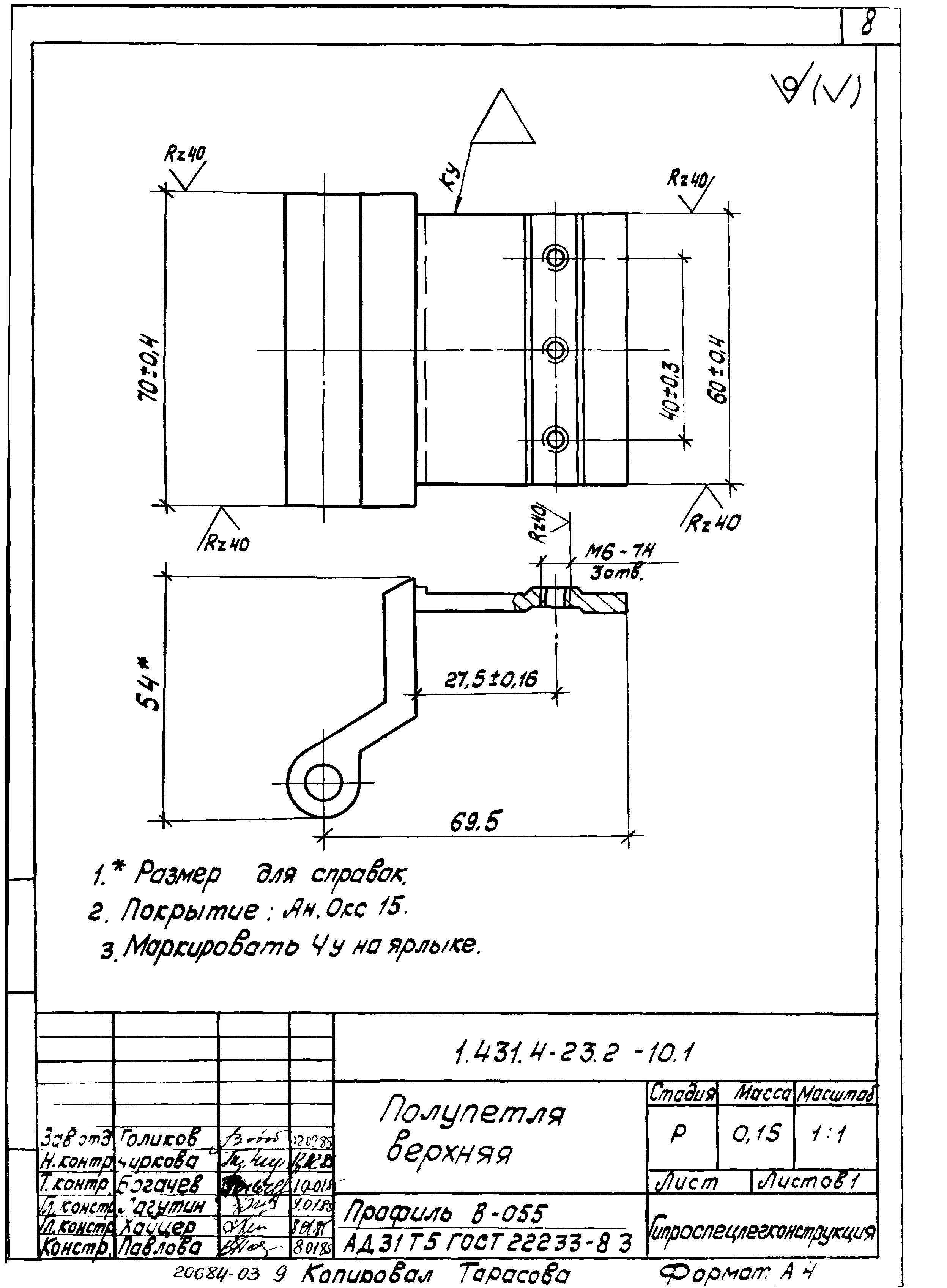

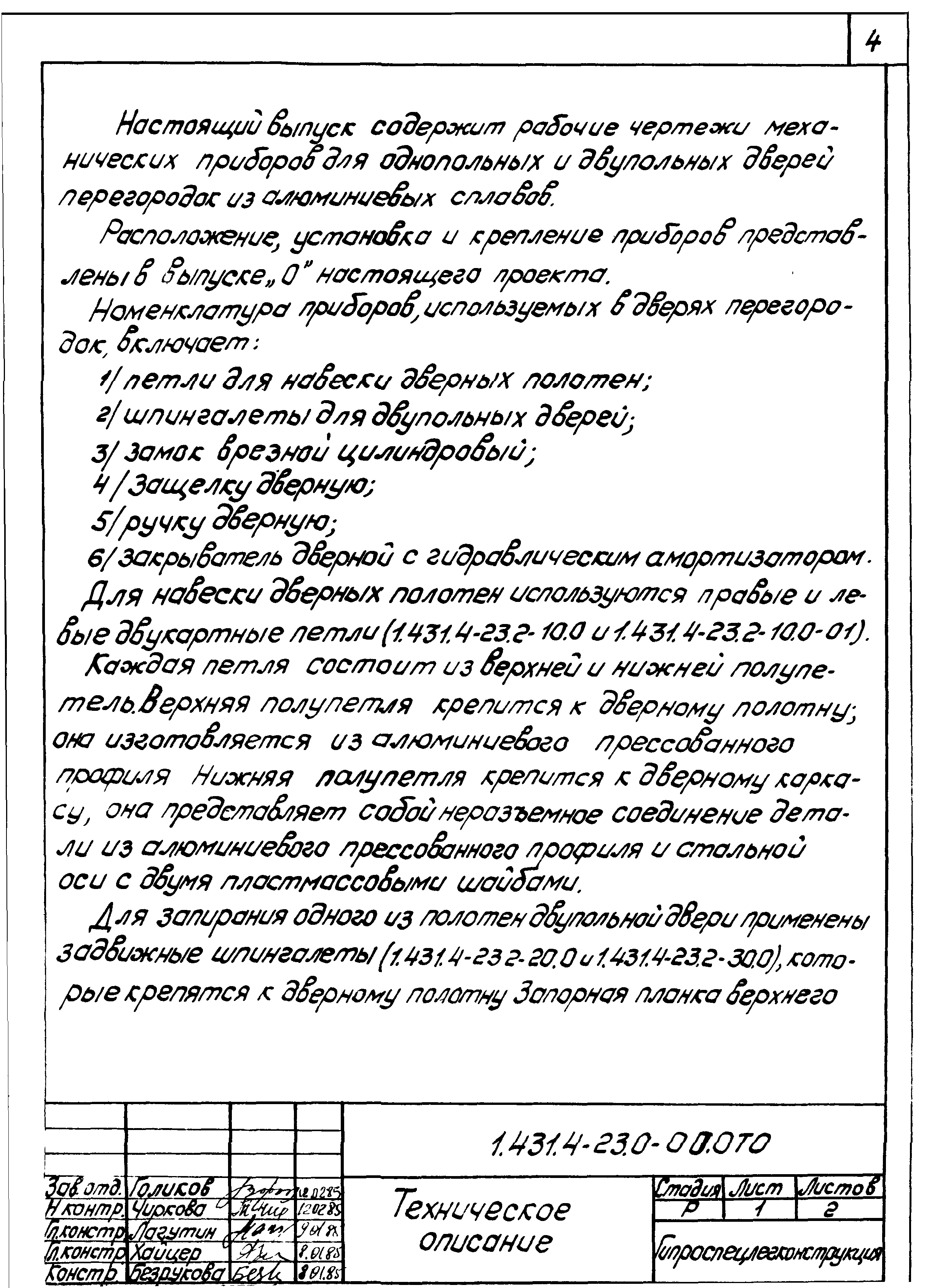

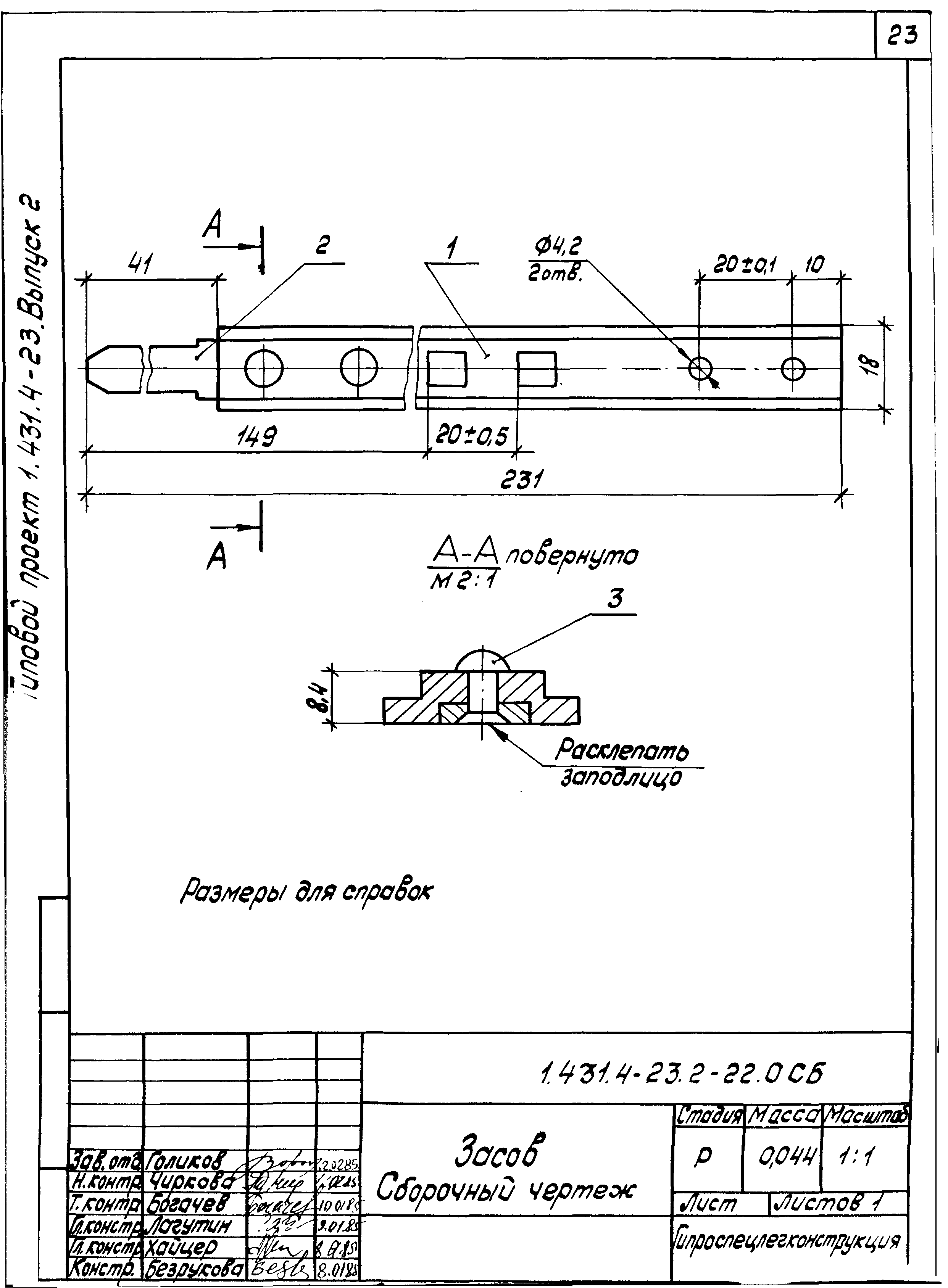

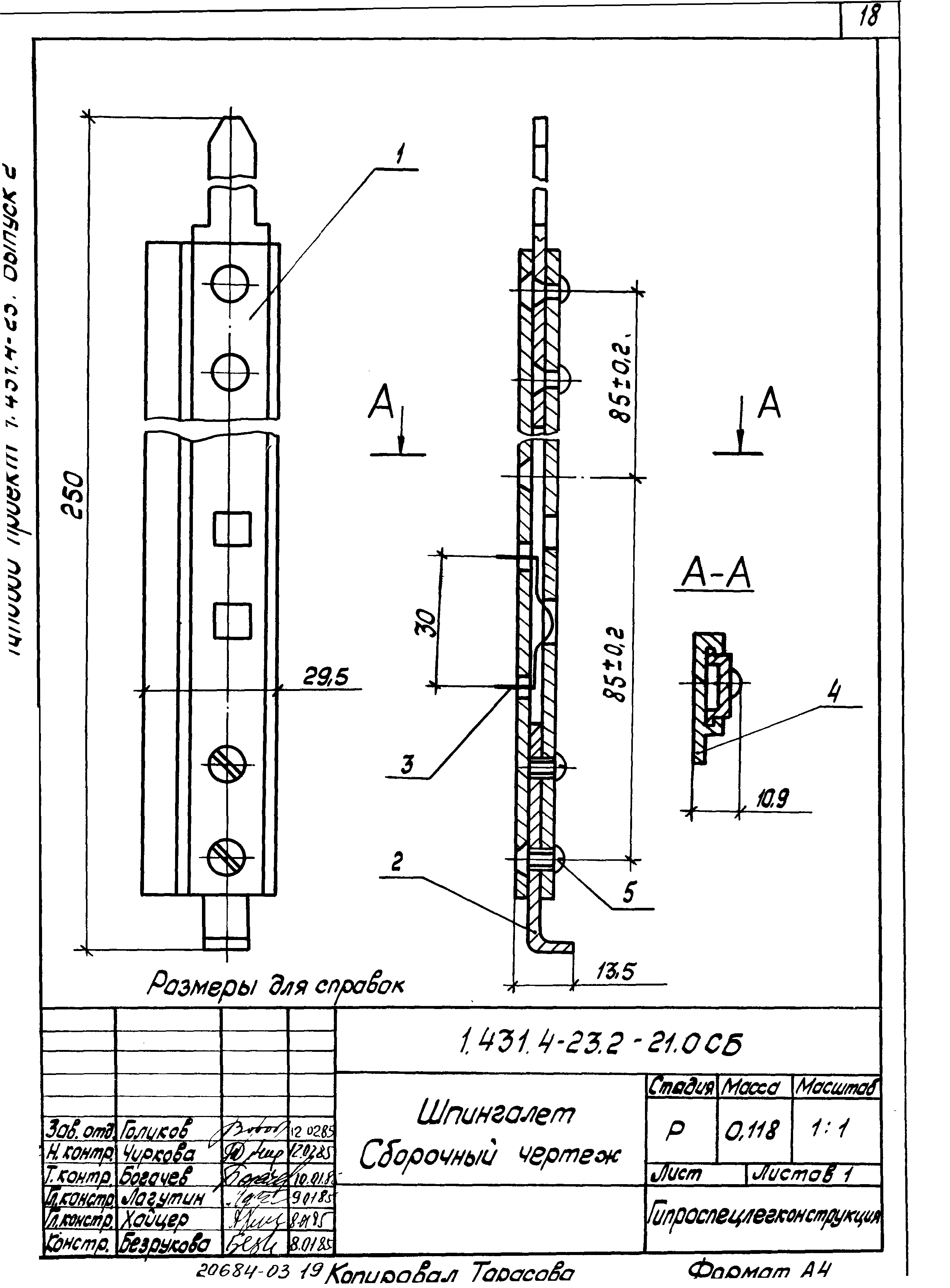

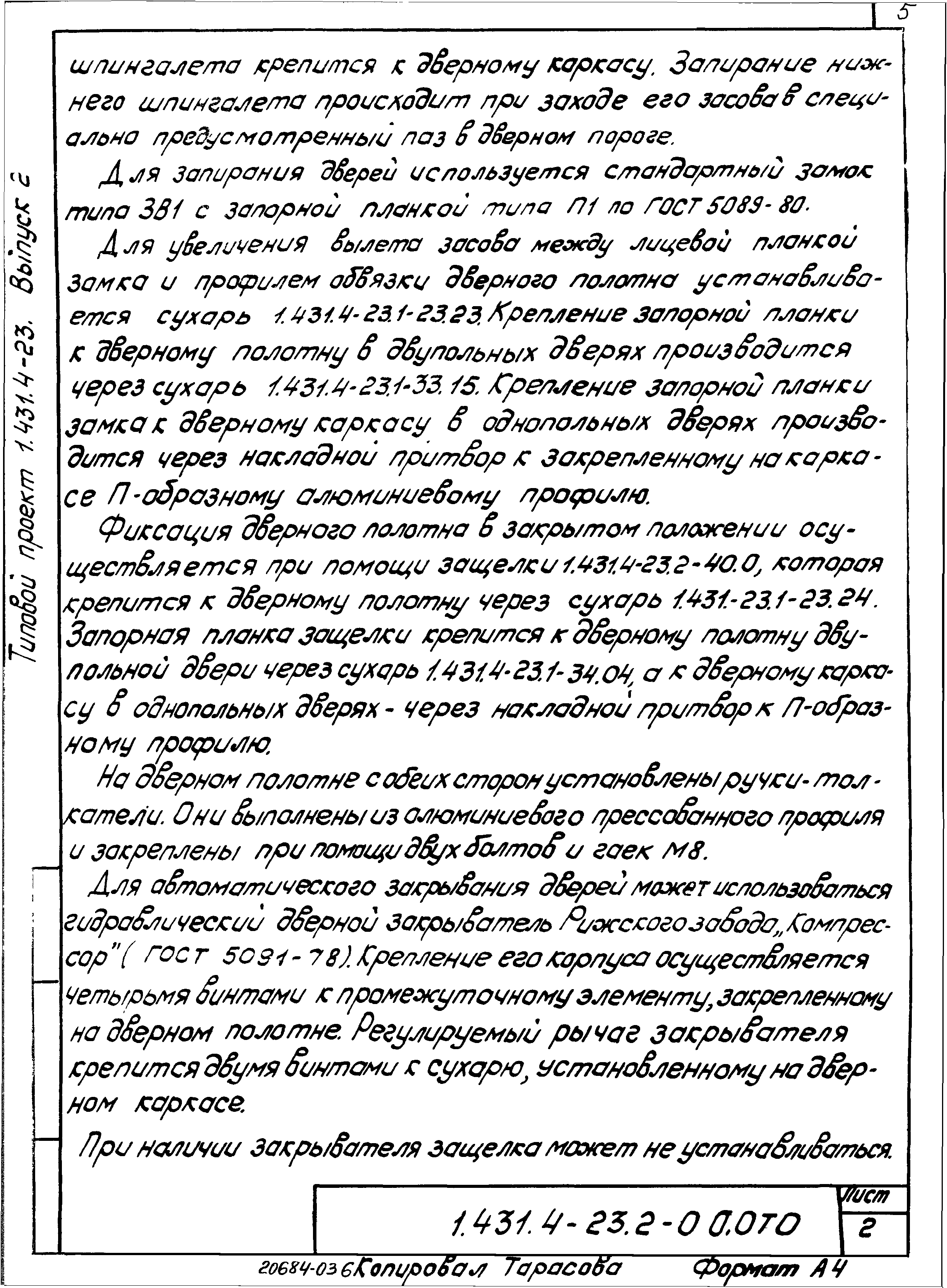

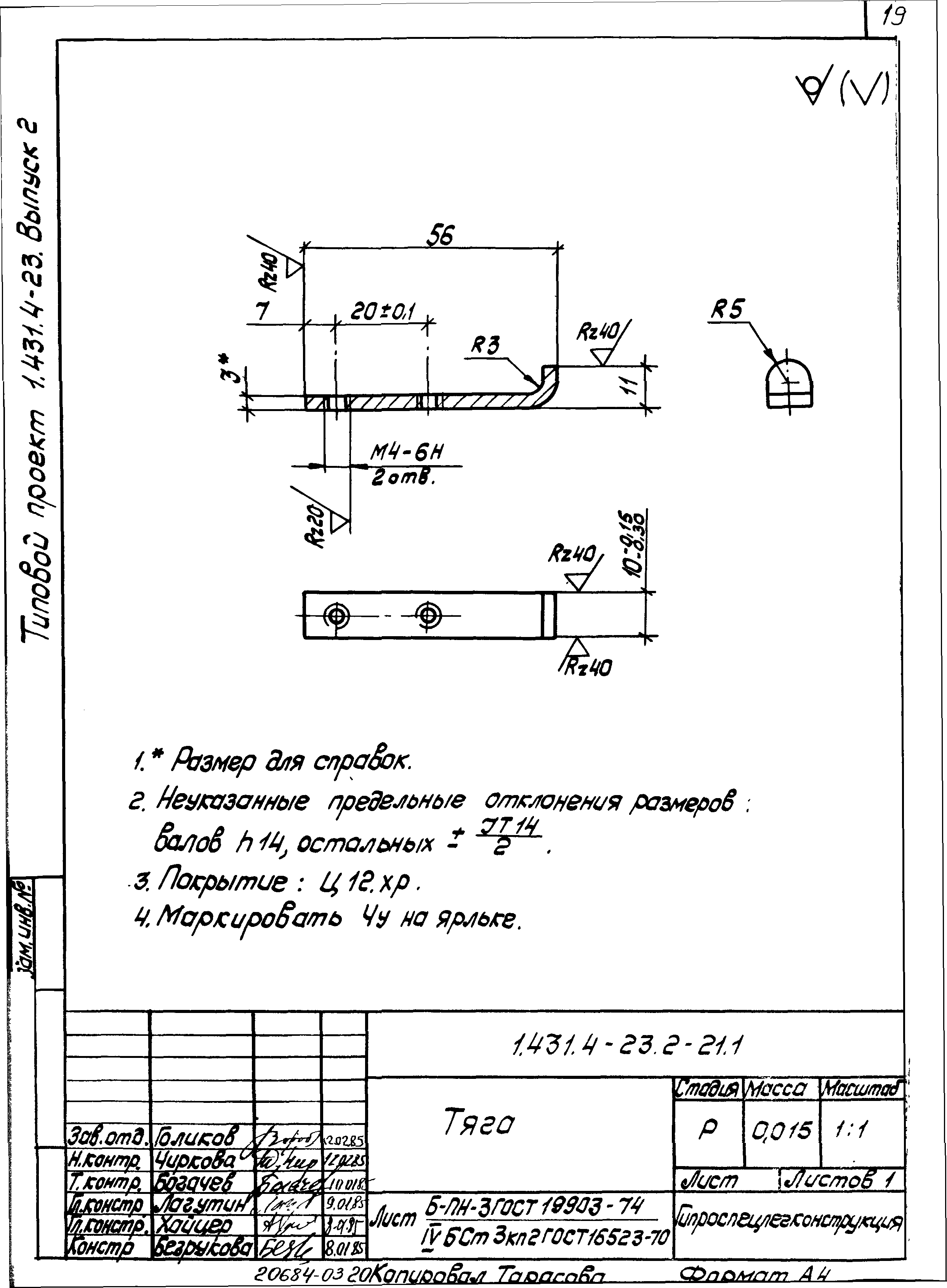

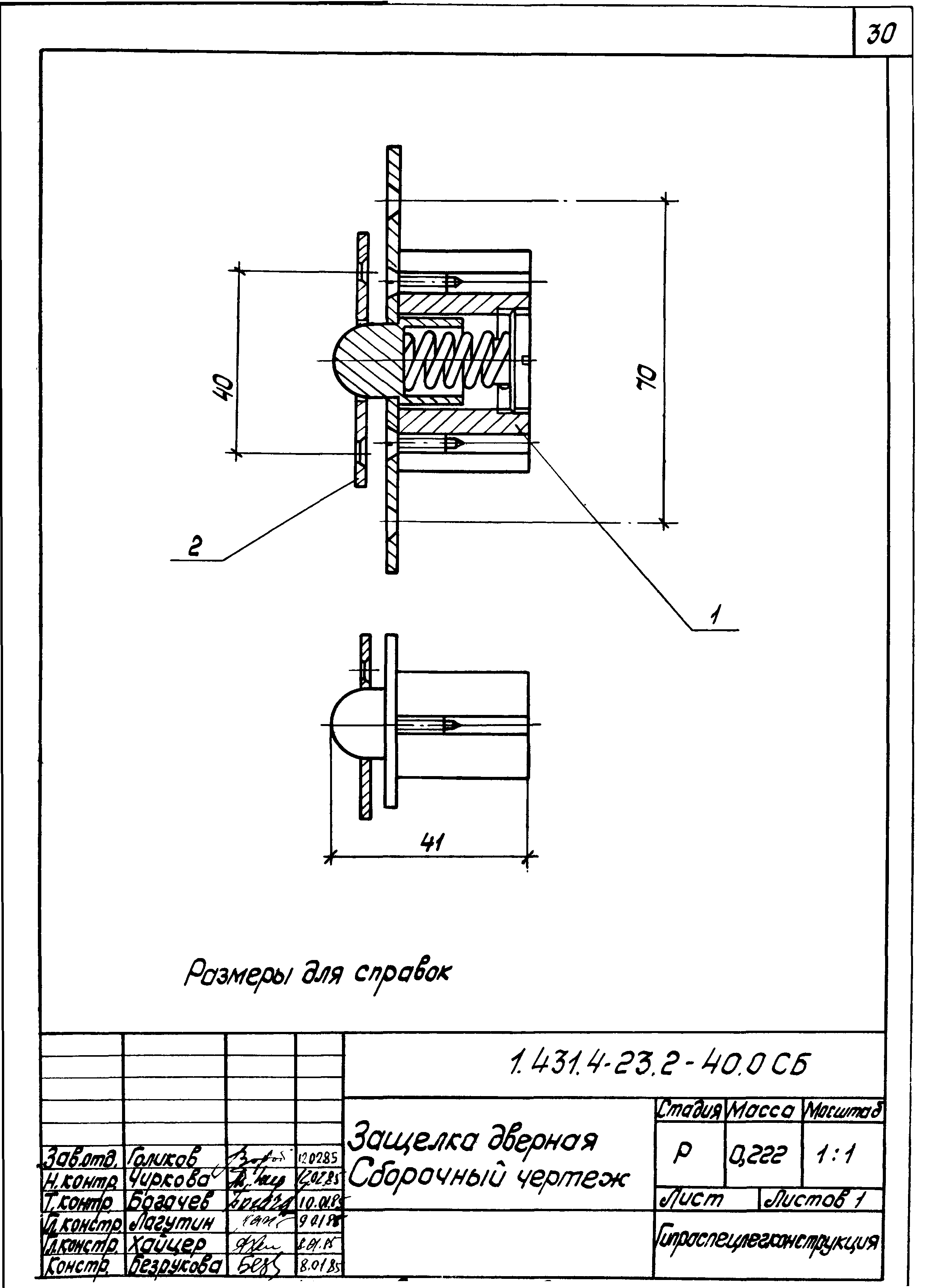

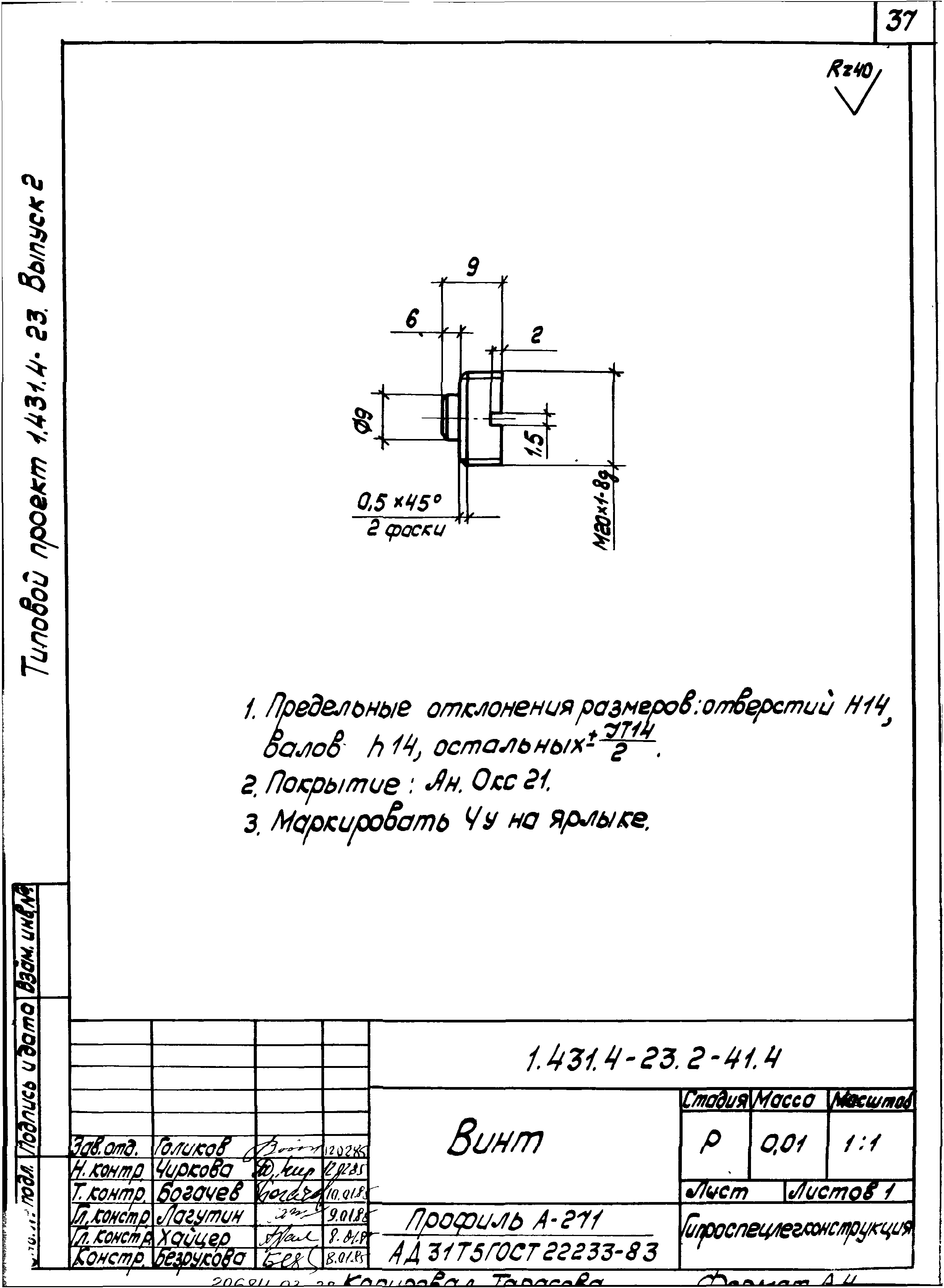

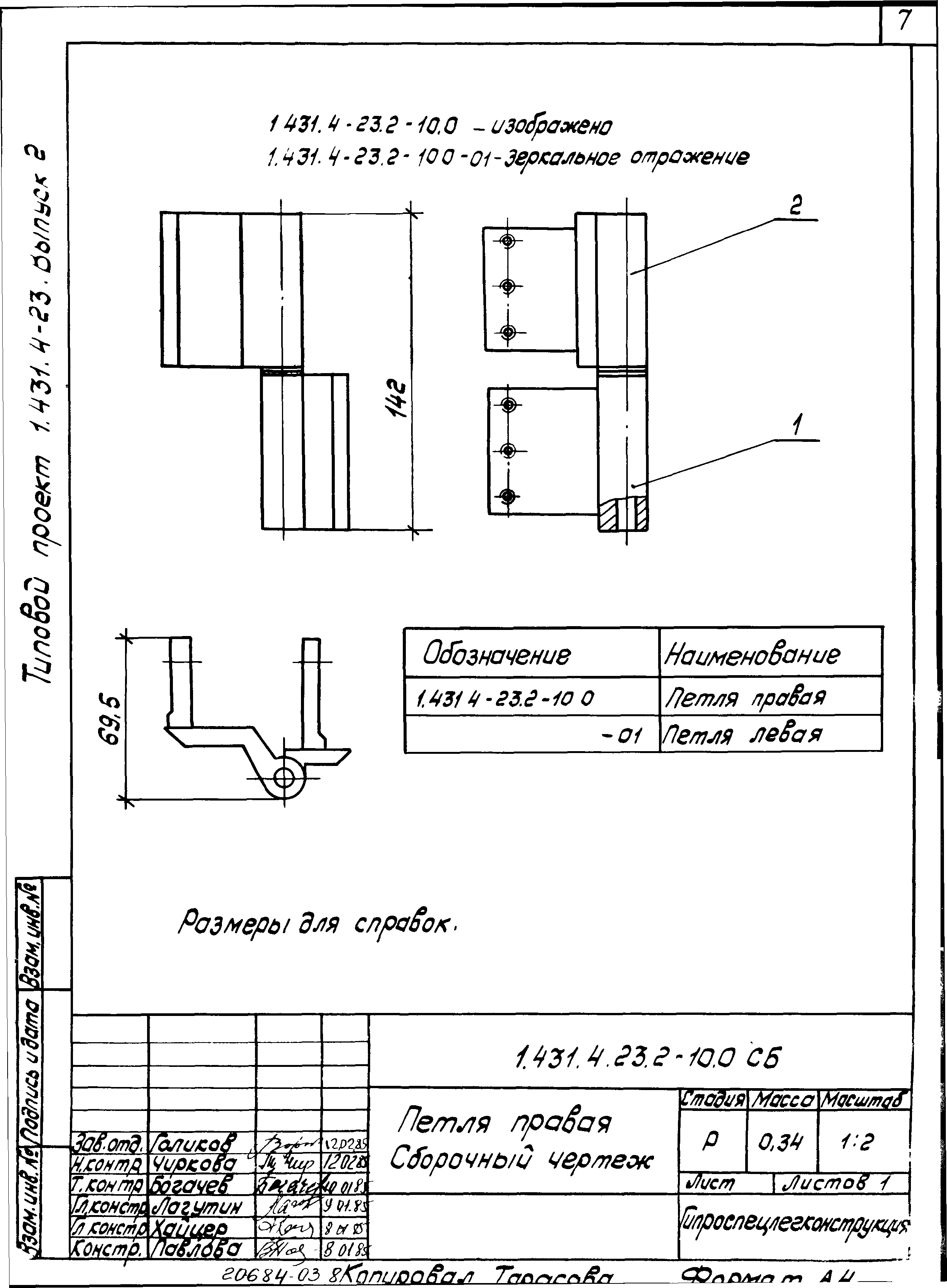

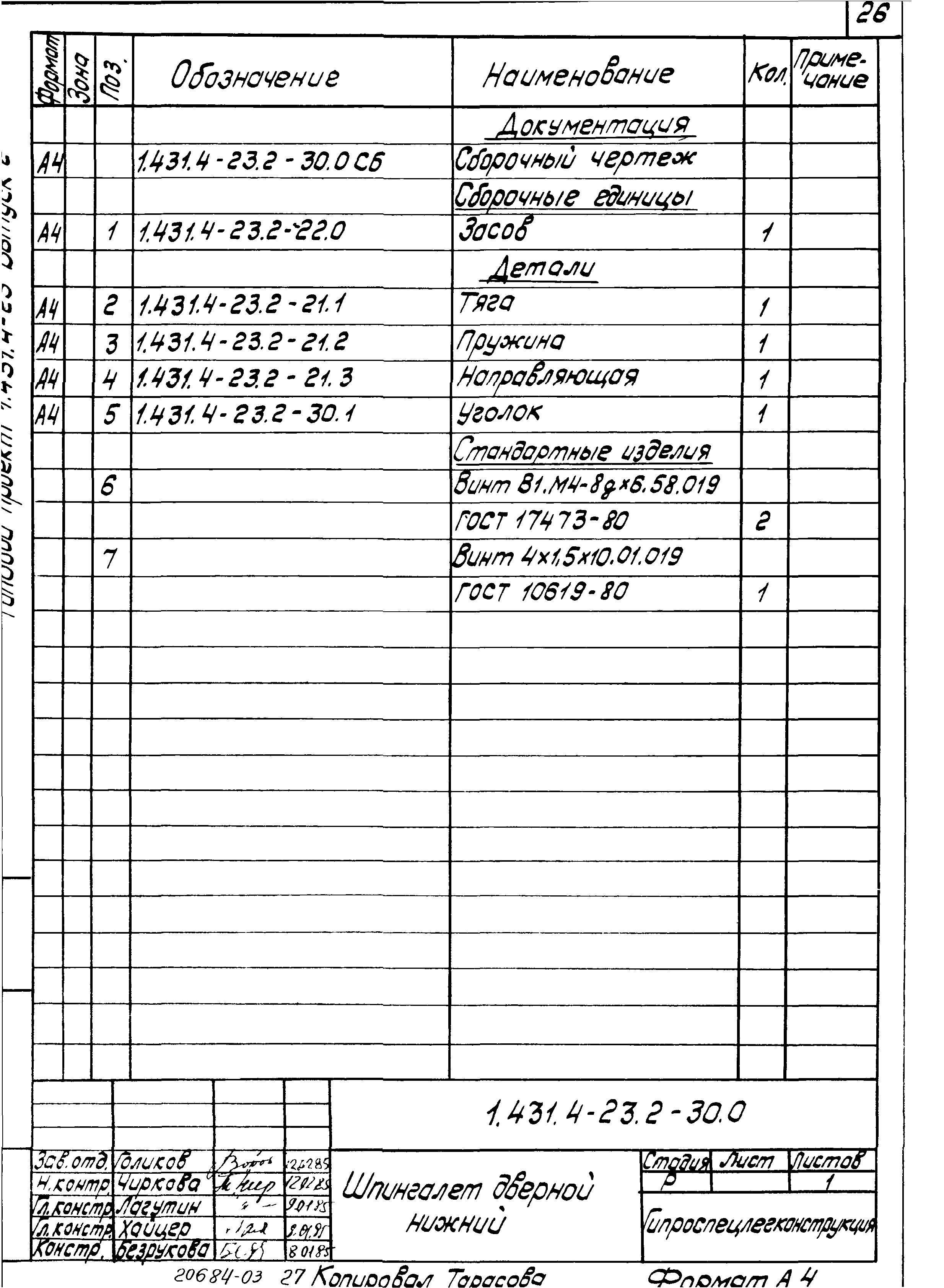

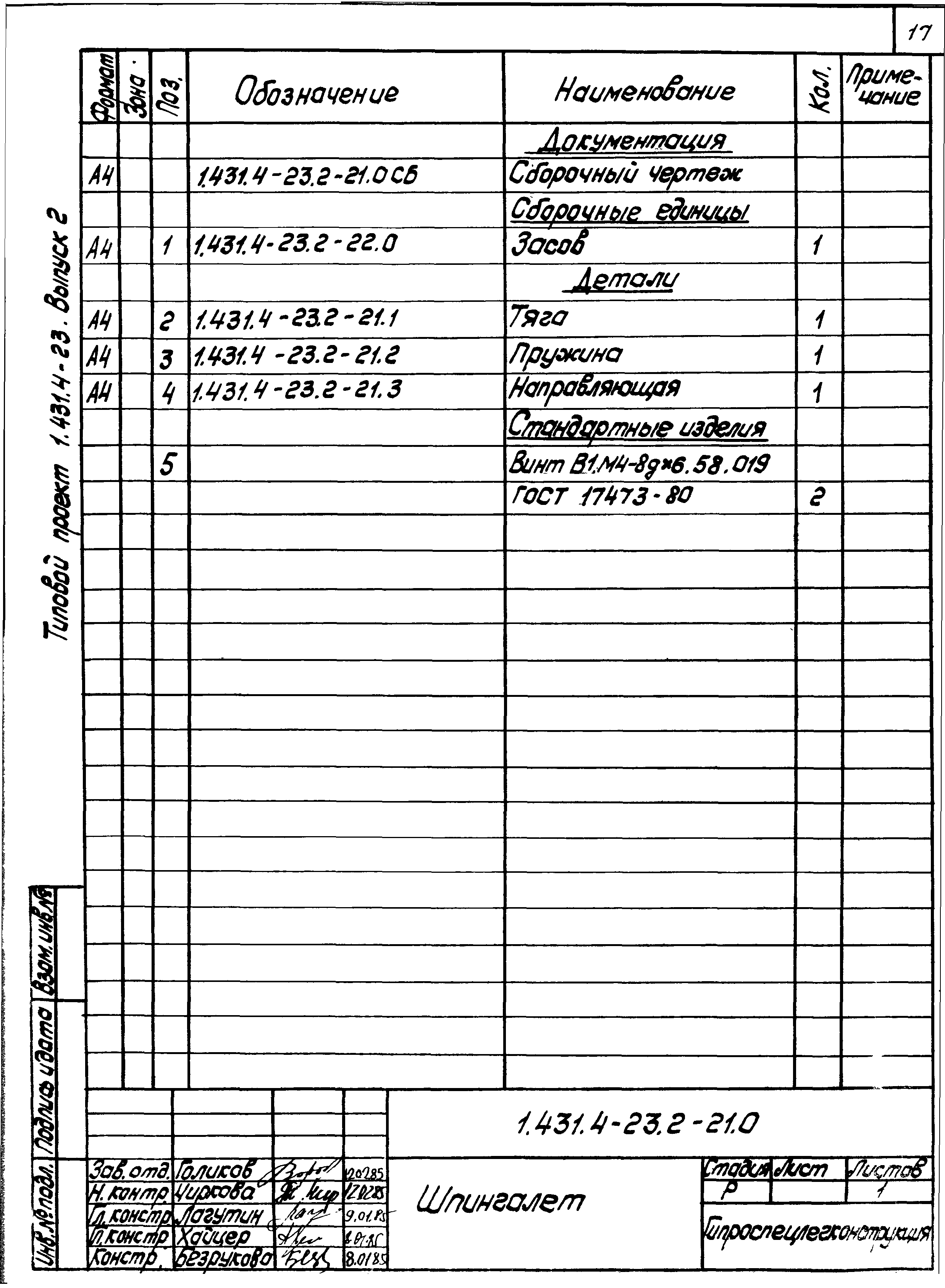

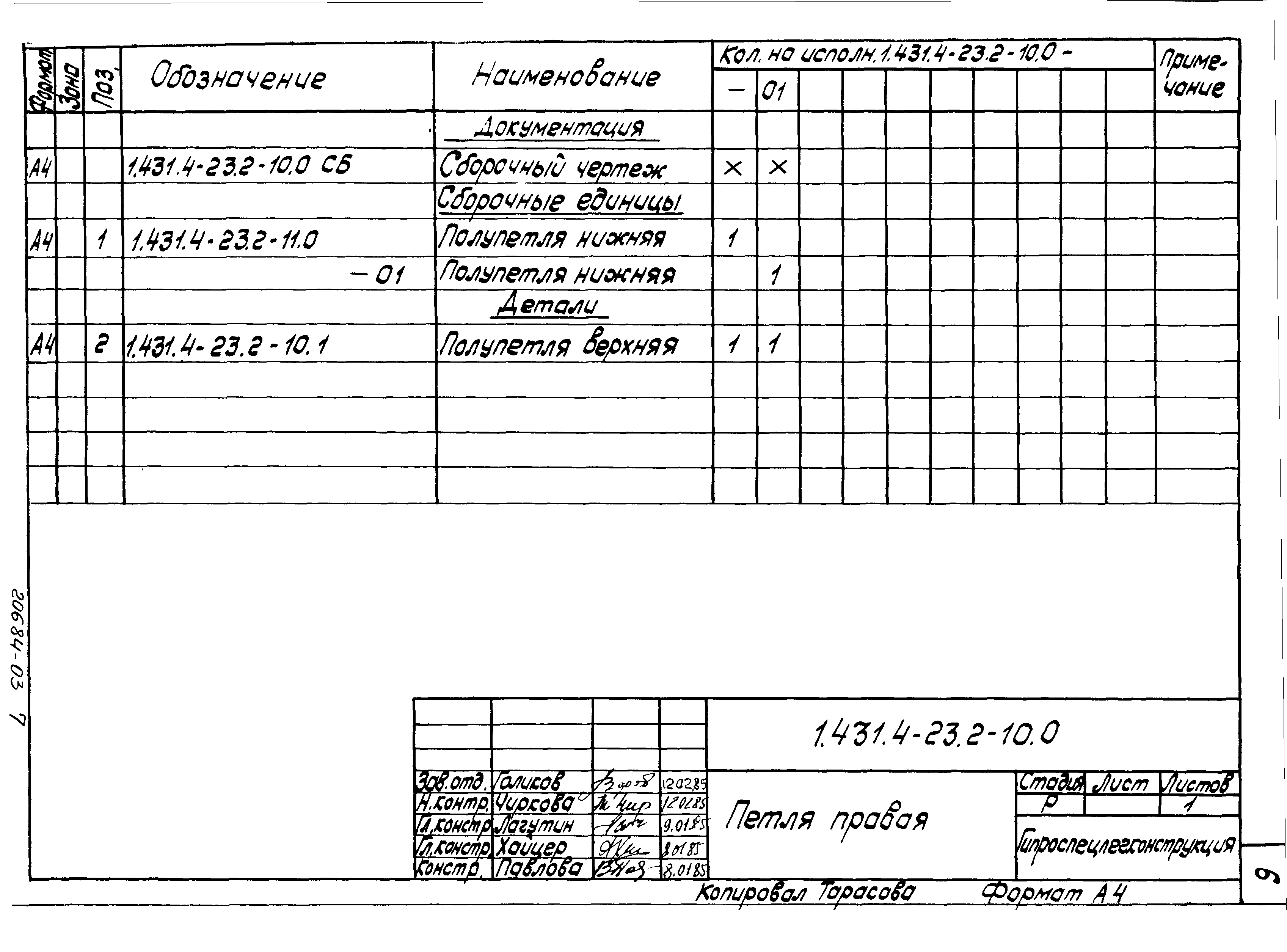

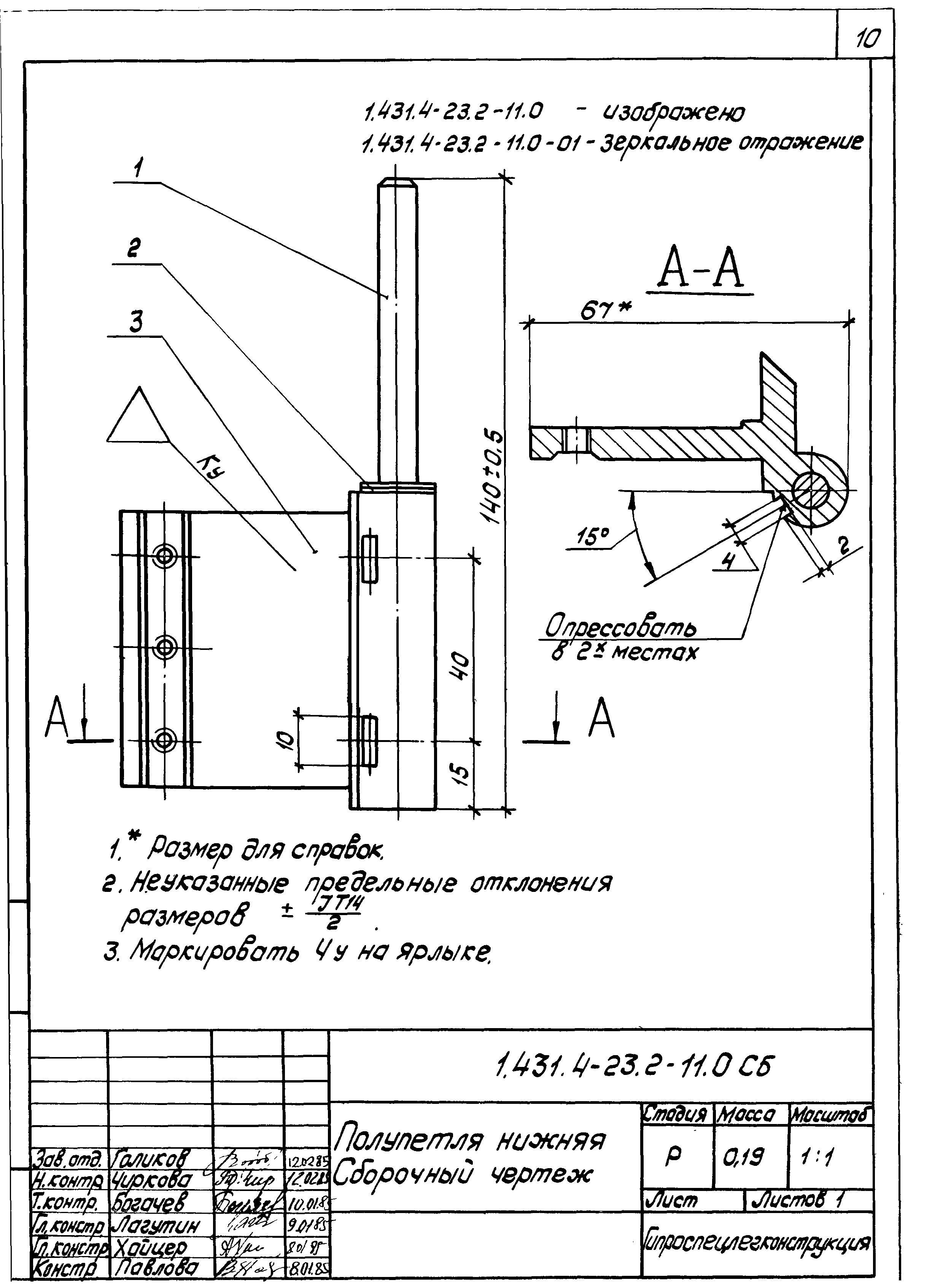

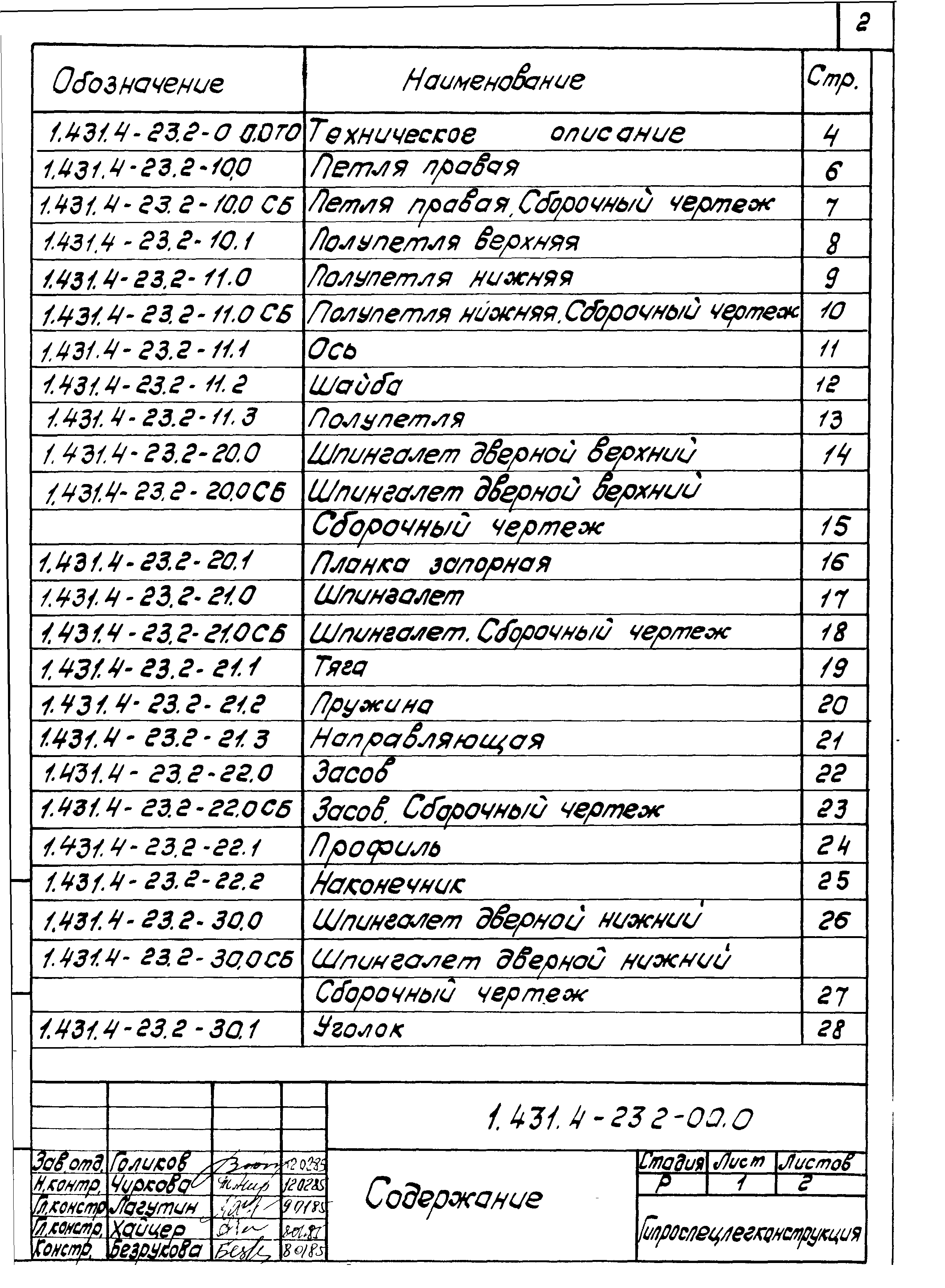

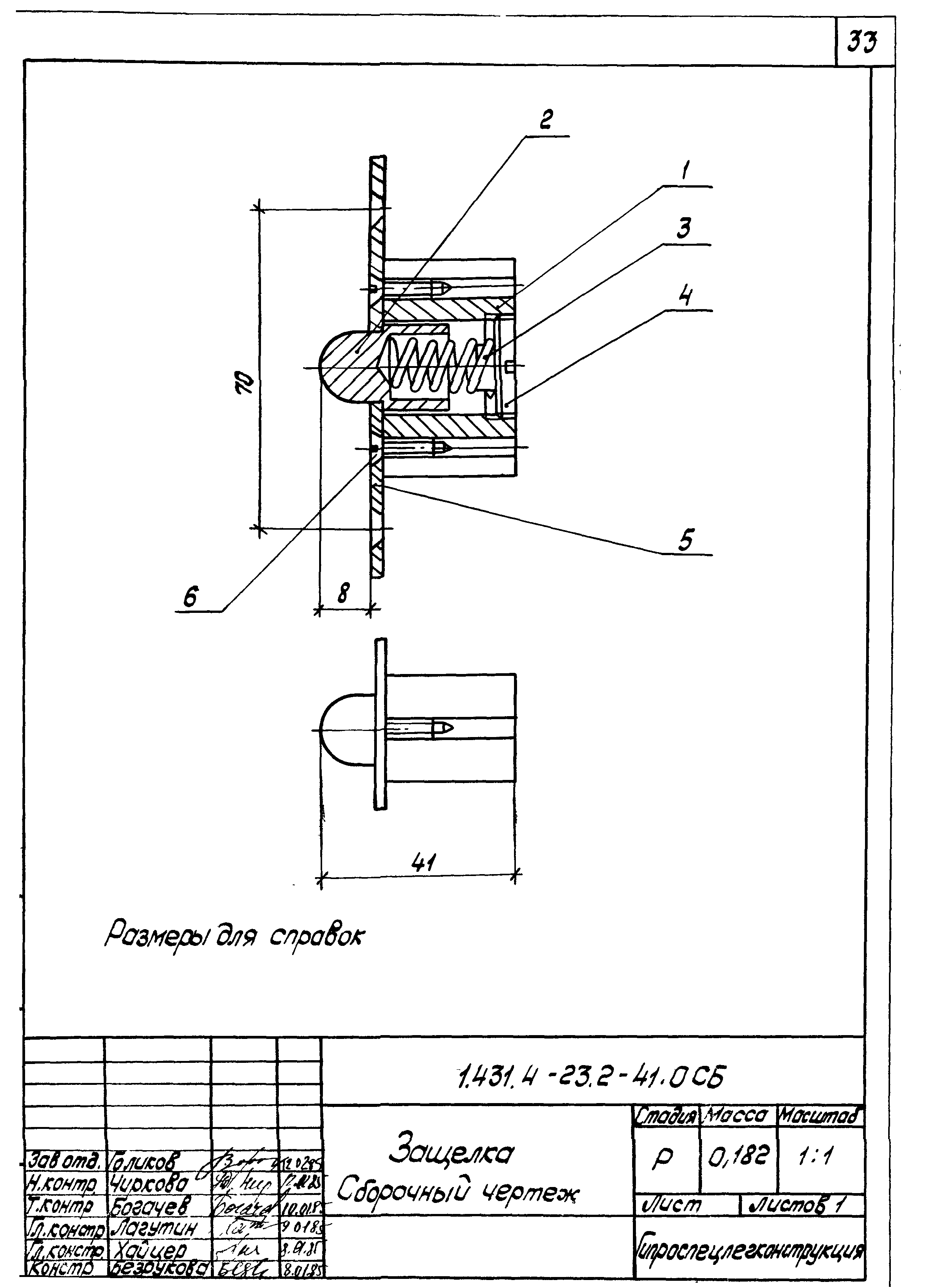

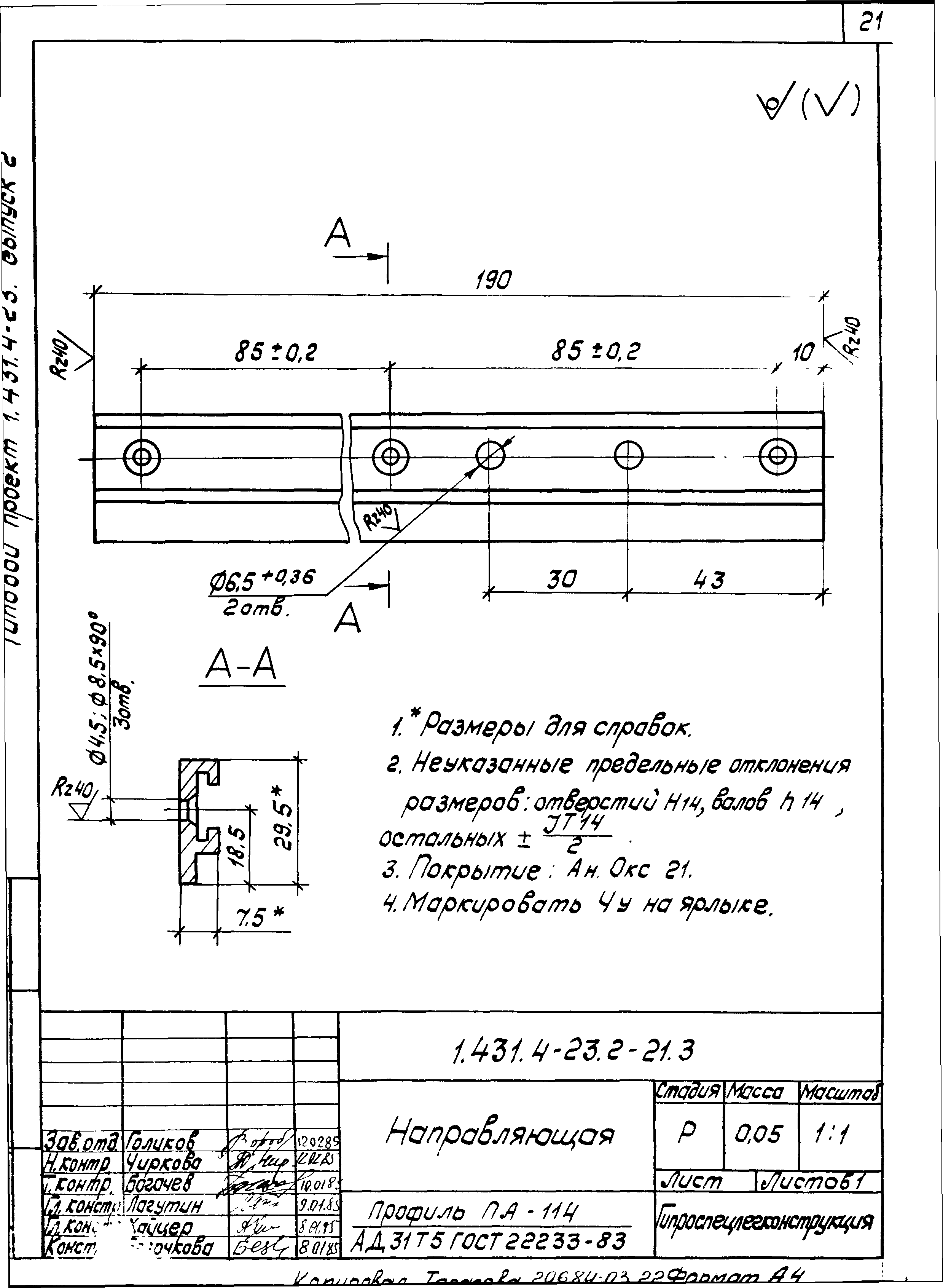

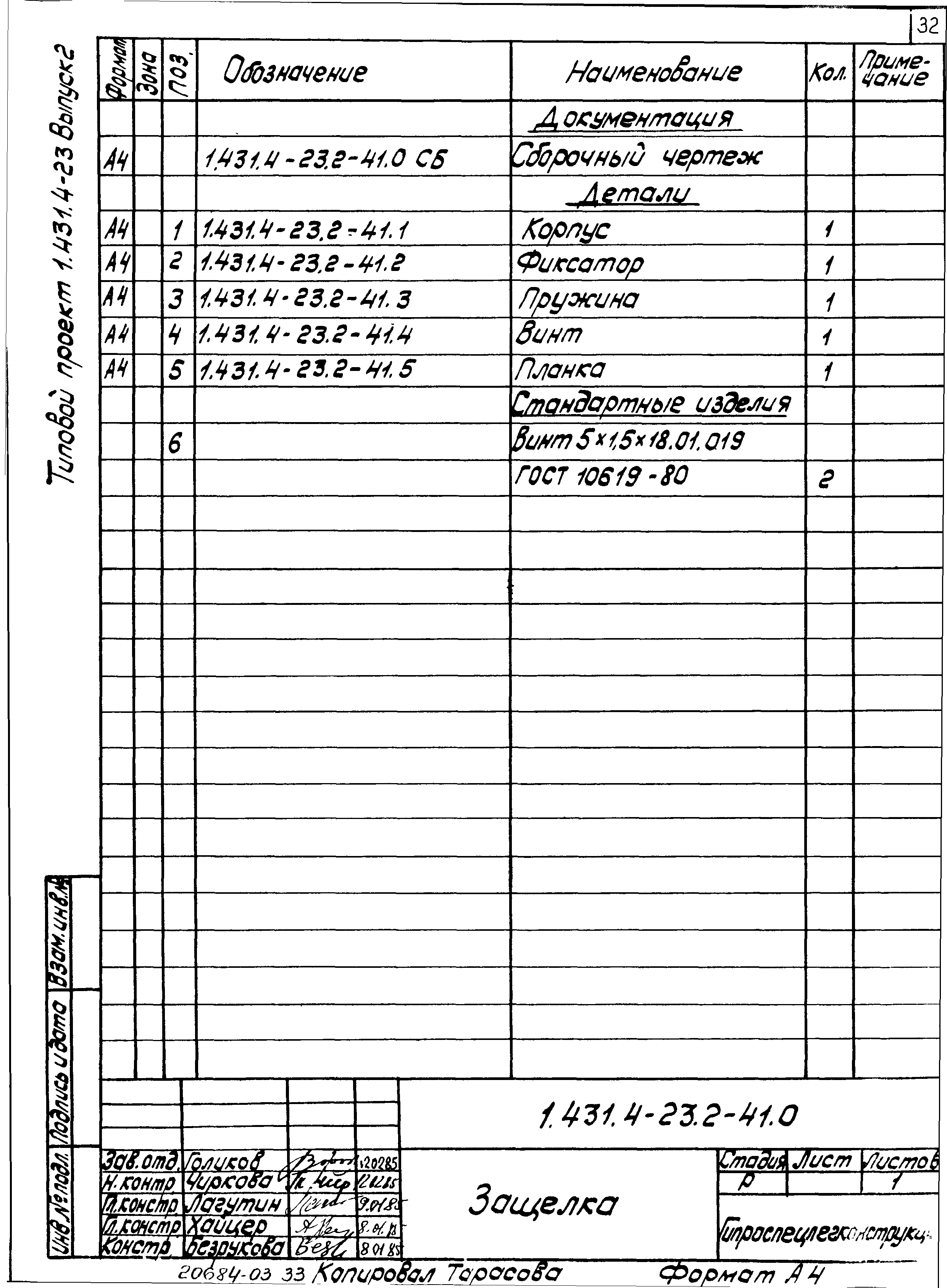

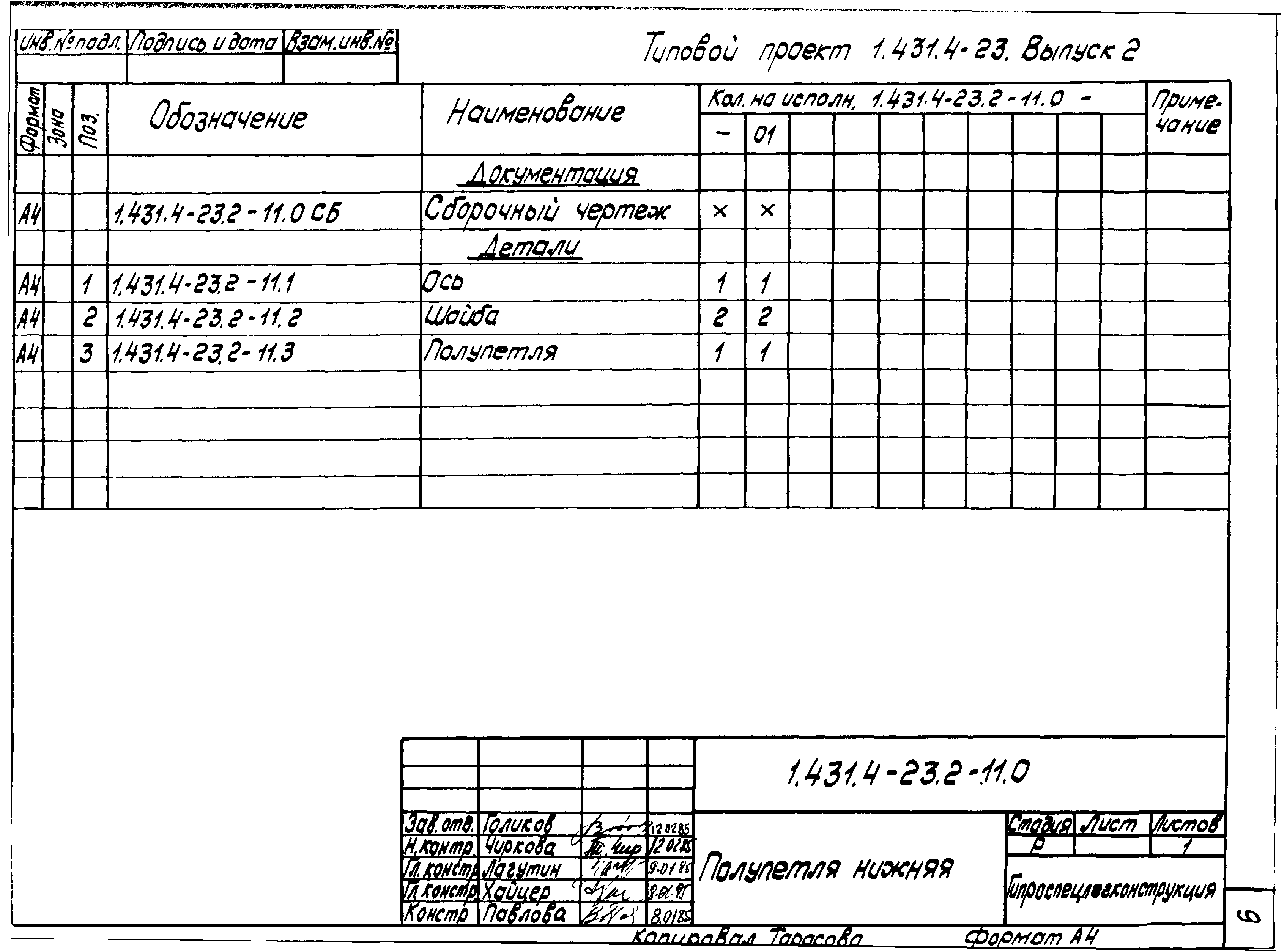

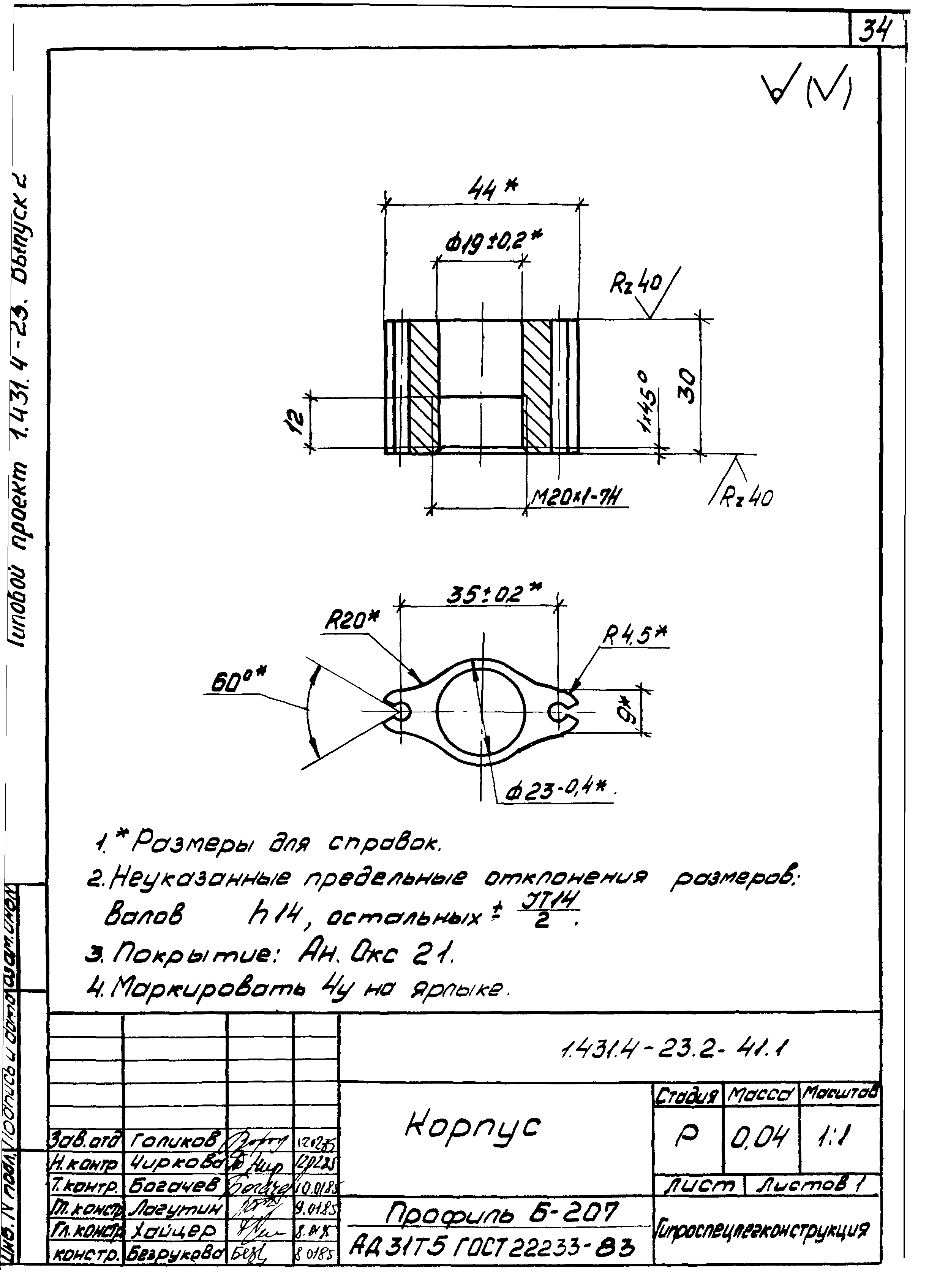

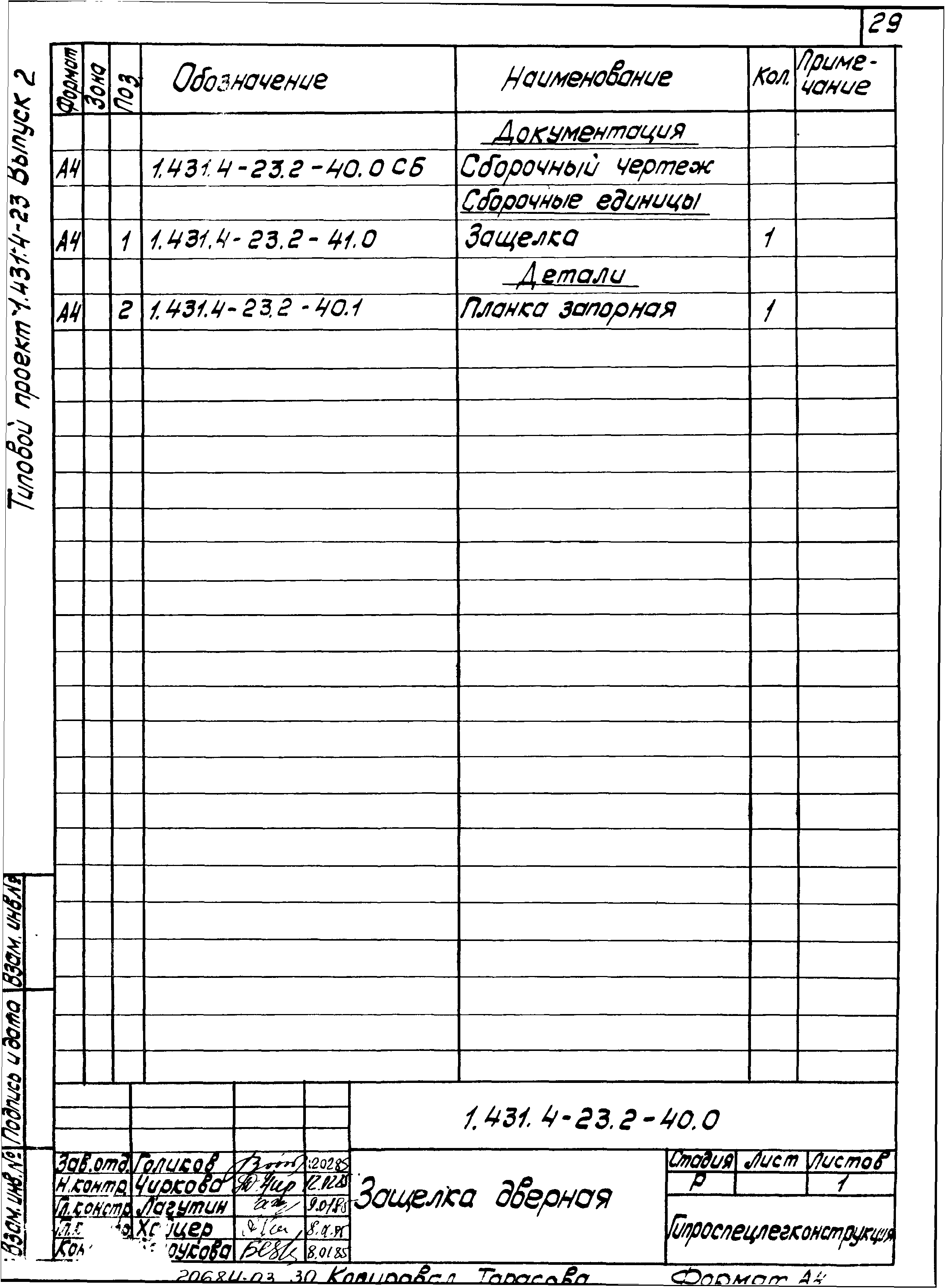

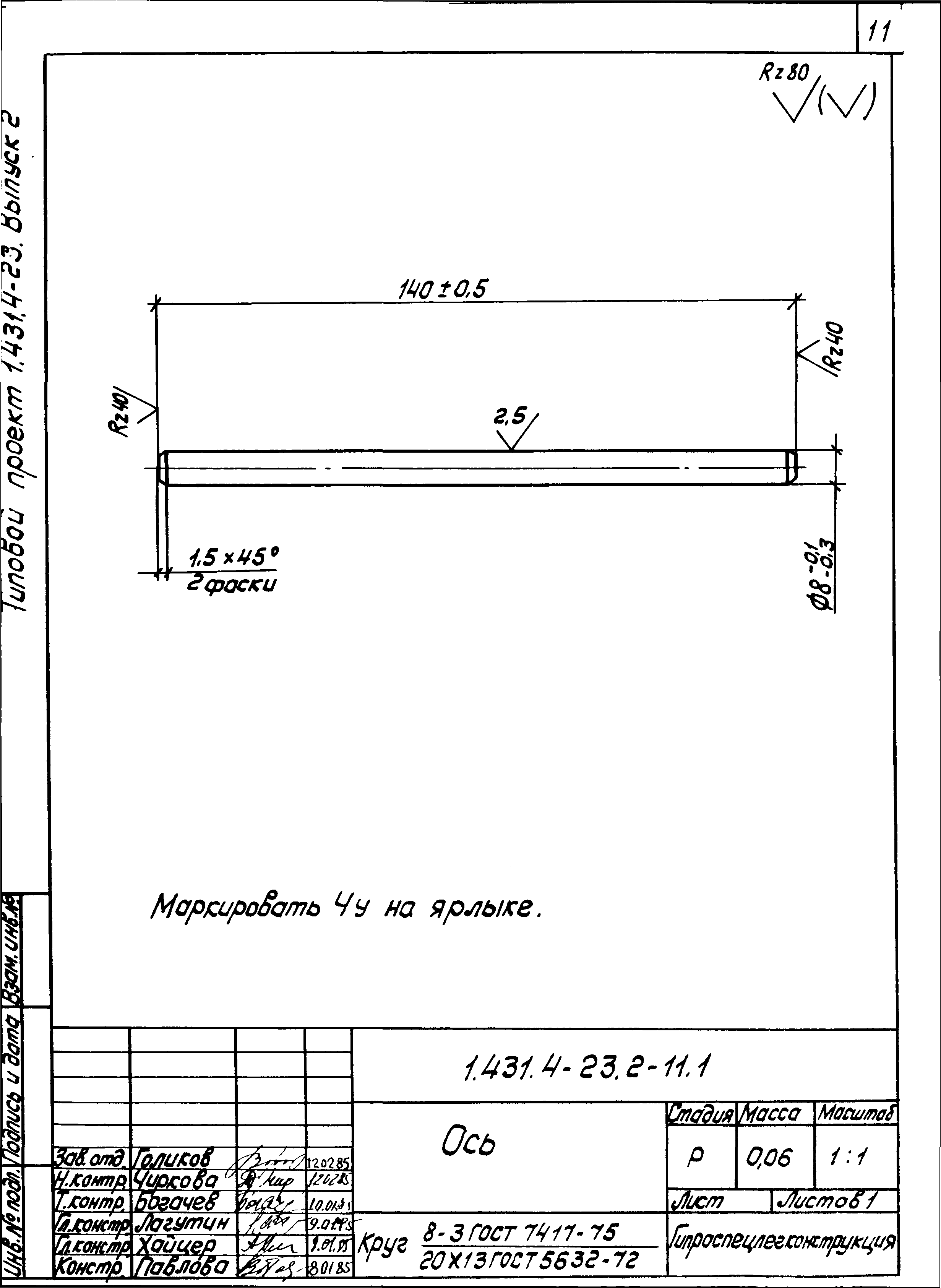

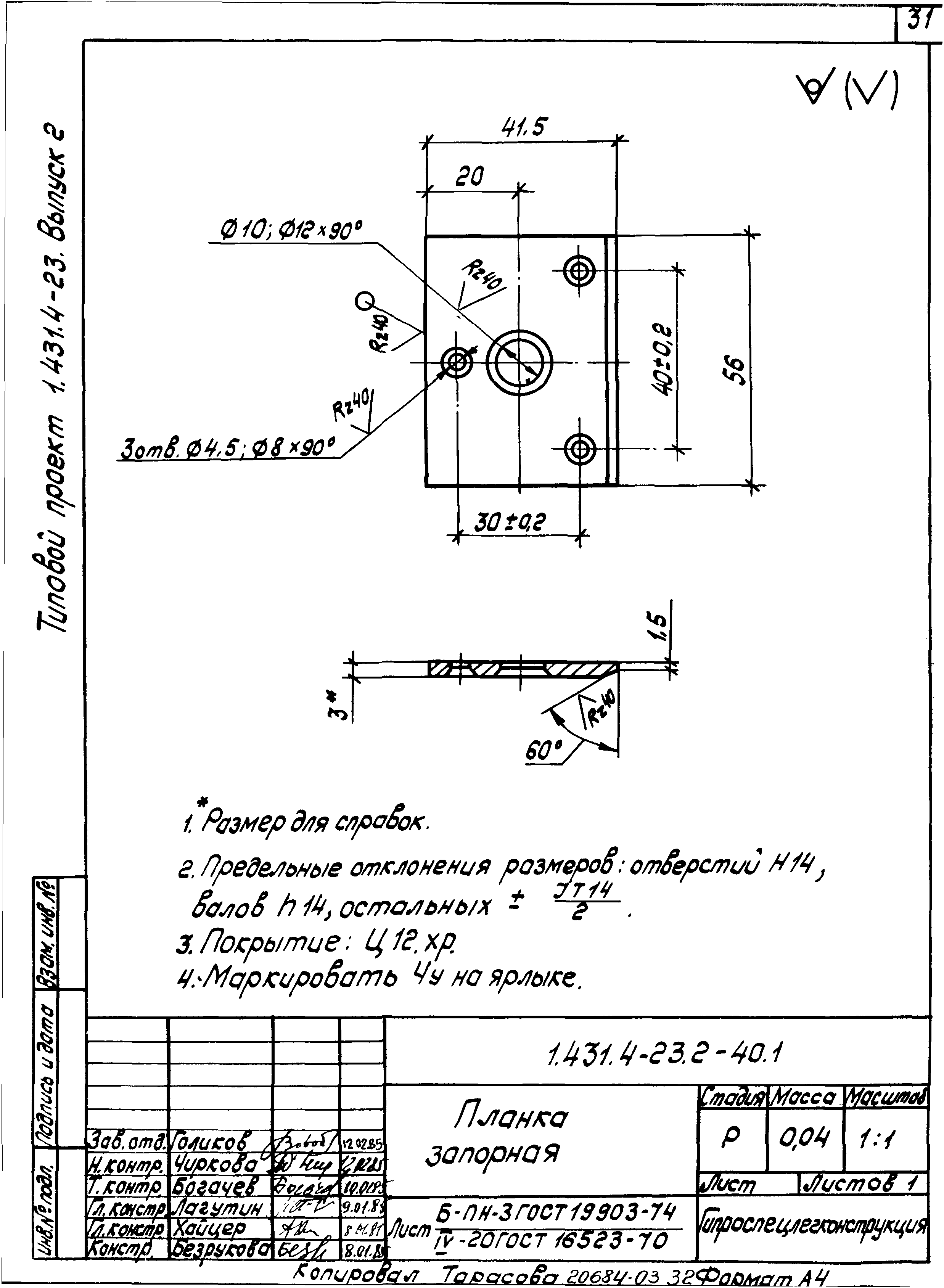

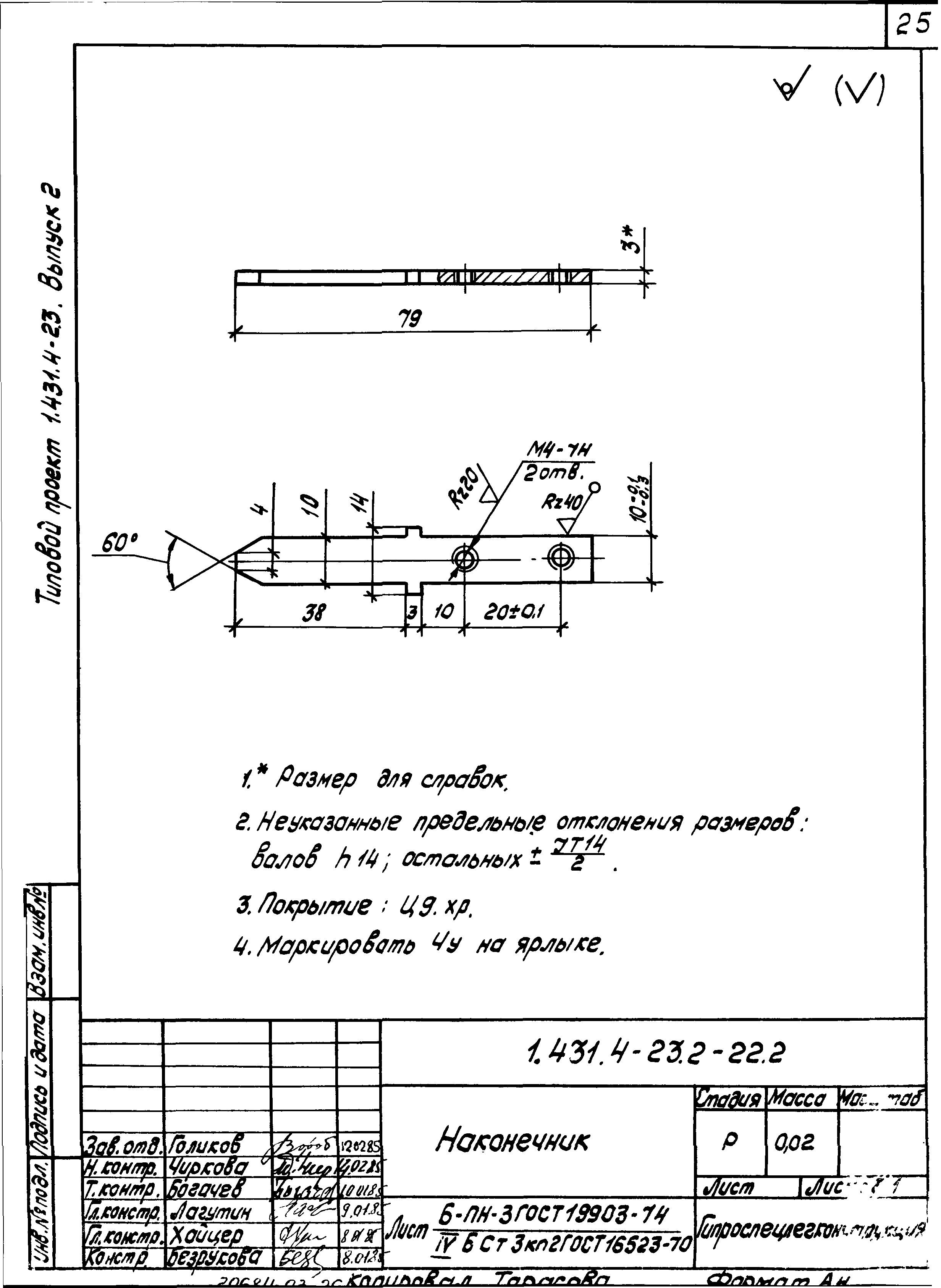

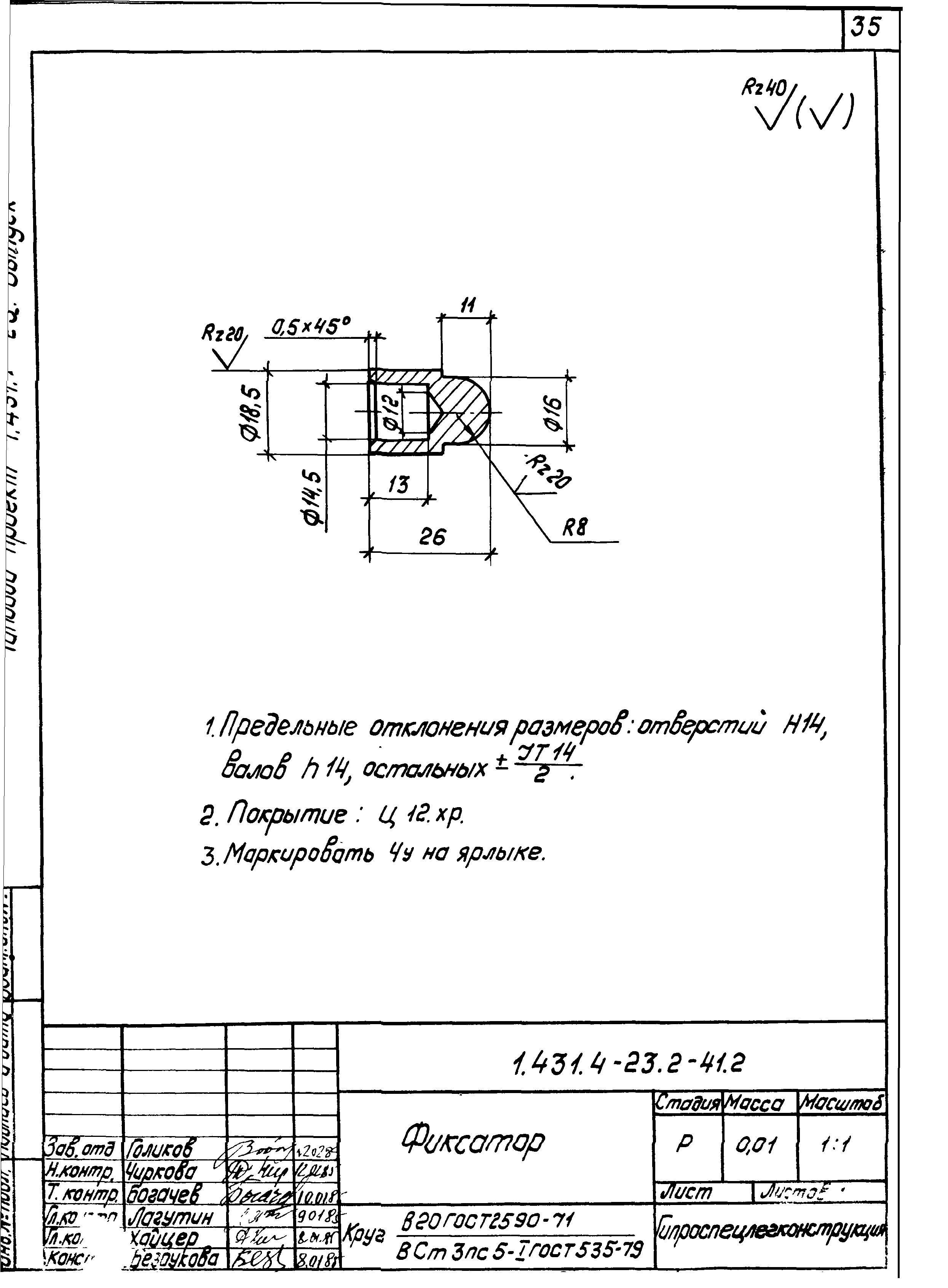

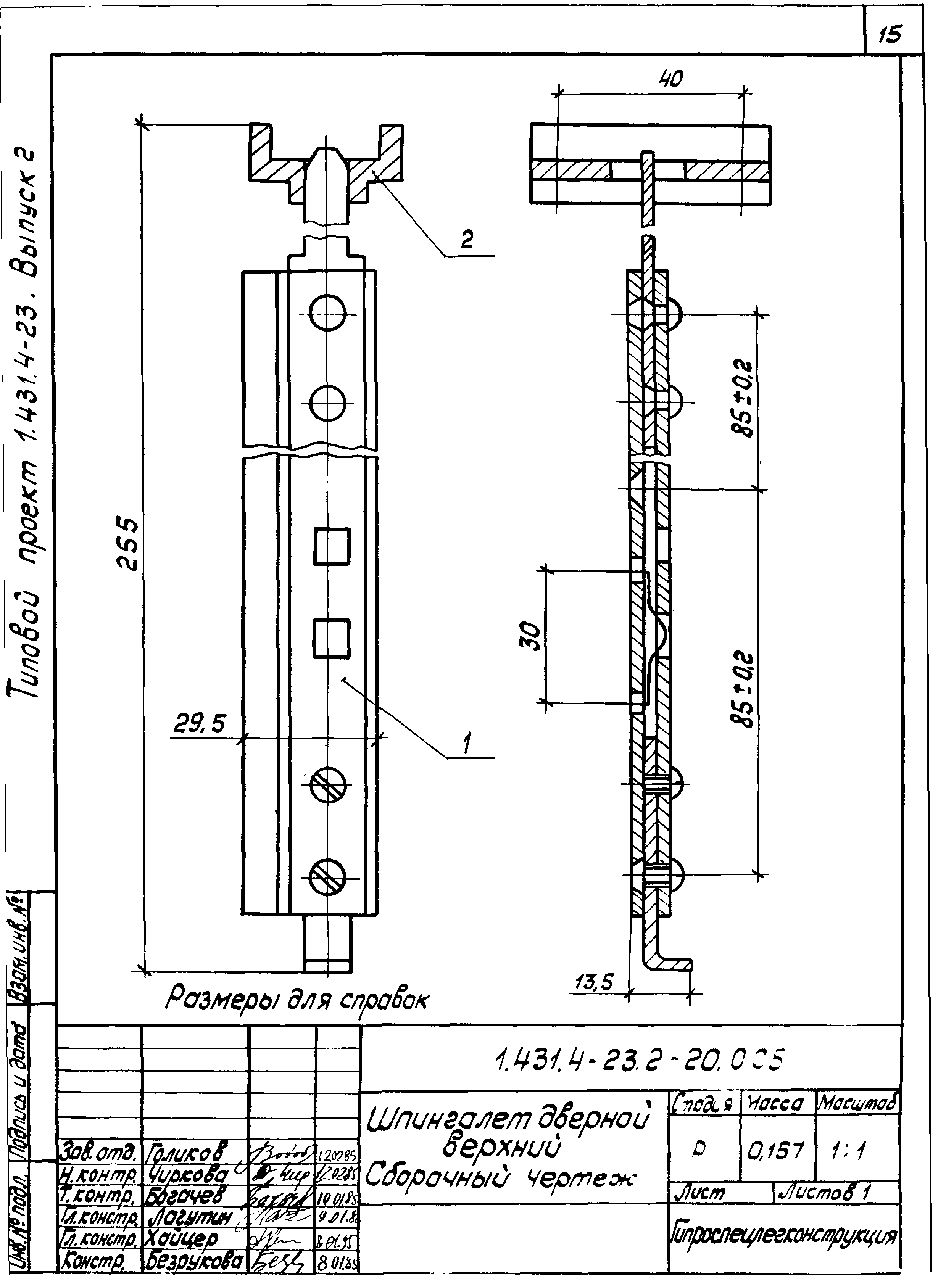

Оглавление:	1.431.4-23.2-00.0 Техническое описание 1.431.4-23.2-10.0 Петля правая 1.431.4-23.2-10.0 Петля правая. Сборочный чертеж 1.431.4-23.2-10.1 Полупетля верхняя 1.431.4-23.2-11.0 Полупетля нижняя 1.431.4-23.2-11.0 СБ Полупетля нижняя. Сборочный чертеж 1.431.4-23.2-11.1 Ось 1.431.4-23.2-11.2 Шайба 1.431.4-23.2-11.3 Полупетля 1.431.4-23.2-20.0 Шпингалет дверной верхний 1.431.4-23.2-20.0 СБ Шпингалет дверной верхний. Сборочный чертеж 1.431.4-23.2-20.1 Планка запорная 1.431.4-23.2-21.0 Шпингалет 1.431.4-23.2-21.0 СБ Шпингалет. Сборочный чертеж 1.431.4-23.2-21.1 Тяга 1.431.4-23.2-21.2 Пружина 1.431.4-23.2-21.3 Направляющая 1.431.4-23.2-22.0 Засов 1.431.4-23.2-22.0 СБ Засов. Сборочный чертеж 1.431.4-23.2-22.1 Профиль 1.431.4-23.2-22.2 Наконечник 1.431.4-23.2-30.0 Шпингалет дверной нижний 1.431.4-23.2-30.0 СБ Шпингалет дверной нижний. Сборочный чертеж 1.431.4-23.2-30.1 Уголок 1.431.4-23.2-40.0 Защелка дверная 1.431.4-23.2-40.0 СБ Защелка дверная. Сборочный чертеж 1.431.4-23.2-40.1 Планка запорная 1.431.4-23.2-41.0 Защелка 1.431.4-23.2-41.0 СБ Защелка. Сборочный чертеж 1.431.4-23.2-41.1 Корпус 1.431.4-23.2-41.2 Фиксатор 1.431.4-23.2-41.3 Пружина 1.431.4-23.2-41.4 Винт 1.431.4-23.2-41.5 Планка 1.431.4-23.2-50.1 Ручка
Разработан:	Гипроспецлегконструкция
Утверждён:	22.07.1985 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy А4-28)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1985 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	ГОСТ 5091-78 «Изделия скобяные вспомогательные для деревянных окон и дверей. Типы» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 7417-75 «Сталь калиброванная круглая. Сортамент» ГОСТ 10299-80 «Заклепки с полукруглой головкой классов точности В и С. Технические условия» ГОСТ 10619-80 «Винты самонарезающие с потайной головкой для металла и пластмассы. Конструкция и размеры» ГОСТ 16118-70 «Пружины винтовые цилиндрические сжатия и растяжения из стали круглого сечения. Технические условия» ГОСТ 17473-80 «Винты с полукруглой головкой классов точности А и В. Конструкция и размеры» ГОСТ 22233-83 «Профили прессованные из алюминиевых сплавов для ограждающих строительных конструкций. Общие технические условия» ГОСТ 2283-79 «Лента холоднокатаная из инструментальной и пружинной стали. Технические условия» ГОСТ 9389-75 «Проволока стальная углеродистая пружинная. Технические условия» ГОСТ 5089-80 «Замки и защелки для дверей. Типы и основные размеры»
