Серия 1.231.9-10

Выпуск 7. Перегородки поэлементной сборки из гипсоволокнистых листов на деревянном каркасе. Рабочие чертежи

Обозначение:	Серия 1.231.9-10
Обозначение англ:	Series 1.231.9-10
Статус:	не определен законодательством
Название рус.:	Выпуск 7. Перегородки поэлементной сборки из гипсоволокнистых листов на деревянном каркасе. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1987
Область применения:	Выпуск содержит перечень типов перегородок, монтажные узлы, комплектующие элементы и детали, рекомендации по заделке швов и методам отделки лицевых поверхностей

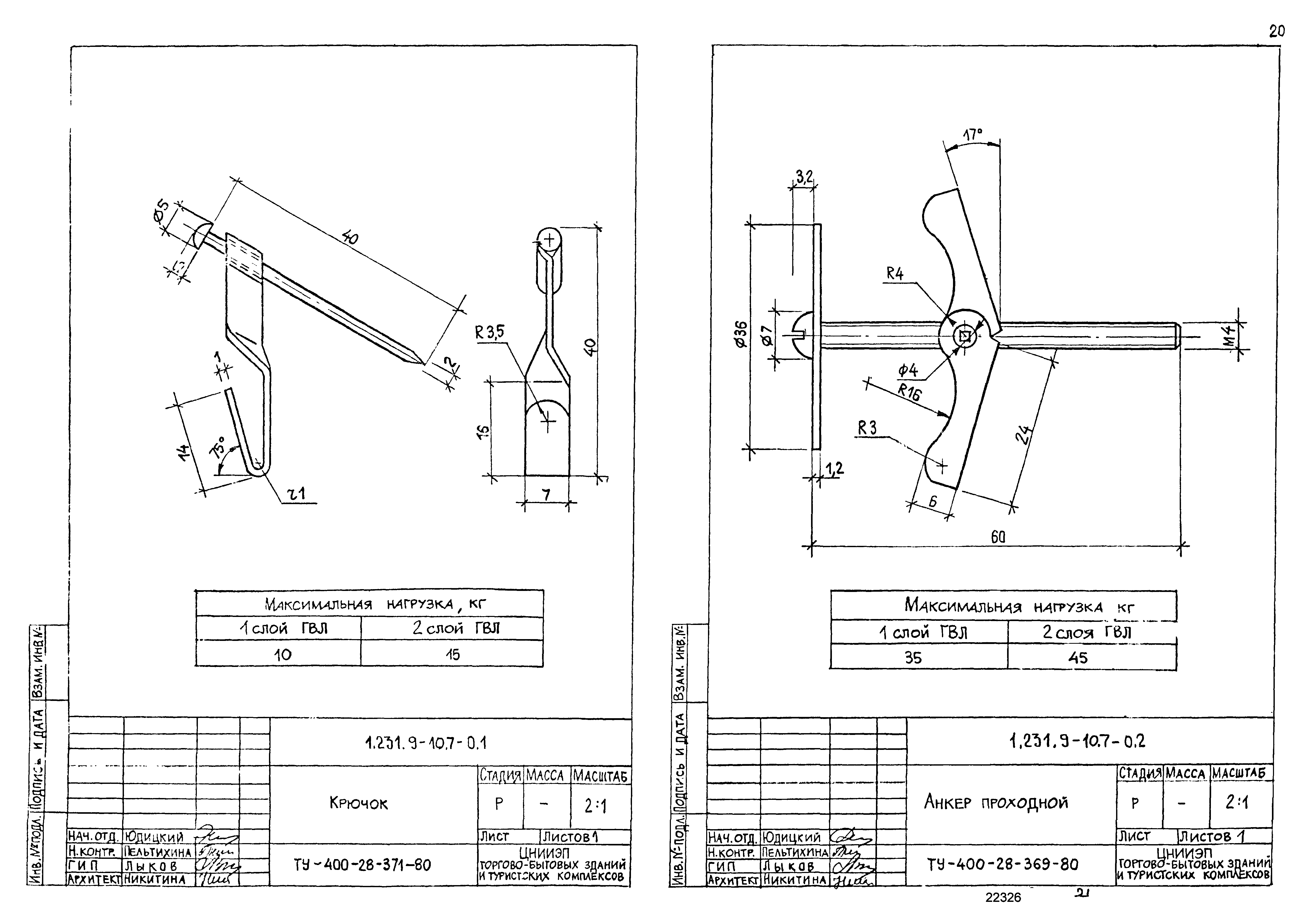

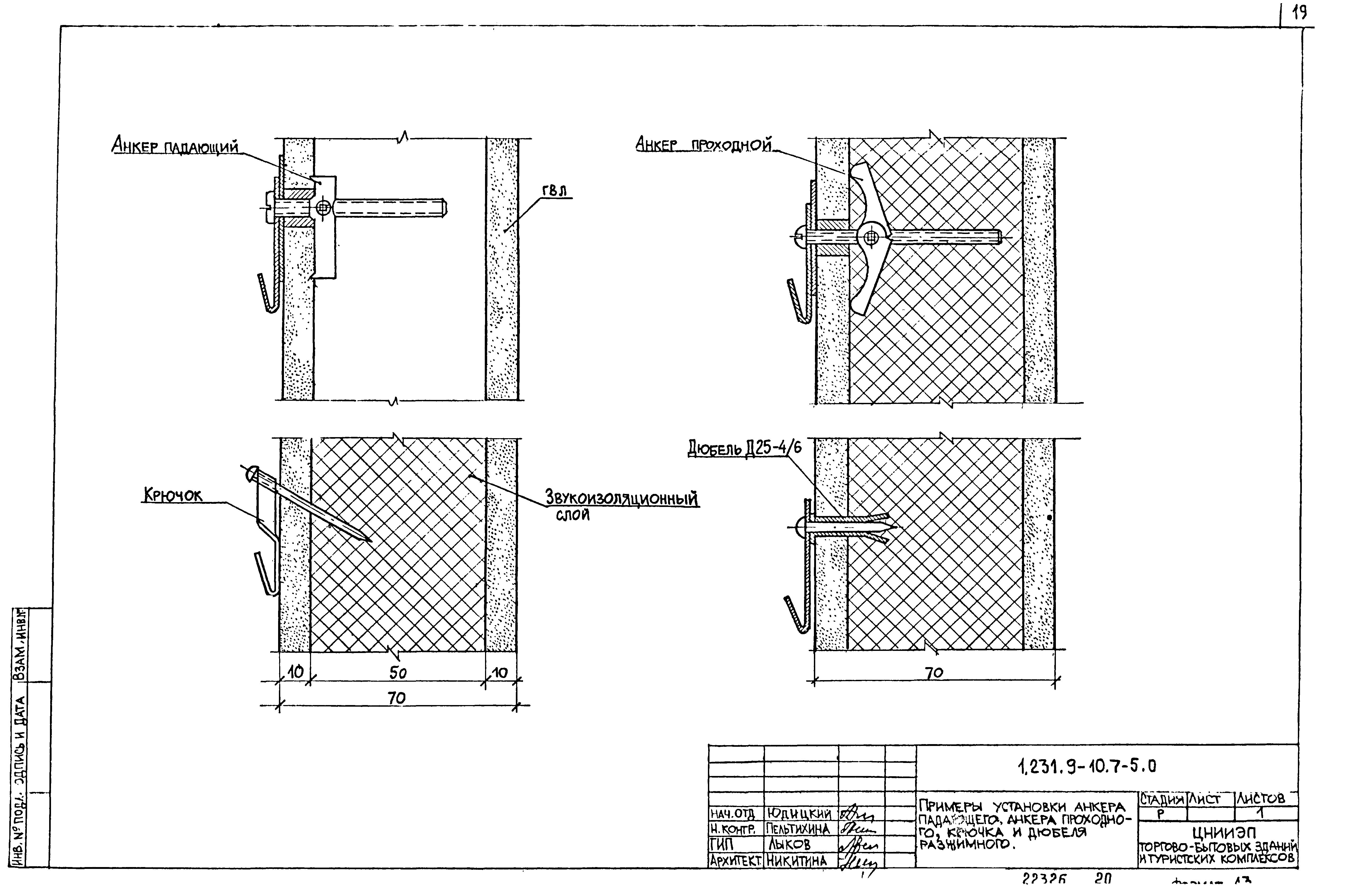

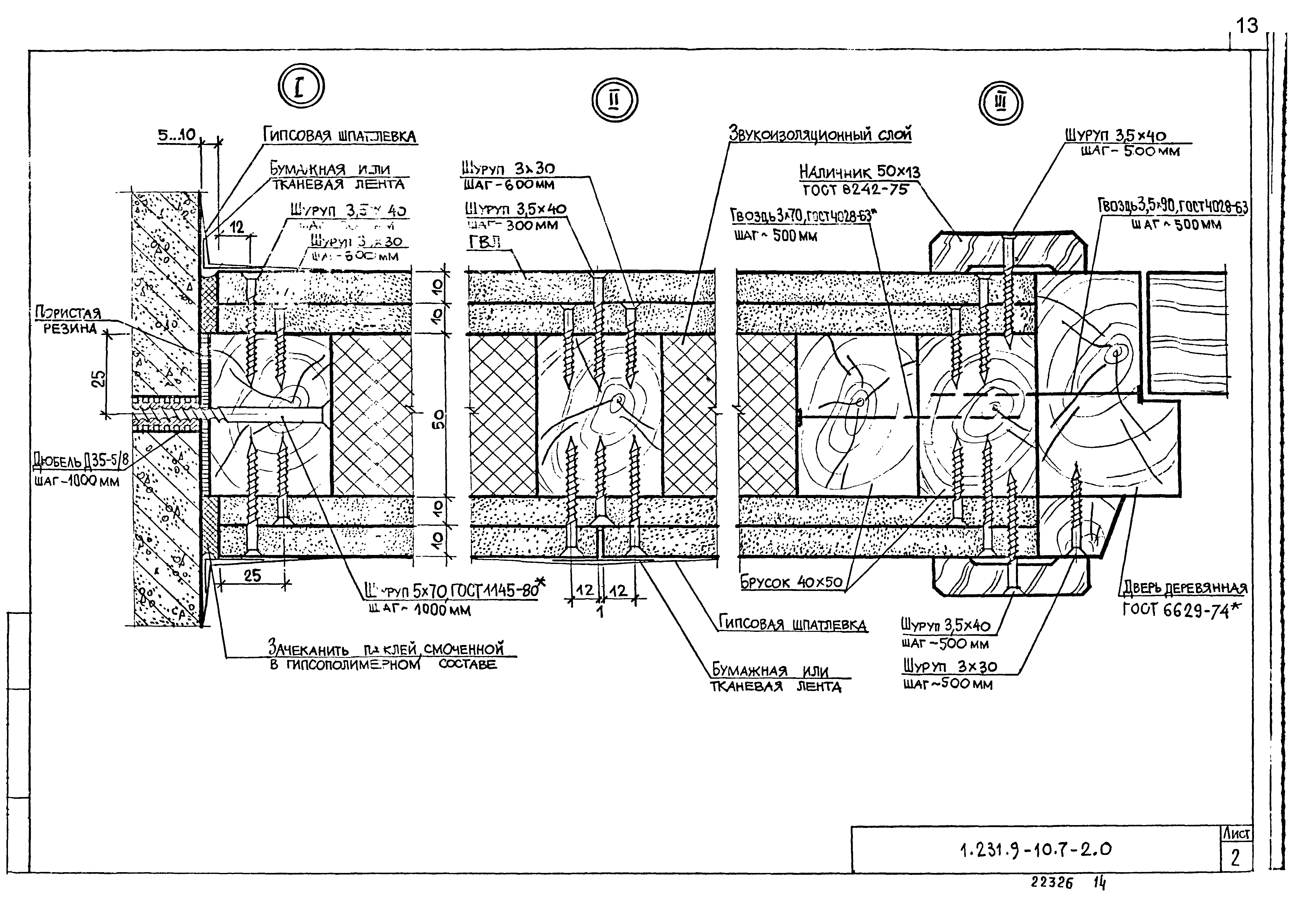

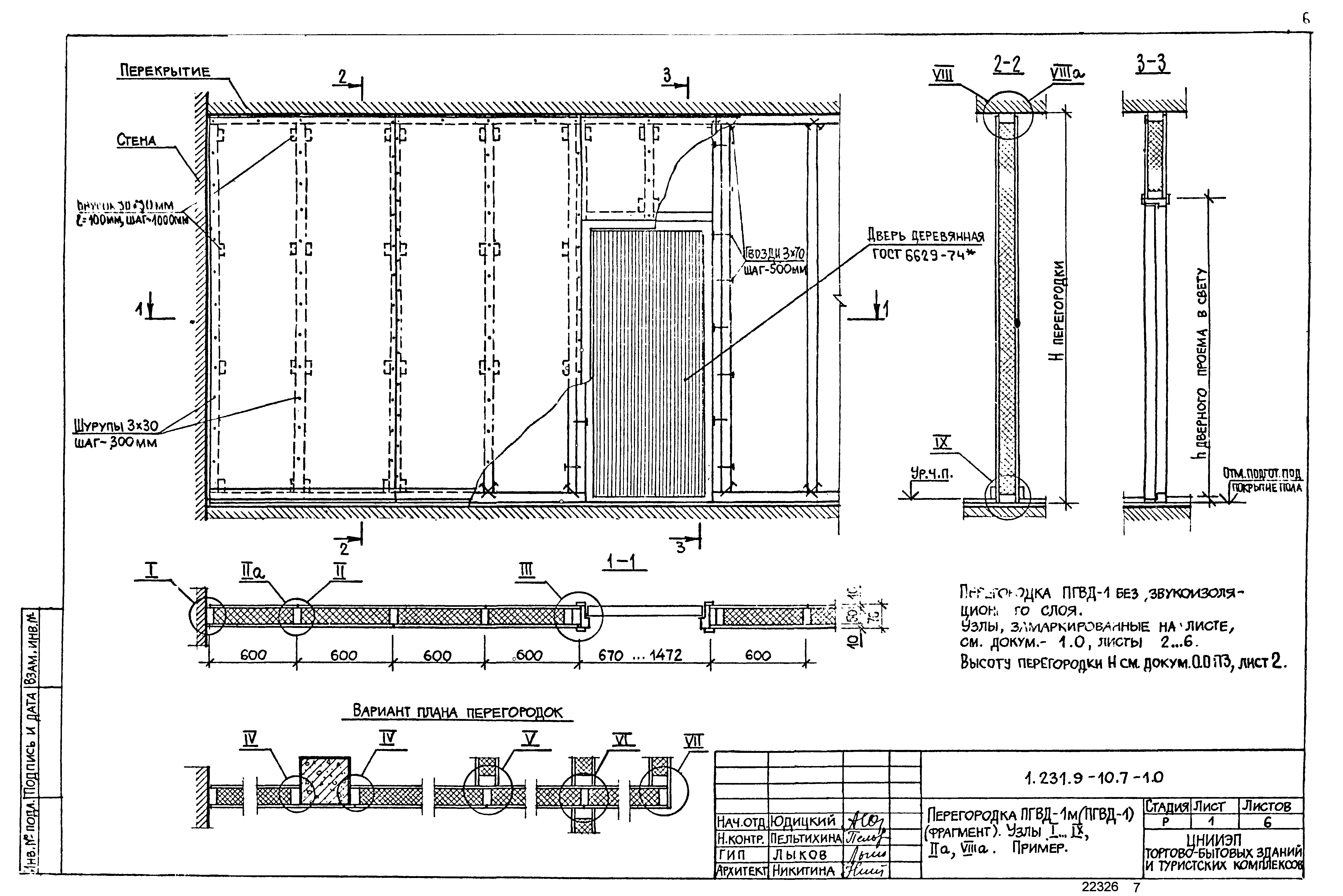

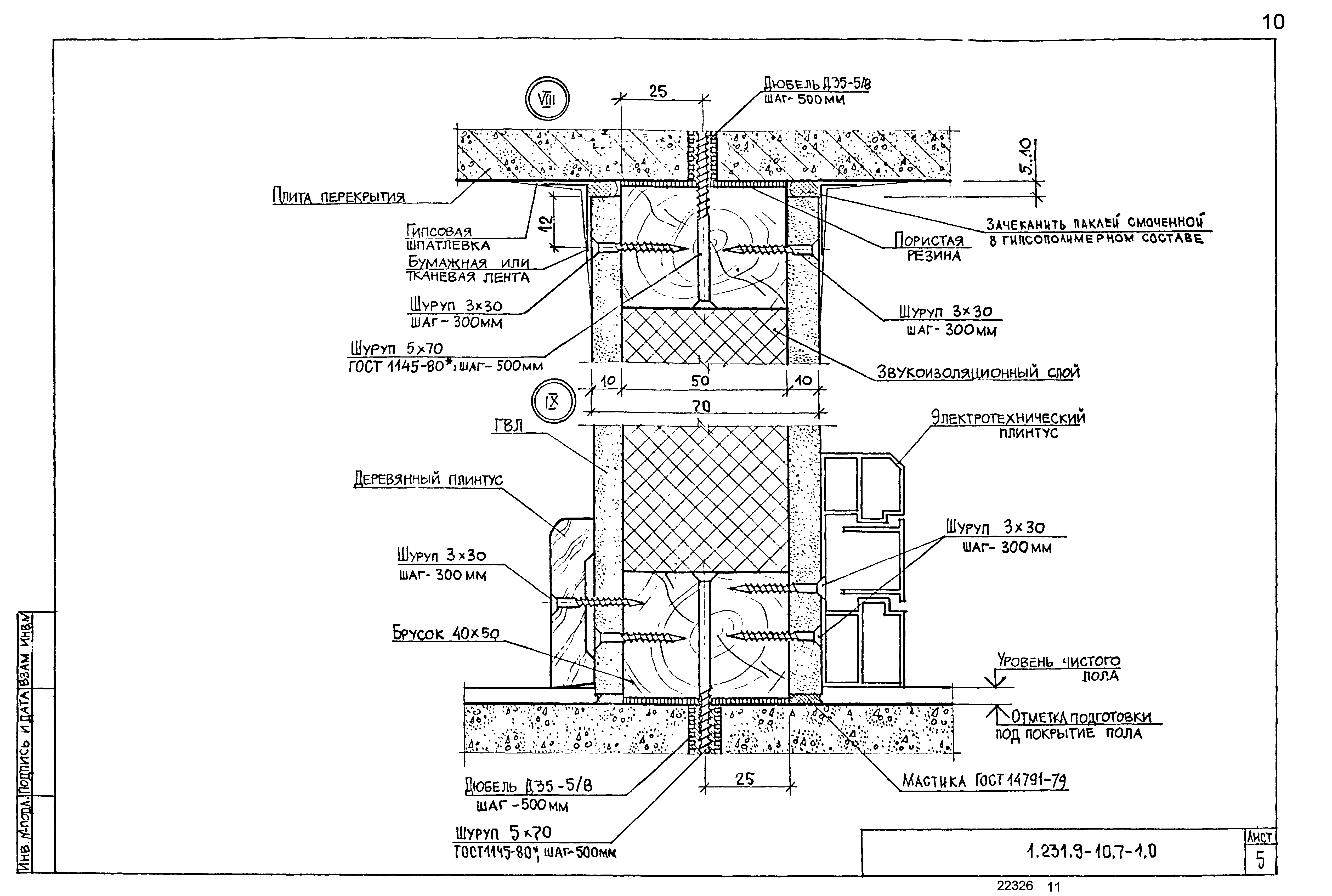

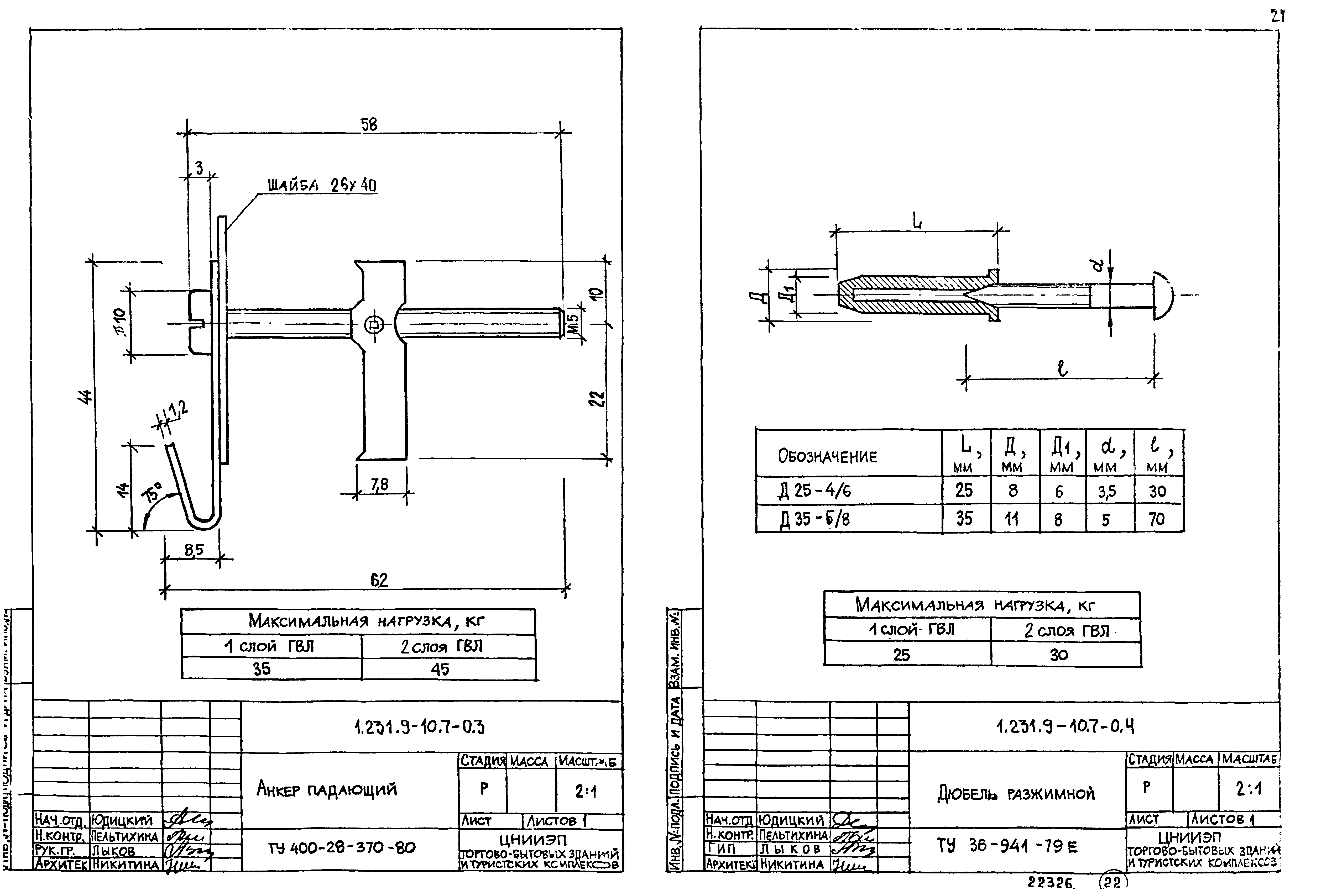

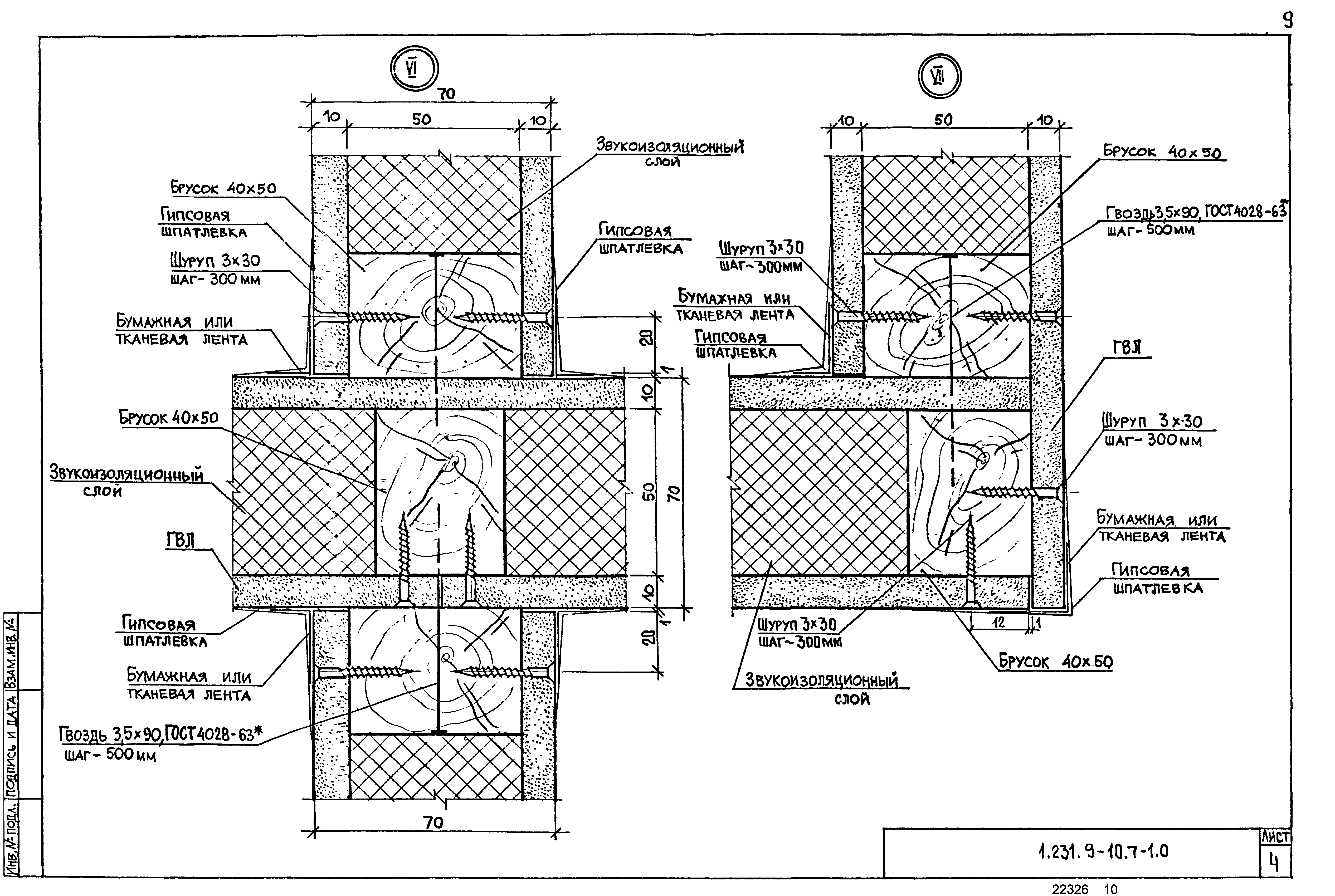

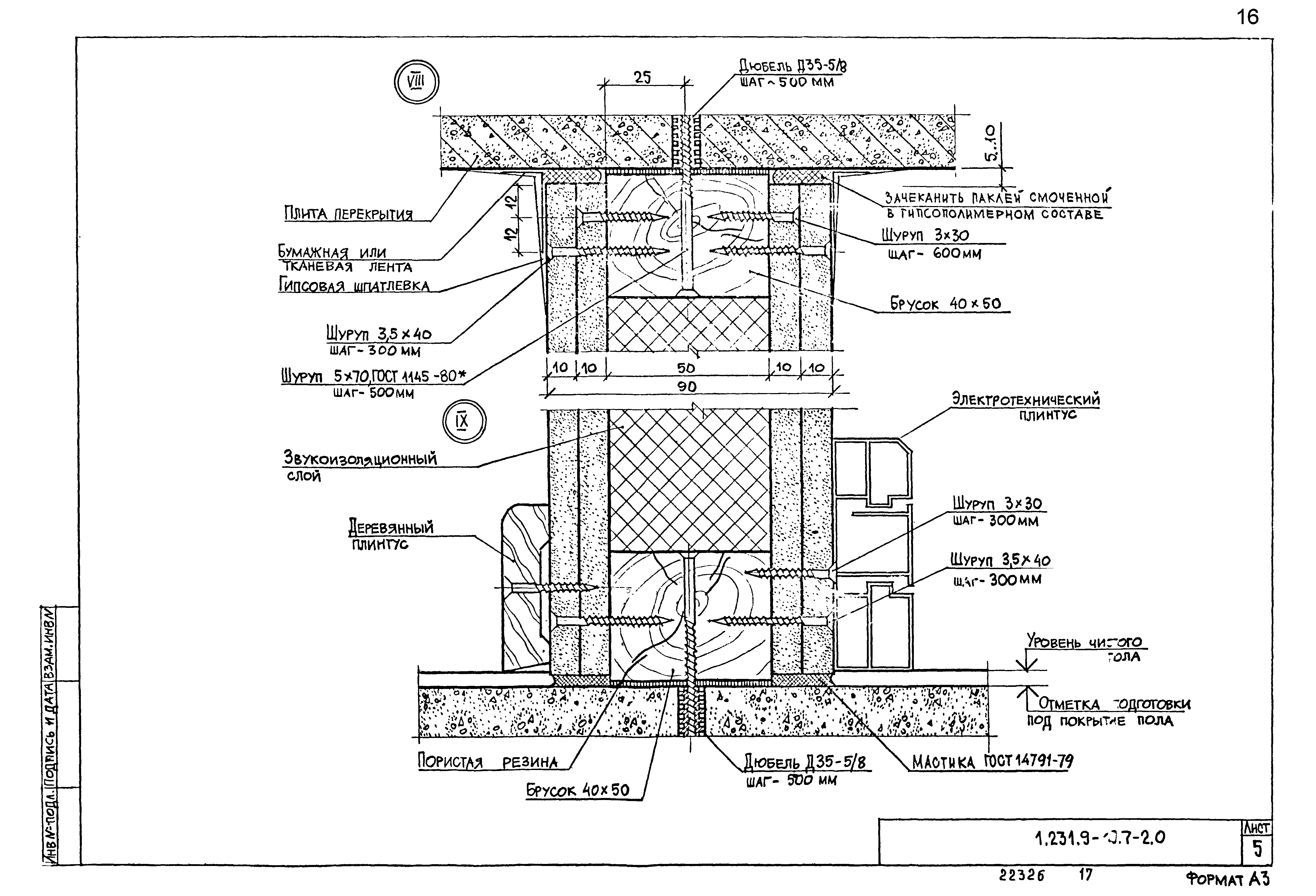

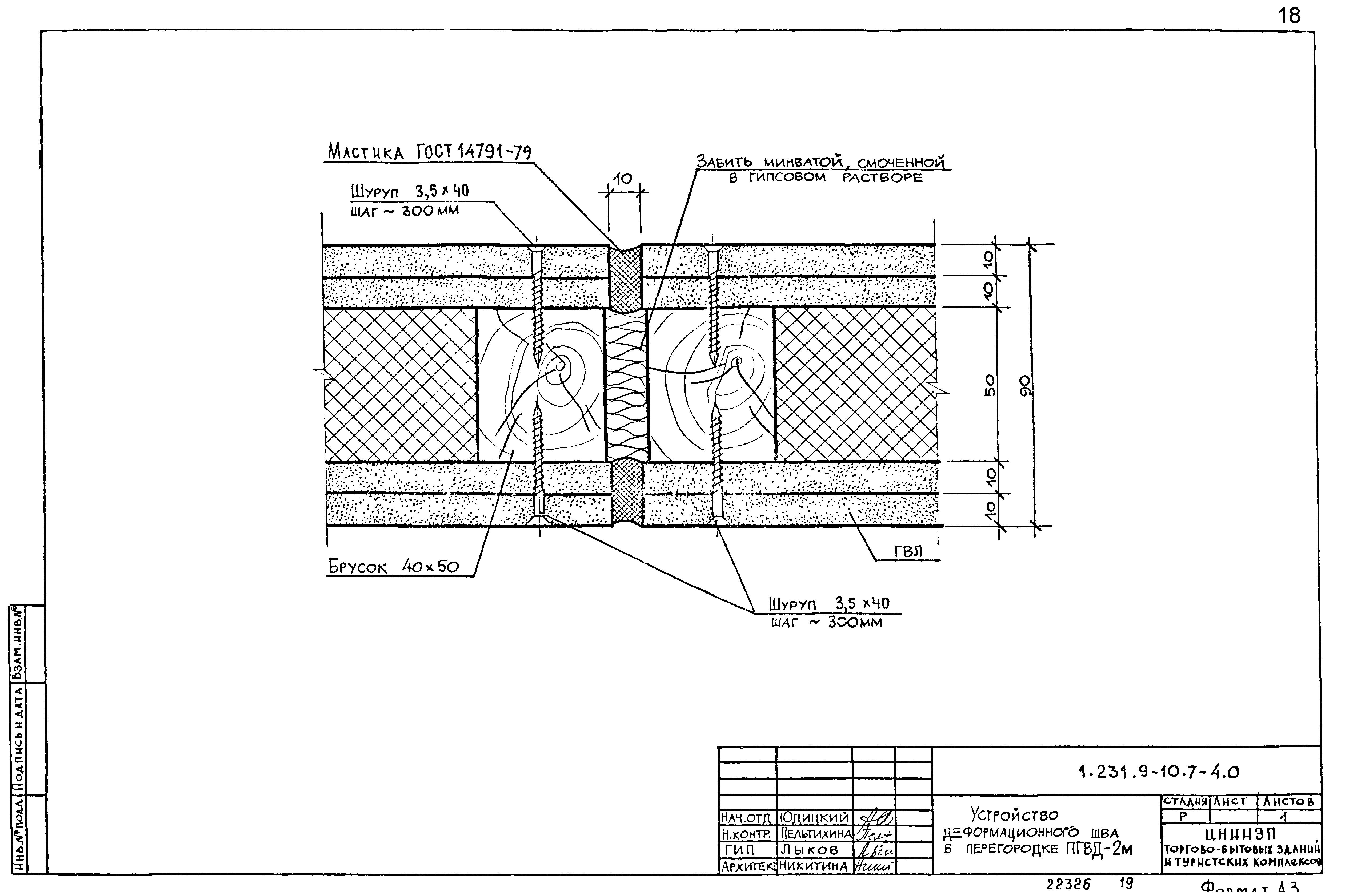

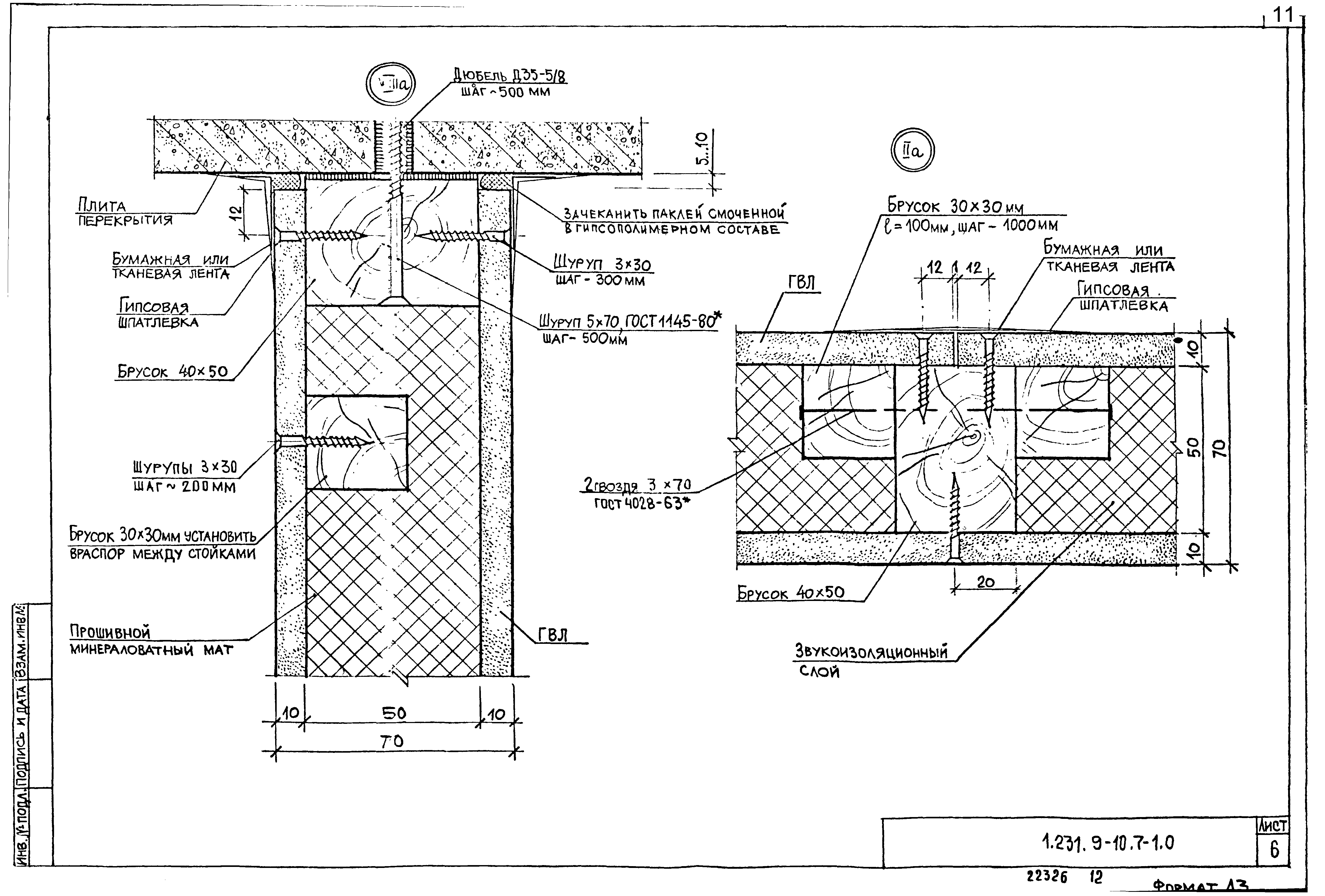

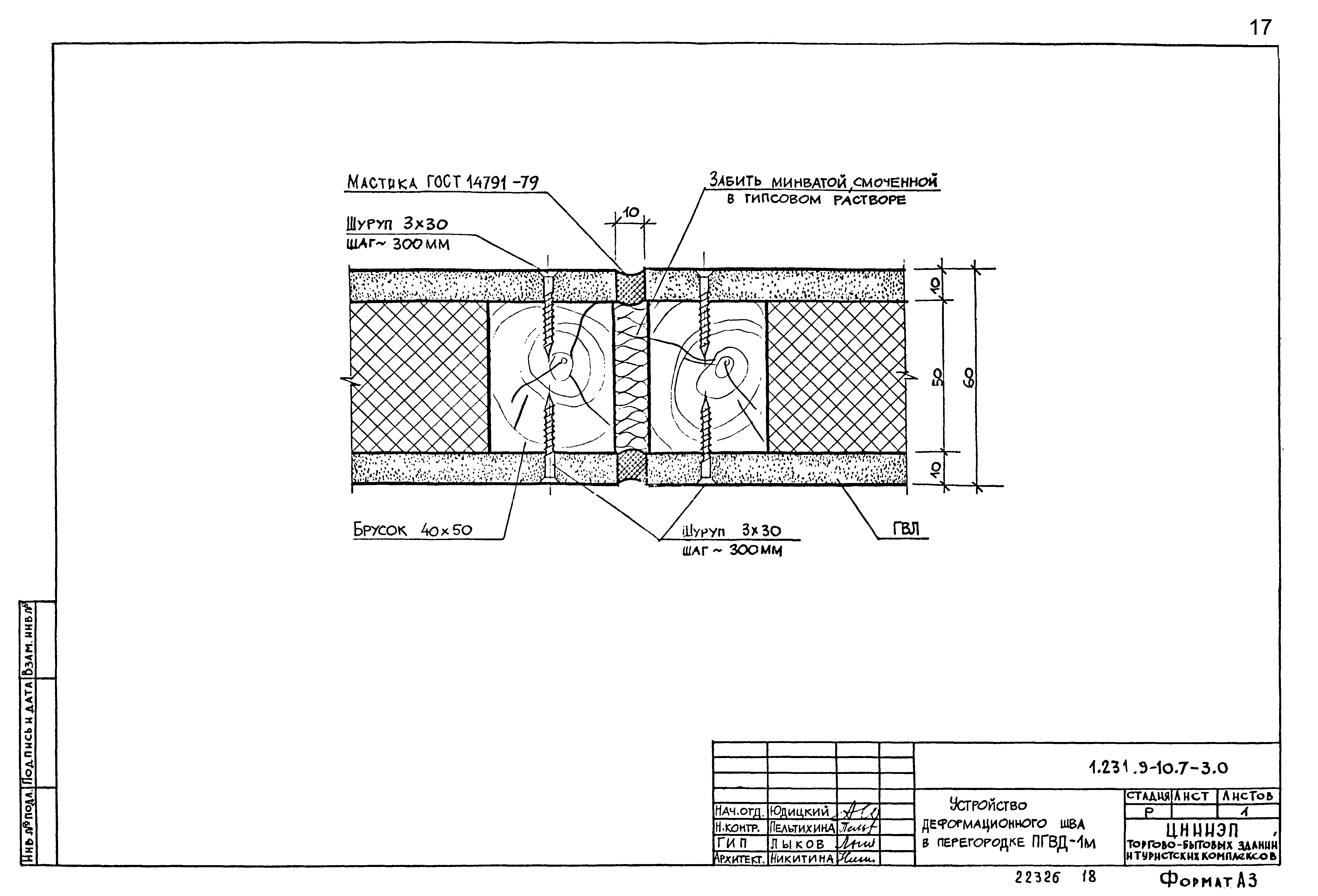

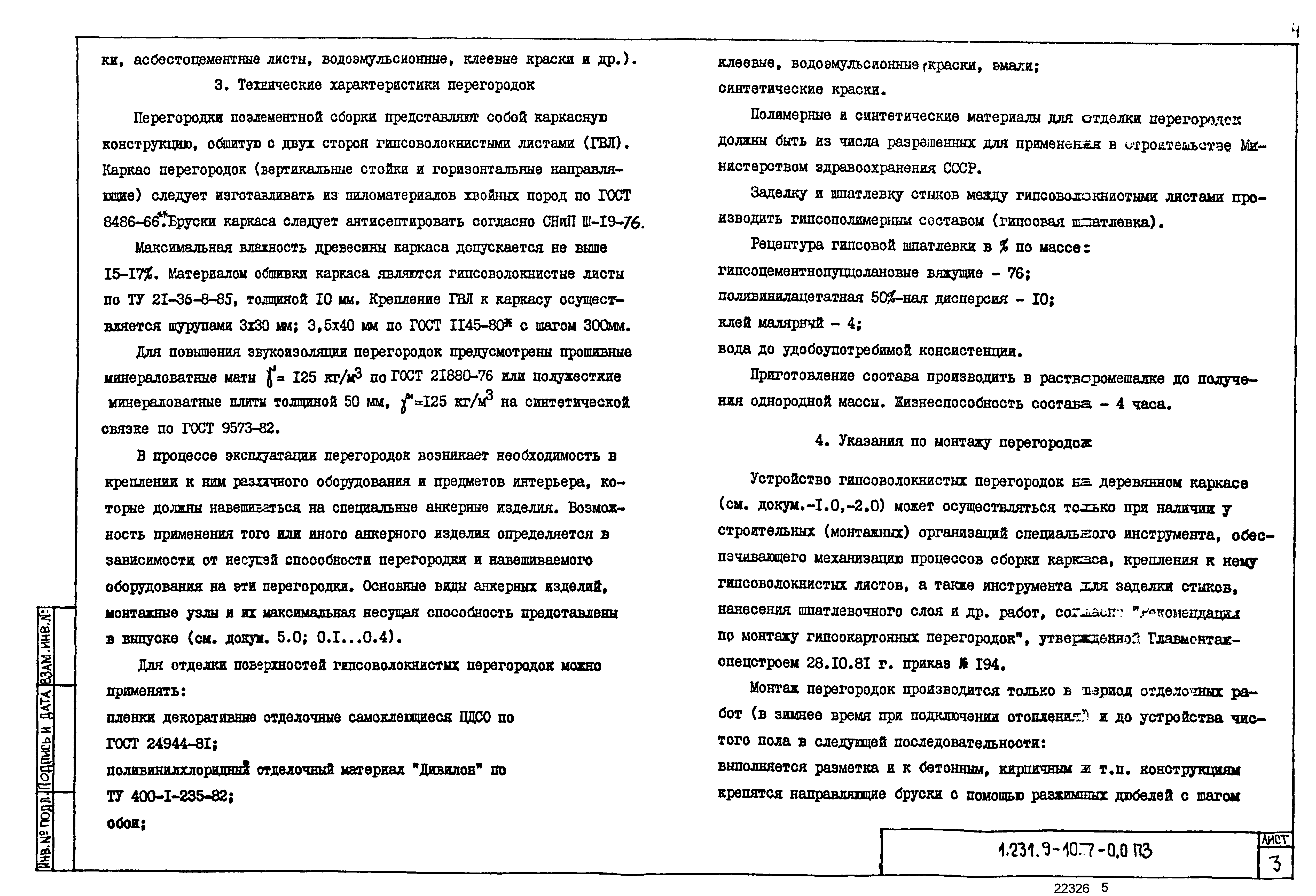

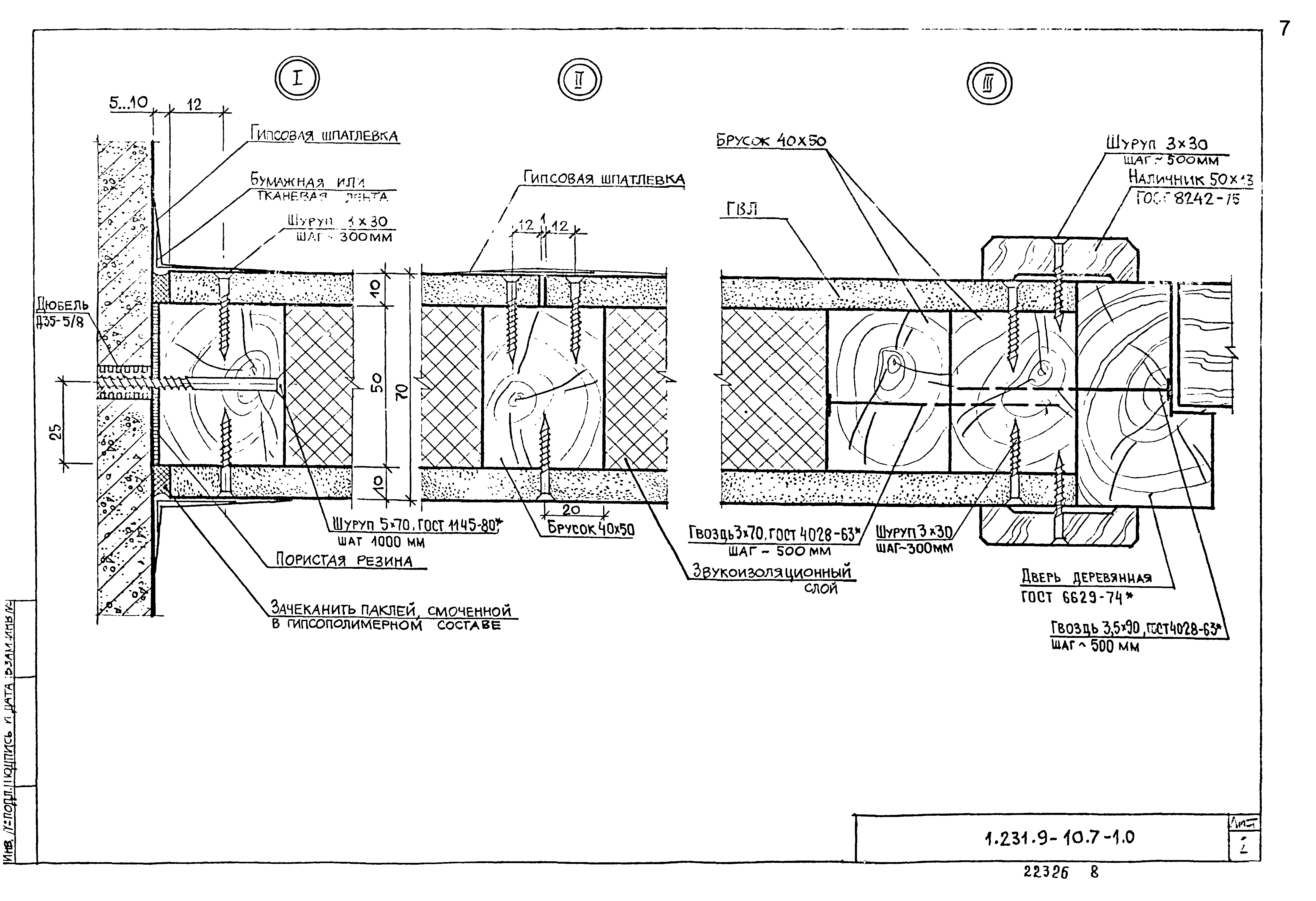

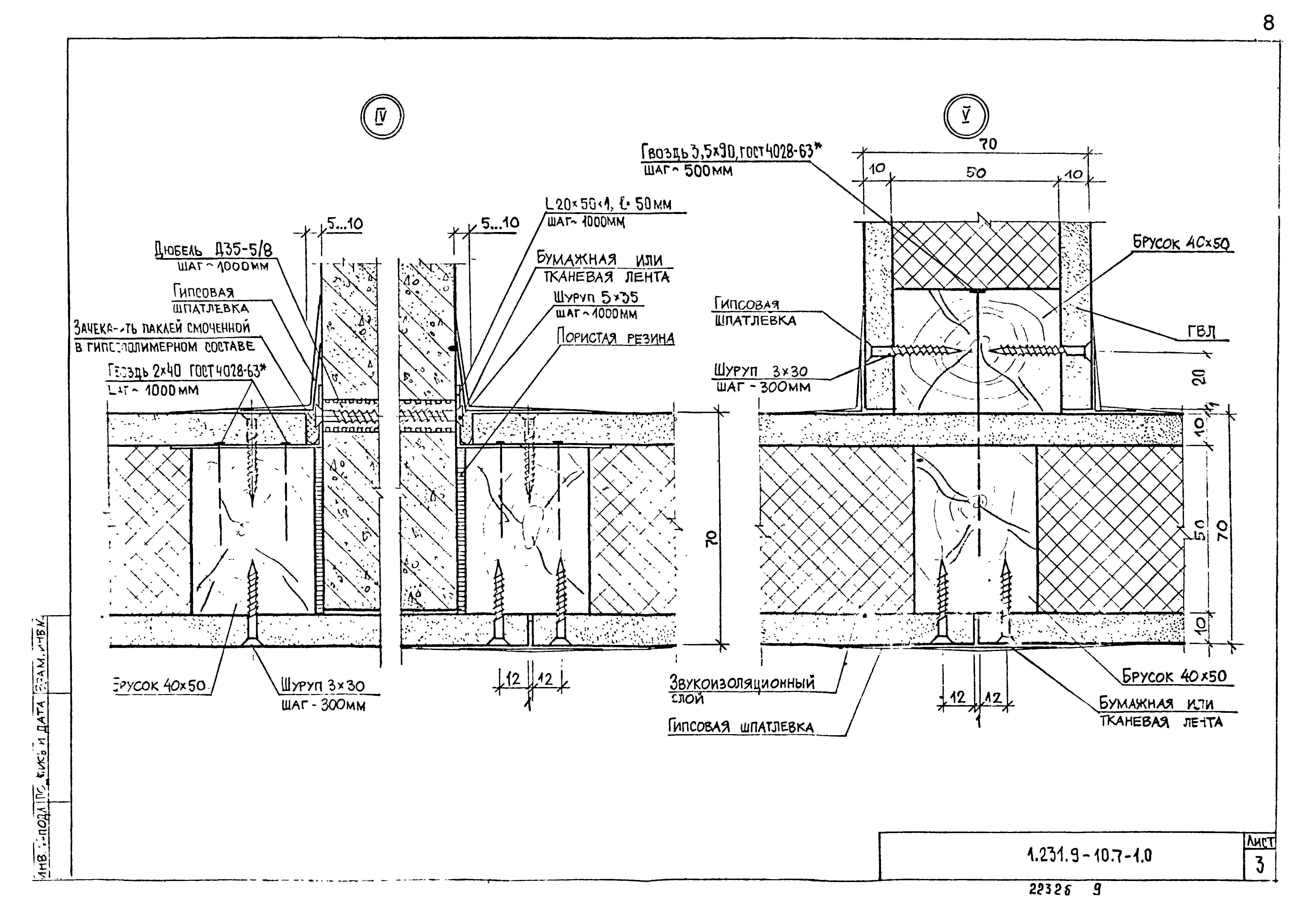

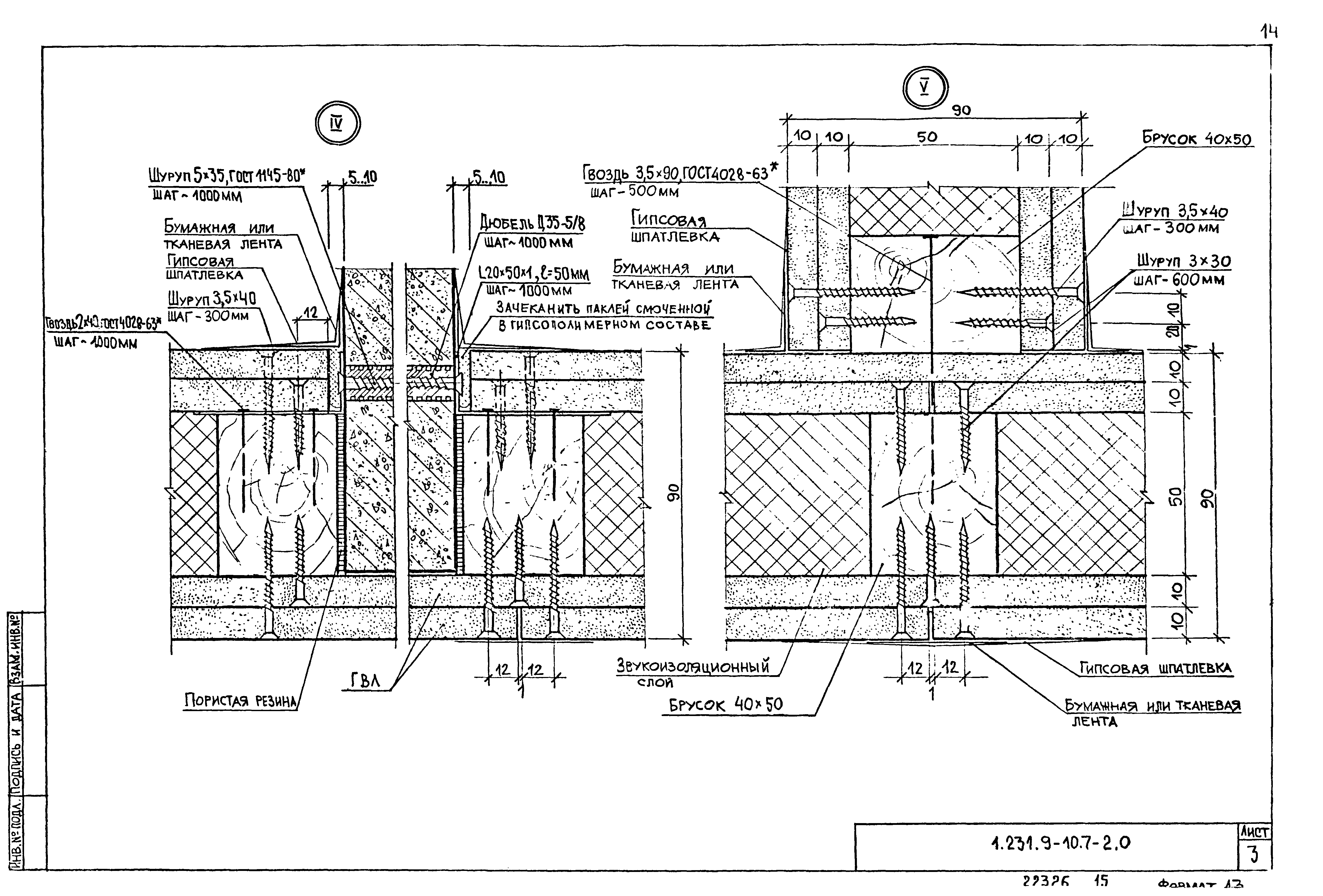

Оглавление:	1.231.9-10.7-0.0 ПЗ Пояснительная записка 1.231.9-10.7-0.0 ВД Ведомость ссылочных документов 1.231.9-10.7-1.0 Перегородка ПГВД-1м/ ПГВД-1/ (Фрагмент). Узлы I -IX, IIa, VIIIa. Пример 1.231.9-10.7-2.0 Перегородка ПГВД-2м/ ПГВД-2/ (Фрагмент). Узлы I -IX. Пример 1.231.9-10.7-3.0 Устройство деформационного шва в перегородке ПГВД-1м 1.231.9-10.7-4.0 Устройство деформационного шва в перегородке ПГВД-2м 1.231.9-10.7-5.0 Примеры установки анкера падающего, анкера проходного, крючка и дюбеля разжимного 1.231.9-10.7-0.1 Крючок 1.231.9-10.7-0.2 Анкер проходной 1.231.9-10.7-0.3 Анкер падающий 1.231.9-10.7-0.4 Дюбель разжимной
Разработан:	ЦНИИЭП торгово-бытовых зданий и туристских комплексов
Утверждён:	19.05.1987 Государственный комитет по гражданскому строительству и архитектуре при Госстрое СССР (161)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1988 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Перегородки
Нормативные ссылки:	СНиП 2.01.02-85* «Противопожарные нормы» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 19111-77 «Изделия погонажные профильные поливинилхлоридные. Технические условия» ГОСТ 24944-81 «Пленка поливинилхлоридная декоративная отделочная. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» СНиП III-19-76 «Деревянные конструкции» ГОСТ 21880-76 «Маты минераловатные прошивные. Технические условия» ГОСТ 6629-74 «Двери деревянные внутренние для жилых и общественных зданий. Типы и размеры»
