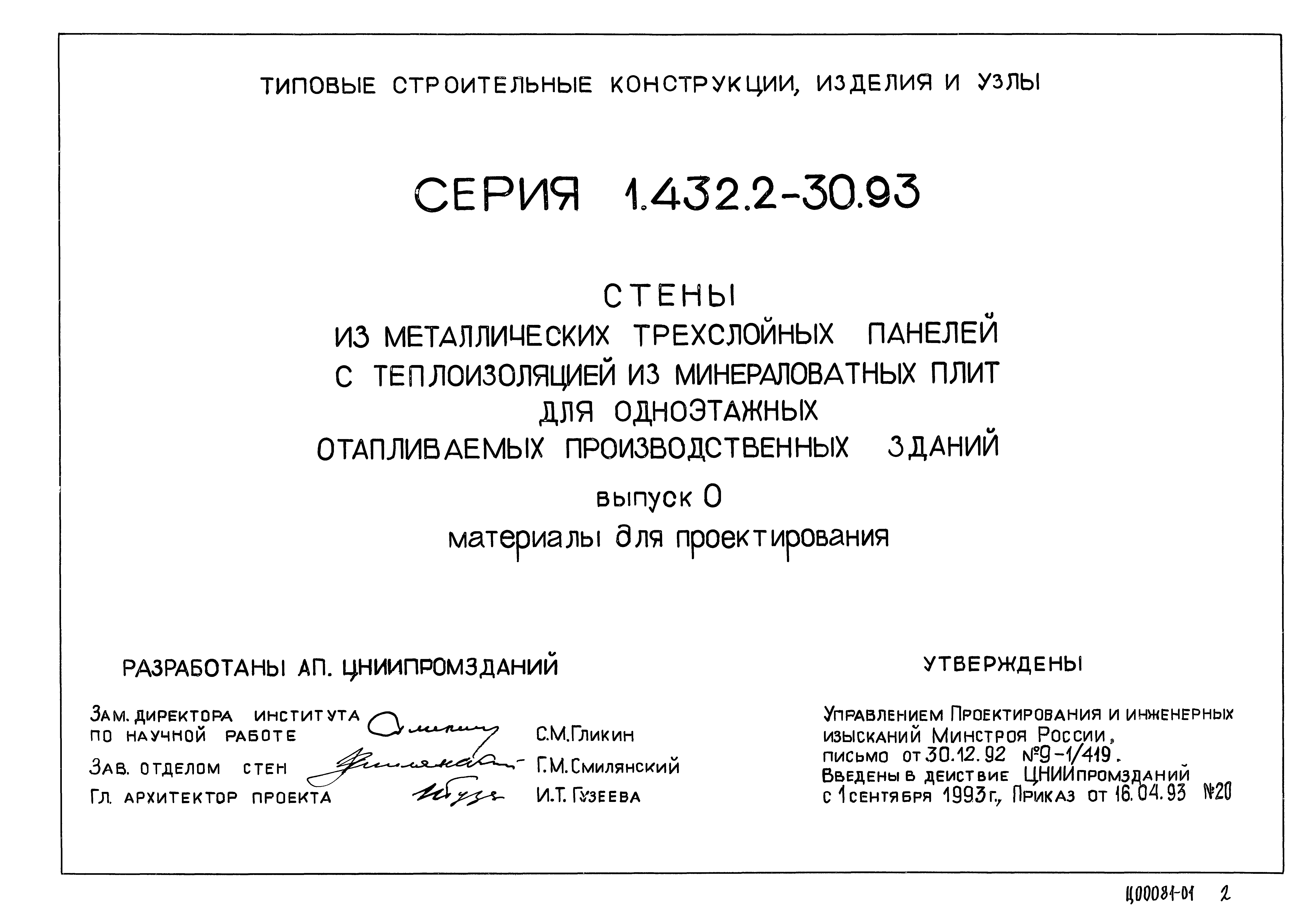

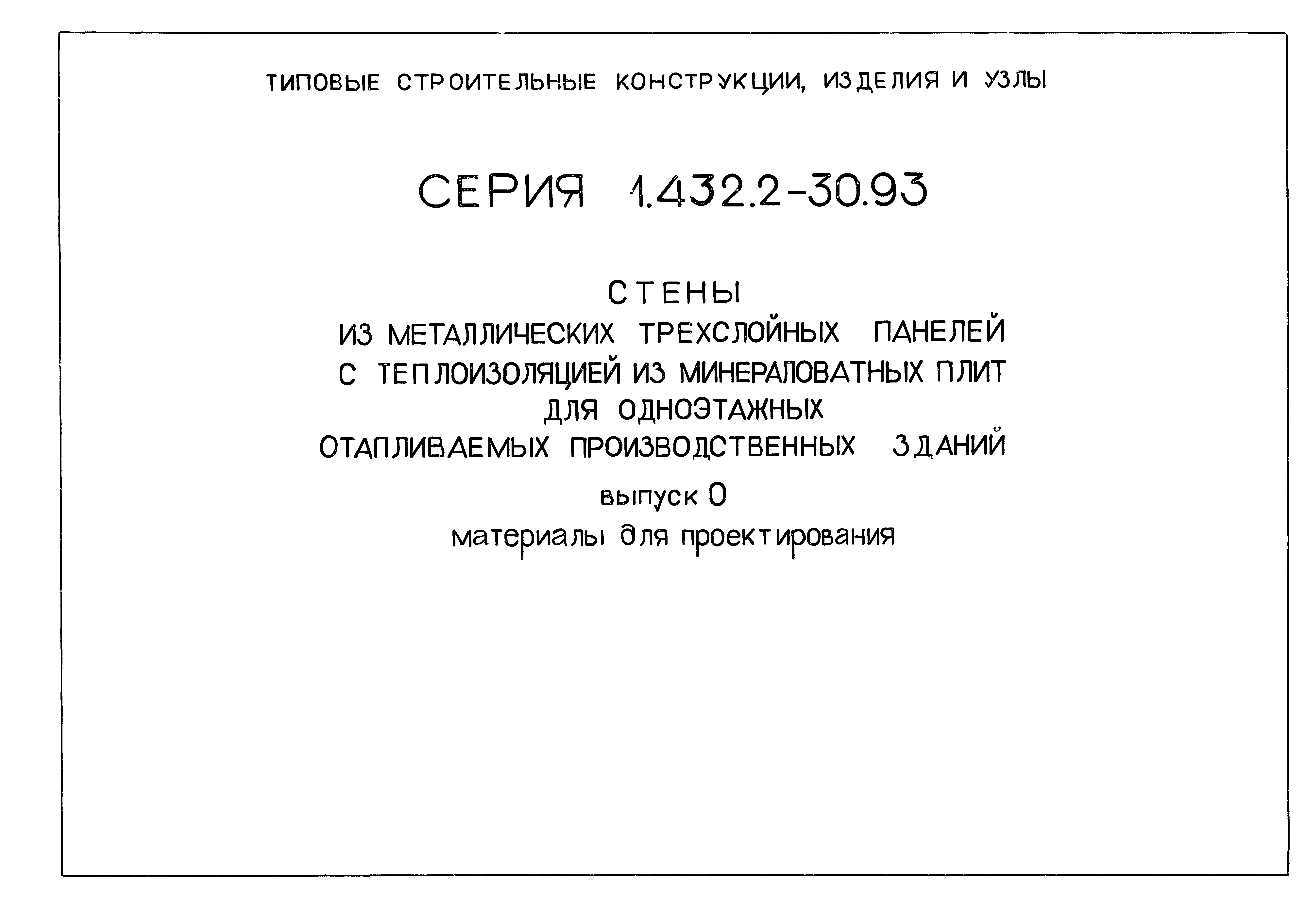

Серия 1.432.2-30.93

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 1.432.2-30.93
Обозначение англ:	Series 1.432.2-30.93
Статус:	не определен законодательством
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.09.1993
Область применения:	Панели предназначены для стен одноэтажных отапливаемых производственных зданий со стальным каркасом при шаге наружных колонн 6 м, высотой до низа несущих конструкций покрытия до 18,0 м

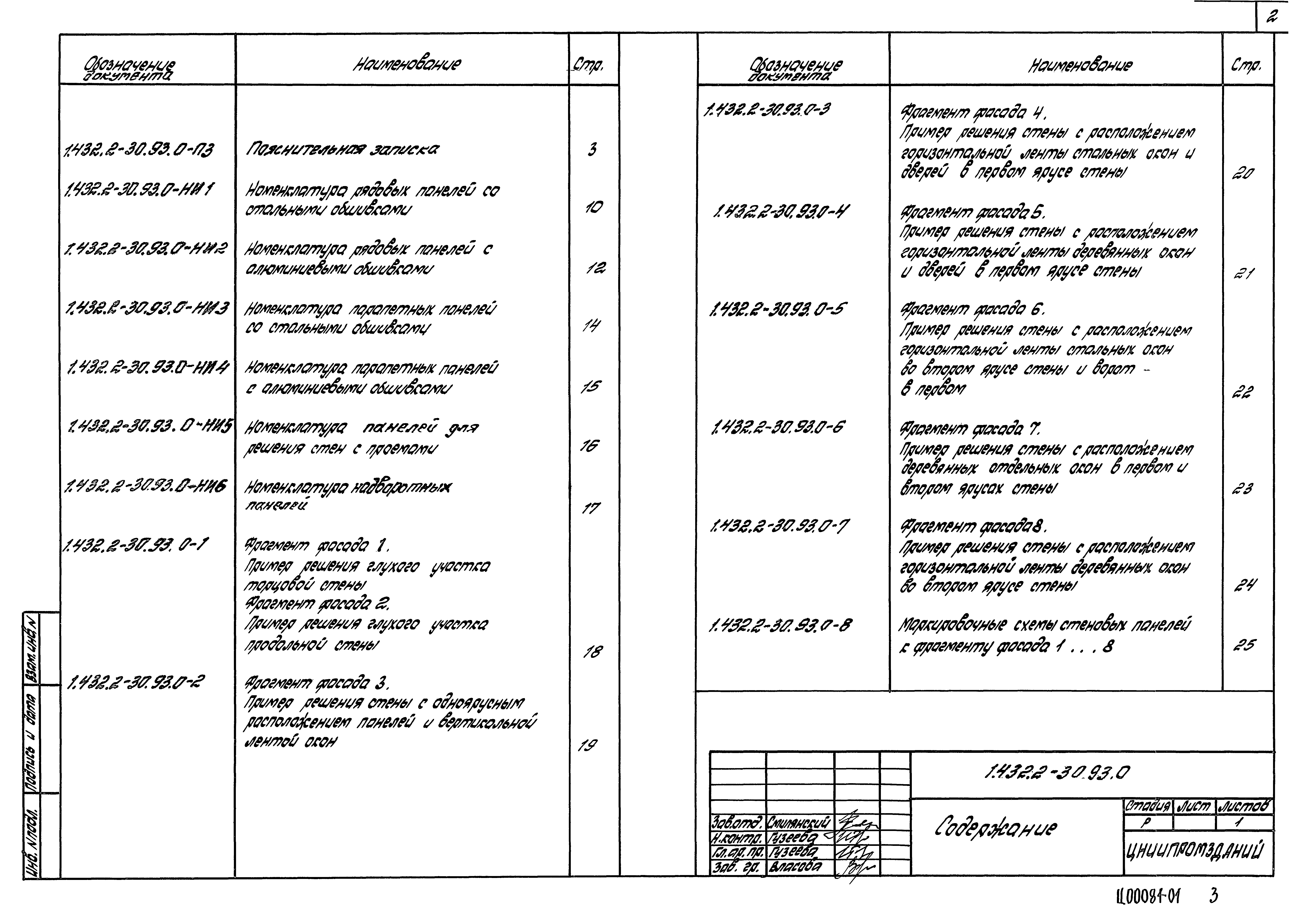

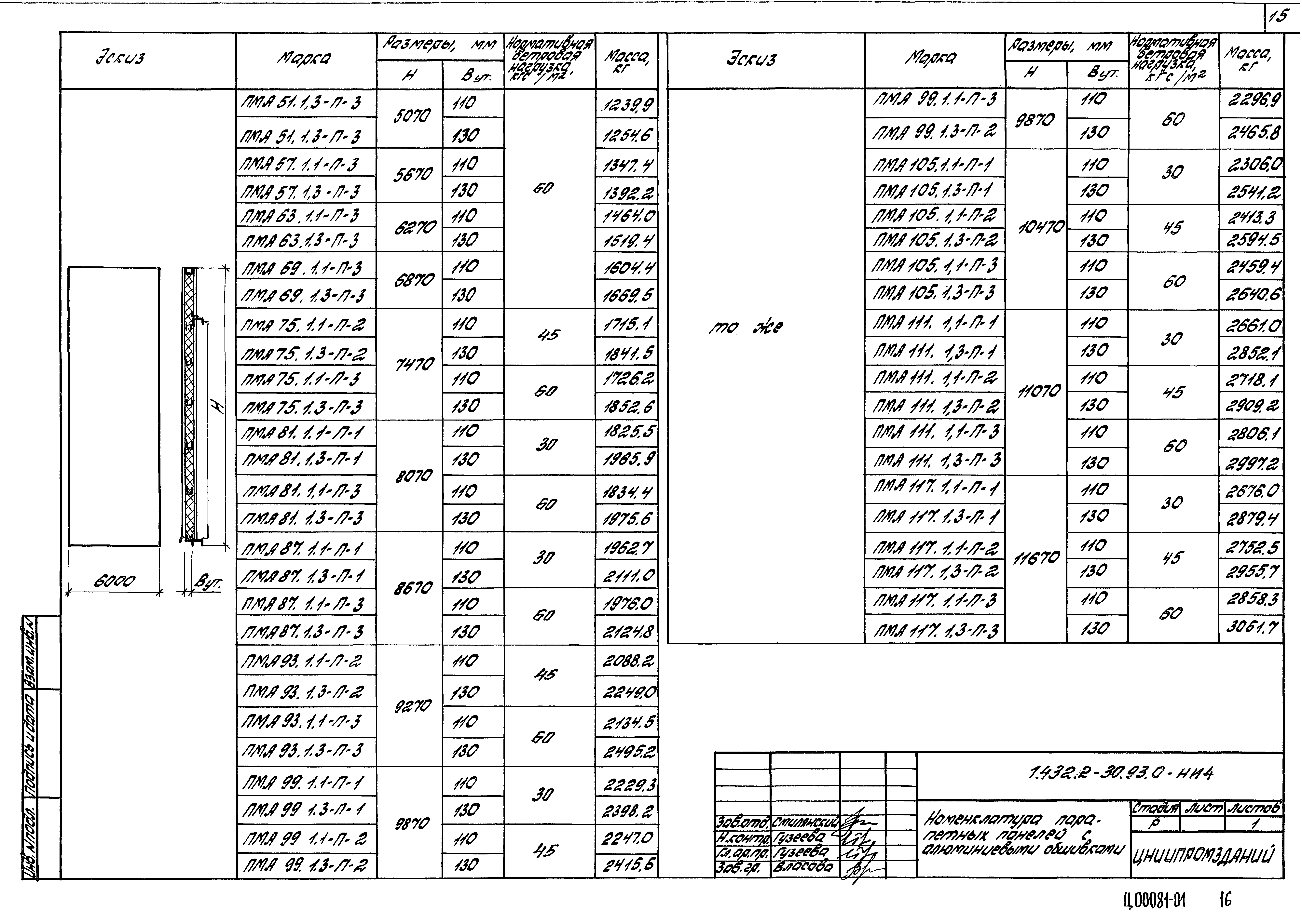

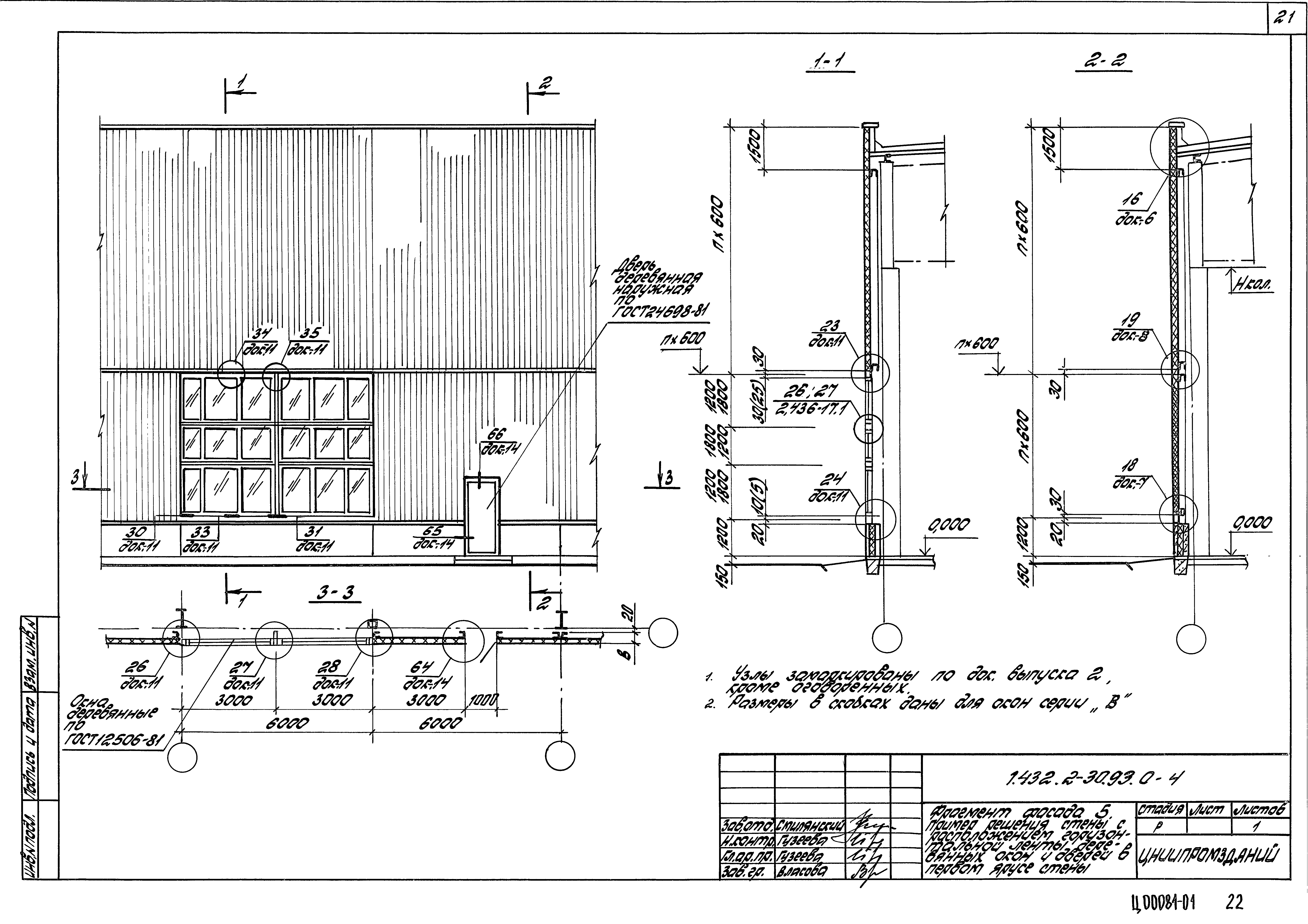

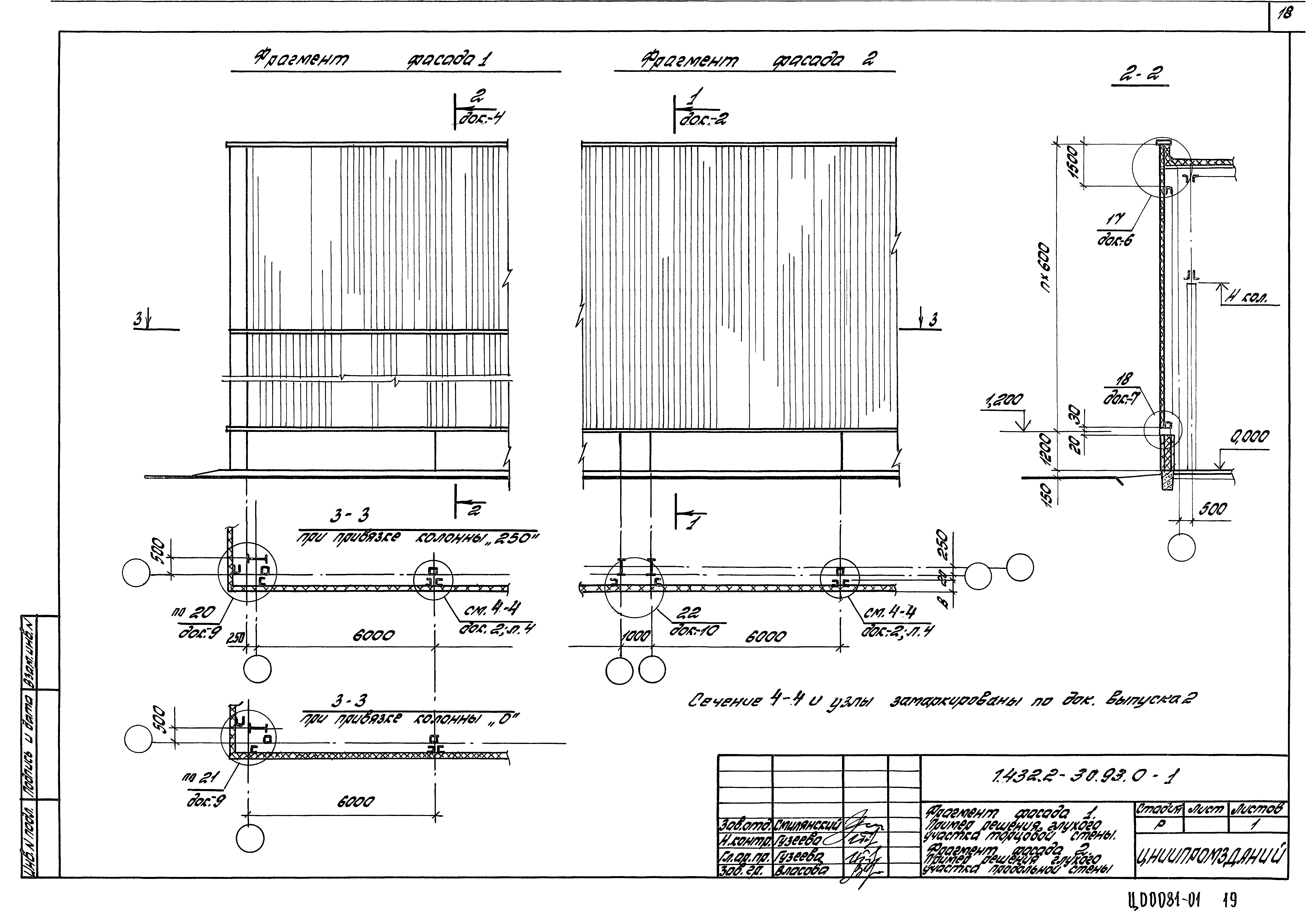

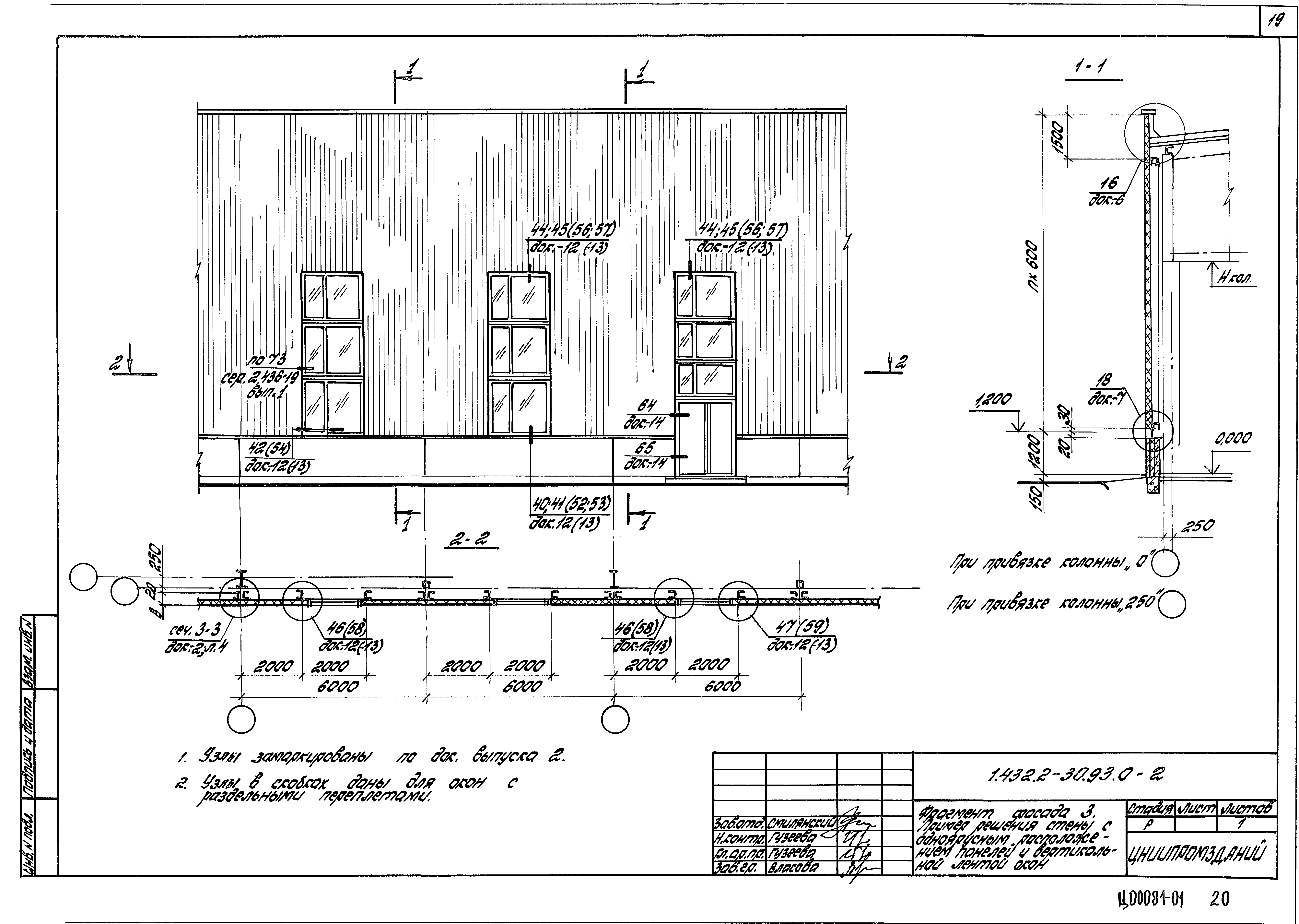

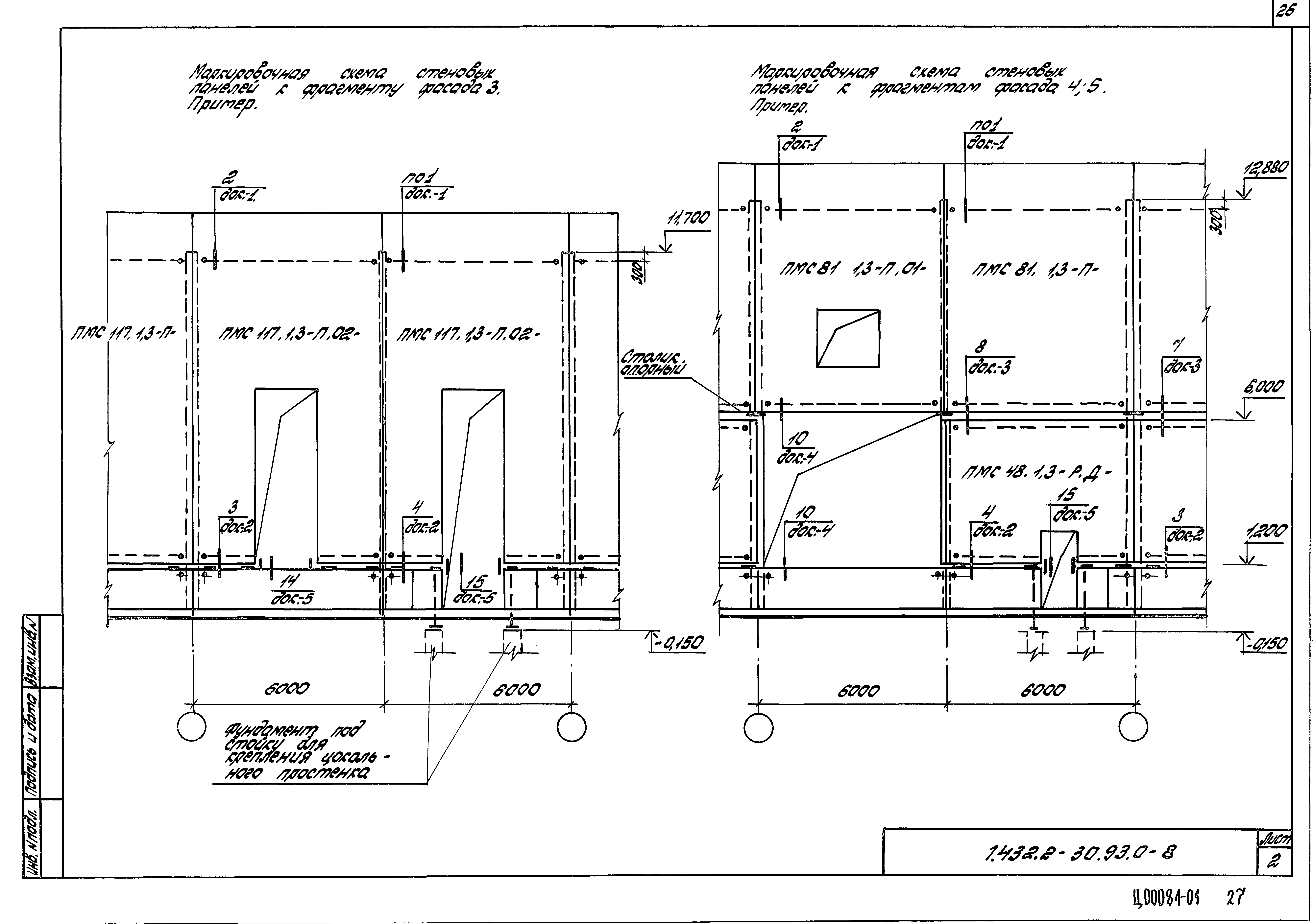

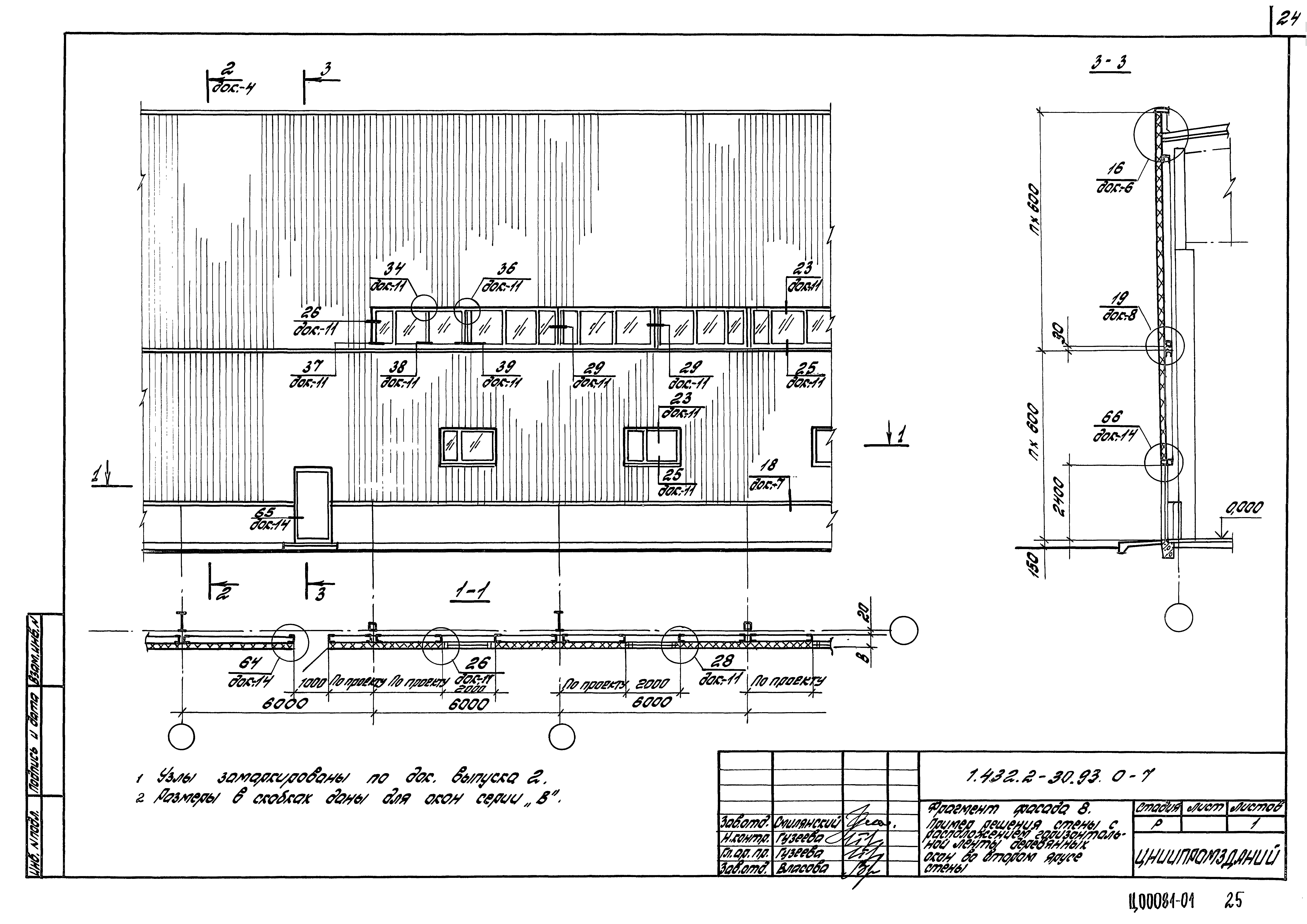

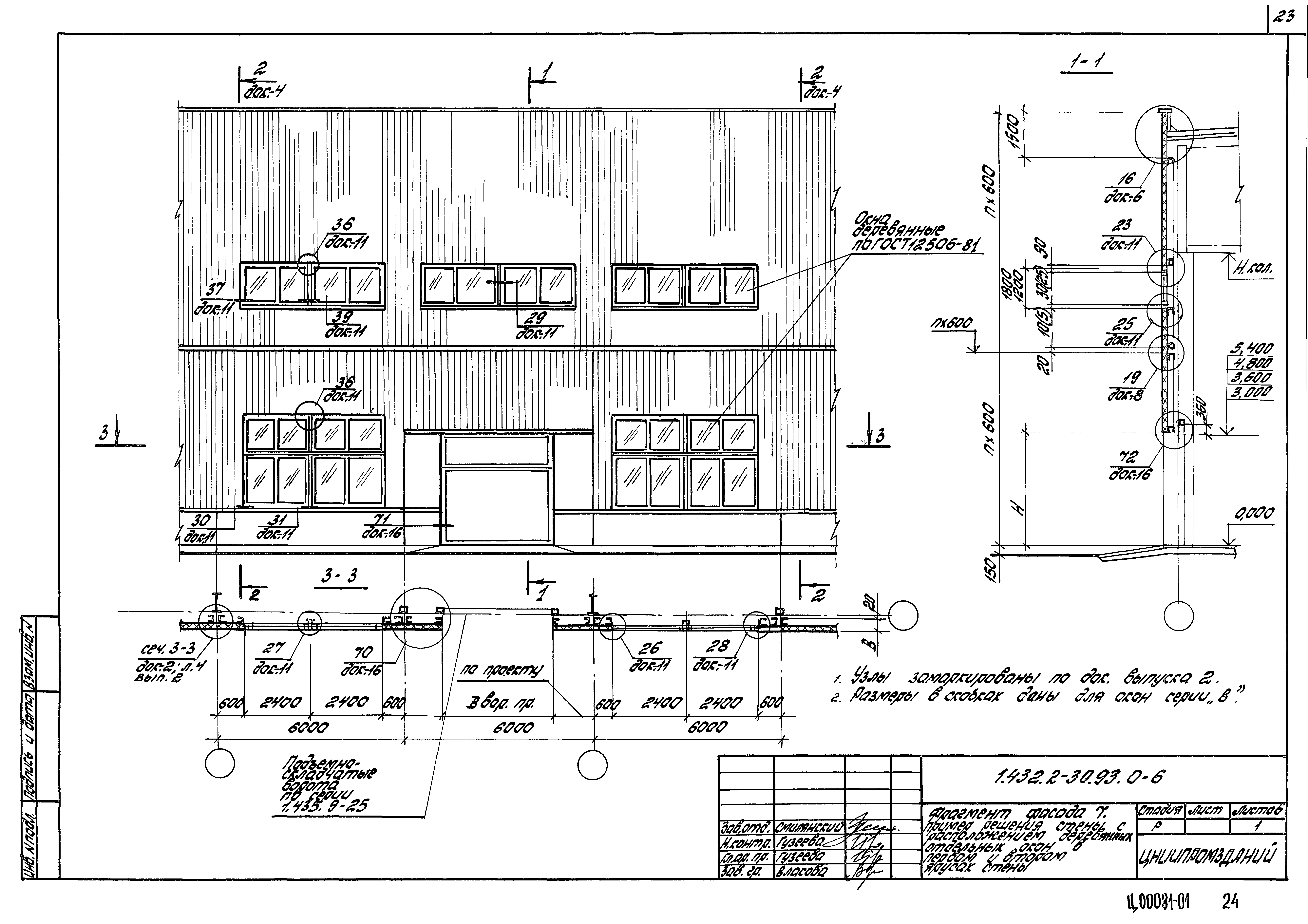

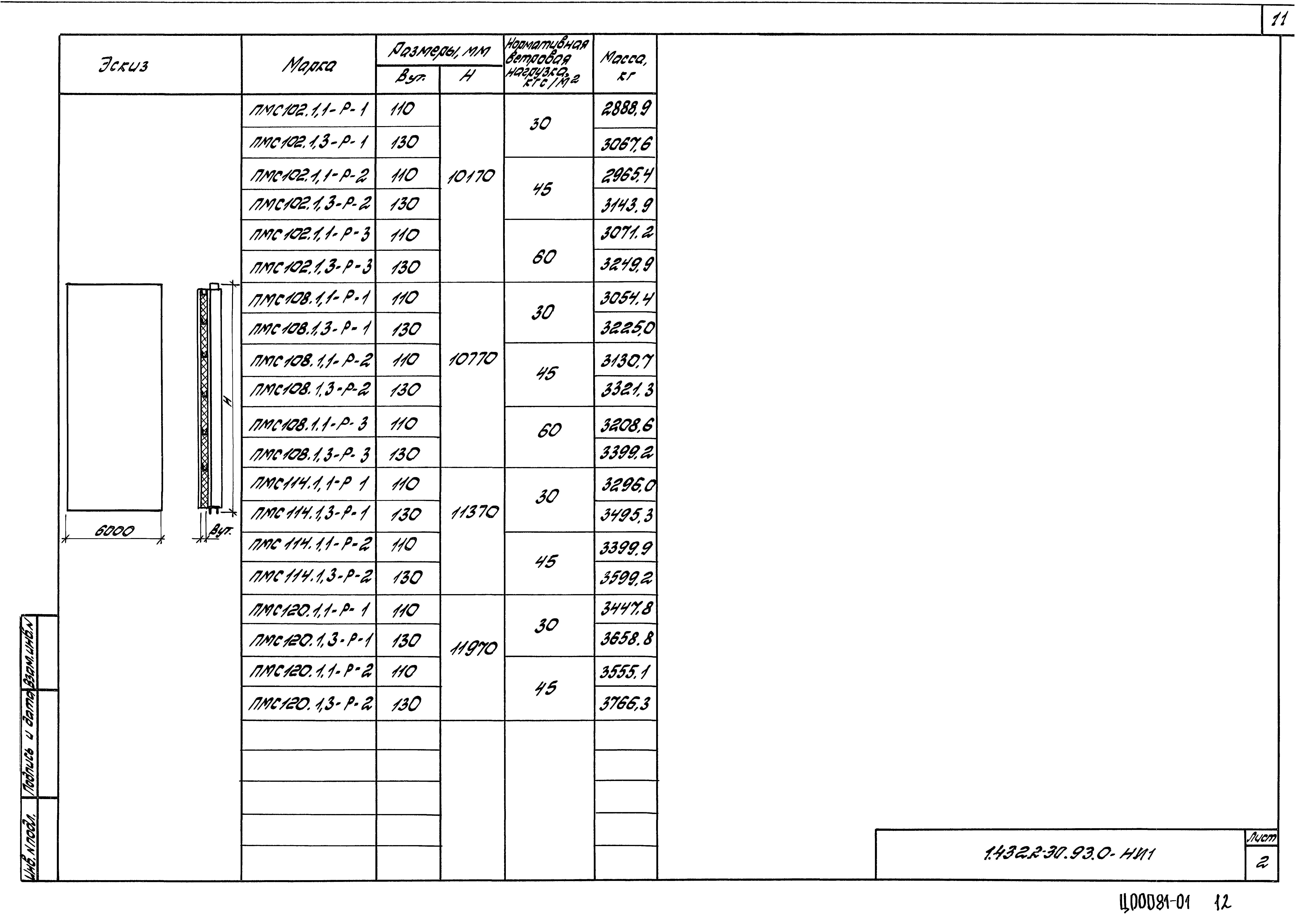

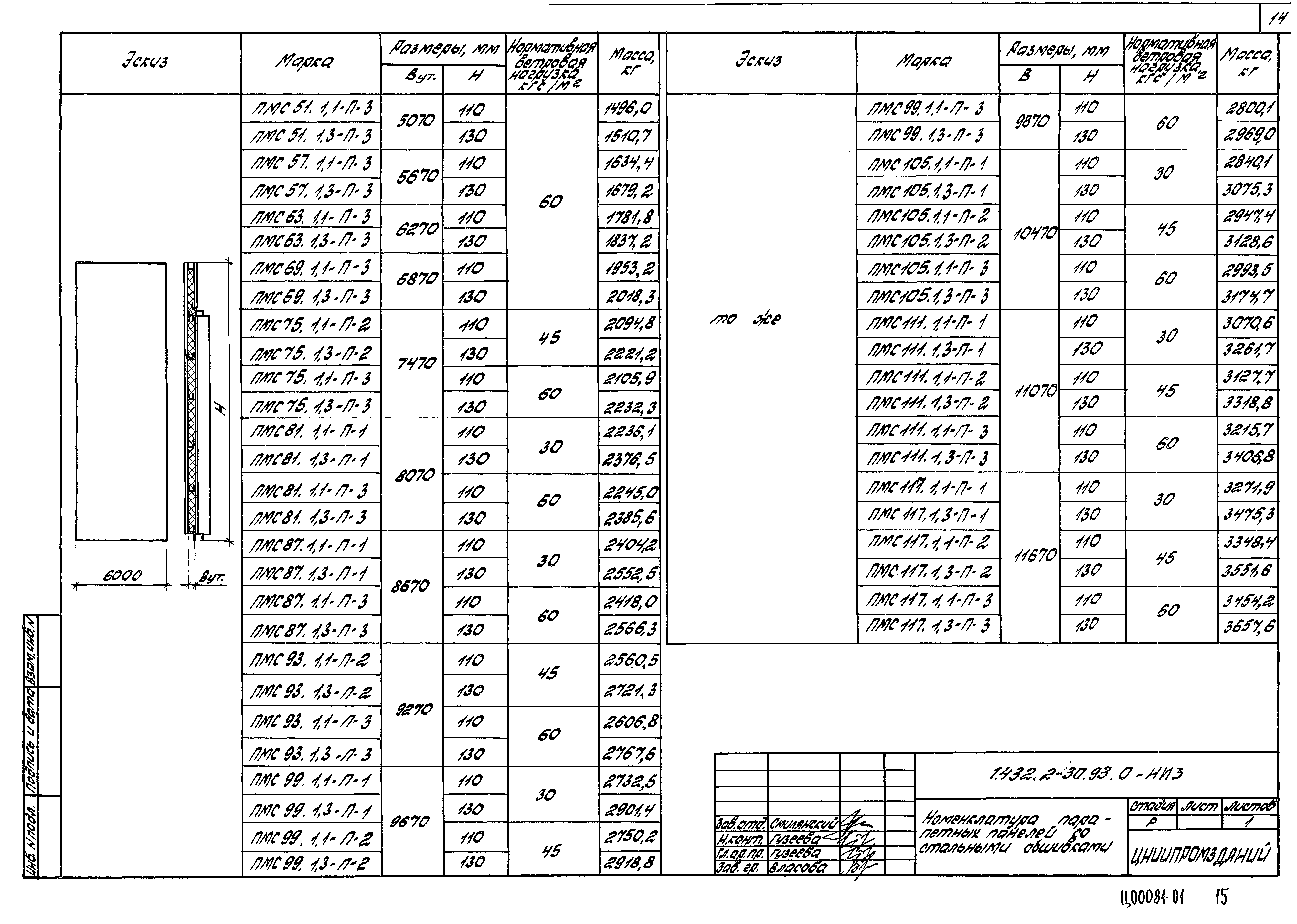

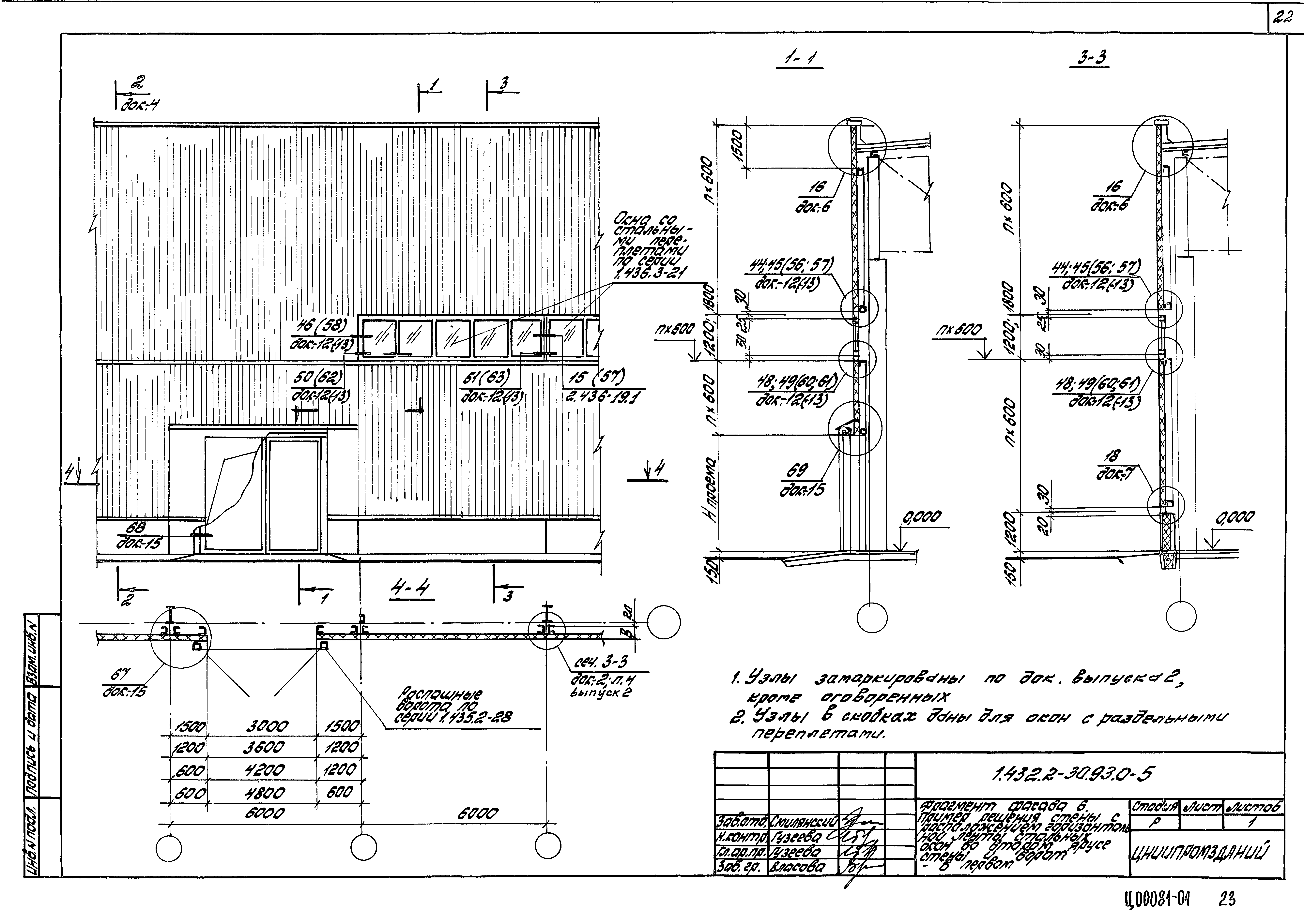

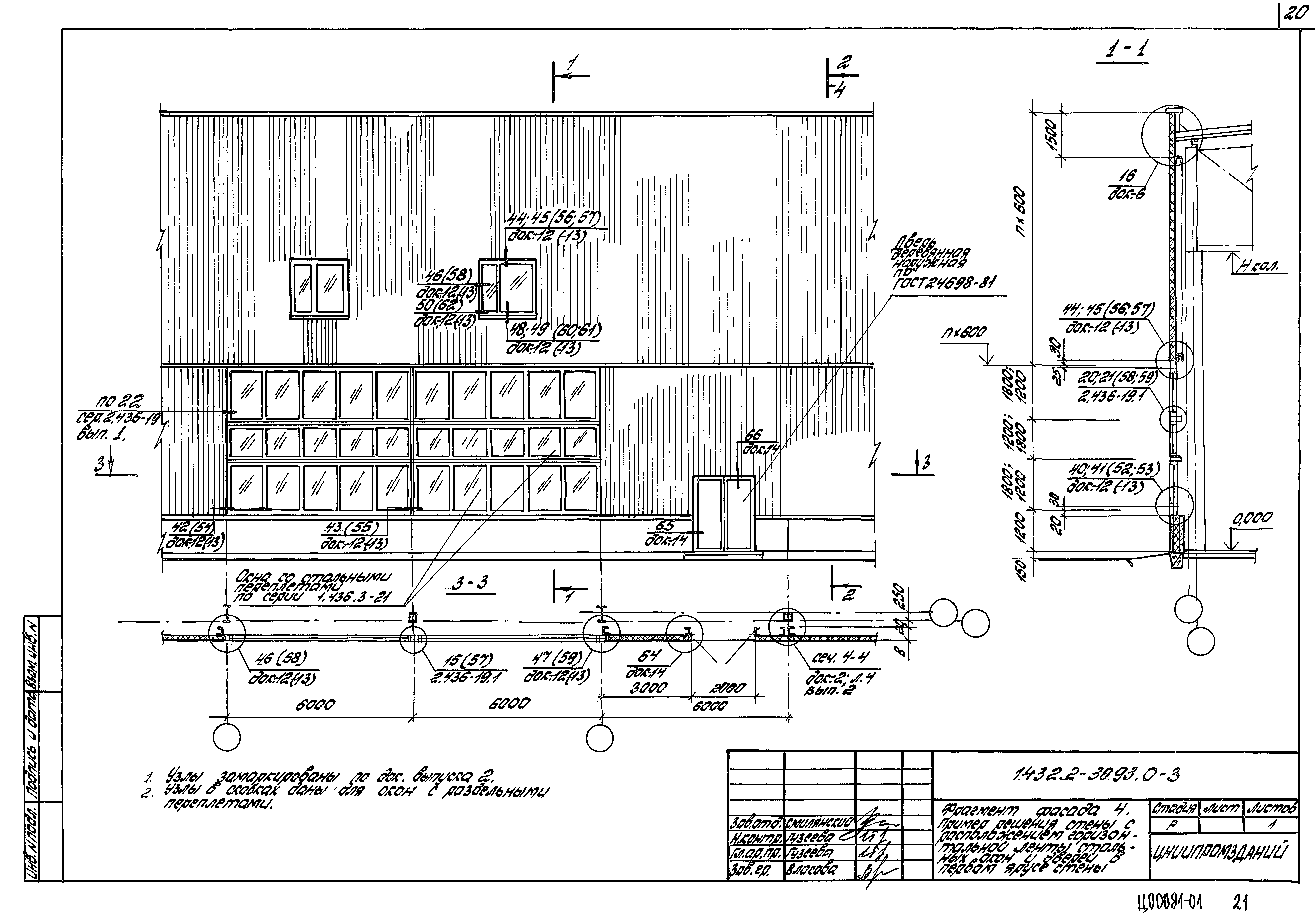

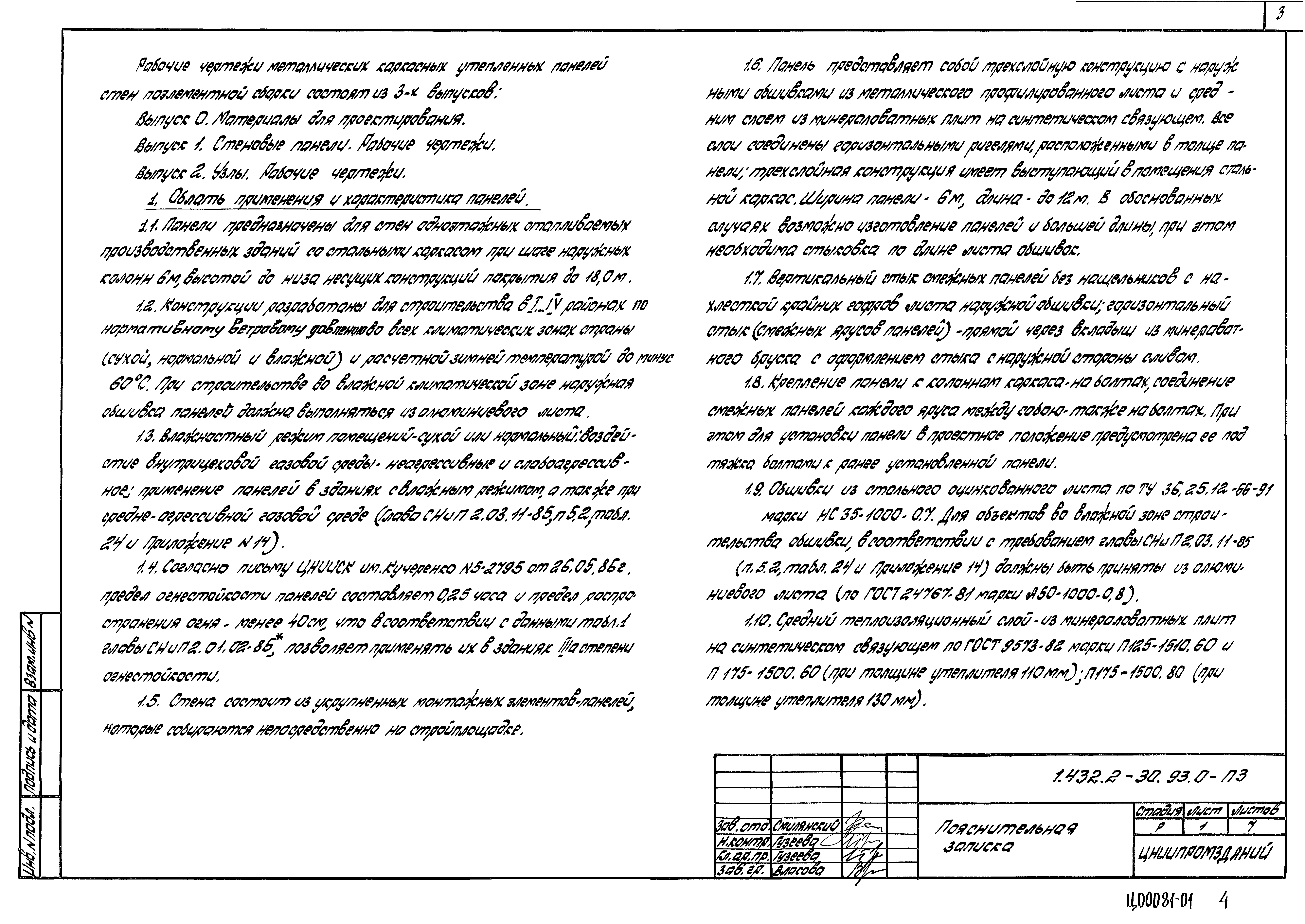

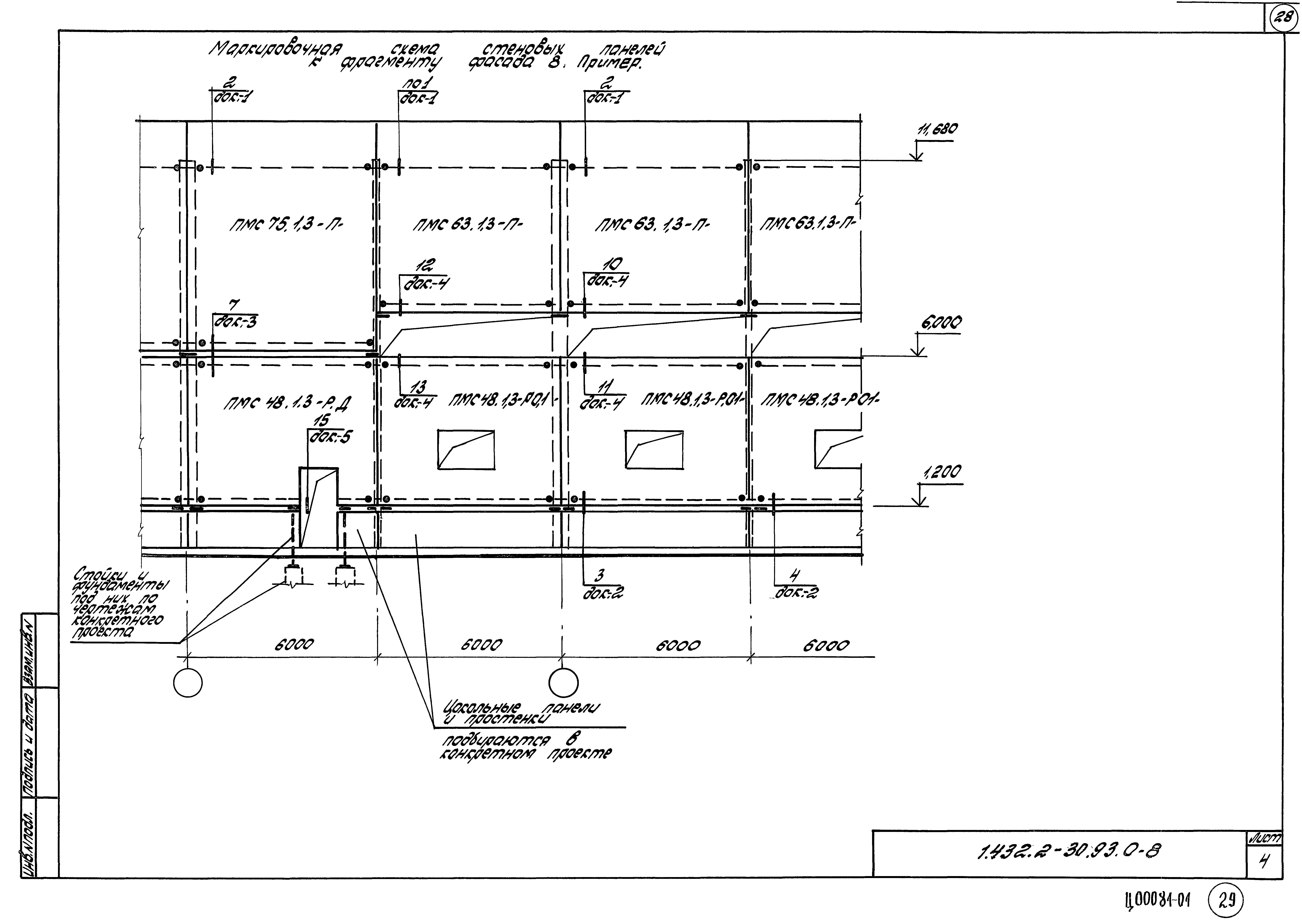

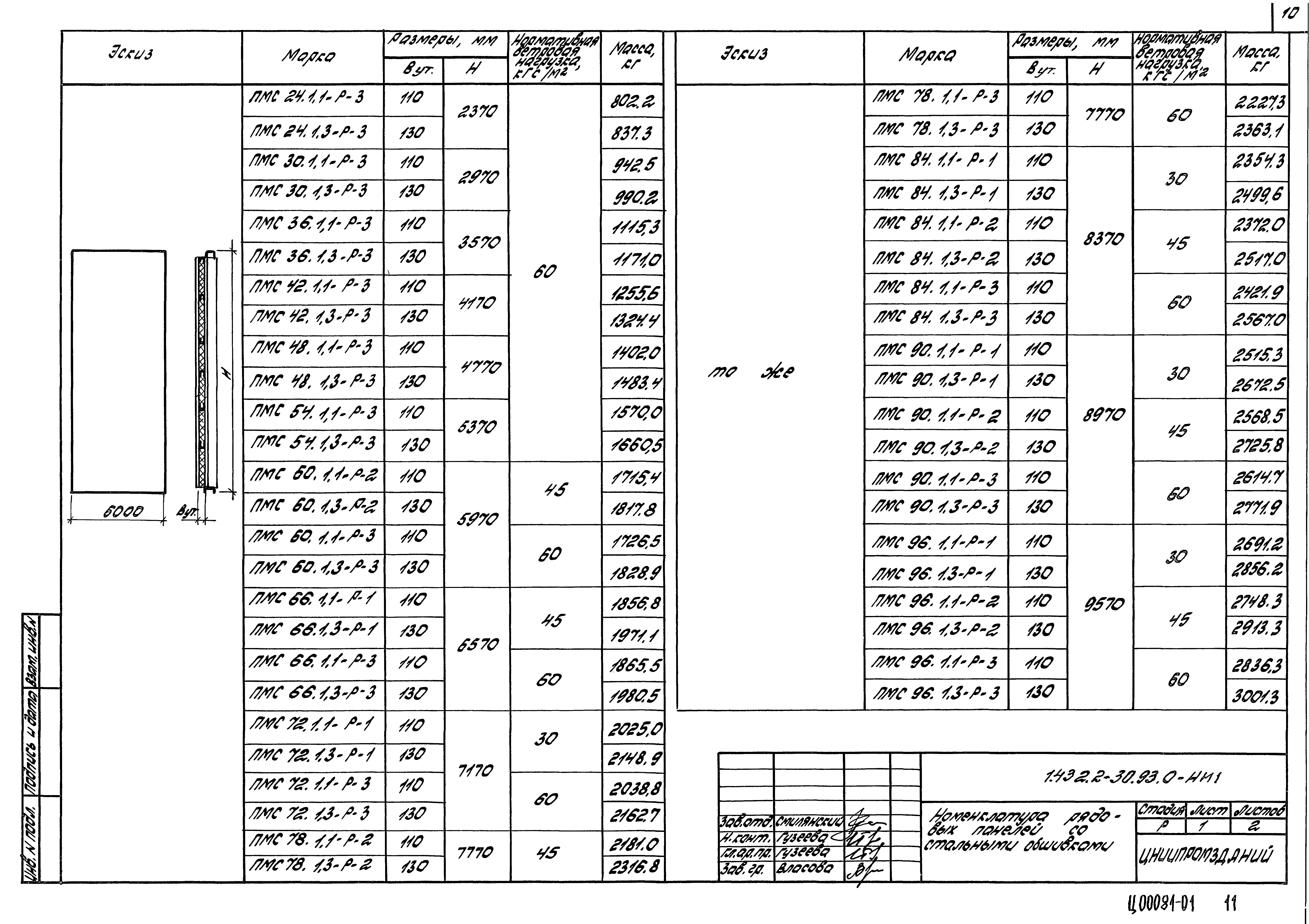

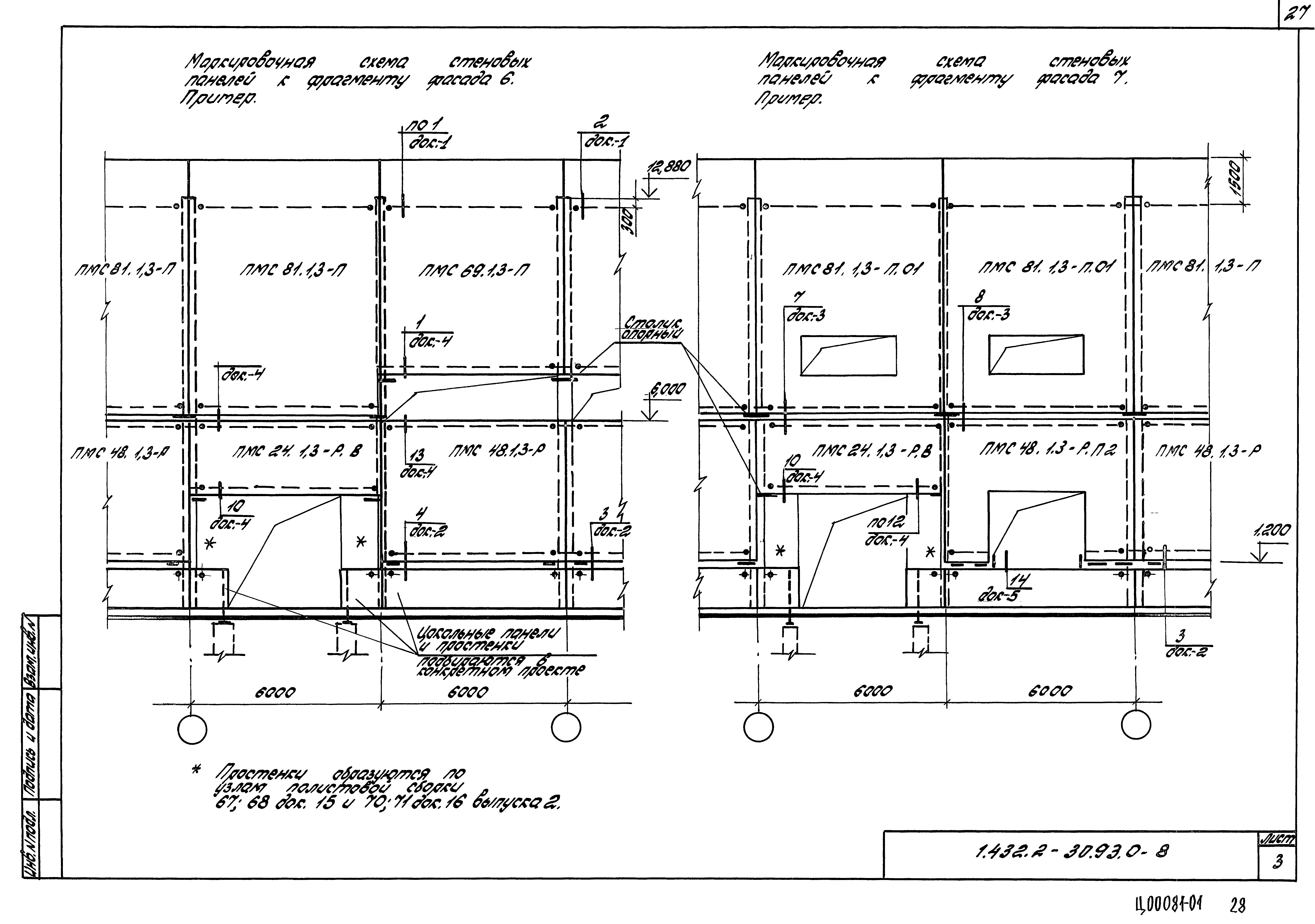

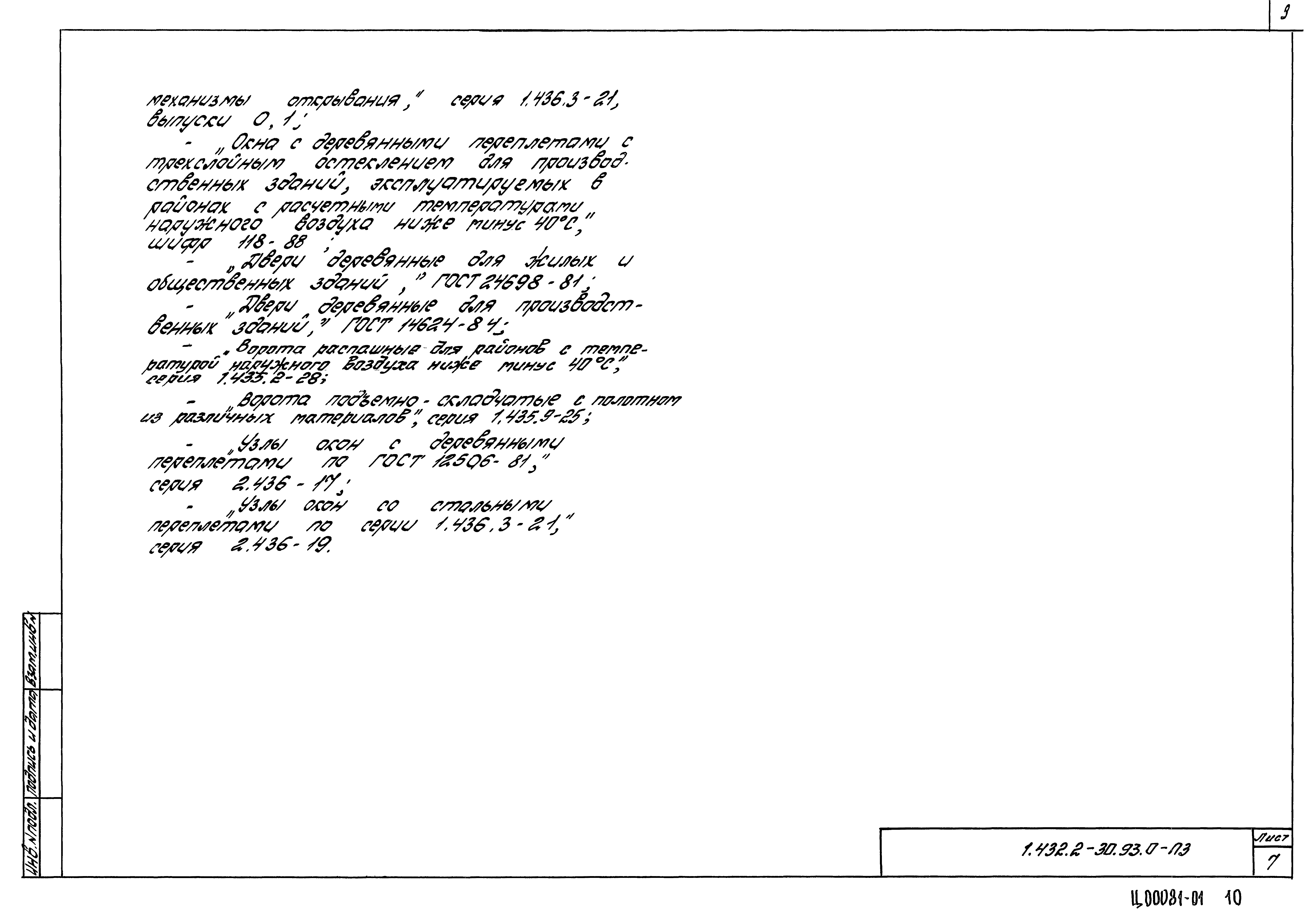

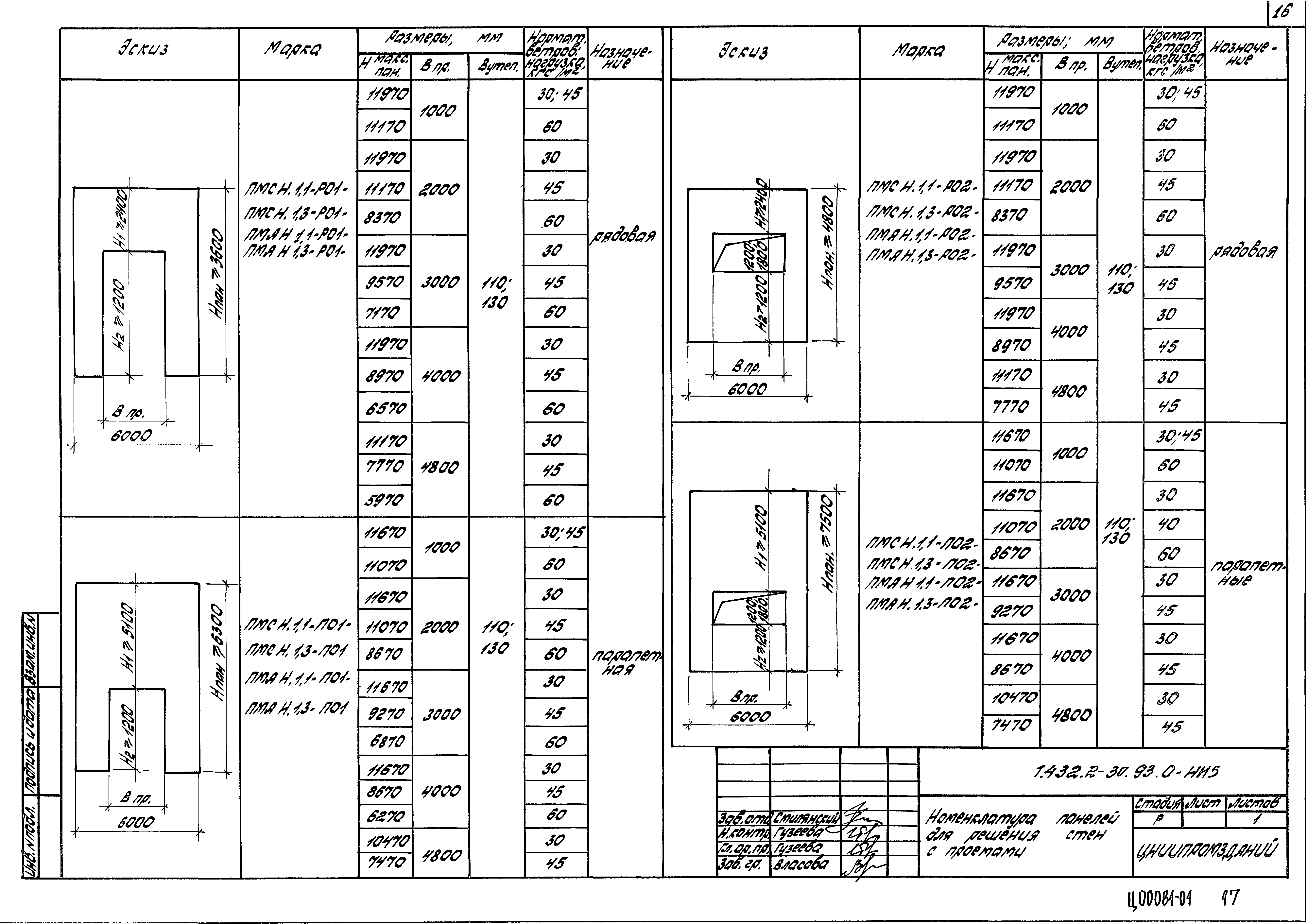

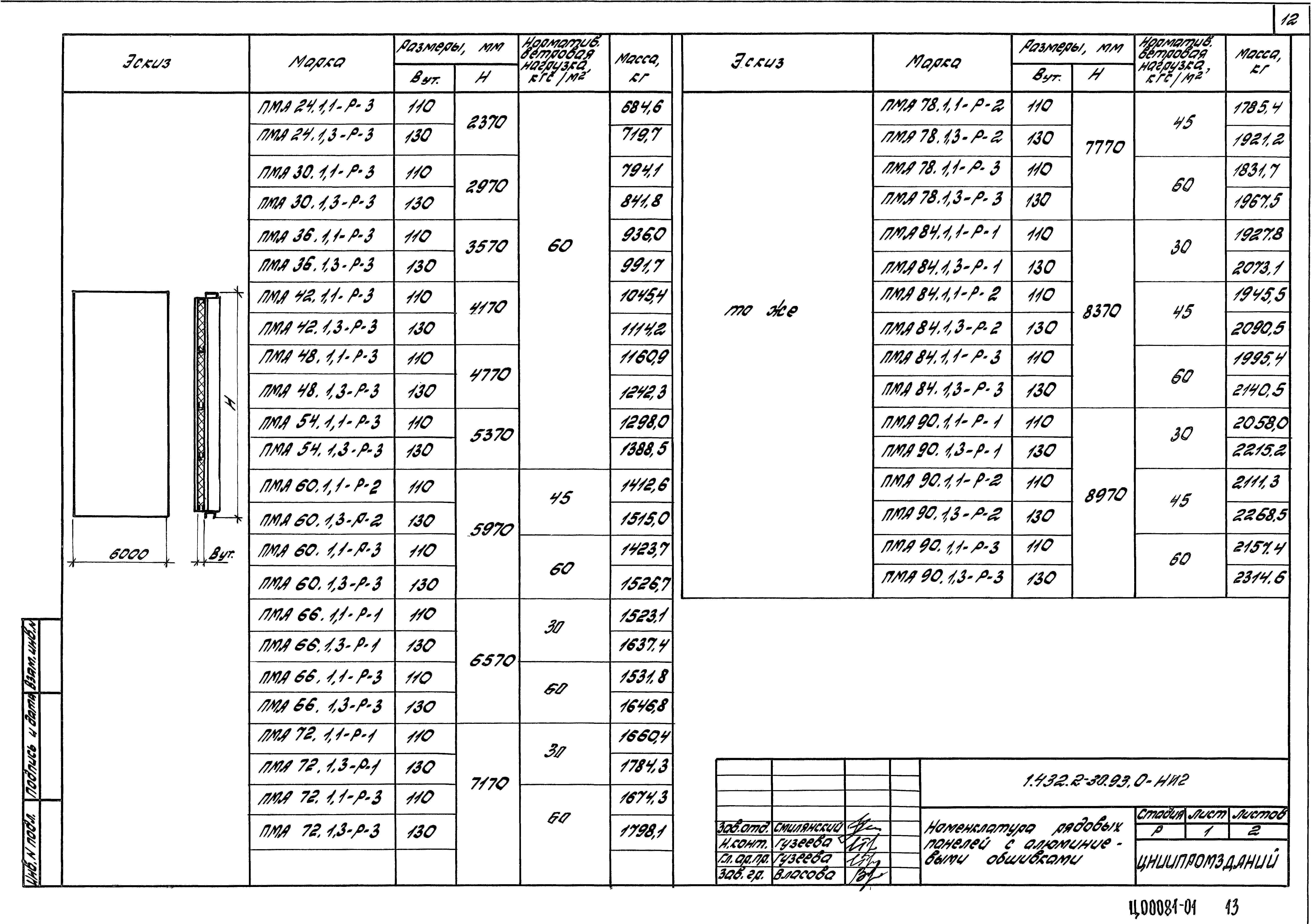

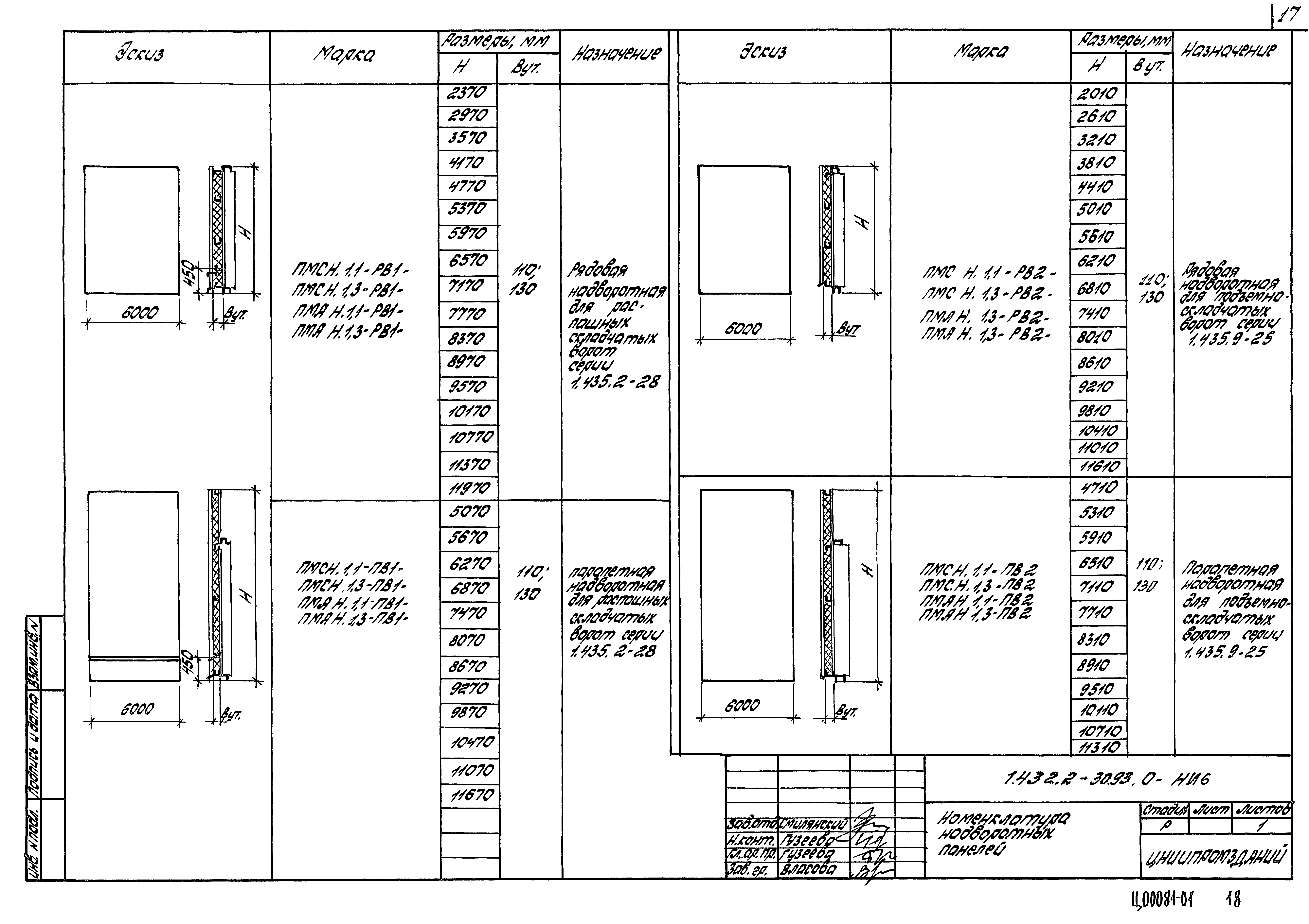

Оглавление:	1.432.2-30.93.0-ПЗ Пояснительная записка 1.432.2-30.93.0-НИ1 Номенклатура рядовых панелей со стальными обшивками 1.432.2-30.93.0-НИ2 Номенклатура рядовых панелей с алюминиевыми обшивками 1.432.2-30.93.0-НИ3 Номенклатура парапетных панелей со стальными обшивками 1.432.2-30.93.0-НИ4 Номенклатура парапетных панелей с алюминиевыми обшивками 1.432.2-30.93.0-НИ5 Номенклатура панелей для решения стен с проемами 1.432.2-30.93.0-НИ6 Номенклатура надворотный панелей 1.432.2-30.93.0-1 Фрагмент фасада 1. Пример решения глухого торцовой стены. Фрагмент фасада 2. Пример решения глухого участка продольной стены 1.432.2-30.93.0-2 Фрагмент фасада 3. Пример решения стены с одноярусным расположением панелей и вертикальной лентой окон 1.432.2-30.93.0-3 Фрагмент фасада 4. Пример решения стены с расположением горизонтальной ленты стальных окон и дверей в первом ярусе стены 1.432.2-30.93.0-4 Фрагмент фасада 5. Пример решения стены с расположением горизонтальной ленты деревянных окон и дверей в первой ярусе стены 1.432.2-30.93.0-5 Фрагмент фасада 6. Пример решения стены с расположением горизонтальной ленты стальных окон во втором ярусе стены и ворот - в первом 1.432.2-30.93.0-6 Фрагмент фасада 7. Пример решения стены с расположением деревянных отдельных окон в первом и втором ярусах стены 1.432.2-30.93.0-7 Фрагмент фасада 8. Пример решения стены с расположением горизонтальной ленты деревянных окон во втором ярусе стены 1.432.2-30.93.0-8 Маркировочные схемы стеновых панелей к фрагменту фасада 1… 8
Разработан:	ЦНИИпромзданий
Утверждён:	30.12.1992 Минстрой России (Russian Federation Minstroy 9-1/419)
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Нормативные ссылки:	СНиП III-4-80* «Техника безопасности в строительстве» СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.01.02-85* «Противопожарные нормы» СНиП II-3-79* «Строительная теплотехника» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 24767-81 «Профили холодногнутые из алюминия и алюминиевых сплавов для ограждающих строительных конструкций. Технические условия» ГОСТ 12506-81 «Окна деревянные для производственных зданий. Типы, конструкция и размеры» ГОСТ 14624-84 «Двери деревянные для производственных зданий. Типы, конструкция и размеры» ГОСТ 24698-81 «Двери деревянные наружные для жилых и общественных зданий. Типы, конструкция и размеры» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 8240-89 «Швеллеры стальные горячекатаные. Сортамент» ГОСТ 23838-89 «Здания предприятий. Параметры» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 2228-81 «Бумага мешочная. Технические условия» Серия 1.436.3-21 «Окна с переплетами из гнутосварных стальных профилей и механизмы открывания» Серия 1.432.1-21 «Железобетонные трехслойные стеновые панели длиной 6 м для отапливаемых производственных зданий с высокой влажностью и агрессивной средой» Серия 1.432.1-26 «Железобетонные трехслойные стеновые панели длиной 6 м на гибких связях, изготавливаемые "лицом вниз", для производственных зданий промышленных предприятий» Шифр 118-88 «Окна с деревянными переплетами с трехслойным остеклением для производственных зданий, эксплуатируемых в районах с расчетными температурами наружного воздуха ниже минус 40 градусов Цельсия» Серия 2.436-19 «Узлы окон со стальными переплетами по серии 1.436.3-21» Серия 2.436-17 «Узлы окон с деревянными переплетами по ГОСТ 12506-81» Серия 1.435.9-25 «Ворота подъемно-складчатые с полотном из различных материалов» Серия 1.435.2-28 «Ворота распашные для районов с температурой наружного воздуха ниже минус 40 град. Цельсия» Серия 1.427.3-9 «Стальные конструкции фахверка одноэтажных производственных зданий» Серия 1.460.2-10/88 «Выпуск 2. Часть 2. Покрытия пролетами 18 и 24 м с фермами высотой 2,25 м. Чертежи КМ»
