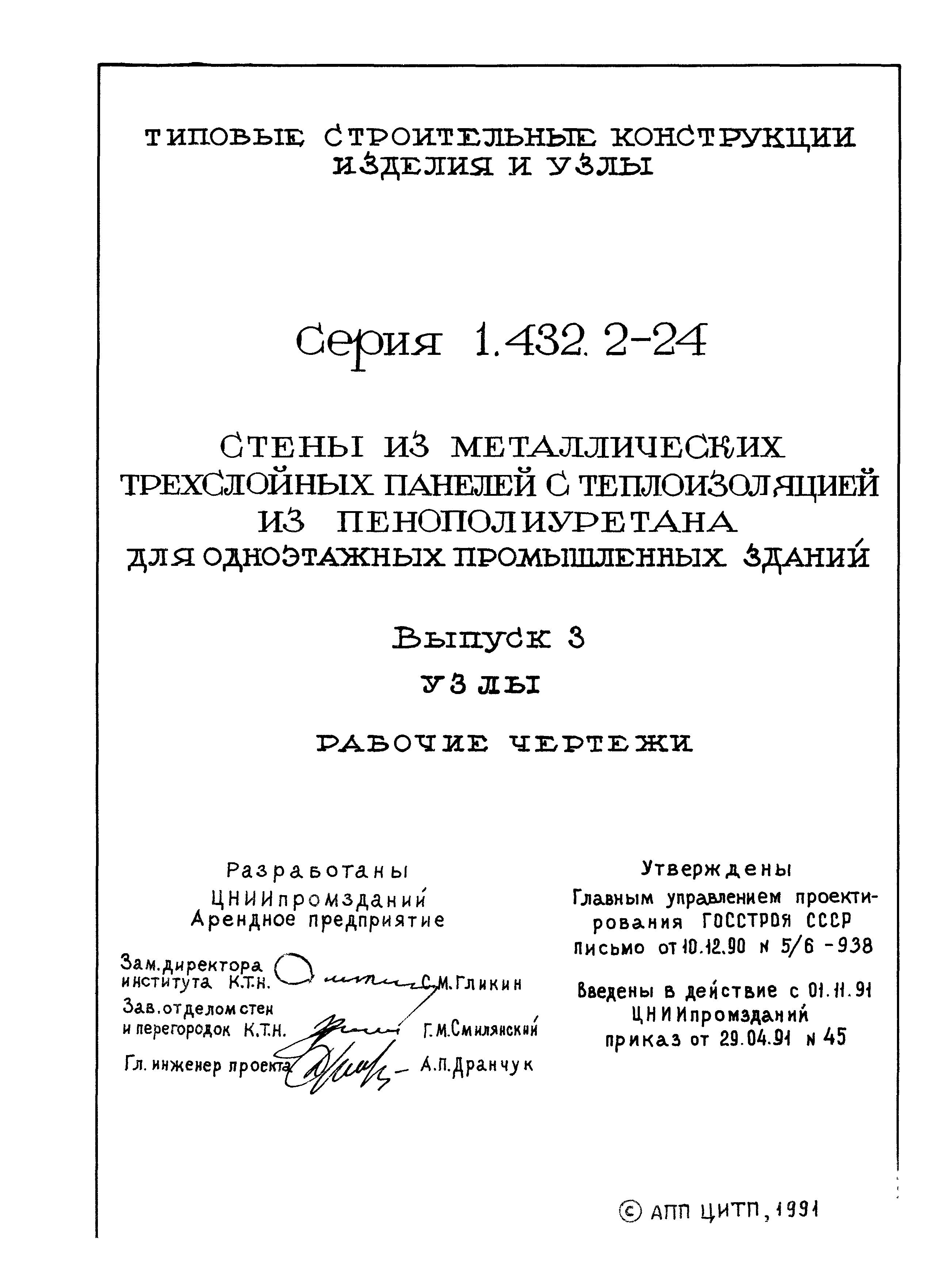

Скачать Серия 1.432.2-24 Выпуск 3. Узлы. Рабочие чертежи

Дата актуализации: 10.08.2017

Серия 1.432.2-24

Выпуск 3. Узлы. Рабочие чертежи

Обозначение:	Серия 1.432.2-24
Обозначение англ:	Series 1.432.2-24
Статус:	не определен законодательством
Название рус.:	Выпуск 3. Узлы. Рабочие чертежи
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.11.1991
Область применения:	Настоящий выпуск содержит монтажные узлы установки фахверка и стеновых панелей для глухих участков стен

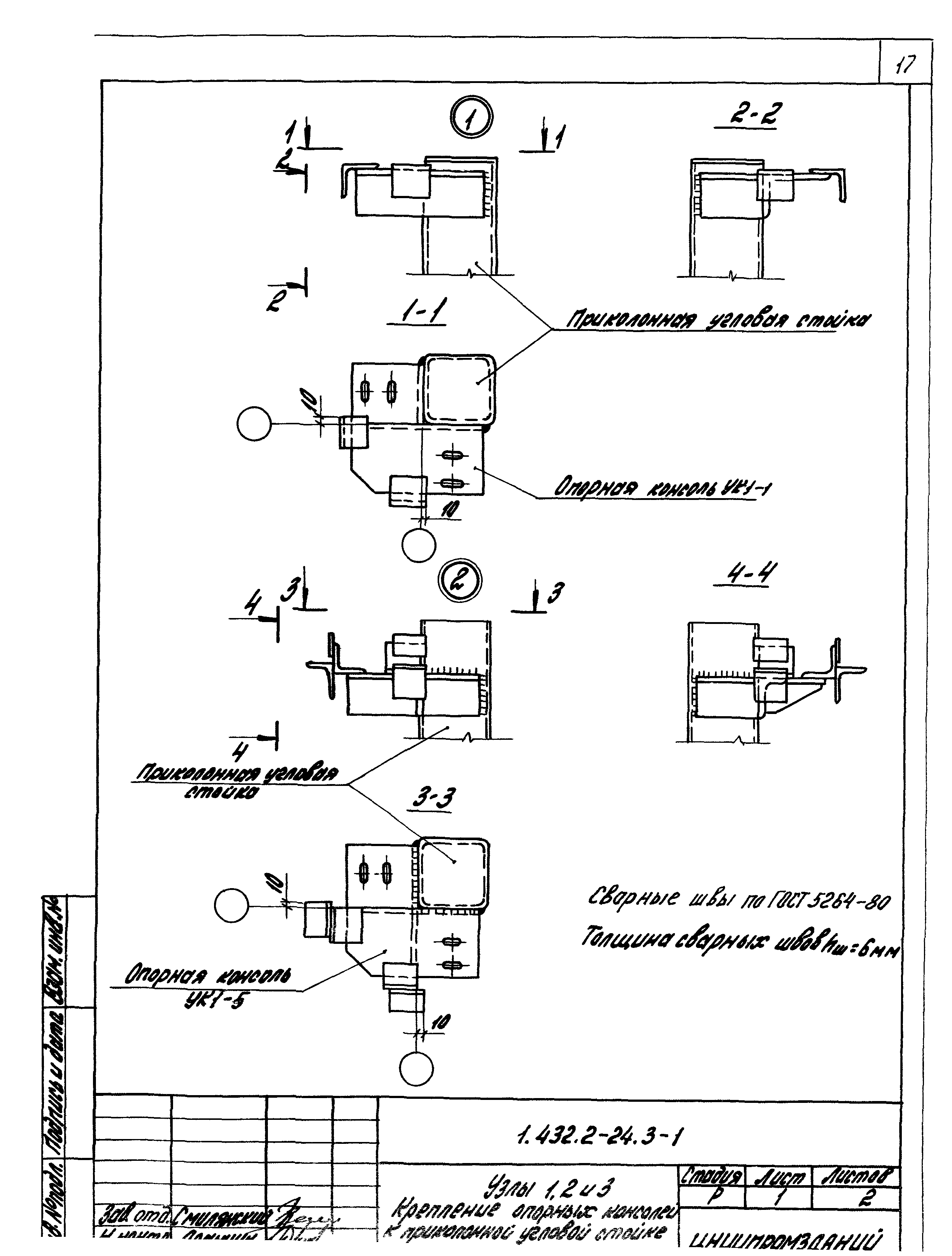

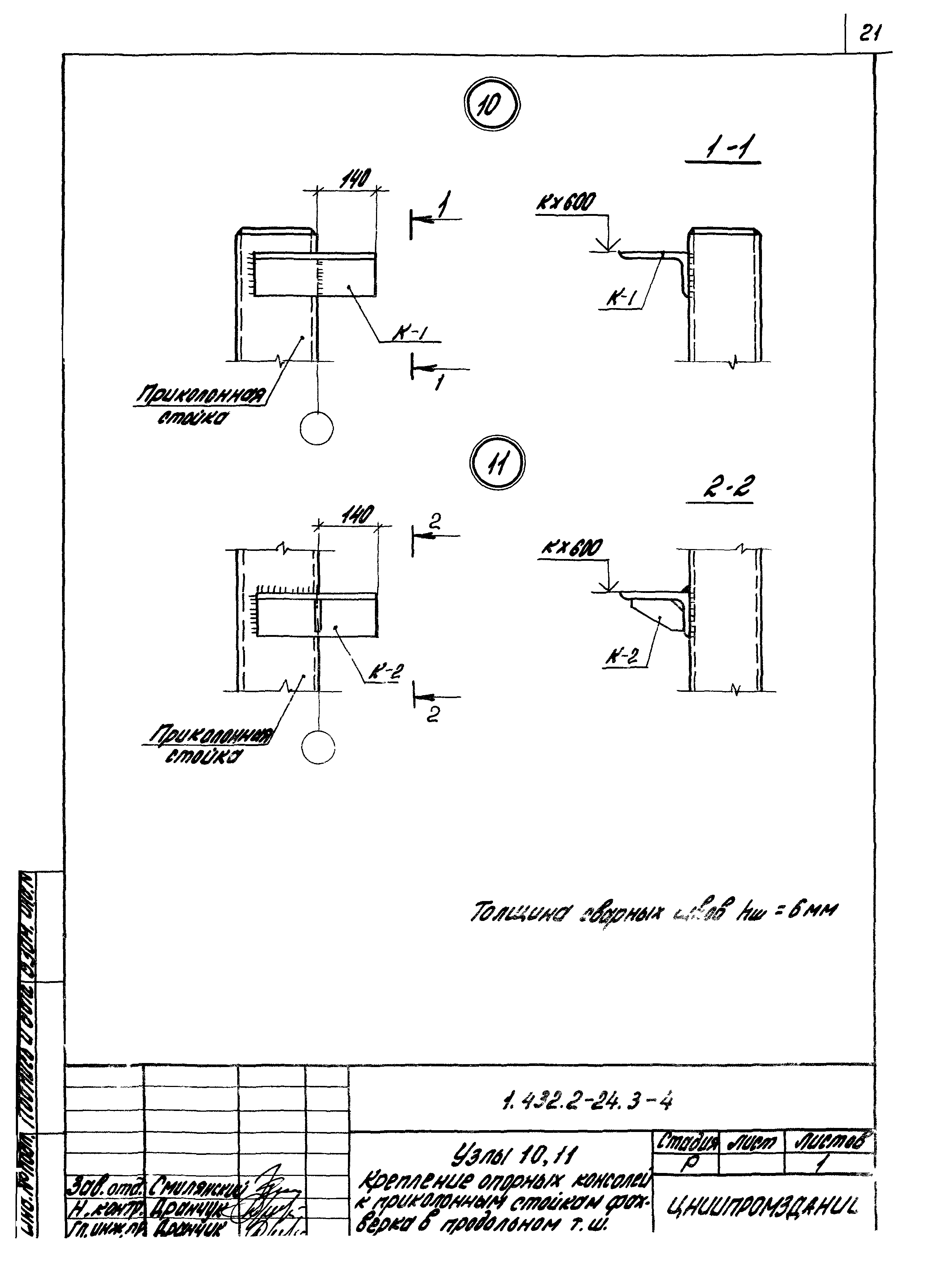

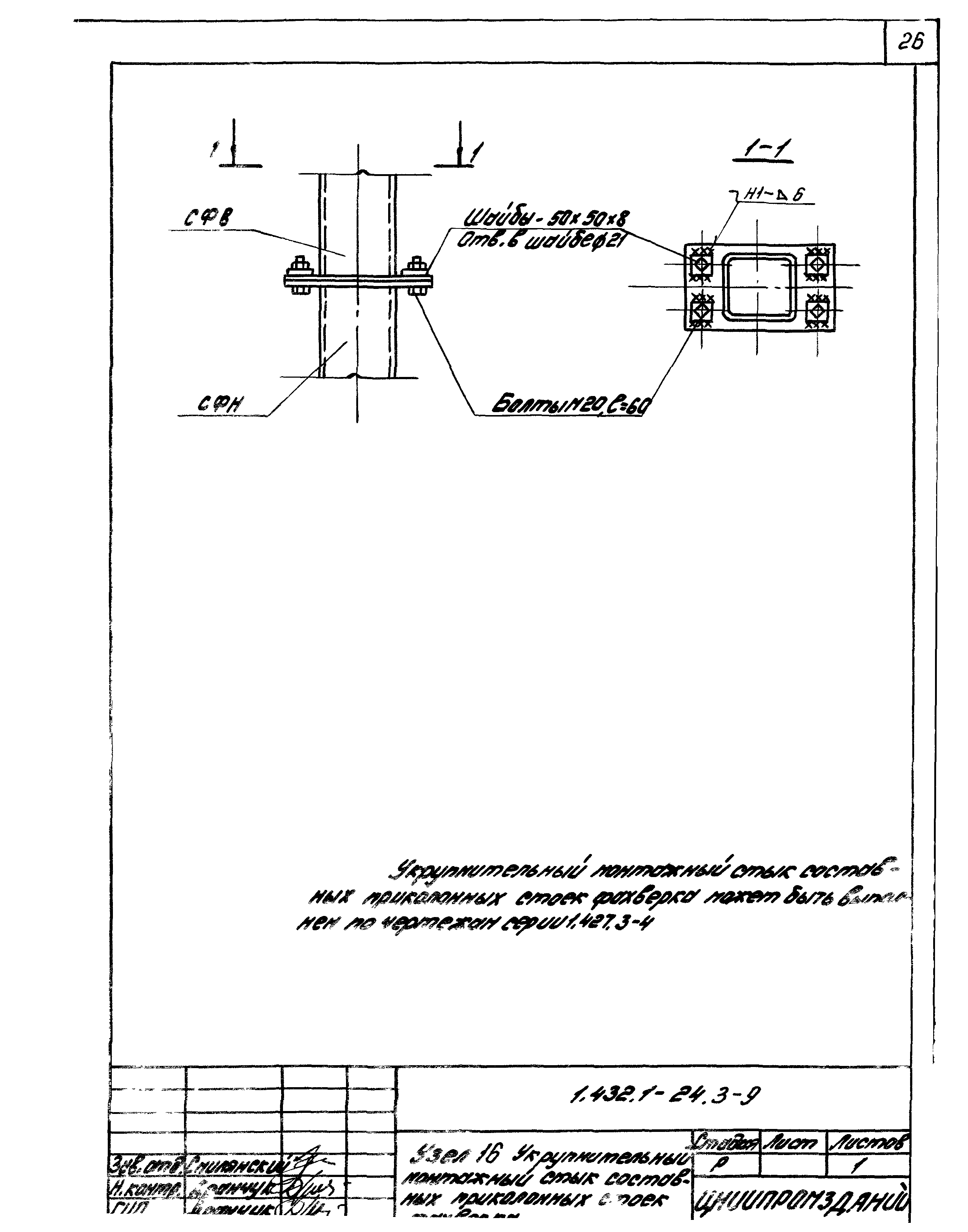

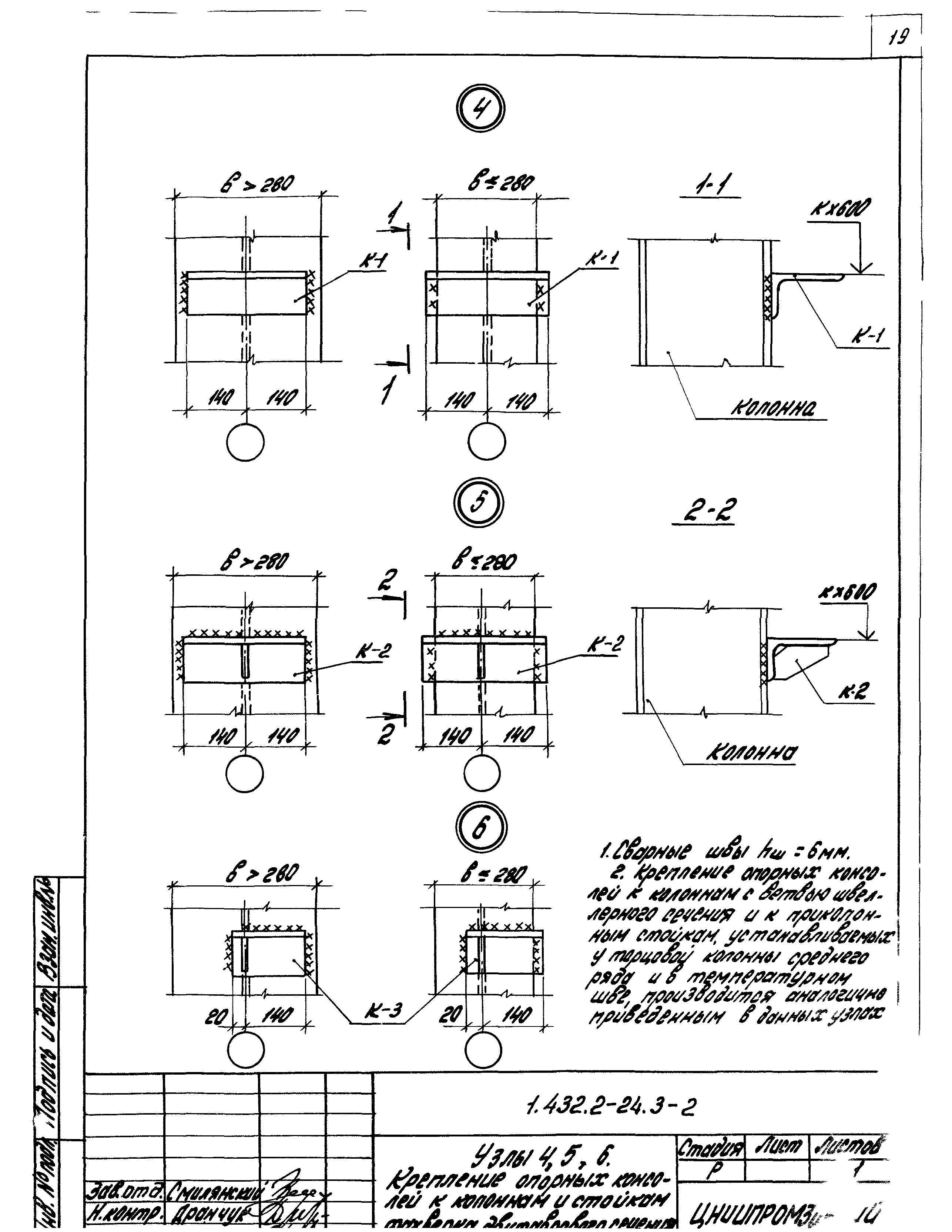

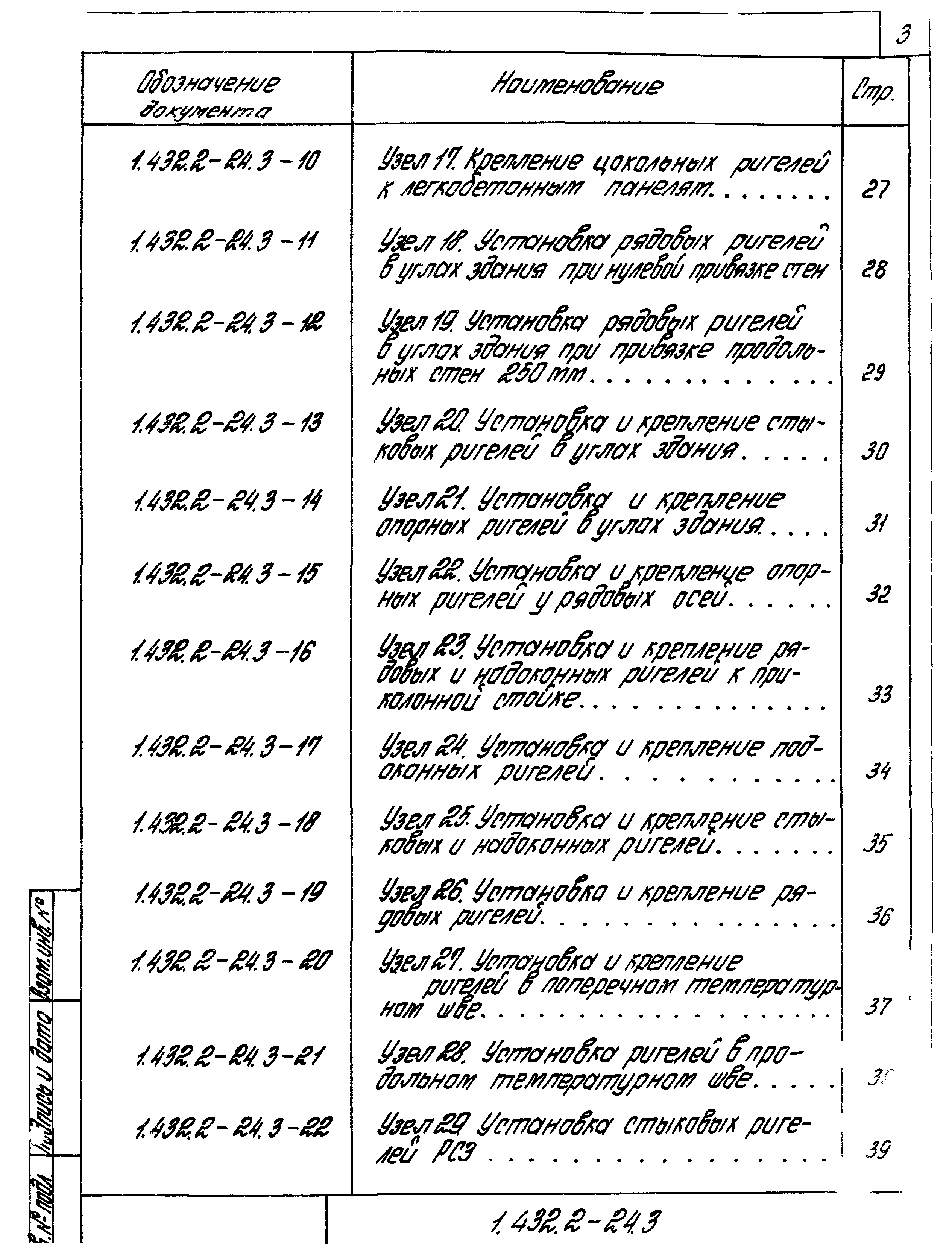

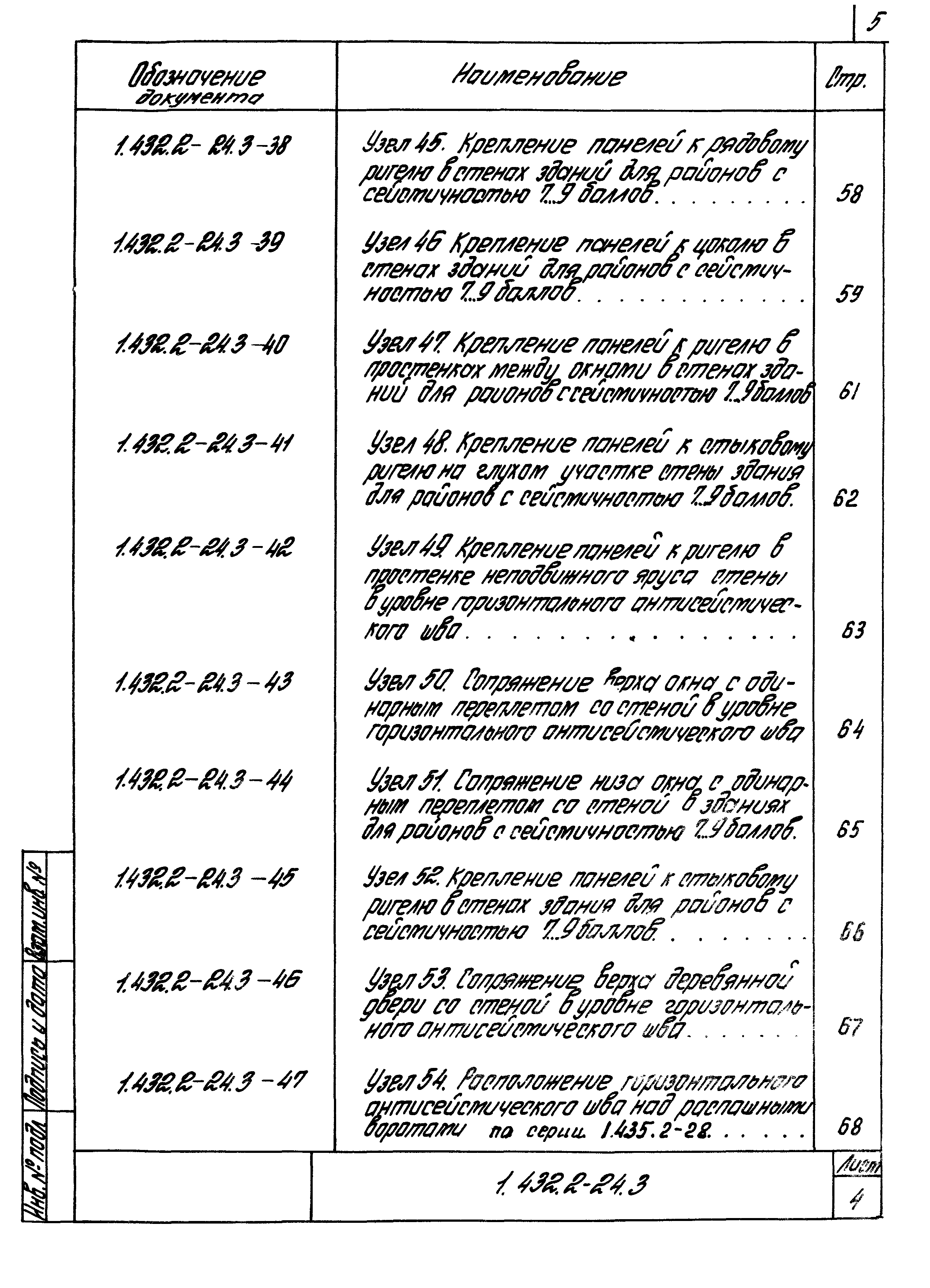

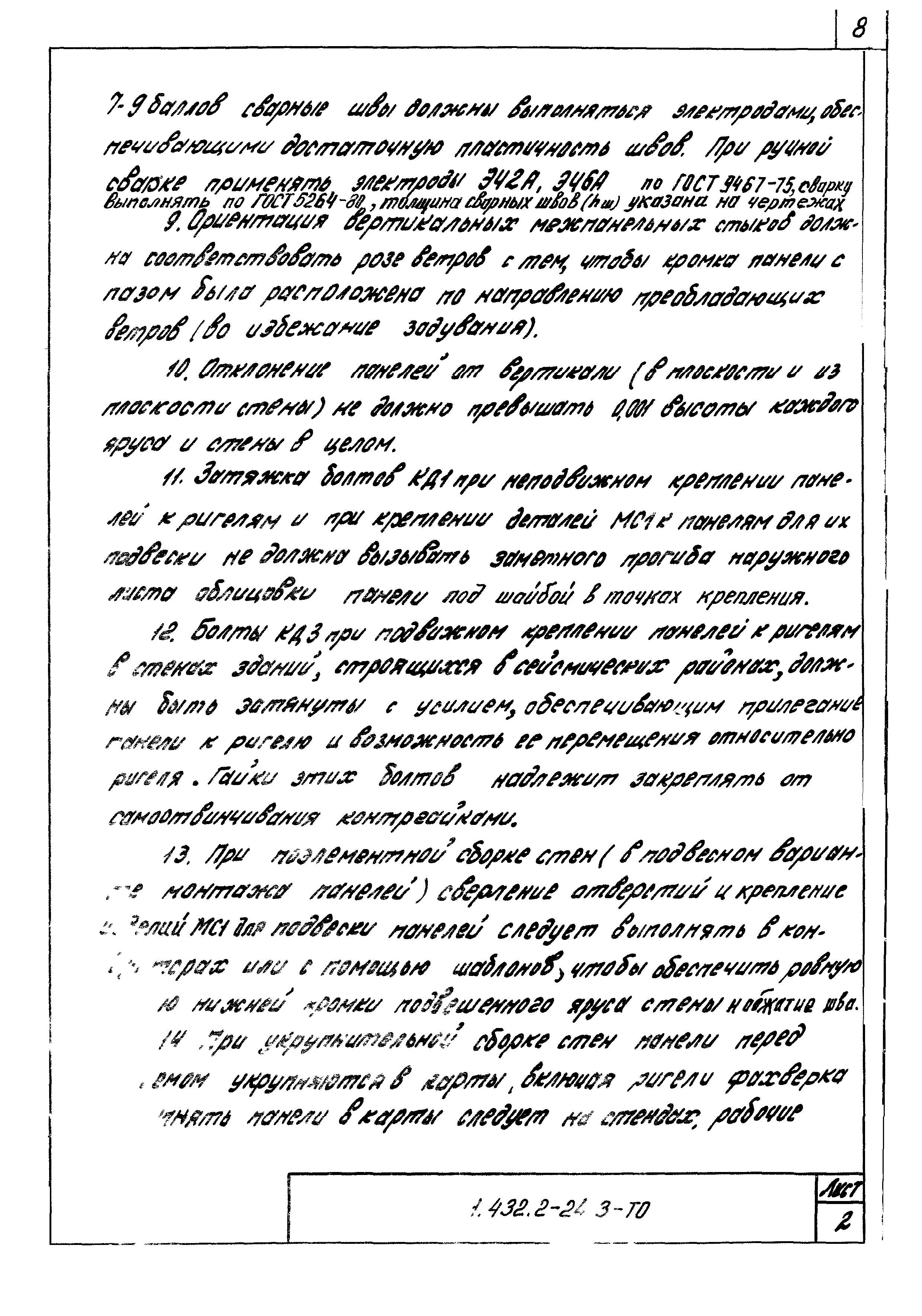

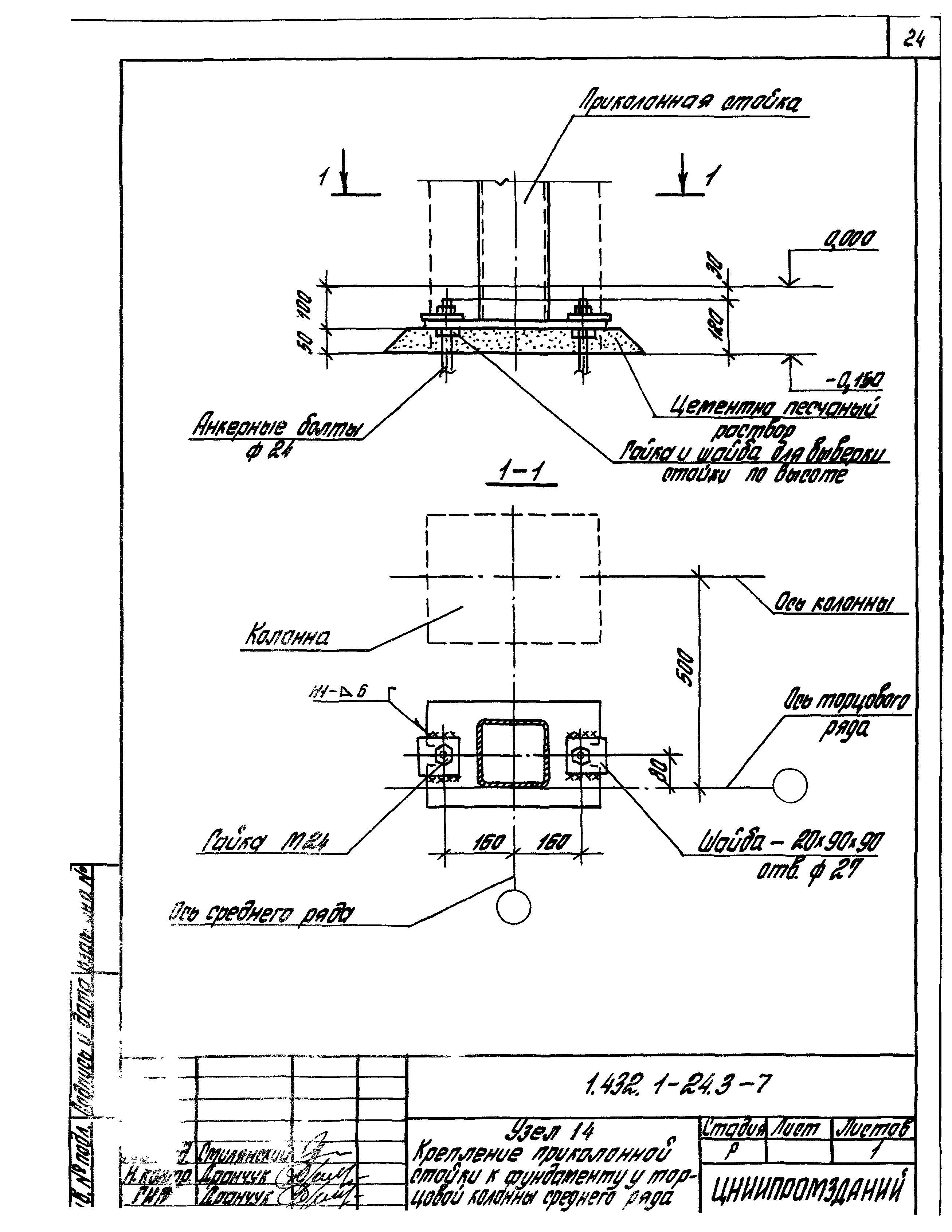

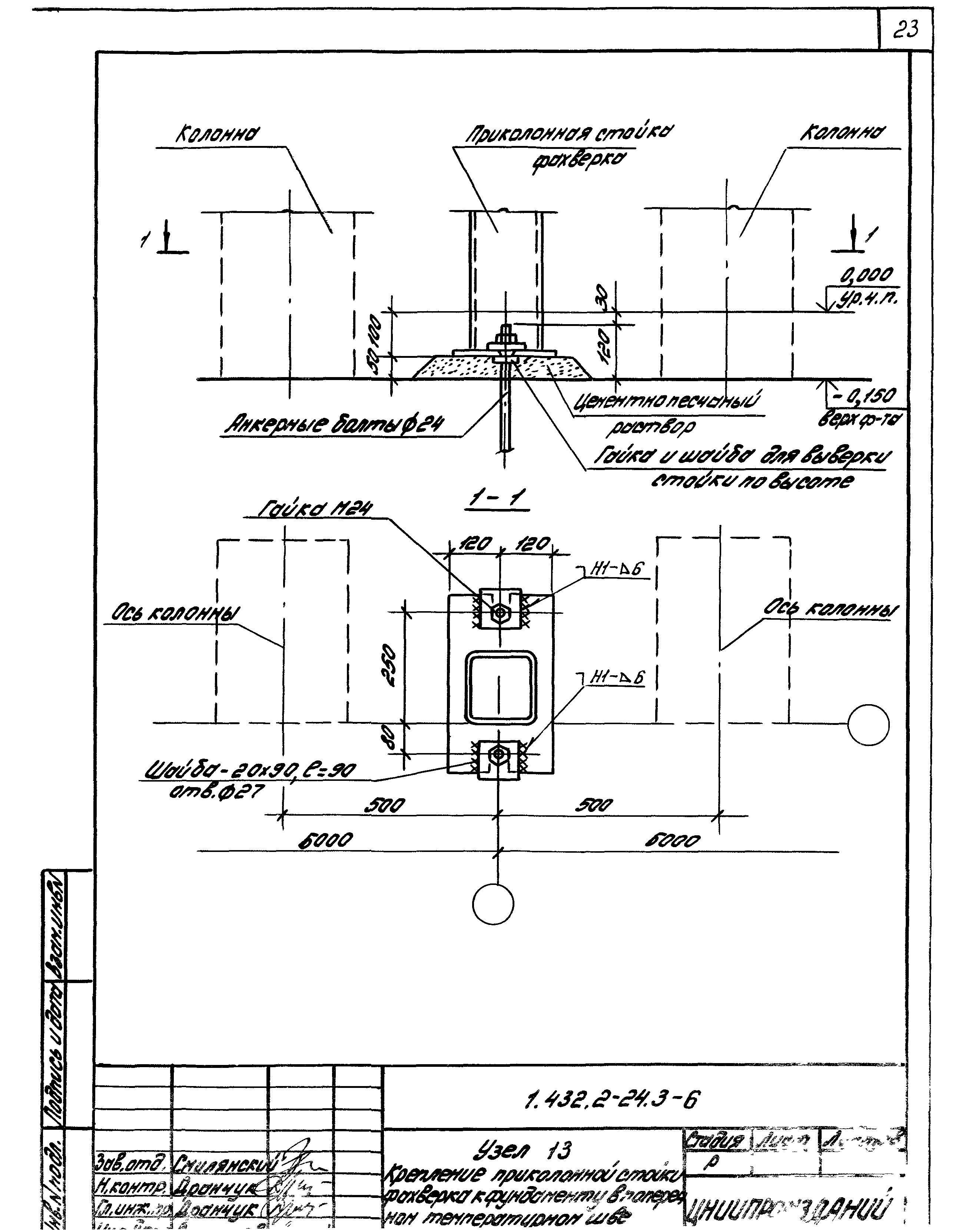

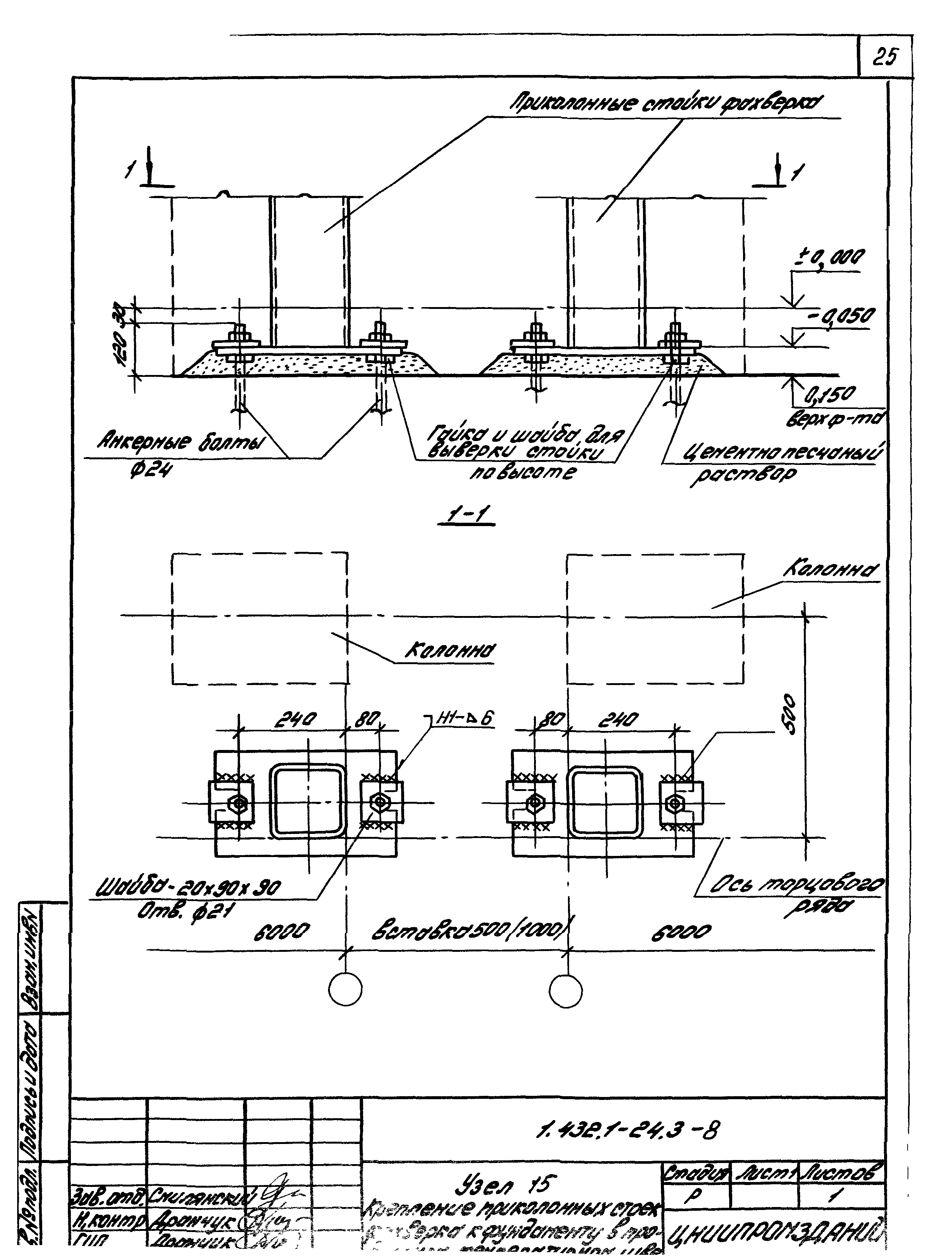

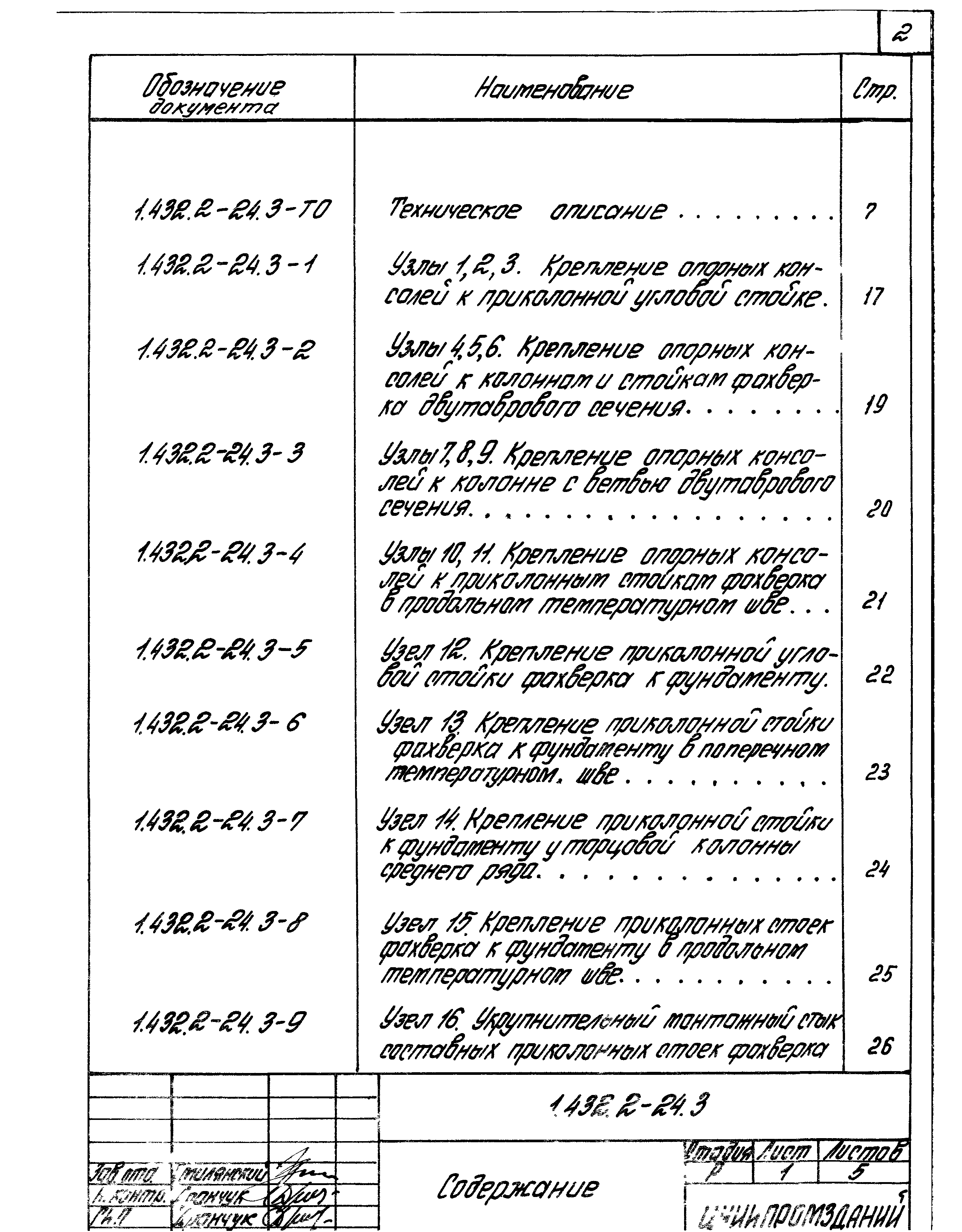

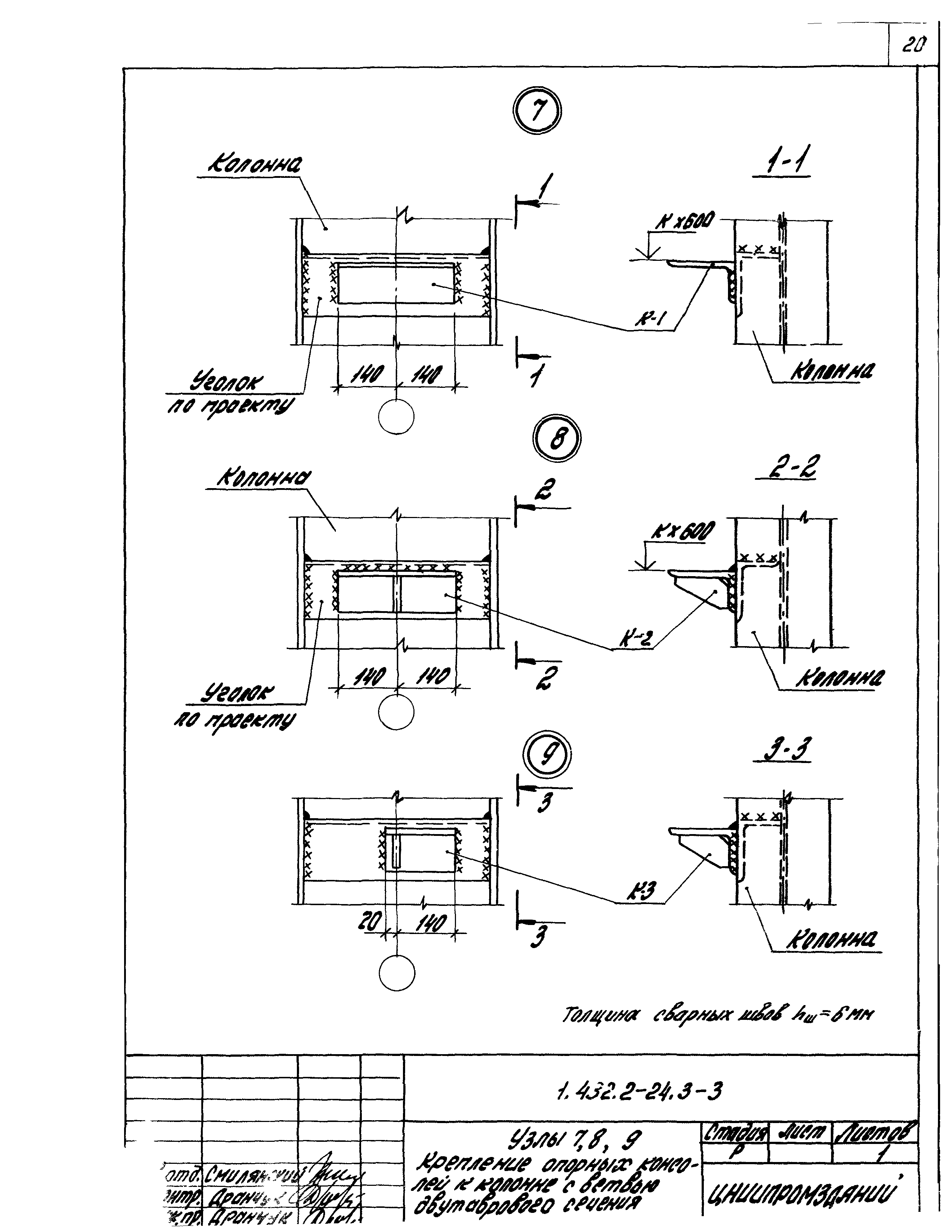

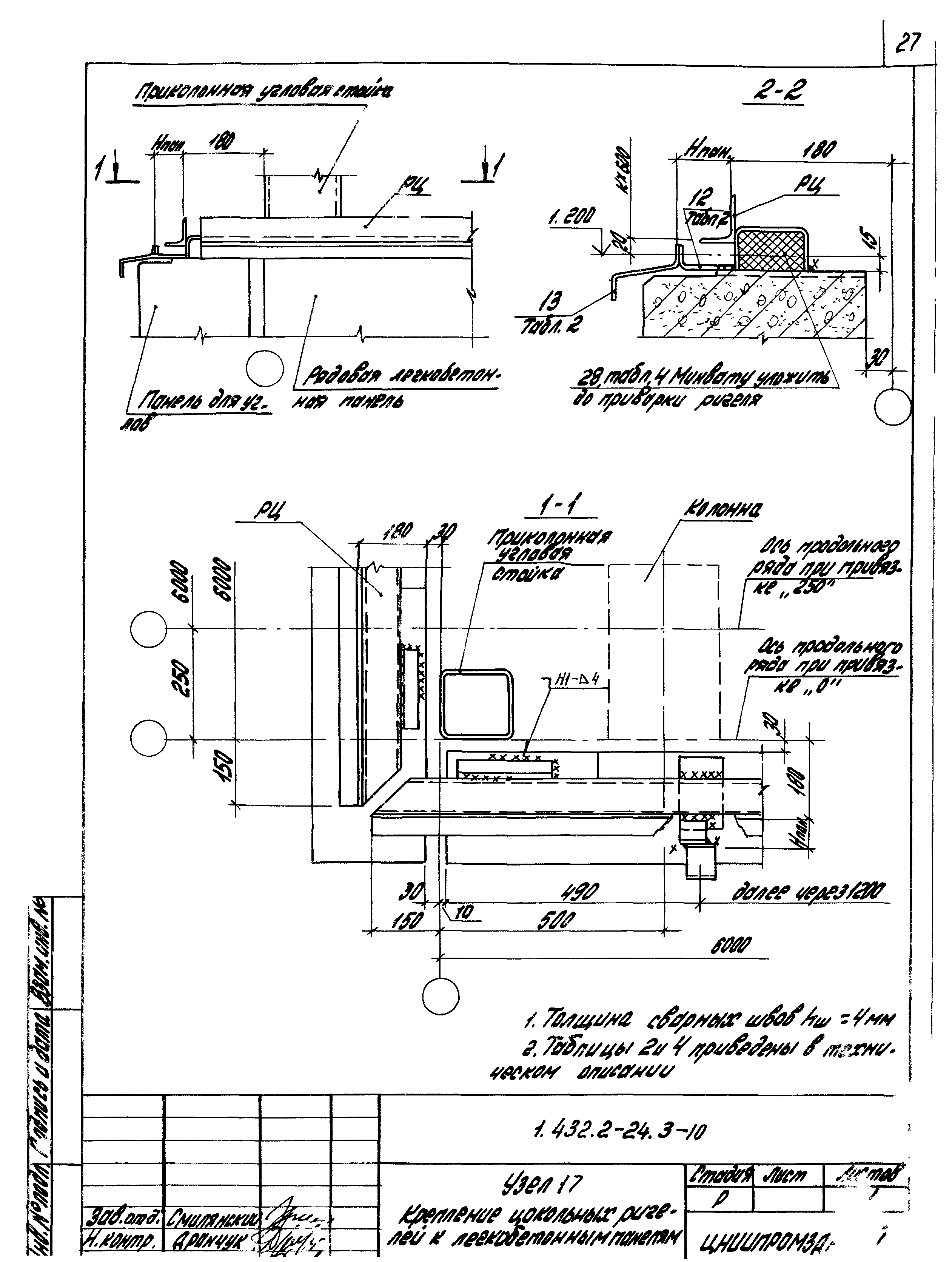

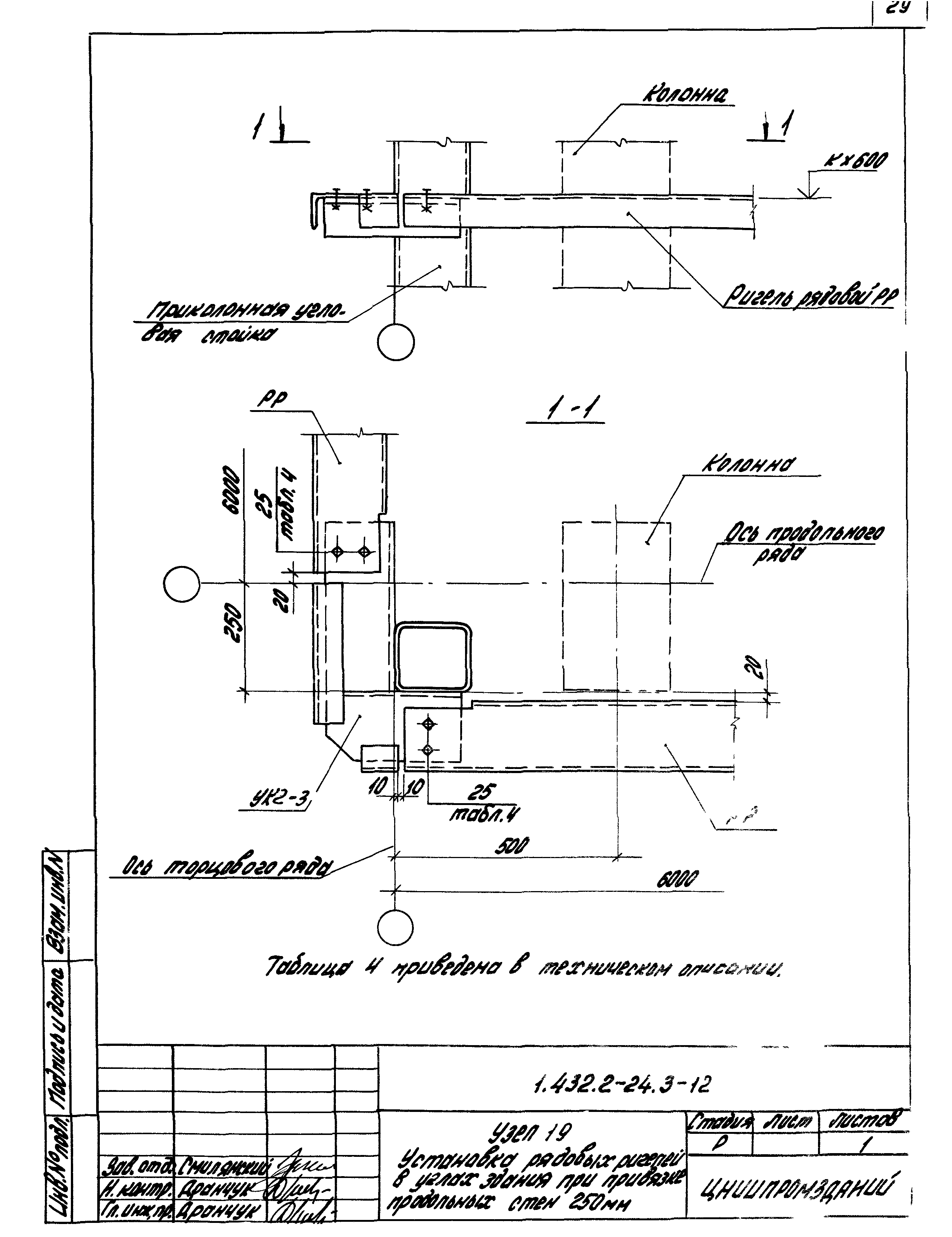

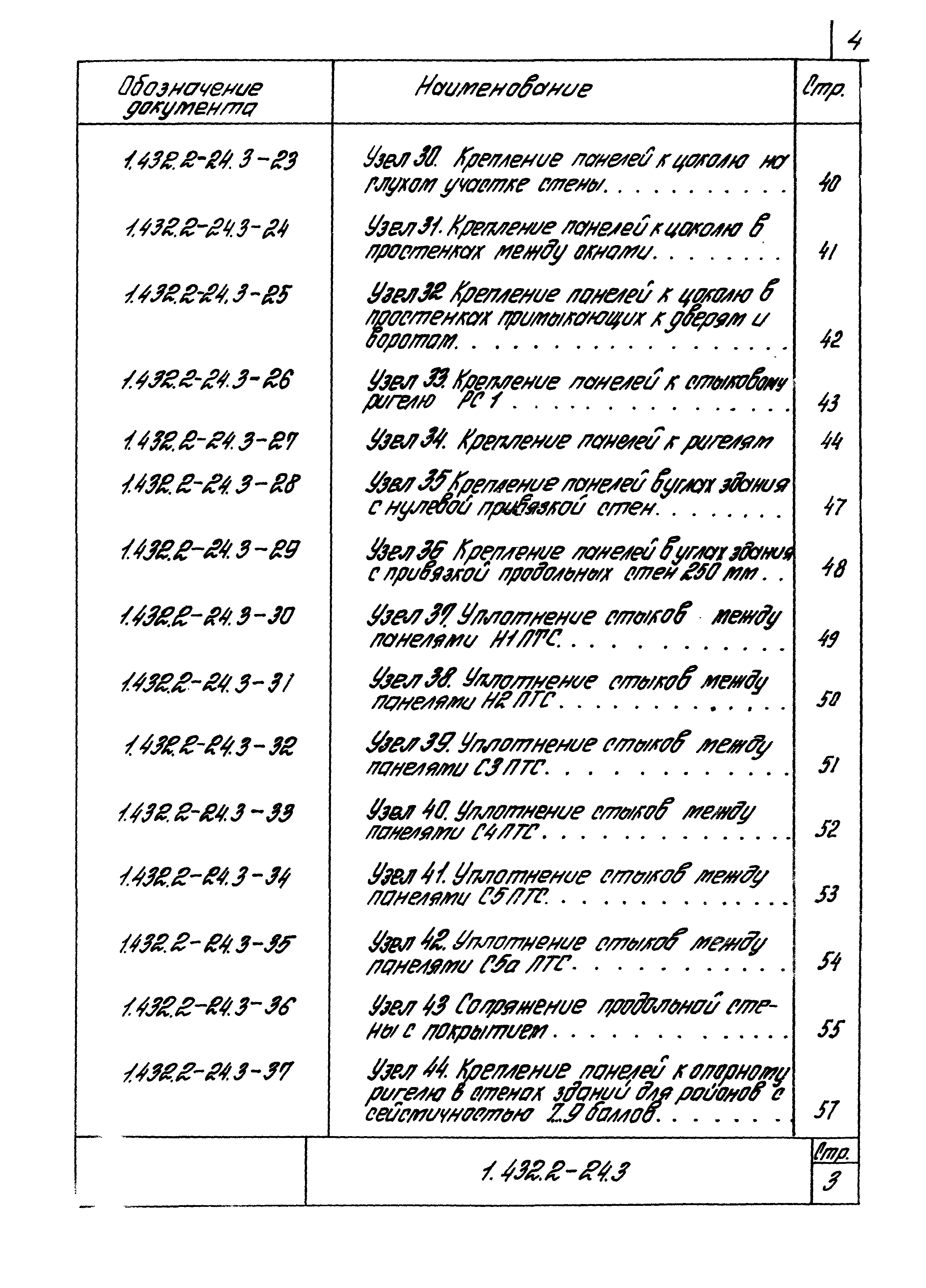

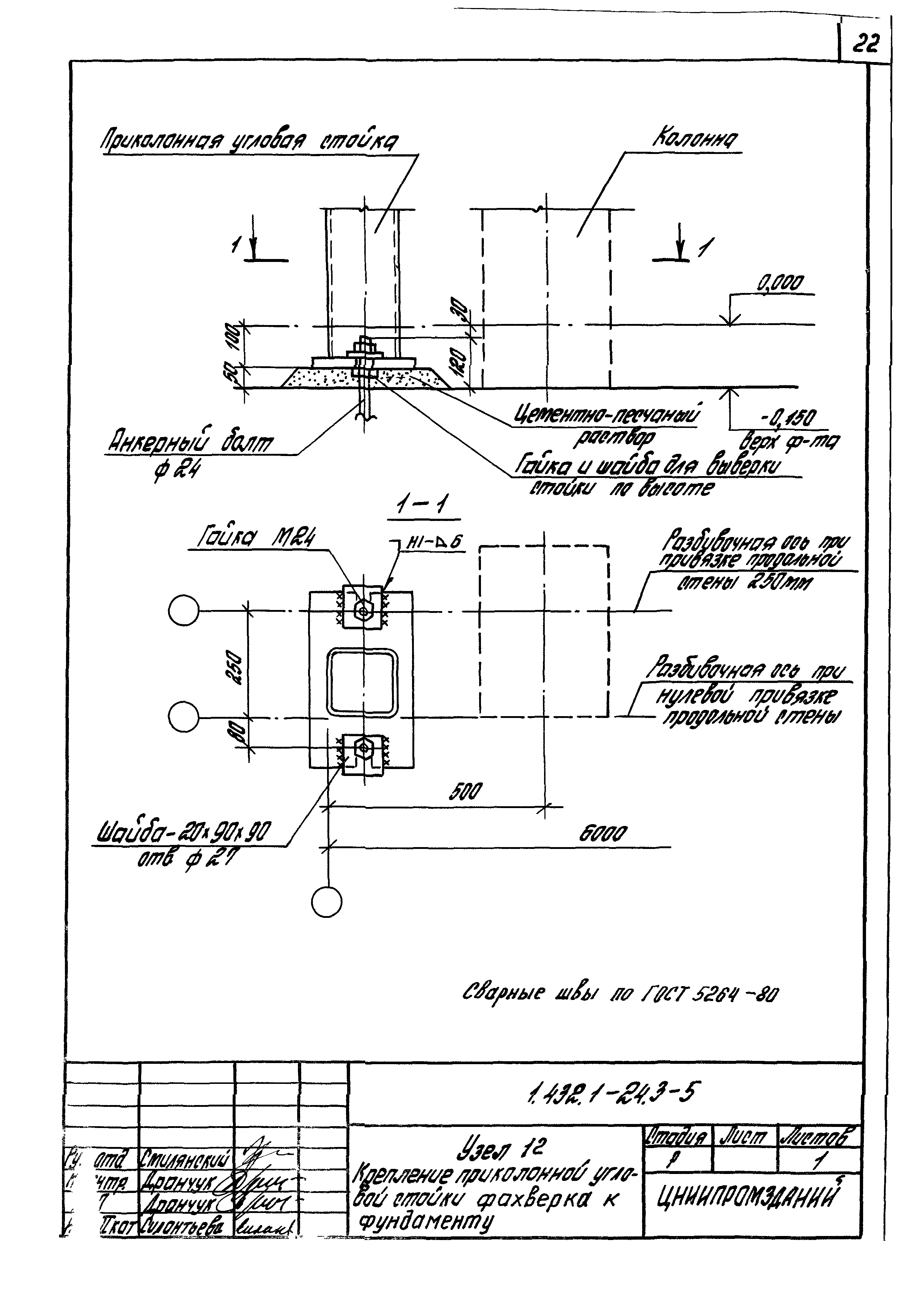

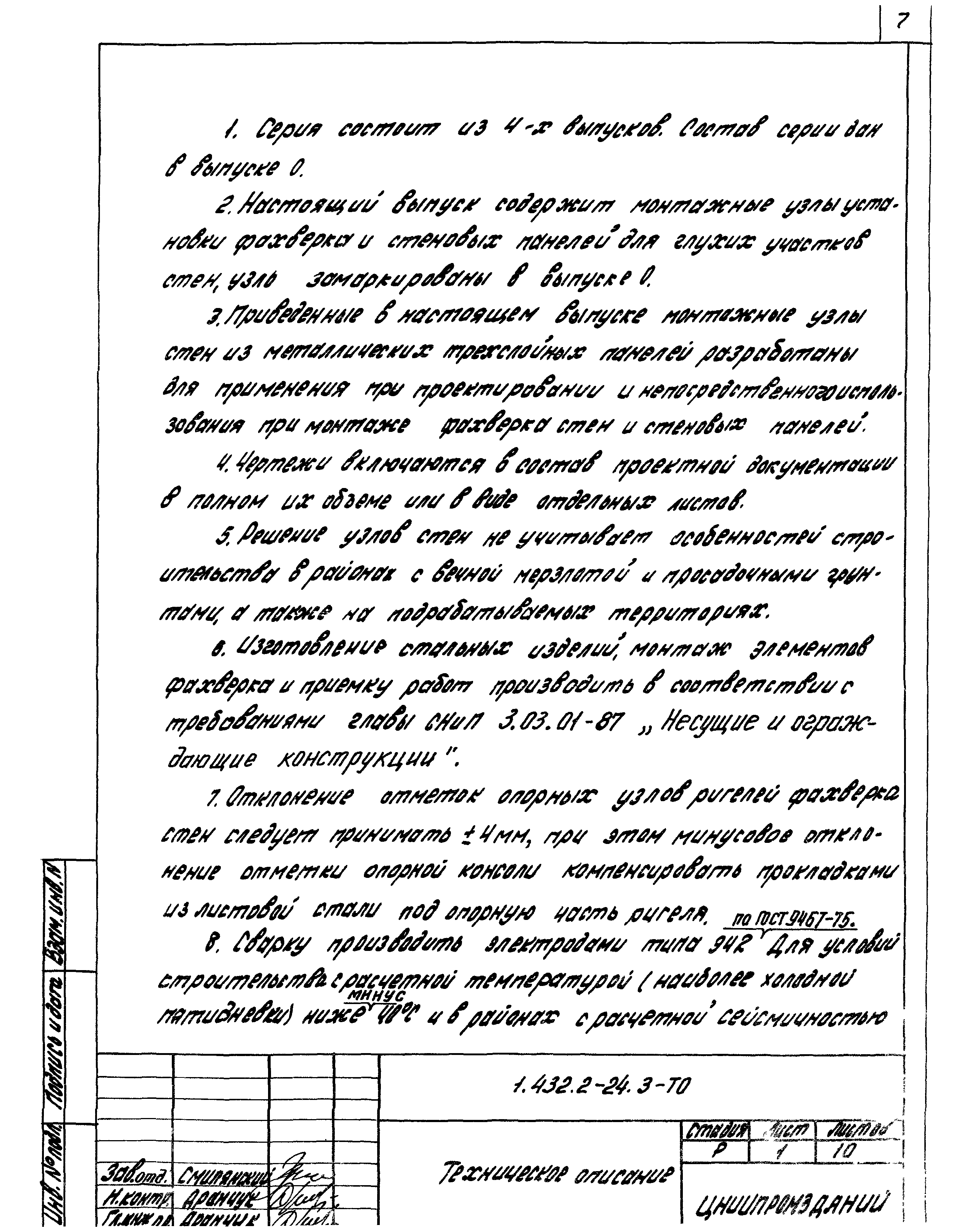

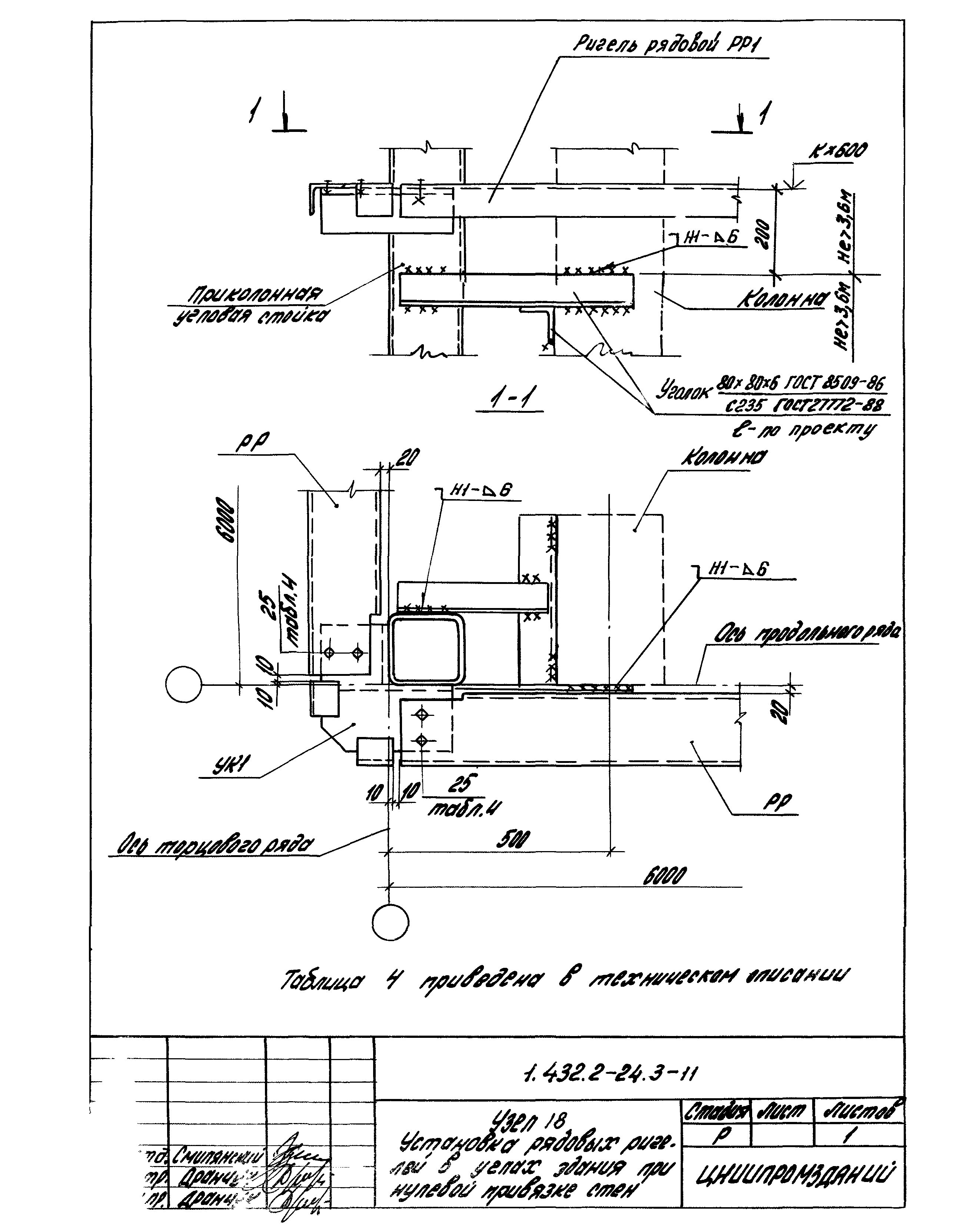

Оглавление:	1.432.2-24.3-ТО Техническое описание 1.432.2-24.3-1 Узлы 1, 2, 3. Крепление опорных консолей к приколонной угловой стойке 1.432.2-24.3-2 Узлы 4, 5, 6. Крепление опорных консолей к колоннам и стойкам фахверка двухтаврового сечения 1.432.2-24.3-3 Узлы 7, 8, 9. Крепление опорных консолей к колонне с ветвью двухтаврового сечения 1.432.2-24.3-4 Узлы 10, 11. Крепление опорных консолей к приколонным стойкам фахверка в продольном температурном шве 1.432.2-24.3-5 Узел 12. Крепление приколонной угловой стойки фахверка к фундаменту 1.432.2-24.3-6 Узел 13. Крепление приколонной стойки фахверка к фундаменту в поперечном температурном шве 1.432.2-24.3-7 Узел 14. Крепление приколонной стойки к фундаменту у торцовой колонны среднего ряда 1.432.2-24.3-8 Узел 15. Крепление приклонных стоек фахверка к фундаменту в продольном температурном шве 1.432.2-24.3-9 Узел 16. Укрупнительный монтажный стык составных приклонных стоек фахверка 1.432.2-24.3-10 Узел 17. Крепление цокольных ригелей к легкобетонных панелям 1.432.2-24.3-11 Узел 18. Установка рядовых ригелей в углах здания при нулевой привязке стен 1.432.2-24.3-12 Узел 19. Установка рядовых ригелей в углах здания при привязка продольных стен 250 мм 1.432.2-24.3-13 Узел 20. Установка и крепление стыков ригелей в углах здания 1.432.2-24.3-14 Узел 21. Установка и крепление опорных ригелей в углах здания 1.432.2-24.3-15 Узел 22. Установка и крепление опорных ригелей у рядовых осей 1.432.2-24.3-16 Узел 23. Установка и крепление рядовых и надоконных ригелей к приколонной стойке 1.432.2-24.3-17 Узел 24. Установка и крепление подоконных ригелей 1.432.2-24.3-18 Узел 25. Установка и крепление стыковых и надоконных ригелей 1.432.2-24.3-19 Узел 26. Установка и крепление рядовых ригелей 1.432.2-24.3-20 Узел 27. Установка и крепление ригелей в поперечном температурном шве 1.432.2-24.3-21 Узел 28. Установка ригелей в продольном температурном шве 1.432.2-24.3-22 Узел 29. Установка стыков ригелей РСЗ 1.432.2-24.3-23 Узел 30. Крепление панелей к цоколю на глухом участке стены 1.432.2-24.3-24 Узел 31. Крепление панелей к цоколю в простенках между окнами 1.432.2-24.3-25 Узел 32. Крепление панелей к цоколю в простенках примыкающих к дверям и воротам 1.432.2-24.3-26 Узел 33. Крепление панелей к стыковом ригелю РС1 1.432.2-24.3-27 Узел 34. Крепление панелей к ригелям 1.432.2-24.3-28 Узел 35. Крепление панелей в углах здания с нулевой привязкой стен 1.432.2-24.3-29 Узел 36. Крепление панелей в углах здания с привязкой продольных стен 250 мм 1.432.2-24.3-30 Узел 37. Уплотнение стыков между панелями Н1 ПТС 1.432.2-24.3-31 Узел 38. Уплотнение стыков между панелями Н2 ПТС 1.432.2-24.3-32 Узел 39. Уплотнение стыков между панелями С3 ПТС 1.432.2-24.3-33 Узел 40. Уплотнение стыков между панелями С4 ПТС 1.432.2-24.3-34 Узел 41. Уплотнение стыков между панелями С5 ПТС 1.432.2-24.3-35 Узел 42. Уплотнение стыков между панелями С5а ПТС 1.432.2-24.3-36 Узел 43. Сопряжение продольной стены с покрытием 1.432.2-24.3-37 Узел 44. Крепление панелей к опорному ригелю в стенах зданий для районов с сейсмичностью 7… 9 баллов 1.432.2-24.3-38 Узел 45. Крепление панелей к рядовому ригелю в стенах зданий для районов с сейсмичностью 7… 9 баллов 1.432.2-24.3-39 Узел 46. Крепление панелей к цоколю в стенах зданий для районов с сейсмичностью 7… 9 баллов 1.432.2-24.3-40 Узел 47. Крепление панелей к ригелю в простенках между окнами в стенах зданий для районов с сейсмичностью 7… 9 баллов 1.432.2-24.3-41 Узел 48. Крепление панелей к стыковому ригелю на глухом участке стены здания для районов с сейсмичностью 7… 9 баллов 1.432.2-24.3-42 Узел 49. Крепление панелей к ригелю в простенке неподвижного яруса стены в уровне горизонтального антисейсмического шва 1.432.2-24.3-43 Узел 50. Сопряжение верха окна с одинарным переплетом со стеной в уровне горизонтального антисейсмического шва 1.432.2-24.3-44 Узел 51. Сопряжение низа окна с одинарным переплетом со стеной в зданиях для районов с сейсмичностью 7… 9 баллов 1.432.2-24.3-45 Узел 52. Крепление панелей к стыковому ригелю в стенах здания для районов с сейсмичностью 7… 9 баллов 1.432.2-24.3-46 Узел 53. Сопряжение верха деревянной двери со стеной в уровне горизонтального антисейсмического шва 1.432.2-24.3-47 Узел 54. Расположение горизонтального антисейсмического шва над распашными воротами по серии 1.435.2-28 1.432.2-24.3-48 Узел 55. Расположение горизонтального антисейсмического шва над подъемно-складчатыми воротами 1.432.2-24.3-49 Узел 56. Устройство вертикального антисейсмического шва в углах здания при нулевой привязке стен 1.432.2-24.3-50 Узел 57. Устройство вертикального антисейсмического шва в углах здания при нулевой привязке продольных стен 250 мм 1.432.2-24.3-51 Узел 58. Устройство вертикального температурного шва 1.432.2-24.3-52 Узел 59. Устройство вертикального антисейсмического шва 1.432.2-24.3-53 Узел 60. Крепление изделия МС1 к панелям для их подвески к опорным ригелям
Разработан:	ЦНИИпромзданий
Утверждён:	10.12.1990 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 5/6-938)
Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1991 г. )
Расположен в:	Техническая документация Экология СТРОИТЕЛЬНЫЕ МАТЕРИАЛЫ И СТРОИТЕЛЬСТВО Строительные элементы Стены. Перегородки. Фасады Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Металлические и из других материалов
Заменяет собой:	Серия 1.432.2-17 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана» Шифр 143-83 «Стены одноэтажных промышленных зданий из металлических трехслойных панелей с утеплителем из пенополиуретана и обшивками из тонколистовой оцинкованной стали с повышенными прочностными свойствами толщиной 0,6 мм. Рабочие чертежи»
Нормативные ссылки:	СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 6785-80 «Плиты подоконные железобетонные. Технические условия» ГОСТ 14624-84 «Двери деревянные для производственных зданий. Типы, конструкция и размеры» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 2697-83 «Пергамин кровельный. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 11371-78 «Шайбы. Технические условия» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.436.3-21 «Окна с переплетами из гнутосварных стальных профилей и механизмы открывания» Серия 2.436-19 «Узлы окон со стальными переплетами по серии 1.436.3-21» Серия 1.427.3-4 «Стальные стойки фахверка одноэтажных производственных зданий»
