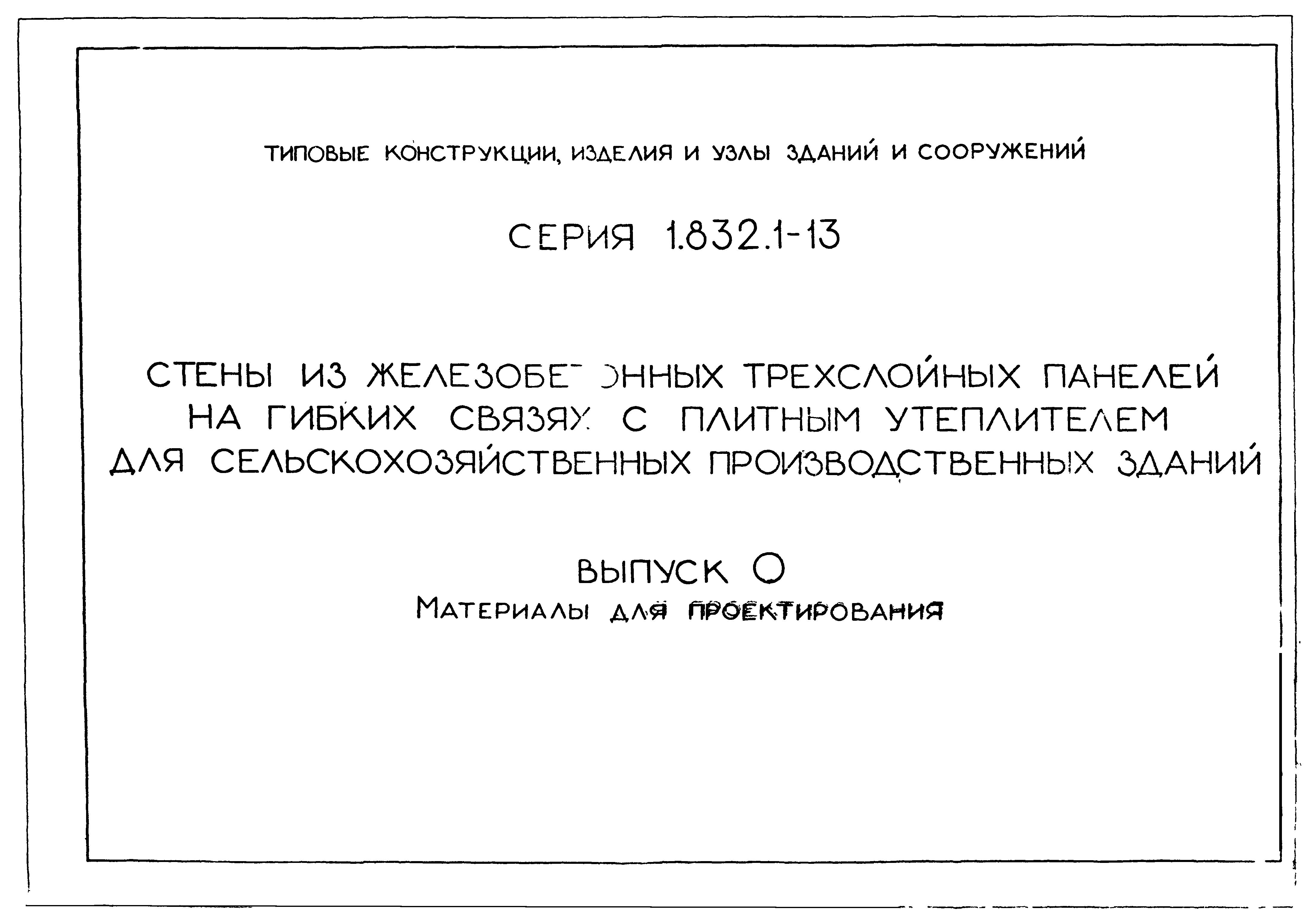

Серия 1.832.1-13

Выпуск 0. Материалы для проектирования

Обозначение:	Серия 1.832.1-13
Обозначение англ:	Series 1.832.1-13
Статус:	не определен законодательством
Название рус.:	Выпуск 0. Материалы для проектирования
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	15.02.1989
Область применения:	Настоящая серия содержит рабочие чертежи стен из железобетонных трехслойных панелей с плитным утеплителем для производственных зданий сельскохозяйственного назначения

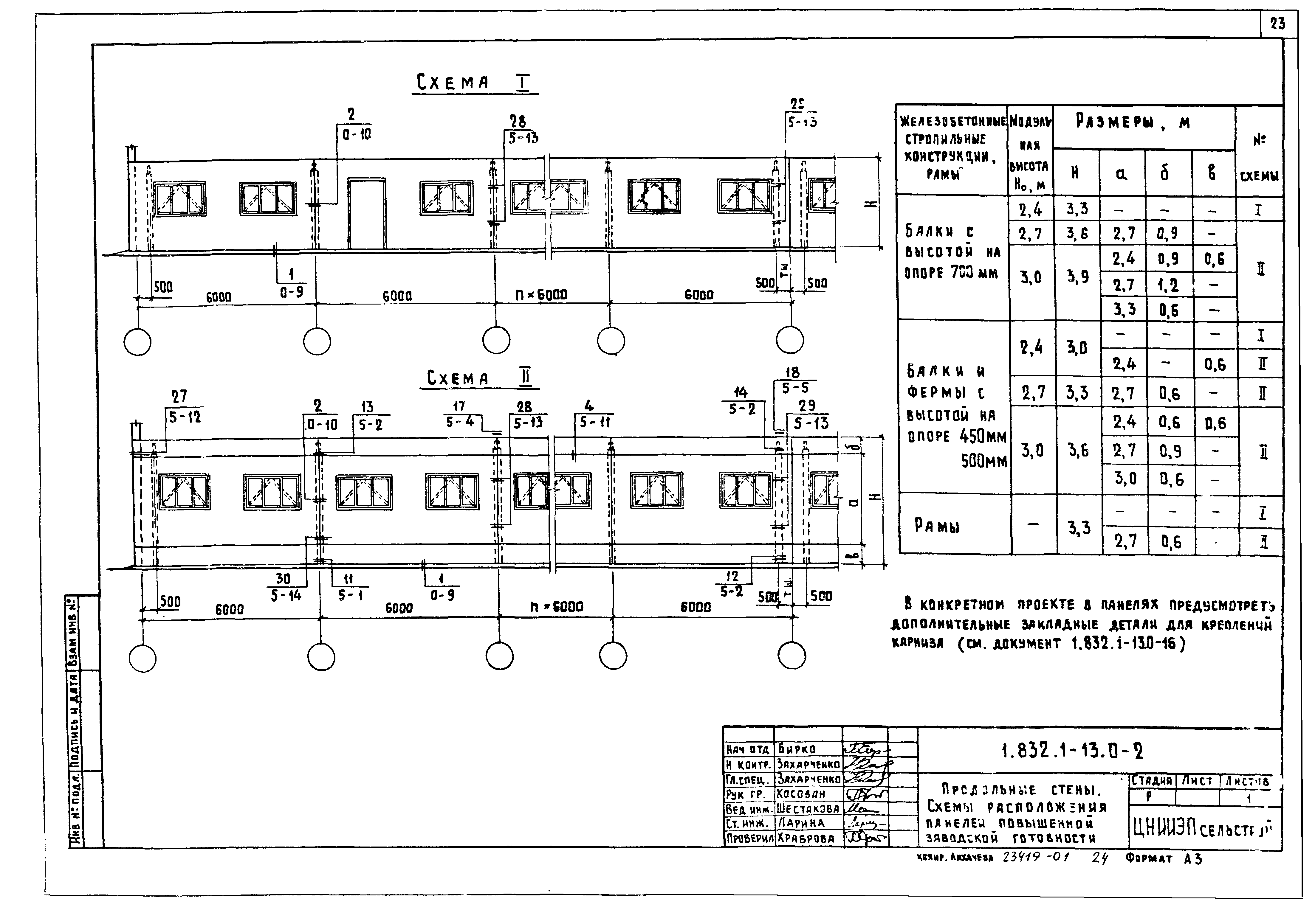

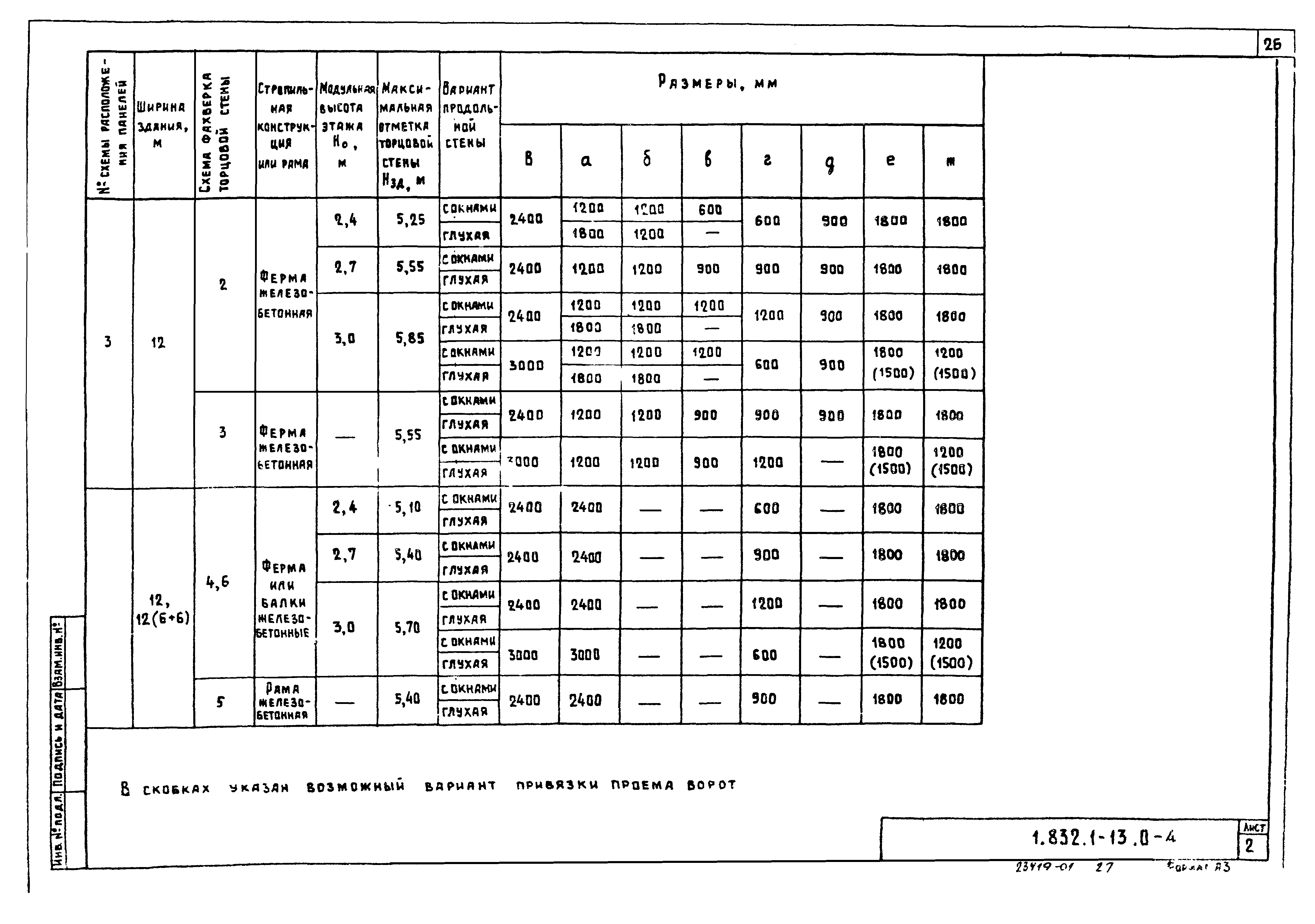

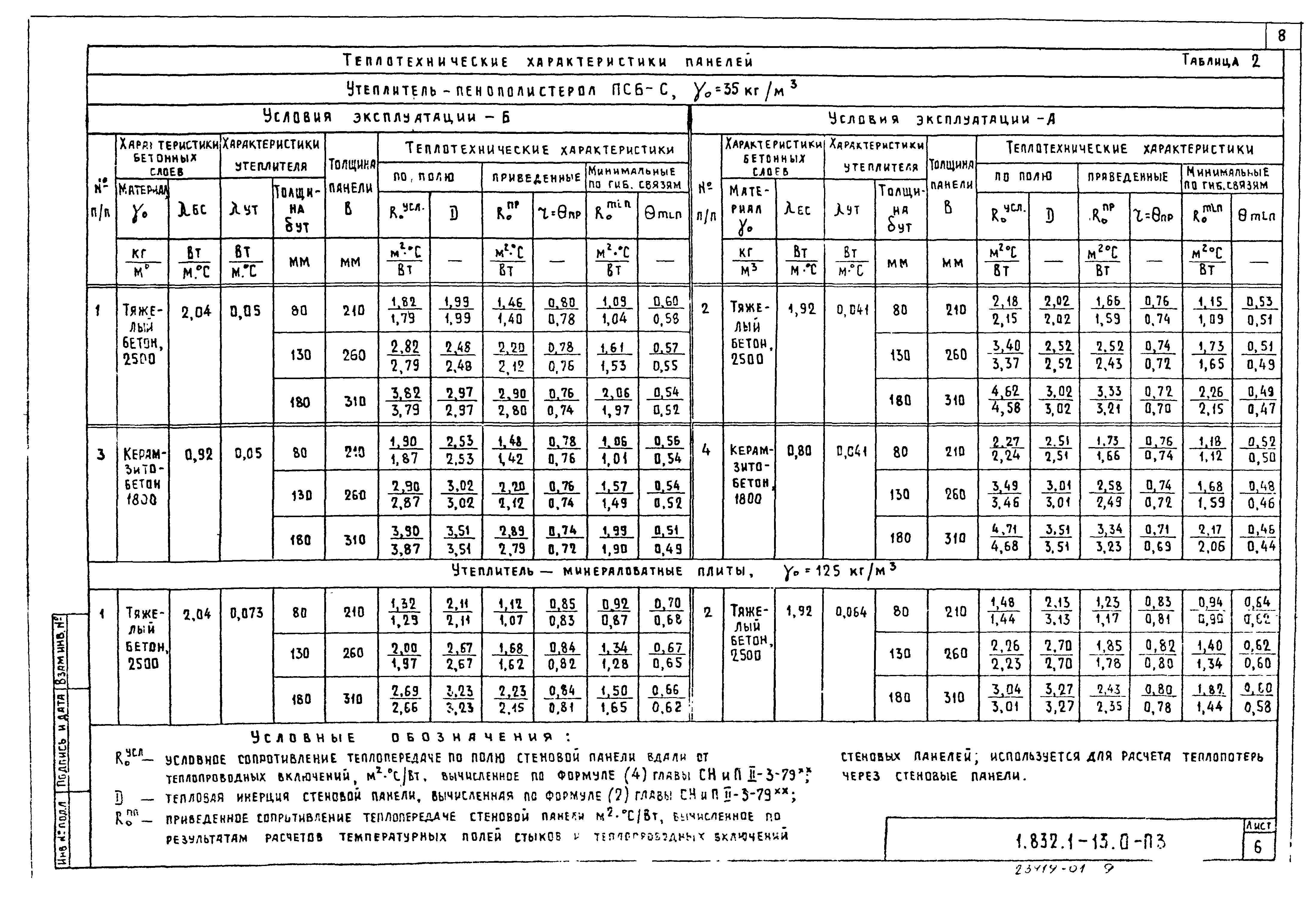

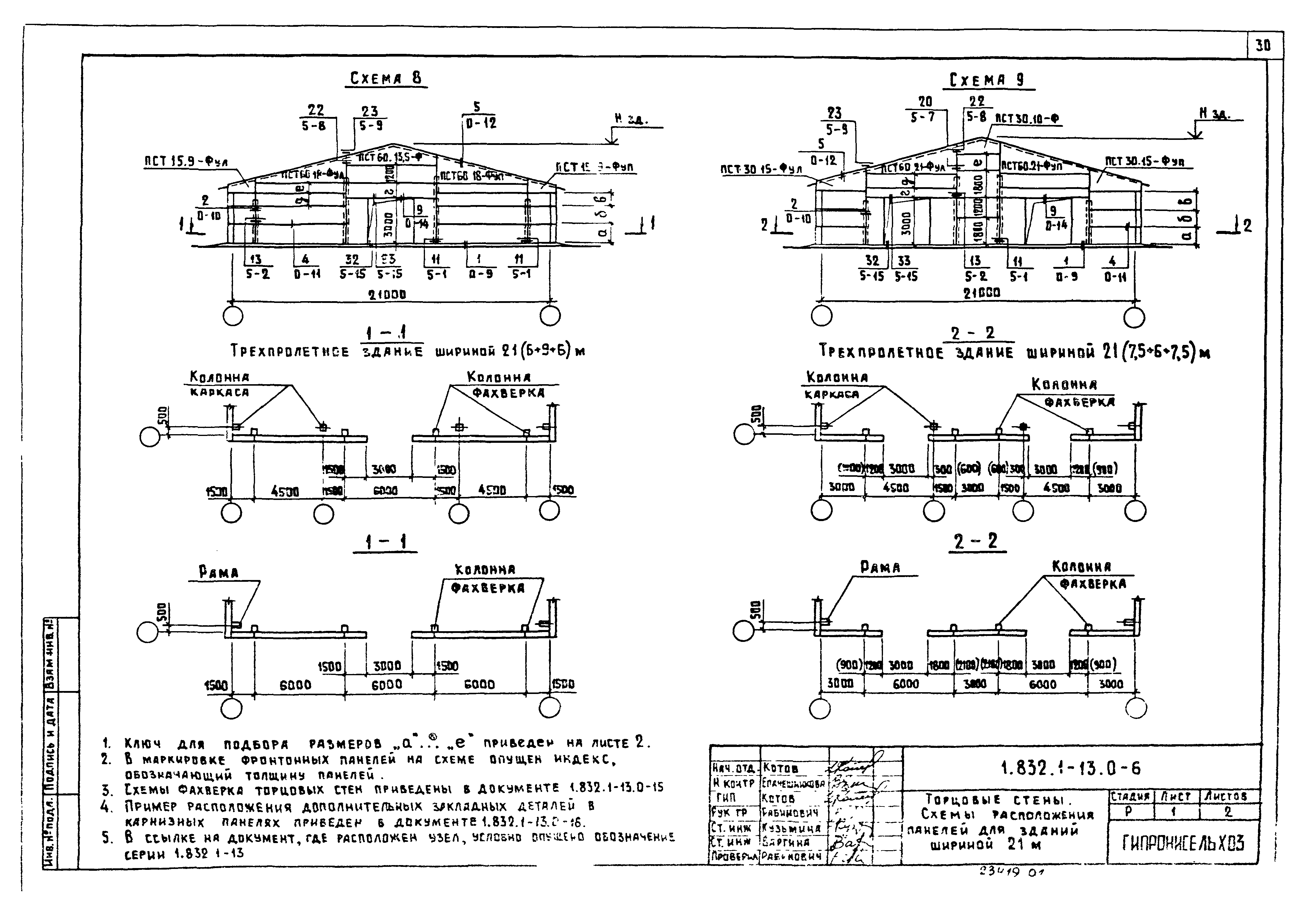

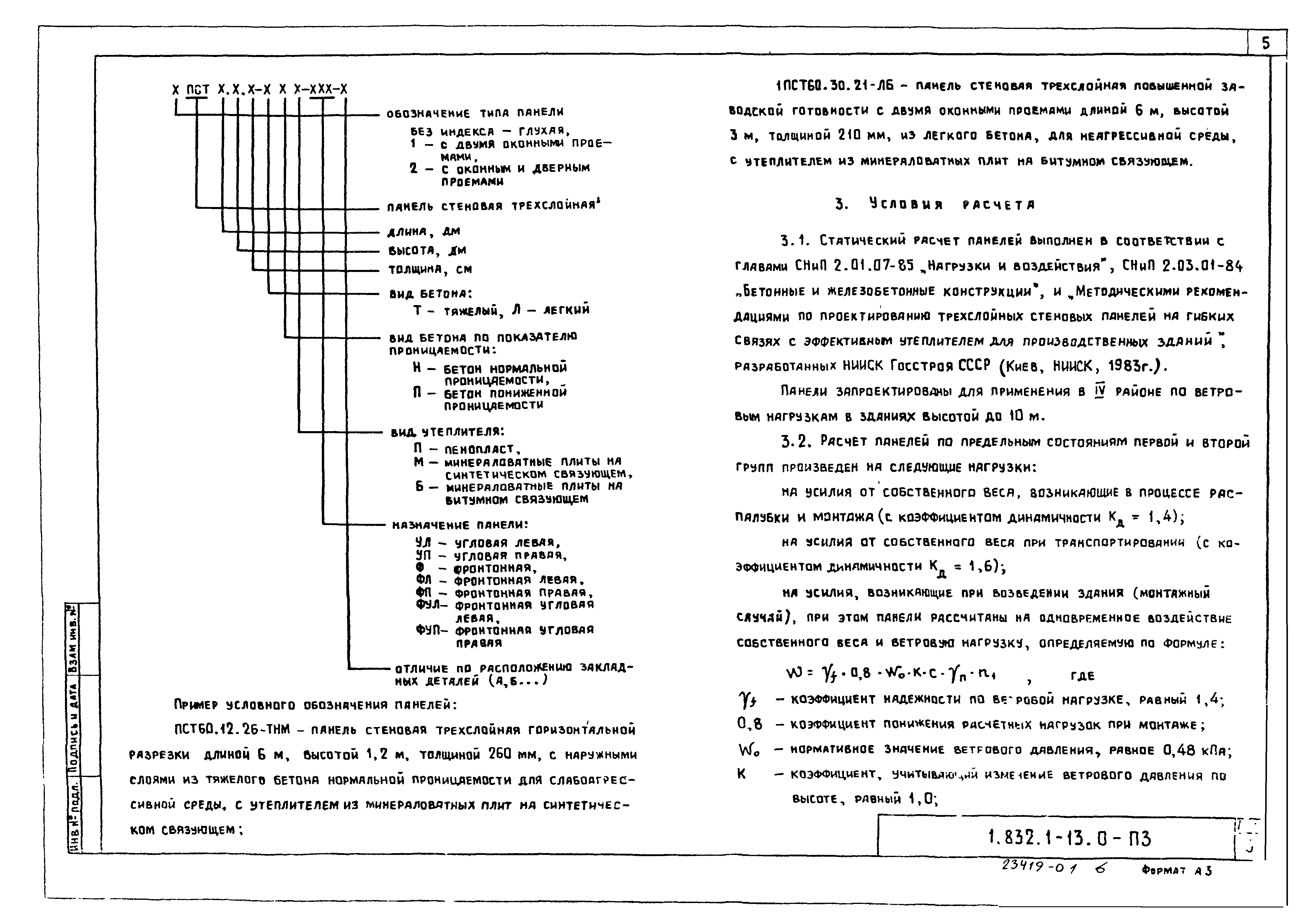

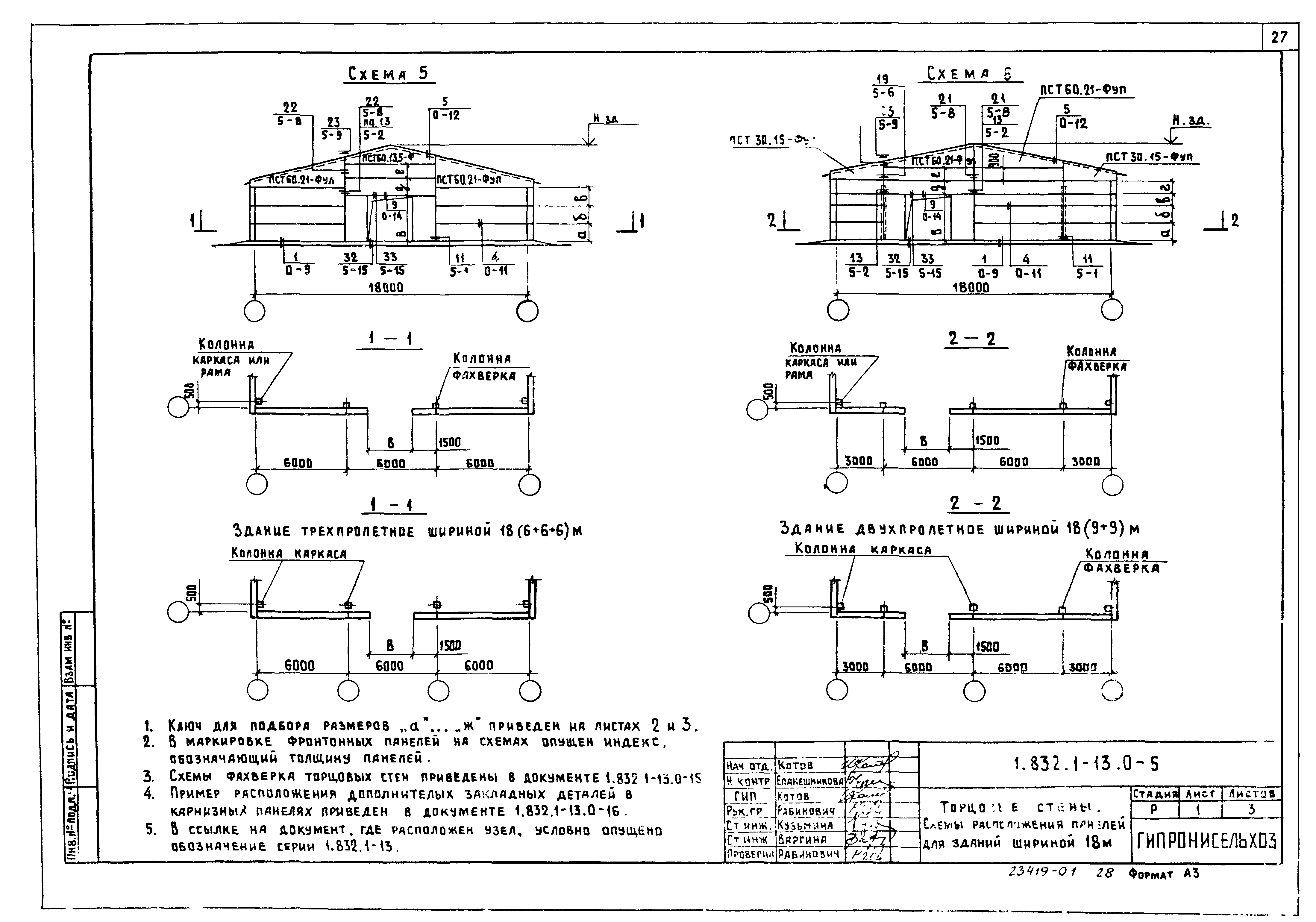

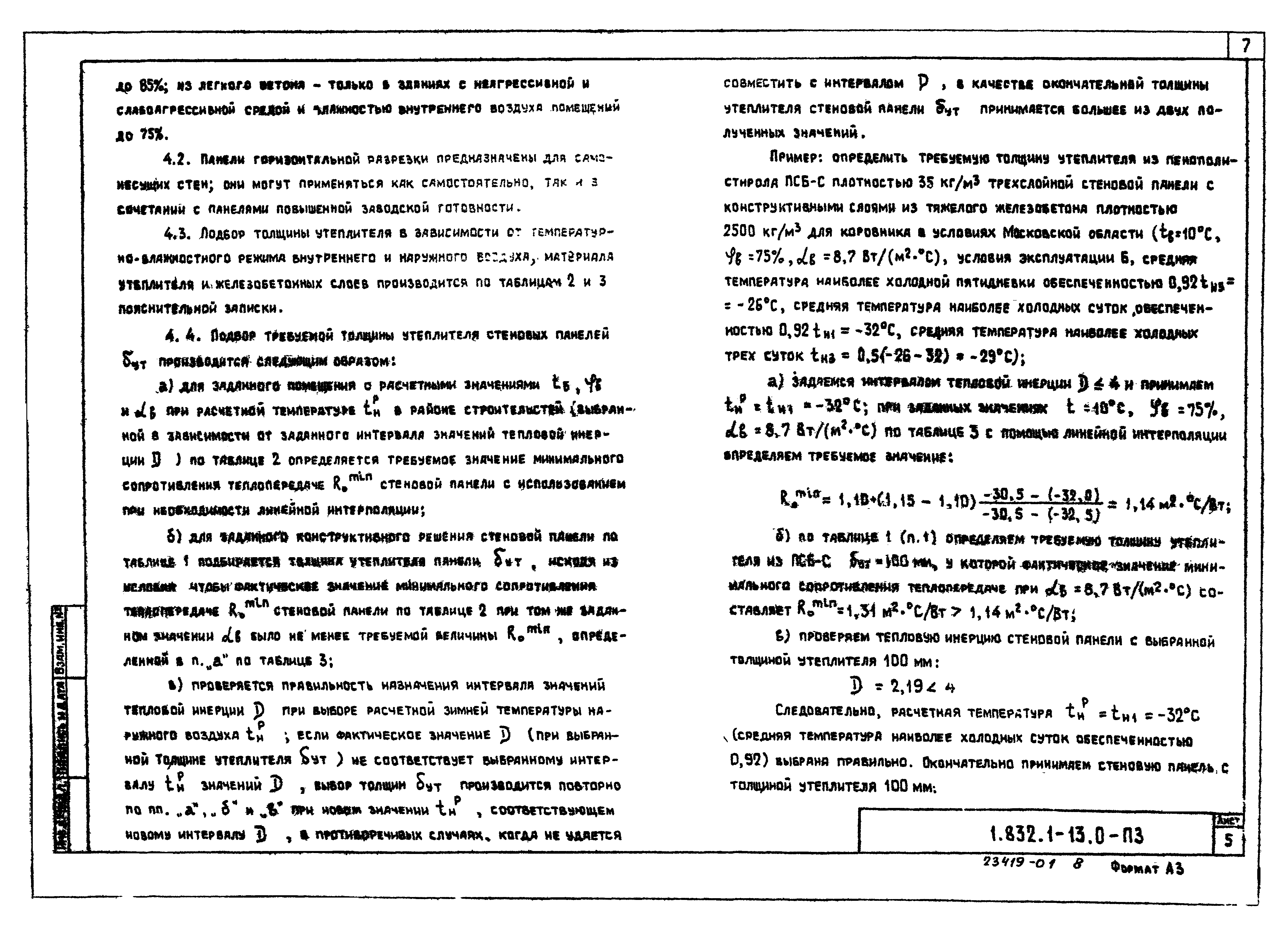

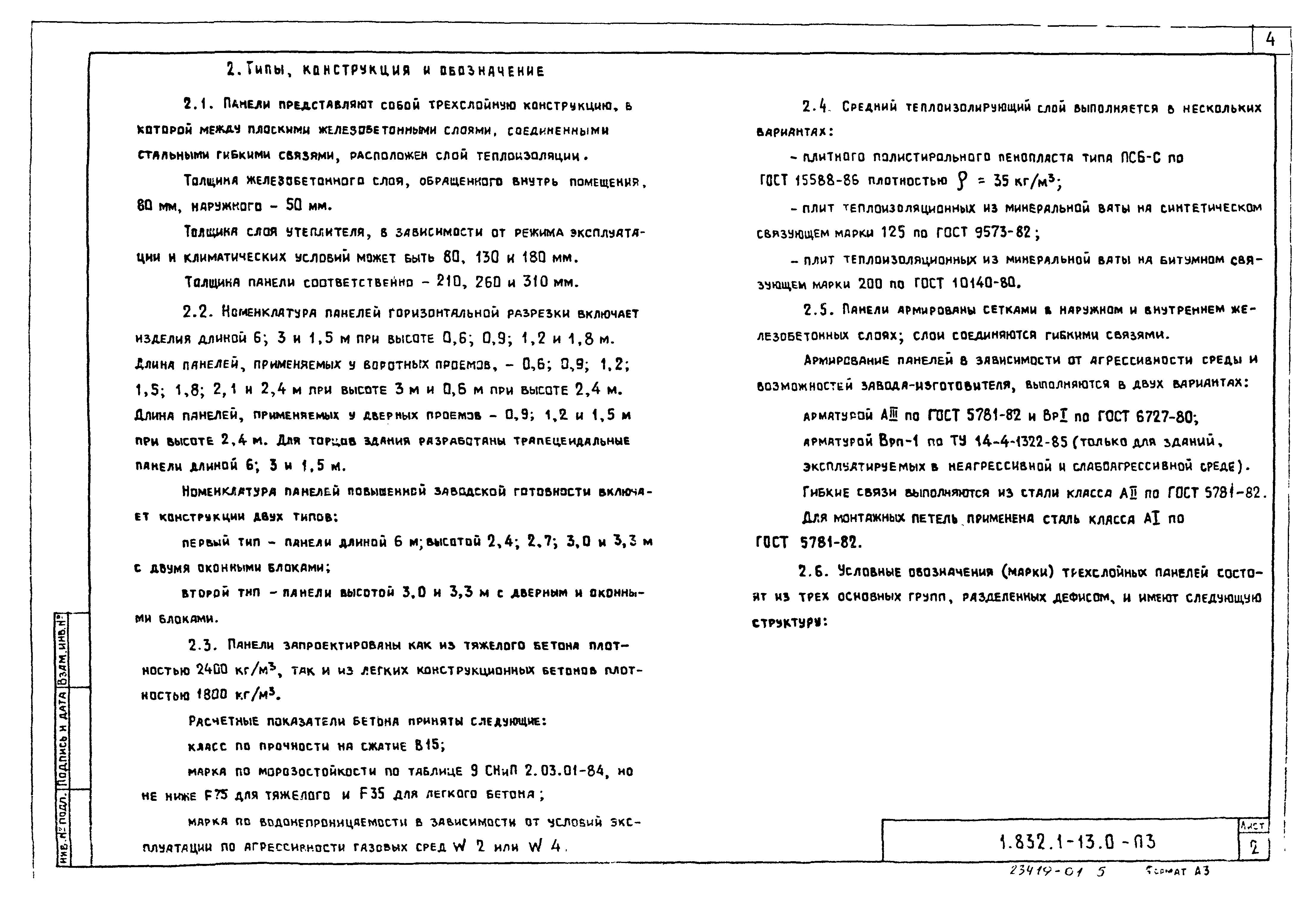

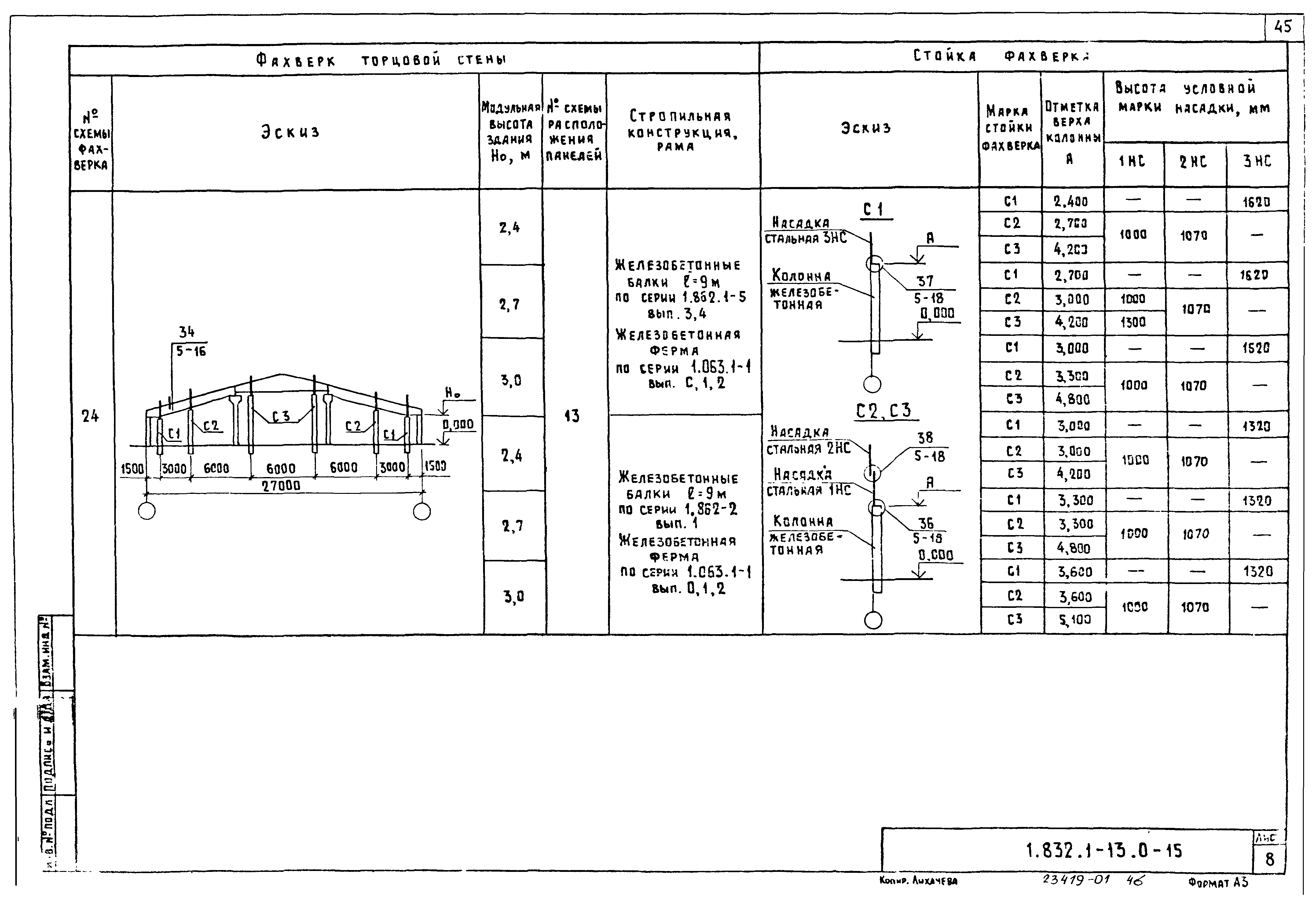

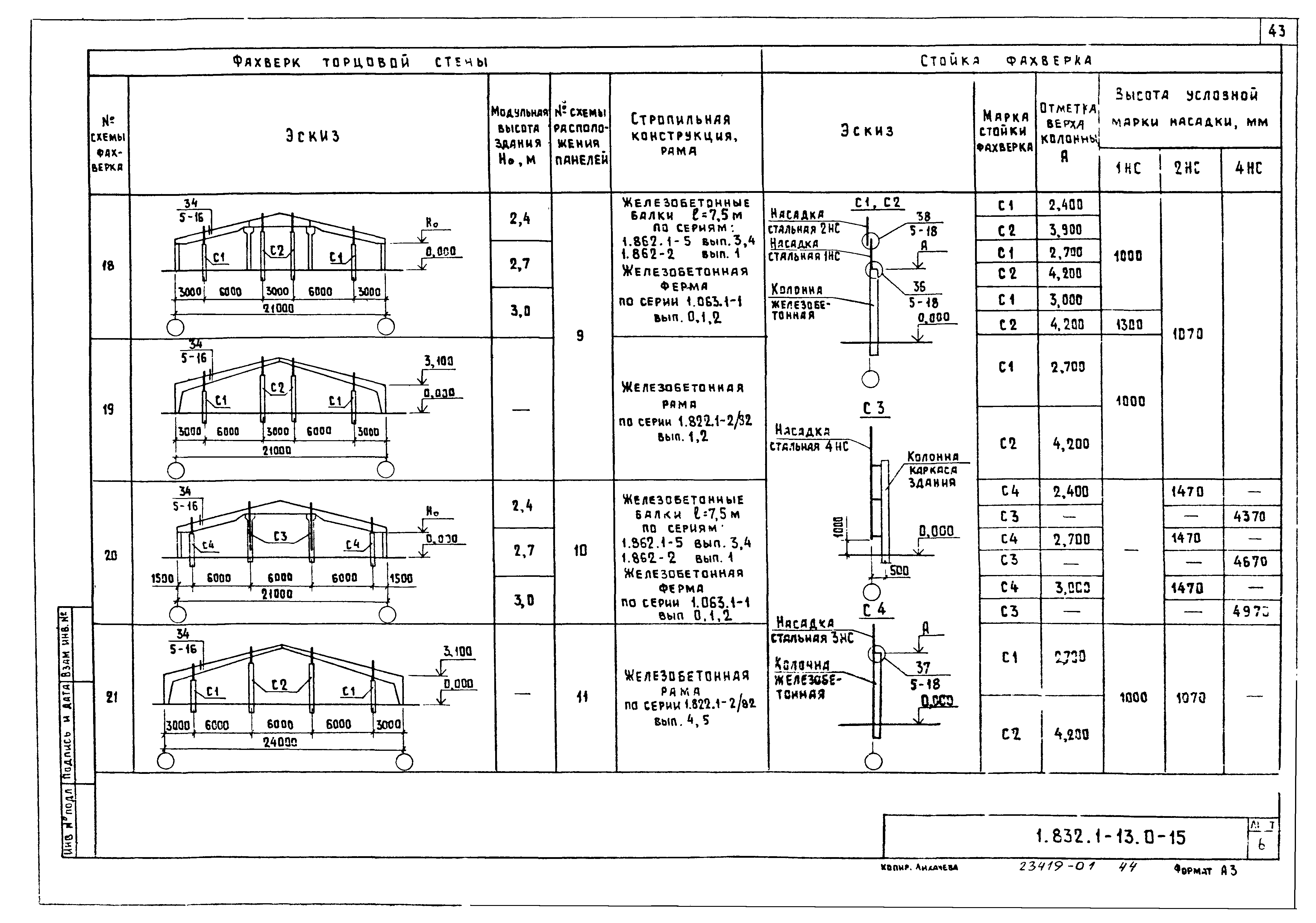

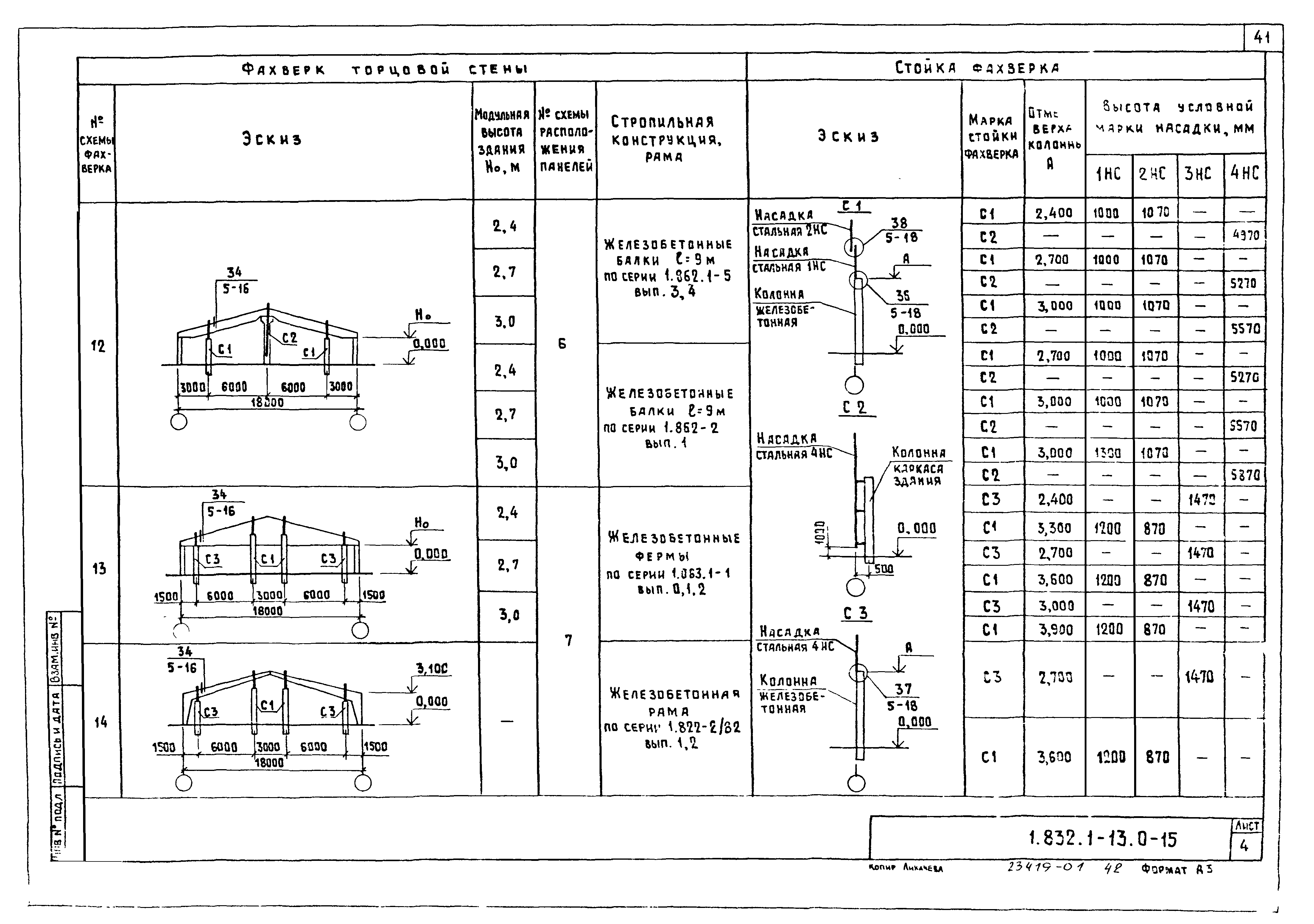

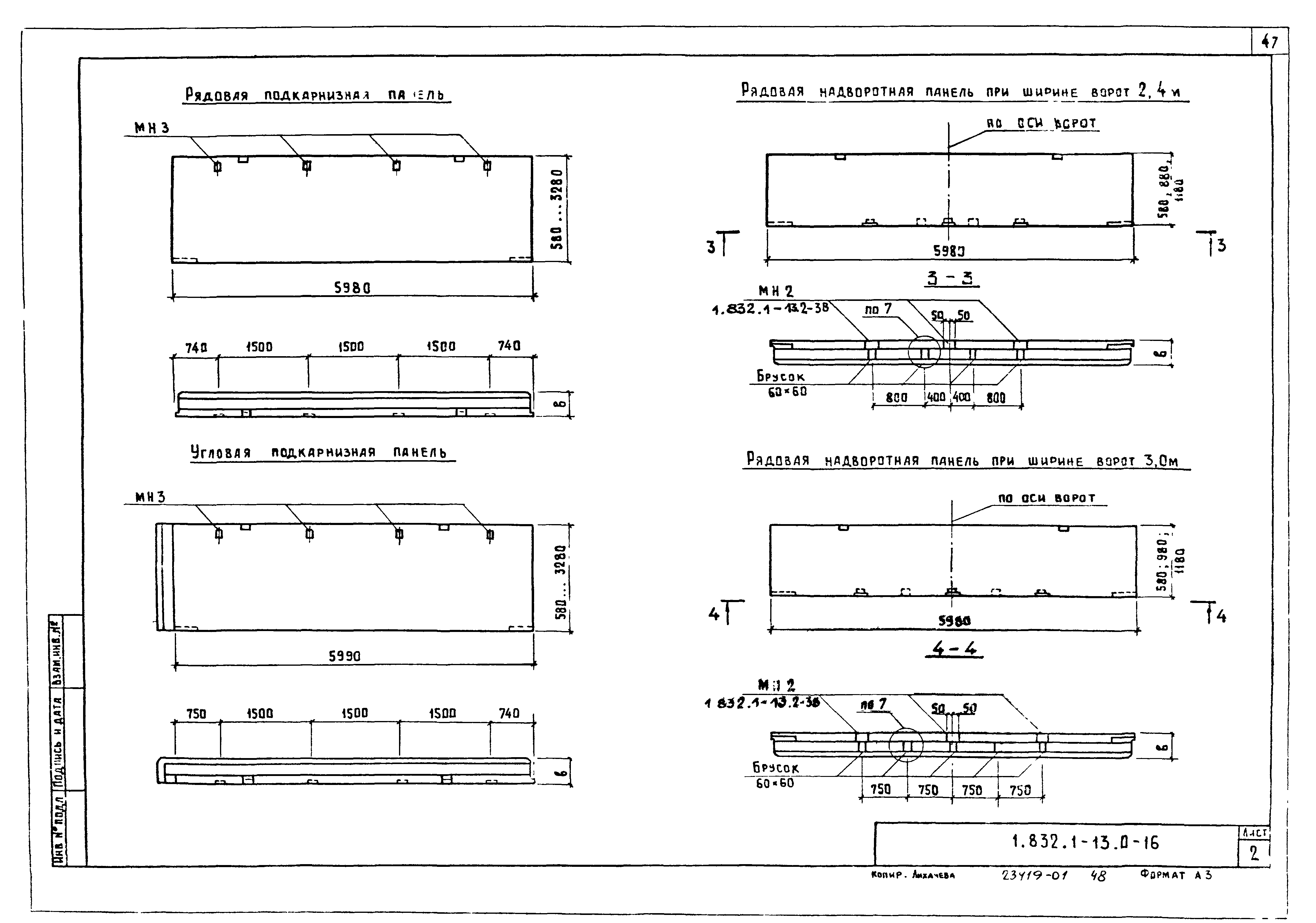

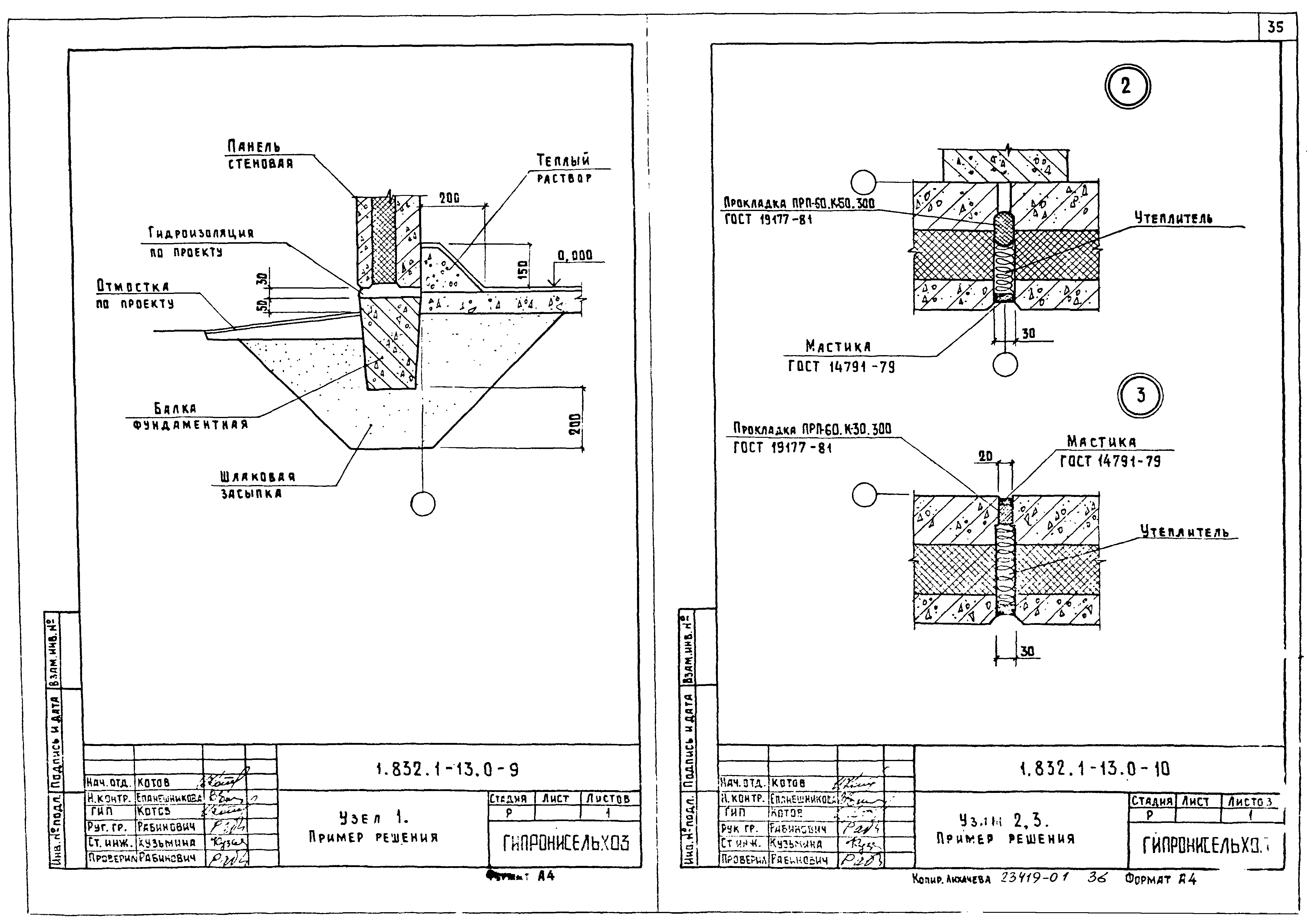

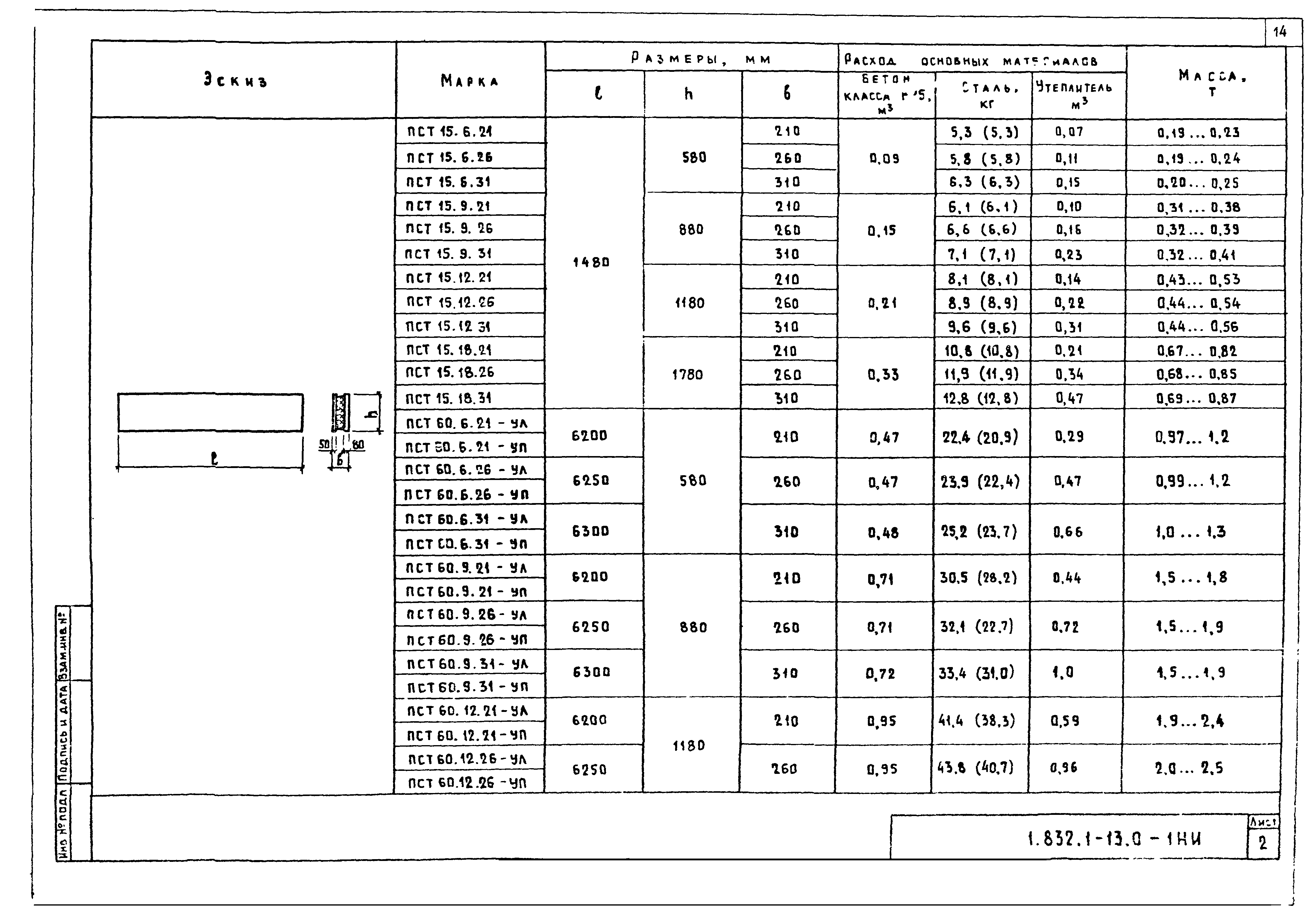

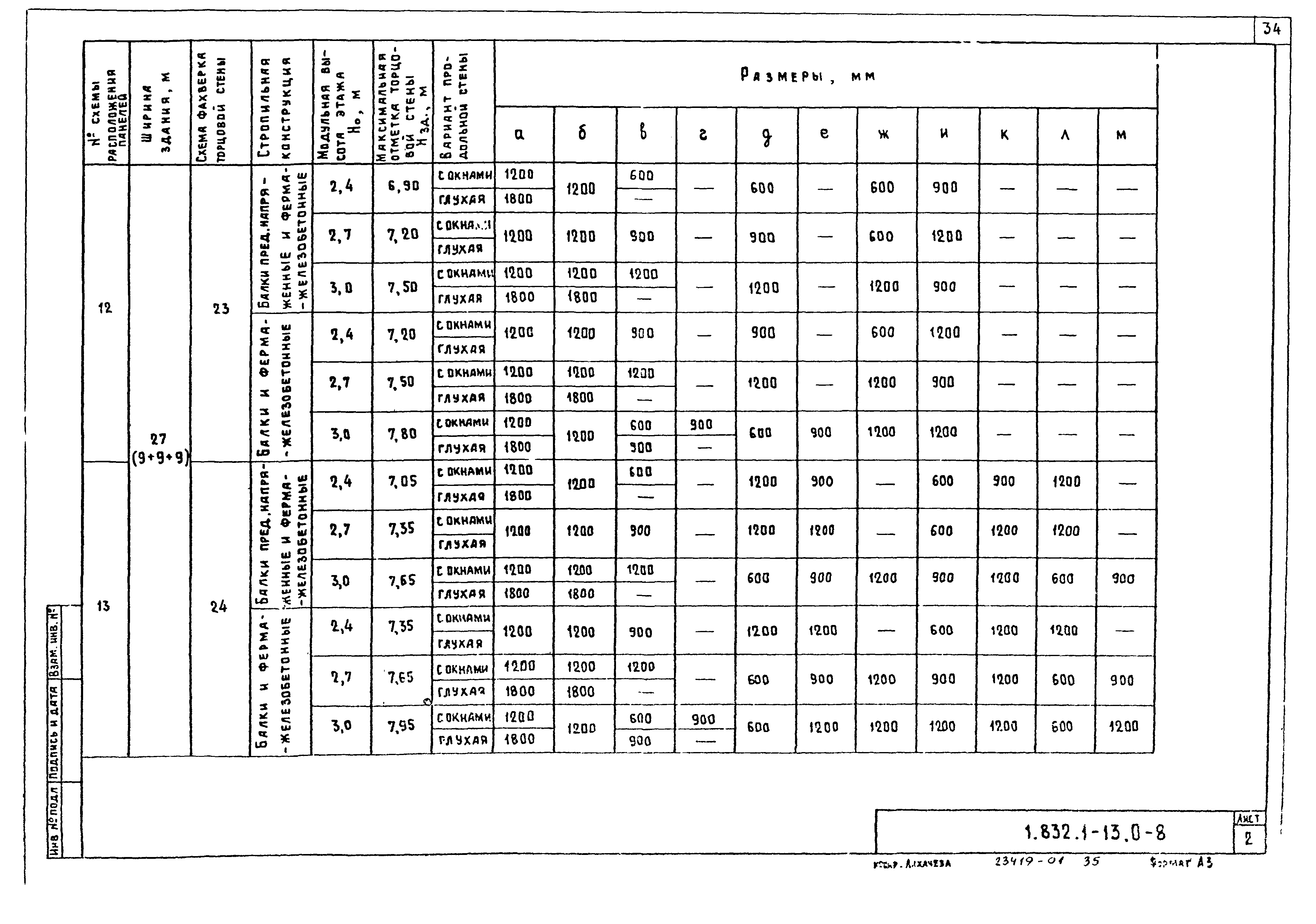

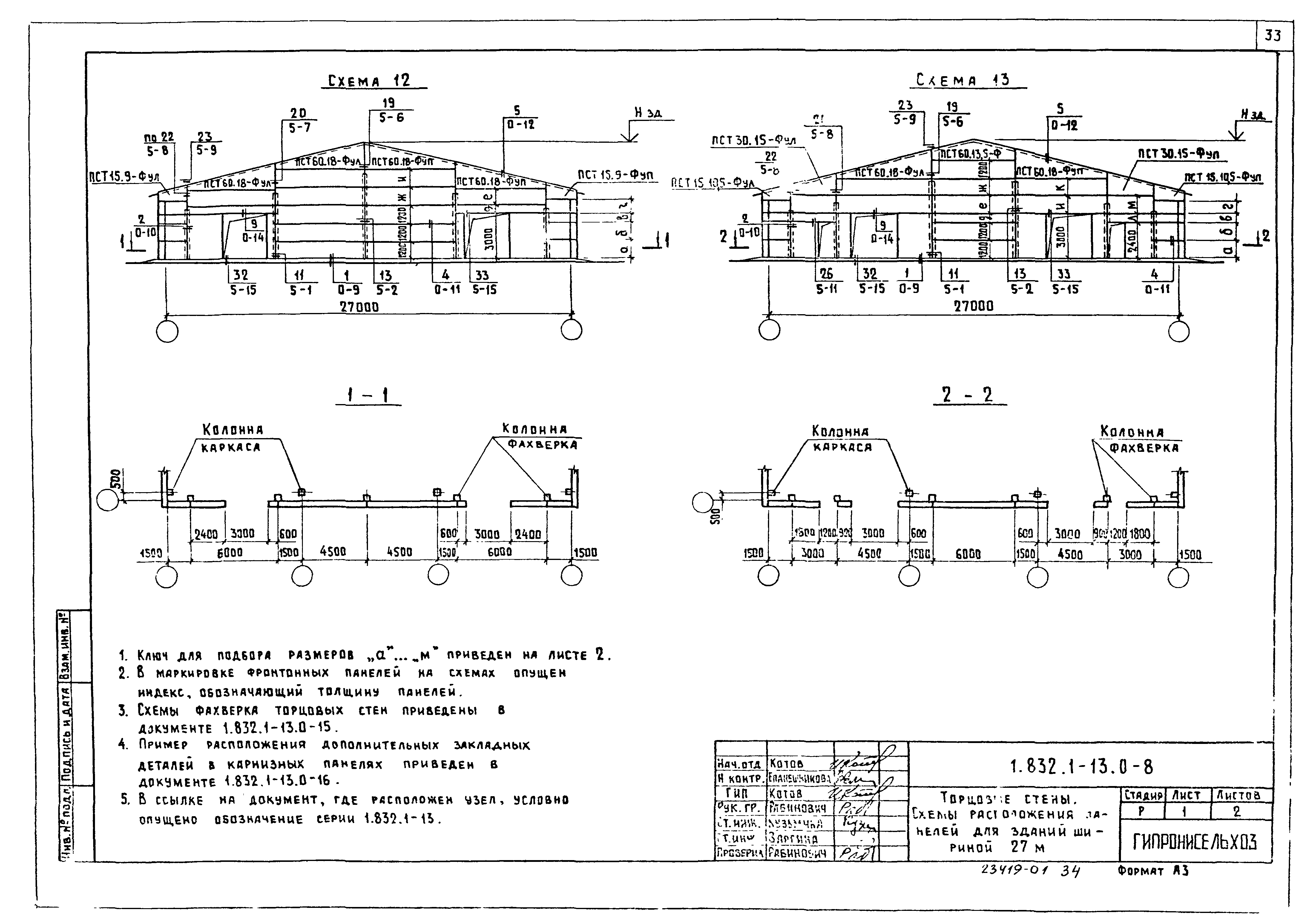

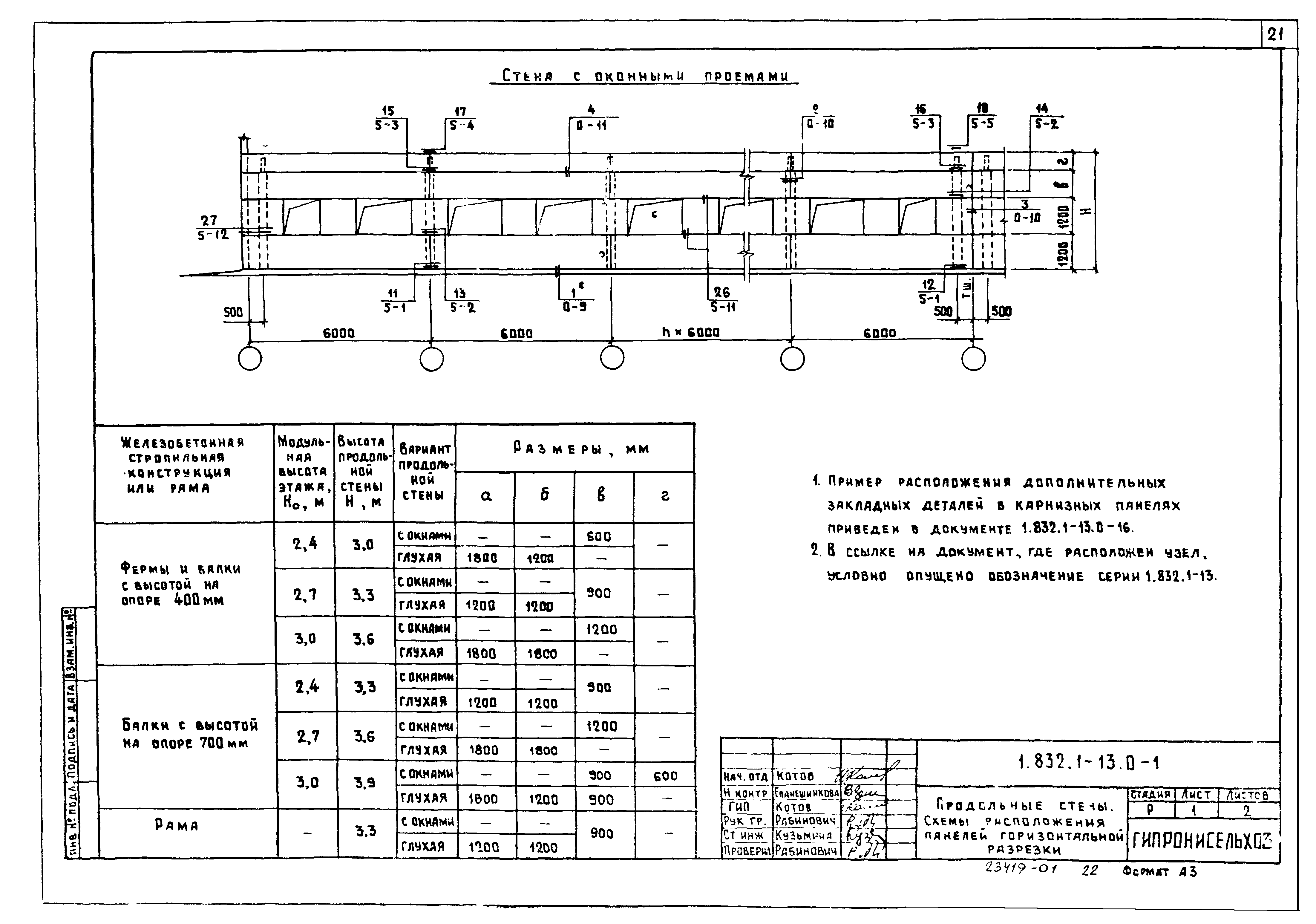

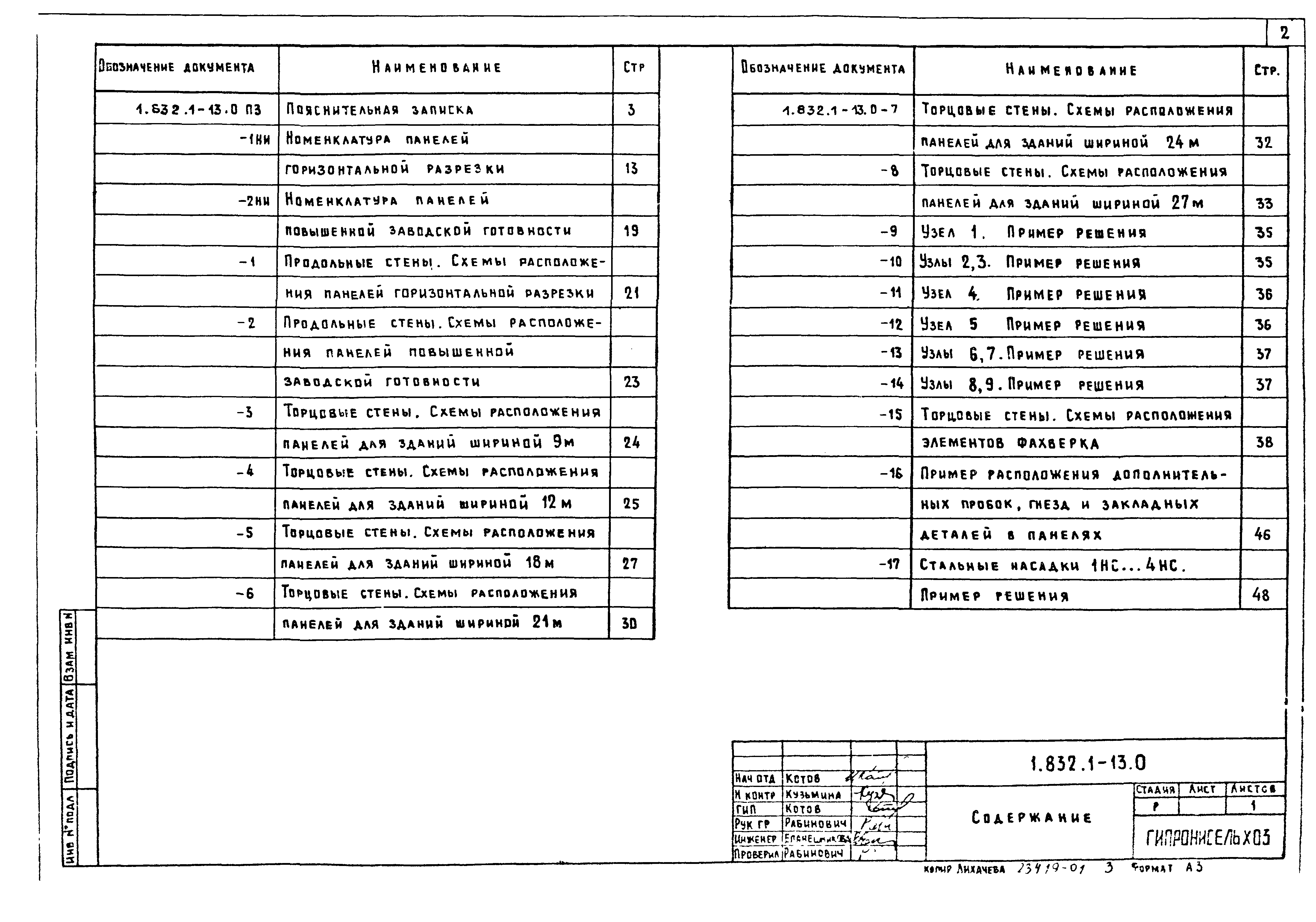

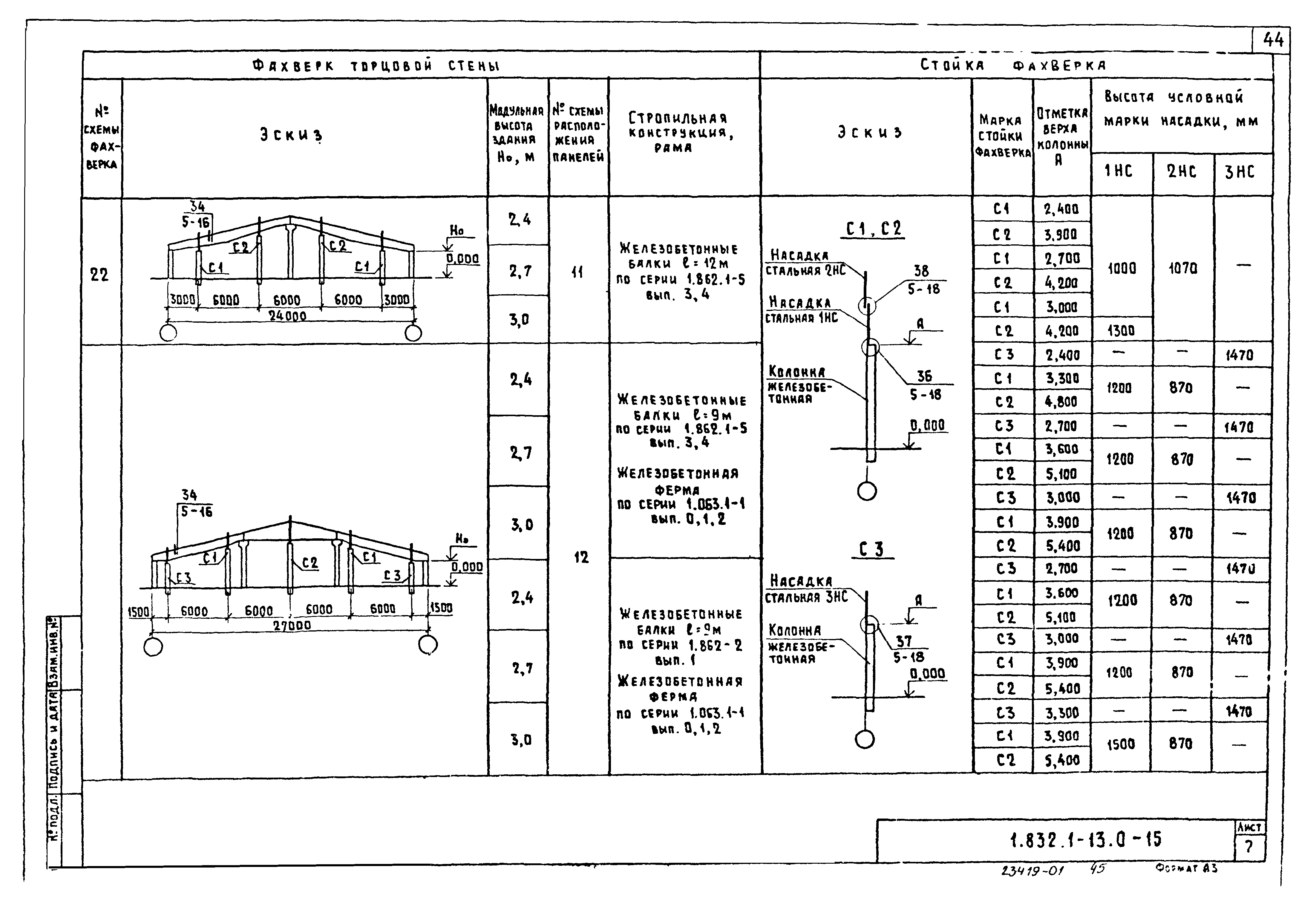

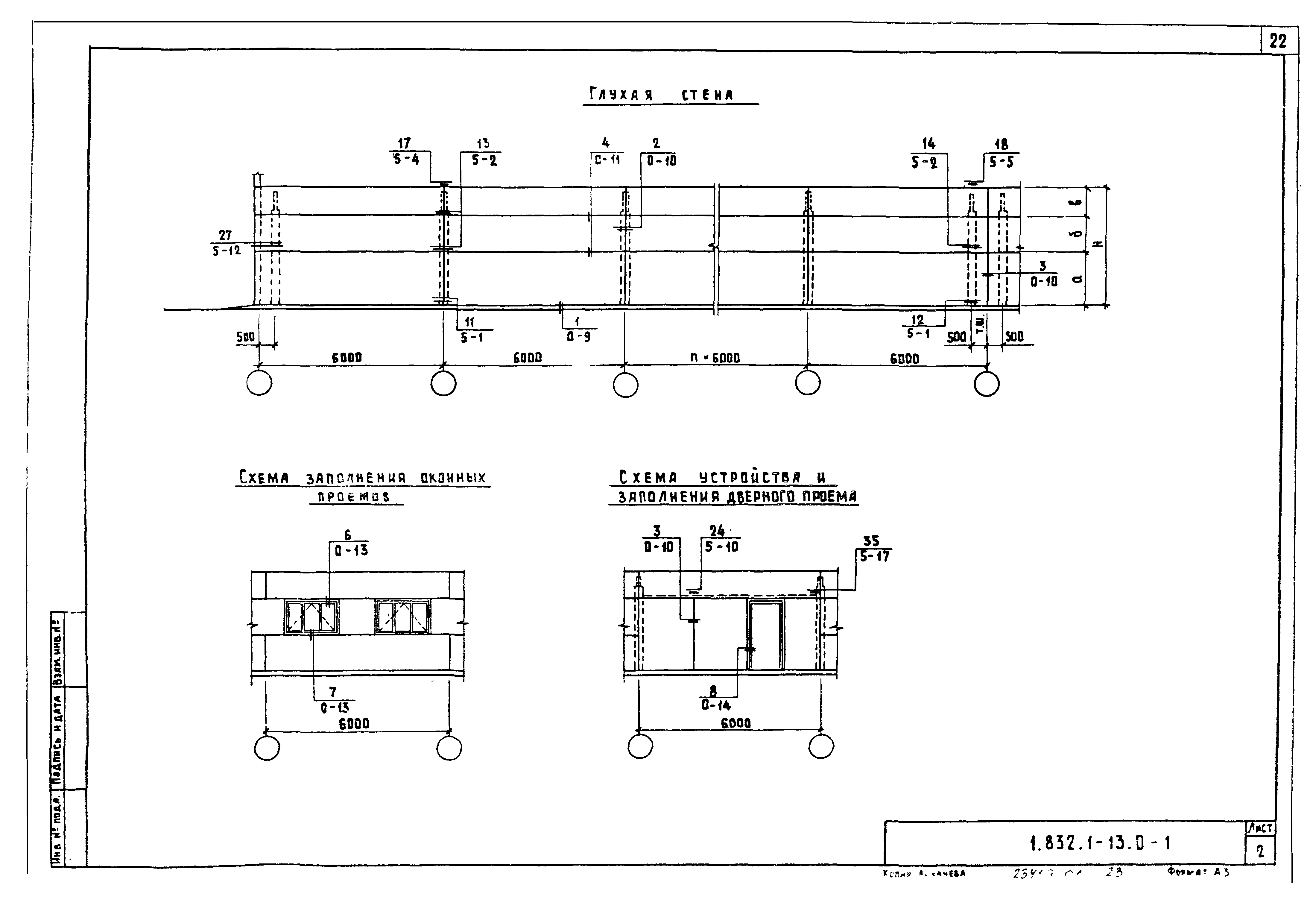

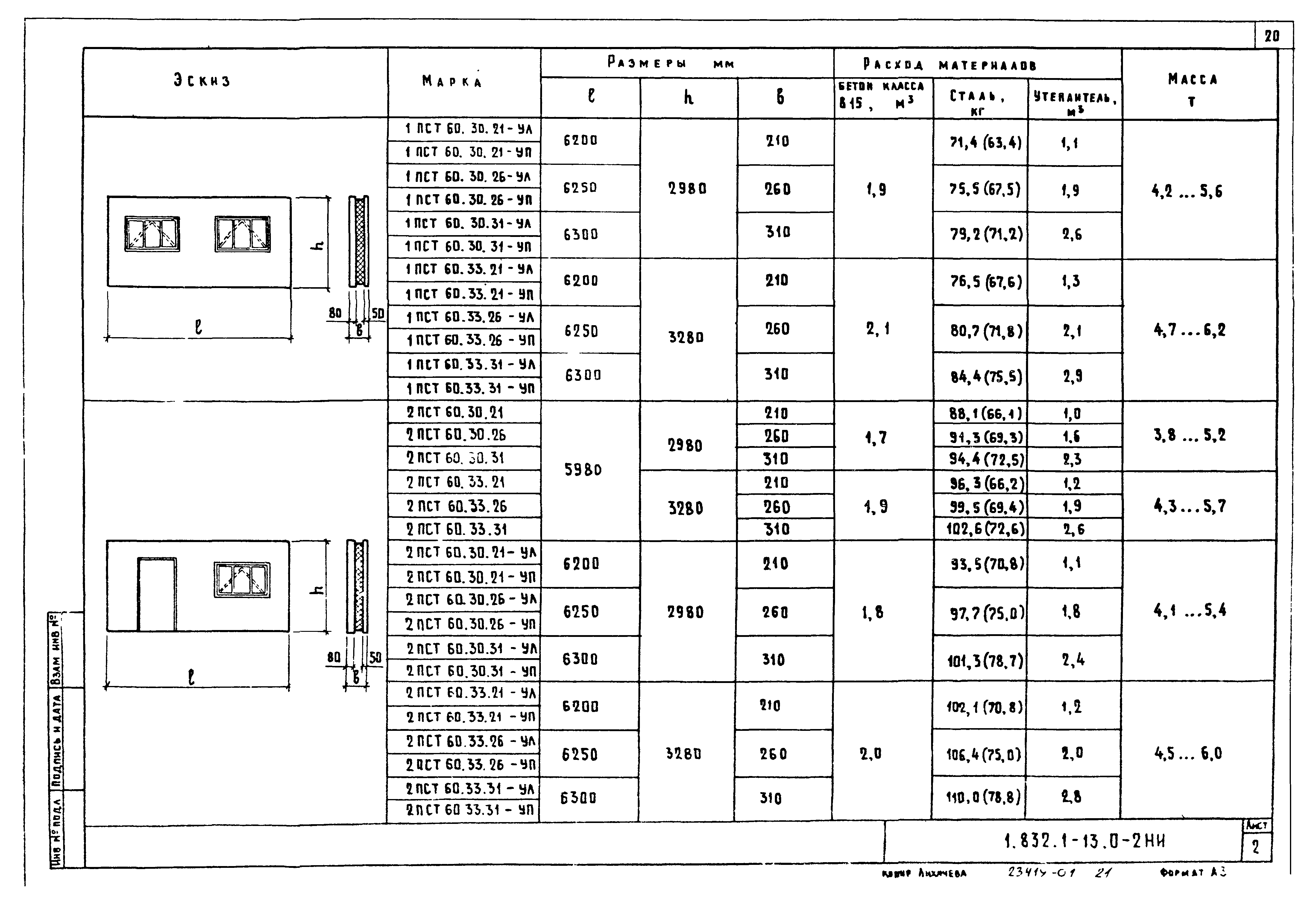

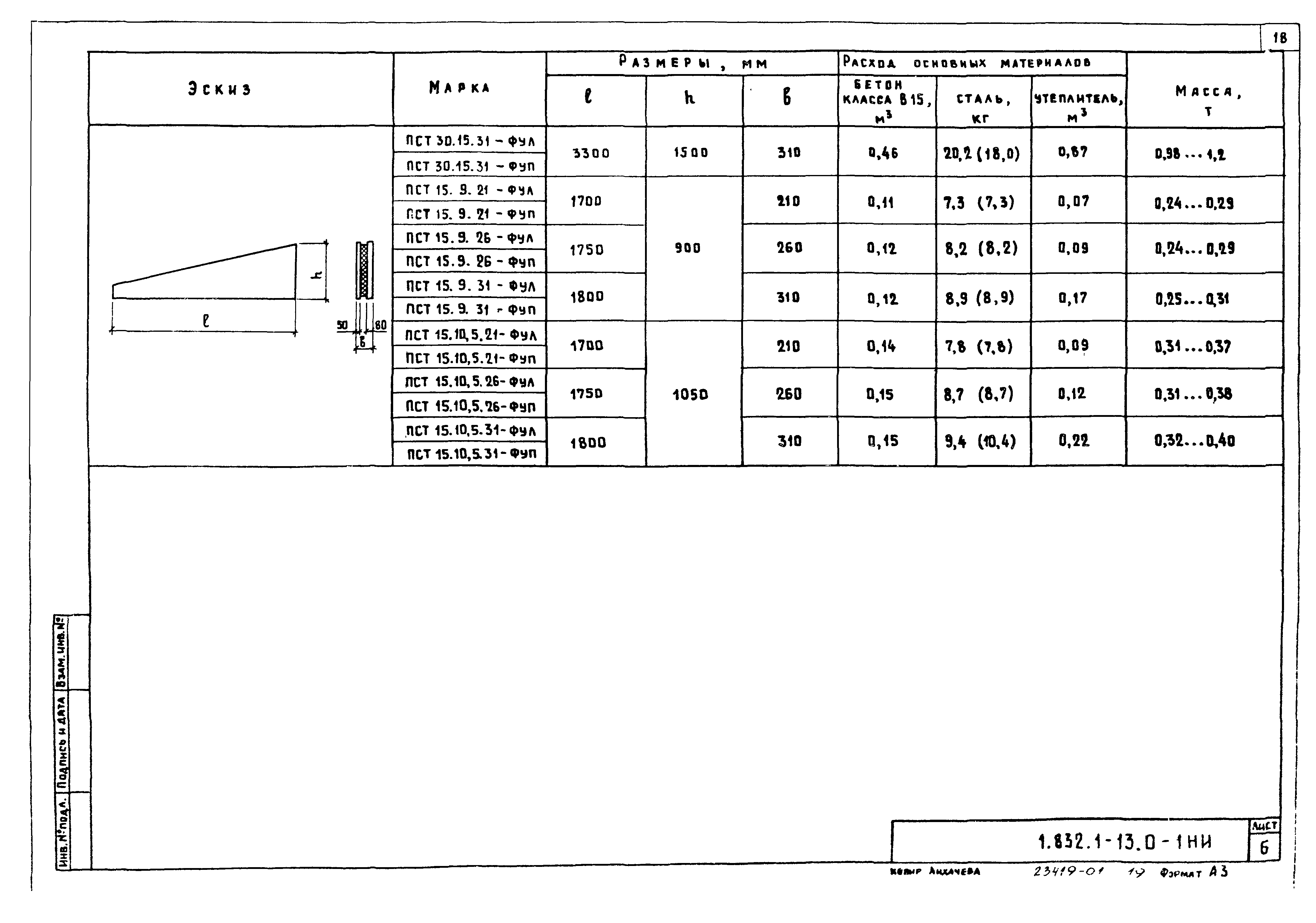

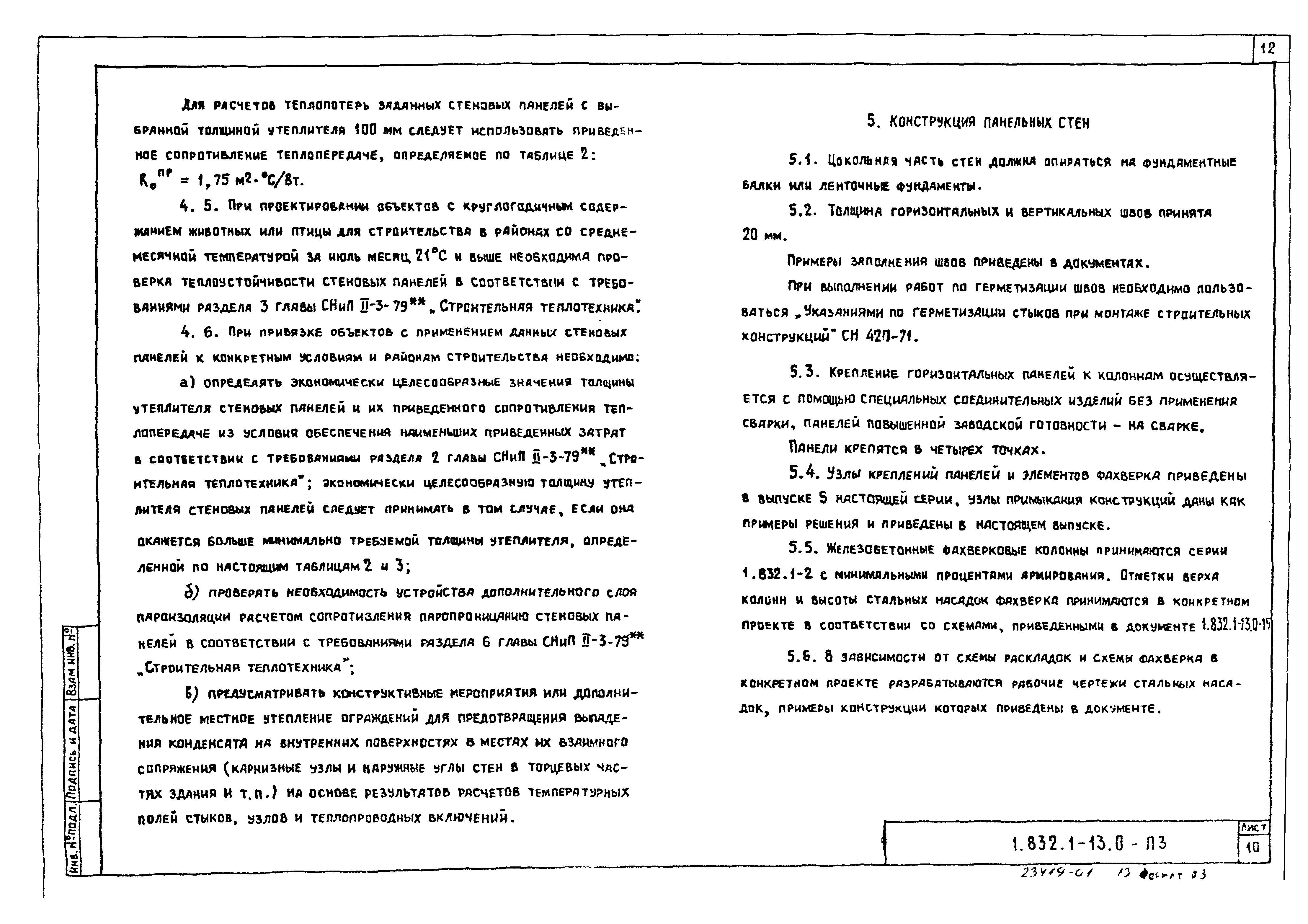

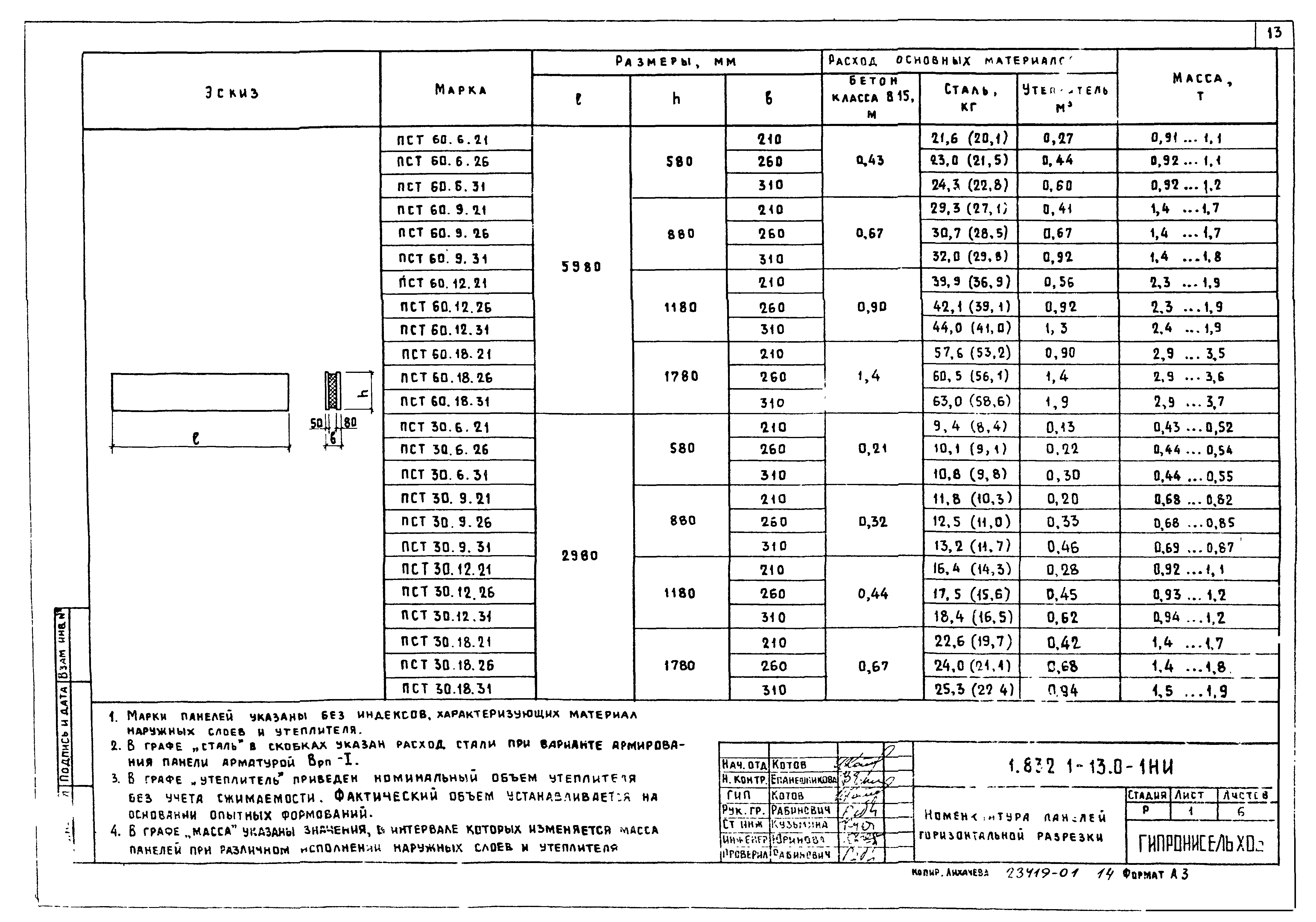

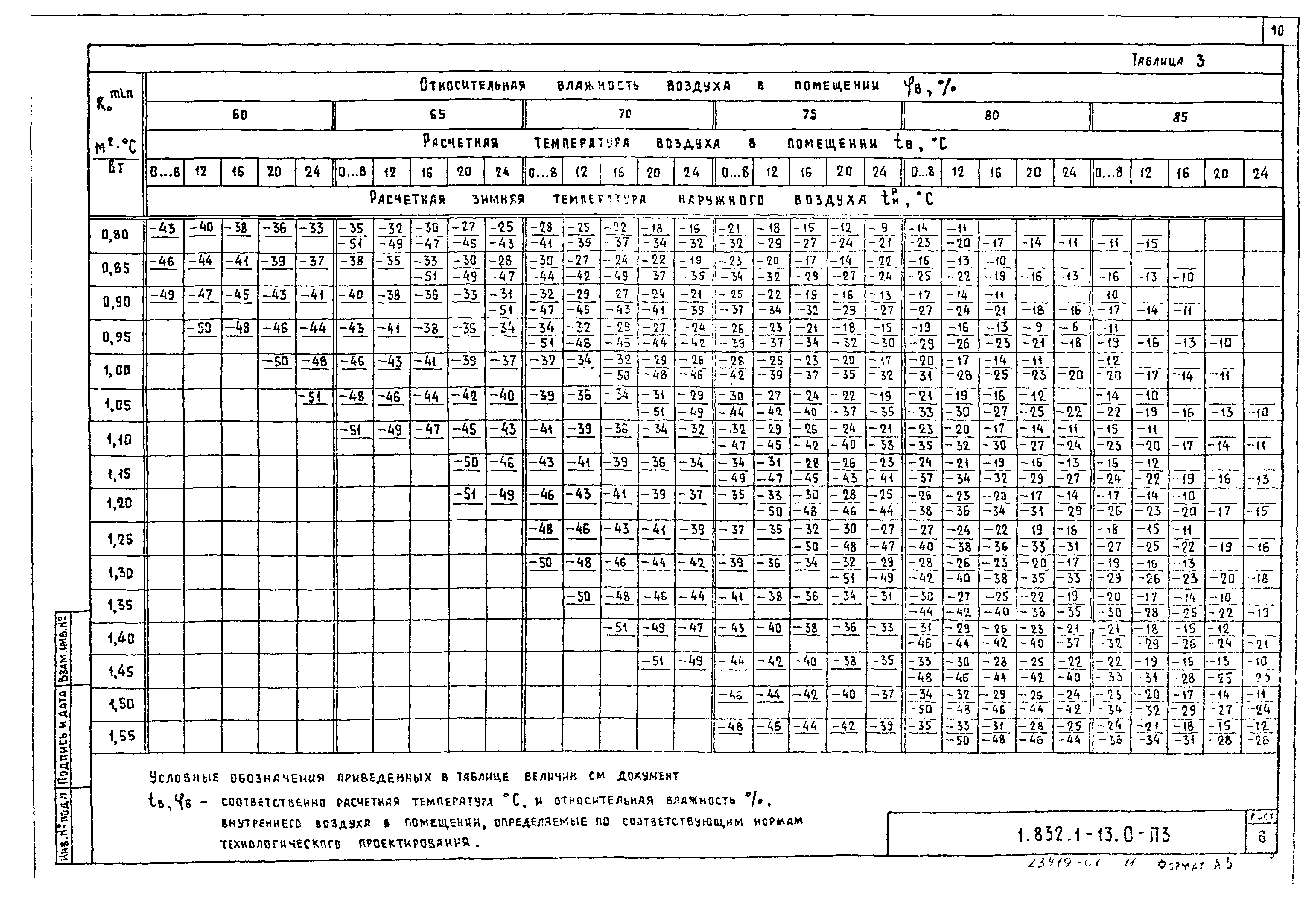

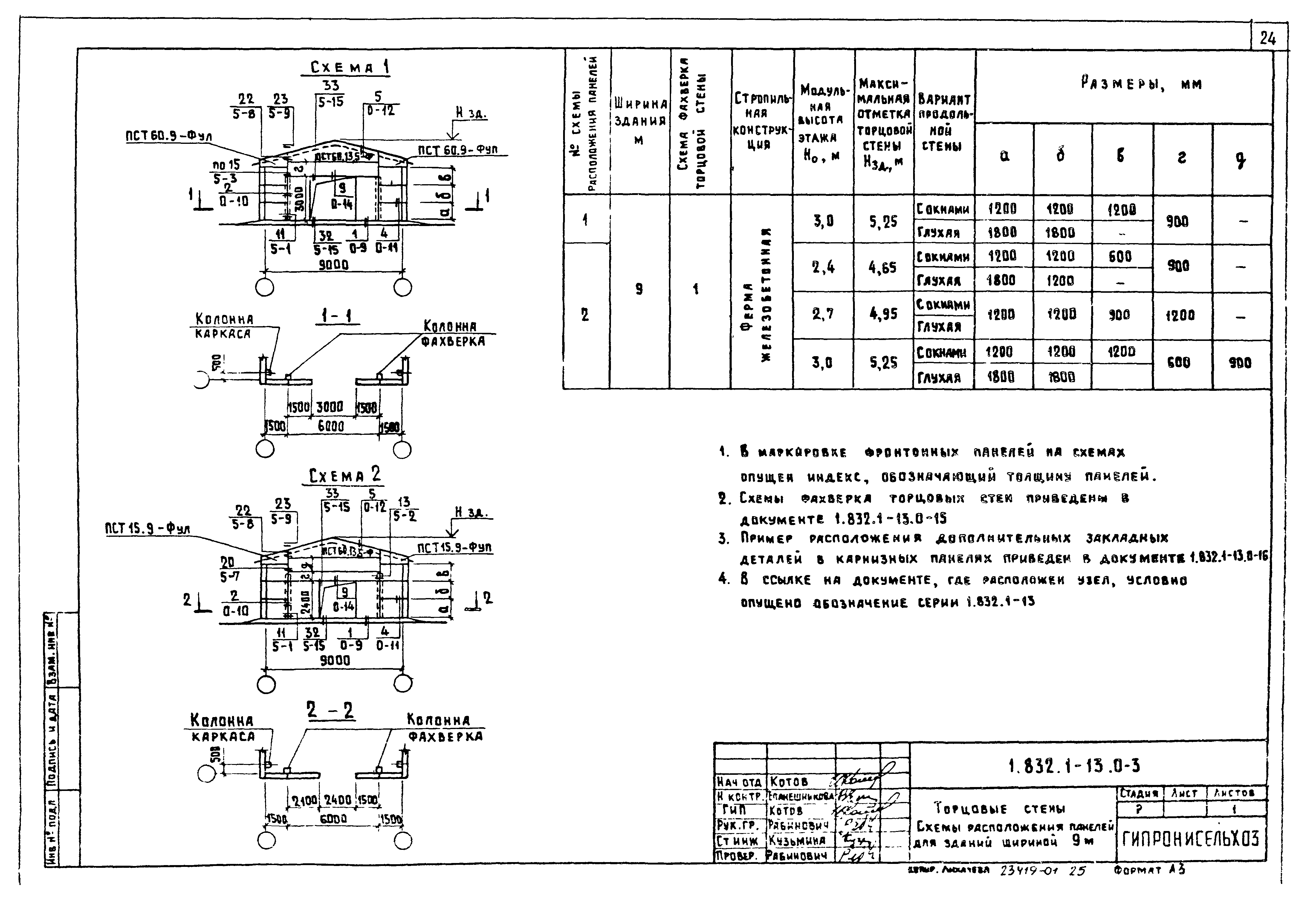

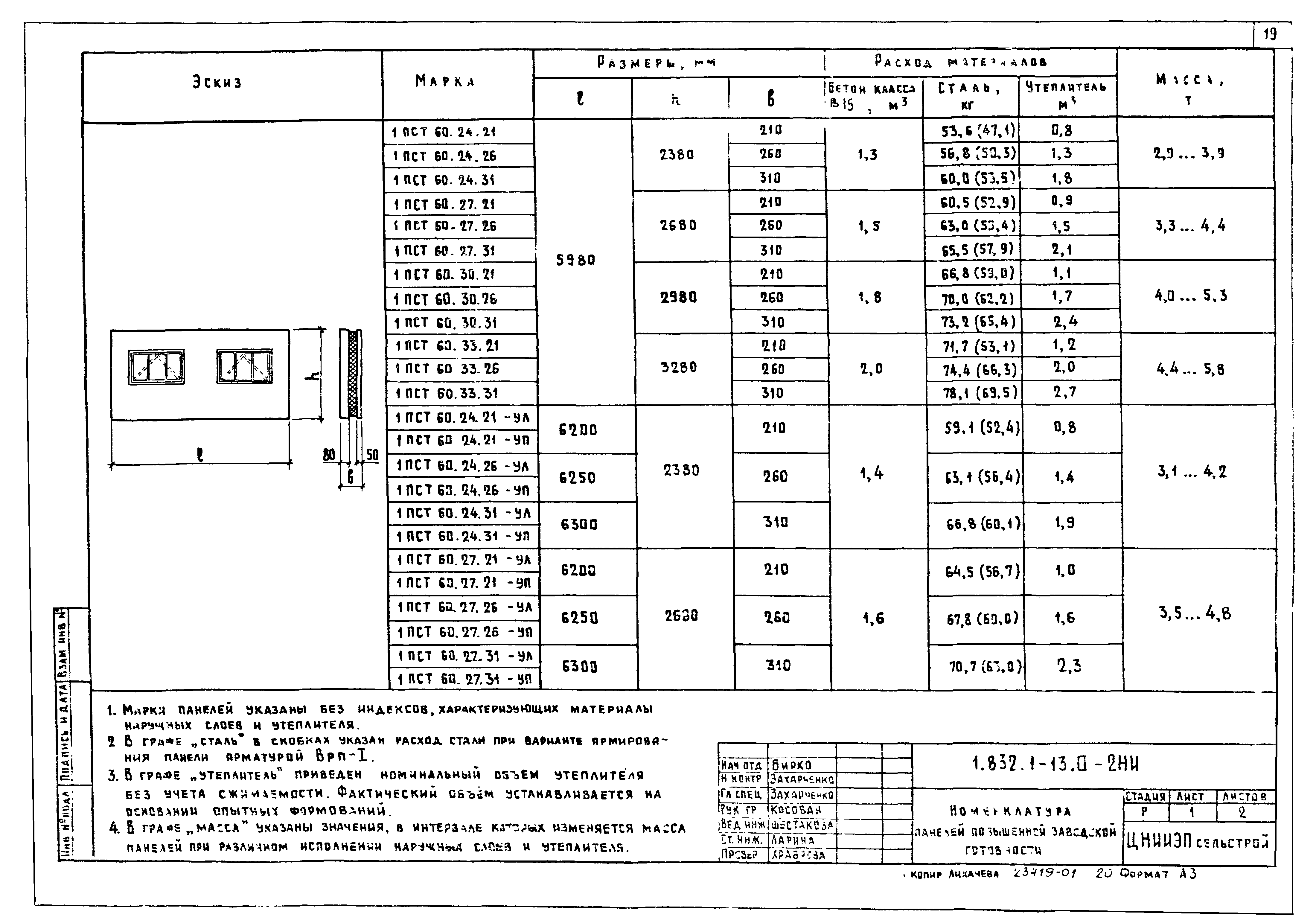

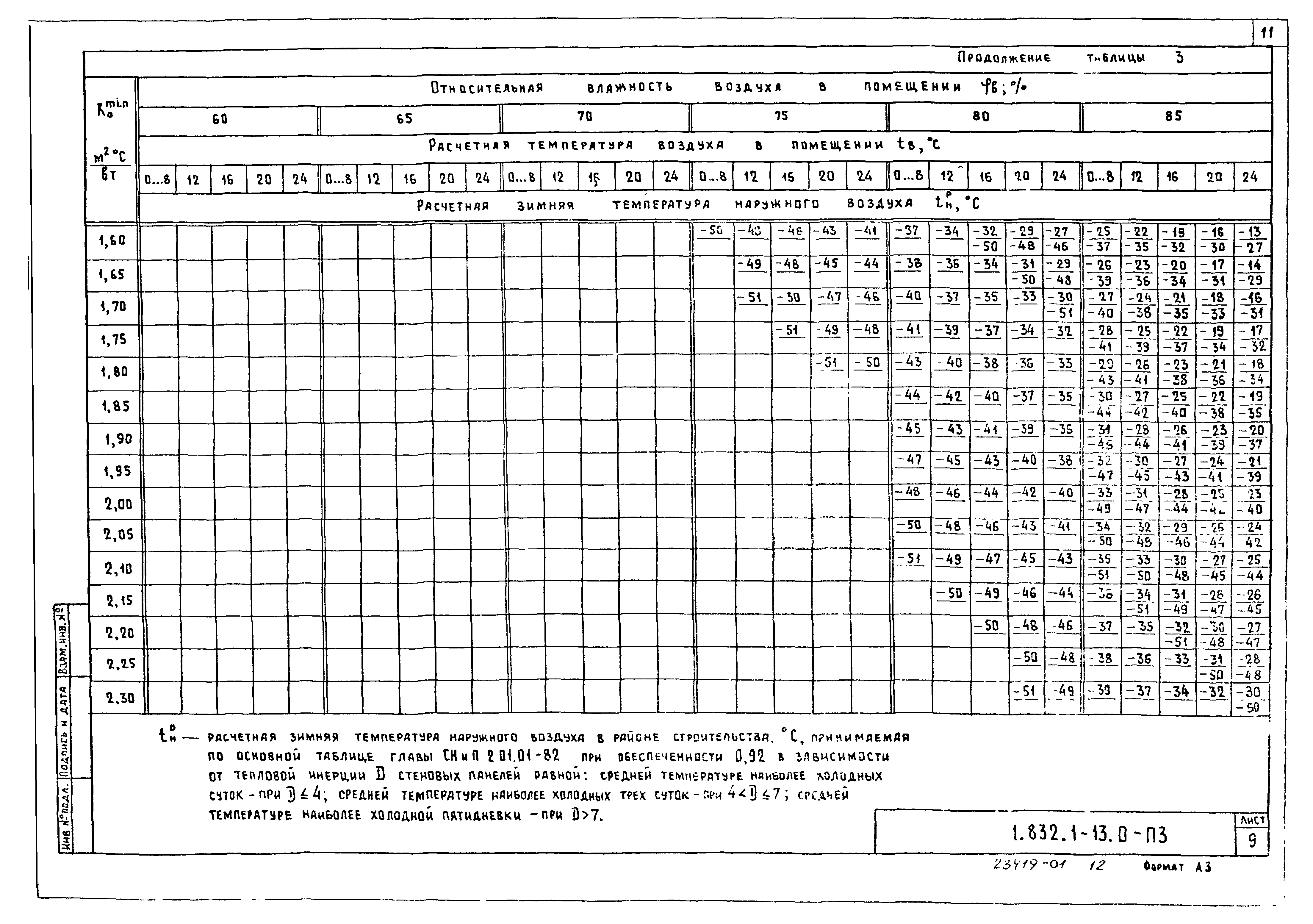

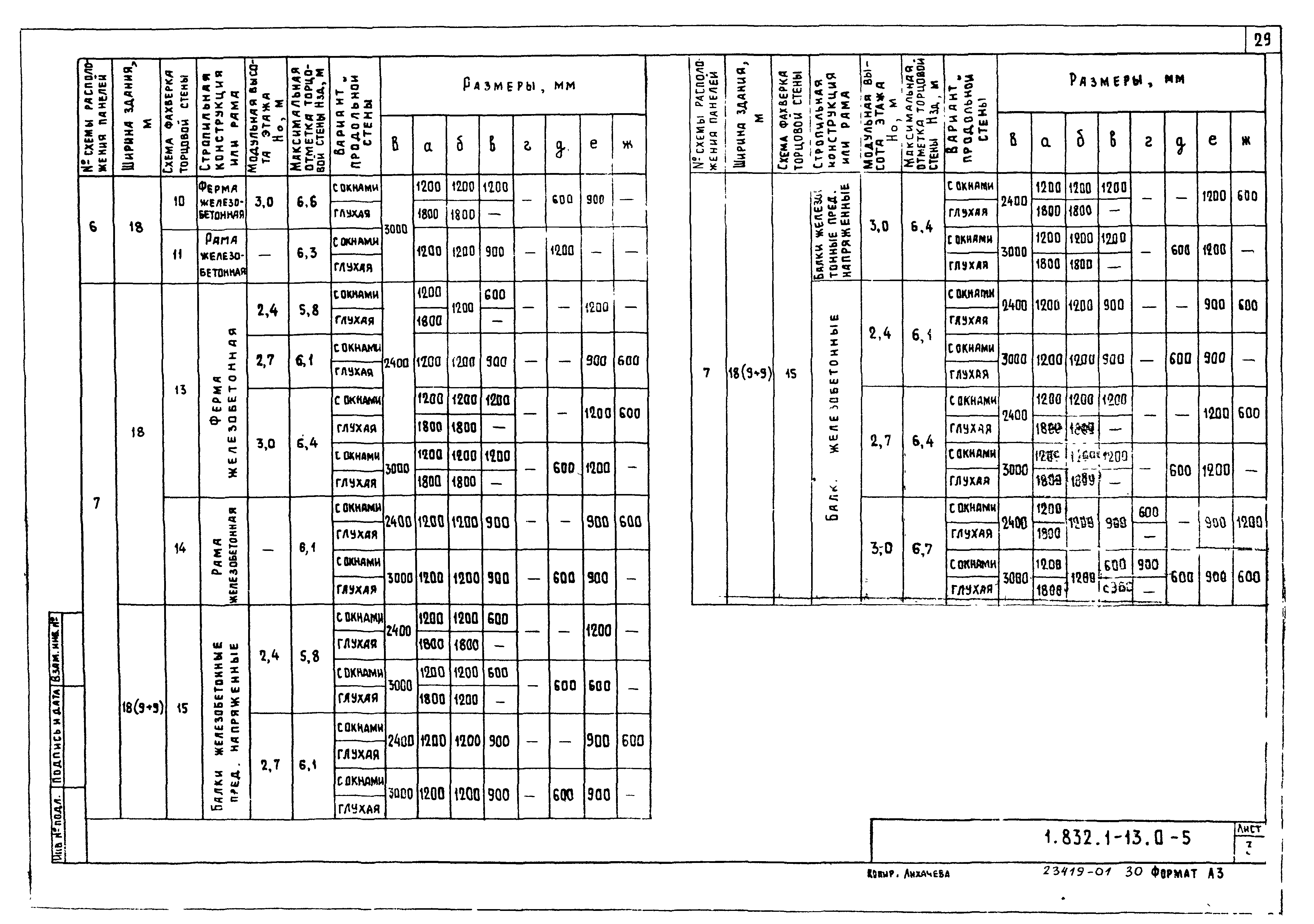

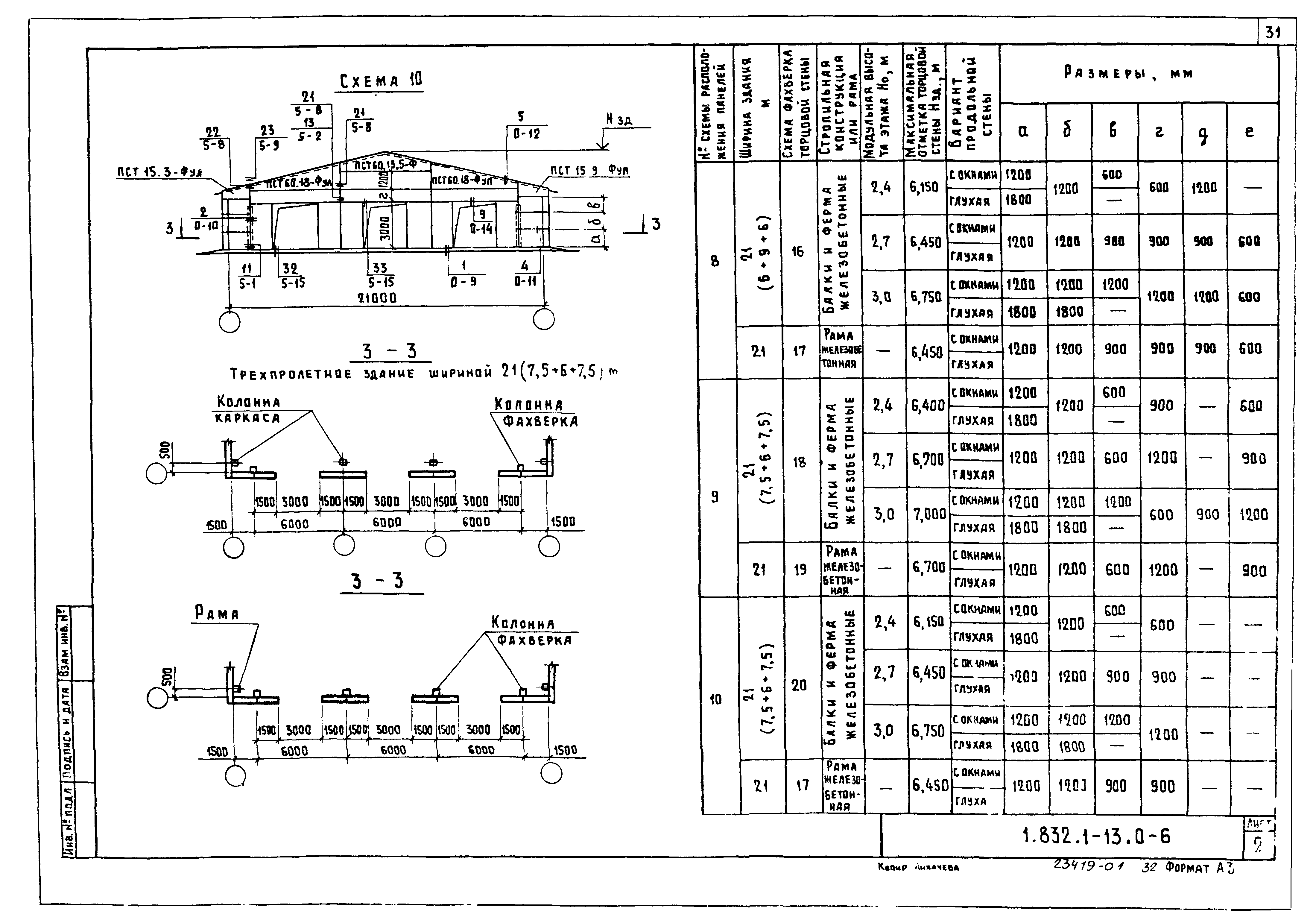

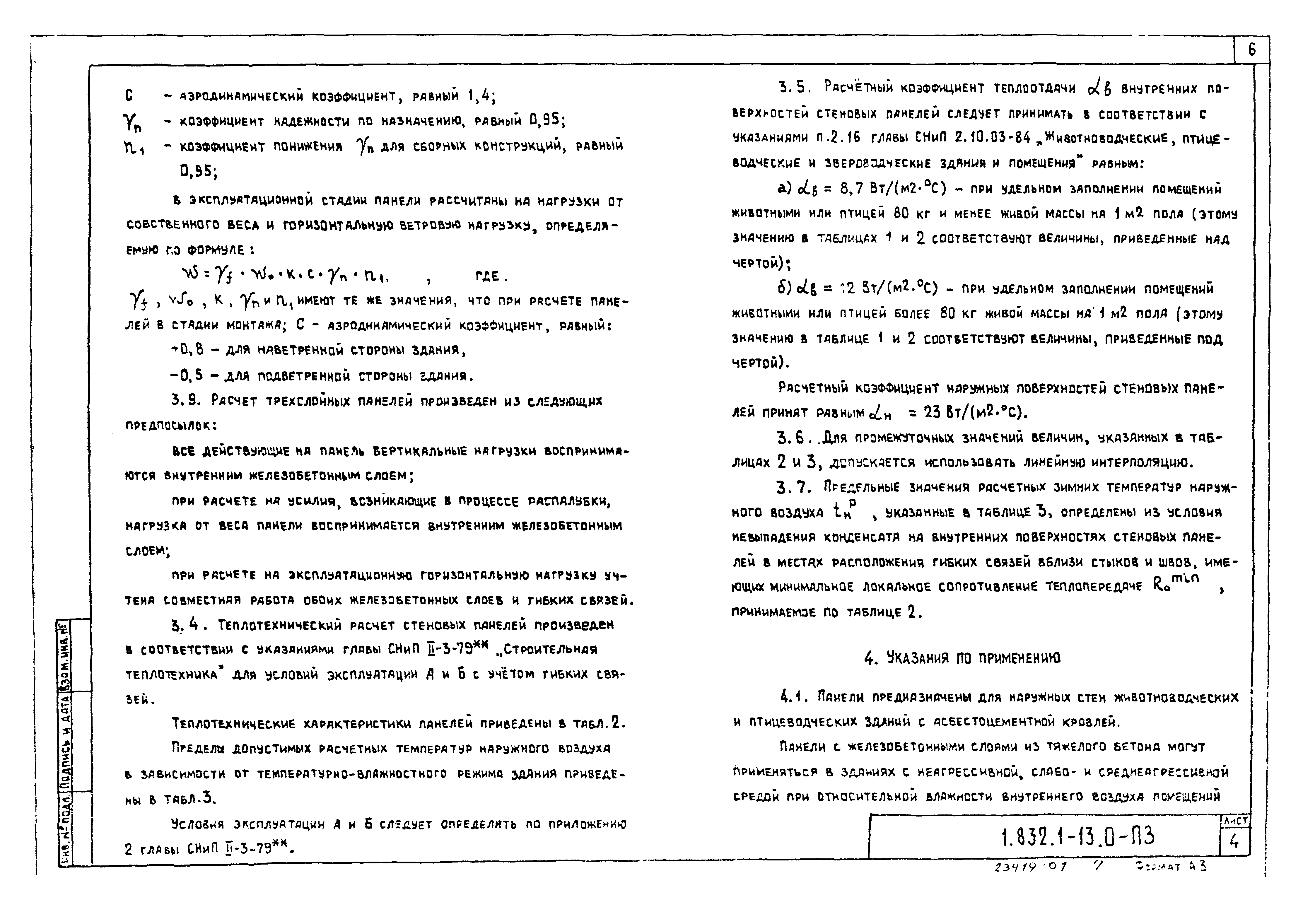

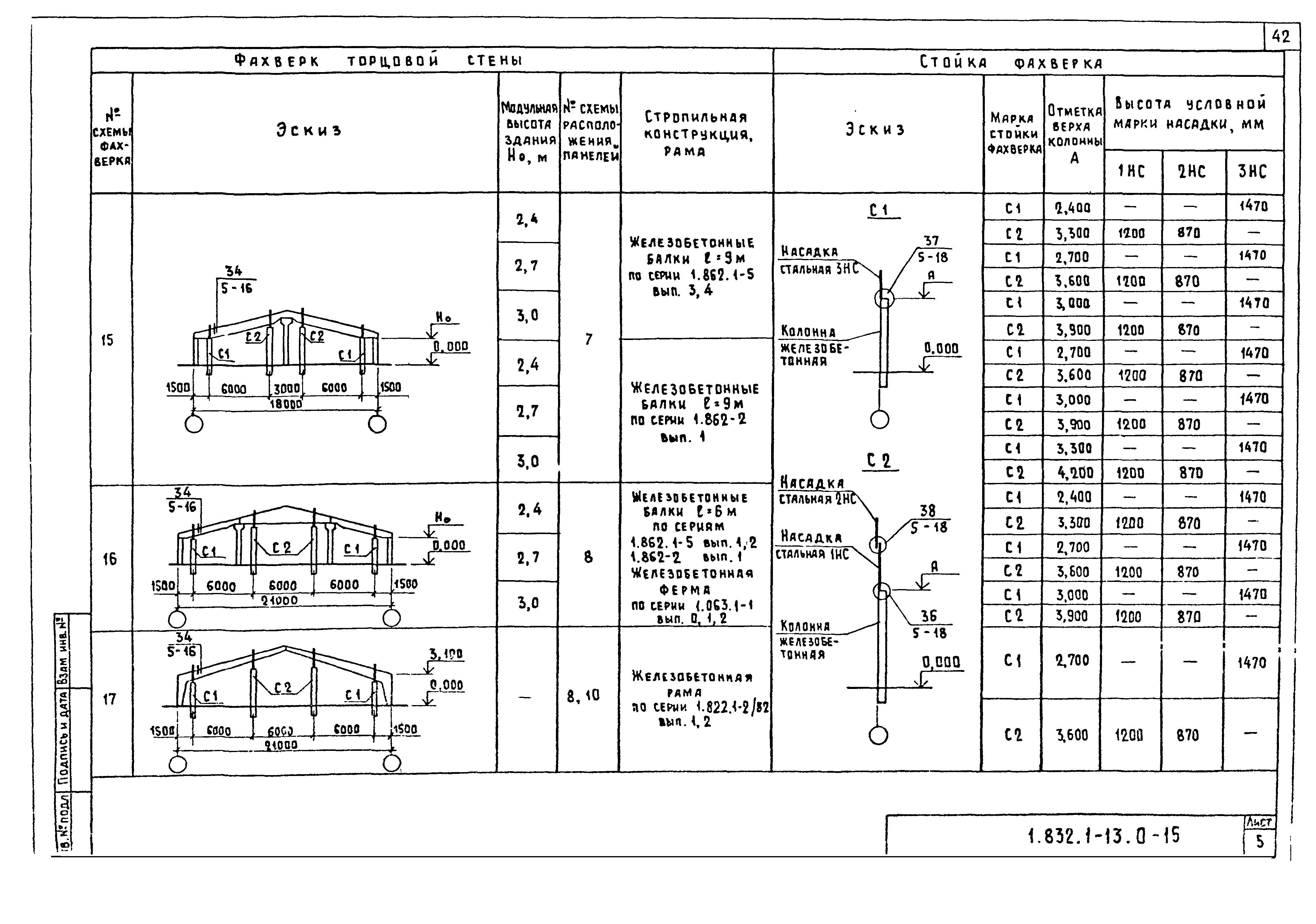

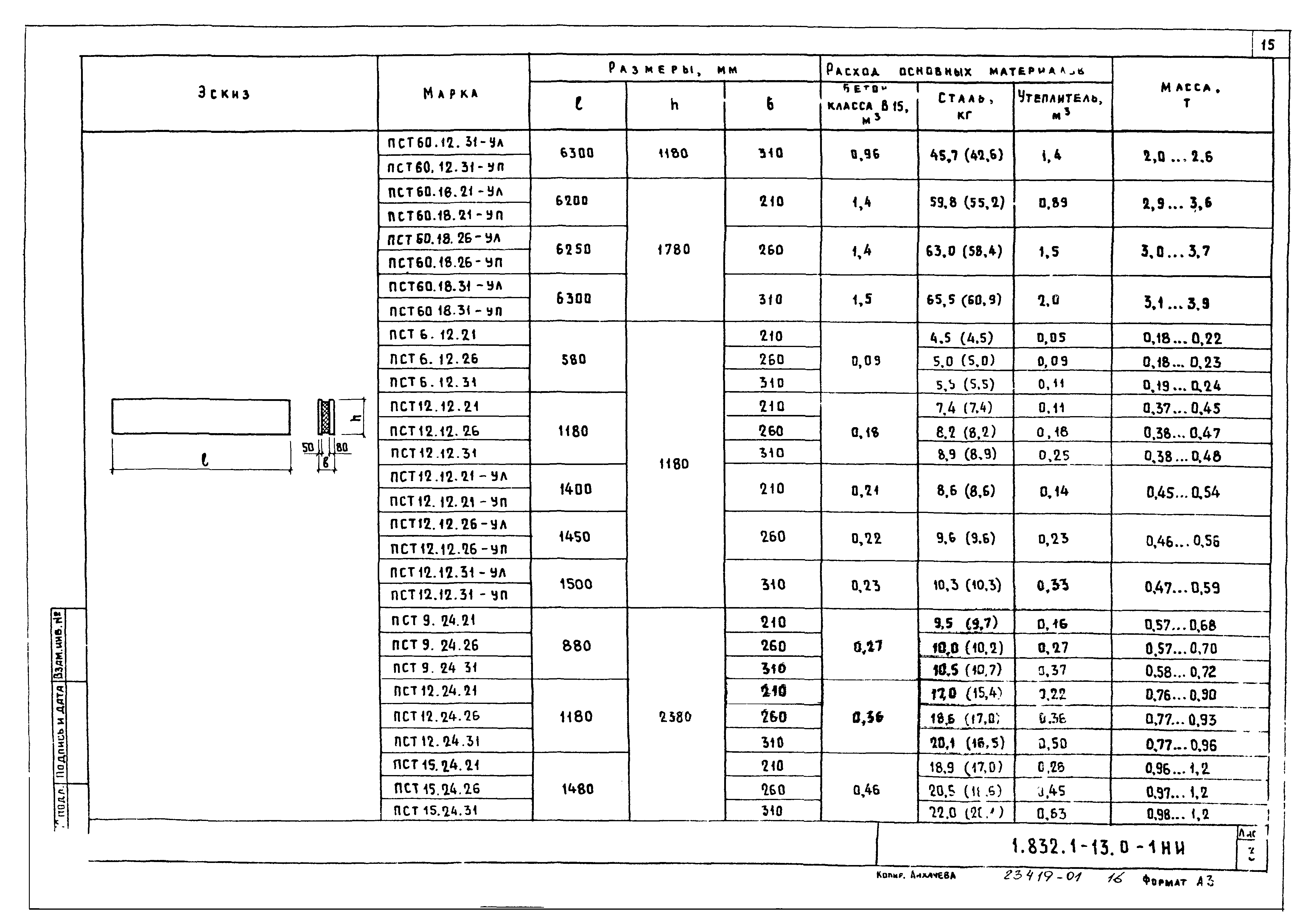

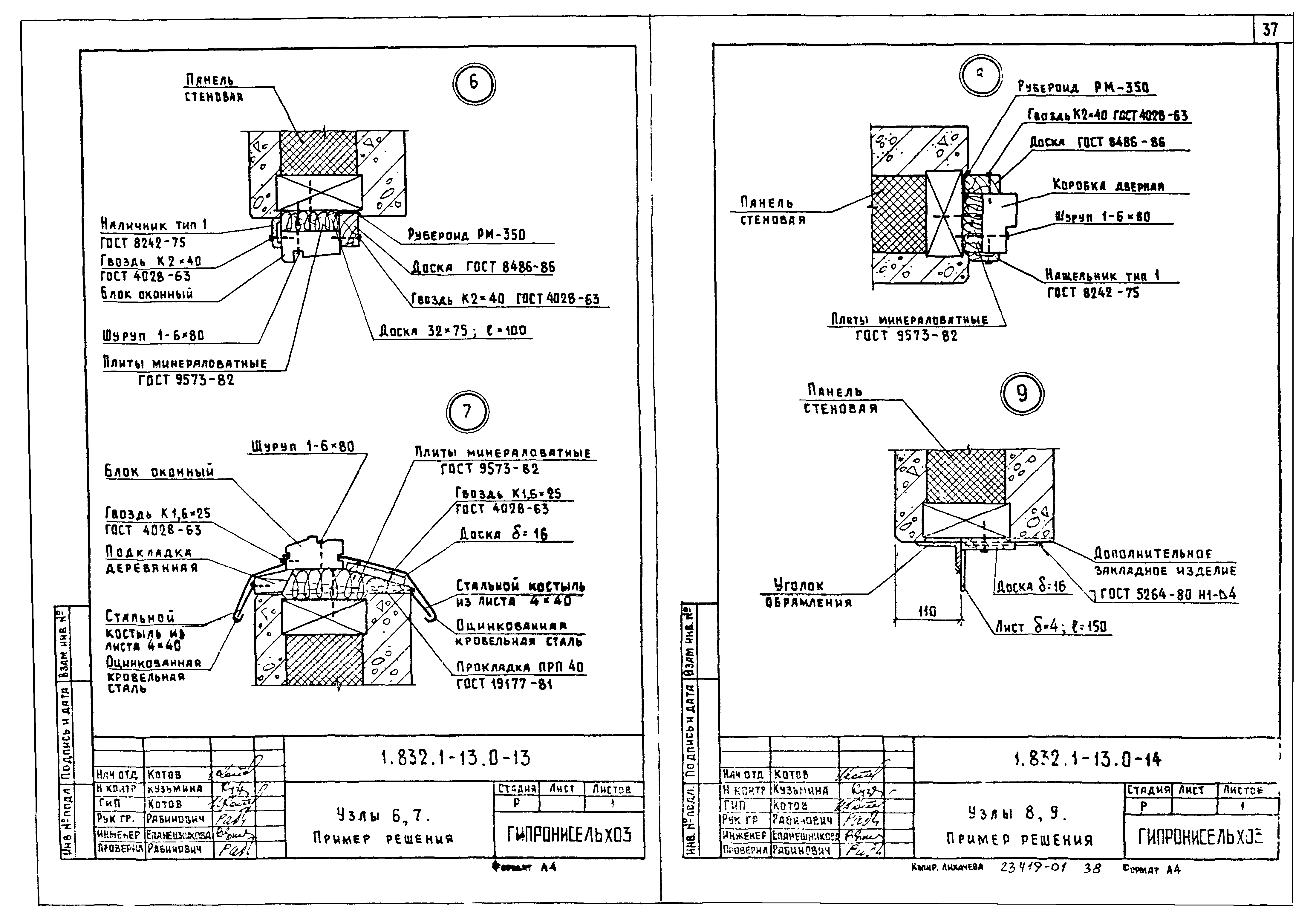

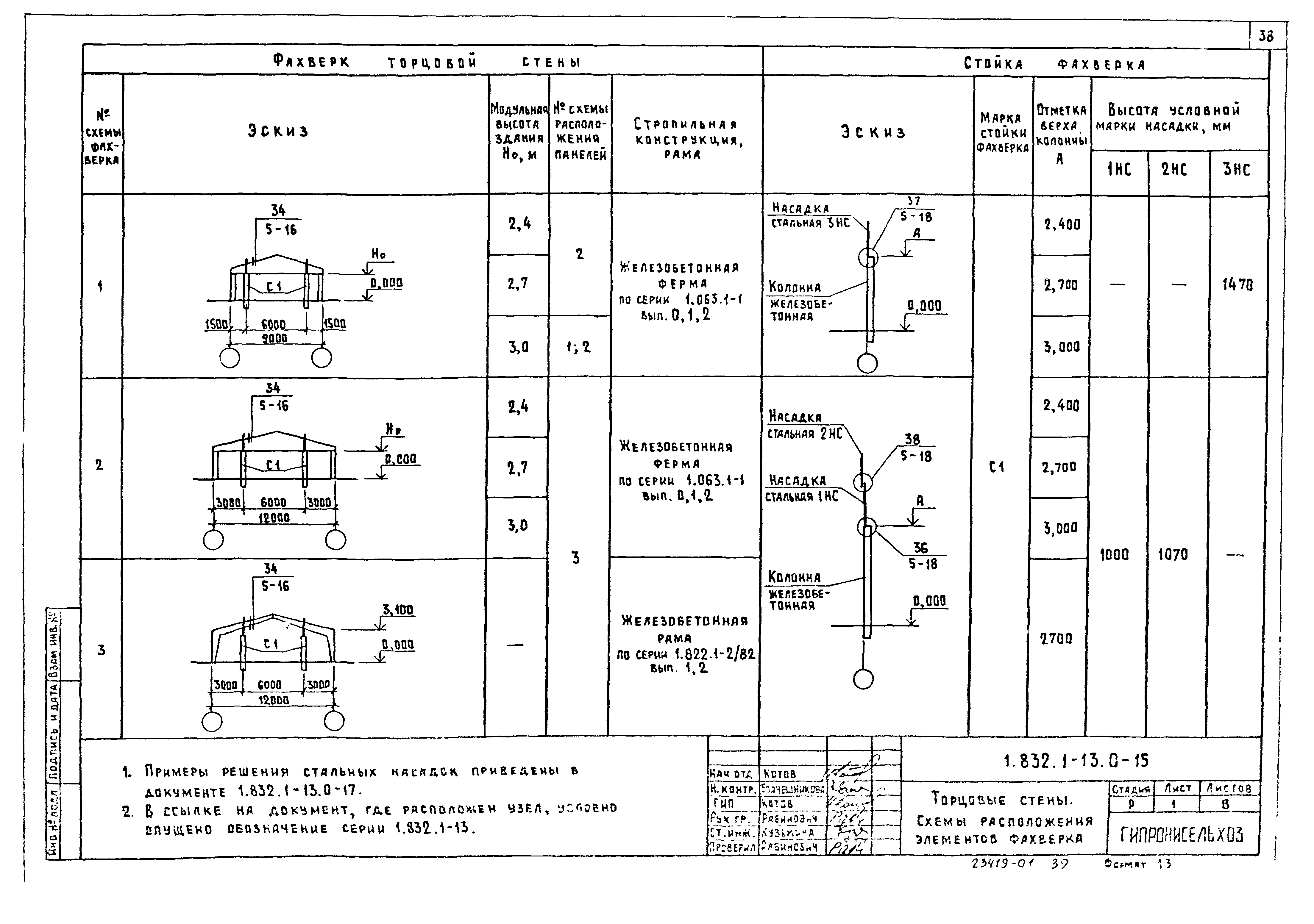

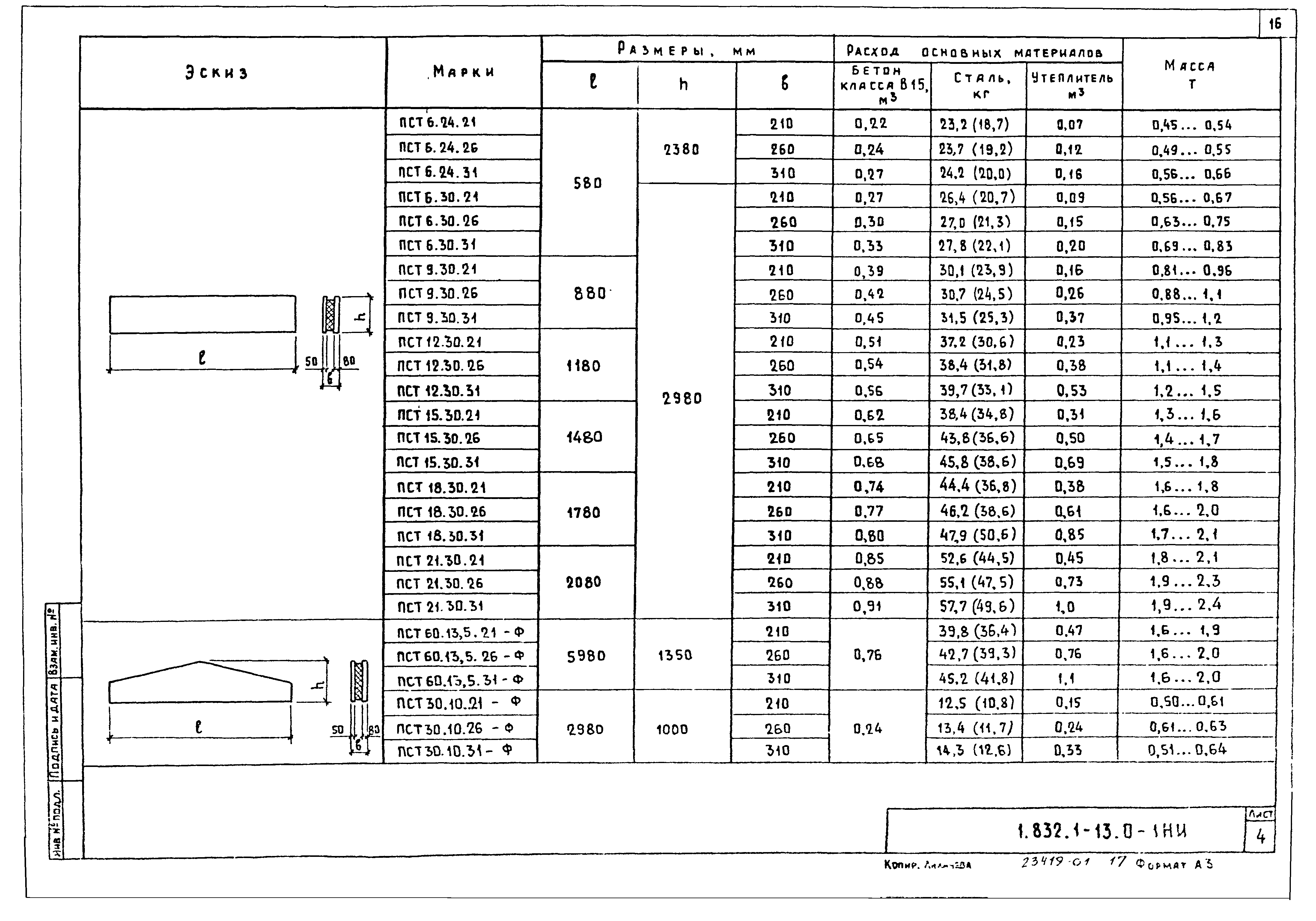

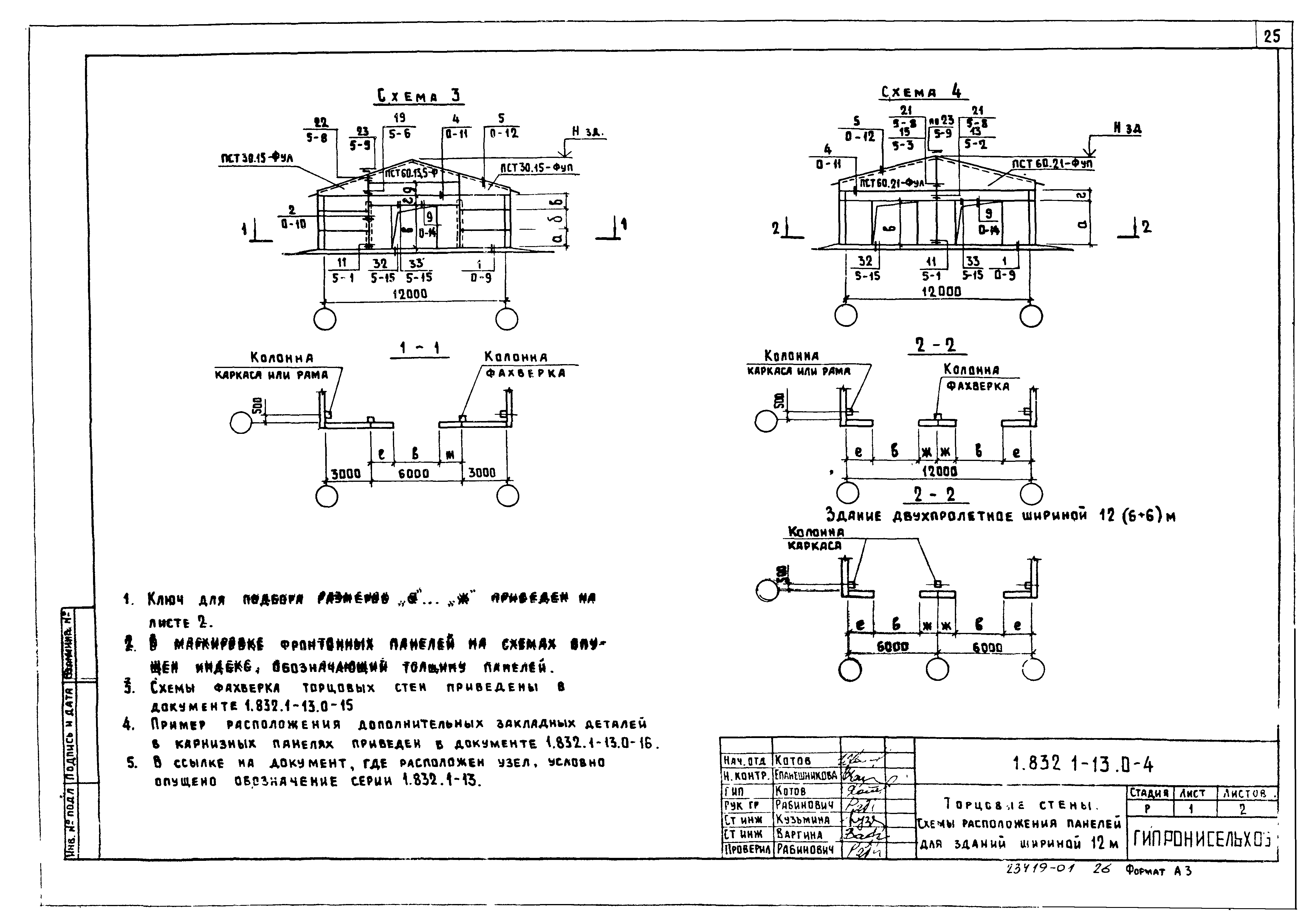

Оглавление:	1.832.1-13.0 ПЗ Пояснительная записка 1.832.1-13.0-1НИ Номенклатура панелей горизонтальной разрезки 1.832.1-13.0-2НИ Номенклатура панелей повышенной заводской готовности 1.832.1-13.0-1 Продольные стены. Схемы расположения панелей горизонтальной разрезки 1.832.1-13.0-2 Продольные стены. Схемы расположения панелей повышенной заводской готовности 1.832.1-13.0-3 Торцовые стены. Схемы расположения панелей для зданий шириной 9 м 1.832.1-13.0-4 Торцовые стены. Схемы расположения панелей для зданий шириной 12 м 1.832.1-13.0-5 Торцовые стены. Схемы расположения панелей для зданий шириной 18 м 1.832.1-13.0-6 Торцовые стены. Схемы расположения панелей для зданий шириной 21 м 1.832.1-13.0-7 Торцовые стены. Схемы расположения панелей для зданий шириной 24 м 1.832.1-13.0-8 Торцовые стены. Схемы расположения панелей для зданий шириной 27 м 1.832.1-13.0-9 Узел 1. Пример решения 1.832.1-13.0-10 Узел 2, 3. Пример решения 1.832.1-13.0-11 Узел 4. Пример решения 1.832.1-13.0-12 Узел 5. Пример решения 1.832.1-13.0-13 Узел 6, 7. Пример решения 1.832.1-13.0-14 Узел 8, 9. Пример решения 1.832.1-13.0-15 Торцовые стены. Схемы расположения элементов фахверка 1.832.1-13.0-16 Пример расположения дополнительных пробок, гнезд и закладных деталей в панелях 1.832.1-13.0-17 Стальные насадки 1НС… 4НС. Пример решения
Разработан:	НИИСК Госстроя СССР ЦНИИЭПсельстрой ГипроНИсельхоз (Институт Гипронисельхоз )
Утверждён:	12.08.1988 Госагропром СССР (USSR Gosagroprom 804-48/853)

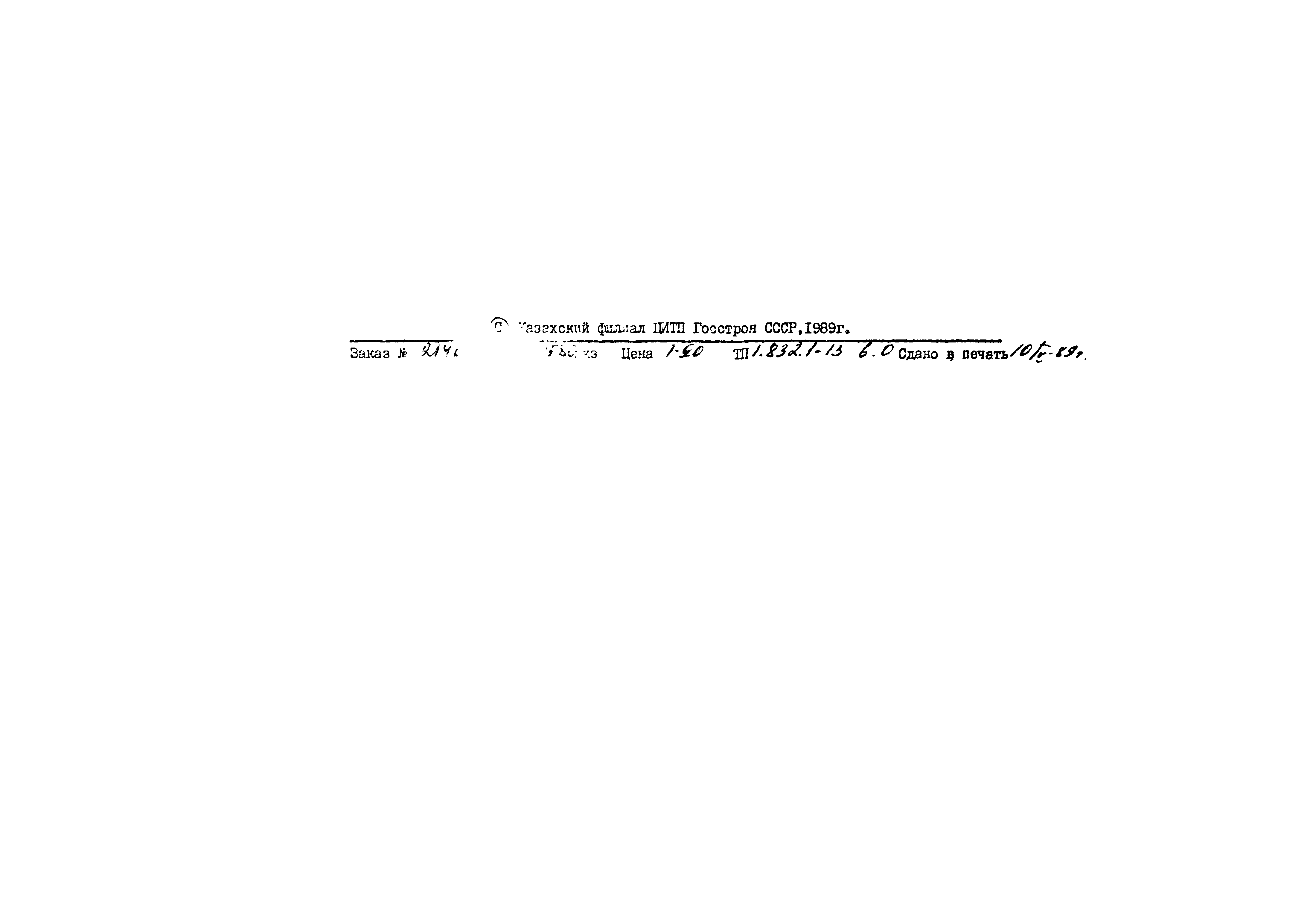

Издан:	ЦИТП Госстроя СССР (CITP, Gosstroy (USSR) 1989 г. )
Расположен в:	Техническая документация Строительство Справочные документы Типовые строительные конструкции, изделия и узлы Общероссийский строительный каталог Строительные конструкции, изделия и узлы зданий и сооружений для всех видов строительства Конструкции, изделия и узлы зданий Ограждающие конструкции Стены наружные Панели (бетонные и железобетонные)
Заменяет собой:	Серия 1.832.1-8 «Трехслойные железобетонные стеновые панели на гибких связях с эффективным утеплителем для сельскохозяйственных зданий»
Нормативные ссылки:	СНиП 2.01.07-85* «Нагрузки и воздействия» СНиП 2.01.01-82 «Строительная климатология и геофизика» СНиП II-3-79* «Строительная теплотехника» СНиП 2.10.03-84 «Животноводческие, птицеводческие и звероводческие здания и помещения» ГОСТ 12506-81 «Окна деревянные для производственных зданий. Типы, конструкция и размеры» ГОСТ 14624-84 «Двери деревянные для производственных зданий. Типы, конструкция и размеры» ГОСТ 18853-73 «Ворота деревянные распашные для производственных зданий и сооружений. Технические условия» ГОСТ 9573-82 «Плиты теплоизоляционные из минеральной ваты на синтетическом связующем. Технические условия» ГОСТ 10140-80 «Плиты теплоизоляционные из минеральной ваты на битумном связующем. Технические условия» ГОСТ 15588-86 «Плиты пенополистирольные. Технические условия» ГОСТ 14791-79 «Мастика герметизирующая нетвердеющая строительная. Технические условия» ГОСТ 19177-81 «Прокладки резиновые пористые уплотняющие. Технические условия» ГОСТ 4028-63 «Гвозди строительные. Конструкция и размеры» ГОСТ 5264-80 «Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры» ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций. Технические условия» ГОСТ 6727-80 «Проволока из низкоуглеродистой стали холоднотянутая для армирования железобетонных конструкций. Технические условия» ГОСТ 8486-86 «Пиломатериалы хвойных пород. Технические условия» ГОСТ 8509-86 «Уголки стальные горячекатаные равнополочные. Сортамент» Серия 1.063.1-1 «Железобетонные стропильные фермы для покрытий зданий с уклоном асбестоцементной кровли 1:4» Серия 1.862-2 «Выпуск 1. Односкатные балки пролетами 6; 7,5 и 9 м» Серия 1.822.1-2/82 «Выпуск 1. Рамы прямоугольного сечения пролетом 12, 18 и 21 м. Указания по проектированию и рабочие чертежи» Серия 1.822.1-2/82 «Выпуск 2. Арматурные и закладные изделия для рам прямоугольного сечения пролетом 12, 18 и 21 м. Рабочие чертежи» СН 420-71 «Указания по герметизации стыков при монтаже строительных конструкций» Серия 2.860-1 «Выпуск 3. Узлы покрытий и подвесных потолков из плит с деревянным каркасом для сельскохозяйственных зданий» СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
