Скачать РД 153-006-02 Инструкция по технологии сварки при строительстве и капитальном ремонте магистральных нефтепроводов

Дата актуализации: 10.08.2017

РД 153-006-02

Инструкция по технологии сварки при строительстве и капитальном ремонте магистральных нефтепроводов

Обозначение:	РД 153-006-02
Обозначение англ:	RD 153-006-02
Статус:	заменен
Название рус.:	Инструкция по технологии сварки при строительстве и капитальном ремонте магистральных нефтепроводов
Название англ.:	Guidelines for the Welding Process in Construction and Renovation of Trunk Petroleum Pipelines
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	12.12.2005
Область применения:	Часть 1 Инструкции распространяется на сварку стыков диаметром 219-1220 мм при строительстве и капитальном ремонте с заменой линейной части магистральных нефтепроводов ОАО "АК "Транснефть" Часть 2 Инструкции распространяется на сварку стыков труб преумущественно малого диаметра, выпускаемую при сооружении трубопроводов основного назначения, технологических трубопроводов пара, масла, горячей воды, газопроводов собственных нужд при строительстве НПС, резервуарных парков и других сооружений, располагающихся на площадках магистральных нефтепроводов.

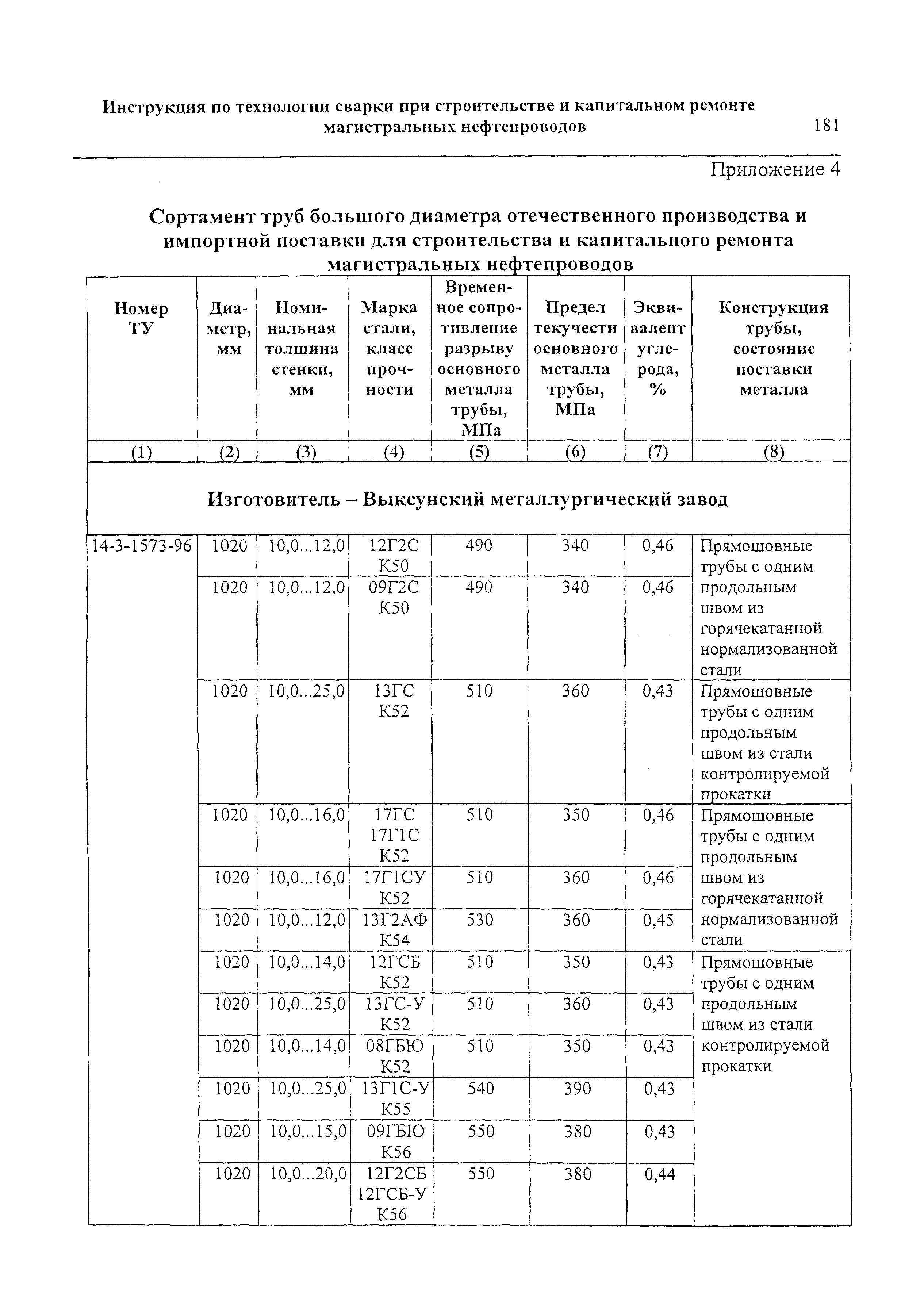

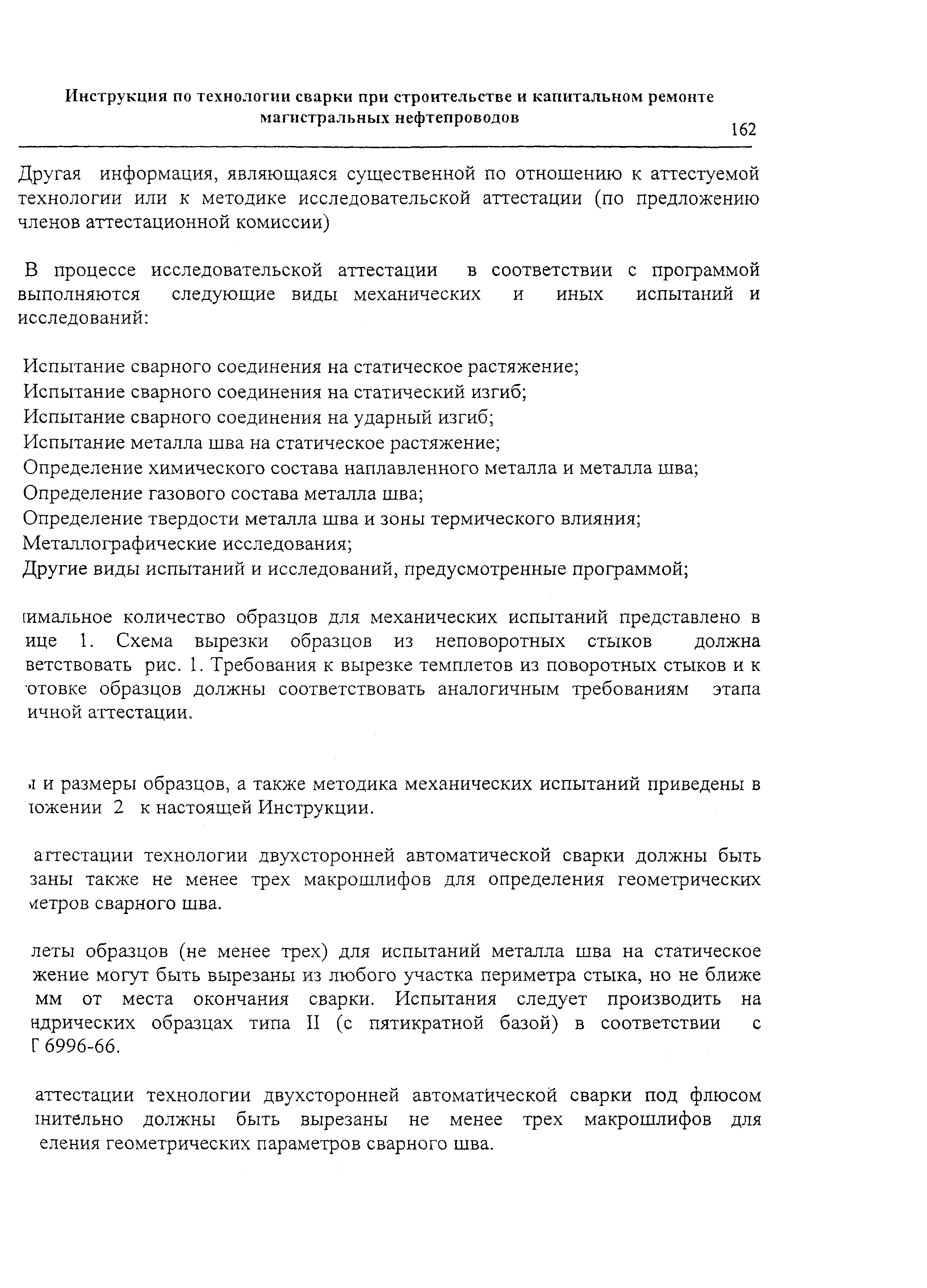

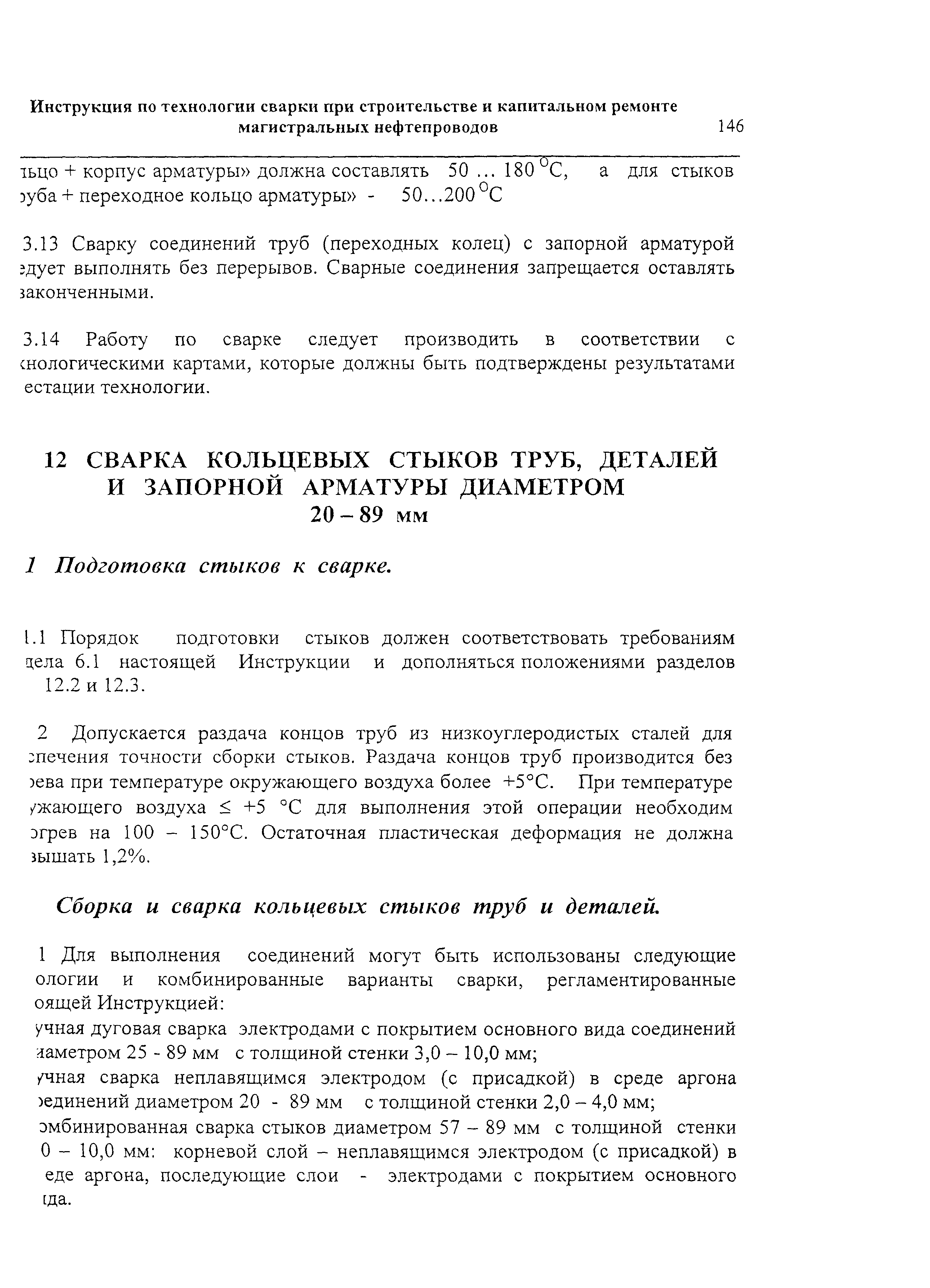

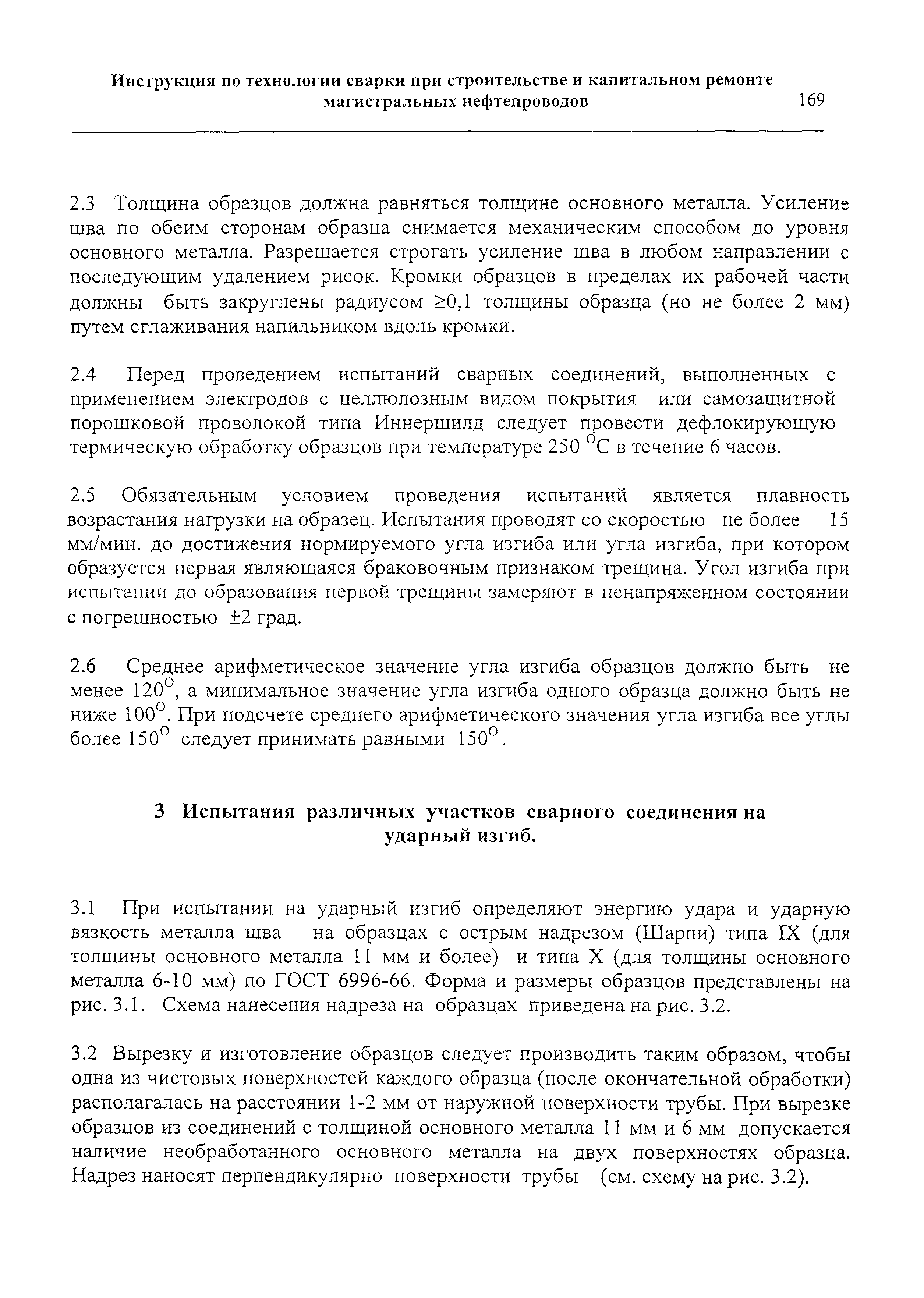

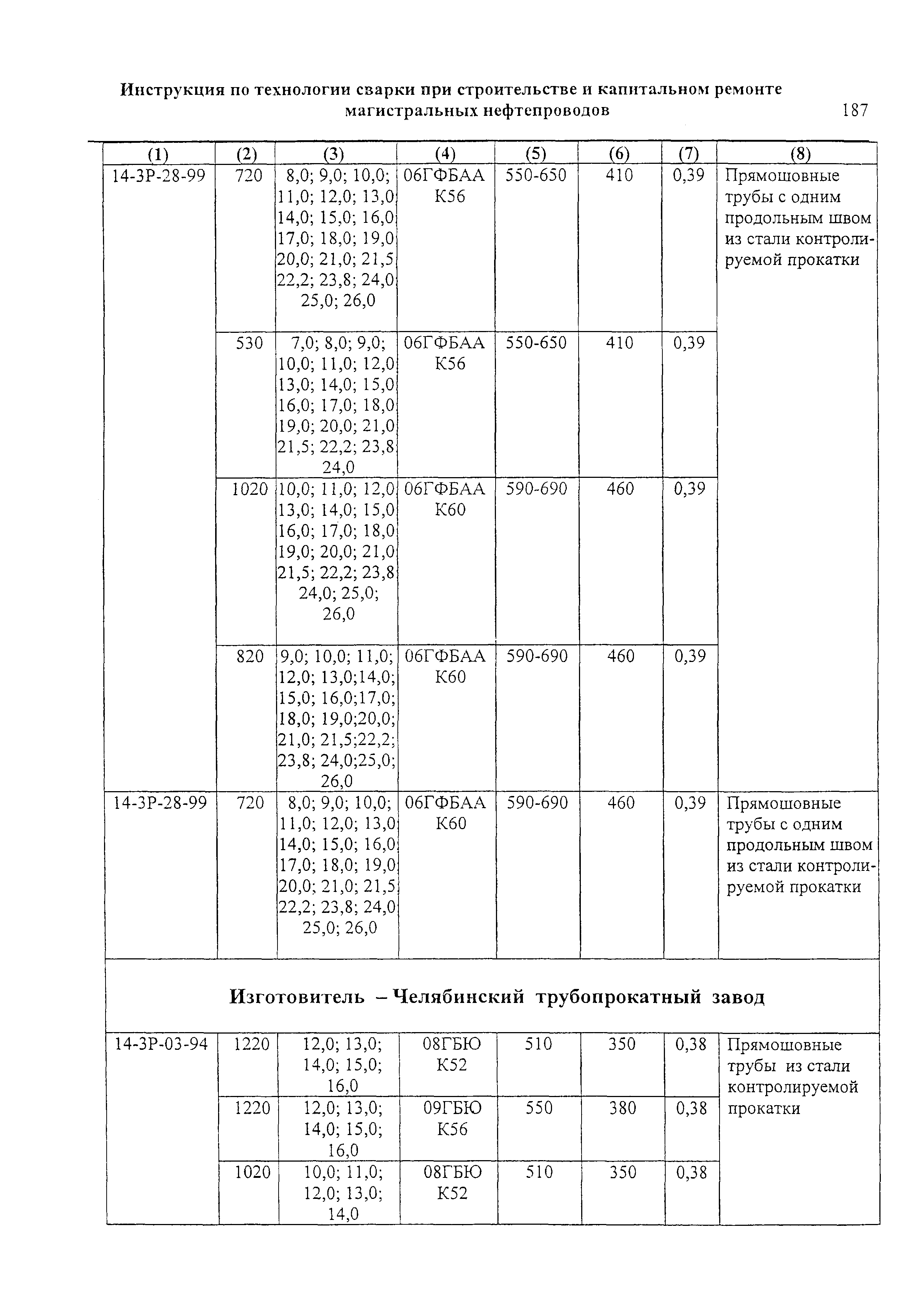

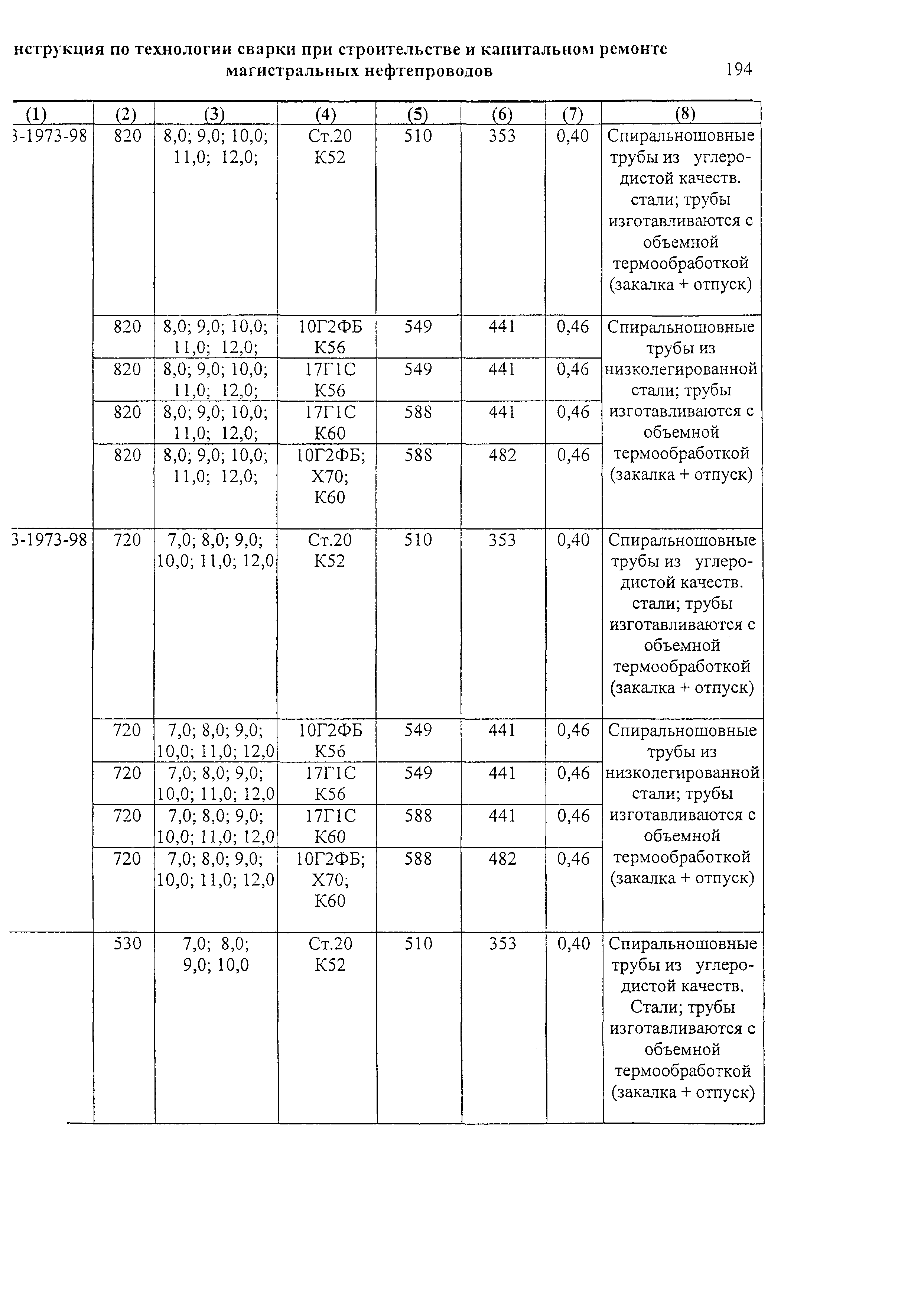

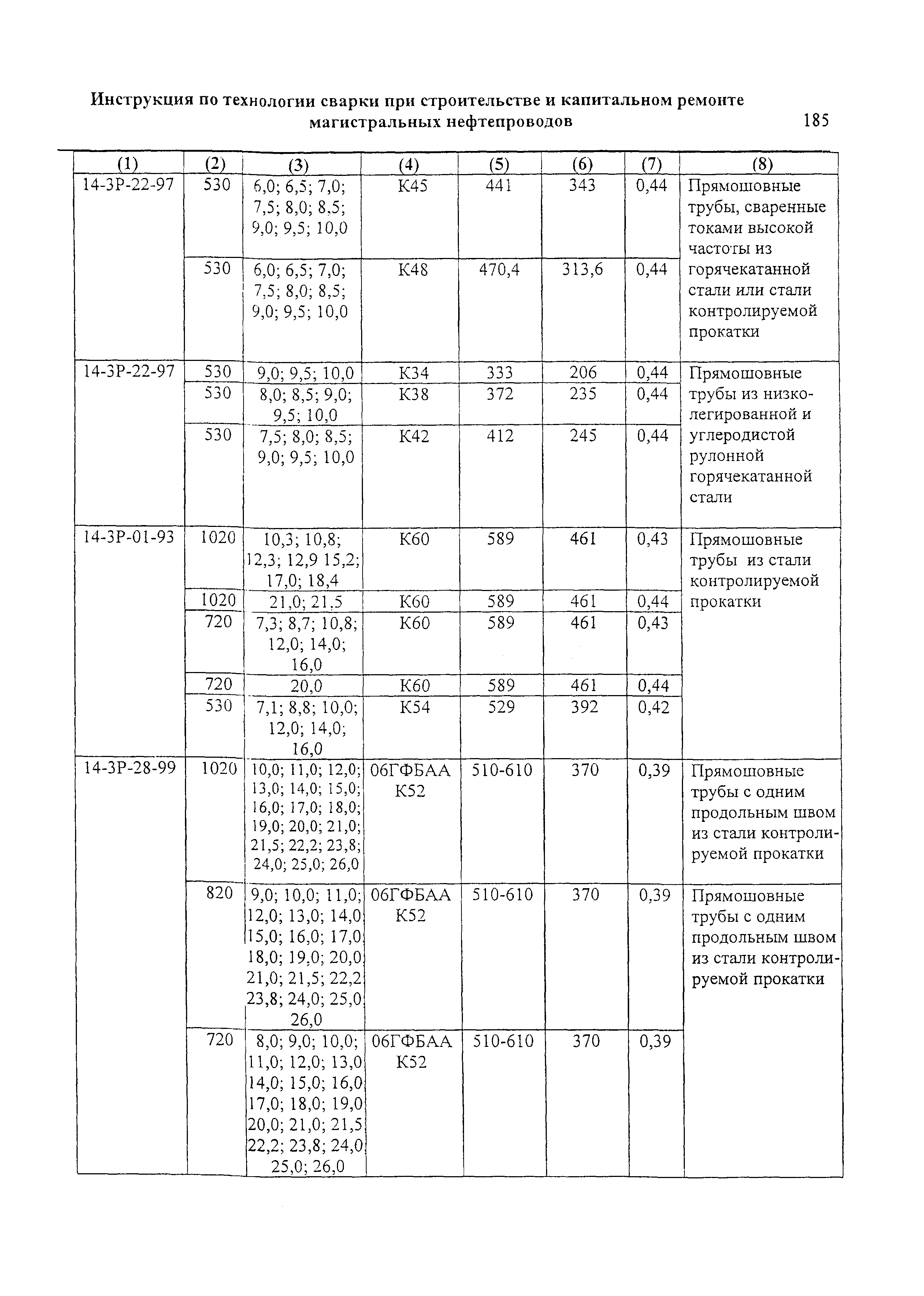

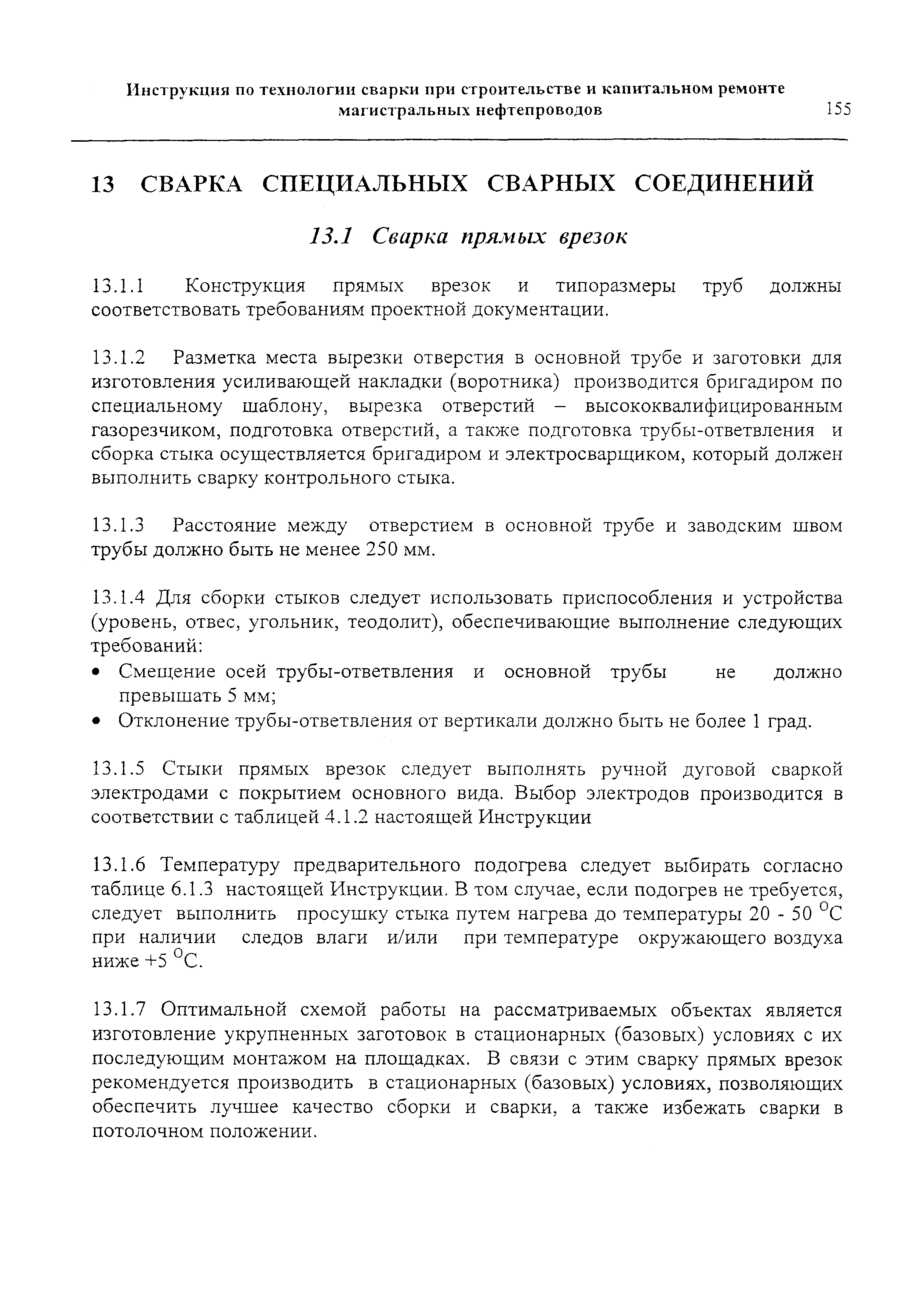

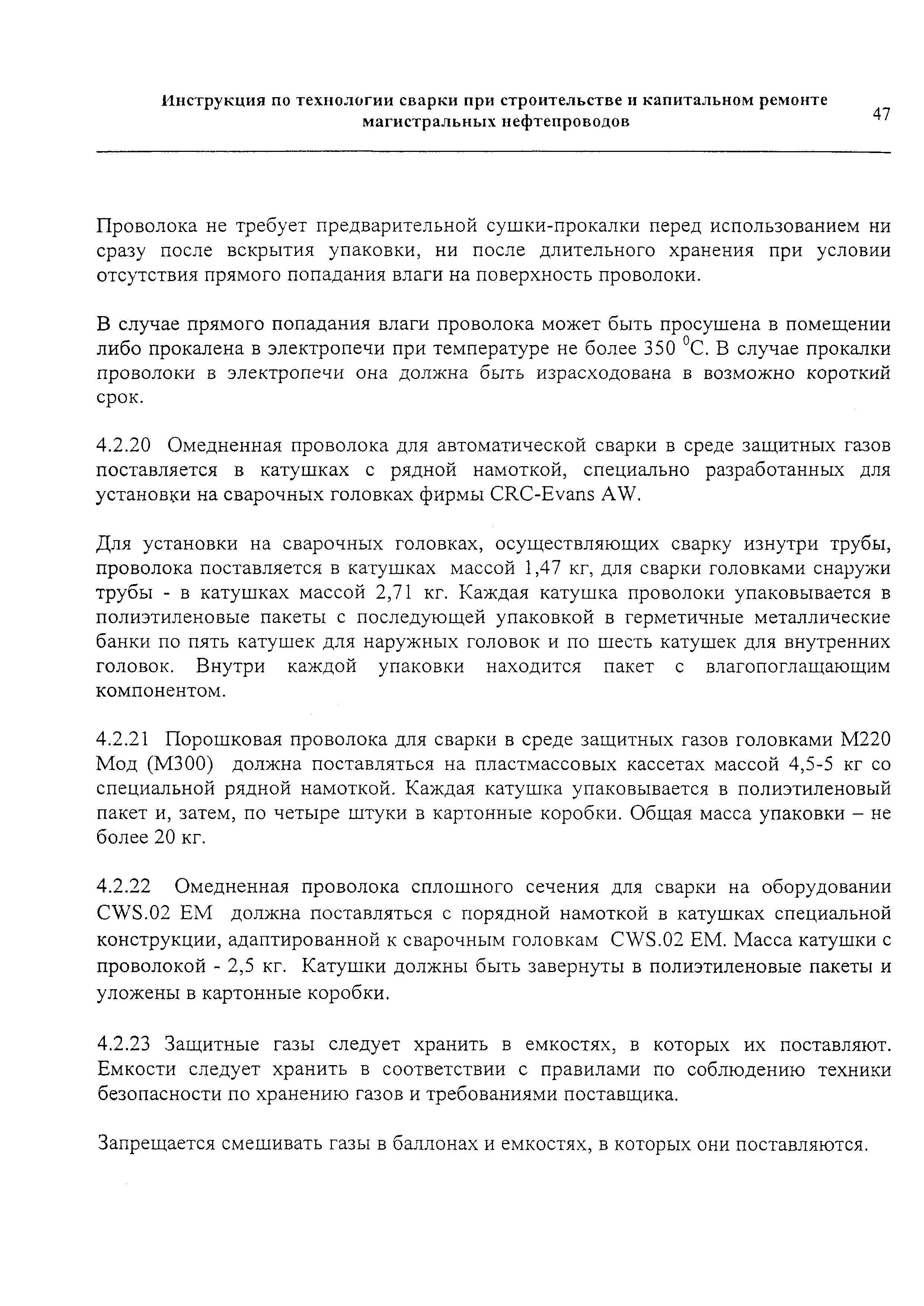

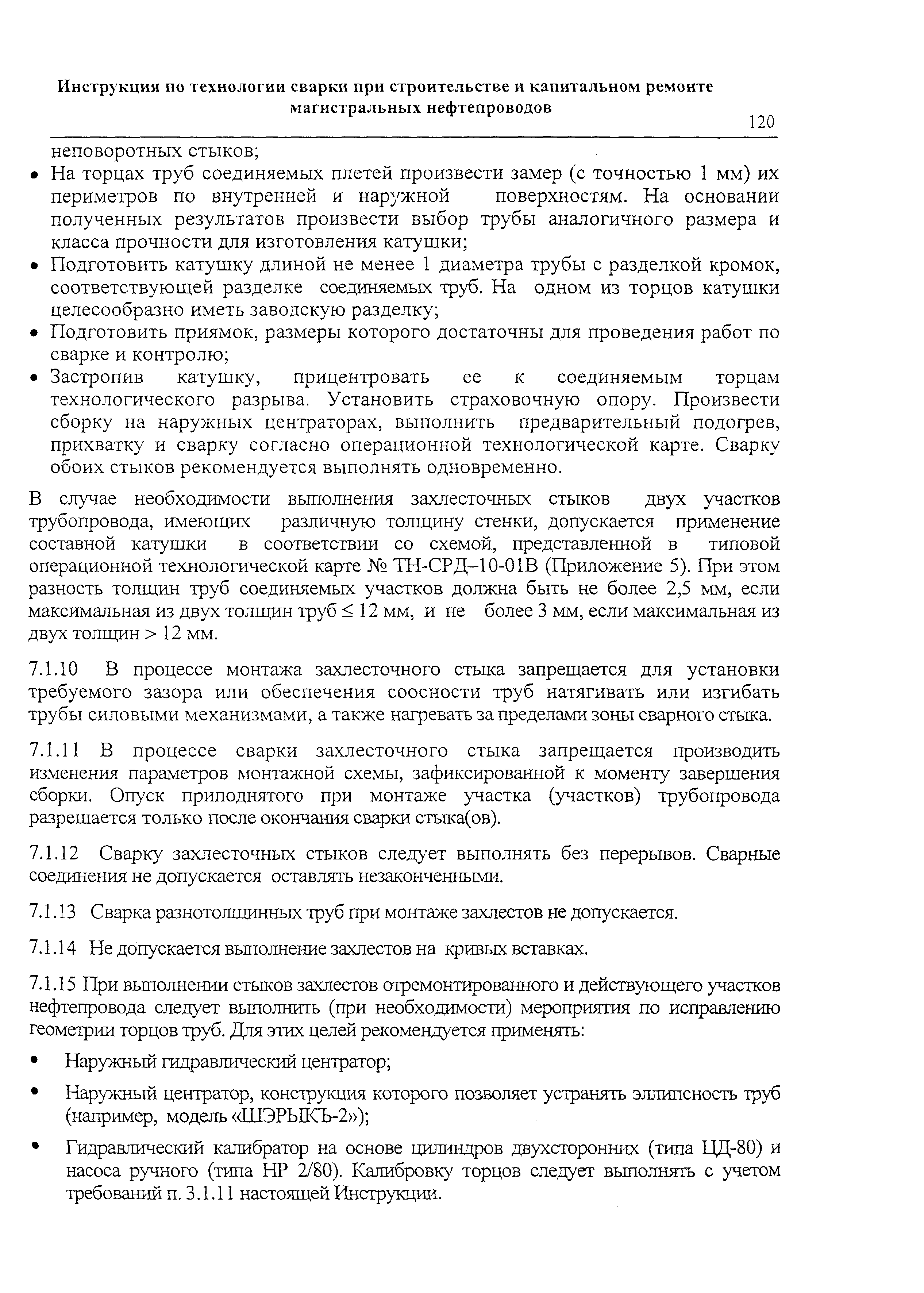

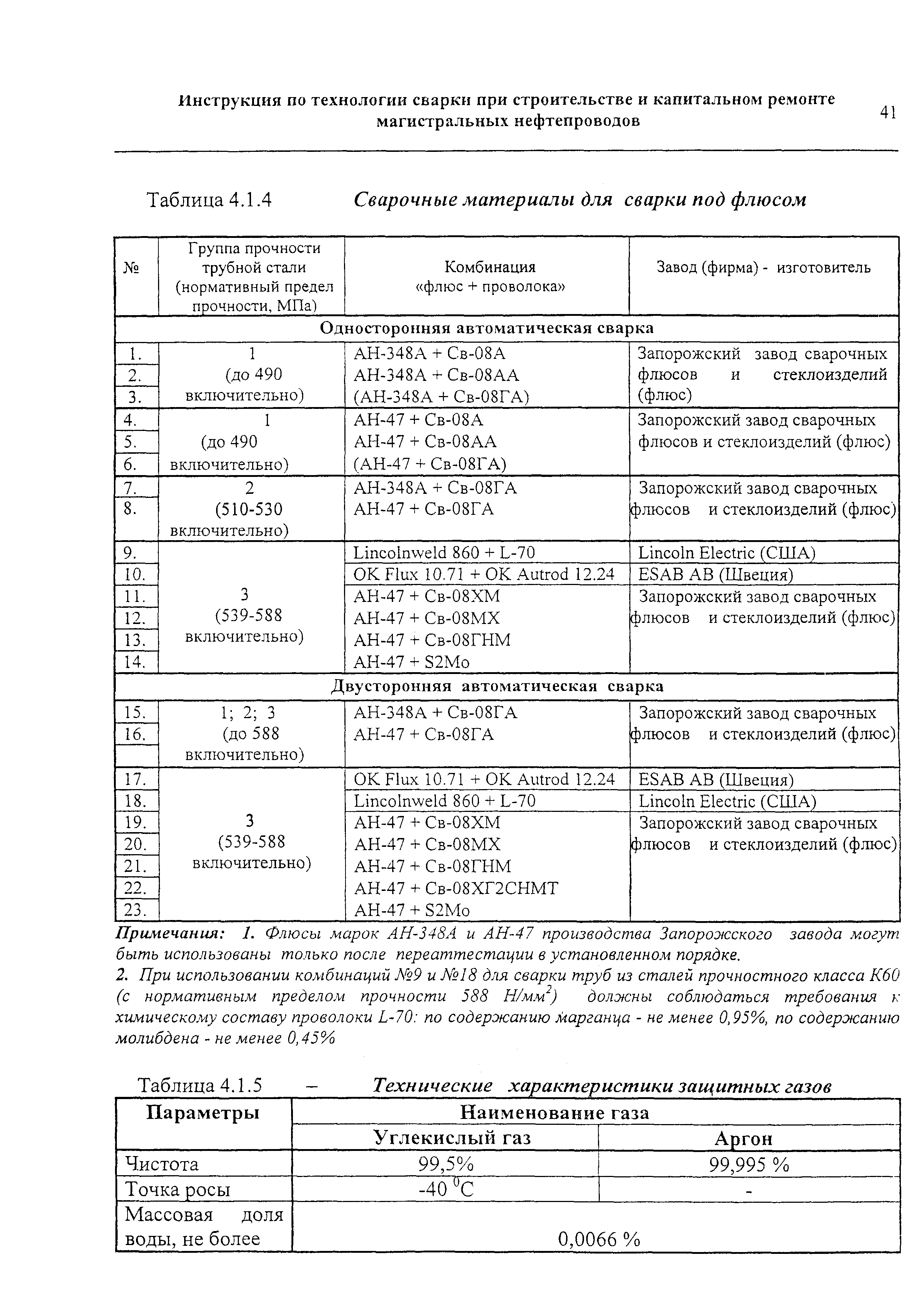

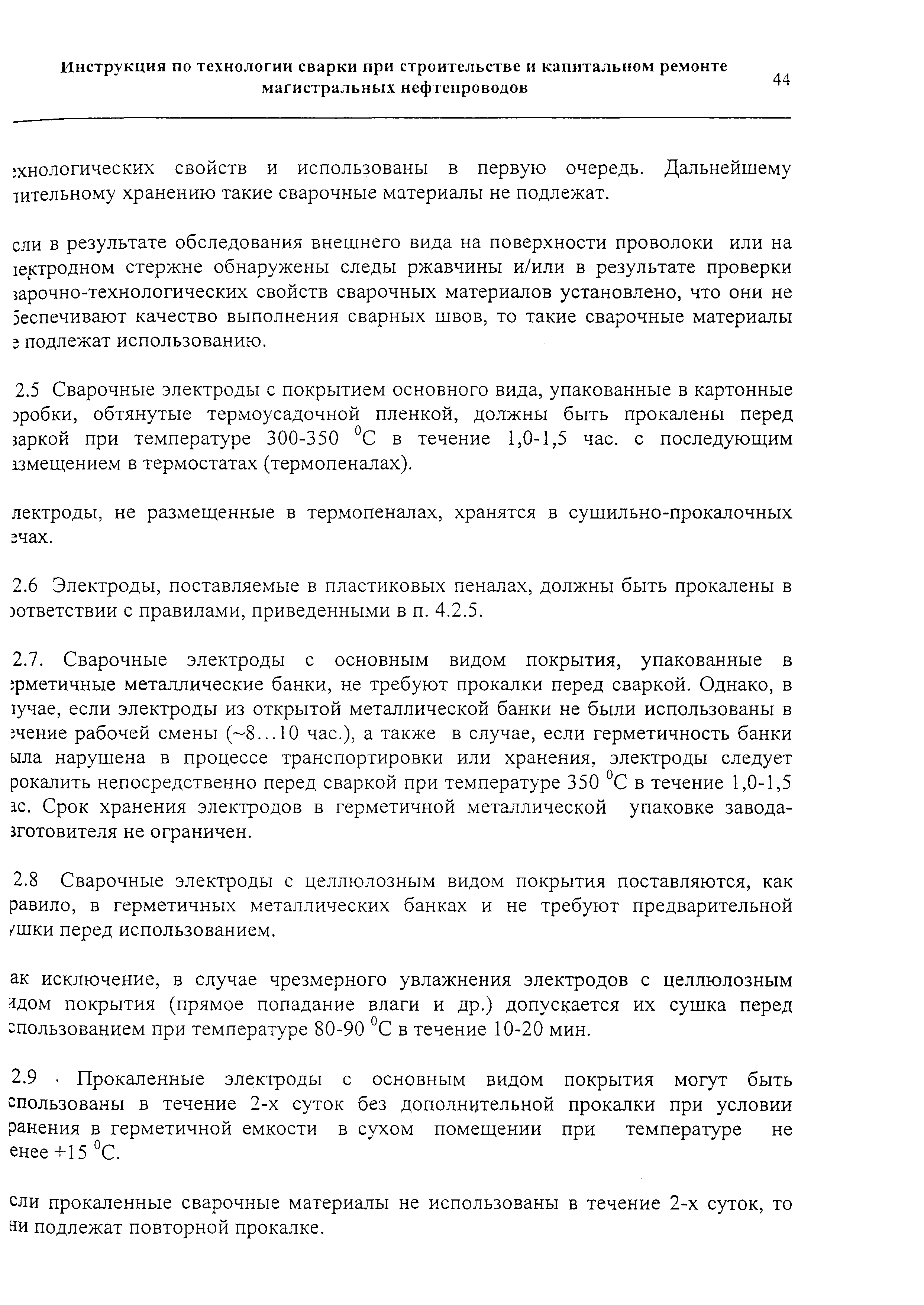

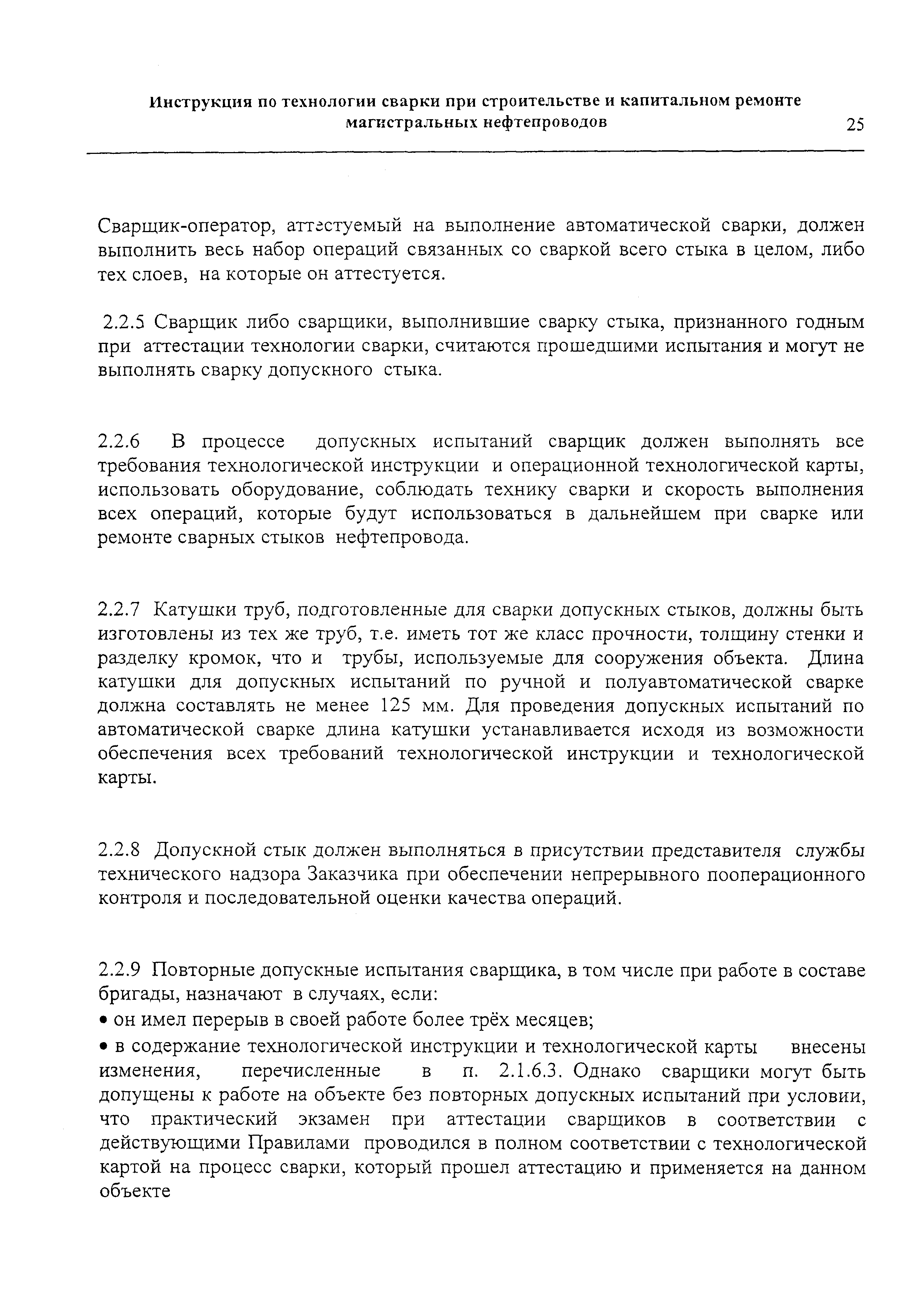

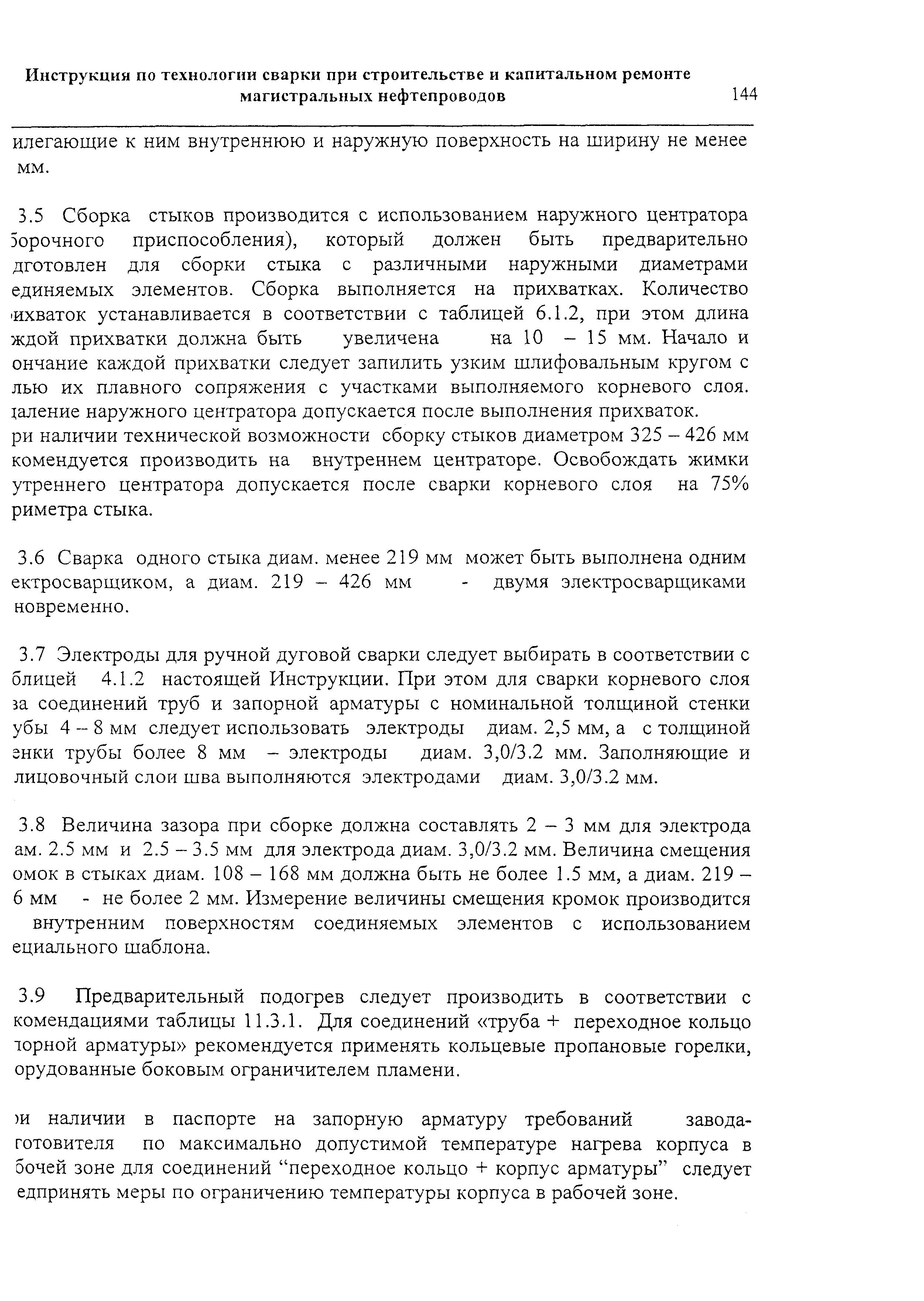

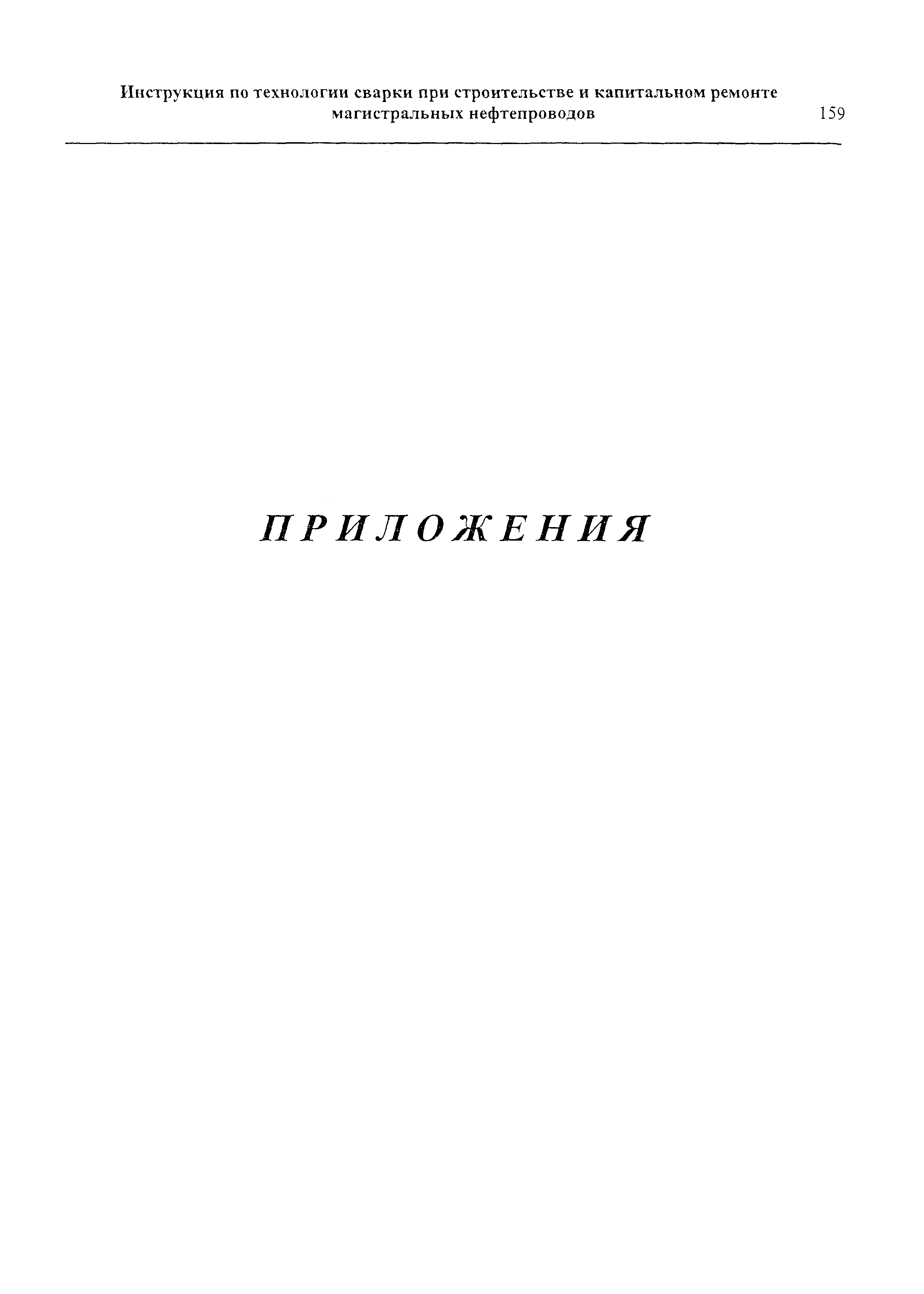

Оглавление:	1 Введение 2 Аттестационные испытания 3 Трубы и детали трубопроводов 4 Сварочные материалы 5 Источники сварочного тока и сварочные агрегаты 6 Технология сварочно-монтажных работ 7 Специальные сварочные работы 8 Общие положения 9 Аттестация технологии сварки 10 Допускные испытания сварщиков 11 Сварка кольцевых стыков труб, деталей трубопроводов и запорной арматуры диаметром 108-426 мм 12 Сварка кольцевых стыков труб, деталей и запорной арматуры диаметром 20-89 мм 13 Сварка специальных сварных соединений 14 Ремонт сварных соединений Приложение 1 Порядок проведения исследовательской аттестации технологии сварки Приложение 2 Методика механических испытаний сварных соединений Приложение 3 Акт производственной аттестации технологии сварки Приложение 4 Сортамент труб большого диаметра отечественного производства и импорной поставки для строительства и капитального ремонта магистральных нефтепроводов
Разработан:	АО ВНИИСТ
Утверждён:	19.02.2002 ОАО АК Транснефть (Transneft АК OAO )
Принят:	06.03.2002 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 10-03/241)
Издан:	АК Транснефть (2002 г. )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Трубопроводы и их компоненты Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов нефтяной и газовой промышленности
Чем заменён:	РД 08.00-60.30.00-КТН-050-1-05 «Сварка при строительстве и капитальном ремонте магистральных нефтепроводов»
Нормативные ссылки:	СНиП 2.05.06-85* «Магистральные трубопроводы» СНиП III-42-80* «Магистральные трубопроводы» ПБ 03-108-96 «Правила устройства и безопасной эксплуатации технологических трубопроводов» ГОСТ 2246-70 «Проволока стальная сварочная. Технические условия» ГОСТ 6996-66 «Сварные соединения. Методы определения механических свойств» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 9467-75 «Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (код IP)» ГОСТ Р 51000.3-96 «Общие требования к испытательным лабораториям» ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть II. Формы документации и правила ее оформления в процессе сдачи-приемки» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 17374-83 «Детали трубопроводов стальные бесшовные приварные на Ру < 10 МПа (< 100 кгс/см2). Типы и основные параметры» ГОСТ 17380-83 «Детали трубопроводов стальные бесшовные приварные на Ру <=10 МПа (<=100 кгс/см кв.). Технические условия» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 550-75 «Трубы стальные бесшовные для нефтеперерабатывающей и нефтехимической промышленности. Технические условия» ГОСТ 8050-85 «Двуокись углерода газообразная и жидкая. Технические условия» ГОСТ 10157-79 «Аргон газообразный и жидкий. Технические условия» ГОСТ 17066-94 «Прокат тонколистовой из стали повышенной прочности. Технические условия» ГОСТ 17516.1-90 «Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам»
