Скачать РД 153-34.0-37.411-2001 Методические указания по эксплуатационной пароводокислородной очистке и пассивации внутренних поверхностей энергооборудования

Дата актуализации: 10.08.2017

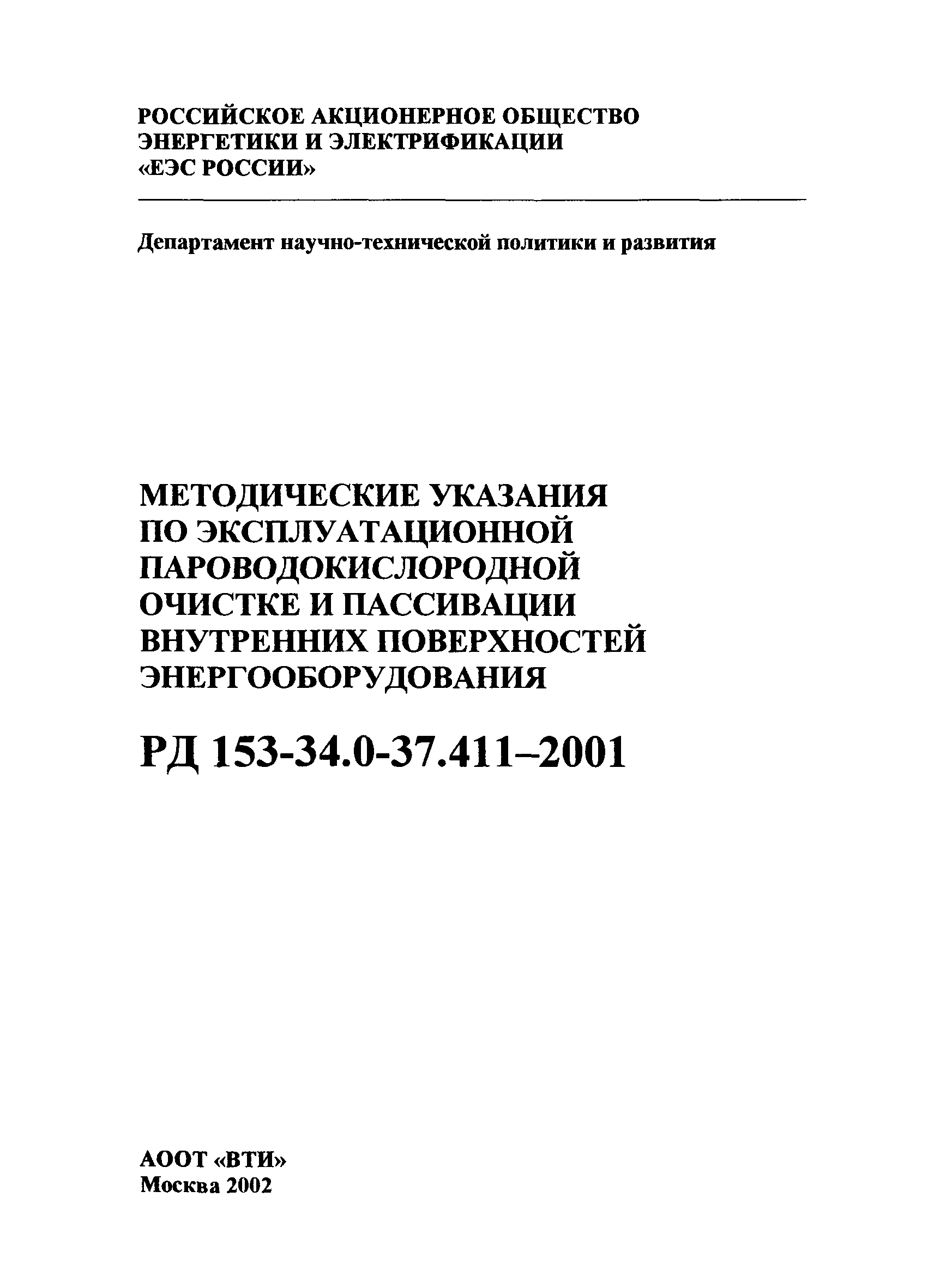

РД 153-34.0-37.411-2001

Методические указания по эксплуатационной пароводокислородной очистке и пассивации внутренних поверхностей энергооборудования

Обозначение:	РД 153-34.0-37.411-2001
Обозначение англ:	RD 153-34.0-37.411-2001
Статус:	действует
Название рус.:	Методические указания по эксплуатационной пароводокислородной очистке и пассивации внутренних поверхностей энергооборудования
Название англ.:	Procedural Guidelines for In-Service Steam-Oxygen Cleaning and Passivation of Inner Surfaces of Power Generating Equipment
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002

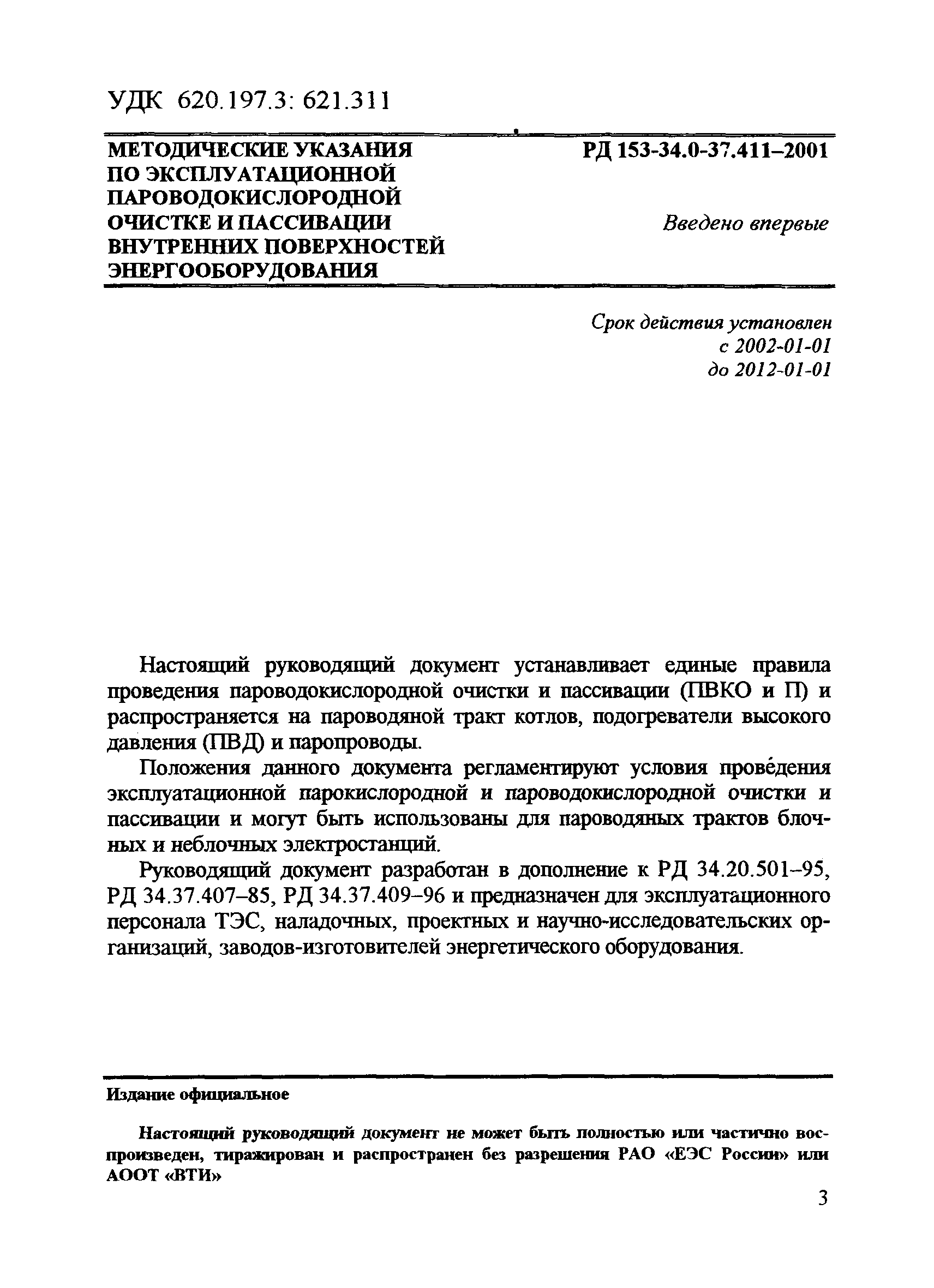

Область применения:	Руководящий документ устанавливает единые правила проведения пароводокислородной очистки и пассивации и распространяется на пароводяной тракт котлов, подогреватели высокого давления и паропроводы.

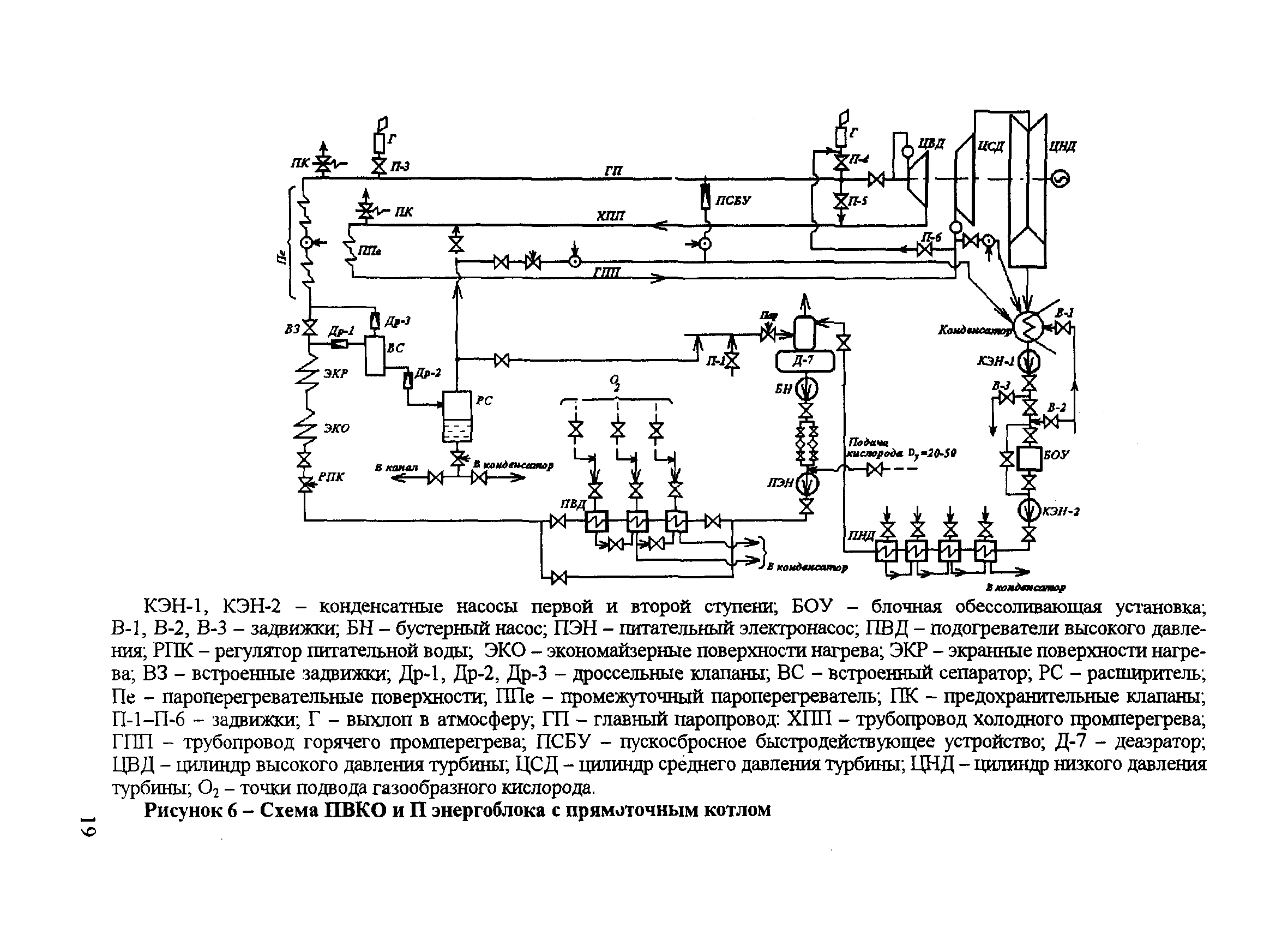

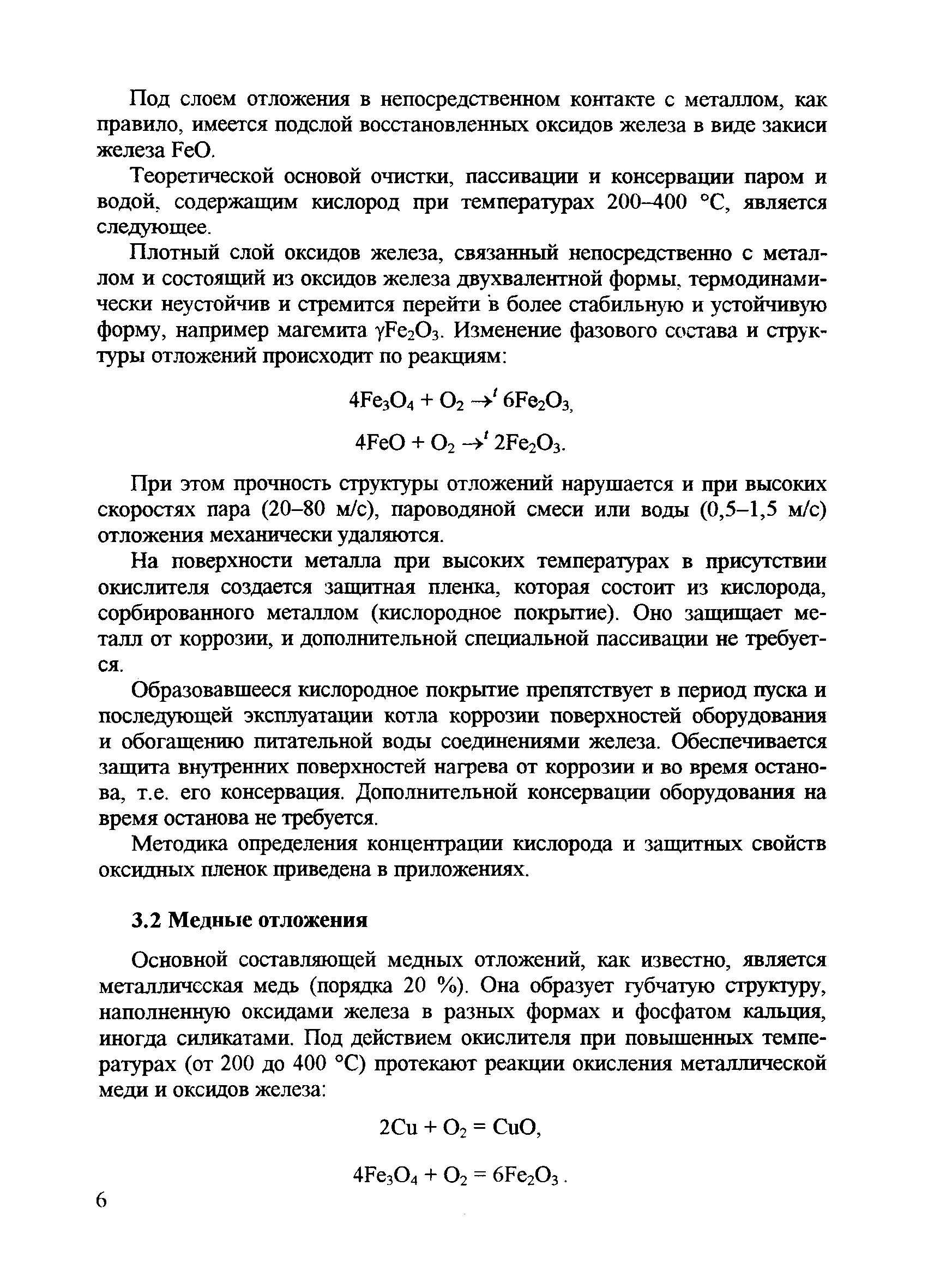

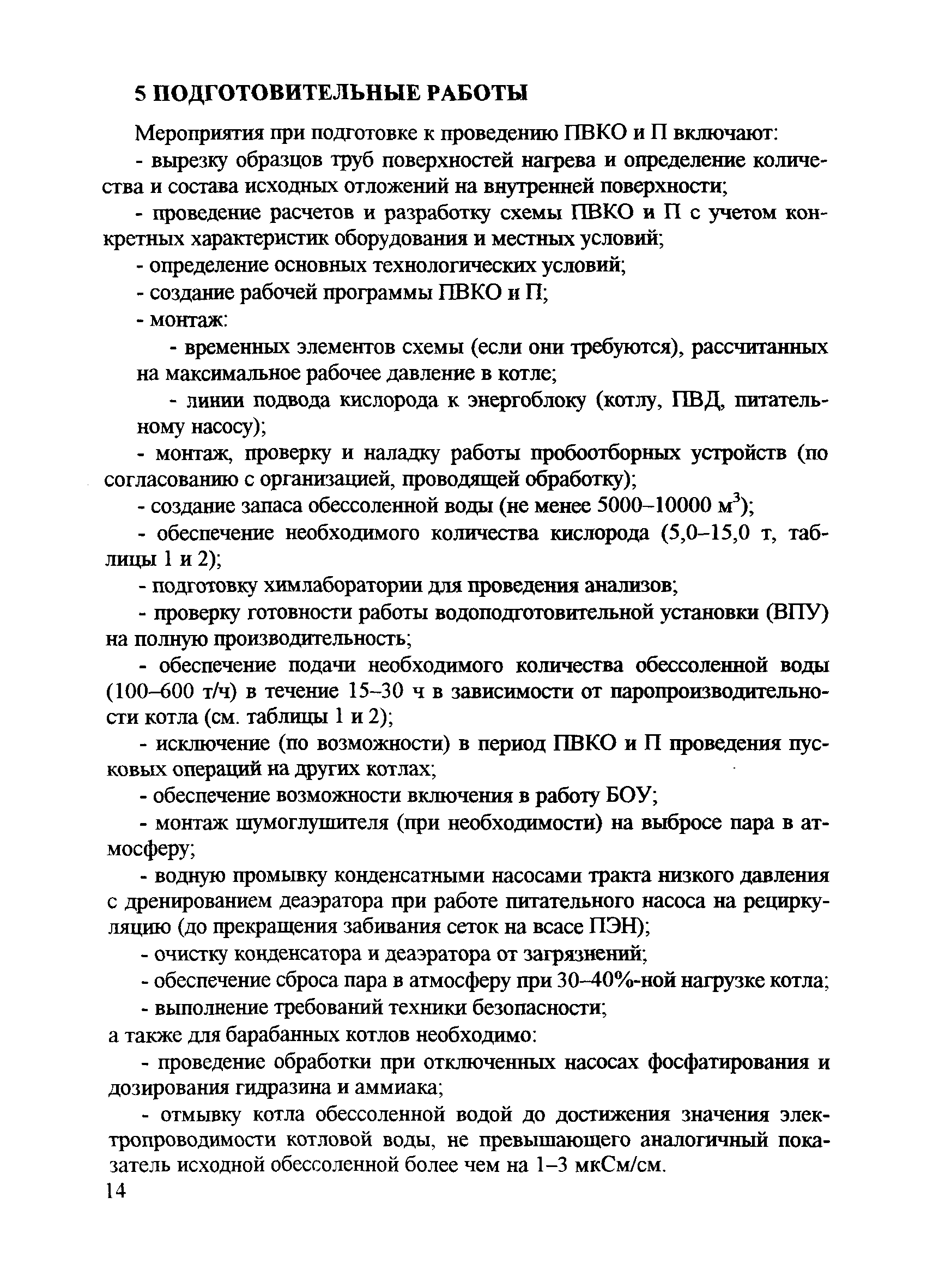

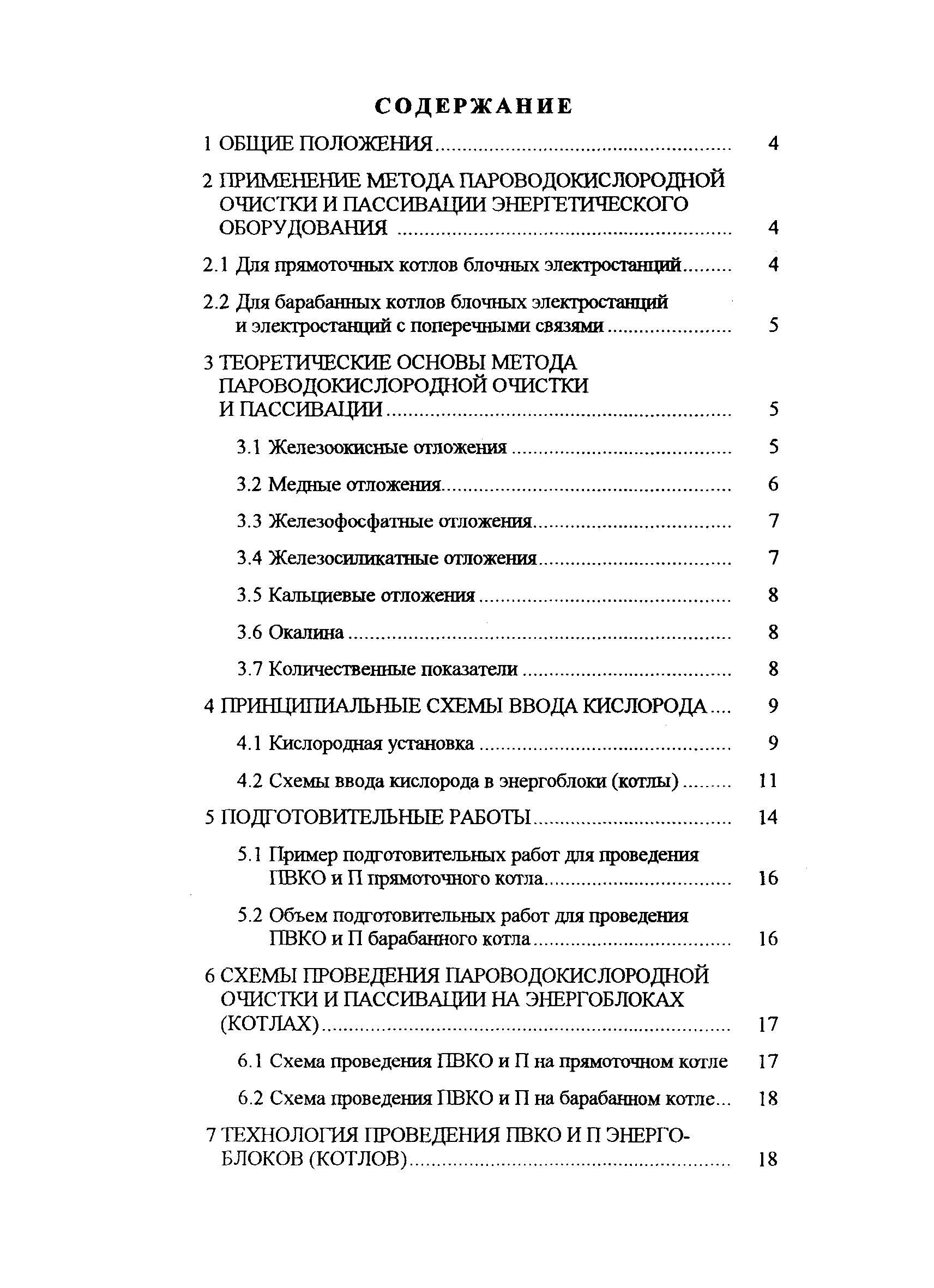

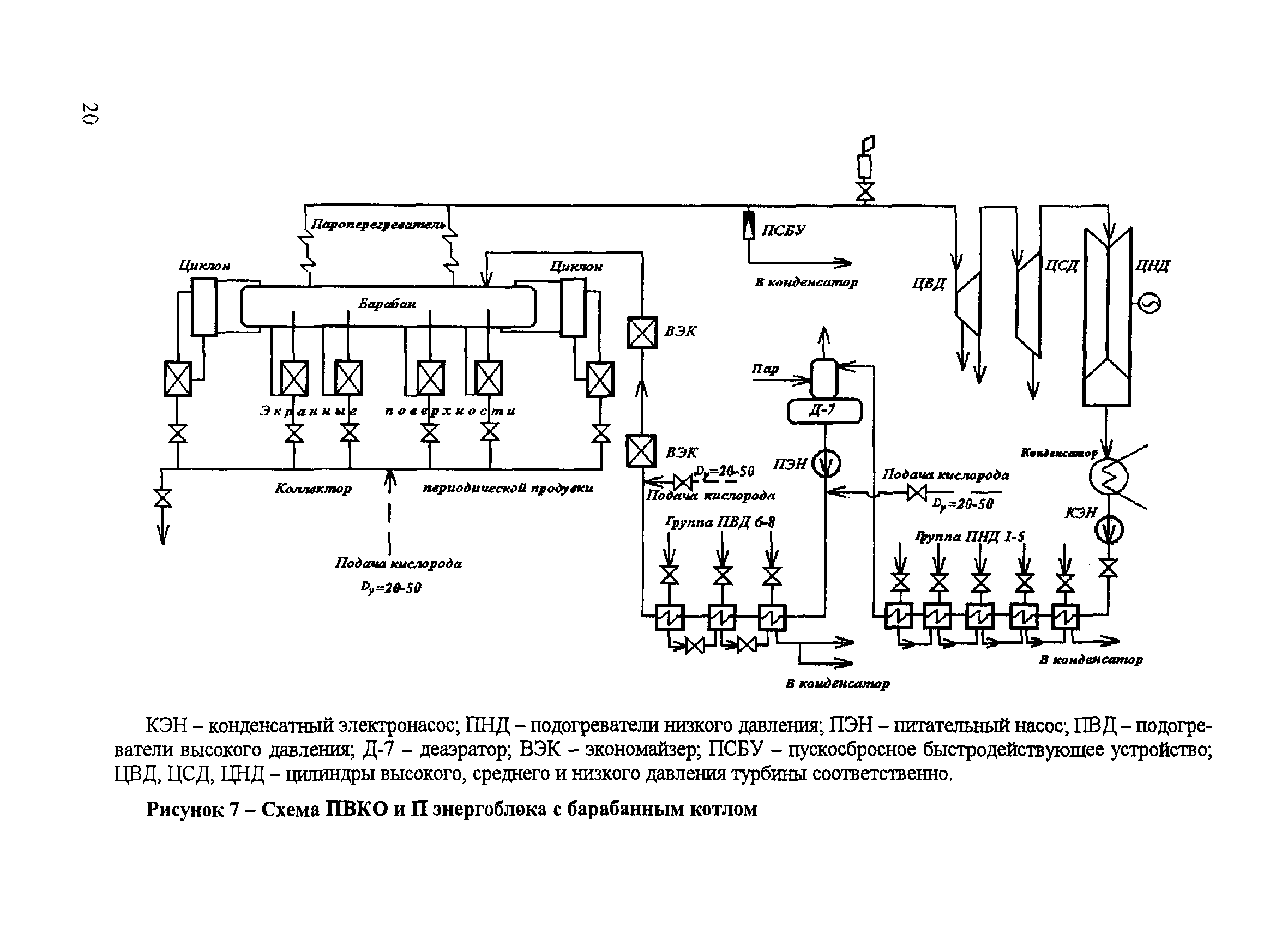

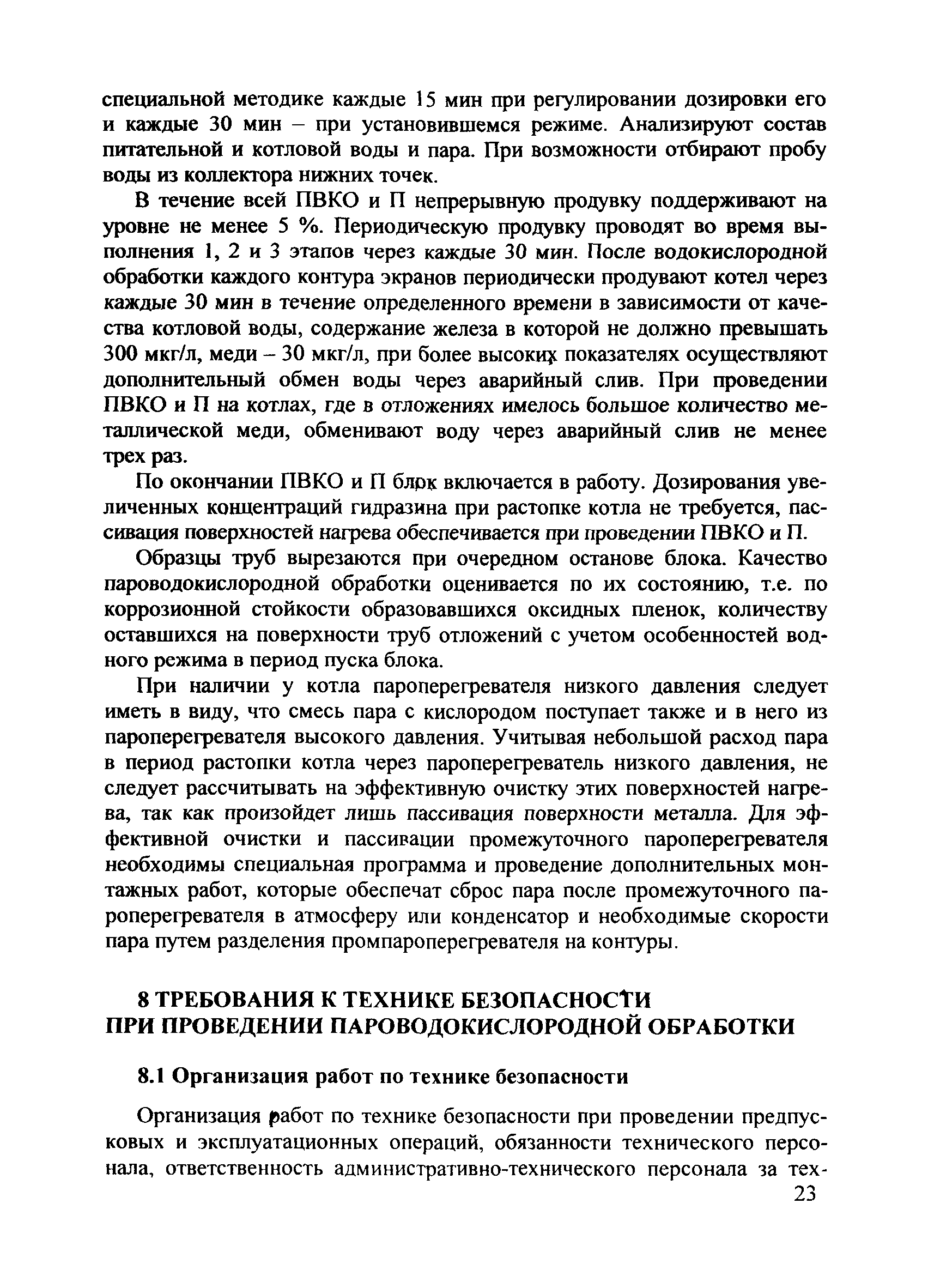

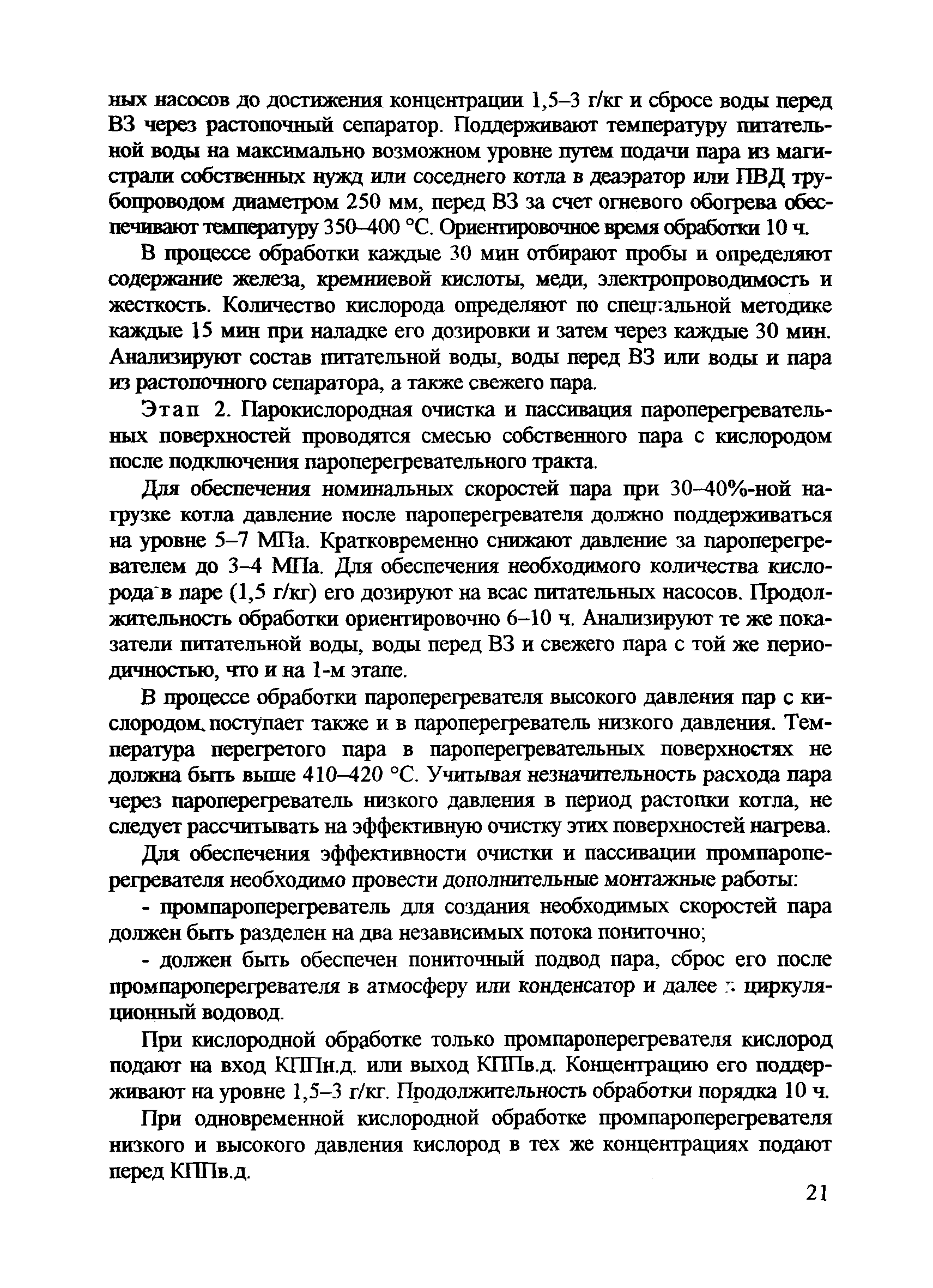

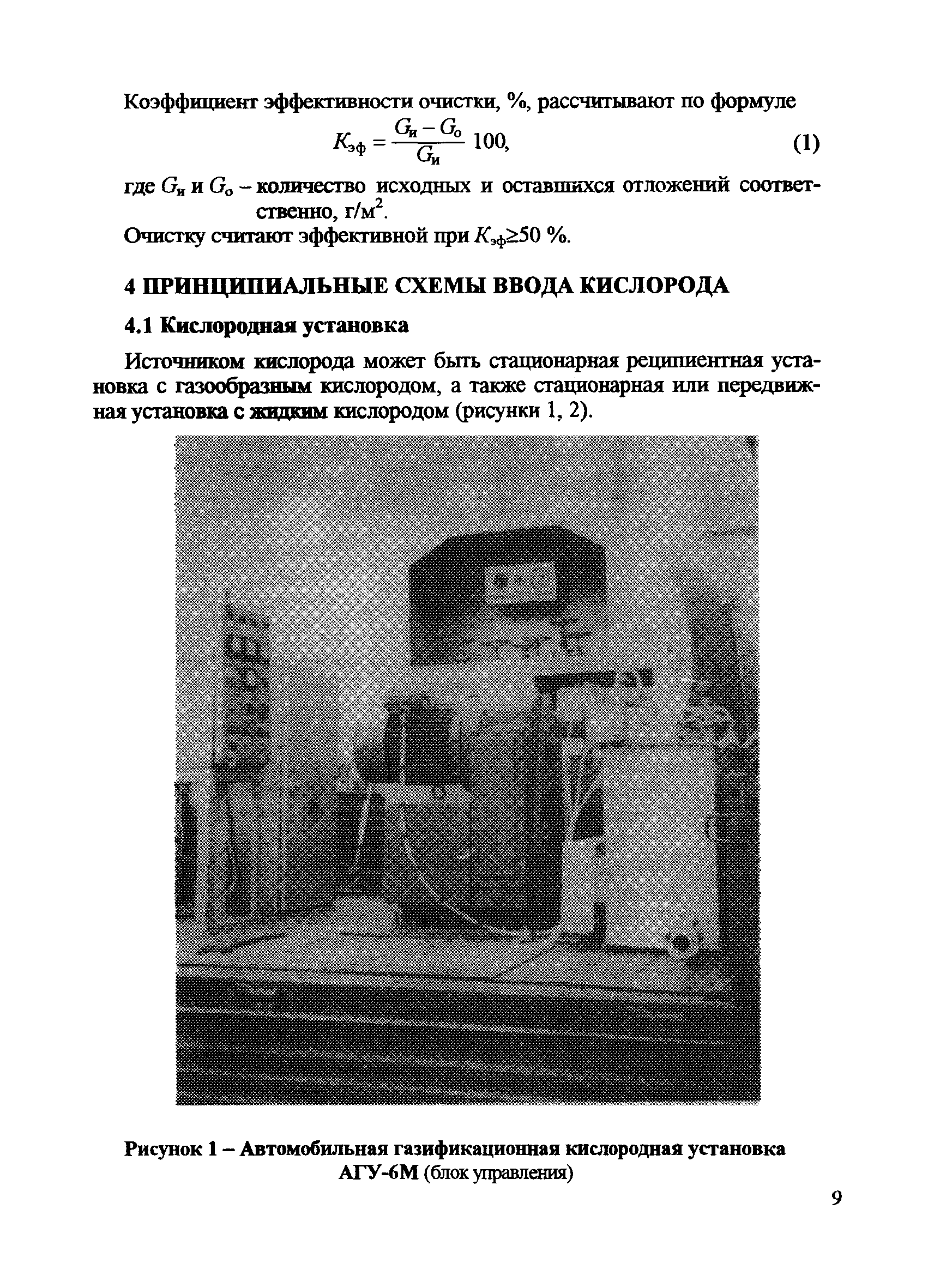

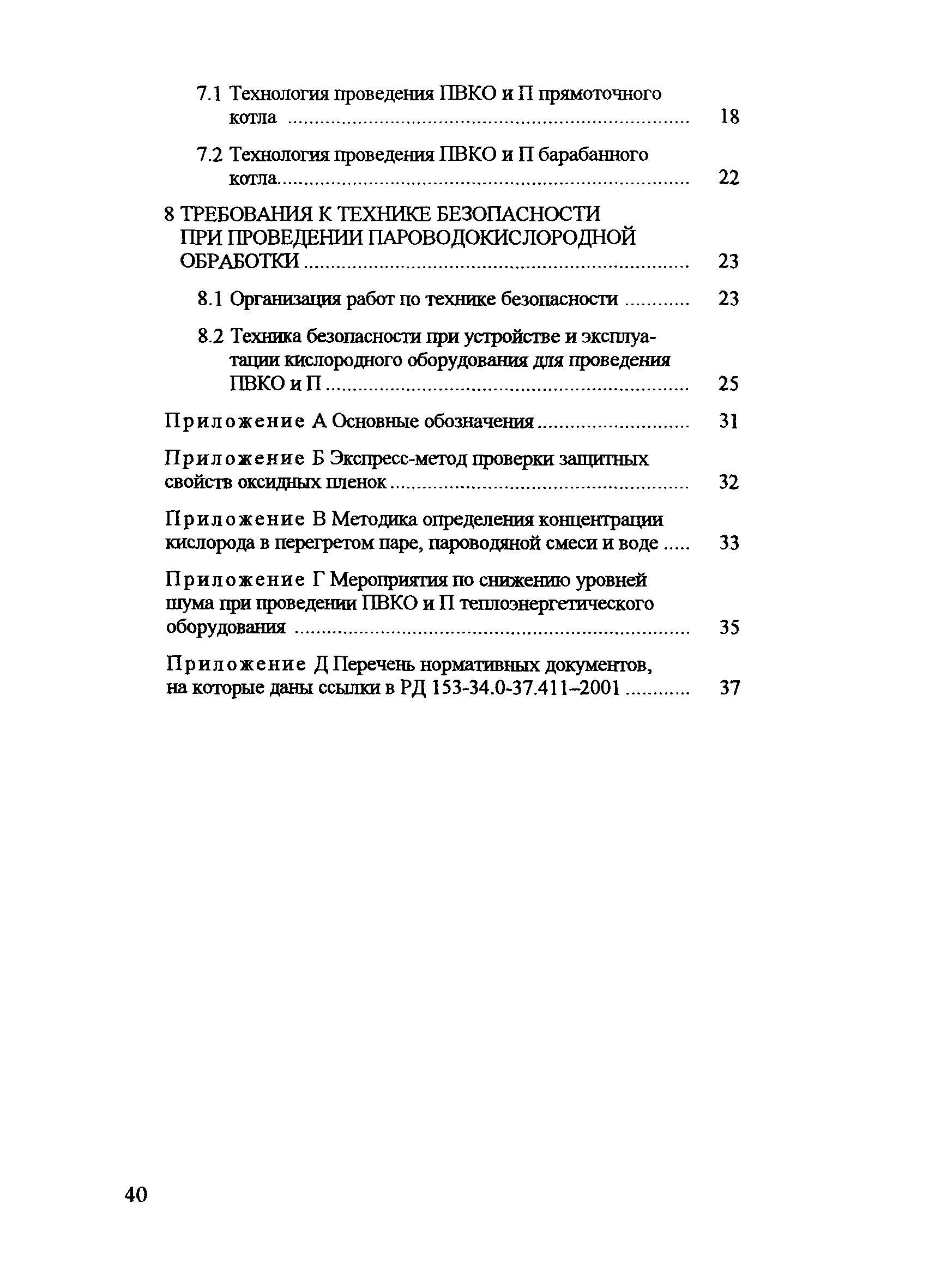

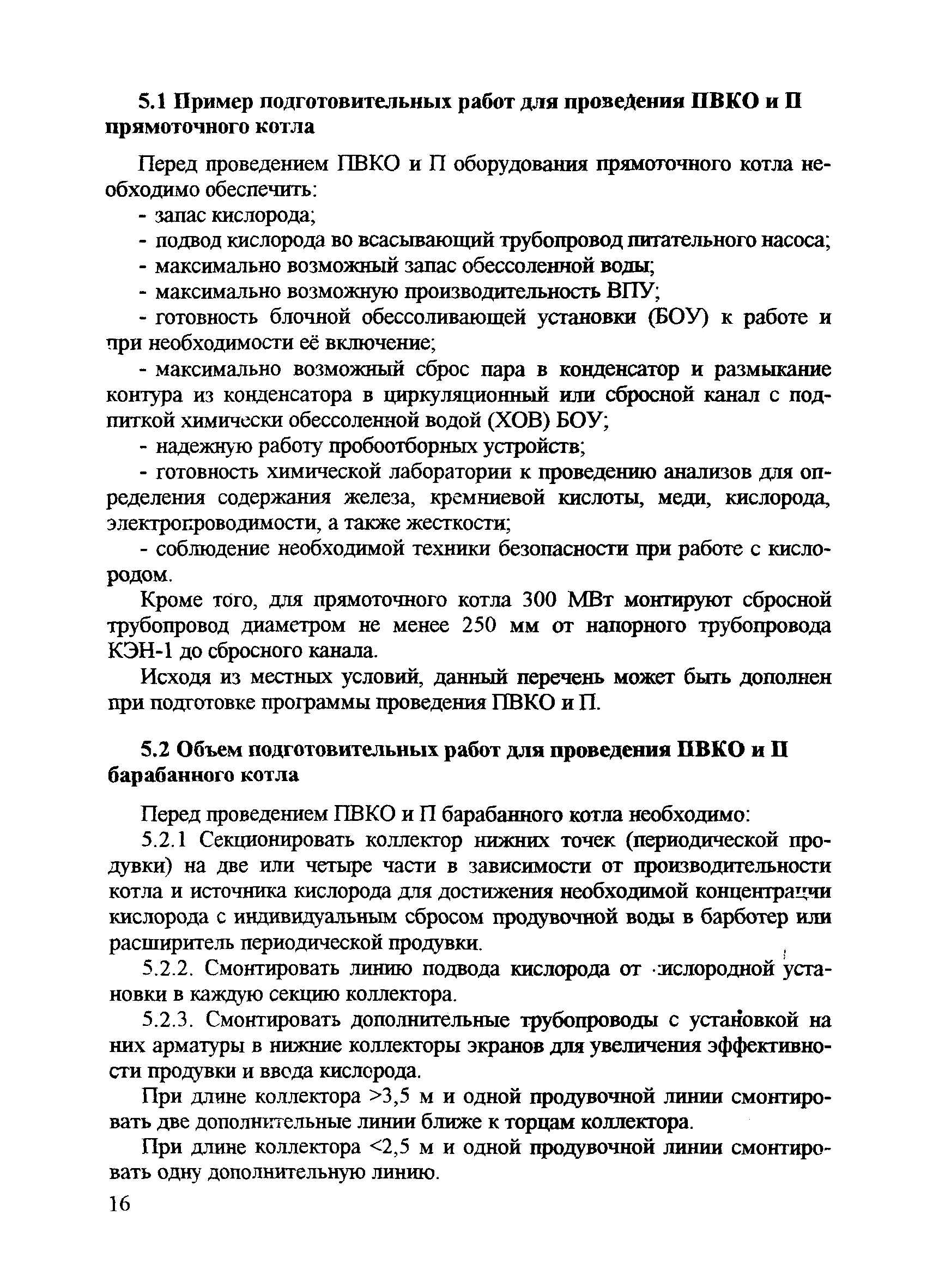

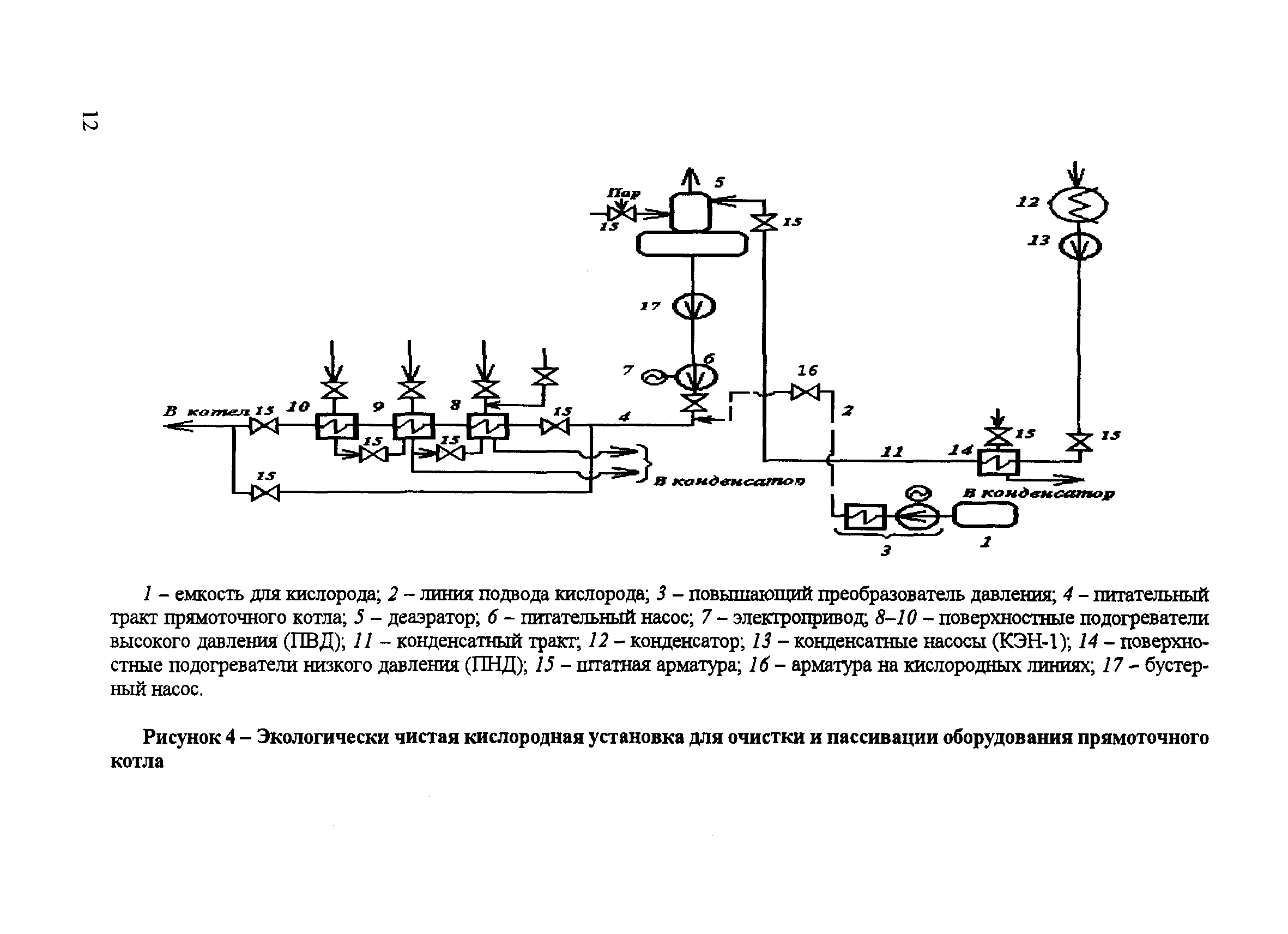

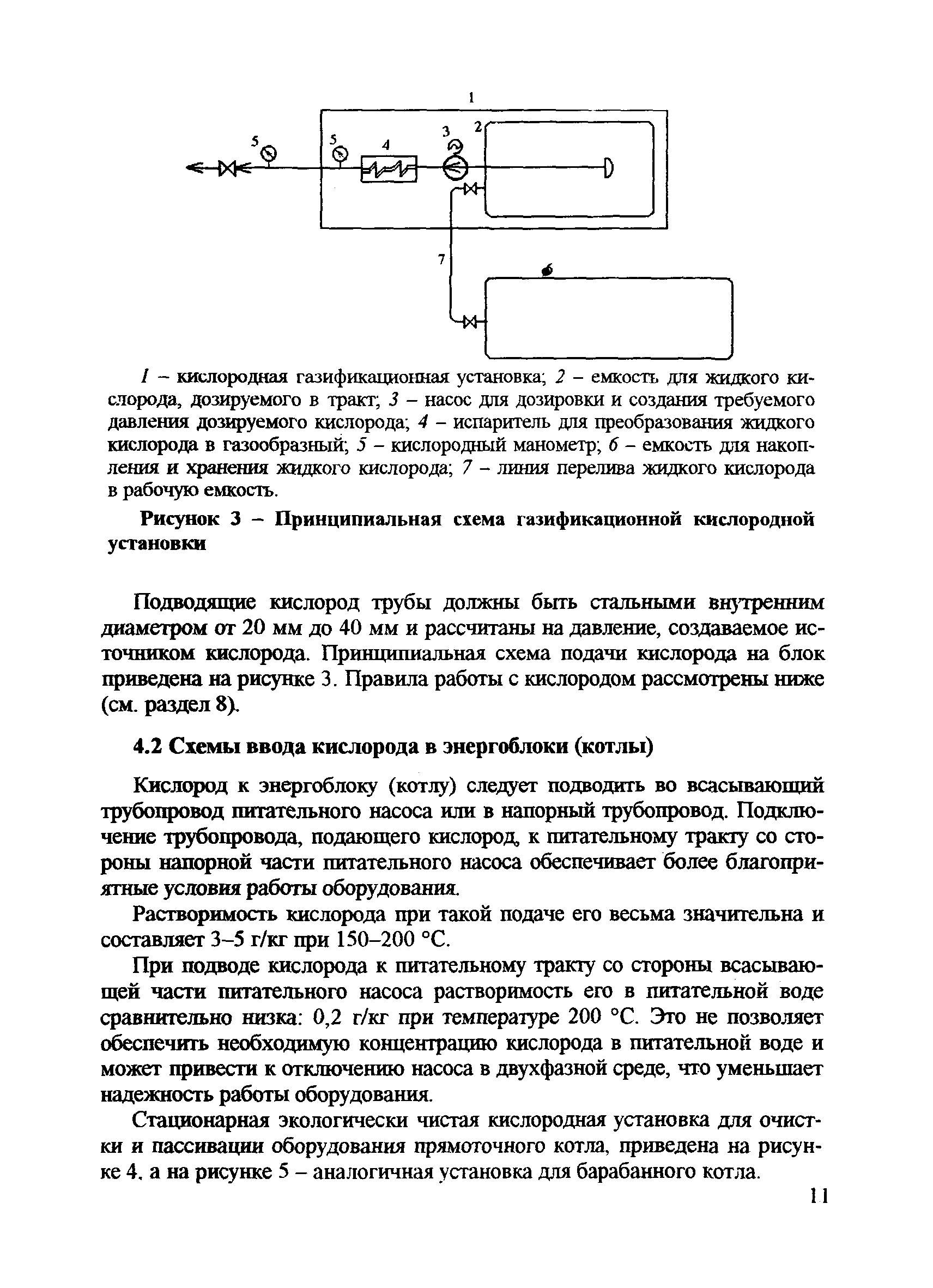

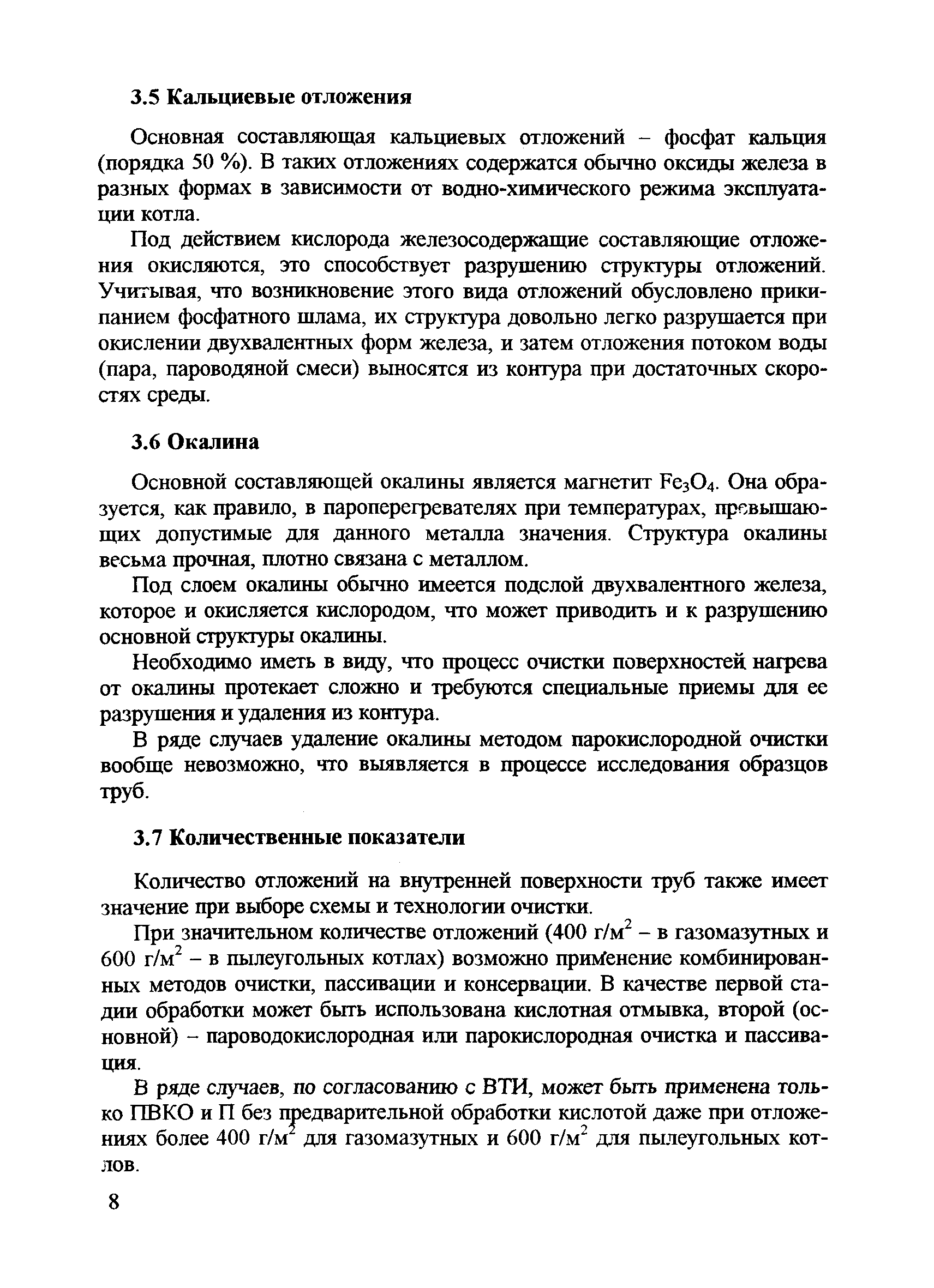

Оглавление:	1 Общие положения 2 Применение метода пароводокислородной очистки и пассивации энергетического оборудования    2.1 Для прямоточных котлов блочных электростанций    2.2 Для барабанных котлов блочных электростанций и электростанций с поперечными связями 3 Теоретические основы метода пароводокислородной очистки и пассивации    3.1 Железоокисные отложения    3.2 Медные отложения    3.3 Железофосфатные отложения    3.4 Железосиликатные отложения    3.5 Кальциевые отложения    3.6. Окалина    3.7 Количественные показатели 4 Принципиальные схемы ввода кислорода    4.1 Кислородная установка    4.2 Схемы ввода кислорода в энергоблоки (котлы) 5 Подготовительные работы    5.1 Пример подготовительных работ для проведения ПВКО и П прямоточного котла    5.2 Объем подготовительных работ для проведения ПВКО иП барабанного котла 6 Схемы проведения пароводокислородной очистки и пассивации на энергоблоках (котлах)    6.1 Схема проведения ПВКО и П на прямоточном котле    6.2 Схема проведения ПВКО и П на барабанном котле 7 Технология проведения ПВКО и П энергоблоков (котлов)    7.1 Технология проведения ПВКО и П прямоточного котла    7.2 Технология проведения ПВКО и П барабанного котла 8 Требования к технике безопасности при проведении пароводокислородной обработки    8.1 Организация работ по технике безопасности    8.2 Техника безопасности при устройстве и эксплуатации кислородного оборудования для проведения ПВКО и П Приложение А. Основные обозначения Приложение Б. Экспресс-метод проверки защитных свойств оксидных пленок Приложение В. Методика определения концентрации кислорода в перегретом паре, пароводяной смеси и воде Приложение Г. Мероприятия по снижению уровней шума при проведении ПВКО и П теплоэнергетического оборудования Приложение Д. Перечень нормативных документов, на которые даны ссылки в РД 153-34.0-37.411-2001
Разработан:	АООТ ВТИ
Утверждён:	28.09.2001 РАО ЕЭС России (UES of Russia RAO )
Издан:	АООТ ВТИ (2002 г. )
Расположен в:	Техническая документация Экология ЭНЕРГЕТИКА И ТЕПЛОТЕХНИКА Электростанции в целом Энергетика и теплотехника в целом Мостостроение Водоподготовка и водно-химический режим. Контроль и очистка внутренних поверхностей нагрева

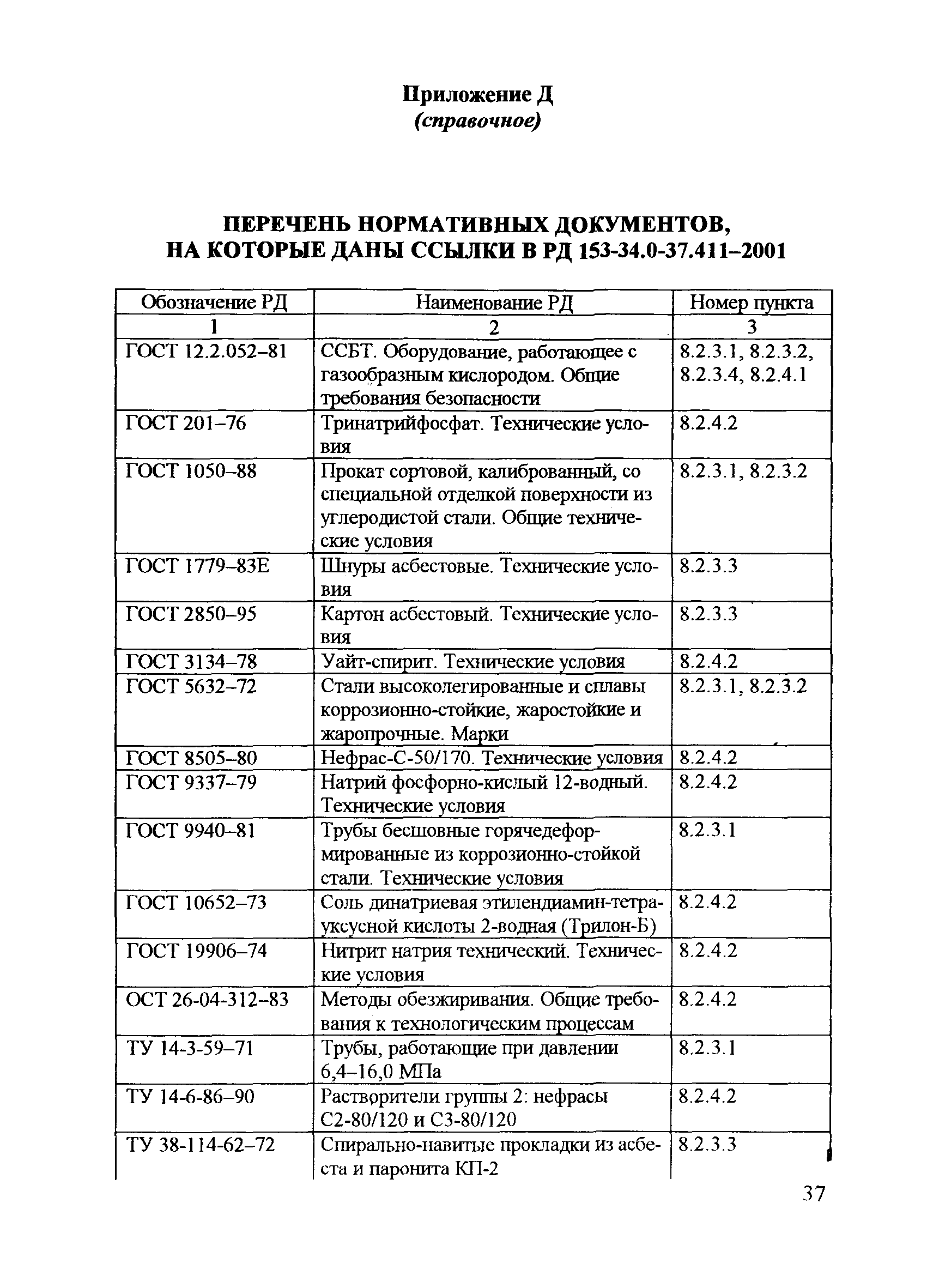

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 2850-95 «Картон асбестовый. Технические условия» ГОСТ 1779-83 «Шнуры асбестовые. Технические условия» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 10652-73 «Реактивы. Соль динатриевая этилендиамин-N,N,N',N'- тетрауксусной кислоты, 2-водная (трилон Б). Технические условия» ГОСТ 12.2.052-81 «Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности» ГОСТ 19906-74 «Нитрит натрия технический. Технические условия» ГОСТ 201-76 «Тринатрийфосфат. Технические условия» ГОСТ 3134-78 «Уайт-спирит. Технические условия» ГОСТ 8505-80 «Нефрас-С 50/170. Технические условия» ГОСТ 9337-79 «Реактивы. Натрий фосфорно-кислый 12-водный. Технические условия» ОСТ 26-04-312-83 «Методы обезжиривания оборудования. Общие требования к технологическим процессам» ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов» ПБ 10-573-03 «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» РД 34.20.501-95 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» «Правила эксплуатации электроустановок потребителей» ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» РД 34.37.407 «Методические указания по предпусковой парокислородной очистке и пассивации пароводяного тракта теплоэнергетического оборудования» РД 34.37.409-96 «Методические указания по предпусковой пароводокислородной очистке и пассивации внутренних поверхностей энергооборудования» РД 34.03.201-97 «Правила техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей» СО 153-34.20.501-2003 «Правила технической эксплуатации электрических станций и сетей Российской Федерации» СНиП III-4-80* «Техника безопасности в строительстве» ВСН 10-83/Минхимпром «Инструкция по проектированию трубопроводов газообразного кислорода» ПБПРВ 88 «Правила безопасности при производстве и потреблении продуктов разделения воздуха»
