Скачать ВСН 10-83/Минхимпром Инструкция по проектированию трубопроводов газообразного кислорода

Дата актуализации: 10.08.2017

ВСН 10-83/Минхимпром

Инструкция по проектированию трубопроводов газообразного кислорода

Обозначение:	ВСН 10-83/Минхимпром
Обозначение англ:	VSN 10-83/Минхимпром
Статус:	действует
Название рус.:	Инструкция по проектированию трубопроводов газообразного кислорода
Название англ.:	Design Guidelines for Gaseous Oxygen Piping
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1984

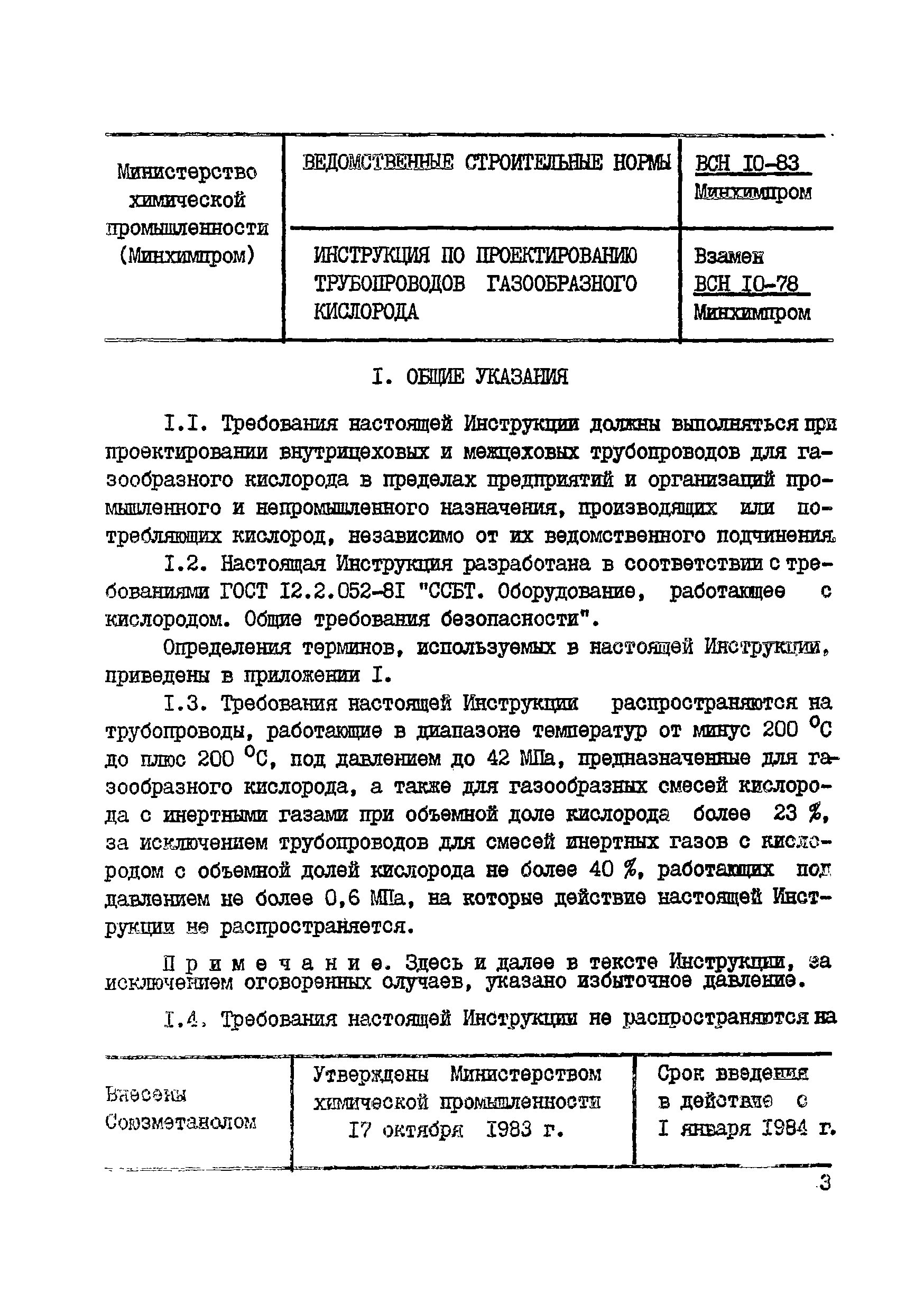

Область применения:	Требования Инструкции распространяются на трубопроводы, работающие в диапазоне температур от минус 200 градусов Цельсия до плюс 200 градусов Цельсия, под давлением до 42 МПа, предназначенные для газообразного кислорода, а также для газообразных смесей кислорода с инертными газами при объемной доле кислорода более 23 %, за исключением трубопроводов для смесей инертных газов с кислородом с объемной долей кислорода не более 40 %, работающих под давлением не более 0,6 МПа, на которые действие настоящей Инструкции не распространяется.

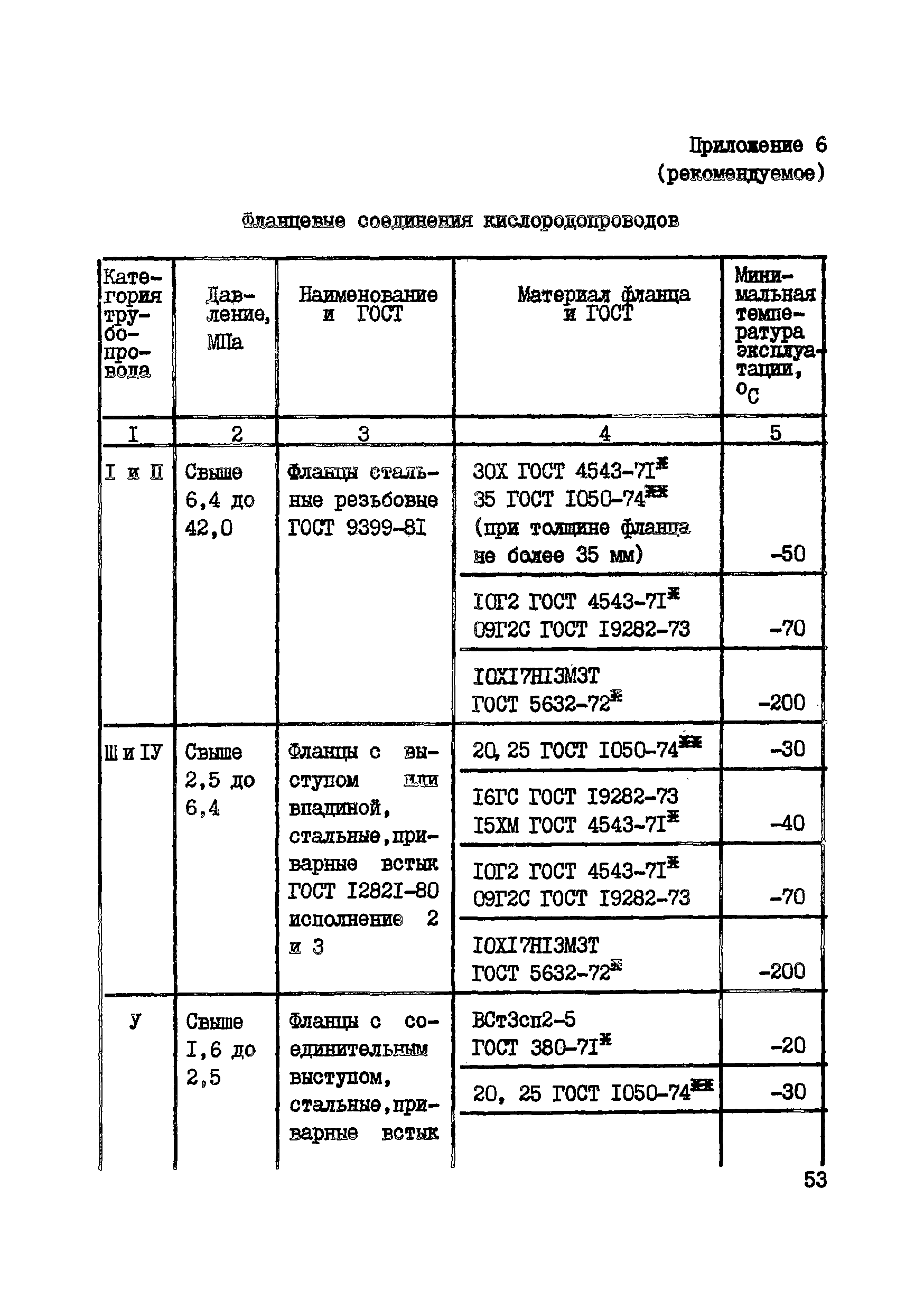

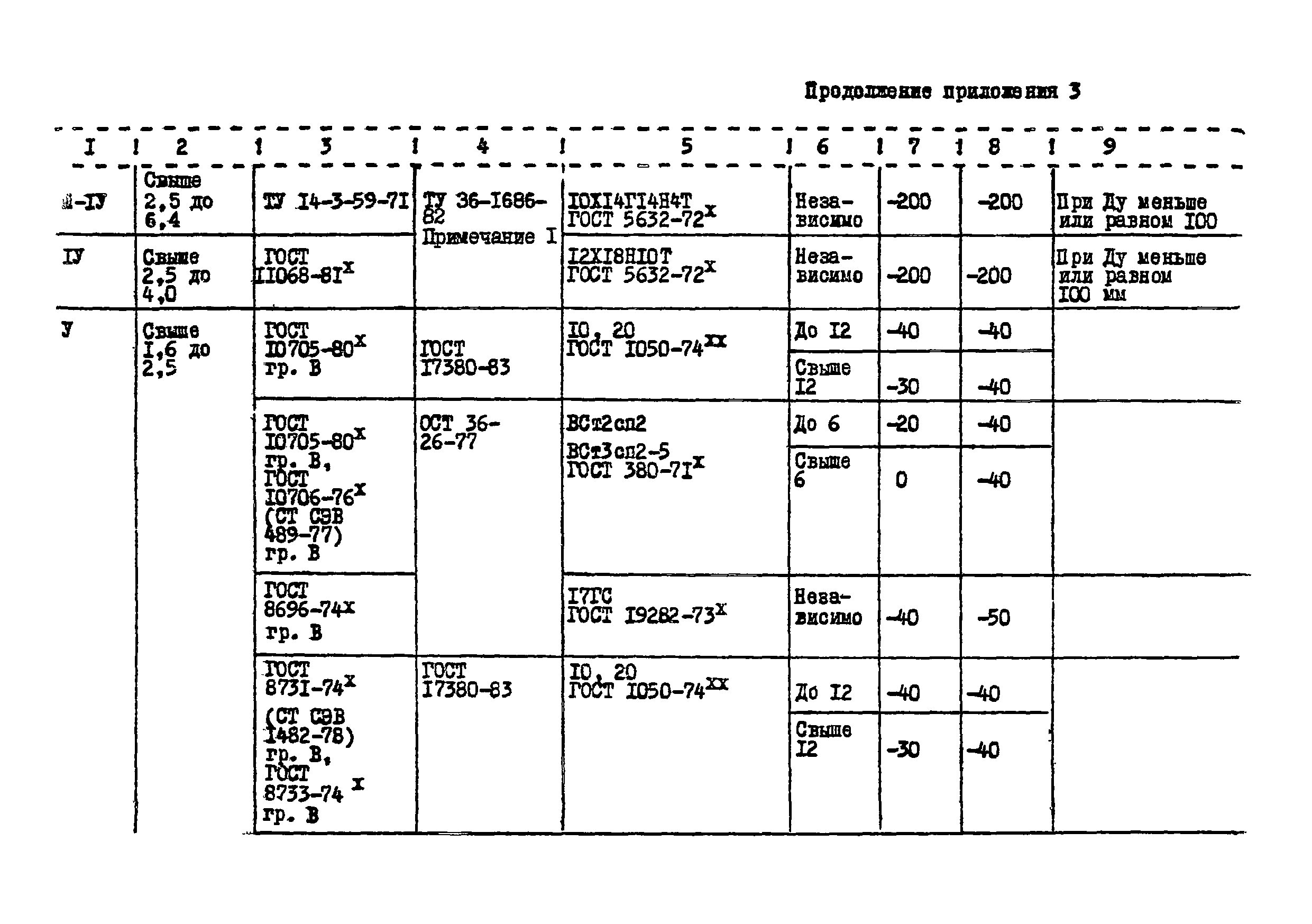

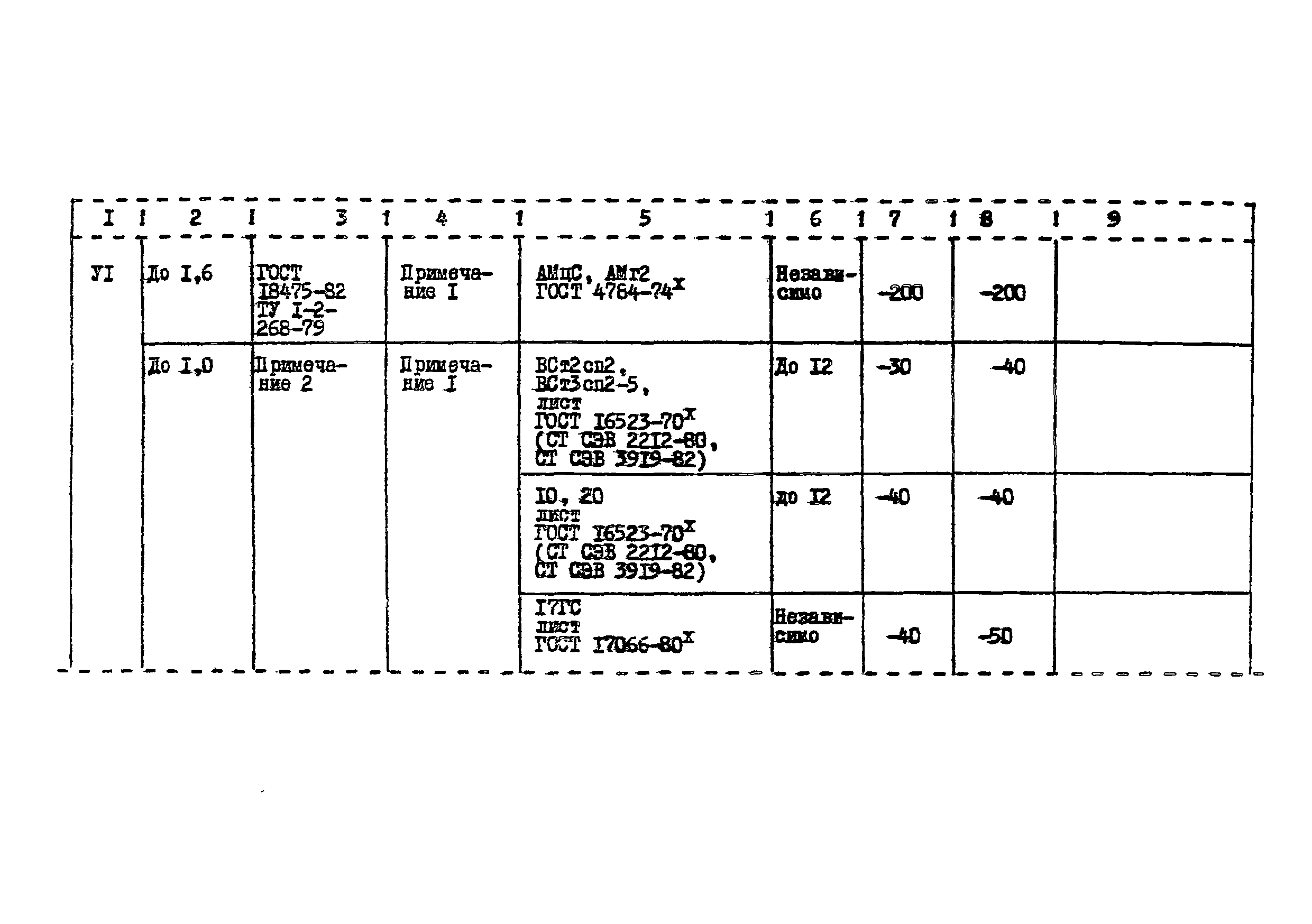

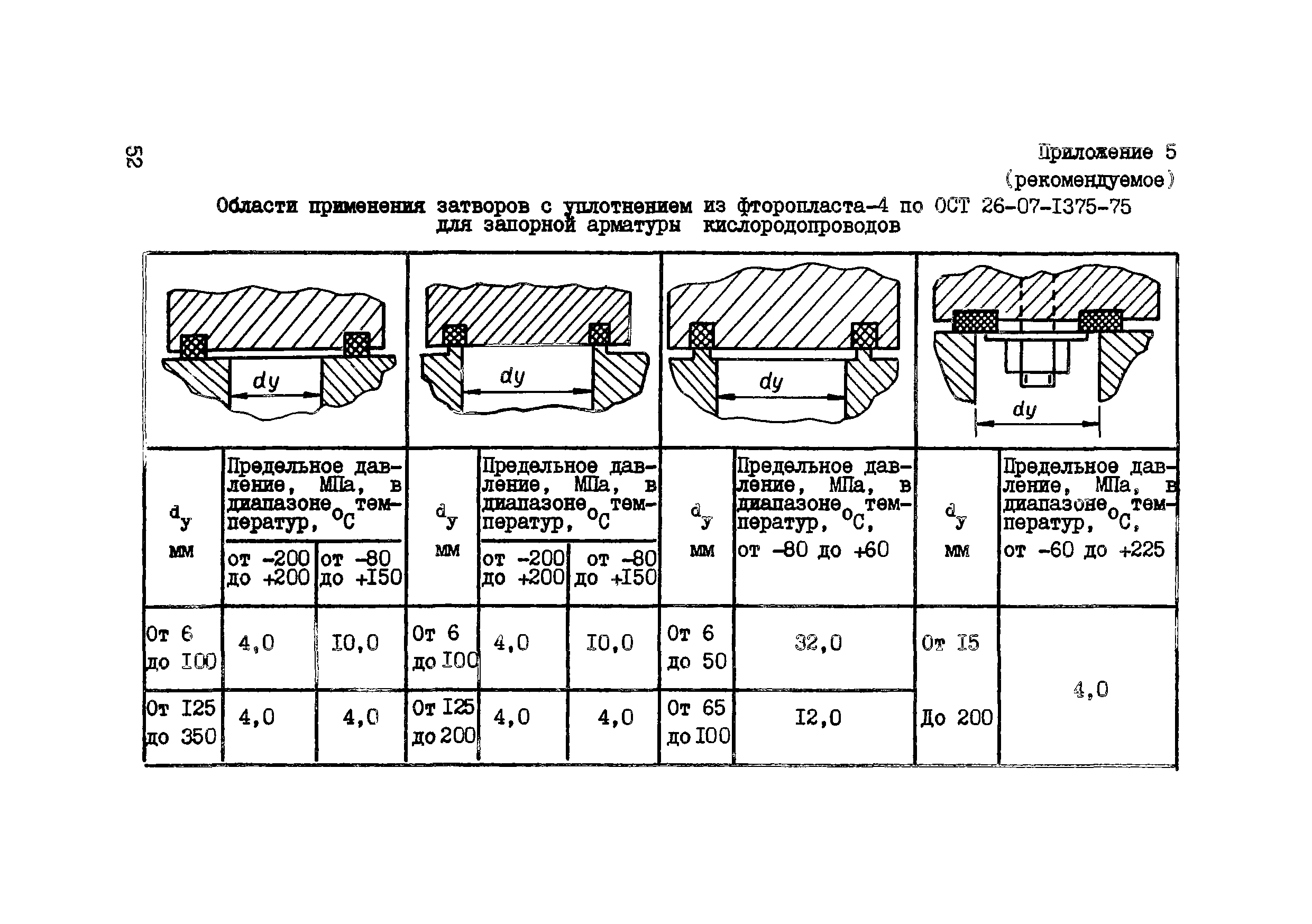

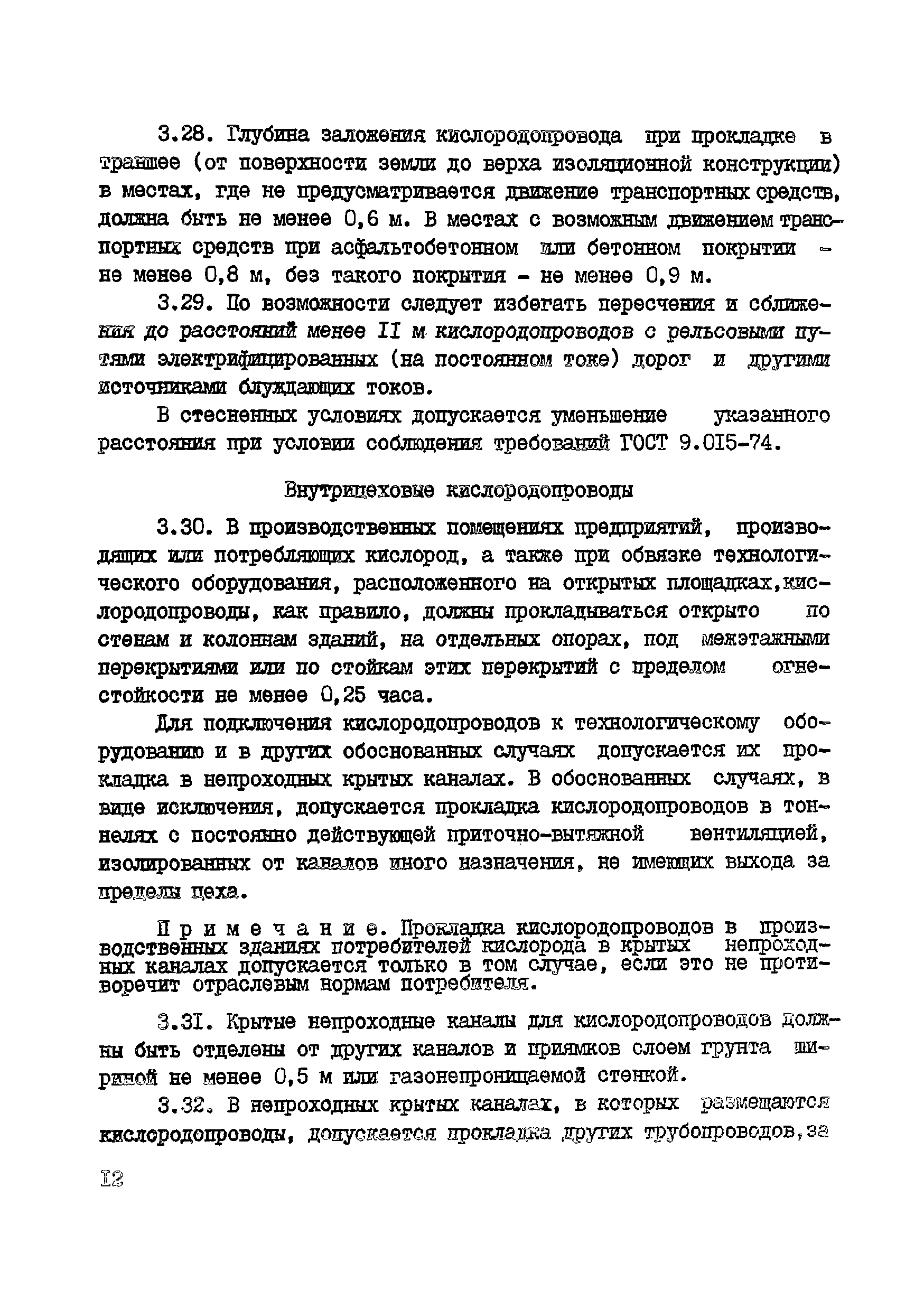

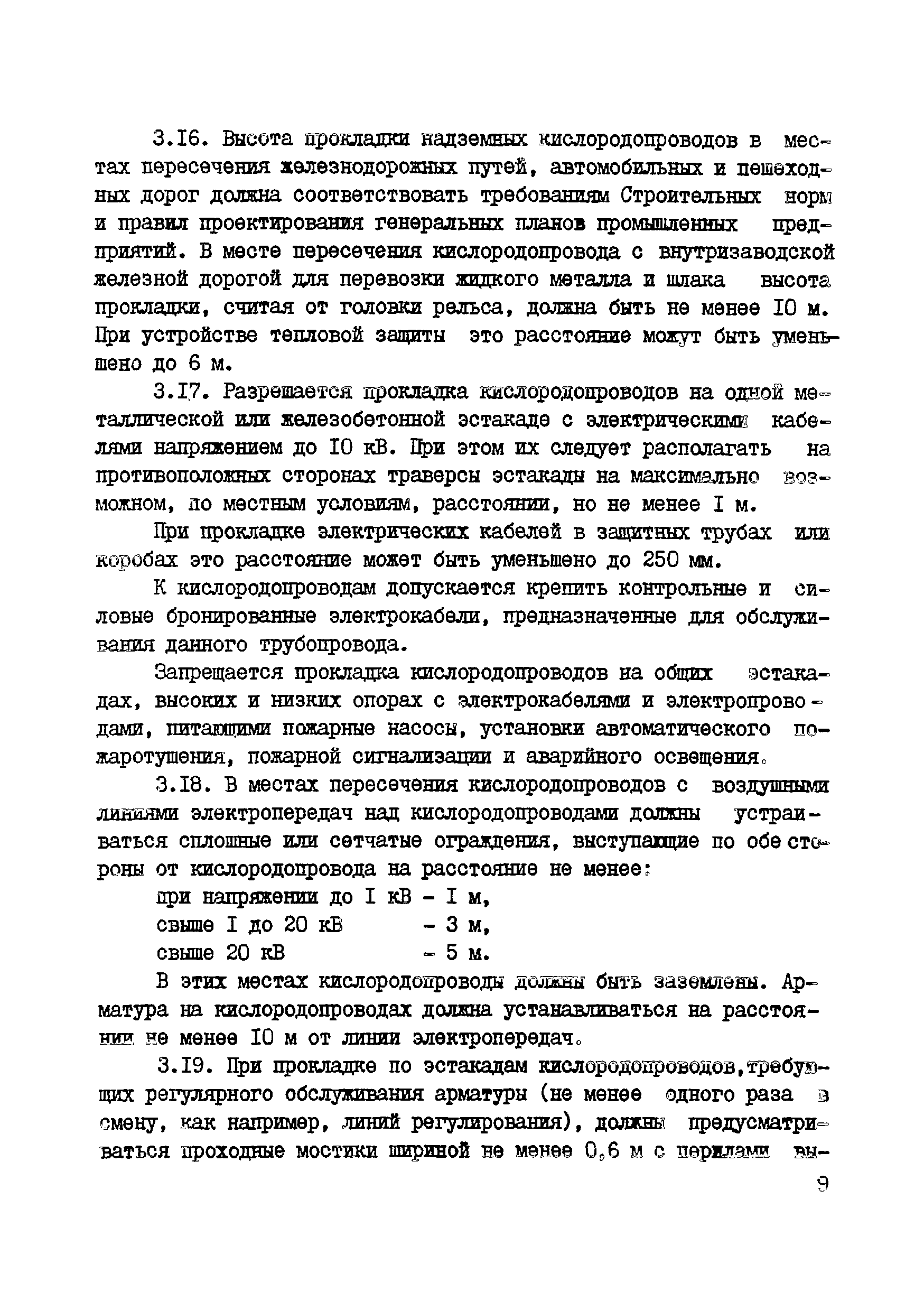

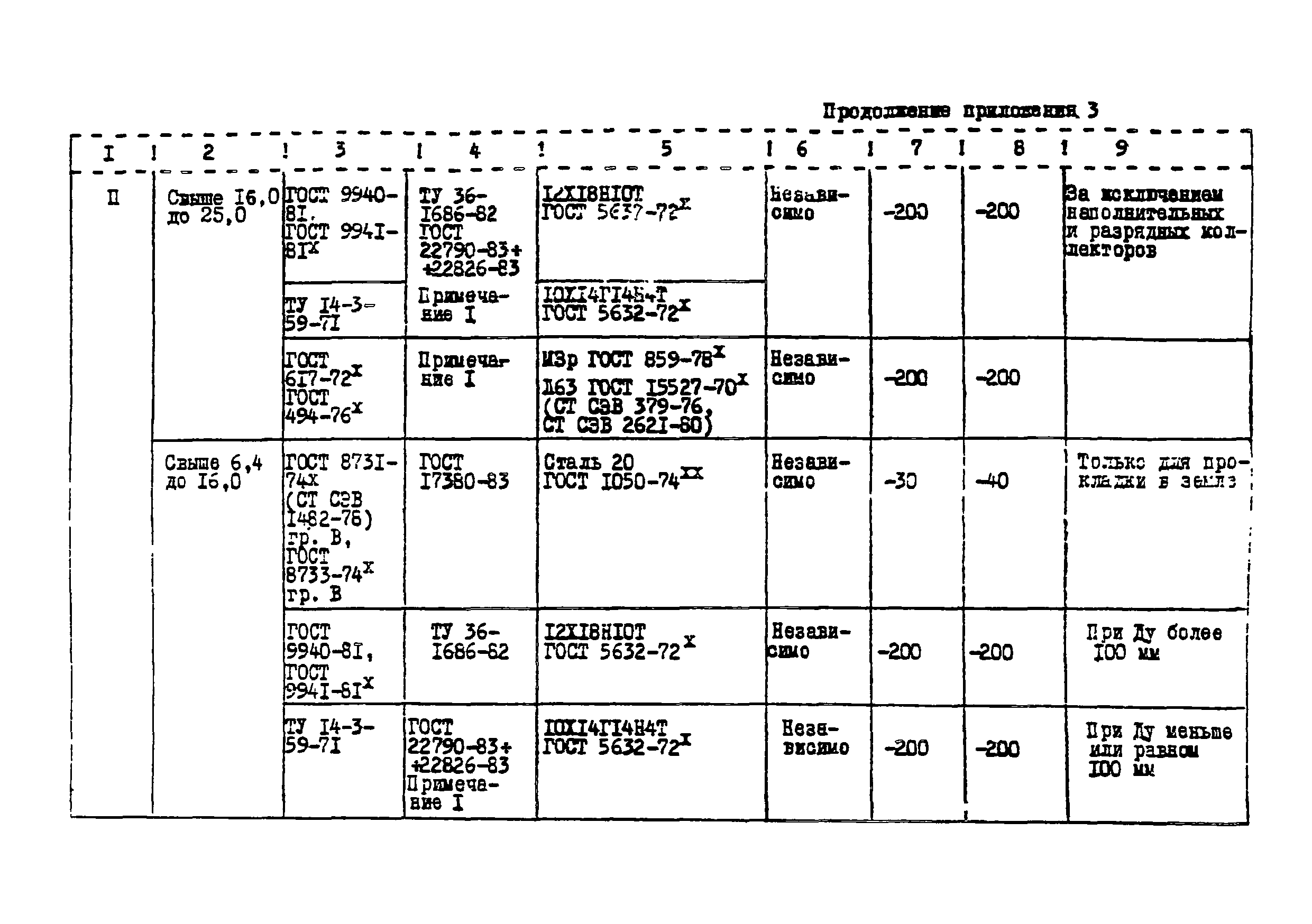

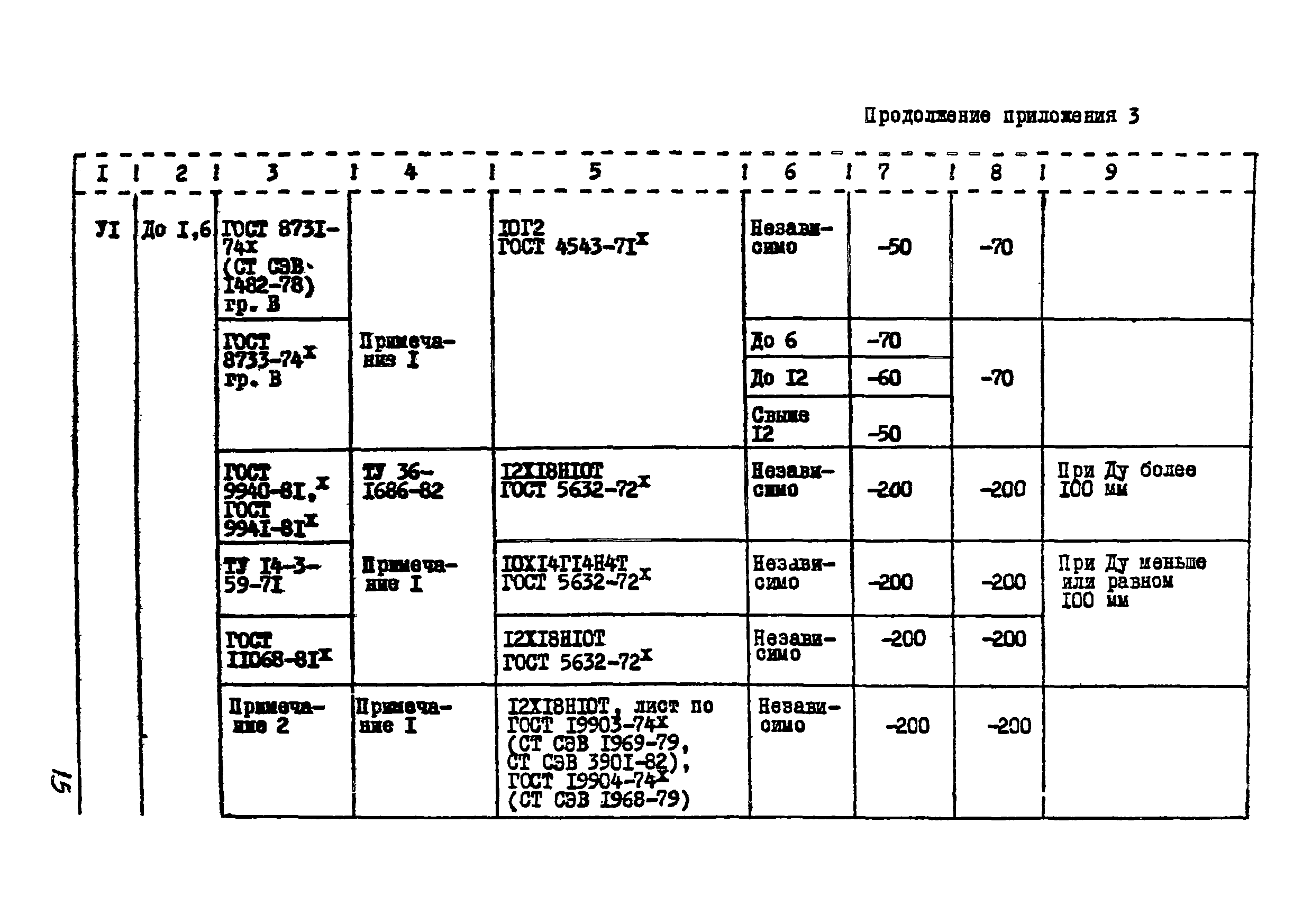

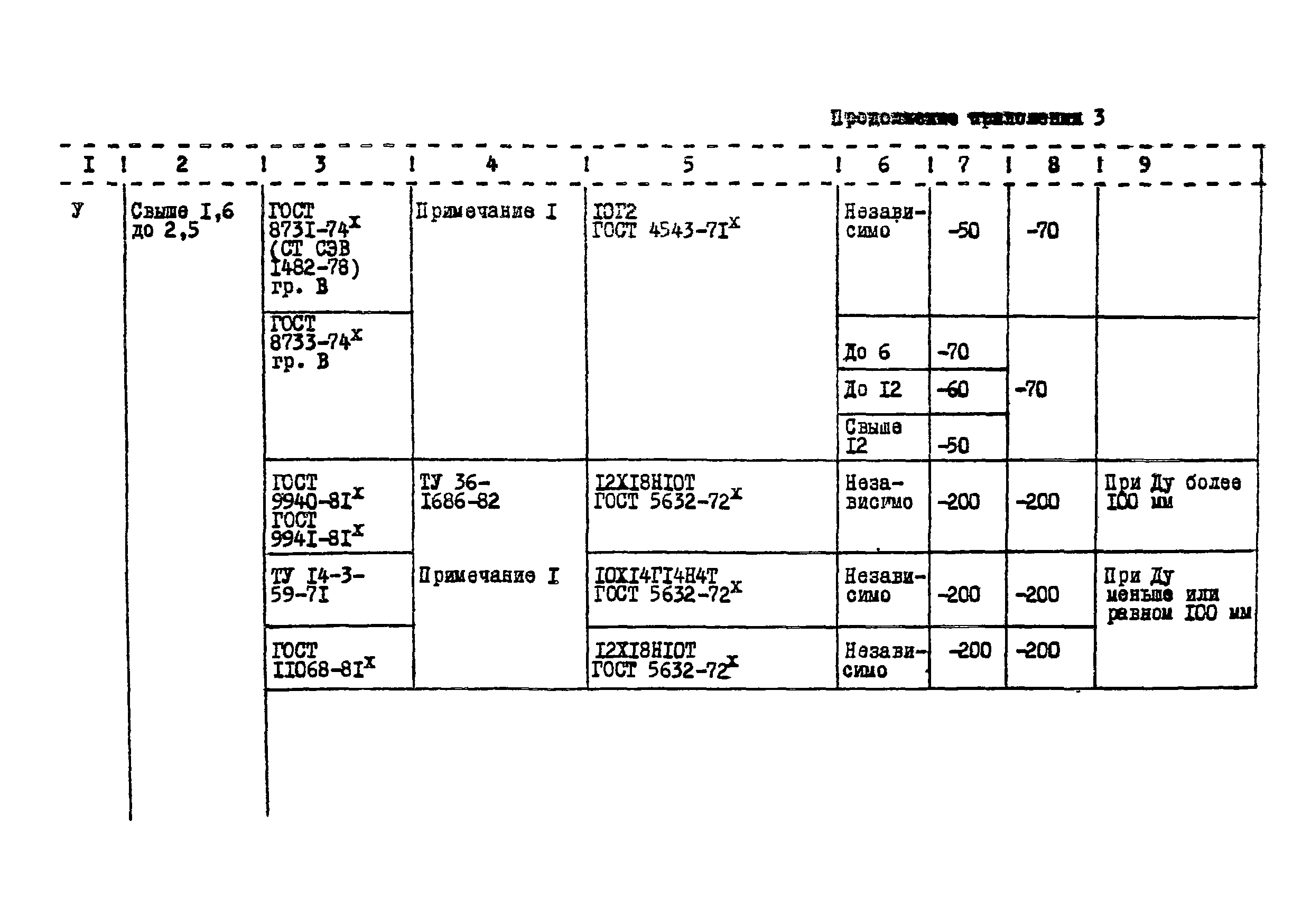

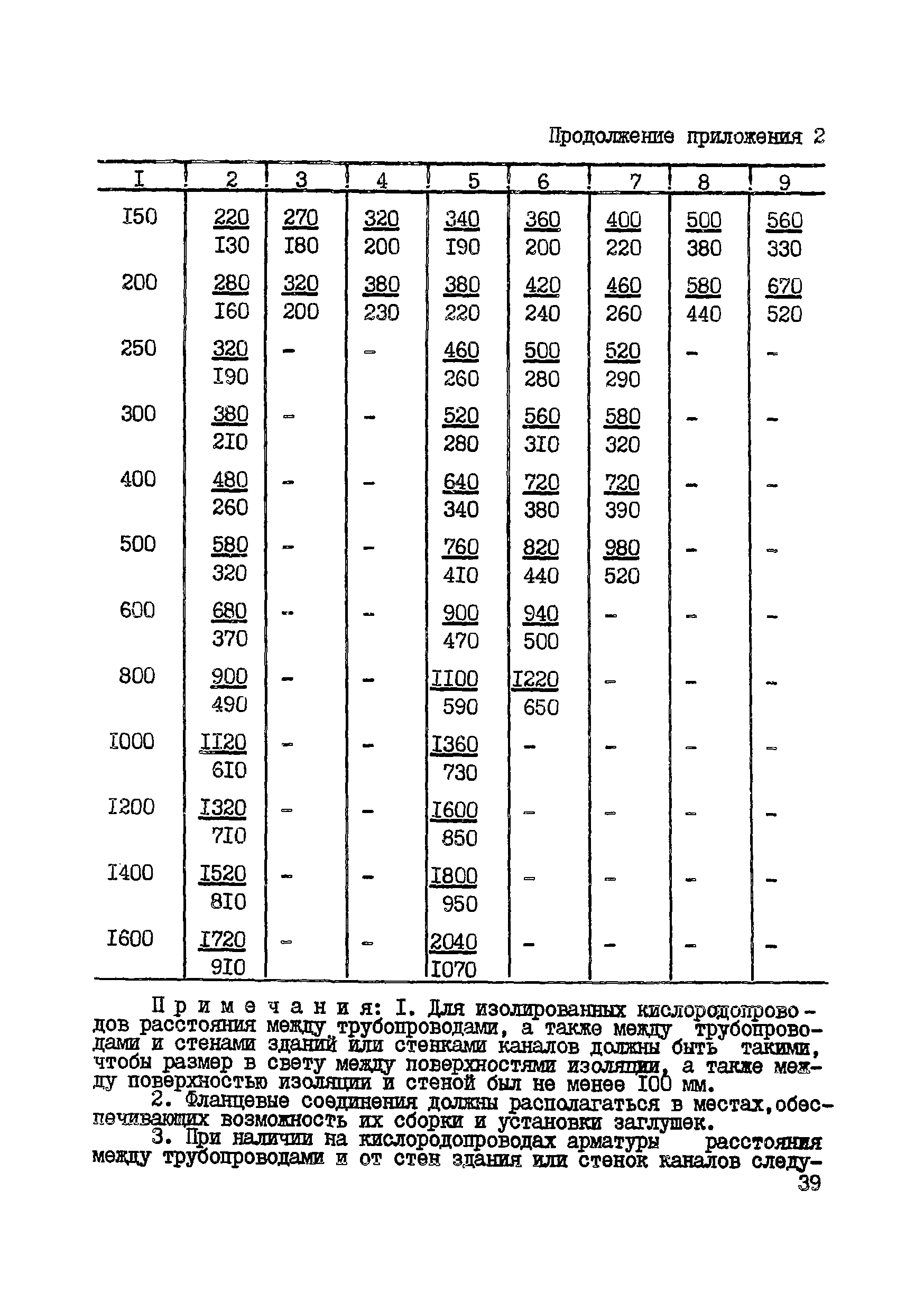

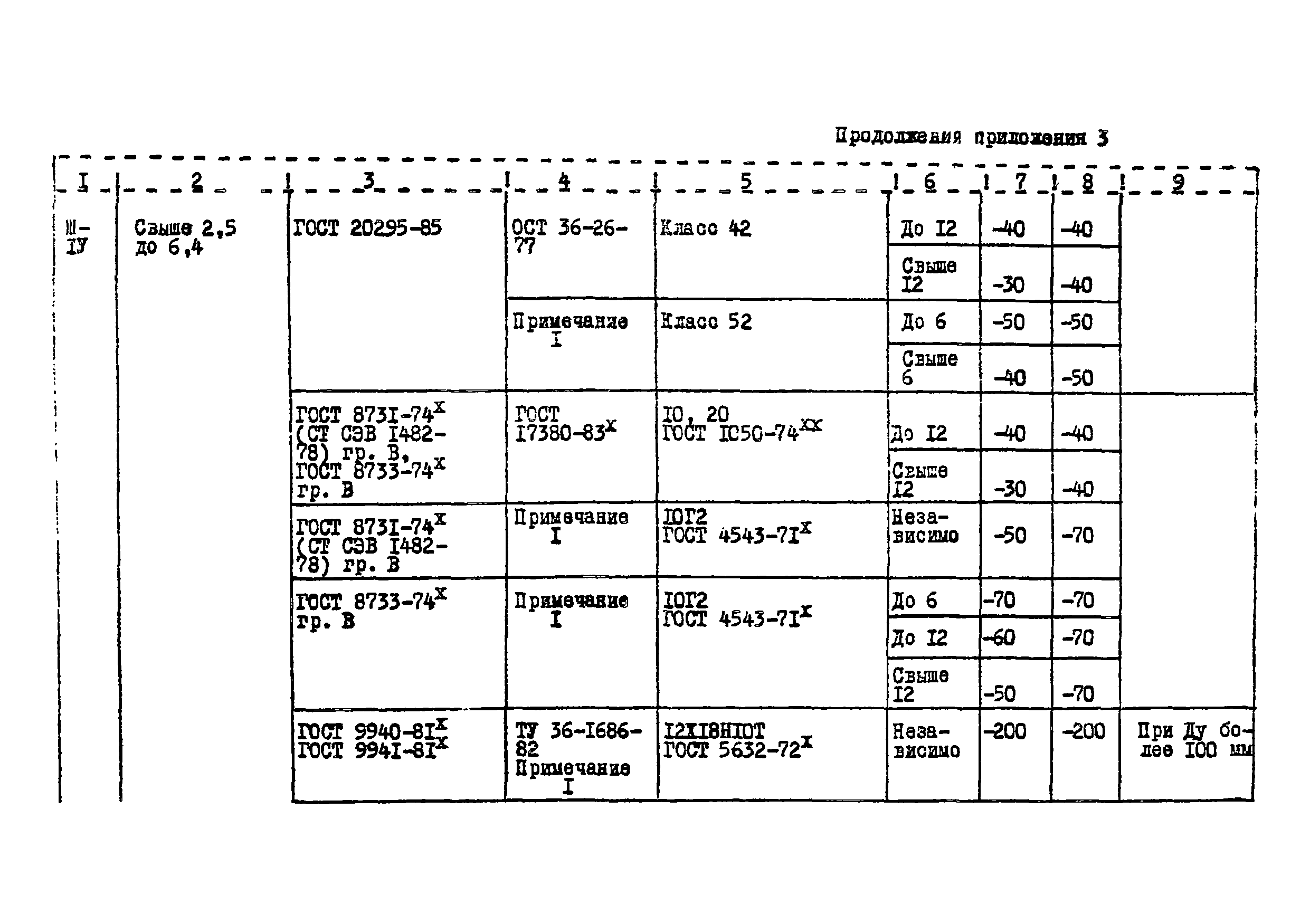

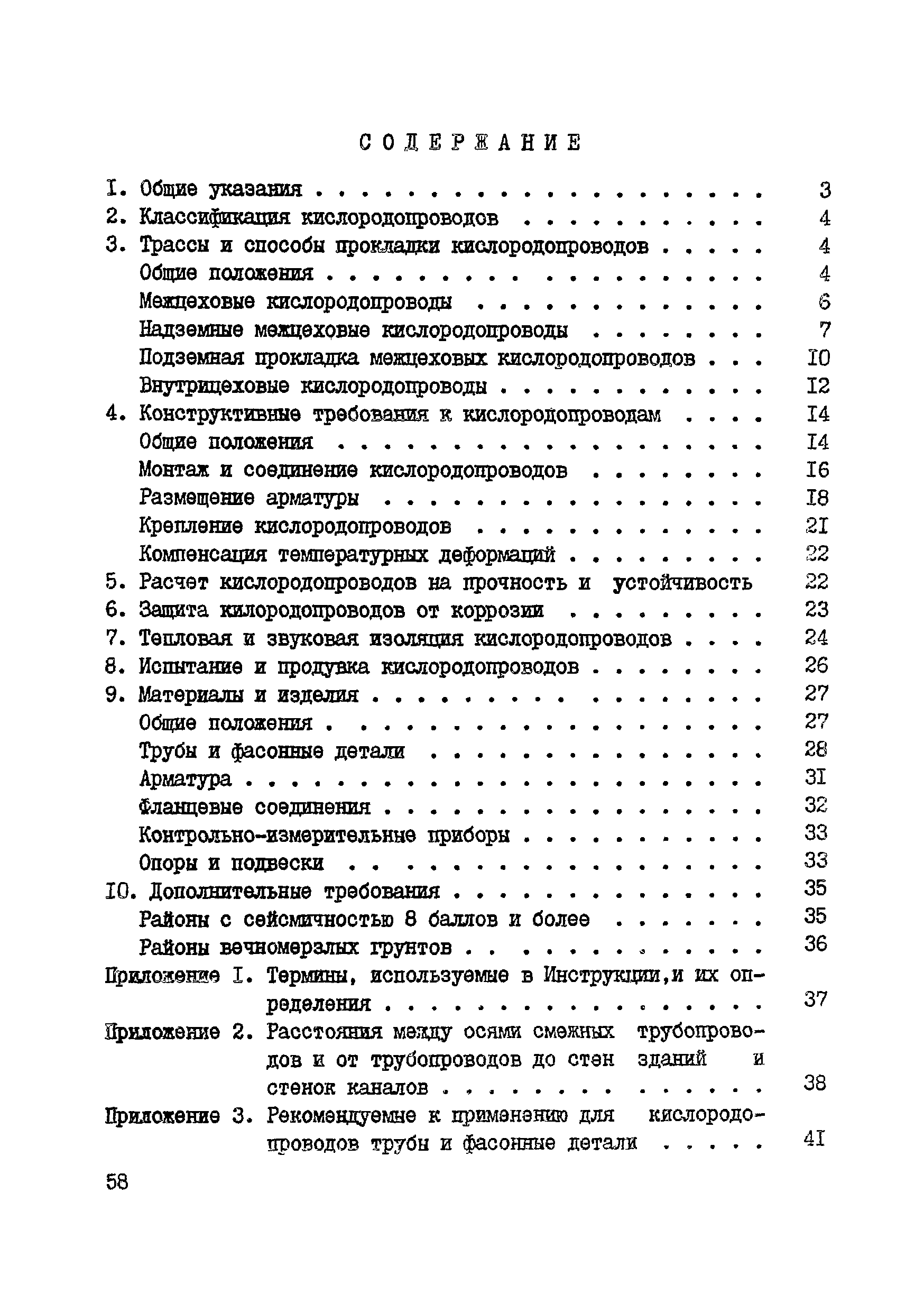

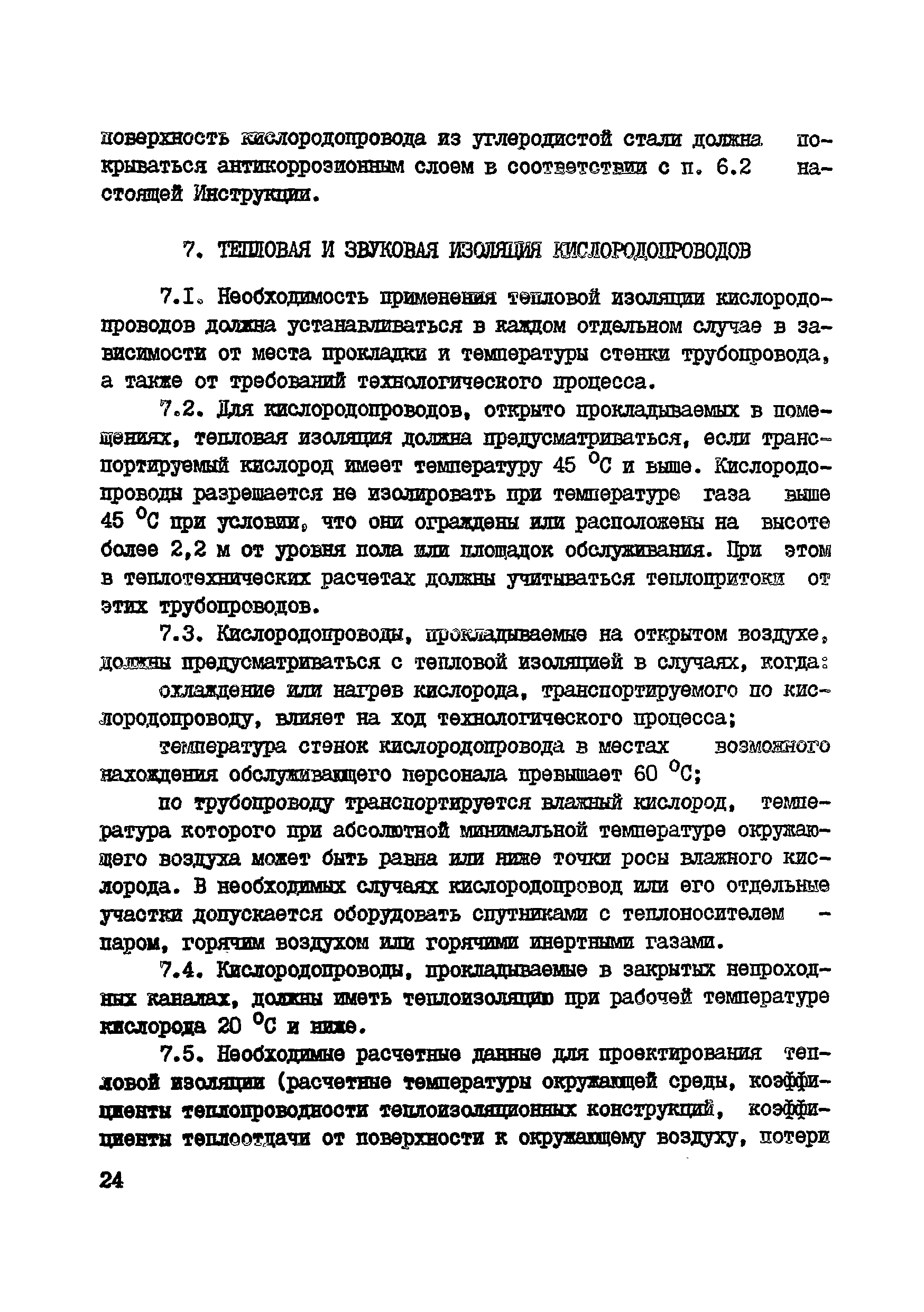

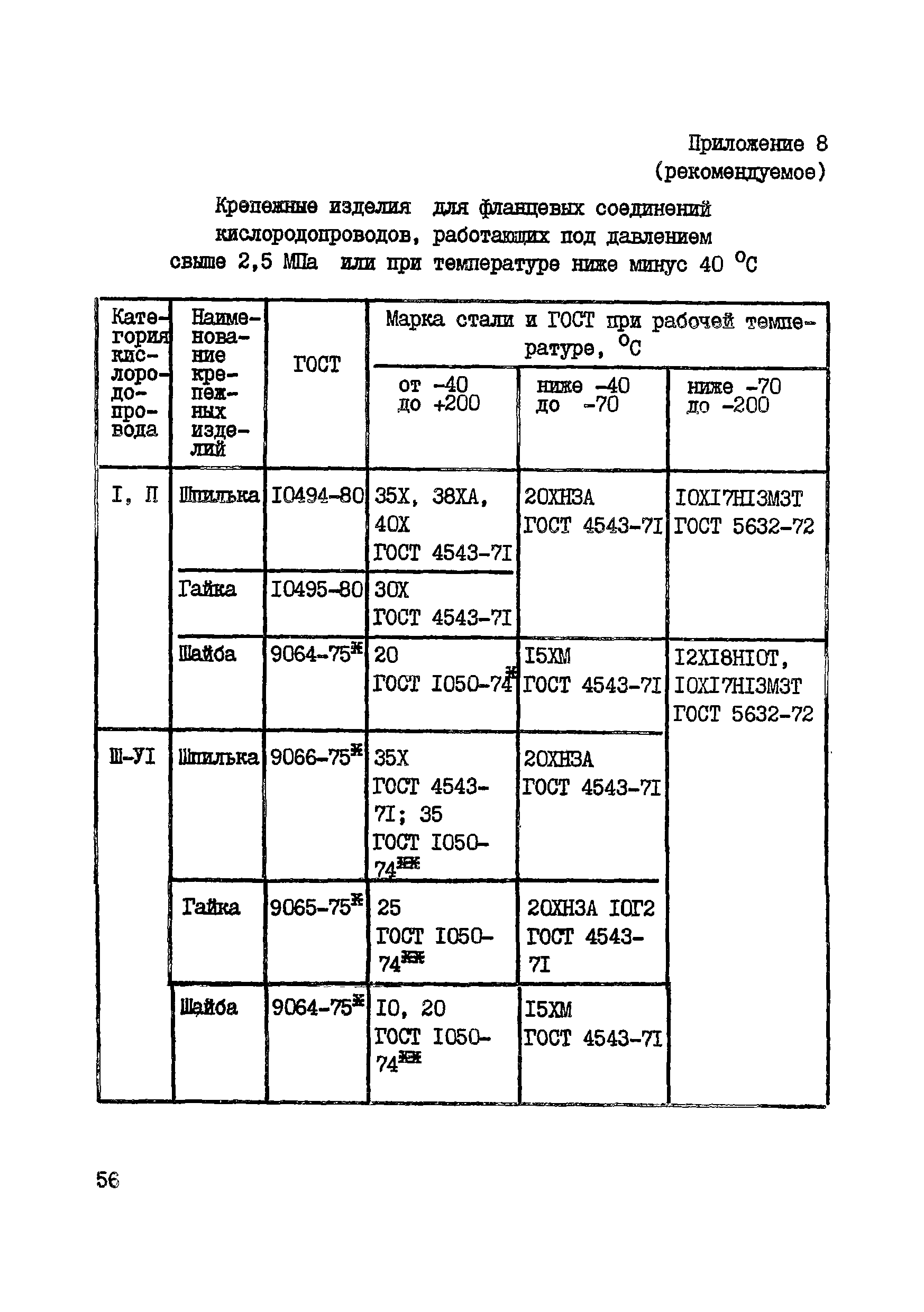

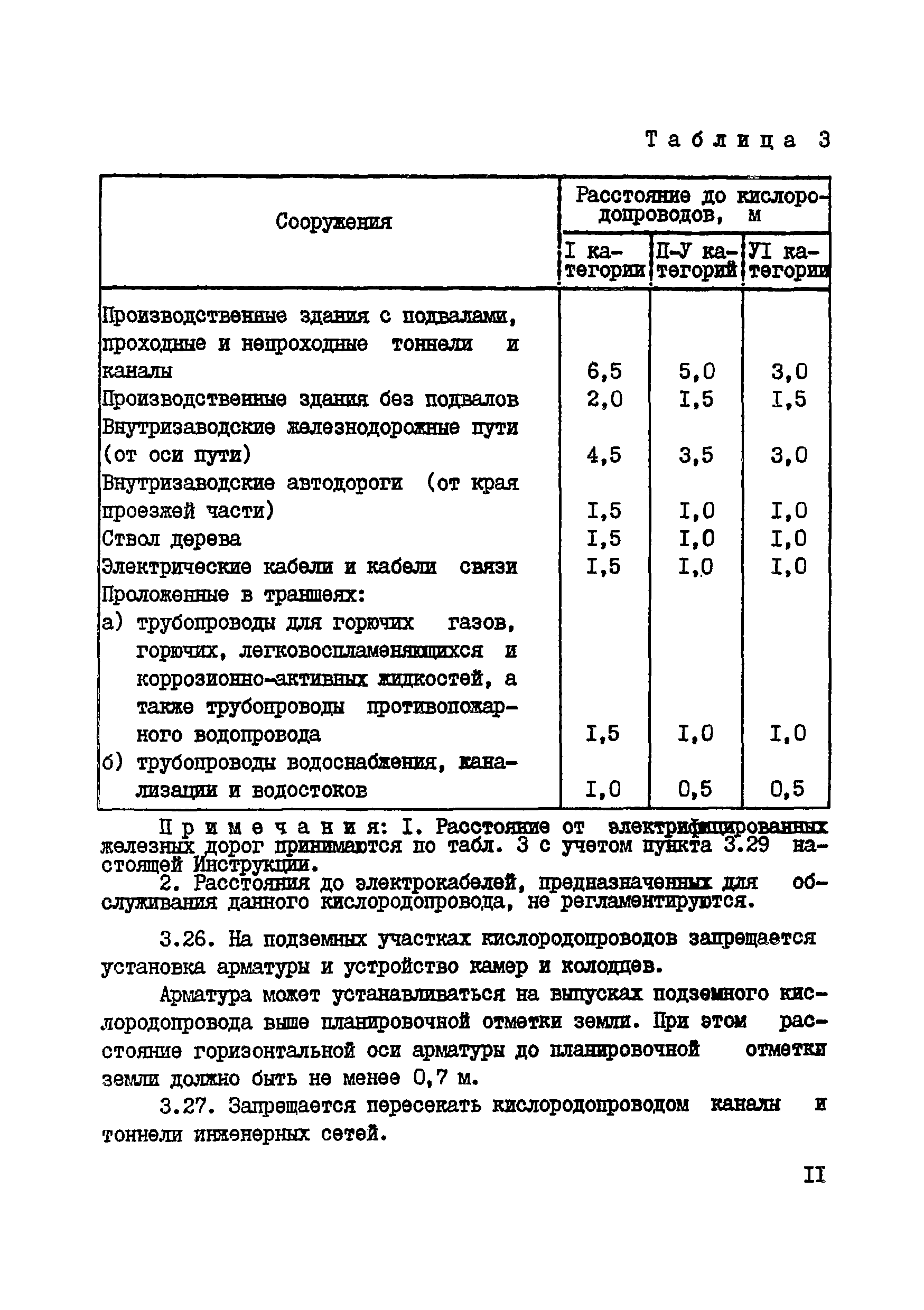

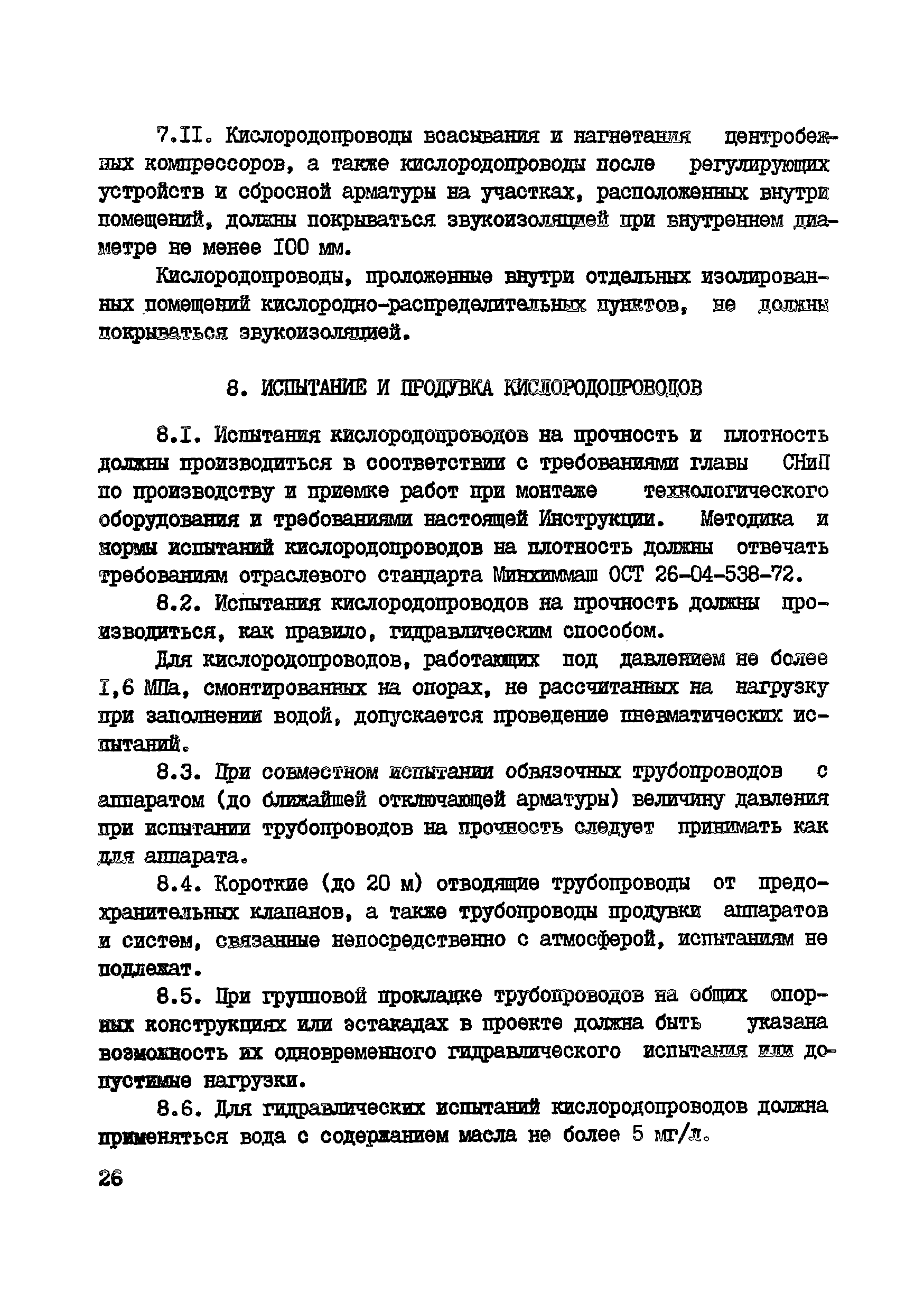

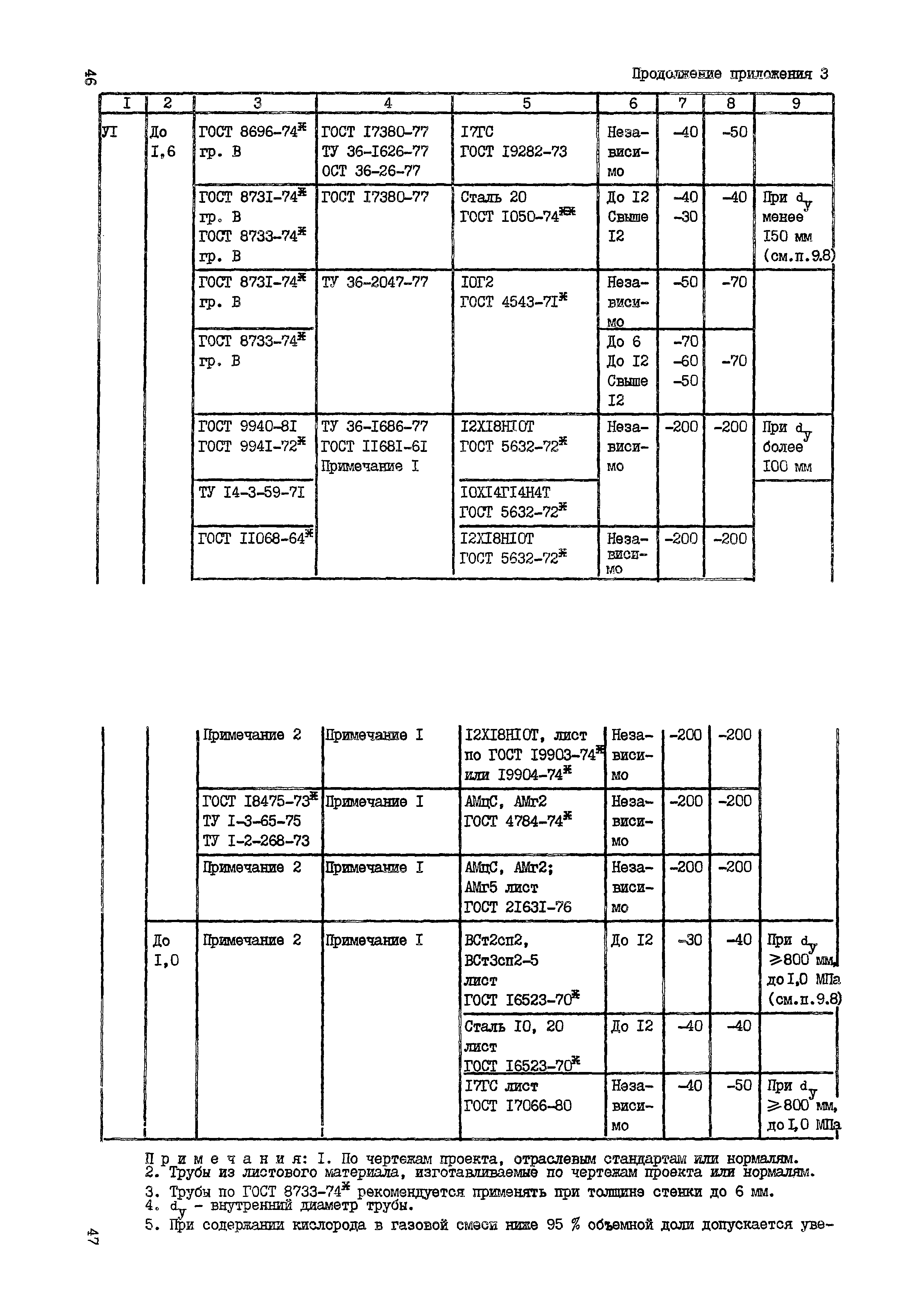

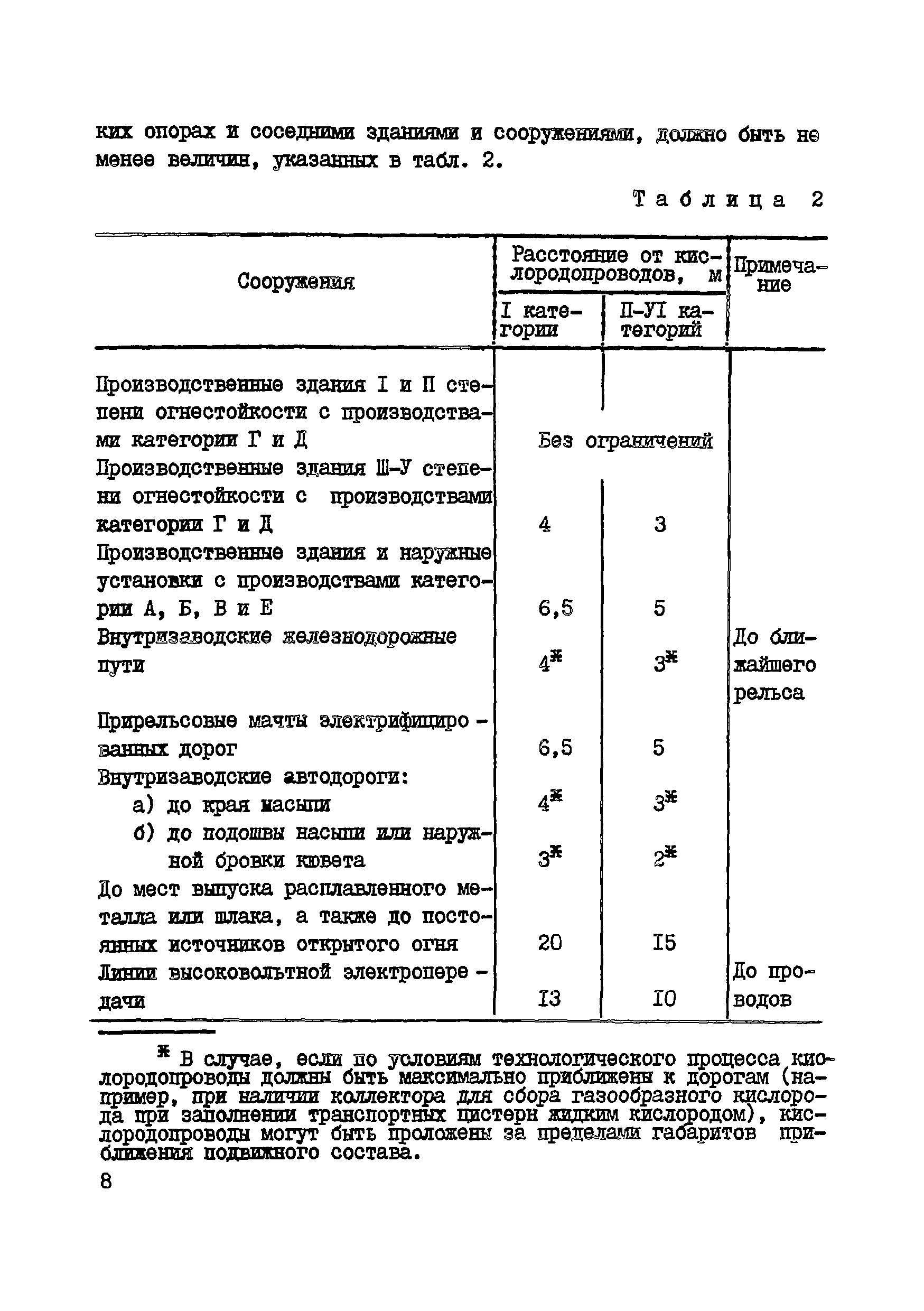

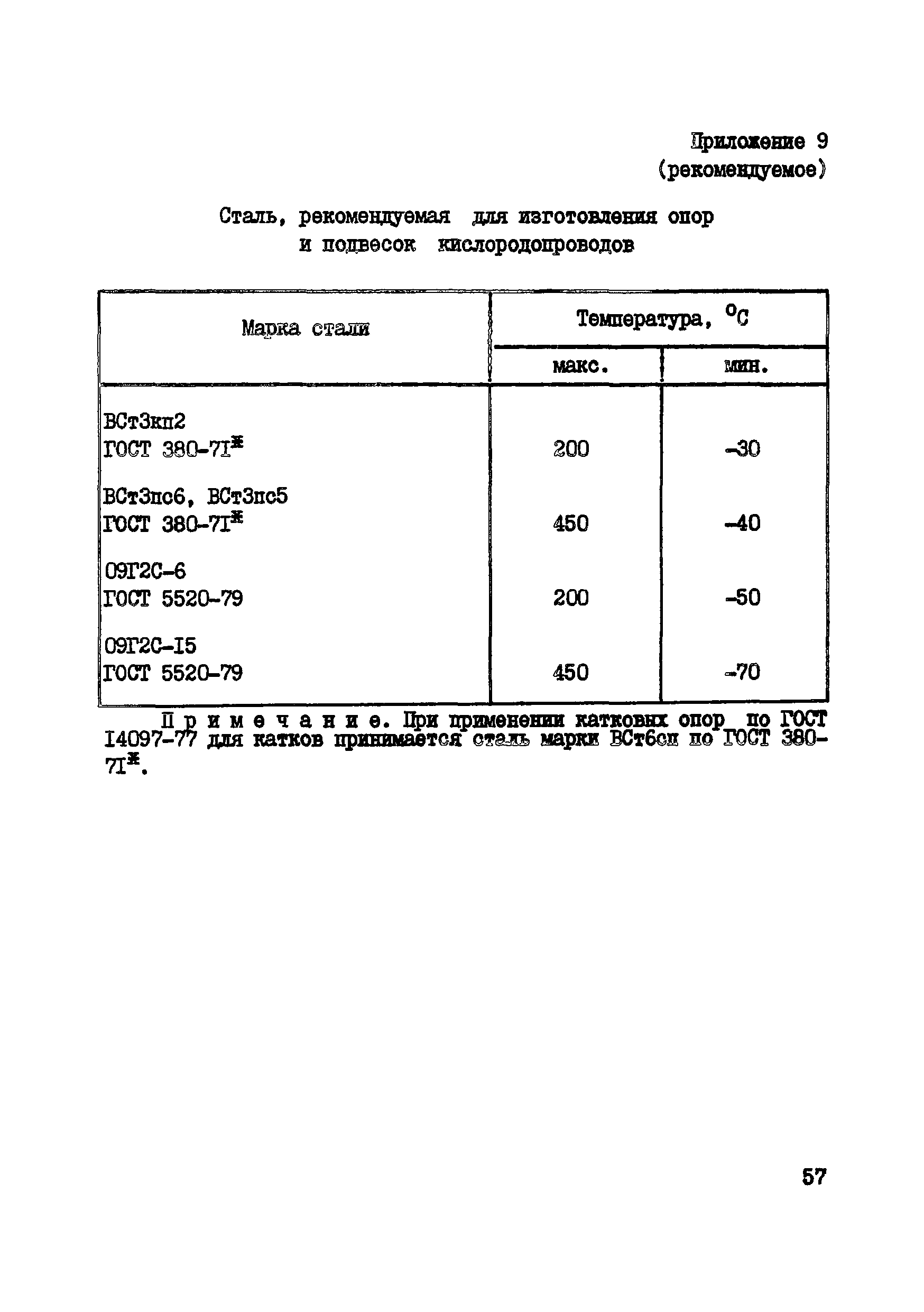

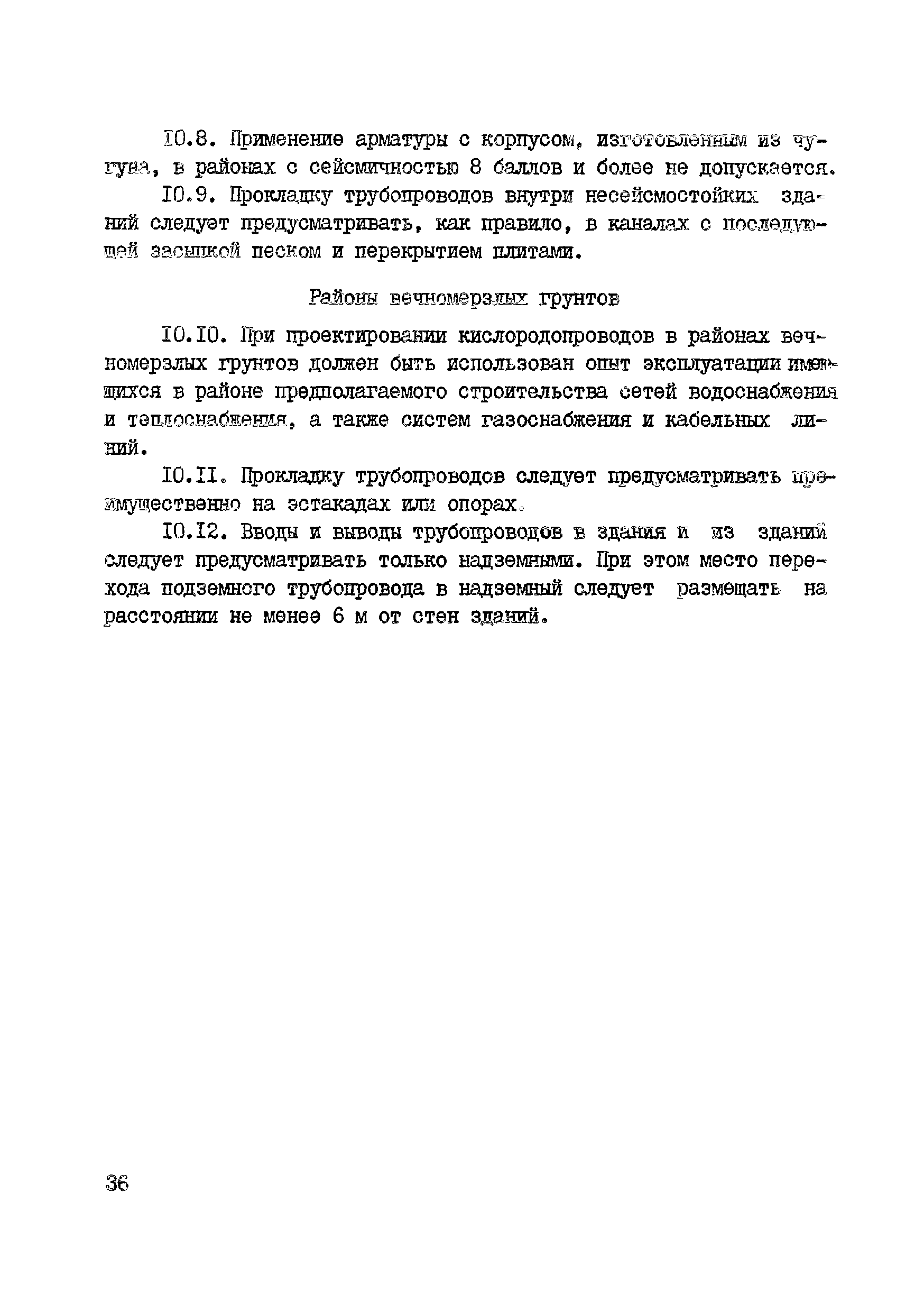

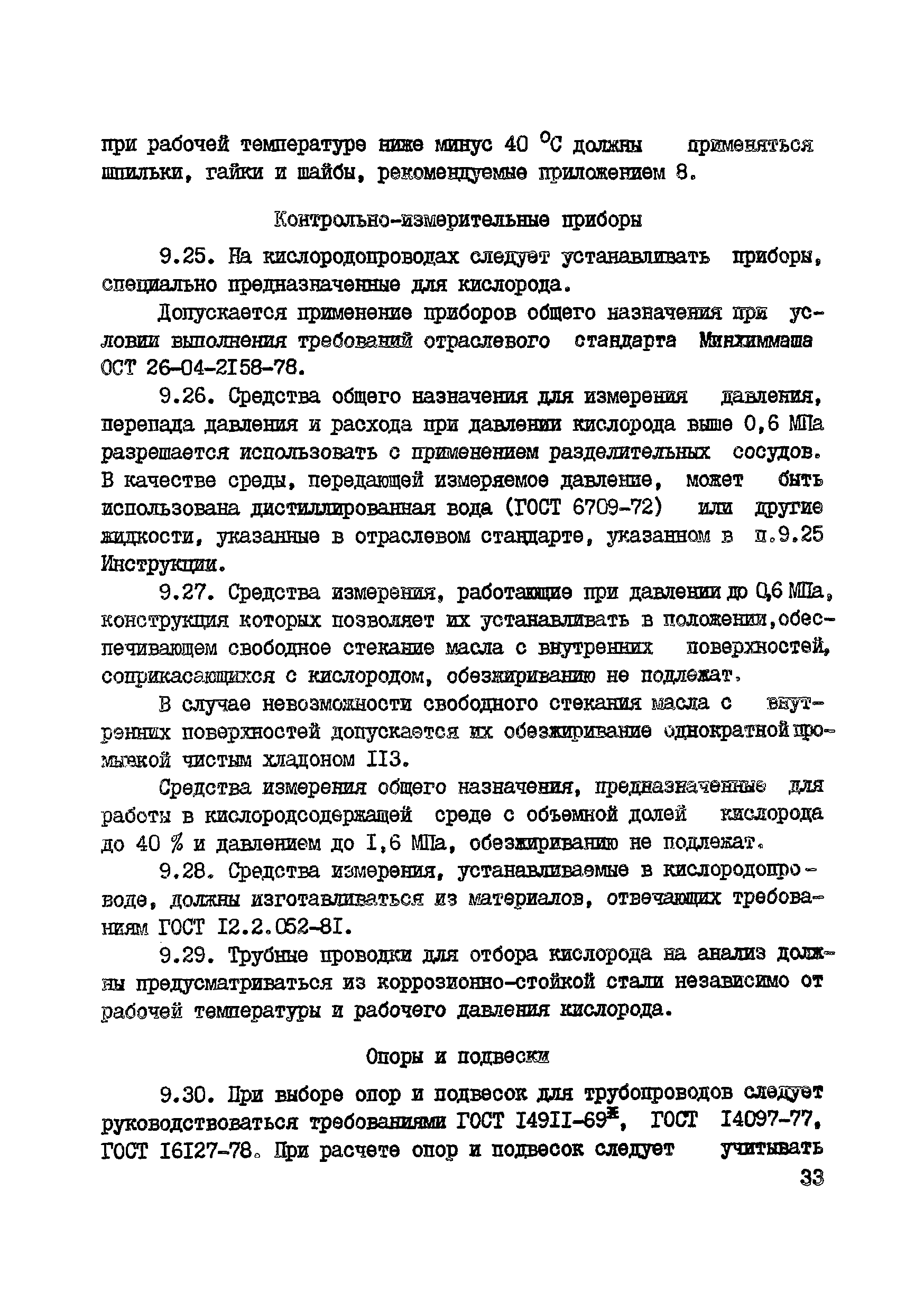

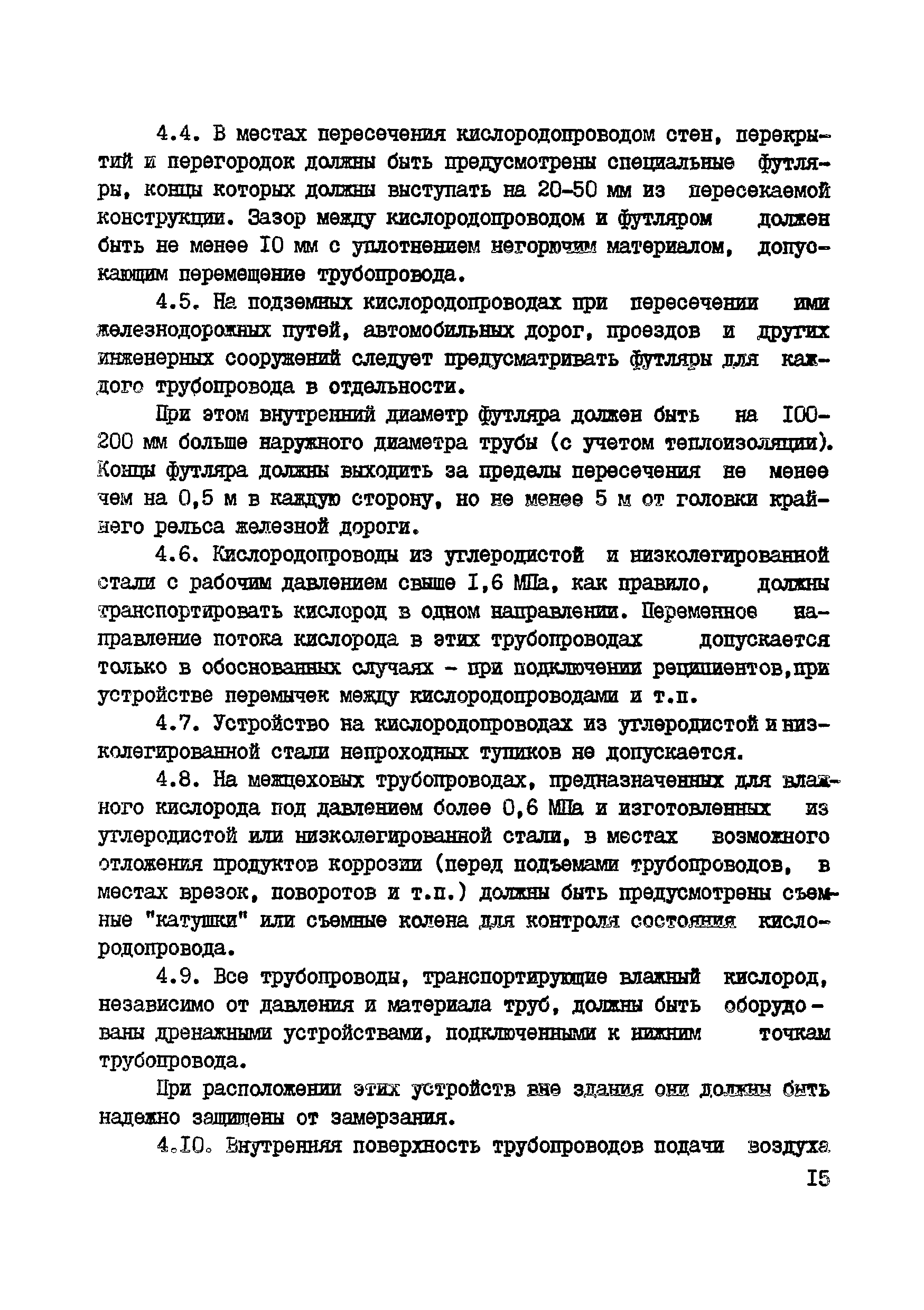

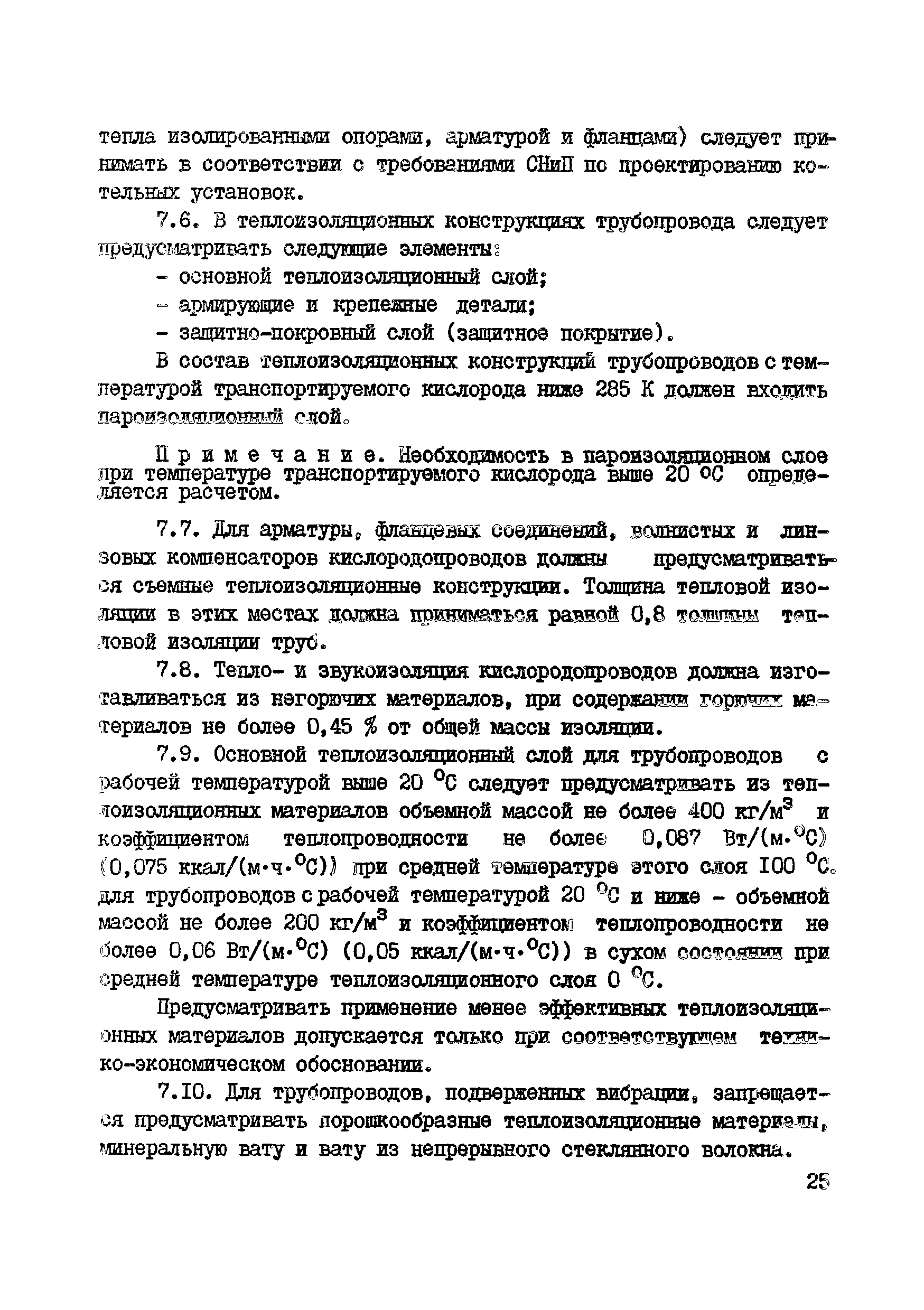

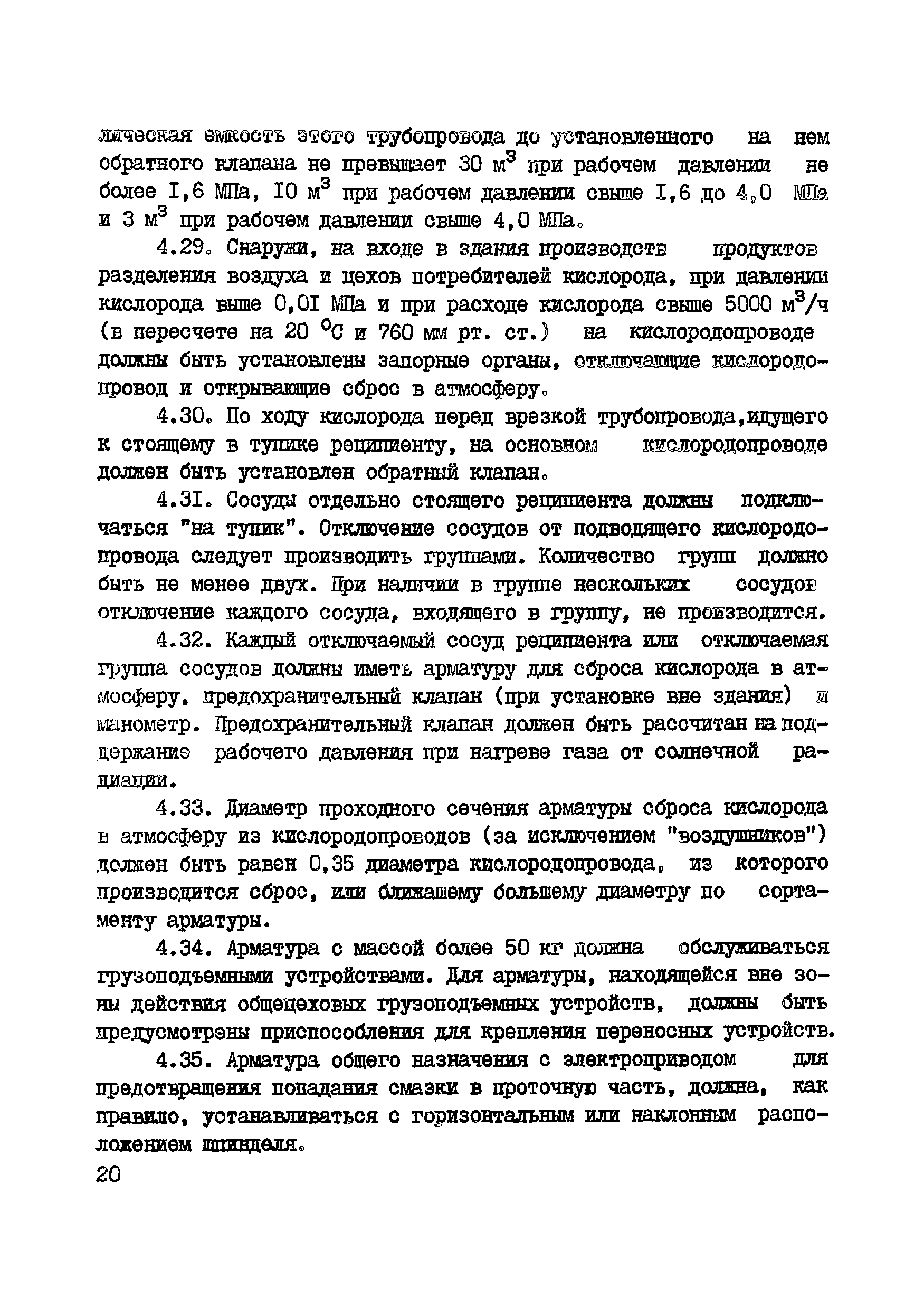

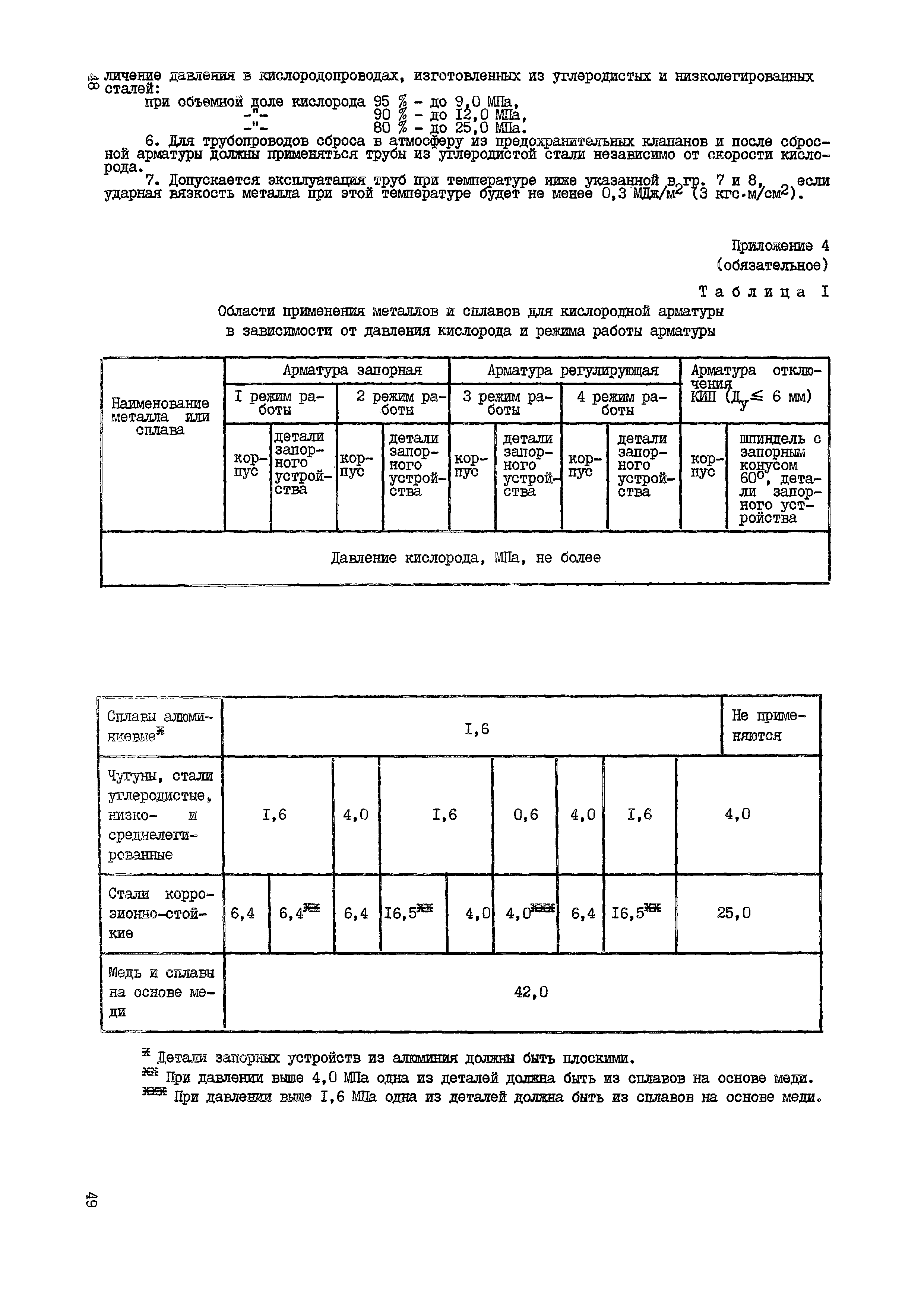

Оглавление:	1 Общие указания 2 Классификация кислородопроводов 3 Трассы и способы прокладки кислородопроводов    Общие положения    Межцеховые кислородопроводы    Надземные межцеховые кислородопроводы    Подземная прокладка межцеховых кислородопроводов    Внутрицеховые кислородопроводы 4 Конструктивные требования к кислородопроводам    Общие положения    Монтаж и соединение кислородопроводов    Размещение арматуры    Крепление кислородопроводов    Компенсация температурных деформаций 5 Расчет кислородопроводов на прочность и устойчивость 6 Защита кислородопроводов от коррозии 7 Тепловая и звуковая изоляция кислородопроводов 8 Испытание и продувка кислородопроводов 9 Материалы и изделия    Общие положения    Трубы и фасонные детали    Арматура    Фланцевые соединения    Контрольно-измерительные приборы    Опоры и подвески 10 Дополнительные требования    Районы с сейсмичностью 8 баллов и более    Районы вечномерзлых грунтов Приложение 1. Термины, используемые в Инструкции, и их определения Приложение 2. Расстояния между осями смежных трубопроводов и от трубопроводов до стен здания и стенок каналов Приложение 3. Рекомендуемые к применению для кислородопроводов трубы и фасонные детали Приложение 4. Области применения металлов и сплавов для кислородной арматуры в зависимости от давления кислорода и режима работы арматуры Приложение 5. Области применения затворов с уплотнением из фторопласта-4 по ОСТ 26-07-1375-75 для запорной арматуры кислородопроводов Приложение 6. Фланцевые соединения кислородопроводов Приложение 7. Типы прокладок, рекомендуемые для фланцевых соединений кислородопроводов Приложение 8. Крепежные изделия для фланцевых соединений кислородопроводов, работающих под давлением свыше 2,5 МПа или при температуре ниже минус 40 градусов С Приложение 9. Сталь, рекомендуемая для изготовления опор и подвесок кислородопроводов
Разработан:	Гипрокислород Минхимпрома СССР
Утверждён:	17.10.1983 Министерство химической промышленности СССР (USSR Ministry of the Chemical Industry )
Принят:	19.08.1983 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy ДП-4432-1) 17.06.1983 Госгортехнадзор СССР (USSR Gosgortekhnadzor 07-27/27) 17.06.1983 ГУПО МВД СССР (GUPO, USSR Ministry of Internal Affairs 7/6/1913)
Издан:	НИИТЭХИМ (1984 г. )
Расположен в:	Техническая документация Экология ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Оборудование для химической промышленности прочее Производство в химической промышленности Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство объектов химического комплекса
Список изменений:	№ 1 от 01.01.1989 (Гипрокислород, 1988 г.) опечатка
Заменяет собой:	ВСН 10-78 «Инструкция по проектированию трубопроводов газообразного кислорода» (утв. Минхимпром 08.12.1978 г.)
Нормативные ссылки:	СНиП 2.01.01-82 «Строительная климатология и геофизика» ПУЭ «Правила устройства электроустановок» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 5915-70 «Гайки шестигранные класса точности В. Конструкция и размеры» ГОСТ 7798-70 «Болты с шестигранной головкой класса точности В. Конструкция и размеры» ГОСТ 9941-81 «Трубы бесшовные холодно- и теплодеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 1779-83 «Шнуры асбестовые. Технические условия» ГОСТ 8733-74 «Трубы стальные бесшовные холоднодеформированные и теплодеформированные. Технические требования» ГОСТ 9940-81 «Трубы бесшовные горячедеформированные из коррозионно-стойкой стали. Технические условия» ГОСТ 9.015-74 «Единая система защиты от коррозии и старения. Подземные сооружения. Общие технические требования» ГОСТ 6709-72 «Вода дистиллированная. Технические условия» ГОСТ 12.2.052-81 «Система стандартов безопасности труда. Оборудование, работающее с газообразным кислородом. Общие требования безопасности» ГОСТ 8295-73 «Графит смазочный. Технические условия» ОСТ 26-04-1250-75 «Ряды труб для трубопроводов» ГОСТ 14911-82 «Детали стальных трубопроводов. Опоры подвижные. Типы и основные размеры» ГОСТ 9941-72 «Трубы бесшовные холодно- и теплодеформированные из коррозионностойкой стали» ОСТ 26-04-2158-78 «Система стандартов безопасности труда. Средства измерения расхода и давления. Требования безопасности при применении в среде газообразного кислорода» ГОСТ 380-71 «Сталь углеродистая обыкновенного качества. Марки и общие технические требования» ГОСТ 16127-78 «Детали стальных трубопроводов. Подвески. Типы и основные размеры» ГОСТ 14097-77 «Блоки катковые подвижных опор стальных трубопроводов. Типы и основные размеры» СНиП II-А.11-62 «Нагрузки и воздействия. Нормы проектирования» ГОСТ 617-2006 «Трубы медные и латунные круглого сечения общего назначения. Технические условия» ТУ 36-1686-82 «Отводы крутоизогнутые с углом 90 град из стали марок 15Х5М и 12Х18Н10Т бесшовные приварные. Технические условия» ОСТ 26-04-312-71 «Оборудование кислородное. Методы обезжиривания. Применяемые материалы» ГОСТ 10493-81 «Линзы уплотнительные жесткие и компенсирующие на Ру 20 - 100 МПа (200 - 1000 кгс/см кв.). Технические условия» ГОСТ 12850-80 «Штифты цилиндрические насеченные. Технические условия» ГОСТ 15527-70 «Сплавы медно-цинковые (латуни), обрабатываемые давлением. Марки» ГОСТ 17066-80 «Прокат тонколистовой из конструкционной низколегированной стали. Технические условия» ГОСТ 18475-82 «Трубы холоднодеформированные из алюминия и алюминиевых сплавов. Технические условия» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 8696-74 «Трубы стальные электросварные со спиральным швом общего назначения. Технические условия» ГОСТ 10705-80 «Трубы стальные электросварные. Технические условия» ГОСТ 10706-76 «Трубы стальные электросварные прямошовные. Технические требования» ГОСТ 11068-81 «Трубы электросварные из коррозионно-стойкой стали. Технические условия» ГОСТ 16523-97 «Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия» ГОСТ 19903-74 «Прокат листовой горячекатаный. Сортамент» ГОСТ 19904-90 «Прокат листовой холоднокатаный. Сортамент» ГОСТ 20295-85 «Трубы стальные сварные для магистральных газонефтепроводов. Технические условия» ГОСТ 4784-74 «Алюминий и сплавы алюминиевые деформируемые. Марки» ГОСТ 5152-84 «Набивки сальниковые. Технические условия» ГОСТ 859-78 «Медь. Марки» ГОСТ 9399-81 «Фланцы стальные резьбовые на Ру 20-100 МПа (200-1000 кгс/см2). Технические условия» СН 527-80 «Инструкция по проектированию технологических стальных трубопроводов Ру до 10 МПа» ОСТ 36-26-77 «Детали трубопроводов Dу 500 -1400 мм сварные из углеродистой стали на Ру <= 2,5 МПа (25 кгс/см2). Общие технические требования» ГОСТ 22826-83 «Сборочные единицы и детали трубопроводов. Переходы на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв.). Конструкция и размеры» ГОСТ 17380-83 «Детали трубопроводов стальные бесшовные приварные на Ру <=10 МПа (<=100 кгс/см кв.). Технические условия» ГОСТ 22790-89 «Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия» ГОСТ 15180-86 «Прокладки плоские эластичные. Основные параметры и размеры» ГОСТ 12820-80 «Фланцы стальные плоские приварные на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 12821-80 «Фланцы стальные приварные встык на Ру от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Конструкция и размеры» ГОСТ 12822-80 «Фланцы стальные свободные на приварном кольце на Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2). Конструкция и размеры» ГОСТ 8731-74 «Трубы стальные бесшовные горячедеформированные. Технические требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 481-80 «Паронит и прокладки из него. Технические условия» ГОСТ 494-90 «Трубы латунные. Технические условия» СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы»

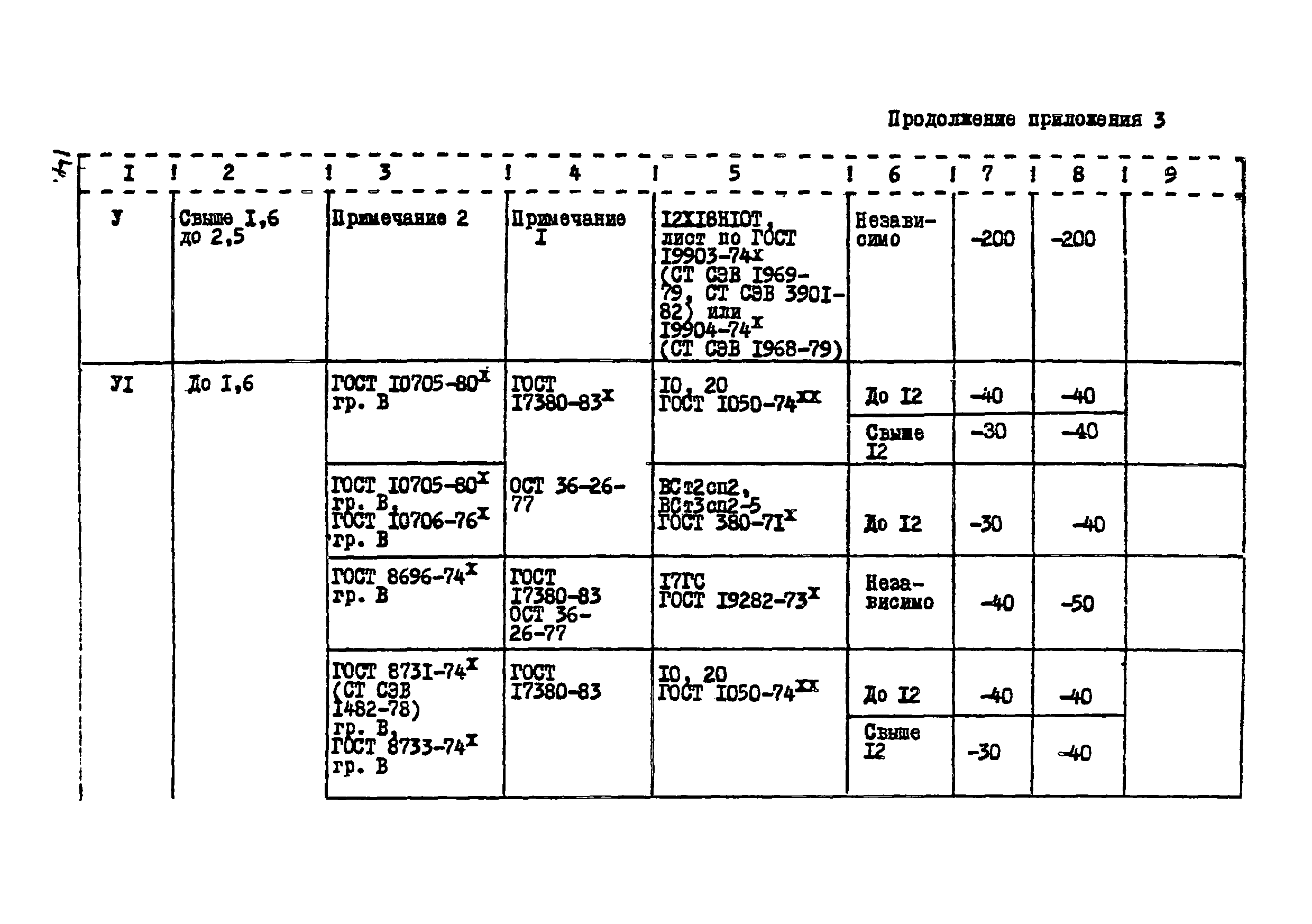

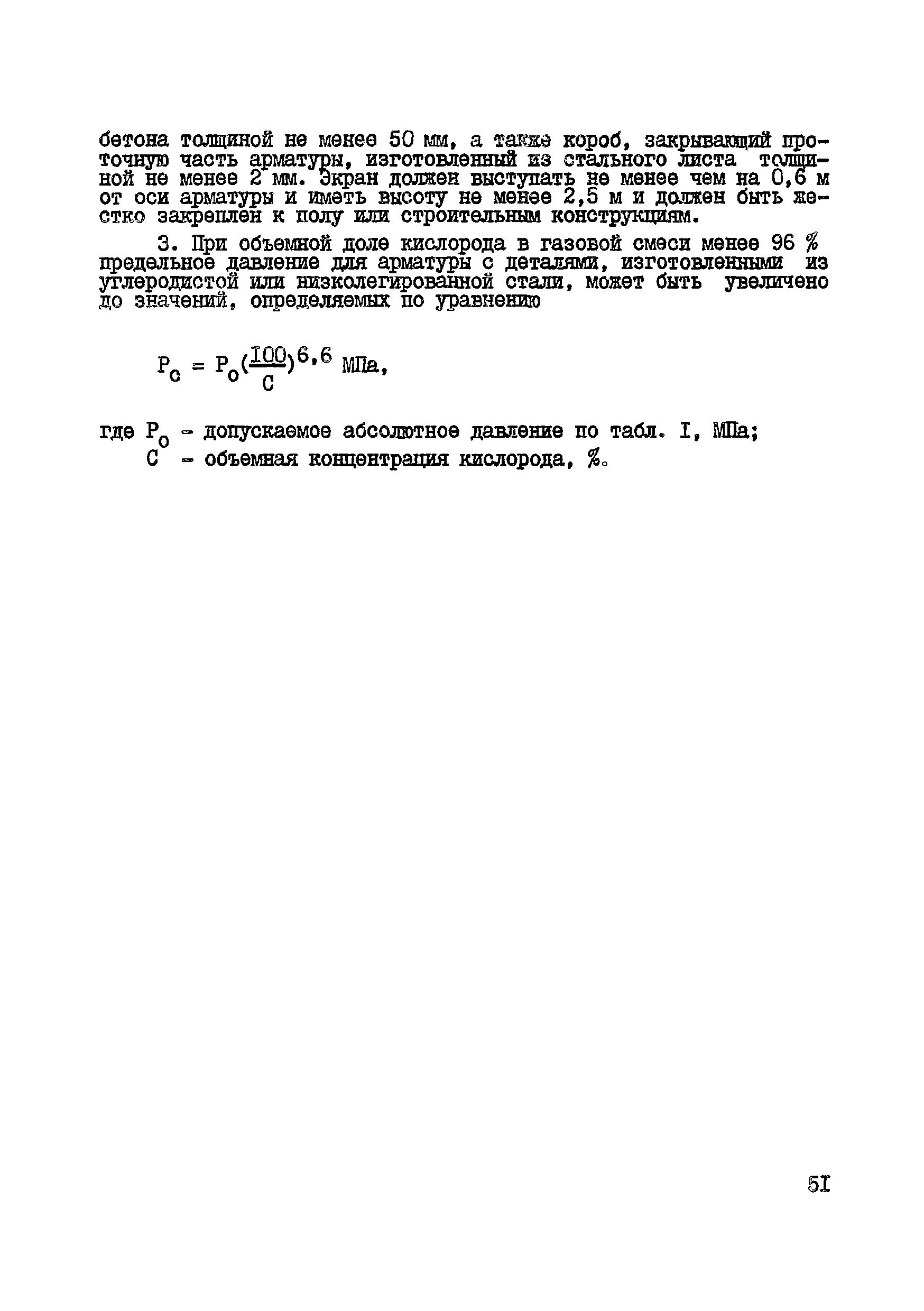

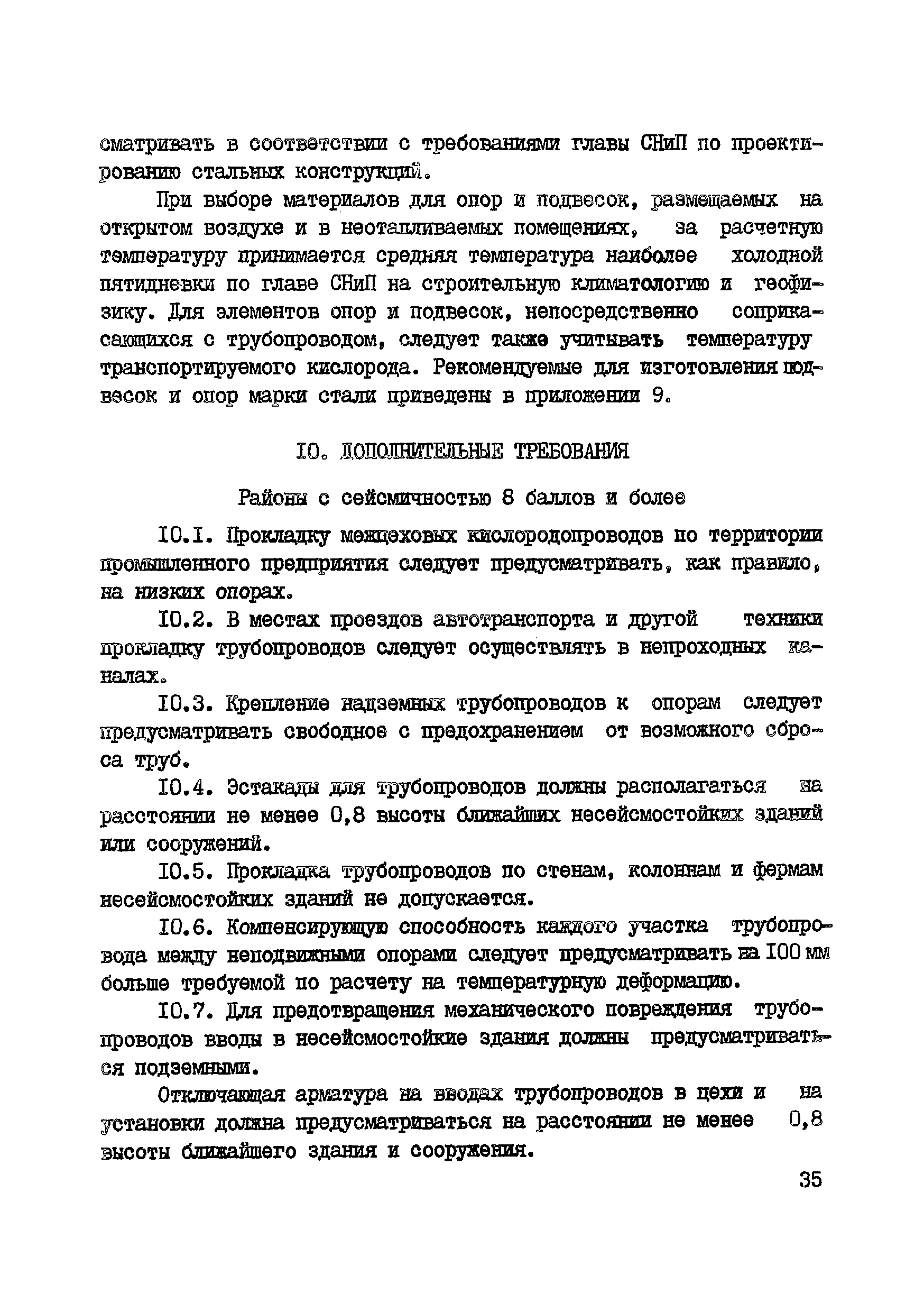

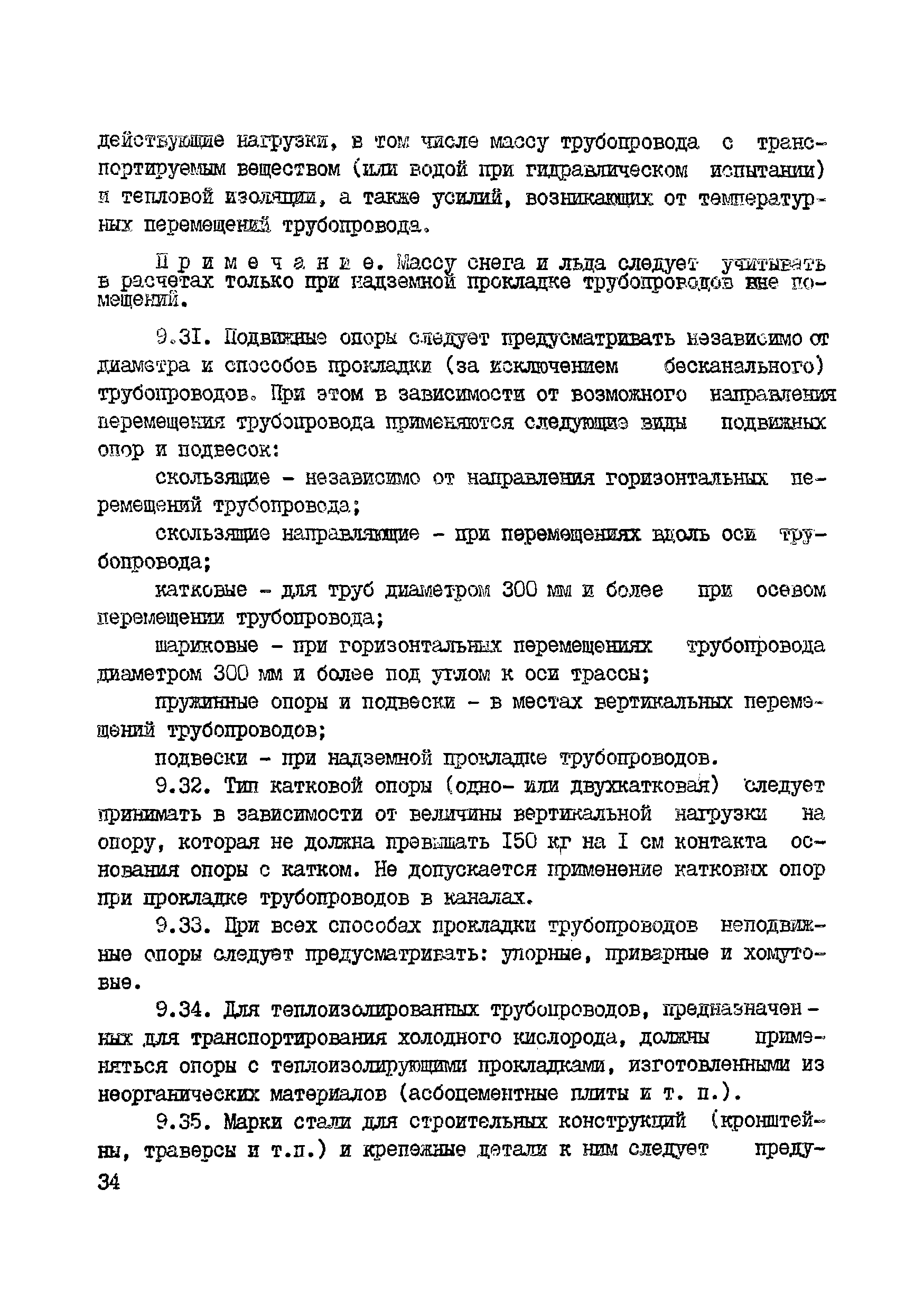

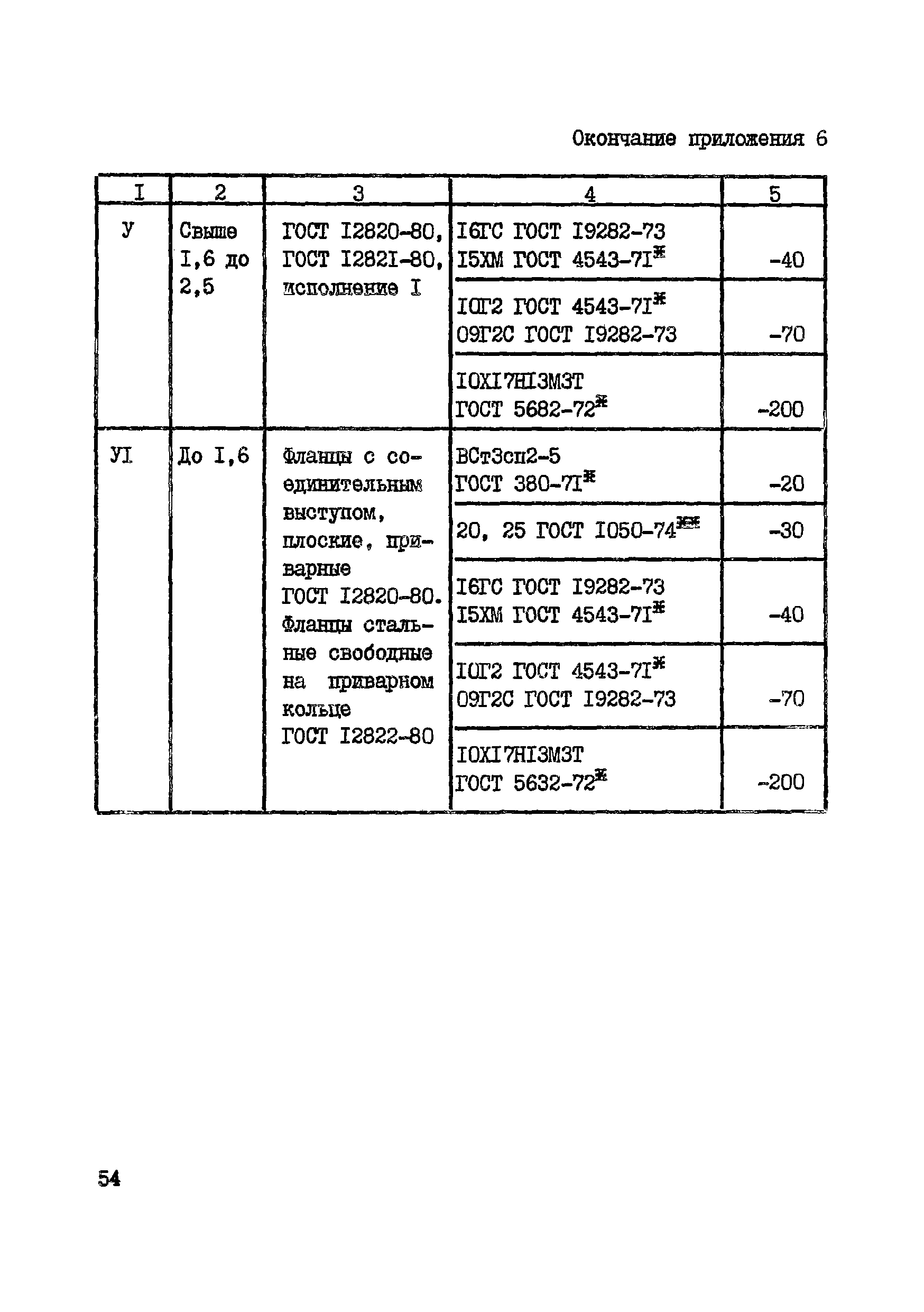

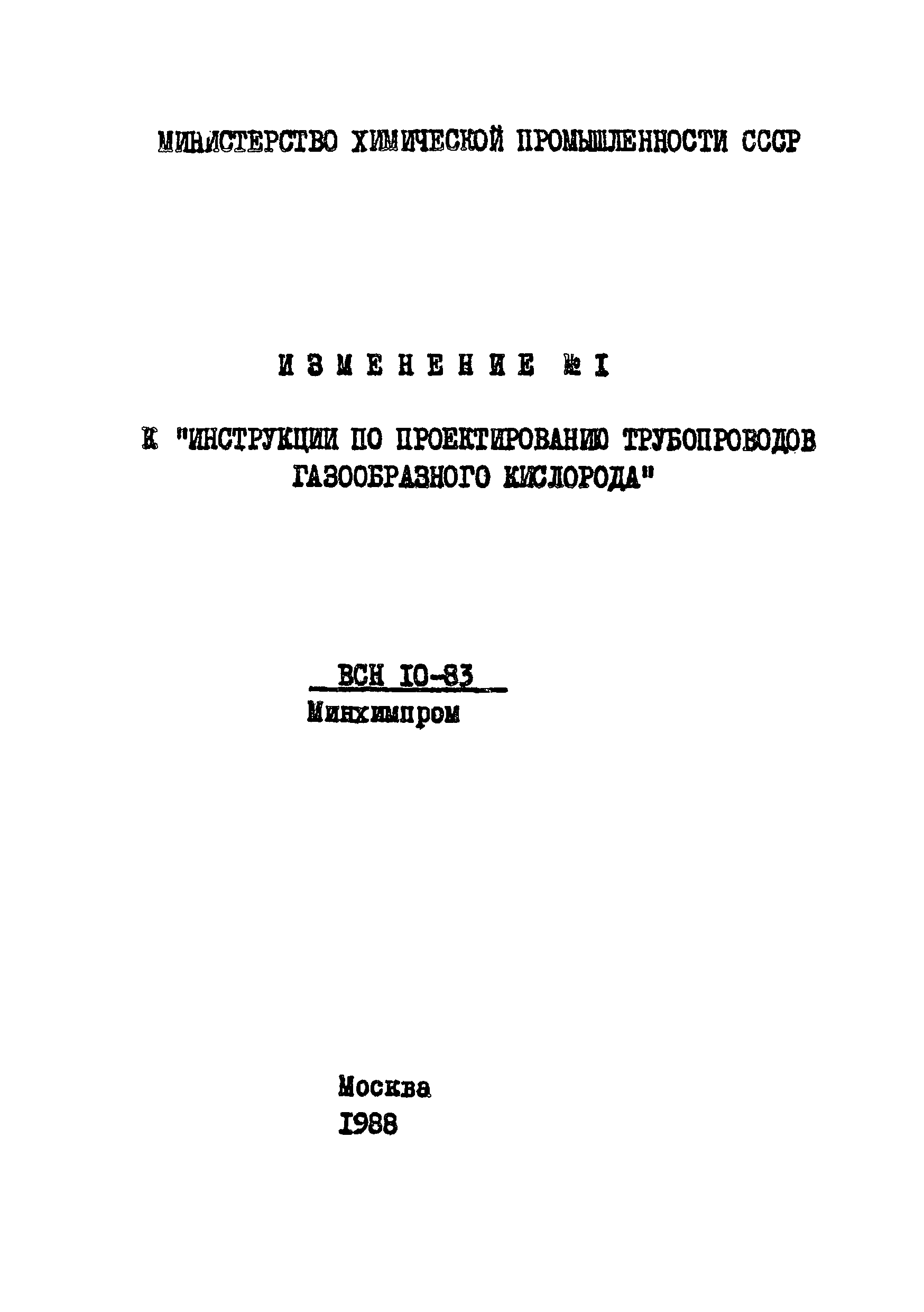

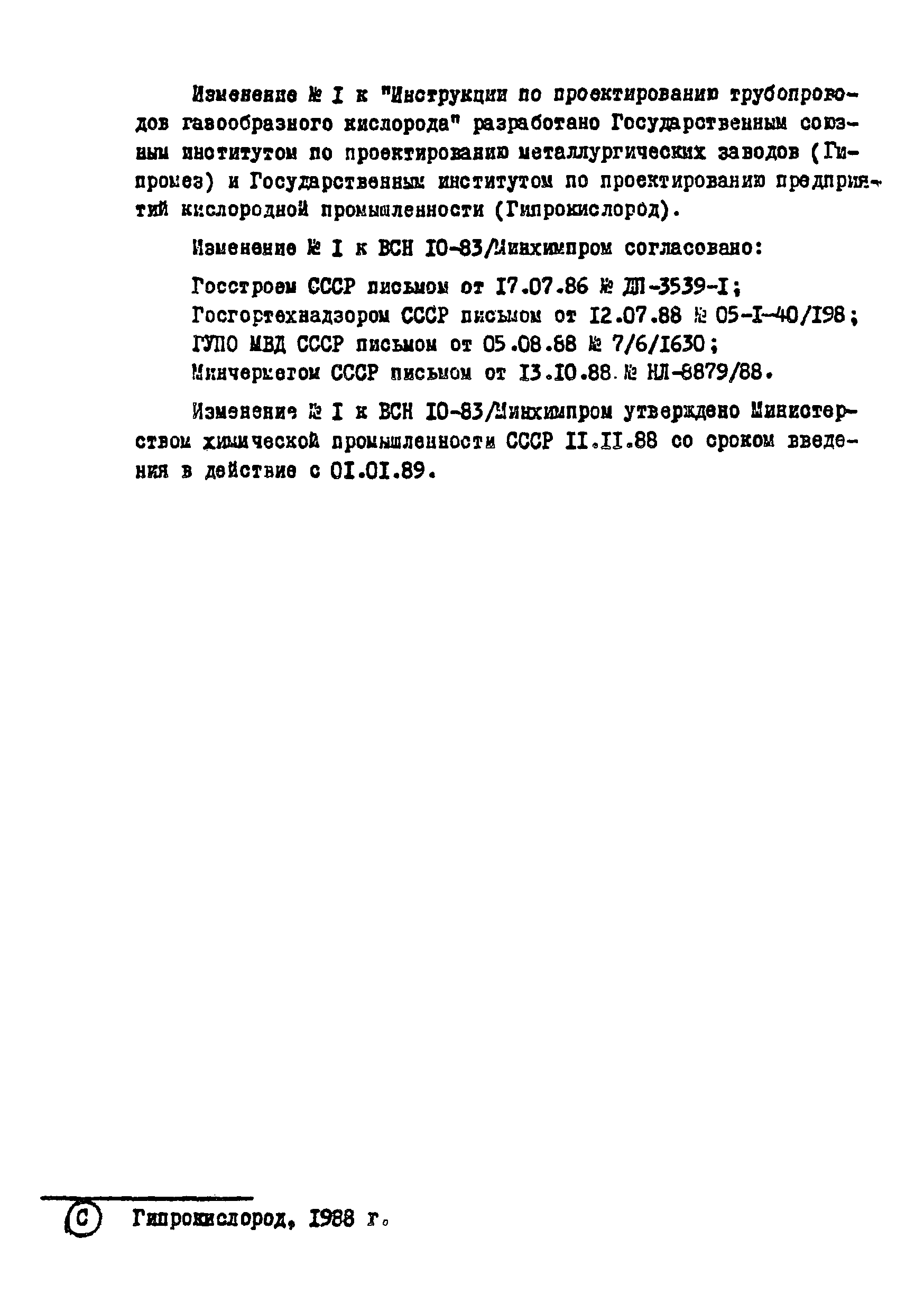

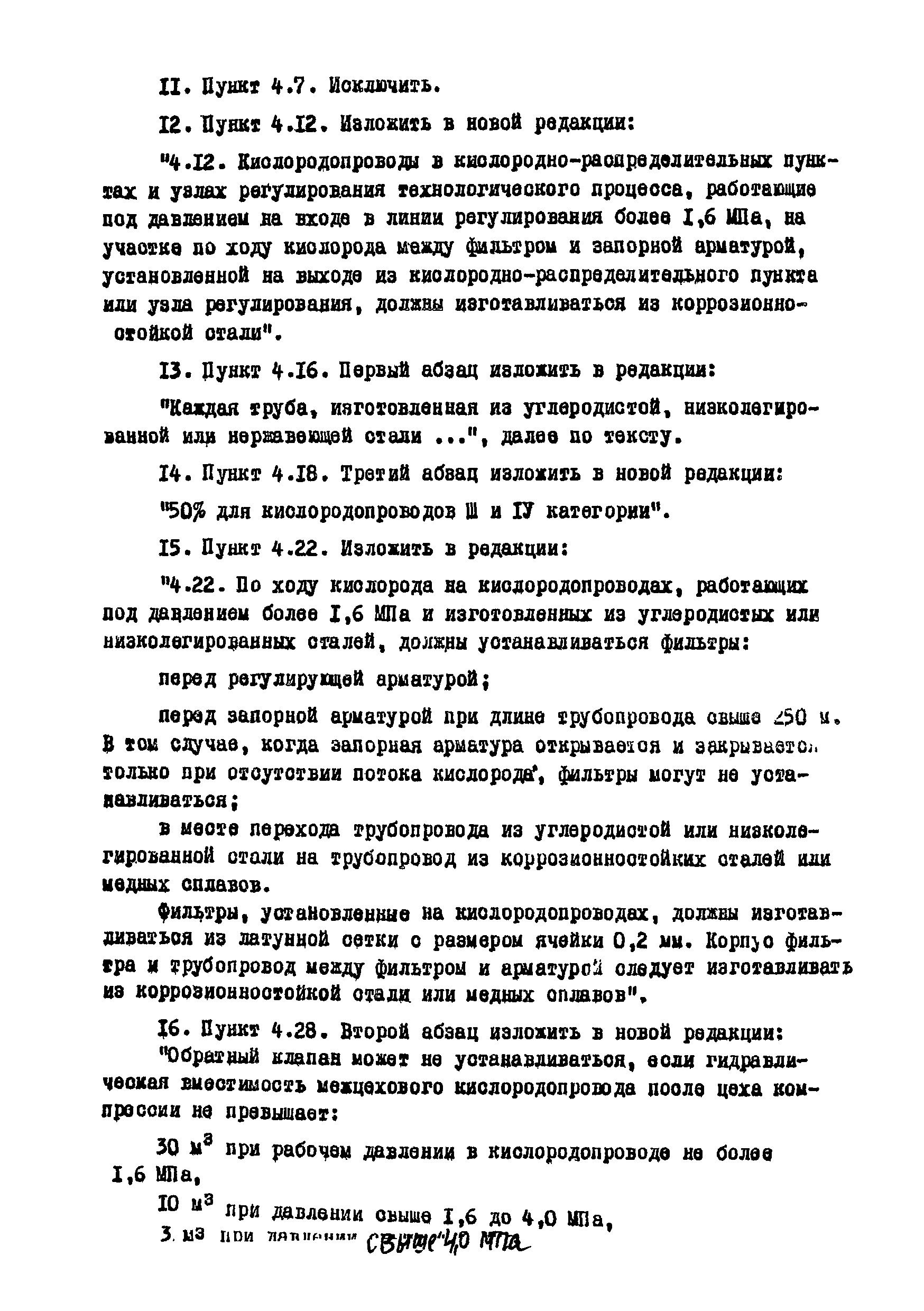

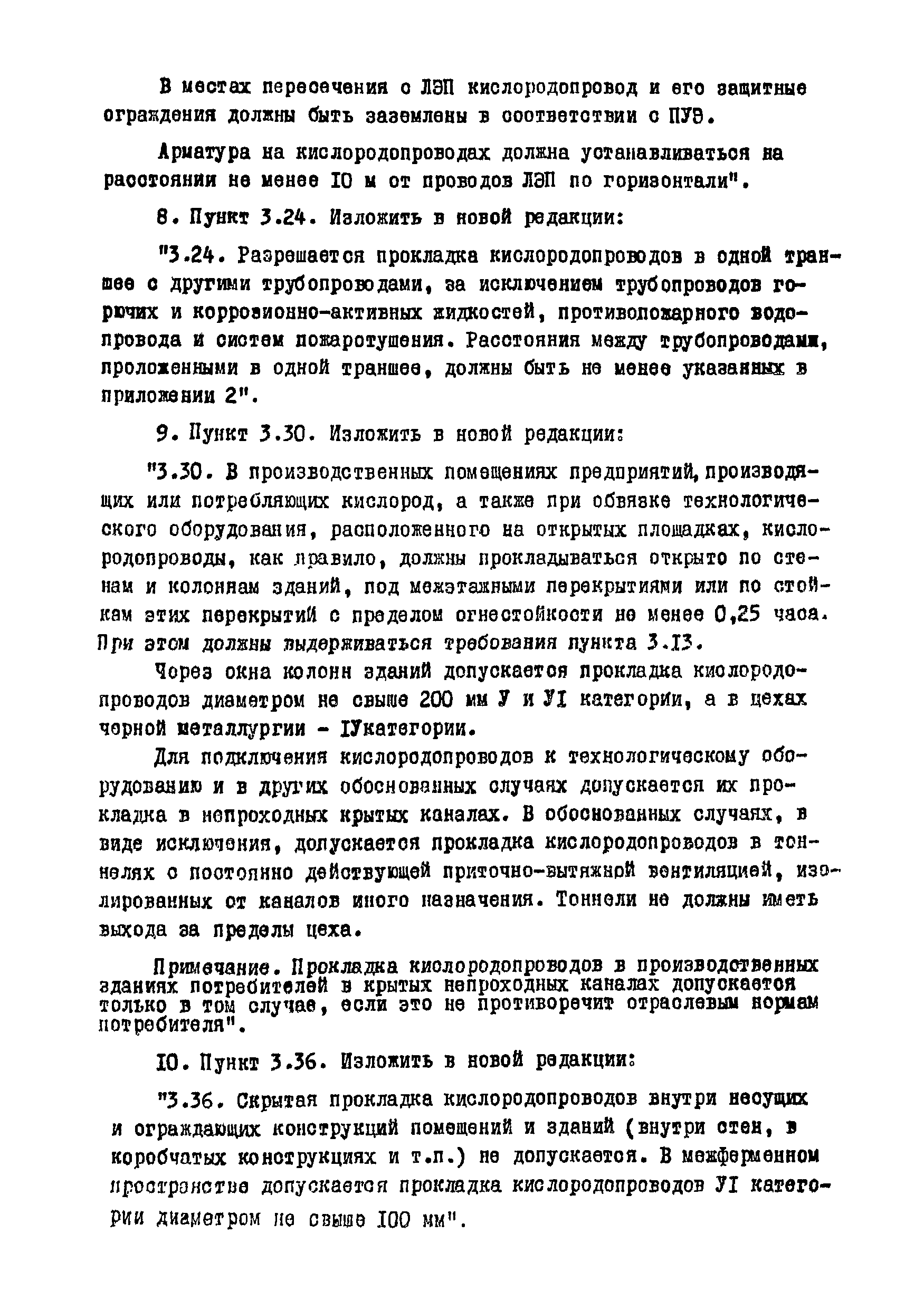

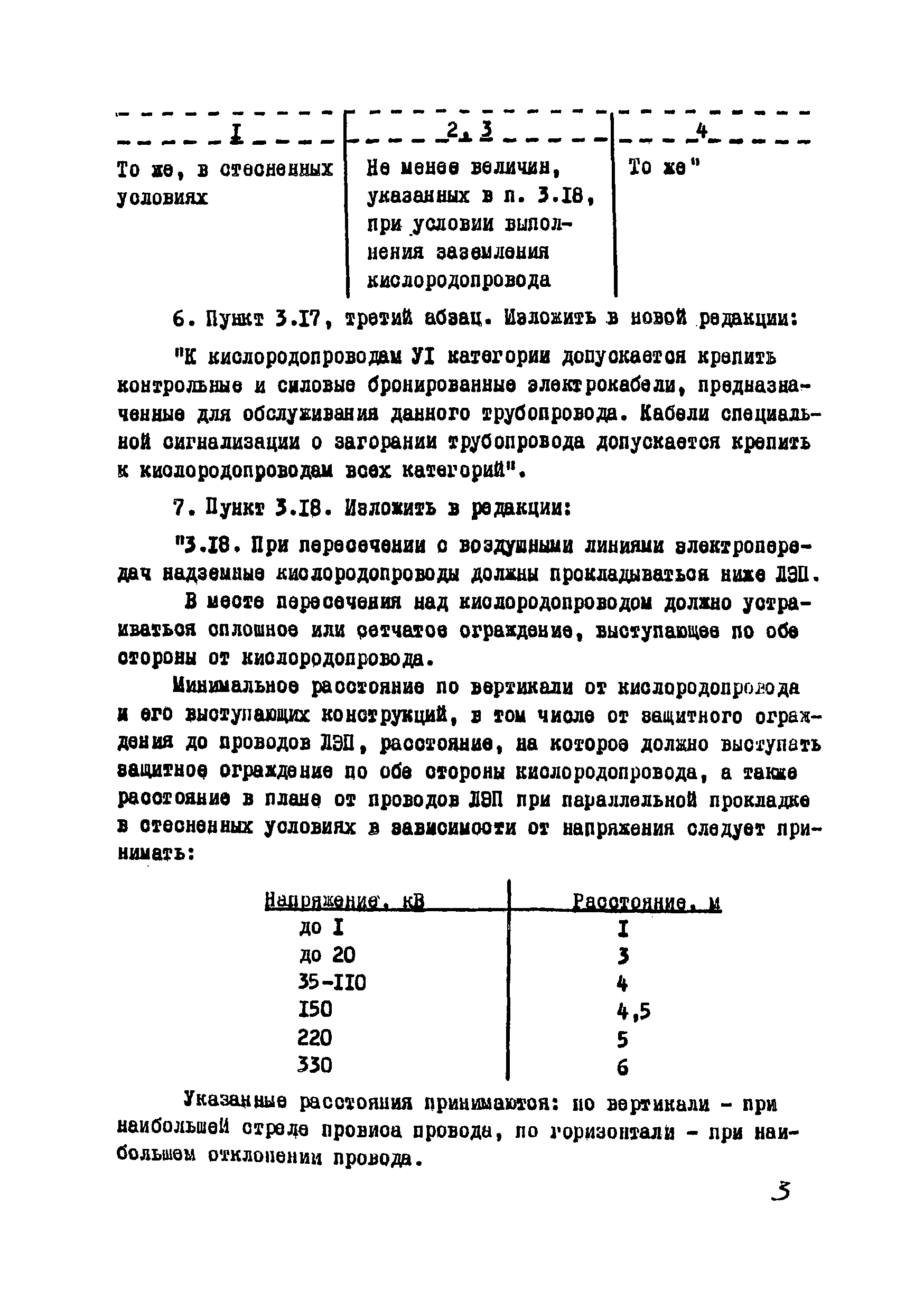

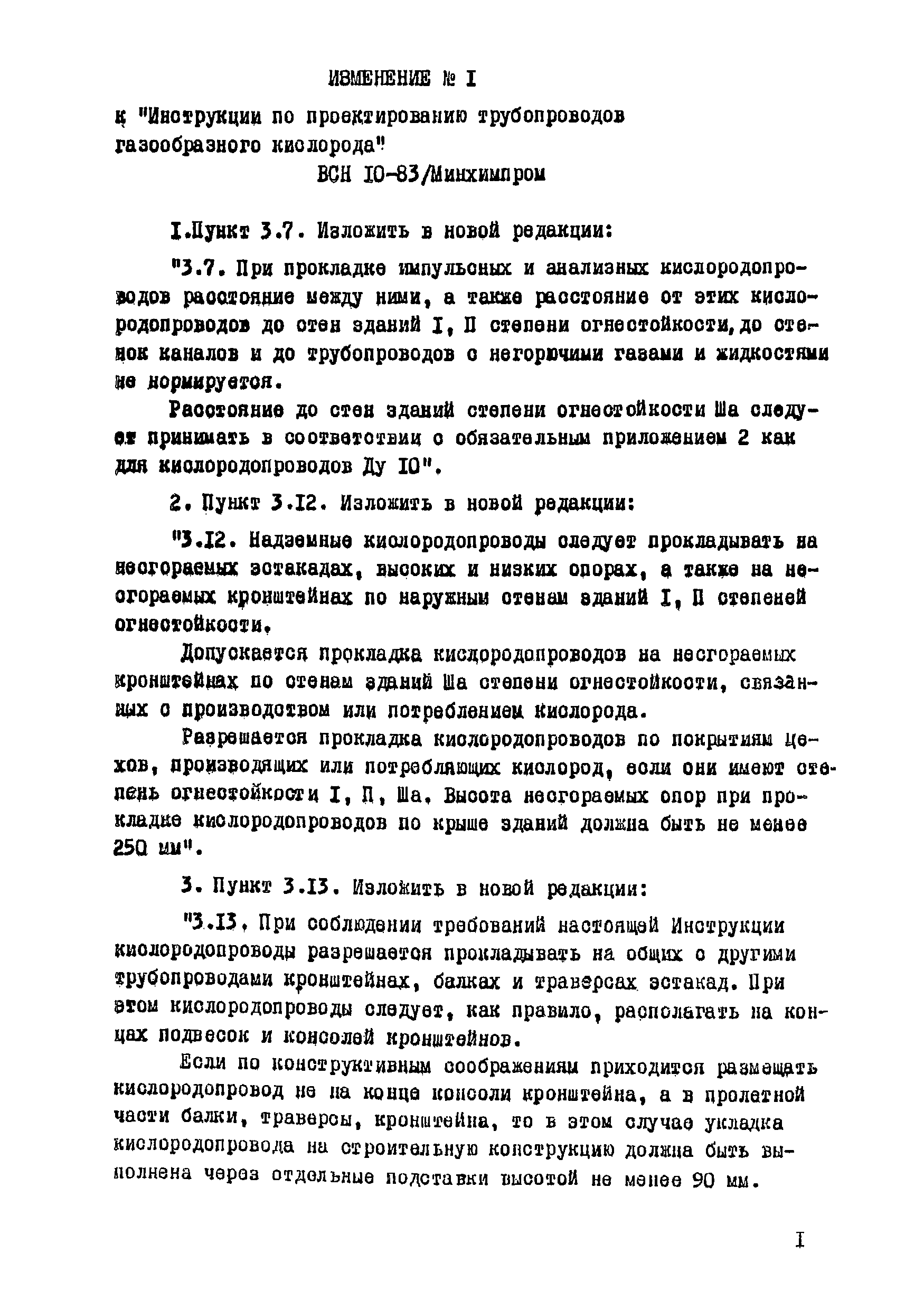

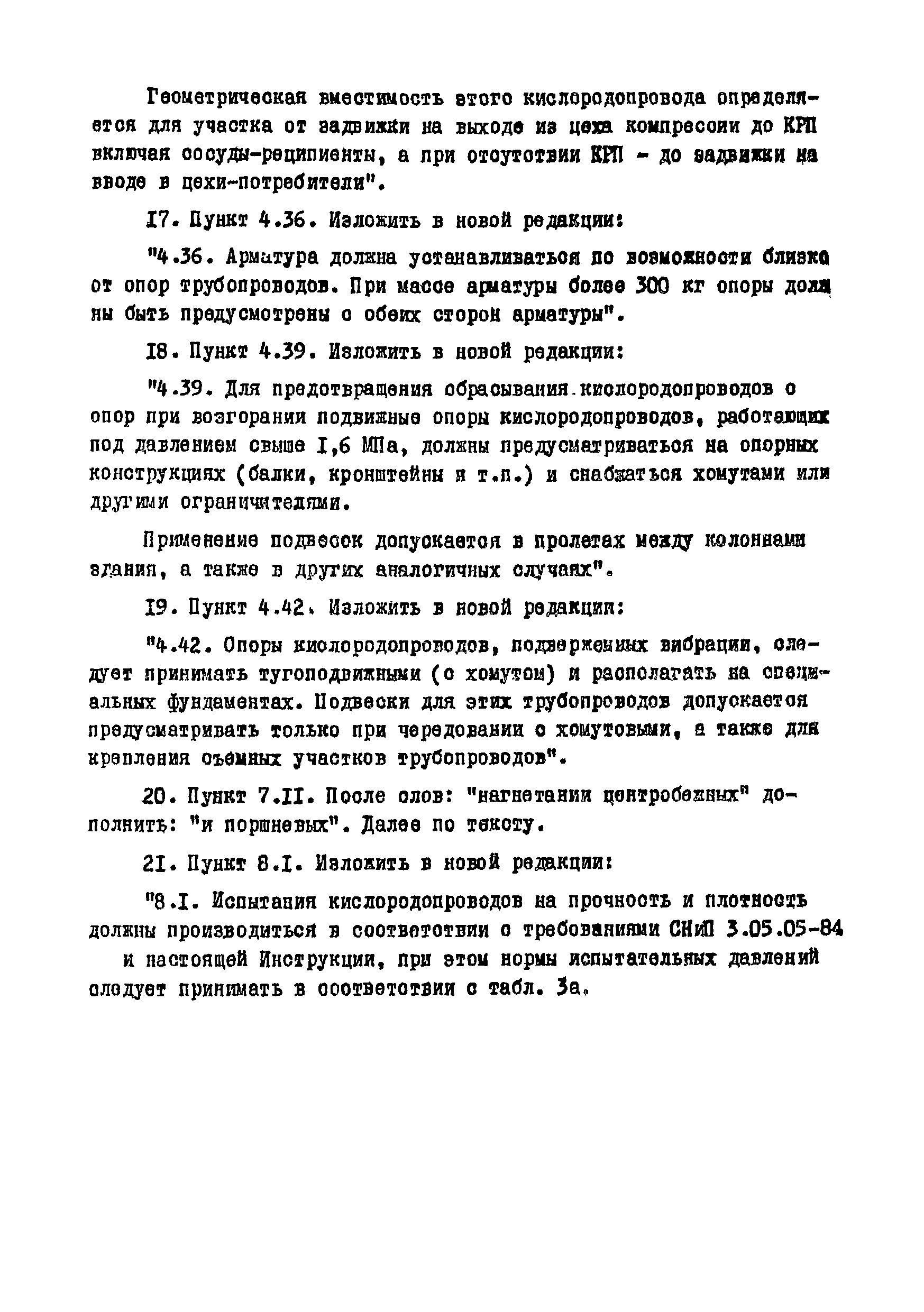

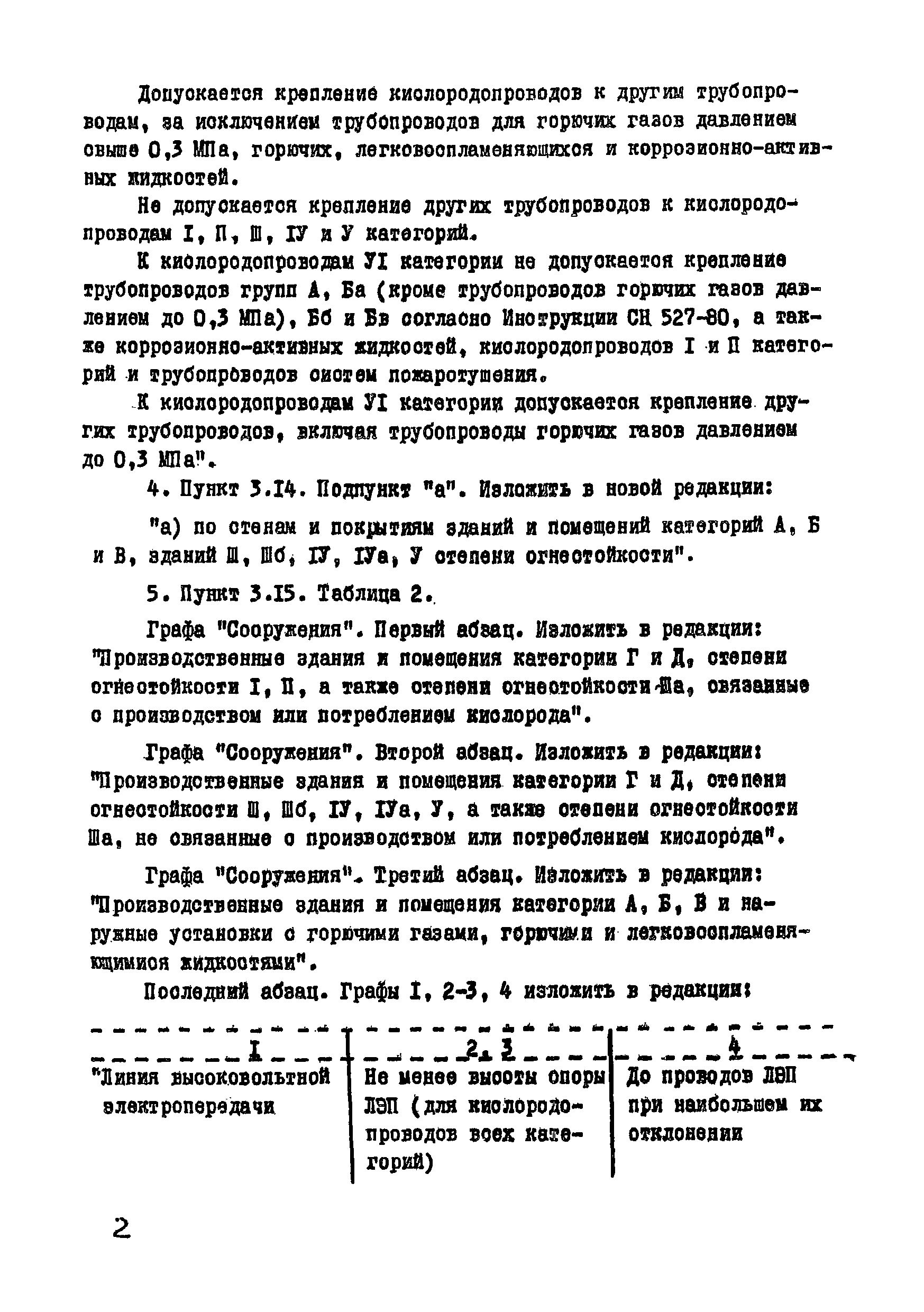

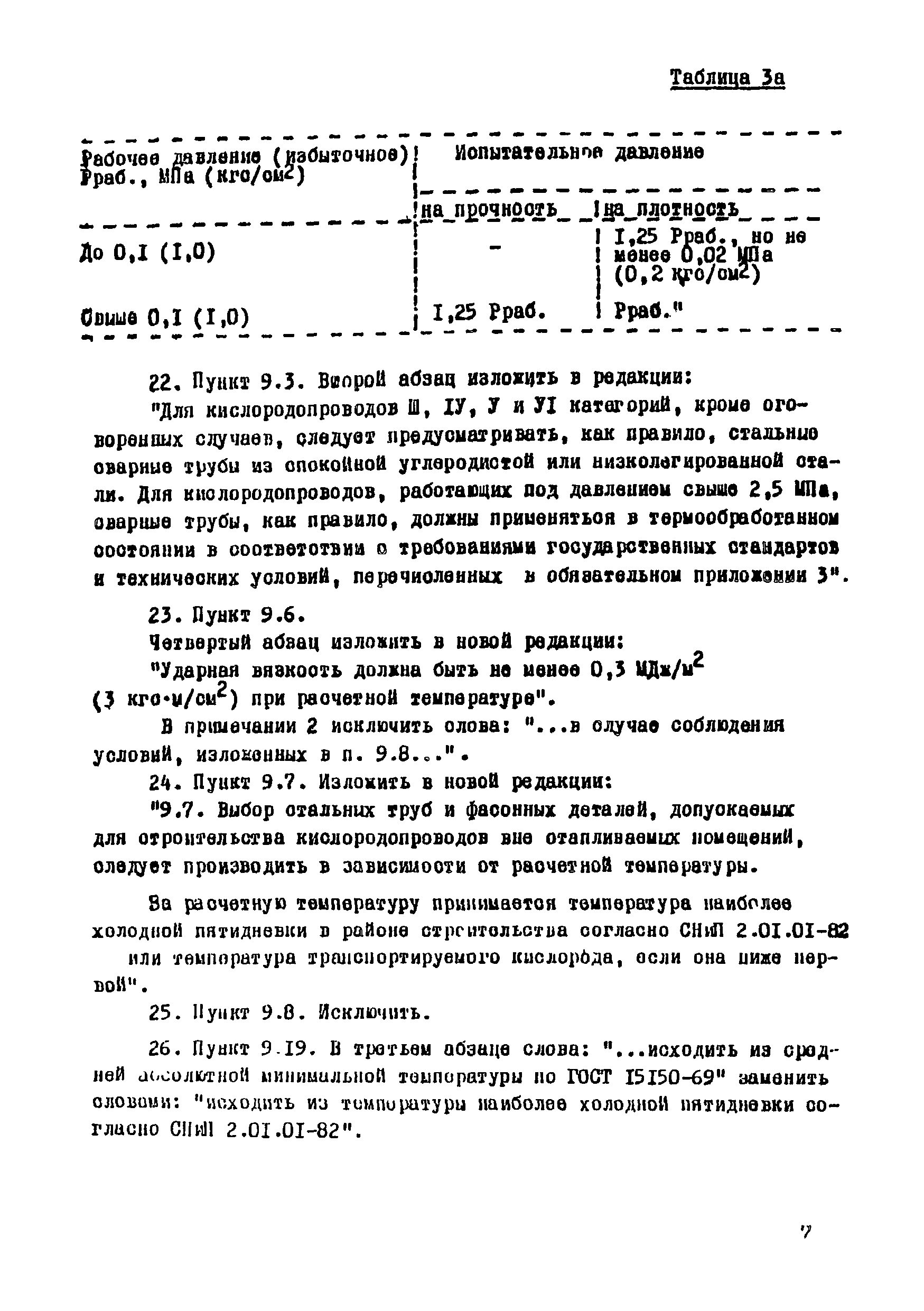

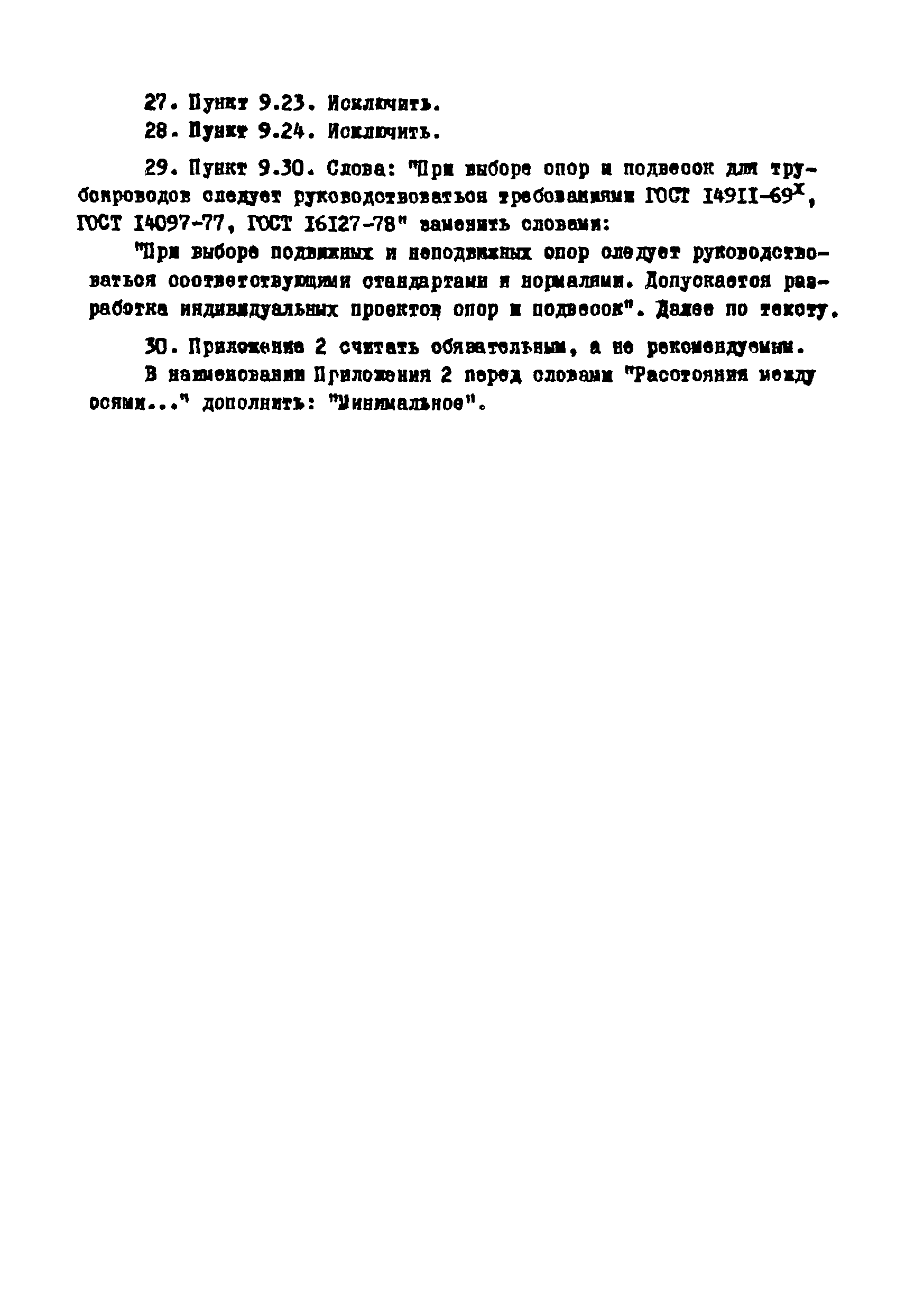

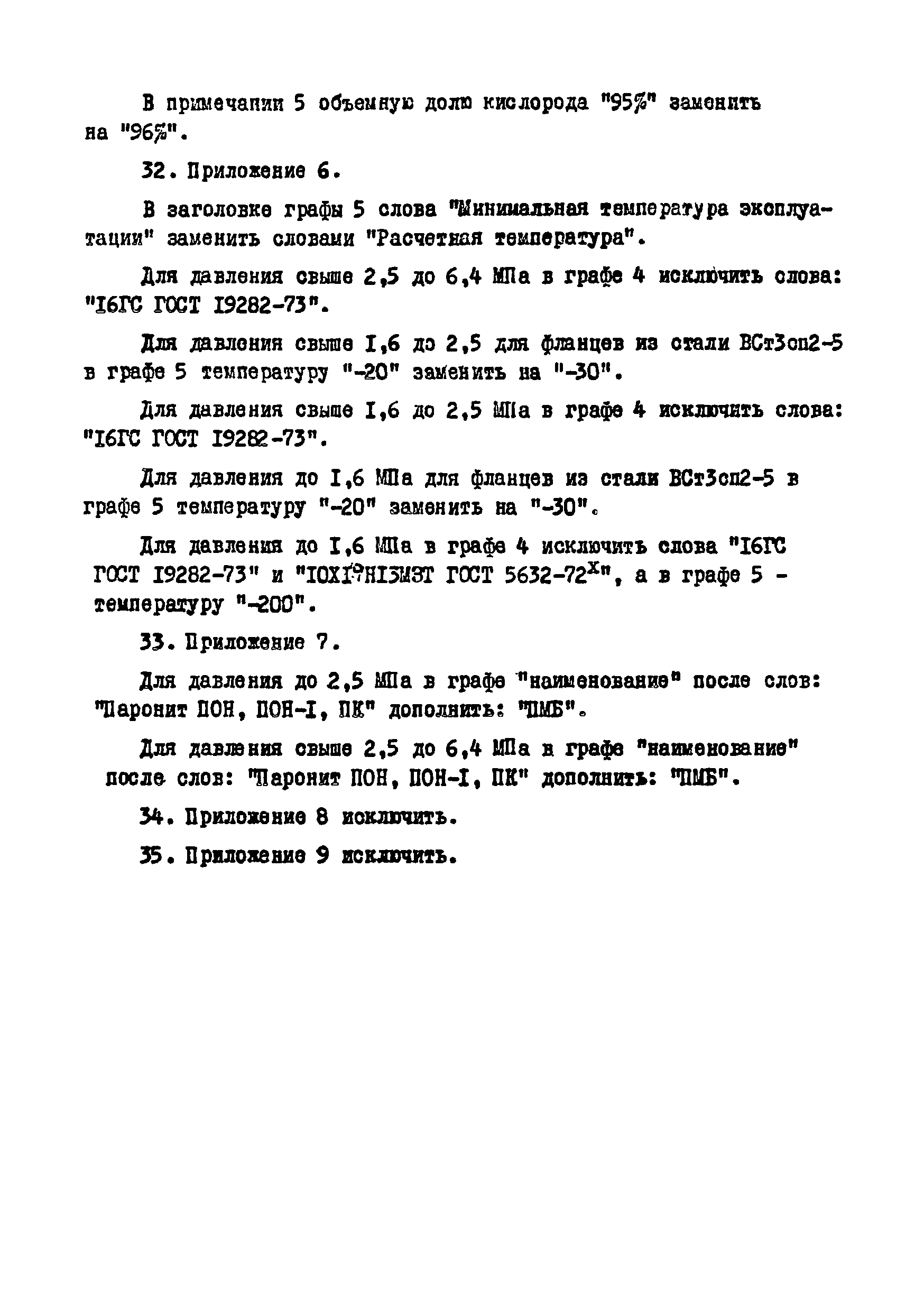

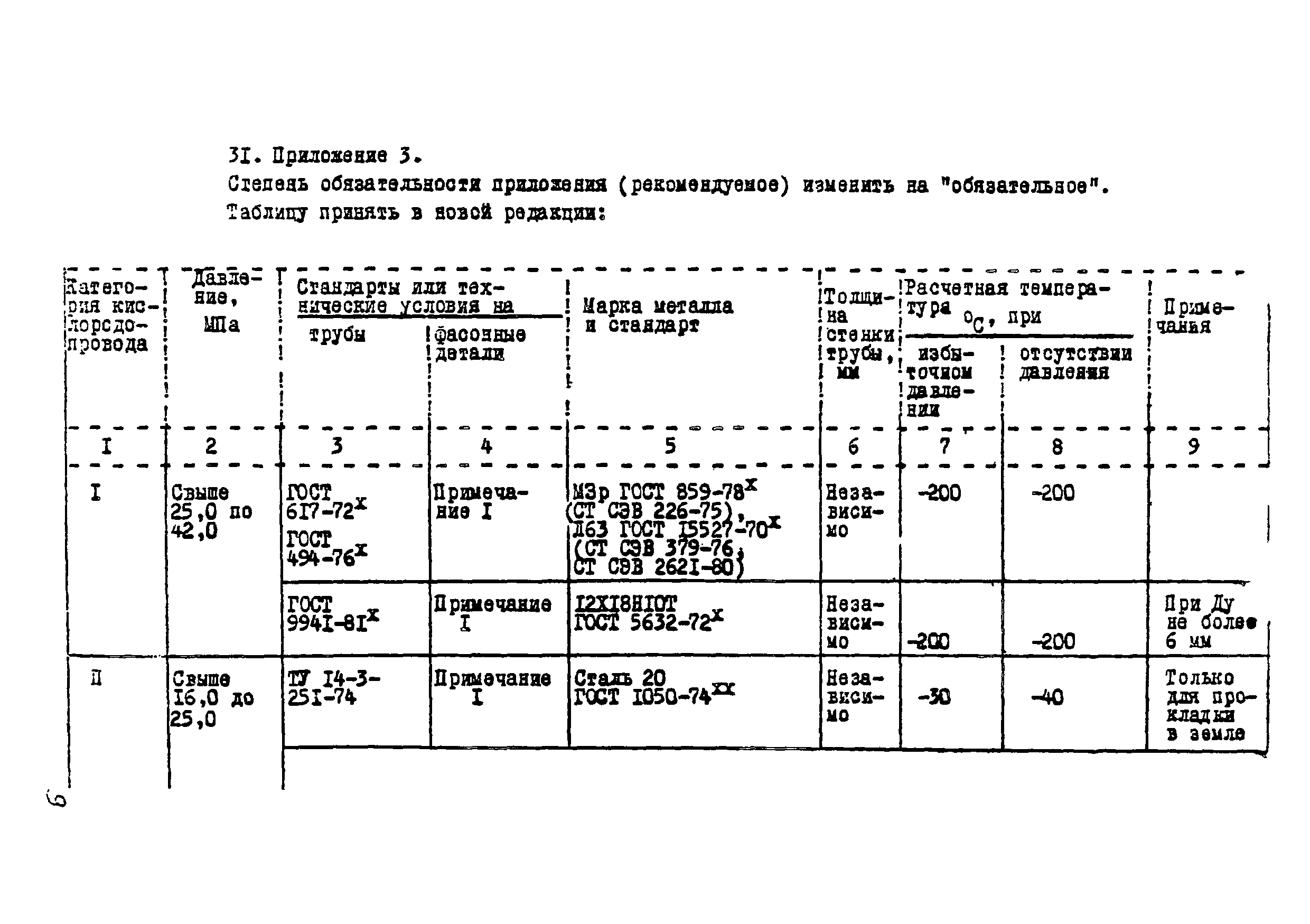

Текстовое изменение № 1 от 01.01.1989

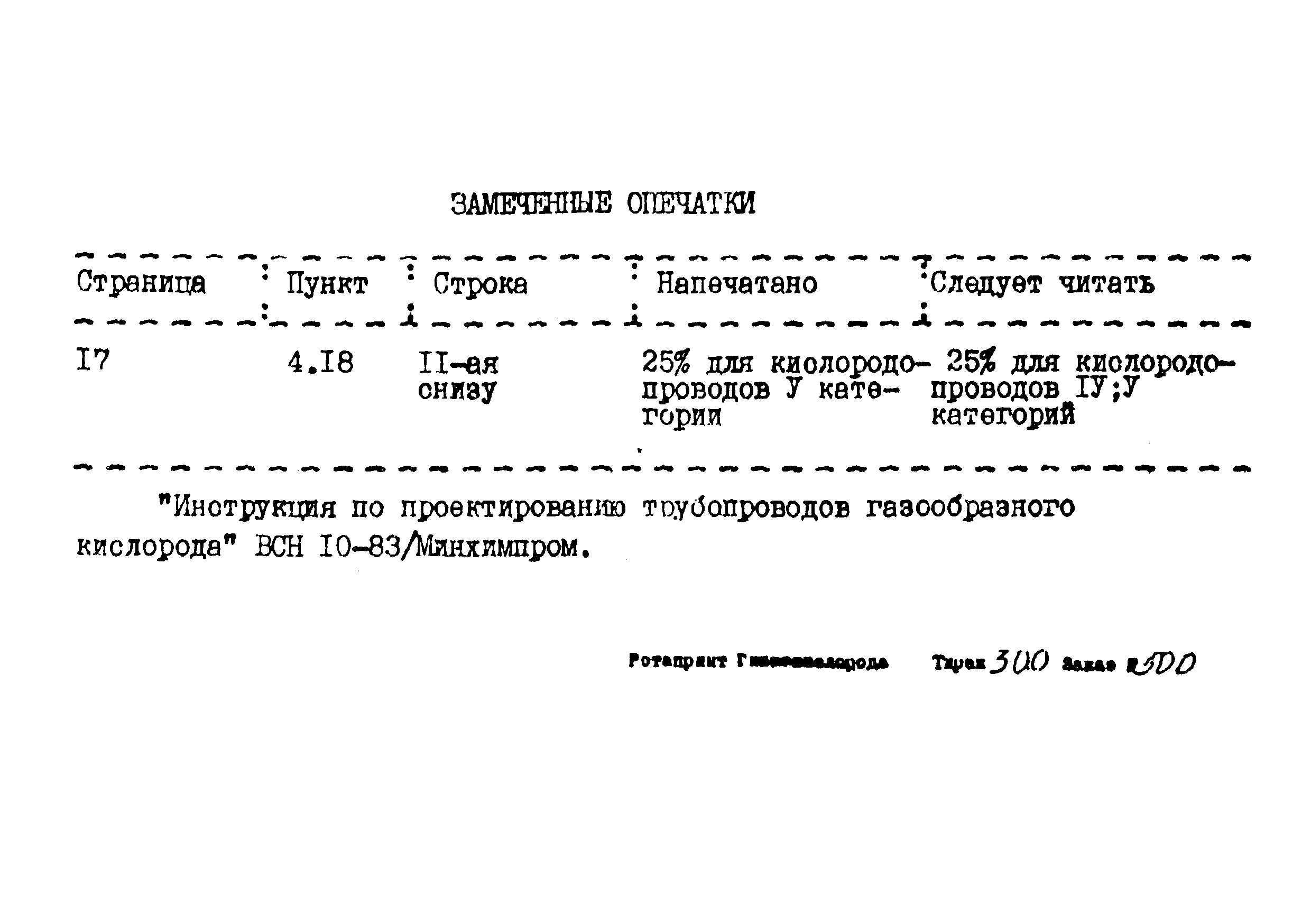

Текстовое изменение опечатка
