ГОСТ 22790-89

Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия

Обозначение:	ГОСТ 22790-89
Обозначение англ:	GOST 22790-89
Статус:	отменен в рф
Название рус.:	Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия
Название англ.:	Assembly units and pipeline parts for Pnom 9,81-98,1 MPa (100-1000 kgf/cm2). General specifications
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.05.2014

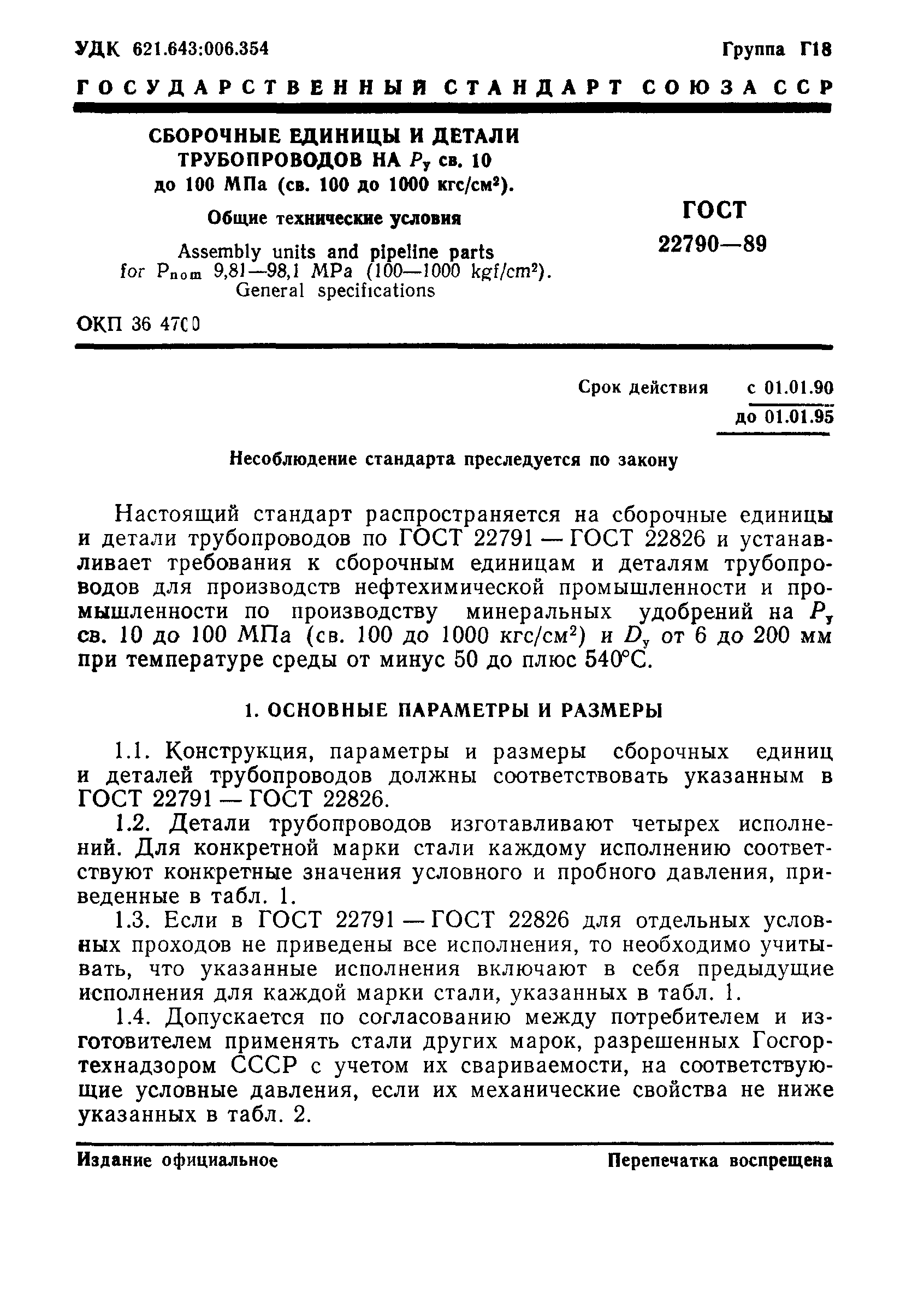

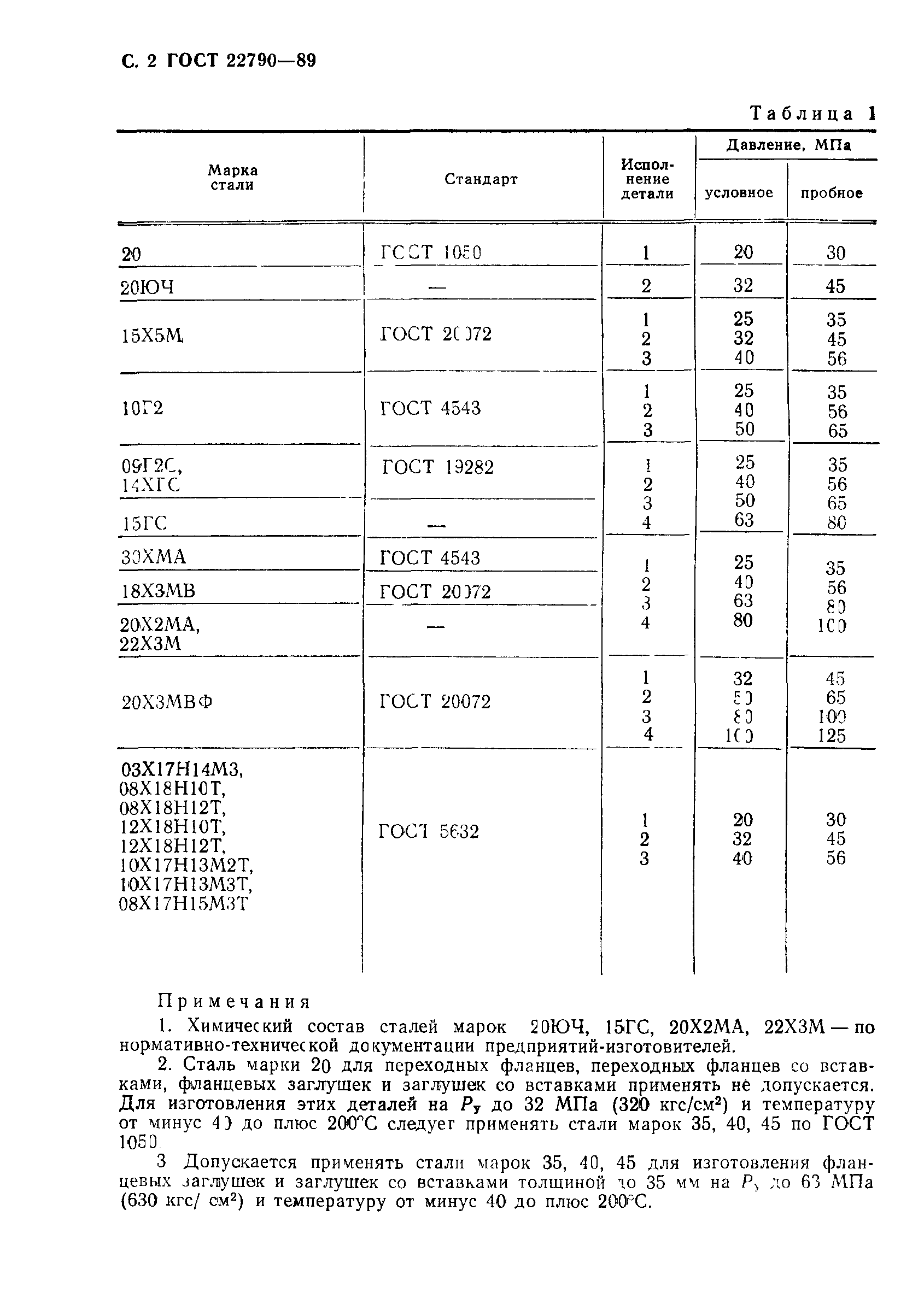

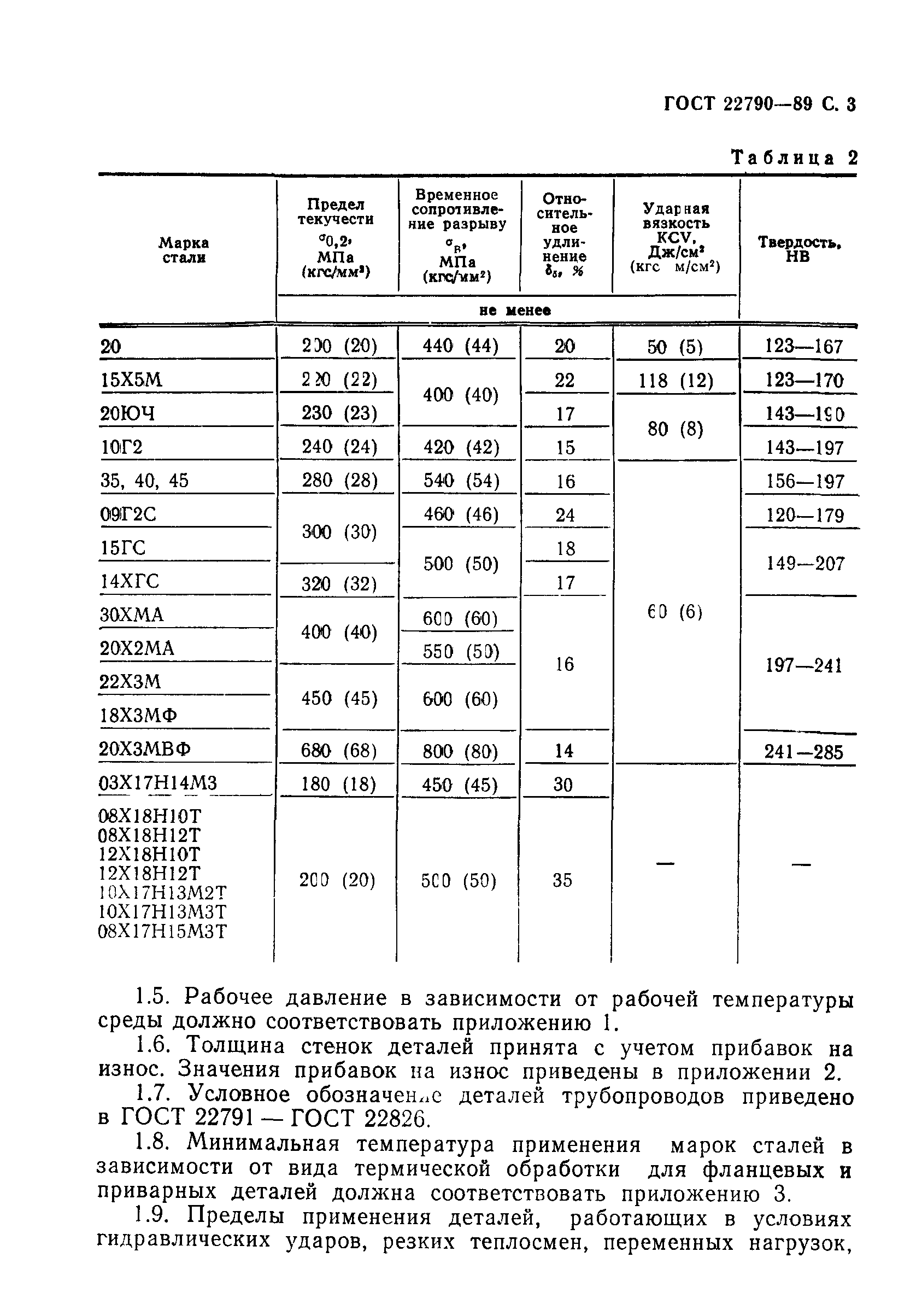

Область применения:	Стандарт распространяется на сборочные единицы и детали трубопроводов по ГОСТ 22791-ГОСТ 22826 и устанавливает требования к сборочным единицам и деталям трубопроводов для производств нефтехимической промышленности и промышленности по производству минеральных удобрений на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2) и Dу от 6 до 200 мм при температуре среды от минус 50 до плюс 540 град. С.

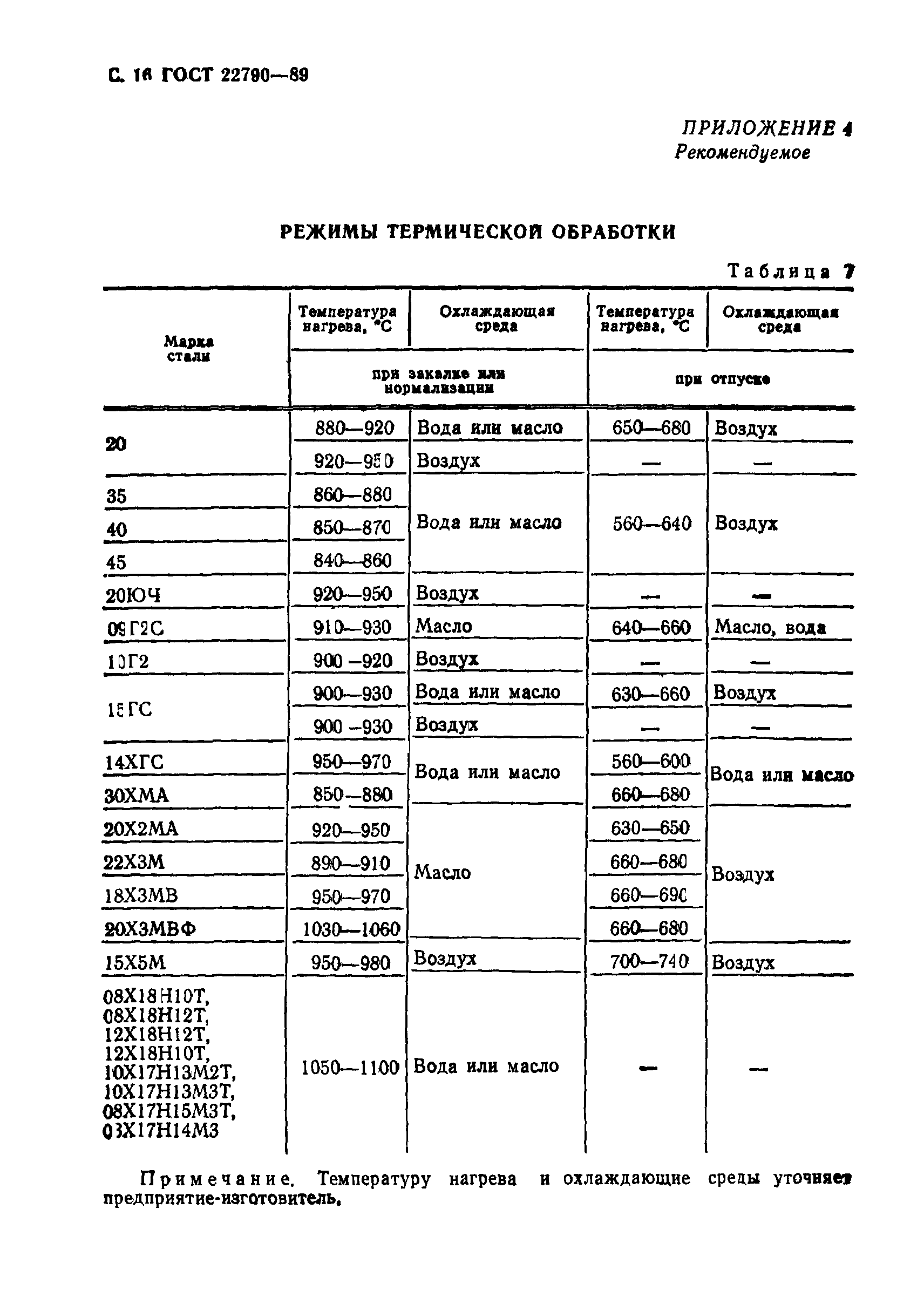

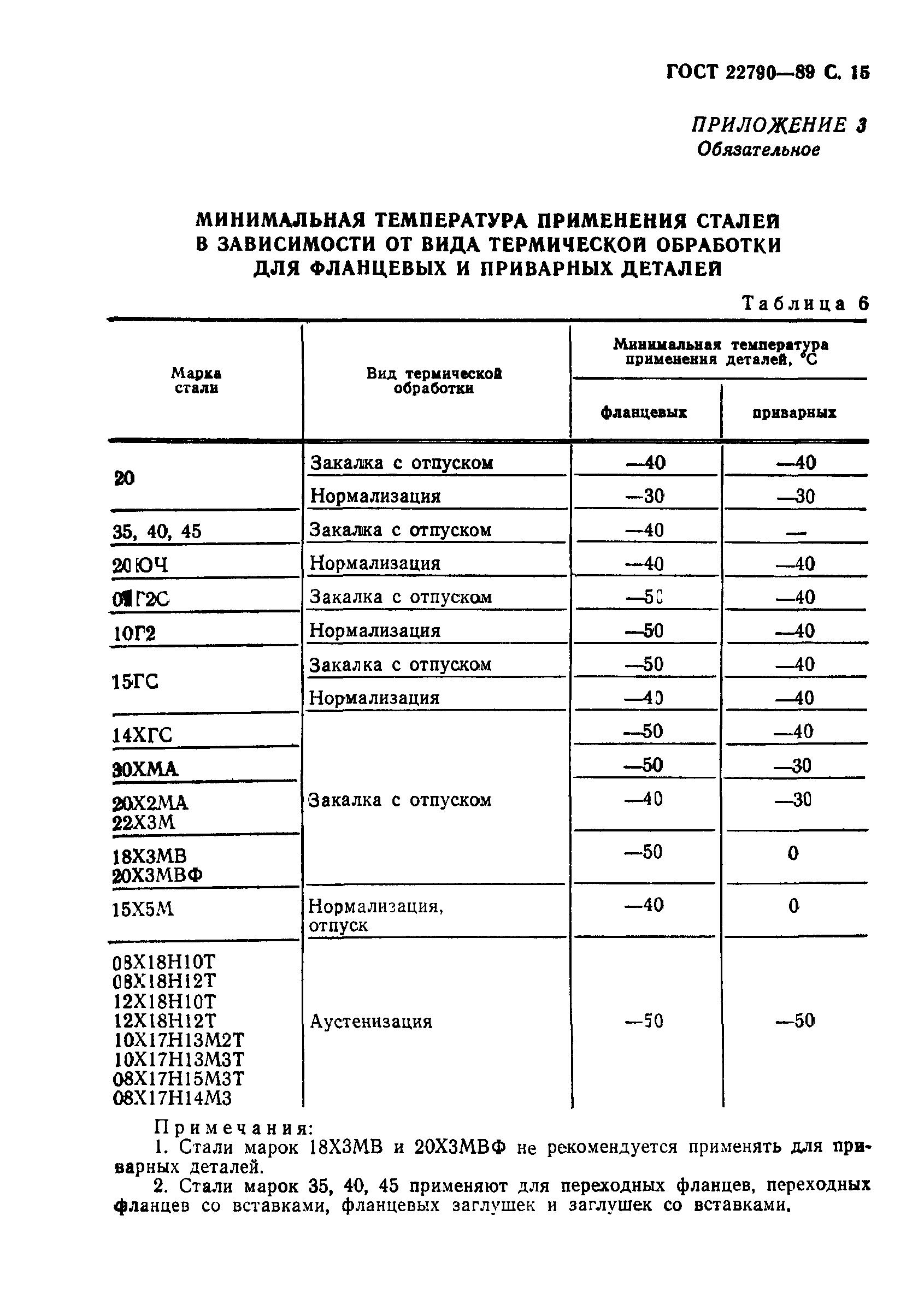

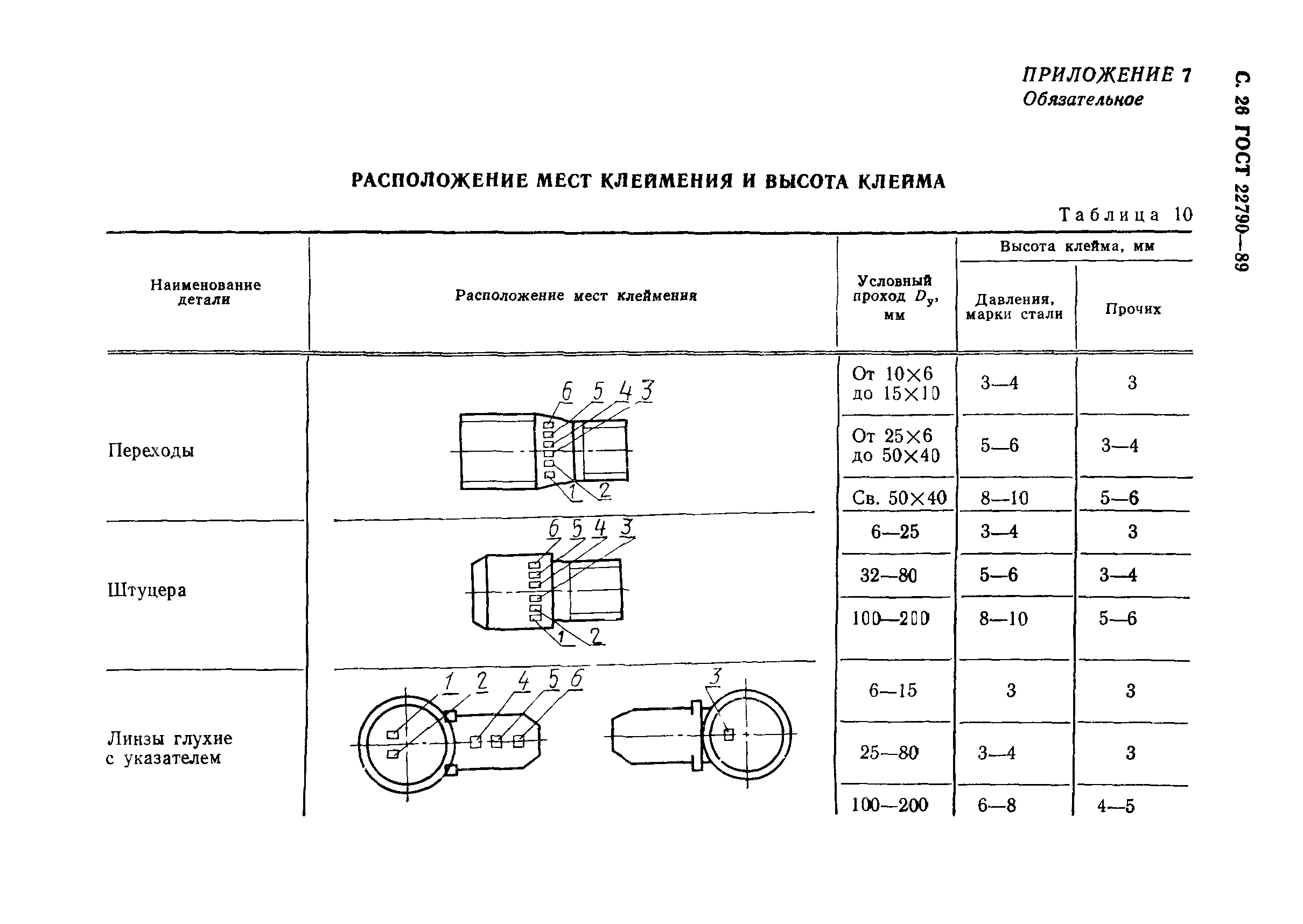

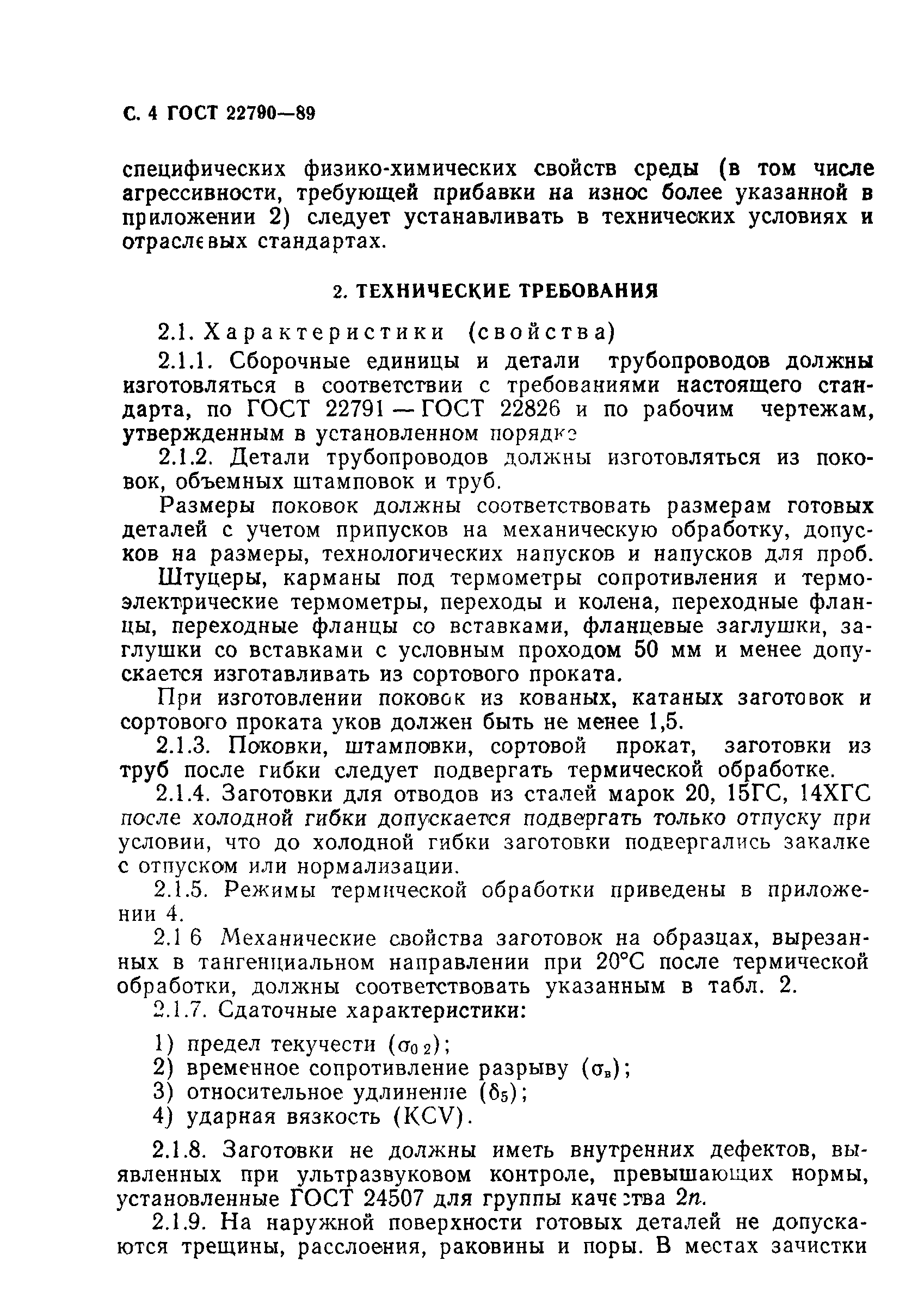

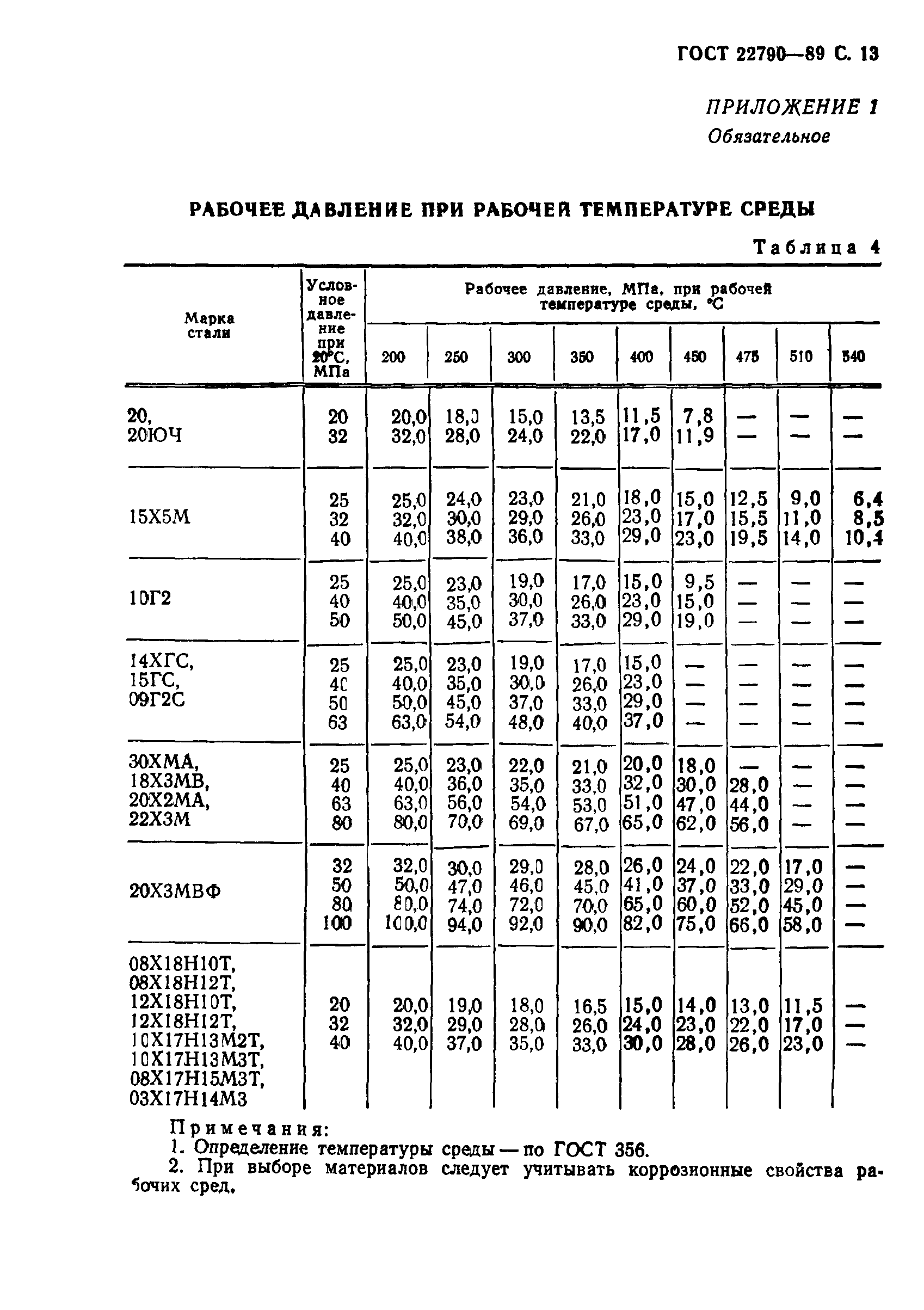

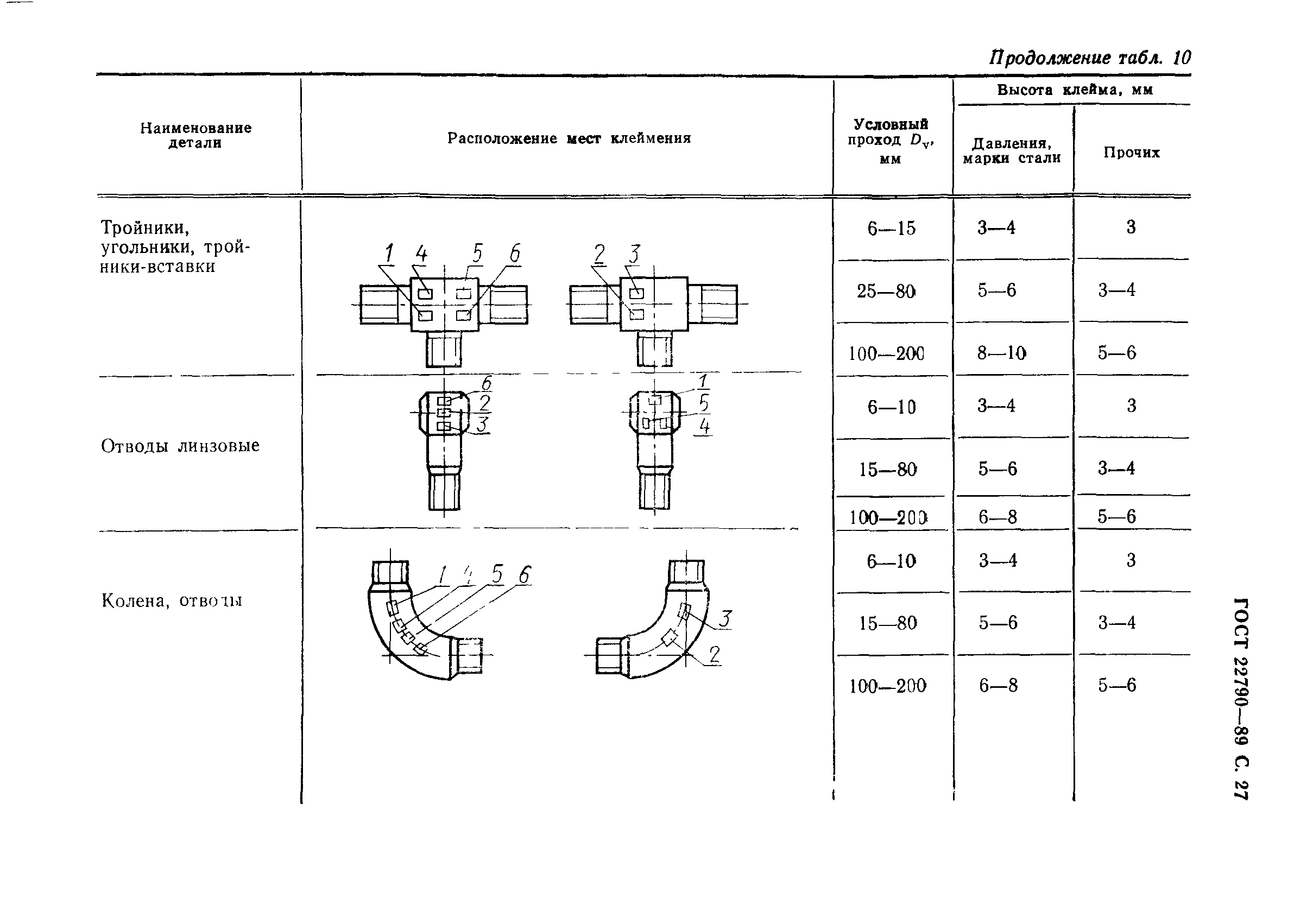

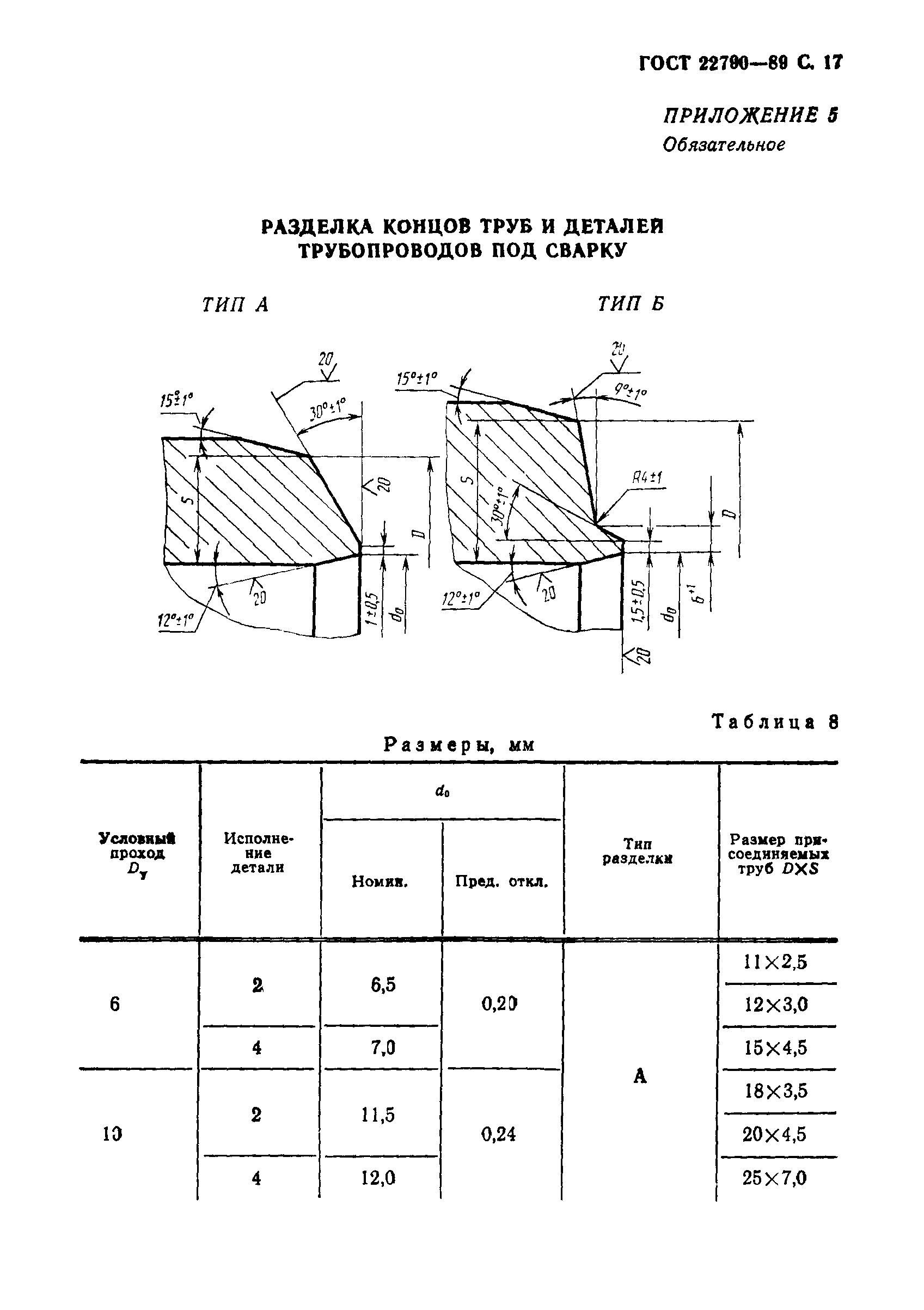

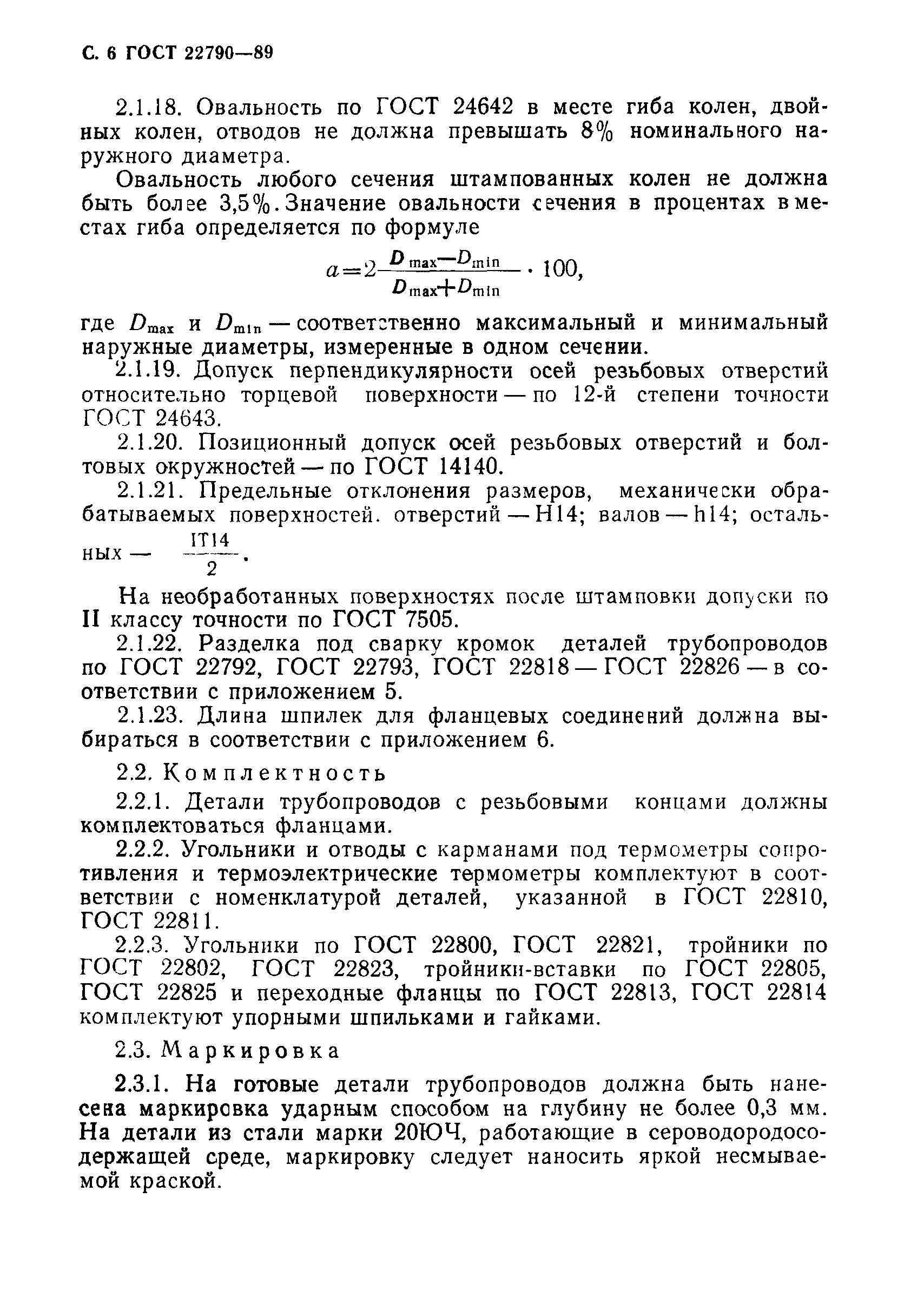

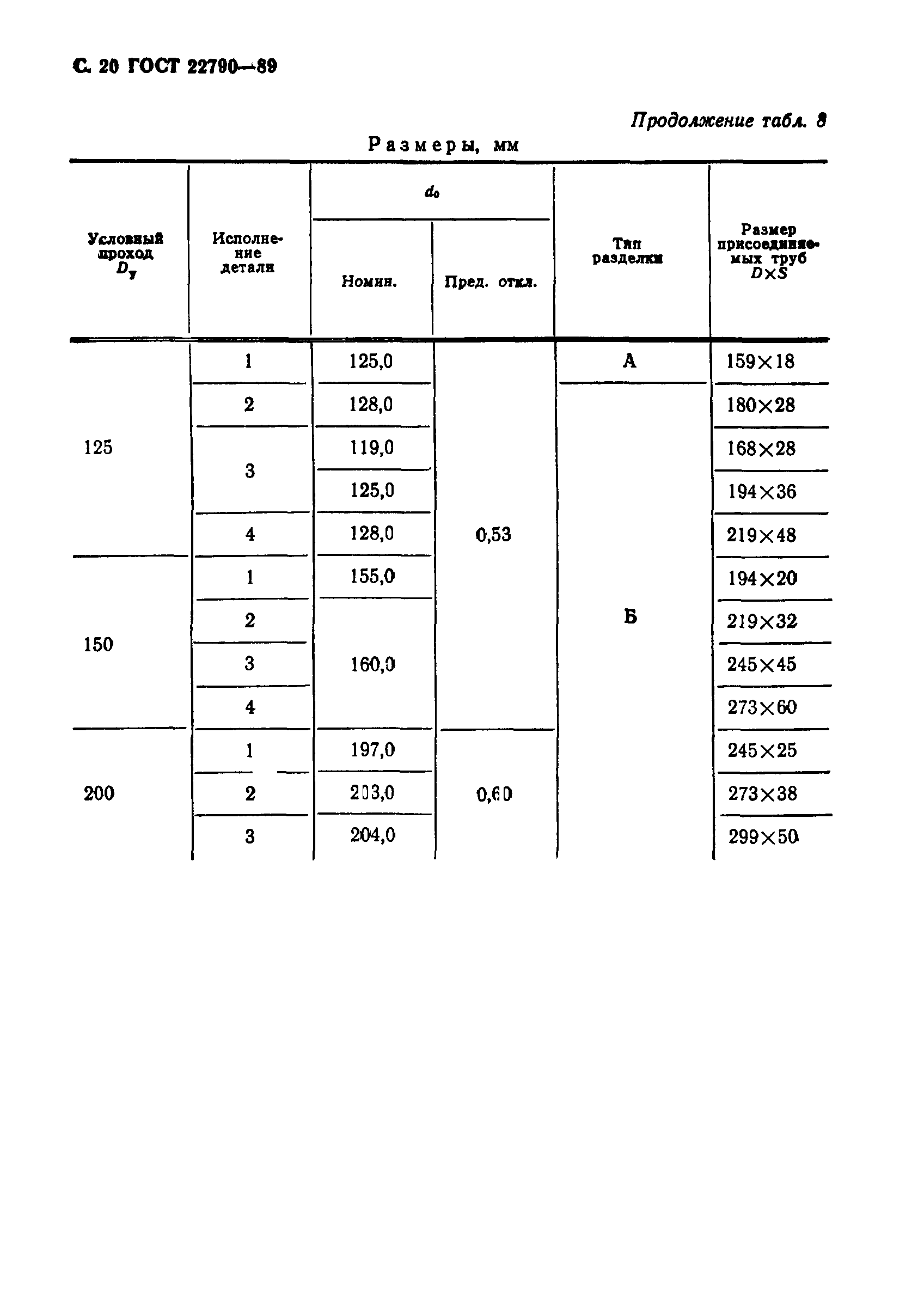

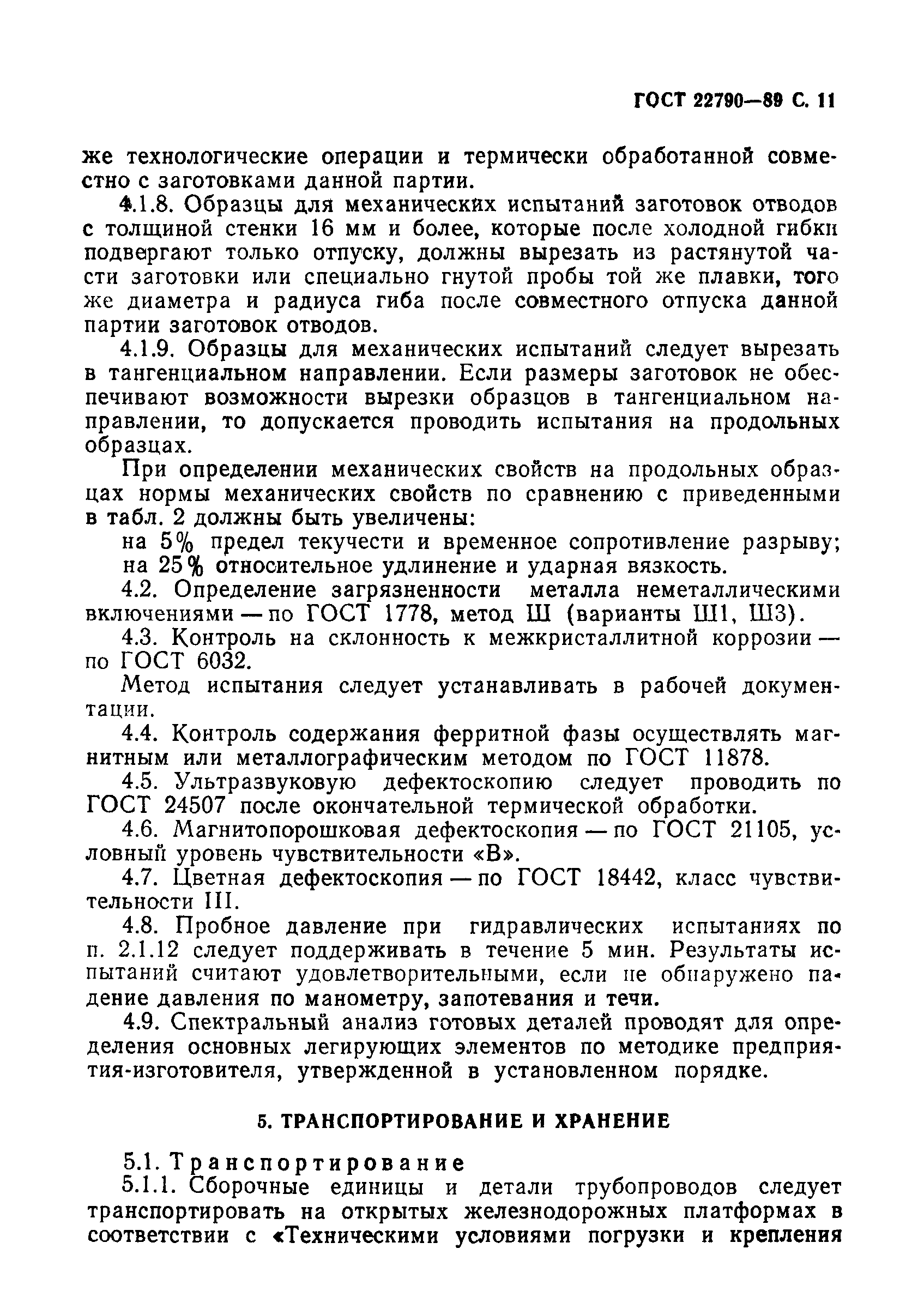

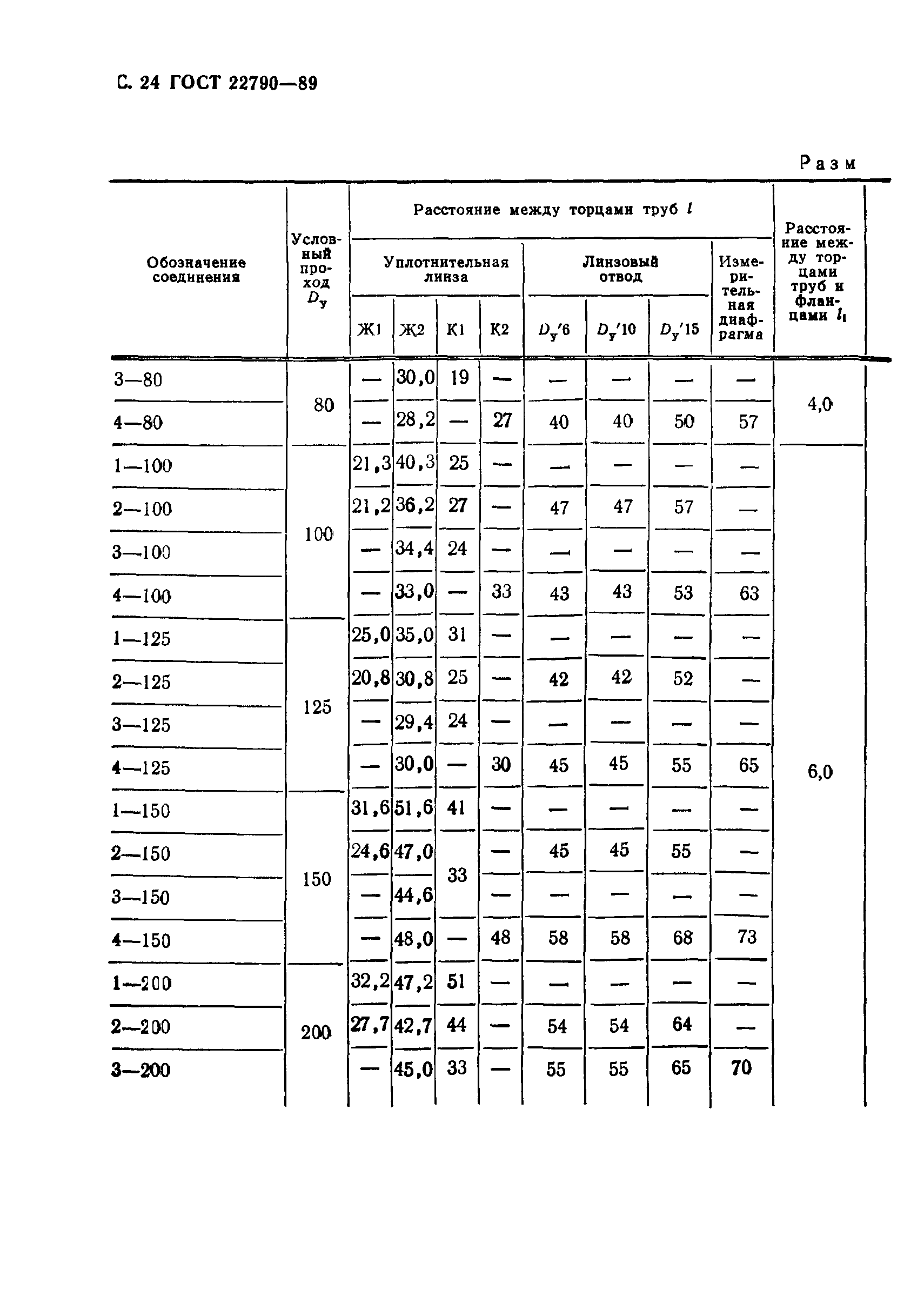

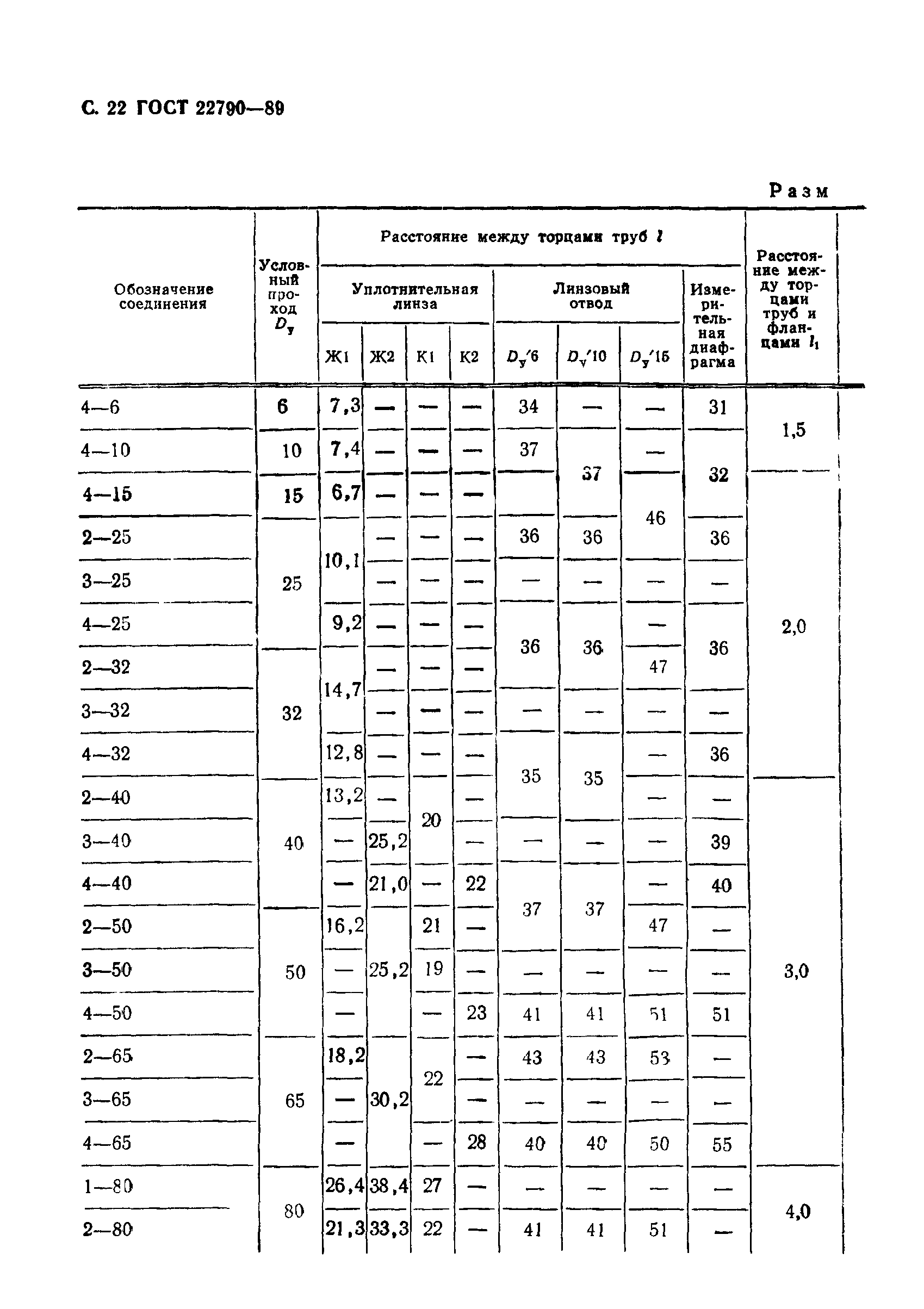

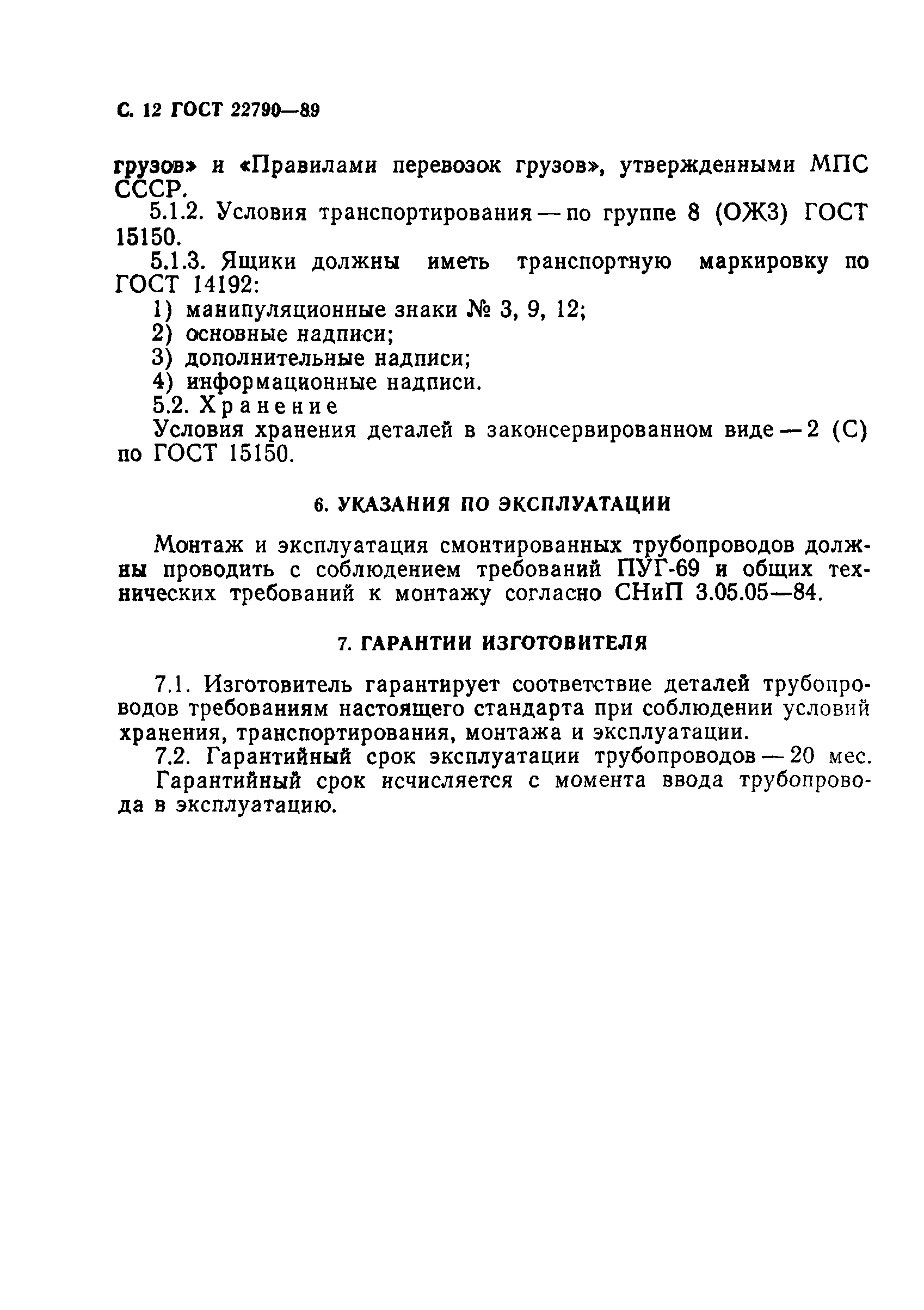

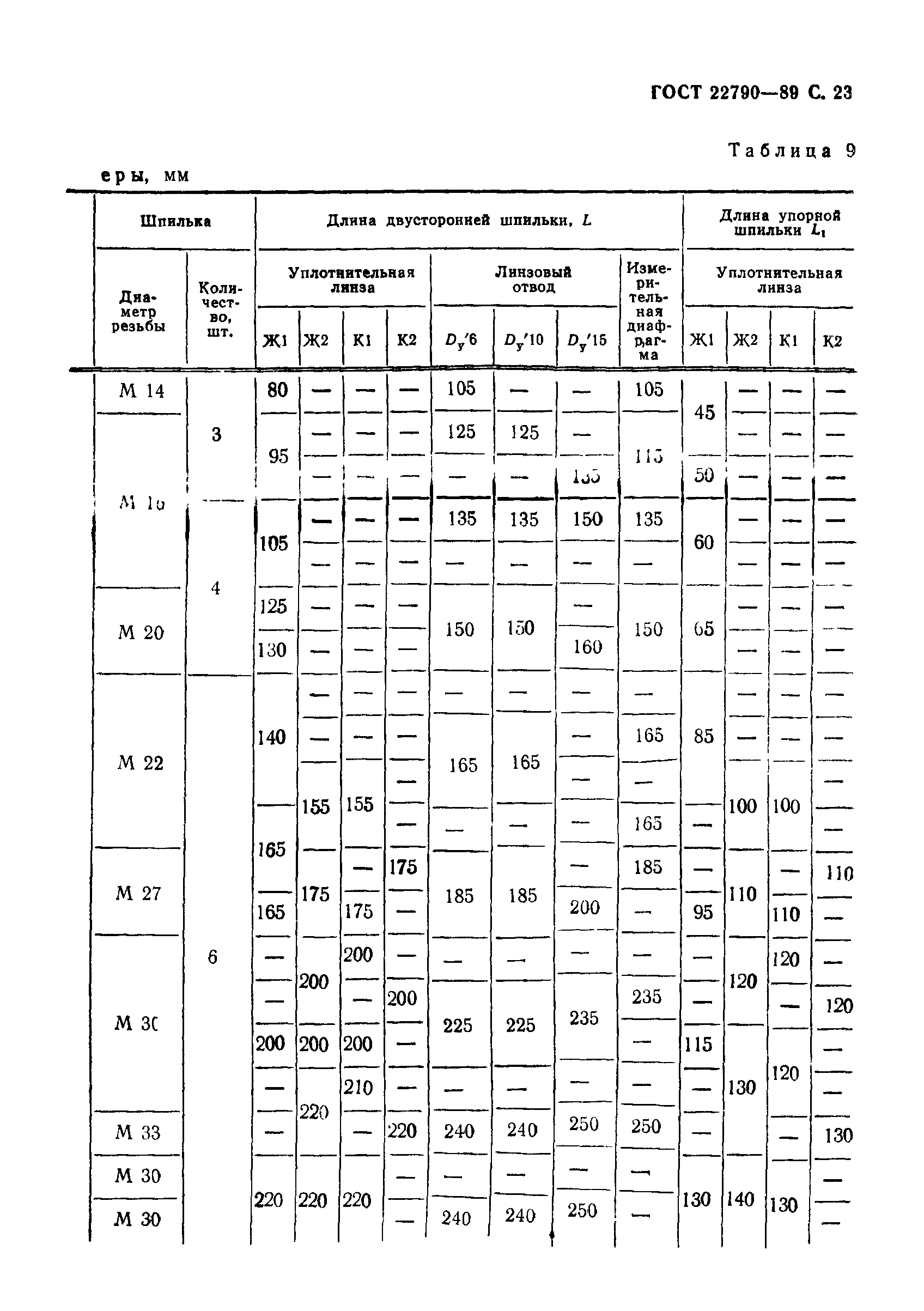

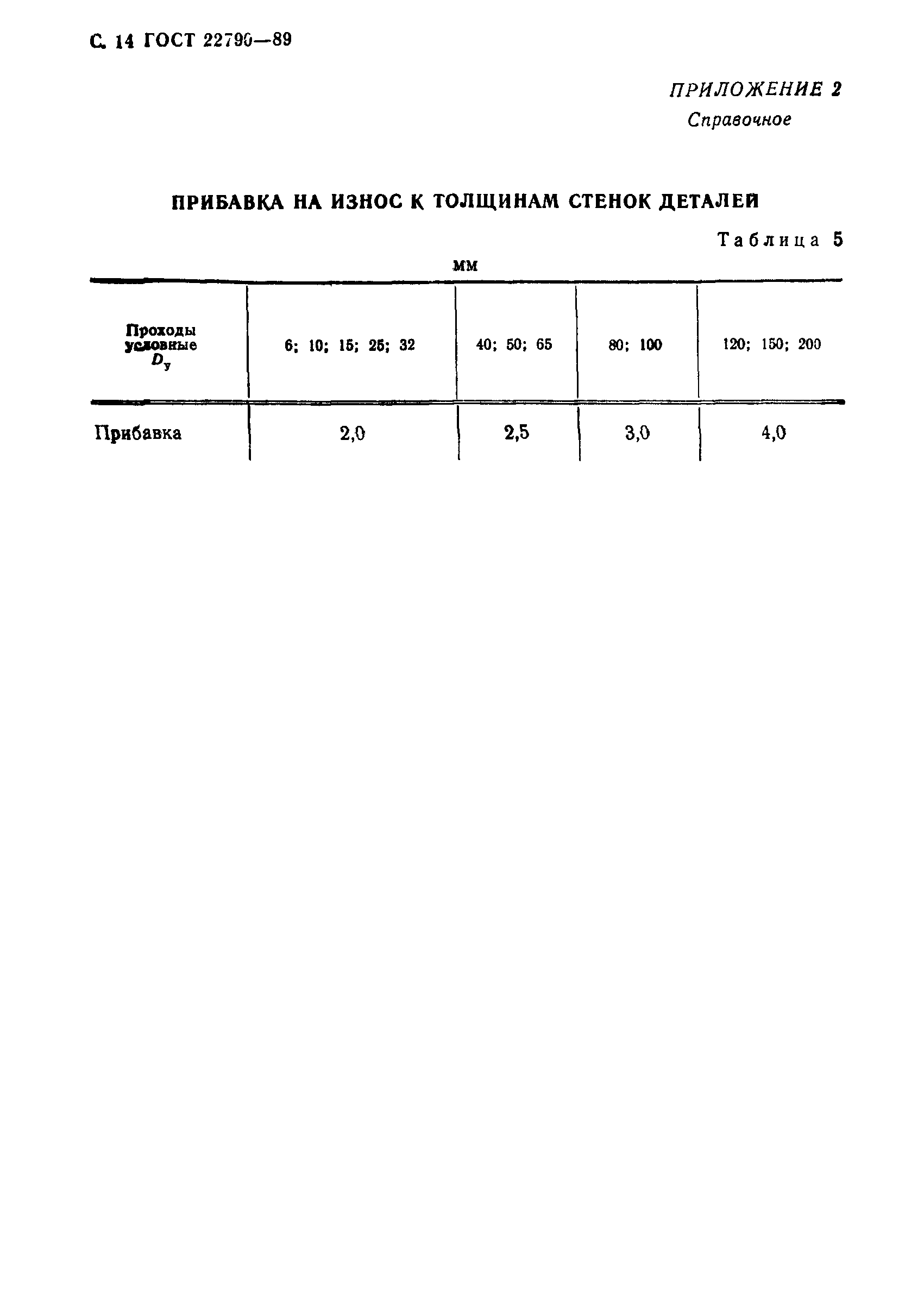

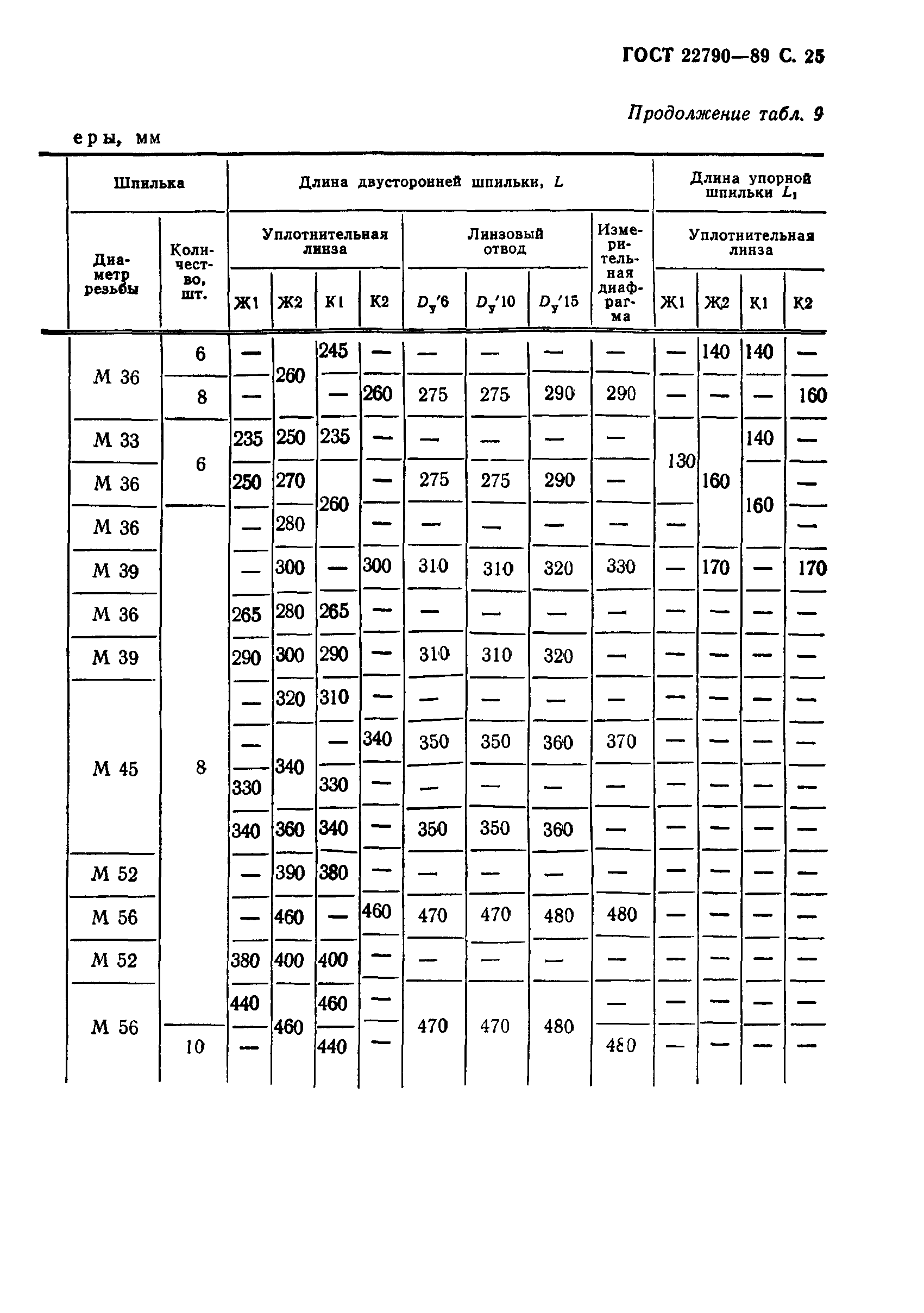

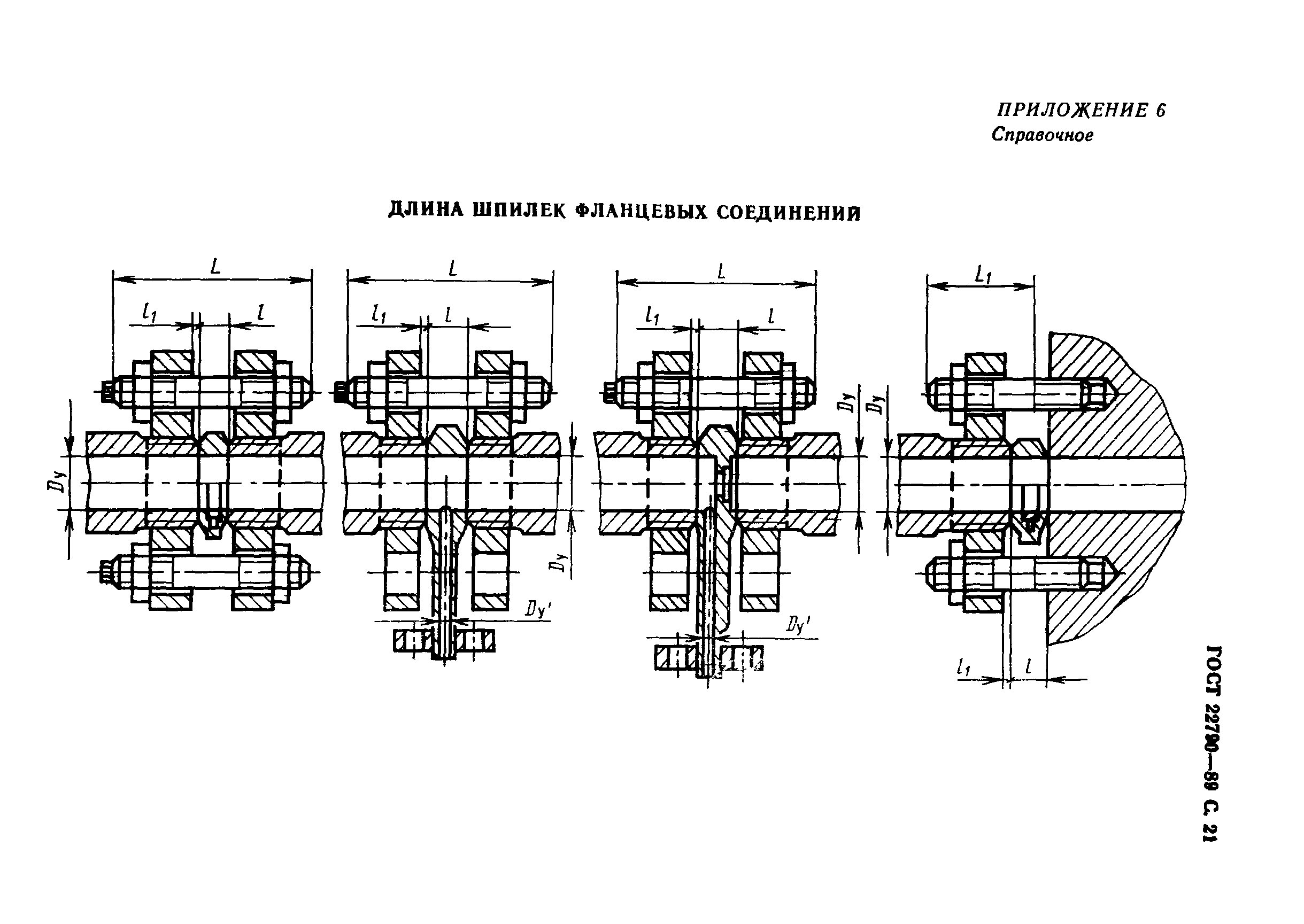

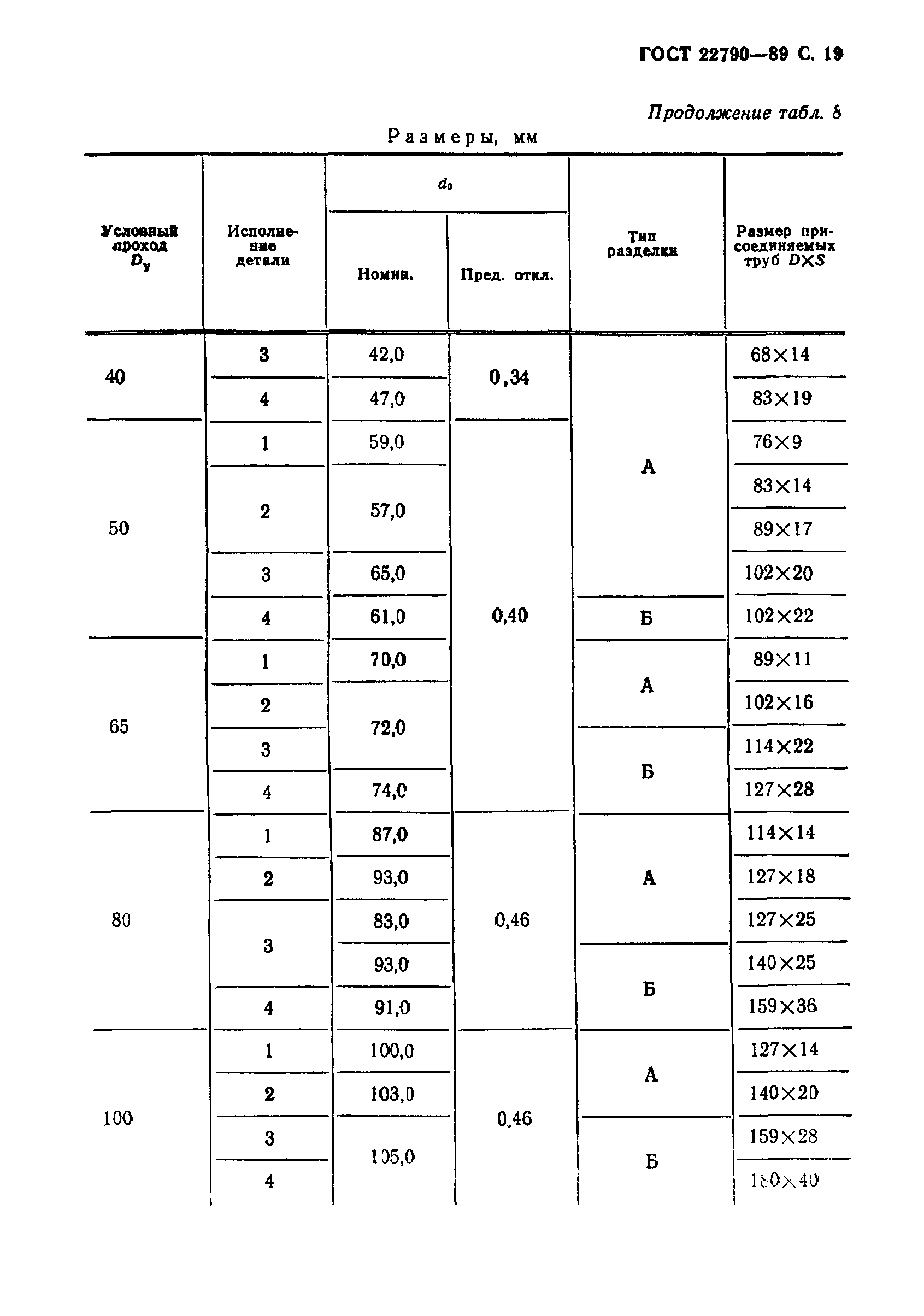

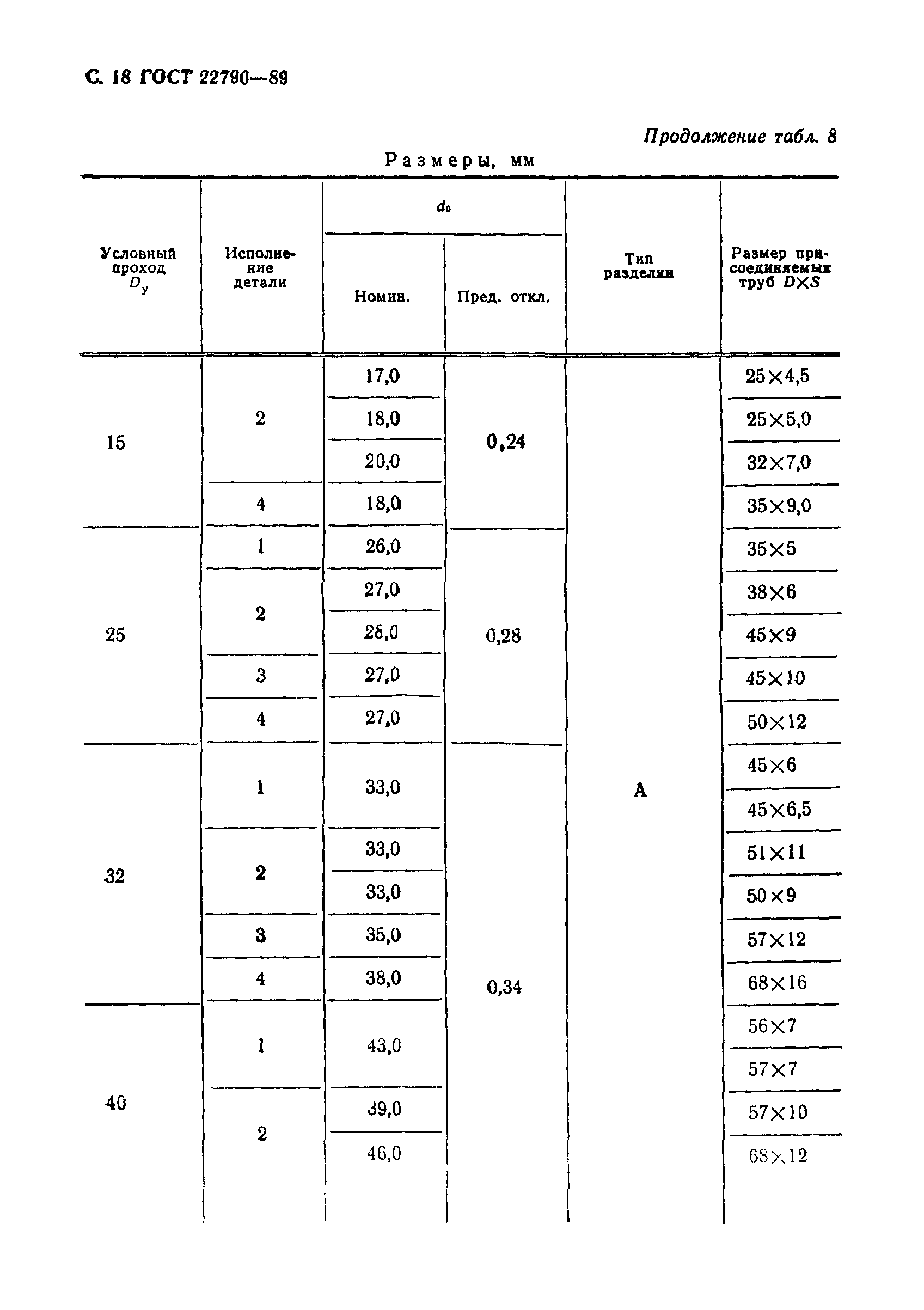

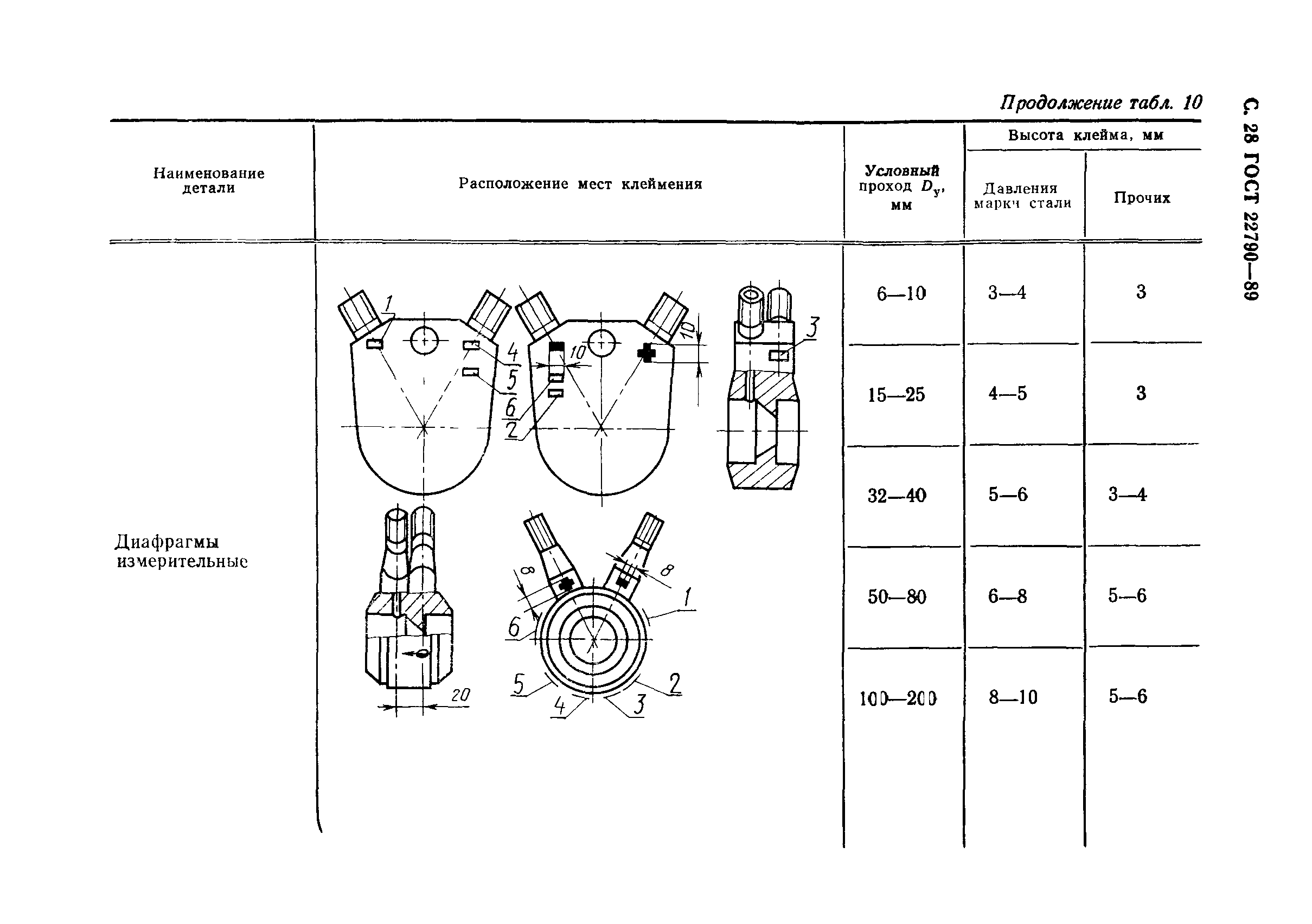

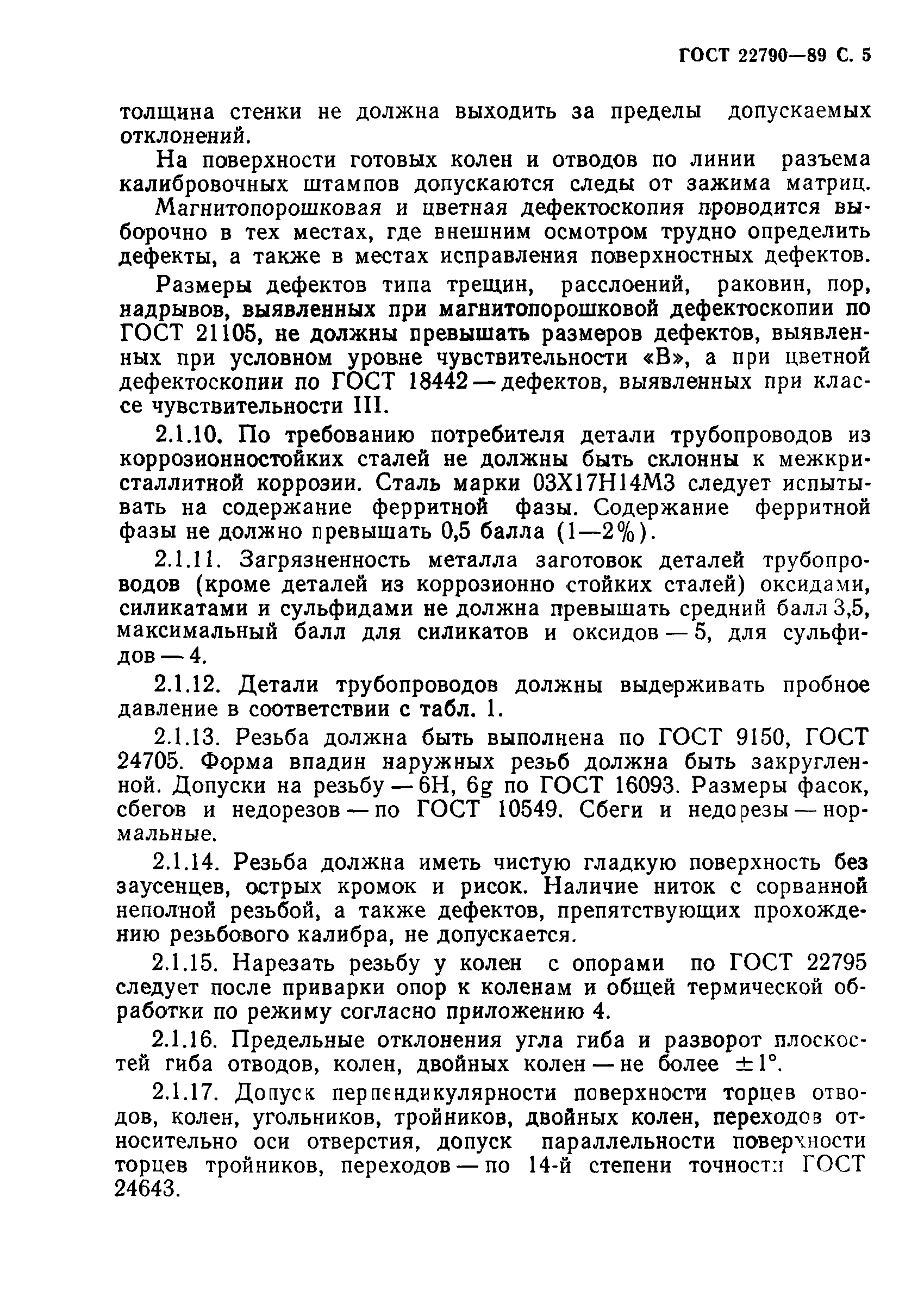

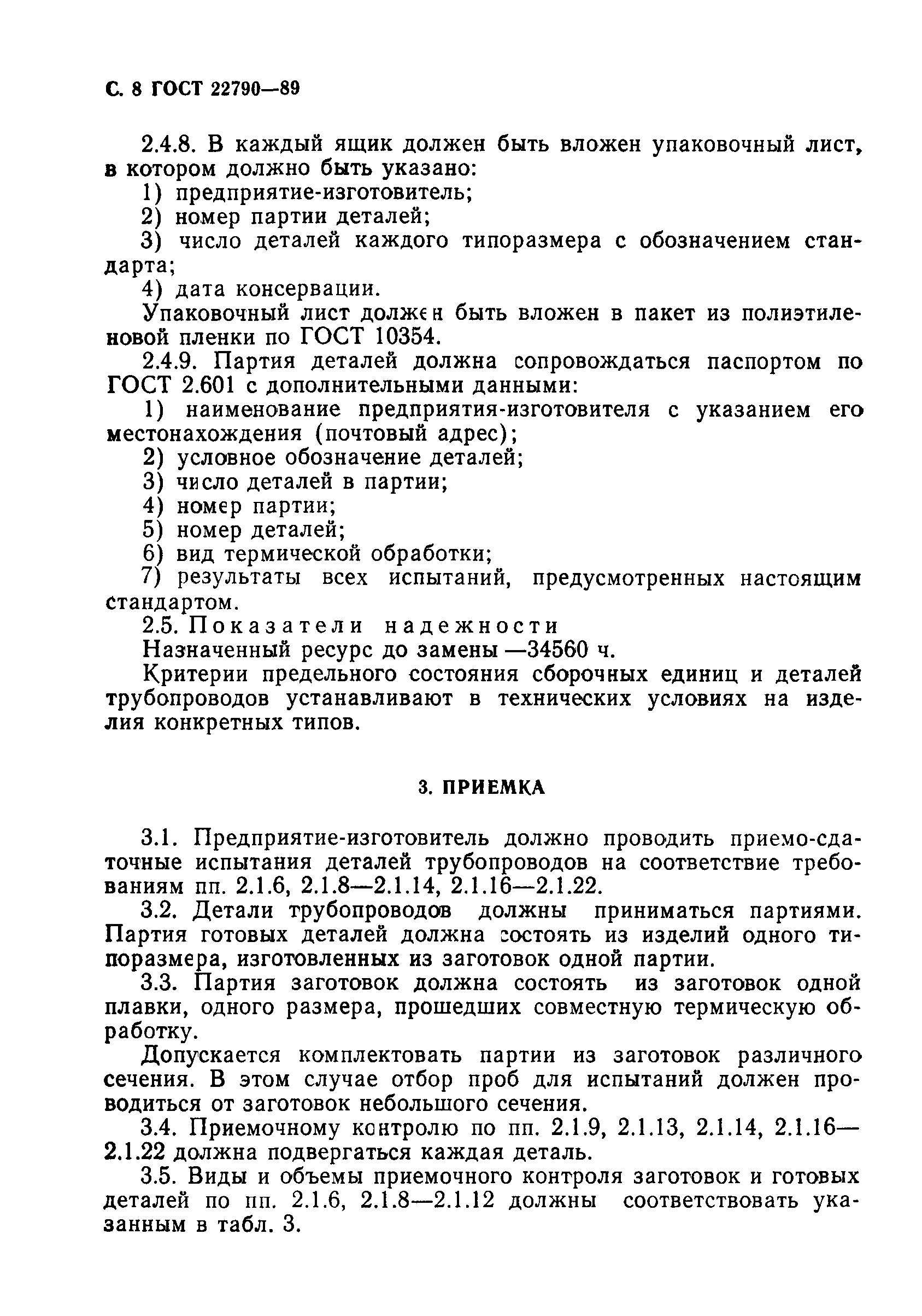

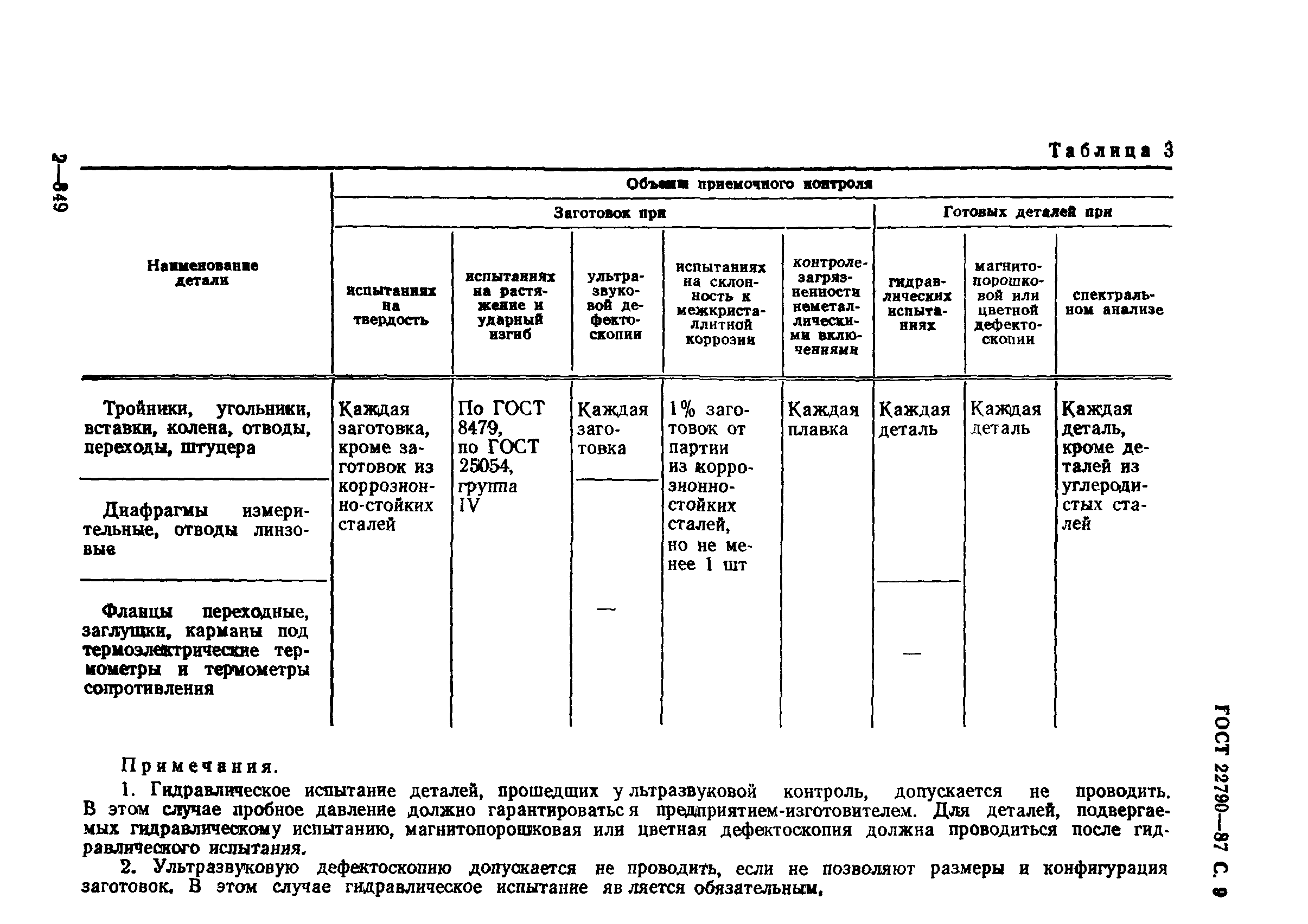

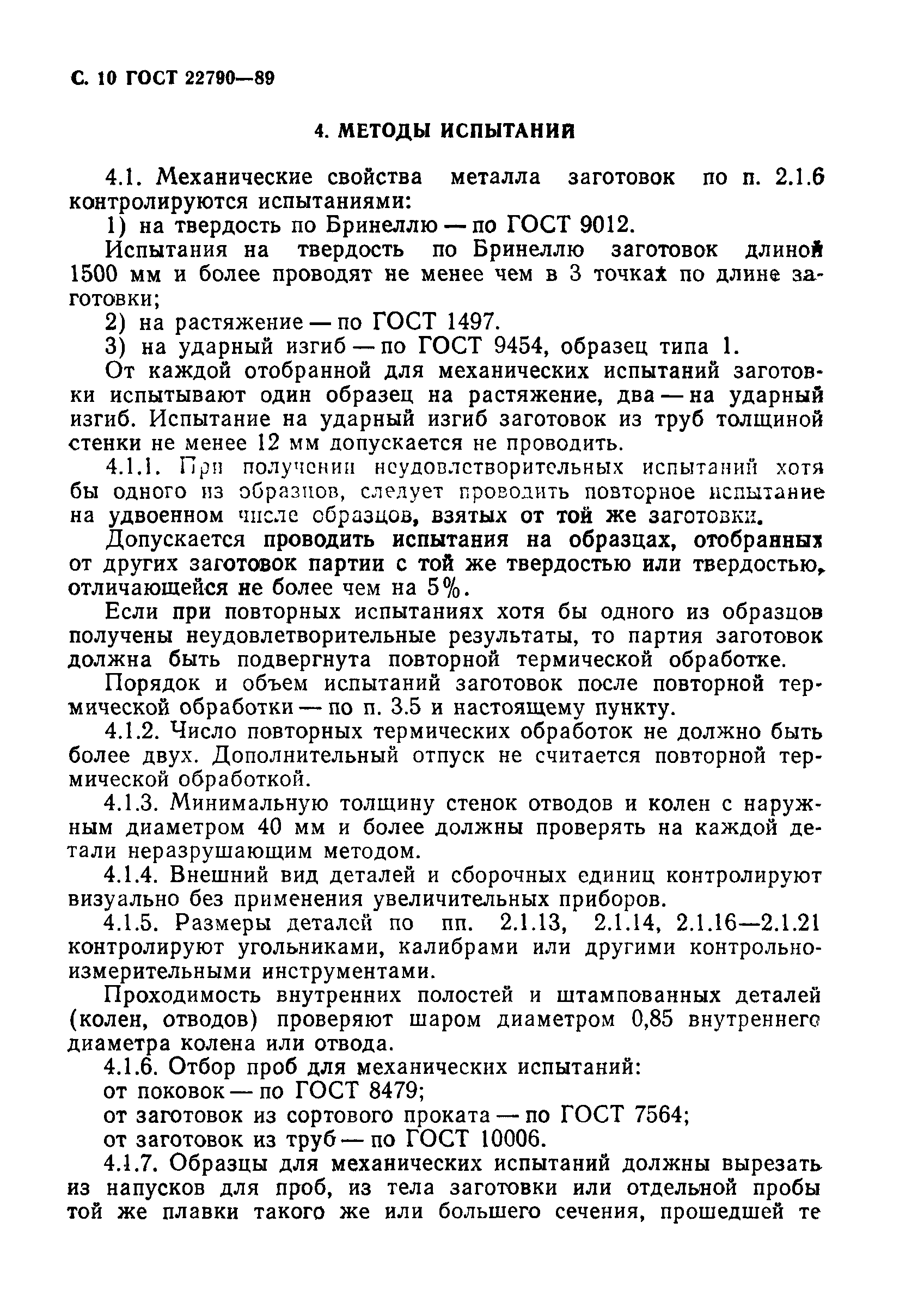

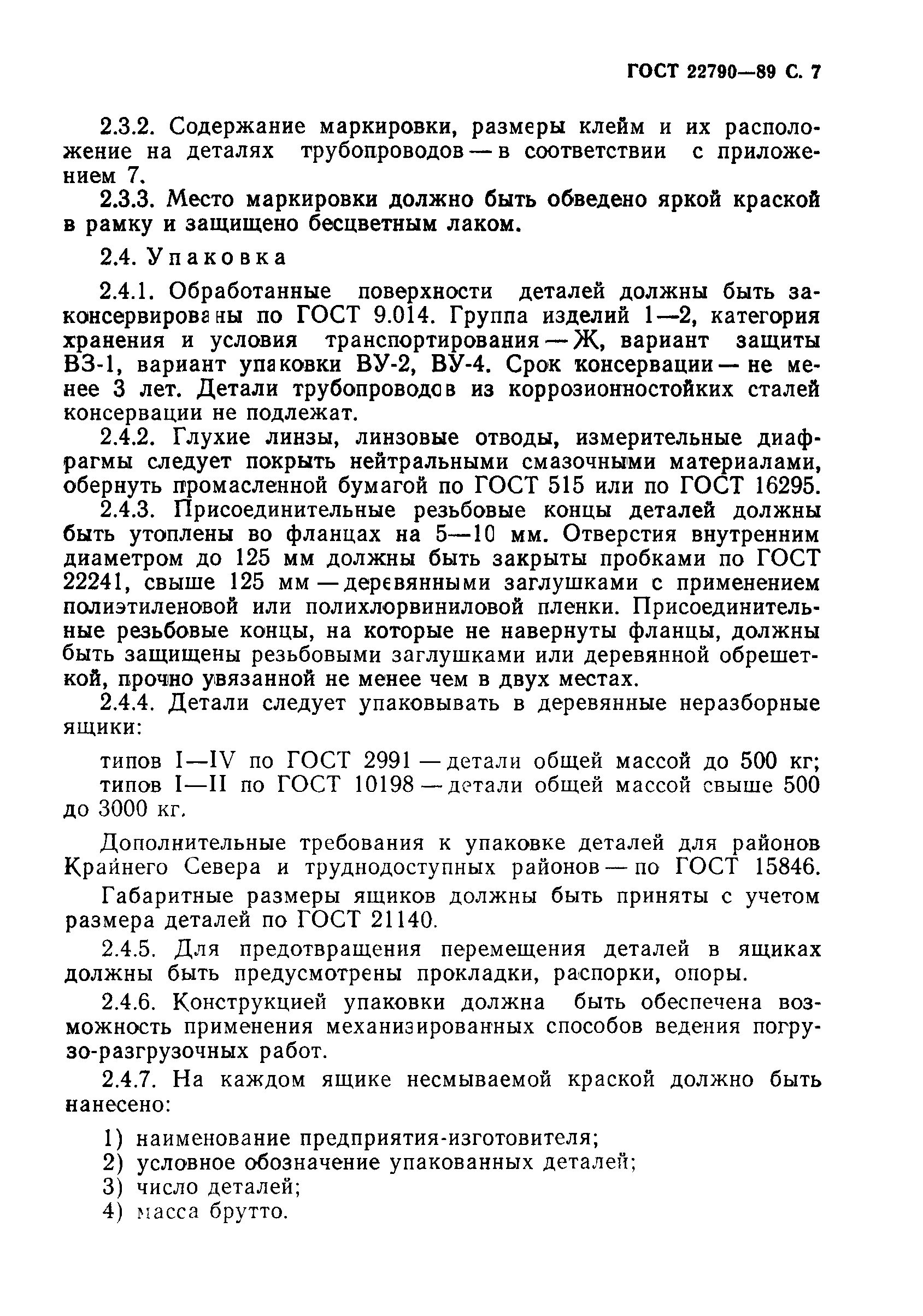

Оглавление:	1 Основные параметры и размеры 2 Технические требования    2.1 Характеристики (свойства)    2.2 Комплектность    2.3 Маркировка    2.4 Упаковка    2.5 Показатели надежности 3 Приемка 4 Методы испытаний 5 Транспортирование и хранение 6 Указания по эксплуатации 7 Гарантии изготовителя Приложение 1 (обязательное) Рабочее давление при рабочей температуре среды Приложение 2 (справочное) Прибавка на износ к толщинам стенок деталей Приложение 3 (обязательное) Минимальная температура применений сталей в зависимости от вида термической обработки для фланцевых и приварных деталей Приложение 4 (рекомендуемое) Режимы термической обработки Приложение 5 (обязательное) Разделка концов труб и деталей трубопроводов под сварку Приложение 6 (справочное) Длина шпилек фланцевых соединений Приложение 7 (обязательное) Расположение мест клеймения и высота клейма
Разработан:	Министерство химического и нефтяного машиностроения
Утверждён:	23.06.1989 Госстандарт СССР (USSR Gosstandart 1938)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Электроэнергия ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Трубопроводы и их компоненты Фланцы, муфты и соединения Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Гидравлические и пневматические системы и компоненты общего назначения
Заменяет собой:	ГОСТ 22790-83 «Сборочные единицы и детали трубопроводов на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2). Общие технические условия»

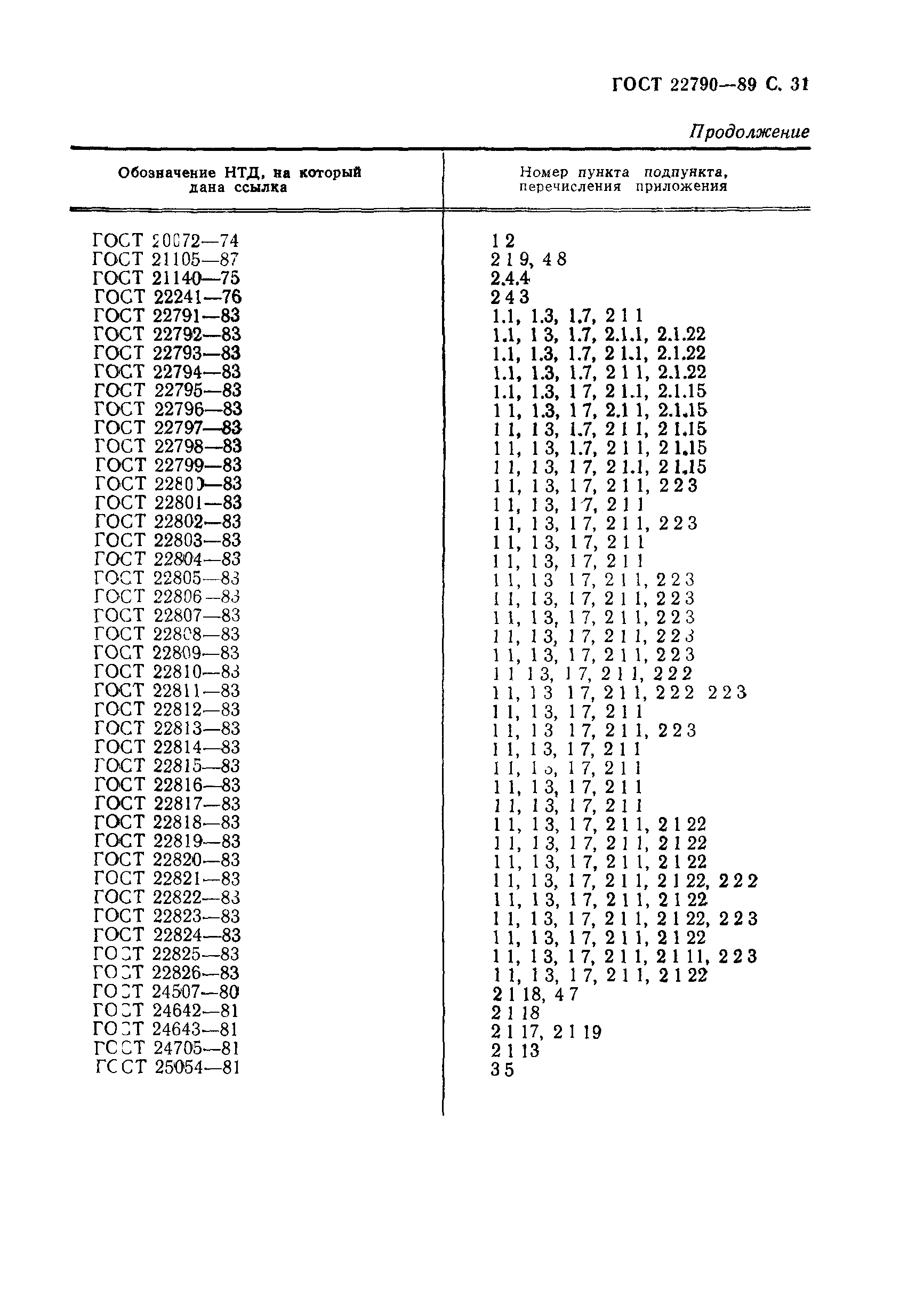

Нормативные ссылки:	СНиП 3.05.05-84 «Технологическое оборудование и технологические трубопроводы» ГОСТ 21778-81 «Система обеспечения точности геометрических параметров в строительстве. Основные положения» ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 5632-72 «Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 10006-80 «Трубы металлические. Метод испытания на растяжение» ГОСТ 20072-74 «Сталь теплоустойчивая. Технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 21140-88 «Тара. Система размеров» ГОСТ 2.601-95 «Единая система конструкторской документации. Эксплуатационные документы» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 10198-91 «Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия» ГОСТ 14192-96 «Маркировка грузов» ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия» ГОСТ 515-77 «Бумага упаковочная битумированная и дегтевая. Технические условия» ГОСТ 22826-83 «Сборочные единицы и детали трубопроводов. Переходы на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см кв.). Конструкция и размеры» ГОСТ 6032-2003 «Стали и сплавы коррозионно-стойкие. Методы испытаний на стойкость к межкристаллитной коррозии» ГОСТ 16093-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 24705-2004 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 7505-89 «Поковки стальные штампованные. Допуски, припуски и кузнечные напуски» ГОСТ 10549-80 «Выход резьбы. Сбеги, недорезы, проточки и фаски» ГОСТ 11878-66 «Сталь аустенитная. Методы определения содержания ферритной фазы в прутках» ГОСТ 14140-81 «Основные нормы взаимозаменяемости. Допуски расположения осей отверстий для крепежных деталей» ГОСТ 1778-70 «Сталь. Металлографические методы определения неметаллических включений» ГОСТ 22241-76 «Заглушки транспортировочные. Общие технические условия» ГОСТ 22791-83 «Сборочные единицы и детали трубопроводов. Линзы глухие с указателем на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22792-83 «Сборочные единицы и детали трубопроводов. Штуцера на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22793-83 «Сборочные единицы и детали трубопроводов. Отводы гнутые на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22794-83 «Сборочные единицы и детали трубопроводов. Колена с углом 90 градусов с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22795-83 «Сборочные единицы и детали трубопроводов. Колена с углом 90 градусов с фланцами и опорой на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22796-83 «Сборочные единицы и детали трубопроводов. Колена с углом 90 градусов неравноплечие с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22797-83 «Сборочные единицы и детали трубопроводов. Опоры для колен на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22798-83 «Сборочные единицы и детали трубопроводов. Колена двойные с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22799-83 «Сборочные единицы и детали трубопроводов. Угольники с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22800-83 «Сборочные единицы и детали трубопроводов. Угольники с ответвлениями и фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22801-83 «Сборочные единицы и детали трубопроводов. Тройники переходные и проходные с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22802-83 «Сборочные единицы и детали трубопроводов. Тройники проходные с ответвлениями и фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22803-83 «Сборочные единицы и детали трубопроводов. Тройники переходные несимметричные с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22804-83 «Сборочные единицы и детали трубопроводов. Тройники переходные с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22805-83 «Сборочные единицы и детали трубопроводов. Тройники-вставки с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22806-83 «Сборочные единицы и детали трубопроводов. Переходы с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22807-83 «Сборочные единицы и детали трубопроводов. Диафрагмы измерительные линзовые с фланцами на Ру св. 10 до 63 МПа (св. 10 до 630 кгс/см.кв.). Конструкция и размеры» ГОСТ 22808-83 «Сборочные единицы и детали трубопроводов. Отводы линзовые с фланцами на Ру св. 10 до 63 МПа (св. 100 до 630 кгс/см.кв.). Конструкция и размеры» ГОСТ 22809-83 «Сборочные единицы и детали трубопроводов. Линзы с двумя отводами и фланцами на Ру св. 10 до 40 МПа (св. 100 до 400 кгс/см.кв.). Конструкция и размеры» ГОСТ 22810-83 «Сборочные единицы и детали трубопроводов. Угольники с карманами под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22811-83 «Сборочные единицы и детали трубопроводов. Отводы под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22812-83 «Сборочные единицы и детали трубопроводов. Карманы под термометры сопротивления и термоэлектрические термометры на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22813-83 «Сборочные единицы и детали трубопроводов. Фланцы переходные на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22814-83 «Сборочные единицы и детали трубопроводов. Фланцы переходные со вставками на Ру св. 10 до 40 МПа (св. 100 до 400 кгс/см.кв.). Конструкция и размеры» ГОСТ 22815-83 «Сборочные единицы и детали трубопроводов. Заглушки фланцевые на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22816-83 «Сборочные единицы и детали трубопроводов. Заглушки фланцевые со вставками на Ру св. 10 до 40 МПа (св. 100 до 400 кгс/см.кв.). Конструкция и размеры» ГОСТ 22817-83 «Сборочные единицы и детали трубопроводов. Отводы гнутые с фланцами на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22818-83 «Сборочные единицы и детали трубопроводов. Колена с углом 90 градусов и опорой на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22819-83 «Сборочные единицы и детали трубопроводов. Колена двойные на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22820-83 «Сборочные единицы и детали трубопроводов. Угольники на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22821-83 «Сборочные единицы и детали трубопроводов. Угольники с ответвлениями на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22822-83 «Сборочные единицы и детали трубопроводов. Тройники переходные на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22823-83 «Сборочные единицы и детали трубопроводов. Тройники проходные с ответвлениями на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22824-83 «Сборочные единицы и детали трубопроводов. Тройники переходные несимметричные на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 22825-83 «Сборочные единицы и детали трубопроводов. Тройники-вставки на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см.кв.). Конструкция и размеры» ГОСТ 24507-80 «Контроль неразрушающий. Поковки из черных и цветных металлов. Методы ультразвуковой дефектоскопии» ГОСТ 24642-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 25054-81 «Поковки из коррозионно-стойких сталей и сплавов. Общие технические условия» ГОСТ 2991-85 «Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия» ГОСТ 15846-2002 «Продукция, отправляемая в районы Крайнего Севера и приравненные к ним местности. Упаковка, маркировка, транспортирование и хранение» ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль» ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 356-80 «Арматура и детали трубопроводов. Давления номинальные пробные и рабочие. Ряды» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 8479-70 «Поковки из конструкционной углеродистой и легированной стали. Общие технические условия» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 19282-73 «Сталь низколегированная толстолистовая и широкополосная универсальная. Технические условия» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 16295-93 «Бумага противокоррозионная. Технические условия»
