Скачать ГОСТ Р 51312-99 Кабели для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке. Технические условияДата актуализации: 10.08.2017 ГОСТ Р 51312-99
Кабели для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке. Технические условияОбозначение: | ГОСТ Р 51312-99 | Обозначение англ: | GOST R 51312-99 | Статус: | отменен | Название рус.: | Кабели для сигнализации и блокировки с полиэтиленовой изоляцией в пластмассовой оболочке. Технические условия | Название англ.: | Polyethylene insulated and plastic sheathed block - signalling cables. Specifications | Дата добавления в базу: | 01.09.2013 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.01.2014 | Область применения: | Стандарт распространяется на кабели для сигнализации и блокировки с медными жилами, с полиэтиленовой изоляцией, в пластмассовой оболочке, предназначенные для электрических установок сигнализации, централизации и блокировки, пожарной сигнализации и автоматики при номинальном напрюкеi-гии 380 В переменного тока частотой 50 Гц или 700 В постоянного тока. | Оглавление: | 1 Область применения 2 Нормативные ссылки 3 Основные параметры и размеры 4 Технические требования 4.1 Характеристики 4.1.1 Требования к конструкции 4.1.2 Требования к электрическим параметрам 4.1.3 Требования к механическим параметрам 4.1.4 Требования к физико-механическим параметрам изоляции, оболочки и защитного шланга 4.1.5 Требования стойкости к внешним воздействиям 4.1.6 Требования надежности 4.2 Требования к маркировке 4.3 Требования к упаковке 5 Требования безопасности 6 Правила приемки 7 Методы контроля 8 Транспортирование и хранение 9 Указания по эксплуатации 10 Гарантии изготовителя Приложение А Коды ОКП Приложение Б Расчетная масса и наружный диаметр кабелей Приложение В Расцветка изоляции жил в элементарном пучке кабелей с числом пар не более 12 Приложение Г Библиография | Разработан: | ОАО ВНИИКП
| Утверждён: | 24.08.1999 Госстандарт России (Russian Federation Gosstandart 281-ст)
| Издан: | ИПК Издательство стандартов (1999 г. ) ИПК Издательство стандартов (2004 г. )
| Расположен в: |
| Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10446-80 «Проволока. Метод испытания на растяжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12176-89 «Кабели, провода и шнуры. Методы проверки на нераспространение горения»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12175-90 «Общие методы испытаний материалов изоляции и оболочек электрических кабелей. Методы определения плотности. Испытания на водопоглощение и усадку»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 16336-77 «Композиции полиэтилена для кабельной промышленности. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27893-88 «Кабели связи. Методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 10354-82 «Пленка полиэтиленовая. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 618-73 «Фольга алюминиевая для технических целей. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2990-78 «Кабели, провода и шнуры. Методы испытания напряжением»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7006-72 «Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3553-87 «Бумага телефонная. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 7229-76 «Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3345-76 «Кабели, провода и шнуры. Метод определения электрического сопротивления изоляции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 12177-79 «Кабели, провода и шнуры. Методы проверки конструкции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 5960-72 «Пластикат поливинилхлоридный для изоляции и защитных оболочек проводов и кабелей. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»![](../../../image/file2.gif) ГОСТ 16272-79 «Пленка поливинилхлоридная пластифицированная техническая. Технические условия»![](../../../image/file2.gif) ГОСТ 18690-82 «Кабели, провода, шнуры и кабельная арматура. Маркировка, упаковка, транспортирование и хранение»![](../../../image/file2.gif) ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний»![](../../../image/file2.gif) ГОСТ 23436-83 «Бумага кабельная для изоляции силовых кабелей на напряжение до 35 кВ включительно. Технические условия»![](../../../image/file2.gif) ГОСТ 24234-80 «Пленка полиэтилентерефталатная. Технические условия»![](../../../image/file2.gif) ГОСТ 25018-81 «Кабели, провода и шнуры. Методы определения механических показателей изоляции и оболочки»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 3559-75 «Лента стальная для бронирования кабелей. Технические условия»
|

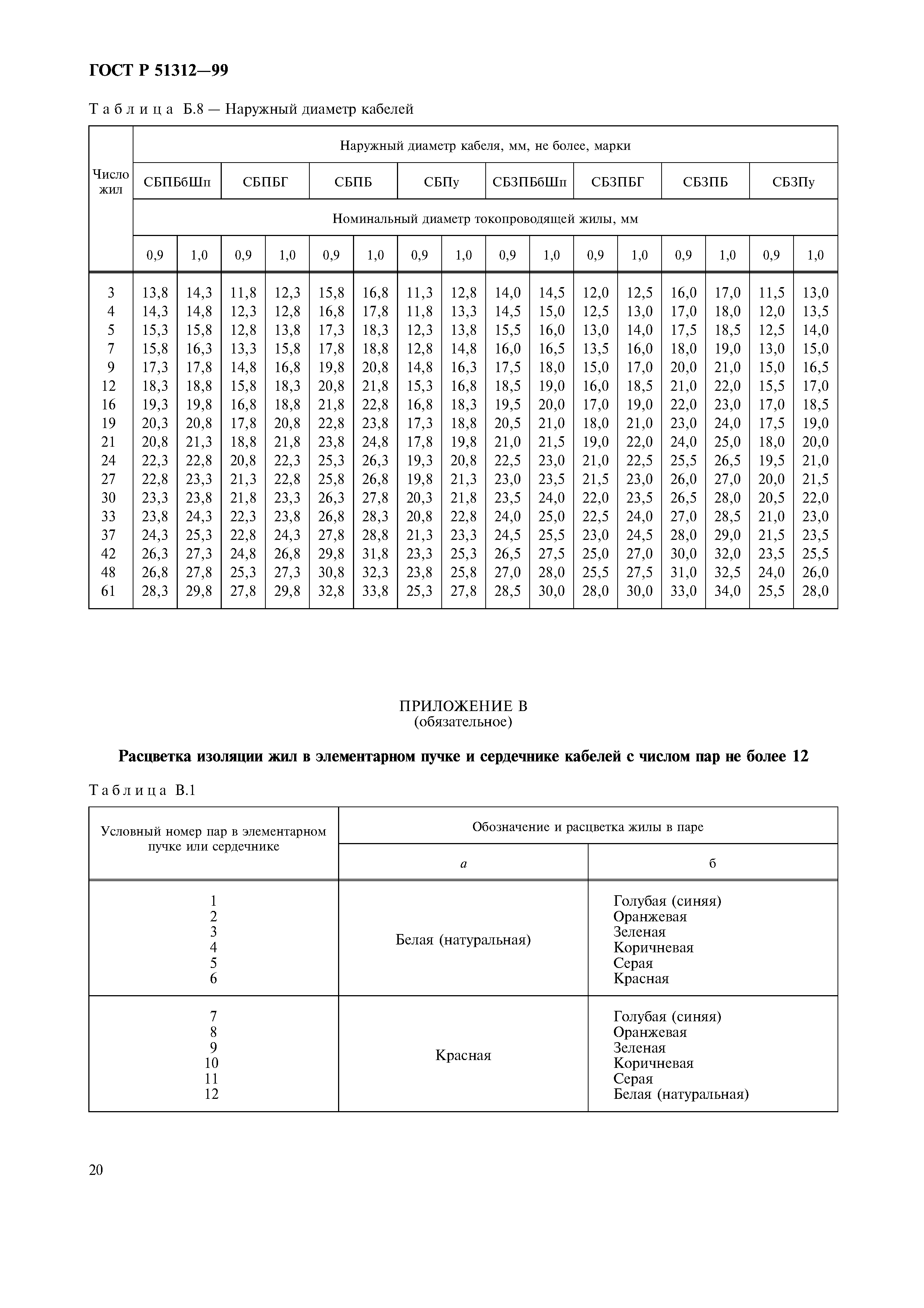

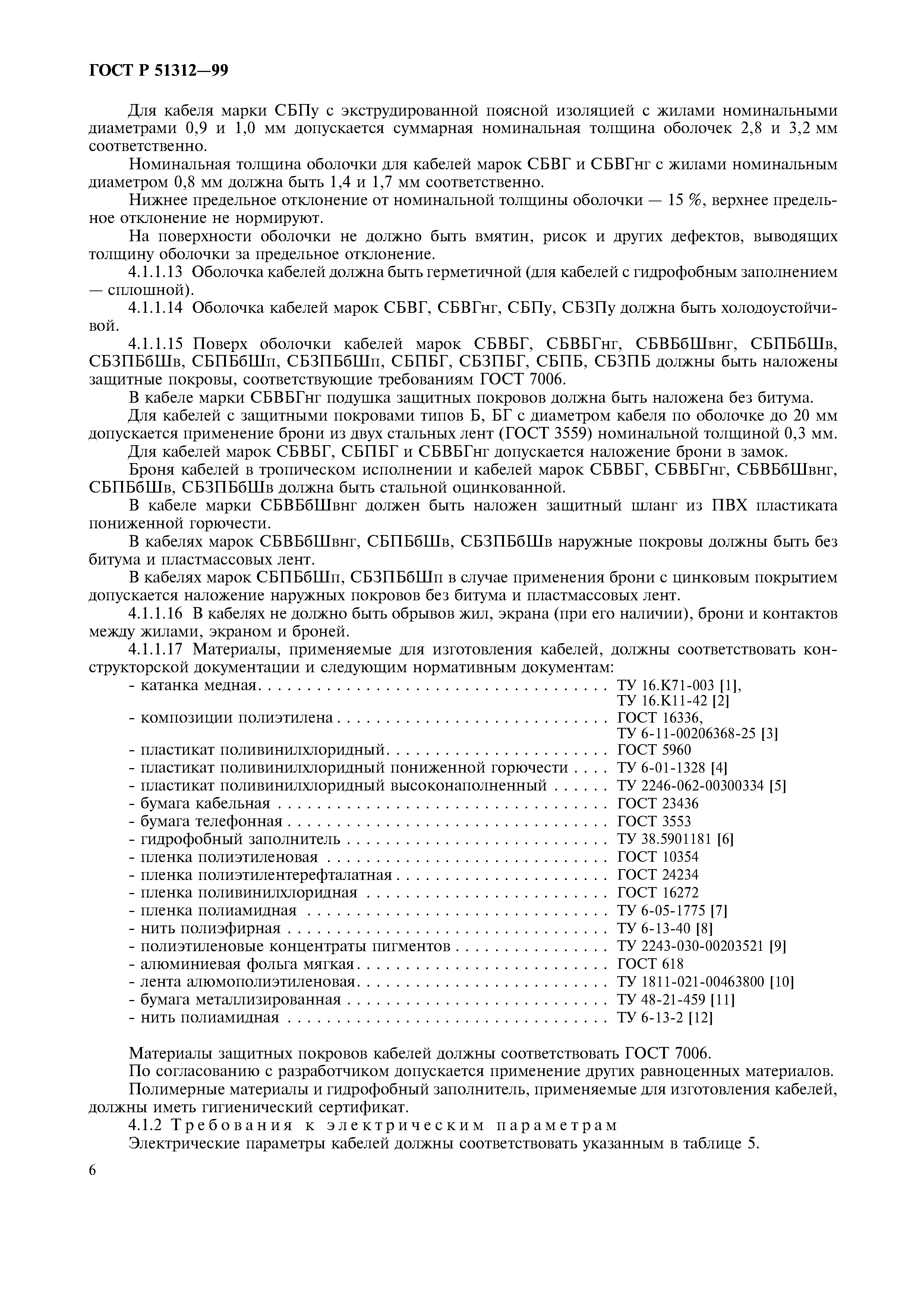

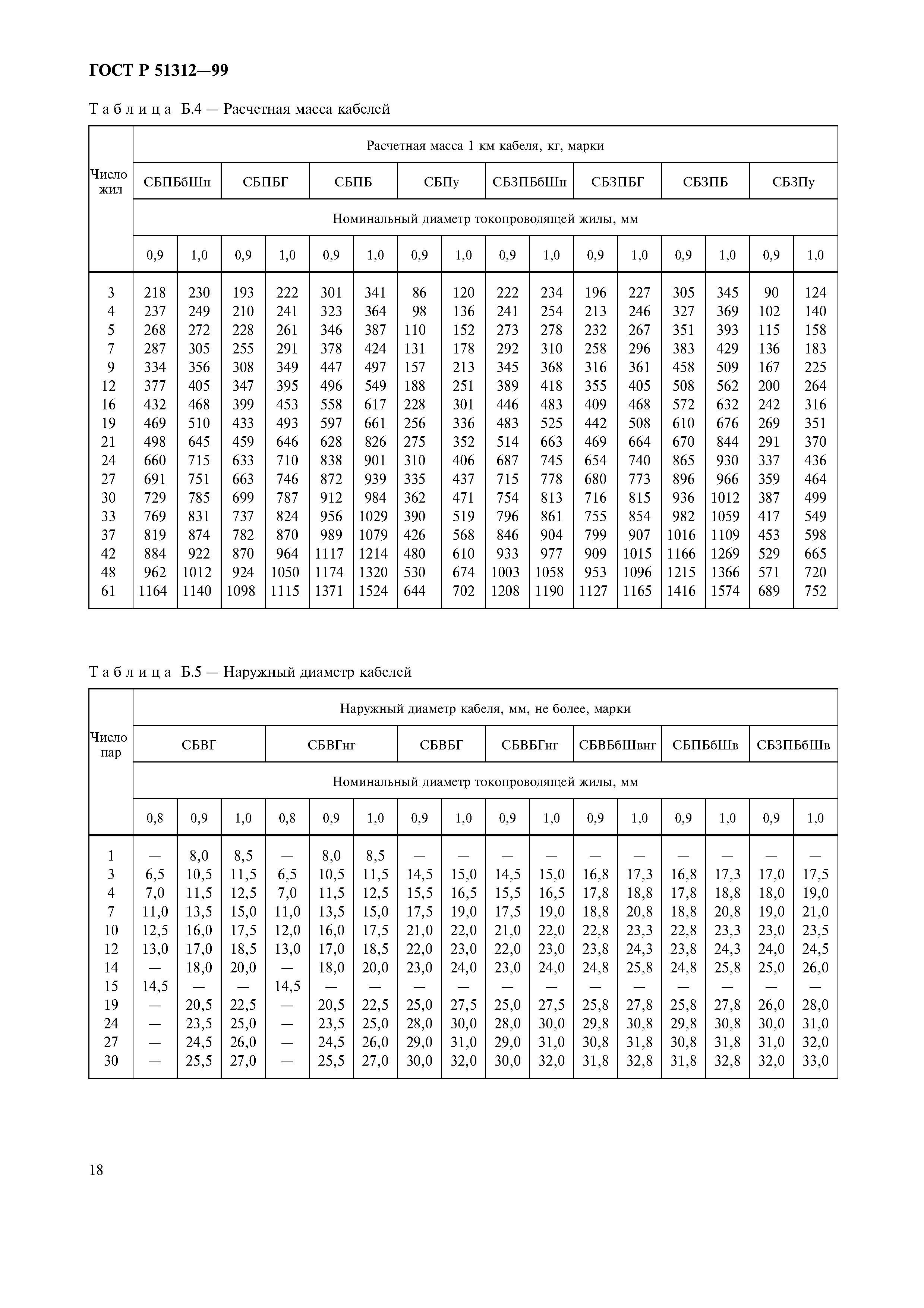

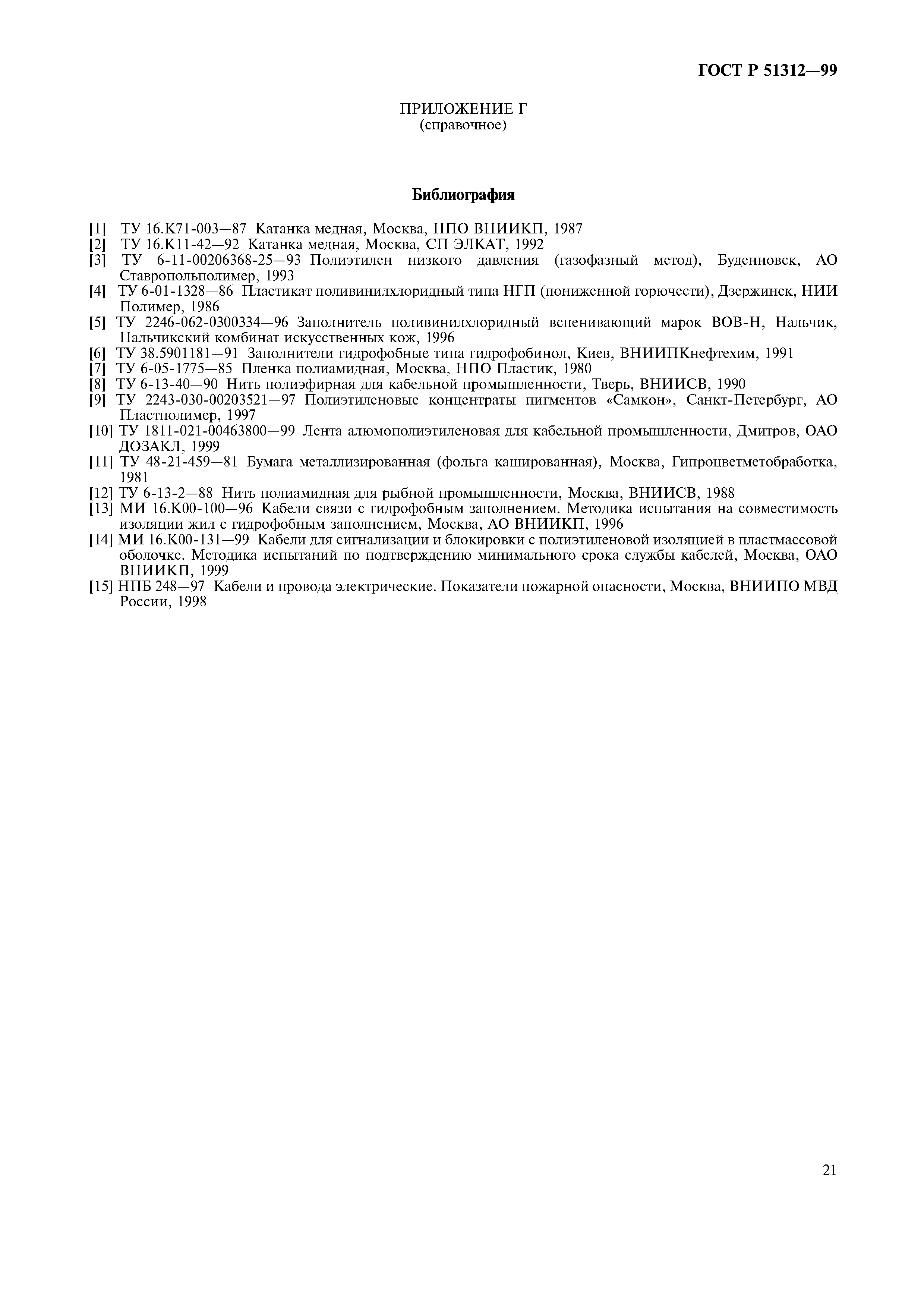

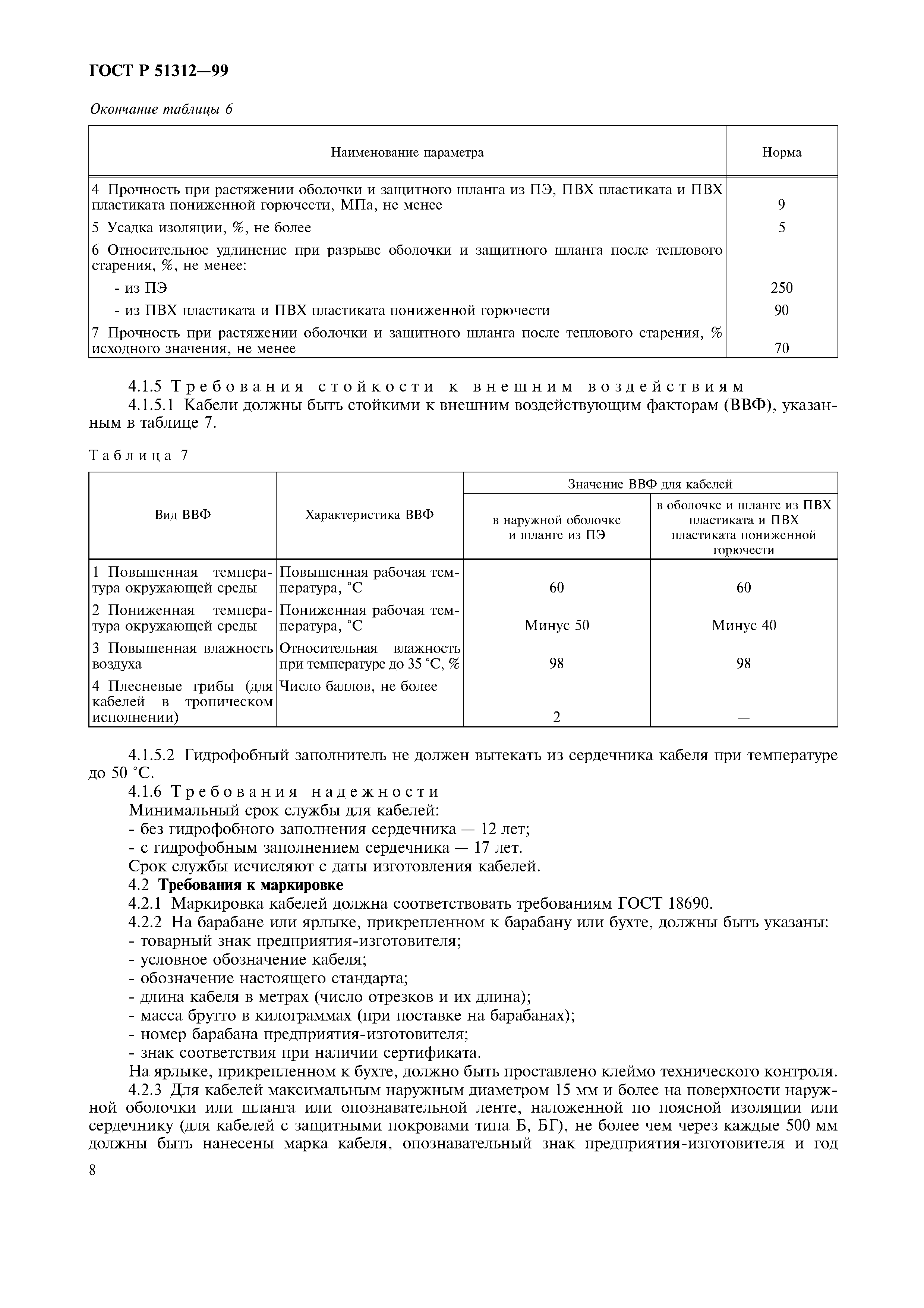

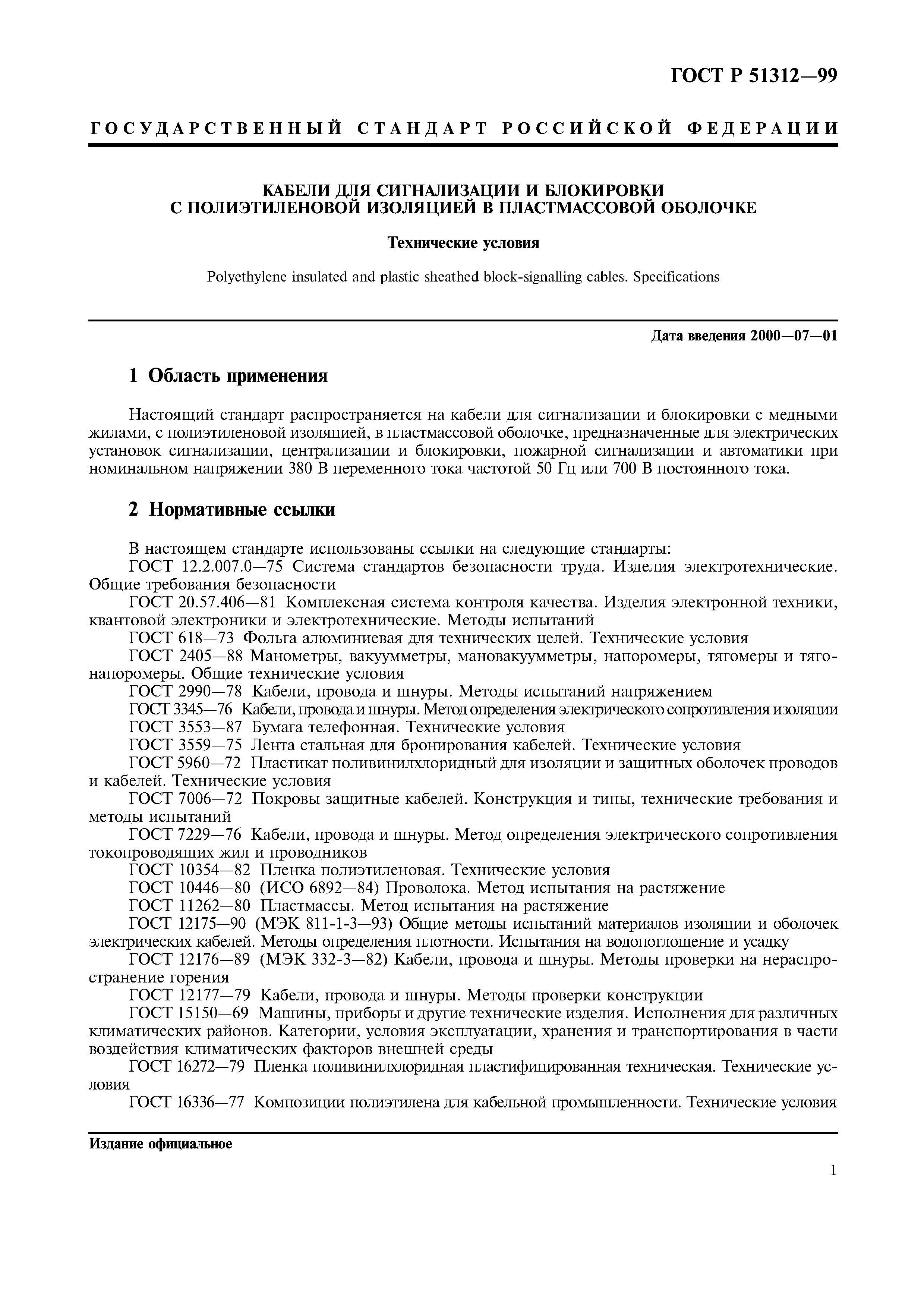

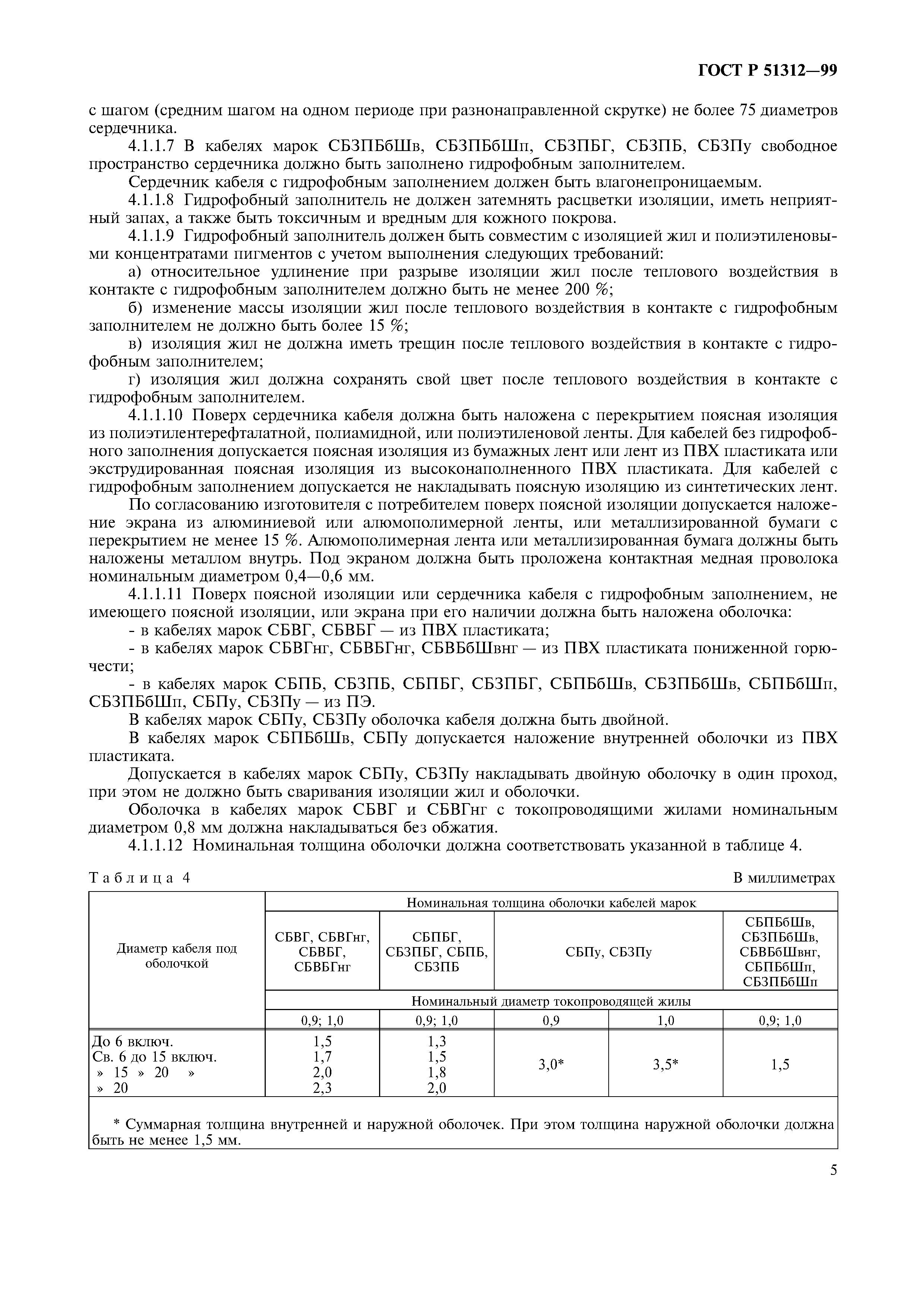

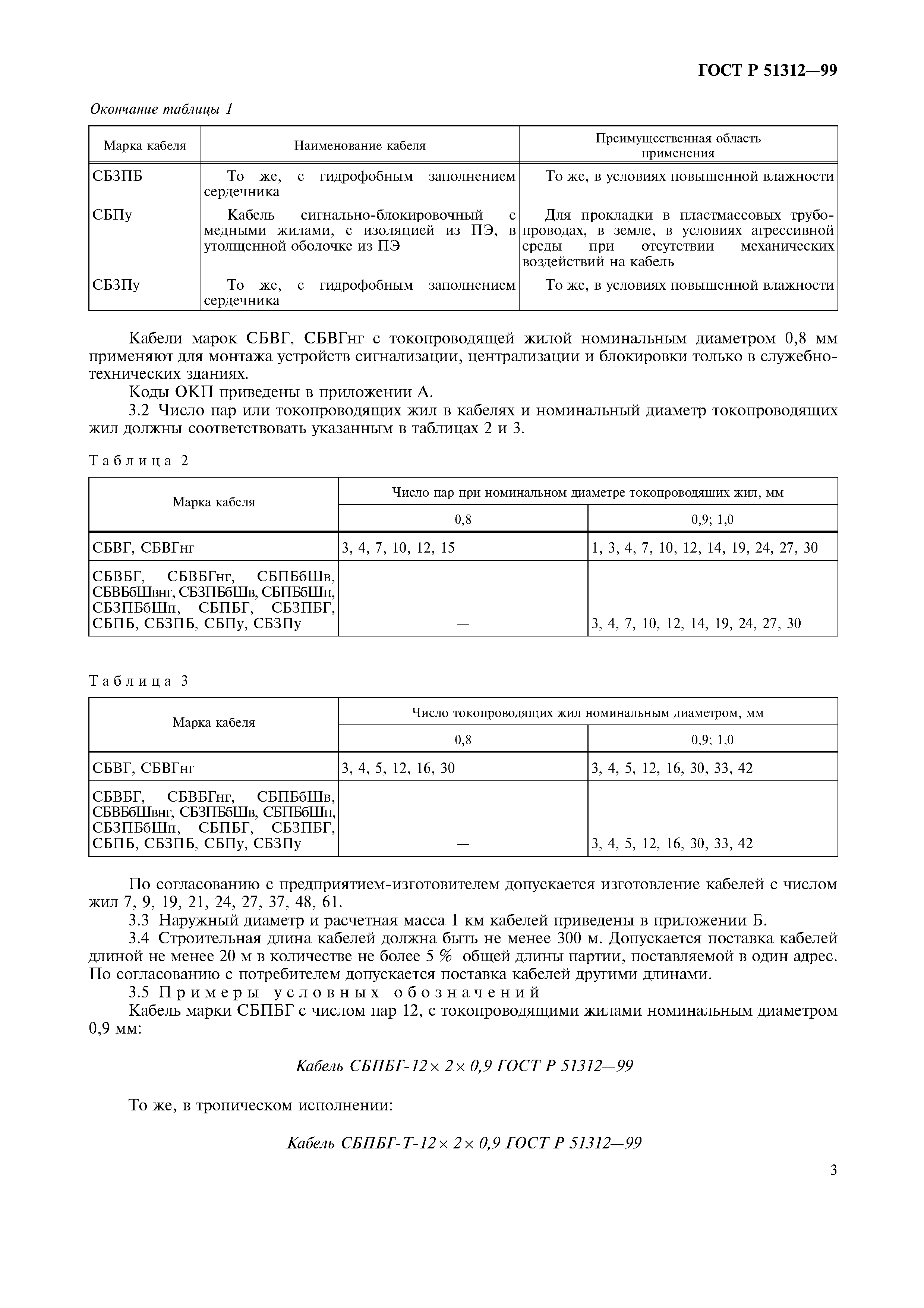

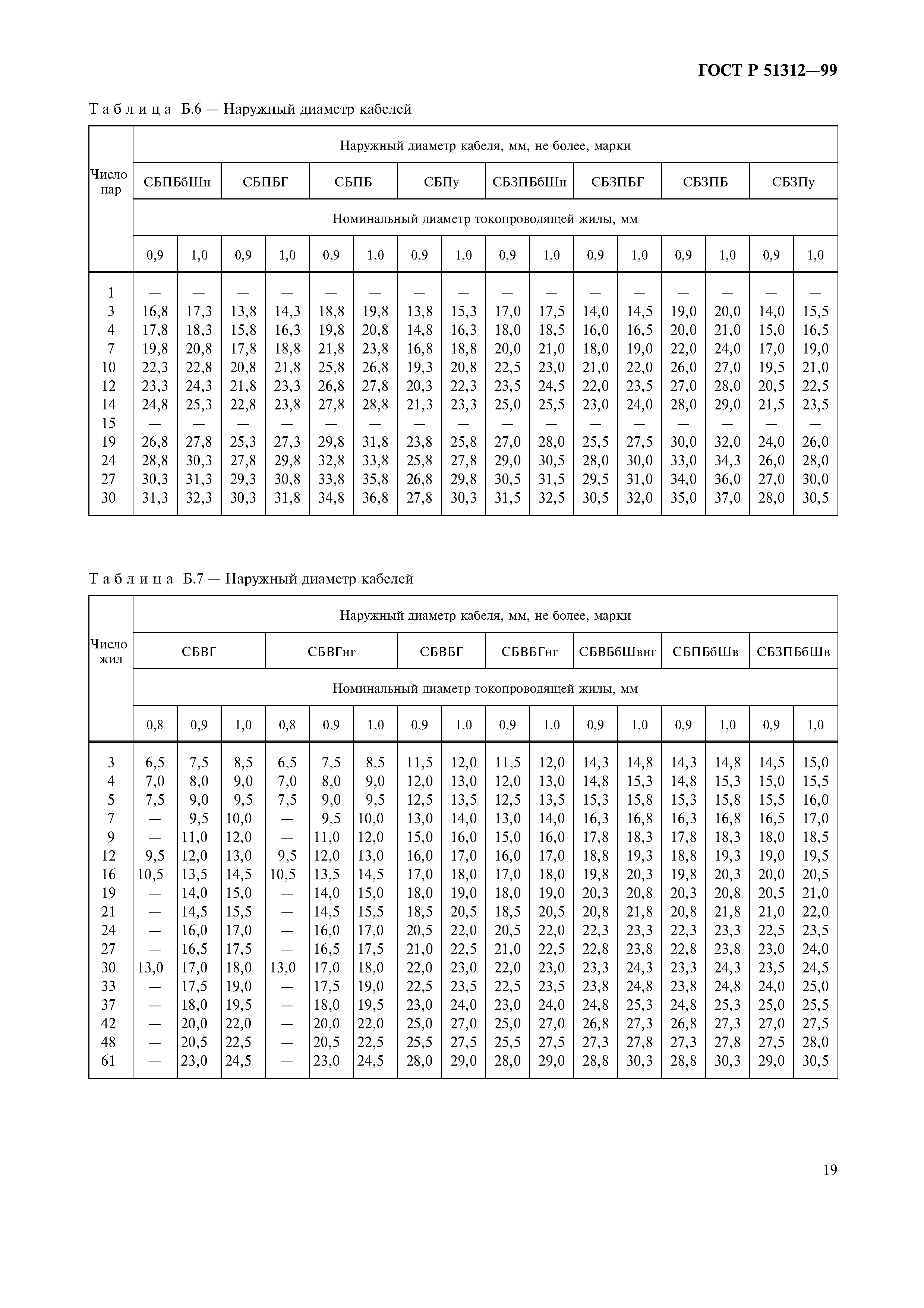

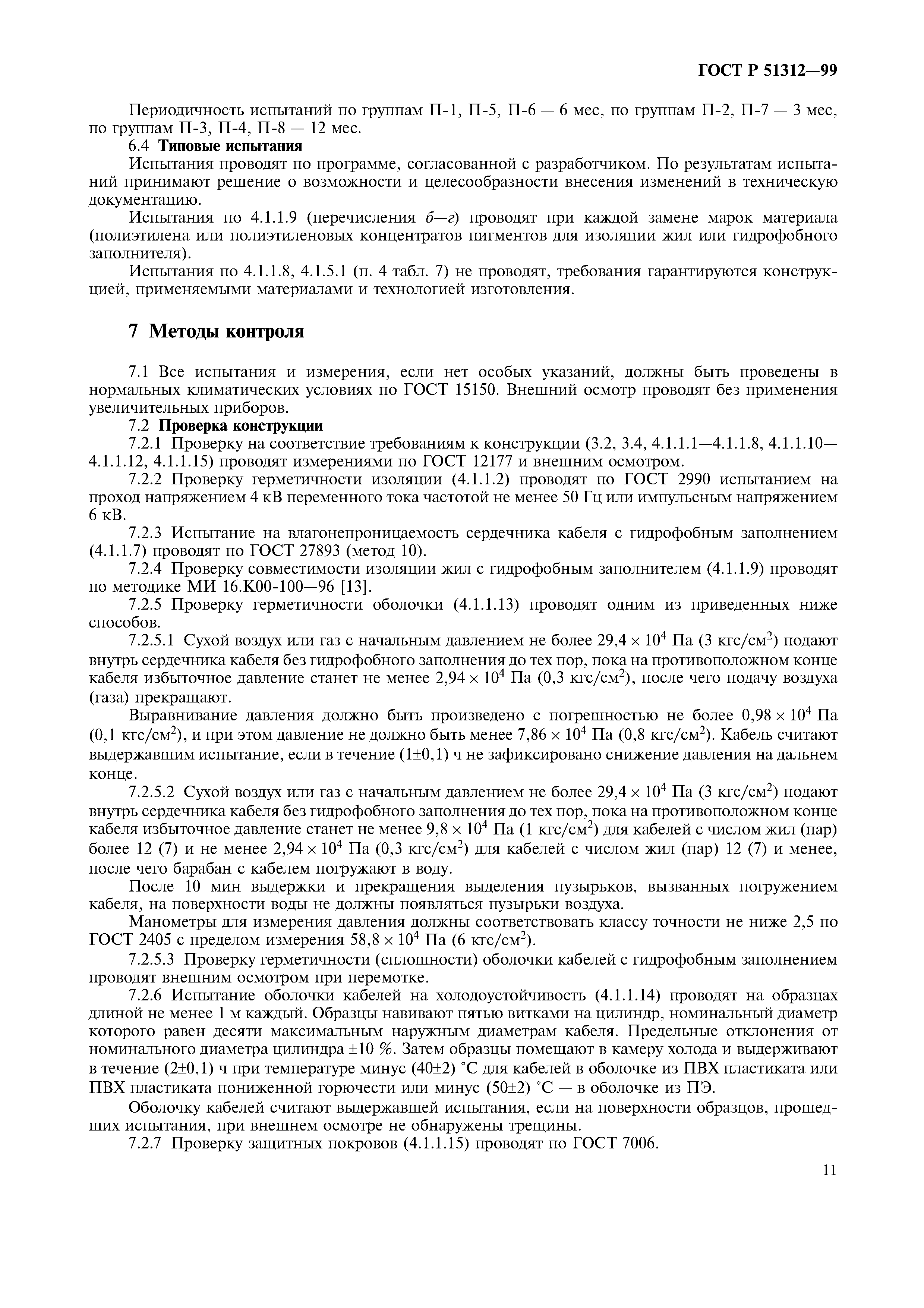

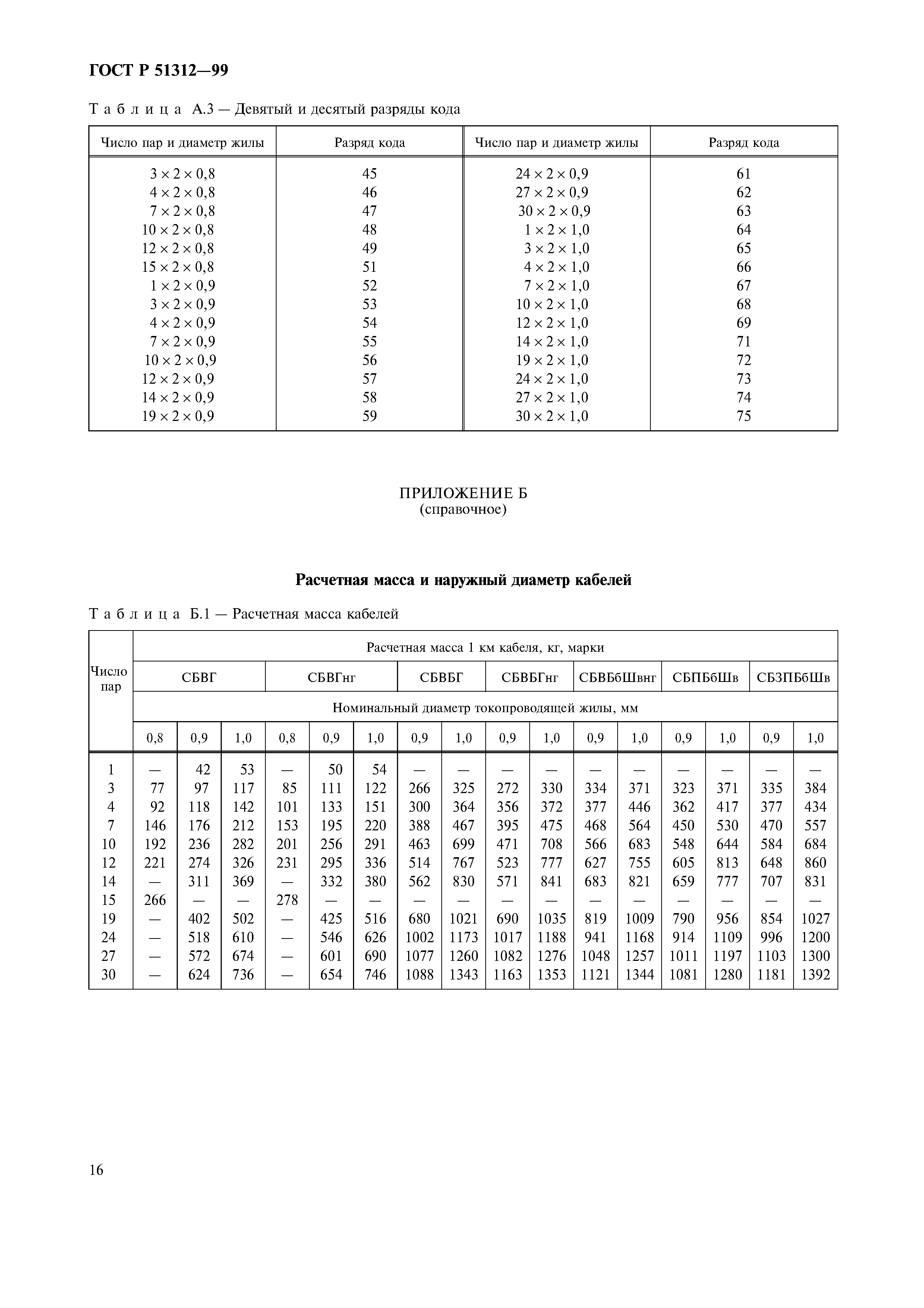

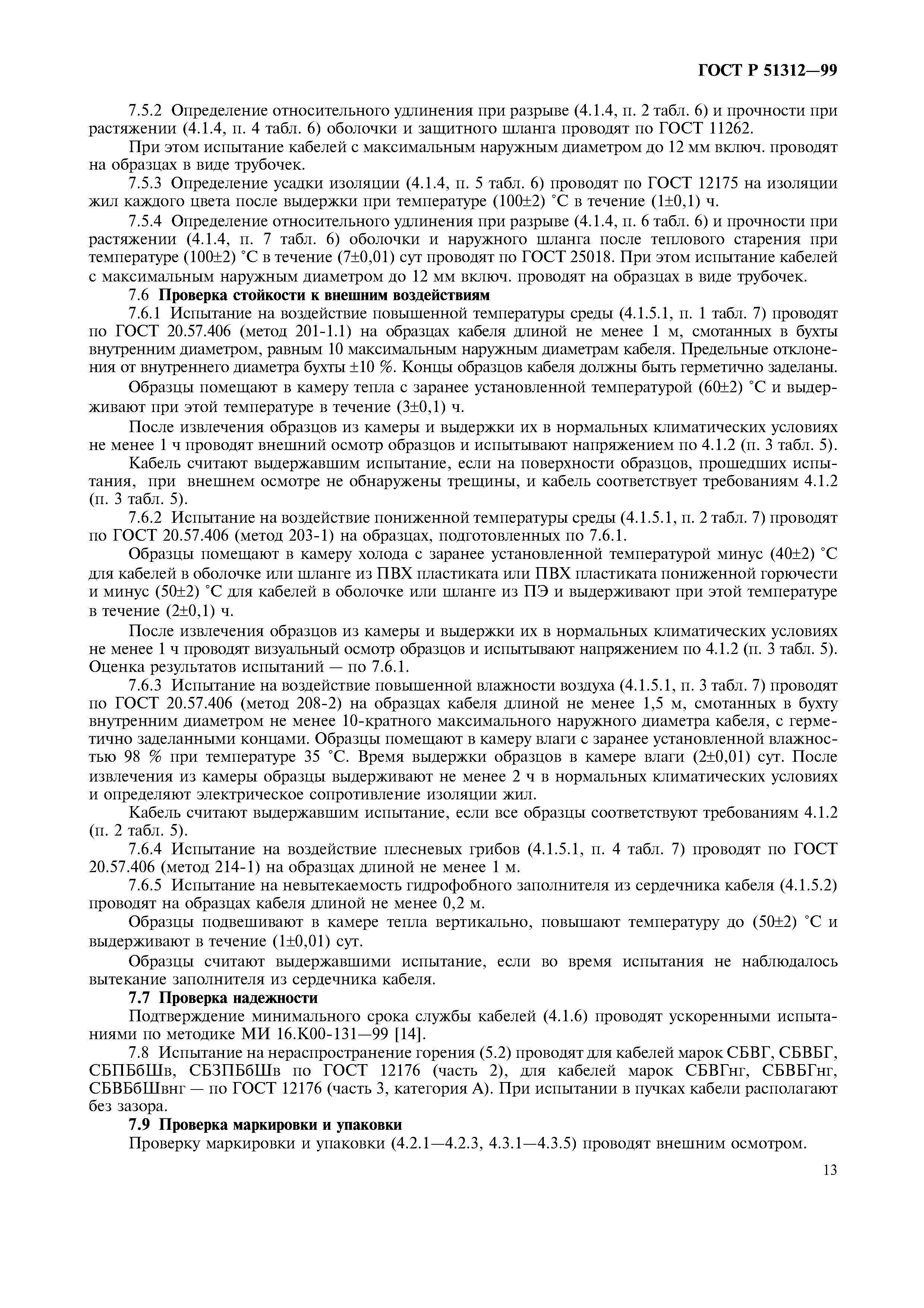

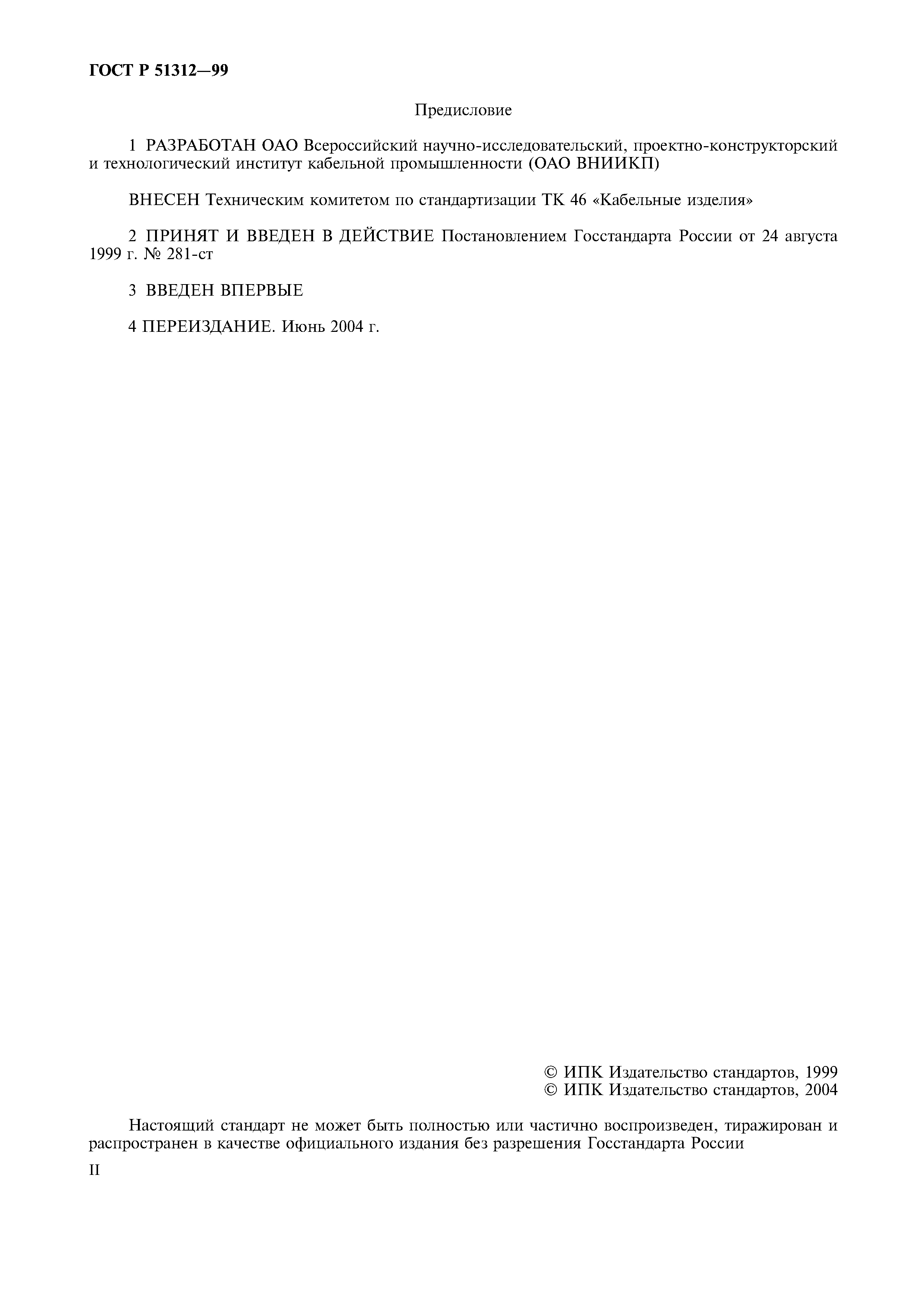

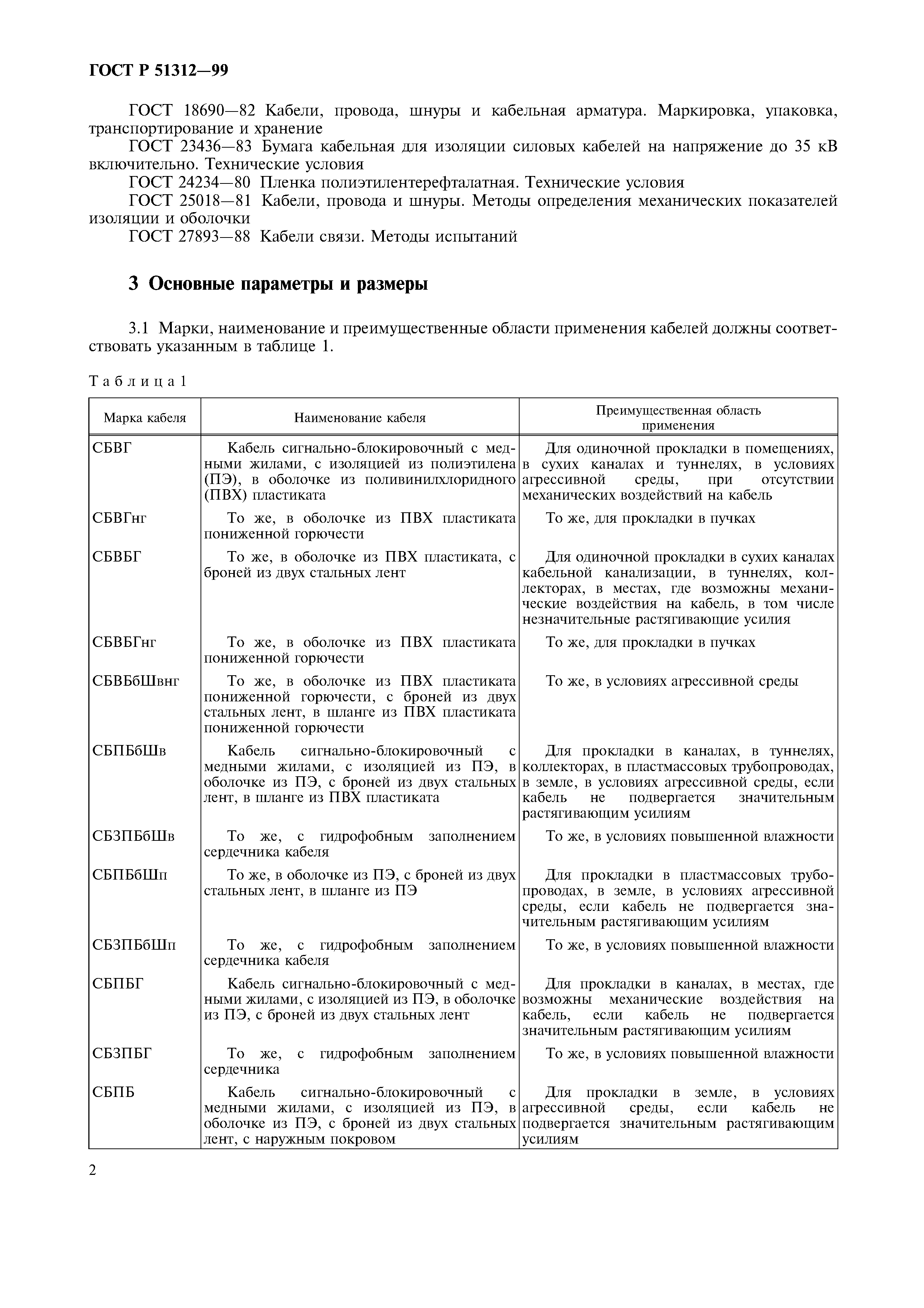

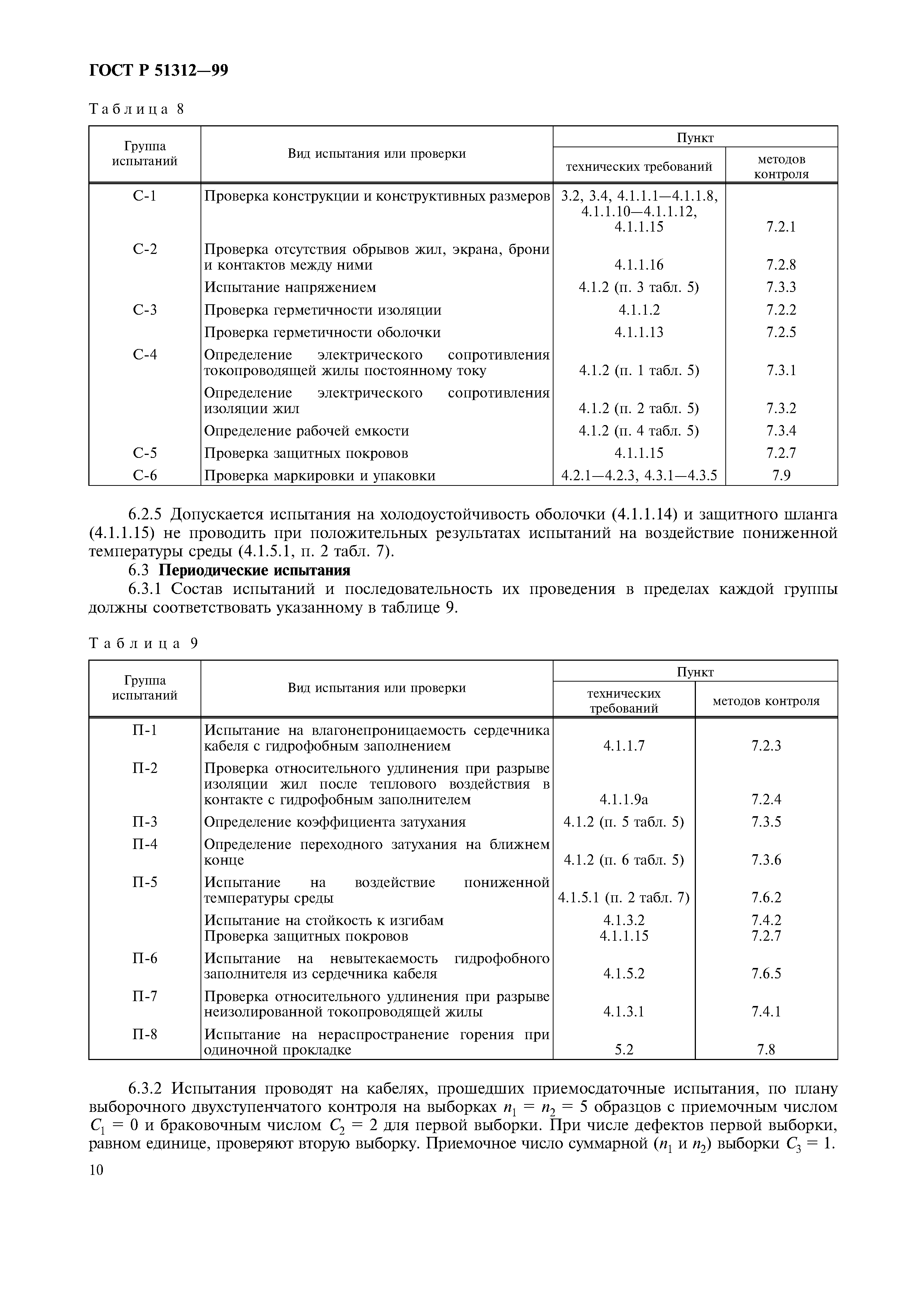

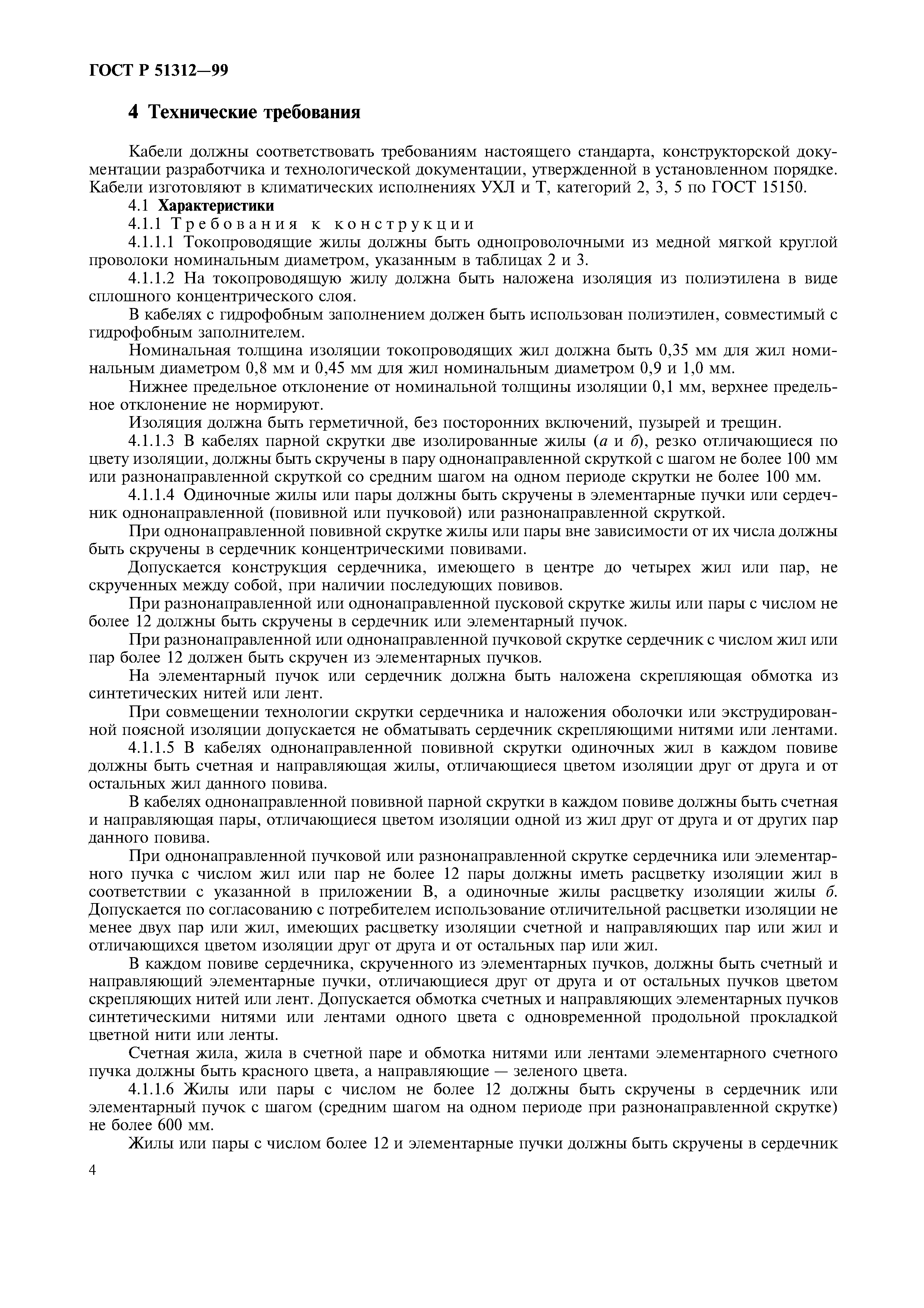

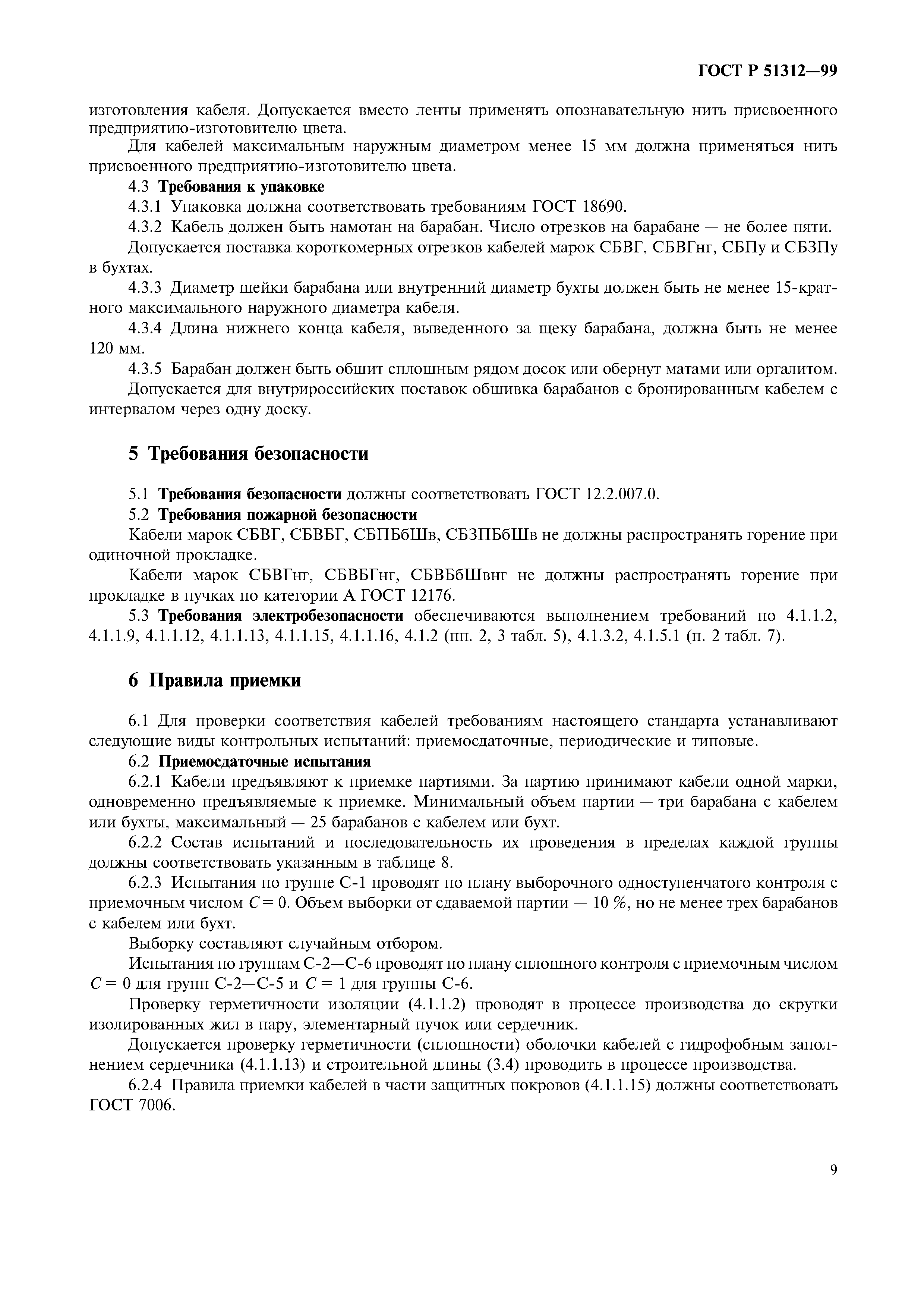

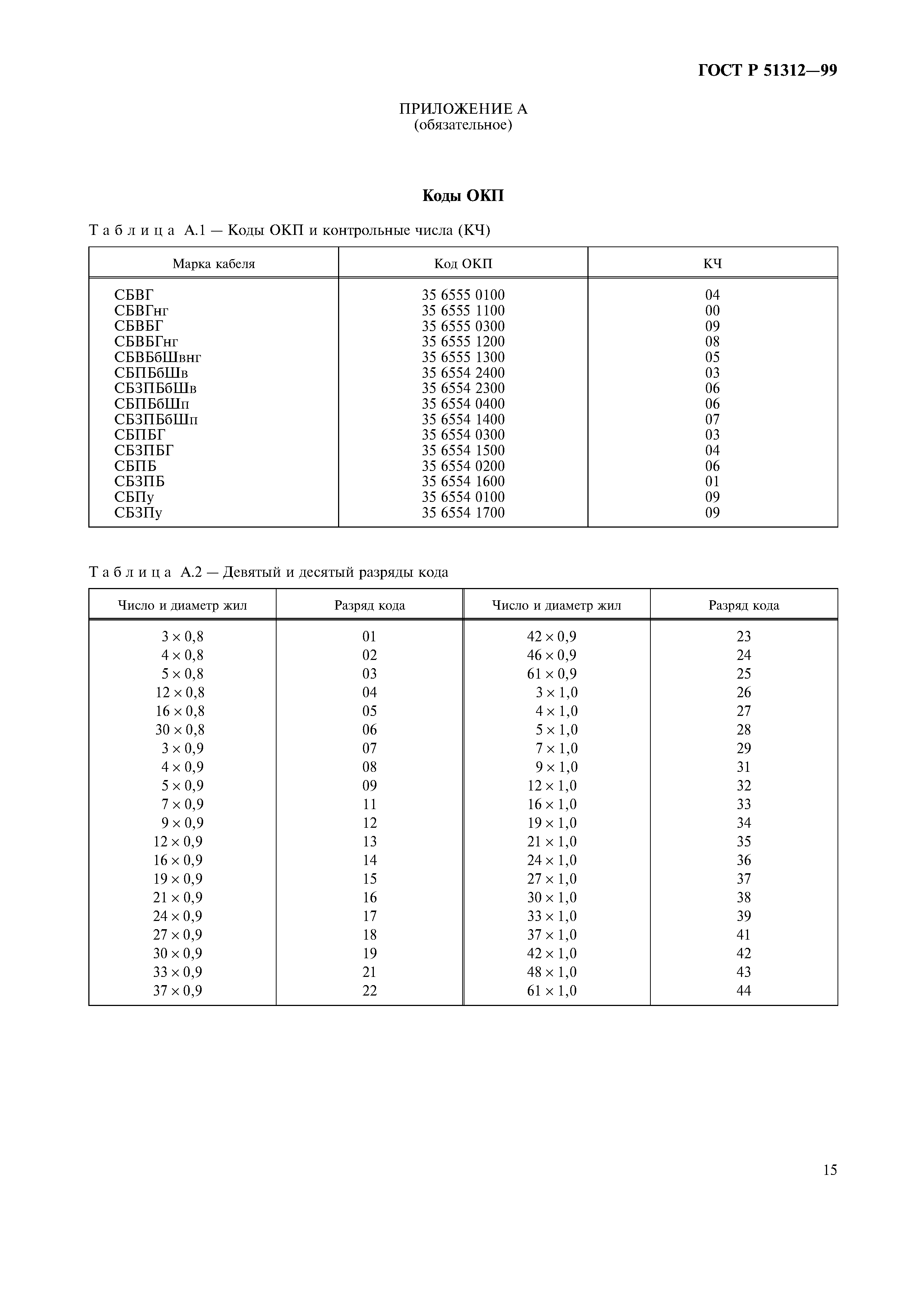

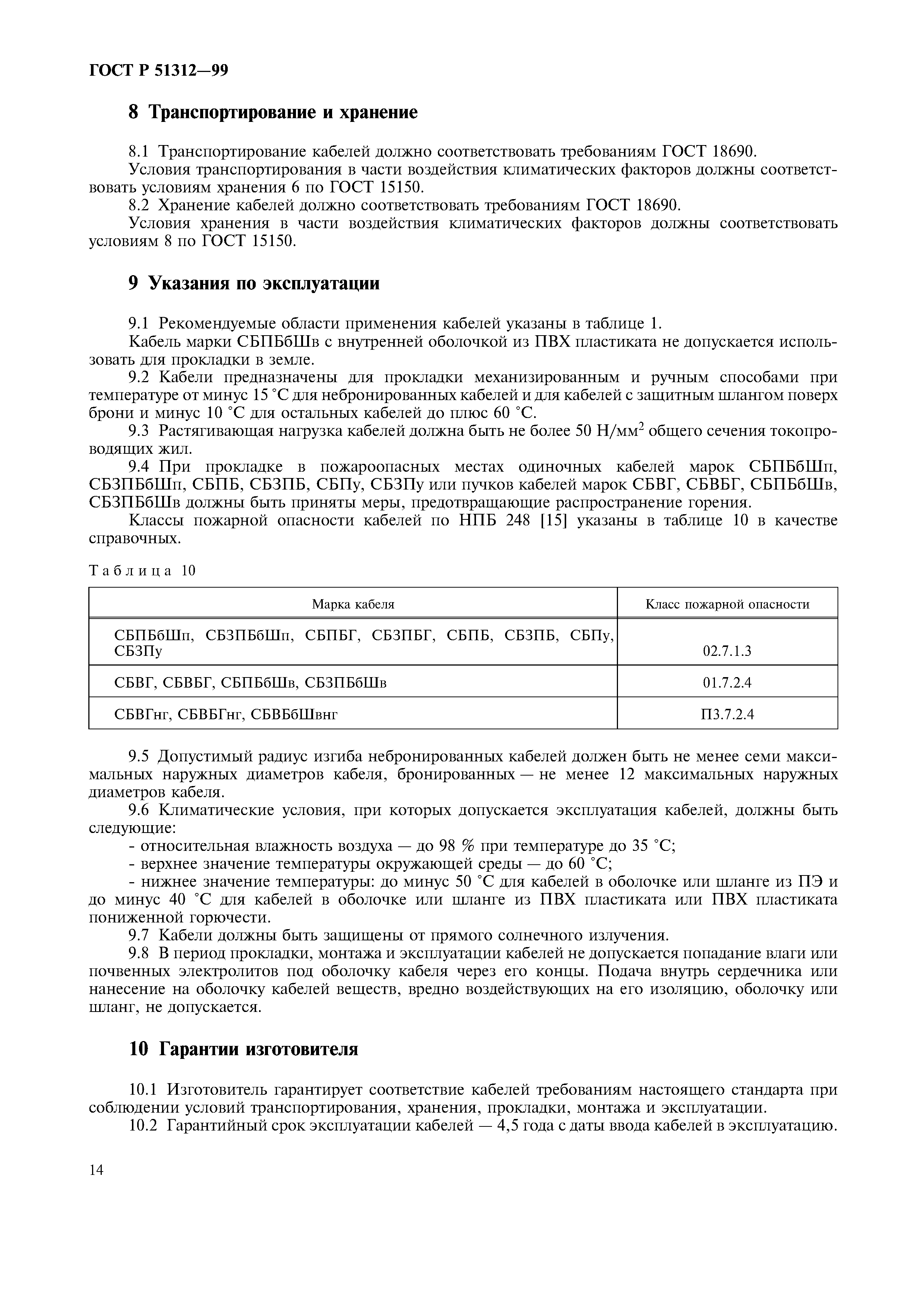

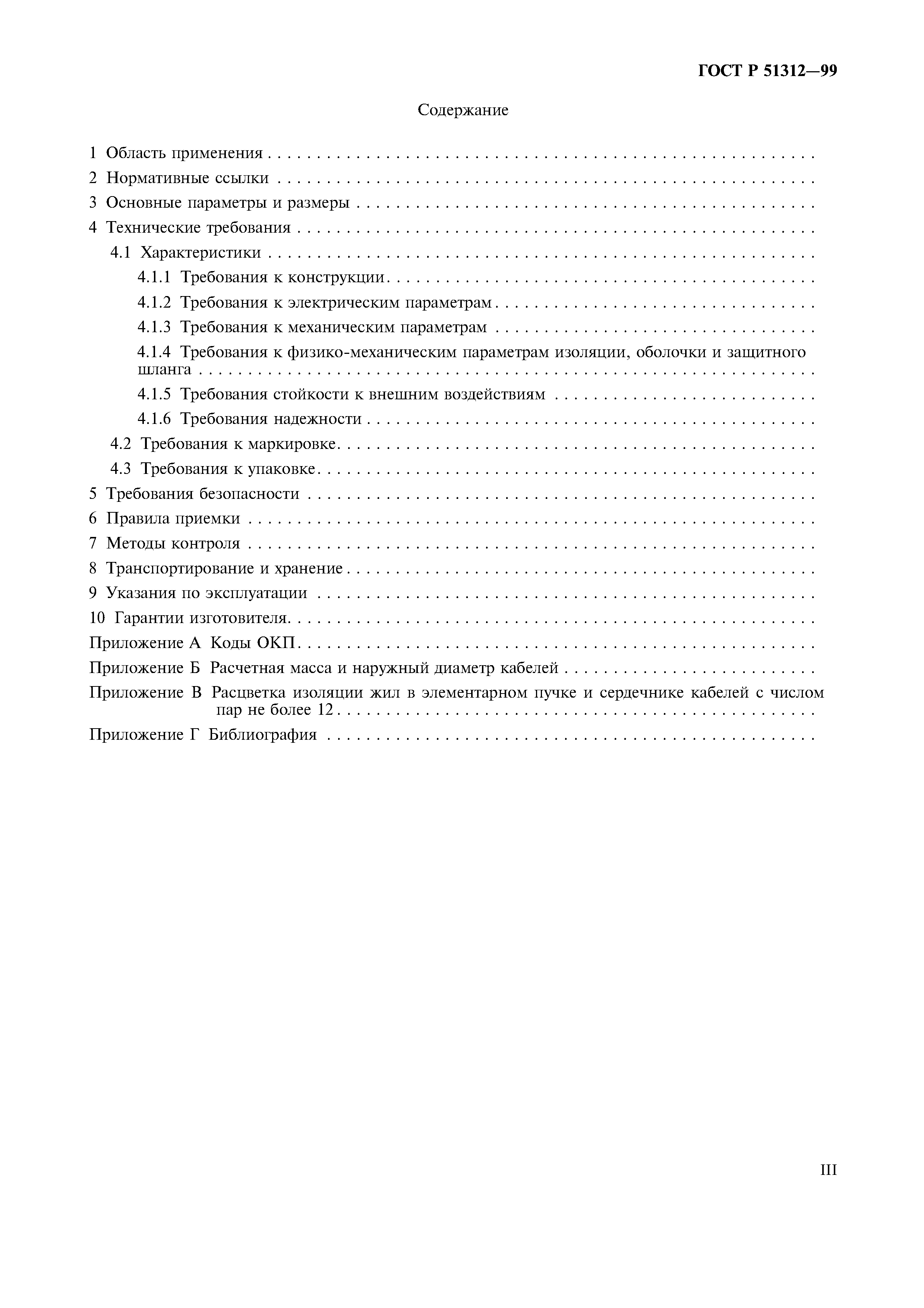

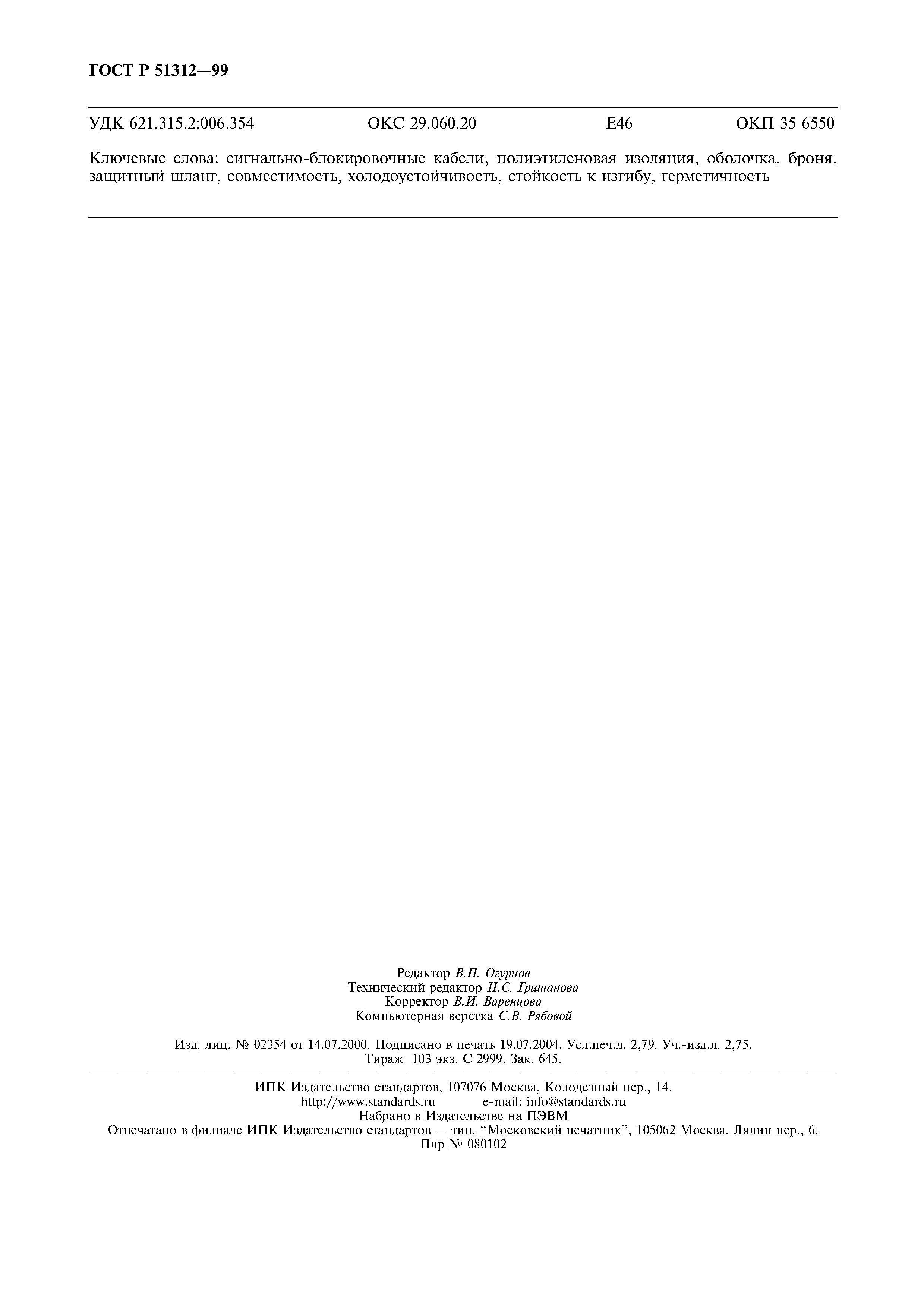

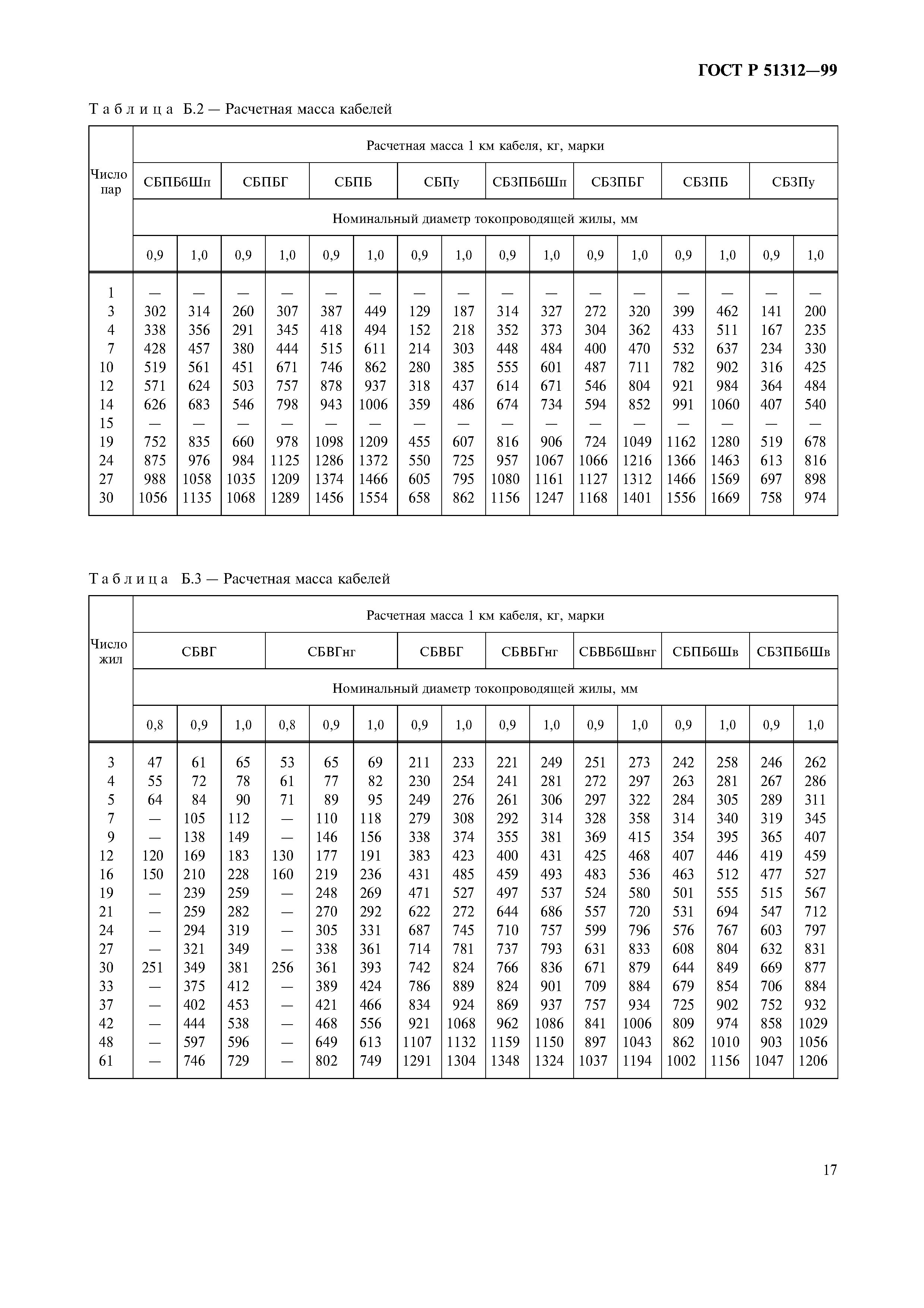

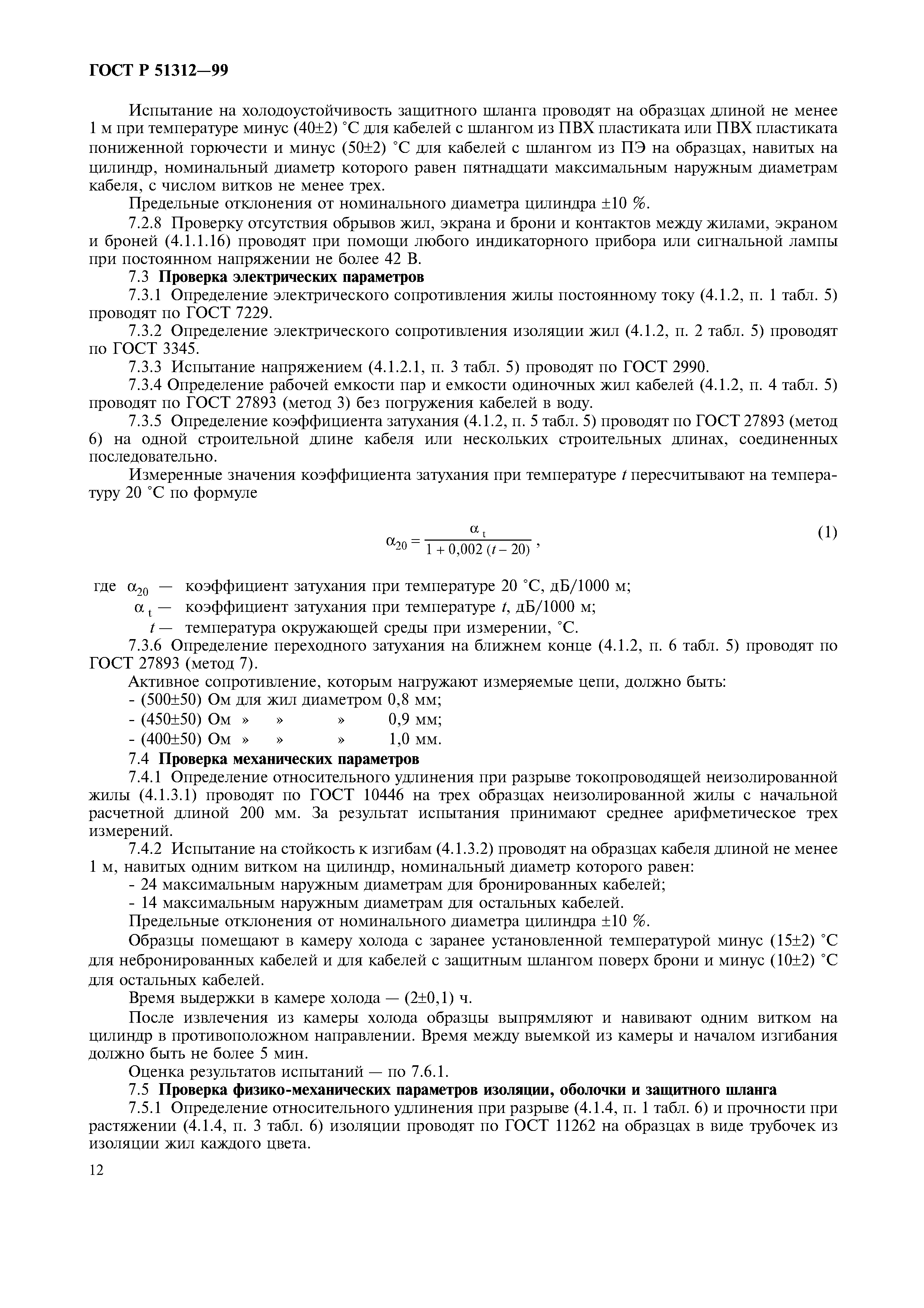

![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/0.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/1.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/2.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/3.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/4.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/5.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/6.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/7.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/8.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/9.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/10.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/11.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/12.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/13.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/14.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/15.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/16.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/17.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/18.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/19.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/20.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/21.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/22.gif) ![ГОСТ Р 51312-99](../../../Data2/1/4294818/4294818859.files/23.gif)
|
