Скачать ГОСТ 9.711-85 Единая система защиты от коррозии и старения. Материалы полимерные для изделий, работающих в условиях радиационного старения. Общие требования к выбору

Дата актуализации: 10.08.2017

ГОСТ 9.711-85

Единая система защиты от коррозии и старения. Материалы полимерные для изделий, работающих в условиях радиационного старения. Общие требования к выбору

Обозначение:	ГОСТ 9.711-85
Обозначение англ:	GOST 9.711-85
Статус:	введен впервые
Название рус.:	Единая система защиты от коррозии и старения. Материалы полимерные для изделий, работающих в условиях радиационного старения. Общие требования к выбору
Название англ.:	Uniform Standards for Protection of Materials and Products Against Corrosion and Ageing - Polymeric Materials for Products Operating Under Radiation Ageing Conditions - General Requirements for Selection
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1986

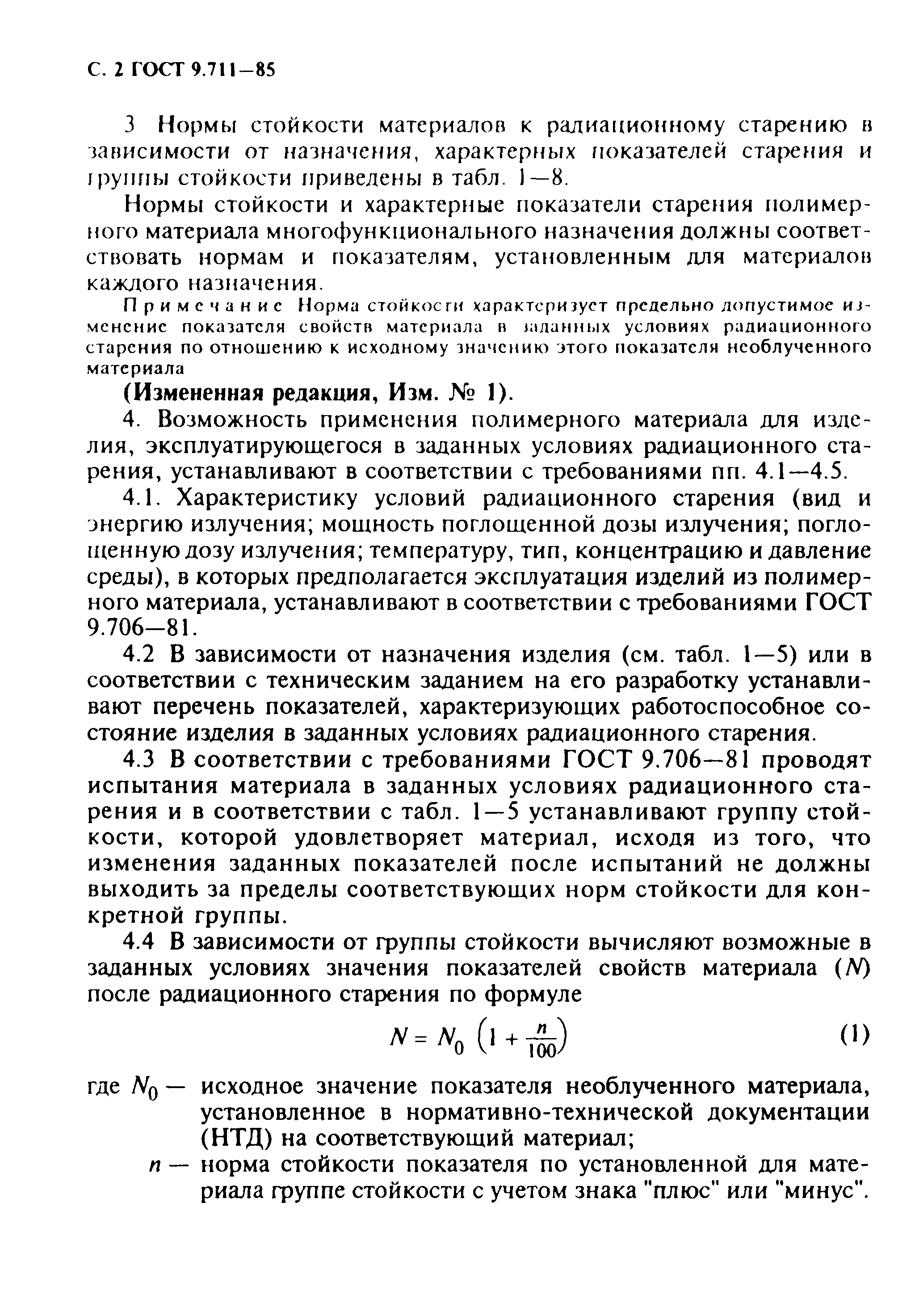

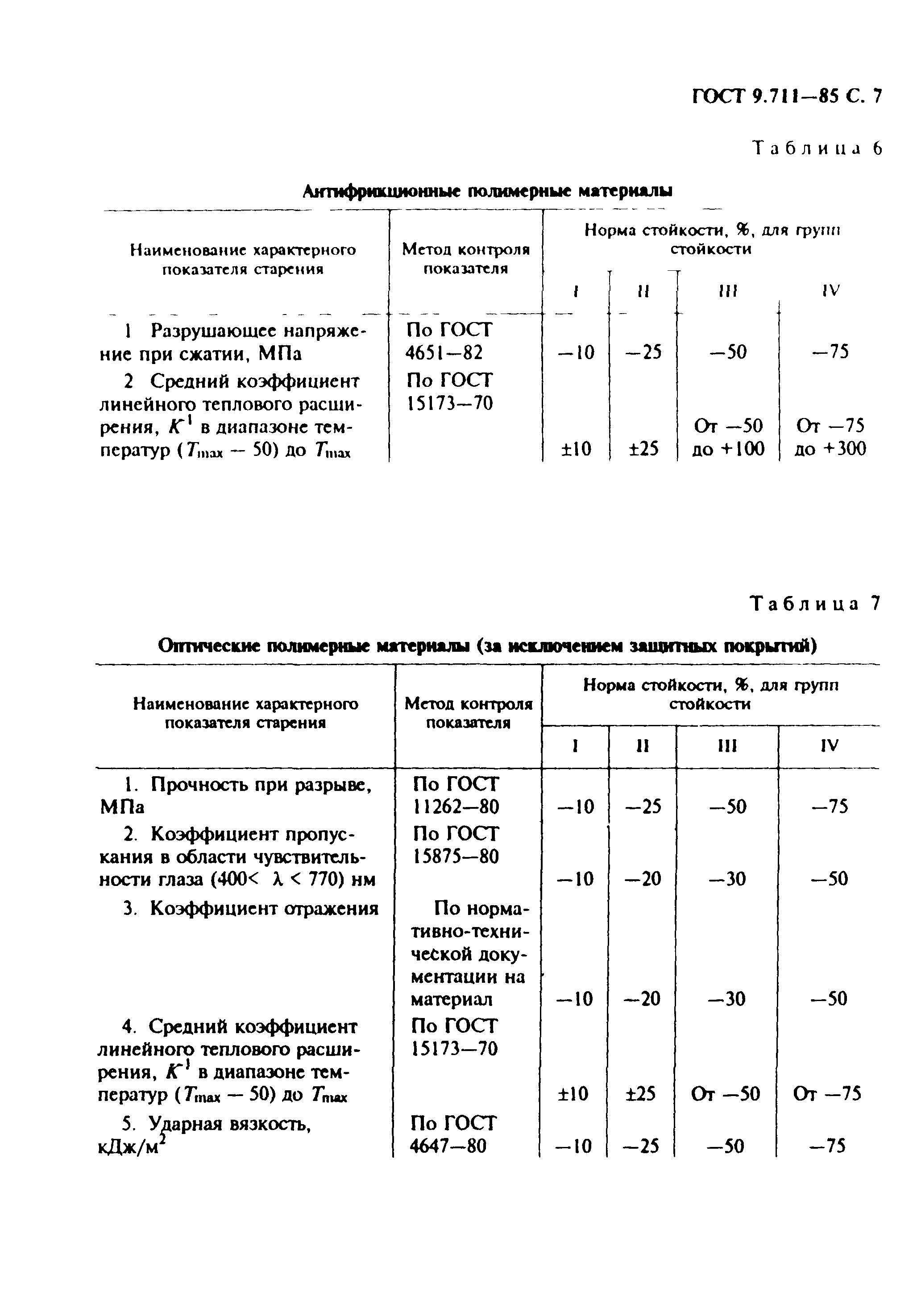

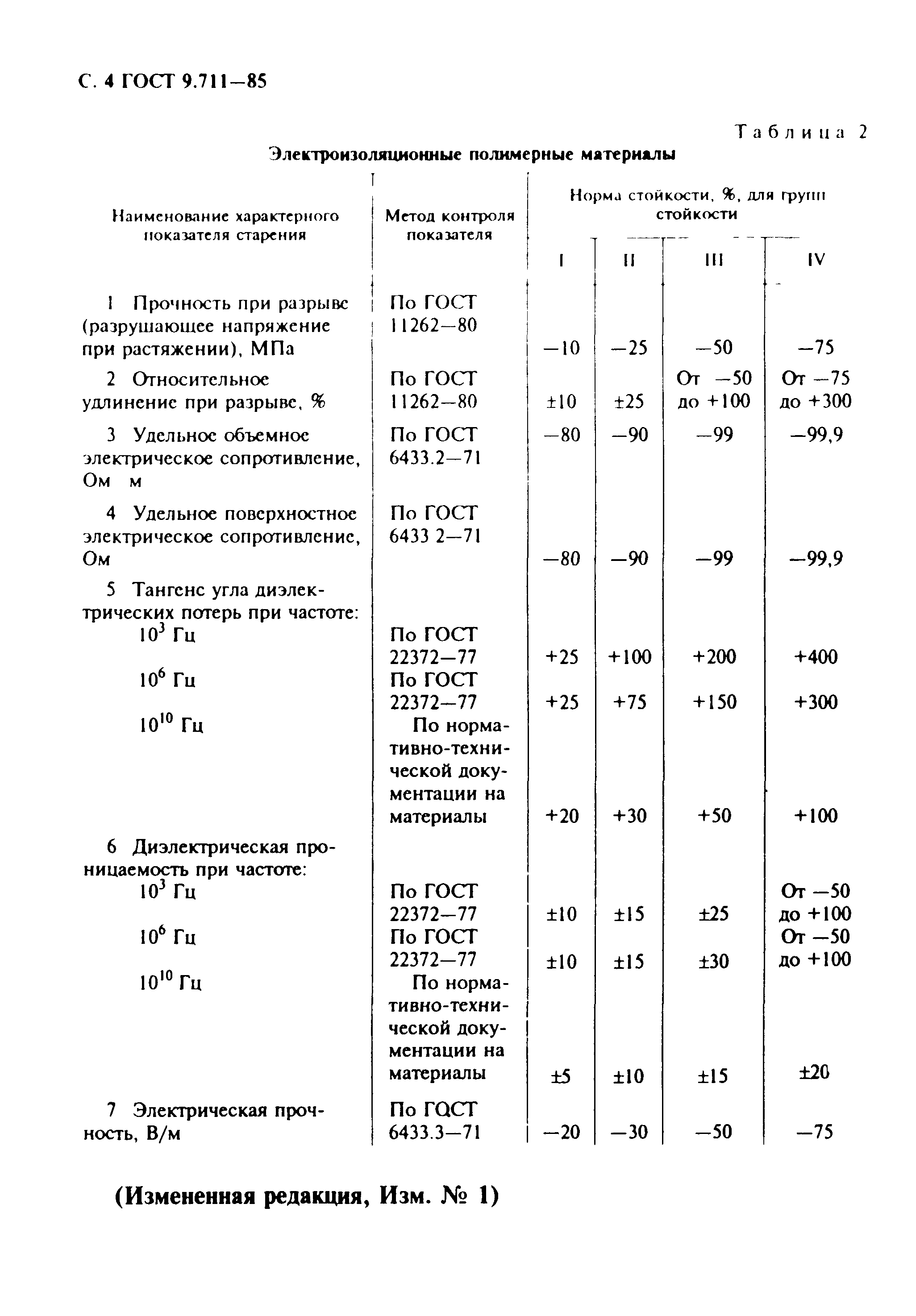

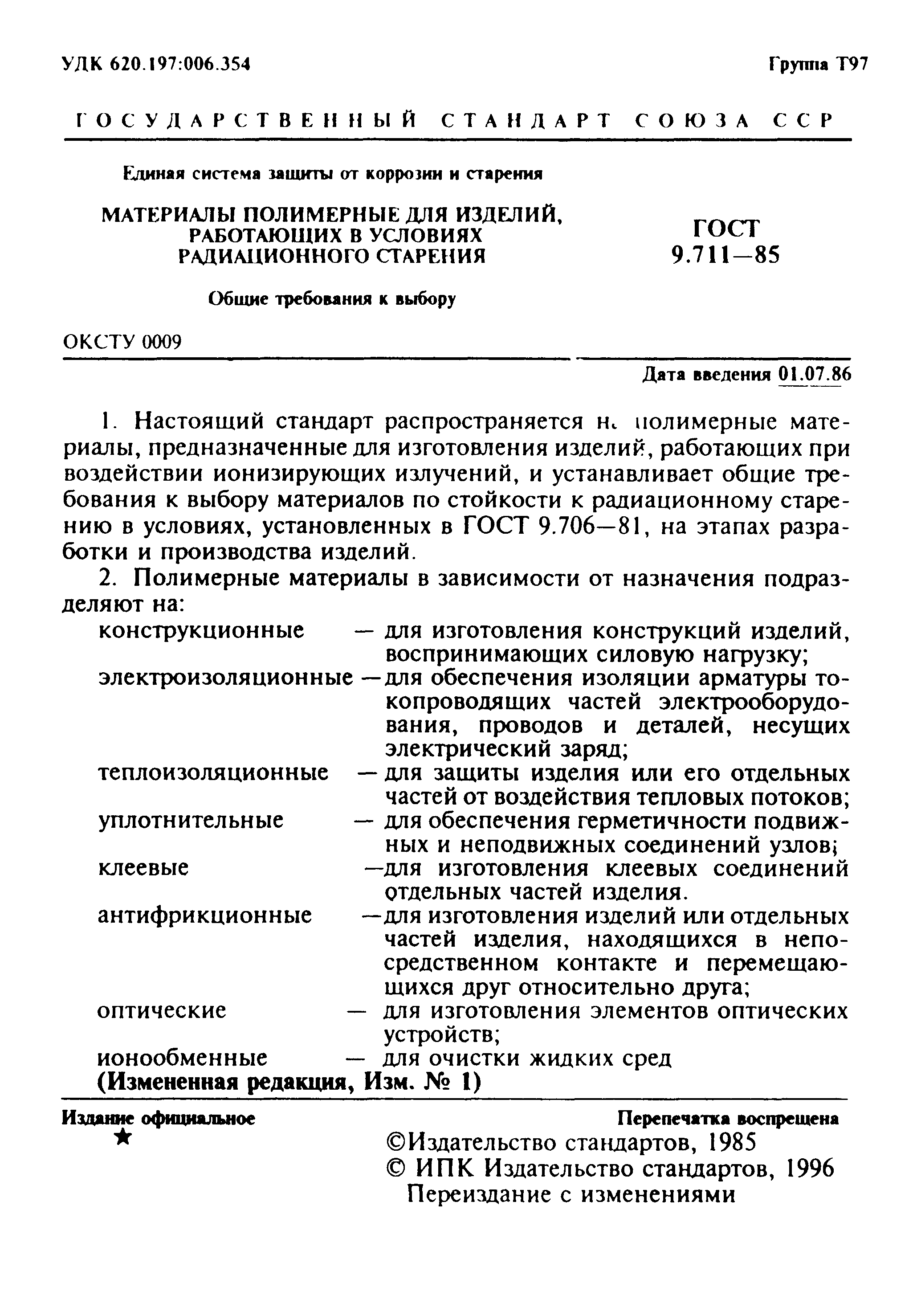

Область применения:	Стандарт распространяется на полимерные материалы, предназначенные для изготовления изделий, работающих при воздействии ионизирующих излучений, и устанавливает общие требования к выбору материалов по стойкости к радиационному старению в условиях, установленных в ГОСТ 9.706-81, на этапах разработки и производства изделий.

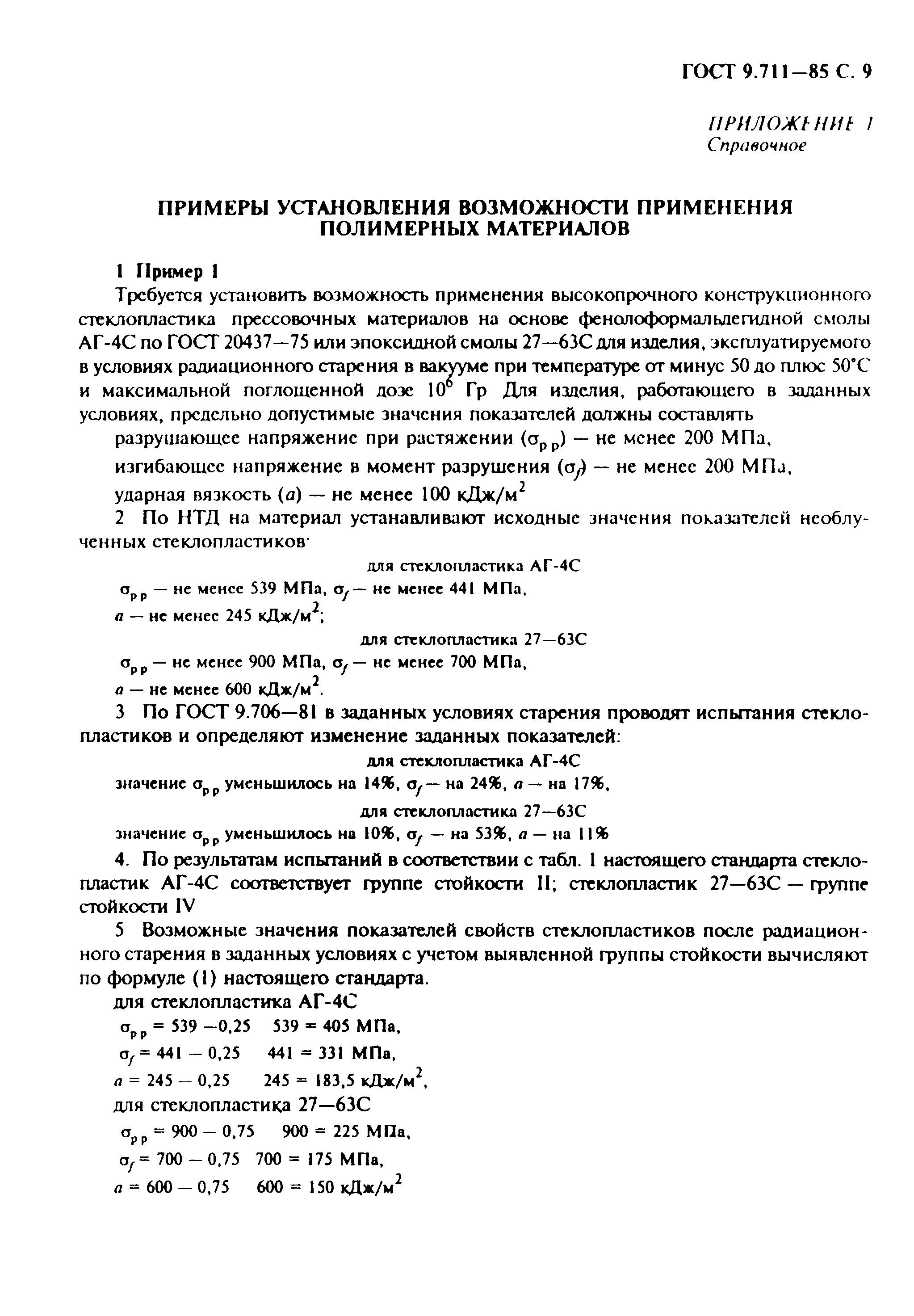

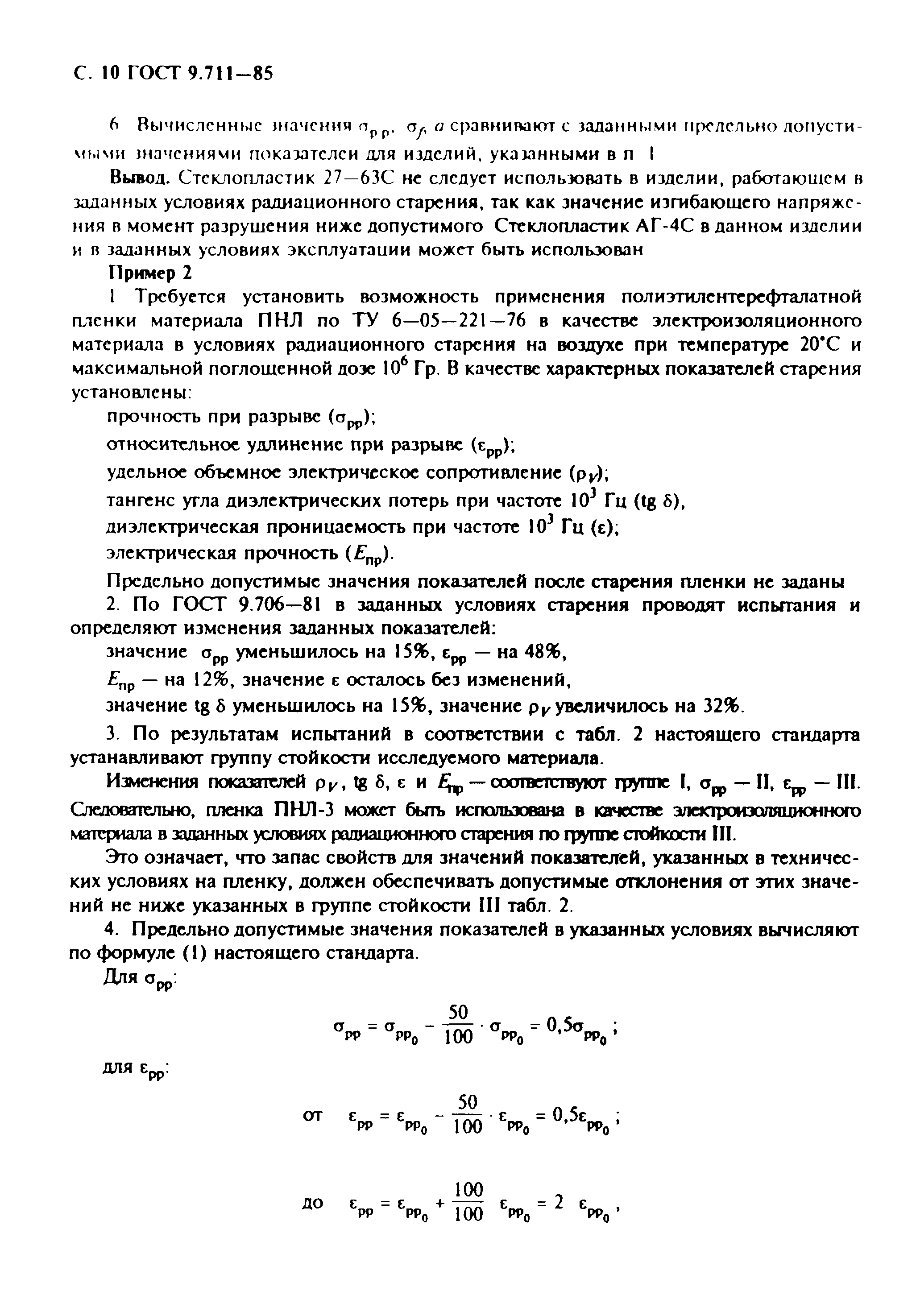

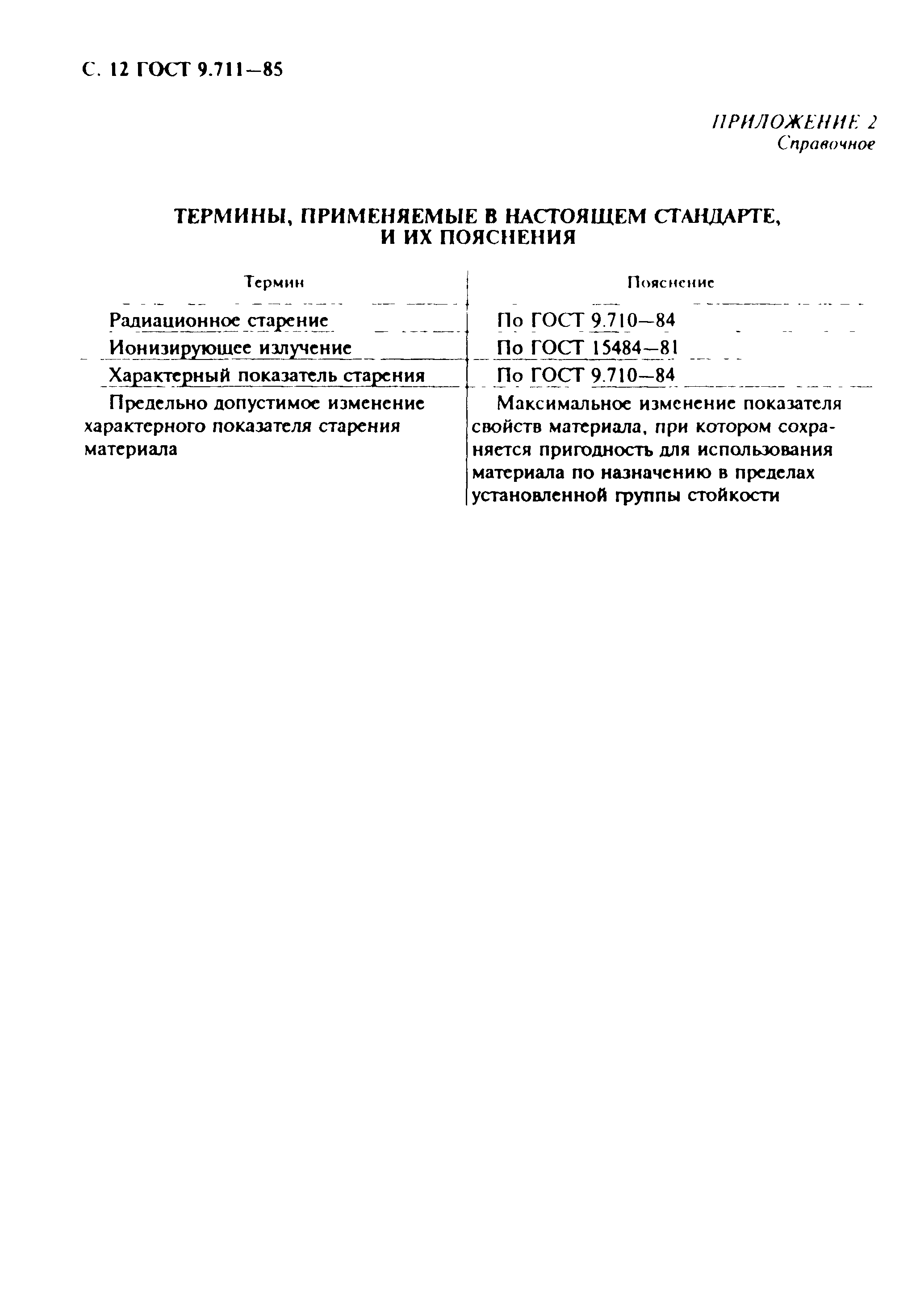

Оглавление:	Приложение 1 (справочное) Примеры установления возможности применения полимерных материалов Приложение 2 (справочное) Термины, применяемые в настоящем стандарте, и их пояснения

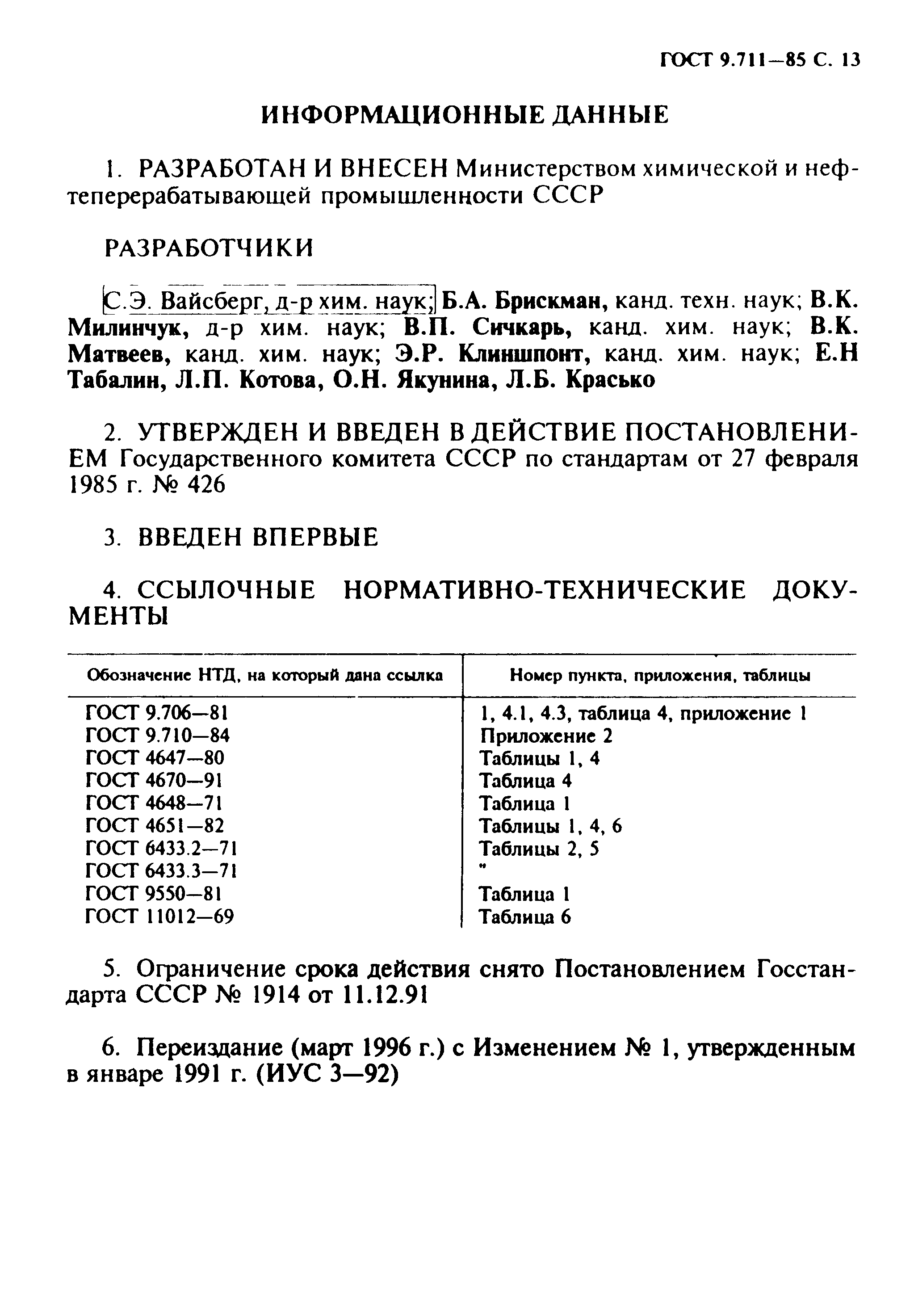

Разработан:	Министерство химической и нефтеперерабатывающей промышленности СССР
Утверждён:	27.02.1985 Государственный комитет СССР по стандартам (USSR National Committee on Standards 426)
Издан:	Издательство стандартов (1985 г. ) ИПК Издательство стандартов (1996 г. )
Расположен в:	Техническая документация Электроэнергия РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Процессы производства резины и пластмасс МАШИНОСТРОЕНИЕ Обработка и покрытие поверхности Обработка и покрытие поверхности в целом Экология РЕЗИНОВАЯ, РЕЗИНОТЕХНИЧЕСКАЯ, АСБЕСТОТЕХНИЧЕСКАЯ И ПЛАСТМАССОВАЯ ПРОМЫШЛЕННОСТЬ Процессы производства резины и пластмасс МАШИНОСТРОЕНИЕ Обработка и покрытие поверхности Обработка и покрытие поверхности в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Резиновая, резинотехническая, асбестотехническая и пластмассовая промышленность Машиностроение
Список изменений:	№ 1 от 01.01.1991 (ИУС 3-92)
Нормативные ссылки:	ГОСТ 9550-81 «Пластмассы. Методы определения модуля упругости при растяжении, сжатии и изгибе» ГОСТ 11012-69 «Пластмассы. Метод испытания на абразивный износ» ГОСТ 4647-80 «Пластмассы. Метод определения ударной вязкости по Шарпи» ГОСТ 4648-71 «Пластмассы. Метод испытания на статический изгиб» ГОСТ 4651-82 «Пластмассы. Метод испытания на сжатие» ГОСТ 4670-91 «Пластмассы. Определение твердости. Метод вдавливания шарика» ГОСТ 6433.2-71 «Материалы электроизоляционные твердые. Методы определения электрического сопротивления при постоянном напряжении» ГОСТ 6433.3-71 «Материалы электроизоляционные твердые. Методы определения электрической прочности при переменном (частоты 50 Гц) и постоянном напряжении» ГОСТ 9.706-81 «Единая система защиты от коррозии и старения. Материалы полимерные. Методы испытаний на стойкость к радиационному старению» ГОСТ 9.710-84 «Единая система защиты от коррозии и старения. Старение полимерных материалов. Термины и определения» ГОСТ 12172-74 «Клеи фенолополивинилацетальные. Технические условия» ГОСТ 15139-69 «Пластмассы. Метод определения плотности (объемной массы)» ГОСТ 15173-70 «Пластмассы. Метод определения среднего коэффициента линейного теплового расширения» ГОСТ 15484-81 «Излучения ионизирующие и их измерения. Термины и определения» ГОСТ 15875-80 «Пластмассы. Методы определения коэффициента пропускания и мутности» ГОСТ 17302-71 «Пластмассы. Метод определения прочности на срез» ГОСТ 20255.1-89 «Иониты. Метод определения статической обменной емкости» ГОСТ 20255.2-89 «Иониты. Методы определения динамической обменной емкости» ГОСТ 20437-89 «Материал прессовочный АГ-4. Технические условия» ГОСТ 22372-77 «Материалы диэлектрические. Методы определения диэлектрической проницаемости и тангенса угла диэлектрических потерь в диапазоне частот от 100 до 5х10 в ст. 6 Гц» ГОСТ 23630.1-79 «Пластмассы. Метод определения удельной теплоемкости» ГОСТ 23630.2-79 «Пластмассы. Метод определения теплопроводности» ГОСТ 11262-80 «Пластмассы. Метод испытания на растяжение»

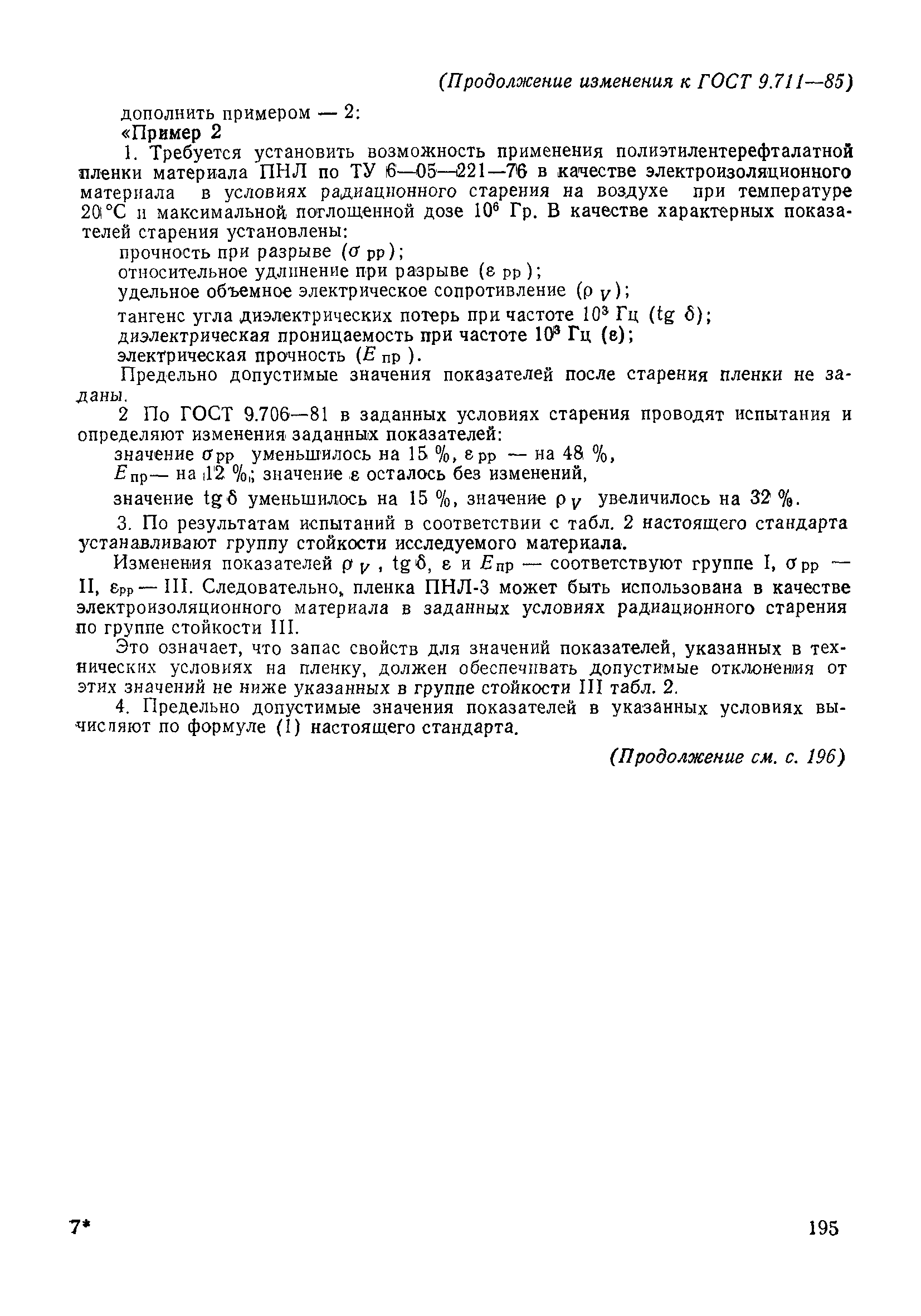

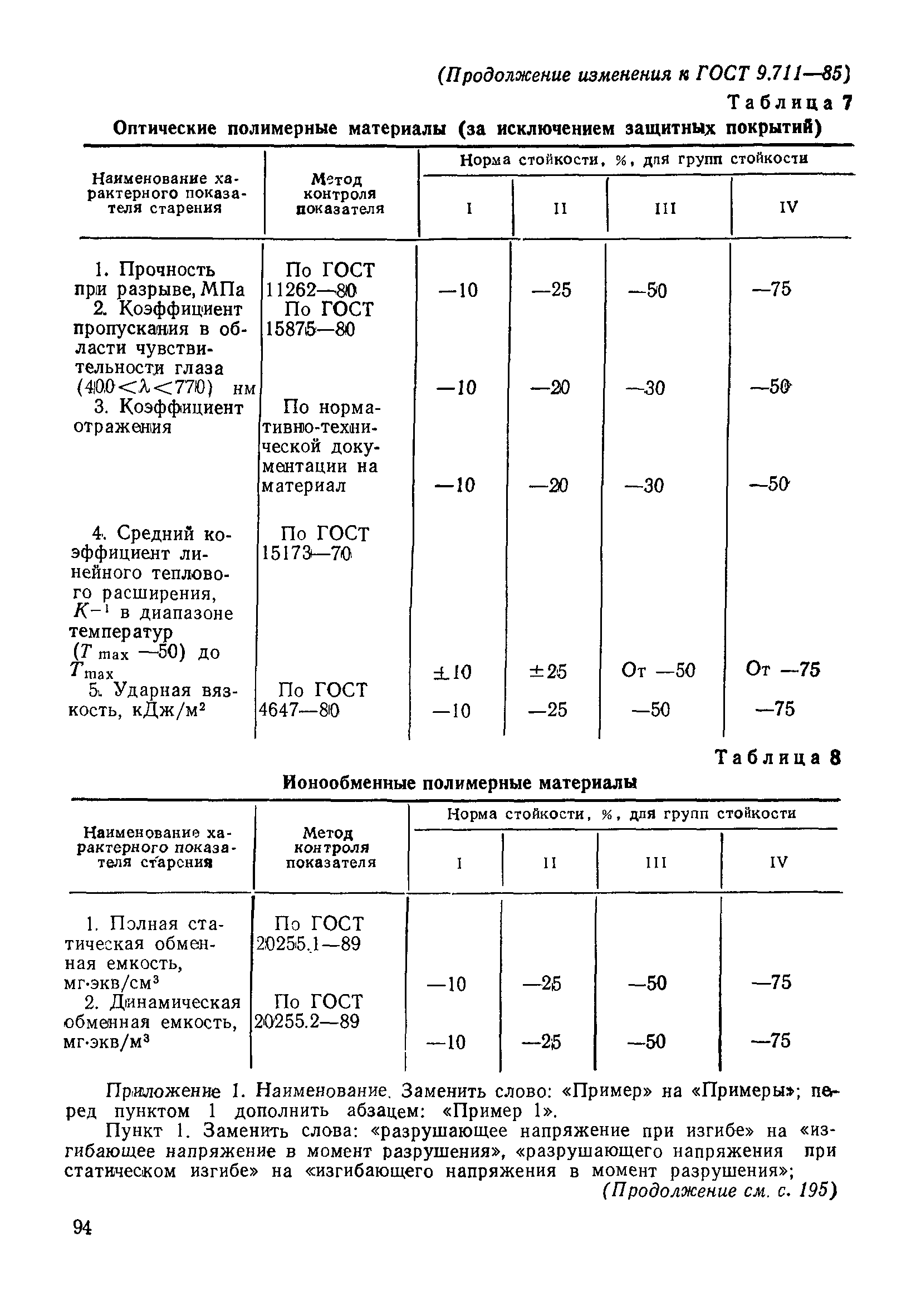

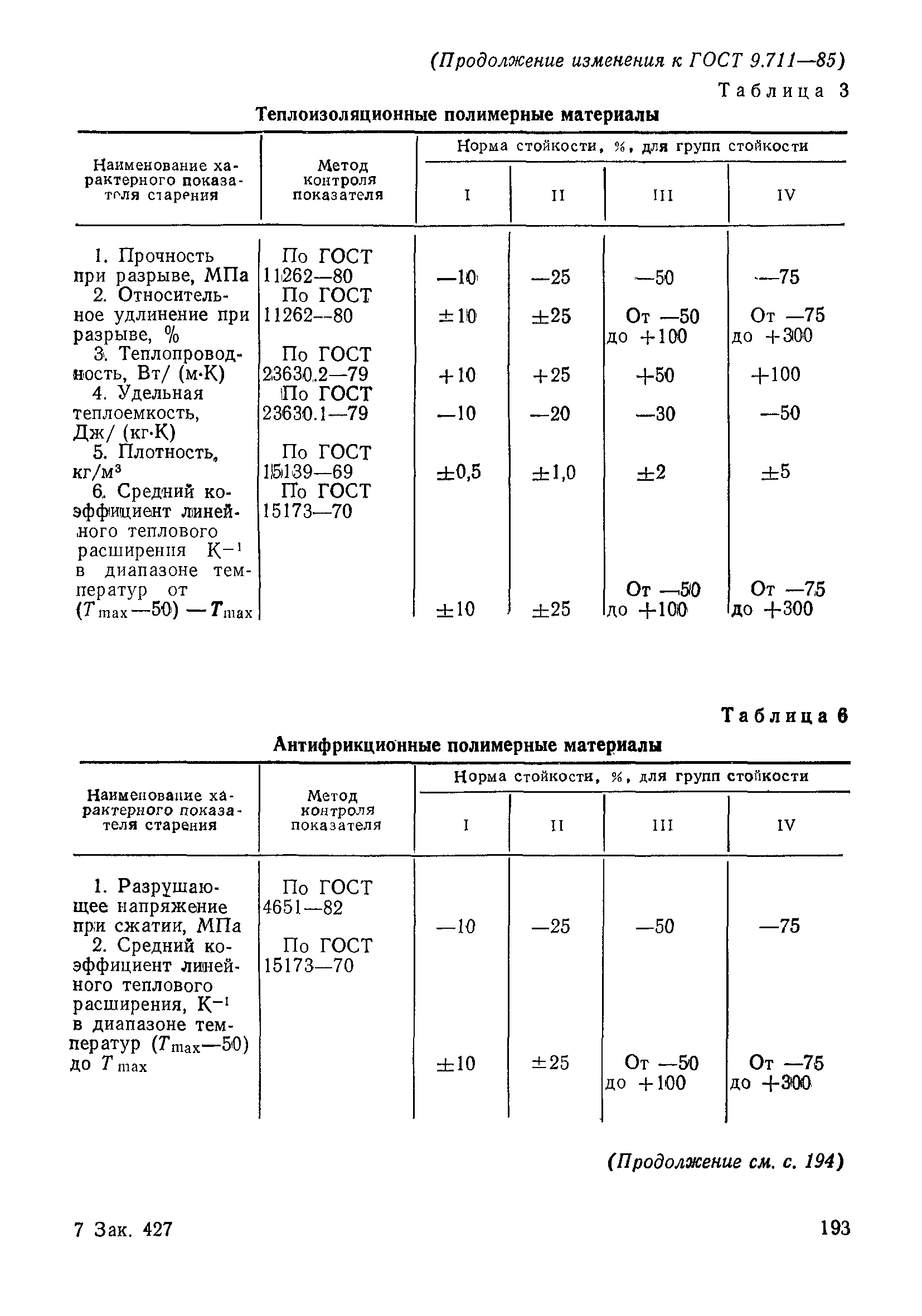

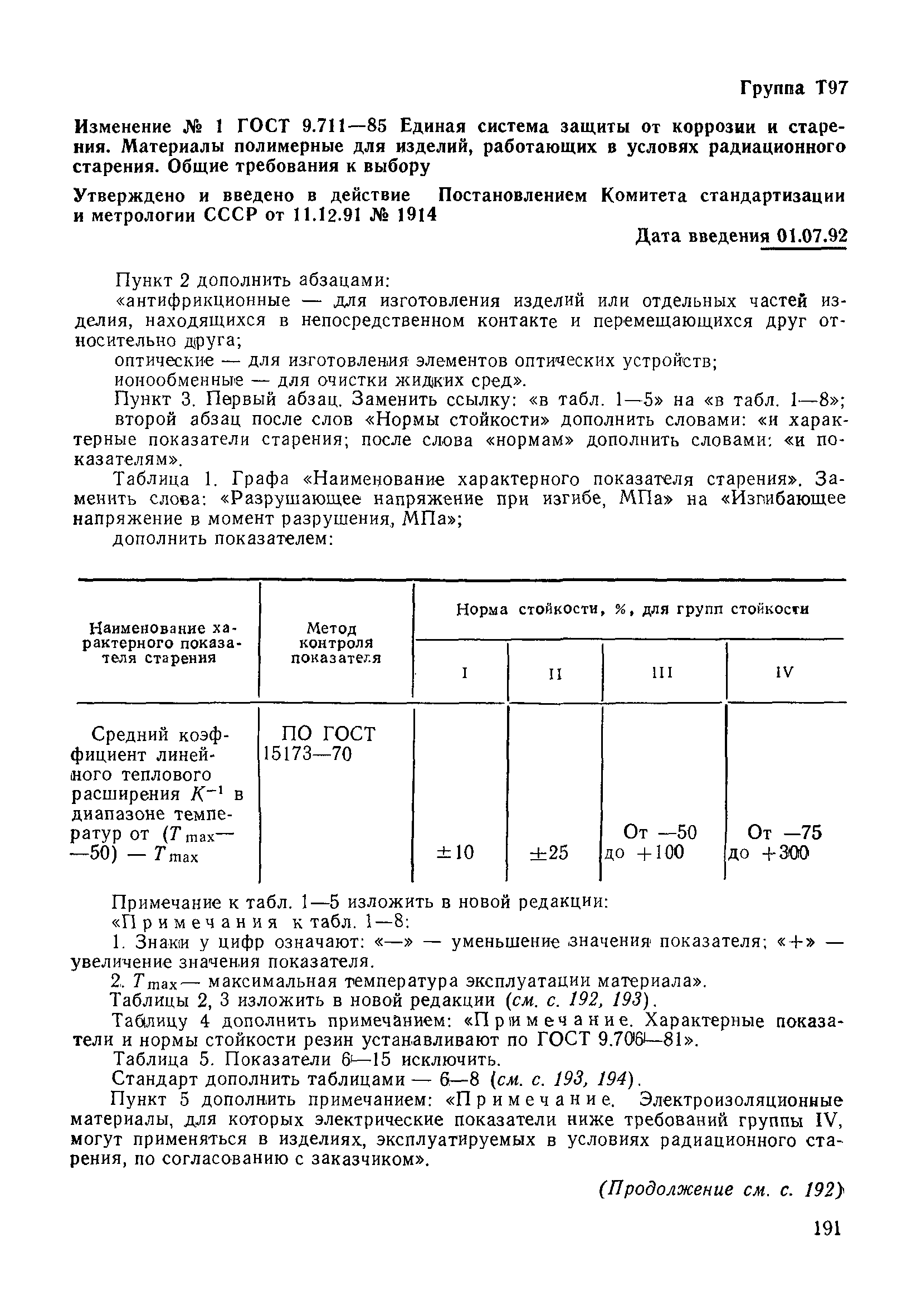

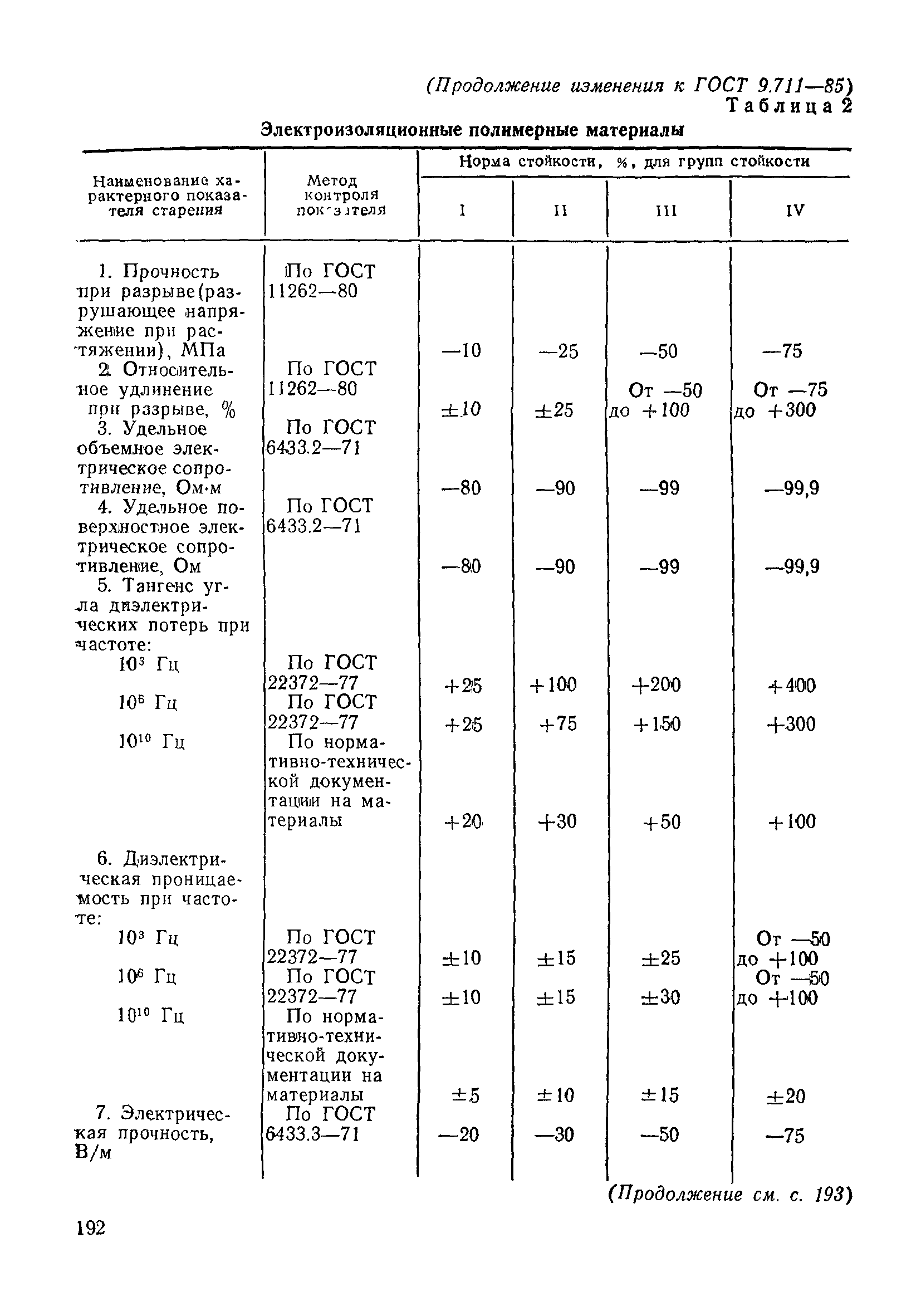

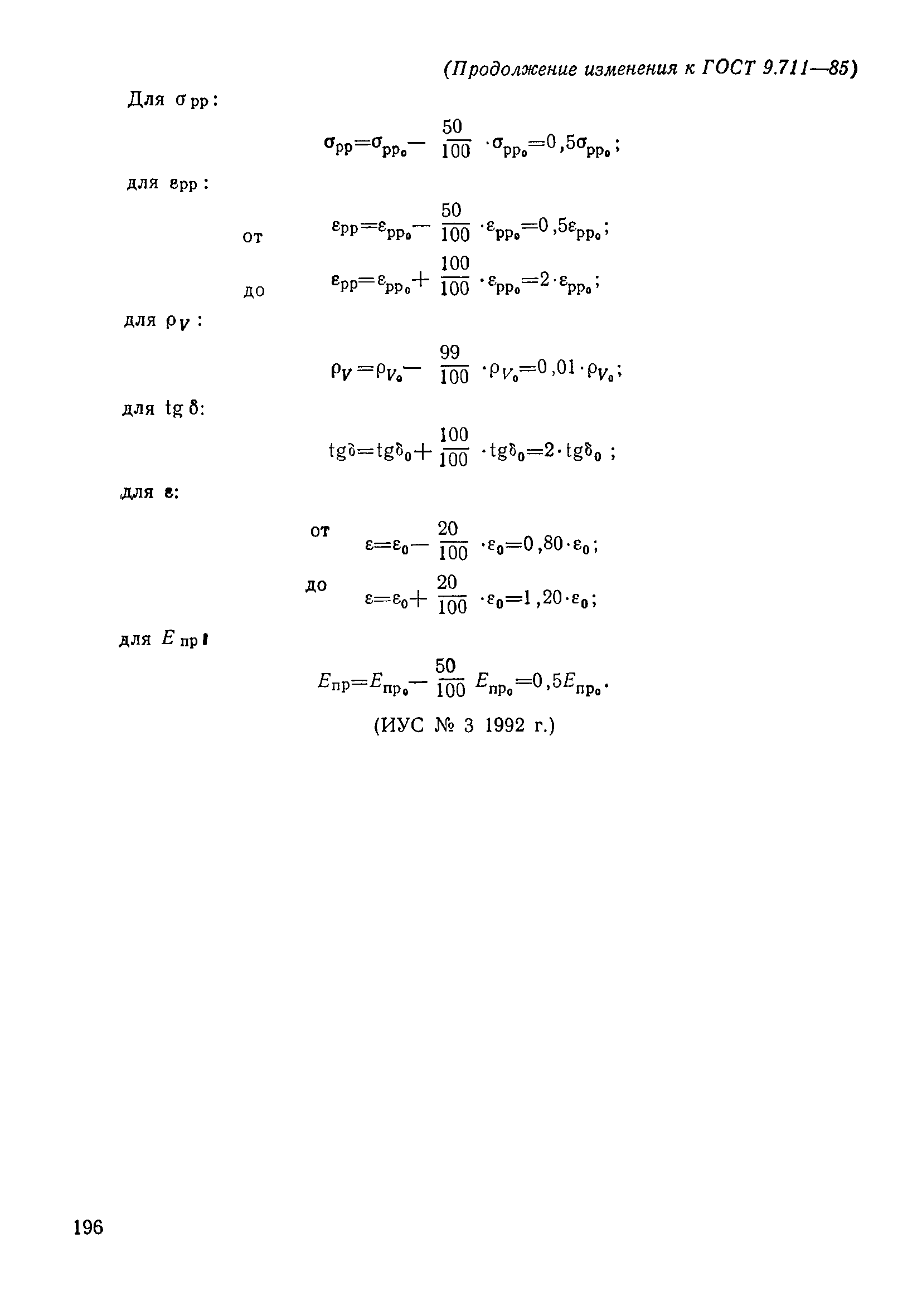

Текстовое изменение № 1 от 01.01.1991
