Скачать ГОСТ 7397.0-89 Выключатели для бытовых и аналогичных стационарных электрических установок. Общие технические условияДата актуализации: 10.08.2017 ГОСТ 7397.0-89

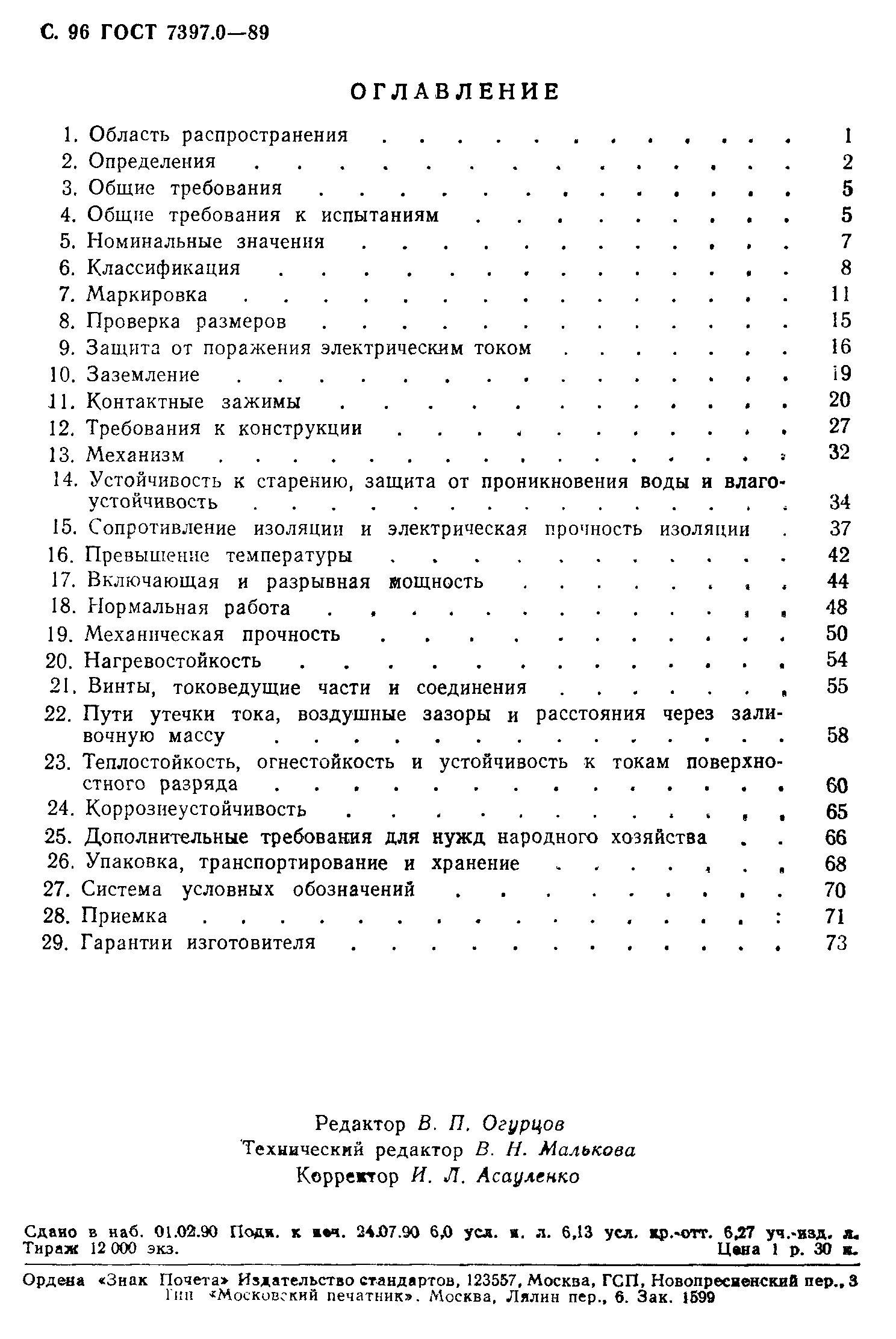

Выключатели для бытовых и аналогичных стационарных электрических установок. Общие технические условияОбозначение: | ГОСТ 7397.0-89 | Обозначение англ: | GOST 7397.0-89 | Статус: | отменен в рф | Название рус.: | Выключатели для бытовых и аналогичных стационарных электрических установок. Общие технические условия | Название англ.: | Switches for household and similar fixed-electrical installations. General specifications | Дата добавления в базу: | 01.10.2014 | Дата актуализации: | 05.05.2017 | Дата введения: | 01.07.2002 | Область применения: | Стандарт распространяется на установочные выключатели общего назначения, приводимые в действие вручную, предназначенные для бытовых и аналогичных стационарных электрических установок переменного и (или) постоянного тока на номинальное напряжение не выше 440 В и номинальную силу тока не более 63 А при внутренней и наружной установках в помещениях. | Оглавление: | 1 Область распространения 2 Определения 3 Общие требования 4 Общие требования к испытаниям 5 Номинальные значения 6 Классификация 7 Маркировка 8 Проверка размеров 9 Защита от поражения электрическим током 10 Заземление 11 Контактные зажимы 12 Требования к конструкции 13 Механизм 14 Устойчивость к старению, защита от проникновения воды, и влагоустойчивость 15 Сопротивление изоляции и электрическая прочность изоляции 16 Превышение температуры 17 Включающая и разрывная мощность 18 Нормальная работа 19 Механическая прочность 20 Нагревостойкость 21 Винты, токоведущие части и соединения 22 Пути утечки тока, воздушные зазоры и расстояния через заливочную массу 23 Теплостойкость, огнестойкость и устойчивость к токам поверхностного разряда 24 Коррозиеустойчивость 25 Дополнительные требования для нужд народного хозяйства 26 Упаковка, транспортирование и хранение 27 Система условных обозначений 28 Приемка 29 Гарантии изготовителя | Разработан: | Министерство электротехнической промышленности
| Утверждён: | 25.12.1989 Госстандарт СССР (USSR Gosstandart 4040)
| Издан: | Издательство стандартов (1990 г. )
| Расположен в: |
| Заменяет собой: | ГОСТ 7397-88 «Выключатели и переключатели установочные. Общие технические условия» | Нормативные ссылки: | ![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15963-79 «Изделия электротехнические для районов с тропическим климатом. Общие технические требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9.005-72 «Единая система защиты от коррозии и старения. Металлы, сплавы, металлические и неметаллические неорганические покрытия. Допустимые и недопустимые контакты с металлами и неметаллами»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 24682-81 «Изделия электротехнические. Общие технические требования в части стойкости к воздействию специальных сред»![](../../../image/file3.gif) ГОСТ 8724-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15846-79 «Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18242-72 «Статистический приемочный контроль по альтернативному признаку. Планы контроля»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18321-73 «Статистический контроль качества. Методы случайного отбора выборок штучной продукции»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27483-87 «Испытания на пожароопасность. Методы испытаний. Испытания нагретой проволокой»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 27473-87 «Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 17677-82 «Светильники. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18620-86 «Изделия электротехнические. Маркировка»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 13871-78 «Изоляторы керамические на напряжение до 1000 В. Общие технические условия»![](../../../image/file2.gif) ГОСТ 14192-77 «Маркировка грузов»![](../../../image/file2.gif) ГОСТ 14254-80 «Изделия электротехнические. Оболочки. Степень защиты. Обозначения. Методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 15543-70 «Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды»![](../../../image/file2.gif) ГОСТ 17412-72 «Изделия электротехнические для районов с холодным климатом. Технические требования, приемка и методы испытаний»![](../../../image/file2.gif) ГОСТ 17516-72 «Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 18175-78 «Бронзы безоловянные, обрабатываемые давлением. Марки»![](../../../image/file2.gif) ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний»![](../../../image/file2.gif) ГОСТ 23216-78 «Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 2327-89 «Выключатели, выключатели-разъединители, переключатели и переключатели-разъединители врубные низковольтные. Общие технические условия»![](../../../image/file2.gif) ГОСТ 25030-81 «Зажимы контактные безвинтовые. Технические требования. Методы испытаний»![](../../../image/file2.gif) ГОСТ 5689-79 «Массы прессовочные фенольные. Технические условия»![](../../../image/file2.gif) ГОСТ 7399-80 «Провода и шнуры соединительные на напряжение до 450 В. Технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 8594-80 «Коробки для установки выключателей и штепсельных розеток при скрытой электропроводке. Общие технические условия»![](../../../image/file2.gif) ![](../../../image/file3.gif) ГОСТ 9389-75 «Проволока стальная углеродистая пружинная. Технические условия»
|

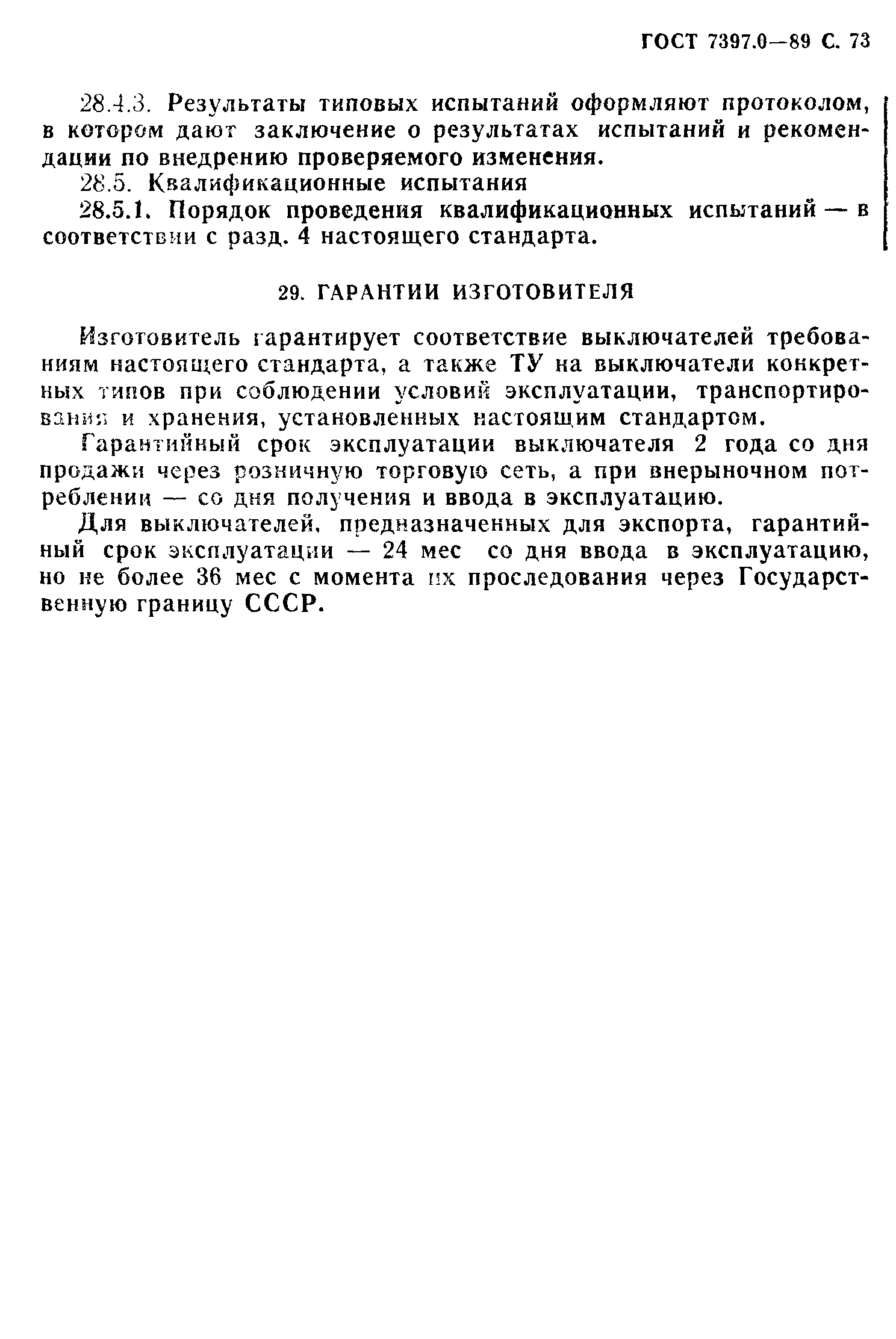

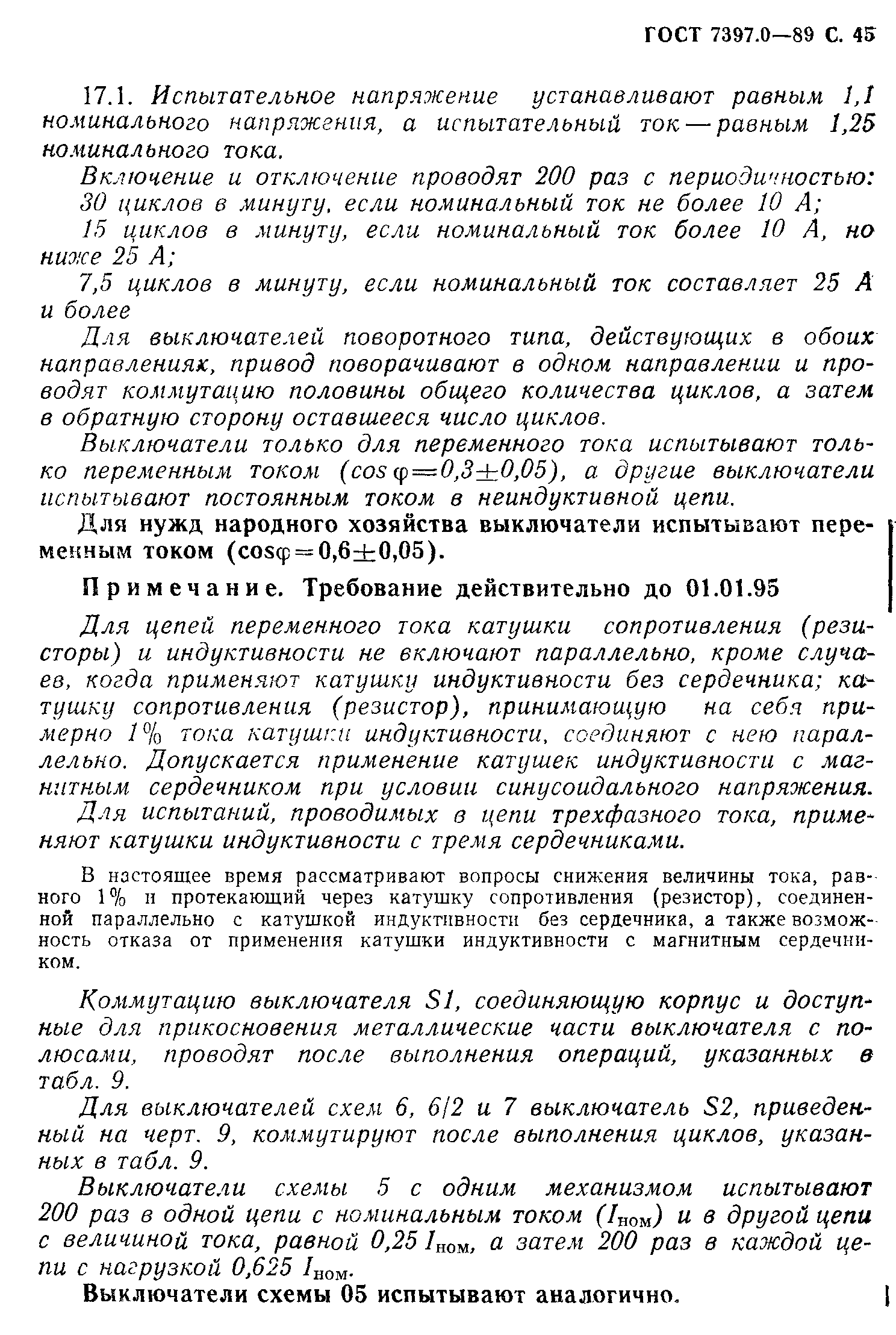

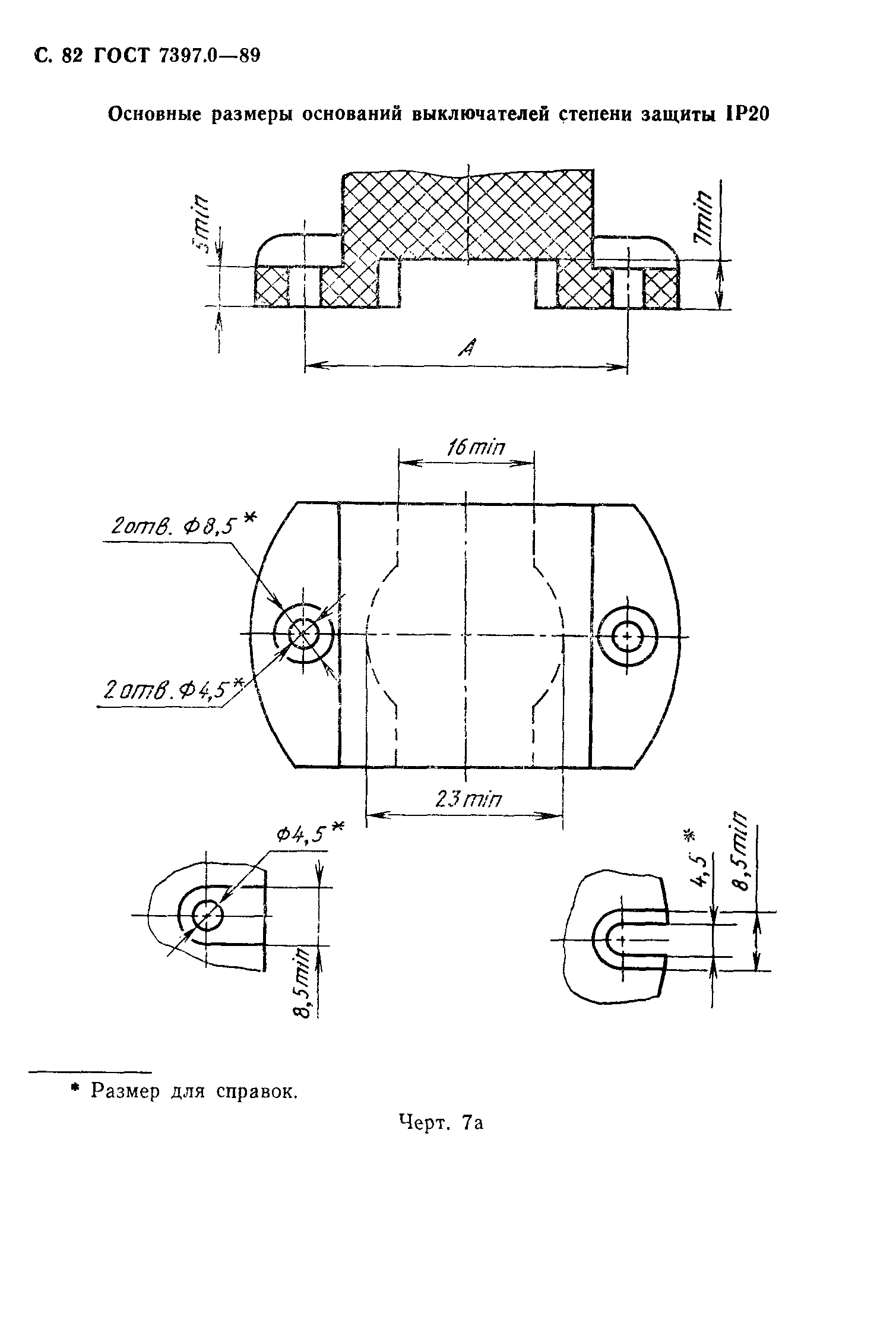

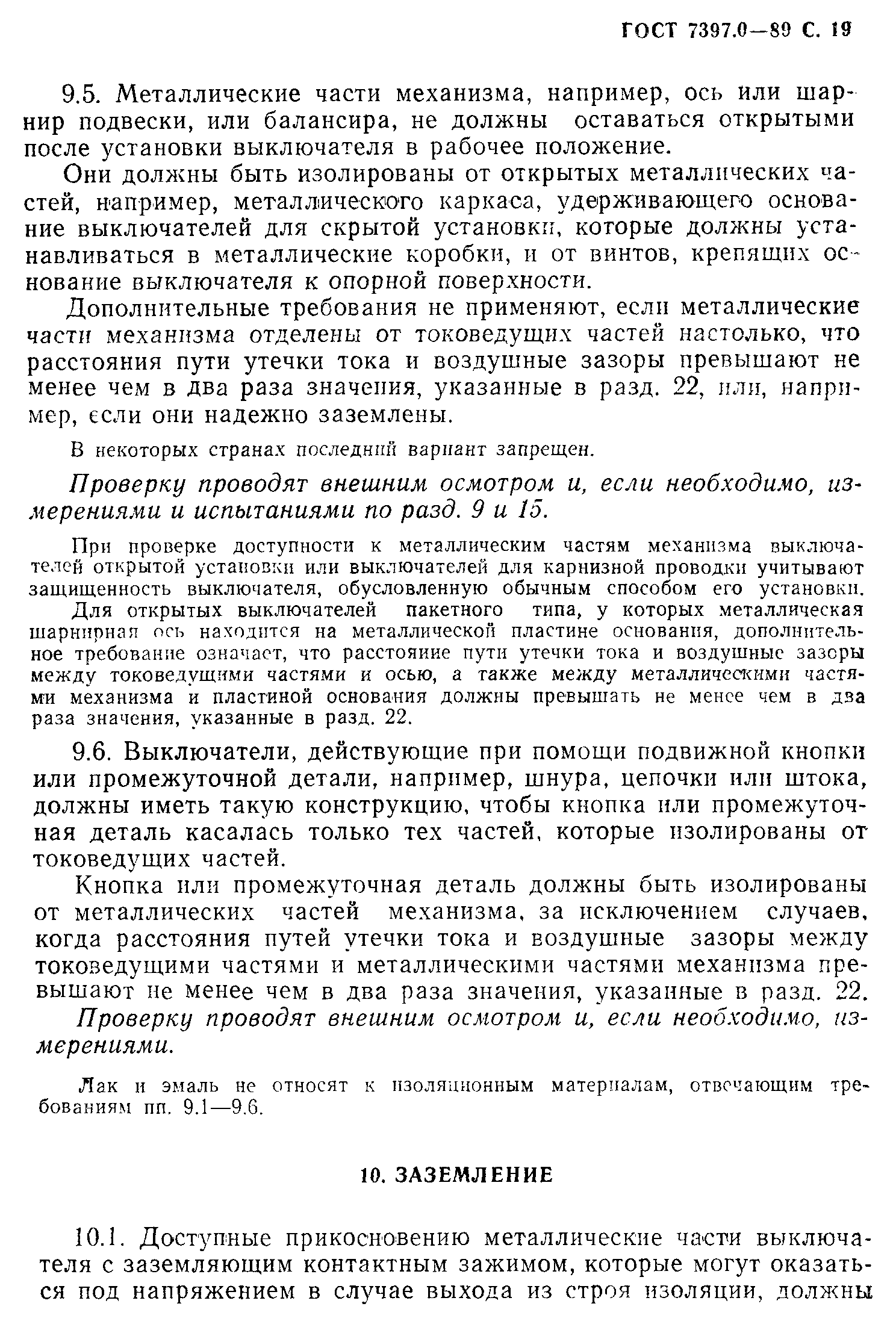

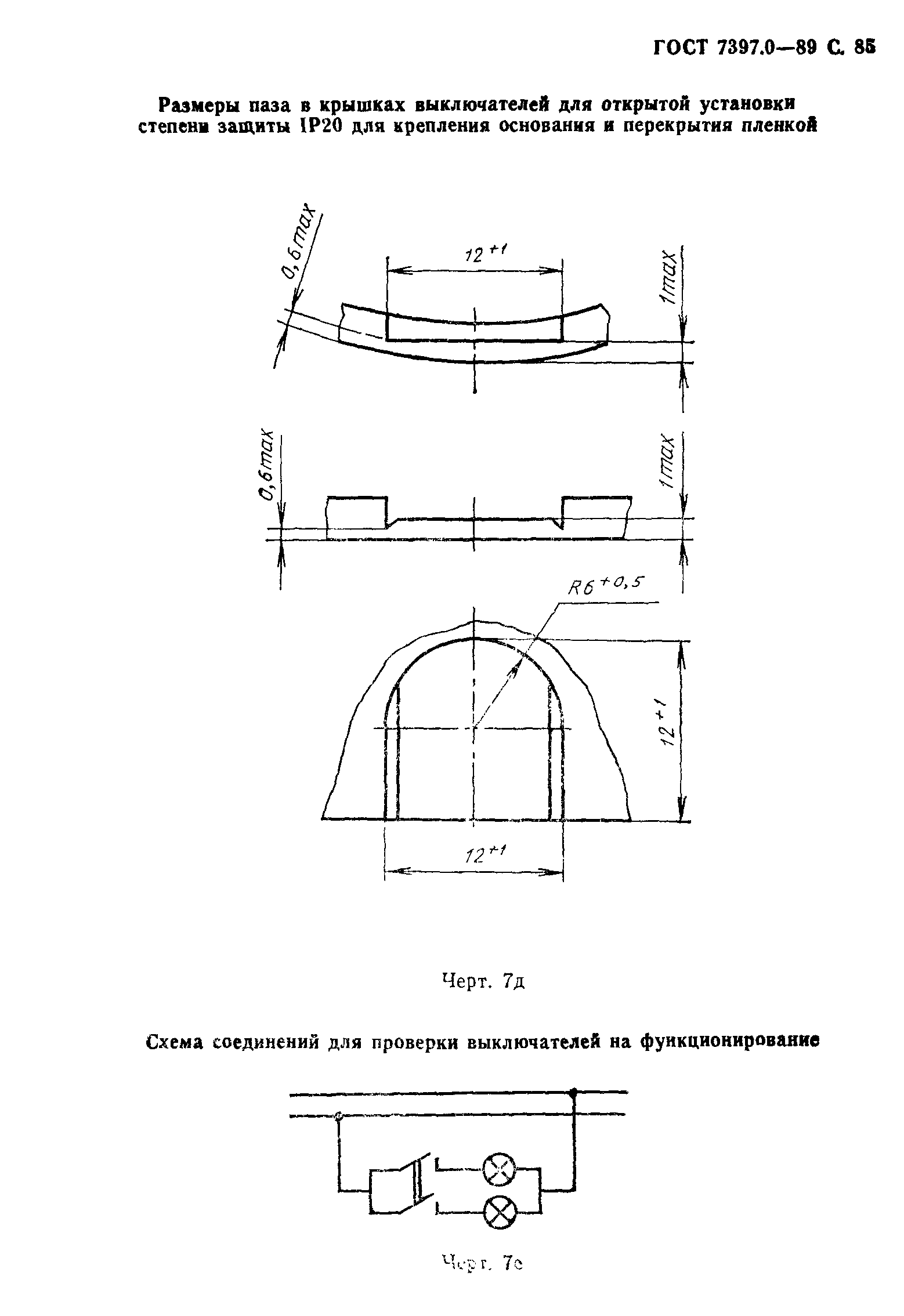

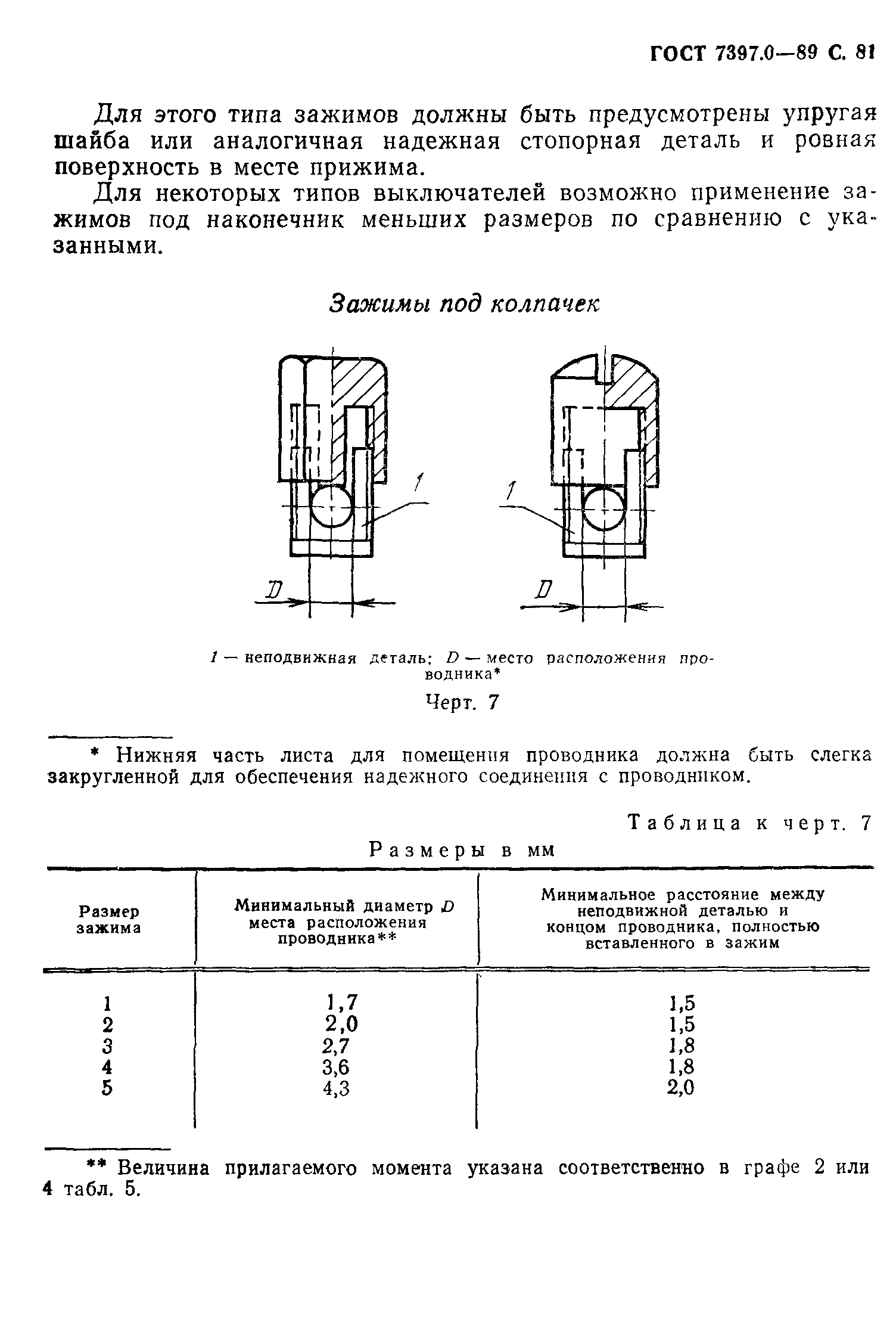

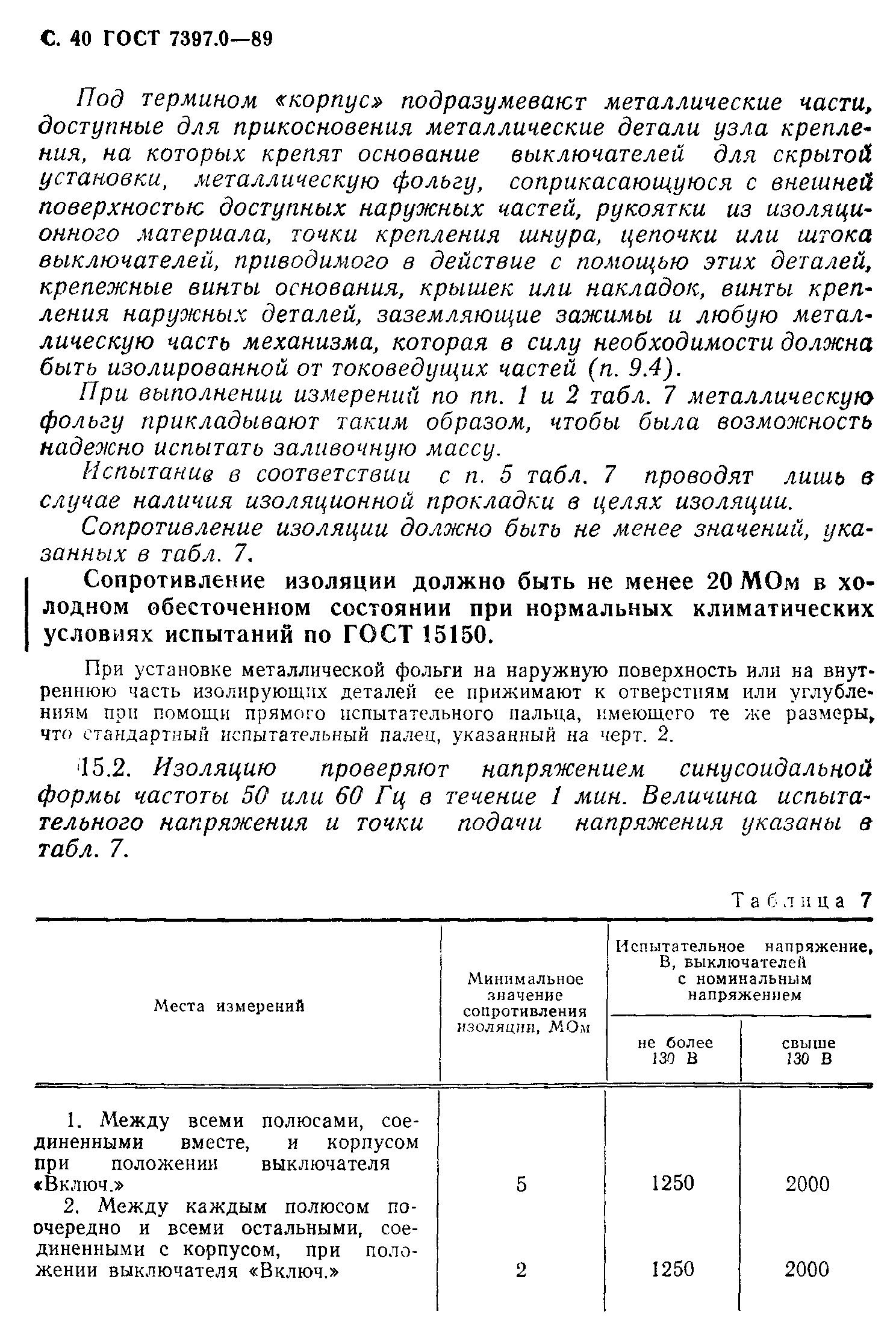

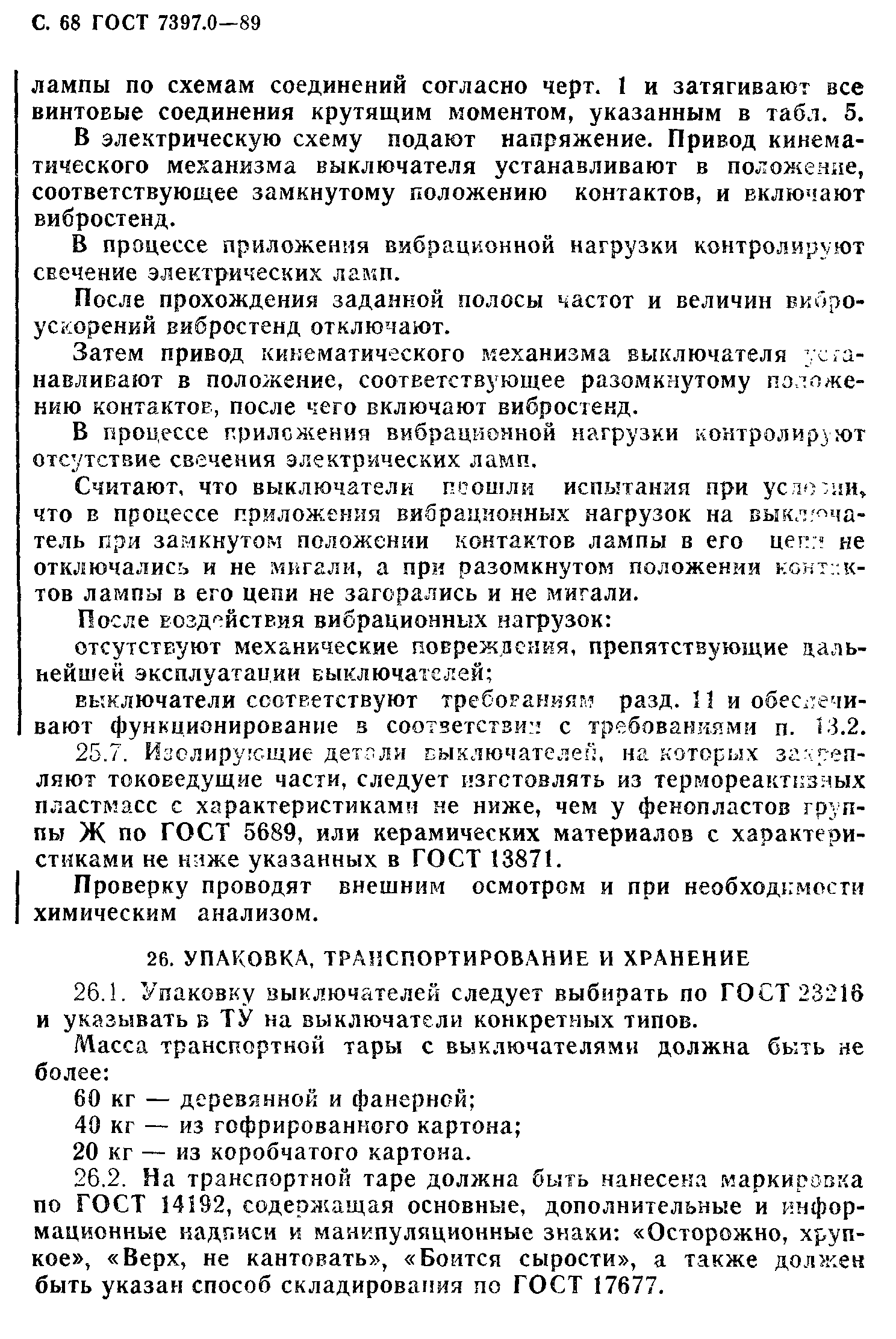

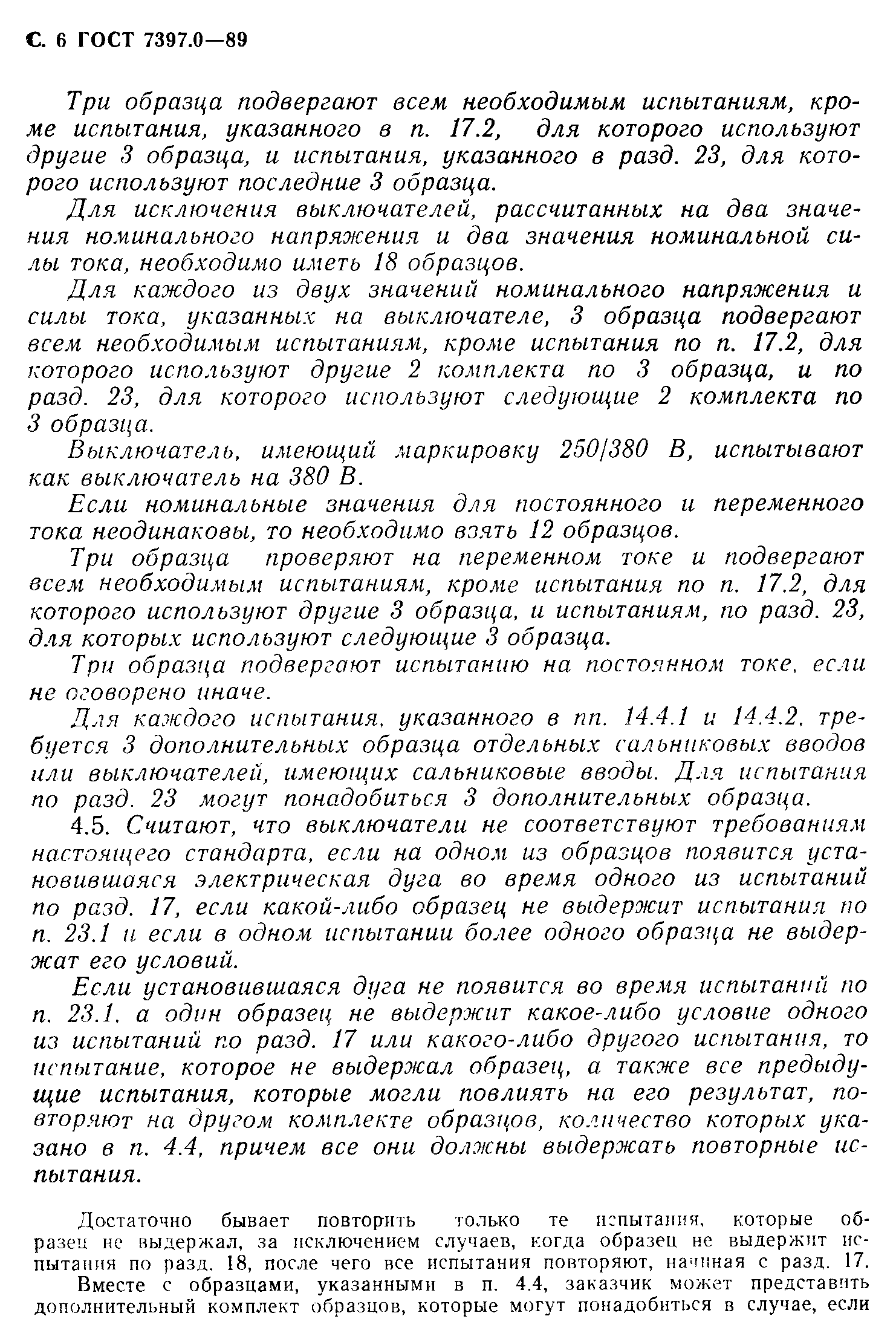

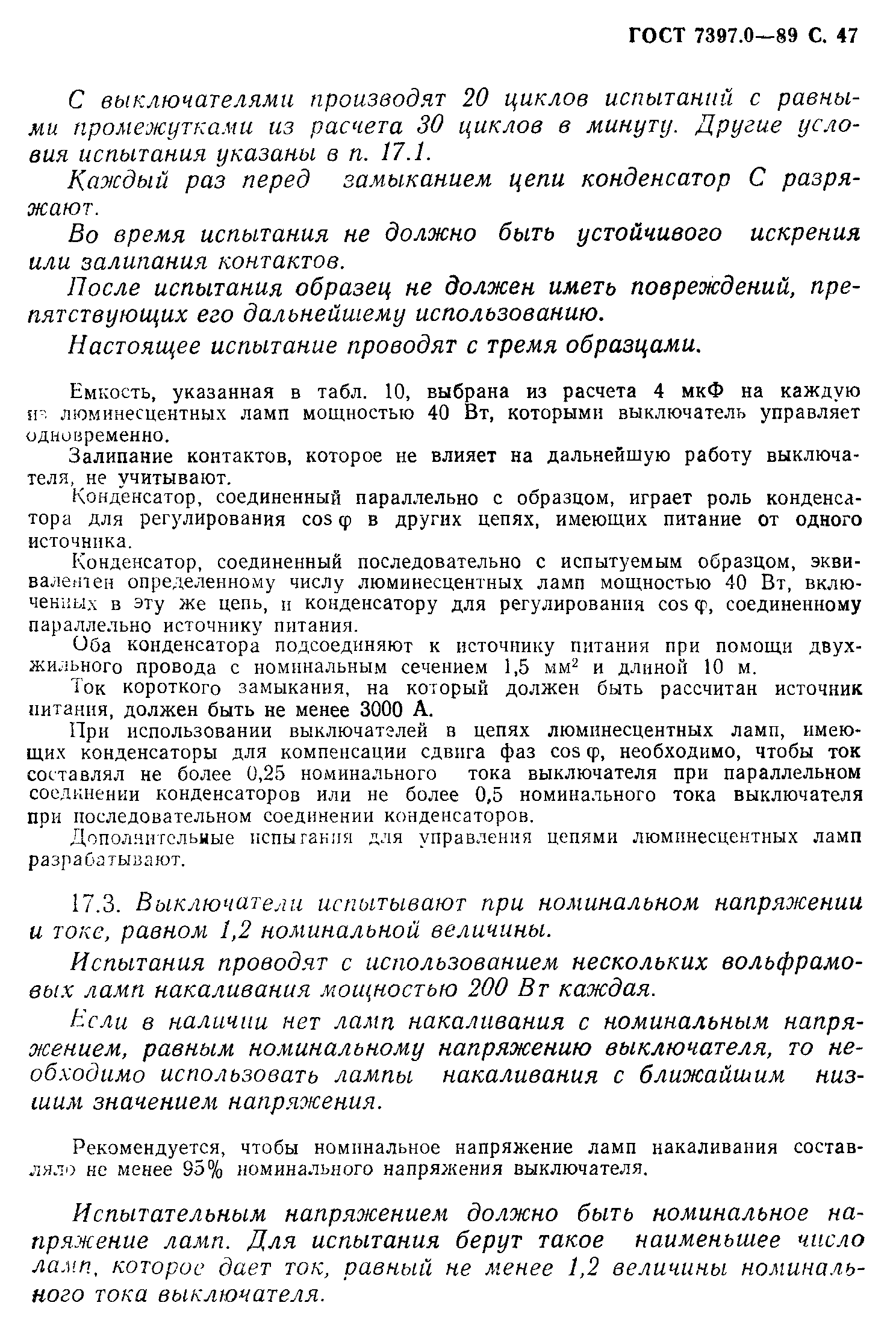

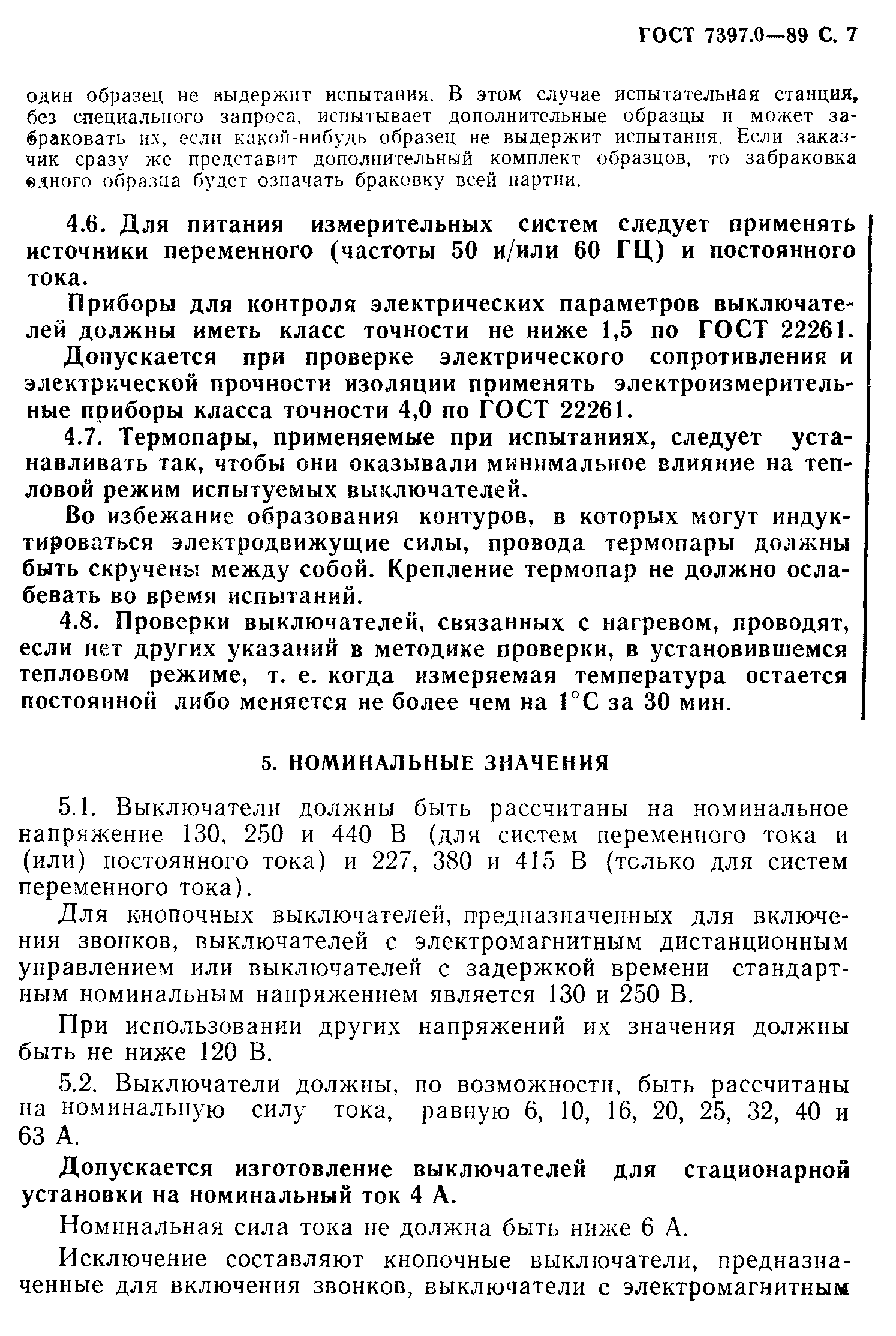

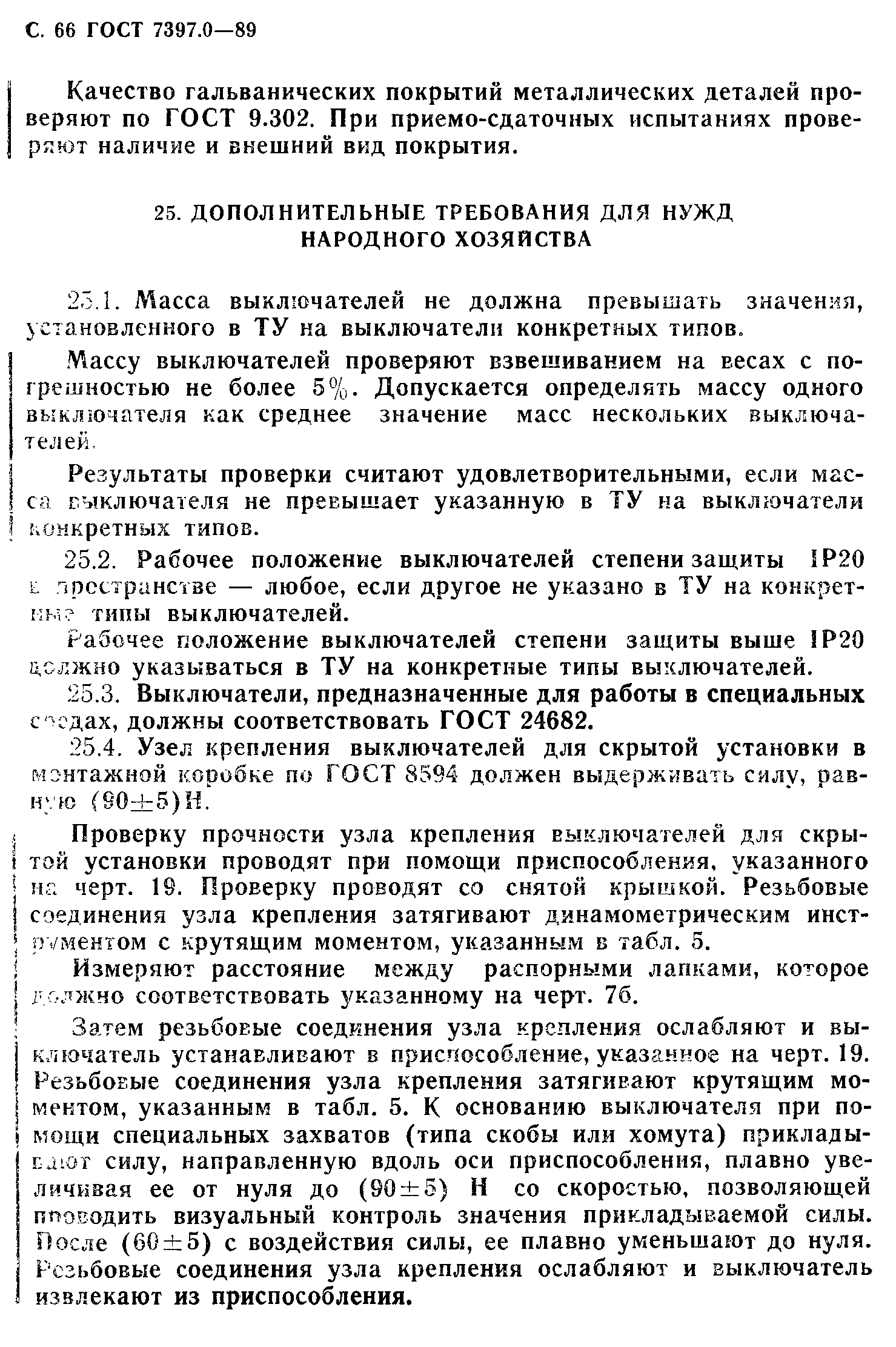

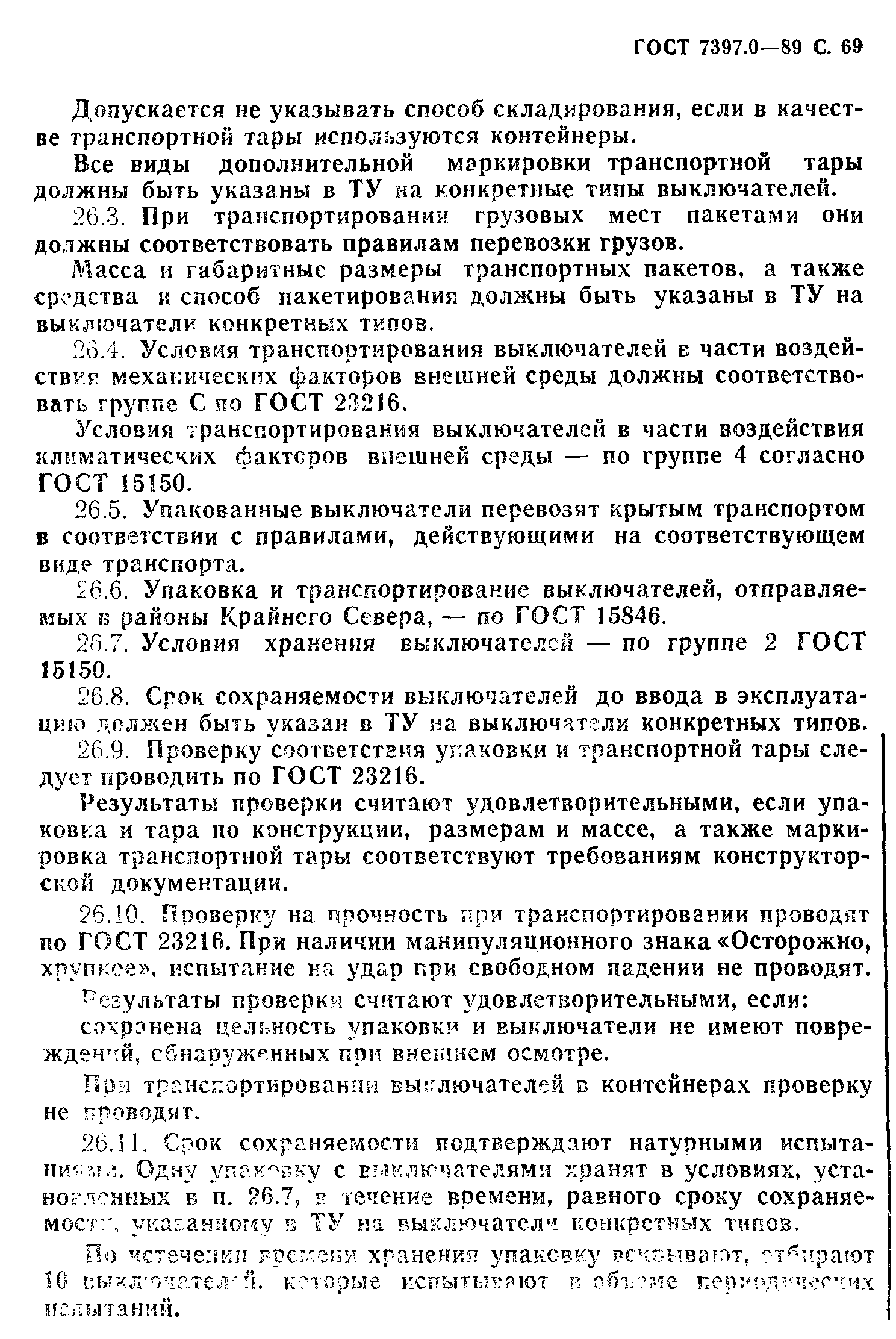

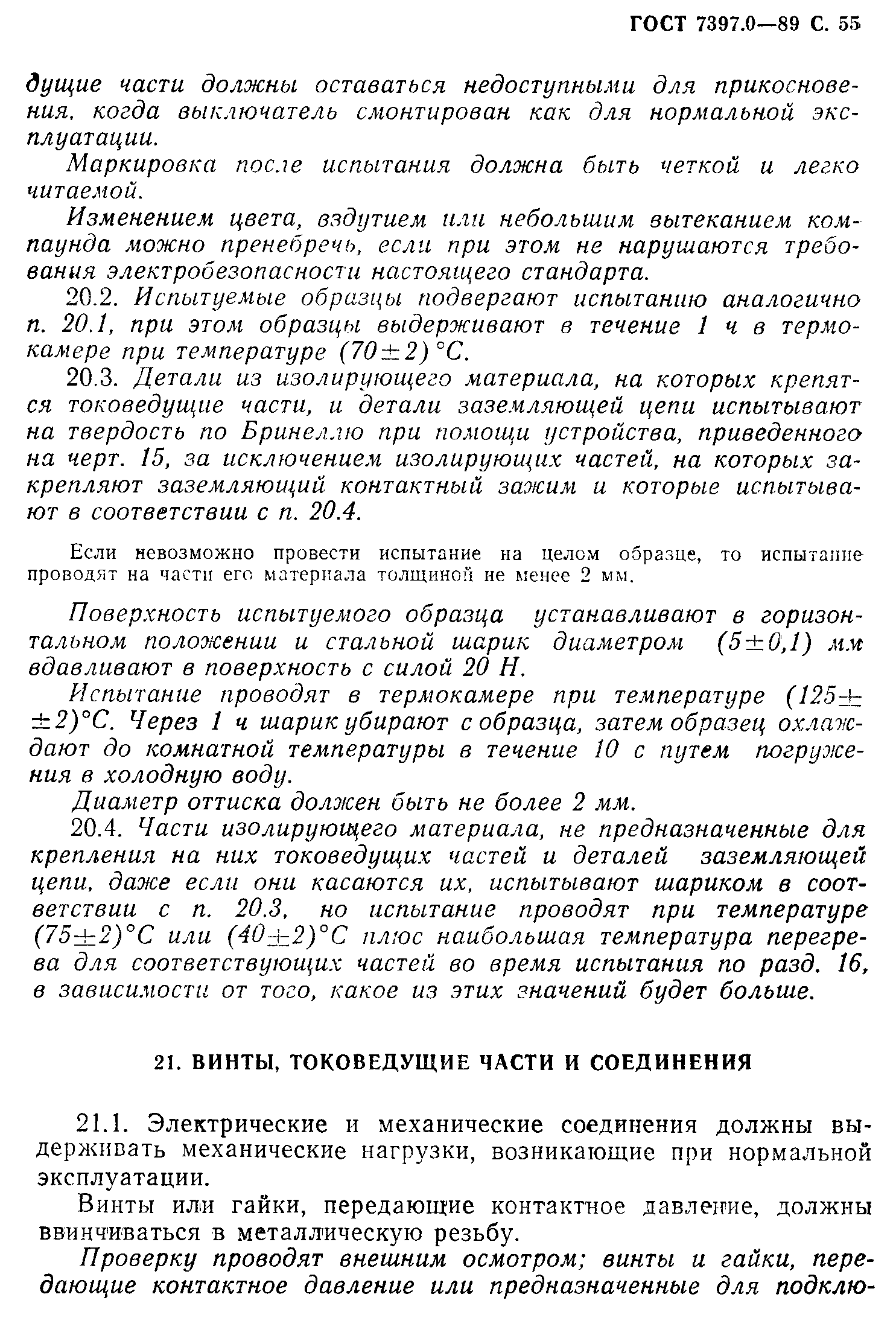

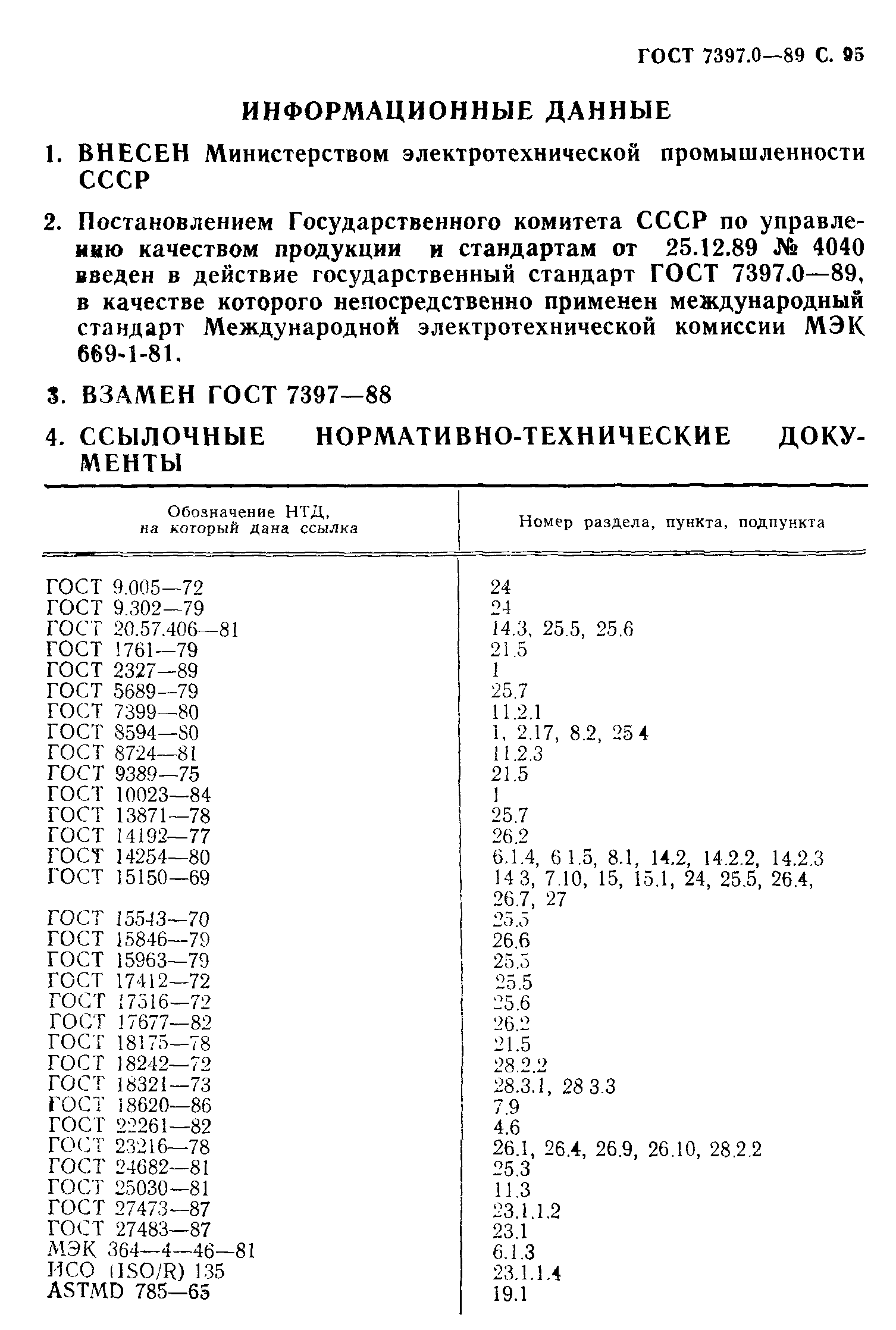

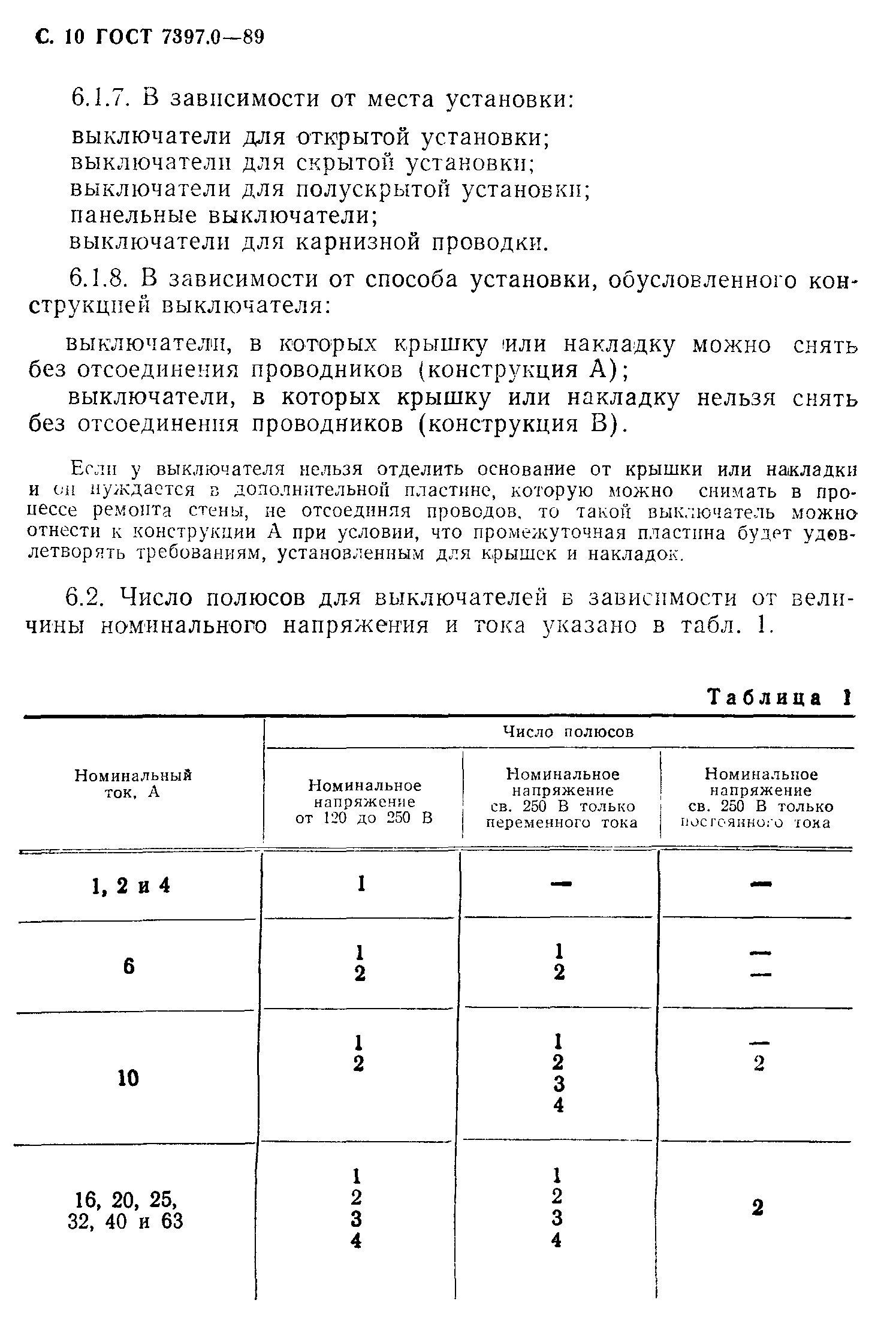

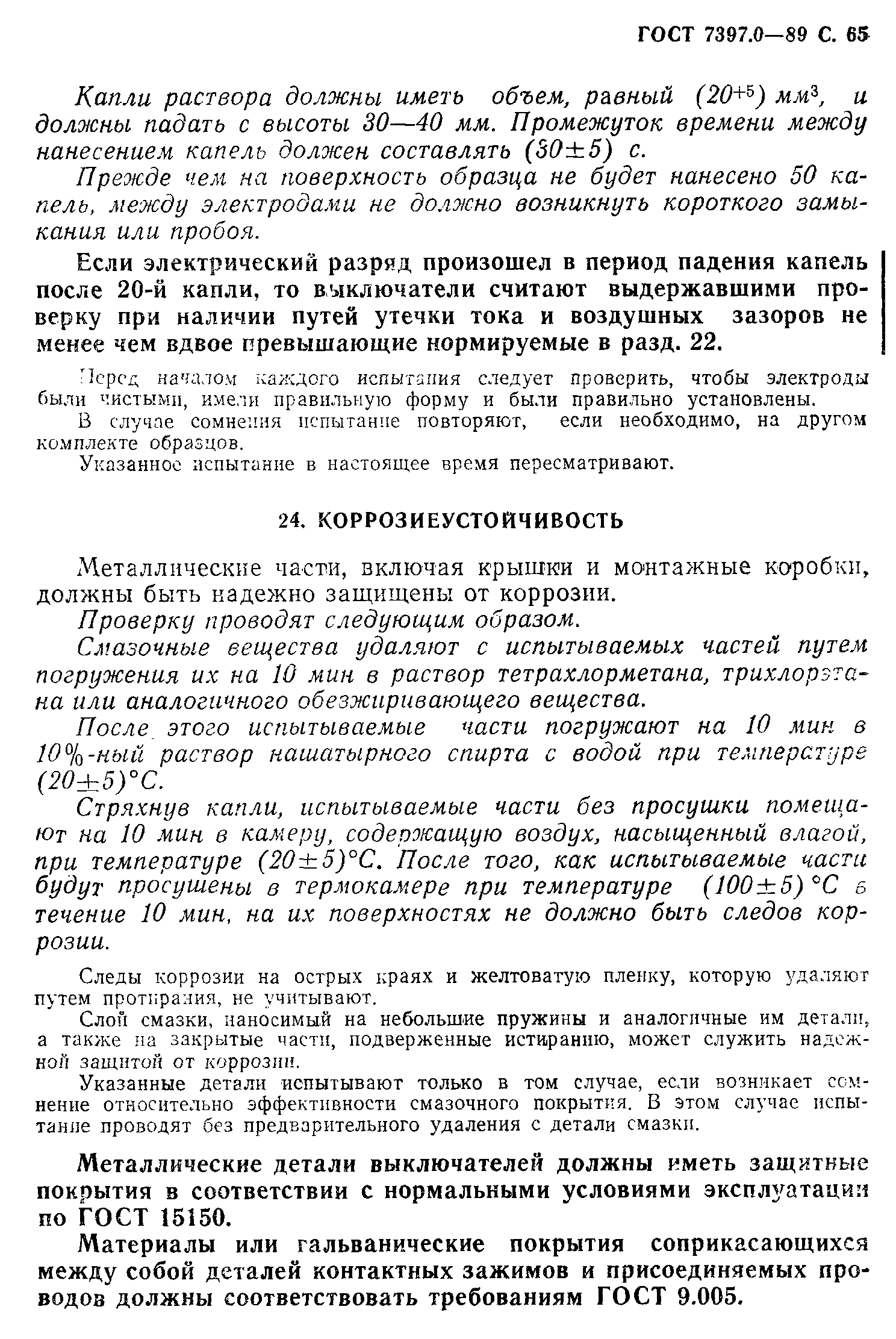

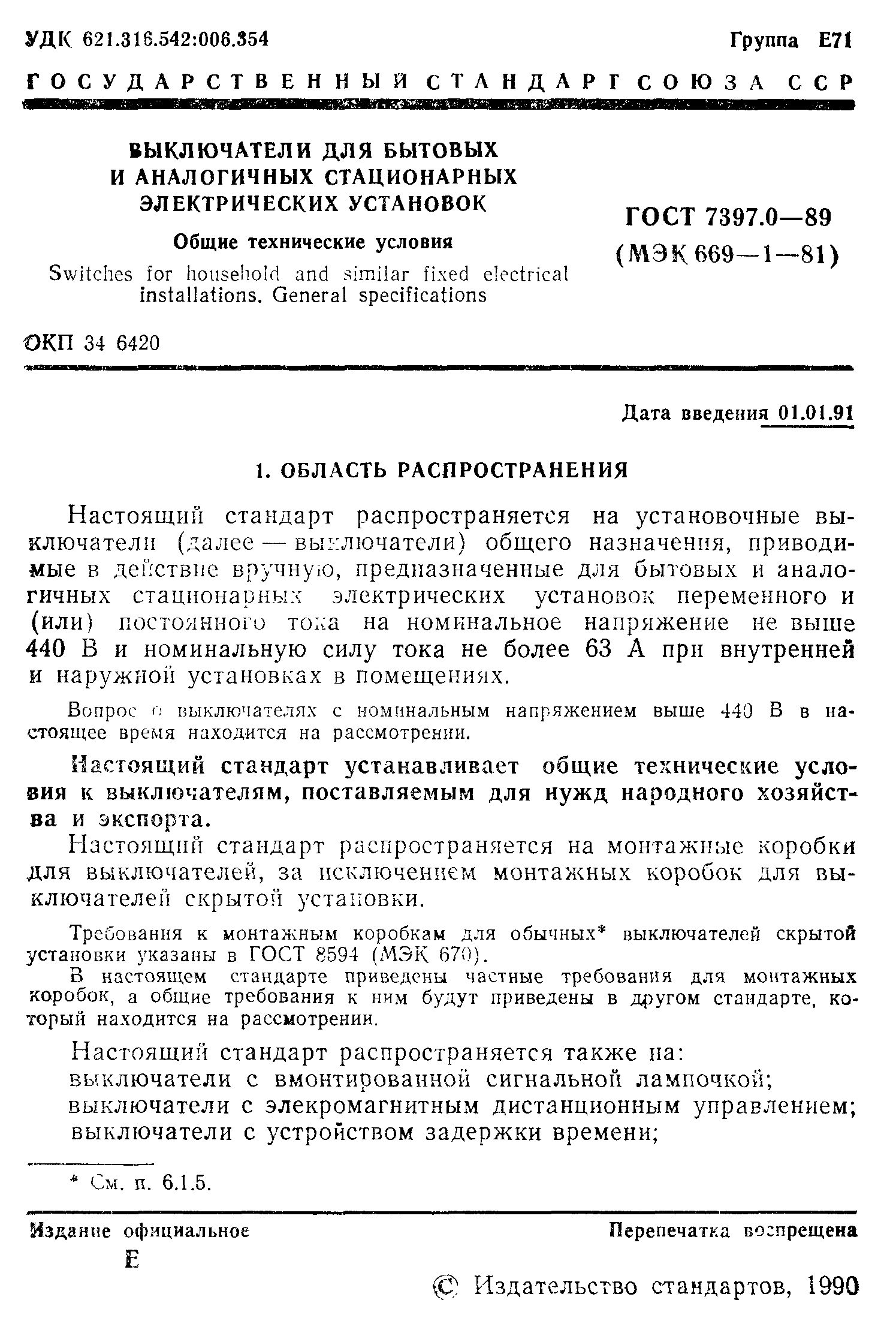

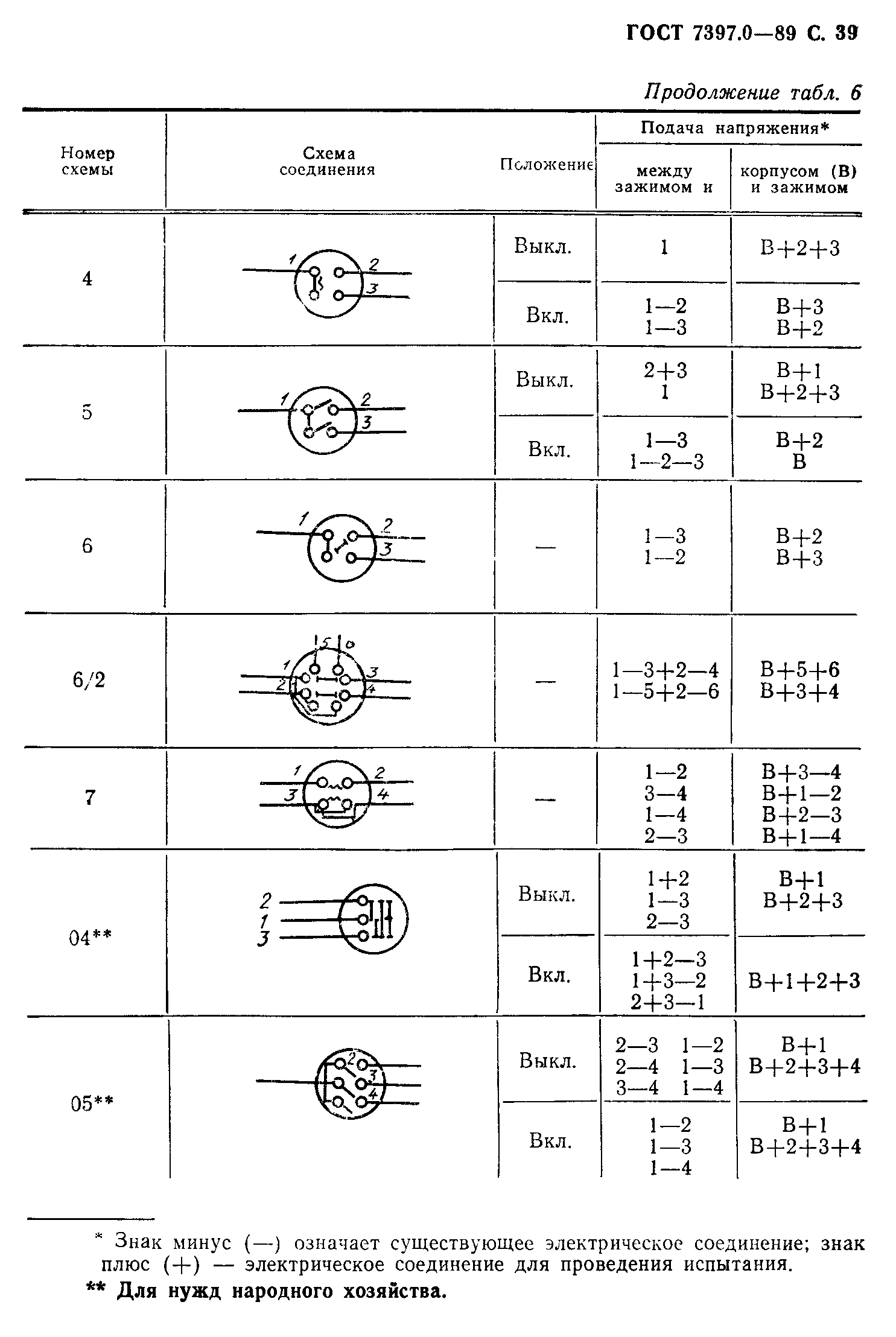

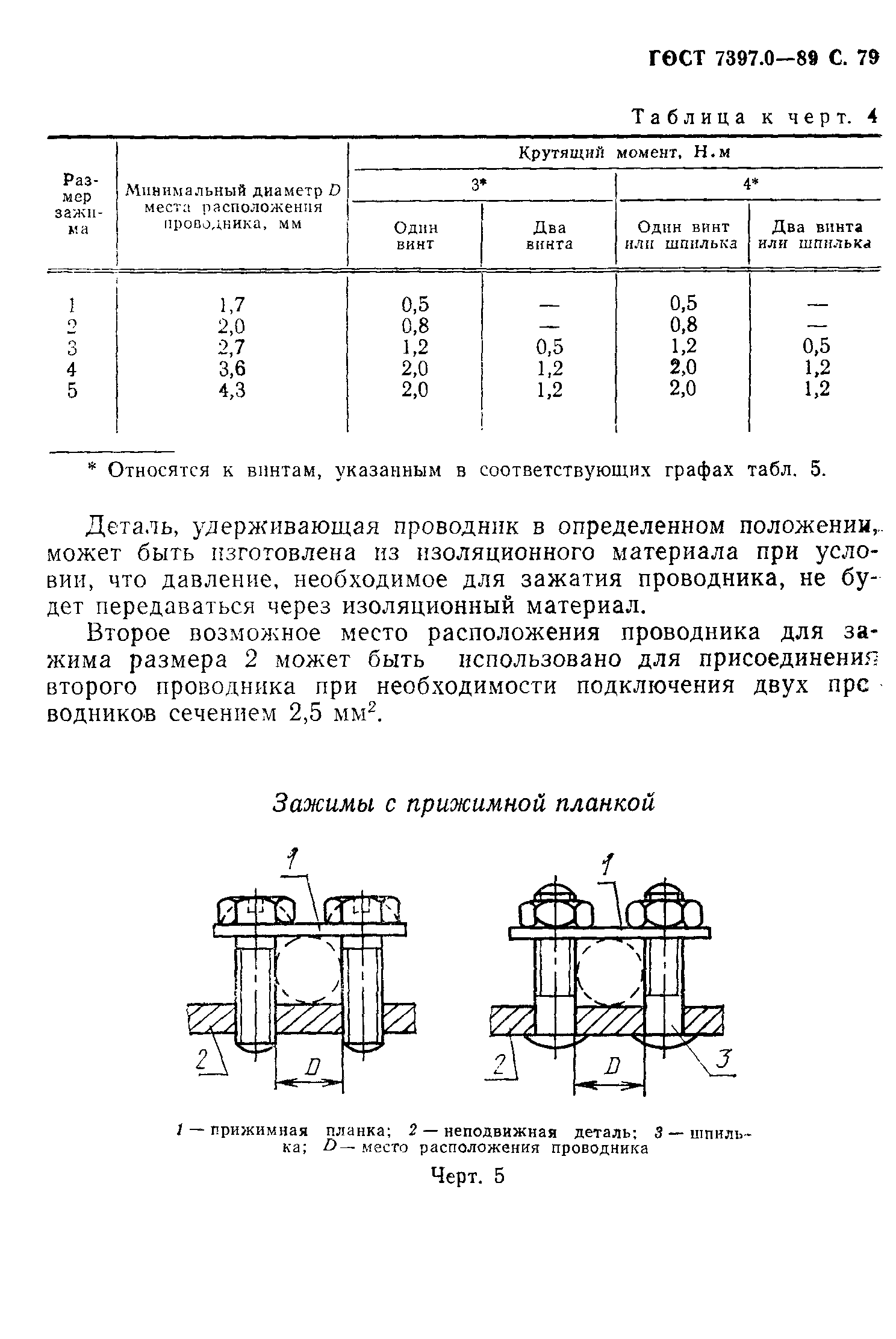

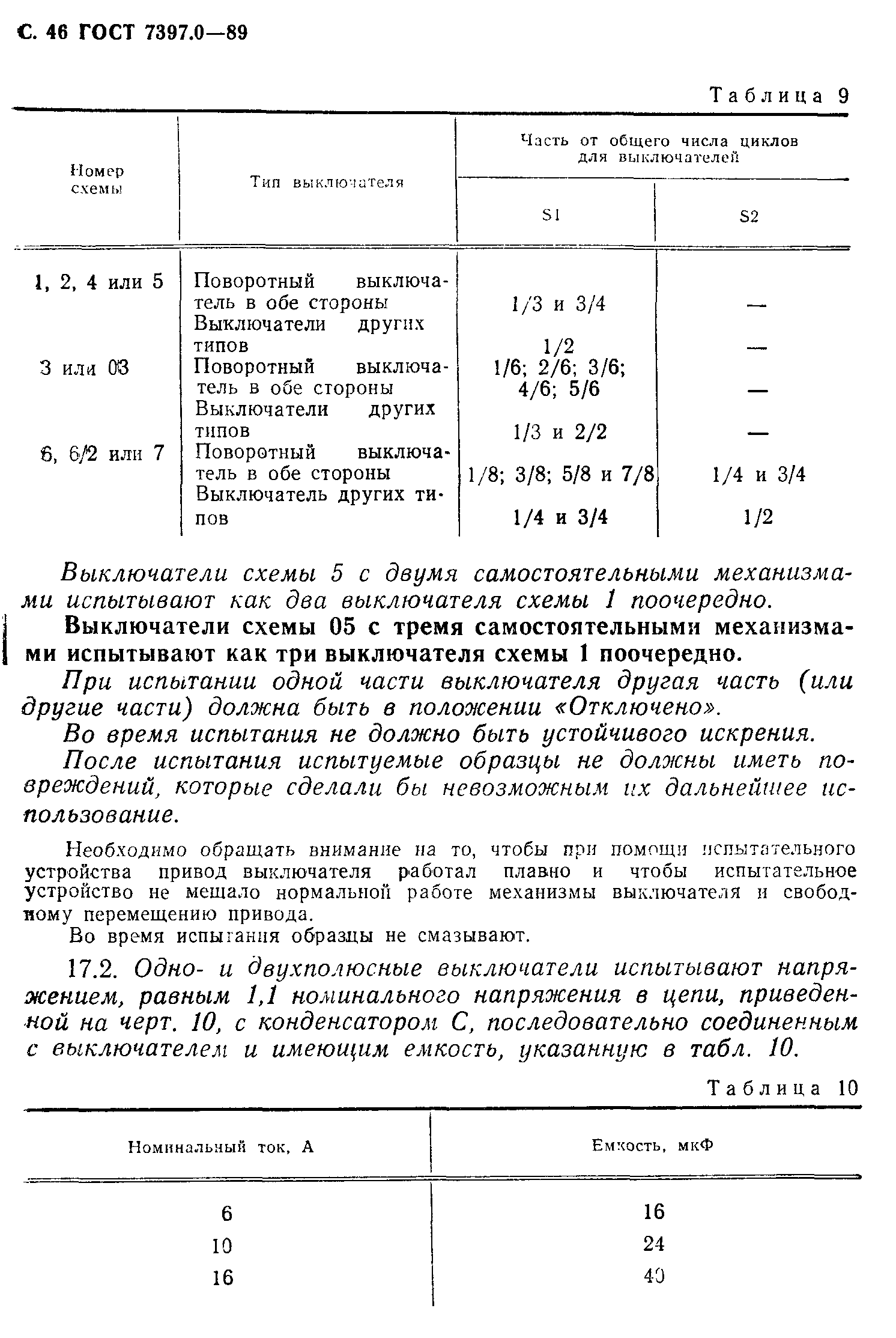

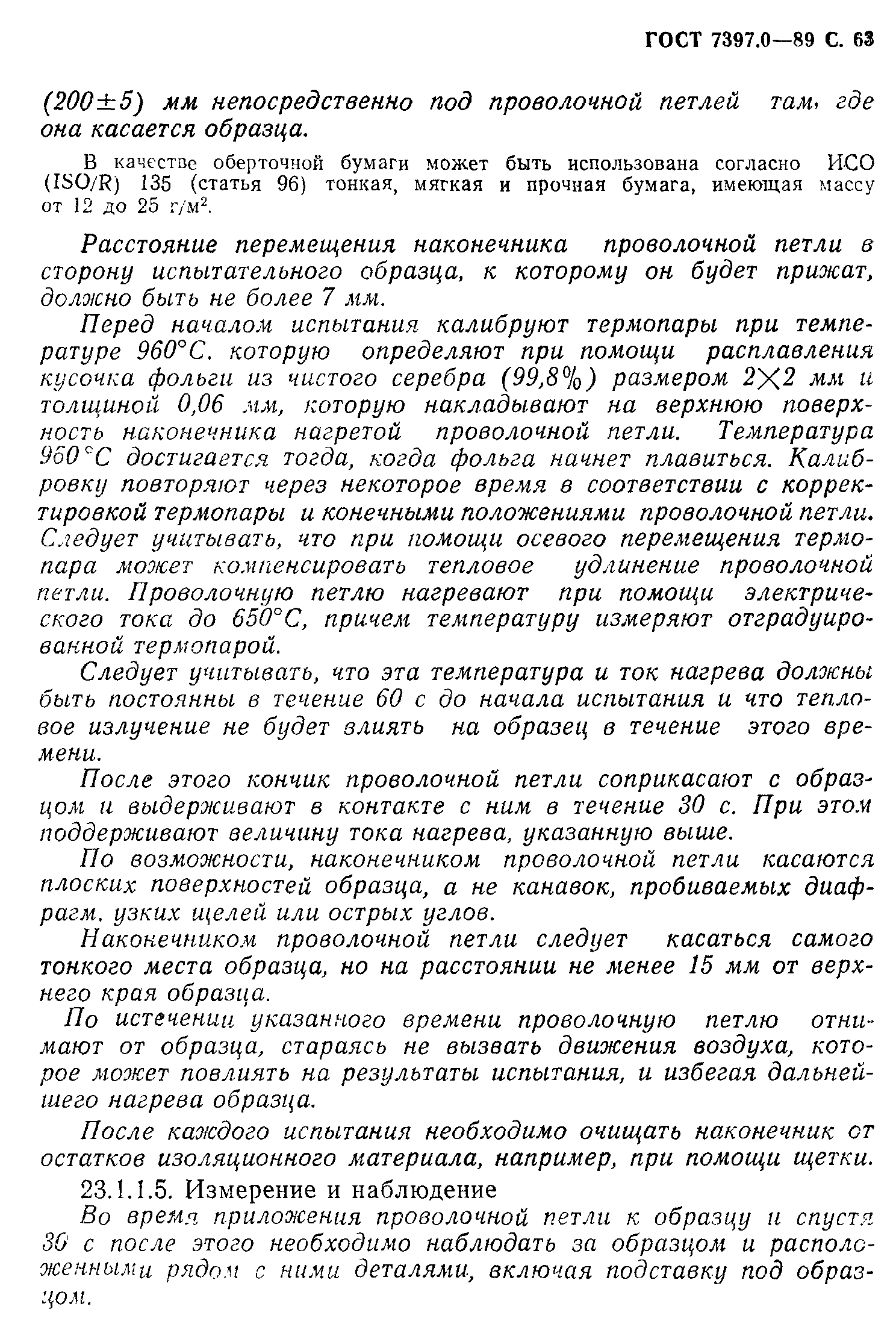

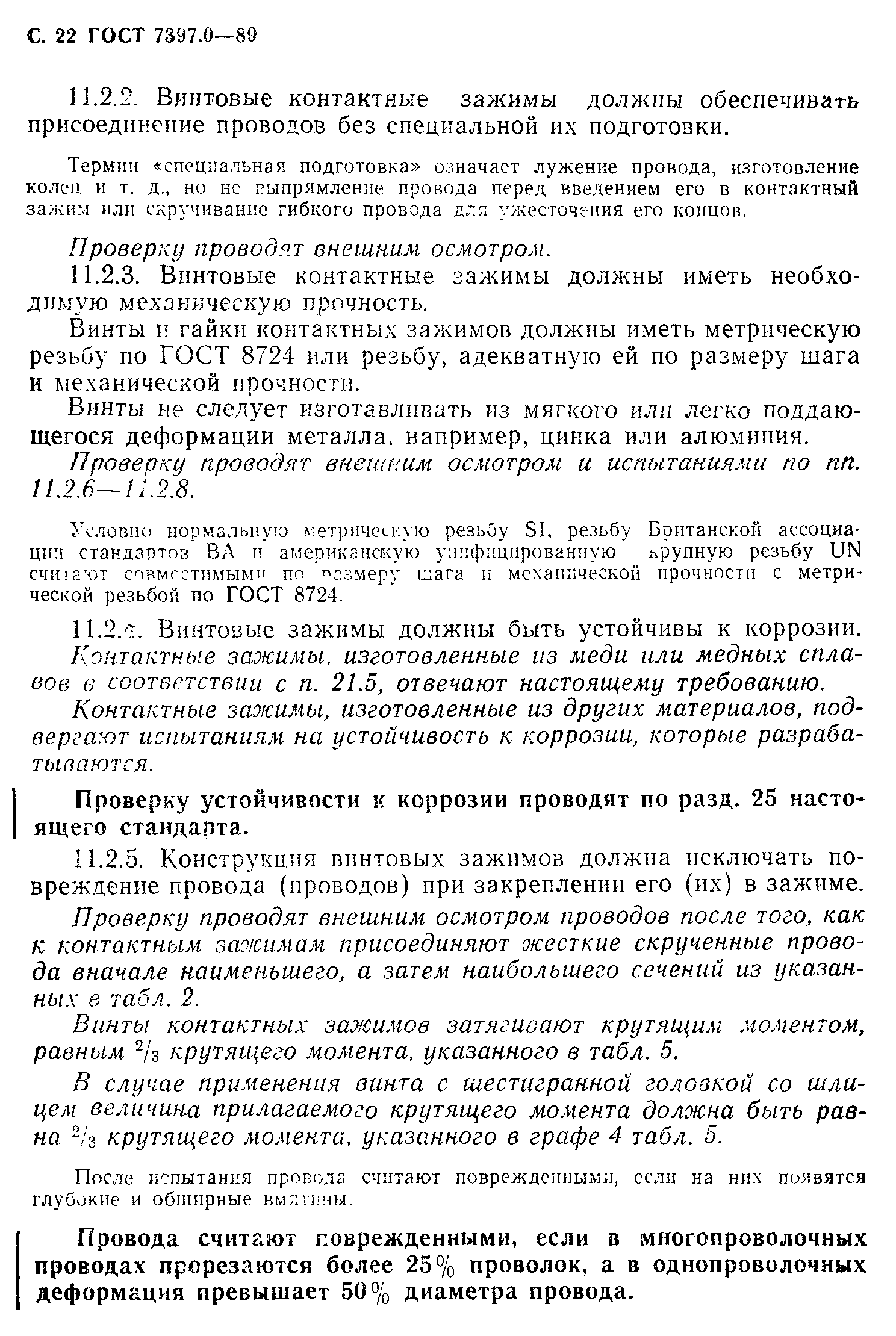

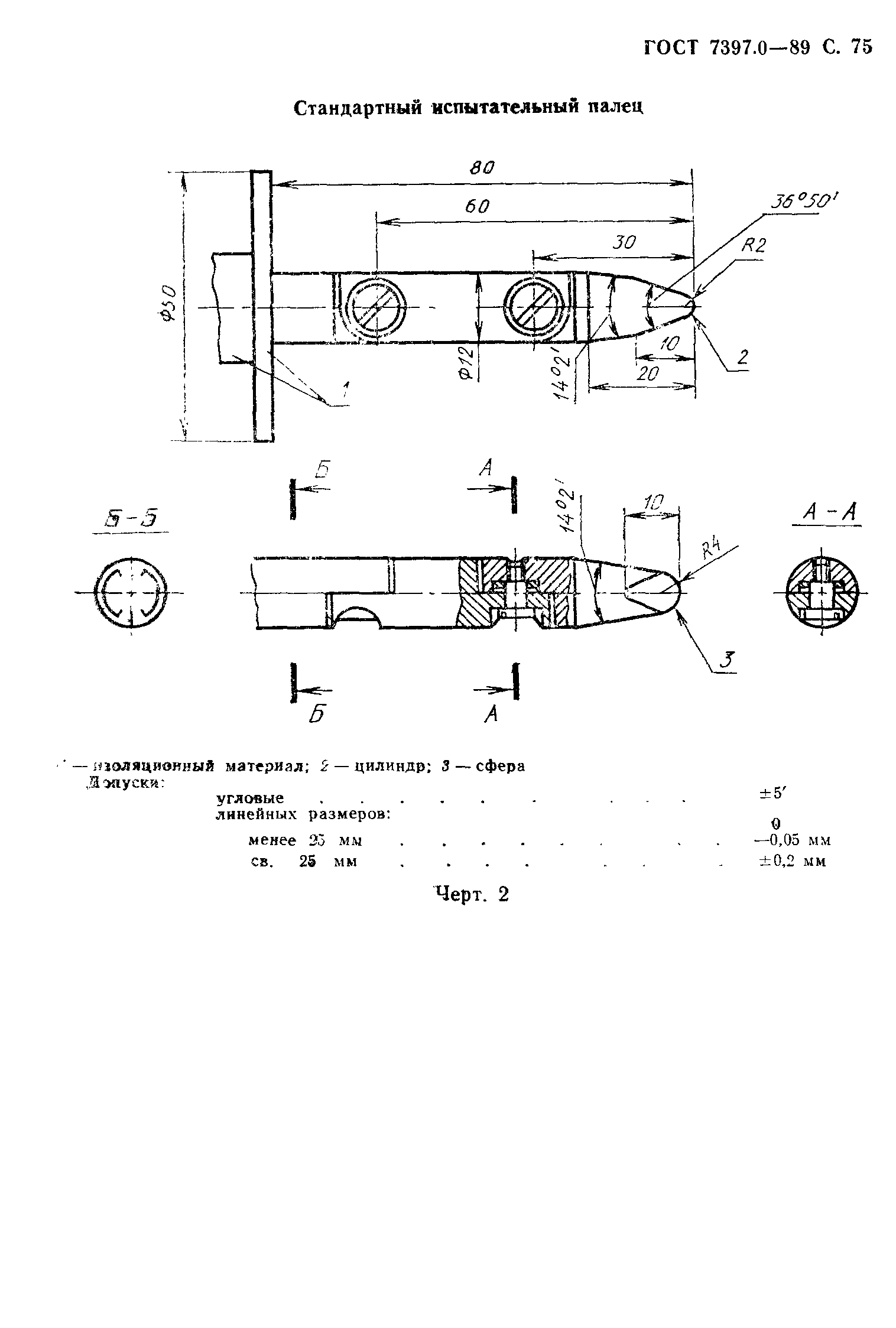

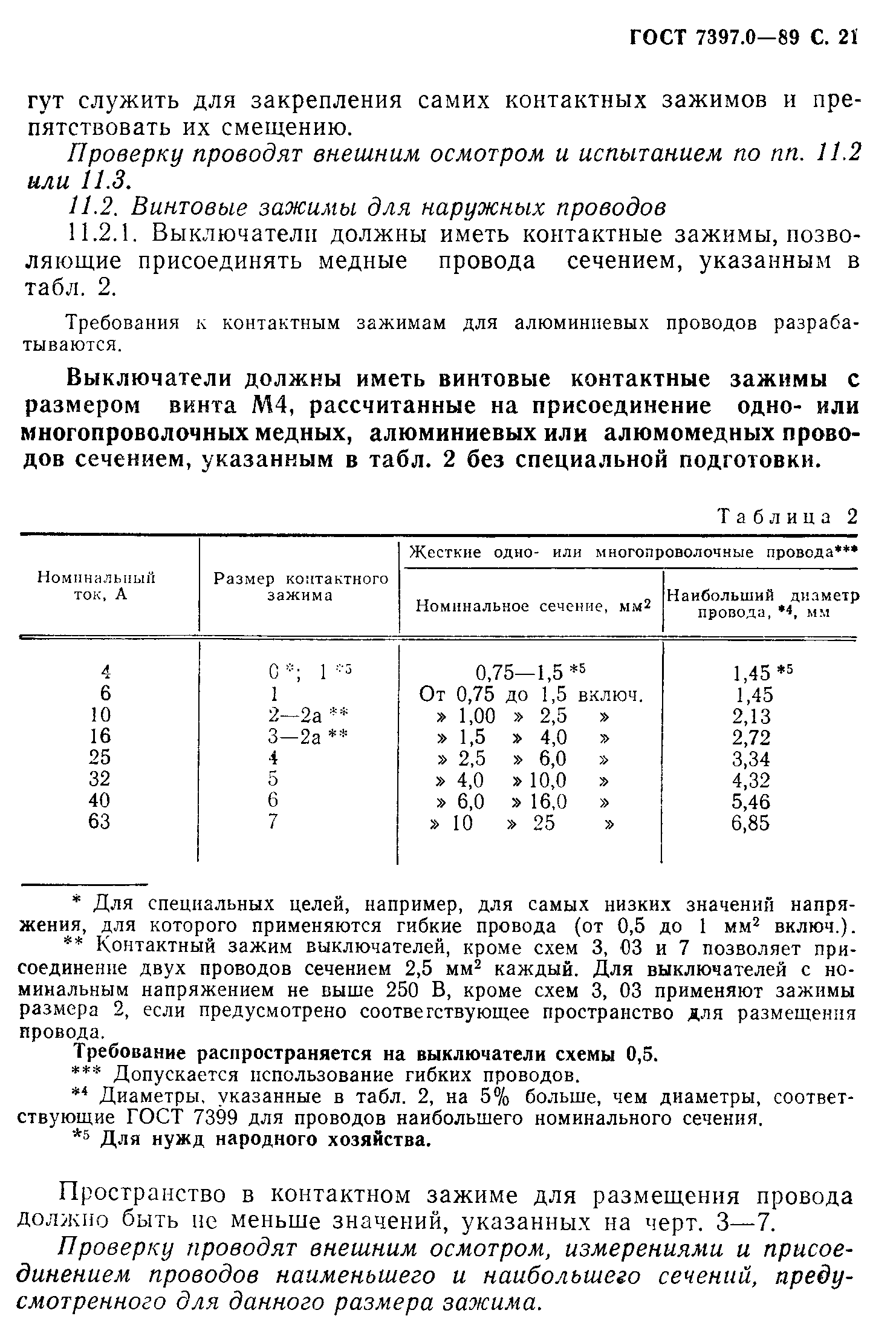

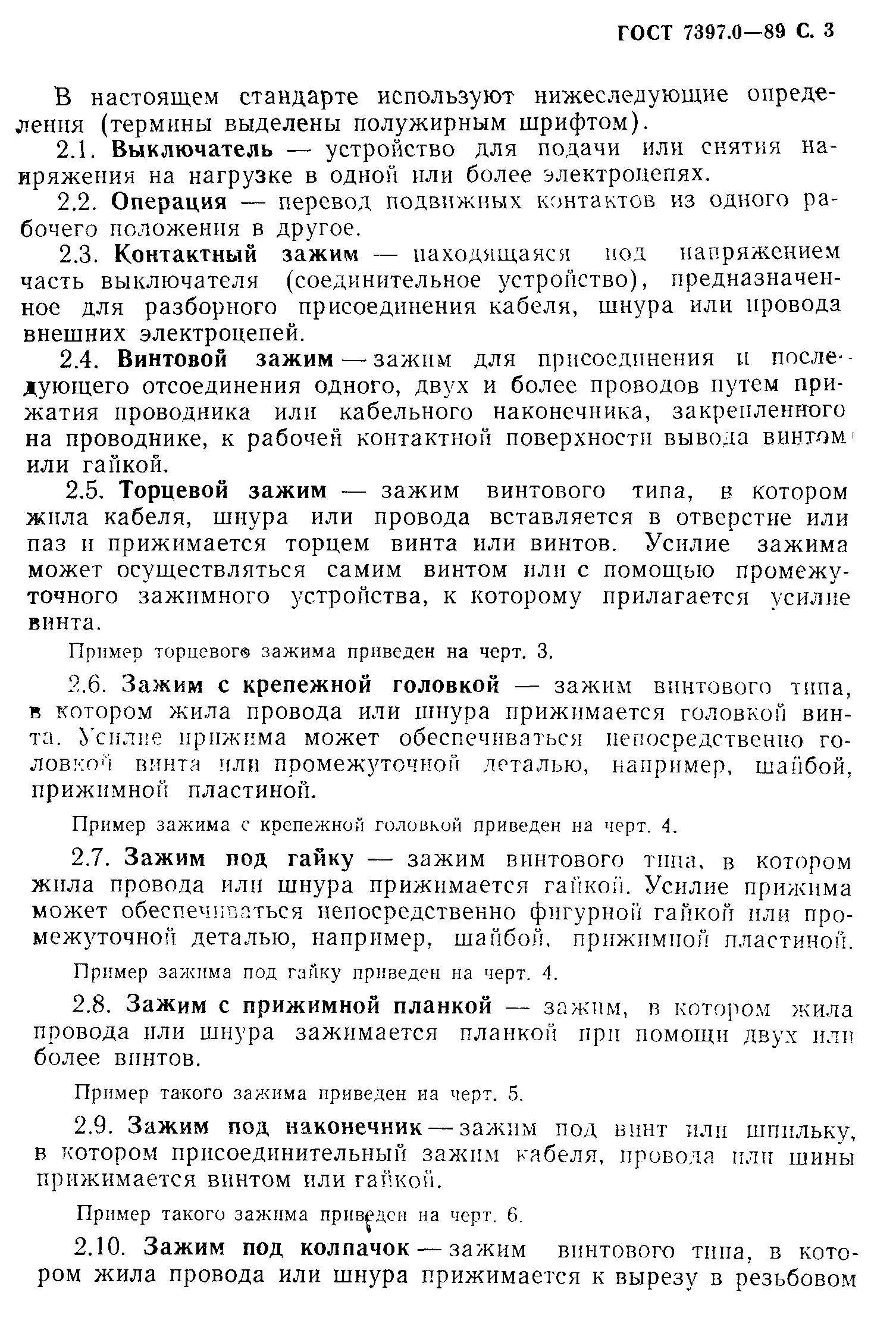

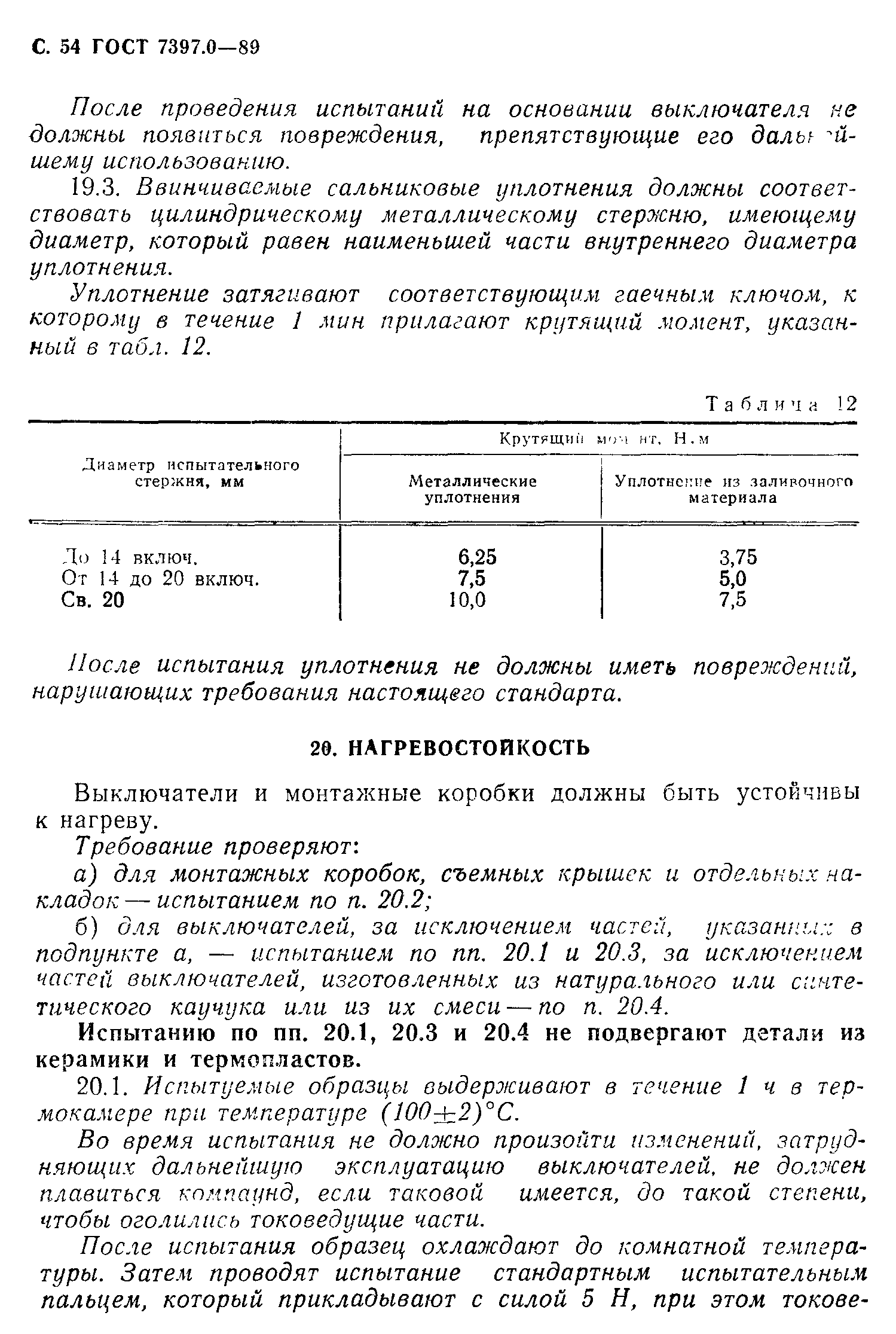

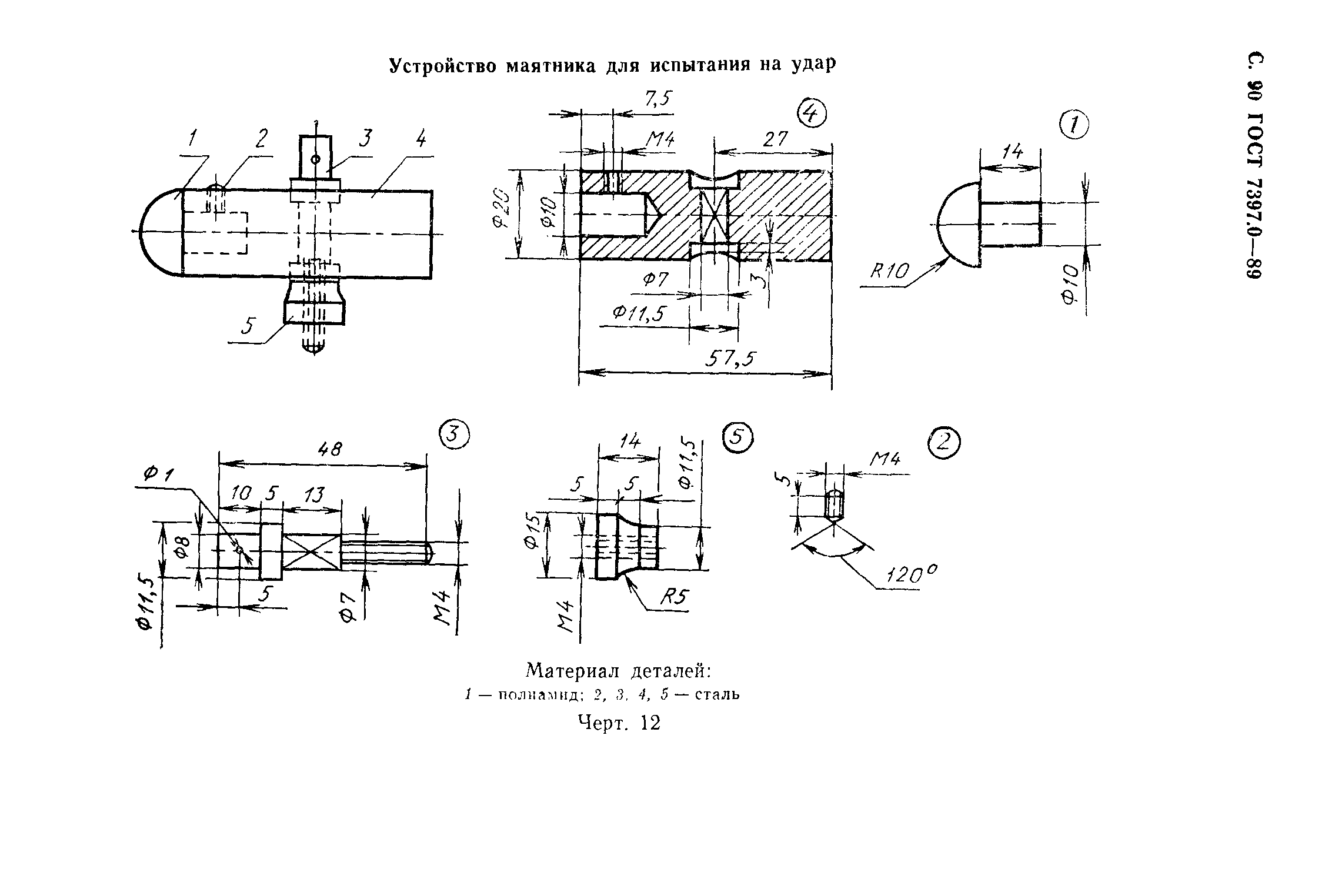

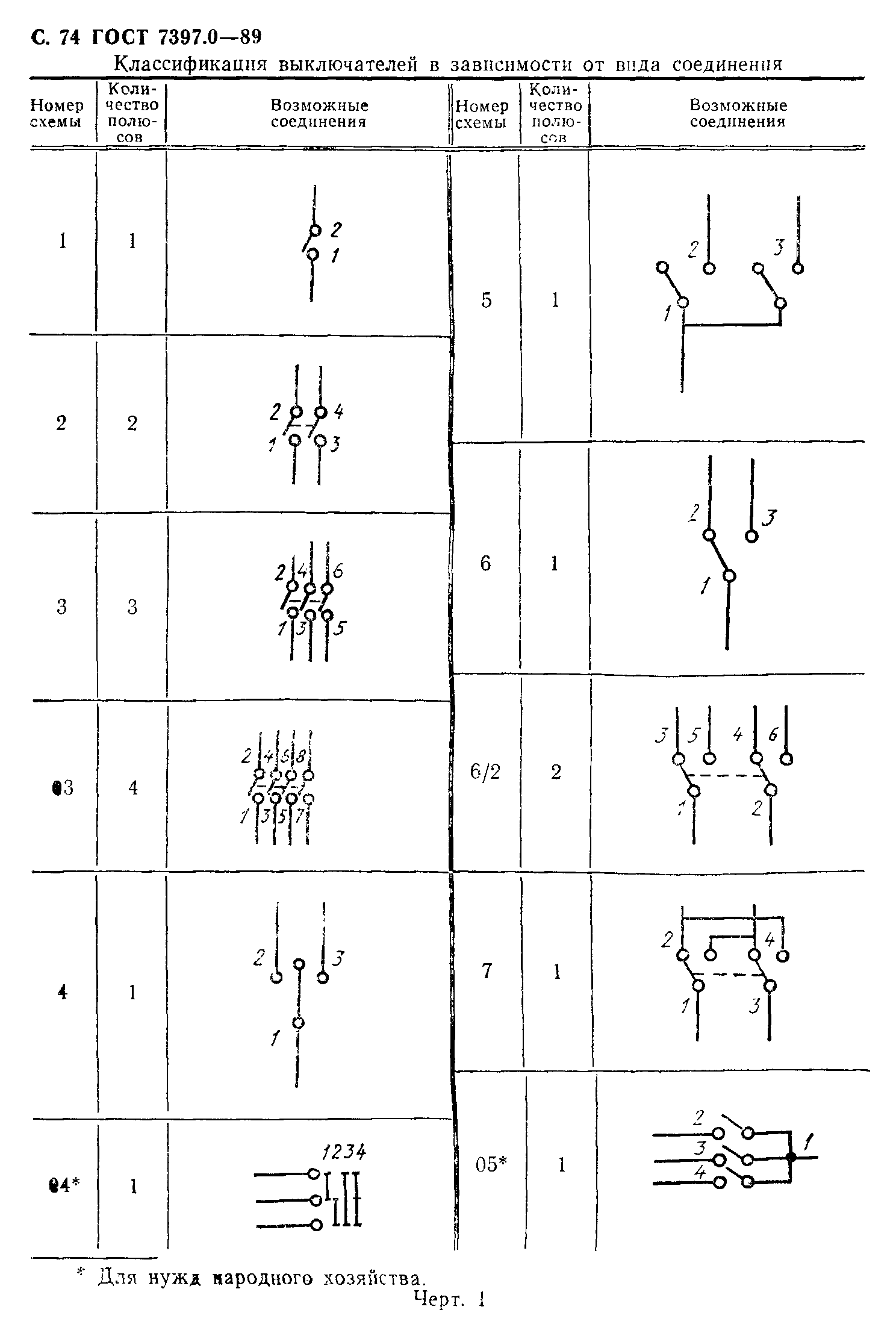

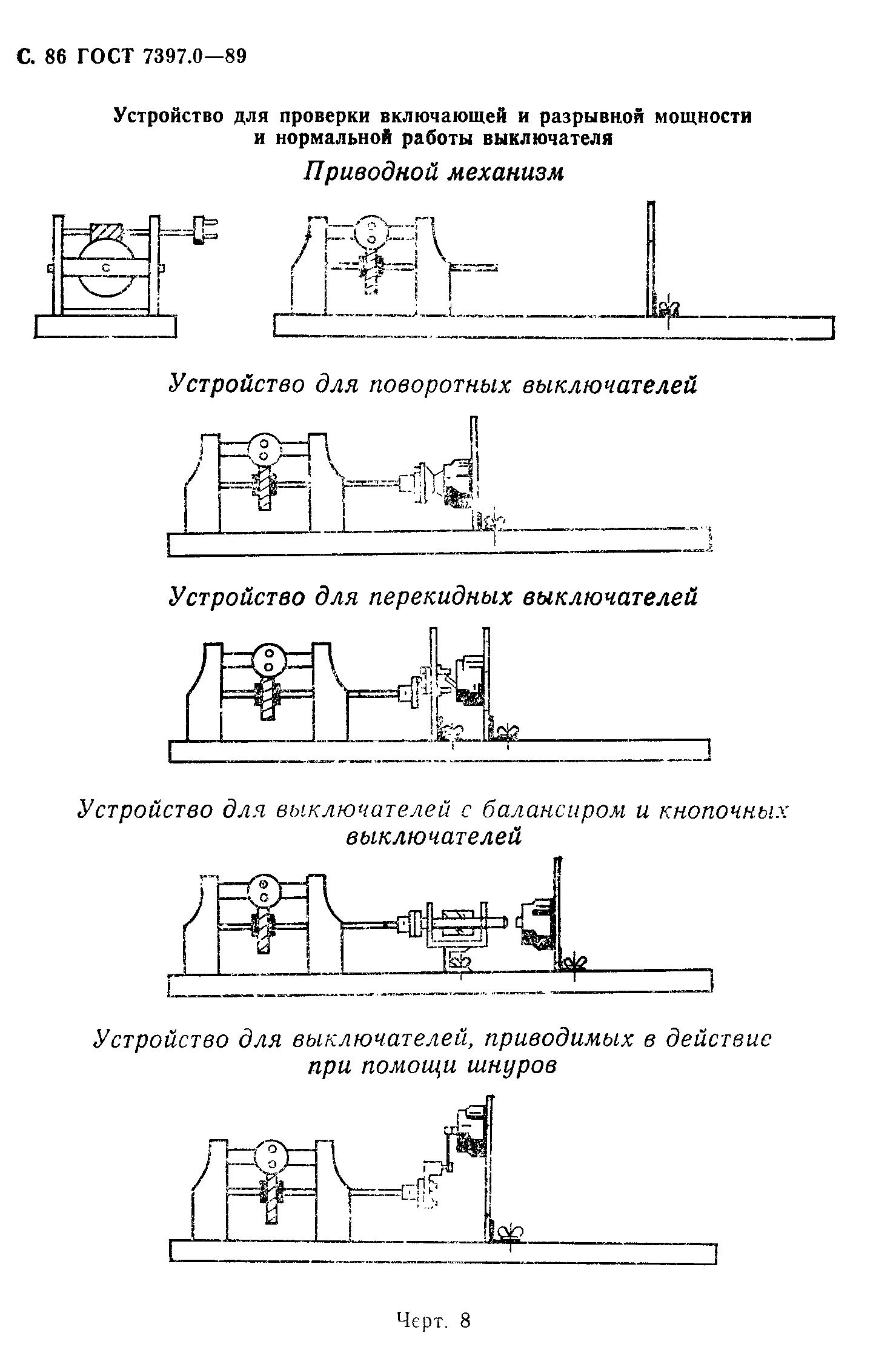

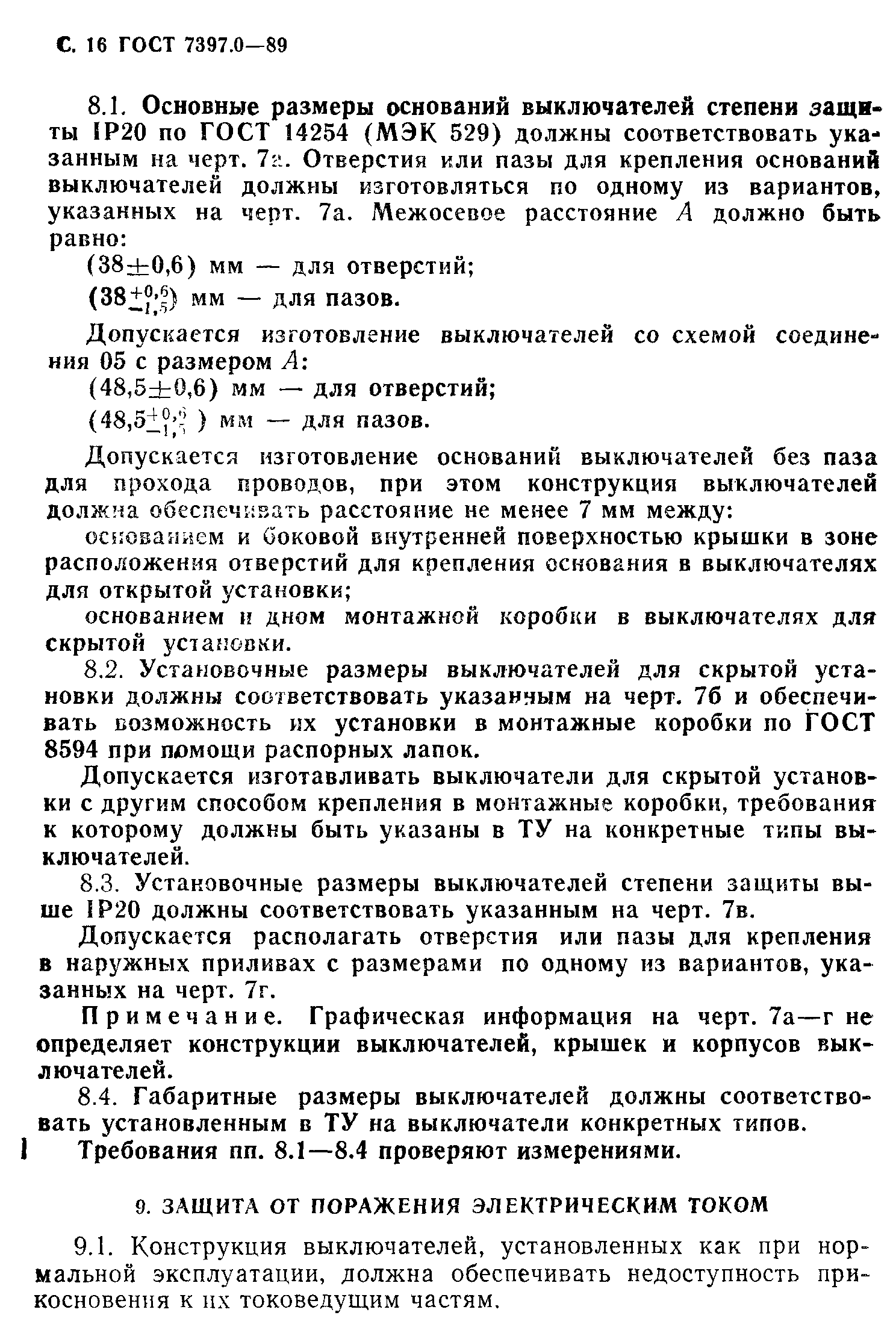

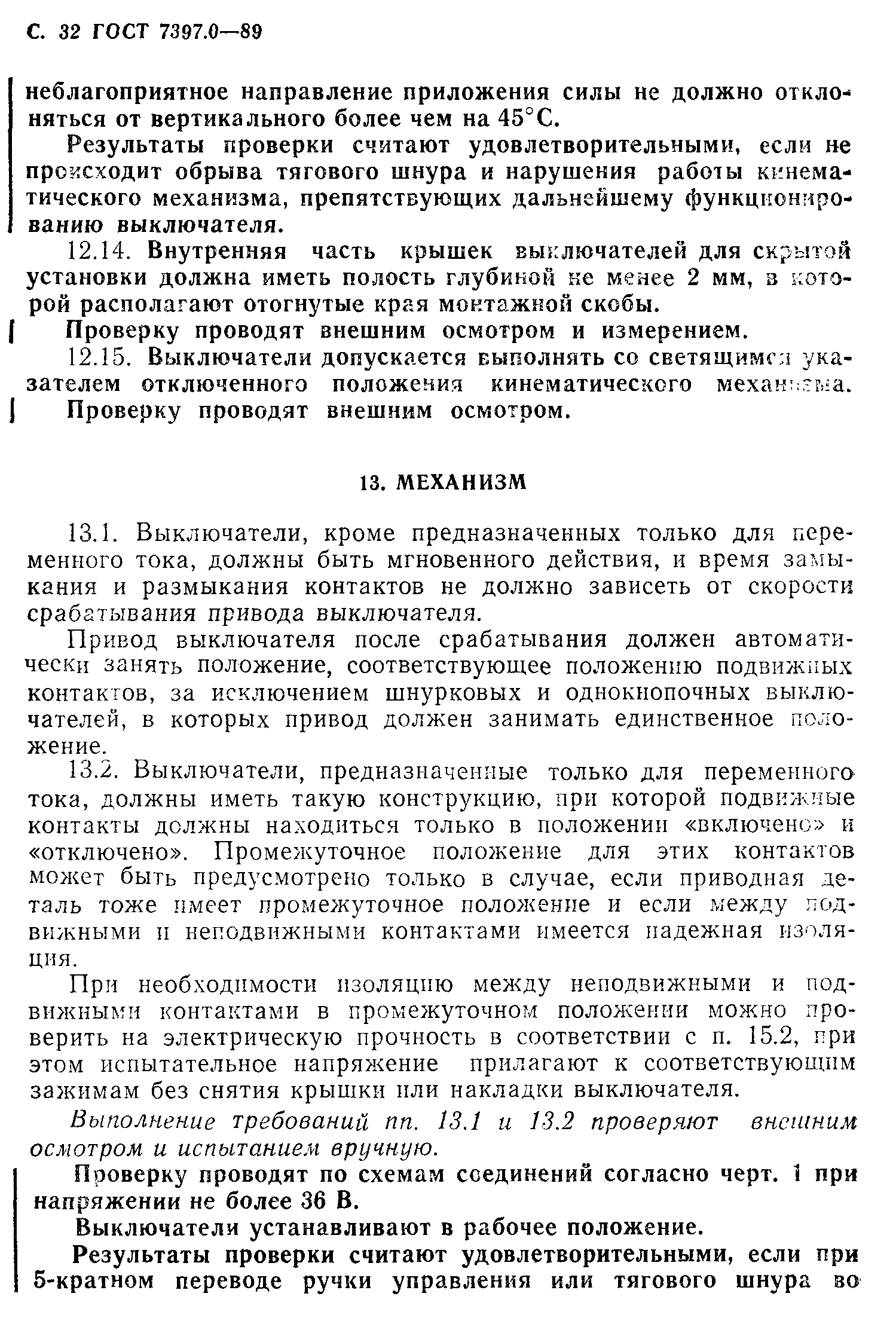

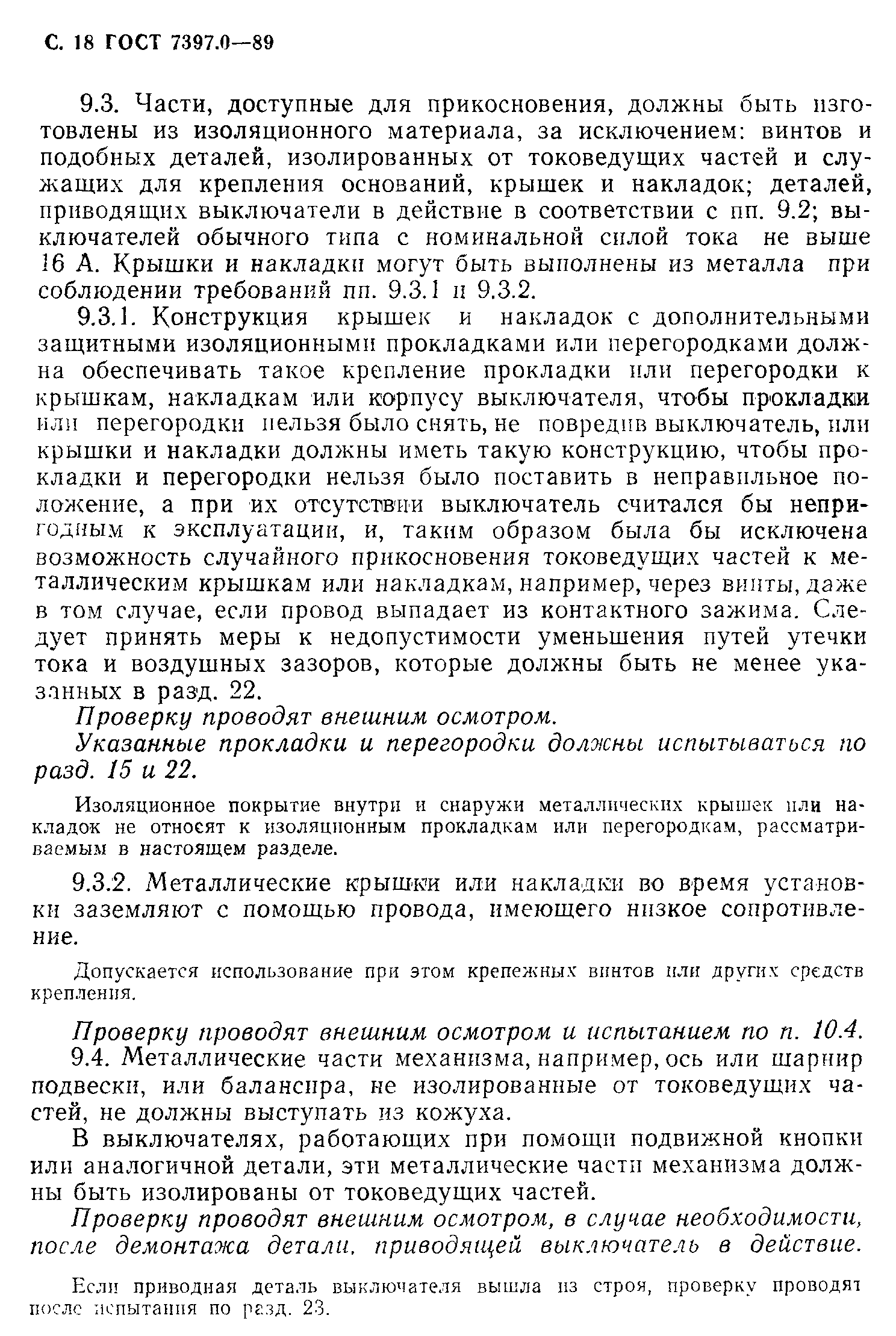

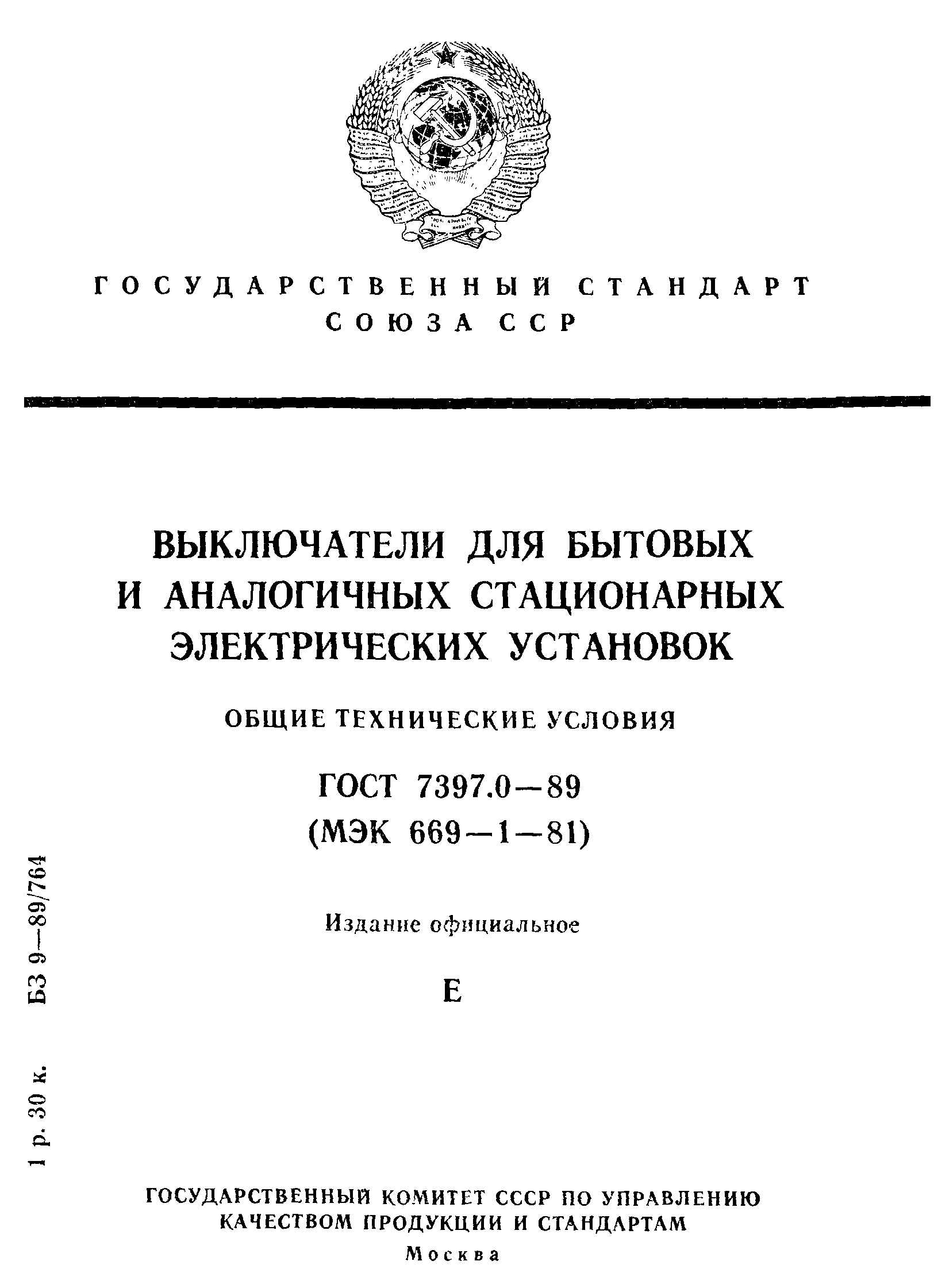

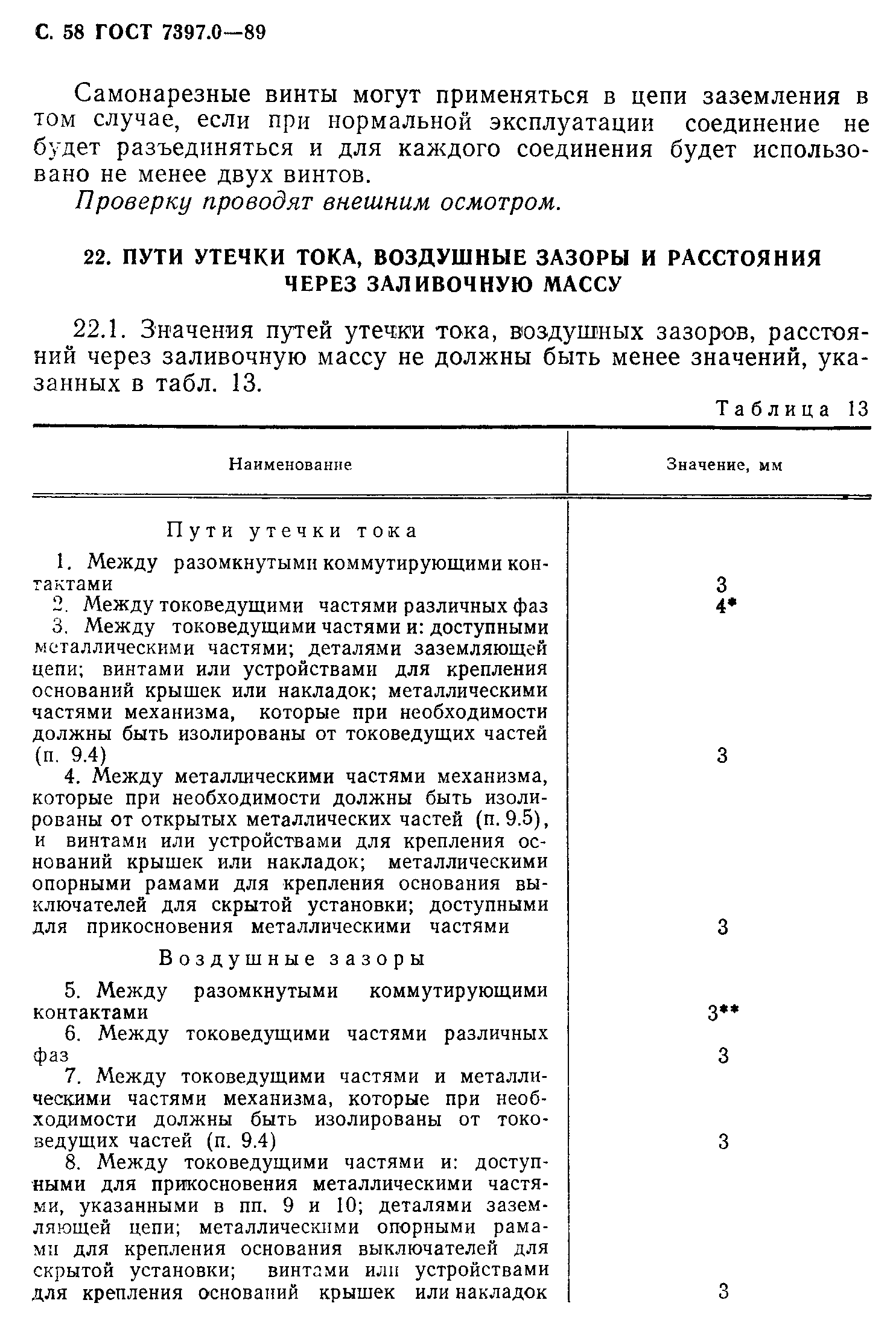

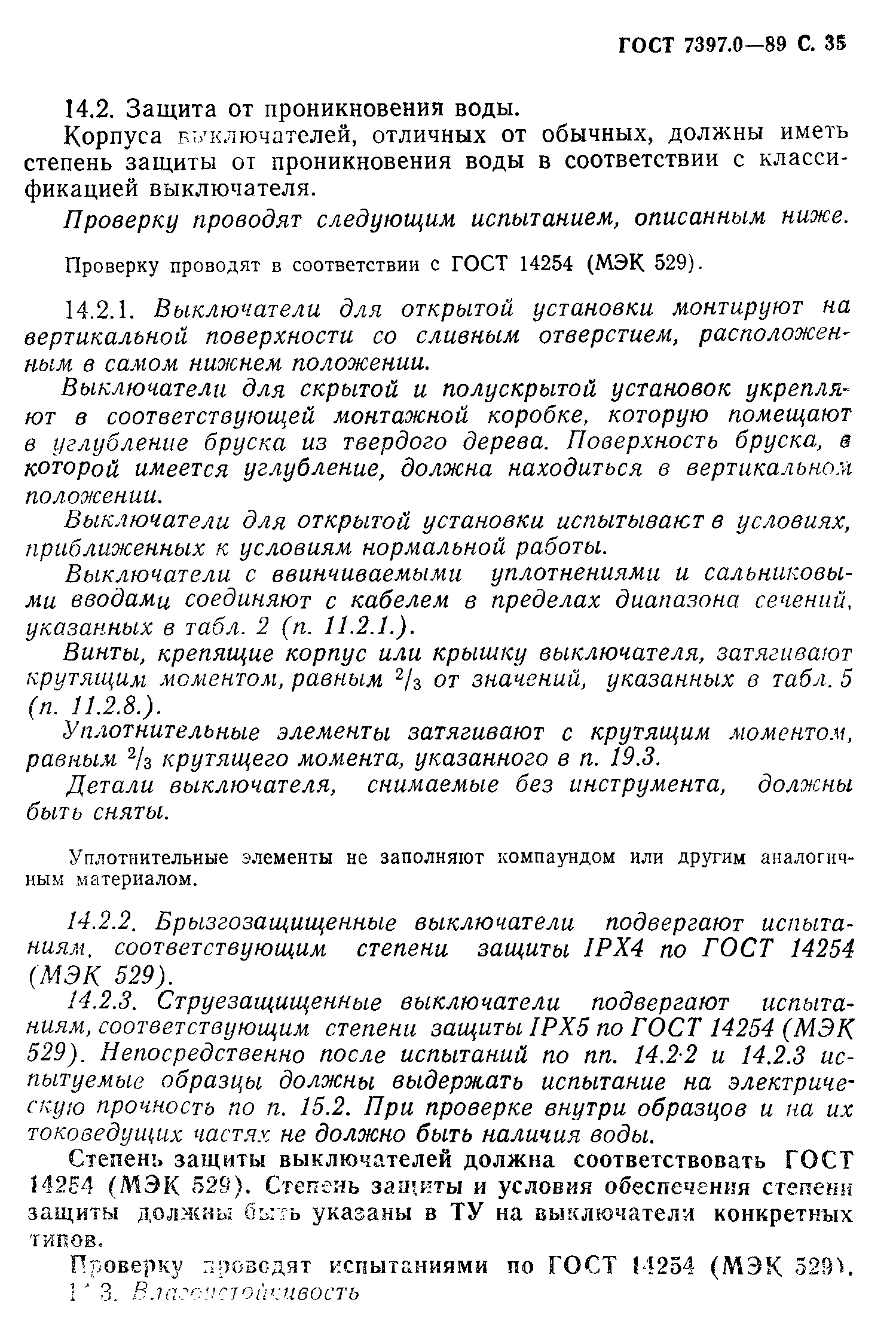

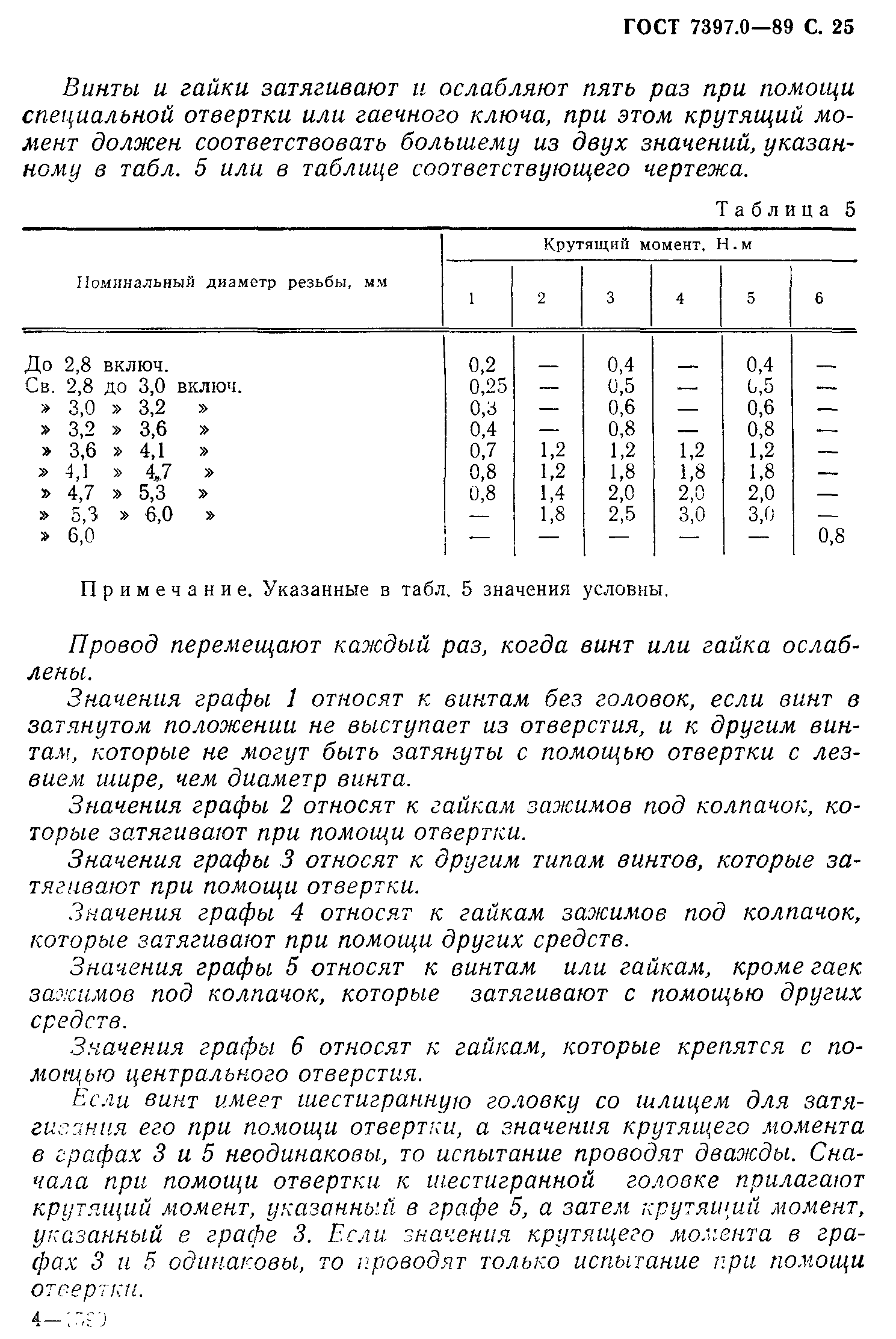

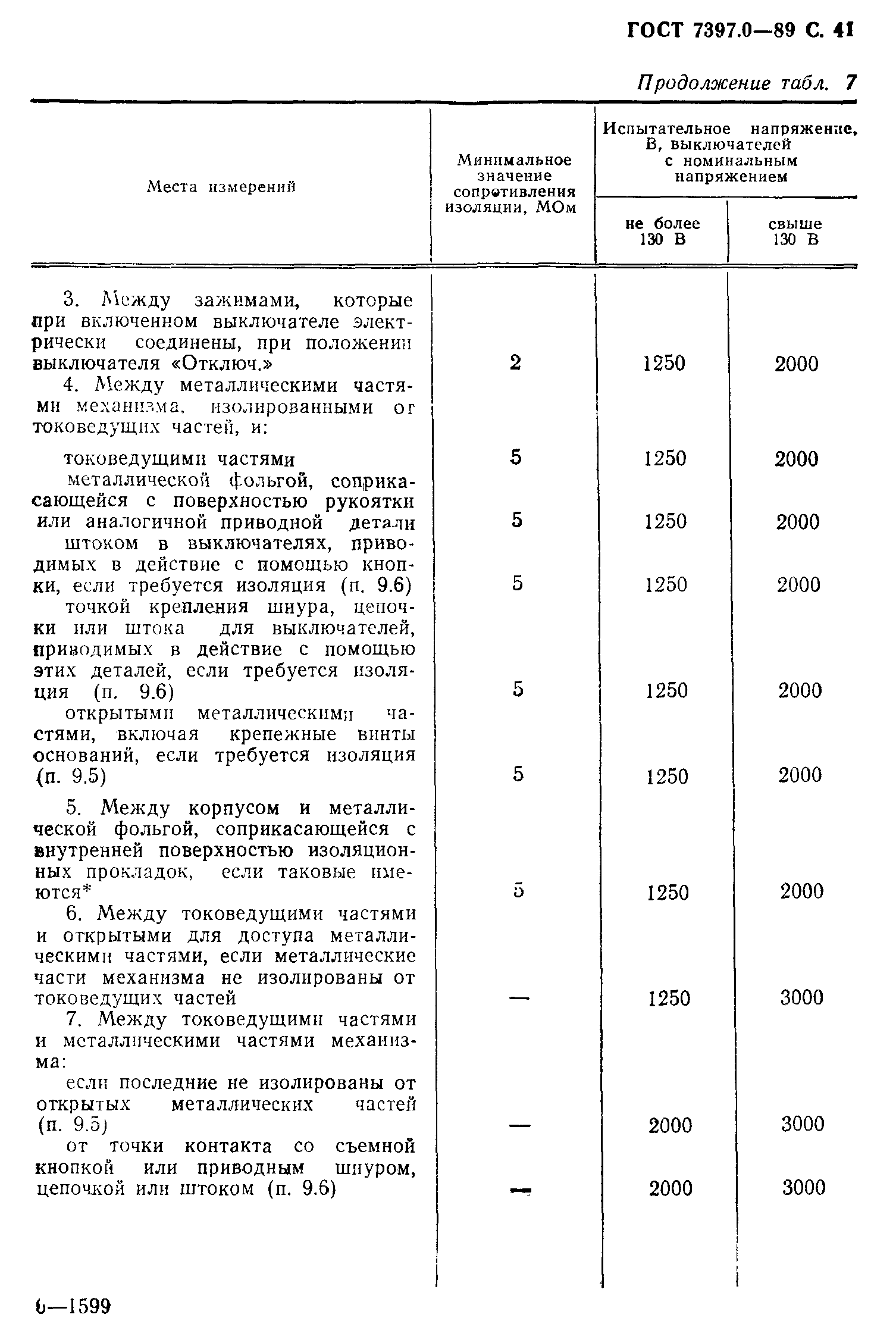

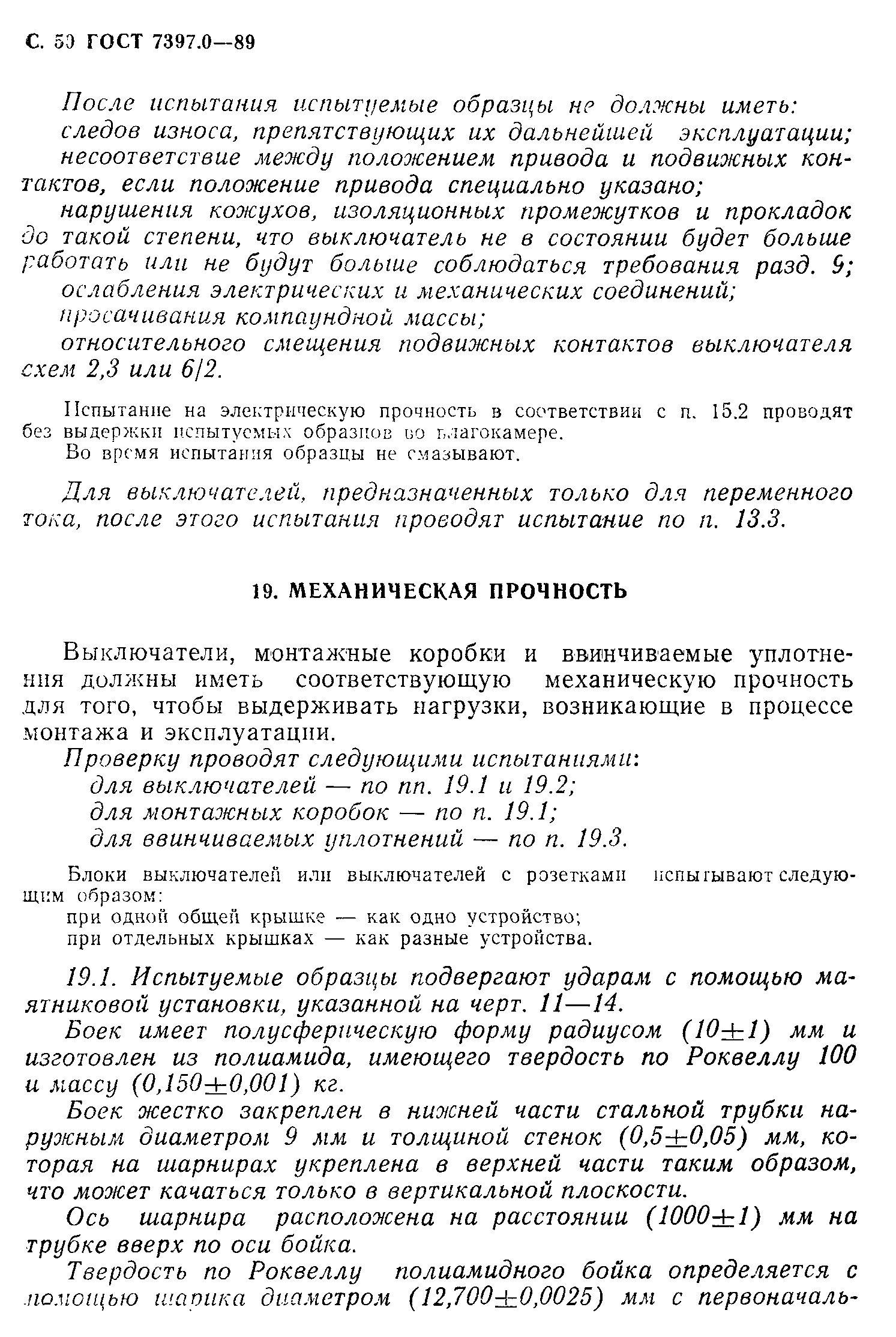

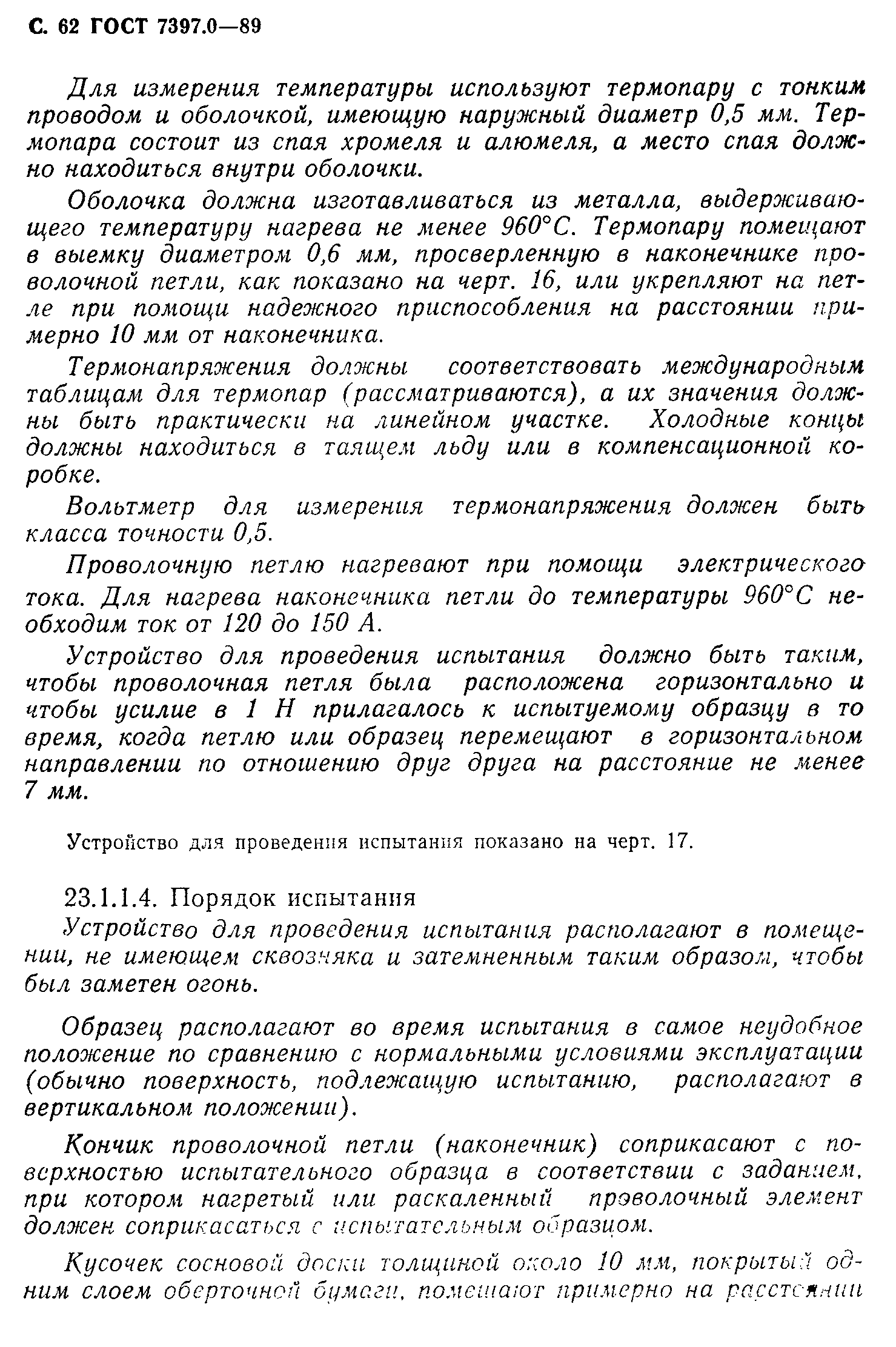

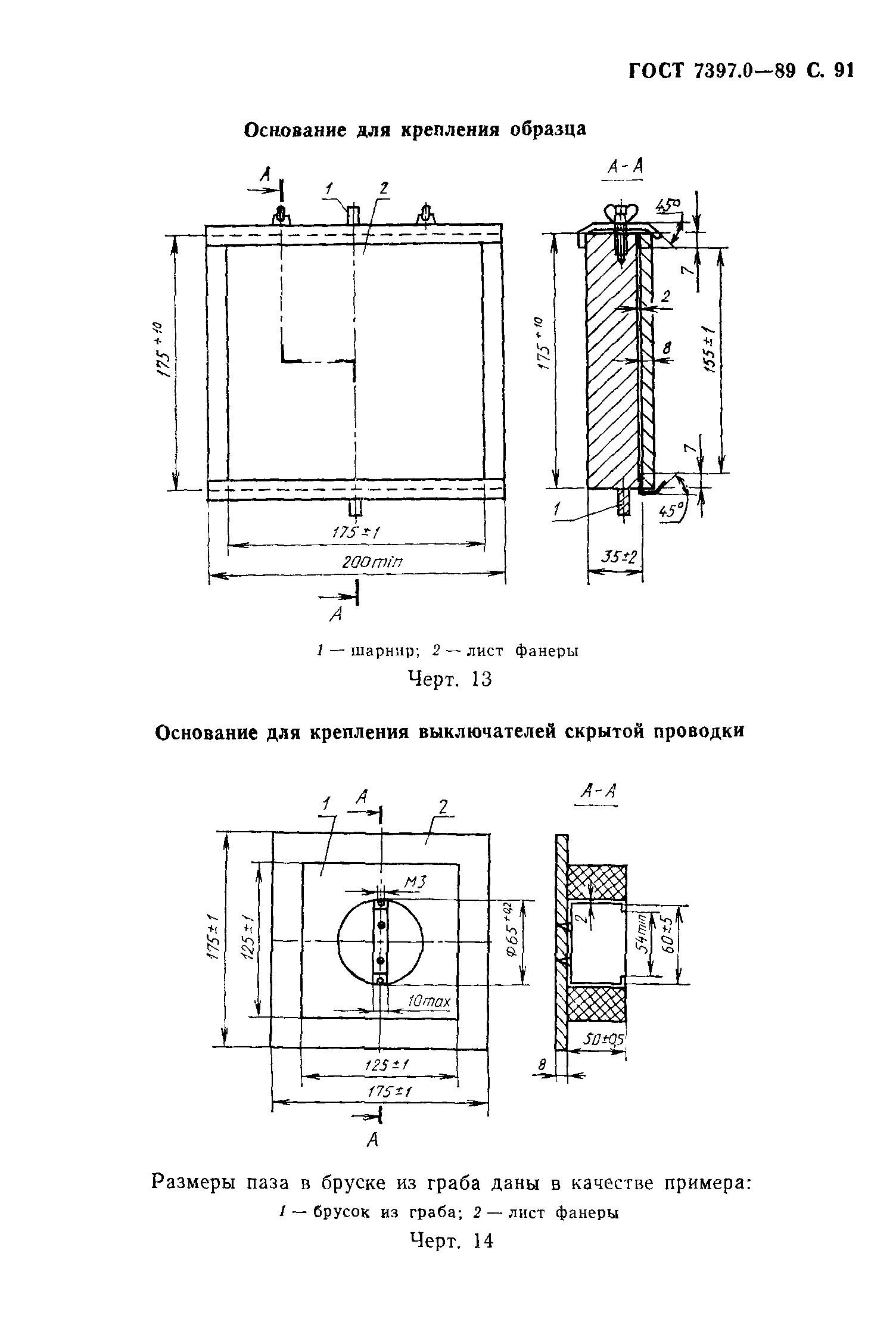

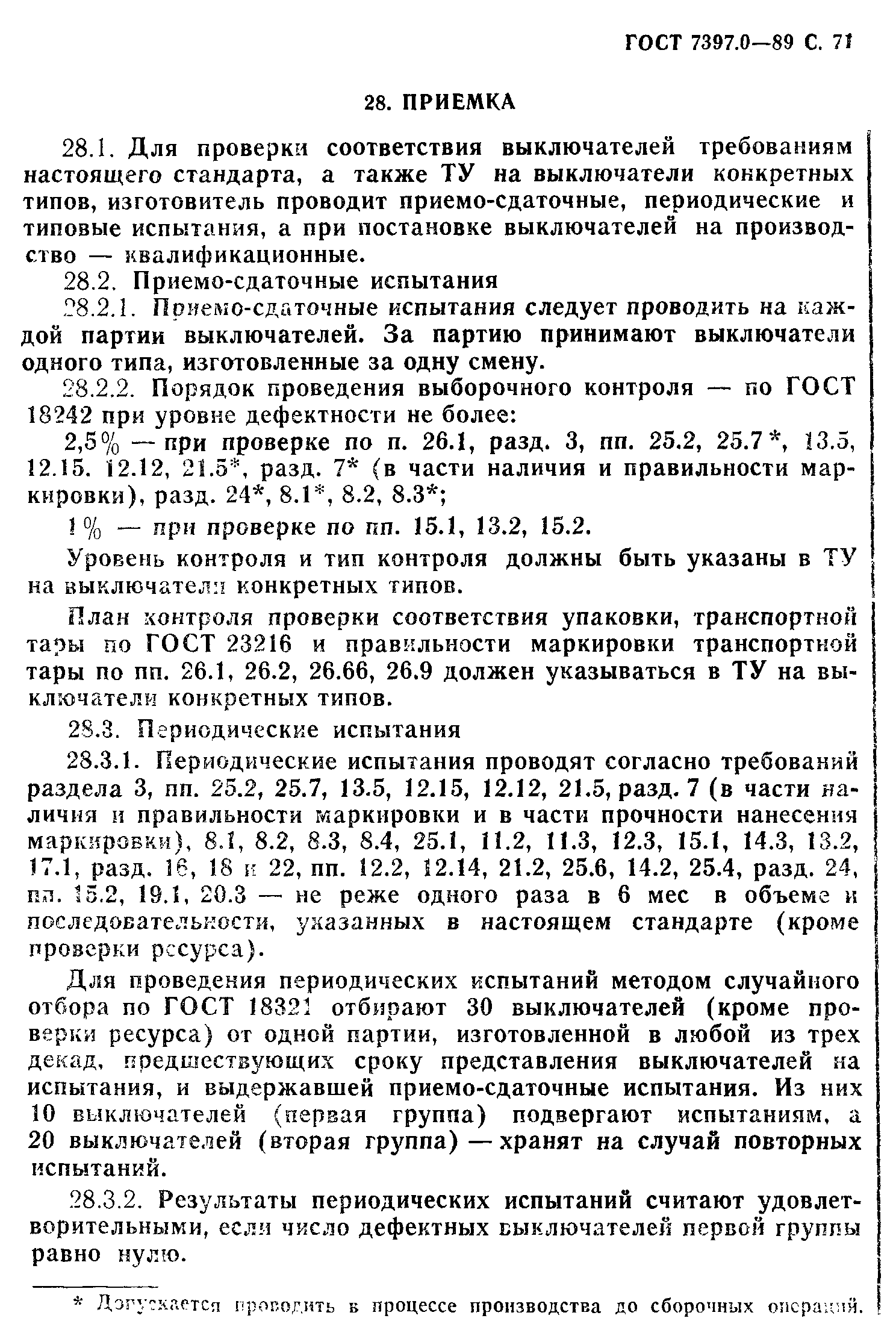

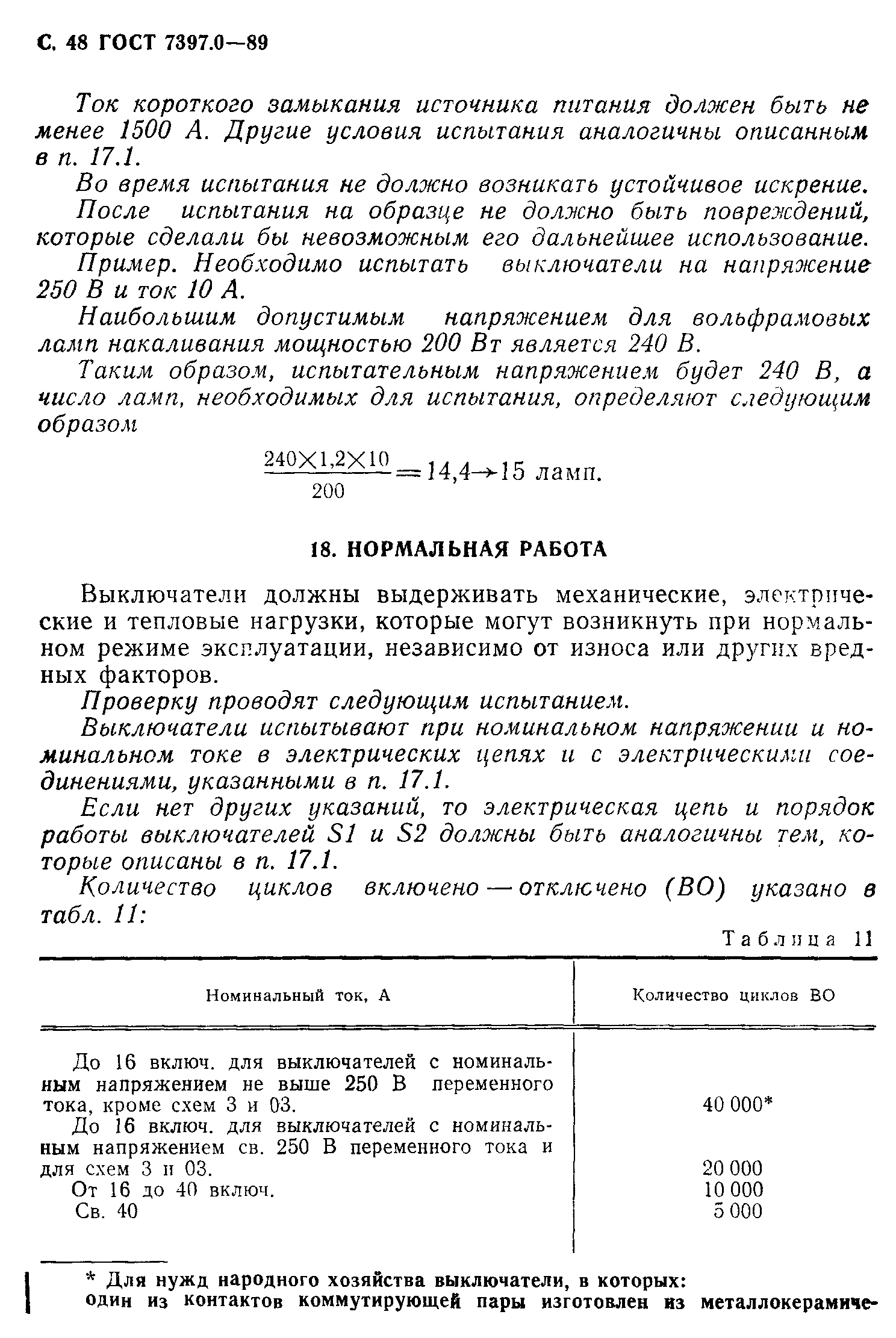

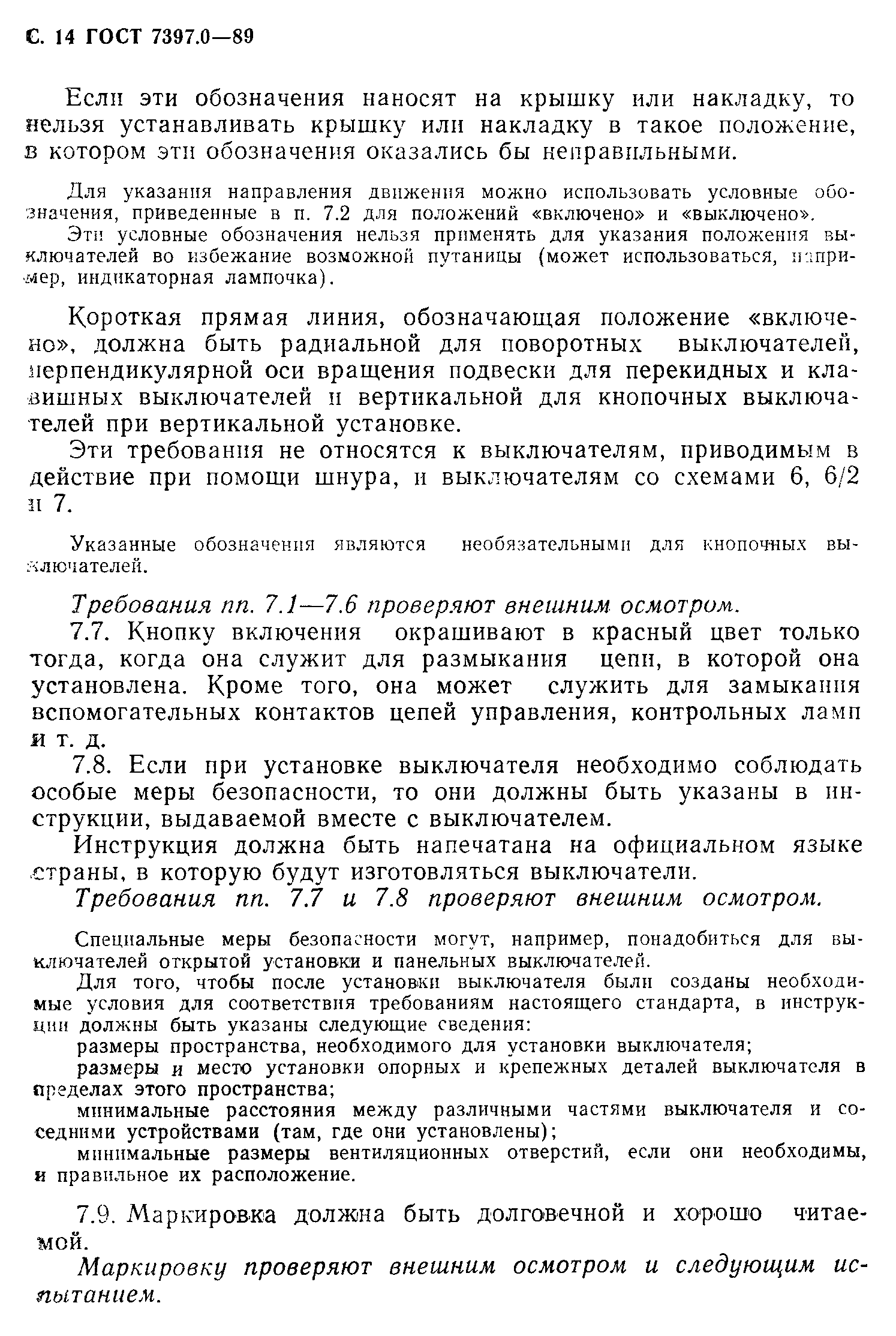

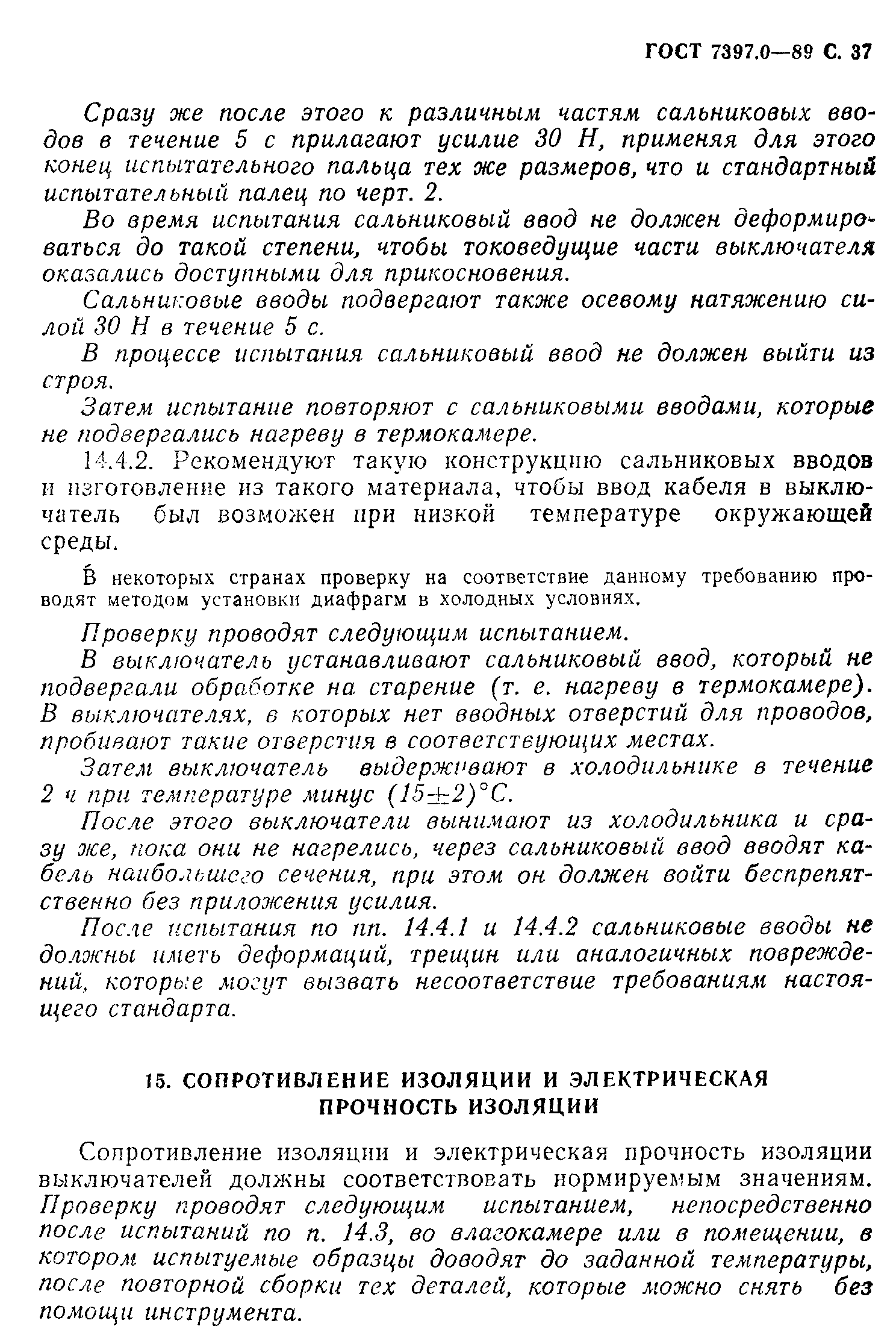

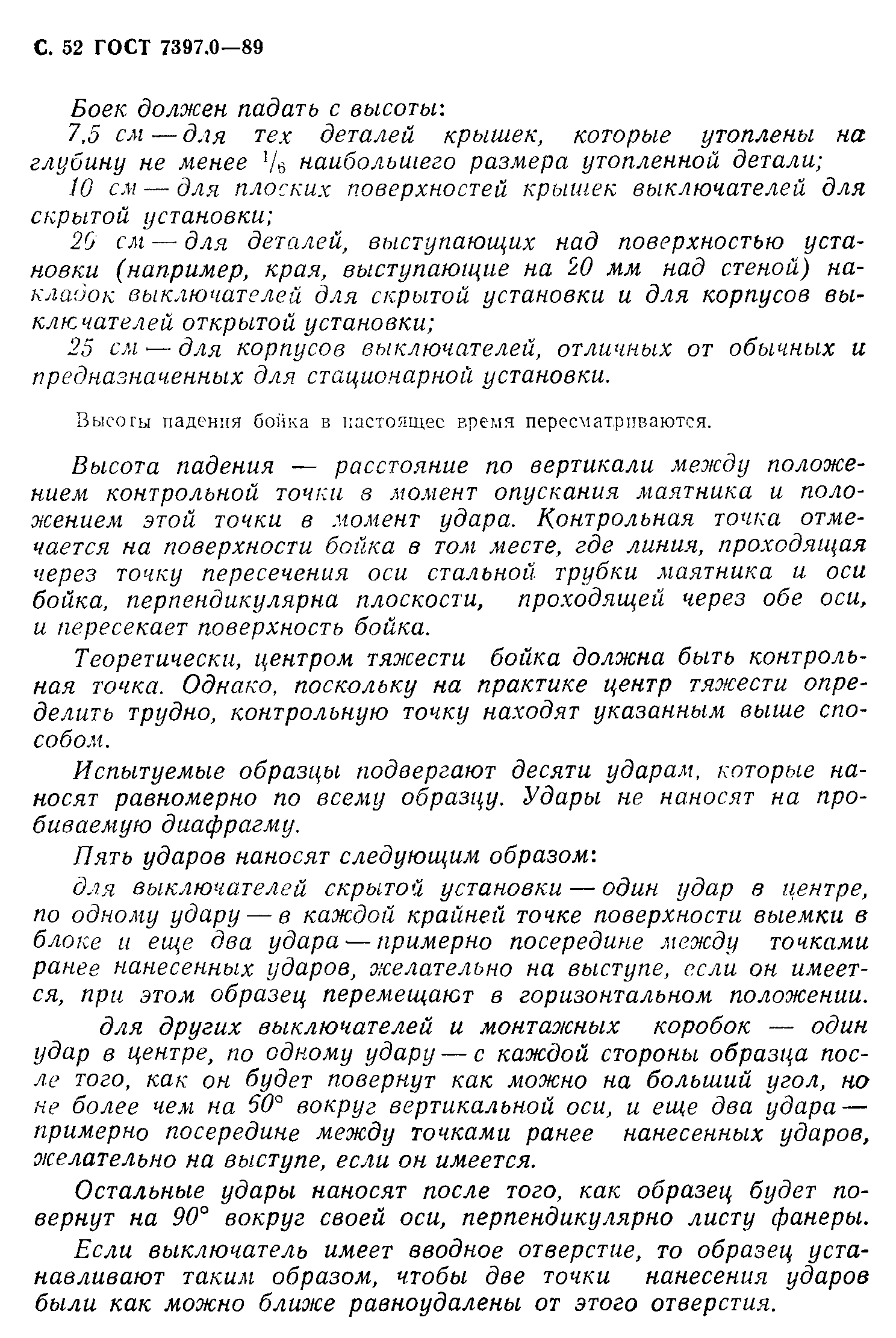

![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/0.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/1.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/2.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/3.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/4.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/5.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/6.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/7.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/8.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/9.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/10.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/11.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/12.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/13.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/14.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/15.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/16.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/17.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/18.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/19.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/20.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/21.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/22.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/23.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/24.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/25.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/26.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/27.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/28.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/29.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/30.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/31.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/32.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/33.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/34.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/35.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/36.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/37.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/38.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/39.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/40.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/41.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/42.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/43.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/44.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/45.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/46.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/47.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/48.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/49.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/50.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/51.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/52.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/53.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/54.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/55.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/56.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/57.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/58.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/59.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/60.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/61.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/62.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/63.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/64.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/65.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/66.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/67.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/68.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/69.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/70.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/71.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/72.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/73.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/74.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/75.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/76.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/77.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/78.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/79.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/80.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/81.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/82.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/83.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/84.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/85.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/86.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/87.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/88.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/89.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/90.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/91.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/92.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/93.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/94.gif) ![ГОСТ 7397.0-89](../../../Data2/1/4294822/4294822537.files/95.gif)
|
