Скачать ГОСТ 24250-80 Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и размеры

Дата актуализации: 10.08.2017

ГОСТ 24250-80

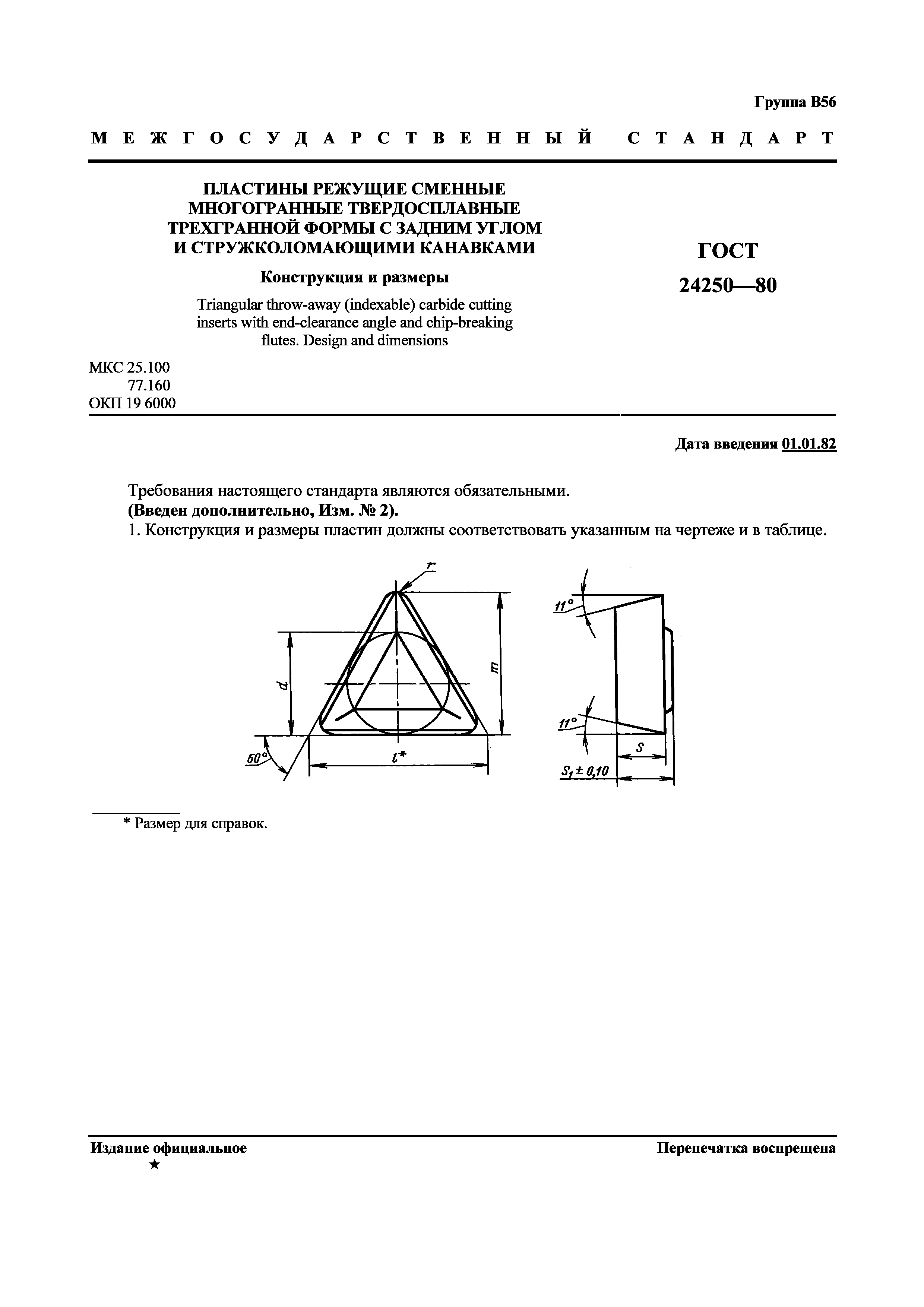

Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и размеры

Обозначение:	ГОСТ 24250-80
Обозначение англ:	GOST 24250-80
Статус:	введен впервые
Название рус.:	Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и размеры
Название англ.:	Triangular throw-away (indexable) carbide cutting inserts with end-clearance angle and chip-breaking flutes. Design and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт распространяется на пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками, на их конструкцию и размеры.

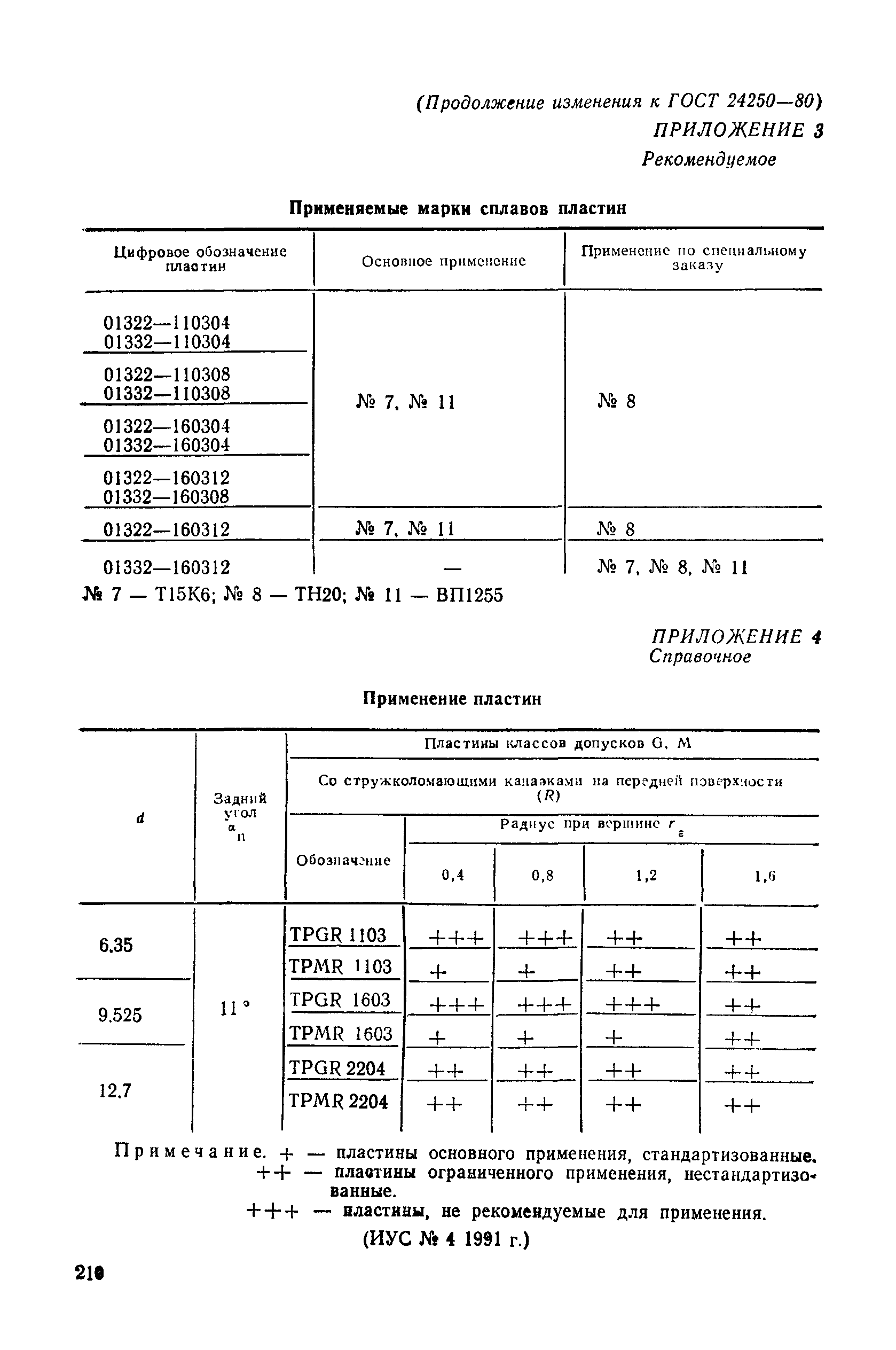

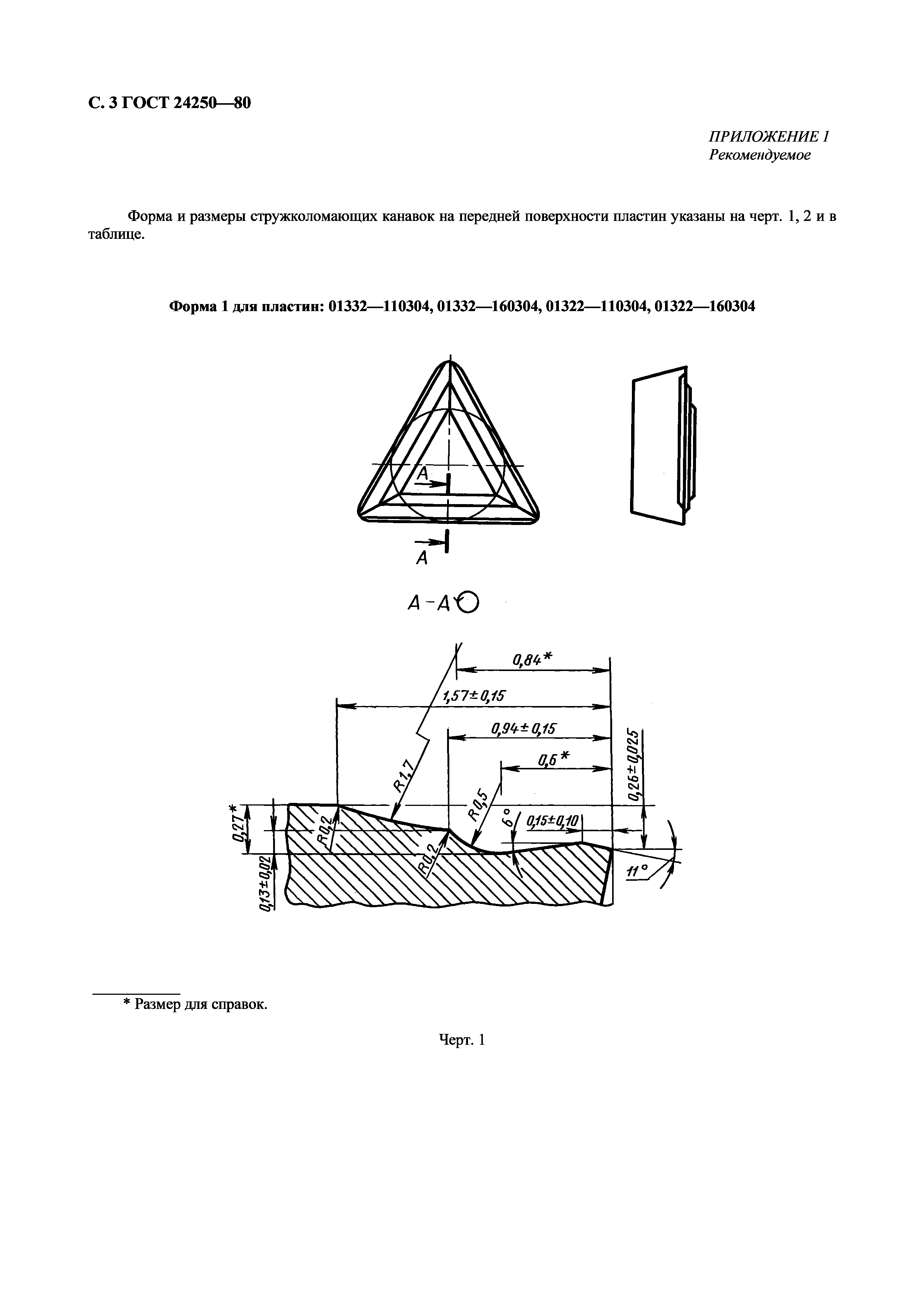

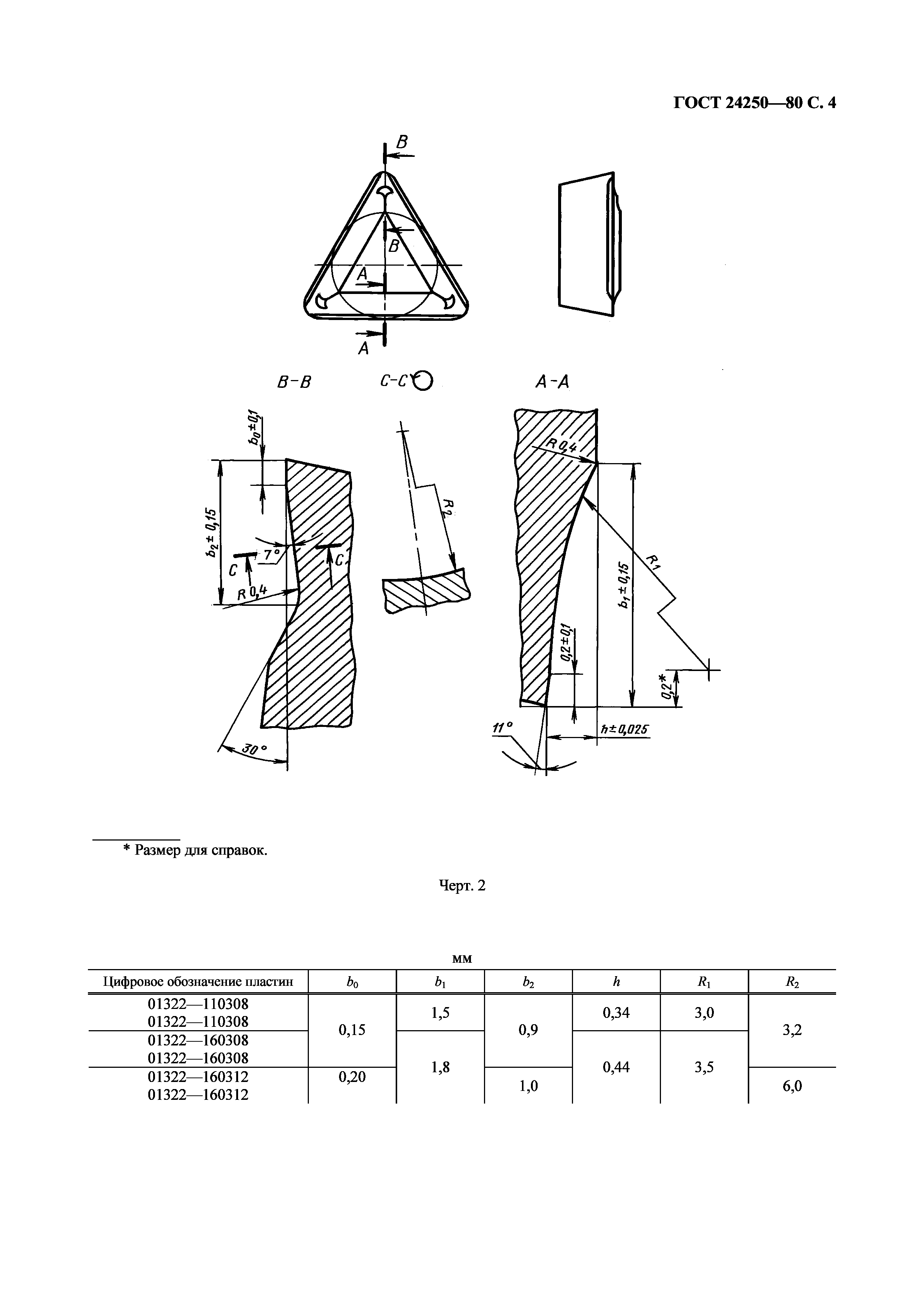

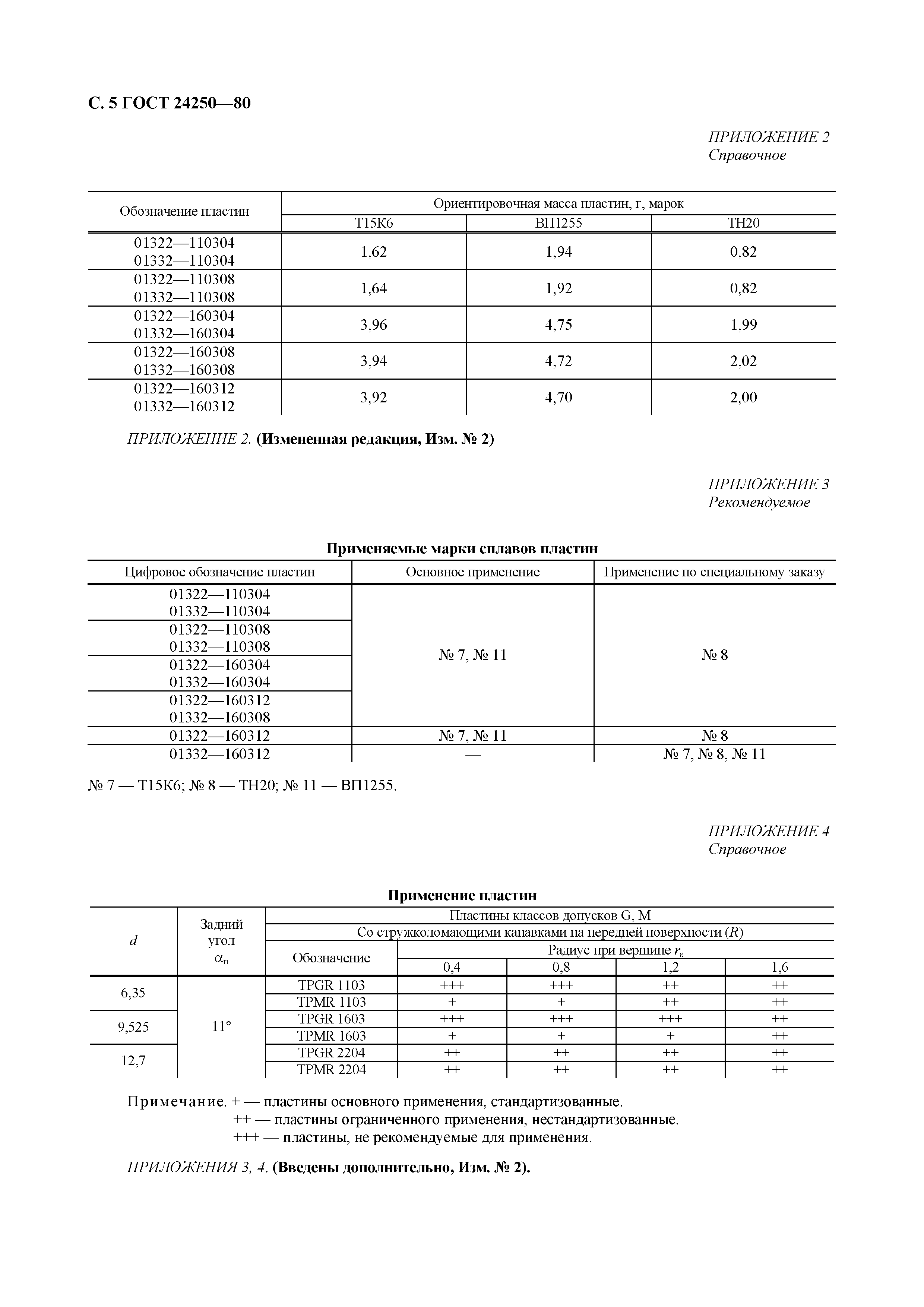

Оглавление:	Приложение 1 (рекомендуемое) Приложение 2 (справочное) Приложение 3 (рекомендуемое) Приложение 4 (справочное)

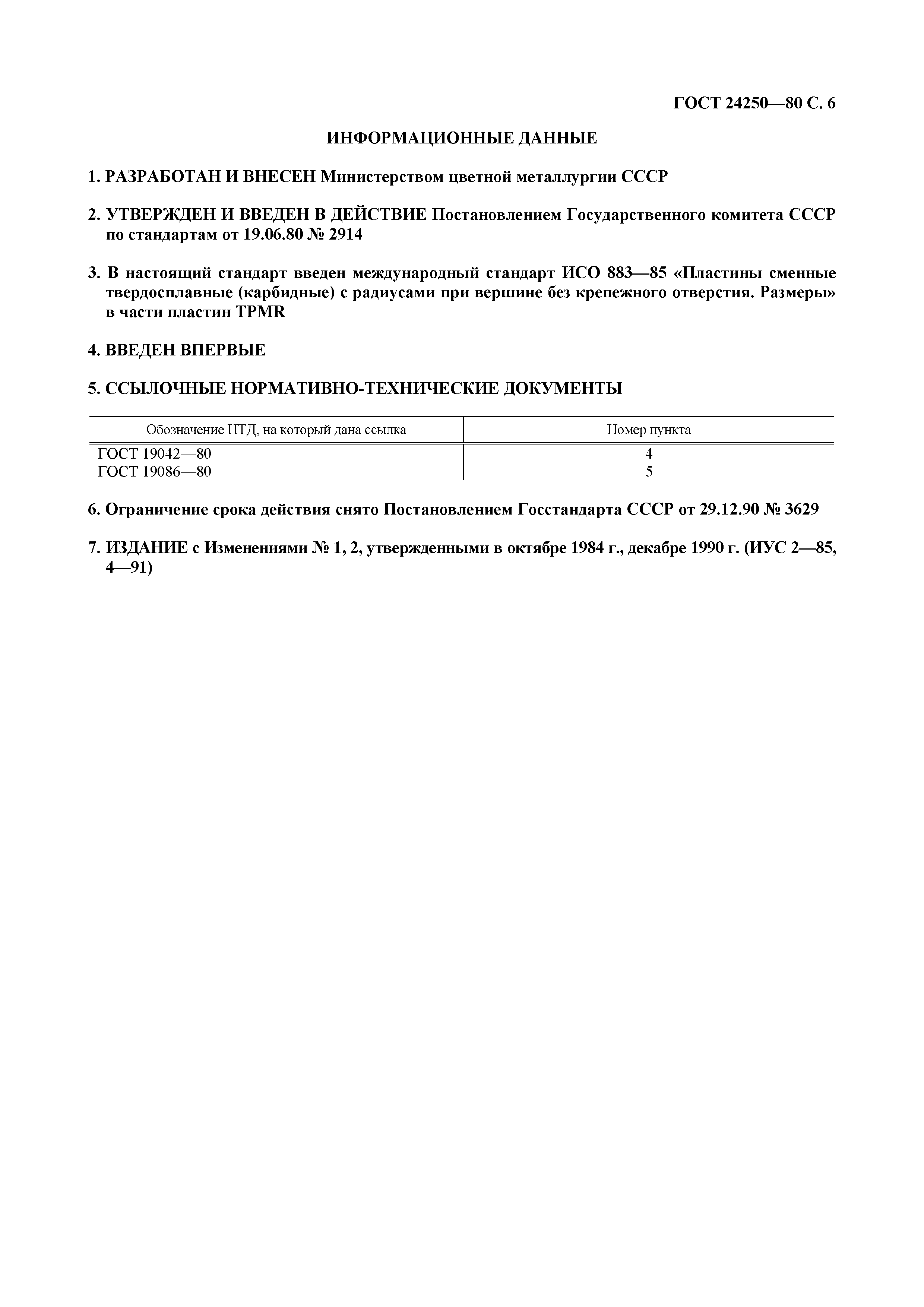

Разработан:	Министерство цветной металлургии СССР
Утверждён:	19.06.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2914)
Издан:	Издательство стандартов (1992 г. ) Стандартинформ (2006 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Порошковая металлургия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты в целом Экология МЕТАЛЛУРГИЯ Порошковая металлургия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты в целом
Список изменений:	№ 2 от 01.08.1991 (ИУС 4-91)
Заменяет собой:	ГОСТ 19054-73 «Пластины твердосплавные ромбической формы с углом 60° со стружечными канавками на одной стороне механически закрепляемые для режущего инструмента. Конструкция и размеры» ГОСТ 19055-73 «Пластины твердосплавные ромбической формы с углом 60° со стружечными канавками на одной стороне по контуру механически закрепляемые для режущего инструмента. Конструкция и размеры» ГОСТ 19058-73 «Пластины твердосплавные прямоугольной формы с радиусной режущей кромкой механически закрепляемые для режущего инструмента. Конструкция и размеры» ГОСТ 19060-73 «Пластины твердосплавные ромбической формы с углом 84° и фасками на режущих кромках механически закрепляемые для режущего инструмента. Конструкция и размеры» ГОСТ 19066-73 «Пластины твердосплавные пятигранной формы с отверстием и фасками при вершине механически закрепляемые для режущего инструмента. Конструкция и размеры» ГОСТ 19082-73 «Пластины твердосплавные опорные круглой формы с задним углом механически закрепляемые для режущего инструмента. Конструкция и размеры»
Нормативные ссылки:	ГОСТ 19042-80 «Пластины сменные многогранные. Классификация. Система обозначений. Формы» ГОСТ 19086-80 «Пластины сменные многогранные твердосплавные. Технические условия»

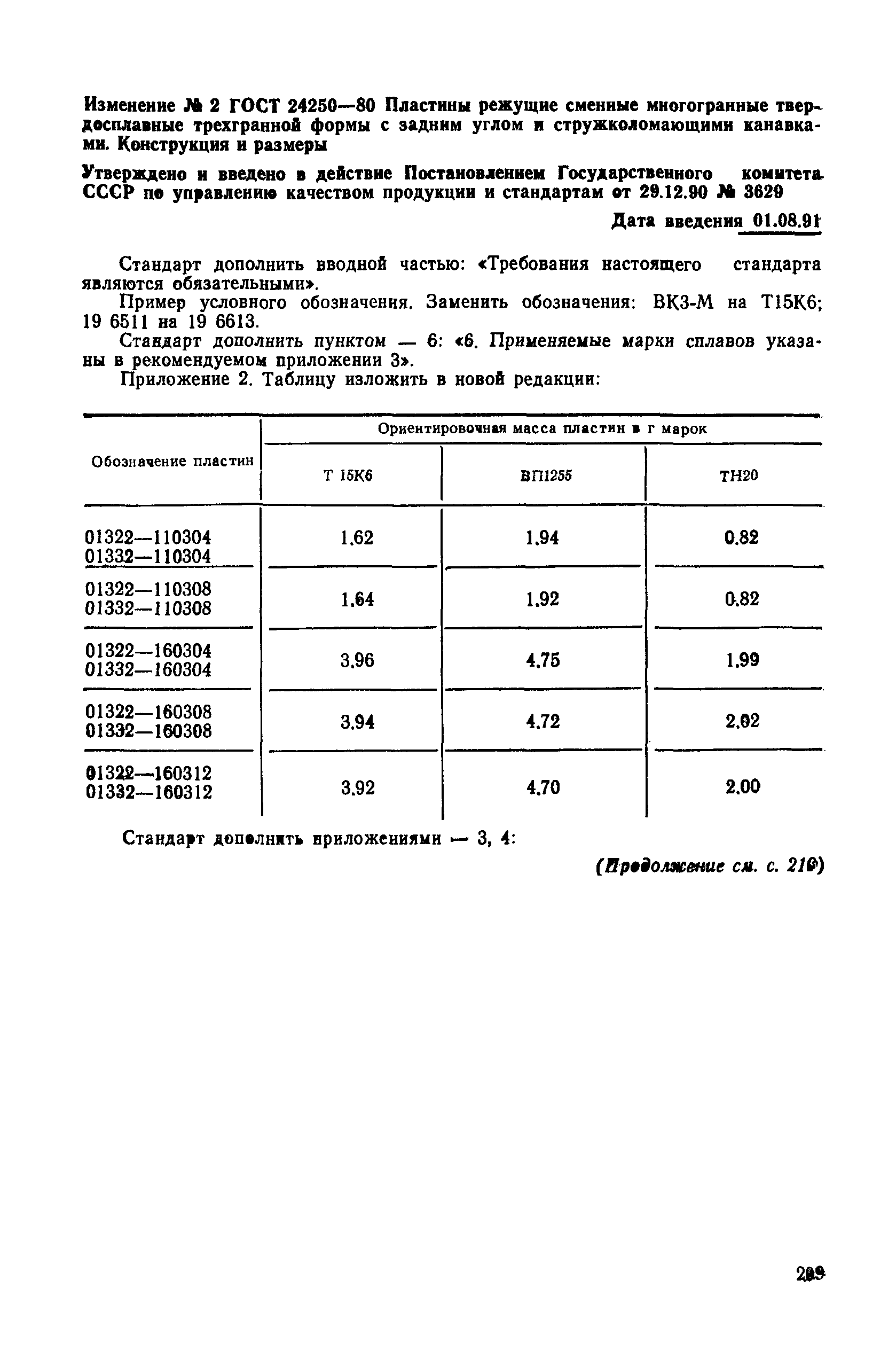

Текстовое изменение № 2 от 01.08.1991
