ГОСТ 19042-80

Пластины сменные многогранные. Классификация. Система обозначений. Формы

Обозначение:	ГОСТ 19042-80
Обозначение англ:	GOST 19042-80
Статус:	взамен
Название рус.:	Пластины сменные многогранные. Классификация. Система обозначений. Формы
Название англ.:	Throw-away (indexable) carbide inserts. Classification. Notation. Forms
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1982
Область применения:	Стандарт устанавливает классификацию, систему обозначений и формы пластин сменных многогранных.

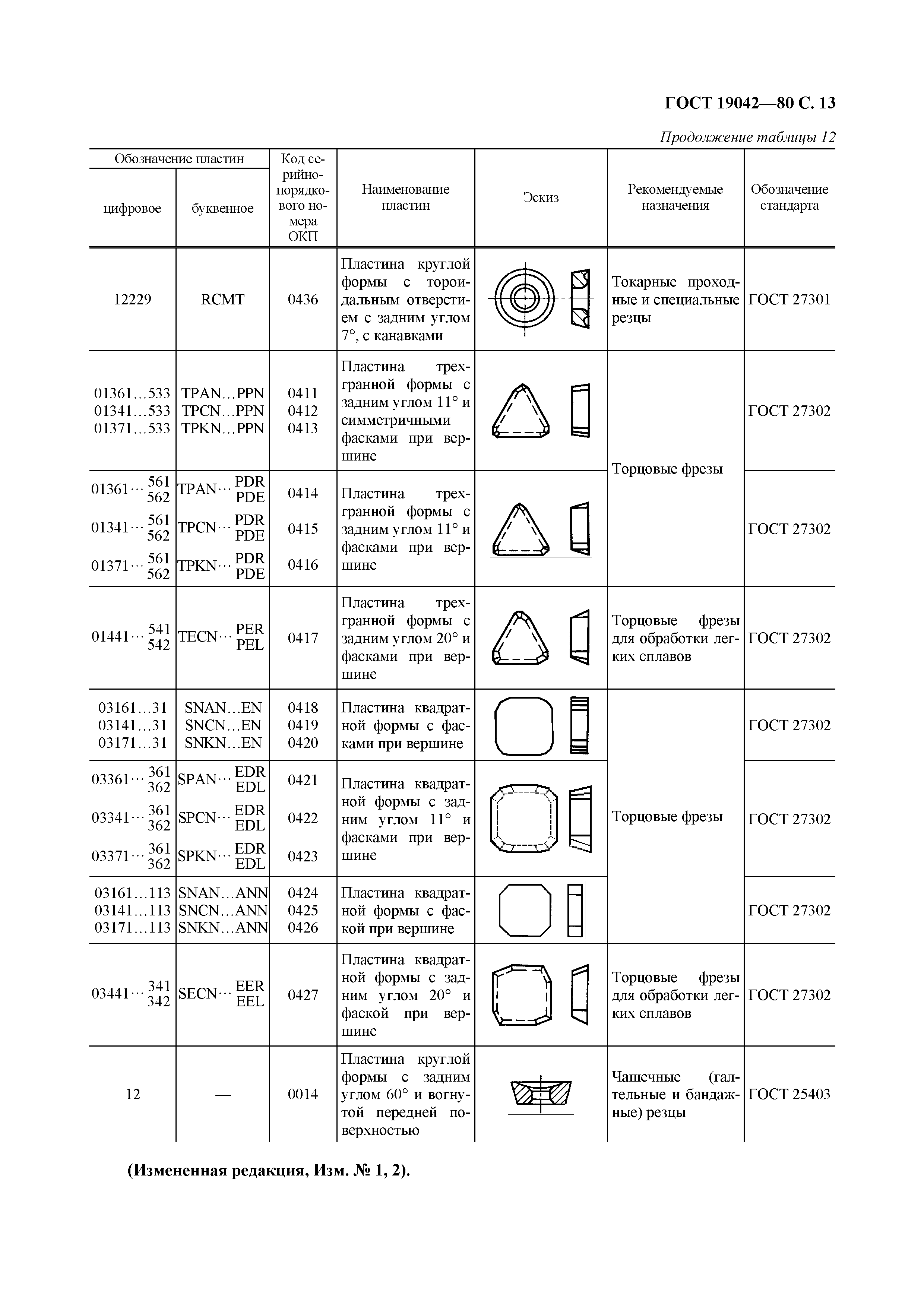

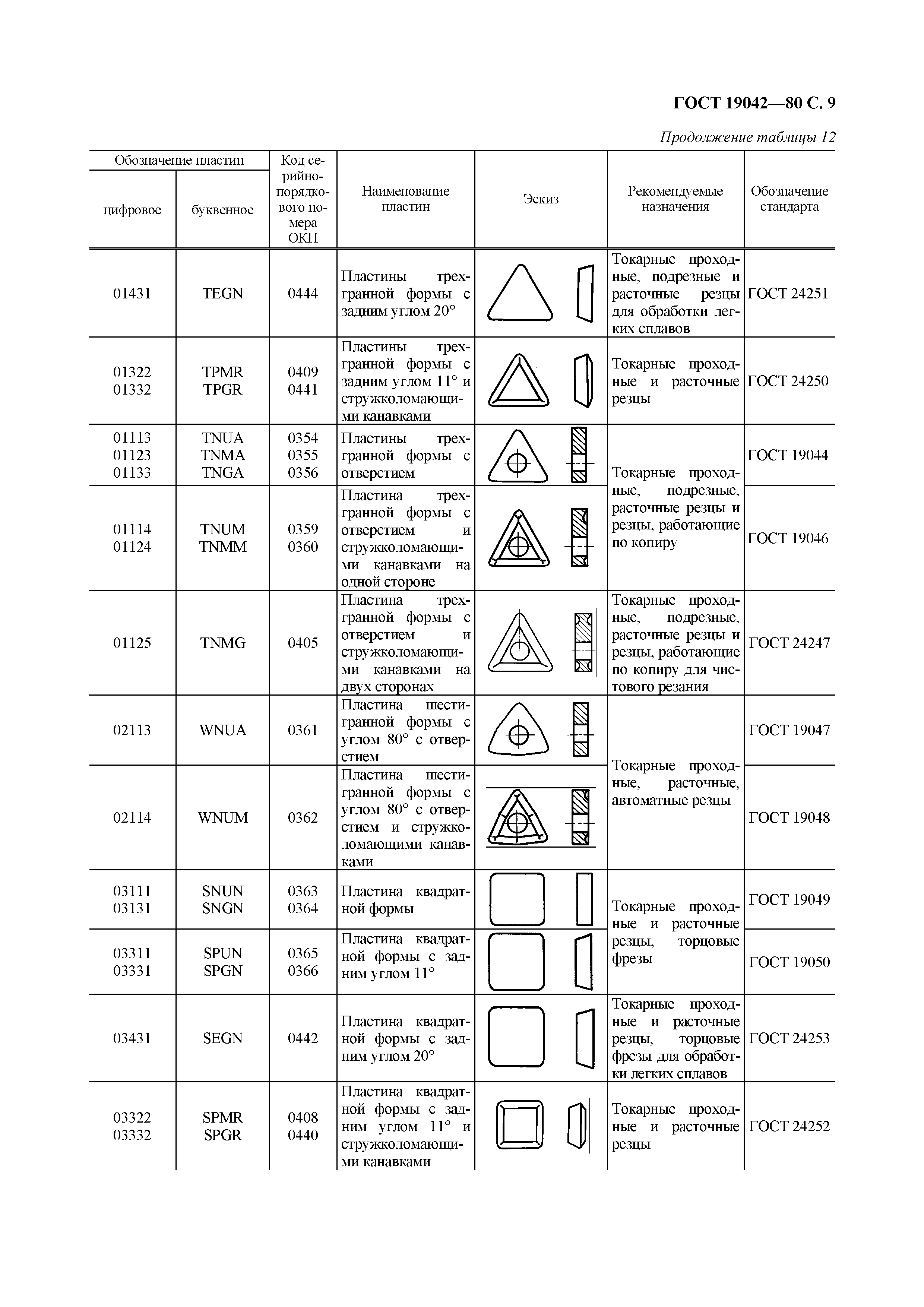

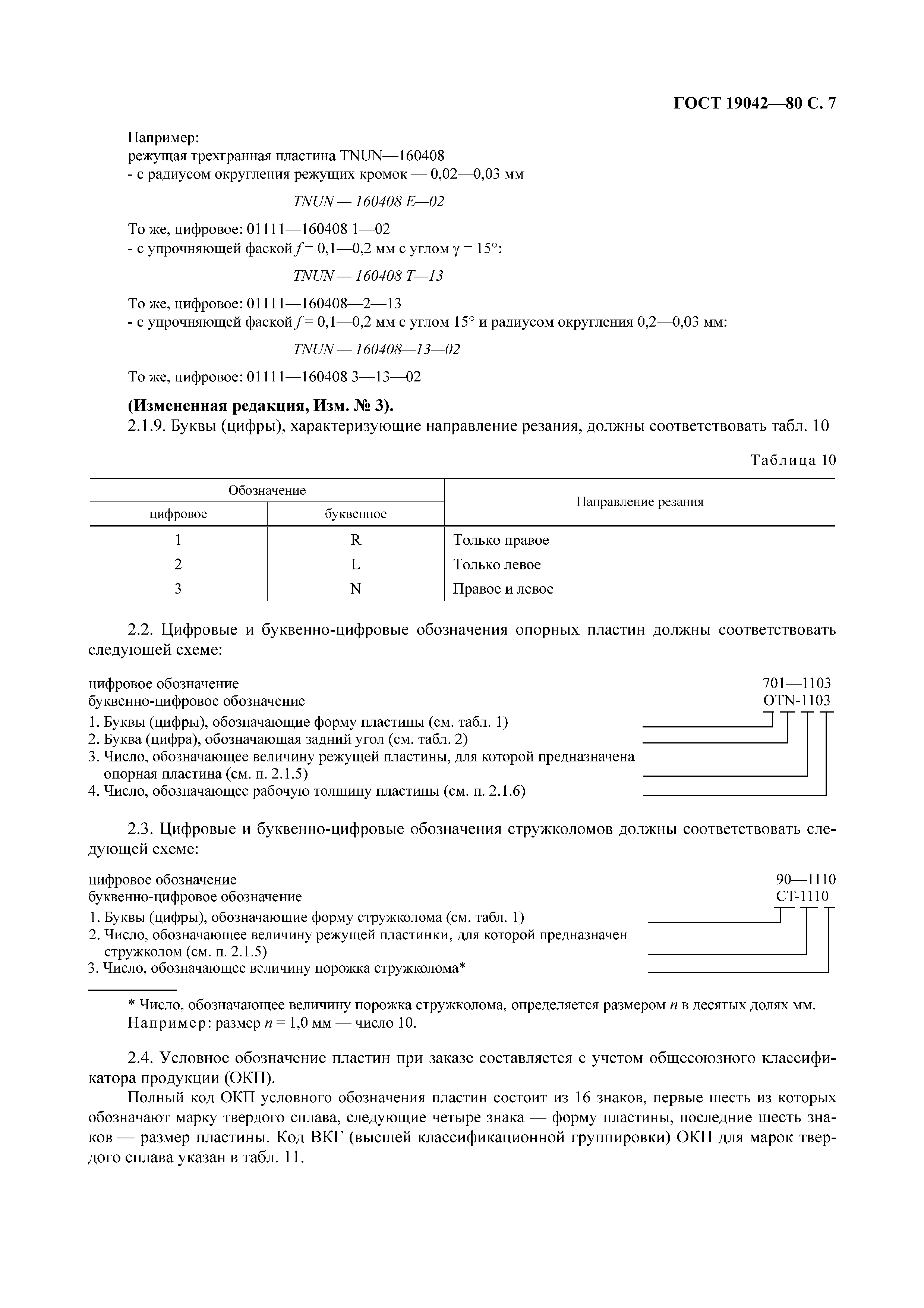

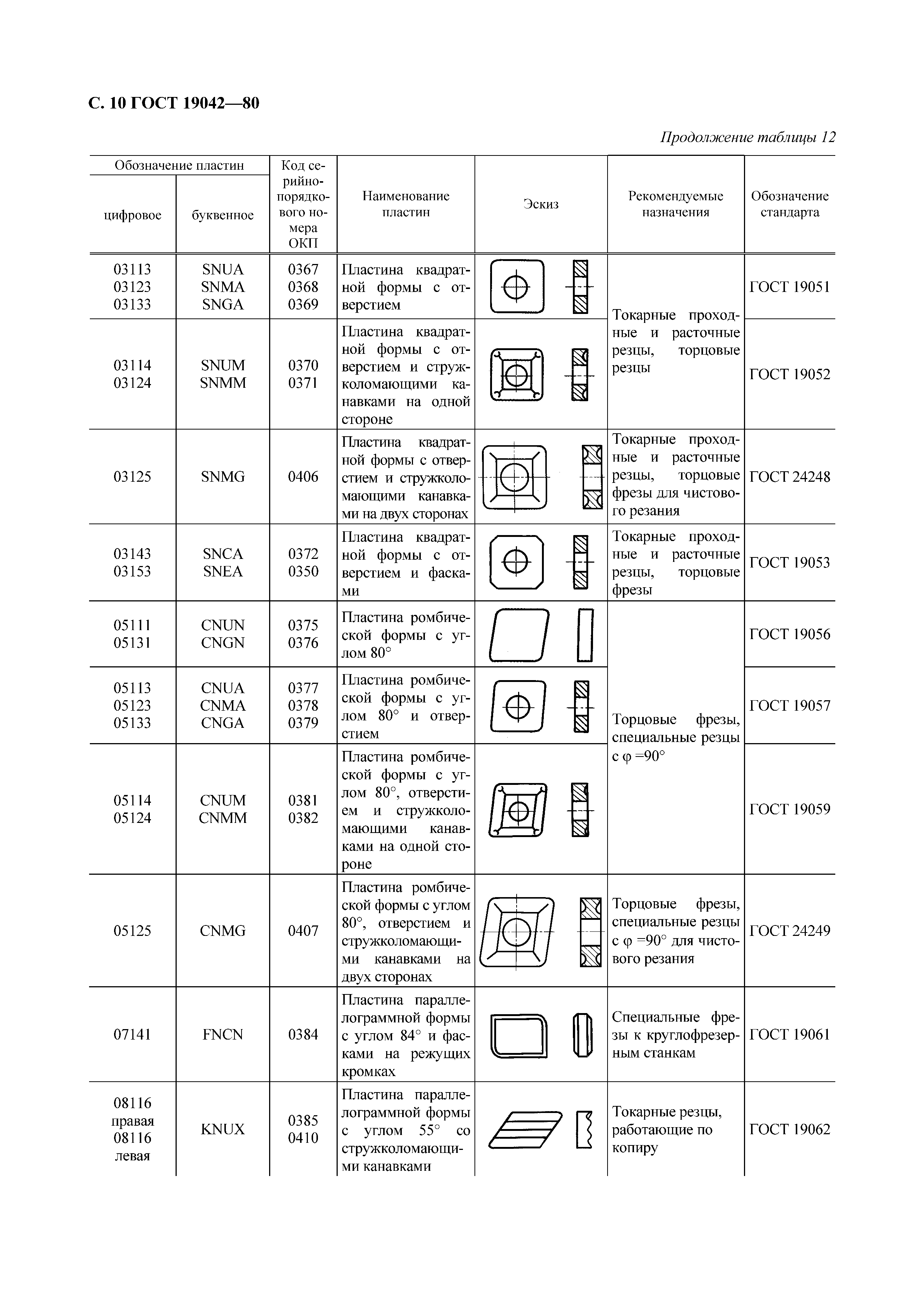

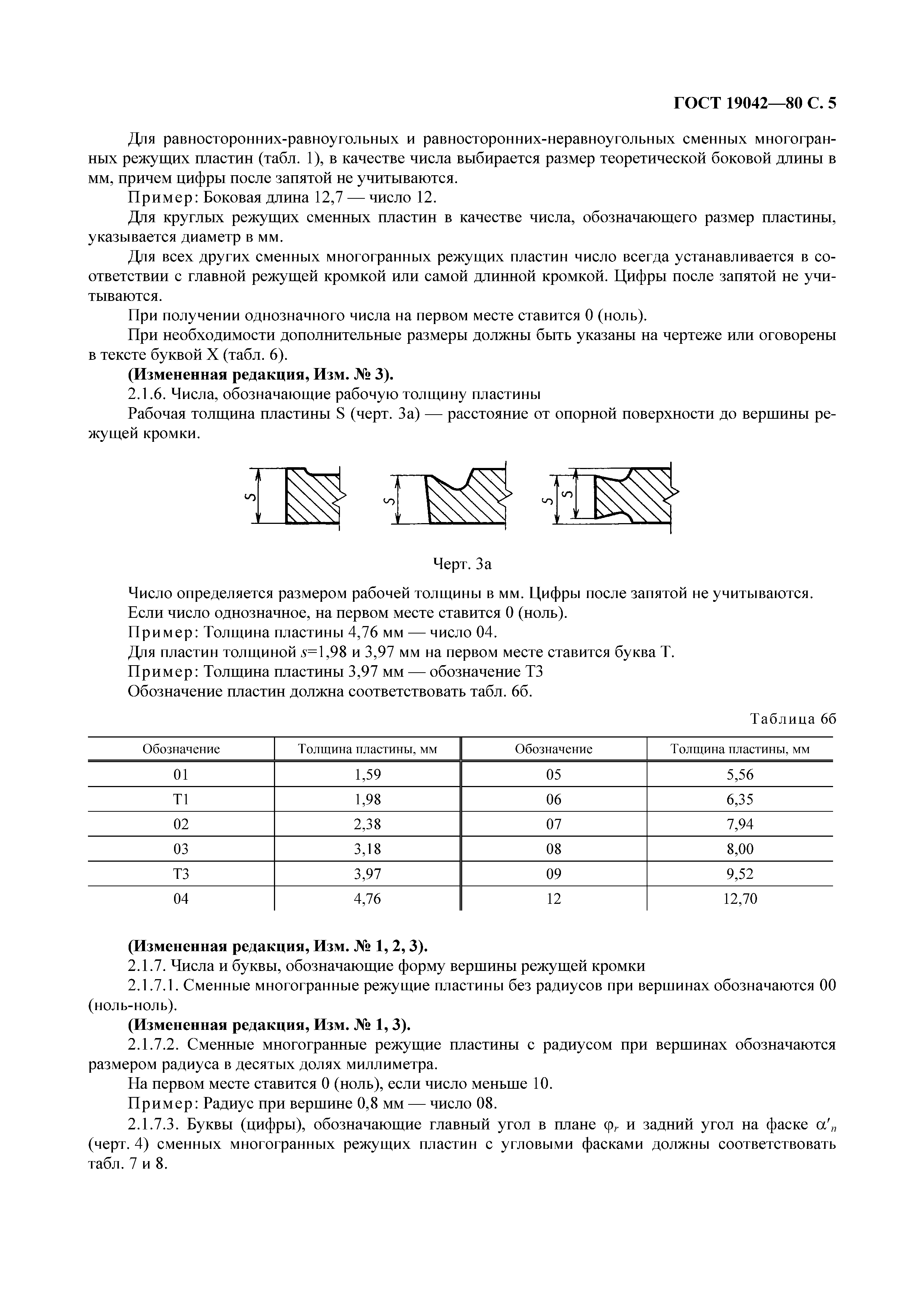

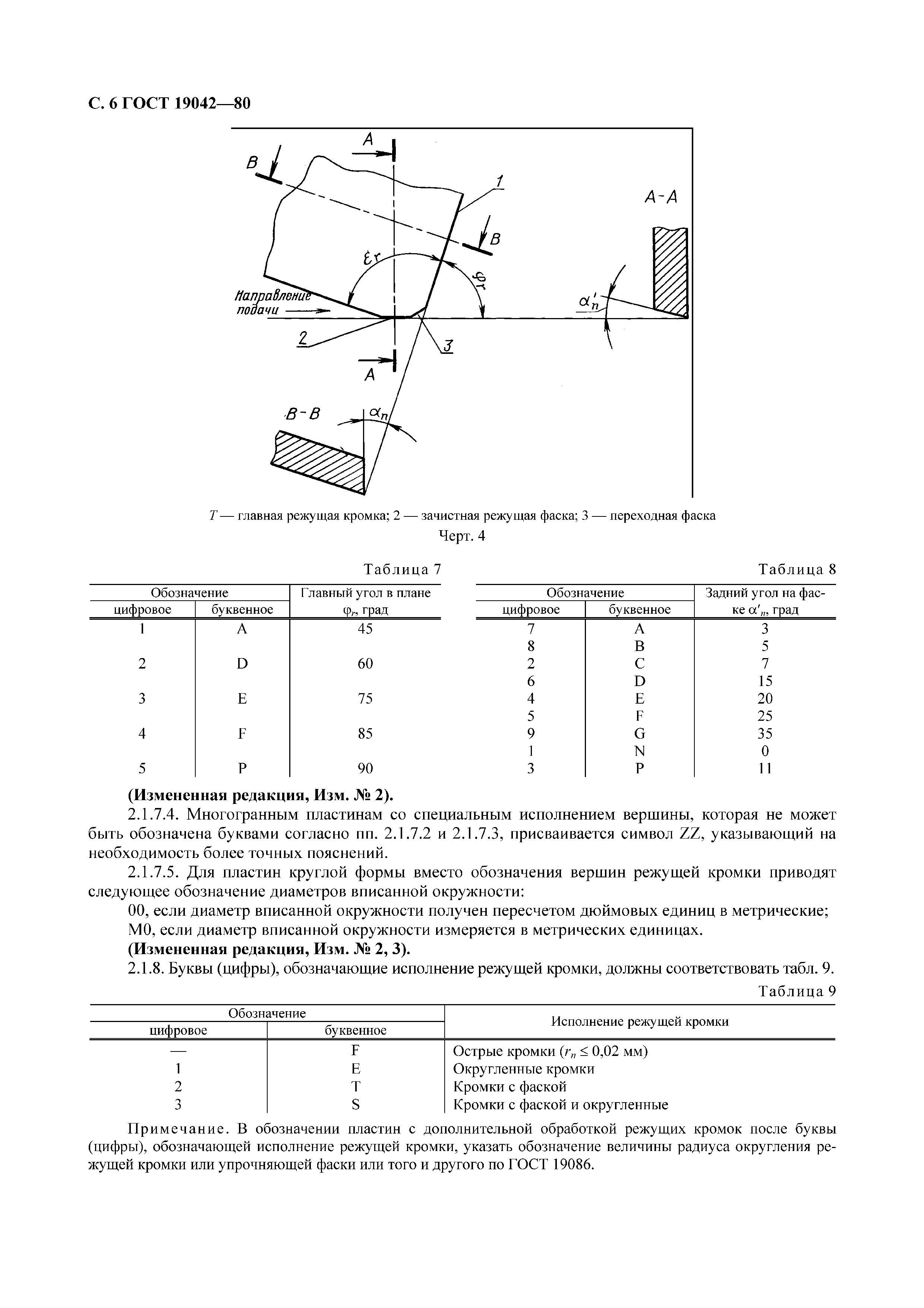

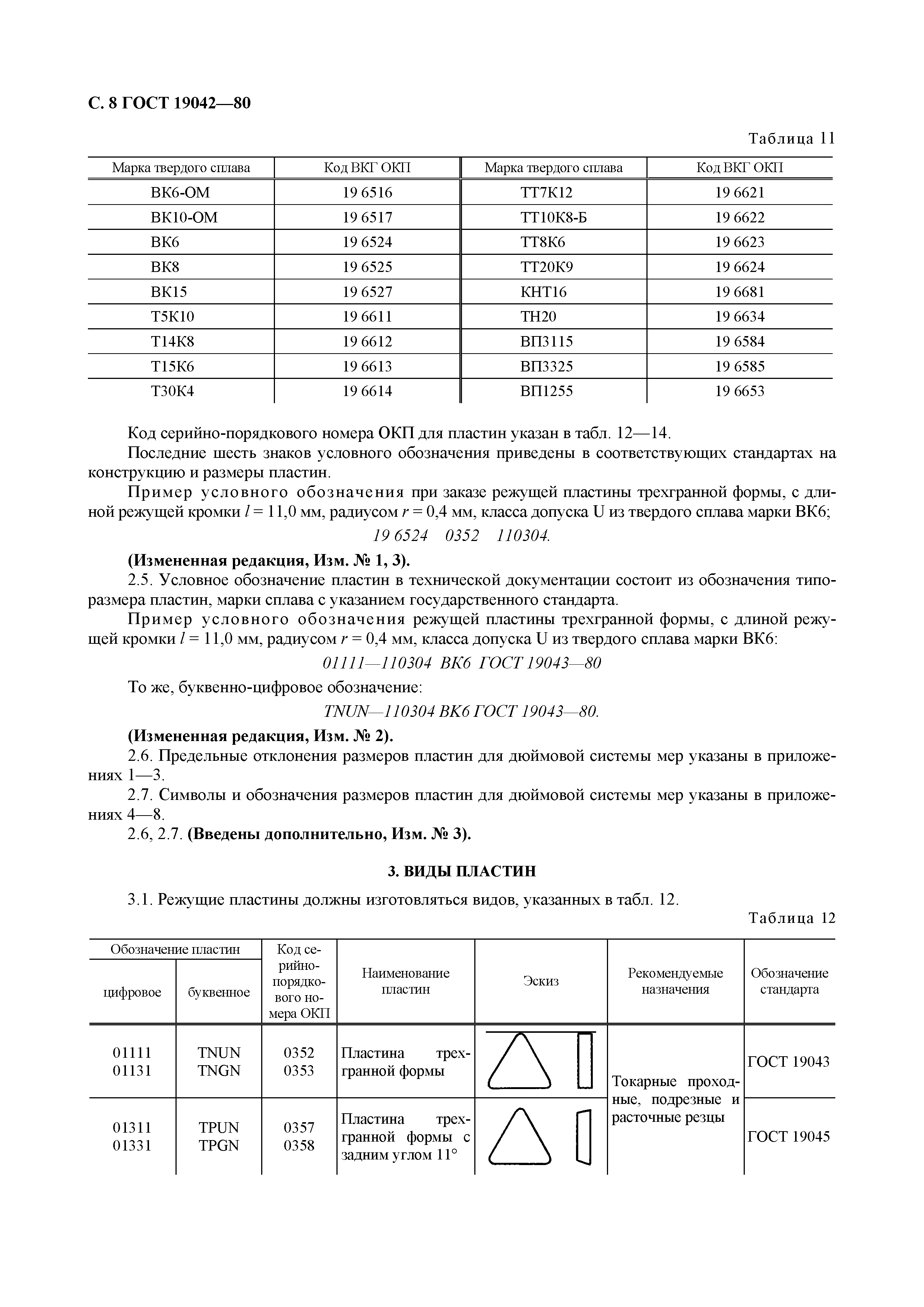

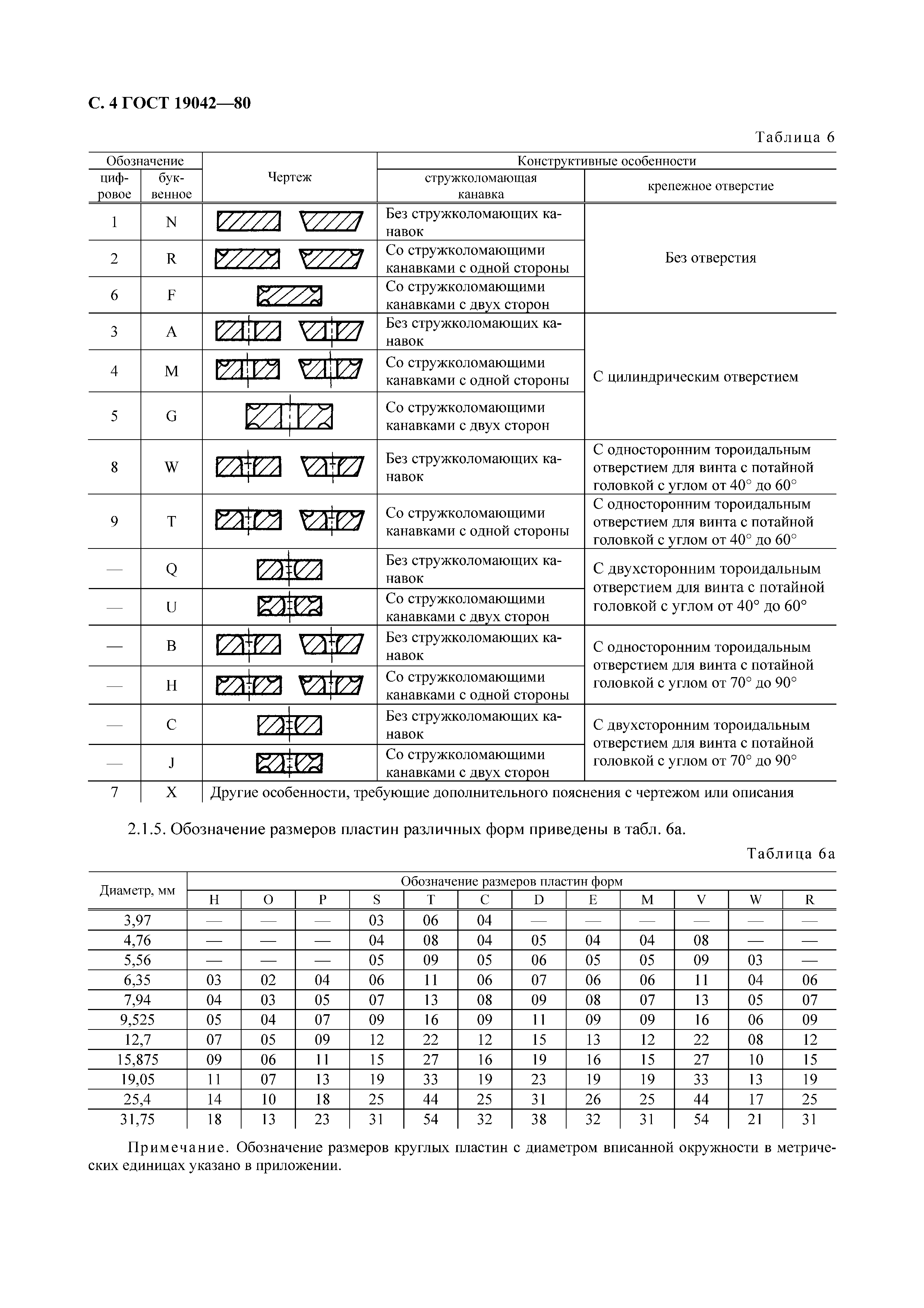

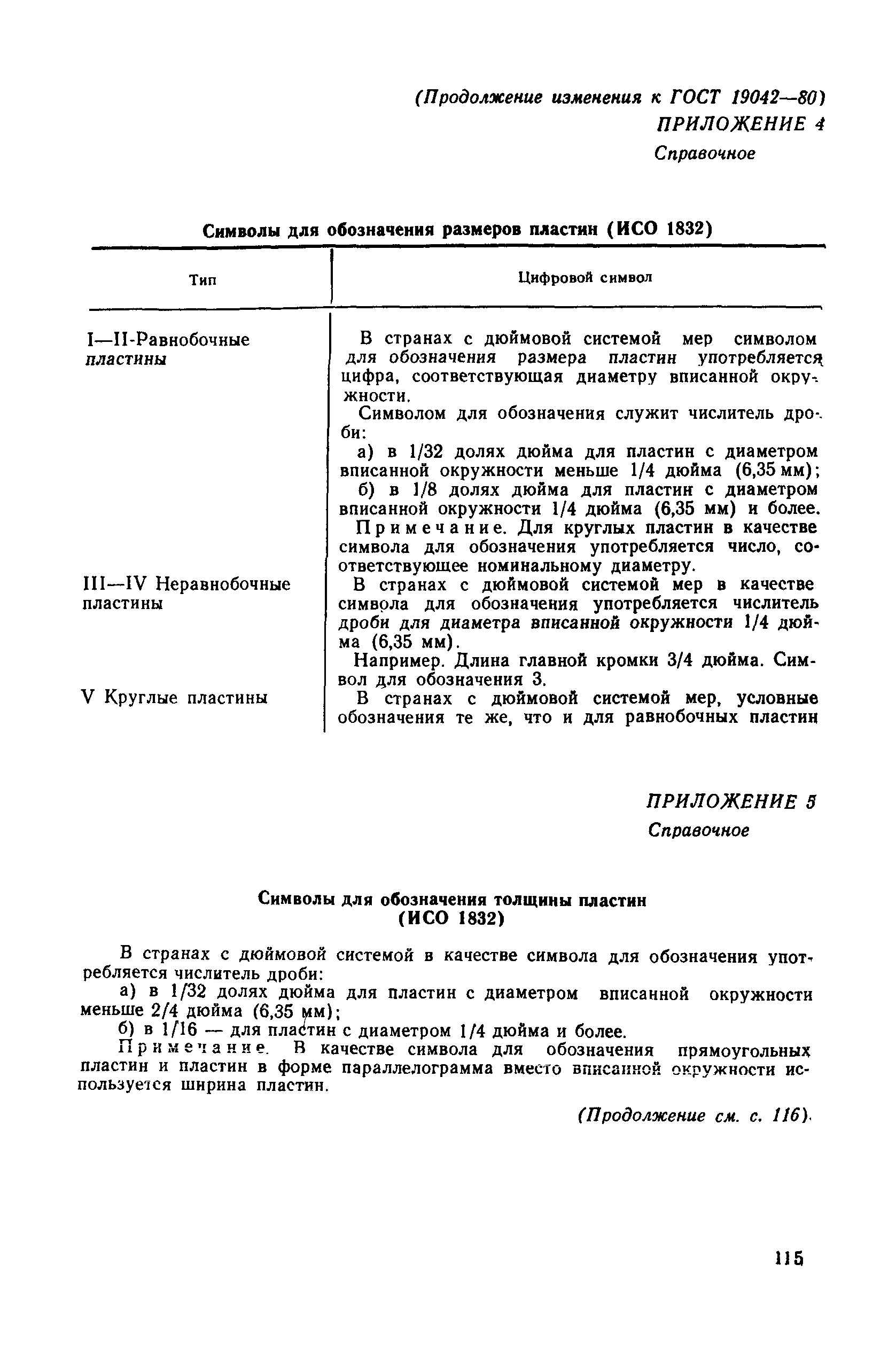

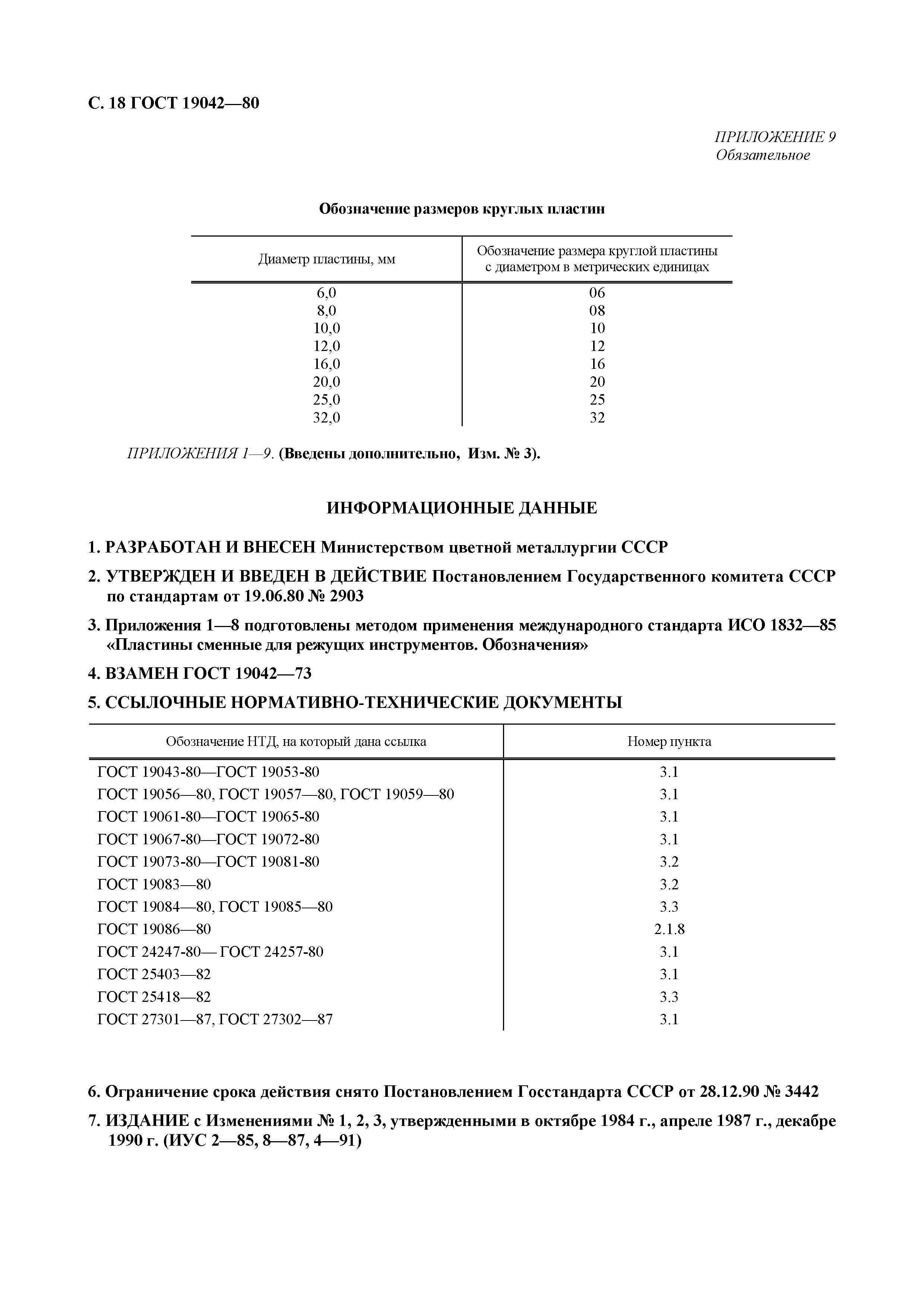

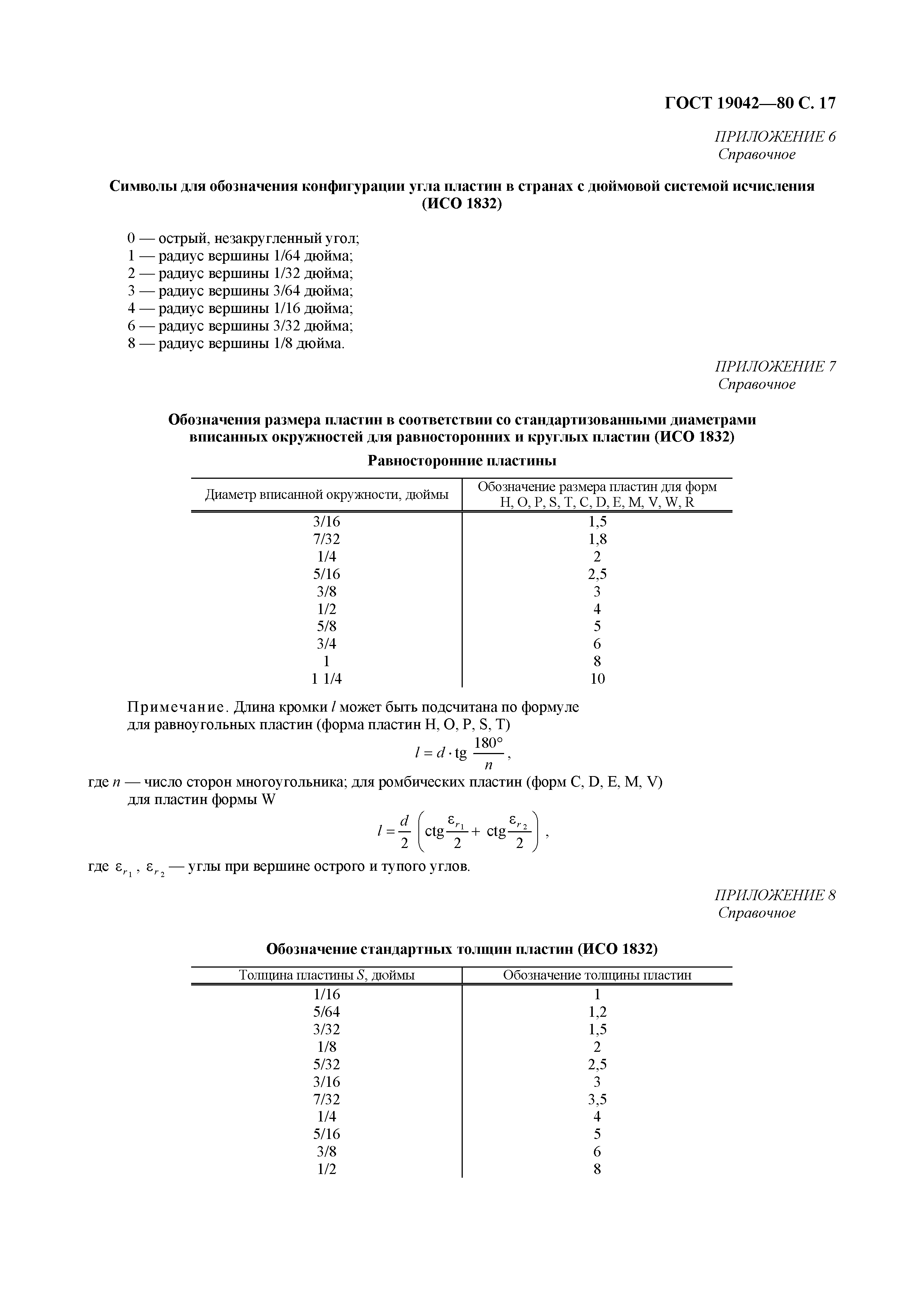

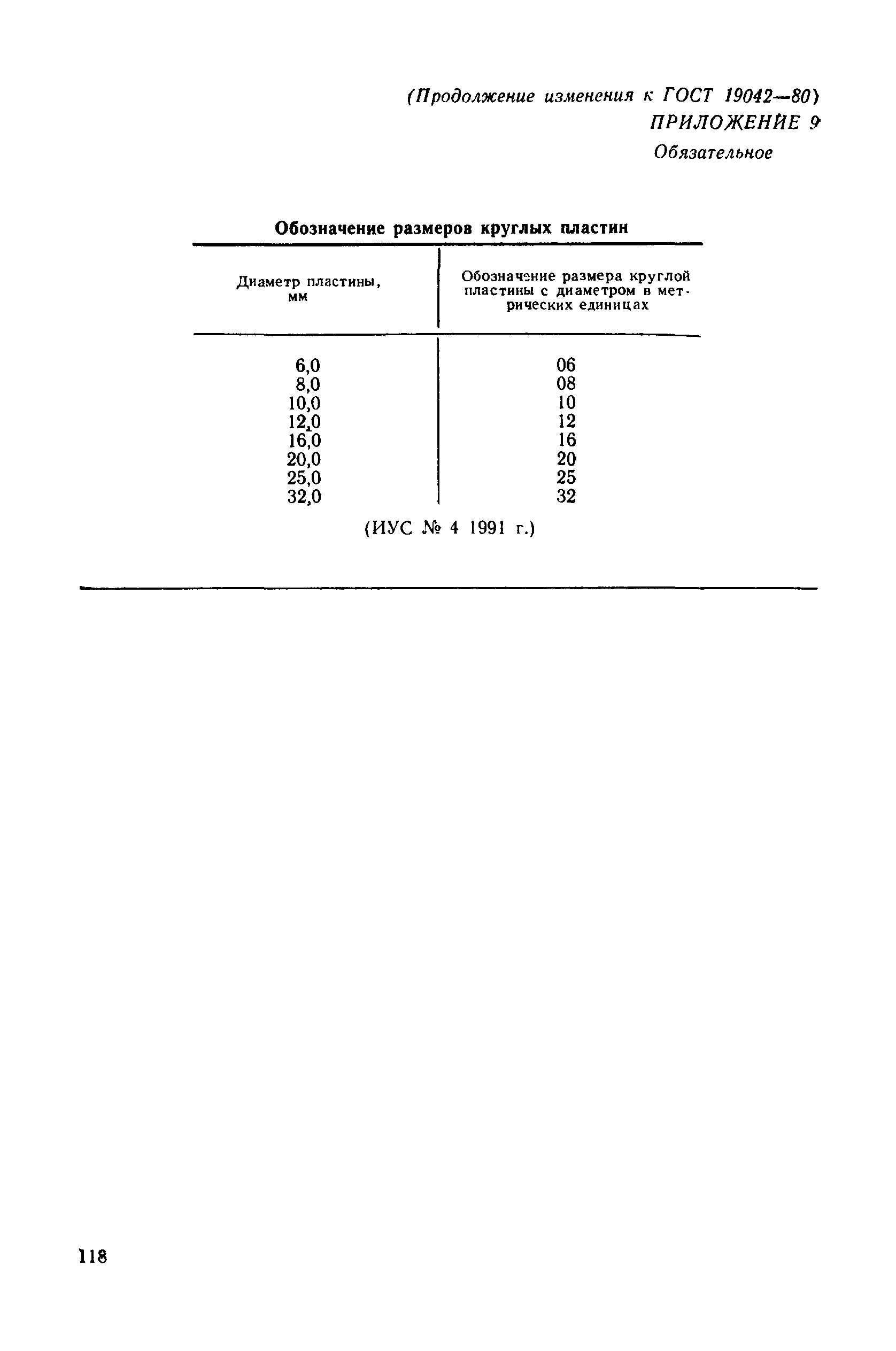

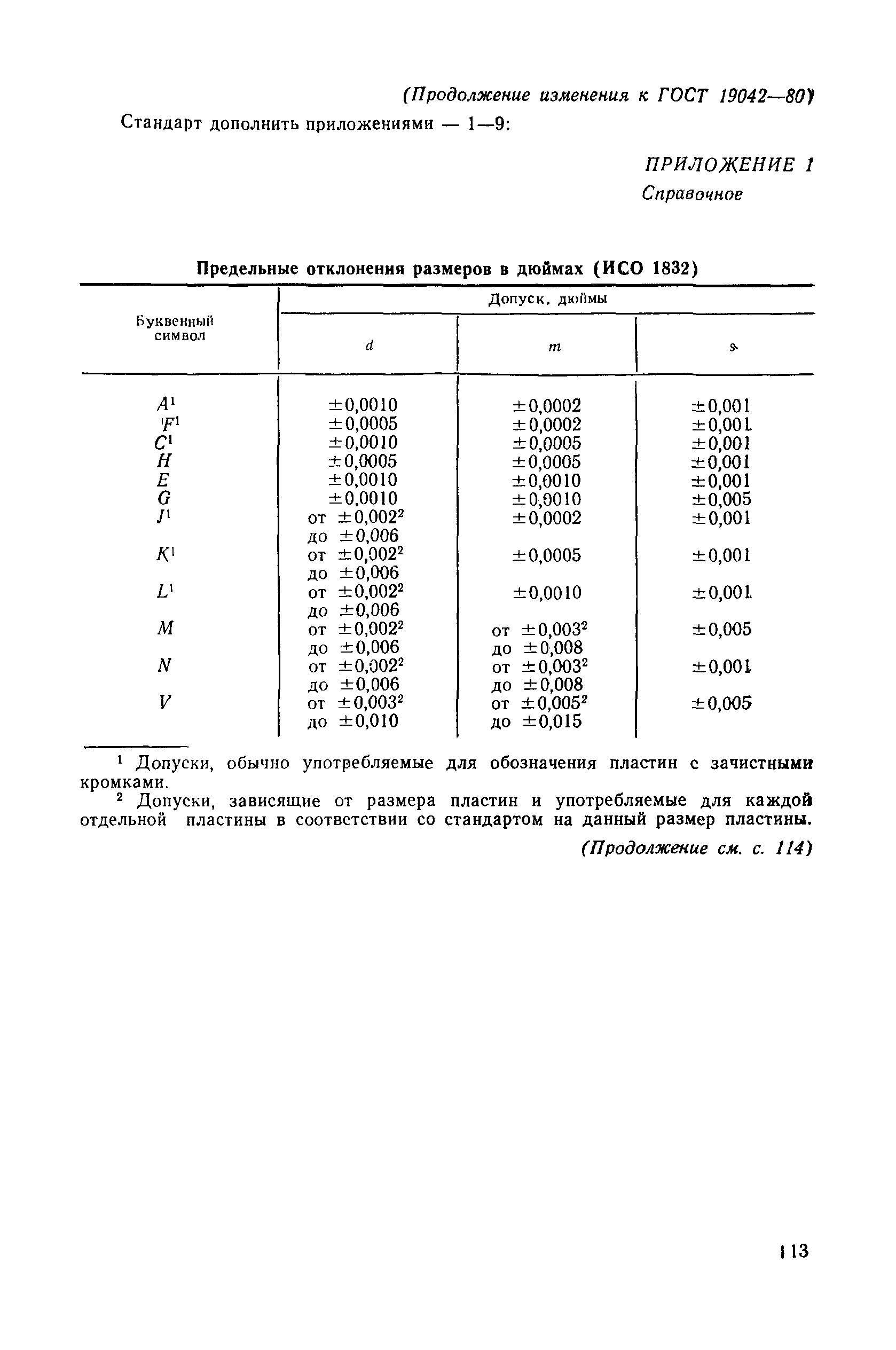

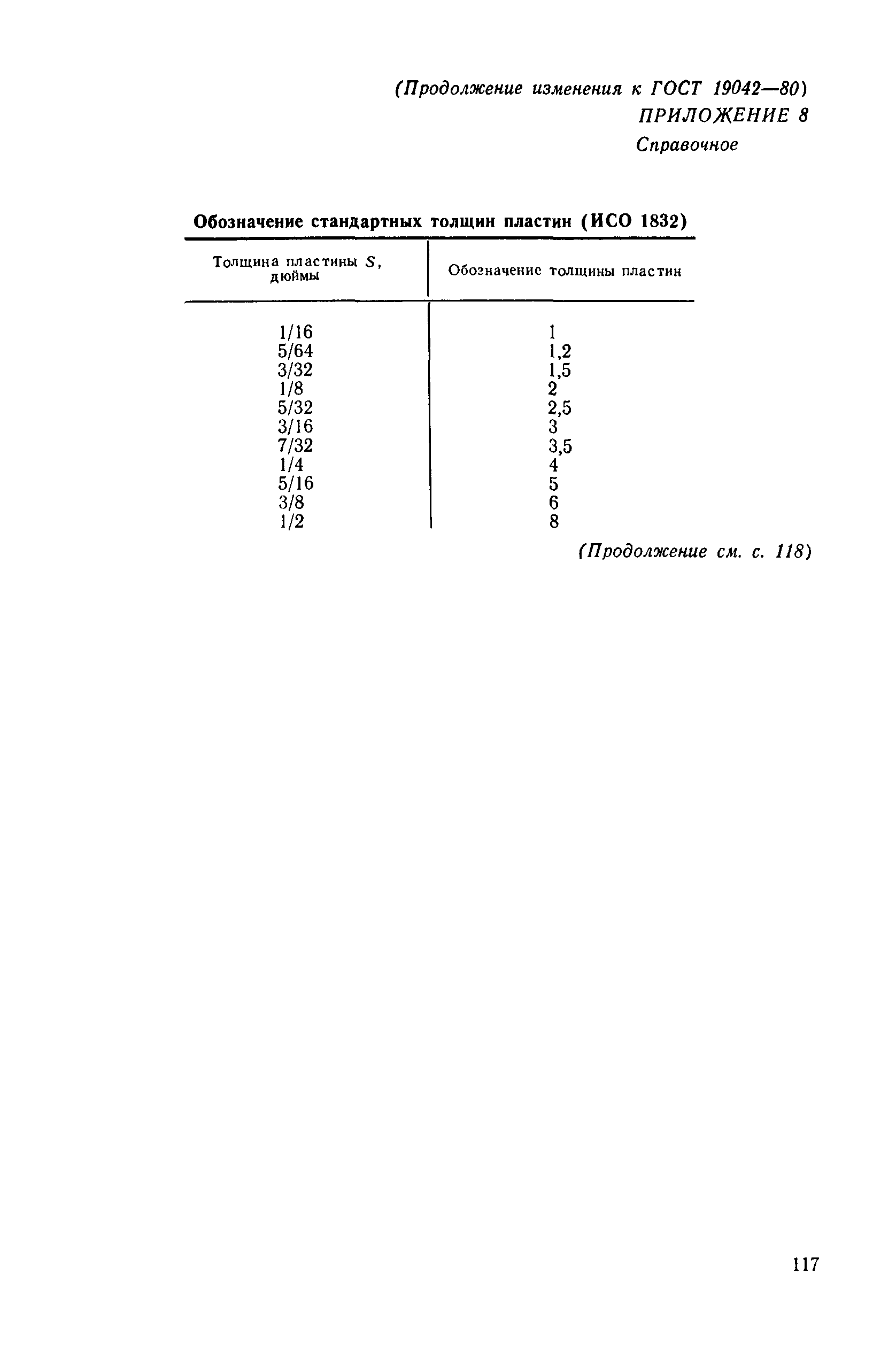

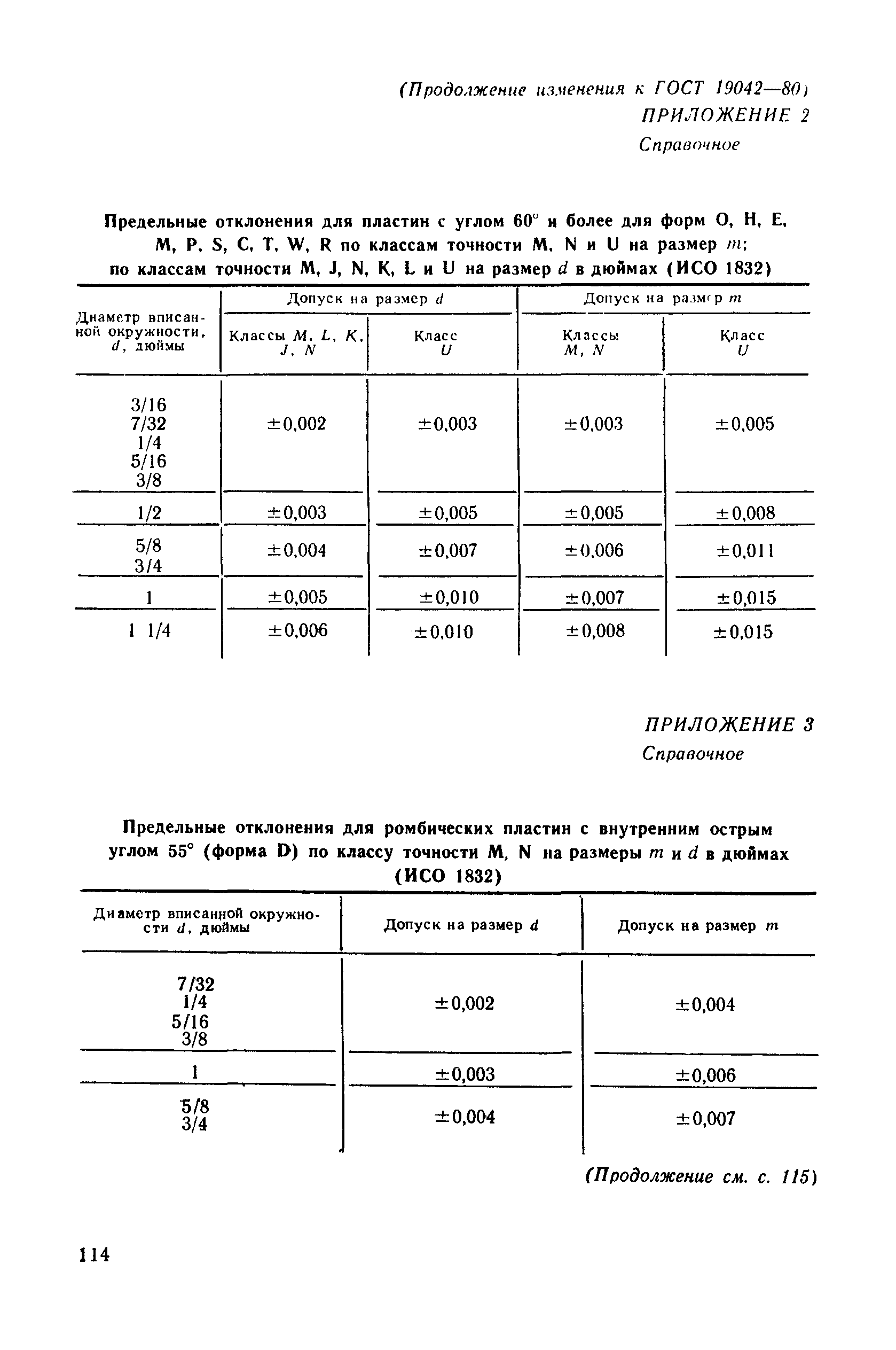

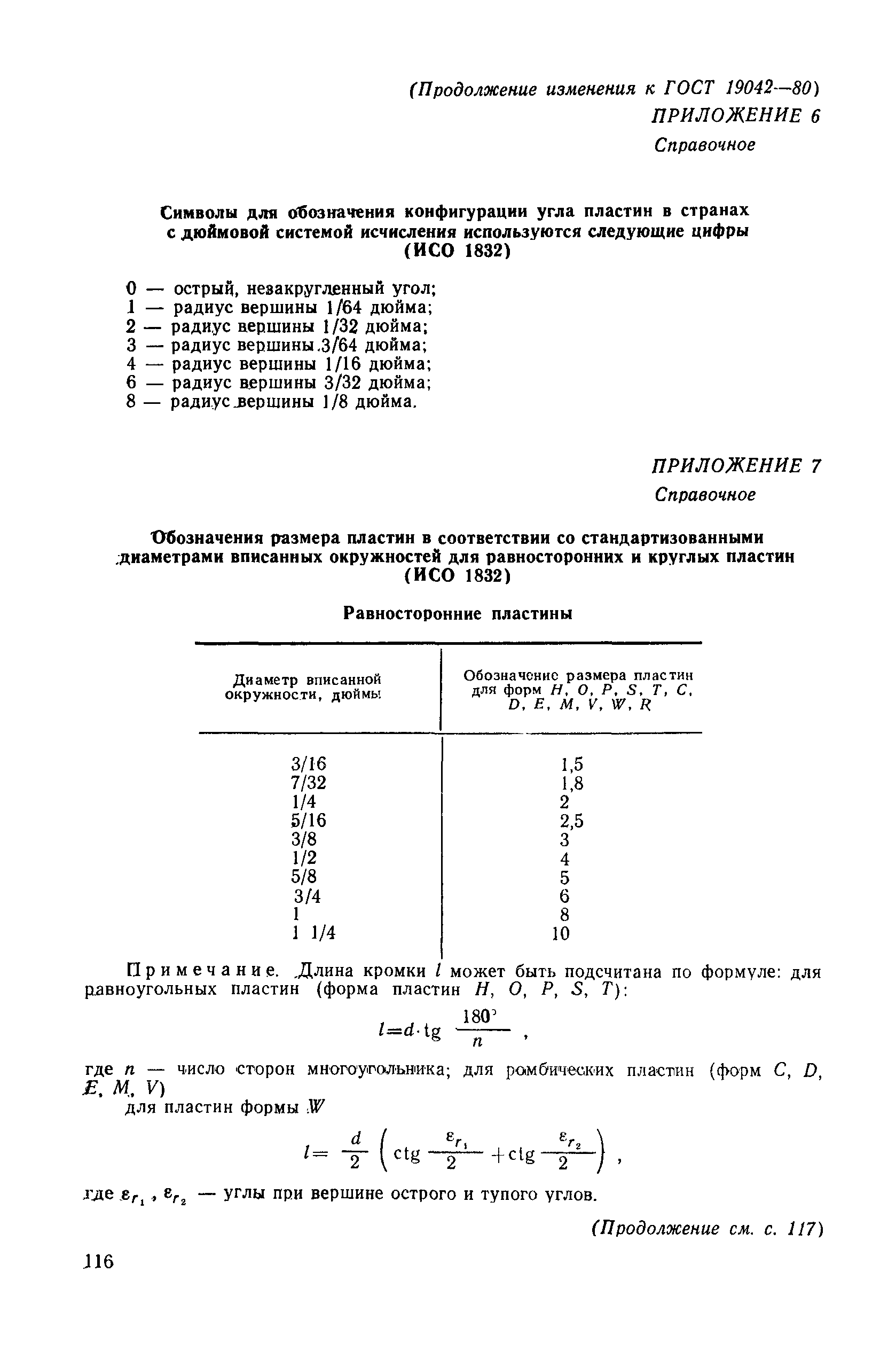

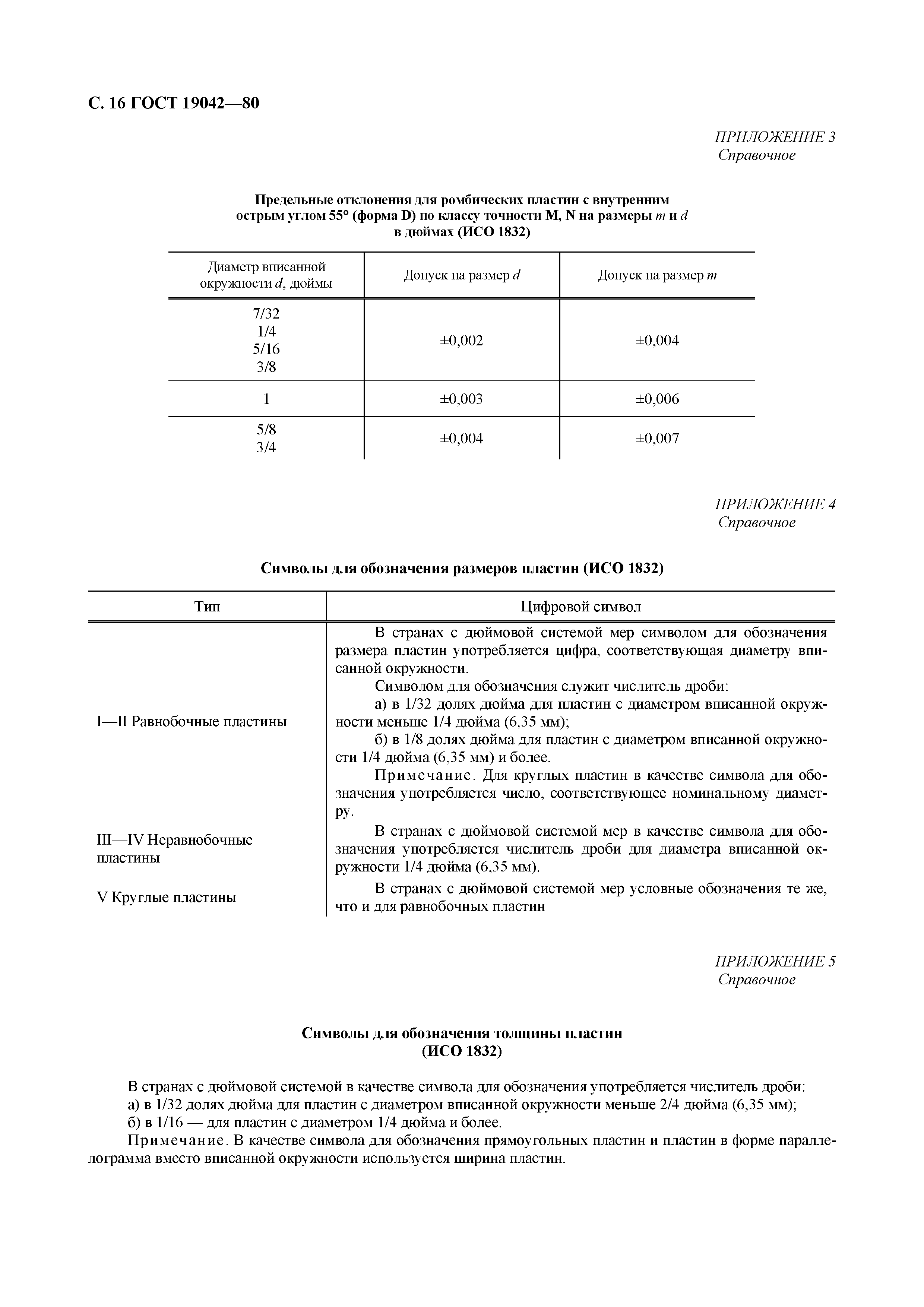

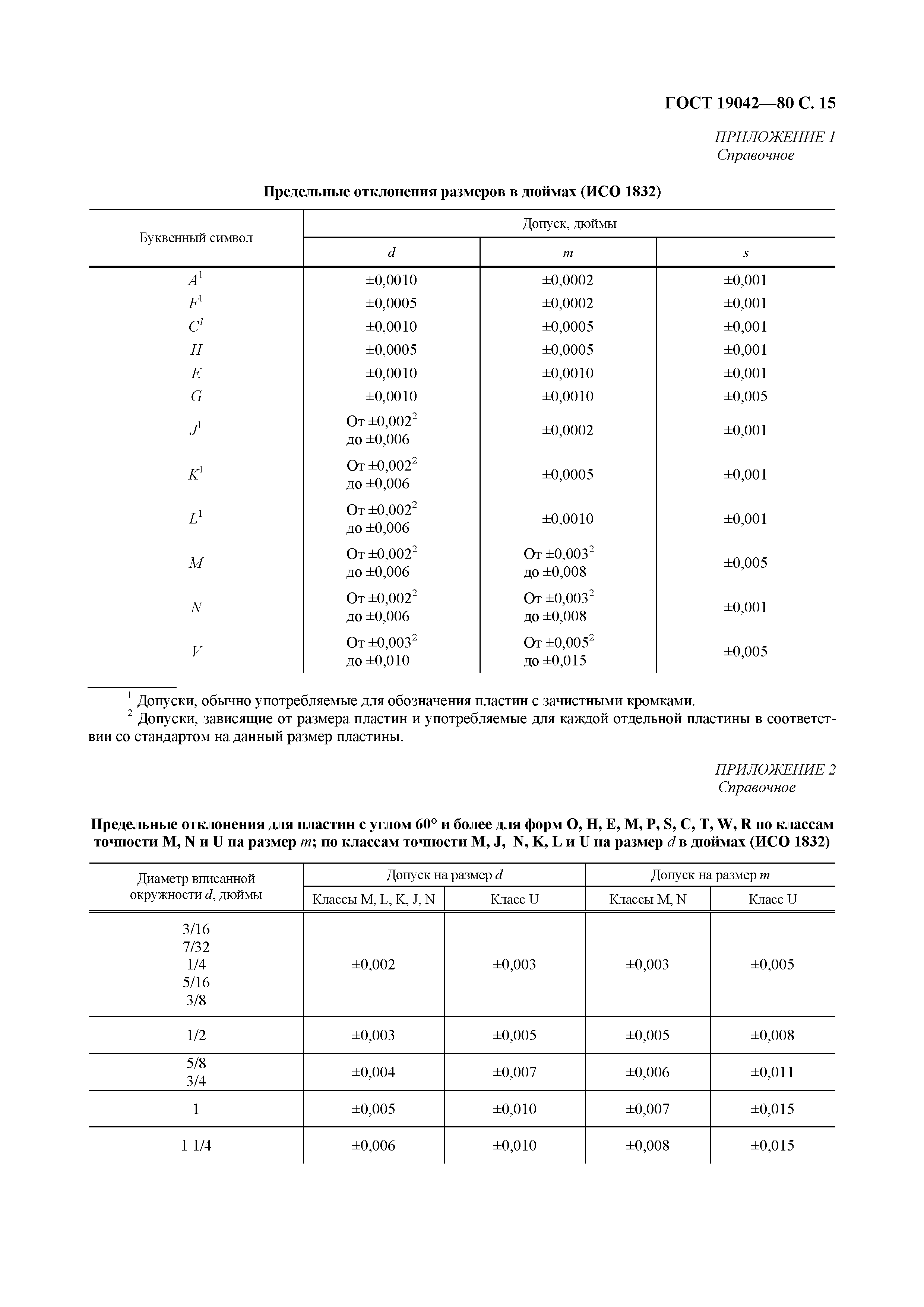

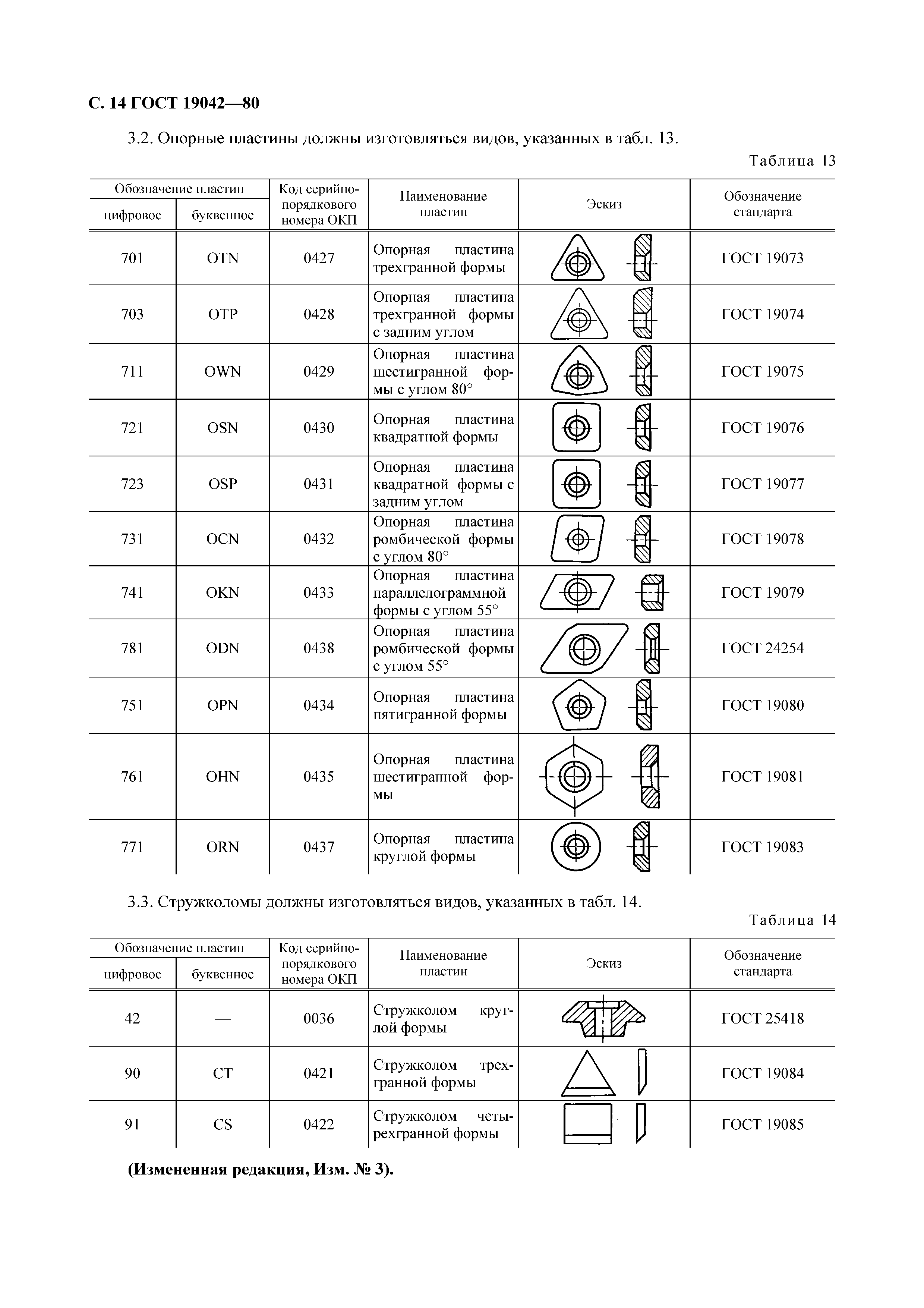

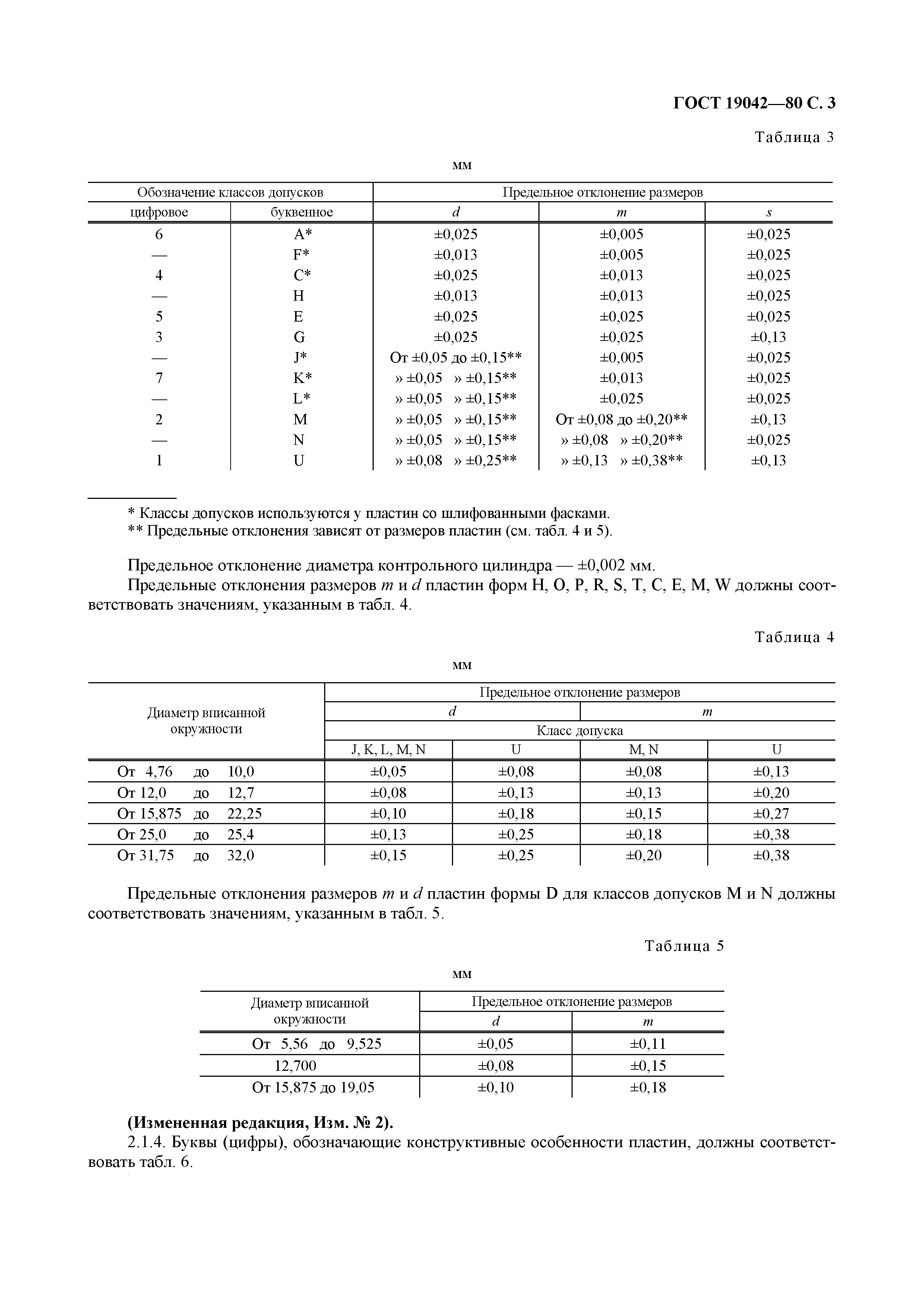

Оглавление:	1 Классификация 2 Система обозначения 3 Виды пластин Приложение 1 (справочное) Предельные отклонения размеров (ИСО 1832) Приложение 2 (справочное) Предельные отклонения для пластин с углом 60° и более для форм О, Н, Е, М, Р, S, С, Т, W, R по классам точности М, N и U на размер m; по классам точности М, J, N, К, L и U на размер d в дюймах (ИСО 1832) Приложение 3 (справочное) Предельные отклонения для ромбических пластин с внутренним острым углом 55° (форма D) по классу точности М, N на размеры m и d в дюймах (ИСО 1832) Приложение 4 (справочное) Символы для обозначения размеров пластин (ИСО 1832) Приложение 5 (справочное) Символы для обозначения толщины пластин (ИСО 1832) Приложение 6 (справочное) Символы для обозначения конфигурации угла пластин в странах с дюймовой системой исчисления (ИСО 1832) Приложение 7 (справочное) Обозначения размера пластин в соответствии со стандартизованными диаметрами вписанных окружностей для равносторонних и круглых пластин (ИСО 1832) Приложение 8 (справочное) Обозначение стандартных толщин пластин (ИСО 1832) Приложение 9 (обязательное) Обозначение размеров круглых пластин
Разработан:	Министерство цветной металлургии СССР
Утверждён:	19.06.1980 Государственный комитет СССР по стандартам (USSR National Committee on Standards 2903)
Издан:	Издательство стандартов (1992 г. ) Стандартинформ (2006 г. )
Расположен в:	Техническая документация Электроэнергия МЕТАЛЛУРГИЯ Порошковая металлургия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты прочие Экология МЕТАЛЛУРГИЯ Порошковая металлургия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты прочие
Список изменений:	№ 3 от 01.08.1991 (ИУС 4-91)
Заменяет собой:	ГОСТ 19042-73 «Пластины твердосплавные механически закрепляемые для режущего инструмента. Классификация. Система обозначений. Формы»
Нормативные ссылки:	ГОСТ 19043-80 «Пластины режущие сменные многогранные твердосплавные трехгранной формы. Конструкция и размеры» ГОСТ 19044-80 «Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием. Конструкция и размеры» ГОСТ 19045-80 «Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом 11°. Конструкция и размеры» ГОСТ 19046-80 «Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19047-80 «Пластины режущие сменные многогранные твердосплавные шестигранной формы с углом 80 град. и отверстием. Конструкция и размеры» ГОСТ 19048-80 «Пластины режущие сменные многогранные твердосплавные шестигранной формы с углом 80 град., с отверстием и стружколомающими канавками. Конструкция и размеры» ГОСТ 19049-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы. Конструкция и размеры» ГОСТ 19050-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы с задним углом 11°. Конструкция и размеры» ГОСТ 19051-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием. Конструкция и размеры» ГОСТ 19052-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19053-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и фасками при вершине. Конструкция и размеры» ГОСТ 19056-80 «Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°. Конструкция и размеры» ГОСТ 19057-80 «Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80 град. и отверстием. Конструкция и размеры» ГОСТ 19059-80 «Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80 град. с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19061-80 «Пластины режущие сменные многогранные твердосплавные параллелограммной формы с углом 84 град. и фасками на режущих кромках. Конструкция и размеры» ГОСТ 19062-80 «Пластины режущие сменные многогранные твердосплавные параллелограммной формы с углом 55° и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19063-80 «Пластины режущие сменные многогранные твердосплавные пятигранной формы. Конструкция и размеры» ГОСТ 19064-80 «Пластины режущие сменные многогранные твердосплавные пятигранной формы с отверстием. Конструкция и размеры» ГОСТ 19065-80 «Пластины режущие сменные многогранные твердосплавные пятигранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19067-80 «Пластины режущие сменные многогранные твердосплавные шестигранной формы с отверстием. Конструкция и размеры» ГОСТ 19068-80 «Пластины режущие сменные многогранные твердосплавные шестигранной формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19069-80 «Пластины режущие сменные многогранные твердосплавные круглой формы. Конструкция и размеры» ГОСТ 19070-80 «Пластины режущие сменные многогранные твердосплавные круглой формы с отверстием. Конструкция и размеры» ГОСТ 19071-80 «Пластины режущие сменные многогранные твердосплавные круглой формы с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19072-80 «Пластины режущие сменные многогранные твердосплавные круглой формы с задним углом с отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 19073-80 «Пластины опорные сменные многогранные твердосплавные трехгранной формы. Конструкция и размеры» ГОСТ 19074-80 «Пластины опорные сменные многогранные твердосплавные трехгранной формы с задним углом. Конструкция и размеры» ГОСТ 19075-80 «Пластины опорные сменные многогранные твердосплавные шестигранной формы с углом 80 градусов. Конструкция и размеры» ГОСТ 19076-80 «Пластины опорные сменные многогранные твердосплавные квадратной формы. Конструкция и размеры» ГОСТ 19077-80 «Пластины опорные сменные многогранные твердосплавные квадратной формы с задним углом. Конструкция и размеры» ГОСТ 19078-80 «Пластины опорные сменные многогранные твердославные ромбической формы с углом 80 град. Конструкция и размеры» ГОСТ 19079-80 «Пластины опорные сменные многогранные твердосплавные параллелограммной формы. Конструкция и размеры» ГОСТ 19080-80 «Пластины опорные сменные многогранные твердосплавные пятигранной формы. Конструкция и размеры» ГОСТ 19081-80 «Пластины опорные сменные многогранные твердосплавные шестигранной формы. Конструкция и размеры» ГОСТ 19083-80 «Пластины опорные сменные многогранные твердосплавные круглой формы. Конструкция и размеры» ГОСТ 19084-80 «Стружколомы сменные многогранные твердосплавные трехгранной формы. Конструкция и размеры» ГОСТ 19085-80 «Стружколомы сменные многогранные твердосплавные квадратной формы. Конструкция и размеры» ГОСТ 19086-80 «Пластины сменные многогранные твердосплавные. Технические условия» ГОСТ 24247-80 «Пластины режущие сменные многогранные твердосплавные трехгранной формы с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры» ГОСТ 24248-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры» ГОСТ 24249-80 «Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 80°, с отверстием и стружколомающими канавками на двух сторонах. Констукция и размеры» ГОСТ 24250-80 «Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом и стружколомающими канавками. Конструкция и размеры» ГОСТ 24251-80 «Пластины режущие сменные многогранные твердосплавные трехгранной формы с задним углом 20°. Конструкция и размеры» ГОСТ 24252-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы с задним углом и стружколомающими канавками. Конструкция и размеры» ГОСТ 24253-80 «Пластины режущие сменные многогранные твердосплавные квадратной формы с задним углом 20°. Конструкция и размеры» ГОСТ 24254-80 «Пластины опорные сменные твердосплавные ромбической формы с углом 55°. Конструкция и размеры» ГОСТ 24255-80 «Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 55° и отверстием. Конструкция и размеры» ГОСТ 24256-80 «Пластины режущие сменные многогранные твердосплавные ромбической формы c углом 55°, c отверстием и стружколомающими канавками на одной стороне. Конструкция и размеры» ГОСТ 24257-80 «Пластины режущие сменные многогранные твердосплавные ромбической формы с углом 55°, с отверстием и стружколомающими канавками на двух сторонах. Конструкция и размеры» ГОСТ 25403-82 «Пластины режущие сменные многогранные твердосплавные круглой формы с задним углом 6 град. и вогнутой передней поверхностью. Конструкция и размеры» ГОСТ 25418-82 «Стружколомы сменные многогранные твердосплавные круглой формы. Конструкция и размеры» ГОСТ 27301-87 «Пластины режущие сменные многогранные твердосплавные с радиусом при вершине с односторонним тороидальным отверстием. Конструкция и размеры» ГОСТ 27302-87 «Пластины режущие сменные многогранные твердосплавные с фасками при вершине без отверстия. Конструкция и размеры»

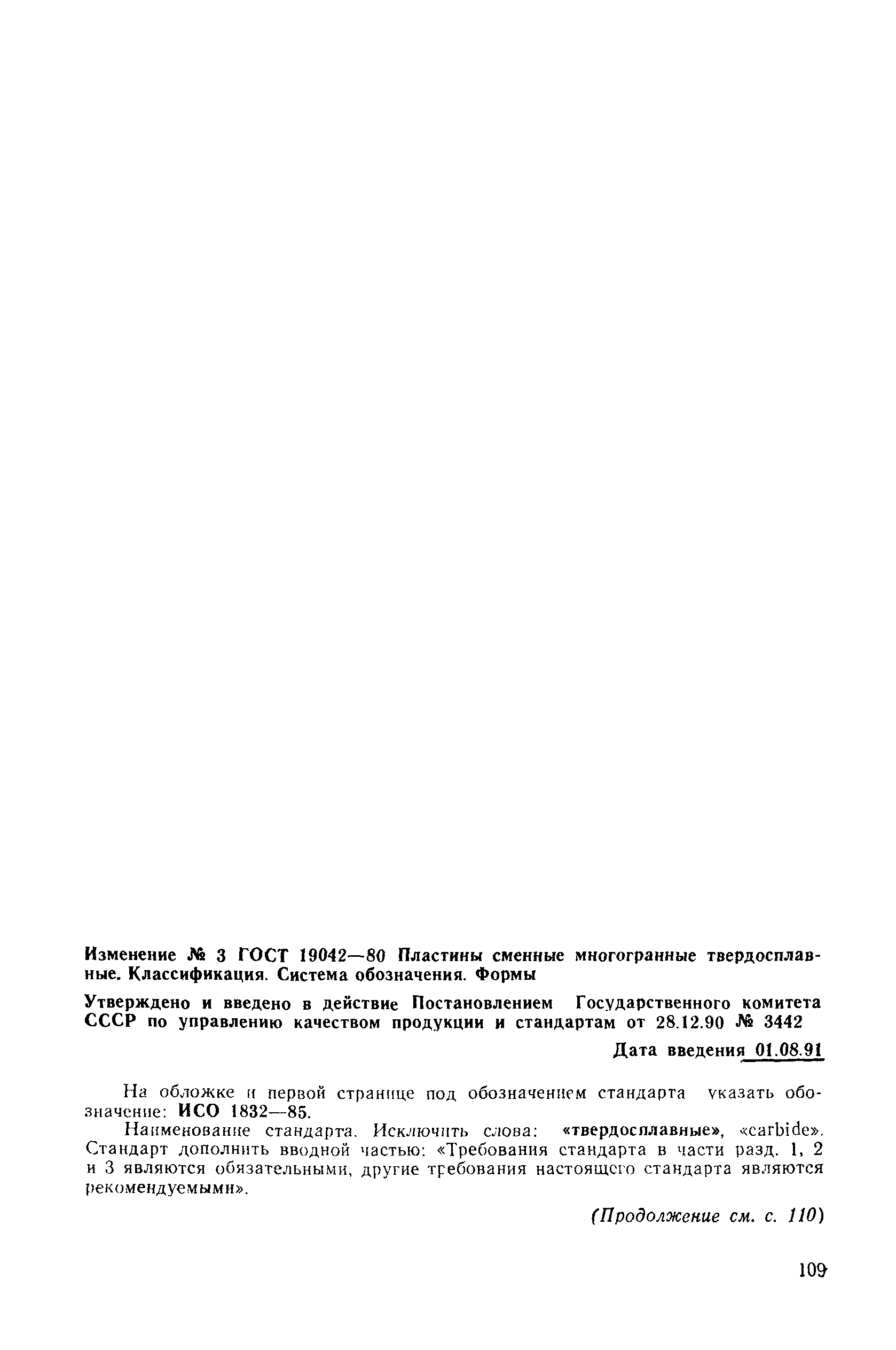

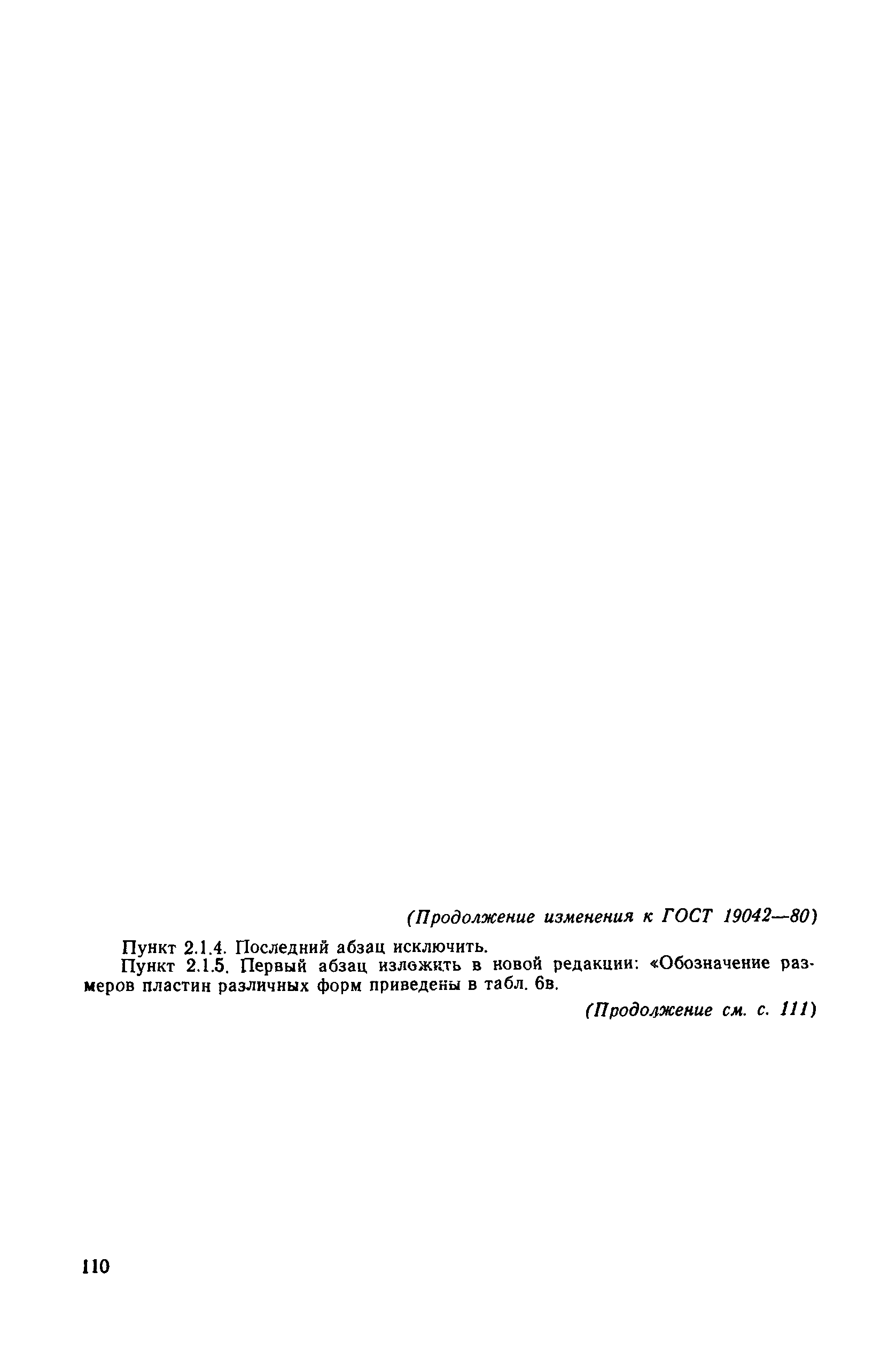

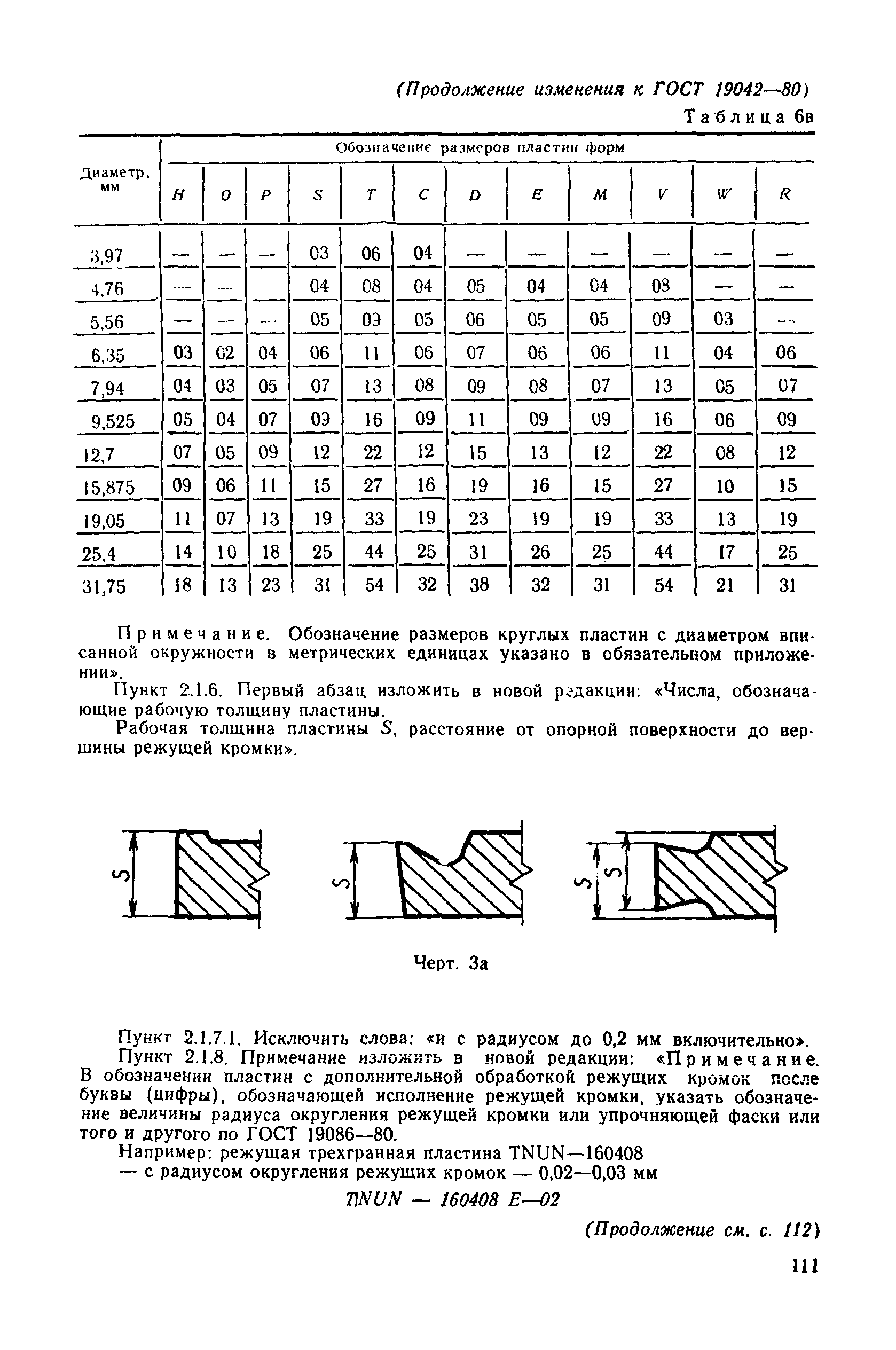

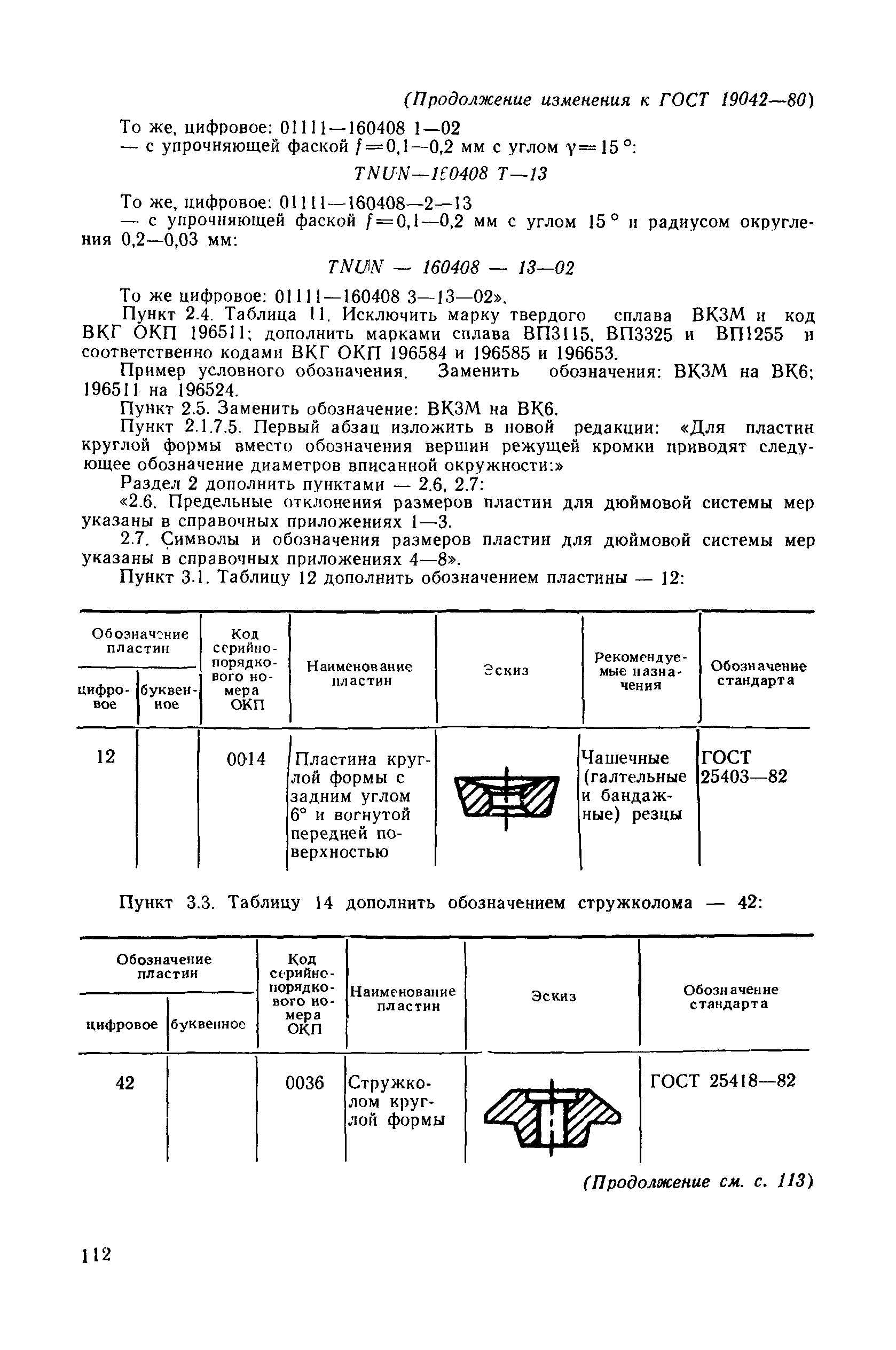

Текстовое изменение № 3 от 01.08.1991
