Скачать ГОСТ 20742-93 Муфты цепные. Параметры и размеры

Дата актуализации: 10.08.2017

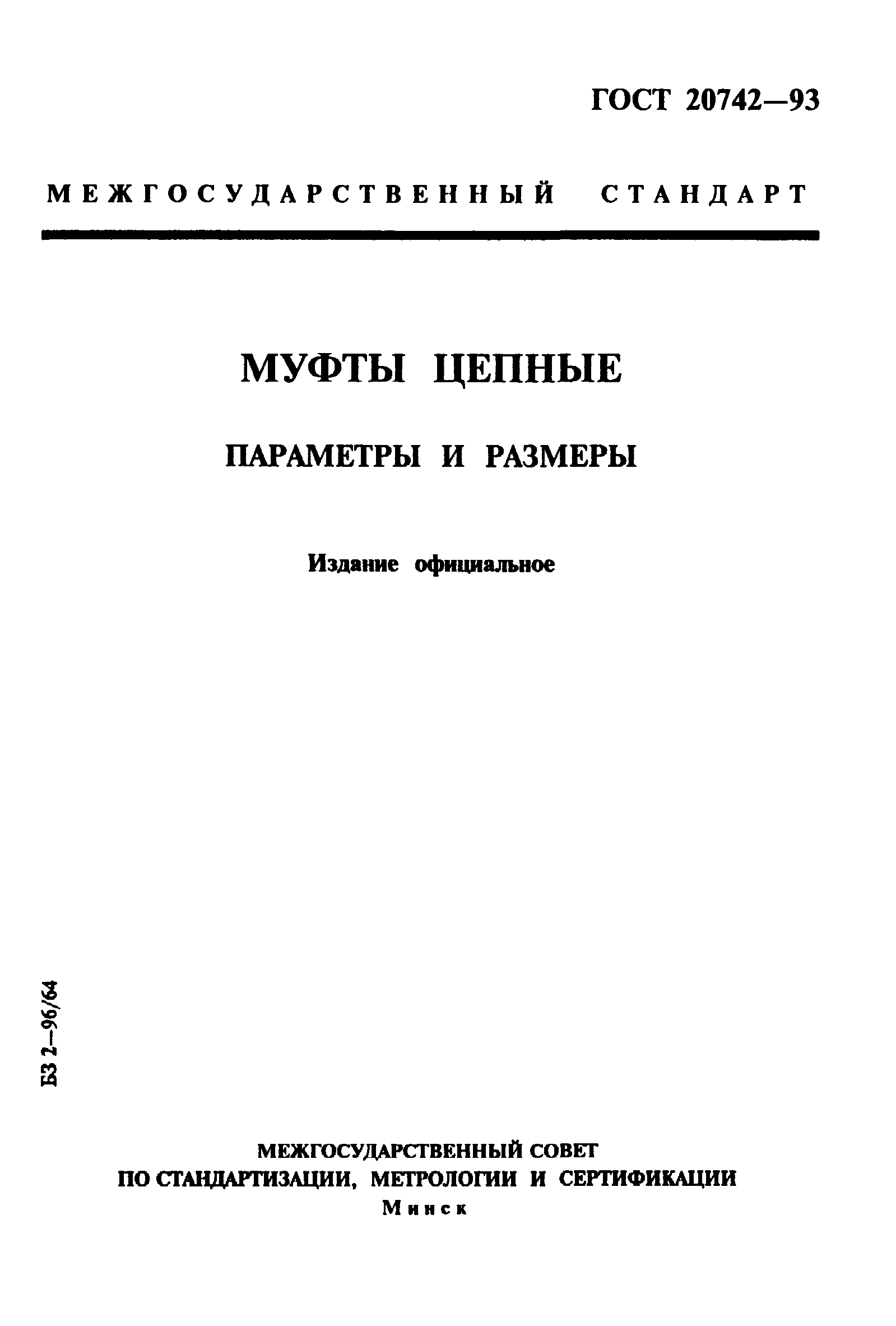

ГОСТ 20742-93

Муфты цепные. Параметры и размеры

Обозначение:	ГОСТ 20742-93
Обозначение англ:	GOST 20742-93
Статус:	взамен
Название рус.:	Муфты цепные. Параметры и размеры
Название англ.:	Chain couplings. Parameters and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1996

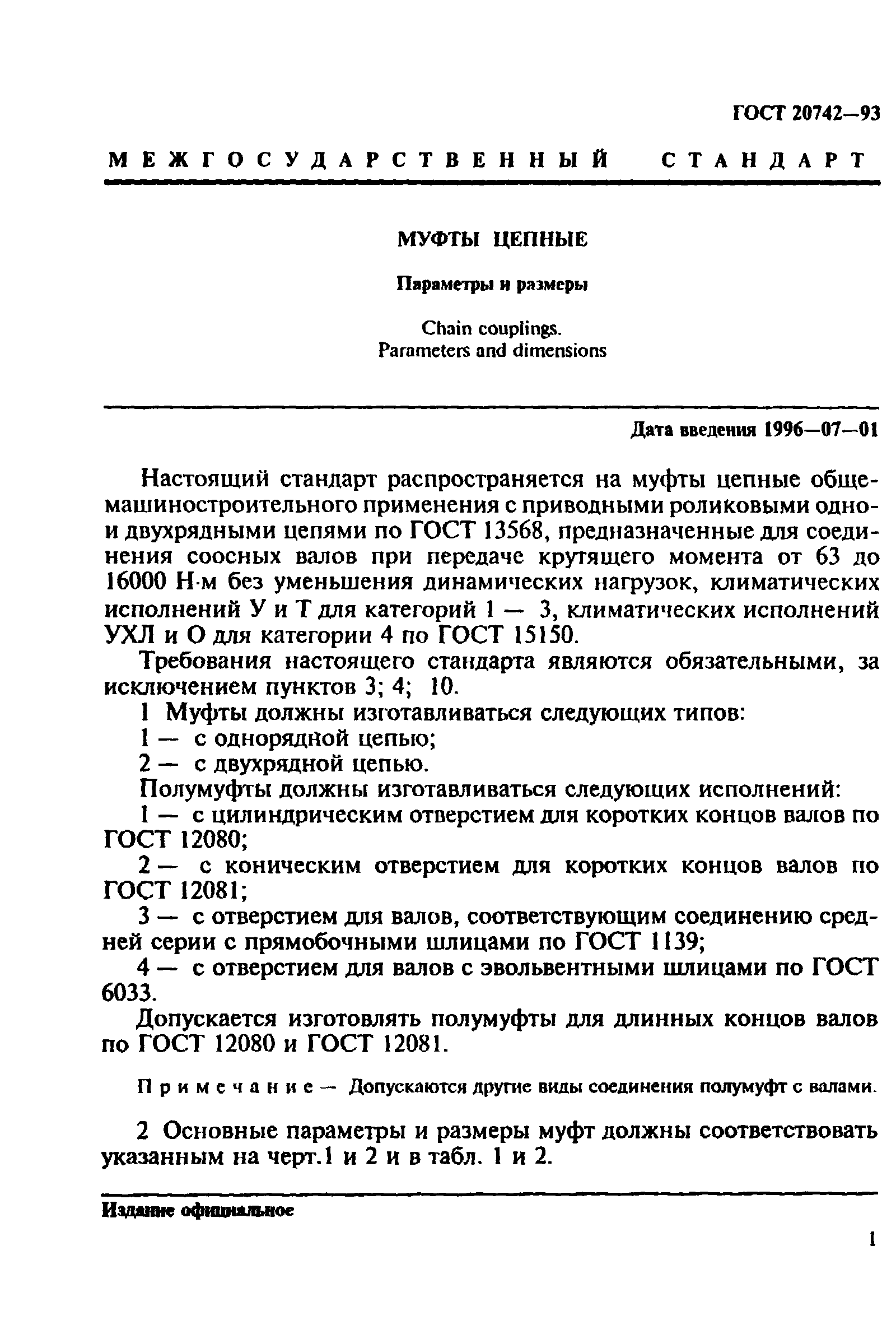

Область применения:	Стандарт распространяется на муфты цепные общемашиностроительного применения с приводными роликовыми одно и двухрядными цепями по ГОСТ 13568, предназначенные для соединения соосных валов при передаче крутящего момента от 63 до 16000 Н * м без уменьшения динамических нагрузок, климатических исполнений У и Т для категорий 1 - 3, климатических исполнений УХЛ и О для категории 4 по ГОСТ 15150.

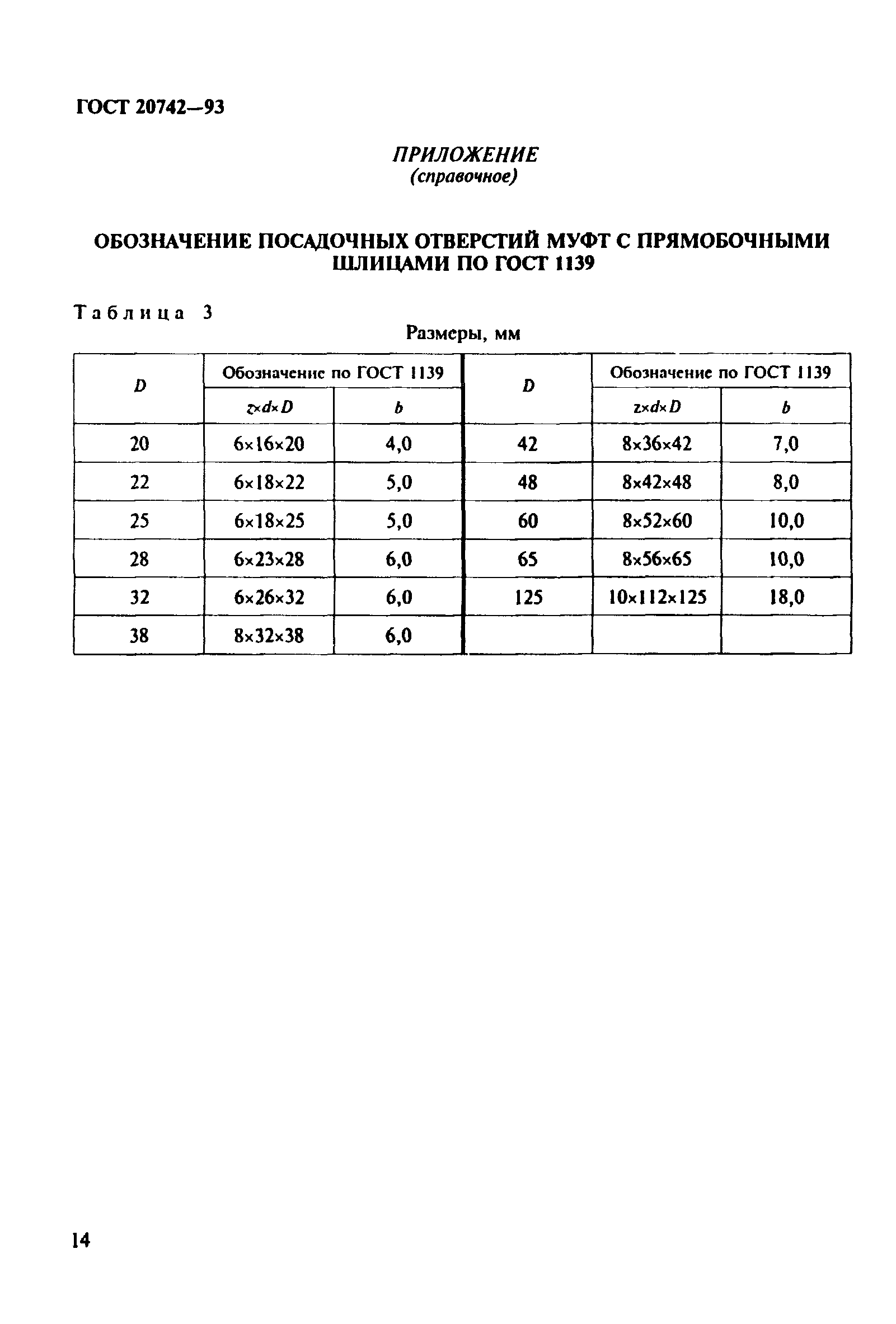

Оглавление:	Приложение (справочное) Обозначение посадочных отверстий муфт с прямобочными шлицами по ГОСТ 1139

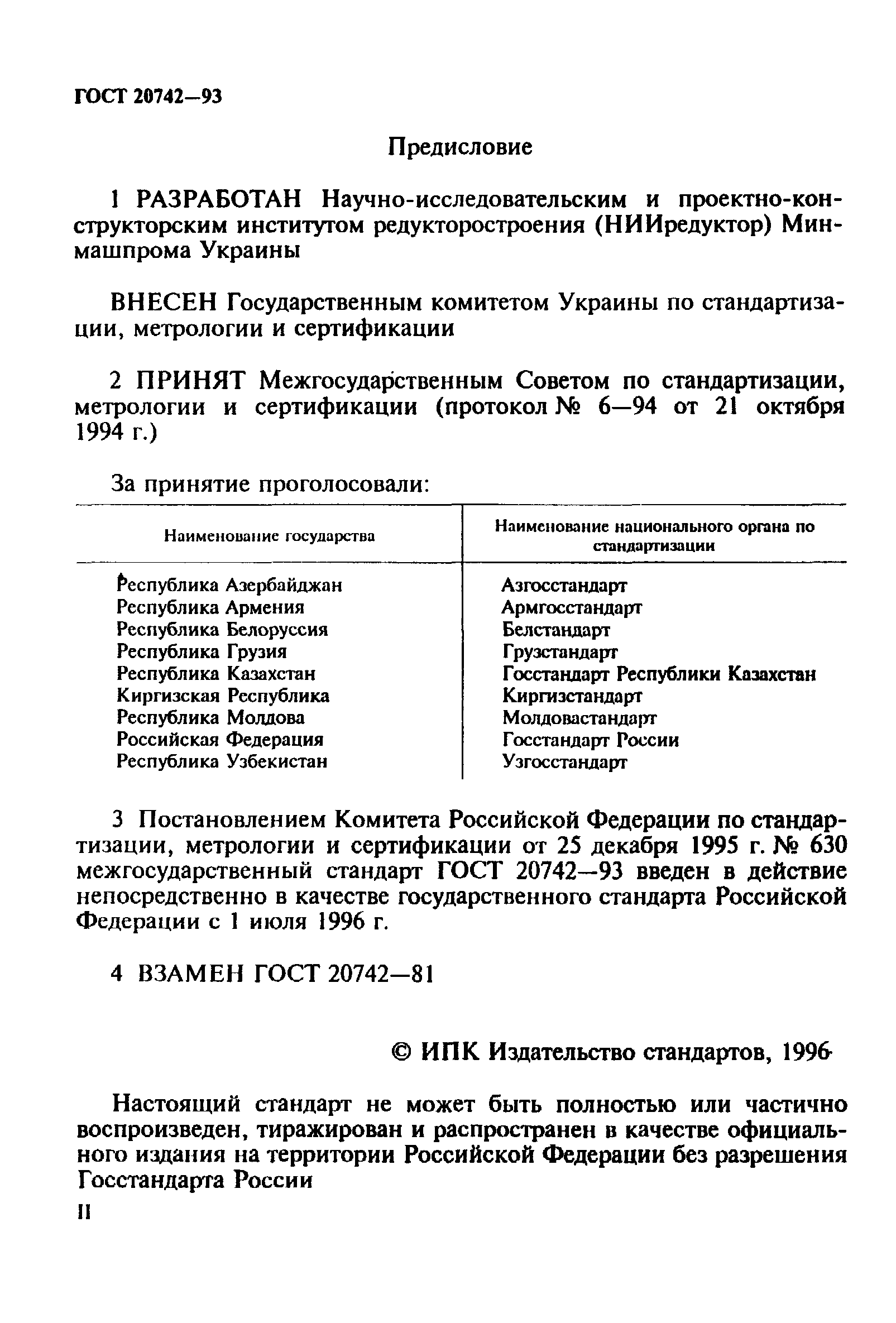

Разработан:	НИИредуктор Минмашпрома Украины
Утверждён:	21.10.1994 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 6-94) 25.12.1995 Комитет Российской Федерации по стандартизации, метрологии и сертификации (630)
Издан:	ИПК Издательство стандартов (1996 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты
Заменяет собой:	ГОСТ 20742-81 «Муфты цепные. Типы, основные параметры и размеры»

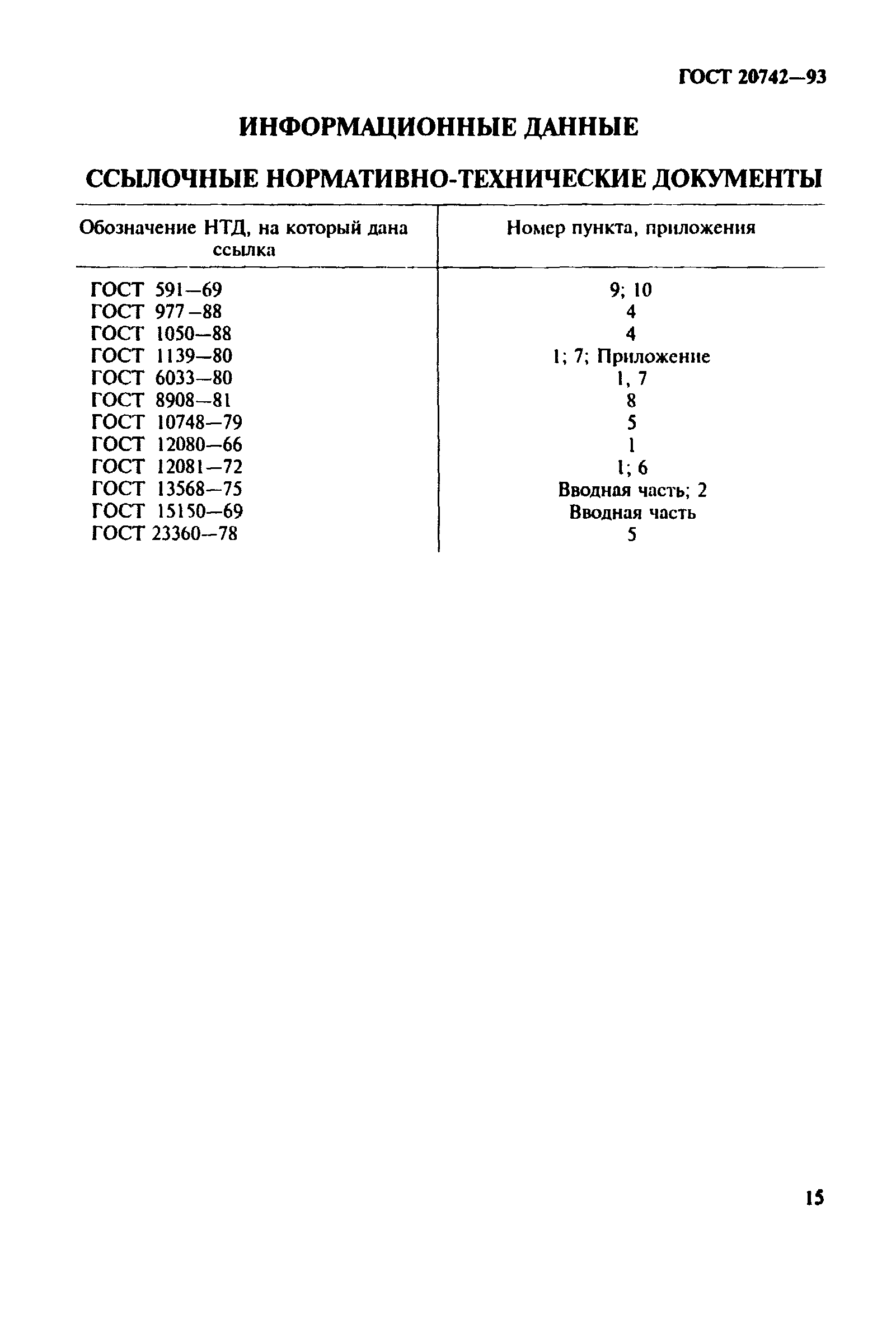

Нормативные ссылки:	ГОСТ 1050-88 «Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия» ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 977-88 «Отливки стальные. Общие технические условия» ГОСТ 10748-79 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими высокими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 1139-80 «Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски» ГОСТ 12080-66 «Концы валов цилиндрические. Основные размеры, допускаемые крутящие моменты» ГОСТ 12081-72 «Концы валов конические с конусностью 1:10. Основные размеры. Допускаемые крутящие моменты» ГОСТ 13568-75 «Цепи приводные роликовые и втулочные. Общие технические условия» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 591-69 «Звездочки к приводным роликовым и втулочным цепям. Методы расчета и построения профиля зуба и инструмента. Допуски» ГОСТ 6033-80 «Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30 град. Размеры, допуски и измеряемые величины» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов»
