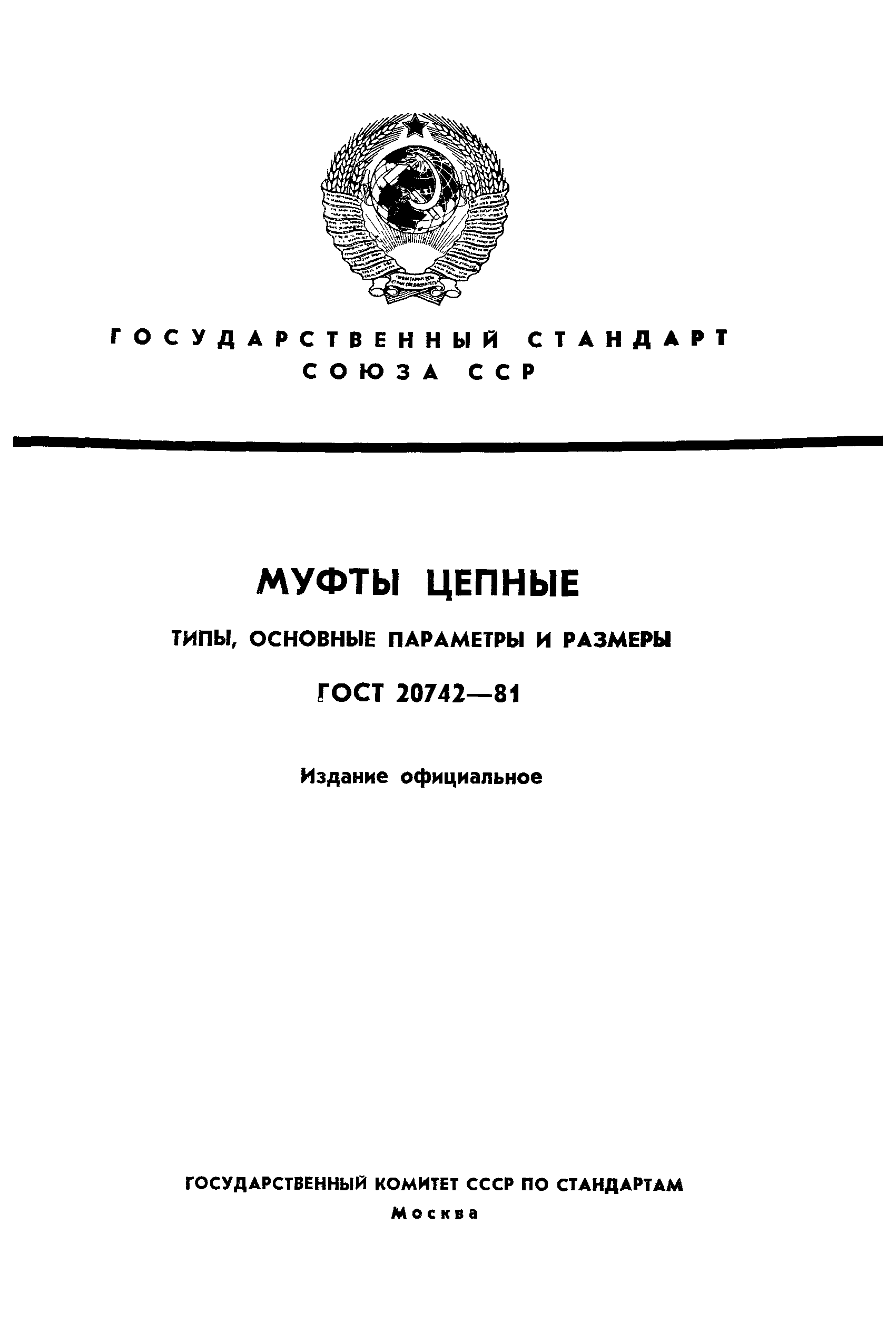

ГОСТ 20742-81

Муфты цепные. Типы, основные параметры и размеры

Обозначение:	ГОСТ 20742-81
Обозначение англ:	GOST 20742-81
Статус:	заменен
Название рус.:	Муфты цепные. Типы, основные параметры и размеры
Название англ.:	Single chain couplings. Main data. Dimensions
Дата добавления в базу:	01.11.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.1996

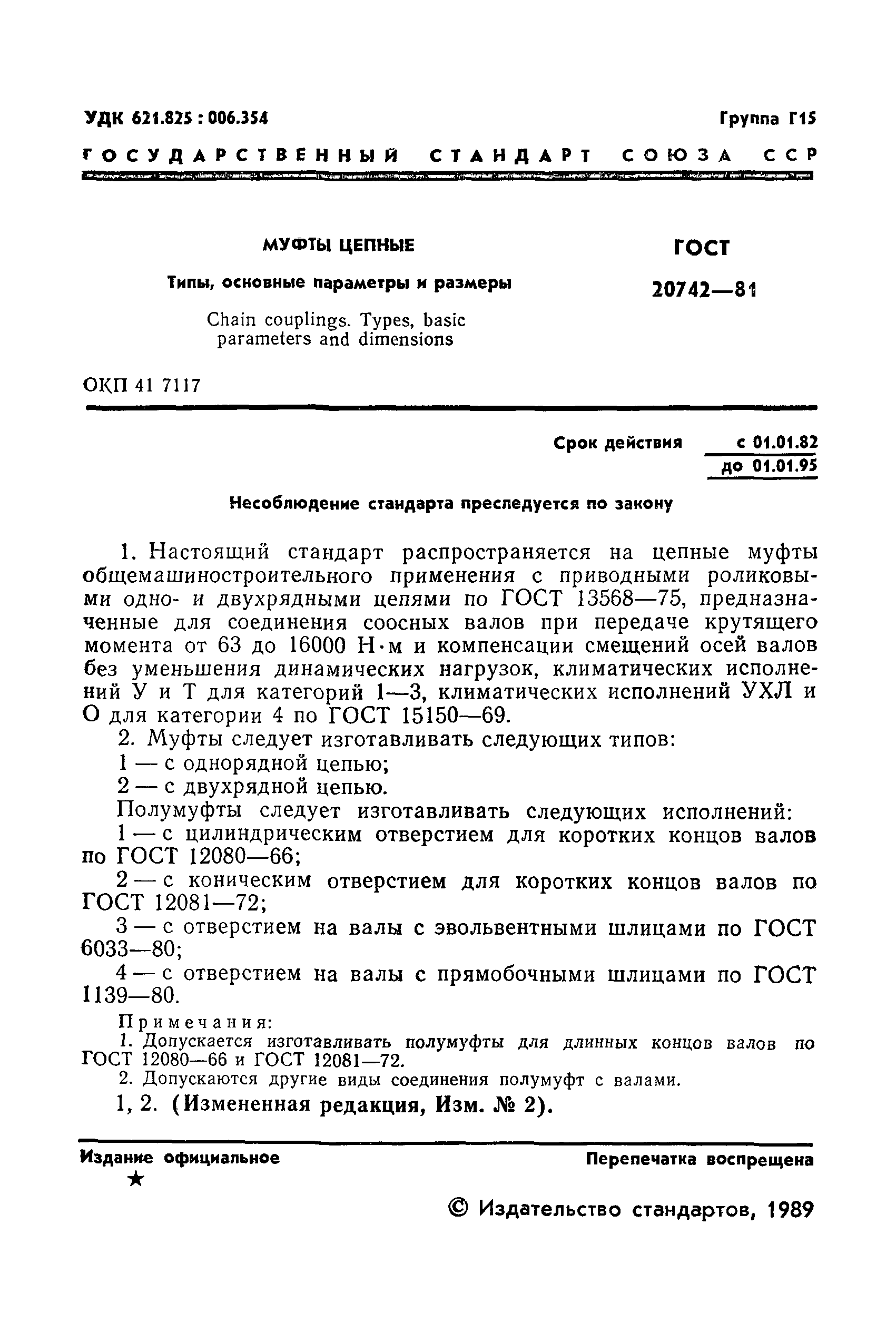

Область применения:	Стандарт распространяется на цепные муфты общемашиностроительного применения с приводными роликовыми одно- и двухрядными цепями по ГОСТ 13568—75, предназначенные для соединения соосных валов при передаче крутящего момента от 63 до 16000 Н.м и компенсации смещений осей валов без уменьшения динамических нагрузок, климатических исполнений У и Т для категорий 1-3, климатических исполнений УХЛ и О для категории 4 по ГОСТ 15150—69.
Разработан:	Министерство станкостроительной и инструментальной промышленности
Утверждён:	16.03.1981 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1362)
Издан:	Издательство стандартов (1989 г. )
Расположен в:	Техническая документация Электроэнергия МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты Экология МЕХАНИЧЕСКИЕ СИСТЕМЫ И УСТРОЙСТВА ОБЩЕГО НАЗНАЧЕНИЯ Валы и муфты Муфты
Заменяет собой:	ГОСТ 20742-75 «Муфты цепные однорядные. Основные параметры. Габаритные и присоединительные размеры»
Чем заменён:	ГОСТ 20742-93 «Муфты цепные. Параметры и размеры»
Нормативные ссылки:	ГОСТ 15150-69 «Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды» ГОСТ 10748-79 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими высокими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 1139-80 «Основные нормы взаимозаменяемости. Соединения шлицевые прямобочные. Размеры и допуски» ГОСТ 12080-66 «Концы валов цилиндрические. Основные размеры, допускаемые крутящие моменты» ГОСТ 12081-72 «Концы валов конические с конусностью 1:10. Основные размеры. Допускаемые крутящие моменты» ГОСТ 13568-75 «Цепи приводные роликовые и втулочные. Общие технические условия» ГОСТ 23360-78 «Основные нормы взаимозаменяемости. Соединения шпоночные с призматическими шпонками. Размеры шпонок и сечений пазов. Допуски и посадки» ГОСТ 591-69 «Звездочки к приводным роликовым и втулочным цепям. Методы расчета и построения профиля зуба и инструмента. Допуски» ГОСТ 6033-80 «Основные нормы взаимозаменяемости. Соединения шлицевые эвольвентные с углом профиля 30 град. Размеры, допуски и измеряемые величины» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов»
