ГОСТ 20271.1-91

Изделия электронные СВЧ. Методы измерения электрических параметров

Обозначение:	ГОСТ 20271.1-91
Обозначение англ:	GOST 20271.1-91
Статус:	взамен
Название рус.:	Изделия электронные СВЧ. Методы измерения электрических параметров
Название англ.:	Microwave electronic devices. Methods of measuring electrical parameters
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.07.1992

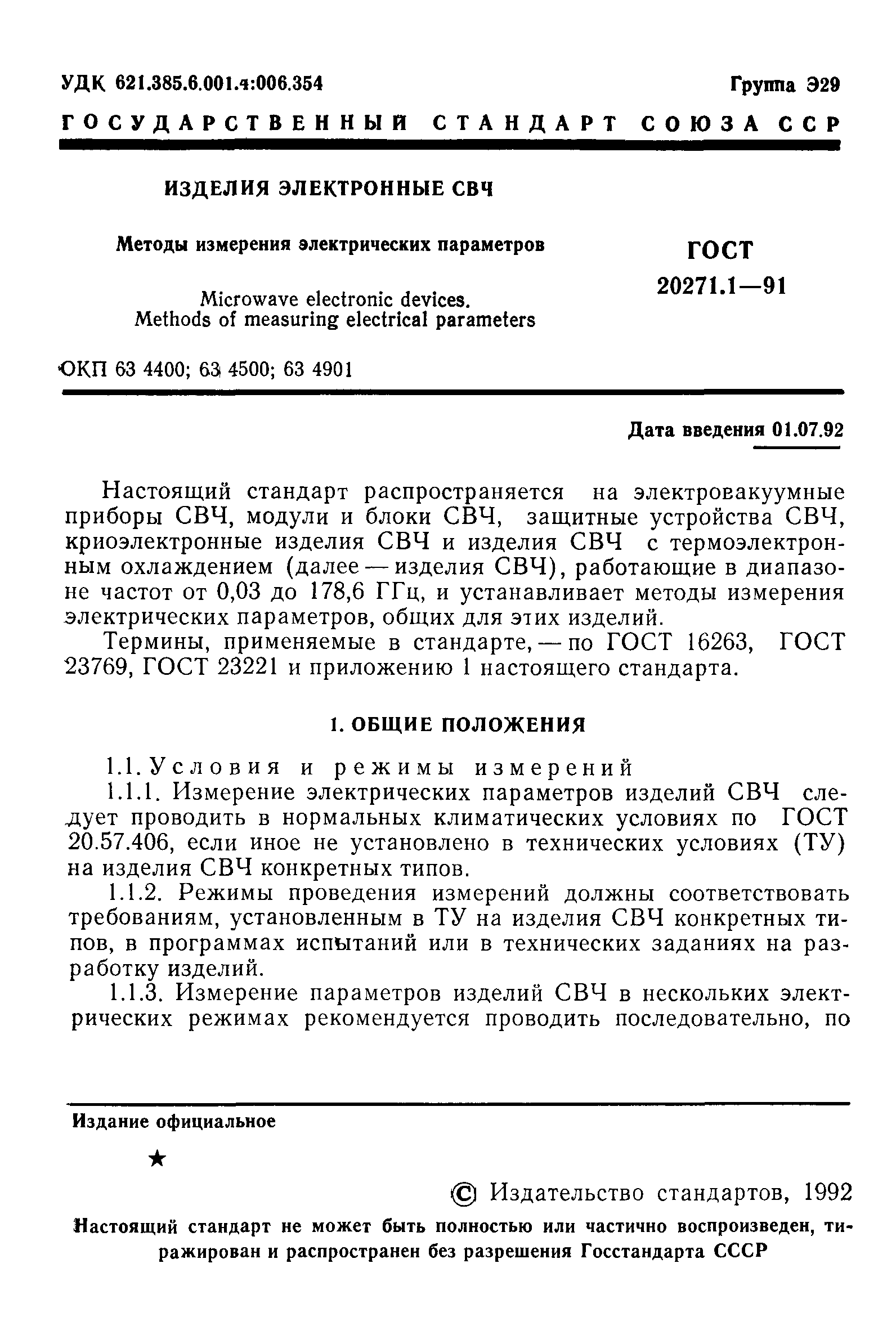

Область применения:	Стандарт распространяется на электровакуумные приборы СВЧ, модули и блоки СВЧ, защитные устройства СВЧ, криоэлектронные изделия СВЧ и изделия СВЧ с термоэлектронным охлаждением, работающие в диапазоне частот от 0,03 до 178,6 ГГц, и устанавливает методы измерения электрических параметров, общих для этих изделий.

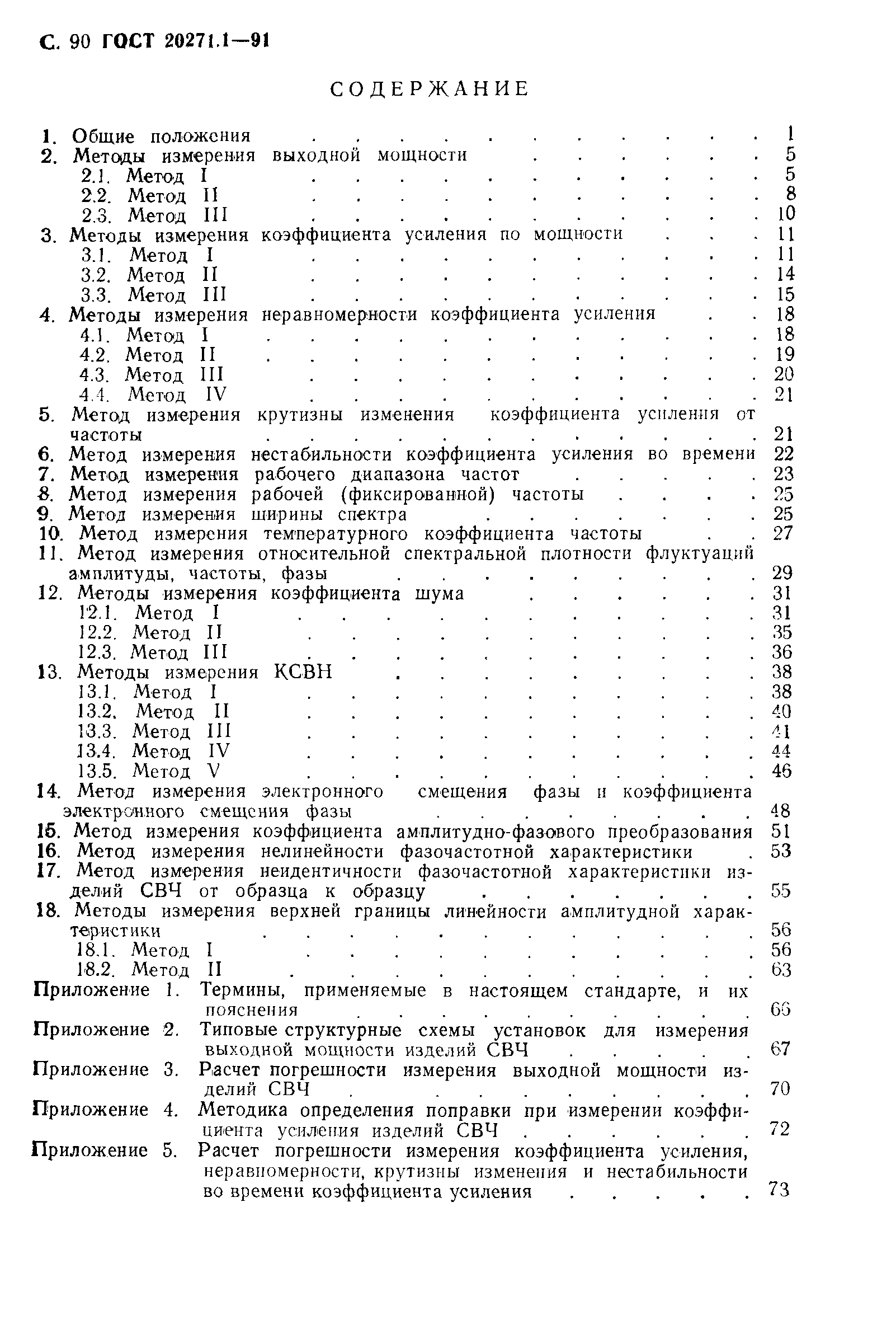

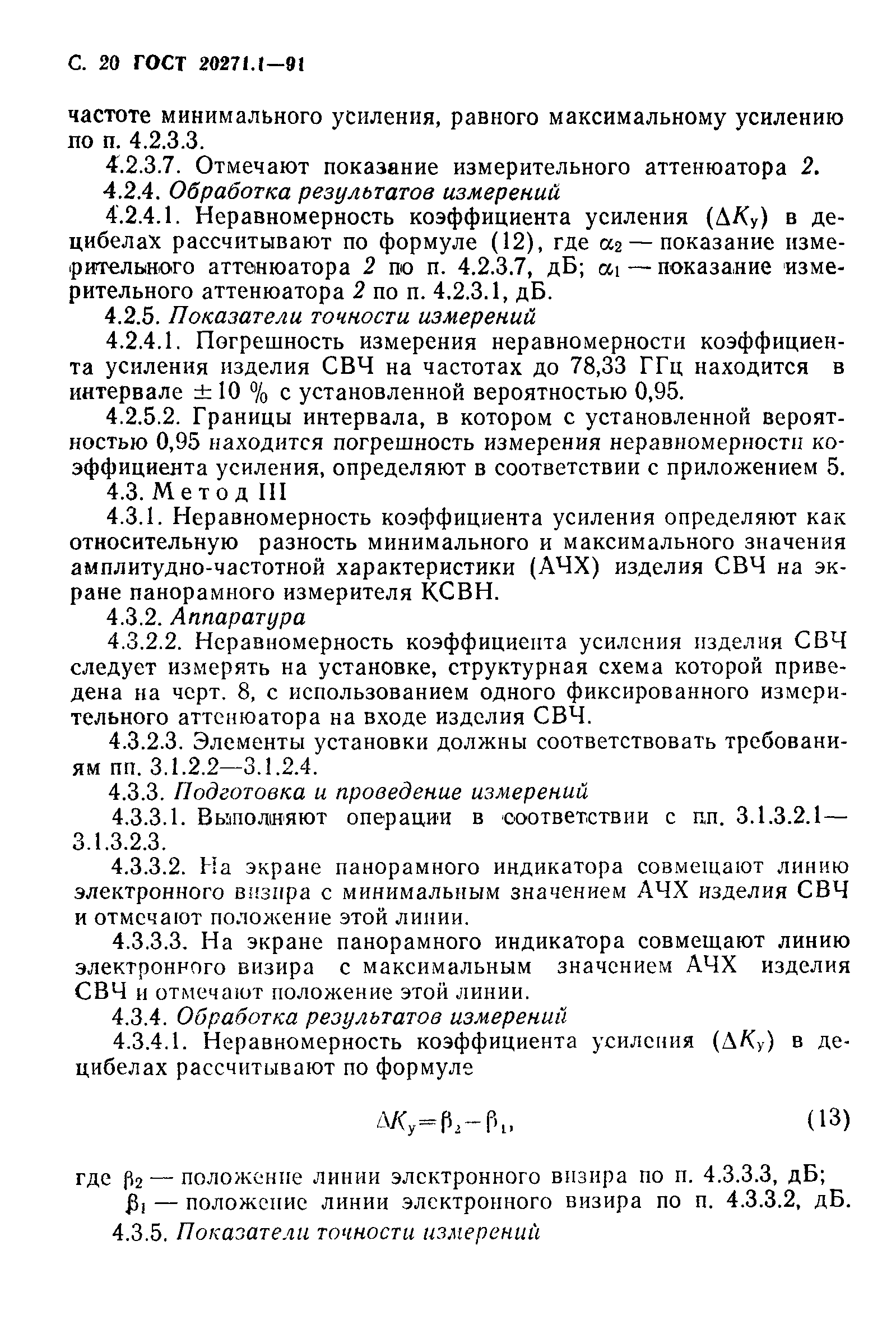

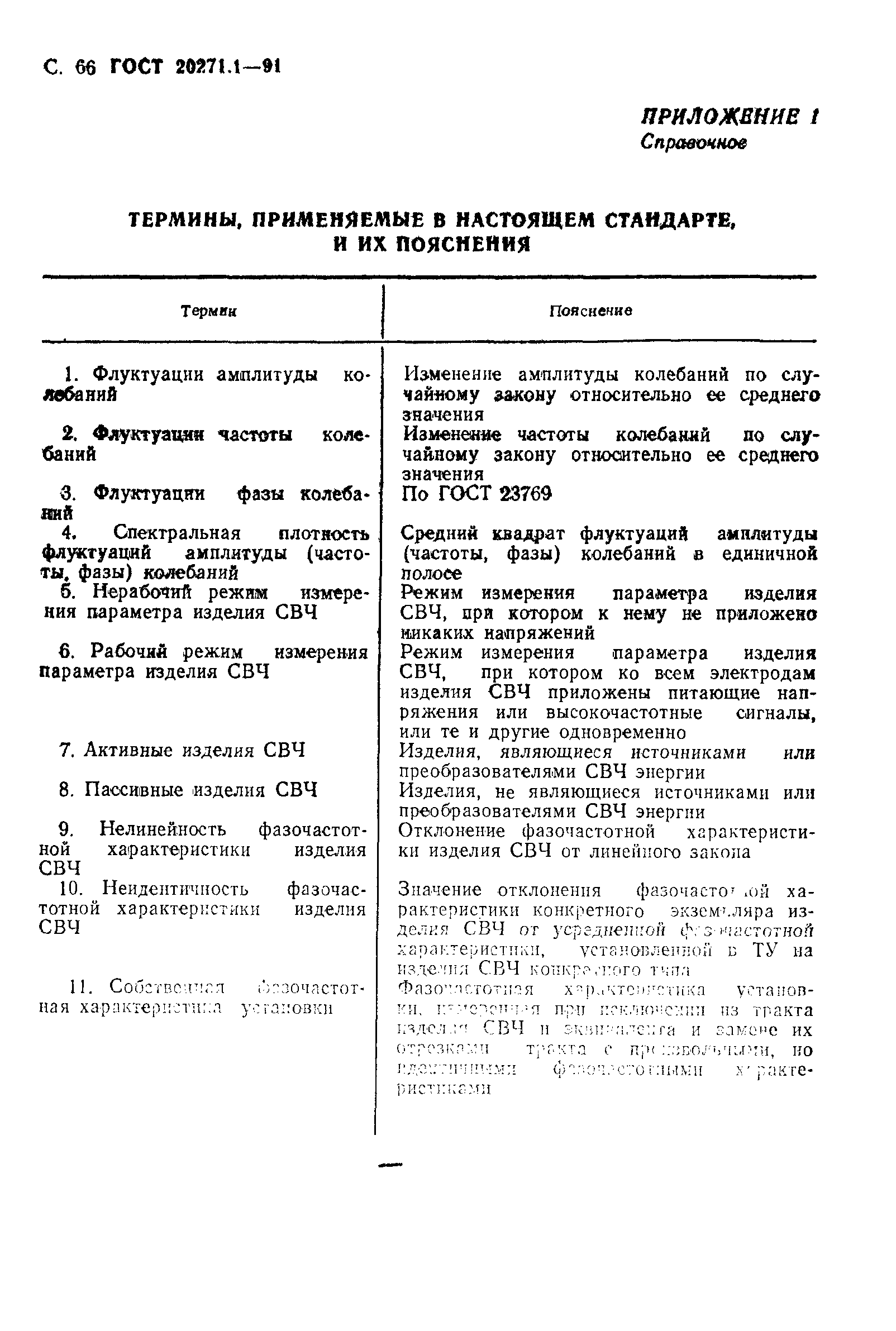

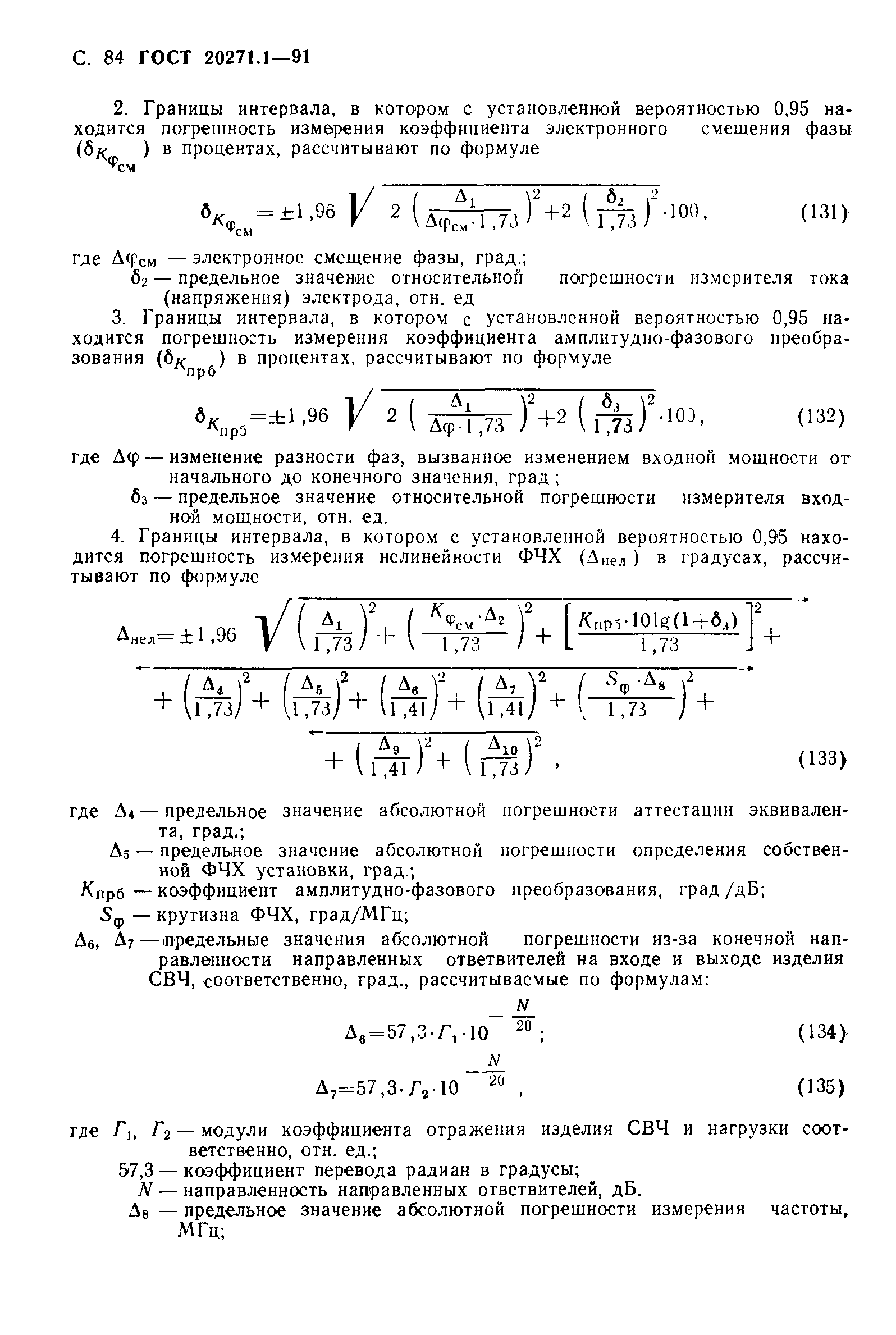

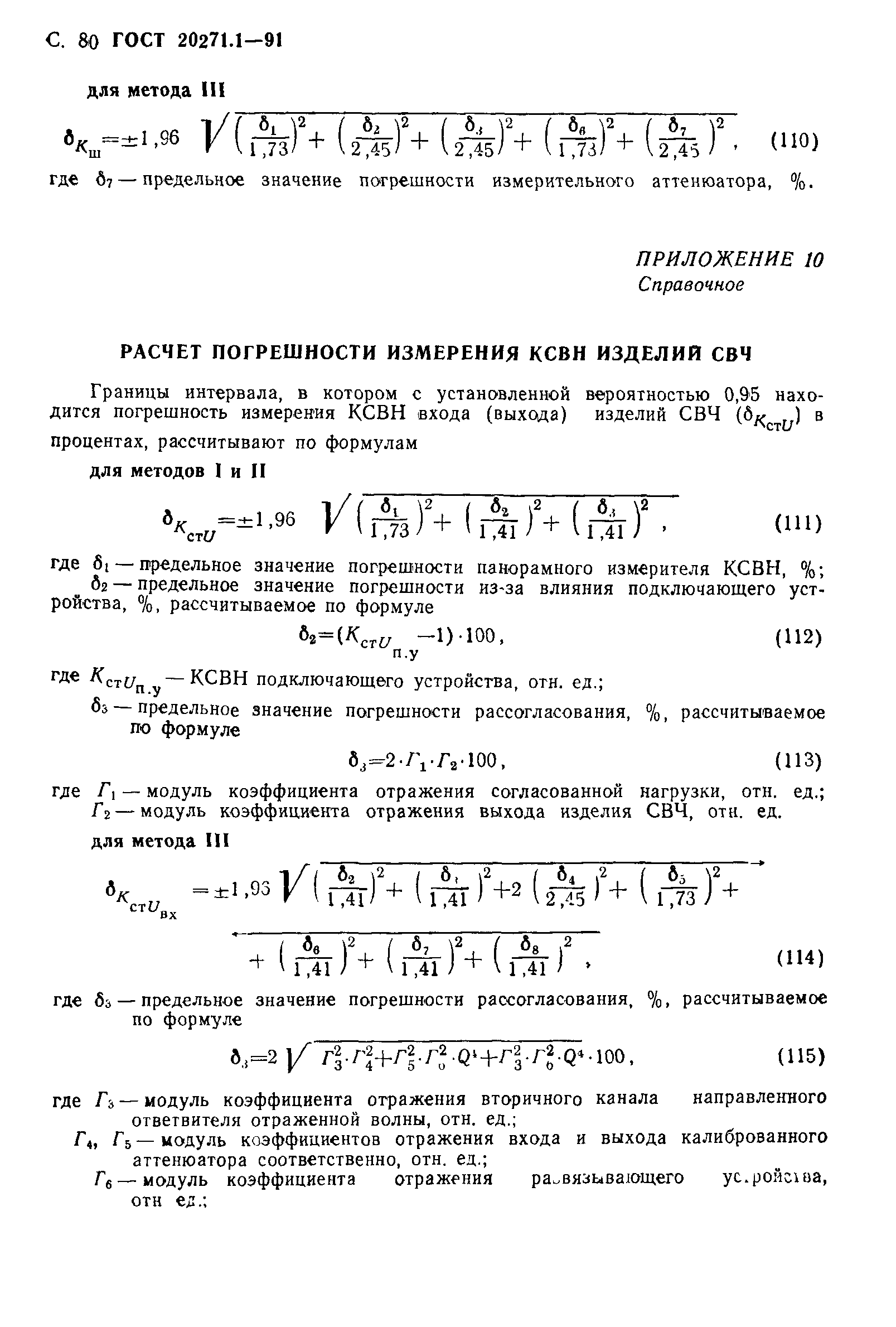

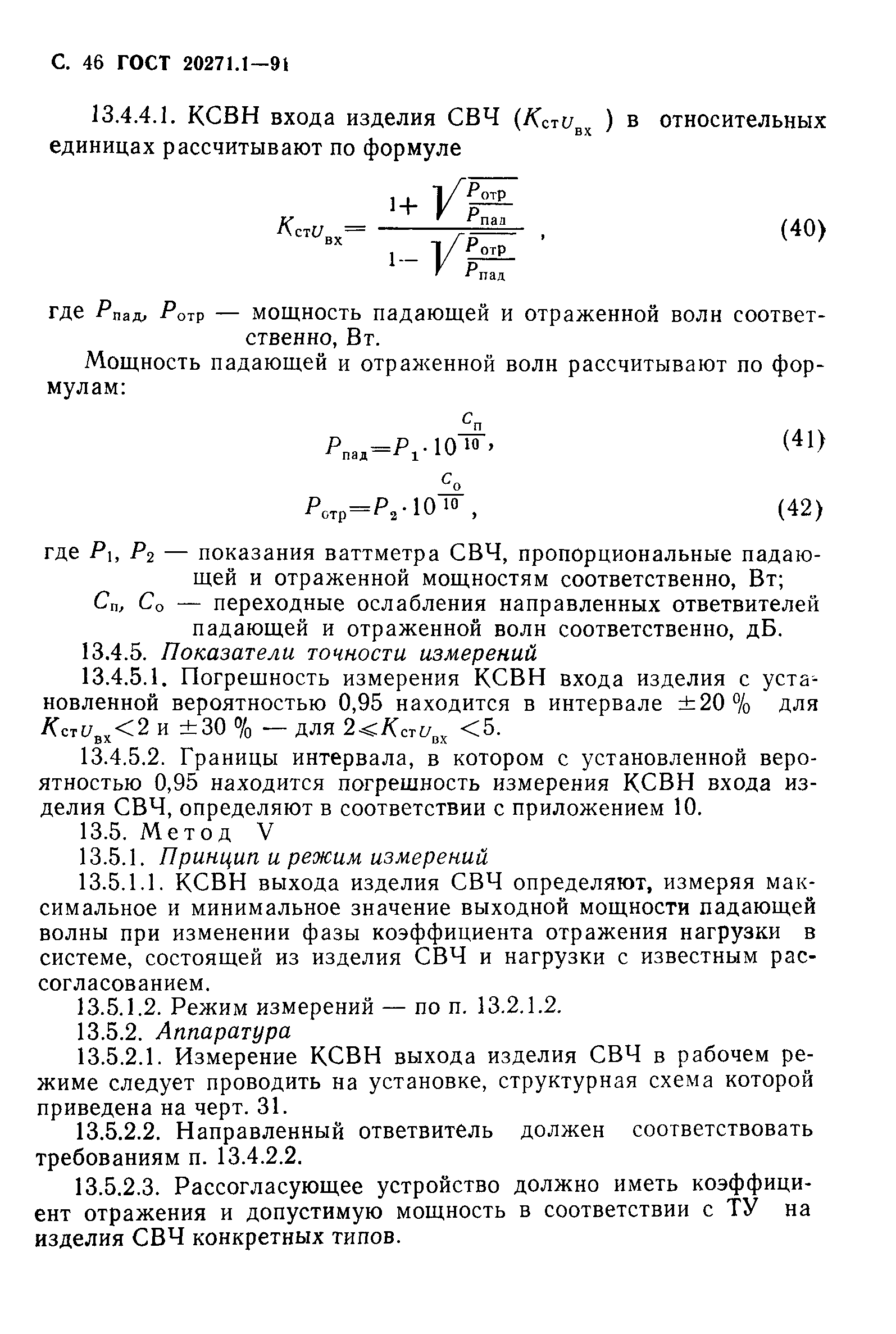

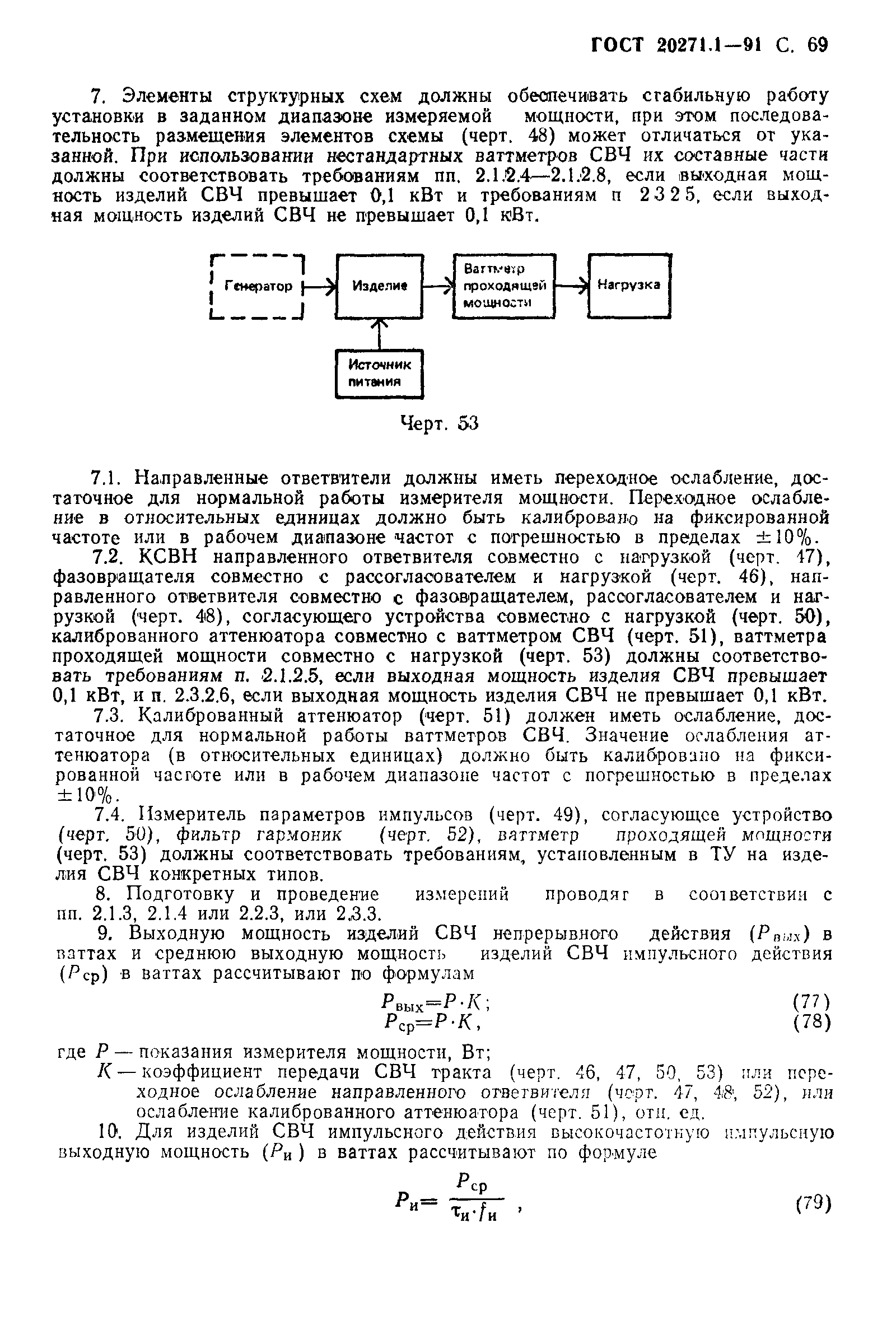

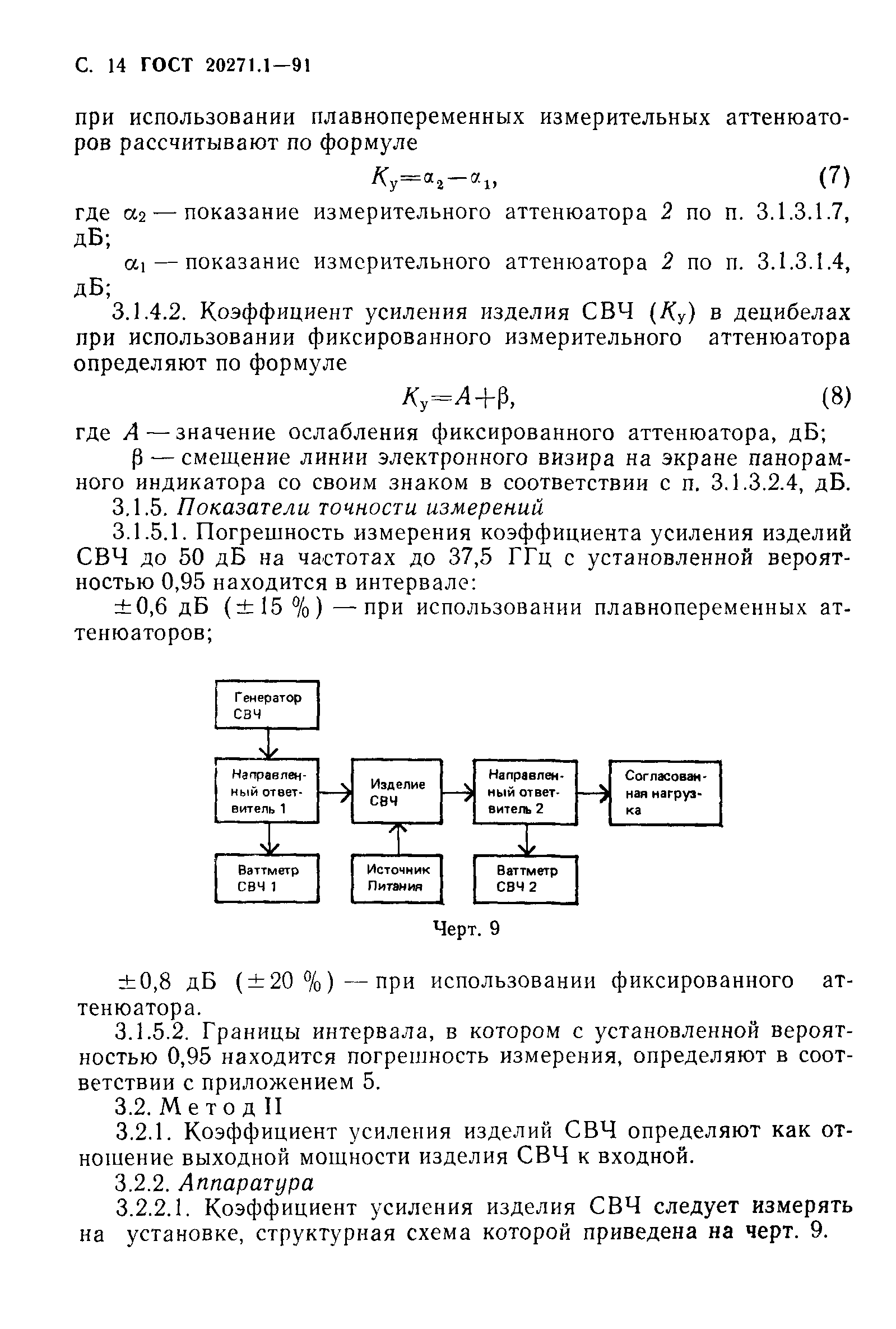

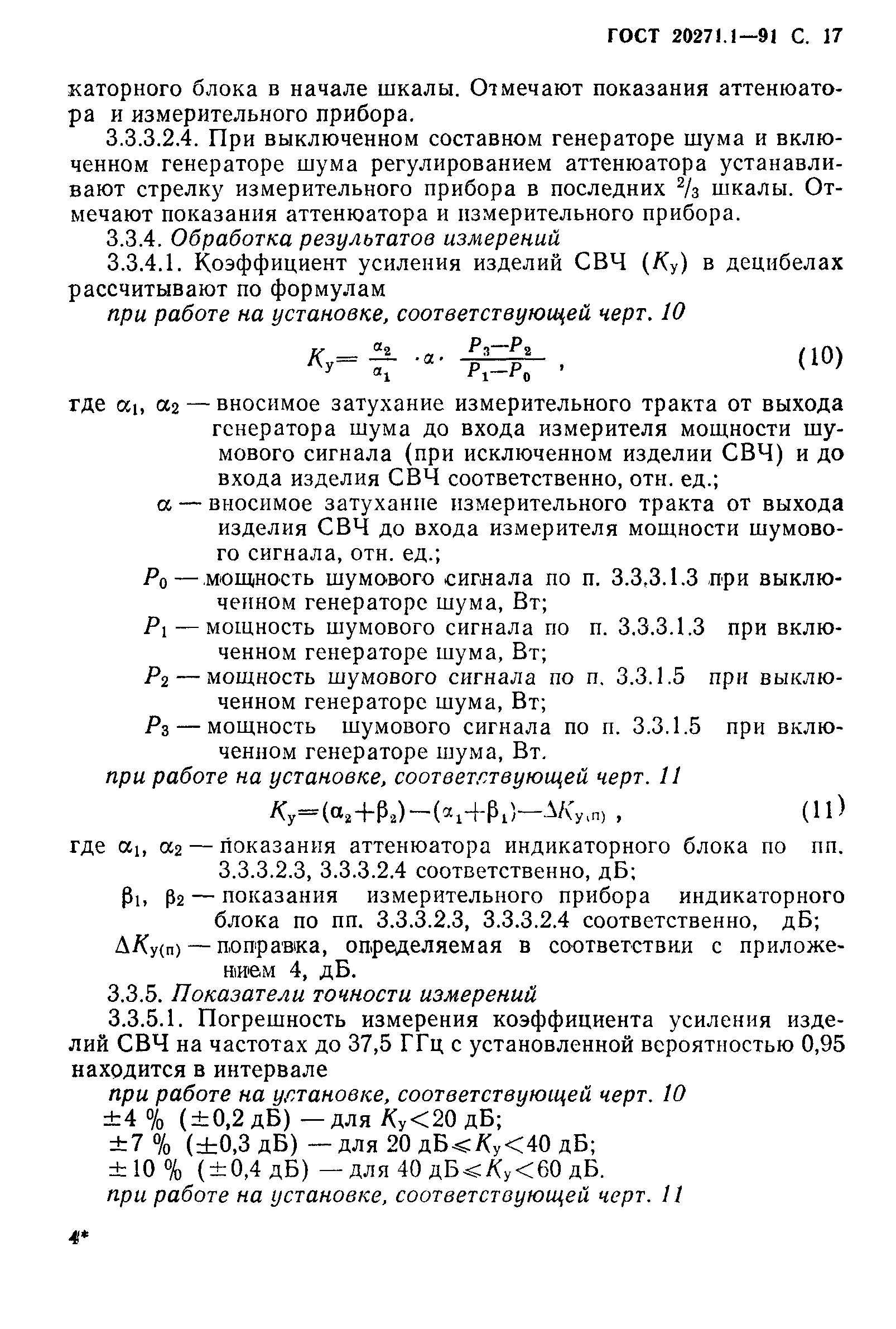

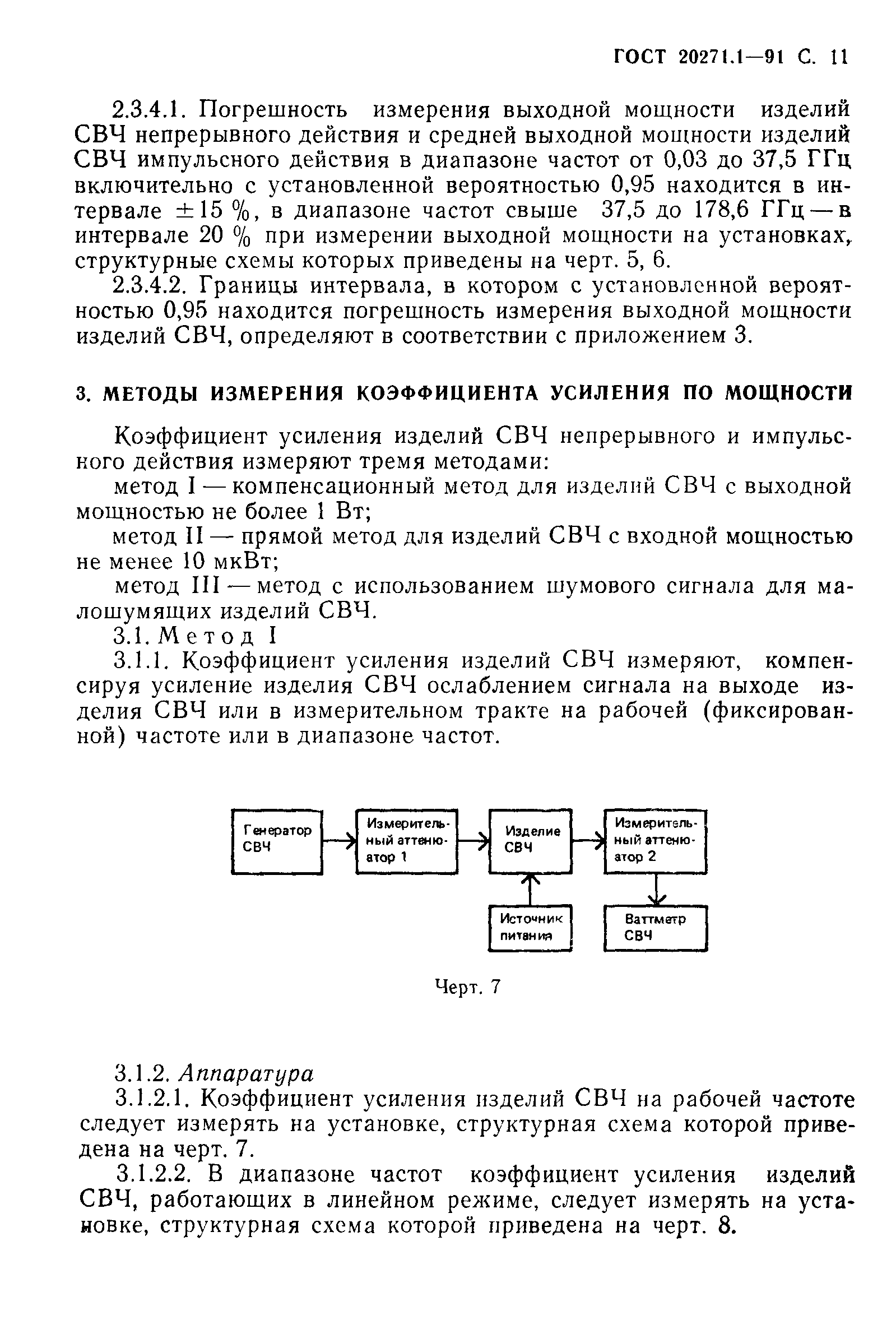

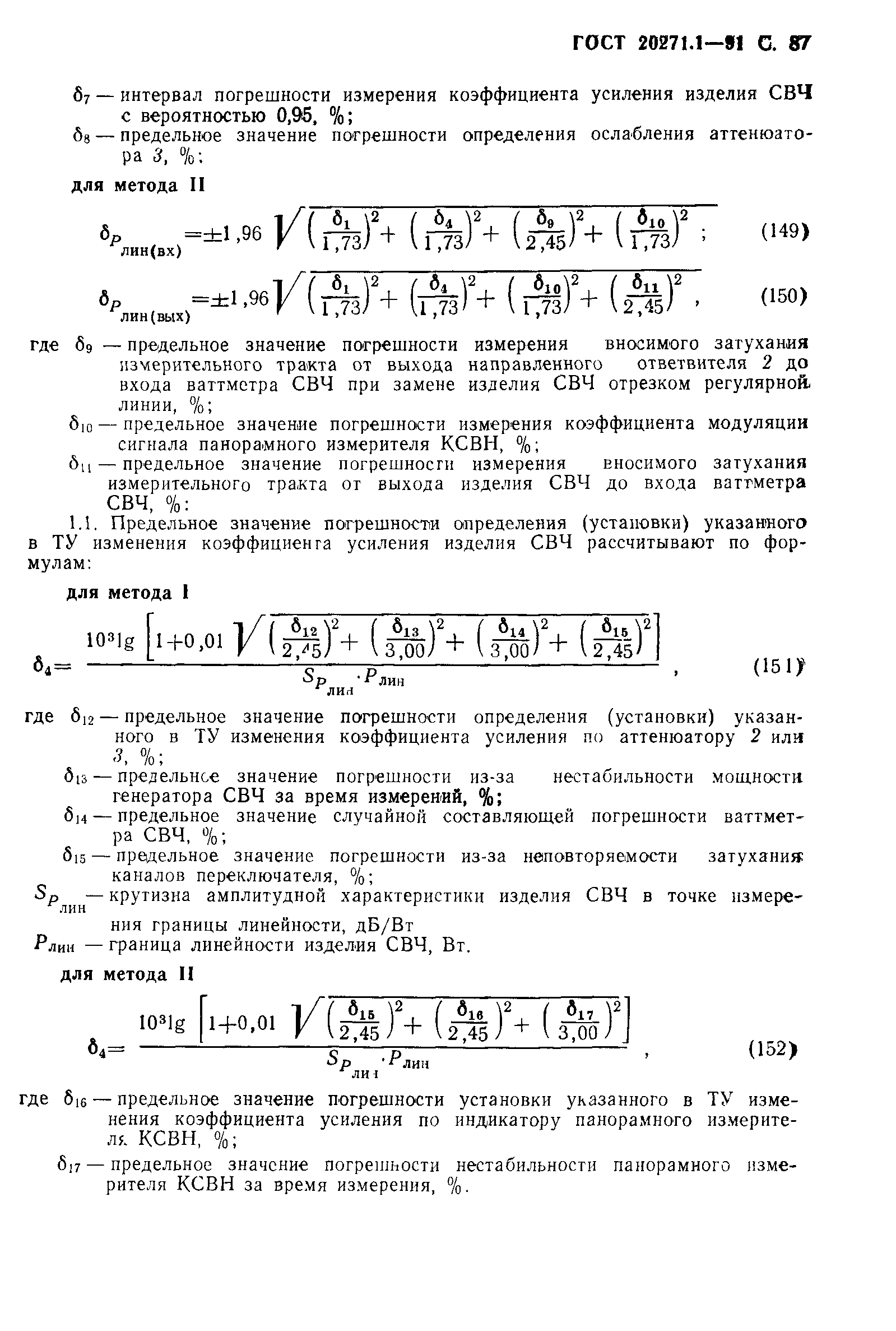

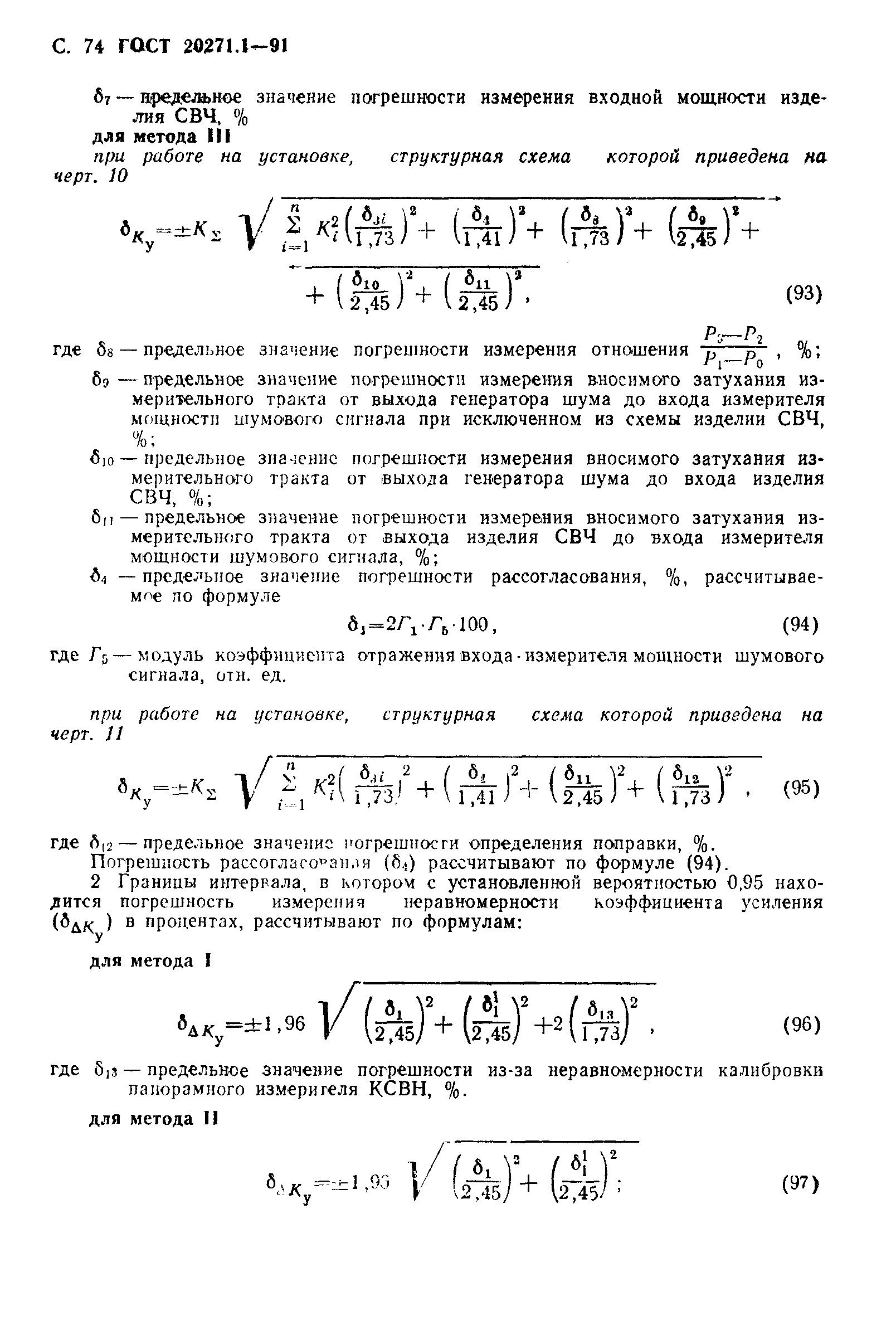

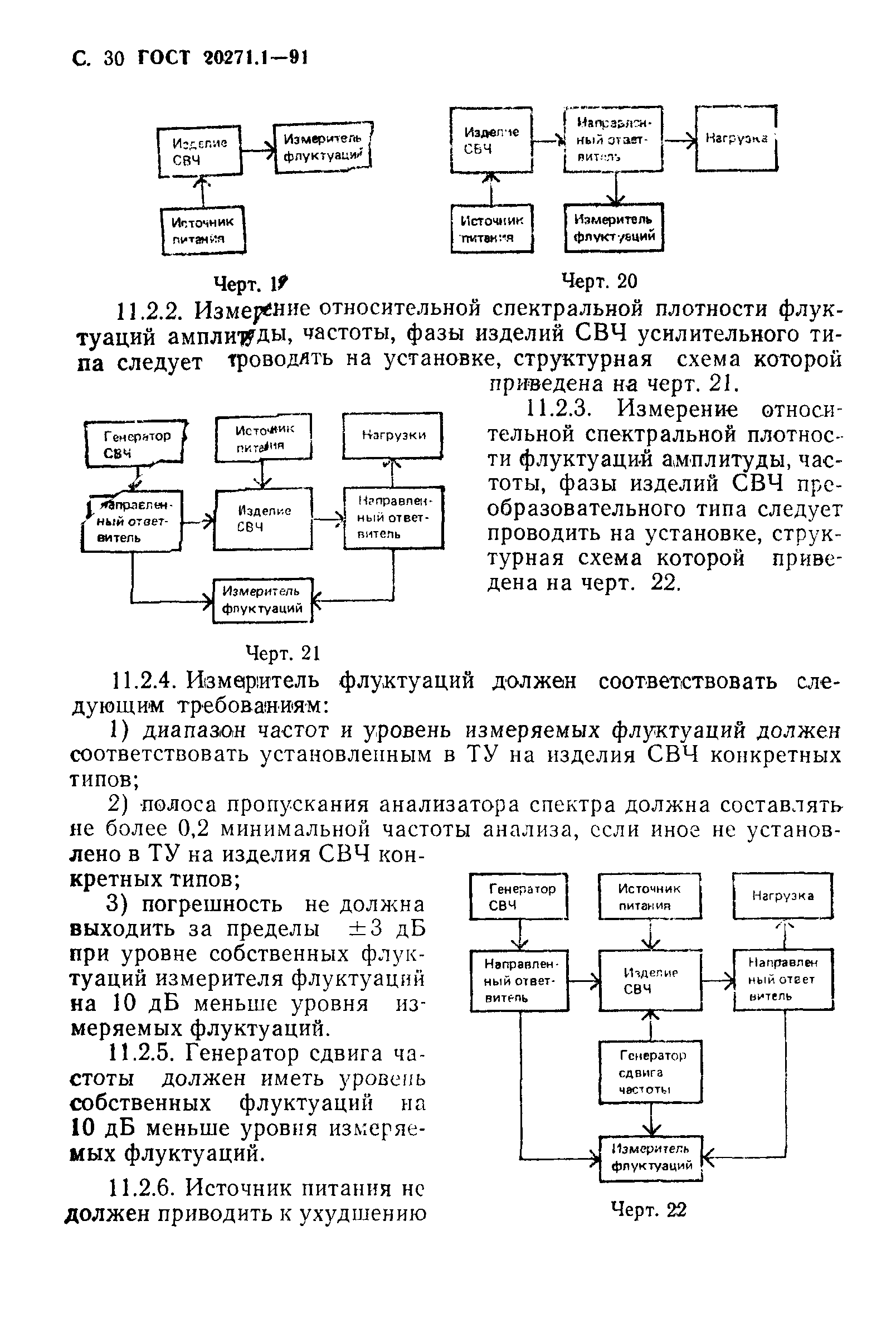

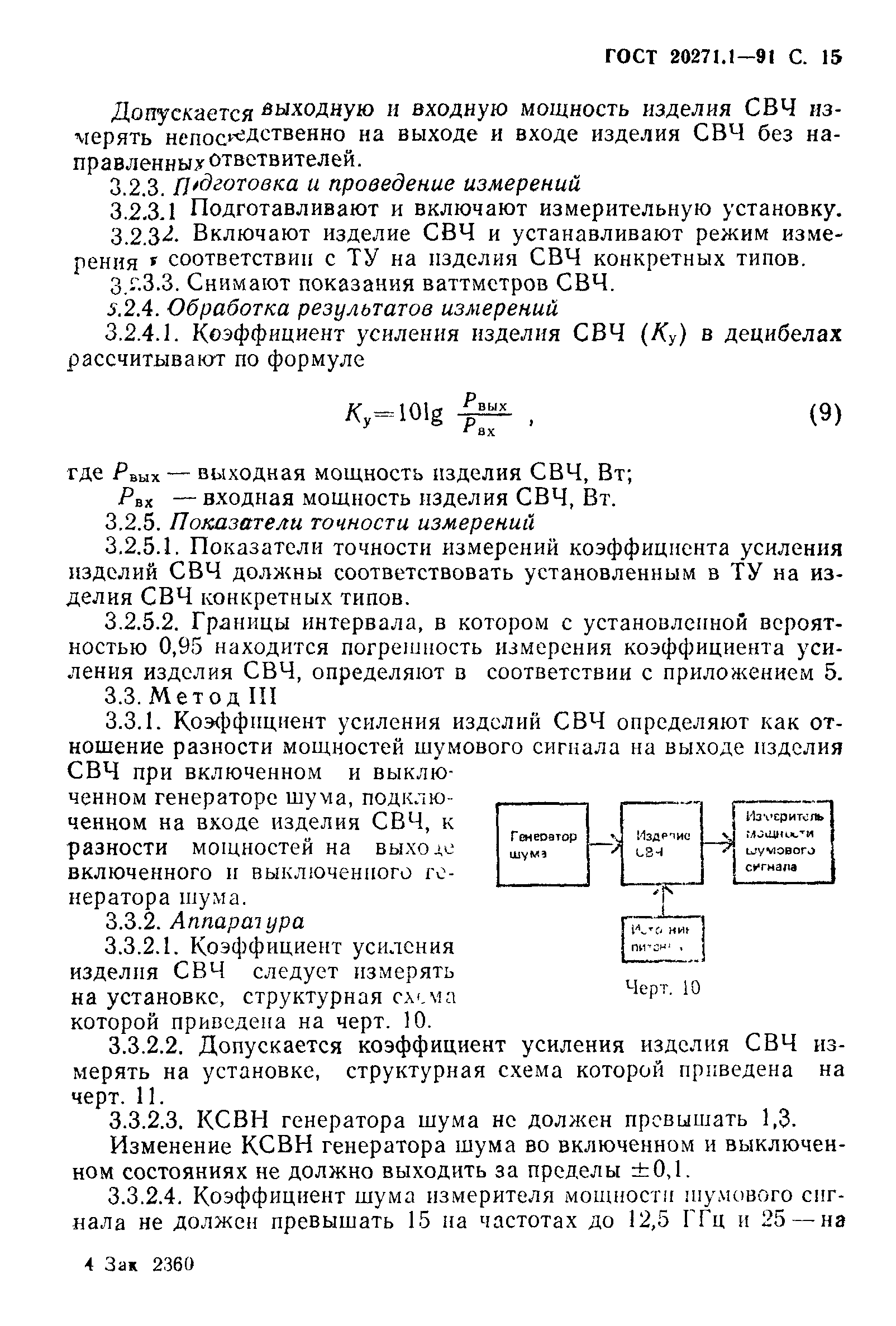

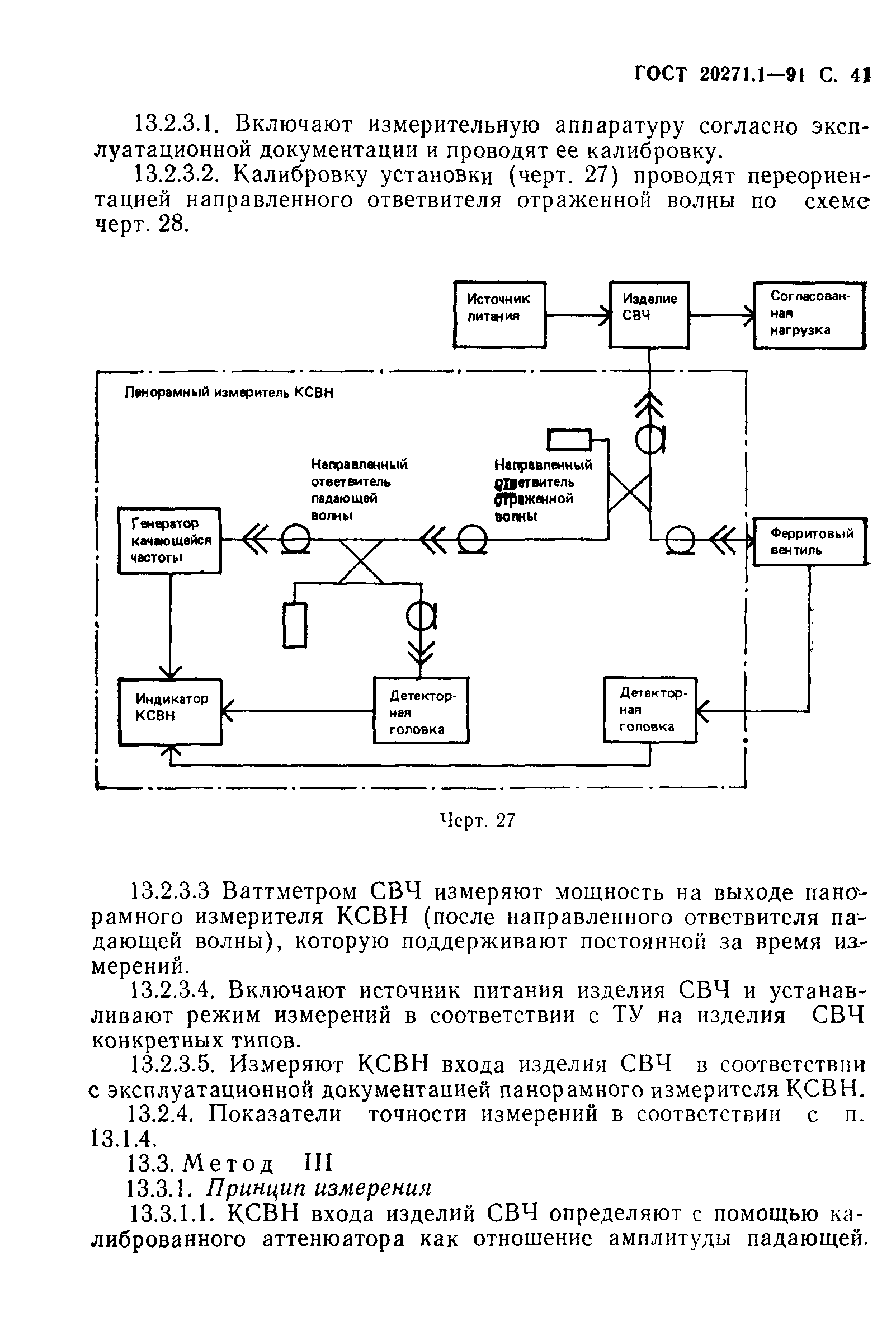

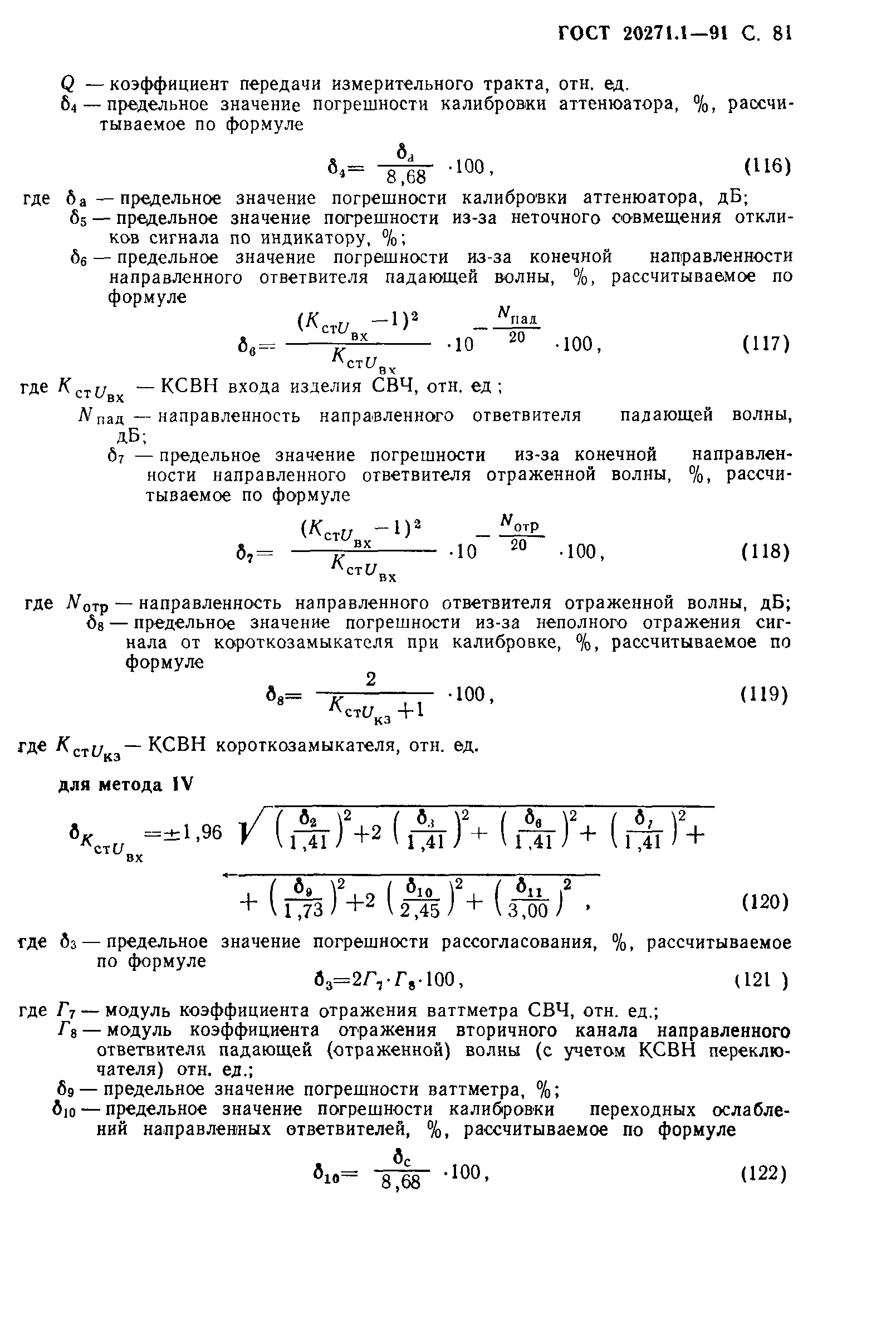

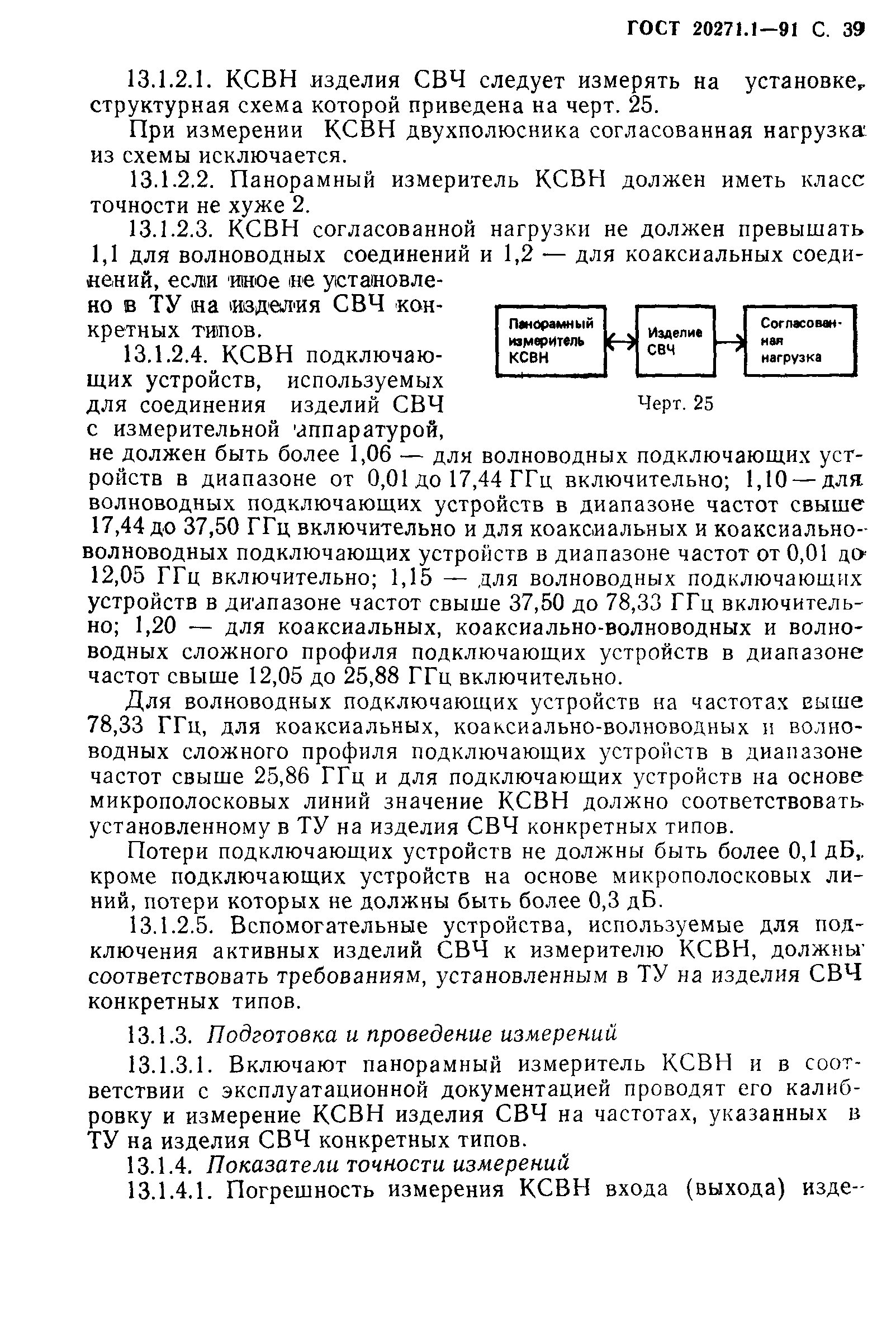

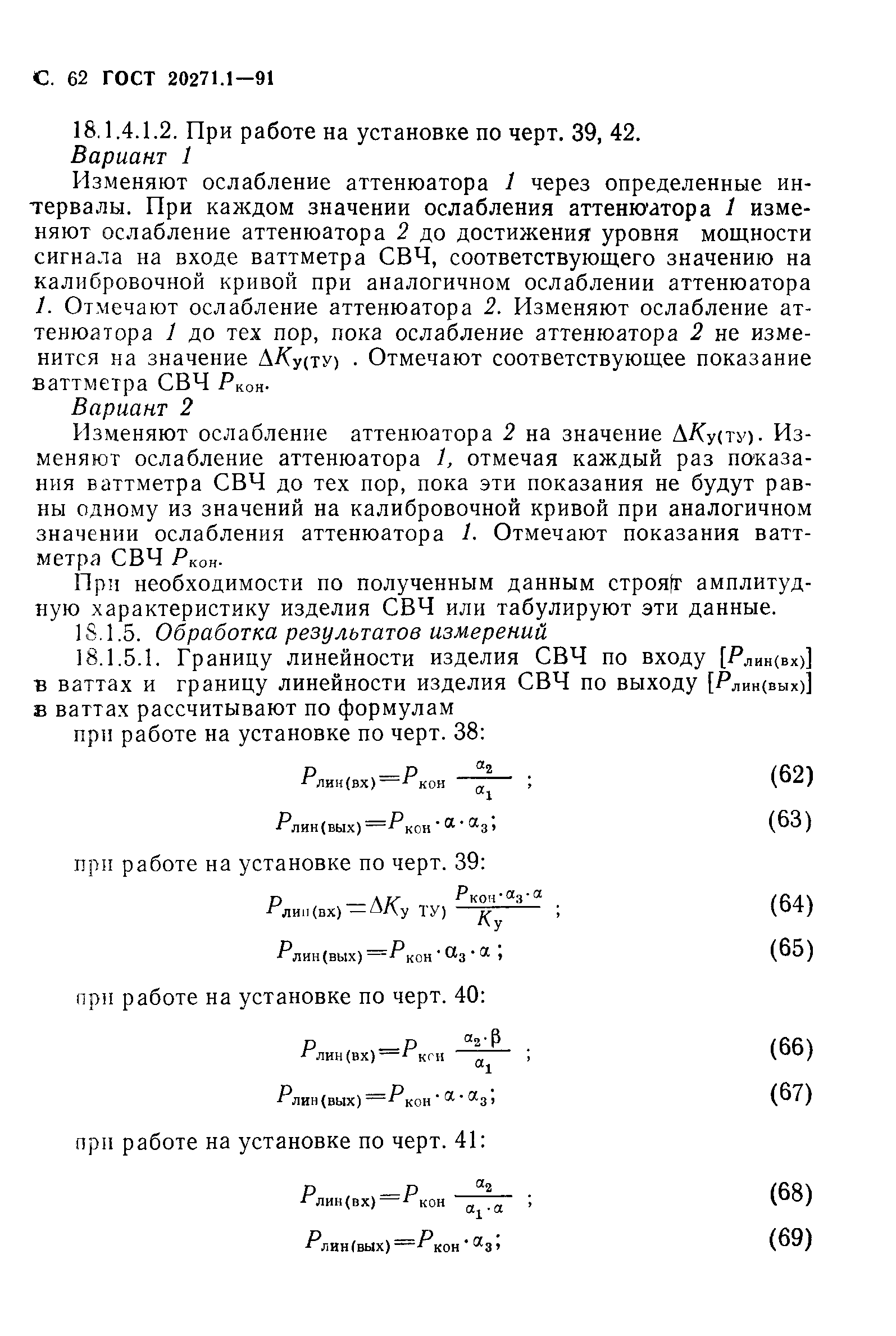

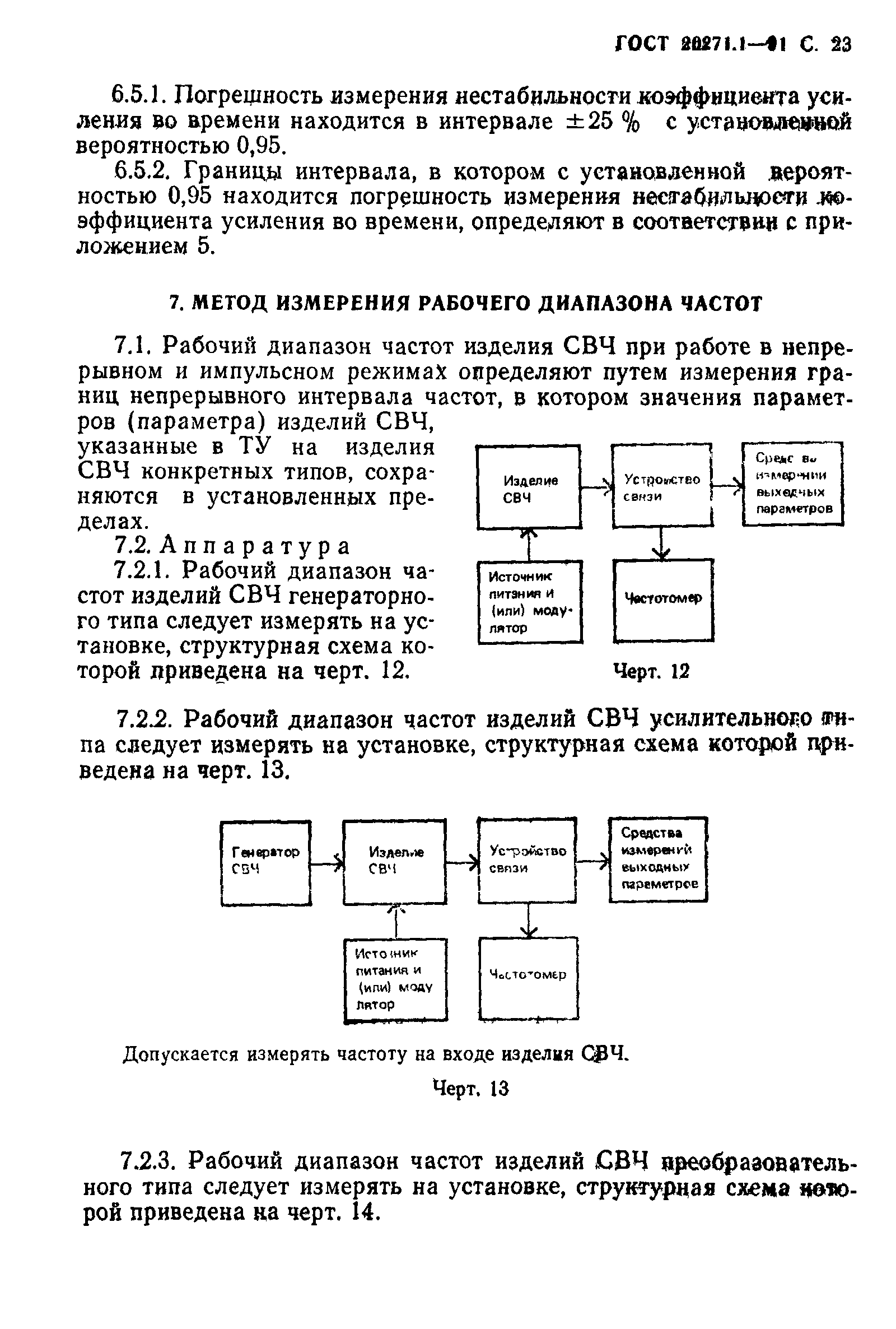

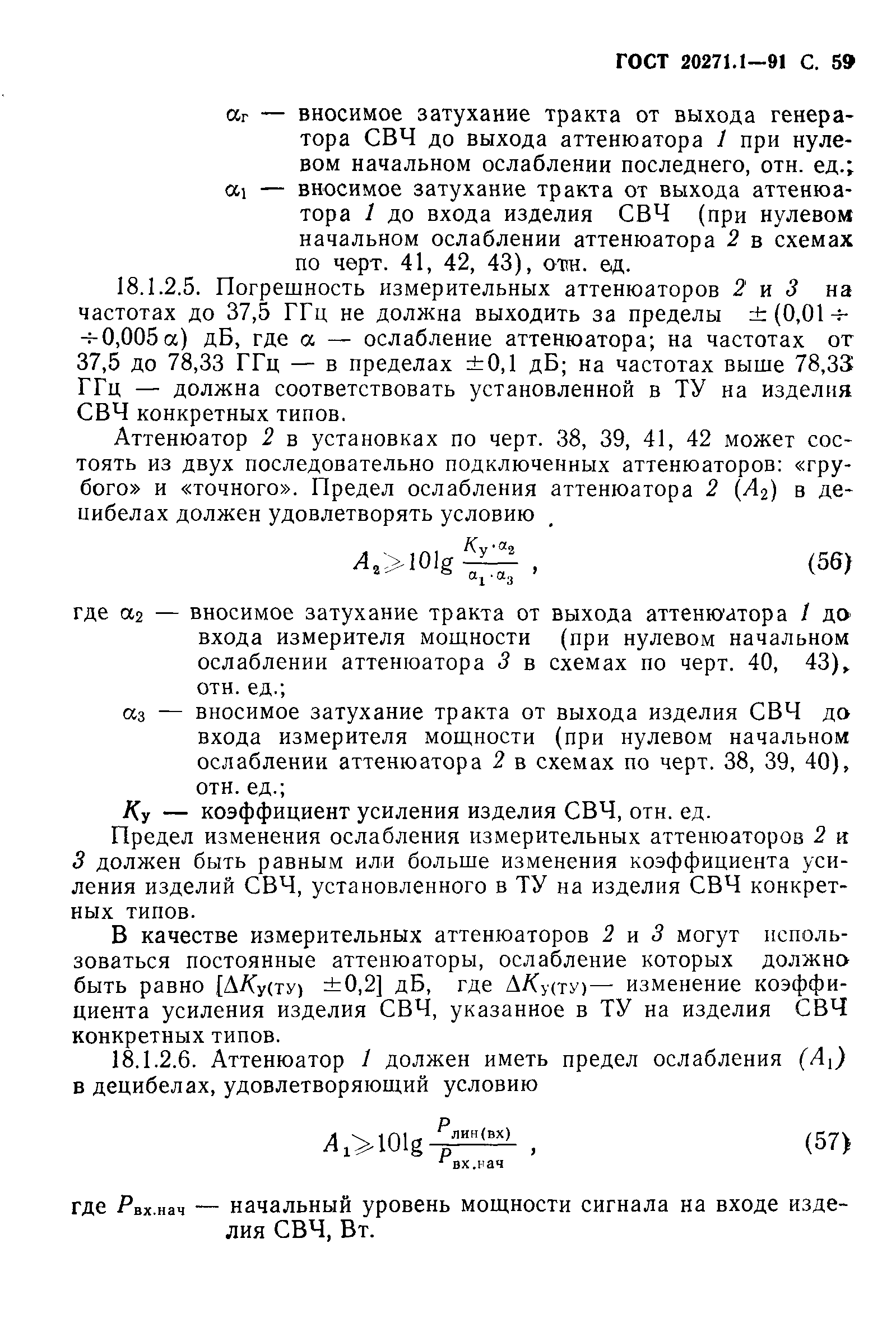

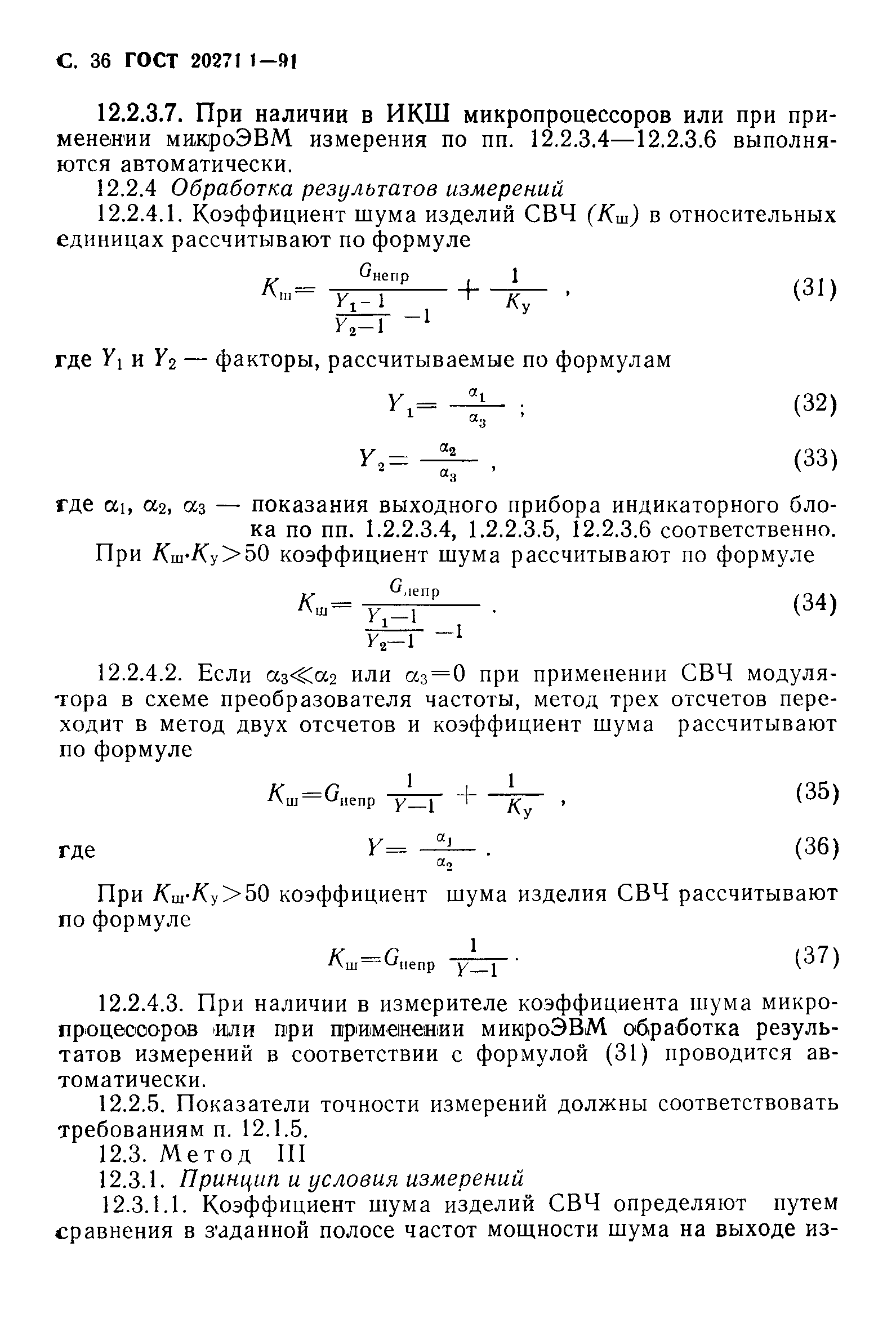

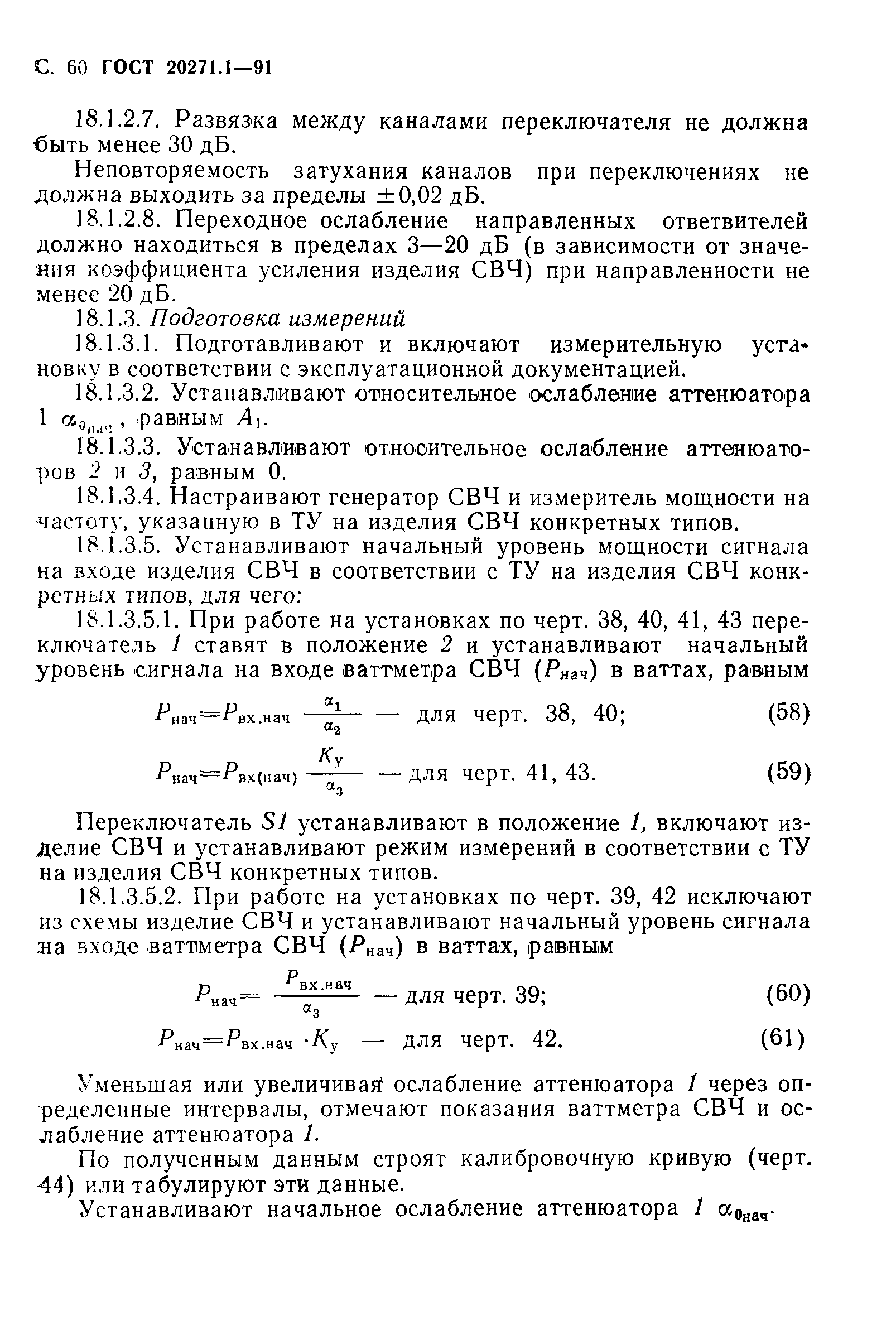

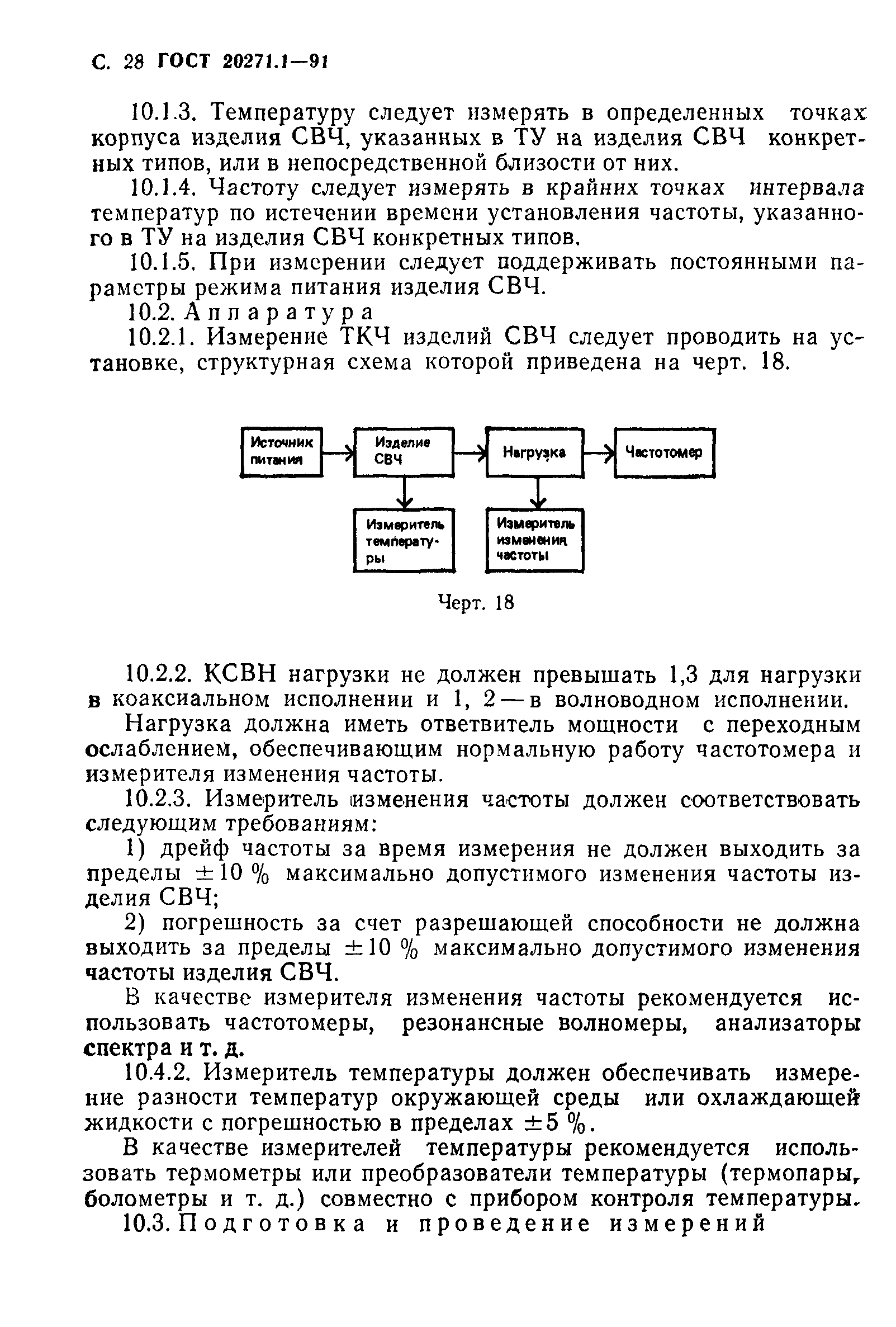

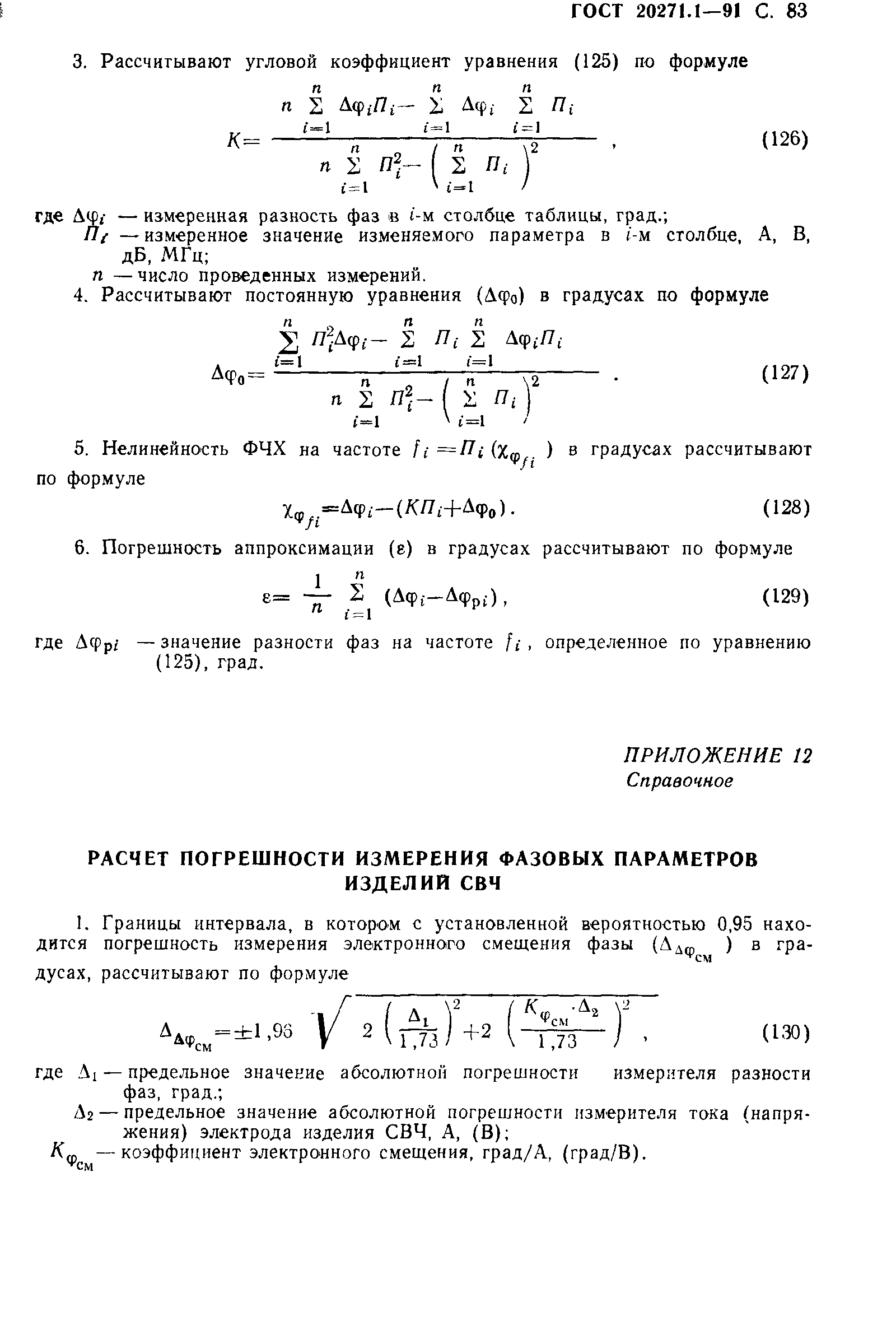

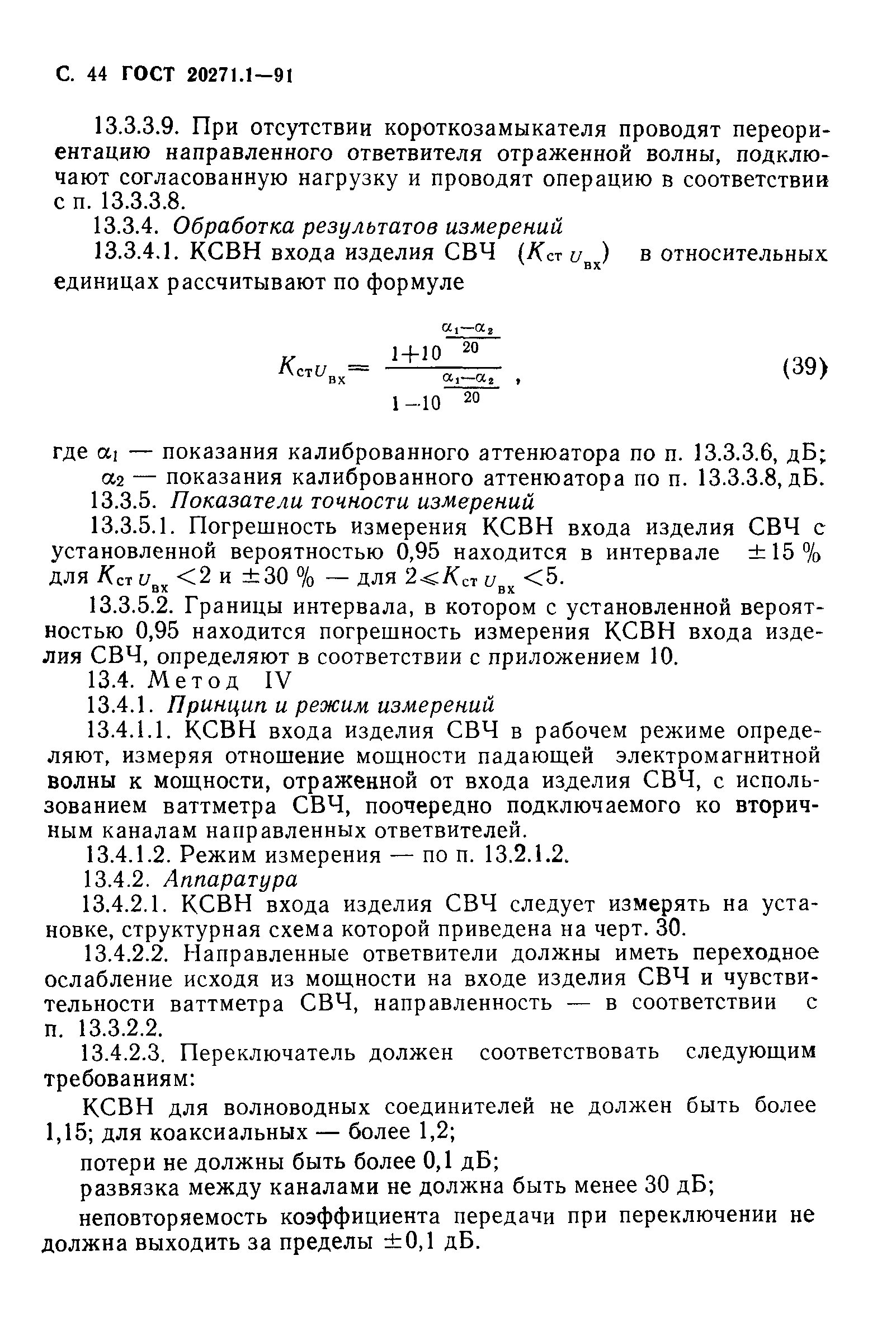

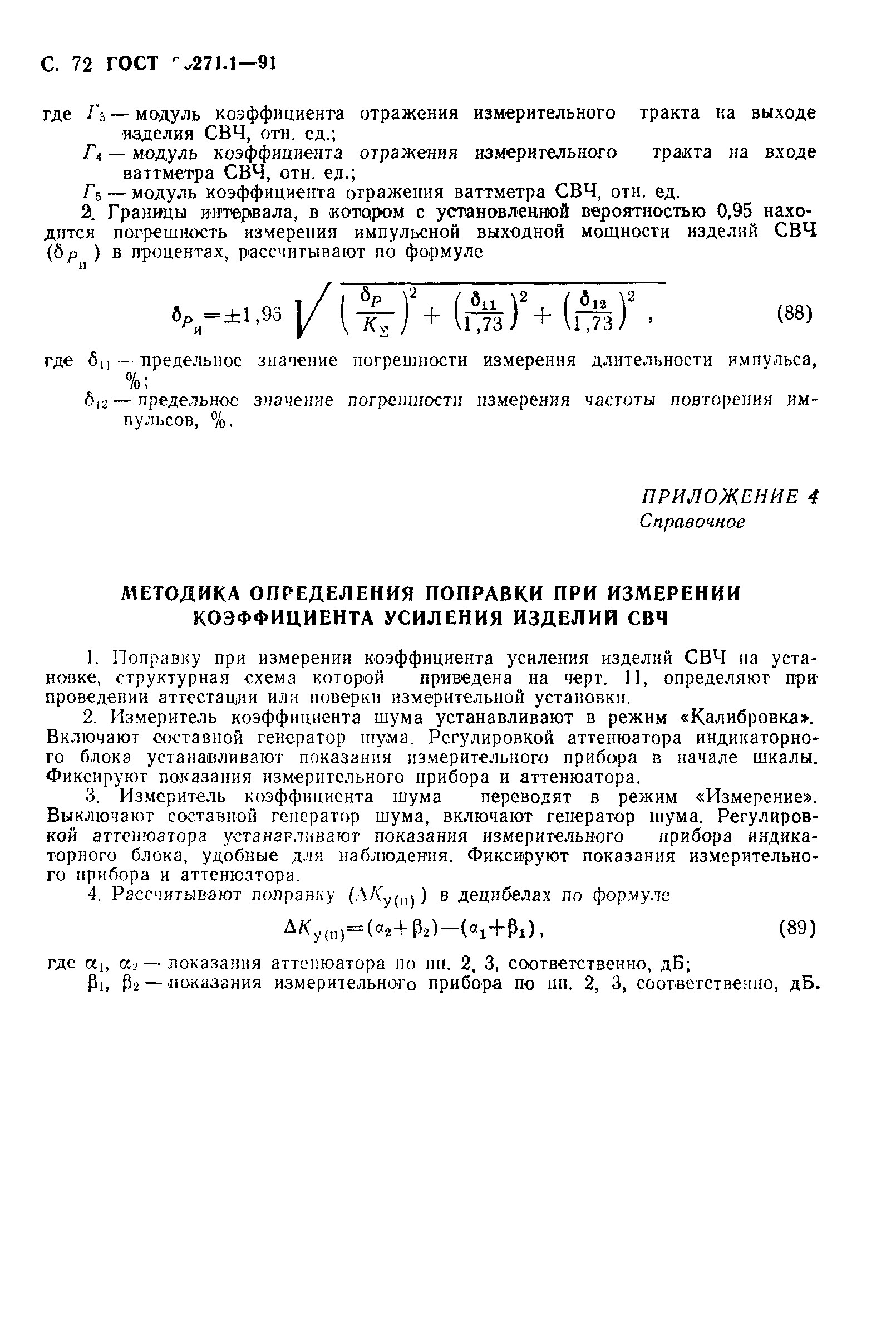

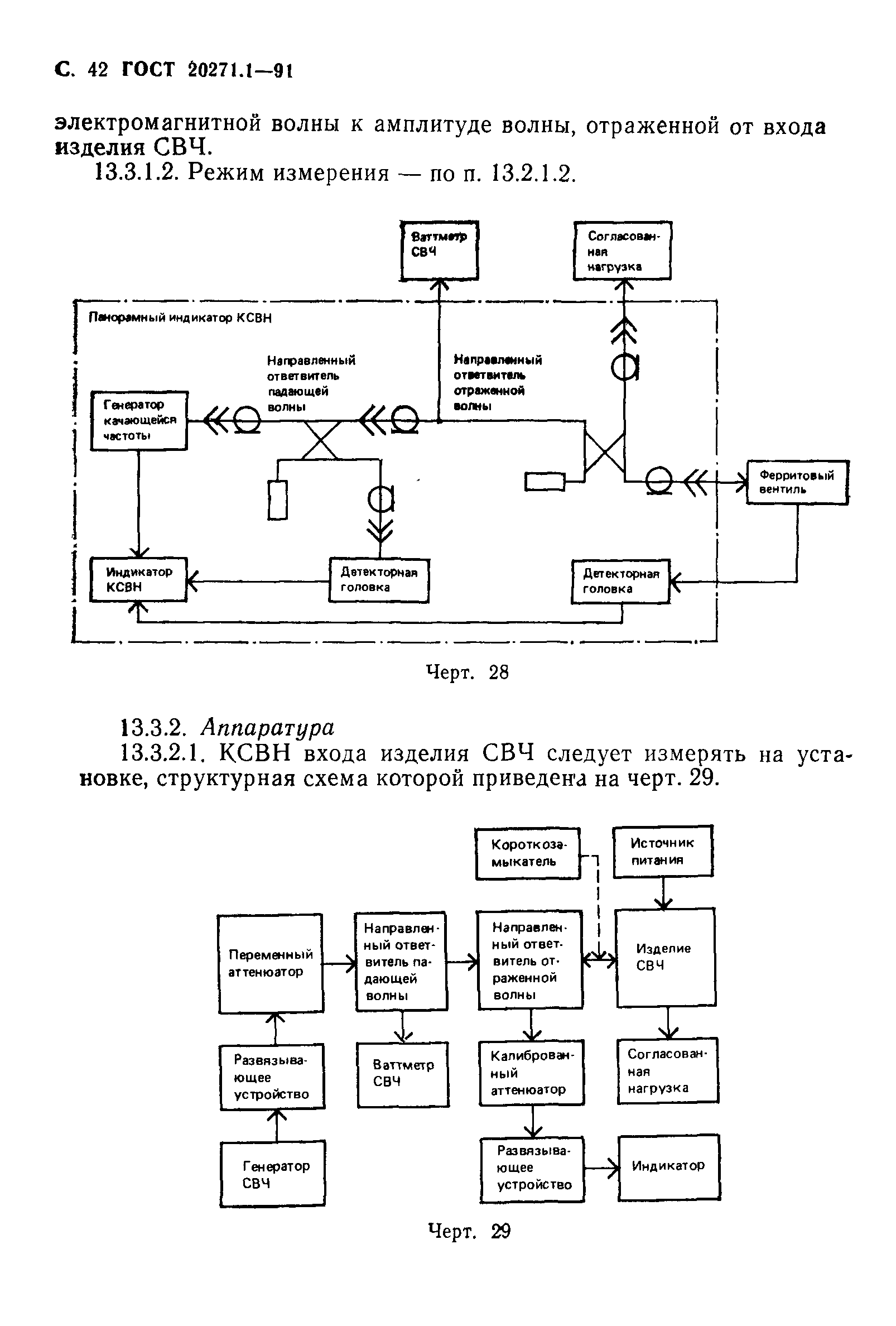

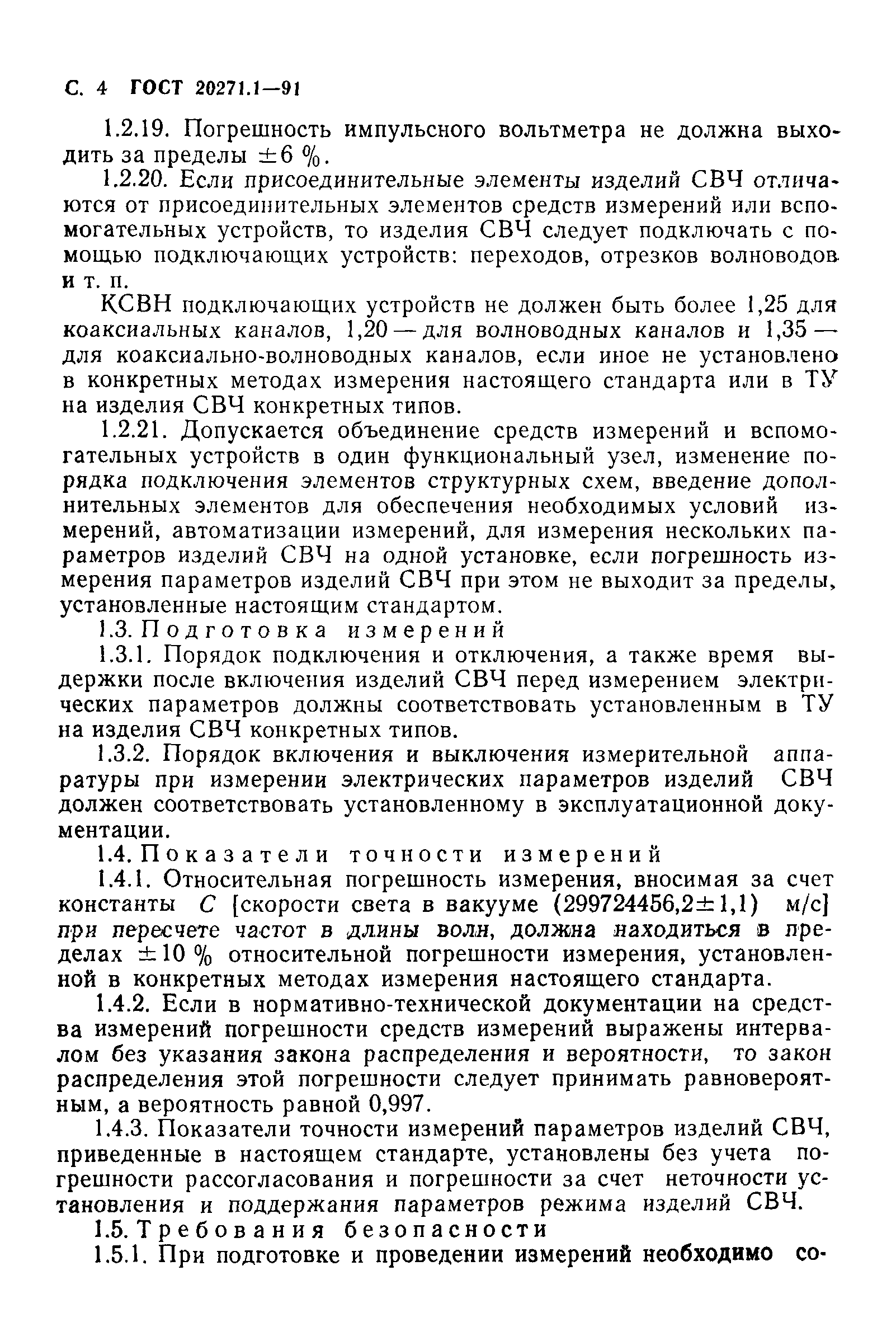

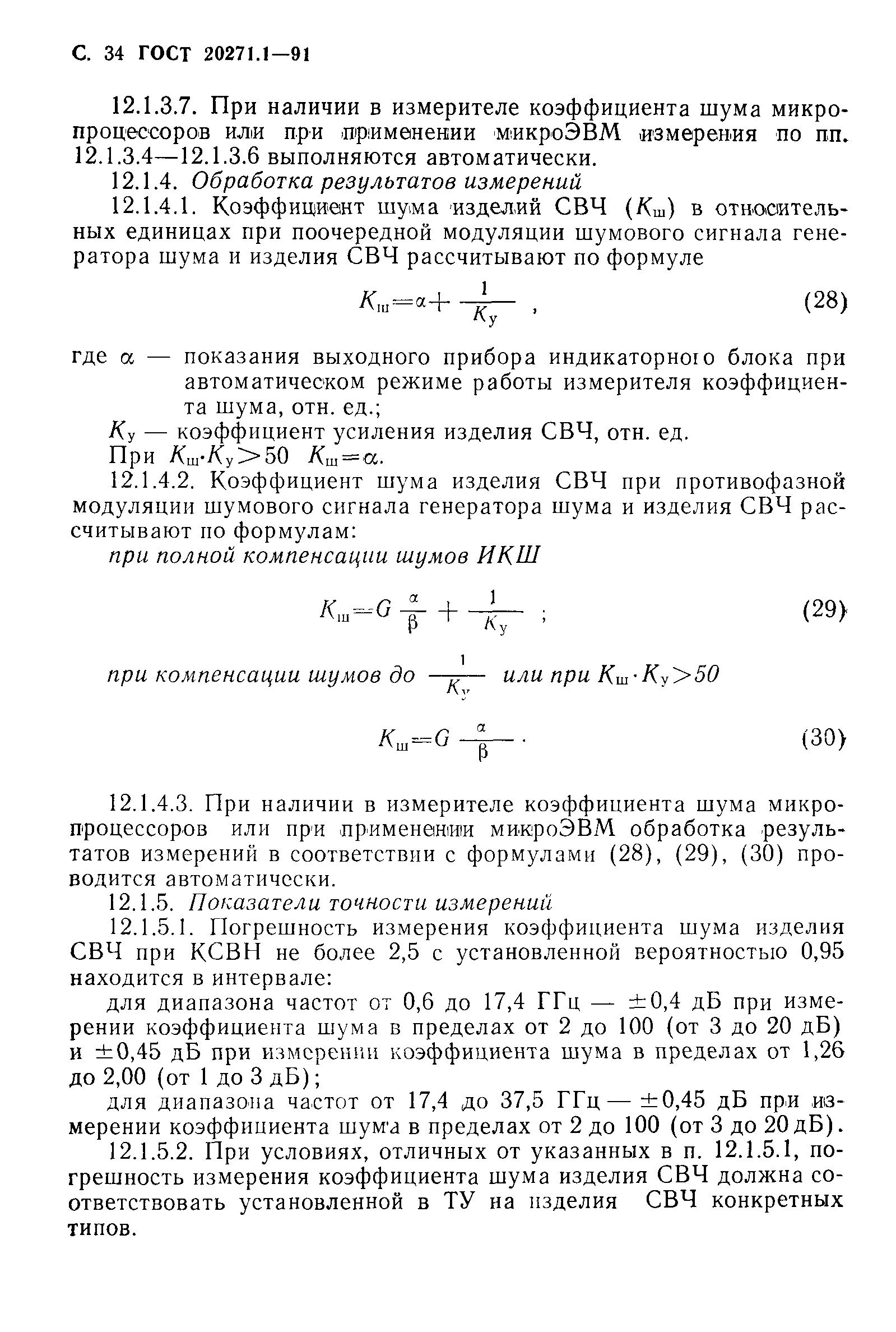

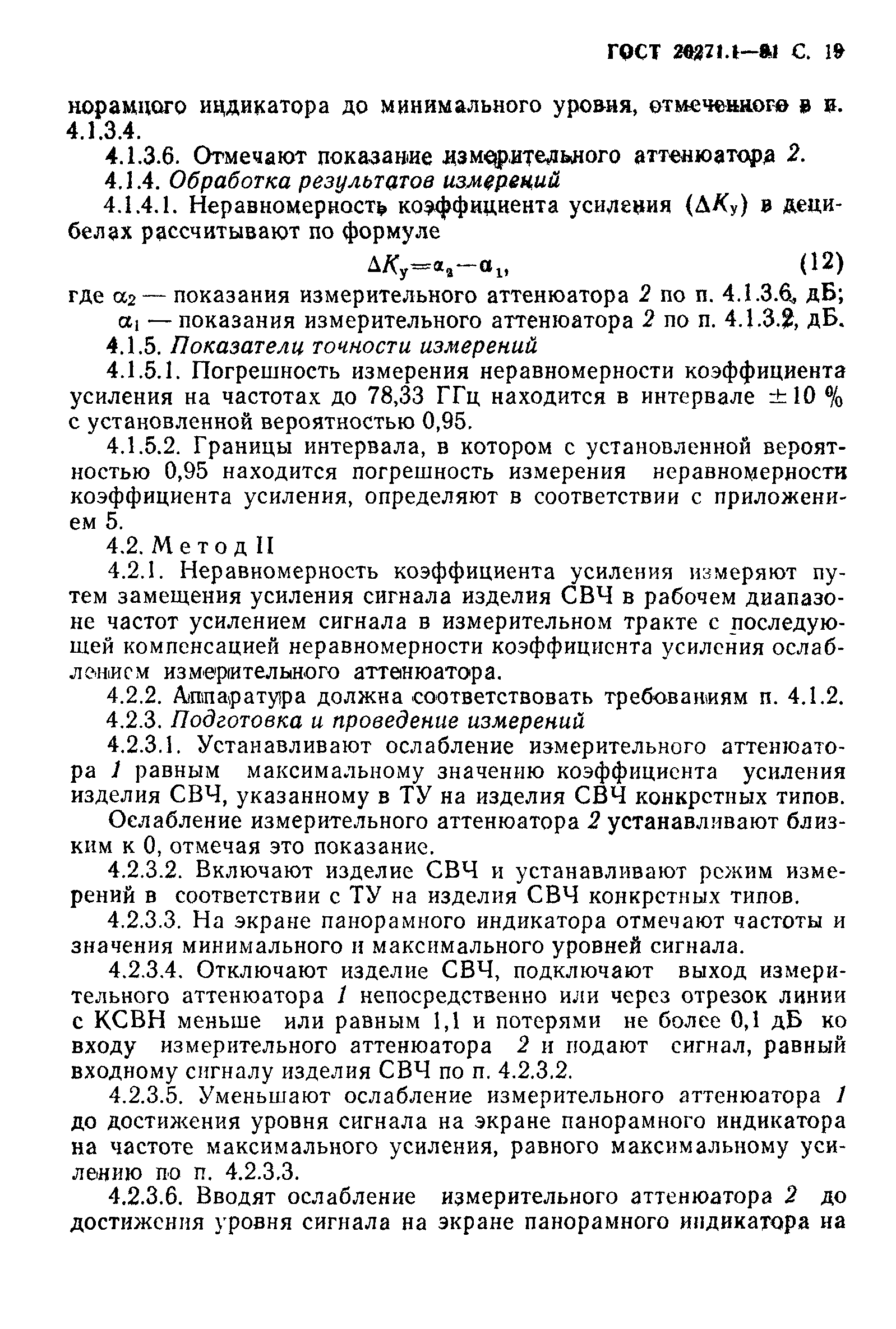

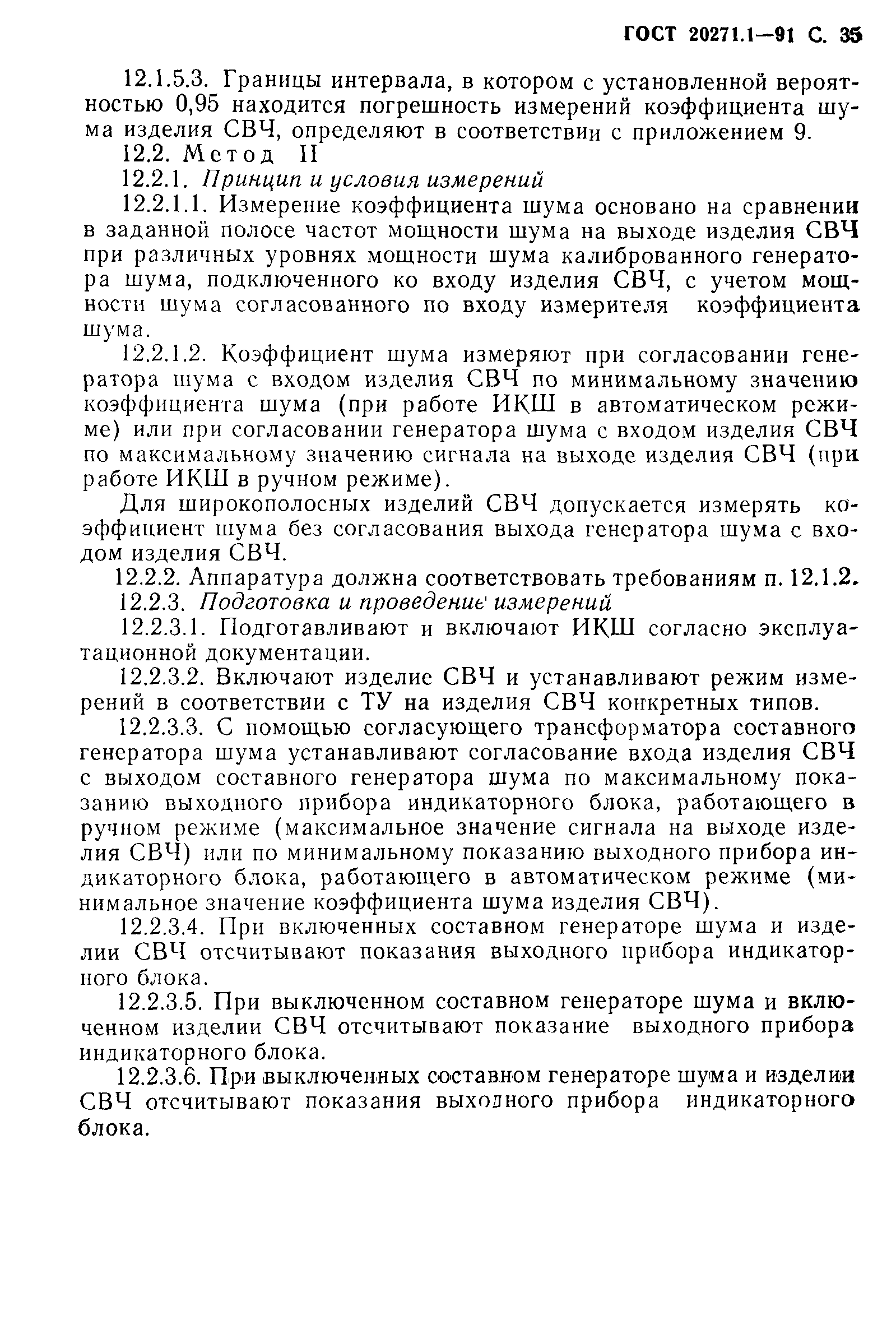

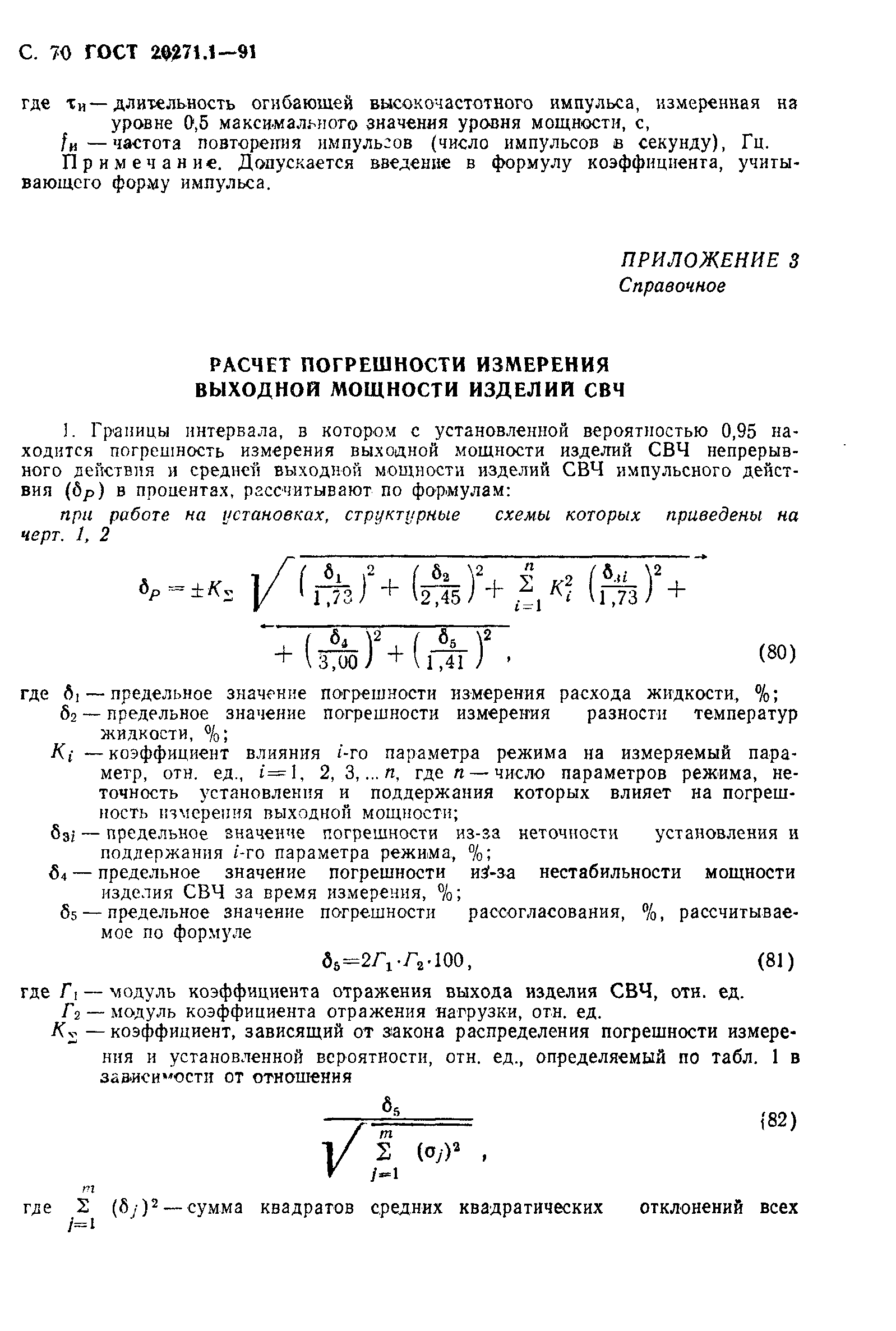

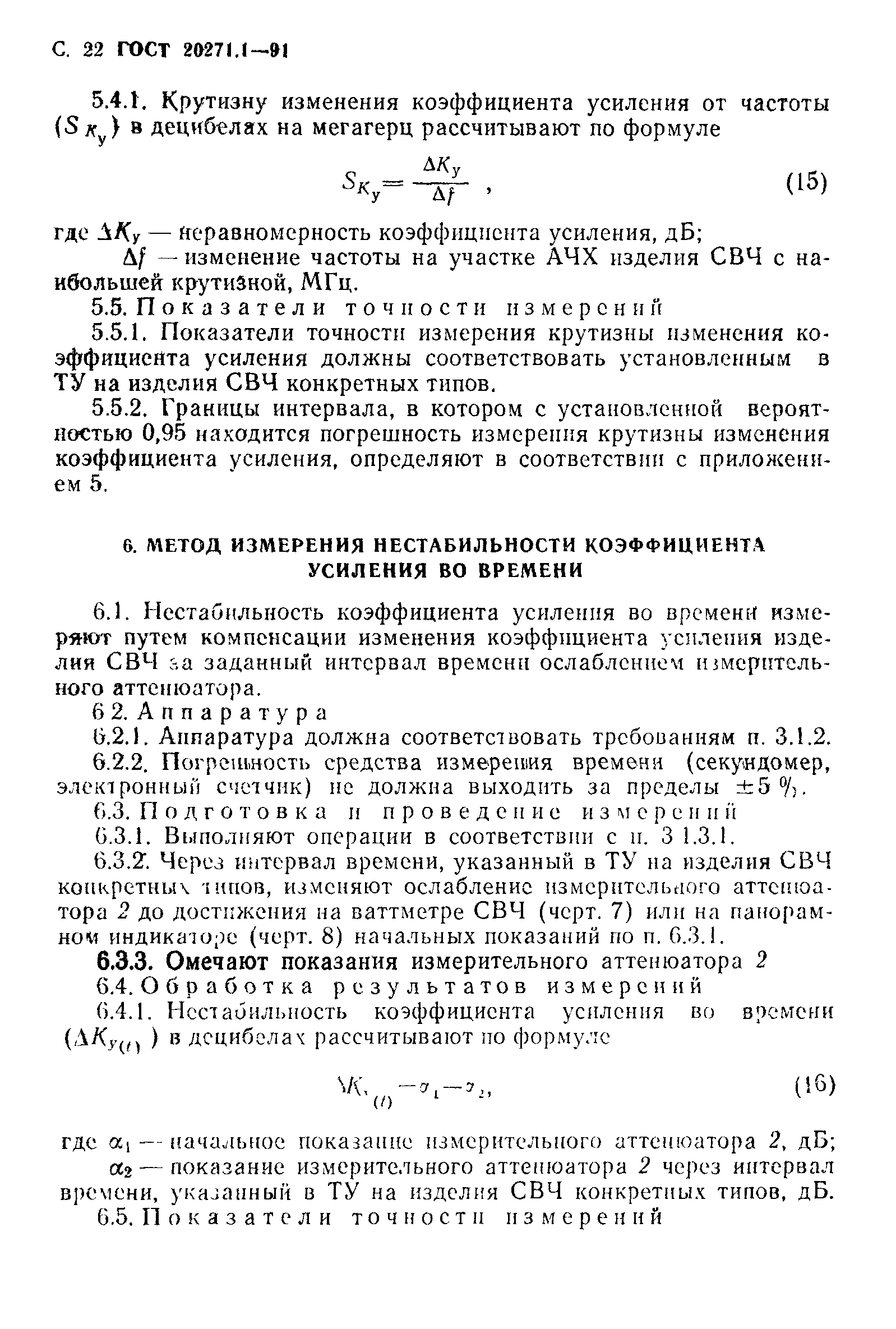

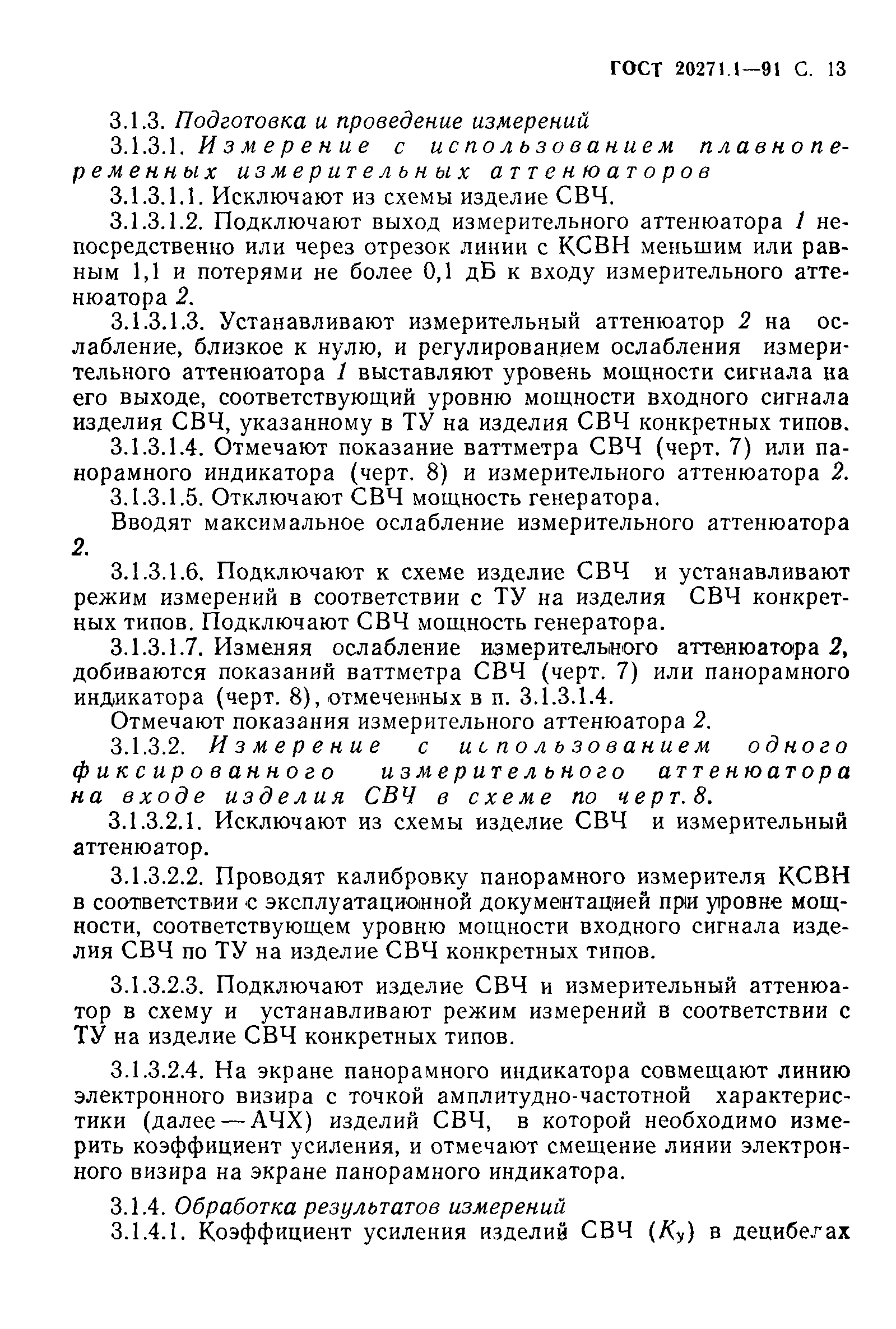

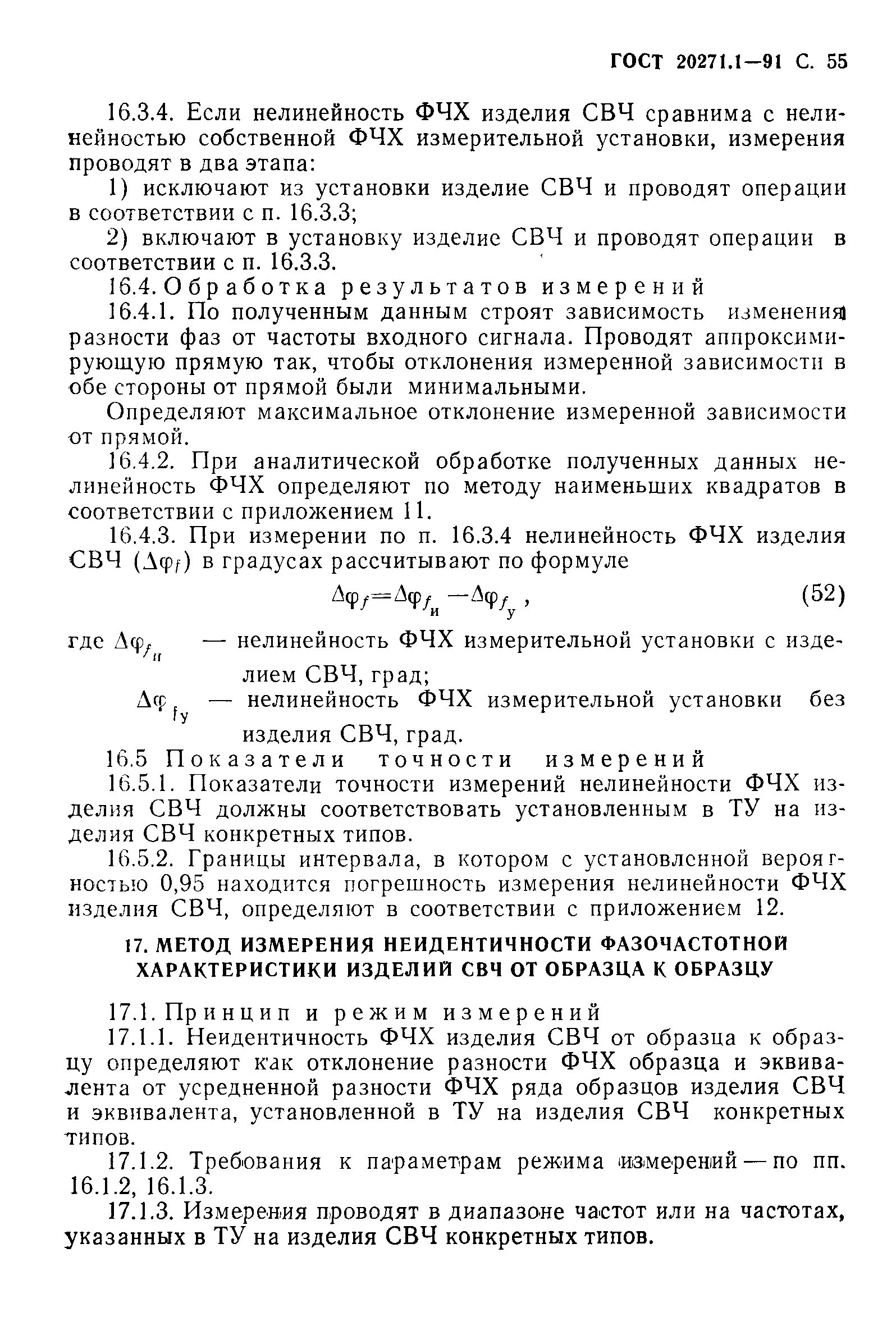

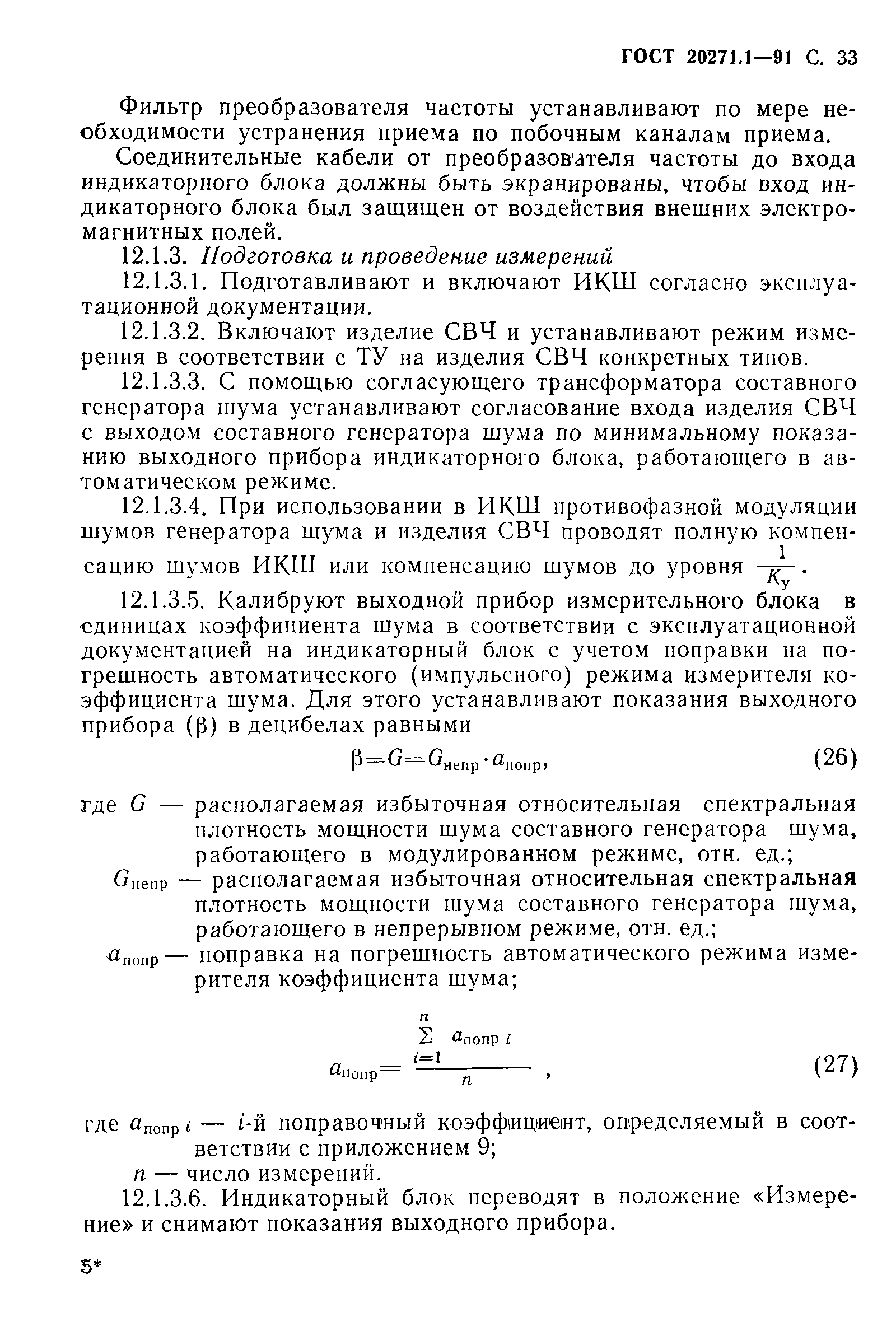

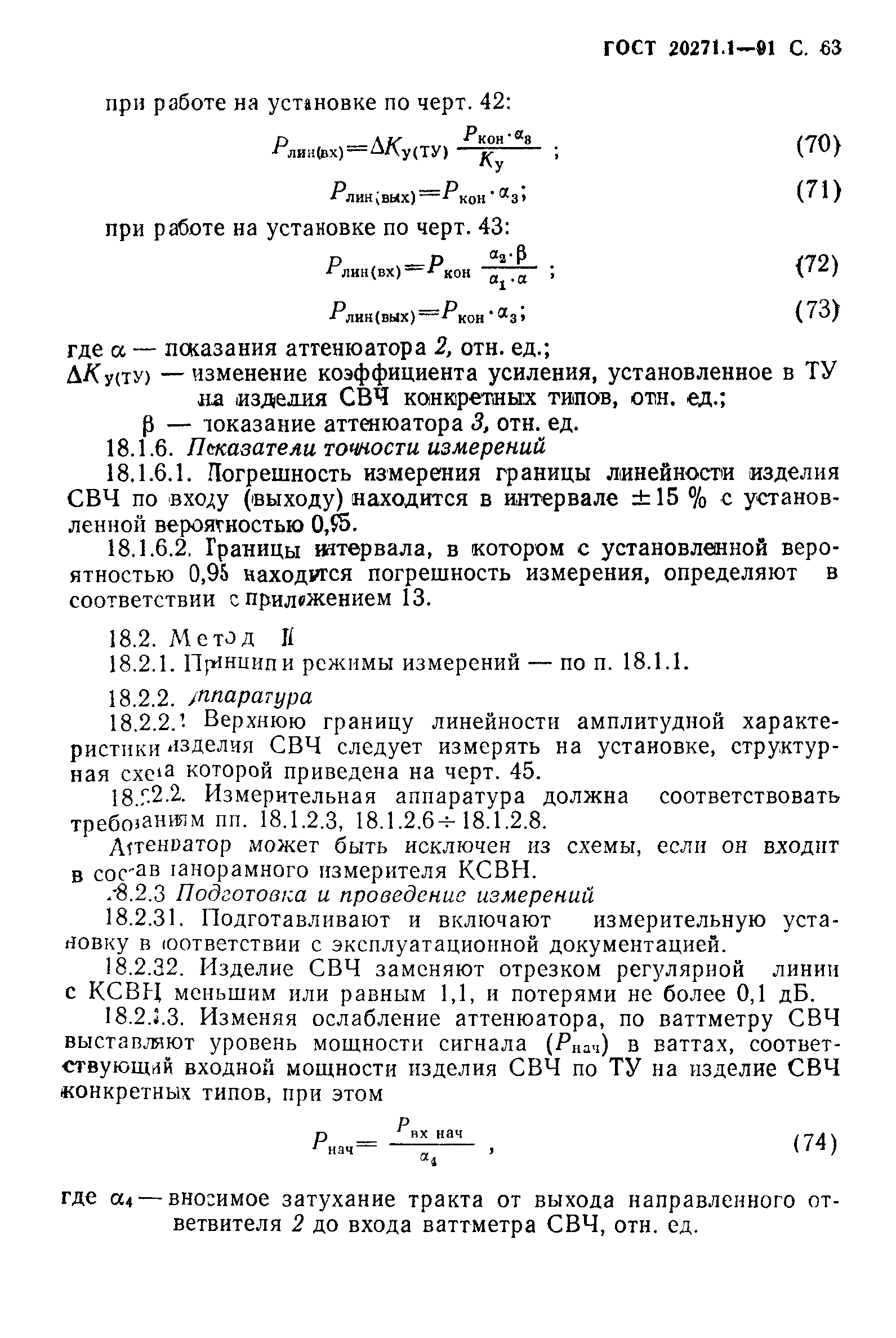

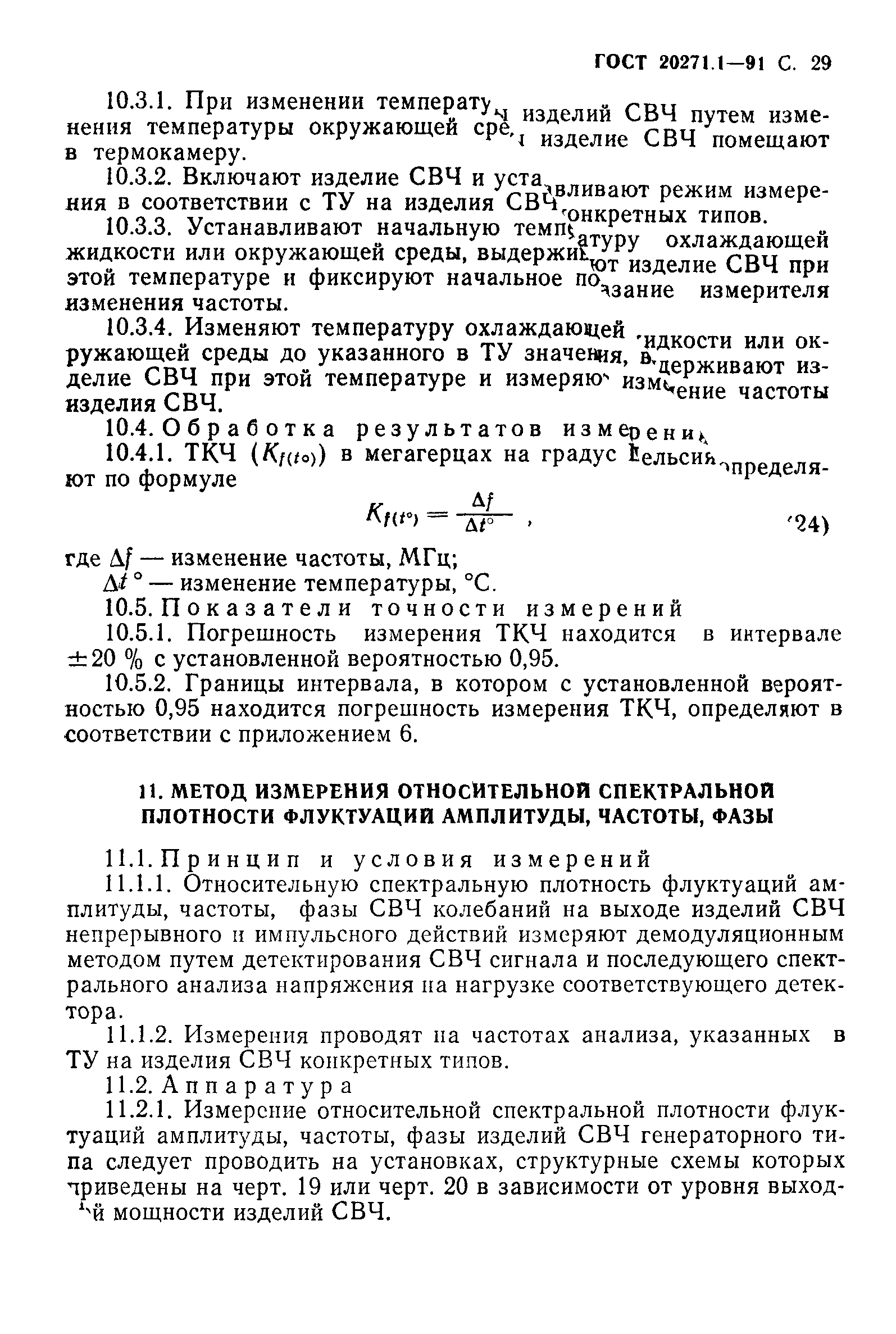

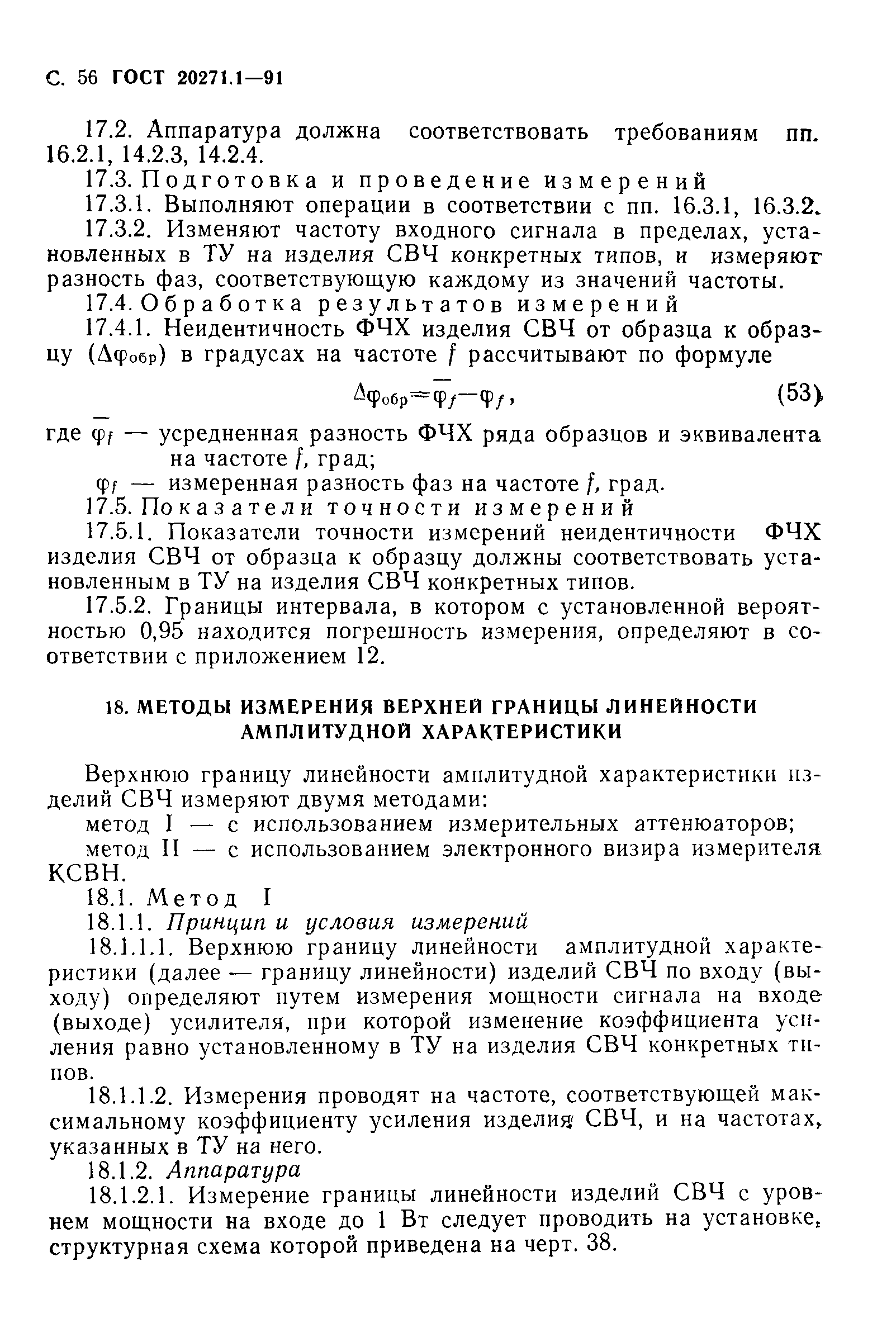

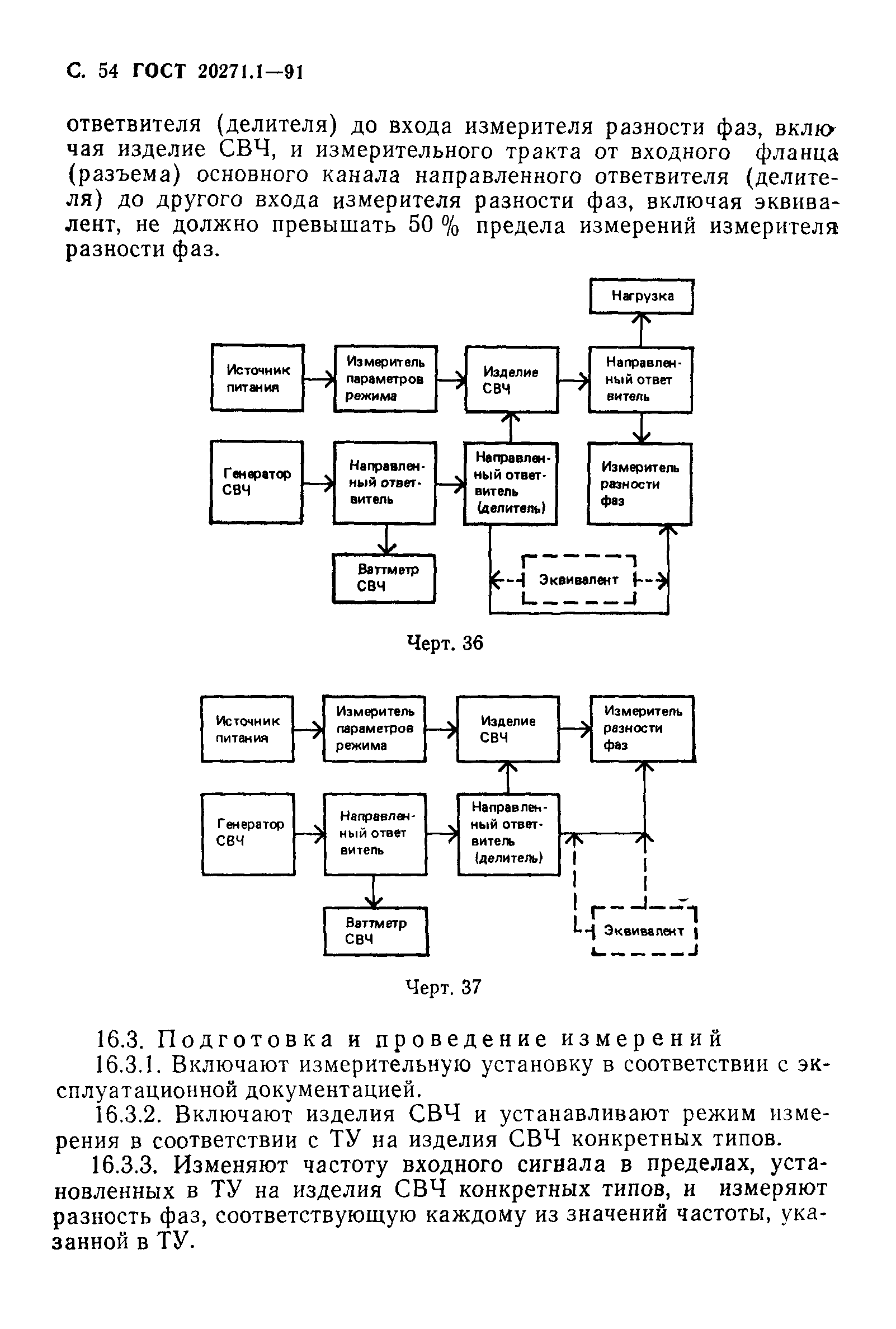

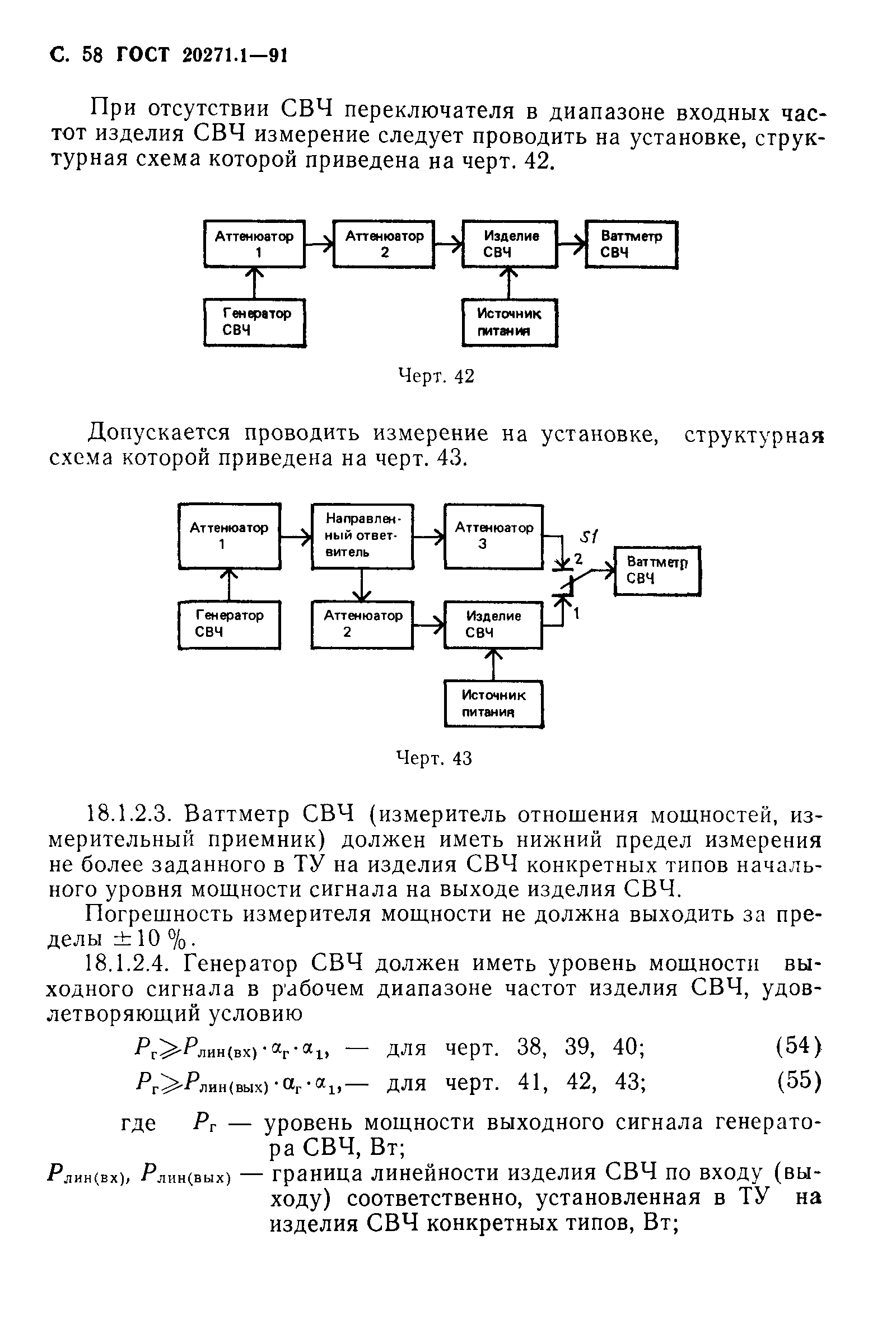

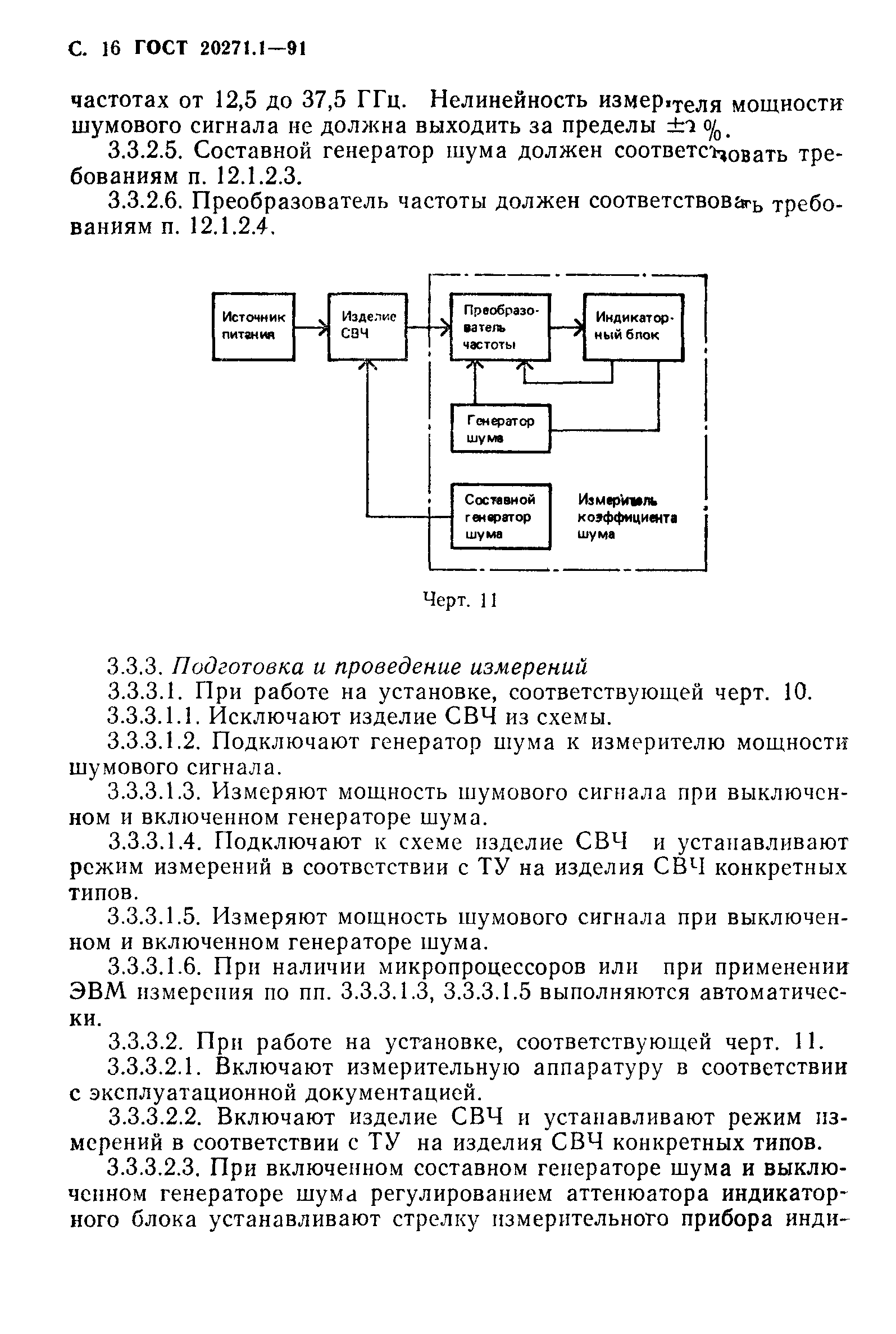

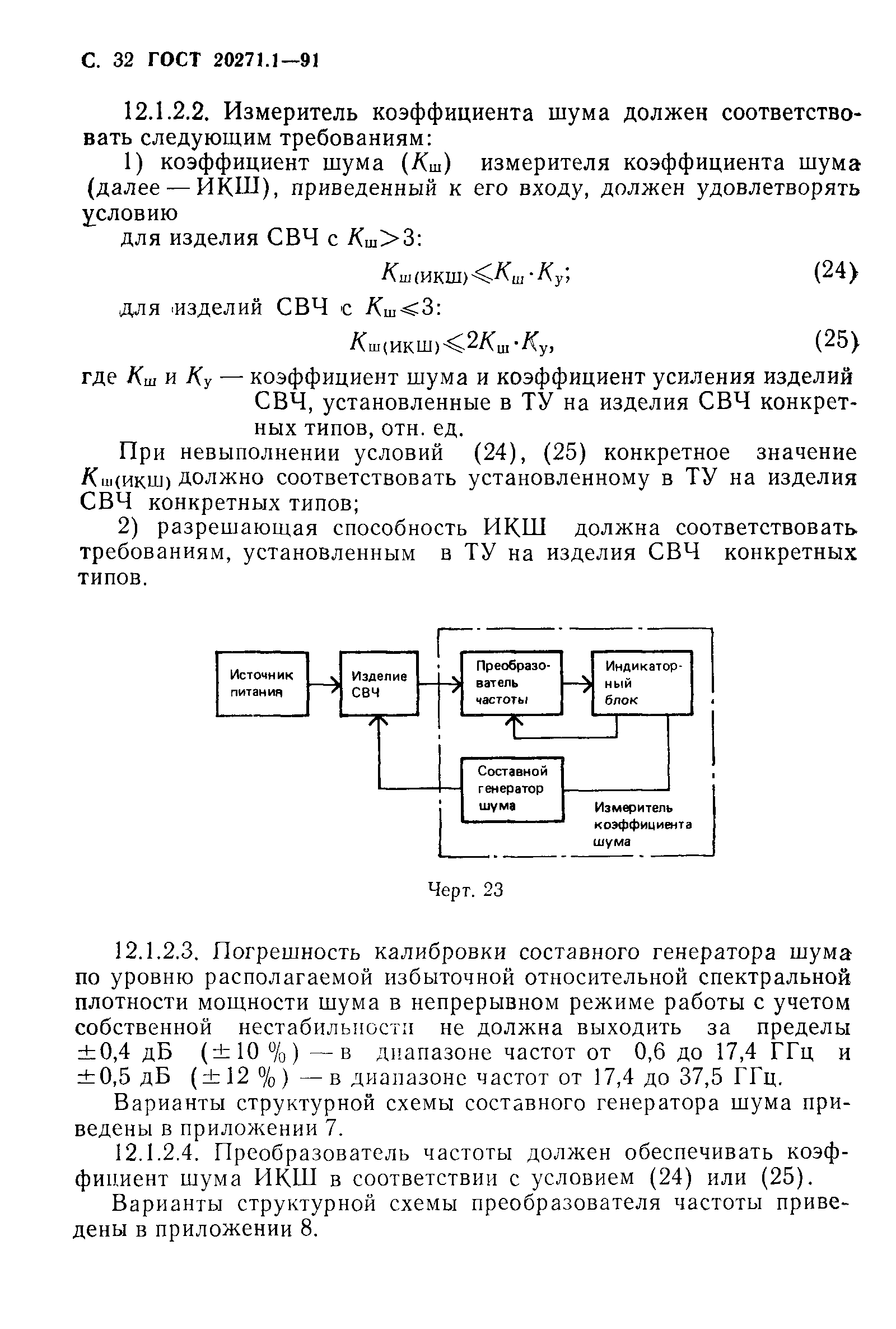

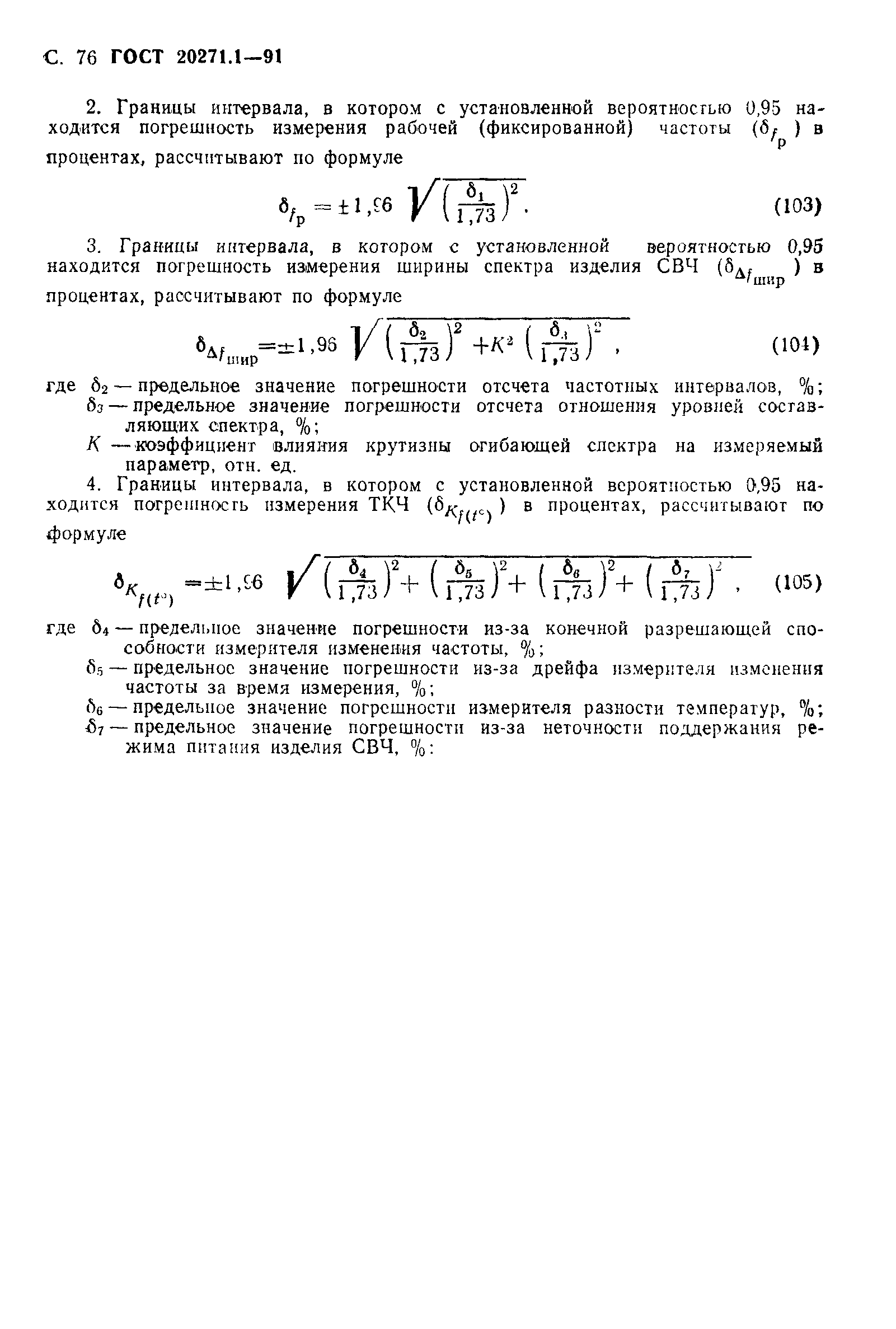

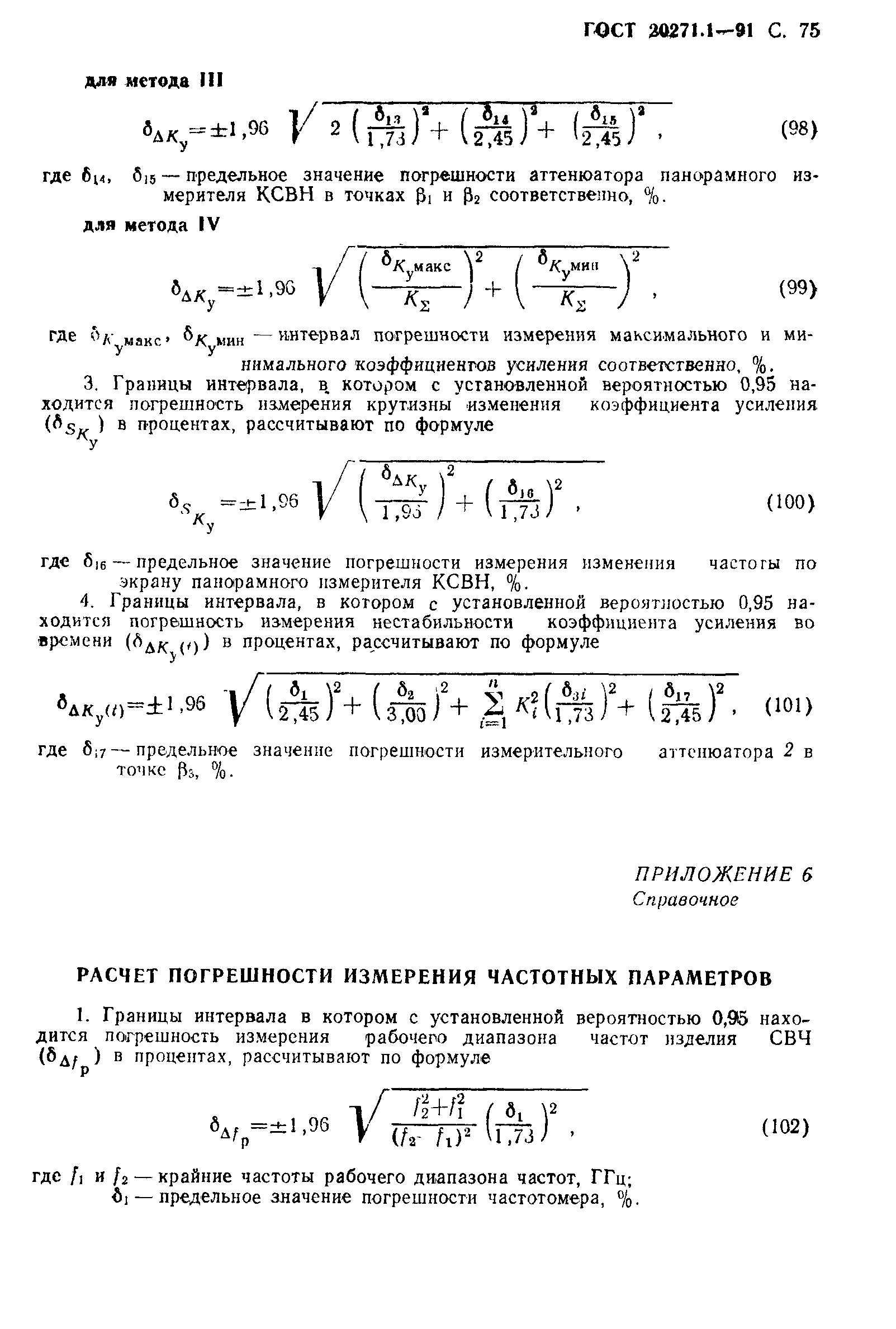

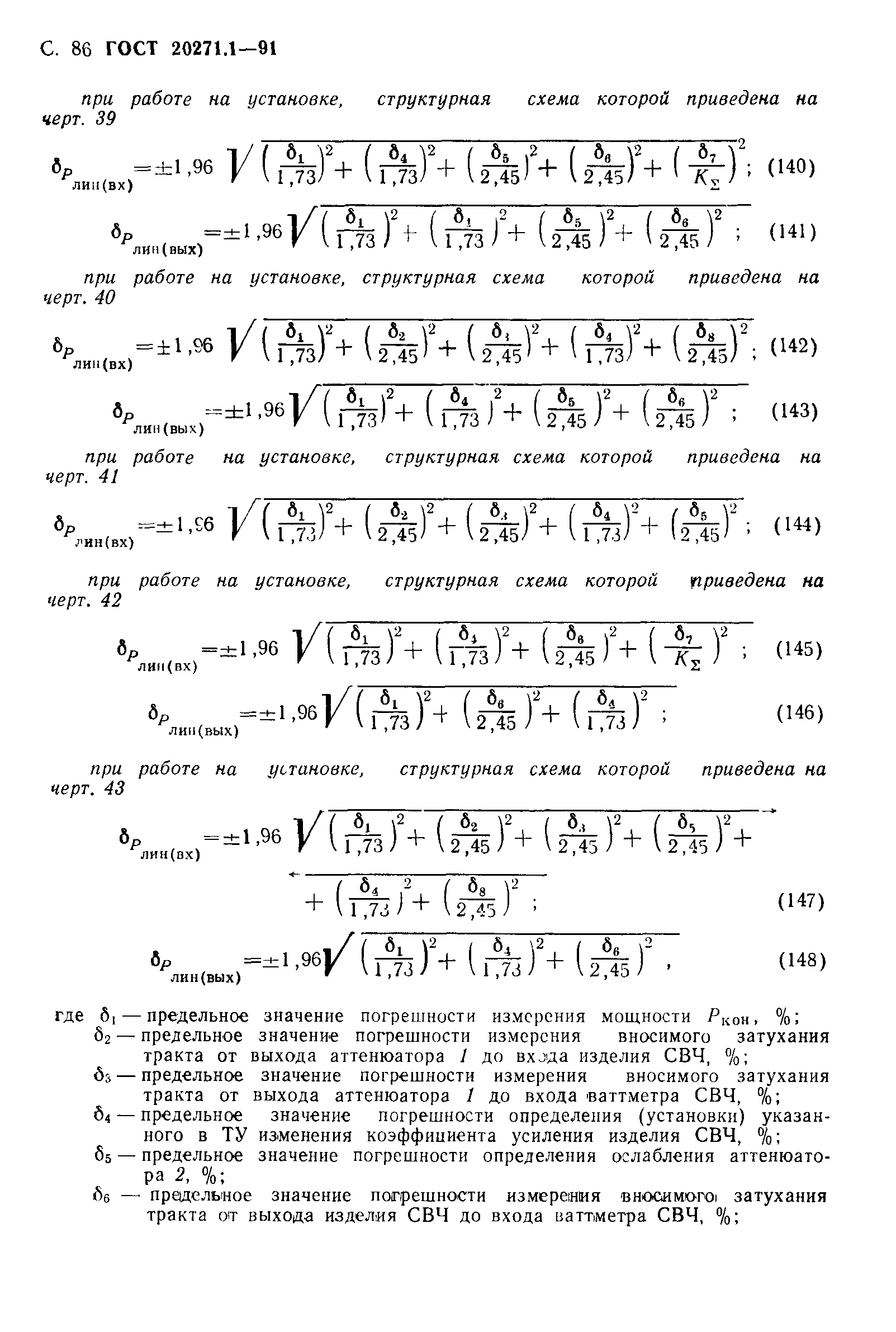

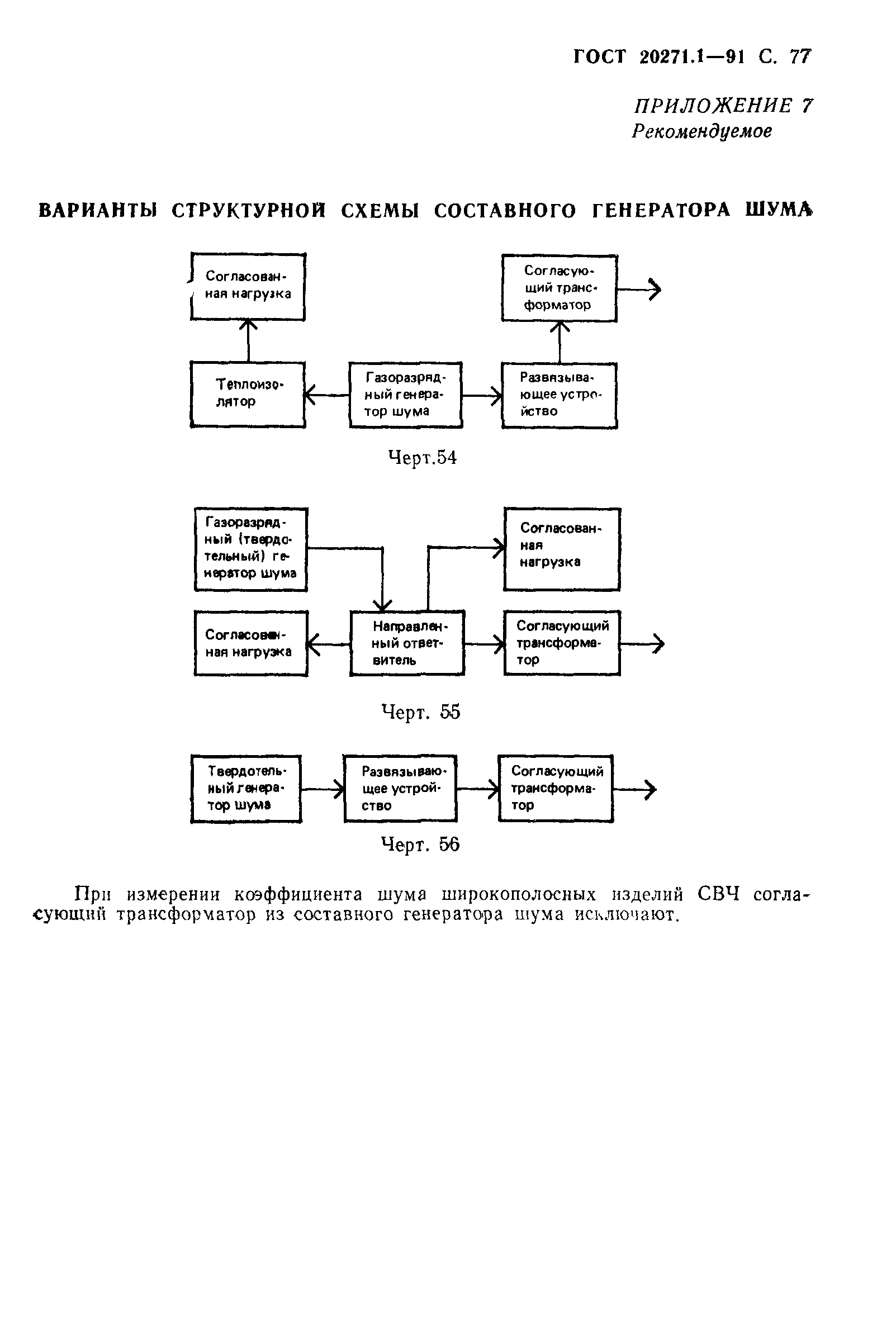

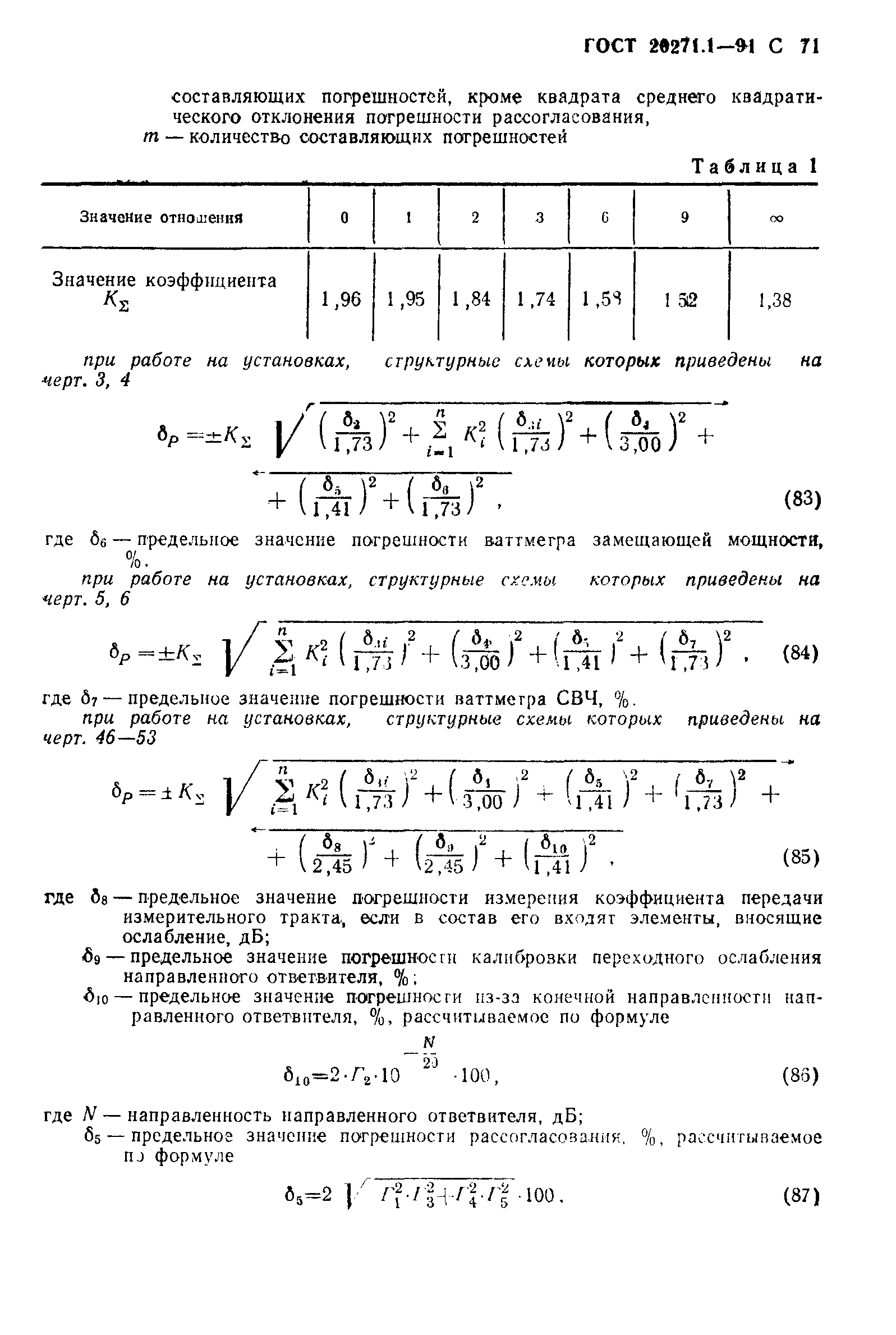

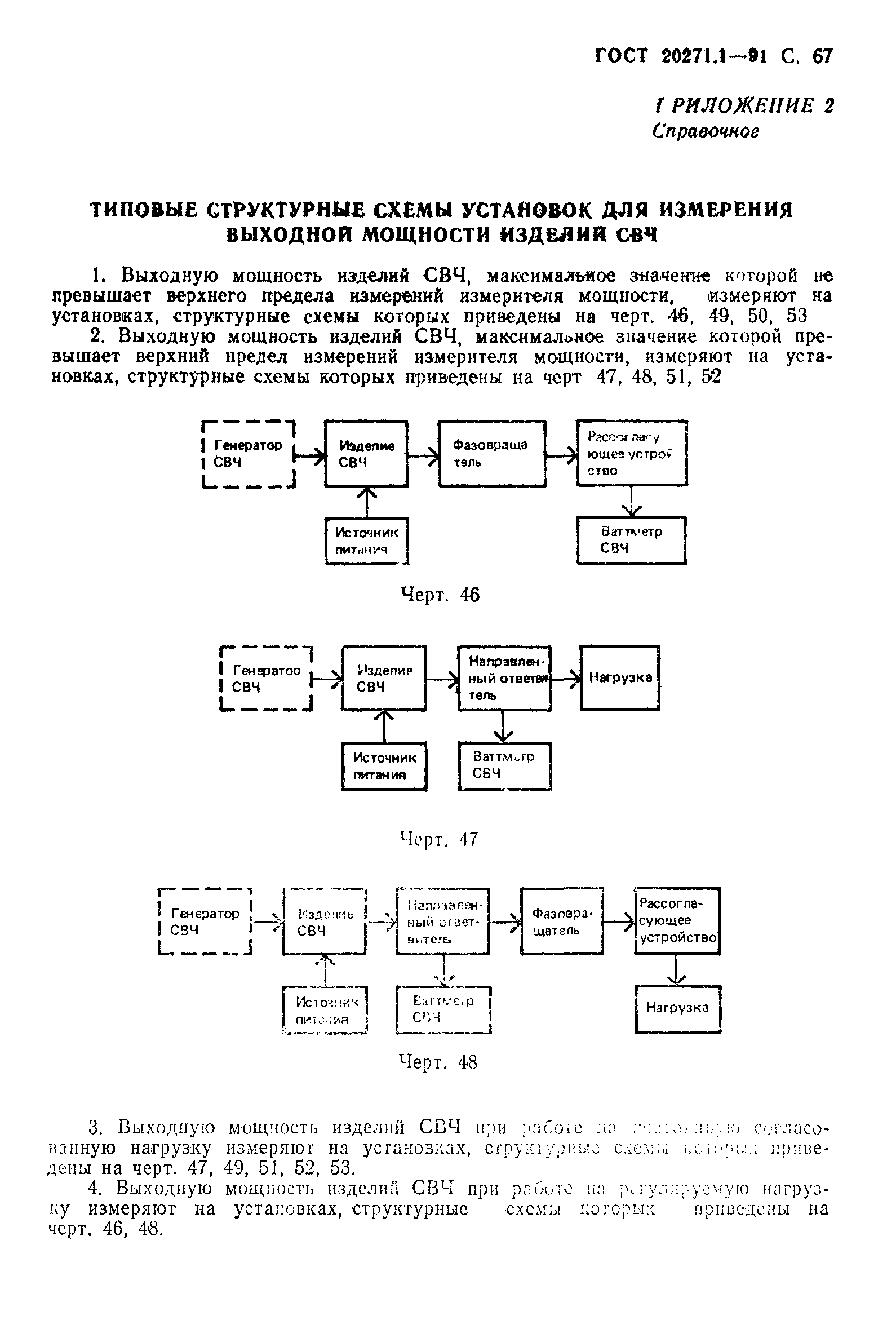

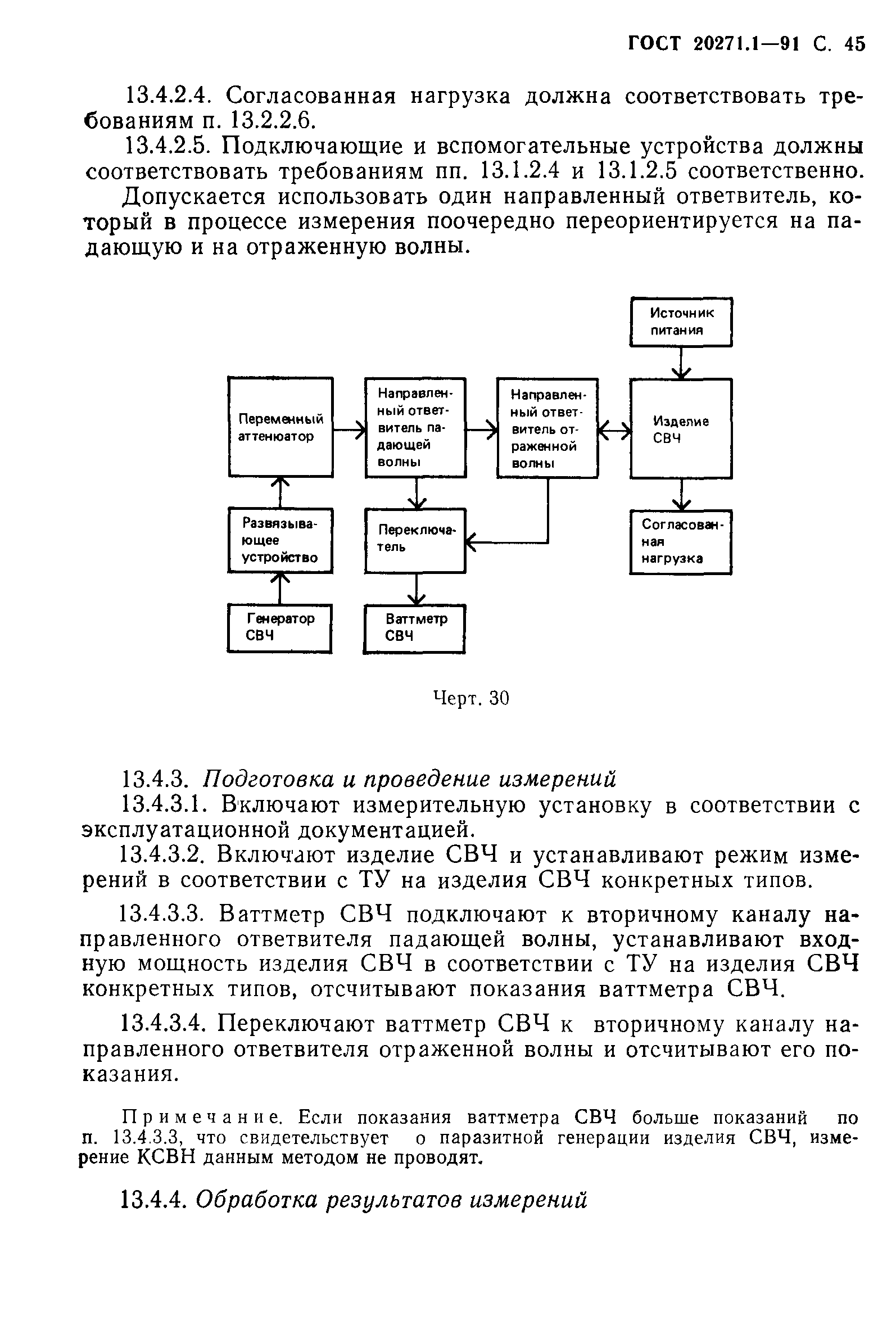

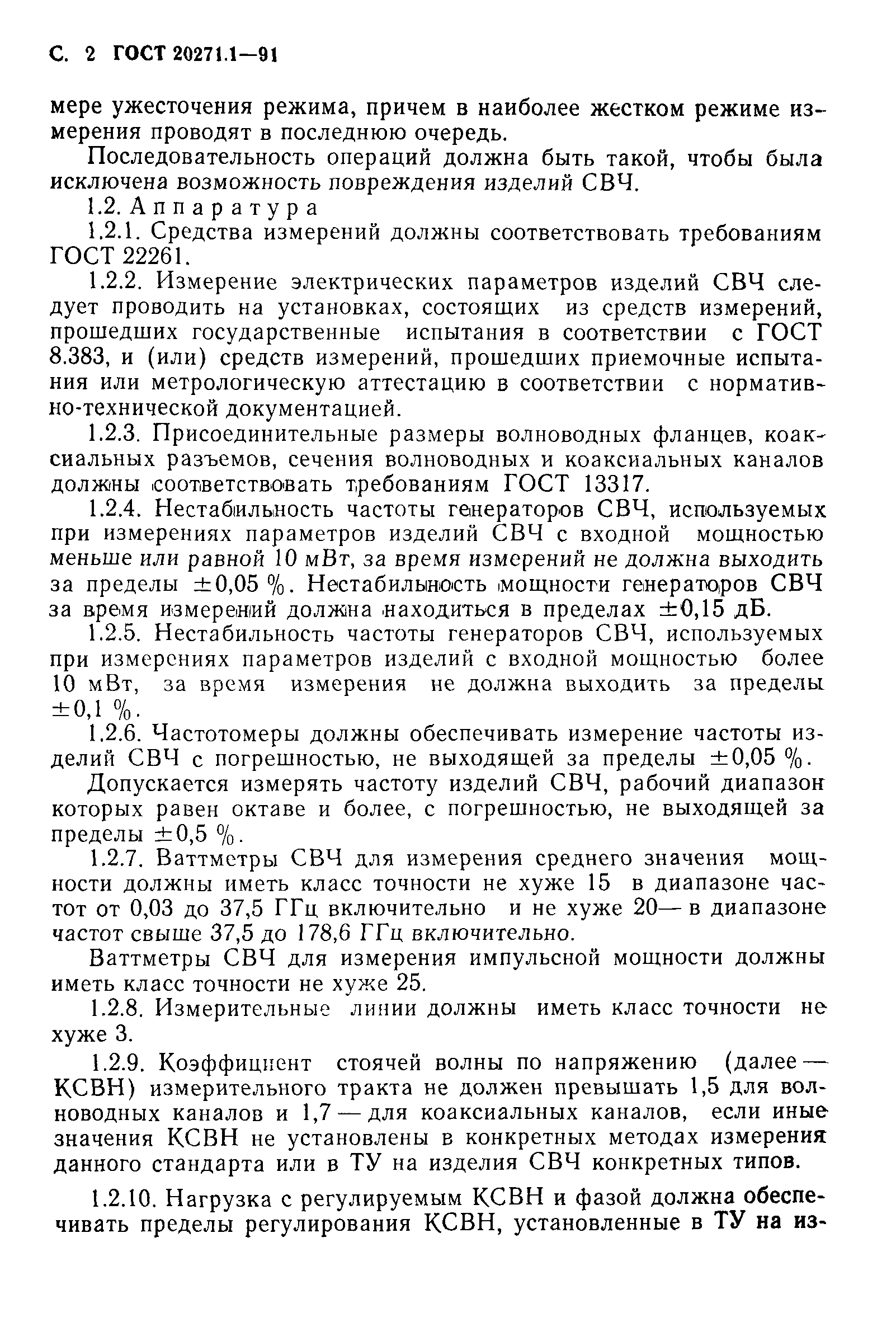

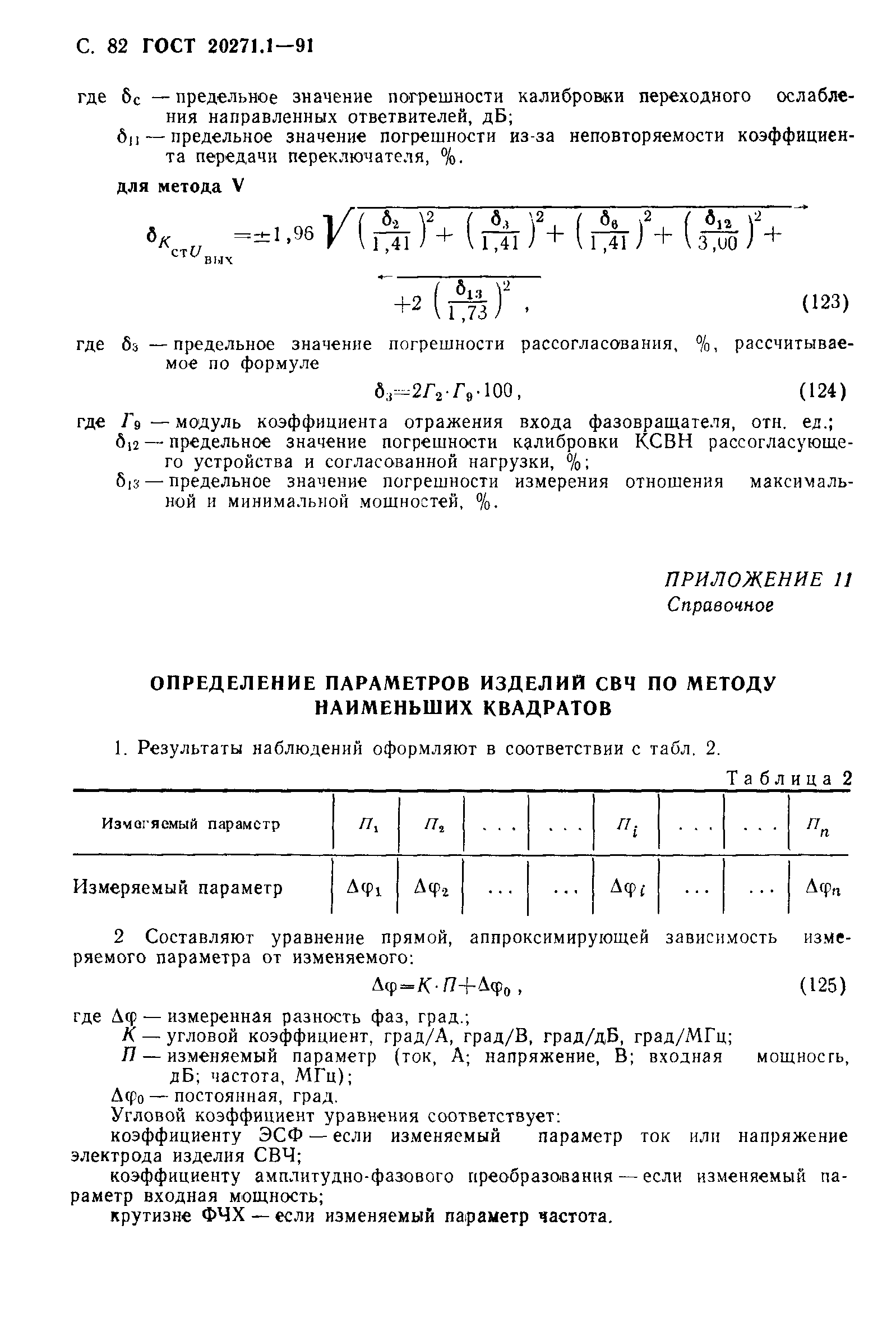

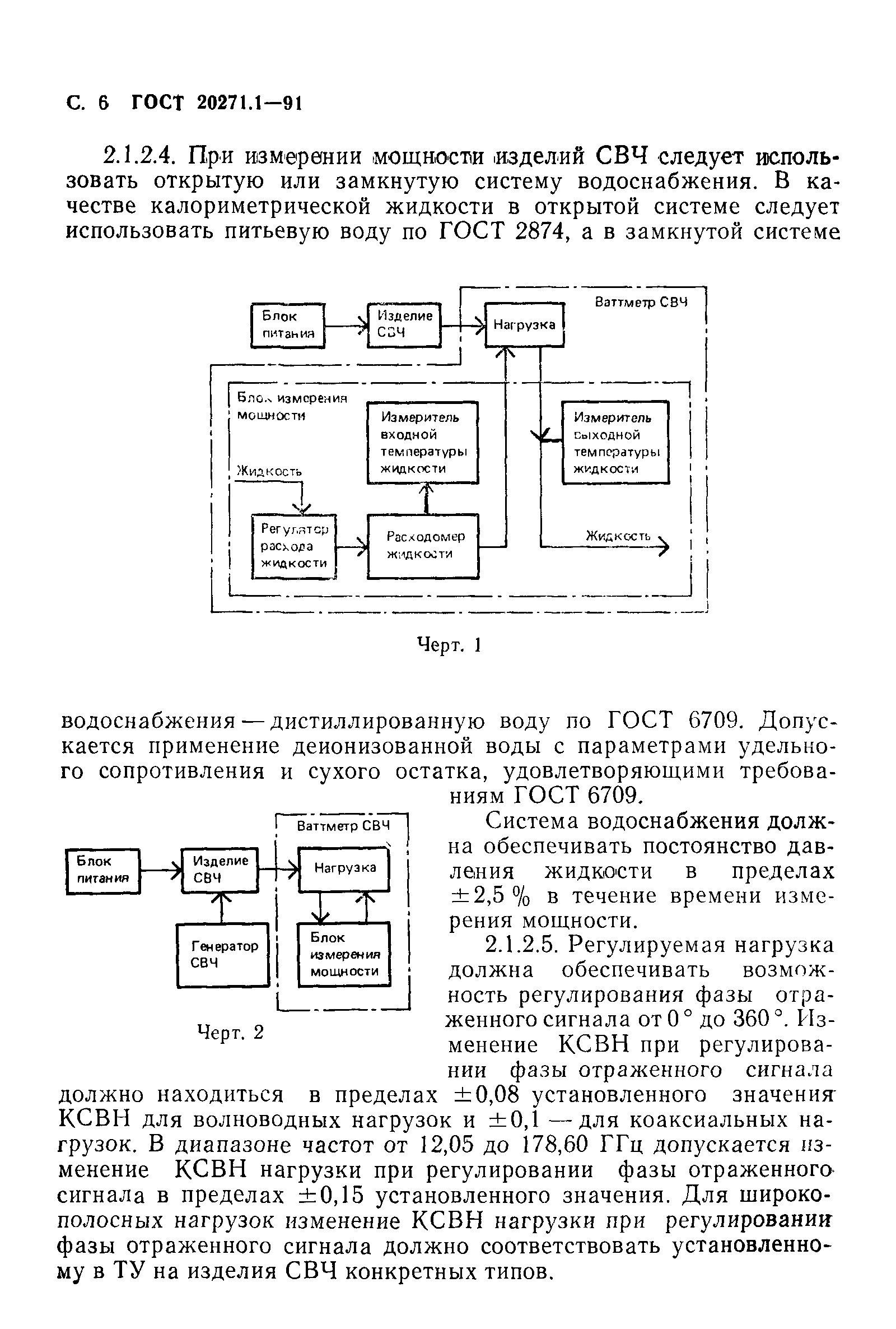

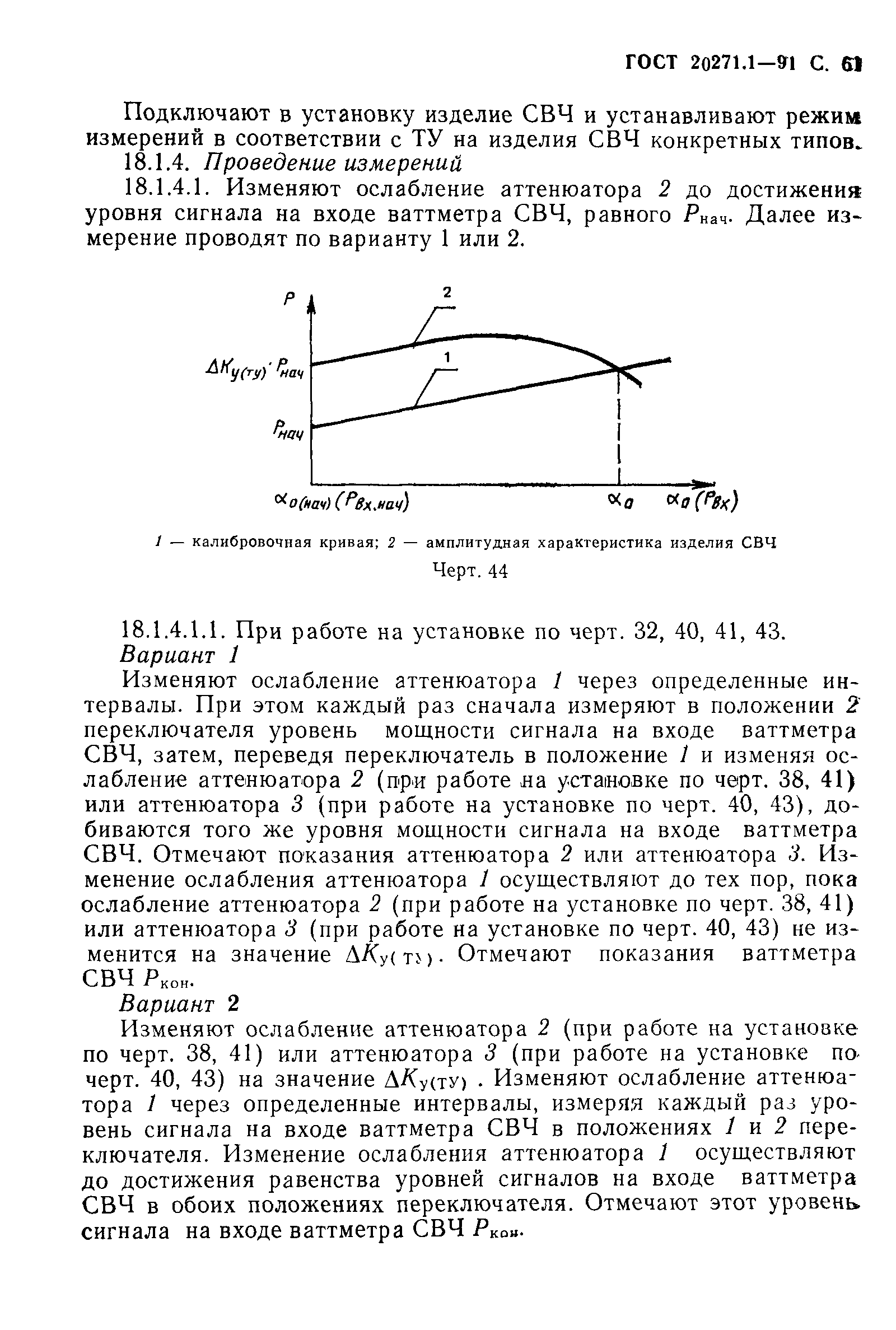

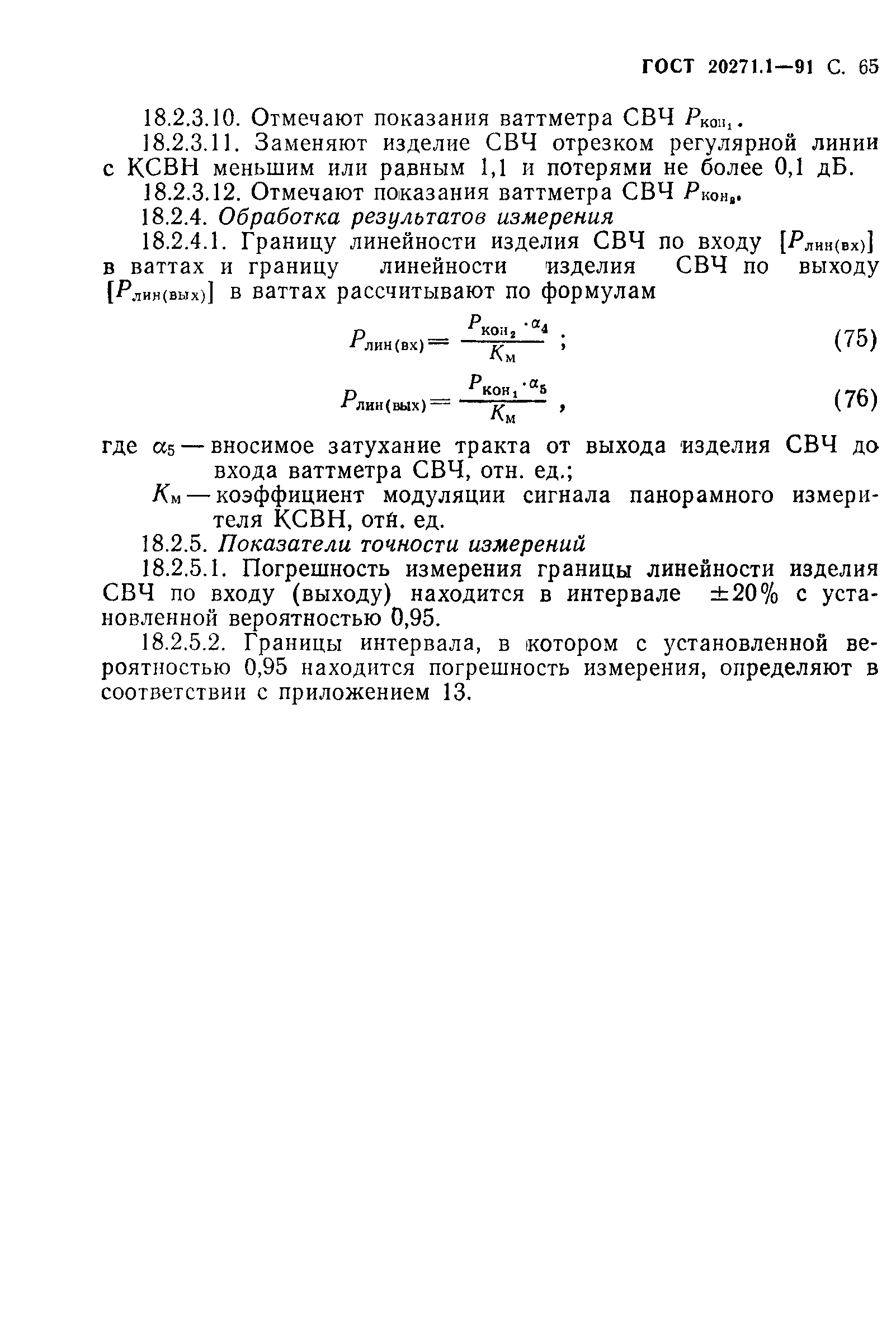

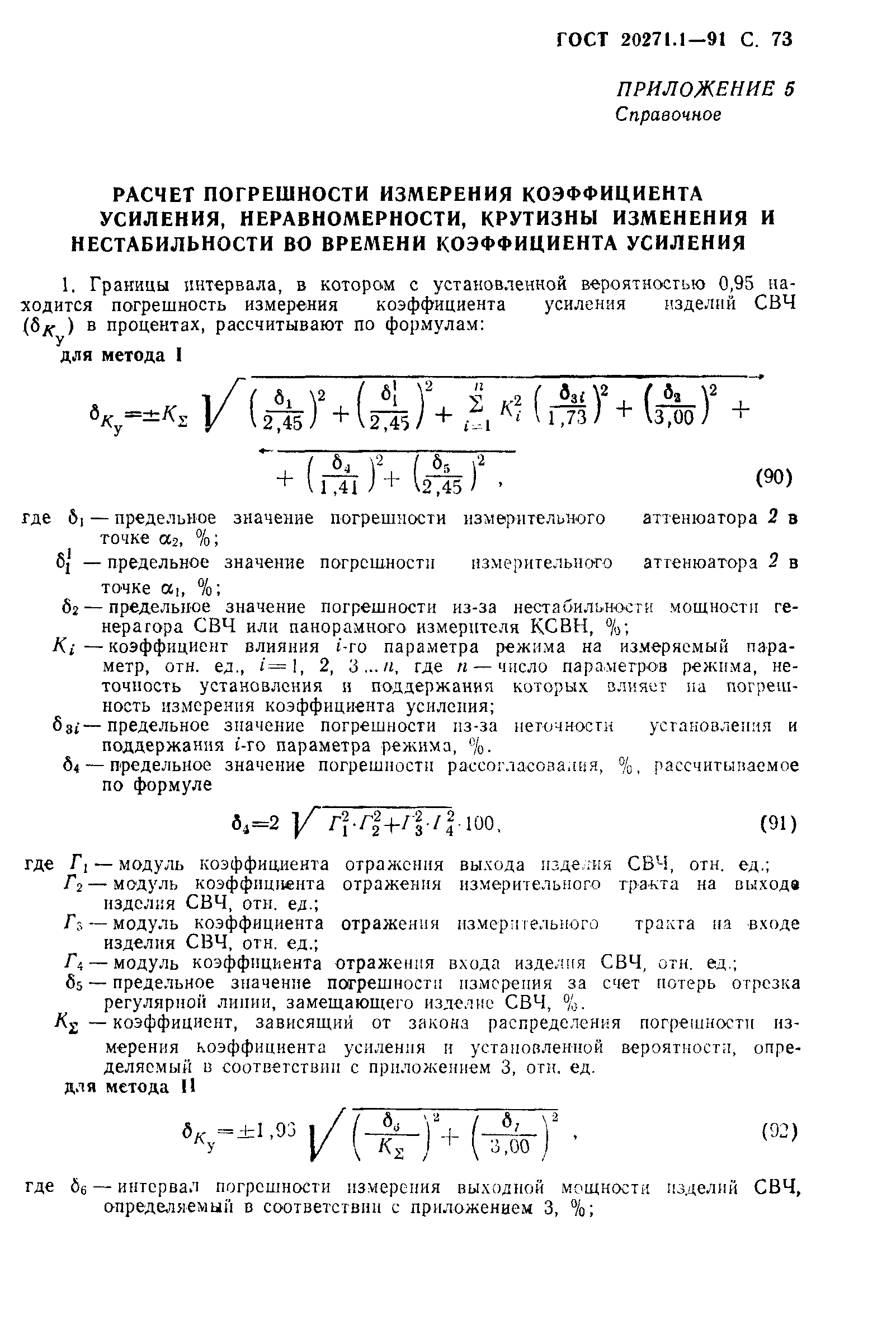

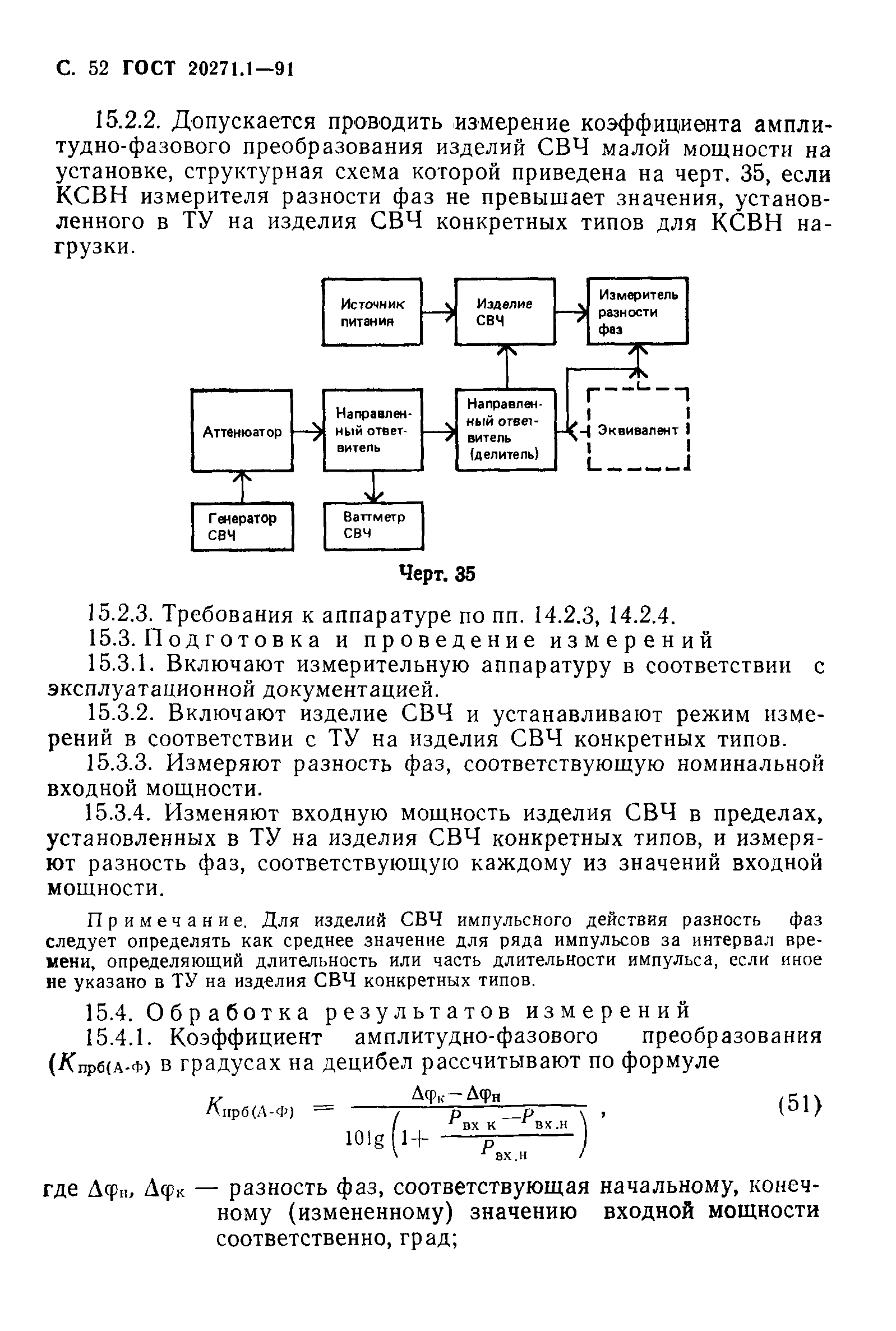

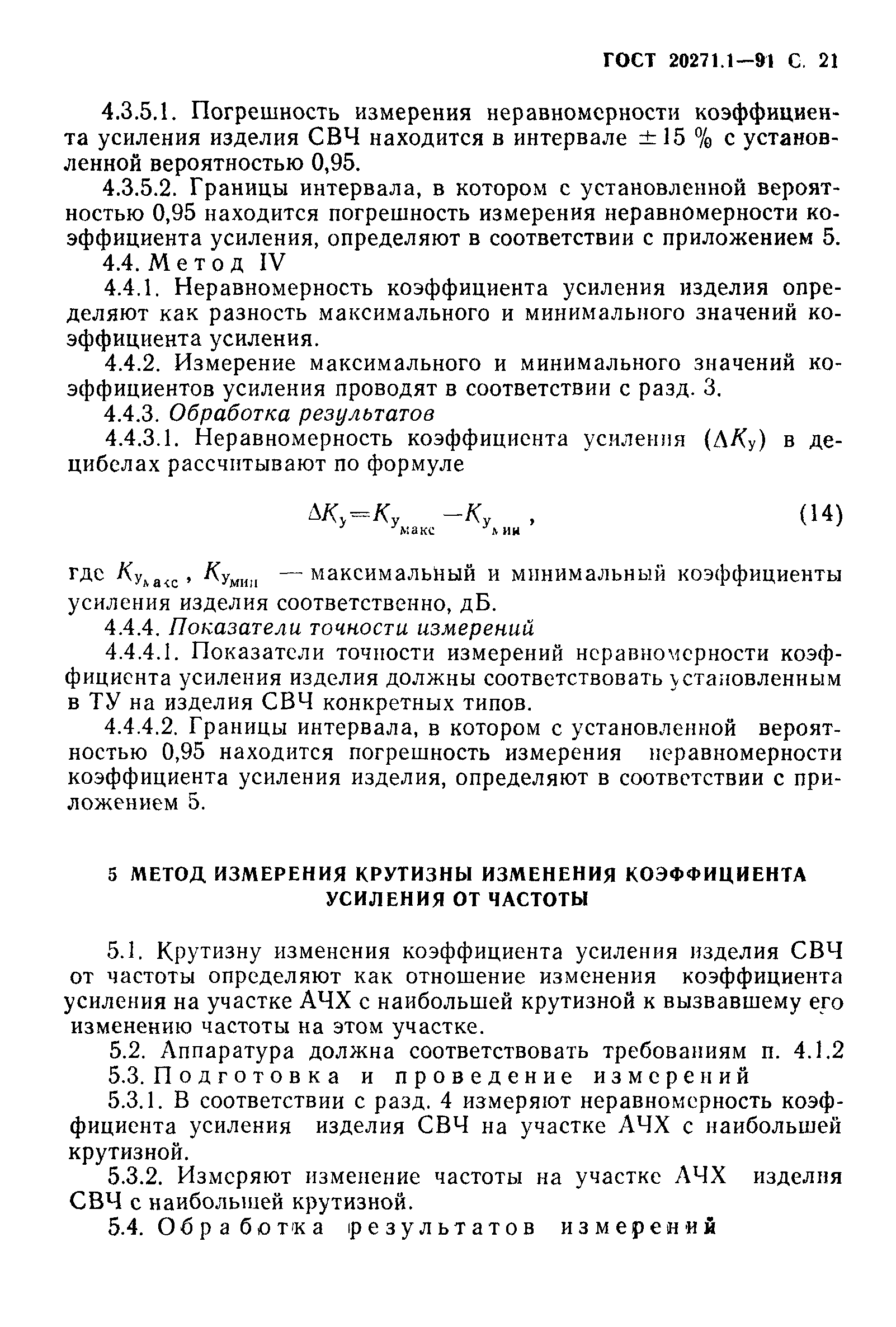

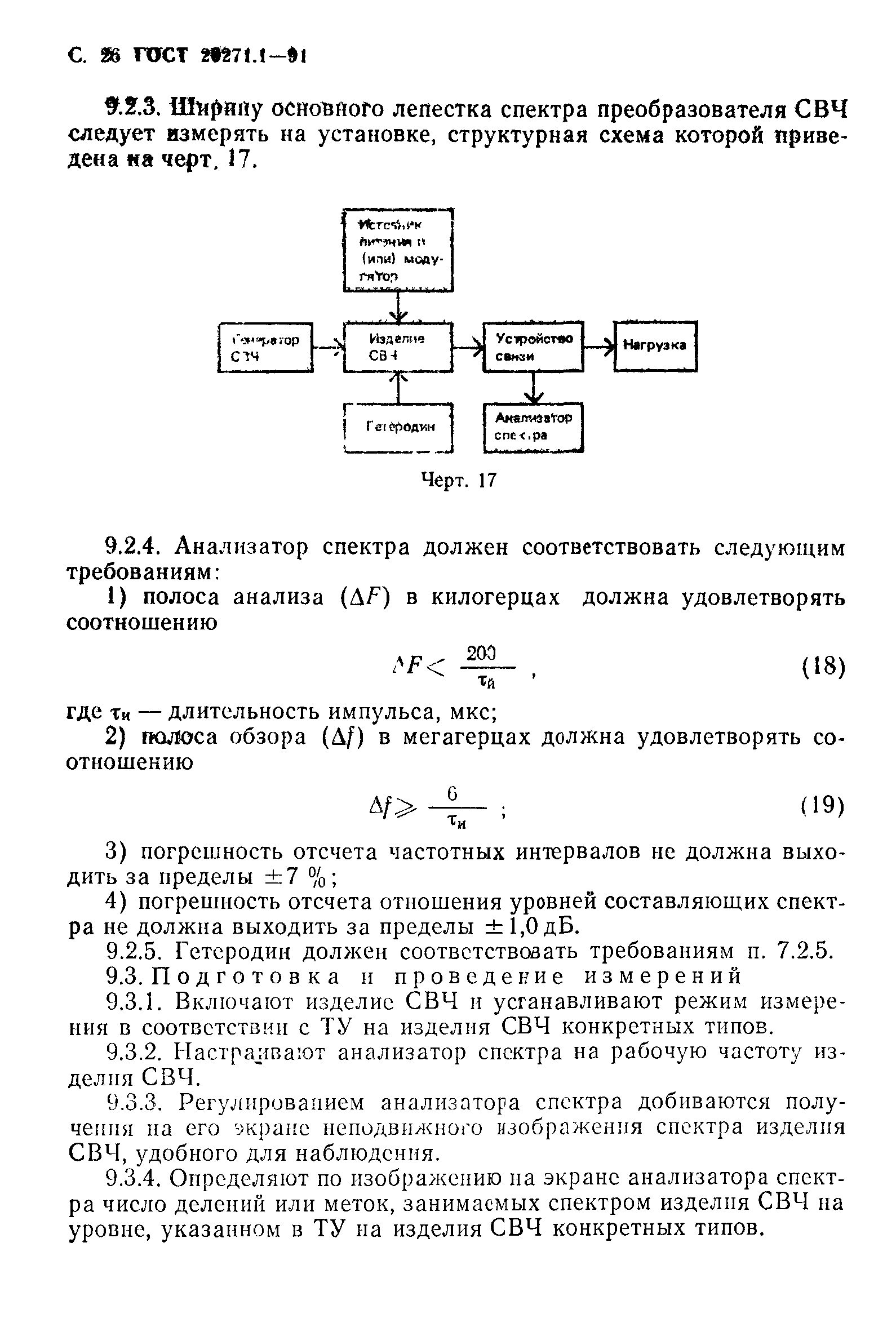

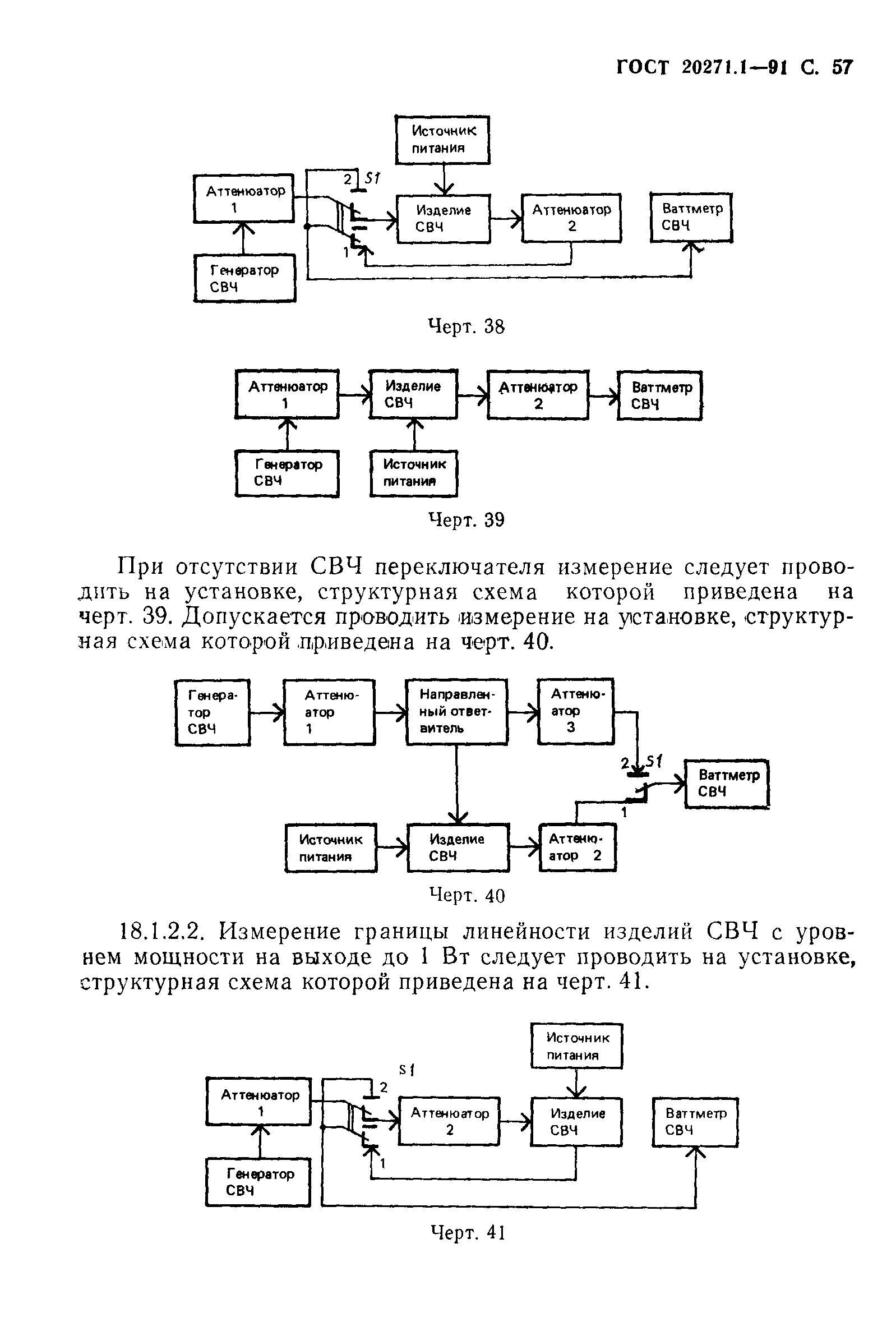

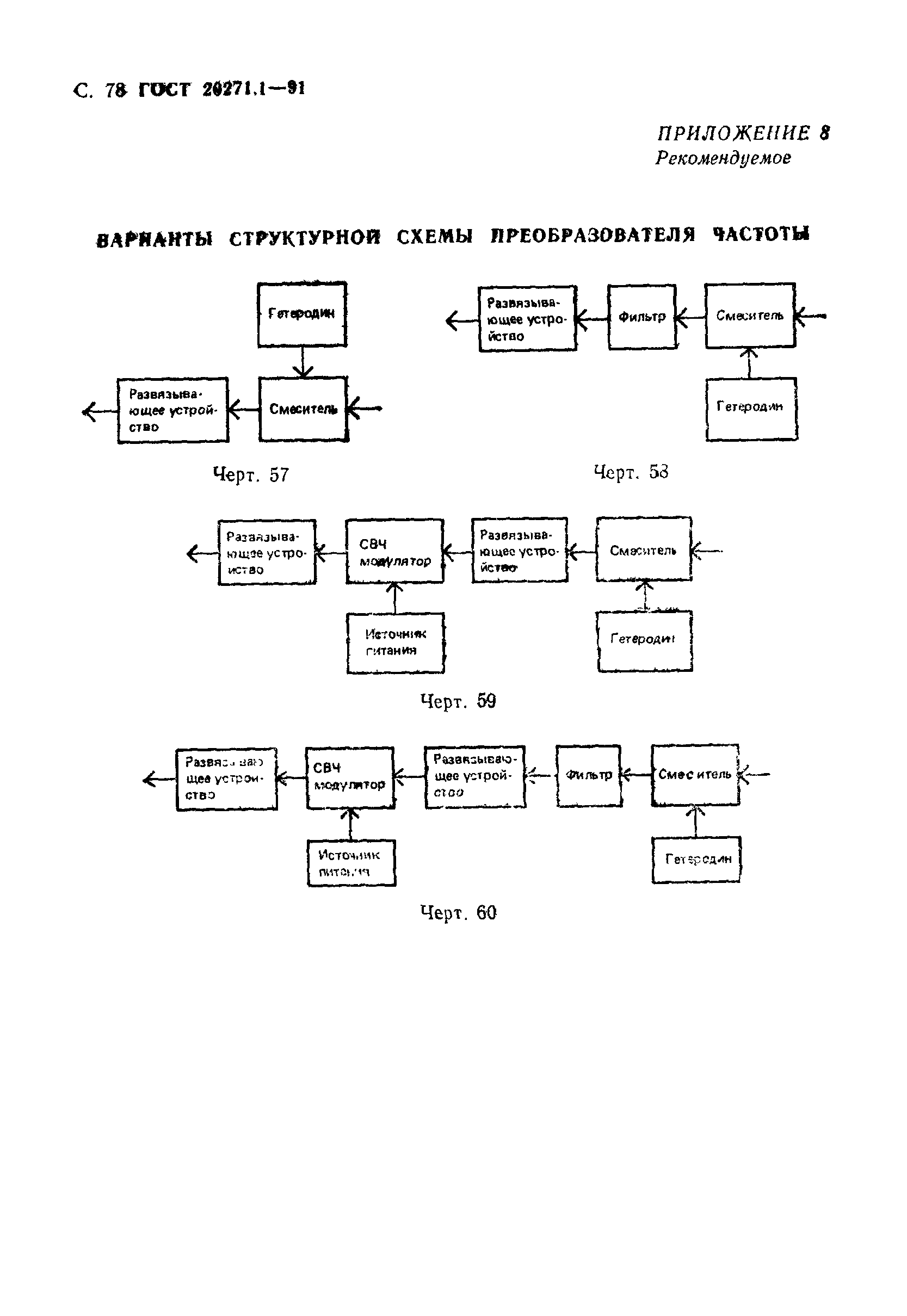

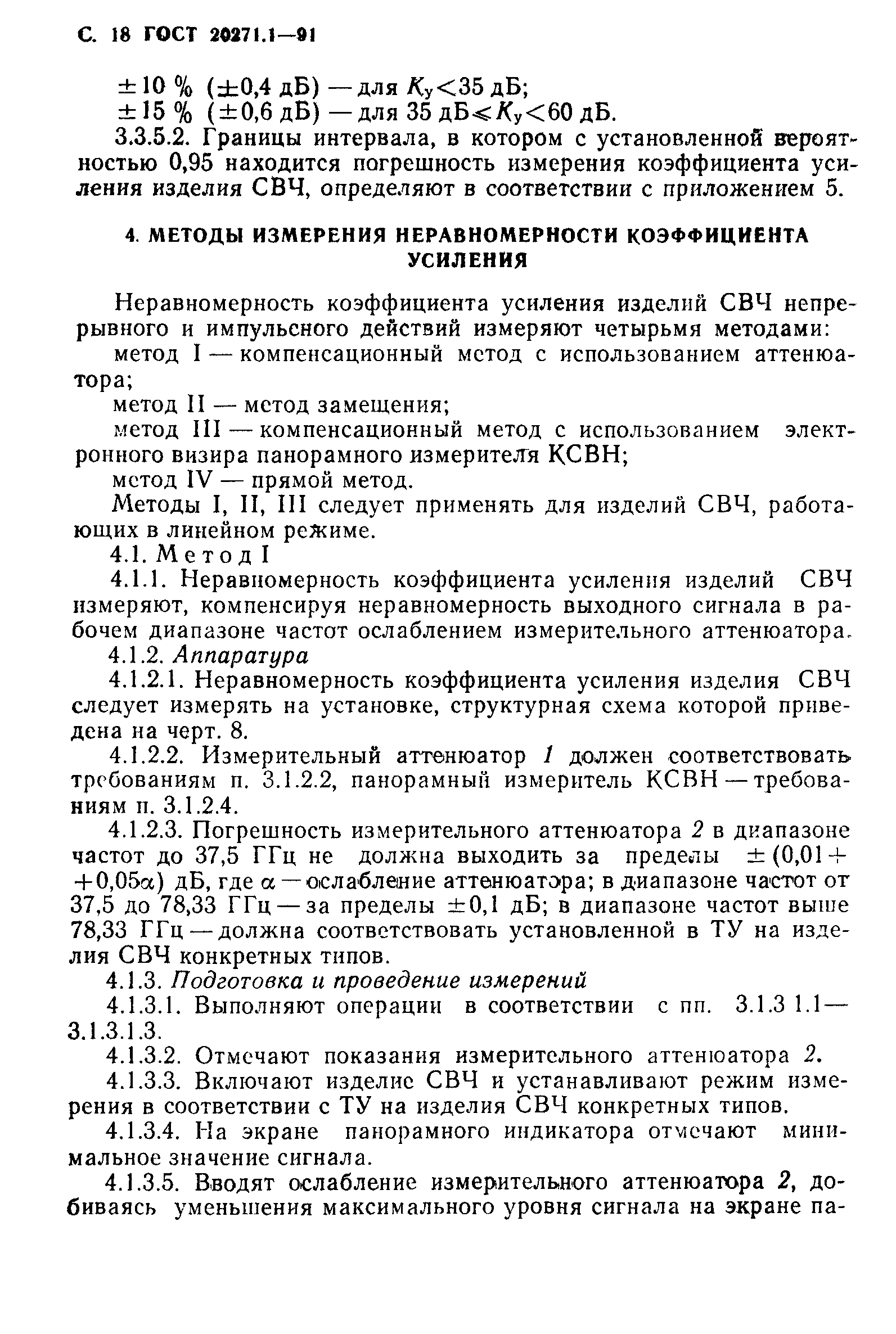

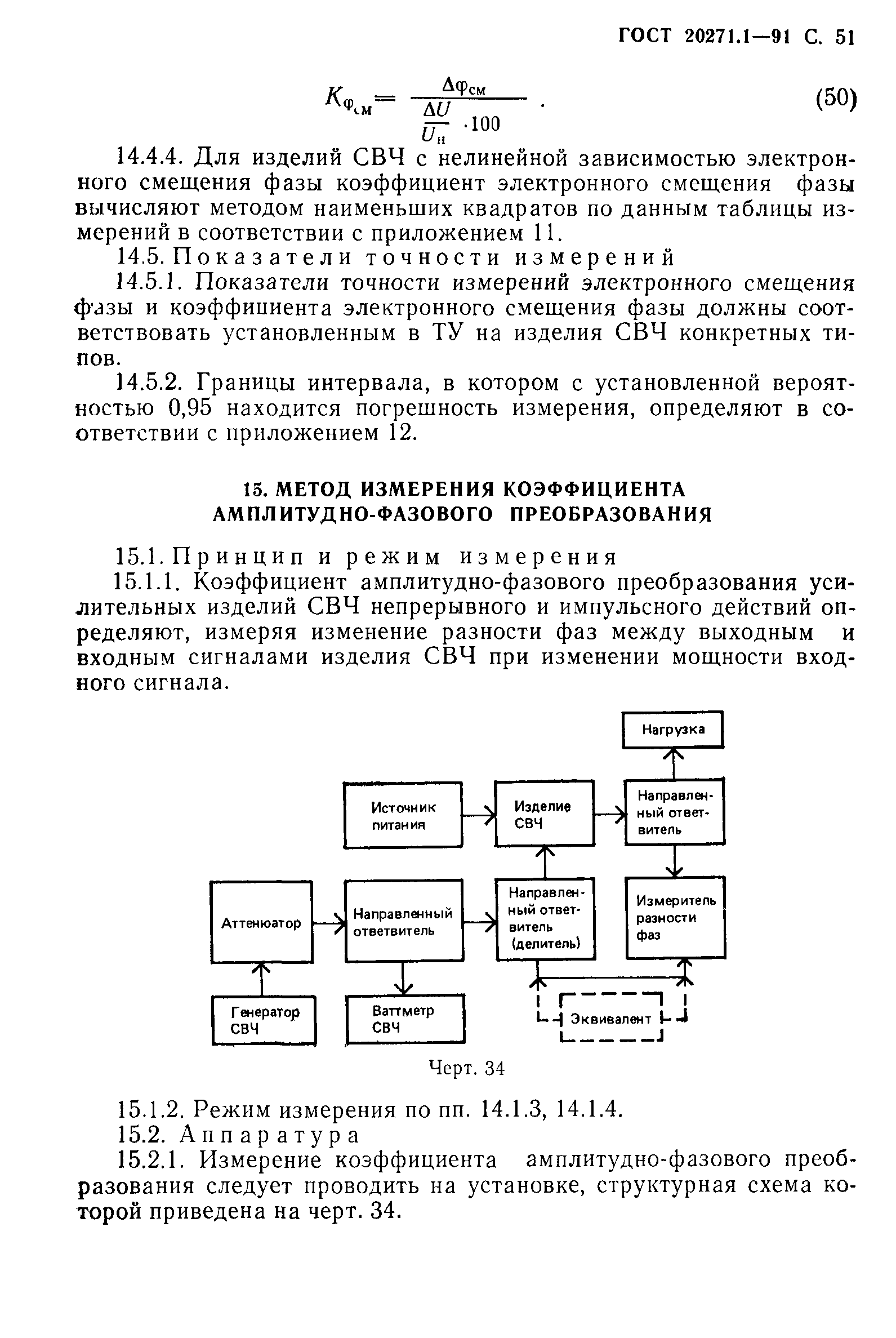

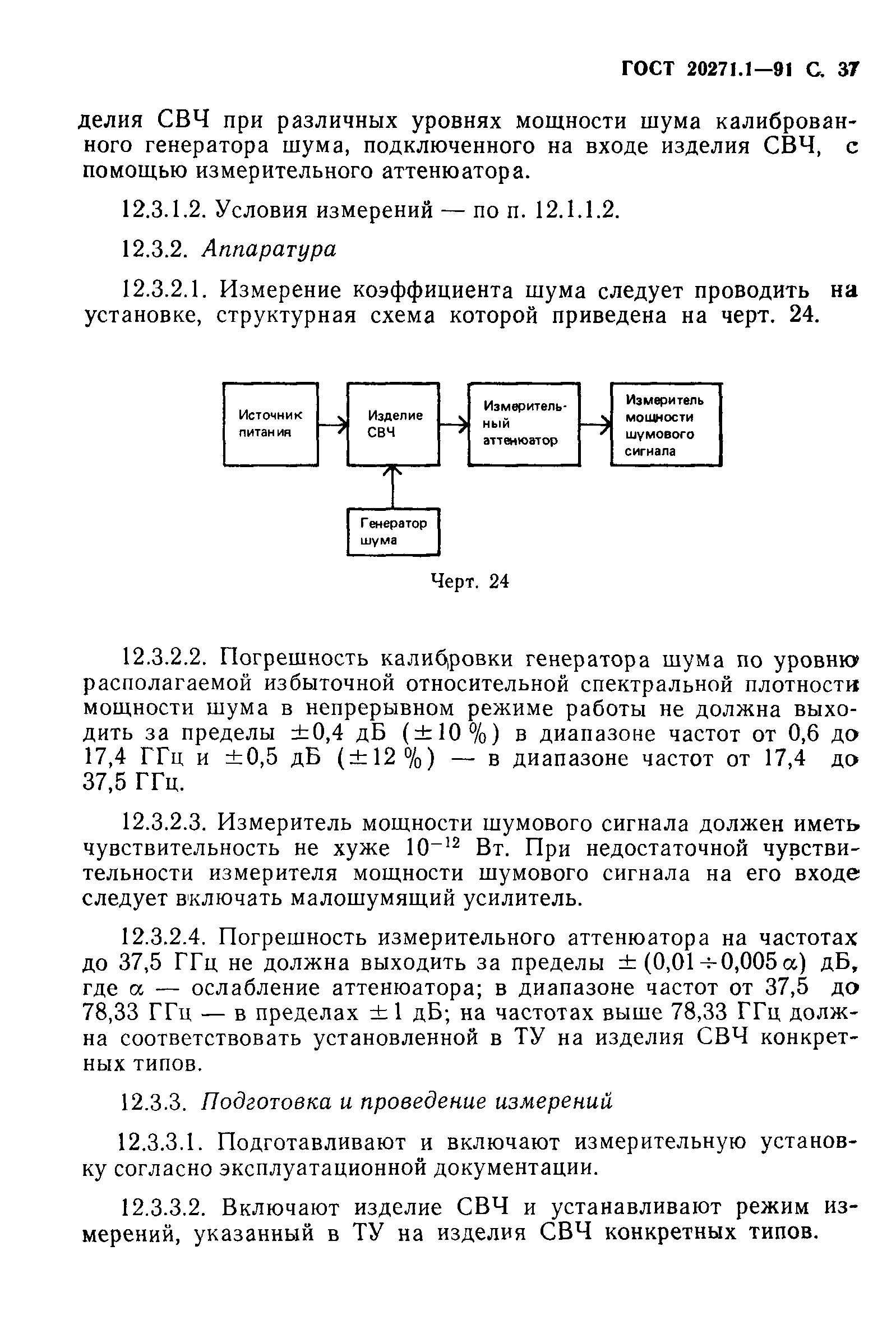

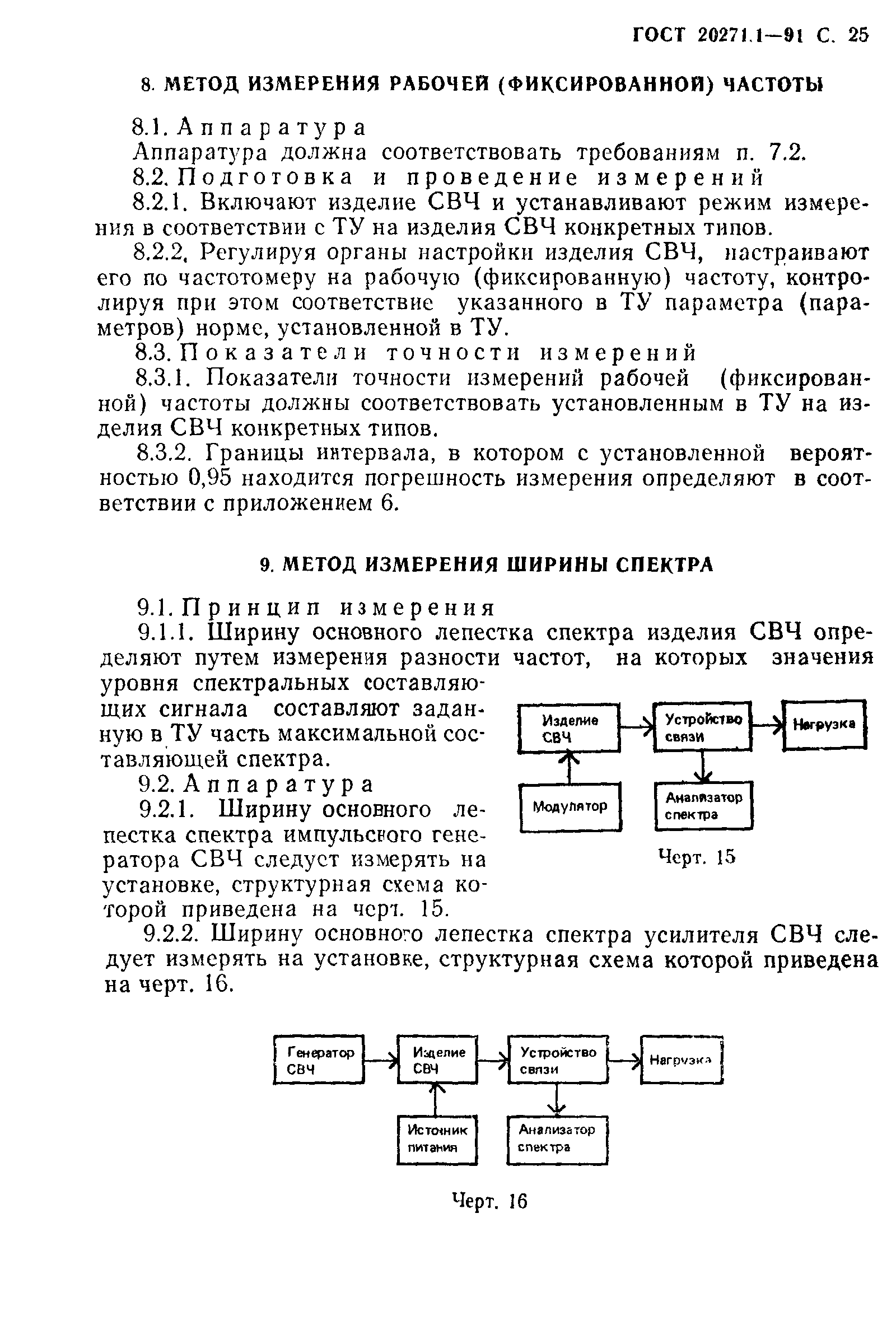

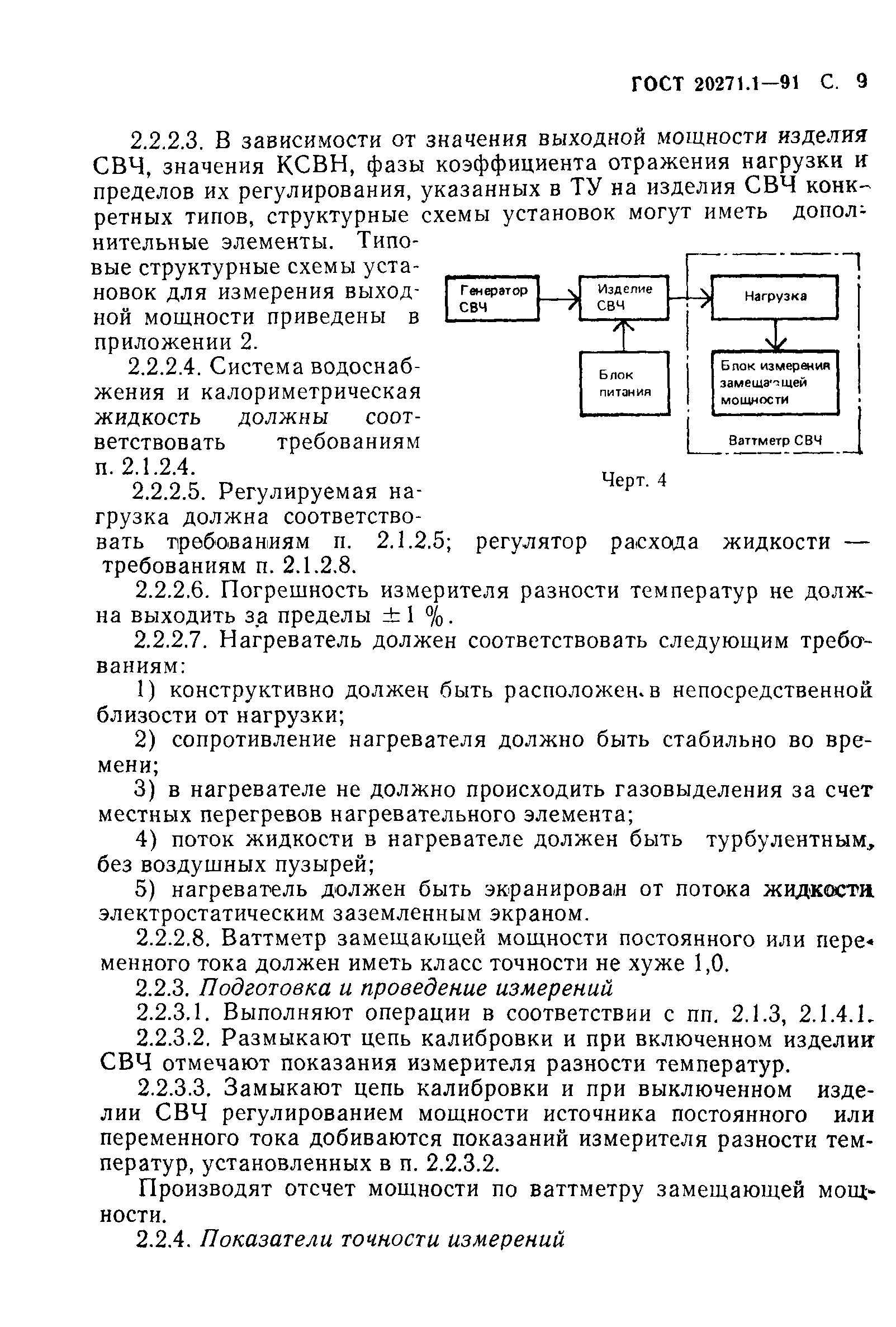

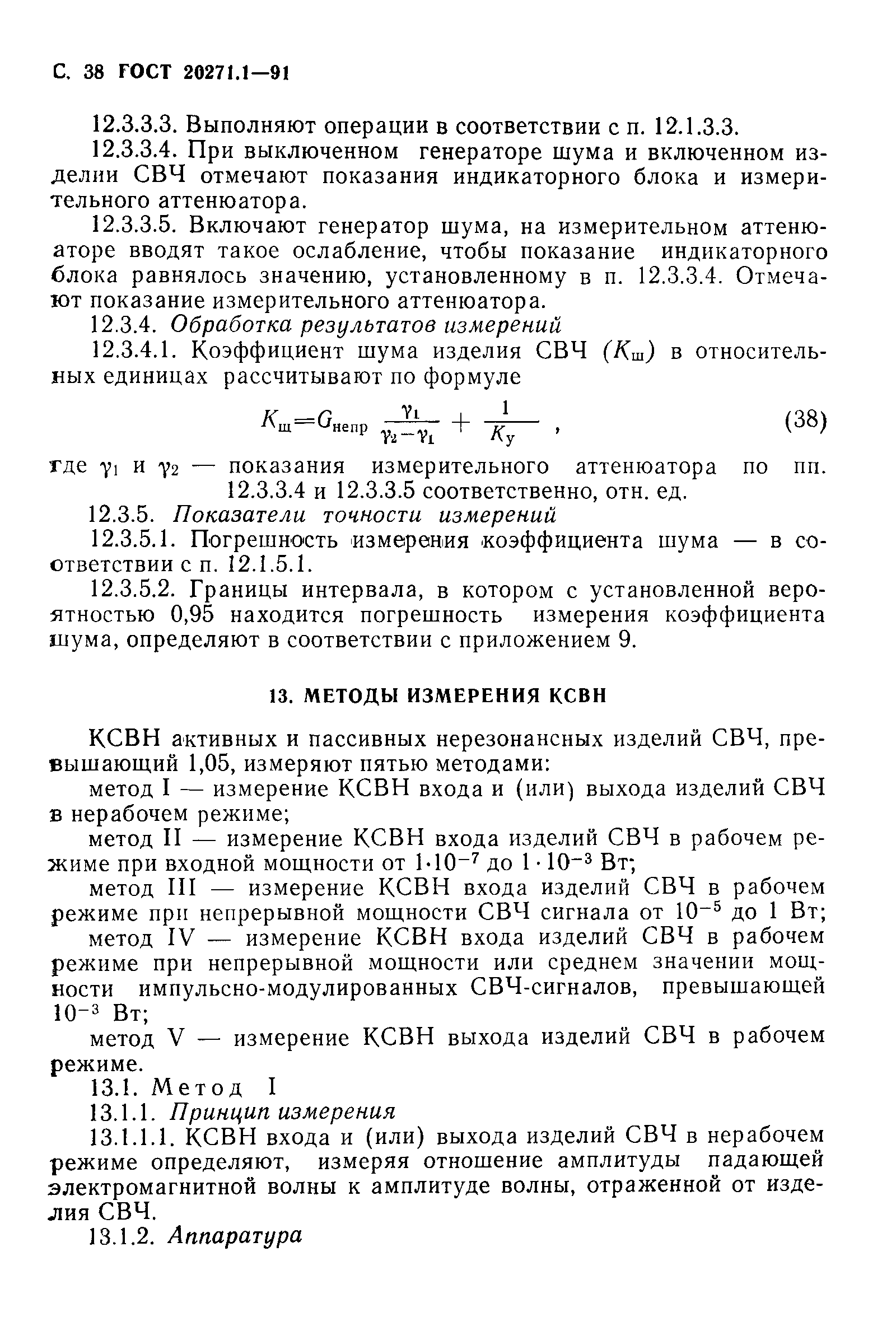

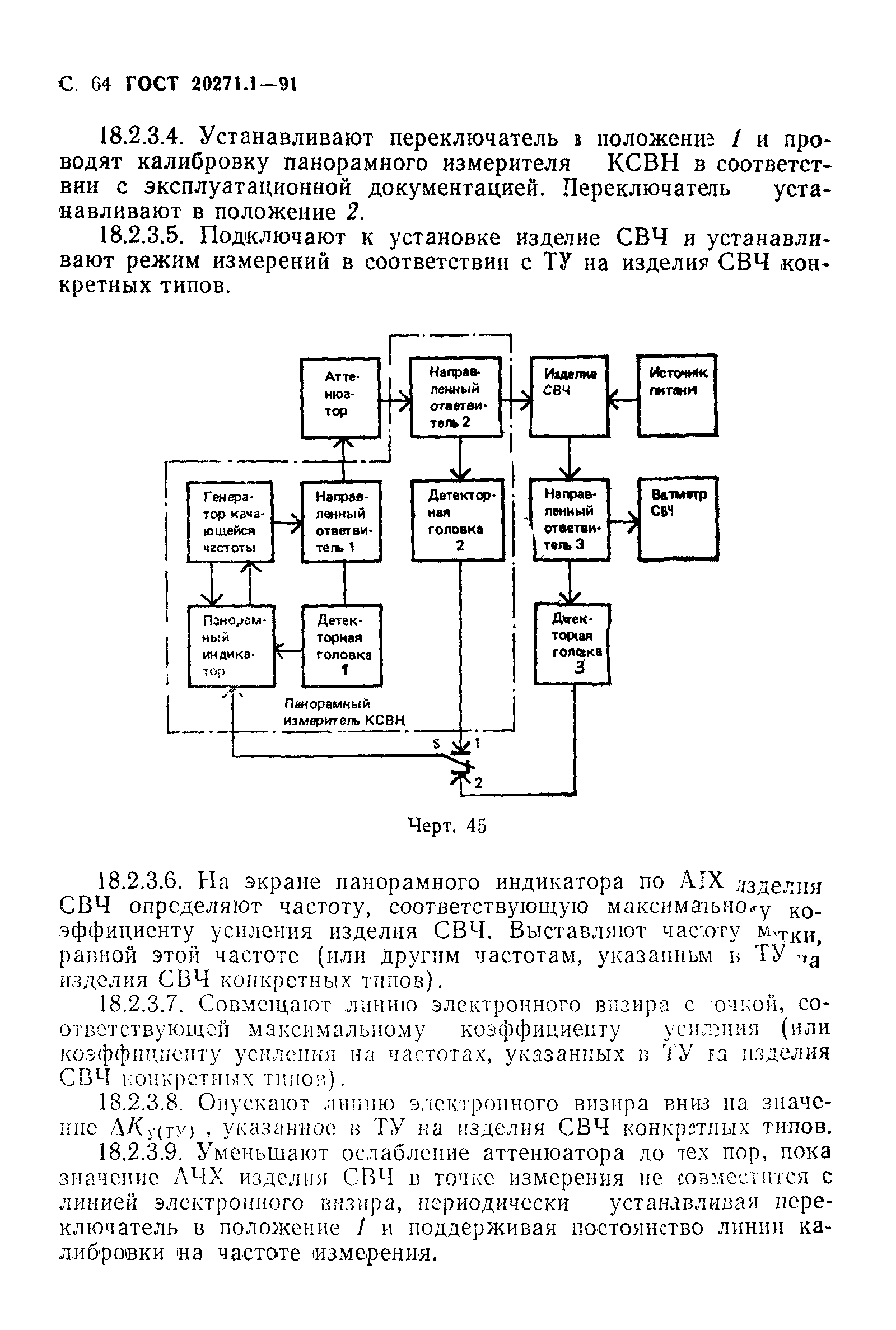

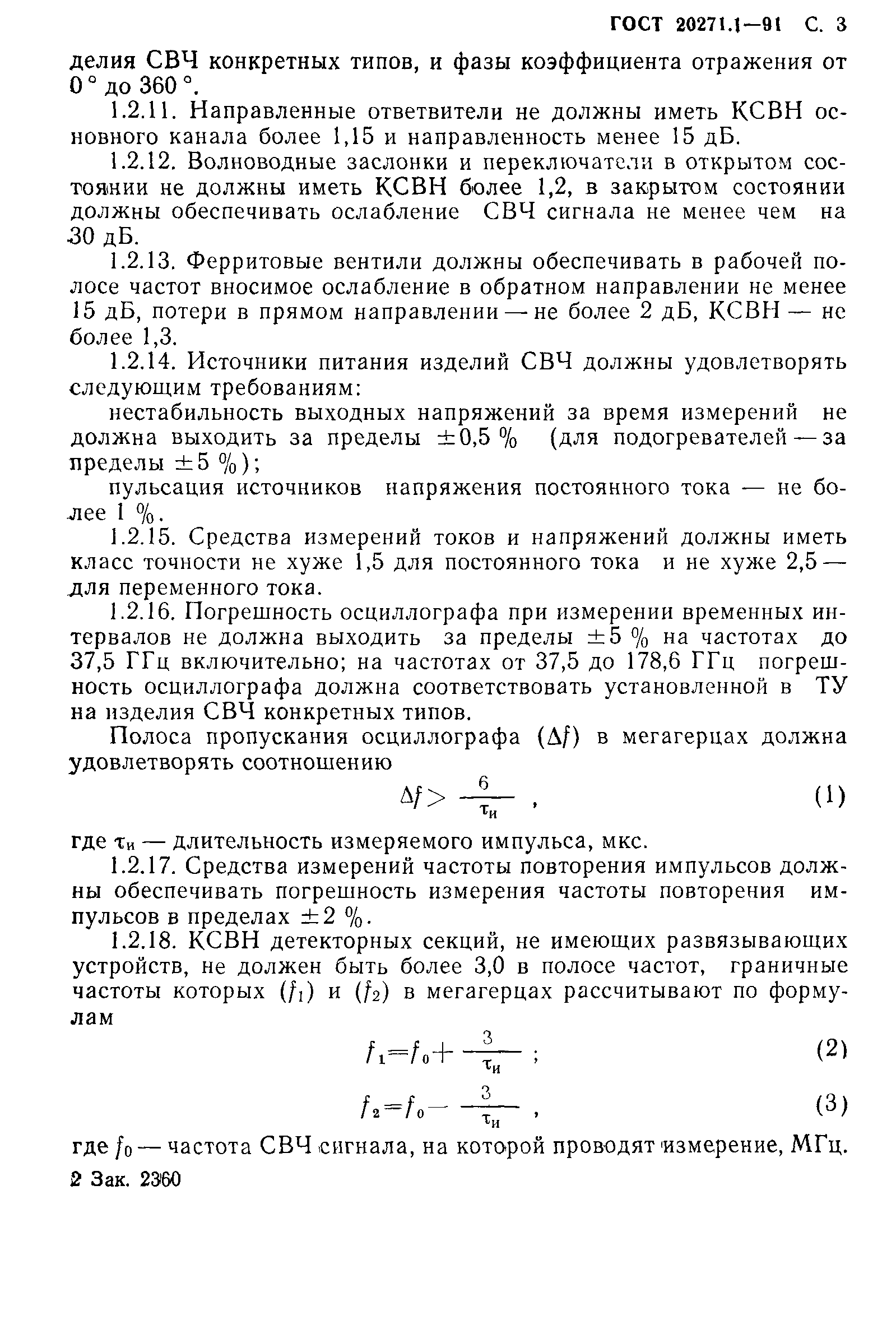

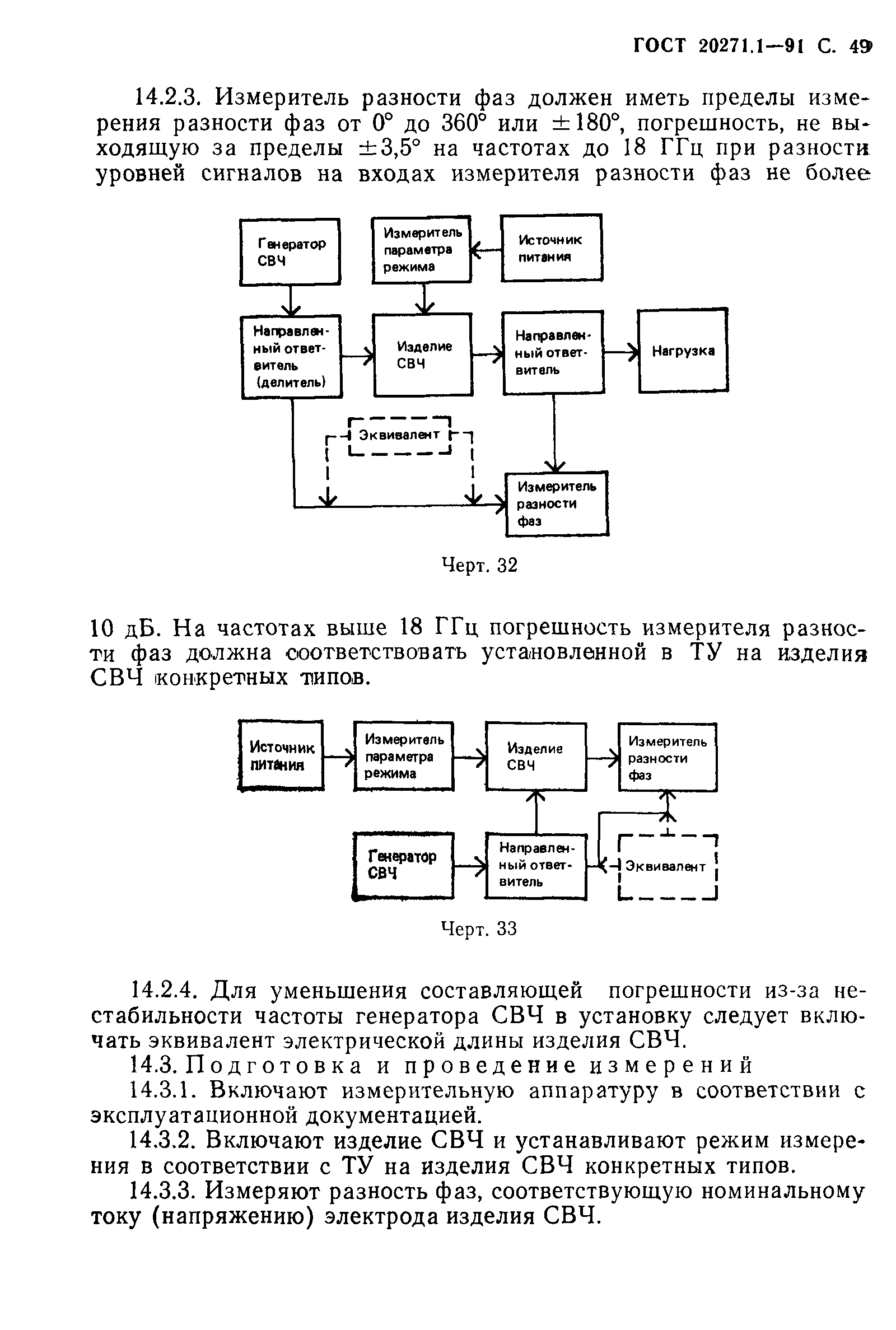

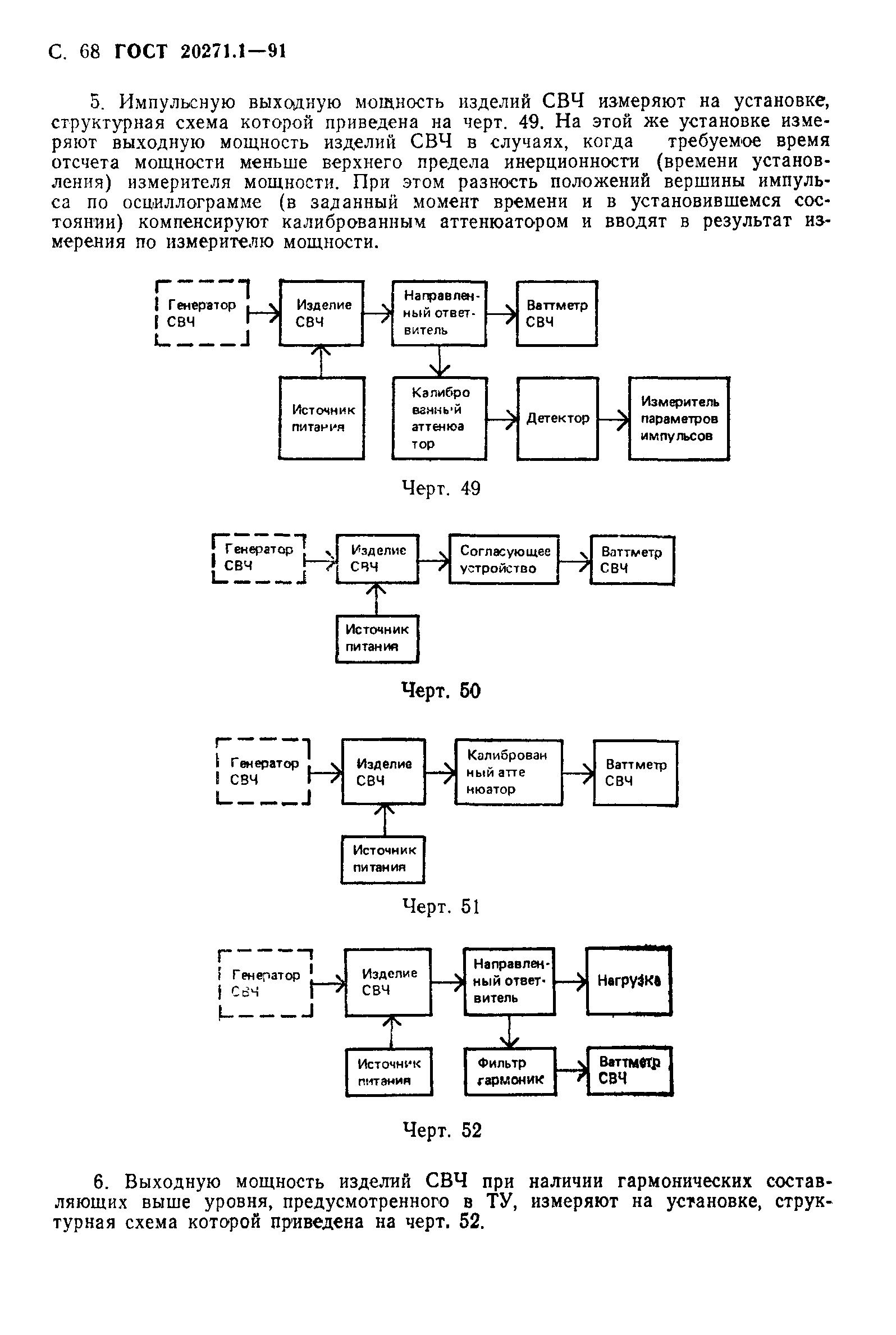

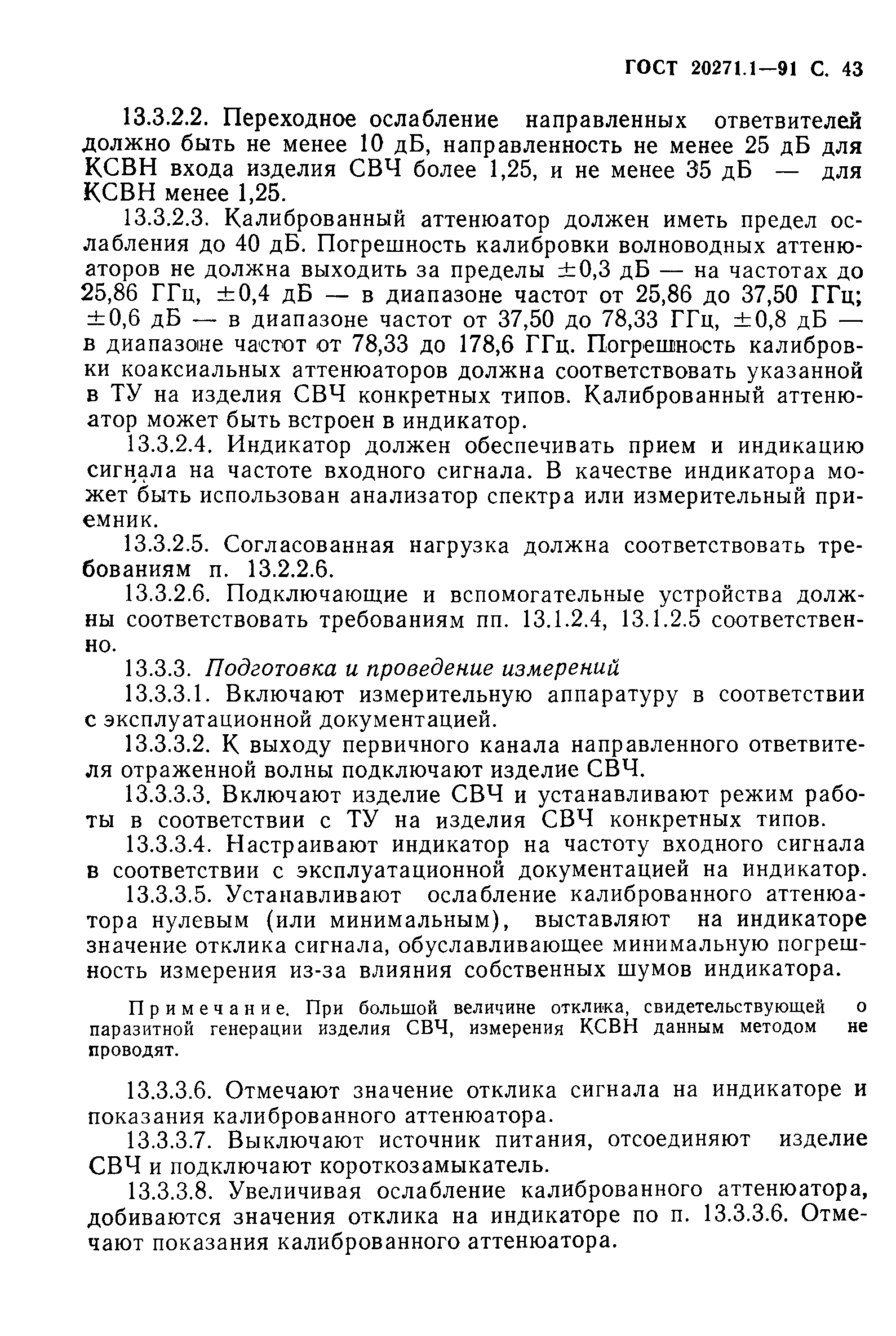

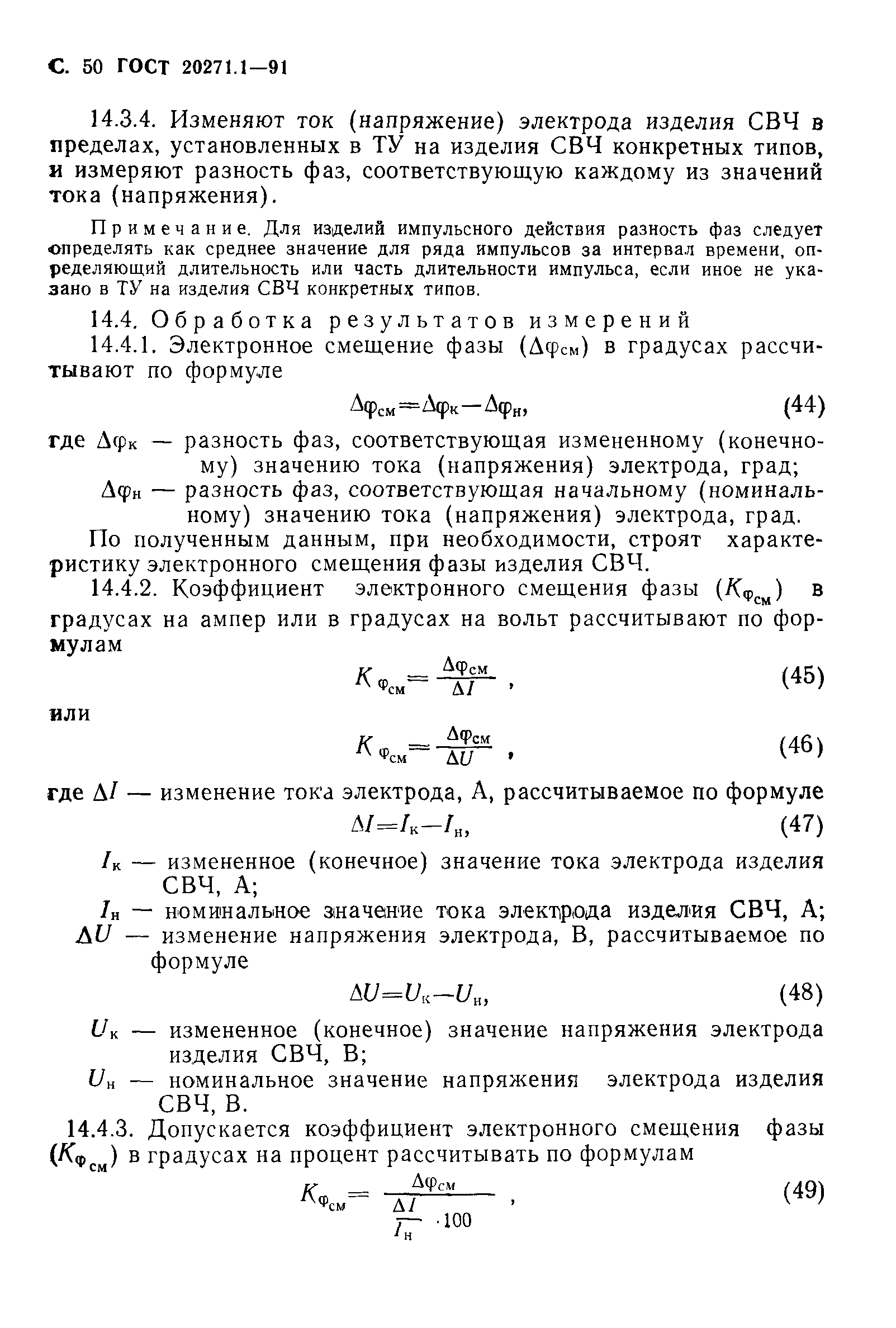

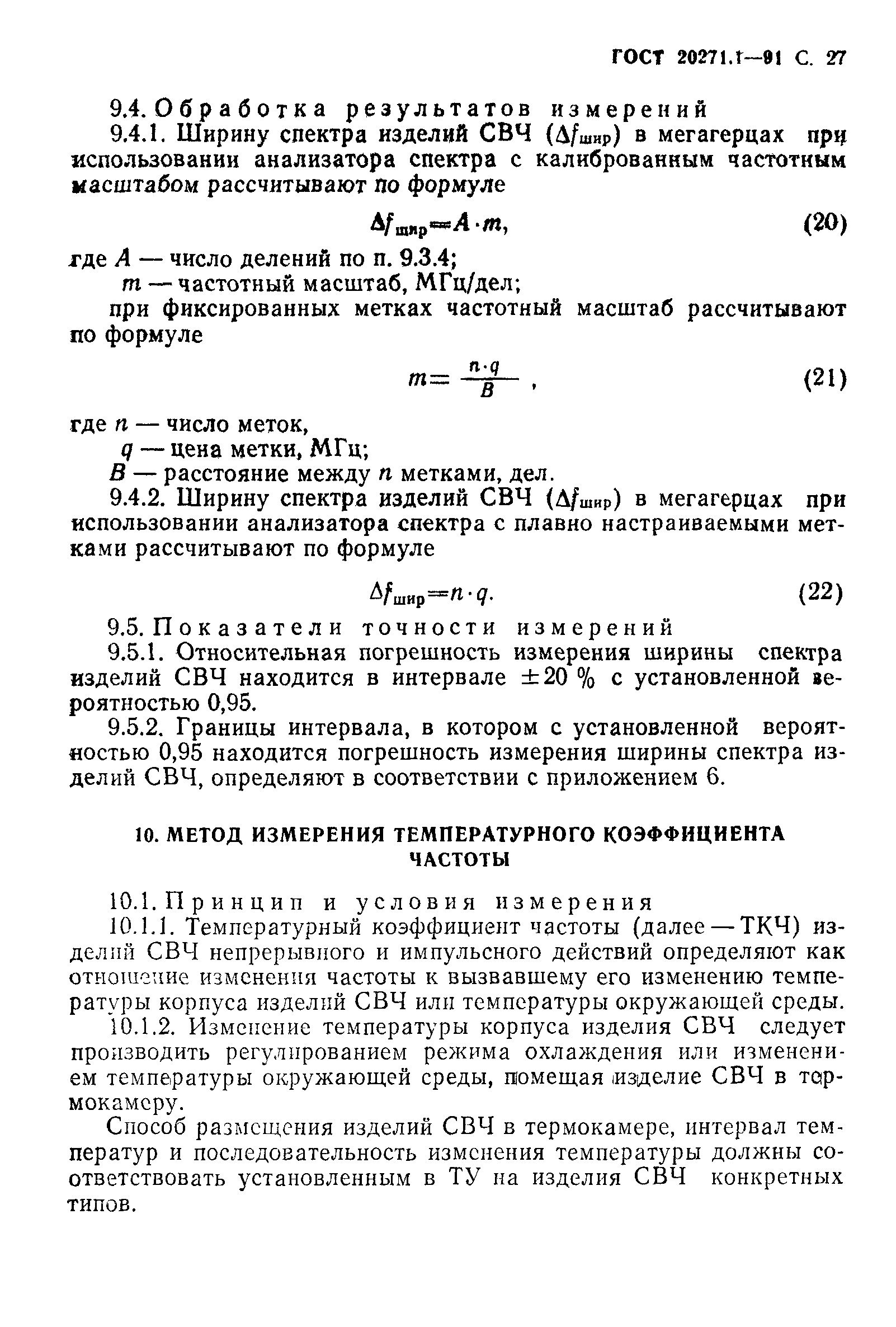

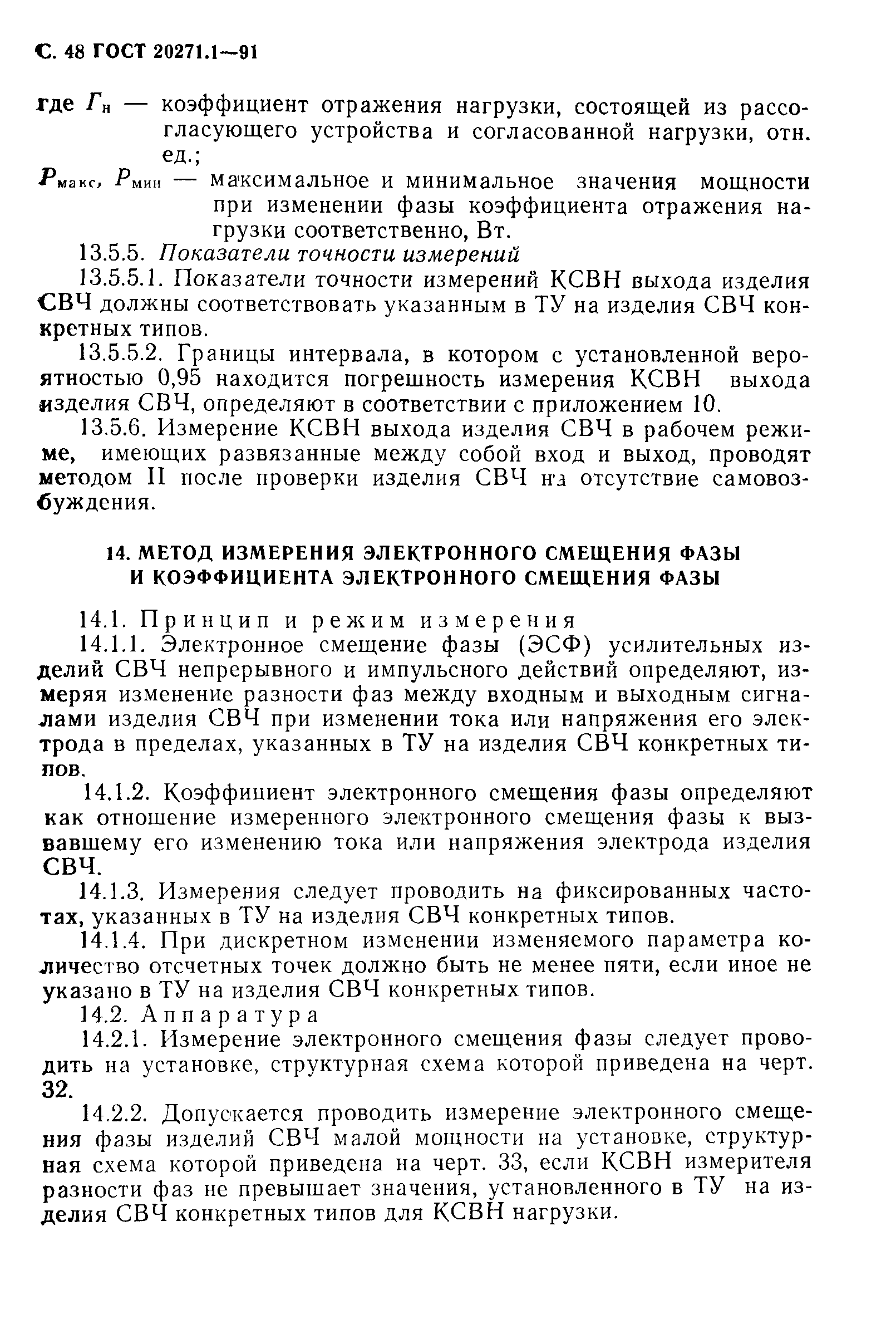

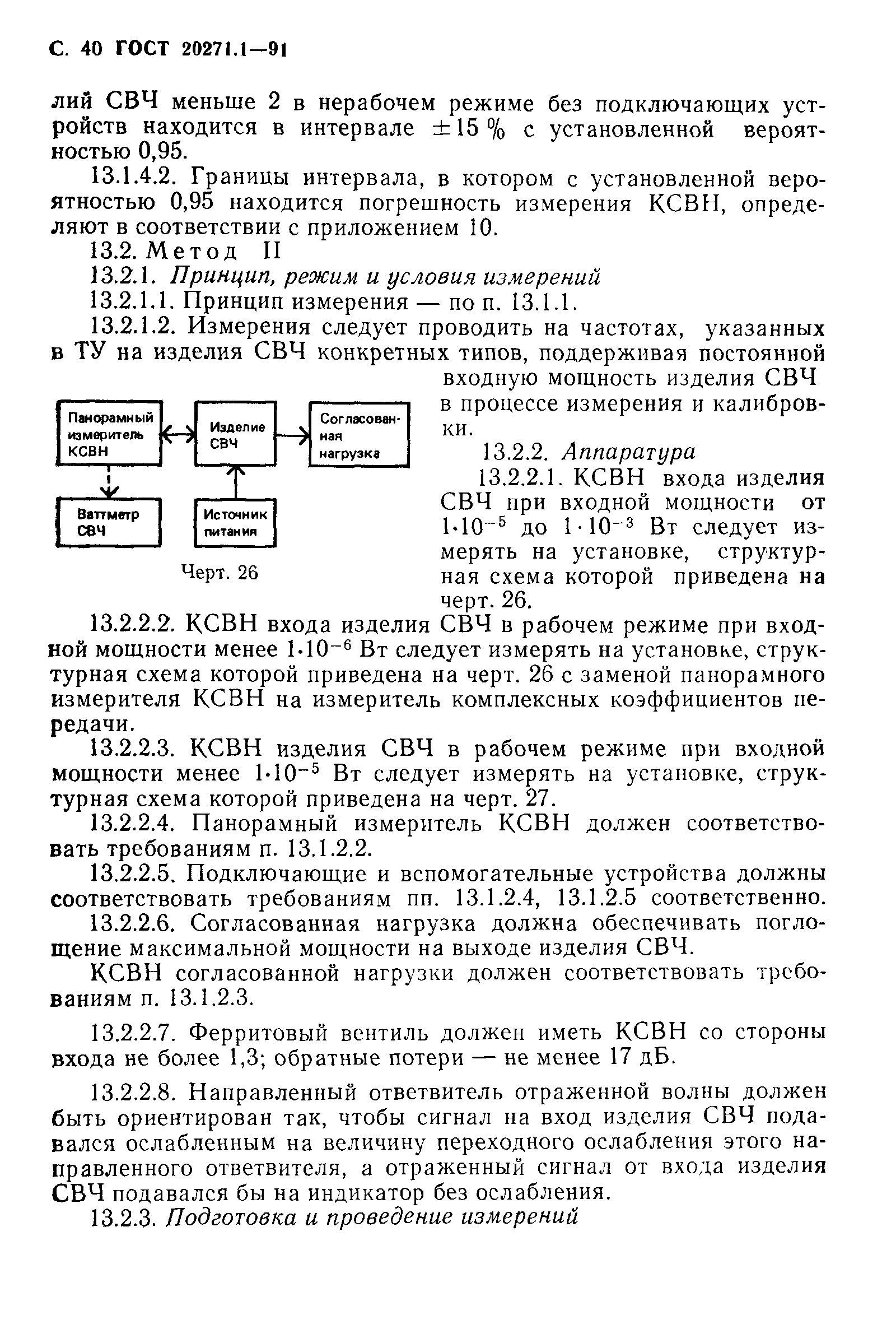

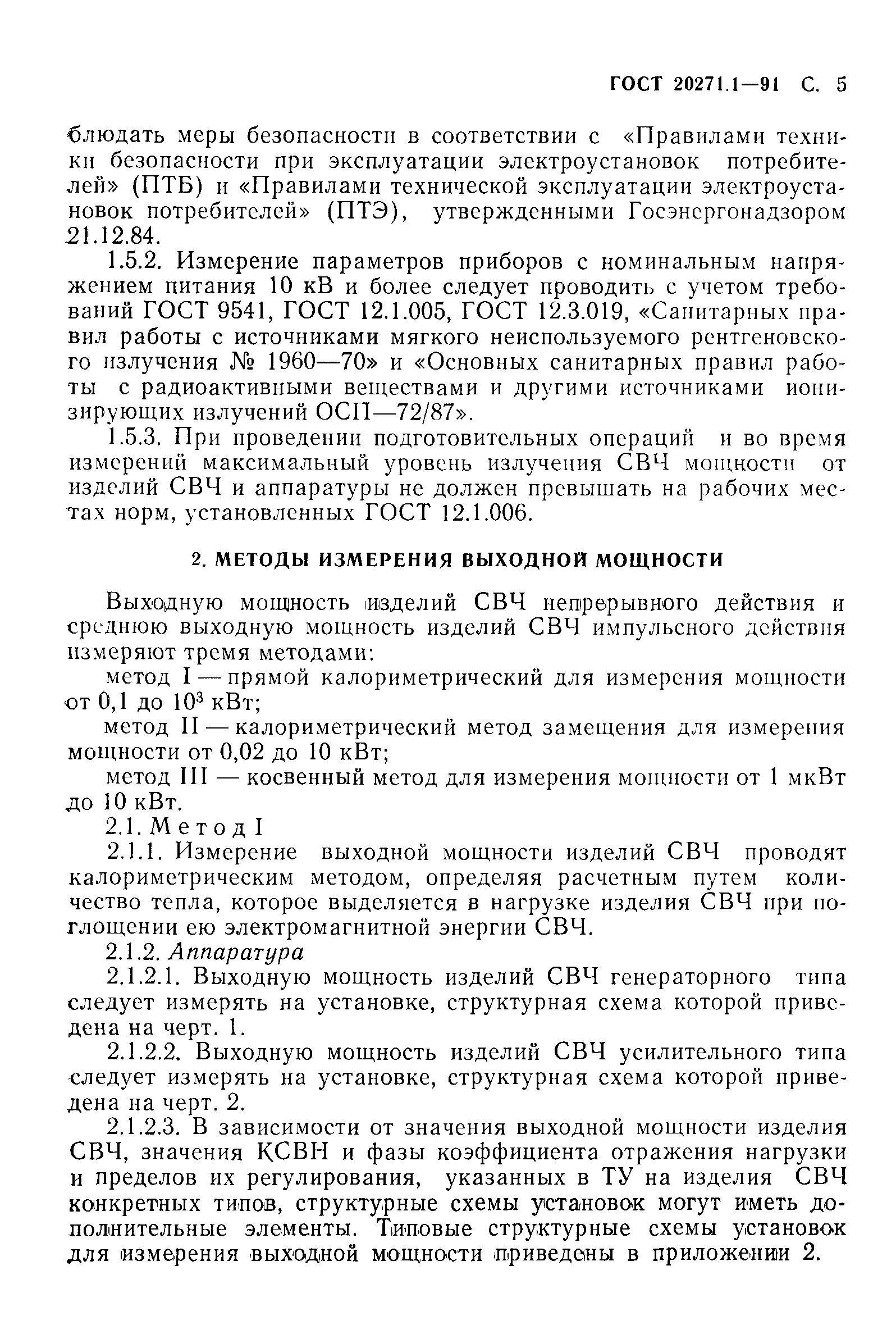

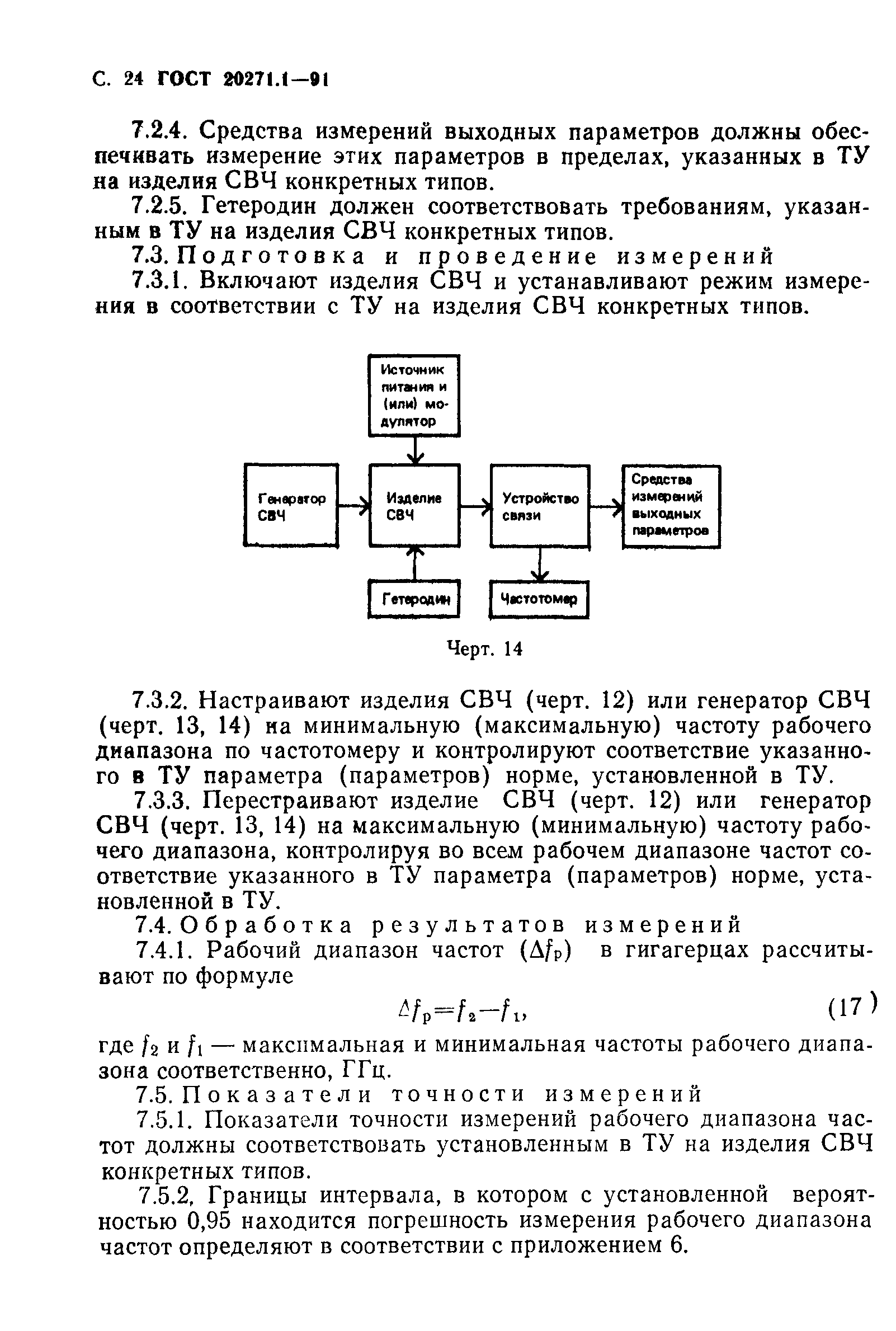

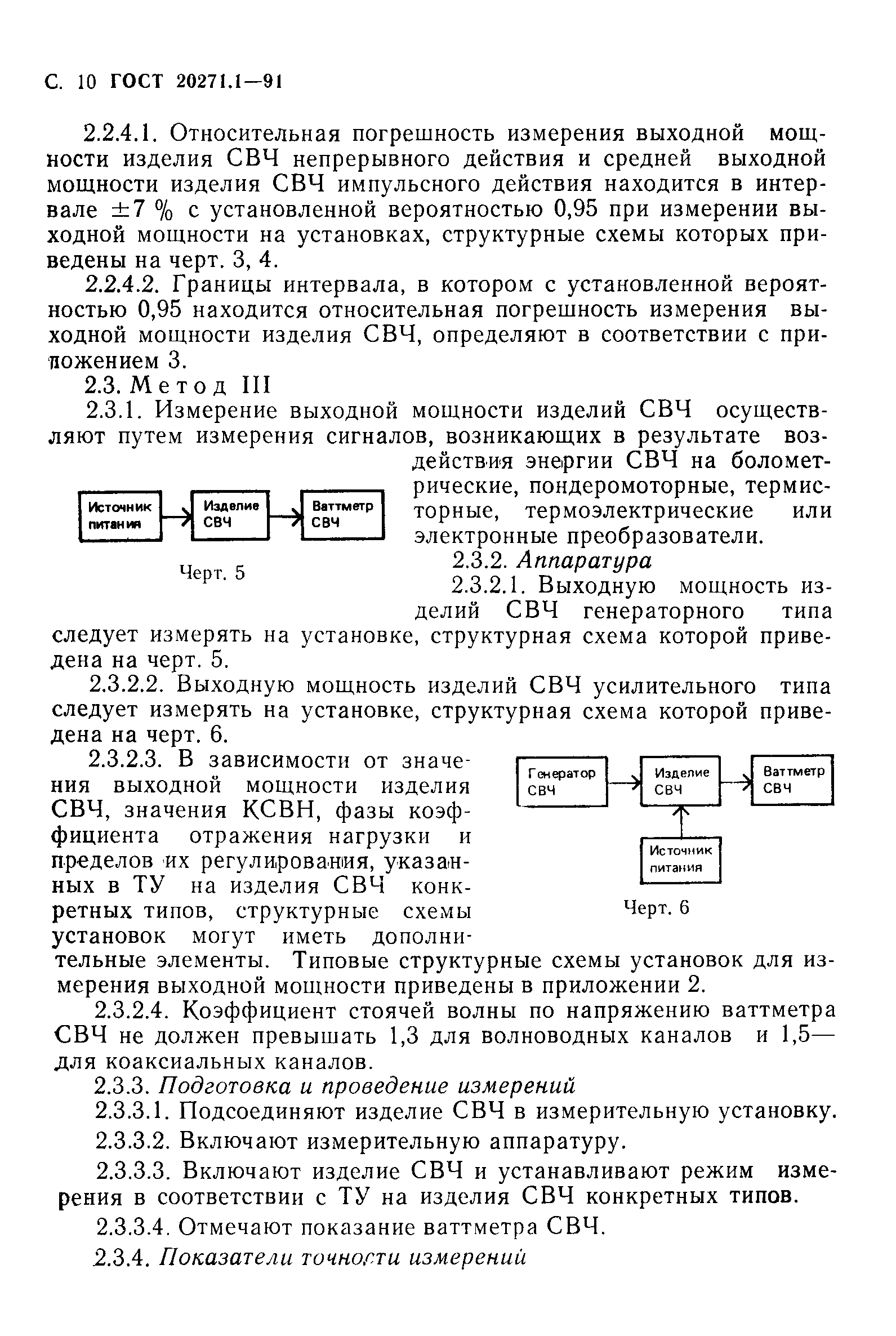

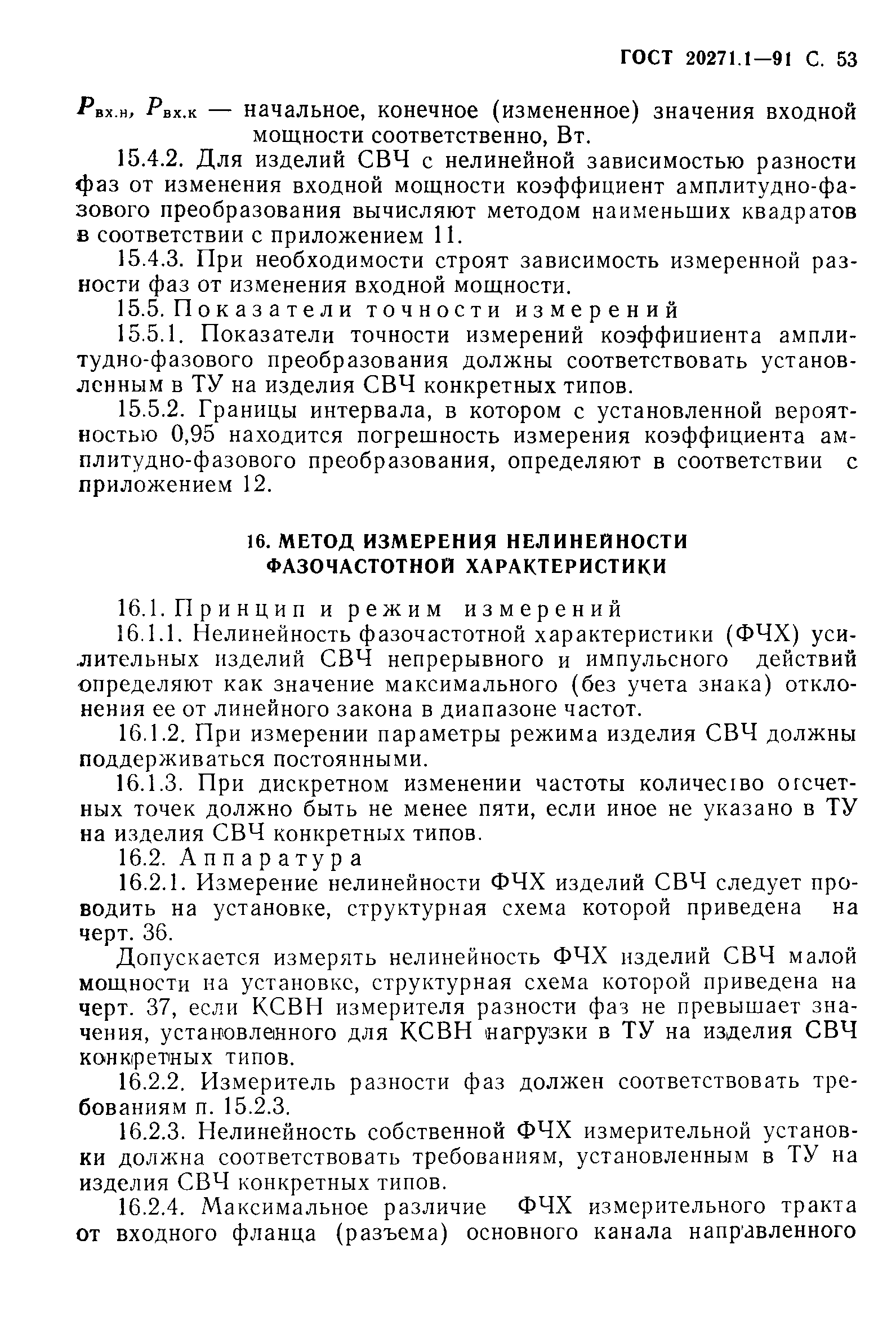

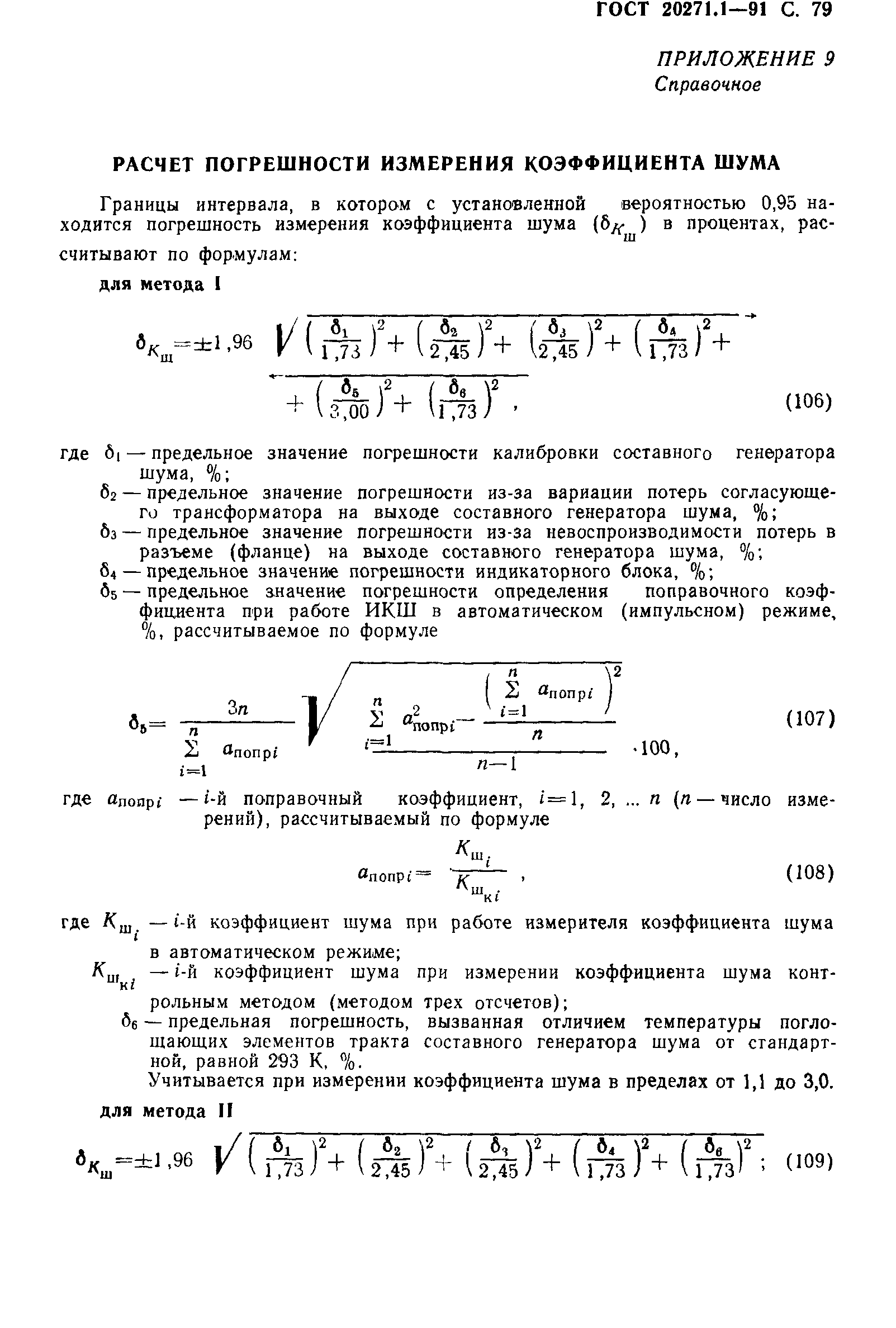

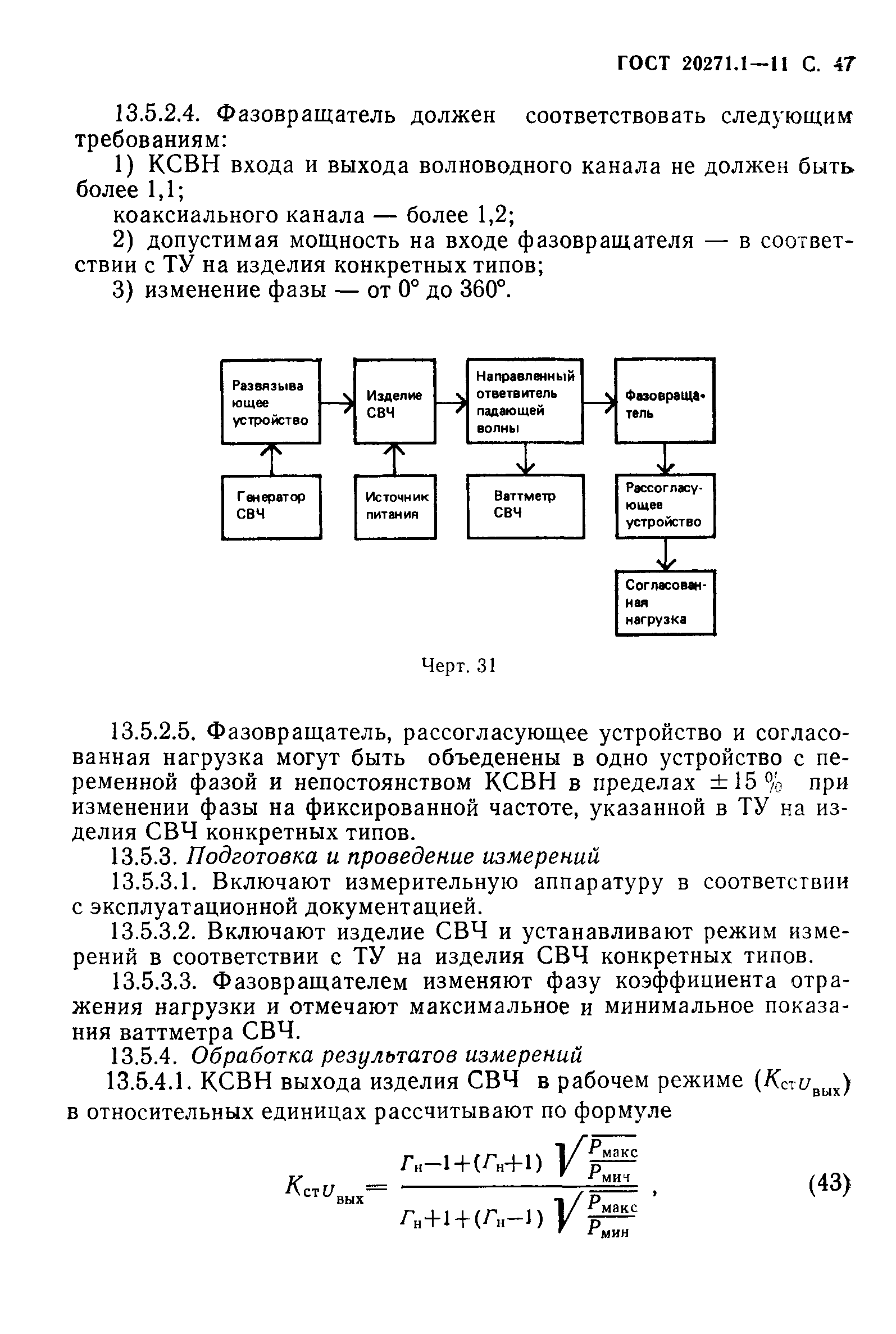

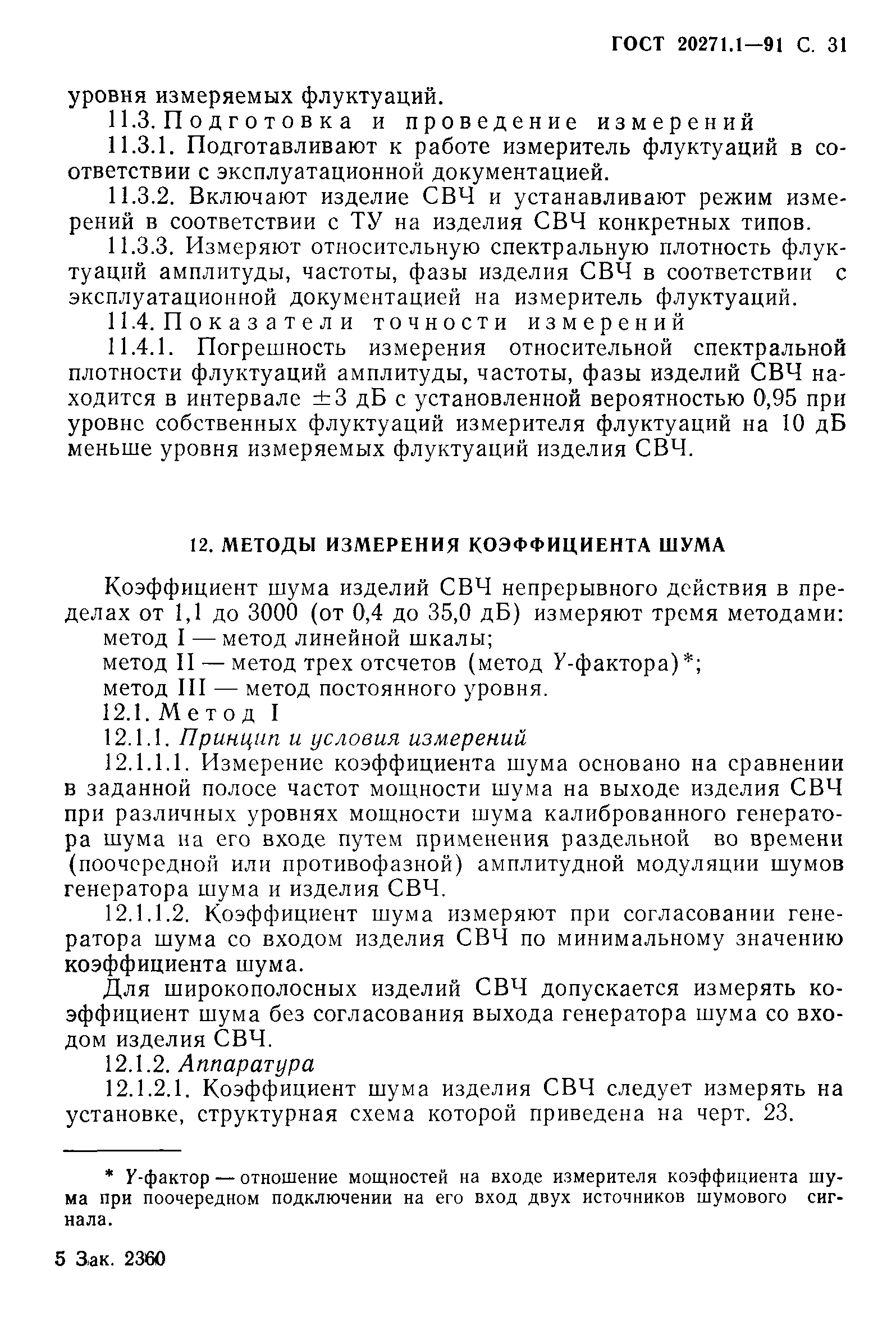

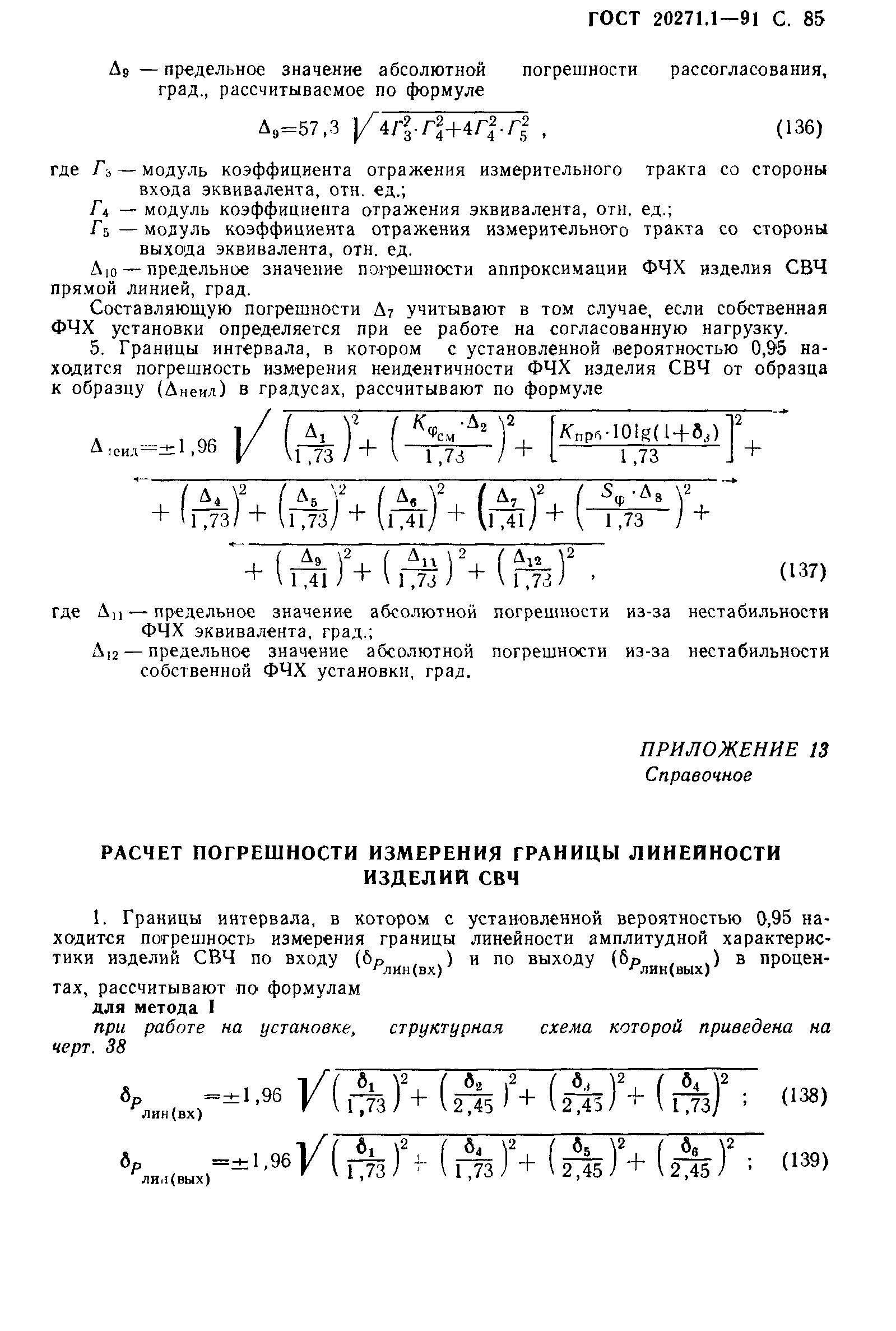

Оглавление:	1 Общие положения 2 Методы измерения выходной мощности 2.1 Метод I 2.2 Метод II 2.3 Метод III 3 Методы измерения коэффициента усиления по мощности 3.1 Метод I 3.2 Метод II 3.3 Метод III 4 Методы измерения неравномерности коэффициента усиления 4.1 Метод I 4.2 Метод II 4.3 Метод III 4.4 Метод IV 5 Метод измерения крутизны изменения коэффициента усиления от частоты 6 Метод измерения нестабильности коэффициента усиления во времени 7 Метод измерения рабочего диапазона частот 8 Метод измерения рабочей (фиксированной) частоты 9 Метод измерения ширины спектра 10 Метод измерения температурного коэффициента частоты 11 Метод измерения относительной спектральной плотности флуктуации амплитуды, частоты, фазы 12 Методы измерения коэффициента шума 12.1 Метод I 12.2 Метод II 12.3 Метод III 13 Методы измерения КСВН 13.1 Метод I 13.2 Метод ll 13.3 Метод III 13.4 Метод IV 13.5 Метод V 14 Метод измерения электронного смещения фазы и коэффициента электронного смещения фазы 15 Метод измерения коэффициента амплитудно-фазового преобразования 16 Метод измерения нелинейности фазочастотной характеристики 17 Метод измерения неидентичности фазочастотной характеристики изделий СВЧ от образца к образцу 18 Методы измерения верхней границы линейности амплитудной характеристики 18.1 Метод I 18.2 Метод II Приложение 1 Термины, применяемые в настоящем стандарте, и их пояснения Приложение 2 Типовые структурные схемы установок для измерения выходной мощности изделий СВЧ Приложение 3 Расчет погрешности измерения выходной мощности изделий СВЧ Приложение 4 Методика определения поправки при измерении коэффициента усиления изделий СВЧ Приложение 5 Расчет погрешности измерения коэффициента усиления, неравномерности, крутизны изменения и нестабильности во времени коэффициента усиления Приложение 6 Расчет погрешности измерения частотных параметров Приложение 7 Варианты структурной схемы составного генератора шума Приложение 8 Варианты структурной схемы преобразователя частоты Приложение 9 Расчет погрешности измерения коэффициента шума Приложение 10 Расчет погрешности измерения КСВН изделий СВЧ Приложение 11 Определение параметров изделий СВЧ по методу наименьших квадратов Приложение 12 Расчет погрешности измерения фазовых параметров изделий СВЧ Приложение 13 Расчет погрешности измерения границы линейности изделий СВЧ Информационные данные
Разработан:	Министерство электронной промышленности СССР
Утверждён:	18.10.1991 Комитет стандартизации и метрологии СССР (USSR Committee on Standardization and Metrology 1625)
Издан:	Издательство стандартов (1992 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОНИКА Электронные лампы Экология ЭЛЕКТРОНИКА Электронные лампы
Заменяет собой:	ГОСТ 20271.9-86 «Изделия электронные СВЧ. Метод измерения верхней границы линейности амплитудной характеристики» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.7-84 «Изделия электронные СВЧ. Методы измерения коэффициента шума» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.6-83 «Изделия электронные СВЧ. Методы измерения коэффициента стоячей волны по напряжению» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.5-83 «Изделия электронные СВЧ. Методы измерения частотных параметров» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.4-81 «Изделия электронные СВЧ. Методы измерения выходной мощности» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.2-82 «Изделия электронные СВЧ. Метод измерения флуктуаций амплитуды, частоты и фазы СВЧ колебаний» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.0-81 «Изделия электронные СВЧ. Методы измерения электрических параметров. Общие положения» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.1-75 «Приборы СВЧ. Метод измерения температурного коэффициента» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92)) ГОСТ 20271.8-84 «Изделия электронные СВЧ. Методы измерения коэффициента усиления, неравномерности, крутизны изменения, нестабильности во времени коэффициента усиления» (Указатель стандартов 1992 г. Том 3 (ИУС 1-92))

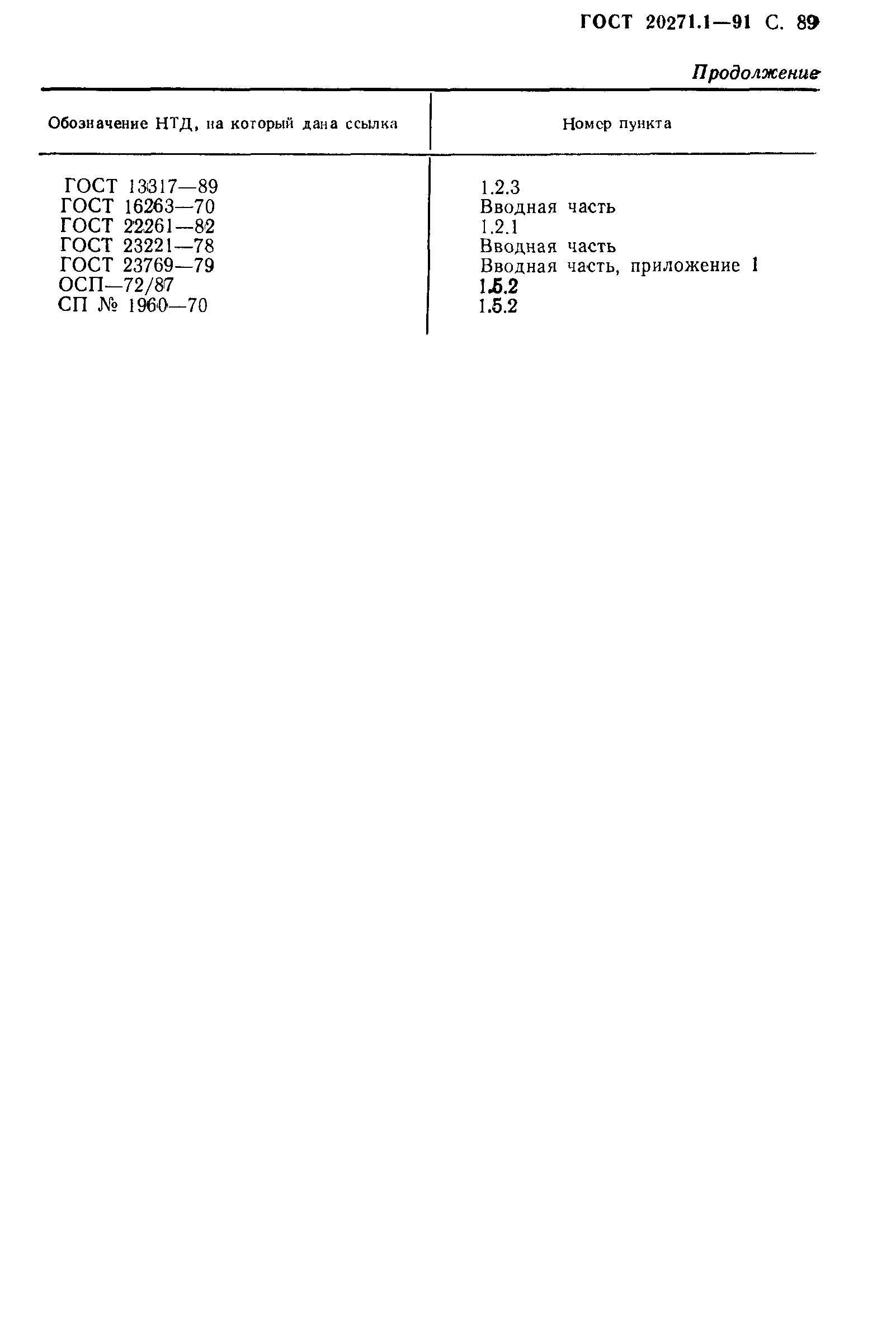

Нормативные ссылки:	ГОСТ 12.1.005-88 «Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны» ГОСТ 12.1.006-84 «Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля» ОСП 72/87 «Основные санитарные правила работы с радиоактивными веществами и другими источниками ионизирующих излучений» ГОСТ 2874-82 «Вода питьевая. Гигиенические требования и контроль за качеством» ГОСТ 6709-72 «Вода дистиллированная. Технические условия» ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности» ГОСТ 13317-89 «Элементы соединения СВЧ трактов радиоизмерительных приборов. Присоединительные размеры» ГОСТ 16263-70 «Государственная система обеспечения единства измерений. Метрология. Термины и определения» ГОСТ 20.57.406-81 «Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний» ГОСТ 23769-79 «Приборы электронные и устройства защитные СВЧ. Термины, определения и буквенные обозначения» ГОСТ 8.383-80 «Государственная система обеспечения единства измерений. Государственные испытания средств измерений. Основные положения» ГОСТ 9541-75 «Пластины стеклянные для защиты от рентгеновского излучения. Технические условия»
