ГОСТ 2.723-68

Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители

Обозначение:	ГОСТ 2.723-68
Обозначение англ:	GOST 2.723-68
Статус:	взамен
Название рус.:	Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители
Название англ.:	Unified system for design documentation. Graphic identifications in schemes. Inductive coils, chokes, transformers, autotransformers and magnetic amplifiers
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1971

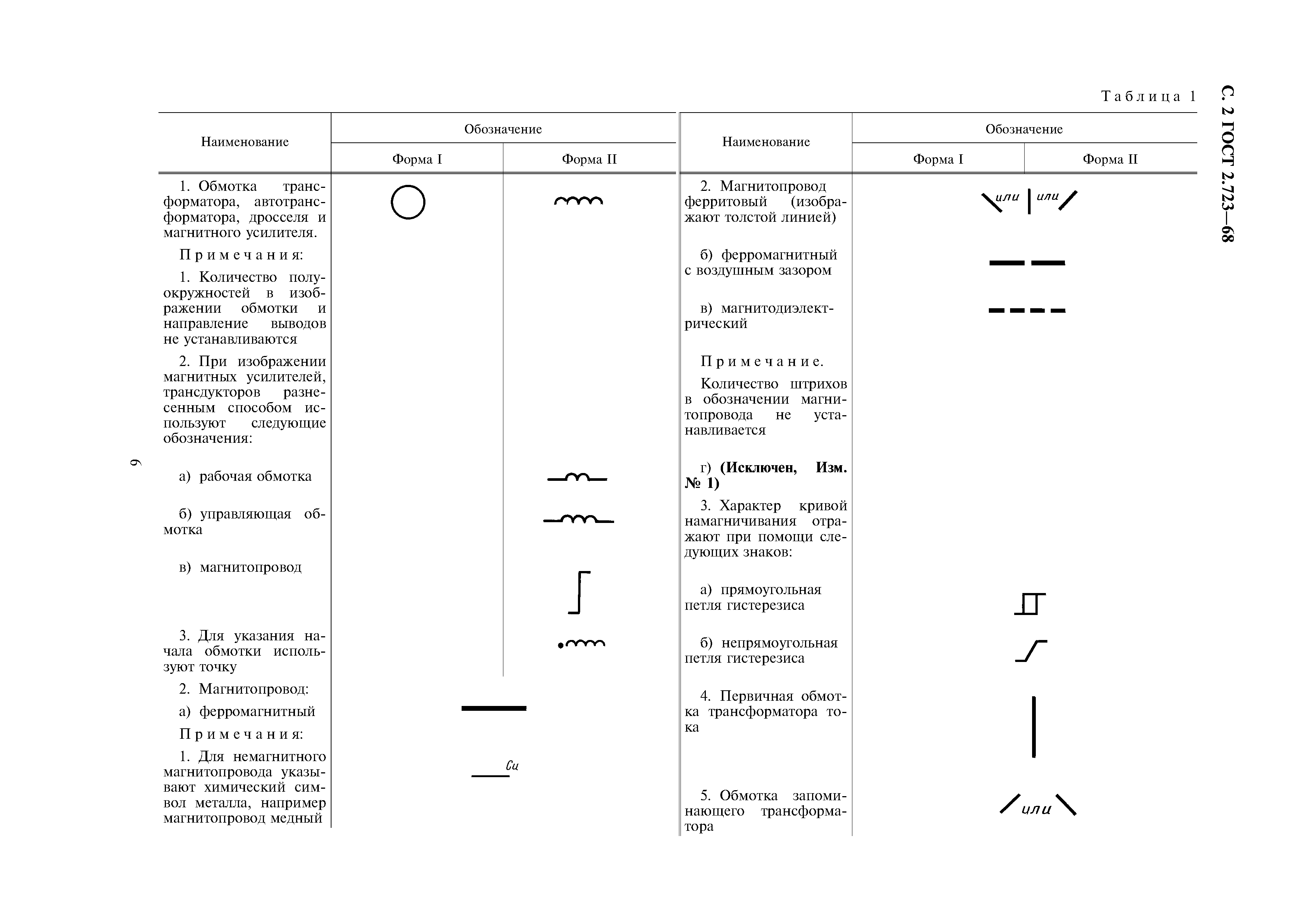

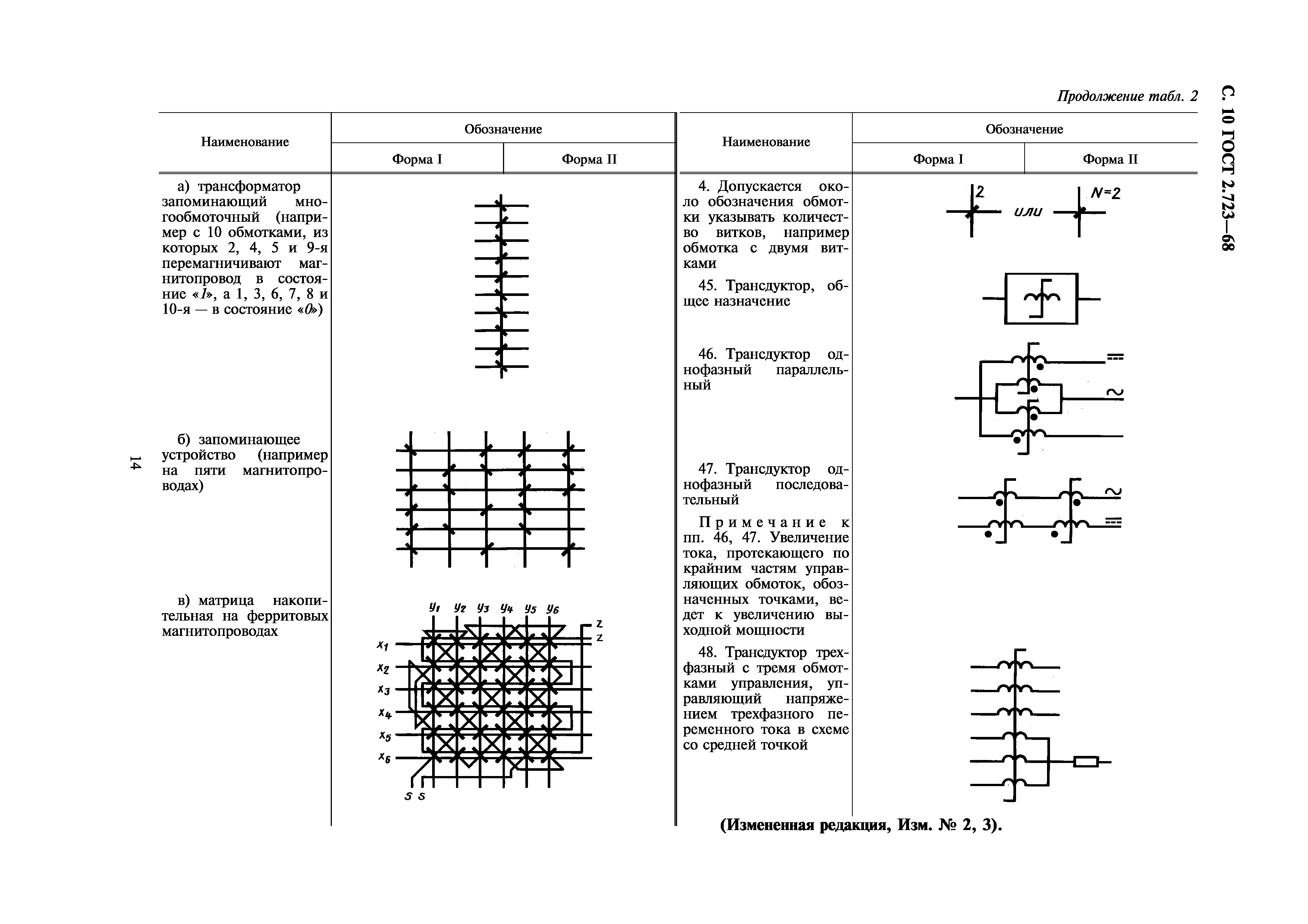

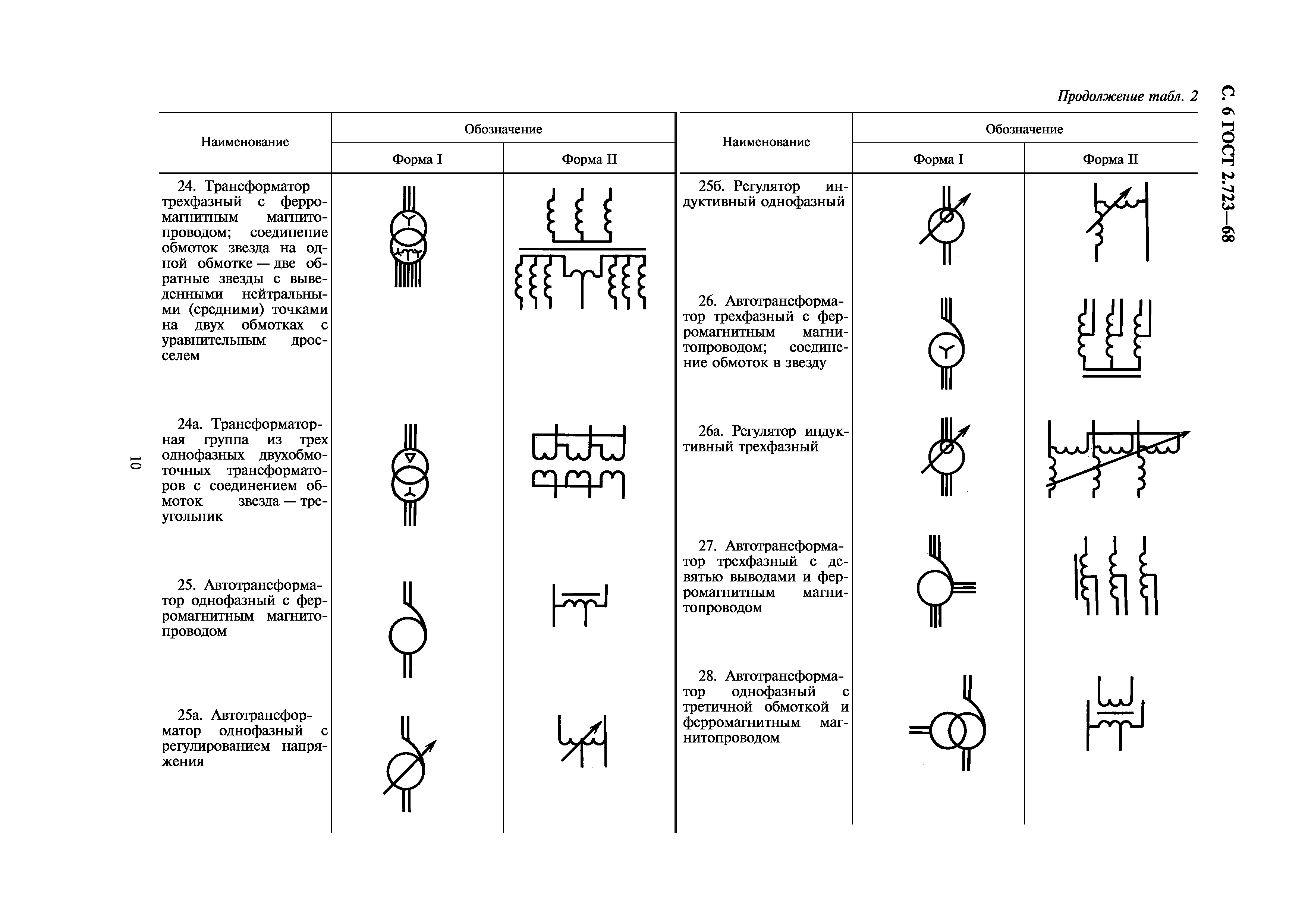

Область применения:	Стандарт устанавливает условные графические обозначения катушек индуктивности, дросселей, трансформаторов, автотрансформаторов, трансдукторов и магнитных усилителей на схемах, выполняемых вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства.
Разработан:	Комитет стандартов, мер и измерительных приборов при Совете Министров СССР
Утверждён:	13.08.1968 Комитет стандартов, мер и измерительных приборов при Совете Министров Союза ССР (1292)
Издан:	Издательство стандартов (1995 г. ) ИПК Издательство стандартов (2002 г. ) Стандартинформ (2010 г. )
Расположен в:	Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Компоненты электрооборудования Компоненты электрооборудования в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Экология ЭЛЕКТРОТЕХНИКА Компоненты электрооборудования Компоненты электрооборудования в целом ОБЩИЕ ПОЛОЖЕНИЯ. ТЕРМИНОЛОГИЯ. СТАНДАРТИЗАЦИЯ. ДОКУМЕНТАЦИЯ Графические обозначения Графические обозначения для технических чертежей, диаграмм, схем и соответствующей технической документации в области электротехники и электроники Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Общие положения. Терминология. Стандартизация. Документация
Список изменений:	Поправка (ИУС 6-95) № 3 от 01.07.1994 (ИУС 5-94, Приложена поправка (изменение № 3 ошибочно указано под № 2))
Заменяет собой:	ГОСТ 7624-62 «Обозначения условные графические для электрических схем» (в части разд. 11)
Нормативные ссылки:	ГОСТ 2.721-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Обозначения общего применения» ГОСТ 2.725-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства коммутирующие» ГОСТ 2.727-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители» ГОСТ 2.739-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты, коммутаторы и станции коммутационные телефонные» ГОСТ 2.740-89 «Единая система конструкторской документации. Обозначения условные графические в схемах. Аппараты и трансляции телеграфные» ГОСТ 2.730-73 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы полупроводниковые» ГОСТ 2.731-81 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электровакуумные» ГОСТ 2.732-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Источники света» ГОСТ 2.733-68 «Единая система конструкторской документации. Обозначения условные графические детекторов ионизирующих излучений в схемах» ГОСТ 2.737-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Устройства связи» ГОСТ 2.741-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы акустические» ГОСТ 2.729-68 «Единая система конструкторской документации. Обозначения условные графические в схемах. Приборы электроизмерительные» ГОСТ 2.728-74 «Единая система конструкторской документации. Обозначения условные графические в схемах. Резисторы, конденсаторы»

Текстовое изменение Поправка

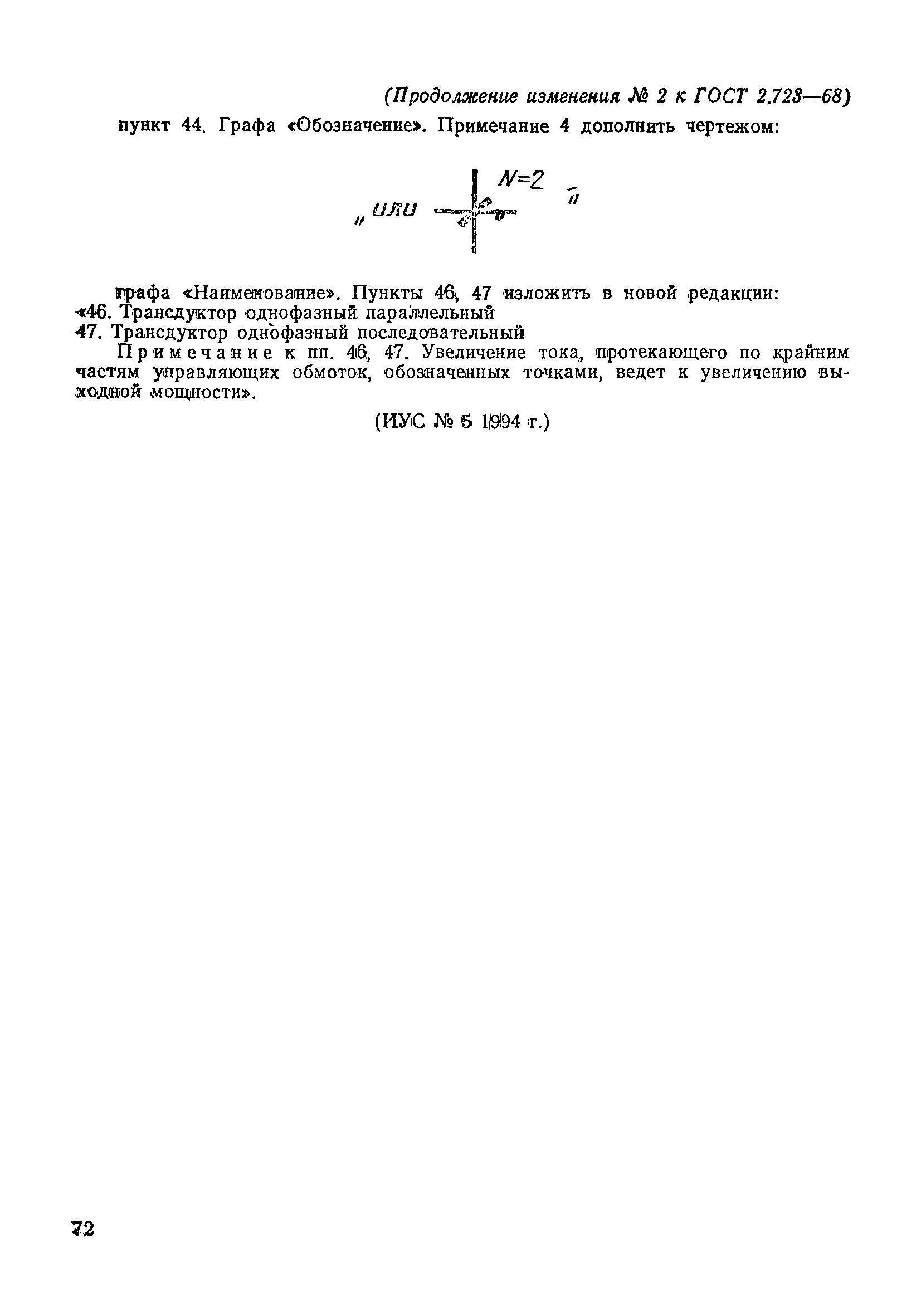

Текстовое изменение № 3 от 01.07.1994
