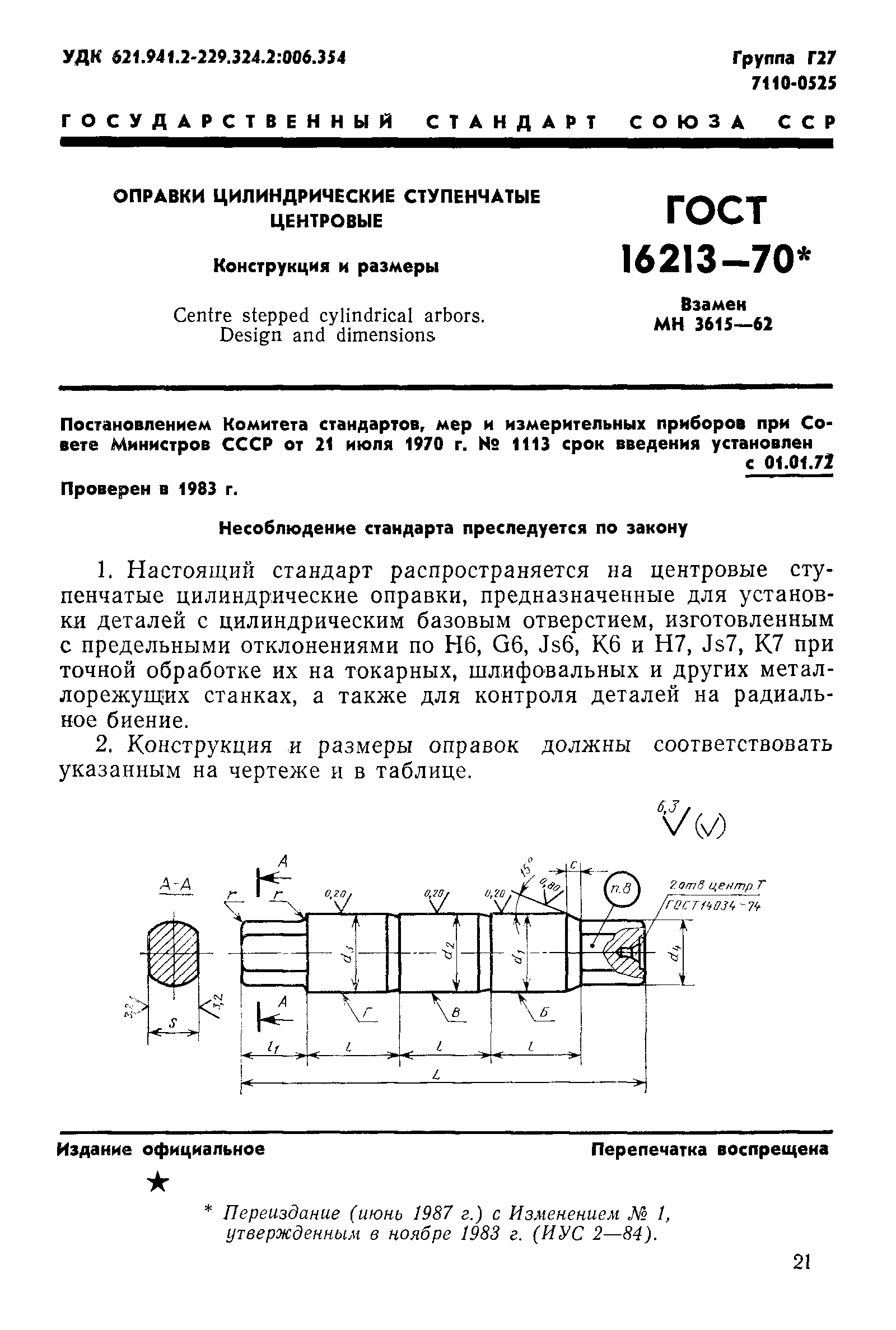

ГОСТ 16213-70

Оправки цилиндрические ступенчатые центровые. Конструкция и размеры

Обозначение:	ГОСТ 16213-70
Обозначение англ:	GOST 16213-70
Статус:	заменен
Название рус.:	Оправки цилиндрические ступенчатые центровые. Конструкция и размеры
Название англ.:	Centre stepped cylindrical arbors. Design and dimensions
Дата добавления в базу:	01.10.2014
Дата актуализации:	05.05.2017
Дата введения:	01.07.1998
Область применения:	Стандарт распространяется на центровые ступенчатые цилиндрические оправки, предназначенные для установки деталей с цилиндрическим базовым отверстием, изготовленным с предельными отклонениями по Н6, G6, Js6, К6 и Н7, Js7, К7 при точной обработке их на токарных, шлифовальных и других металлорежущих станках, а также для контроля деталей на радиальное биение.
Утверждён:	21.07.1970 Комитет стандартов, мер и измерительных приборов при Совете Министров СССР (Committee on Standards, Measures, and Measuring Instruments at the USSR Cabinet of Ministers 1113)
Издан:	Издательство стандартов (1987 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов Экология МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов
Заменяет собой:	МН 3615-62 (Сведения из перечня "Указатель государственных стандартов СССР 1971 г.", Издательство стандартов 1971)
Чем заменён:	ГОСТ 31.1066.03-97 «Приспособления к металлорежущим станкам. Оправки центровые для точных работ. Общие технические условия»
Нормативные ссылки:	ГОСТ 9.014-78 «Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения» ГОСТ 8820-69 «Канавки для выхода шлифовального круга. Форма и размеры» ГОСТ 1435-74 «Сталь нелегированная инструментальная. Технические условия»
