Скачать ГОСТ 13785-68 Оправки с хвостовиком конусностью 7:24 и торцовыми шпонками для насадных торцовых фрез. Конструкция и размеры

Дата актуализации: 10.08.2017

ГОСТ 13785-68

Оправки с хвостовиком конусностью 7:24 и торцовыми шпонками для насадных торцовых фрез. Конструкция и размеры

Обозначение:	ГОСТ 13785-68
Обозначение англ:	GOST 13785-68
Статус:	заменен
Название рус.:	Оправки с хвостовиком конусностью 7:24 и торцовыми шпонками для насадных торцовых фрез. Конструкция и размеры
Название англ.:	Arbors with tapered shank 7:24 and face keys for shell face cutters. Design and dimensions
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2016
Область применения:	Стандарт распространяется на конструкцию и размеры оправок с хвостовиком конусностью 7:24 и торцовыми шпонками для насадных торцовых фрез.

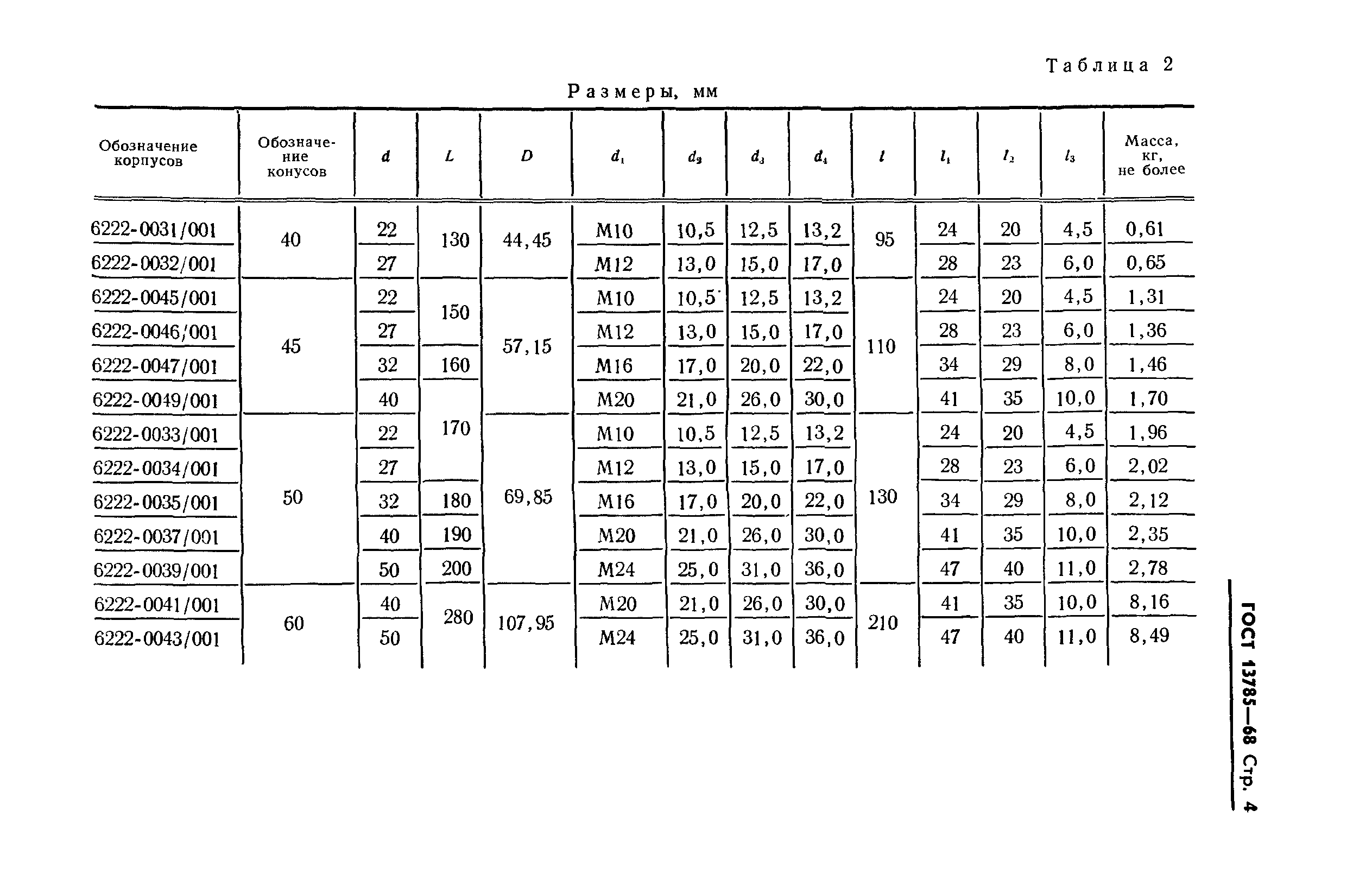

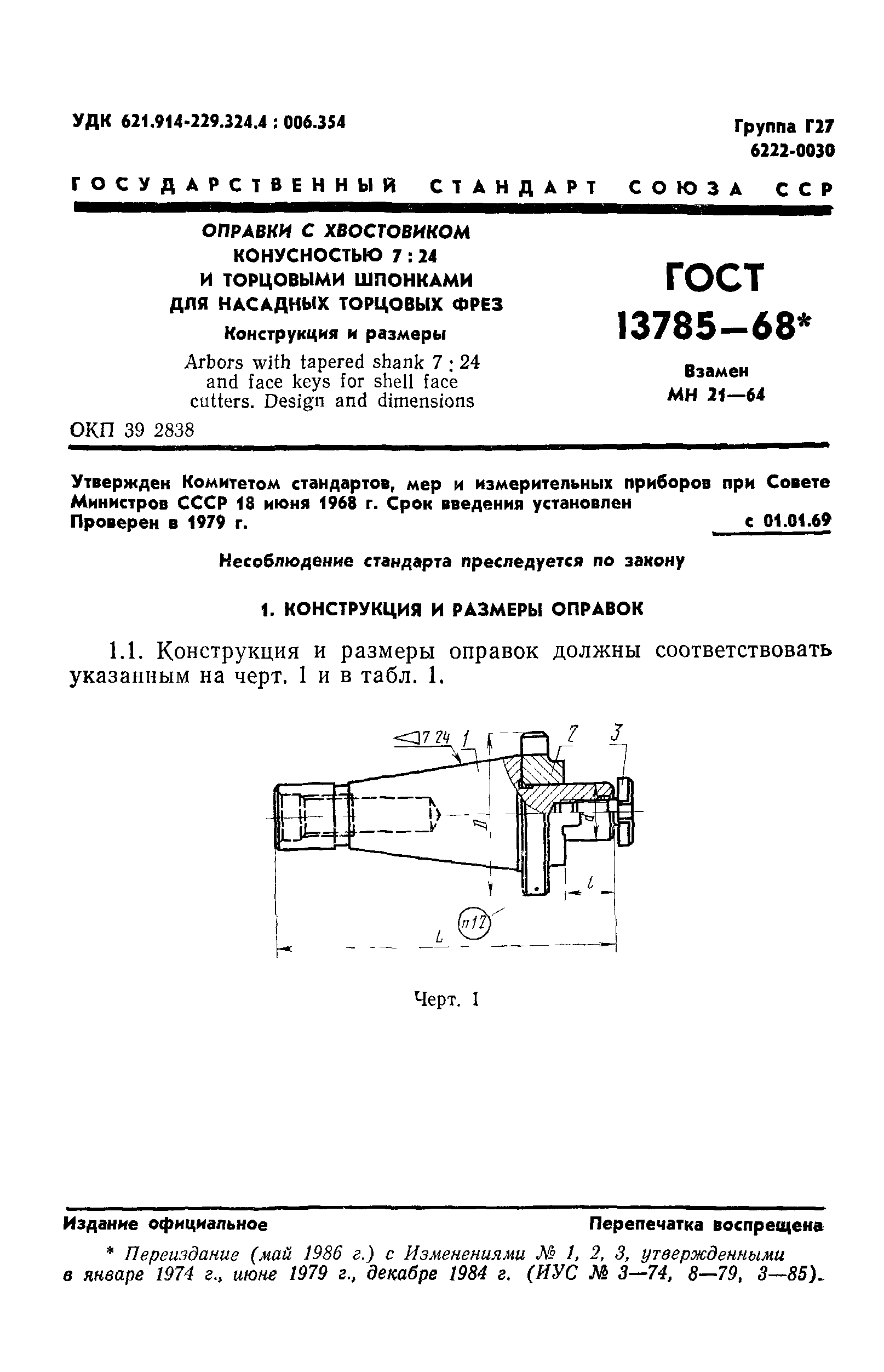

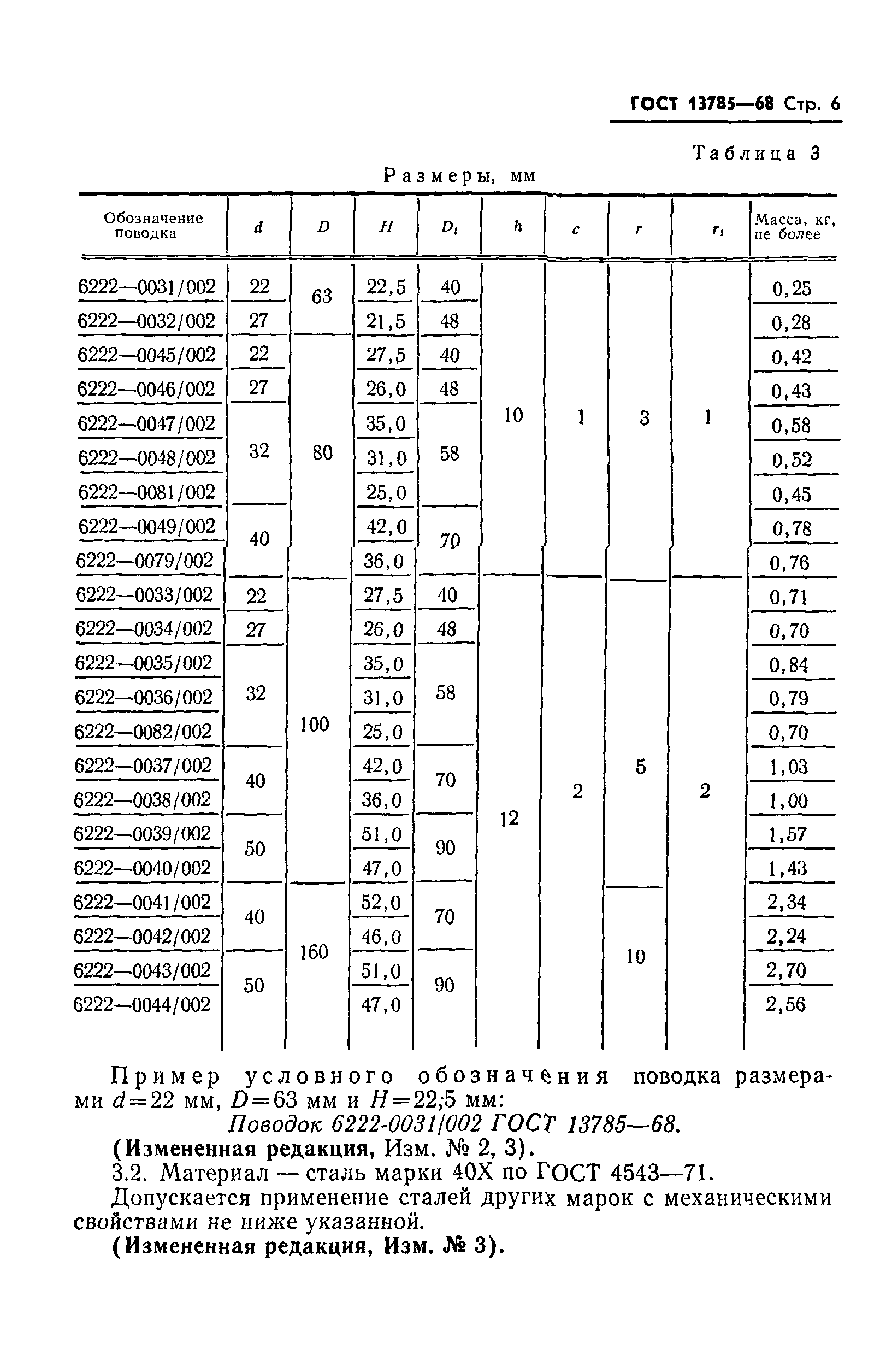

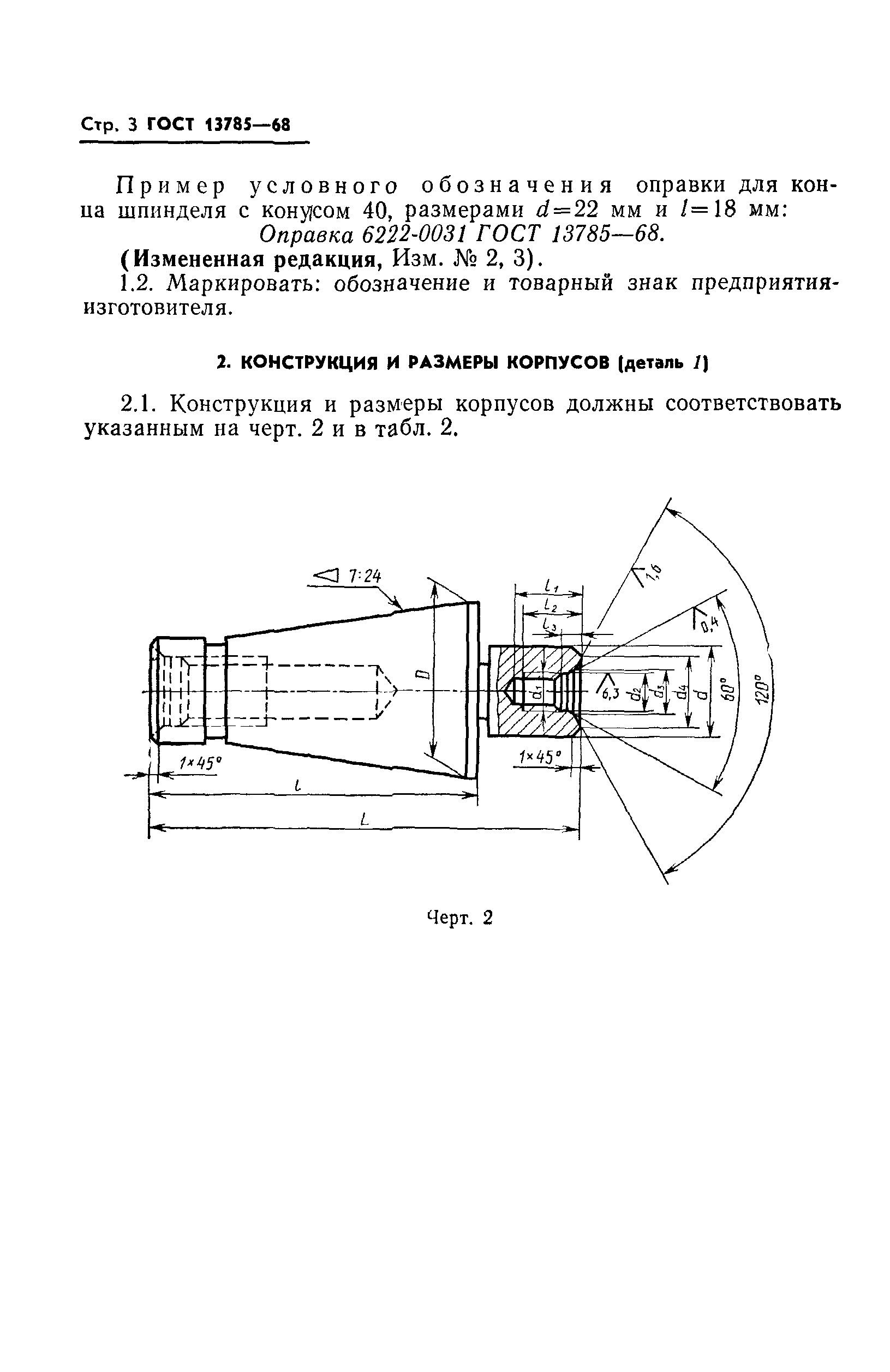

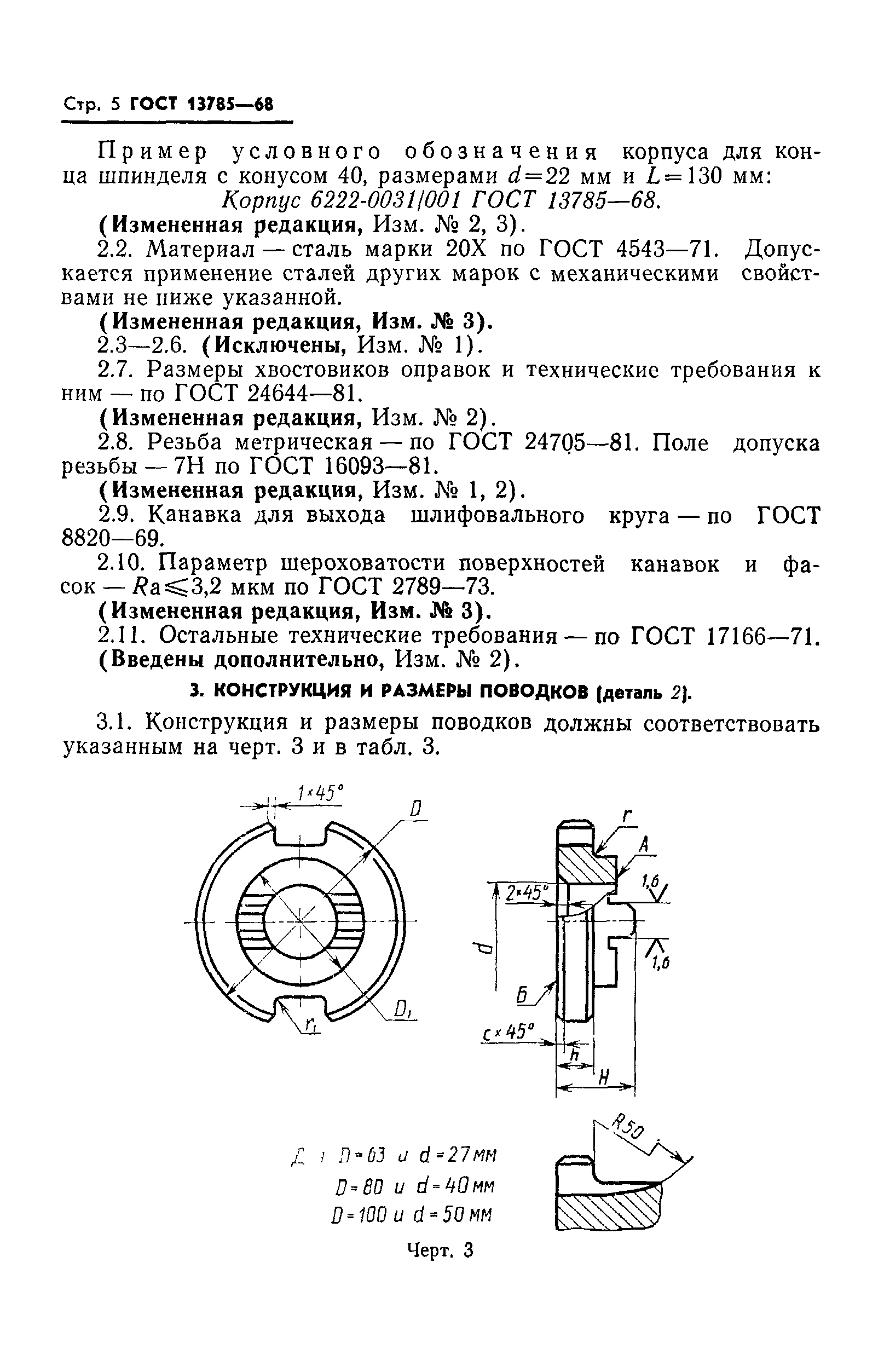

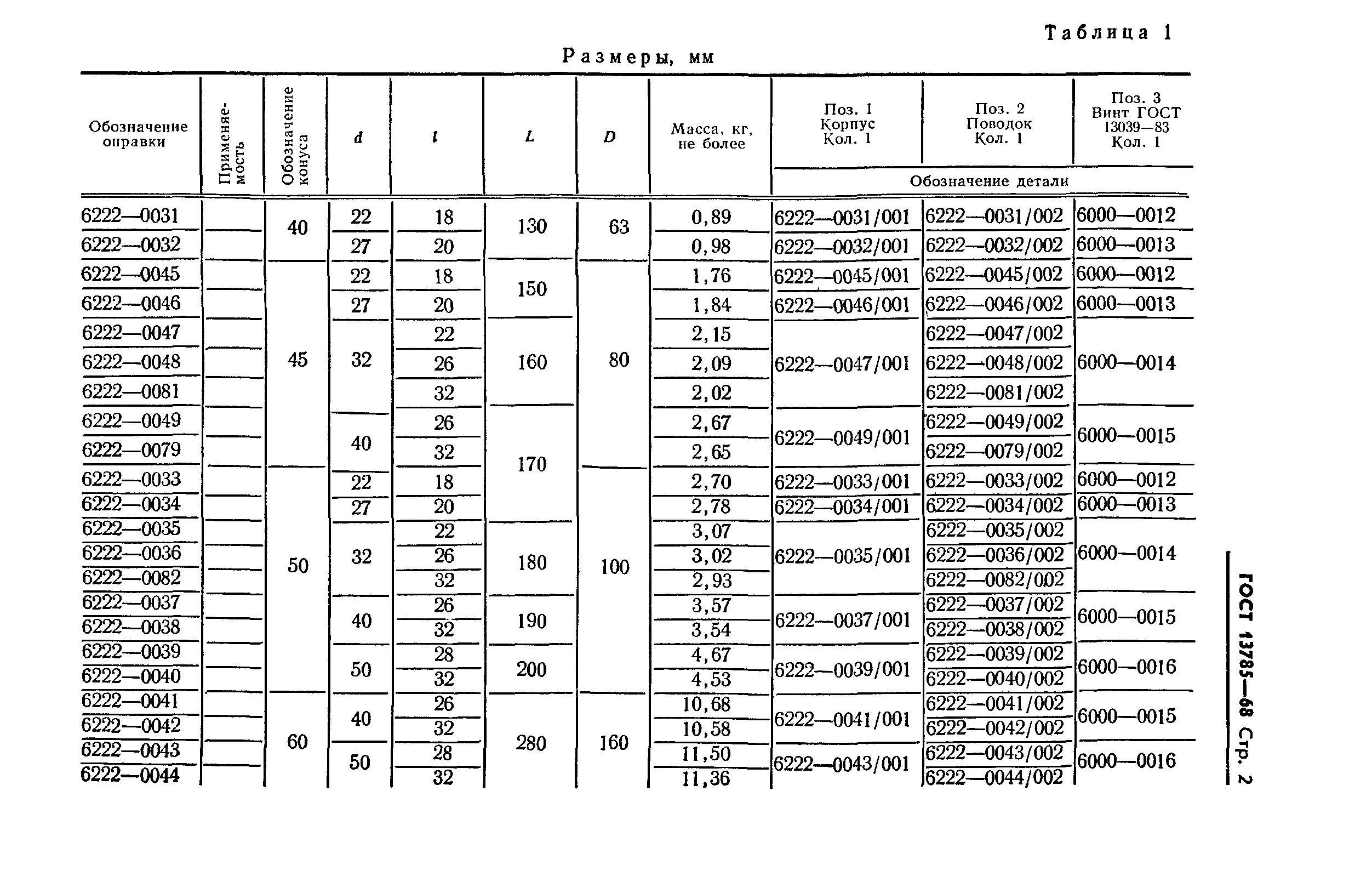

Оглавление:	1 Конструкция и размеры оправок 2 Конструкция и размеры корпусов (деталь 1) 3 Конструкция и размеры поводков (деталь 2)
Утверждён:	18.06.1968 Комитет стандартов, мер и измерительных приборов при Совете Министров СССР (Committee on Standards, Measures, and Measuring Instruments at the USSR Cabinet of Ministers 931)
Издан:	Издательство стандартов (1986 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов Экология МАШИНОСТРОЕНИЕ Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов
Заменяет собой:	МН 21-64
Чем заменён:	ГОСТ 32832.4-2014 «Оправки с конусом 7:24 для насадных фрез для ручной смены инструмента. Часть 4. Размеры и обозначение»
Нормативные ссылки:	ГОСТ 24705-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры» ГОСТ 4543-71 «Прокат из легированной конструкционной стали. Технические условия» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 17166-71 «Инструмент вспомогательный к металлорежущим станкам. Общие технические требования» ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 8820-69 «Канавки для выхода шлифовального круга. Форма и размеры»
