ГОСТ 24644-81

Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования

Обозначение:	ГОСТ 24644-81
Обозначение англ:	GOST 24644-81
Статус:	заменен в части
Название рус.:	Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования
Название англ.:	Spindle noses and tool shankes of drilling, boring and milling machines. Dimensions. Technical requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995
Область применения:	Стандарт распространяется на концы шпинделей и хвостовики инструментов всех типов универсальных сверлильных, расточных и фрезерных станков с коническими посадочными поверхностями, в том числе - с ЧПУ, за исключением концов шпинделей с цанговым креплением инструмента.

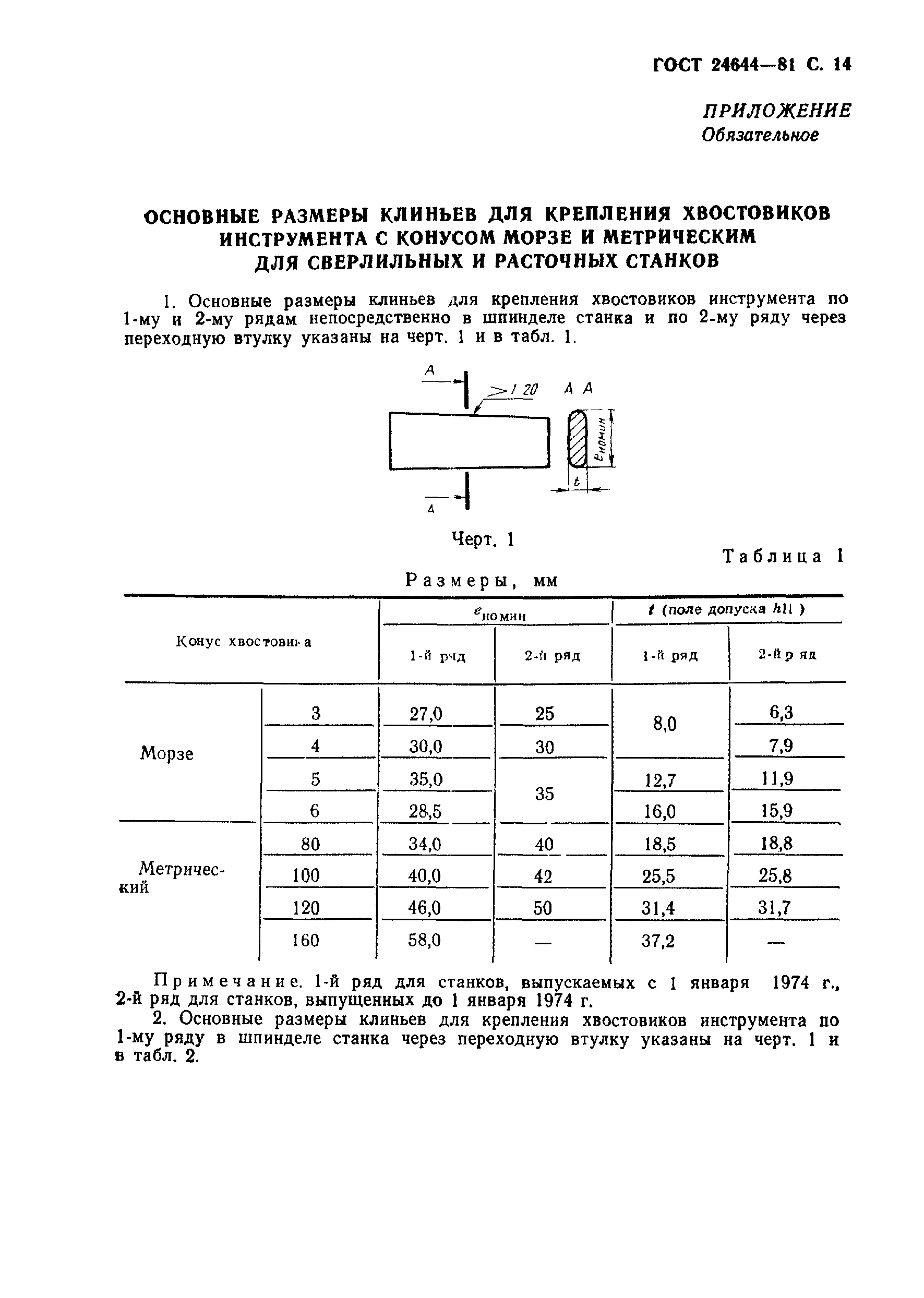

Оглавление:	Приложение (обязательное) Основные размеры клиньев для крепления хвостовиков инструмента с конусом морзе и метрическим для сверлильных и расточных станков
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утверждён:	20.03.1981 Государственный комитет СССР по стандартам (USSR National Committee on Standards 1472)
Издан:	Издательство стандартов (1986 г. ) Издательство стандартов (1992 г. )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты в целом Экология МАШИНОСТРОЕНИЕ Режущие инструменты Режущие инструменты в целом
Заменяет собой:	ГОСТ 22909-78 «Хвостовики инструментов с конусами Морзе и метрическим с пазом для крепления клином. Основные размеры»
Чем заменён:	ГОСТ 25827-93 «Хвостовики инструментов с конусом 7:24. Размеры» ГОСТ 30064-93 «Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 30527-97 «Станки металлорежущие. Методы проверки точности обработки образца-изделия»
Нормативные ссылки:	ГОСТ 15.001-88 «Система разработки и постановки продукции на производство. Продукция производственно-технического назначения» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 16093-81 «Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором» ГОСТ 11738-84 «Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А. Конструкция и размеры» ГОСТ 14034-74 «Отверстия центровые. Размеры» ГОСТ 15945-82 «Конусы внутренние и наружные конусностью 7:24. Размеры» ГОСТ 17166-71 «Инструмент вспомогательный к металлорежущим станкам. Общие технические требования» ГОСТ 25557-82 «Конусы инструментальные. Основные размеры» ГОСТ 2848-75 «Конусы инструментов. Допуски. Методы и средства контроля» ГОСТ 8908-81 «Основные нормы взаимозаменяемости. Нормальные углы и допуски углов» ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры» ГОСТ 25827-93 «Хвостовики инструментов с конусом 7:24. Размеры»
