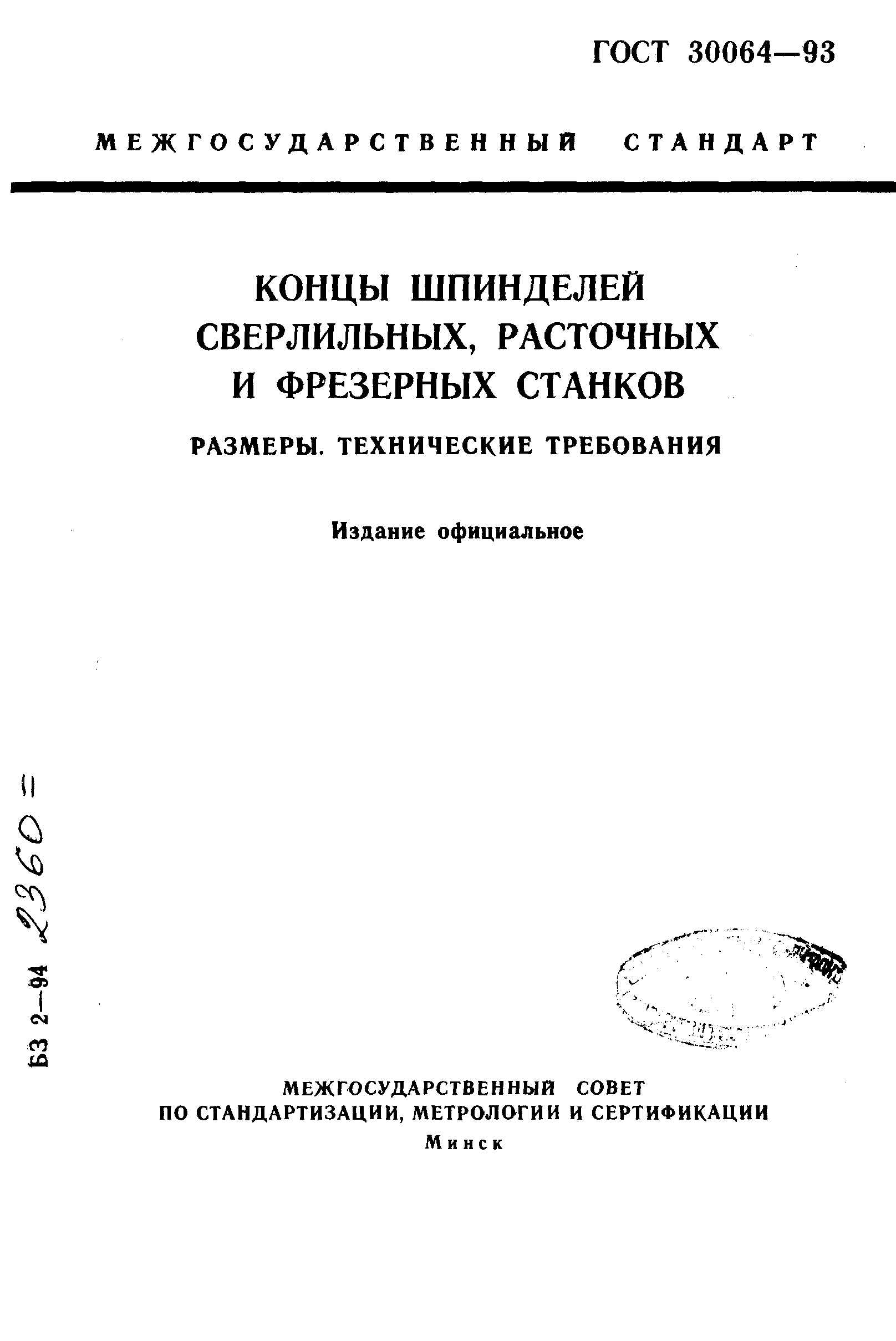

Скачать ГОСТ 30064-93 Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования

Дата актуализации: 10.08.2017

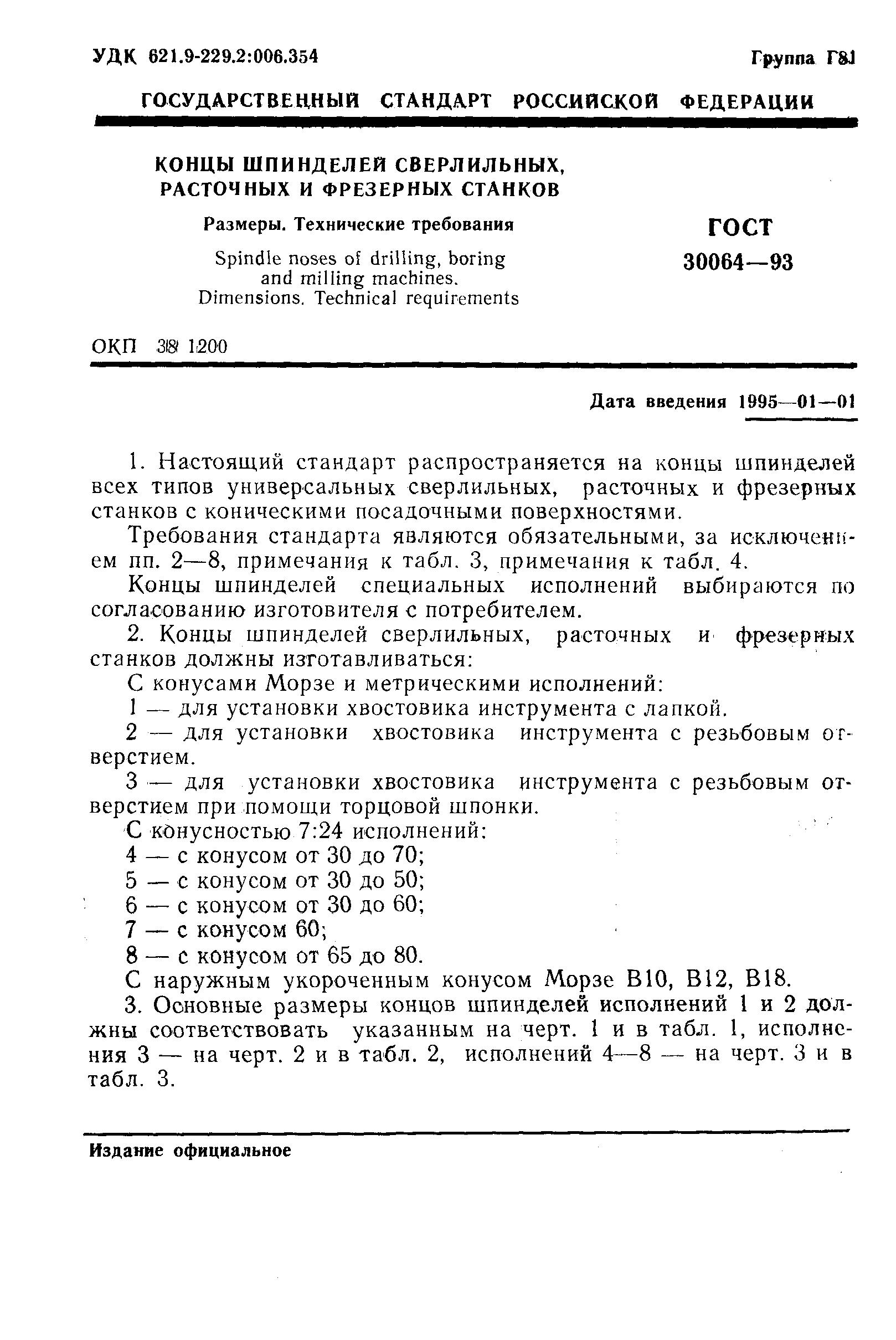

ГОСТ 30064-93

Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования

Обозначение:	ГОСТ 30064-93
Обозначение англ:	GOST 30064-93
Статус:	действует
Название рус.:	Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования
Название англ.:	Spindel noses of drilling, boring and milling machines. Dimensions. Technical requirements
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.1995
Область применения:	Стандарт распространяется на концы шпинделей всех типов с коническими посадочными поверхностями.

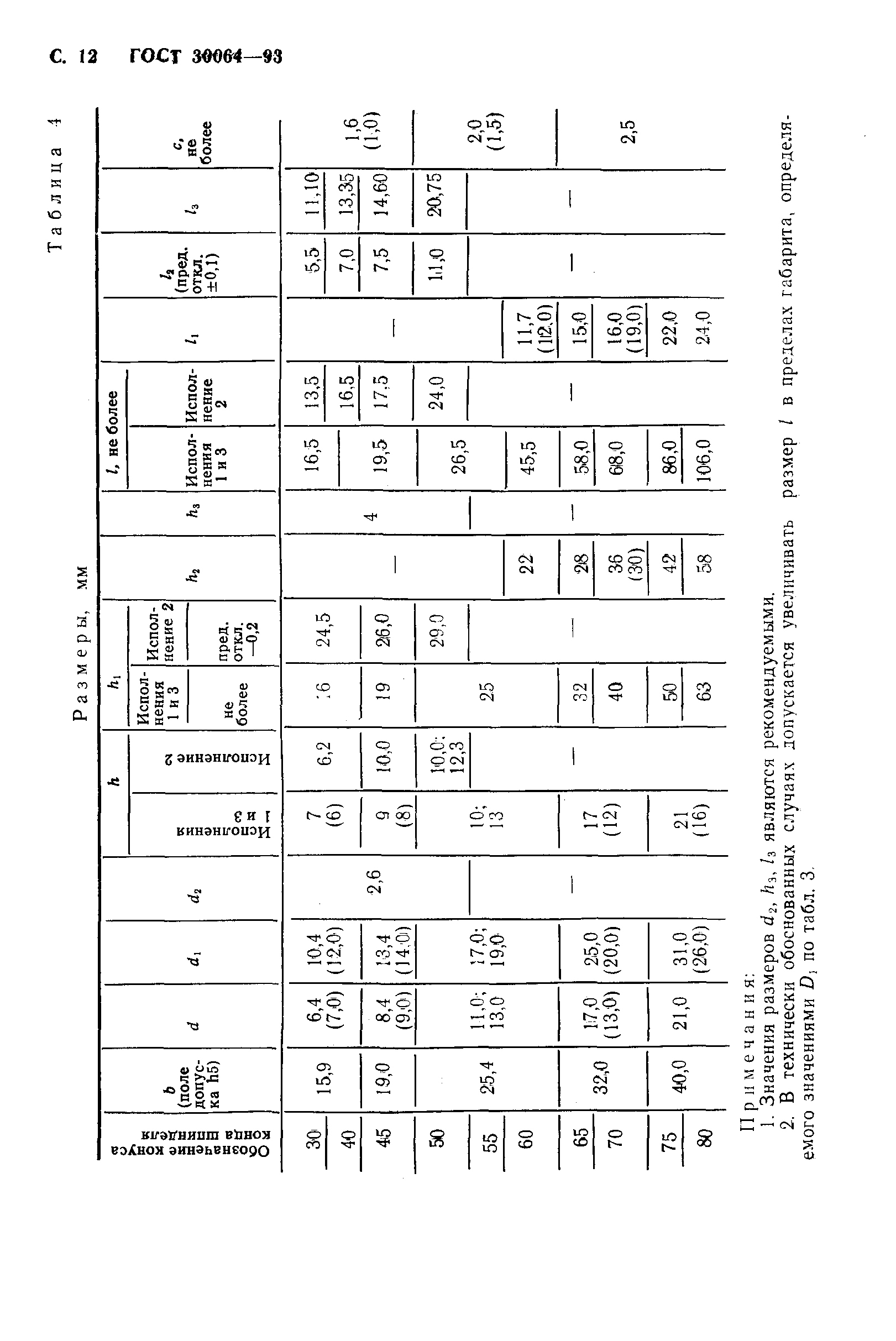

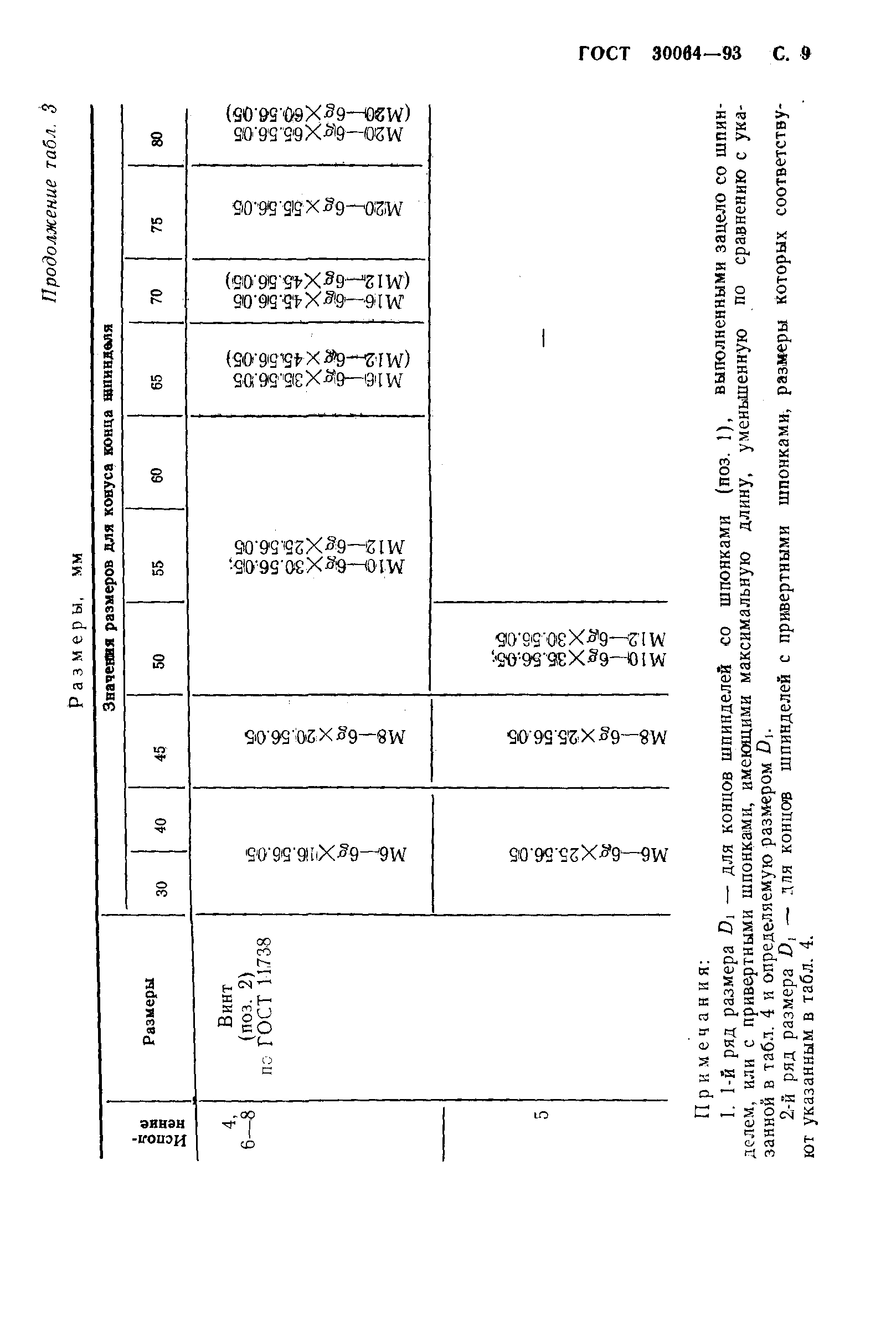

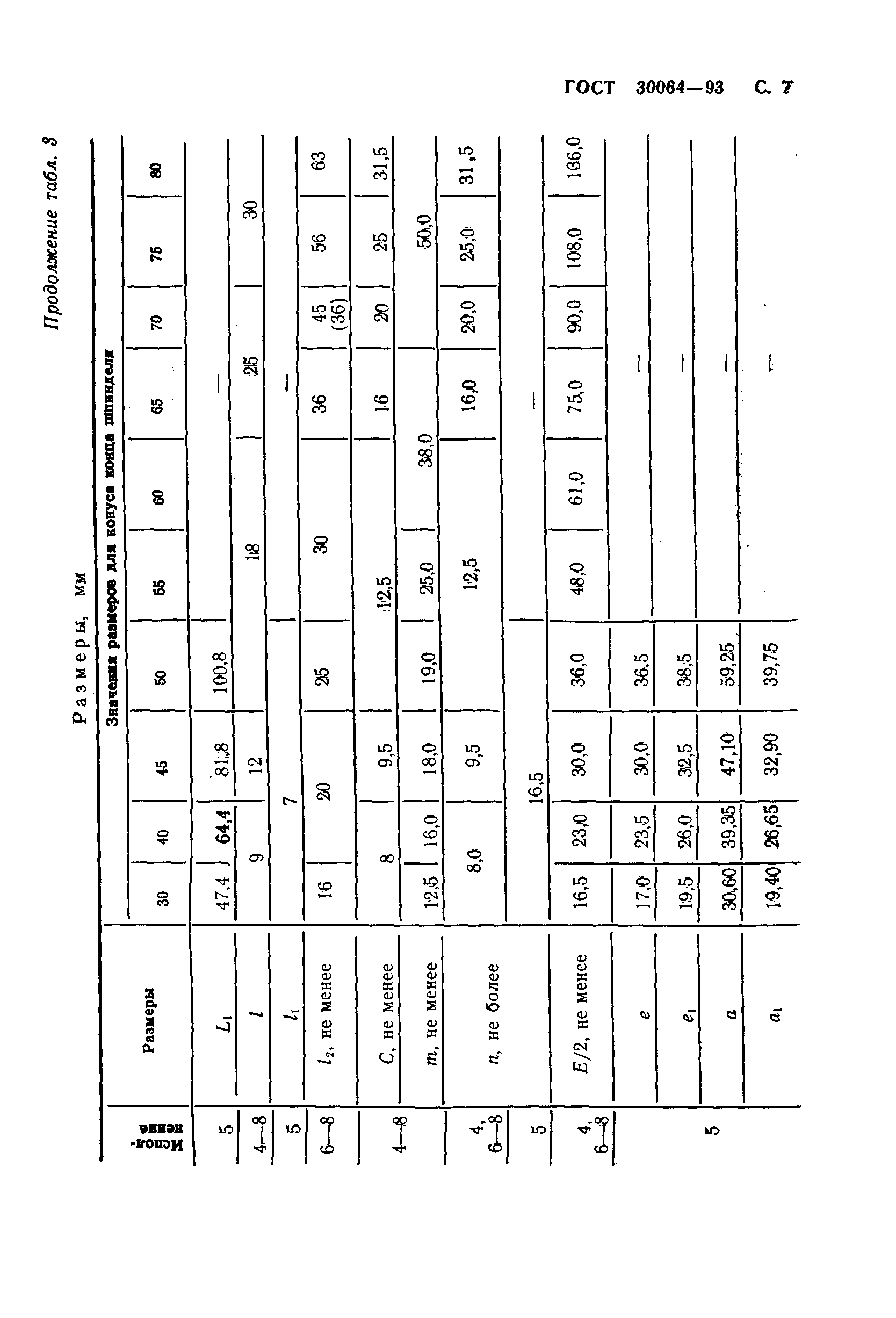

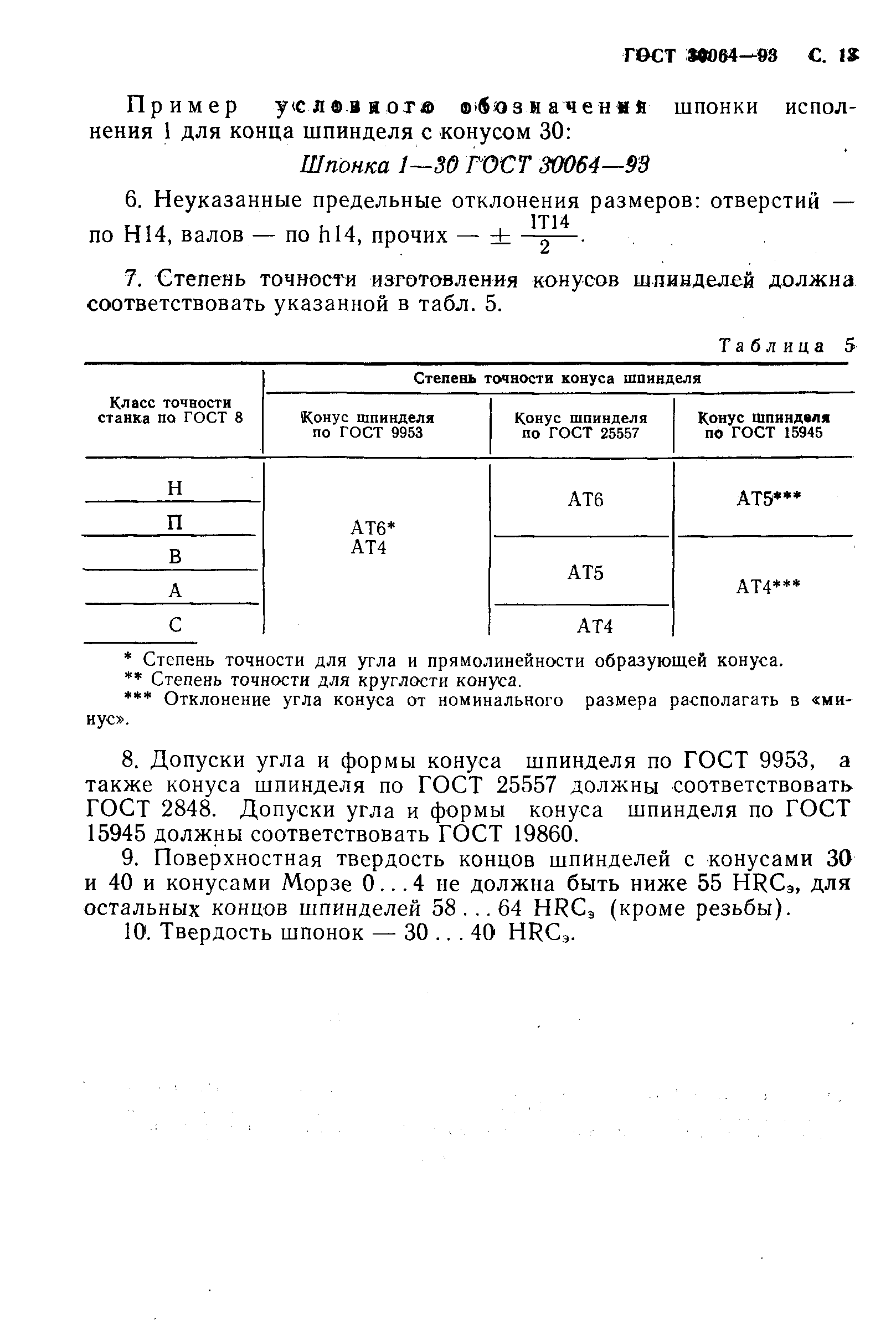

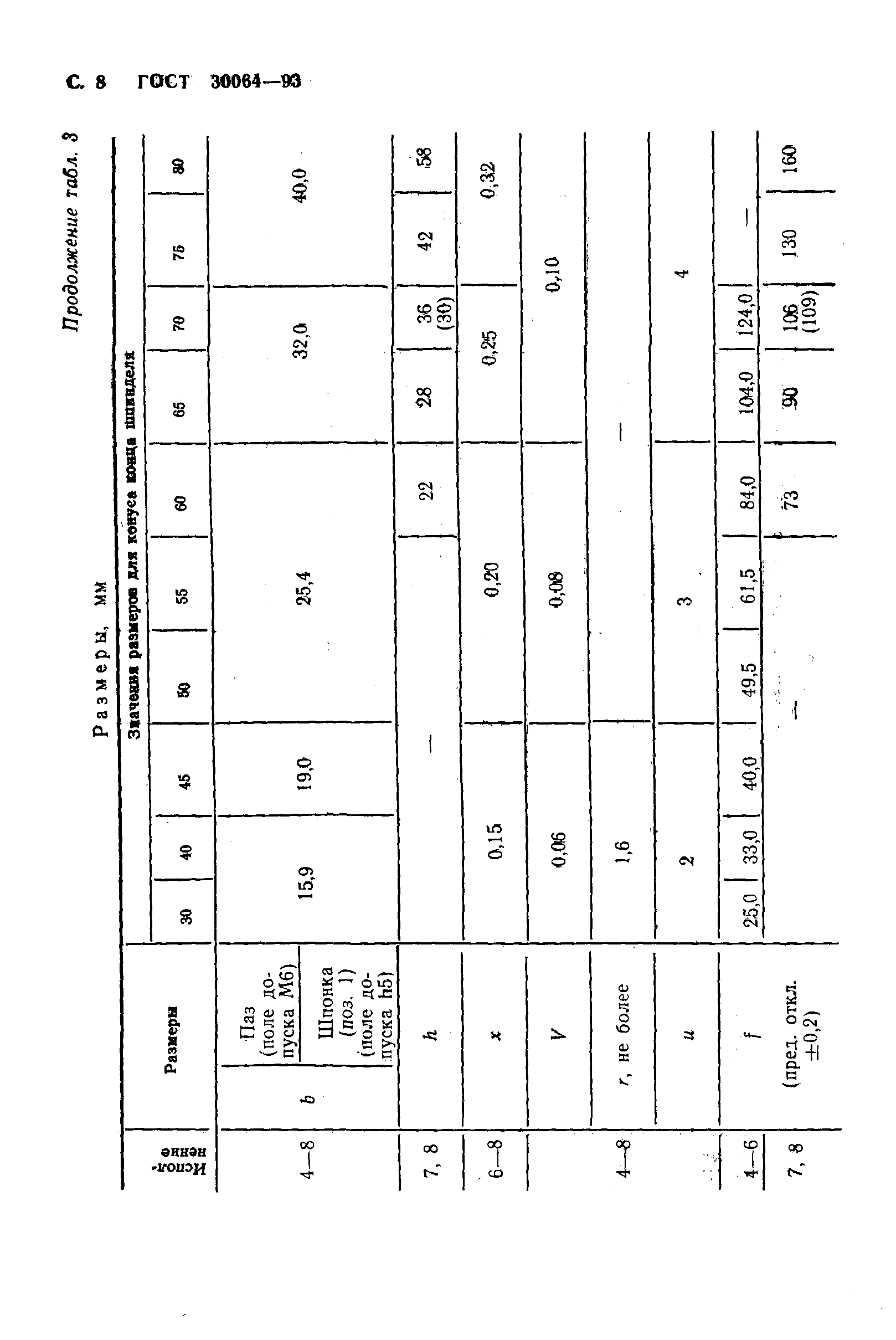

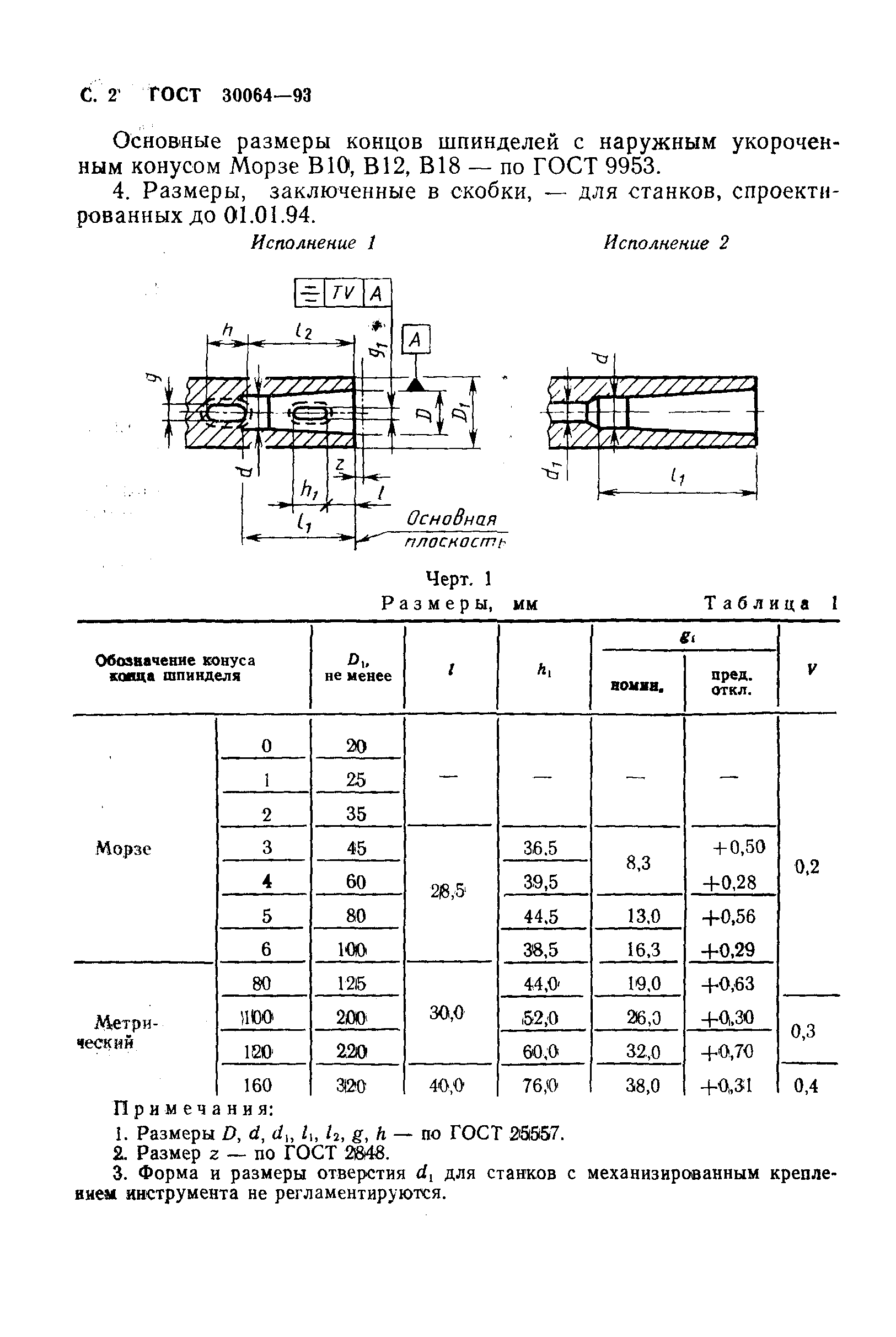

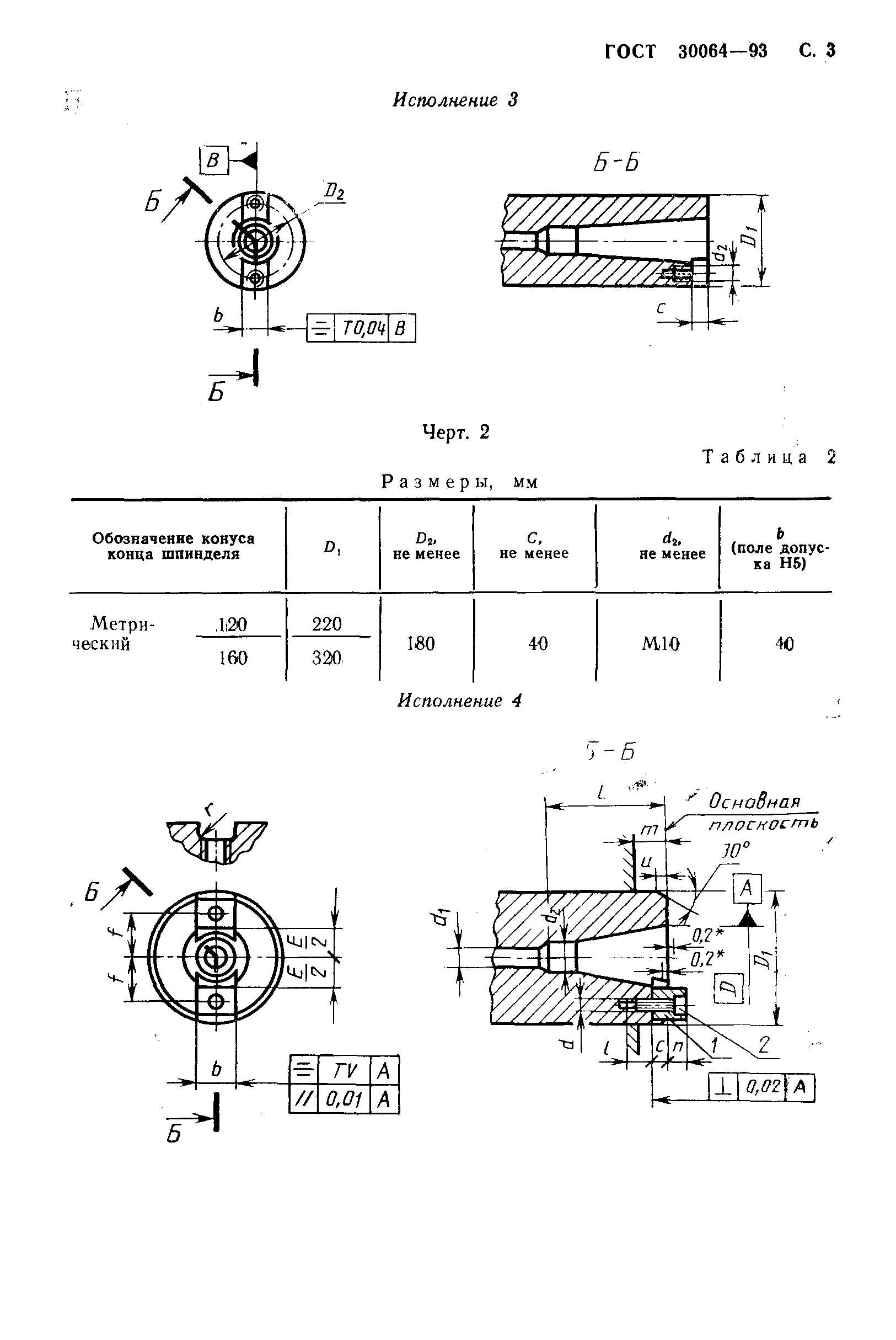

Оглавление:	Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования Таблица 1 Таблица 2 Таблица 3 Таблица 4 Таблица 5
Разработан:	Госстандарт России
Утверждён:	02.06.1994 Госстандарт России (Russian Federation Gosstandart 160) 21.10.1993 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification )
Расположен в:	Техническая документация Электроэнергия МАШИНОСТРОЕНИЕ Металлорежущие станки Металлорежущие станки в целом Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов Экология МАШИНОСТРОЕНИЕ Металлорежущие станки Металлорежущие станки в целом Станочные системы Делительные головки и зажимные приспособления для обрабатываемых деталей и инструментов
Заменяет собой:	ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ Р 50101-92 «Концы шпинделей сверлильных, расточных и фрезерных станков. Размеры. Технические требования» (в части концов шпинделей)

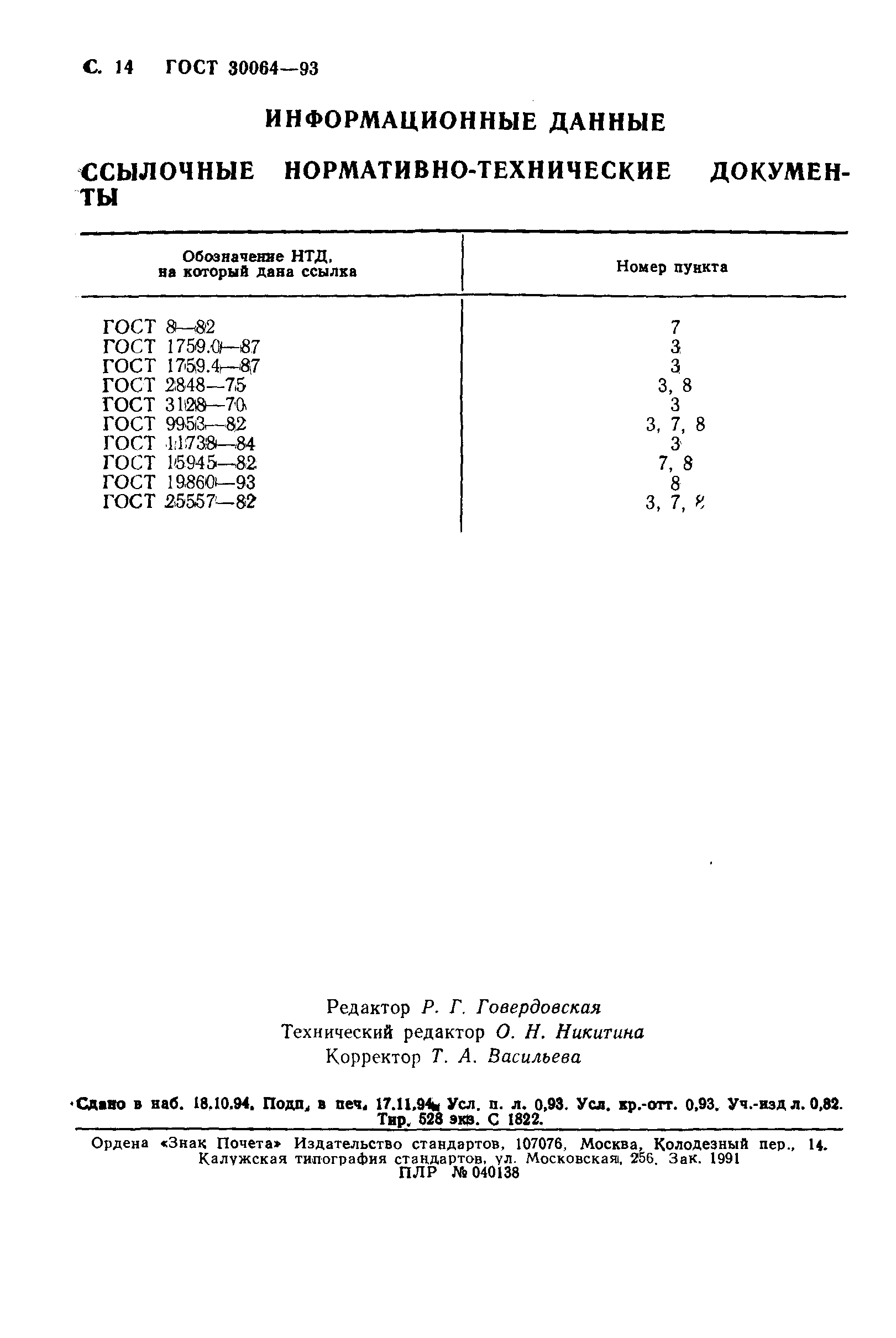

Нормативные ссылки:	ГОСТ 11738-84 «Винты с цилиндрической головкой и шестигранным углублением под ключ класса точности А. Конструкция и размеры» ГОСТ 15945-82 «Конусы внутренние и наружные конусностью 7:24. Размеры» ГОСТ 19860-93 «Конусы внутренние и наружные конусностью 7:24. Допуски» ГОСТ 24644-81 «Концы шпинделей и хвостовики инструментов сверлильных, расточных и фрезерных станков. Размеры. Технические требования» ГОСТ 25557-82 «Конусы инструментальные. Основные размеры» ГОСТ 2848-75 «Конусы инструментов. Допуски. Методы и средства контроля» ГОСТ 3128-70 «Штифты цилиндрические незакаленные. Технические условия» ГОСТ 8-82 «Станки металлорежущие. Общие требования к испытаниям на точность» ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры» ГОСТ 1759.4-87 «Болты, винты и шпильки. Механические свойства и методы испытаний» ГОСТ 1759.0-87 «Болты, винты, шпильки и гайки. Технические условия»
