РД 03-420-01

Инструкция по техническому обследованию железобетонных резервуаров для нефти и нефтепродуктов

Обозначение:	РД 03-420-01
Обозначение англ:	RD 03-420-01
Статус:	действует
Название рус.:	Инструкция по техническому обследованию железобетонных резервуаров для нефти и нефтепродуктов
Название англ.:	Guidelines for Inspection of Reinforced Concrete Tanks for Petroleum and Petroleum Products
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002
Область применения:	Инструкция регламентирует порядок обследования прямоугольных и цилиндрических, подземных, обвалованных, частично обвалованных, наземных, сборных, монолитных, сборно-монолитных железобетонных резервуаров объемом от 500 до 40 000 м3, а также ограждающих железобетонных конструкций казематных резервуаров

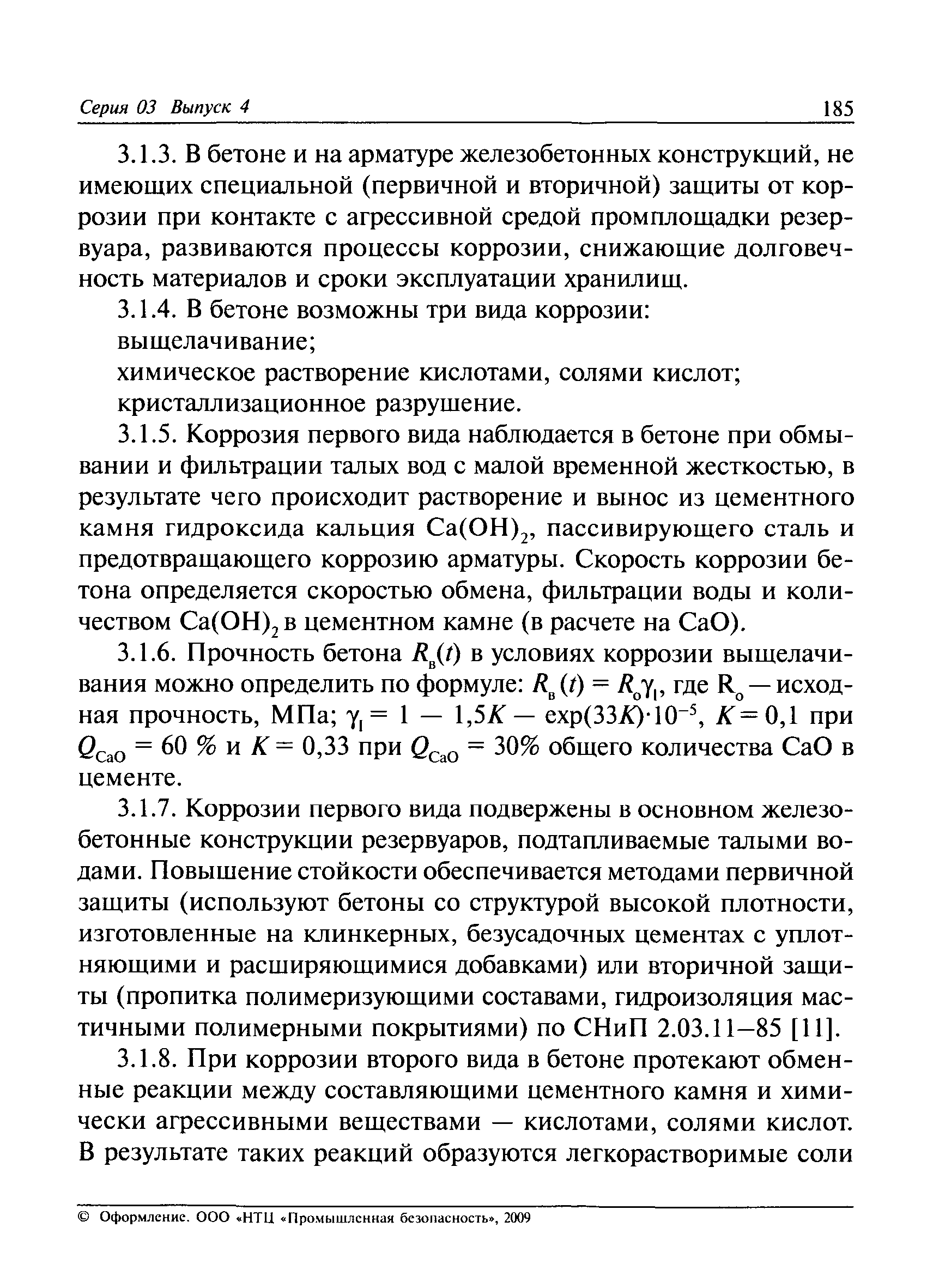

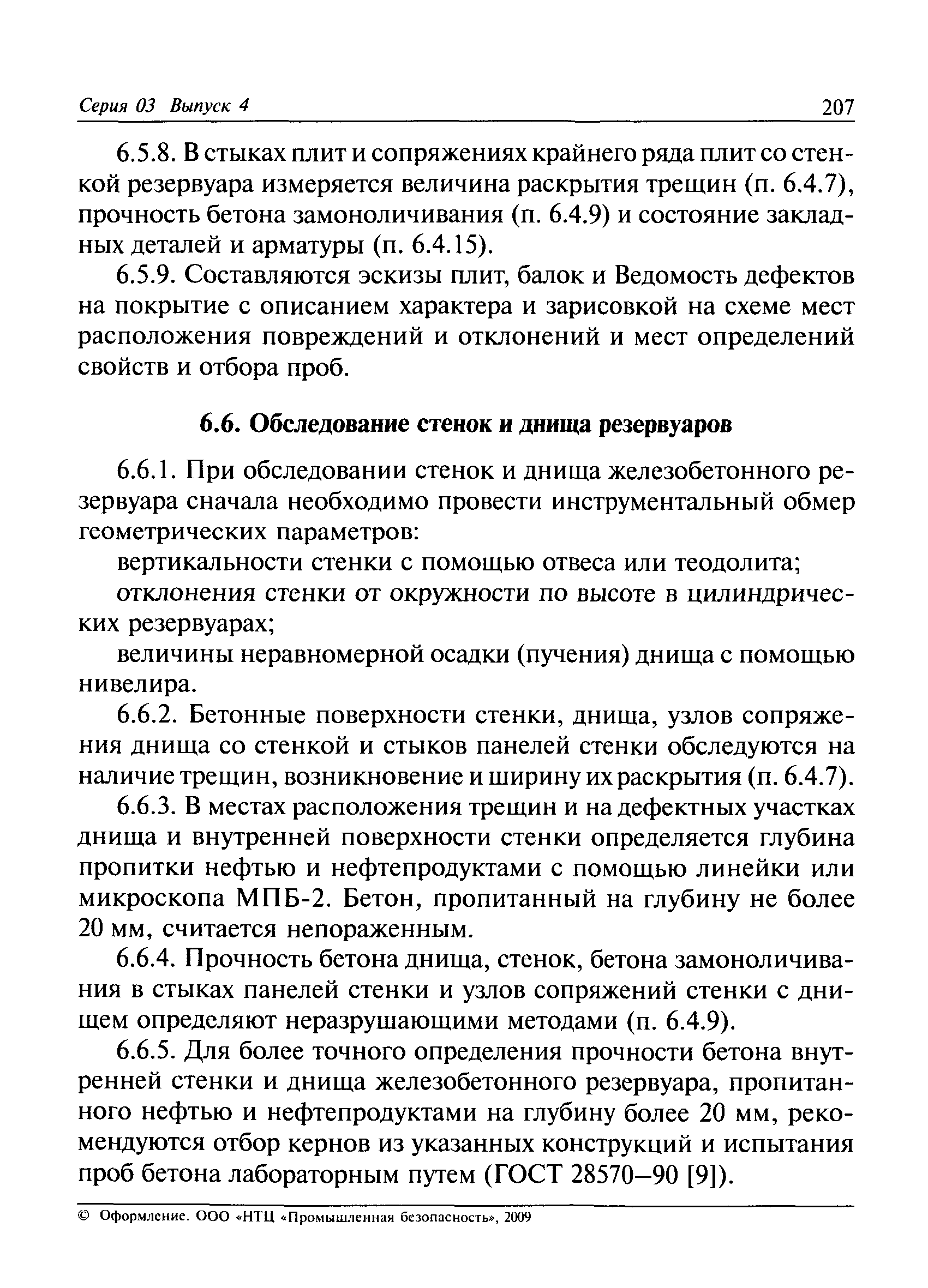

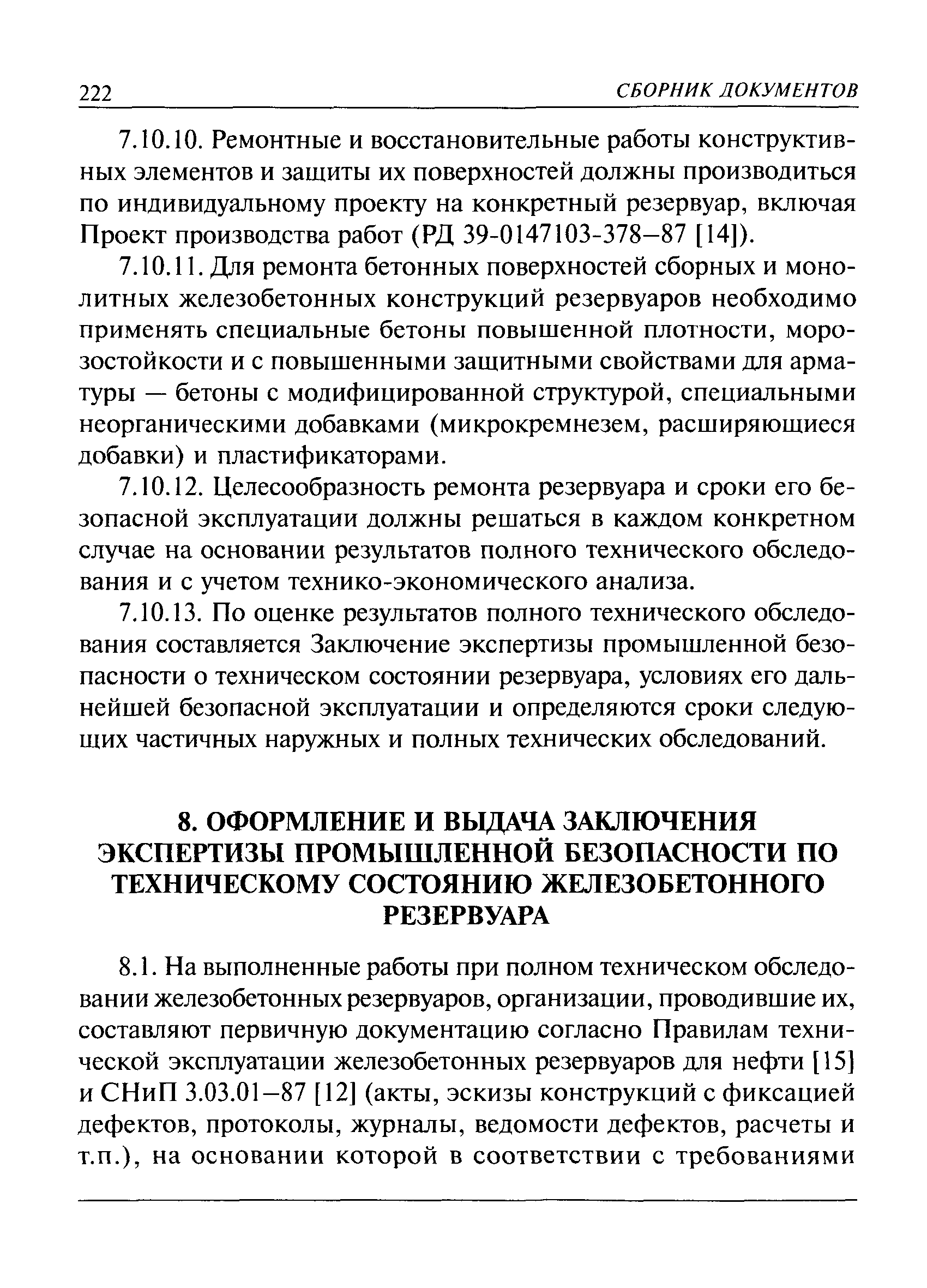

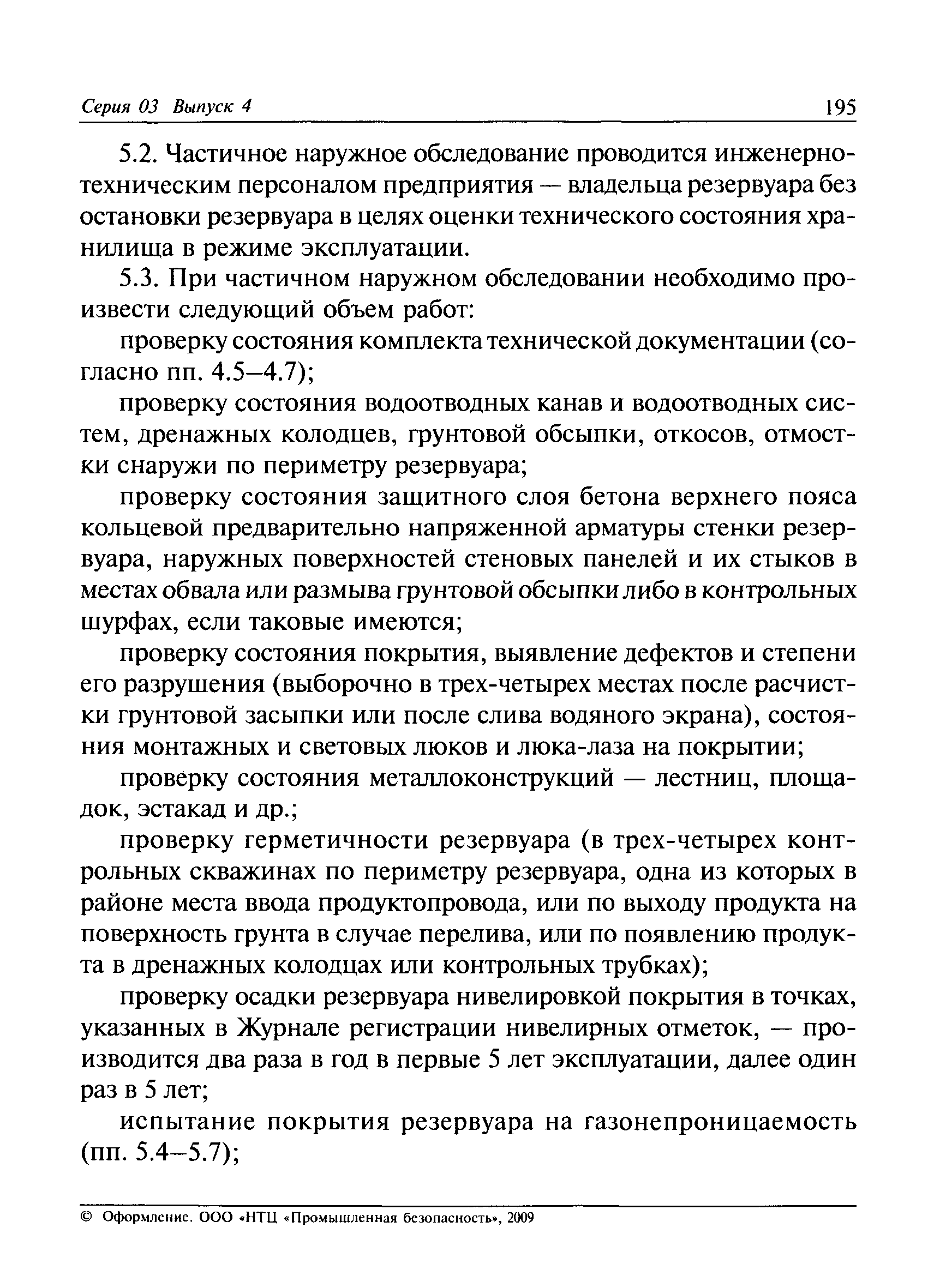

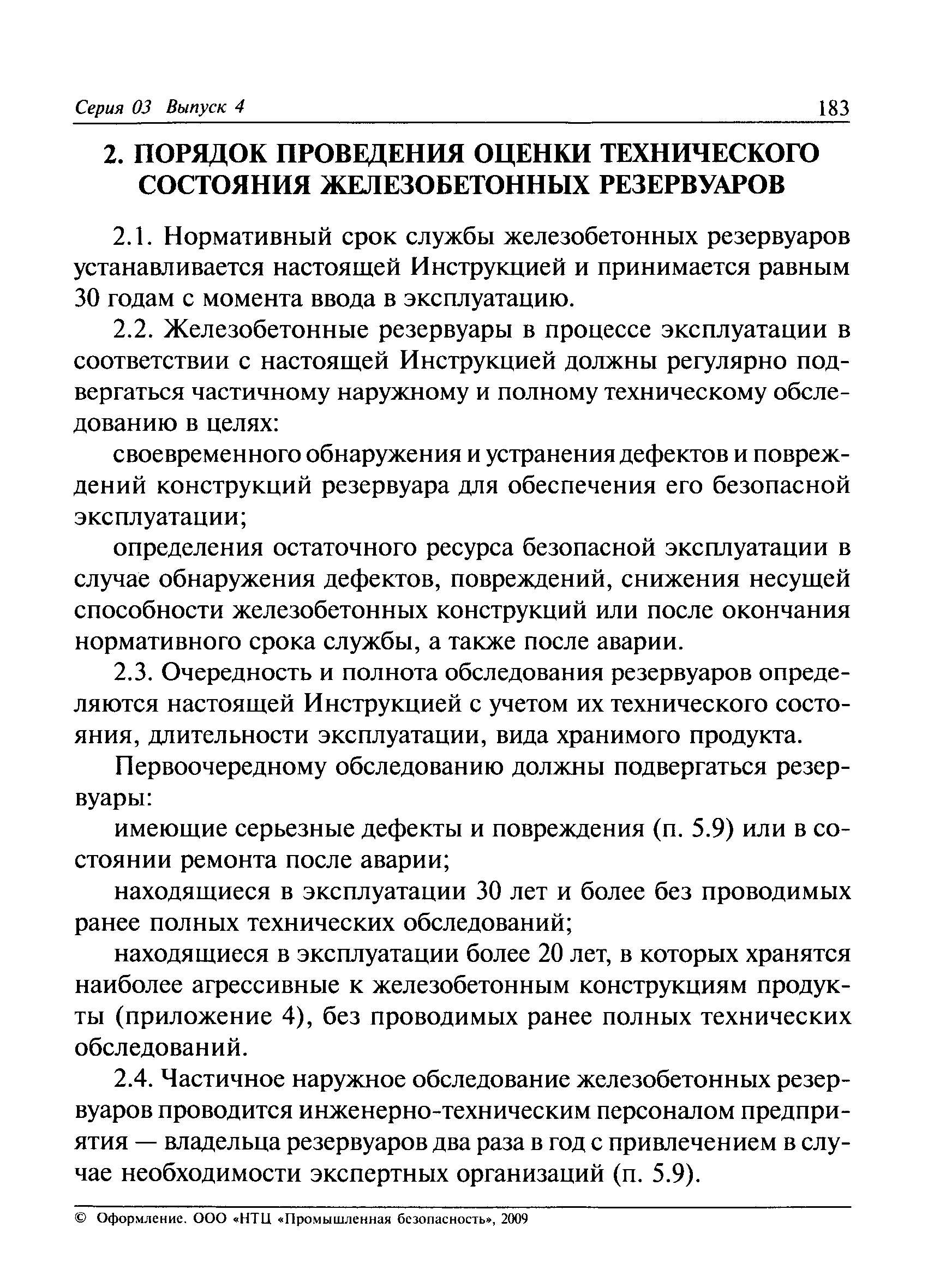

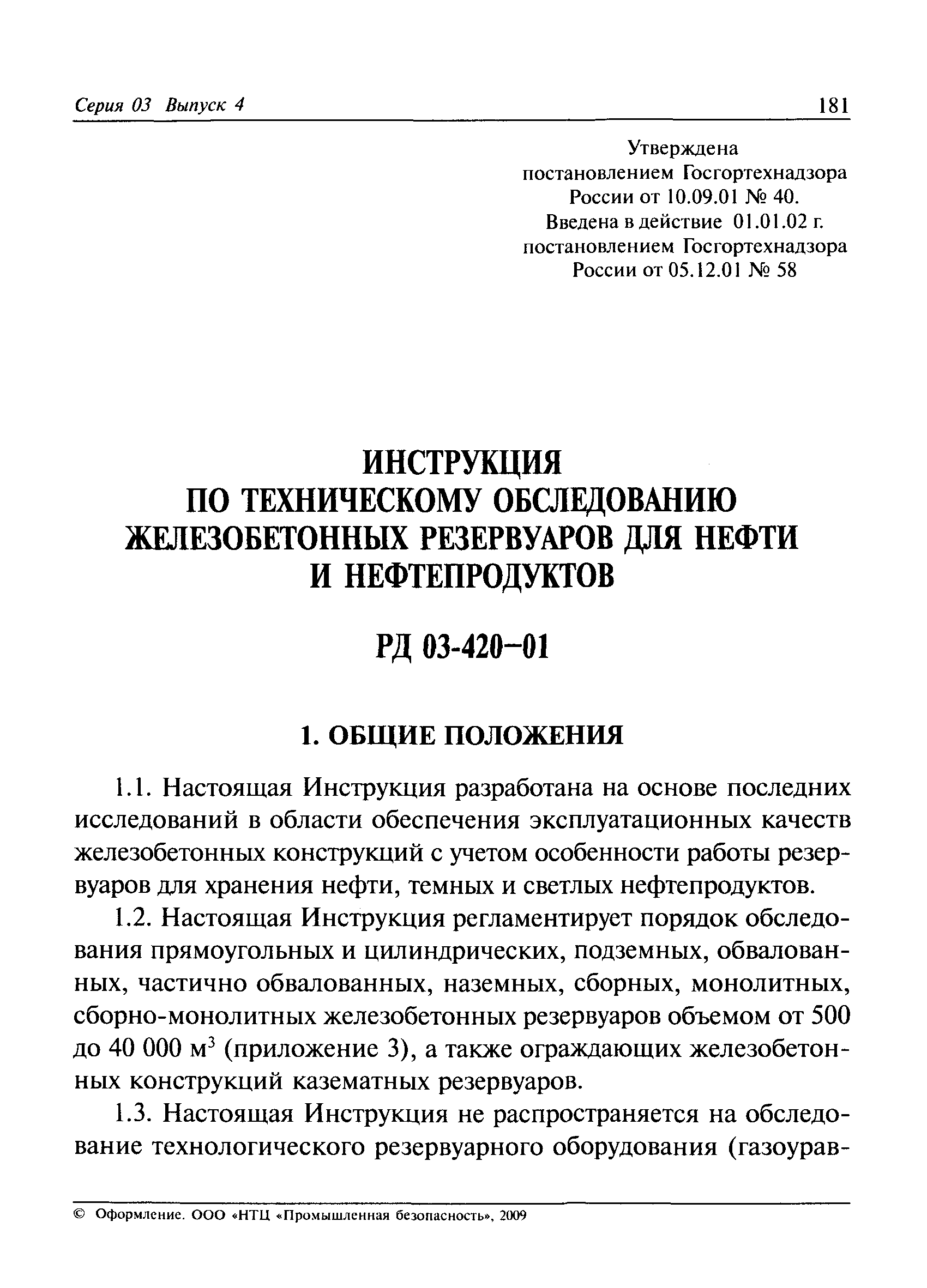

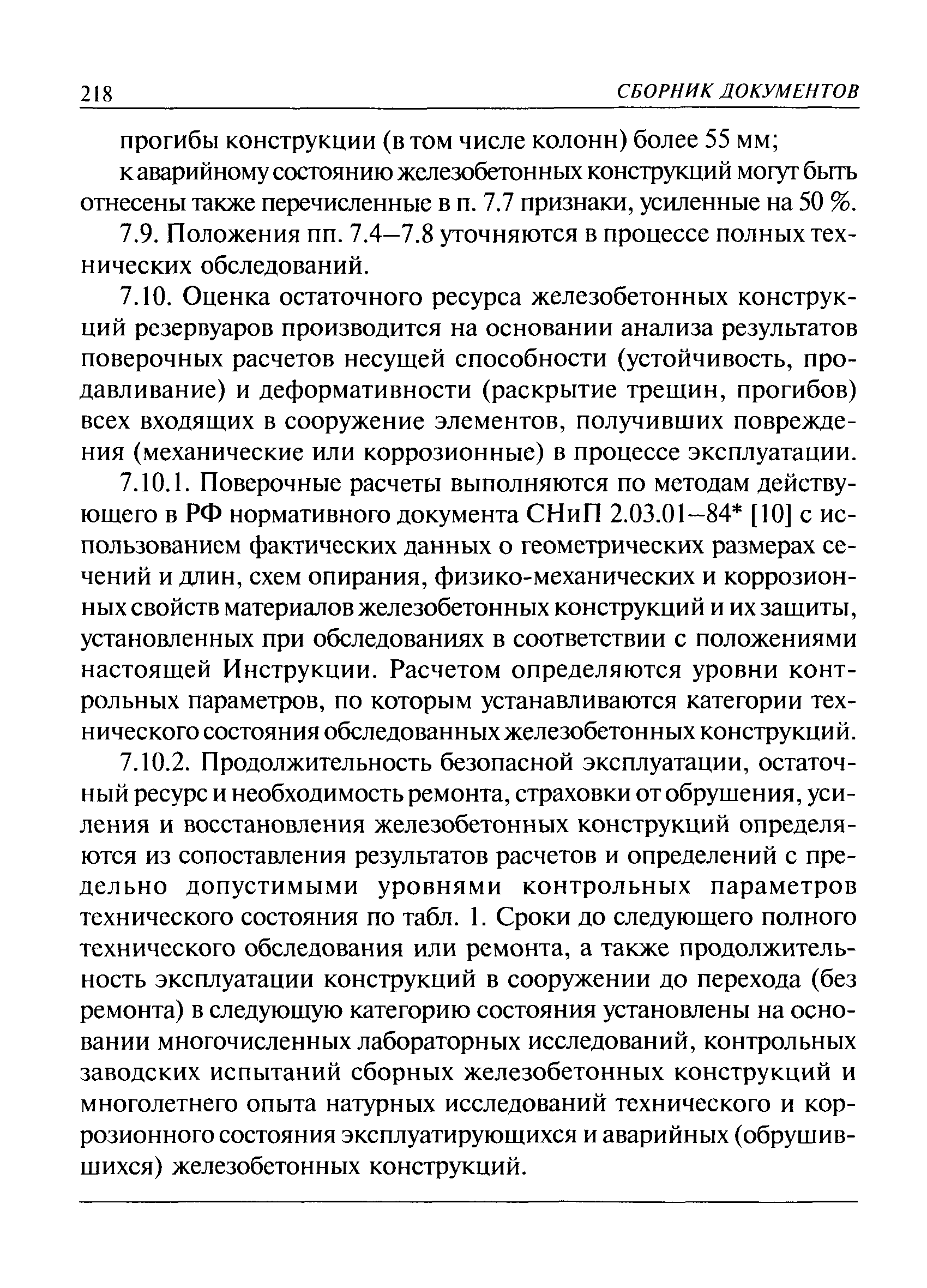

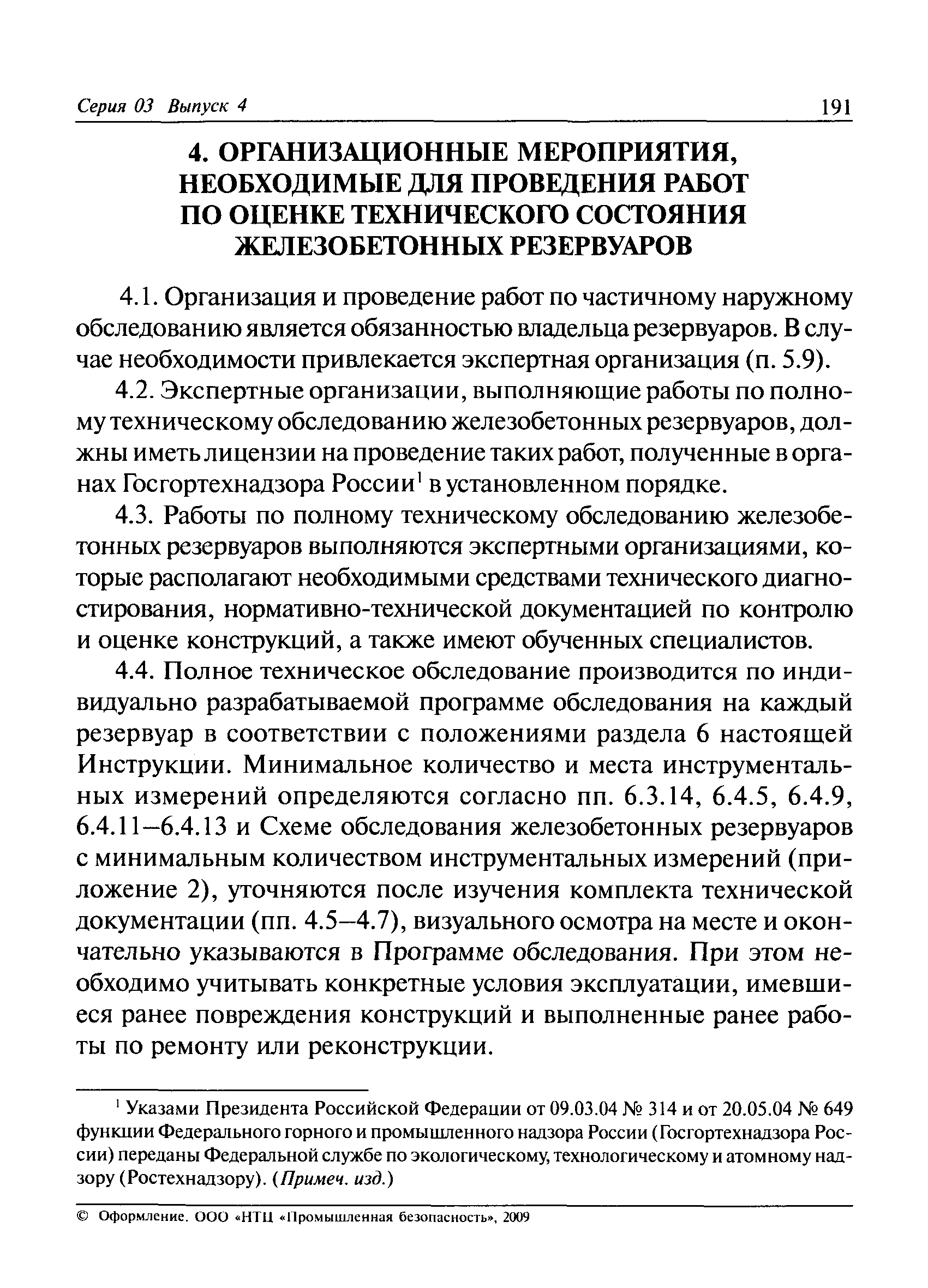

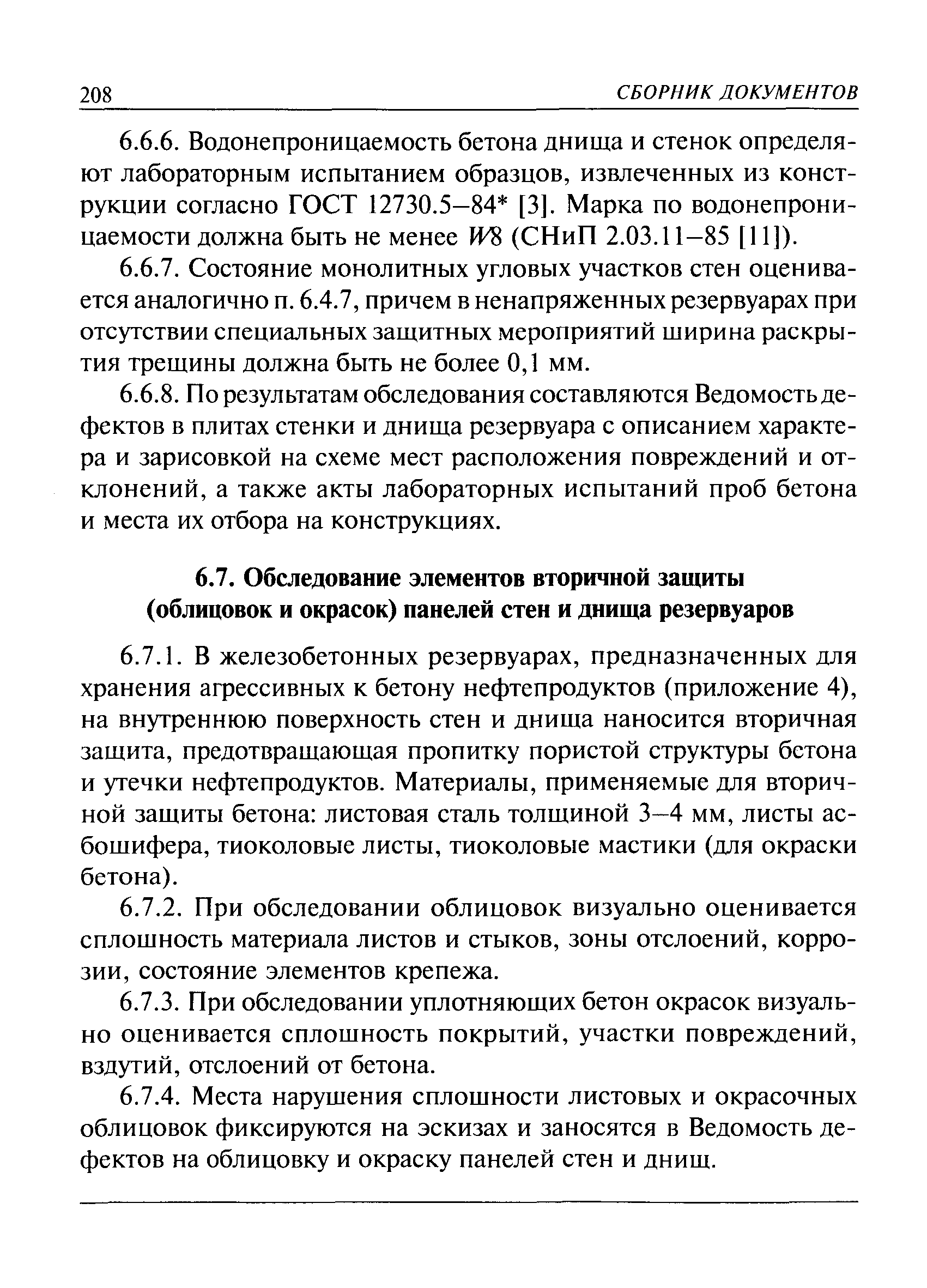

Оглавление:	1 Общие положения 2 Порядок проведения оценки технического состояния железобетонных резервуаров 3 Основные факторы сокращения сроков эксплуатации железобетонных резервуаров    3.1 Воздействие внешних факторов    3.2 Воздействие технологических факторов 4 Организационные мероприятия, необходимые для проведения работ по оценке технического состояния железобетонных резервуаров 5 Частичное наружное обследование железобетонных резервуаров 6 Полное техническое обследование железобетонных резервуаров    6.1 Общие положения    6.2 Анализ комплекта эксплуатационно-технической документации    6.3 Обследование наружных поверхностей стен резервуаров    6.4 Обследование железобетонных конструкций внутри резервуаров    6.5 Обследование покрытия резервуаров    6.6 Обследование стенок и днища резервуаров    6.7 Обследование элементов вторичной защиты (облицовок и окрасок) панелей стен и днища резервуаров    6.8 Обследование приемо-раздаточных патрубков и места их ввода    6.9 Определение осадки и герметичности резервуаров 7 Оценка остаточного ресурса безопасной эксплуатации конструкций железобетонных резервуаров 8 Оформление и выдача заключения экспертизы промышленной безопасности по техническому состоянию железобетонного резервуара Приложение 1 Термины и определения Приложение 2 Схема обследования железобетонных резервуаров с минимальным количеством инструментальных измерений Приложение 3 Параметры железобетонных резервуаров Приложение 4 Степень агрессивности некоторых видов нефти и нефтепродуктов к железобетону Приложение 5 Акт проведения визуального наружного и внутреннего осмотра железобетонного резервуара Приложение 6 Акт определения прочности бетона железобетонных конструкций Список использованной литературы
Разработан:	Госгортехнадзор России
Утверждён:	10.09.2001 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 40)
Издан:	НТЦ Промышленная безопасность (2001 г. ) НТЦ Промышленная безопасность (2009 г. )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Хранилища. Резервуары. Раздаточные устройства Ценообразование Раздел I. Технологический, строительный, энергетический надзор и охрана окружающей среды в части, касающейся ограничения негативного техногенного воздействия IV. Нормативные правовые акты и нормативы Промышленная безопасность Общие для различных опасных производственных объектов Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Госгортехнадзора

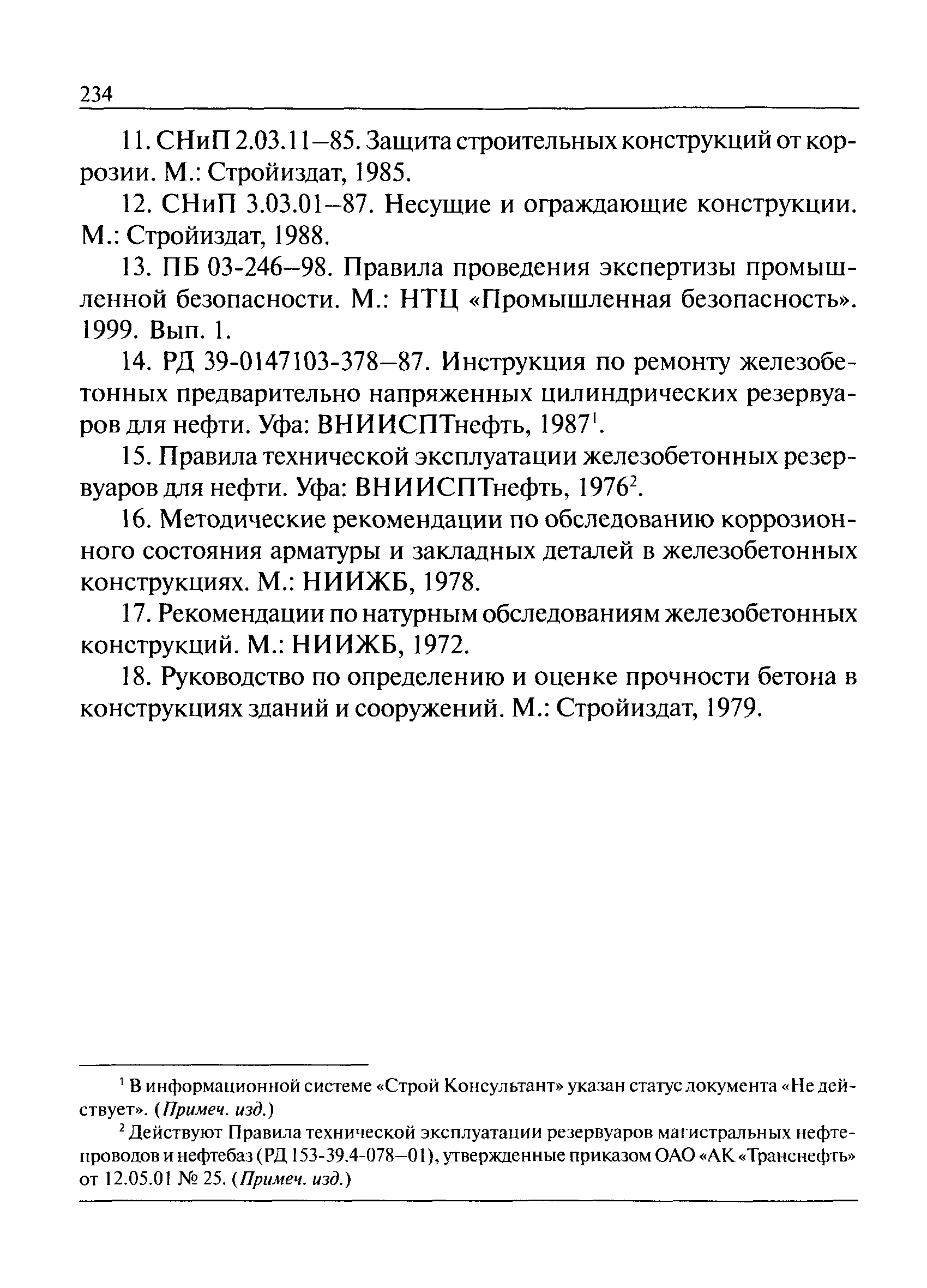

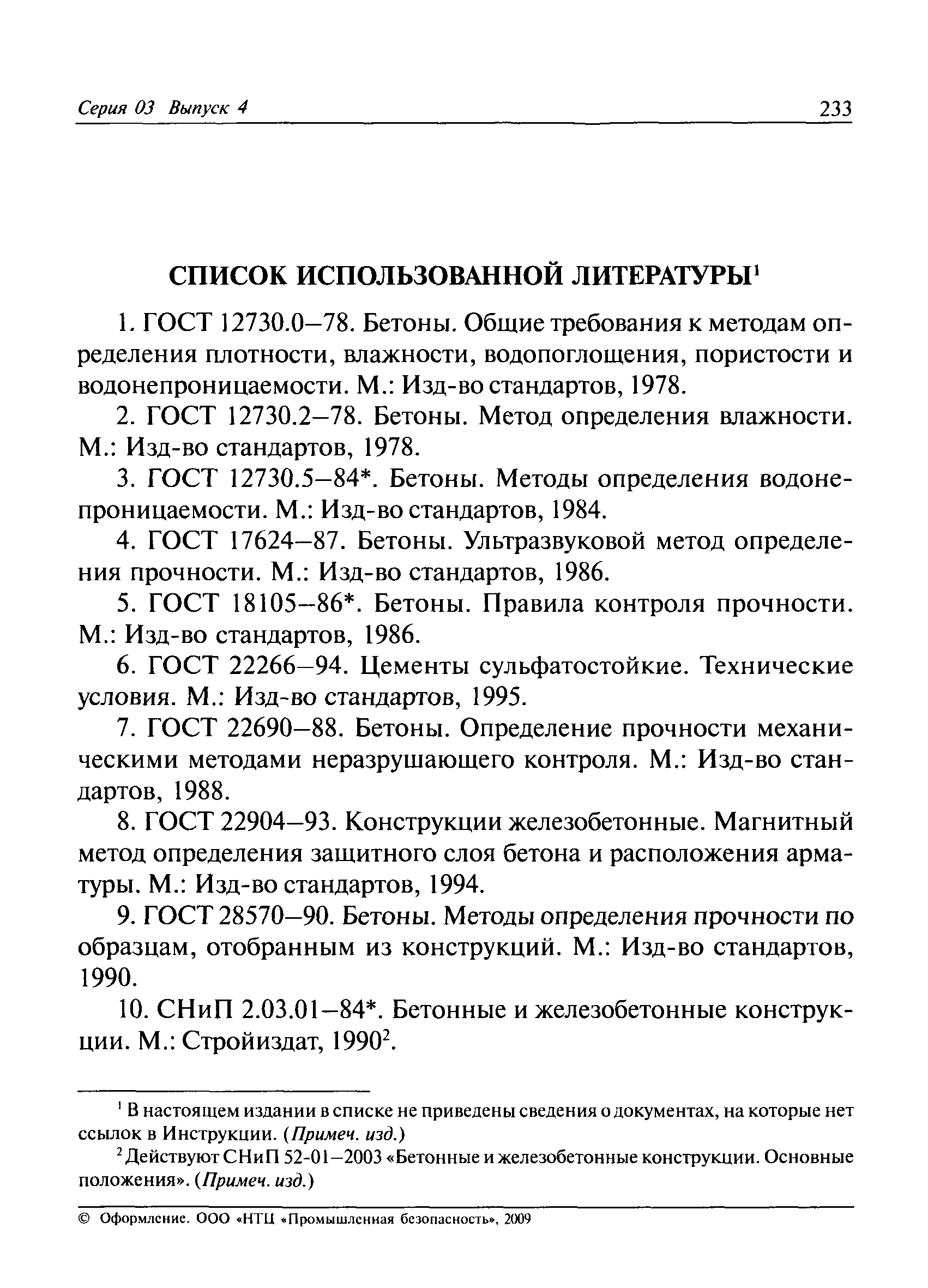

Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры» ГОСТ 22266-94 «Цементы сульфатостойкие. Технические условия» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.2-78 «Бетоны. Метод определения влажности» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля» ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций» ПБ 03-246-98 «Правила проведения экспертизы промышленной безопасности» РД 22-01-97 «Требования к проведению оценки безопасности эксплуатации производственных зданий и сооружений поднадзорных промышленных производств и объектов (обследования строительных конструкций специализированными организациями)» РД 03-380-00 «Инструкция по обследованию шаровых резервуаров и газгольдеров для хранения сжиженных газов под давлением» РД 03-410-01 «Инструкция по проведению комплексного технического освидетельствования изотермических резервуаров сжиженных газов» Рекомендации «Рекомендации по натурным обследованиям железобетонных конструкций» СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения» РД 39-0147103-378-87 «Инструкция по ремонту железобетонных предварительно напряженных цилиндрических резервуаров для нефти» РД 153-39.4-078-01 «Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз»
