Скачать РД 03-380-00 Инструкция по обследованию шаровых резервуаров и газгольдеров для хранения сжиженных газов под давлением

Дата актуализации: 10.08.2017

РД 03-380-00

Инструкция по обследованию шаровых резервуаров и газгольдеров для хранения сжиженных газов под давлением

Обозначение:	РД 03-380-00
Обозначение англ:	RD 03-380-00
Статус:	действует
Название рус.:	Инструкция по обследованию шаровых резервуаров и газгольдеров для хранения сжиженных газов под давлением
Название англ.:	Guidelines for Inspection of Spherical Tanks and Gas Holders for Storage of Liquefied Gases Under Pressure
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002
Область применения:	Требования Инструкции распространяются на проведение комплексного технического обследования наземных стальных сварных шаровых резервуаров и газгольдеров объемом от 25 до 2000 м3 и более для хранения легковоспламеняющихся жидкостей (ЛВЖ), сжиженных газов (СУГ, СПГ), сжатых газов, агрессивных продуктов (кислот) и игристых вин под давлением от 0,25 до 1,8 МПа при климатическом и изотермическом температурном режиме.

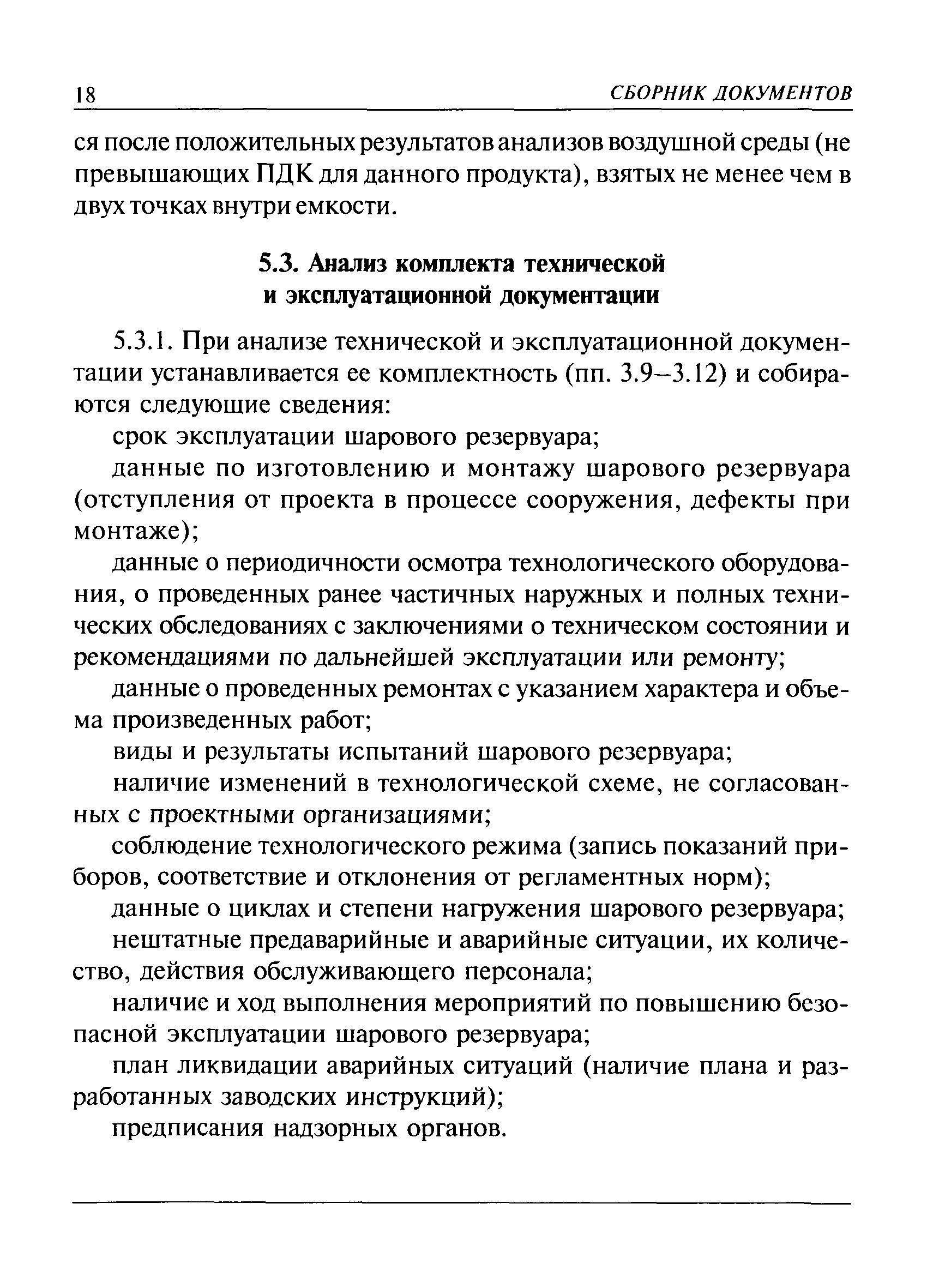

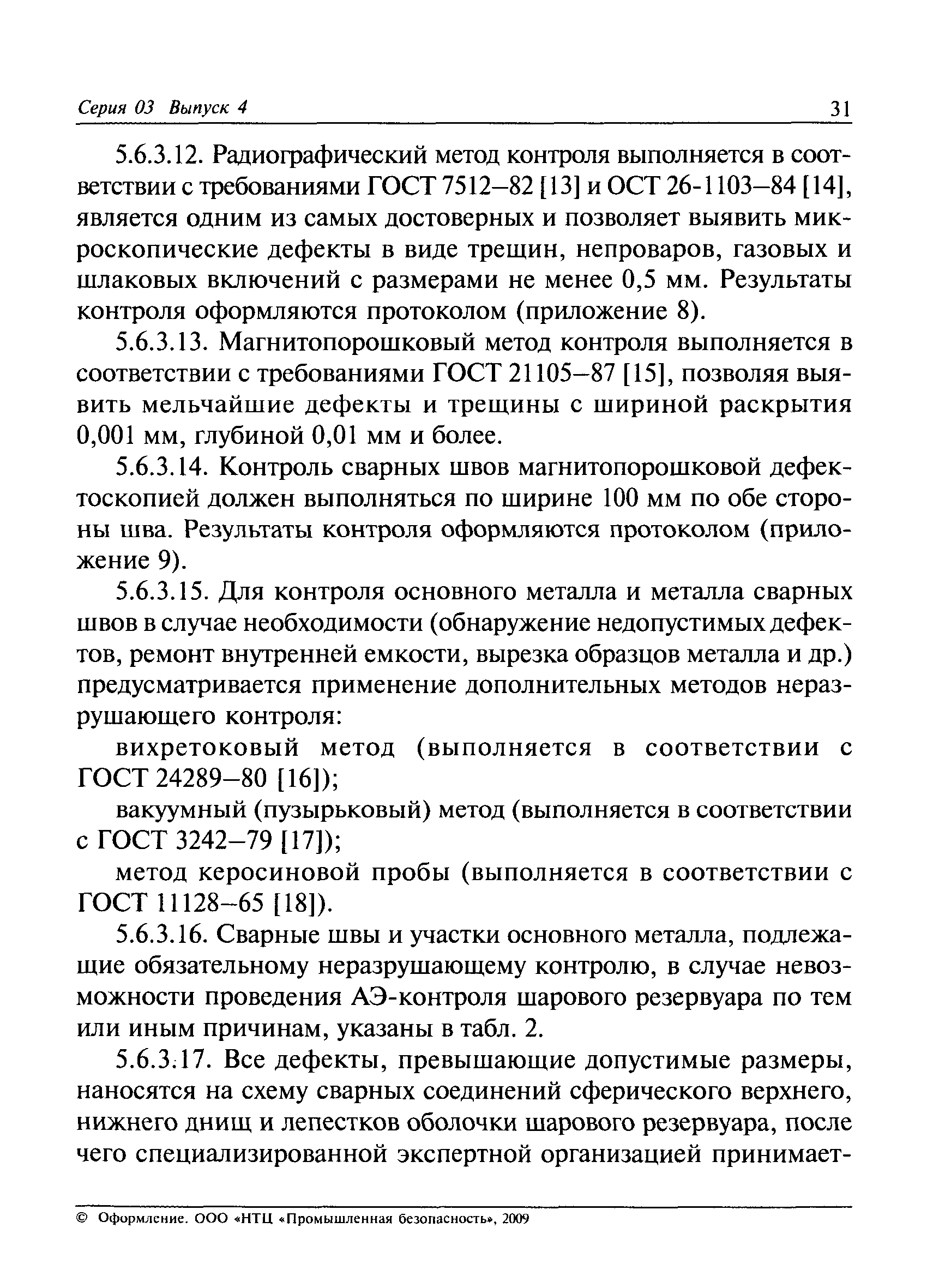

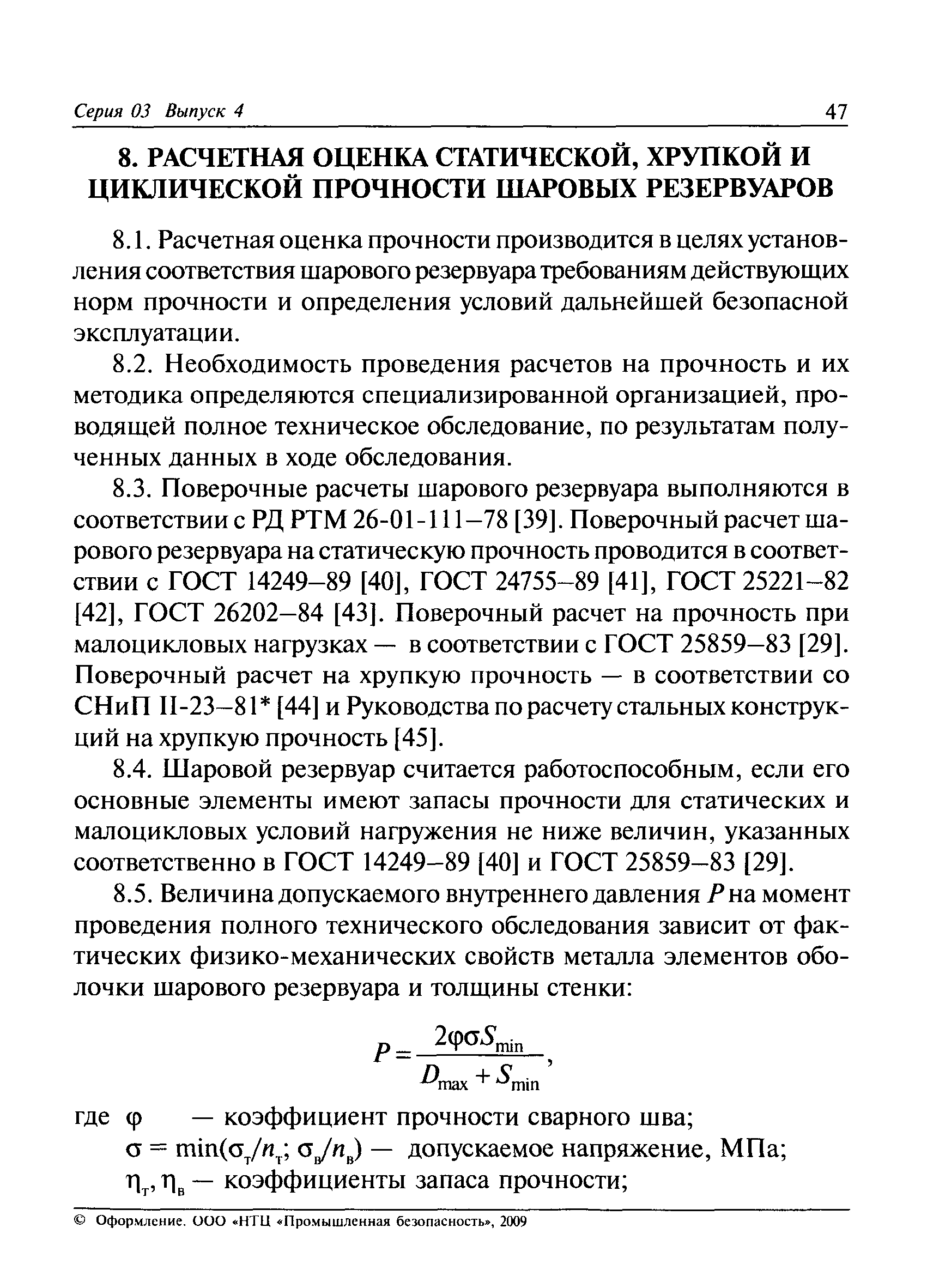

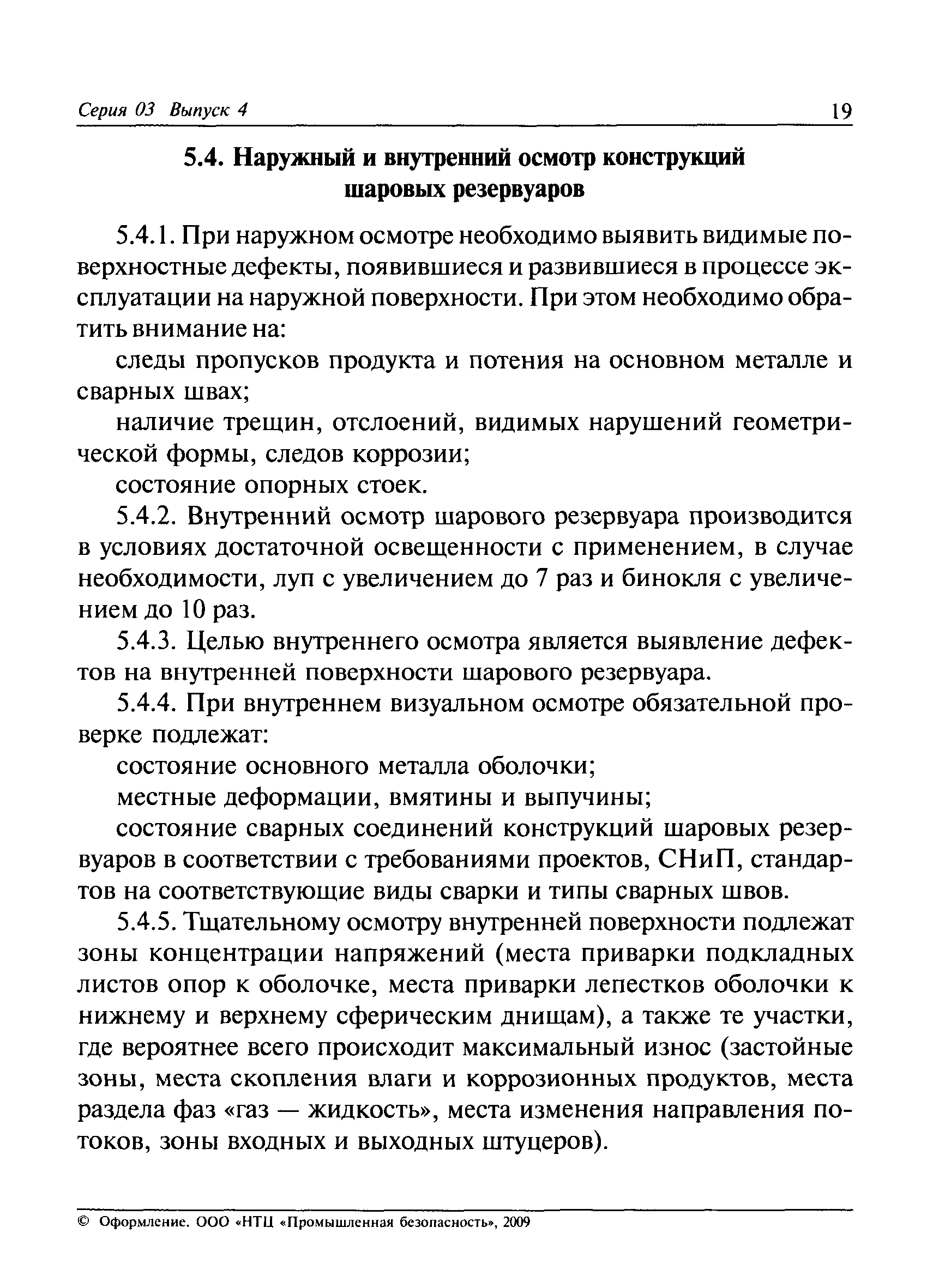

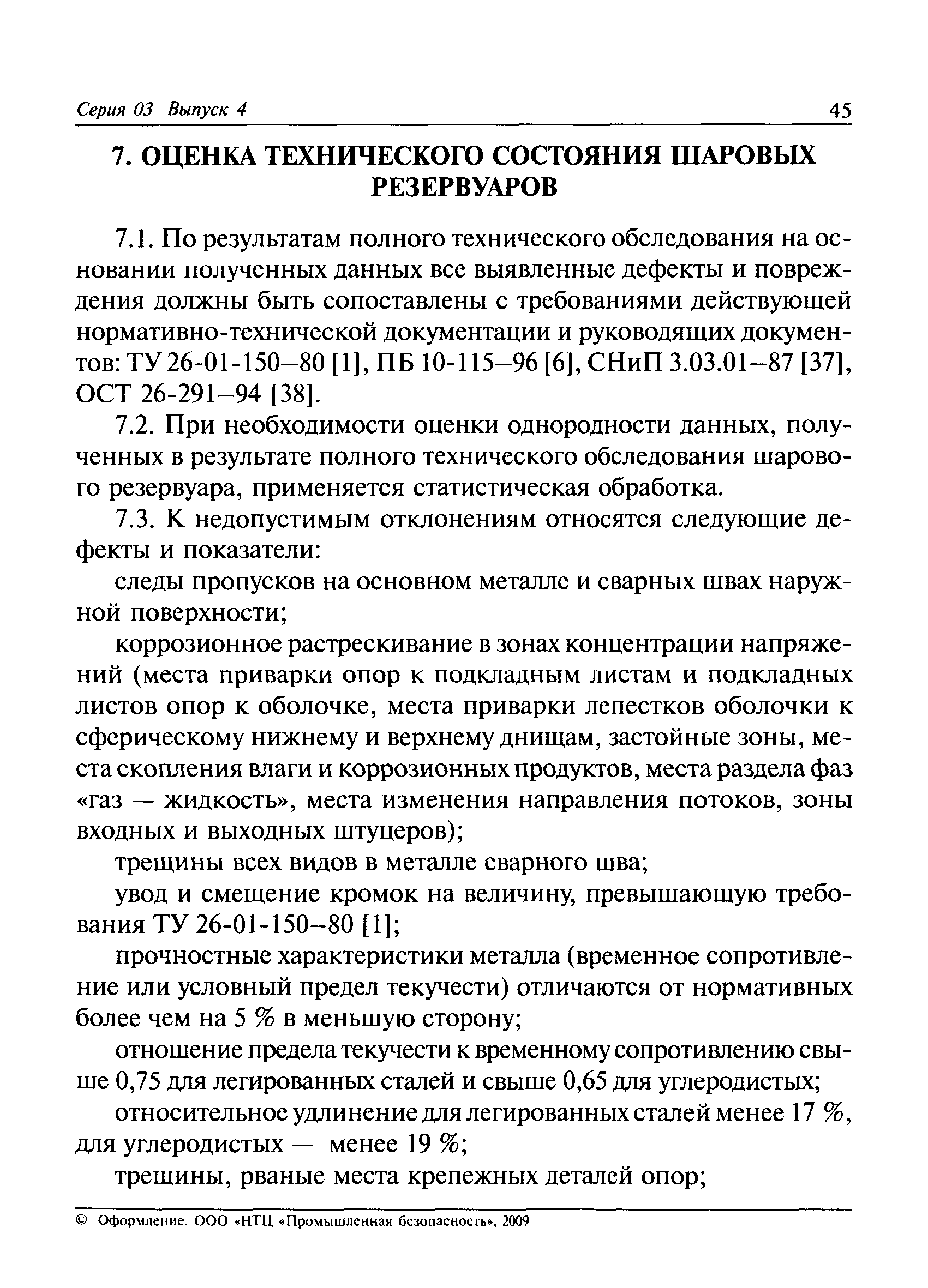

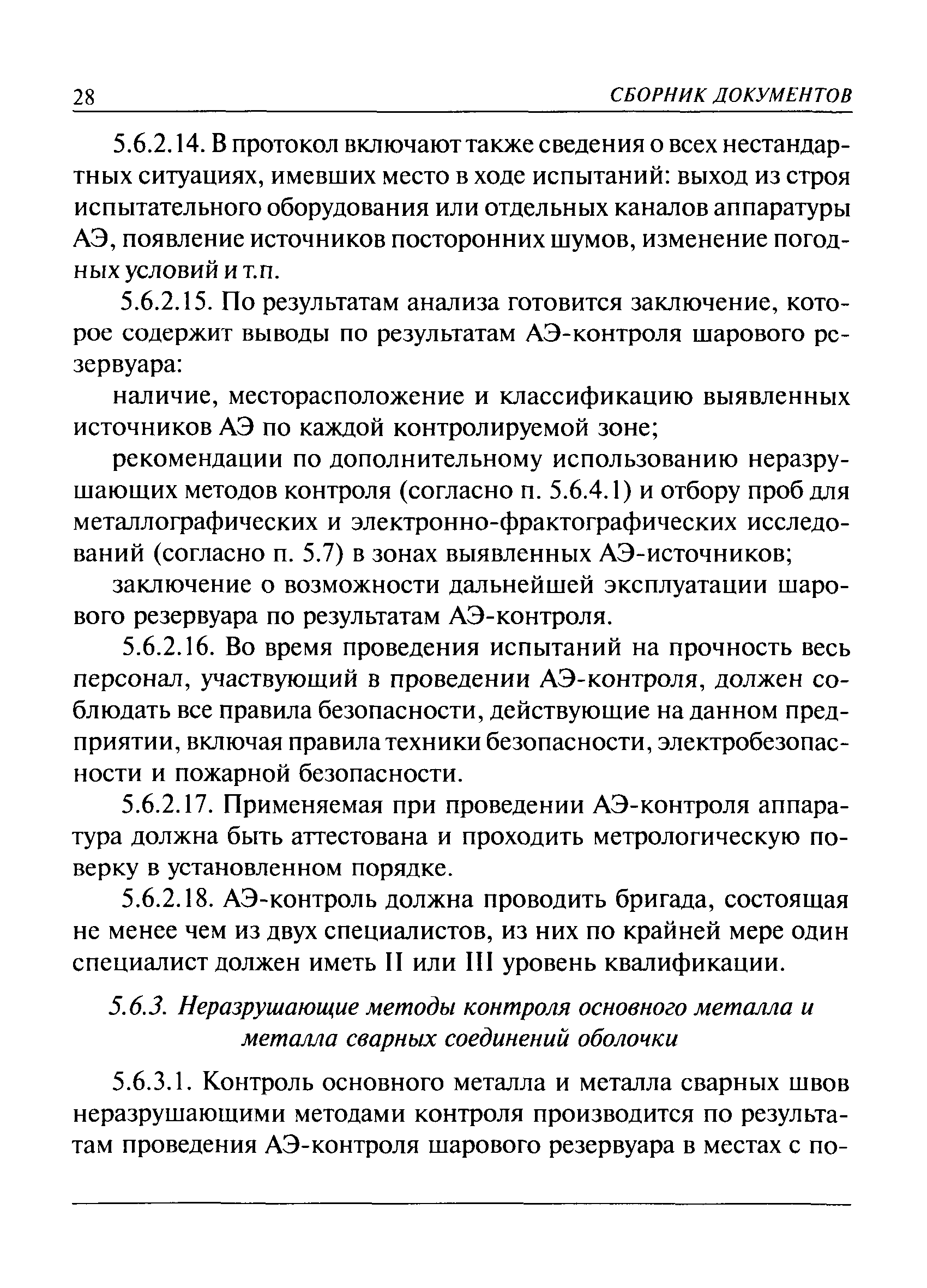

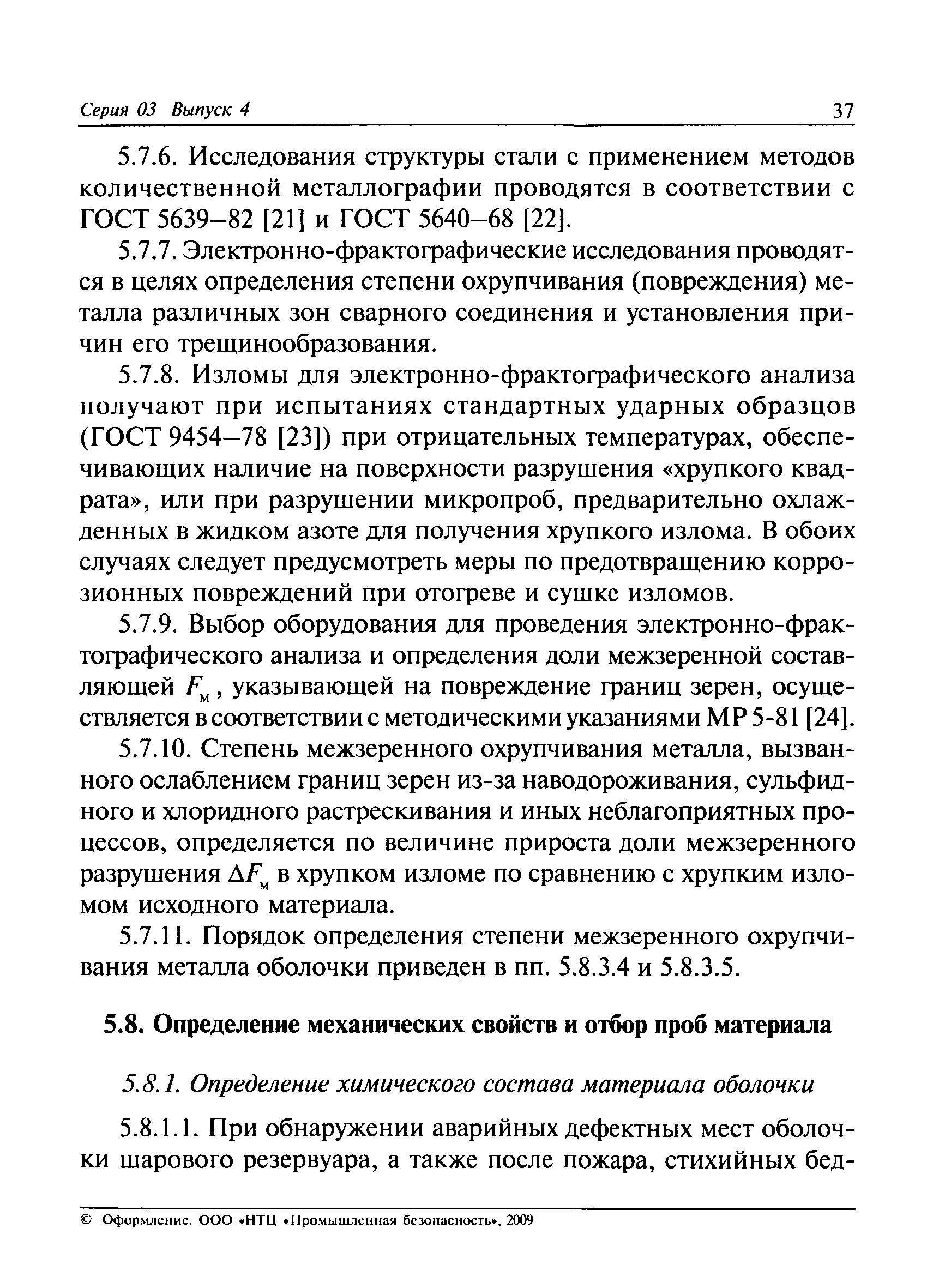

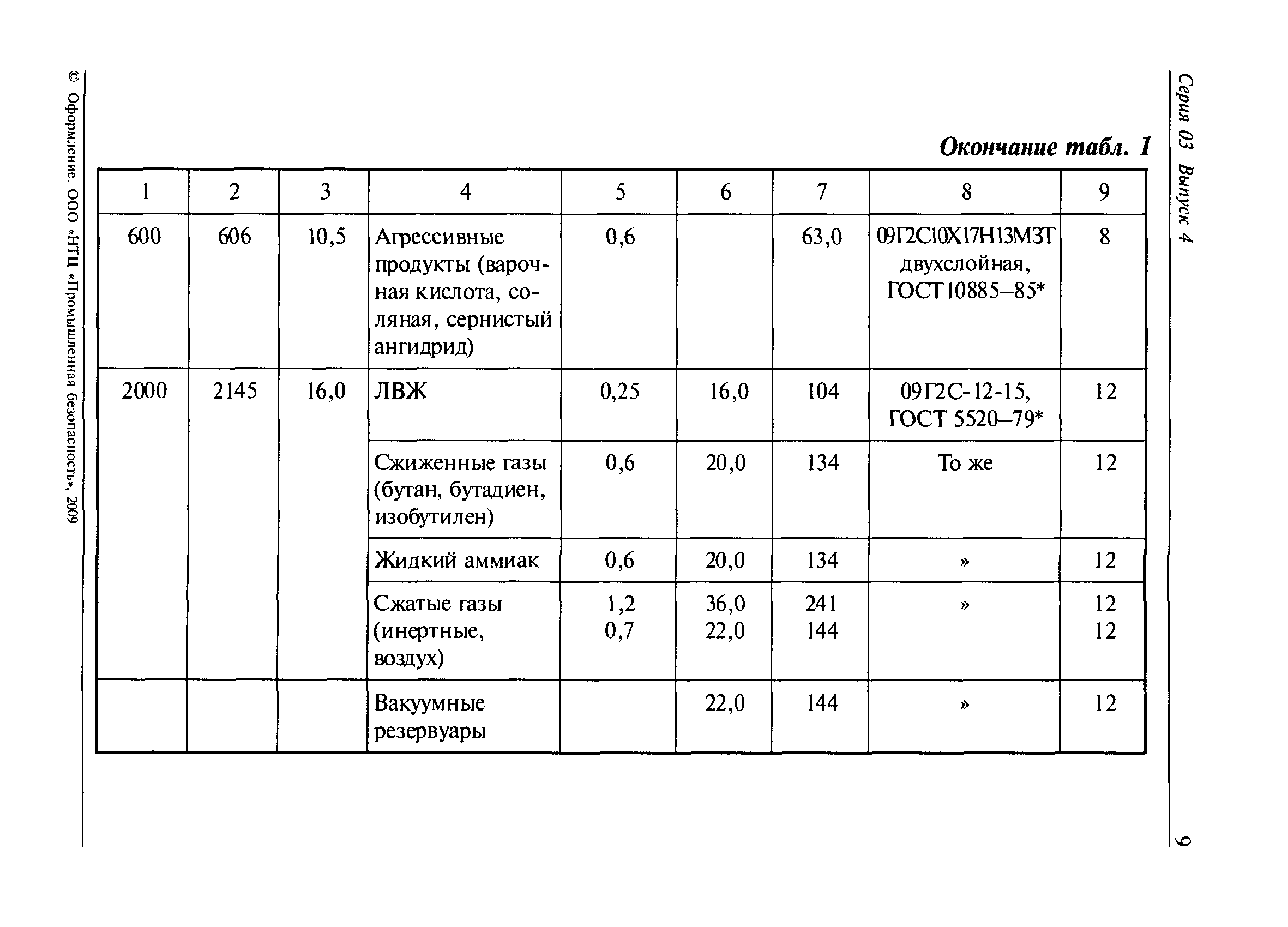

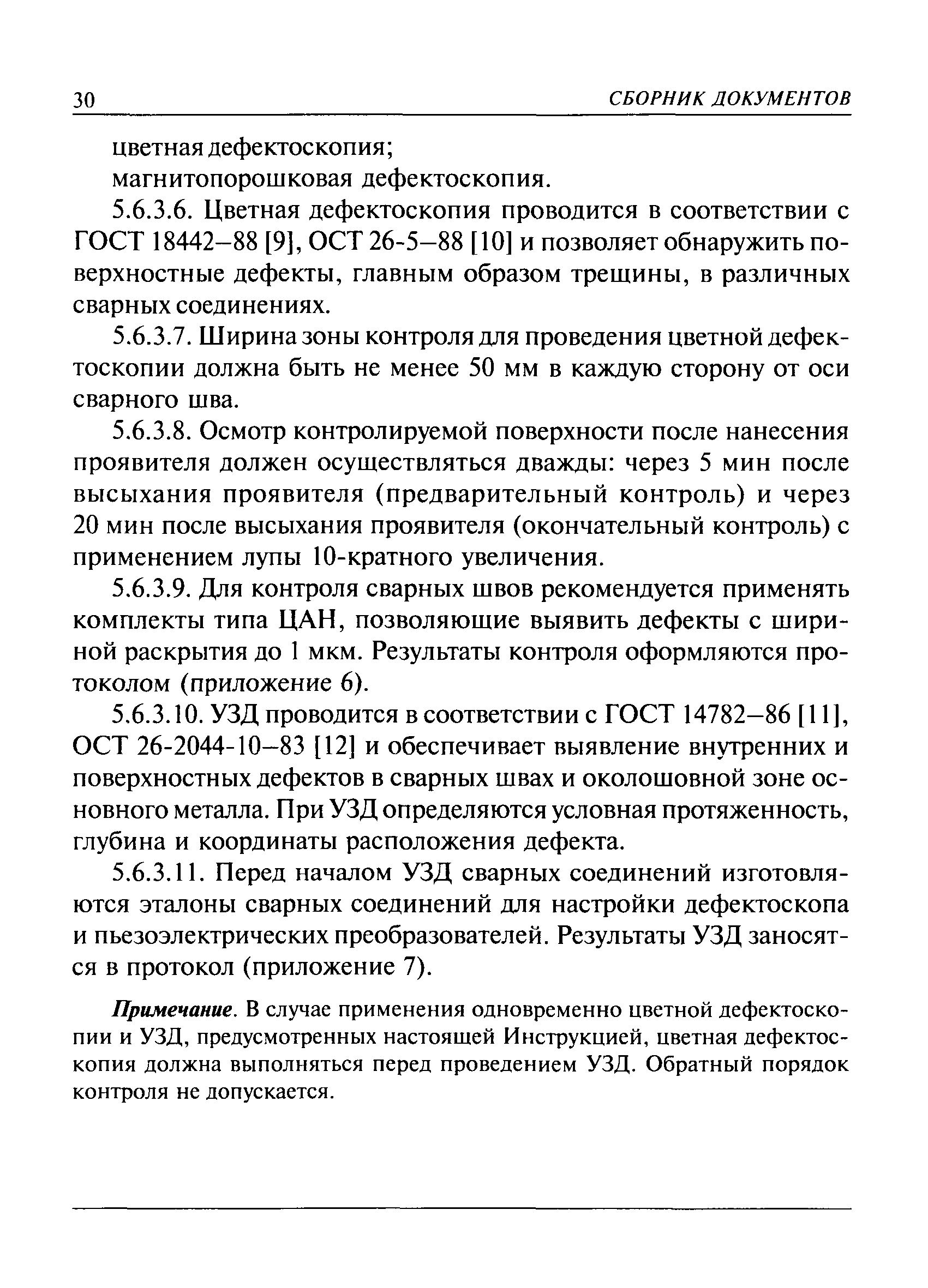

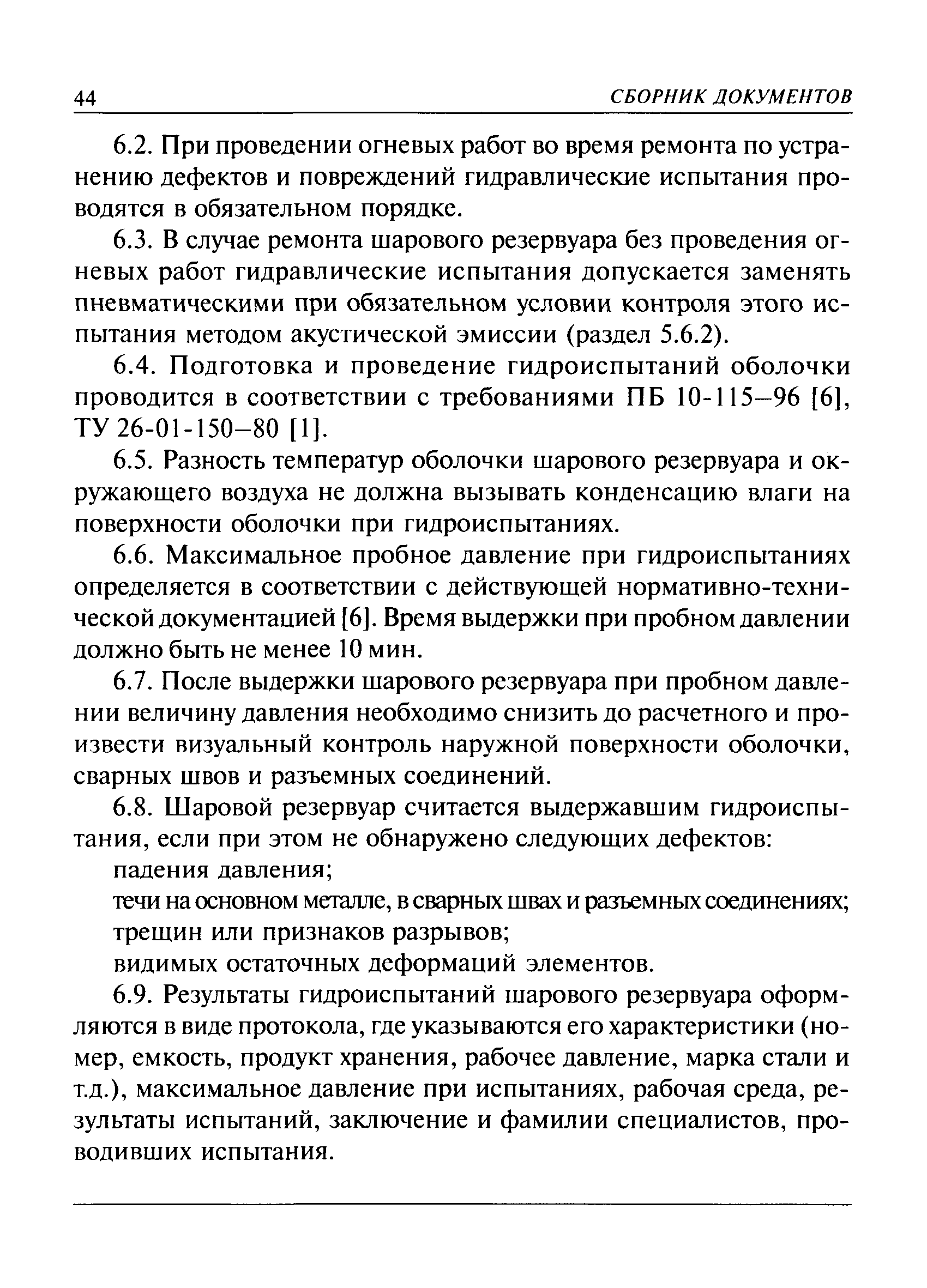

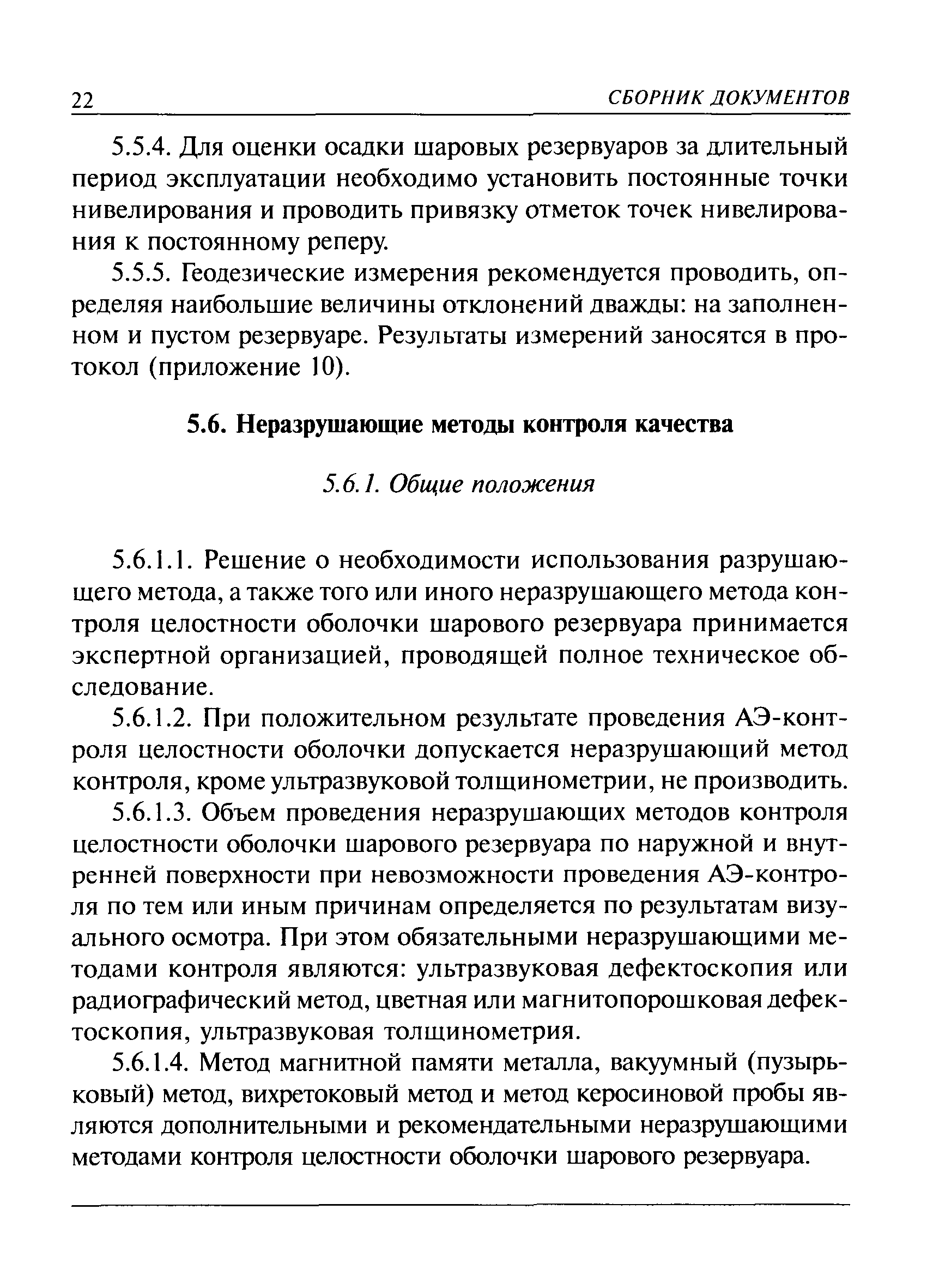

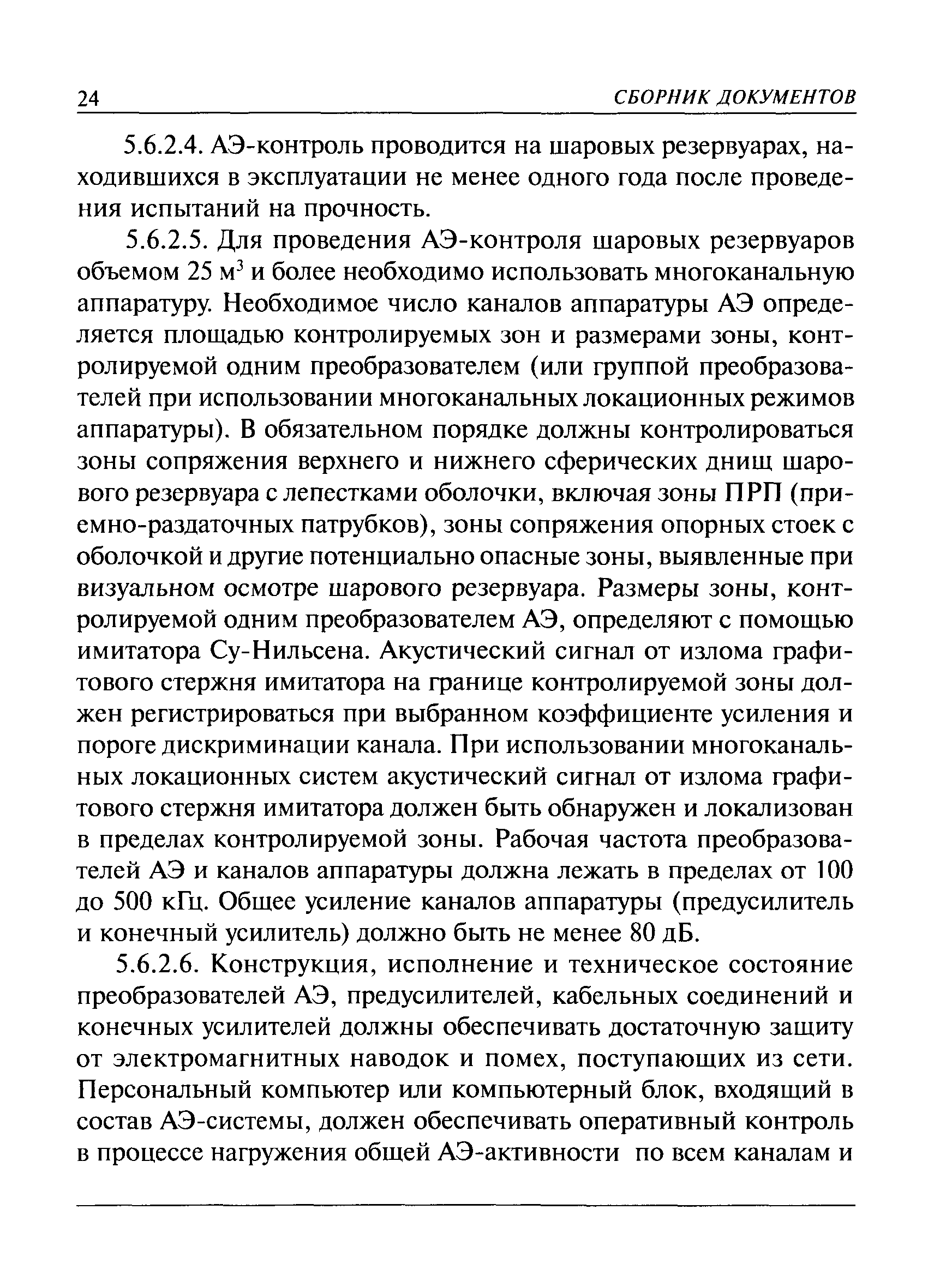

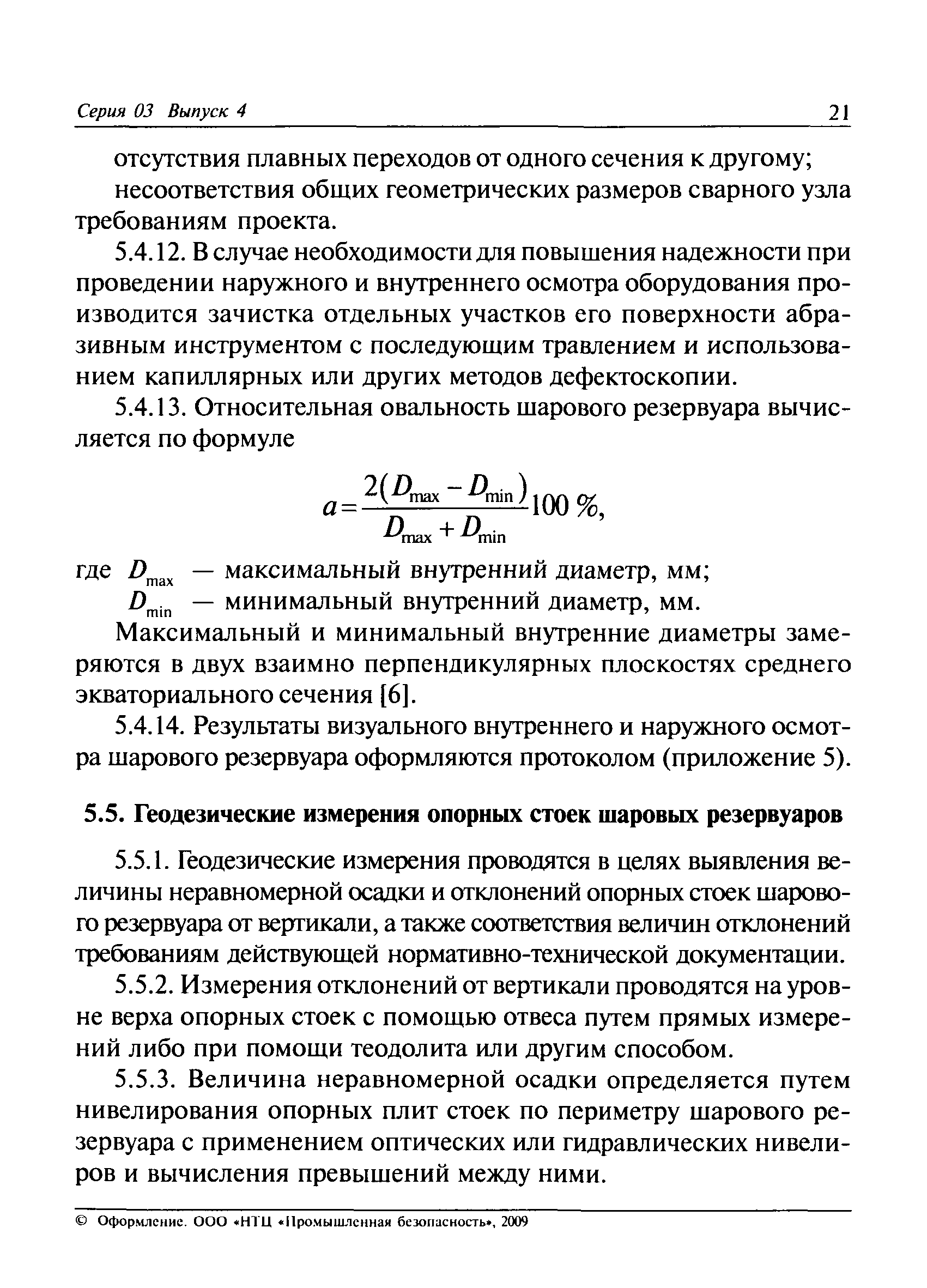

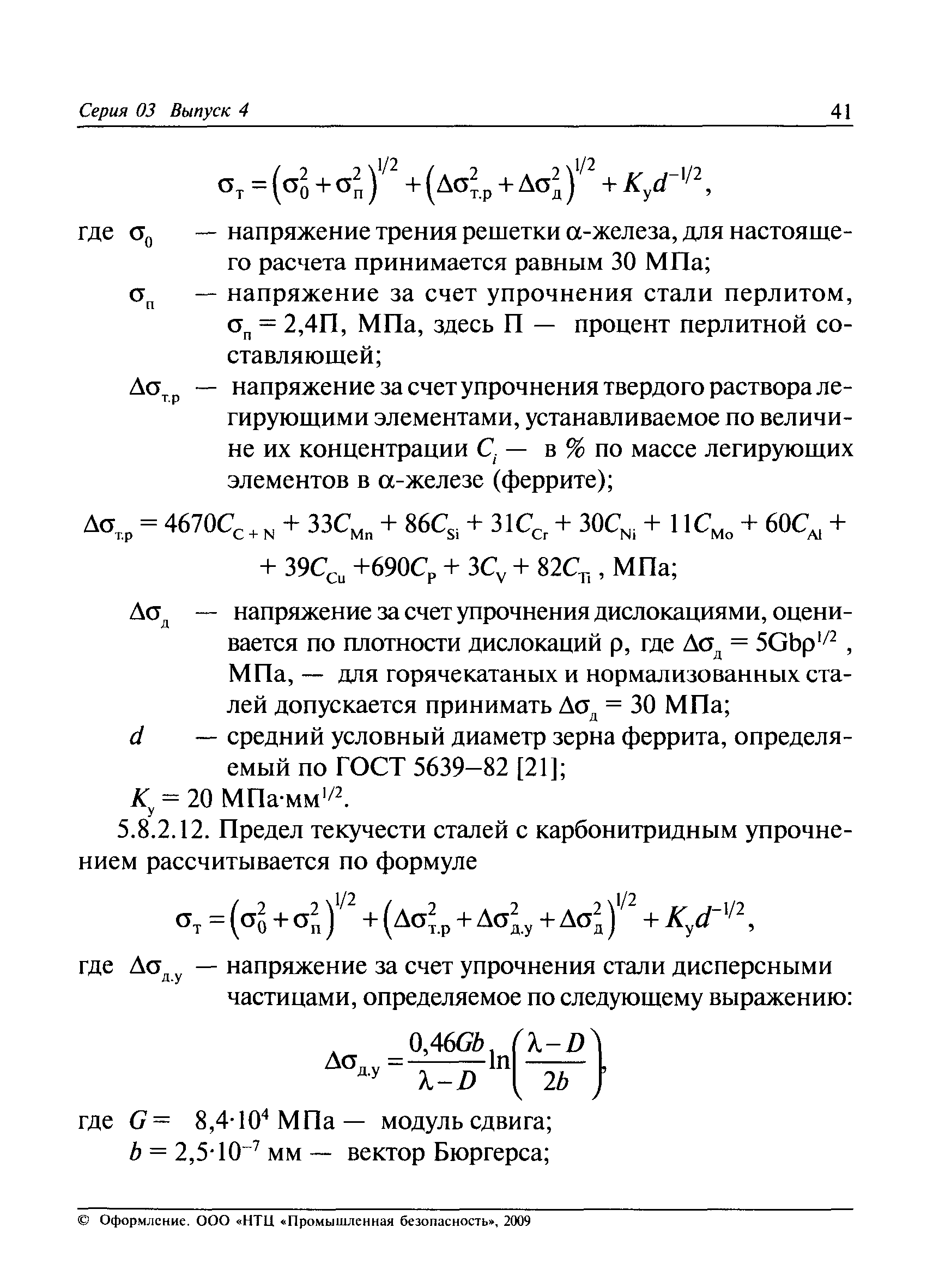

Оглавление:	1 Общие положения 2 Техническая характеристика шаровых резервуаров 3 Организационные мероприятия и порядок проведения комплексного технического обследования шаровых резервуаров 4 Периодический контроль технического состояния шаровых резервуаров 5 Полное техническое обследование шаровых резервуаров    5.1 Общие положения    5.2 Остановка и подготовка шаровых резервуаров к обследованию    5.3 Анализ комплекта технической и эксплуатационной документации    5.4 Наружный и внутренний осмотр конструкций шаровых резервуаров    5.5 Геодезические измерения опорных стоек шаровых резервуаров    5.6 Неразрушающие методы контроля каечства    5.7 Металлографические и электронно-фрактографические исследования структурного и коррозионного состояния основного металла и материала сварных швов оболочки    5.8 Определение механических свойств и отбор проб материала 6 Испытания шаровых резервуаров на прочность и герметичность 7 Оценка технического состояния шаровых резервуаров 8 Расчетная оценка статической, хрупкой и циклической прочности шаровых резервуаров 9 Оценка остаточного ресурса безопасной эксплуатации и назначение сроков следующих полных технических обследований шаровых резервуаров 10 Оформление и выдача заключения экспертизы промышленной безопасности по результатам полного технического обследования Приложения

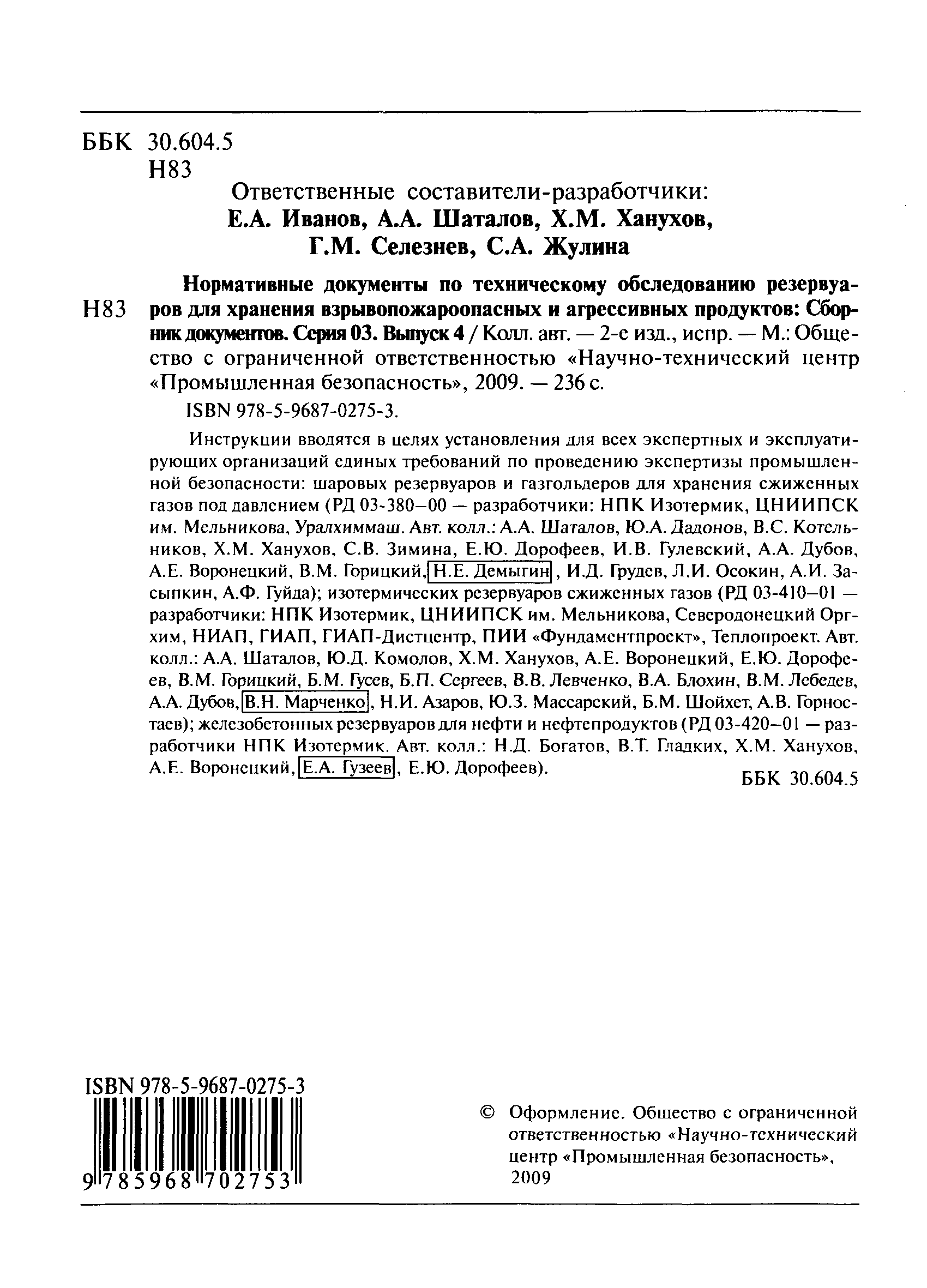

Разработан:	Научно-производственный консорциум Изотермик АО ЦНИИпроектстальконструкция им. Мельникова АО Уралхиммаш
Утверждён:	20.09.2000 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 51)

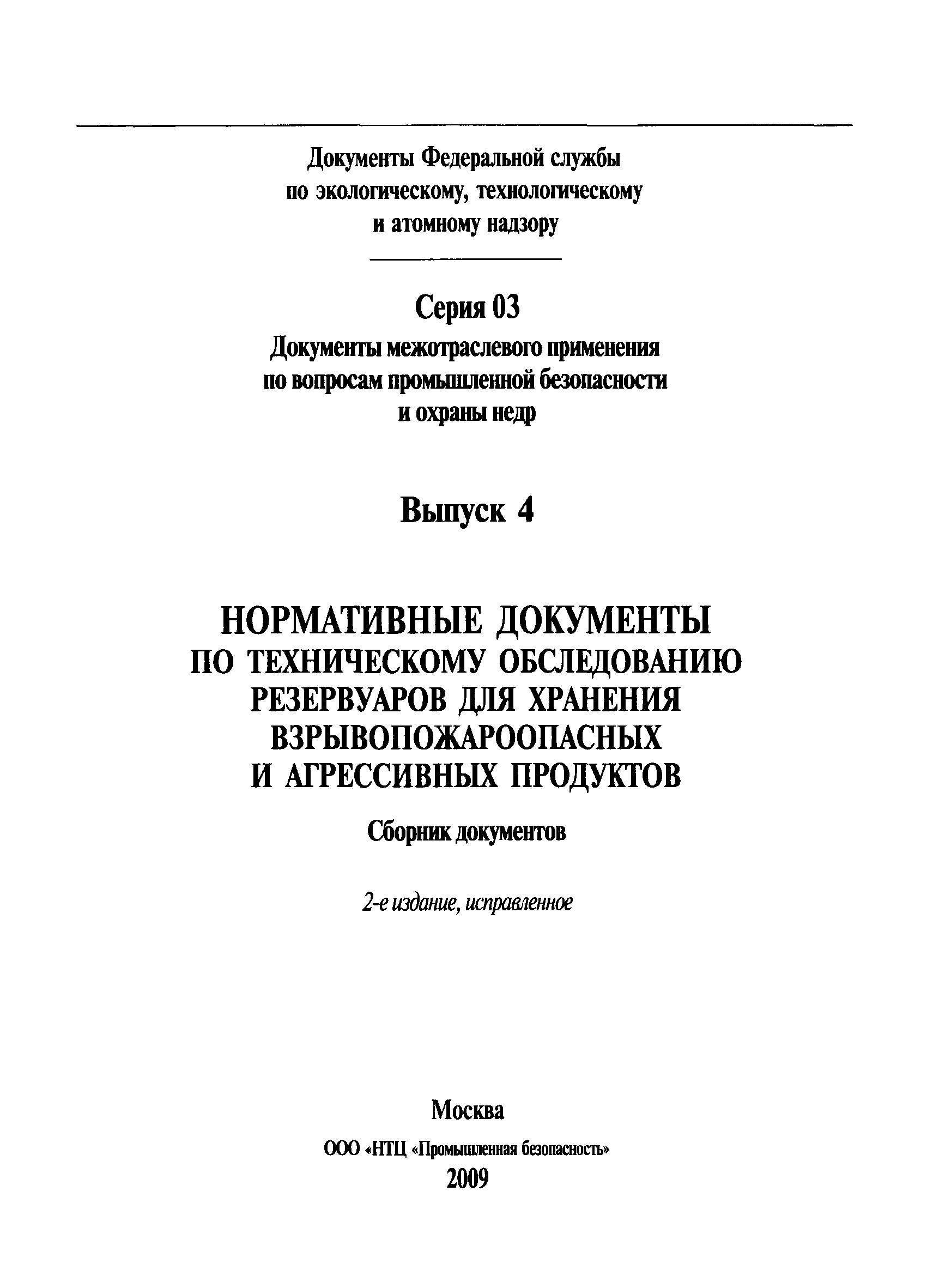

Издан:	НТЦ Промышленная безопасность (2001 г. ) НТЦ Промышленная безопасность (2009 г. )
Расположен в:	Техническая документация Экология ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Сосуды под давлением, газовые баллоны Ценообразование Раздел I. Технологический, строительный, энергетический надзор и охрана окружающей среды в части, касающейся ограничения негативного техногенного воздействия IV. Нормативные правовые акты и нормативы Промышленная безопасность Общие для различных опасных производственных объектов Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Госгортехнадзора

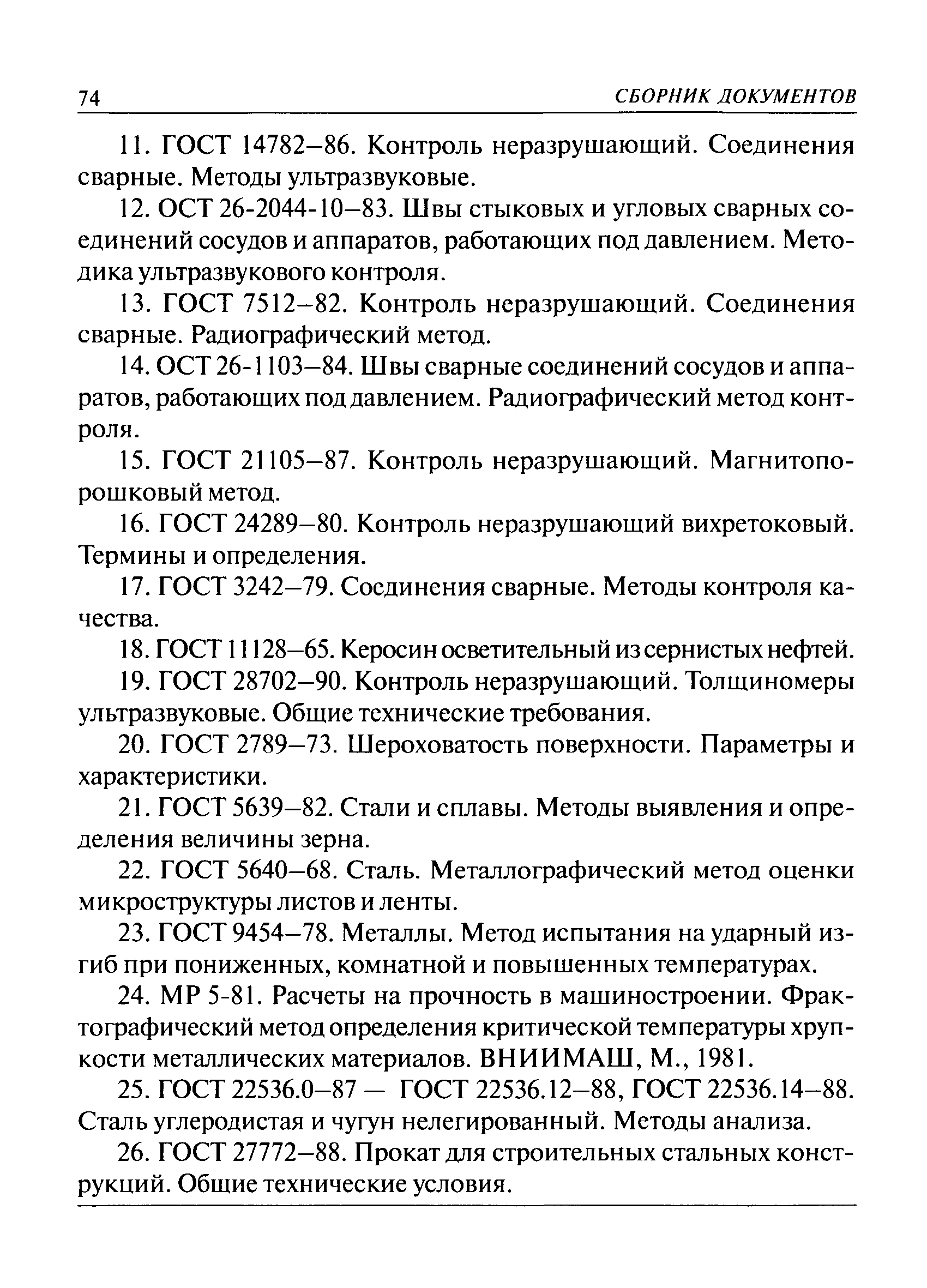

Нормативные ссылки:	СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ПБ 03-110-96 «Правила безопасности для складов сжиженных углеводородных газов и легковоспламеняющихся жидкостей под давлением» ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 5520-79 «Прокат листовой из углеродистой, низколегированной и легированной стали для котлов и сосудов, работающих под давлением. Технические условия» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» ПБ 09-170-97 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ГОСТ 12.2.003-91 «Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности» ПБ 03-246-98 «Правила проведения экспертизы промышленной безопасности» РД 03-131-97 «Правила организации и проведения акустико-эмиссионного контроля сосудов, аппаратов, котлов и технологических трубопроводов» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 24755-89 «Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 25859-83 «Сосуды и аппараты стальные. Нормы и методы расчета на прочность при малоцикловых нагрузках» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» ГОСТ 10885-85 «Сталь листовая горячекатаная двухслойная коррозионно-стойкая. Технические условия» ГОСТ 25221-82 «Сосуды и аппараты. Днища и крышки сферические неотбортованные. Нормы и методы расчета на прочность» ГОСТ 7350-77 «Сталь толстолистовая коррозионно-стойкая, жаростойкая и жаропрочная. Технические условия» Рекомендации «Рекомендации по натурным обследованиям железобетонных конструкций» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры» ГОСТ 22266-94 «Цементы сульфатостойкие. Технические условия» ГОСТ 22761-77 «Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия» ГОСТ 22762-77 «Металлы и сплавы. Метод измерения твердости на пределе текучести вдавливанием шара» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.2-78 «Бетоны. Метод определения влажности» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля» ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций» ГОСТ 24289-80 «Контроль неразрушающий вихретоковый. Термины и определения» ГОСТ 26202-84 «Сосуды и аппараты. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» РД 39-0147103-378-87 «Инструкция по ремонту железобетонных предварительно напряженных цилиндрических резервуаров для нефти» СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» ОСТ 26-291-94 «Сосуды и аппараты стальные сварные. Общие технические условия» РД 153-39.4-078-01 «Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз» РД 03-410-01 «Инструкция по проведению комплексного технического освидетельствования изотермических резервуаров сжиженных газов» РД 03-420-01 «Инструкция по техническому обследованию железобетонных резервуаров для нефти и нефтепродуктов» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа» ГОСТ 22536.12-88 «Сталь углеродистая и чугун нелегированный. Методы определения ванадия» ГОСТ 22536.14-88 «Сталь углеродистая и чугун нелегированный. Метод определения циркония» ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования»
