Скачать РД 03-410-01 Инструкция по проведению комплексного технического освидетельствования изотермических резервуаров сжиженных газов

Дата актуализации: 10.08.2017

РД 03-410-01

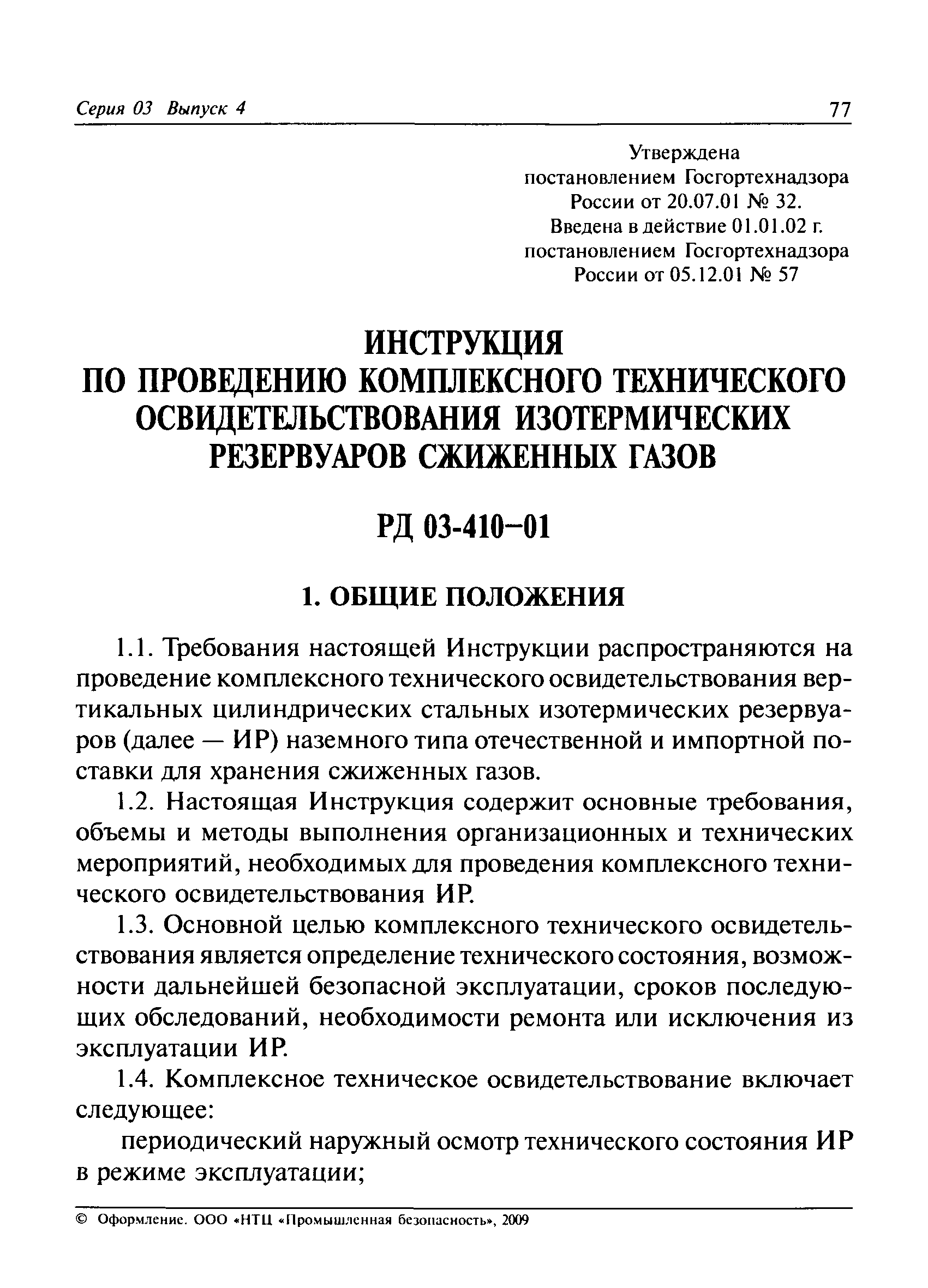

Инструкция по проведению комплексного технического освидетельствования изотермических резервуаров сжиженных газов

Обозначение:	РД 03-410-01
Обозначение англ:	RD 03-410-01
Статус:	действует
Название рус.:	Инструкция по проведению комплексного технического освидетельствования изотермических резервуаров сжиженных газов
Название англ.:	Guidelines for Comprehensive Technical Certification of Isothermic Tanks for Liquefied Gases
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.01.2002
Область применения:	Требования инструкции распространяются на проведение комплексного технического освидетельствования вертикальных цилиндрических стальных изотермических резервуаров наземного типа отечественного и импортной поставки для хранения сжиженных газов.

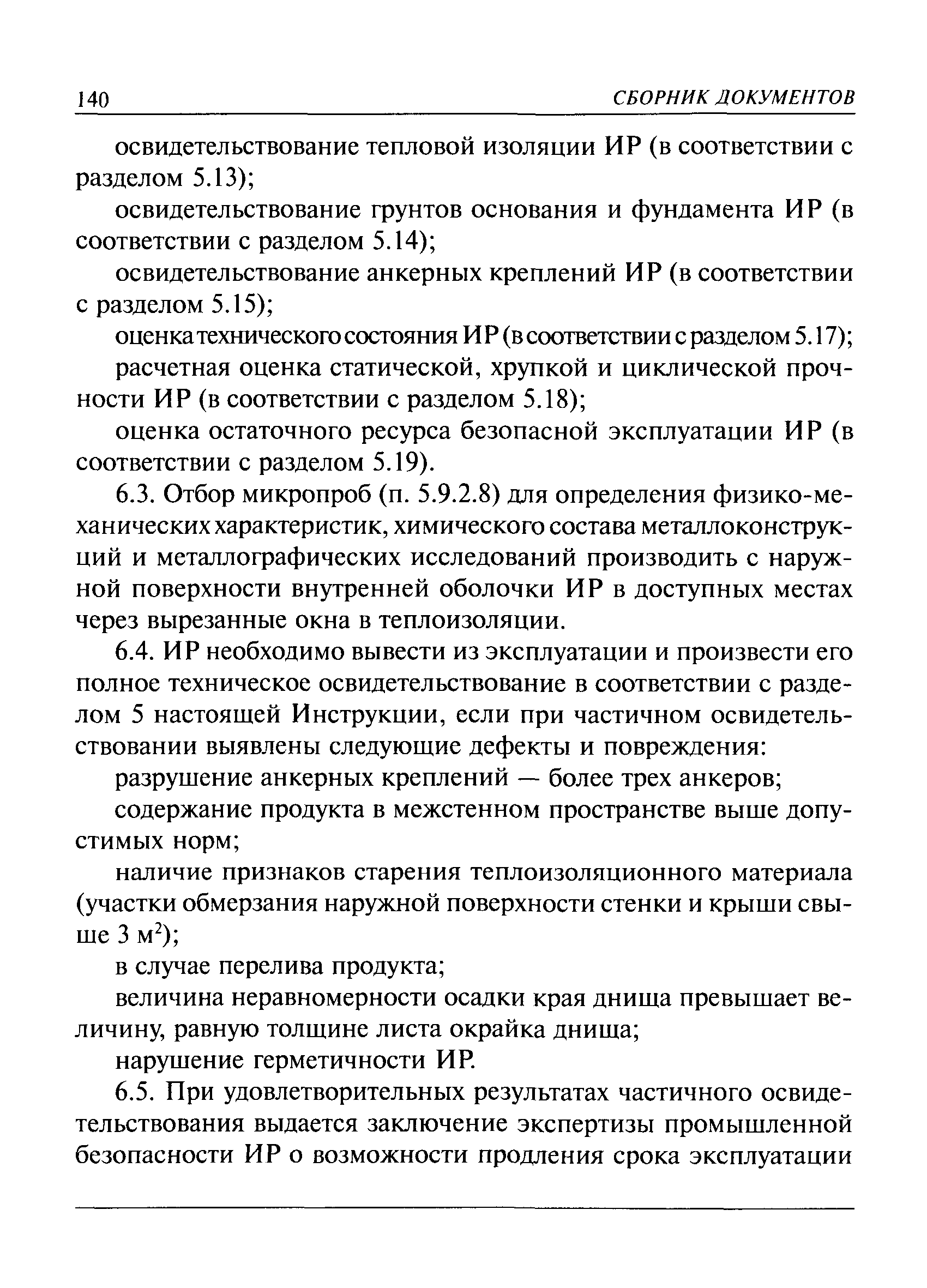

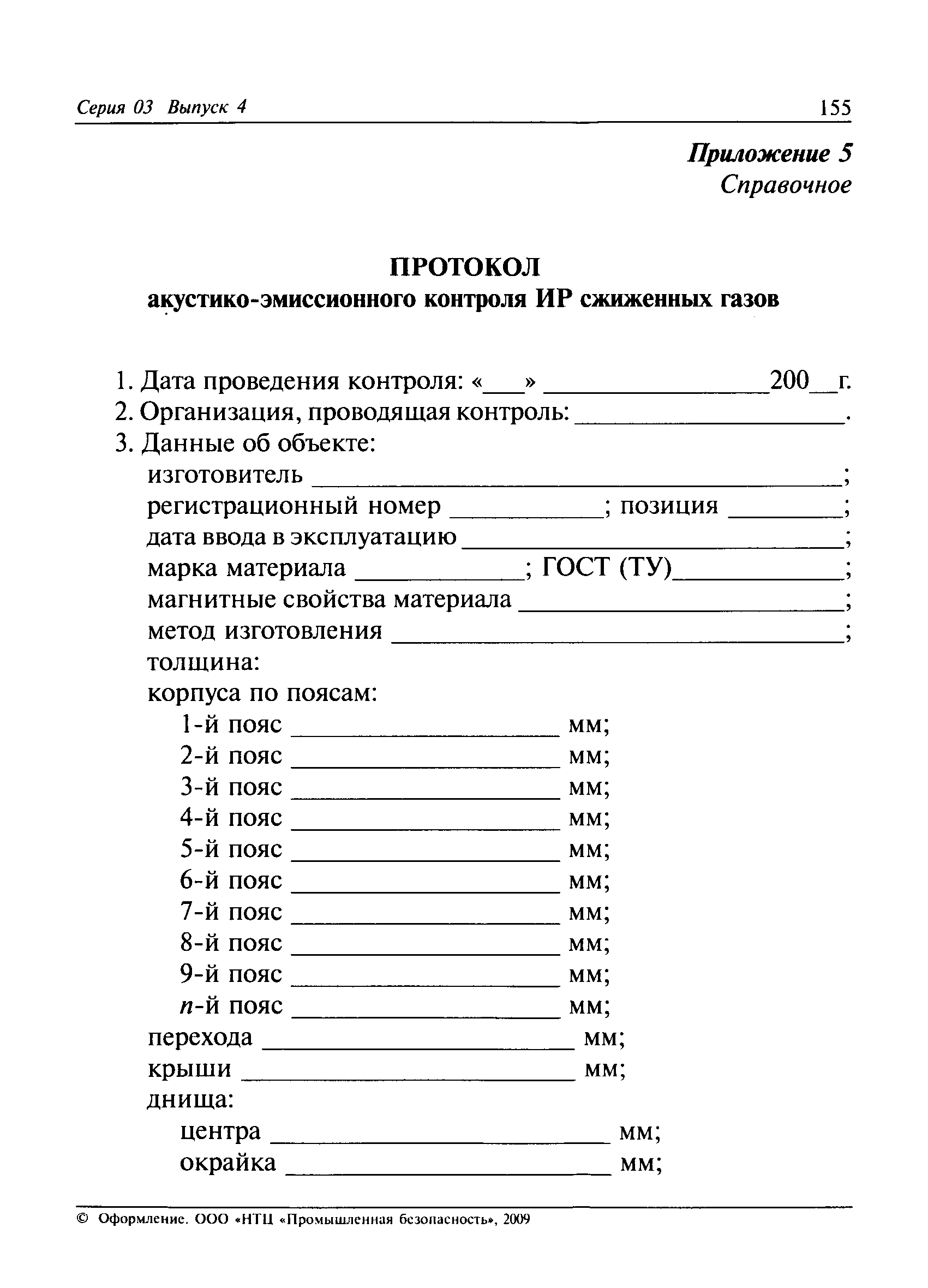

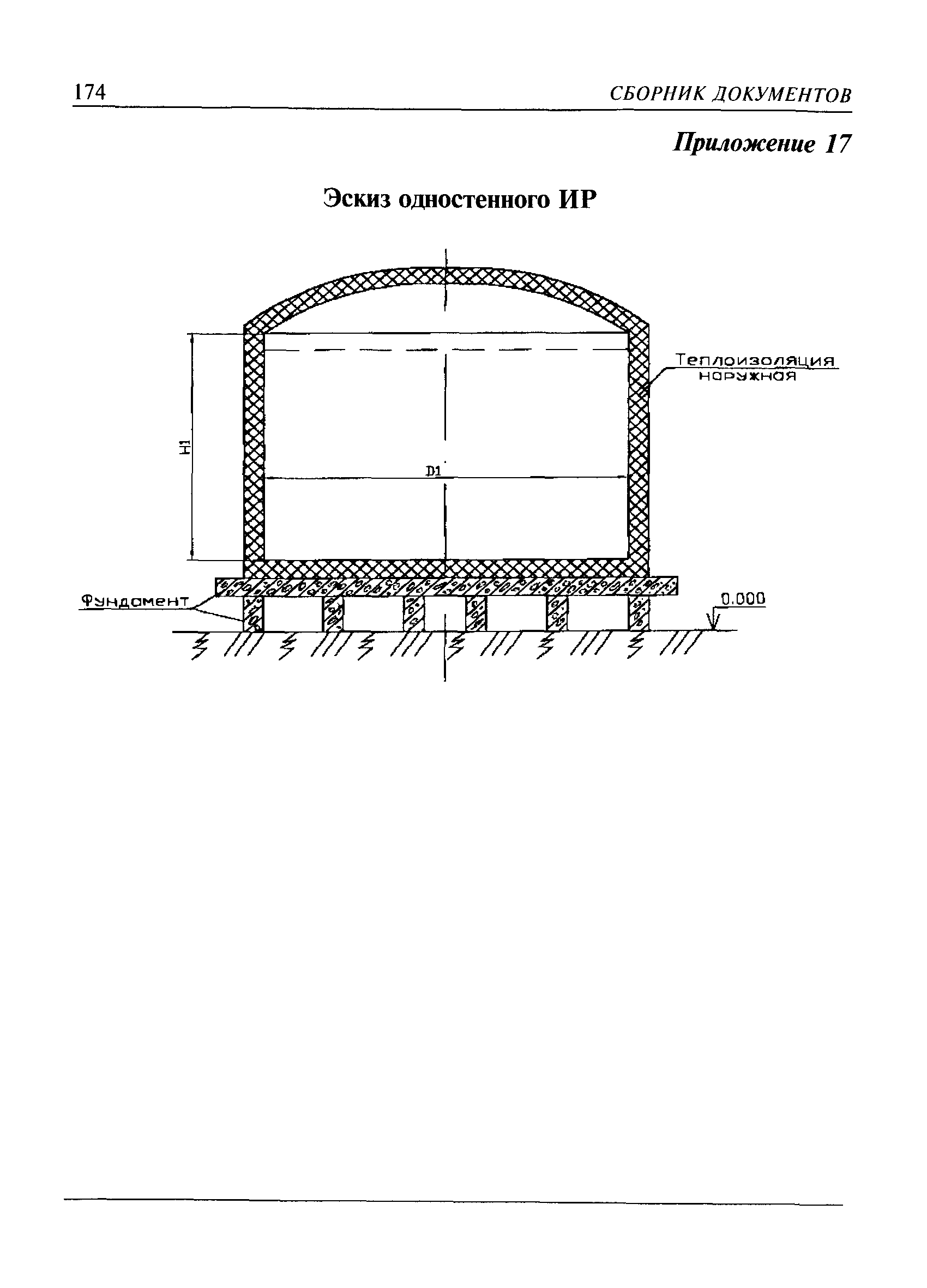

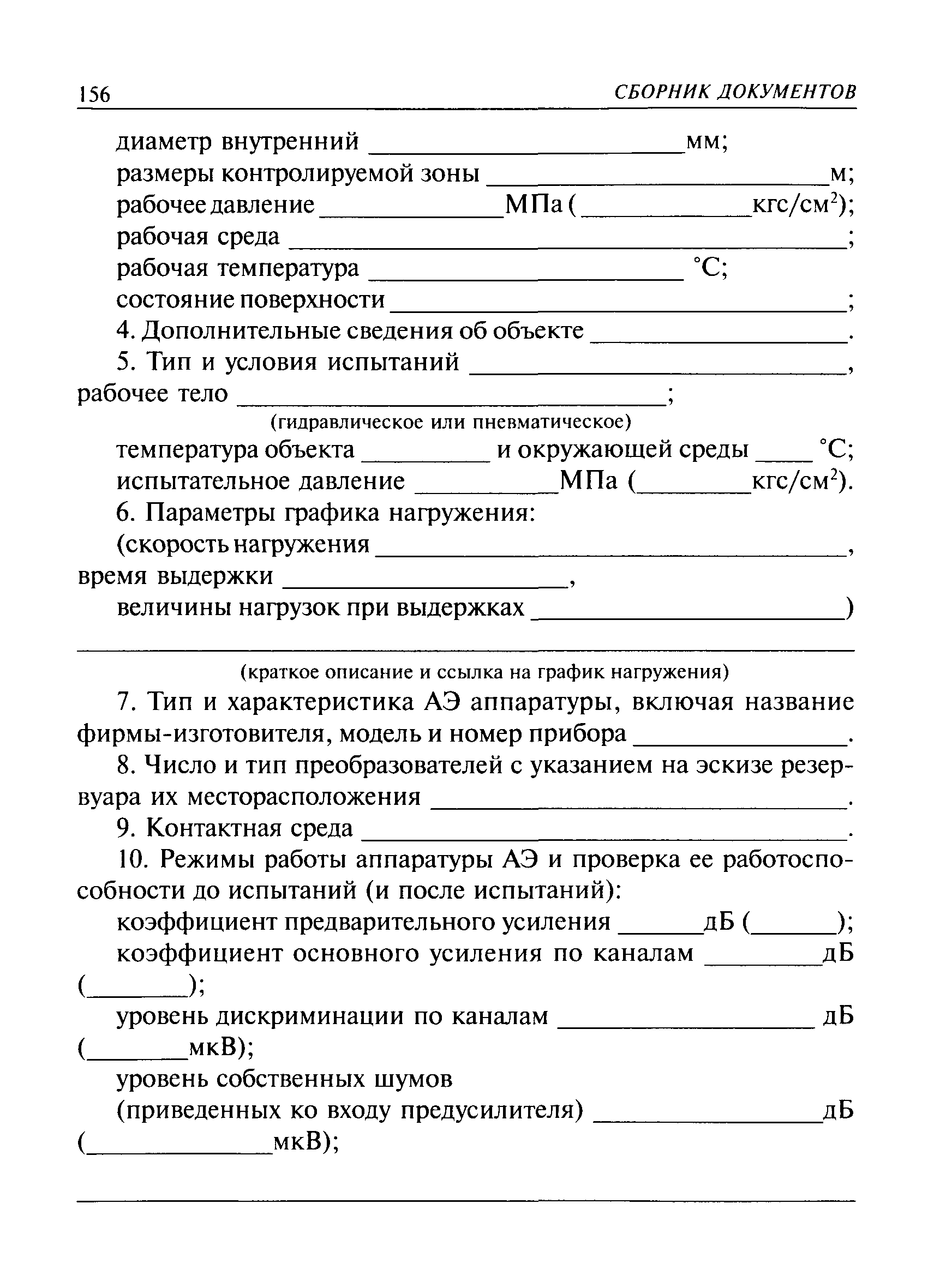

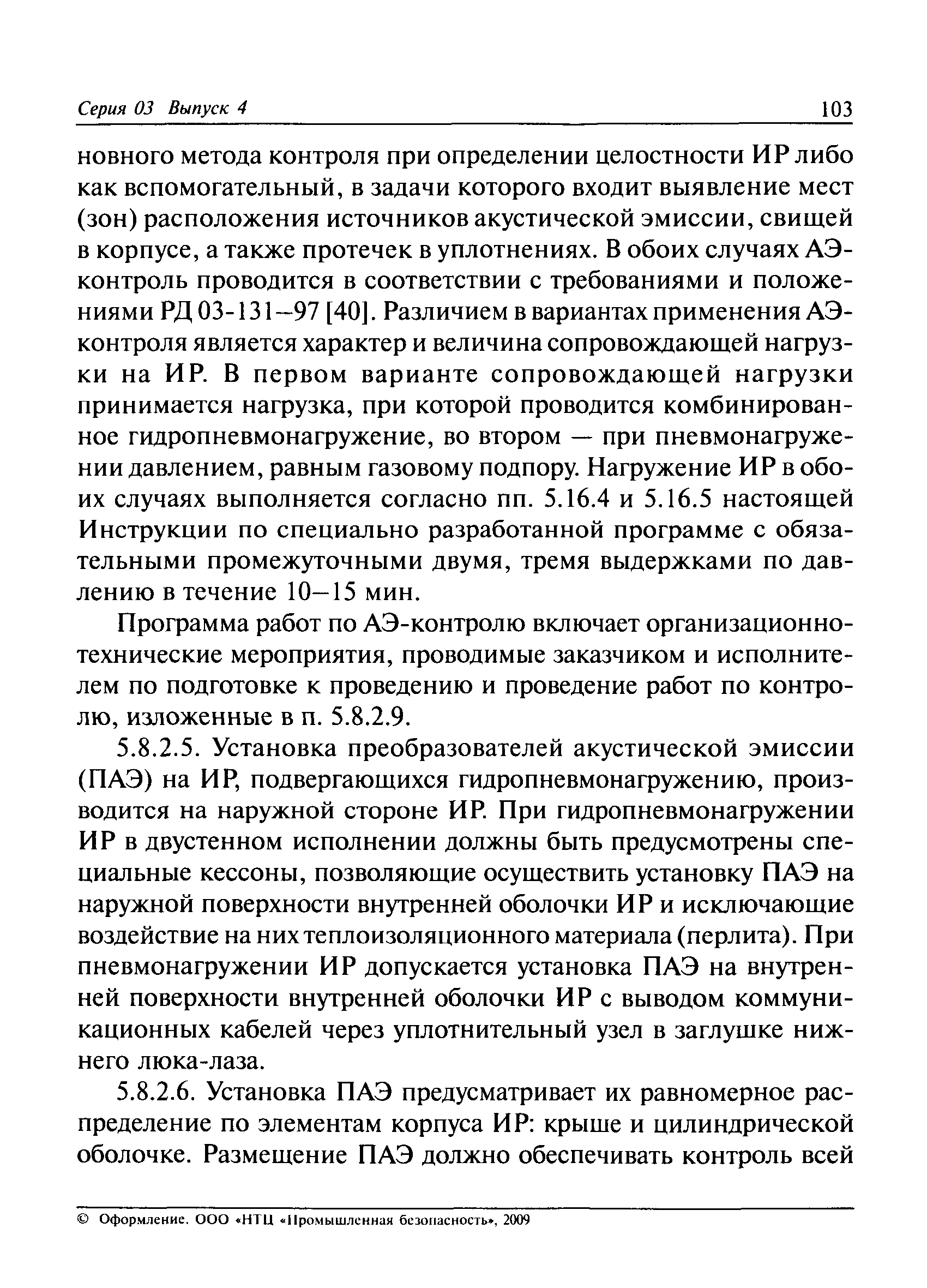

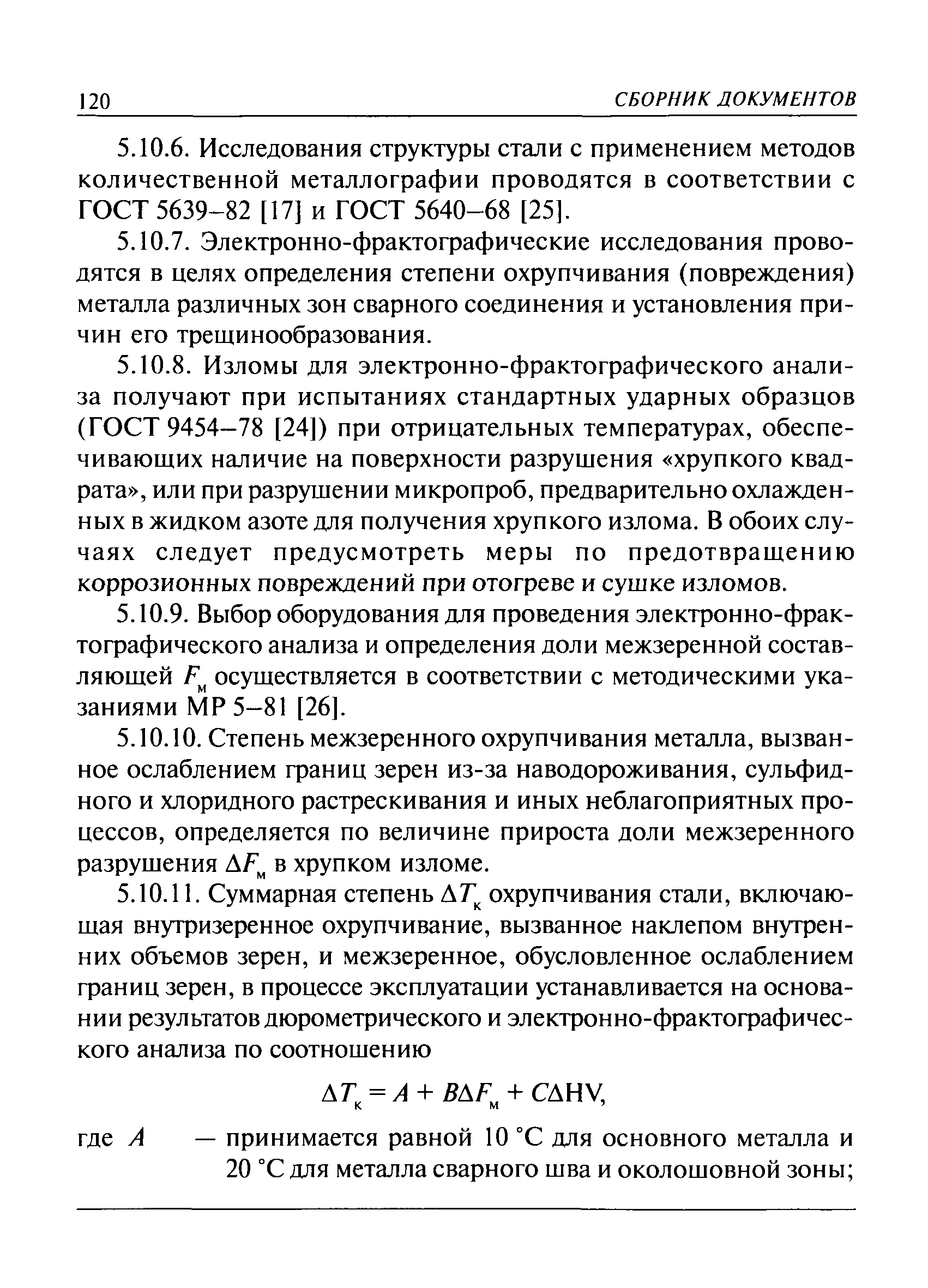

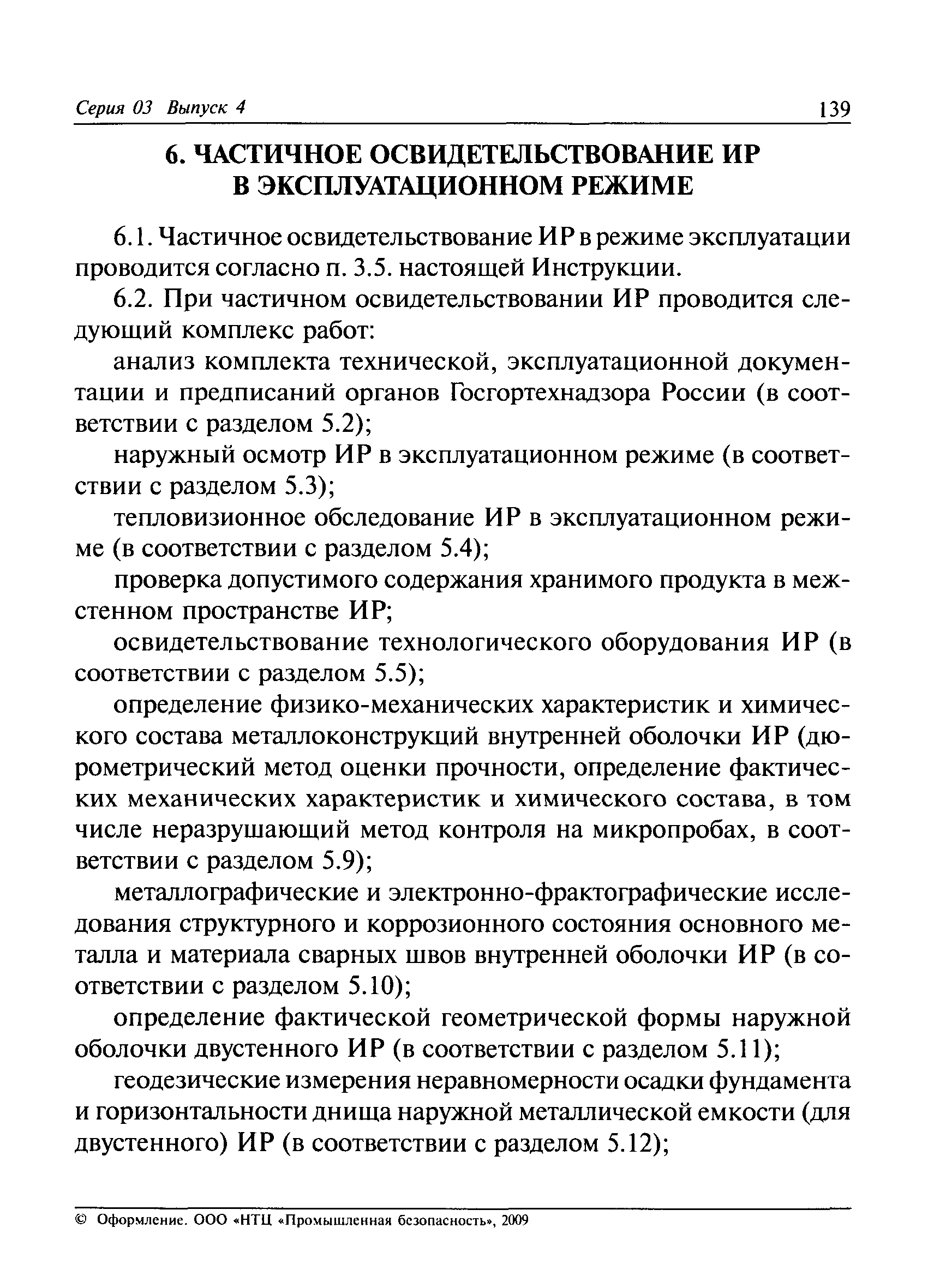

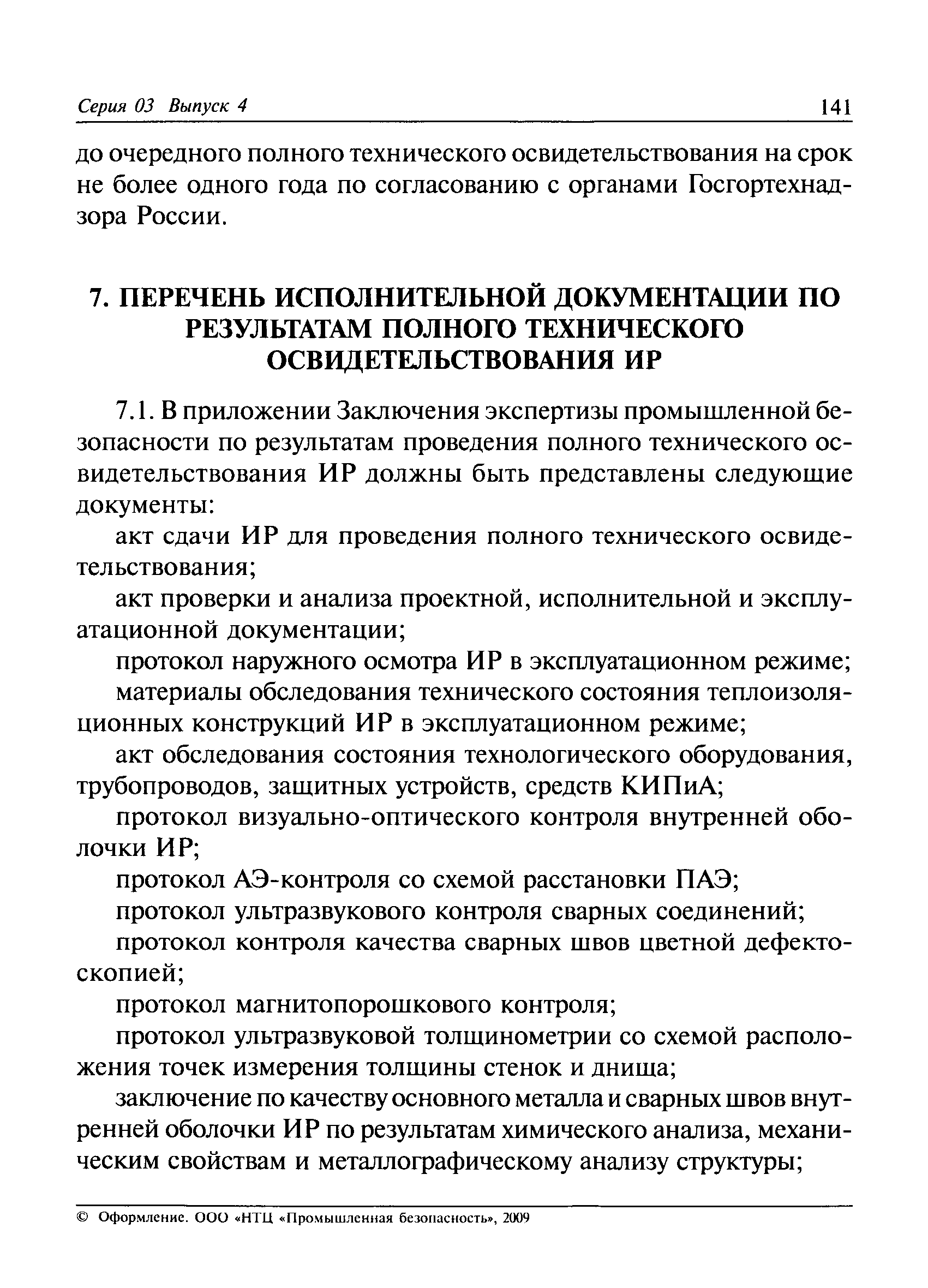

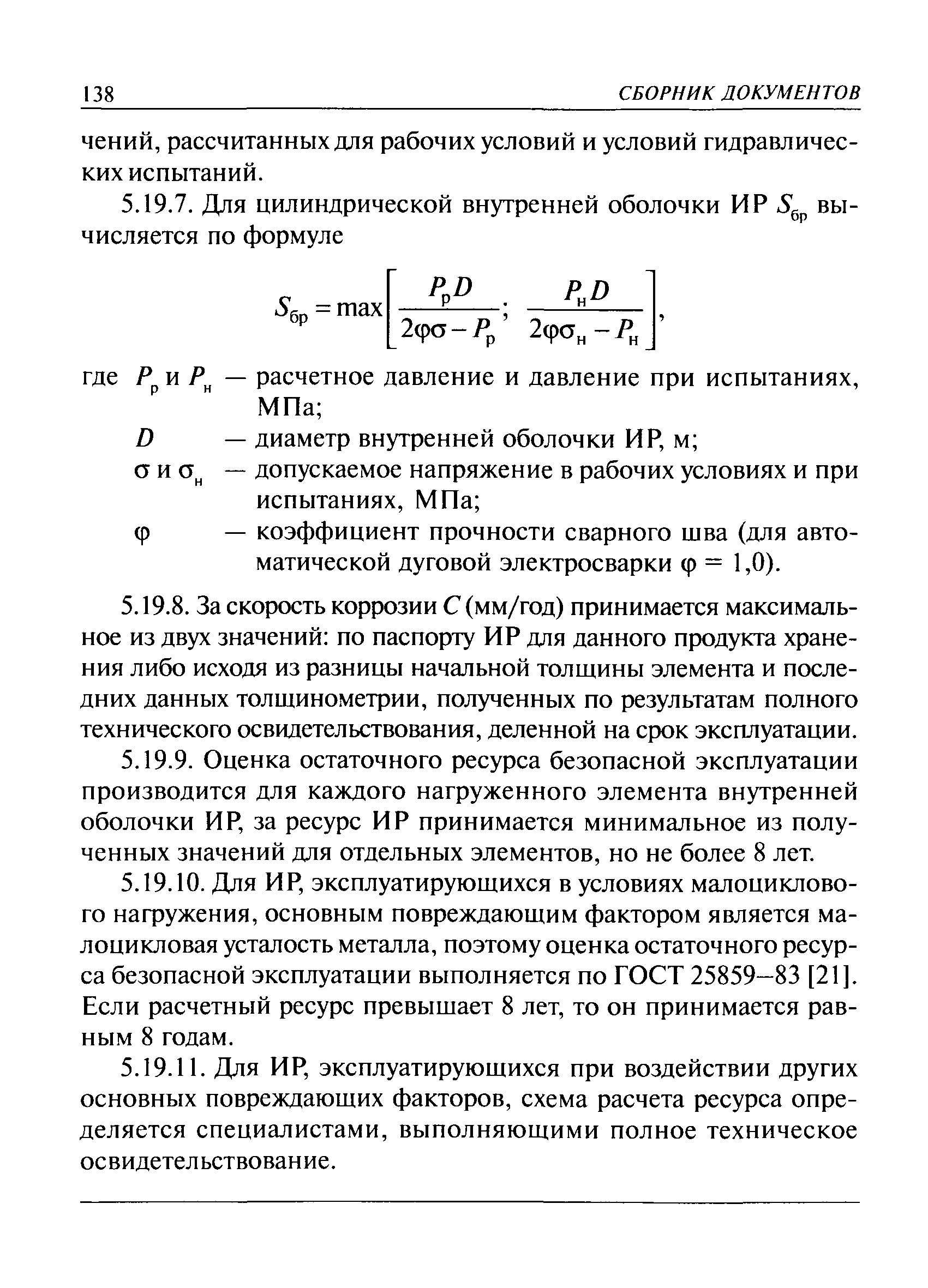

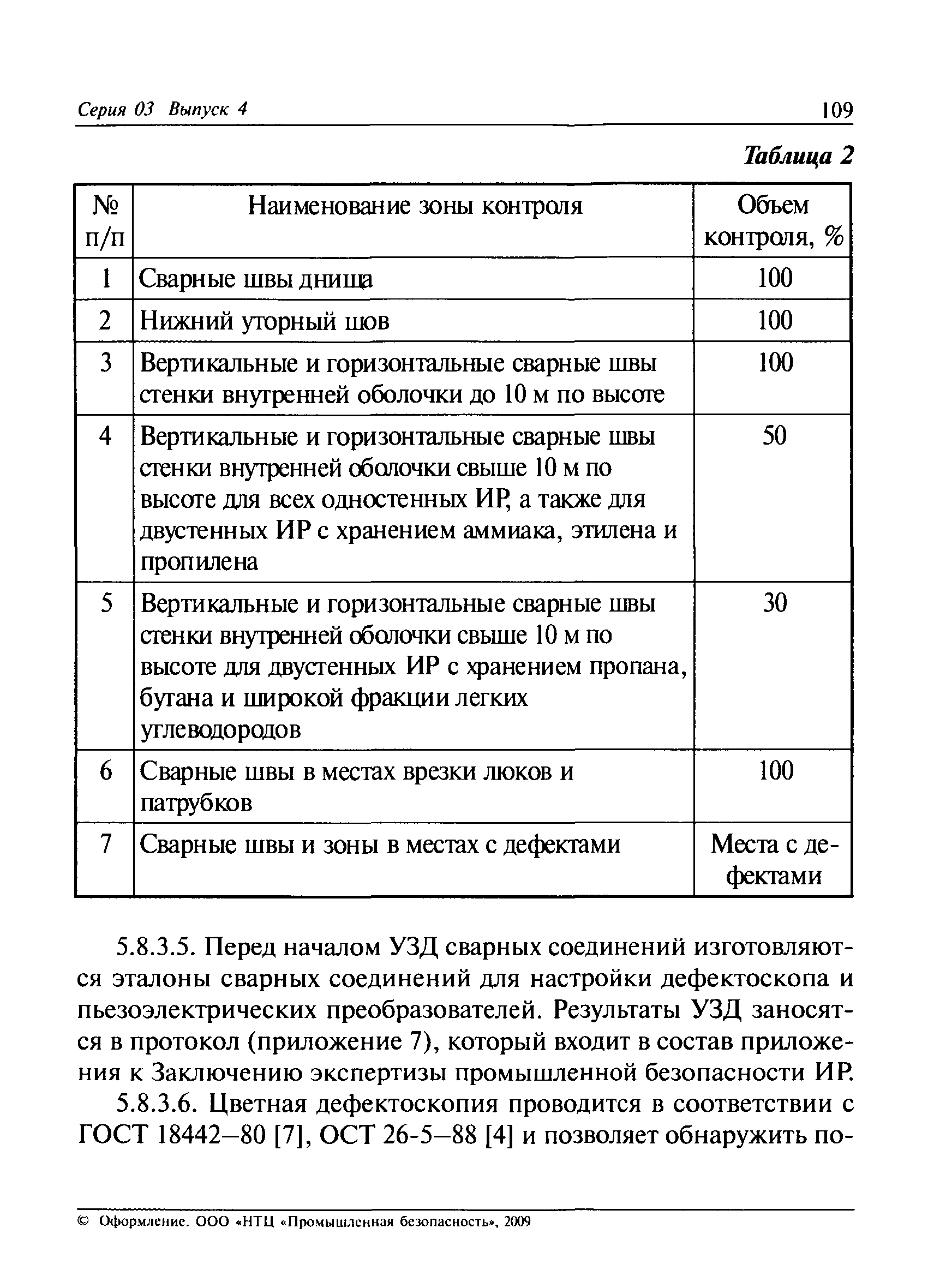

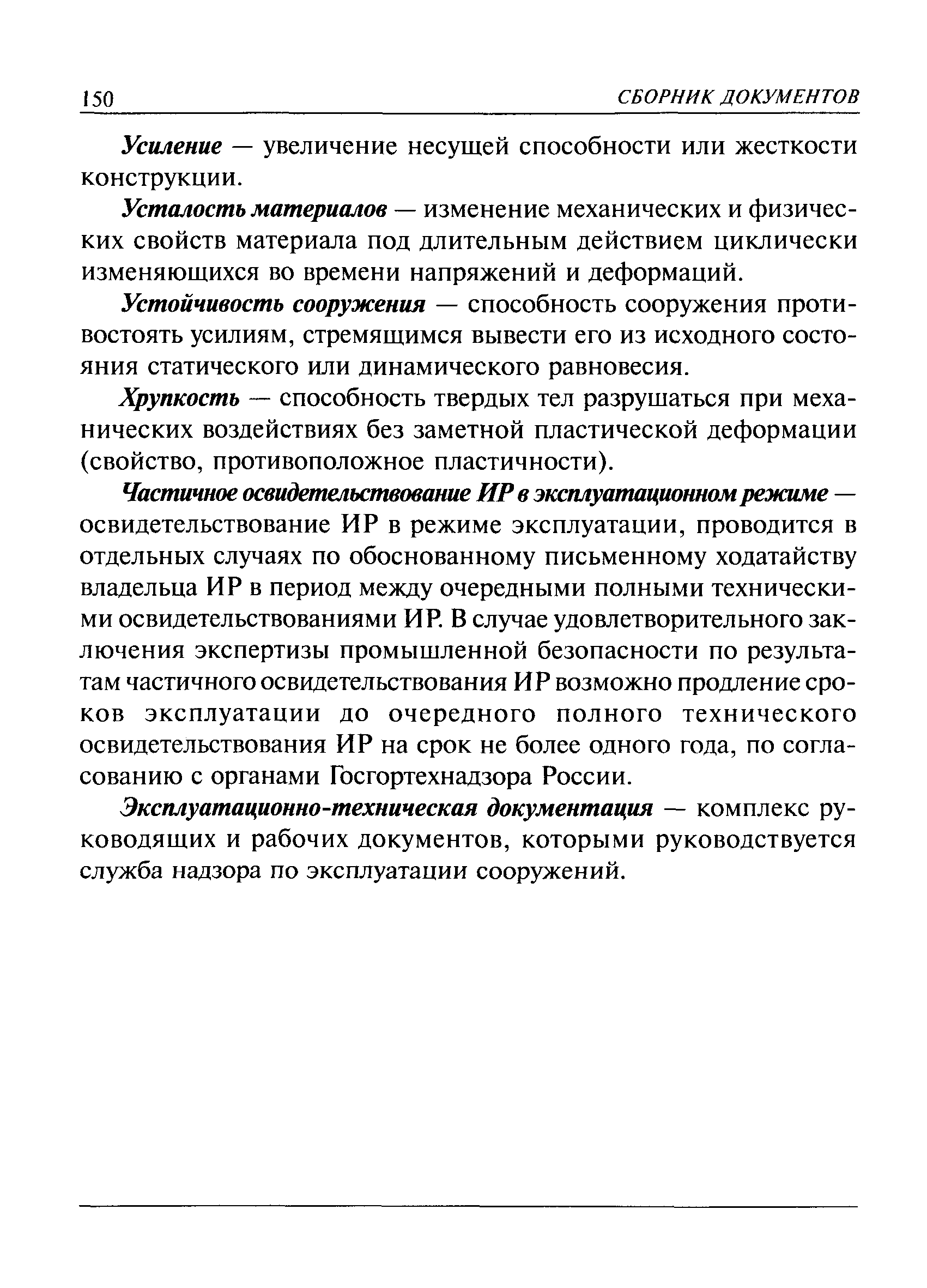

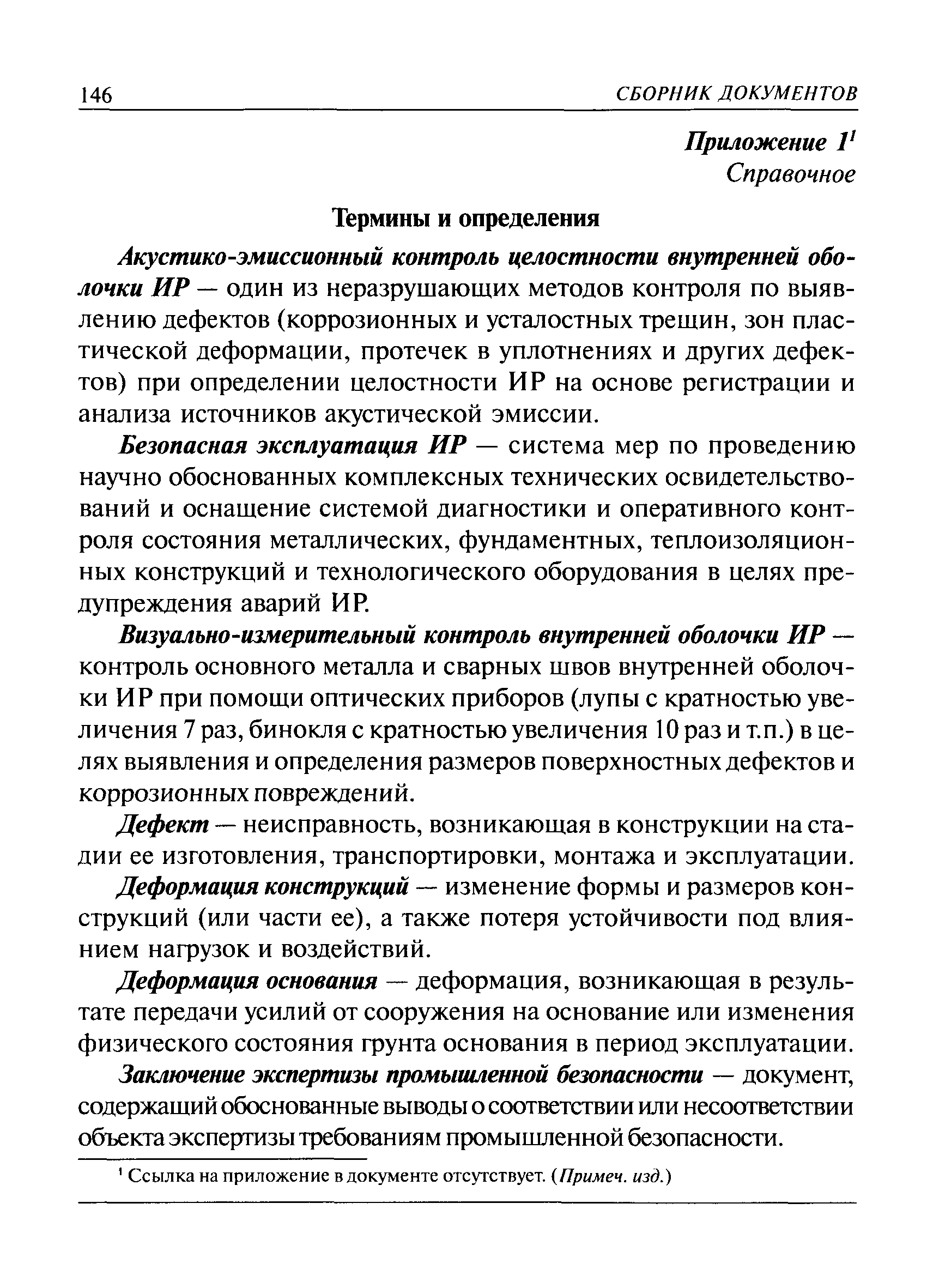

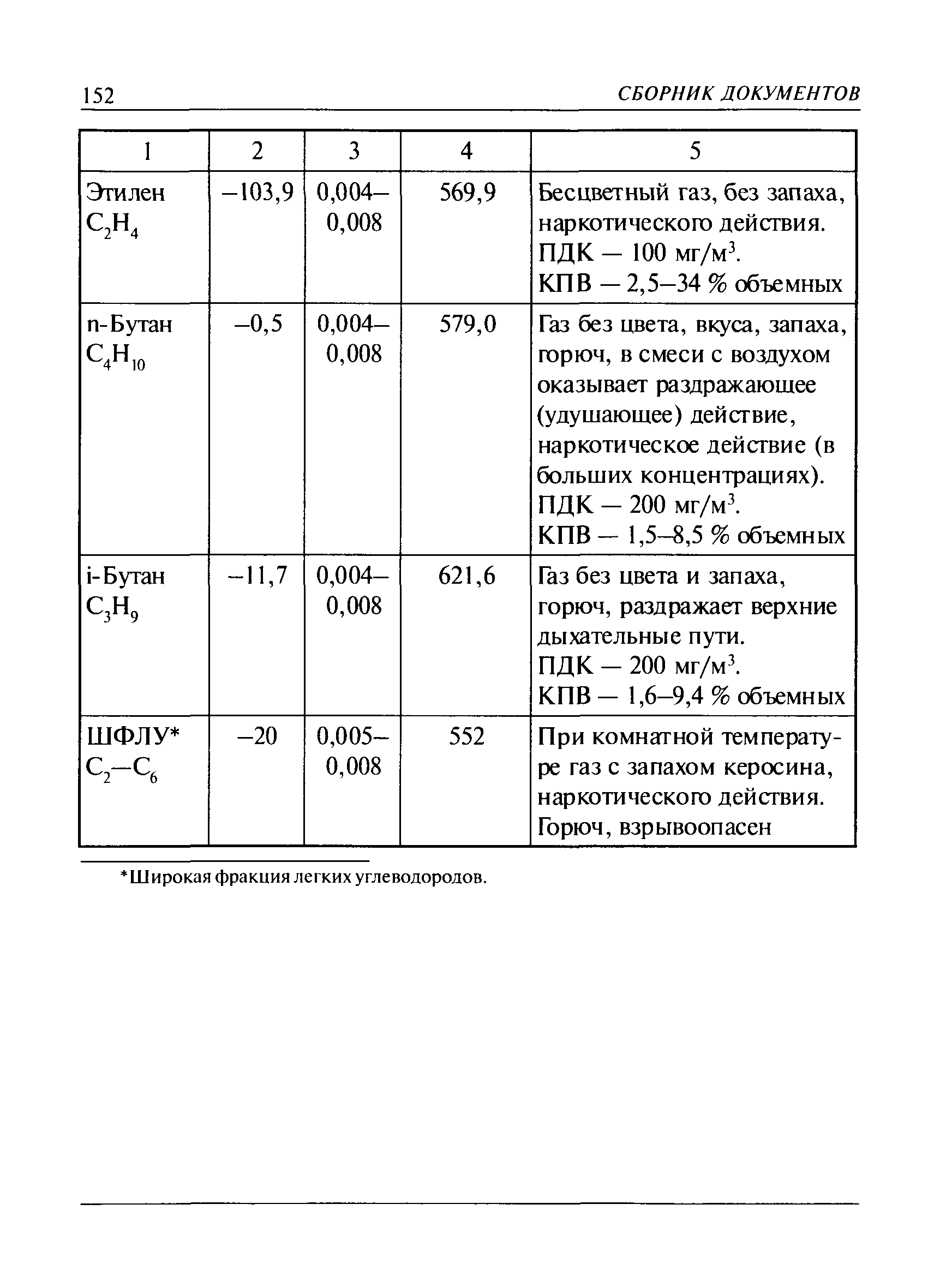

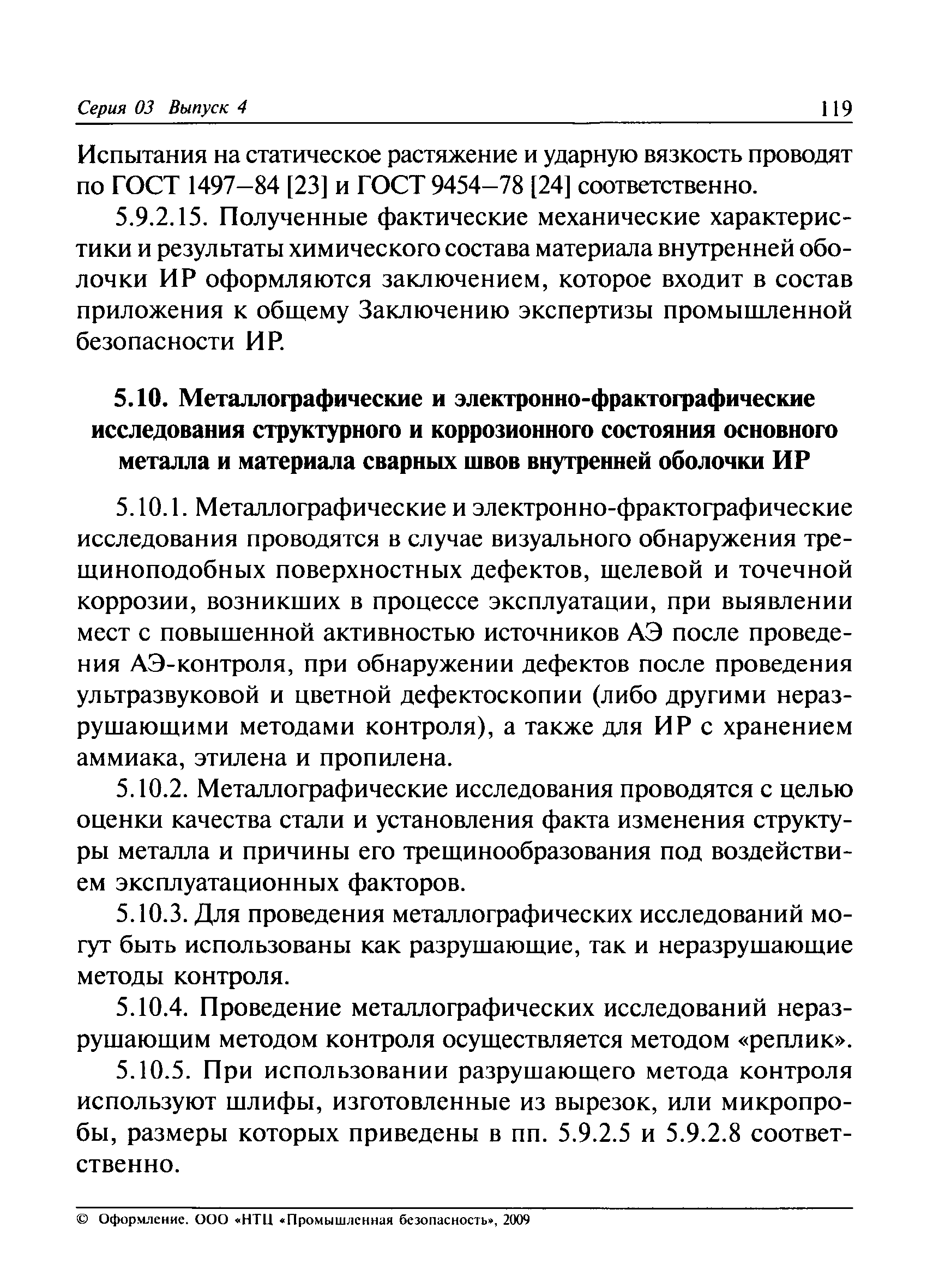

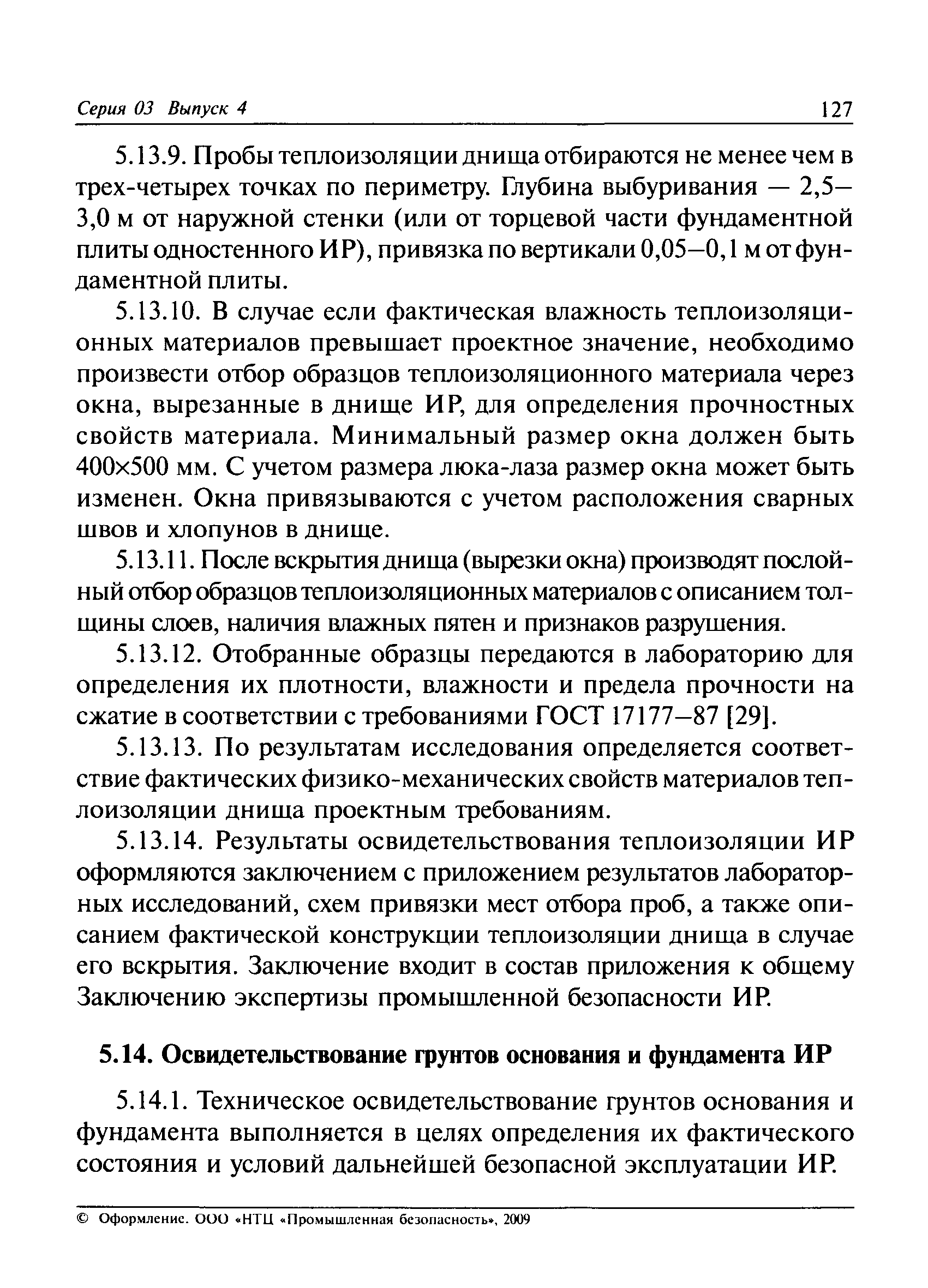

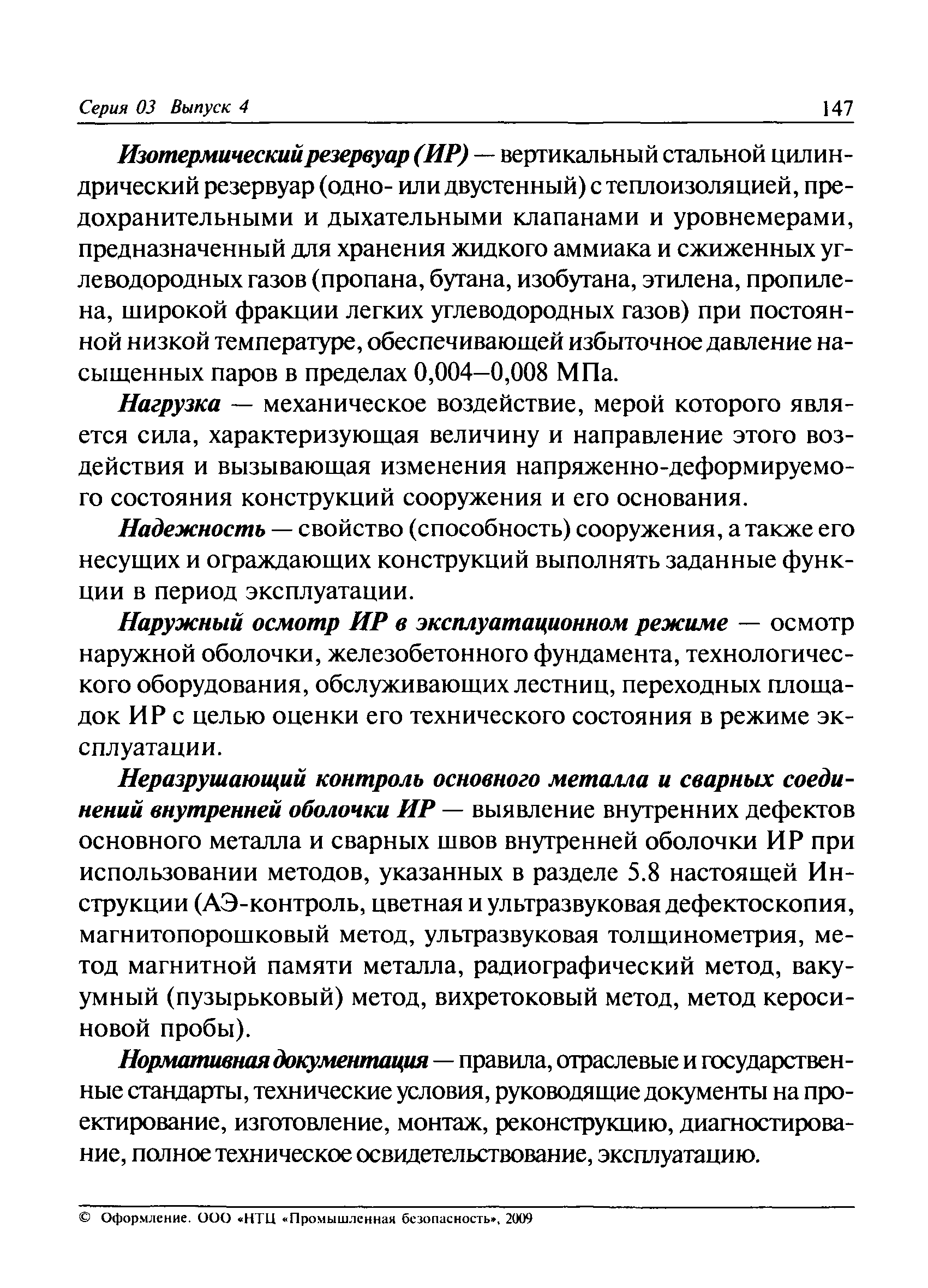

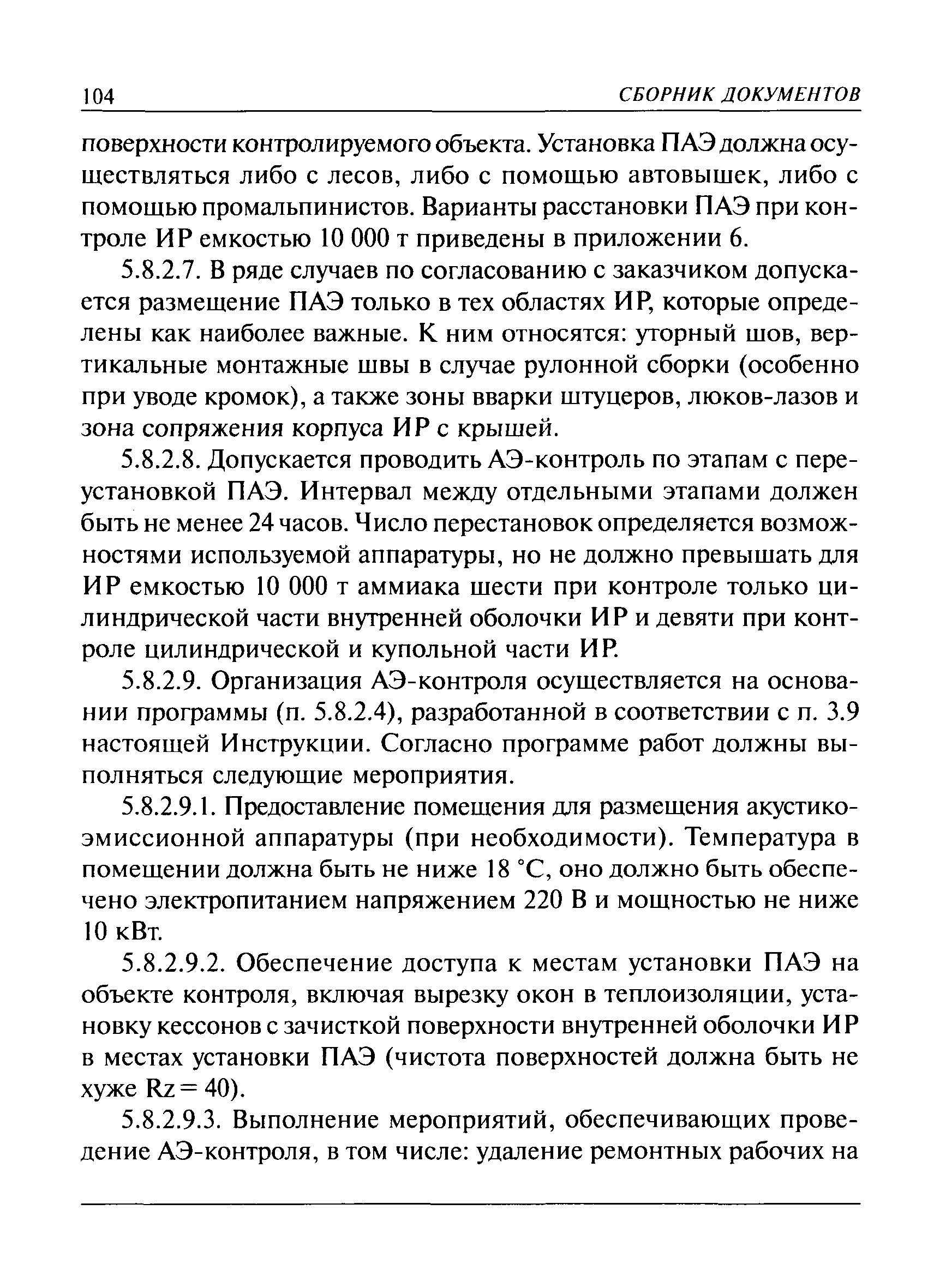

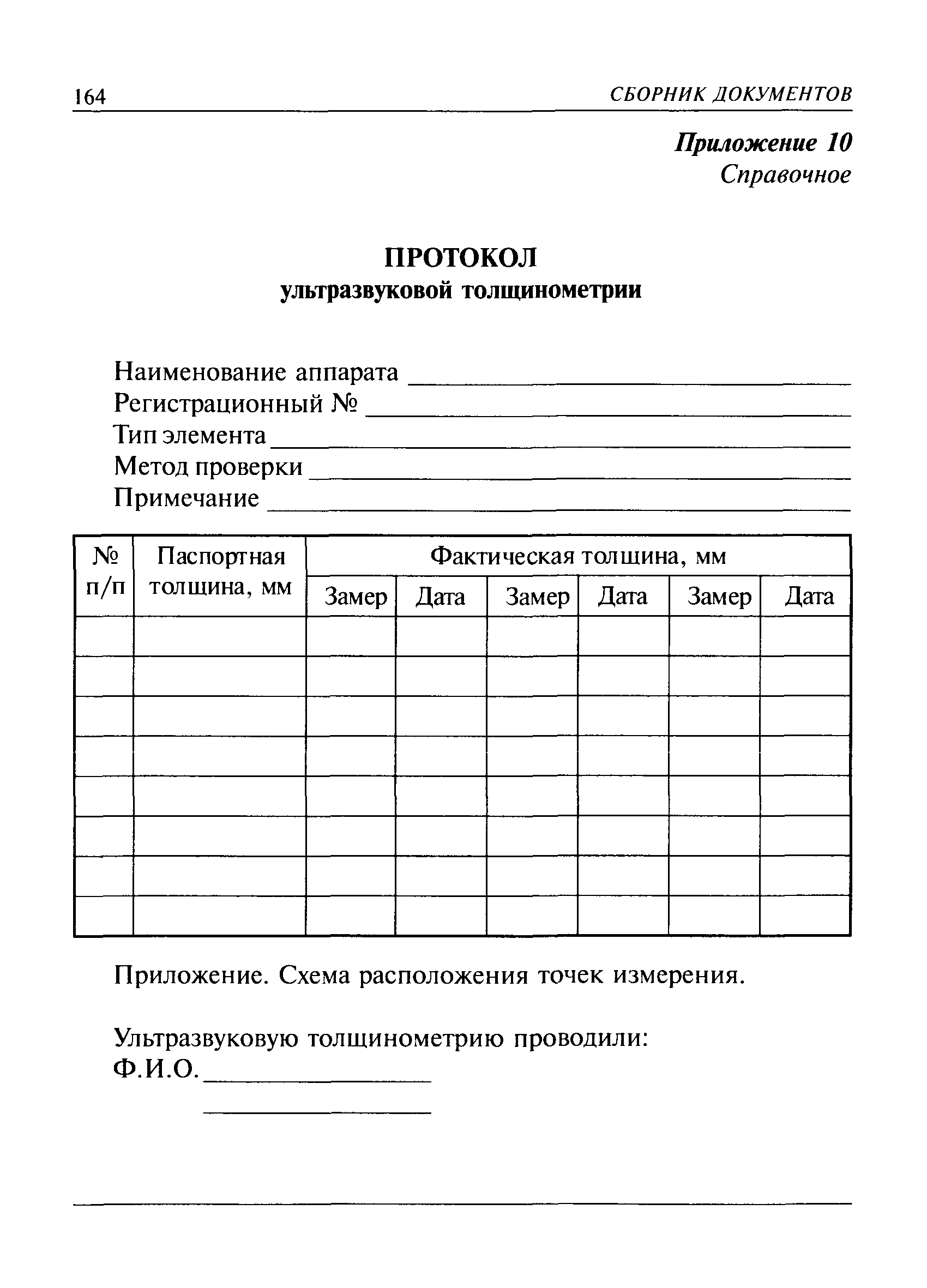

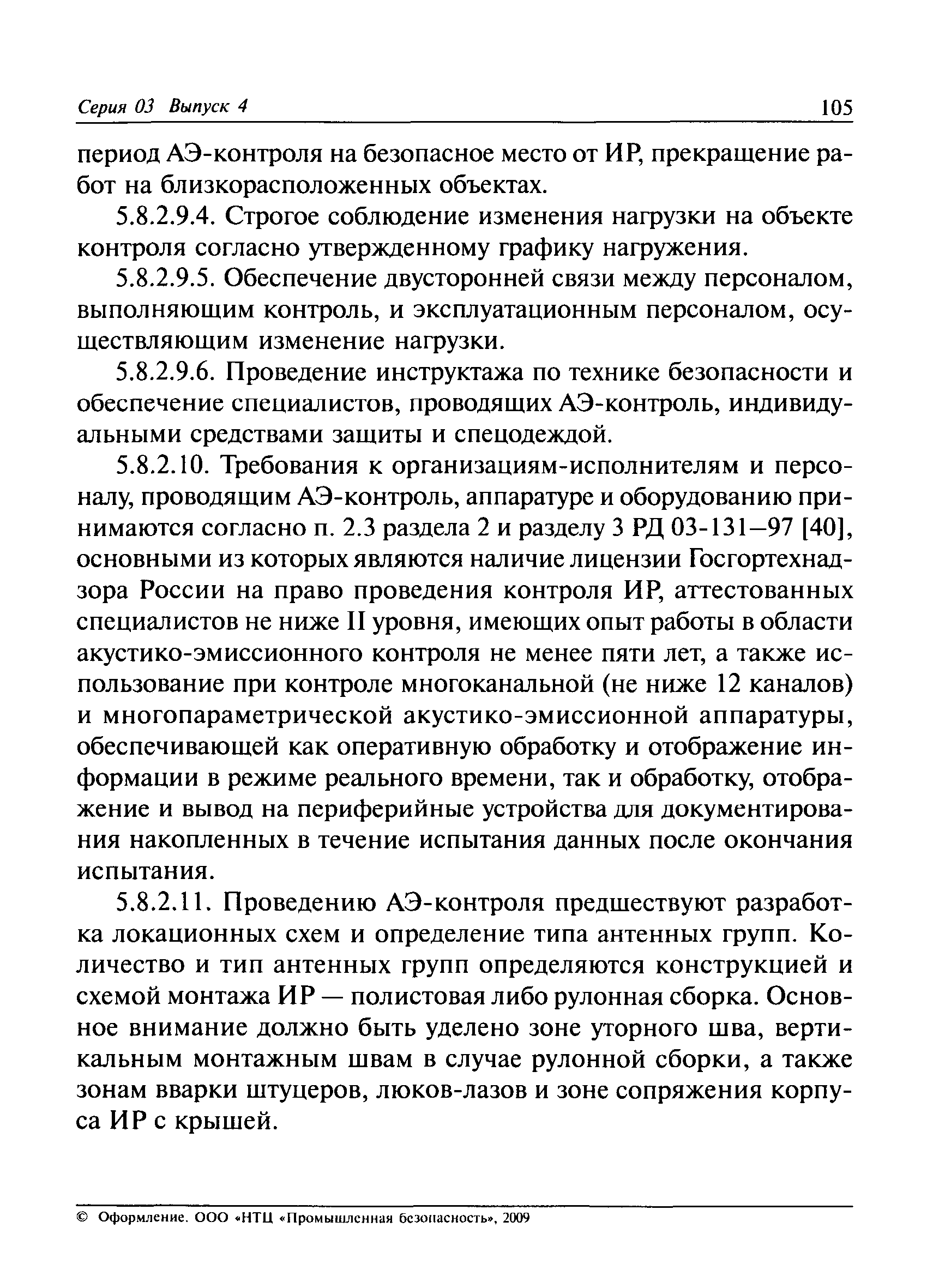

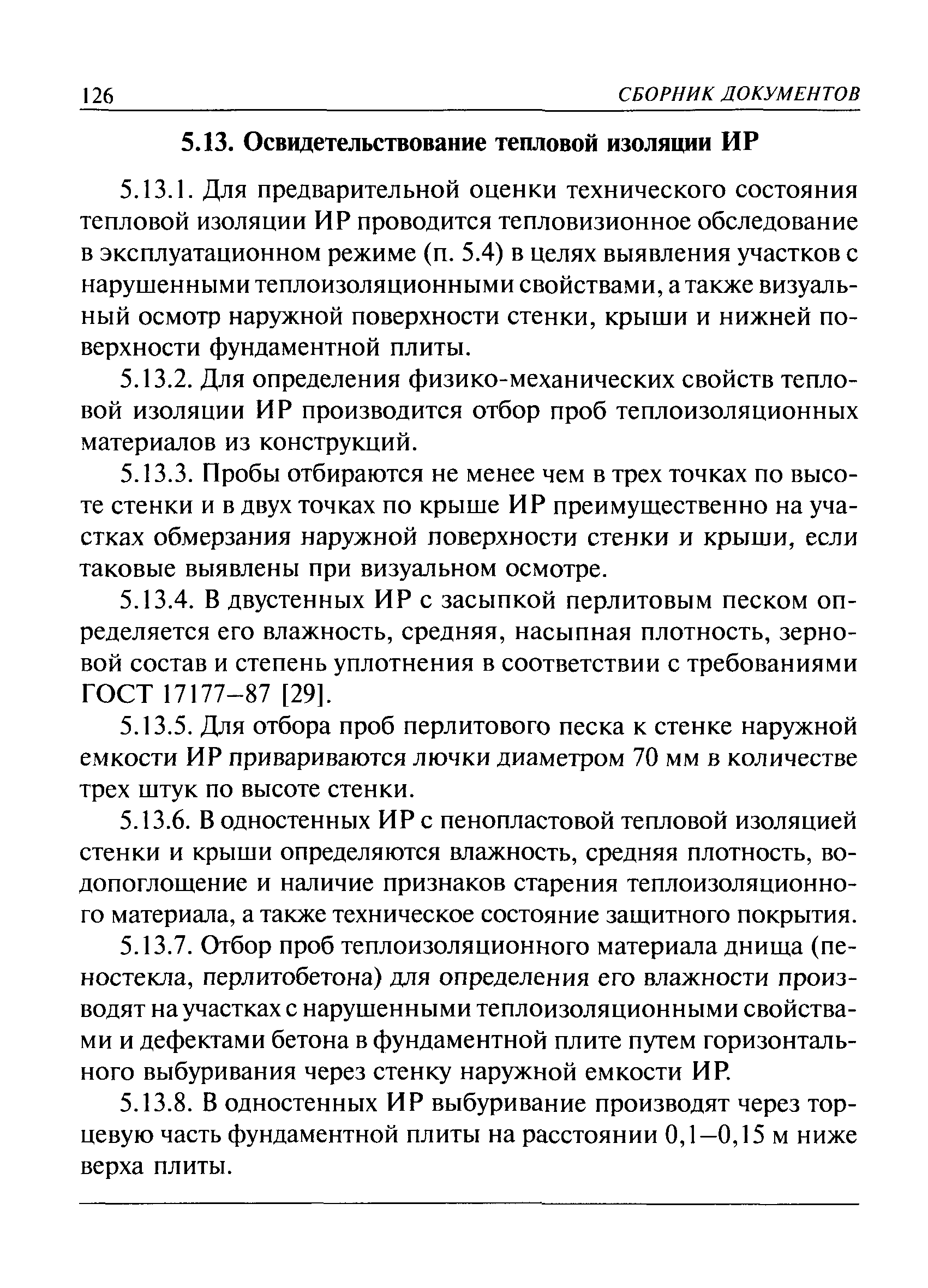

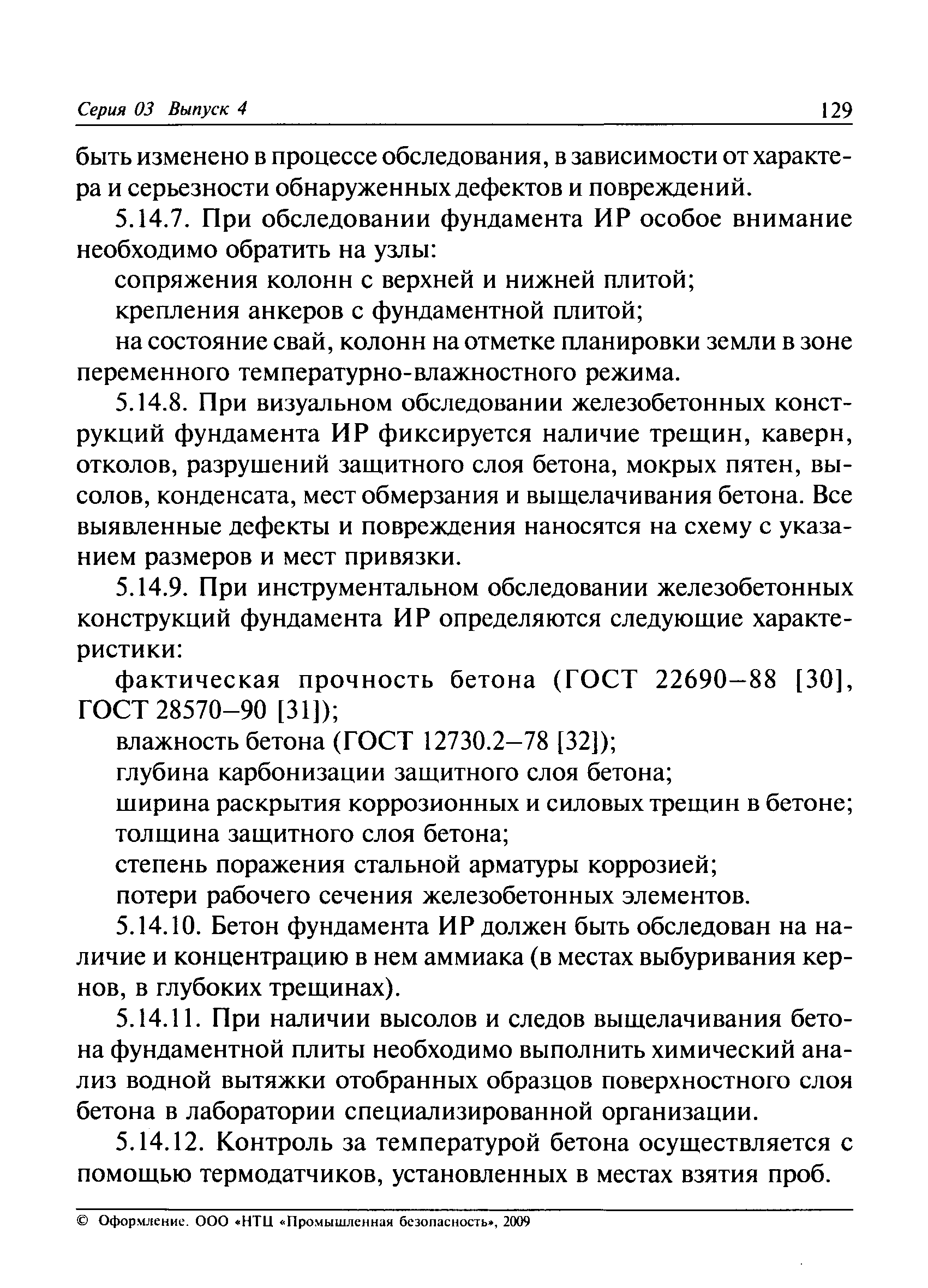

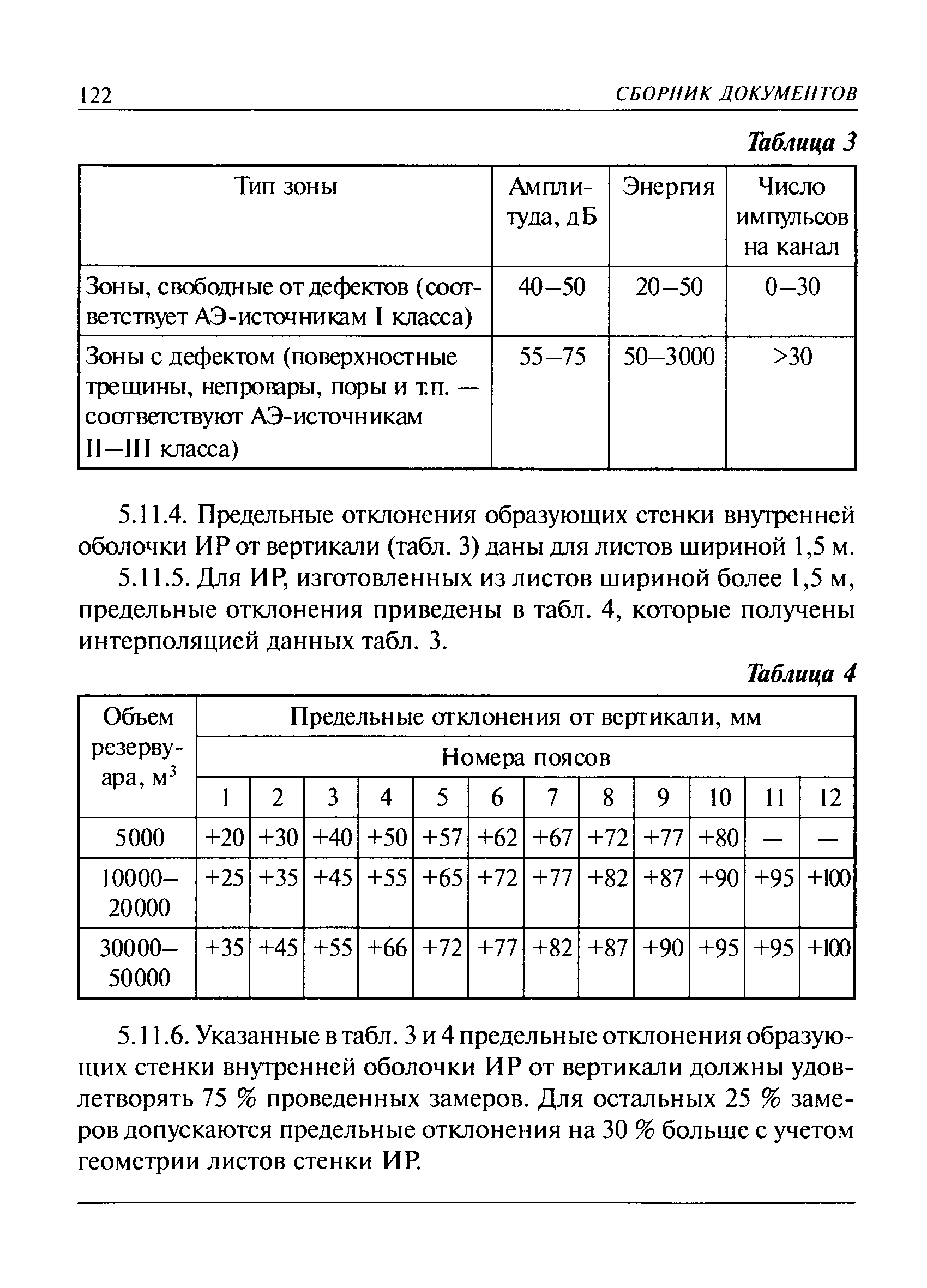

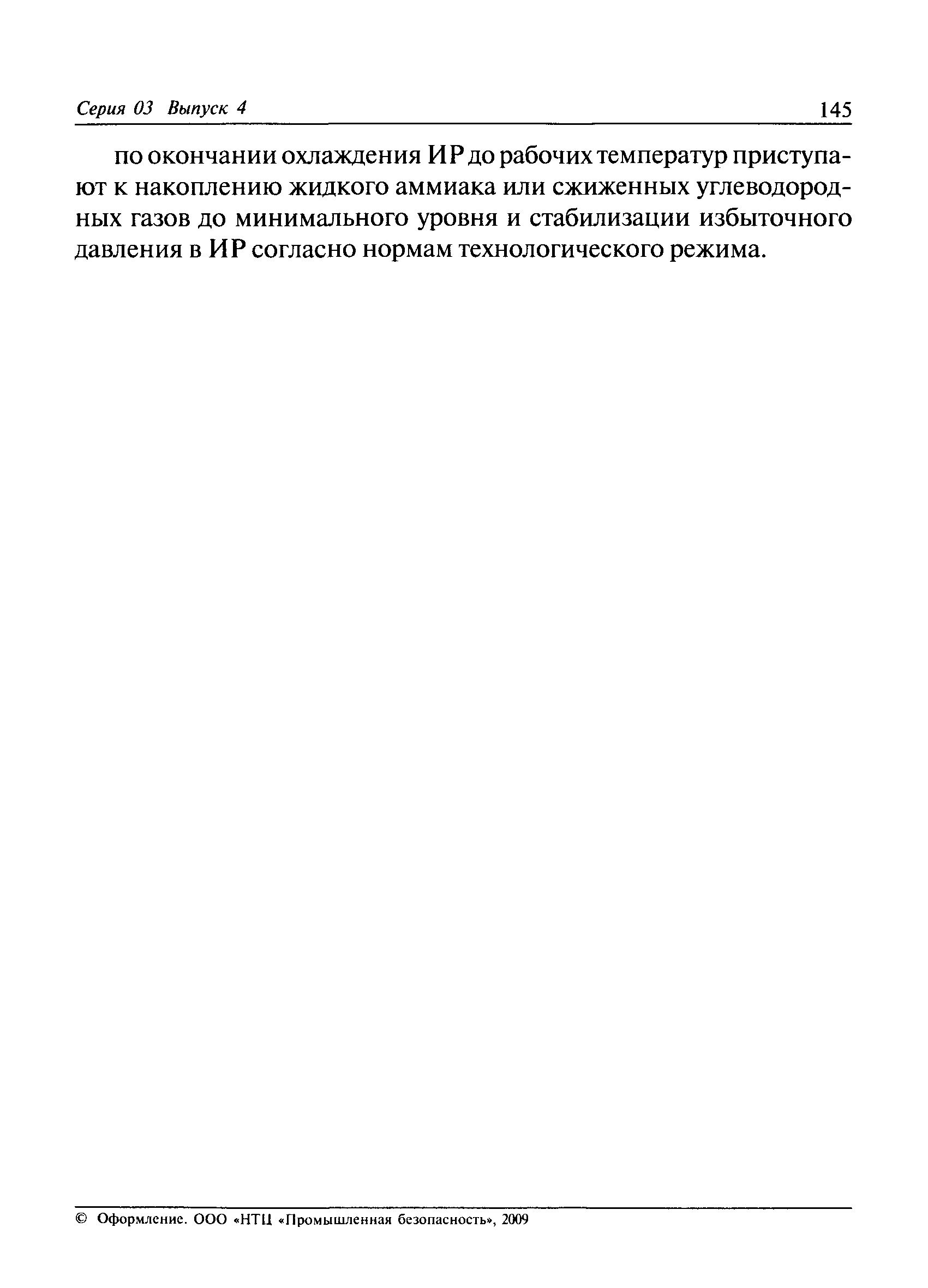

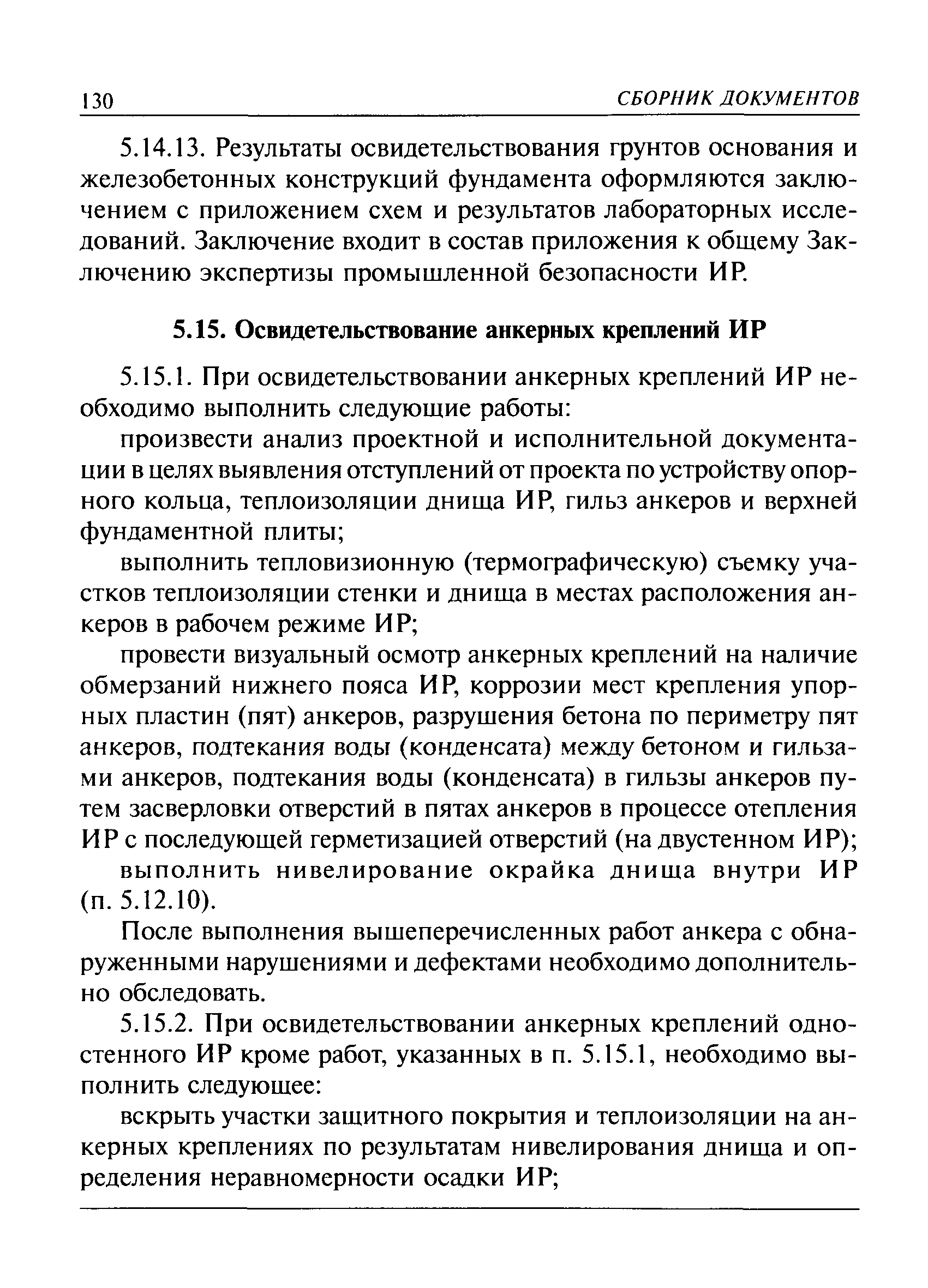

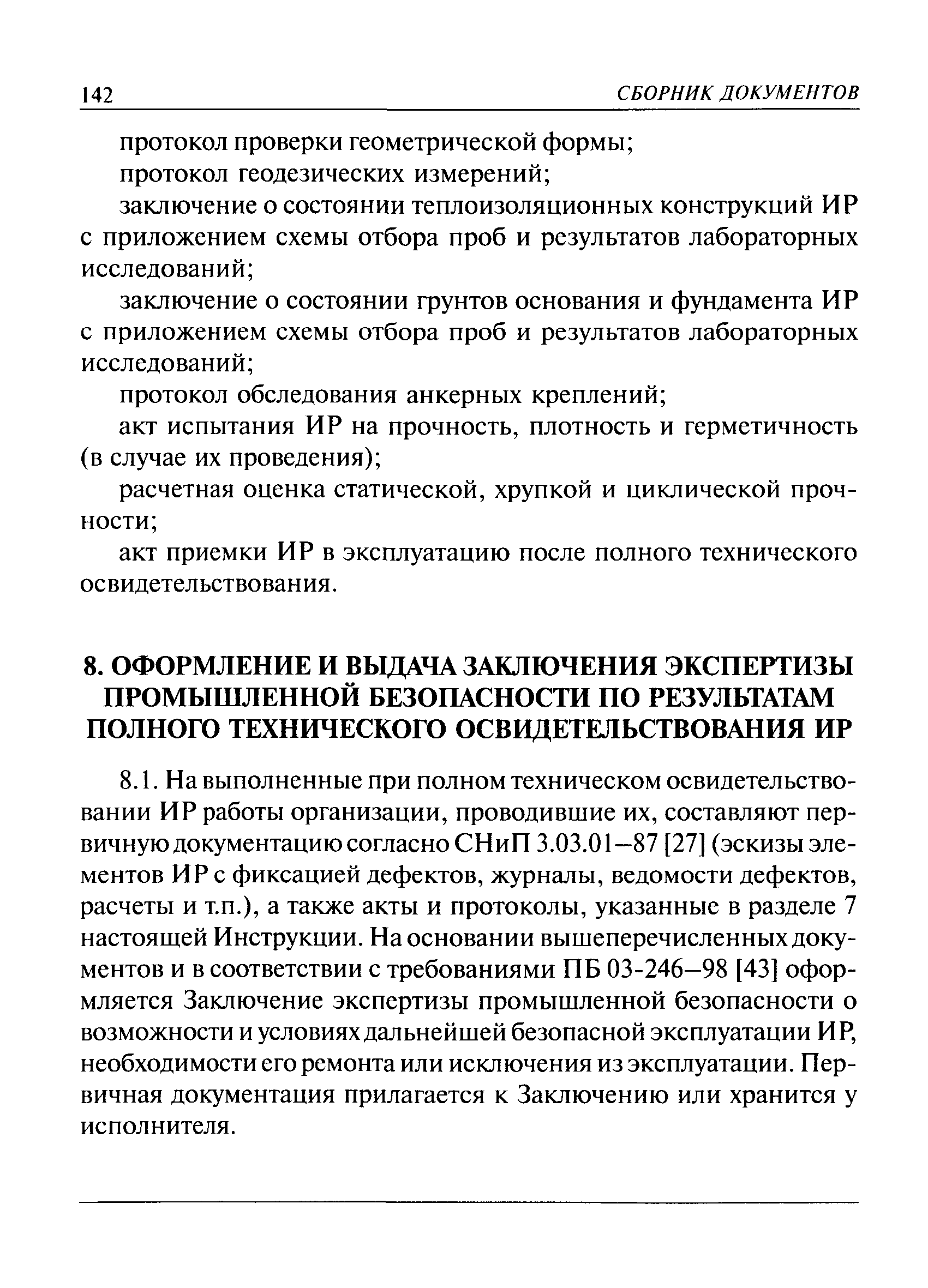

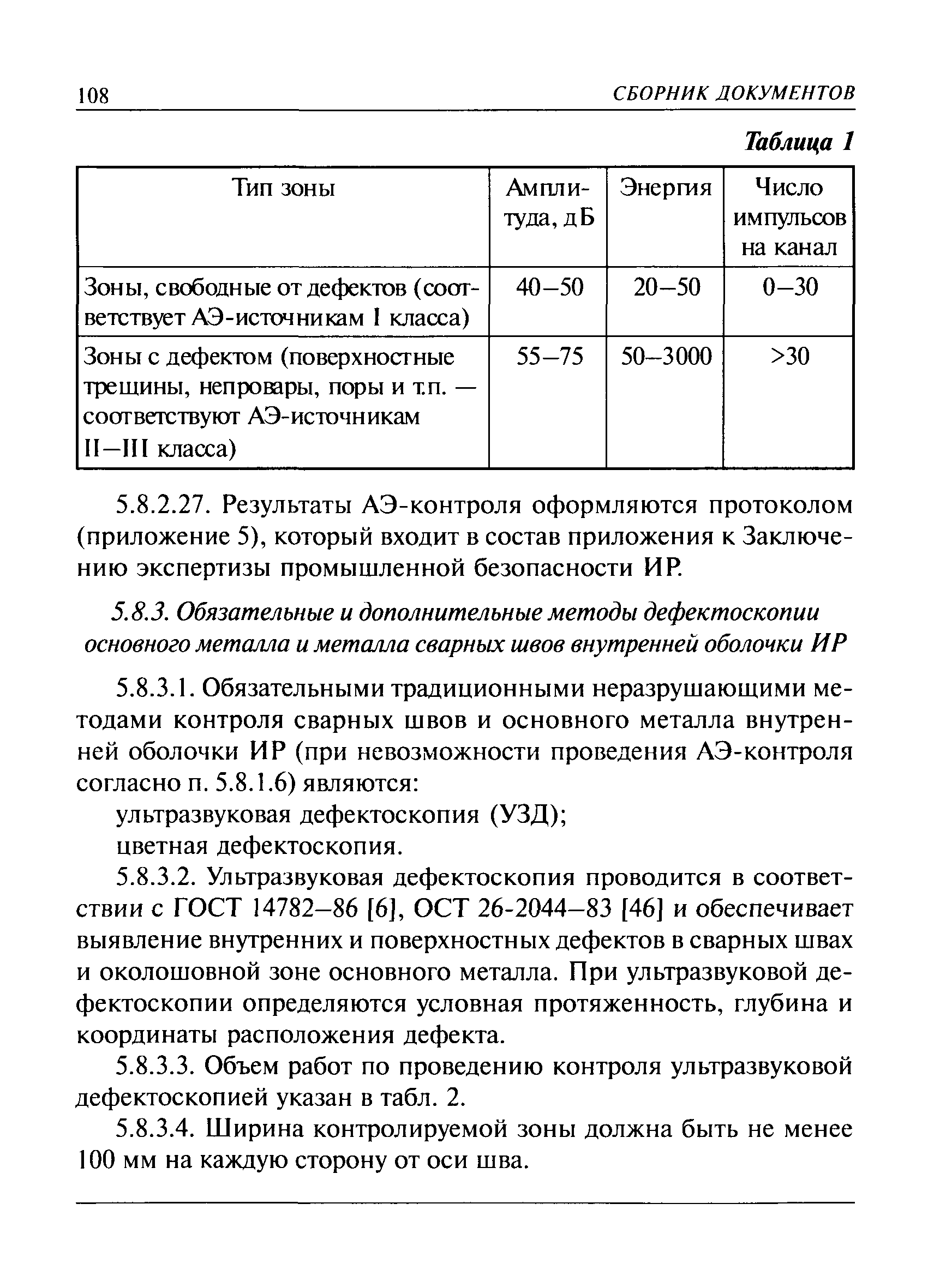

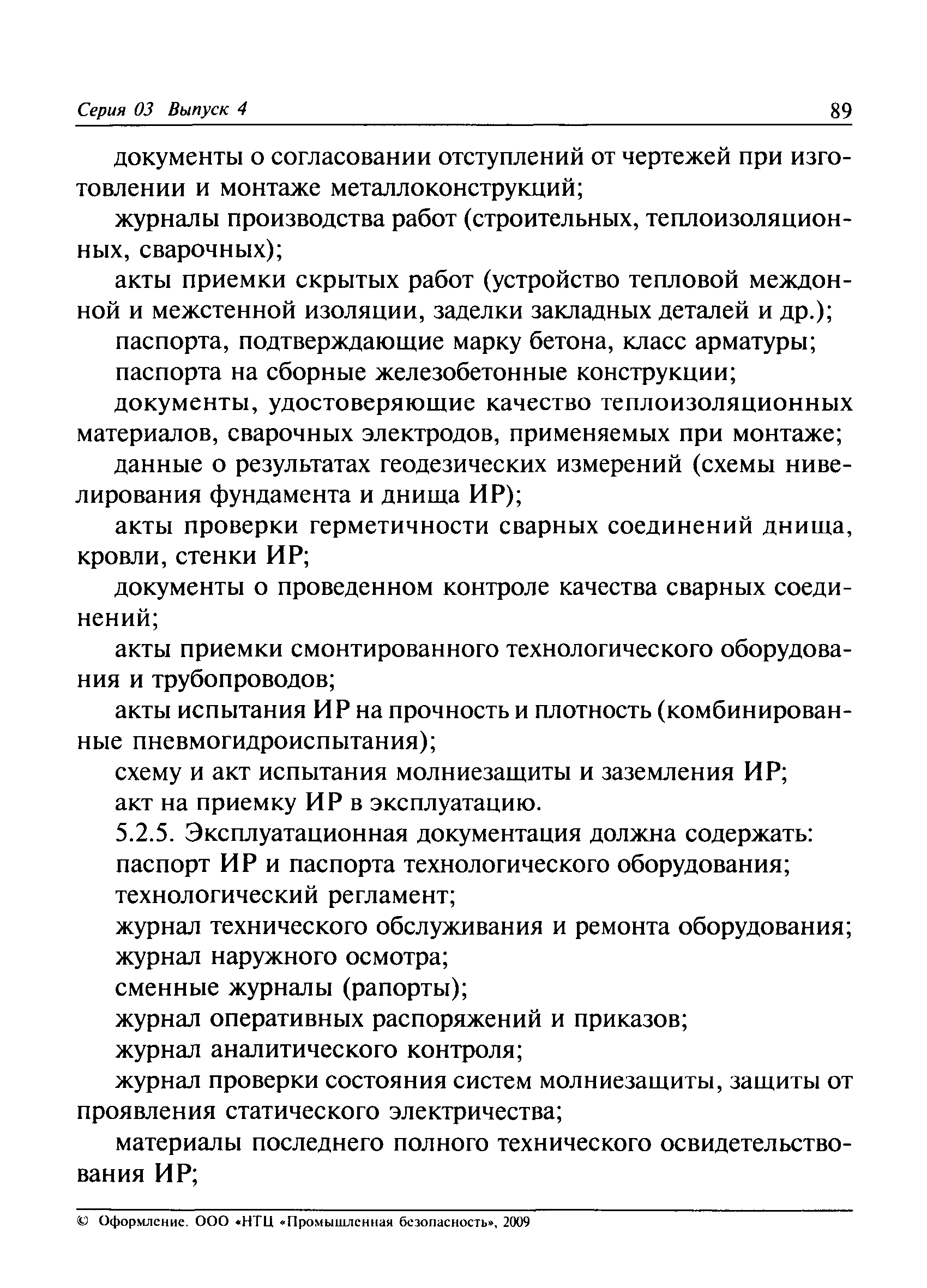

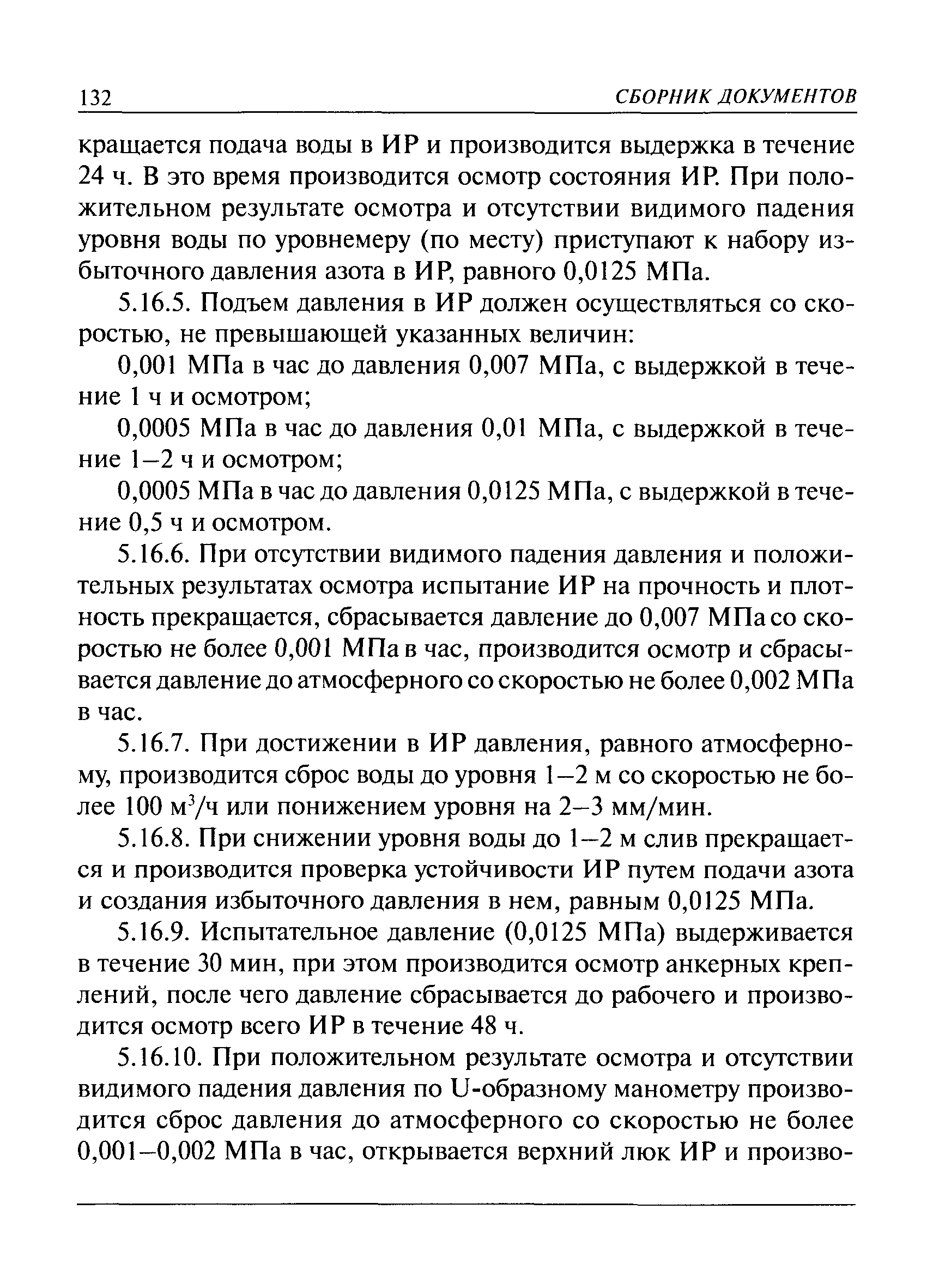

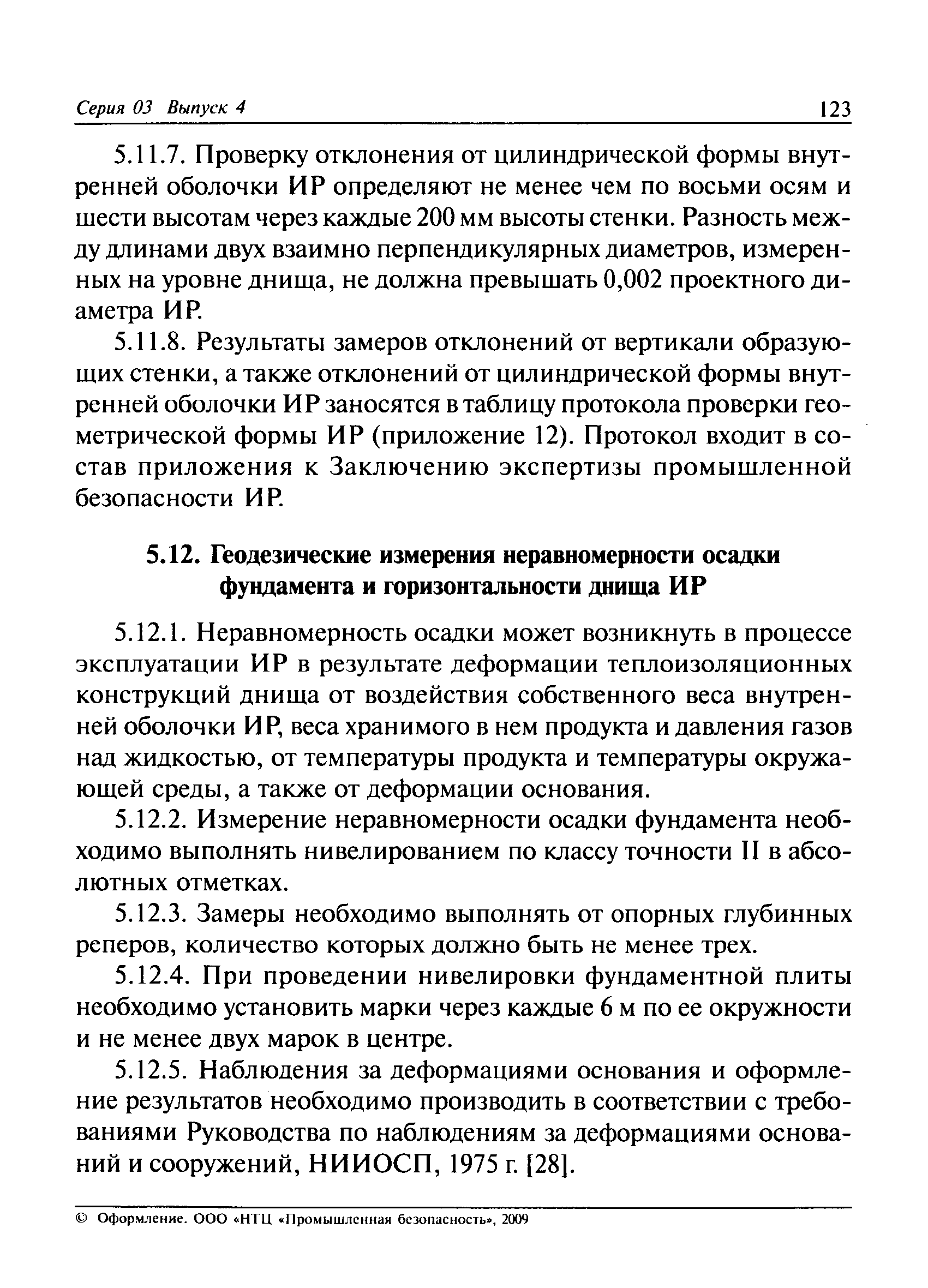

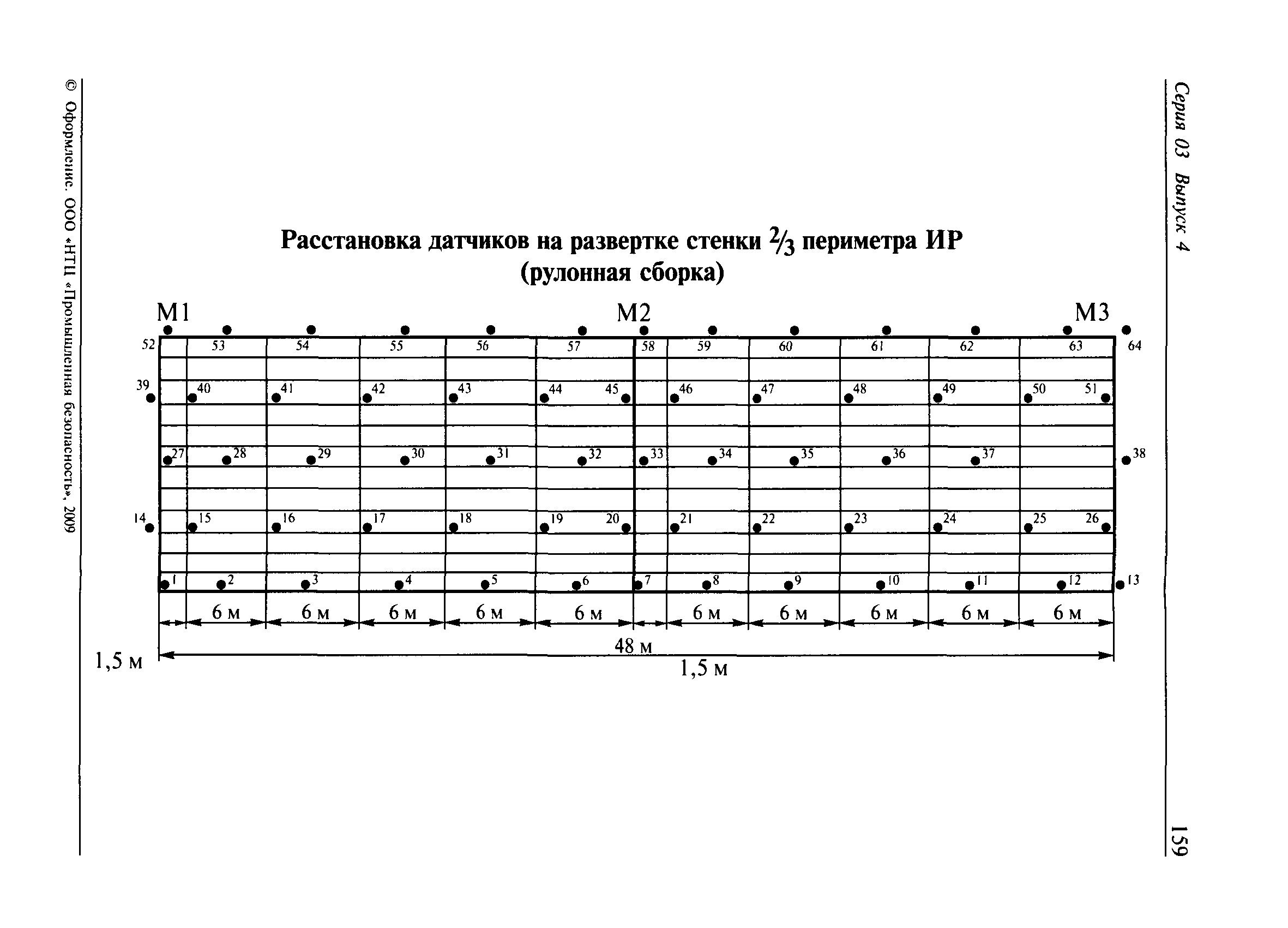

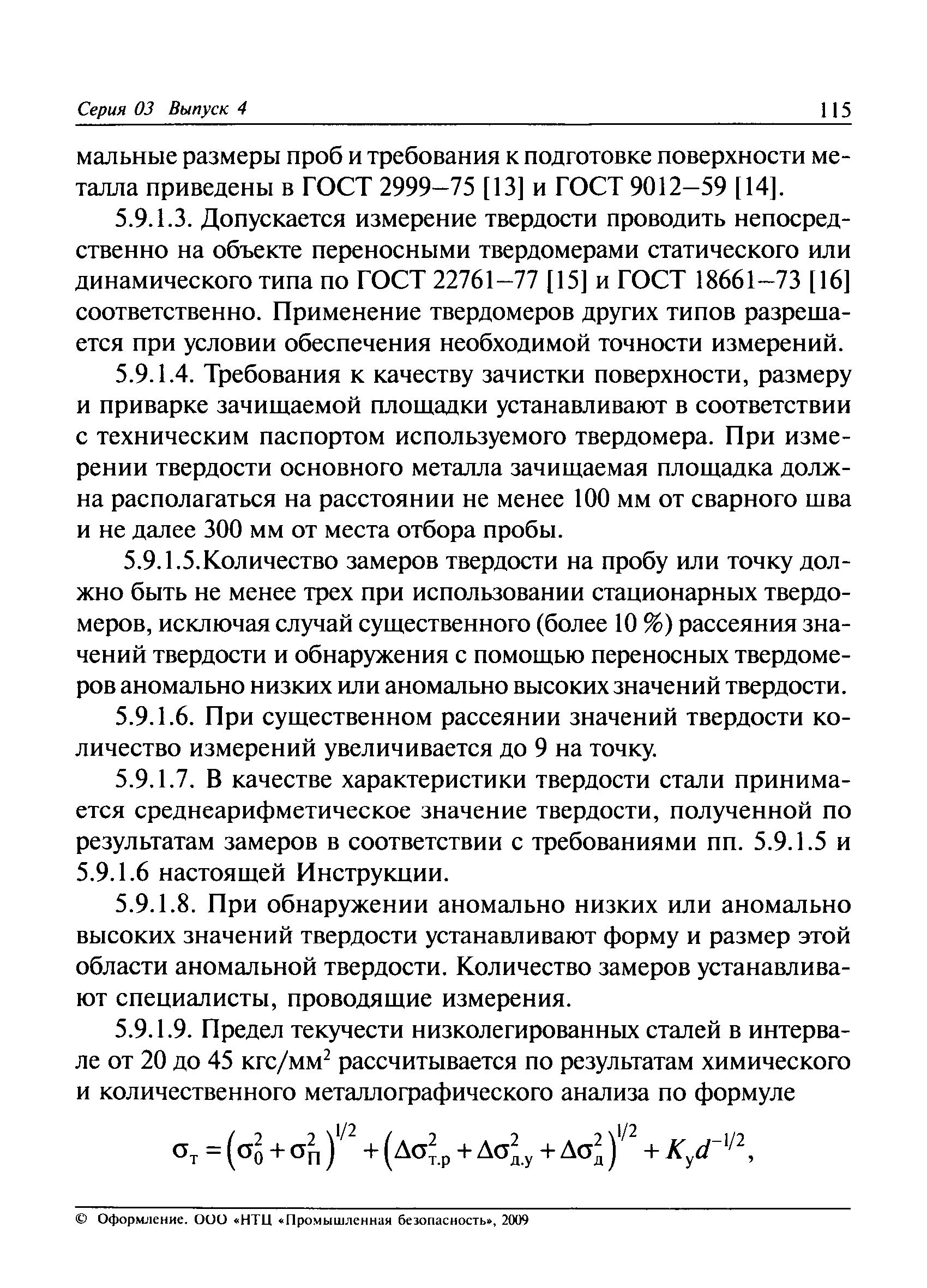

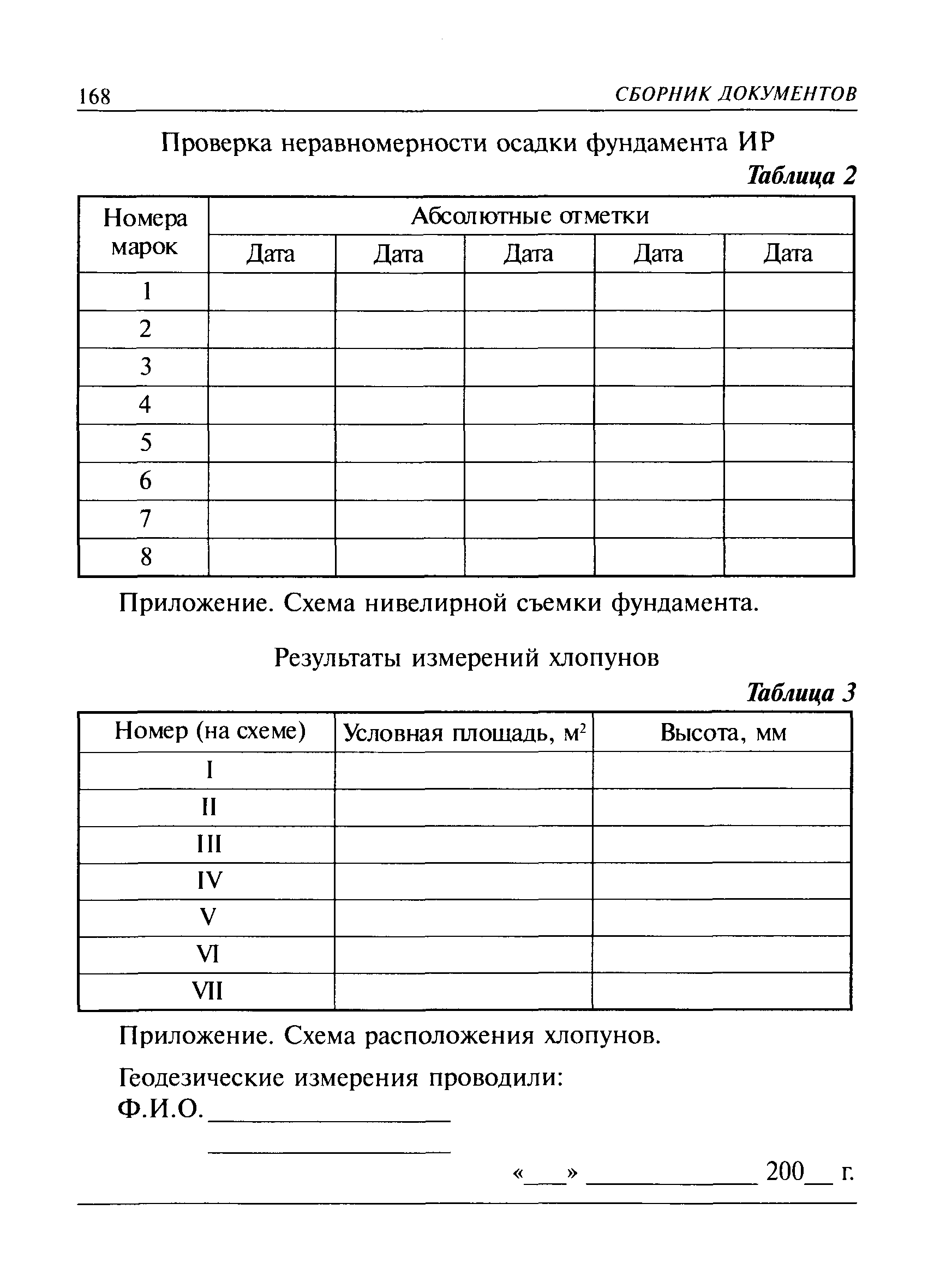

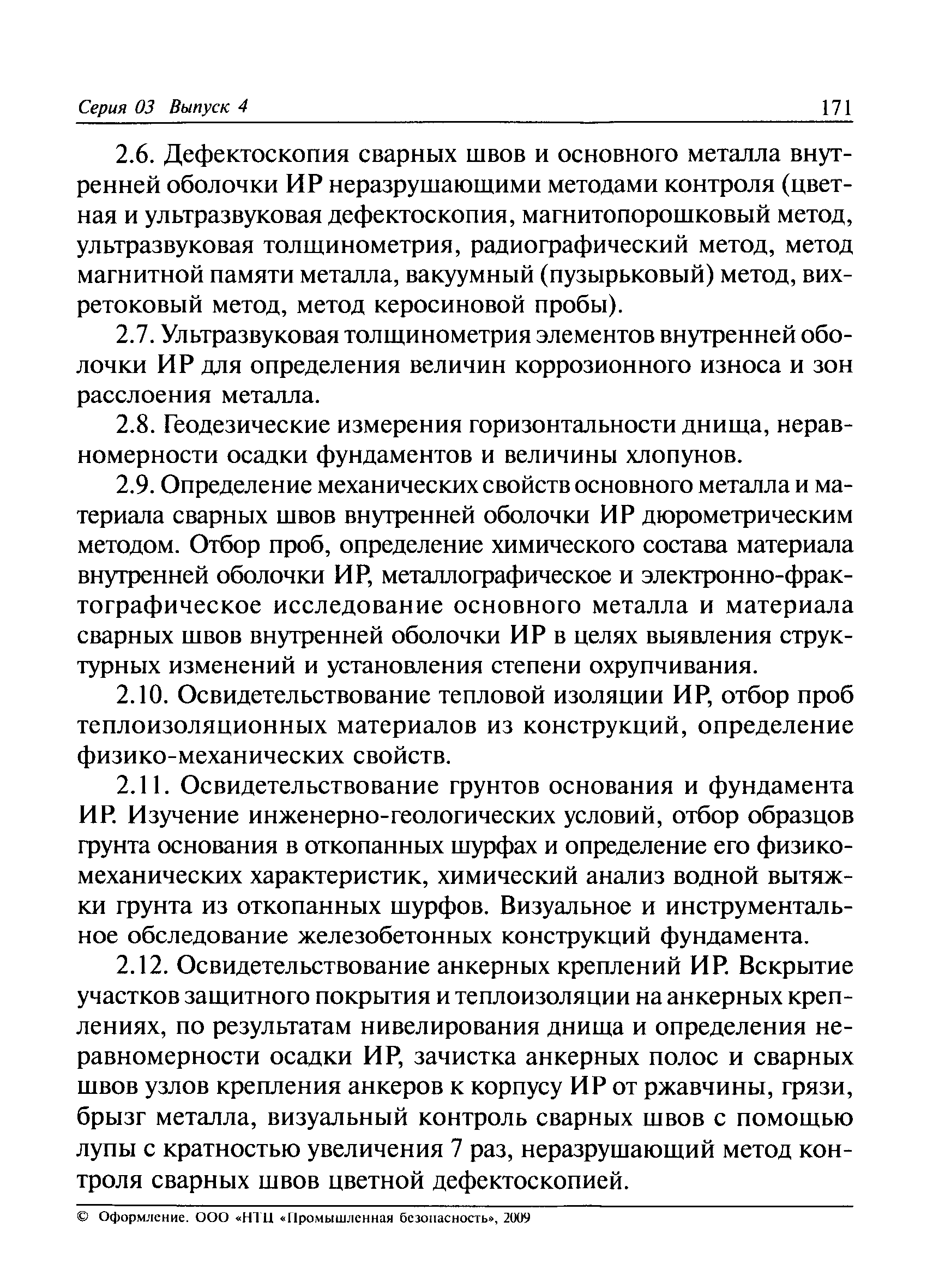

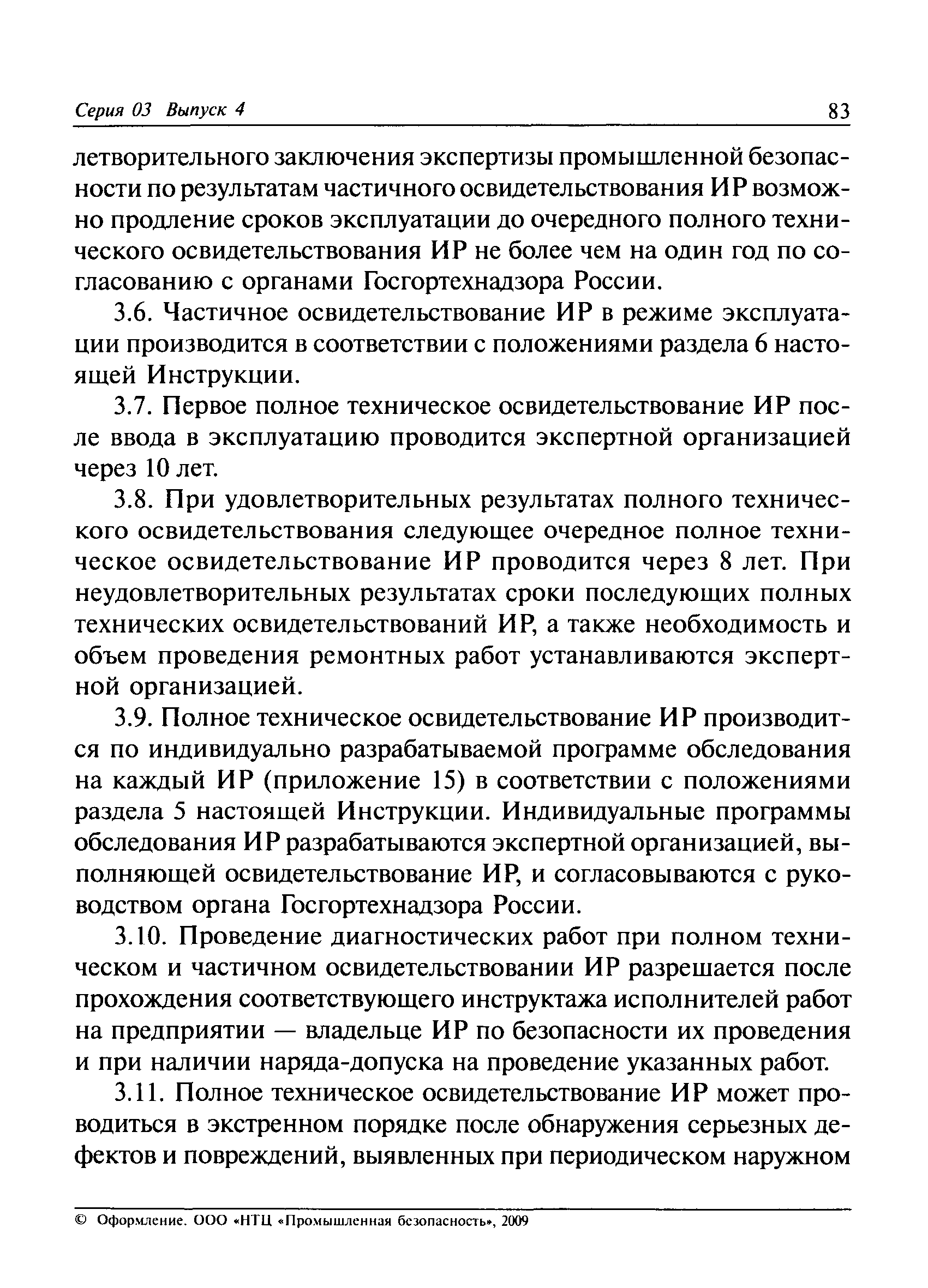

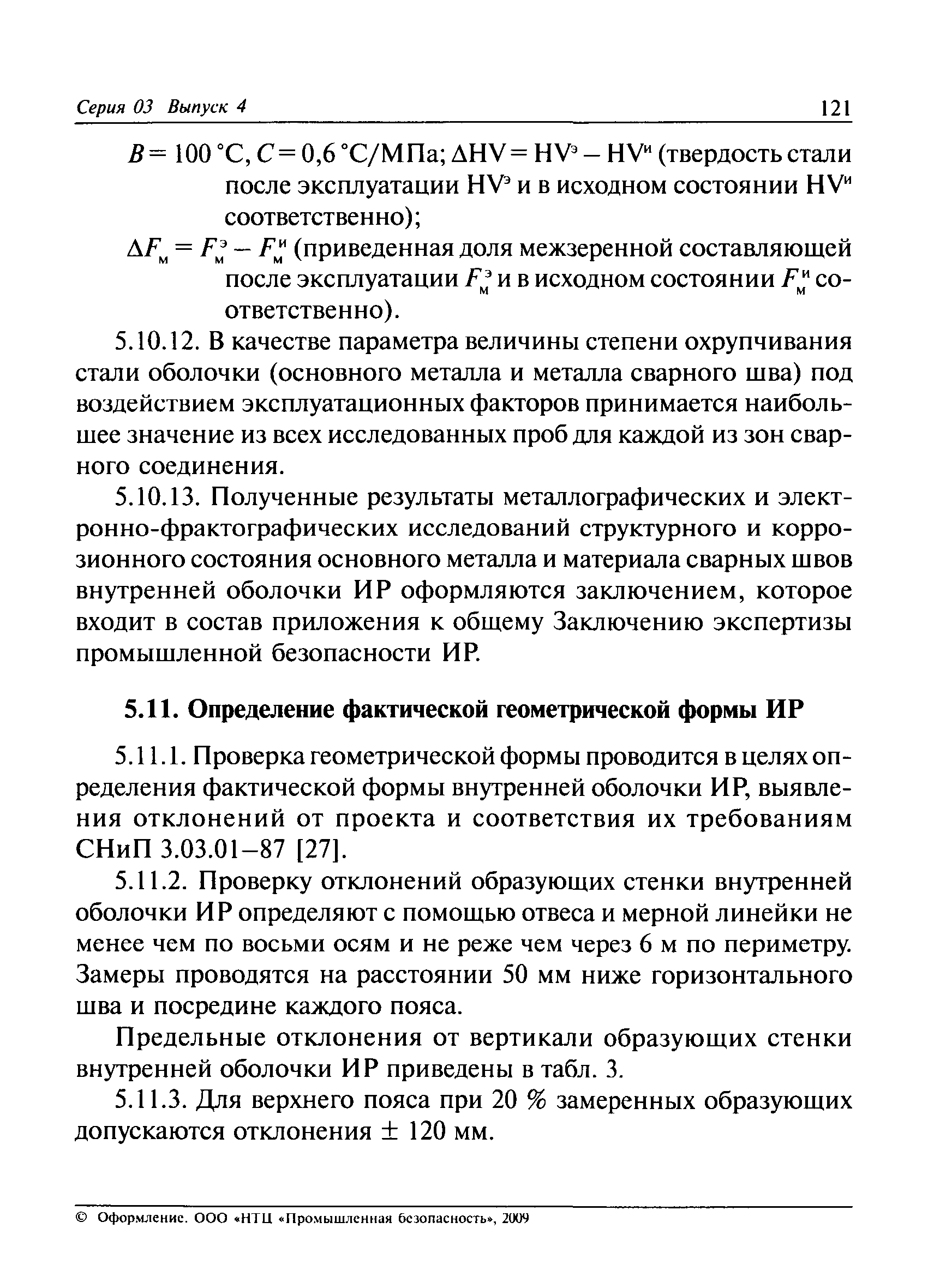

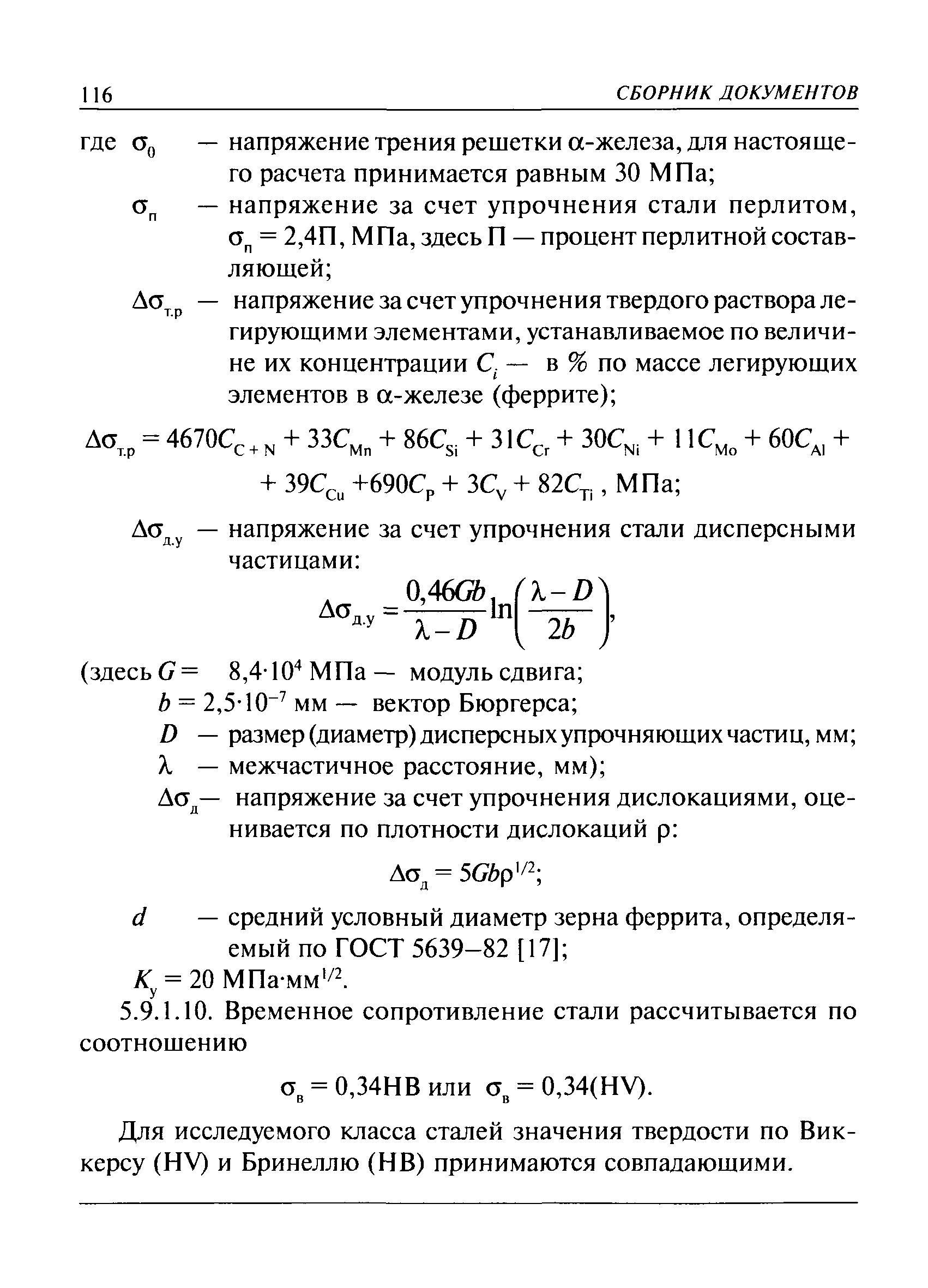

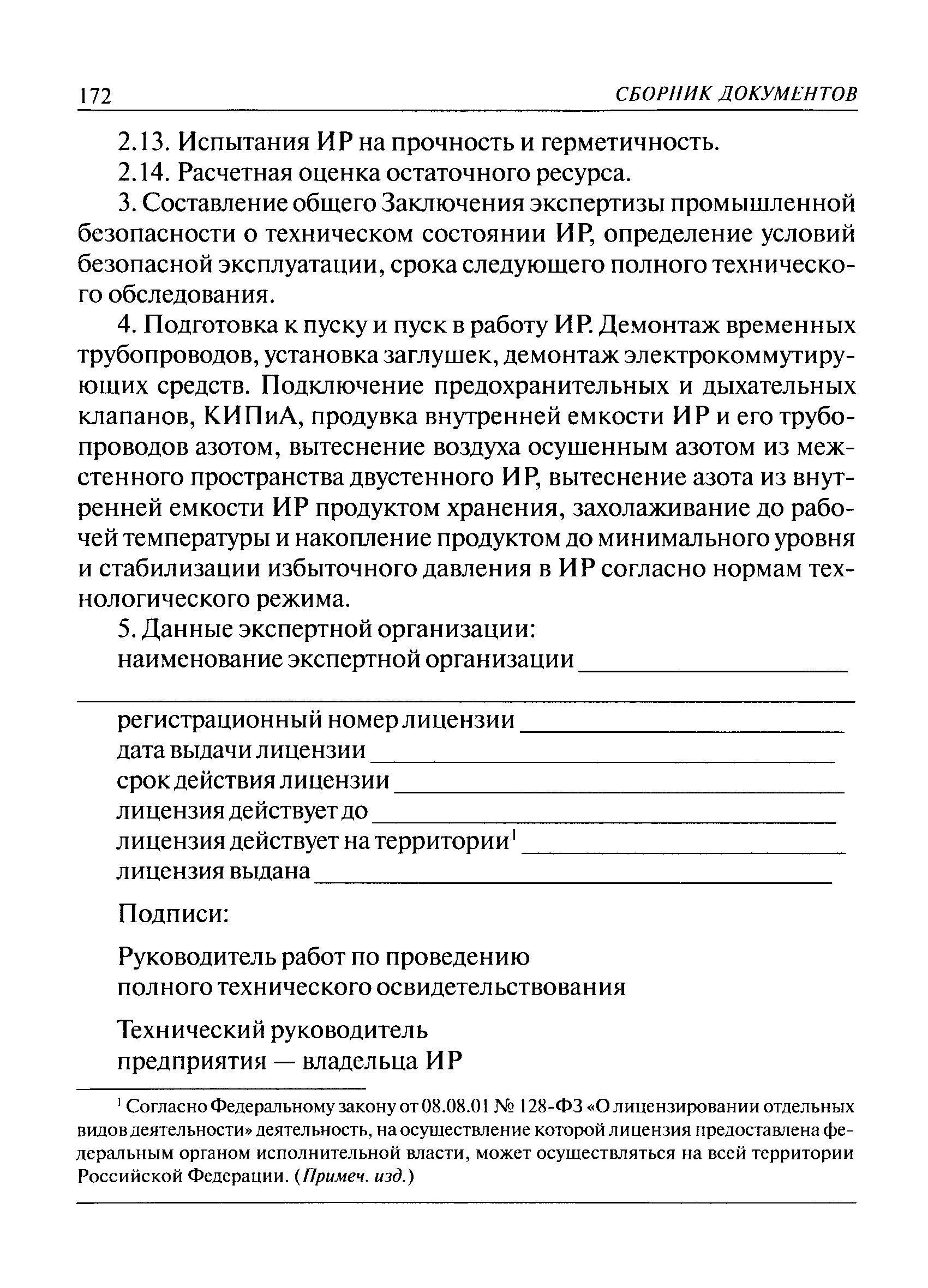

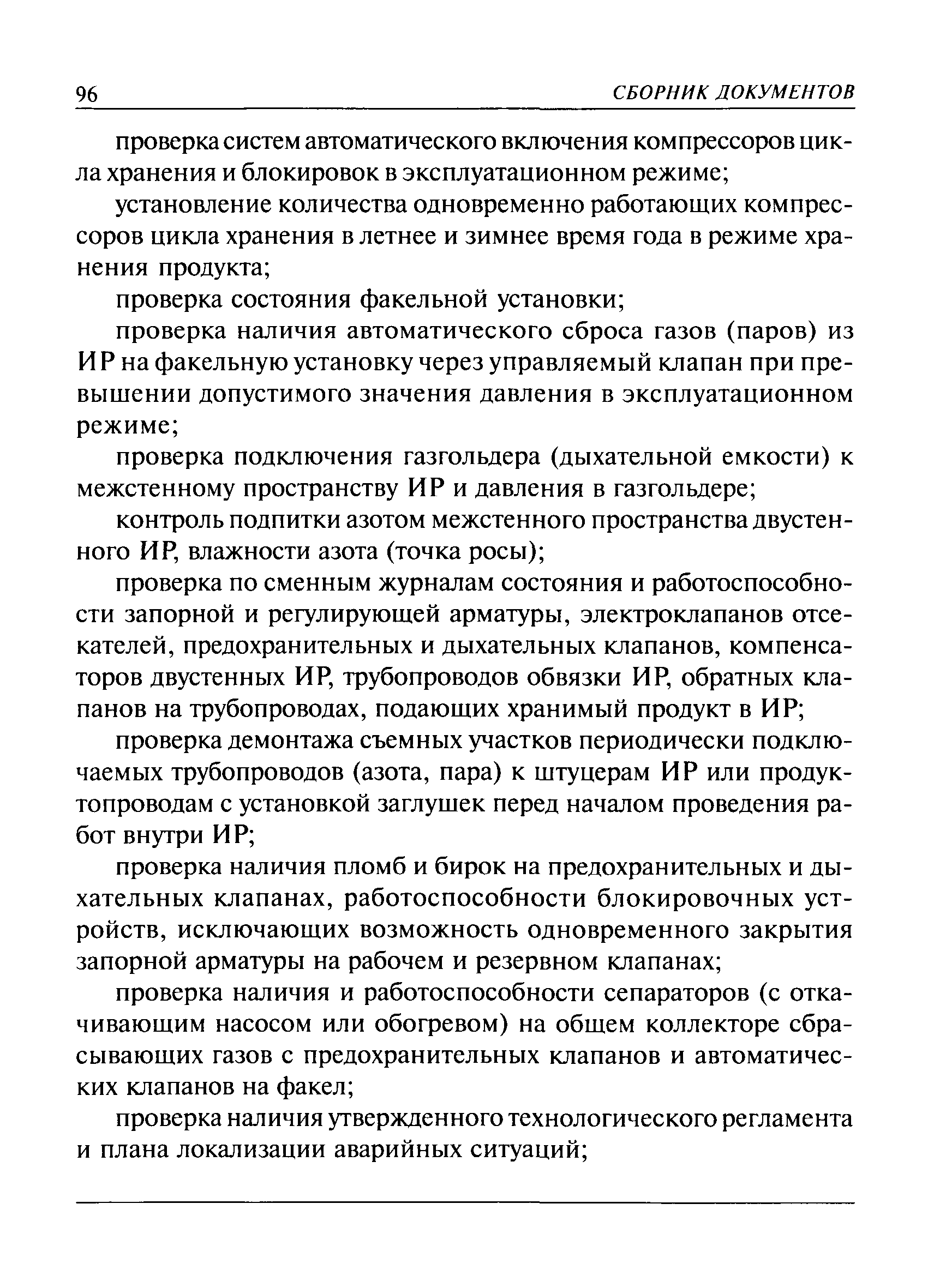

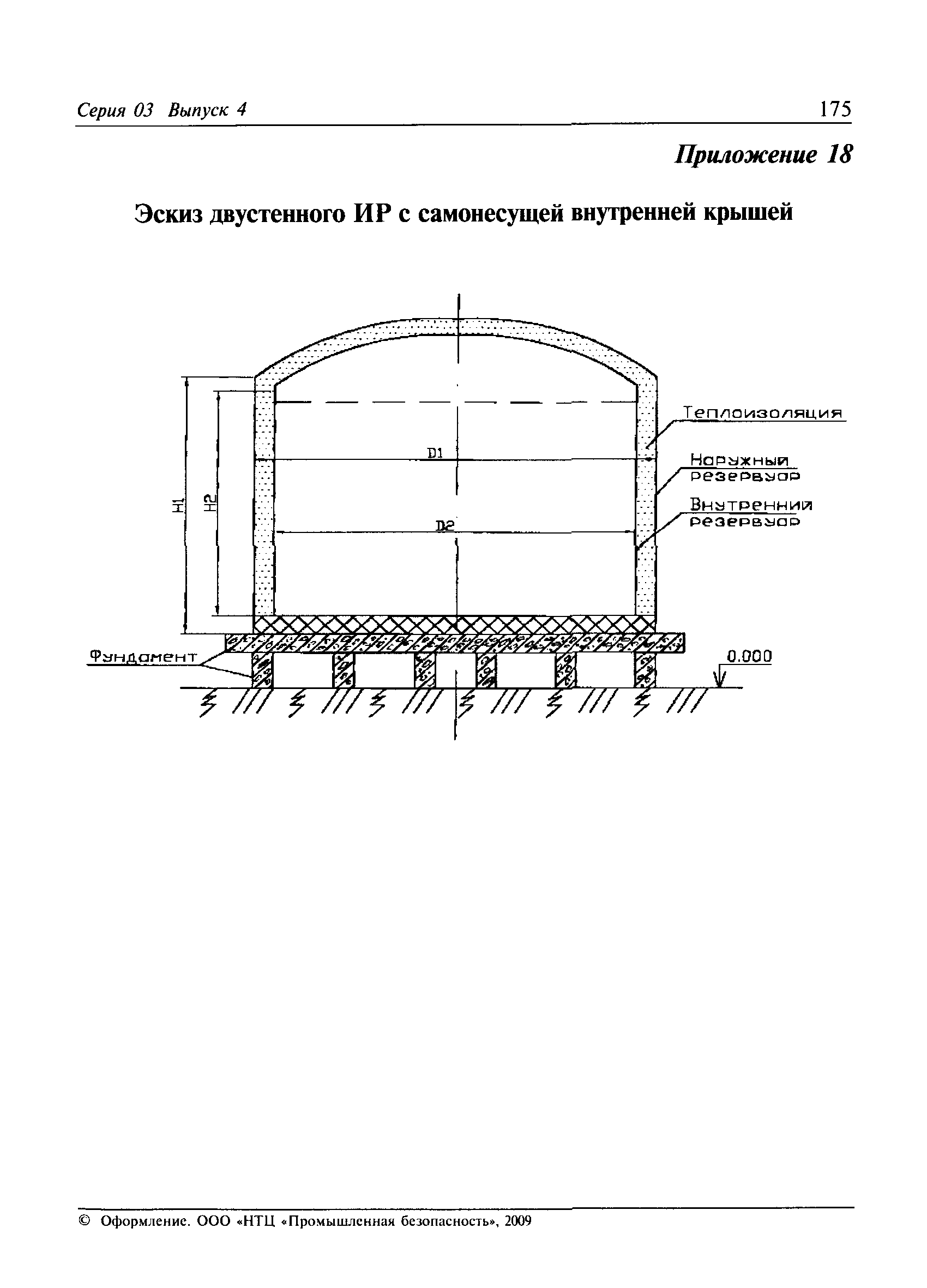

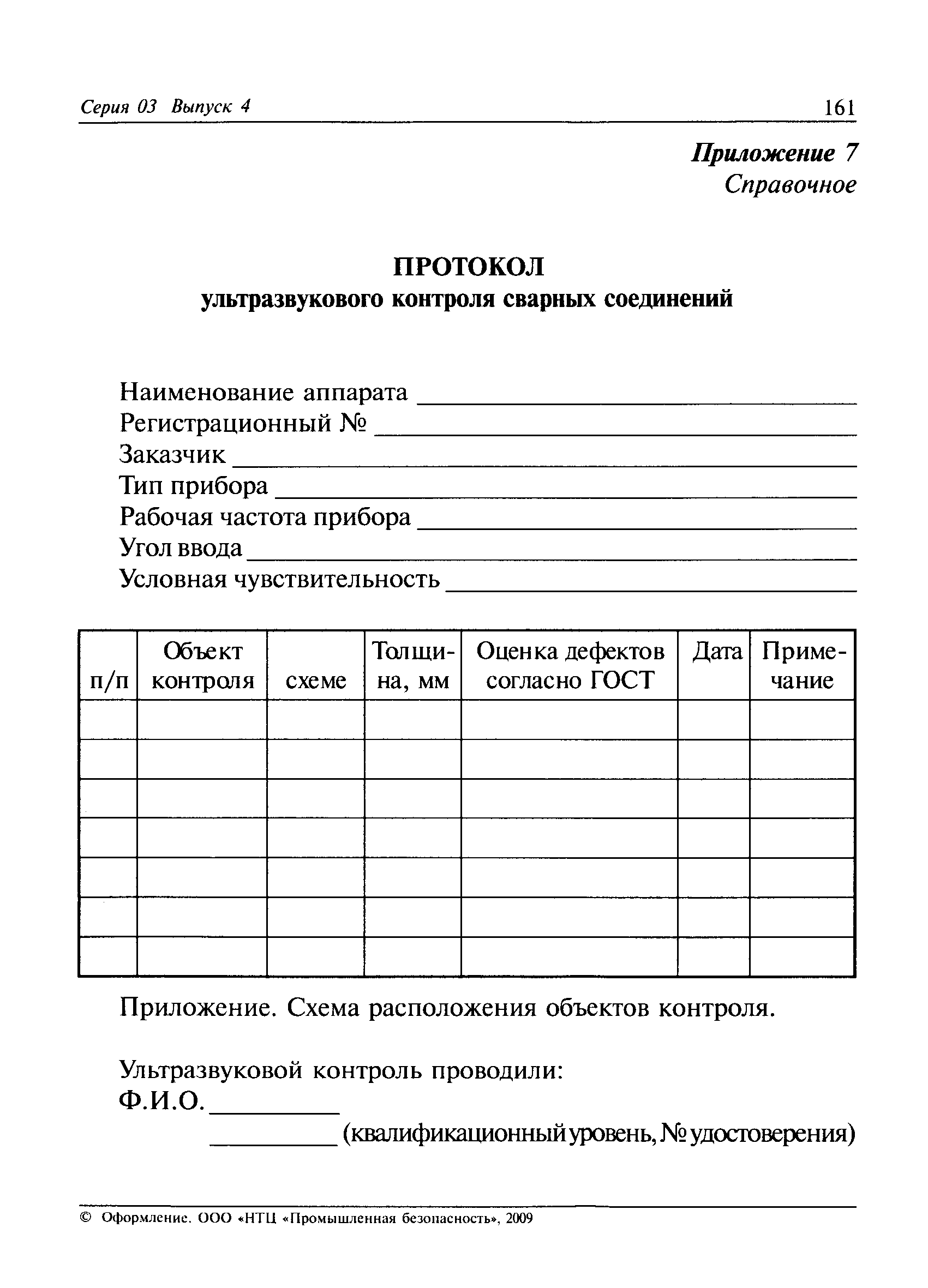

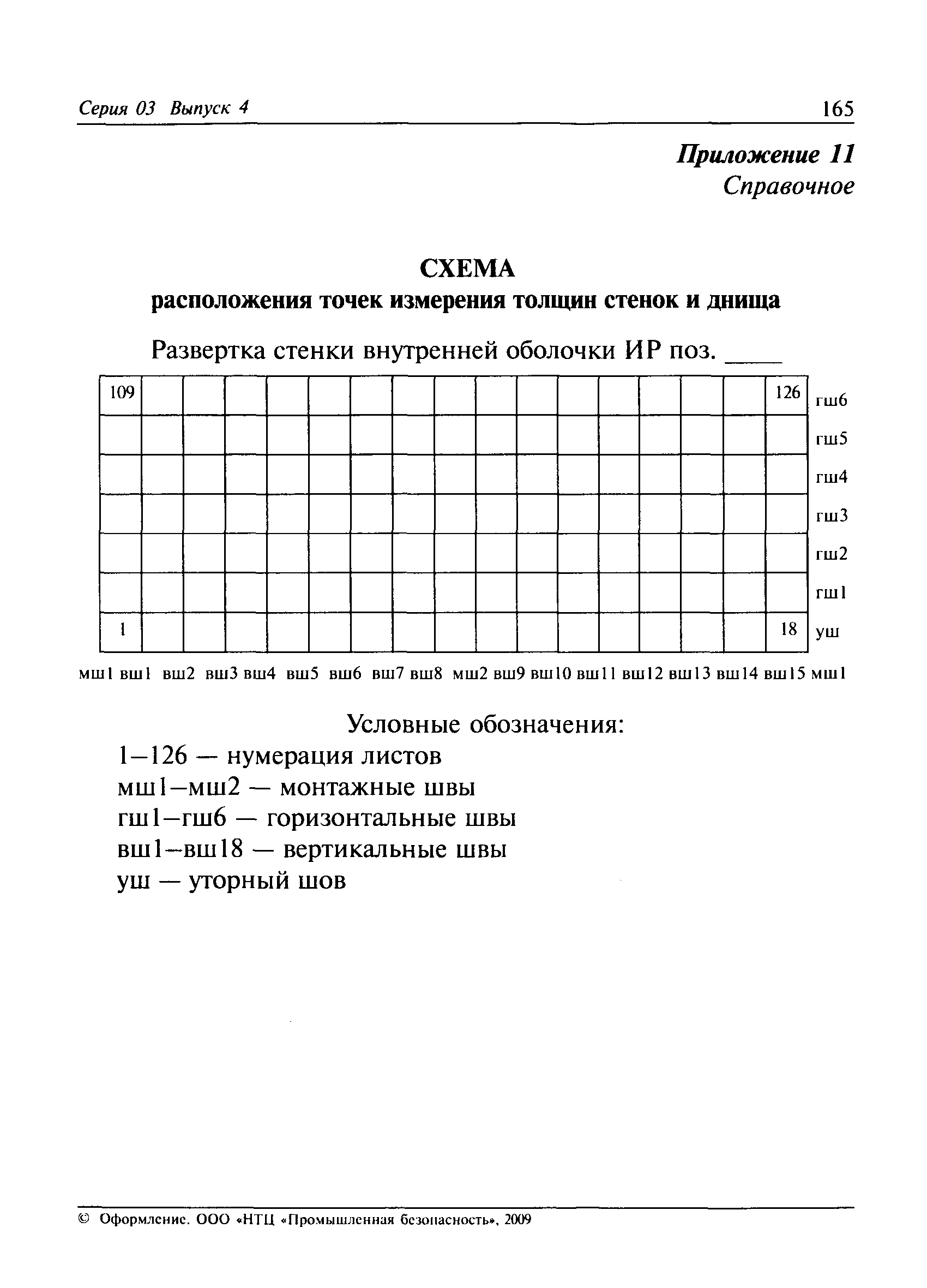

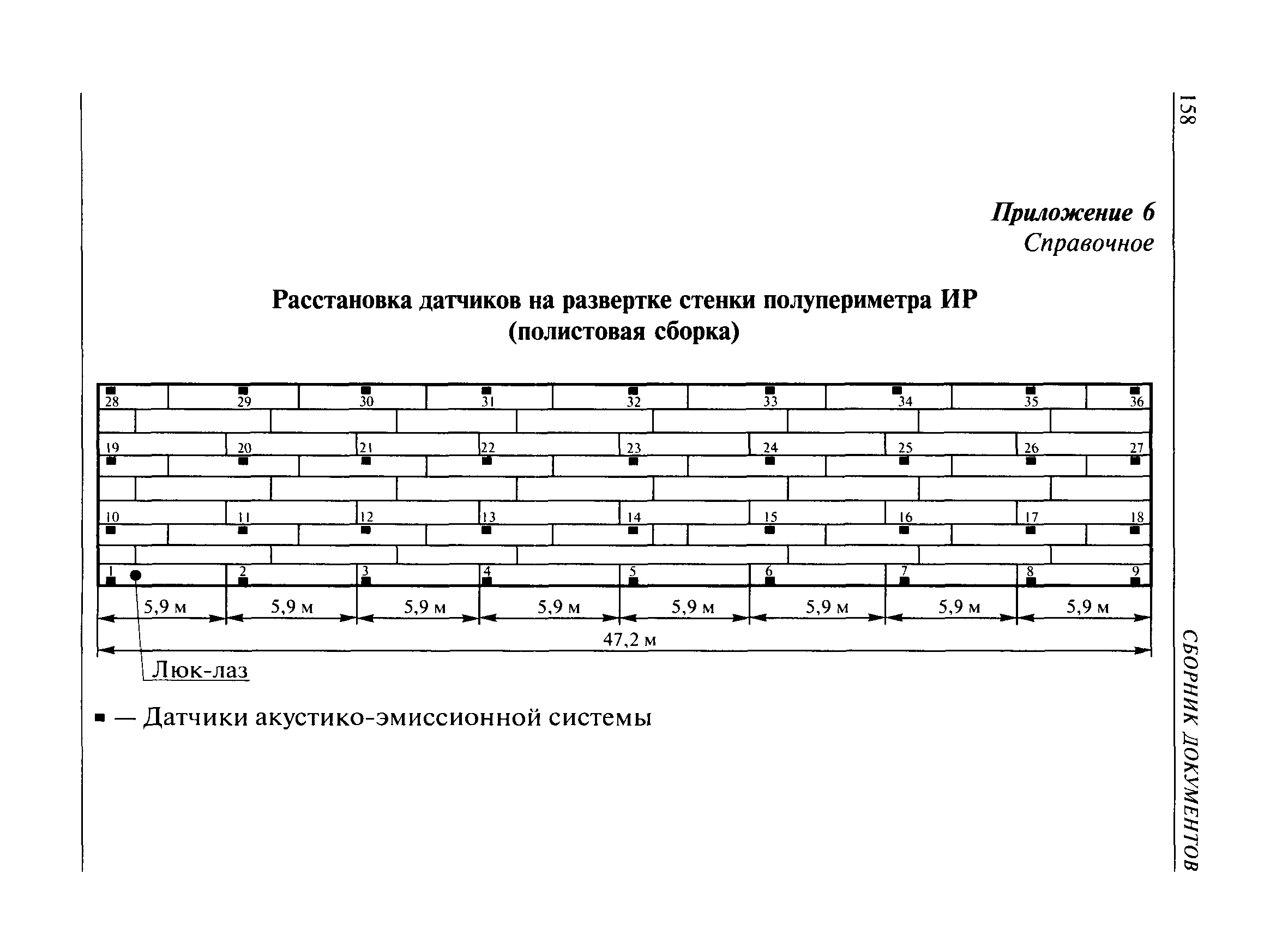

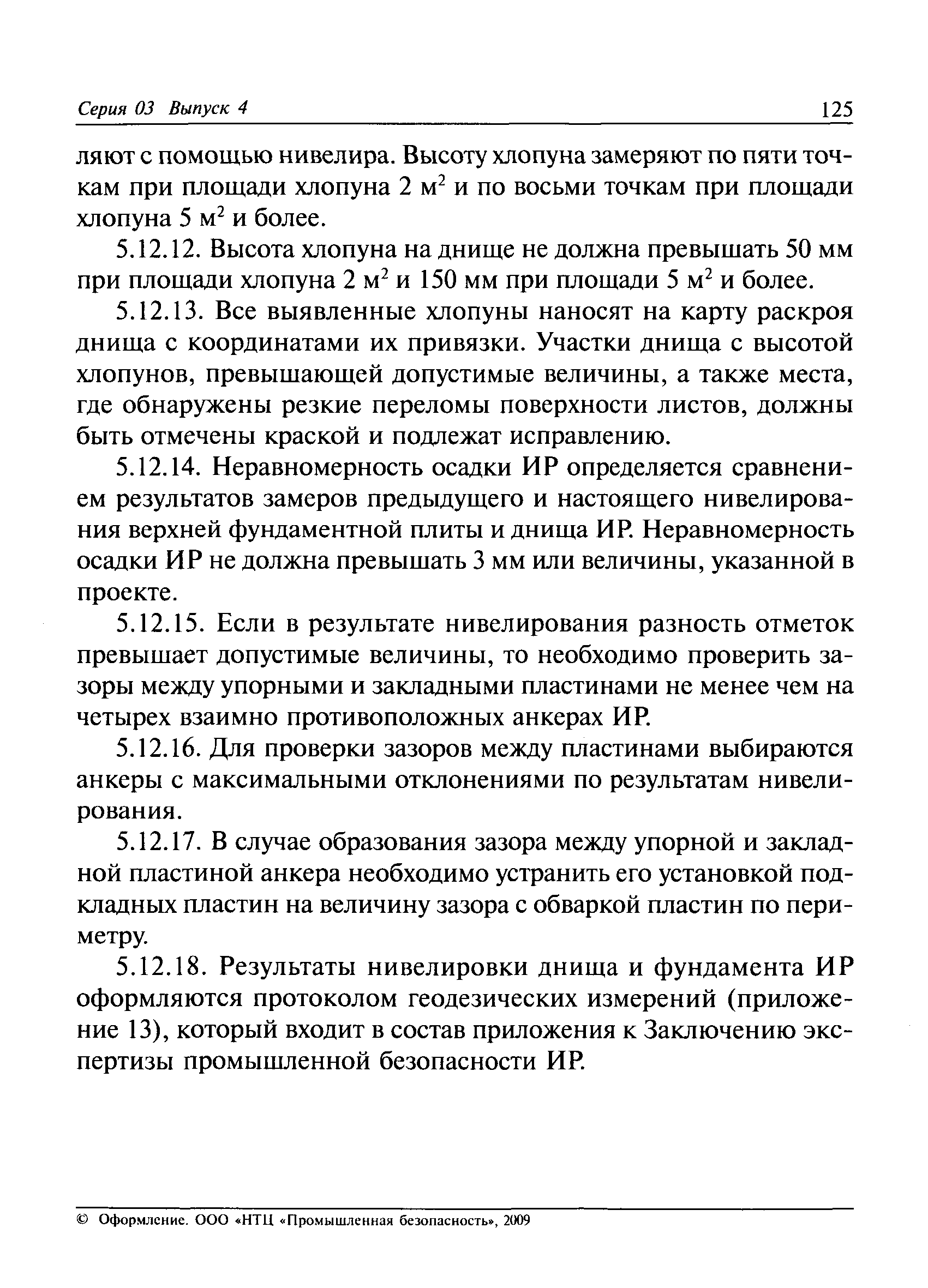

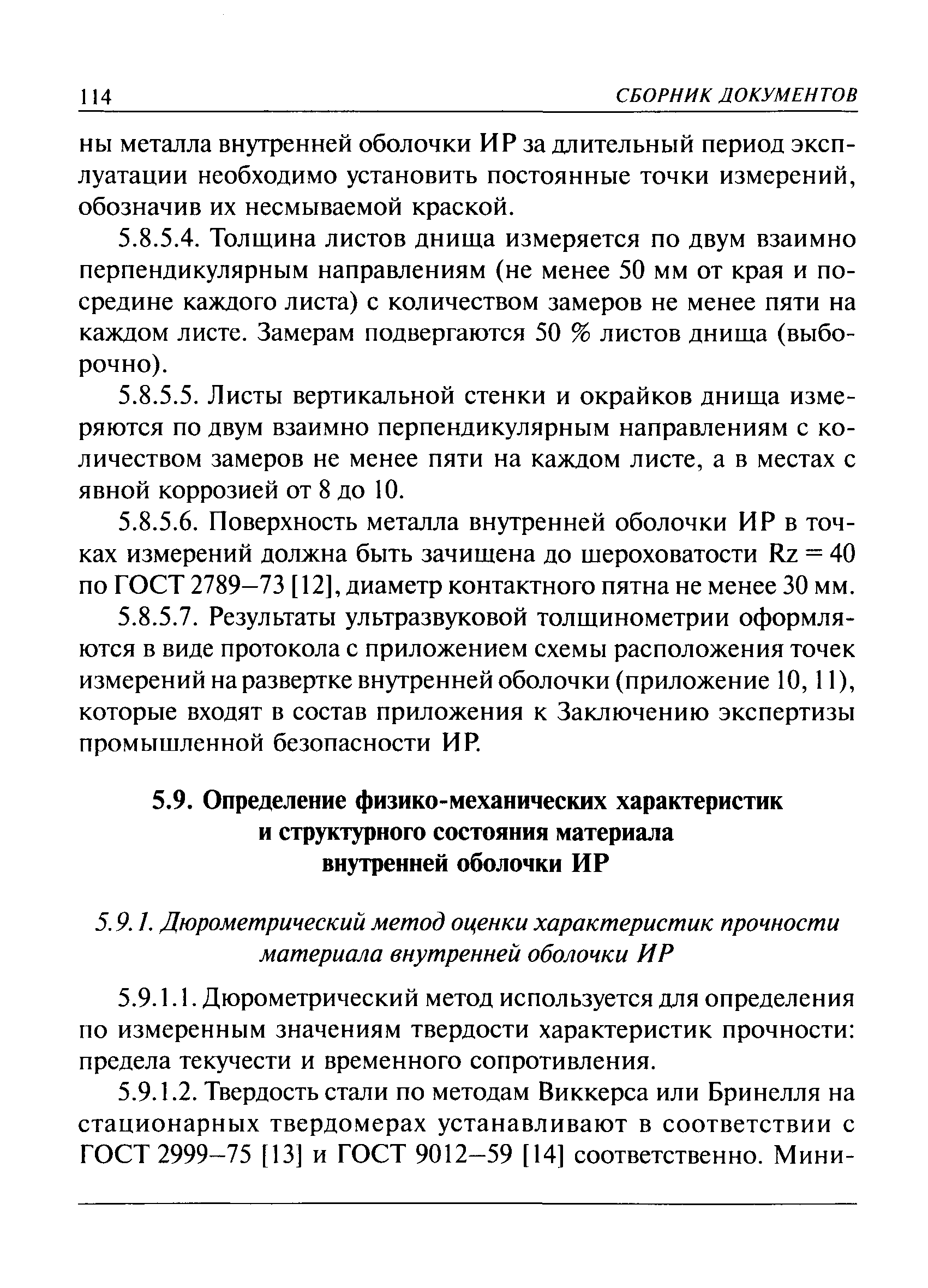

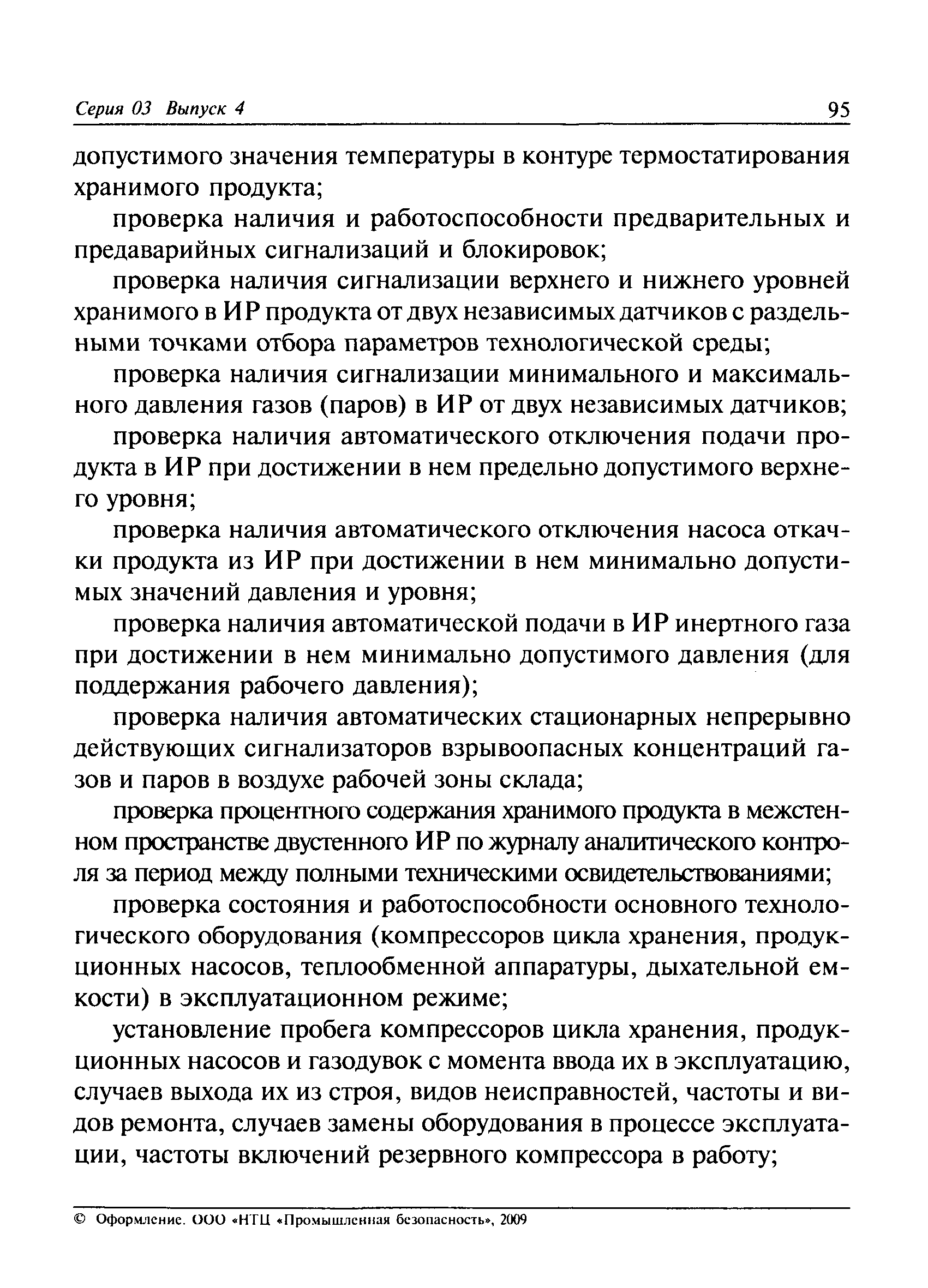

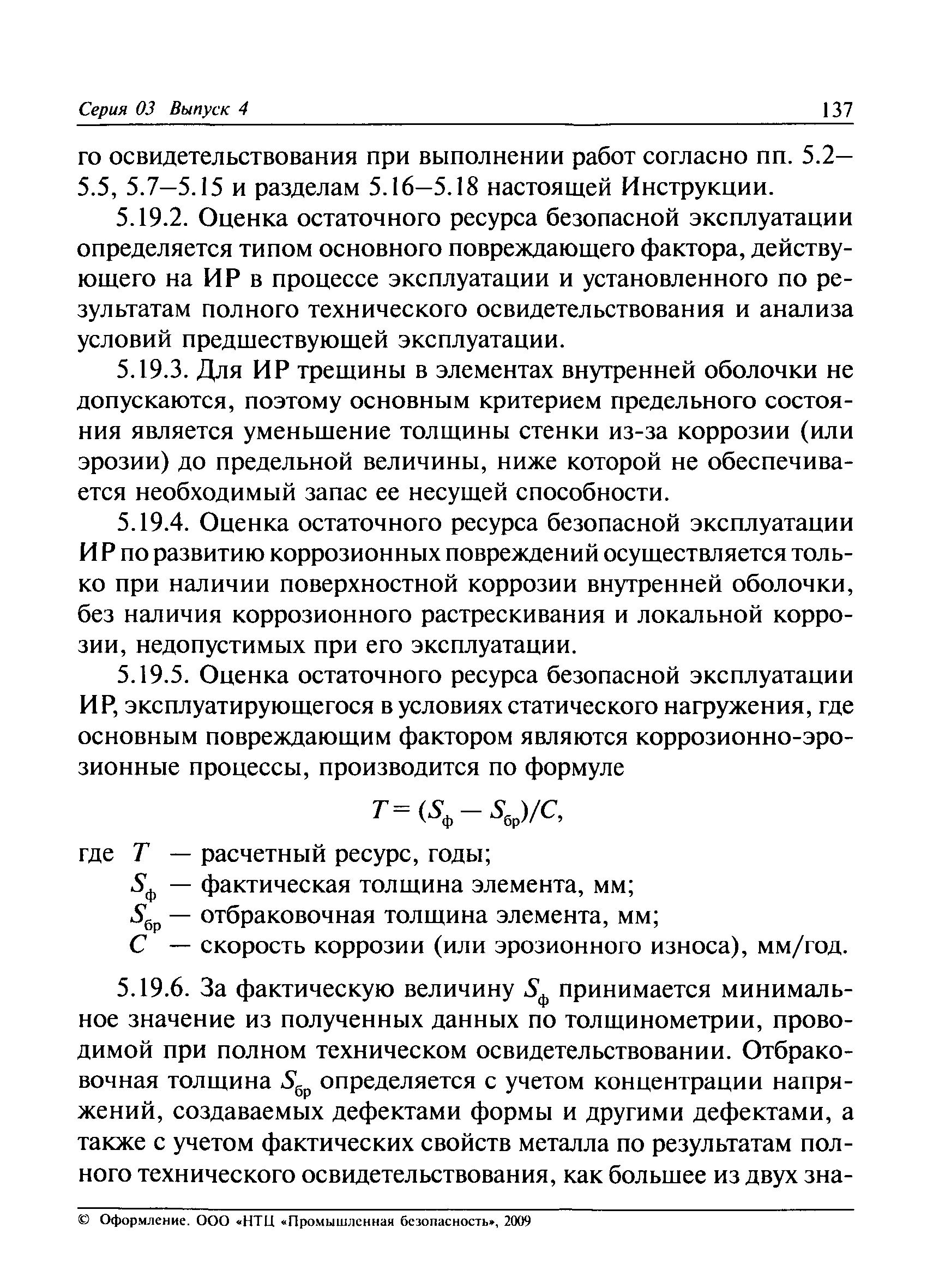

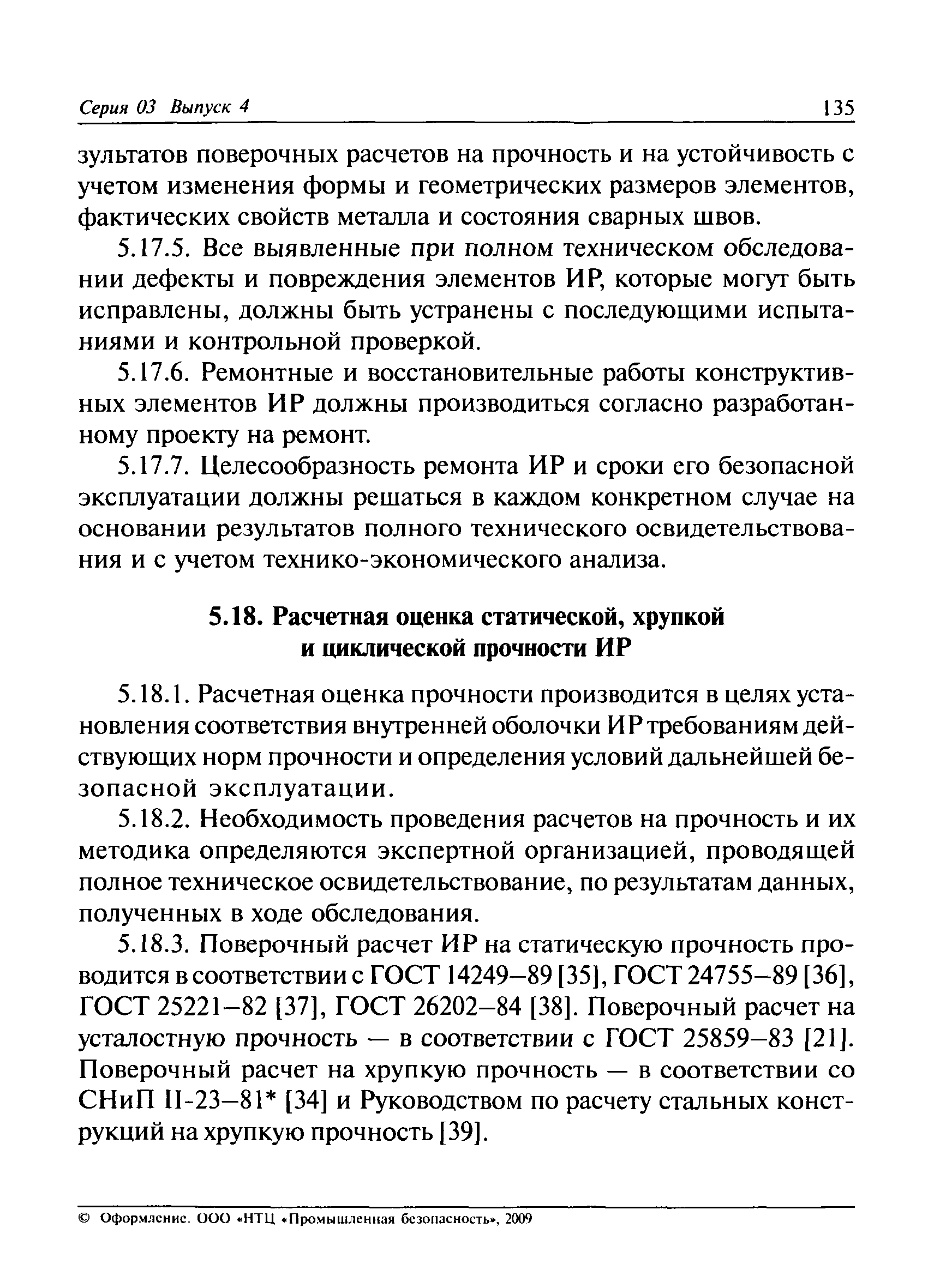

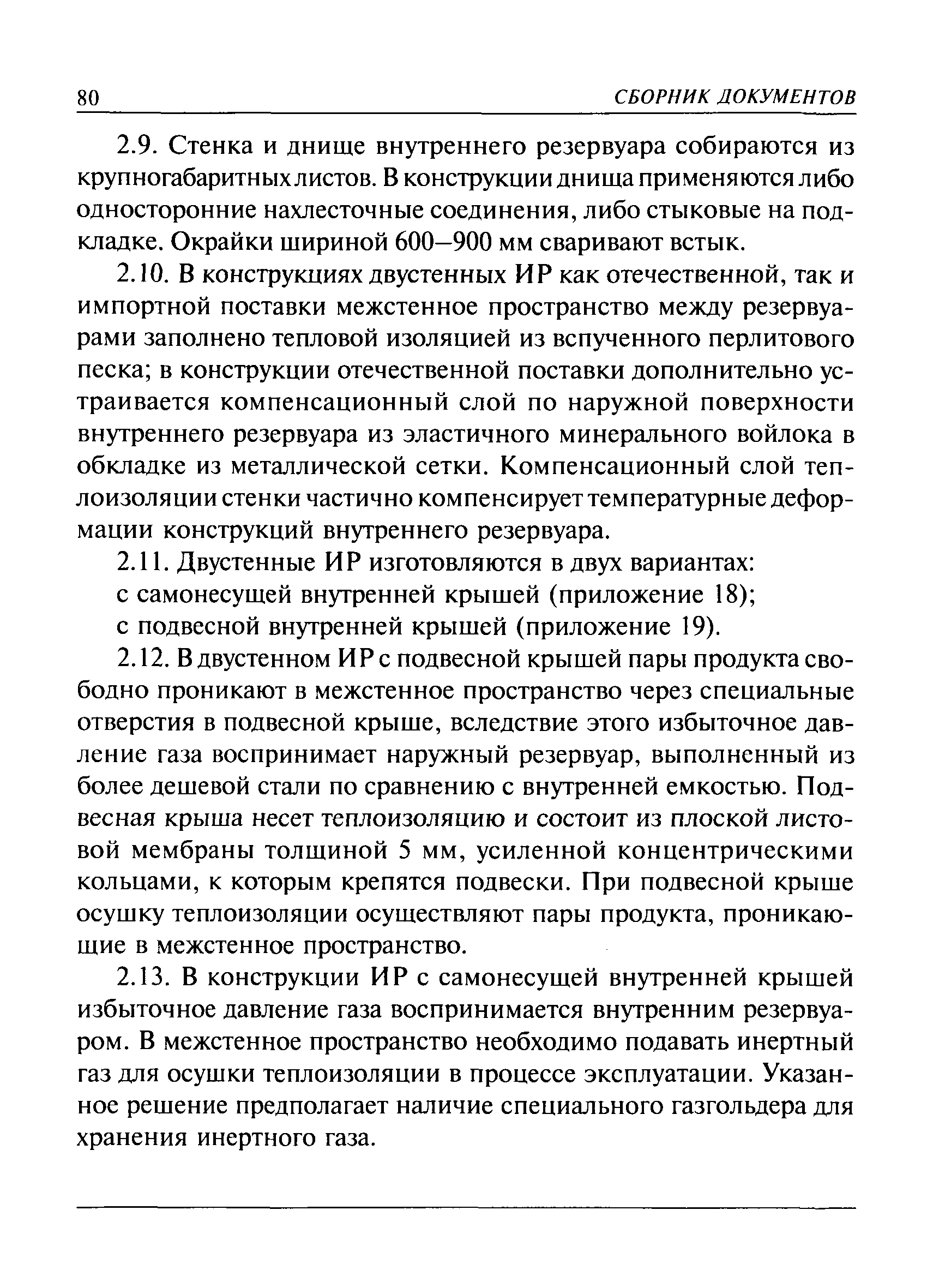

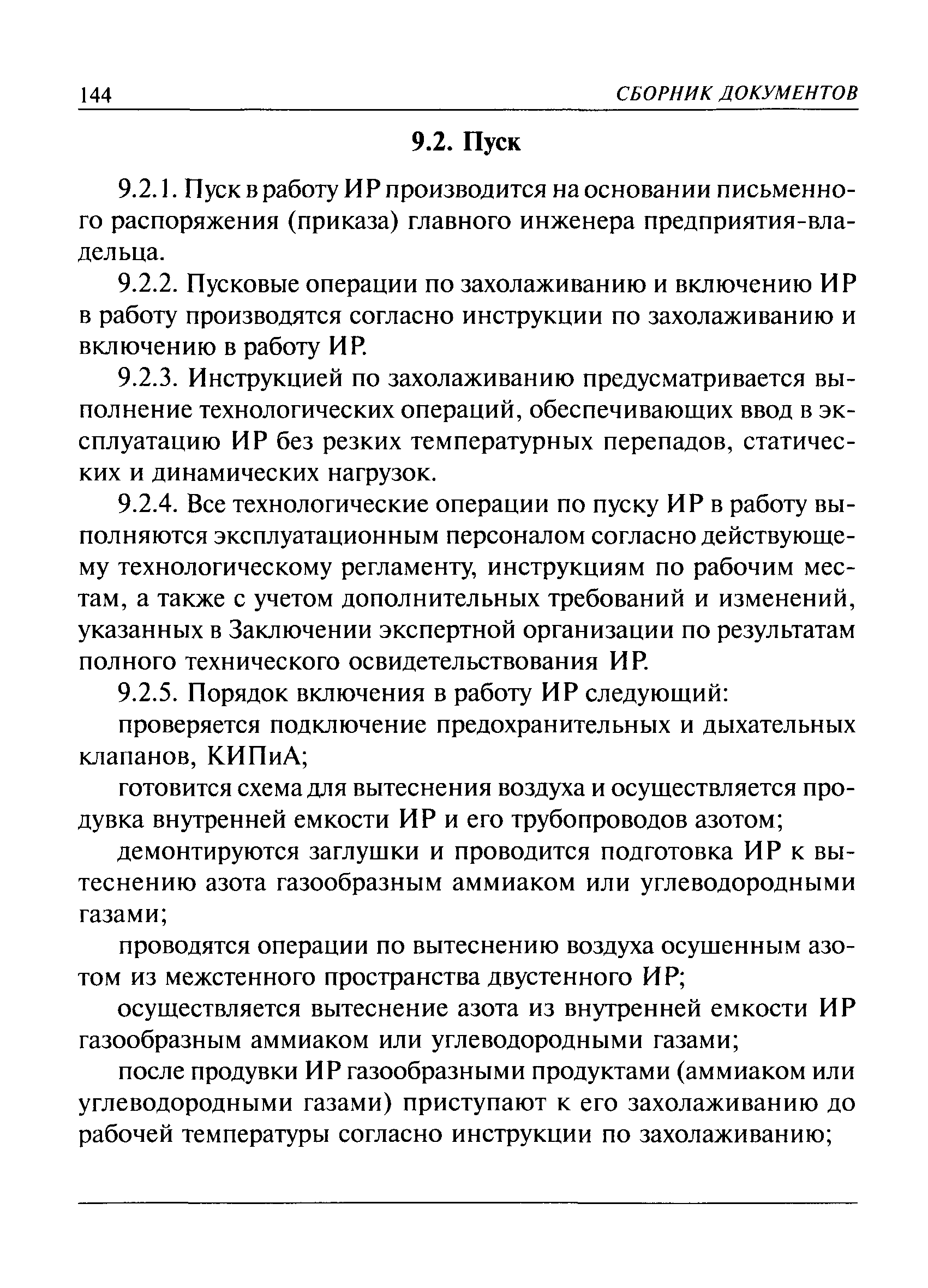

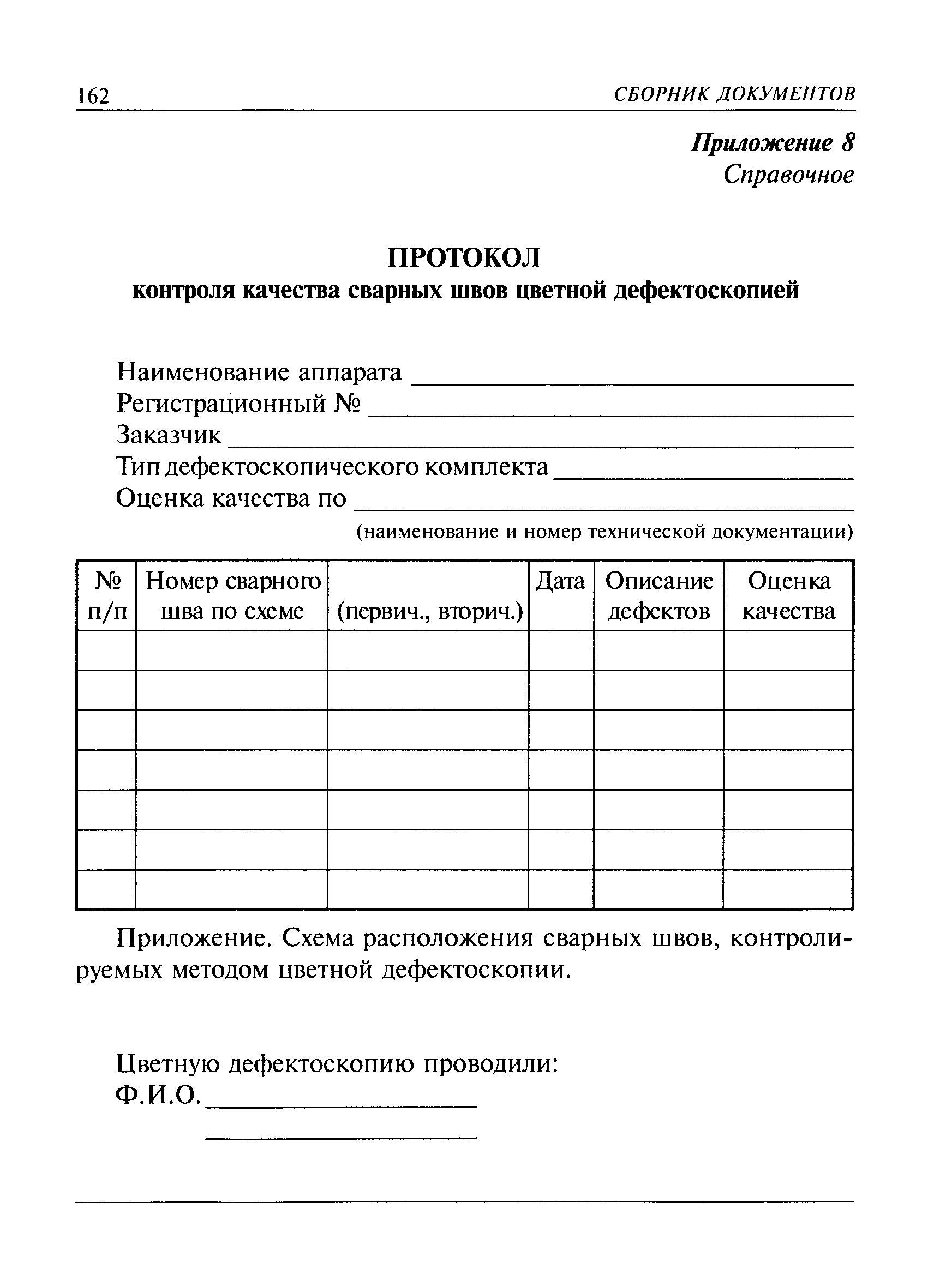

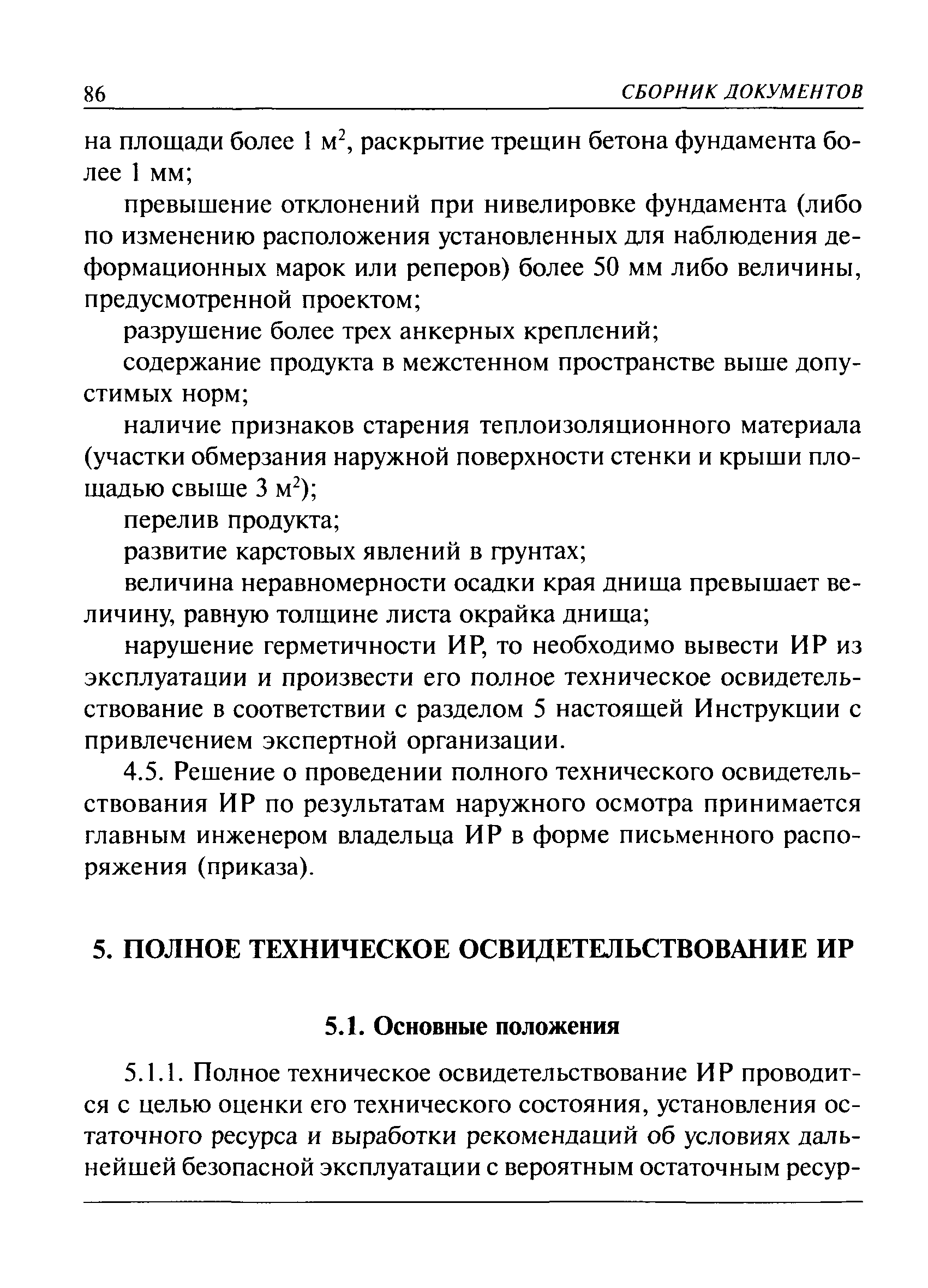

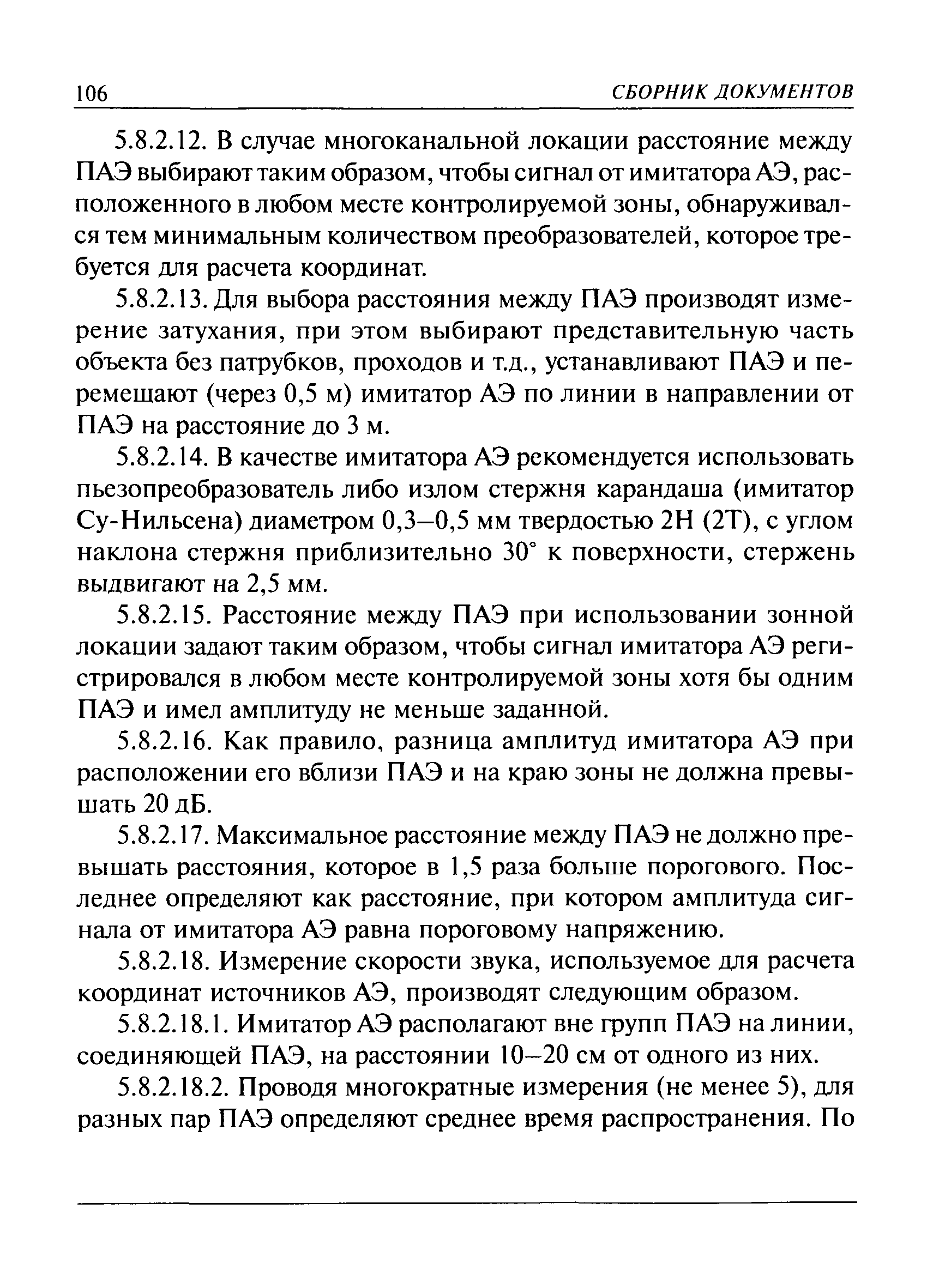

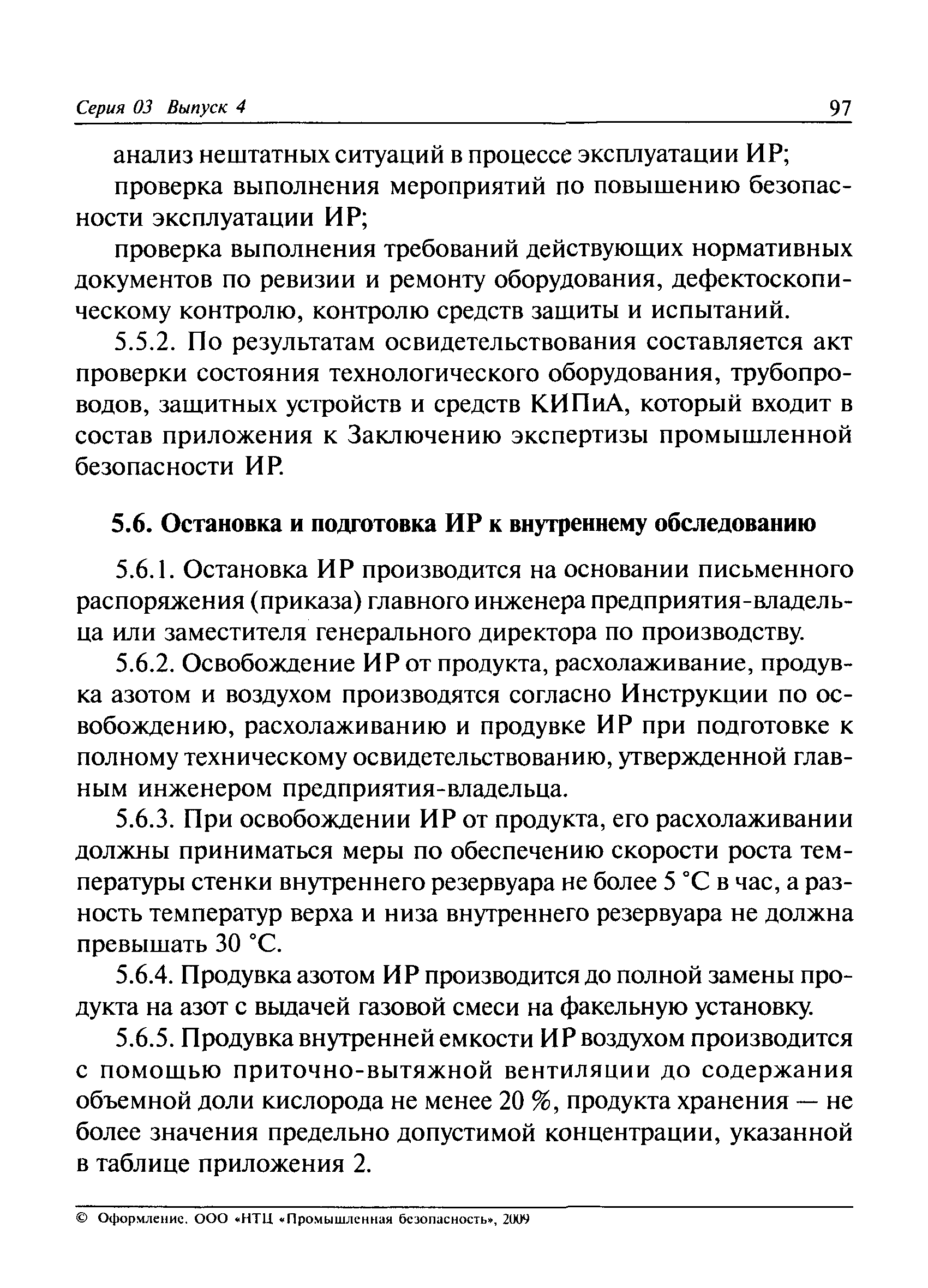

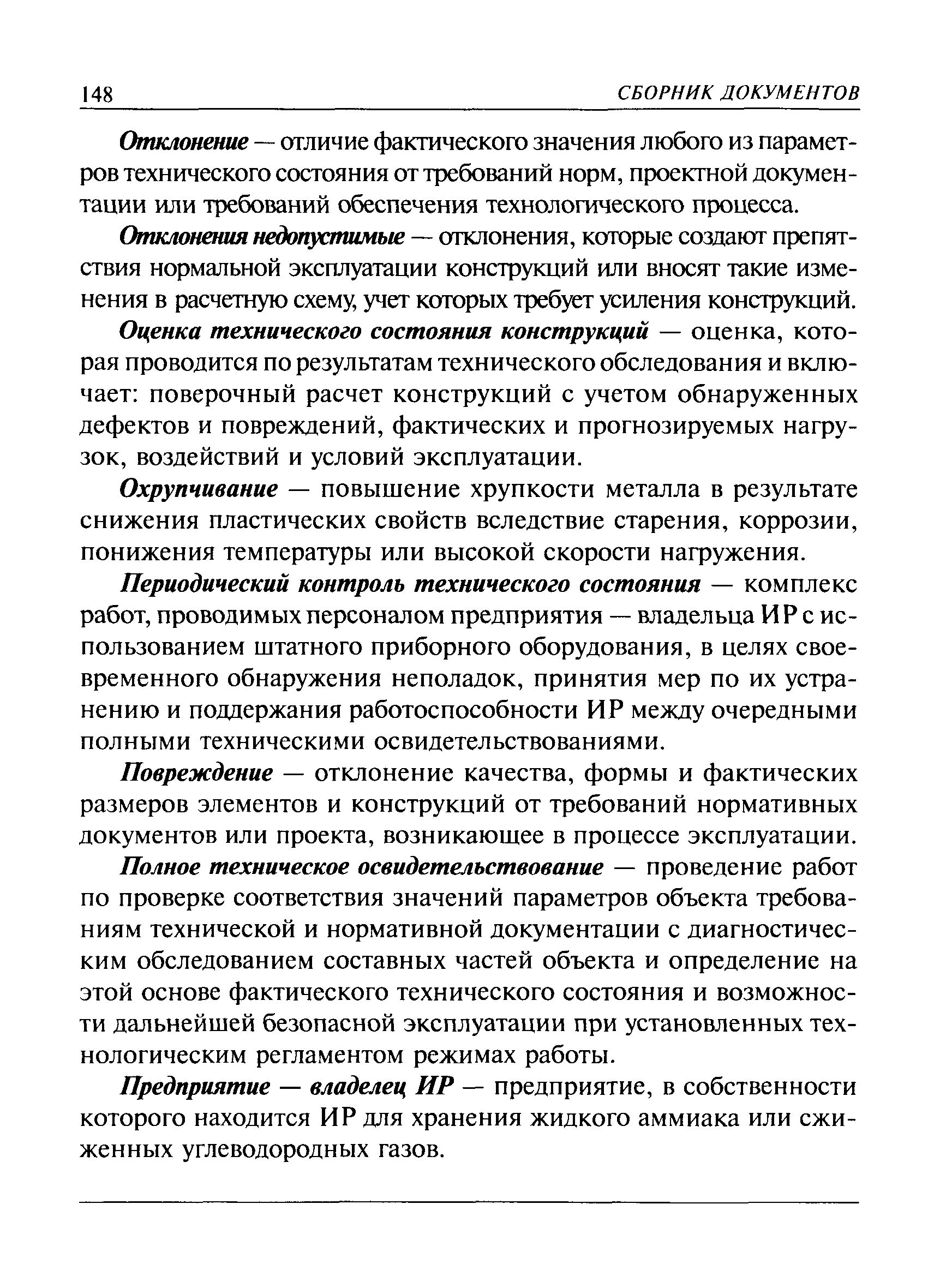

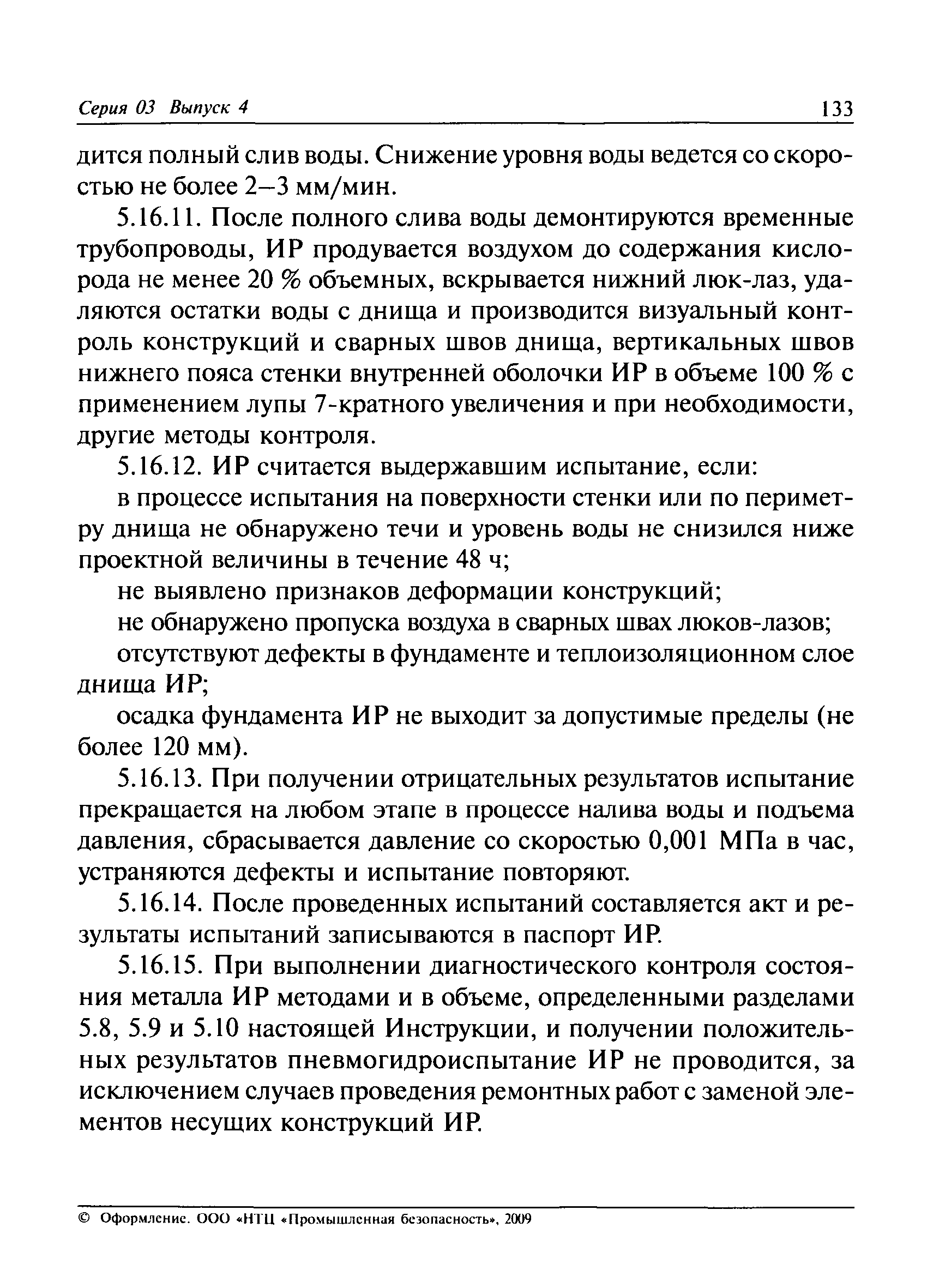

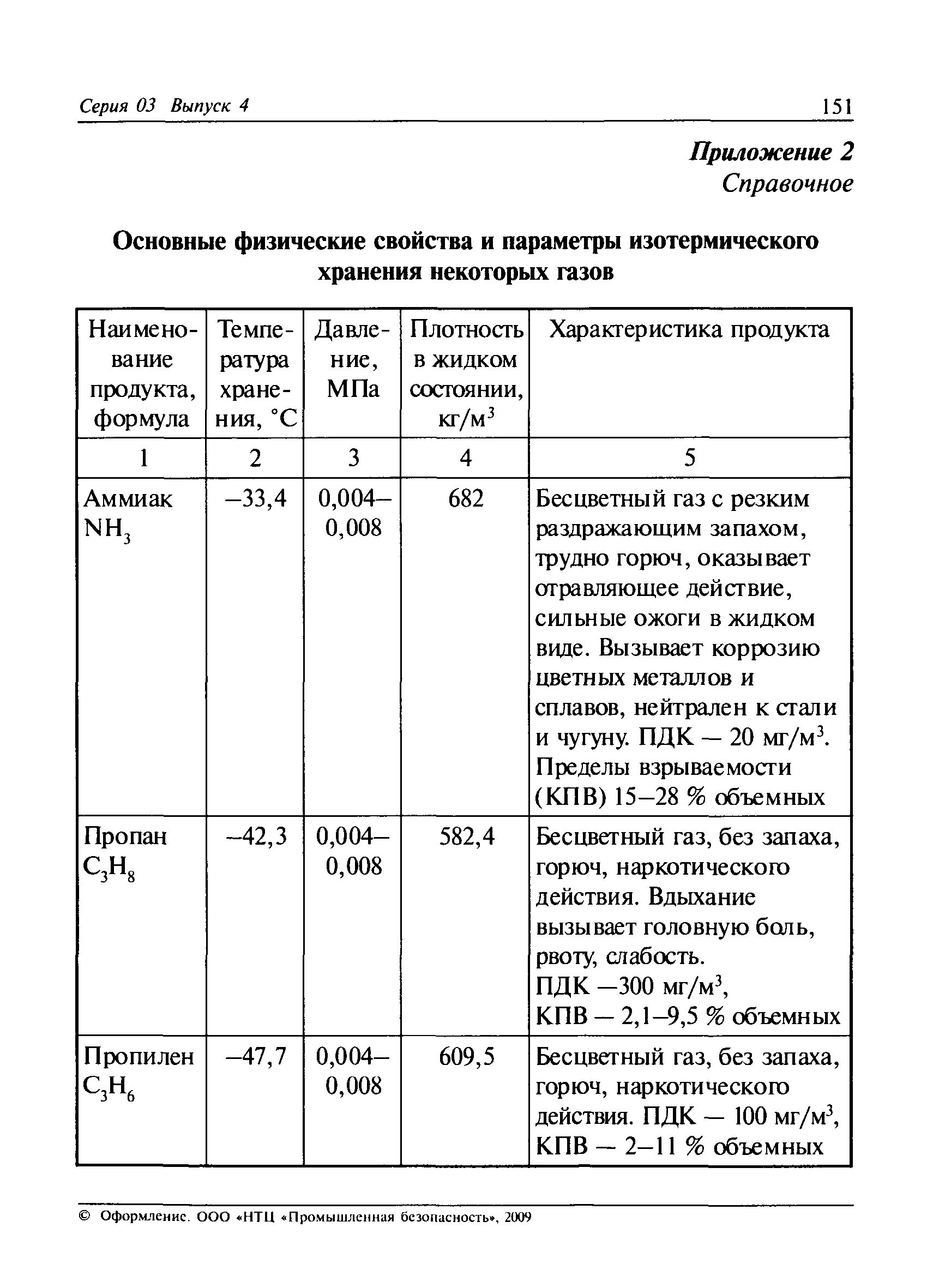

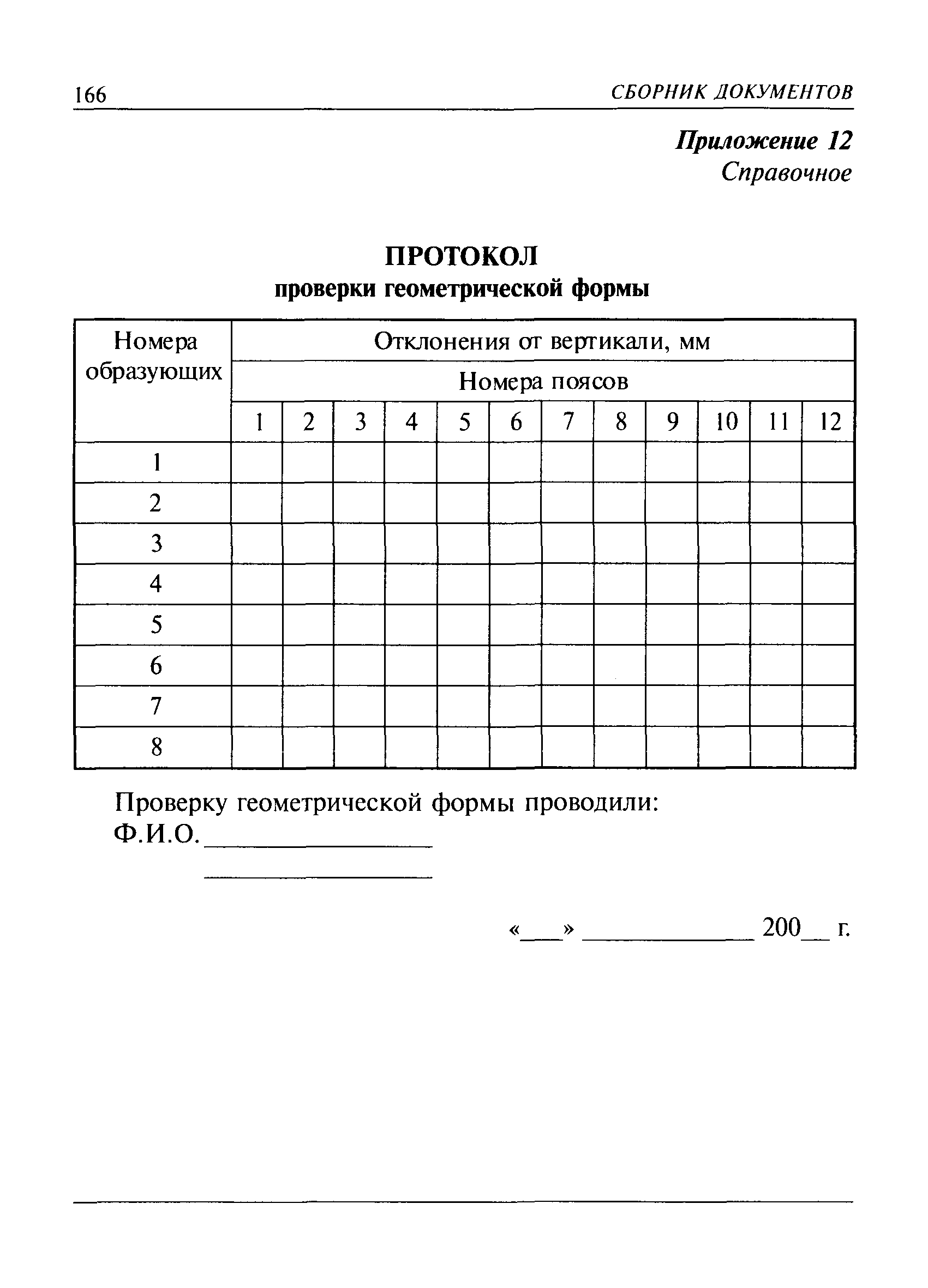

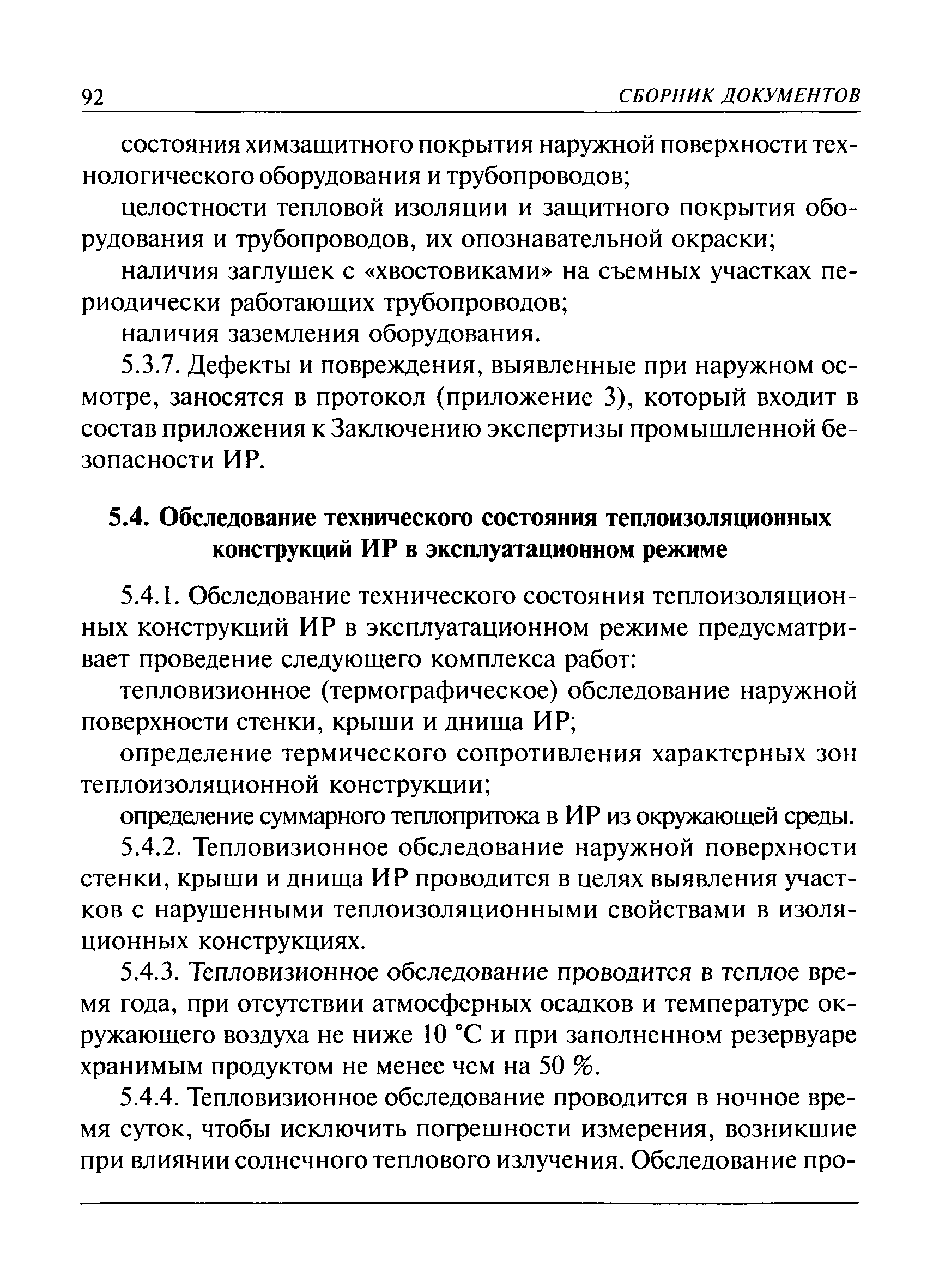

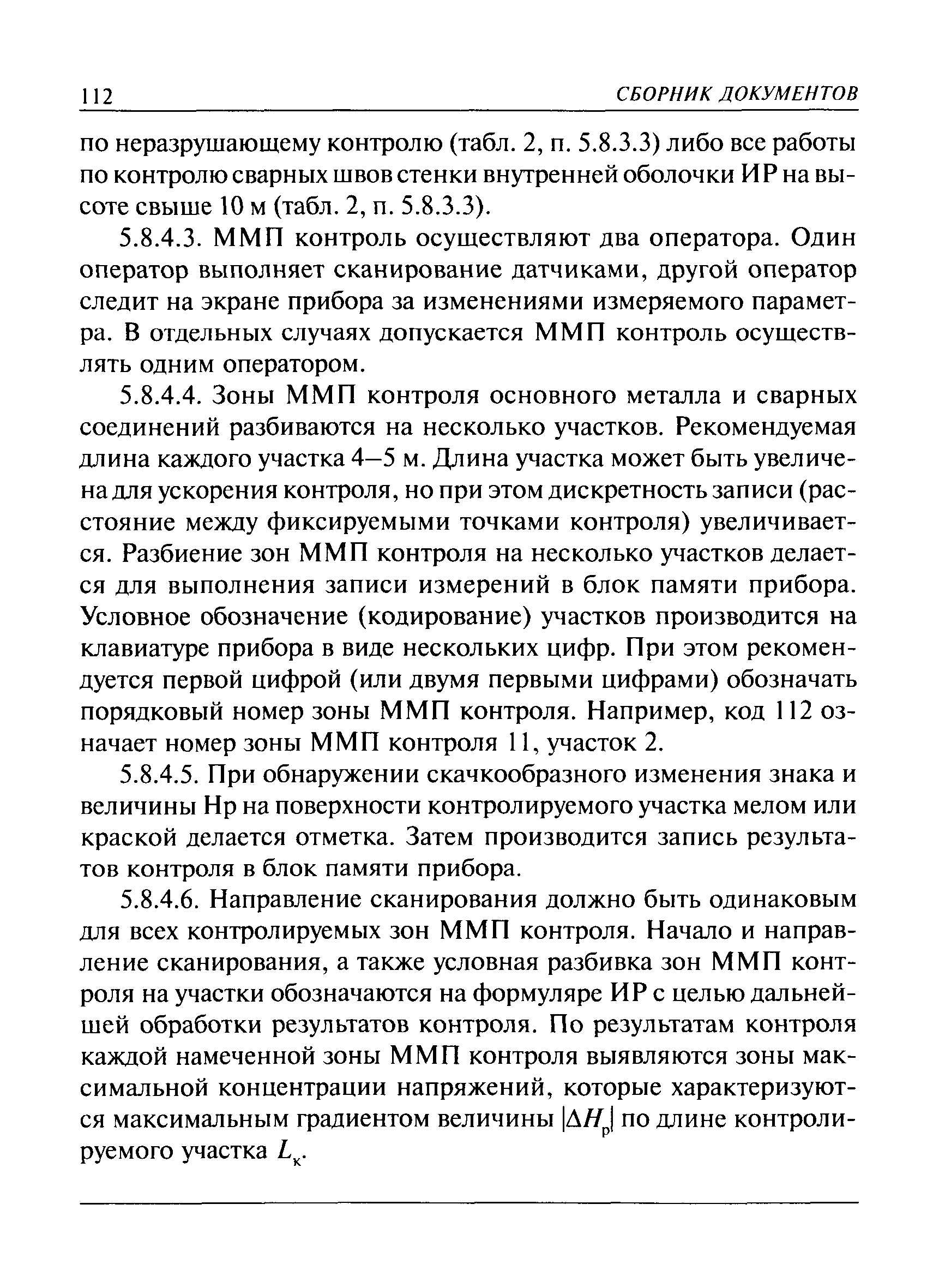

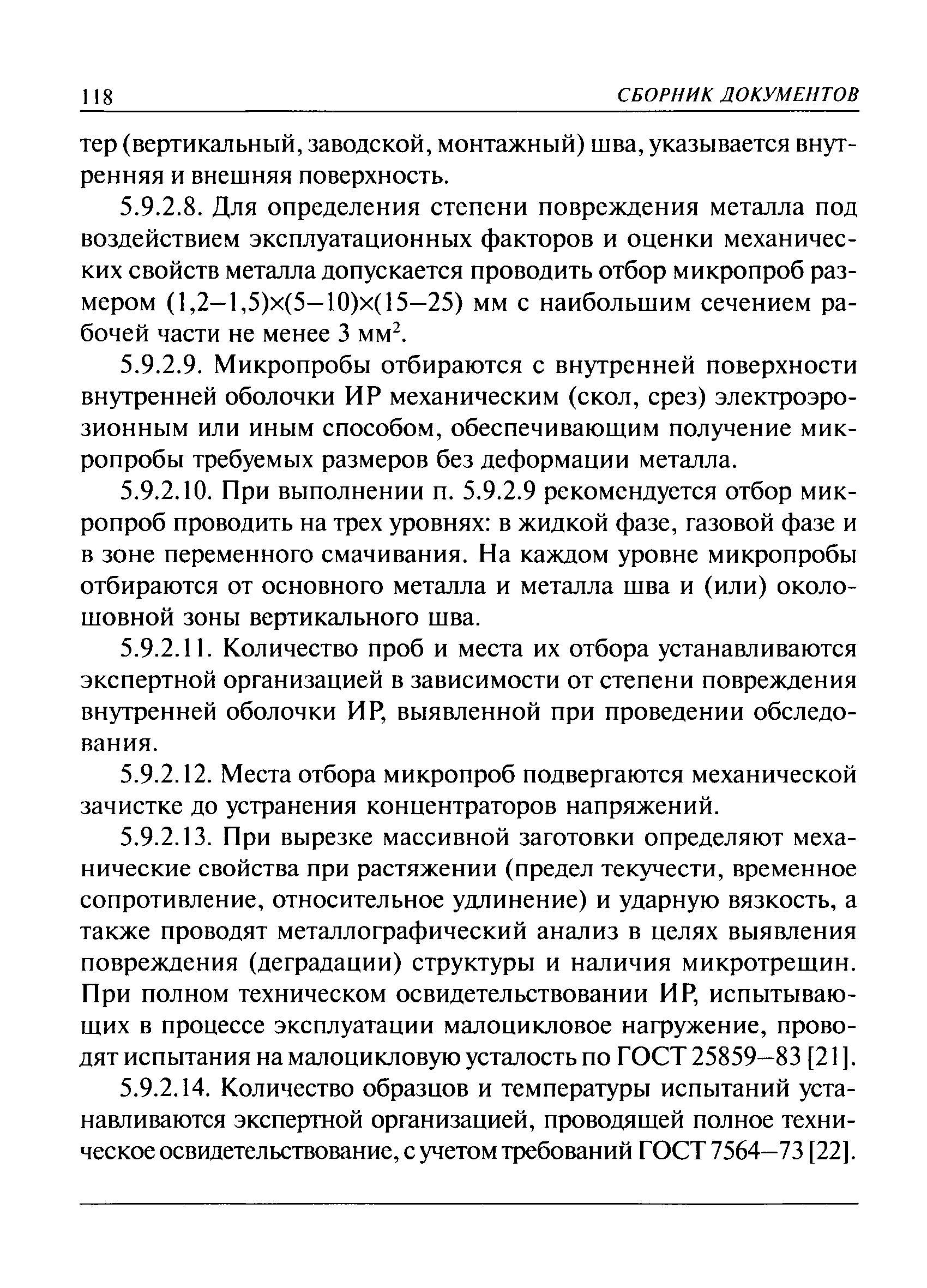

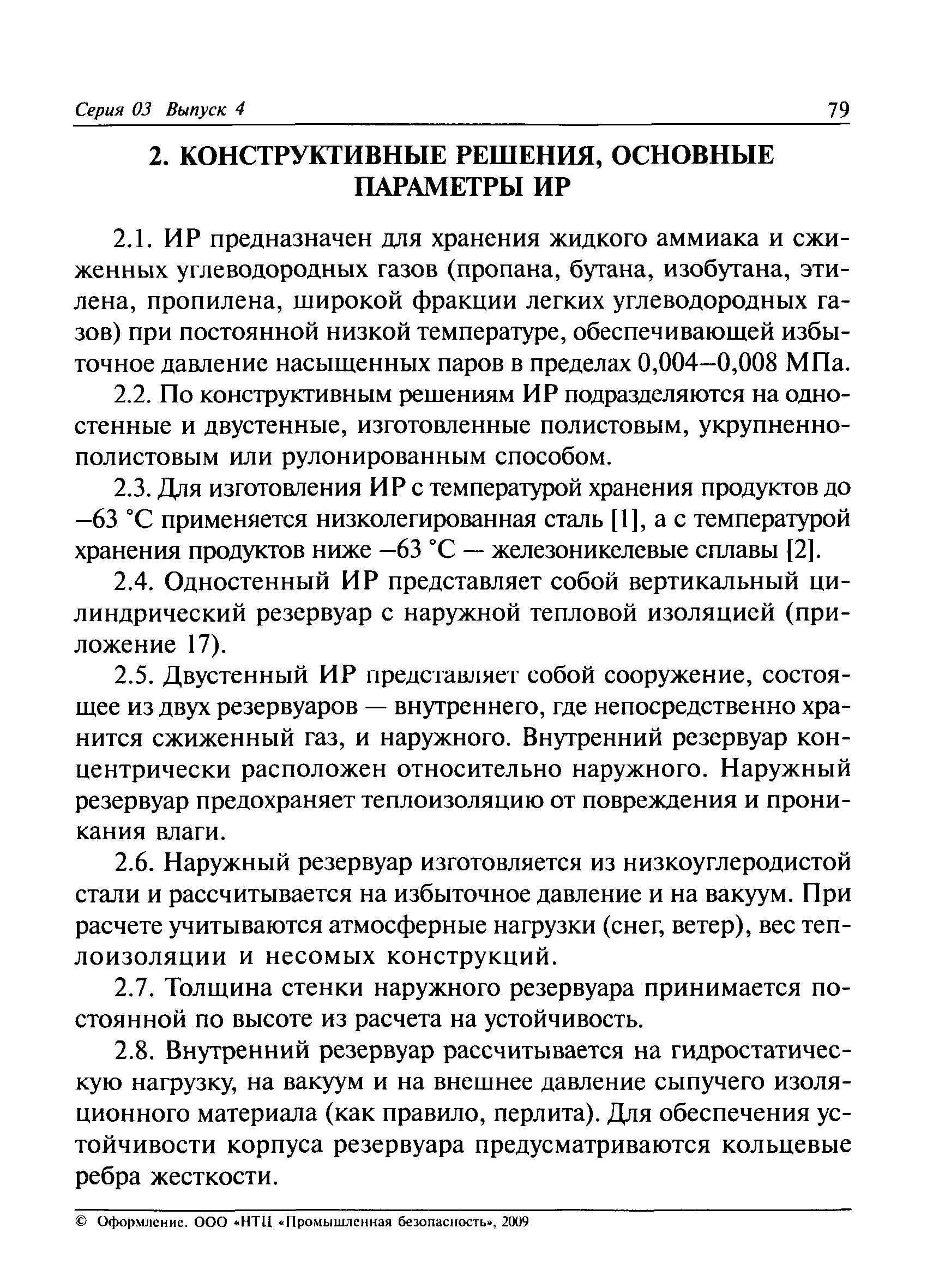

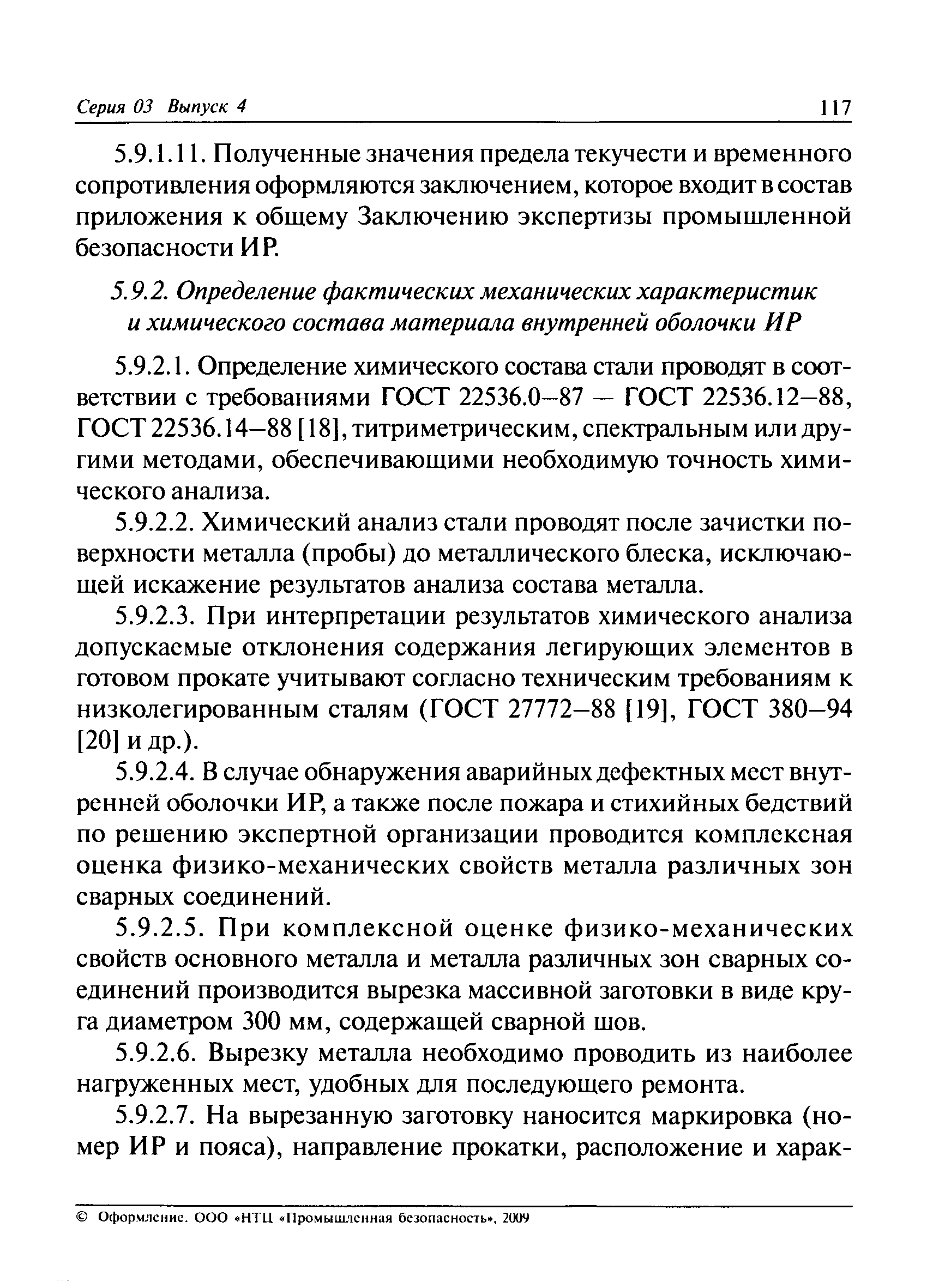

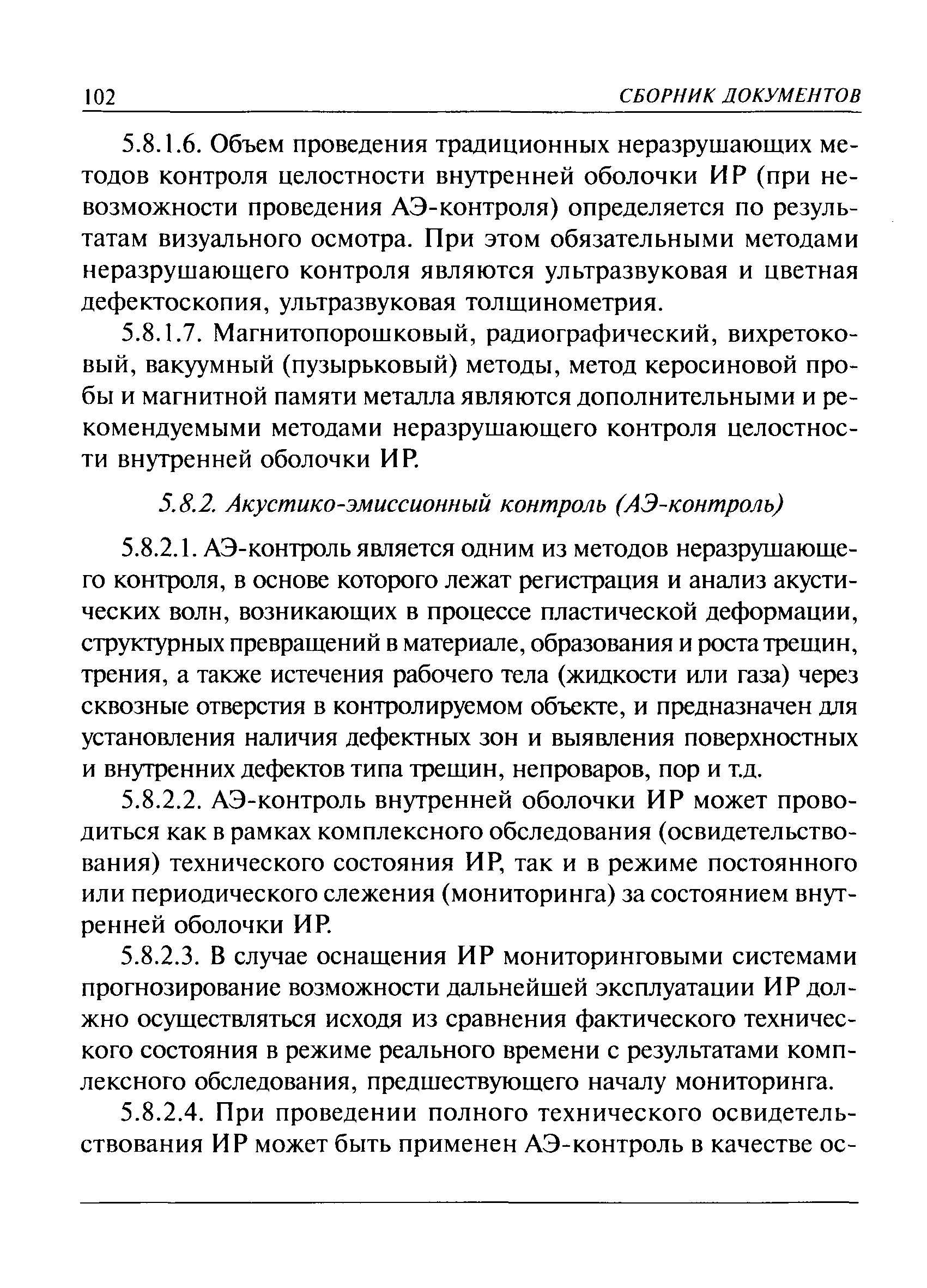

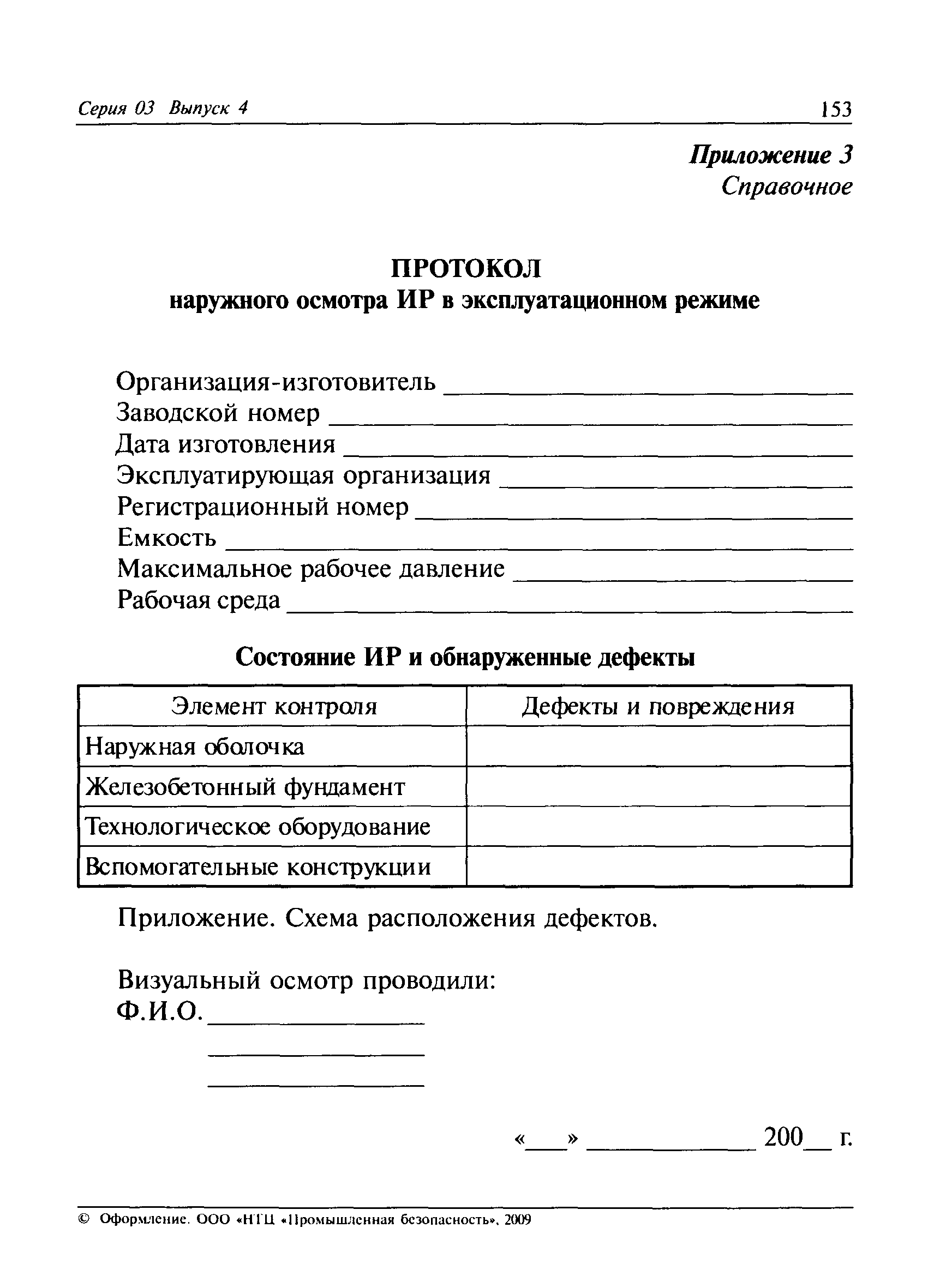

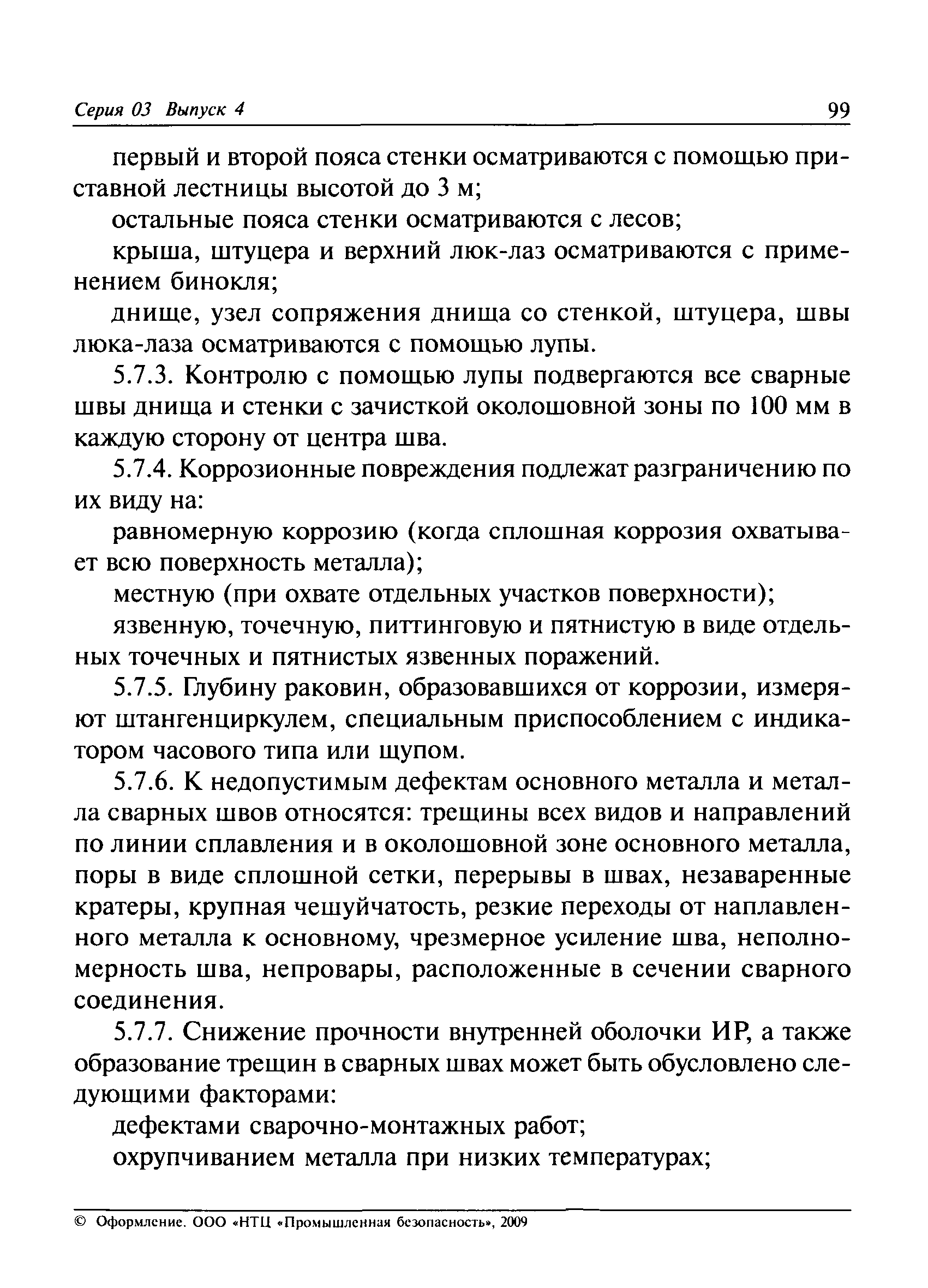

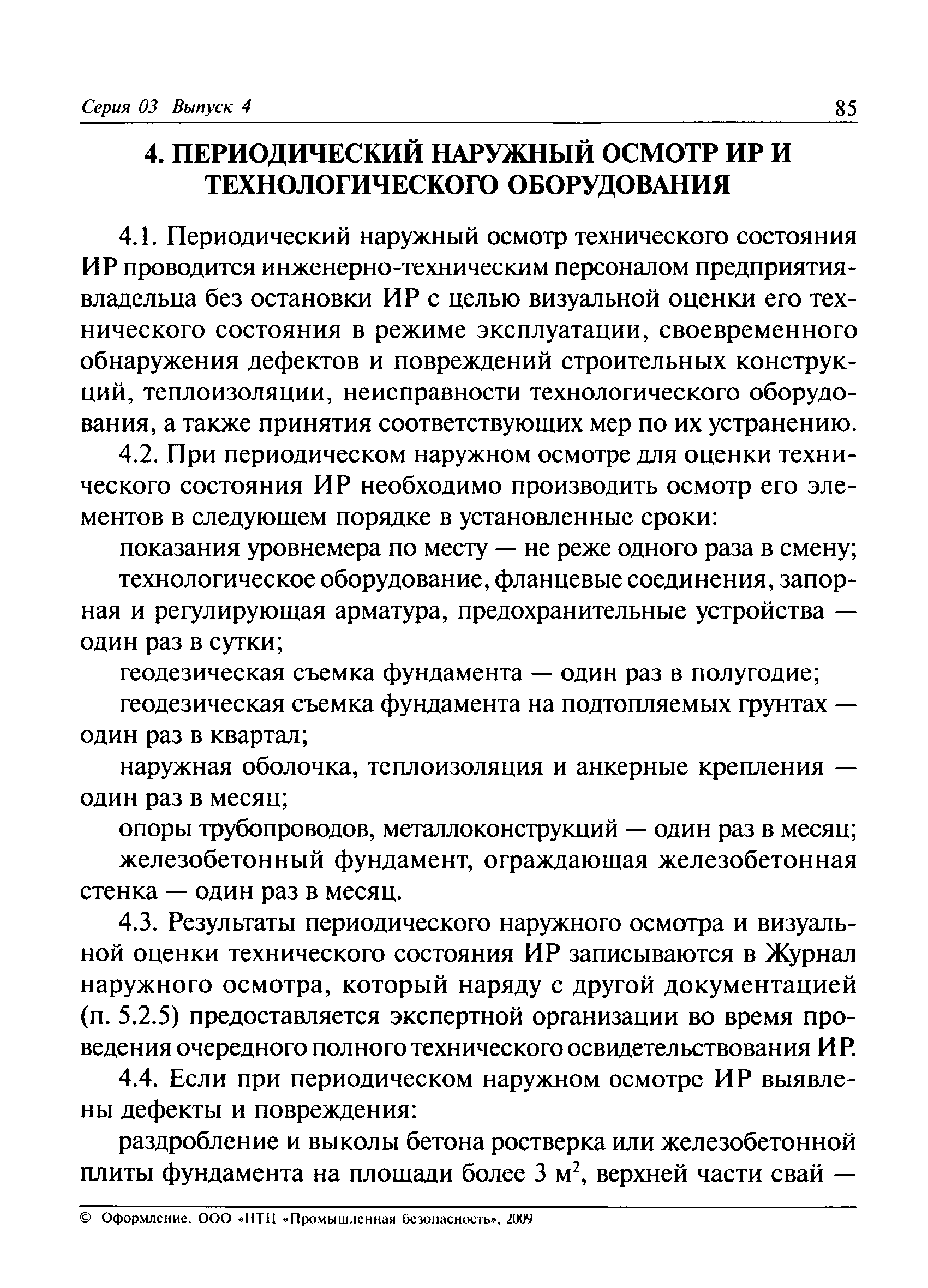

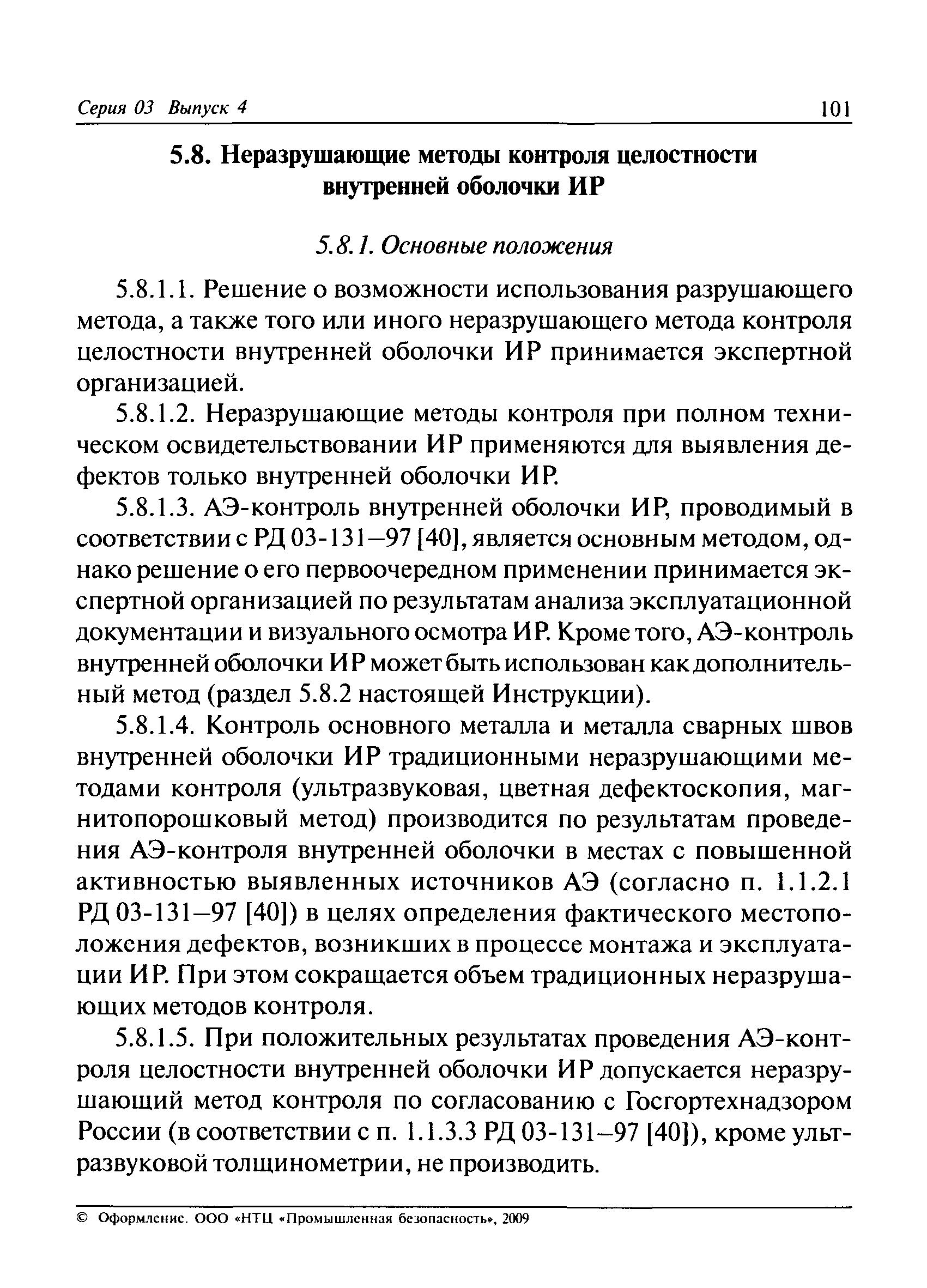

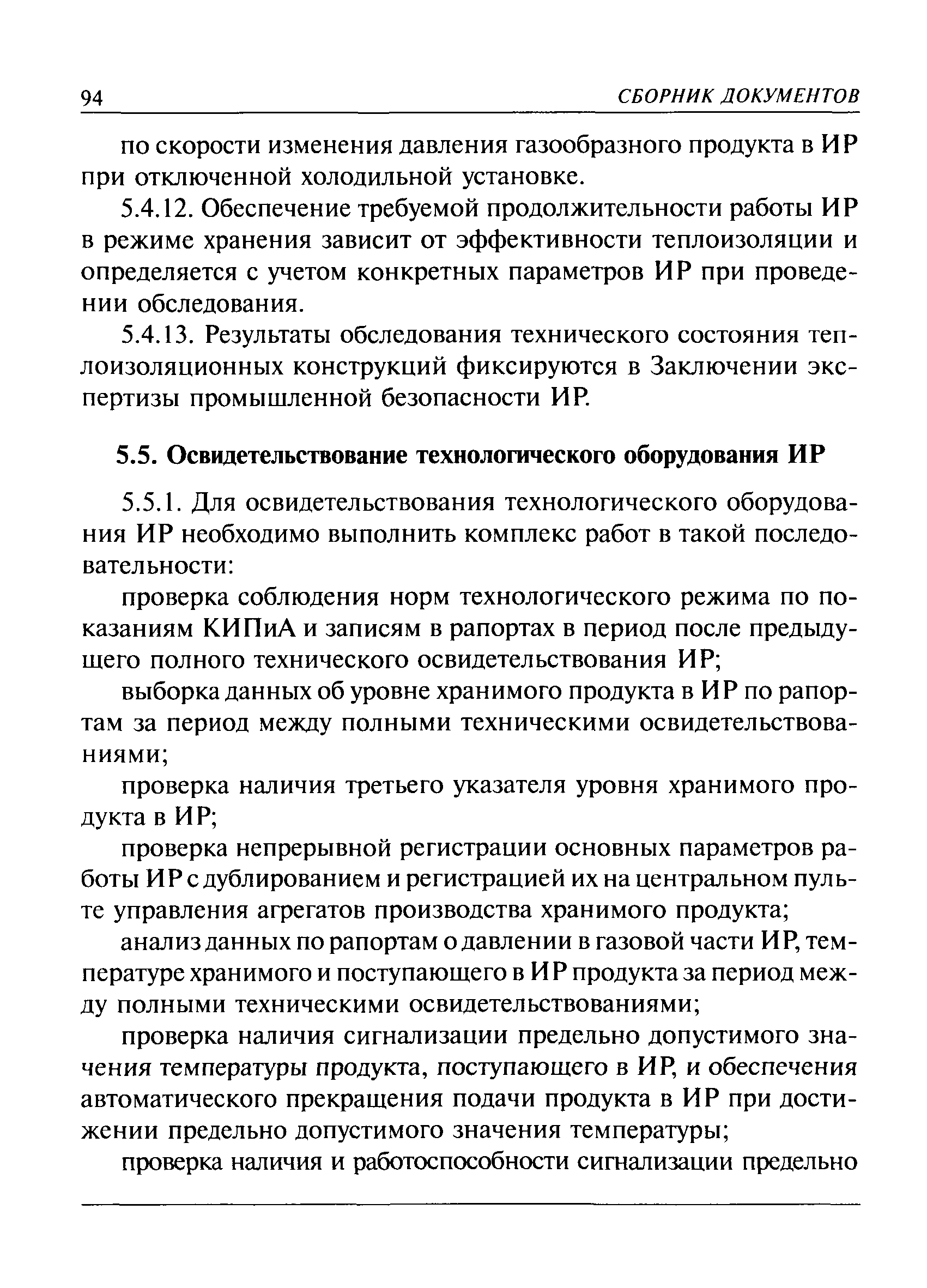

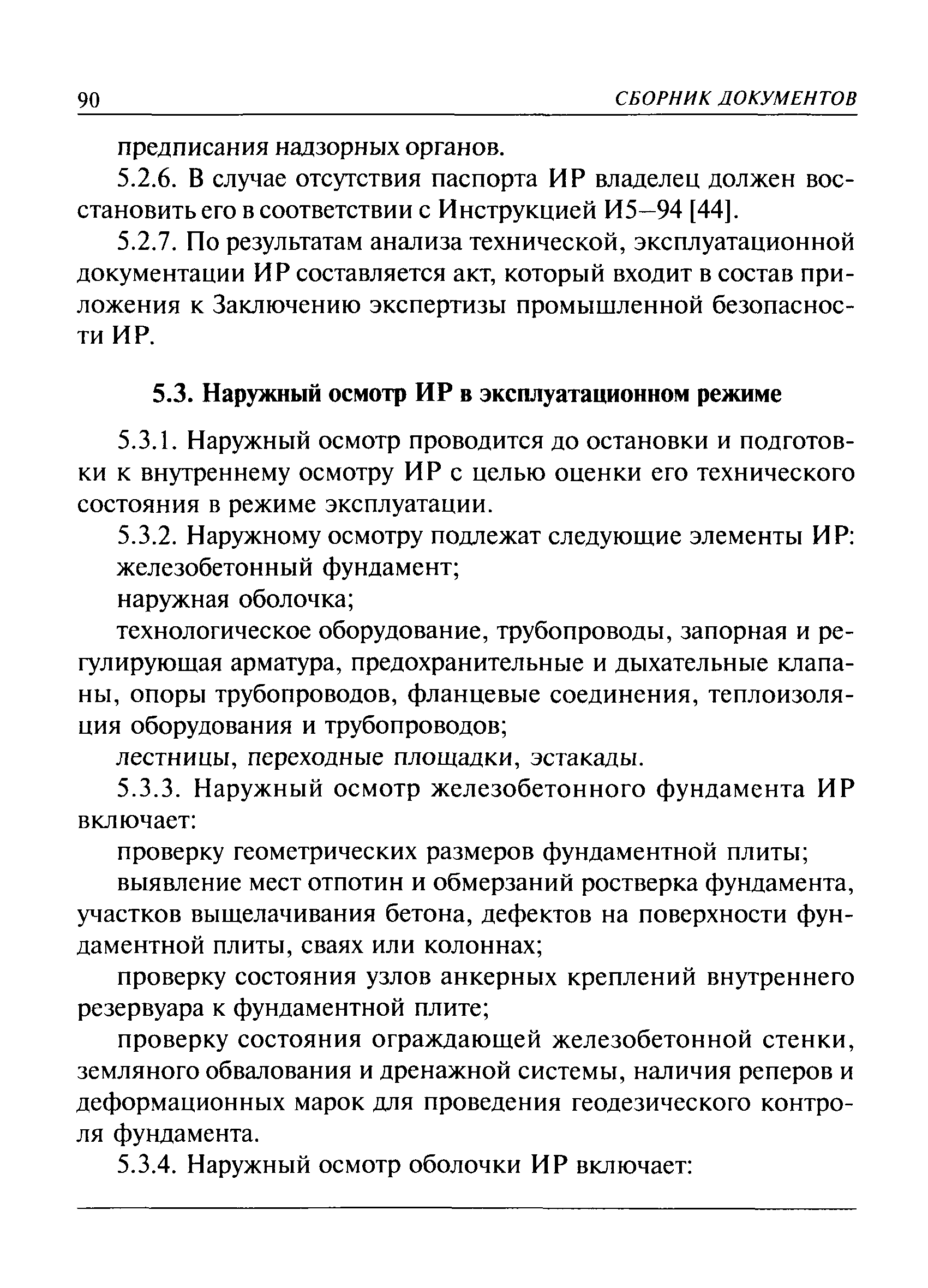

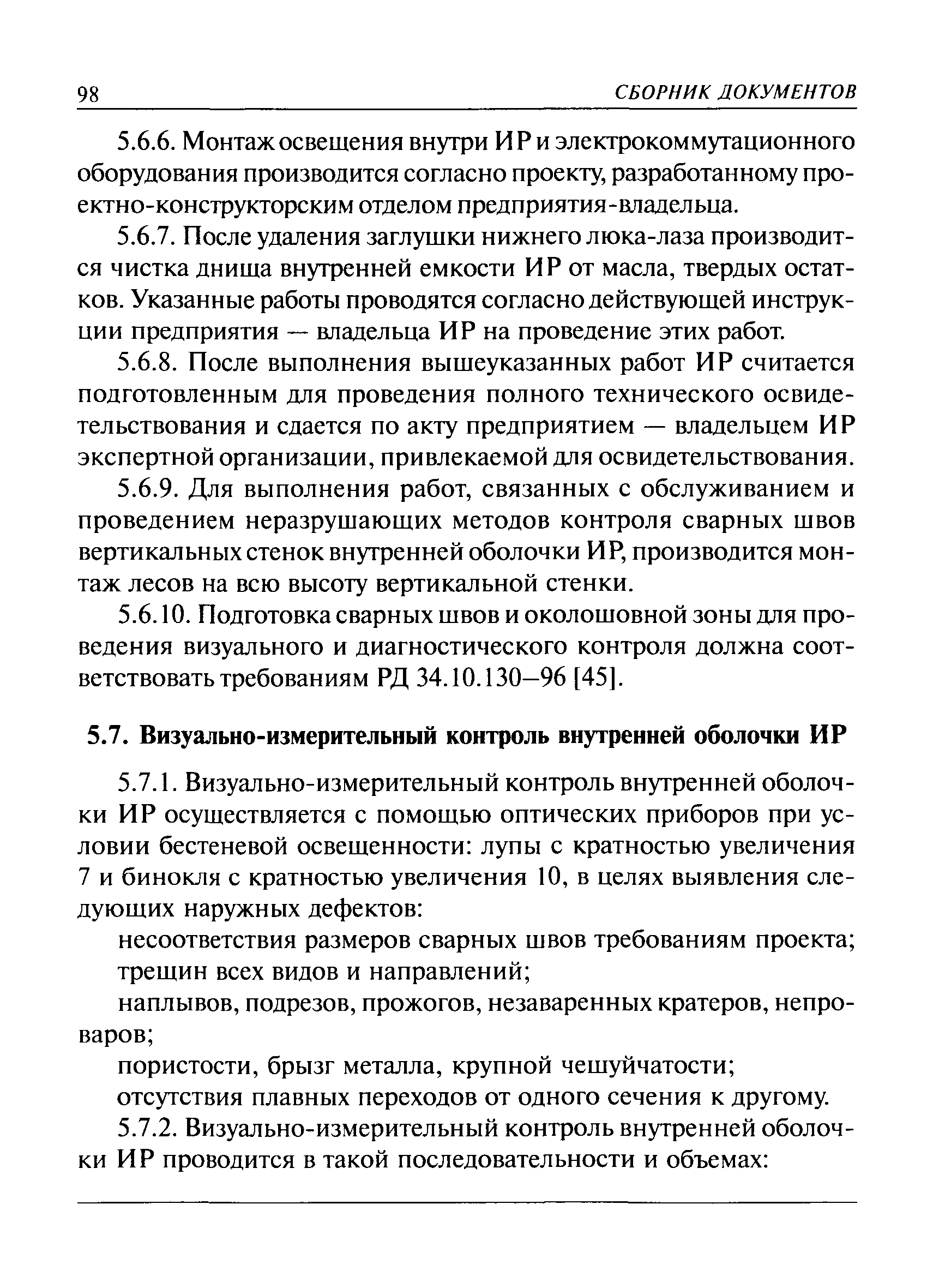

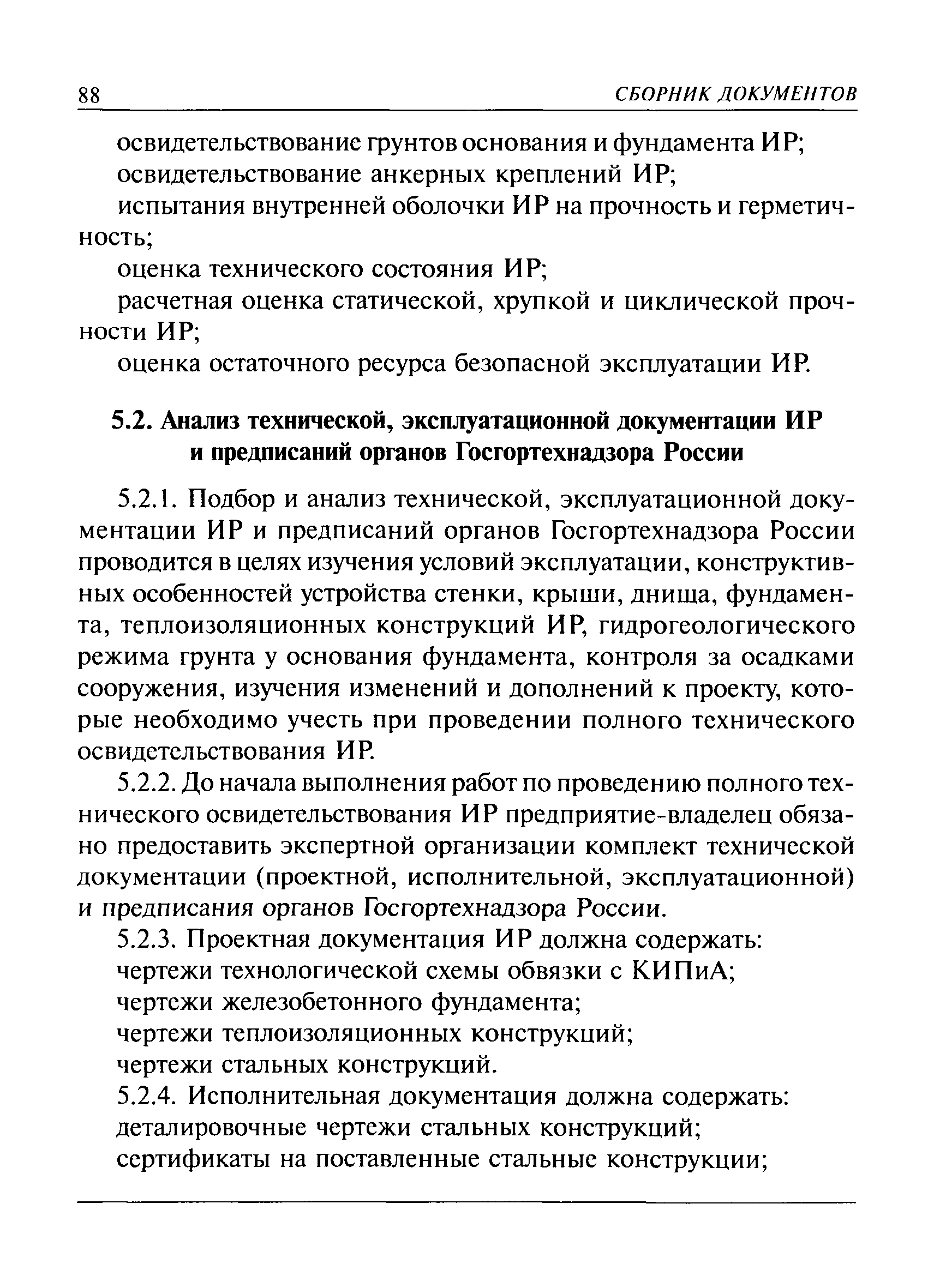

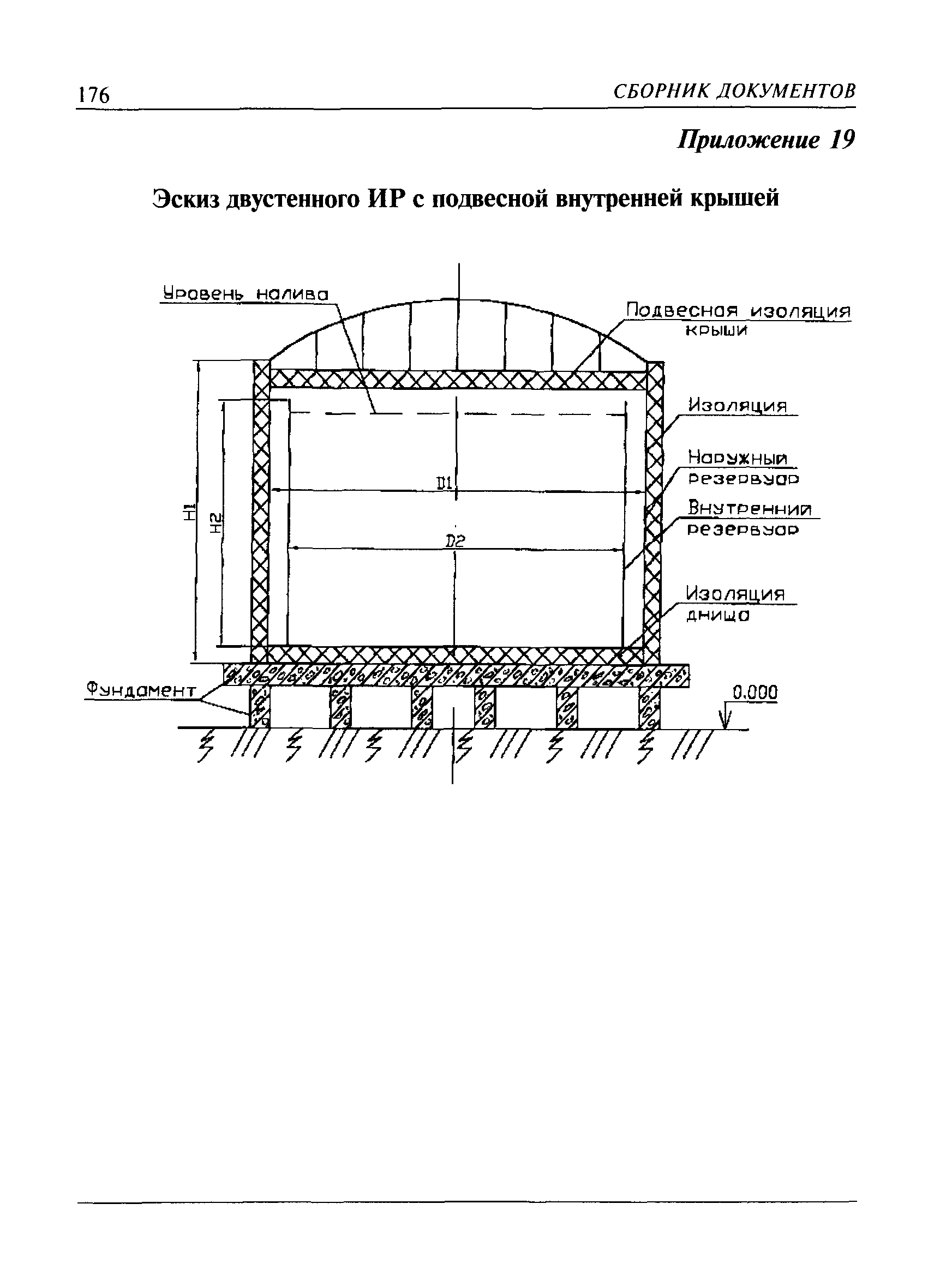

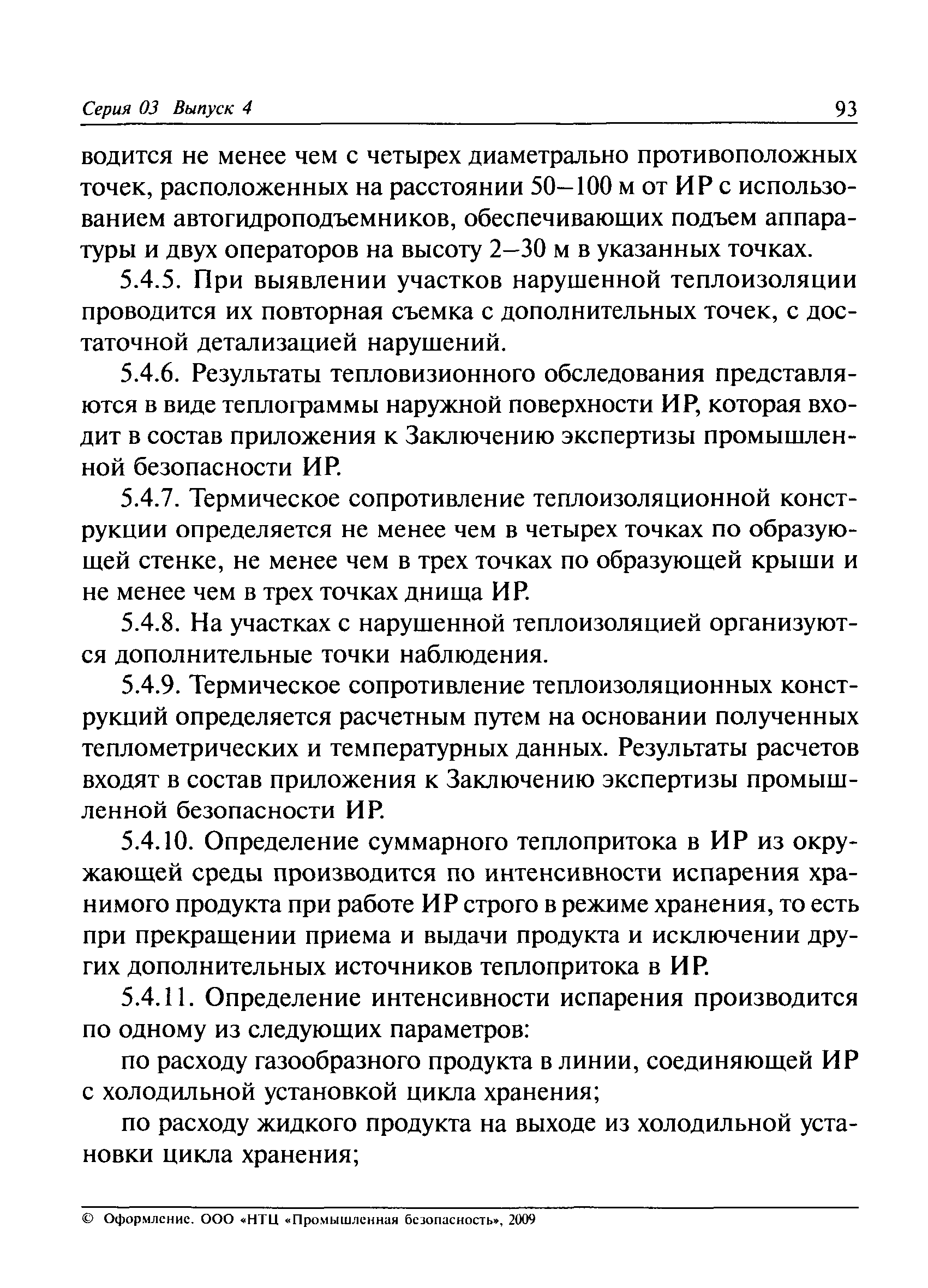

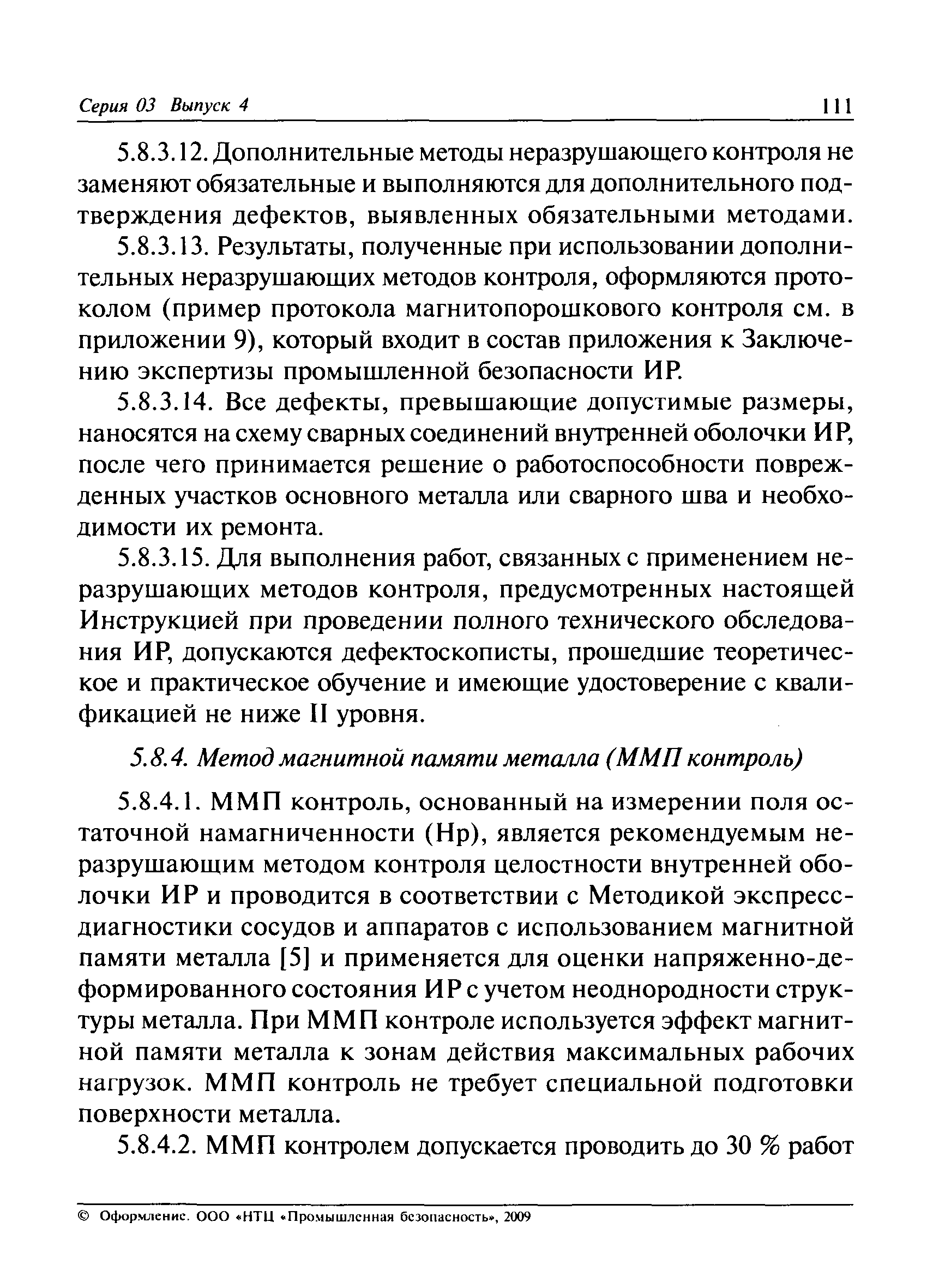

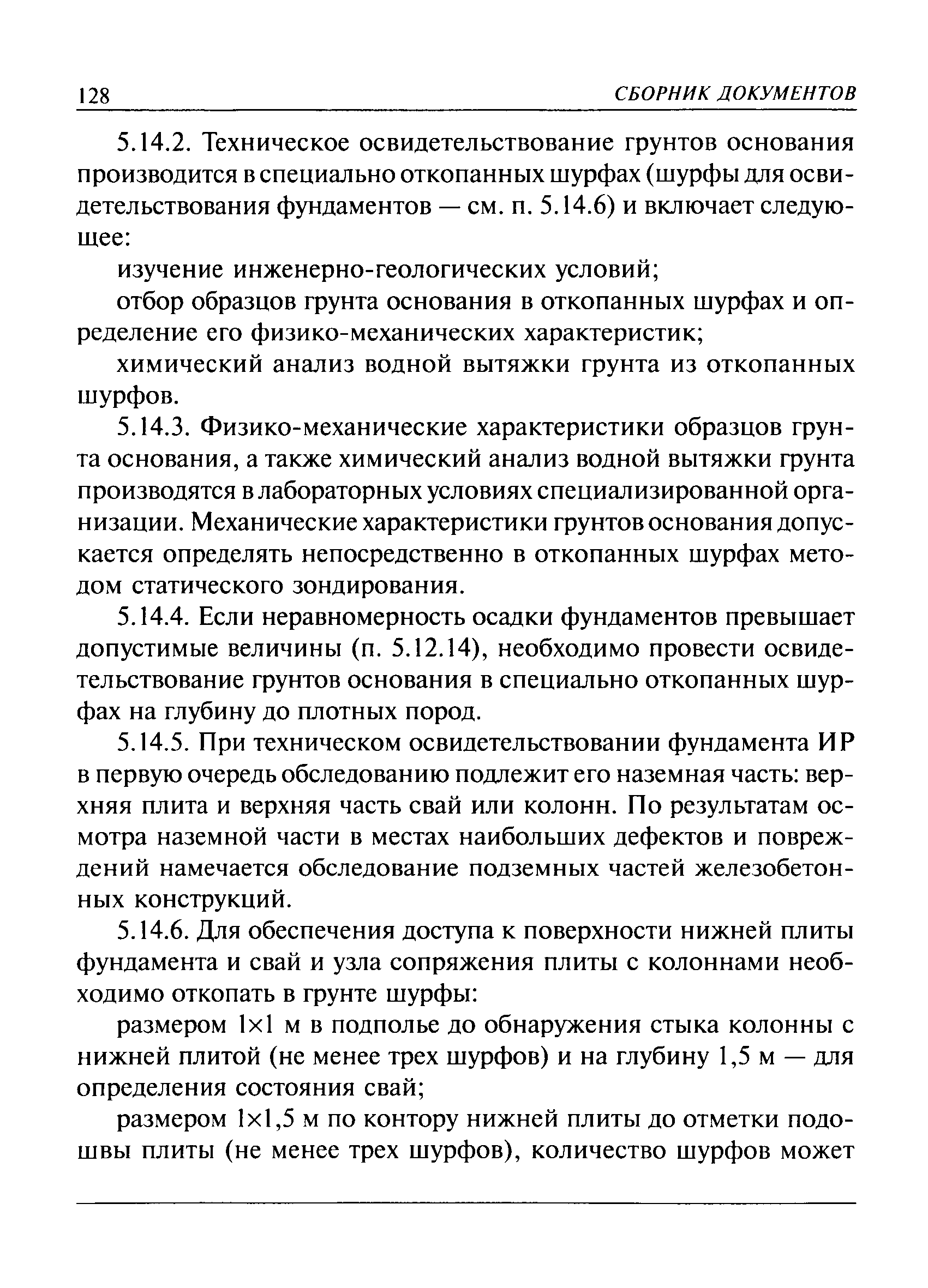

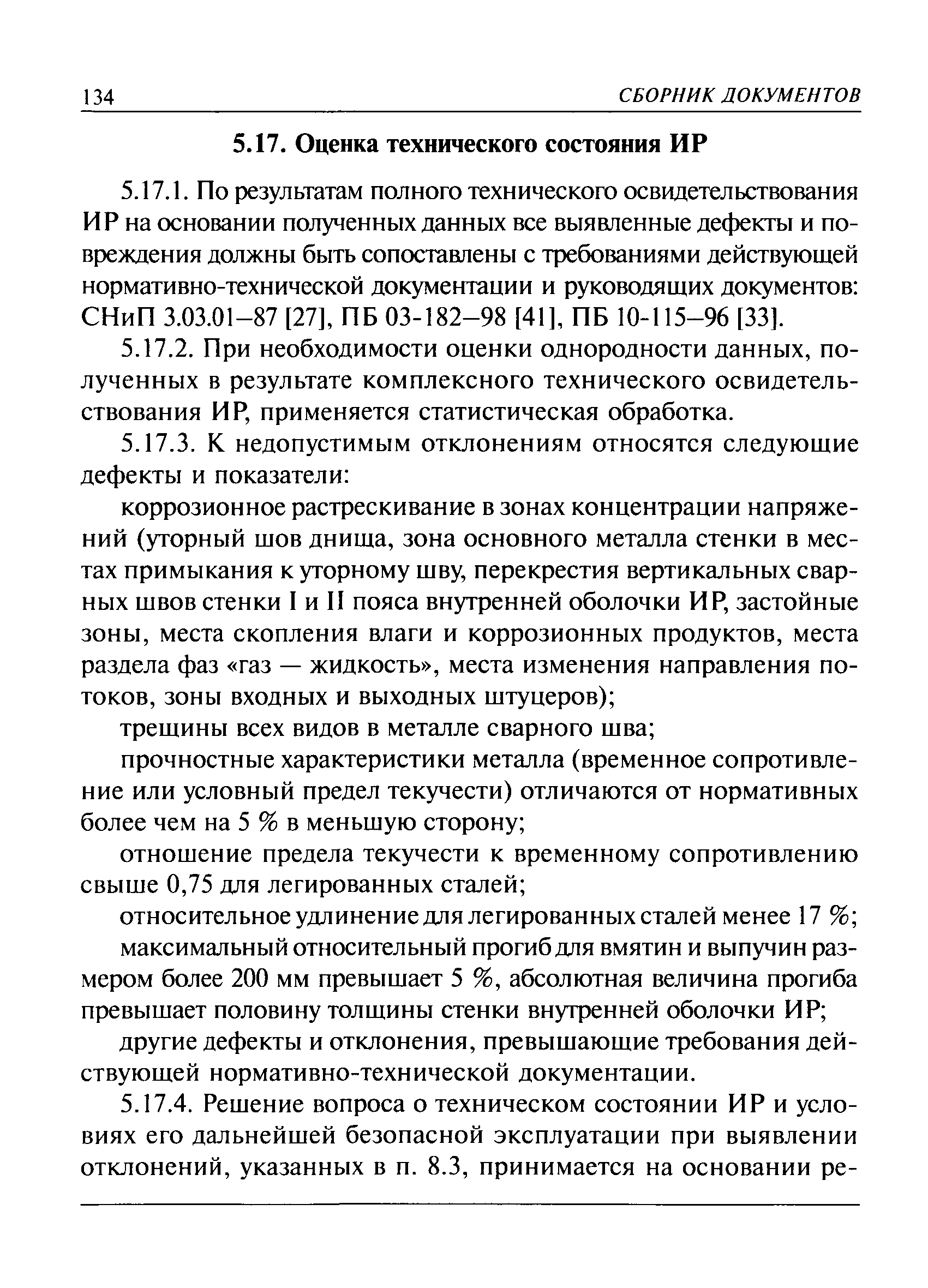

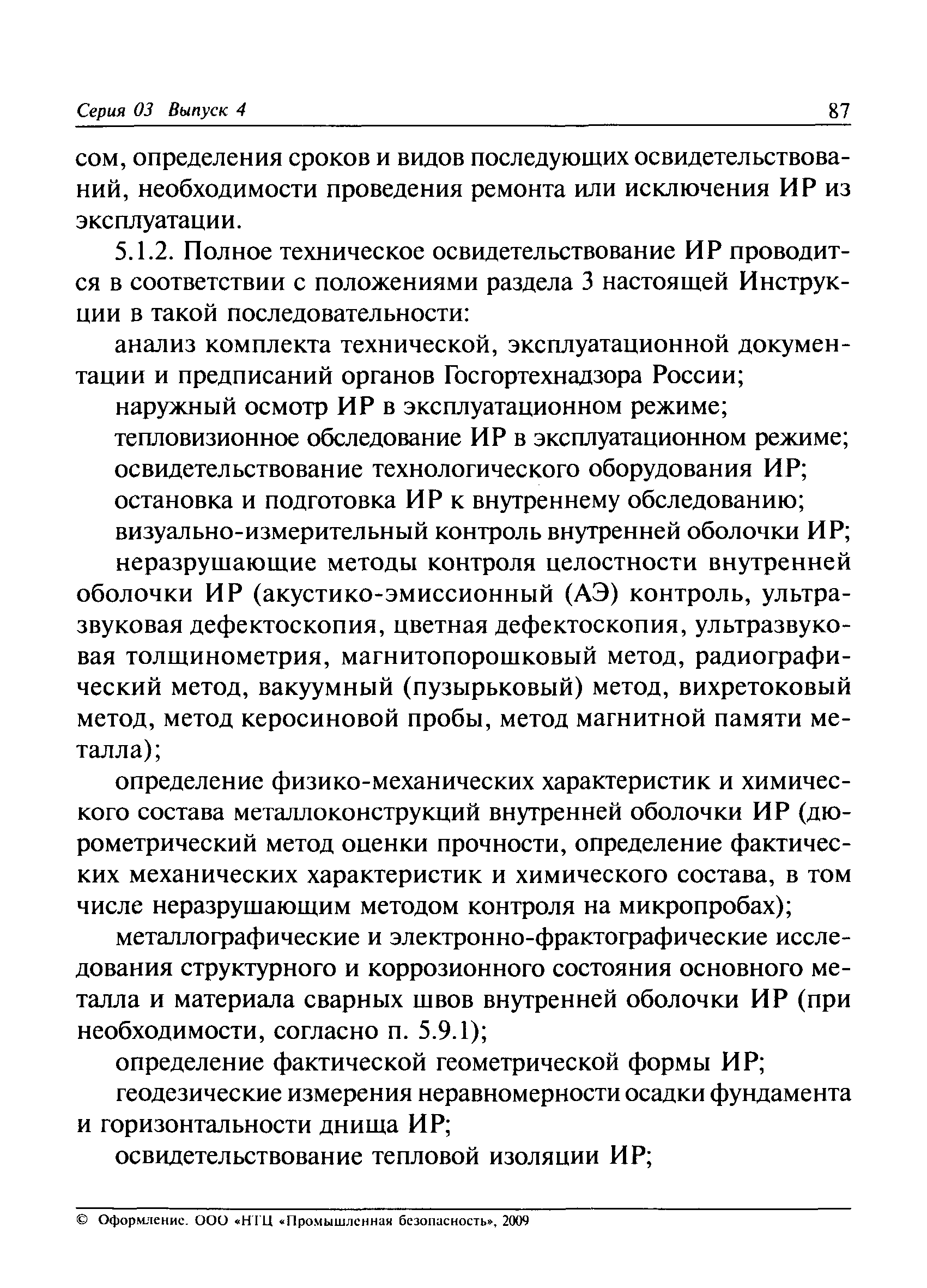

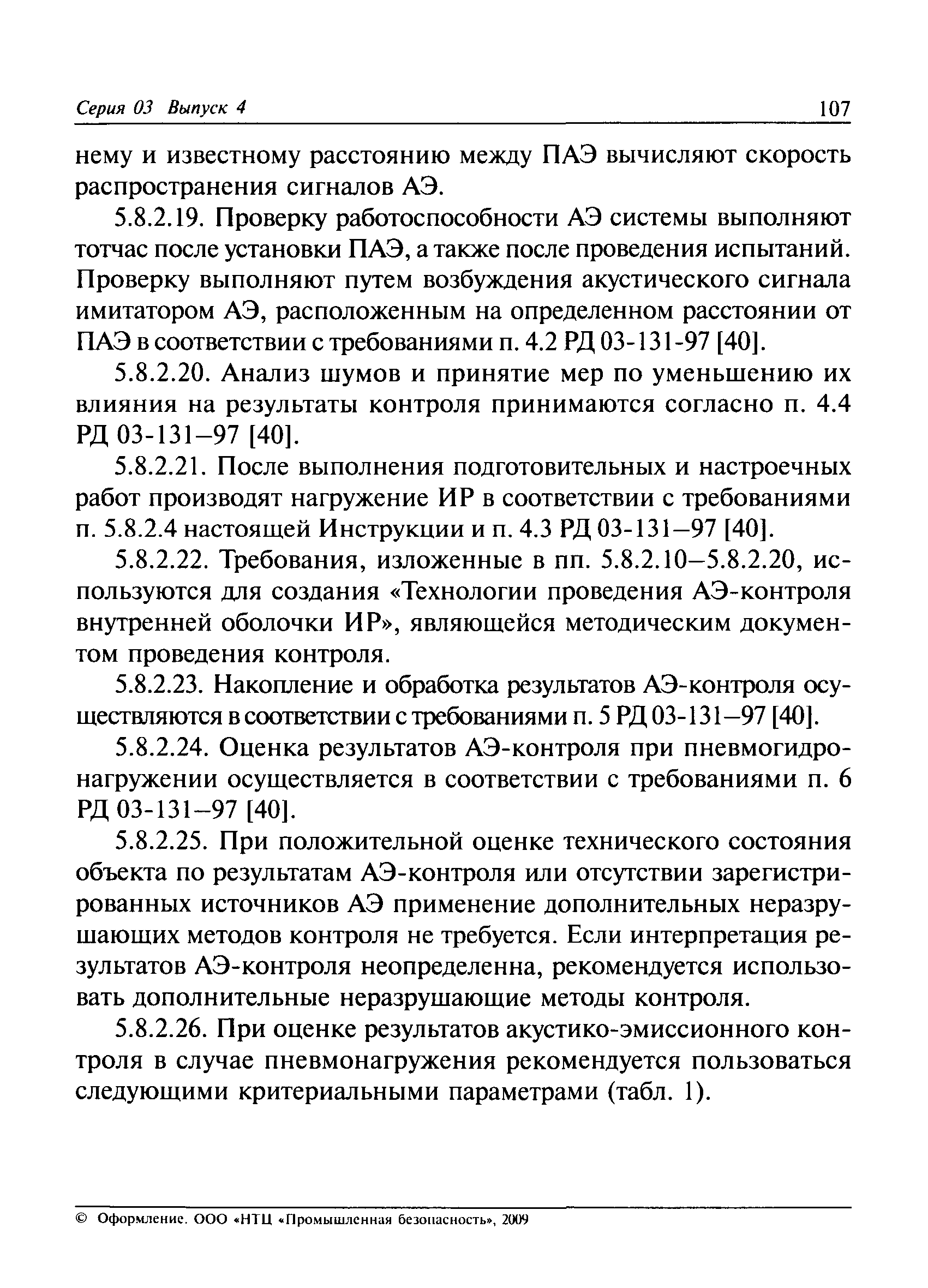

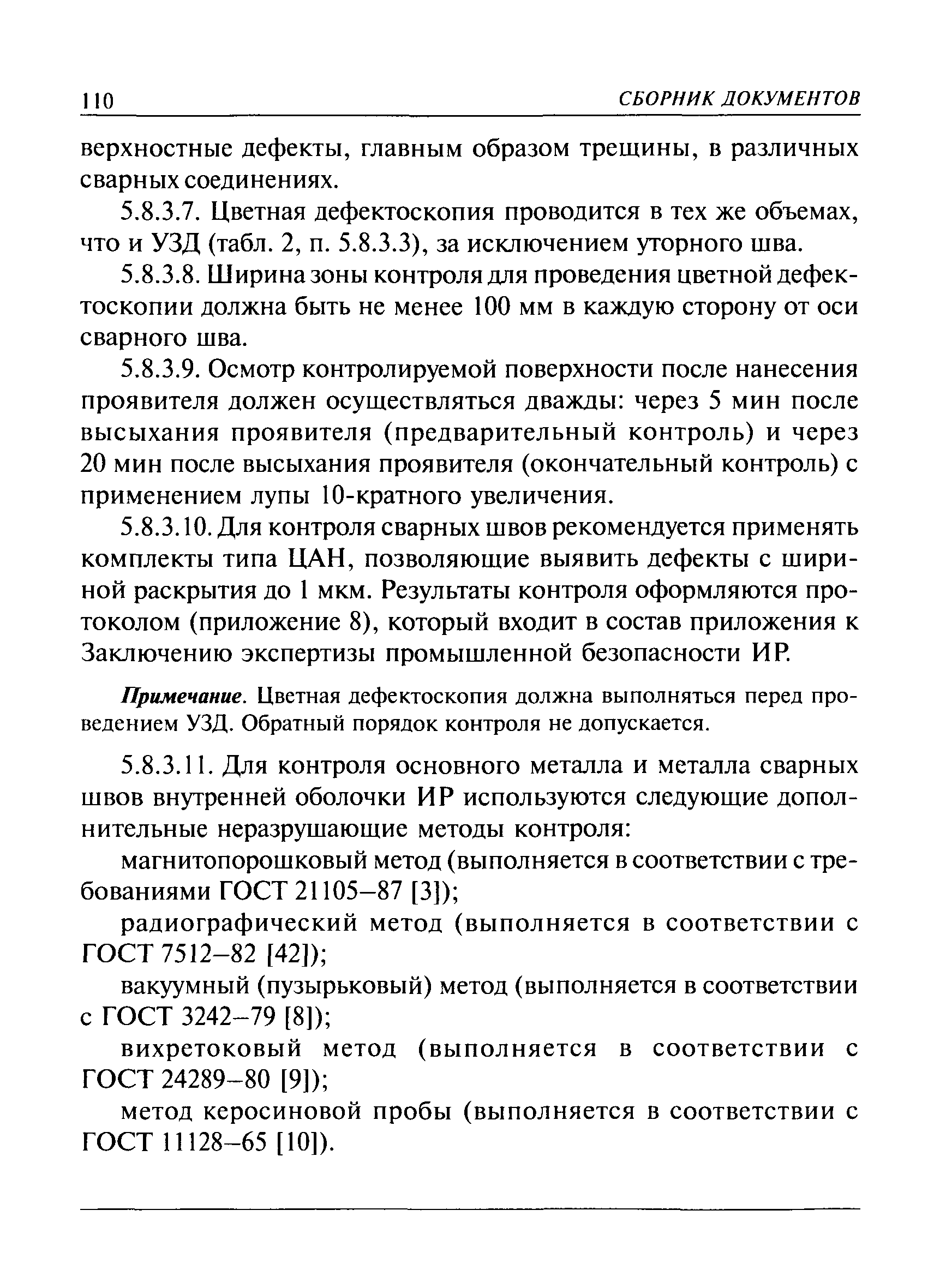

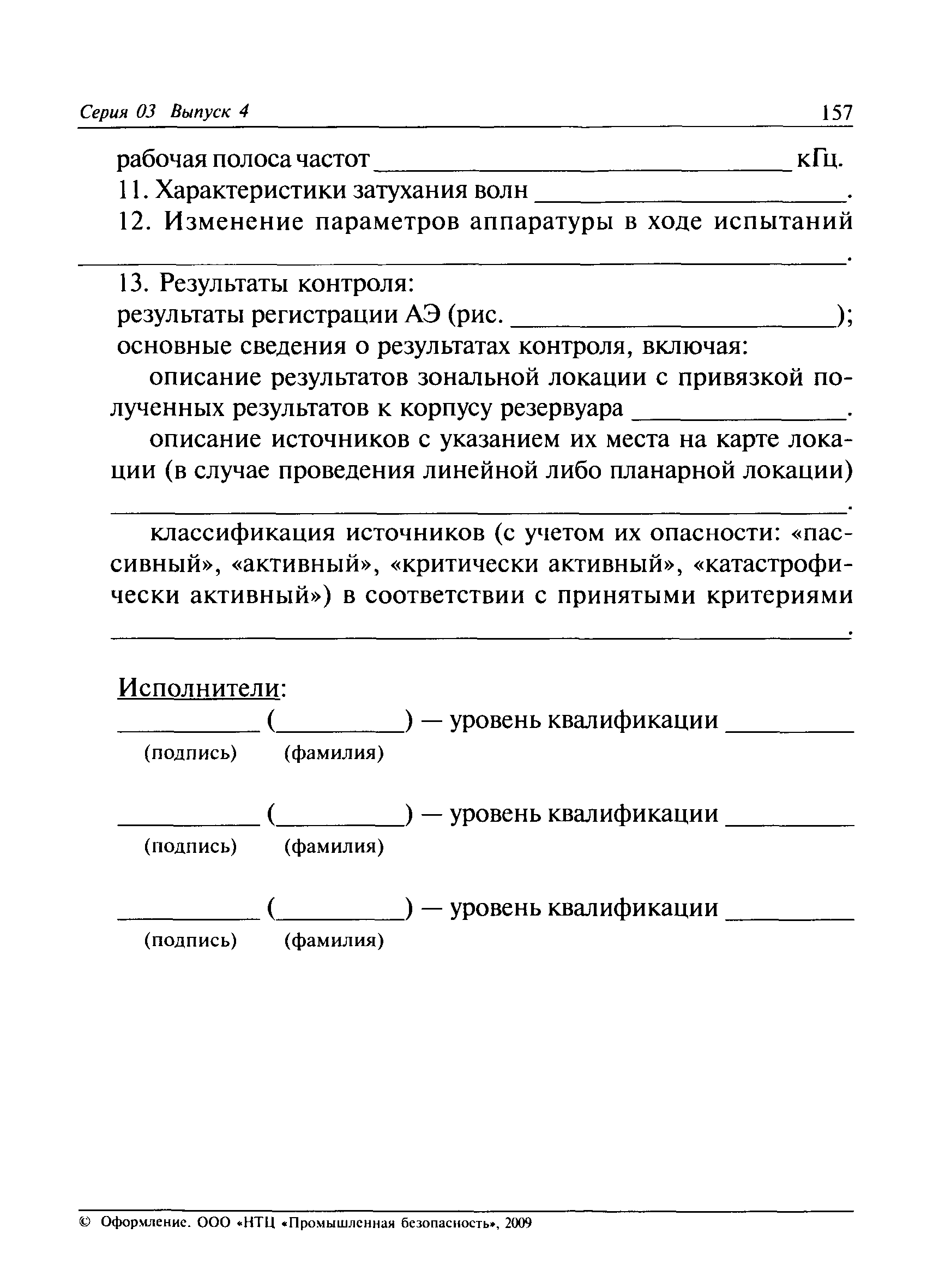

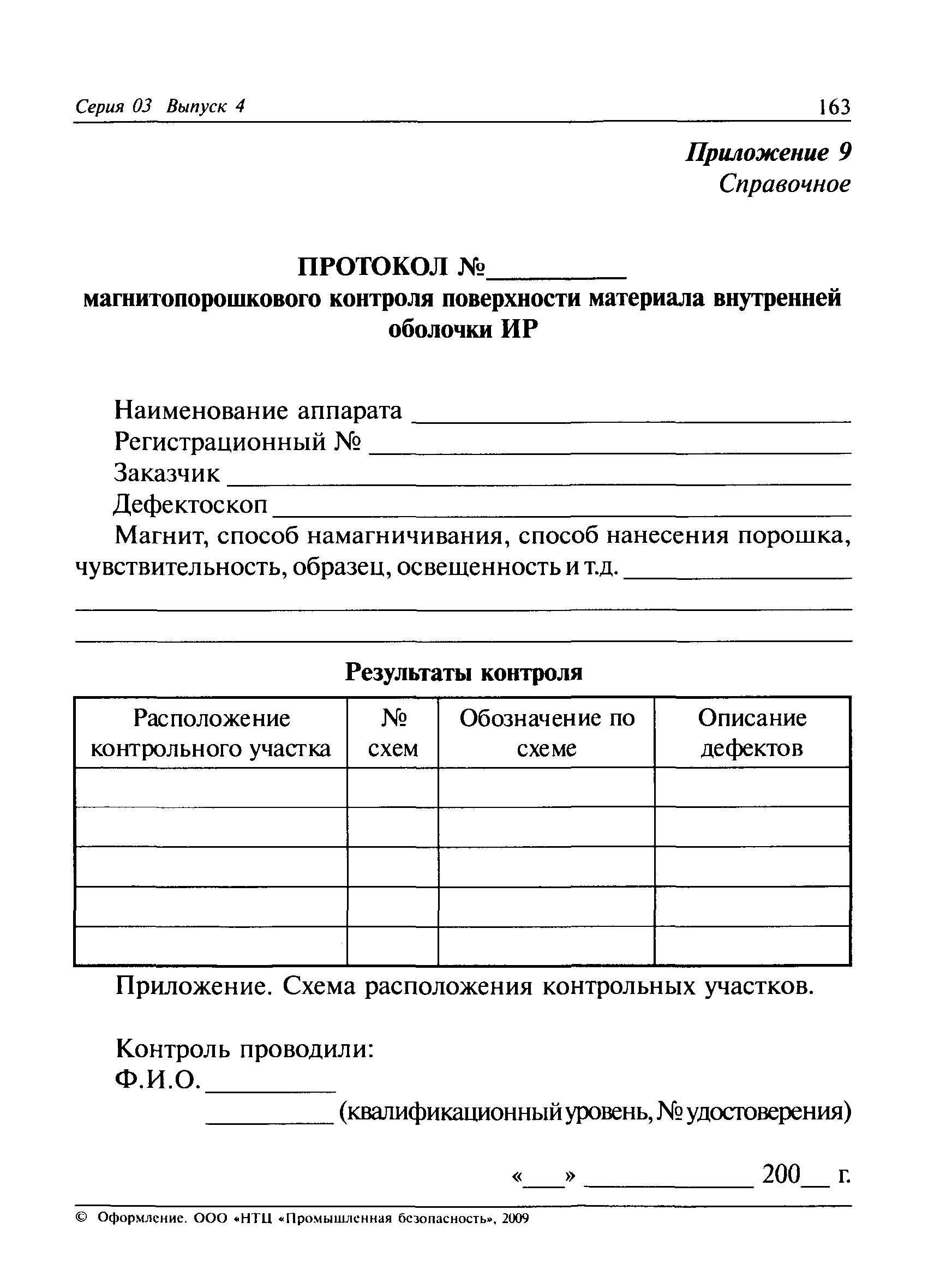

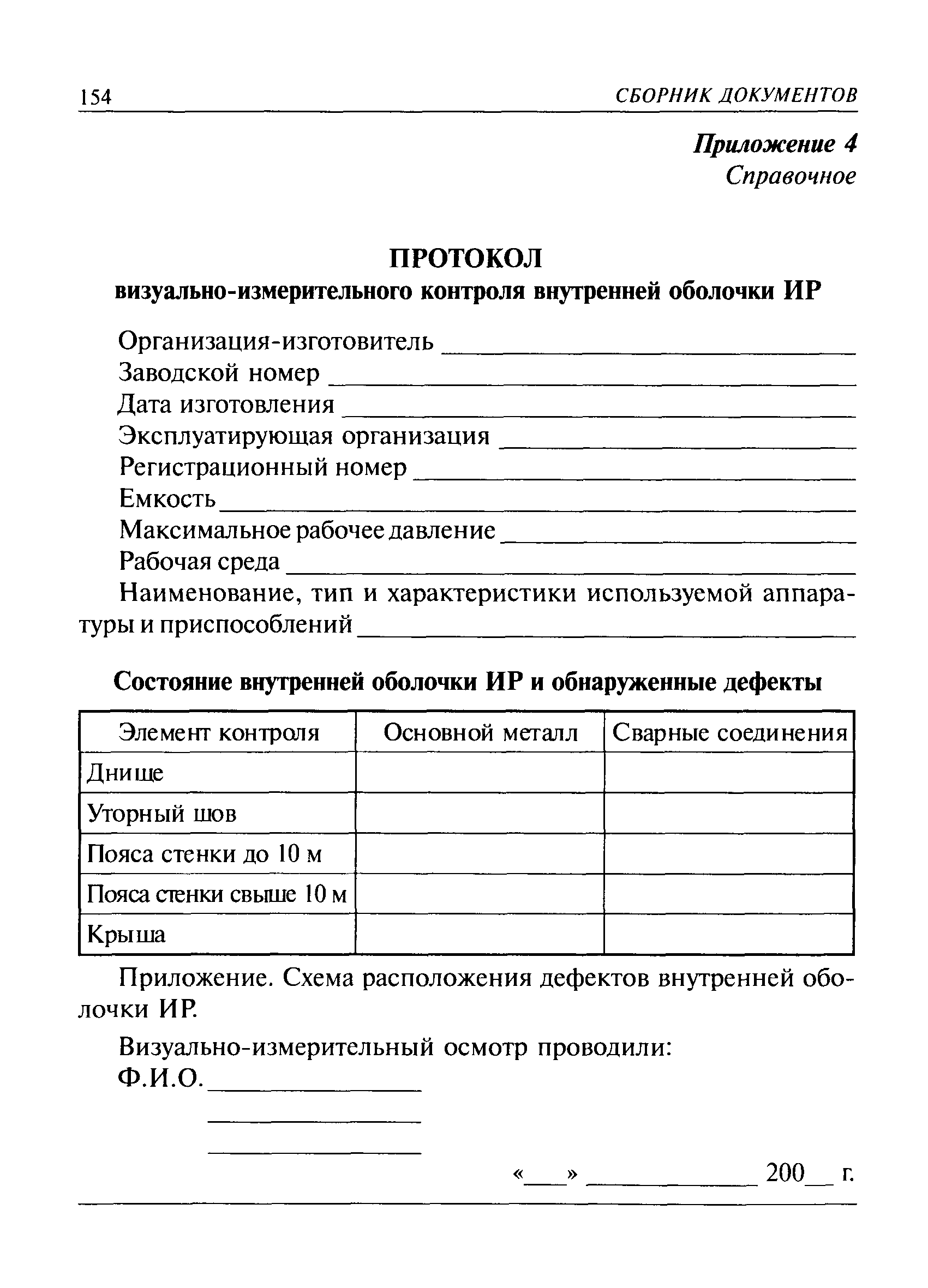

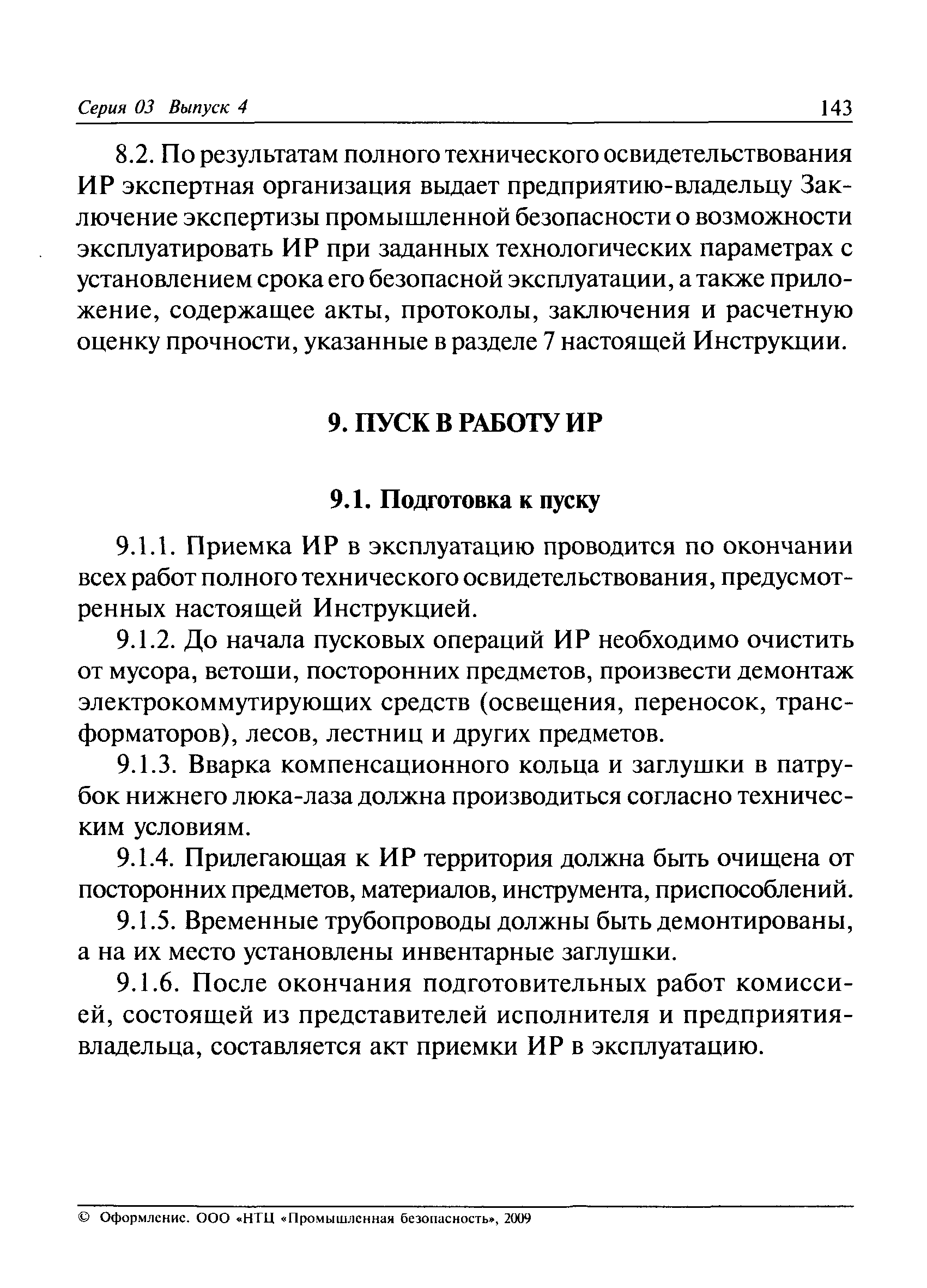

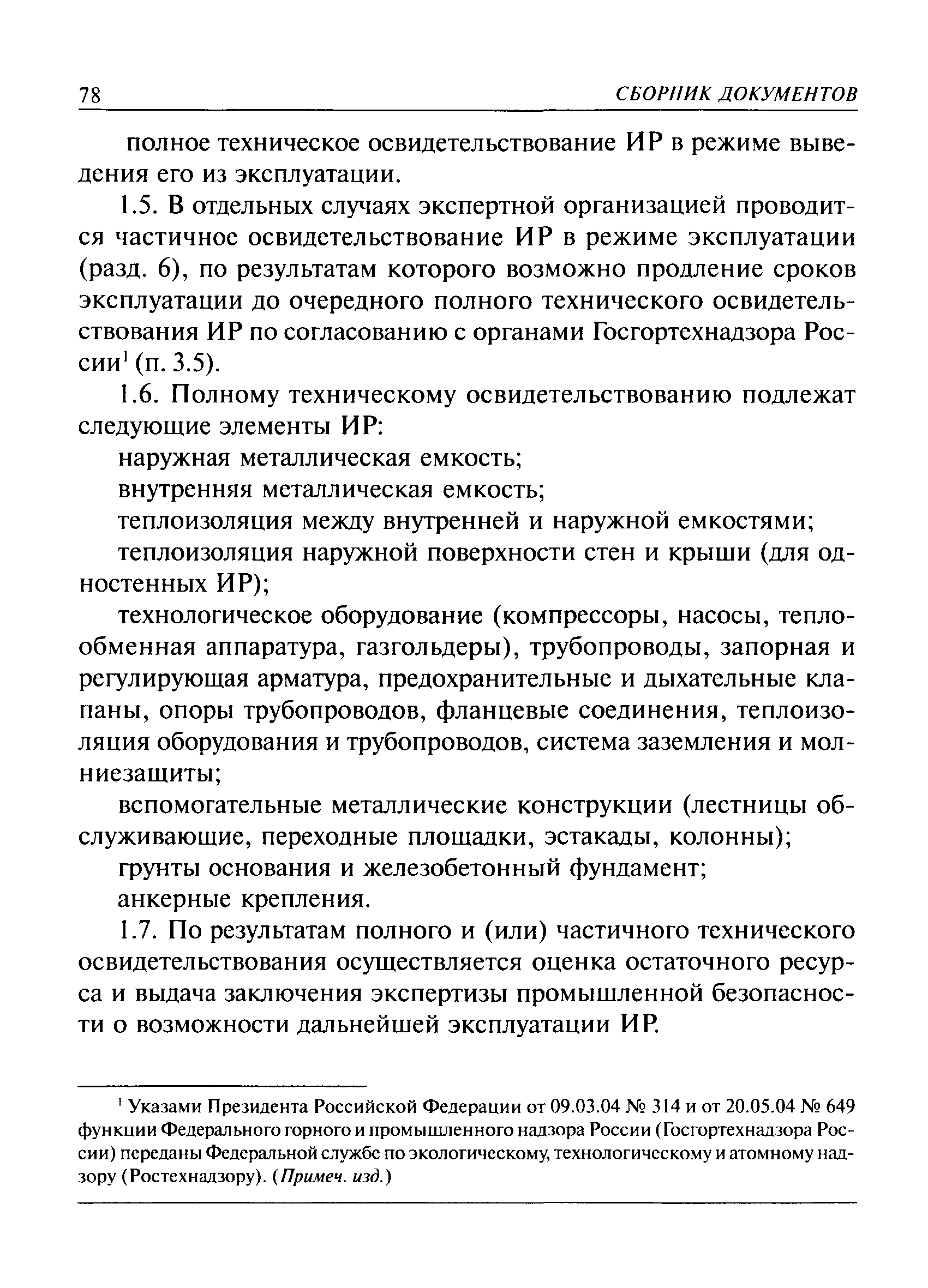

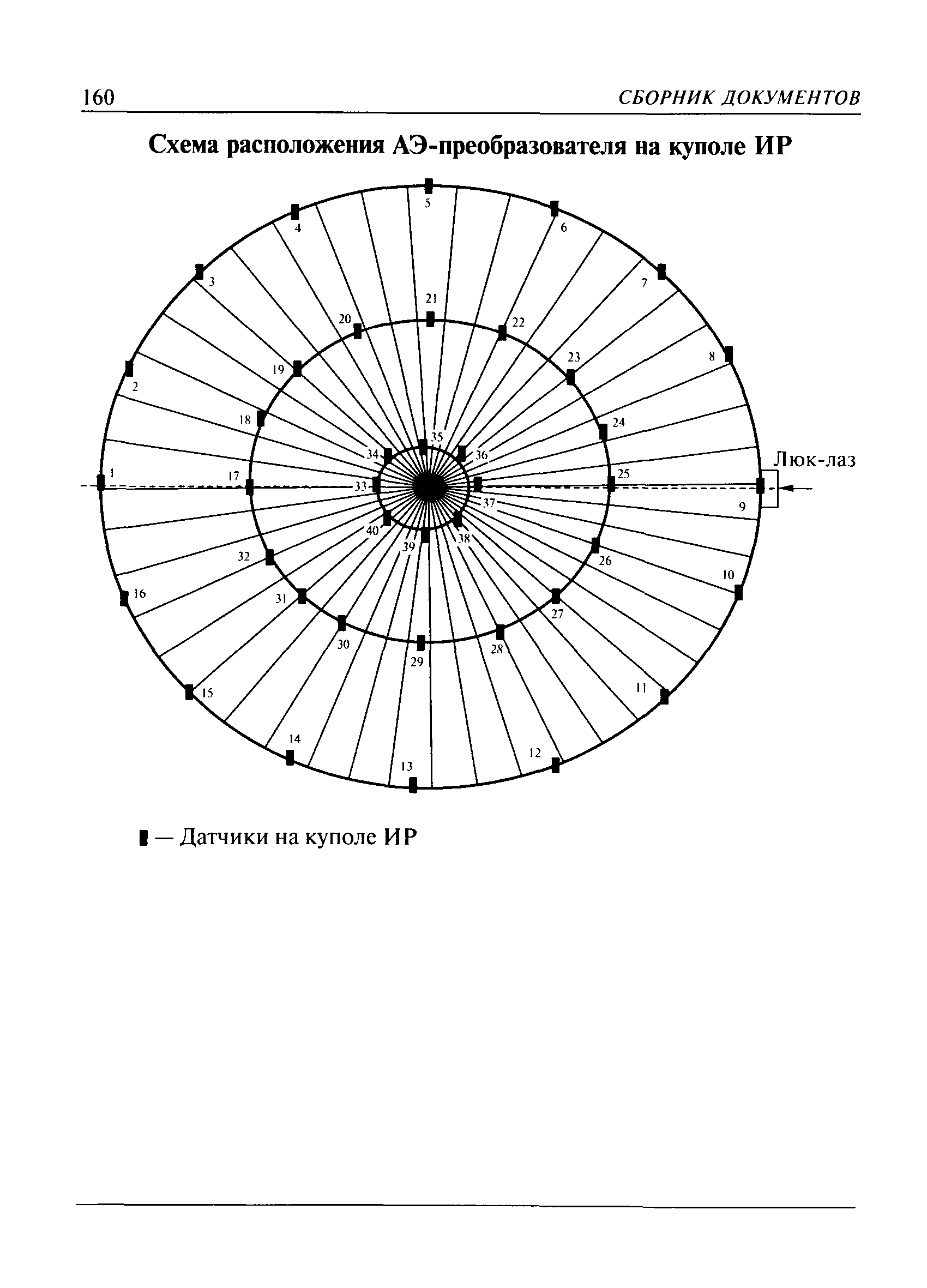

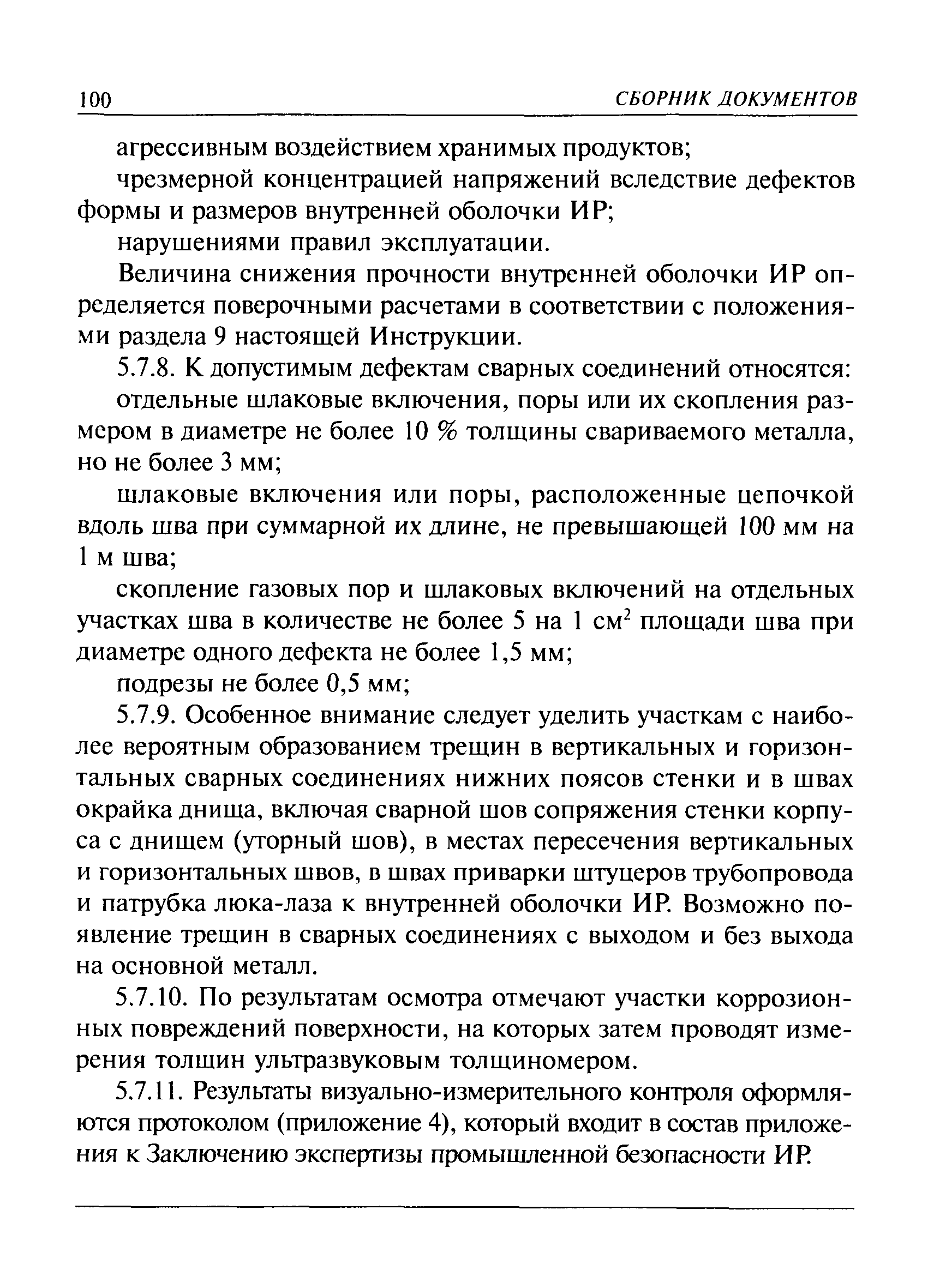

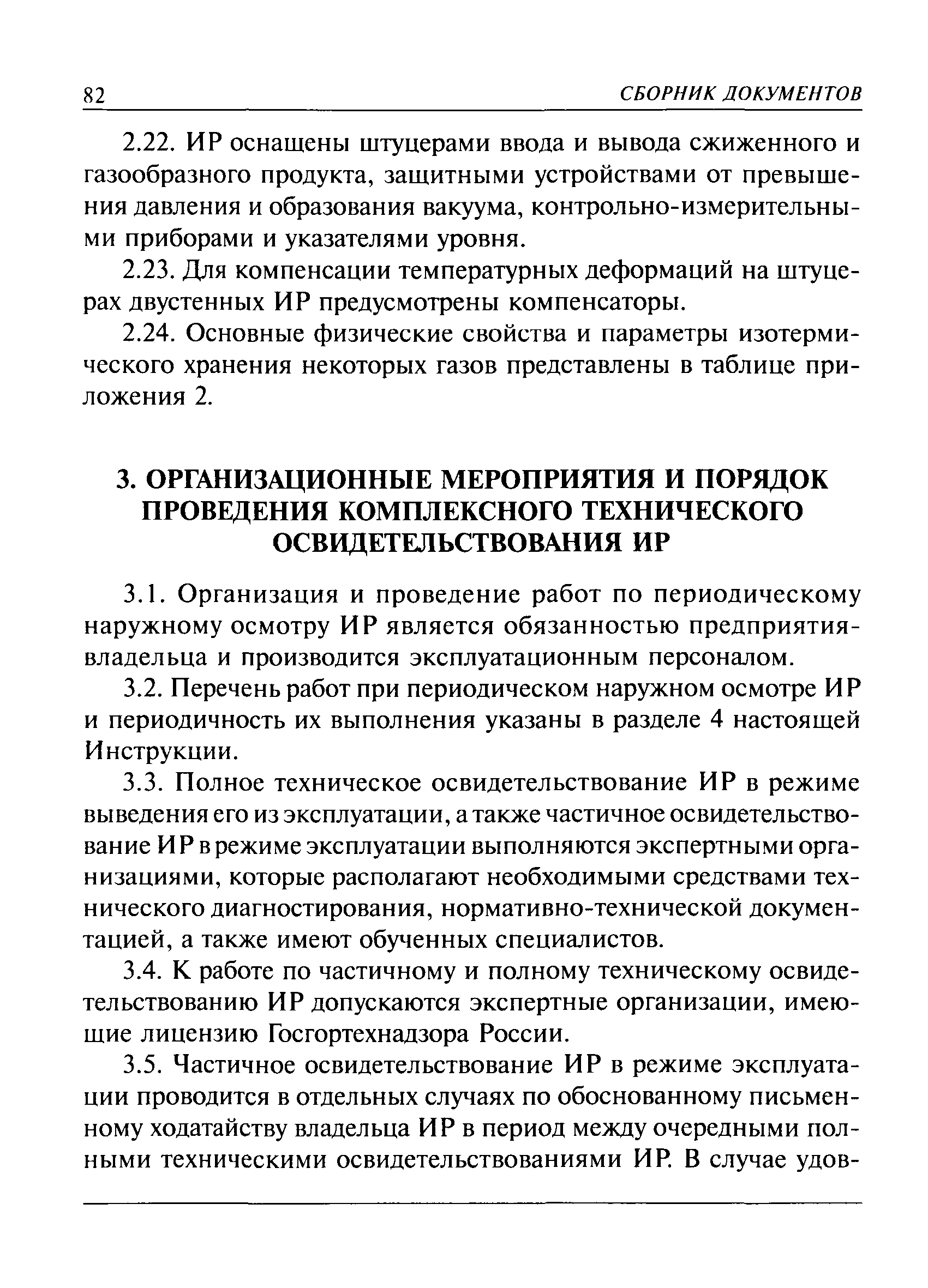

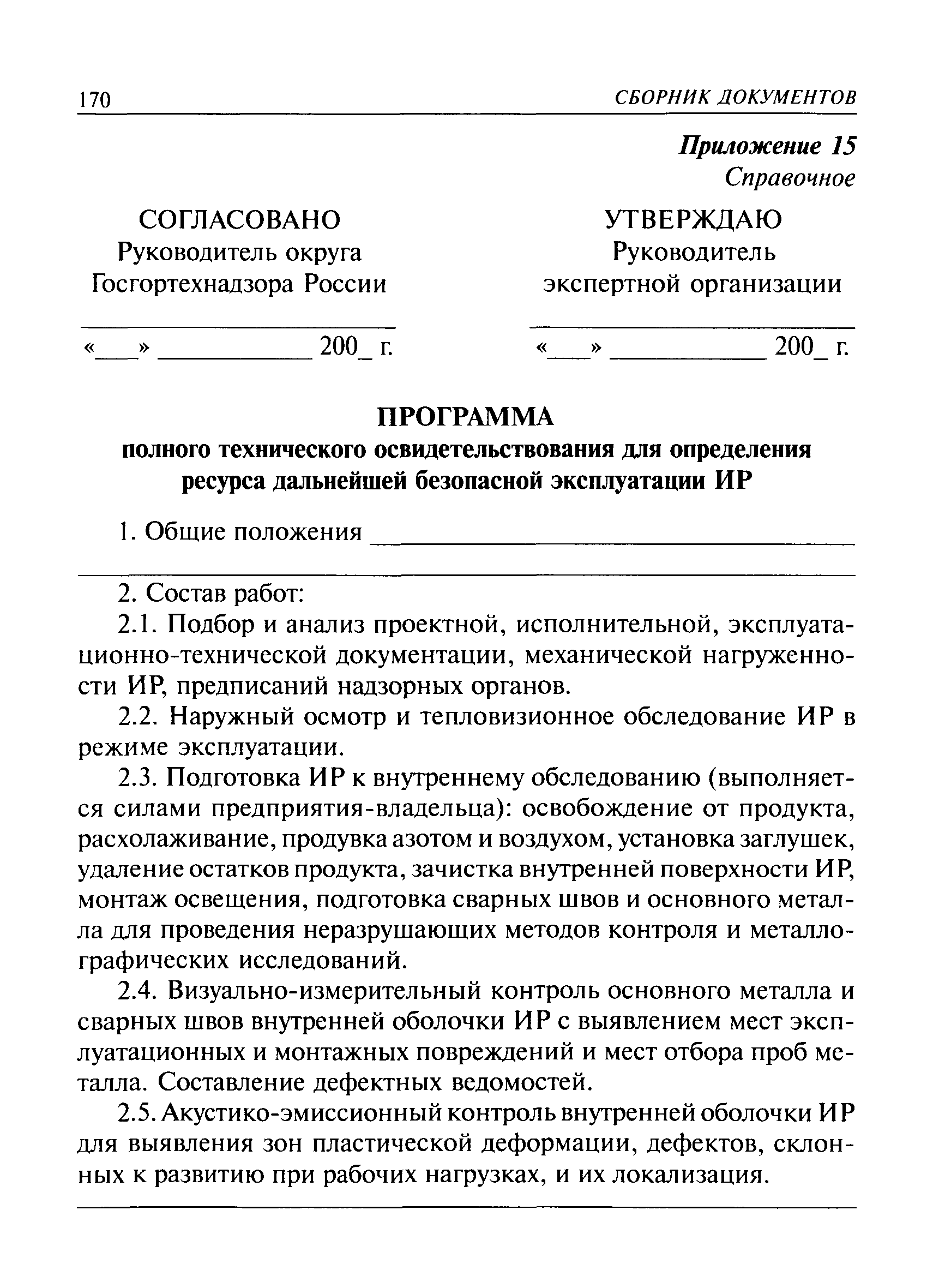

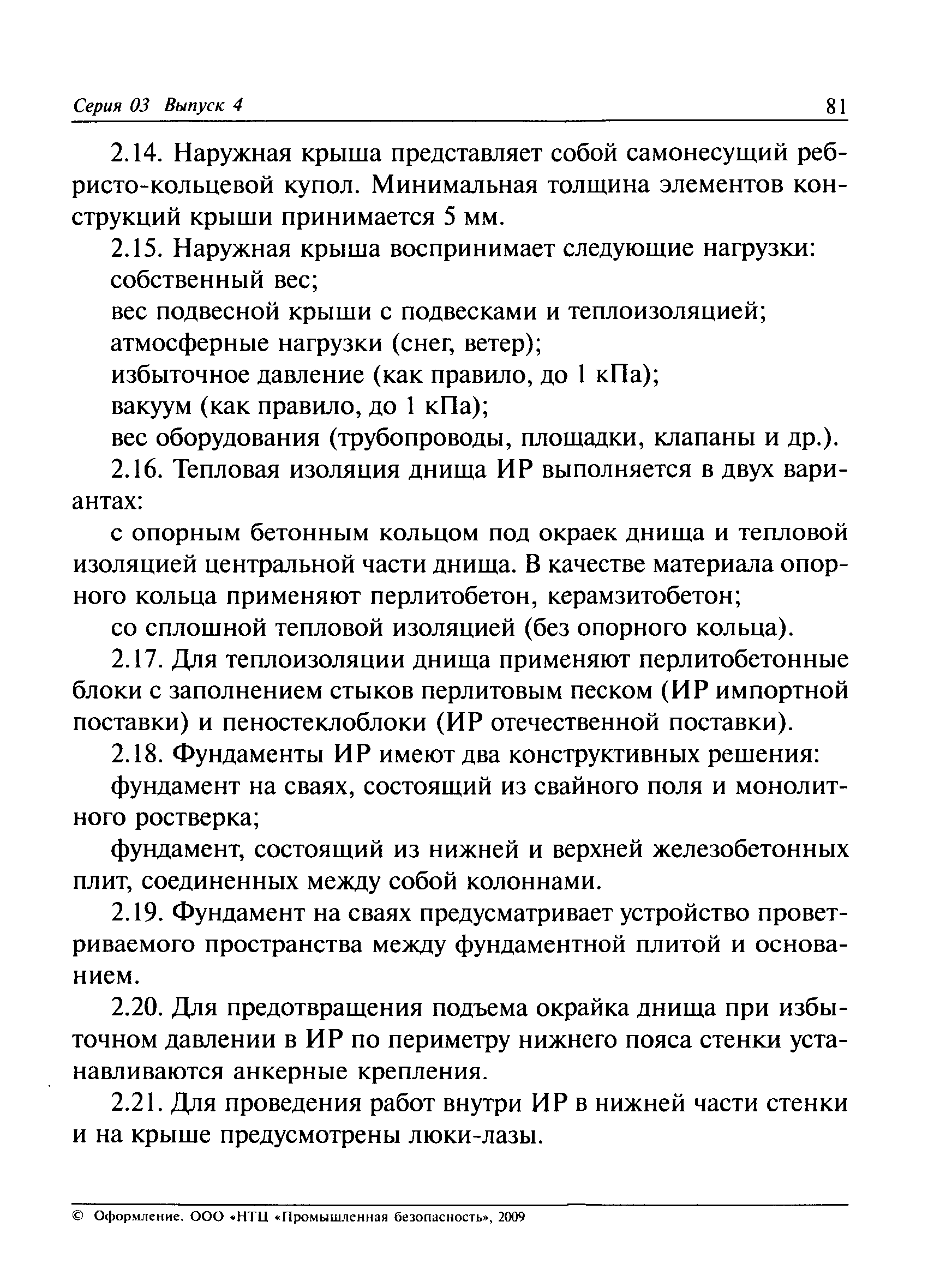

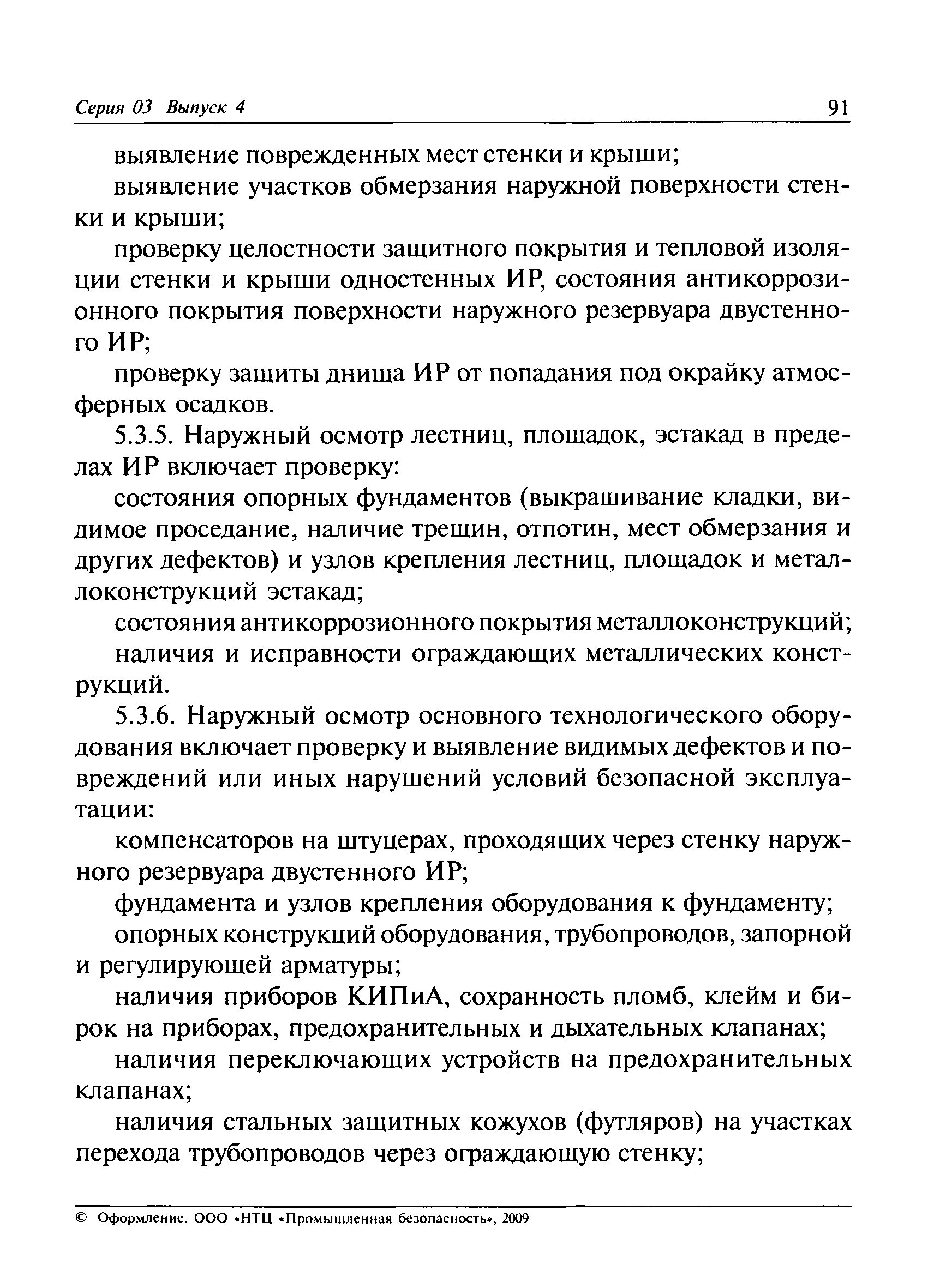

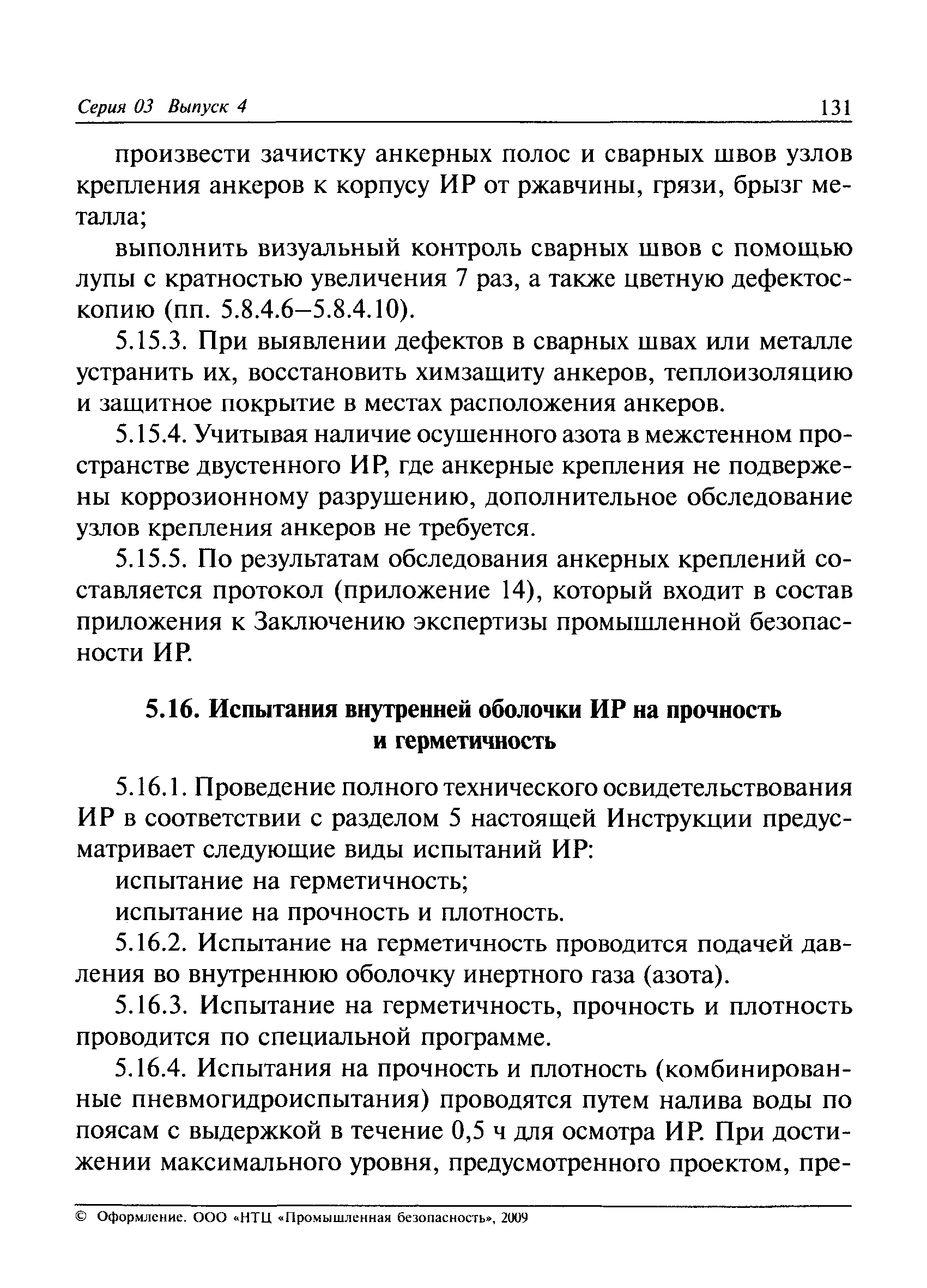

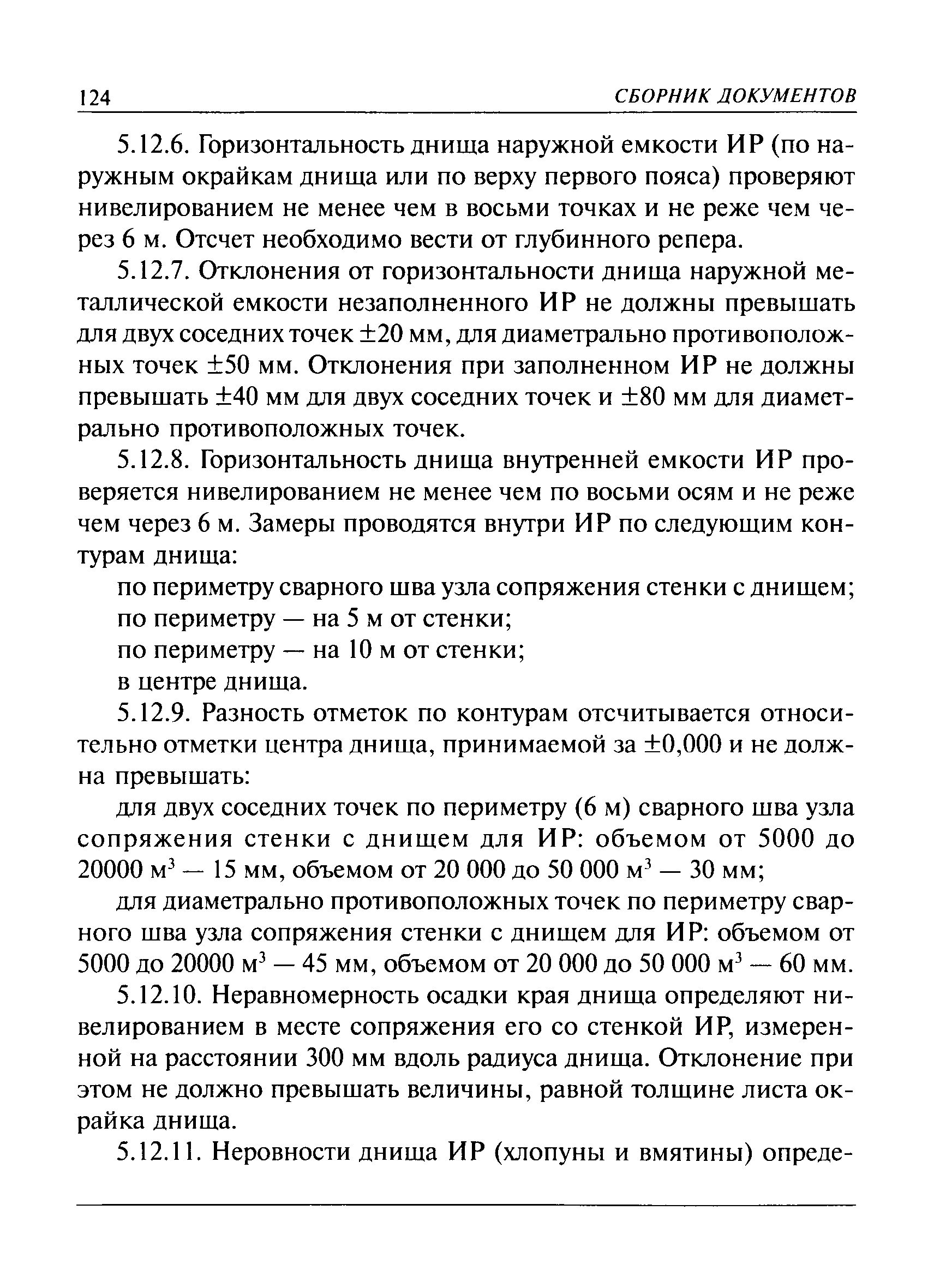

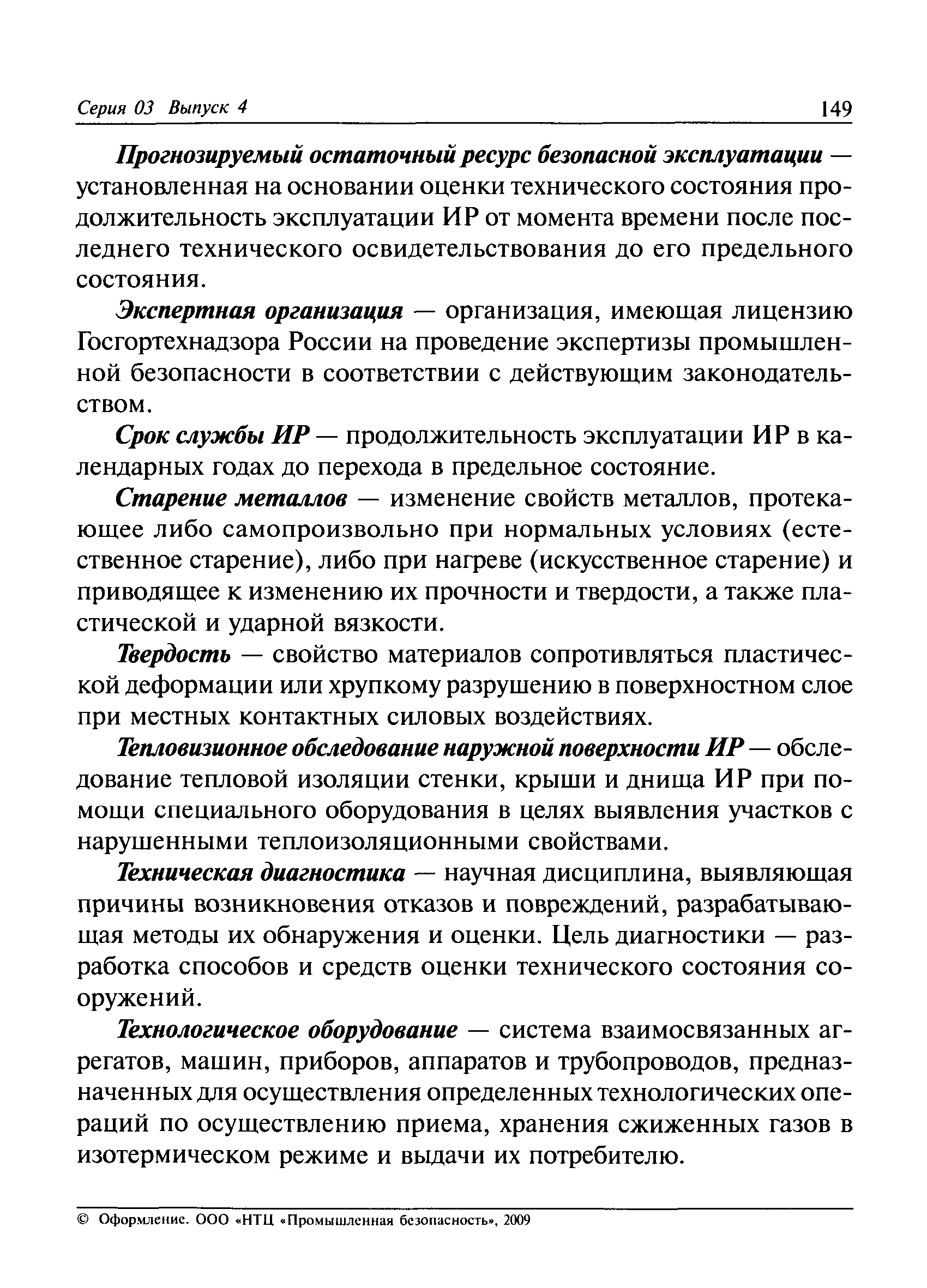

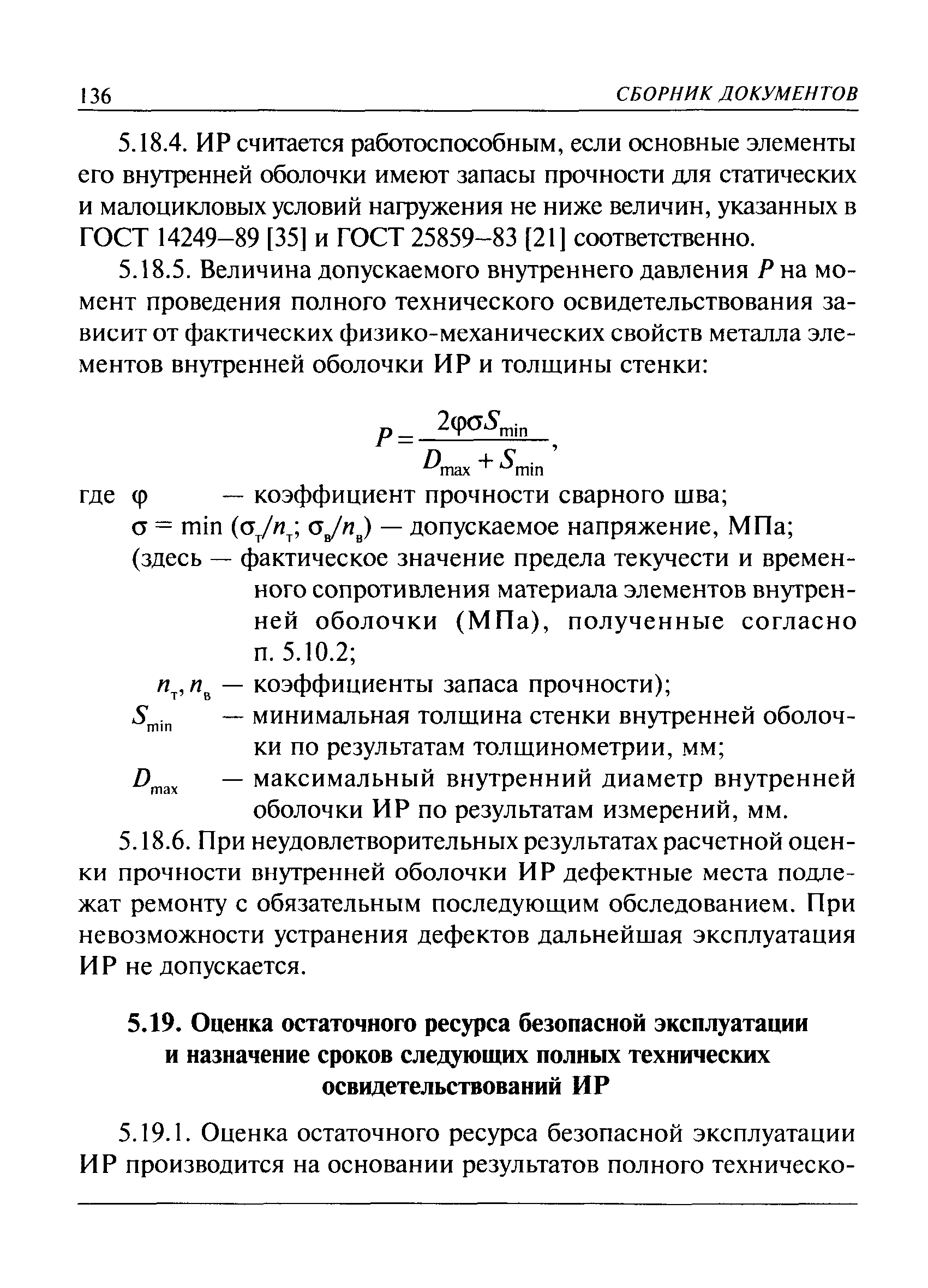

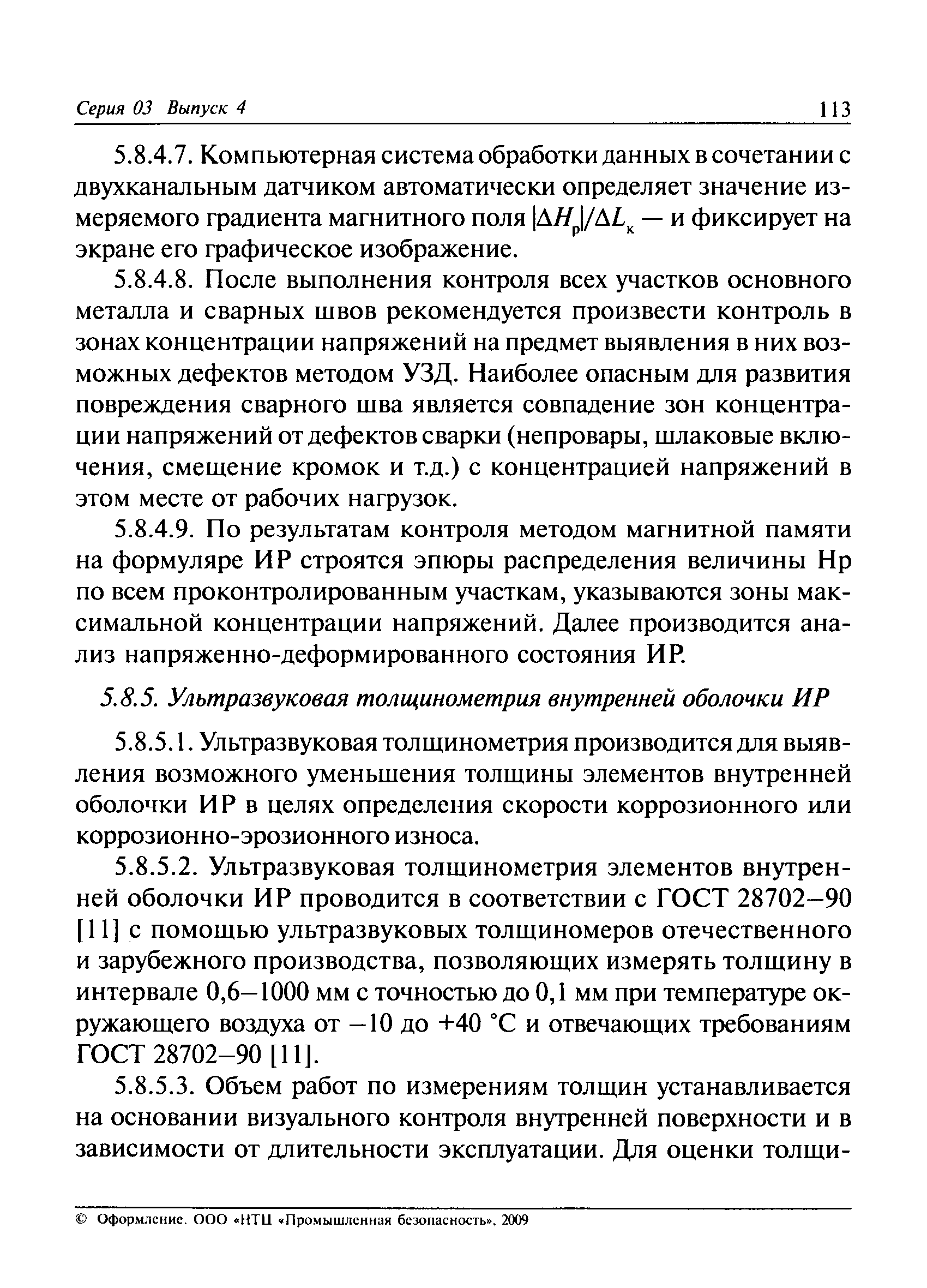

Оглавление:	1 Общие положения 2 Конструктивные решения, основные параметры изотермических резервуаров 3 Организационные мероприятия и порядок проведения комплексного технического освидетельствования изотермических резервуаров 4 Периодический наружный осмотр изотермических резервуаров и технологического оборудования 5 Полное техническое освидетельствование изотермических резервуаров    5.1 Основные положения    5.2 Анализ технической, эксплуатационной документации изотермических резервуаров и предписаний органов Госгортехнадзора России    5.3 Наружный осмотр изотермических резервуаров в эксплуатационном режиме    5.4 Обследование технического состояния теплоизоляционных конструкций изотермических резервуаров в эксплуатационном режиме    5.5 Освидетельствование технологического оборудования изотермических резервуаров    5.6 Остановка и подготовка изотермических резервуаров к внутреннему обследованию    5.7 Визуально-измерительный контроль внутренней оболочки изотермических резервуаров    5.8 Неразрушающие методы контроля целостности внутренней оболочки изотермических резервуаров    5.9 Определение физико-механических характеристик и структурного состояния материала внутренней оболочки изотермических резервуаров    5.10 Металлографические и электронно-фрактографические исследования структурного и коррозионного состояния основного металла и материала сварных швов внутренней оболочки изотермических резервуаров    5.11 Определение фактической геометрической формы изотермических резервуаров    5.12 Геодезические измерения неравномерности осадки фундамента и горизонтальности днища изотермических резервуаров    5.13 Освидетельствование тепловой изоляции изотермических резервуаров    5.14 Освидетельствование грунтов основания и фундамента изотермических резервуаров    5.15 Освидетельствование анкерных креплений изотермических резервуаров    5.16 Испытания внутренней оболочки изотермических резервуаров на прочность и герметичность    5.17 Оценка технического состояния изотермических резервуаров    5.18 Расчетная оценка статической, хрупкой и циклической прочности изотермических резервуаров    5.19 Оценка остаточного ресурса безопасной эксплуатации и назначение сроков следующих полных технических освидетельствований изотермических резервуаров 6 Частичное освидетельствование изотермических резервуаров в эксплуатационном режиме 7 Перечень исполнительной документации по результатам полного технического освидетельствования изотермических резервуаров 8 Оформление и выдача заключения экспертизы промышленной безопасности по результатам полного технического освидетельствования изотермических резервуаров 9 Пуск в работу изотермических резервуаров    9.1 Подготовка к пуску    9.2 Пуск Приложение 1 Термины и определения Приложение 2 Основные физические свойства и параметры изотермического хранения некоторых газов Приложение 3 Протокол наружного осмотра изотермических резервуаров в эксплуатационном режиме Приложение 4 Протокол визуально-измерительного контроля внутренней оболочки изотермических резервуаров Приложение 5 Протокол акустико-эмиссионного контроля изотермических резервуаров сжиженных газов Приложение 6 Расстановка датчиков на развертке стенки Приложение 7 Протокол ультразвукового контроля сварных соединений Приложение 8 Протокол контроля качества сварных швов цветной дефектоскопии Приложение 9 Протокол магнитопорошкового контроля поверхности материала внутренней оболочки изотермических резервуаров Приложение 10 Протокол ультразвуковой толщинометрии Приложение 11 Схема расположения точек измерения толщин стенок и днища Приложение 12 Протокол проверки геометрической формы Приложение 13 Протокол геодезических измерений Приложение 14 Протокол обследования анкерных креплений Приложение 15 Программа полного технического освидетельствования для определения ресурса дальнейшей безопасной эксплуатации изотермических резервуаров Приложение 16 Заключение экспертизы промышленной безопасности Приложение 17 Эскиз одностенного изотермического резервуара Приложение 18 Эскиз двустенного изотермического резервуара с самонесущей внутренней крышей Приложение 19 Эскиз двустенного изотермического резервуара с подвесной внутренней крышей Приложение 20 Перечень нормативных документов, на которые имеются ссылки в Инструкции
Разработан:	Госгортехнадзор России
Утверждён:	20.07.2001 Госгортехнадзор России (Russian Federation Gosgortekhnadzor 32)
Издан:	НТЦ Промышленная безопасность (2001 г. ) НТЦ Промышленная безопасность (2009 г. )
Расположен в:	Техническая документация Экология ДОБЫЧА И ПЕРЕРАБОТКА НЕФТИ, ГАЗА И СМЕЖНЫЕ ПРОИЗВОДСТВА Оборудование для переработки нефти, нефтяных продуктов и природного газа Хранилища. Резервуары. Раздаточные устройства ХИМИЧЕСКАЯ ПРОМЫШЛЕННОСТЬ Оборудование для химической промышленности Аппараты колонного типа ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ И КОМПОНЕНТЫ ОБЩЕГО НАЗНАЧЕНИЯ Резервуары для хранения жидкостей и газов Сосуды под давлением, газовые баллоны Ценообразование Раздел I. Технологический, строительный, энергетический надзор и охрана окружающей среды в части, касающейся ограничения негативного техногенного воздействия IV. Нормативные правовые акты и нормативы Промышленная безопасность Общие для различных опасных производственных объектов Строительство Нормативные документы Нормативные документы органов надзора Нормативные документы Госгортехнадзора

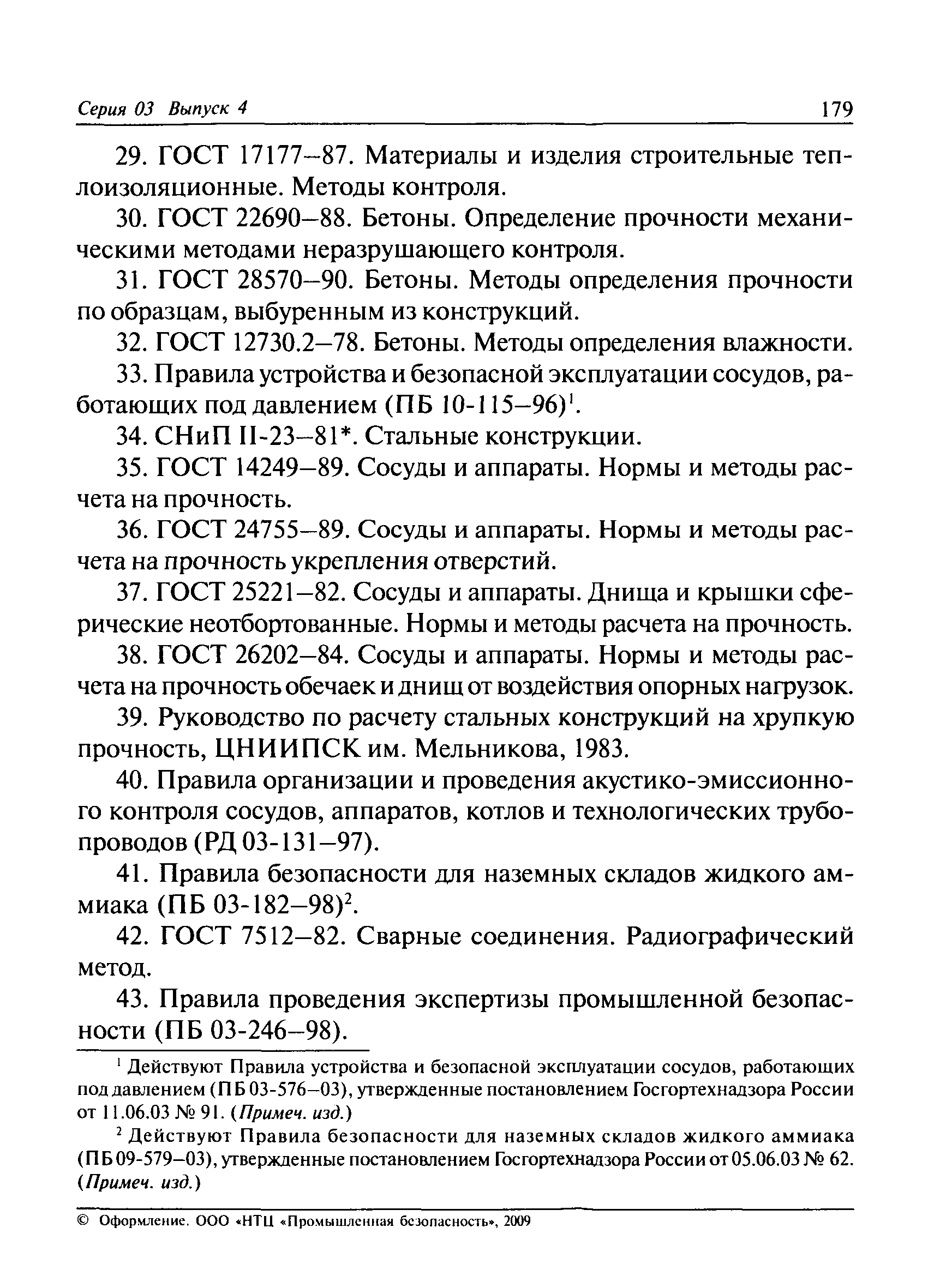

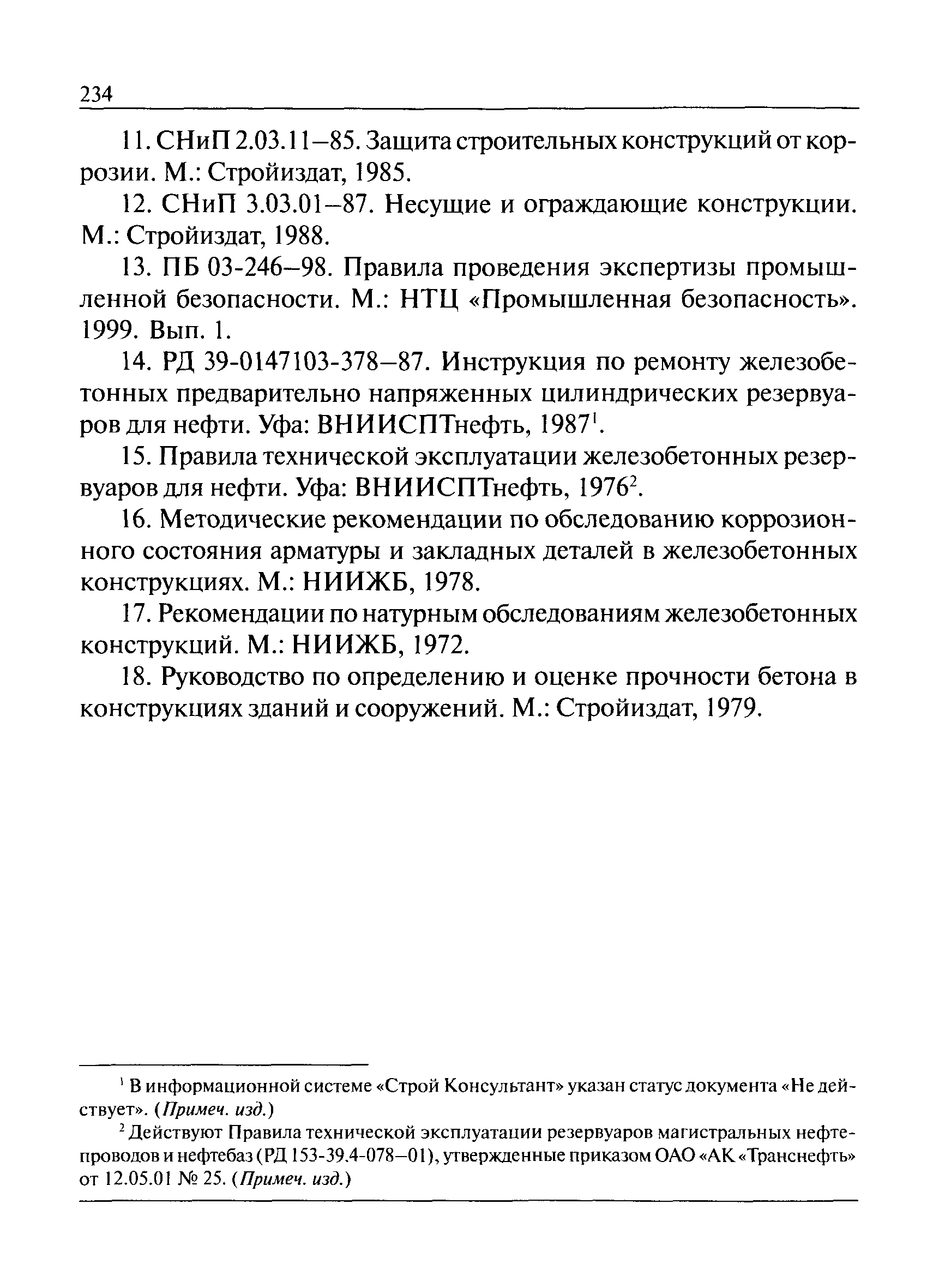

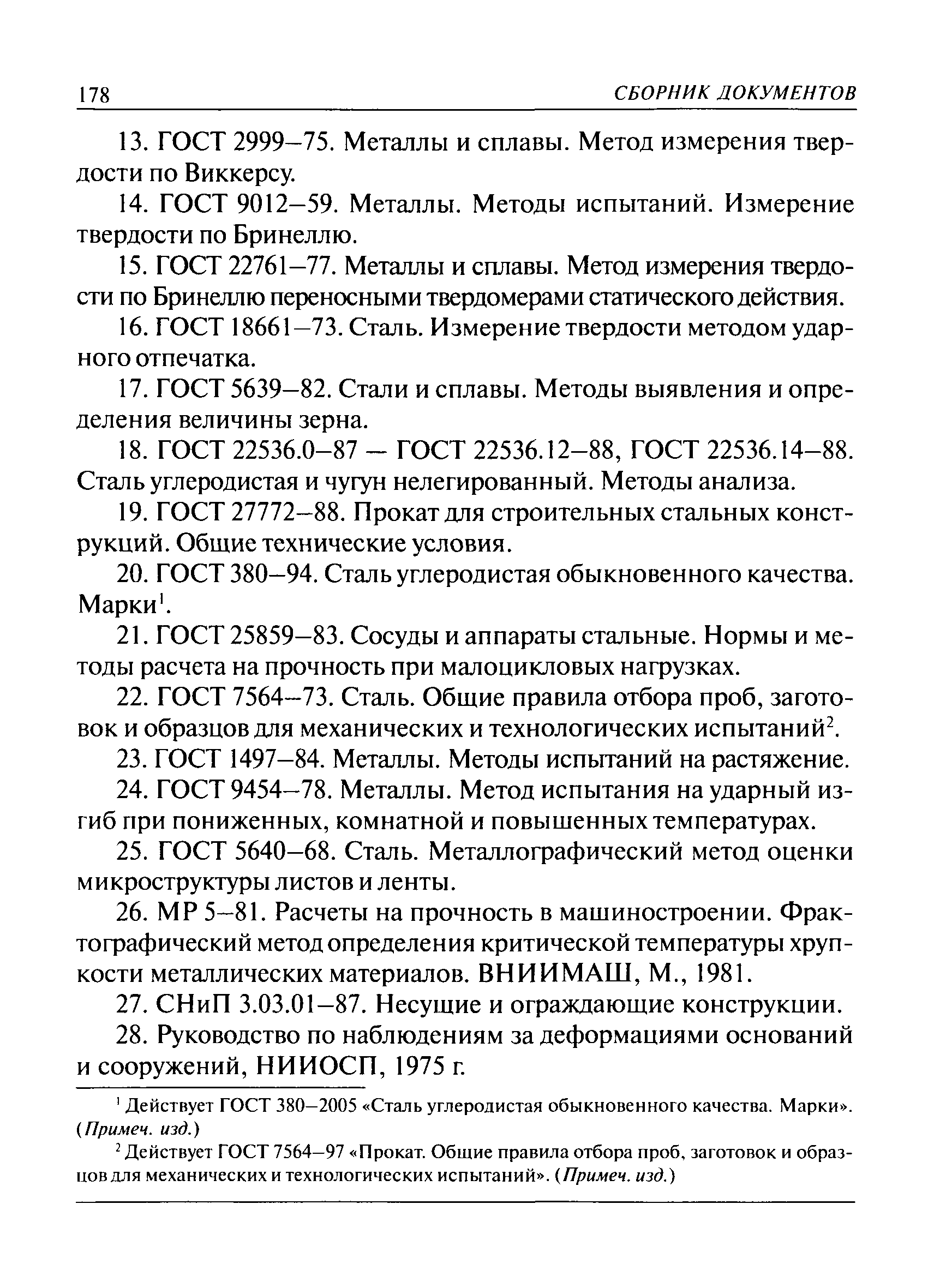

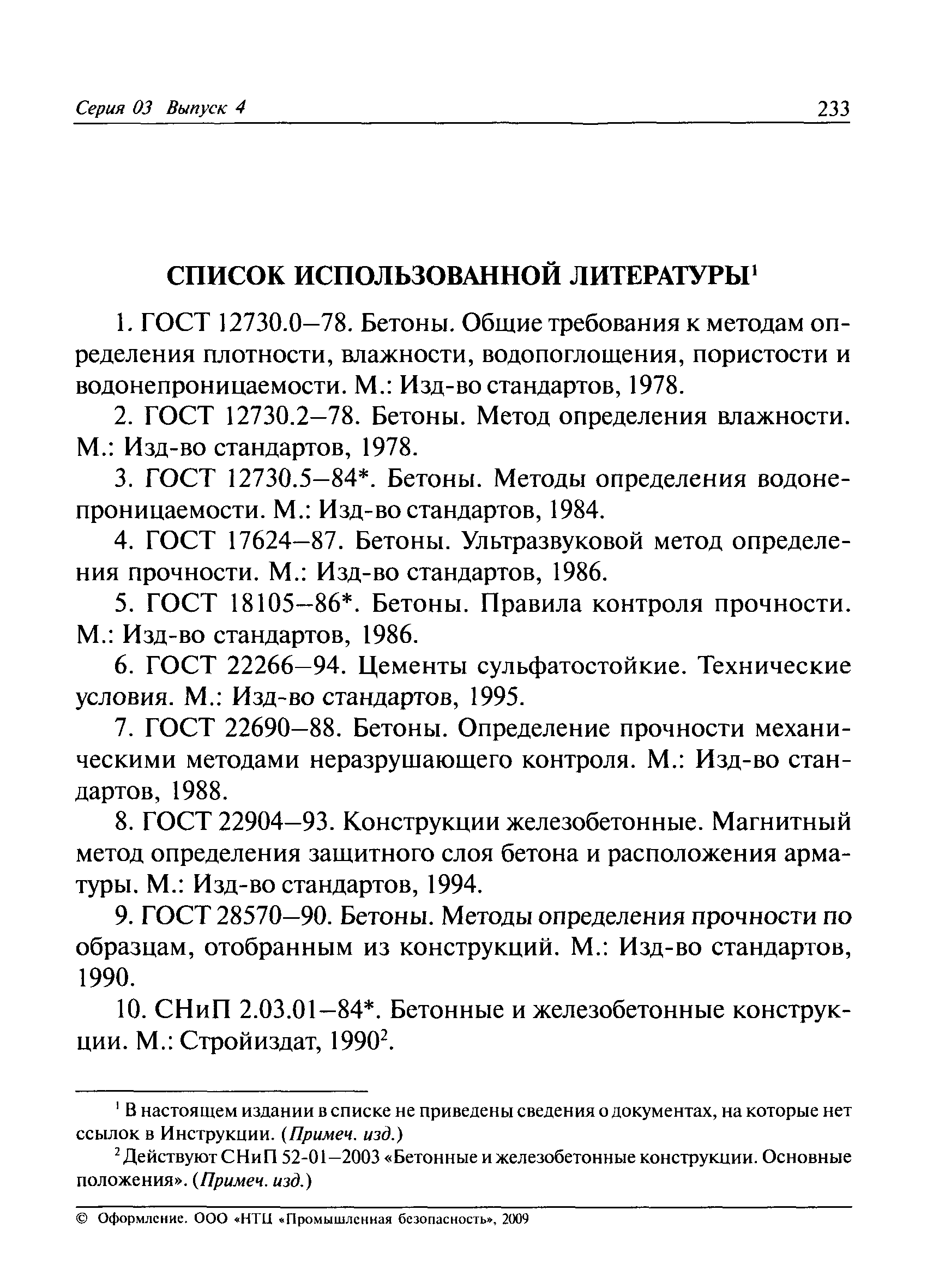

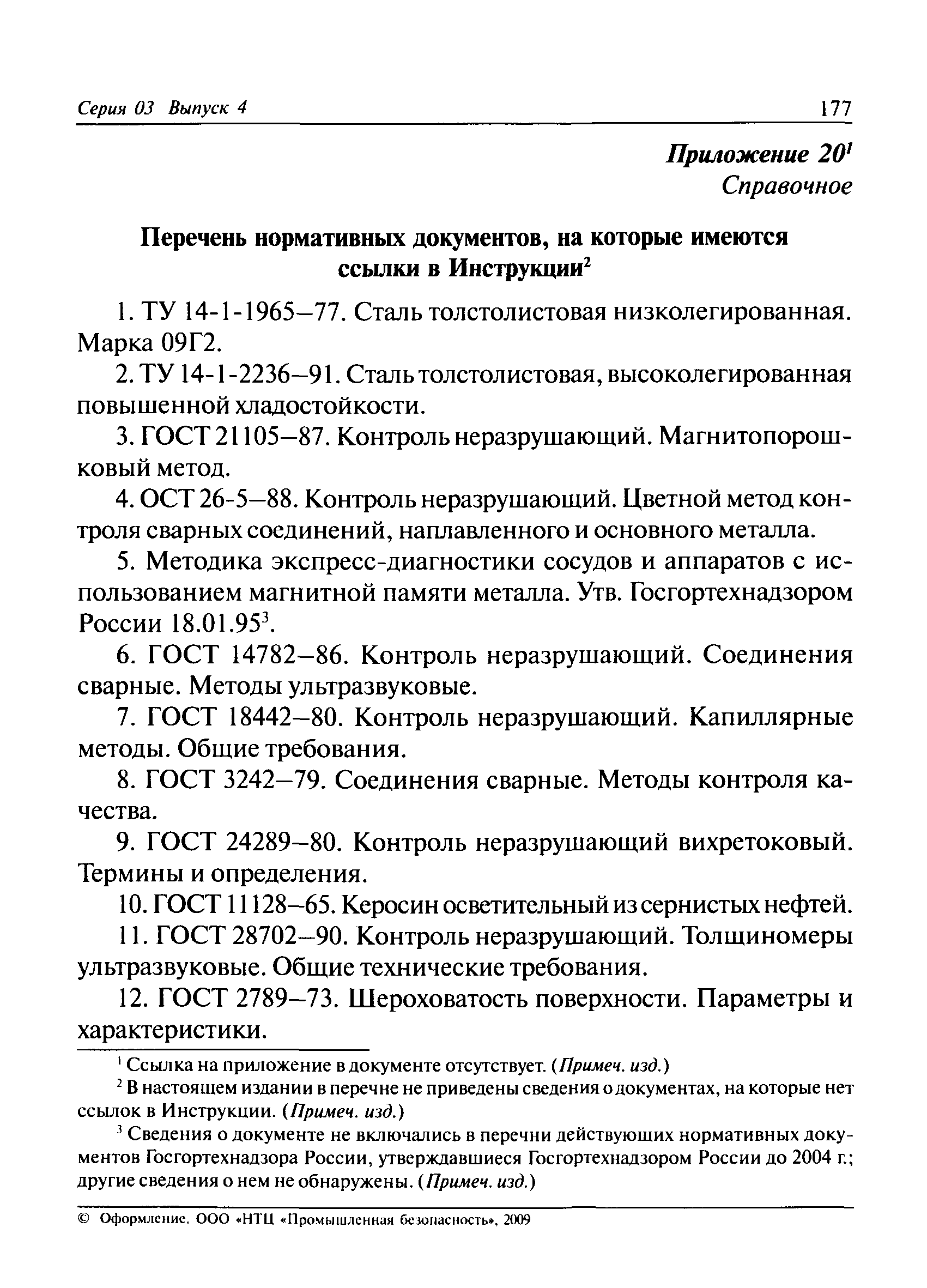

Нормативные ссылки:	СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» СНиП II-3-79* «Строительная теплотехника» СНиП 2.02.01-83* «Основания зданий и сооружений» СНиП 2.03.01-84* «Бетонные и железобетонные конструкции» СНиП 3.03.01-87 «Несущие и ограждающие конструкции» СНиП II-23-81* «Стальные конструкции» ПБ 10-115-96 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» РД 09-102-95 «Методические указания по определению остаточного ресурса потенциально опасных объектов, поднадзорных Госгортехнадзору России» ГОСТ 12730.2-78 «Бетоны. Метод определения влажности» ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля» ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций» ГОСТ 26887-86 «Площадки и лестницы для строительно-монтажных работ. Общие технические условия» ГОСТ 380-94 «Сталь углеродистая обыкновенного качества. Марки» ГОСТ 1497-84 «Металлы. Методы испытаний на растяжение» ГОСТ 3242-79 «Соединения сварные. Методы контроля качества» ГОСТ 7512-82 «Контроль неразрушающий. Соединения сварные. Радиографический метод» ГОСТ 14782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые» ГОСТ 19281-89 «Прокат из стали повышенной прочности. Общие технические условия» ГОСТ 27772-88 «Прокат для строительных стальных конструкций. Общие технические условия» ПБ 09-170-97 «Общие правила взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу» ГОСТ 9012-59 «Металлы. Метод измерения твердости по Бринеллю» ПБ 03-182-98 «Правила безопасности для наземных складов жидкого аммиака» ПБ 03-246-98 «Правила проведения экспертизы промышленной безопасности» РД 03-131-97 «Правила организации и проведения акустико-эмиссионного контроля сосудов, аппаратов, котлов и технологических трубопроводов» ГОСТ 14249-89 «Сосуды и аппараты. Нормы и методы расчета на прочность» ГОСТ 24755-89 «Сосуды и аппараты. Нормы и методы расчета на прочность укрепления отверстий» ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах» ГОСТ 21105-87 «Контроль неразрушающий. Магнитопорошковый метод» ГОСТ 25859-83 «Сосуды и аппараты стальные. Нормы и методы расчета на прочность при малоцикловых нагрузках» ГОСТ 2789-73 «Шероховатость поверхности. Параметры и характеристики» РД 03-380-00 «Инструкция по обследованию шаровых резервуаров и газгольдеров для хранения сжиженных газов под давлением» РД 03-420-01 «Инструкция по техническому обследованию железобетонных резервуаров для нефти и нефтепродуктов» ГОСТ 25221-82 «Сосуды и аппараты. Днища и крышки сферические неотбортованные. Нормы и методы расчета на прочность» ОСТ 26-2044-83 «Швы стыковых и угловых сварных соединений сосудов и аппаратов, работающих под давлением. Методика ультразвукового контроля» Рекомендации «Рекомендации по натурным обследованиям железобетонных конструкций» ГОСТ 380-2005 «Сталь углеродистая обыкновенного качества. Марки» ОСТ 26-5-99 «Контроль неразрушающий. Цветной метод контроля сварных соединений, наплавленного и основного металла» РД 34.10.130-96 «Инструкция по визуальному и измерительному контролю» ГОСТ 17177-87 «Материалы и изделия теплоизоляционные. Методы контроля» ГОСТ 18661-73 «Сталь. Измерение твердости методом ударного отпечатка» ГОСТ 22904-93 «Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры» ГОСТ 22266-94 «Цементы сульфатостойкие. Технические условия» ГОСТ 22761-77 «Металлы и сплавы. Метод измерения твердости по Бринеллю переносными твердомерами статического действия» ГОСТ 12730.0-78 «Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости» ГОСТ 12730.5-84 «Бетоны. Методы определения водонепроницаемости» ГОСТ 17624-87 «Бетоны. Ультразвуковой метод определения прочности» ГОСТ 18105-86 «Бетоны. Правила контроля прочности» ГОСТ 24289-80 «Контроль неразрушающий вихретоковый. Термины и определения» ГОСТ 26202-84 «Сосуды и аппараты. Нормы и методы расчета на прочность обечаек и днищ от воздействия опорных нагрузок» ГОСТ 7564-97 «Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна» ГОСТ 5640-68 «Сталь. Металлографический метод оценки микроструктуры листов и ленты» ГОСТ 7564-73 «Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний» ГОСТ 18442-80 «Контроль неразрушающий. Капиллярные методы. Общие требования» СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения» ПБ 03-576-03 «Правила устройства и безопасной эксплуатации сосудов, работающих под давлением» ПБ 09-579-03 «Правила безопасности для наземных складов жидкого аммиака» РД 03-606-03 «Инструкция по визуальному и измерительному контролю» РД 39-0147103-378-87 «Инструкция по ремонту железобетонных предварительно напряженных цилиндрических резервуаров для нефти» РД 153-39.4-078-01 «Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз» ГОСТ 22536.0-87 «Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа» ГОСТ 22536.12-88 «Сталь углеродистая и чугун нелегированный. Методы определения ванадия» ГОСТ 22536.14-88 «Сталь углеродистая и чугун нелегированный. Метод определения циркония» ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования»
