Скачать ГОСТ 1516.3-96 Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции

Дата актуализации: 10.08.2017

ГОСТ 1516.3-96

Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции

Обозначение: ГОСТ 1516.3-96
Обозначение англ: GOST 1516.3-96
Статус:действует
Название рус.:Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции
Название англ.:Electrical equipment for a.c. voltages from 1 to 750 kV. Requirements for dielectric strength of insulation
Дата добавления в базу:01.09.2013
Дата актуализации:05.05.2017
Дата введения:01.01.1999

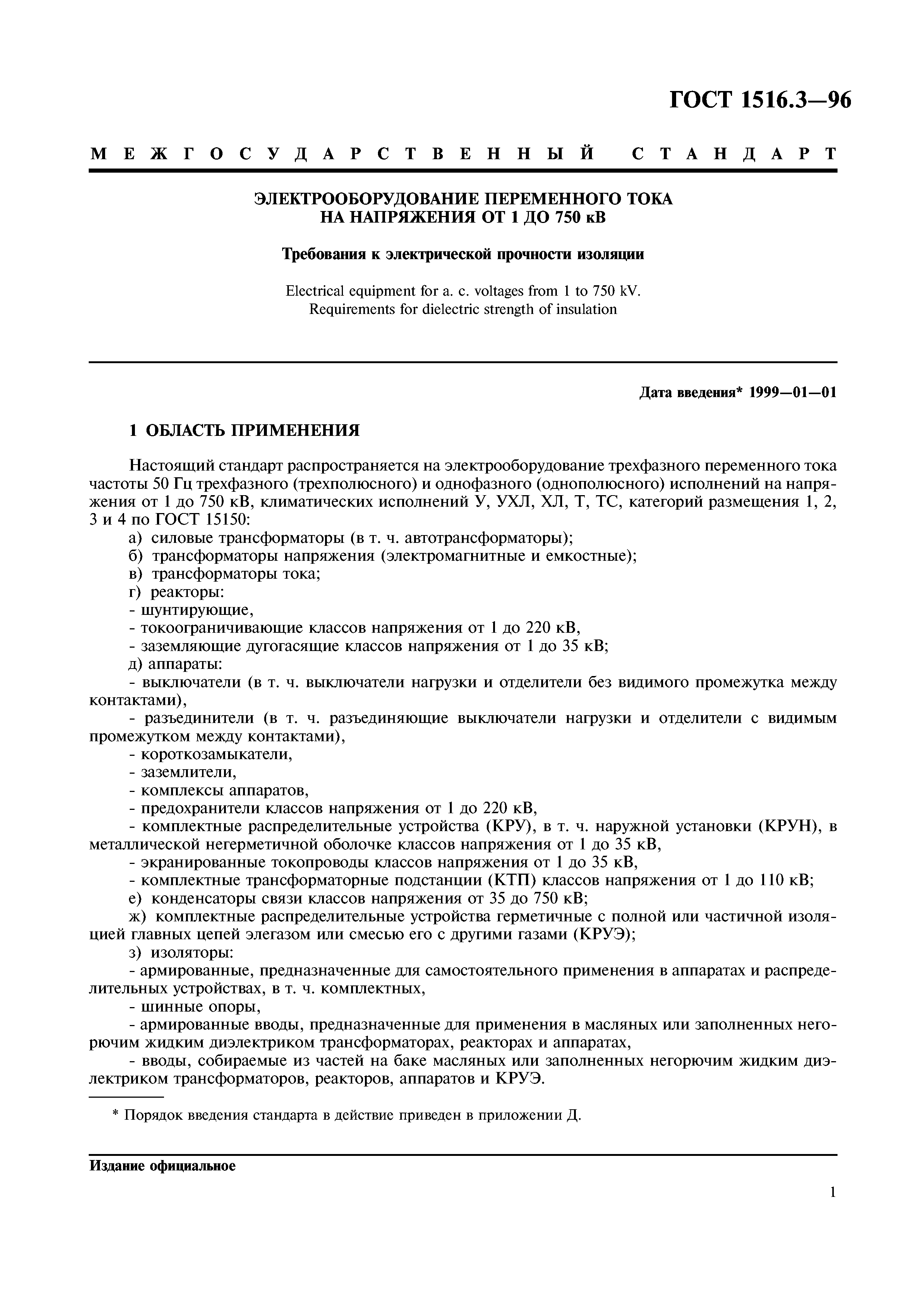

Область применения:Стандарт распространяется на электрооборудование трехфазного переменного тока частоты 50 Гц трехфазного (трехполюсного) и однофазного (однополюсного) исполнений на напряжения от 1 до 750 кВ, климатических исполнений У, УХЛ, ХЛ, Т, ТС, категорий размещения 1, 2, 3 и 4 по ГОСТ 15150: а) силовые трансформаторы (в т.ч. автотрансформаторы); б) трансформаторы напряжения (электромагнитные и емкостные); в) трансформаторы тока; г) реакторы: шунтирующие, токоограничивающие классов напряжения от 1 до 220 кВ, заземляющие дугогасящие классов напряжения от 1 до 35 кВ; д) аппараты: выключатели (в т.ч. выключатели нагрузки и отделители без видимого промежутка между контактами), разъединители (в т.ч. разъединяющие выключатели нагрузки и отделители с видимым промежутком между контактами), короткозамыкатели, заземлители, комплексы аппаратов, предохранители классов напряжения от 1 до 220 кВ, комплектные распределительные устройства, в т.ч. наружной установки, в металлической негерметичной оболочке классов напряжения от 1 до 35 кВ, экранированные токопроводы классов напряжения от 1 до 35 кВ, комплектные трансформаторные подстанции классов напряжения от 1 до 110 кВ; е) конденсаторы связи классов напряжения от 35 до 750 кВ; ж) комплектные распределительные устройства герметичные с полной или частичной изоляцией главных цепей элегазом или смесью его с другими газами (КРУЭ); з) изоляторы: армированные, предназначенные для самостоятельного применения в аппаратах и распределительных устройствах, в т.ч. комплектных; шинные опоры; армированные вводы, предназначенные для применения в масляных или заполненных негорючим жидким диэлектриком трансформаторах, реакторах и аппаратах; вводы, собираемые из частей на баке масляных или заполенных негорючим жидким диэлектриком трансформаторов, реакторов, аппаратов и КРУЭ. Стандарт не распространяется на: электрооборудование, работающее в испытательных, медицинских рентгеновских, радиотехнических, автономных подвижных и других специальных установках; вентильные обмотки преобразовательных трансформаторов и преобразовательные реакторы; вакуумные выключатели; детали трансформаторов и реакторов (например, устройства переключения ответвлений обмоток и связанные с ними устройства, в том числе устройства переключения, поставляемые отдельно от трансформаторов), детали аппаратов (например, штанги, тяги, направляющие, изолирующие покрышки); изоляцию присоединения (узел вне бака трансформатора) кабеля к обмотке масляного силового трансформатора; последовательные и линейные регулировочные трансформаторы; изоляцию нейтрали силовых трансформаторов, заземляемую через последовательный регулировочный трансформатор; изоляцию между токоведущими частями многозажимных вводов; электрооборудование, находящееся в экслуатации, в части профилактических испытаний его изоляции; внешнюю изоляцию электрооборудования и внутреннюю изоляцию сухих трансформаторов и реакторов, подвергающуюся вредным воздействиям газов, испарений и химических отложений.
Оглавление:1 Область применения
2 Нормативные ссылки
3 Определения
4 Общие требования
   4.1 Виды испытательных напряжений

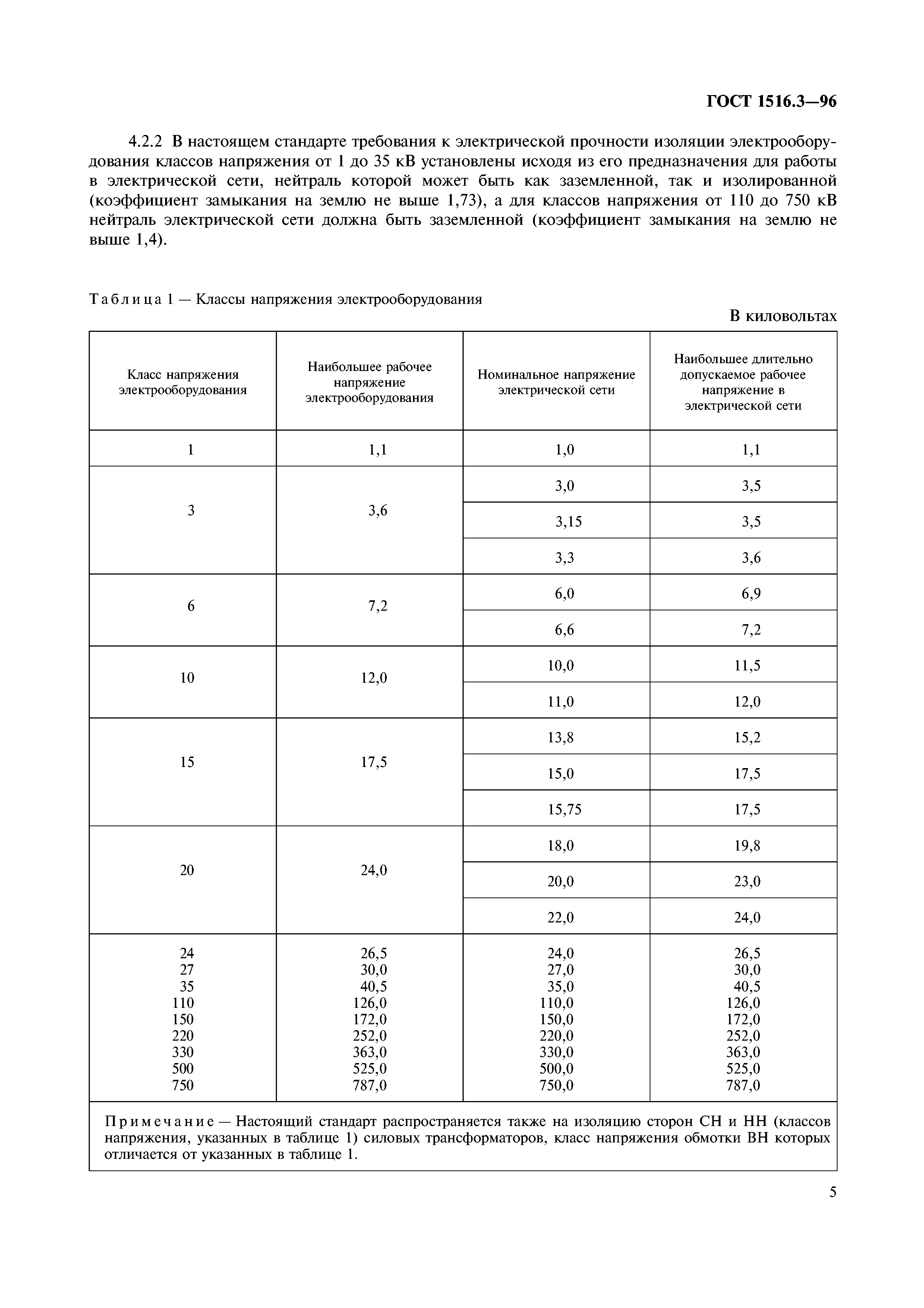

   4.2 Классы напряжения электрооборудования
   4.3 Учет высоты установки над уровнем моря и температуры окружающего воздуха
   4.4 Учет атмосферных условий при испытании внешней изоляции
   4.5 Испытательные напряжения грозовых импульсов
   4.6 Испытательные напряжения коммутационных импульсов
   4.7 Испытательные кратковременные переменные напряжения
   4.8 Испытательное длительное переменное напряжение
   4.9 Требования к изоляции на стойкость в отношении теплового пробоя
   4.10 Требования к бумажно-масляной, литой или заполненной компаундом изоляции и изоляции КРУЭ в отношении отсутствия частичных разрядов
   4.11 Требования к внешней изоляции в отношении отсутствия короны
   4.12 Требования к длине пути утечки внешней изоляции
   4.13 Дополнительные требования к изоляции электрообордования климатических исполнений Т, ТС, а также У, УХЛ и ХЛ для категории размещения 2
   4.14 Требования к изоляции цепей управления и вспомогательных цепей

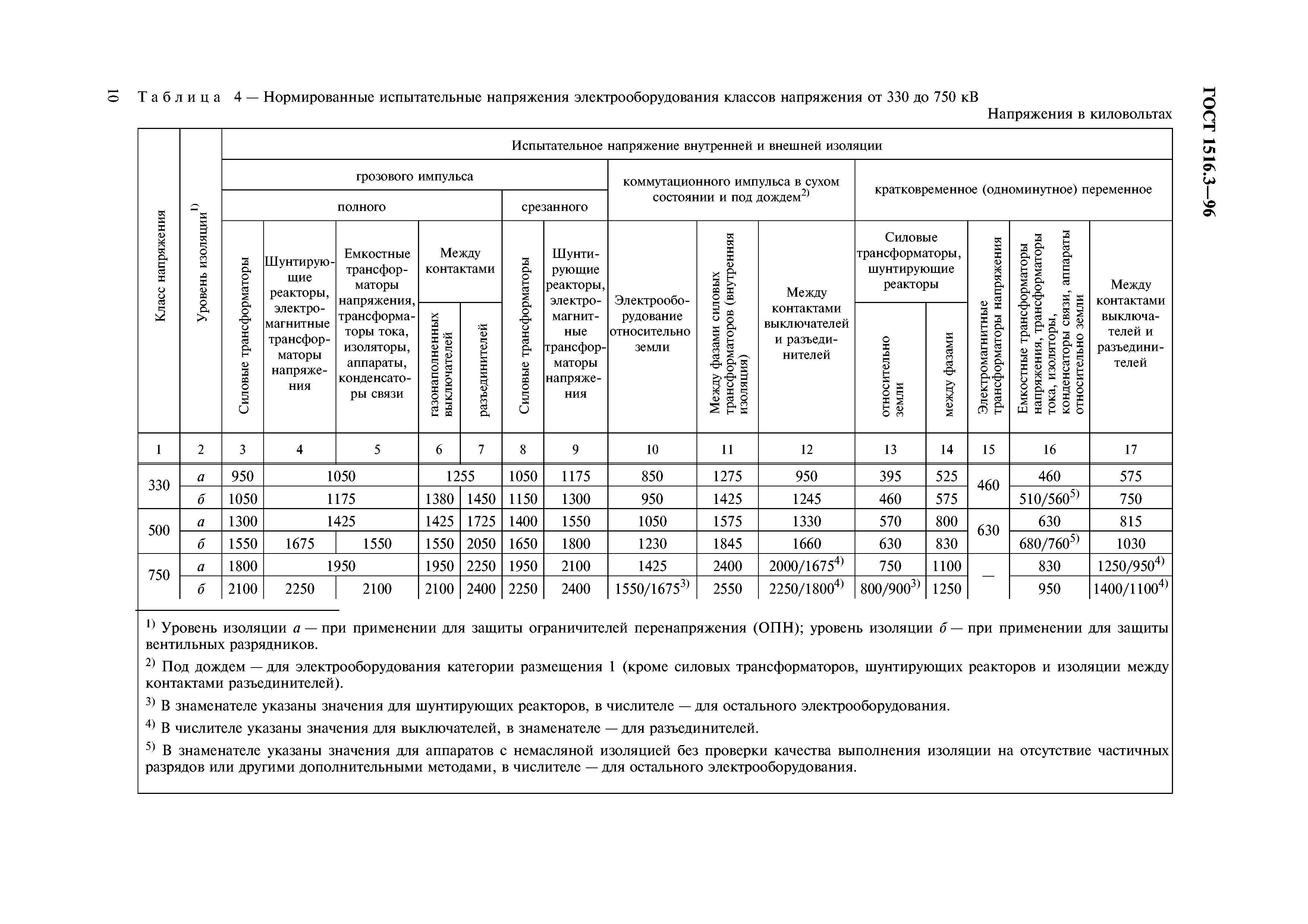

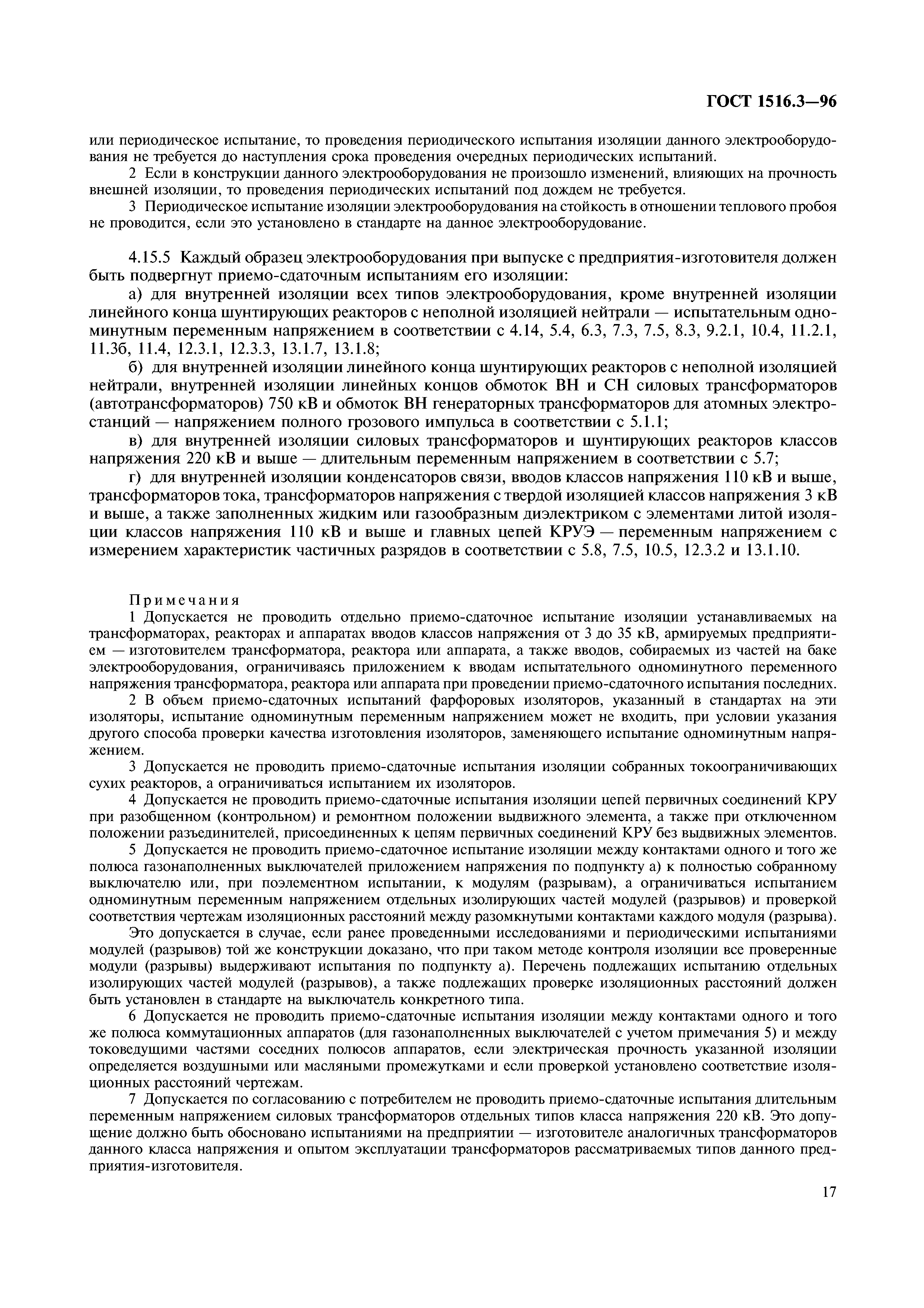

   4.15 Виды испытаний
   4.16 Повторение испытаний на предприятии-изготовителе. Испытание у потребителя
5 Требования к изоляции силовых трансформаторов, электромагнитных трансформаторов напряжения и реакторов
   5.1 Требования к внутренней изоляции при напряжениях грозовых импульсов
   5.2 Требования к внешней изоляции при напряжениях грозовых импульсов
   5.3 Требования к изоляции при напряжениях коммутационных импульсов
   5.4 Требования к внутренней изоляции при одноминутном переменном напряжении
   5.5 Требования к внешней изоляции (воздушным промежуткам) при плавном подъеме переменного напряжения
   5.6 Требования к внешней изоляции при одноминутном переменном напряжении
   5.7 Требования к внутренней изоляции силовых трансформаторов и шунтирующих реакторов классов напряжения 220-750 кВ при длительном переменном напряжении
   5.8 Требования к внутренней изоляции электромагнитных трансформаторов напряжения при переменном напряжении с измерением интенсивности частичных разрядов
6 Требования к изоляции емкостных трансформаторов напряжения
7 Требования к изоляции трансформаторов тока
   7.1 Требования к изоляции при напряжениях грозовых импульсов
   7.2 Требования к изоляции при напряжениях коммутационных импульсов
   7.3 Требования к внутренней изоляции при одноминутном переменном напряжении
   7.4 Требования к внешней изоляции при одноминутном переменном напряжении
   7.5 Требования к внутренней изоляции при переменном напряжении с измерением интенсивности частичных разрядов
8 Требования к изоляции выключателей, разъединителей, короткозамыкателей, заземлителей и комплексов аппаратов
   8.1 Требования к изоляции при напряжениях грозовых импульсов
   8.2 Требования к изоляции при напряжениях коммутационных импульсов
   8.3 Требования к внутренней изоляции при одноминутном переменном напряжении
   8.4 Требования к внешней изоляции при одноминутном переменном напряжении
9 Требования к изоляции предохранителей
   9.1 Требования к изоляции при напряжениях грозовых импульсов
   9.2 Требования к изоляции при одноминутном переменном напряжении
10 Требования к изоляции конденсаторов связи
11 Требования к изоляции комплектных распределительных устройств (КРУ), экранированных токопроводов и комплектных трансформаторных подстанций (КТП)
   11.1 Требования к изоляции КРУ при напряжениях грозовых импульсов
   11.2 Требования к изоляции КРУ при кратковременных переменных напряжениях
   11.3 Требования к изоляции экранированных токопроводов
   11.4 Требования к изоляции КТП
12 Требования к изоляции изоляторов, испытываемых отдельно
   12.1 Требования к изоляции изоляторов при напряжениях грозовых импульсов
  12.2 Требования к изоляции изоляторов при напряжениях коммутационных импульсов
   12.3 Требования к изоляции изоляторов при переменных напряжениях

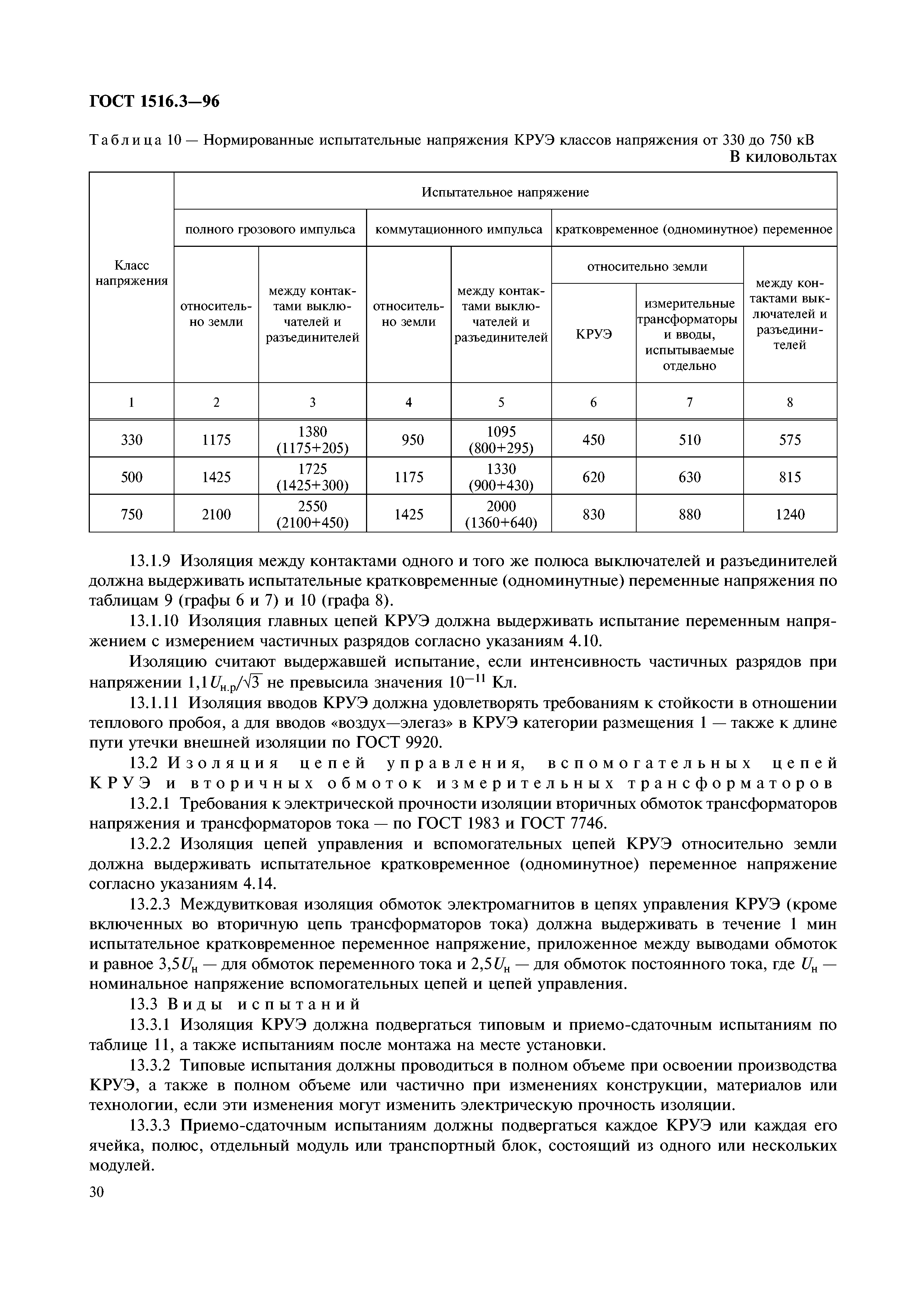

13 Требования к изоляции герметичных комплектных распределительных устройств (КРУЭ) с частичной или полной изоляцией главных цепей газом (по составу не совпадающим с воздухом при атмосферном давлении) классов напряжения от ПО до 750 кВ
   13.1 Изоляция главных цепей КРУЭ
   13.2 Изоляция цепей управления, вспомогательных цепей КРУЭ и вторичных обмоток измерительных трансформаторов

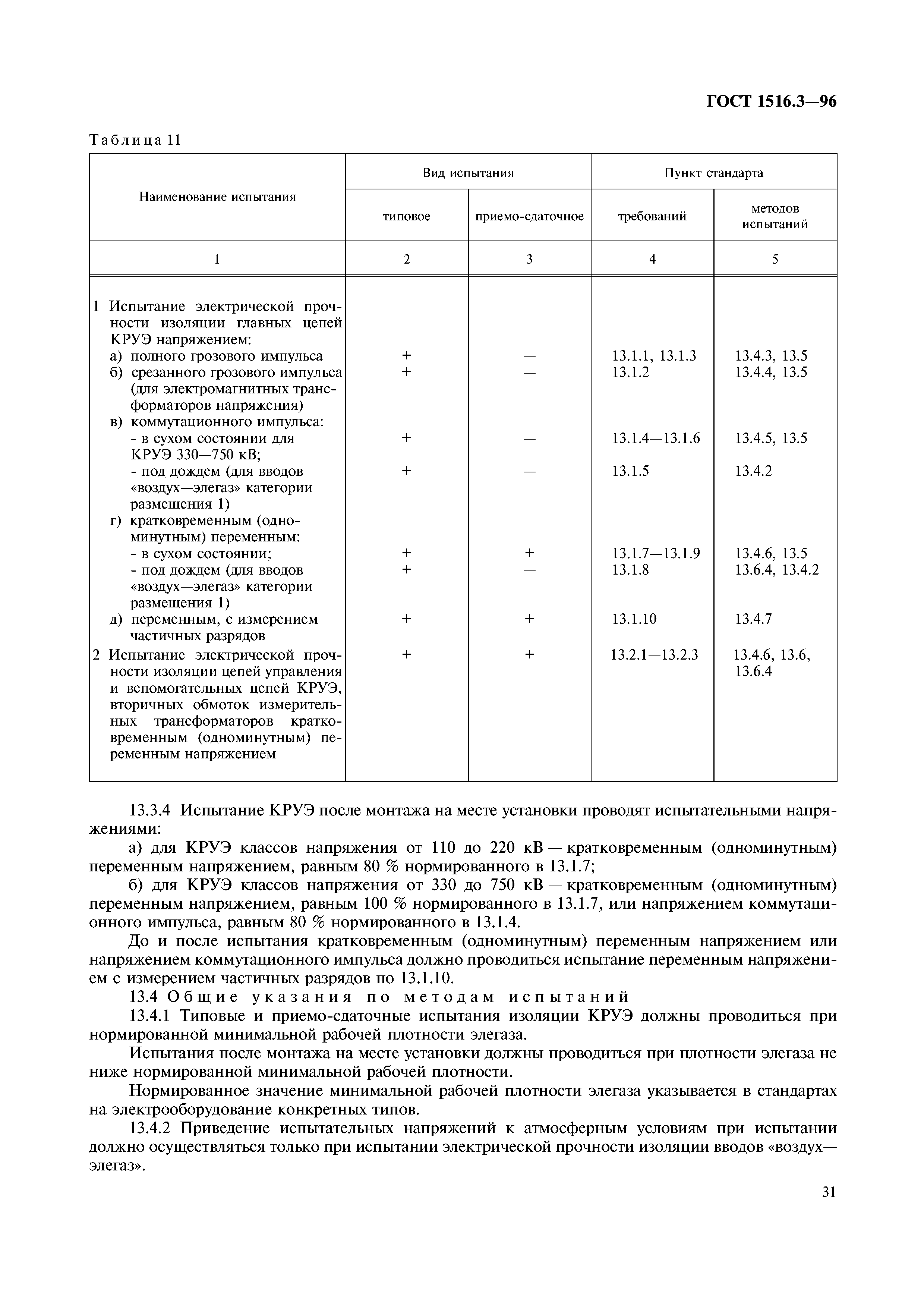

   13.3 Виды испытаний
   13.4 Общие указания по методам испытаний

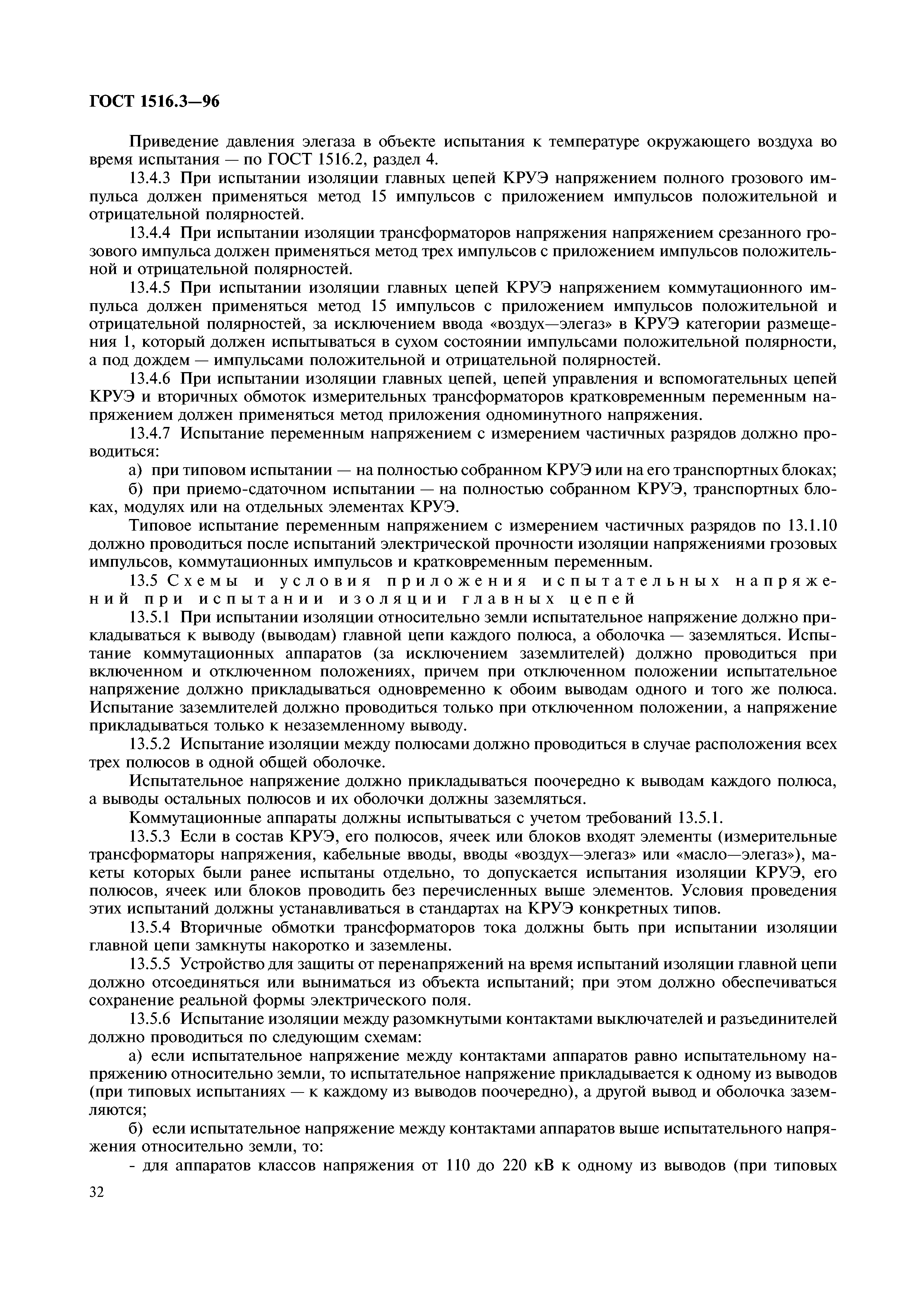

   13.5 Схемы и условия приложения испытательных напряжений при испытании изоляции главных цепей

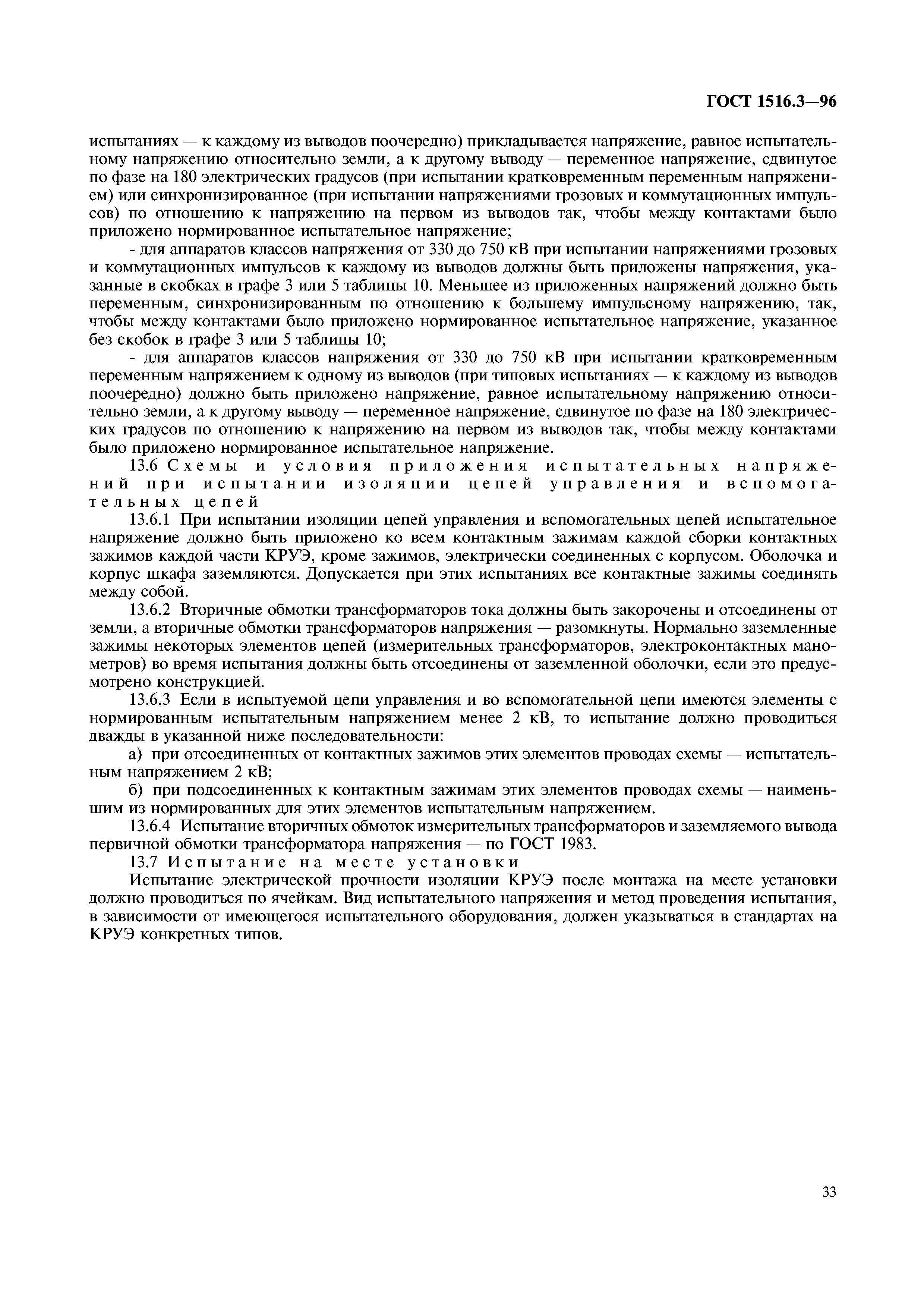

   13.6 Схемы и условия приложения испытательных напряжений при испытании изоляции цепей управления и вспомогательных цепей
   13.7 Испытание на месте установки
Приложение А Защитные характеристики вентильных разрядников

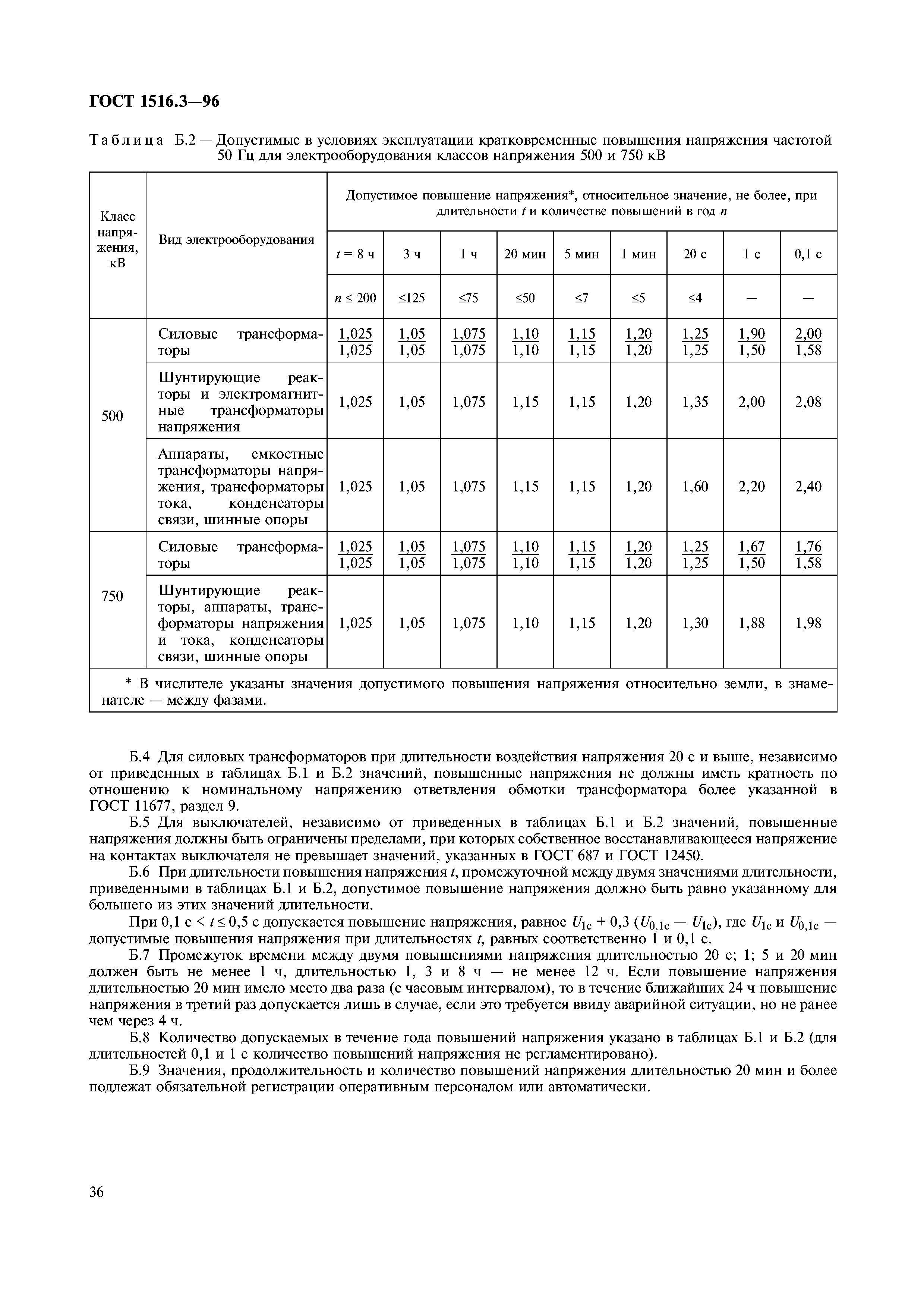

Приложение Б Допустимые в условиях эксплуатации кратковременные повышения напряжения частотой 50 Гц для электрооборудования классов напряжения от 110 до 750 кВ
Приложение В Оценка результатов испытания длительным переменным напряжением

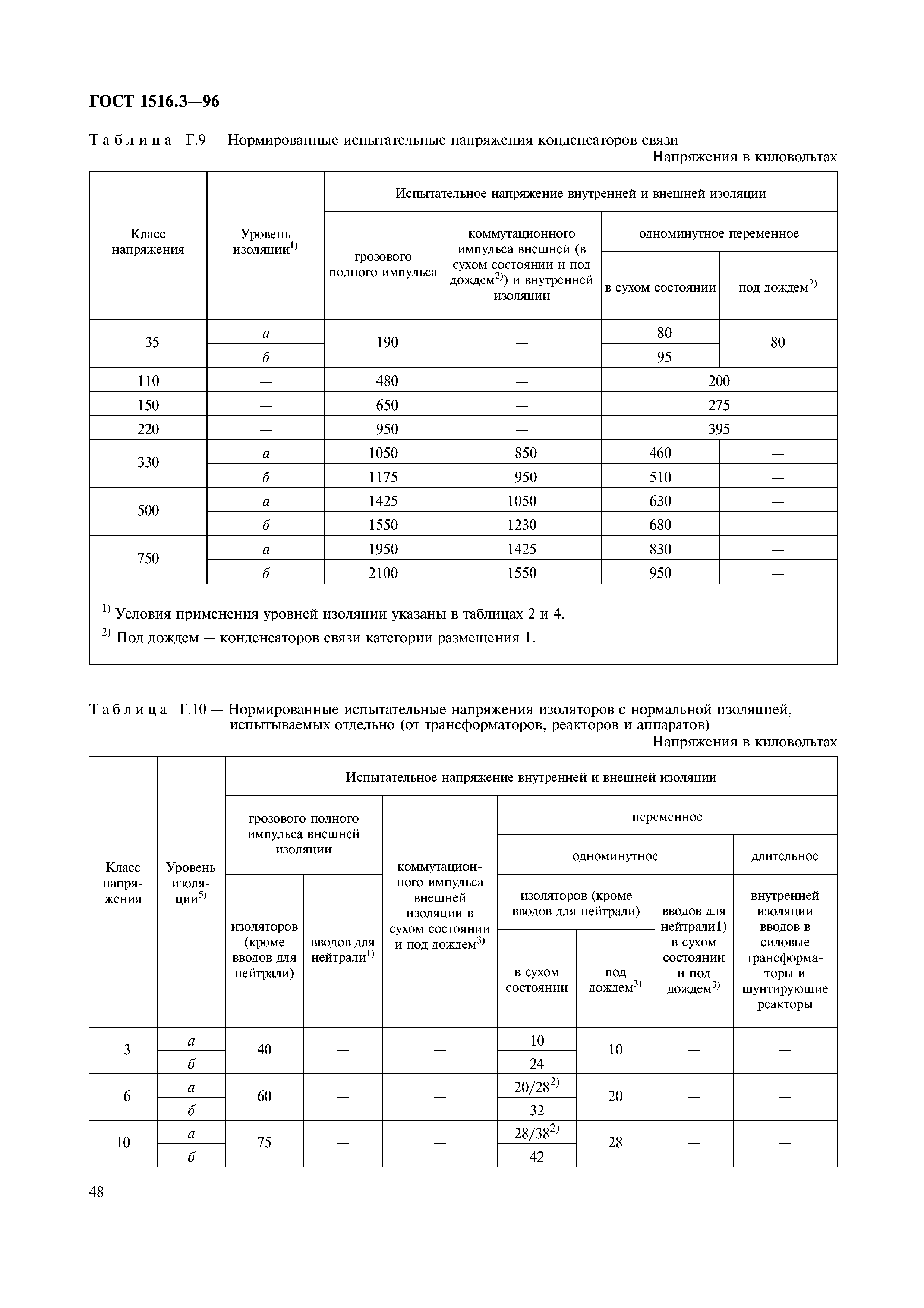

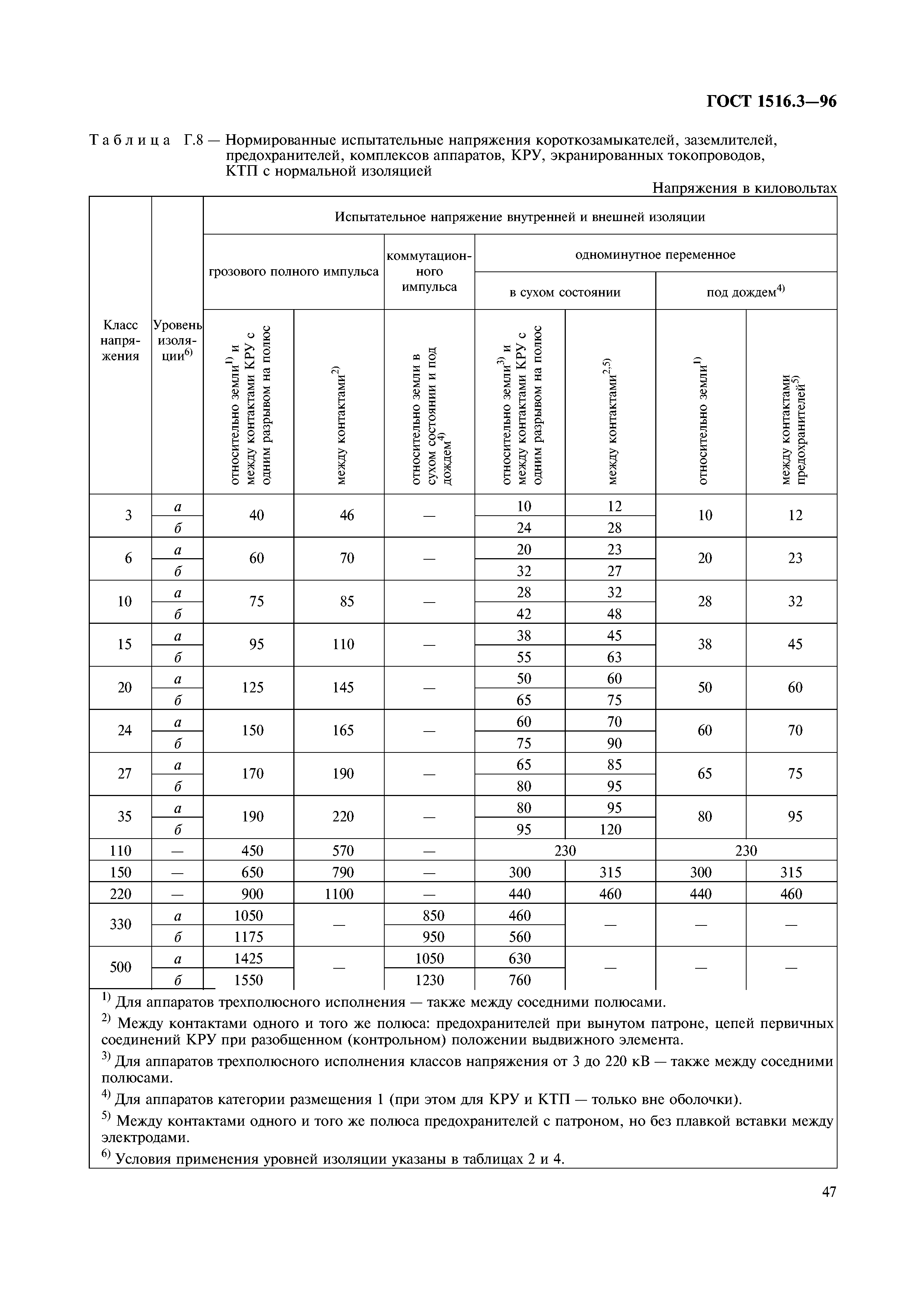

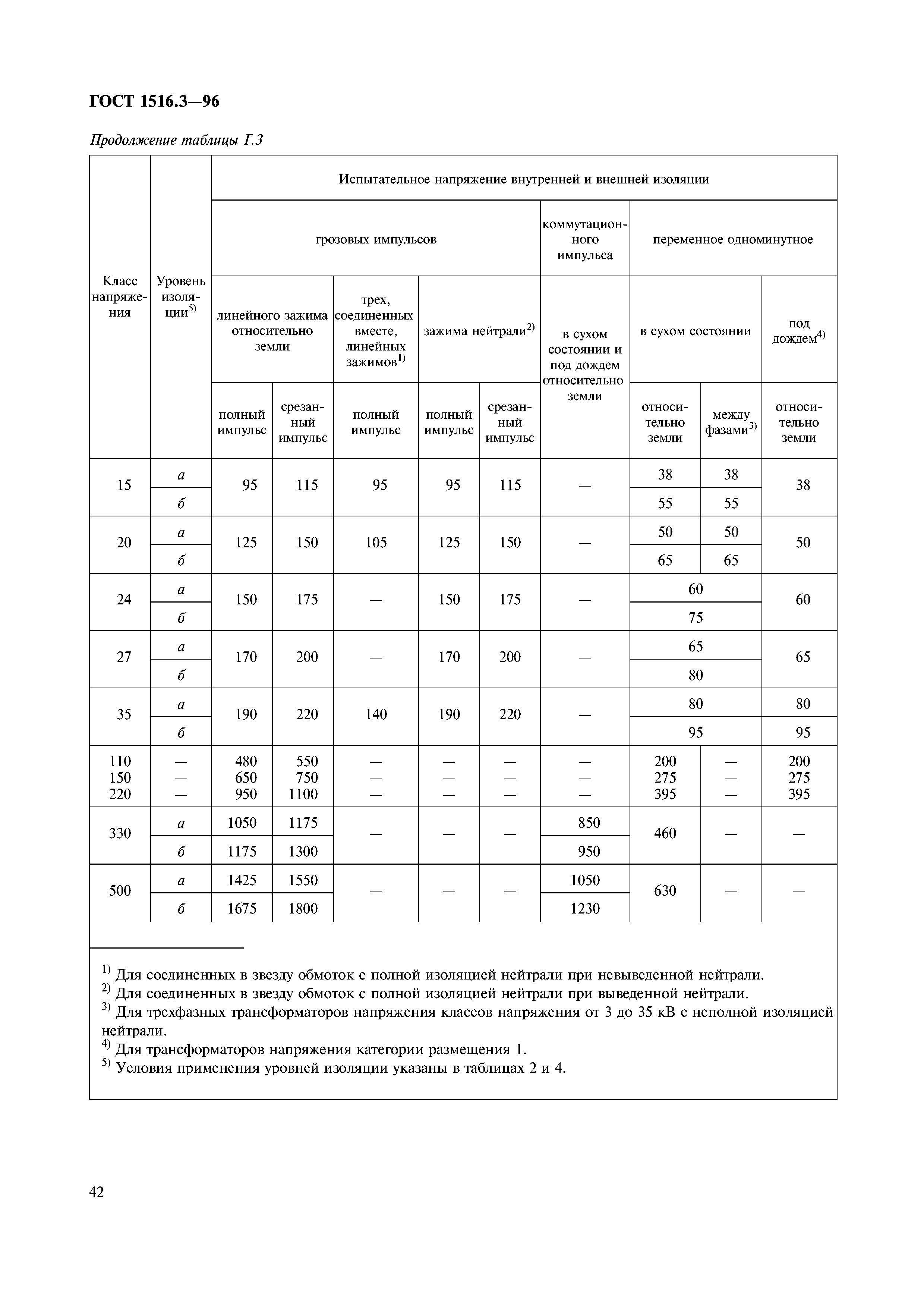

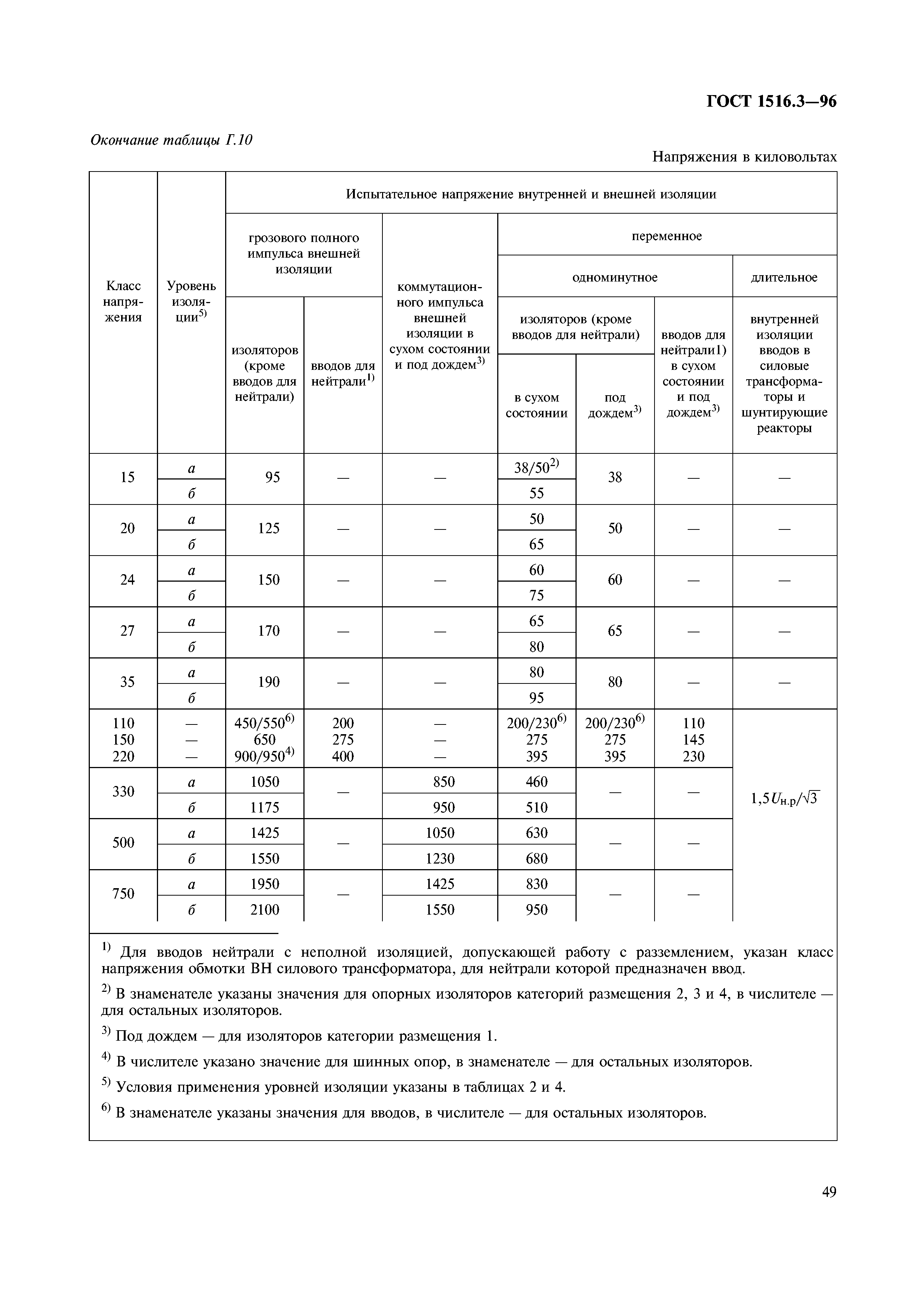

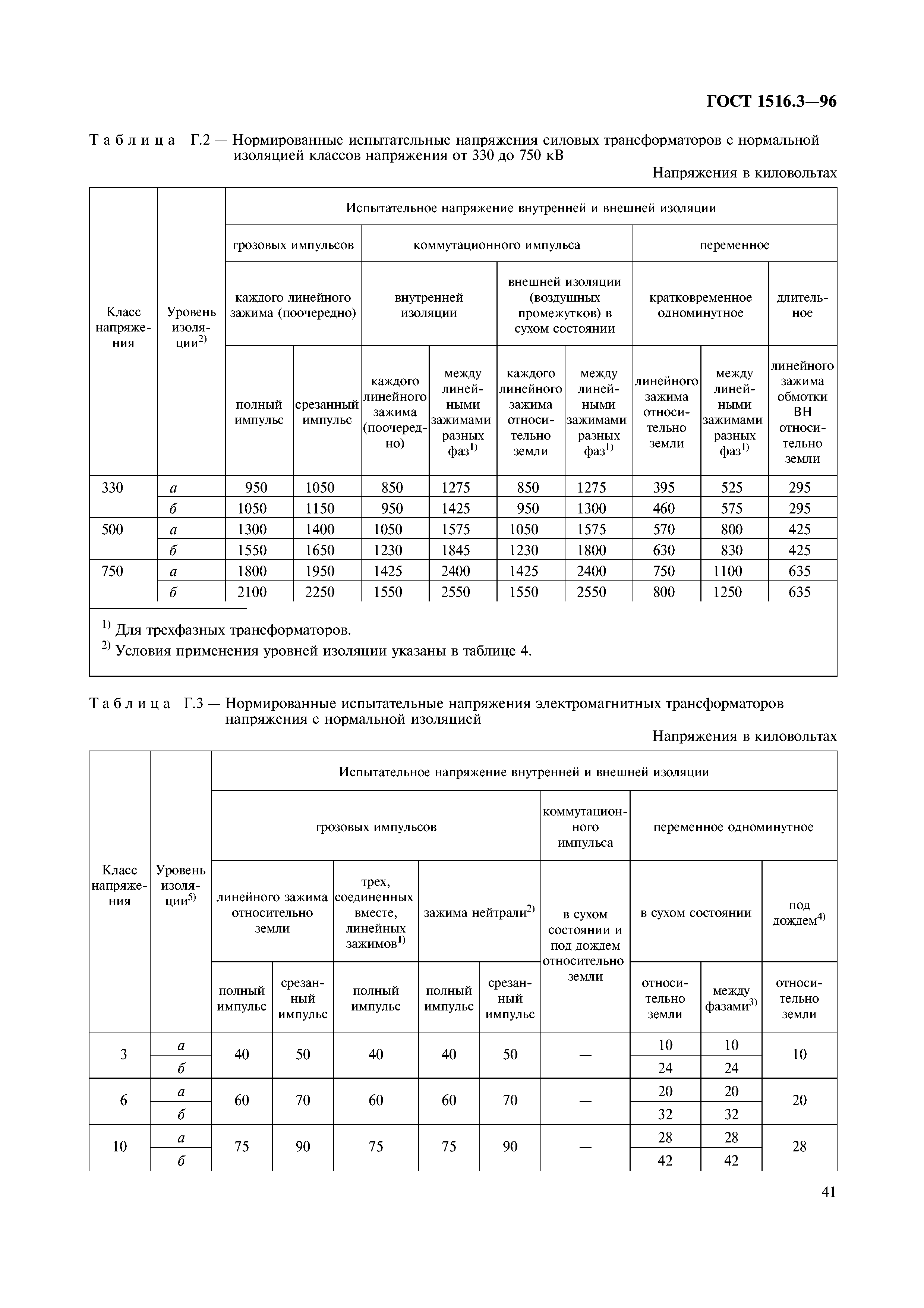

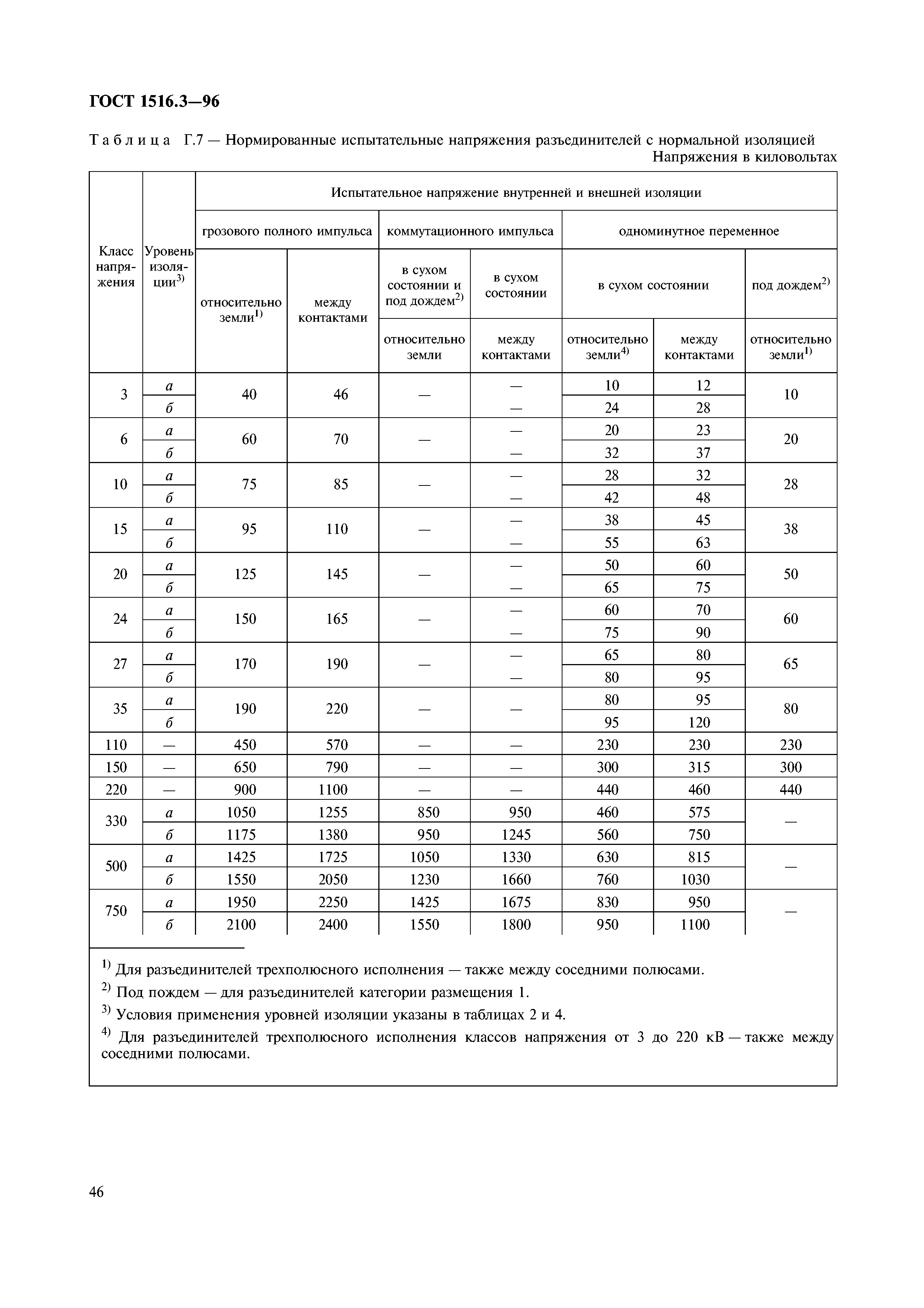

Приложение Г Таблицы испытательных напряжений электрооборудования

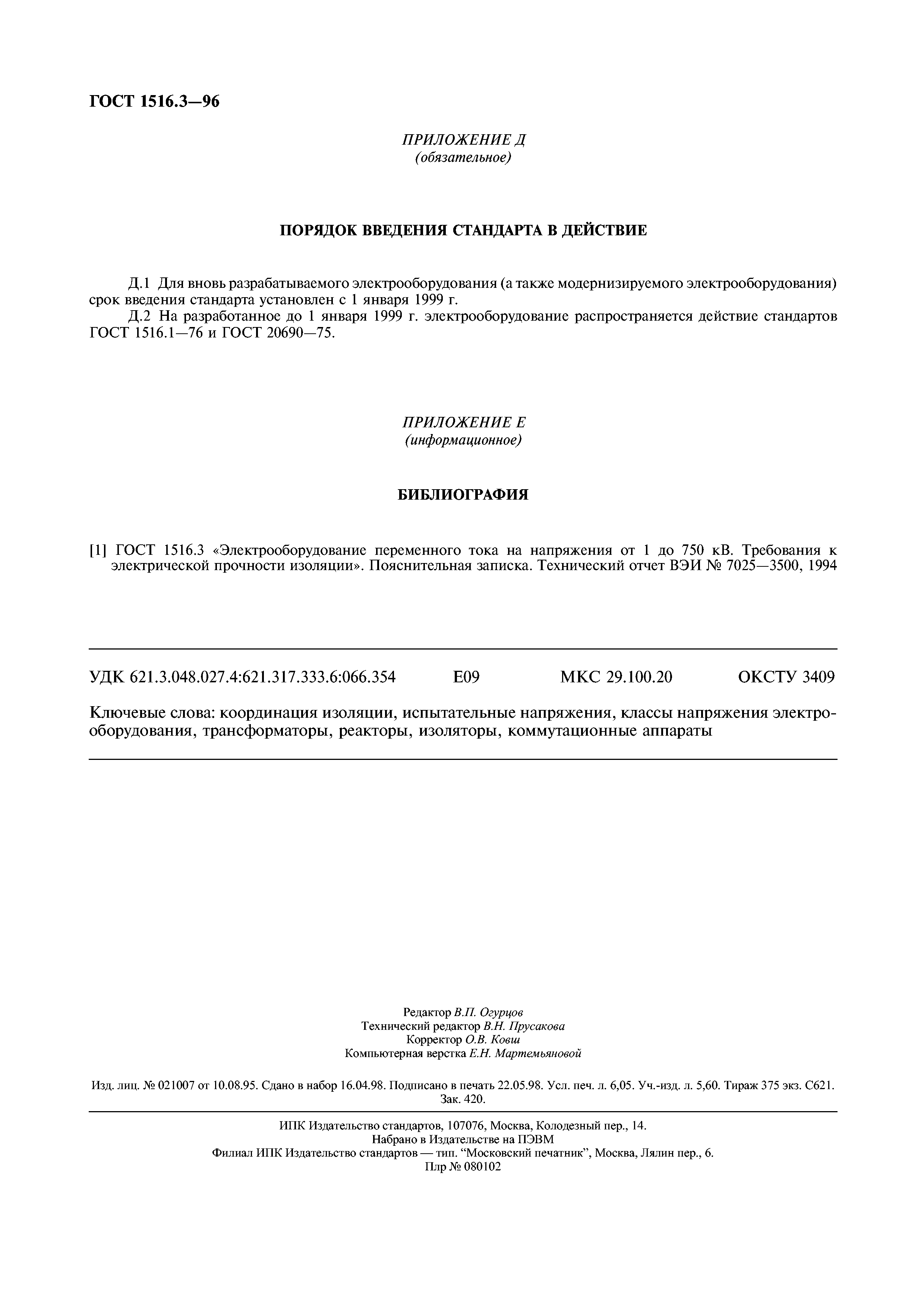

Приложение Д Порядок введения стандарта в действие
Приложение Е Библиография
Разработан: ТК 37 Электрооборудование для передачи и распределения электроэнергии
Утверждён:07.04.1998 Госстандарт России (Russian Federation Gosstandart 110)
12.04.1996 Межгосударственный Совет по стандартизации, метрологии и сертификации (Inter-Governmental Council on Standardization, Metrology, and Certification 9-96)
Издан: ИПК Издательство стандартов (1998 г. )
Расположен в:Техническая документация Электроэнергия ЭЛЕКТРОТЕХНИКА Изоляционные материалы Изоляционные материалы в целом Экология ЭЛЕКТРОТЕХНИКА Изоляционные материалы Изоляционные материалы в целом Строительство Стандарты Другие государственные стандарты, применяемые в строительстве Электротехника
Нормативные ссылки:
