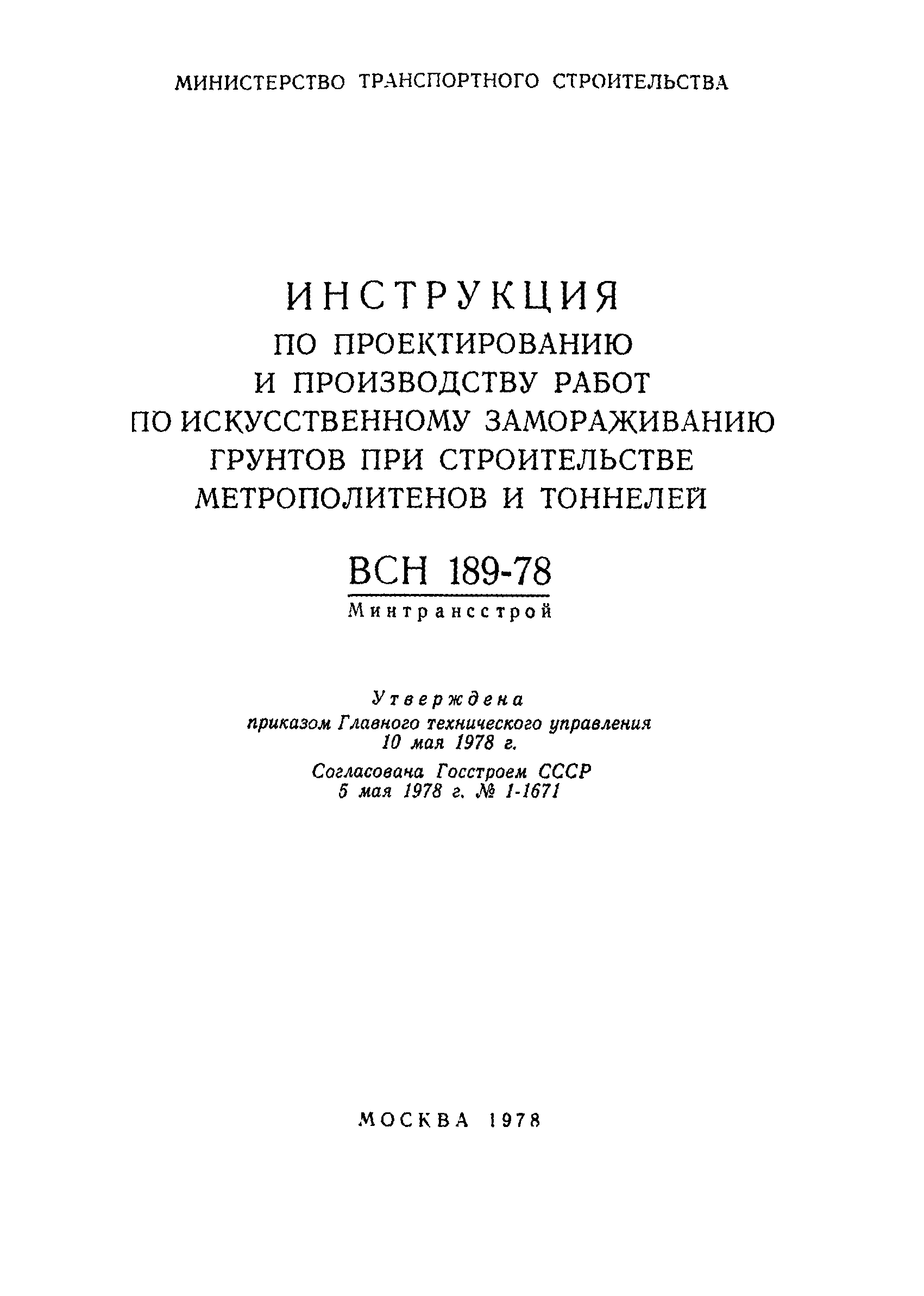

ВСН 189-78

Инструкция по проектированию и производству работ по искусственному замораживанию грунтов при строительстве метрополитенов и тоннелей

Обозначение:	ВСН 189-78
Обозначение англ:	VSN 189-78
Статус:	действует
Название рус.:	Инструкция по проектированию и производству работ по искусственному замораживанию грунтов при строительстве метрополитенов и тоннелей
Название англ.:	Guidelines for Planning and Execution of Artificial Soil Freezing Used in Subway and Tunnel Construction
Дата добавления в базу:	01.09.2013
Дата актуализации:	05.05.2017
Дата введения:	01.10.1978

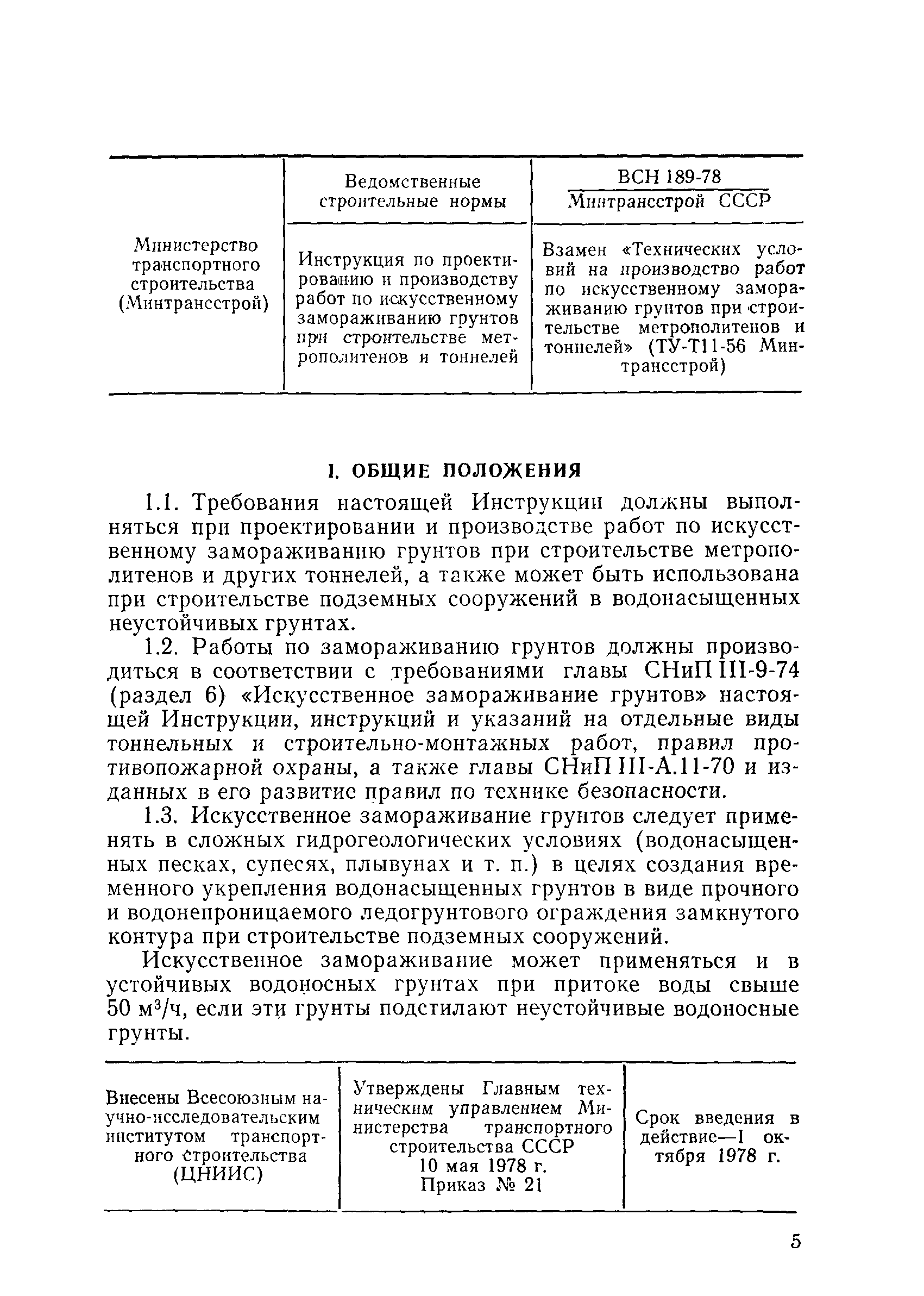

Область применения:	Требования Инструкции должны выполняться при проектировании и производстве работ по искусственному замораживанию грунтов при строительстве метрополитенов и других тоннелей, а также может быть использована при строительстве подземных сооружений в водонасыщенных неустойчивых грунтах.

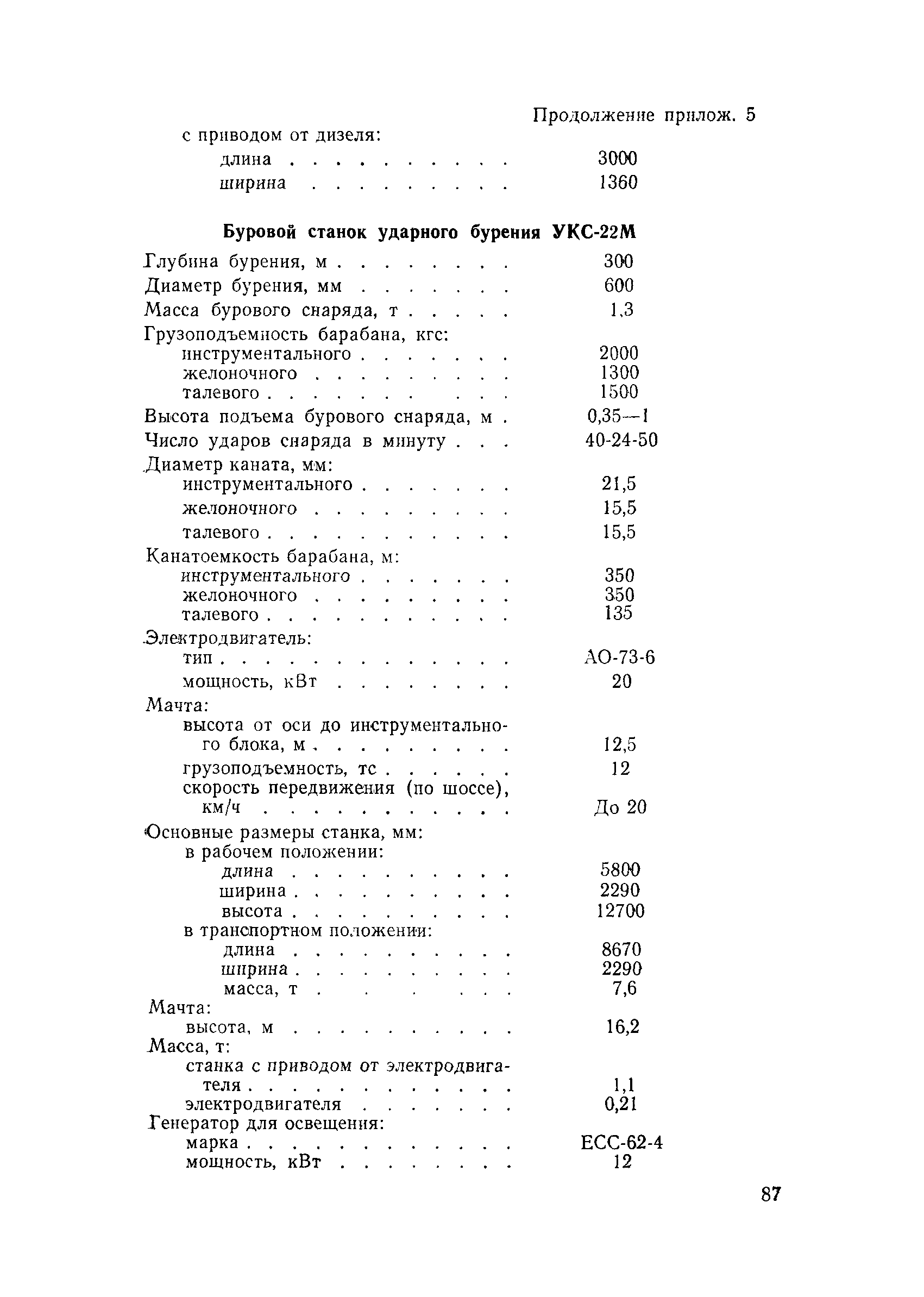

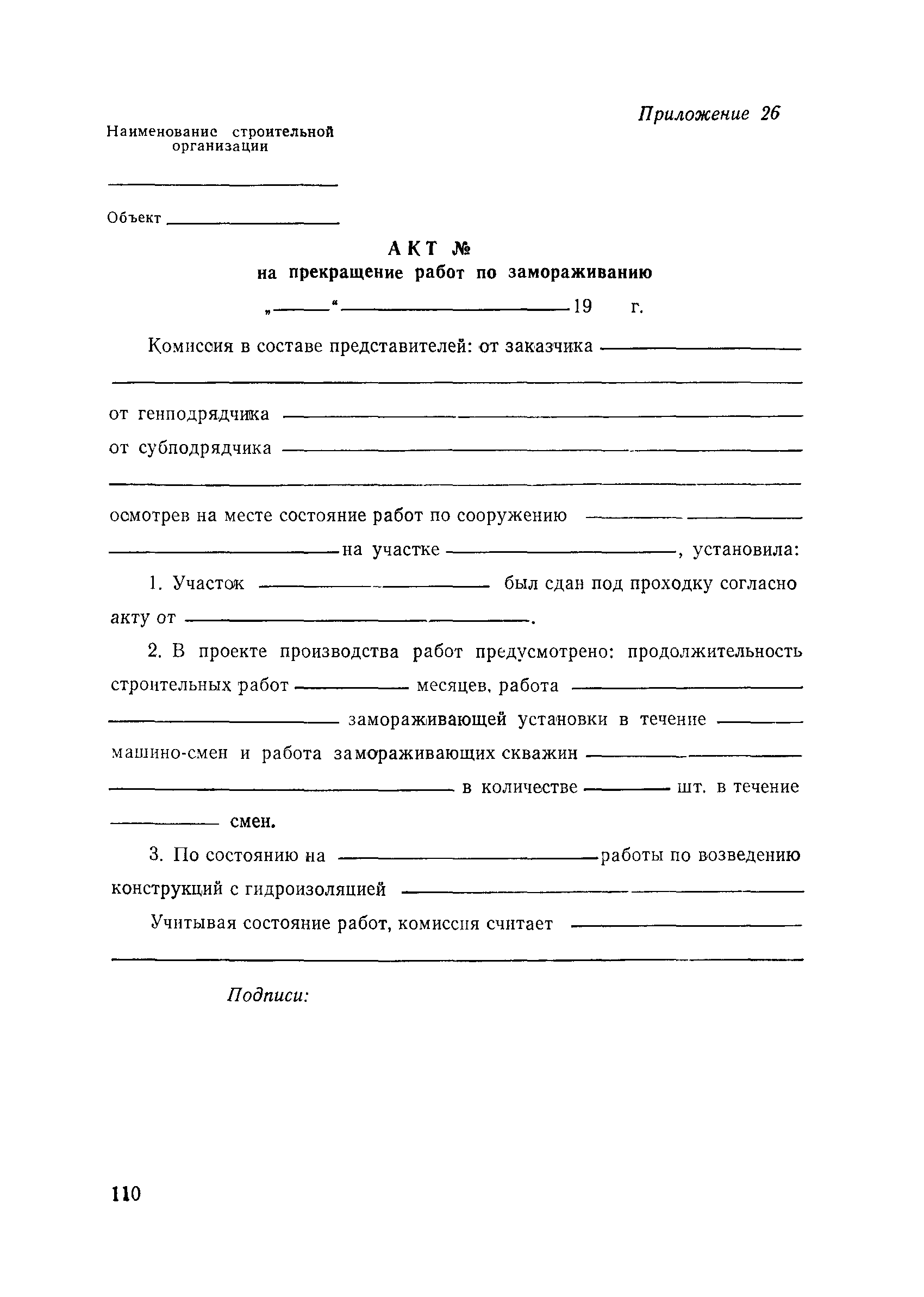

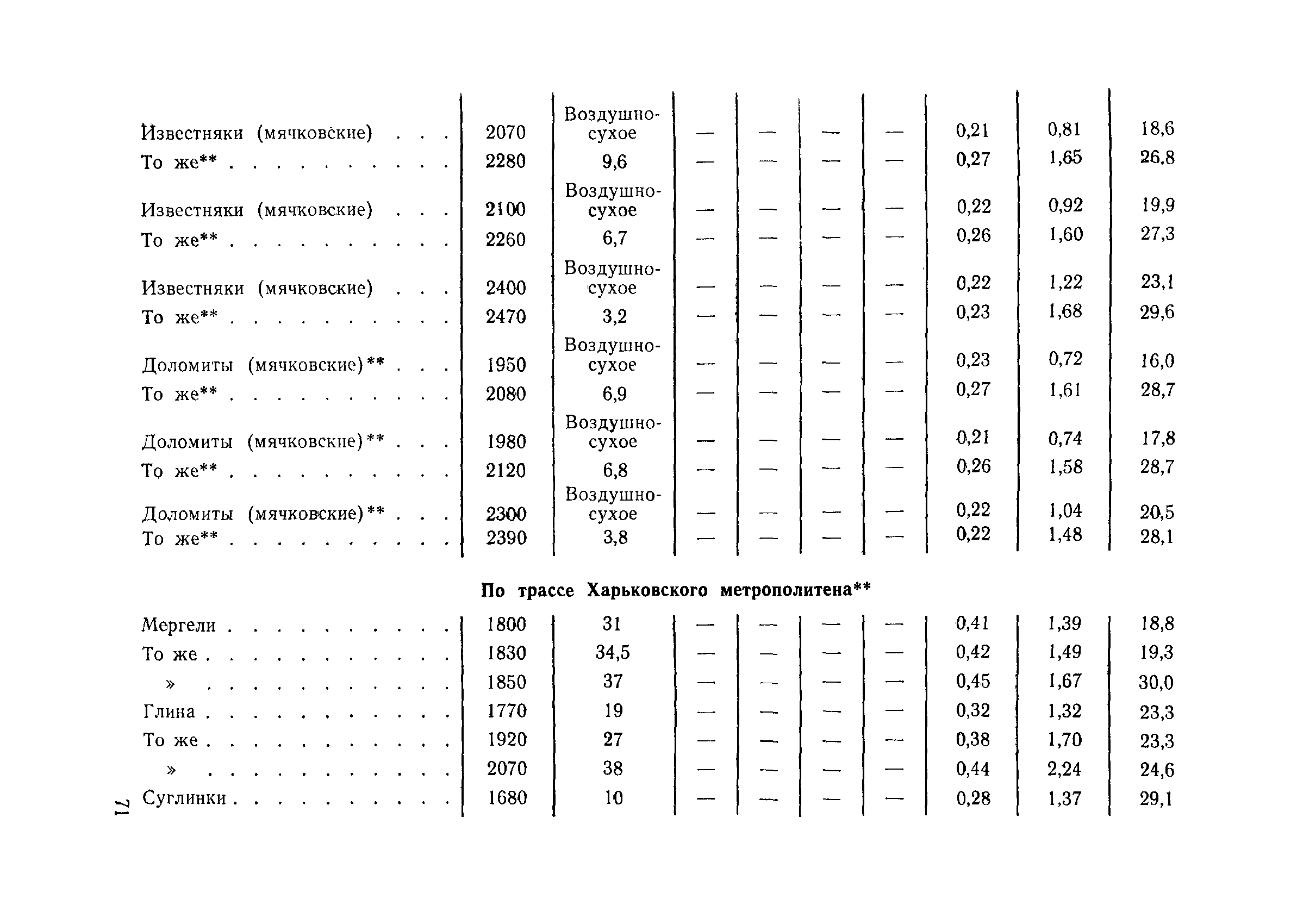

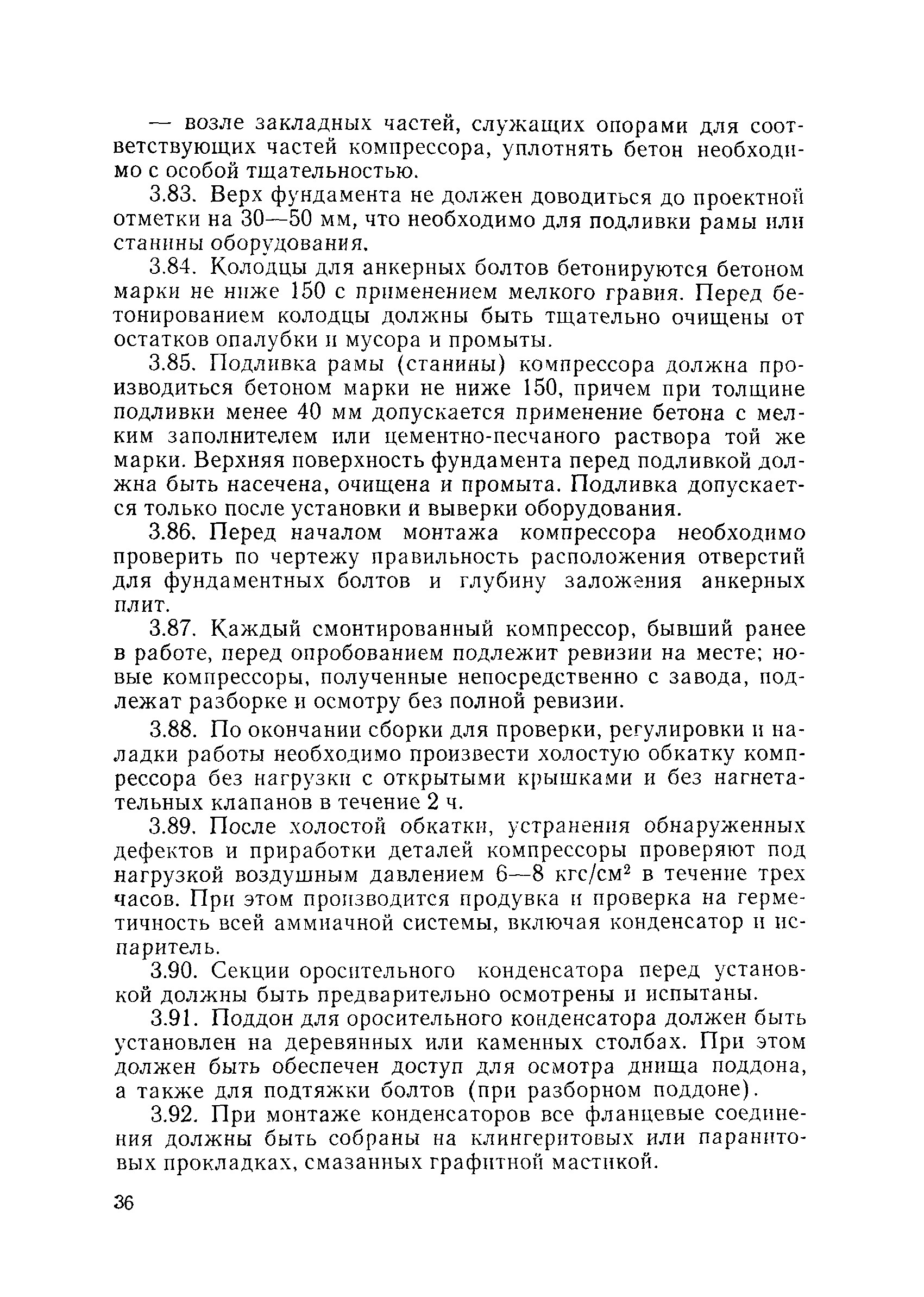

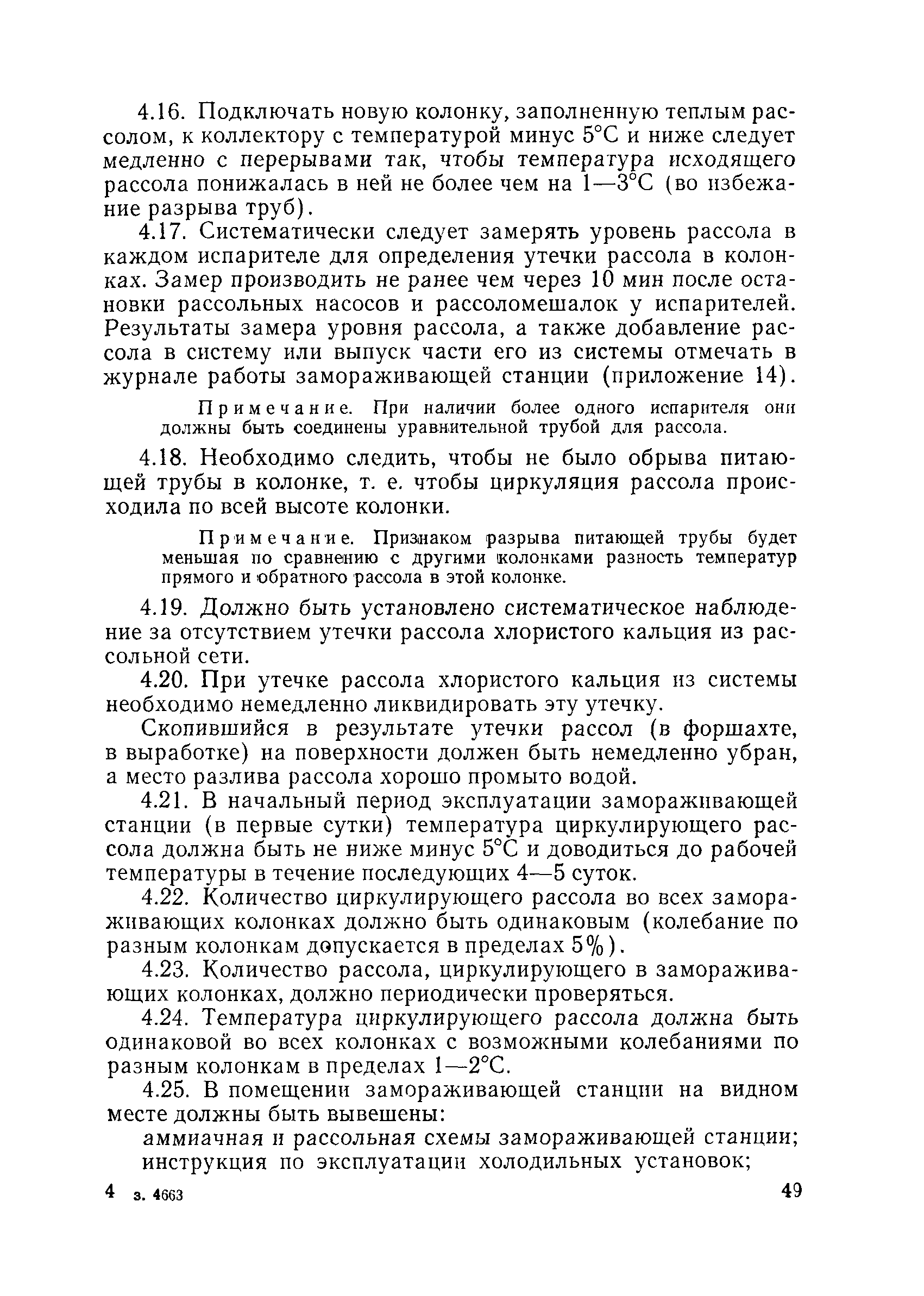

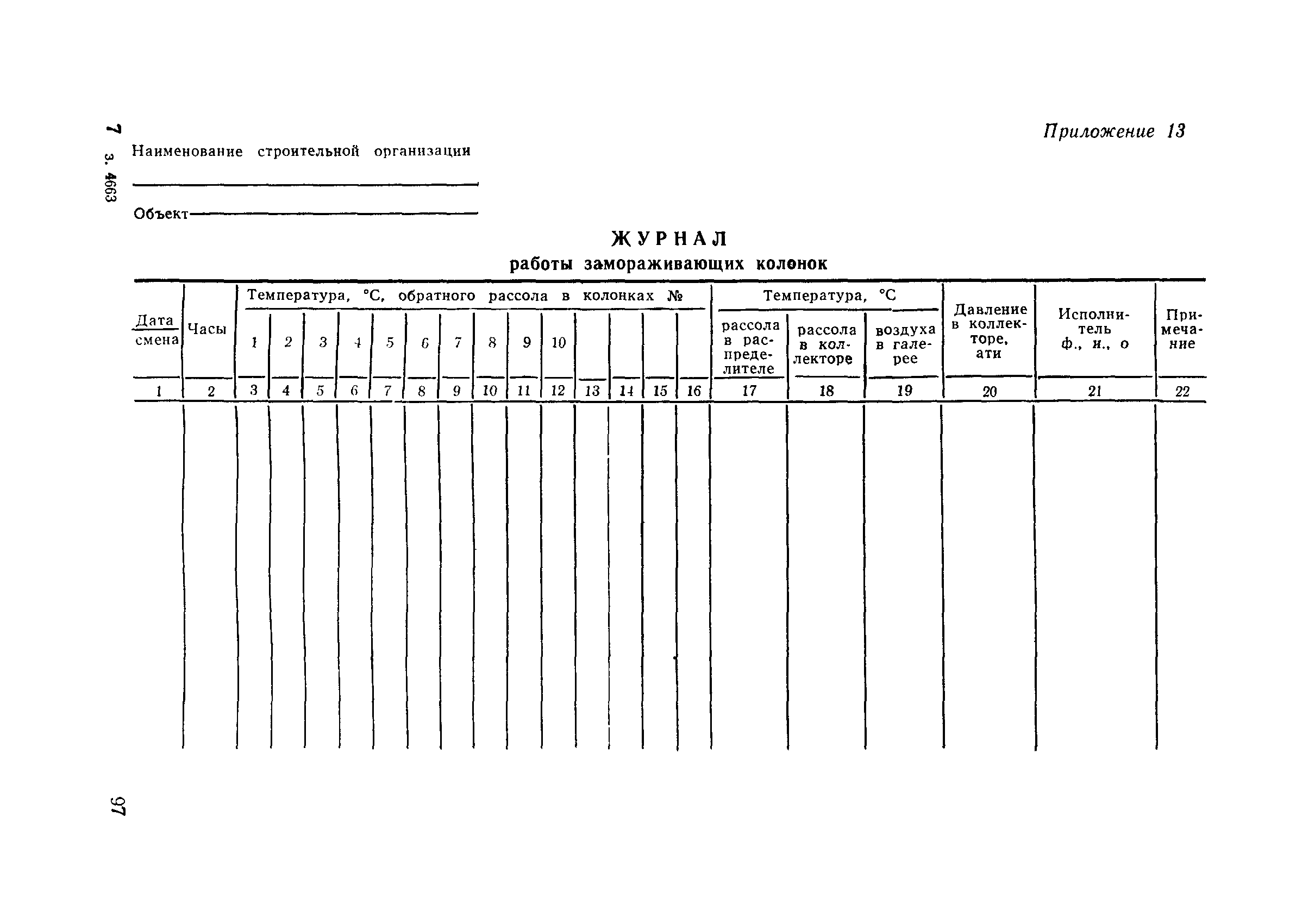

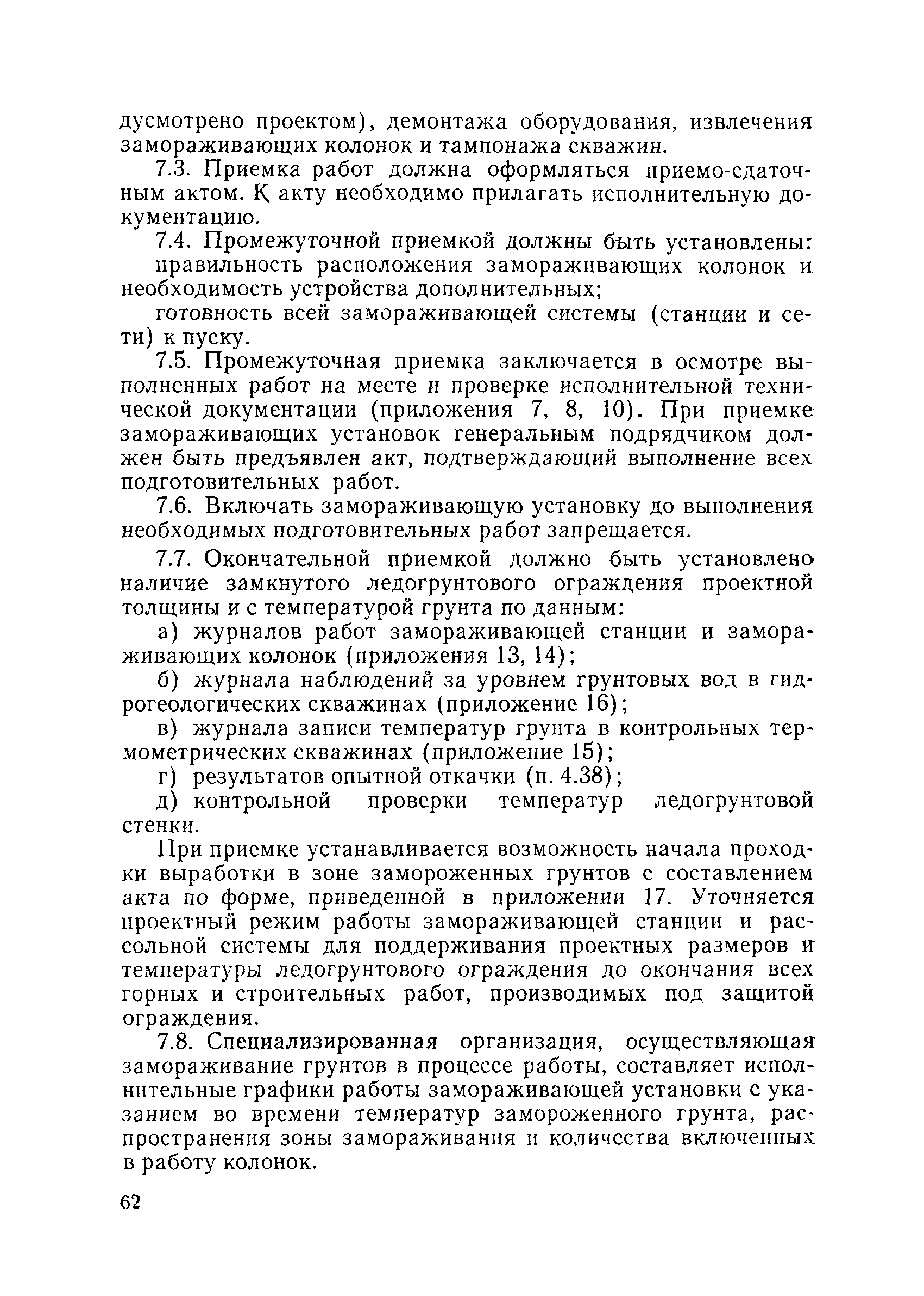

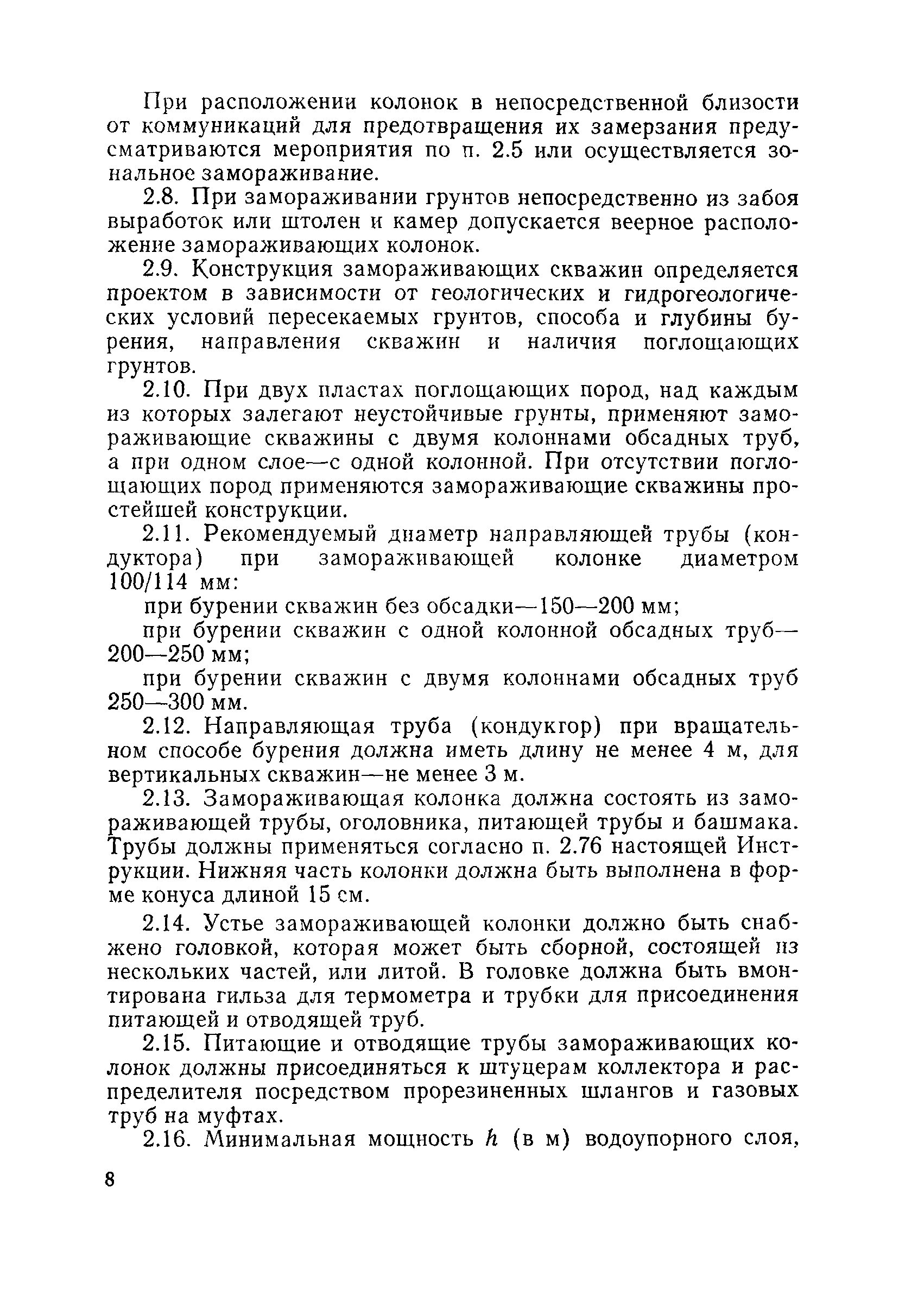

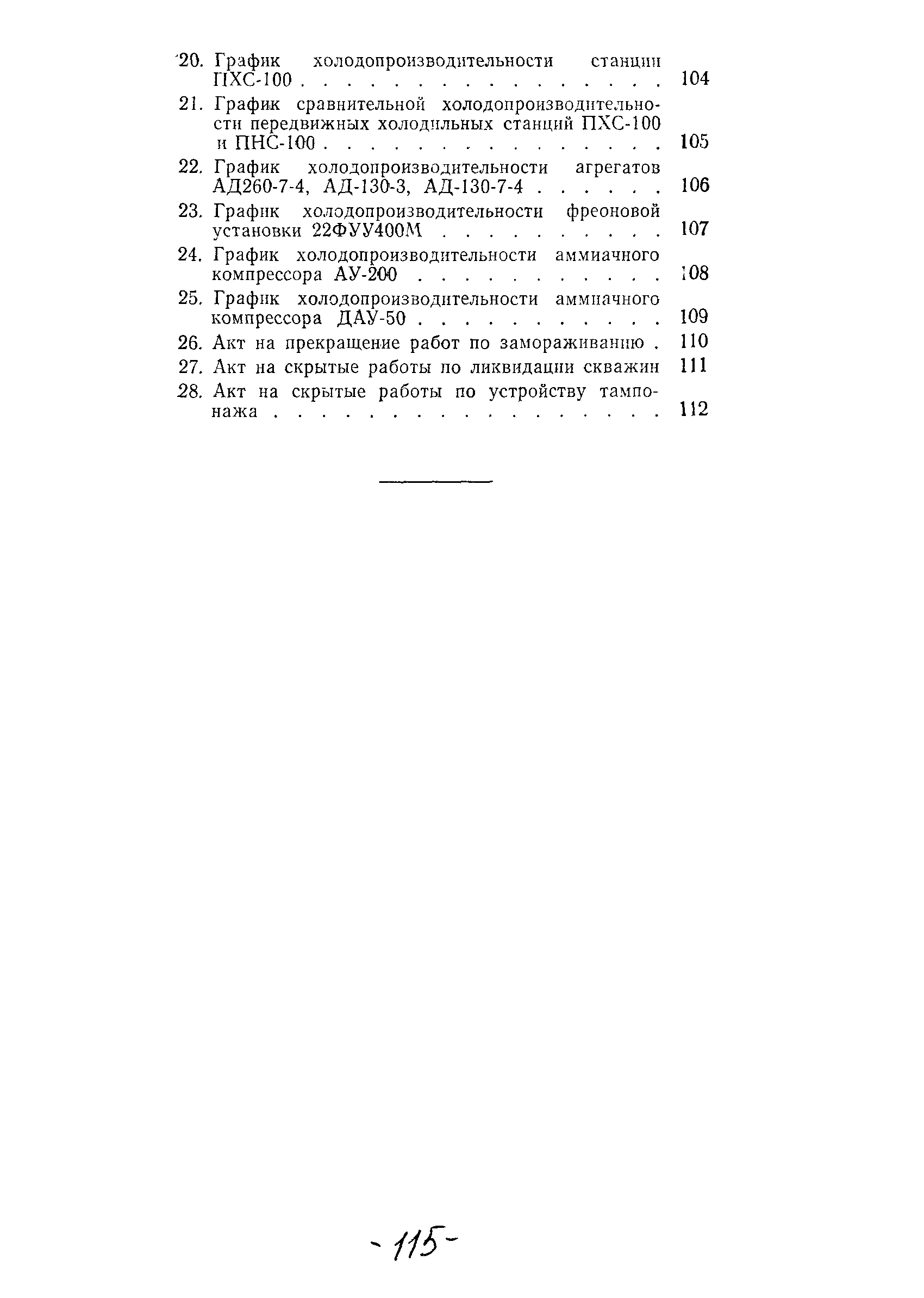

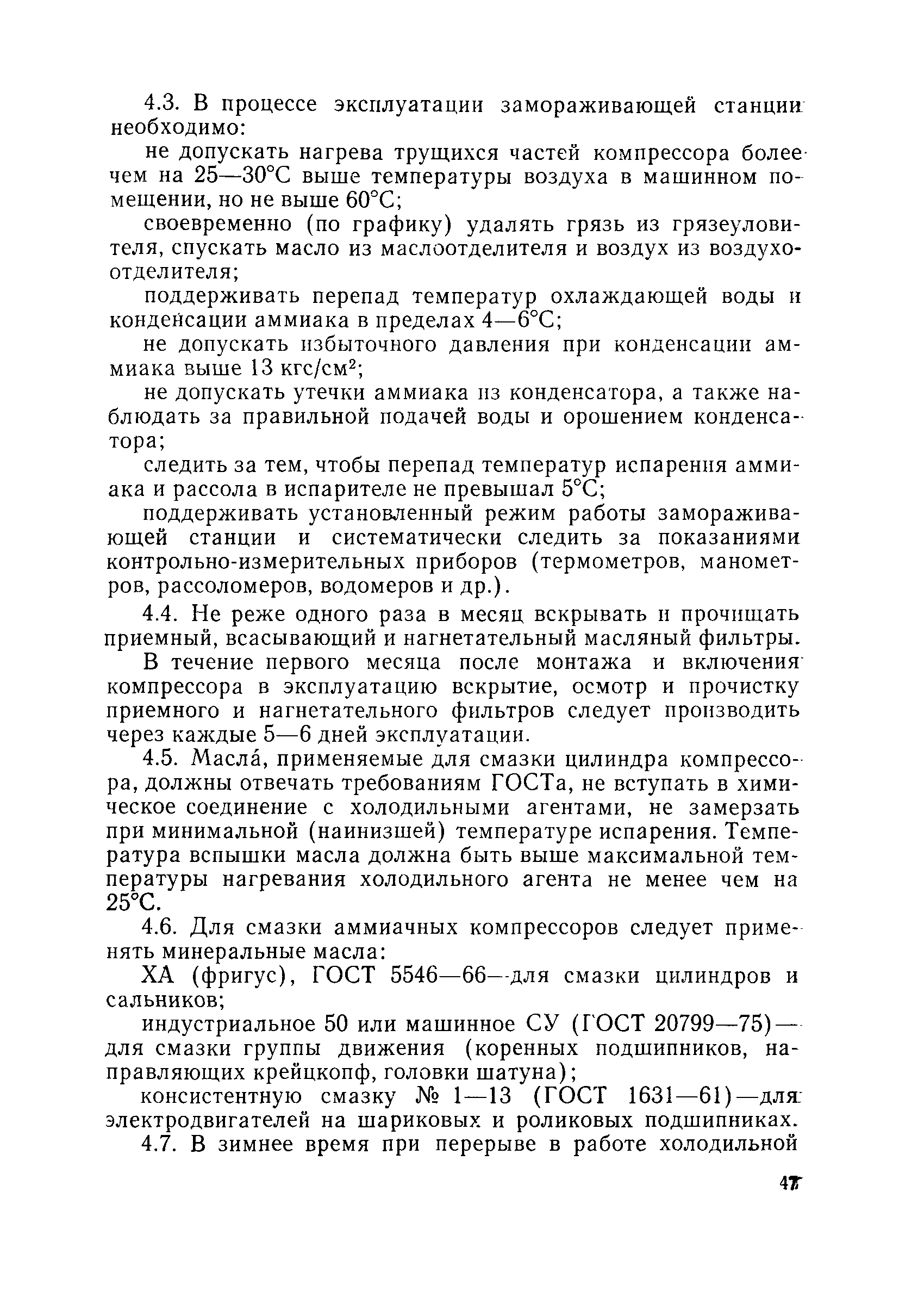

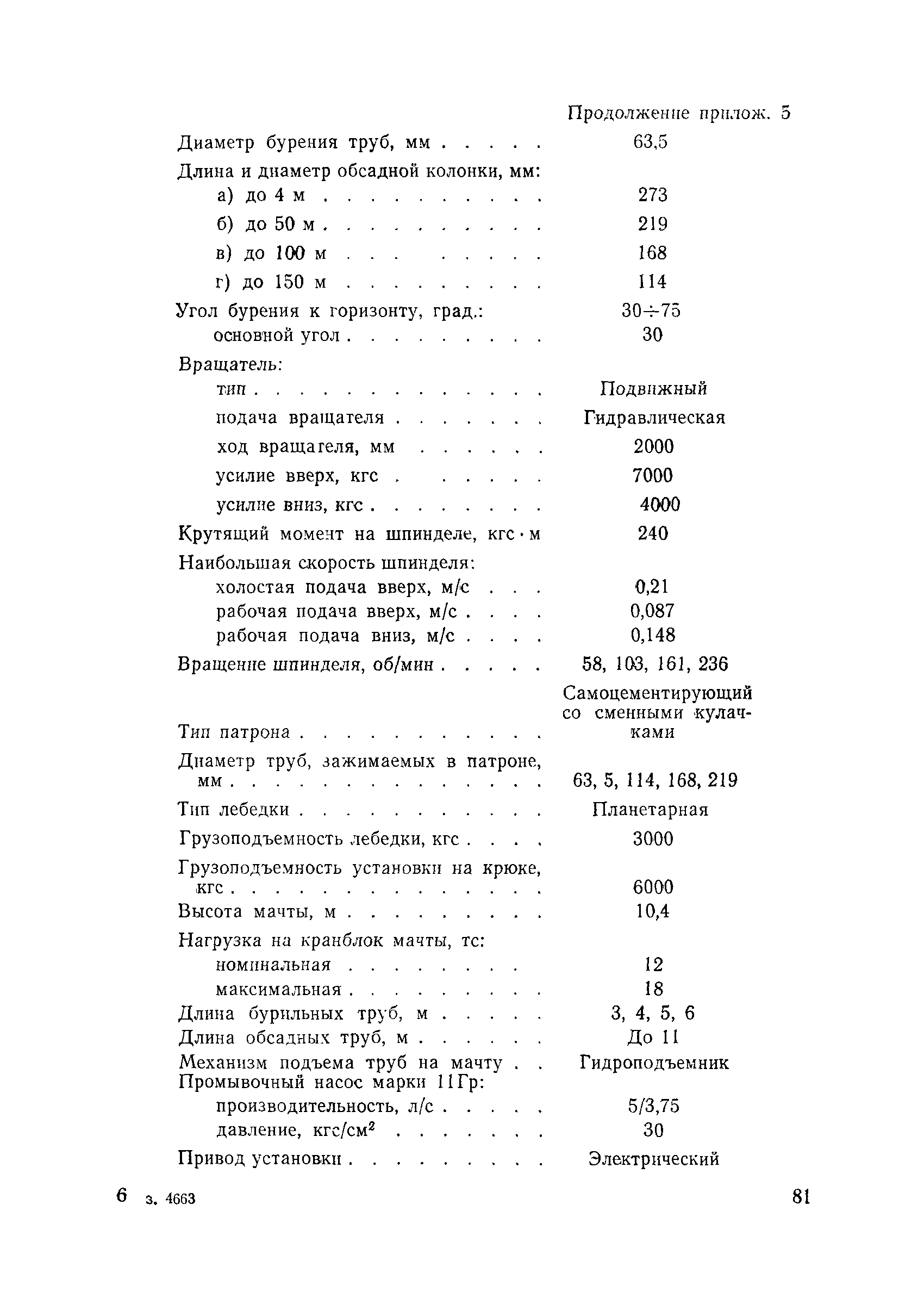

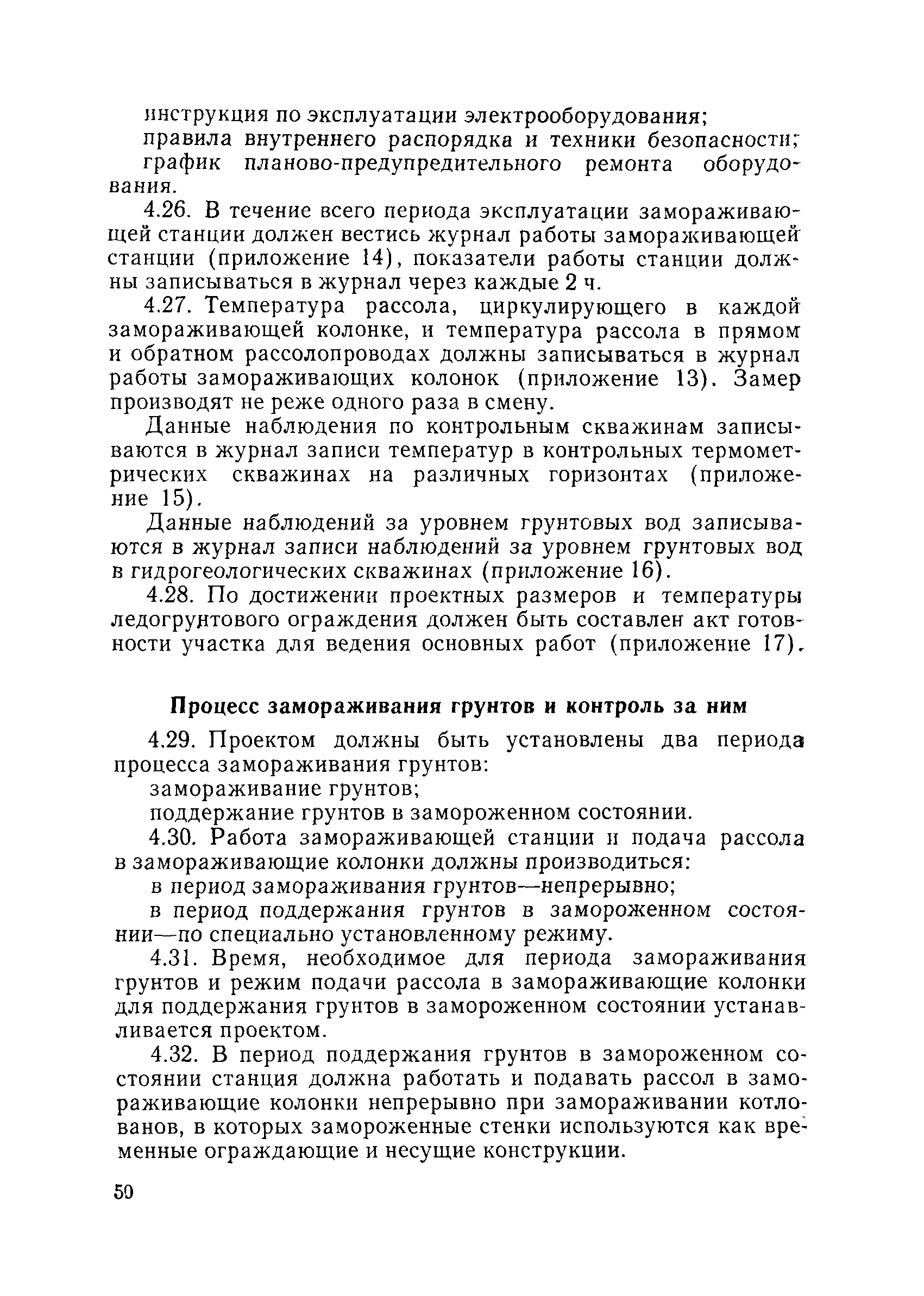

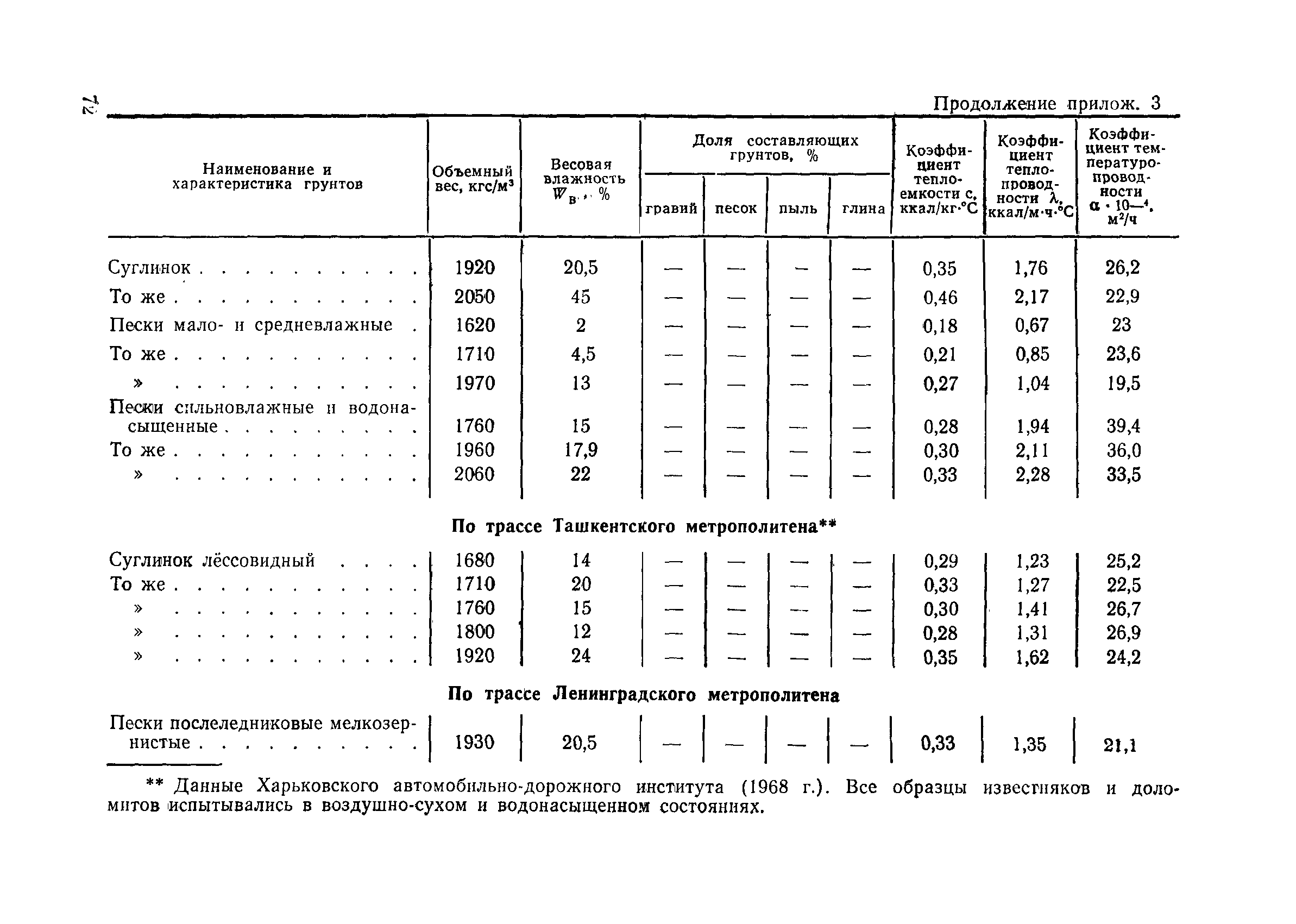

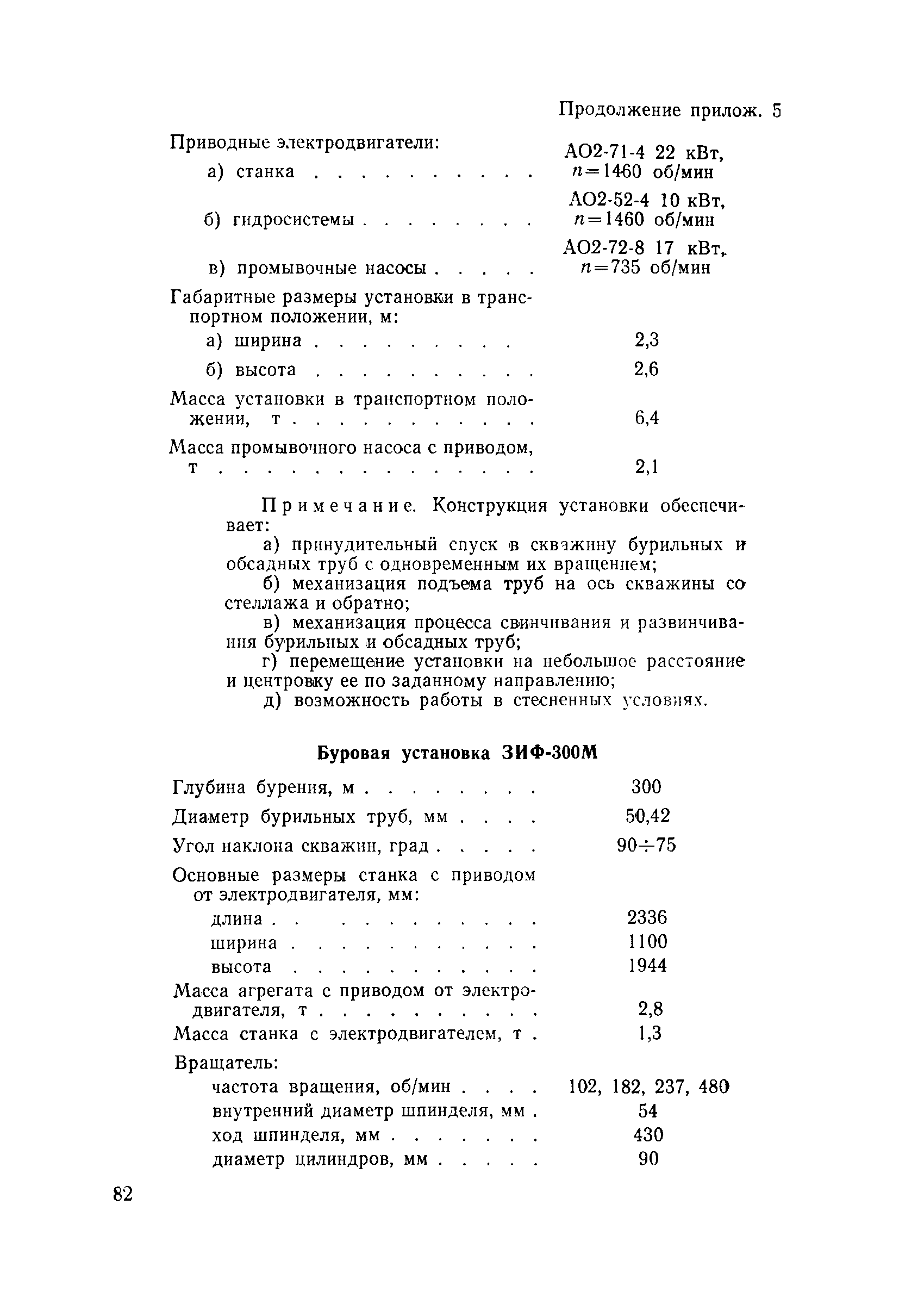

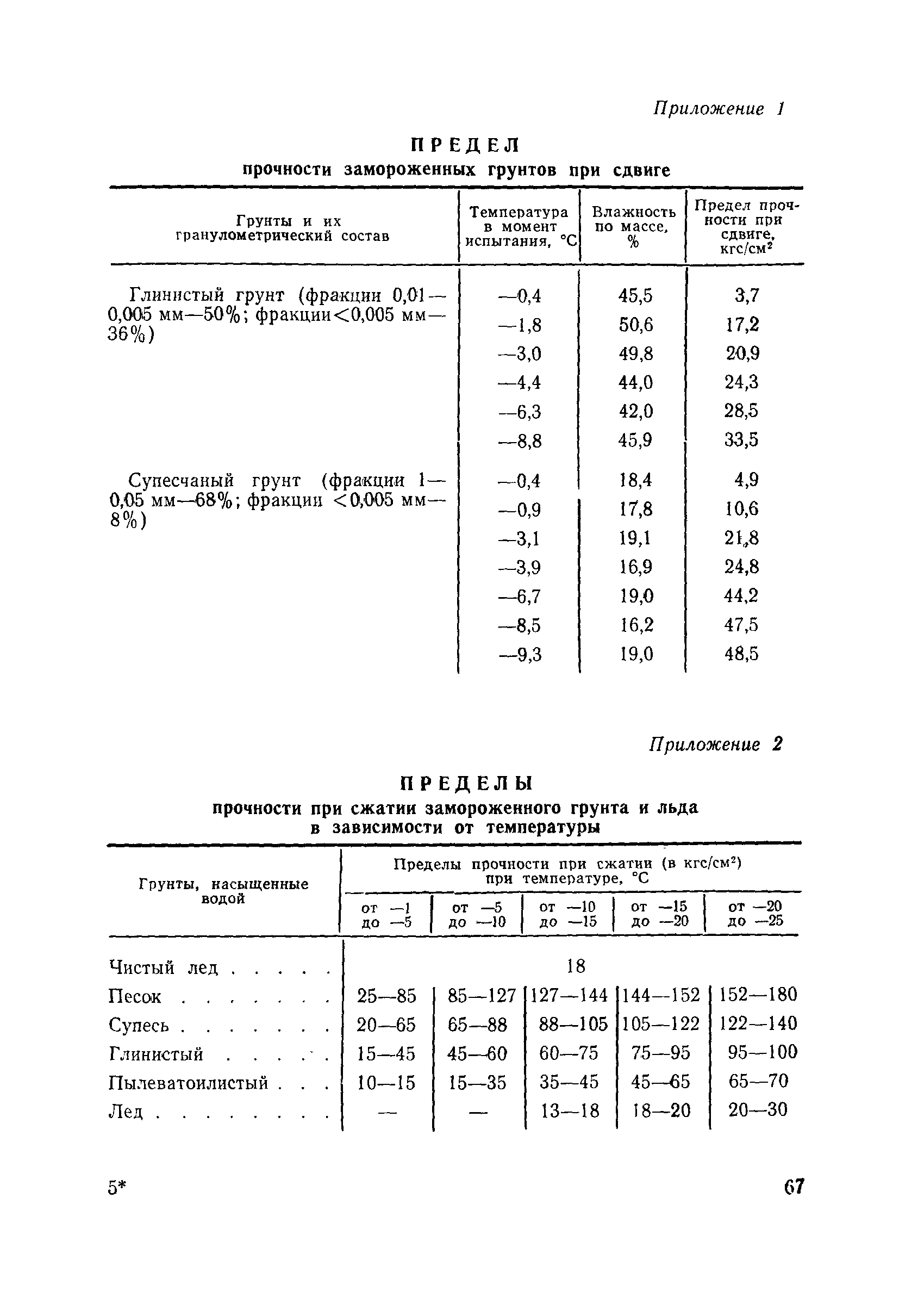

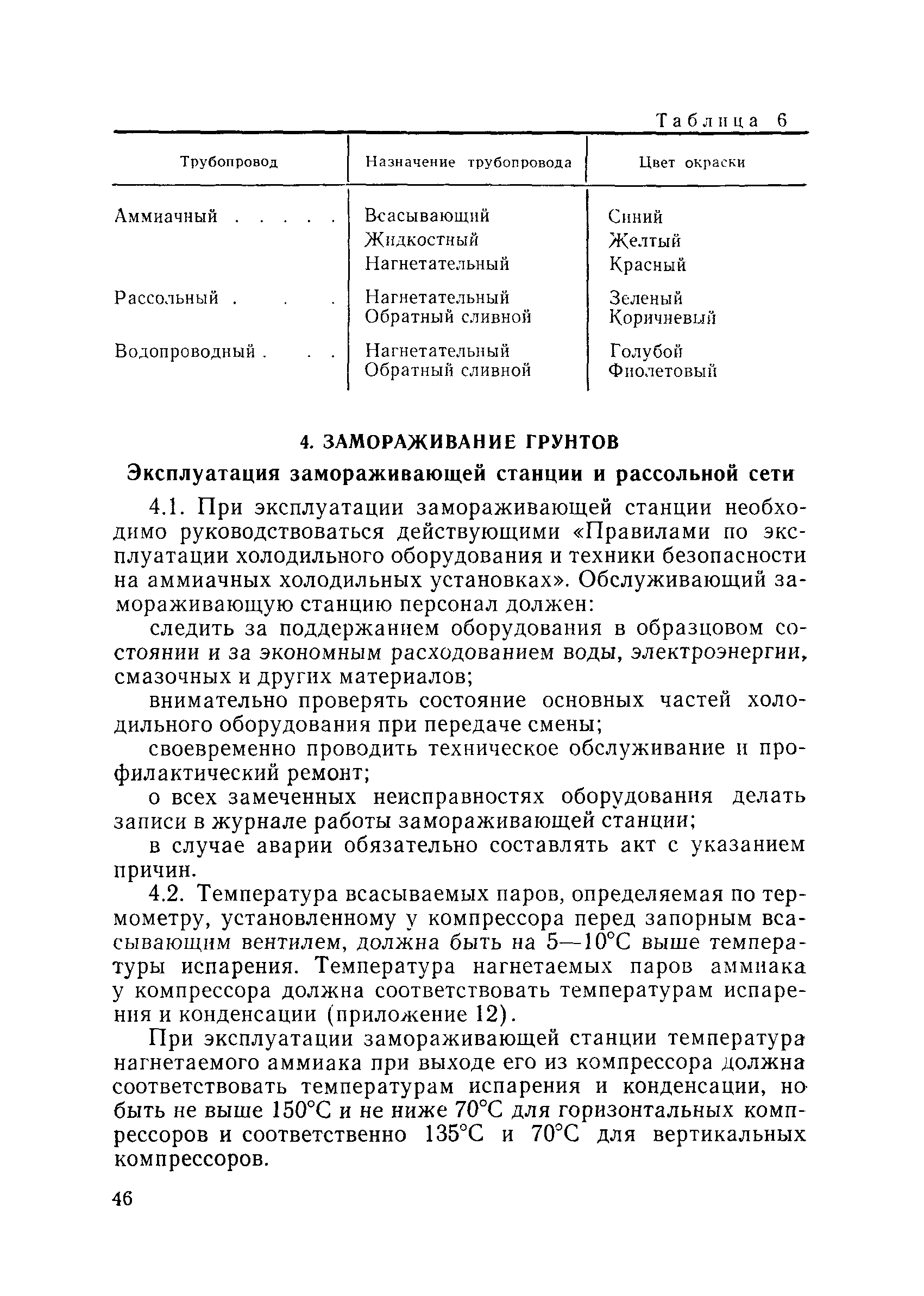

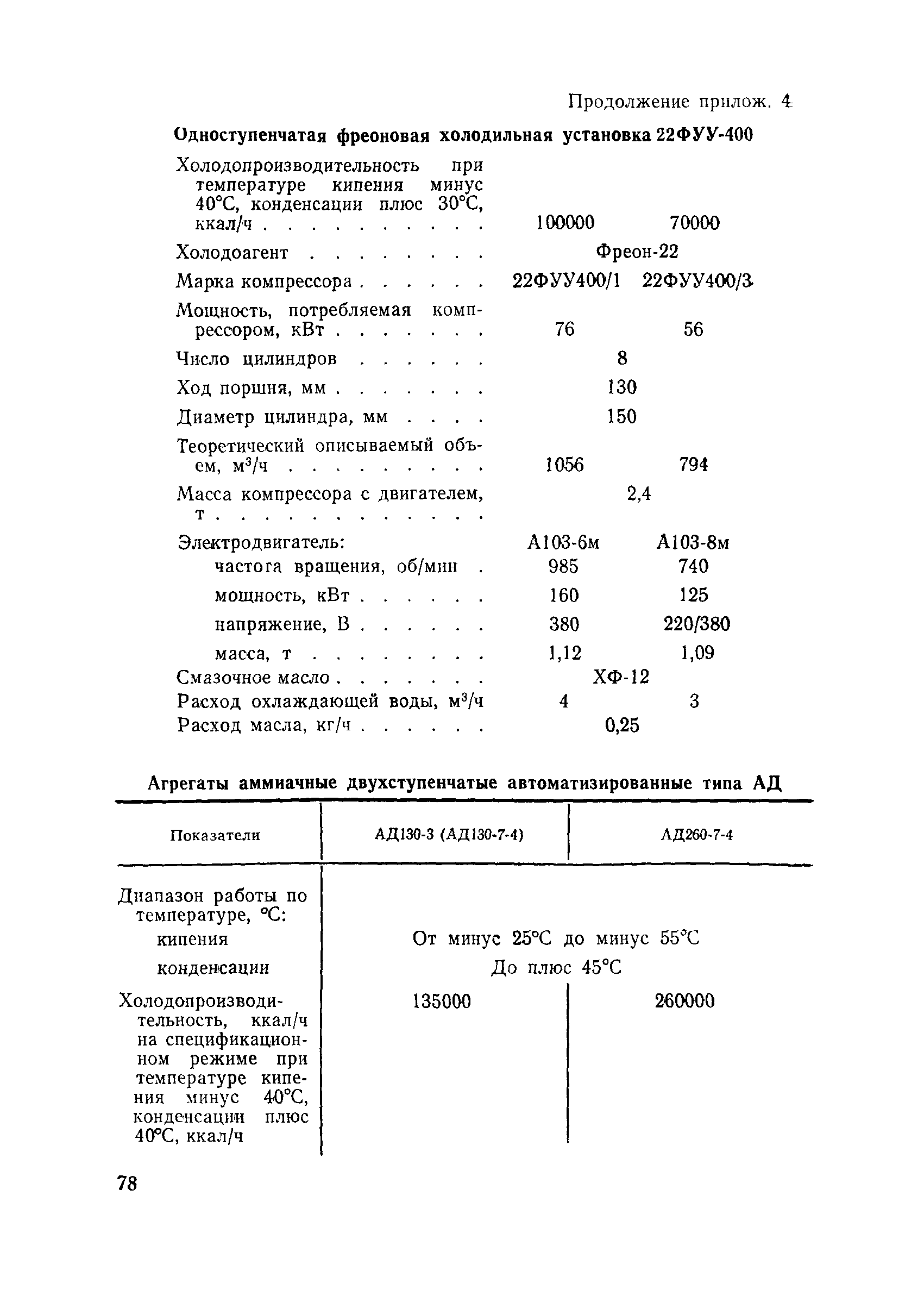

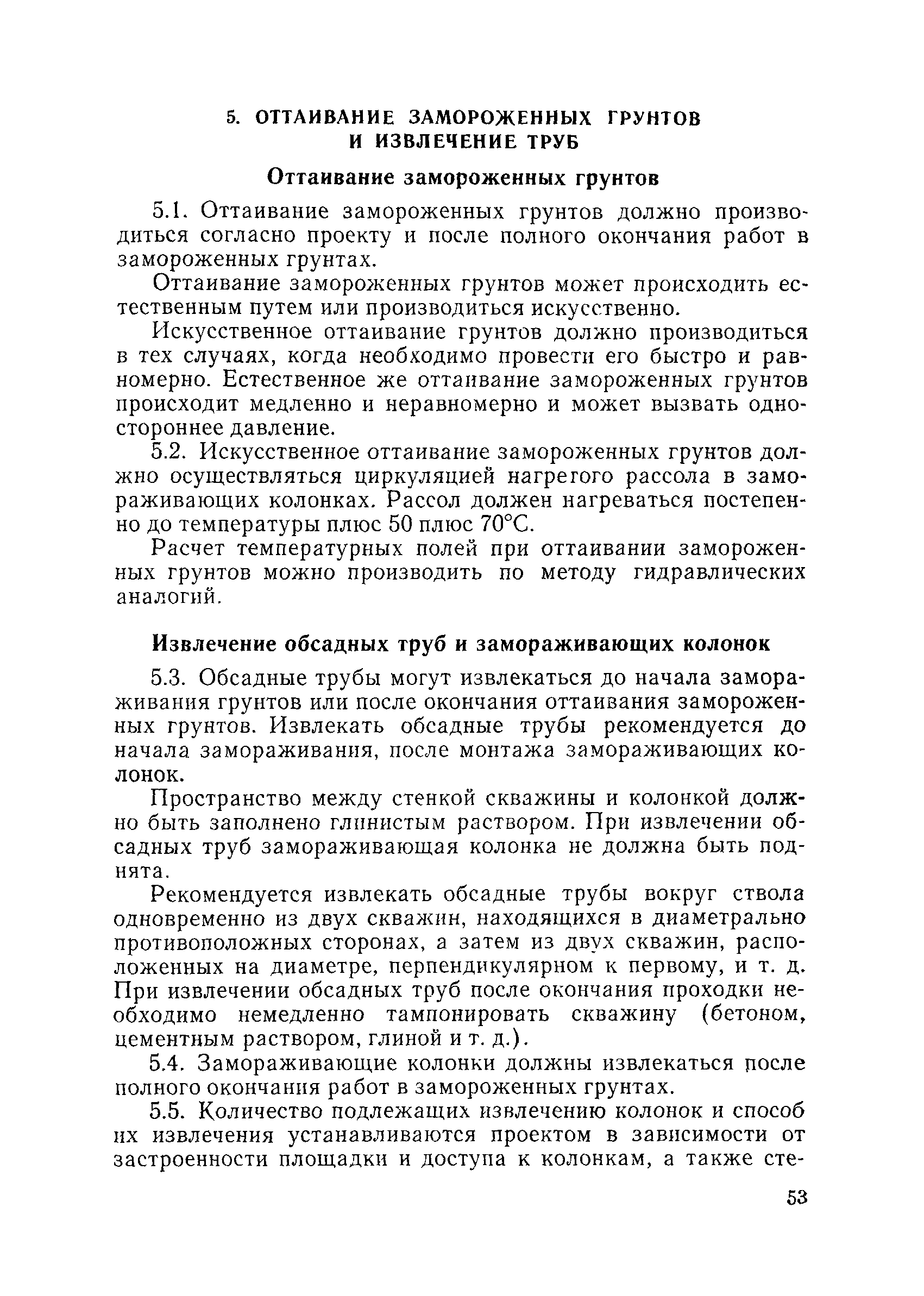

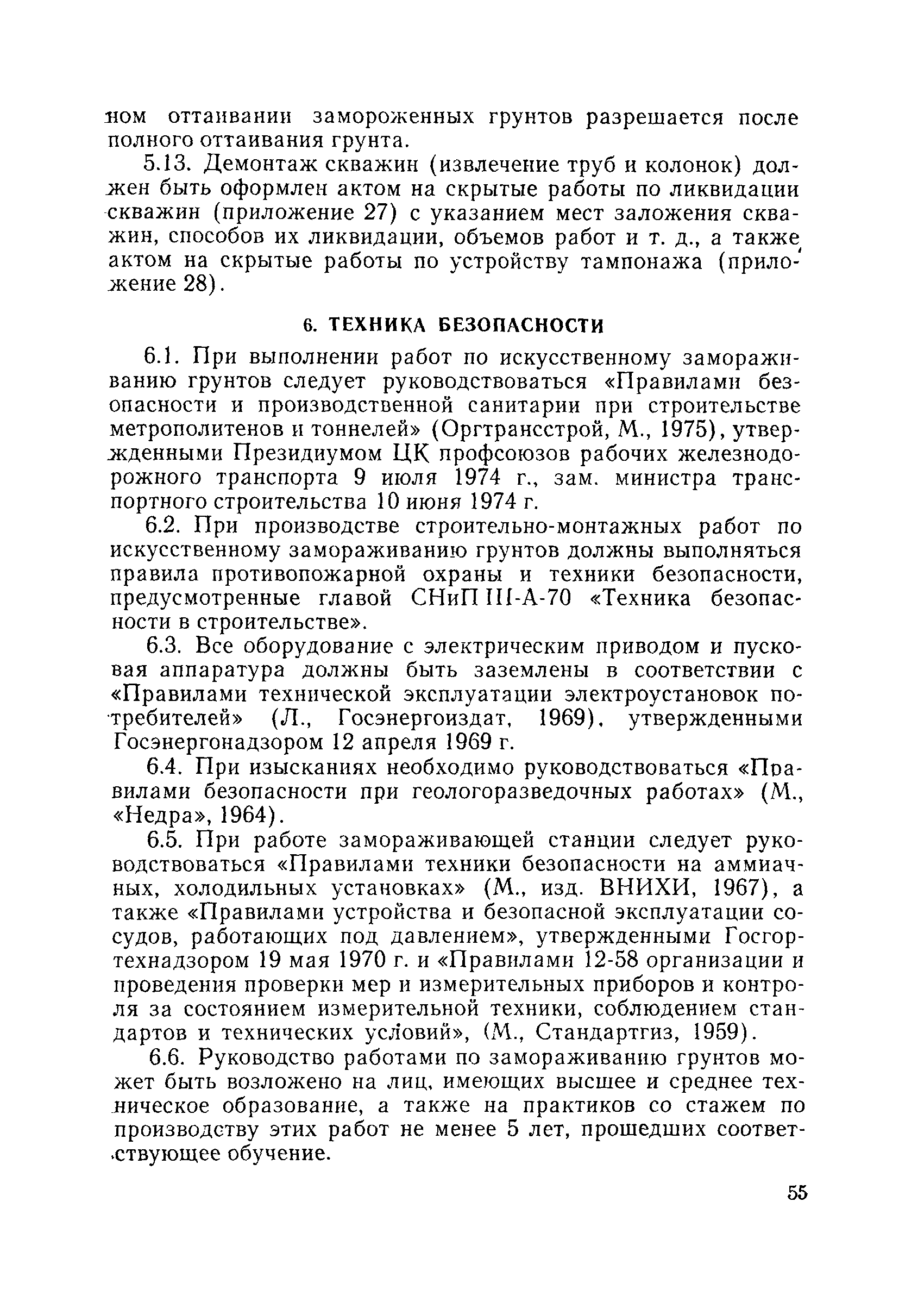

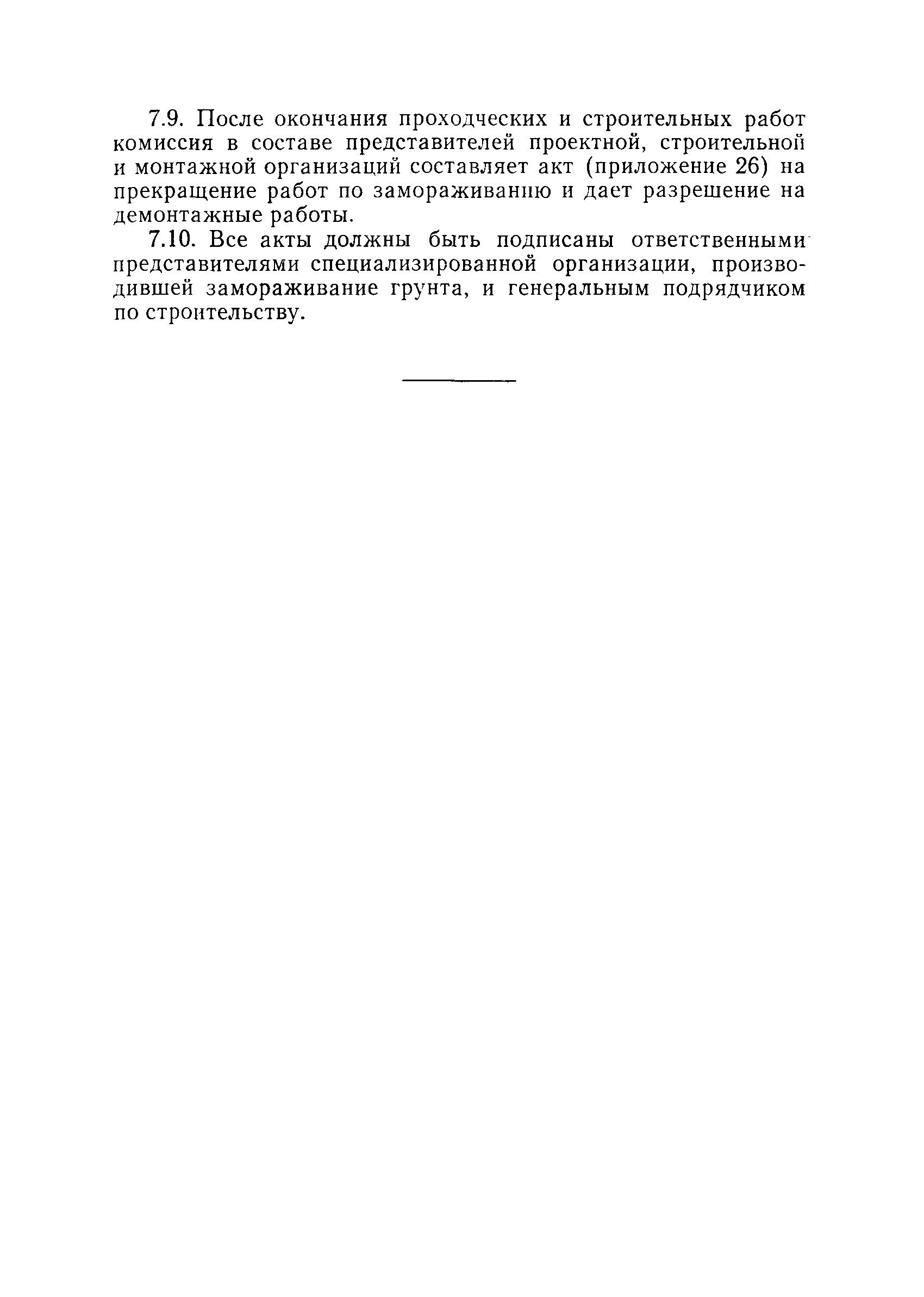

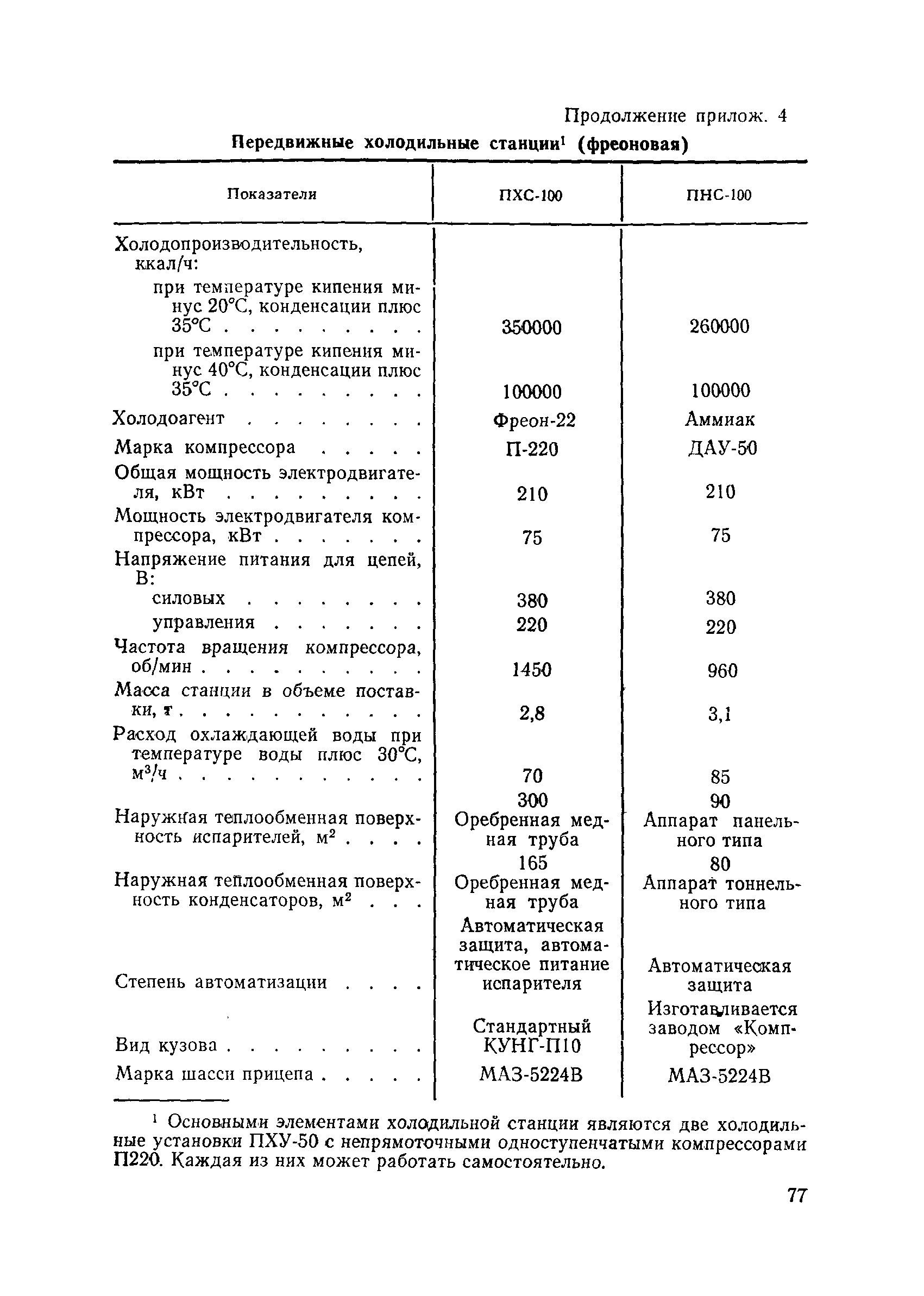

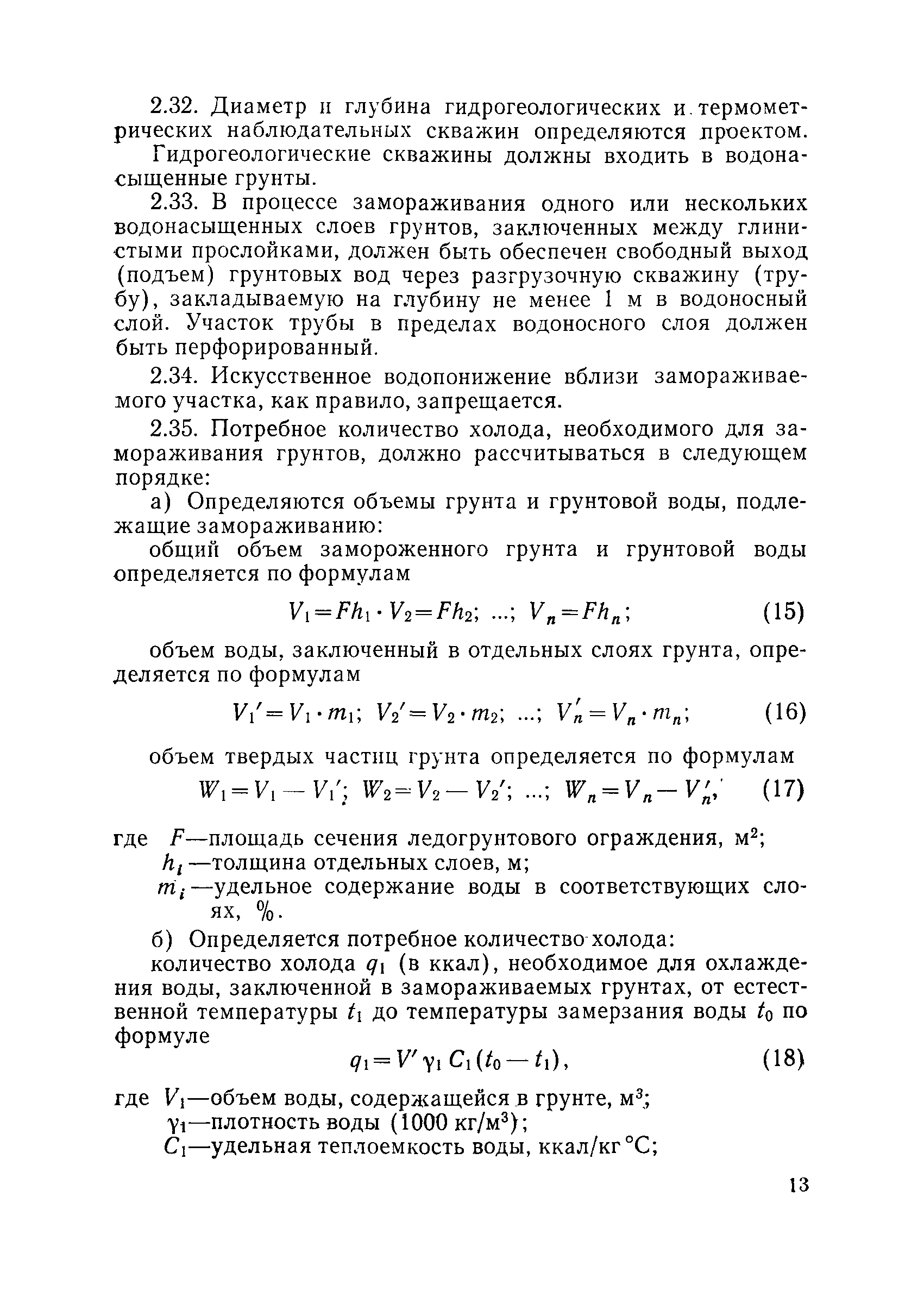

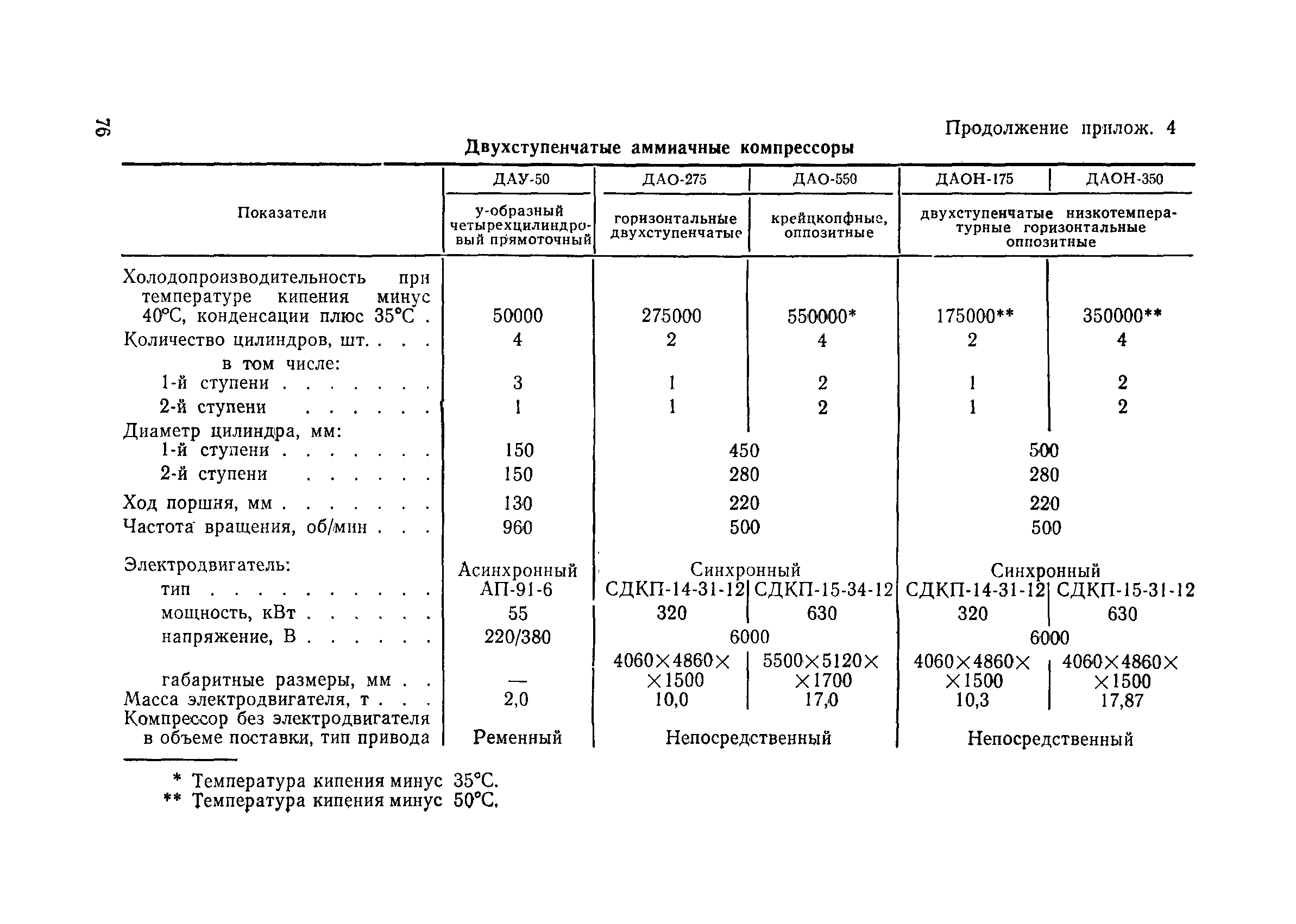

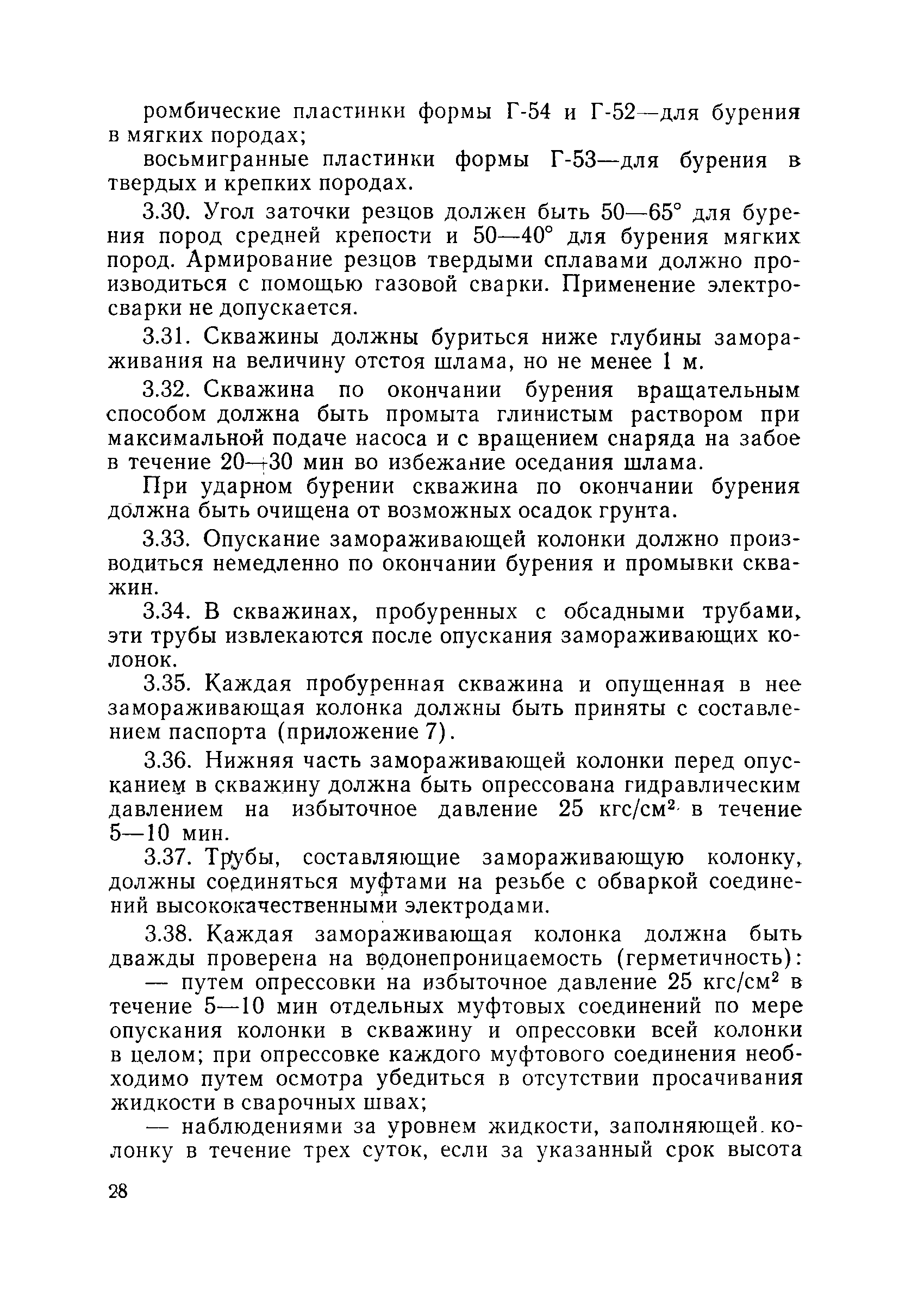

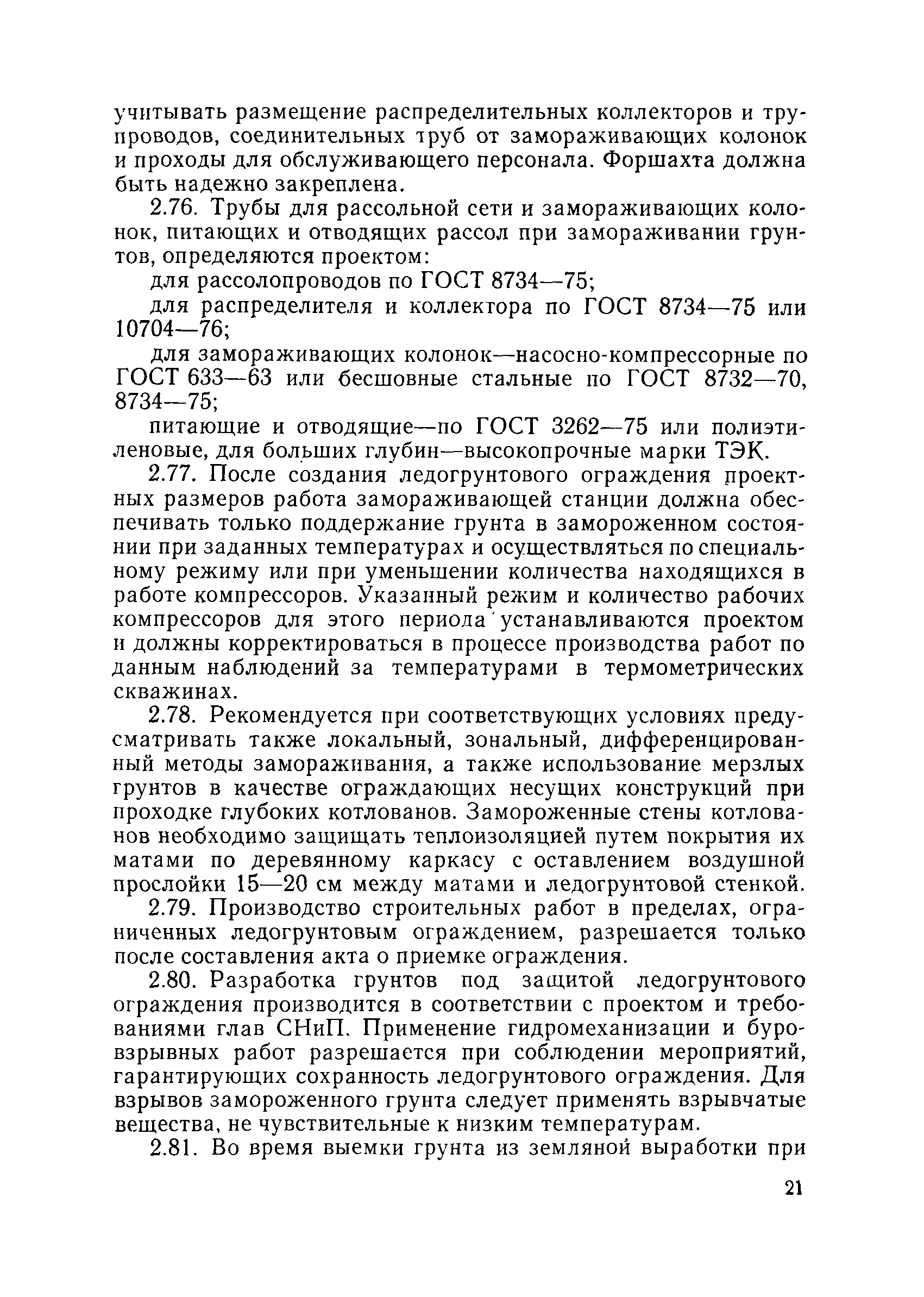

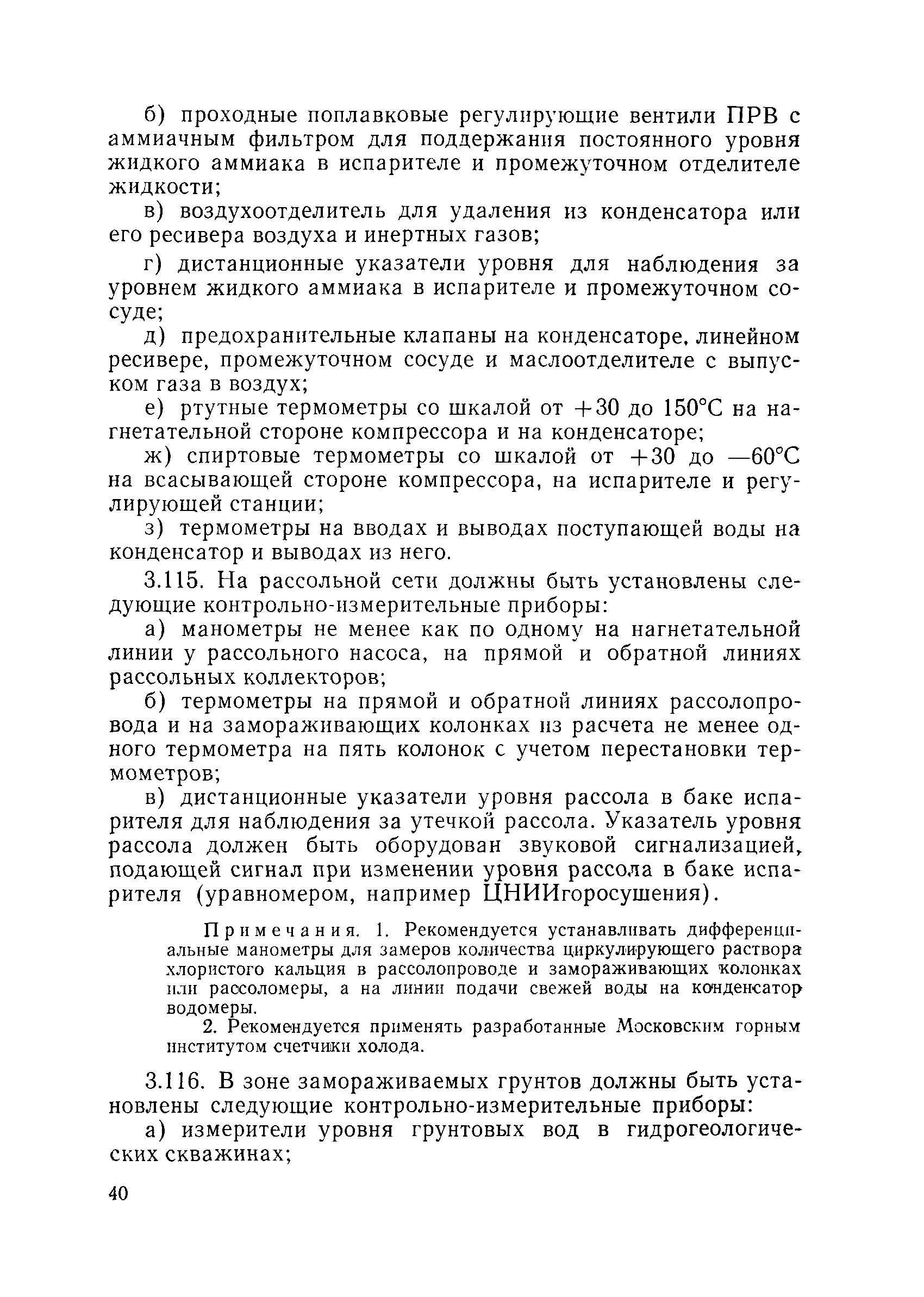

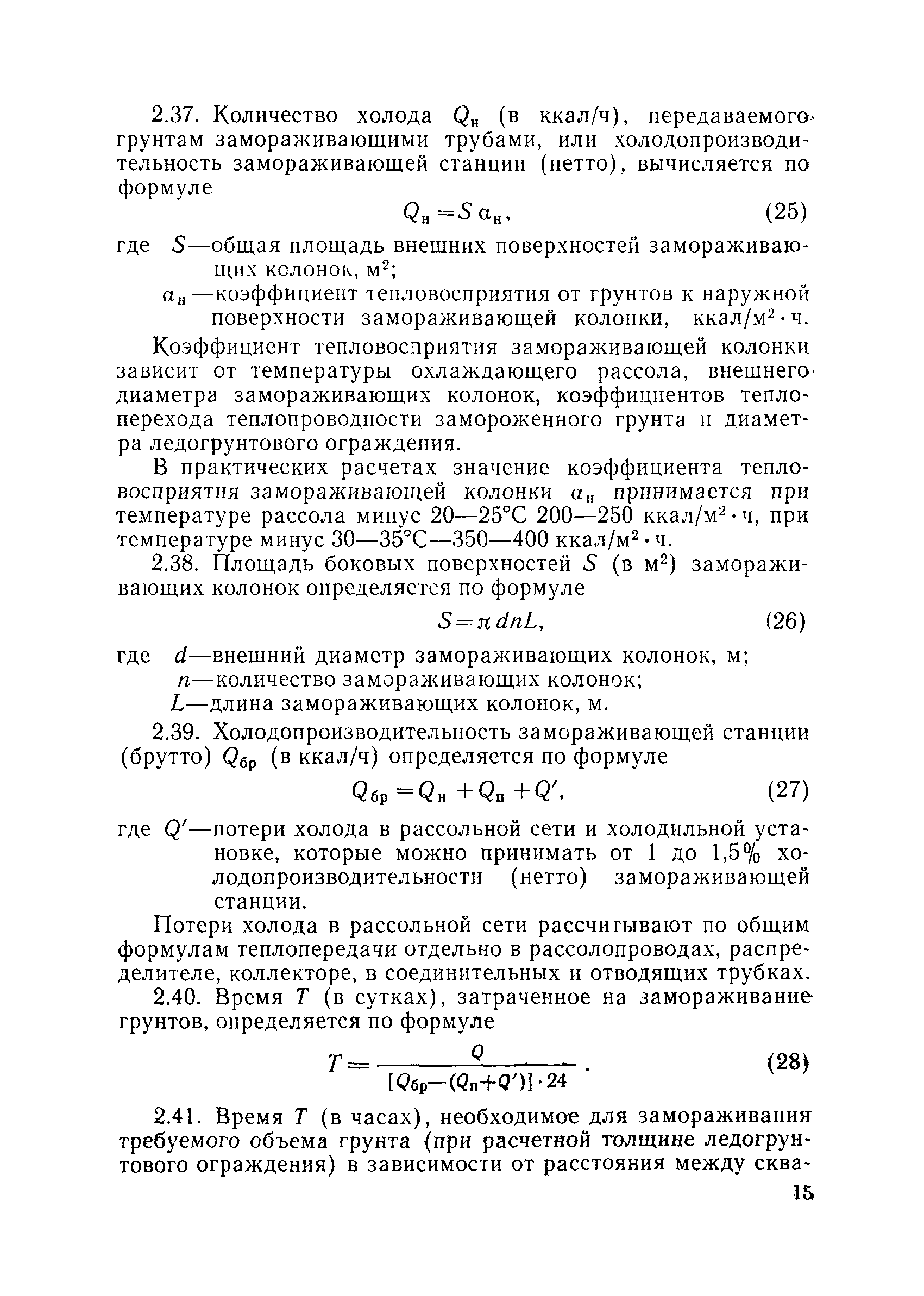

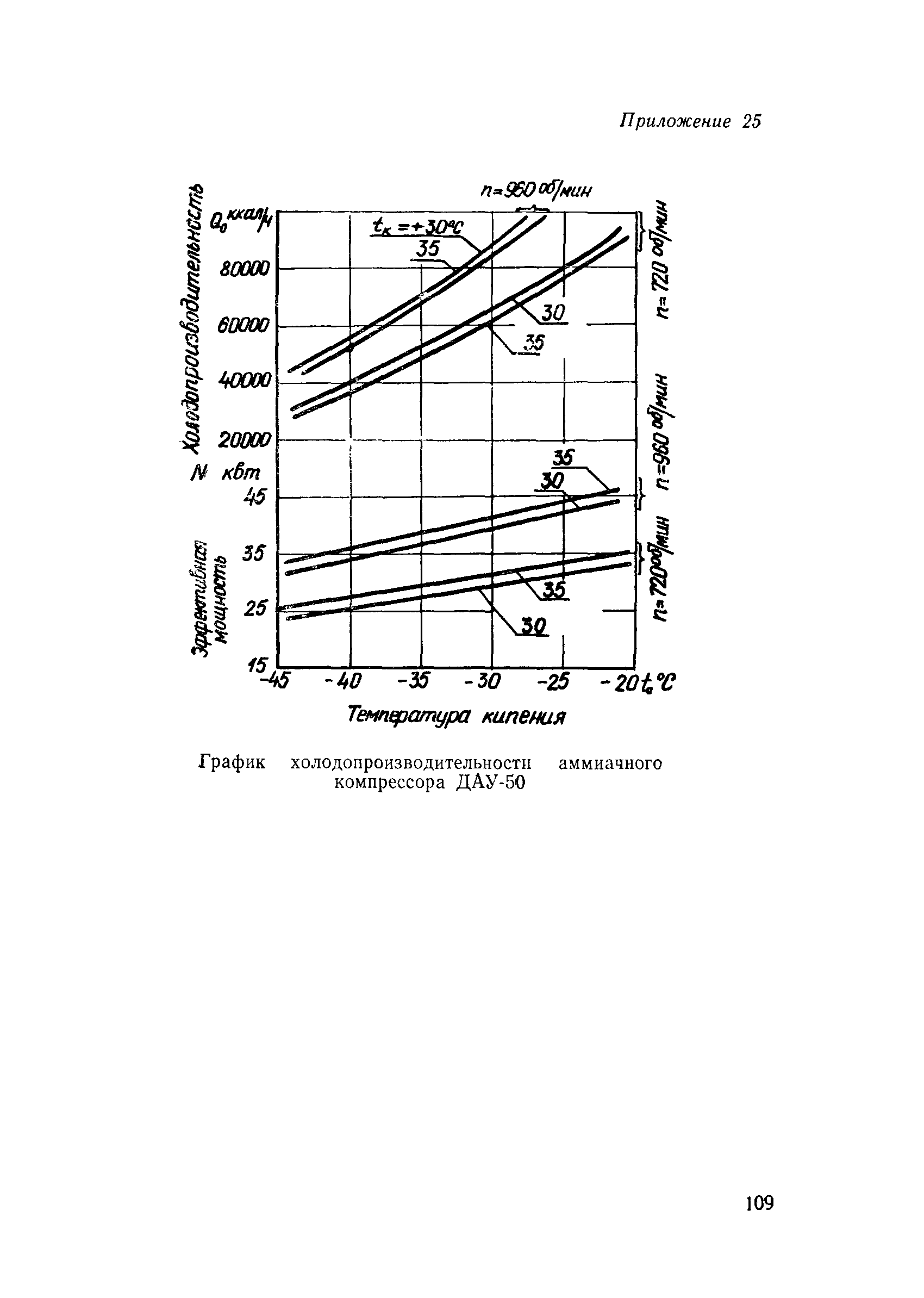

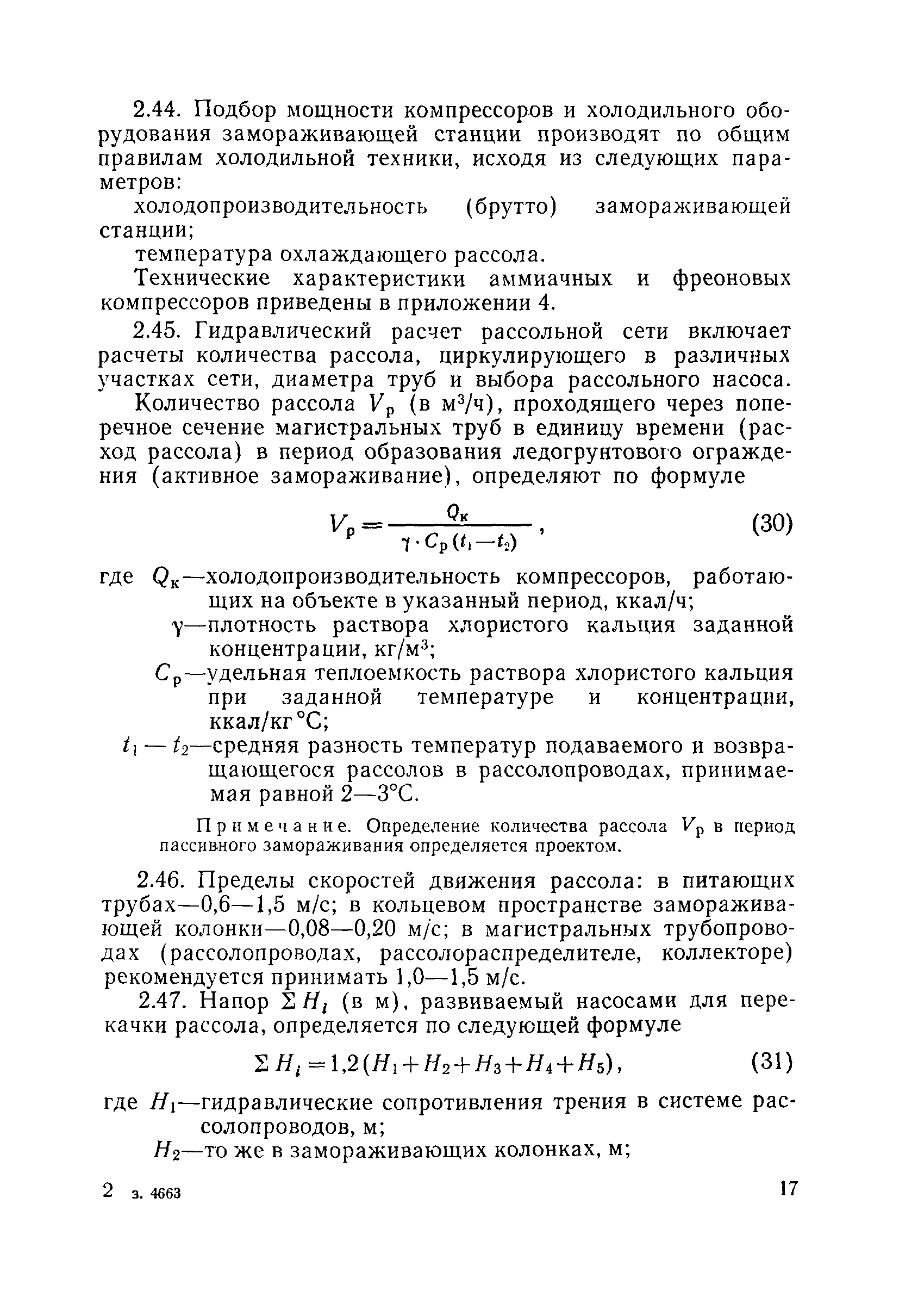

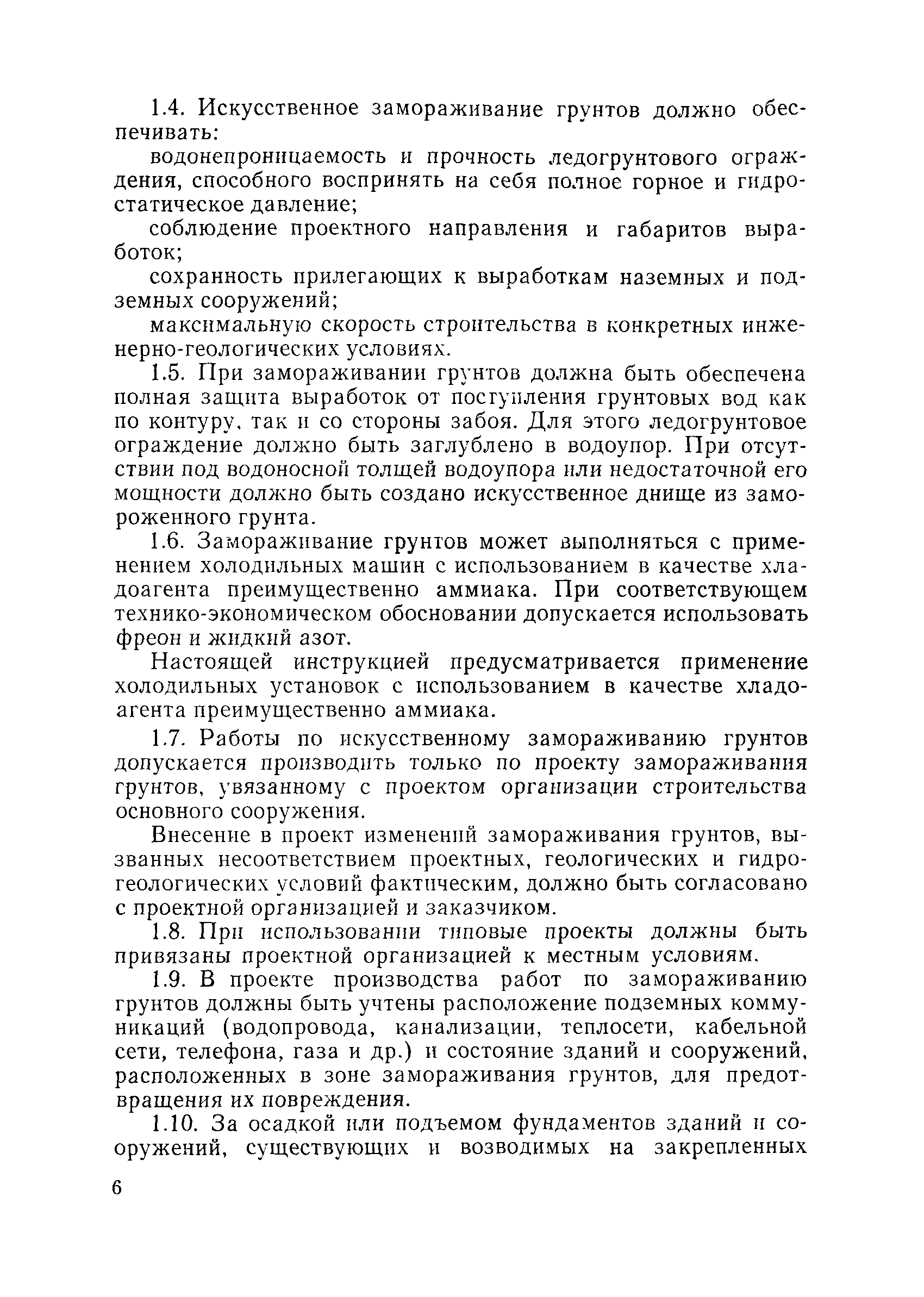

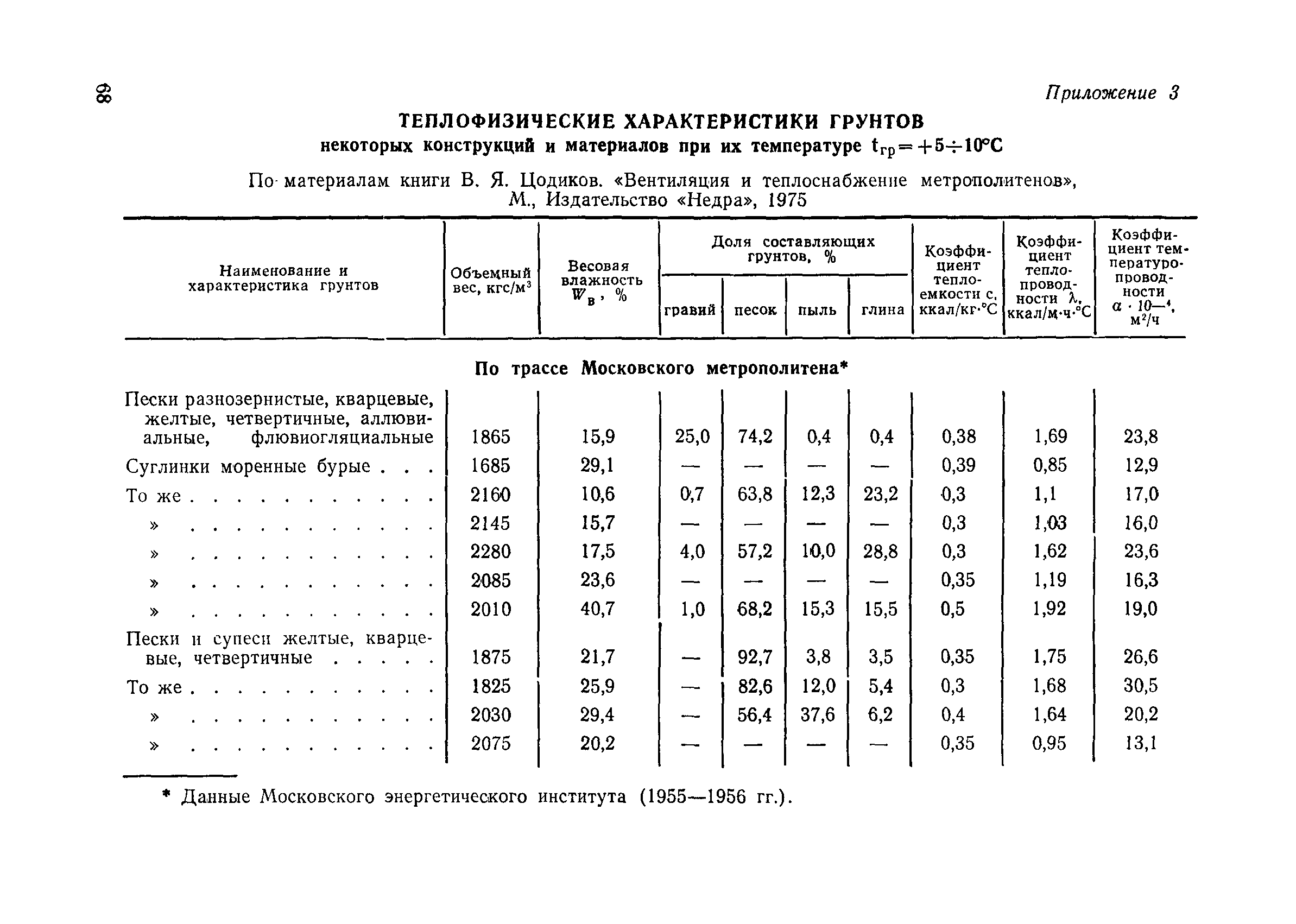

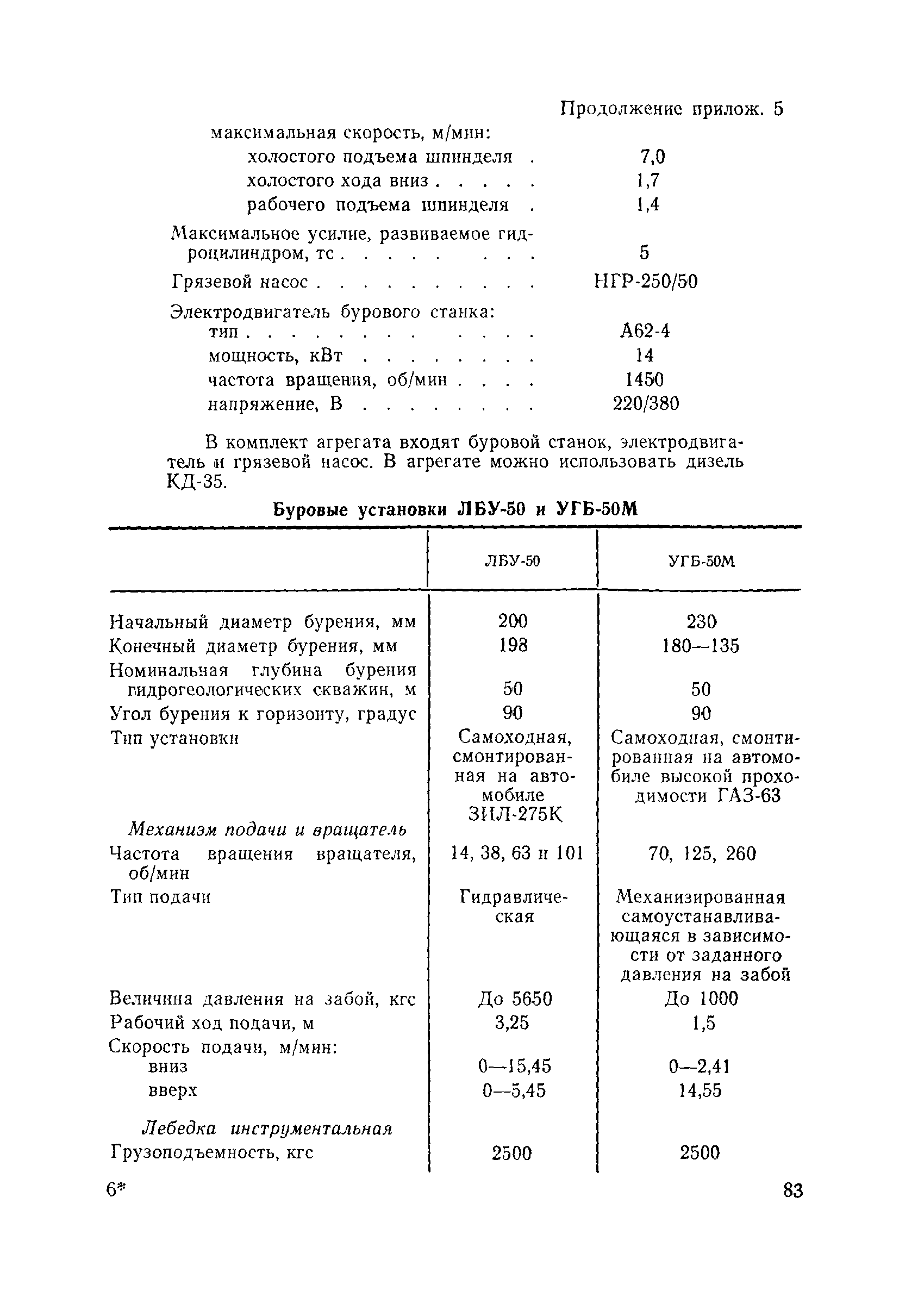

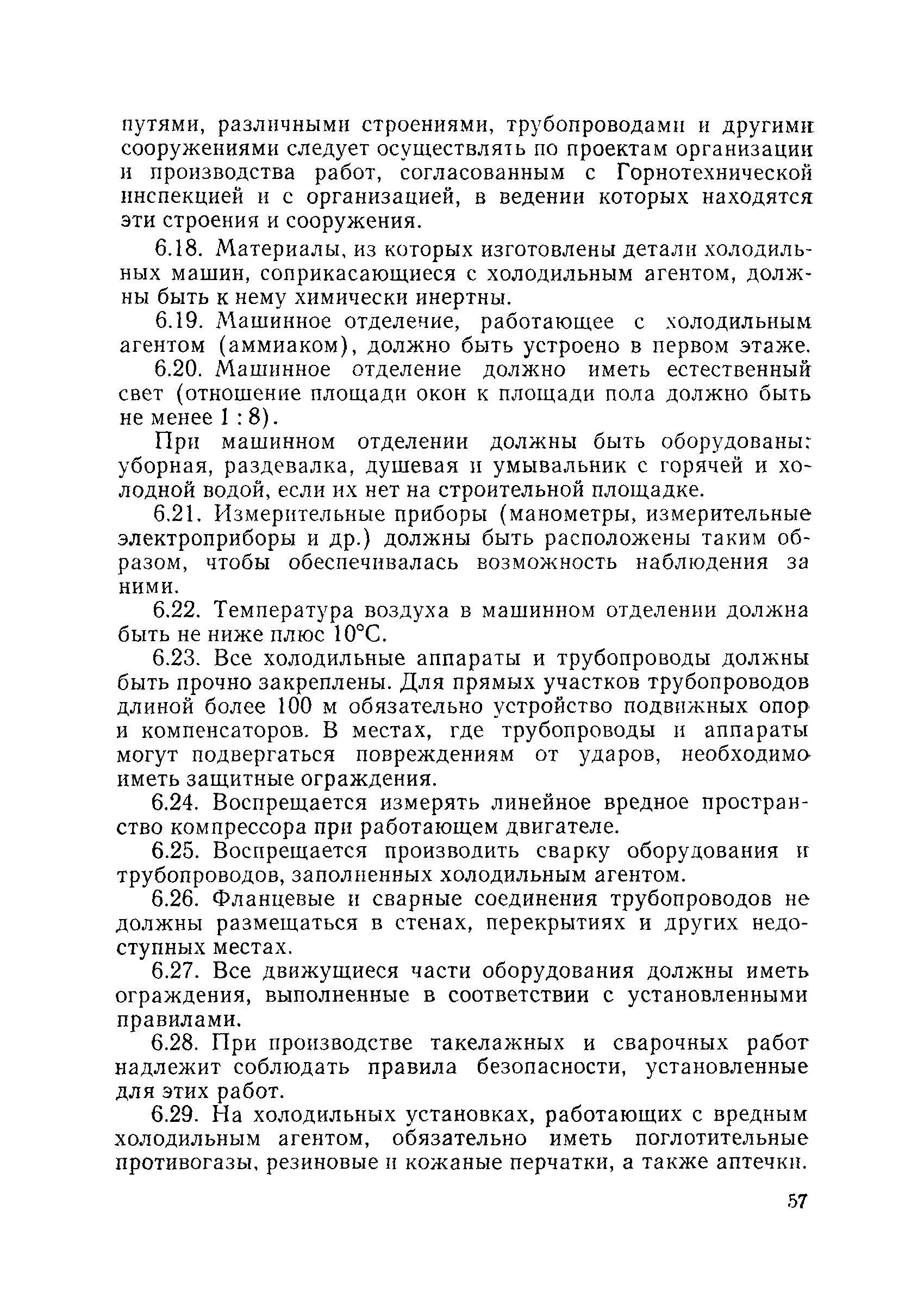

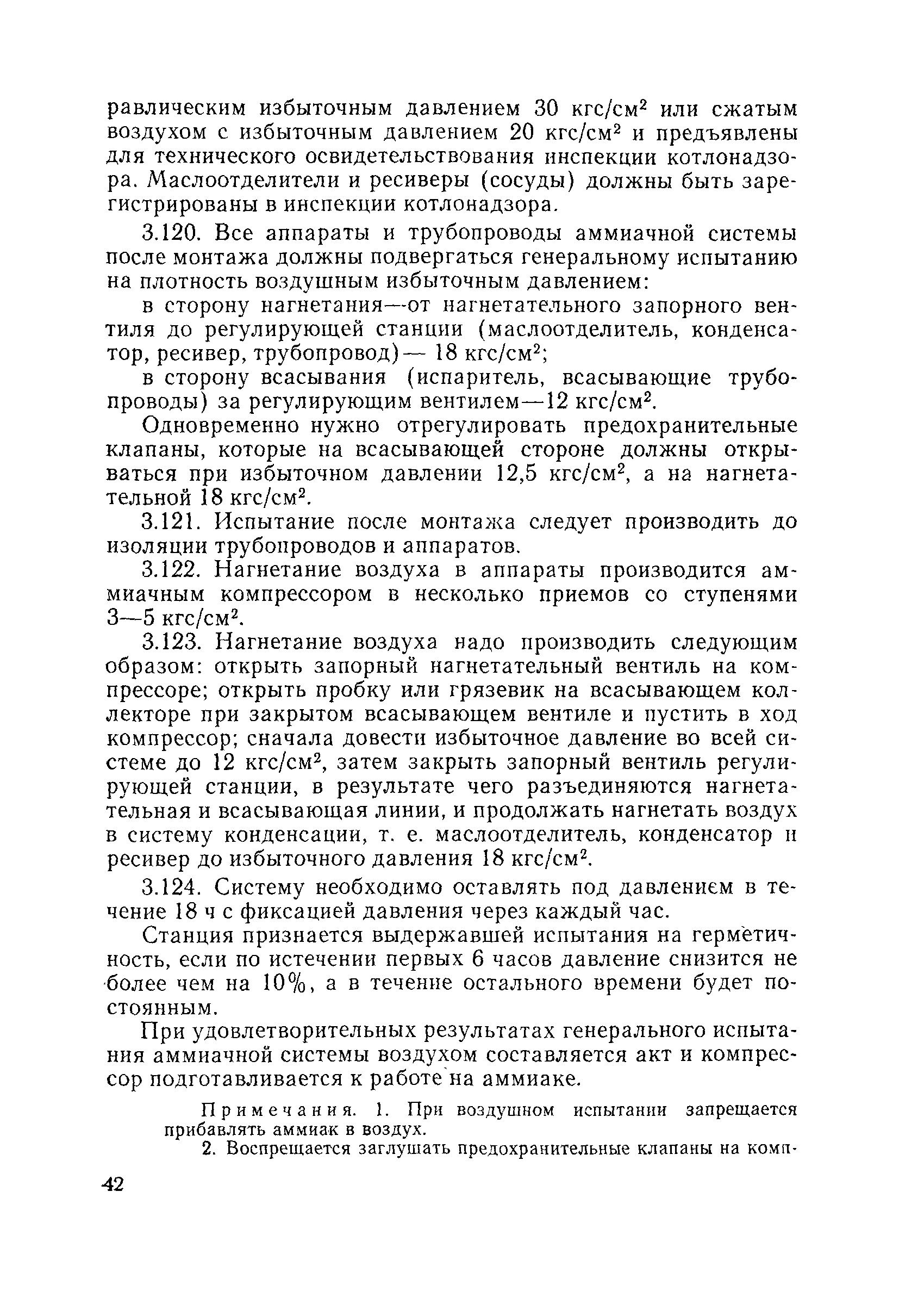

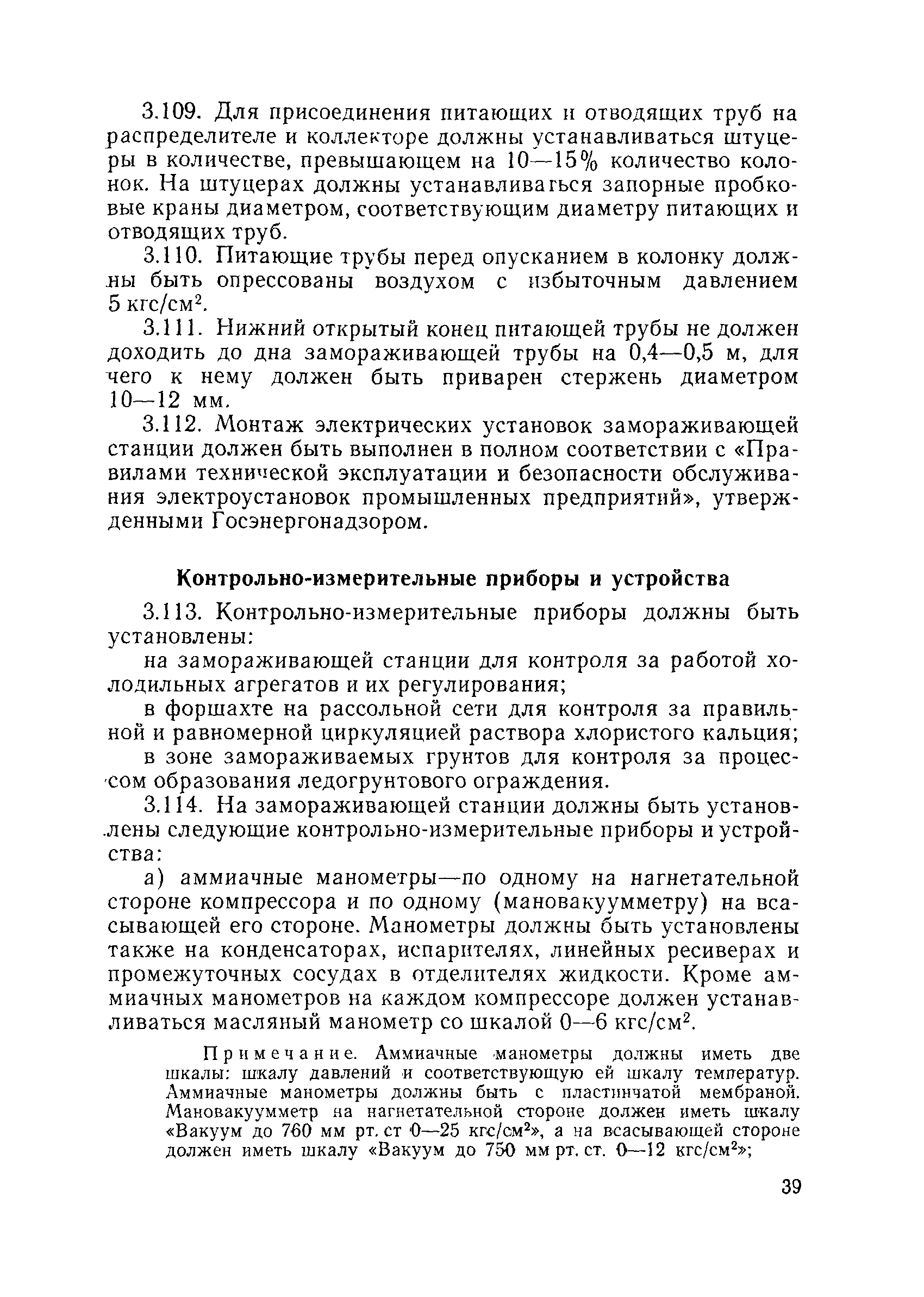

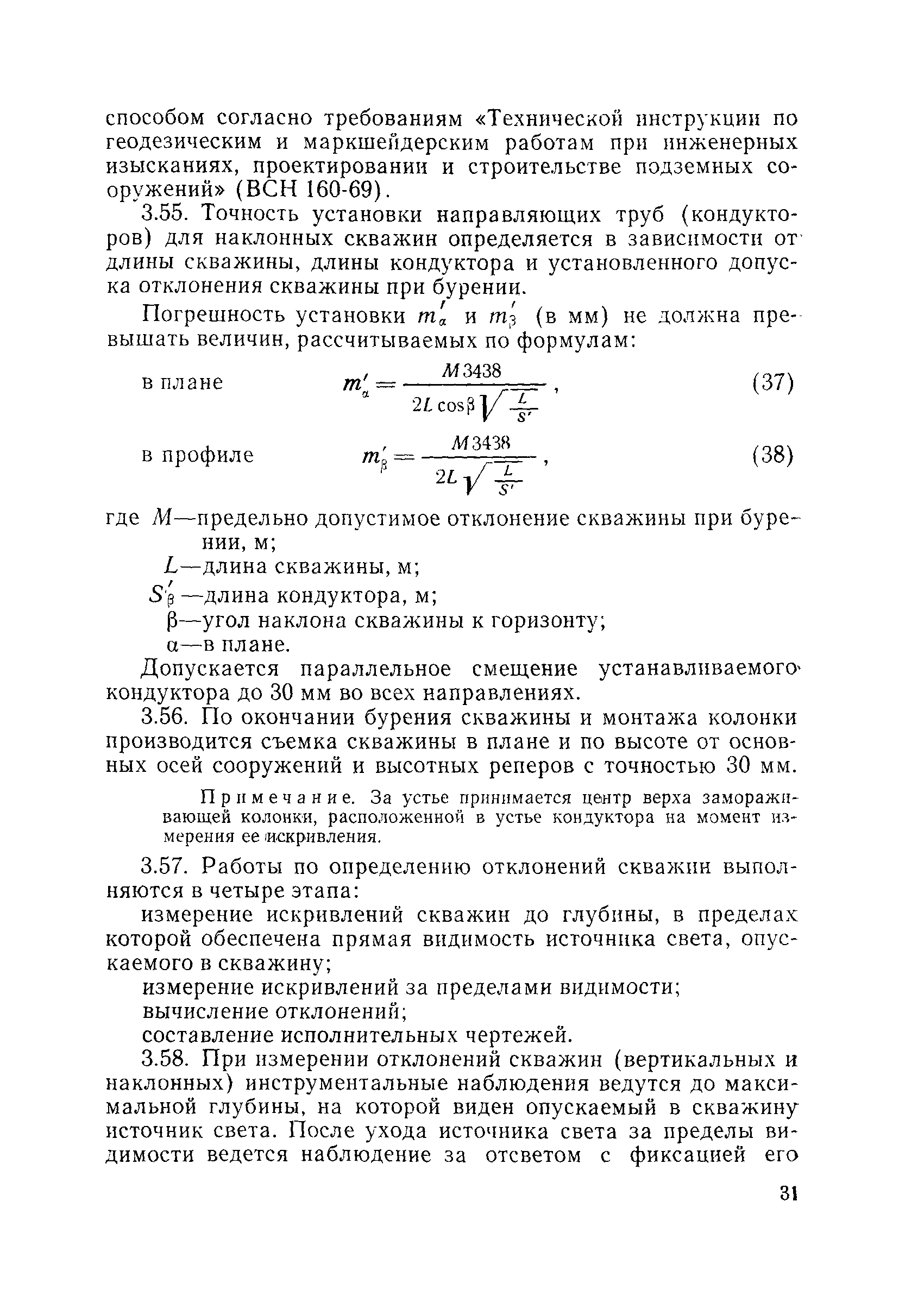

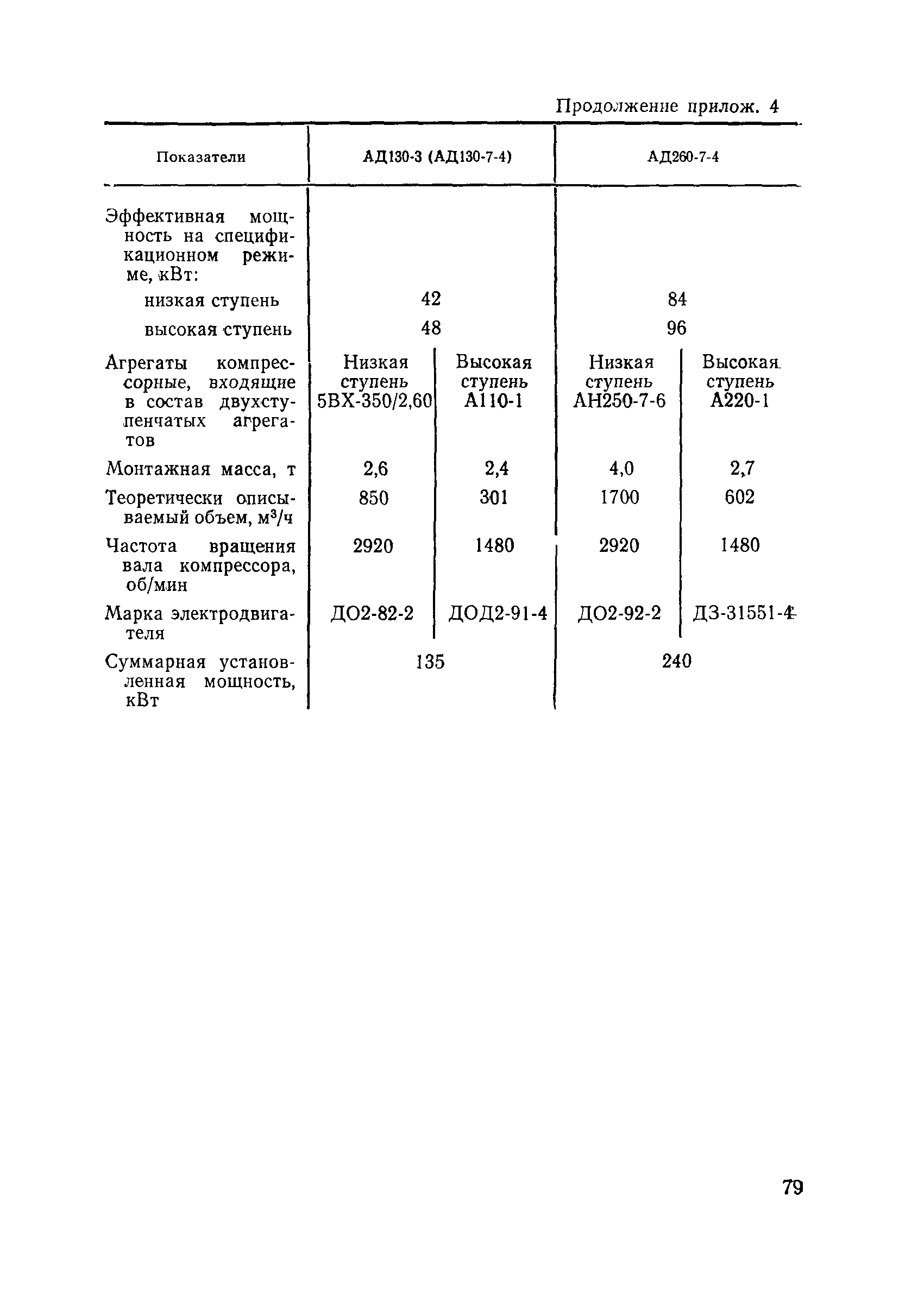

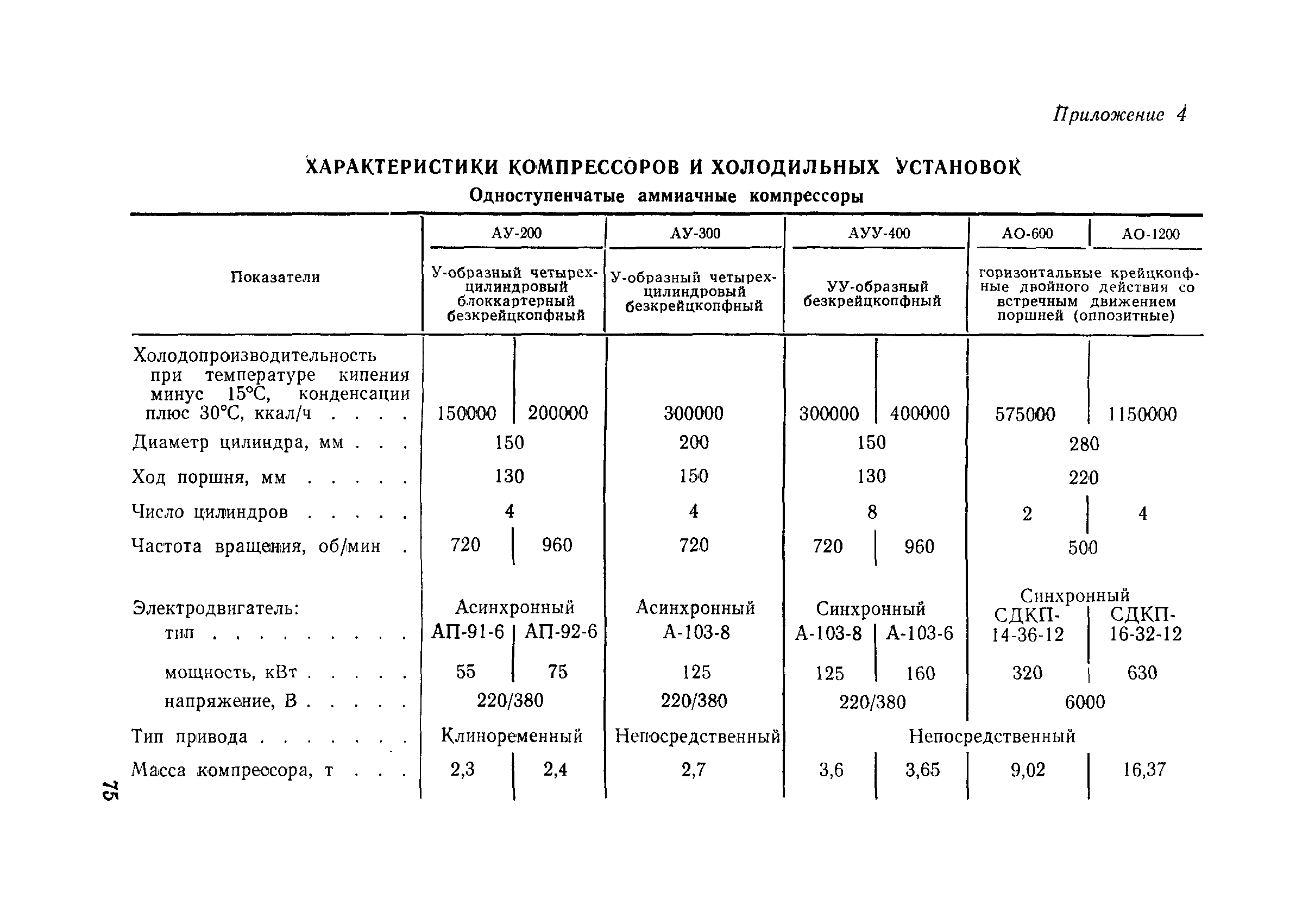

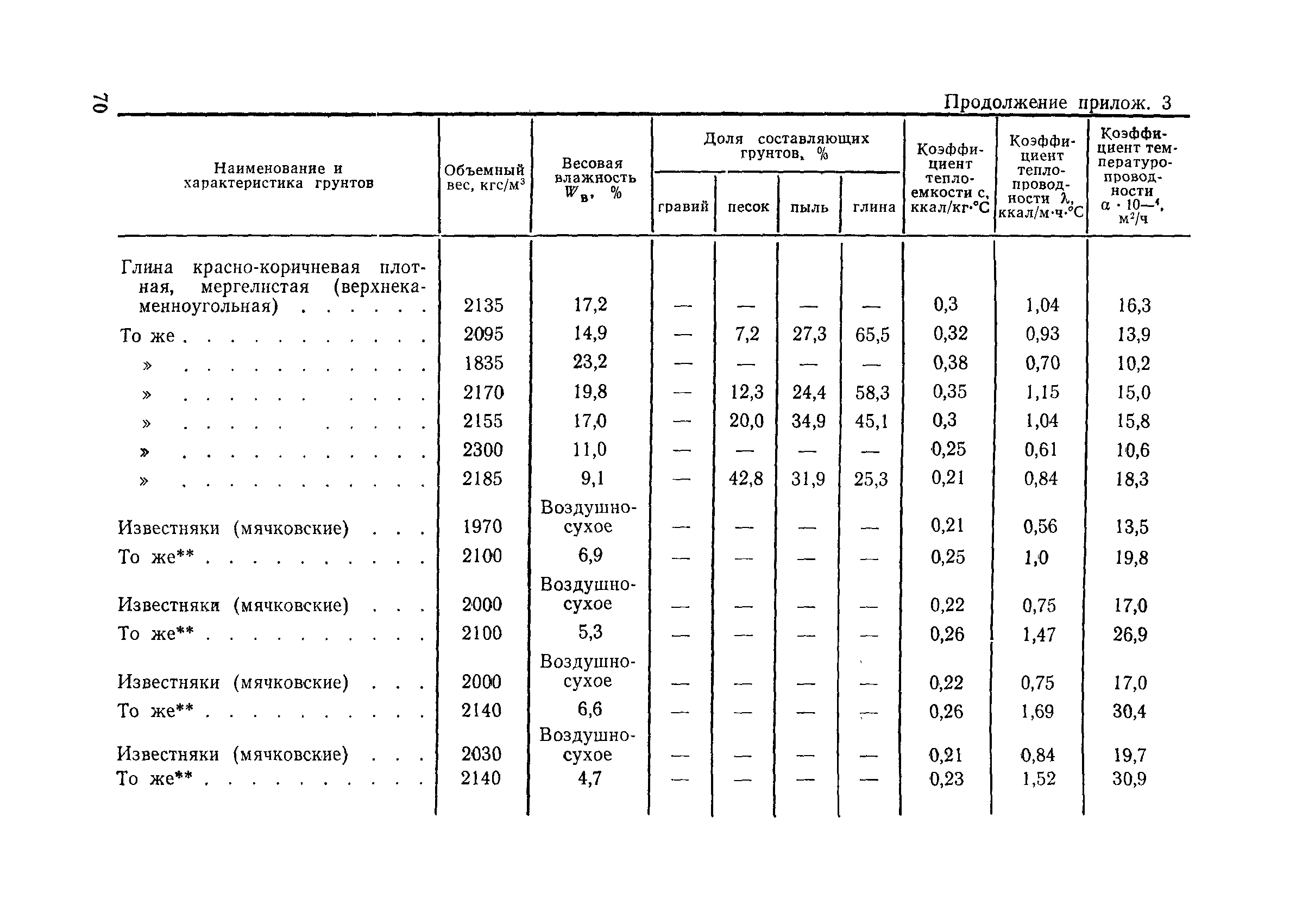

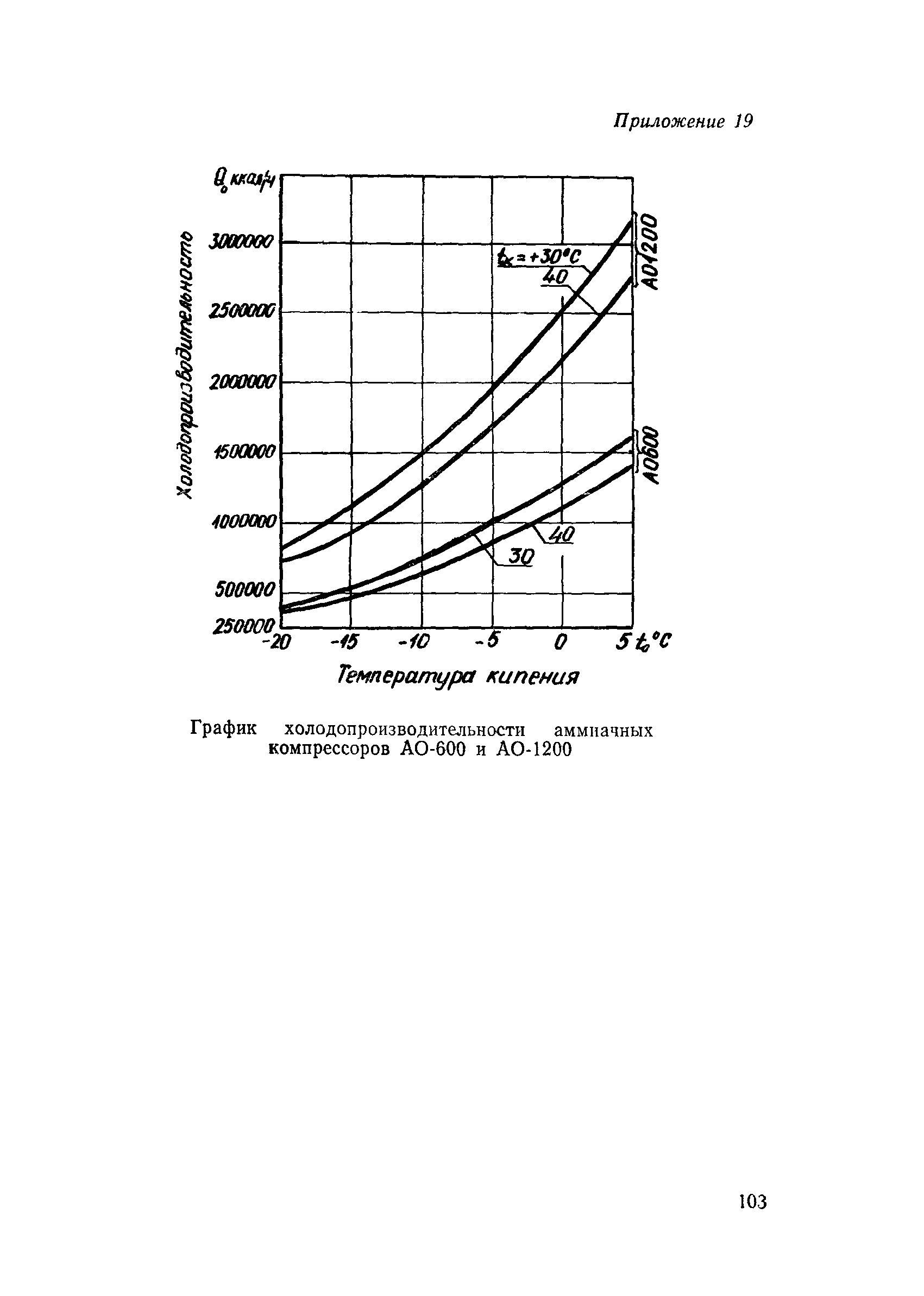

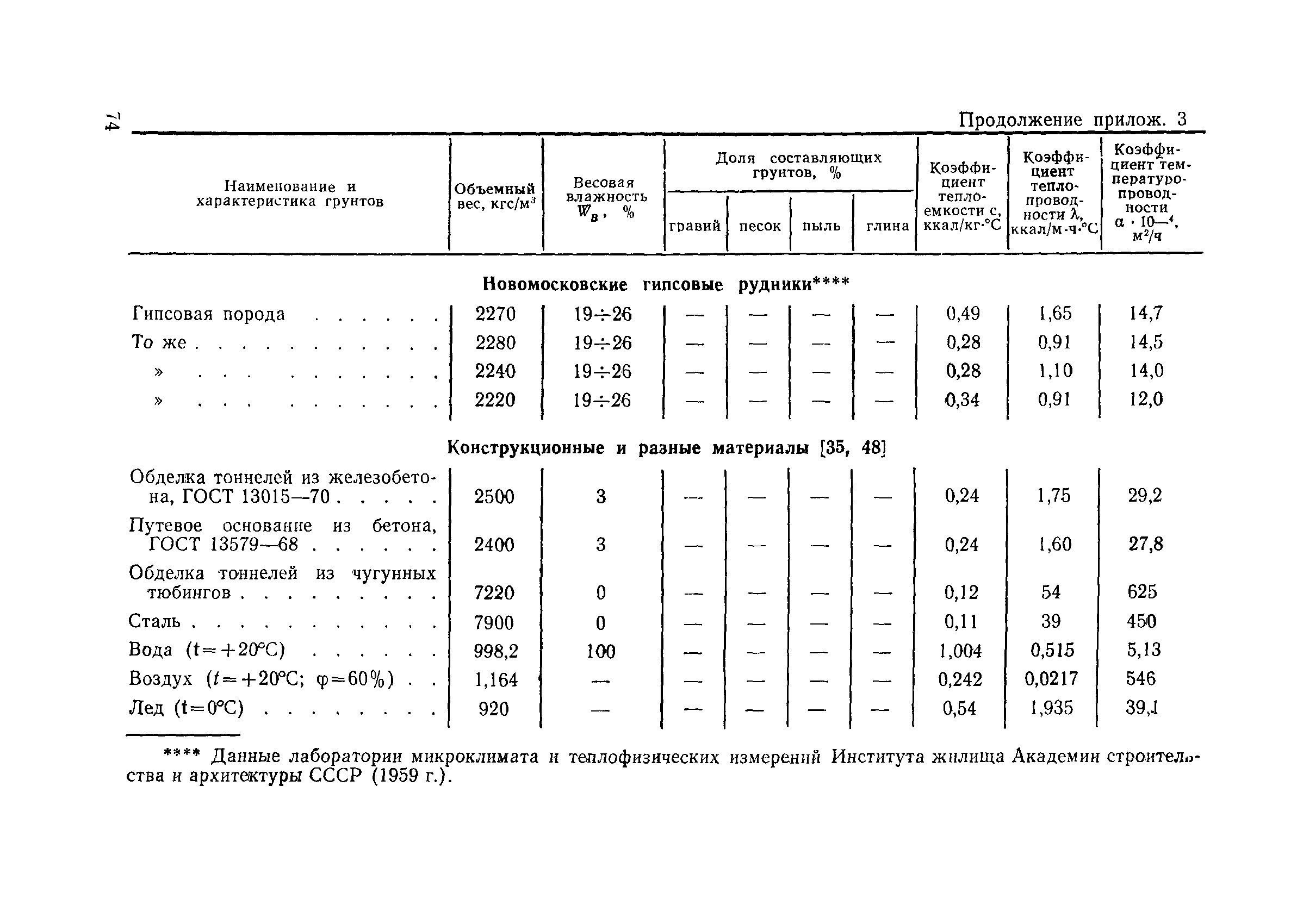

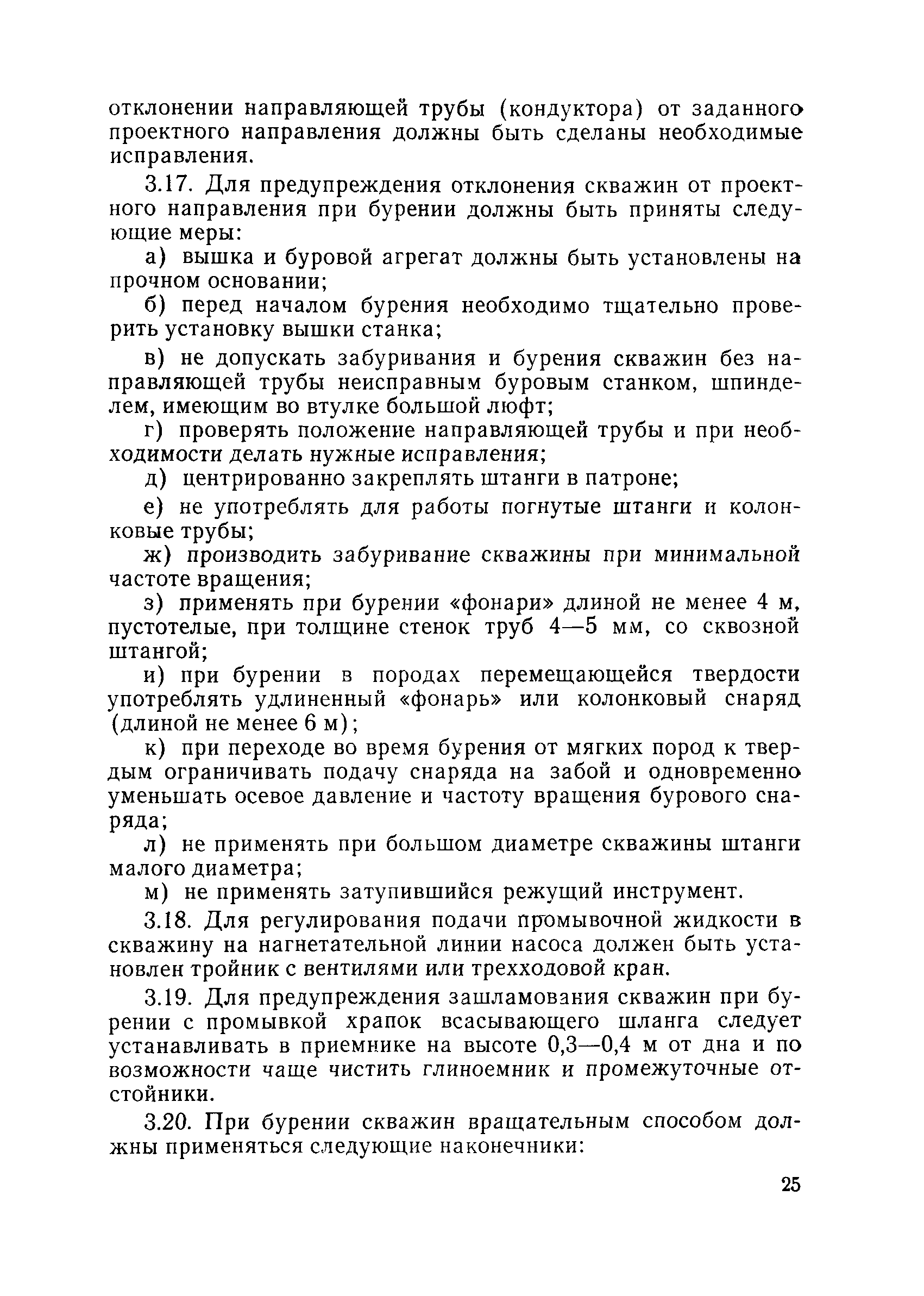

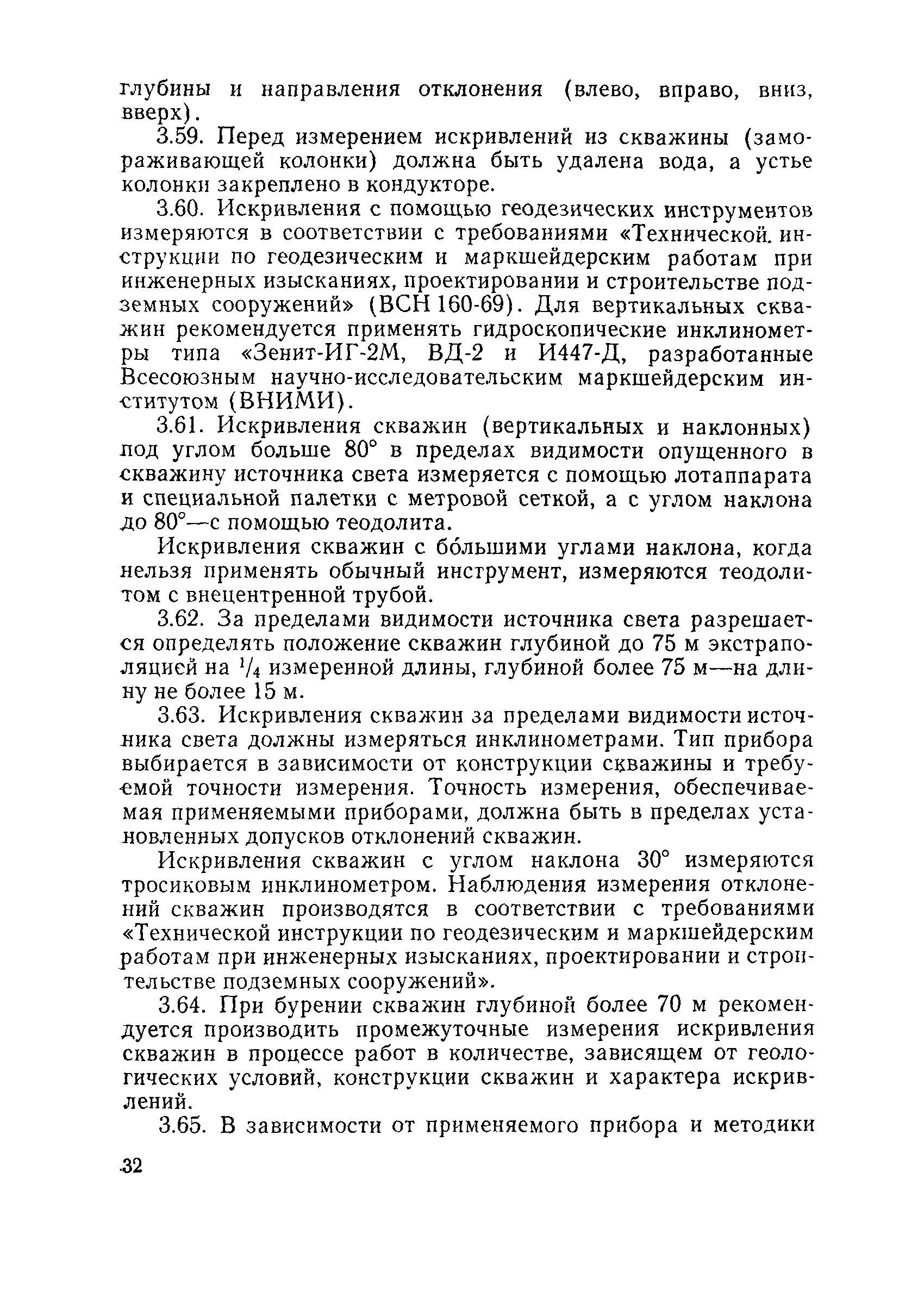

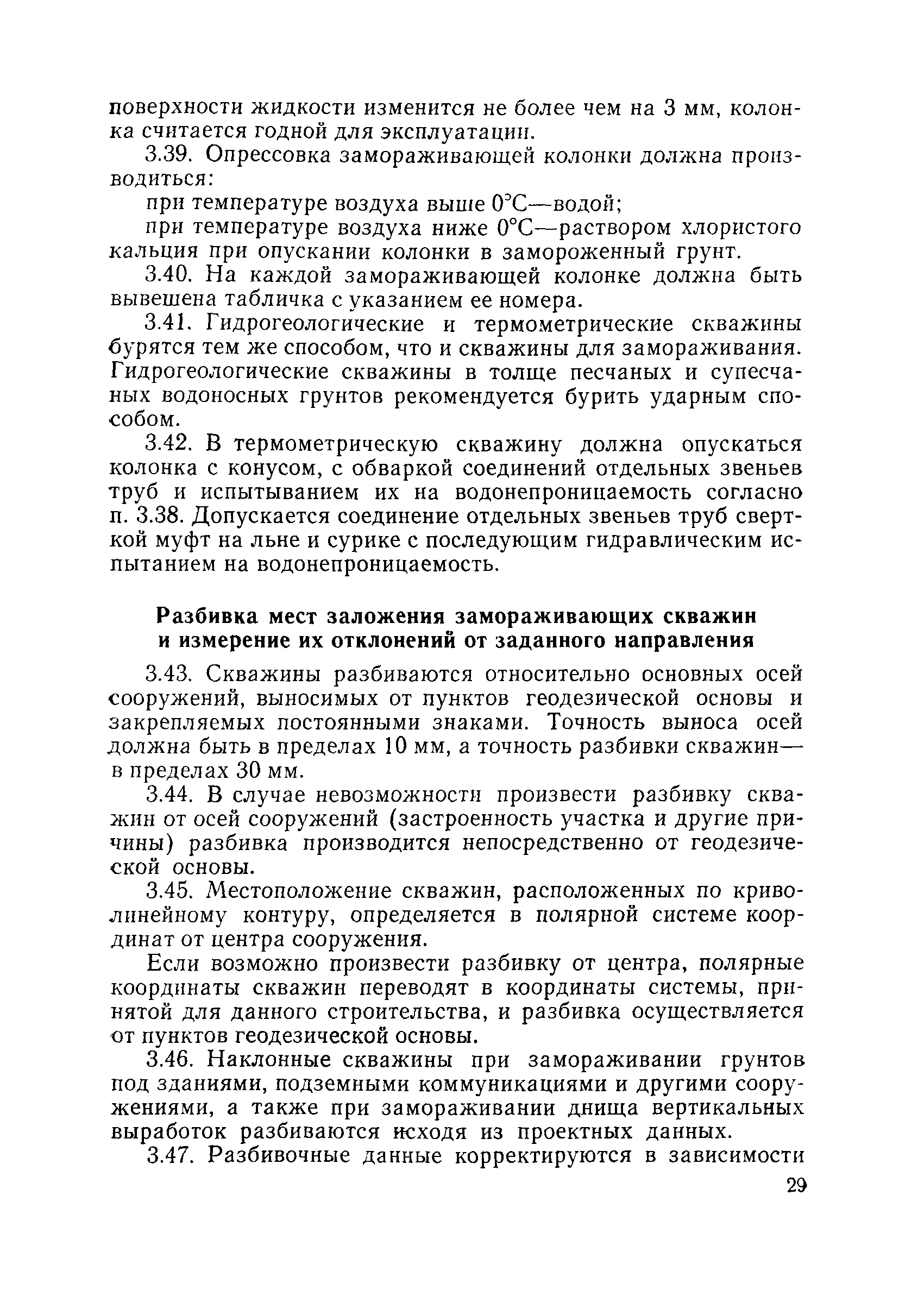

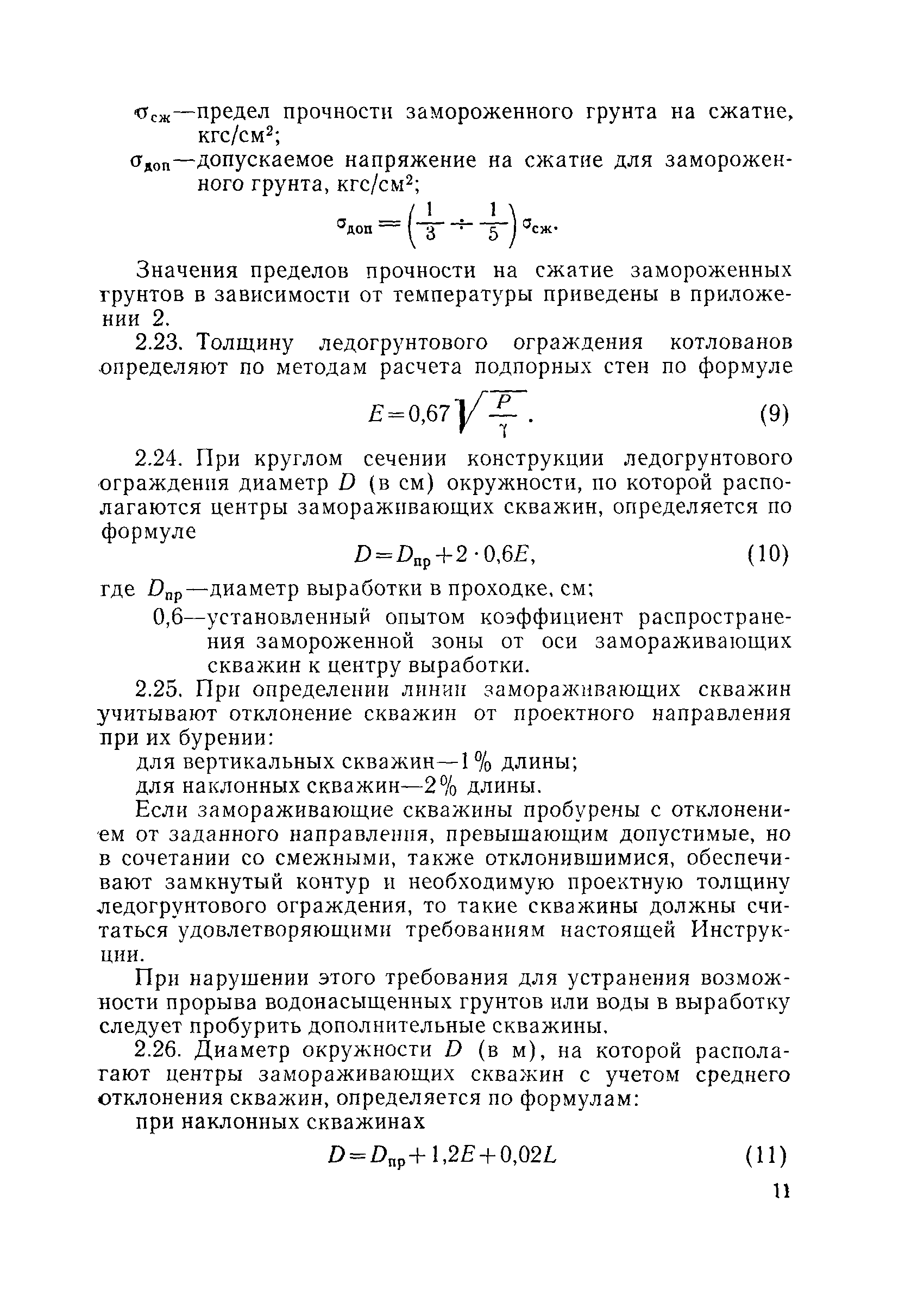

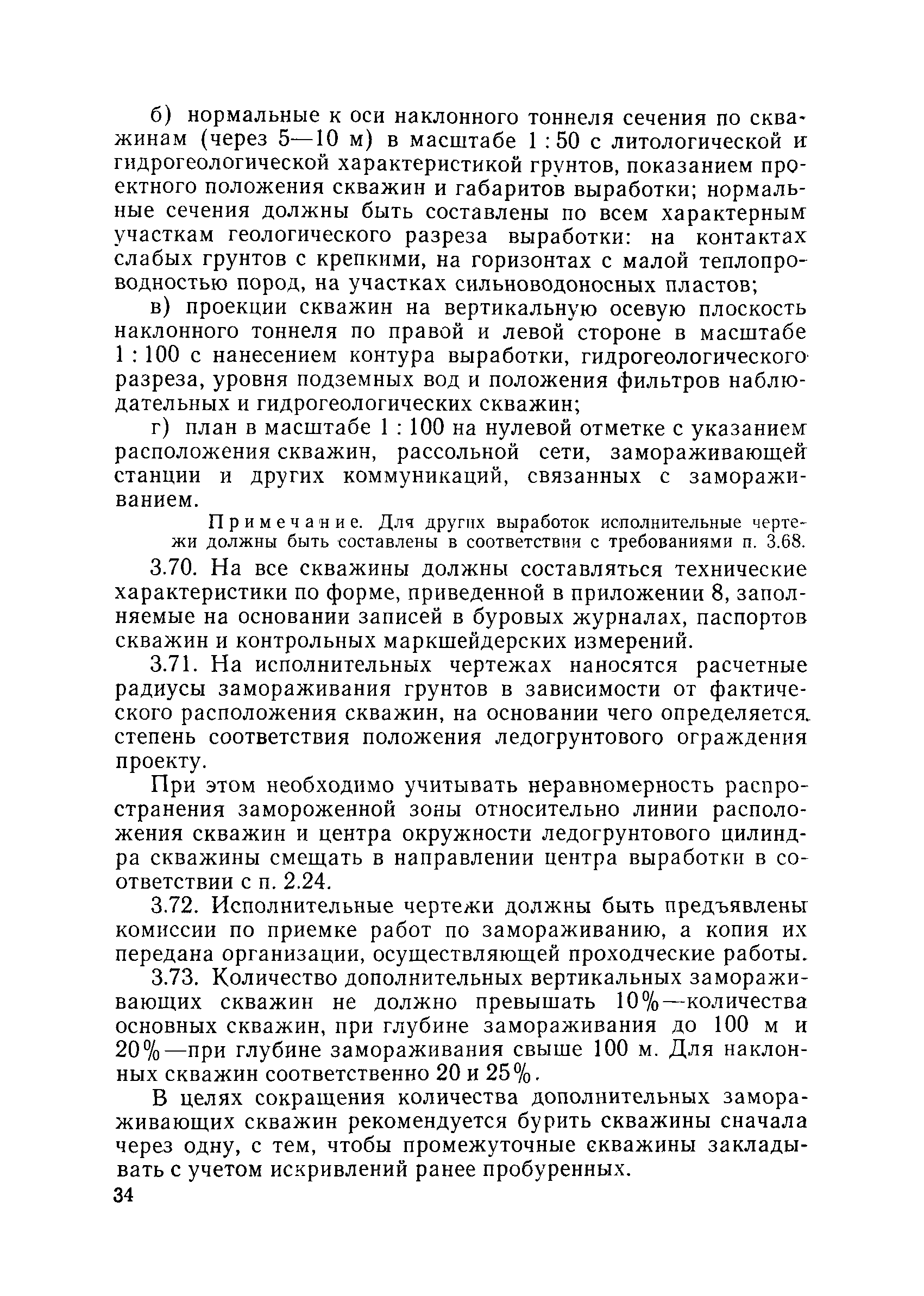

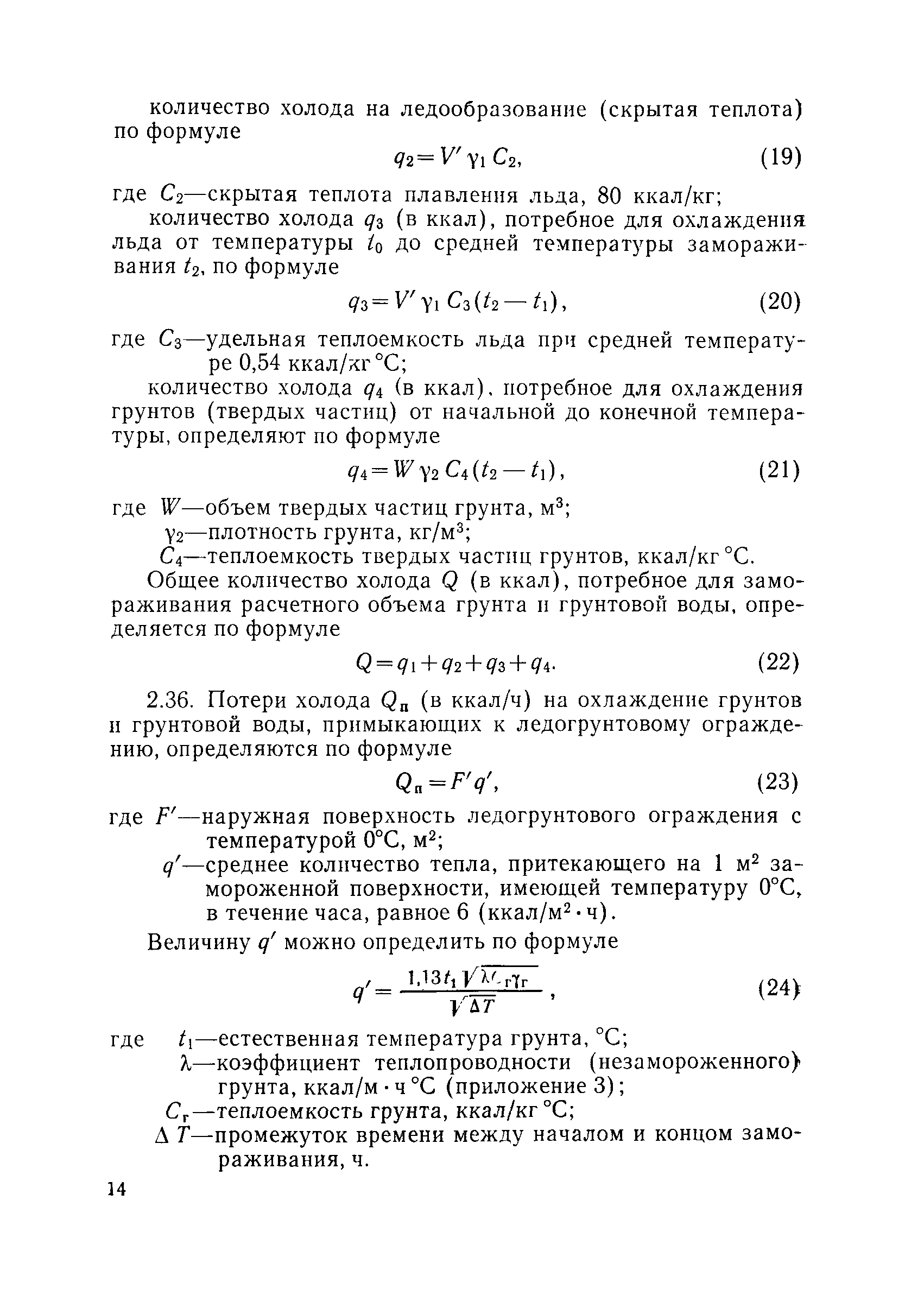

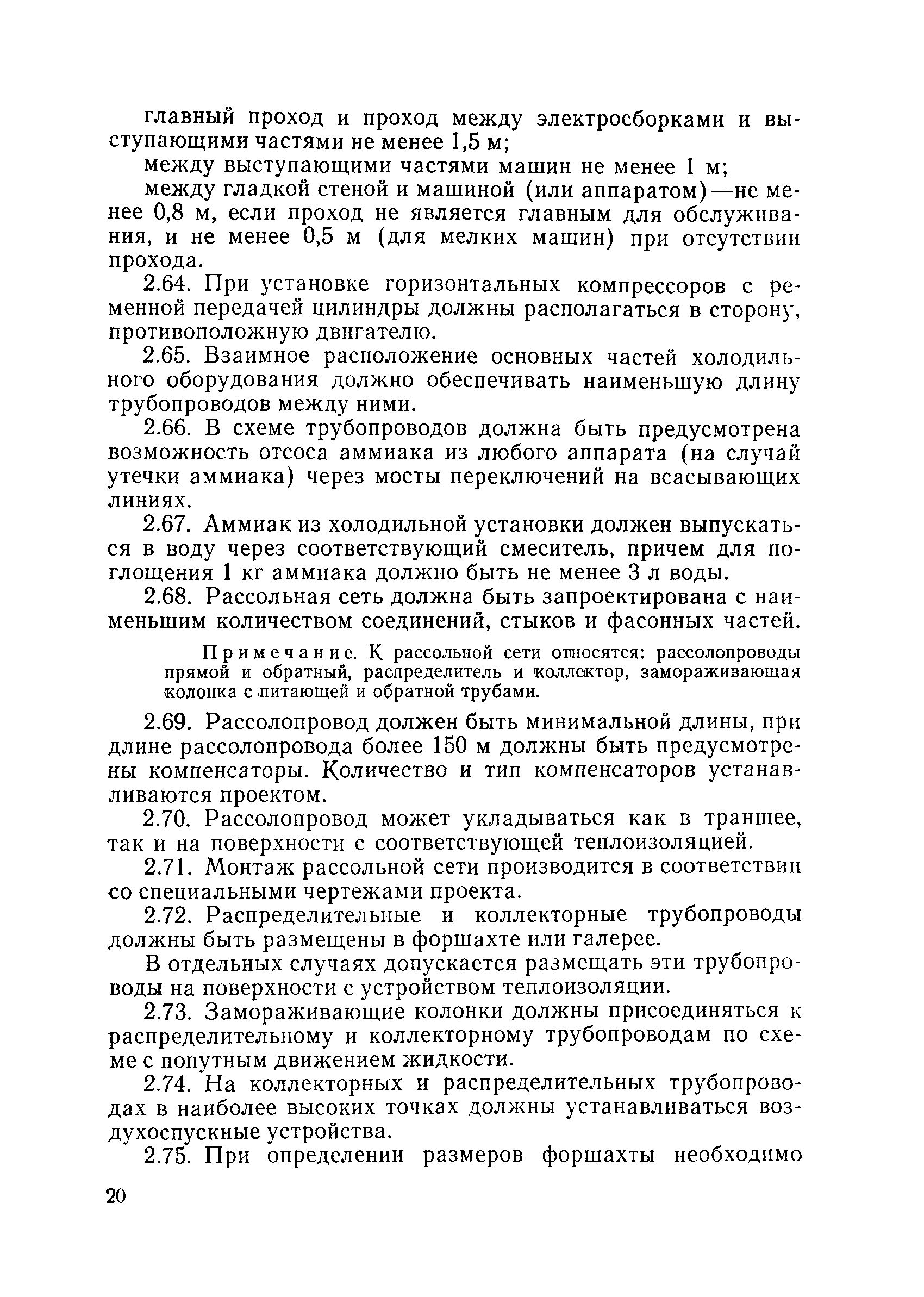

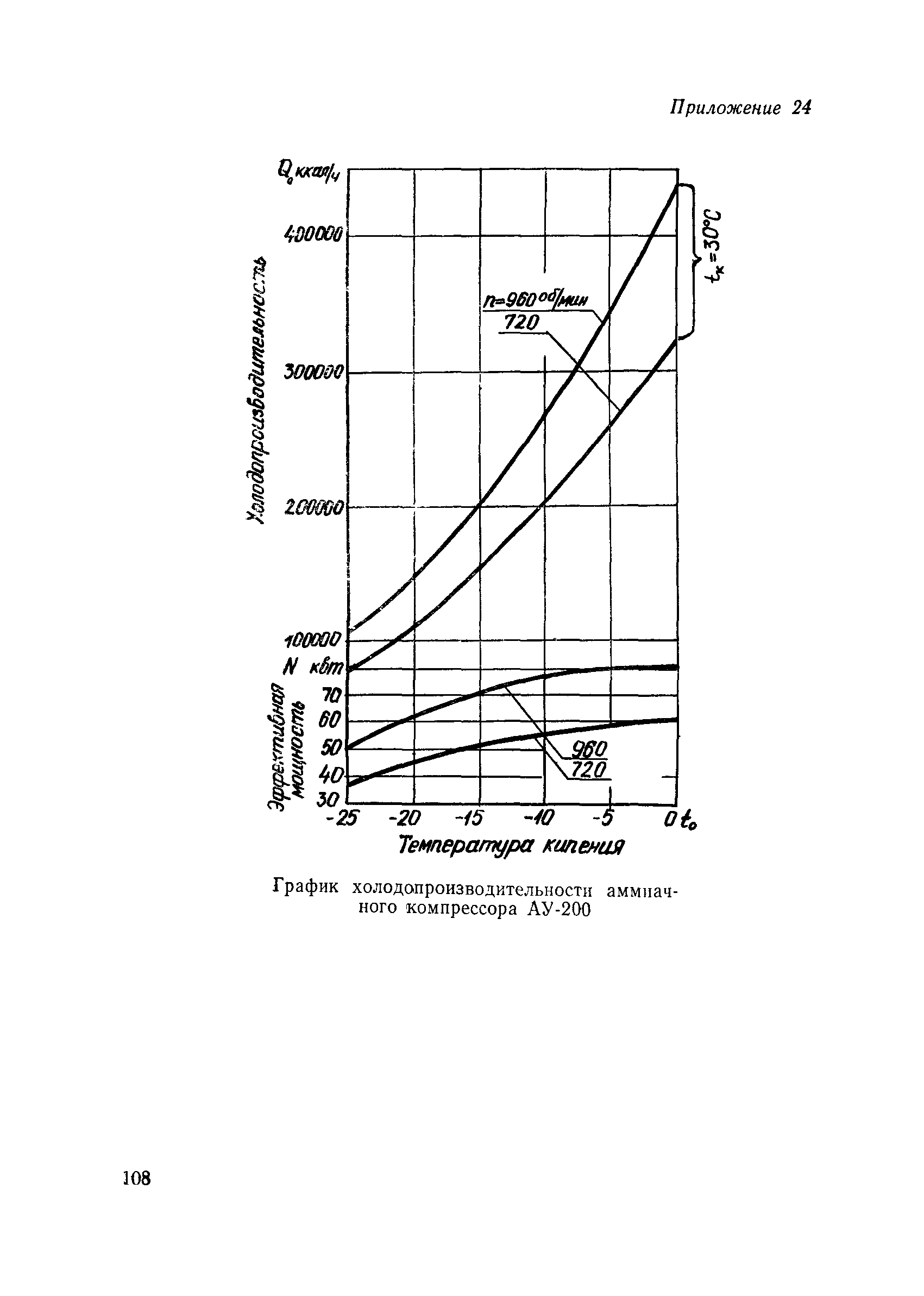

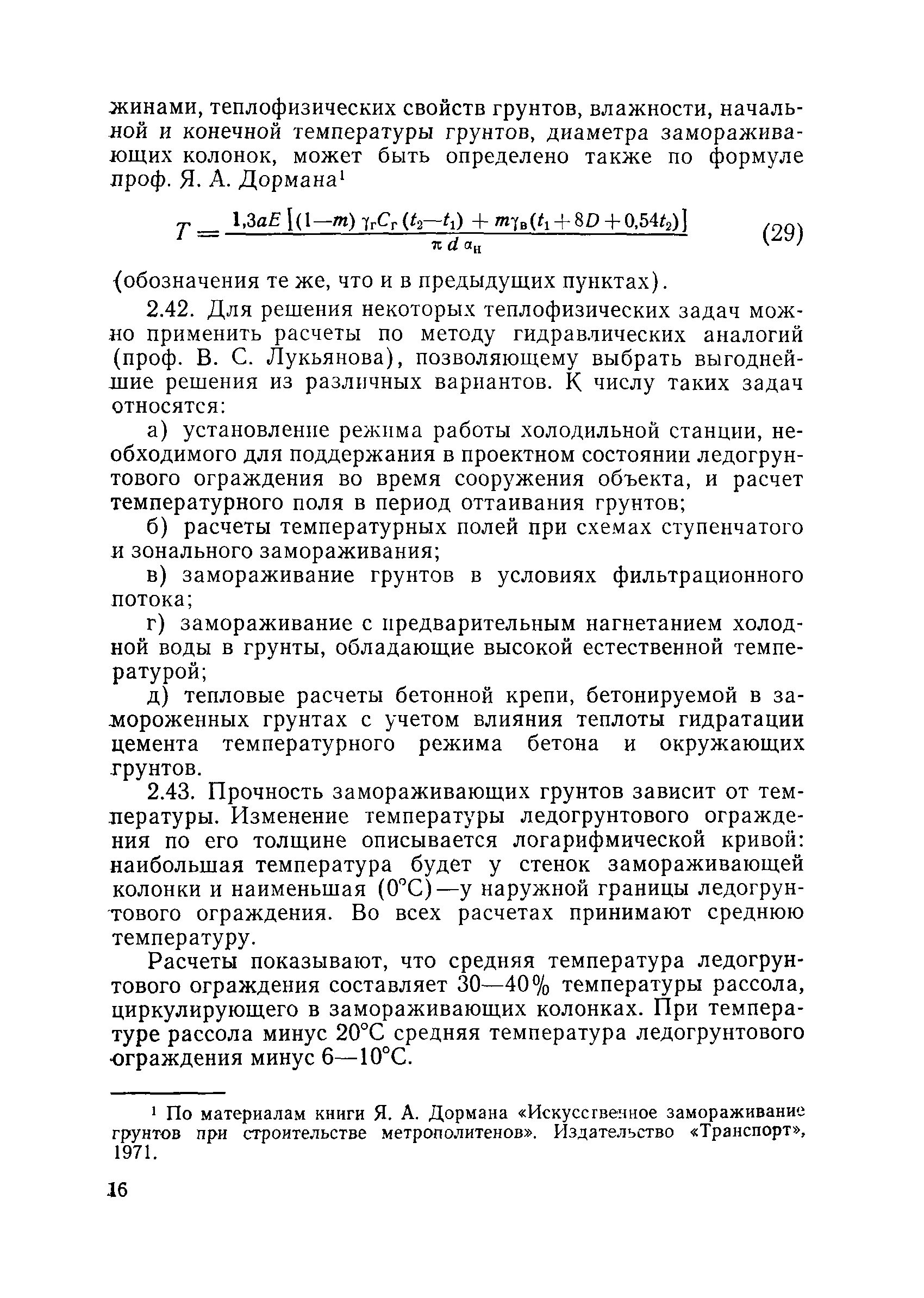

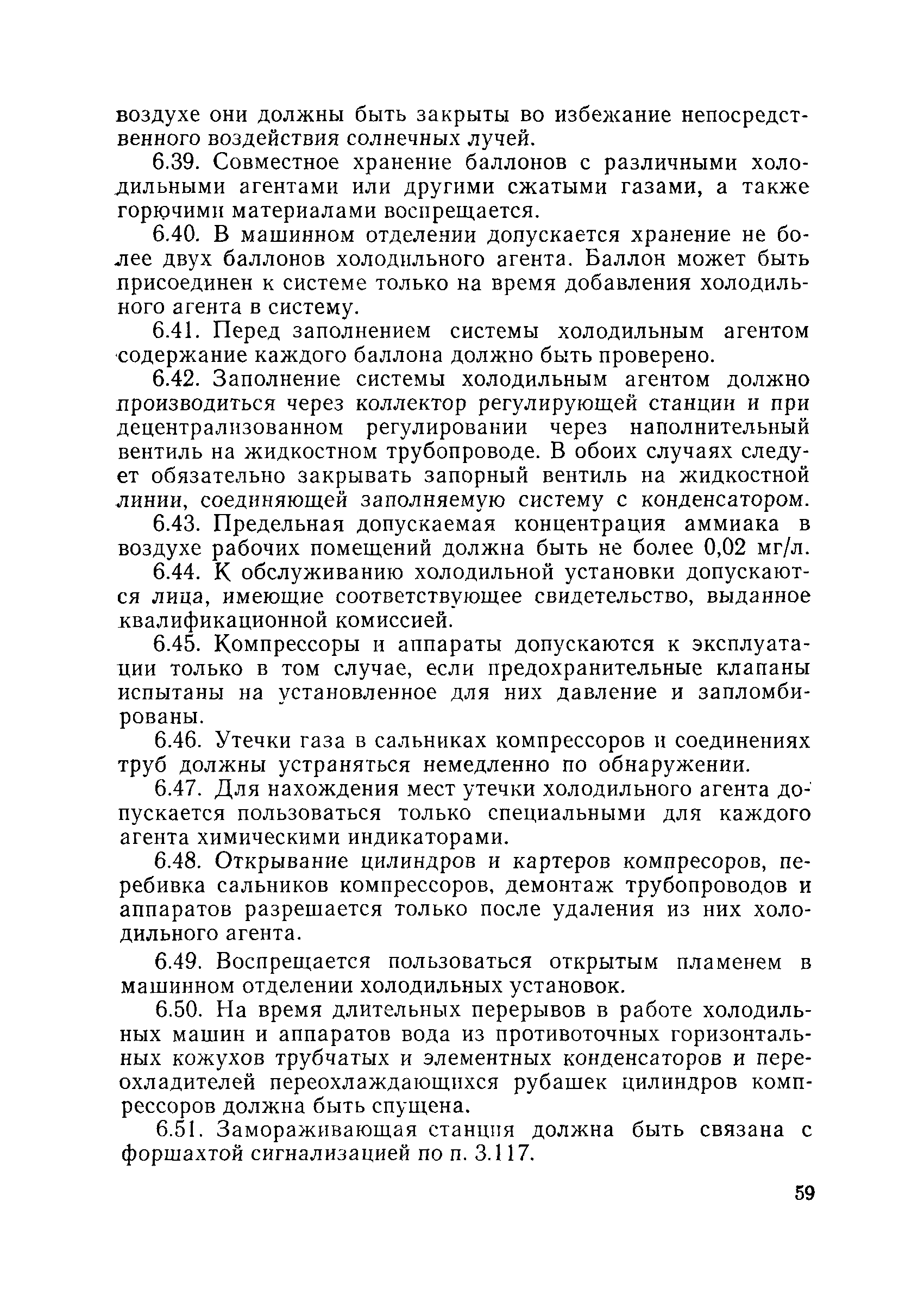

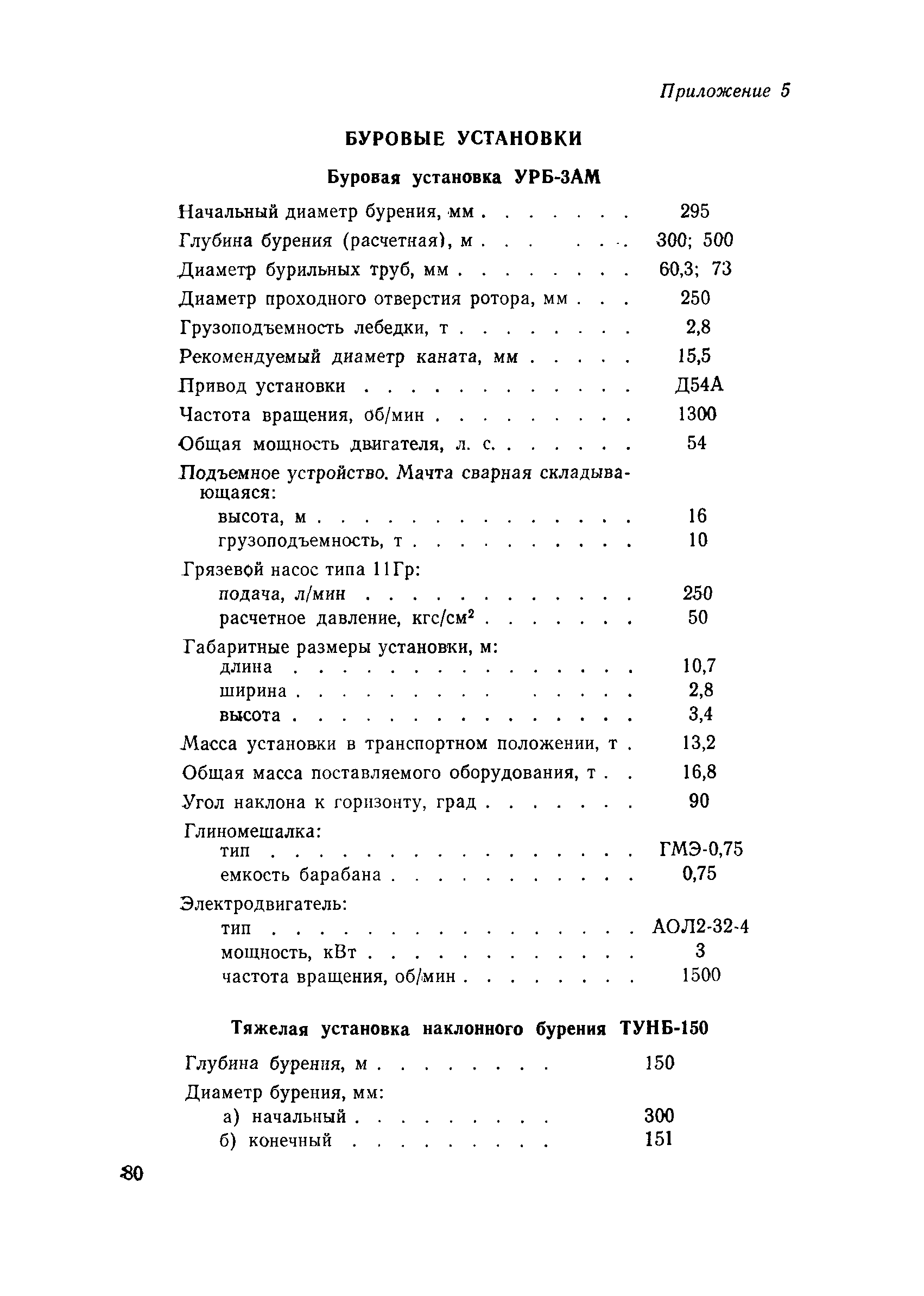

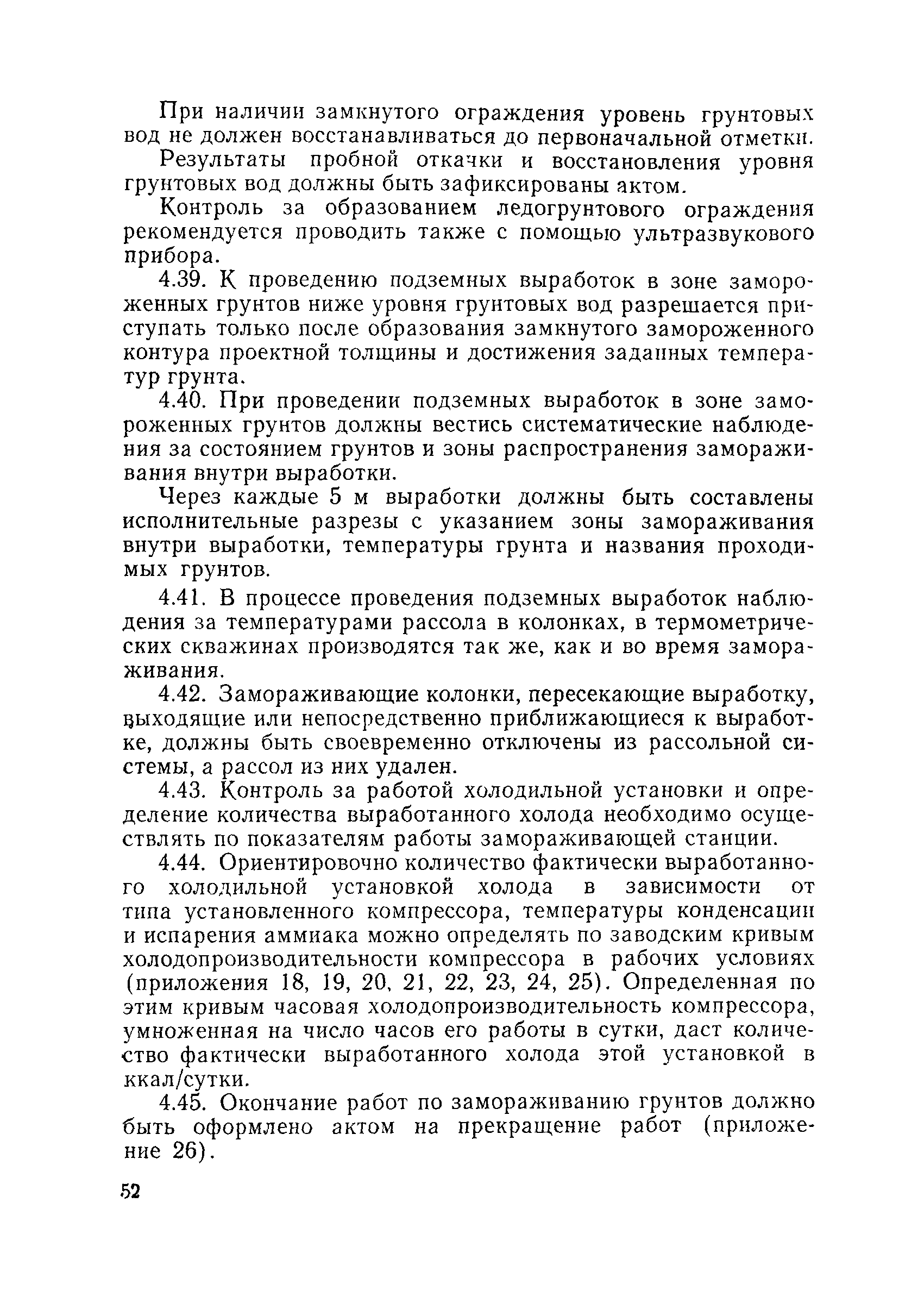

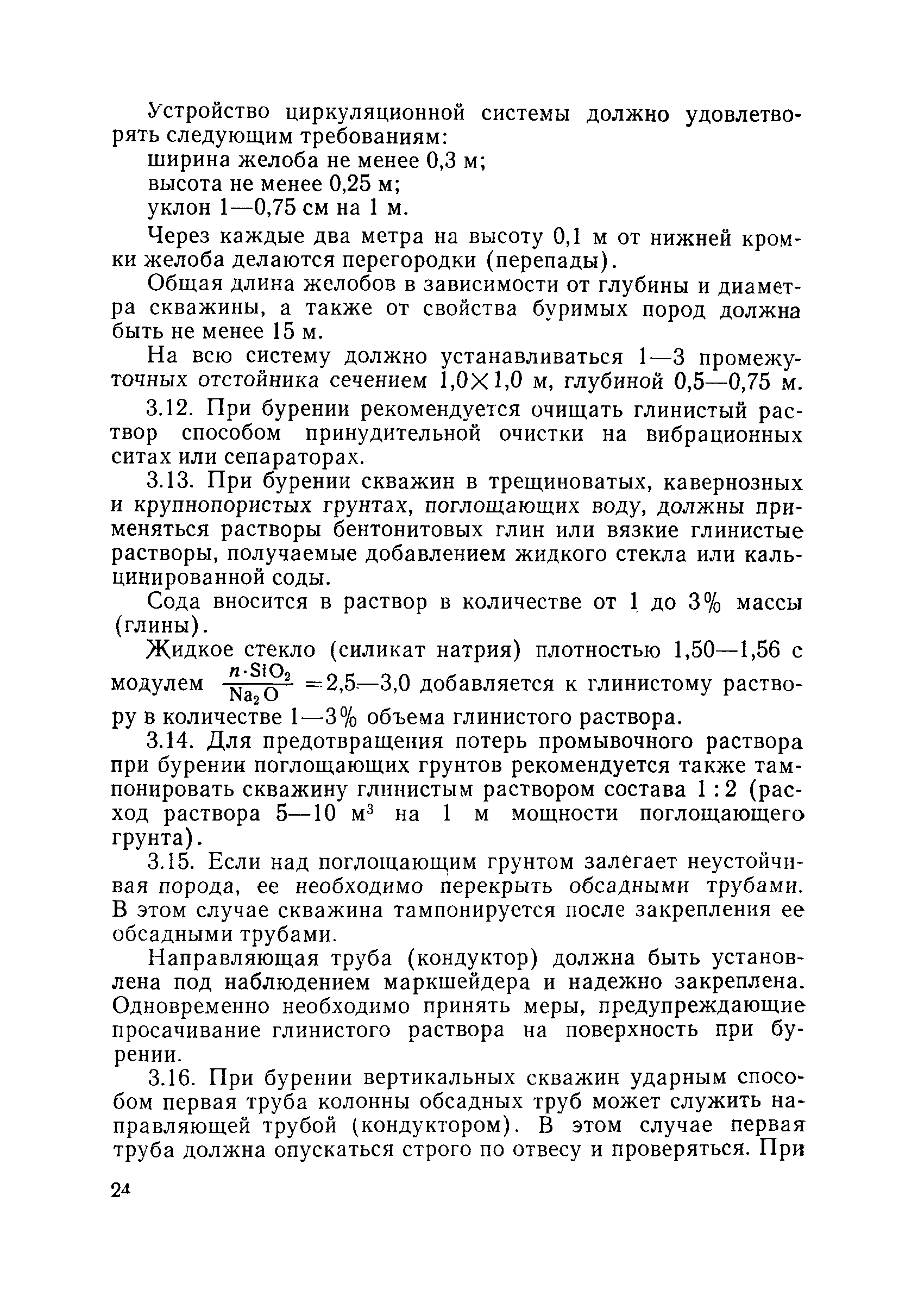

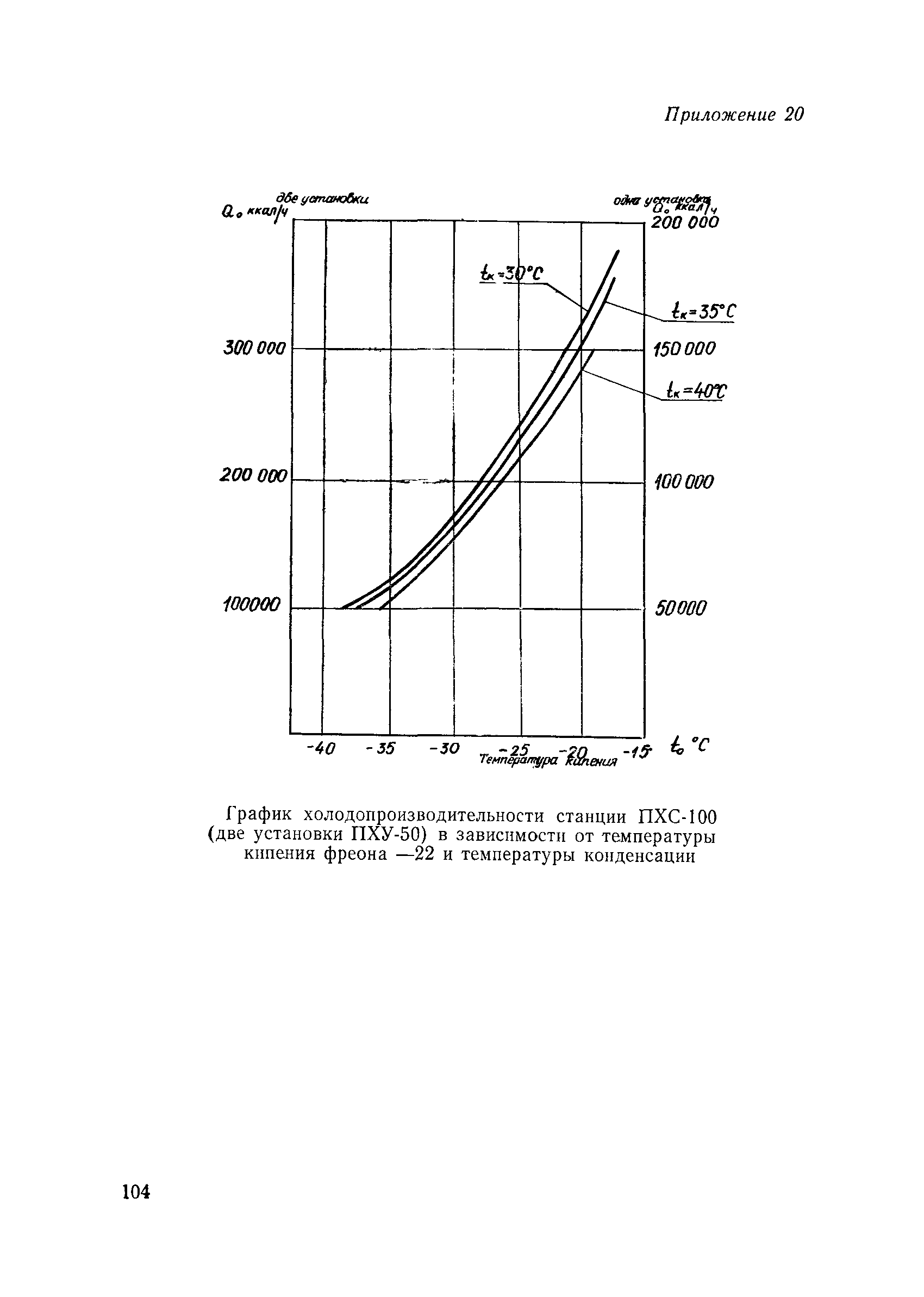

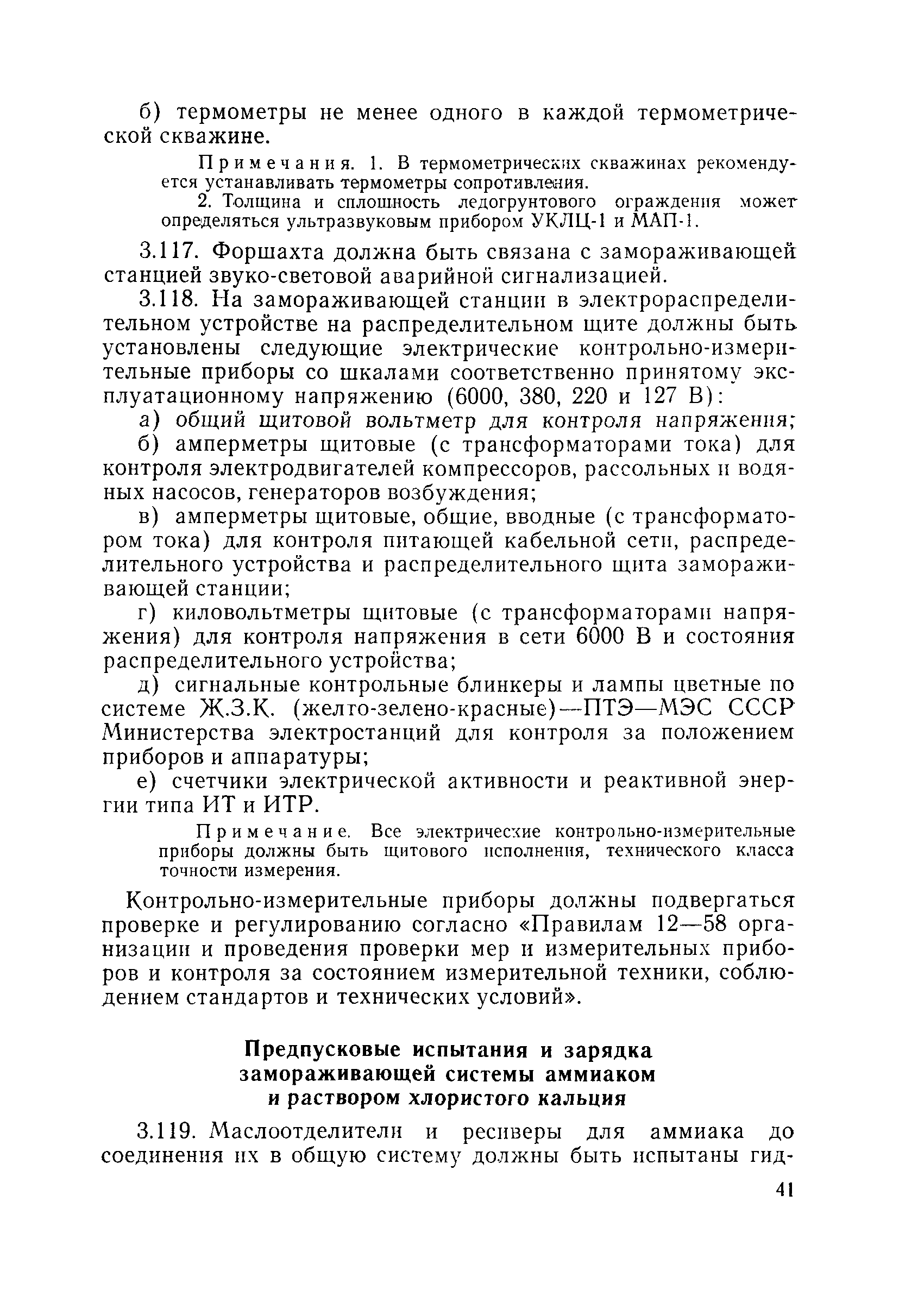

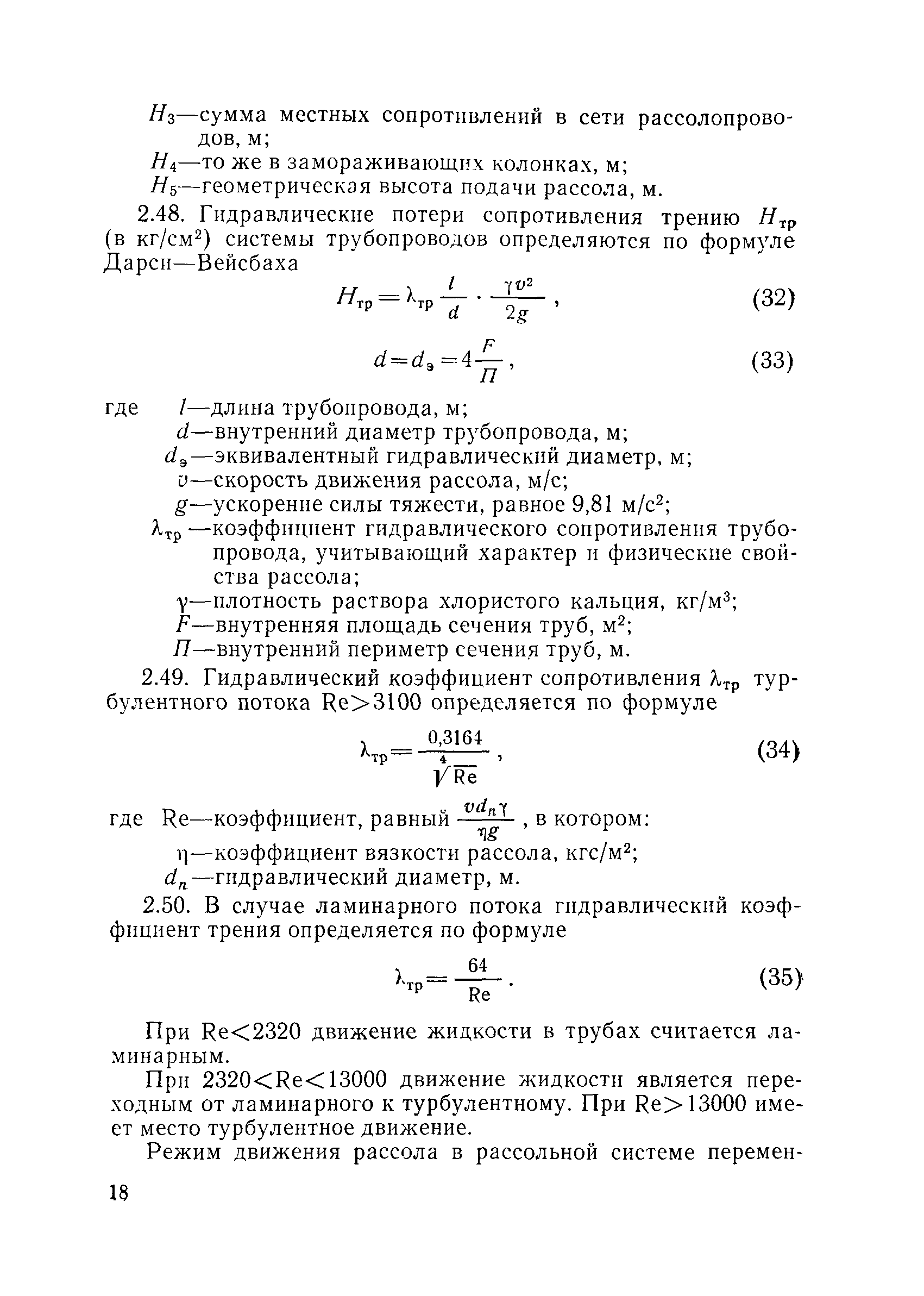

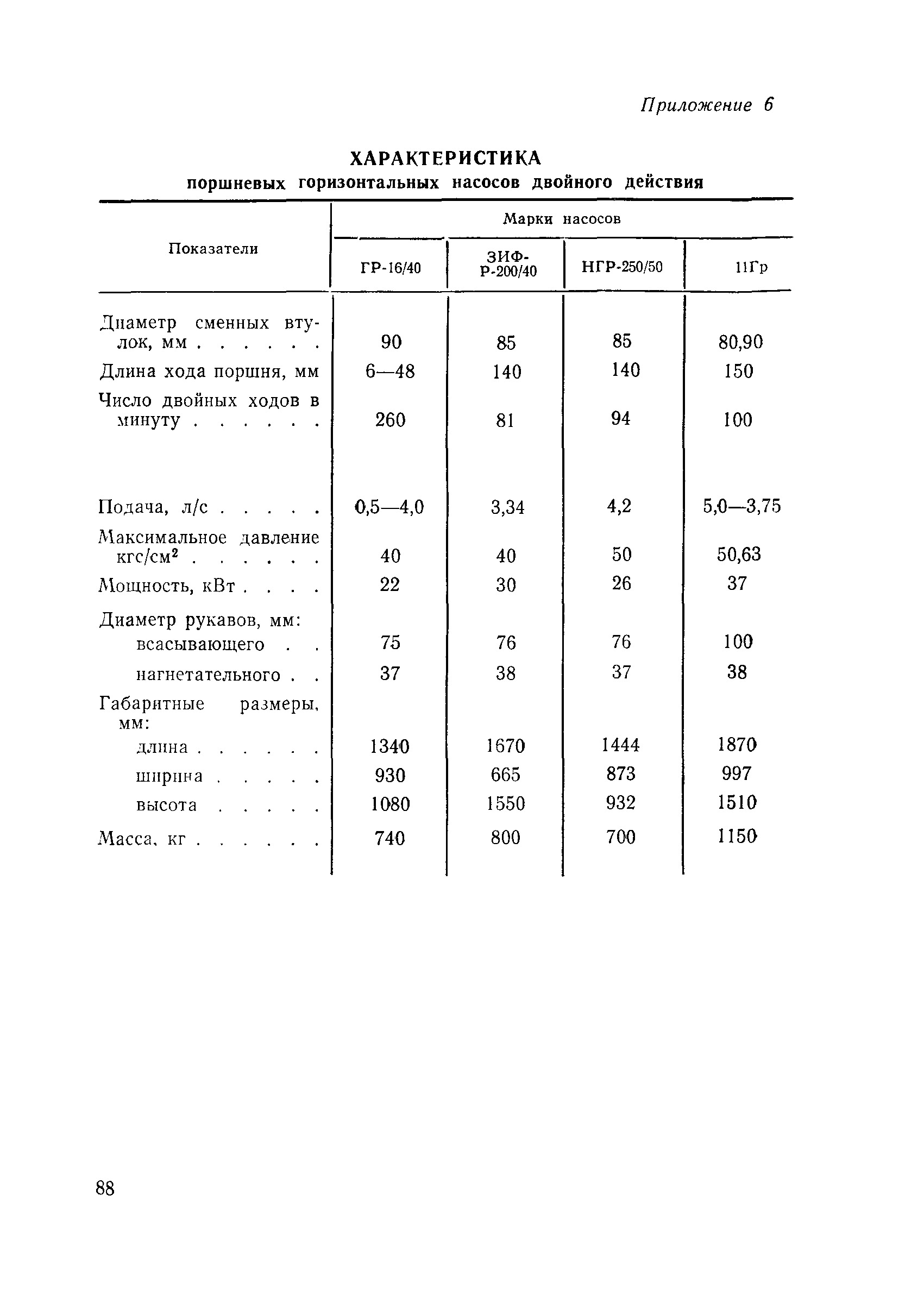

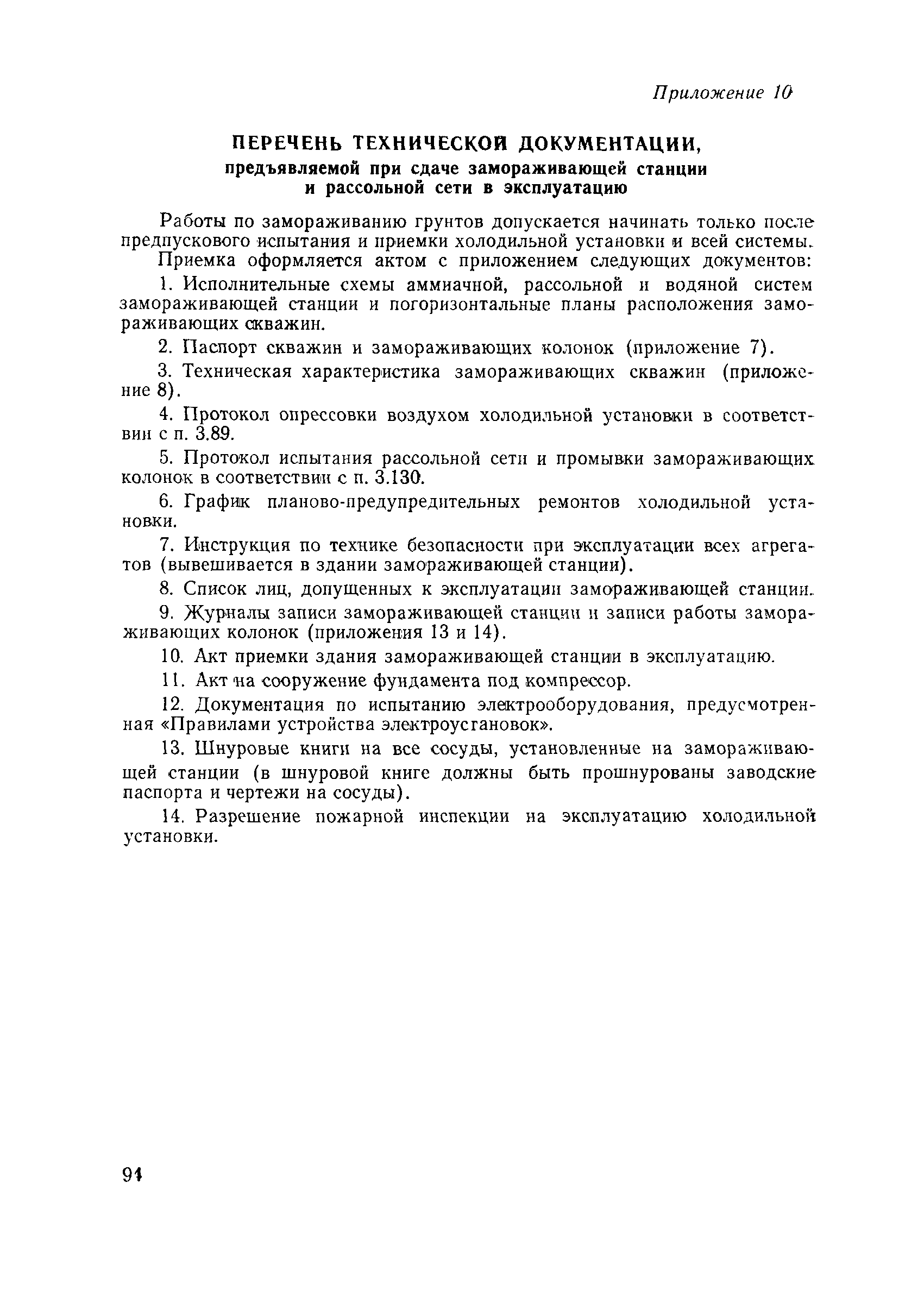

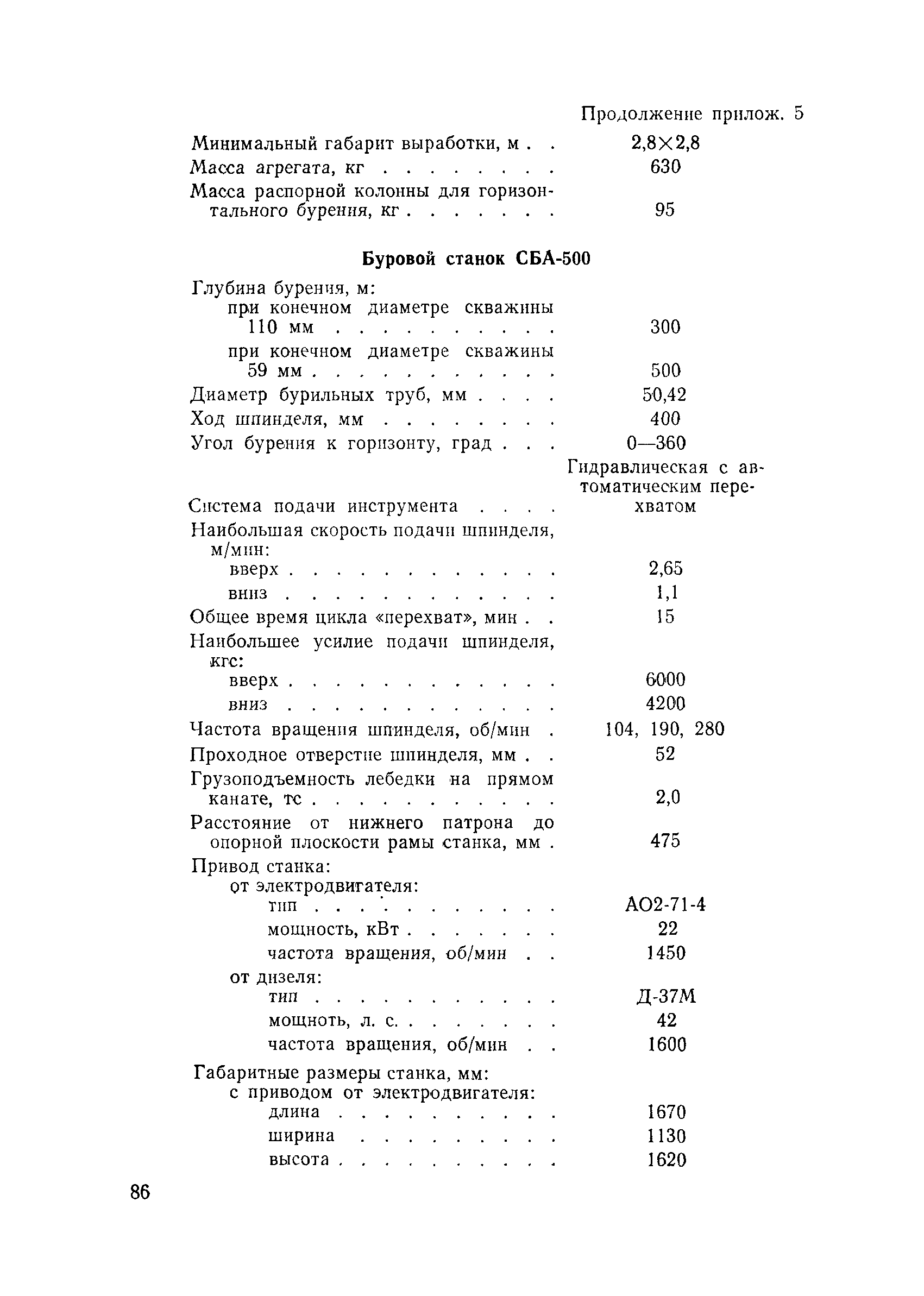

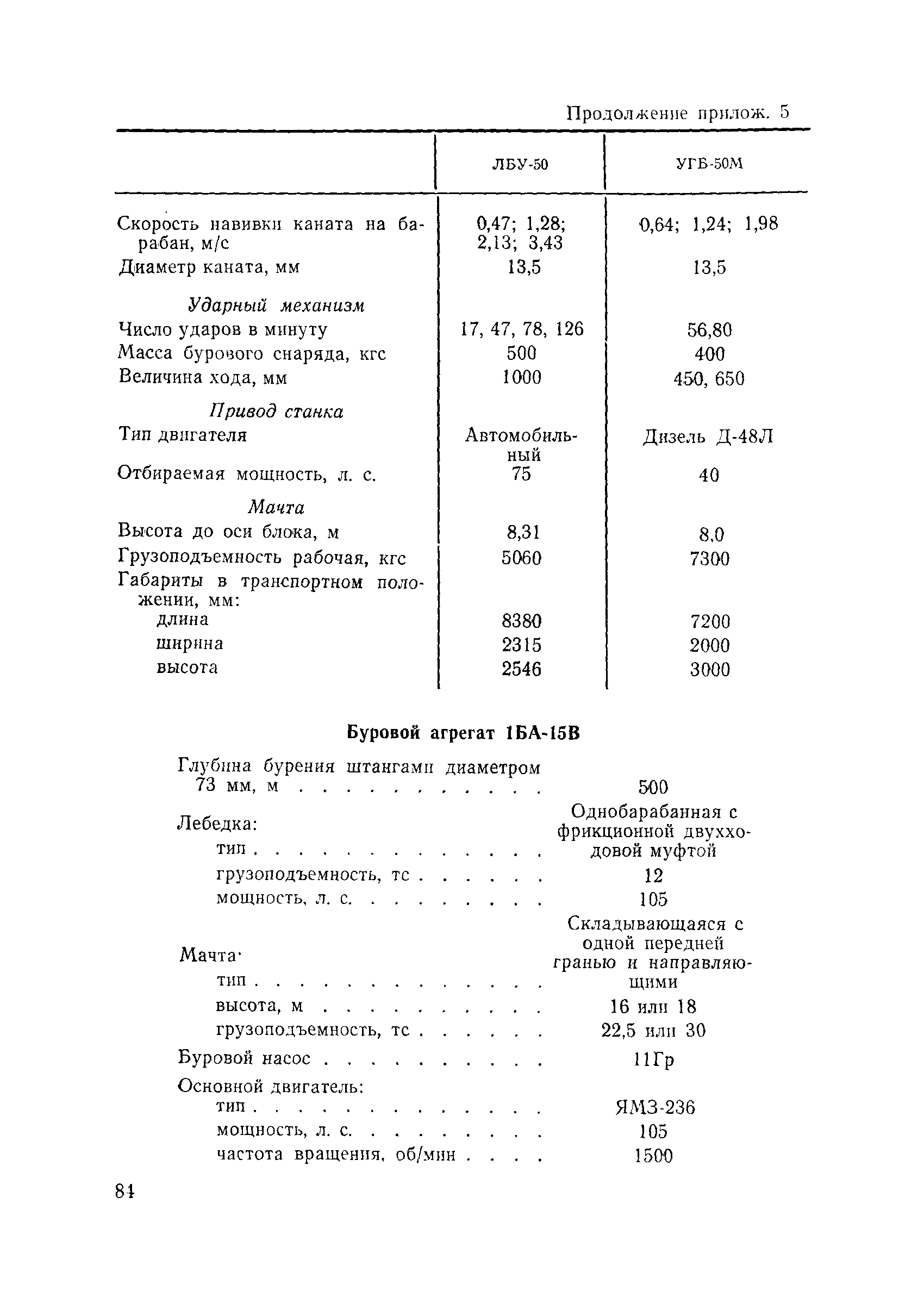

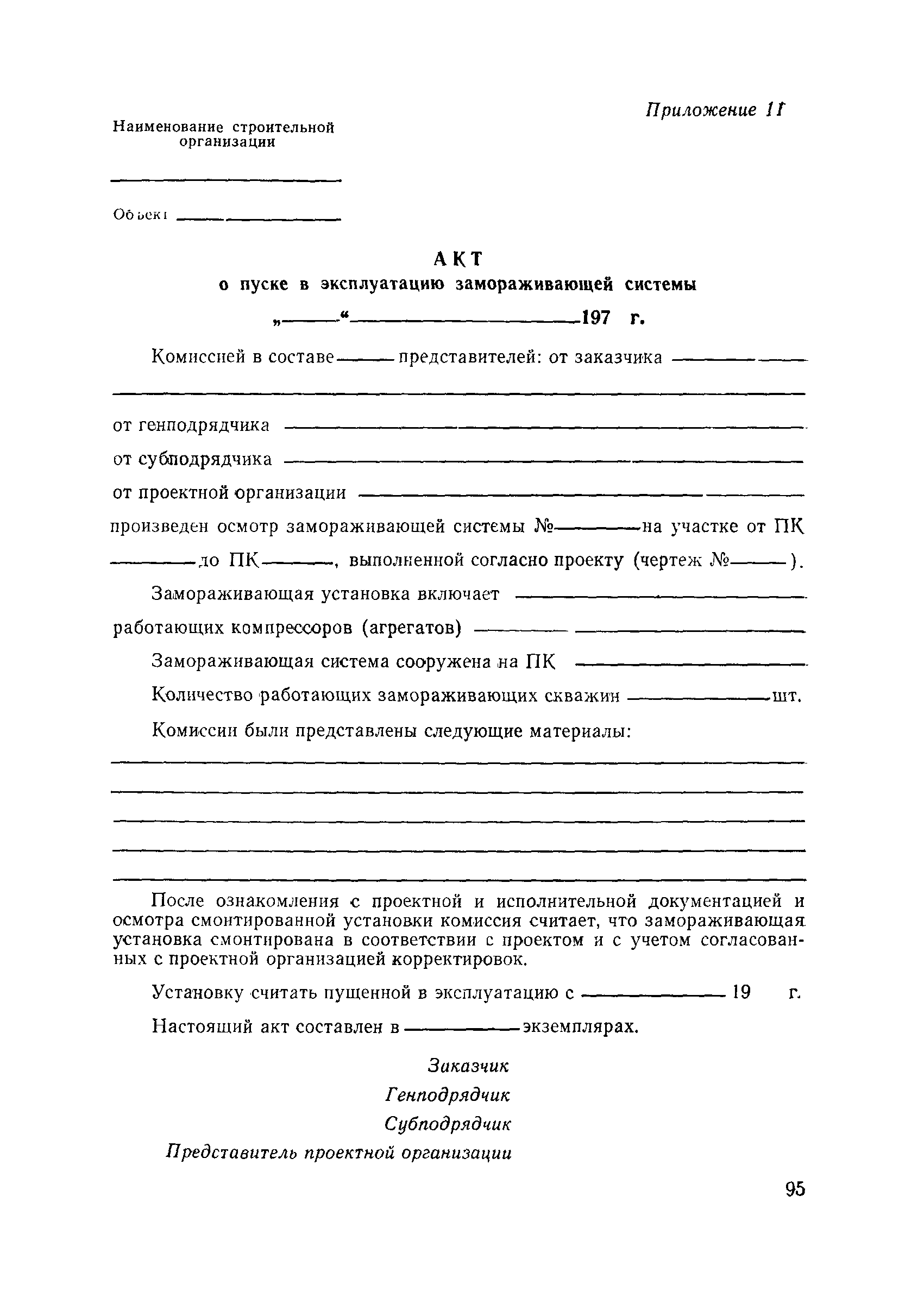

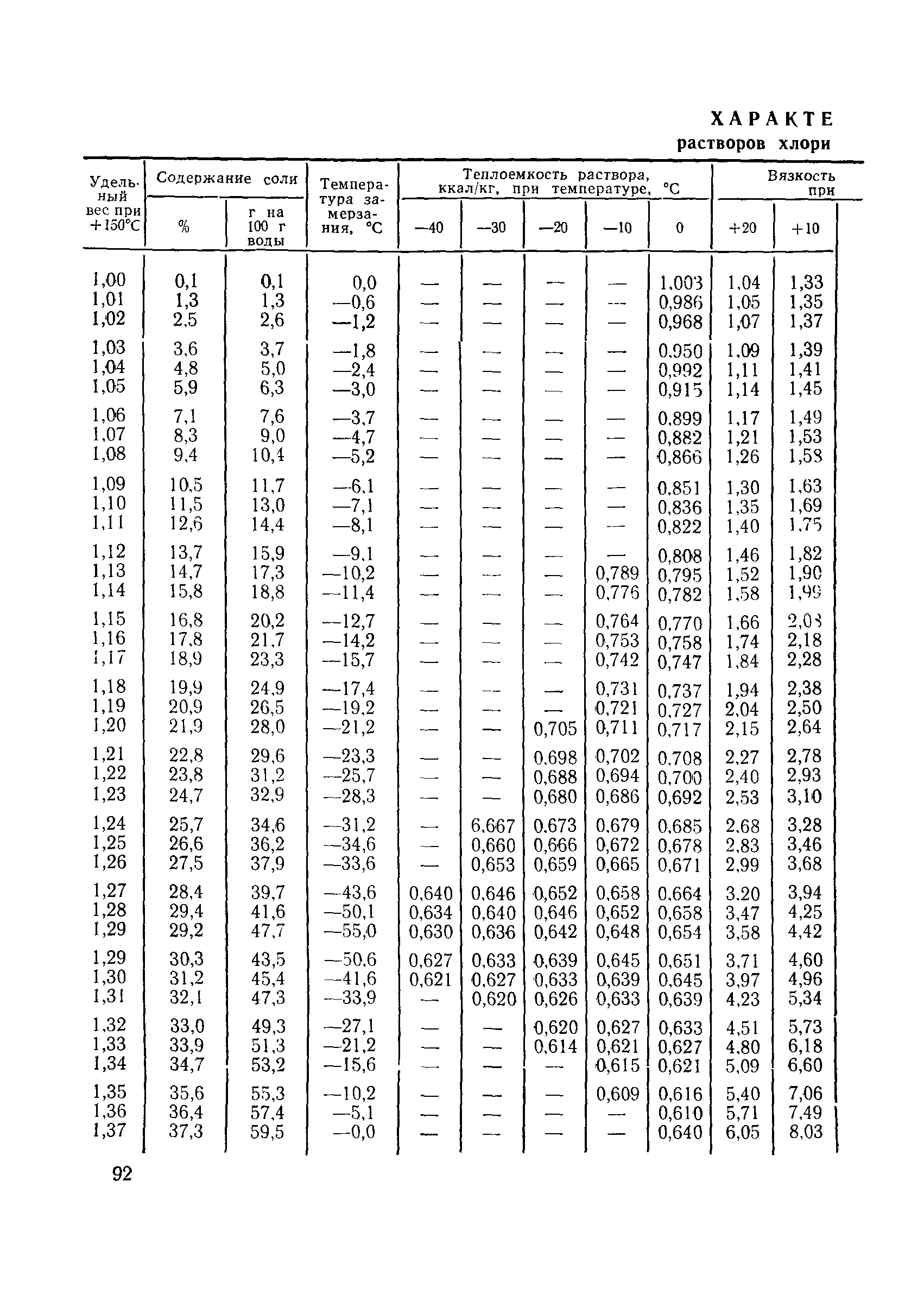

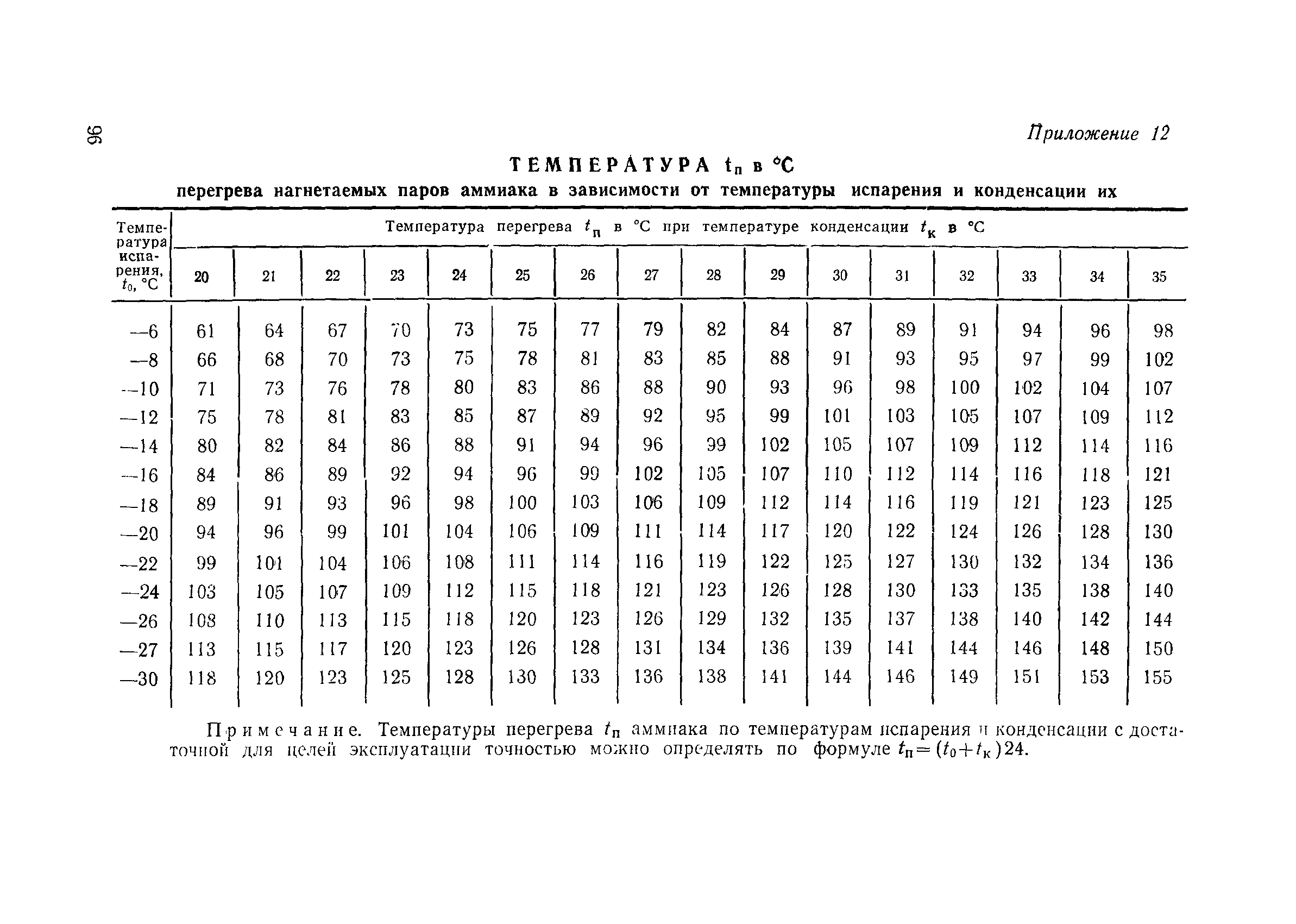

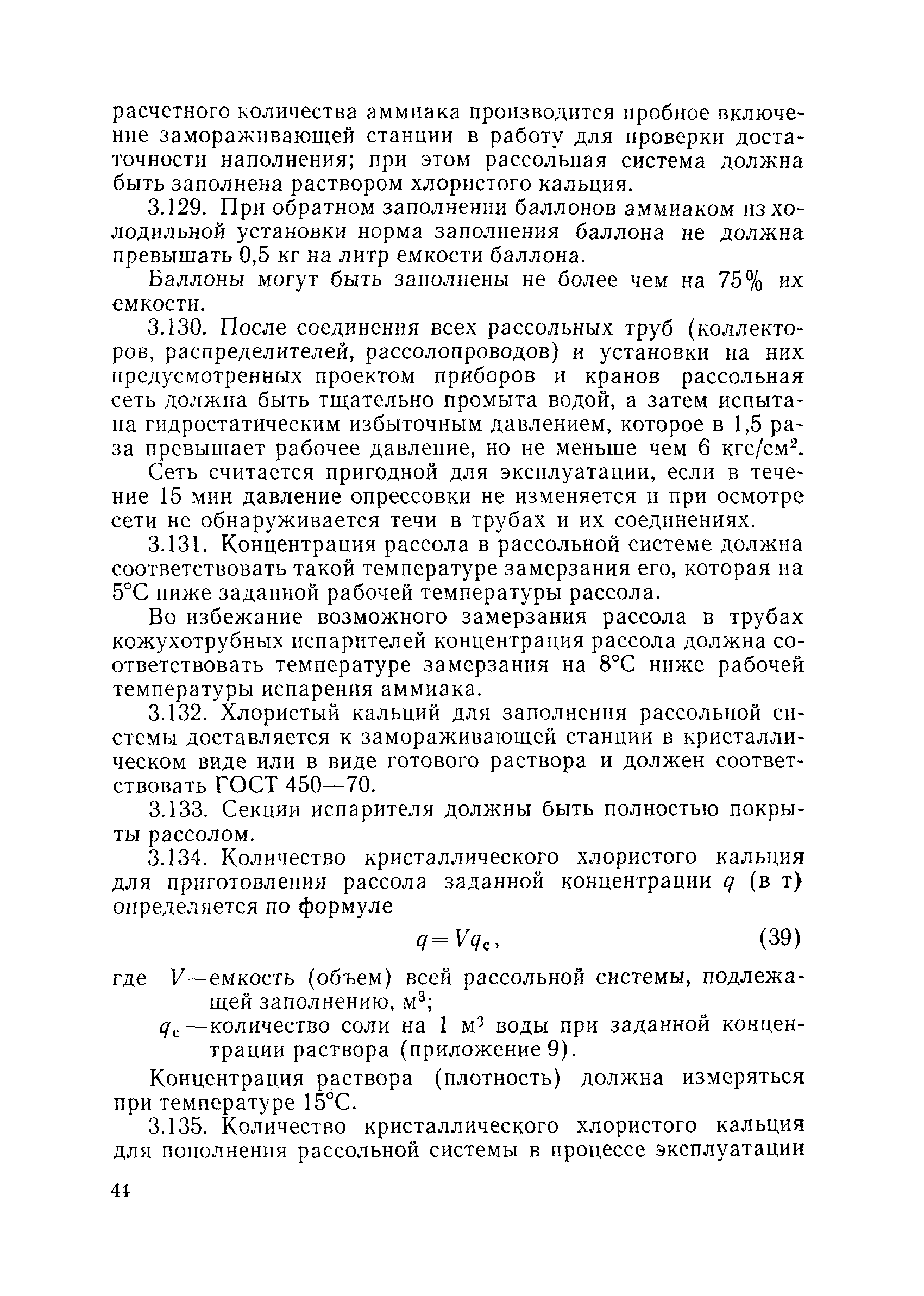

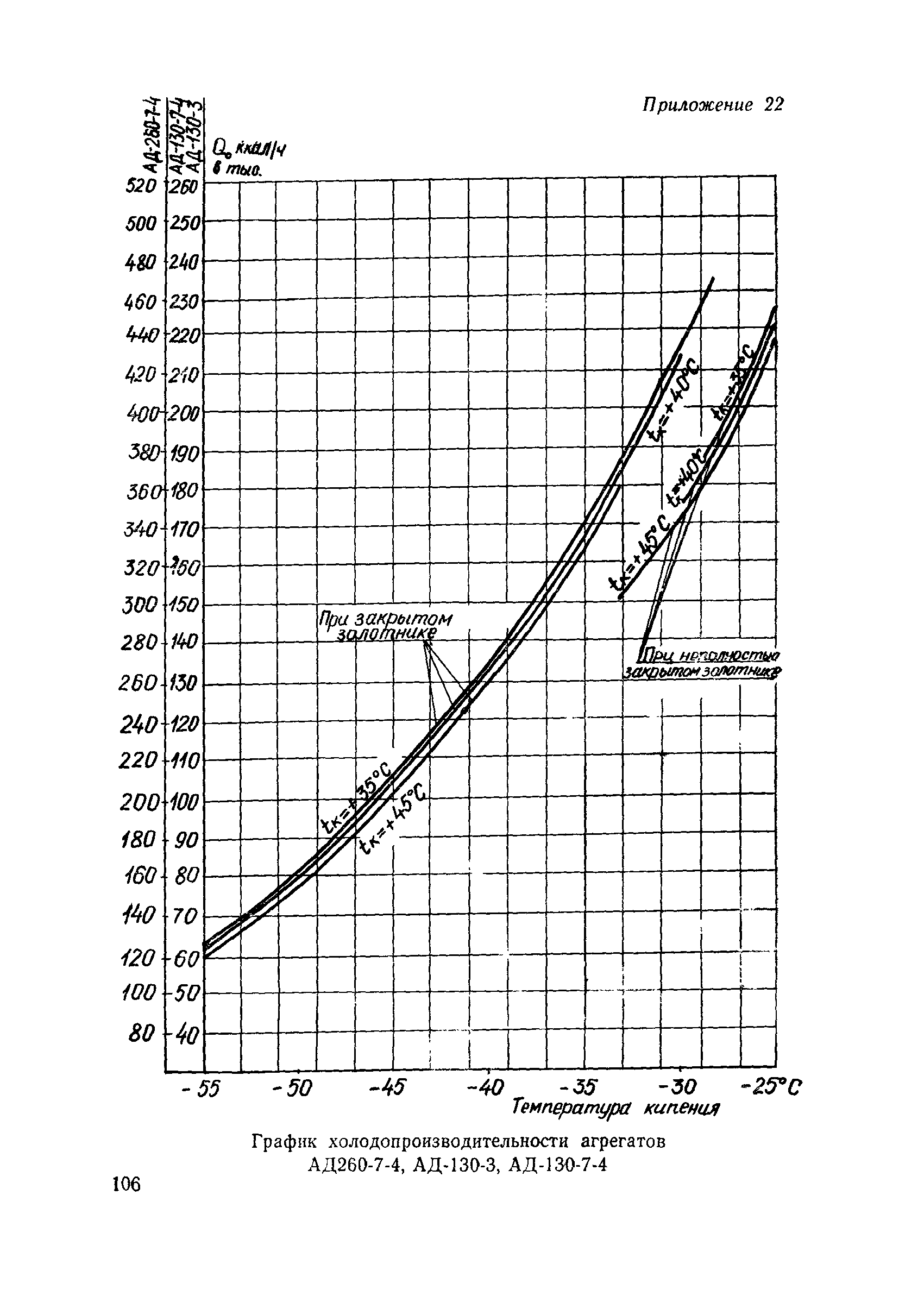

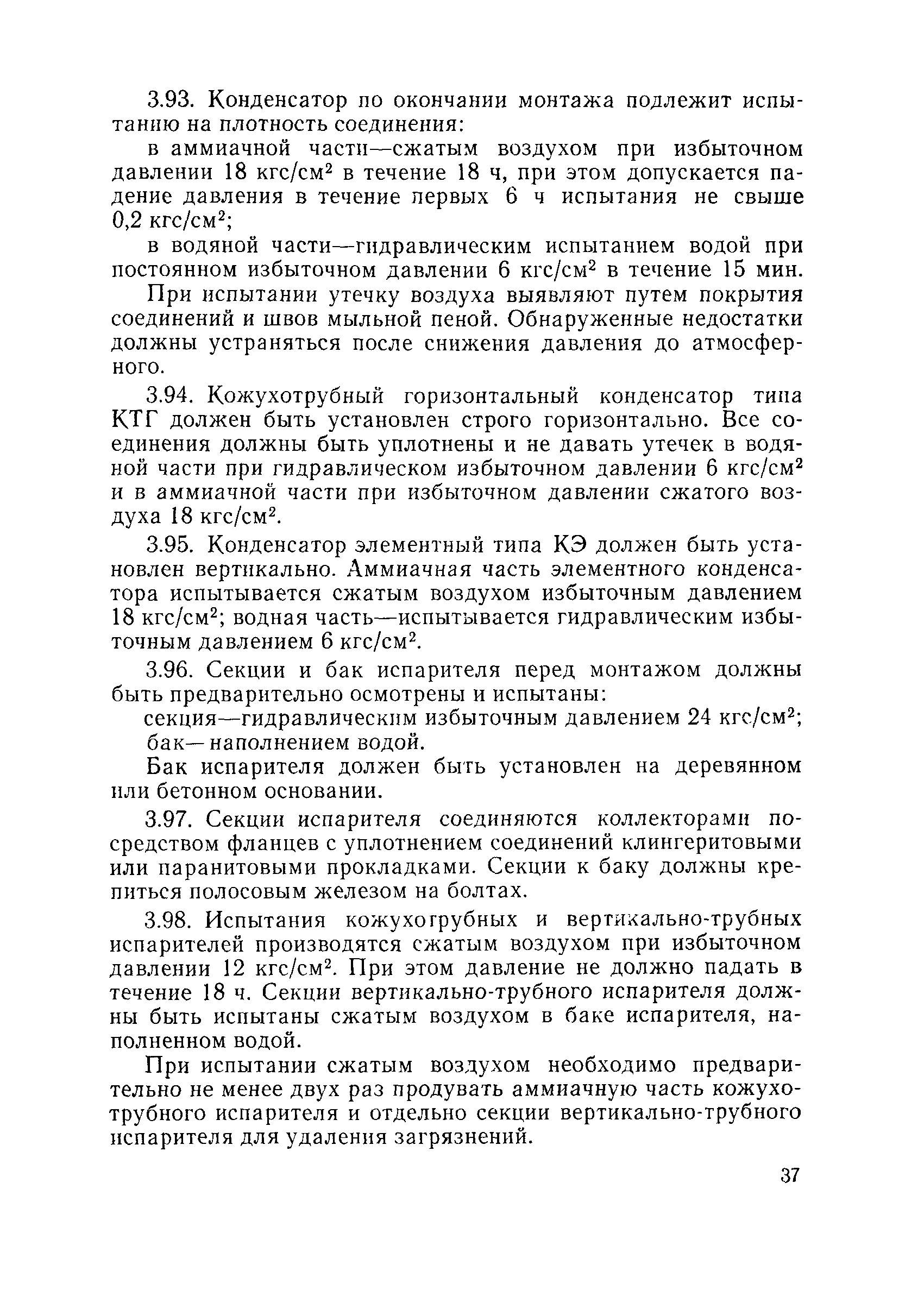

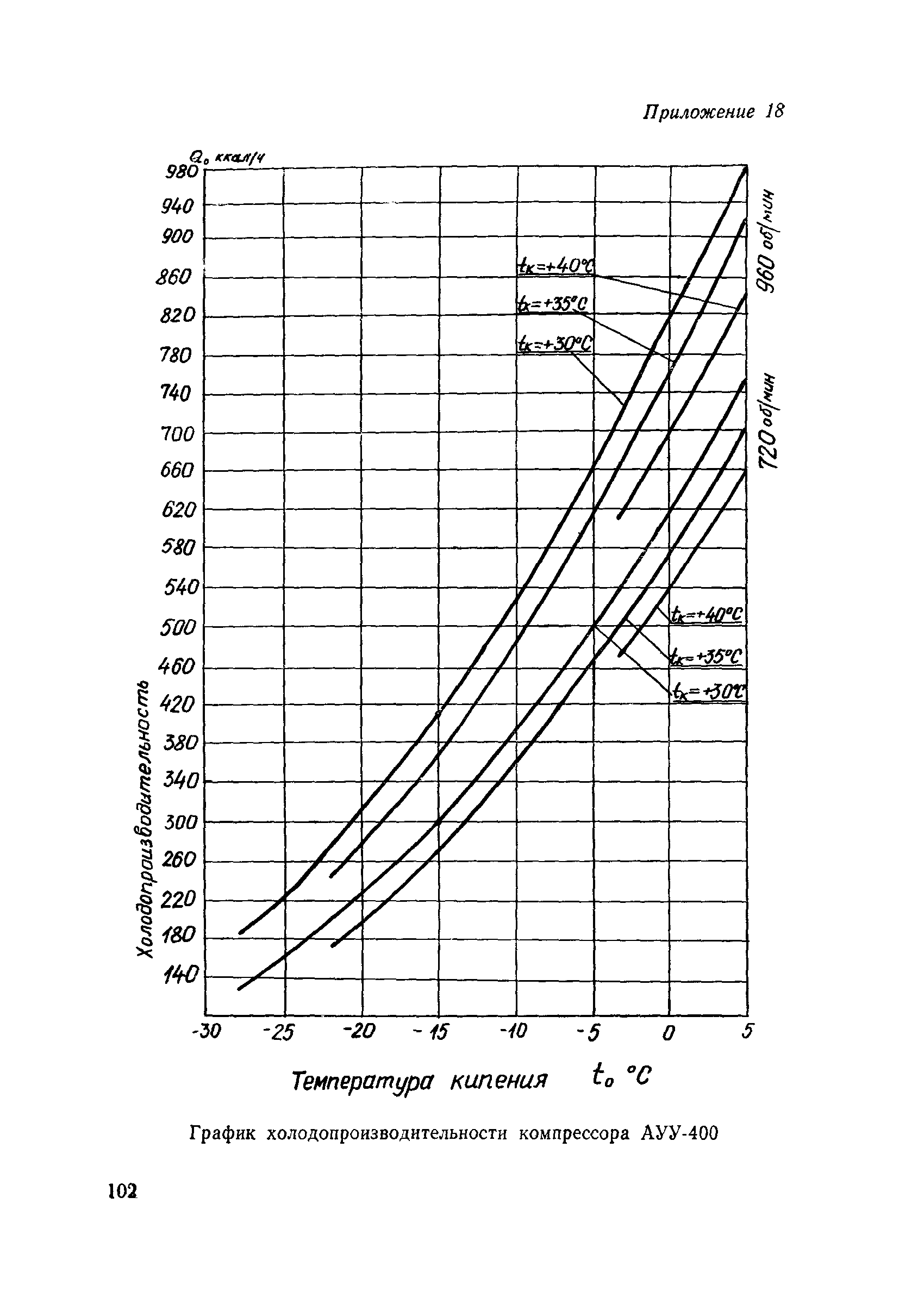

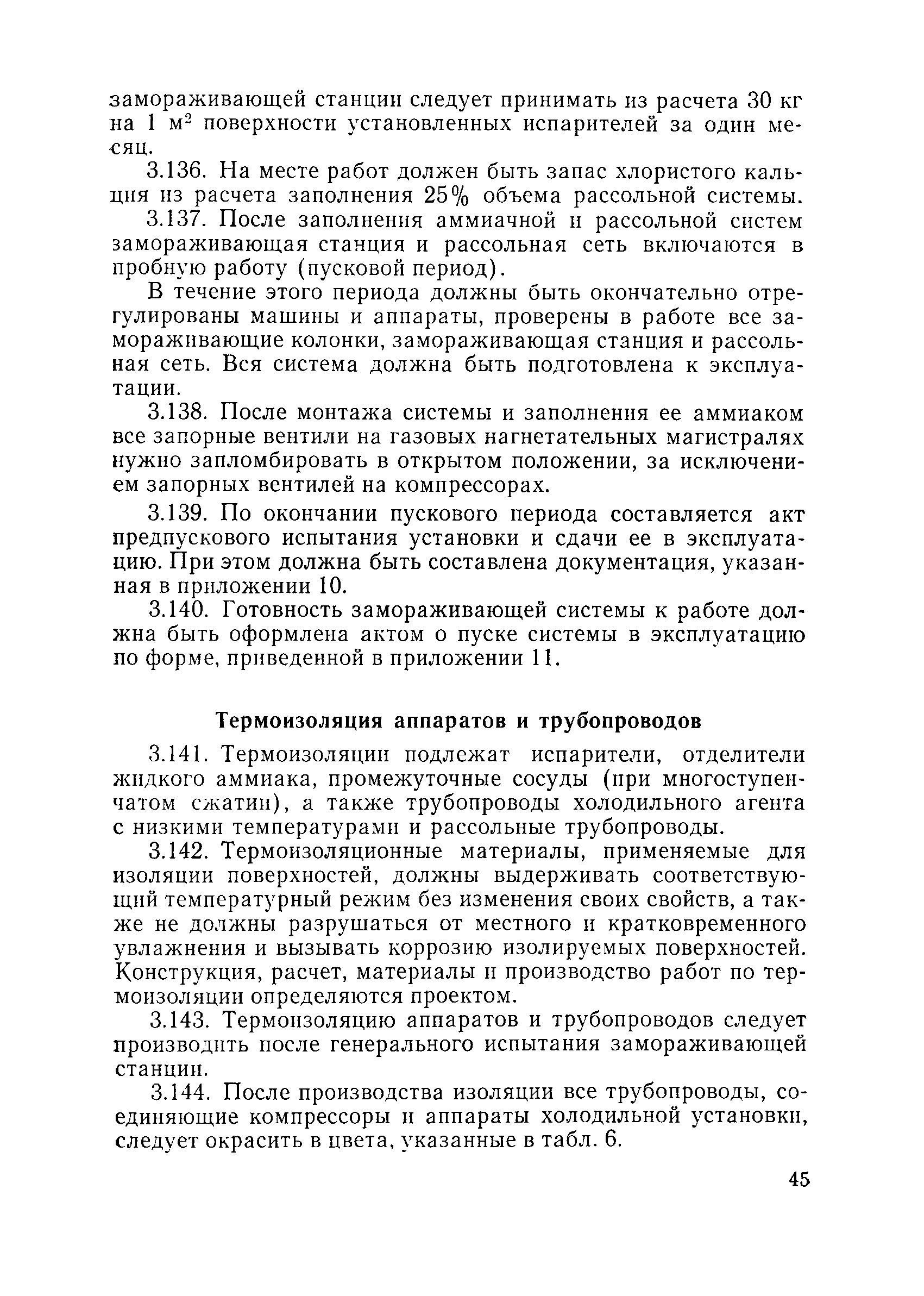

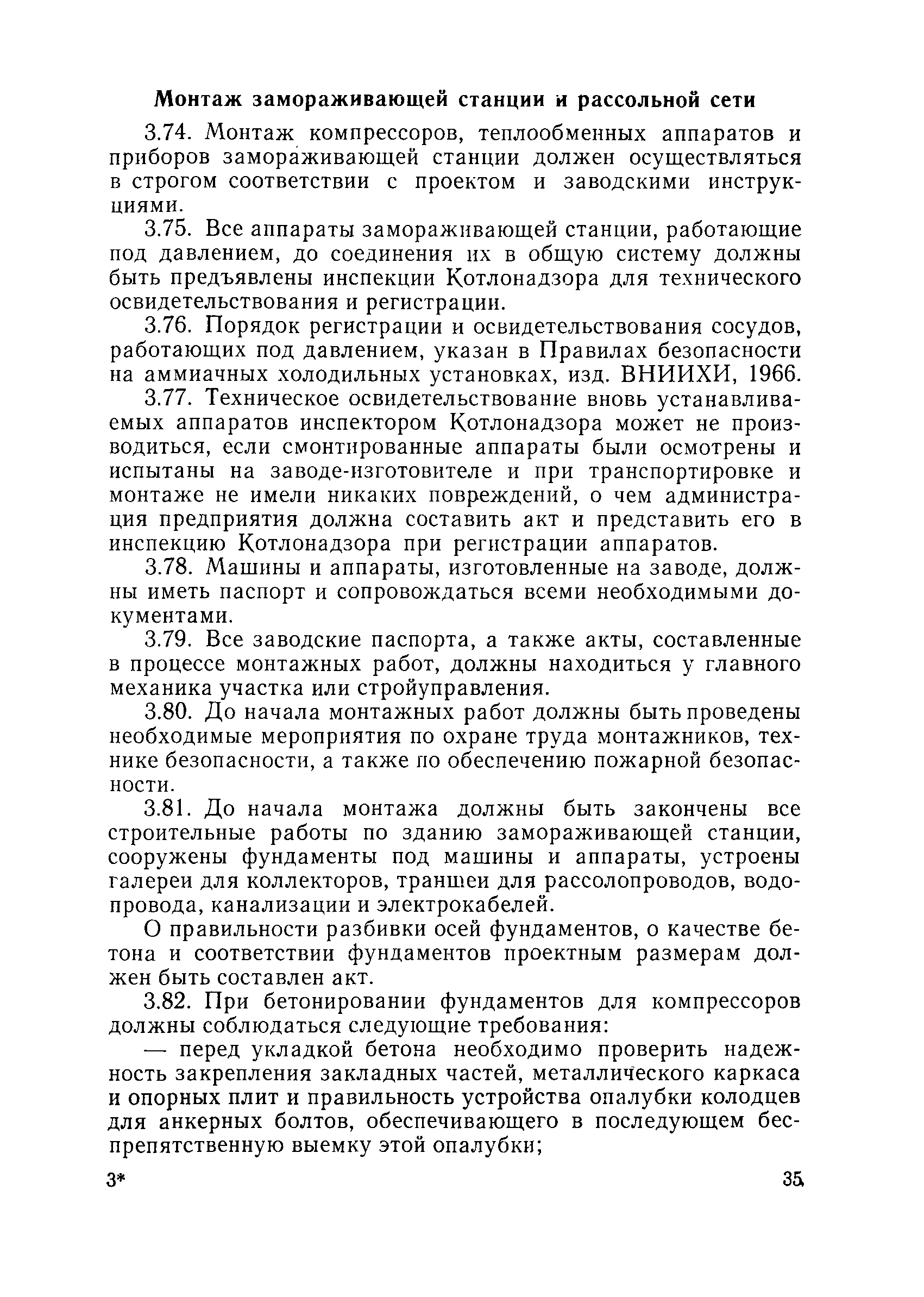

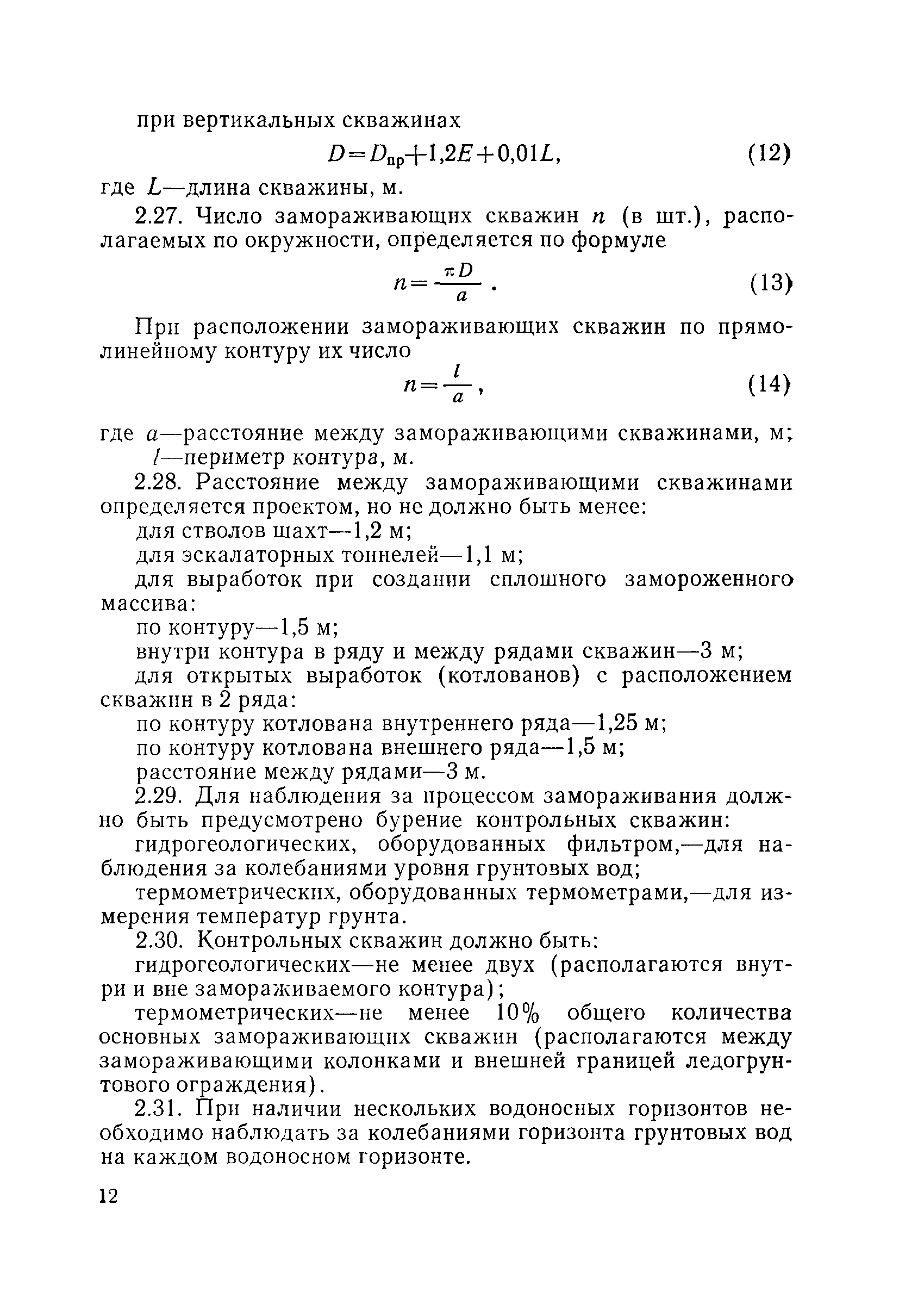

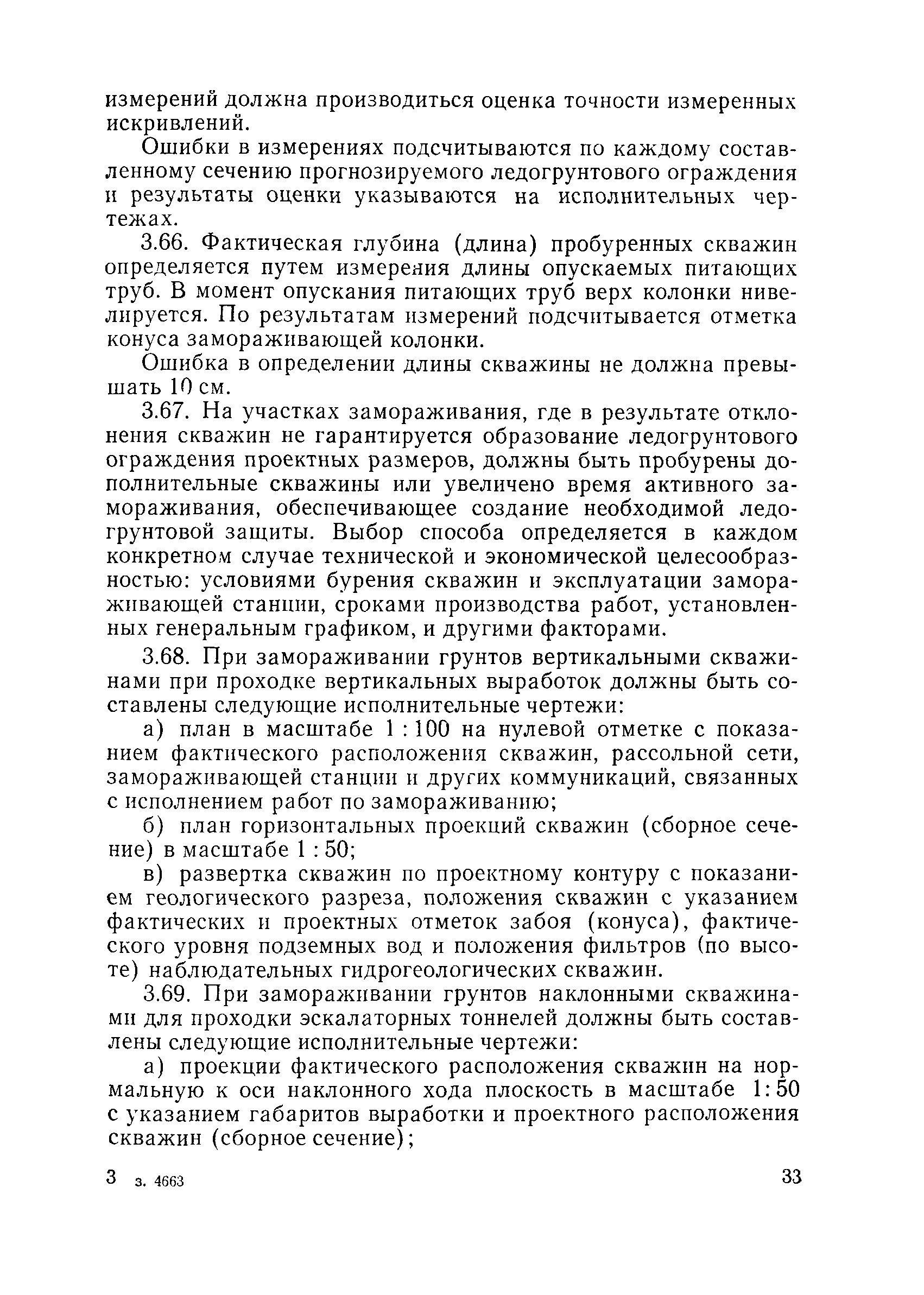

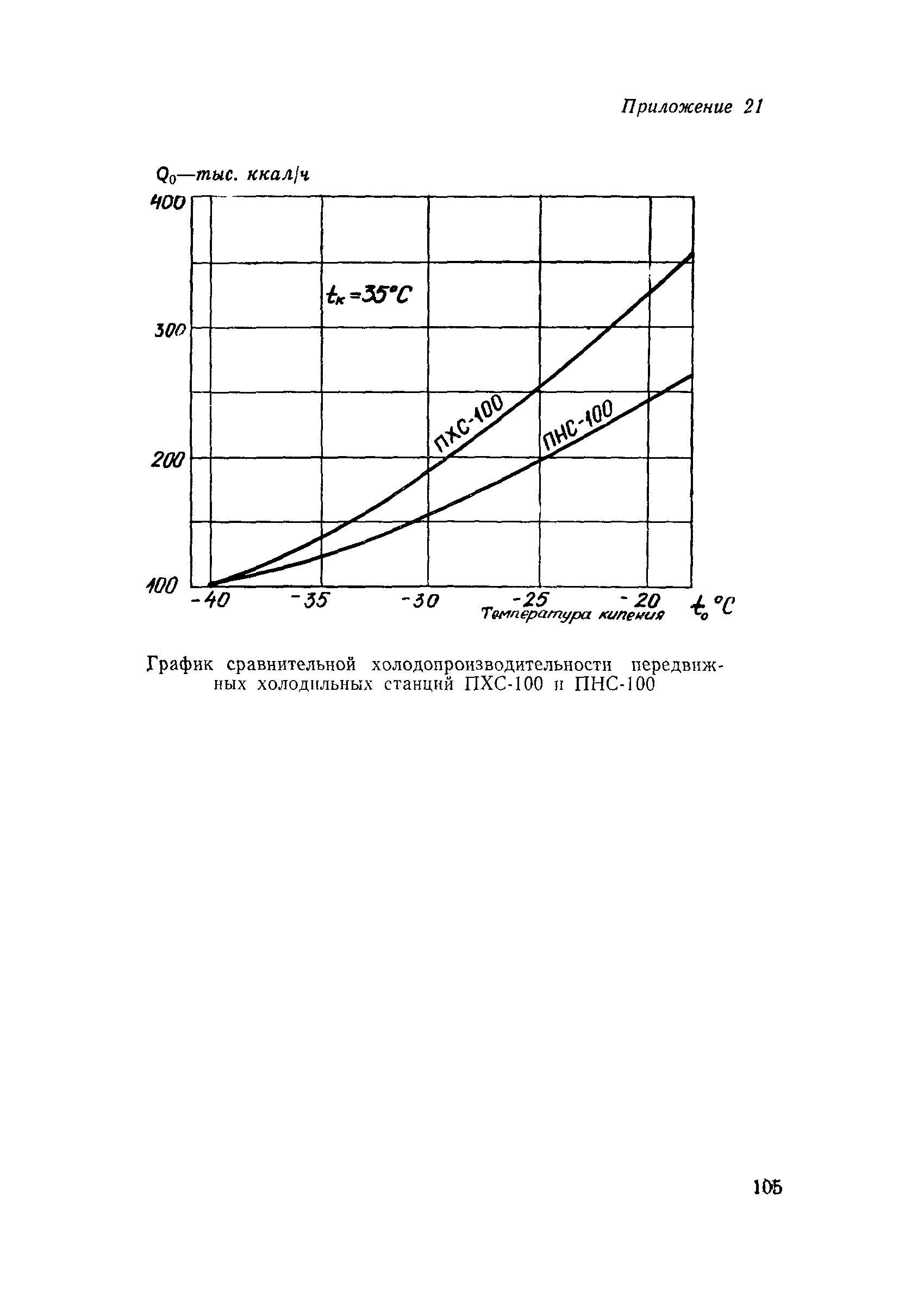

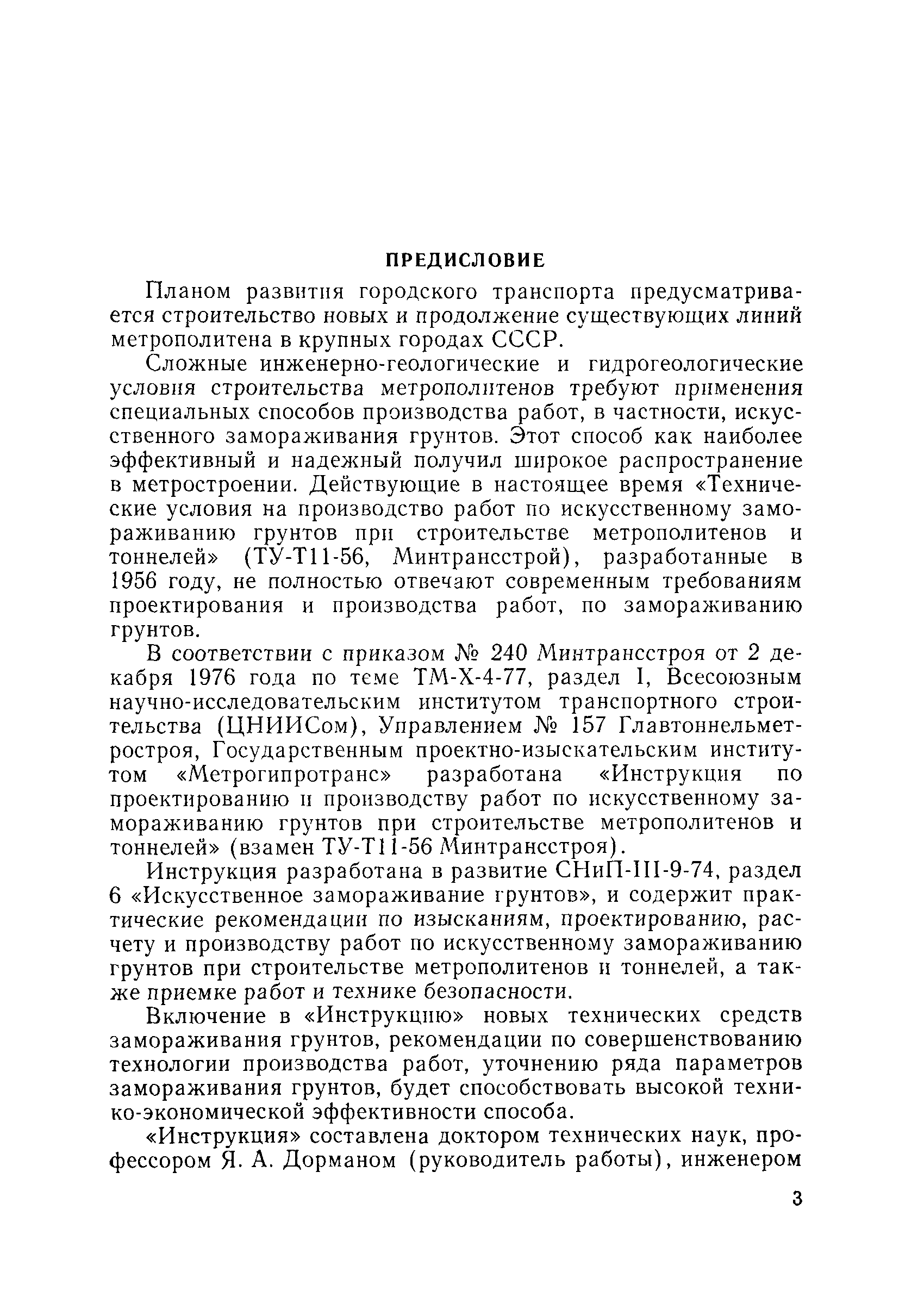

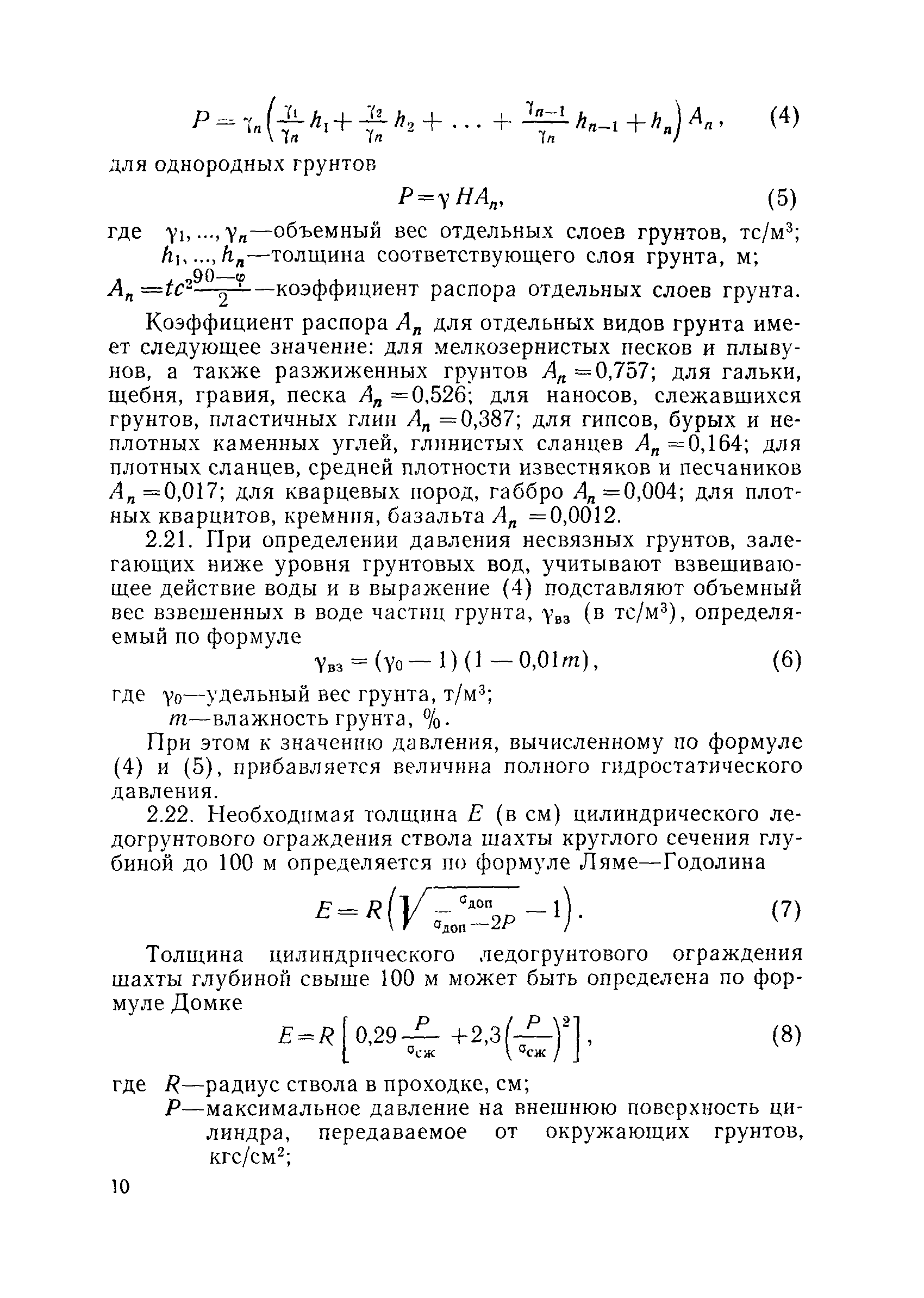

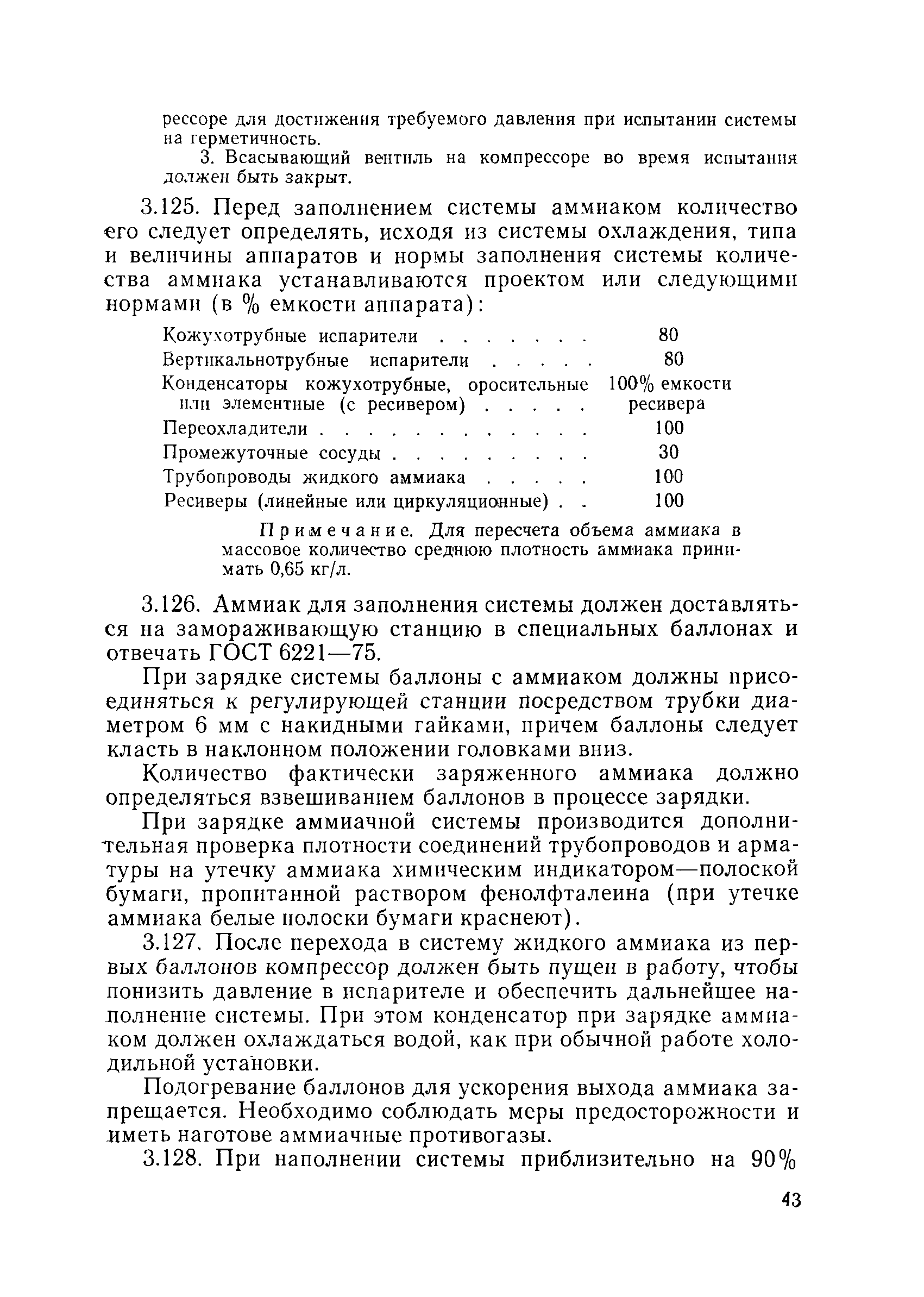

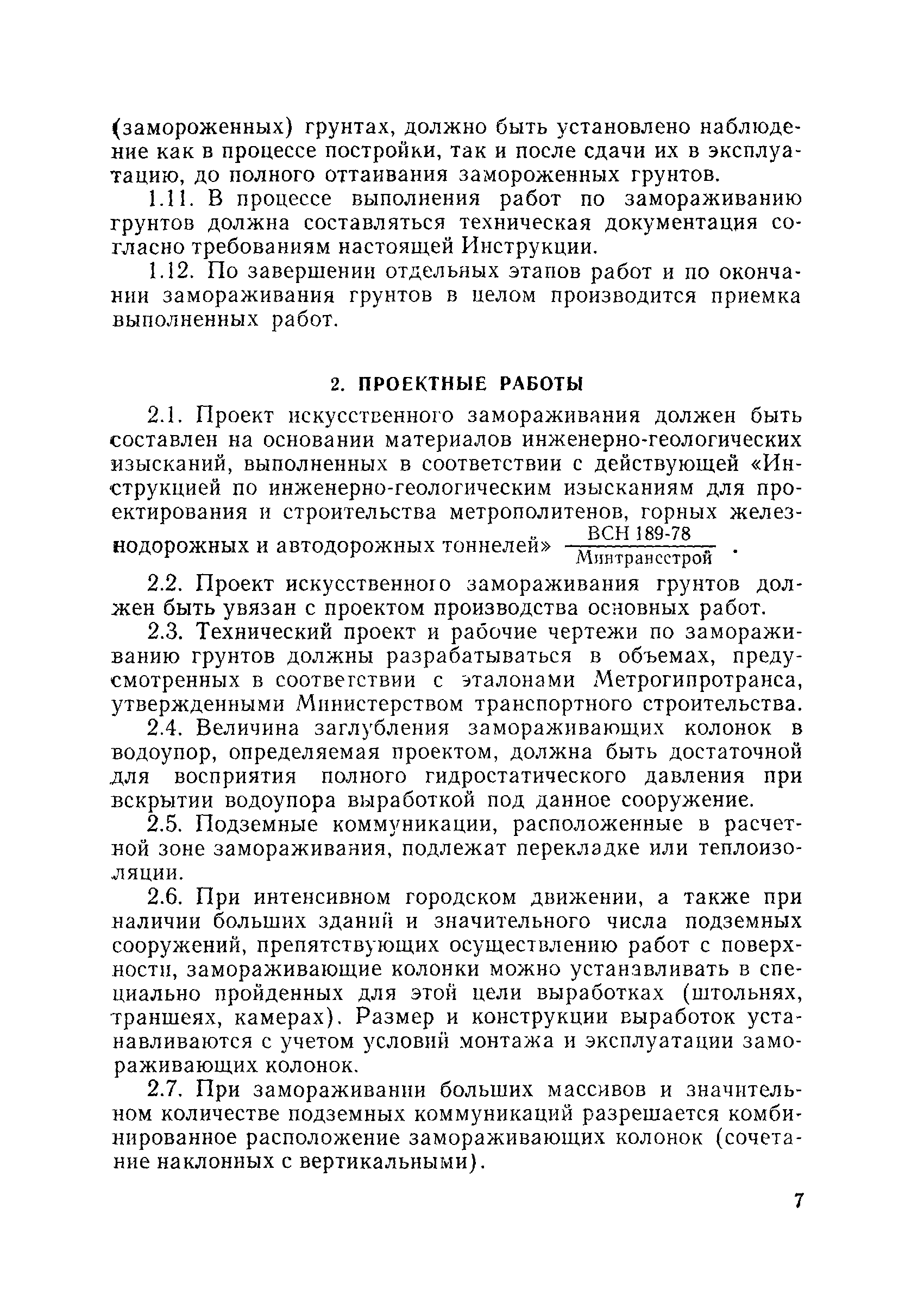

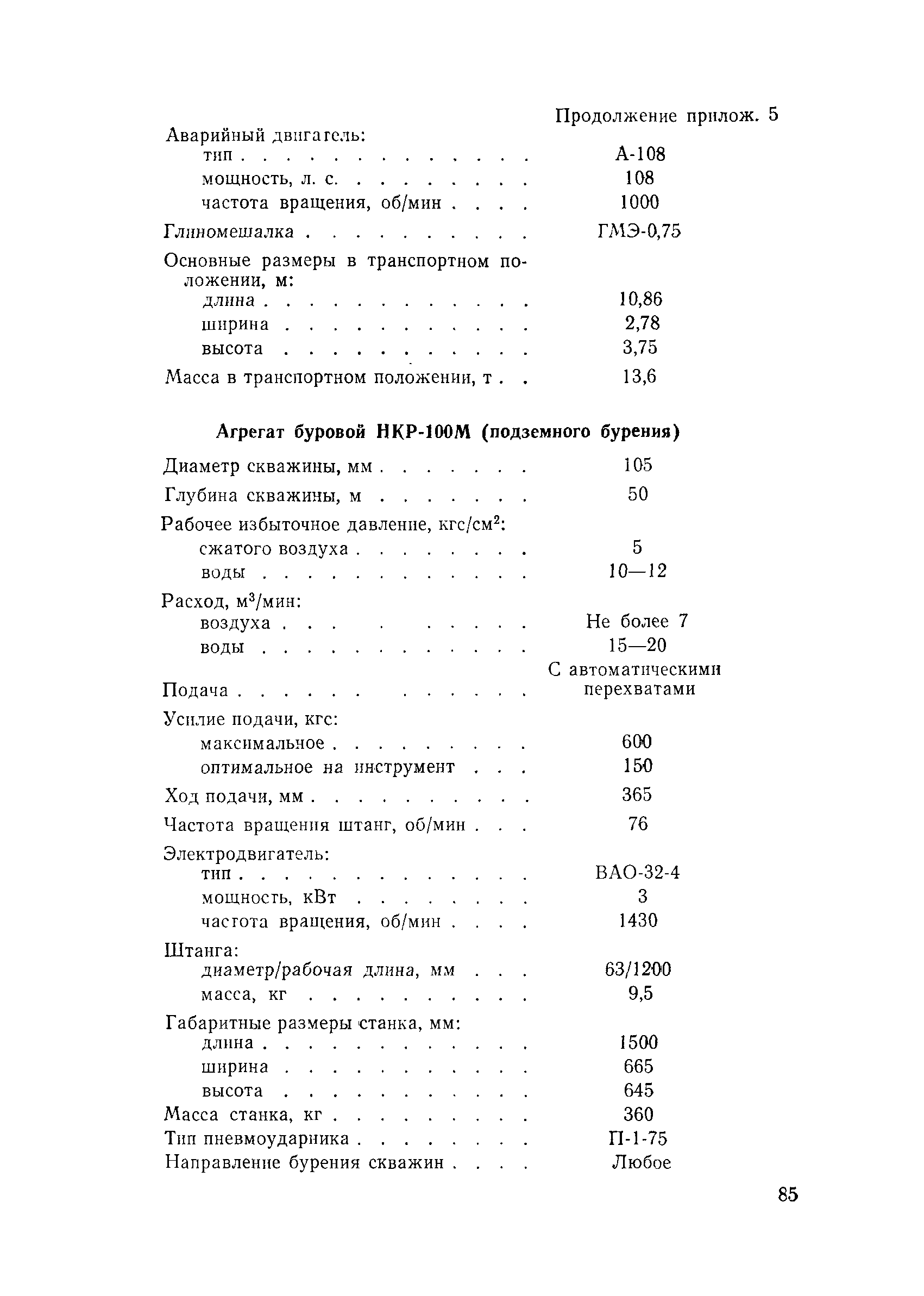

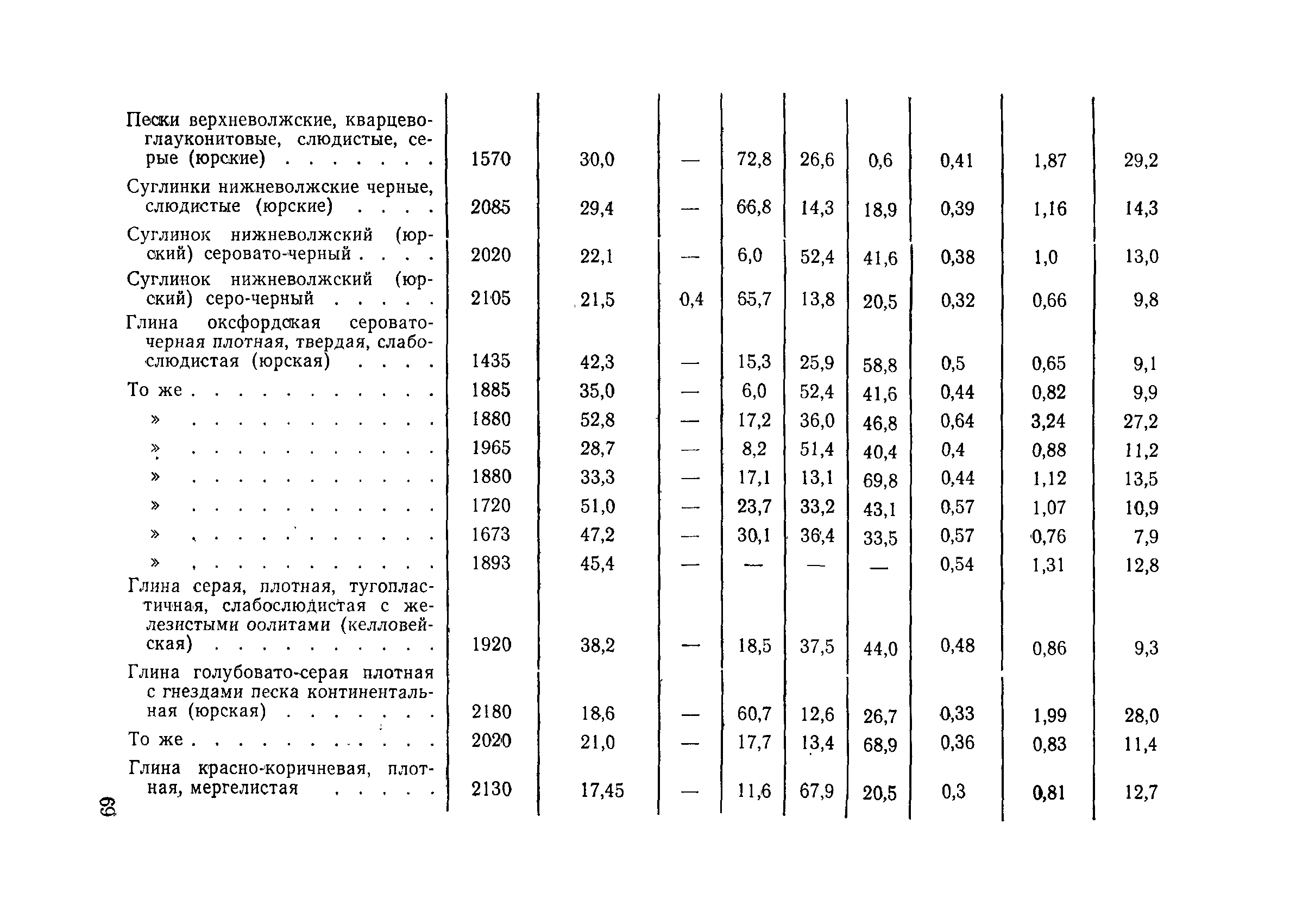

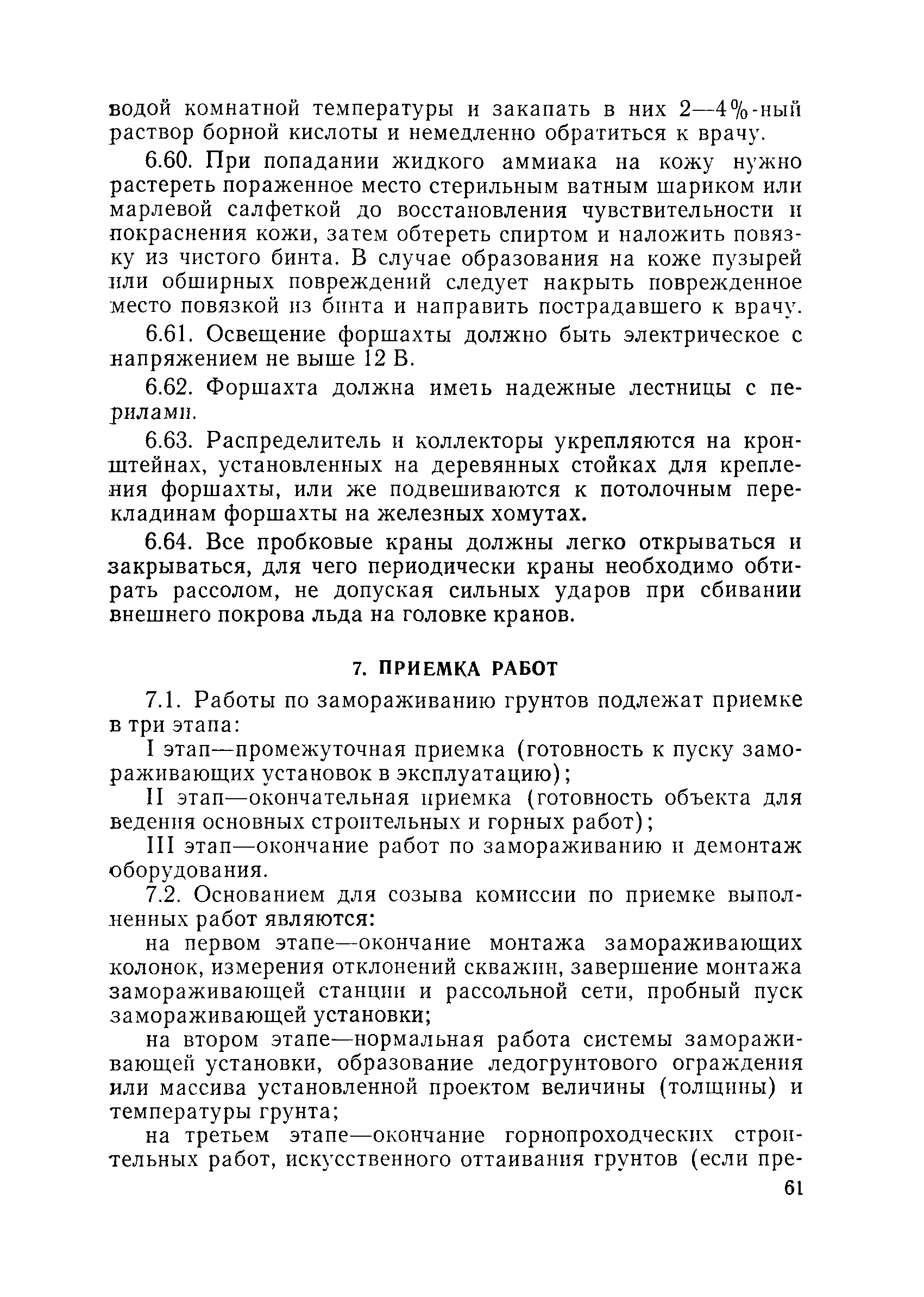

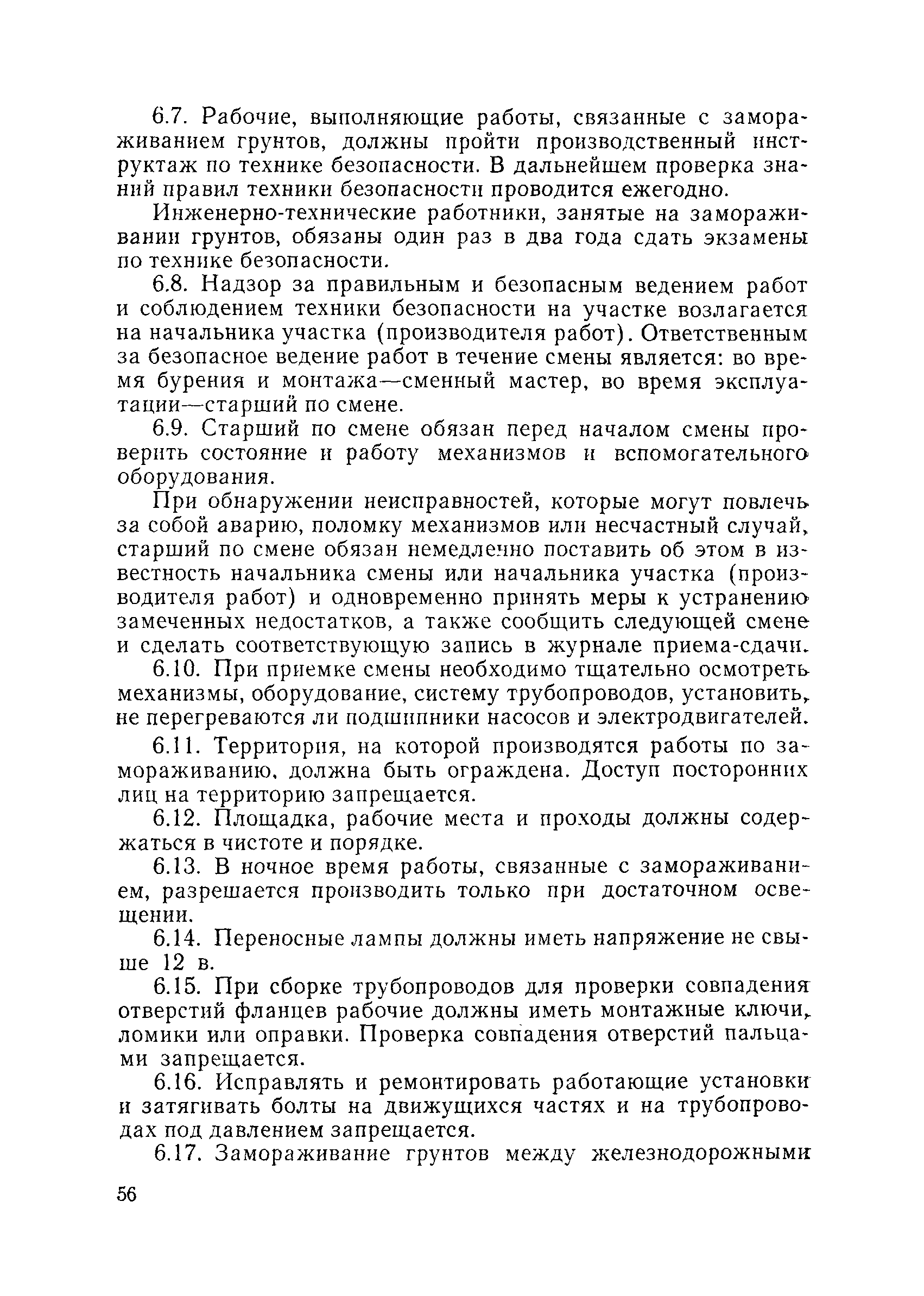

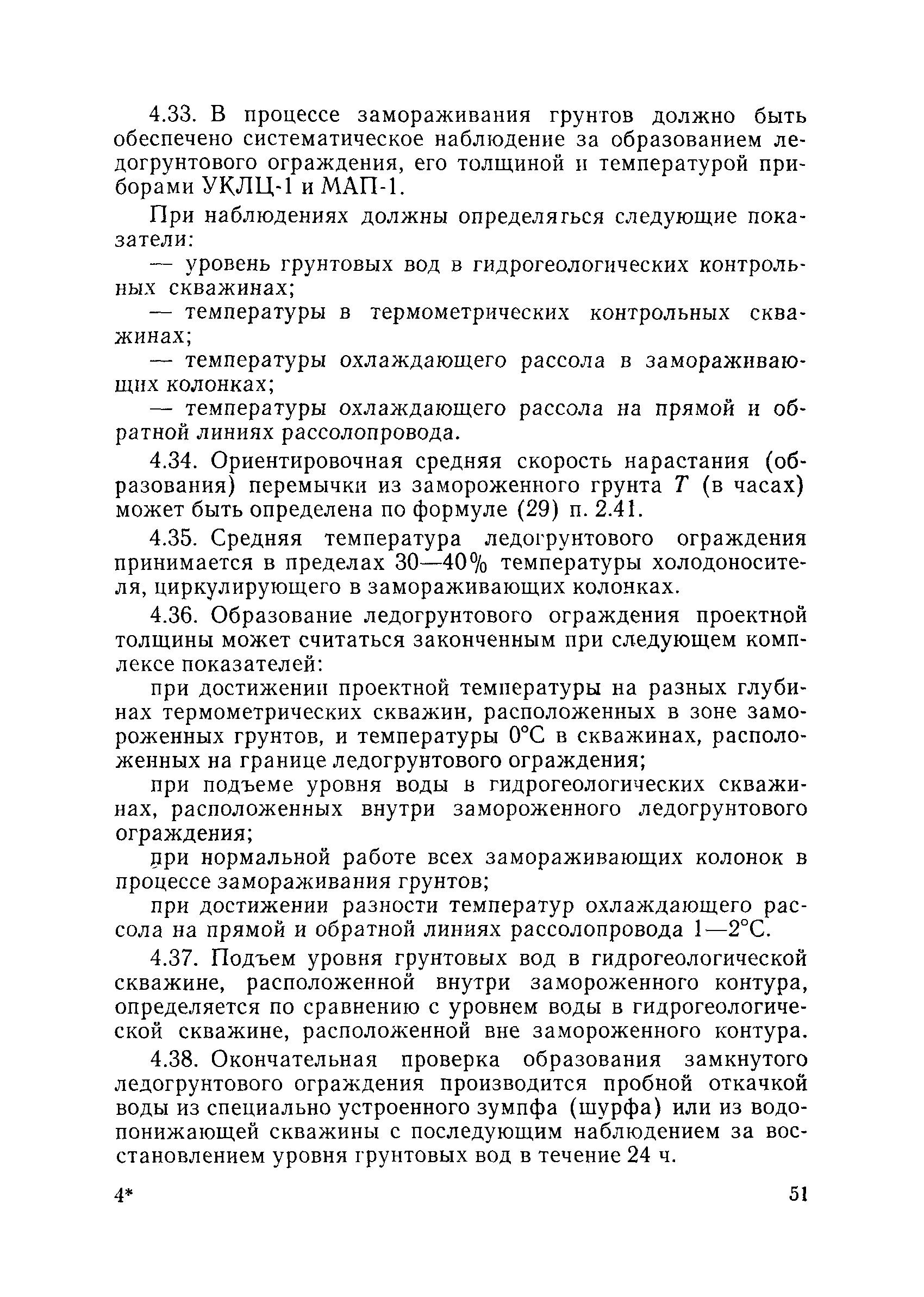

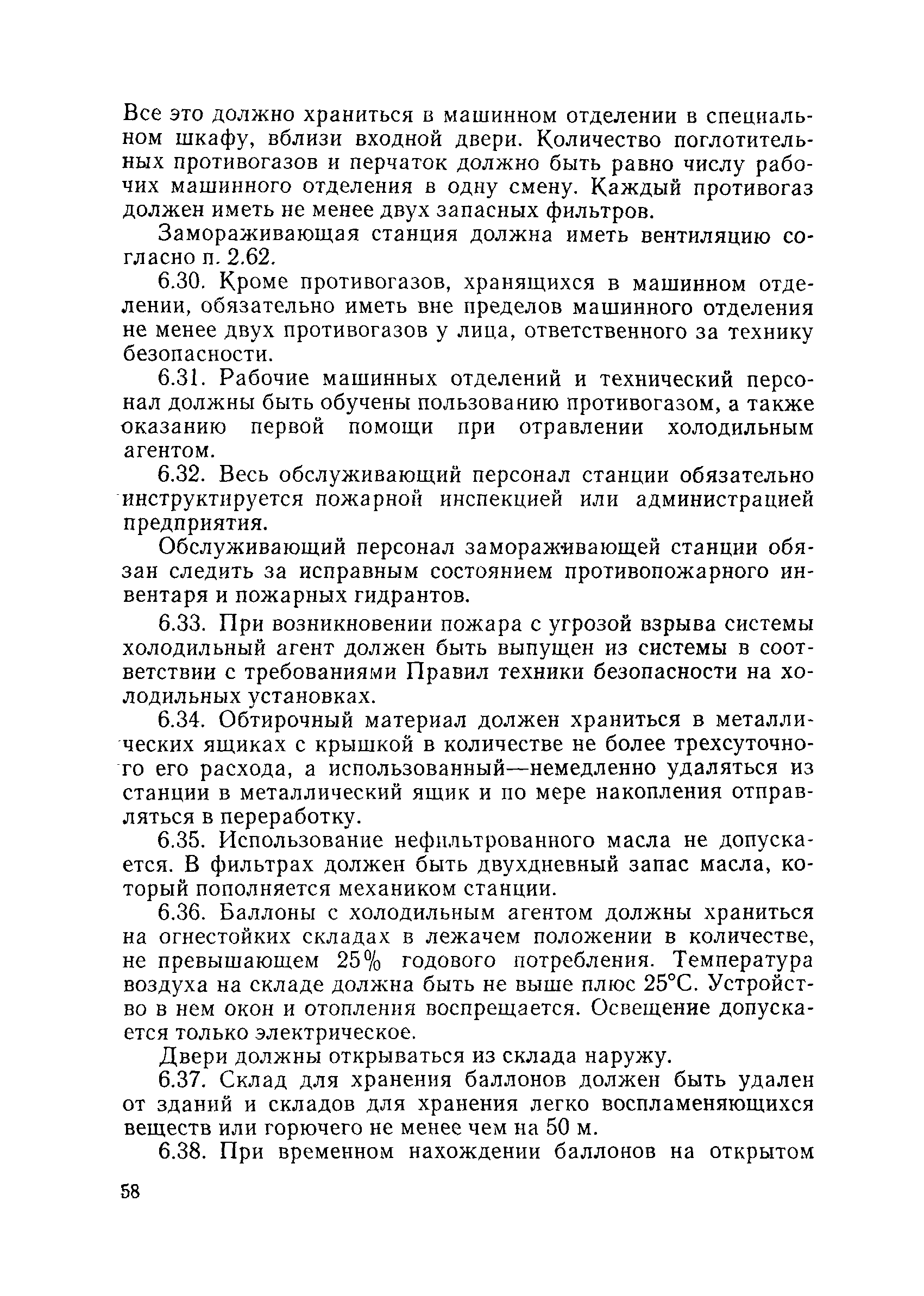

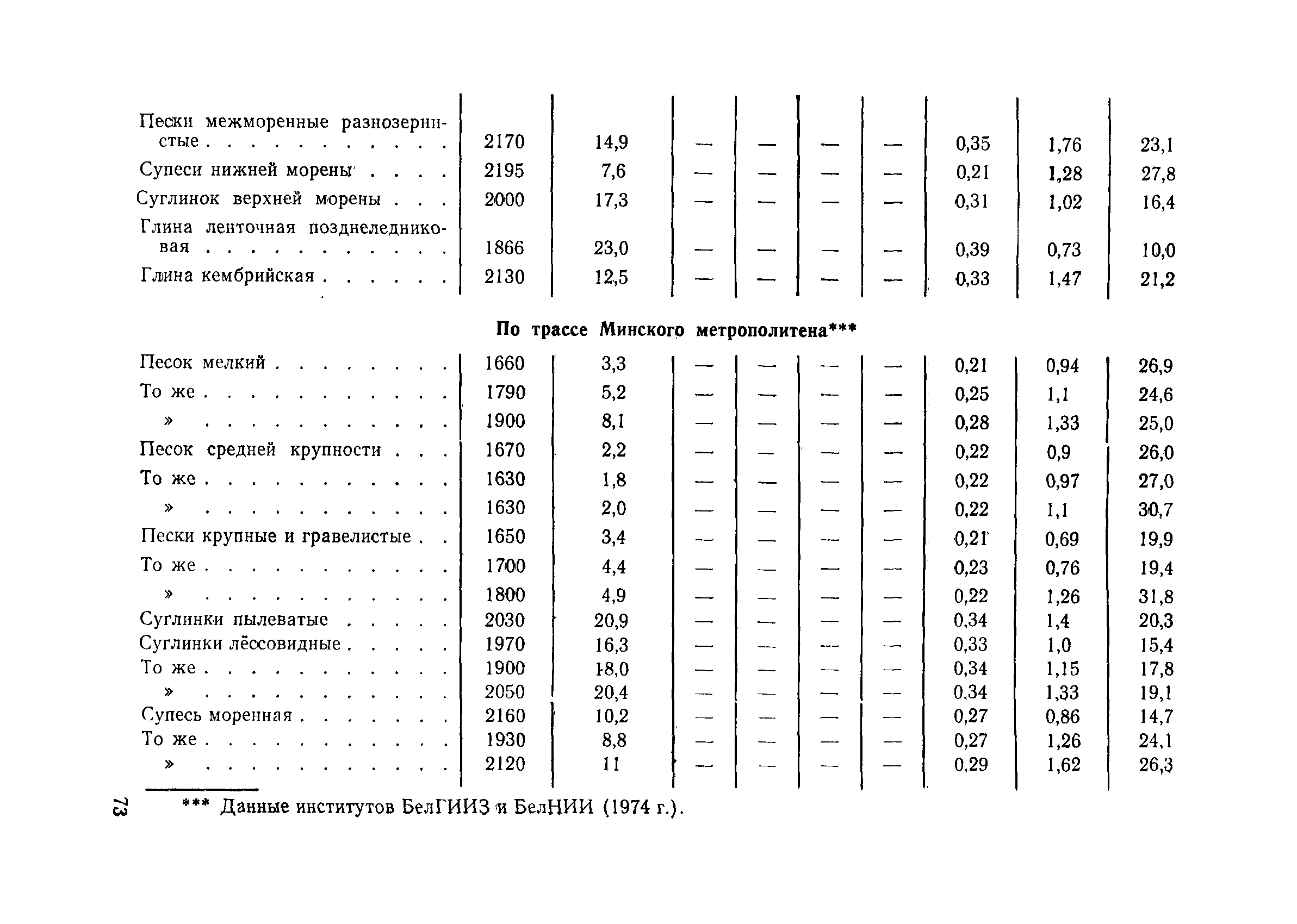

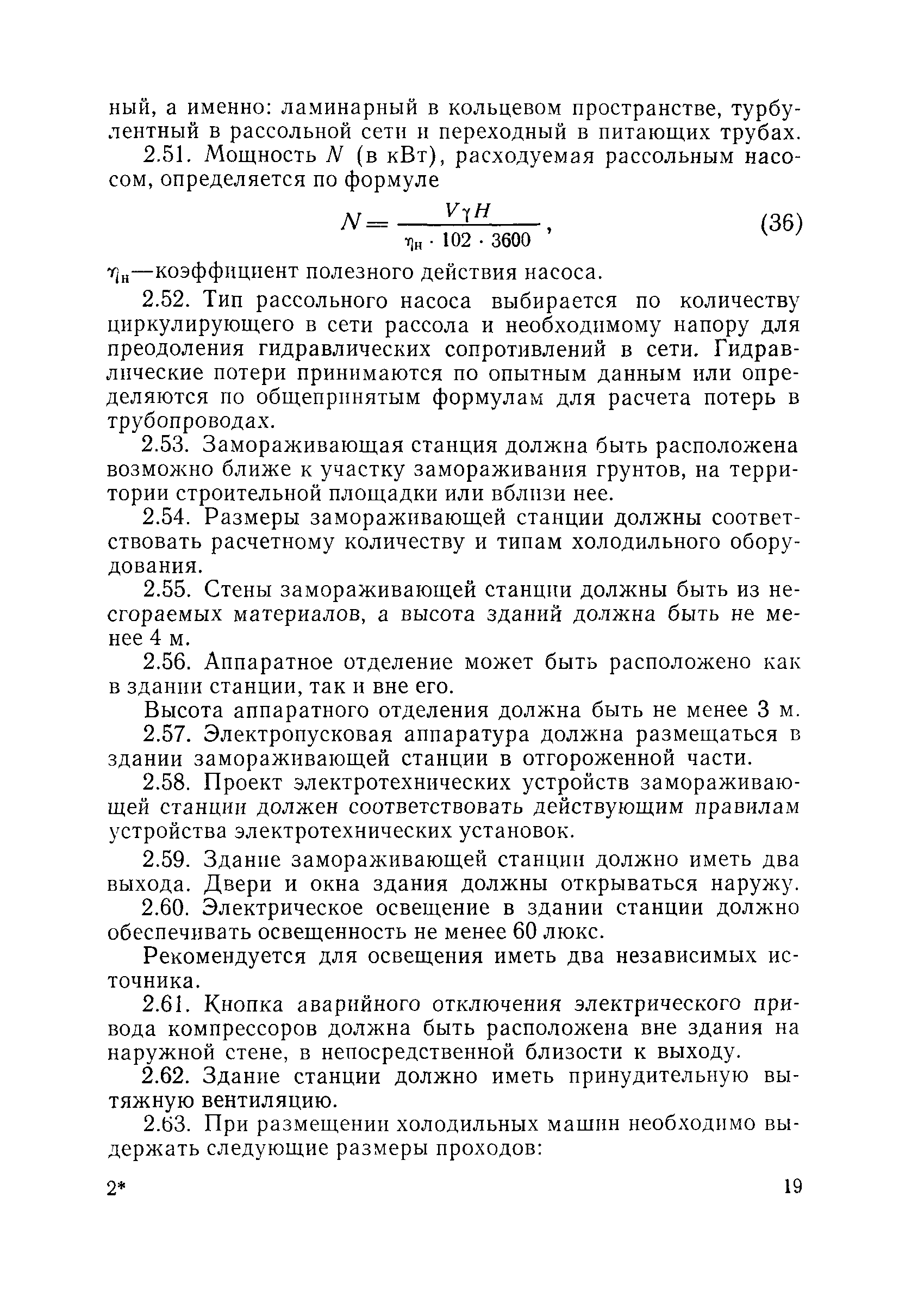

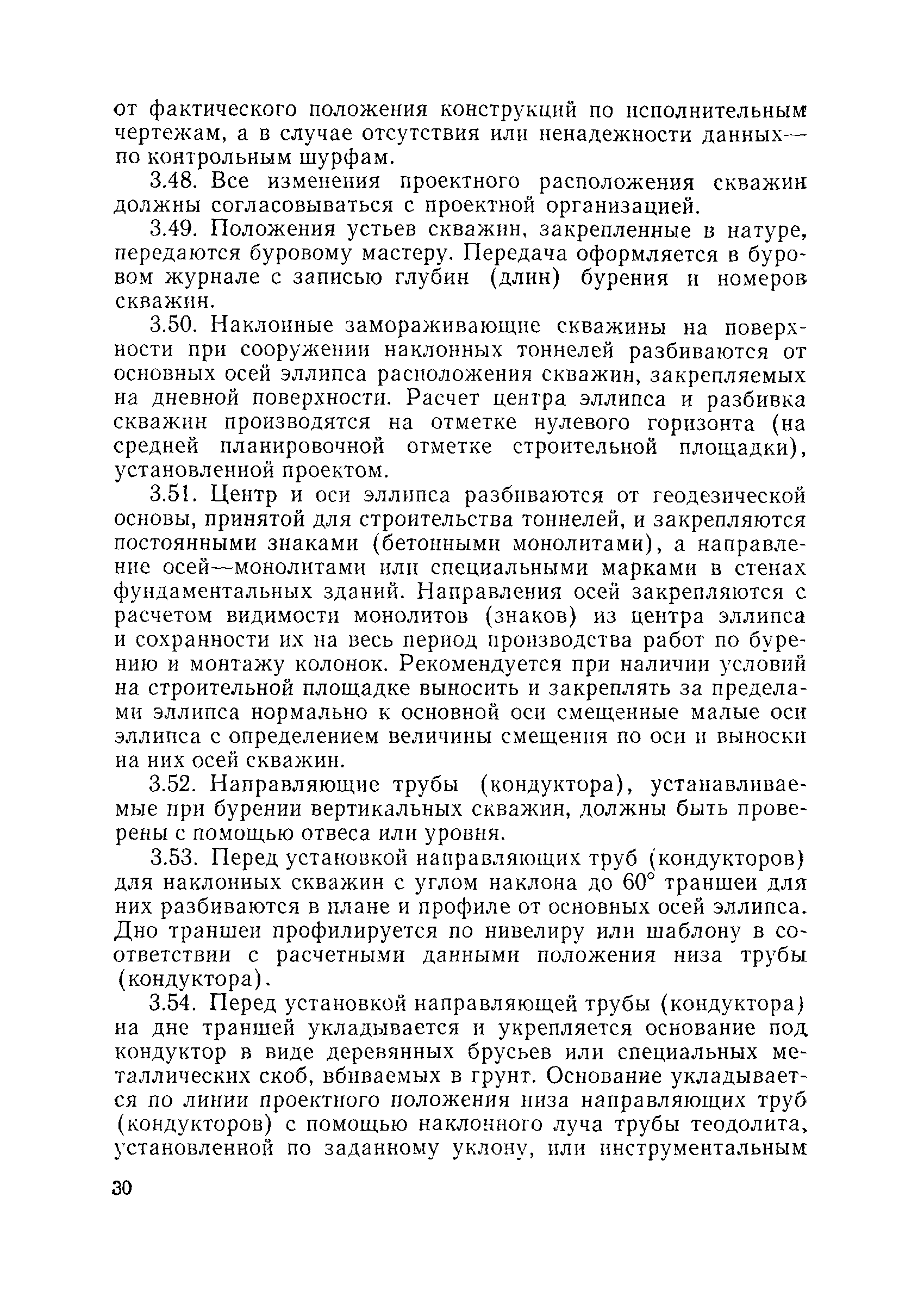

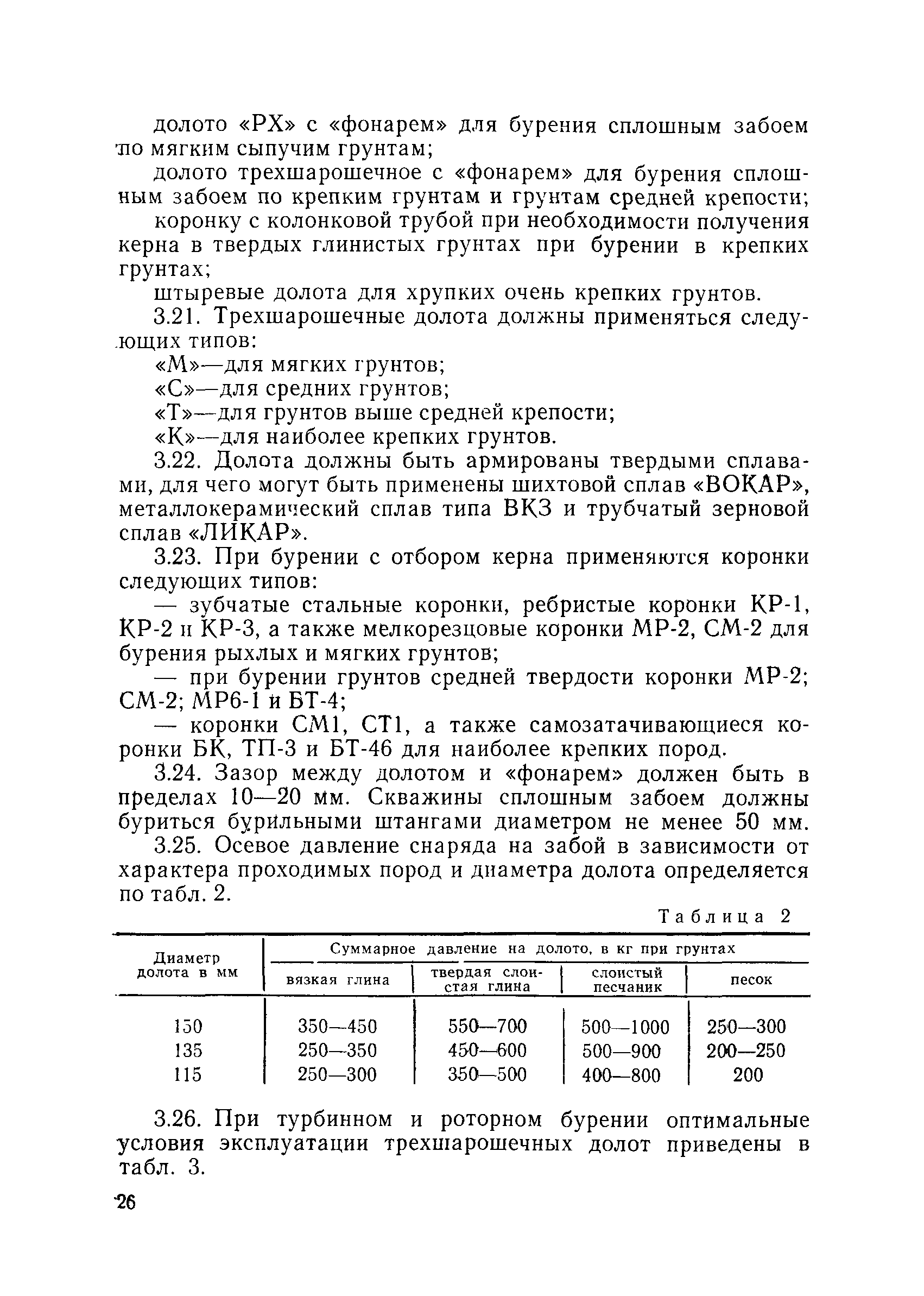

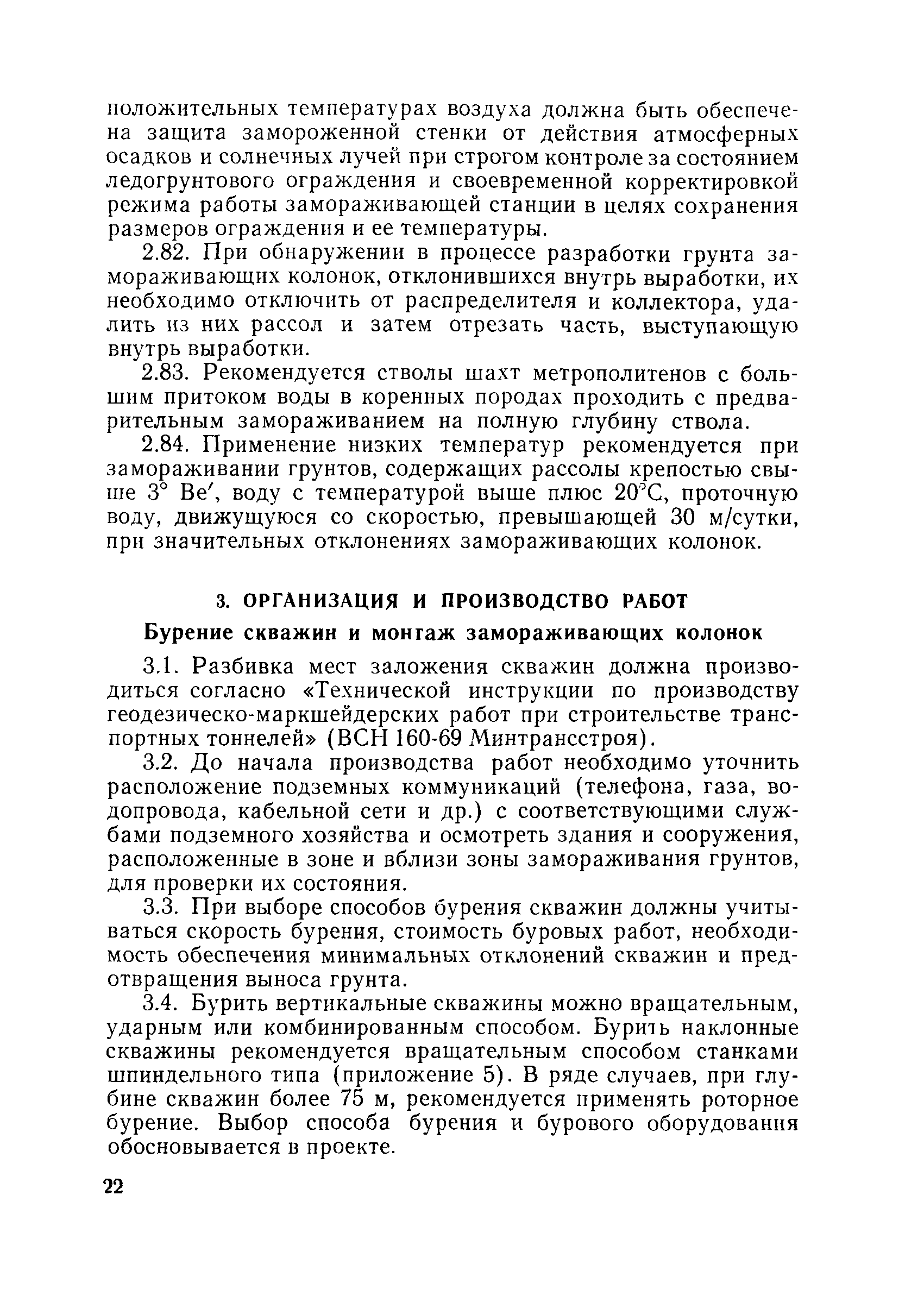

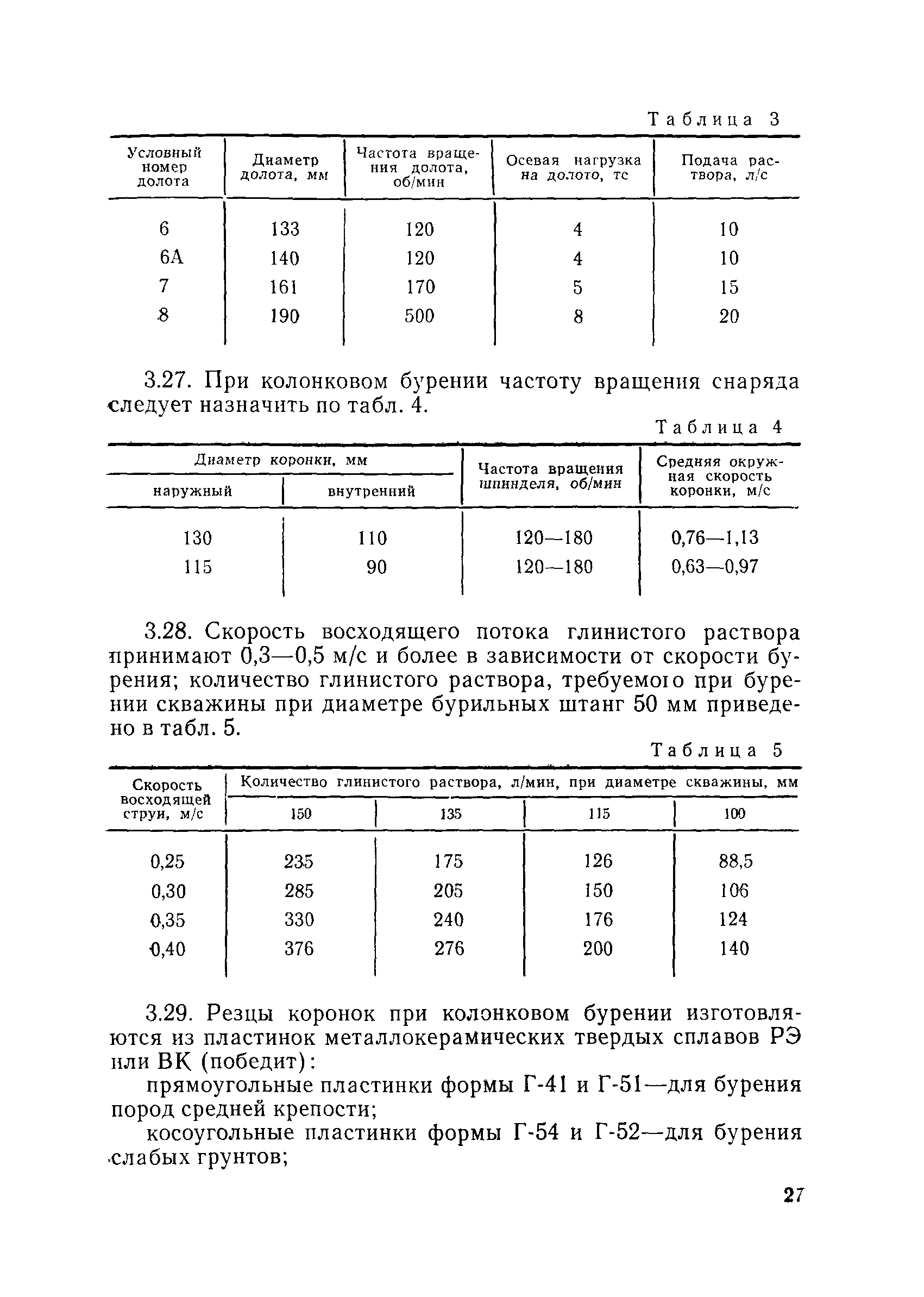

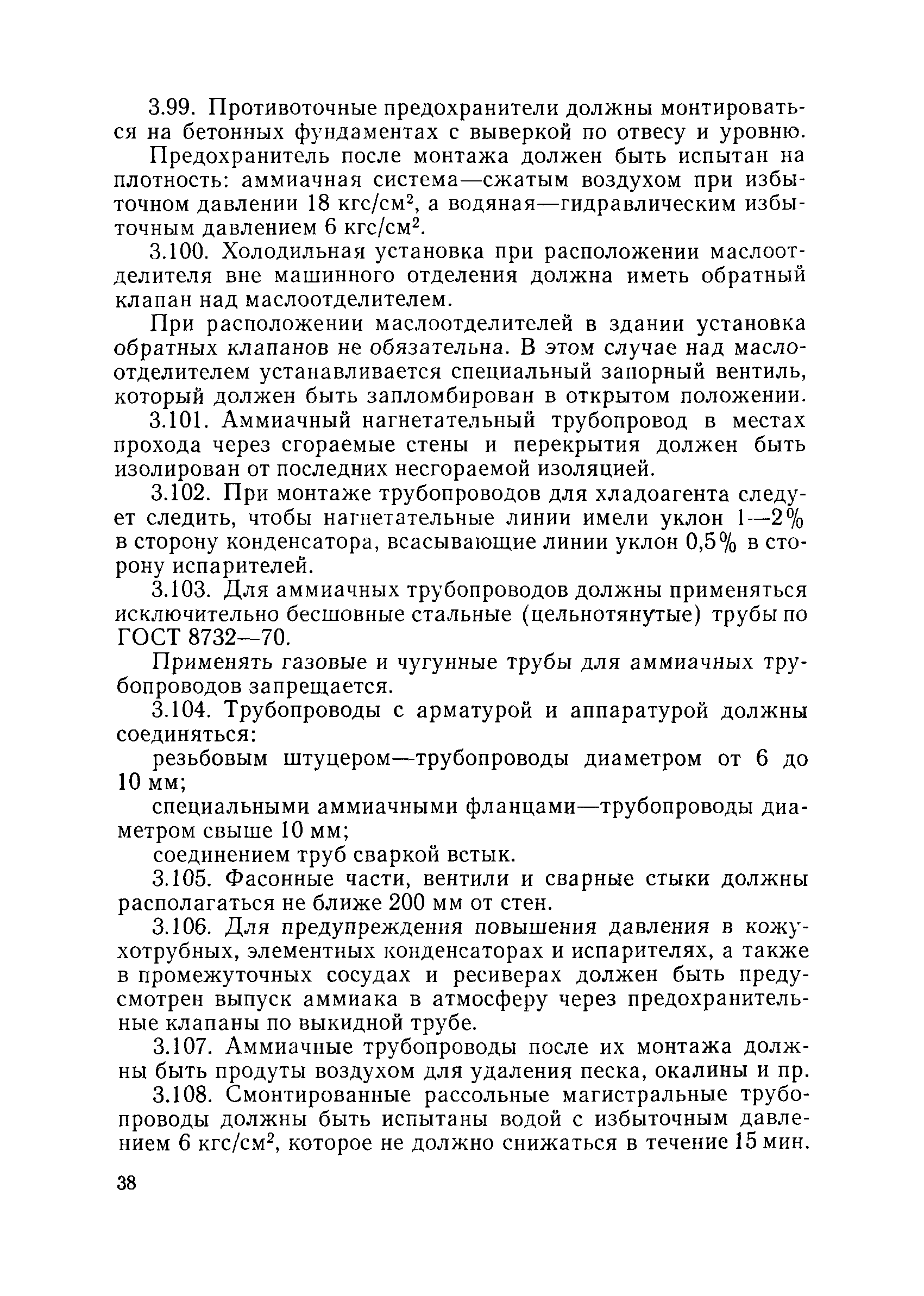

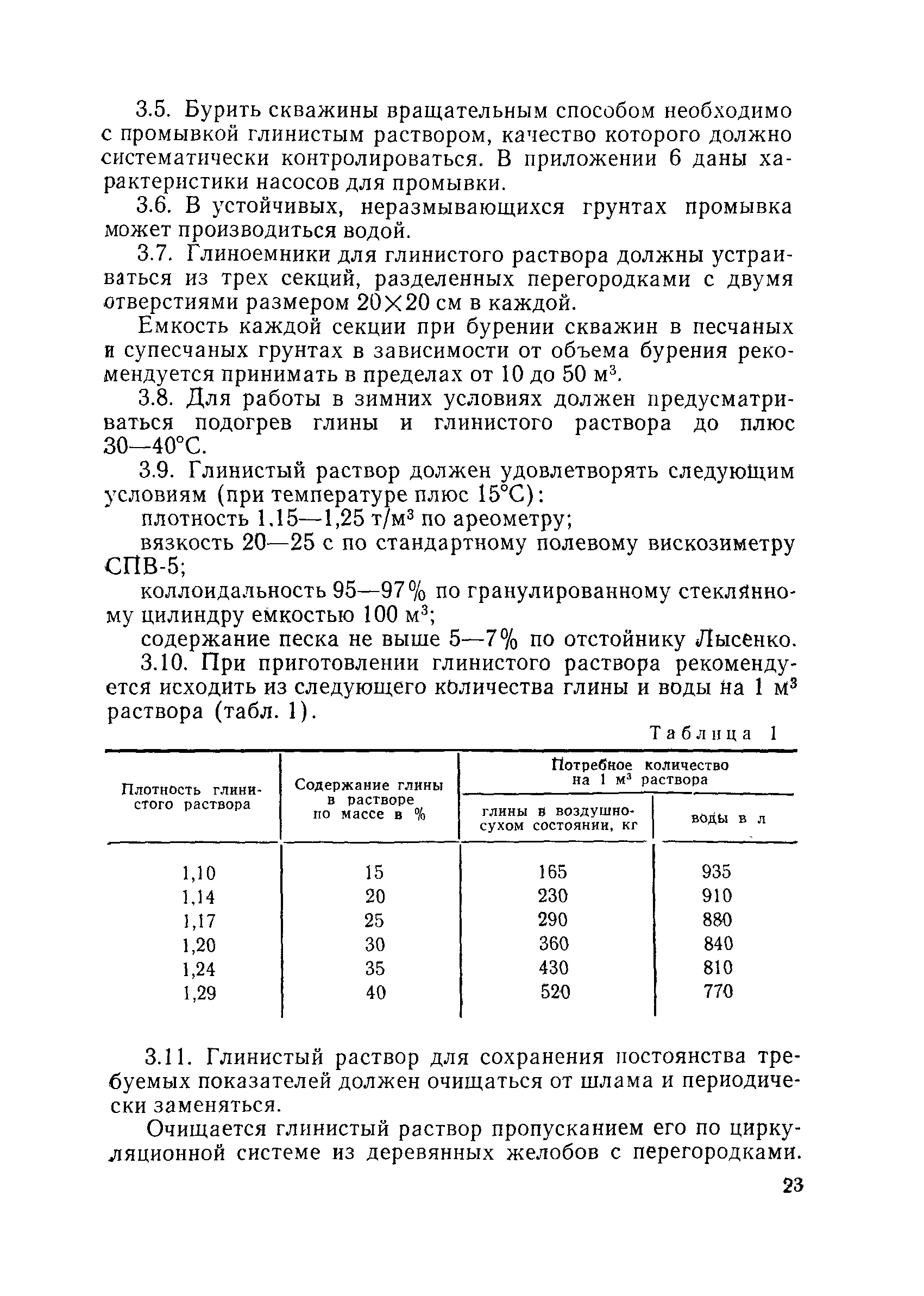

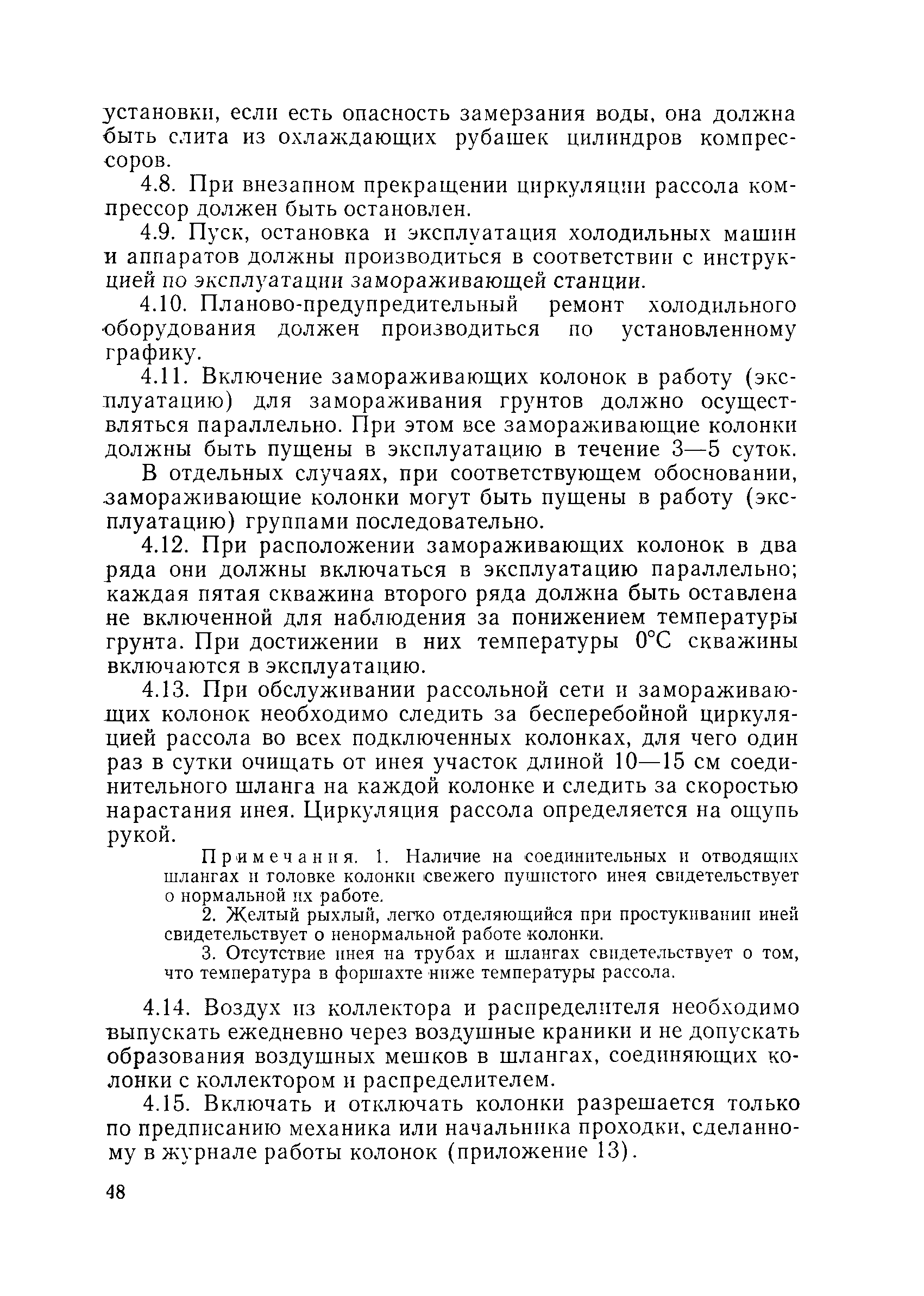

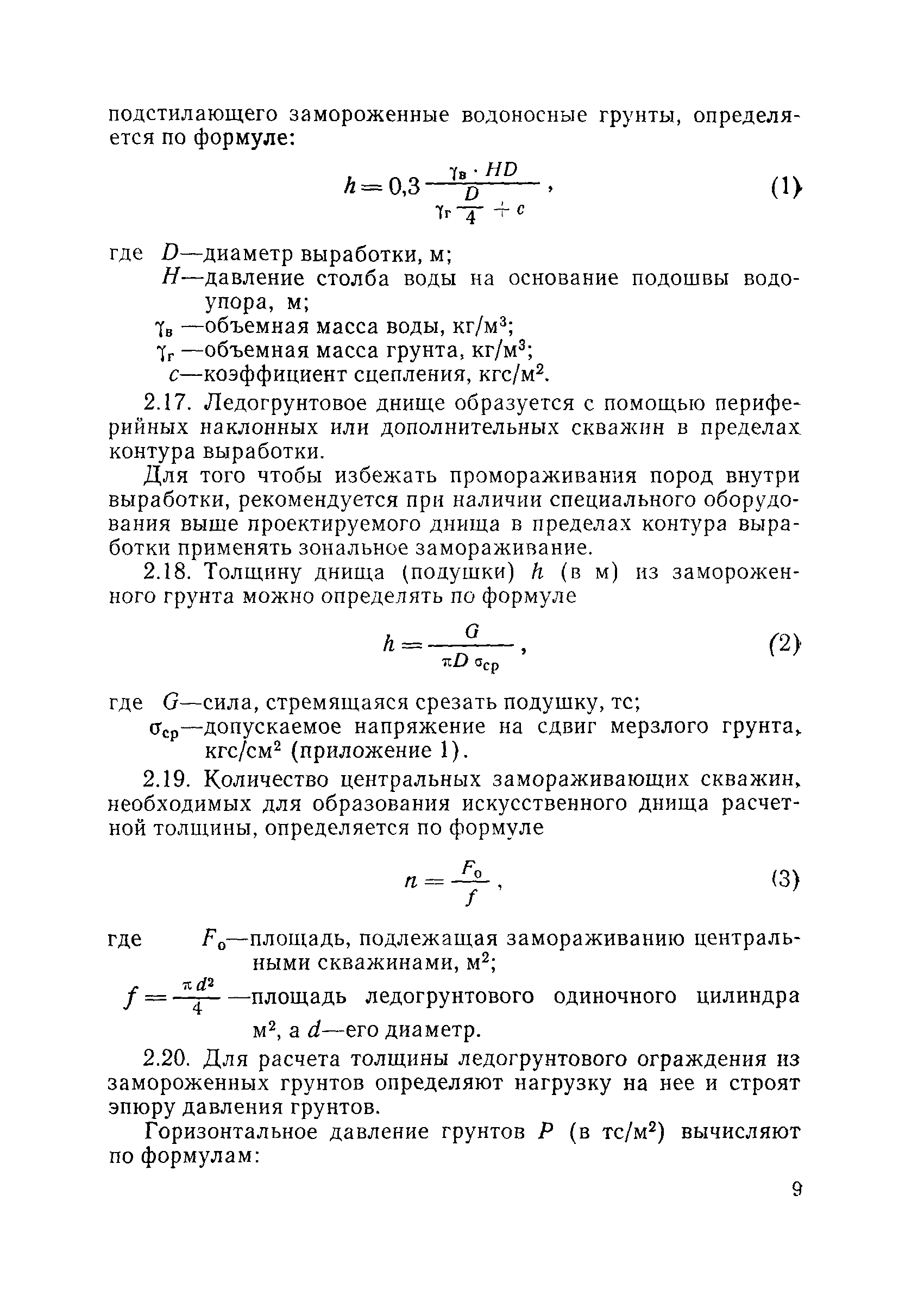

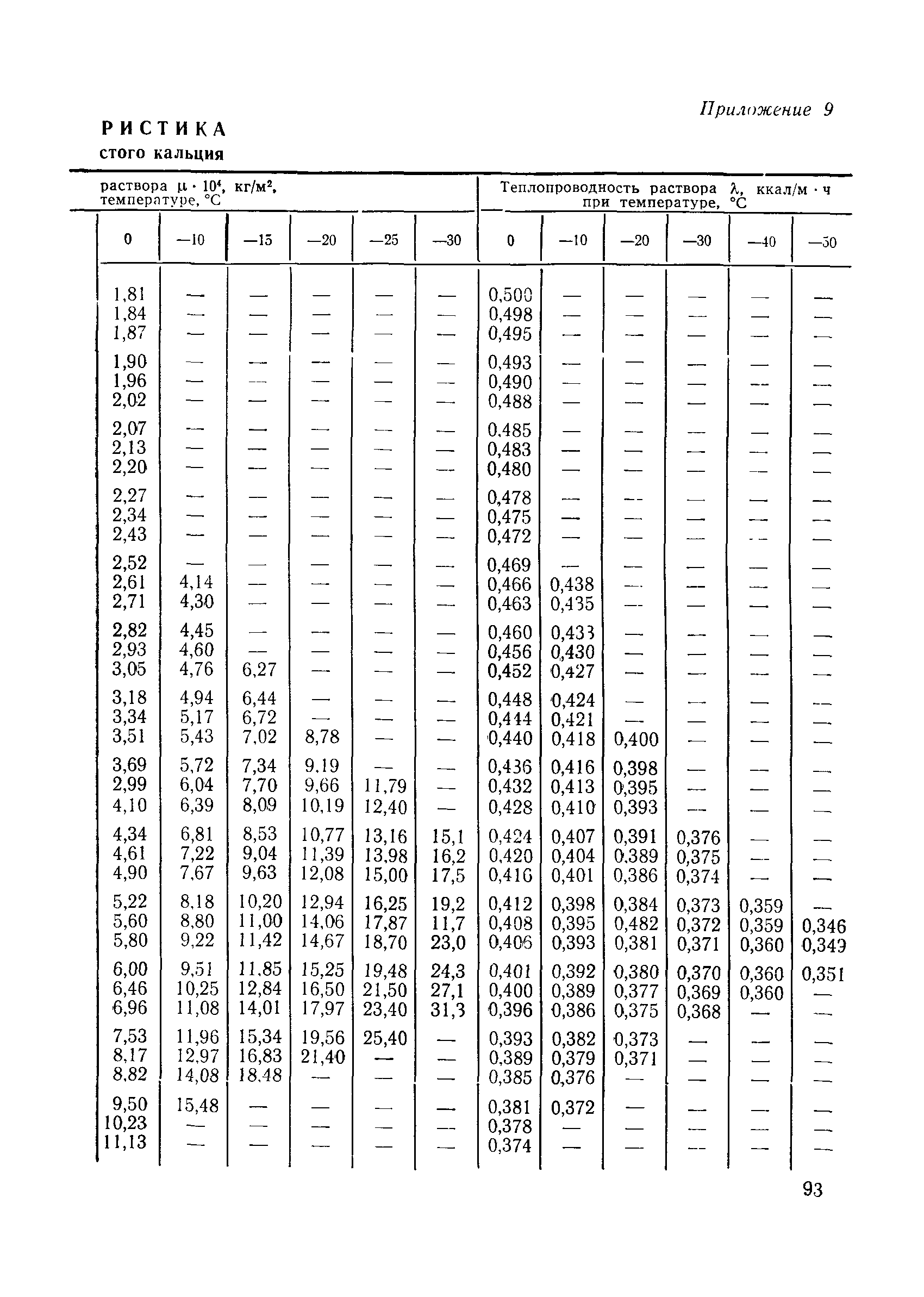

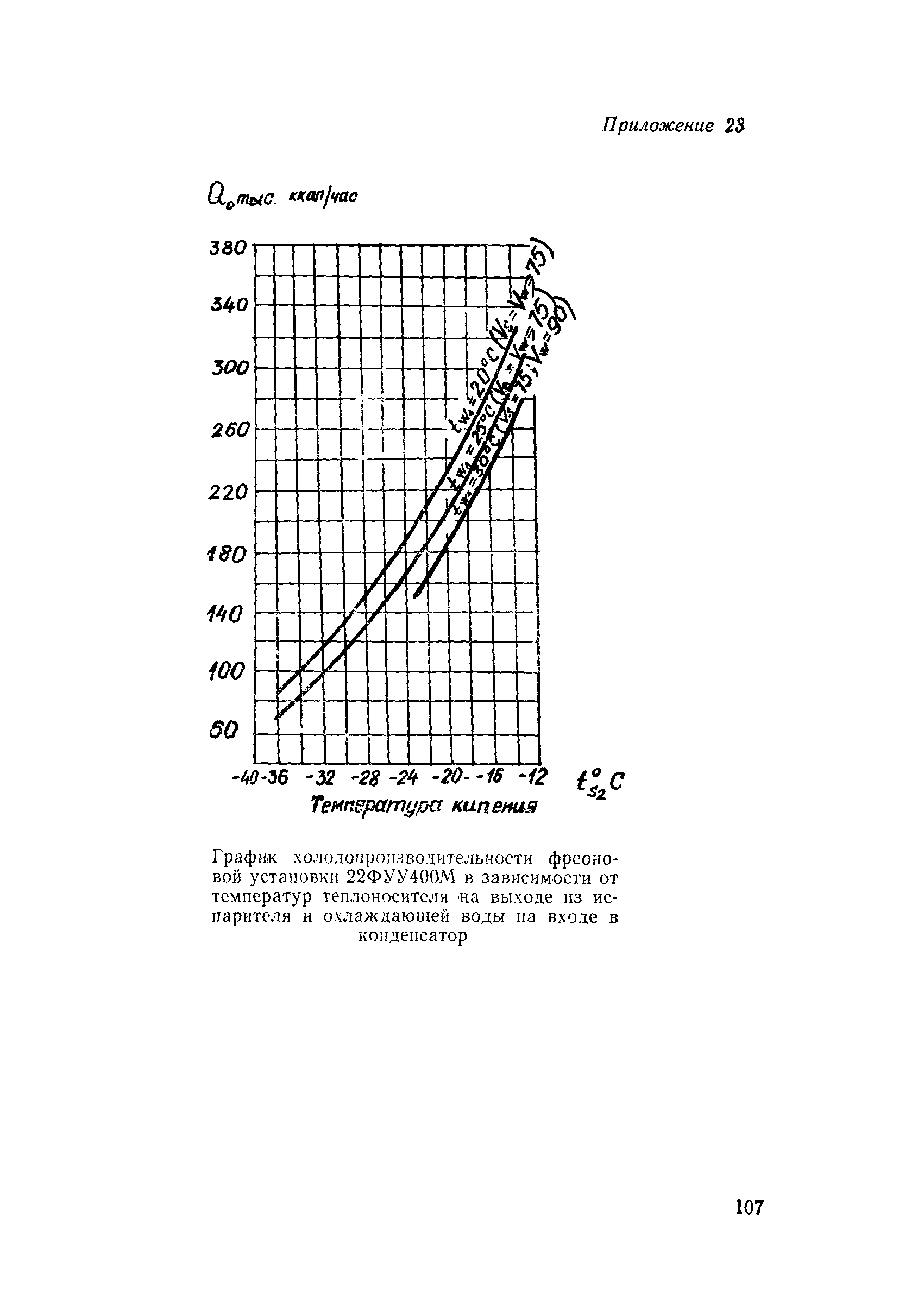

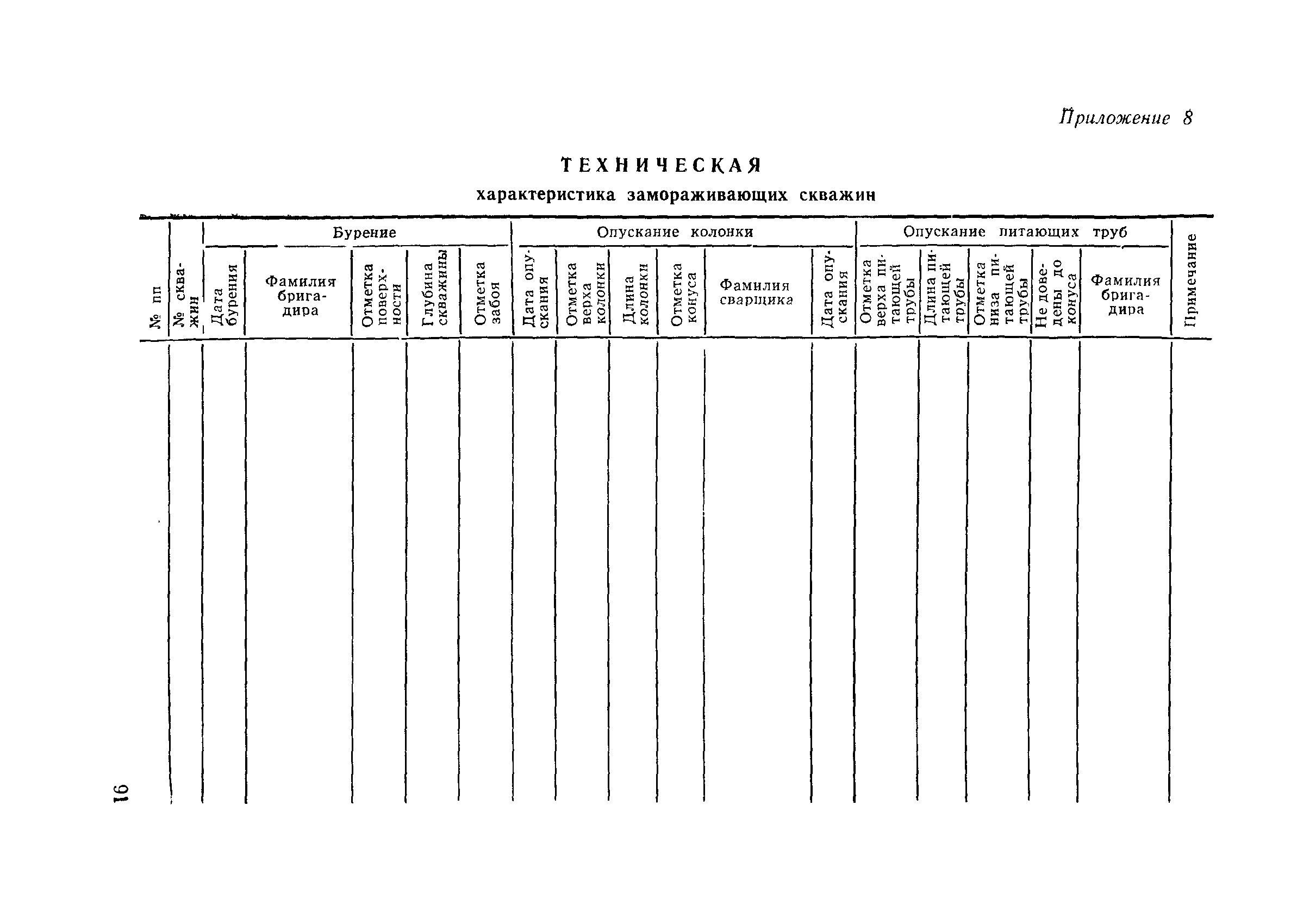

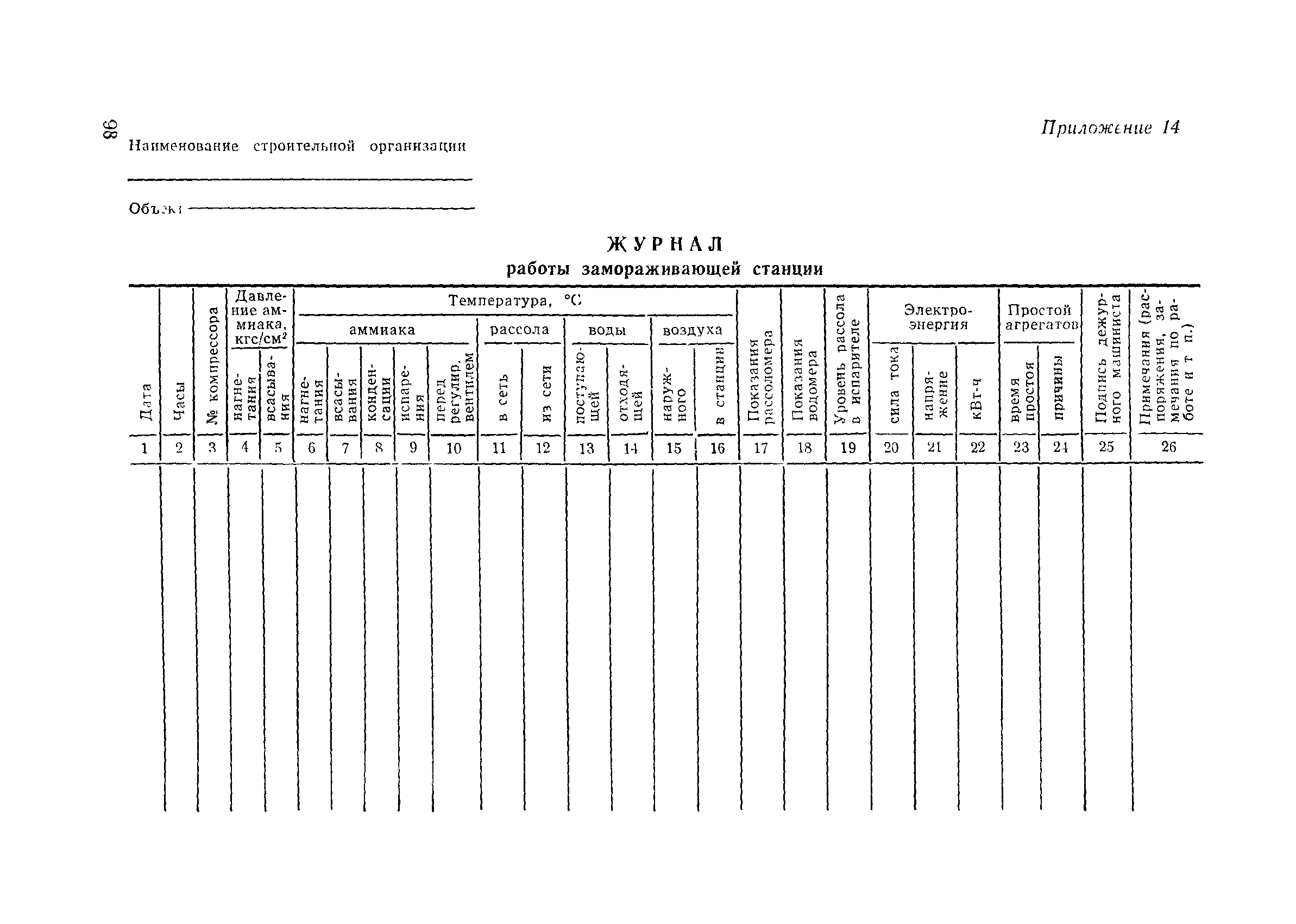

Оглавление:	Предисловие 1. Общие положения 2. Проектные работы 3. Организация и производство работ    Бурение скважин и монтаж замораживающих колонок    Разбивка мест заложения замораживающих скважин и измерение их отклонений от заданного направления    Монтаж замораживающей станции и рассольной сети    Контрольно-измерительные приборы и устройства    Предпусковые испытания и зарядка замораживающей системы аммиаком и раствором хлористого кальция    Термоизоляция аппаратов и трубопроводов 4. Замораживание грунтов    Эксплуатация замораживающей станции и рассольной сети    Процесс замораживания грунтов и контроль за ним 5. Оттаивание замороженных грунтов и извлечение труб    Оттаивание замороженных грунтов    Извлечение обсадных труб из замораживающих колонок 6. Техника безопасности 7. Приемка работ Приложения: 1. Предел прочности замороженных грунтов при сдвиге 2. Пределы прочности при сжатии замороженного грунта и льда в зависимости от температуры 3. Теплофизические характеристики грунтов некоторых конструкций и материалов при их температурре +5--10°С 4. Характеристики компрессоров и холодильных установок:    Одноступенчатые аммиачные компрессоры    Двухступенчатые аммиачные компрессоры    Передвижные холодильные станции (фреоновая)    Одноступенчатая фреоновая холодильная установка 22ФУУ-400    Агрегаты аммиачные двухступенчатые автоматизированные типа АД 5. Буровые установки:    Буровая установка УРБ-3АМ    Тяжелая установка наклонного бурения ТУНБ-150    Буровая установка ЗИФ-300М    Буровые установки ЛБУ-50 и УГБ-50М    Буровой агрегат СБА-15В    Агрегат буровой НКР-100М (подземного бурения)    Буровой станок СБА-500    Буровой станок ударного бурения УКС-22М 6. Характеристика поршневых горизонтальных насосов двойного действия 7. Паспорт скважины и замораживающей колонки 8. Техническая характеристика замораживающих скважин 9. Характеристика растворов хлористого кальция 10. Перечень технической документации, предъявляемой при сдаче замораживающей станции и рассольной сети в эксплуатацию 11. Акт о пуске в эксплуатацию замораживающей системы 12. Температура в °С перегрева нагнетаемых паров аммиака в зависимости от температуры испарения и конденсации их 13. Журнал работы замораживающих колонок 14. Журнал работы замораживающей станции 15. Журнал температур в контрольных термометрических скважинах на различных горизонтах 16. Журнал наблюдения за уровнем грунтовых вод в гидрогеологических скважинах 17. Акт готовности участка для ведения основных работ 18. График холодопроизводительности компрессора АУУ-400 19. График холодопроизводительности аммиачных АО-600 и АО-1200 20. График холодопроизводительности станции ПХС-100 21. График сравнительной холодопроизводительности передвижных холодильных станций ПХС-100 и ПНС-100 22. График холодопроизводительности агрегатов АД260-7-4, АД-130-3, АД-130-7-4 23. График холодопроизводительности фреоновой установки 22ФУУ400М 24. График холодопроизводительности аммиачного компрессора АУ-200 25. График холодопроизводительности аммиачного компрессора ДАУ-50 26. Акт на прекращение работ по замораживанию 27. Акт на скрытые работы по ликвидации скважин 28. Акт на скрытые работы по устройству тампонажа
Разработан:	ЦНИИС Минтрансстроя СССР Метрогипротранс
Утверждён:	10.05.1978 Минтрансстрой СССР (USSR Mintransstroy 21)
Принят:	05.05.1978 Госстрой СССР (Государственный комитет Совета Министров СССР по делам строительства) (USSR Gosstroy 1-1671)
Издан:	Типография института Оргтрансстрой (1978 г. )
Расположен в:	Техническая документация Экология ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО Сооружение туннелей Строительство Нормативные документы Отраслевые и ведомственные нормативно-методические документы Проектирование и строительство тоннелей и метрополитенов Национальные стандарты Проектирование, строительство, ремонт и содержание искусственных сооружений на автомобильных дорогах Подпорные стены и другие специальные сооружения и виды работ Тоннели на автомобильных дорогах Опоры, основания и фундаменты искусственных сооружений Укрепленные основания
Нормативные ссылки:	СНиП III-9-74 «Основания и фундаменты» СНиП III-А.11-70 «Техника безопасности в строительстве» ПТЭ «Правила технической эксплуатации электроустановок потребителей» ГОСТ 13579-78 «Блоки бетонные для стен подвалов. Технические условия» ГОСТ 20799-75 «Масла индустриальные общего назначения. Технические условия» ГОСТ 3262-75 «Трубы стальные водогазопроводные. Технические условия» ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент» ГОСТ 5546-86 «Масла для холодильных машин. Технические условия» ГОСТ 6221-90 «Аммиак безводный сжиженный. Технические условия» ГОСТ 13015-2003 «Изделия железобетонные и бетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения» «Правила техники безопасности и производственной санитарии при строительстве метрополитенов и тоннелей» ВСН 160-69 «Инструкция по геодезическим и маркшейдерским работам при строительстве транспортных тоннелей» ГОСТ 8732-78 «Трубы стальные бесшовные горячедеформированные. Сортамент» ГОСТ 450-77 «Кальций хлористый технический. Технические условия» ГОСТ 8734-75 «Трубы стальные бесшовные холоднодеформированные. Сортамент» ГОСТ 633-80 «Трубы насосно-компрессорные и муфты к ним. Технические условия»
